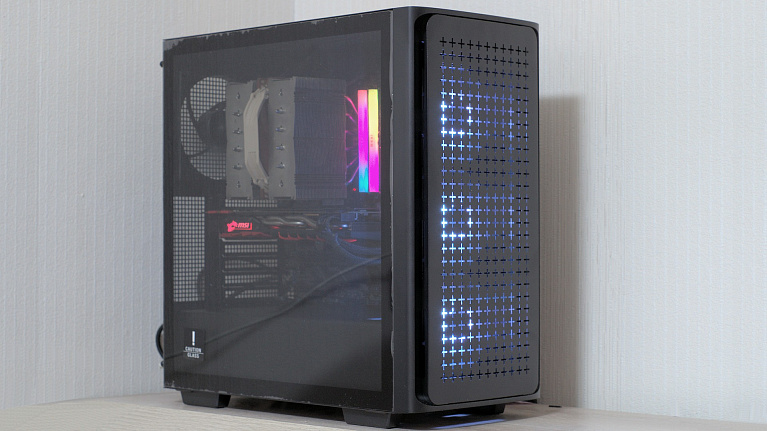

Обзор и тест корпуса Deepcool CK560

Стильный Mid-Tower корпус с оригинальной крестообразной перфорацией передней панели, четырьмя вентиляторами и с ARGB-подсветкой.
Обзор и тест корпуса Deepcool CK560

В январе 2022 года компания Deepcool представила несколько моделей Mid-Tower корпусов – Deecool CK500/CK500WH и Deepcool CK560/CK560WH, отличающихся комплектацией и дизайном передней панели. Модели WH выполнены в белом цвете.

Нам представилась возможность познакомиться с Mid-Tower корпусом Deepcool CK560, позиционирующимся как среднеразмерный и обладающий высокой продуваемостью за счет четырех предустановленных вентиляторов и продуманной конструкцией.

Технические характеристики

  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 471 (высота) х 230 (ширина) х 456 (глубина) мм;
  • Вес: 8 кг;
  • Материал: пластик ABS, сталь SPCC, закаленное стекло;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Места для 2.5"/3.5" накопителей: 2;
    • Места для 2.5" накопителей: 2.
  • Система охлаждения:
    • Места под вентиляторы:
      • Сверху: 2 х 120/140 мм;
      • Спереди: 3 х 120 мм или 2 х 140 мм (предустановлены 3 x 120 мм с ARGB-подсветкой);
      • Сзади: 1 х 120/140 мм (предустановлен 1 х 140 мм).
    • Места под радиаторы СЖО:
      • Сверху: 120/140/240/280 мм;
      • Спереди: 120/140/240/280/360 мм;
      • Сзади: 120/140 мм.
  • Панель ввода-вывода: 2 x USB 3.0, 1 х USB 3.2 тип С, 1 x 3.5 мм миниджек (совмещенный наушники/микрофон), кнопки питания и управления ARGB-подсветкой;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 175 мм;
  • Ограничение по длине плат расширения: до 380 мм;
  • Ограничение по глубине блока питания: 160 мм.

Упаковка и комплектация

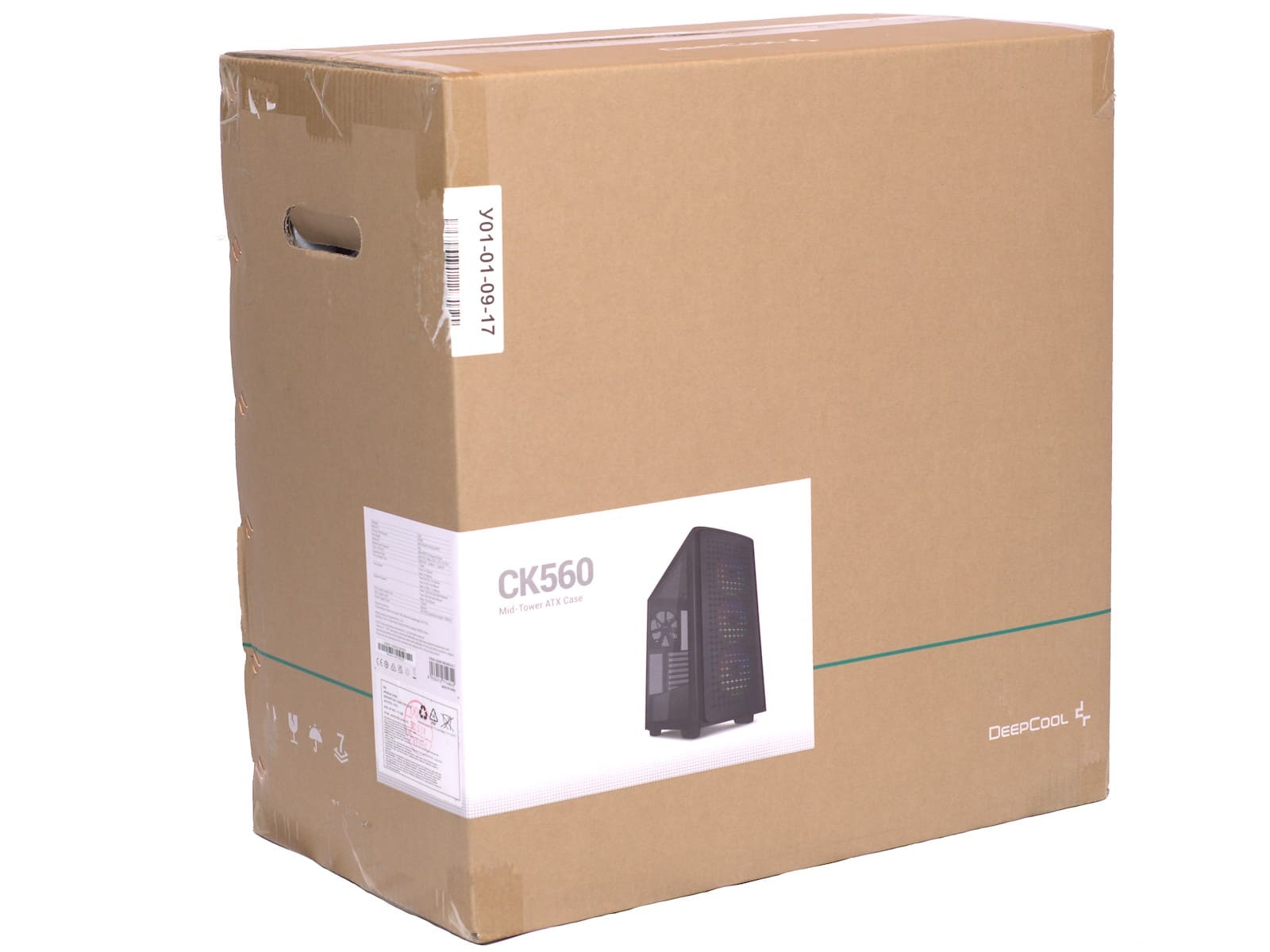

Упаковка Mid-Tower корпуса Deepcool CK560 вполне типичная и не отличается от упаковок большинства корпусов, с тем исключением, что информация о модели и характеристиках корпусе размещена в виде наклейки. Единственный «принт» на коробке – это указание типа (корпус) и многоязычного текста с обратной стороны, отправляющего на сайт производителя за более подробной информацией. Подобное можно сейчас встретить на упаковках других корпусов Deepcool.

Если говорить относительно наклейки, то на ней указаны подробные технические характеристики корпуса и присутствует серийный номер.

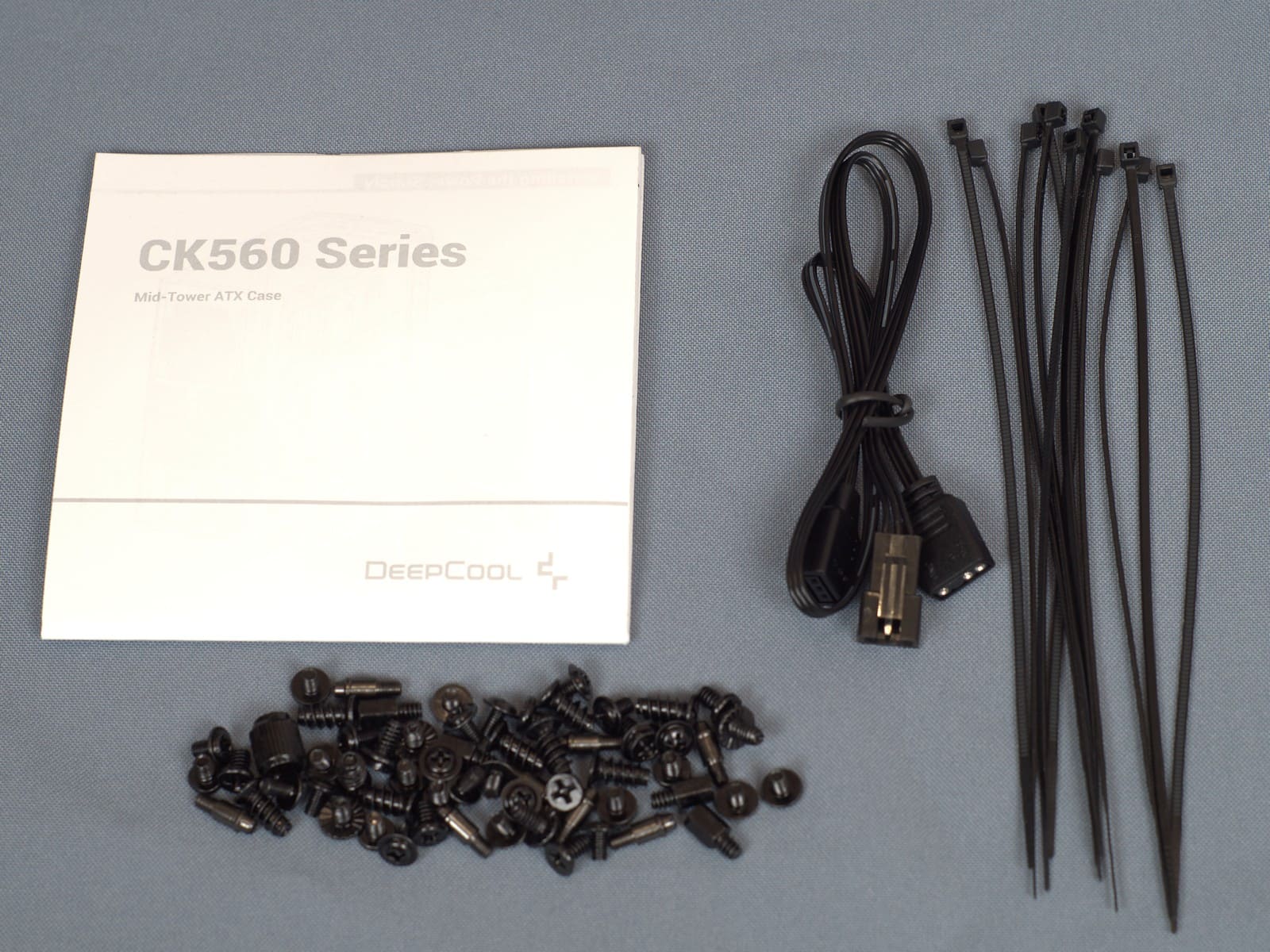

Комплектация включает в себя все необходимое для сборки системы: руководство пользователя, кабель для синхронизации ARGB-подсветки с материнской платой, набор винтов и одноразовые стяжки.

Внешний вид

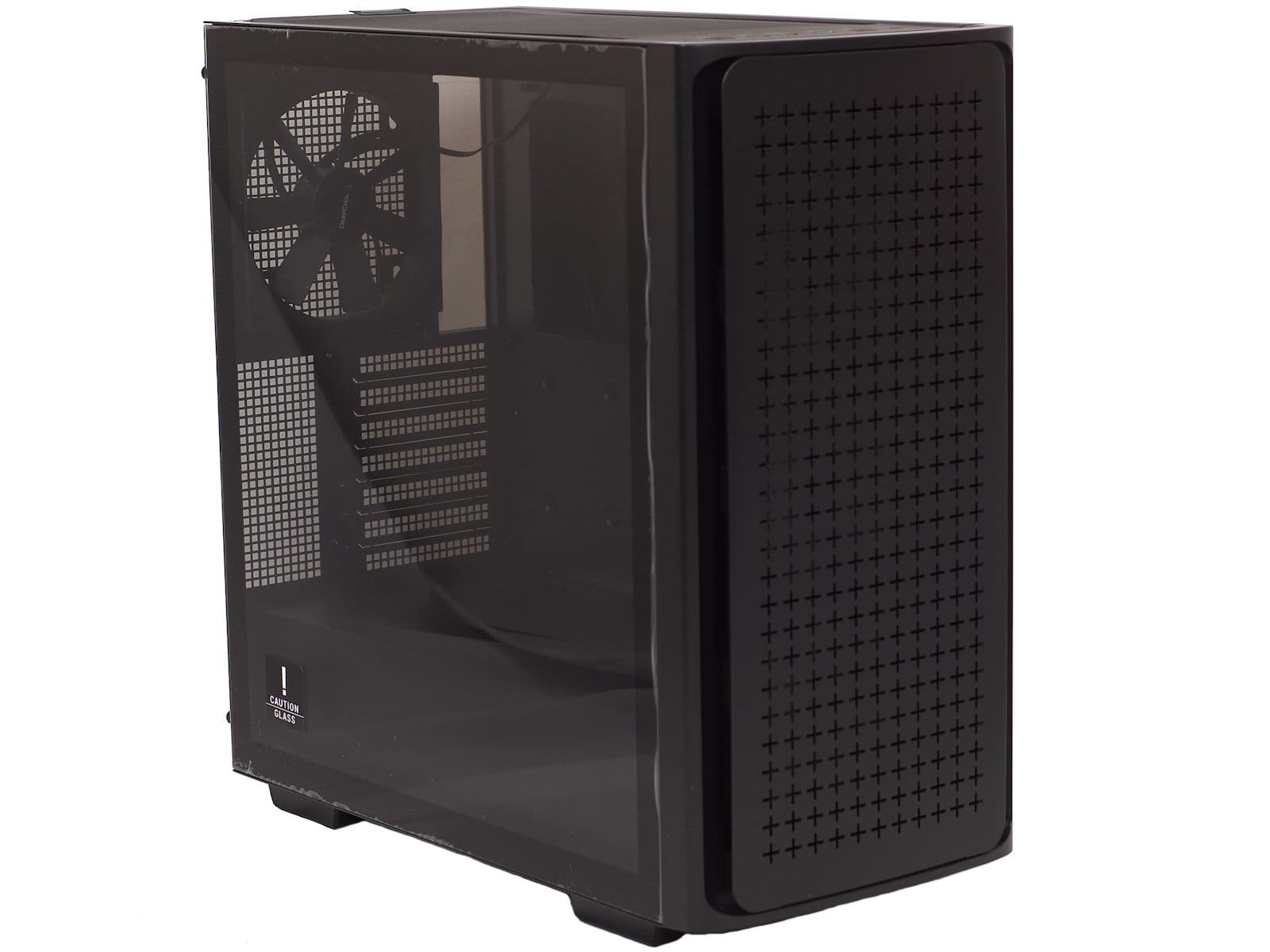

Дизайн корпуса Deepcool CK560 выполнен в классическом стиле, характерном для большинства Mid-Tower корпусов, однако нельзя не отметить наличие оригинальной лицевой панели. Производитель подчеркивает, что корпус среднеразмерный, однако, на наш взгляд, он всё-таки получился несколько крупнее с учетом немалой ширины (230 мм). Общие размеры равны 471 (высота) х 230 (ширина) х 456 (глубина) мм. Вес корпуса составляет 8 кг, что косвенно говорит о хорошем качестве изготовления (производитель не стал экономить на металле).

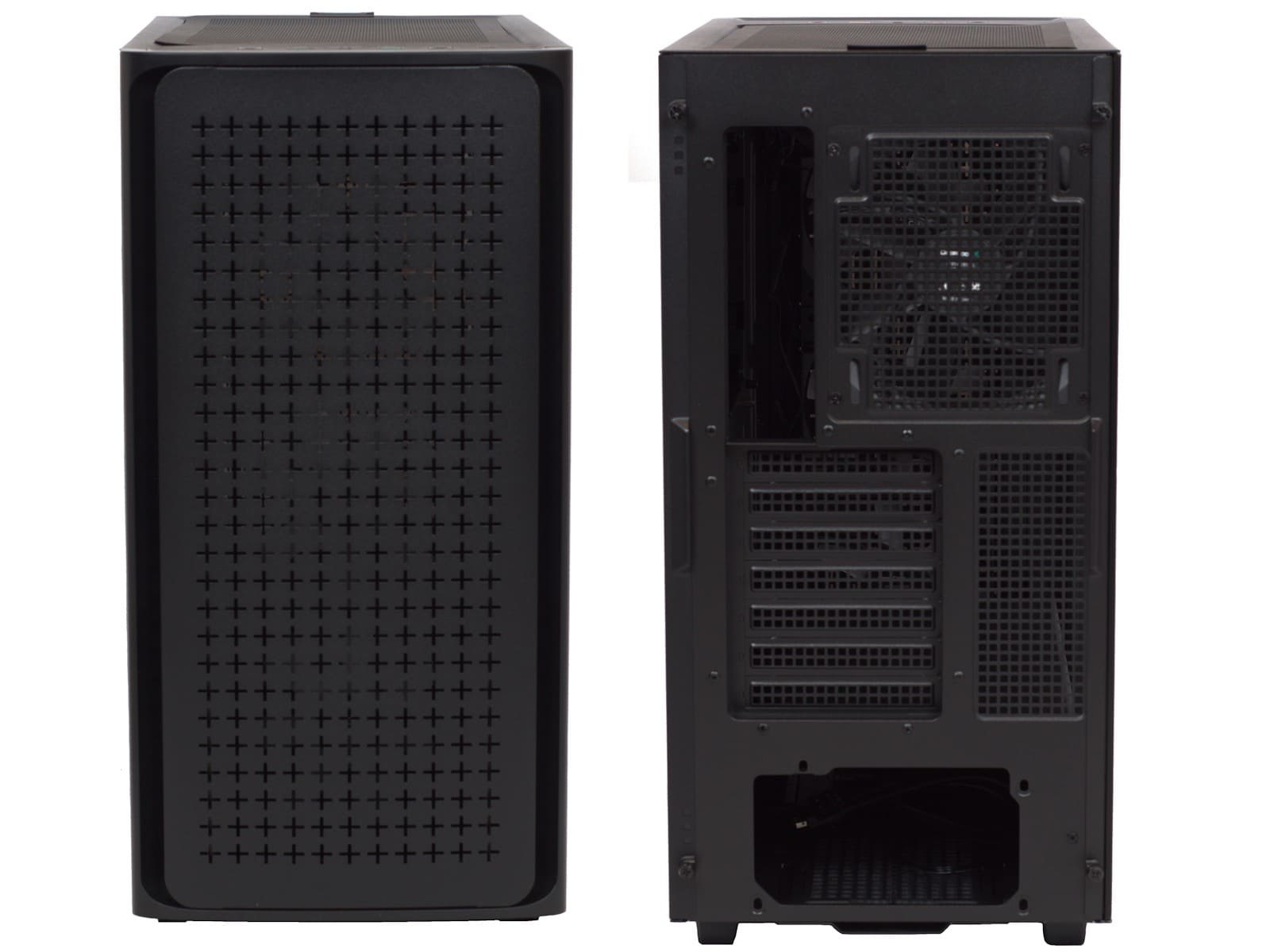

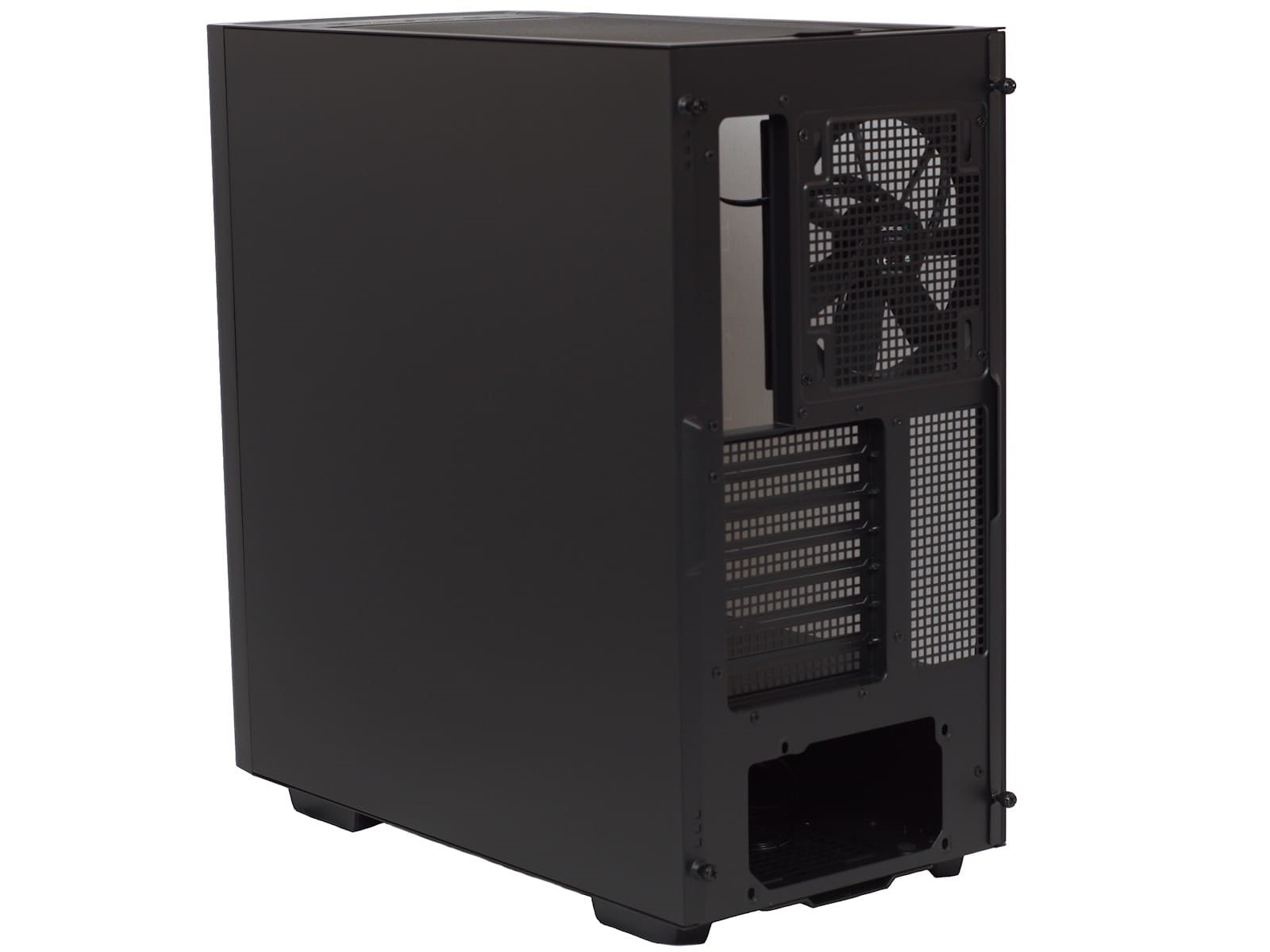

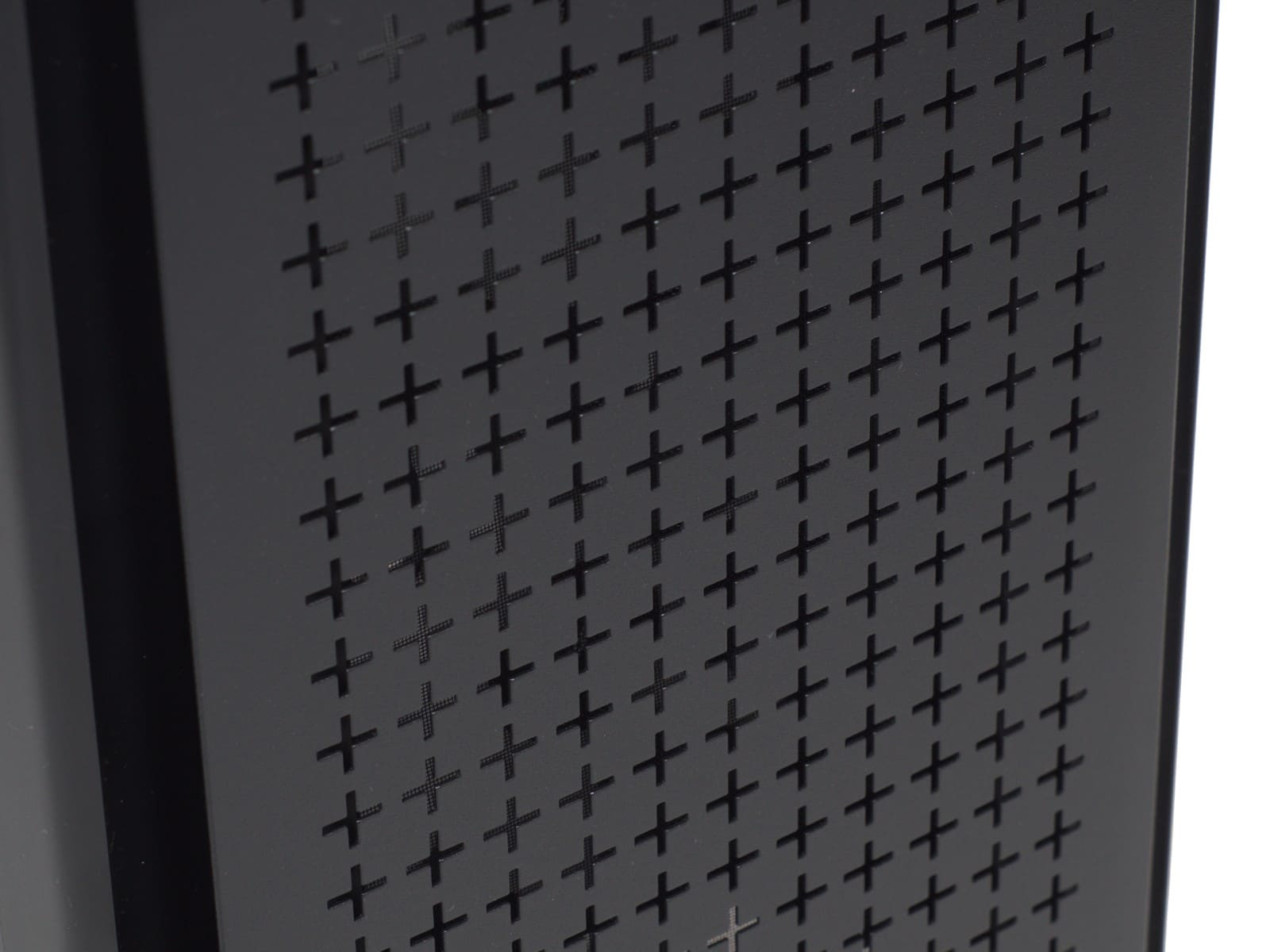

Оригинальность лицевой панели обеспечивается за счет крестообразной перфорации, а благодаря установленным спереди ARGB-вентиляторам должна быть эффектная подсветка корпуса. Ориентация корпуса на обеспечение высокой продуваемости видна и по задней стенке, в центральной части которой также имеются зоны с перфорацией (слоты, область рядом со слотами и напротив размещения вентилятора), сделанные в виде квадратов.

Наличие перфорации спереди должно обеспечит неплохой приток воздуха внутрь корпуса.

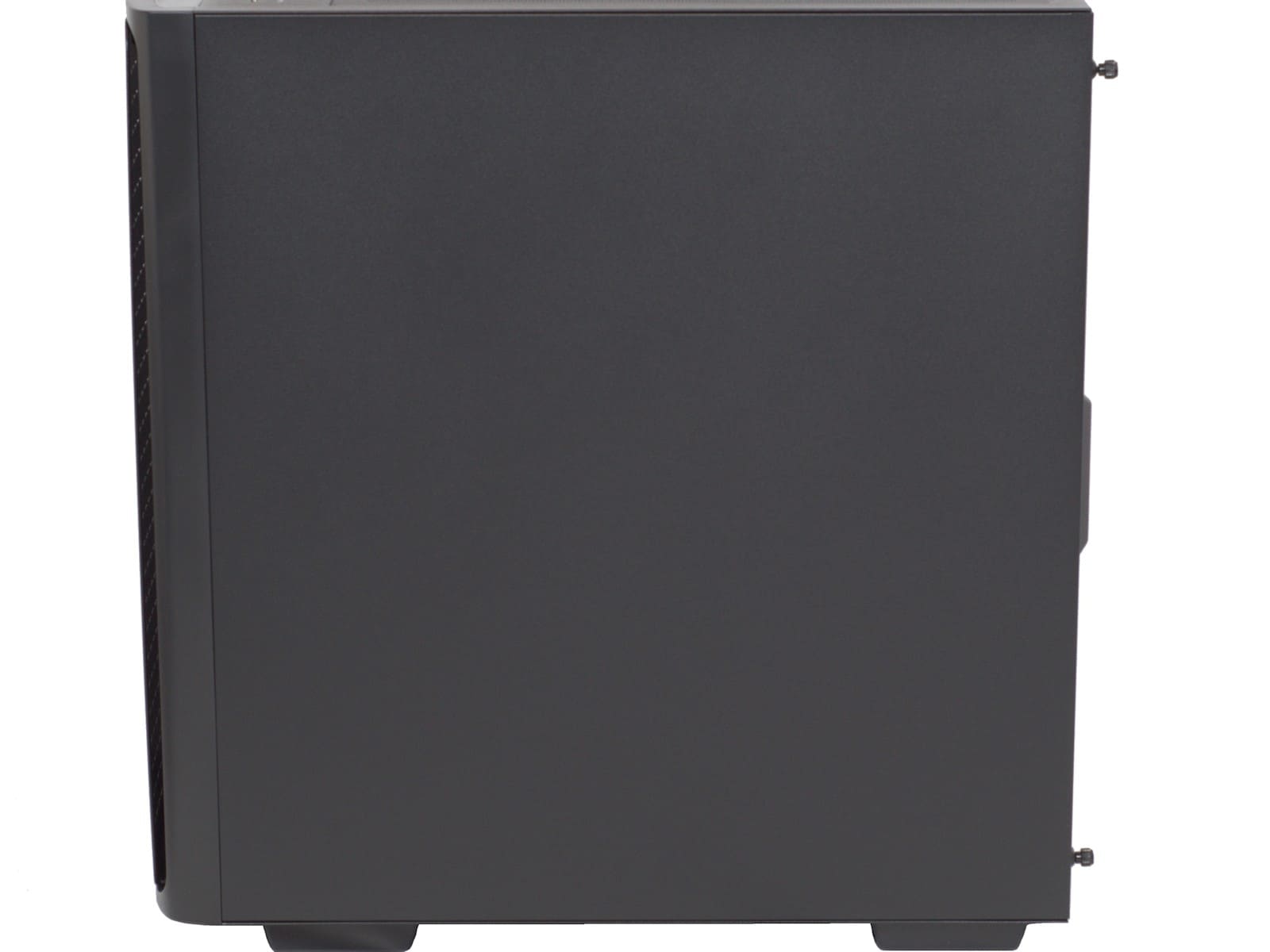

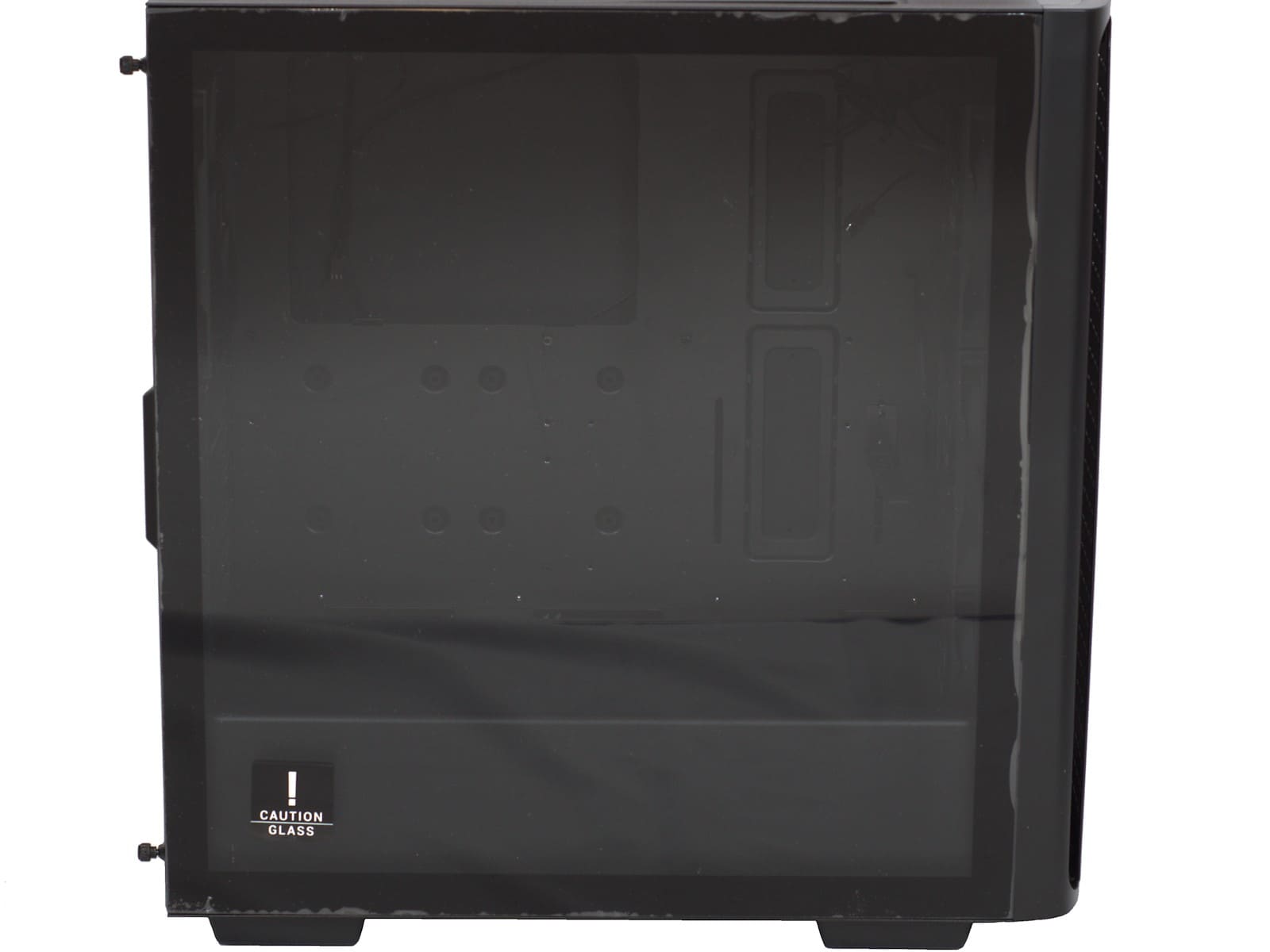

Данная модель корпуса имеет левую боковую стенку, выполненную из закаленного стекла. Правая боковая стенка сплошная и выполнена из стали SPCC (толщина стенки составляет 0.7 мм) – вполне типичное решение для современных «классических» Mid-Tower корпусов.

Верхняя стенка получила большую зону с перфорацией, отверстия которой выполнены в виде квадратов. На ней присутствуют посадочные места для установки двух 120/140 мм вентиляторов или одного 240/280 мм радиатора системы жидкостного охлаждения (СЖО). Скрывается перфорация легкосъемным противопылевым фильтром на магнитах.

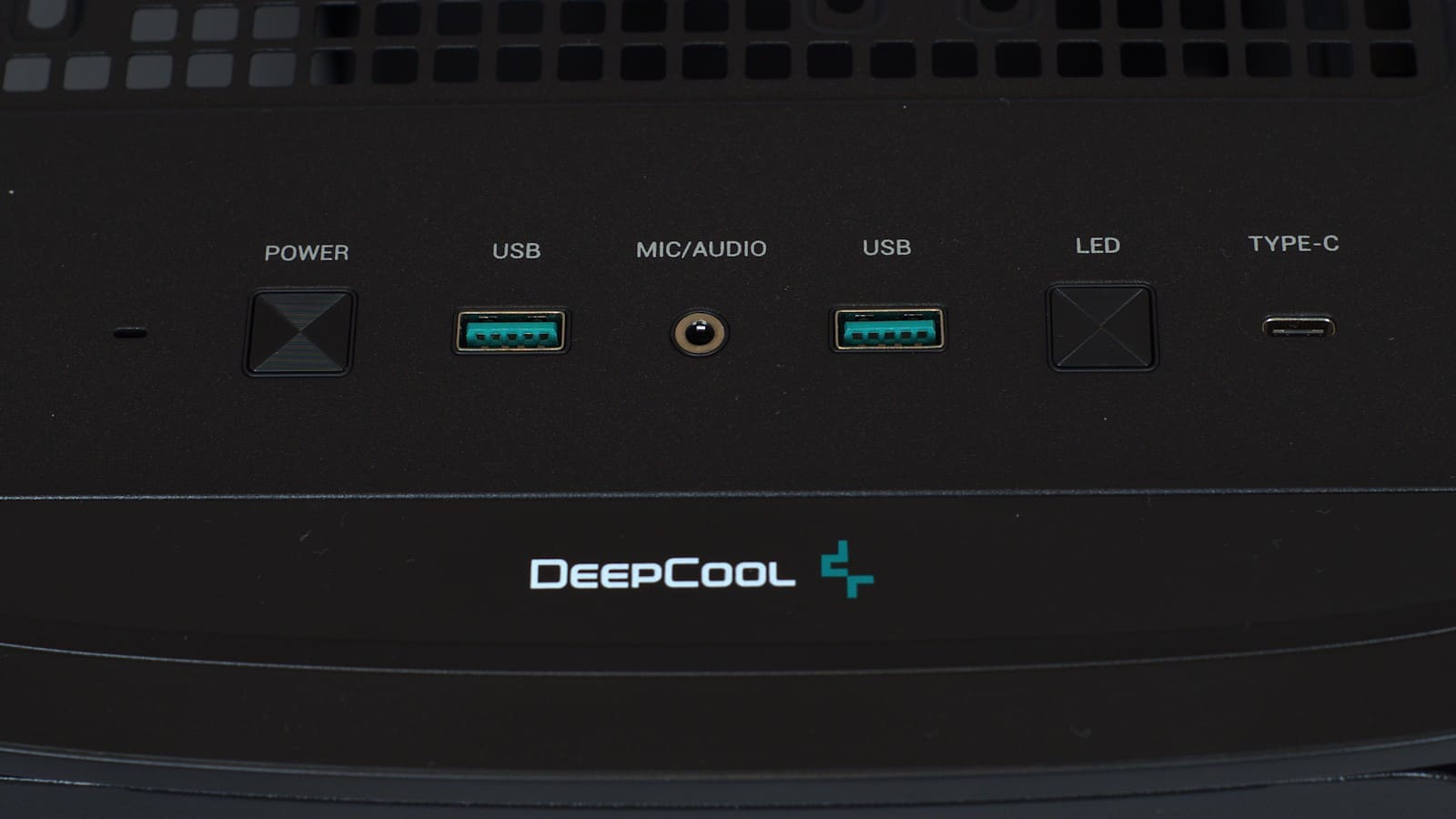

Органы управления (кнопка питания и управления подсветкой) и порты ввода-вывода (два порта USB 3.0, один USB 3.2 тип С и комбинированный HD-аудио под наушники/микрофон) расположились ближе к передней панели.

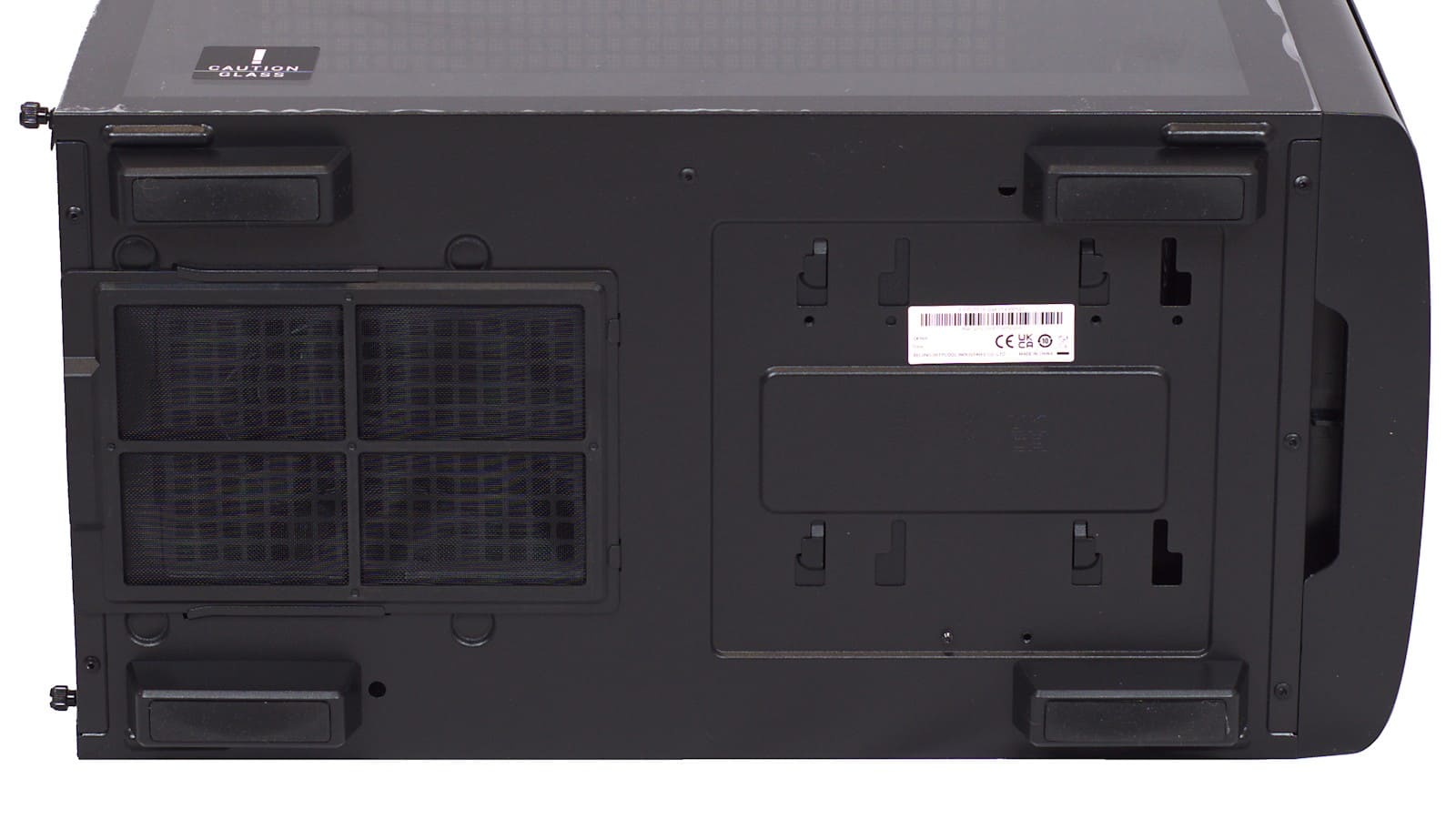

По компоновке дна корпуса видно, что корзину под накопители можно смещать, а в области размещения блока питания установлен съемный противопылевой фильтр.

Внутренняя конструкция

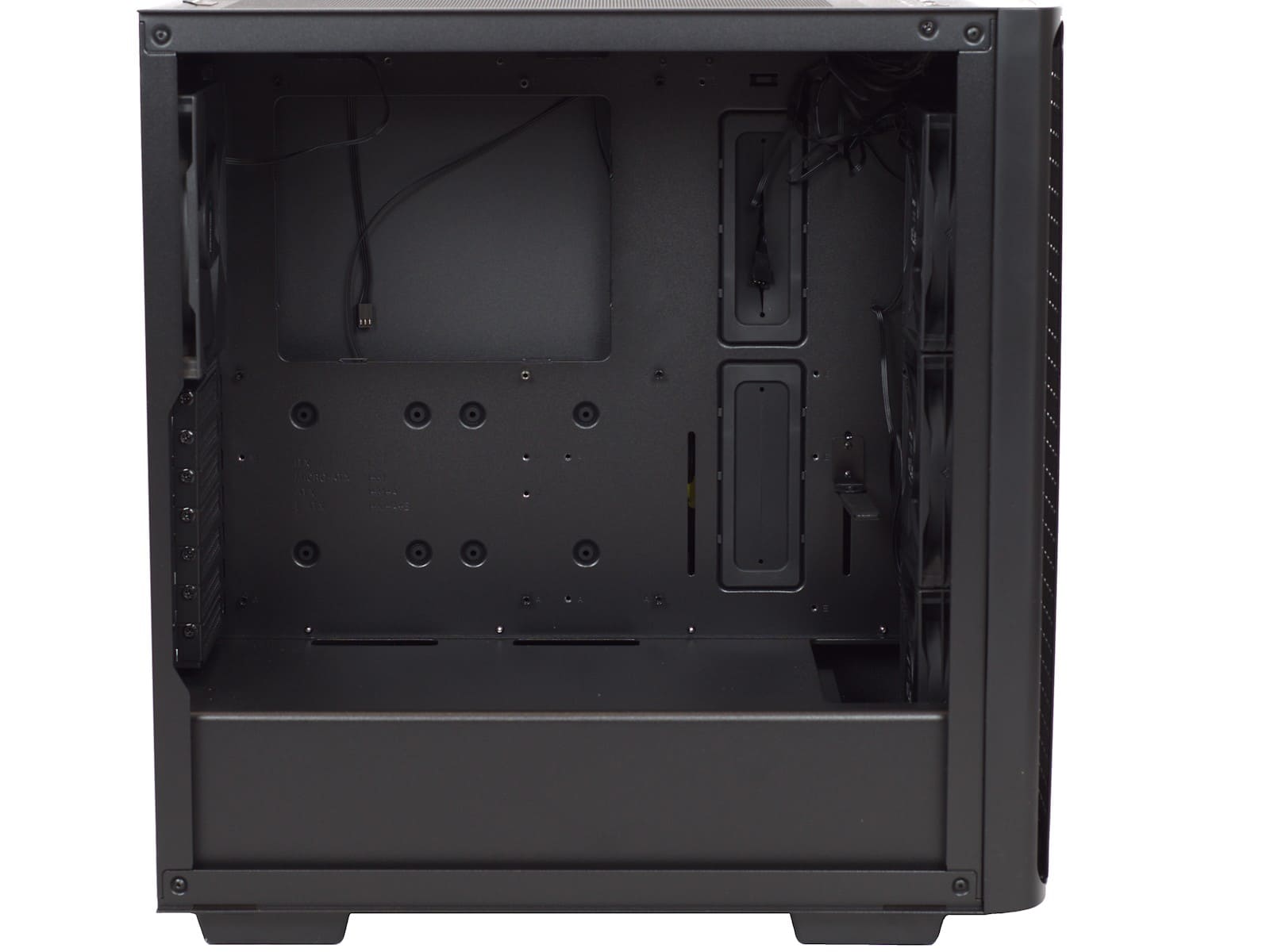

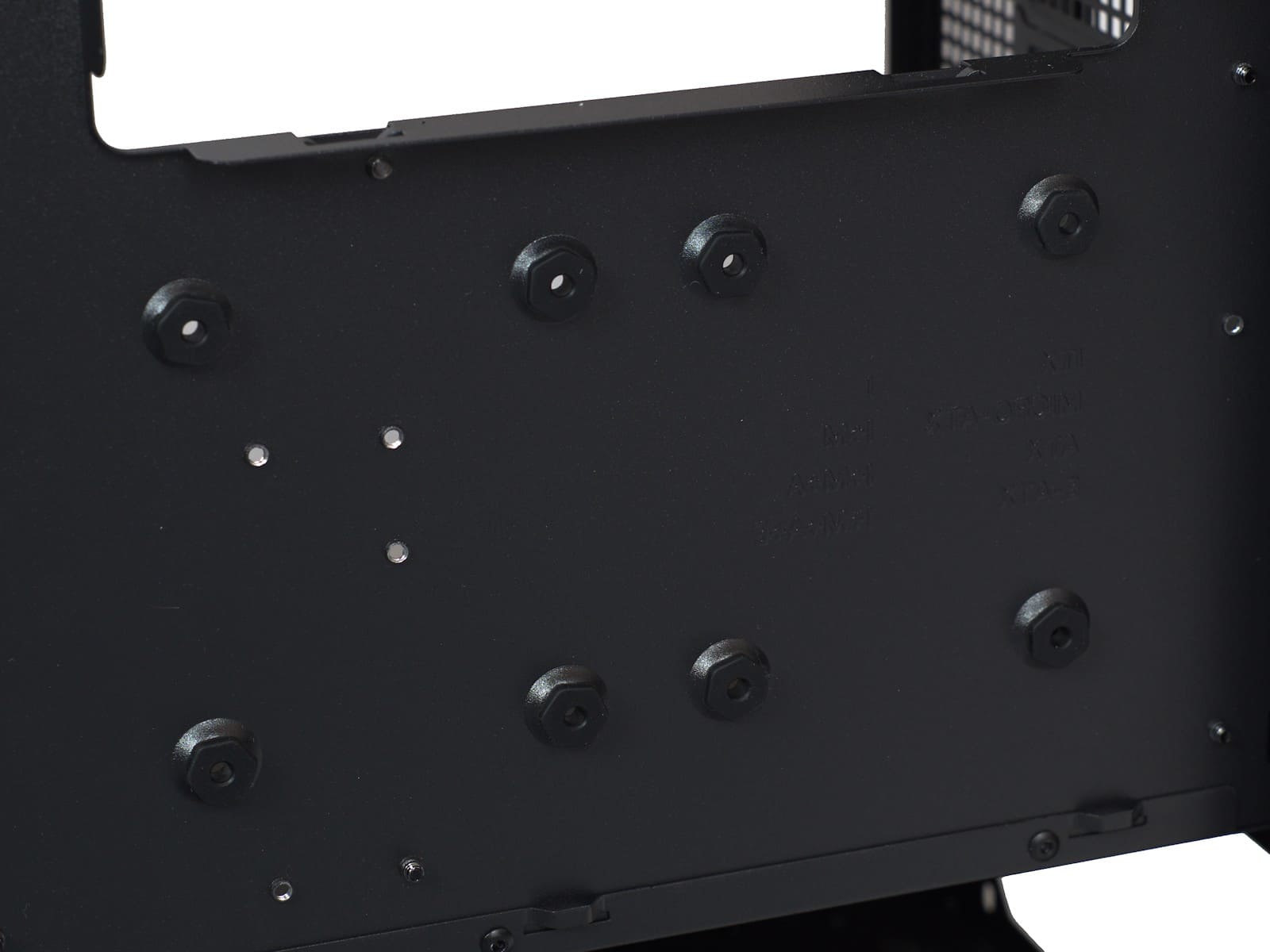

Внутренняя компоновка Mid-Tower корпуса Deepcool CK560 вполне типичная для современных корпусов, где есть две зоны, отделенные кожухом – это область размещения материнской платы с платами расширения и область для установки блока питания и накопителей. В «основой» зоне, за счет не самых компактных размеров корпуса, допускается установка материнской платы форм-фактора до E-ATX и видеокарт длиной до 380 мм. А за счет немалой ширины высота кулера может составлять 175 мм.

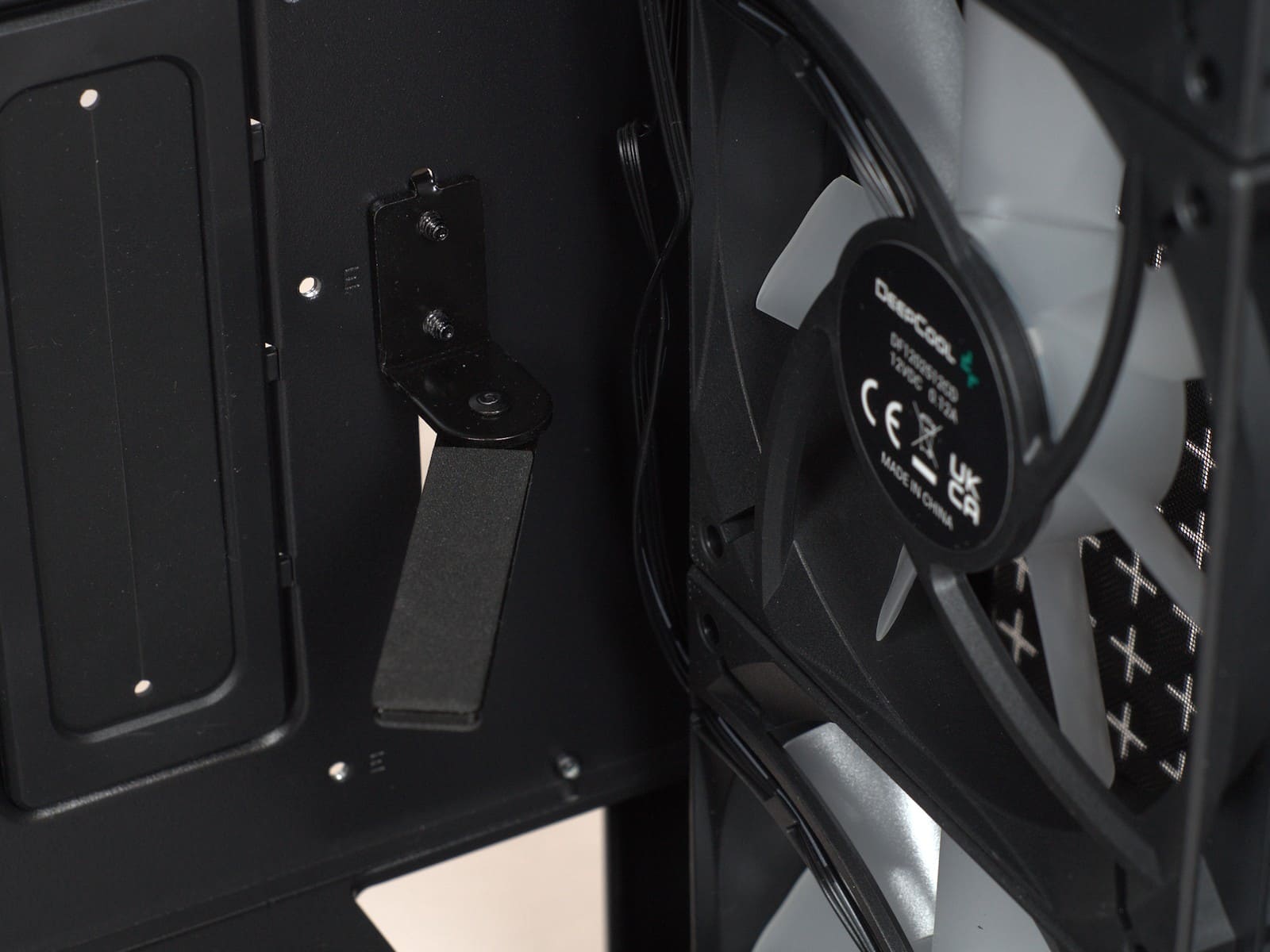

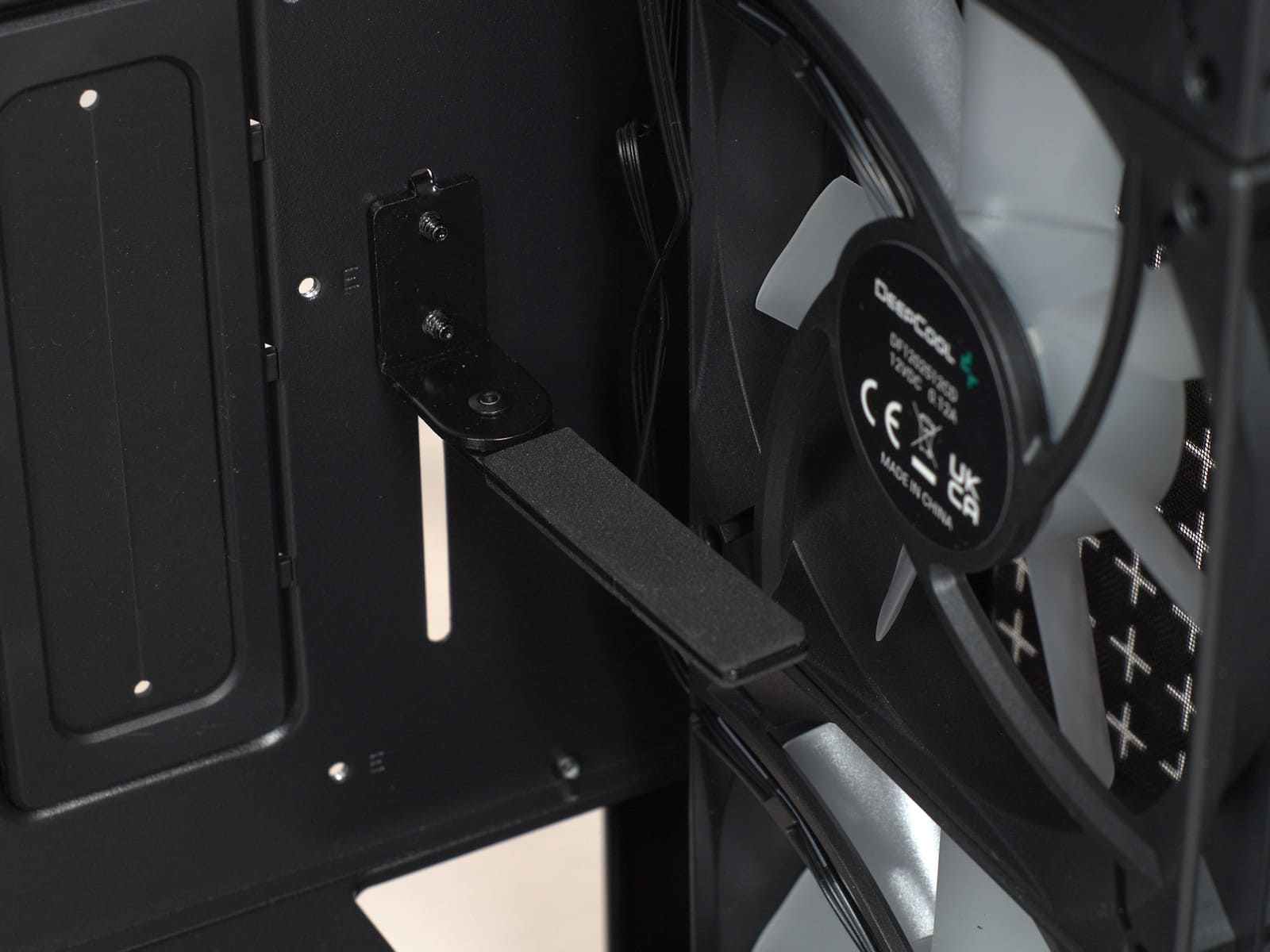

Из особенностей центральной зоны можно отметить наличие фиксатора видеокарты, который может быть размещен в двух позициях (ближе к плате или дальше), перемещаться вверх/вниз и сама ножка вращаться.

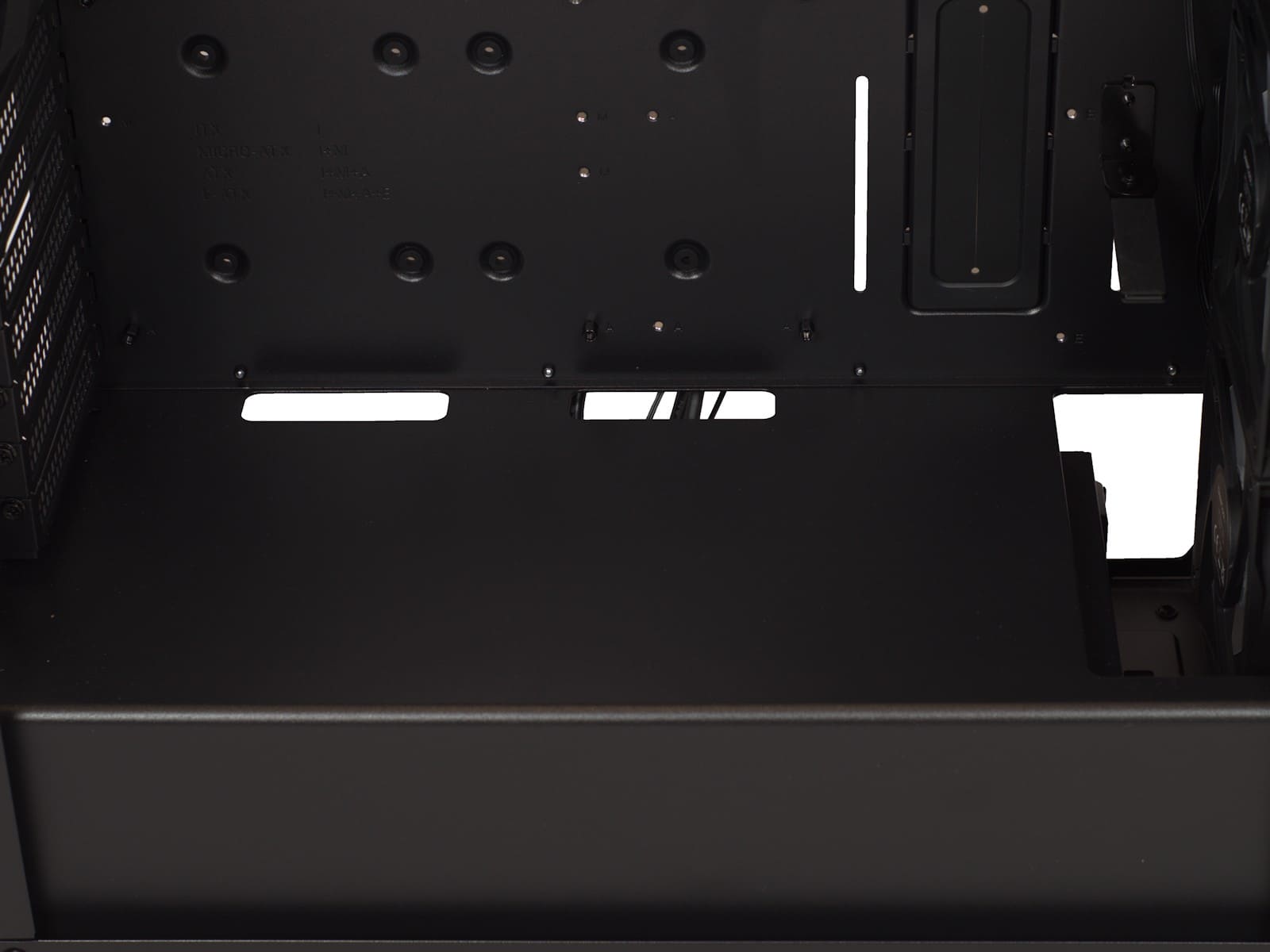

Основное пространство отделено от нижней части кожухом, который сделан сплошным, без вентиляционных отверстий и мест для установки накопителей, как это можно встретить в других корпусах. Имеются только окна вывода кабелей к материнской плате и окно для установки системы жидкостного охлаждения (СЖО) спереди.

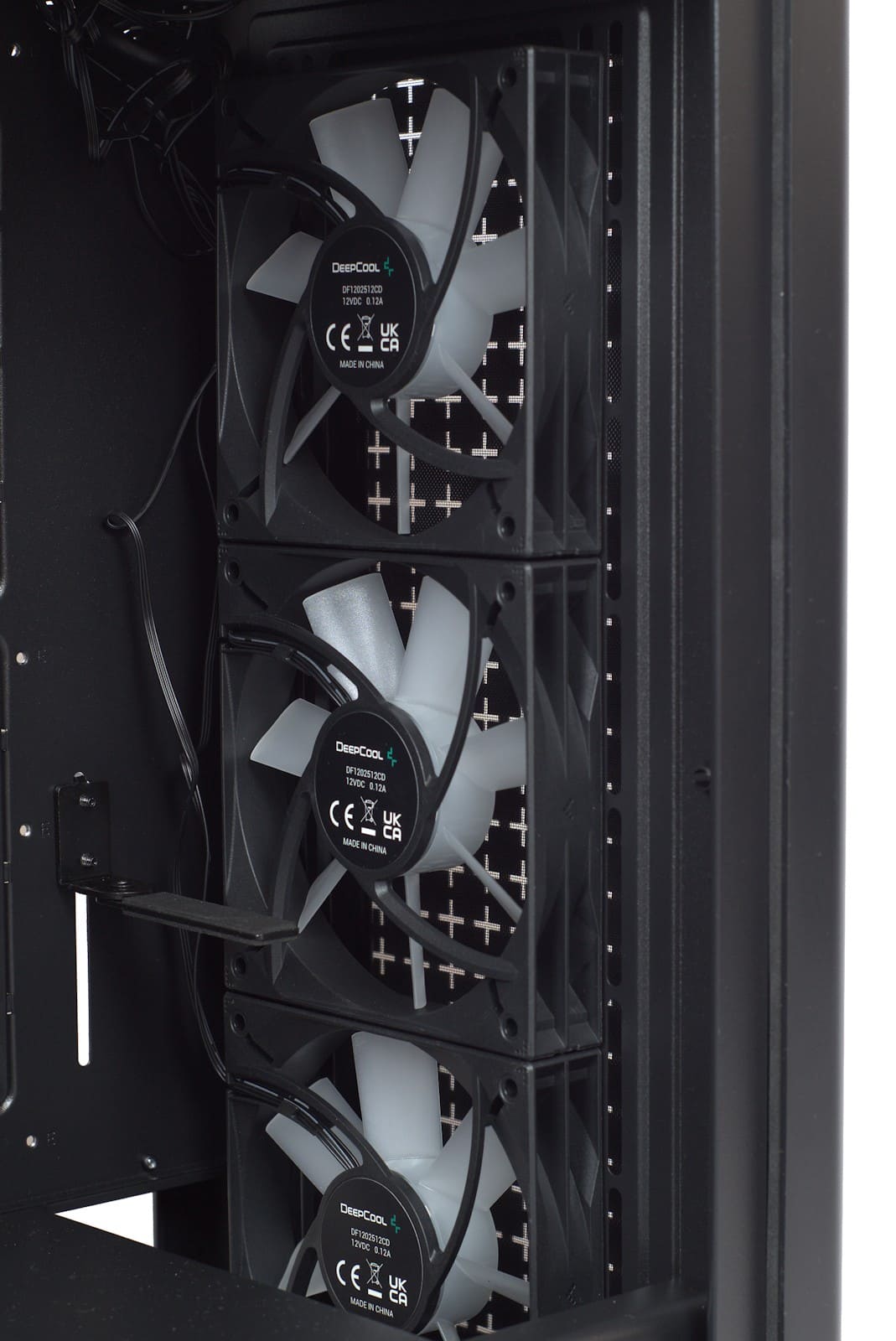

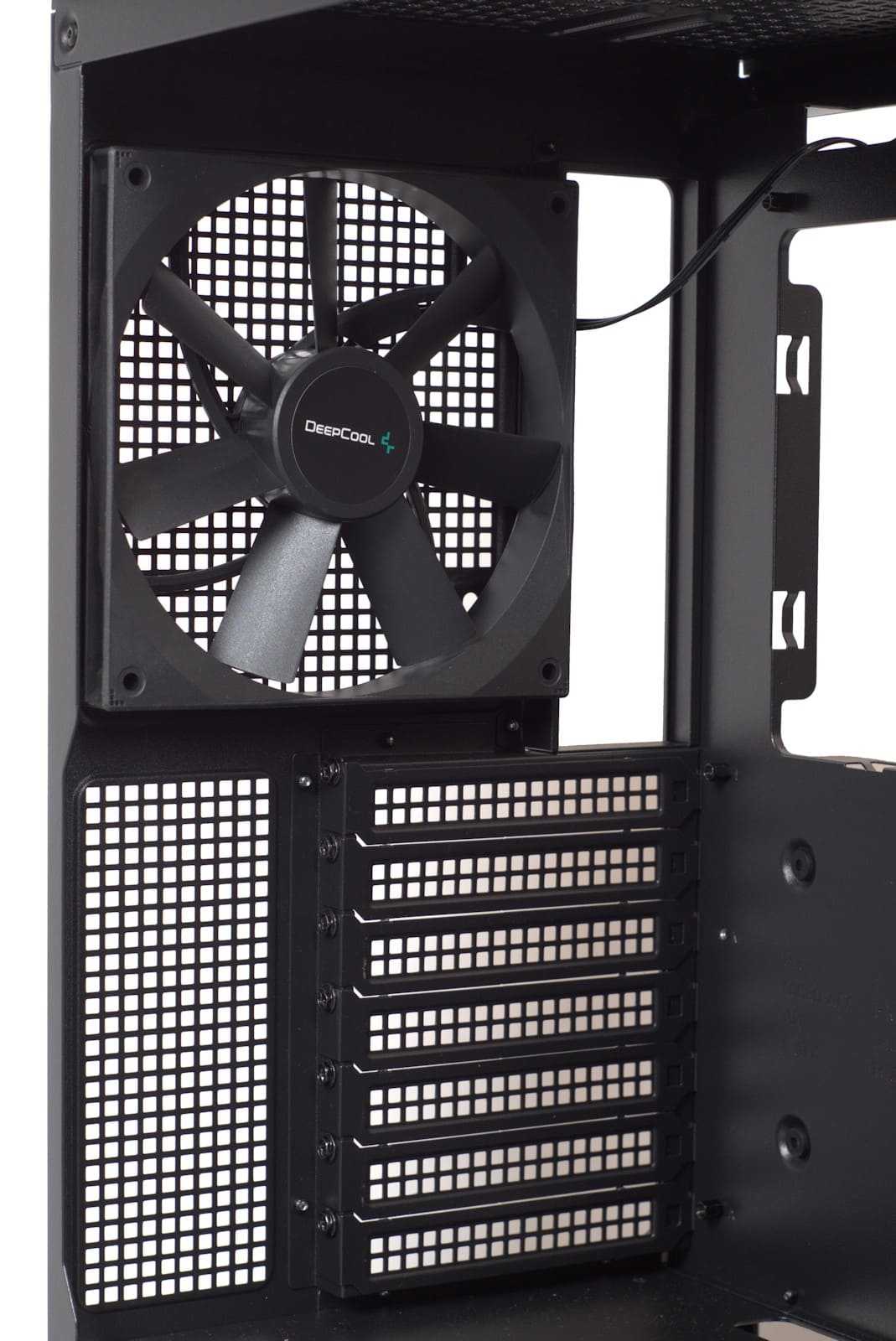

Что определенно привлекает внимание – это количество предустановленных вентиляторов. Один 140 мм (~1000 rpm) размещен на задней стенке (вместо него можно установить 120 мм вентилятор или 120/140 мм радиатор СЖО). Еще три 120 мм вентилятора с маркировкой Deepcool DF1202512CD (~1200 rpm) установлены на передней стенке и они имеют ARGB-подсветку. Все вентиляторы семилопастные, а сами лопасти имеют плоскую форму. Отдельного блока управления оборотами вентиляторов в корпусе не предусмотрено, однако они подключены через разветвитель и питаются через 3-пин разъем, подключаемый к материнской плате.

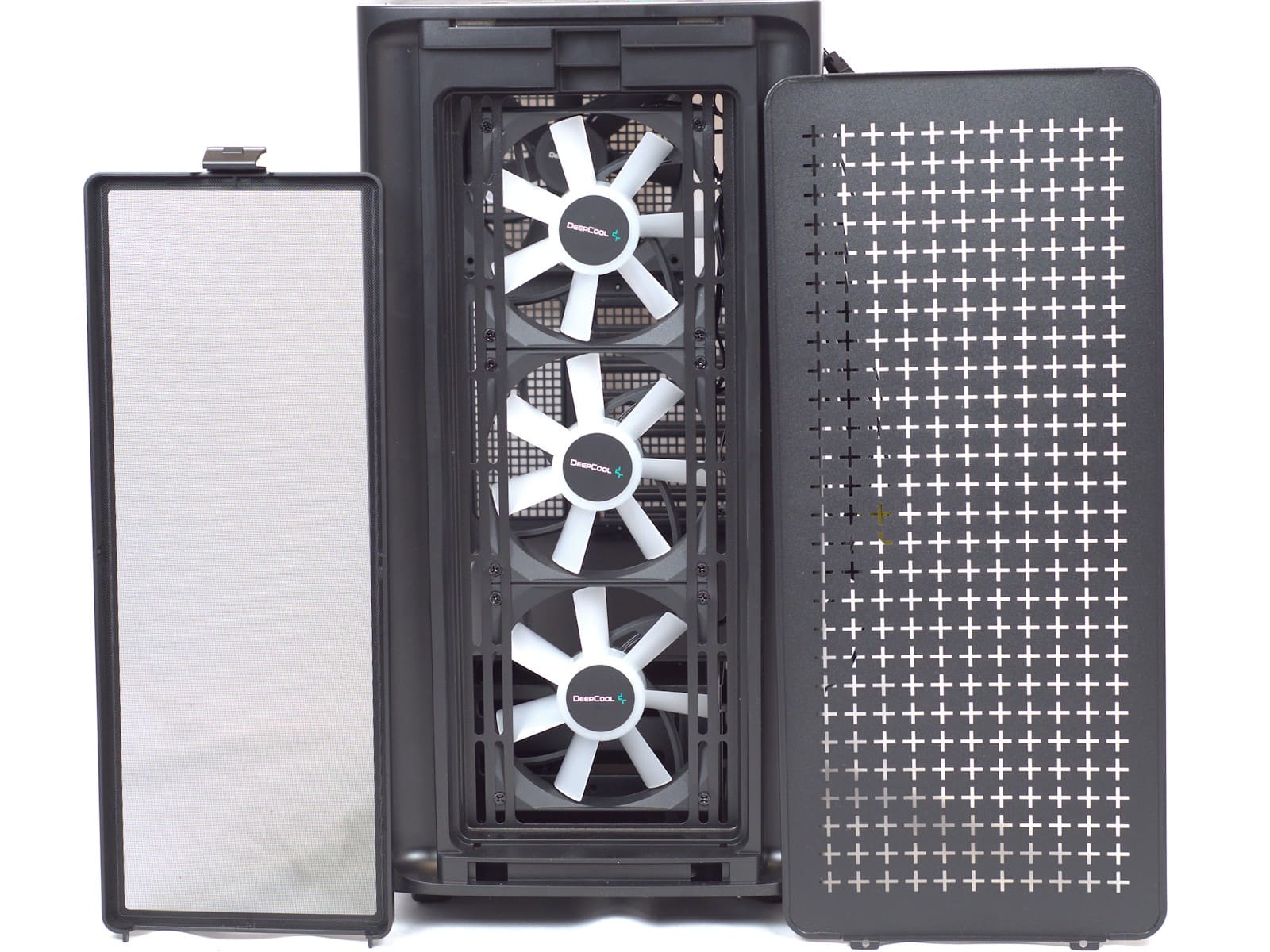

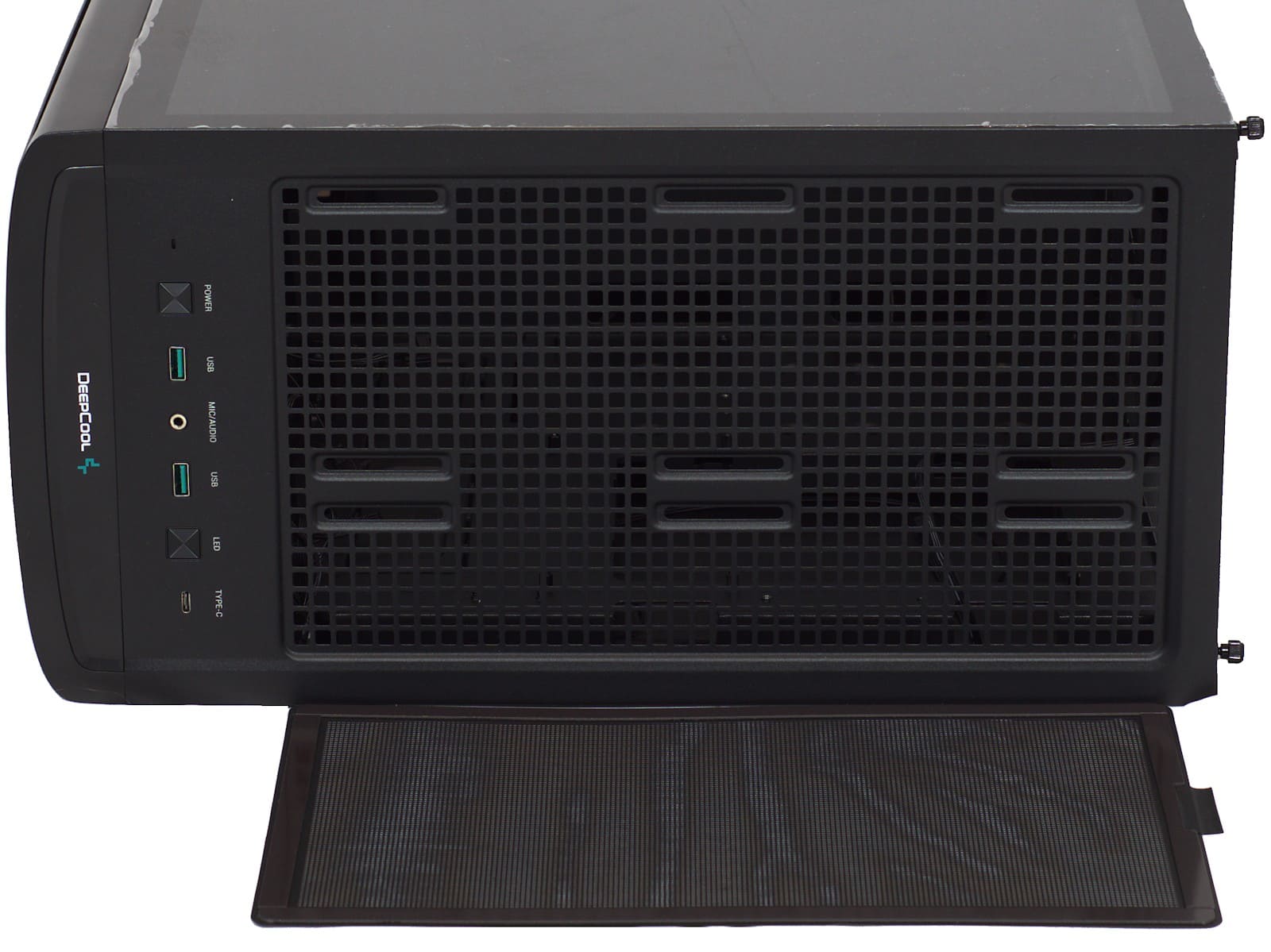

Доступ к противопылевому фильтру обеспечивается достаточно легко – лицевая панель фиксируется магнитами.

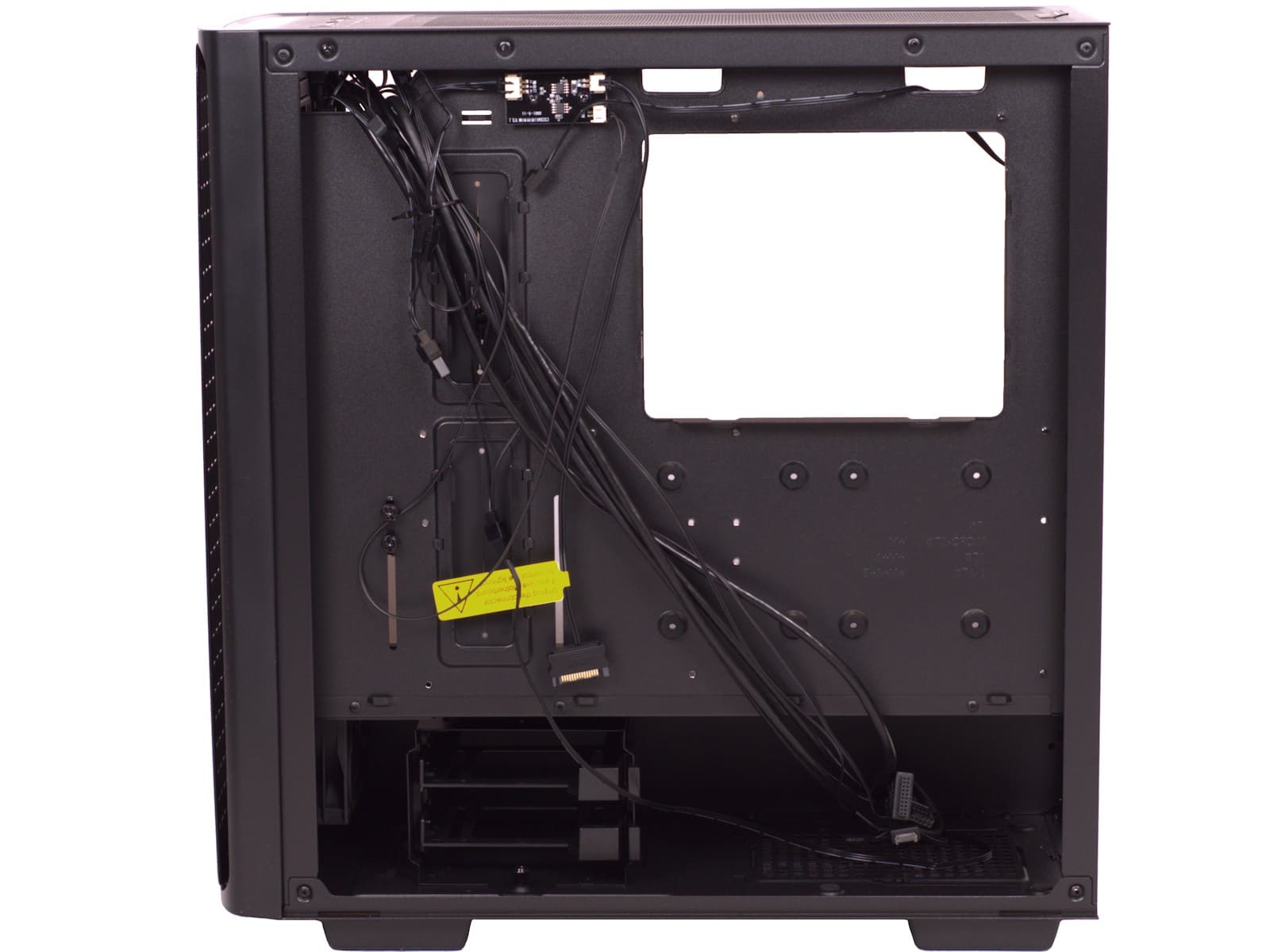

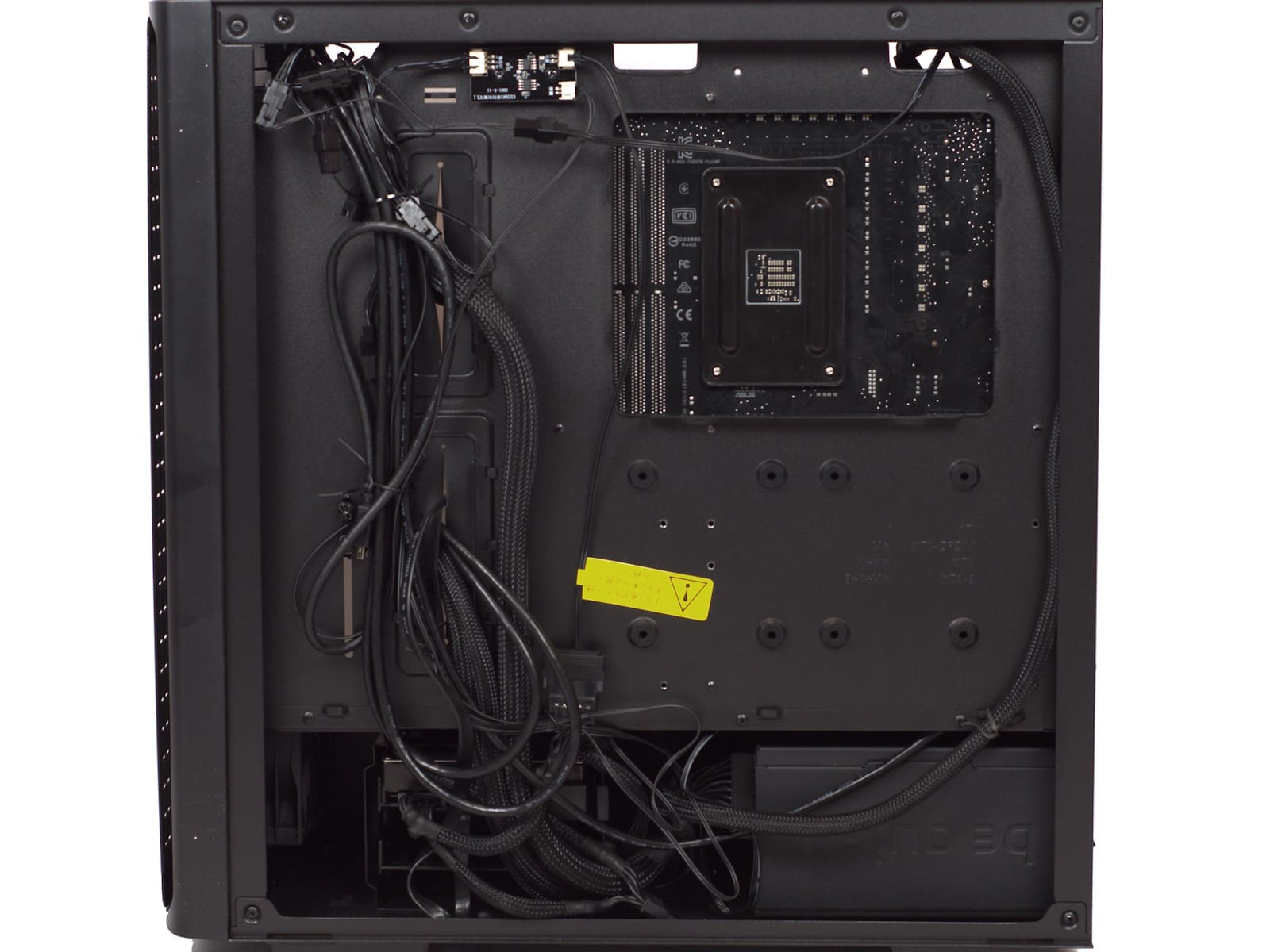

Компоновка за поддоном мало чем отличается от других корпусов Mid-Tower формата.

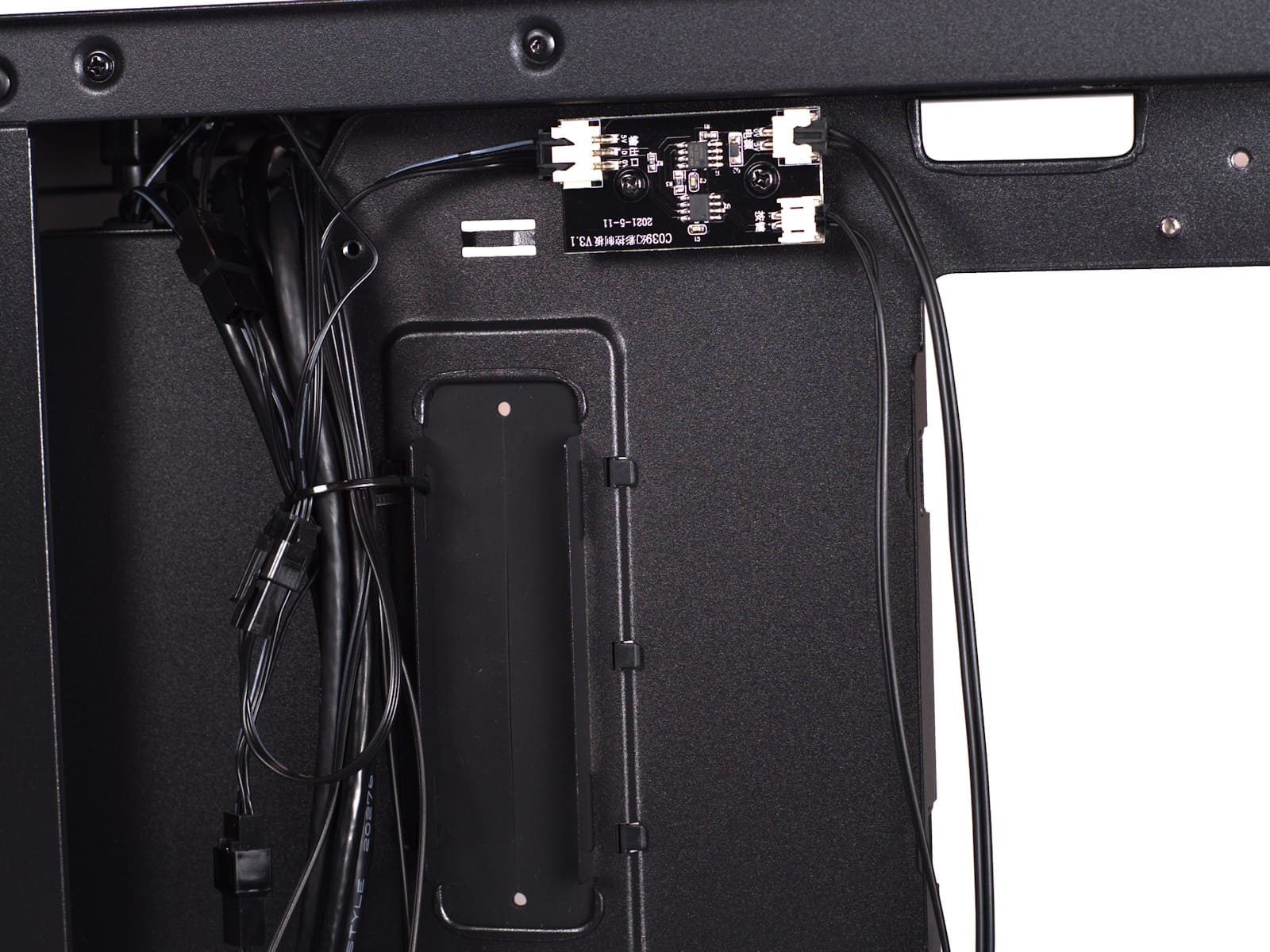

Отметим, что вертикальные окна вывода кабелей имеют заглушки. Так как корпус, благодаря передним вентиляторам, имеет ARGB-подсветку, то блок управления ею разместился в верхней части. Питание контроллера осуществляется через SATA-разъем. Наличие ПДУ не предусмотрено (управление только через кнопку на корпусе).

Дисковая подсистема корпуса может включать в себя два 2.5" накопителя, которые фиксируются на поддоне чуть выше блока питания.

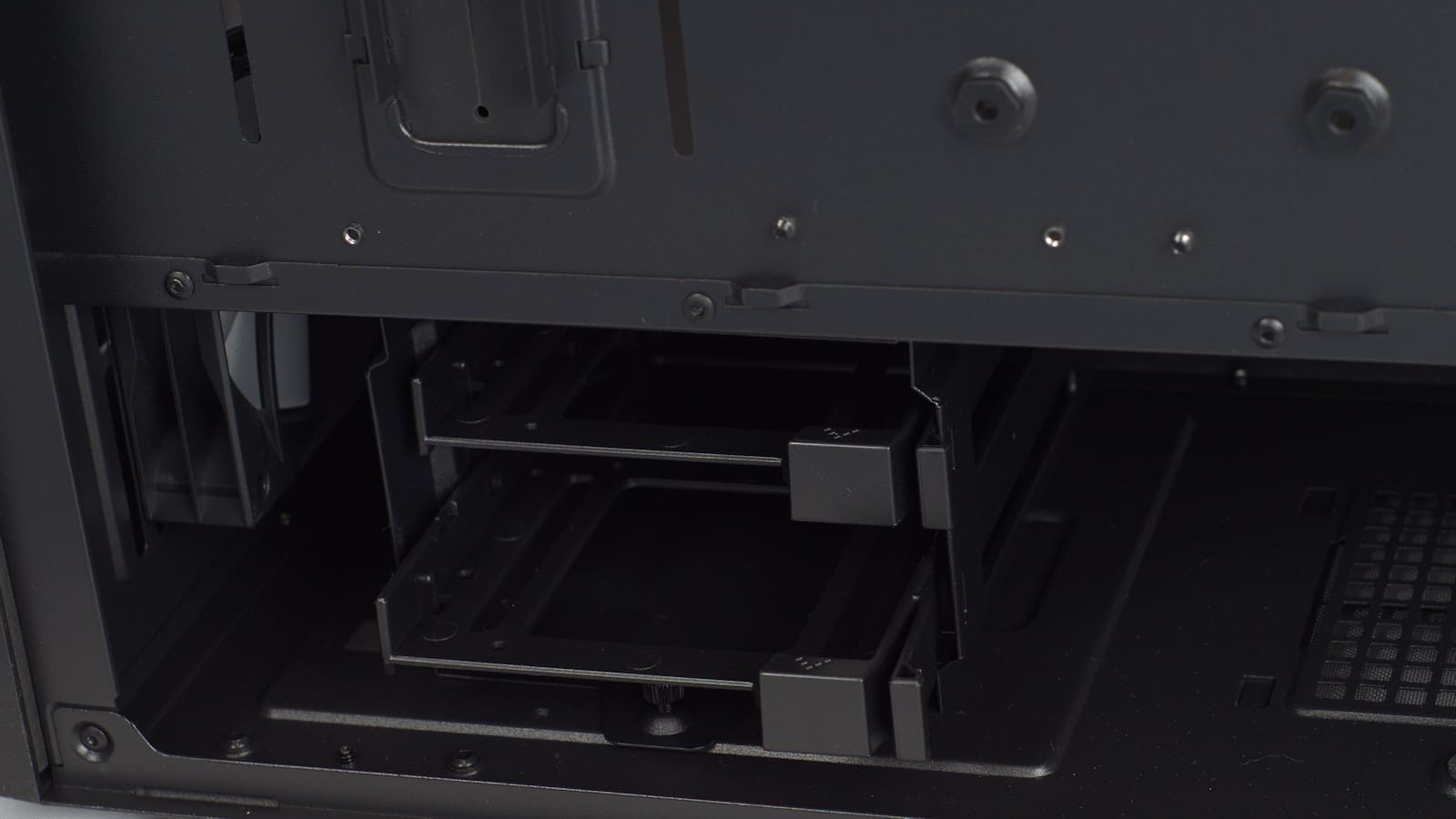

Еще два 2.5"/3.5" накопителя могут быть установлены в нижней корзине.

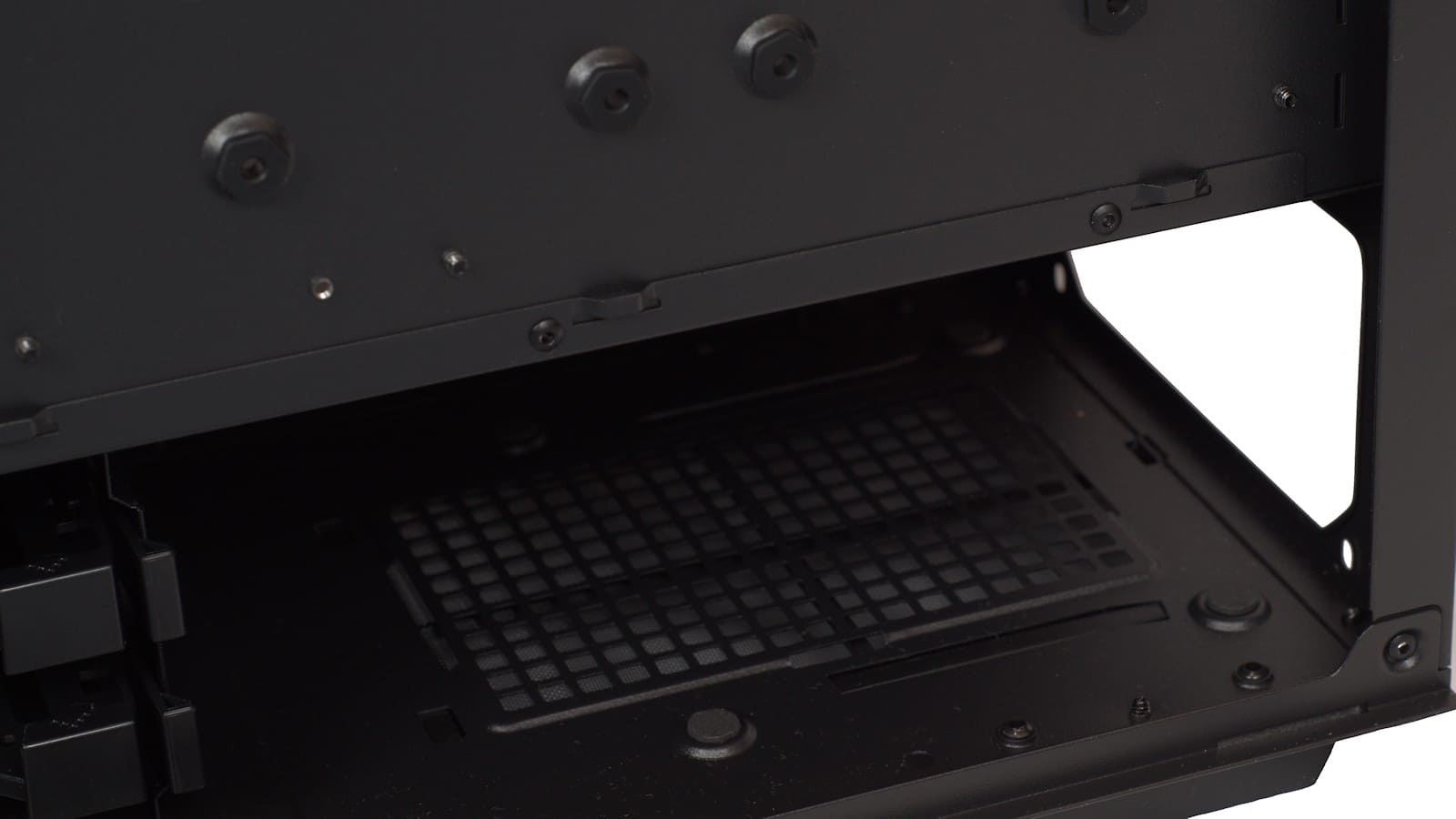

Под кожухом также находится место установки ATX блока питания. Ограничение по его глубине – 160 мм.

Особенности сборки

Типичные Mid-Tower корпуса мало чем отличаются друг от друга в плане внутренней компоновки, поэтому сборка в таких вариантах обычно простая и не вызывает проблем. Не исключение и корпус Deepcool CK560.

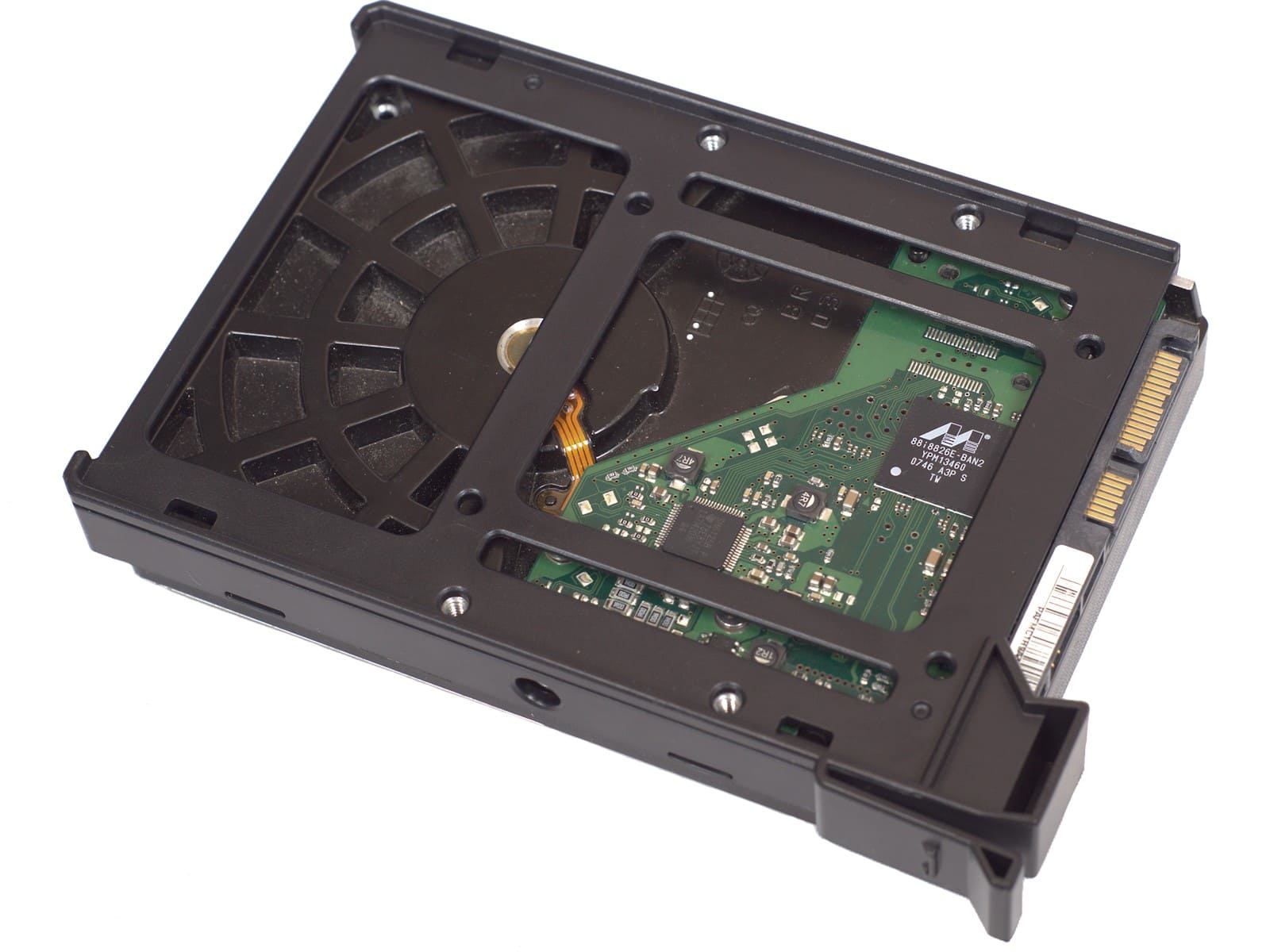

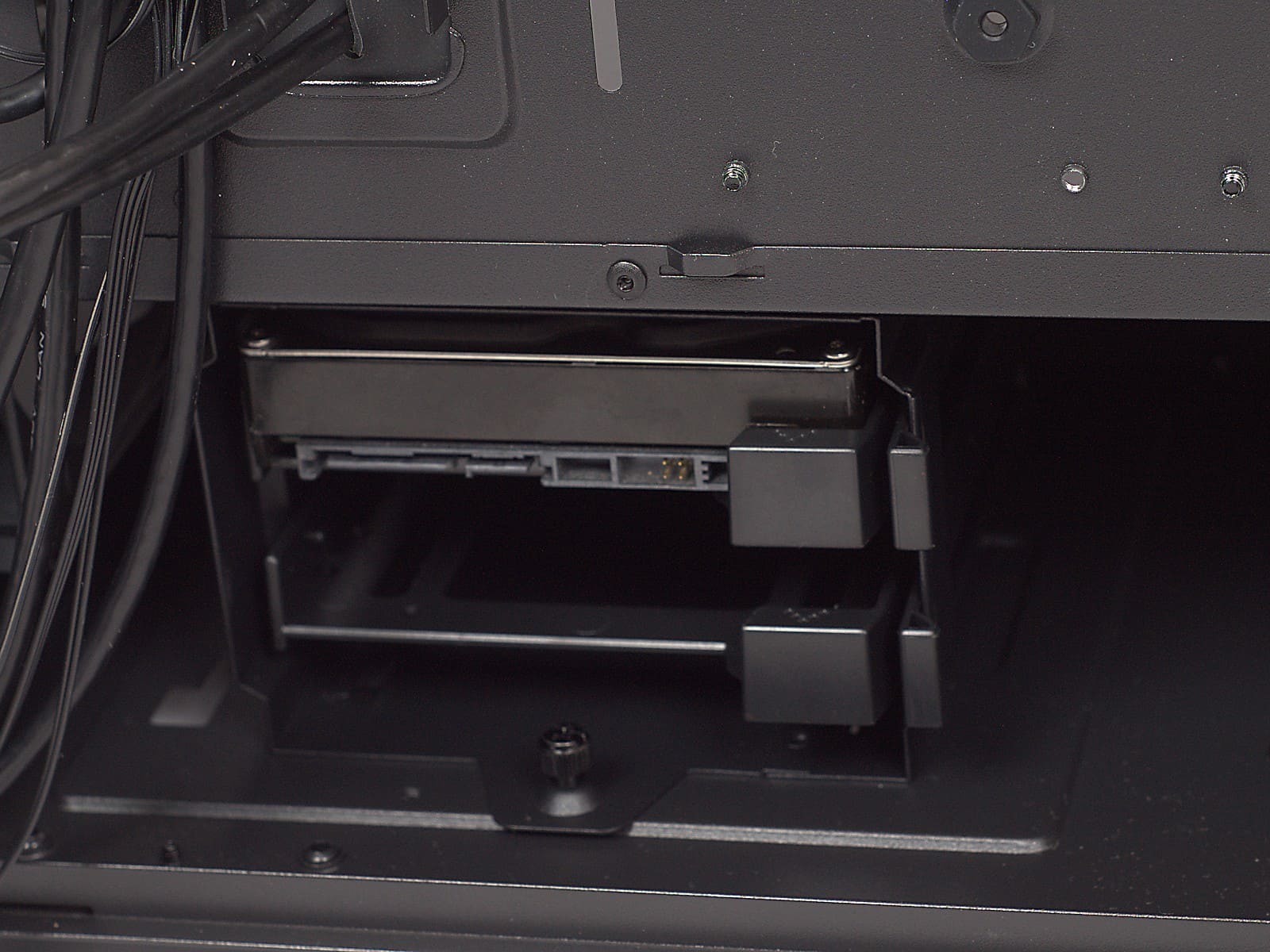

Если используется нижняя корзина для накопителей, то лучше всего процедуру сборки стоит начать с установки накопителей. 3.5" накопители фиксируются безвинтовым способом, поэтому потребуется минимум действий - закрепить в салазках и последние установить в корзину.

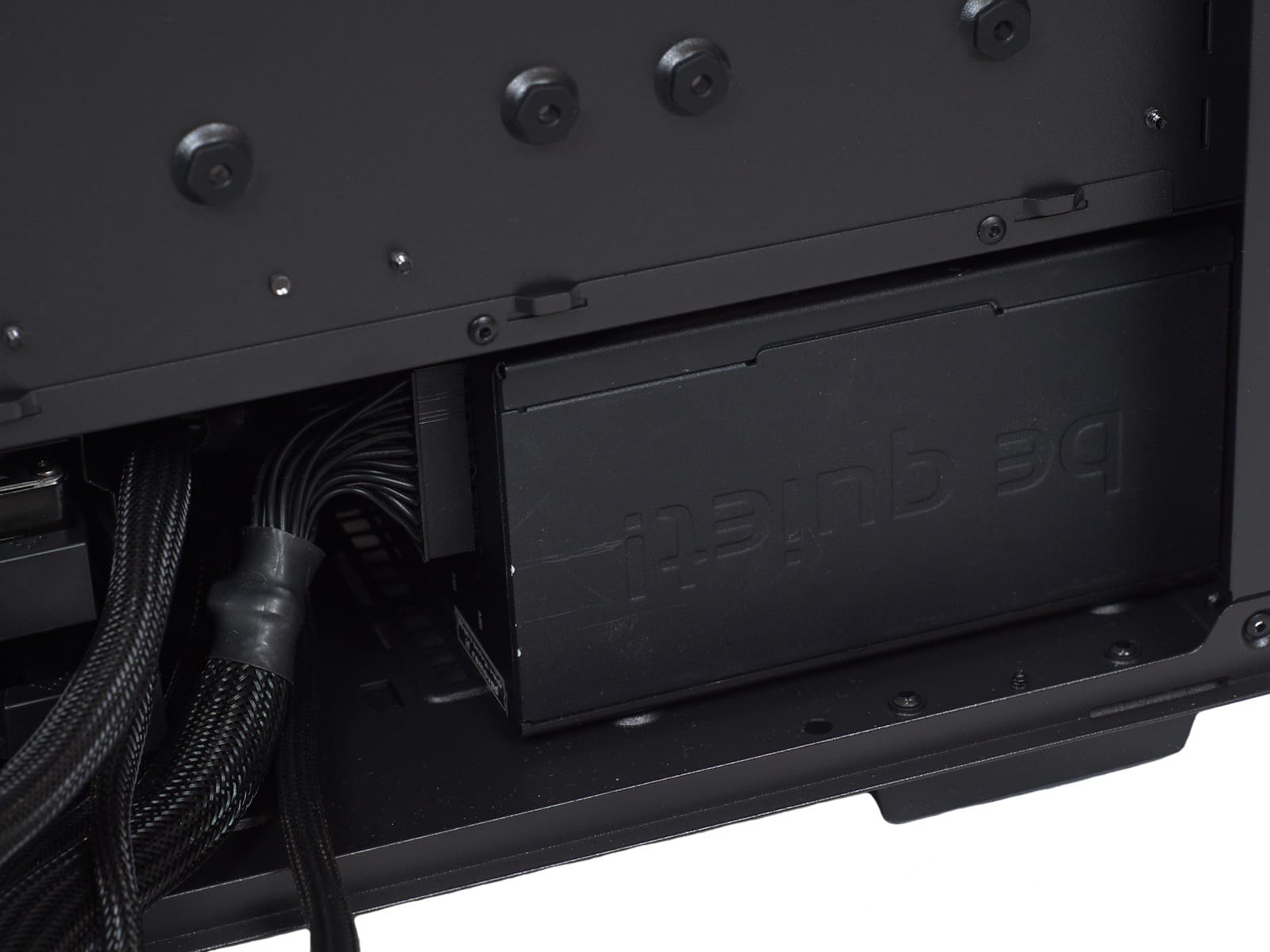

Следом ставим ATX блок питания. Лучше всего, если он будет модульный со съемными кабелями.

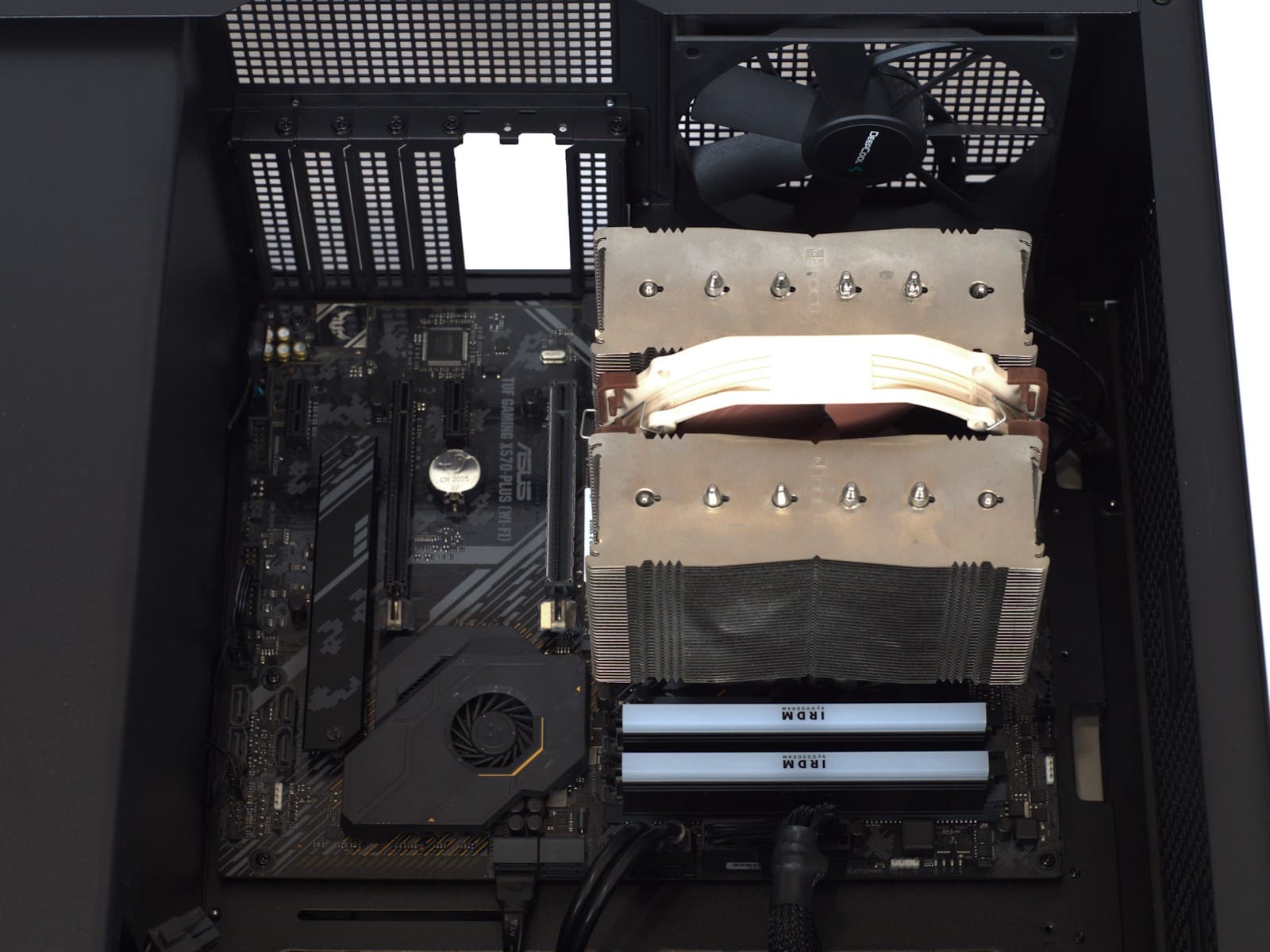

Очередной этап – материнская плата.

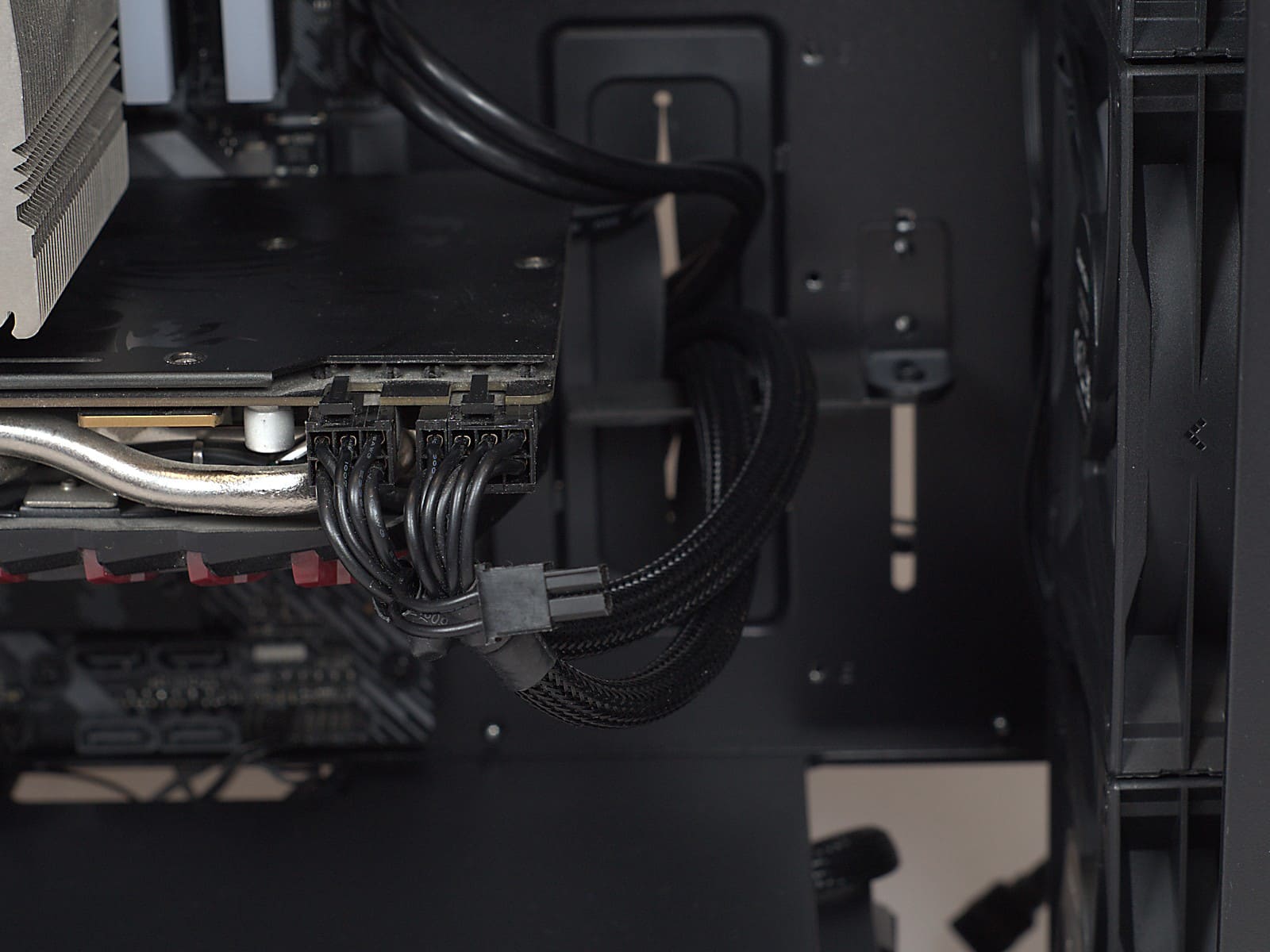

Последнее действие – установка видеокарты. Напомним, что у корпуса есть фиксатор видеокарты, чтобы уменьшить ее прогиб.

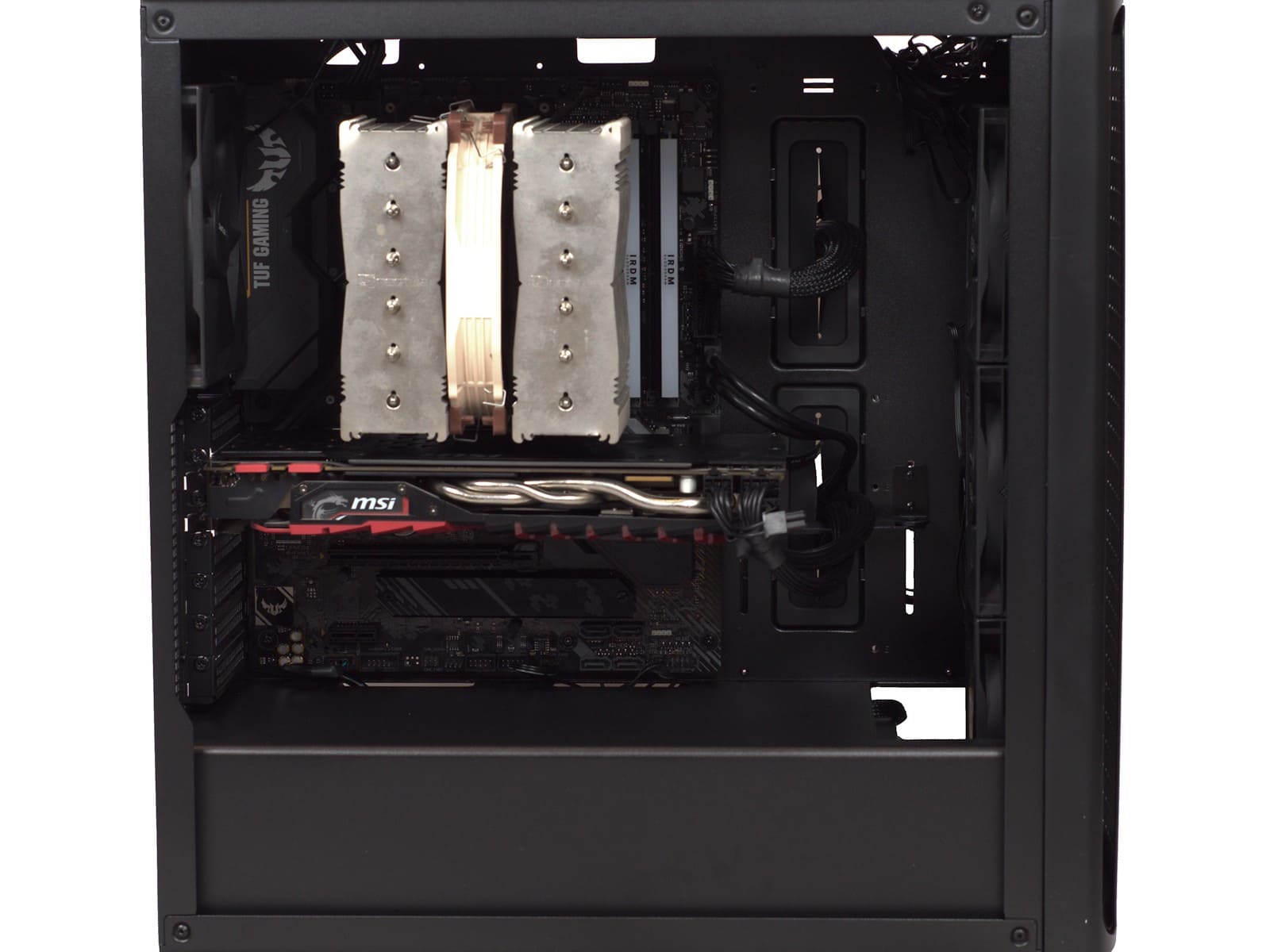

Результат сборки.

Тестовый стенд и методика тестирования

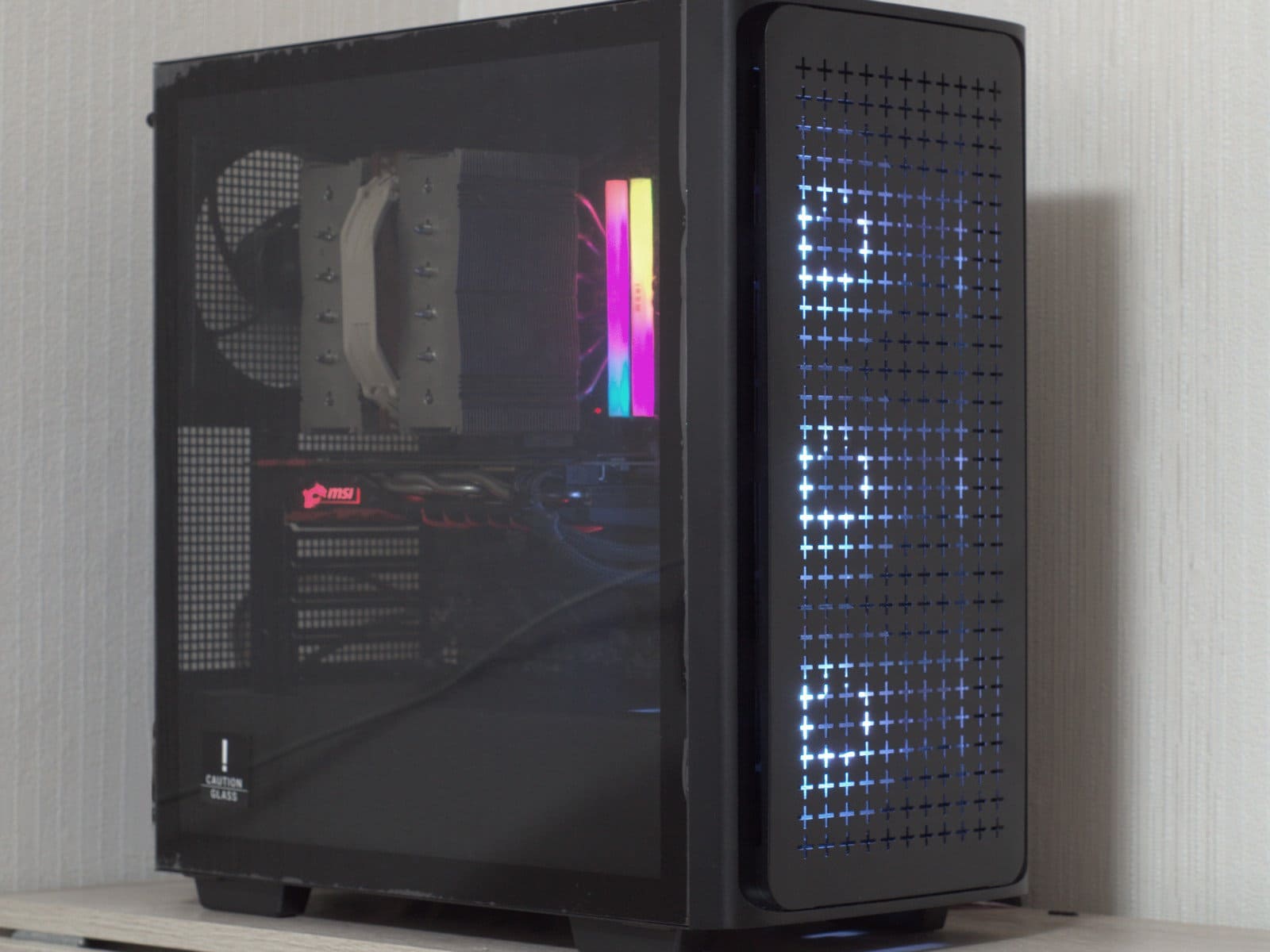

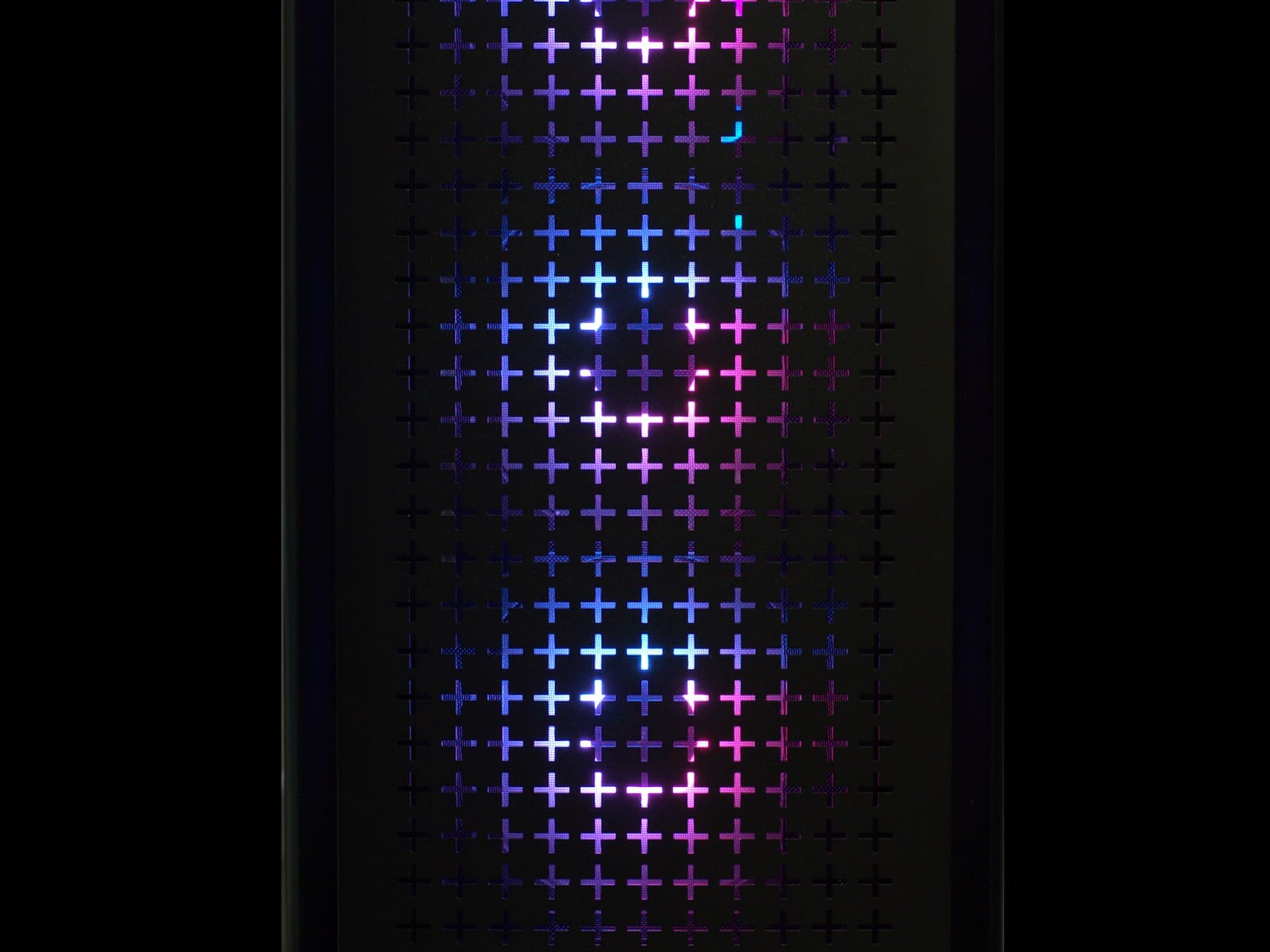

Наличие подсветки сейчас стало неотъемлемой частью большинства современных Mid-Tower корпусов. В случае корпуса Deepcool CK560 применяется ARGB-подсветка вентиляторов, что в сочетании с крестообразной перфорацией лицевой панели делает внешний вид данной модели оригинальным и эффектным.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Потребление системы в бездействии - 84 Вт, под нагрузкой - 480 Вт. Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 24,2-24,4 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

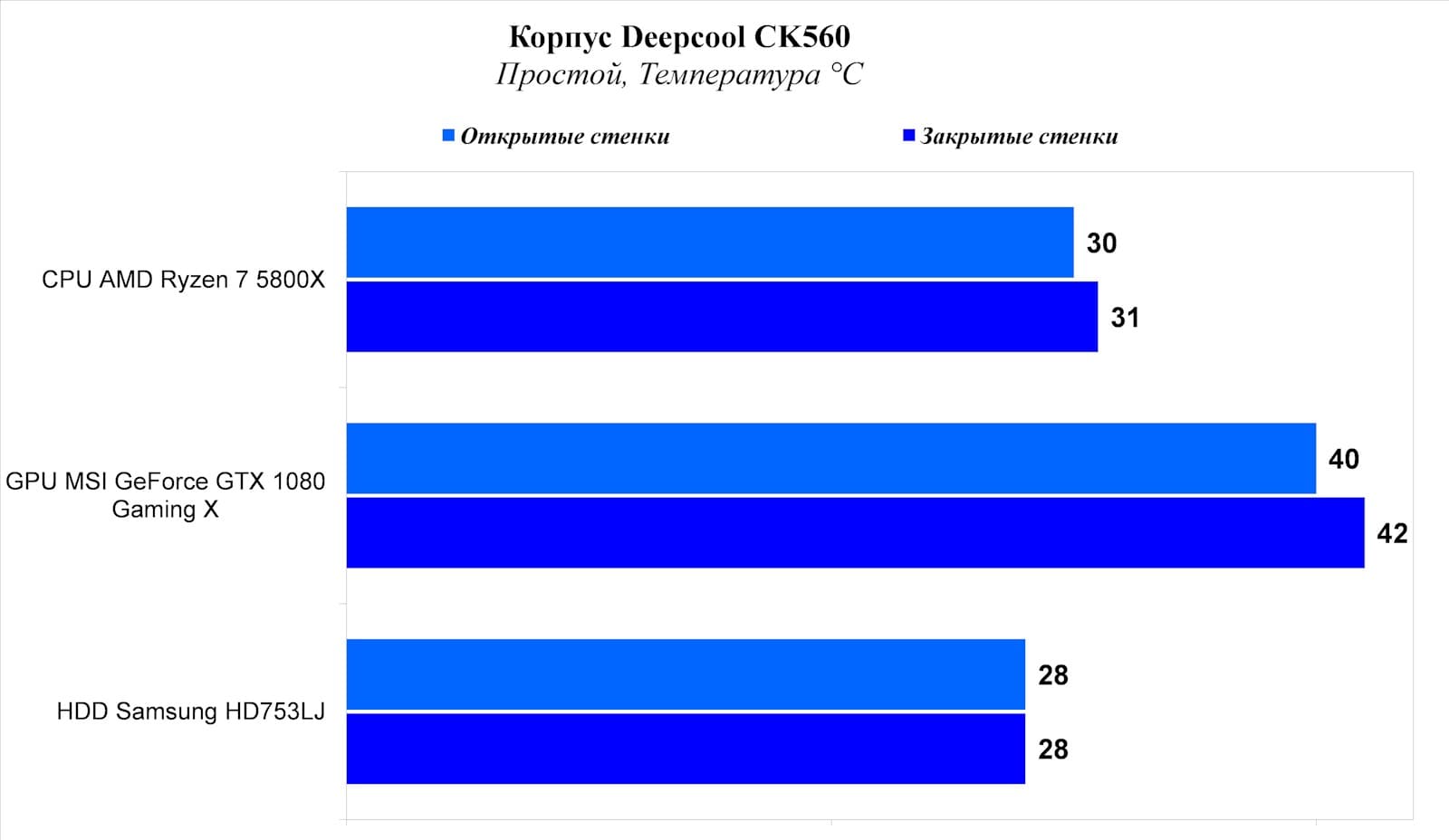

Нагрев компонент. Простой системы.

Применение четырех предустановленных вентиляторов в корпусе Deepcool CK560 положительно сказывается на температурном режиме установленных компонент. Благодаря нижнему переднему вентилятору обдувается и корзина с накопителями.

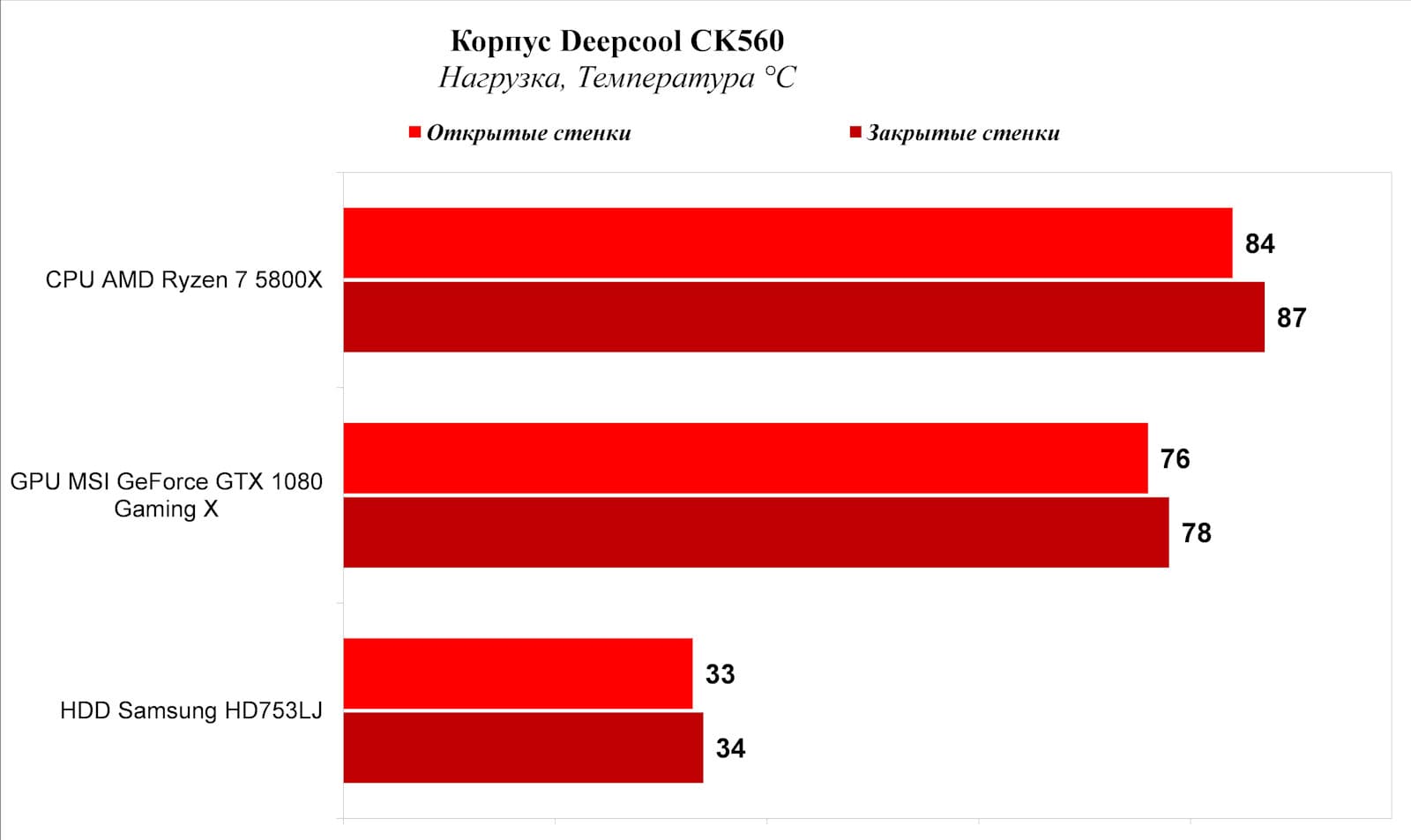

Нагрузка системы.

Производительность вентиляторов достаточная, чтобы обеспечить эффективный обдув. Разница в результатах нагрева процессора и видеокарты не превысила 3 °С при тестировании с открытыми и с закрытыми боковыми стенками. Нагрев жесткого диска также получился невысоким.

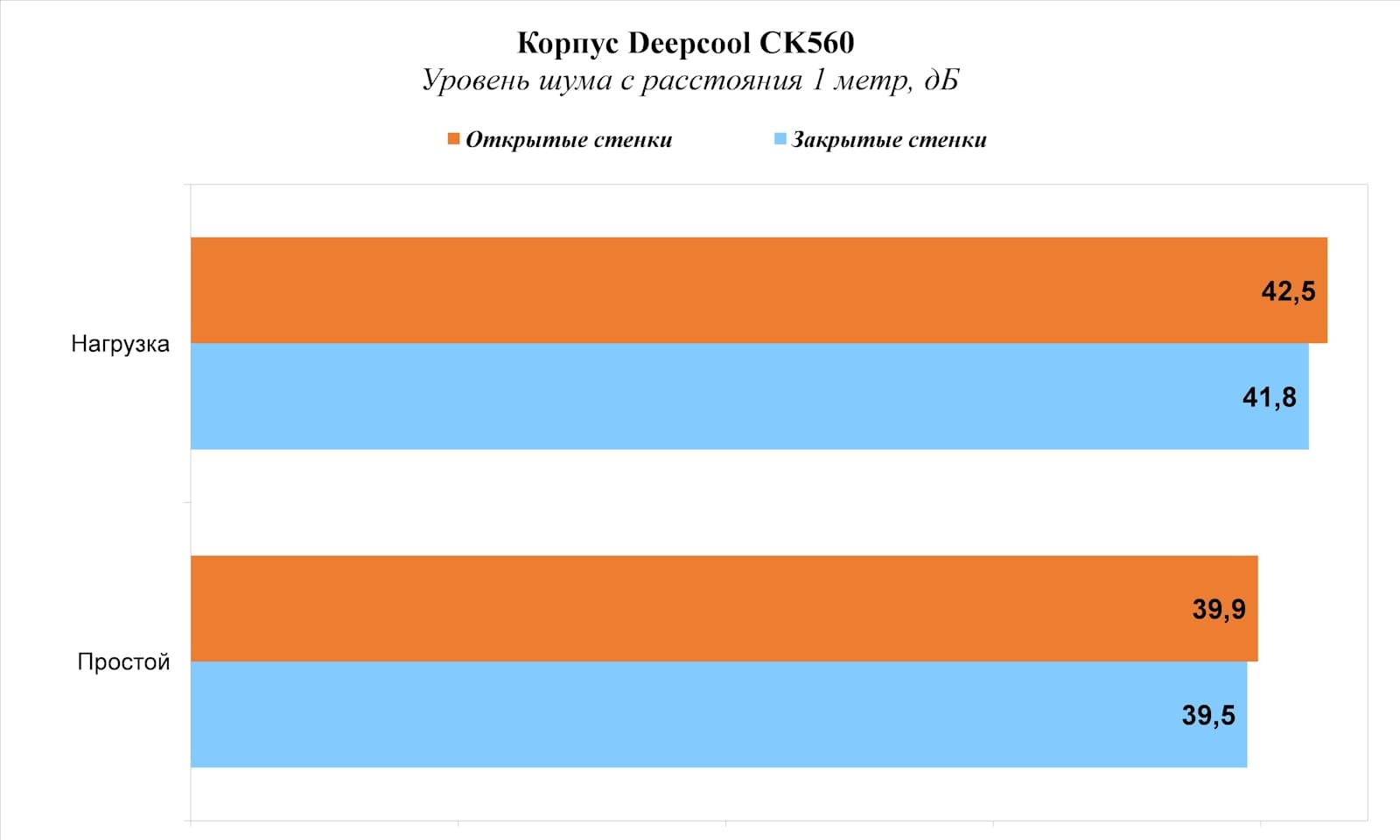

Уровень шума.

Обратная сторона высокой эффективности охлаждения в корпусе – использование не самых тихих вентиляторов. Как показало тестирование, шум от штатных вентиляторов в режиме простоя получается заметным. Под нагрузкой он становится еще выше, однако здесь шум вентиляторов «перебивают» системы охлаждения процессора и видеокарты.

Выводы

В настоящее время очень трудно ожидать от Mid-Tower корпусов «чего-то новенького», поэтому производители достаточно часто «работают» над дизайном лицевой панели, использовании ARGB-подсветки и внесением каких-то отличительных особенностей, выделяющих конкретную модель.

В случае Mid-Tower корпуса Deepcool CK560 пользователь получит достаточно вместительный корпус, в который можно установить пару 240/280 мм радиаторов СЖО (спереди можно установить и 360 мм радиатор), видеокарту длиной до 380 мм (для нее предусмотрен фиксатор, снижающий прогиб платы) и неплохой эффективностью охлаждения благодаря четырем предустановленным вентиляторам. При этом корпус обладает оригинальной крестообразной перфорацией лицевой панели, что в сочетании с тремя 120 мм вентиляторами с ARGB-подсветкой, установленными спереди, делает эффектным его внешний вид корпуса.

Из недостатков можно отметить повышенный уровень шума, генерируемый вентиляторами на их максимальных оборотах, и отсутствие ПДУ для управления подсветкой (только кнопка на корпусе).

Плюсы:

  • Стильный внешний вид;
  • Высокое качество изготовления;
  • Легкосъемная лицевая панель;
  • Наличие четырех предустановленных вентилятора (спереди 3 х 120 мм, сзади 1 х 140 мм);
  • Имеется фиксатор видеокарты для уменьшения ее прогиба;
  • ARGB-подсветка передних вентиляторов с возможностью управления ею;
  • Поддержка двух 240/280 мм радиаторов СЖО (спереди можно установить и 360 мм);
  • Неплохой кабель-менеджмент.

Минусы:

  • Шумный на максимальных оборотах вентиляторов
  • Нет ПДУ.
