Обзор видеокарты ASUS GeForce RTX 3070 Noctua OC Edition (RTX3070-O8G-NOCTUA)

Компании ASUS и Noctua в представлениях не нуждаются: два крупных производителя, узнаваемые каждый в своей сфере, уже объединяли усилия в единый тандем для разработки совместной жидкостной системы охлаждения, известной под наименованием ROG Ryujin и ее продолжением ROG Ryujin II. Видимо, компаниям понравилось знакомство, что побудило их продолжить сотрудничество в будущем.

И анонсированный графический ускоритель ASUS GeForce RTX 3070 Noctua Edition предстал их совместным детищем. Видеокарта разрабатывалась с одной лишь целью - демонстрацией наивысшей производительности в рамках модели GeForce RTX 3070 с безупречной системой охлаждения, не оставляющей ни единого шанса оппонентам. В своем желании предоставить лучший продукт за время, потраченное на полировку новинки, мир увидел более старшие видеокарты GeForce RTX 30 с литерой Ti, поэтому неудивительно, что ASUS GeForce RTX 3070 Noctua Edition построена слегка на "устаревшей" версии обычной RTX 3070. Однако это нисколько не помешало совершить эффект "вау" и показать возможности. А при обычном желании переехать на другую платформу.

Технические характеристики

• Производитель: ASUS;
• Модель: GeForce RTX 3070 Noctua Edition;
• Графический процессор: Ampere GA104-302;
• Техпроцесс: 8 нм;
• Частота GPU: 1500 МГц;
• Частота GPU Boost в играх: 1815 МГц;
• Количество шейдерных процессоров: 5888;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR6;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти: 14000 МГц (1750 МГц QDR);
• Поддержка NVLink: отсутствует;
• Порты: 3 x DisplayPort 1.4a, 2 x HDMI 2.1;
• Разъем дополнительного питания: 2 х 8-pin;
• Параметр TDP: 240-270 Вт;
• Длина: 310 мм.

Упаковка и комплектация

ASUS GeForce RTX 3070 Noctua Edition продается в удобной упаковке-чемоданчике с ручкой для транспортировки. Полиграфия коробки выполнена в фирменном бежевом стиле компании Noctua, угадывающимся с "трех нот". Упаковка большая и тяжелая, будьте готовы для несения весомого груза.

С лицевой стороны нас сразу же встречает изображение неимоверного и фантастического продукта в лице видеокарты ASUS GeForce RTX 3070 Noctua Edition с характерным слоганом "ASUS x Noctua", не хватает лишь фразы "братья навек". Крупным шрифтом нельзя не заметить подписи, информирующие о заводском разгоне, 8 Гб видеопамяти и поддержке интерфейса PCIe 4.0.

Разворачиваем наш чемоданчик и знакомимся с ключевыми достоинствами новинки - от уникальной системы охлаждения до технических характеристик.

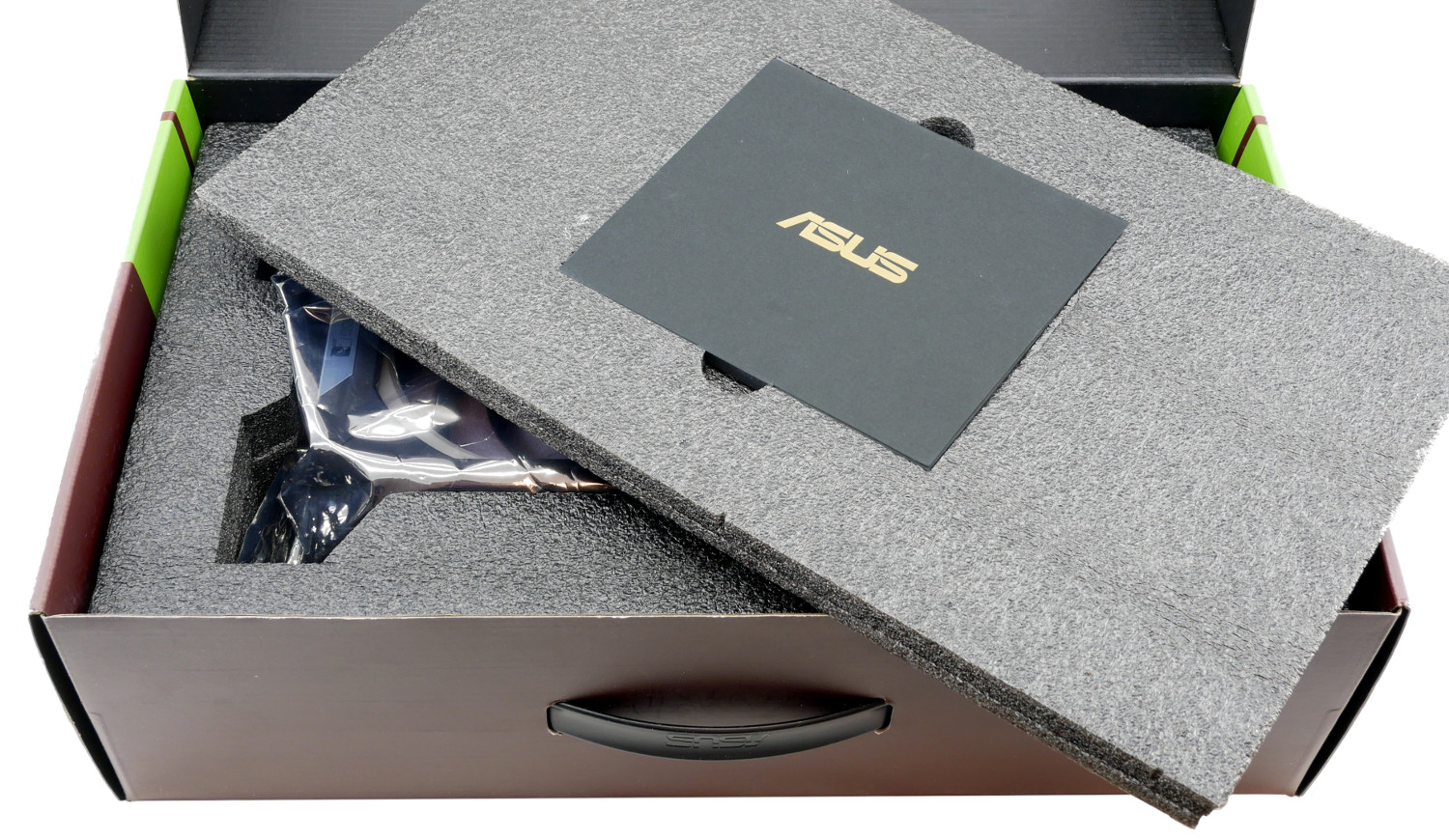

Видеокарта помещена в большое количество вспененного материала, что ей гарантируется защита от землетрясения любой категории и падения на пол.

В отдельном конверте располагается весь немногочисленный набор комплектации. Пользователю доступно руководство по сборке, благодарственная брошюра и игральная карта с фирменной оценкой от производителя, судя по которой разработчики из ASUS дали ей шесть звезд из пяти!

Внешний вид и дизайн

После извлечения новинки из плена первым на языке появляется даже не слово "вау!", а "с ума сойти" или даже "ничего себе!", правда с более эмоциональным подтекстом.

Видеокарта ASUS GeForce RTX 3070 Noctua Edition по-настоящему ошеломляющая и невероятно огромная! Нас настолько сразили габариты модели, что мы и не сразу догадался применить линейку, а стали искать сравнения на стороне.

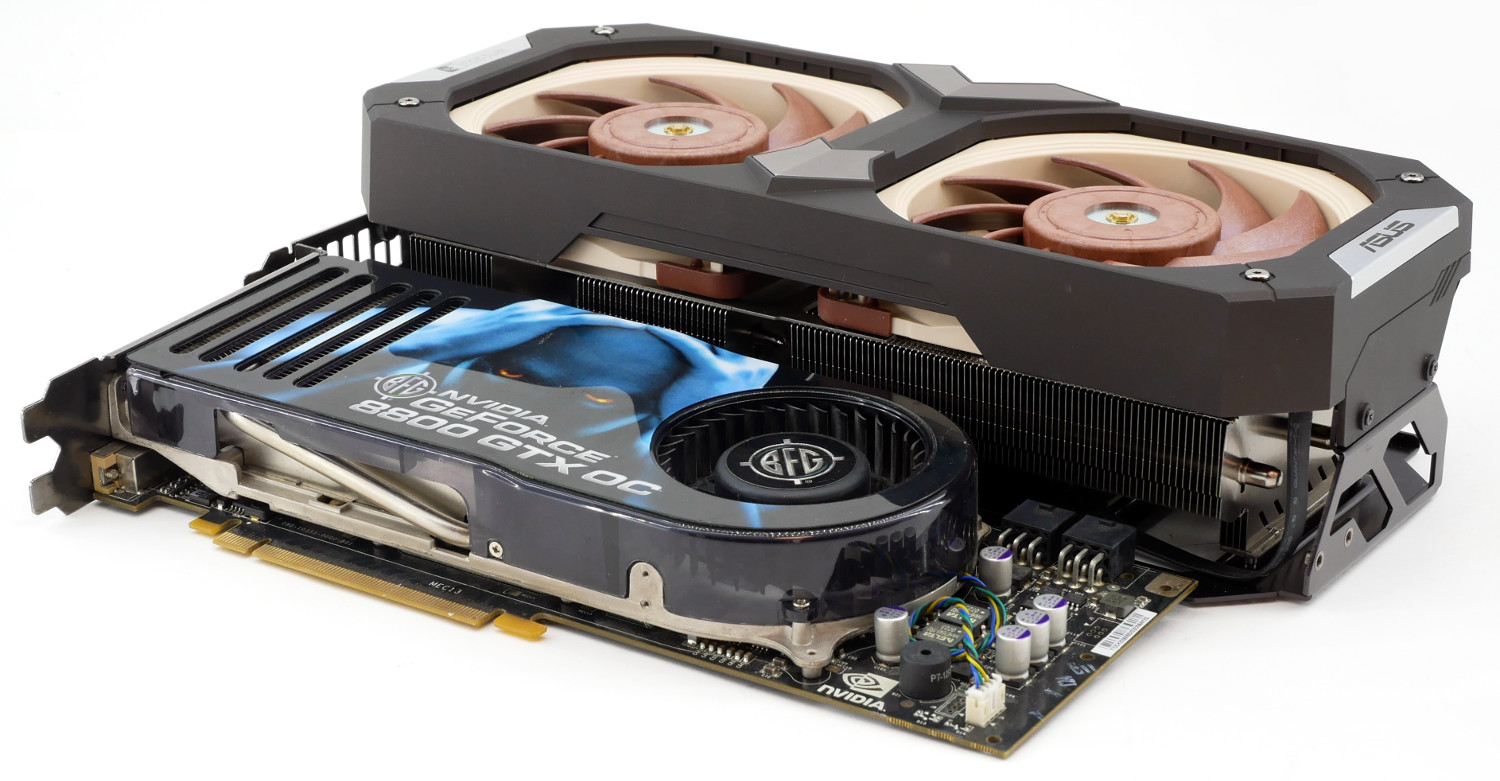

Сравните новинку, например, с другим топом прошлых лет - GeForce 8800 GTX.

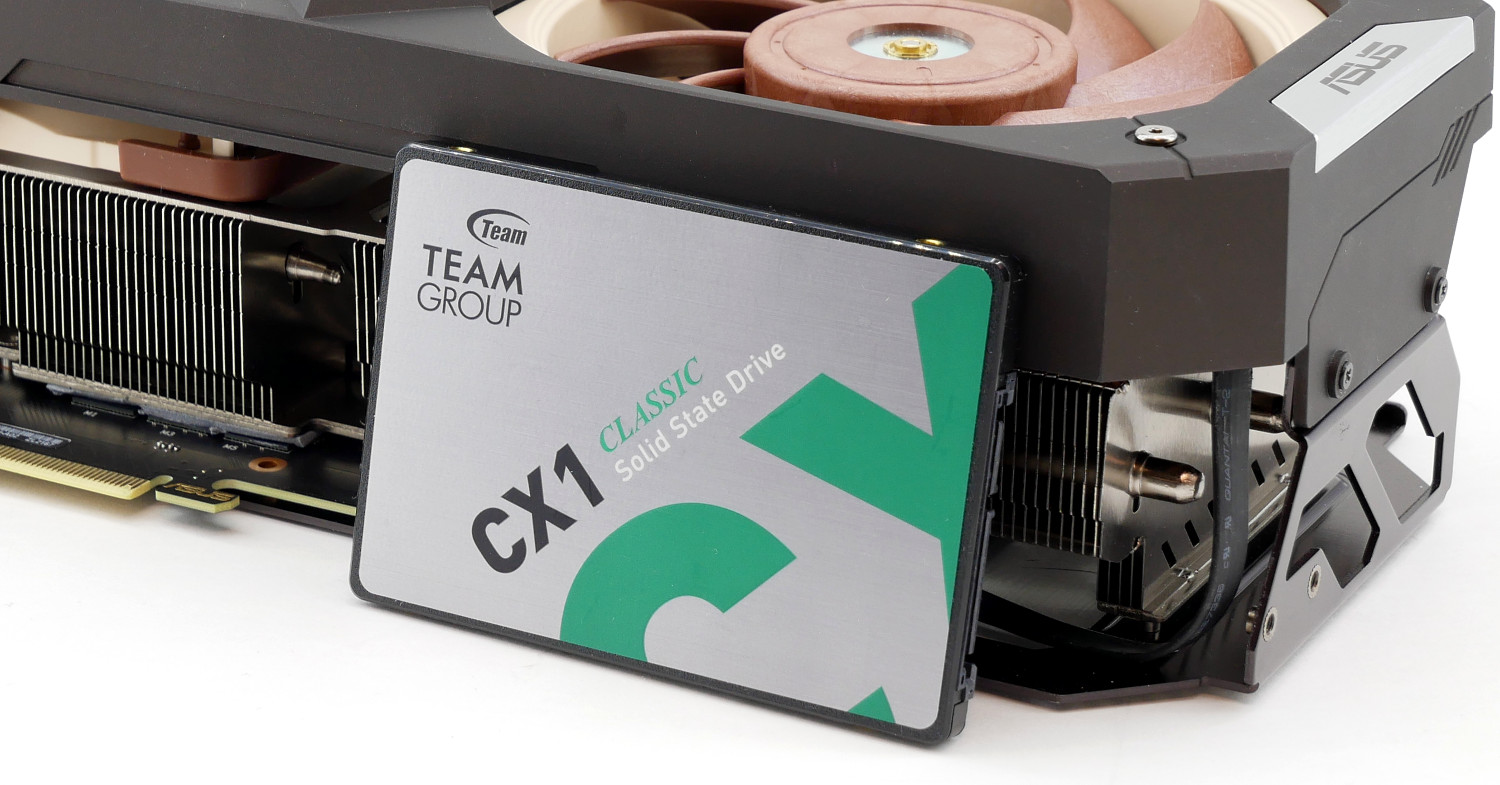

Или более привычным твердотельным накопителем SSD формата 2.5-дюйма! Да оба этих устройства просто теряются на фоне ASUS GeForce RTX 3070 Noctua Edition. Но оставим эмоции на стороне и перейдем к изучению модели.

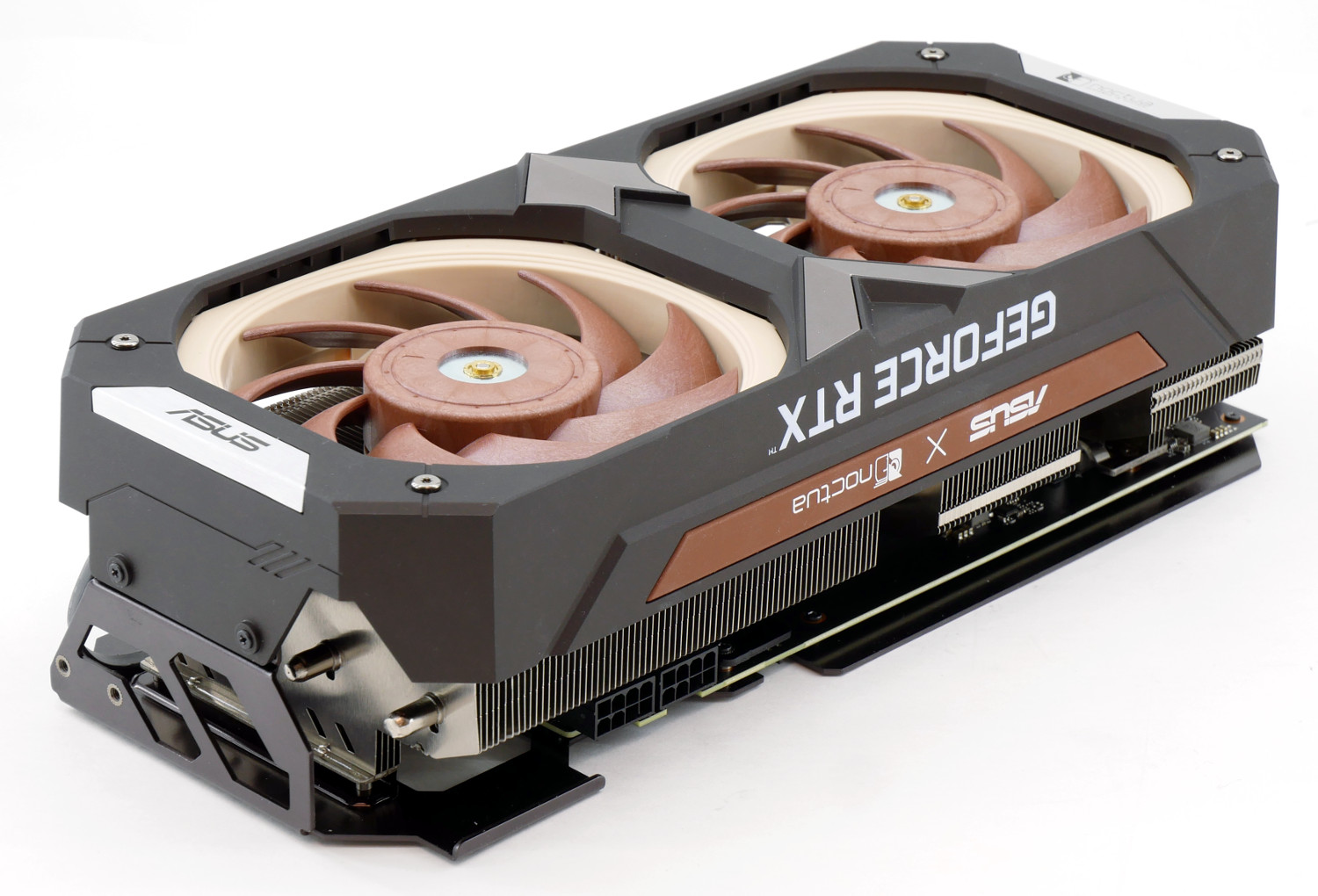

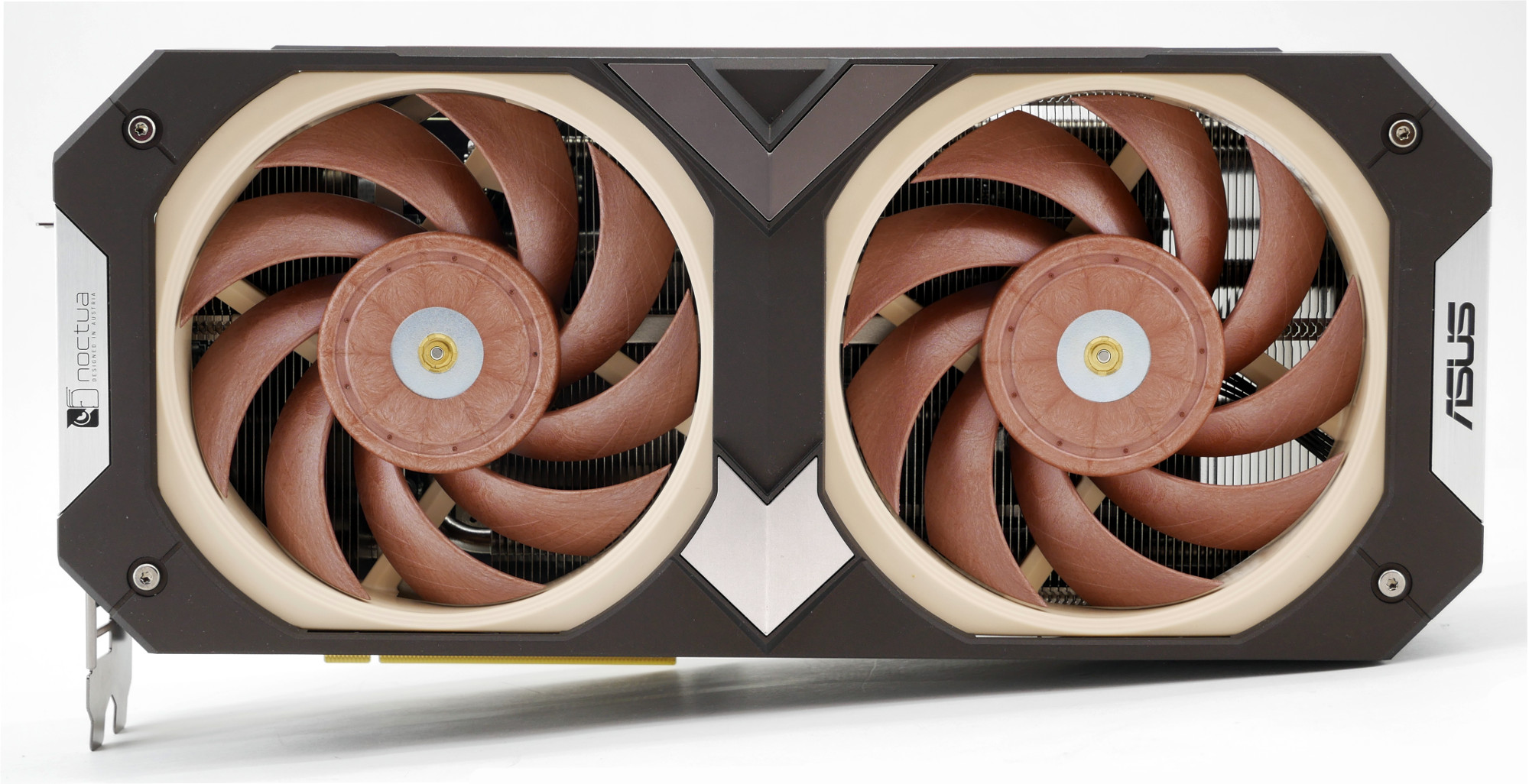

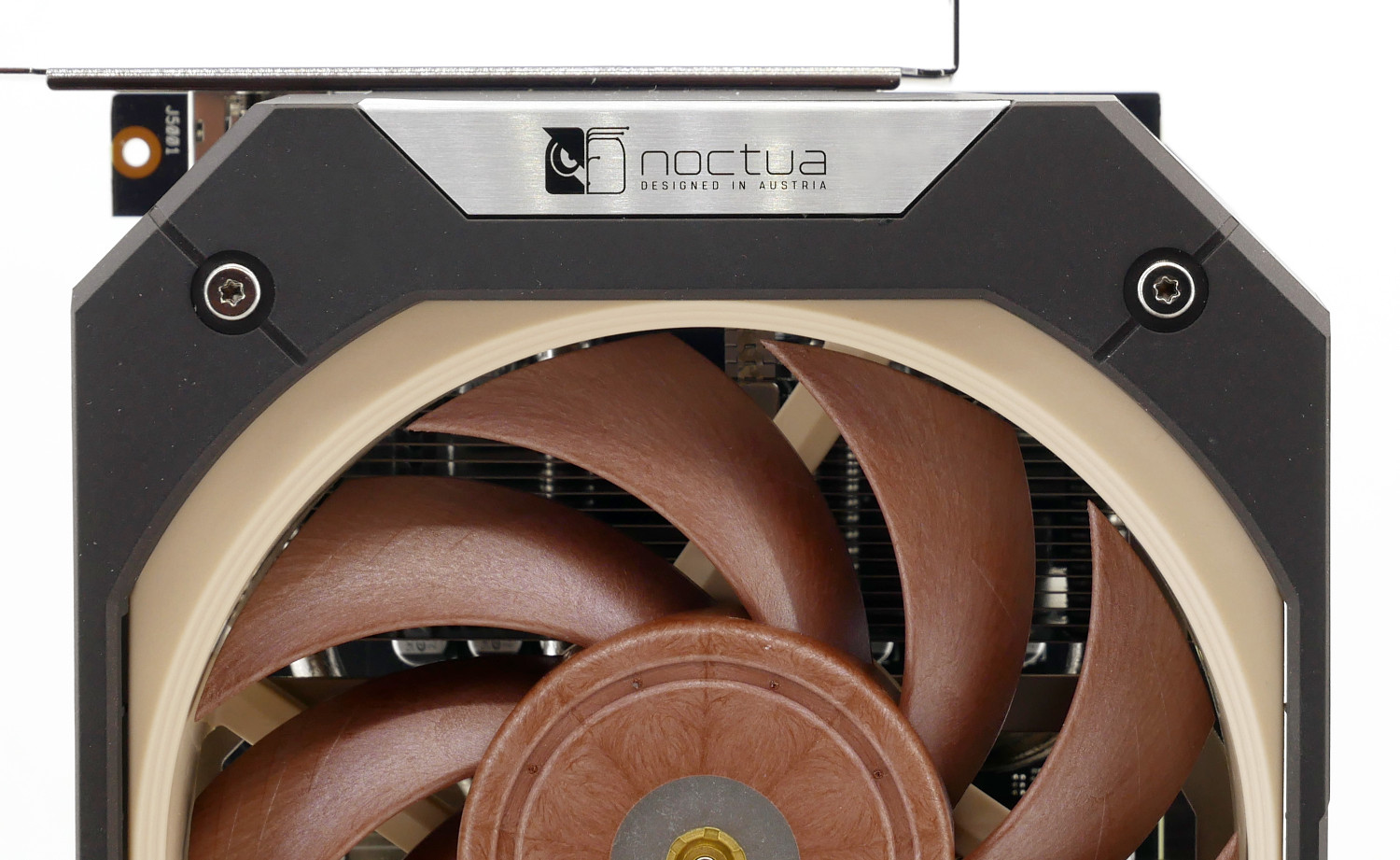

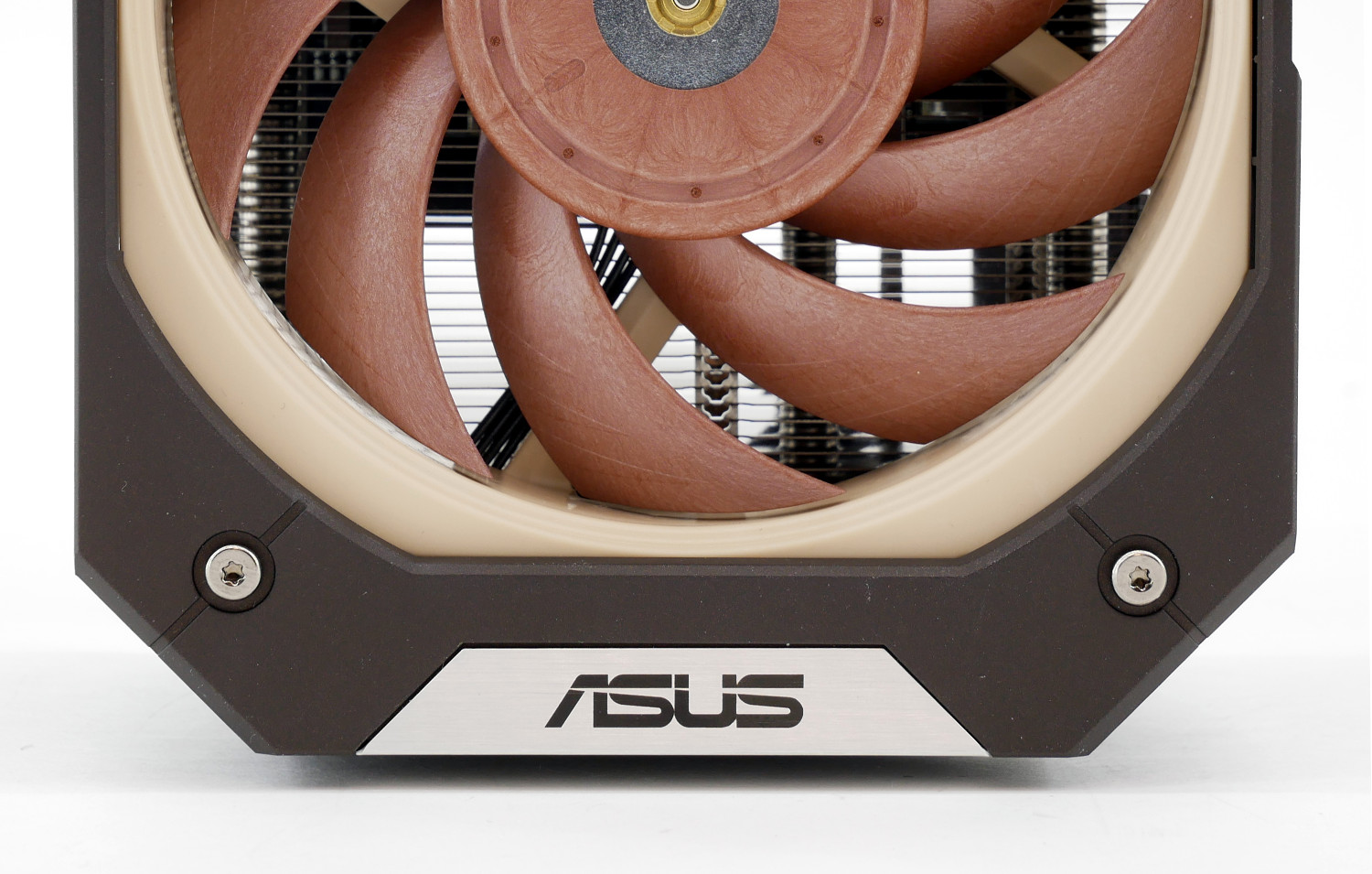

Видеокарта ASUS GeForce RTX 3070 Noctua Edition выполнена в строгом дизайне с характерными вентиляторами Noctua NF-A12x25 PWM, которые стилистически и суммарно подводят внешний облик новинки к профилю совы, что был популярен у компании ASUS с линейкой графических ускорителей STRIX.

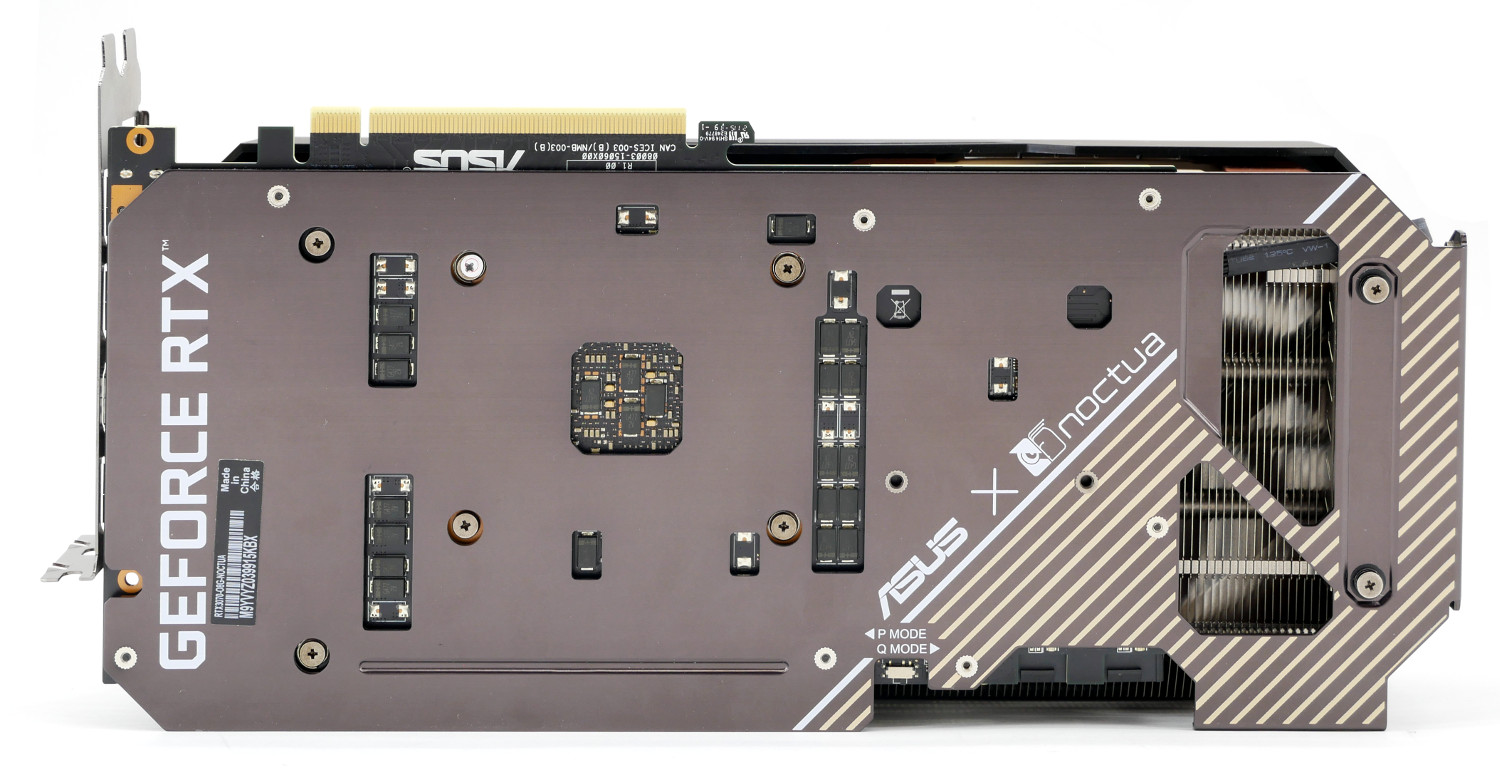

Противоположная сторона видеокарты закрыта толстым металлическим бэкплейтом с характерными вентиляционными и монтажными прорезями. Простое оформление белыми полосами лишь слегка украшает спину героя.

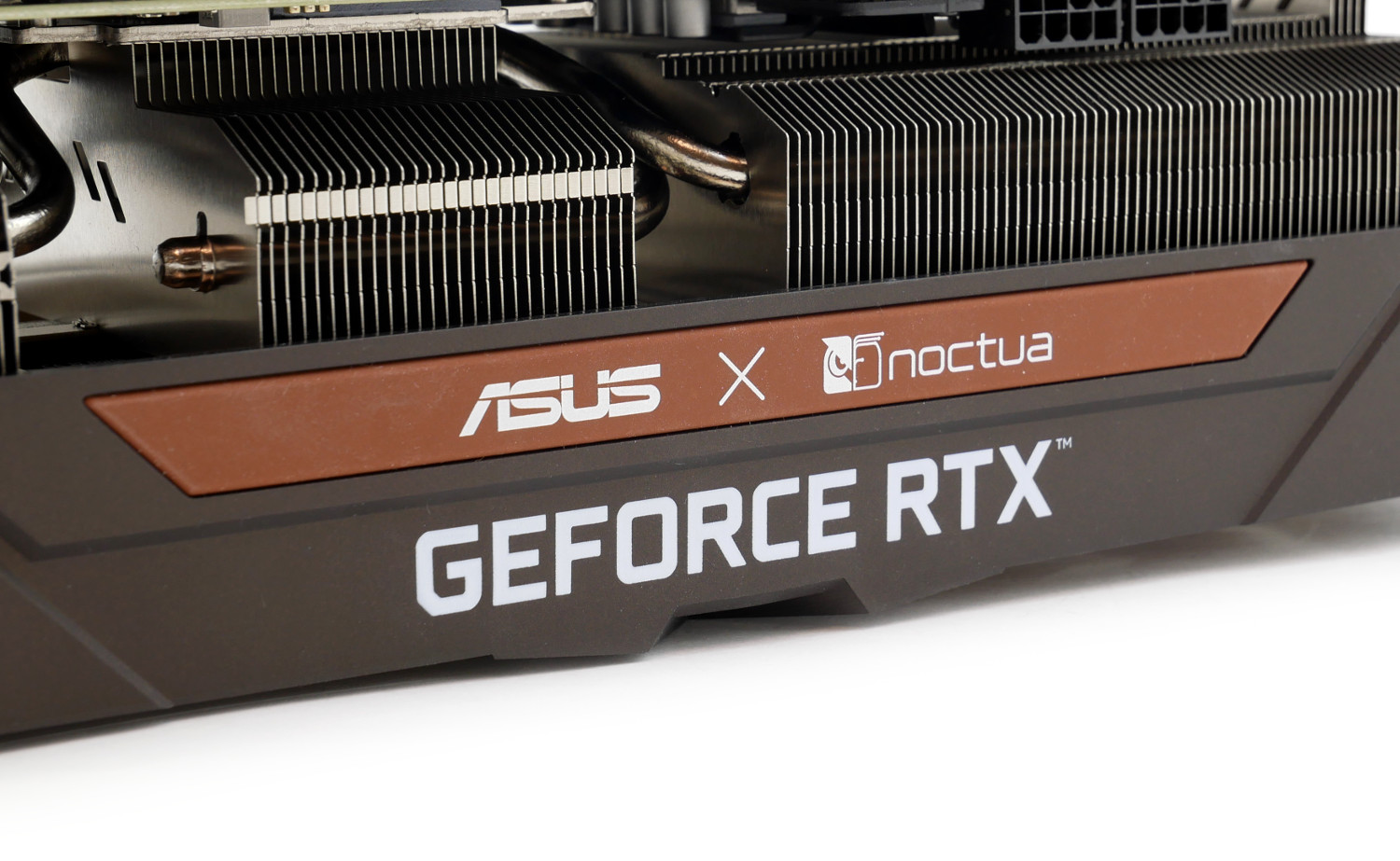

Боковая вставка из мягкого прорезиненного материала с логотипом "ASUS x Noctua" символизирует дуэт двух брендов и выставлена на лицевой части видеокарты.

В дизайнерском плане ASUS GeForce RTX 3070 Noctua Edition получила множественные вставки, лишь дополняя новинку в деталях.

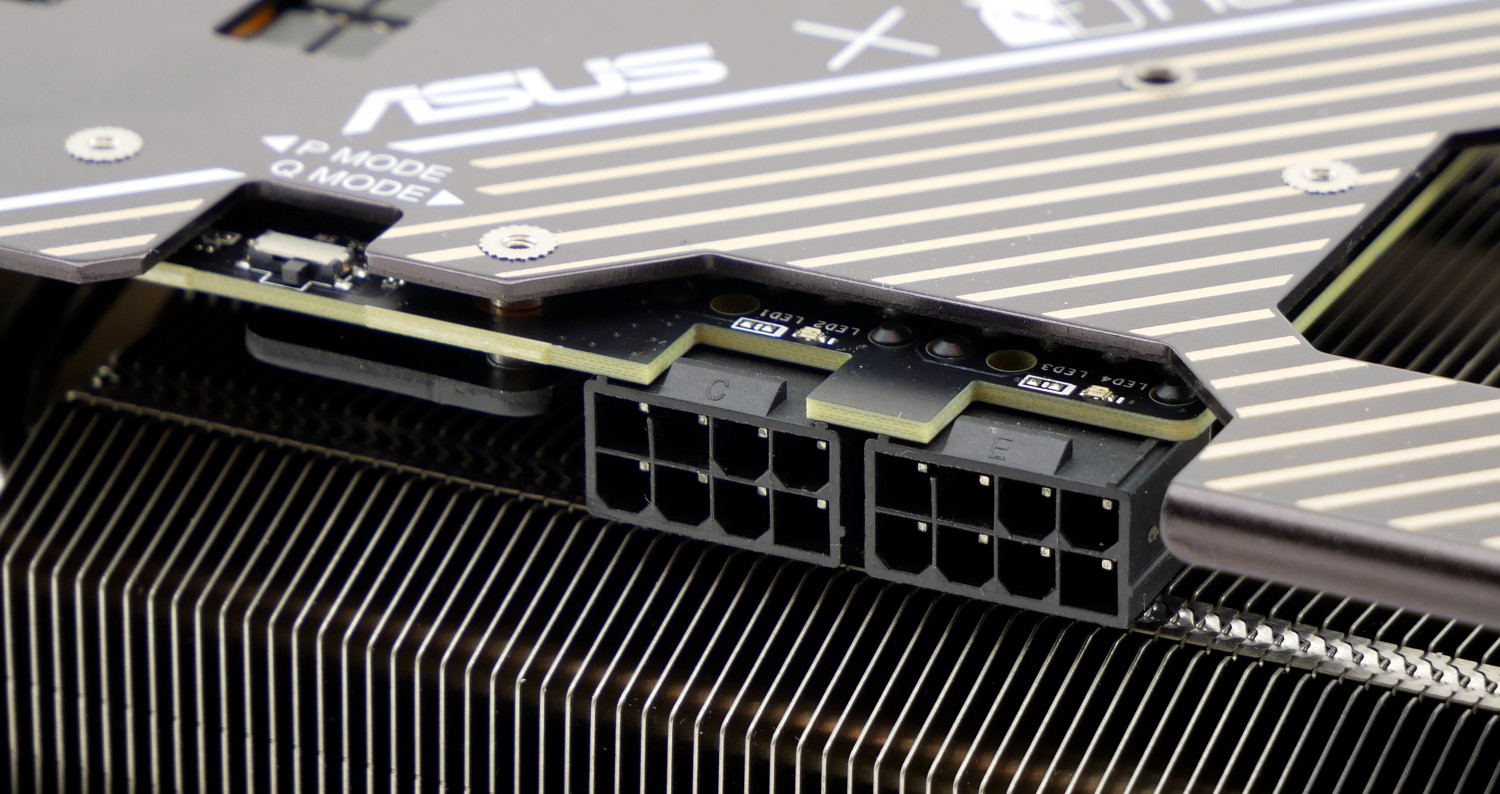

Дополнительное питание нашего монстра осуществляется двумя 8-Pin коннекторами с теоретическим показателем TDP до 375 Вт. В действительности энергопотребление видеокарты составляет 240 Вт и регулируется лимитом мощности.

Другой изюминкой ASUS GeForce RTX 3070 Noctua Edition является двойной переключатель BIOS слева с тихим и производительным режимами работы.

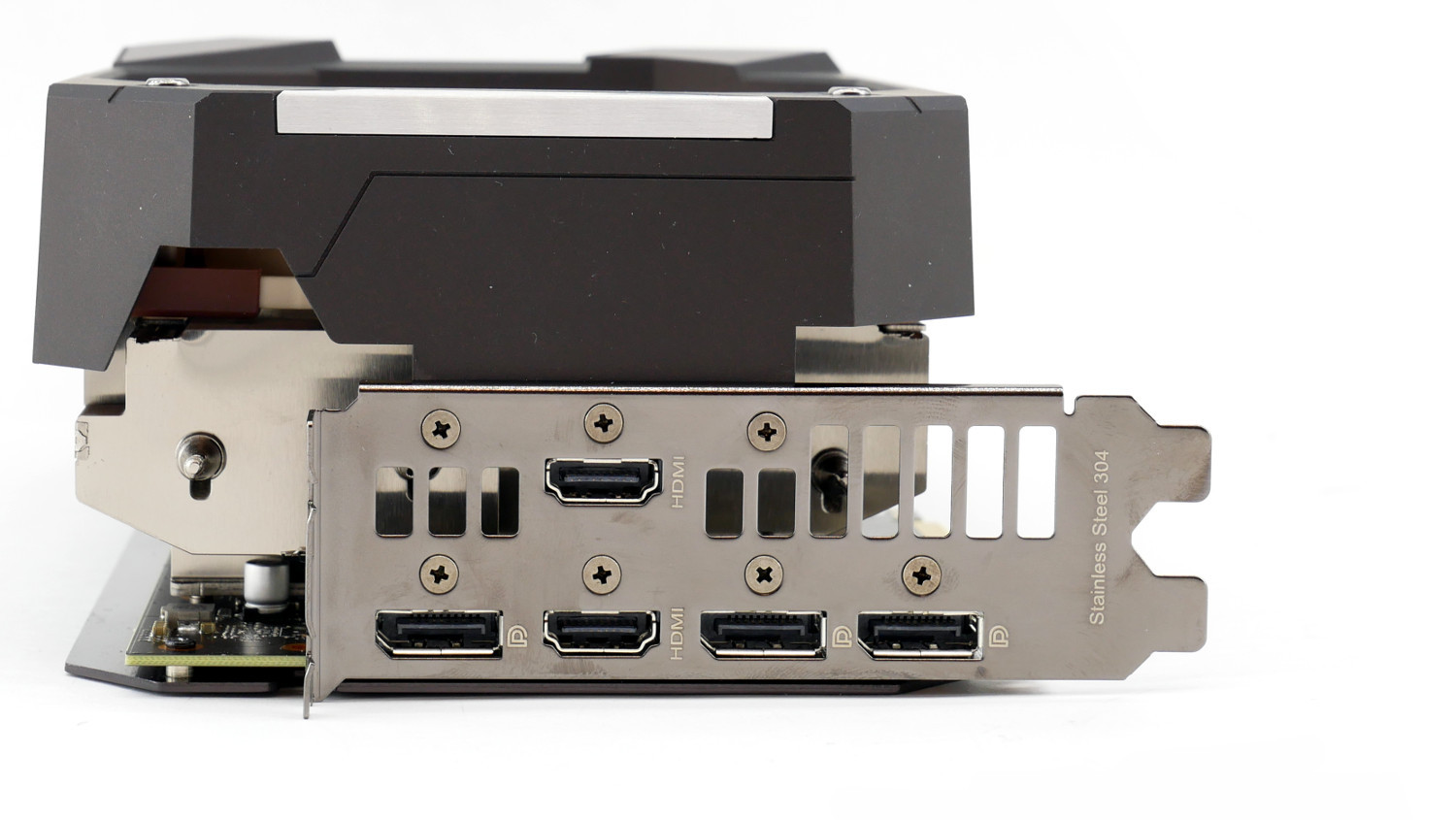

Наиболее удачным ракурсом для оценки габаритов ASUS GeForce RTX 3070 Noctua Edition становится вид с интерфейсной панели, на которой расположены два HDMI 2.1 и три DisplayPort 1.4a. На фоне данной рамки новинка выглядит поистине чудовищно! Она имеет длину 310 мм и перекрывает пять(!) слотов расширения. Еще задумались о SLI?

Система охлаждения

Видеокарта ASUS GeForce RTX 3070 Noctua Edition оснащена уникальной системой охлаждения, созданной силами двух команд инженеров. Может показаться, что разработчики всего лишь установили два корпусных вентилятора на видеокарте, но на самом деле изменений гораздо больше.

Новинка базируется на основной модели ASUS TUF Gaming с видоизмененным кулером и новым радиатором увеличенных размеров, который разработали и оптимизировали в компании Noctua, предоставив специальный документ.

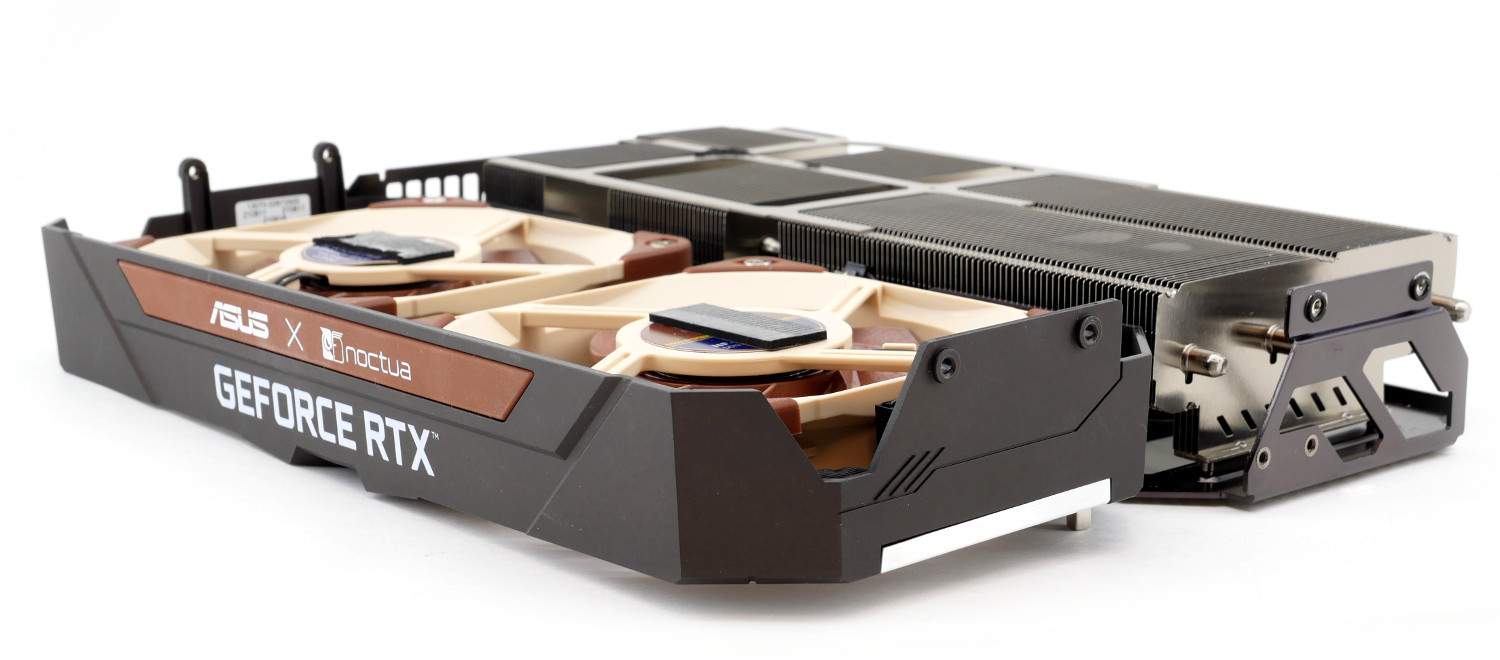

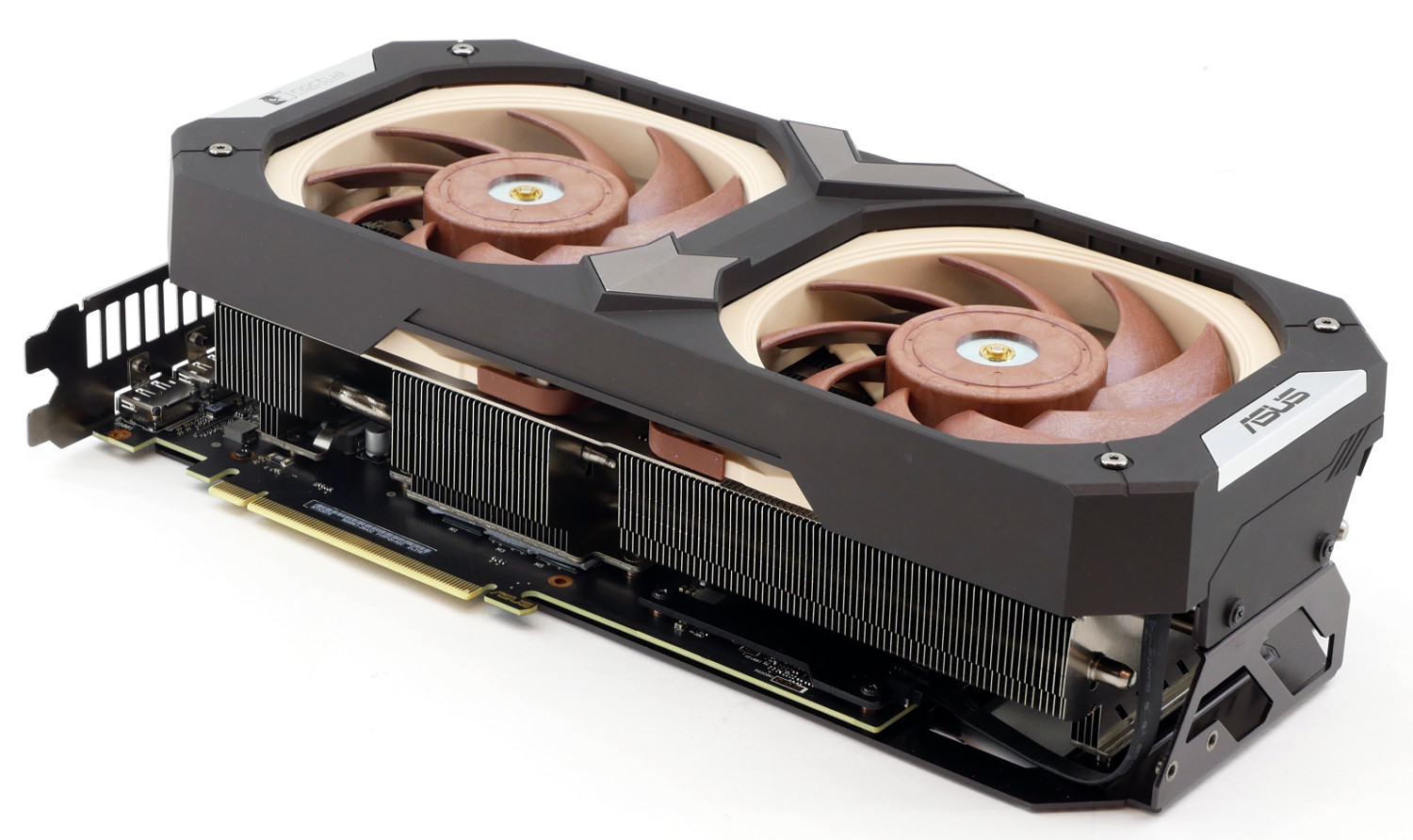

Основной кожух с вентиляторами фиксируется четырьмя винтами по торцам графического ускорителя. Данная фотография демонстрирует реальные габариты и устройство ASUS GeForce RTX 3070 Noctua Edition.

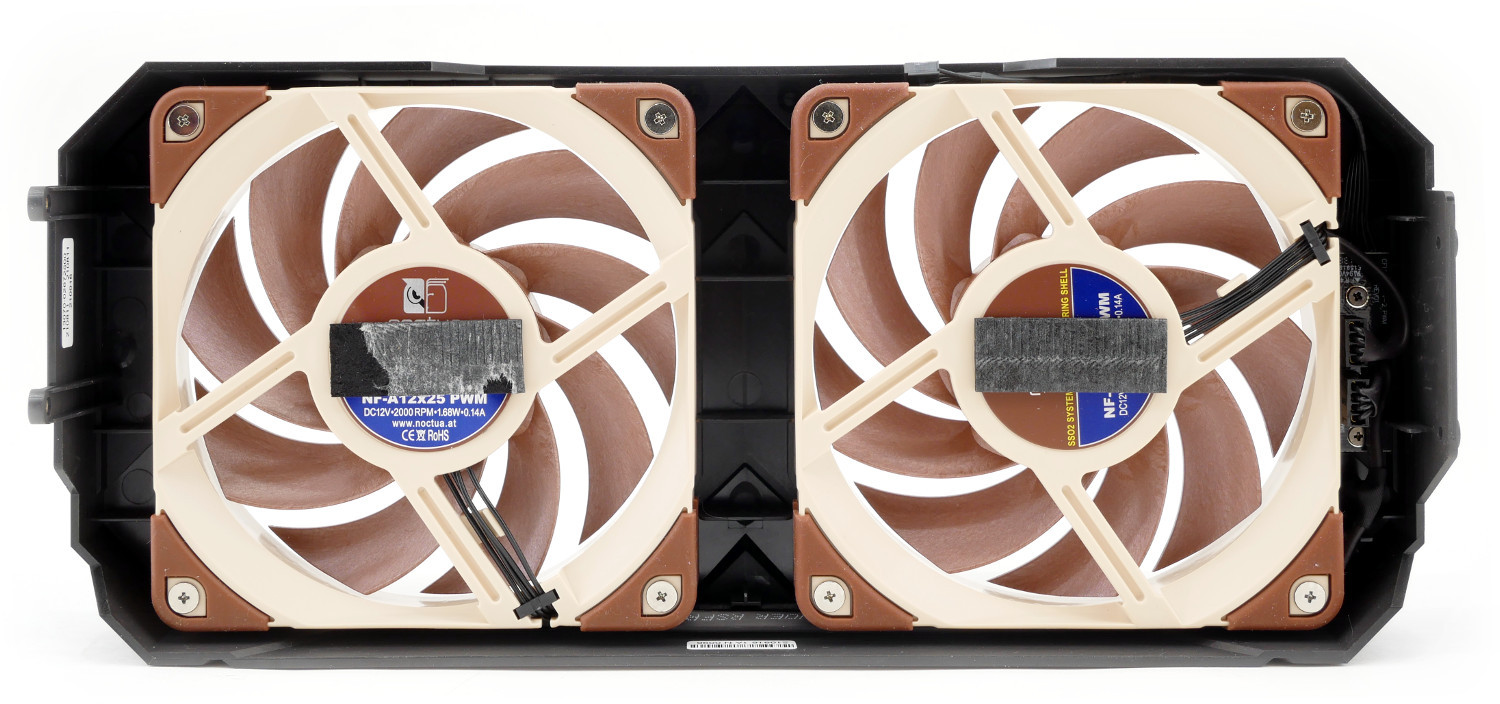

В качестве активной части здесь и правда выступают системные вентиляторы Noctua NF-A12x25 PWM типоразмера 120 мм, превосходно себя зарекомендовавшие в качестве системы охлаждения процессора на кулере и как корпусные благодаря отличным показателям статичного давления и потока. Однако небольшие изменения коснулись и их: разработчики сделали им разную длину проводов для подключения.

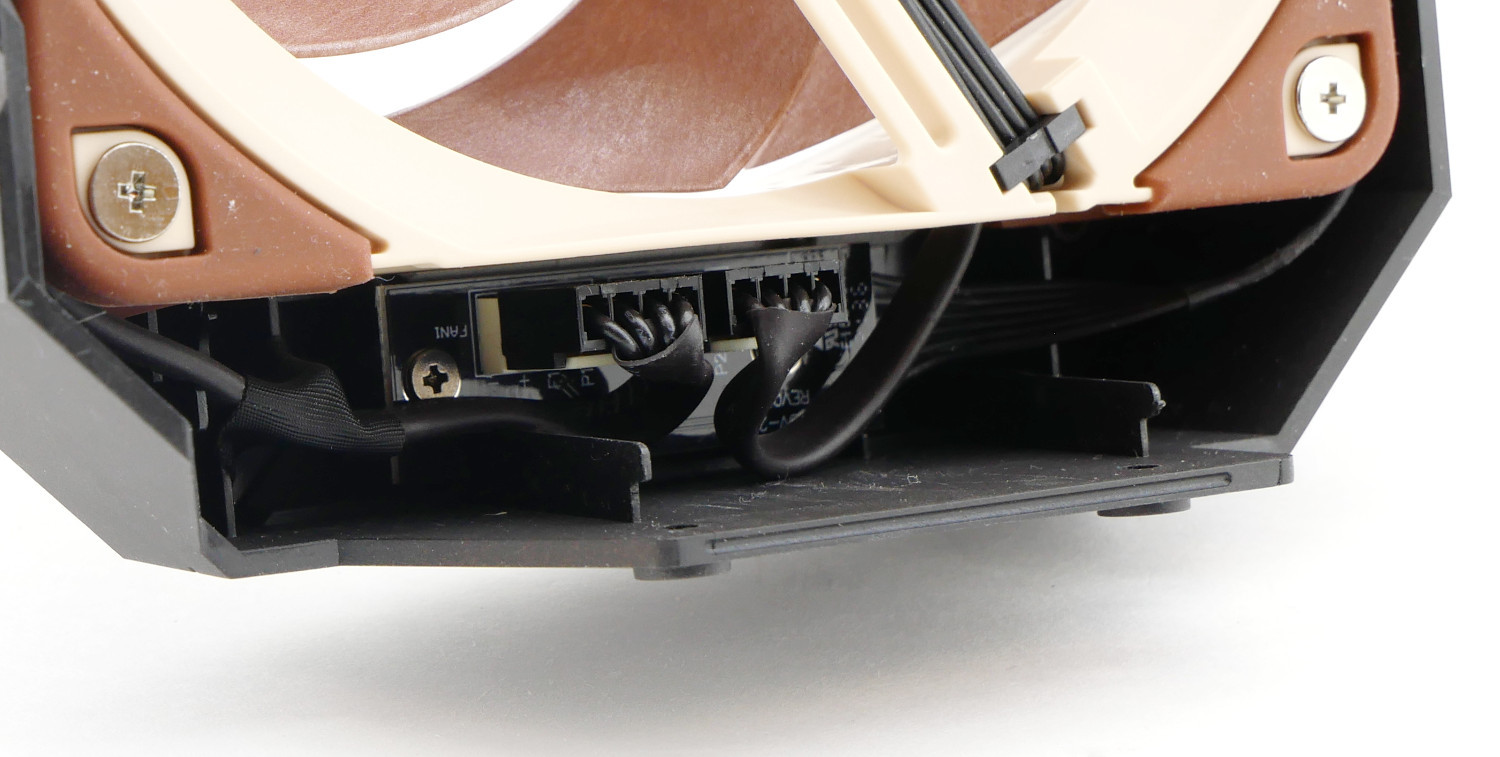

А подключение и синхронизация происходит через небольшую плату-переходник с разъемами 4-Pin Fan, тем самым позволяя установить другие вентиляторы простым замещением. Гипотетически, конечно, можно, но менять одни из лучших вертушек в мире на что-то иное следует лишь из-за дизайнерских целей.

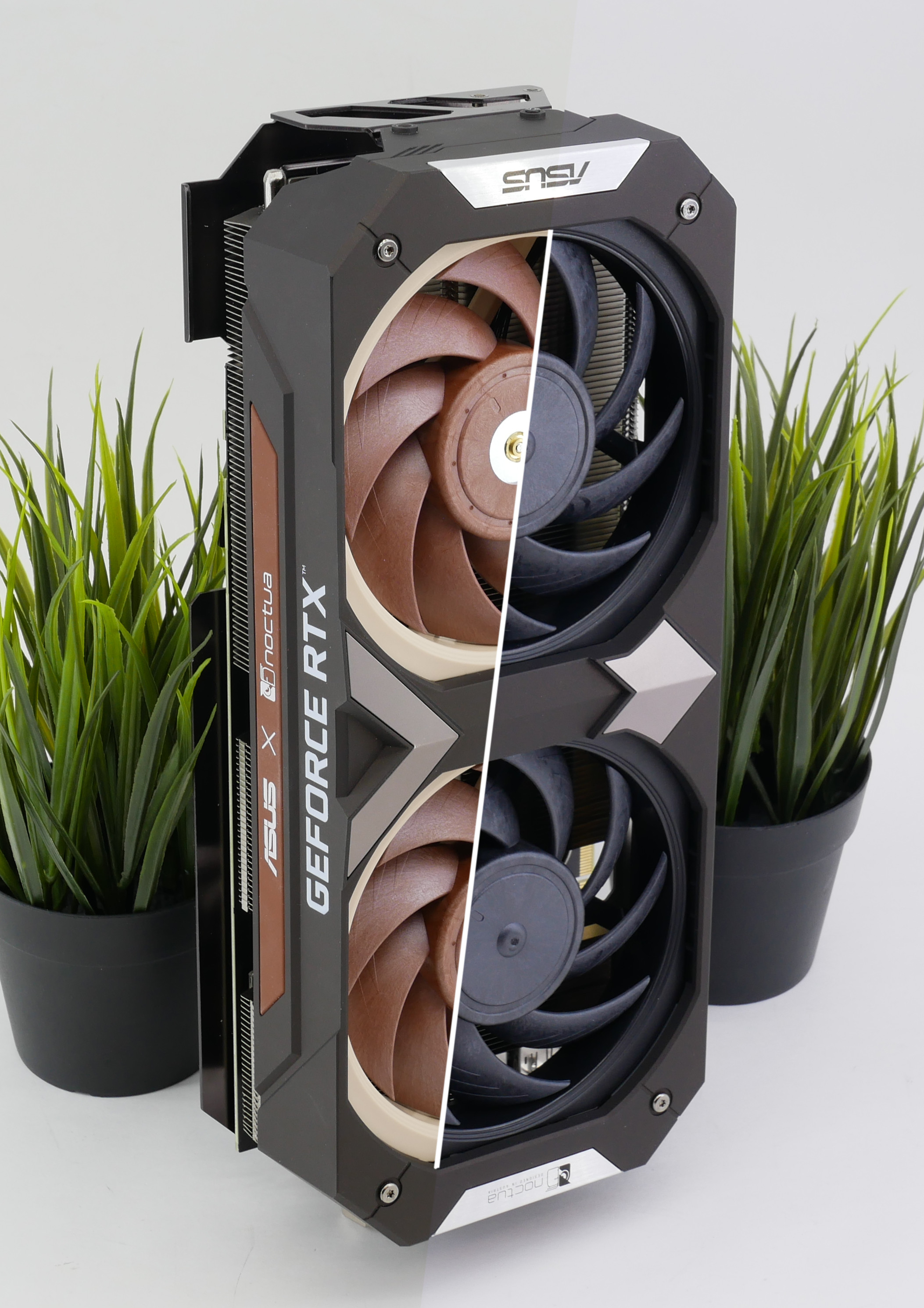

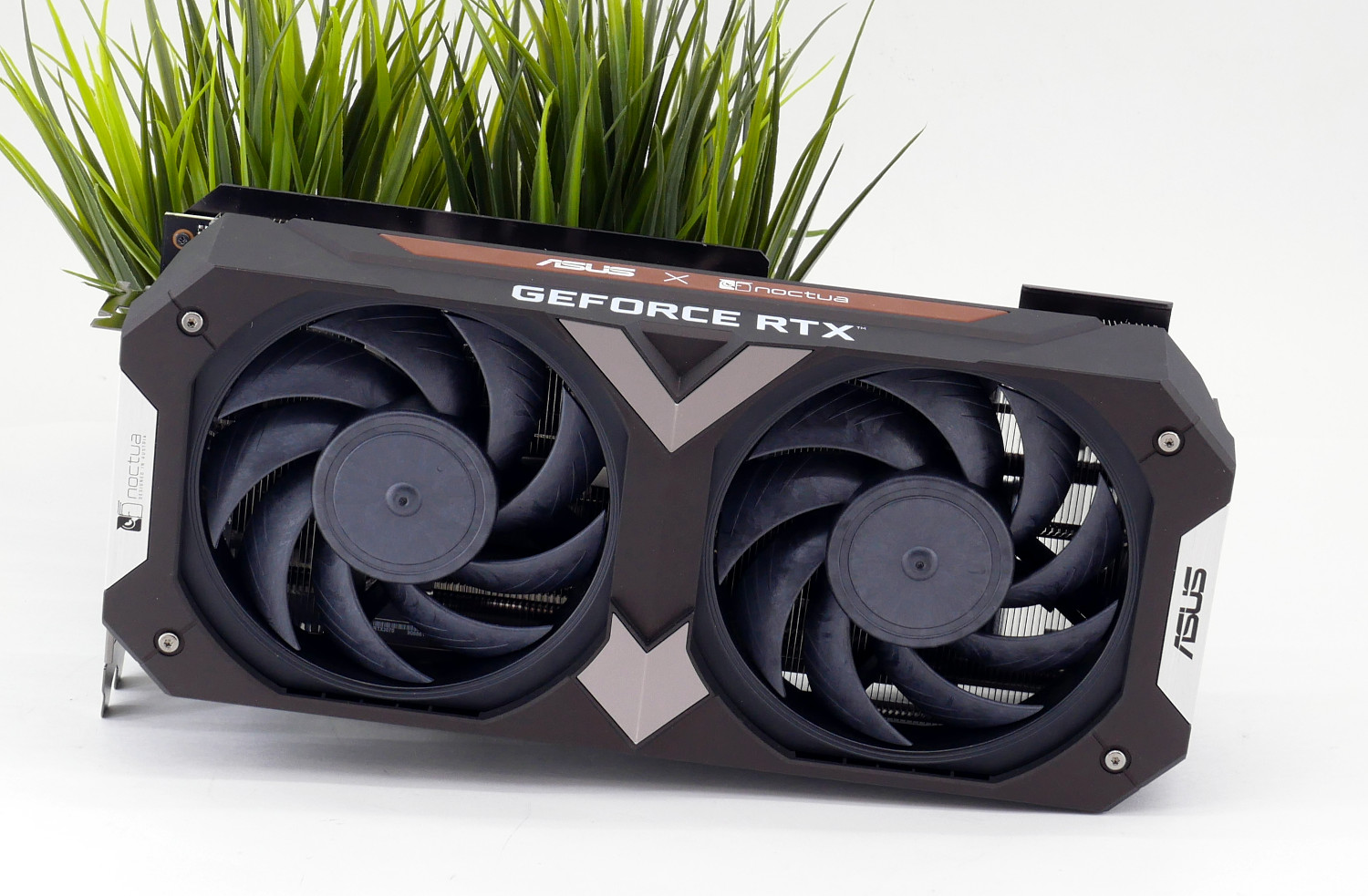

Например, как вам наша версия ASUS GeForce RTX 3070 Noctua Black Edition с парой черных вентиляторов Noctua NF-A12x25 PWM chromax.black.swap?!

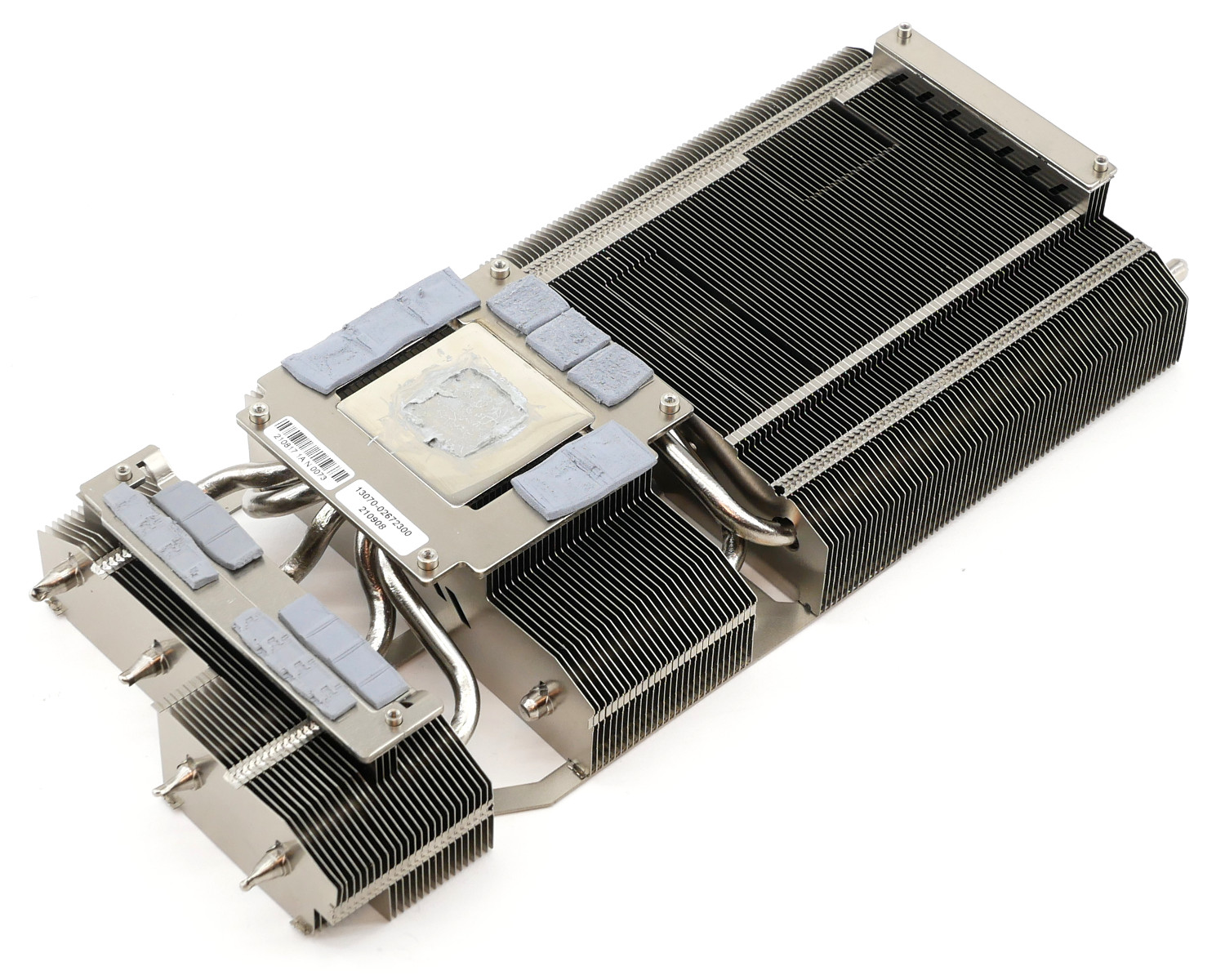

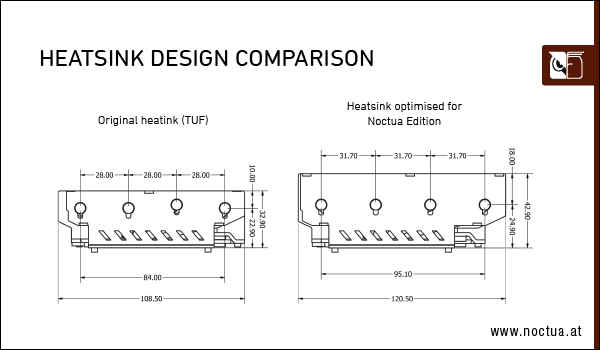

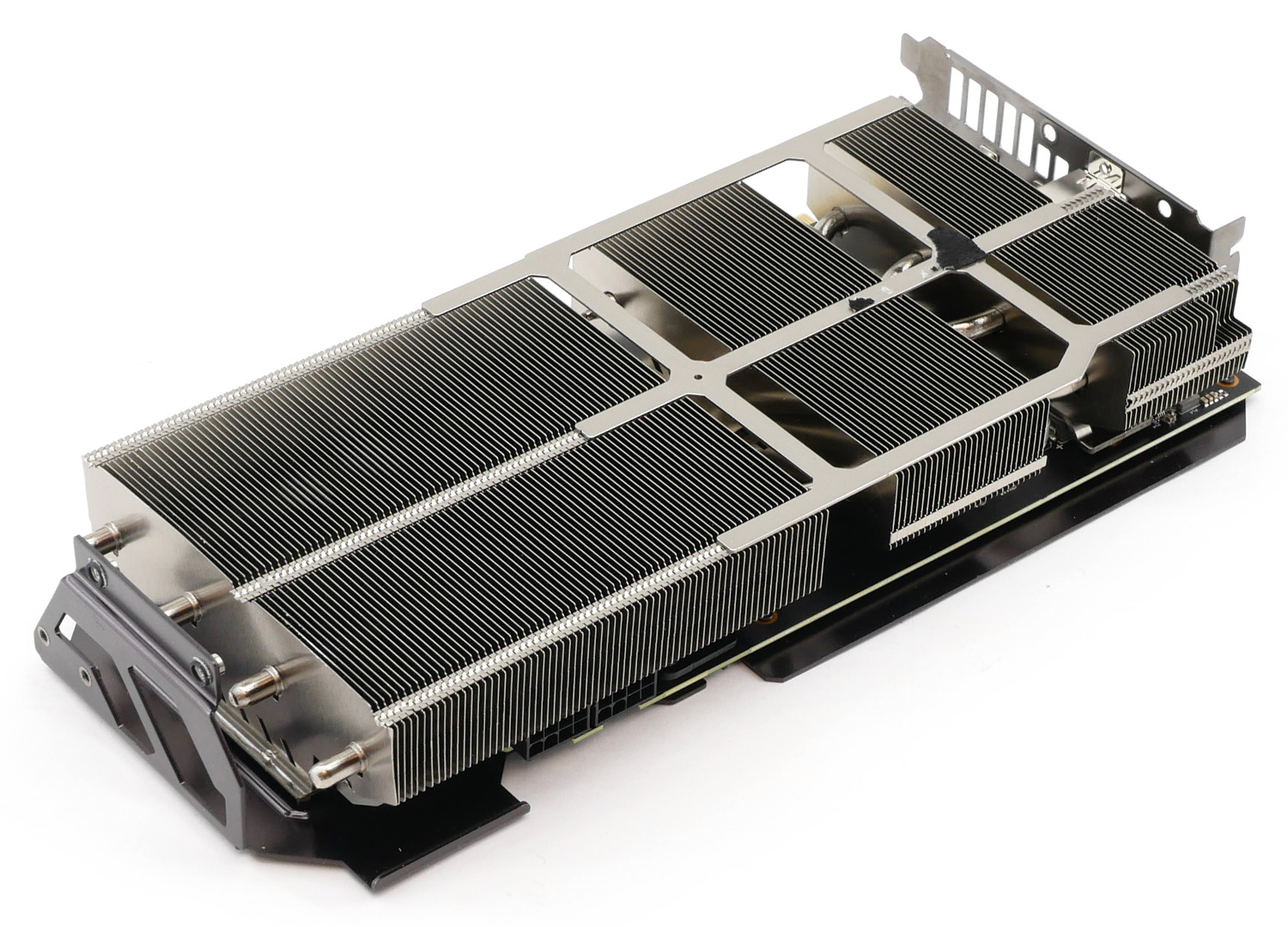

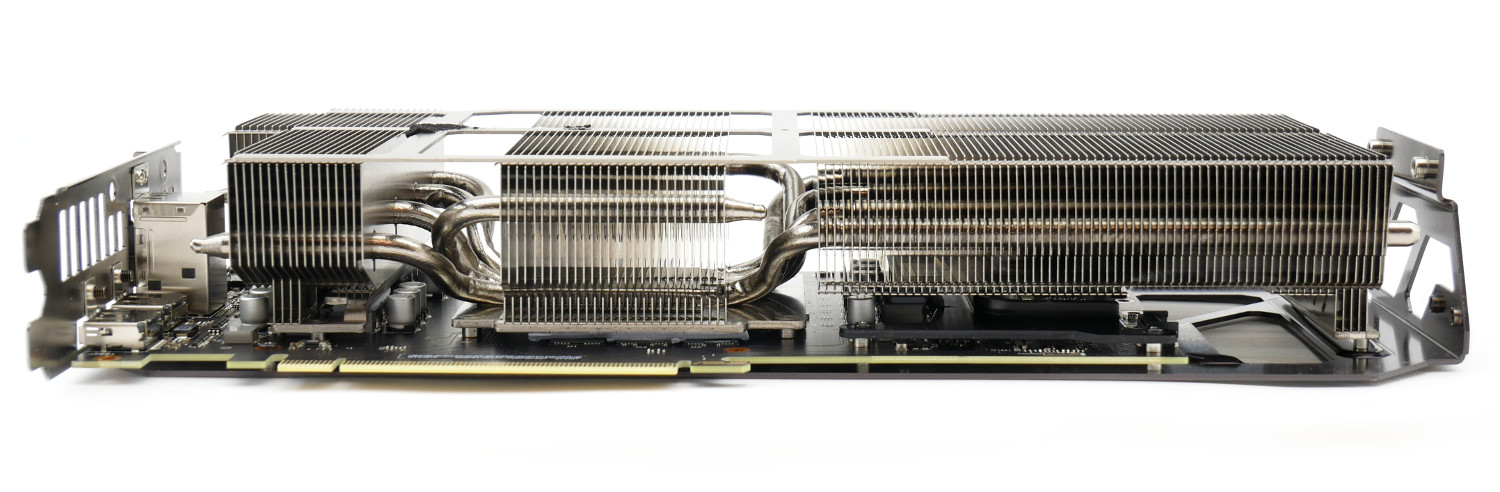

Под кожухом с вентиляторами скрыт один из наиболее продуманных и толстых радиаторов на нашей памяти. Его толщина доведена с 1.5 до 2.3 слотов расширения, ребра увеличены и расширены, позволяя больше аккумулировать тепла.

Инженеры из Noctua оптимизировали и строение пластин, расширив расстояние между ними, что позволяет проще их продувать.

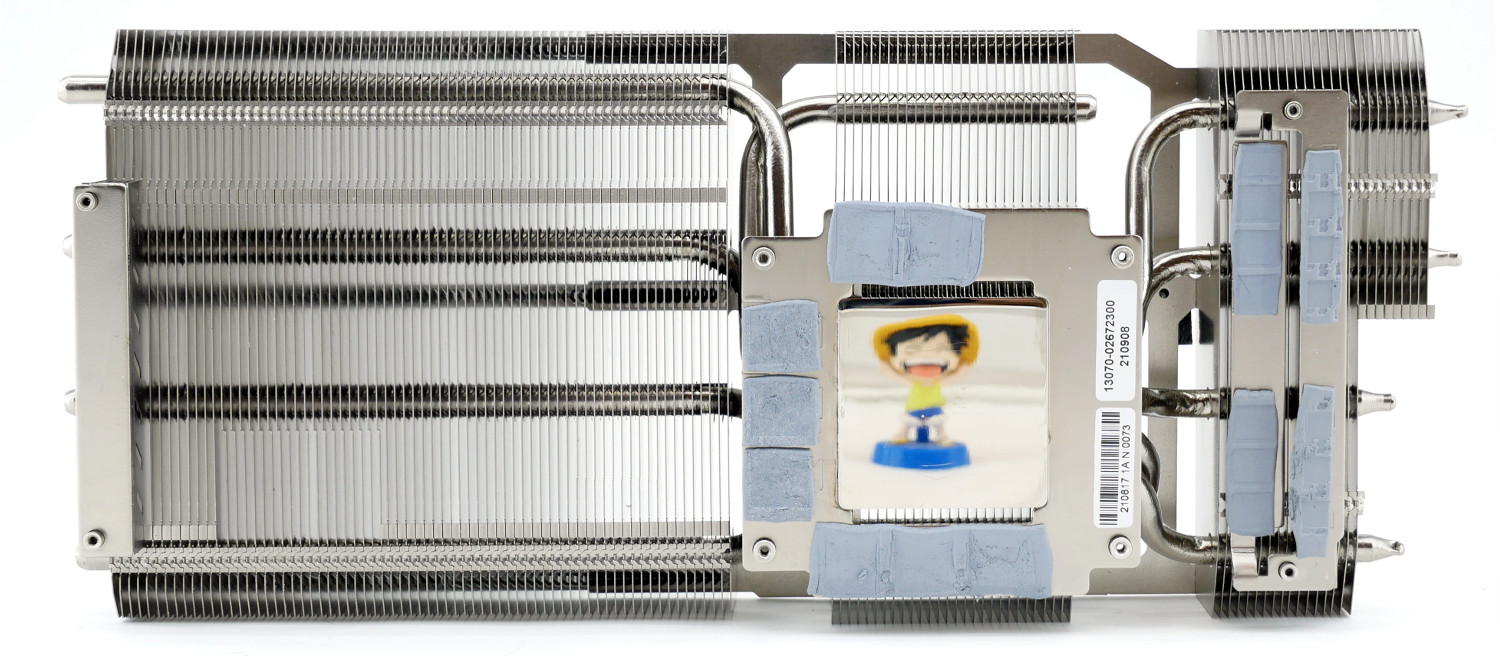

В целом охладитель представлен трехсекционным радиатором, пронизанным пятью тепловыми трубками диаметром 6 мм и накрывающим основную линию мосфетов, графический процессор и микросхемы видеопамяти.

В центре располагается медная никелированная вставка, отполированная до зеркального состояния с высоким качеством изготовления. Фирменная технология ASUS MaxContact во всем великолепии, хотя производитель об этом скромно умалчивает.

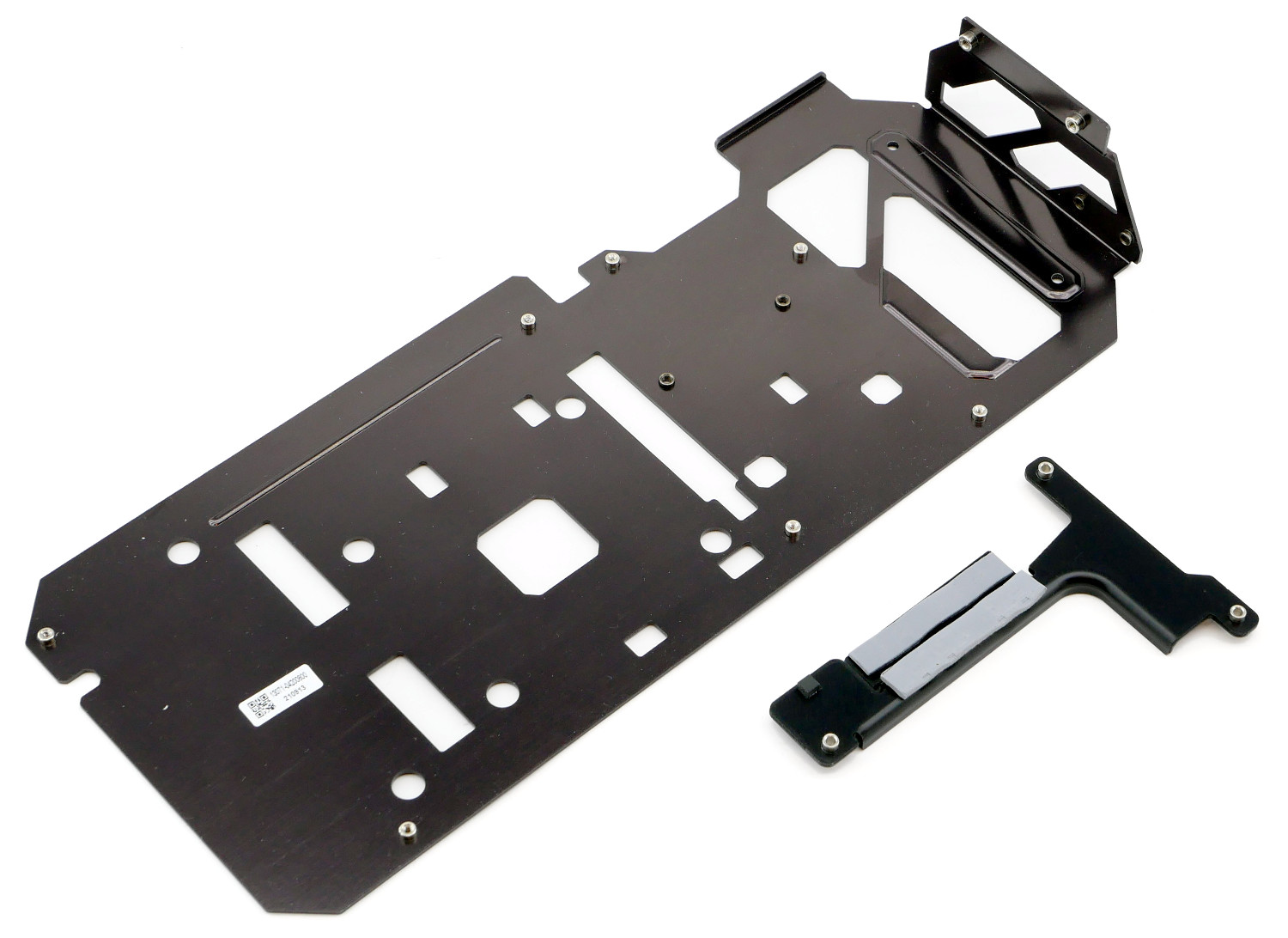

На печатной плате остается только отдельная усиливающая рамка-радиатор и бэкплейт.

Последний в охлаждении не участвует через термопрокладки, а лишь выполняет роль элемента защиты и жесткости, ведь, как вы понимаете, новинка получилась очень габаритной и тяжелой.

Печатная плата

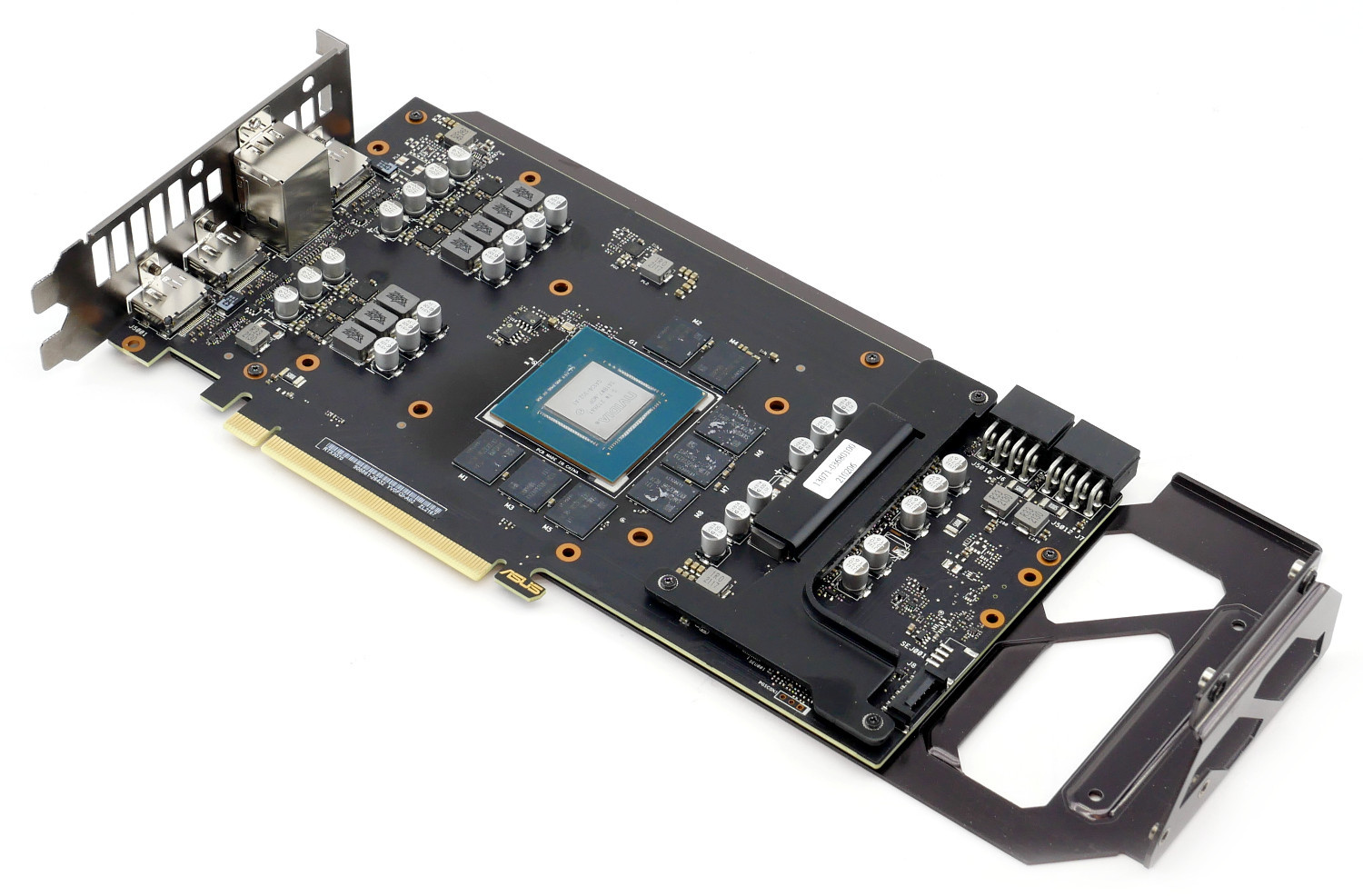

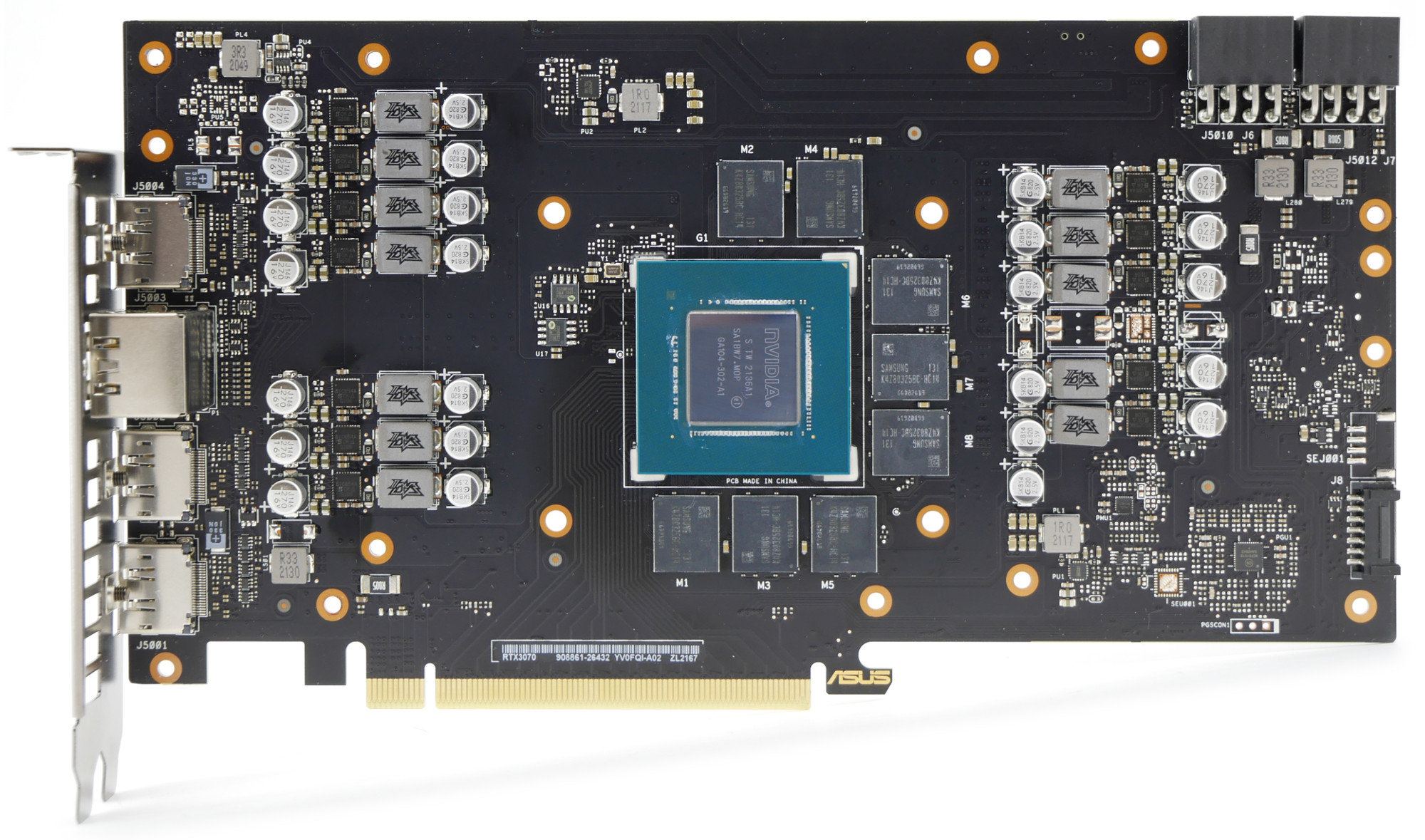

Видеокарта ASUS GeForce RTX 3070 Noctua Edition построена на оригинальной печатной плате модели ASUS TUF Gaming GeForce RTX 3070 OC, что мы видели ранее. Инженеры прибегнули к хитрой задумке по разделению мосфетов на несколько зон в шахматном порядке, что позитивно отражается на их рабочей температуре.

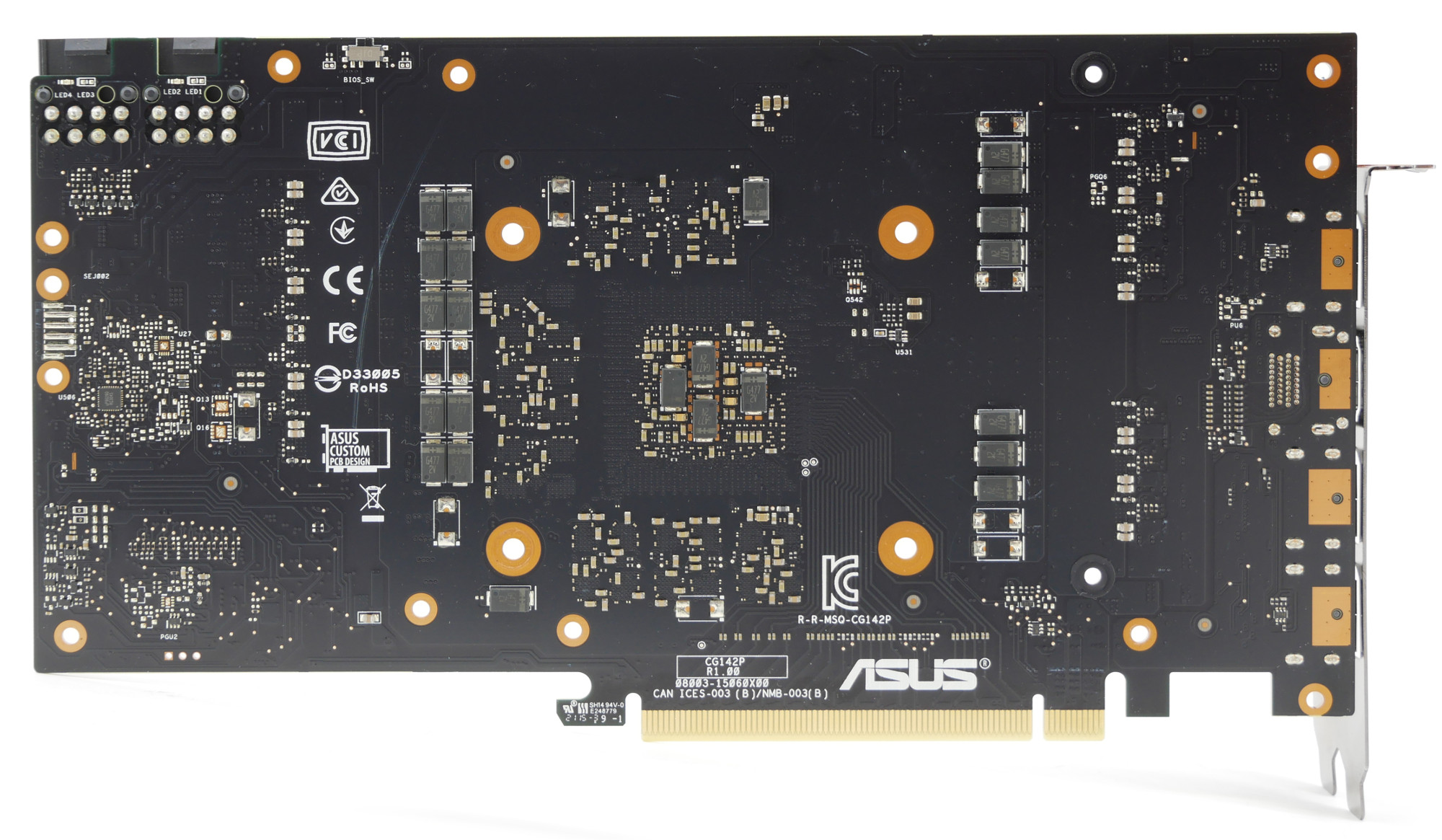

Обратная сторона видеокарты ASUS GeForce RTX 3070 Noctua Edition.

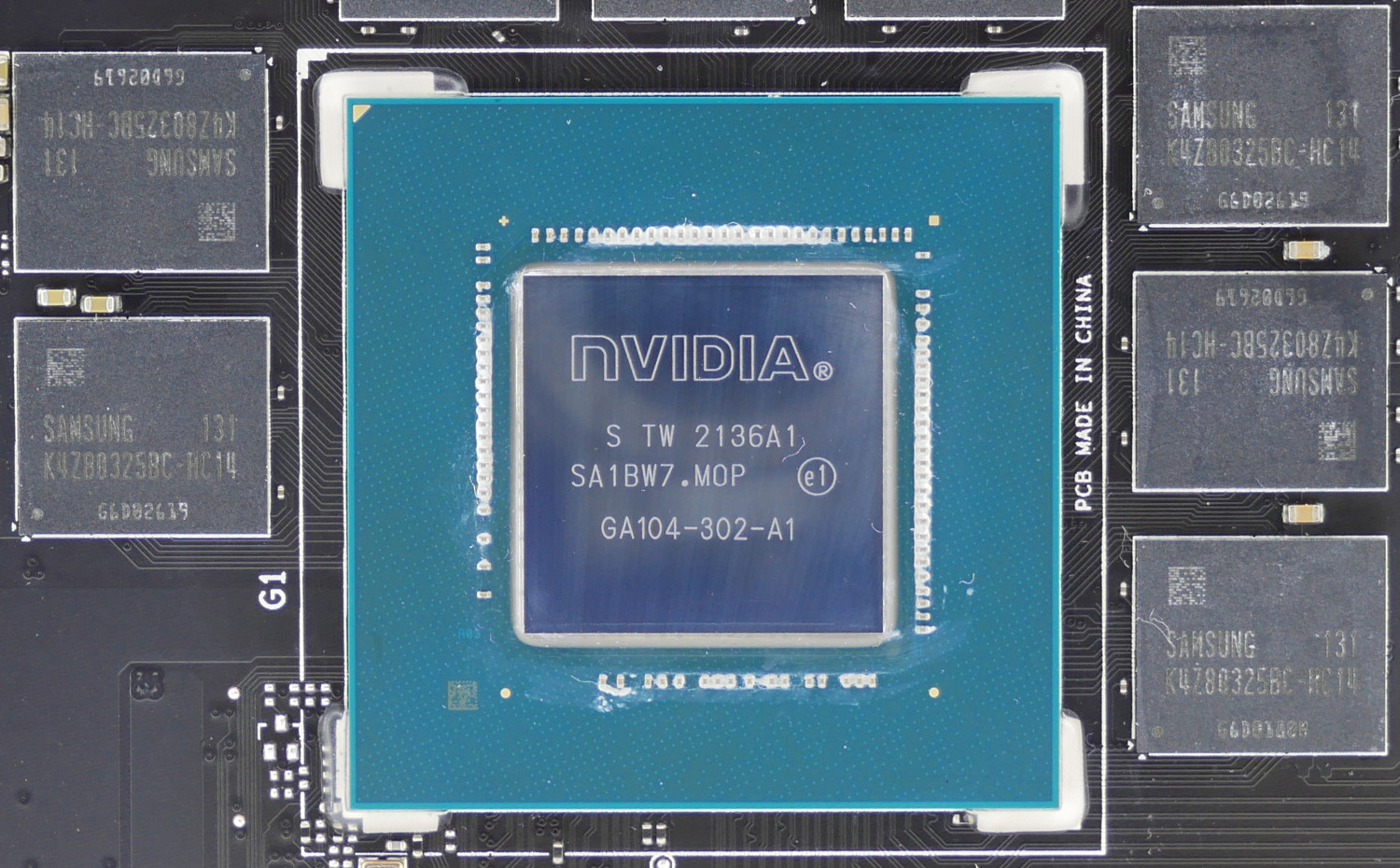

Сердцем героя обзора стал графический процессор GA104-302-A1 c механизмом LHR. Он произведен по 8 нм те процессу на 36-й неделе 2021 года и включает 5888 шейдеров, 96 блоков растеризации и 184 текстурных блока.

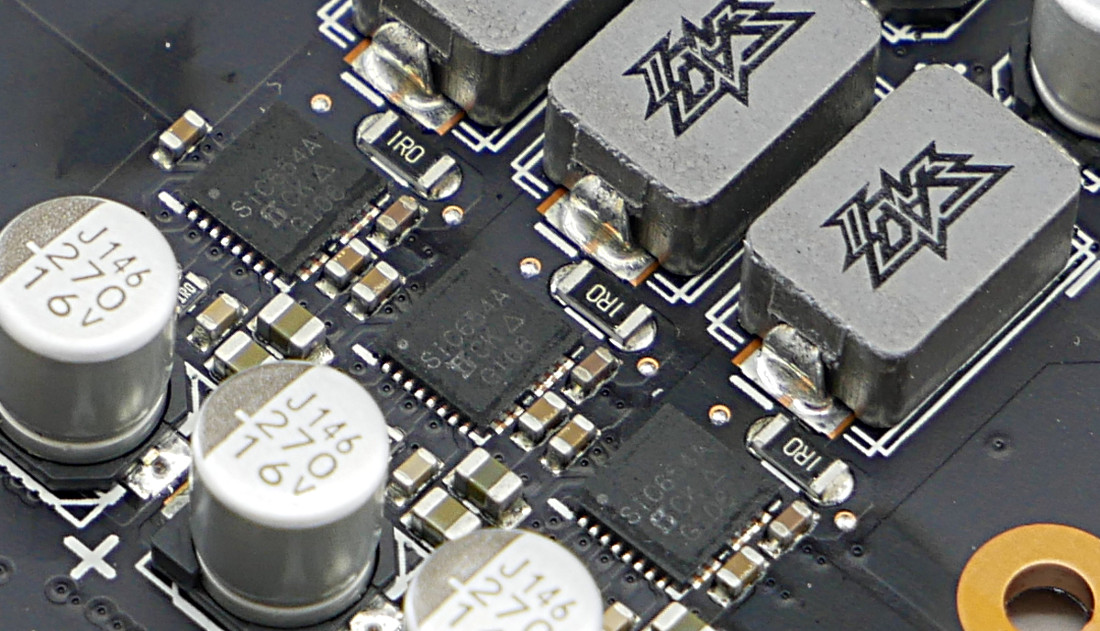

В сравнении с референсом подсистема питания усилена двумя фазами и насчитывает общее количество 12, где десять фаз отведены на графический процессор и две – на видеопамять. Используются силовые каскады Vishay SiC654A с номинальным током 50 А.

Видеокарта оснащена 8 Гбайт видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Samsung. Их тактовая частота составляет 1750 МГц (эффективная частота - 14000 МГц).

Конфигурация тестового стенда

• Материнская плата: ASUS ROG Maximus Z690 Formula;
• Процессор: Intel Core i9-12900K;
• Система охлаждения: Deepcool GAMMAXX L360 A-RGB;
• Термоинтерфейс: Noctua NT-H1;
• Оперативная память: ADATA XPG Lancer DDR5-6000 2x16 Гб;
• Видеокарта: ASUS GeForce RTX 3070 Noctua Edition;
• Накопитeли: Western Digital Black SN750, 500 Гбaйт;
• Блок питания: be quiet! Straight Power 11 850W;
• Монитoр: AOC U2790PQU;
• Корпус: открытый стенд.

Программное обеспечение

• Операционная система: Microsoft Windows 10 x64;
• Драйвер: GeForce 511.79 WHQL.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов была применена фирменная утилита MSI Afterburner.

Для проверки температурного режима видеокaрты в условиях, приближeнных к повседневным, использовался тест устойчивости 3DMаrk Fire Strike Extreme.

Уровень шума измерялся при помощи цифрового шумомера TM-102. Измерения проводились с расстояния 30 см. Уровень фонового шума в помещении составлял не более 28 дБА. Все системные вентиляторы отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении - 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты ASUS GeForce RTX 3070 Noctua Edition

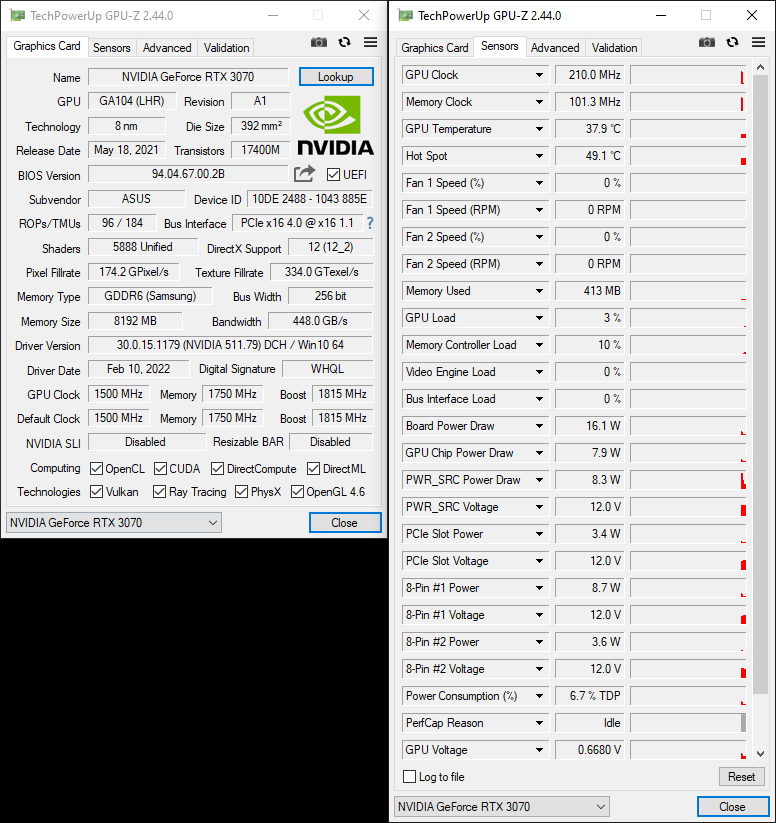

Видеокарта ASUS GeForce RTX 3070 Noctua Edition оснащена двумя прошивками BIOS и по умолчанию активирован "Игровой режим - Performance". Она может похвастаться заводским разгоном +85 МГц по ядру и технологией 0dB, останавливая вентиляторы при малой нагрузке и низкой температуре, что делает модель бесшумной. Получаем следующие показатели:

• 35°C и 0 об/мин при работе с документами MS Office;
• 37°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

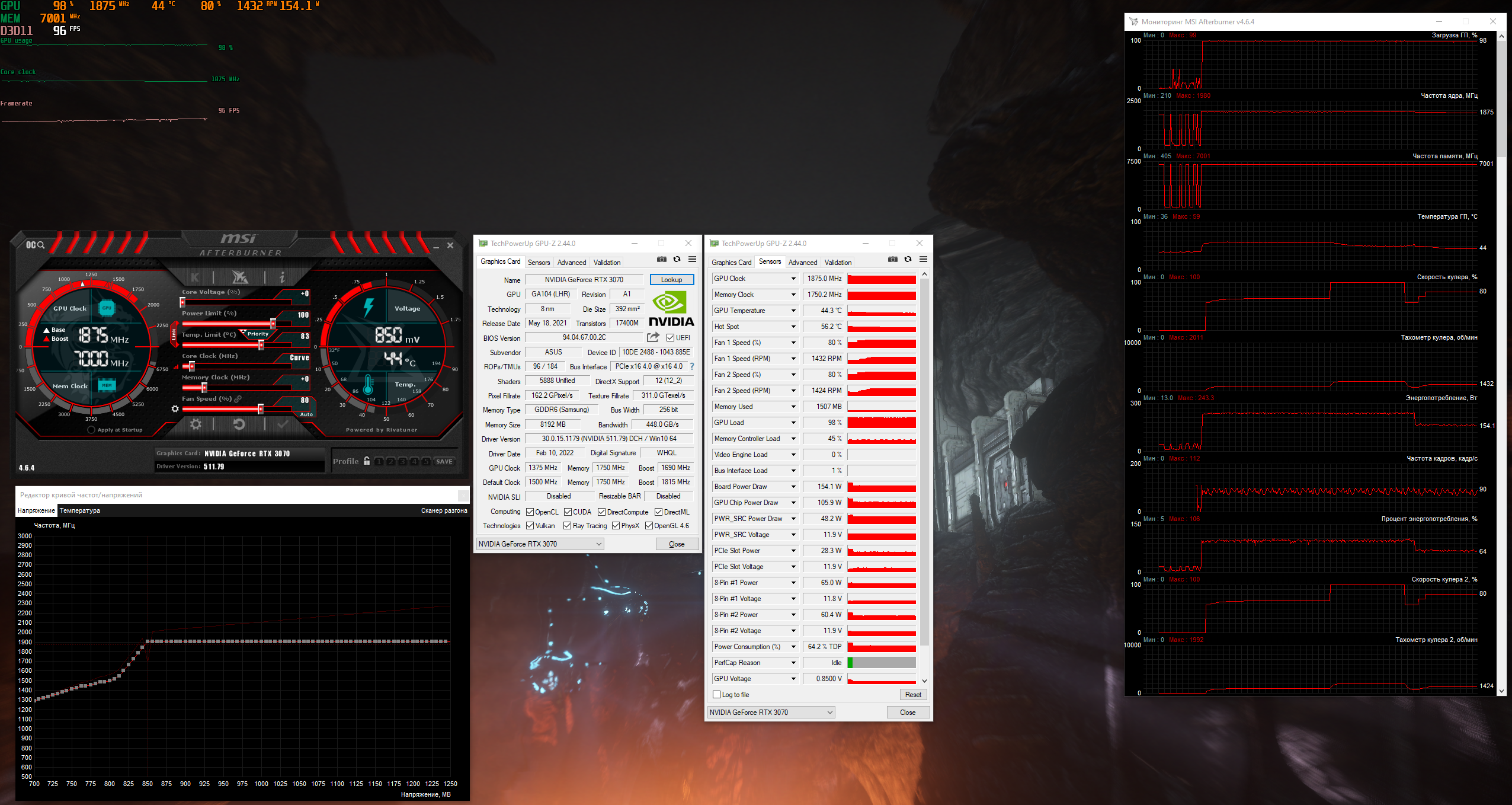

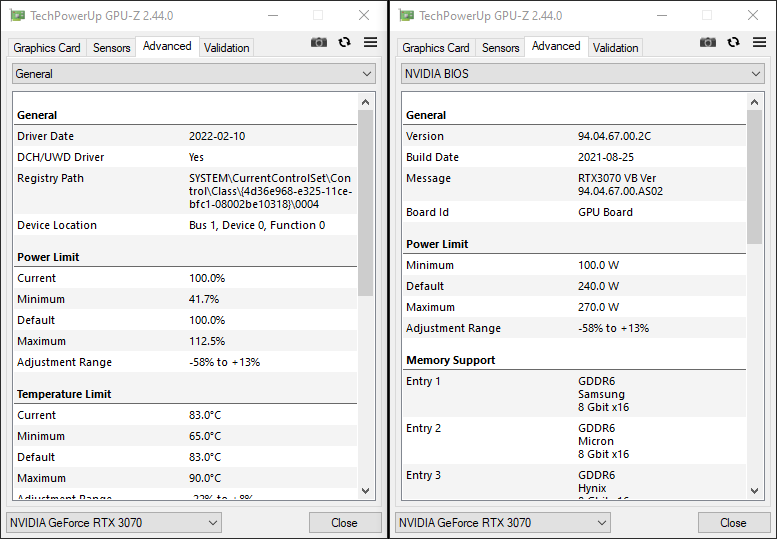

Приведем подробные характеристики BIOS модели ASUS GeForce RTX 3070 Noctua Edition. Показатель уровня TDP составляет 240 Вт с возможностью увеличения до 270 Вт.

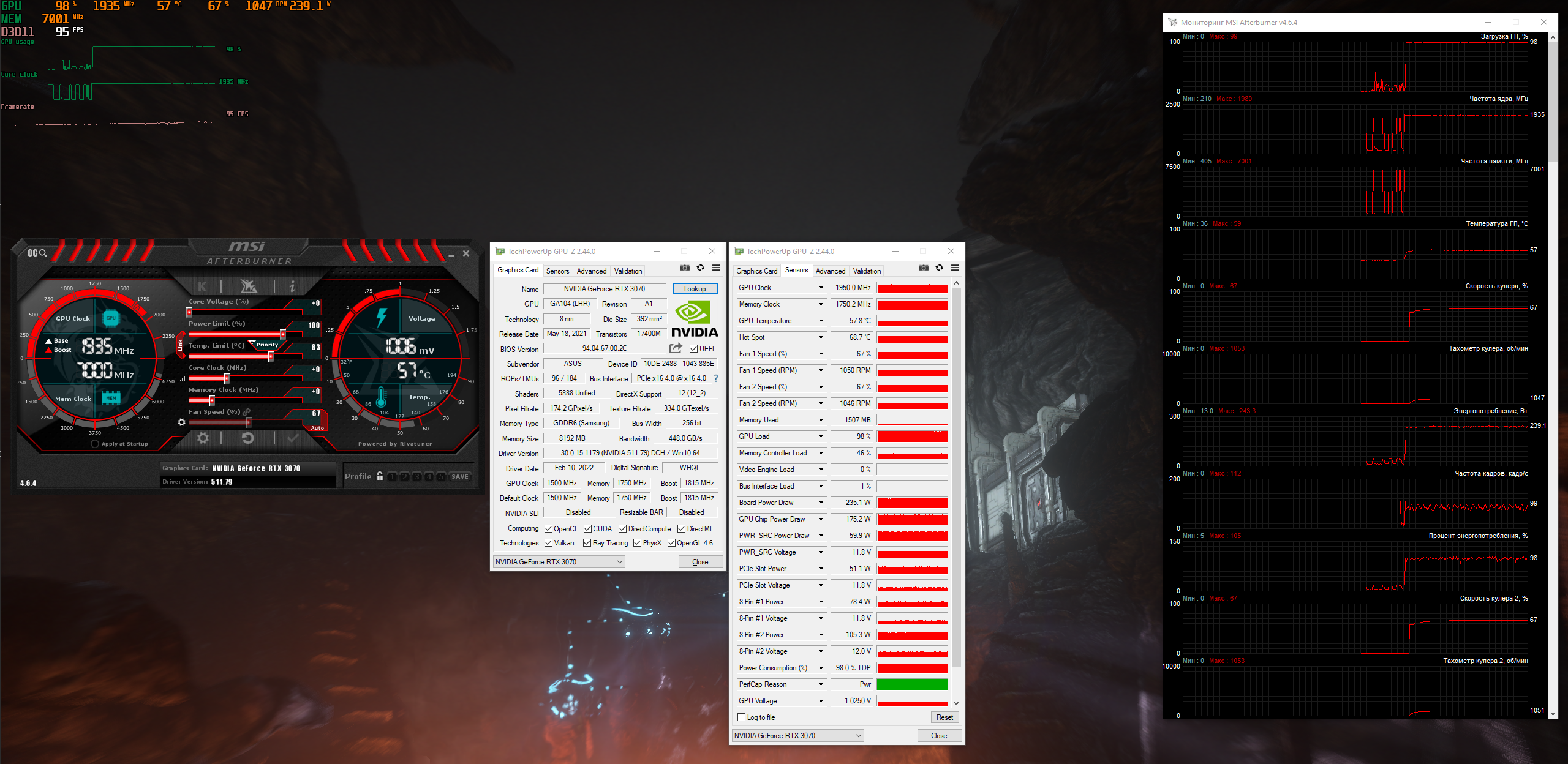

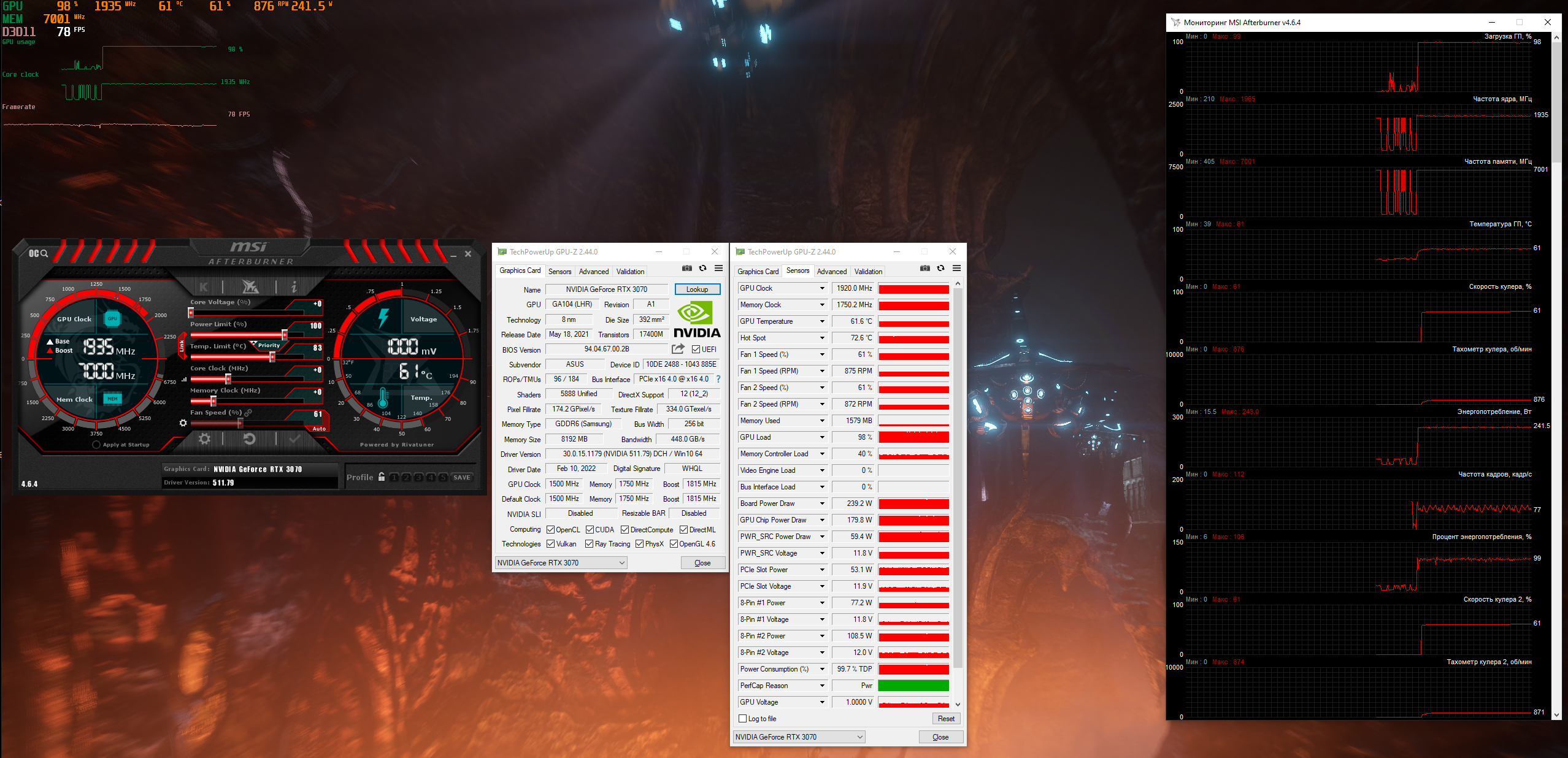

В игровой нагрузке творятся настоящие чудеса! Как и многие другие представители своего класса, ASUS GeForce RTX 3070 Noctua Edition стабильно бустит до 1935-1950 МГц по ядру, однако посмотрите на показатели кулера и нагрева! Вентиляторы плавно стартовали при 56*С, едва дав прогреться видеокарте до 58*С, раскрутившись до 1050 об/мин и делая новинку одной из самых тихих моделей на рынке. Героиня обзора не только делает это бесшумно, но и с потрясающим запасом по охлаждению.

Из чисто спортивного интереса проверяем эффективность кулера путем выставления 100% скорости вентиляторов, что сопоставимо с 2000 об/мин. Но даже в таком режиме ASUS GeForce RTX 3070 Noctua Edition остается комфортной в нагрузке, а температуры понижаются до 50*С.

Интереснее выглядит эксперимент с андервольтингом: при заниженном напряжении 850 мВ нашему экземпляру стабильна оказалась частота ядра 1875 МГц. Дополнительно мы выставили 1450 об/мин, что сопоставимо комфортному ровню шума даже при близком расположении с видеокартой, и получили температуру графического процессора 44*С! Потребление при таких действиях снижается с 240 Вт до 155 Вт.

Тихий режим ASUS GeForce RTX 3070 Noctua Edition

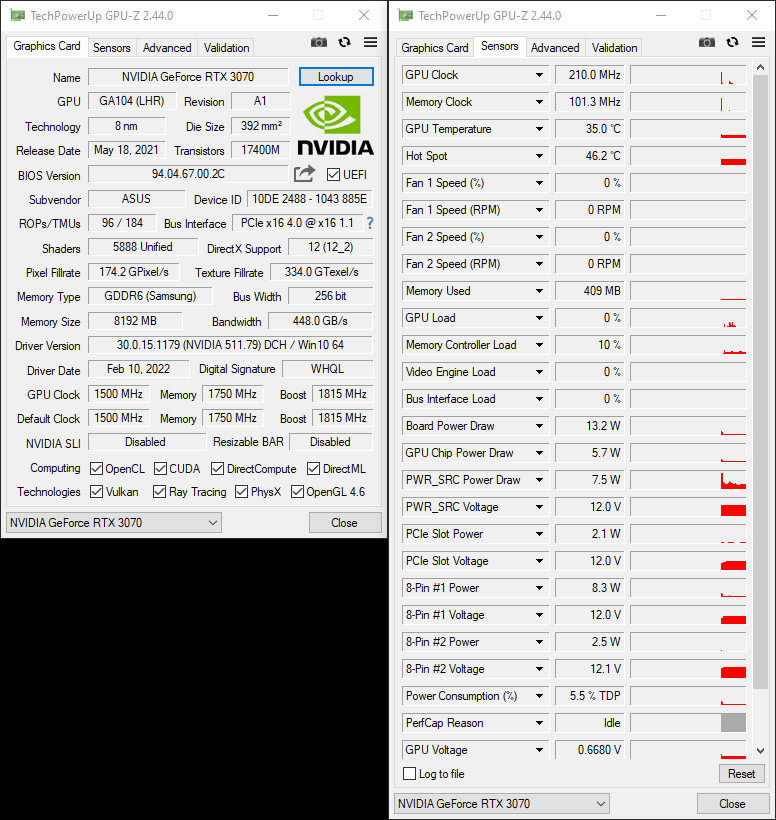

При активации переключателем второй прошивки BIOS, видеокарта ASUS GeForce RTX 3070 Noctua Edition сохраняет за собой все лучшие качества предшественницы - заводской разгон и технологию 0dB, однако получает и более щадящую кривую вентиляторов в нагрузке. В простое мы получаем:

• 36°C и 0 об/мин при работе с документами MS Office;
• 38°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

Приведем подробные характеристики BIOS модели ASUS GeForce RTX 3070 Noctua Edition. Показатель уровня TDP составляют прежние 240-270 Вт.

В играх кулер видеокарты ASUS GeForce RTX 3070 Noctua Edition ведет себя лояльнее: вентиляторы теперь стартуют при 59*С, позволяют прогреться модели до 62*С, но при этом скорость вращения составляет менее 900 об/мин. Поистине настоящий подарок ночным геймерам, которые проживают не одни в общей комнате.

Ручной разгон ASUS GeForce RTX 3070 Noctua Edition

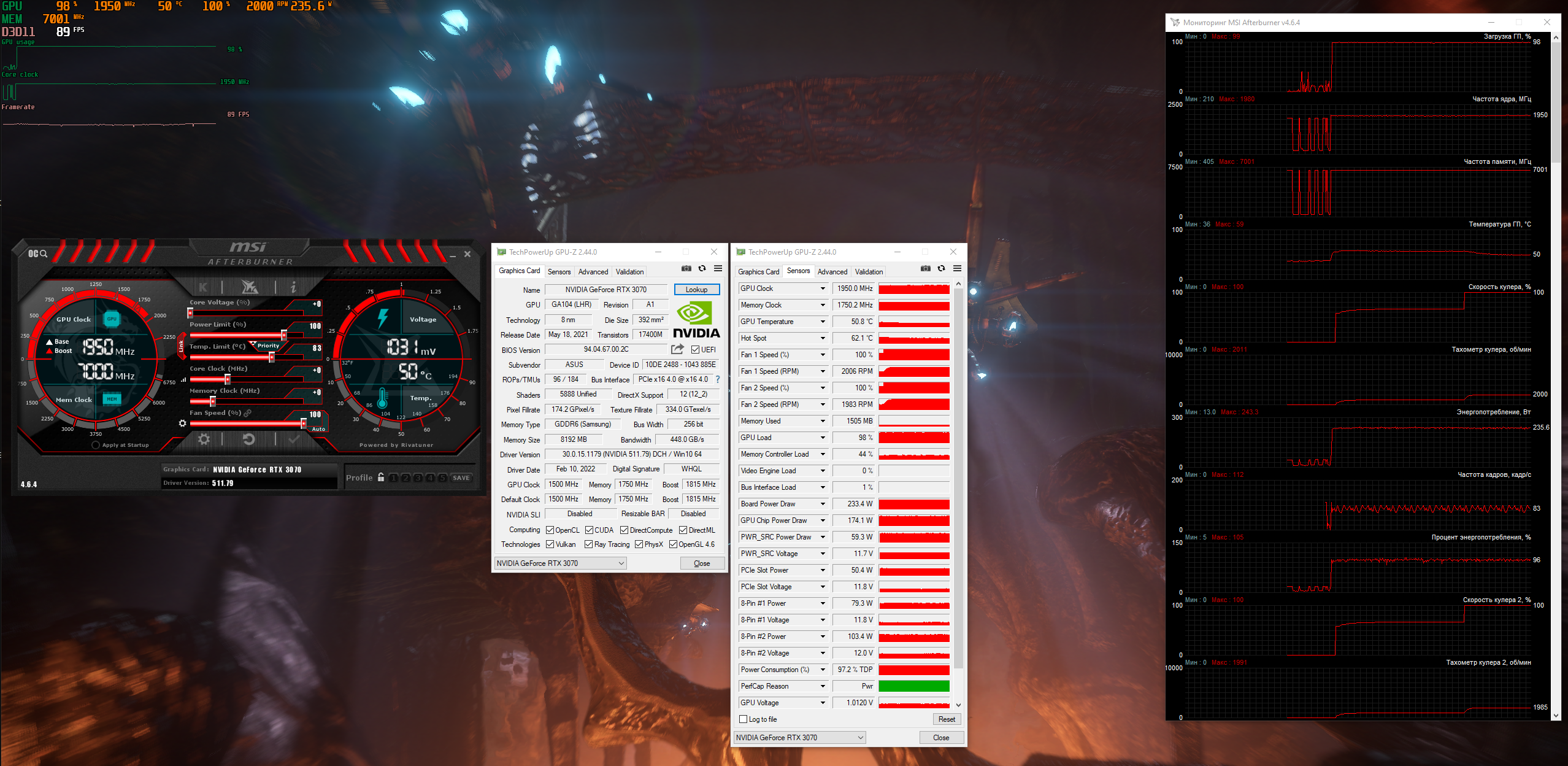

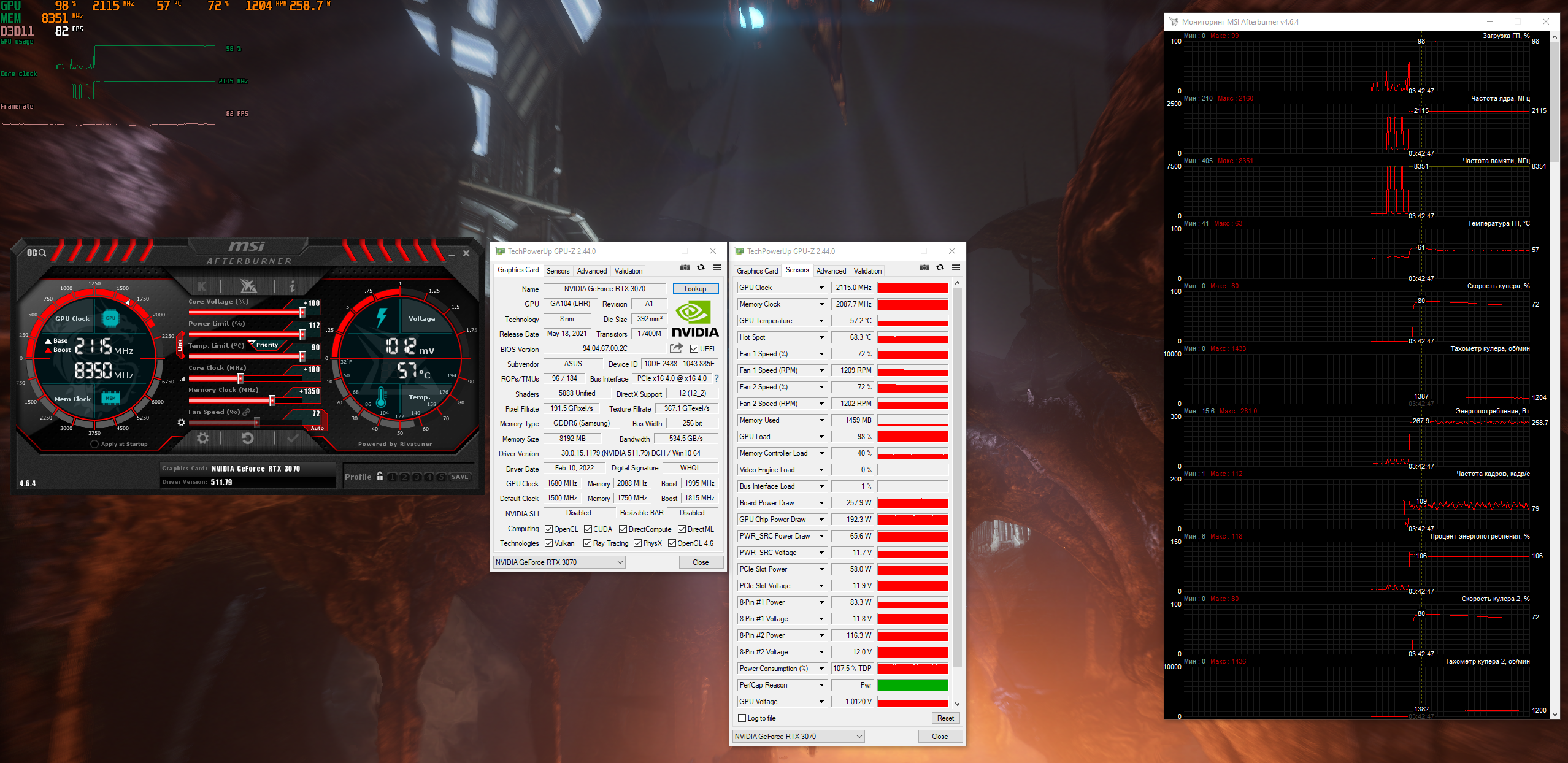

После череды экспериментов и попыток нам удалось добиться от видеокарты ASUS GeForce RTX 3070 Noctua Edition следующих результатов: стабильной частоты ядра - 2115 МГц, которая не проседает в нагрузке, и частоты памяти - 16700 МГц!

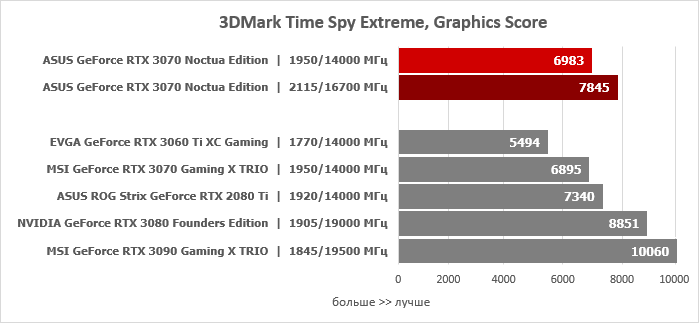

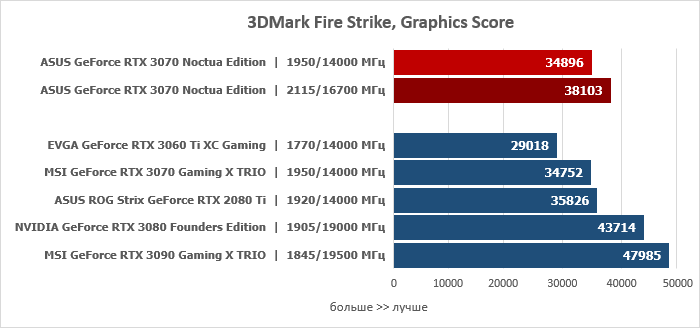

Производительность в играх и бенчмарках

Производительность ASUS GeForce RTX 3070 Noctua Edition возрастает на 9-13% от ручного разгона.

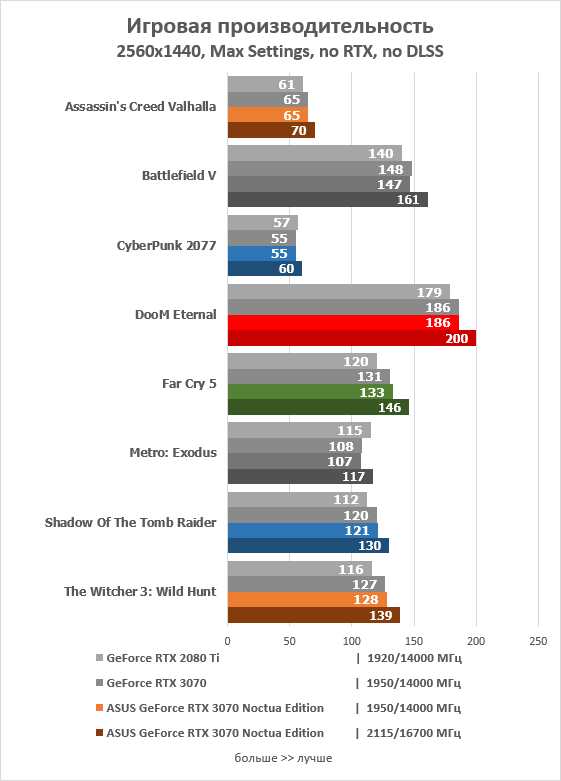

Игровая производительность в разрешении 2560х1440:

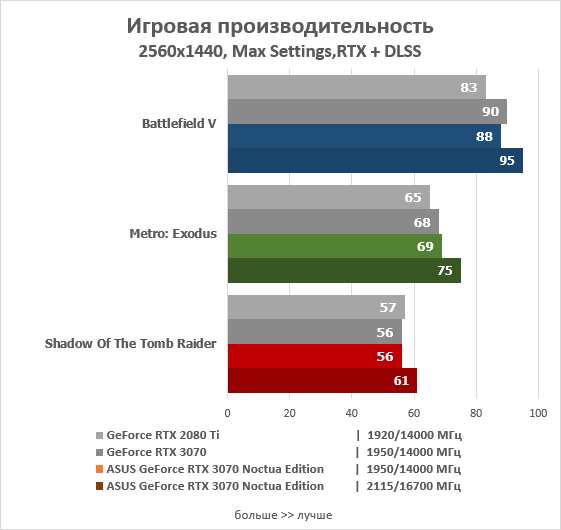

Тестирование ASUS GeForce RTX 3070 Noctua Edition с технологией RTX в актуальных проектах в разрешении 2560х1440:

Майнинг ASUS GeForce RTX 3070 Noctua Edition

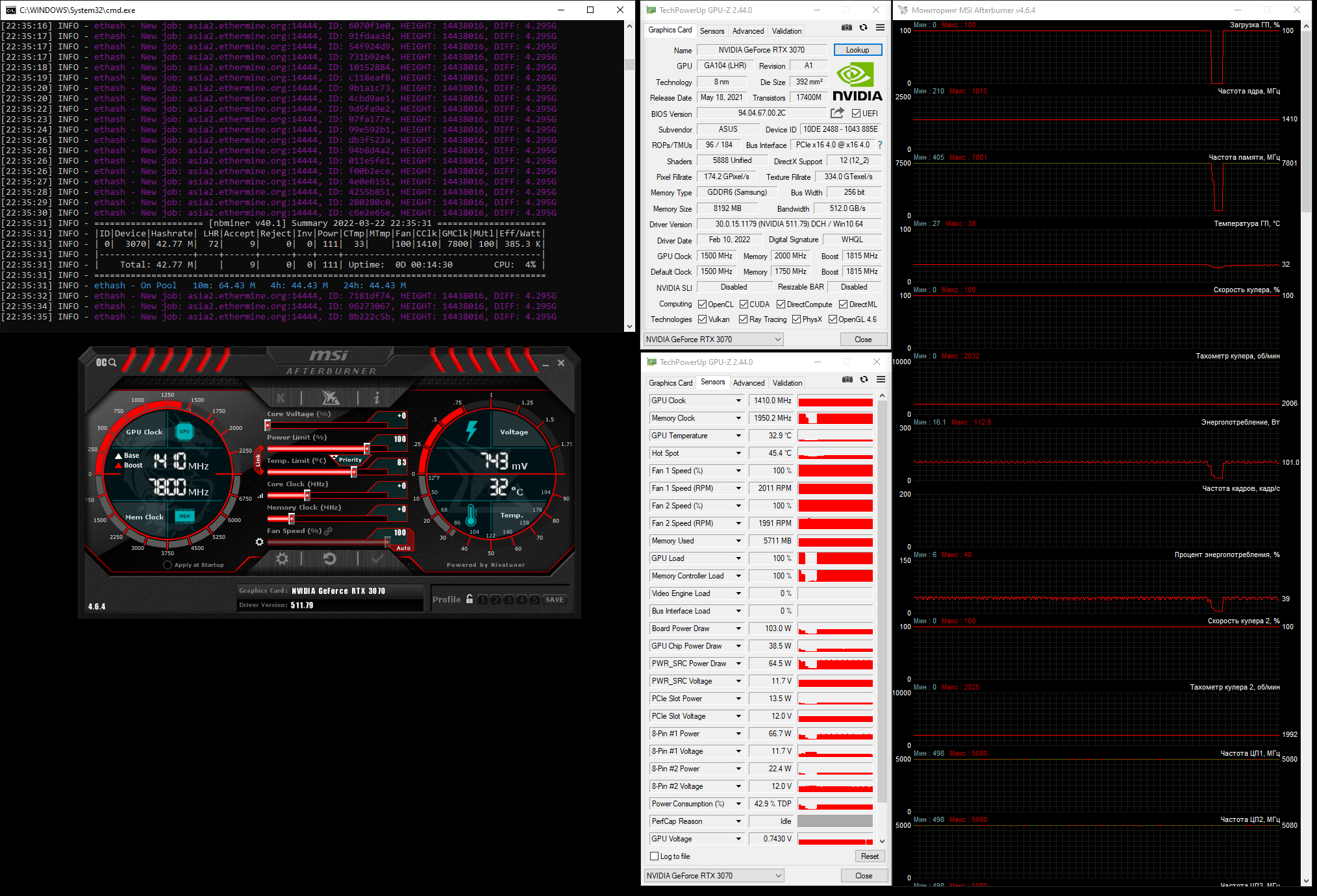

Видеокарта ASUS GeForce RTX 3070 Noctua Edition уже оснащена механизмом защиты от майнинга LHR, но мы продемонстрируем ее возможности в майнинге эфира на примере программы NBMiner последней версии 40.1.

С базовыми настройками видеокарта ASUS GeForce RTX 3070 Noctua Edition работает в полную силу и греется до 56*С при энергопотреблении 175 Вт. Хэшрейт составляет ~37,5 МХ/с, а показатель Eff/Watt оценивается как 210.

С автоматическими настройками оптимизации от NBMiner видеокарта раскручивает кулер до 100% мощности, Power Limit ограничивается 43%, потребление снижается на 70 Вт до 105 Вт, а температуры опускаются до 35*С. Показатель эффективности взлетает до 385, а хэшрейт - до 42,7 МХ/с.При 2000 об/мин вентиляторов героиня обзора становится шумной при постоянной нагрузке. Попробуем произвести ручные оптимизации.

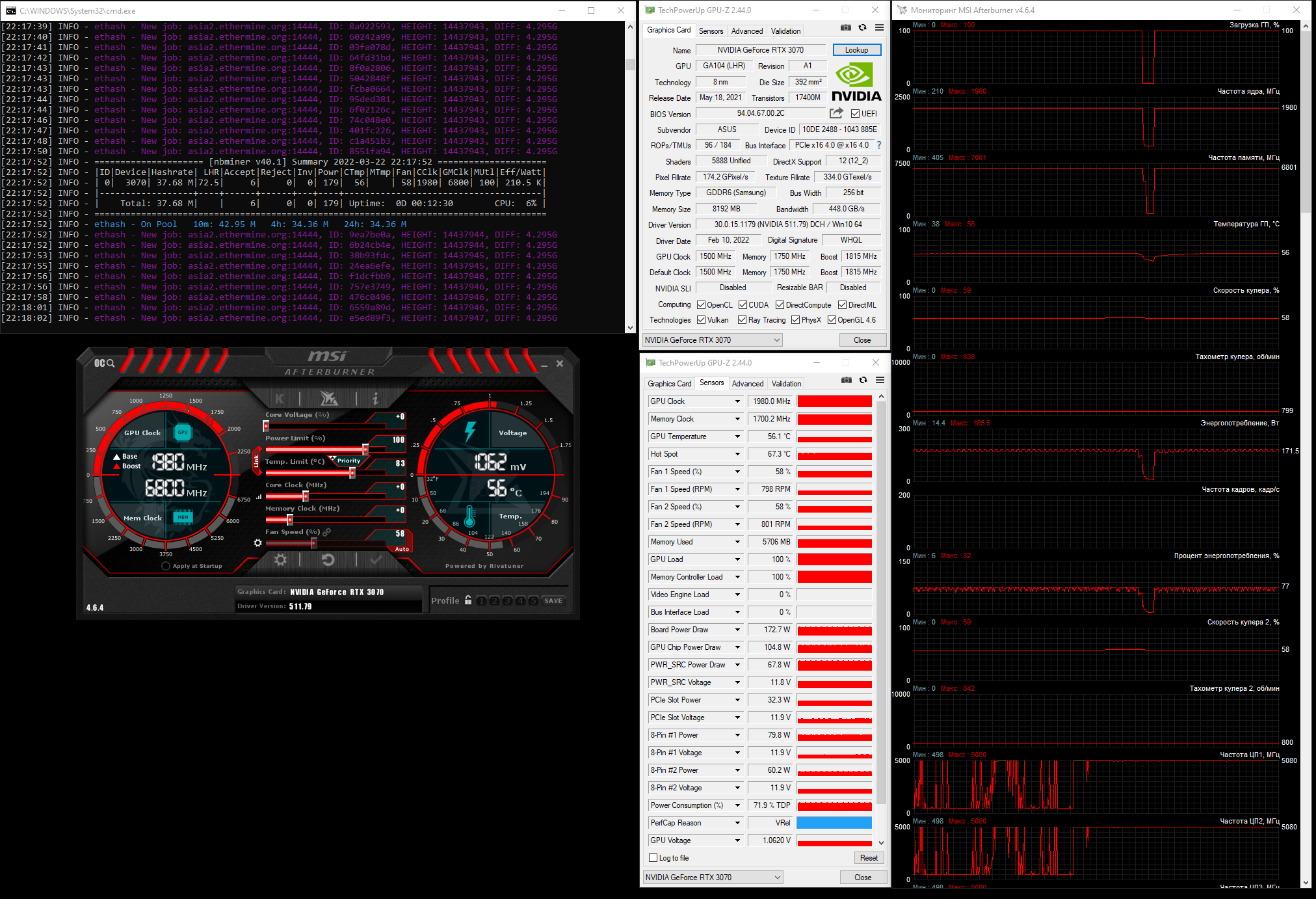

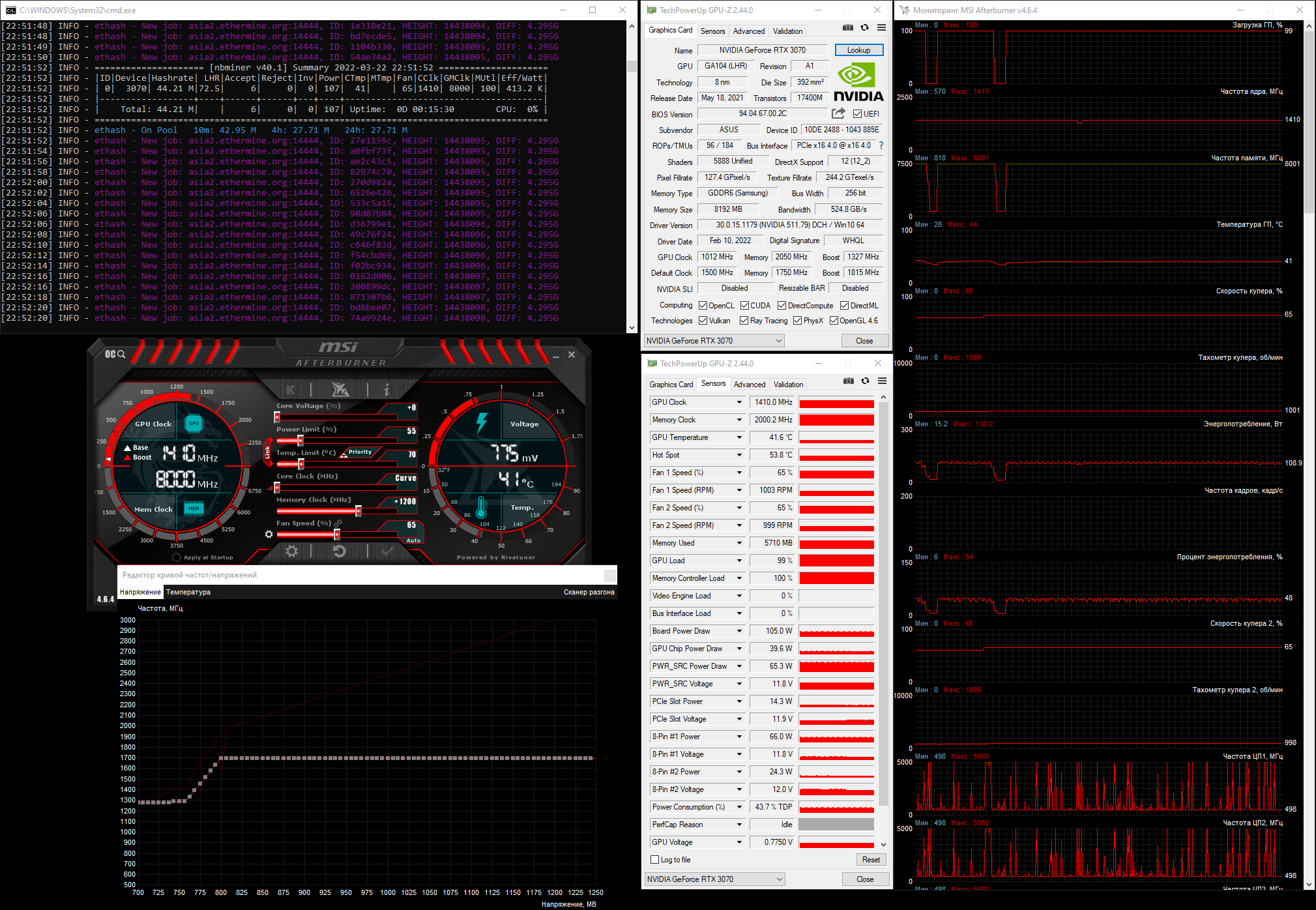

При фиксировании частоты ядра 1710 МГц при напряжении 0.775 В и разгоне видеопамяти с 14000 МГц до 16000 МГц хэшрейт подрастает до 44,3 МХ/с, а показатель Eff/Watt - до 413. Вентиляторы было достаточно зафиксировать при 1000 об/мин, добившись оптимального режима работы и температуры видеокарты.

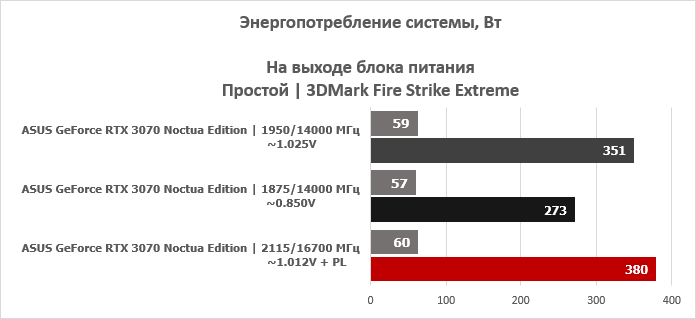

Энергопотребление ASUS GeForce RTX 3070 Noctua Edition

Внимание! Учитывается энергопотребление всего стенда из розетки с помощью ваттметра Robiton PM-2.

Заключение

Видеокарта ASUS GeForce RTX 3070 Noctua Edition - это потрясающий эксперимент и невероятный сюрприз прошедшего года. Компания Noctua всегда покоряла сердца геймеров и энтузиастов отличными системами охлаждения, и мы всегда задавались вопросом, почему австрийский производитель не сотрудничал в производстве кулеров для видеокарт. И благодаря усилиям бренда ASUS, мы наконец увидели, на что способны оба производителя.

Безусловно, видеокарта ASUS GeForce RTX 3070 Noctua Edition покоряет своим дизайнерским решением с использованием одних из лучших вентиляторов Noctua NF-A12x25 PWM, на фоне которых некогда больший графический ускоритель попросту теряется. Такой подход, как и изменение конструкции радиатора, позволяет новинке стать самой тихой и холодной моделью на рынке, завоевать интересен у любителей моддинга и оверклокеров, так как данная видеокарта по-новому раскрывает весь потенциал GeForce RTX 3070. Нелегко подобрать слова, насколько уникальна и удивительна ASUS GeForce RTX 3070 Noctua Edition.

Что может пойти не так? Думаем, рассказывать про огромные габариты устройства не стоит. Хватает фотографий участницы и лишь одной строки: ASUS GeForce RTX 3070 Noctua Edition перекрывает пять слотов расширения. Такую красавицу с одной стороны и настоящего монстра с другой примет не каждый корпус.

Видеокарта ASUS GeForce RTX 3070 Noctua Edition - это модель не для массового пользователя, а скорее истинного фаната компании Noctua, моддинга и геймеров, желающих видеть в своем ПК что-то необычное. Она создана удивлять, демонстрировать и покорять. И с этой целью ASUS GeForce RTX 3070 Noctua Edition прекрасно справилась.

Достоинства:

• Оригинальный дизайн компании Noctua;
• Отличная производительность на своем уровне;
• Очень эффективная и тихая система охлаждения;
• Усиленная печатная плата;
• Высокий разгонный потенциал.

Недостатки:

• Огромные размеры.
