Обзор и тест материнской платы ASUS TUF GAMING X570-PRO WIFI II

Выпуск компанией AMD обновленного чипсета AMD X570 (X570S), отличающегося меньшим энергопотреблением, позволил производителям материнских плат предложить своим покупателям решения, в которых используется пассивное охлаждение чипсета и, конечно же, этого ждали пользователи, так как одной активной системой охлаждения в корпусе станет меньше. Мы уже рассматривали подобную материнскую плату от компании ASUS – это ASUS ROG STRIX X570-E GAMING WIFI II.

Сейчас же в наших руках оказалась вторая плата ASUS TUF GAMING X570-PRO WIFI II, основанная на таком же чипсете AMD X570 со сниженным энергопотреблением, как и представитель старшей серии ROG STRIX.

Технические характеристики

• Поддержка процессоров: AMD AM4, процессоры AMD серий Ryzen 5000(G)/4000G/3000(G)/2000(G);
• Чипсет: AMD X570;
• Оперативная память: 4 x DIMM, суммарный объем до 128 Гбайт, частота до DDR4-5100 (зависит от типа процессора);
• Графика: 1 х HDMI 2.1 (4k@60 Гц) и 2 x Thunderbolt 4 (DisplayPort 1.2/1.4), макс. разрешение 4096x2160@60Гц;
• Слоты расширения:
• процессоры серий AMD Ryzen 3000/5000: 1 х PCI-E 4.0 x16 (режим х16);
• процессоры серий AMD Ryzen 2000/4000G/5000G: 1 х PCI-E 3.0 x16 (режим х16);
• процессоры серий AMD Ryzen 2000G/3000G: 1 х PCI-E 3.0 x16 (режим х8);
• чипсет AMD X570: 1 x PCI-E 4.0 x16 (режим работы х4) и 2 x PCI-E 4.0 x1;
• Система хранения: общее количество 2 х M.2 и 8 x SATA 3 (6 Гбит/сек);
• слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (SATA или режим PCI-E 4.0 x4 для процессоров серий AMD Ryzen 3000/5000 или режим PCI-E 3.0 x4 для процессоров других серий) (за счет линий PCI-E процессора);
• слот M.2_2 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 4.0 x4 или SATA) (за счет линий PCI-E чипсета AMD X570):
• 8 x SATA 3 (6 Гбит/сек);
• Поддержка RAID 0, 1, 10.
• Сеть: 1 x Intel 2.5 Гбит/сек, TUF LANGuard;
• Беспроводные сети: 2x2 Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2;
• USB:
• Общее количество портов: задняя панель ввода-вывода - 7 шт., внутренние - 7 шт.
• Задняя панель ввода-вывода:
• 3 x USB 3.2 Gen 2 порты (2 x тип A и 1 х тип С);
• 4 x USB 3.2 Gen 1 порты (4 x тип A);
• Внутренние порты:
• 1 x USB 3.2 Gen2 (внутренний коннектор, поддержка USB тип С);
• 2 x USB3.2 Gen2 (один внутренний коннектор);
• 4 x USB 2.0 (два внутренних коннектора).
• Звук: HD-аудио кодек Realtek, 7.1;
• Задняя панель ввода-вывода:
• 1 x порт PS/2 (клавиатура/мышь);
• 3 x порта USB 3.2 Gen 2 (2 x Тип A и 1 x Тип C);
• 4 x USB 3.2 Gen 1 порты (4 x тип A);
• 1 x порт DisplayPort;
• 1 x порт HDMI;
• 1 x порта LAN RJ-45 (Intel 2.5 Гбит/сек);
• 1 х модуль Wi-Fi;
• 5 x разъемов Аудио 3.5 мм мини-джек;
• 1 x порт Optical S/PDIF out;
• 1 x кнопка BIOS FlashBack.
• Внутренние коннекторы:
• Вентиляторы и охлаждение:
• 1 x 4-pin CPU Fan;
• 1 x 4-pin CPU OPT Fan;
• 1 x 4-pin AIO Pump;
• 3 x 4-pin Chassis Fan.
• Питание:
• 1 x 24-pin ATX;
• 1 x 8-pin +12V (ATX12V);
• 1 x 4-pin +12V (ATX12V);
• Система хранения:
• 2 x M.2 slots (Key M);
• 8 x SATA 6 Гбит/сек.
• USB:
• 1 x USB 3.2 Gen 2 коннектор (поддержка USB Type-C);
• 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen 1);
• 2 x USB 2.0 колодки (4 порта x USB 2.0).
• Прочее:
• 1 x коннектор AURA Addressable Gen 2;
• 2 x коннектор AURA RGB;
• 1 x Clear CMOS;
• 1 x коннектор COM порта;
• 1 x передняя панель Front Panel Audio header (AAFP);
• 1 x коннектор SPI TPM (14-1pin);
• 1 x коннектор 20-5 пин системная панель.
• BIOS: 256 Mb Flash ROM, UEFI AMI BIOS;
• Форм-фактор: ATX (30,5 см x 24,4 см).

Упаковка и комплектация

Коробка с материнской платой ASUS TUF GAMING X570-PRO WIFI II оформлена не так ярко, как у плат старших серий, но всё равно дизайн стильный и содержимое информационной части позволяет оценить возможности модели и технические характеристики: игровая ориентация с поддержкой 2.5 Гбит/с проводной сети, беспроводных сетей Wi-Fi 6E и Bluetooth 5.2, подсветки ASUS Aura и наличие кнопки USB BiosFlashback, позволяющей обновить BIOS материнской платы без установки процессора.

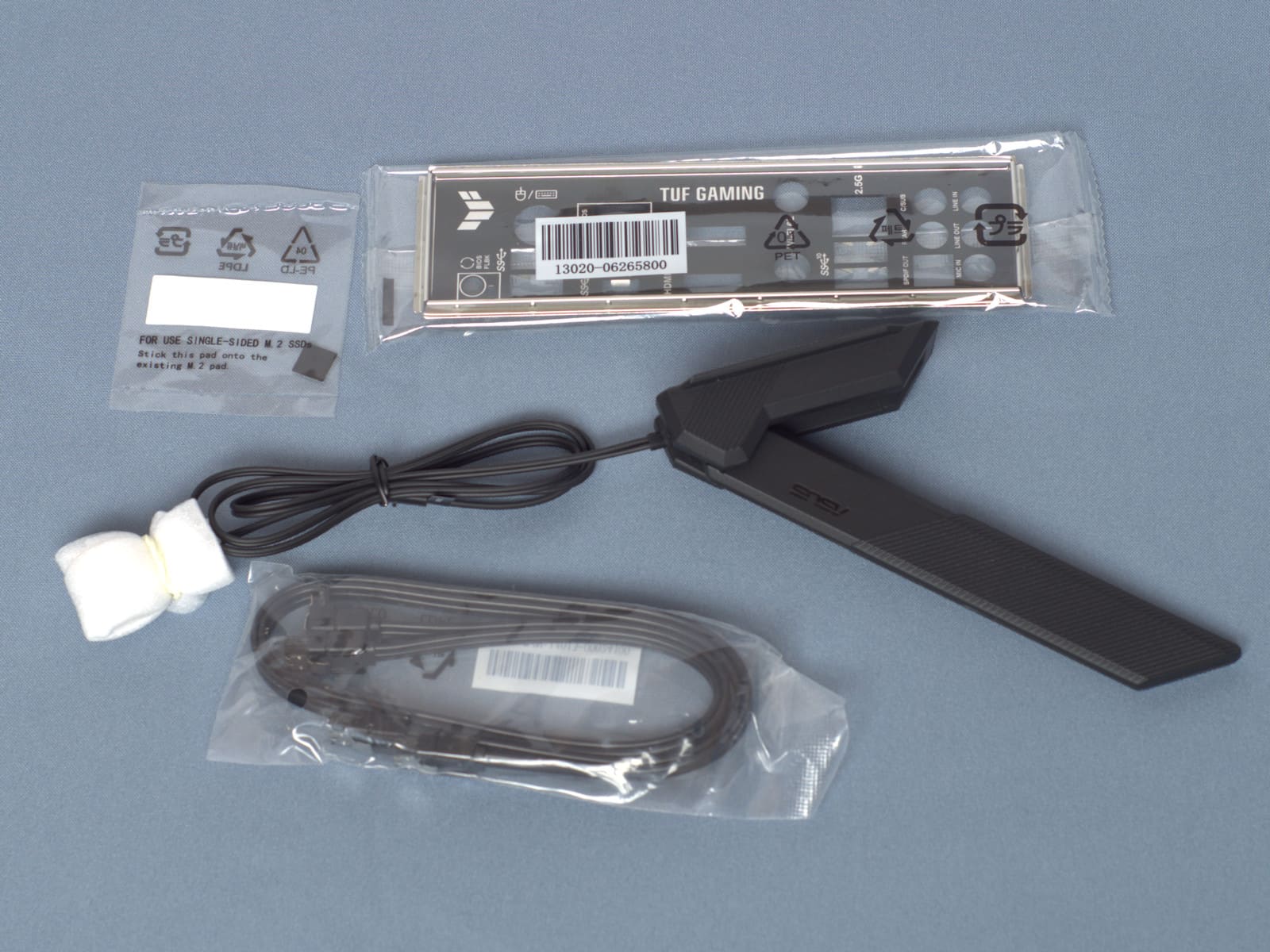

Набор аксессуаров у материнской платы небольшой, но в комплекте есть все необходимое для ее использования. Так, в коробке можно найти краткое и полное руководство пользователя, сертификат о применении компонент военного класса, DVD-диск с драйверами, два SATA кабеля, толстый скотч для использования с односторонними M.2 накопителями, заглушку задней панели ввода-вывода и антенну для модуля Wi-Fi/Bluetooth.

Внешний вид и особенности

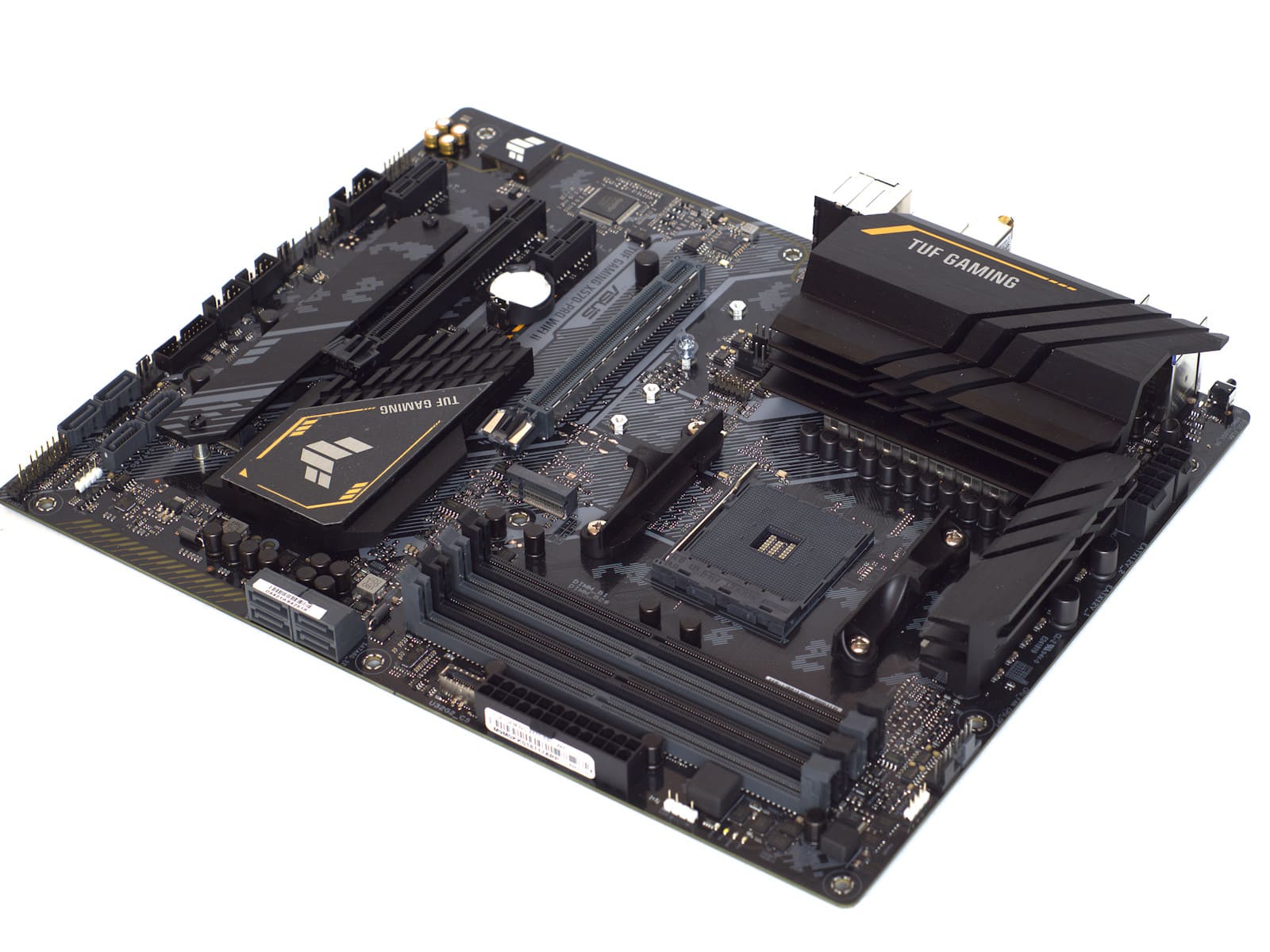

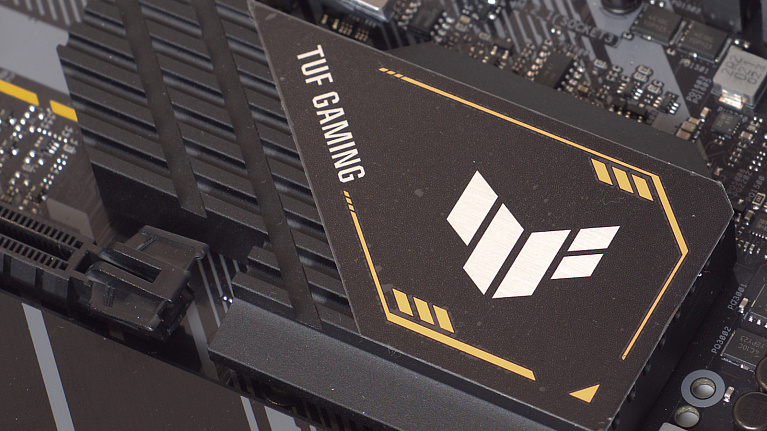

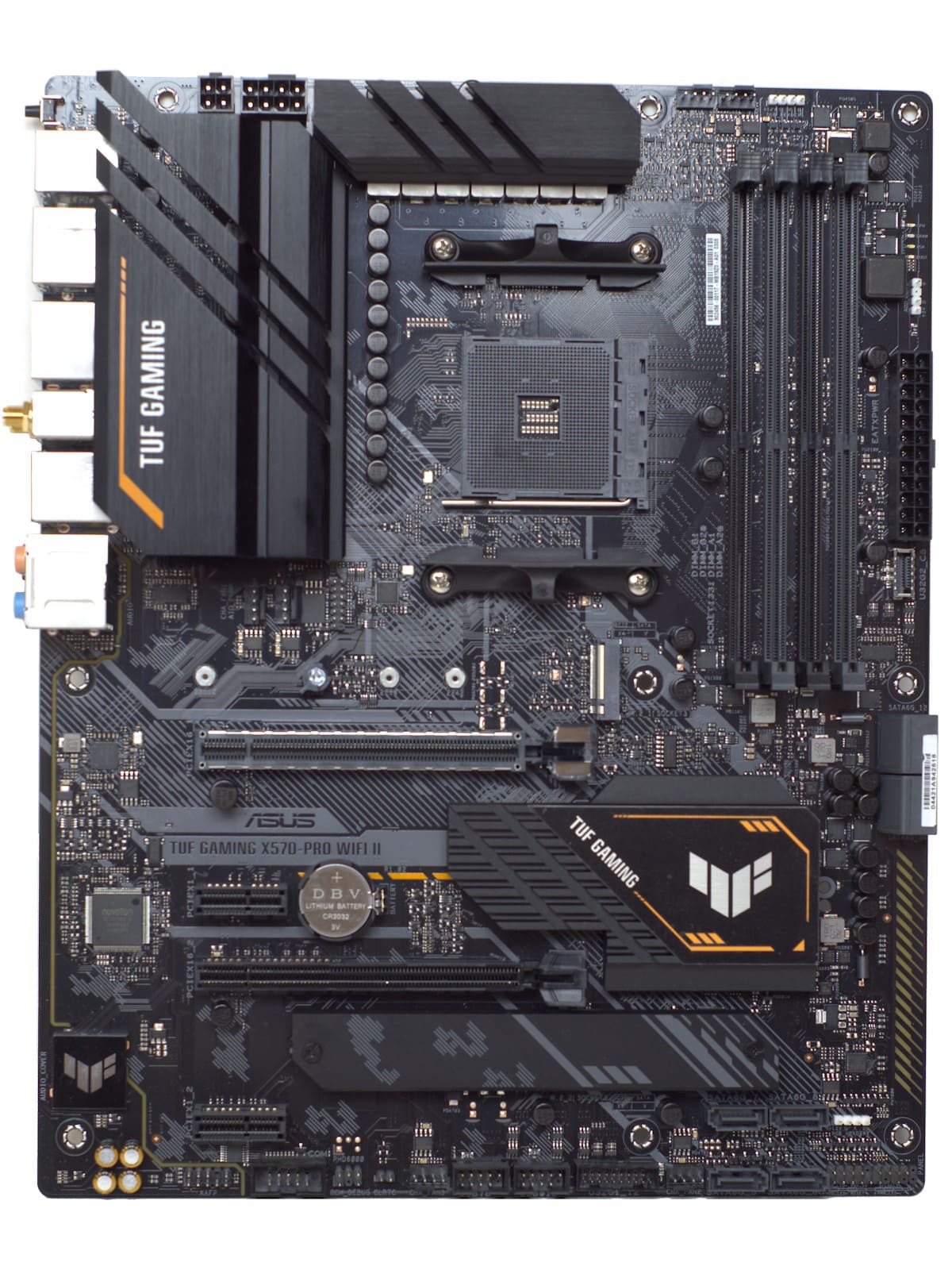

В плане дизайна материнская плата ASUS TUF GAMING X570-PRO WIFI II не имеет ярких элементов и смотрится неброско, однако нельзя не сказать, что в целом сделана она добротно. Хорошо видны радиаторы в подсистеме питания, применение пассивного радиатора для охлаждения чипсета AMD X570 и для одного из слотом M.2.

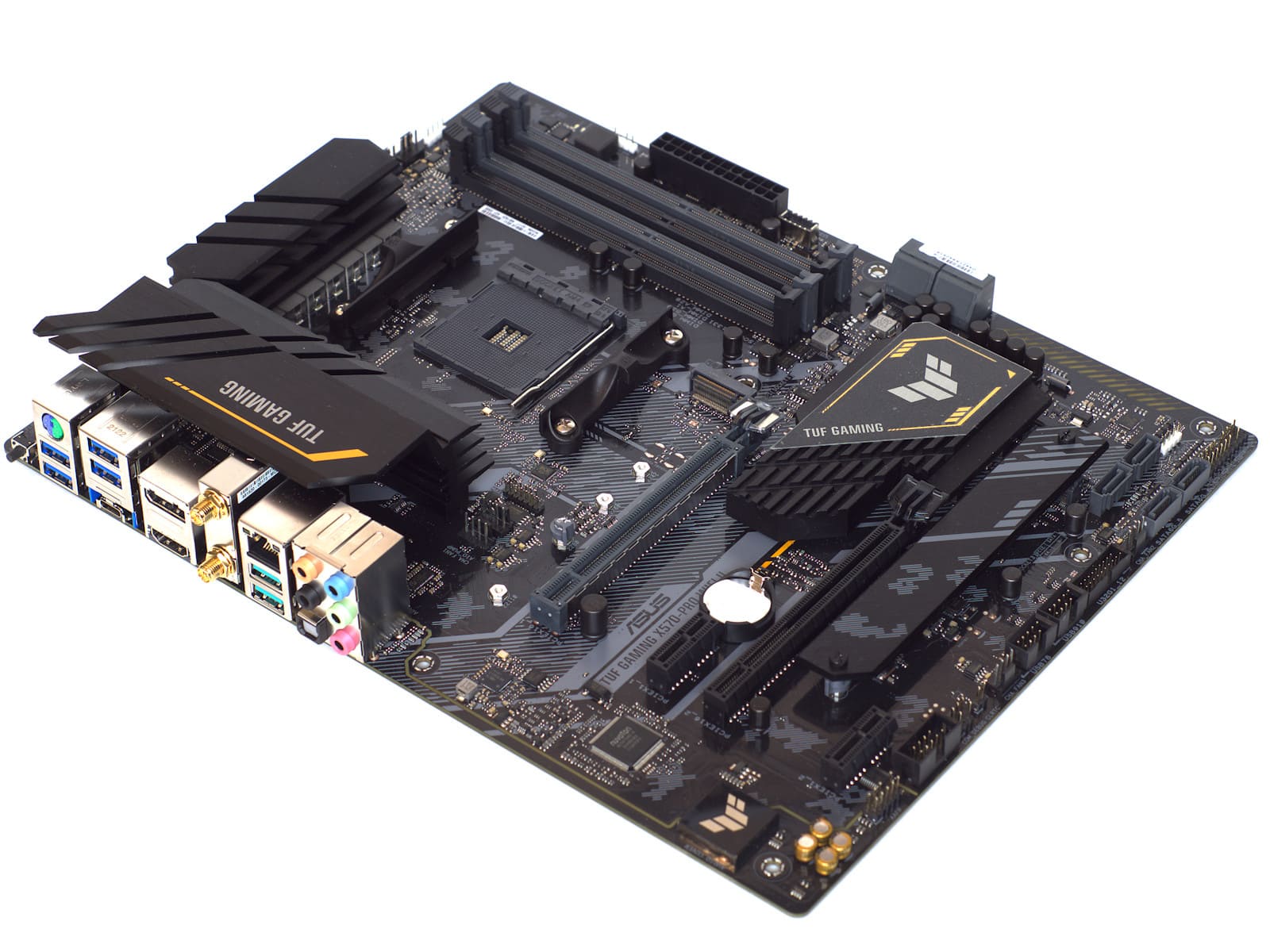

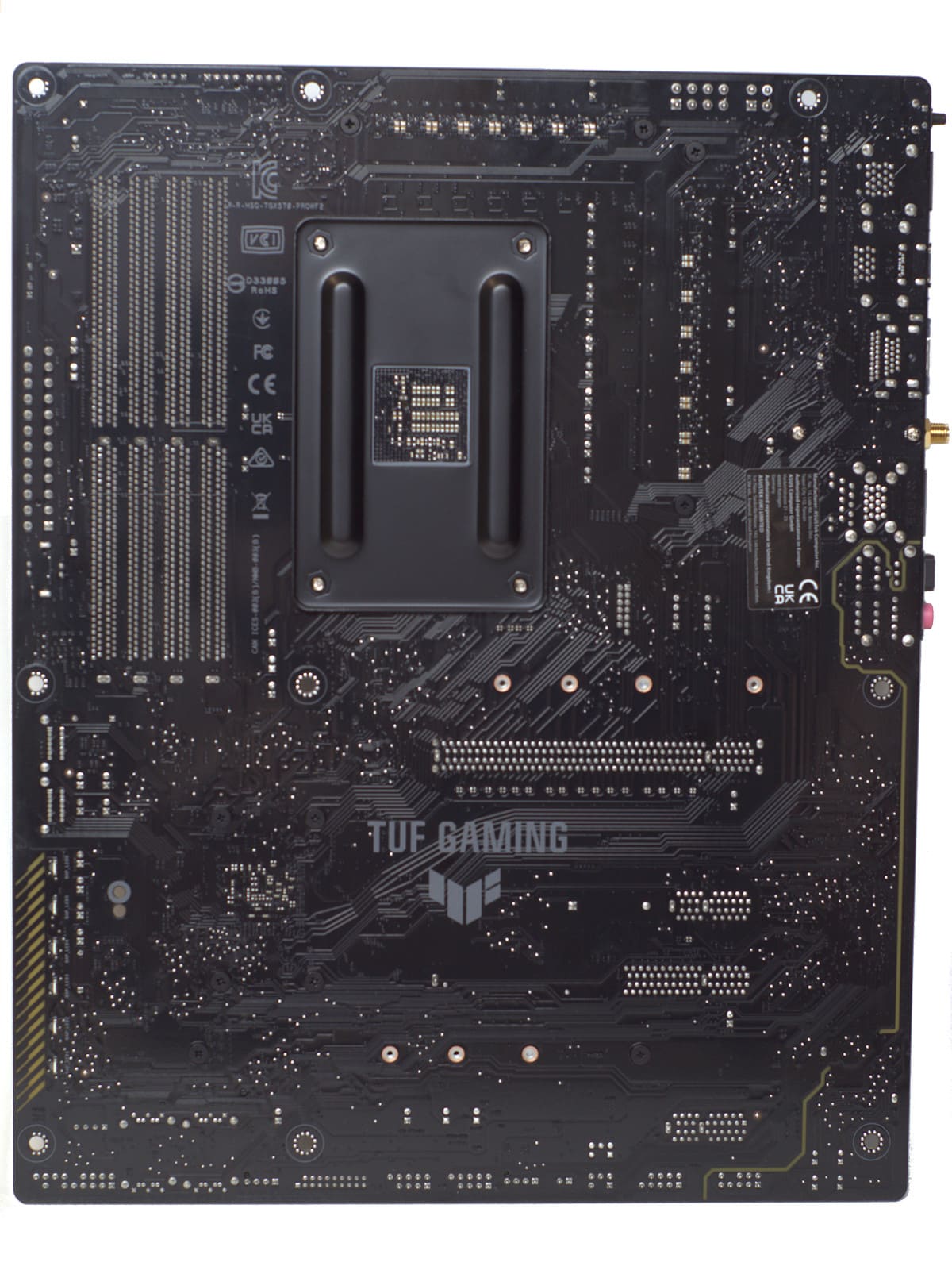

Если говорить относительно исполнения, то перед нами классическая плата в форм-факторе ATX с размерами 30,5 см х 24,4 см и с немного упрощенной компоновкой за счет реализации только четырех слотов PCI-E. Причем по обратной стороне модели можно понять конфигурацию слотов PCI-E x16: верхний имеет 16 линий, а нижний только 4. Здесь же в левой нижней боковой части расположились светодиоды ARGB-подсветки.

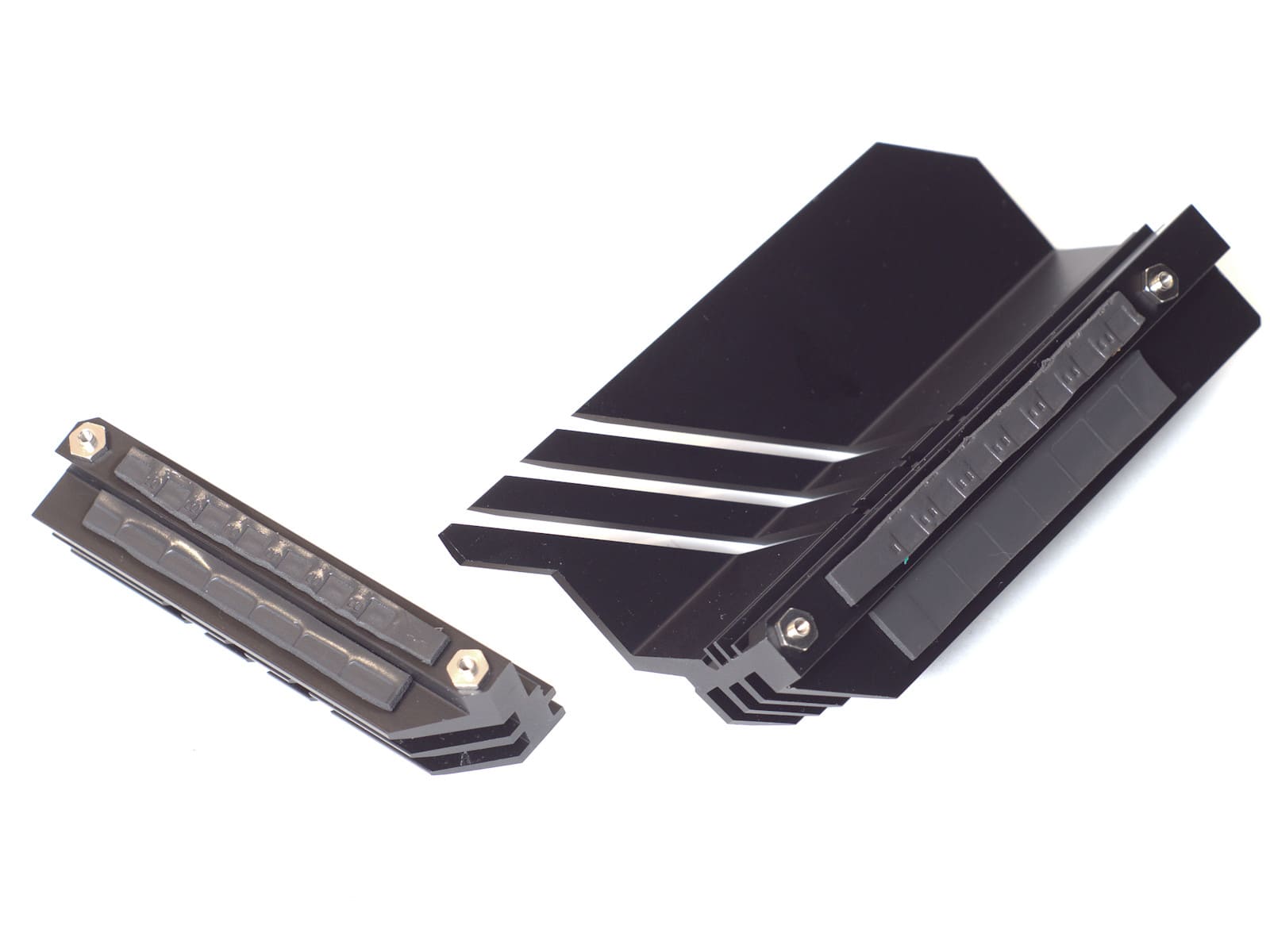

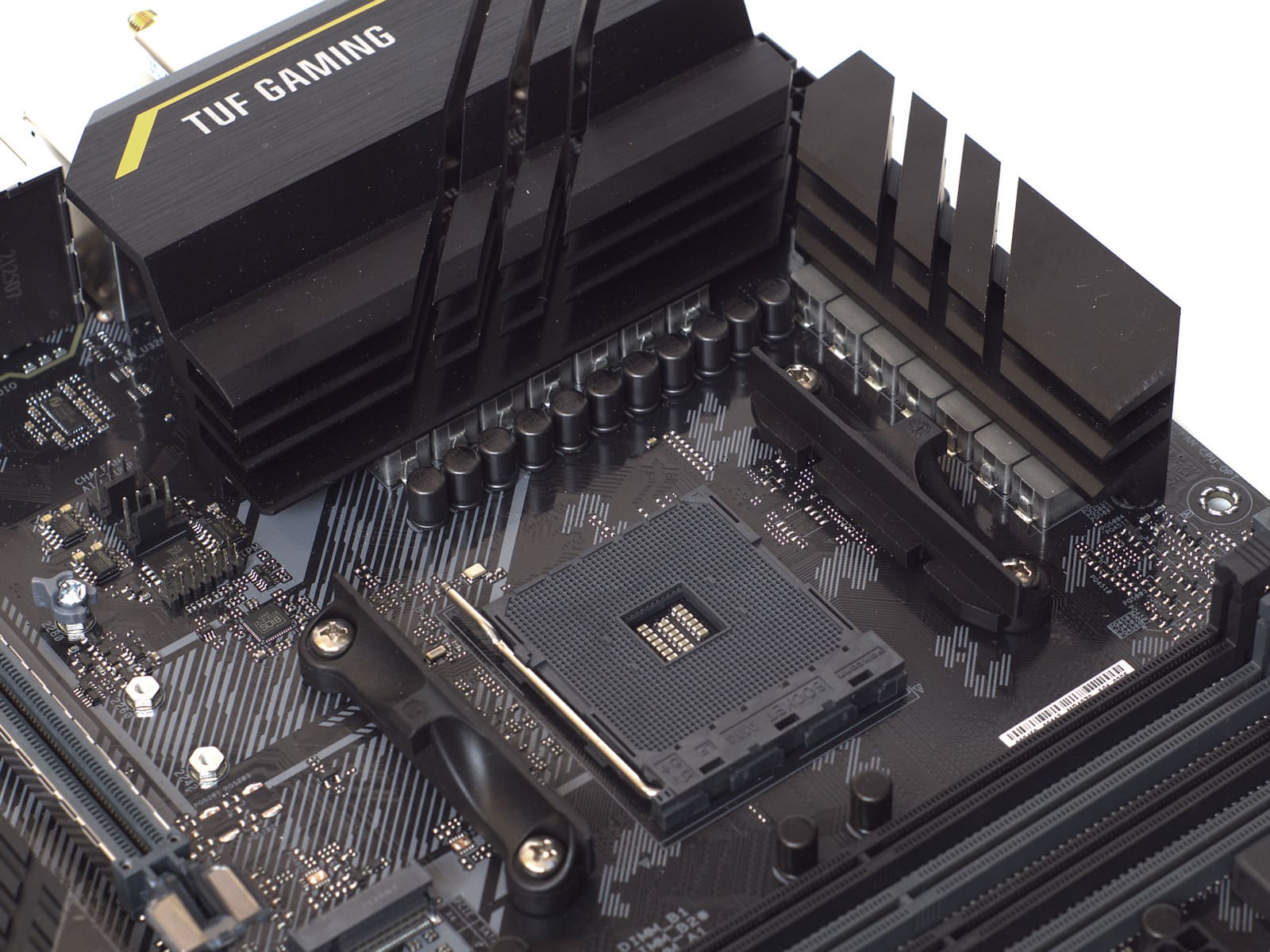

Учитывая уровень платы, производитель использовал в подсистеме питания два радиатора, правда не такие «мощные», как в старших продуктах, но и не самые простые. Рядом с сокетом чуть ниже крупного радиатора можно обнаружить коннектор TPM и два 4-пин разъема подключения системного вентилятора и помпы.

Собственно, сами радиаторы. У самого крупного, чтобы обеспечить небольшую высоту плате и совместимость околосокетного пространства с кулерами, верхние ребра уведены в бок. Оба радиатора контактируют как с транзисторными сборками, так и с дросселями через термопрокладки. Фиксируются радиаторы винтовым способом. Нагрев самой горячей зоны крупного радиатора составил 44,1 °С.

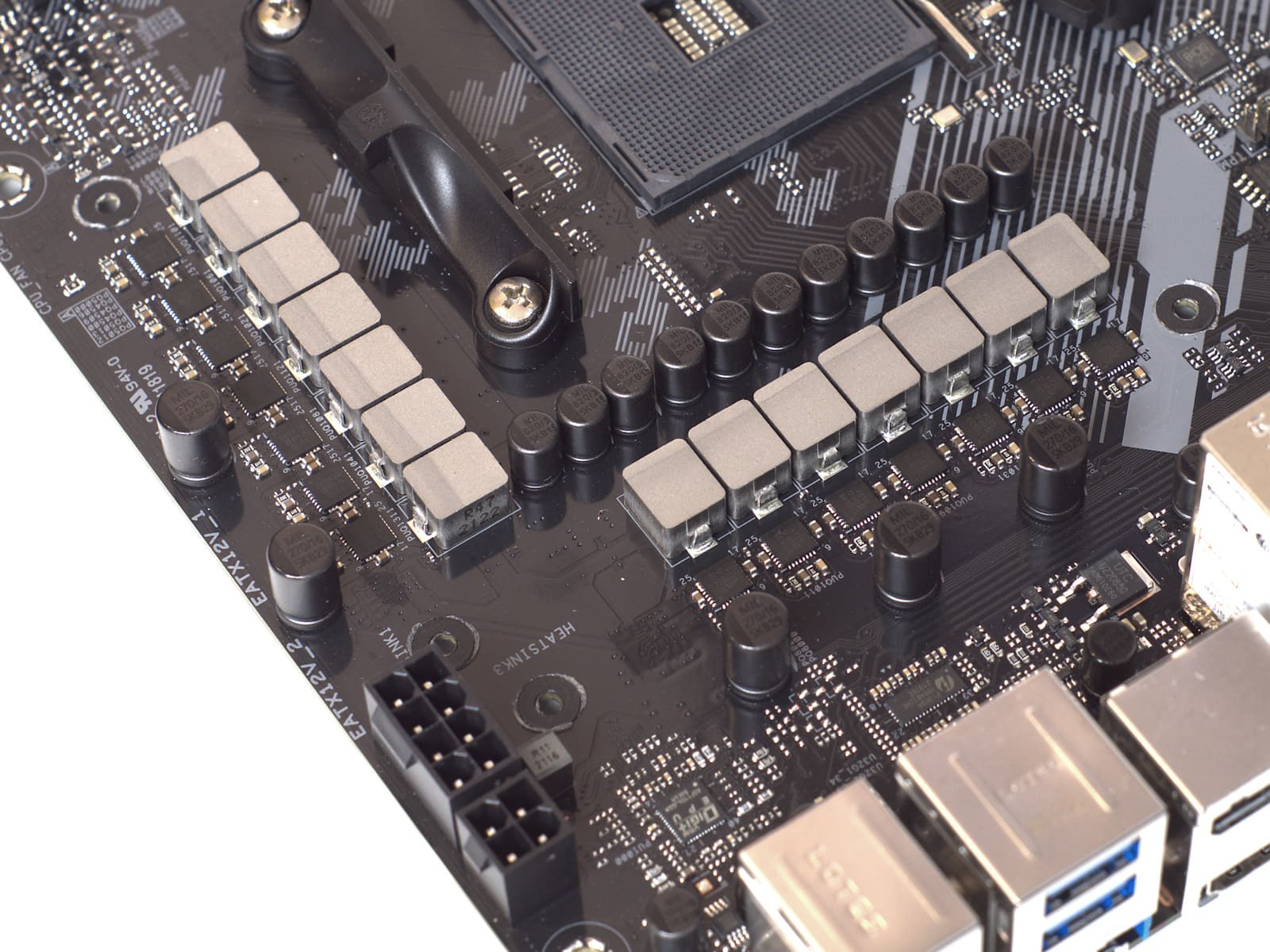

В подсистеме питания заметно применение компонент военного класса (всё таки плата имеет отношение к серии TUF Gaming), а сама она имеет конфигурацию 12+2 фазы с управляющим ШИМ-контроллером Digi+ VRM ASP1106. В ней установлены транзисторные сборки Vishay SiC639 (максимальный ток 50A), используемые и в других платах ASUS. Питание платы (12 В) обеспечивается через два разъема, один из которых 8-пин, а второй 4-пин.

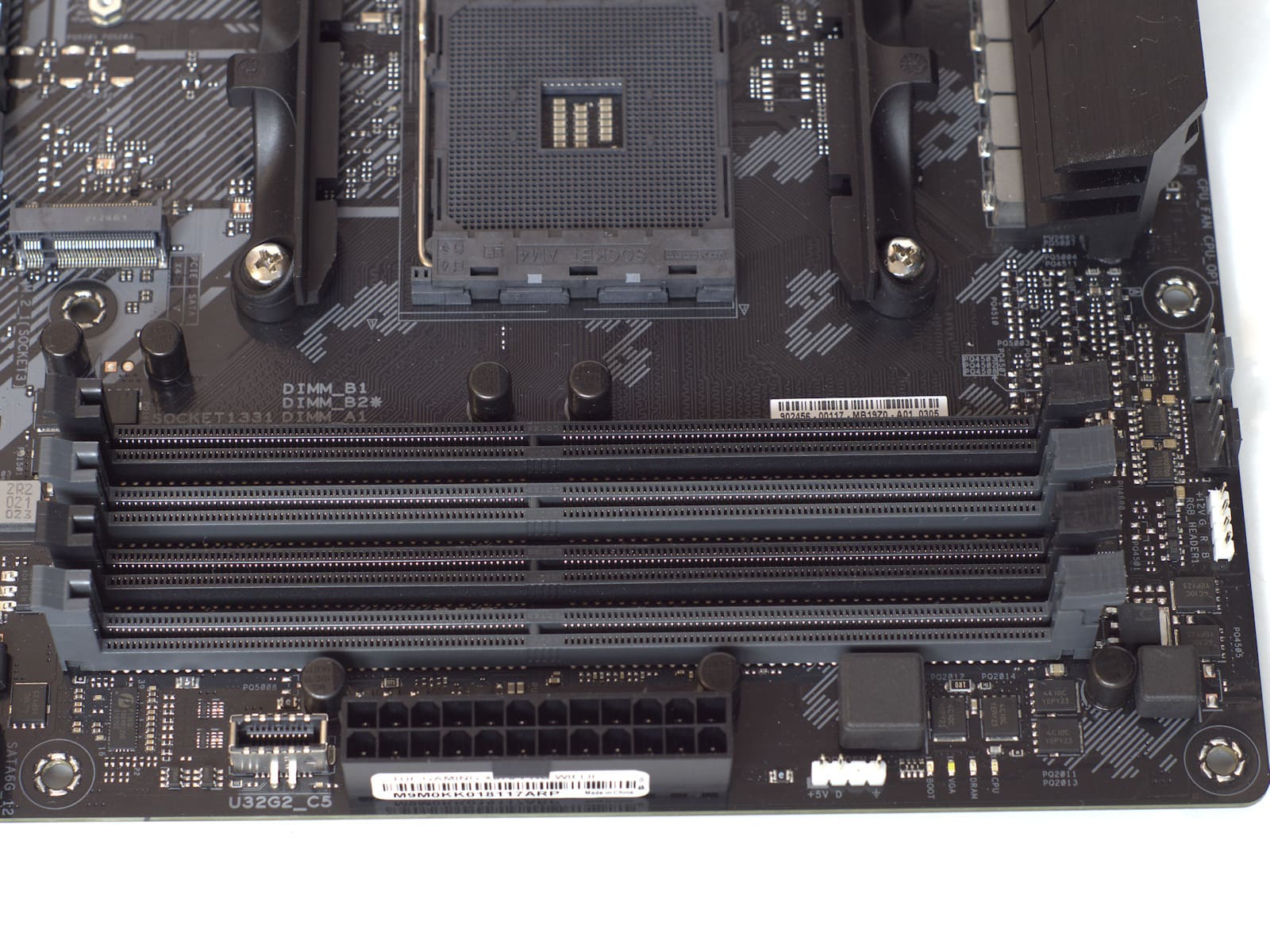

Количество слотов оперативной памяти DDR4 типично для плат такого уровня – их четыре, поэтому максимальный объем может составлять 128 Гбайт. В зависимости от типа процессора плата поддерживает модули вплоть до DDR4-5100. «Окружают» модули памяти коннекторы: два 4-пин подключения процессорных вентиляторов, один 4-пин подсветки ASUS AURA (12V), один 4-пин подсветки ARGB (5V), 24-пин питания платы EATX и внешний порт USB 3.2 Gen2. Рядом с коннектором ARGB-подсветки находятся четыре индикатора Q-LED, отображающие работу процессора, памяти, видеокарты и загрузки.

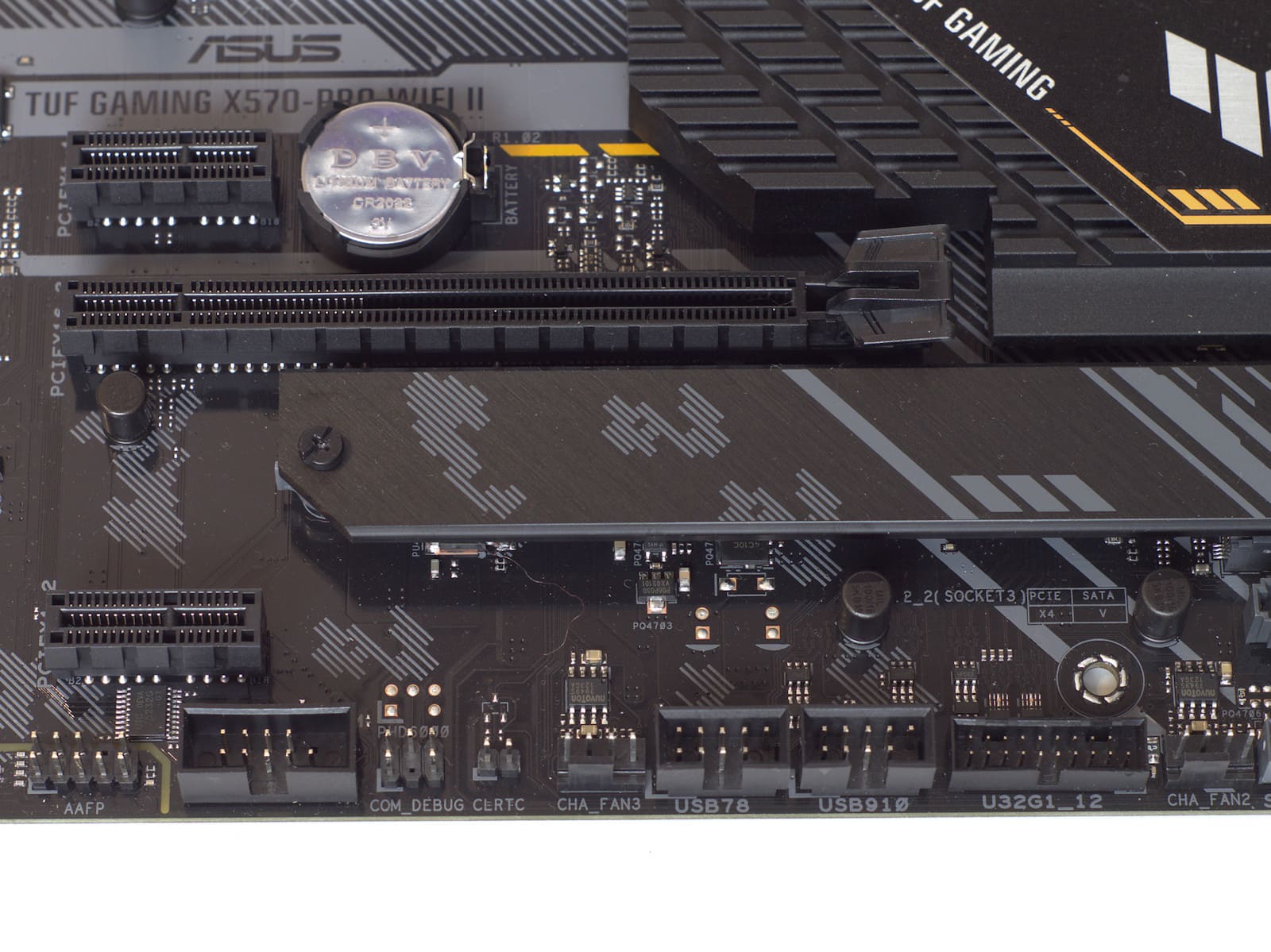

Если говорить с точки зрения реализации слотов, то на плате имеется два M.2 (ключ М) типоразмера 2242/2260/2280/22110. Причем верхний без радиатора и поддерживает режимы работы SATA и PCIe 3.0/4.0 x4 в зависимости от типа установленного процессора. Нижний слот реализован за счет линий PCIe чипсета AMD X570, поэтому поддерживает режимы SATA и PCI-E 4.0 x4. Штатно он имеет радиатор. Для форм-фактора ATX плата получила сравнительно небольшое количество слотов PCI-E, что характерно для современных плат, и по конфигурации понятно, что она рассчитана на сборку игровой системы с одной видеокартой, так как только верхний слот PCI-E 3.0/4.0 x16 имеет полноценные 16 линий (версия шины зависит от типа установленного процессора), нижний слот PCI-E 4.0 x16 имеет только четыре линии PCI-E, обеспечиваемые чипсетом, как и оставшиеся два слота PCI-E 4.0 x1.

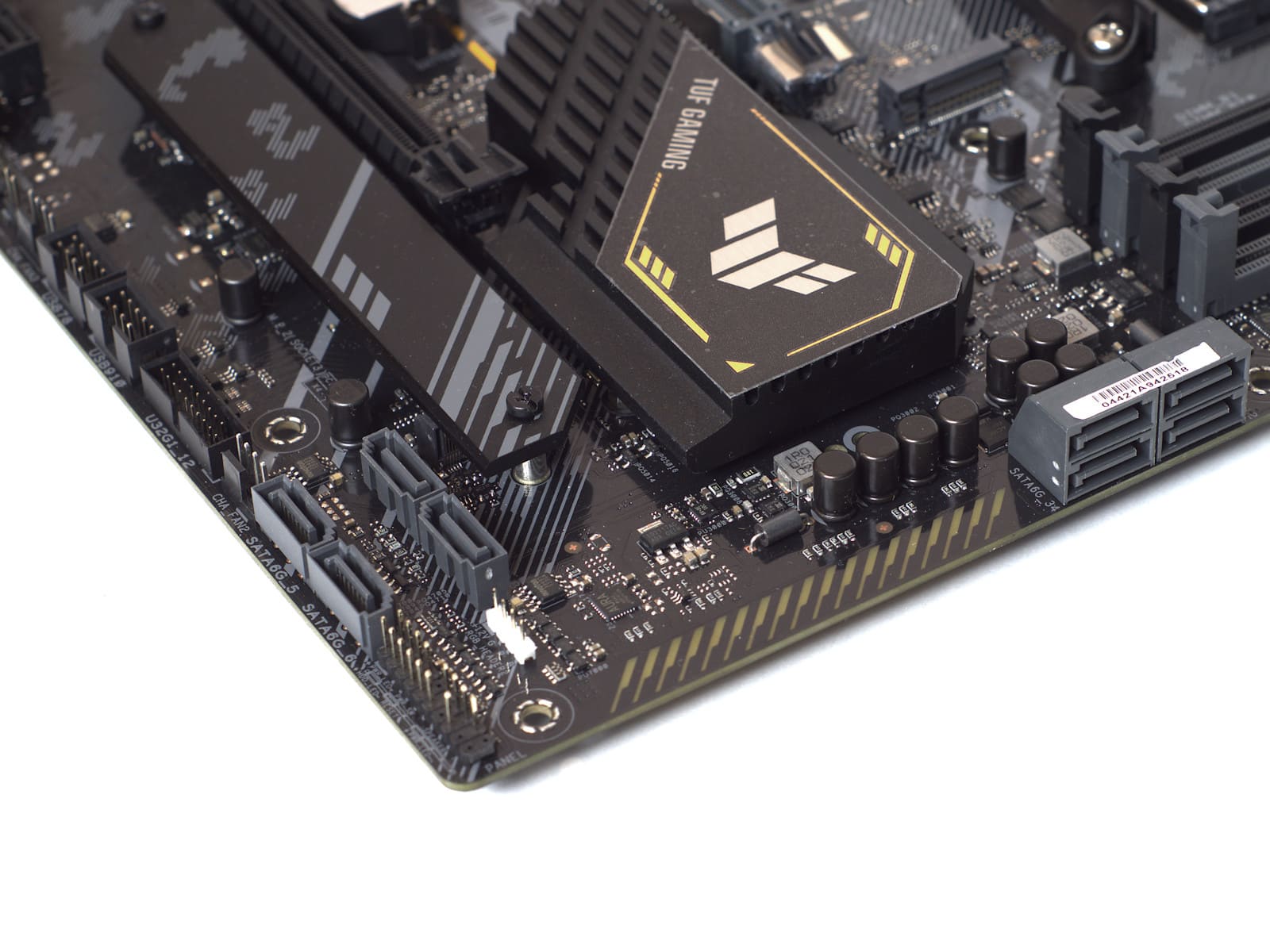

Внизу привычно находятся внутренние коннекторы, такие как аудиопанель AAFP, COM-порт, два 4-пин разъема подключения системных вентиляторов, две колодки портов USB 2.0, одна колодка портов USB 3.0.

В правой части также присутствуют четыре порта SATA, системная панель и 4-пин коннектор RGB-подсветки ASUS AURA. На правом торце разместились еще четыре порта SATA и есть зона с ARGB-подсветкой. Отметим, что за счет использования чипсета AMD X570 с меньшим тепловыделение радиатор у материнской платы ASUS TUF GAMING X570-PRO WIFI II небольшой, но имеет незначительное оребрение. По показаниям утилиты HWiNFO64 v7.10 нагрев чипсета доходил до 58.6 °С, а при измерении пирометром значение самой горячей точки радиатора составило 45.2 °С. Так что использование активного охлаждения стало не обязательным.

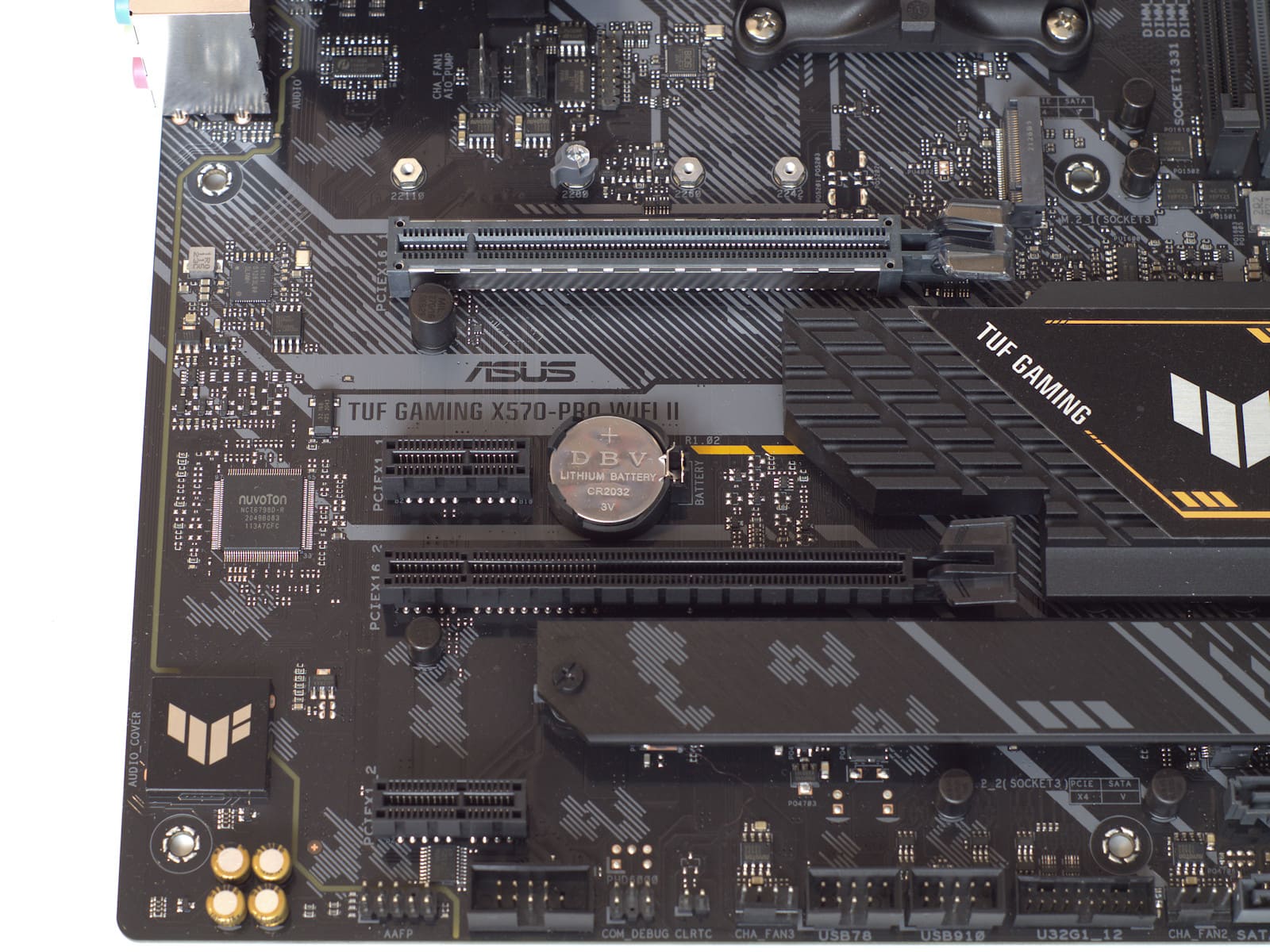

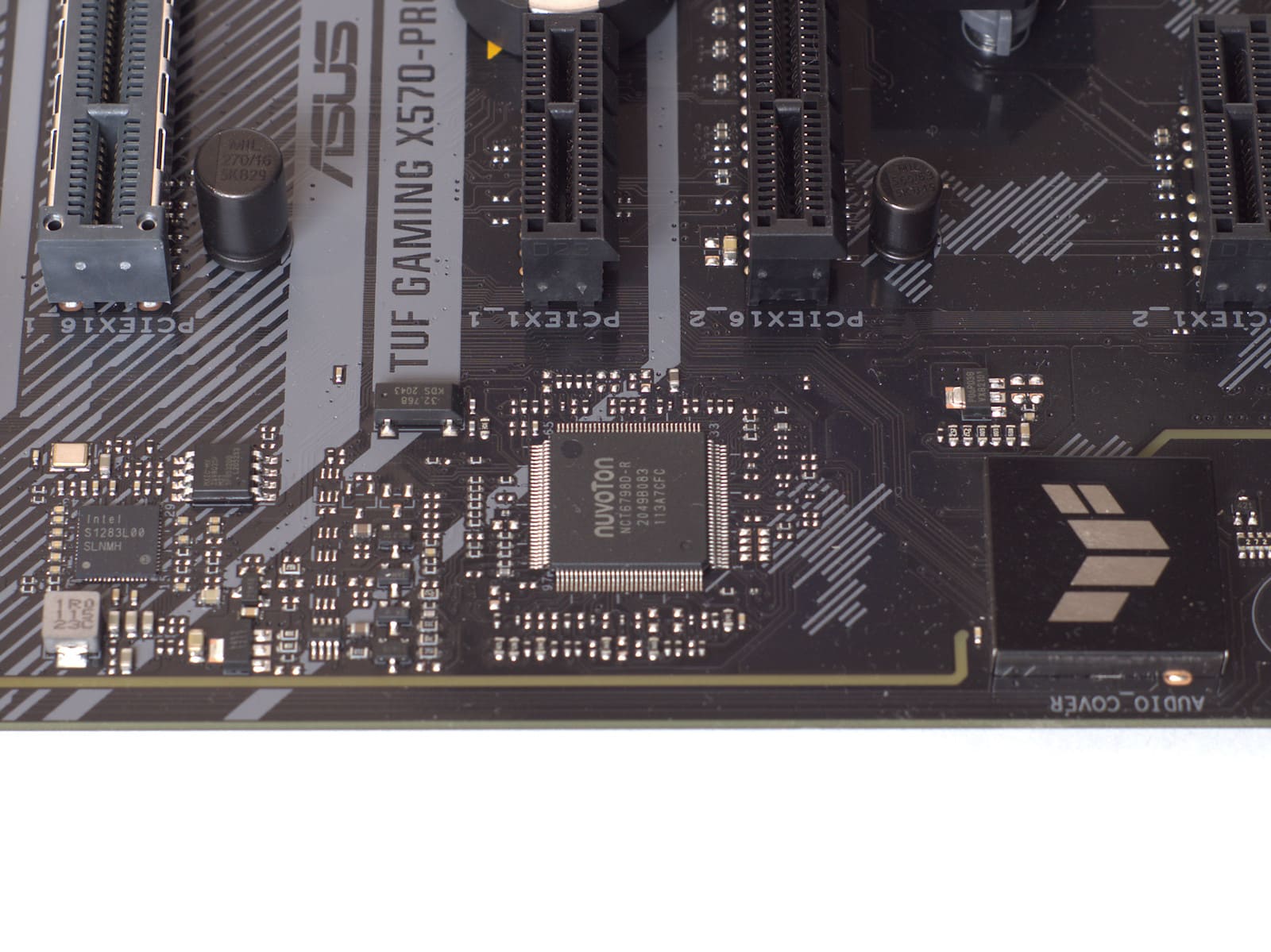

На плате реализовано не так много контроллеров. Все они находятся в левой части платы в области слотов PCI-E. Это контроллеры (слева направо):

• 2.5 Гит/сек сетевой контроллер Intel I225-V.
• Ввода-вывода и мониторинга Nuvoton NCT6798D-R.
• 7.1 звуковой контроллер Realtek ALC S1200A, накрытый металлическим экраном. Привычно звуковая подсистема размещена на отдельной части текстолита.

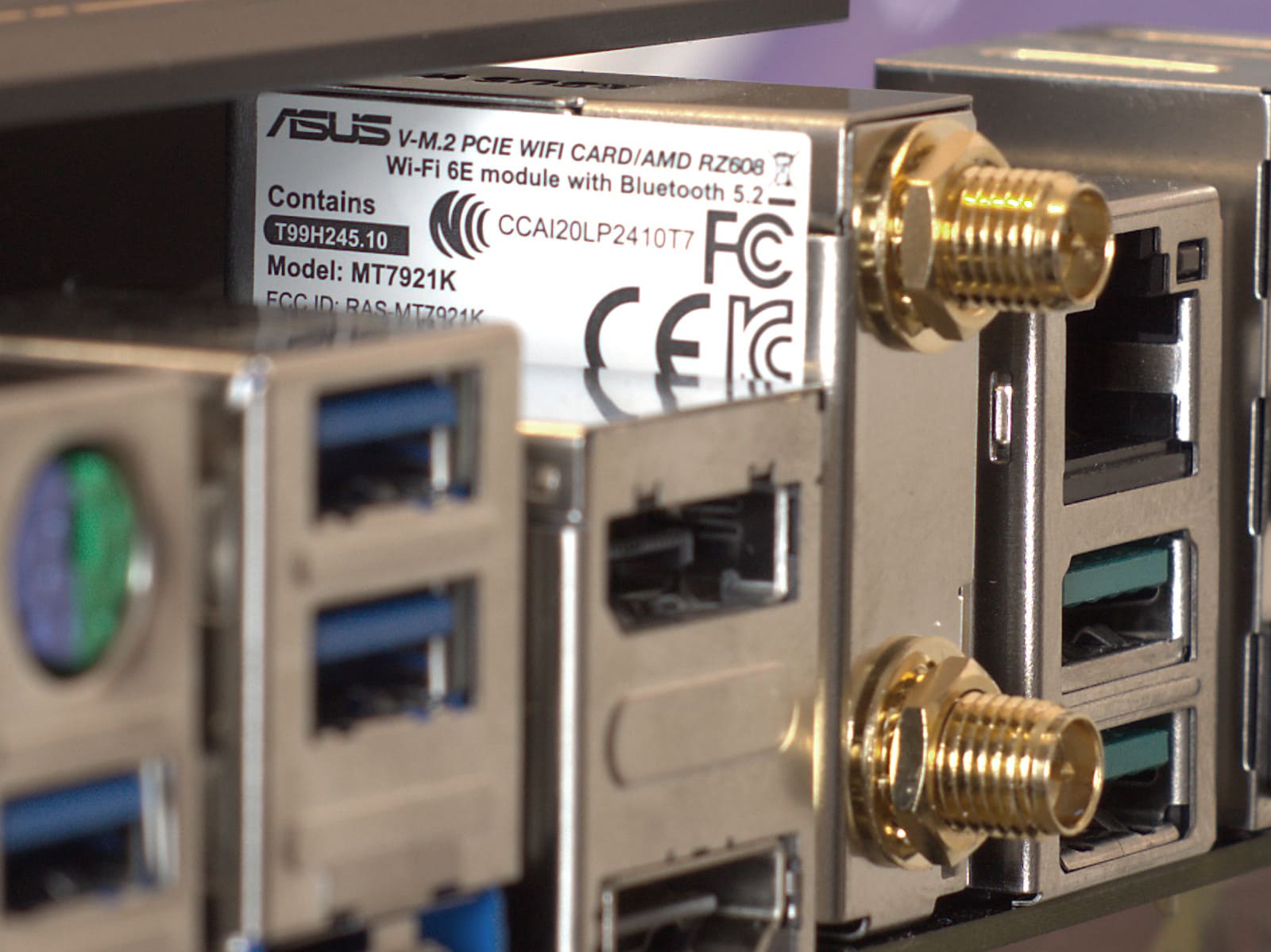

Поддержка беспроводных сетей Wi-Fi 6E и Bluetooth 5.2 обеспечивается модулем, установленным в слот M.2 для Wi-Fi. На модуле имеется наклейка с используемым контроллером Mediatek RZ608 (Wi-Fi 6E 2х2 80 МГц 1.2 Гбит/с и Bluetooth 5.2).

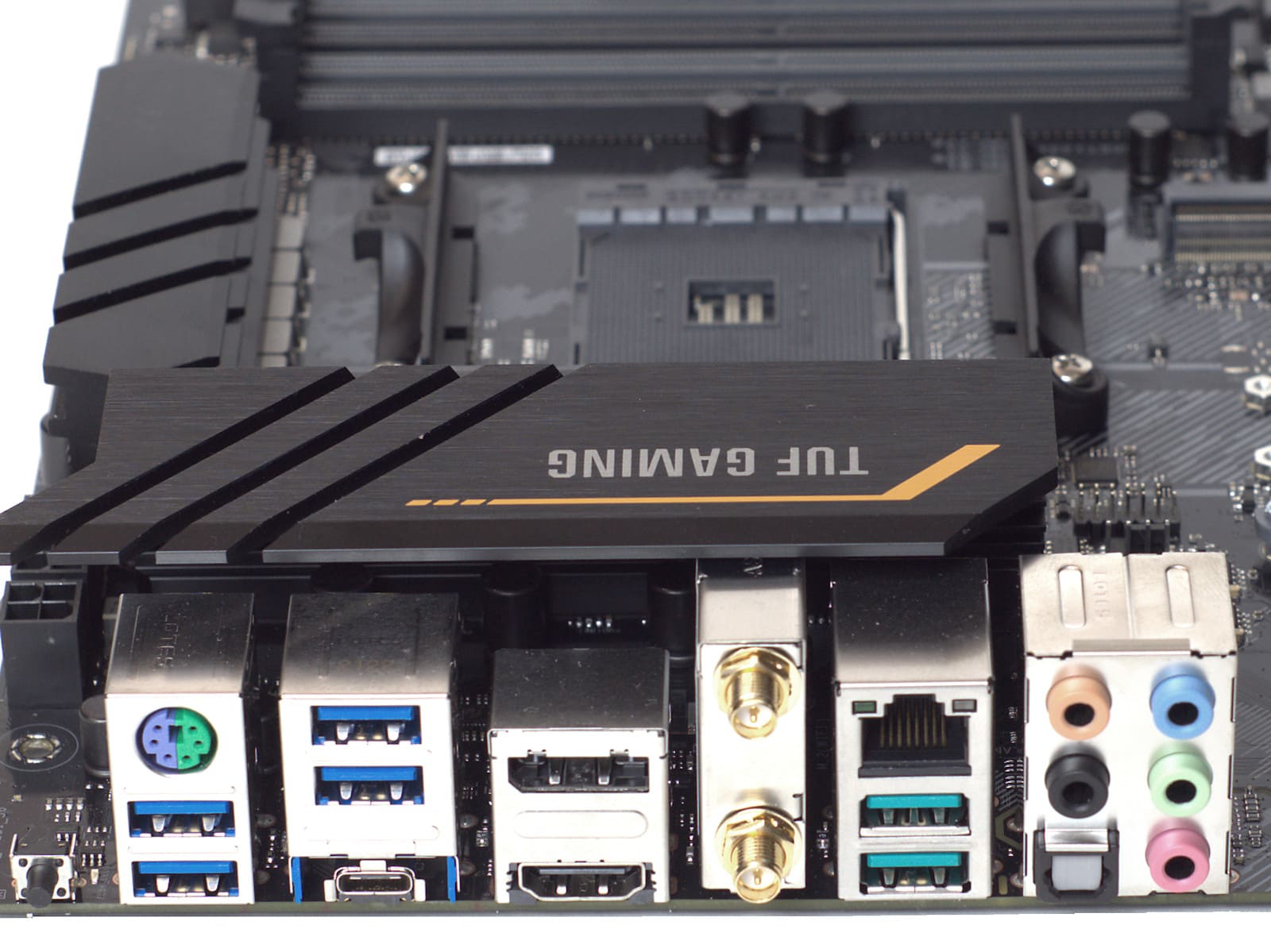

Доступные порты вполне типичны для плат такого уровня, правда несколько выделяется наличие порта PS/2 (может кому-то пригодится) и кнопки USB BIOS FlashBack. В итоге получаем следующий набор:

• 1 x порт PS/2 (клавиатура/мышь);
• 3 x порта USB 3.2 Gen 2 (2 x Тип A и 1 x Тип C);
• 3 x порта USB 3.2 Gen 2 (2 x Тип A и 1 x Тип C);
• 4 x порта USB 3.2 Gen 1 (4 x тип A);
• 1 x порт DisplayPort;
• 1 x порт HDMI;
• 1 x порта LAN RJ-45 (Intel 2.5 Гбит/сек);
• 1 х модуль Wi-Fi;
• 5 x разъемов Аудио 3.5 мм мини-джек;
• 1 x порт Optical S/PDIF out;
• 1 x кнопка BIOS FlashBack.

Возможности BIOS

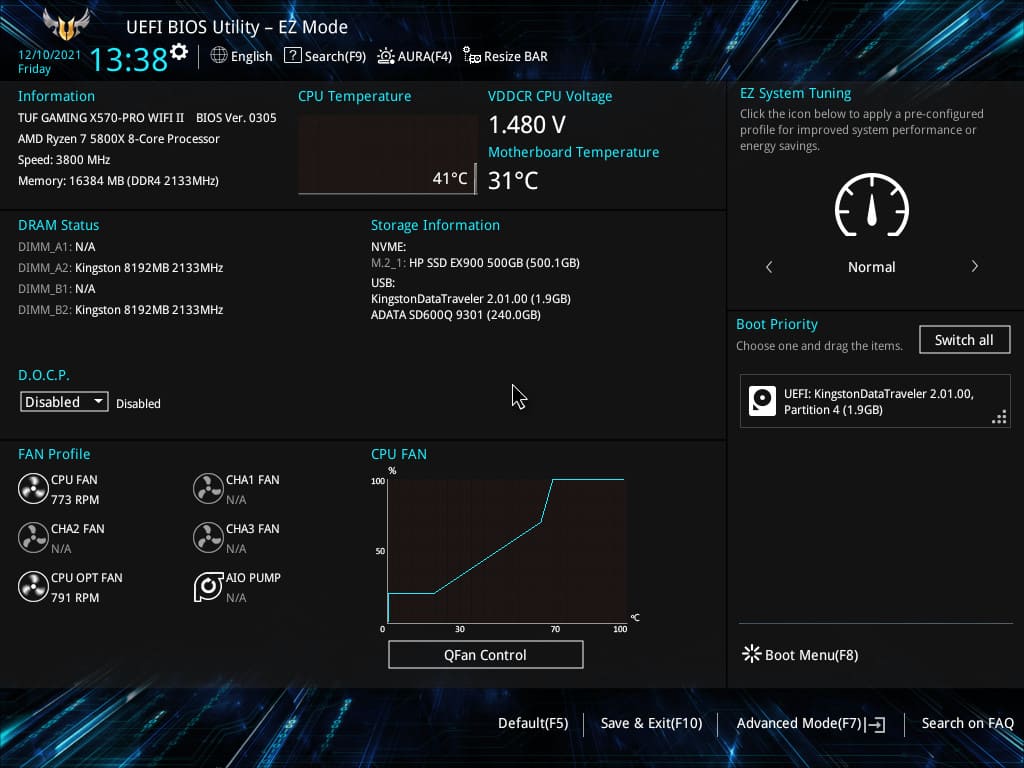

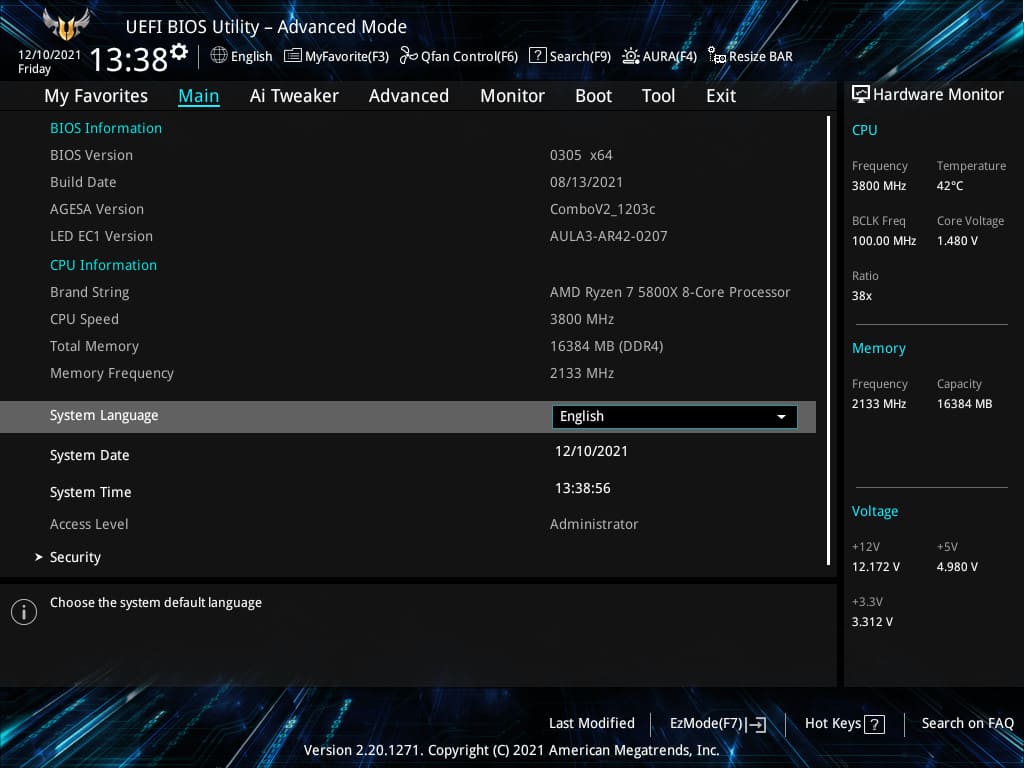

Материнская плата ASUS TUF GAMING X570-PRO WIFI II относится к игровой серии TUF и в дизайне интерфейса UEFI BIOS прослеживаются соответствующие нотки. С точки зрения возможностей они вполне типичны и пользователю доступно несколько режимов работы: упрощенный «EZ Mode» и расширенный «Advanced Mode».

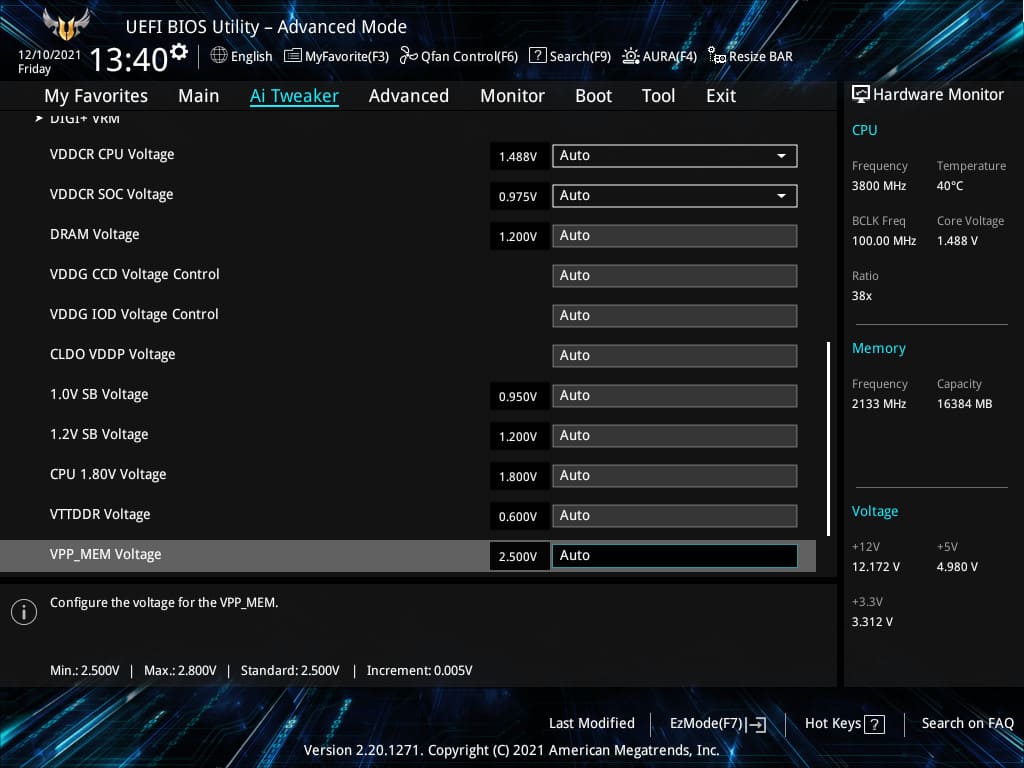

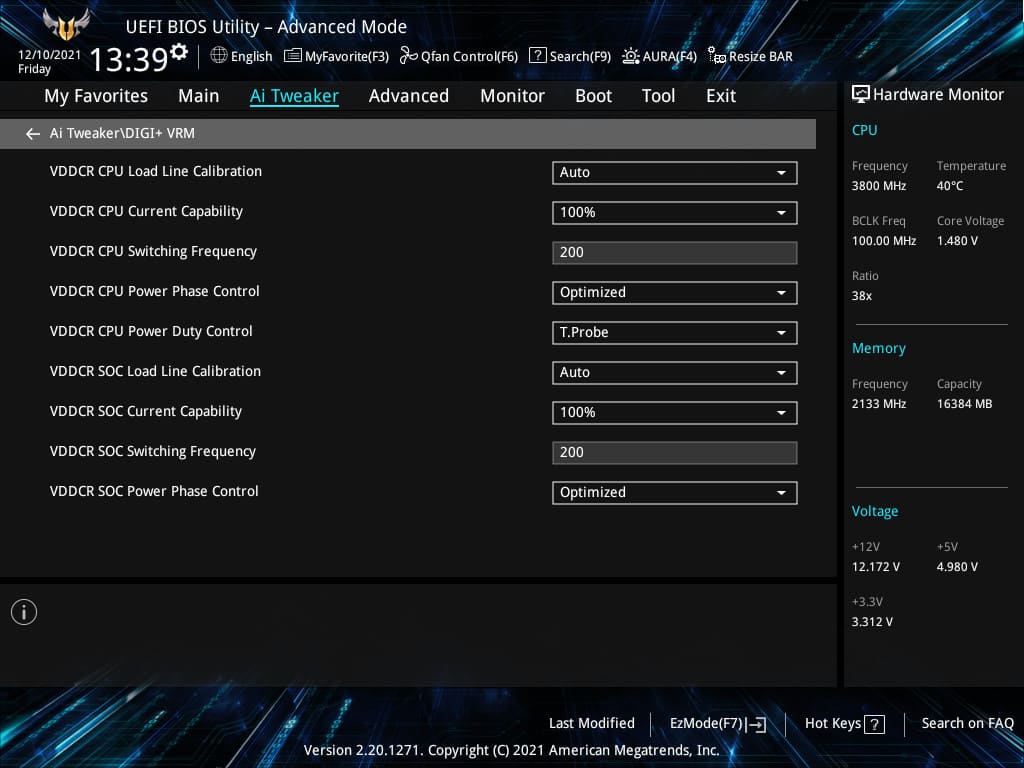

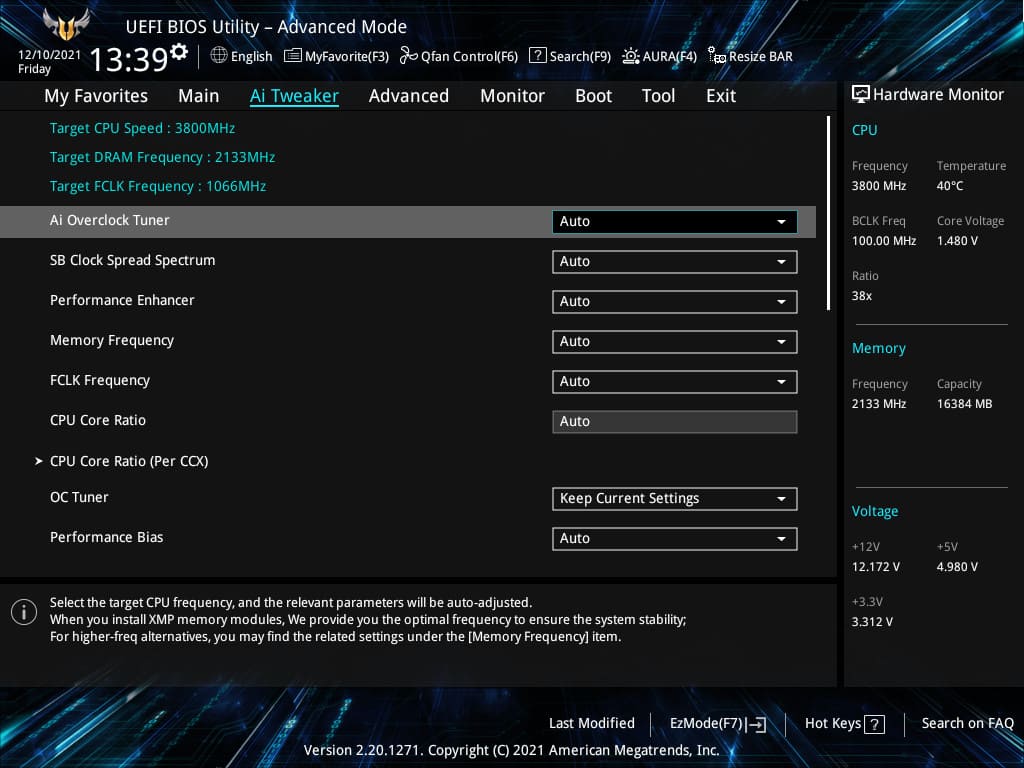

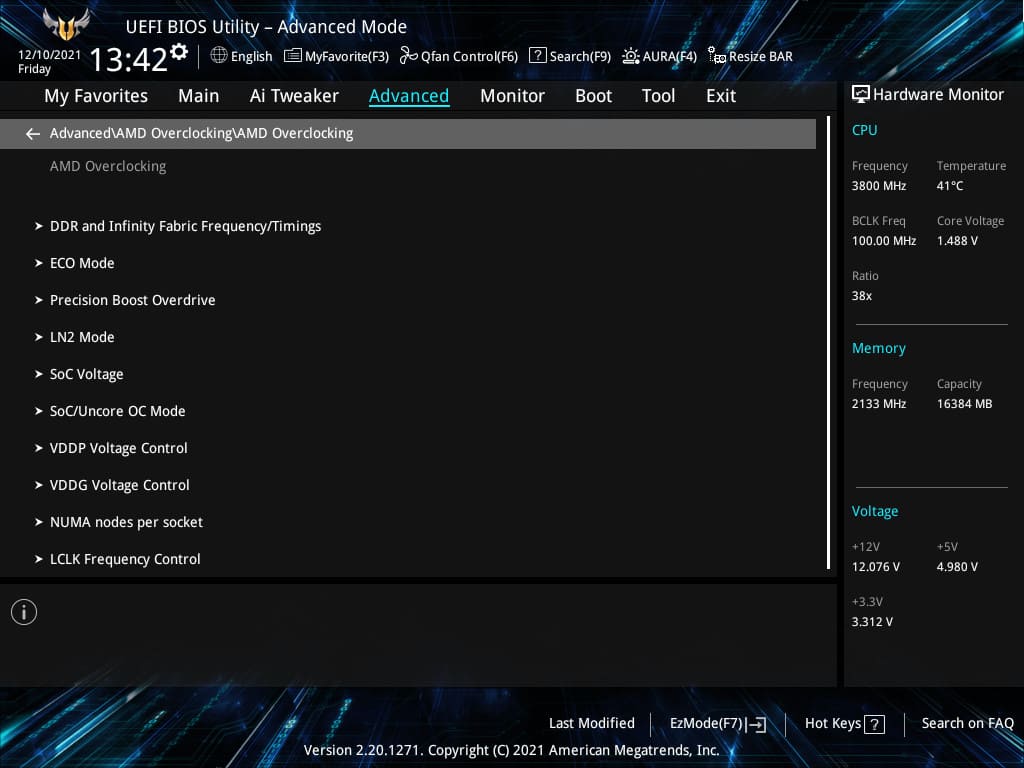

Настроить частоту процессора, памяти (и тайминги), шины, а также напряжений можно в разделе «Ai Tweaker»

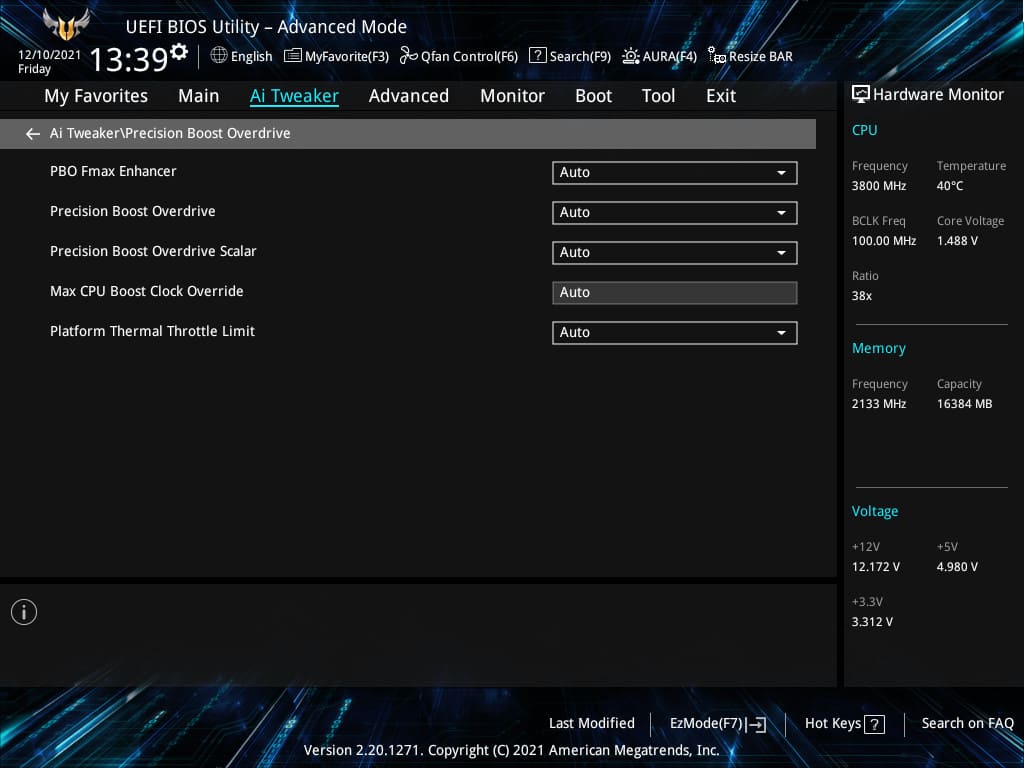

Здесь же имеются расширенные настройки, связанные с автоматическим разгоном «Precision Boost Overdrive» (PBO), системой питания (DIGI+ VRM) и прочие.

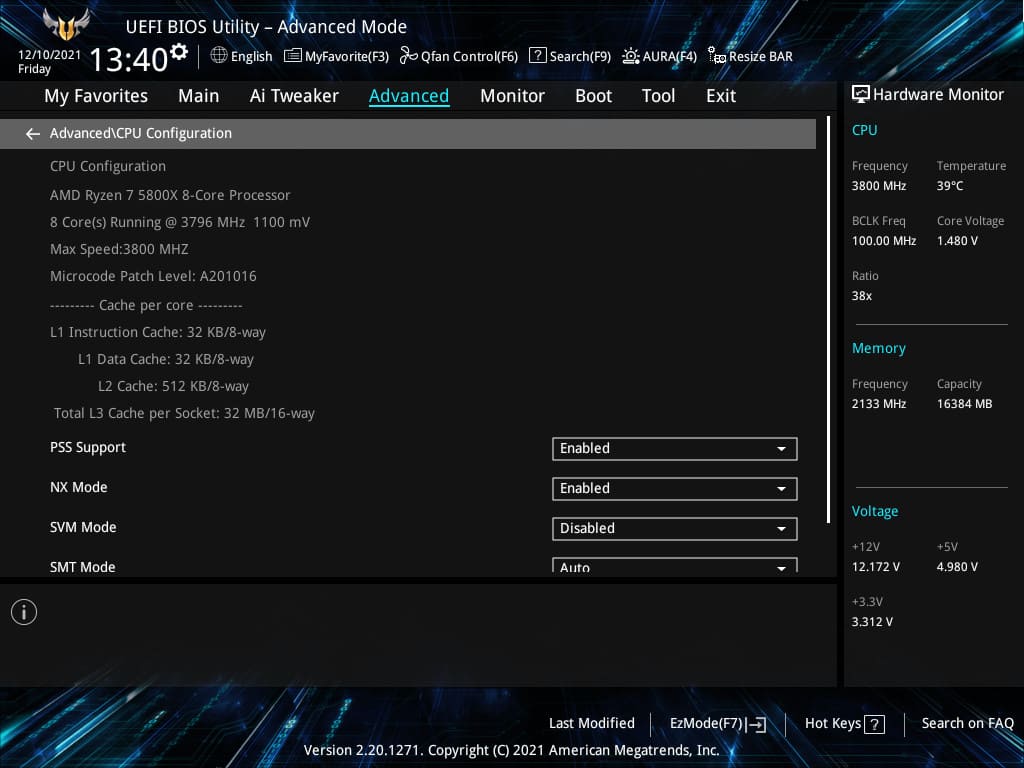

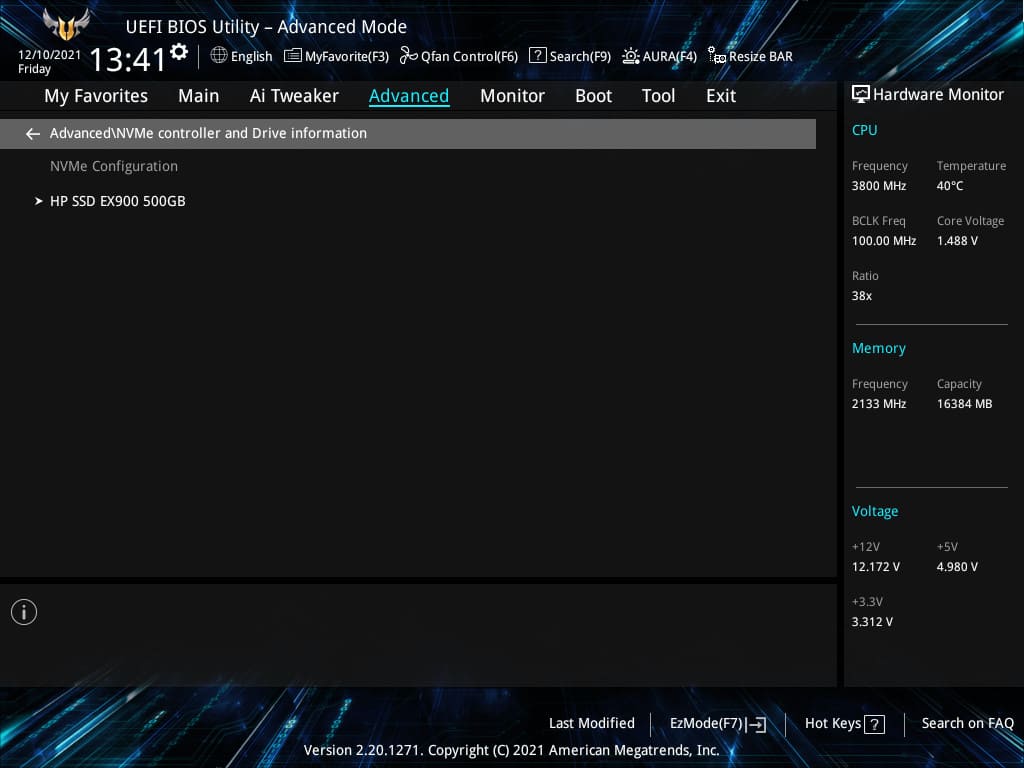

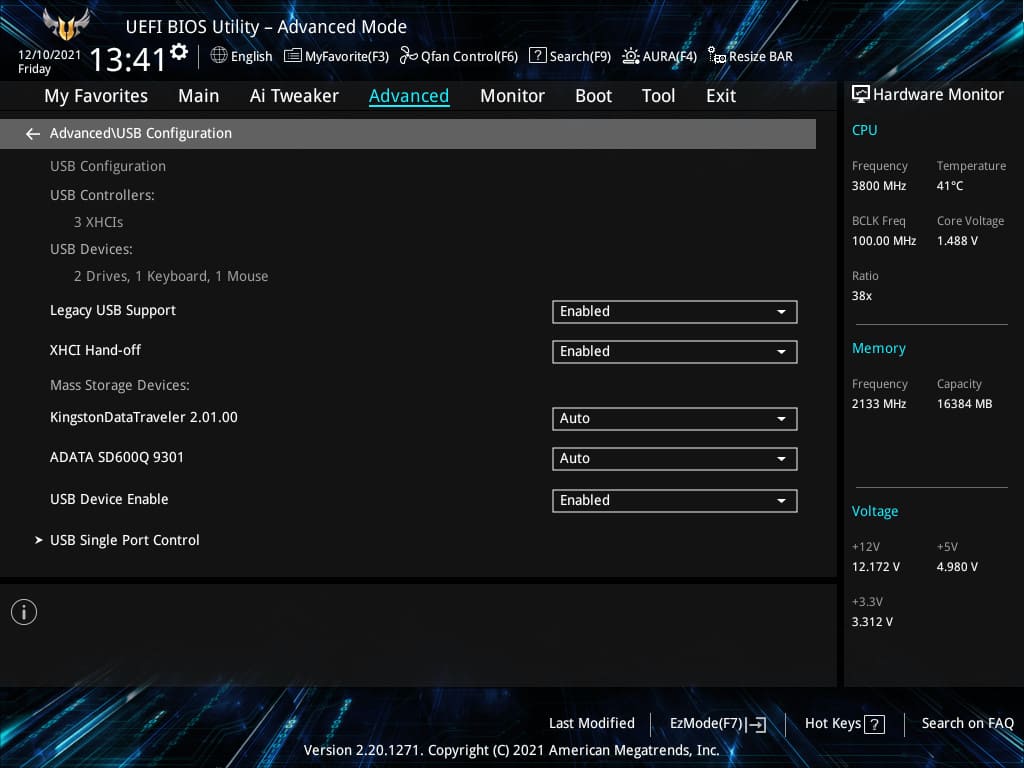

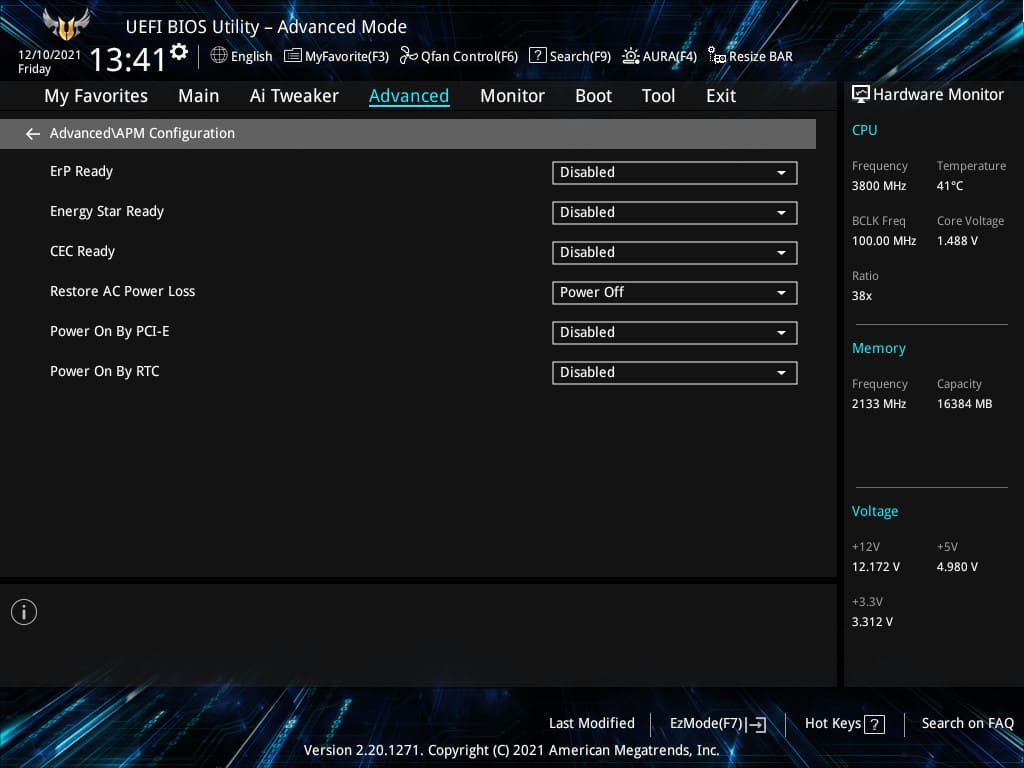

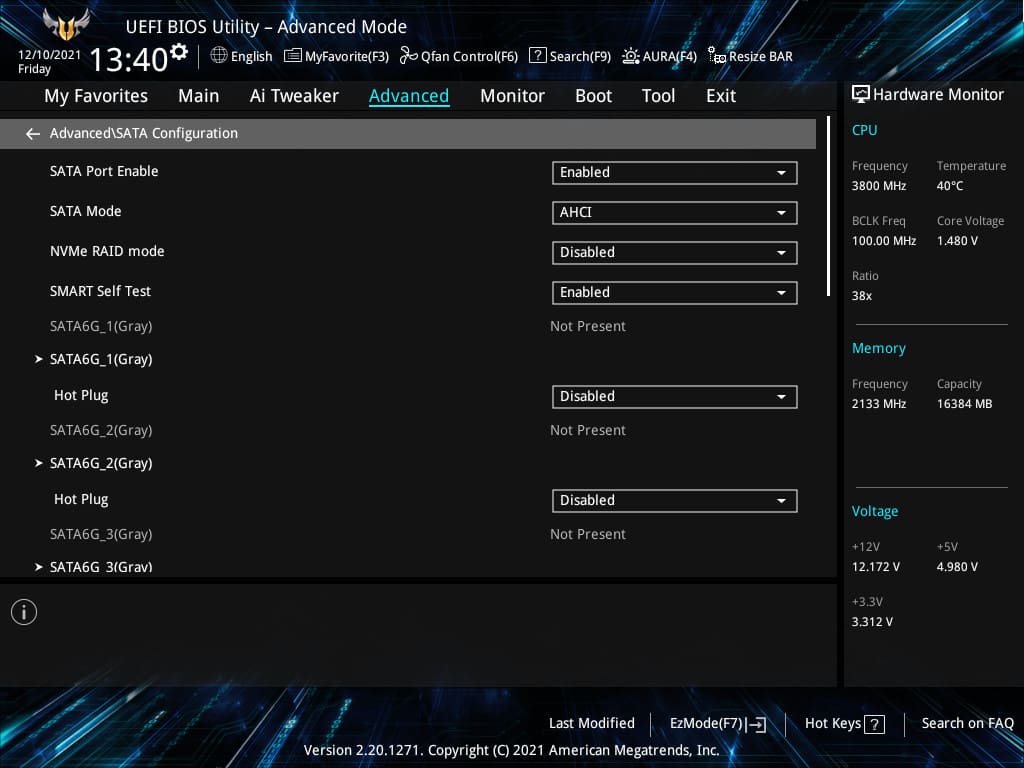

Достаточно большая группа настроек сосредоточена в разделе «Advanced»: управление настройками процессора, портов SATA, USB, NVMe, управление питанием, расширенными параметрами разгона AMD Overclocking.

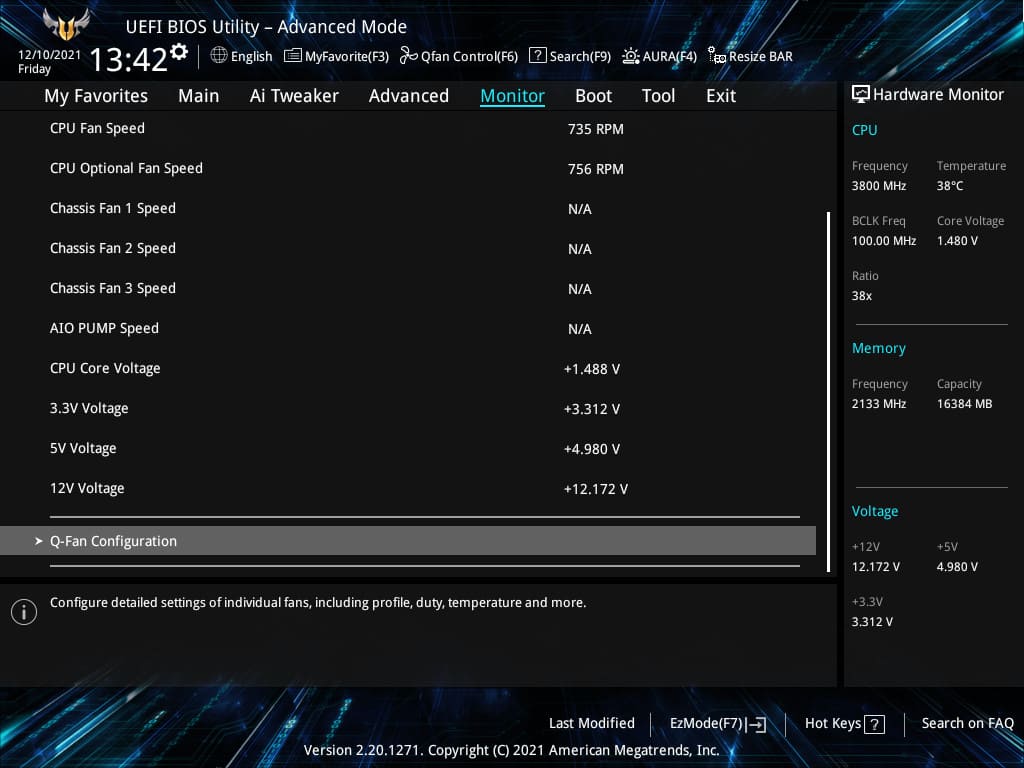

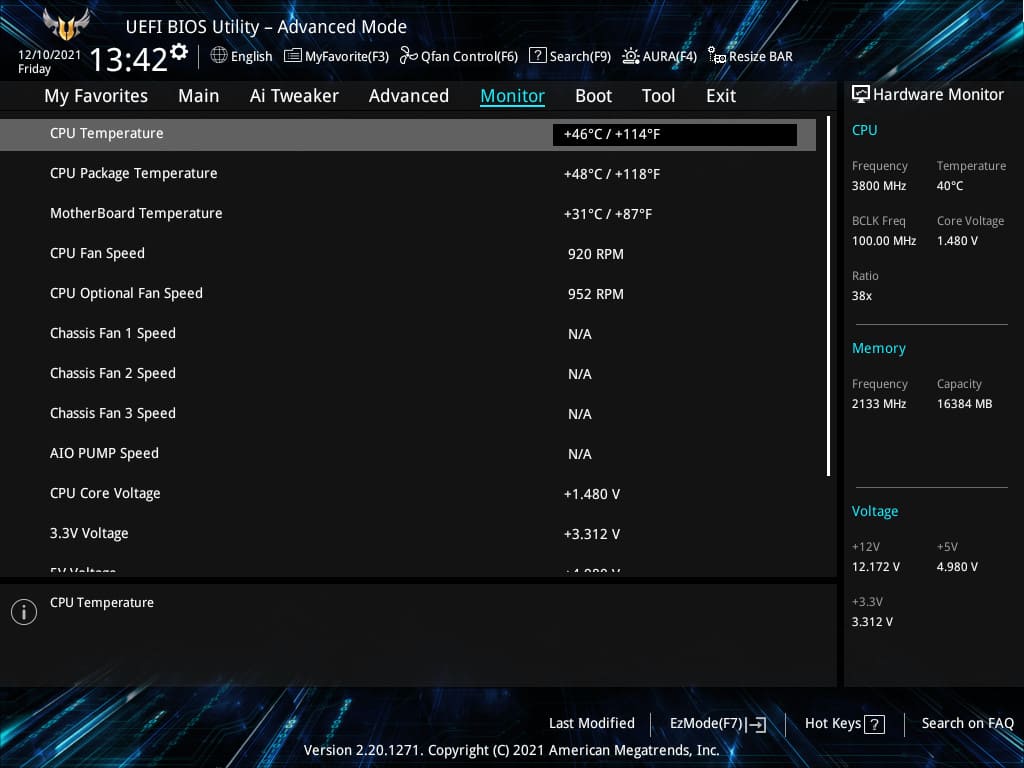

Имеется раздел «Monitor» с мониторингом температуры процессора, платы, оборотов вентилятора и напряжений. Здесь же находится опция «Q-Fan Configuration» для управления оборотами вентиляторов.

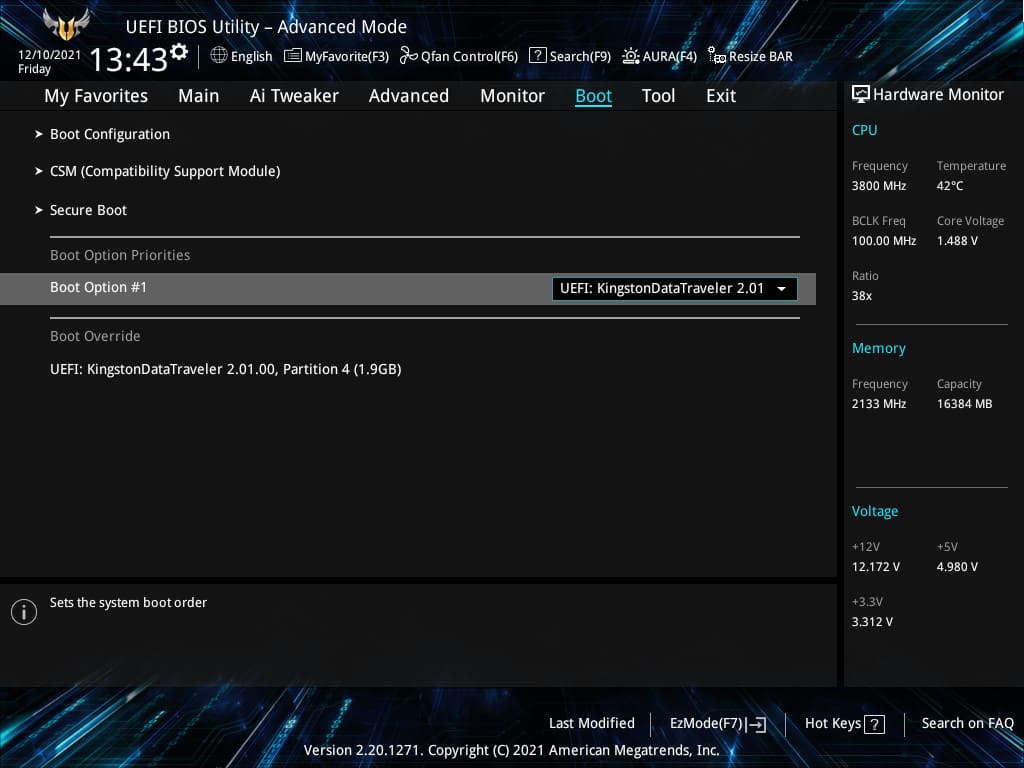

В BIOS платы также присутствует раздел «Boot», отвечающий за выбор устройства для загрузки операционной системы.

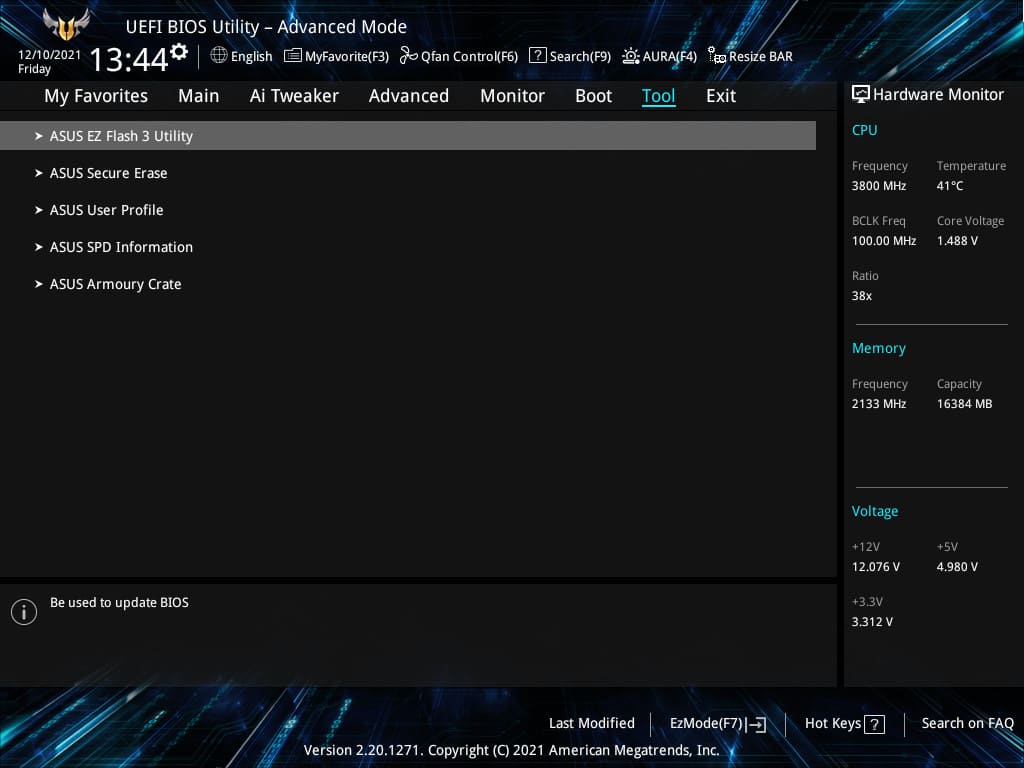

Раздел «Tool» содержит типичный для топовых плат ASUS набор утилит, включающих обновление BIOS, стирание данных с накопителей, возможность использования сохраненных профилей, отображение информации о SPD модулей памяти и предложение с установкой утилиты ASUS Armoury Crate.

Программное обеспечение

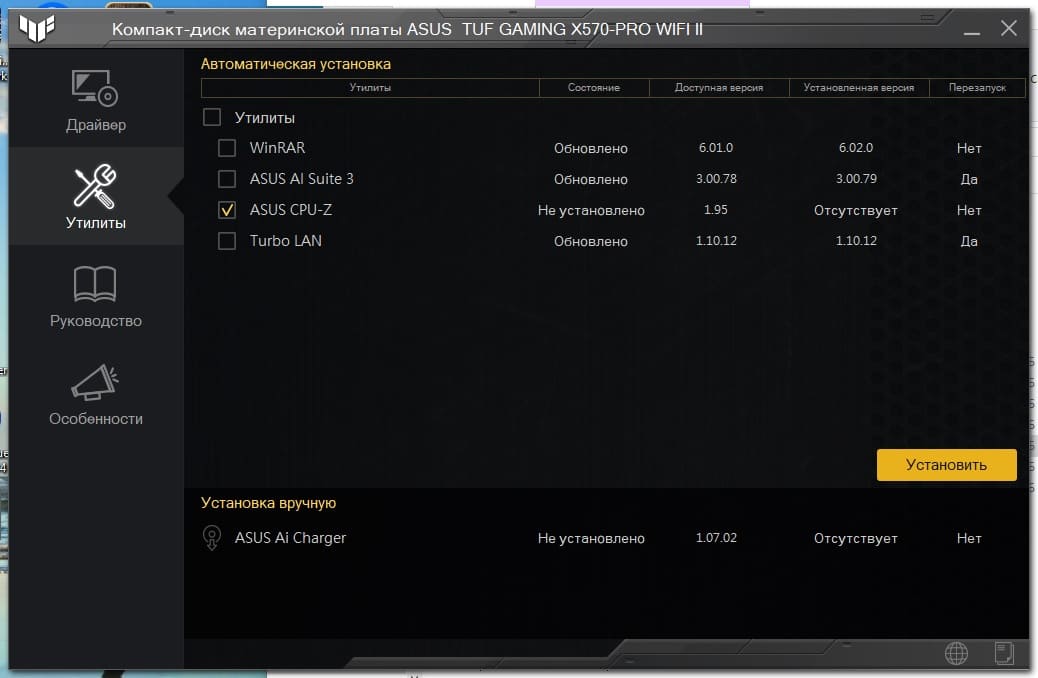

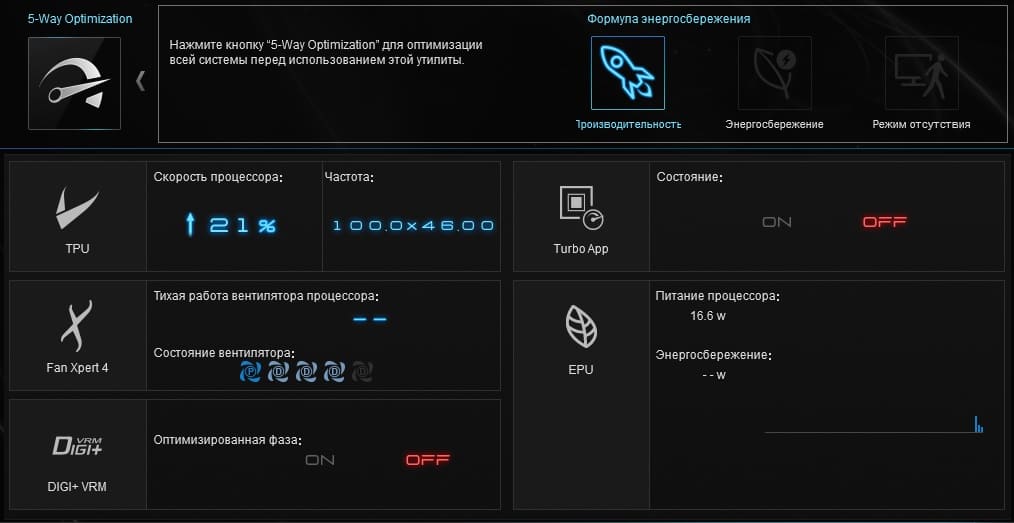

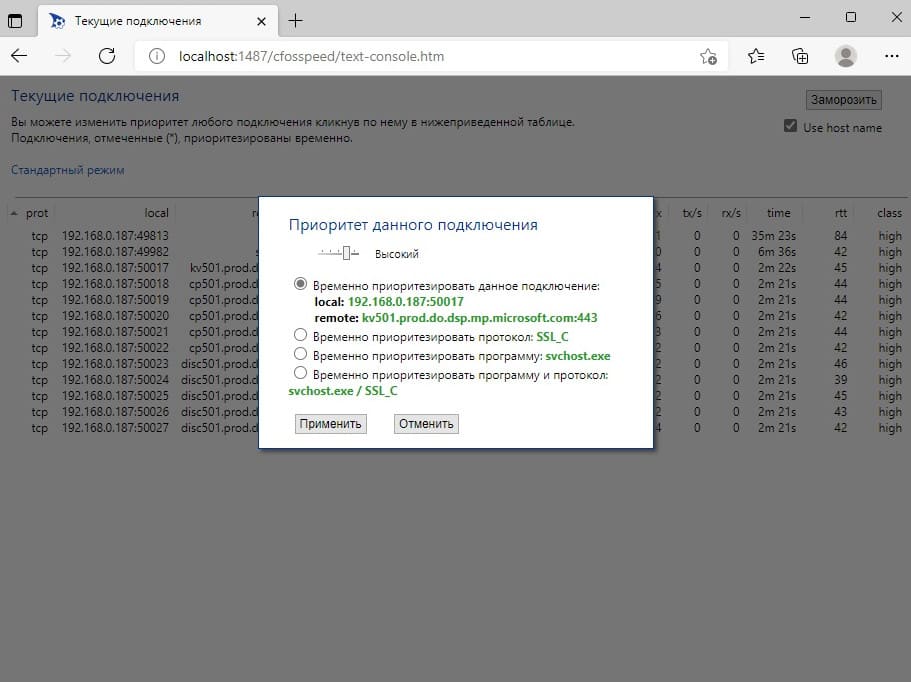

Что касается набора программного обеспечения материнской платы ASUS TUF GAMING X570-PRO WIFI II, то он сравнительно небольшой в отличии материнских плат игровых серий ROG. Он включает в себя утилиты управления платой ASUS Ai Suite 3, управления сетевым контроллером (приоритезация трафика) Turbo LAN.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 5800X;
• Система охлаждения: Noctua NH-D15;
• Термопаста: ARCTIC MX-2;
• Материнская плата: ASUS TUF GAMING X570-PRO WIFI II;
• Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8 (режим работы DDR4-2666 16-18-18-36);
• Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb;
• Накопители: HP EX900 500 Gb NVMe;
• Корпус: Fractal Design Define 7;
• Блок питания: be quiet! Straight Power 11 650W.

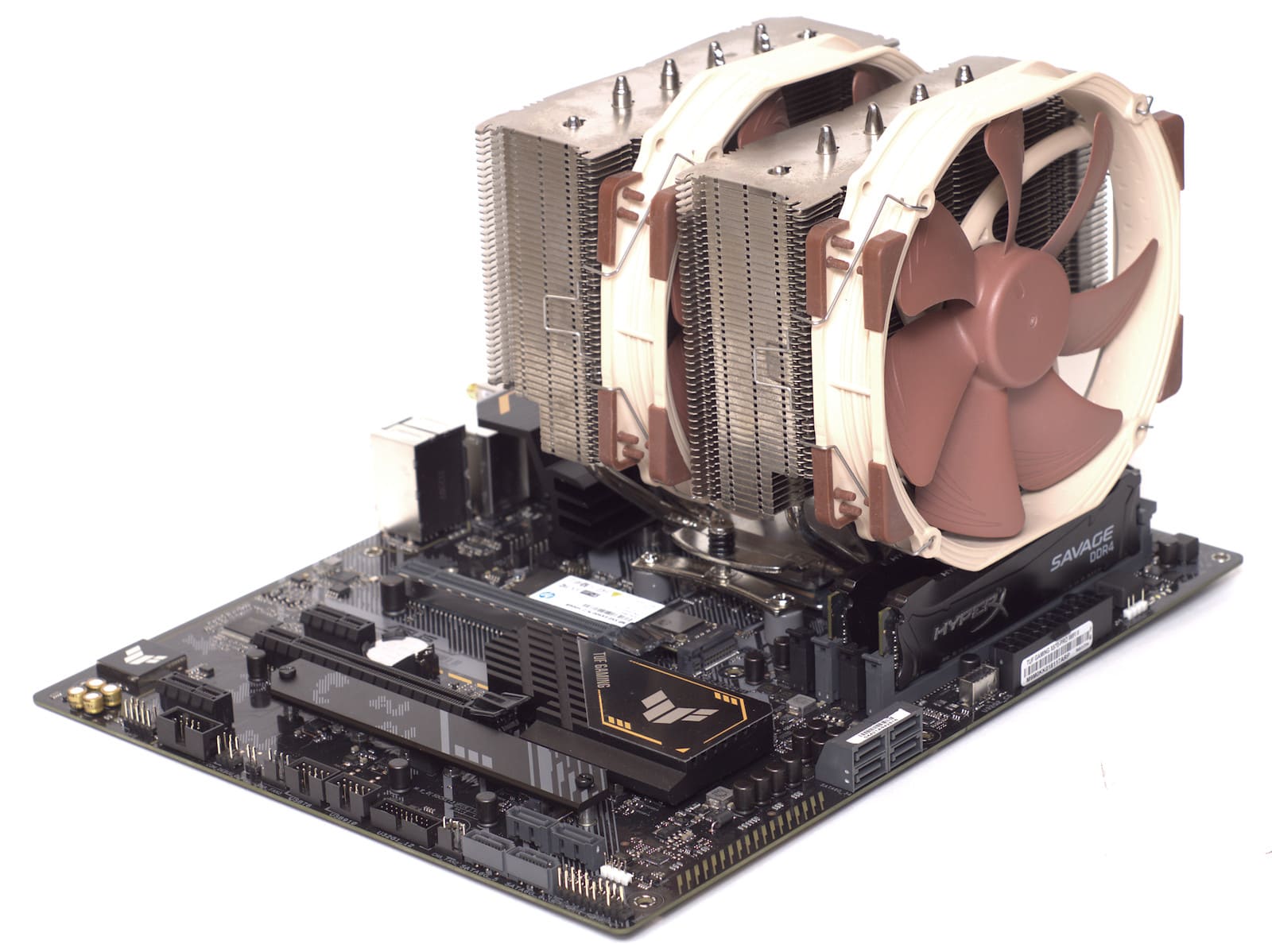

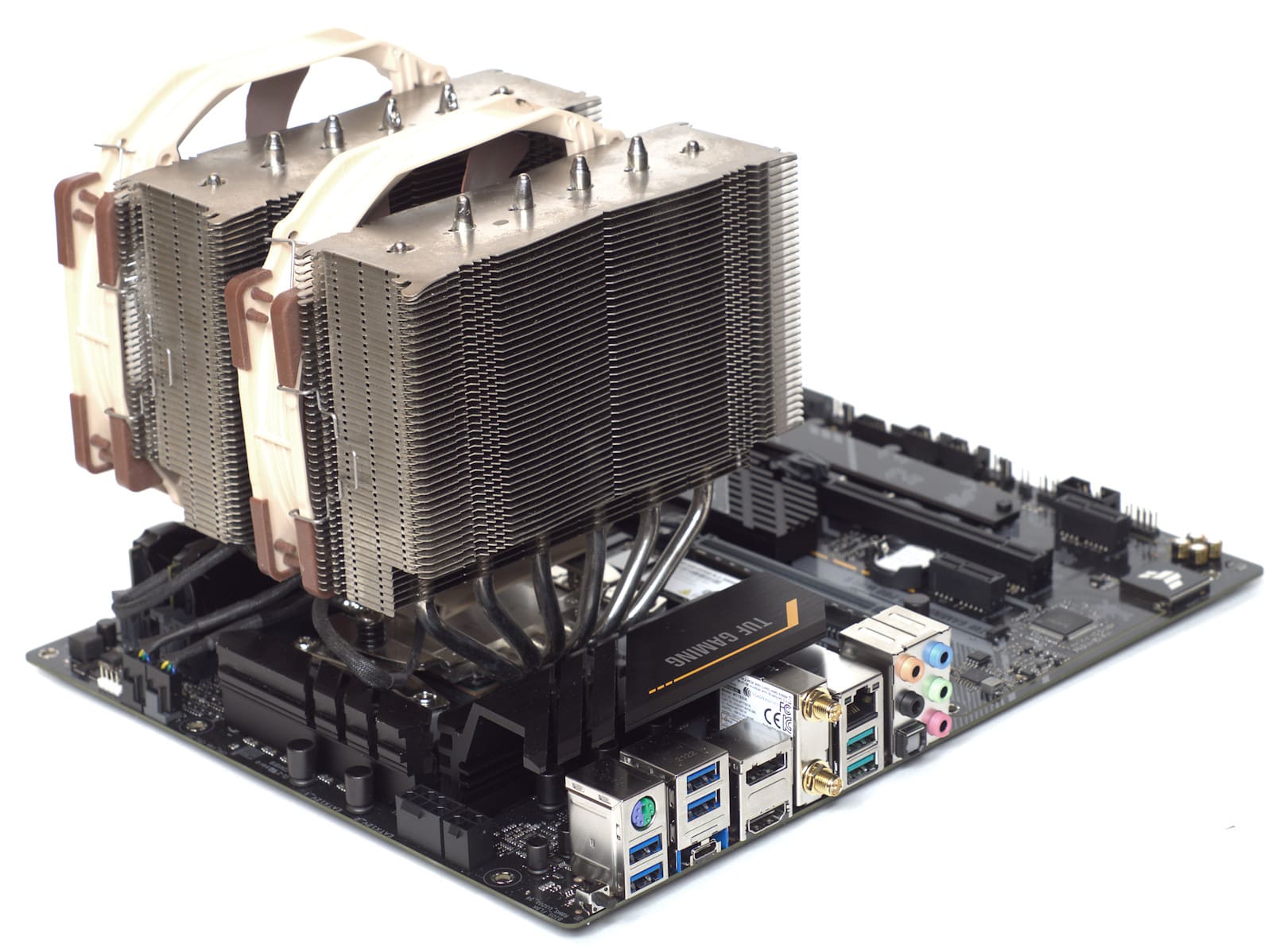

Проблем с установкой крупных кулеров у материнской платы ASUS TUF GAMING X570-PRO WIFI II быть не должно - высота радиаторов сравнительно небольшая.

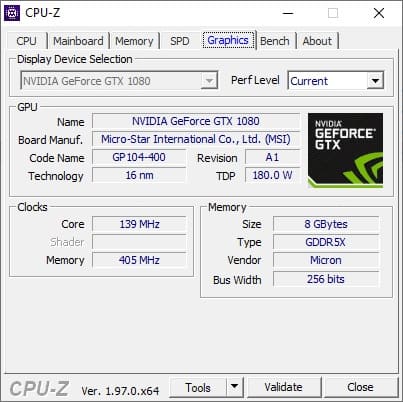

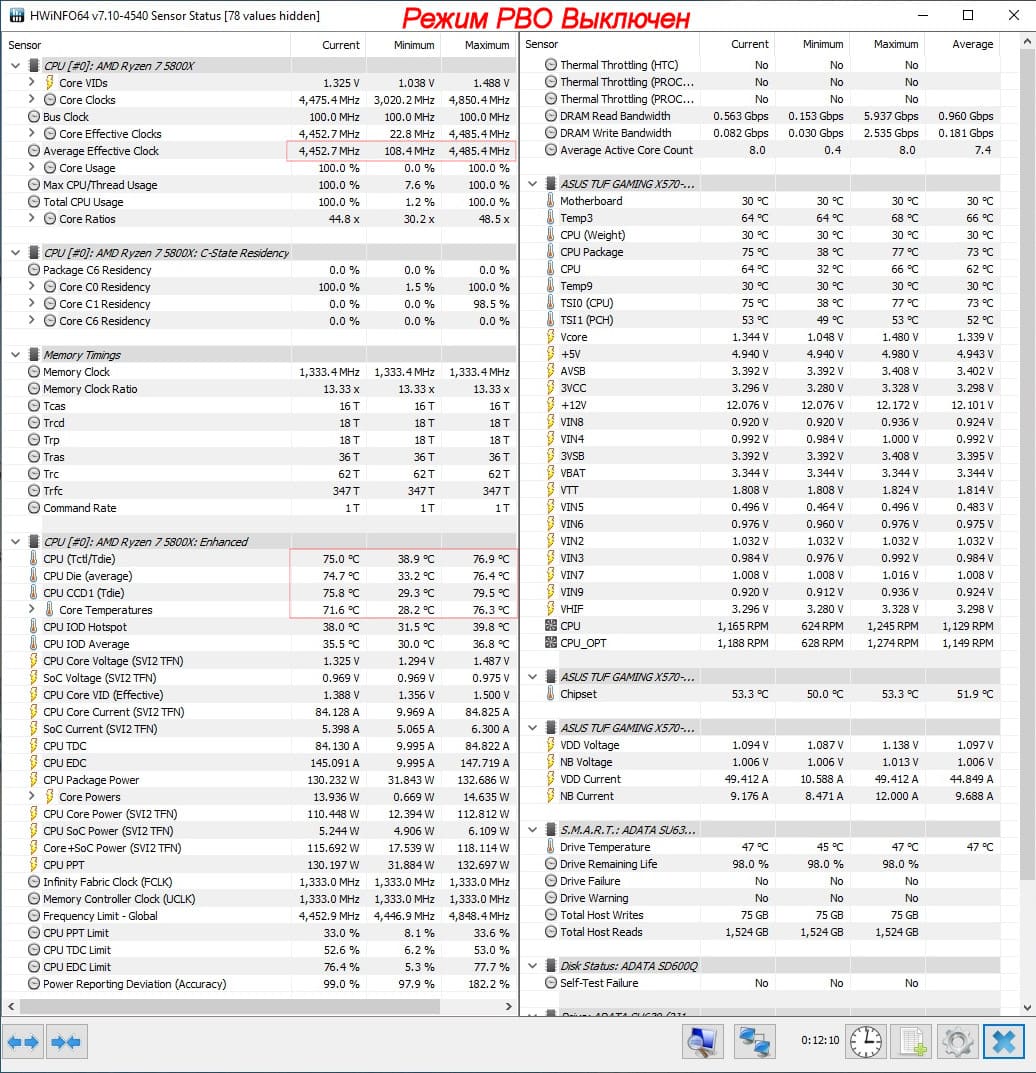

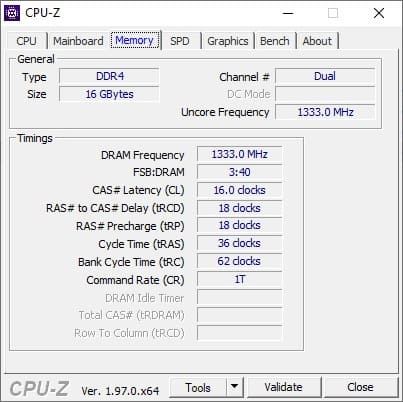

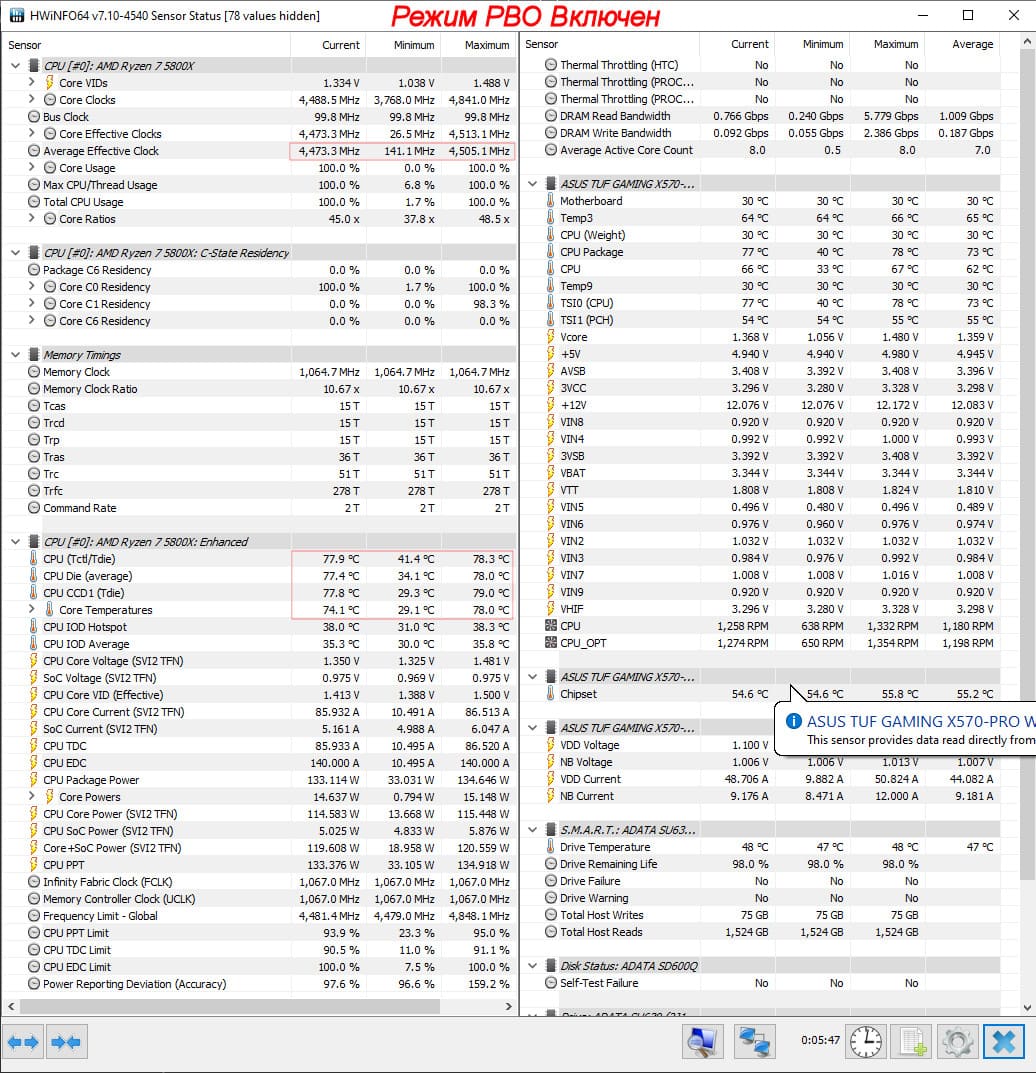

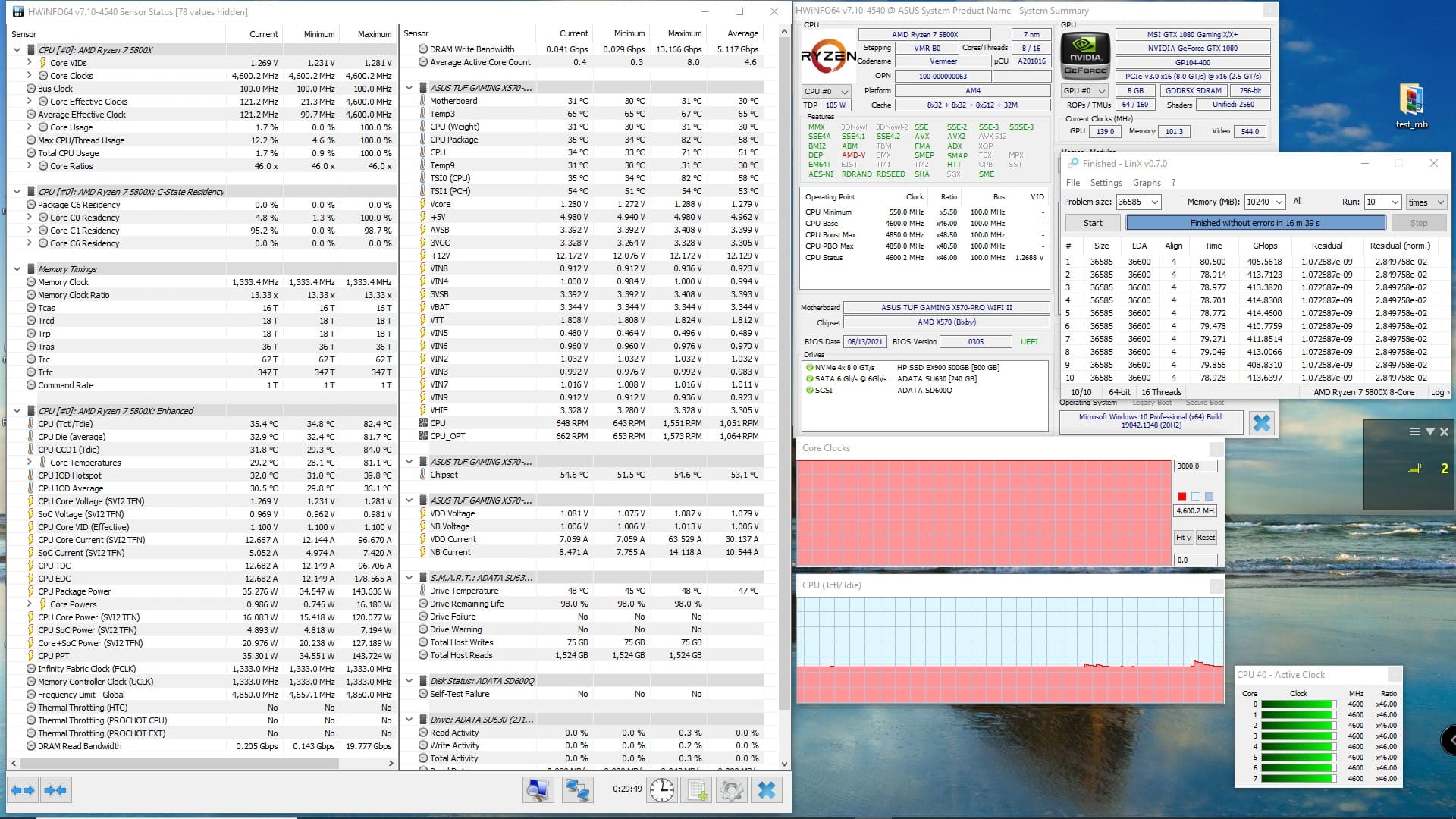

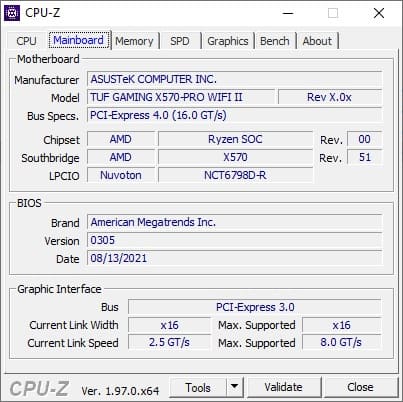

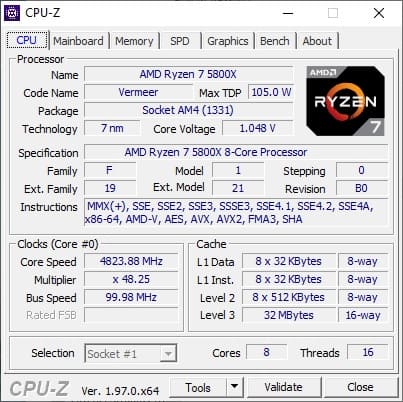

Информация о системе, полученная через утилиту CPU-Z. Обратим внимание на предельную частоту, которая может быть достигнута с использованием режима PBO – до 4850 МГц при однопоточной нагрузке (в нашем случае получили 4825 МГц).

Ожидаем, что при прочих равных условиях под многопоточной нагрузкой, на примере Cinebench R23, частоты при выключенном режиме PBO получились чуть ниже (пиковые 4485 МГц), чем при включенном (4505 МГц). При этом нагрев процессора также получился чуть выше, но значения не критические.

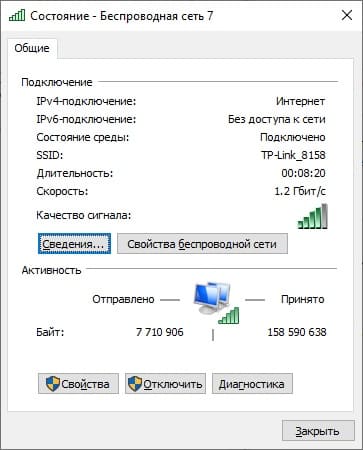

Напомним еще про одну особенность материнской платы – наличие беспроводного модуля Wi-Fi 6E (Mediatek RZ608), что обеспечивает максимальную скорость соединения 1200 Мбит/сек (использовался роутер TP-Link Archer AX73).

Разгон

Ручной разгон на материнской плате ASUS TUF GAMING X570-PRO WIFI II не должен доставить особых проблем. В нашем случае, процессор AMD Ryzen 7 5800X работал на частоте 4600 МГц (все ядра) при напряжении питания Vcore=1.275 В. Для стабильной работы потребовалось выставить параметр «Load Line Calibration» равным 3. Максимальный нагрев ядер после стресс-теста LinX 0.7.0 составил 81.1 °С, а нагрев радиаторов VRM 44,1 °С (измерения пирометром).

Результаты тестирования

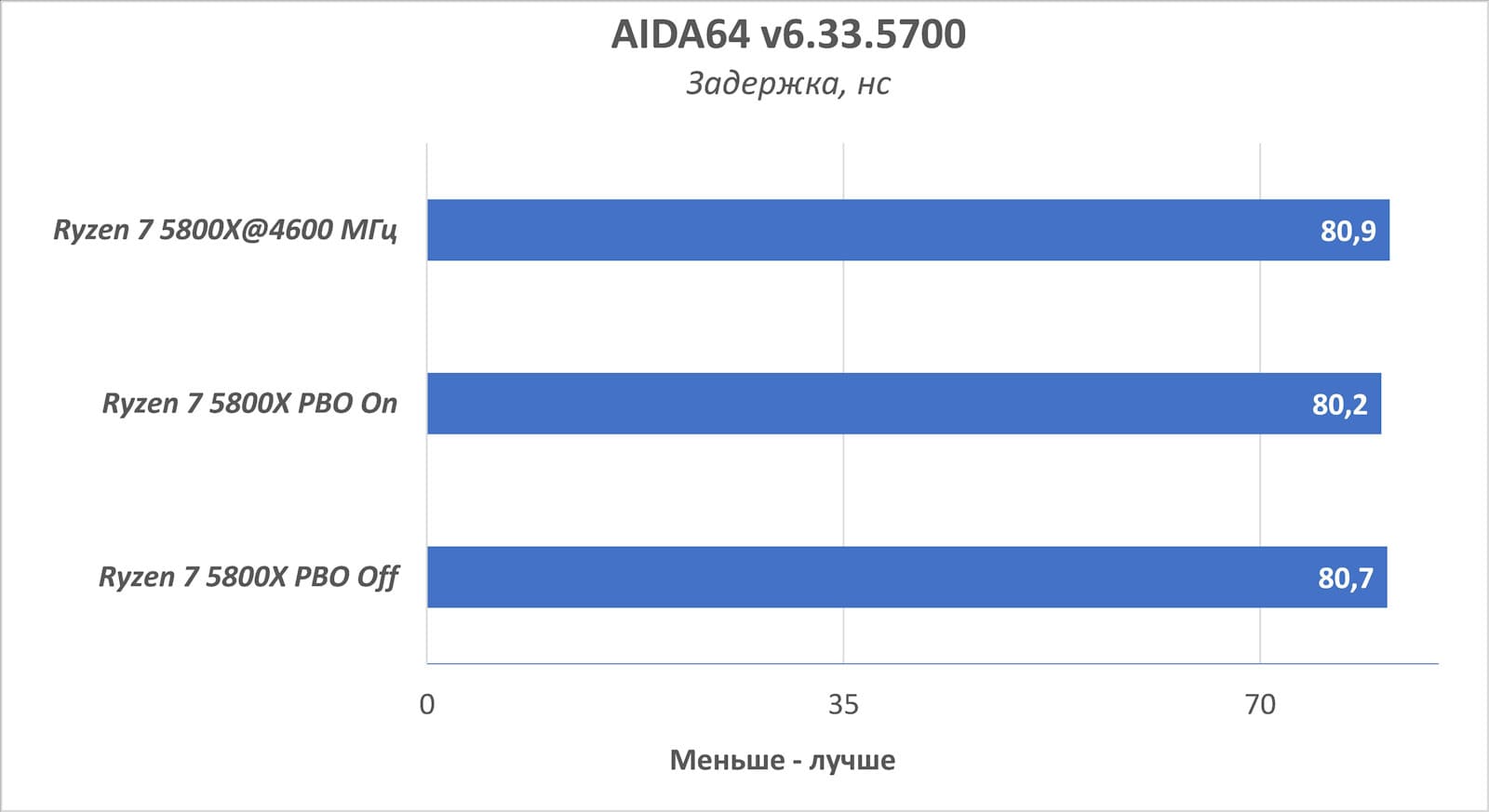

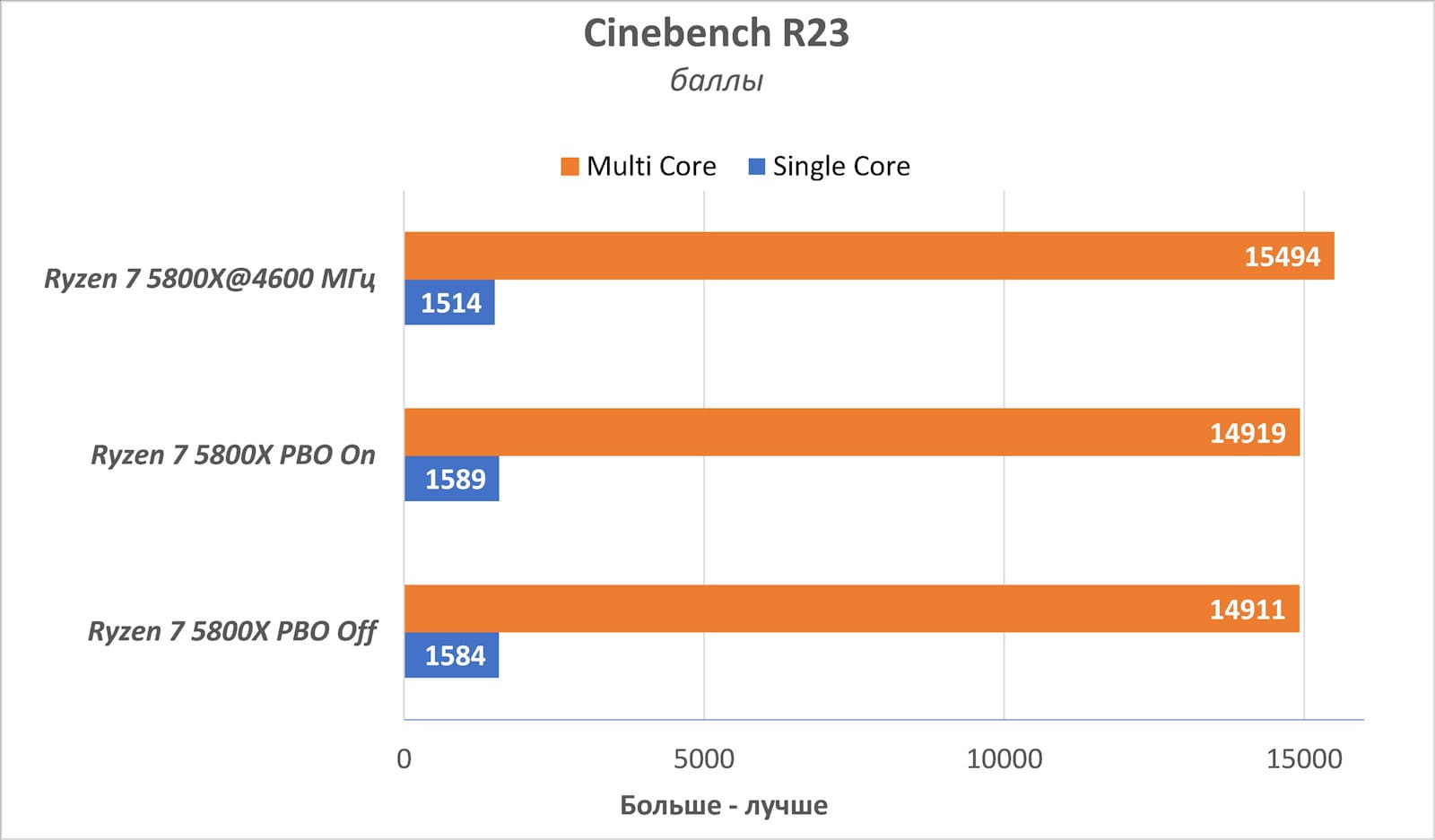

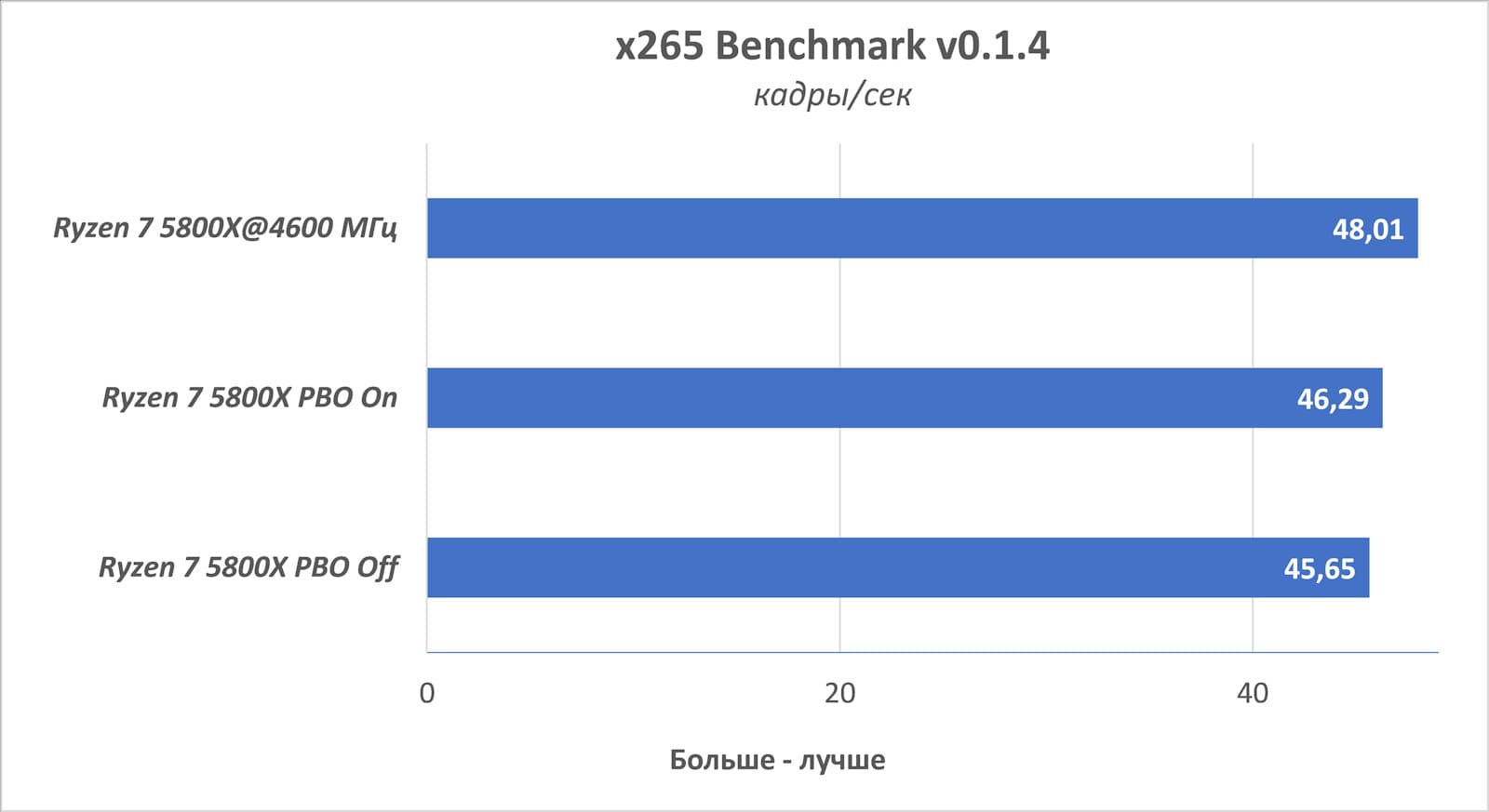

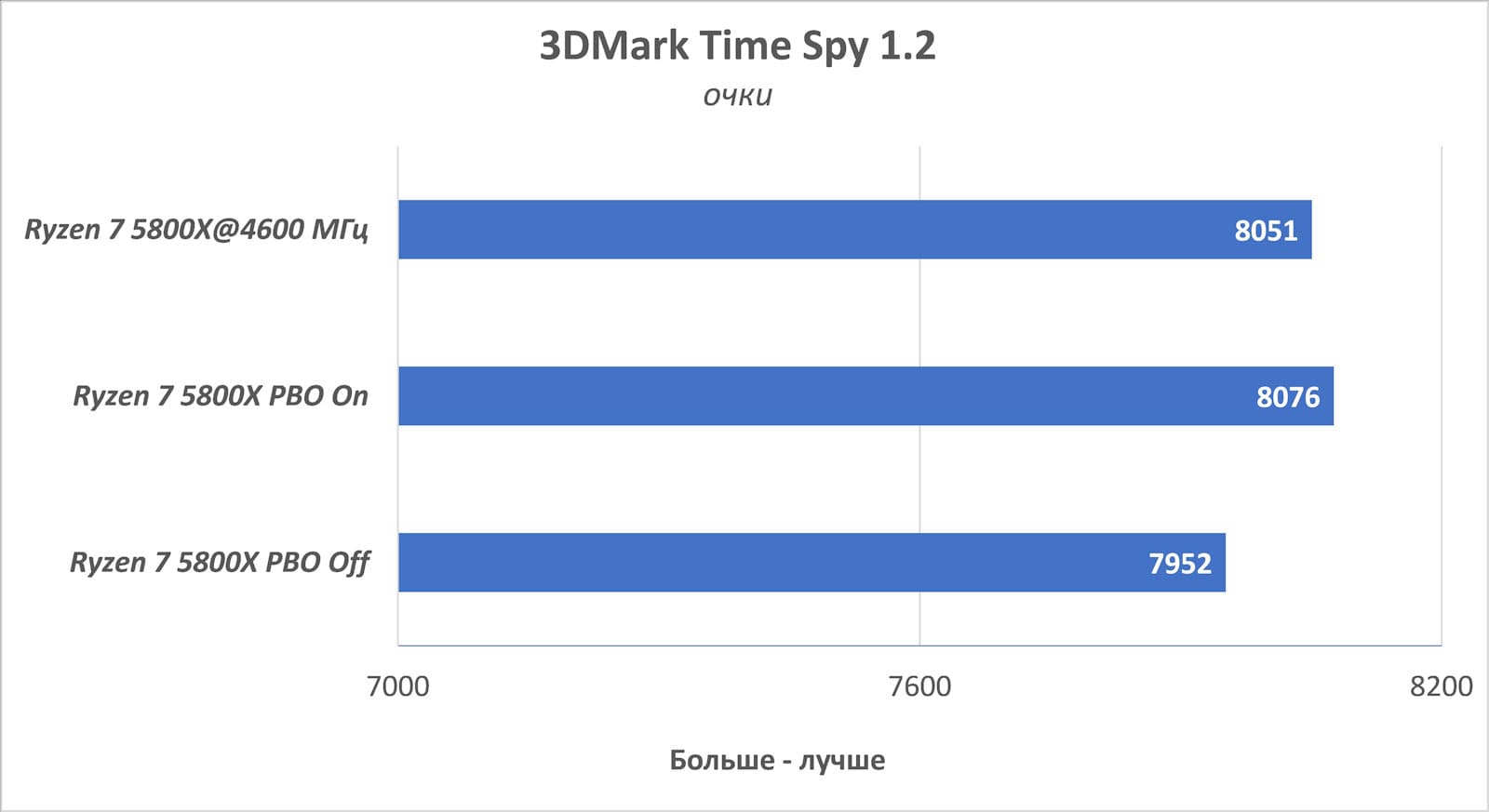

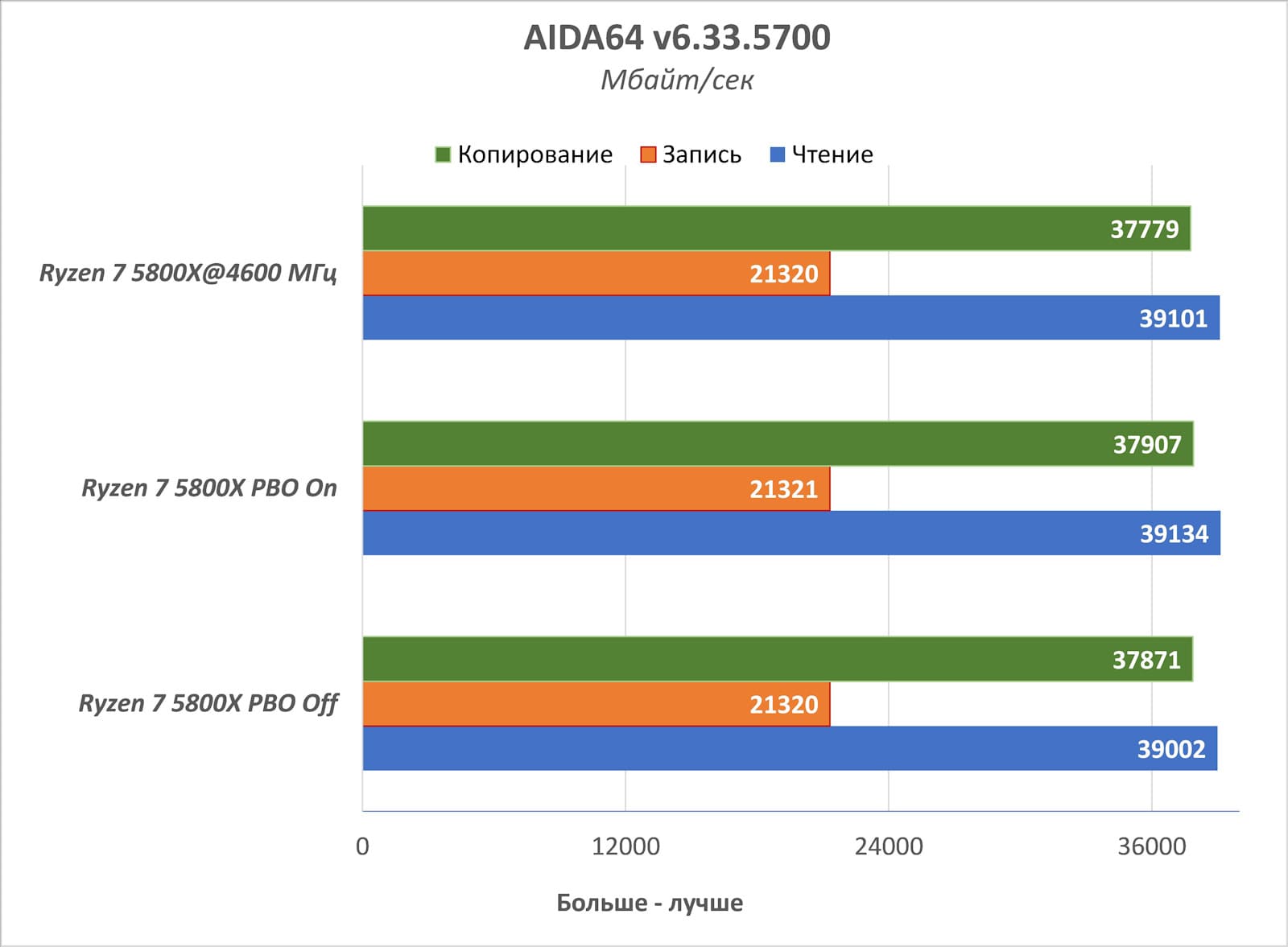

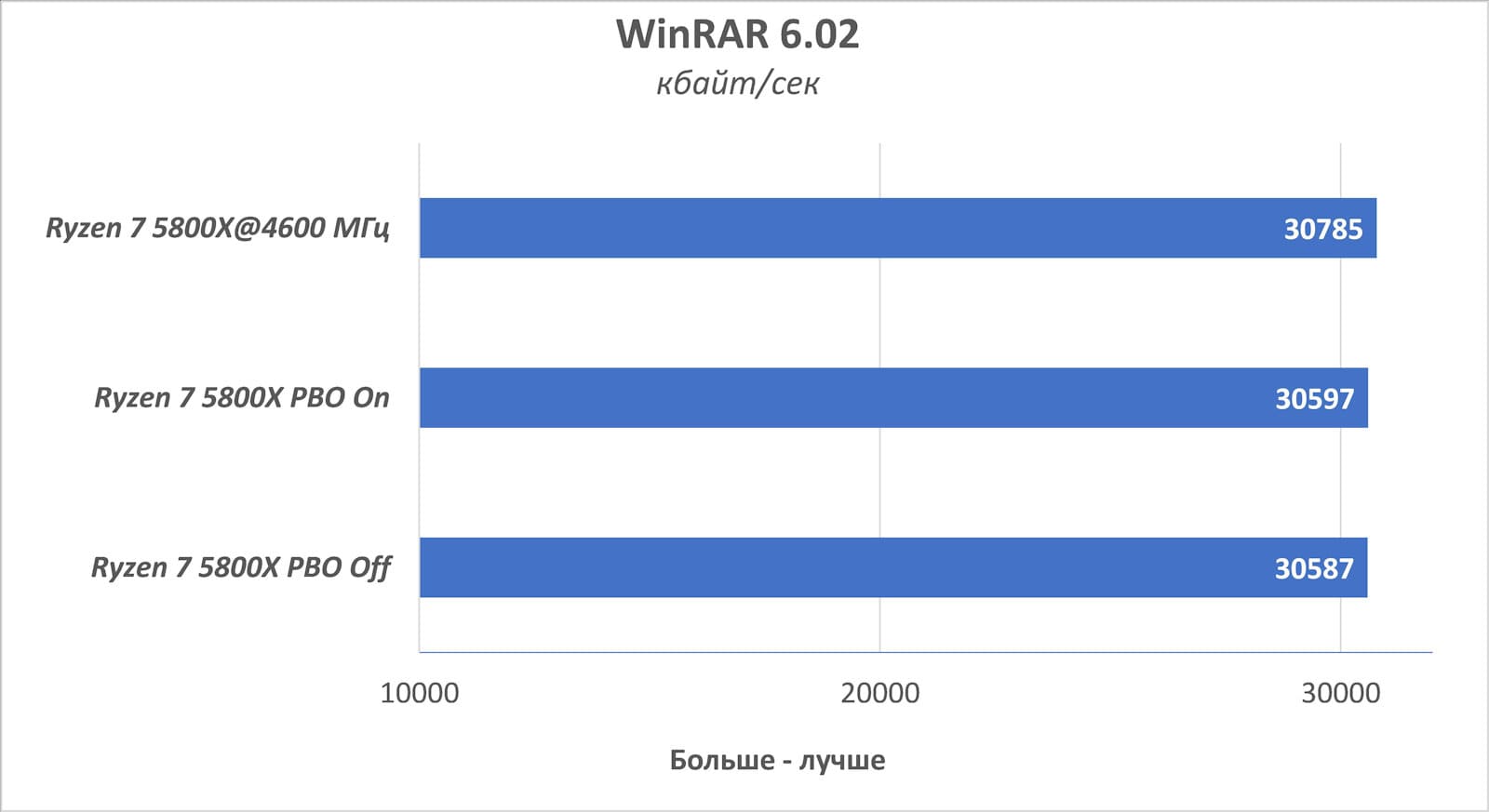

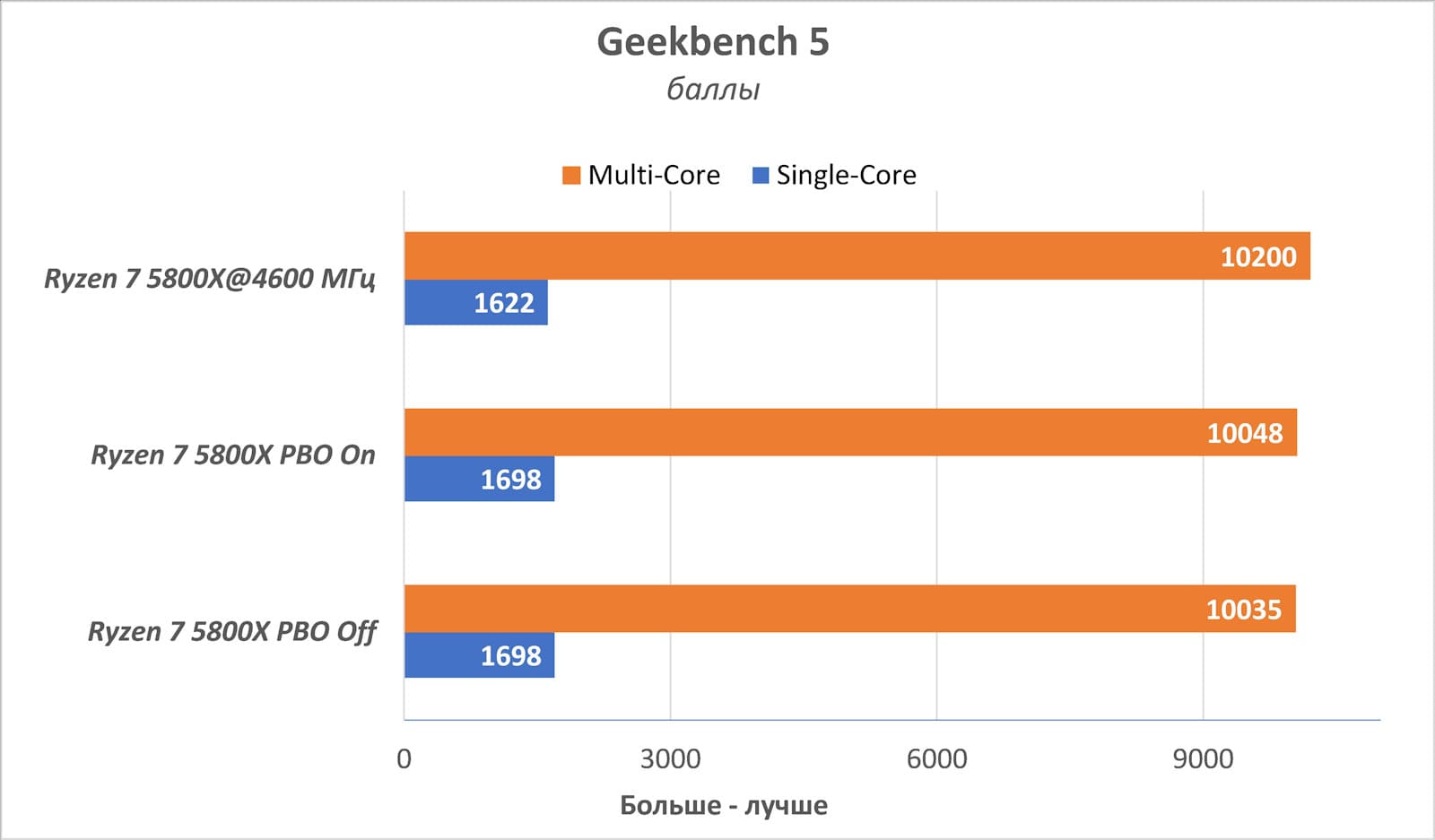

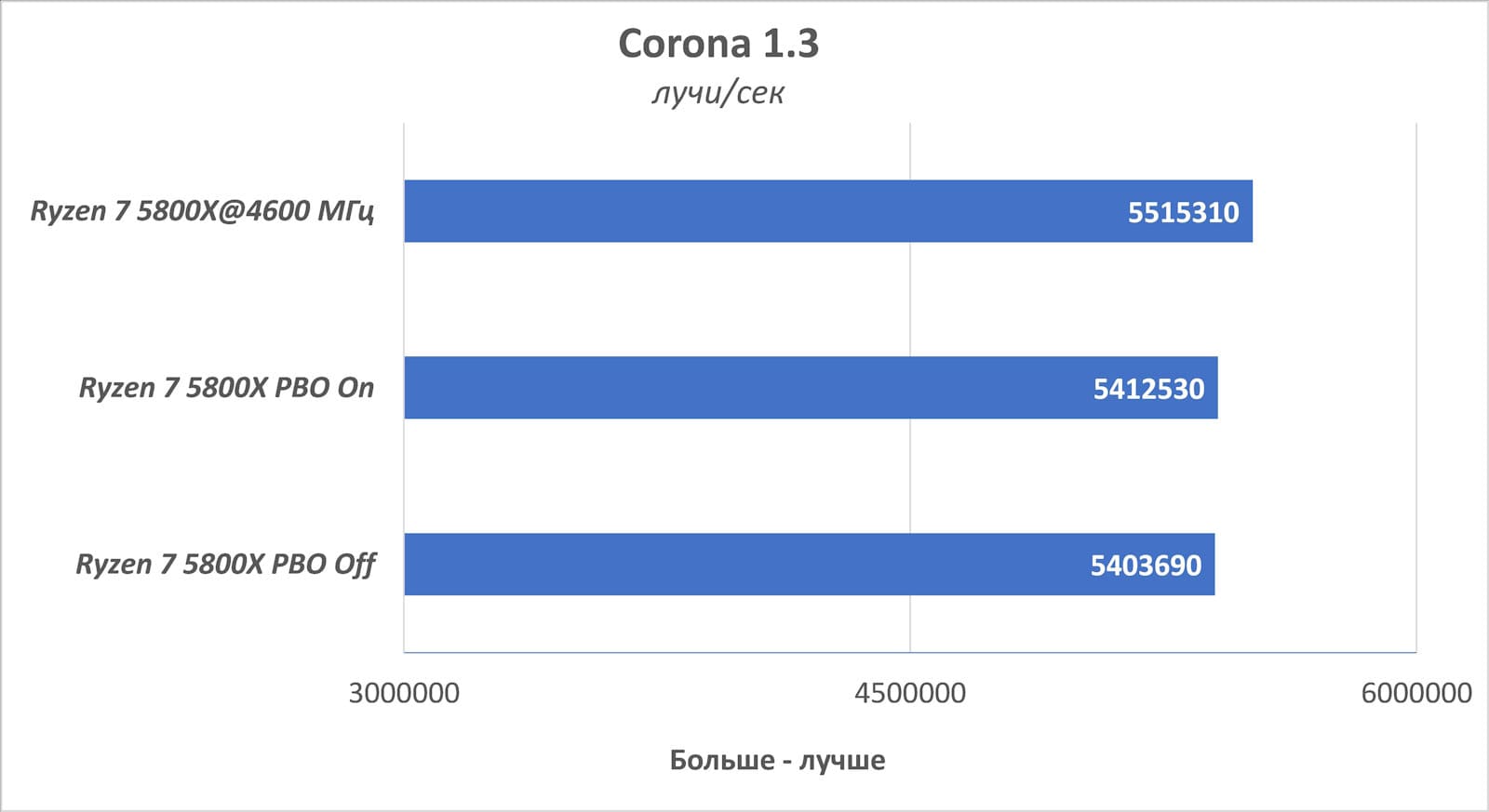

Материнская плата ASUS TUF GAMING X570-PRO WIFI II тестировалась в трех режимах работы процессора AMD Ryzen 7 5800X: с отключенным режимом PBO, включенным PBO и при ручном разгоне до частоты 4600 МГц. Оперативная память работала на частоте 2666 МГц с таймингами 16-18-18-36.

Заметно, что там, где используется однопоточная нагрузка, имеется небольшое преимущество системы со включенным режимом PBO. Если смотреть многопоточную нагрузку, то тут уже выигрывает ручной разгон всех ядер до частоты 4600 МГц.

Выводы

Материнская плата ASUS TUF GAMING X570-PRO WIFI II является одной из немногих, которые производитель выпустил на обновленном чипсете AMD X570 с пониженным энергопотреблением, вследствие чего она получила пассивный радиатор, а значит нет надобности переживать о шуме и о потенциальной замене вентилятора, когда он выйдет из строя. Немаловажным обновлением можно считать наличие современного беспроводного модуля, поддерживающего стандарт Wi-Fi 6E (скорость соединения до 1200 Мбит/сек) и Bluetooth 5.2. Также у платы реализован 2.5 Гбит/сек сетевой контроллер от Intel.

Интерфейс UEFI BIOS хорошо знаком по старым продуктам, а набор параметров позволяет обеспечить разгон процессора как с использованием режима «Precision Boost Overdrive», так и в ручном режиме – подсистема питания платы это позволяет. Имеется у платы и боковая подсветка, правда её зона небольшая.

С точки зрения упрощений, то по конфигурации слотов PCI-E x16 она больше ориентирована на сборку игровых систем с одной видеокартой, что по современным меркам не должно быть проблемой. Другой момент, на который пользователи могут обратить внимание – это наличие радиатора только для одного слота M.2.

Плюсы:

• Стильный внешний вид;
• Имеется правая боковая подсветка и есть поддержка ASUS Aura (+5 В и +12 В);
• Высококачественная элементная база;
• Пассивное охлаждение чипсета AMD X570;
• Сетевой контроллер 2.5 Гбит/сек от Intel;
• Поддержка беспроводных сетей Wi-Fi 6E и Bluetooth 5.2;
• Безвинтовая установка накопителей в слоты M.2;
• Неплохие возможности UEFI BIOS;
• Хорошая комплектация.

Минусы:

• Нет второго радиатора для слота M.2.
