Обзор и тест корпуса Corsair 5000D AIRFLOW

В линейке корпусов от Corsair, изначально проектируемых для ПК высокой производительности, произошло пополнение. В серию Corsair 5000D вошли сразу три модификации: простая, AIRFLOW и ICUE, которые различаются комплектацией вентиляторами и исполнением фронтальной панели (глухая металлическая, сетчатая металлическая и стеклянная, соответственно). Для системных блоков с высоким уровнем энергопотребления и тепловыделения оптимальным выбором из этой троицы будет Corsair 5000D AIRFLOW, в котором проще организовать максимальный воздушный поток благодаря обильно перфорированной передней и верхней панели. При этом в корпусе всё продумано до мелочей для удобной и эстетичной сборки, и что не менее важно - для доступа к комплектующим и периодической профилактики от пыли в дальнейшем. Но обо всём по порядку.

Спецификация

Модель Corsair 5000D AIRFLOW
Код модели CC-9011211-WW
Цвет Белый
Форм-фактор Middle-Tower (средняя башня)
Форм-фактор совместимых плат Mini-ITX, Micro-ATX, ATX, E-ATX
Размеры 520 x 245 x 520 мм
Максимальная длина видеокарты

400 мм

Поддержка блоков питания ATX PS2 до 250 мм длиной
Максимальная высота кулера процессора 170 мм
Боковые стенки Закалённое стекло, металл
Число отсеков 5.25" Нет
Число отсеков 3,5" 2 шт. максимум
Число отсеков 2,5" 4 шт. максимум
Слотов расширения 7 шт. горизонтальных, 2 шт. вертикальных
Интерфейсы верхней панели USB 3.1 Type C x 1 шт.;
USB 3.0 x 2 шт.;
Комбинированное аудиогнездо;
Кнопка питания;
Кнопка перезагрузки.
Вес 13,84 кг
Гарантия 2 года

Упаковка и комплектация

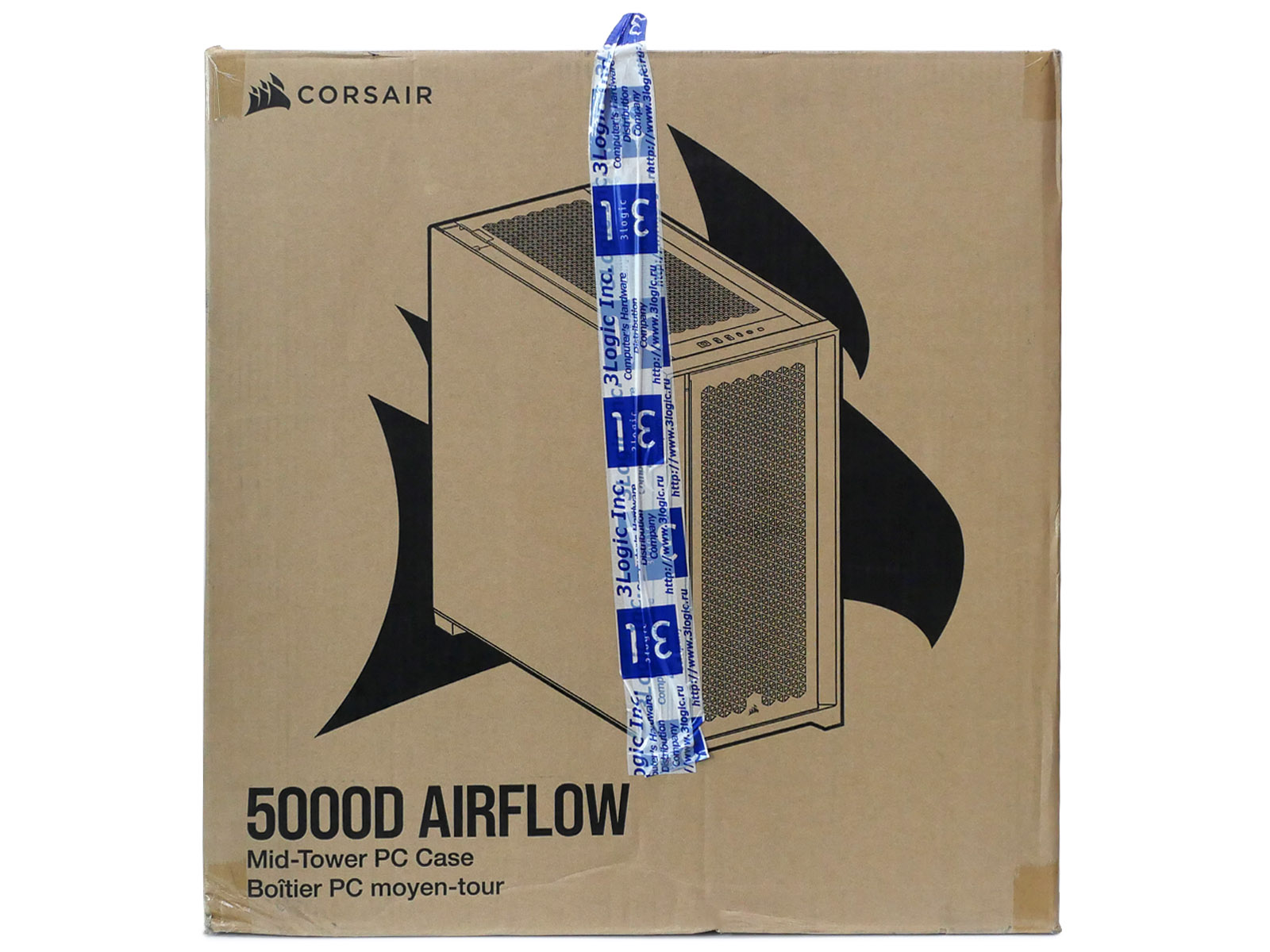

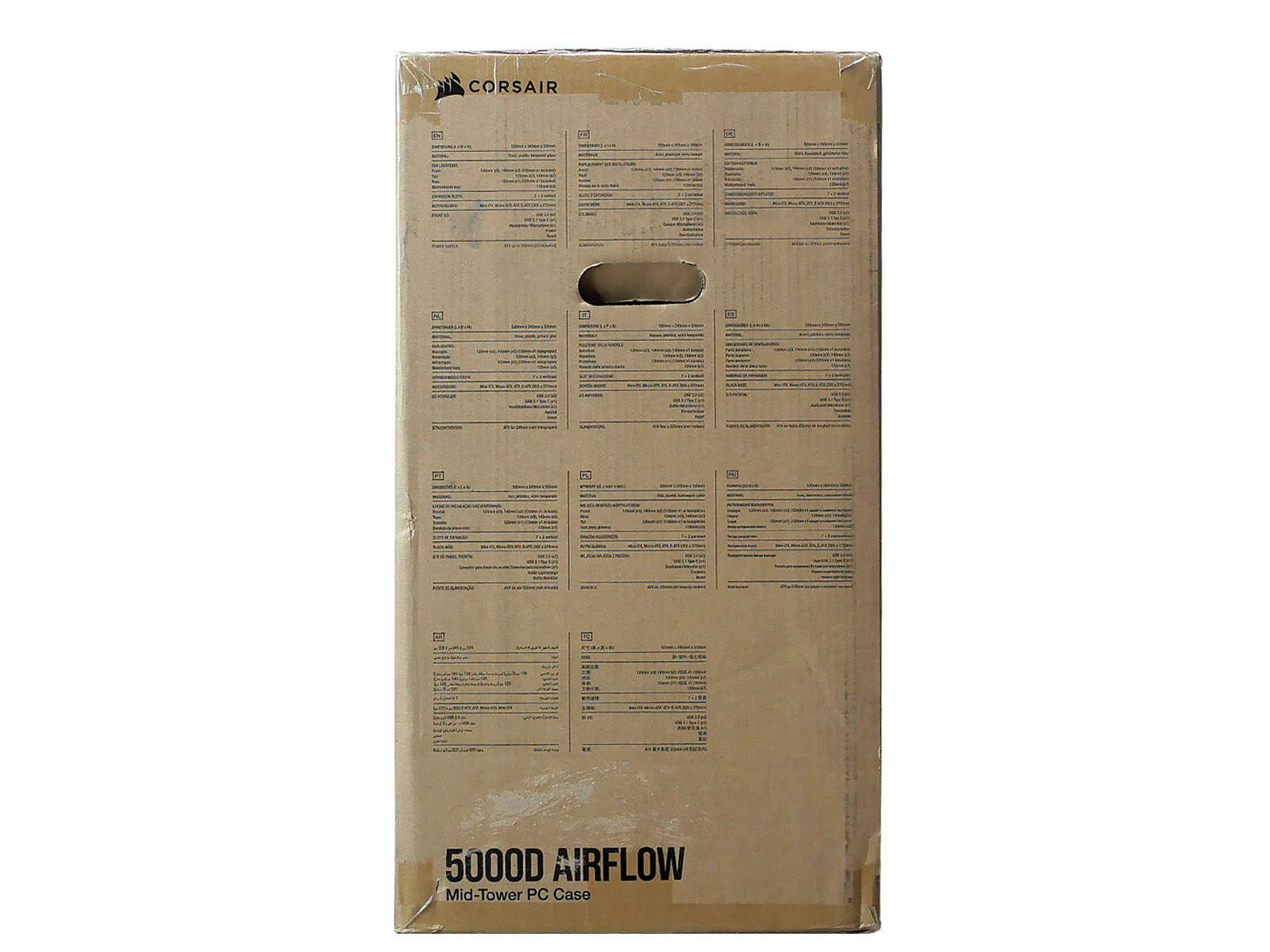

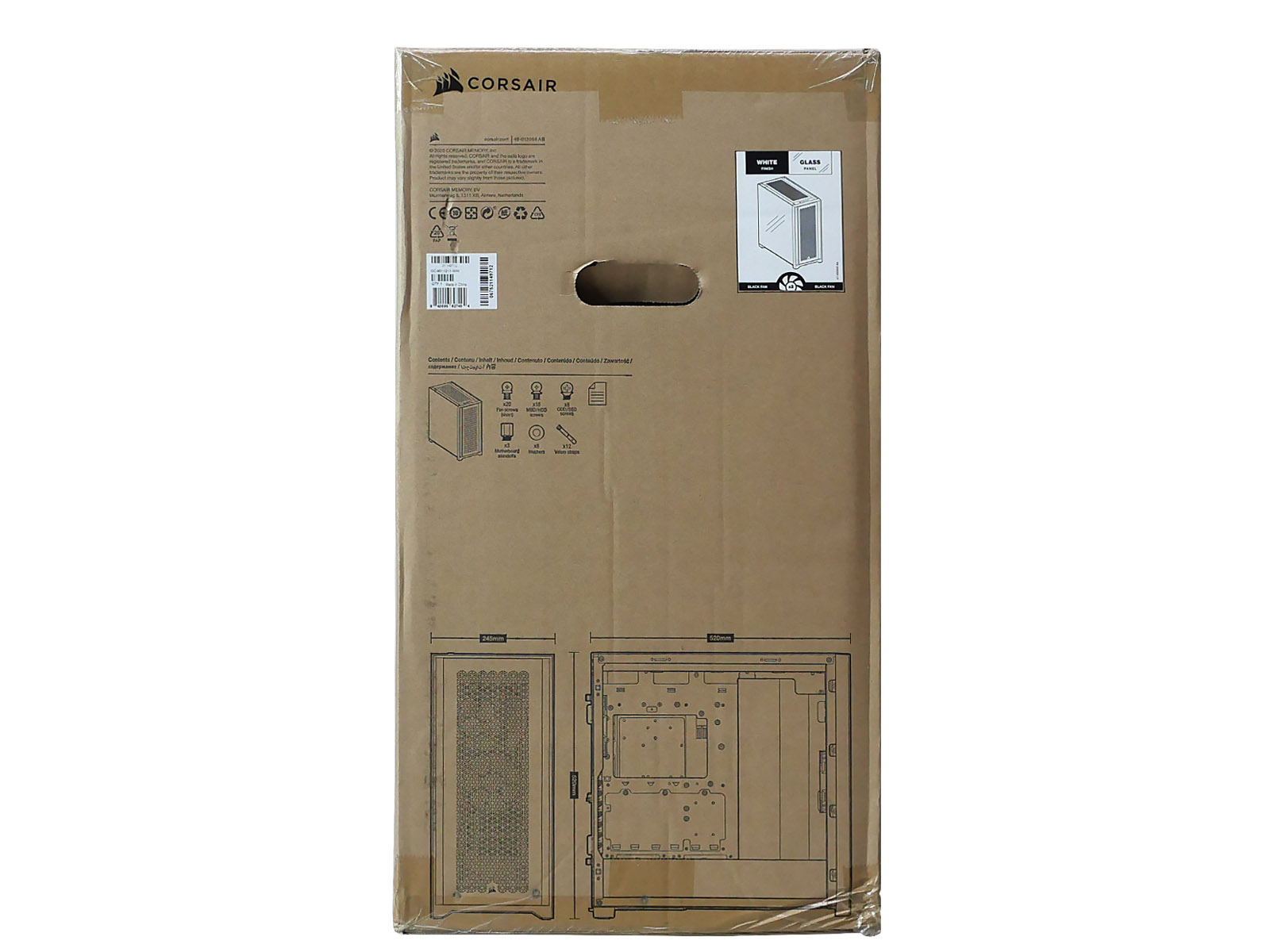

Корпус поставляется в распространенном варианте упаковки: желтоватая картонная коробка размером 596 x 628 x 353 мм с нанесённой чёрным цветом информацией и изображениями. Для удобства переноски по бокам сделаны классические вырезы-ручки.

Боковые грани упаковки изобилуют схематичными изображениями корпуса с покомпонентным устройством, размерами и таблицей спецификации. Внутри коробки защитными элементами на время транспортировки выступают два массивных демпфера из вспененного материала и полиэтилен. Этого, как правило, достаточно для транспортировки на дальние расстояния без дополнительной обрешётки.

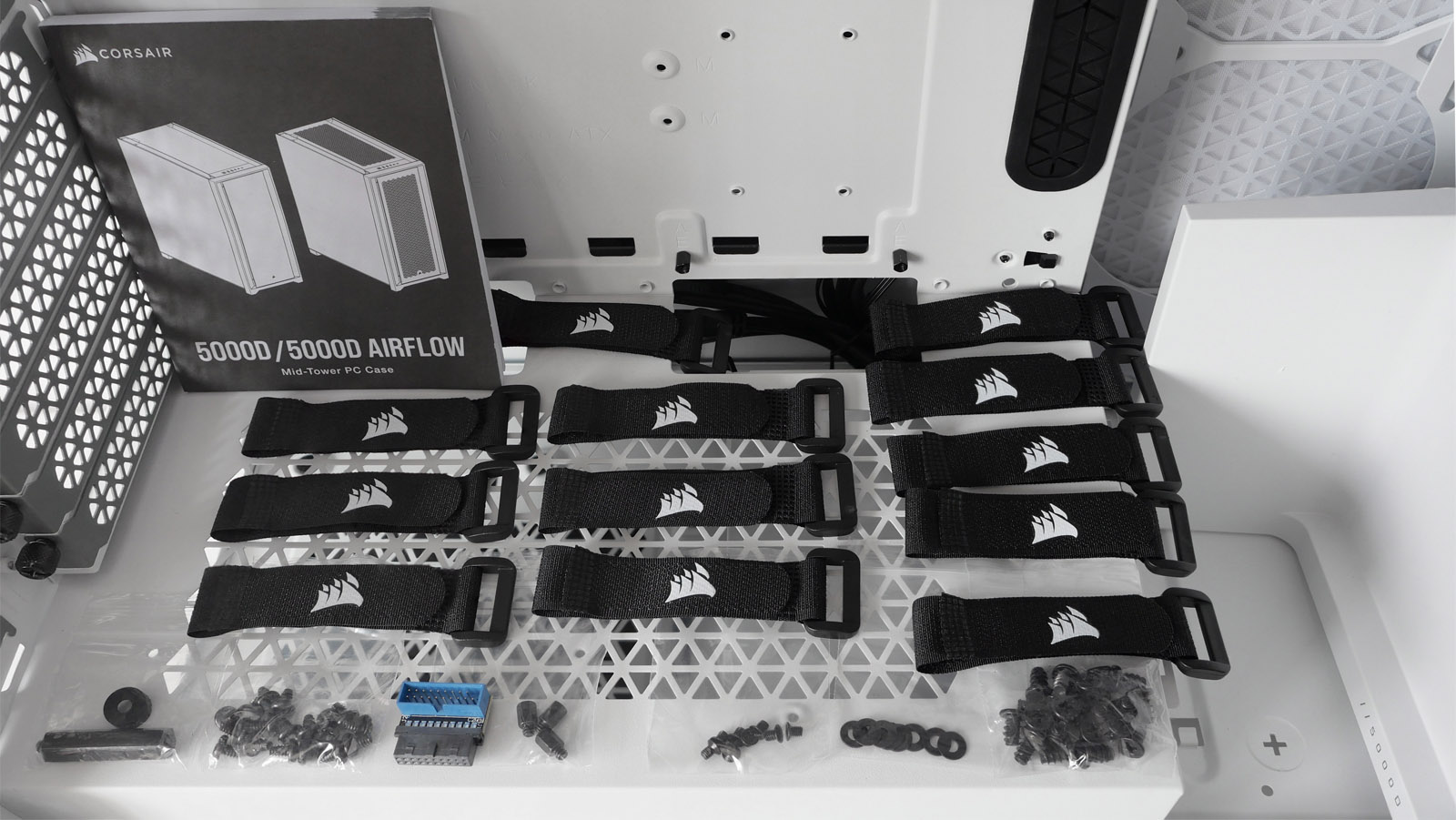

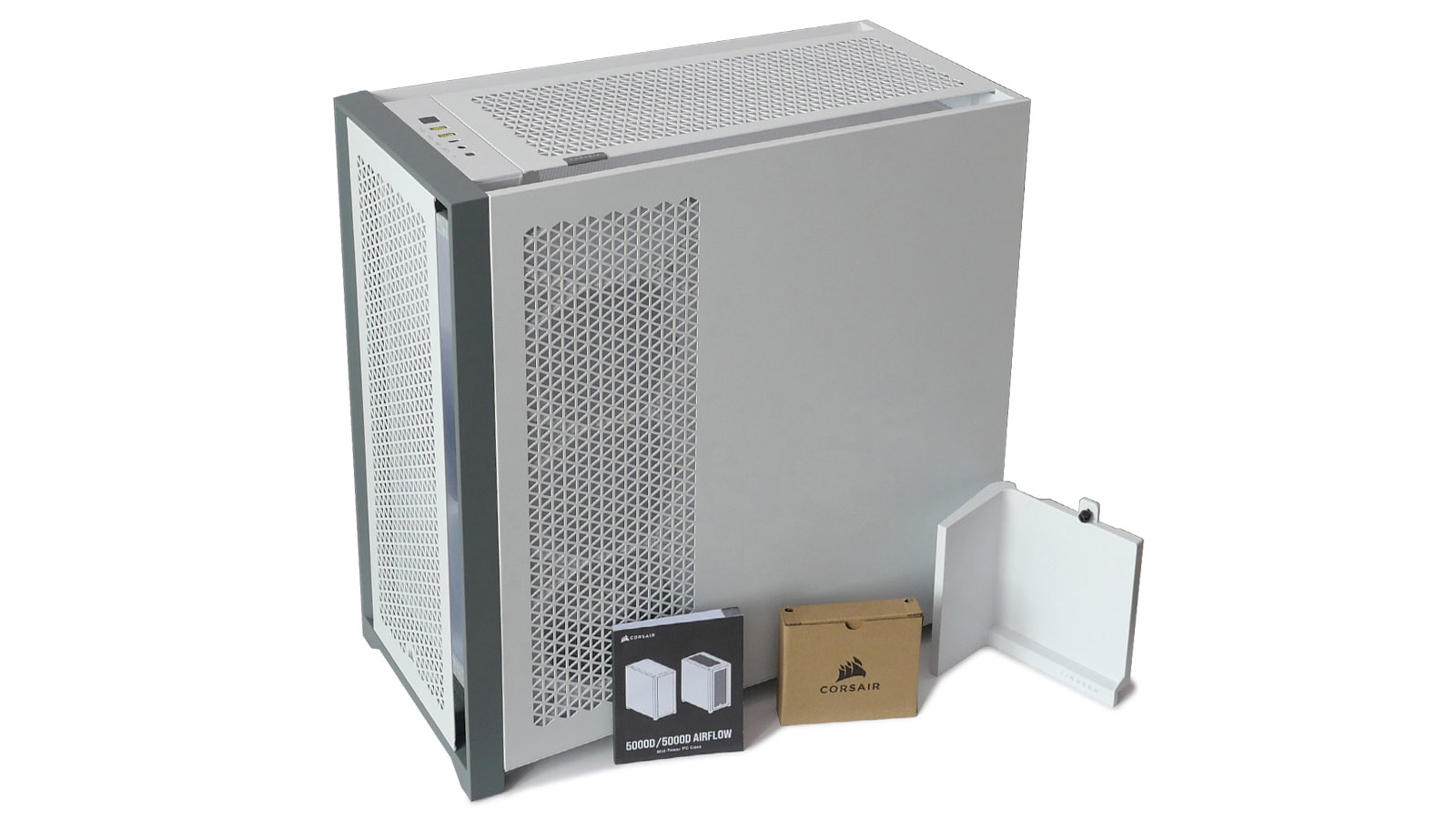

Базовая комплектация корпуса включает в себя набор крепёжных элементов в отдельной маленькой коробочке, буклет с пользовательской инструкцией на нескольких языках (в том числе и русском) и дополнительную внутреннюю пластиковую заглушку, которая пригодится при вертикальном размещении радиаторов систем жидкостного охлаждения во фронтальной части.


Коробка с крепежом наполовину заполнена брендированными многоразовыми хомутами для проводов по типу текстильных застёжек Velcro, которых 12 штук.


Кроме стандартных винтиков разных типов вложены запасные подставки материнской платы и угловой адаптер для подключения USB 3.0 провода фронтальной панели к материнской плате; последний впервые попался нам как стандартный элемент комплектации корпусов. Интересный аксессуар, упрощающий в некоторых конфигурациях аккуратное подключение жёстких кабелей этого типа. Оценка за комплектацию — твёрдое "отлично".

Экстерьер

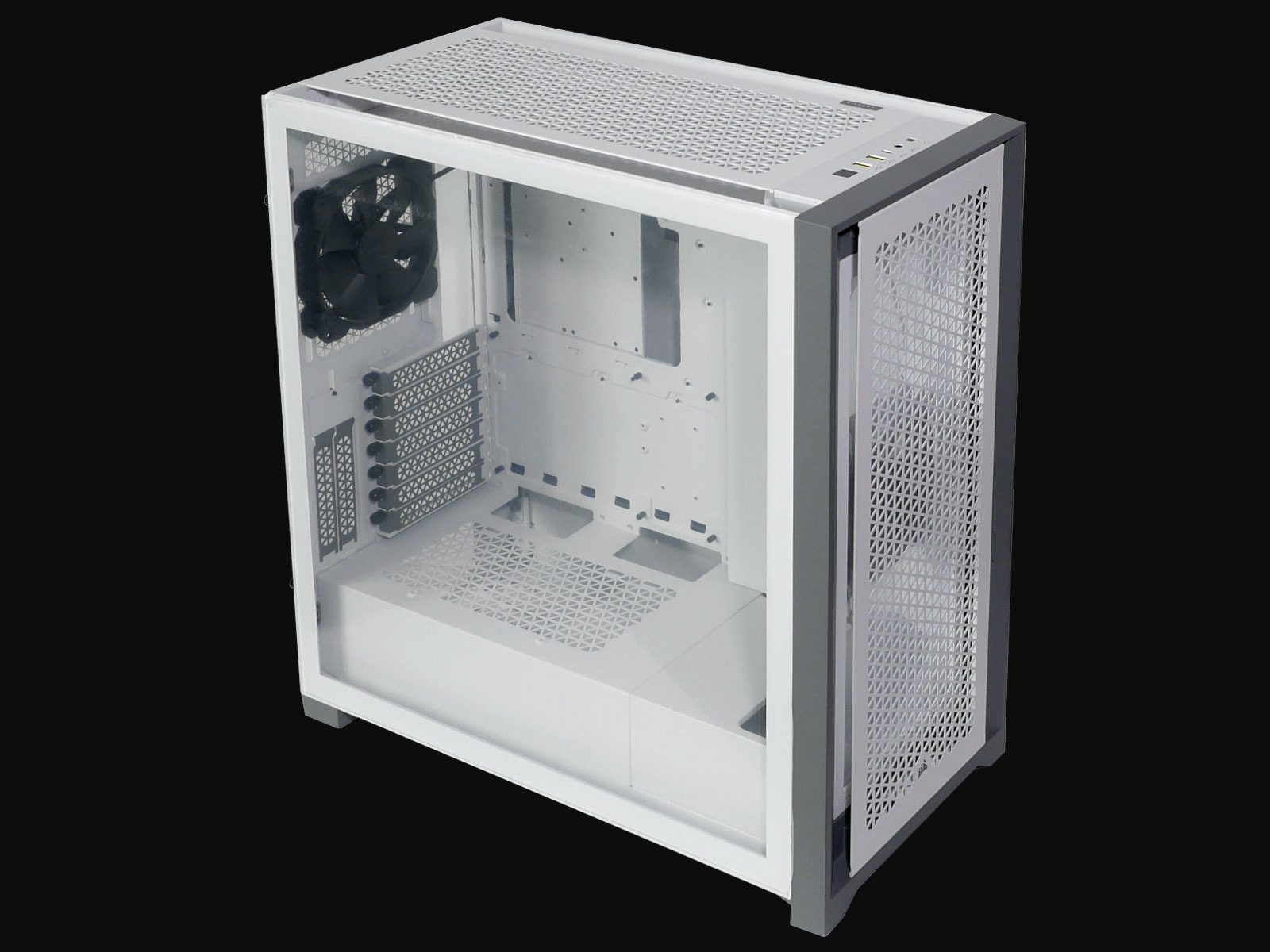

Пятитысячная серия корпусов от Corsair включает несколько похожих модификаций. Они базируются на однотипной раме и различаются преимущественно экстерьером. Рассматриваемая модификация 5000D AIRFLOW выполнена со съёмной сетчатой передней панелью, что потенциально нацеливает данный корпус на применение в SOHO-сегменте ПК максимальной производительности. Дизайн основывается на простоте прямых линий и декоративных панелях перфорированных мелким узором из треугольников. Корпус выпускается в двух цветах: чёрном и рассматриваемом в обзоре — белом. Также возможна комплектация прозрачной боковой панелью из закаленного стекла или непрозрачной глухой металлической (соответствующая пометка делается наклейкой на коробке). По своим размерам корпус относится к классу средних (middle) башен, но грамотное распределение внутреннего пространства и изящные конструкторские решения по итогу дадут фору некоторым полноразмерным экземплярам.

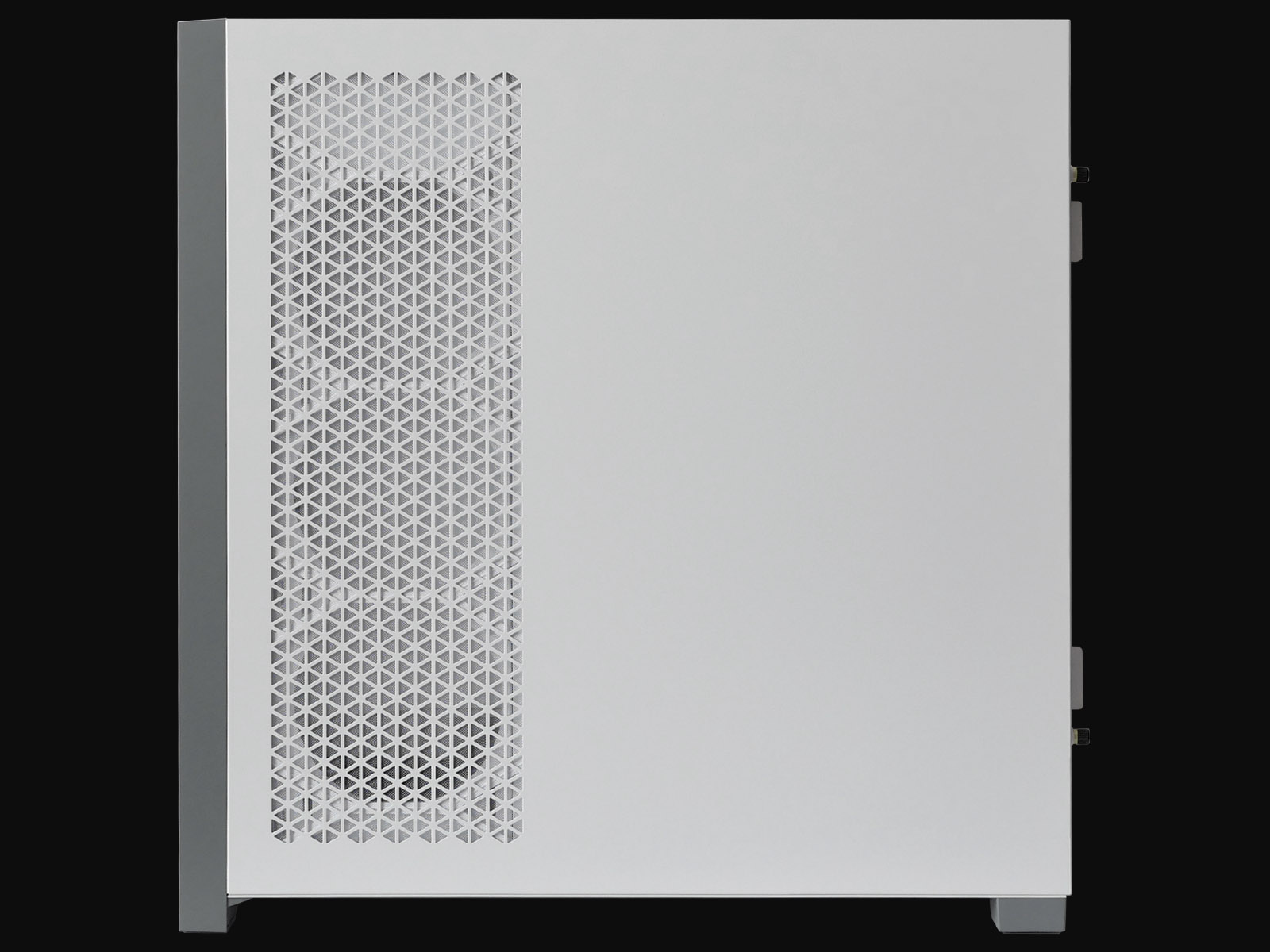

Рама корпуса прочная металлическая, равно как и поверхность большинства панелей. Пластиковыми сделаны: рамка фронтальной панели, ножки и несколько съёмных декоративных элементов перегородок внутри. Качество примененных материалов отличное, равно как и не придраться к качеству матовой белой окраски деталей. Всё сделано в тон и органично смотрится без перепадов оттенков.

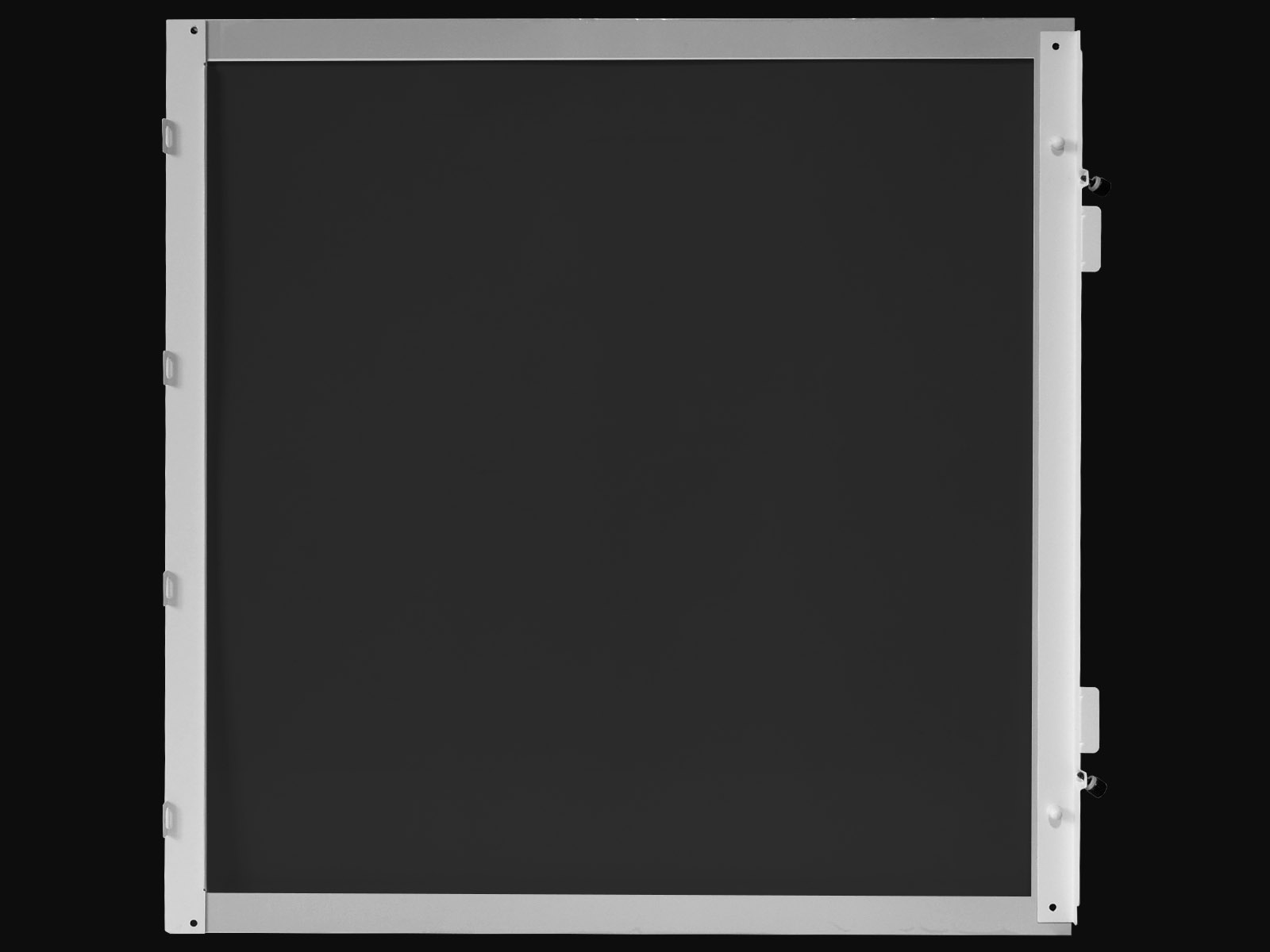

Прозрачная боковая панель сделана на основе закалённого стекла толщиной 4 мм в безрамочном исполнении. Для белого варианта Corsair 5000D AIRFLOW стекло не тонировано, поэтому открывает прекрасный вид на внутренности корпуса. По его периметру белой краской с внутренней стороны нанесен кантик шириной 22 мм, закрывающий от взора места крепления петель и защёлок. Вторая панель металлическая с крупной областью перфорации со смещением к передней части корпус. Она используется для отвода тепла от радиатора СЖО до 360-мм в одном из вариантов установки. Толщина панели вместе со слоем краски - чуть менее 9 мм (вероятнее всего используется листовой металл толщиной 7 мм).

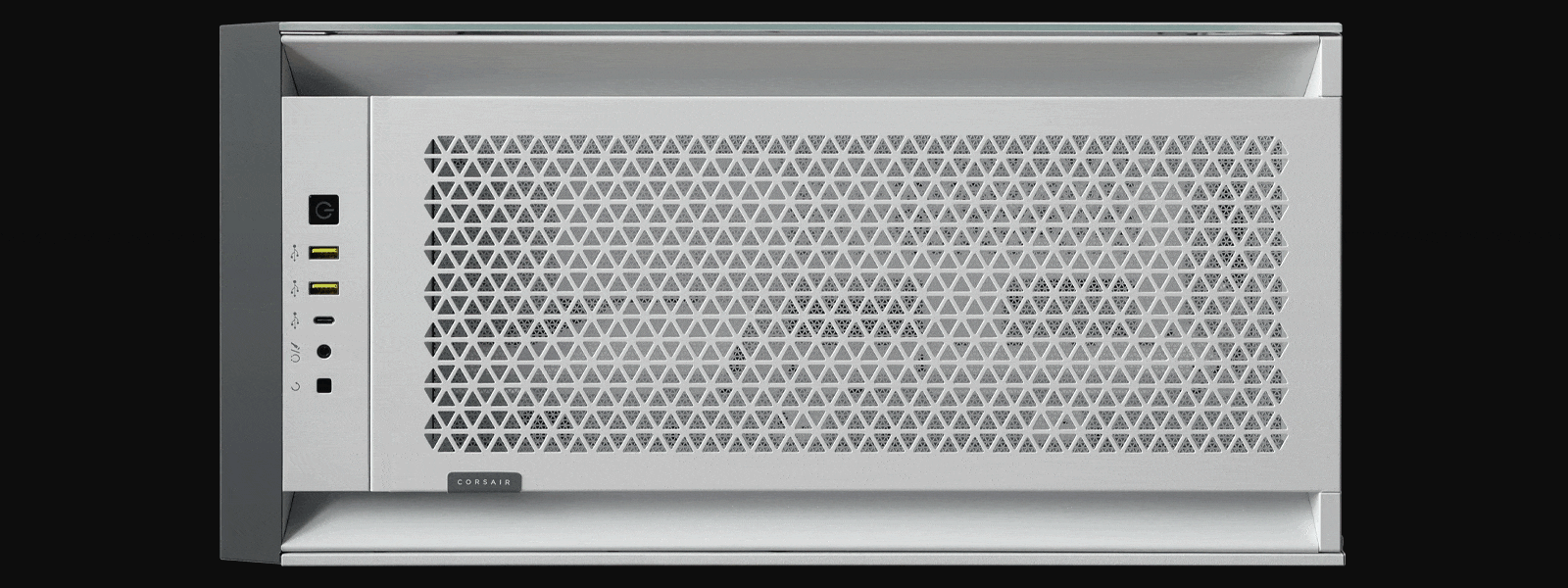

Верхняя часть корпуса практически полностью выделена под перфорированную область для размещения систем охлаждения под "потолком" корпуса. Конструкция модульная из нескольких быстросъёмных элементов: наружной металлической вставки на удобных защёлках, под которой открывается доступ к гибкому фильтру на магнитной основе. Для удобства извлечения последнего на краю приклеен жёлтый ярлычок, который легко поддевается пальцами.

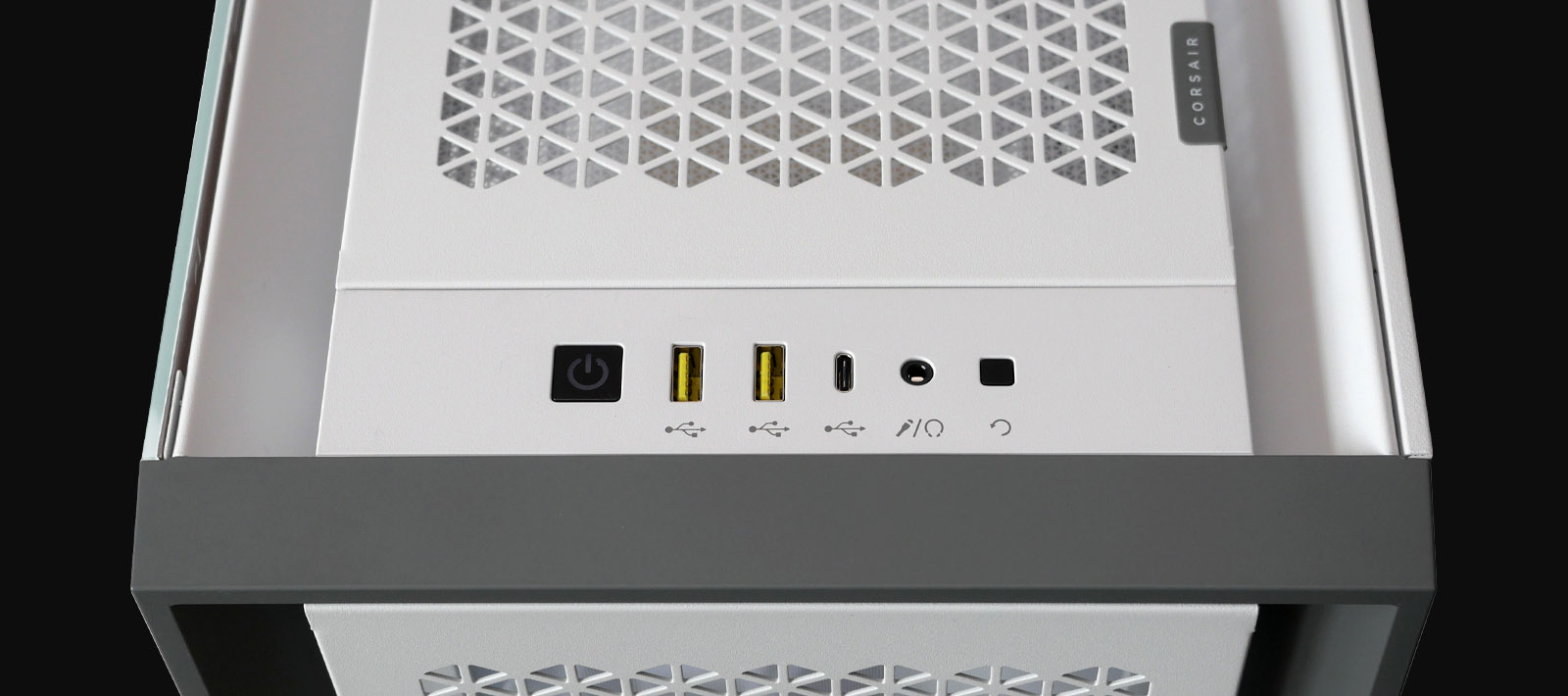

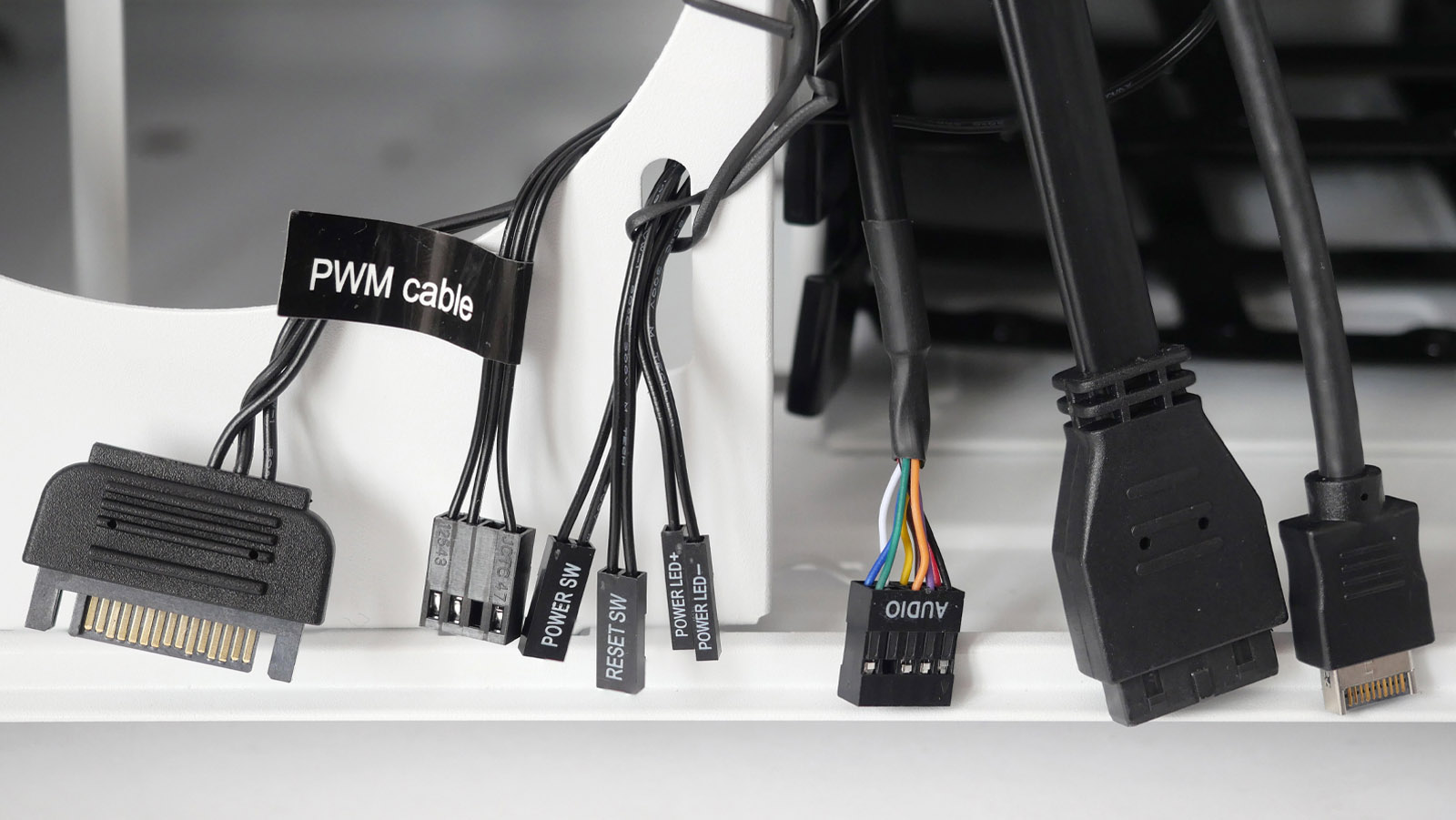

Фронтальные разъёмы размещены на верхней панели. При настольном размещении системного блока к ним будет не особо удобно тянуться. Но удобно, что они не привязаны к съёмной лицевой панели, а следовательно, периодическая чистка фильтров от пыли не потребует отключения внутренних проводов.

Набор интерфейсов подобран с учетом современных реалий и включает не только пару портов USB 3.0, но и один USB 3.1 Type C. Аудиогнездо комбинированное. Кнопка включения подсвечивается белым цветом во время работы и играет роль индикатора POWER LED.

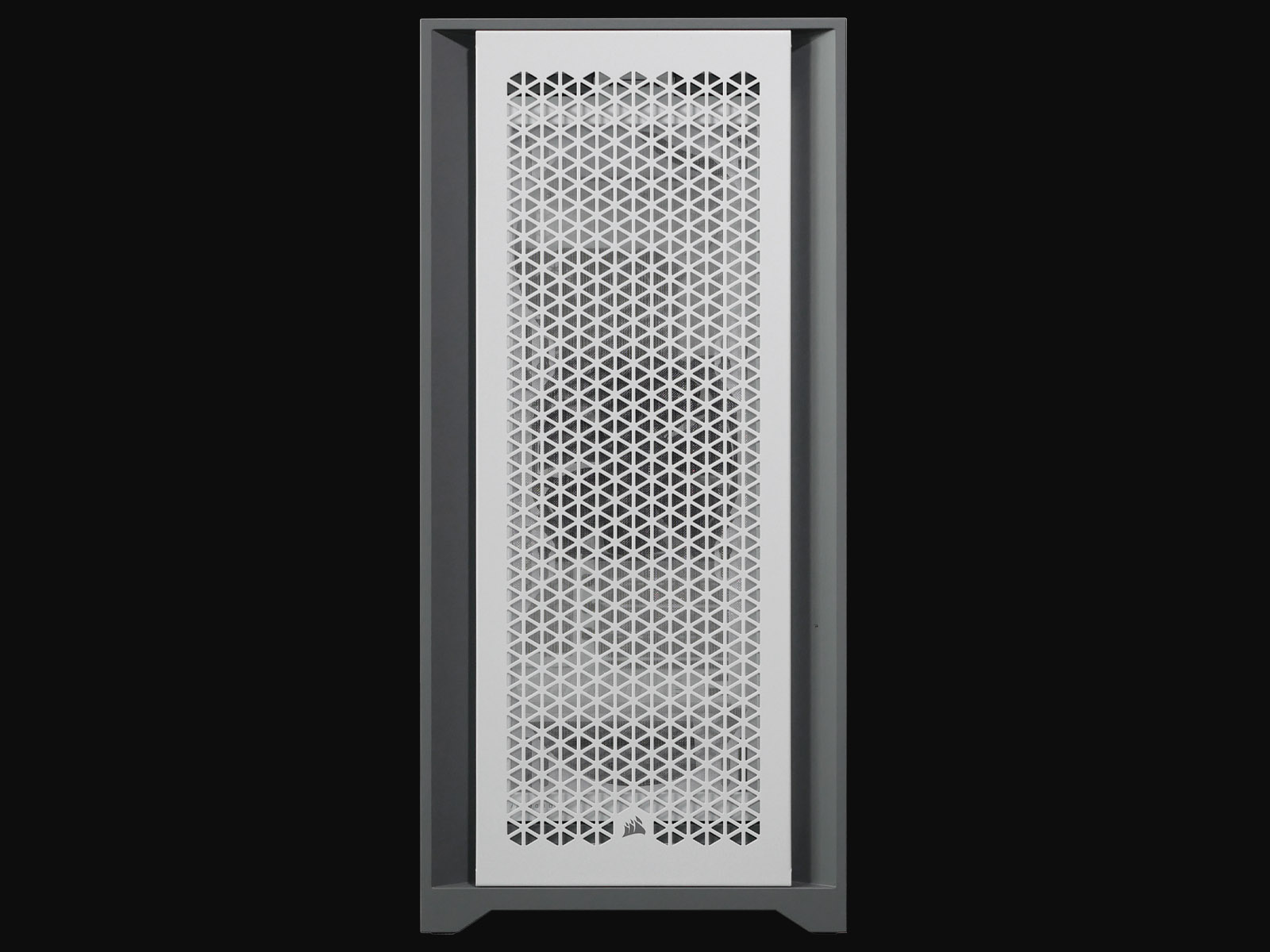

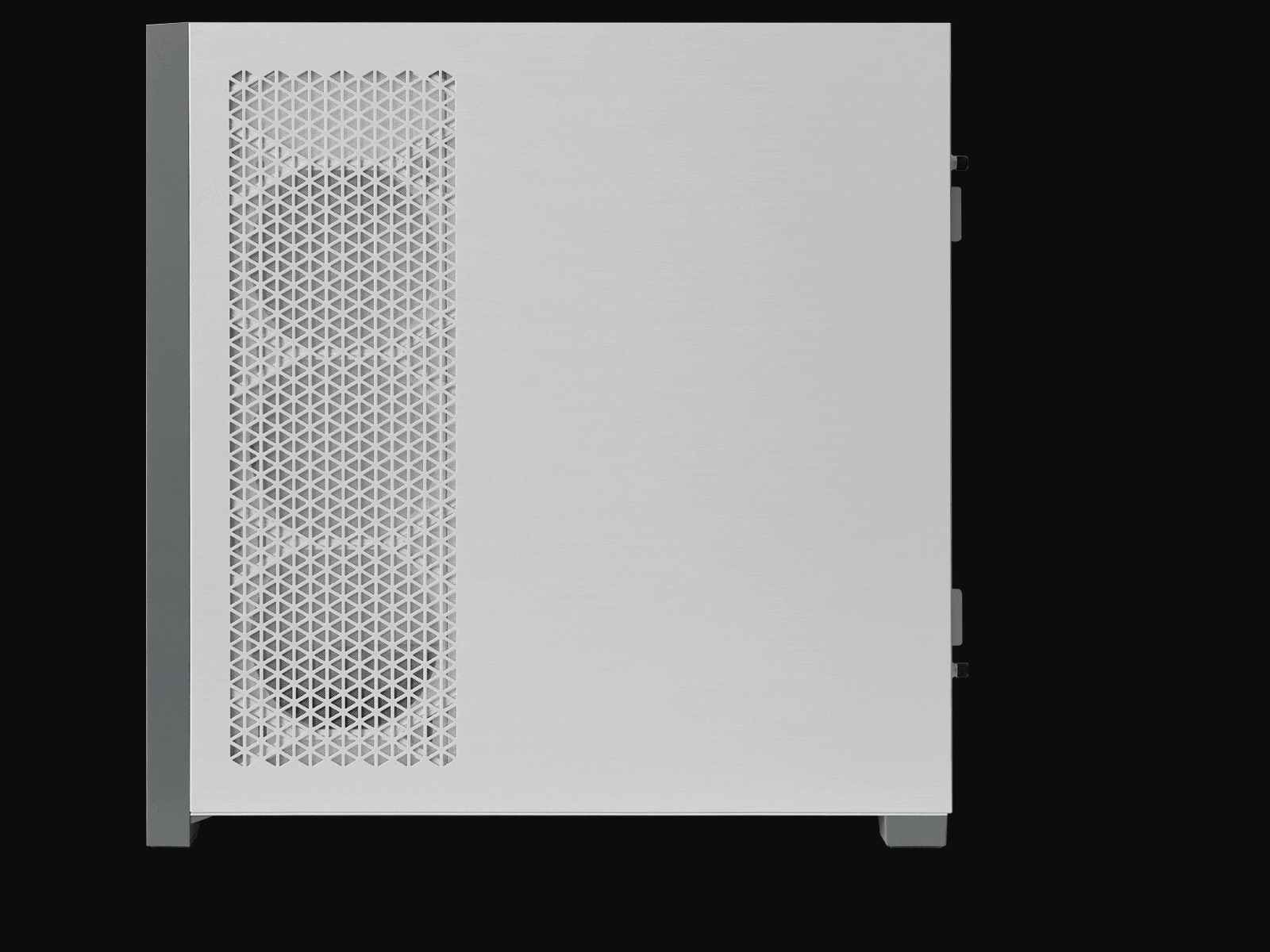

Брутальный вид корпуса спереди по стилизации аналогичен верхней панели. Те же формы отверстий для вентиляции и принцип крепления съёмной панели. Сзади корпус скомпонован привычно для современных средних башен с нижним расположением блока питания и парочкой слотов для вертикальной установки видеокарты.

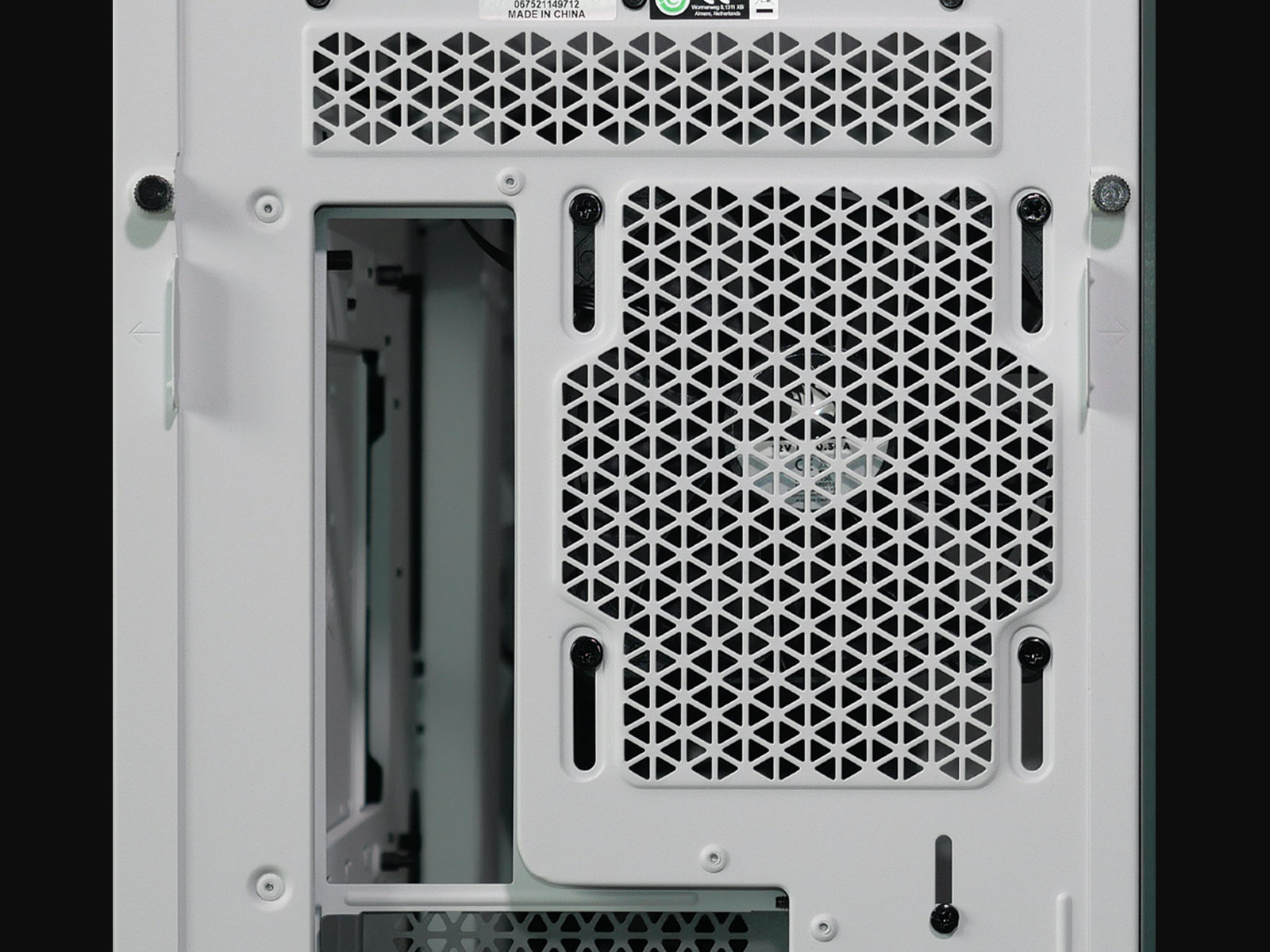

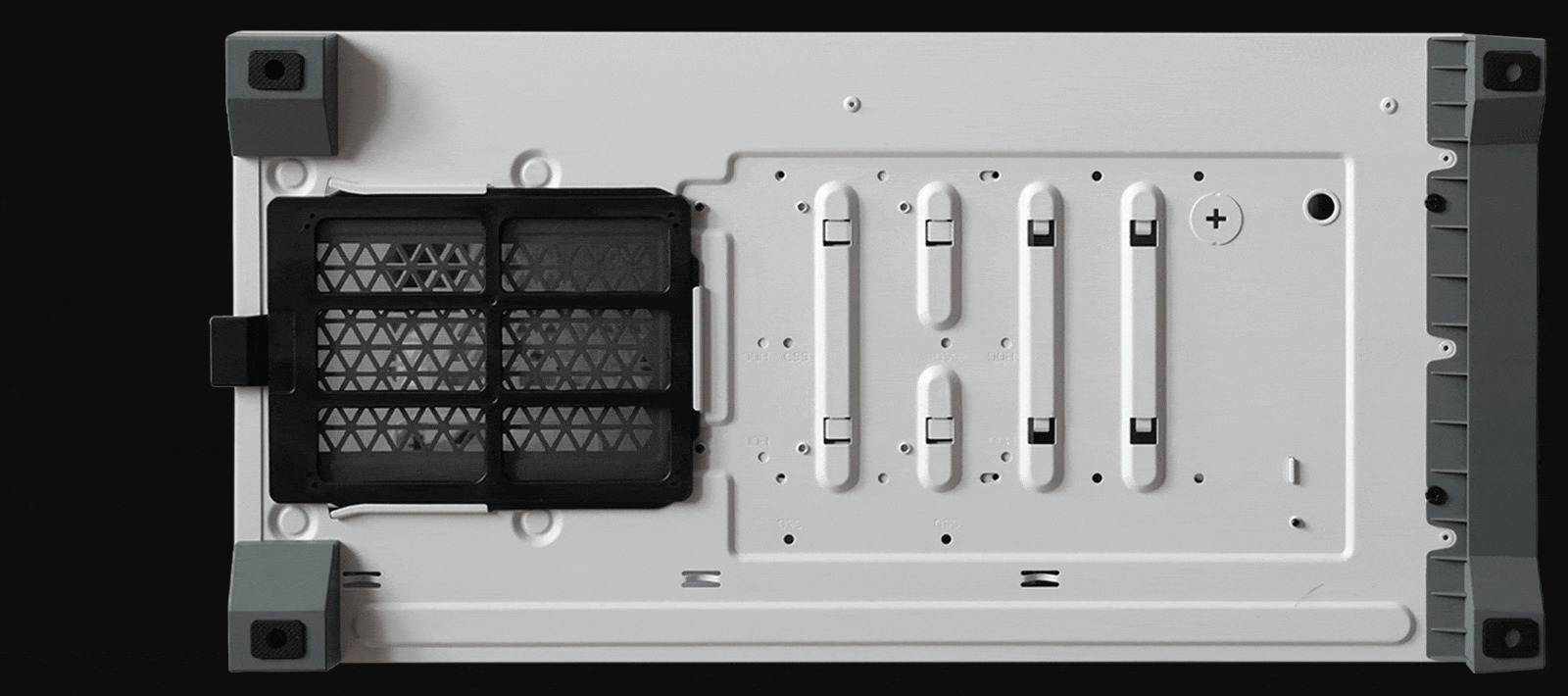

Так как приток воздуха к блоку питания сделан снизу, корпус опирается на четыре пластиковые ножки высотой 22 мм по углам. Благодаря прорезиненным вставкам корпус устойчиво себя чувствует даже на глянцевых поверхностях столешниц. Область забора воздуха прикрывается съёмным пылевым фильтром с пластиковой рамкой. Он выдвигается назад, поэтому для периодической чистки позади корпуса потребуется немного свободного пространства. Фильтр находится не на виду, поэтому производитель не стал окрашивать его в белый цвет.

Интерьер

Боковые панели крепятся на специальных защёлках методом вдавливания сбоку. Дополнительно они фиксируются двумя винтами с накатанной головкой, которые имеют специальную форму резьбы, чтобы не вываливаться из отверстий. В местах установки съёмных модулей по всему корпусу применено аналогичное решение, что позволяет многие кожухи открутить без отвертки, плюс винты не теряются, оставаясь на весу в пазах.

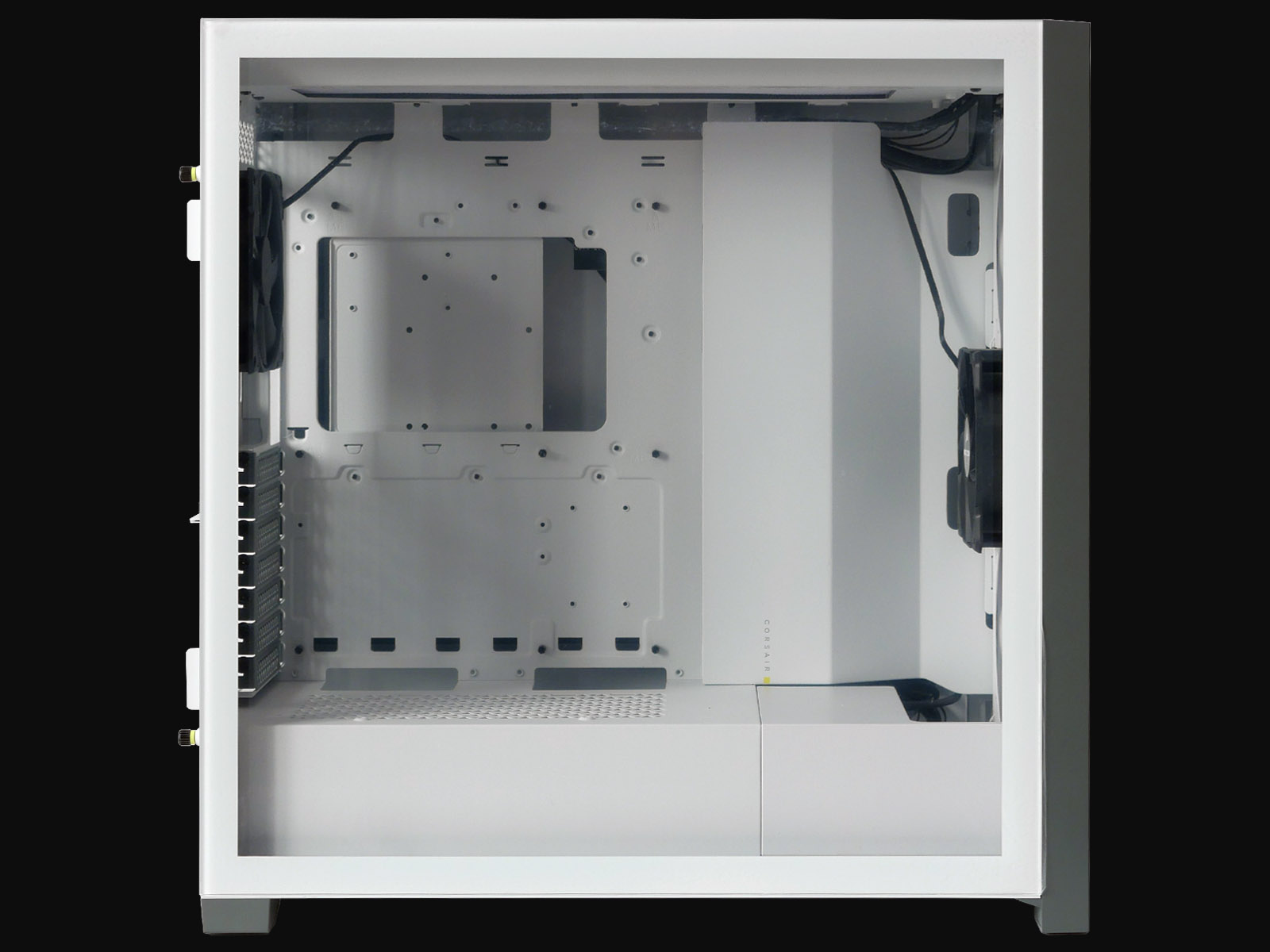

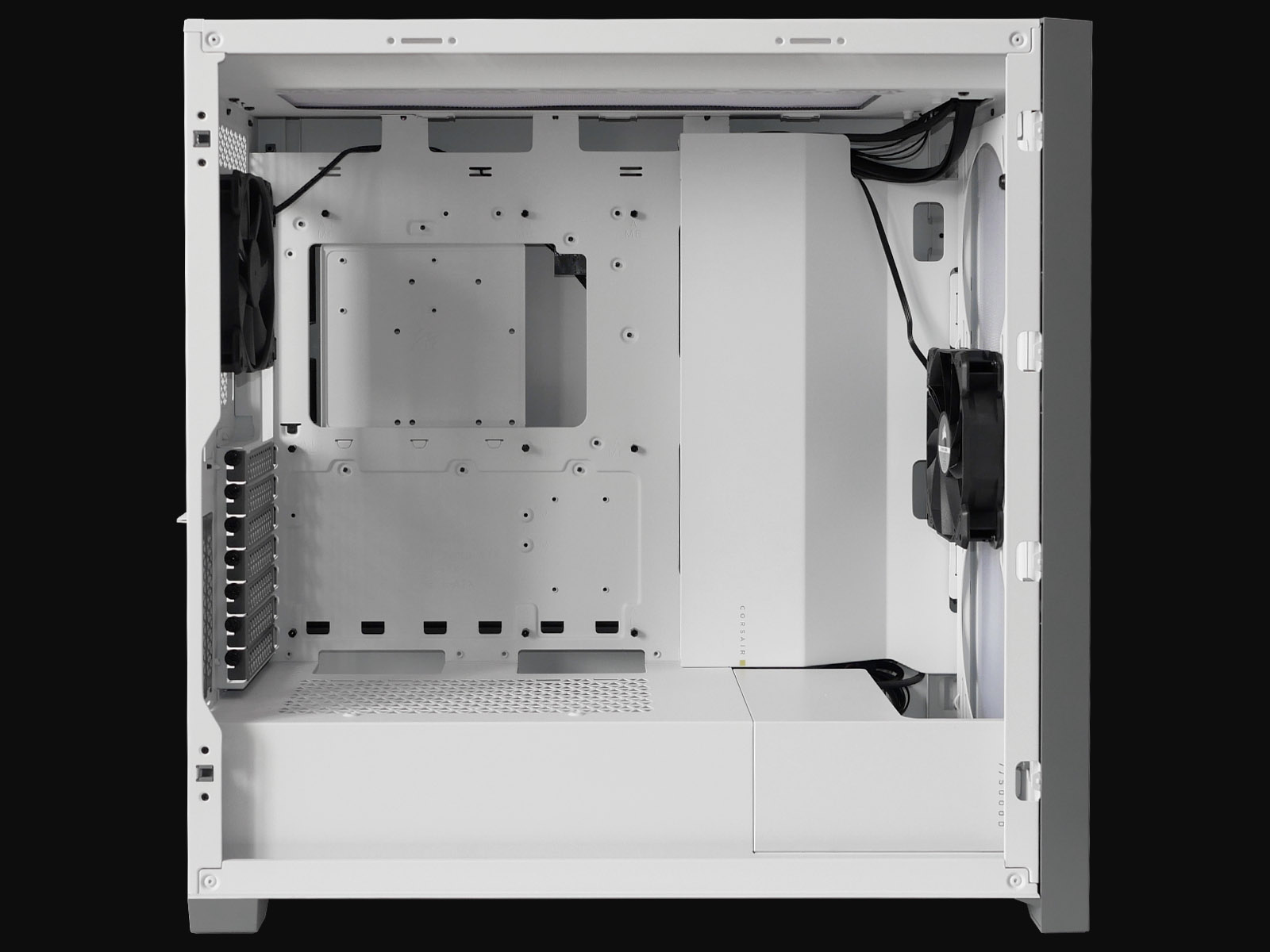

Компоновка Corsair 5000D AIRFLOW при снятой крышке на первый взгляд выглядит привычно для современных корпусов, в которых корзина накопителей информации и блок питания убраны вниз и спрятаны за перегородкой. Но если присмотреться к деталям, то станут заметны интересные решения и съёмные внутренние кожухи, упрощающие кабель-менеджмент и повышающие возможности презентабельной сборки с минимумом проводов на виду.

Зона крепления материнской платы поддерживает установку экземпляров большинства распространенных форматов desktop-сегмента от mini-ITX до E-ATX. Стойки уже вкручены под полноразмерные ATX-платы. Остальные посадочные места размечены и подготовлены, а запасные ножки вложены в отдельный пакетик в наборе крепежа. Окно в поддоне материнской платы большое, проблем с доступом к бэкплейтам сокета центрального процессора быть не должно.

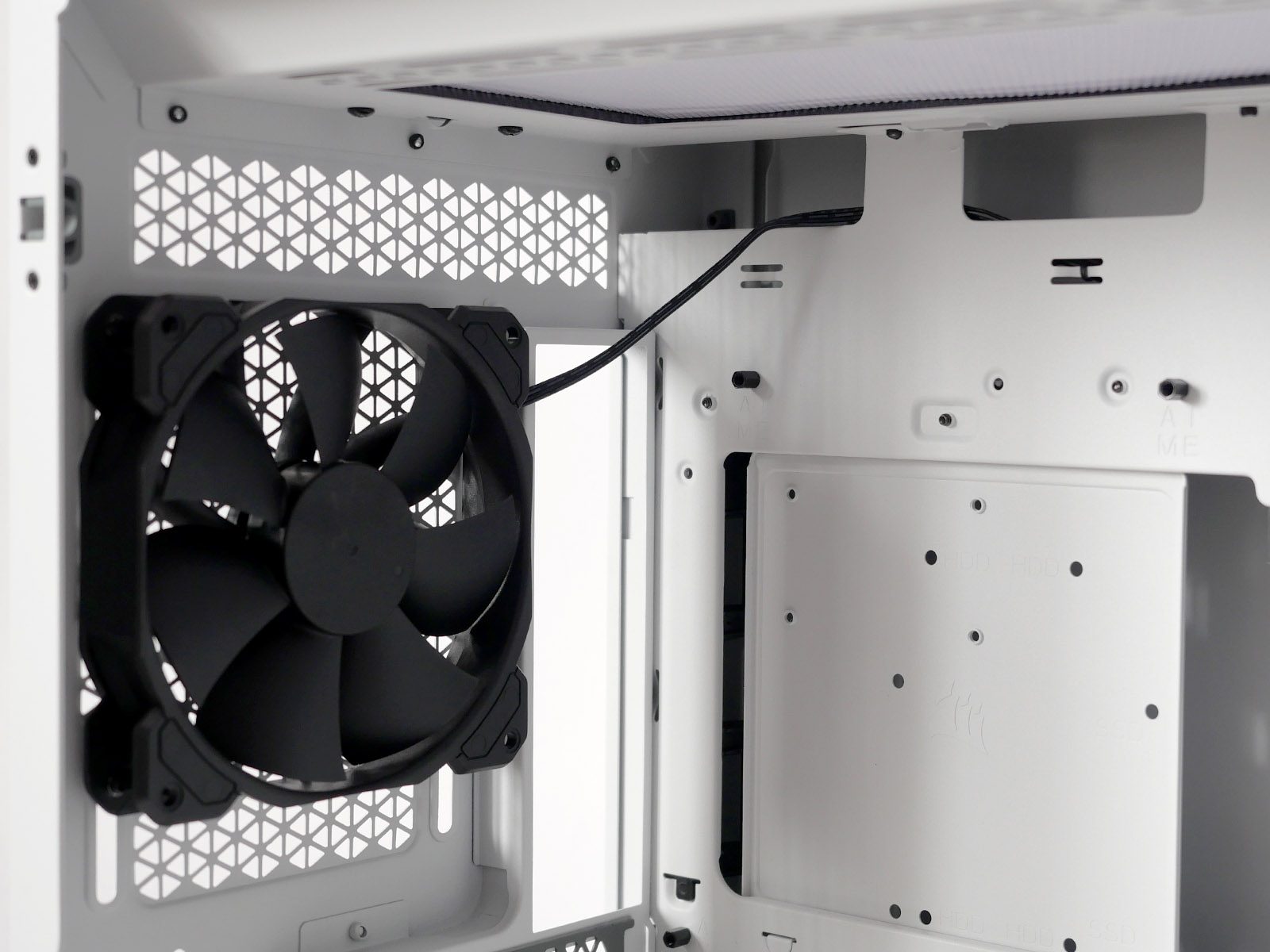

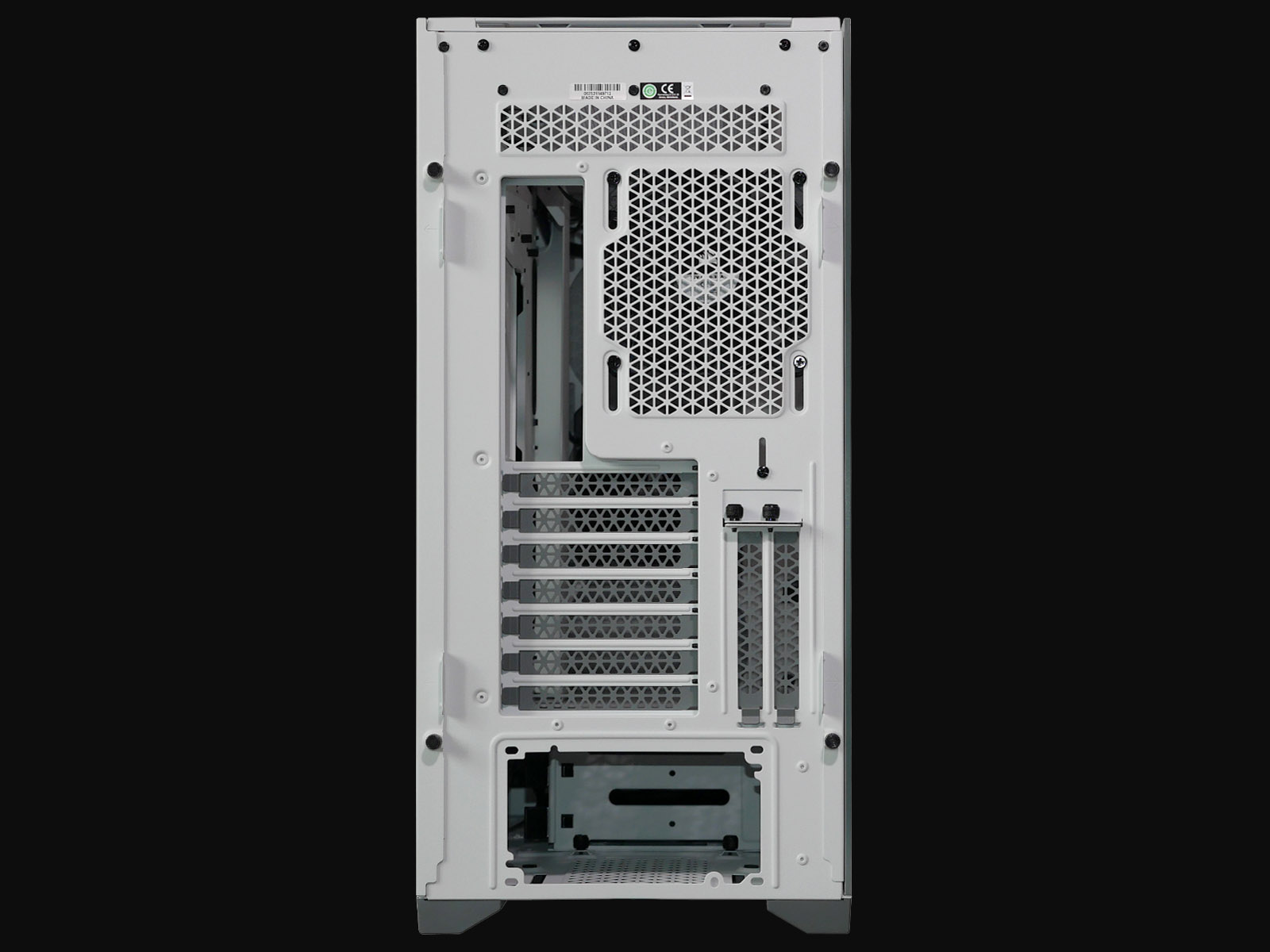

Место крепления вентилятора на задней стенке слегка сдвинуто вниз от верхней части корпуса. Также над материнской платой остаётся расстояние приблизительно 45 мм с удобным доступом к верхним вырезам в поддоне. Это обеспечивает отличную совместимость с радиаторами AIO-СЖО типовой высоты 27 мм. Отступ вентилятора от окошка для задних портов материнской платы достаточный, чтобы не было коллизий с декоративными кожухами на них в этой области.

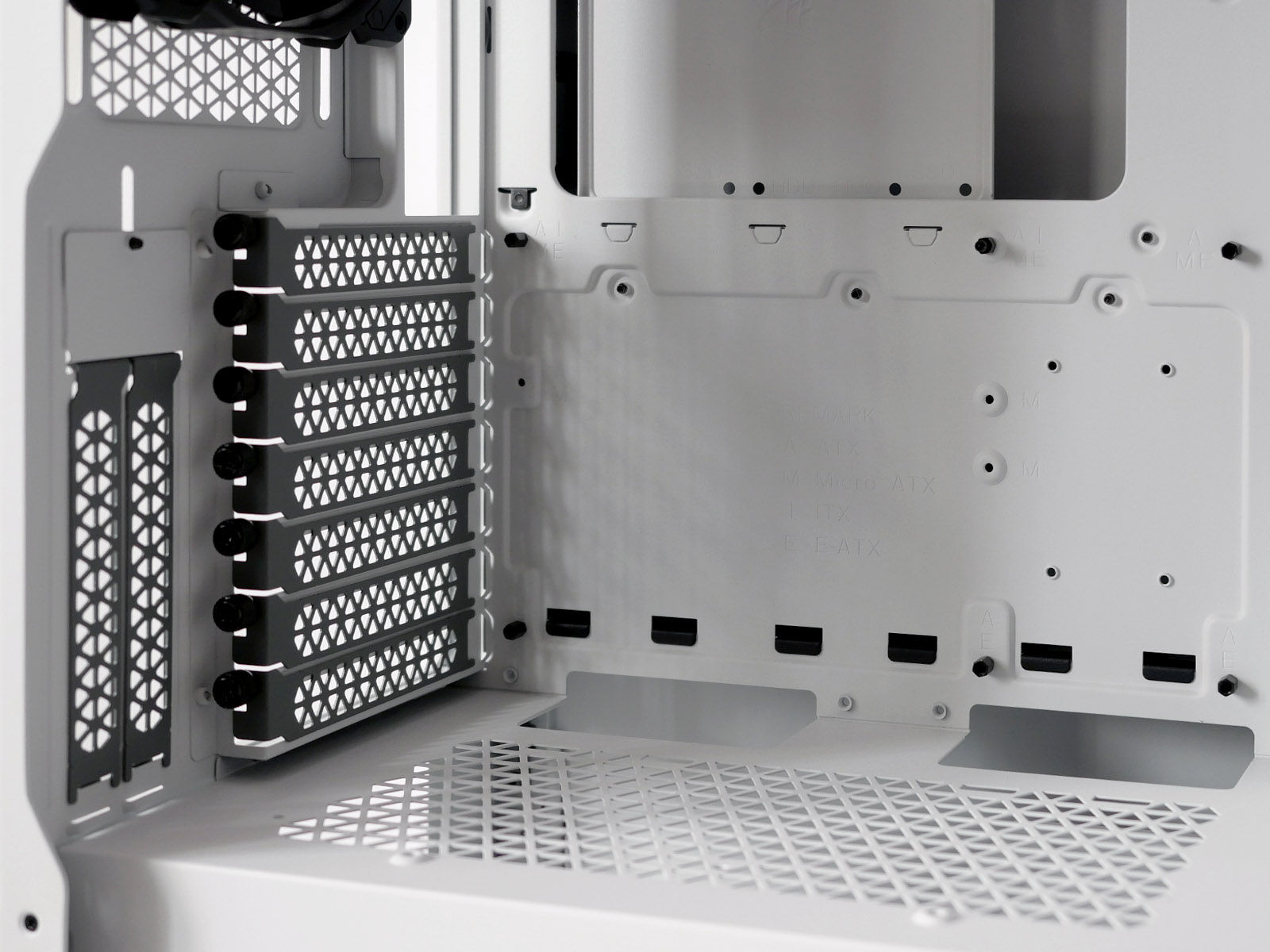

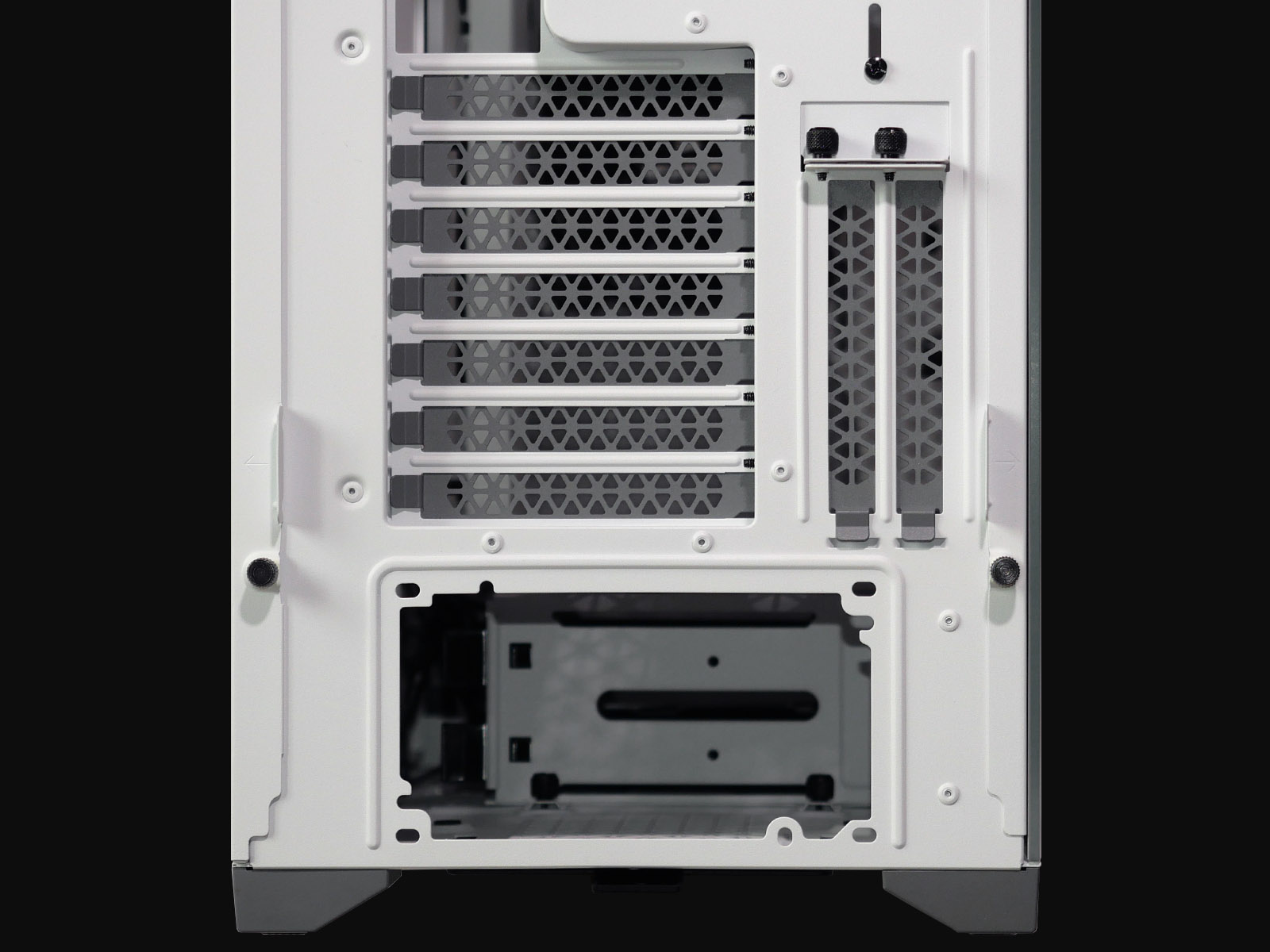

Компоновка слотов расширения: семь горизонтальных плюс два вертикальных. Все закрыты тёмно-серыми металлическими перфорированными многоразовыми заглушками, удерживаемыми чёрными винтами с накатанной головкой. На перегородке блока питания предусмотрено два отверстия для крепления платы PCIe-удлинителя (CORSAIR PCIe extension cable не входит в комплект) при вертикальной установке видеокарты или двух пластин под 2,5"-накопители информации.

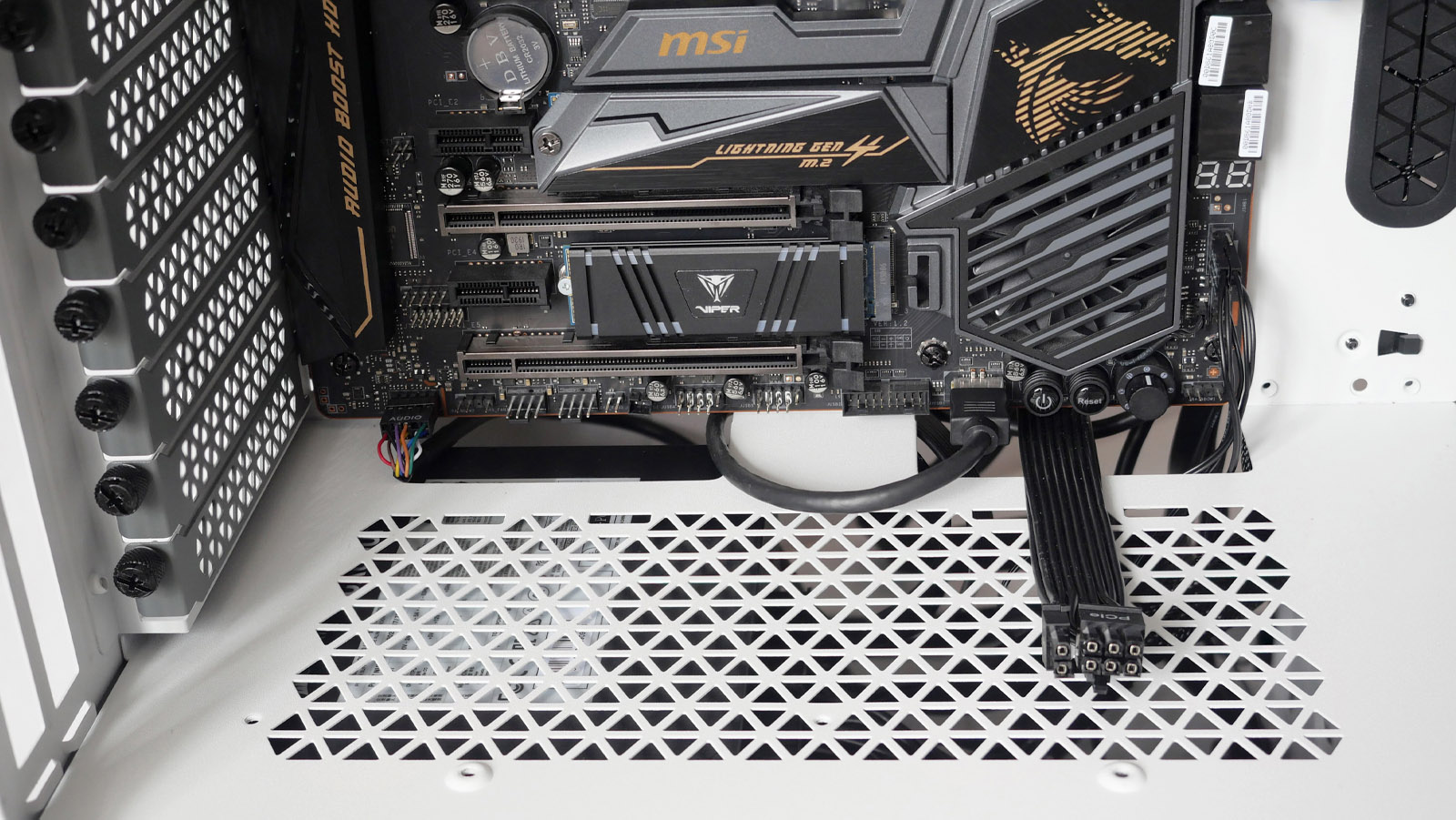

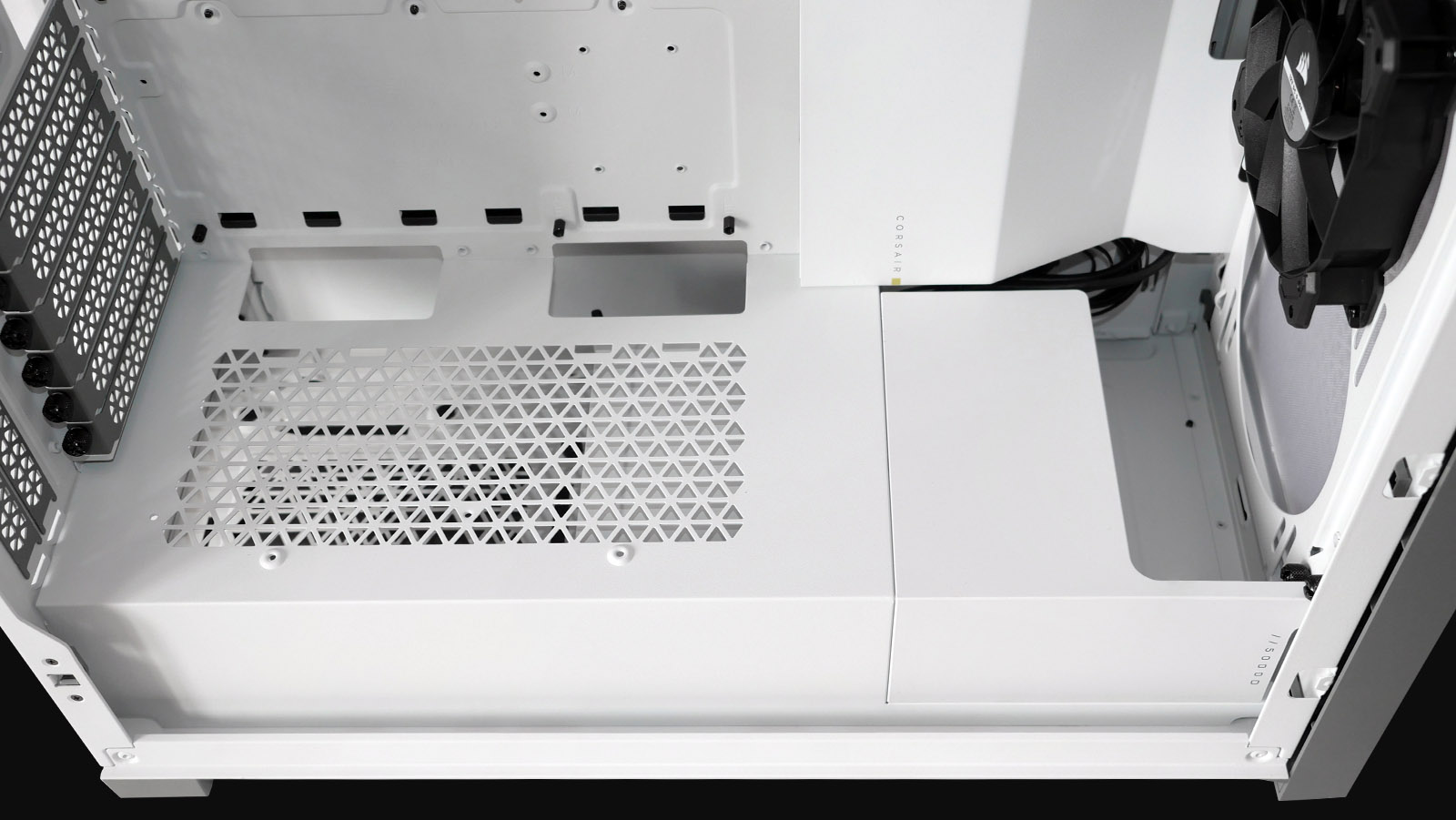

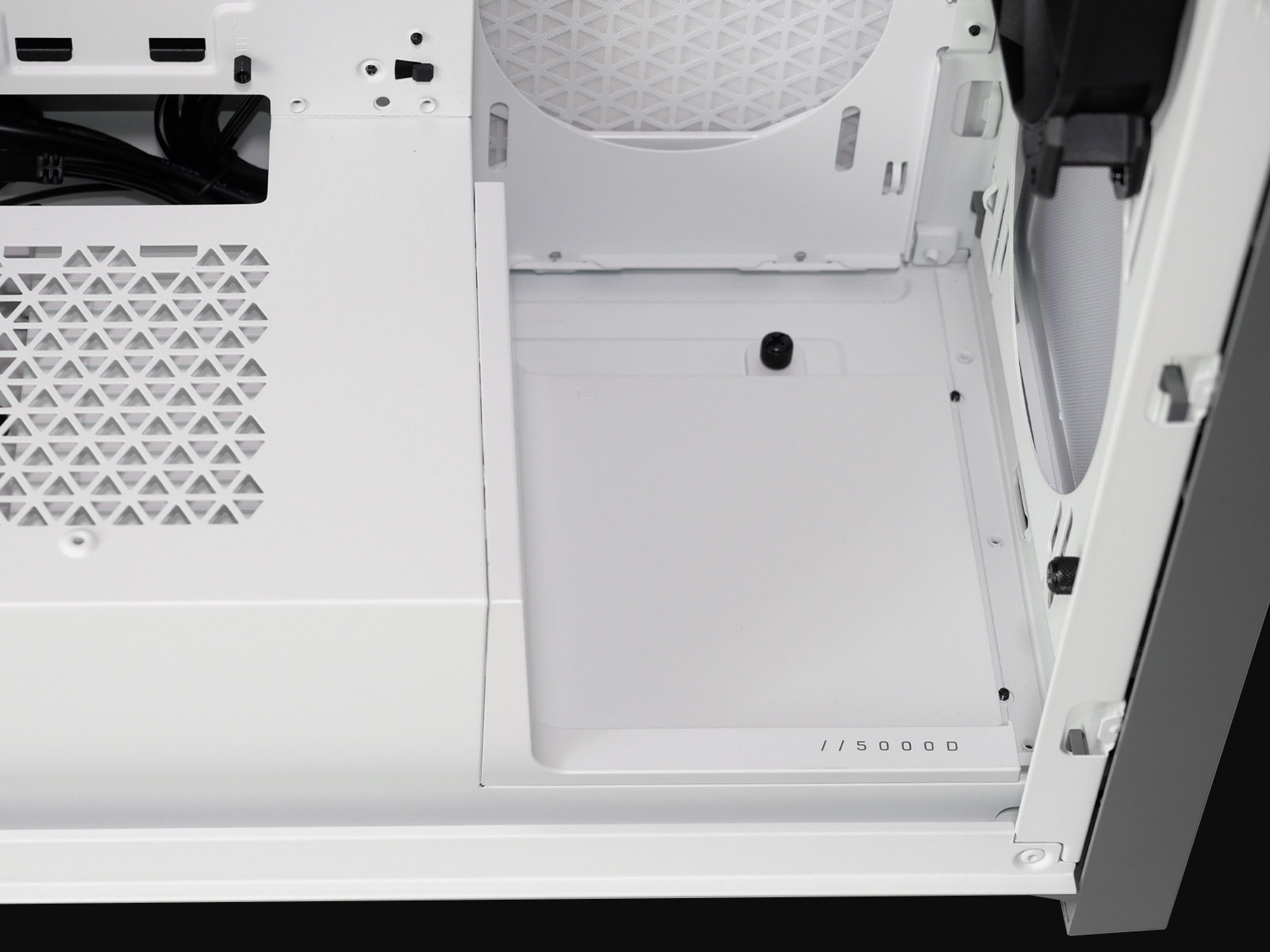

Нижняя перегородка составная. Большая часть относится к металлическому каркасу. Сверху она перфорирована для корректного охлаждения пассивных блоков питания. Странно, но не сделано боковое окошко, открывающее вид на стенки самого блока питания, особенно с учетом моды на ARGB-элементы и дизайнерские наклейки даже на источниках питания. Передняя часть перегородки длиной 158 мм сделана съёмной пластиковой с креплением винтами в нескольких точках. В ней предусмотрен вырез глубиной 70 мм для вертикальной установки 360-мм радиатора системы жидкостного охлаждения за фронтальной панелью.


Второй вариант утопленной вниз пластиковой заглушки вложен в комплект и используется при креплении радиатора СЖО вертикально на правой части поддона материнской платы, либо при толщине фронтального радиатора более 40 мм. Установка обоих пластиковых элементов не самая удобная. Требуется точно попасть защёлками сразу в двух плоскостях, благо эта операция носит разовый характер в процессе сборки.

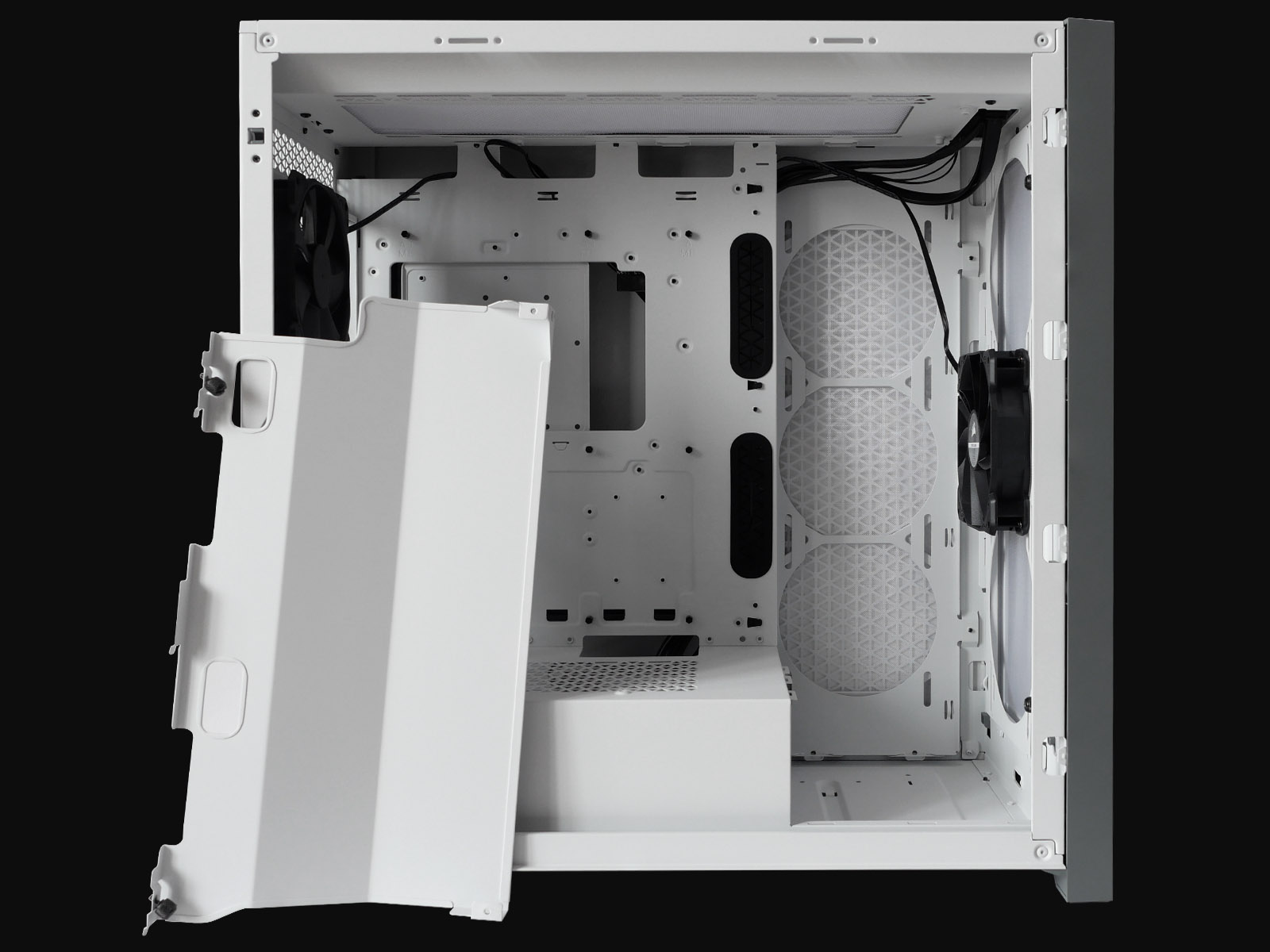

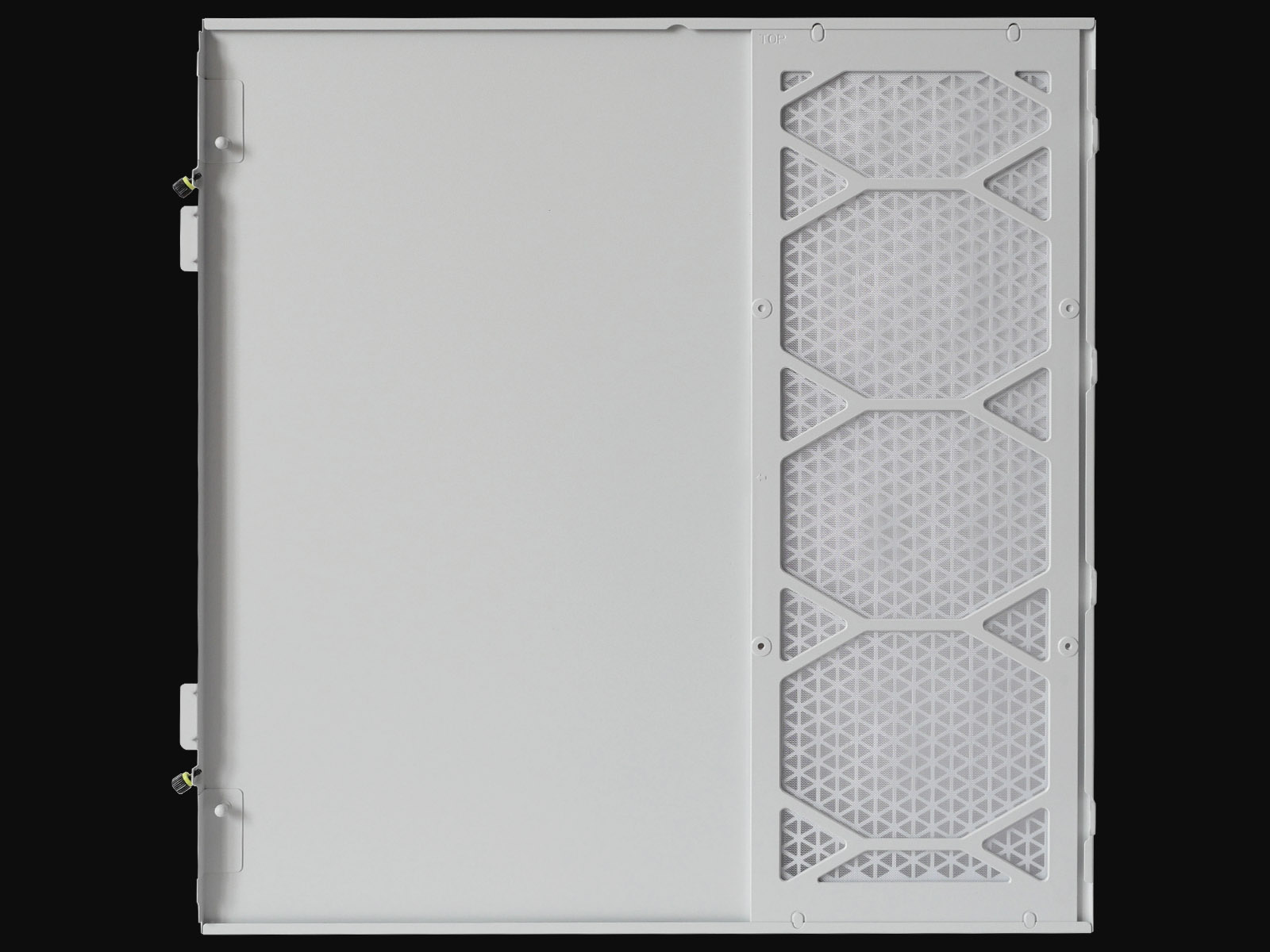

Вертикальный кожух, закрывающий правую вертикальную часть, также снимается после откручивания четырёх винтов, два из которых под отвёртку, а два — с накатанной головкой. Последнюю парочку руками открутить и закрутить не получится, так как их прикрывает часть рамы. Причём места, чтобы подобраться к ним, мало. Потребуется отвёртка с коротким жалом.

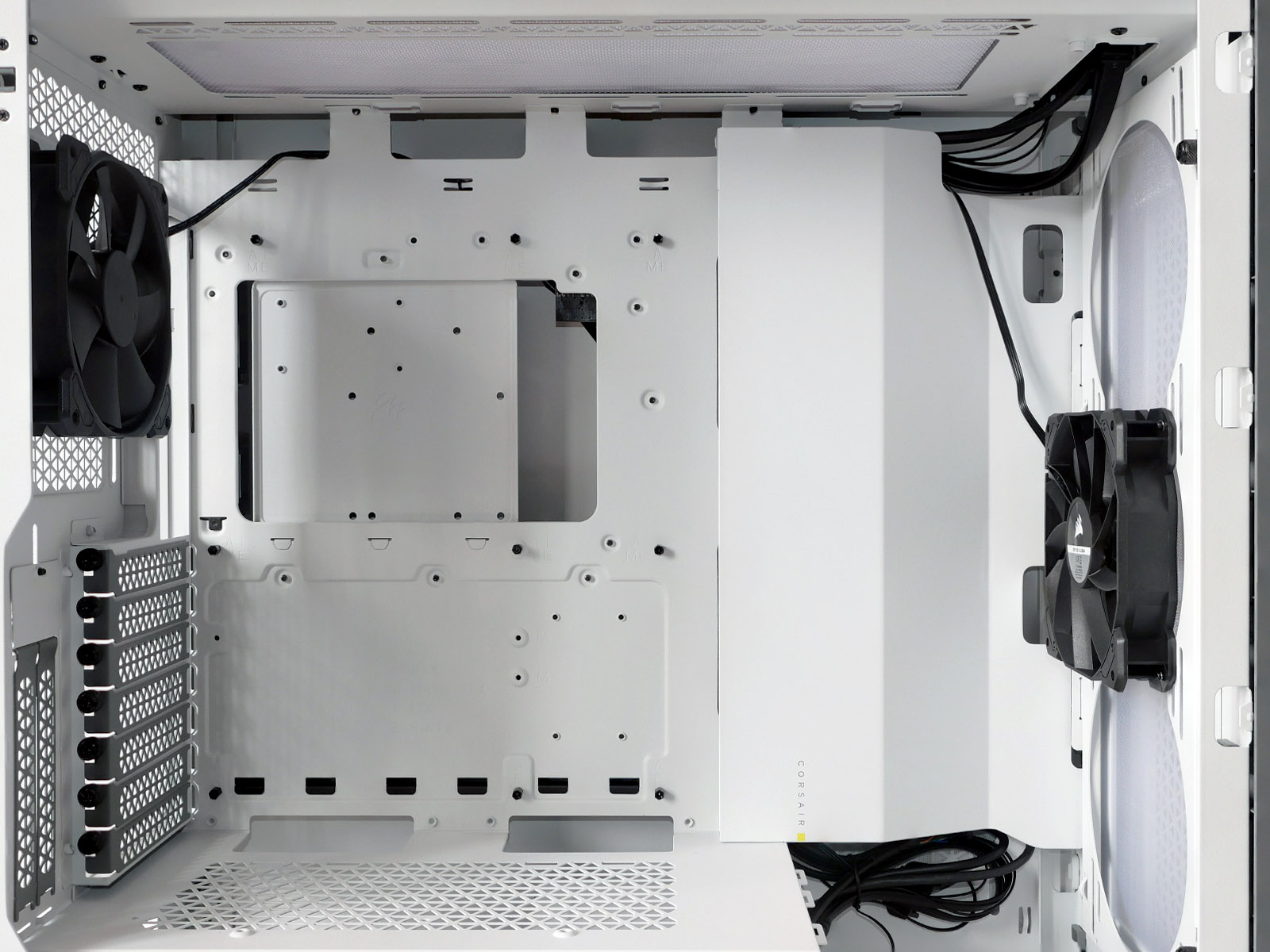

Доступ к застенкам корпуса сделан просто шикарно. После снятия боковой стенки открывается зона обслуживания вертикально установленного радиатора СЖО и дверца, закрывающая всё остальное от взора. За ней приличный запас места для прокладывания кабелей с пластиковыми кабель-каналами RapidRoute глубиной 25 мм и многоразовыми хомутами для проводов.

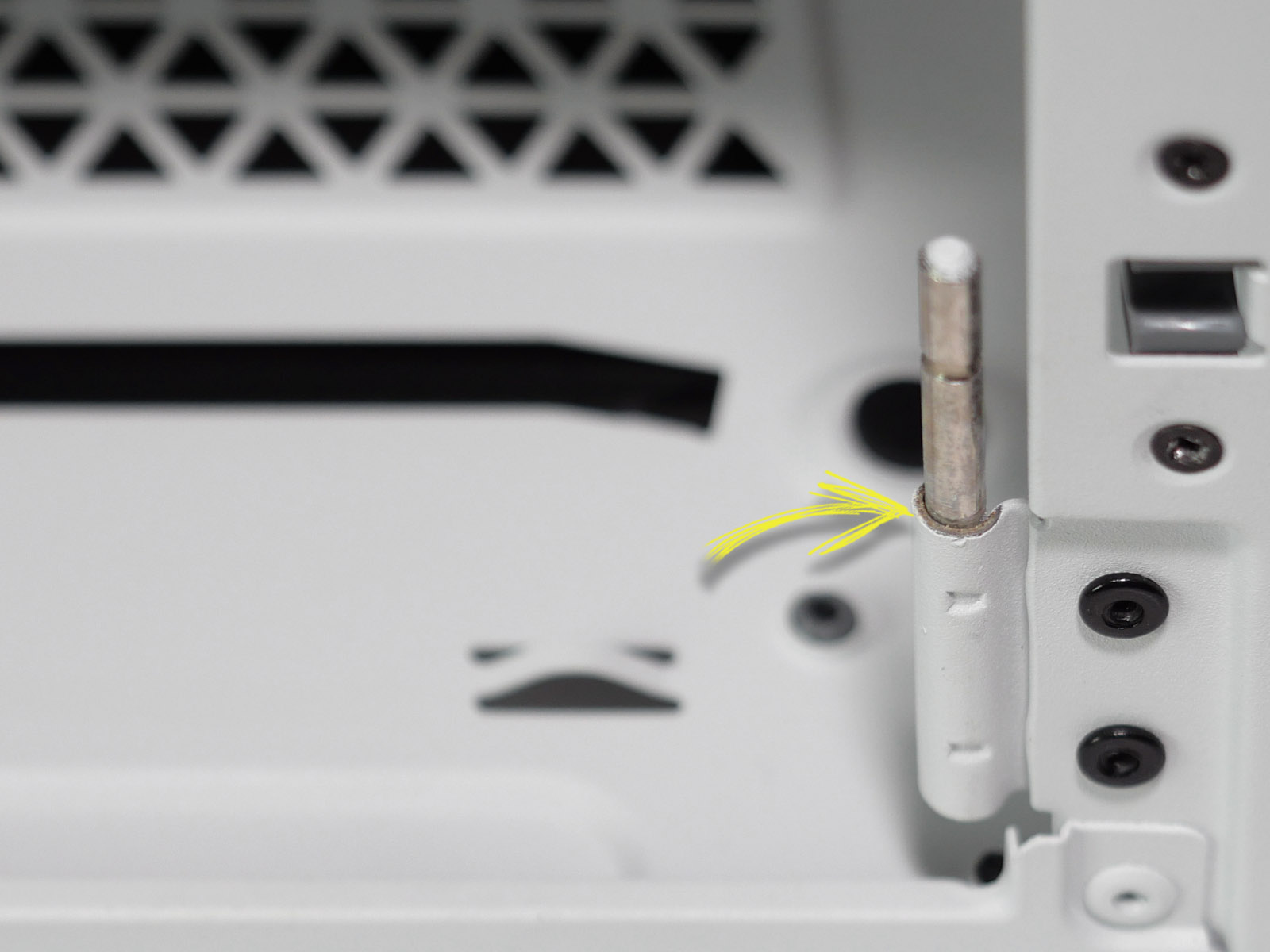

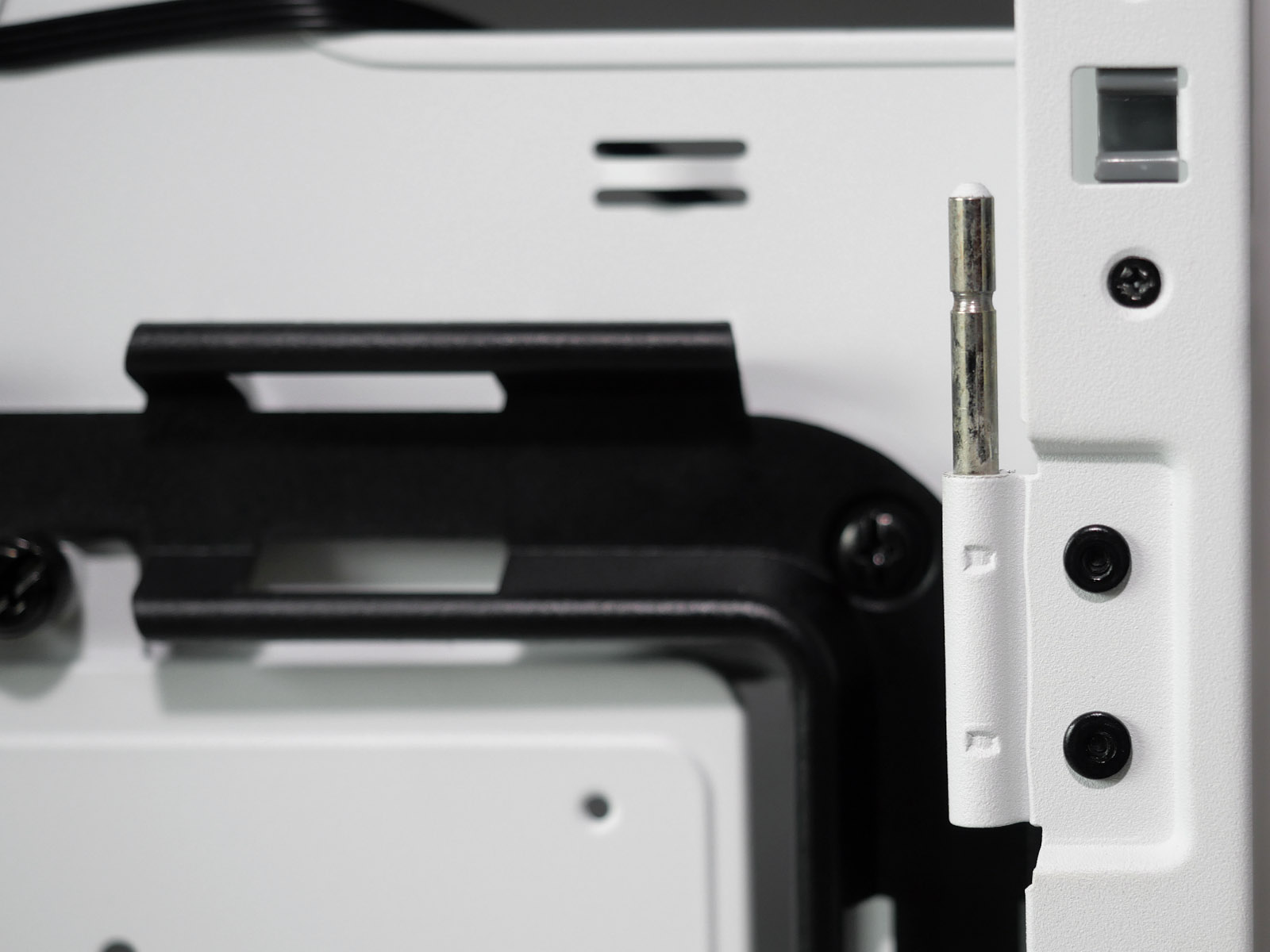

Дверца установлена на простые по конструкции петли. Для удобства её можно временно снять, потянув вверх в открытом положении. Из-за трения дверцы под собственным весом краска на верхнем торце петли быстро стирается.

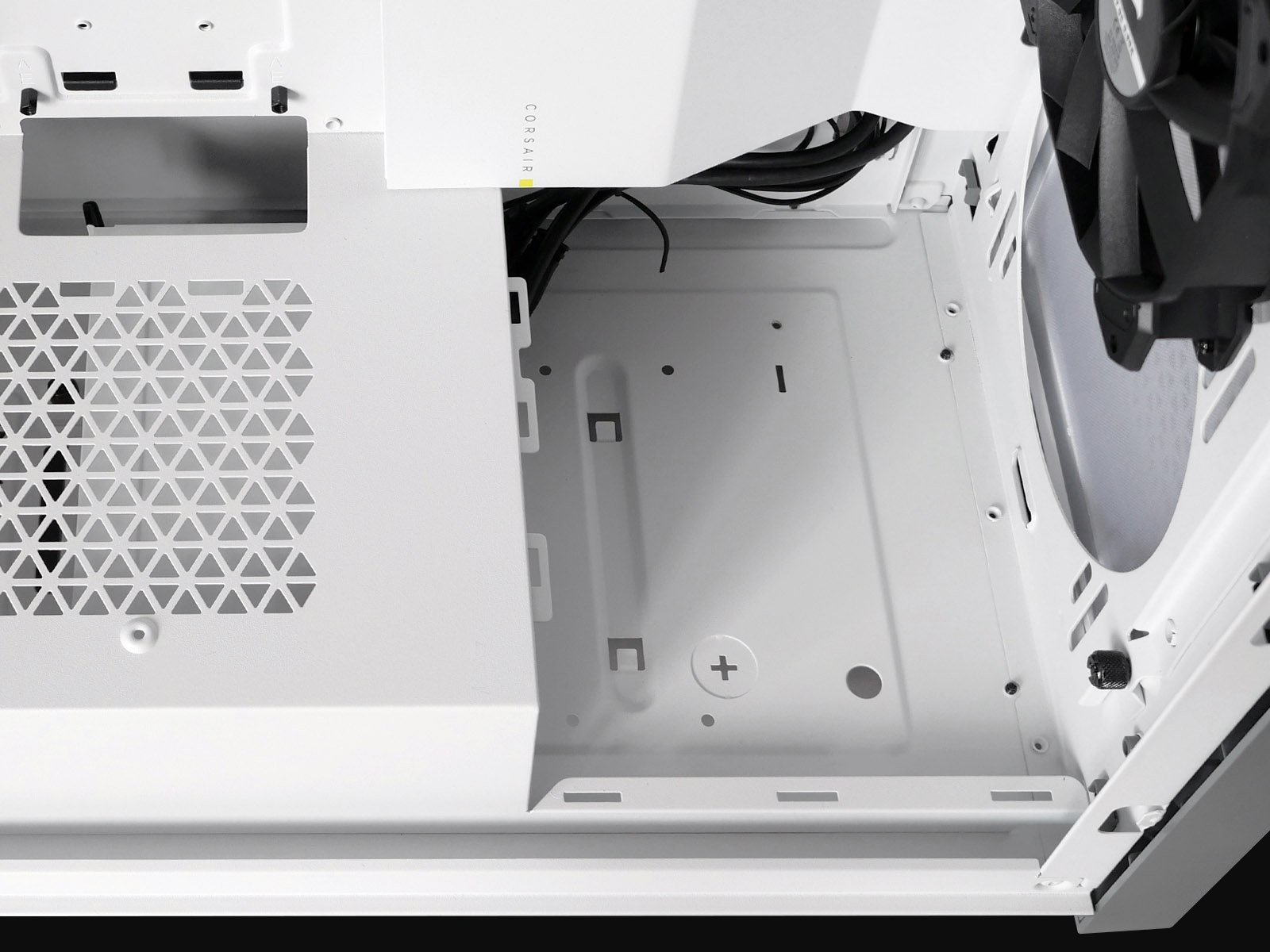

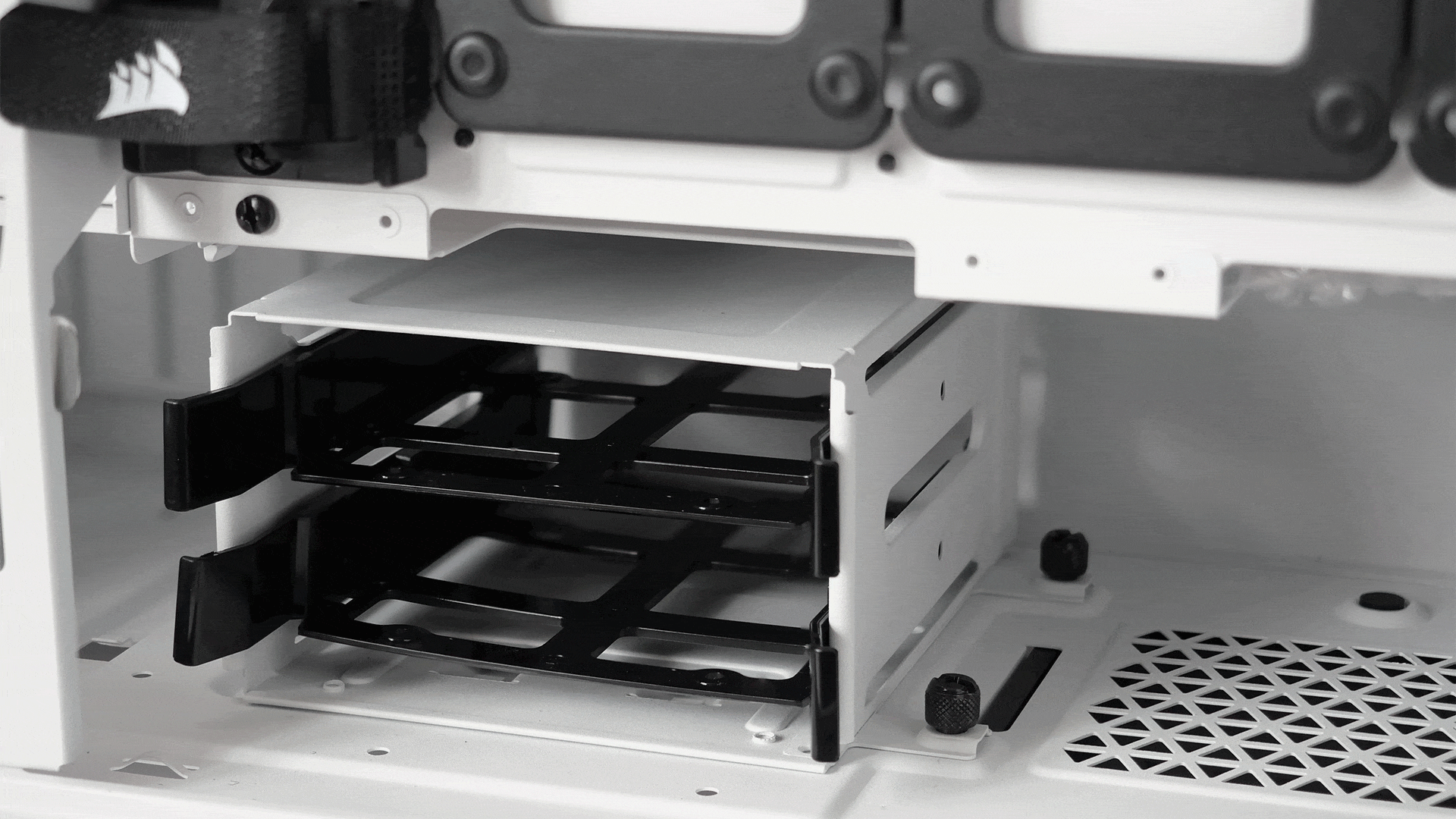

Корзина для накопителей информации в нижней части отсека имеет два варианта крепления, либо может быть убрана полностью. Установка жёстких дисков формата 3,5'' в неё традиционно для корпусов Corsair выполняется с помощью безвинтовых пластиковых салазок. Виброразвязки в точках подвеса дисков нет.


Corsair не упоминает в спецификации, но в салазки можно установить и 2,5'' накопители, если у них есть точки крепления снизу.

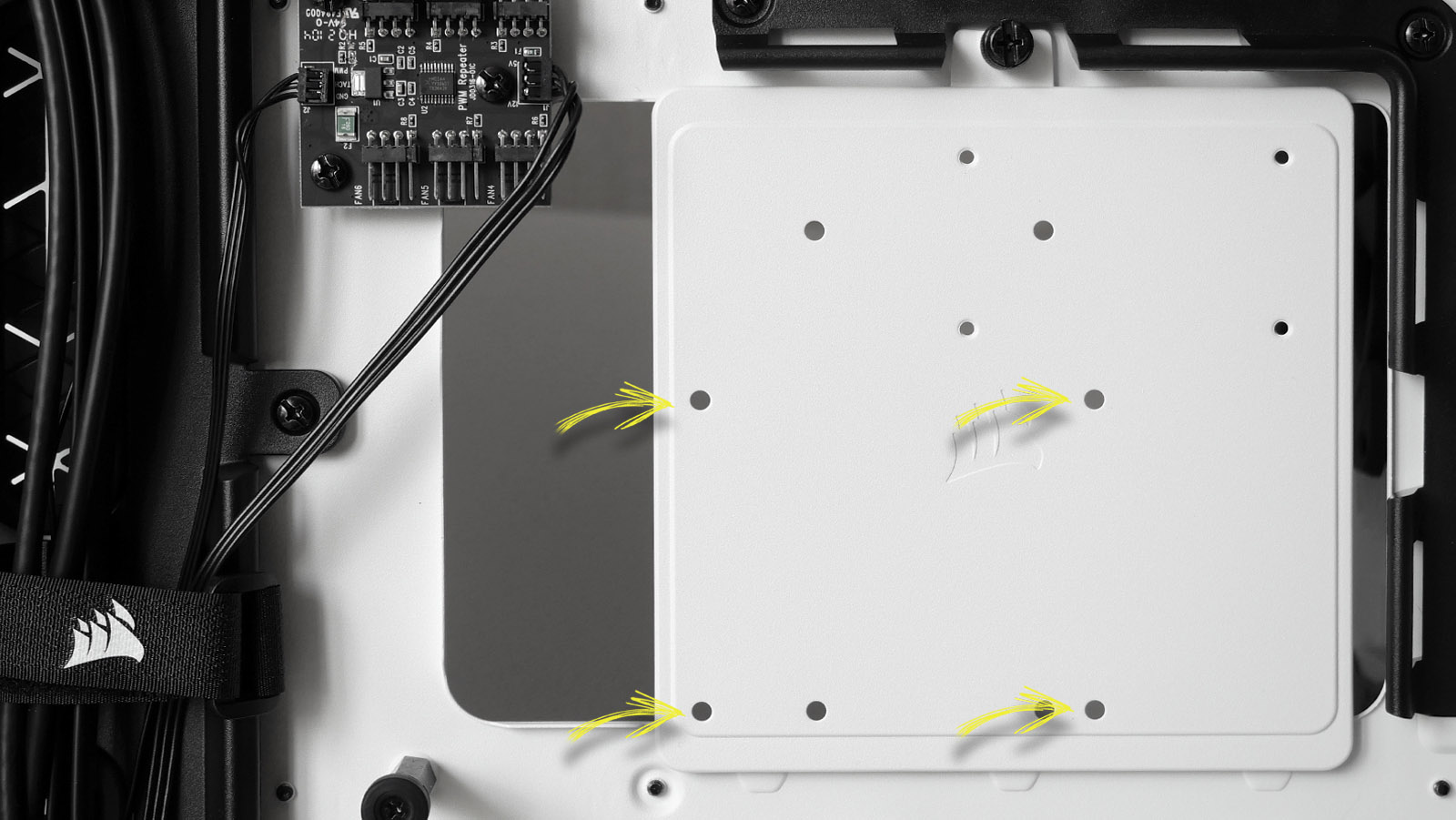

Также для 2,5''-накопителей предусмотрено одно место на брендированной белой панели за окном бэкплейта и три чёрных съёмных металлических площадки за поддоном материнской платы.

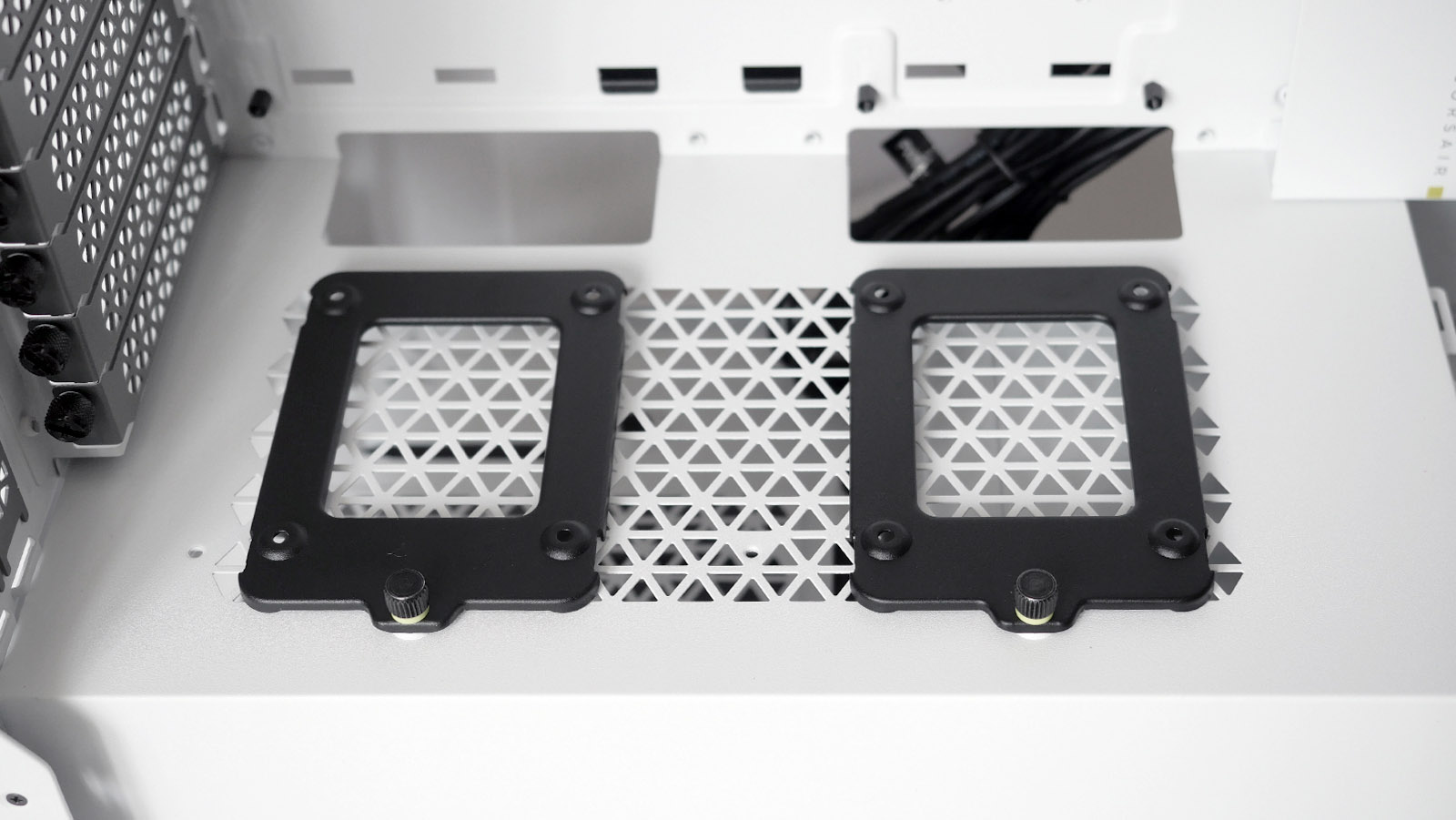

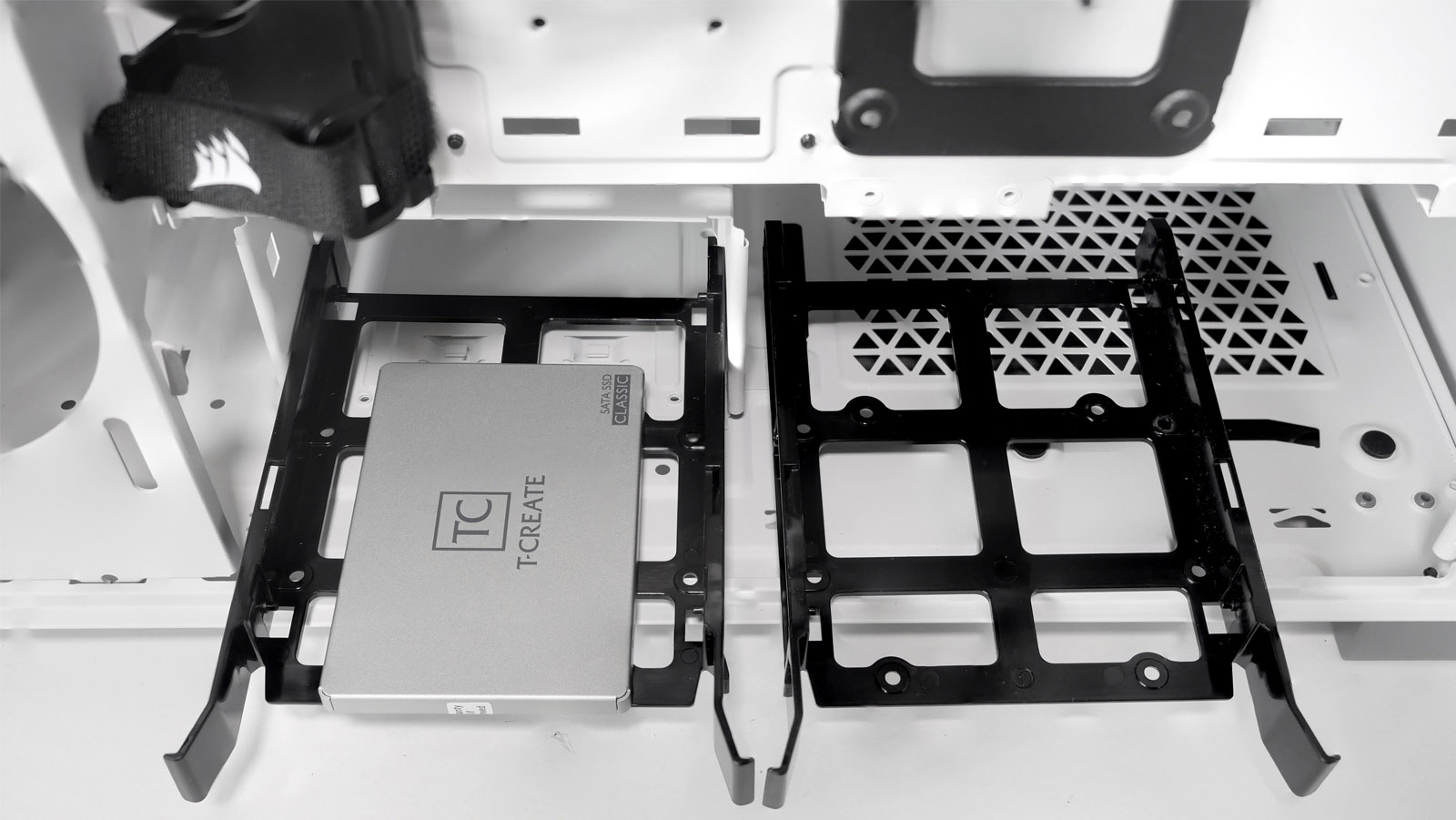

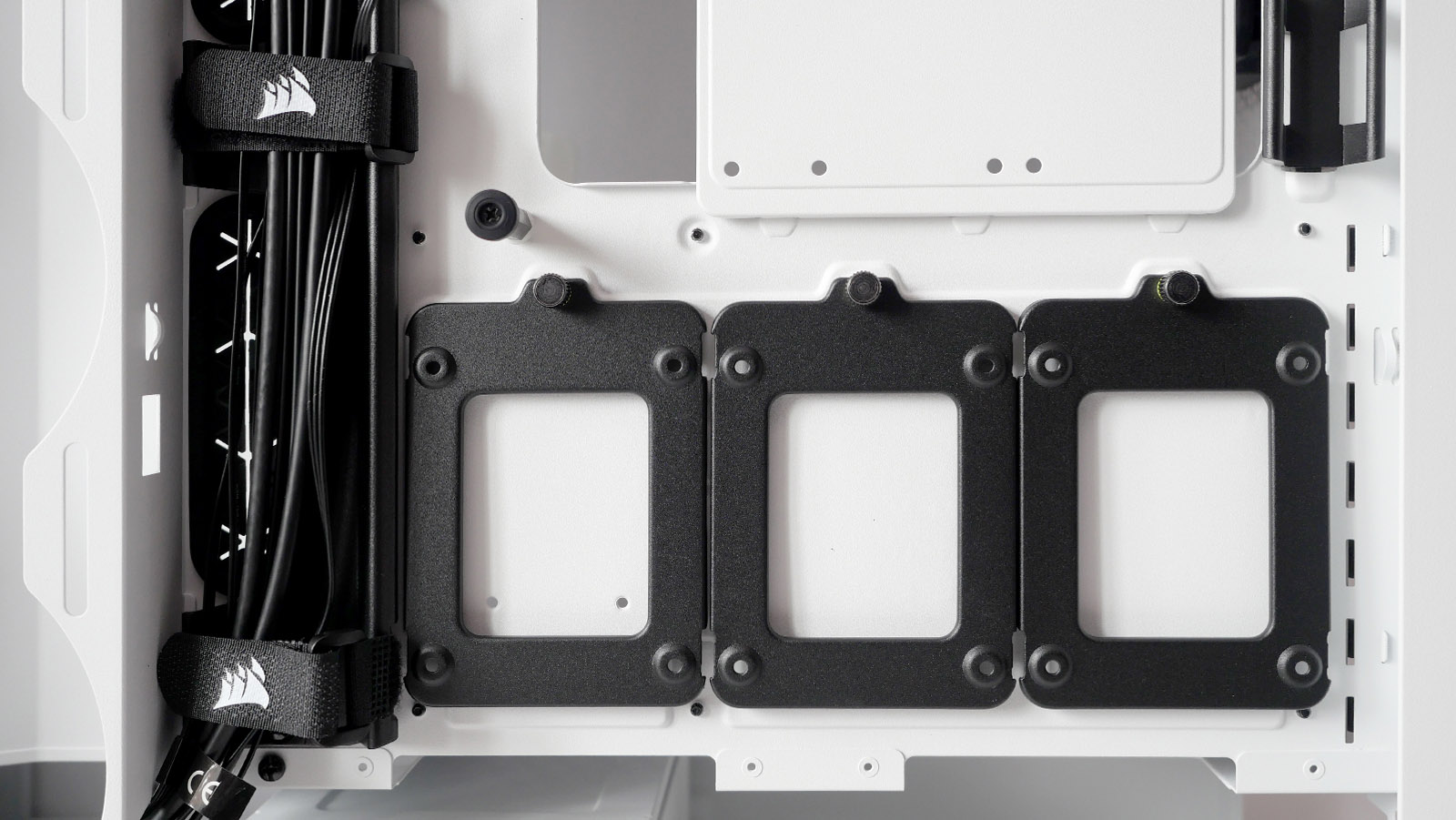

Эти же рамки в количестве двух штук можно прикрепить в основном отсеке поверх нижней перфорированной перегородки.

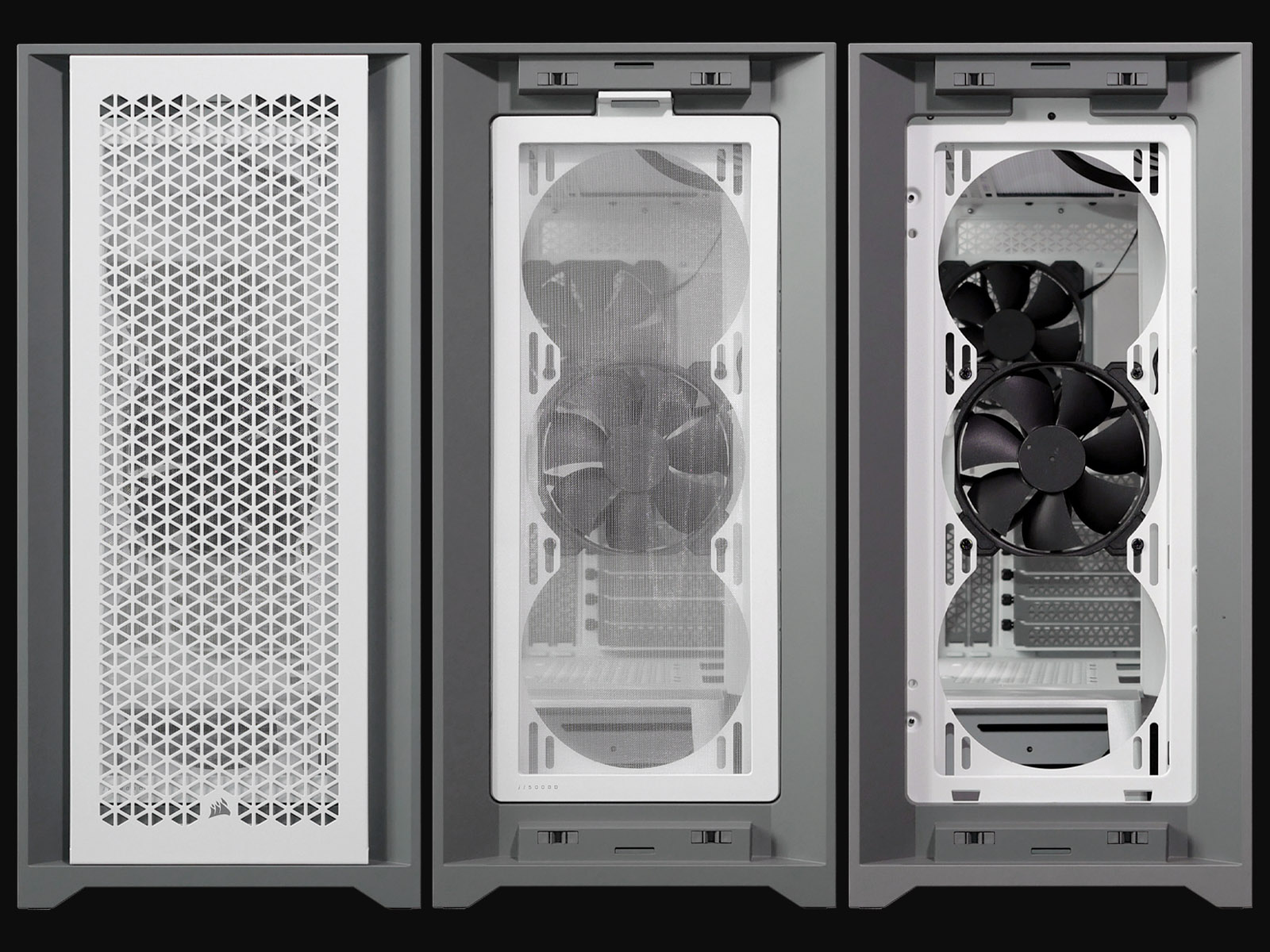

Фронтальная сетчатая металлическая панель держится на четырёх защёлках и снимается движением "на себя". За ней расположен быстросъёмный пылевой фильтр с пластиковым белым каркасом на магнитном подвесе и мелкой пластиковой сеткой. Его можно мыть под проточной водой.

Система охлаждения

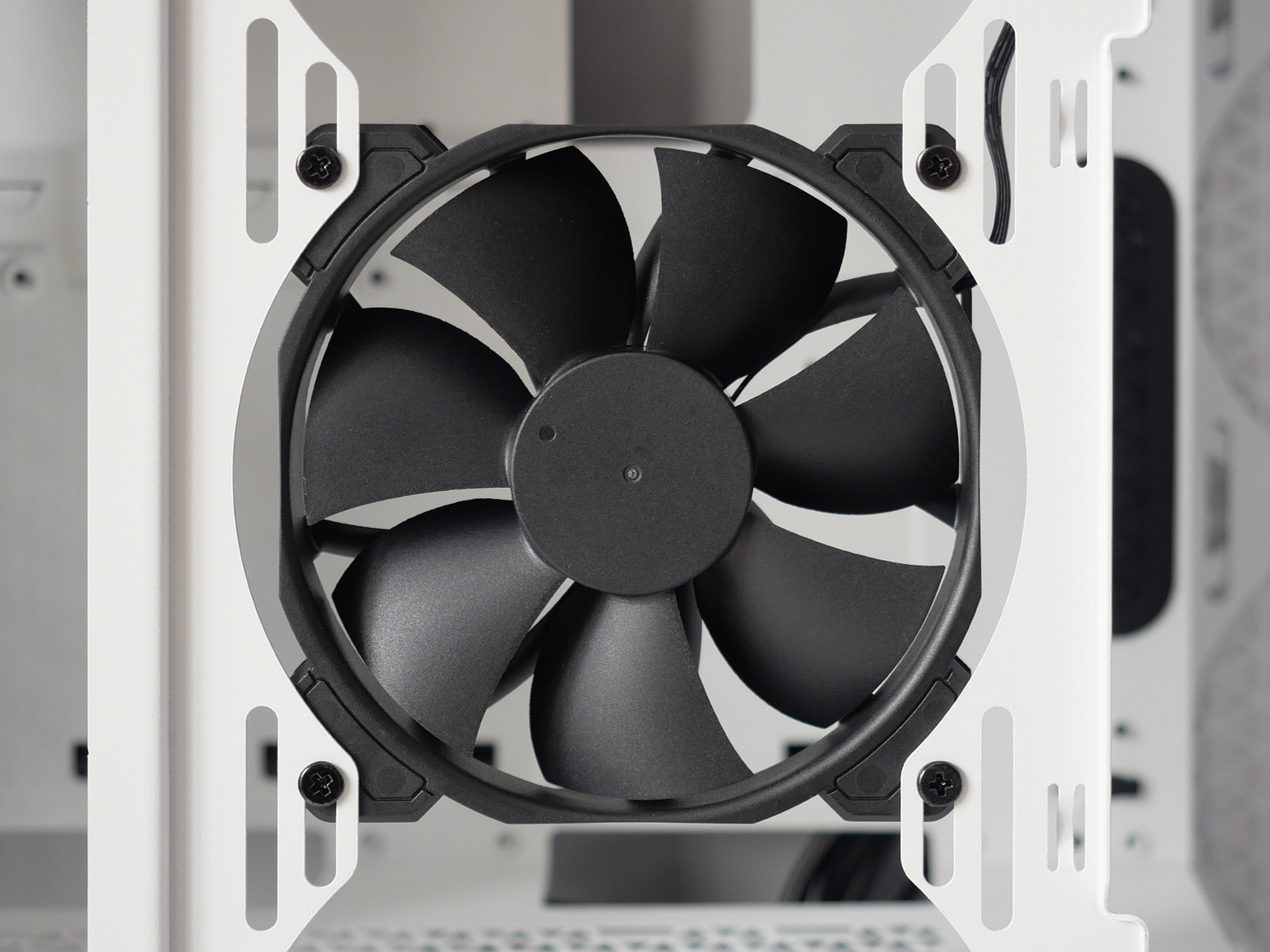

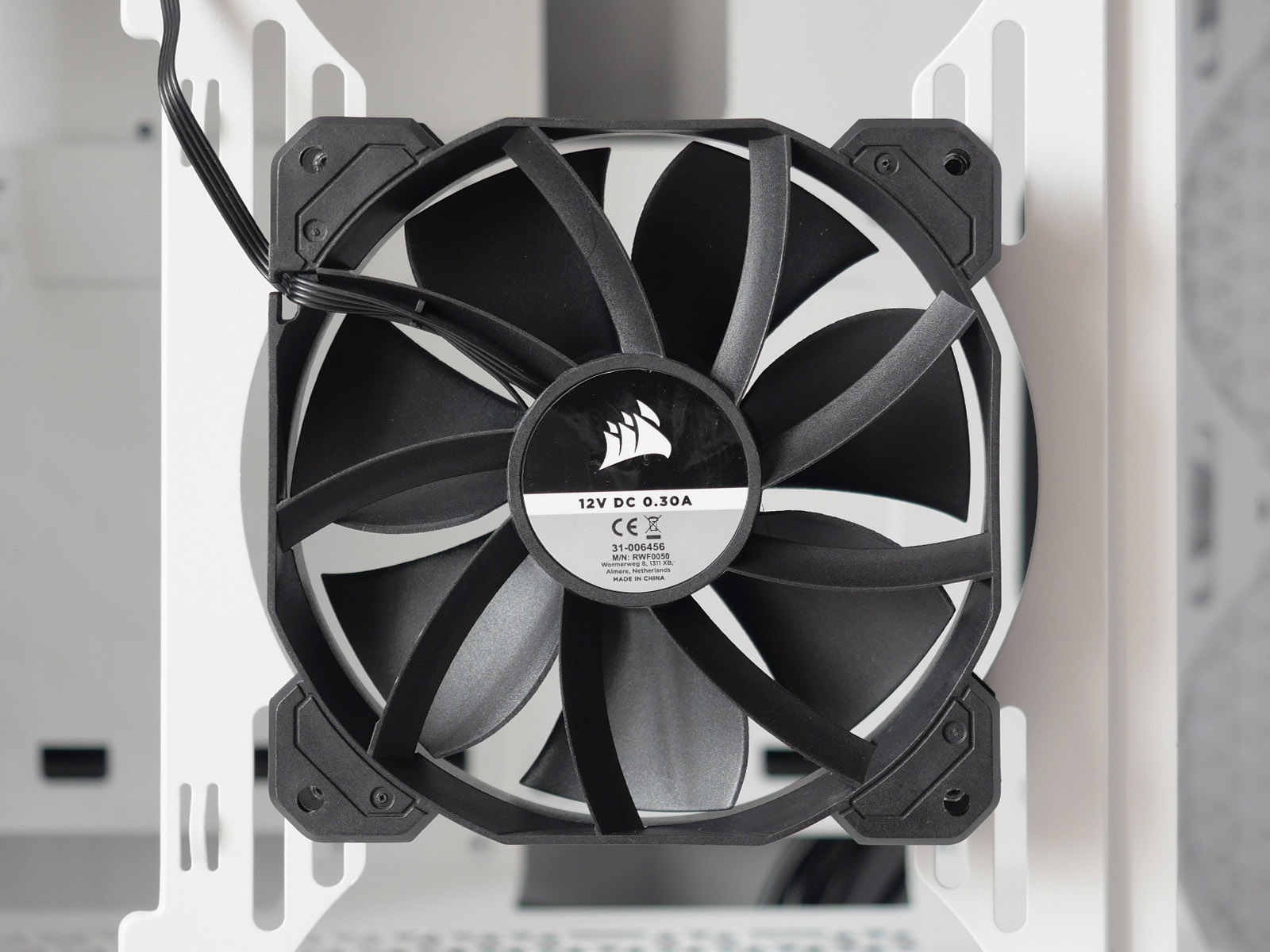

В корпусе Corsair 5000D AIRFLOW предустановлены два производительных 120-мм вентилятора Corsair 31-006456 в чёрном исполнении. Странно, что производитель включил именно их в комплектацию, так как в белом корпусе они немного выбиваются из общего стиля, да и двух штук, как правило, мало для сборки высокопроизводительного ПК.

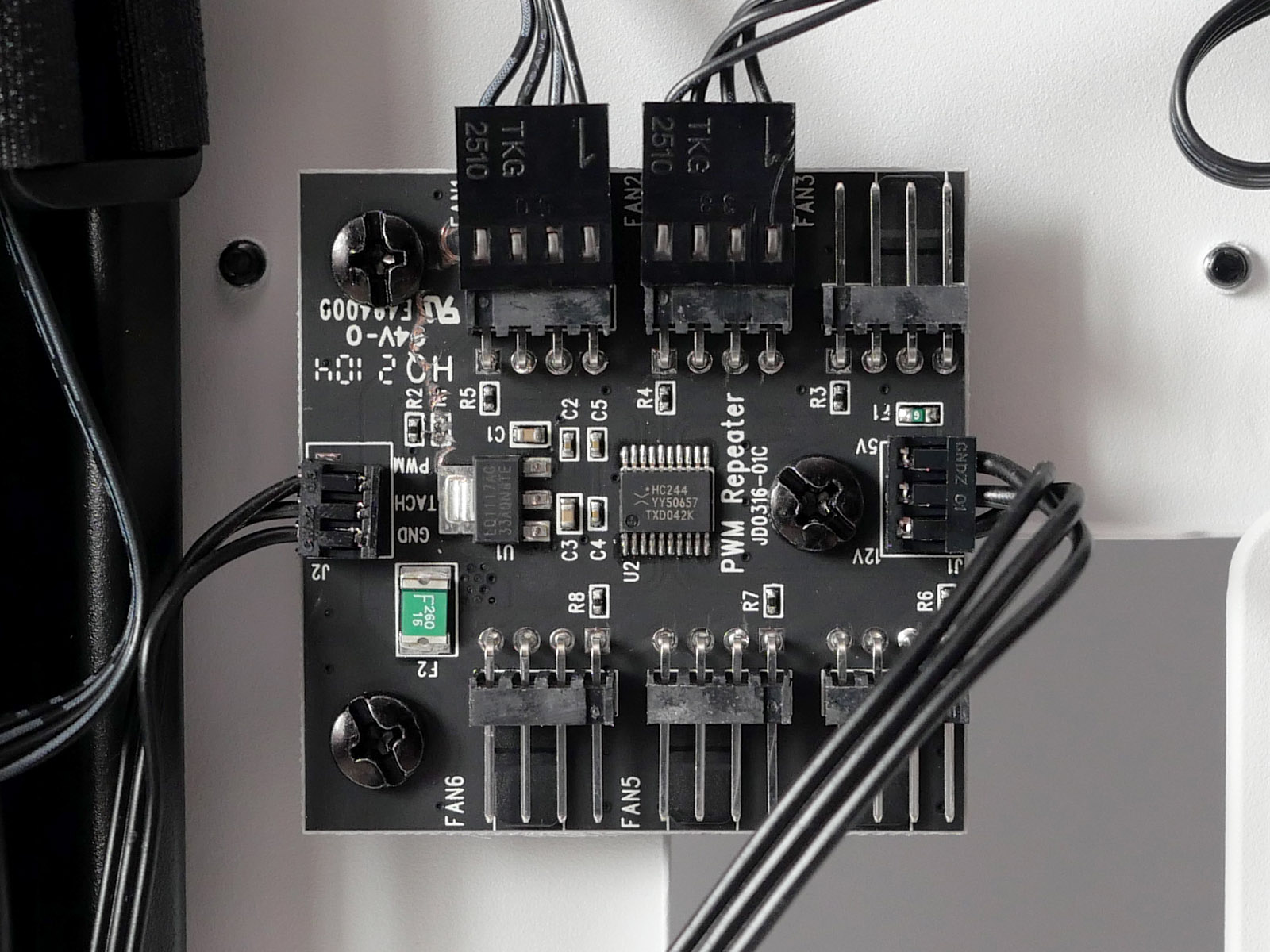

Для синхронного управления корпусными вентиляторами за поддоном материнской платы закреплена плата концентратора на шесть стандартных четырёхконтактных портов. Он питается от SATA-разъёма и поддерживает управление оборотами через материнскую плату. Экземпляр, попавший на обзор, оказался с глубокой царапиной на плате, которая явно имела заводское происхождение, так как начиналась под подключенным коннектором. Но на работоспособности это не сказалось.

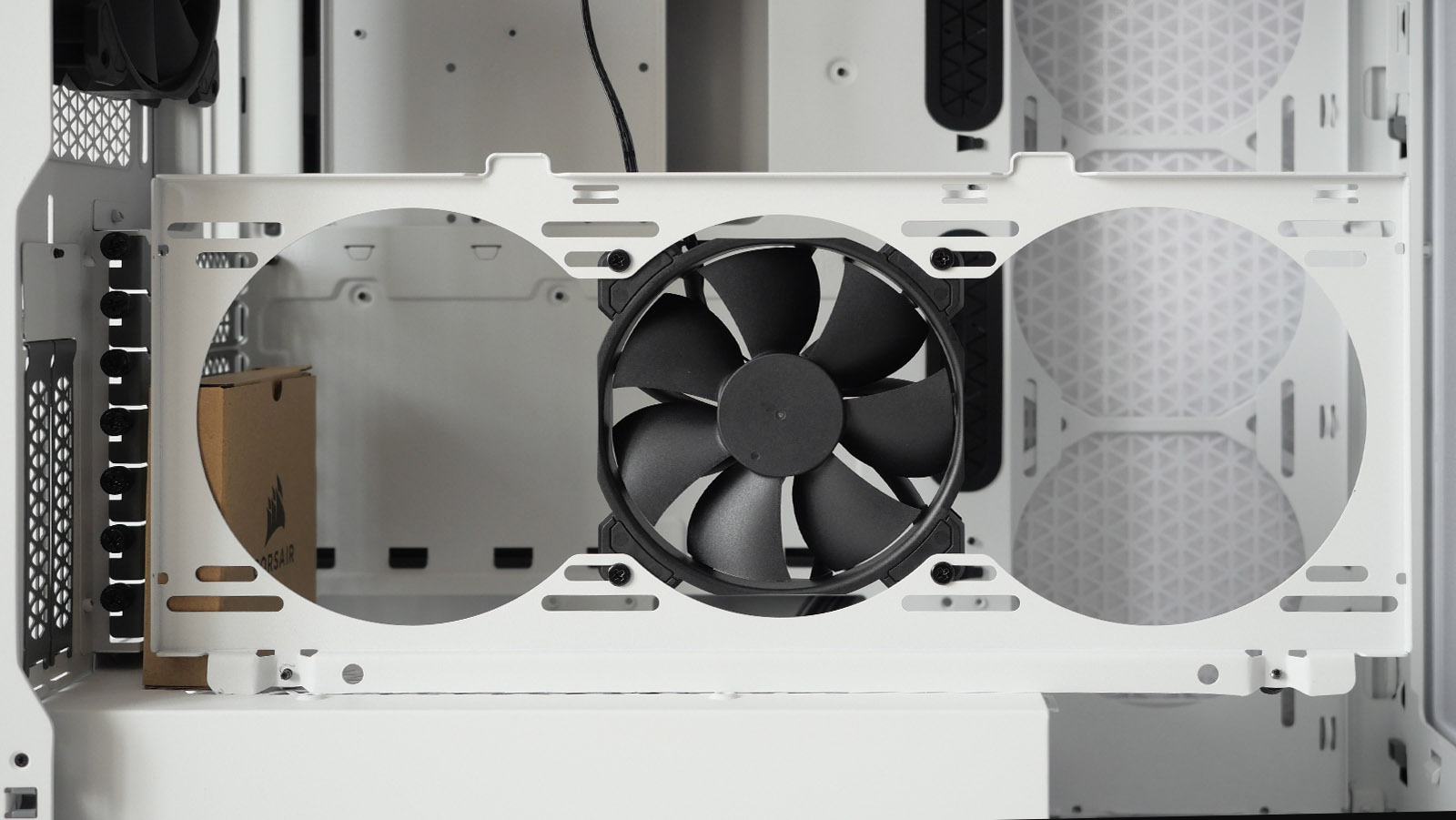

Для удобства установки вентиляторов или радиатора СЖО за фронтальной панелью рамка для них снимается. В остальных частях корпуса места креплений — несъёмные части каркаса корпуса.

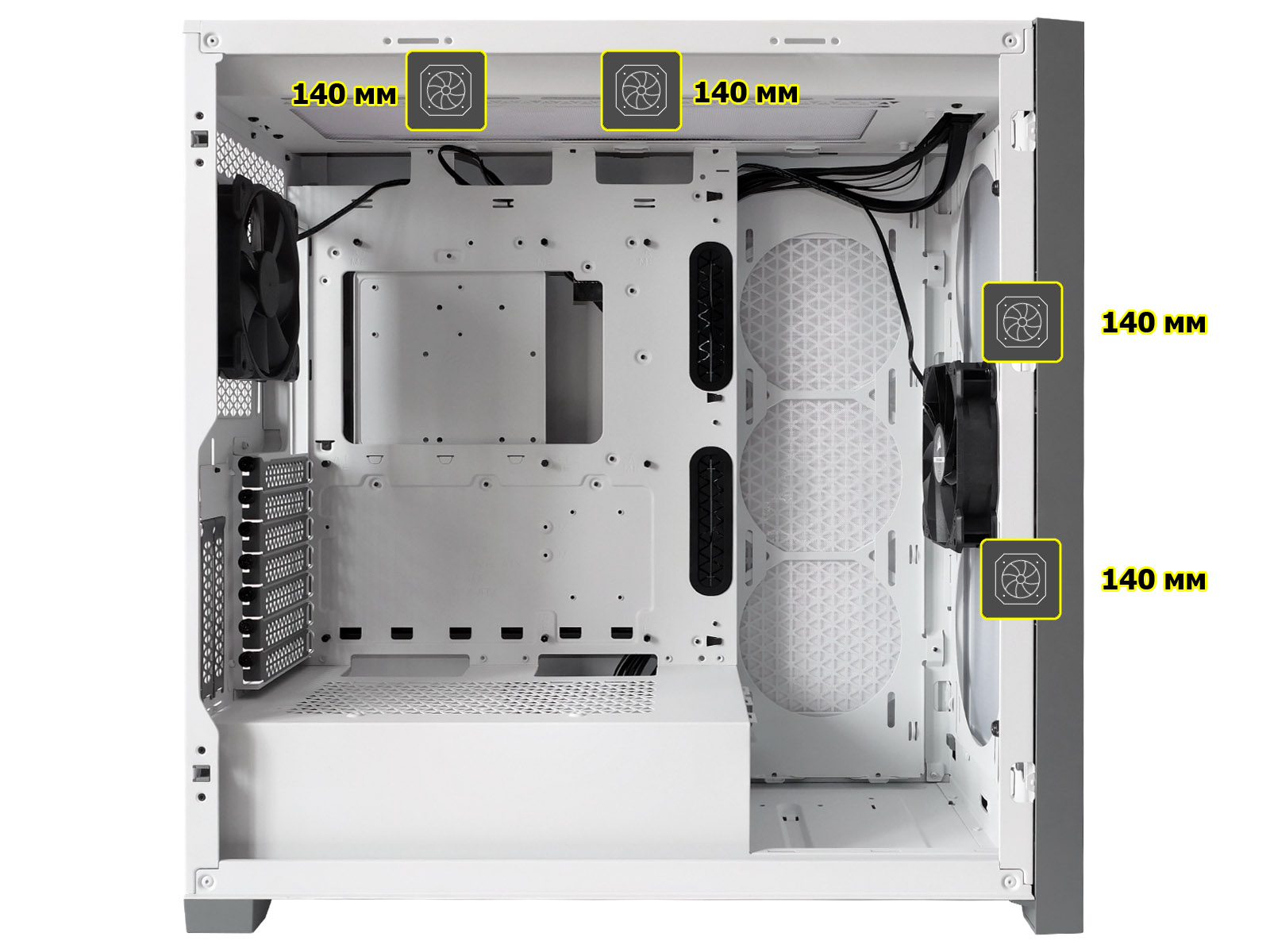

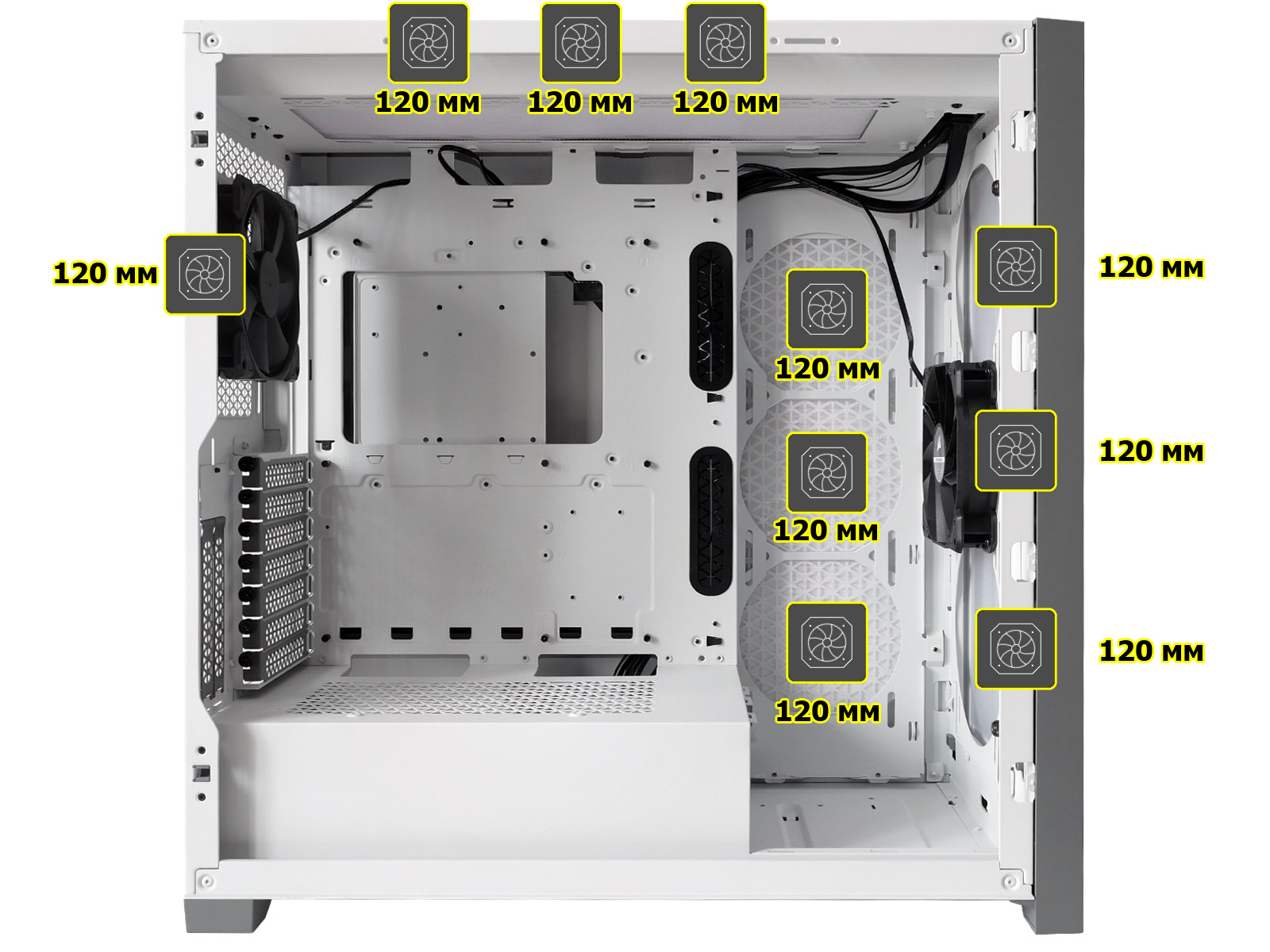

Точки возможной установки вентиляторов типоразмера 120 и 140 мм:



Соответственно для радиаторов жидкостных систем охлаждения возможны следующие варианты подвеса:
  • Сзади — 120 мм;
  • Сверху — 120, 140, 240, 280 или 360 мм;
  • Спереди — 120, 140, 240, 280 или 360 мм;
  • В правой части поддона материнской платы — 120, 240 или 360 мм.

Особенности сборки

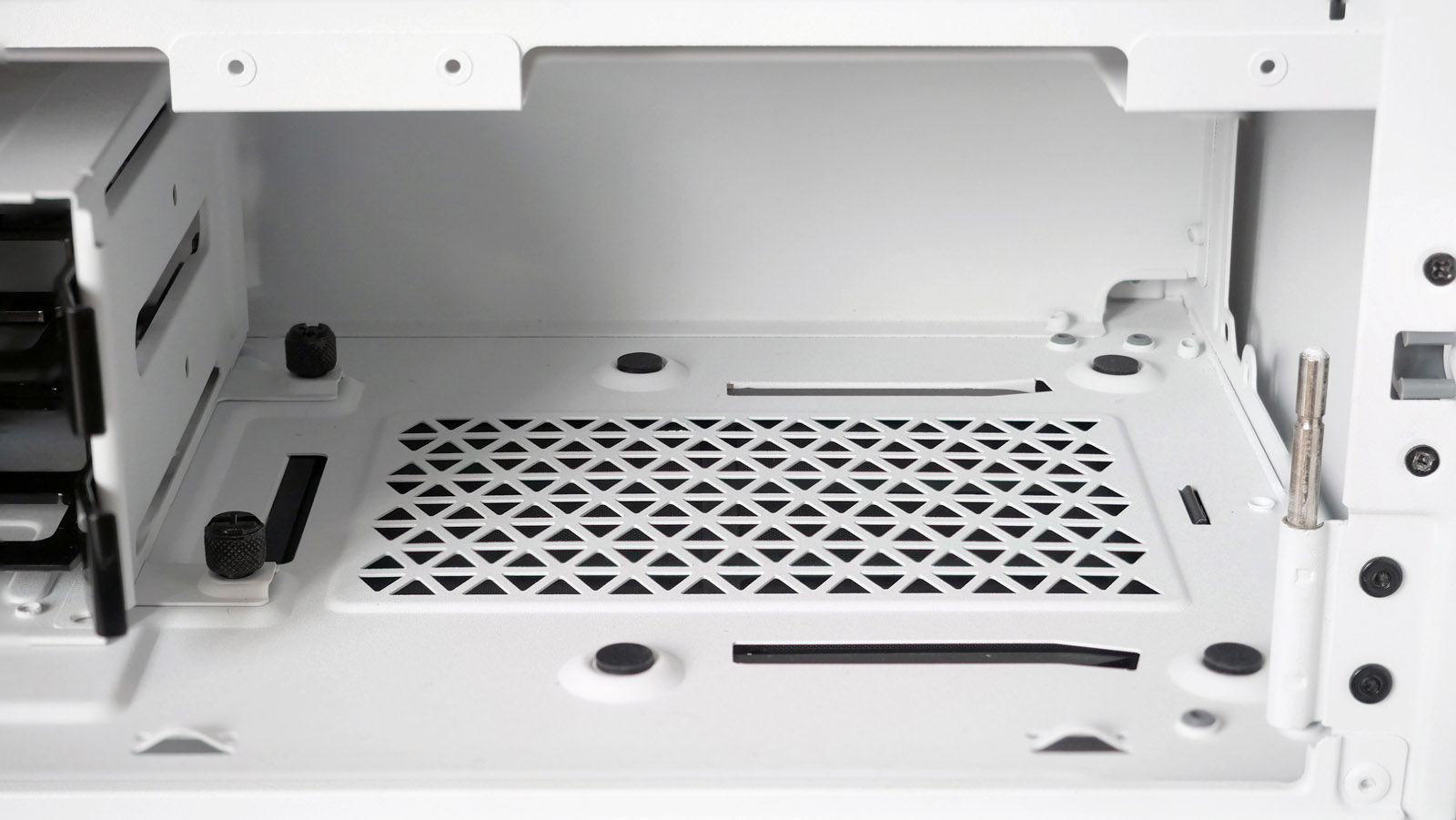

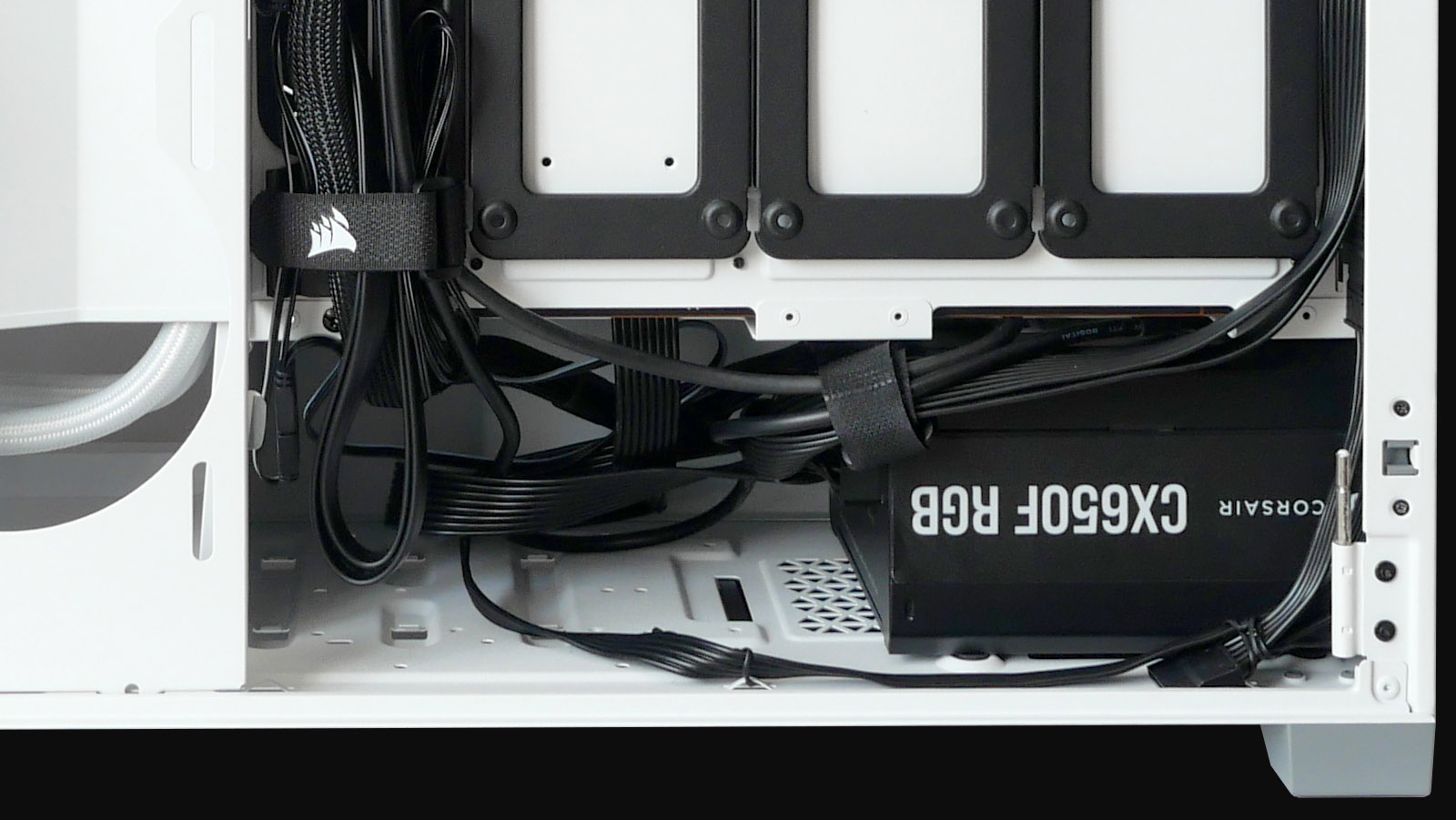

В нижней секции корпуса приклеены прорезиненные пятачки для установки блока питания. Это снижает вибрацию и исключает дребезг соприкасающихся металлических частей. Места от задней стенки до сдвинутой до упора дисковой корзины достаточно, чтобы вместить крупные экземпляры длиной до 250 мм. Отверстия для крепления блока питания на тестовом корпусе были подогнаны не очень хорошо, одно из них слегка не совпало. Похоже, что при проектировании каркаса разработчики не учли, что блок питания поднимется на толщину резиновых подставок под ним.

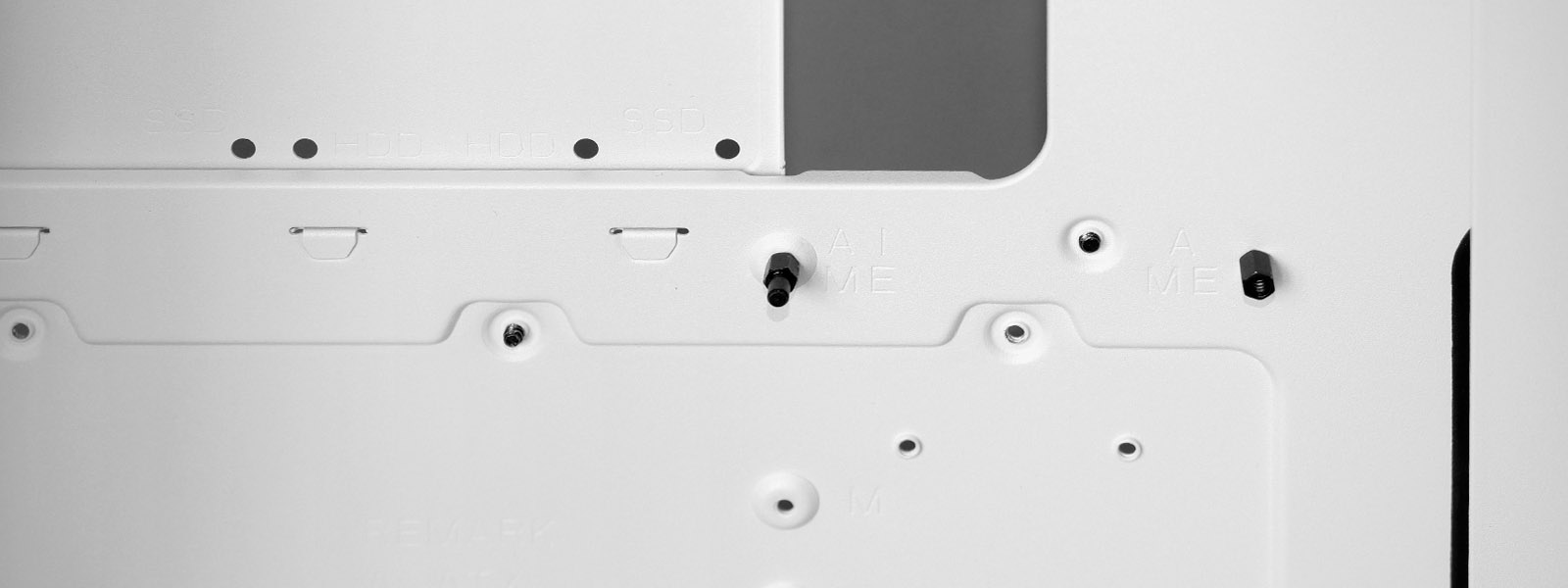

В зоне крепления "материнки" центральная подставка сделана с выступом для подвеса платы вертикально. Это удобно и немного упрощает сборку, избавляя от необходимости укладывать корпус на бок, чтобы ровно прикрутить материнскую плату.

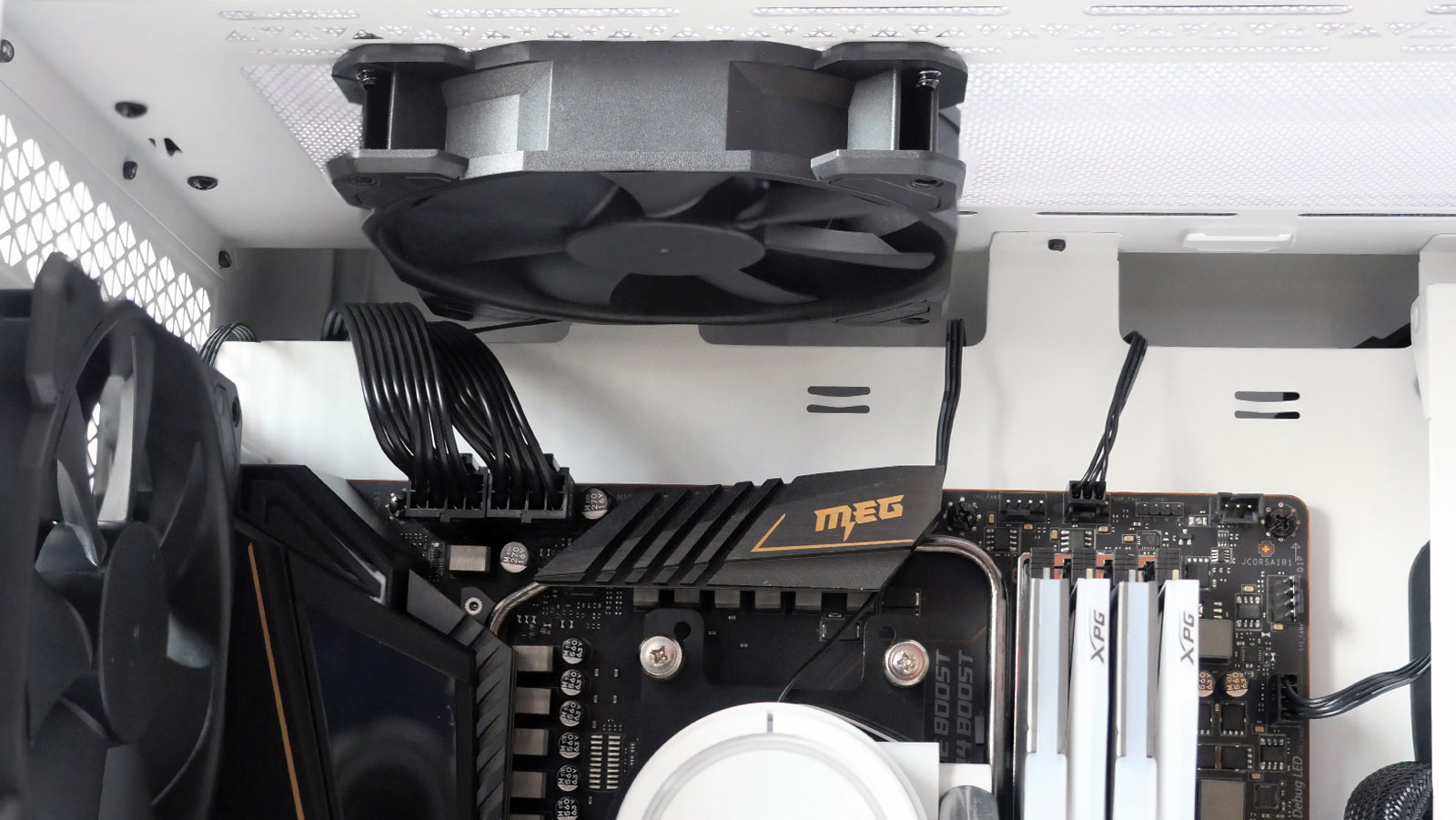

Зазор между каркасом заднего вентилятора и отверстием для задней интерфейсной панели составляет около 1 см.

Значимых ограничений для установки габаритных видеокарт нет, влезут экземпляры длиной до 40 см. Установка в вертикальные слоты расширения возможна только при наличии опционального удлинителя PCIe, который продаётся отдельно.

Большие вырезы для подведения кабелей снизу и сверху, а также хороший зазор между материнской платой и верхней частью корпуса, позволяют удобно всё проложить и протащить штекеры, не снимая близлежащие комплектующие.

Для системы охлаждения центрального процессора оставлен достаточный запас до боковой стенки — вместятся даже суперкулеры высотой до 170 мм.

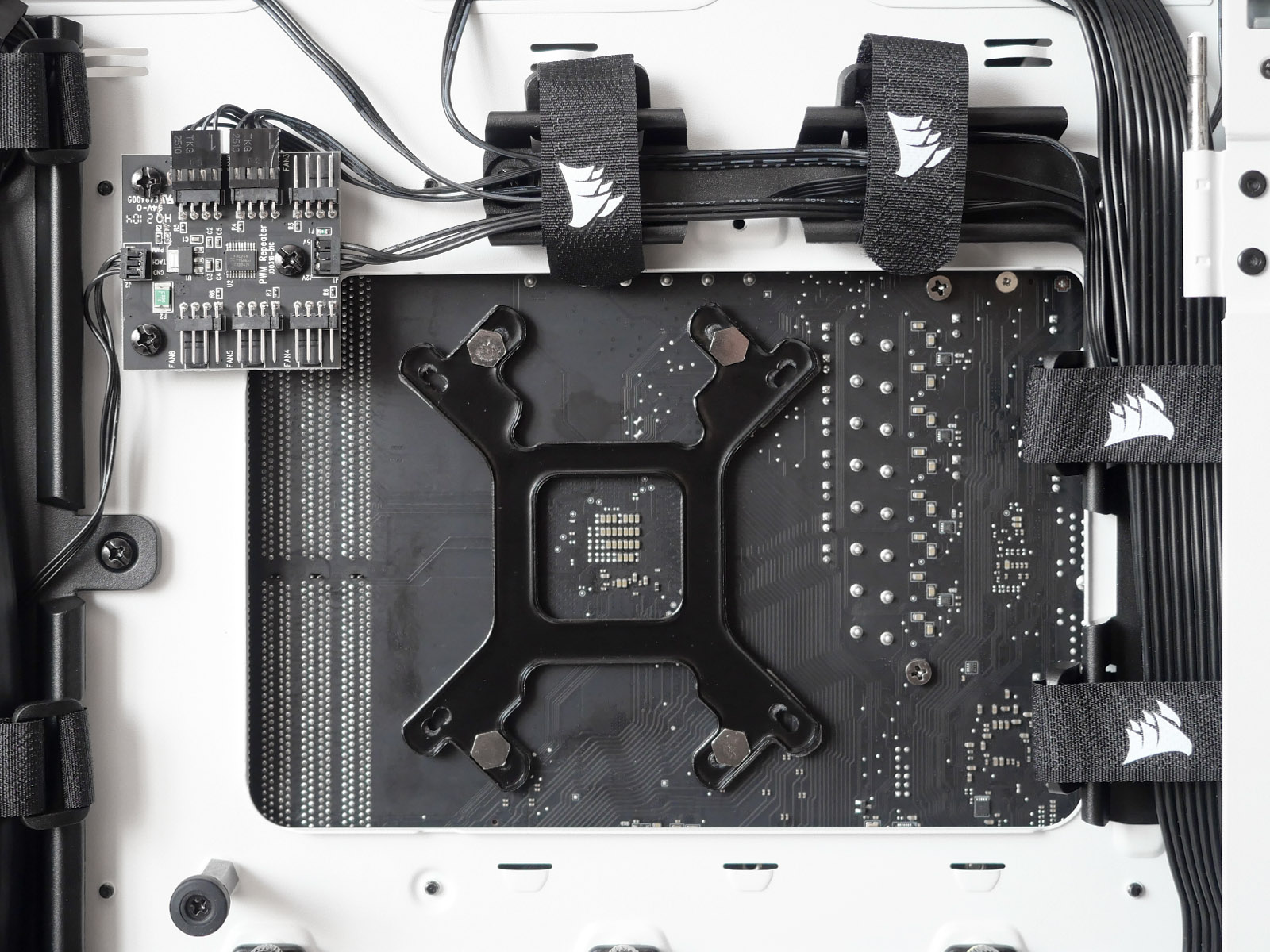

Обслуживание бэкплейта CPU будет удобным, так как окно доступа в поддоне материнской платы крупное — 183 x 122 мм.

Мест крепления накопителей информации как 2,5'', так и 3,5'' достаточно для современного производительного ПК.

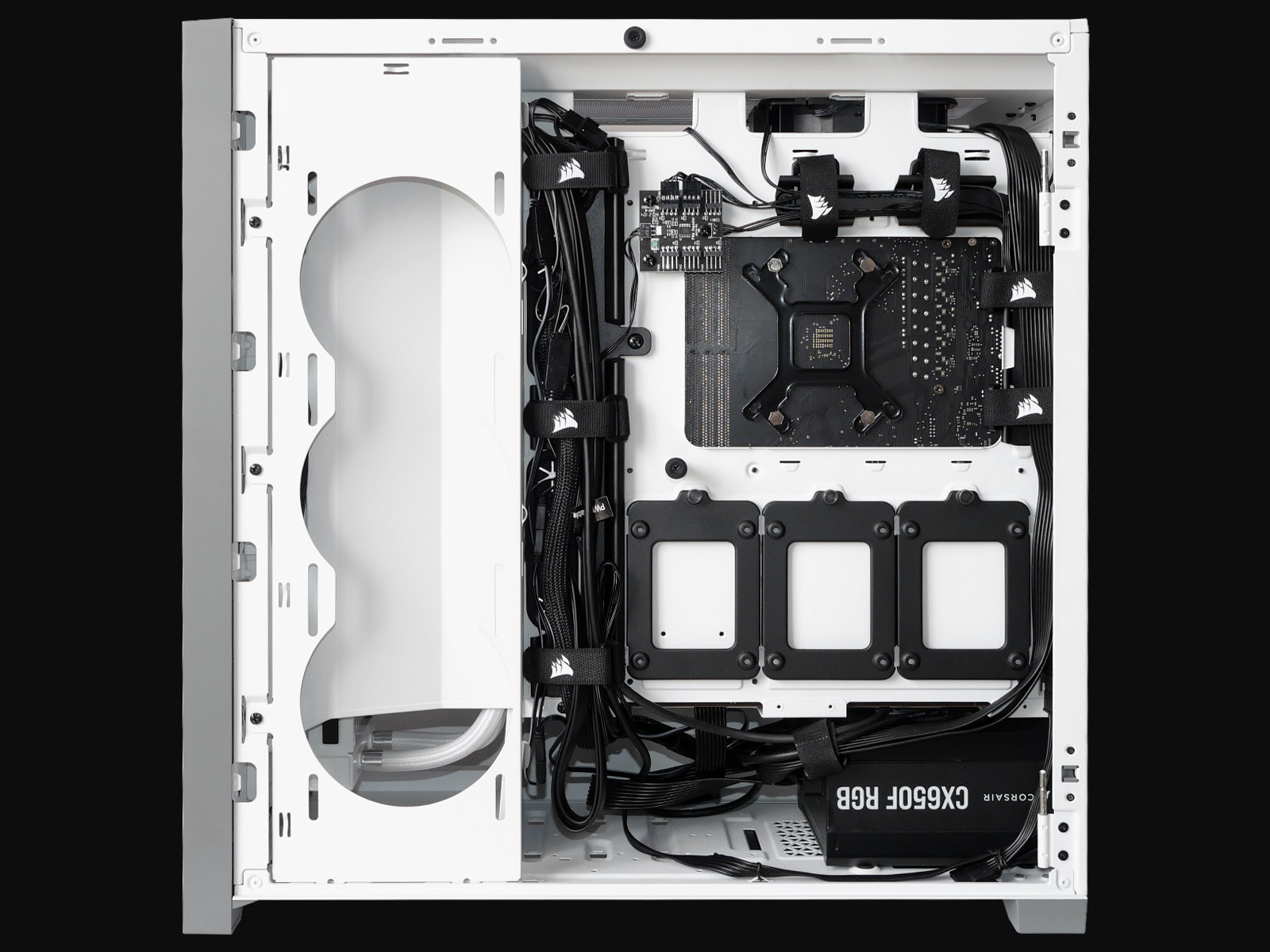

Кабель-менеджмент организован в корпусе превосходно, но небольшие особенности всё равно есть. Например, вертикальный кожух справа от материнской платы отстоит от поддона на 2 см и это не так уж и много. По крайней мере пучок 24-пинового кабеля круглого сечения в оплётке к материнской плате протянуть тяжело. Желательно использовать модульные провода или удлинители ленточного типа. Этот же вертикальный кожух в конфигурации с установленным сверху радиатором СЖО типоразмера 360 мм придётся убрать.

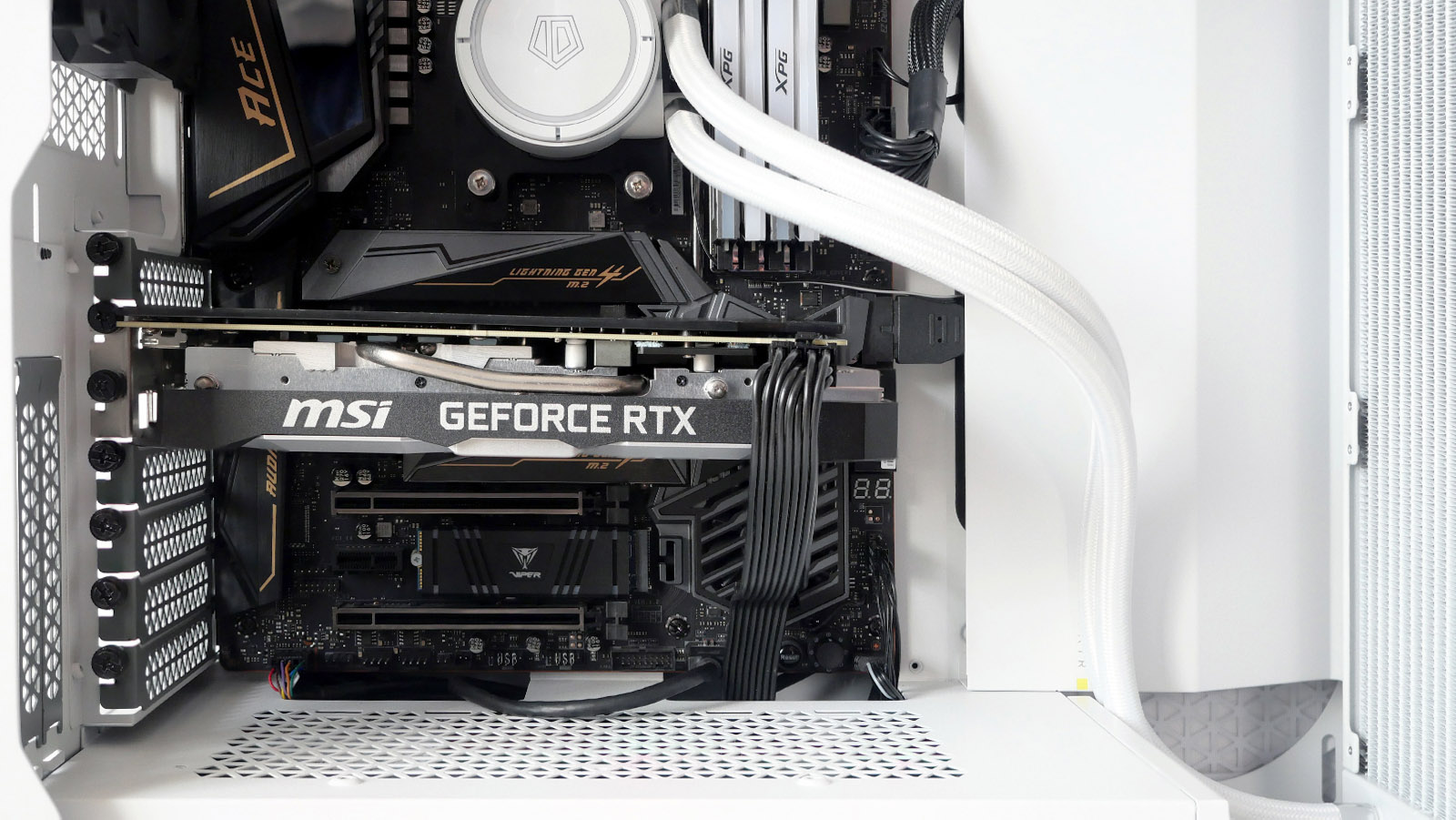

Подведение провода PCIe-питания к видеокарте сделано по классической схеме — от окошка в основании материнской платы. Но удобнее было бы сделать ещё один вырез в нижнем кожухе поближе к стеклянной боковой панели.


Влияние верхней и передней панели на движение воздуха в собранном ПК минимизировано не только перфорацией, но и широкими (25 мм) боковыми отступами вдоль длинных граней и сопоставимого пространства до пылевых фильтров за ними.

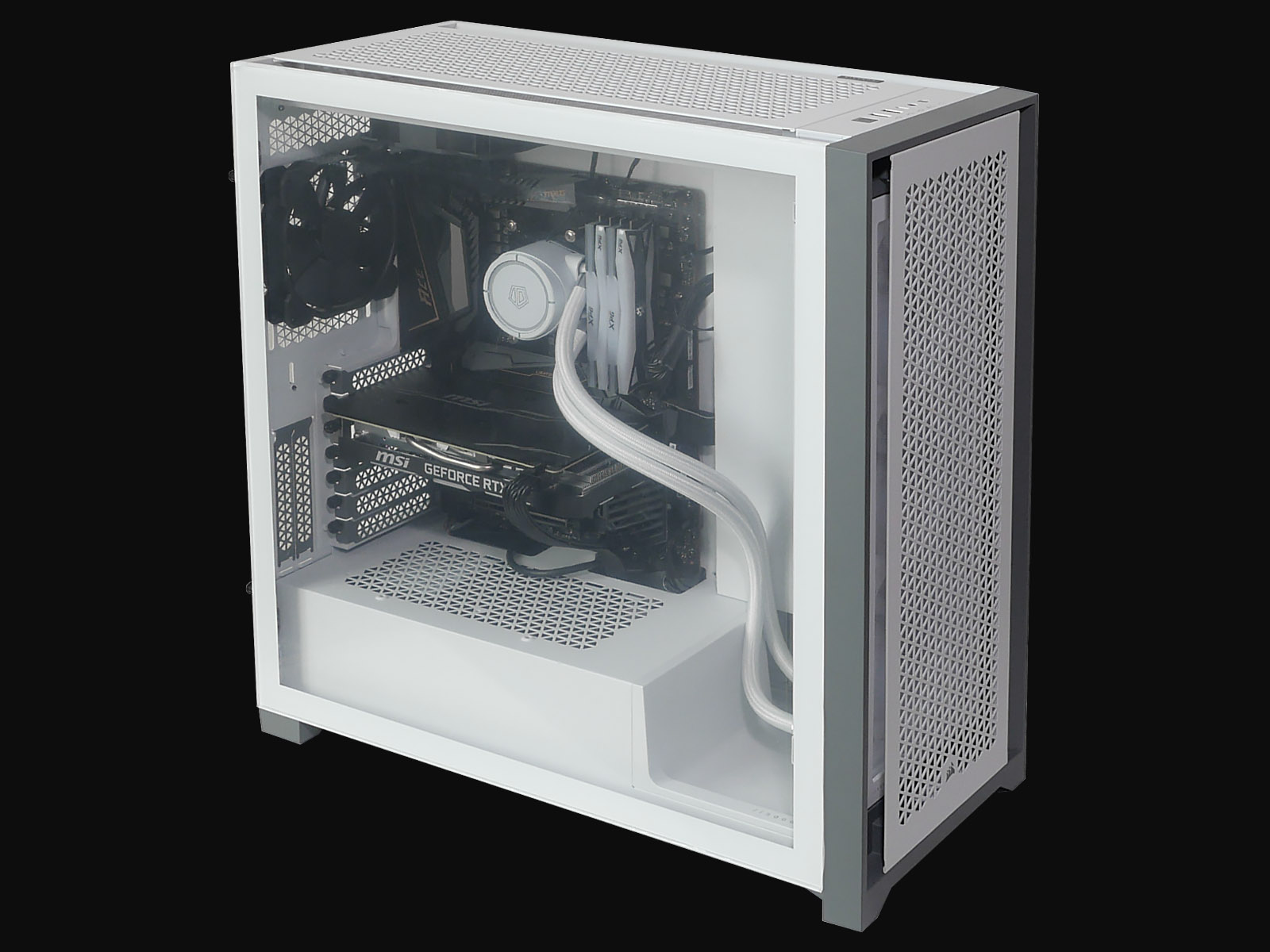

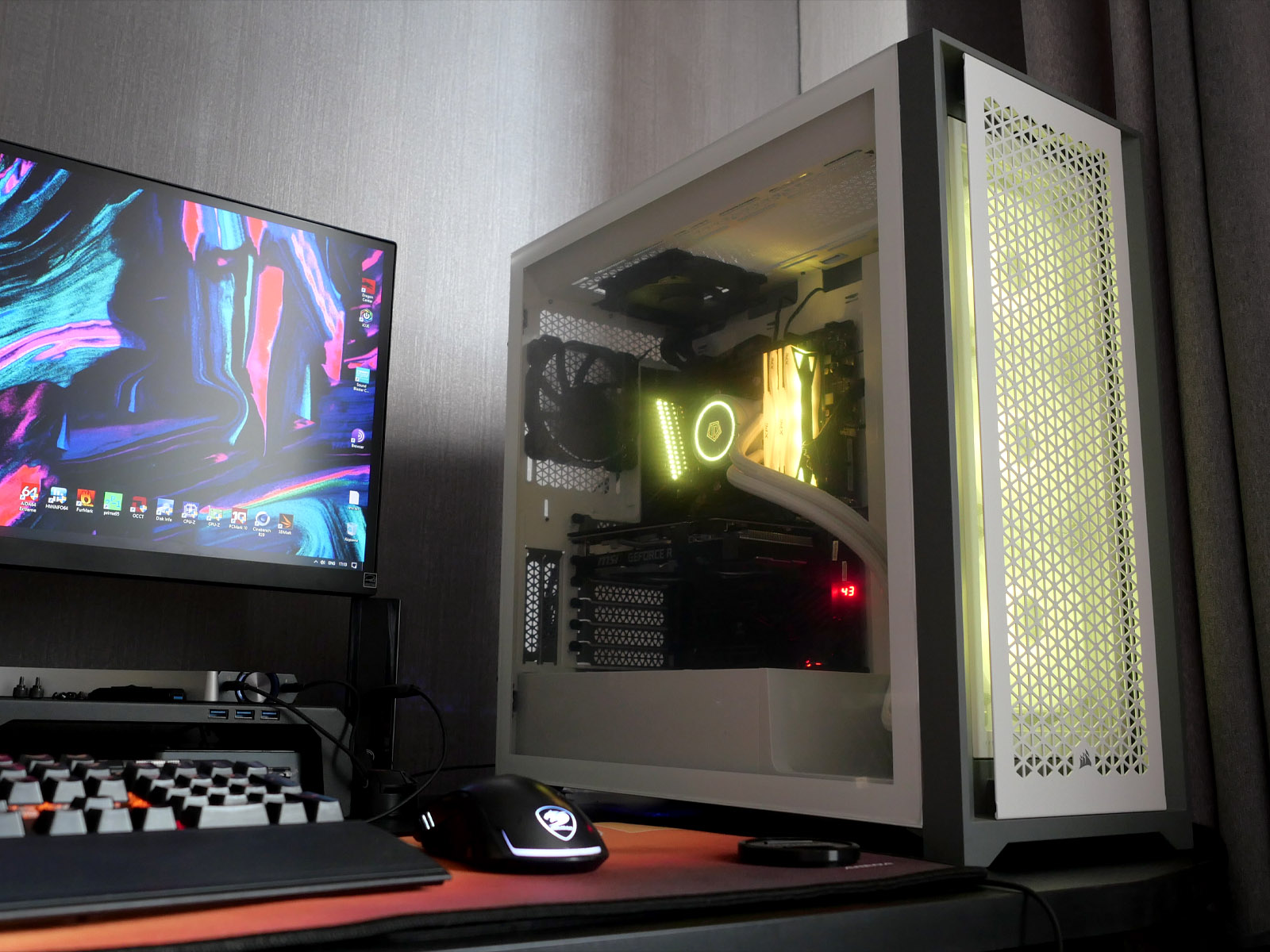

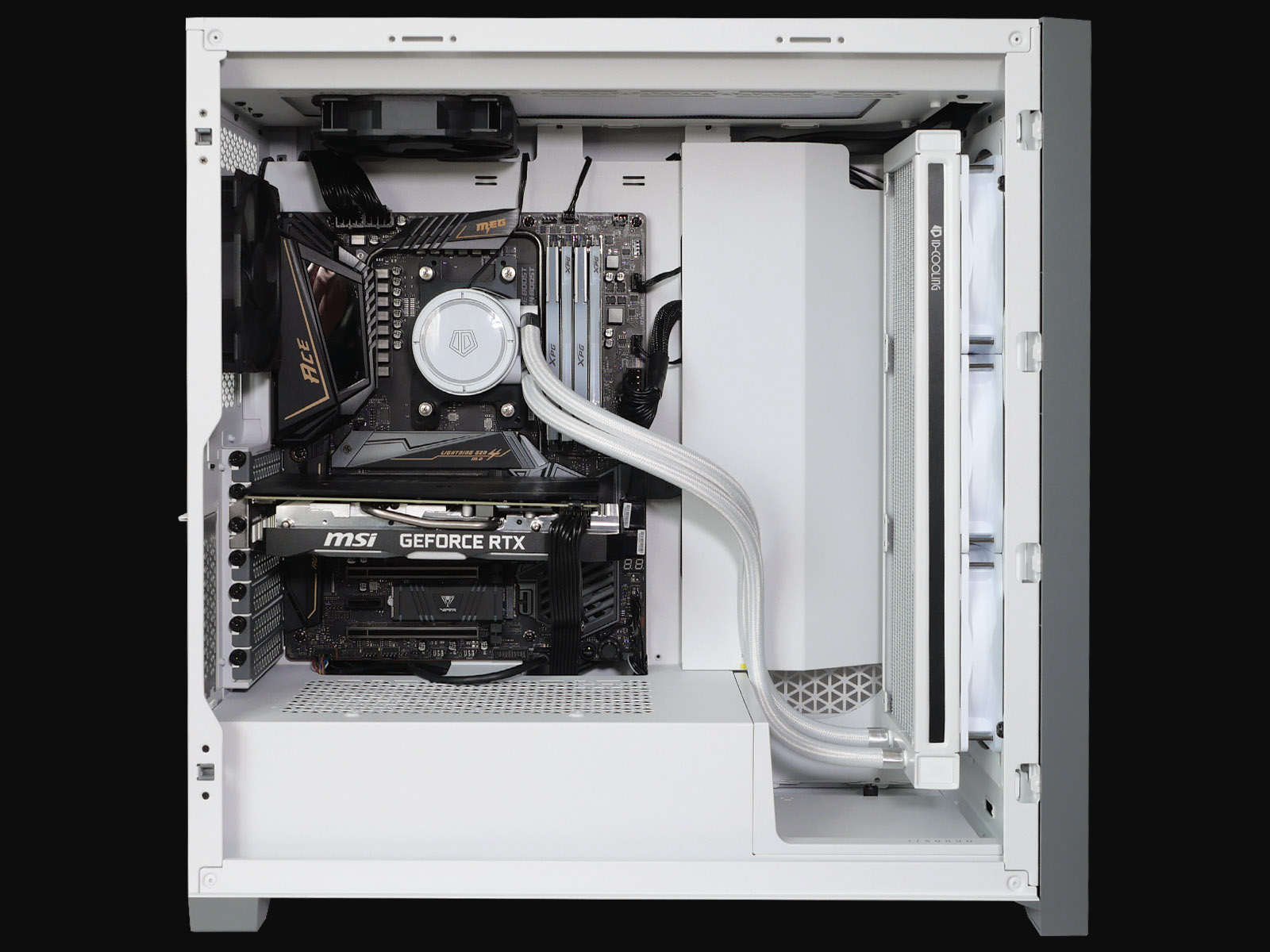

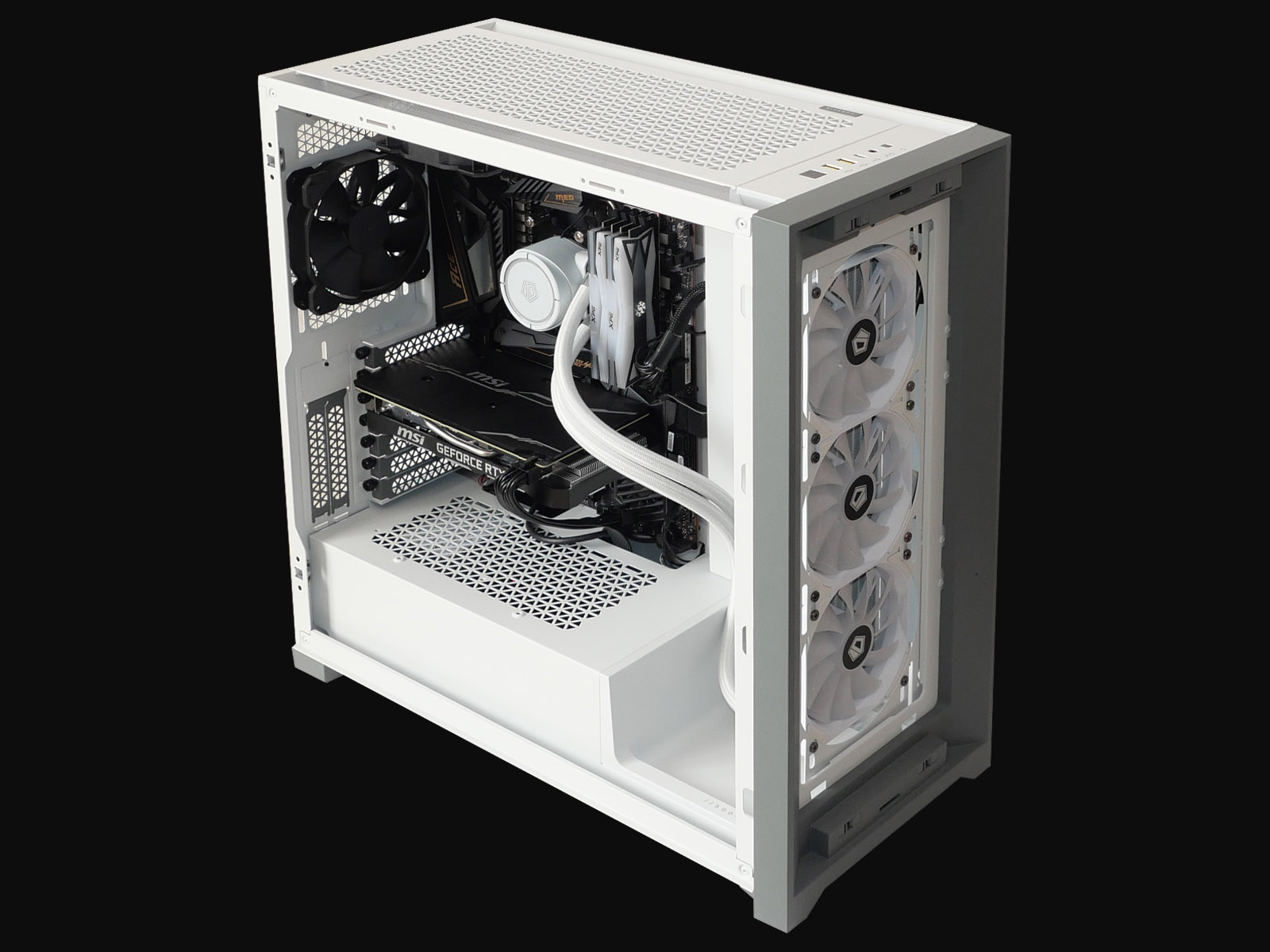

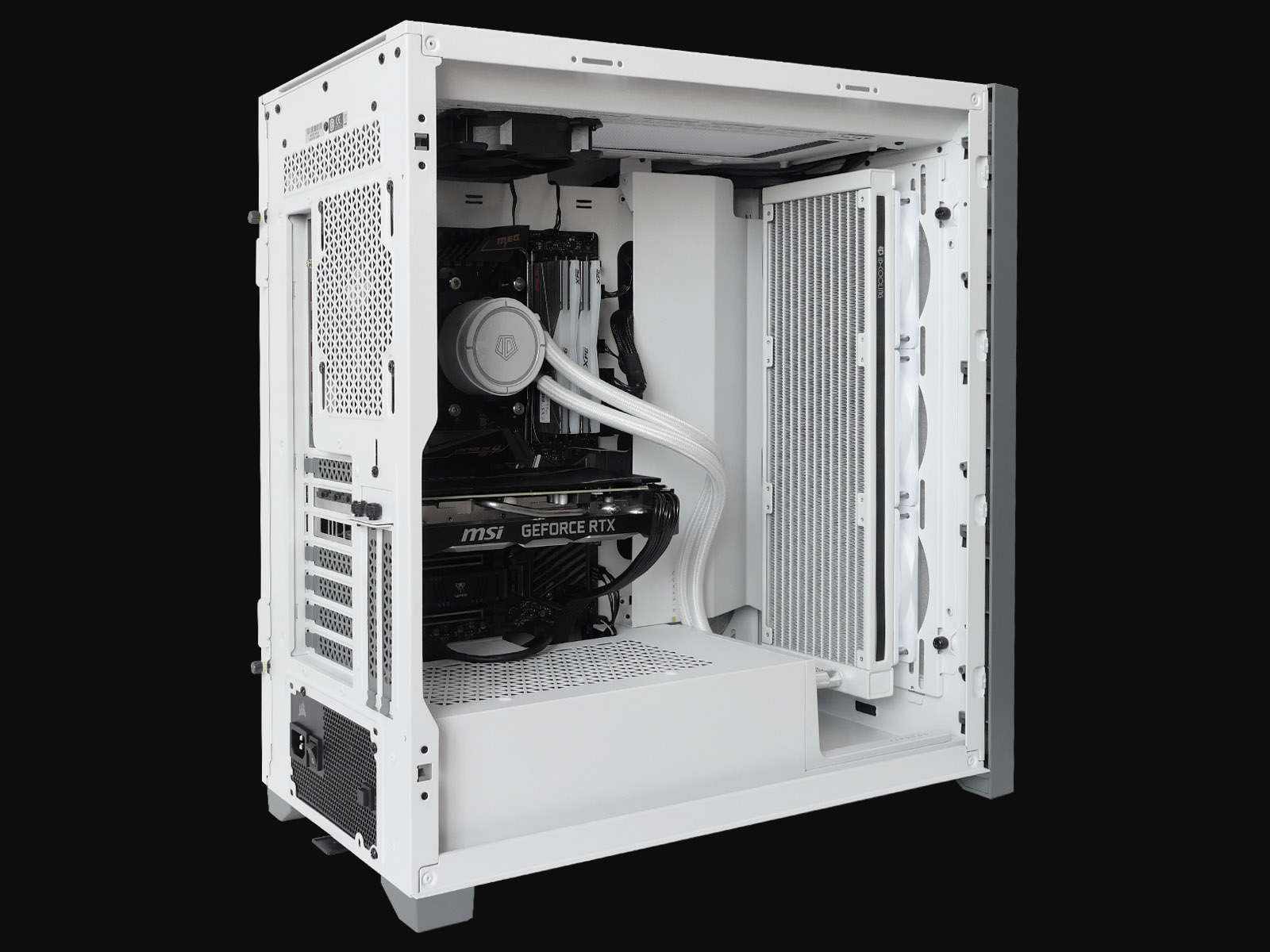

Итоговый вид собранного тестового стенда на основе корпуса Corsair 5000D AIRFLOW:


Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата MSI MEG X570 ACE (BIOS: 7C35v1F2(Beta version) от 21.06.2021)
Процессор AMD Ryzen 7 5800X
Система охлаждения процессора ID-COOLING ZOOMFLOW 360X Snow Edition
Термоинтерфейс Arctic Cooling MX-4
Оперативная память 2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) +
2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50)
Системный накопитель M.2 NVMe SSD Patriot Viper VPR100 512 ГБ
Накопитель для хранения данных M.2 NVMe SSD Seagate FireCuda 2 ТБ
Видеоадаптер MSI GeForce RTX 2060 Ventus OC 6 ГБ
Блок питания Corsair CX650F RGB
Корпус Corsair 5000D AIRFLOW
Операционная система Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 09.07.2021
Температура в помещении ~28 °C

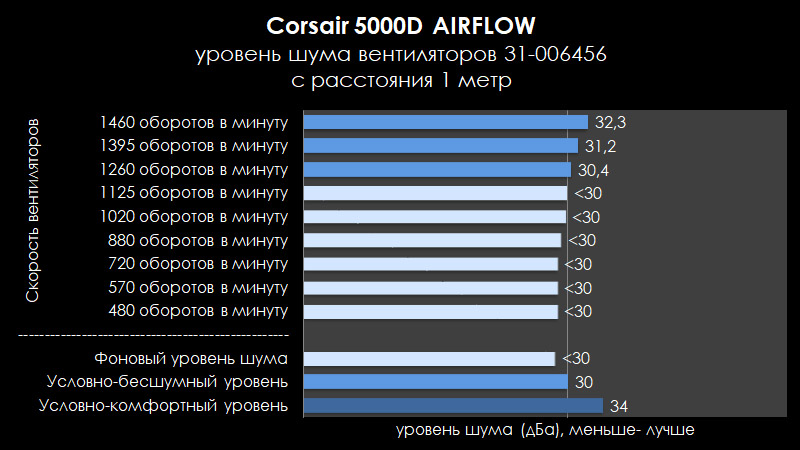

Скорость и шум вентиляторов

Предустановленные вентиляторы CORSAIR AirGuide (31-006456) работают достаточно тихо, даже на максимальной скорости в районе 1460 об/мин. Уровень шума от них не превысил отметку 32,3 дБА с расстояния 1 метр по измерениям с помощью прибора Актаком АТЕ-9015 в обычном неподготовленном помещении с фоновым шумом ~28,8 дБА. В большинстве сборок с воздушными системами охлаждения они потеряются на общем шумовом фоне.

Температура компонентов под нагрузкой

Приблизительная схема движения потоков воздуха внутри тестового стенда:

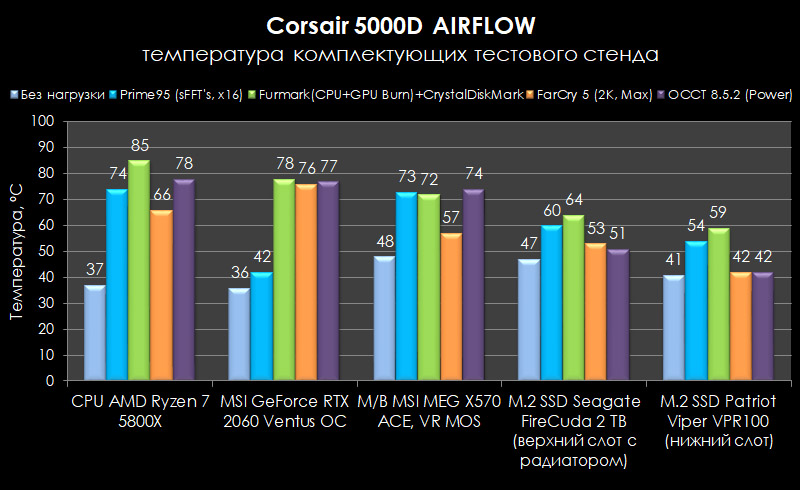

Нагрев комплектующих в корпусе Corsair 5000D AIRFLOW оценивался по показаниям встроенных в комплектующие термодатчиков через программу HWiNFO 7.06 в следующих сценариях:

  1. Контроль средней температуры в режиме бездействия на рабочем столе ОС Windows 10 (CPU Package Power ~31 Вт, GPU Power ~11 Вт);
  2. Нагрузка центрального процессора тестом Small FFT's (16 потоков) в Prime95 30.5 build 1 (CPU Package Power ~125 Вт);
  3. Комбинированный тест Power (Авто) в утилите OCCT V8.2.5 для максимальной нагрузки центрального процессора и видеокарты (CPU Package Power ~127 Вт, GPU Power ~157 Вт);
  4. Комплексная стресс-нагрузка на компоненты ПК одновременным запуском: Furmark CPU Burner 0.1.0 в шестнадцать потоков (CPU Package Power ~140 Вт), Furmark 1.26.0.0 GPU Stress Test (Full HD, сглаживание 8x MSAA, GPU Power ~163 Вт) и Crystal Disk Mark 8.0.3 x64 (9 проходов наборами данных 16 ГиБ) для твердотельных накопителей;
  5. Игровой процесс в Far Cry 5 (разрешение 2К, максимальные настройки графики, полученные средние значения CPU Package Power ~90 Вт и GPU Power ~158 Вт) в течение 30 минут.

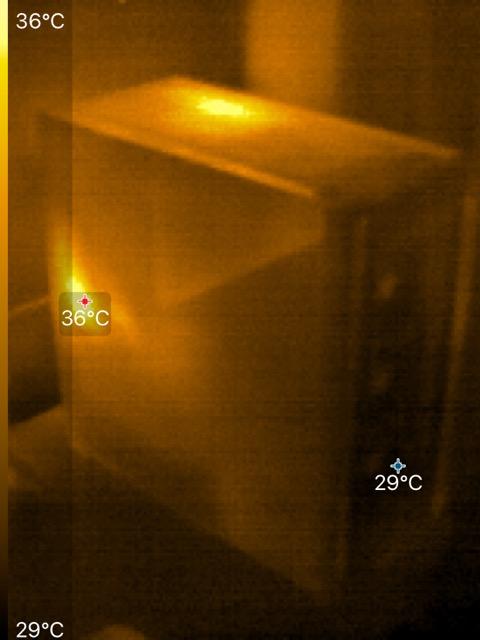

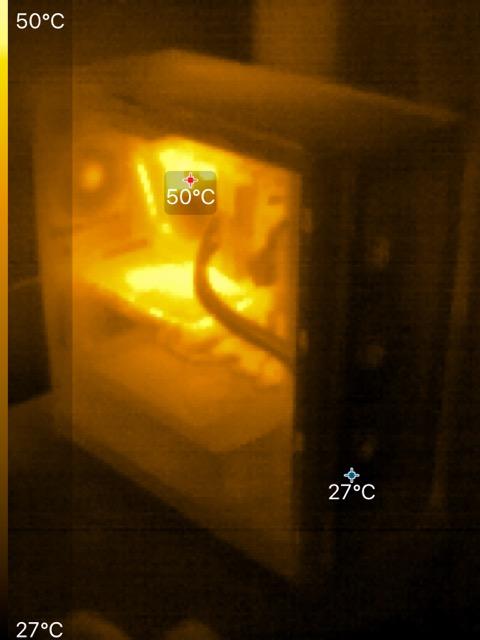

Для примера ниже приведены снимки корпуса тепловизором Seek Thermal Compact при закрытой (слева) и снятой (справа) боковой панели во время тестирования по сценарию №4.



В простое температура процессора, видеокарты и VRM была на несколько °C выше наблюдаемой ранее при тестировании корпусов полуоткрытого типа с аналогичной конфигурацией. Это не критично, но вероятнее всего связано с мелкоячеистым фронтальным фильтром у 5000D AIRFLOW, который снижает эффективность притока воздуха на малых оборотах вентиляторов. При высокой нагрузке на комплектующие вентиляторы набирают обороты и эта разница нивелируется.

В стресс-тестах признаков недостатка охлаждения не наблюдалось. Температура в разных сценариях тестирования находилась на уровне, типичном для примененной конфигурации устройств. Даже нагрев твердотельных накопителей в слотах M.2 был умеренный, несмотря на соседство с разогретой видеокартой. Это косвенно отражает факт хорошей продуваемости корпуса. В большинстве случаев комплексная нагрузка в требовательных играх и приложениях будет на уровне, наблюдаемом в игре Far Cry 5.

Заключение

У Corsair получился отличный корпус для производительных компьютеров с топовыми комплектующими, имеющими высокий уровень тепловыделения. В нём предусмотрены 10 точек установки 120-мм вентиляторов (почему-то производитель сделал упор именно на них). С учетом отличного запаса места по бокам от их посадочных мест в корпусе получается три зоны подвеса радиаторов размером 360-мм. Причем вместятся и кастомные экземпляры с толщиной более 27 мм AIO-систем. Поддержка более крупных 140-мм вентиляторов и систем охлаждения на их базе скромнее, но всё равно позволяет установить четыре "вертушки" или сразу два радиатора жидкостных контуров типоразмера 280 мм. В совокупности с перфорированными панелями спереди и сверху это открывает отличные возможности по организации охлаждающего воздушного потока. При этом упомянутые панели быстросъёмные и все прикрыты с внутренней стороны легкодоступными пылевыми фильтрами. Очень большое внимание производитель уделил эстетичности сборки, разместив внутри съёмные декоративные панели, прикрывающие провода, кабель-каналы с многразовыми стяжками, и закрыв пространство за поддоном материнской платы дополнительной дверцей. Corsair 5000D AIRFLOW достоин похвалы за невероятно продуманную организацию внутреннего пространства и практичный экстерьер, которые позволяют выжать из имеющегося объёма если не максимум эффективности, то близко к тому.

Достоинства Corsair 5000D AIRFLOW:

  • Прочный металлический каркас и хорошее качество окраски;
  • Качественное исполнение в целом с вниманием к удобным мелочам;
  • Запоминающийся дизайн с преобладанием простых визуальных форм;
  • Хорошая продуваемость благодаря перфорированной передней и верхней панели;
  • Возможность установки нескольких 360-мм радиаторов СЖО;
  • Совместимость с длинными видеокартами;
  • Быстросъёмные панели и легкодоступные пылевые фильтры, которые удобно чистить;
  • Удобные кабель-каналы RapidRoute и многоразовые застёжки для проводов;
  • Съёмная корзина для накопителей информации;
  • Встроенный PWM-концентратор на шесть вентиляторов;
  • Поддержка вертикальной установки видеокарты;
  • Перфорированная перегородка нижнего отсека, дружественная к блоками питания с пассивным охлаждением.

Недостатки:

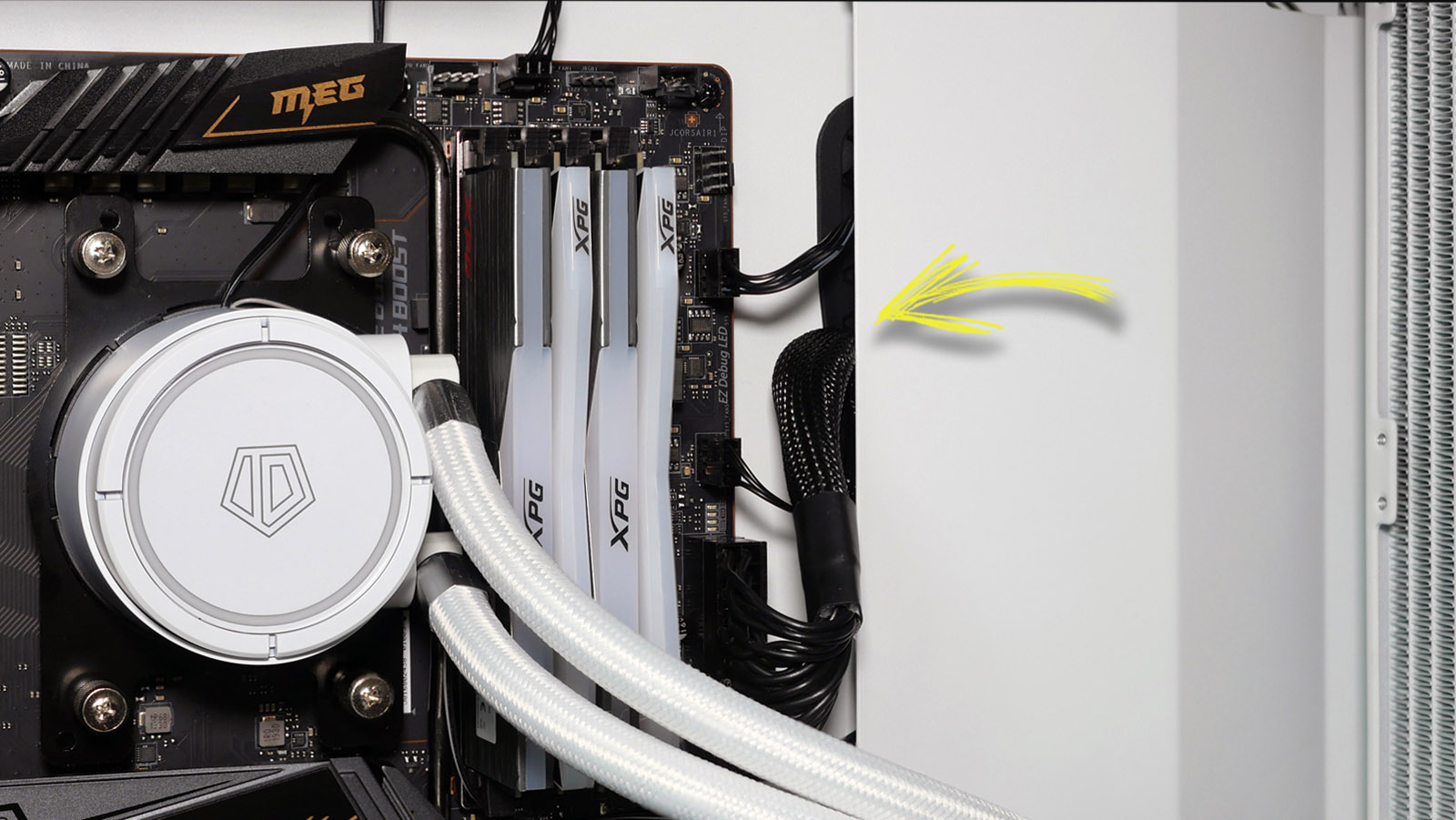

  • Декоративный кожух справа от материнской платы затрудняет прокладывание плотного пучка проводов с 24-пиновым коннектором;
  • Неточная подгонка крепежных отверстий блока питания (возможно, особенность конкретного экземпляра);
  • Для обслуживания пылевого фильтра блока питания требуется запас места позади корпуса;

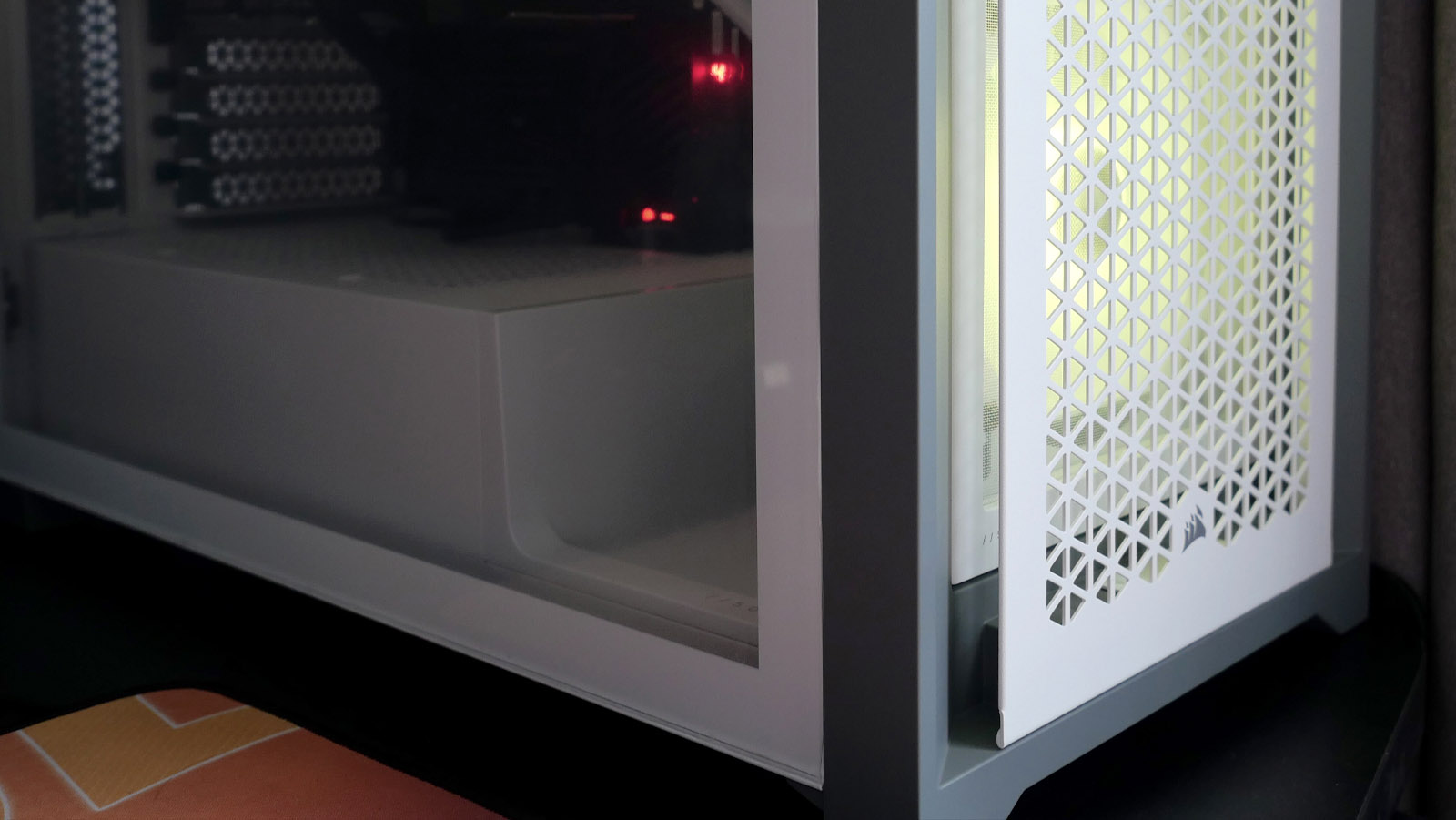

  • Нет окошка в перегородке нижнего отсека, открывающего вид на подсветку блока питания.
