Обзор и тест видеокарты INNO3D GeForce RTX 3060 Twin X2 OC

Народная игровая видеокарта с привлекательной ценой и 12 Гб памяти GDDR6 на борту.
Обзор и тест видеокарты INNO3D GeForce RTX 3060 Twin X2 OC
Помните народную NVIDIA GeForce GTX 1060? Игровой графический адаптер, который получился настоящим хитом и до сих пор удерживает звание самой массовой видеокарты согласно статистике Steam. Сейчас можно с уверенностью сказать, что наконец-то в 2021-м году геймеры получили долгожданное и достойное обновление. Новенькая GeForce RTX 3060 с 12 Гб памяти стандарта GDDR6 по рекомендованной цене от 31800 рублей призвана поднять игровую производительность в массовых ПК на новый уровень. Мы ознакомились с такой видеокартой на примере INNO3D GeForce RTX 3060 Twin X2 OC, любезно предоставленной представителем данного вендора.

Технические характеристики

  • Производитель: INNO3D;
  • Модель: GeForce RTX 3060 Twin X2 OC;
  • Графический процессор: Ampere GA106;
  • Техпроцесс: 8 нм;
  • Частота GPU: 1320 МГц;
  • Частота GPU Boost в играх: 1792 МГц;
  • Количество шейдерных процессоров: 3584;
  • Видеопамять: 12 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 192 бит;
  • Частота видеопамяти: 15000 МГц (1875 МГц);
  • Порты: 3 x DisplayPort 1.4a, HDMI 2.1;
  • Разъем дополнительного питания: 8-pin;
  • Параметр TDP: 170 Вт;
  • Габариты: 240 x 120 x 40 мм.

Упаковка и комплектация

Первое, что в новой GeForce RTX 3060 вызывает недоумение - это заметно больший объем набортной памяти в сравнении со старшей сестрой в лице GeForce RTX 3060 Ti. Для тестируемой RTX 3060 Twin X2 OC это преимущество подчеркнуто на лицевой грани упаковки. Версия графического адаптера, попавшая в наше распоряжение, имеет заводской разгон, на что производитель делает отдельный акцент в виде дополнительной информации на коробке.

Комплектация у RTX 3060 Twin X2 OC спартанская. Внутри коробки вместе с видеокартой пользователь обнаружит только  краткое руководство пользователя.

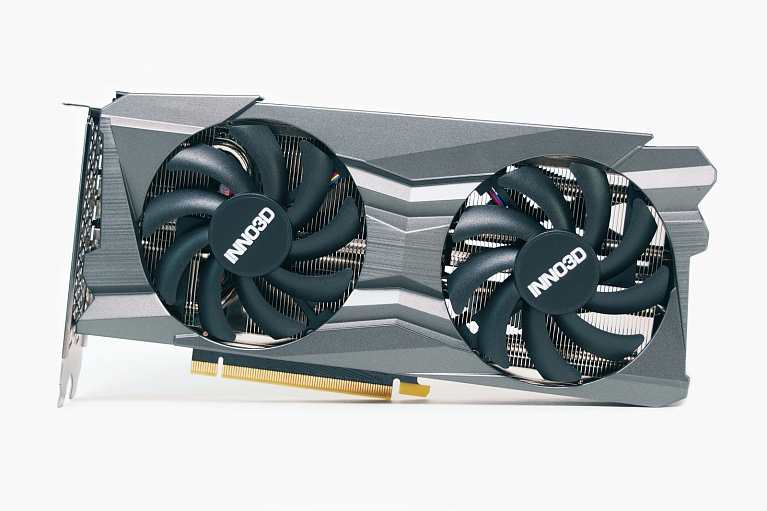

Дизайн и особенности

Графический адаптер RTX 3060 Twin X2 OC, который целит на звание народной и доступной видеокарты, получил лаконичное оформление. Производитель данного решения предпочел избежать каких-либо изысков наподобие RGB-подсветки, чтобы не увеличивать итоговую стоимость RTX 3060 Twin X2 OC.

Впрочем, конкретно у RTX 3060 Twin X2 OC один элемент подсветки все же есть. Он представляет собой модуль на верхнем торце видеокарты, демонстрирующий ярким белым цветом наименование производителя. Здесь же нашла свое место и надпись "GeForce RTX", с помощью которой создается и поддерживается узнаваемость графических адаптеров с чипами от NVIDIA.

Габариты RTX 3060 Twin X2 OC составляют 240 х 120 х 40 мм, что позволит использовать этот графический адаптер в компактных игровых сборках. Видеокарта потребует всего два слота расширения и подключение одного дополнительного питания 8-пин. Учитывая TDP в 170 Вт, для RTX 3060 Twin X2 OC не потребуется особо мощный блок питания.

С помощью двух DisplayPort 1.4а и одного HDMI 2.1 к RTX 3060 Twin X2 OC можно будет подключить до четырех мониторов одновременно. Все этим разъемы для вывода изображения располагаются в один ряд, что позволило реализовать больше отверстий для вентиляции на торце графического адаптера.

Система охлаждения

Для рассеивания 170 Вт тепла RTX 3060 Twin X2 OC оборудована системой охлаждения в виде трехсекционного радиатора с тепловыми трубками и двумя обдувающими вентиляторами.

Демонтаж системы охлаждения позволил рассмотреть, что на RTX 3060 Twin X2 OC используется контакт между кристаллом графического процессора и медной площадки, передающей далее тепло на четыре тепловые трубки диаметром 6 мм. Также конструкция СО предусматривает отвод тепла от чипов памяти GDDR6 через термопрокладки. В качестве обдувающих радиатор вентиляторов используется пара 90-мм вертушек Champion CF9010H12S.

С тыльной стороны видеокарты установлена металлическая пластина, которая препятствует изгибу печатной платы RTX 3060 Twin X2 OC. В правой части этой пластины сделано множество треугольных отверстий для сквозного продува вторым вентилятором.

Печатная плата

Рассматриваемая в обзоре видеокарта построена на печатной плате с разводкой, которая во многом повторяет решение в лице RTX 3060 Ti Twin X2 OC. Ключевая особенность RTX 3060 Twin X2 OC заключается в использовании 2 Гб чипов памяти GDDR6 в количестве шести штук.

Размещением компонентной базы на печатной плате RTX 3060 Twin X2 OC плотное, как с лицевой, так и с тыльной стороны PCB.

По центру печатной платы установлен графический процессор Ampere GA106-300-A1, произведенный на 2-й неделе 2021 года по 8нм техпроцессу. Он включает в себя 3584 ядер CUDA, 48 растровых и 112 текстурных блока. Базовая частота этого GPU составляет 1320 МГц, но на видеокарте RTX 3060 Twin X2 OC за счет заводского разгона заявлена Boost-частота 1792 МГц. Память объемом 12 Гб сообщается с графическим процессором по 192-битной шине. С учетом рабочей частоты 15000 МГц для чипов памяти GDDR6 пропускная способность составляет 360 Гб/с.

Система питания RTX 3060 Twin X2 OC построена по 8-фазной схеме, где шесть фаз предназначаются для графического процессора, а еще две - для чипов памяти GDDR6.

Для управления системой питания на RTX 3060 Twin X2 OC используются ШИМ-контроллеры uPI uP9512R и uPI uS5650Q от компании uPI Semiconductor Corp.

Фирменное ПО

Несмотря на принадлежность RTX 3060 Twin X2 OC к бюджетному сегменту, производитель данного графического адаптера разработал фирменное программное обеспечение для управления настройками и обновления прошивки BIOS. С помощью программы TuneIT можно разгонять видеокарту и настраивать работу вентиляторов системы охлаждения.

Тестовый стенд

Процессор Intel Core i9-11900k
Материнская плата ASUS ROG Strix Z590-F Gaming Wi-Fi
Видеокарта INNO3D GeForce RTX 3060 Twin X2 OC
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 2*8Gb
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Кулер A-Data XPG Levante 360
Монитор TV LG, 47", 1920x1080, 2560x1440/3840x2160 (DSR)
Система Windows 10 Pro 64-bit 20H2
Тестирование видеокарты RTX 3060 Twin X2 OC выполнялось на стенде с игровым процессором Intel Core i9-11900k и материнской платой ASUS ROG Strix Z590-F Gaming Wi-Fi.

В качестве оперативной памяти использовался комплект одноранговых модулей G.Skill Trident Z Royal, работавший на частоте 3600 МГц с таймингами 14-14-14-30-1Т.

Оценка эффективности системы охлаждения и замеры игровой производительности RTX 3060 Twin X2 OC были сделаны на открытом тестовом стенде.

Температуры, шум, энергопотребление и разгон

Для начала посмотрим с помощью программы GPU-Z, какие маневры для разгона RTX 3060 Twin X2 OC нам оставил производитель. Данные лимита энергопотребления указывают, что программно увеличить аппетиты свыше 170 Вт для этого графического адаптера не получится.

Пассивный режим работы системы охлаждения RTX 3060 Twin X2 OC работает отлично. В простое эта видеокарта остается достаточно холодным решением, поскольку GPU не нагревается свыше 41 градуса Цельсия. С остановленными вертушками общий шум от всей системы не превышает 34 дБА.

Запускаем на 15 минут Furmark, который позволяет полноценно прогреть RTX 3060 Twin X2 OC. Алгоритм работы системы охлаждения графического адаптера удерживает пиковую температуру GPU на 70 градусах Цельсия. Для этого требуется раскручивать два вентилятора СО почти до 2100 об/мин, что поднимает шум игровой системы до 38 дБА. Но более интересным моментом в работе RTX 3060 Twin X2 OC является высокая Boost-частота GPU, которая уверенно держится на уровне 1867 МГц.

С разгоном RTX 3060 Twin X2 OC температура графического процессора не меняет своего значения, а вентиляторы СО сохраняют примерно ту же скорость вращения. Это позволяет системе оставаться в рамках шумового порога в 38 дБА. Оверклокинг дает возможность нарастить частоту чипов GDDR6 до 17400 МГц, а Boost-частоту GPU до 1950 МГц.

Для достижения такого разгона RTX 3060 Twin X2 OC мы использовали программу MSI Afterburner, перечень измененных параметров в которой продемонстрирован на скриншоте ниже.

Производительность в игровых задачах

Замерили производительность RTX 3060 Twin X2 OC в популярном графическом бенчмарке 3D Mark и получили неплохие итоговые результаты. Видеокарта оказалась примерно на 40% медленнее, чем RTX 3060 Ti Twin X2 OC, протестированная нами ранее. Но, так или иначе, для графического адаптера из этого обзора это неплохой уровень производительности в свете рекомендуемой стоимости в районе 31800 рублей.

Оценка производительности RTX 3060 Twin X2 OC в реальных играх показала, что этому графическому адаптеру под силу практически любые проекты на ультра-настройках графики. По крайней мере в FullHD разрешении RTX 3060 Twin X2 OC везде выдала более 60 кадров/с.

Переход на 2К разрешение немного опустил средний FPS, выдаваемый RTX 3060 Twin X2 OC, но не повлиял на итоговую ситуацию сильно. Игровая производительность тестируемой видеокарты все равно оказалась достаточно высокой для гейминга на мониторах с разрешением 2560 х 1440 точек.

Оценивая производительность RTX 3060 Twin X2 OC в обоих разрешениях, можно констатировать, что для современного комфортного гейминга этой видеокарты будет достаточно практически всем владельцам мониторов с частотой развертки 60 Гц. Если понизить немного настройки на высокие или средние, то RTX 3060 Twin X2 OC подойдет и для обладателей панелей со 144 Гц.

Заключение

INNO3D GeForce RTX 3060 Twin X2 OC - доступная и производительная видеокарта, которая метит в категорию народных игровых решений. В свете майского падения курсов криптовалют цены на графические адаптеры рискуют вернуться к рекомендованным значениям. Для видеокарты INNO3D GeForce RTX 3060 Twin X2 OC это шанс появиться в продаже по очень интересной цене. Что касается оценки данного графического адаптера в целом, то он получился достаточно сбалансированным решением. Эффективная и не особо шумная система охлаждения, заводской разгон, а также защитный бэкплейт печатной платы - вот главные преимущества протестированного в этом обзоре девайса. А отсутствие полноценной RGB-подсветки должна компенсировать низкая цена среди прочих GeForce RTX 3060.
Плюсы:
  • потенциальный претендент на звание народной видеокарты;
  • система охлаждения легко рассеивает 170 Вт;
  • разгон с завода и возможность дальнейшего оверклокинга;
  • достаточная производительность для современных игр;
  • бэкплейт для защиты печатной платы видеокарты.
Минусы:
  • отсутствует полноценная RGB-подсветка.
