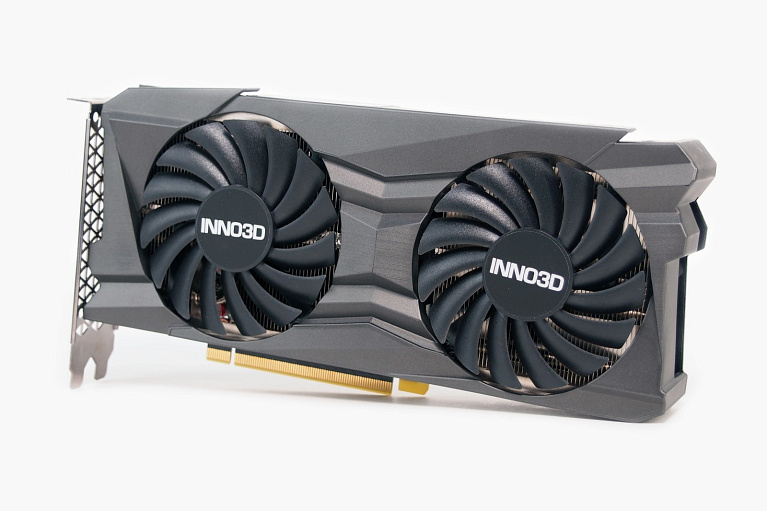

Обзор и тест видеокарты INNO3D GeForce RTX 3060 Ti Twin X2 OC

Видеокарта с тихой и компактной системой охлаждения
Обзор и тест видеокарты INNO3D GeForce RTX 3060 Ti Twin X2 OC
В наше непростое время, когда ситуация с наличием видеокарт в магазинах далека от идеальной, мы заполучили на тест новенькую INNO3D GeForce RTX 3060 Ti Twin X2 OC. Этот графический адаптер интересен доступной ценой в сравнении с моделями конкурентов. Но как он проявит себя в работе, а главное, какими особенностями обладает его система охлаждения, узнаем по ходу данного обзора. Чтобы не ограничивать производительность видеокарты, тестировать INNO3D GeForce RTX 3060 Ti Twin X2 OC будем на системе с Ryzen 7 5800X.

Технические характеристики

  • Производитель: INNO3D;
  • Модель: GeForce RTX 3060 Ti Twin X2 OC;
  • Графический процессор: Ampere GA104;
  • Техпроцесс: 8 нм;
  • Частота GPU: 1410 МГц;
  • Частота GPU Boost в играх: 1680 МГц;
  • Количество шейдерных процессоров: 4864;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 14000 МГц (1750 МГц);
  • Порты: 3 x DisplayPort 1.4a, HDMI 2.1;
  • Разъем дополнительного питания: 8-pin;
  • Параметр TDP: 200 Вт;
  • Габариты: 240 x 120 x 40 мм.

Упаковка и комплектация

С первых минут знакомства с RTX 3060 Ti Twin X2 OC складывается позитивный образ этой видеокарты. Графический адаптер поставляется в красочной картонной коробке, информация на которой подчеркивает главные технические преимущества RTX 3060 Ti Twin X2 OC.
Видеокарта использует 256-битную шину памяти GDDR6 объемом 8 Гб. Поддерживаются все новомодные технологии NVIDIA, включая Ray tracing и DLSS. Подробные технические характеристики RTX 3060 Ti Twin X2 OC указаны на тыльной стороне коробки.
Вместе с видеокартой пользователь обнаружит карточку благодарности с инструкцией по установке в игровой ПК. Также в комплектации RTX 3060 Ti Twin X2 OC присутствует гайд по требуемой мощности блока питания для стабильной работы графического адаптера.

Дизайн и особенности

Внешне видеокарта RTX 3060 Ti Twin X2 OC выглядит скромно и непритязательно. Лаконичным дизайн графического адаптера получился потому, что здесь не используются модули с RGB-подсветкой. Иными словами, RTX 3060 Ti Twin X2 OC - это видеокарта для отрисовки большого количества FPS, а не для того, чтобы на нее любовались во время работы.
Производитель побеспокоился о надежности RTX 3060 Ti Twin X2 OC, оснастив этот графический адаптер металлической пластиной с тыльной стороны печатной платы. В области второго вентилятора данная пластина имеет множество треугольных отверстий для сквозного продува.
Единственный элемент подсветки у RTX 3060 Ti Twin X2 OC находится на верхнем торце кожуха системы охлаждения. Надпись в виде наименования производителя (цвет которой не меняется программно) светится яркими белыми буквами.
Габариты RTX 3060 Ti Twin X2 OC составляют 240 х 120 х 40 мм в длину, высоту и толщину соответственно. При таких размерах эту видеокарту условно можно считать двухслотовой. Но только лишь условно, поскольку для свободного притока воздуха понадобится еще немного свободного пространства, что потребует для RTX 3060 Ti Twin X2 OC в итоге 2.5 слота расширения. Что касается выдува нагретого воздуха, то полуоткрытый кожух позволит легко оптимизировать этот процесс.
Для получения дополнительного питания RTX 3060 Ti Twin X2 OC использует один 8-пин разъем, находящийся на верхнем торце графического адаптера. Заводское ограничение TDP в 200 Вт позволяет видеокарте не перегружать этот разъем до предела.
Изображение на монитор RTX 3060 Ti Twin X2 OC может вывести по любому из трех Display Port 1.4a и одному HDMI 2.1. Подключить с помощью них можно до четырех мониторов одновременно. Что касается режимов работы, то RTX 3060 Ti Twin X2 OC сможет обеспечить картинку с разрешением до 7680 х 4320 пикселей с частотой обновления 60 Гц.

Система охлаждения

За отвод и рассеивание почти 200 Вт тепла на RTX 3060 Ti Twin X2 OC отвечает система охлаждения с трехсекционным радиатором и четырьмя тепловыми трубками.
Также конструкция СО предусматривает охлаждение чипов памяти GDDR6, контакт с которыми реализован через термопрокладки. Под пластиковым кожухом RTX 3060 Ti Twin X2 OC находится пара 90 мм вентиляторов производства Colorful, которая призвана обдувать радиатор и печатную плату видеокарты.
Еще одним элементом, который можно отнести к системе охлаждения RTX 3060 Ti Twin X2 OC, является металлическая пластина для защиты печатной платы.
Непосредственно функцию охлаждения данная пластина не выполняет, но является элементом для сквозного продува вторым вентилятором СО. Также этот бэкплейт препятствует провисанию и изгибу печатной платы.

Печатная плата

Без системы охлаждения печатная плата RTX 3060 Ti Twin X2 OC смотрится значительно компактнее общих габаритов видеокарты. Размещение электронных компонентов выполнено настолько плотно, что на PCB почти не остается свободного места.
Немалое количество элементной базы вынесено и на тыльную сторону печатной платы. Сюда переехала часть контроллеров системы питания и конденсаторы для графического процессора видеокарты.
Основу вычислительной мощности RTX 3060 Ti Twin X2 OC составляет графический процессор Ampere GA104-200-A1, внутри которого таится 4864 ядер CUDA, 80 растровых и 152 текстурных блока. Также на вооружении этого GPU имеются 38 ядер RT и 152 тензорных ядра. Номинальная рабочая частота этого графического процессора составляет 1410 МГц, но за счет Boost технологии GPU на RTX 3060 Ti Twin X2 OC работает на частоте 1680 МГц. Система питания видеокарты состоит из 8 фаз, шесть из которых приходятся на GPU, а две оставшиеся - на чипы памяти.
Управление питанием видеокарты возложено на пару ШИМ-контроллеров uPI uP9512R и uPI uS5650Q производства uPI Semiconductor Corp.

Тестовый стенд

Процессор AMD Ryzen 7 5800X
Материнская плата Gigabyte B550I Aorus Pro AX
Видеокарта INNO3D GeForce RTX 3060 Ti Twin X2 OC
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 2*8Gb
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Кулер A-Data XPG Levante 360
Монитор TV LG, 47", 1920x1080, 2560x1440/3840x2160 (DSR)
Система Windows 10 Pro 64-bit 20H2
Для оценки производительности видеокарты RTX 3060 Ti Twin X2 OC мы использовали игровой ПК с процессором AMD Ryzen 7 5800X и материнской платой Gigabyte B550I Aorus Pro AX.
В биос материнской платы была включена технология Re-Size BAR для получения максимальной производительности графического адаптера. Оперативная память была разогнана до DDR4-3800 с таймингами 16-16-16-36-1Т.
Тесты видеокарты проводили на открытом стенде с вертикальным расположением видеокарты RTX 3060 Ti Twin X2 OC.

Температуры, шум, энергопотребление и разгон

Для проверки того, что видеокарта RTX 3060 Ti Twin X2 OC определилась в системе правильно и драйвера для этого графического адаптера подхватились системой, мы использовали последнюю версию диагностической утилиты GPU-Z. Все характеристики оказались в норме, заодно мы убедились в лимитах энергопотребления графического адаптера, залоченного на значении в 200 Вт.
Пару слов стоит сказать и о фирменном программном обеспечении TuneIT, которое можно применить для видеокарты RTX 3060 Ti Twin X2 OC. С помощью этой программы можно осуществить разгон графического адаптера, управлять оборотами вентилятора и даже обновить прошивку BIOS на видеокарте.
Но вернемся к главному, а именно тестам системы охлаждения RTX 3060 Ti Twin X2 OC. Без какой-либо нагрузки видеокарта переходит в полностью пассивный режим, останавливая вертушки и становясь абсолютно бесшумной. При этом GPU нагревается не более 45 градусов Цельсия.
Нагружаем RTX 3060 Ti Twin X2 OC по полной стресс-тестом Furmark, после 10 минут работы которого графический процессор видеокарты прогревается до 70 градусов Цельсия. При этом вертушки СО раскручиваются не полностью, а только на 67%. В абсолютном выражении для RTX 3060 Ti Twin X2 OC это 2075 об/мин, что дает с расстояния в 30 см не более 38 дБА шума. Получается очень тихо, но это не главная положительность особенность RTX 3060 Ti Twin X2 OC. Высокая Boost-частота графического процессора, полка которого находится на уровне 1815 МГц - вот что заслуживает внимания.
Не останавливаясь на номинальном режиме работы видеокарты, пробуем разогнать RTX 3060 Ti Twin X2 OC сверх заводских значений. Перебирая частоты и проверяя стабильность, добираемся до 1935 МГц по чипу и 16400 МГц по памяти. Отличный результат для такой скромной видеокарты, как RTX 3060 Ti Twin X2 OC. При том, что температура и обороты вентиляторов ничуть не увеличились после разгона.
Чтобы добиться такого разгона на RTX 3060 Ti Twin X2 OC, мы подняли по чипу +140 пунктов, а по чипам памяти +1200 пунктов в программе MSI Afterburner.
Такой разгон оказался полностью стабильным для RTX 3060 Ti Twin X2 OC и главное - не повлиял на тихую работу системы охлаждения видеокарты.

Производительность в игровых задачах

Сначала мы оценили игровую производительность RTX 3060 Ti Twin X2 OC в популярном графическом бенчмарке 3D Mark. Великолепное быстродействие видеокарты и процессора позволили получить высокие результаты, как в DirectX 11, так и DirectX 12 тестах Fire Strike и Time Spy. В бенчмарке с использованием технологии Ray tracing видеокарта RTX 3060 Ti Twin X2 OC смогла набрать более 7000 баллов даже на штатных частотах.

Далее мы перешли к реальным игровым тестам, в которых RTX 3060 Ti Twin X2 OC показала себя настоящим бойцом. В популярном разрешении монитора 2560 х 1440 минимальная полка среднего FPS не опускалась ниже 60 кадров даже на ультра-настройках. Часть игр видеокарта и вовсе могла обработать с фреймрейтом 120-140 кадров/с.
Понизив разрешение до FullHD, видеокарту RTX 3060 Ti Twin X2 OC стало возможным рекомендовать для любителей мониторов со 144 Гц. Именно такое быстродействие по количеству кадров смог обеспечивать этот графический адаптер в почти половине игр из использовавшихся.

Заключение

Тестирование видеокарты INNO3D GeForce RTX 3060 Ti Twin X2 OC показало, что эта видеокарта обладает не только высоким уровнем производительности, достаточным для 2К и FullHD гейминга, но и тихим режимом работы системы охлаждения. Именно СО протестированного графического адаптера понравилось нам больше всего по характеру работы. Возможностей системы охлаждения RTX 3060 Ti Twin X2 OC оказалось достаточно не только, чтобы отвести 200 Вт тепла от GPU и чипов памяти GDDR6, но и делать это предельно тихо. Единственное, что в протестированной видеокарте может вызвать сомнение - это аскетичный и скромный внешний вид. Но цена на RTX 3060 Ti Twin X2 OC является одной из самых низких на рынке. Главное, найти эту видеокарту в продаже и желательно по рекомендованной производителем стоимости.
Плюсы:
  • одна из самых доступных по цене GeForce RTX 3060 Ti;
  • эффективная и тихая система охлаждения;
  • заводской разгон и потенциал дальнейшего ручного разгона;
  • быстродействие видеокарты в играх достаточно для 2К и FullHD гейминга;
  • защита печатной платы металлической пластиной.
Минусы:
  • лимит энергопотребления жестко залочен на 200 Вт;
  • нет полноценной RGB-подсветки.
