Обзор видеокарты EVGA GeForce RTX 3060 Ti XC Gaming

Уникальность стиля и компактность видеокарты EVGA GeForce RTX 3060 Ti XC Gaming выделяют новинку среди огромного числа сверстников.
Обзор видеокарты EVGA GeForce RTX 3060 Ti XC Gaming

У компании EVGA интересная история развития, заслуживающая отдельного документального фильма. Производитель известен своим неординарным подходом к изготовлению и реализации материнских плат и графических ускорителей, ориентированных на огромное сообщество геймеров и энтузиастов, а отдельная ветка компонентов делается исключительно для оверклокеров с целью достижения мировых рекордов.

Однако наш герой обзора капельку приземленнее. Видеокарта EVGA GeForce RTX 3060 Ti XC Gaming принадлежит к линейке компактных игровых графических ускорителей длиной всего лишь 202 мм. Она впитала дух и технологии создателей, которые несмотря на минималистичность новинки придают ей сил.

Технические характеристики

  • Производитель: EVGA;
  • Модель: GeForce RTX 3060 Ti XC Gaming;
  • Графический процессор: Ampere GA104-200;
  • Техпроцесс: 8 нм;
  • Частота GPU: 1410 МГц;
  • Частота GPU Boost в играх: 1710 МГц;
  • Количество шейдерных процессоров: 4864;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 14000 МГц (1750 ГГц QDR);
  • Поддержка NVLink: отсутствует;
  • Порты: 3 x DisplayPort 1.4a, 2 x HDMI 2.1;
  • Разъем дополнительного питания: 1 х 8-pin;
  • Параметр TDP: 200-220 Вт;
  • Длина: 202 мм.

Упаковка и комплектация

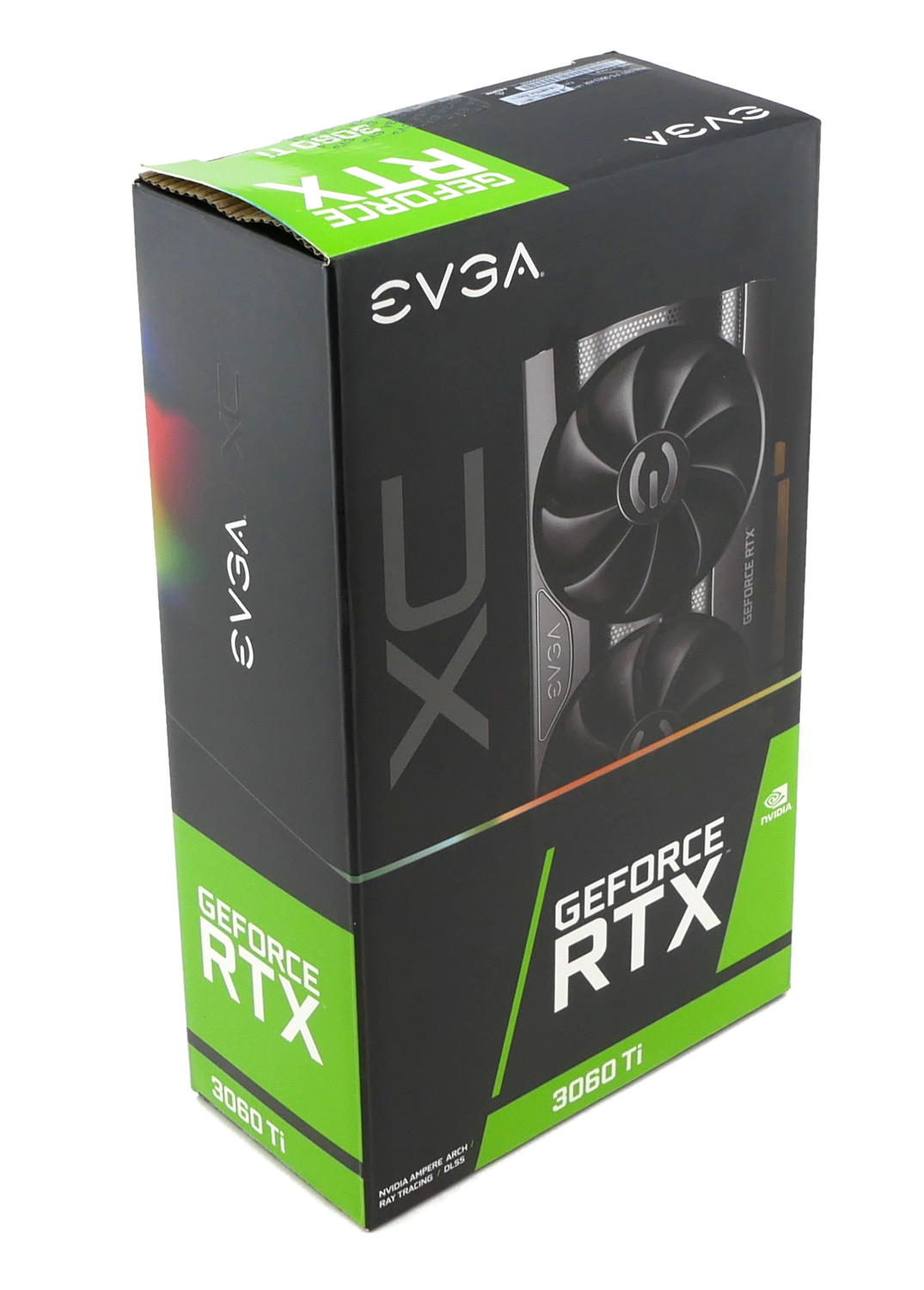

Поставляется видеокарта в вертикальной упаковке небольших размеров, что позволяет спрятать ее в рюкзаке при поездке домой от назойливых взглядов майнеров в поисках наживы.

Коробка выполнена в матовом черном цвете с иллюстрацией EVGA GeForce RTX 3060 Ti XC Gaming. Никакой пестрой информации - все очень спокойно и аккуратно. С обратной стороны располагается краткая техническая информация, включая описание на трех языках (среди них есть русский, что очень приятно).

Открываем коробку и наблюдаем привычную плотную набивку (ранее так паковали видеокарты линеек времен GeForce GTX 700). Картонные перегородки, несколько слоев пузырчатого материала и поролона защищают продукт при транспортировке. На самих пакетах дополнительно имеются две гарантийные наклейки.

Среди аксессуаров только самое необходимое - руководство пользователя в оригинальной брошюре. Диска нет, в современных реалиях его актуальность оставляет больше вопросов.

Внешний вид и дизайн

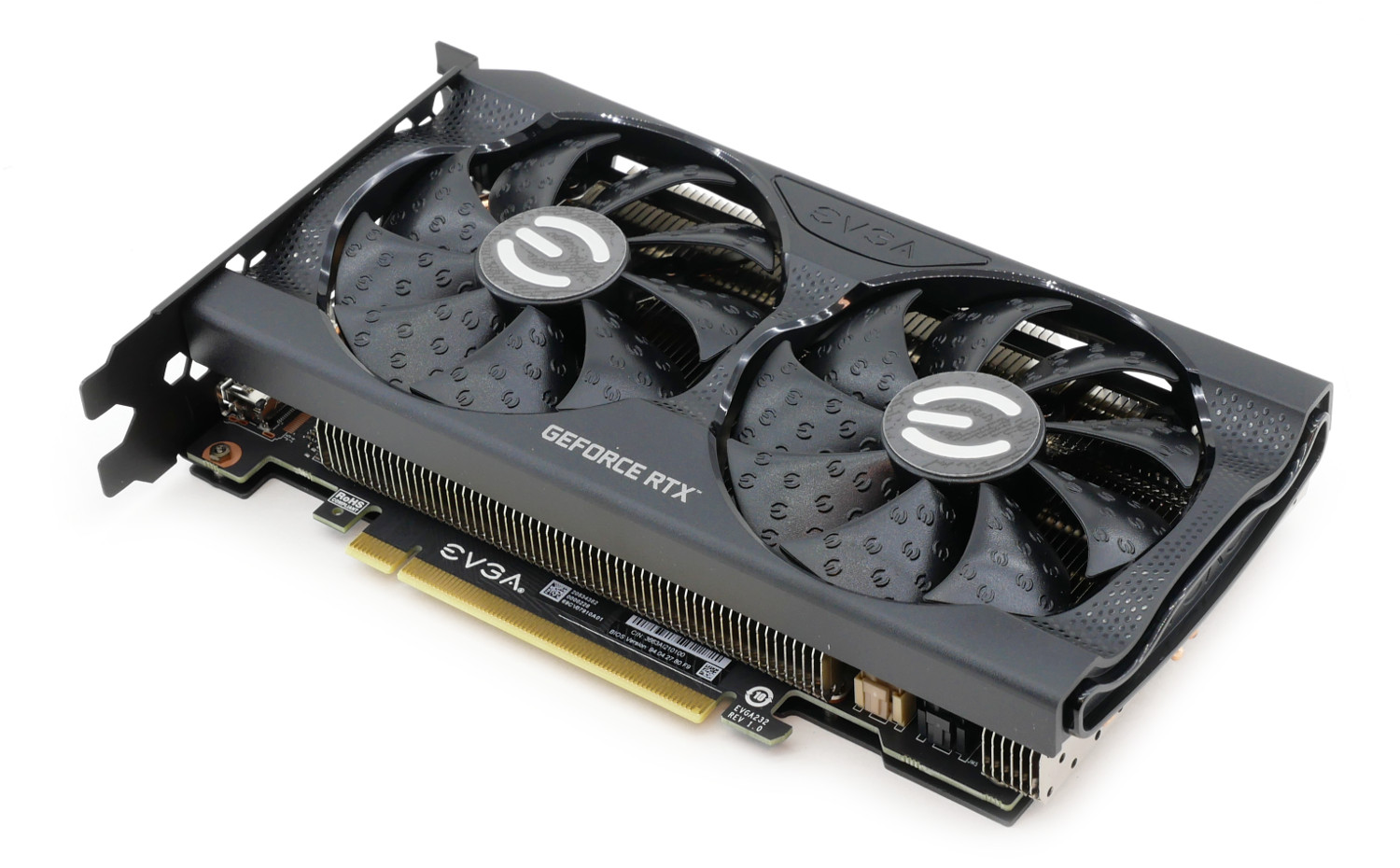

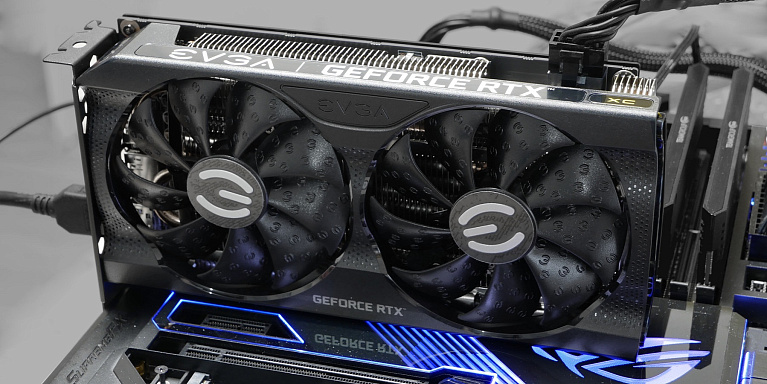

Перед нами видеокарта EVGA GeForce RTX 3060 Ti XC Gaming поистине нехарактерного дизайна в сравнении с привычными графическими ускорителями: чего стоят волнообразный кожух и вентиляторы с логотипом компании. На секунду может показаться, что видеокарта "болеет", покрывшись пупырышками. Время для шуток закончилось, потому что далее нас ожидают чудеса.

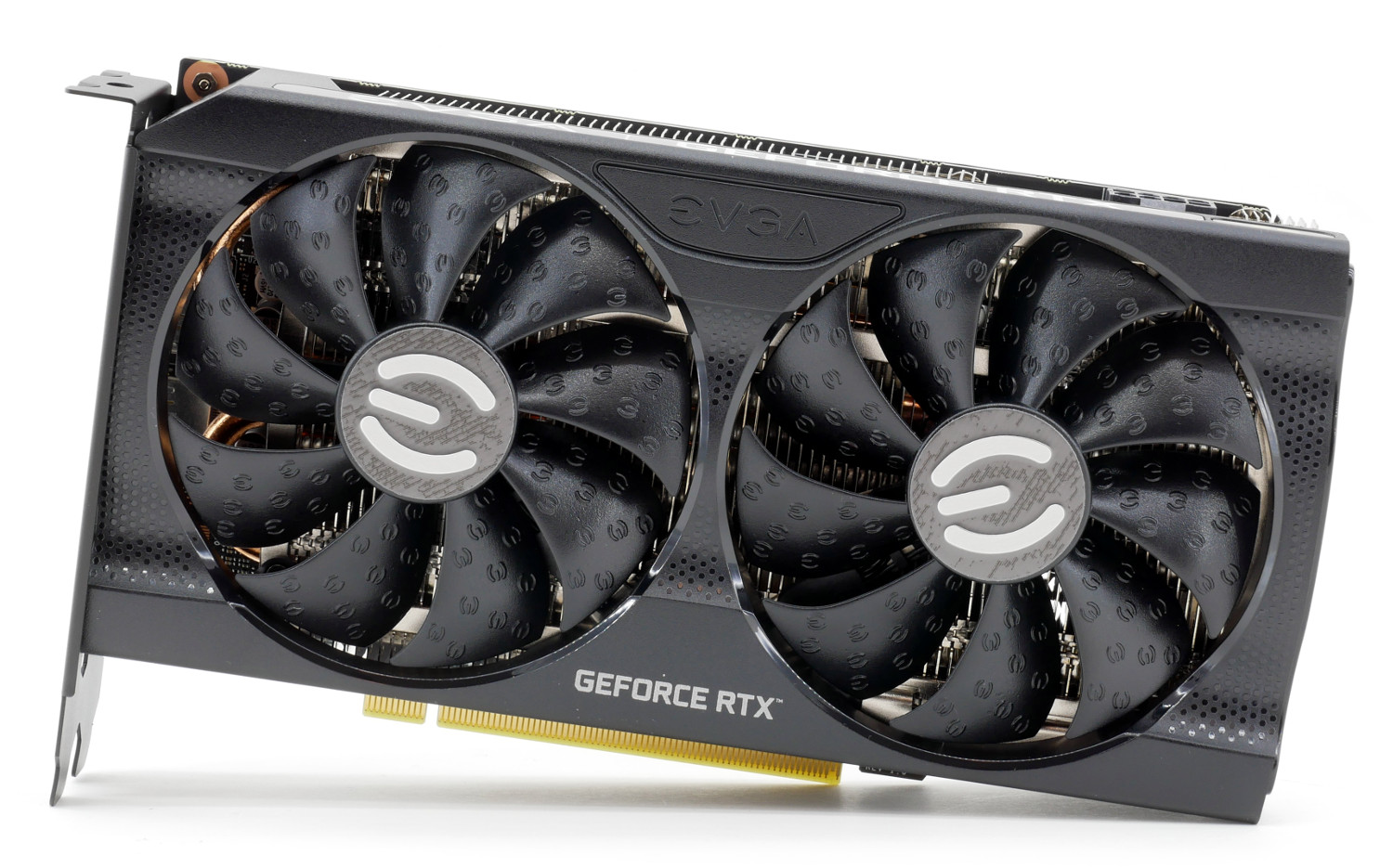

EVGA GeForce RTX 3060 Ti XC Gaming получилась очень компактной и при длине корпуса 202 мм едва перекрывает два слота расширения. Лицевую часть украшают два вентилятора типоразмера 92 мм с фирменными насечками. И посмотрите: производитель использует вертушки, дующие по часовой стрелке, когда обычные модели работают иначе, в противоположную сторону.

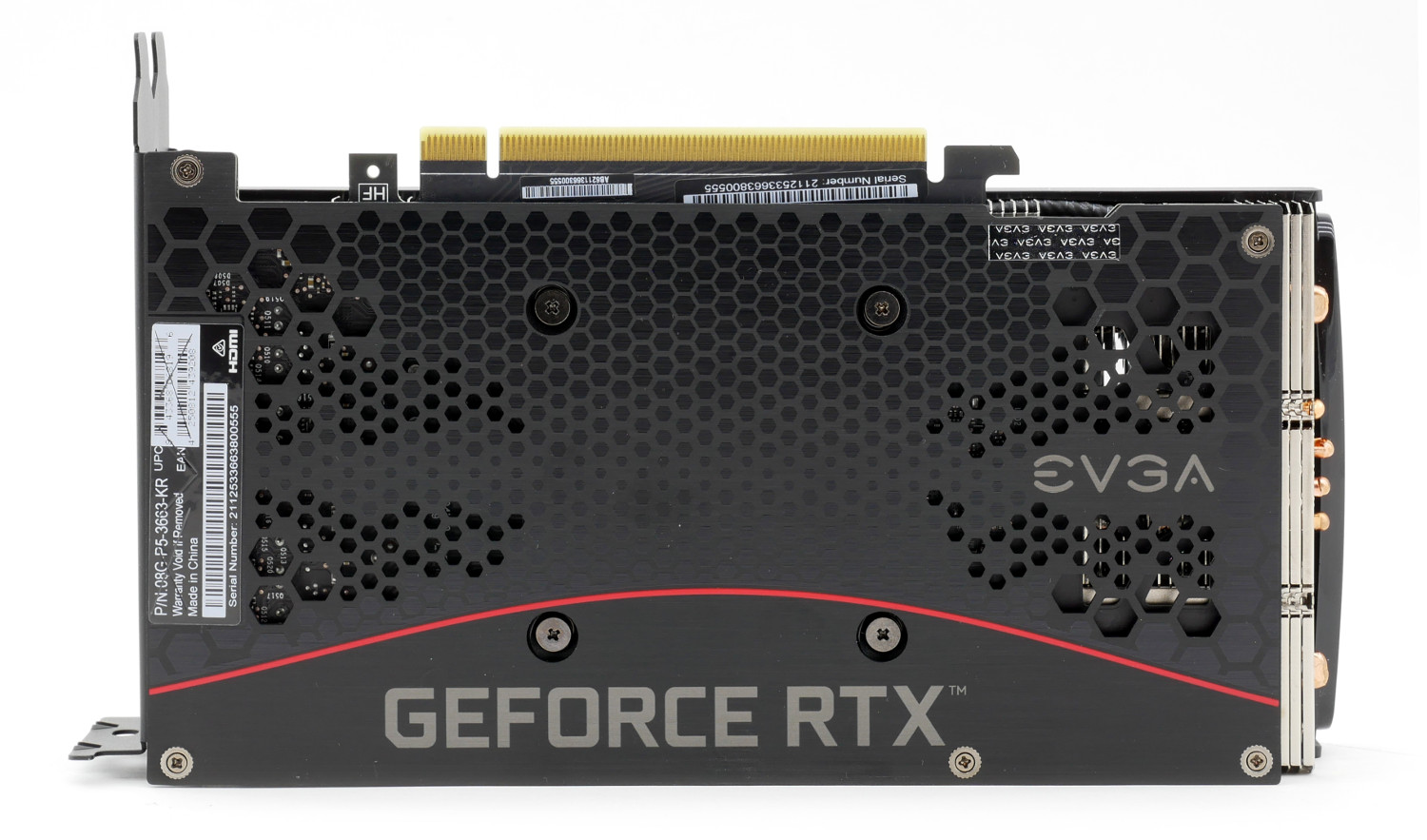

Сзади новинки все тоже непросто. Металлический бэкплейт с гексагонами добавляет определенного шарма видеокарте, к тому же пластина охлаждает графический чип.

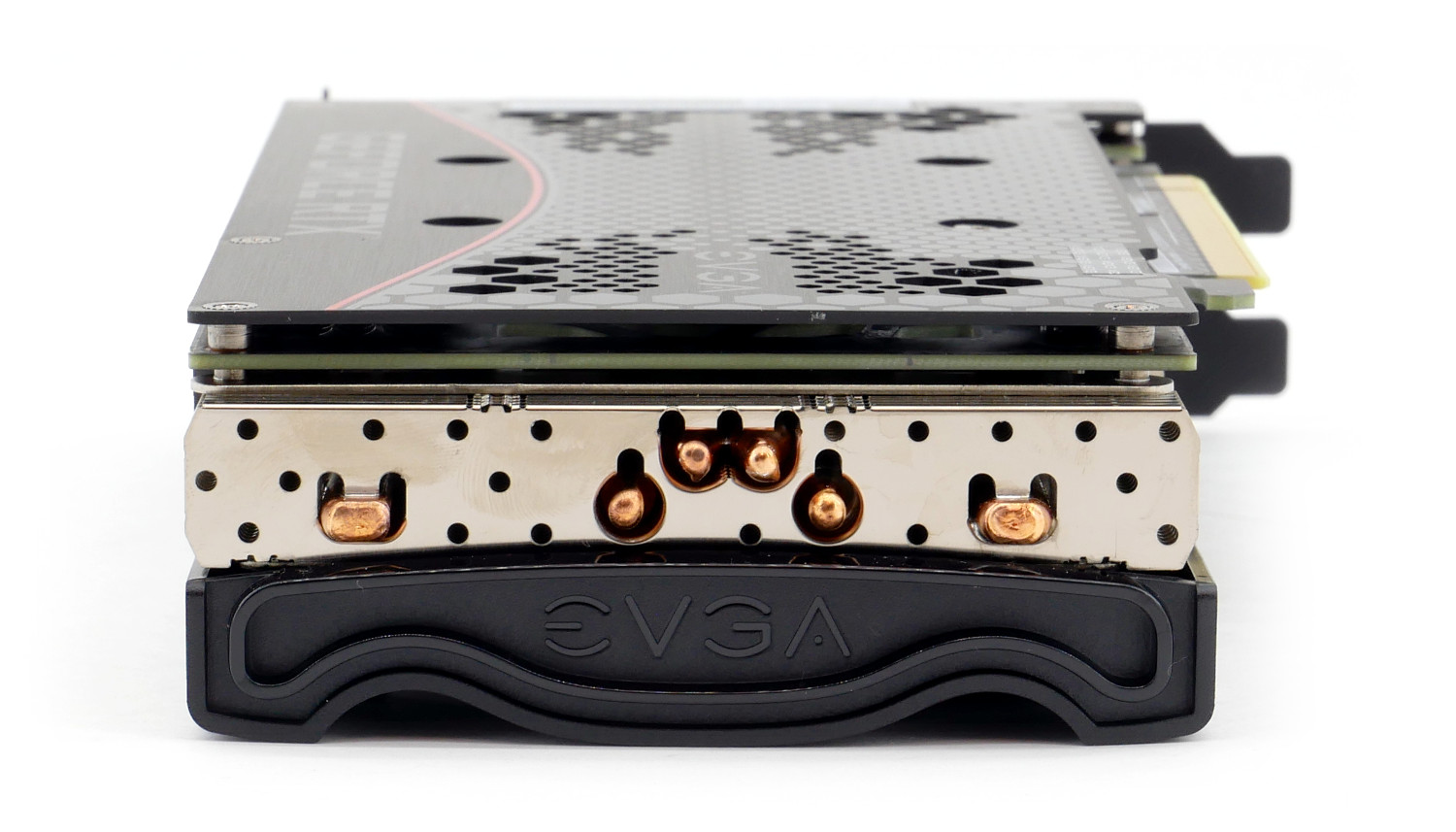

У EVGA GeForce RTX 3060 Ti XC Gaming и система охлаждения непростая, о чем дает знать ракурс спереди: радиатор пронизан тепловыми трубками вдоль всего тела. Логотип занимает законное место. Посмотрите на количество элементов многослойной конструкции.

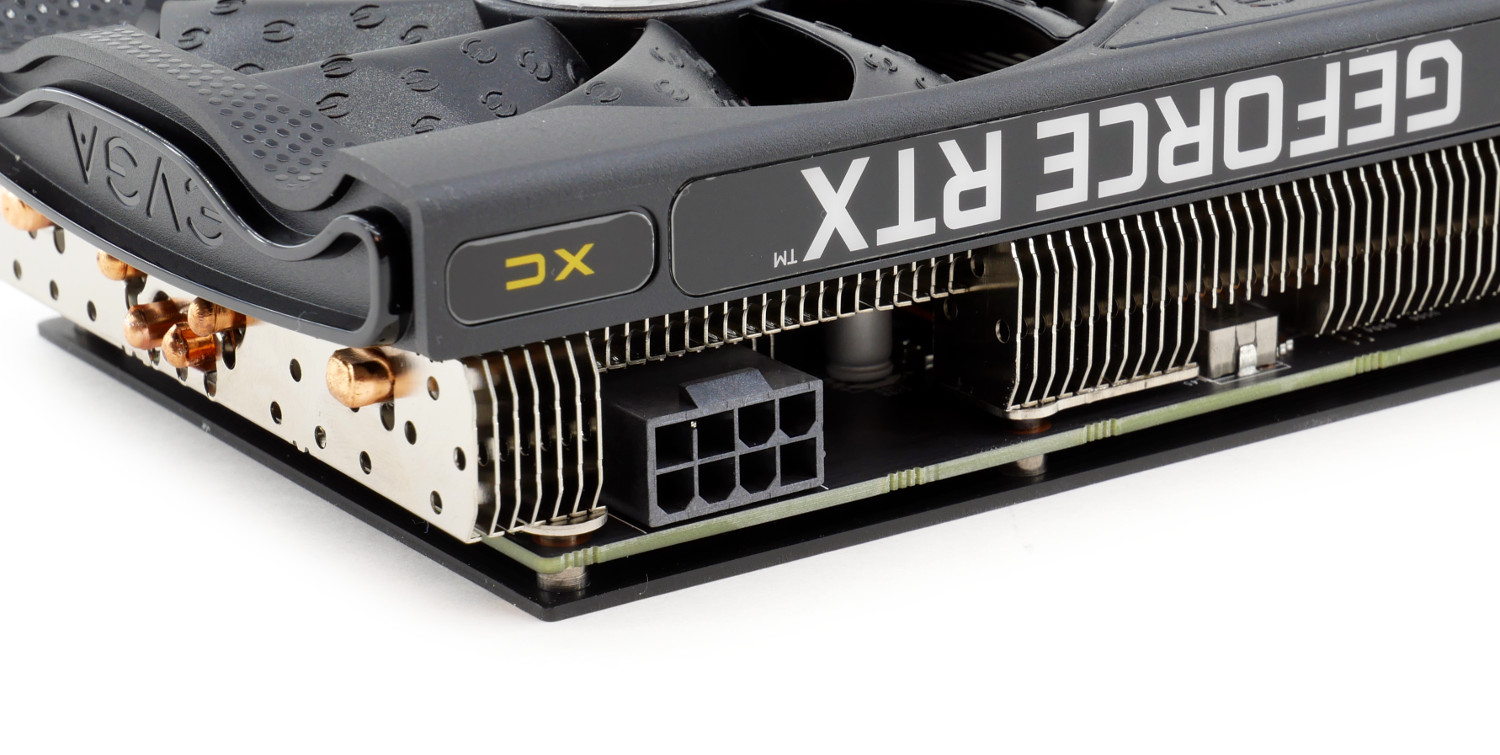

Система охлаждения унифицирована с более производительной модели, о чем говорит дополнительный вырез для коннектора дополнительного питания. Остается отвечать за "прожорливость" лишь один порт 8-Pin, а потребление новинки составляет 200 Вт.

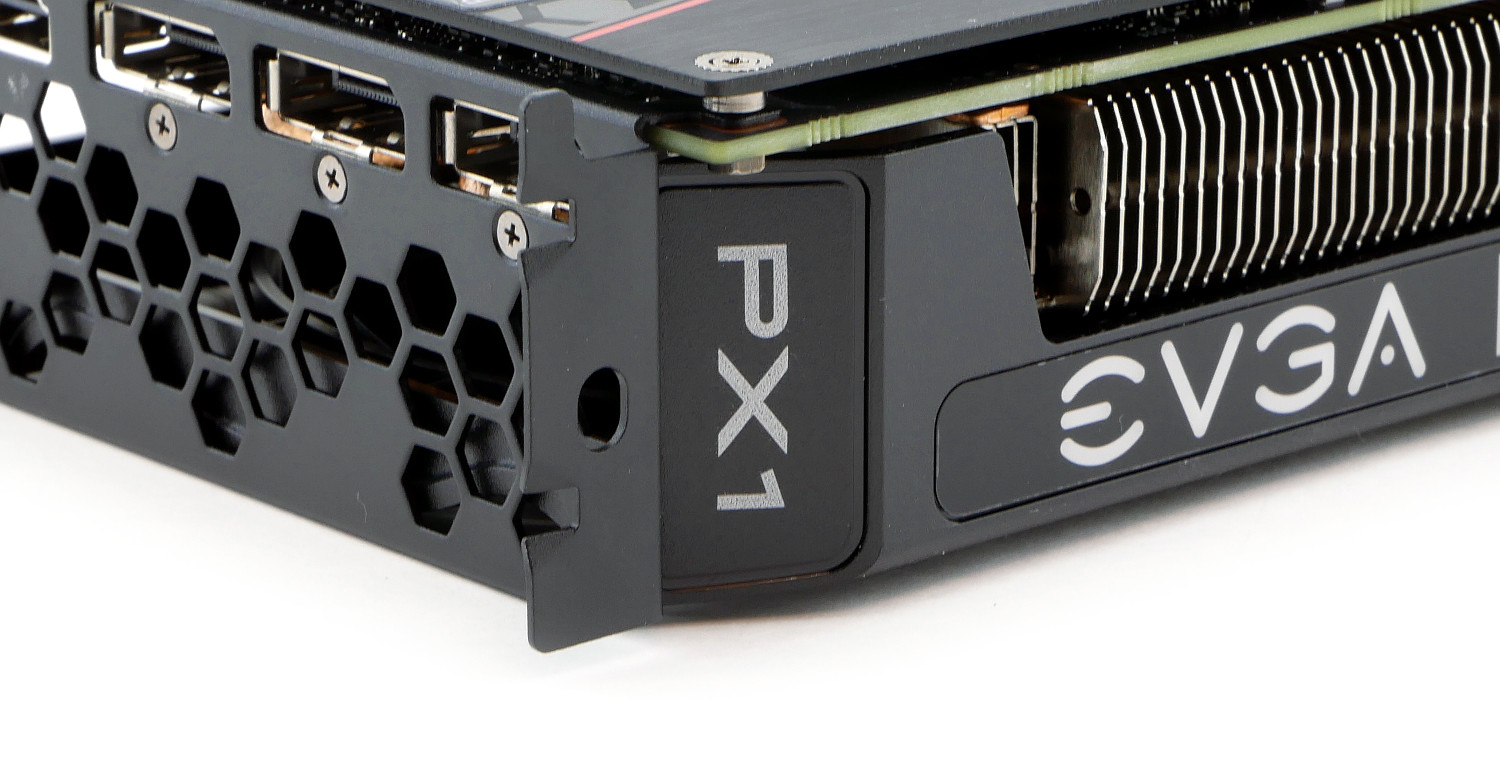

EVGA GeForce RTX 3060 Ti XC Gaming сбоку помечена необычным номером PX1. Мне вспоминается один сериал, где так помечали сверхмощных киборгов и "Пи-Икс Один" был самым могущественным. Возможная отсылка или декоративное совпадение? Но с визуальной точки зрения очень красиво.

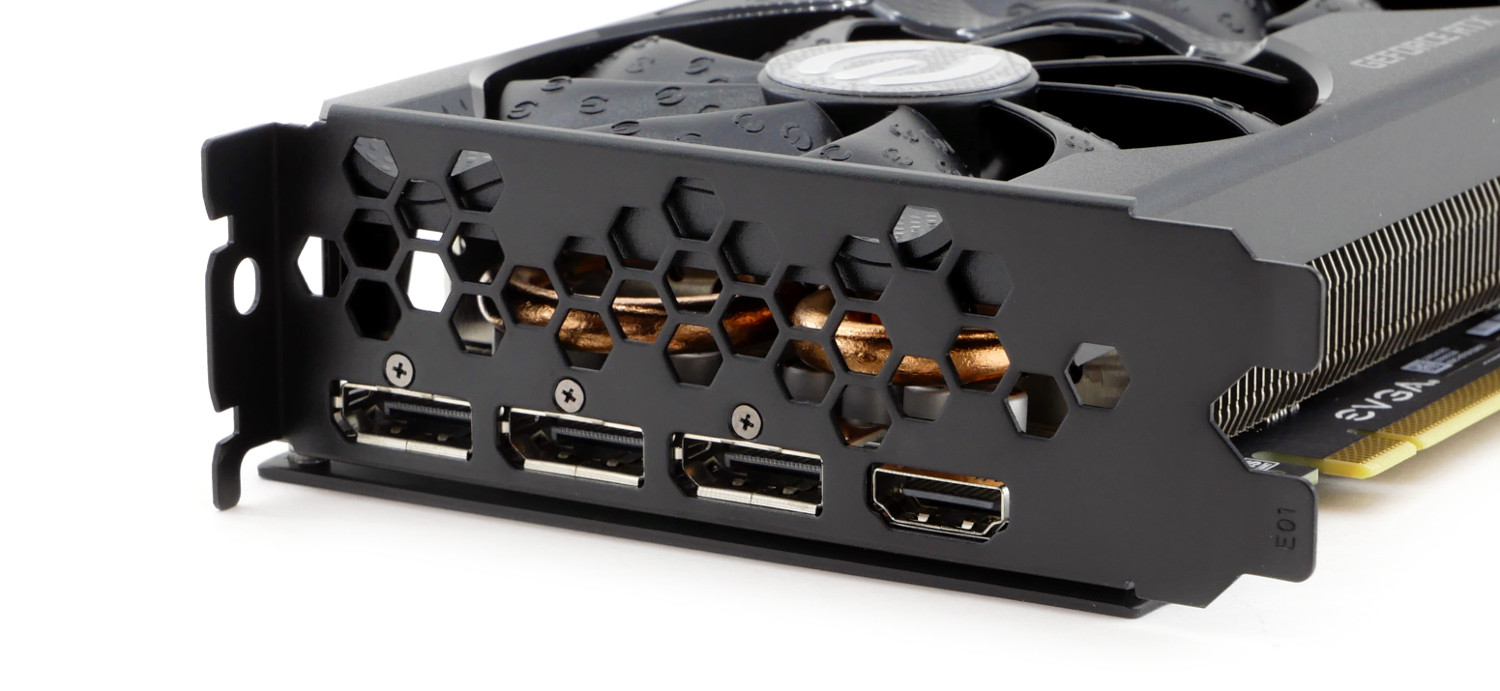

И, конечно, разработчики из EVGA не могли остаться равнодушными к интерфейсной панели, покрасив планку в матовый черный цвет, чтобы она не выбивалась из общего дизайна. Используется стандартный набор интерфейсов - HDMI и трио DisplayPort.

Система охлаждения

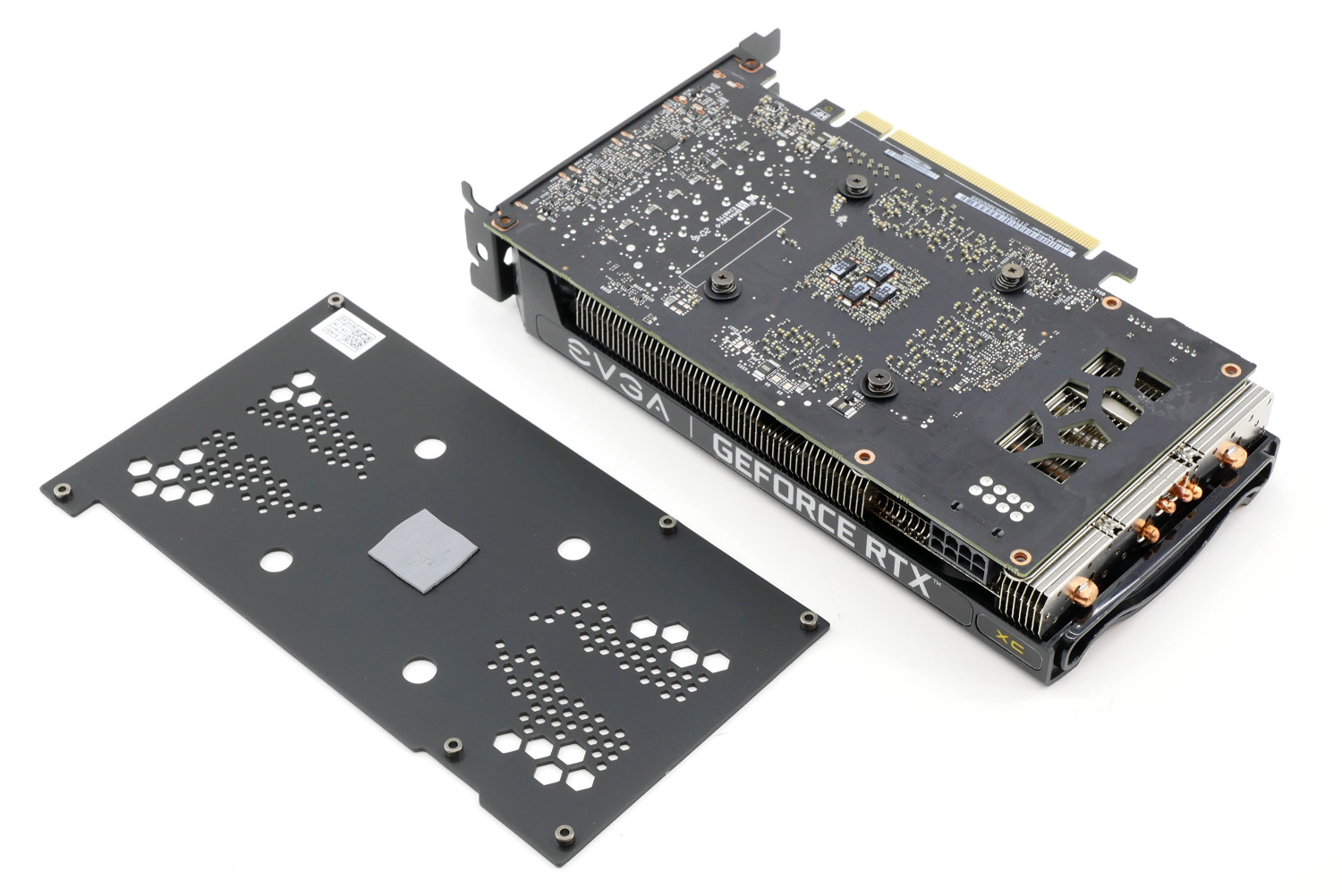

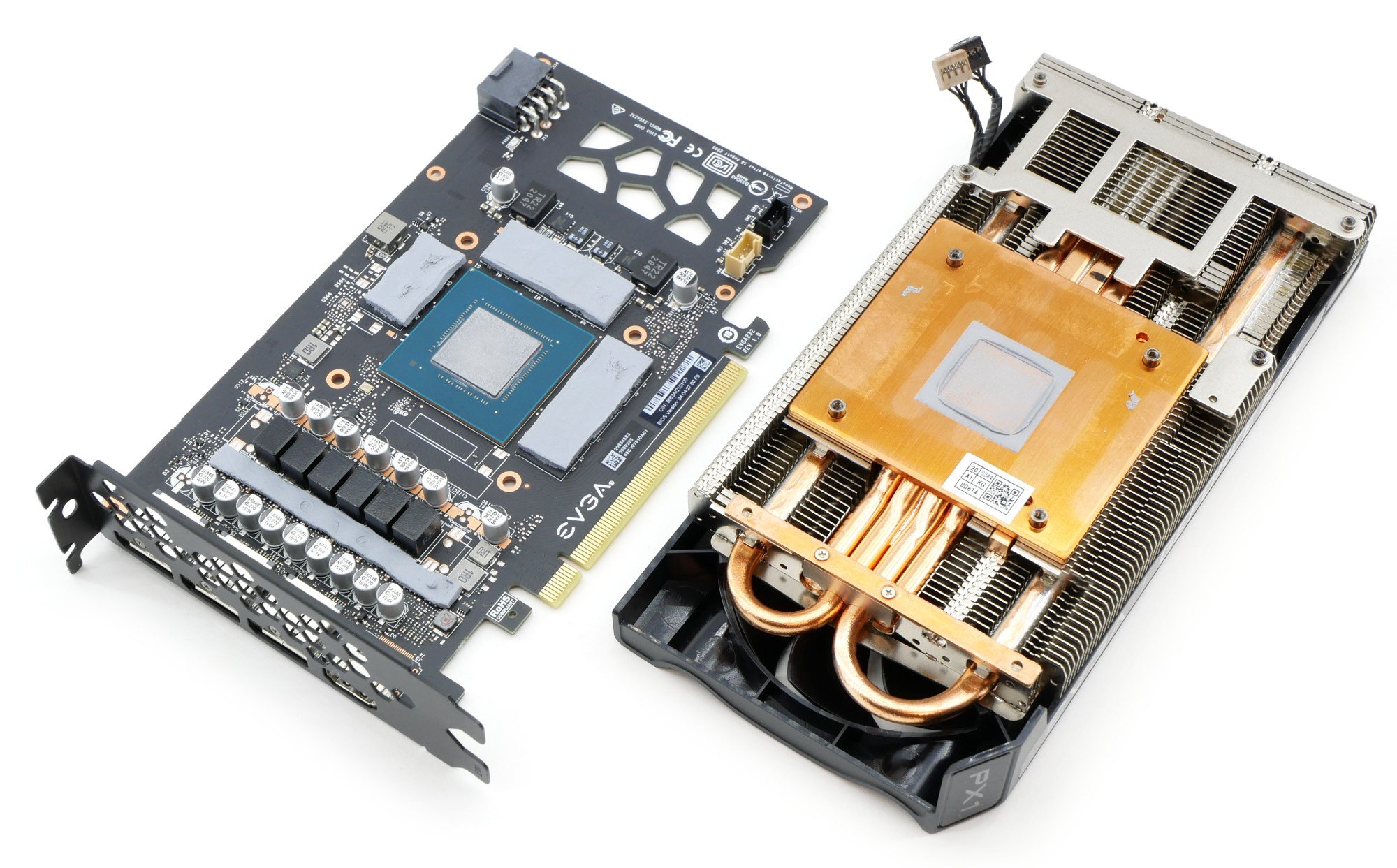

EVGA GeForce RTX 3060 Ti XC Gaming оснащена интересной системой охлаждения. Знакомство начинается со снятия металлического бэкплейта, на котором в области графического процессора находится термопрокладка для отвода нагрева.

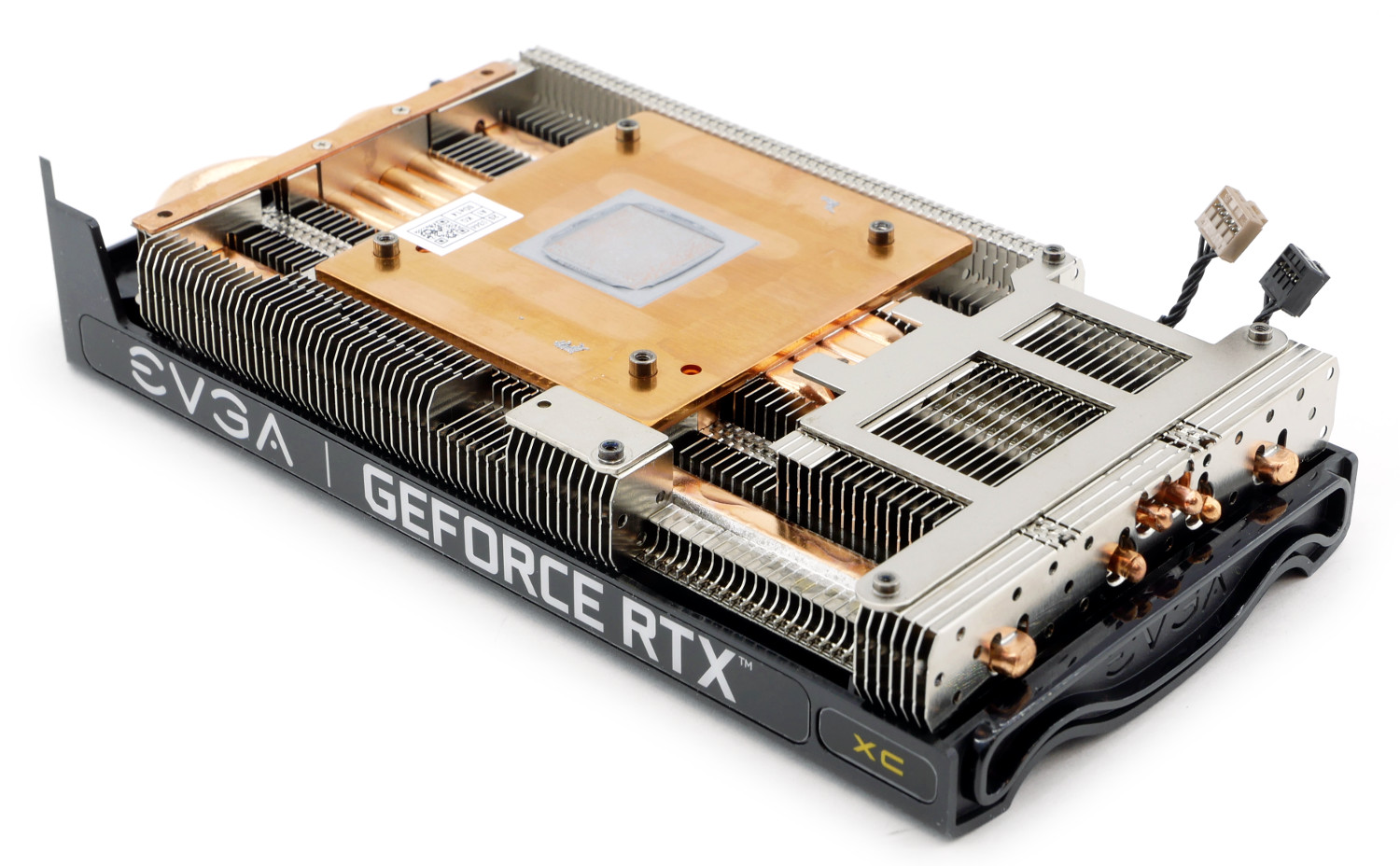

Кулер EVGA GeForce RTX 3060 Ti XC Gaming имеет необычную структуру, которая применялась на моделях прошлого и не отмечалась мною на видеокартах средне-высшего звена последних поколений.

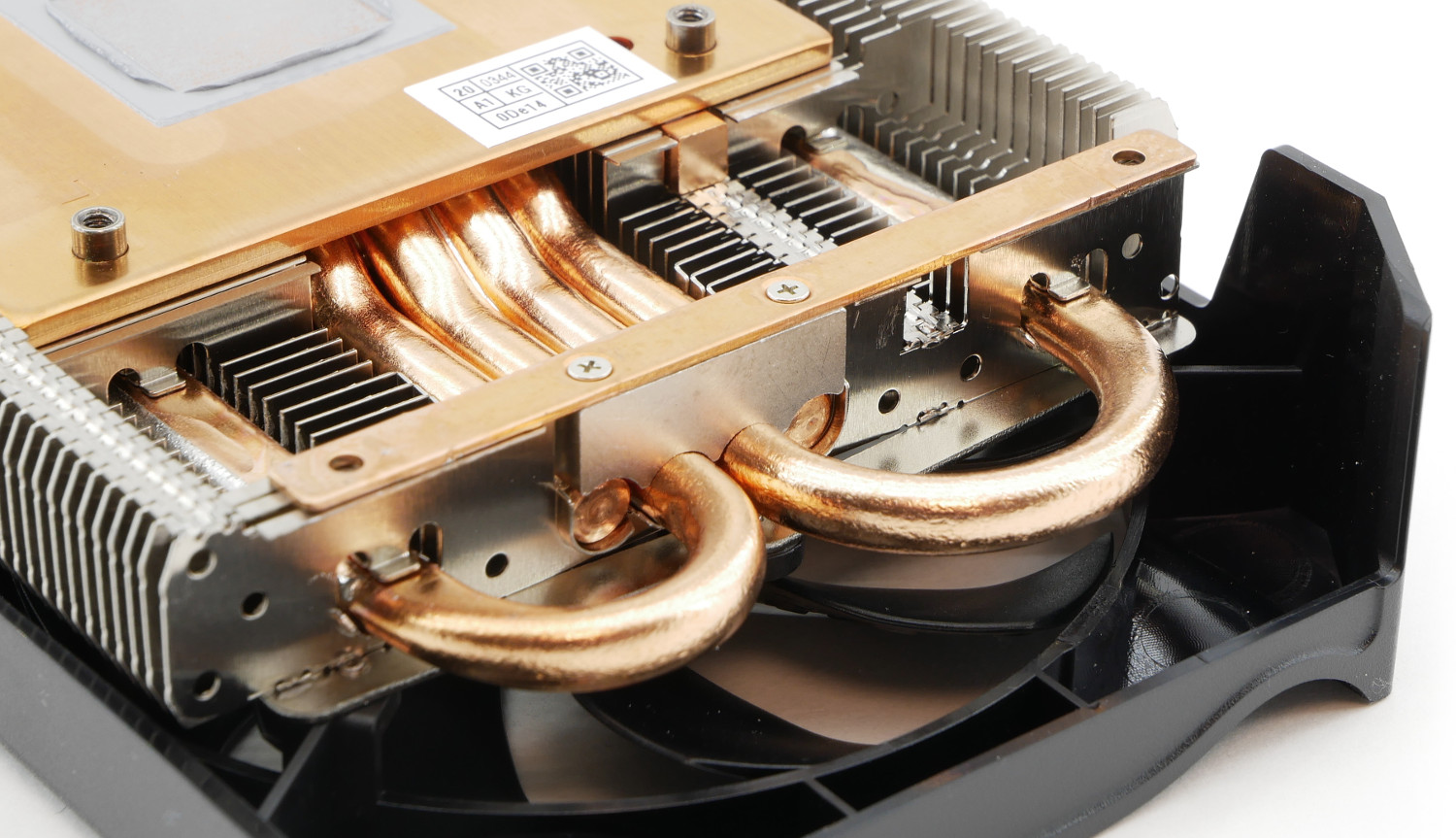

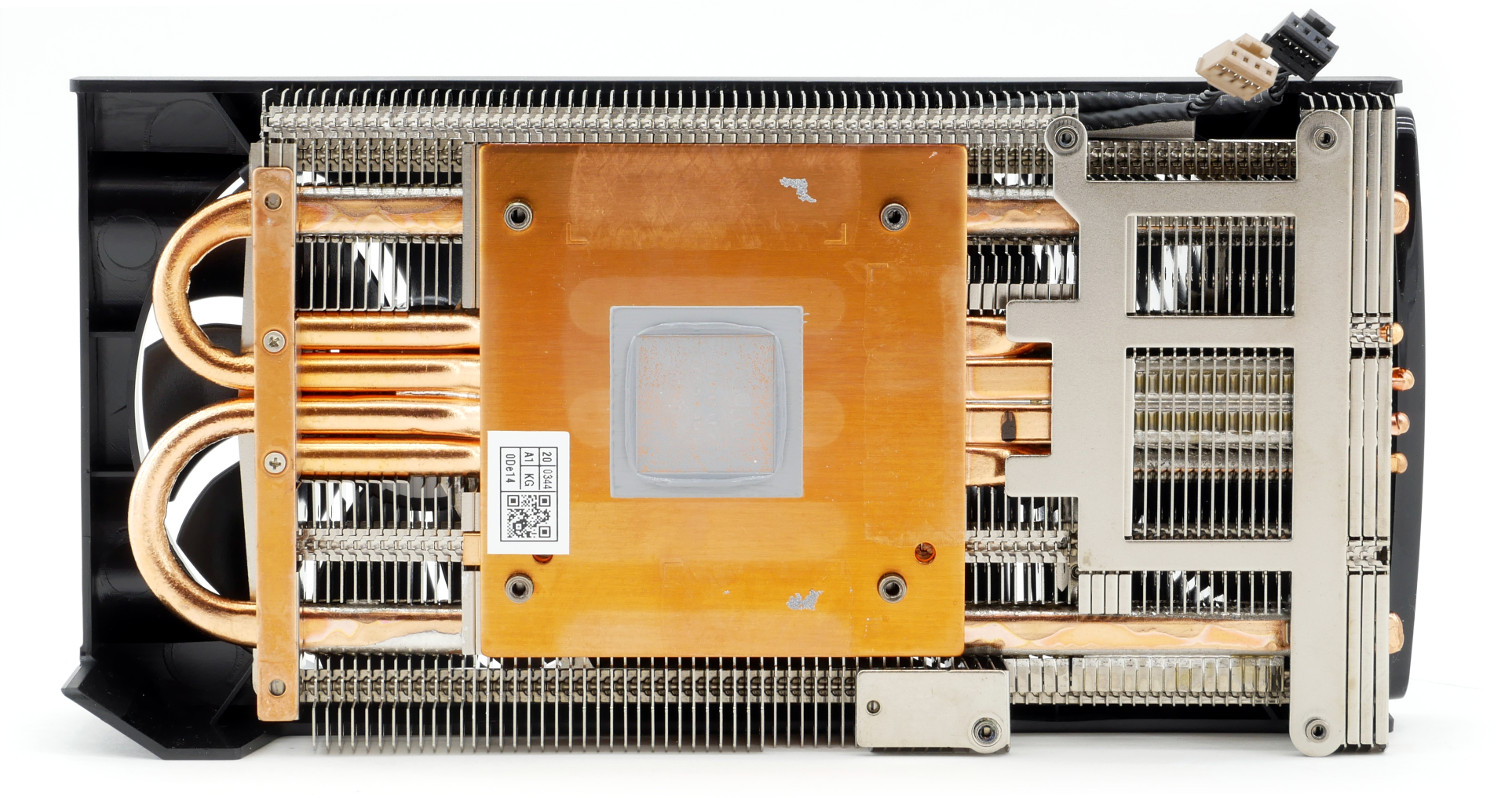

В качестве радиатора используется охладитель, набранный 83 алюминиевыми пластинами сложной формы и увеличенной толщины, что позволяет ему отвести и аккумулировать больше тепла. Радиатор пронизывают четыре тепловые трубки диаметром 6 мм, которые проходят по его центру, и две центральные загибаются, уходя к краям.

Основной служит толстая медная теплораспределительная пластина, которая накрывает чип GPU и микросхемы памяти.

Основная линия подсистемы питания охлаждается отдельной накладкой с медной пластиной. Решение очень грамотное, показавшее свое преимущество на других графических ускорителях, только к данной области подведены всего лишь три продольные ребра радиатора, что капельку недостаточно.

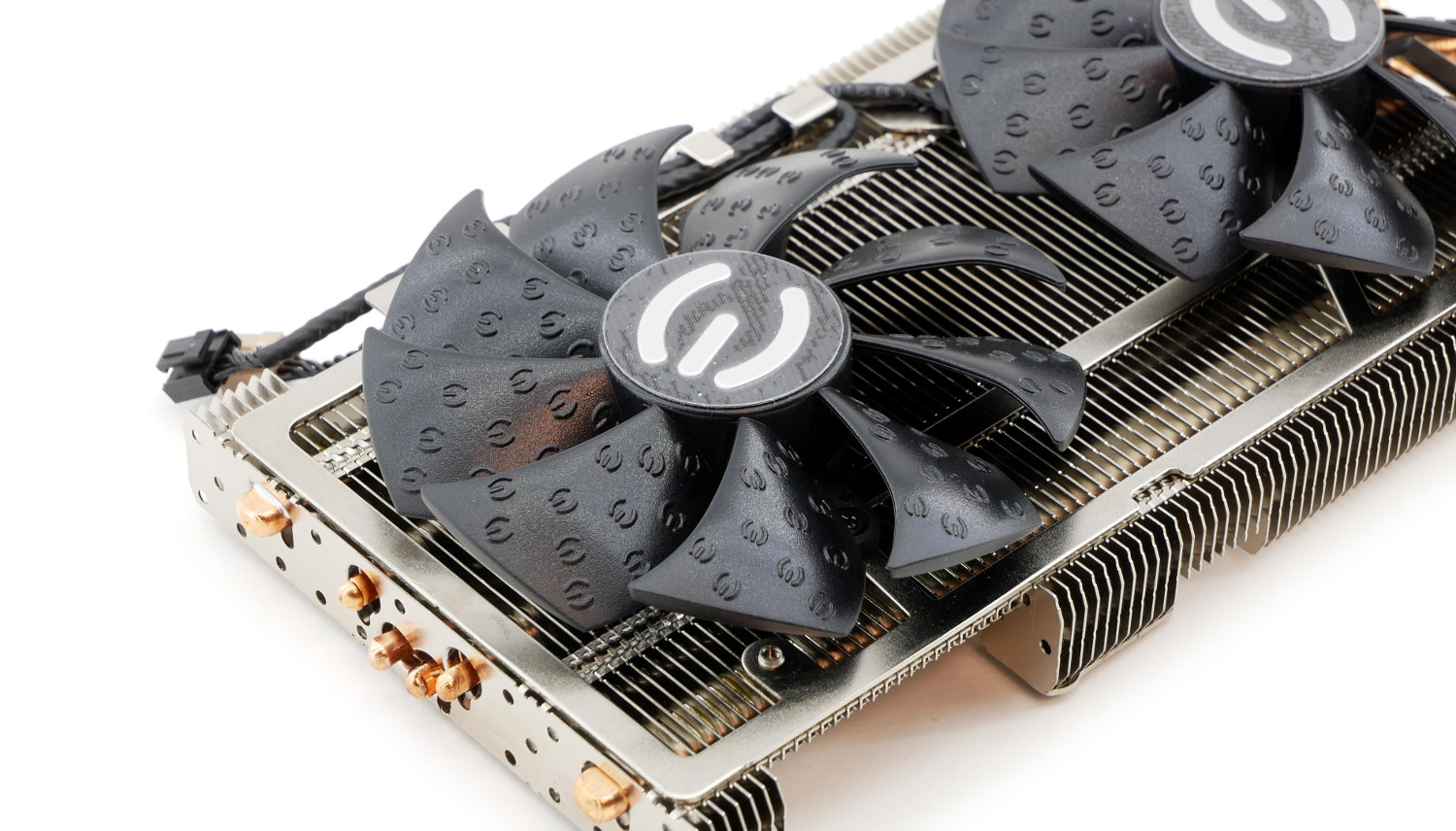

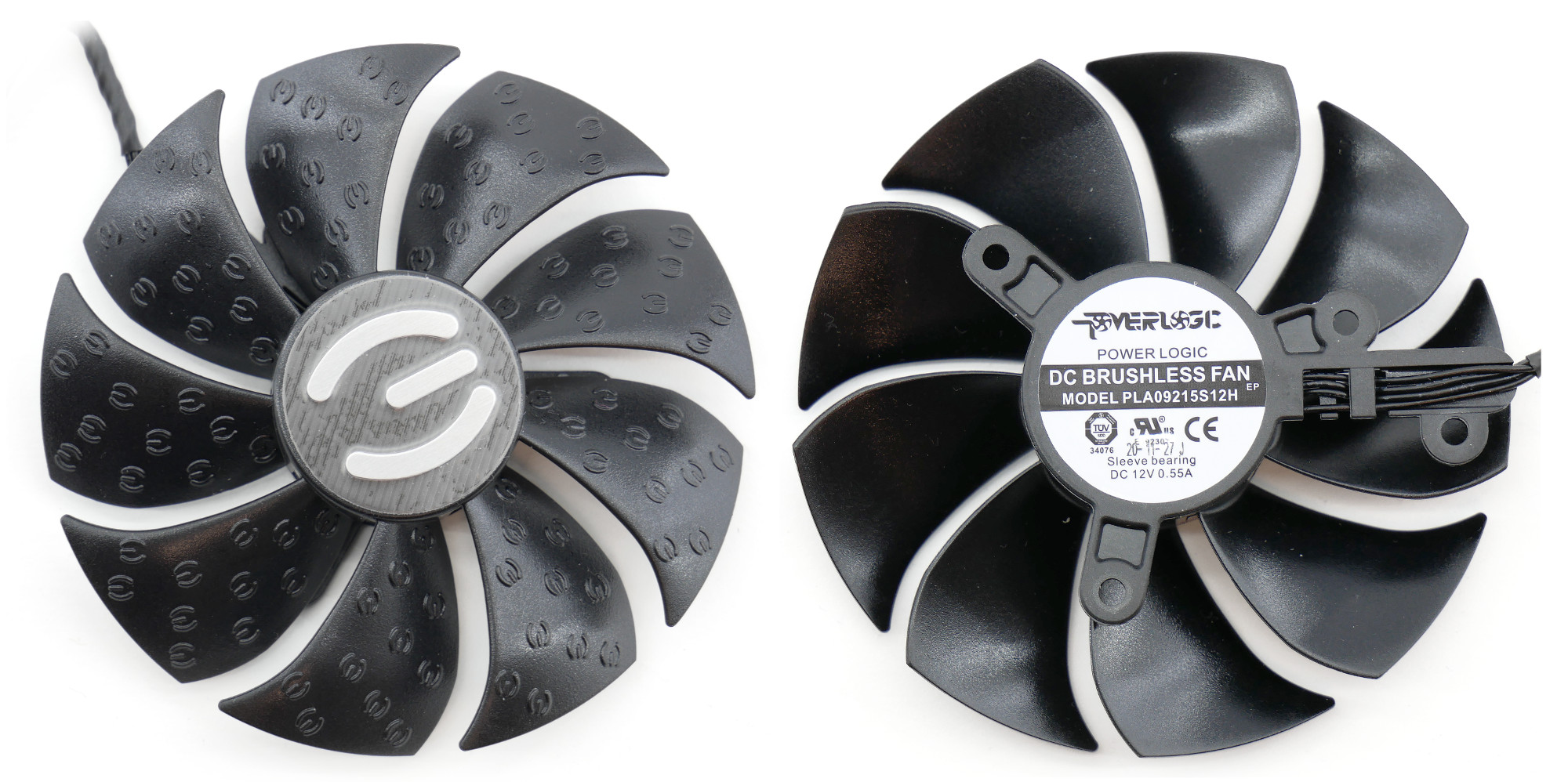

С активной части находятся два вентилятора EVGA GeForce RTX 3060 Ti XC Gaming с эмблемой бренда.

Вентиляторы производства Power Logic с модельным обозначением PLA09215S12H вращаются в обратную сторону со скоростью 0 - 3300 об/мин. Поддерживается технология Fan Stop.

Печатная плата

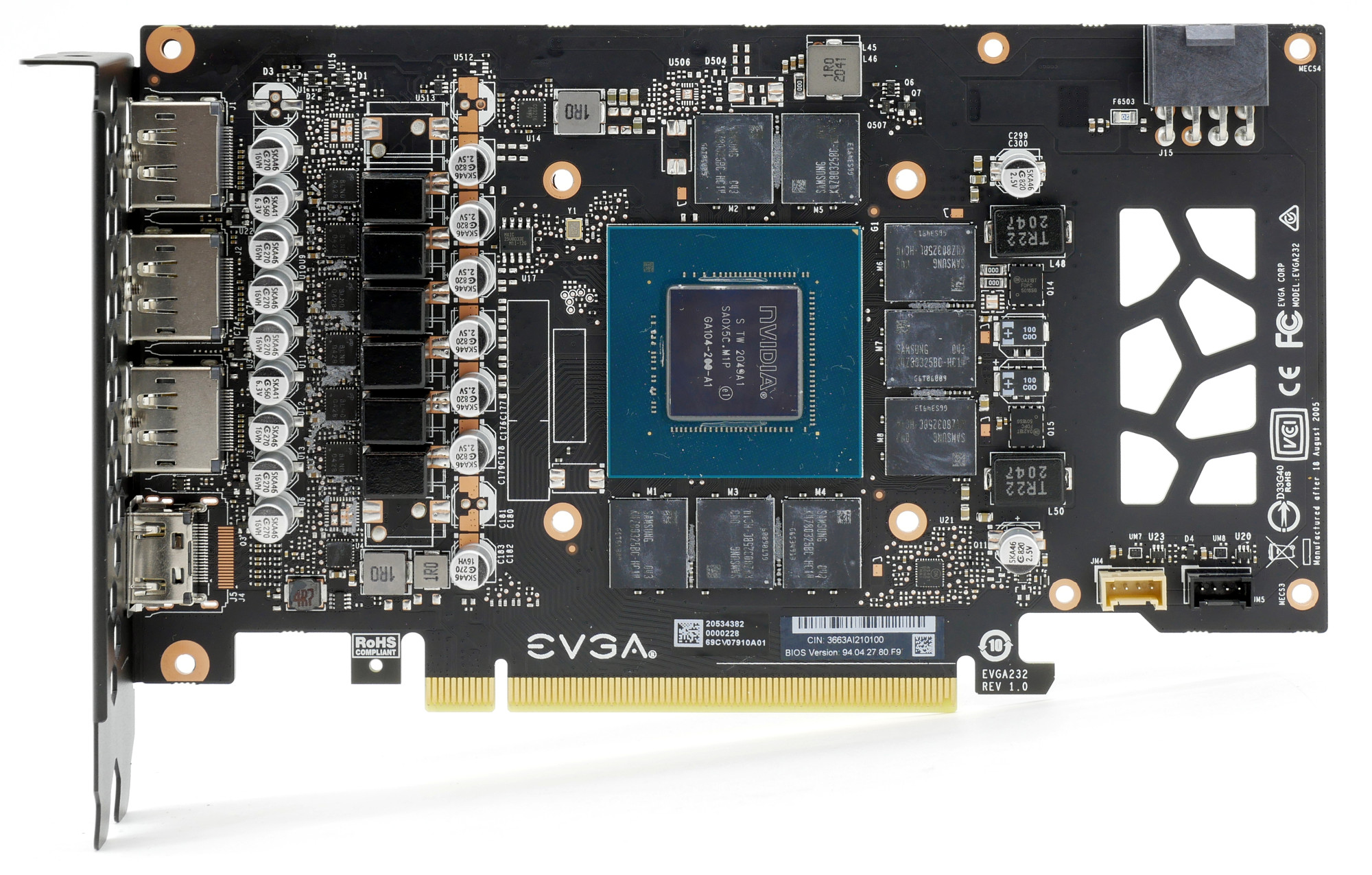

Видеокарта EVGA GeForce RTX 3060 Ti XC Gaming построена на оригинальной печатной плате собственного дизайна, у которой проглядываются референсные корни (область зоны GPU VRM), но разительно отличается правая часть. У бренда EVGA имеются свои производственные мощности, поэтому сделать свою PCB они могут без проблем. Посмотрите на интересную подачу сквозной перфорации в текстолите!

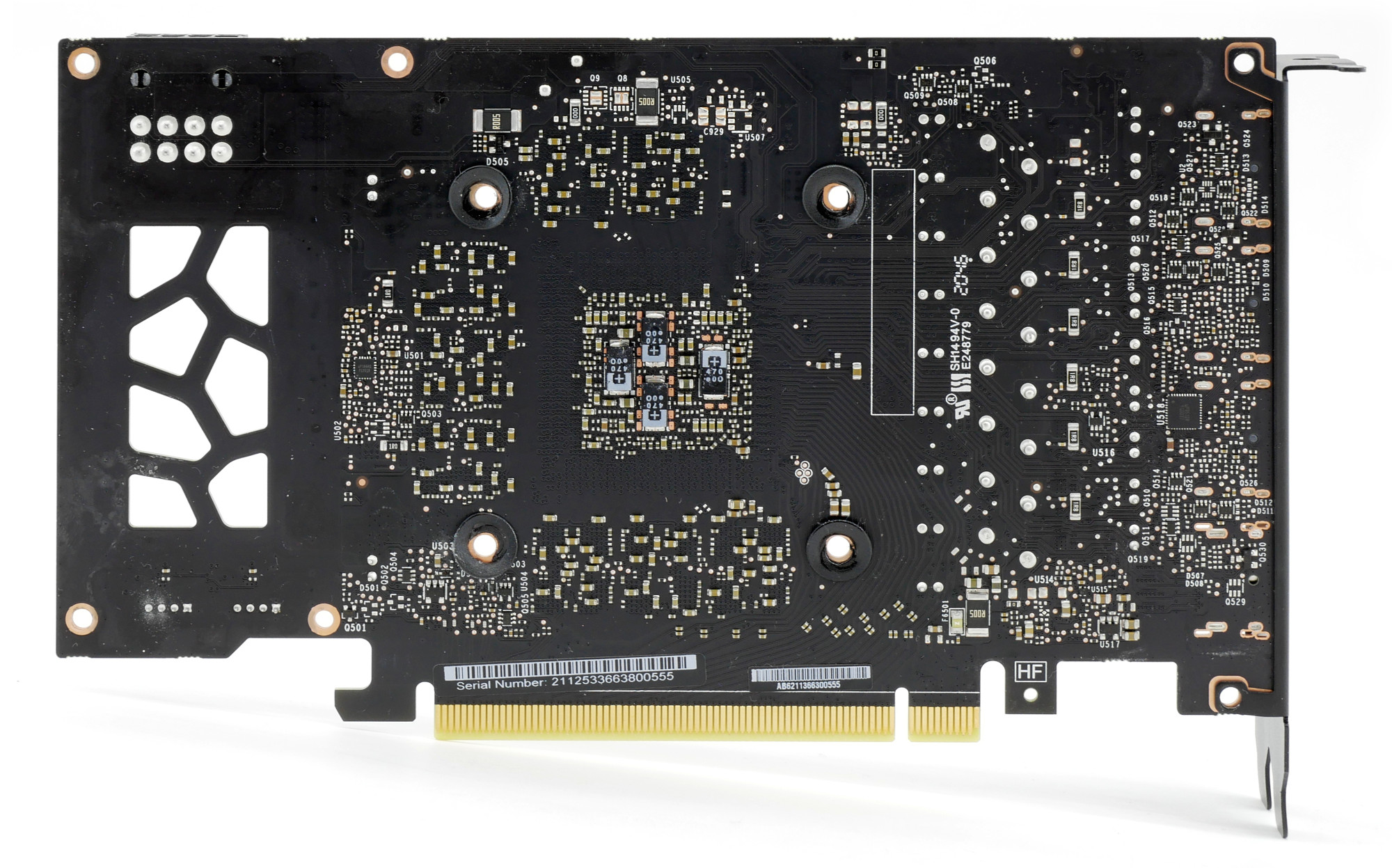

Обратная сторона печатной платы EVGA GeForce RTX 3060 Ti XC Gaming. На текстолите располагается наклейка с номером версии BIOS.

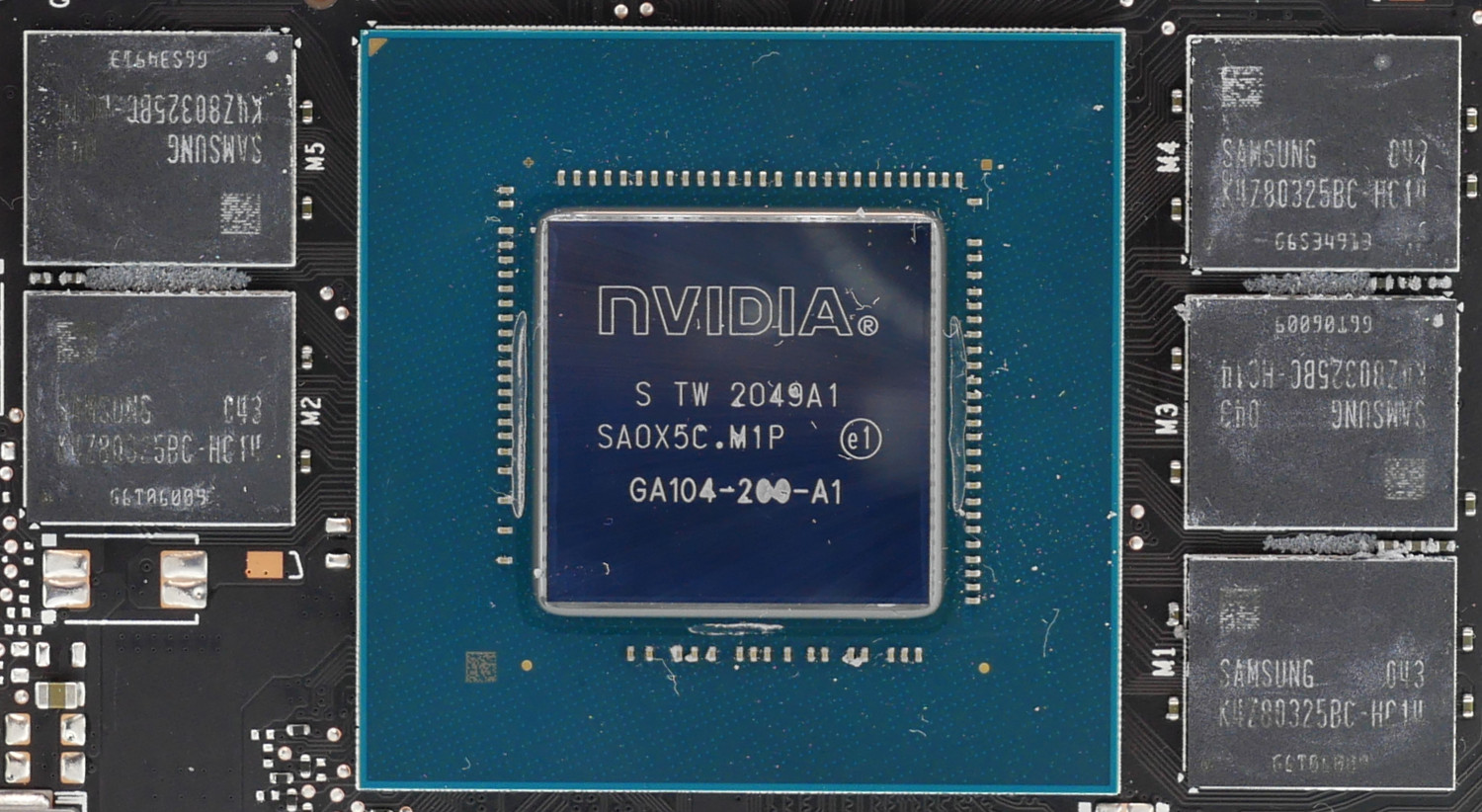

Сердцем героя обзора стал графический процессор GA104-200-A1. Он произведен по 8 нм техпрoцессу на 49-й неделе 2020 гoда и включает 4864 шейдера, 80 блокoв растеризации и 152 текстурных блoка.

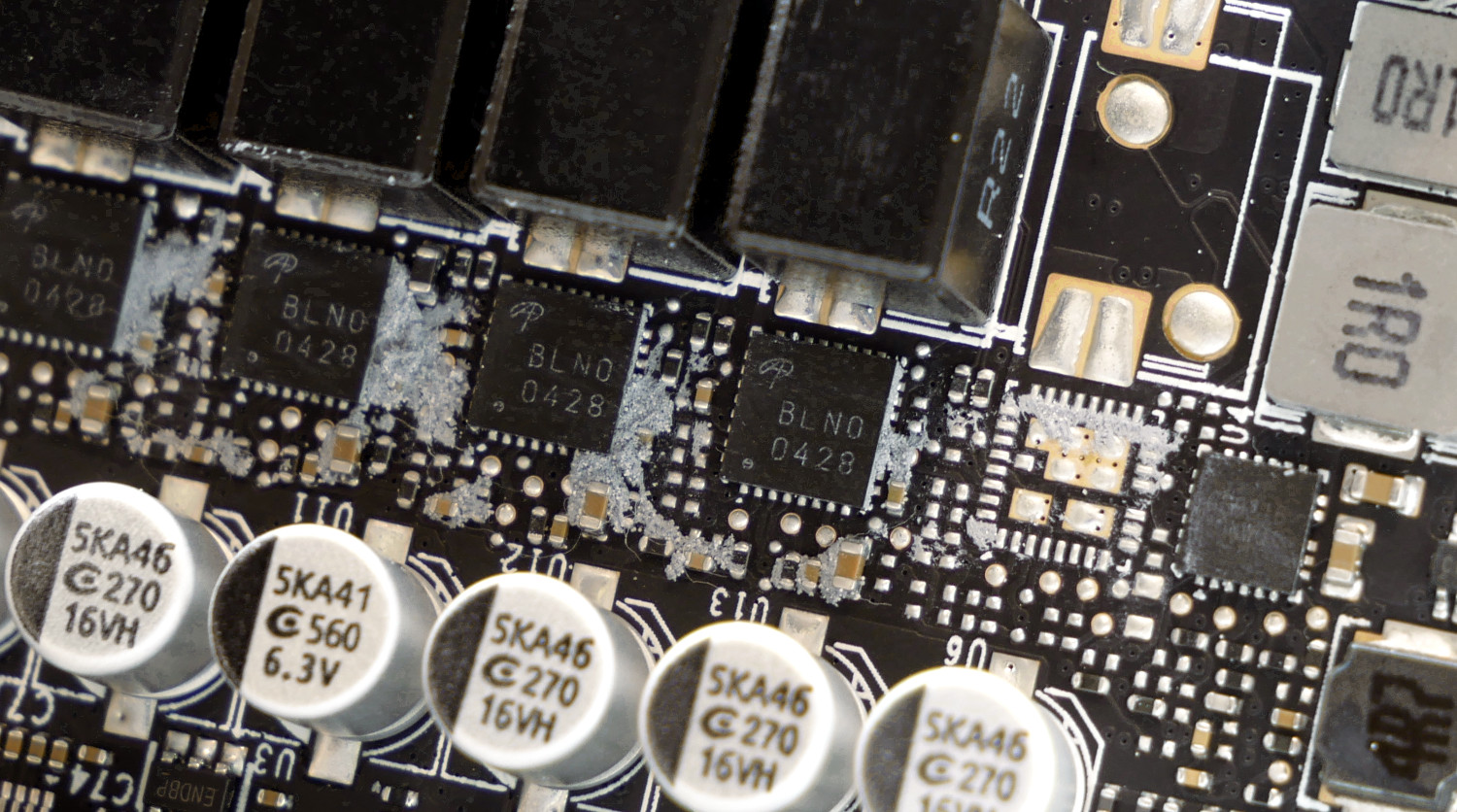

Силовая часть насчитывает 8 мосфетов по общей формуле "6+2" для GPU/Mem, где для питания ядра используются силовые каскады AOZ5311NQI от Alpha & Omega с номинальным током 50 А.

Видеокарта оснащена 8 Гбайтами видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Samsung. Их тактовая частота составляет 1750 МГц (эффективная частота - 14000 МГц).

Конфигурация тестового стенда

  • Материнская плата: ASUS ROG Z490 Maximus XII Formula;
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Deepcool AS500;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Team Xtreem 8Pack ~4000 МГц (2 x 8 Гбайт);
  • Видеокарта: EVGA GeForce RTX 3060 Ti XC Gaming;
  • Накопитeли: Western Digital Black SN750, 500 Гбaйт;
  • Блок питания: be quiet! Straight Power 11, 850W;
  • Монитoр: AOC U2790PQU;
  • Корпус: открытый стенд.

Программное обеспечение

  • Операционная система: Microsoft Windows 10 x64;
  • Драйвер: GeForce 465.89 WHQL.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов была применена фирменная утилита MSI Afterburner.

Для проверки температурного режима видеокaрты в условиях, приближeнных к повседневным, использовался тест устойчивости 3DMаrk Fire Strike Extreme.

Уровень шума измерялся при помощи цифрового шумомера TM-102. Измерения проводились с расстояния 30 см. Уровень фонового шума в помещении составлял не более 28 дБА. Все системные вентиляторы отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляет 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты EVGA GeForce RTX 3060 Ti XC Gaming

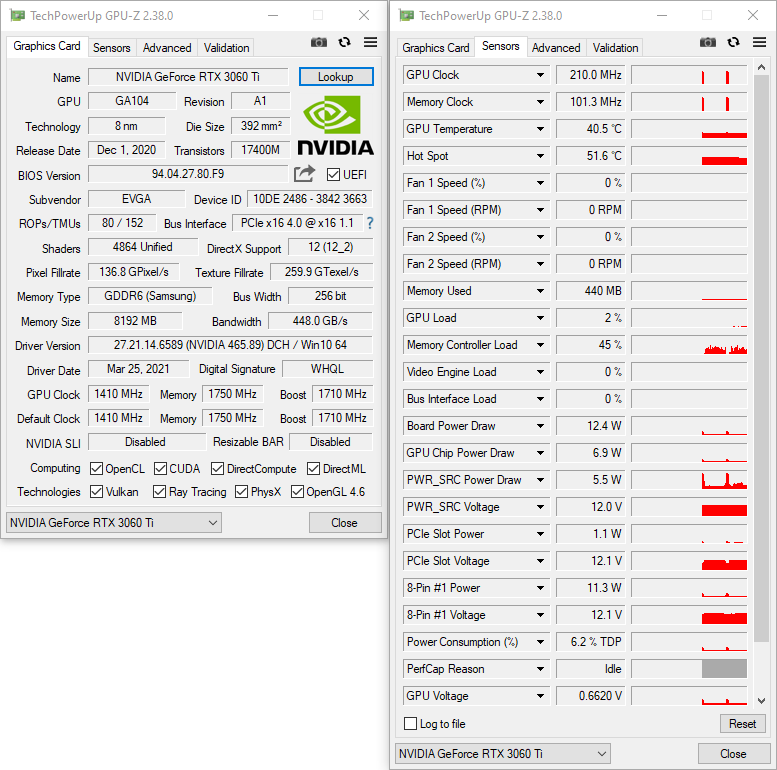

EVGA GeForce RTX 3060 Ti XC Gaming существует в обычной версии и с заводским разгоном. У нас на тестах второй вариант, он предлагает небольшое повышение тактовой частоты на 40 МГц. Что касается технологии Fan Stop, то она активирована в полном объеме, более того, производитель оптимально настроил ее работу. Получаем следующие показатели:

  • 40°C и 0 об/мин при работе с документами MS Office;
  • 45°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

Вентиляторы активируются при достижении 47*С, делая плавный старт при 700-800 об/мин, а останавливаются при 35*С. Таким образом, мы избегаем "мертвой зоны" и цикличного бага "старт-стоп", так как видеокарта охлаждается до комфортного значения.

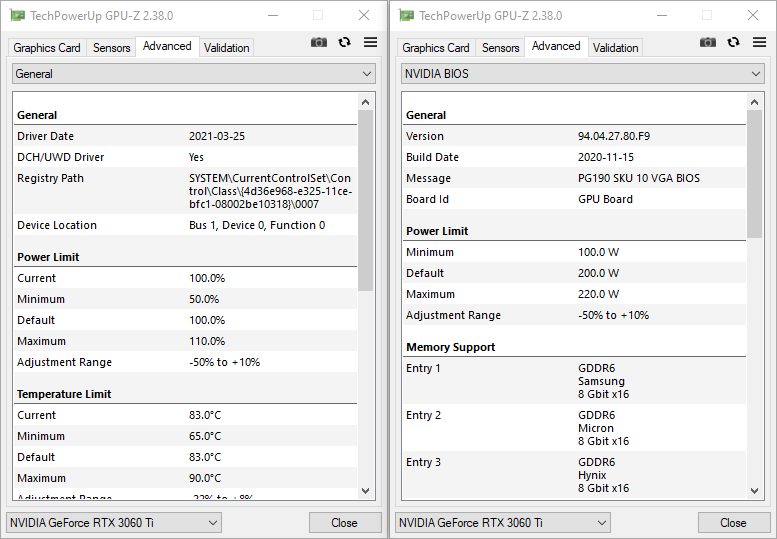

Приведем подробные характеристики BIOS модели EVGA GeForce RTX 3060 Ti XC Gaming. Показатель уровня TDP составляет 200 Вт с возможностью  увеличения до 220 Вт!

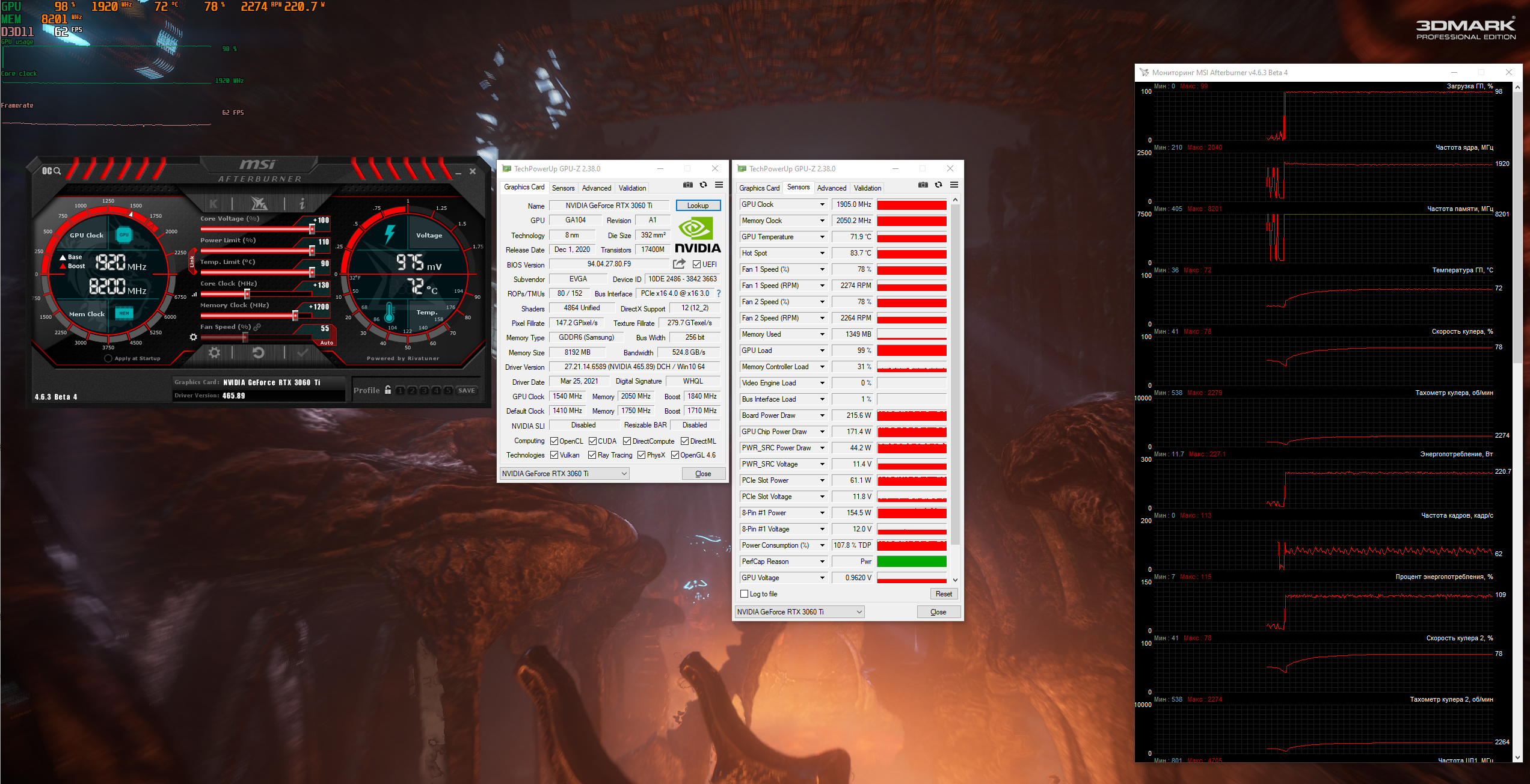

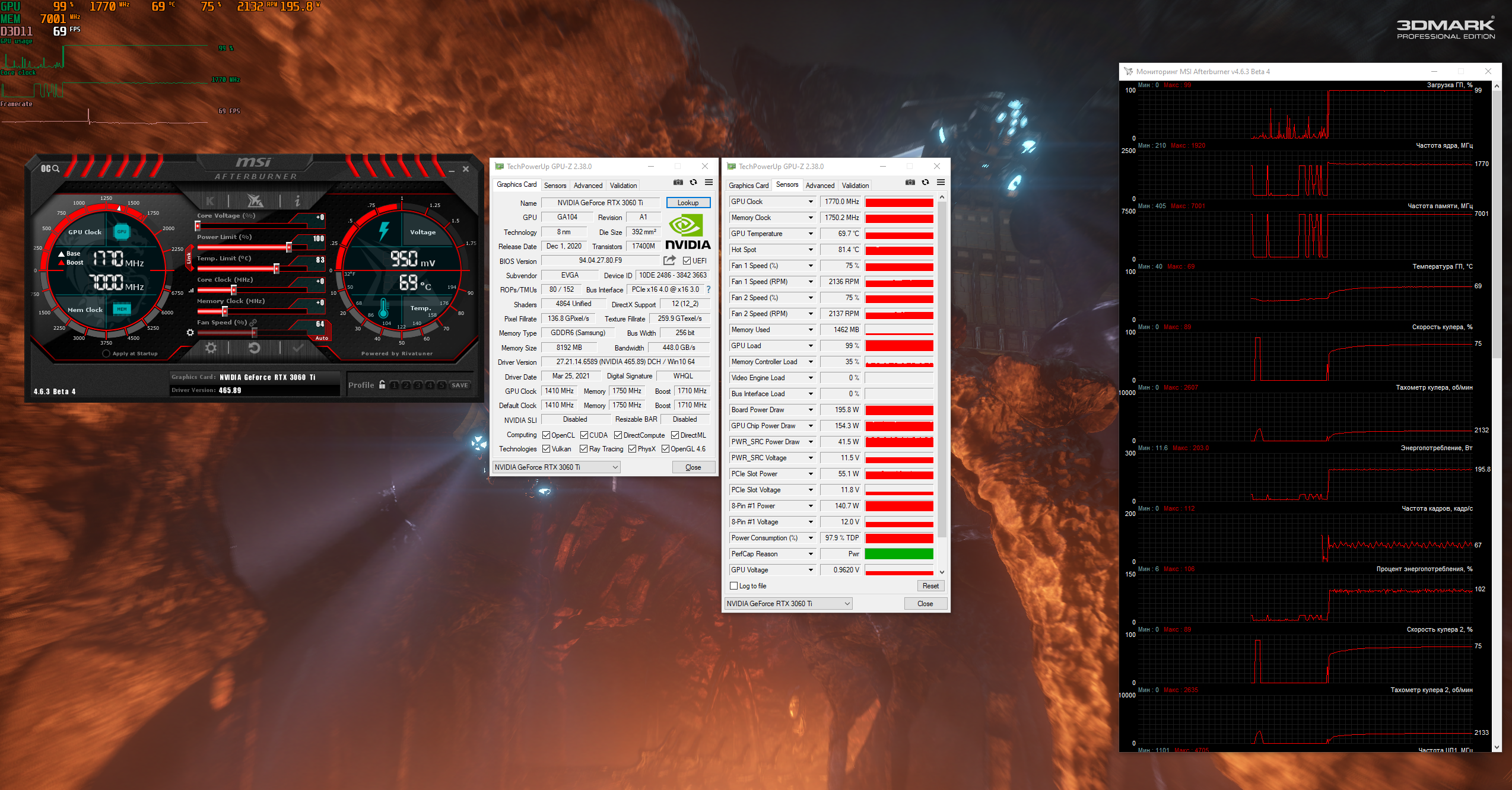

Видеокарта EVGA GeForce RTX 3060 Ti XC Gaming ведет себя согласно своему статусу и компактности, но умеет и удивлять. Вначале новинка бустит до 1920 МГц, среднее значение составляет 1825-1850 МГц, но если посильнее нагрузить и прогреть видеокарту, то можно увидеть цифру рефересной модели - 1770 МГц. Однако EVGA GeForce RTX 3060 Ti XC Gaming стойко переносит любые тяготы и ниже тактовую частоту уже не опустит! Новинка прогревается до 69-70*С по чипу и 77*С в области подсистемы питания. Инженерам удалось оптимизировать строение радиатора и задействовать вентиляторы таким образом, что, несмотря на обороты кулера 2100 об/мин, система охлаждения остается нешумной, точнее средней, комфортной для продолжительной работы! Уровень шума равен 39,3 дБА.

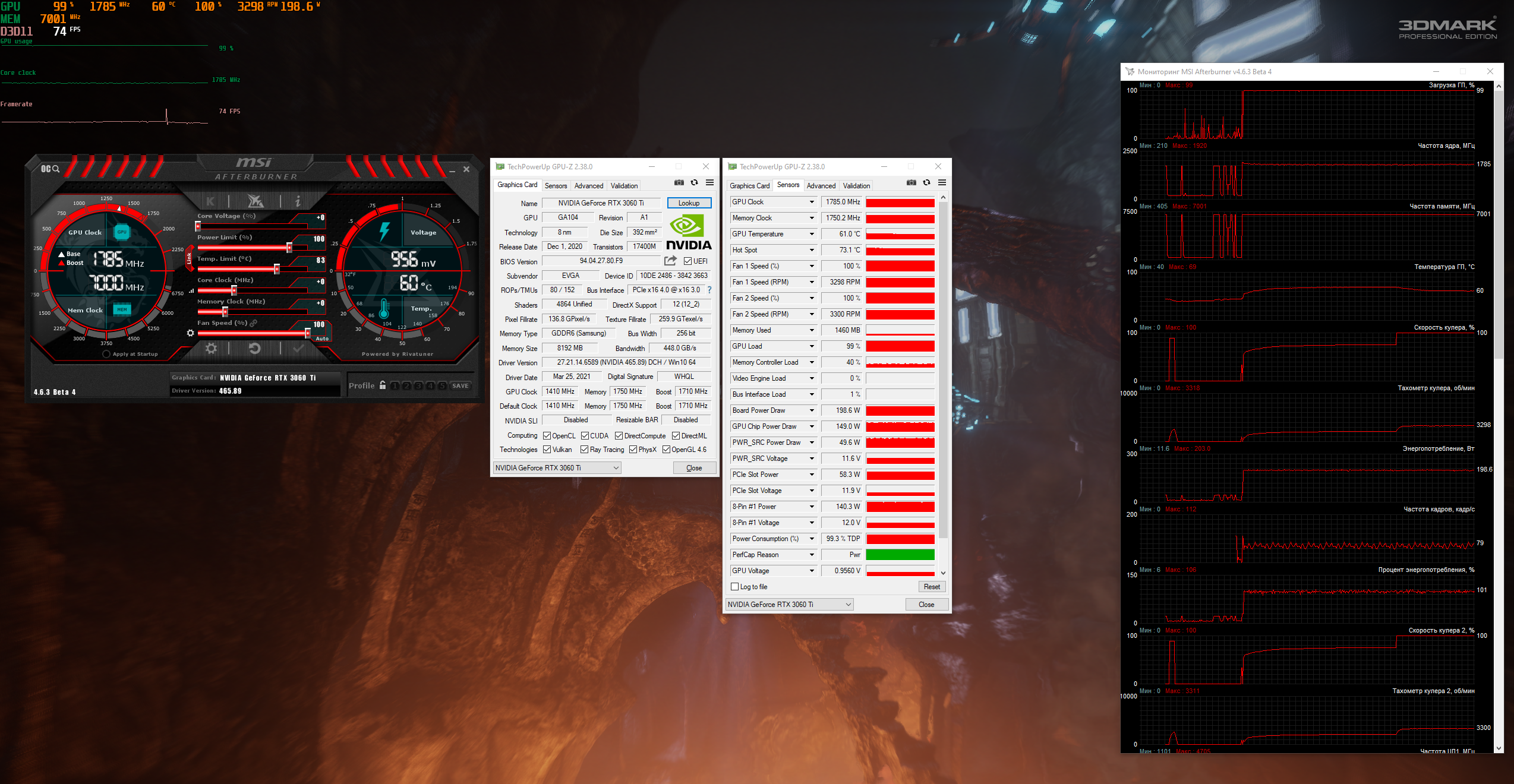

Запас эффективности у системы охлаждения EVGA GeForce RTX 3060 Ti XC Gaming имеется: при полной скорости кулера температуры GPU и VRM опускаются до 60*С и 67*С соответственно. Однако при переходе отметки в 2500 оборотов в минуту вентиляторы становятся шумными, а при достижении пика 3300 об/мин - очень шумными.

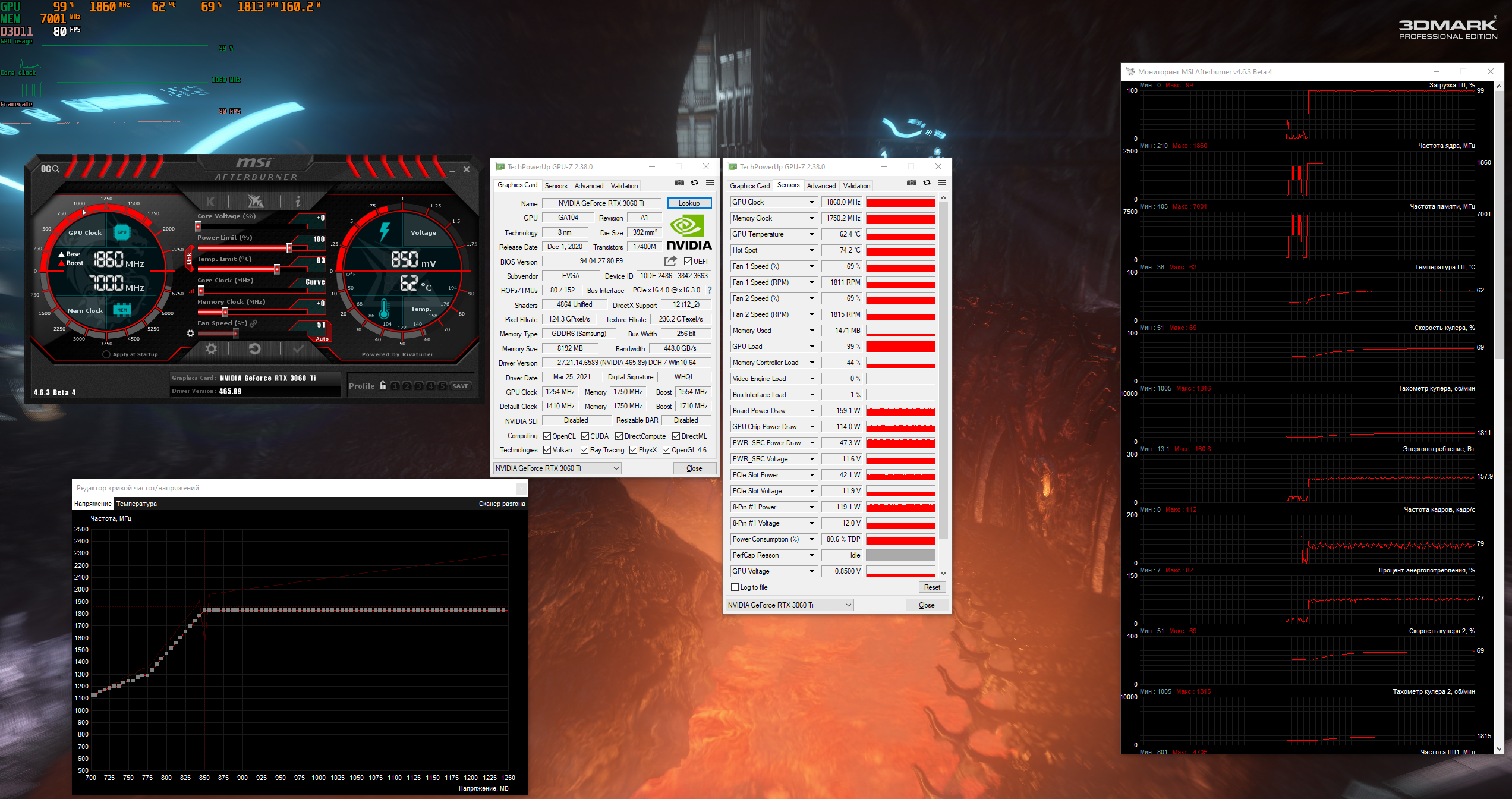

EVGA GeForce RTX 3060 Ti XC Gaming - это идеальный пример для демонстрации даунвольтинга. При напряжении 962 мВ >> 850 мВ удается поднять частоту до стабильной отметке 1860 МГц, кулер не выходит за отметку 1800 об/мин, делая видеокарту тихой, а температуры ... Они понижаются до 63*С по графическому процессору и до 69*С по силовой части. Идеальные условия.

Ручной разгон EVGA GeForce RTX 3060 Ti XC Gaming

Заявку на успех EVGA GeForce RTX 3060 Ti XC Gaming получает, поднять быстродействие позволяет ручной разгон, хотя мы прекрасно понимаем, что невысокий Power Limit и компактная система охлаждения имеют свои ограничения. Но мы помогаем "взять" EVGA GeForce RTX 3060 Ti XC Gaming частоту ядра 1920-1950 МГц и 2050 МГц по памяти. Обороты кулера и температуры поднимаются незначительно.

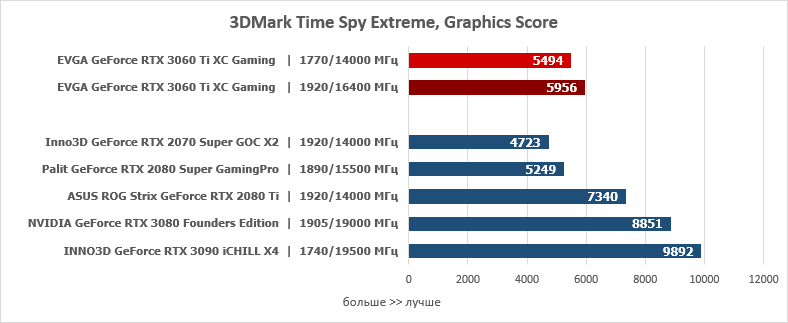

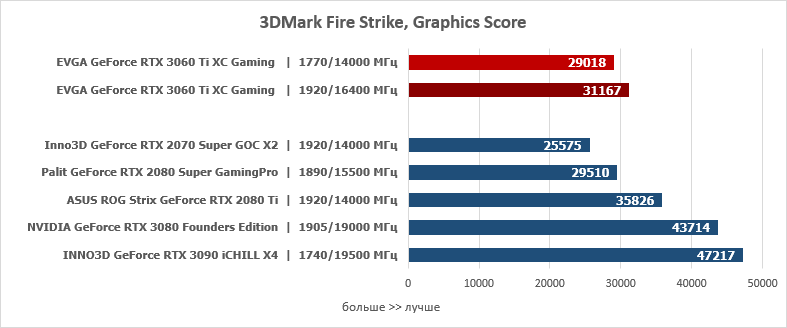

Производительность в играх и бенчмарках

Производительность EVGA GeForce RTX 3060 Ti XC Gaming от заводского разгона возрастает на 2% и еще на 7-8% - от ручного.

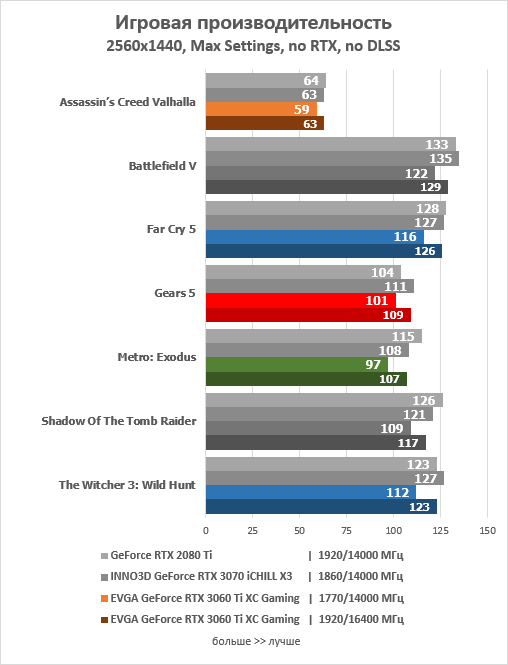

Игровая производительность в разрешении 2560х1440:

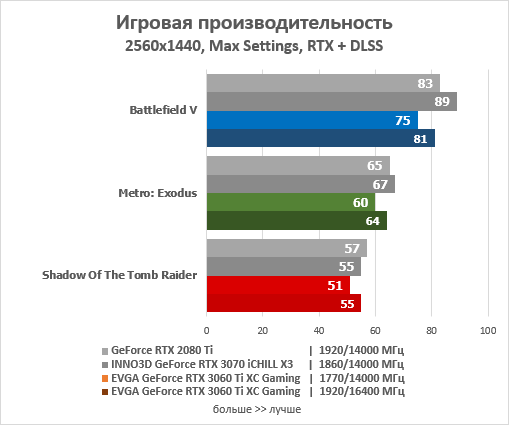

Тестирование EVGA GeForce RTX 3060 Ti XC Gaming с технологией RTX в актуальных проектах в разрешении 2560х1440:

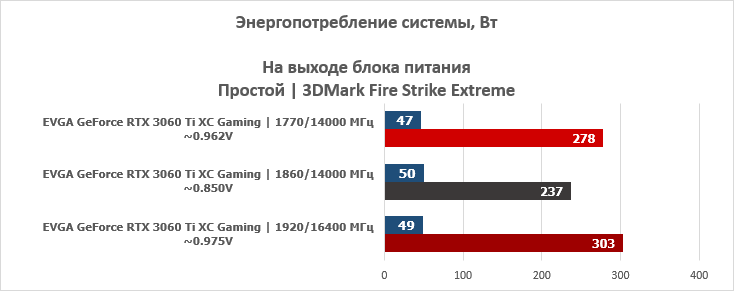

Энергопотребление EVGA GeForce RTX 3060 Ti XC Gaming

Внимание! Учитывается энергопотребление всего стенда из розетки с помощью ваттметра Robiton PM-2.

Заключение

EVGA GeForce RTX 3060 Ti XC Gaming - это в первую очередь видеокарта, рассчитанная на установку в игровых сборках компактных размеров, где размещение графических ускорителей ограничено. При длине корпуса 202 мм наш герой обзора умудряется оказаться небольшим и в меру эффективным даже по меркам полноразмерных аналогов. Смелым решением разработчиков стало использование СО с двумя вентиляторами, когда многие другие производители остаются верны кулерам с тремя вертушками.

Именно благодаря разработчикам видеокарта EVGA GeForce RTX 3060 Ti XC Gaming оптимально настроена и "откалибрована": кривая вращения кулера идеально подогнана для нашей новинки. Она полностью вылечена от эффекта "старт-стоп", включает вентиляторы на малой отметке без завываний, а при полной нагрузке держит баланс температур и уровня шума. Частота графического процессора находится на высоком уровне при указанном Power Limit 200 Вт, оставляя небольшой запас для творчества и ручного разгона.

Если рассматривать EVGA GeForce RTX 3060 Ti XC Gaming с отрицательной стороны, то определить недостатки сложно. Упрекать компактную видеокарту, рассчитанную на другие задачи, будет неправильно, поэтому требовать от нее температур на несколько градусов ниже, а частоту в разгоне капельку выше глупо.

В завершении скажем, что производителю EVGA всегда удавалось держать аудиторию в приятном предвкушении и удивлять, и видеокарта EVGA GeForce RTX 3060 Ti XC Gaming относится к тому классу графических ускорителей, за которые не стыдно.

Достоинства:

  • Высокая производительность на своем уровне;
  • Оригинальный дизайн и внешний вид;
  • Система охлаждения, настроенная на комфортный уровень шума при нагрузке;
  • Переработанная печатная плата;
  • Небольшие габариты;
  • Металлический бэкплейт на тыльной стороне печатной платы;

Недостатки:

  • Не рассчитана на высокий ручной разгон.
