Обзор и тест материнской платы ASUS ROG Crosshair VIII Dark Hero

ASUS ROG Crosshair VIII Dark Hero - магия разгона процессоров AMD Ryzen 5000 и оперативной памяти DDR4 для самых искушенных энтузиастов и оверклокеров.

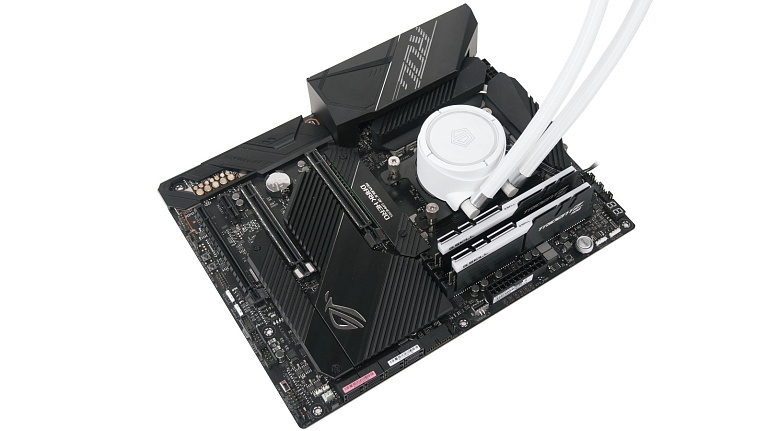

Обзор и тест материнской платы ASUS ROG Crosshair VIII Dark Hero

В распоряжение редакции I2HARD попала особенная материнская плата, а именно ASUS ROG Crosshair VIII Dark Hero для процессоров AMD Ryzen 5000. Данная модель является продолжением серии материнских плат ROG Crosshair, которая создана преимущественно для разгона системы. Интересными особенностями Crosshair VIII Dark Hero являются: пассивное охлаждение чипсета AMD X570, переработанная и усиленная система питания процессора, беспроводной контроллер Intel Wi-Fi 6 AX200 и многое другое. Оценить оверклокерские способности материнской платы Crosshair VIII Dark Hero нам помог процессор AMD Ryzen 7 5800X и комплект оперативной памяти G.Skill Trident Z RGB DDR4-4266 2*8Гб.

Технические характеристики

  • Модель: ROG Crosshair VIII Dark Hero
  • Socket: AM4
  • Чипсет: AMD X570
  • Тип памяти: DDR-4
  • Количество слотов памяти: 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5100(O.C) - 3466O.C.), 2133 - 3200 МГц
  • Слоты расширения: 2*PCI-E 4.0 x16, PCI-E 3.0 x16, PCI-E 3.0 x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280 (PCIe 4.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA)
  • Звук: 8-канальный (7.1) Realtek ALC1220 + ESS ES9023P
  • Сетевой интерфейс: 2.5 Gigabit (Realtek RTL8125), 1.0 Gigabit (Intel I211-AT), Intel Wi-Fi 6 AX200
  • Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

Внешний вид коробки Crosshair VIII Dark Hero полностью оправдывает название материнской платы. Почти всю фронтальную панель упаковки занял фирменный логотип Republic of Gamers, в то время как в нижней части нашлось место для наименования и логотипов основных технологий материнской платы, которыми наделена Crosshair VIII Dark Hero.

На тыльной стороне упаковки представлена фотография Crosshair VIII Dark Hero, а также подробные технические характеристики материнской платы. Отдельно расписана карта разъемов тыльной панели. А с помощью графических блоков подчеркнуты ключевые особенности Crosshair VIII Dark Hero.

Внутри коробки, помимо самой материнской платы, пользователь обнаружит руководство пользователя, набор наклеек ASUS ROG, диск с драйверами и фирменными программами, а также картонную подставку под кружку.

Перечень аксессуаров Crosshair VIII Dark Hero включает в себя антенну Wi-Fi, четыре кабеля SATA-3 6 Гбит/с, два кабеля для лент подсветки RGB, переходник Q-connectors, а также два набора винтов для М.2 накопителей.


Внешний вид и особенности

Crosshair VIII Dark Hero выполнена в привычном для такого класса материнских плат форм-факторе АТХ. Для установки в корпус предусмотрено 8 крепежных отверстий, габариты Crosshair VIII Dark Hero составляют 305 х 244 мм.

Первое, что обращает на себя внимание - это количество и организация работы слотов расширения PCI Express. Первые два слота PCIe 4.0 x16 на Crosshair VIII Dark Hero работают в мультирежиме в зависимости от количества установленных устройств. В случае видеокарты, установленной в верхний слот, последняя получает от процессора 16 линий PCIe. При задействовании второго слота расширения 16 линий PCIe делятся между 1-м и 2-м слотами поровну по схеме 8+8. Нижний слот PCIe 4.0 x16 обслуживается чипсетом AMD X570 и довольствуется от него только 4-мя линиями PCIe. Этот же чипсет отвечает за работу единственного слота расширения PCIe 4.0 x1.

Материнская плата Crosshair VIII Dark Hero поддерживает установку сразу нескольких графических адаптеров и одновременную их работу в синхронном режиме. Для видеокарт GeForce поддерживается технология NVIDIA 2-Way SLI, а для графических адаптеров Radeon - AMD 2-Way CrossfireX и AMD 3-Way CrossfireX.

Тыльная сторона печатной платы Crosshair VIII Dark Hero лишена бэкплейта, но весьма насыщена элементной базой. В частности, на этой стороне PCB находится цифровой ШИМ-контроллер системы питания процессора.

На тыльной панели разъемов Crosshair VIII Dark Hero пользователь обнаружит:

  • кнопку сброса настроек BIOS;
  • кнопку обновления BIOS Flashback;
  • разъемы для антенны Wi-Fi;
  • 2.5-гигабитный LAN;
  • 1.0-гигабитный LAN;
  • один USB 3.2 Gen2 Type-C;
  • четыре USB 3.2 Gen1;
  • семь USB 3.2 Gen2;
  • оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.

Для того, чтобы скрыть колодки разъемов тыльной панели, производитель использовал пластиковую декоративную накладку.

На данной накладке присутствует встраиваемый модуль RGB-подсветки, который во время работы системы демонстрирует надпись "ROG".

Очень массивной на Crosshair VIII Dark Hero выглядит 16-фазная (14+2) система питания процессора, охлаждаемая двумя радиаторами с тепловой трубкой.

Радиаторы охлаждения зоны VRM контактируют с силовыми элементами через два ряда термопрокладок.

Маркировка силовых сборок указывает на то, что в Crosshair VIII Dark Hero используются 90А Texas Instruments X95410RRB, позволяющие системе питания в теории пропускать ток до 1260А.

За управление питанием CPU отвечает 8-фазный ШИМ-контроллер Digi+ VRM ASP1405I, распаянный с тыльной стороны печатной платы.


Для питания процессора материнская плата использует разъемы 8-пин и 4-пин. При этом основным разъемом питания процессора на Crosshair VIII Dark Hero является 8-пин коннектор ProCool II, заключенный в металлическую оболочку.

На плате распаяно четыре разъема DIMM DDR4, что позволяет установить на Crosshair VIII Dark Hero до 128 Гб оперативной памяти с частотой от 2133 до 5100 МГц. Для достижения наиболее высоких результатов разгона ОЗУ при установленных 4-х планках памяти плате помогает технология Optimem III.

Для достижения высоких результатов разгона процессора и памяти материнская плата Crosshair VIII Dark Hero располагает богатым инструментарием соответствующего характера. Это - кнопки включения и перезагрузки системы при работе на открытом стенде, кнопки Safe_boot и Retry_button, а также переключатель LN2_mode в случае использования азотного охлаждения. Кроме этого на плате присутствуют точки контроля напряжений, а для диагностики - дисплей POST-кодов и информационные светодиоды DRAM/CPU/VGA/BOOT.

По краям Crosshair VIII Dark Hero сосредоточились основные разъемы для периферии и вывода портов на фронтальную и тыловую панели корпуса. С правого края платы находится по одному USB 3.2 Gen2 Type-C и USB 3.2 Gen1 Type-A. Ниже этих разъемов распаяны колодки SATA-3 6 Гбит/с в количестве восьми штук.

На нижней грани Crosshair VIII Dark Hero присутствует еще пара колодок для вывода разъемов USB 2.0.

Для подключения элементов RGB-подсветки Crosshair VIII Dark Hero предлагает два разъема +12В RGB и два +5В RGB. Пара таких разъемов находится на нижней грани материнской платы, а еще пара в правом верхнем углу Crosshair VIII Dark Hero.

Для установки накопителей М.2 материнская плата Crosshair VIII Dark Hero предлагает два соответствующих разъема. Верхний М.2_1 разъем может принять на борт накопители 2242/2260/2280 с интерфейсом передачи данных PCIe 4.0 x4 или SATA. Нижний  М.2_2 разъем рассчитан на установку накопителей 2242/2260/2280/22110 с интерфейсами PCIe 4.0 x4 или SATA. При этом для верхнего М.2_1 разъема линии PCIe предоставляет центральный процессор, а для разъема М.2_2 линии PCIe приходят с чипсета AMD X570.

Для обоих слотов М.2 предусмотрены радиаторы охлаждения, которые отводят на себя тепло с накопителей через тонкие термопрокладки.

А пассивное охлаждение чипсета является изюминкой материнской платы Crosshair VIII Dark Hero. Справиться с горячим нравом AMD X570 помогает массивный алюминиевый радиатор с плотным оребрением.

Демонтировав радиатор охлаждения чипсета, можно увидеть сам набор логики, а также мильтиплексоры ASMedia ASM2480B для распределения линиями PCIe между первым и вторым слотом PCI-E 4.0 x16.

За качество звука в Crosshair VIII Dark Hero отвечает 7.1-канальный аудиокодек Realtek ALC1220 и ЦАП ESS ES9023P.

Достаточно серьезное техническое оснащение у Crosshair VIII Dark Hero и в плане проводного и беспроводного интернета. На плате присутствуют две розетки LAN на 2.5 и 1.0 гигабит, за управление которых отвечают контроллеры Realtek RTL8125 и Intel I211-AT. Также материнская плата Crosshair VIII Dark Hero поддерживает беспроводное подключение стандарта Intel Wi-Fi 6 AX200.


Возможности BIOS

Материнская плата Crosshair VIII Dark Hero оснащает BIOS с двумя видами интерфейса - простым и для продвинутых пользователей. Переключение между отображением настроек выполняется клавишей F7.

На скриншотах ниже продемонстрированы основные настройки BIOS материнской платы Crosshair VIII Dark Hero, актуальные для версии 3204.


Тестовый стенд

Процессор AMD Ryzen 7 5800X
Материнская плата ASUS Crosshair VIII Dark Hero
Видеокарта Sapphire AMD Radeon RX 6800 XT 16Gb
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z RGB DDR4-4266 16Gb (2*8Gb)
Накопитель M.2 SSD Intel 660p Series 1024 Гб
Блок питания be quiet! Dark Power Pro 850W
Корпус Открытый стенд
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 20H2

Для тестирования материнской платы Crosshair VIII Dark Hero мы использовали 8-ядерный процессор AMD Ryzen 7 5800X и высокочастотный комплект оперативной памяти G.Skill Trident Z RGB DDR4-4266 с одноранговыми модулями.


В качестве дискретной видеокарты была задействована Sapphire AMD Radeon RX 6800 XT, а для охлаждения процессора использовалась водянка ID-Cooling Zoomflow 240X Snow. Комплектующие были собраны в виде открытого тестового стенда.


Работа с AMD Ryzen 7 5800X и производительность

Материнская плата Crosshair VIII Dark Hero предлагает широкий набор возможностей для разгона процессора и оперативной памяти, которым смогут похвастать не все решения подобного уровня. О некоторых особенностях разгона при использовании Crosshair VIII Dark Hero стоит рассказать более детально. Первое, что может отличать данную материнскую плату от конкурентных решений - способность работы шины FCLK на частоте 2100 МГц. В нашем случае это позволило работать оперативной памяти в режиме DDR4-4200 без использования делителя.


Что касается разгона центрального процессора на плате Crosshair VIII Dark Hero, то здесь также есть свои особенности. Для успешного разгона AMD Ryzen 5000 лучшим вариантом CPU Load-line Calibration является использование режима Level 3 или Level 4. При этом CPU Power Phase Control лучше перевести в режим Extreme, а частоту CPU VRM Switching Frequency установить на значение в 500 КГц.


Еще одной хитростью для увеличения производительности в BIOS материнской платы Crosshair VIII Dark Hero является включение технологии AMD Smart Access Memory для графического адаптера. Эта функция активируется в настройках BIOS с помощью включения Above 4G Decoding и Re-Size BAR Support.

Для разгона процессоров AMD Ryzen 5000 хорошим подспорьем также будет программа ClockTuner for Ryzen, о которой мы рассказывали нашим читателям ранее. Данная утилита позволяет не только оценивать удачность установленного в систему процессора, но и тестировать его на стабильность при подборе значений разгона.

С помощью ClockTuner for Ryzen пользователь получает возможность более тонкого разгона процессора, делая его работу более эффективной вне зависимости от используемого типа задач. Для этого в ClockTuner for Ryzen можно задать сразу несколько профилей, переключаться между которыми программа будет автоматически.

Наглядно увидеть эффект от использования ClockTuner for Ryzen можно на примере рендеринга в Cinebench R20, который данная программа подтягивает автоматически. В случае использования материнской платы Crosshair VIII Dark Hero и Ryzen 7 5800X у нас получилось без снижения производительности сократить энергопотребление и рабочее напряжение процессора.

Богатый инструментарий в последней версии BIOS платы Crosshair VIII Dark Hero, а также отсутствие ограничений основных напряжений позволили нам достичь неплохих результатов производительности подсистемы памяти. В особенности - снизить латентность удалось ниже психологической планки в 50 нс. Для такого результата оперативной памяти пришлось работать при напряжении 1.56 В. Но залогом полученного результата стала именно материнская плата Crosshair VIII Dark Hero, которая позволила функционировать шине FCLK на частоте 2100 МГц без провалов и снижения производительности.

С учетом того, что для охлаждения процессора мы использовали далеко не самую производительную систему охлаждения с 240-мм радиатором, финальной точкой оверклокинга Ryzen 7 5800X стали 4.7 ГГц по всем ядрам при напряжении 1.300 В. И здесь стоит обратить внимание на ключевые параметры системы под нагрузкой рендерингом в Cinebench R20:

  • максимальная температура CPU - 82,5 ℃;
  • максимальная температура чипсета - 64,8 ℃;
  • максимальная температура VRM - 56,0 ℃;
  • максимальное энергопотребление CPU - 127,2 Вт.

Для того, чтобы наглядно увидеть эффект от разгона процессора и оперативной памяти на материнской плате Crosshair VIII Dark Hero, мы смоделировали для сравнения пару вариантов работы системы. Первый заключается в том, что процессор работает с активированной технологией PBO, а оперативная память в режиме DDR4-3200 с таймингами 16-18-18-38. Данное условие было взято не с потолка. Примерно в таких условиях подобную систему могут эксплуатировать пользователи, которые не занимаются разгоном, а в качестве оперативной памяти приобретают недорогие и весьма распространенные планки DDR4-3200 со средними таймингами.

Работа материнской платы Crosshair VIII Dark Hero при автоматических настройках с активированной технологией PBO имеет свои характерные особенности. В частности, это более агрессивное использование динамического напряжения на ядра CPU. И как следствие, повышенная пиковая температура и энергопотребление Ryzen 7 5800X.

И третьей контрольной точкой является режим, когда пользователь вовсе отказался от разгона CPU, в том числе и интеллектуального с помощью технологии PBO. При этом оперативная память также работает без автоматического разгона, подчиняясь строгим рамкам стандарта JEDEC DDR4-2133.

Как видим, такой режим работы процессора и памяти оказывается самым щадящим с точки зрения температур и энергопотребления. Разумеется, что такие настройки в реальных условиях не применимы для материнской платы Crosshair VIII Dark Hero. Но они нам нужны были для того, чтобы показать в сравнении, какой уровень производительности пользователь сможет получить с помощью магии разгона материнской платы Crosshair VIII Dark Hero.

Оценивать производительность системы с материнской платой Crosshair VIII Dark Hero начнем с тестов пропускной способности и латентности оперативной памяти. А здесь есть, на что посмотреть. Даже в сравнении с типовым режимом DDR4-3200 тонкая настройка памяти позволила улучшить показатели на 20-25%.

Далее оценим вычислительную мощность системы с процессором Ryzen 7 5800X, производительность которого в многопоточных задачах возросла заметно. Не последнее значение в таких тестах, как архивация данных в WinRAR, имела и работа памяти в режиме DDR4-4200. А это - прямая заслуга материнской платы Crosshair VIII Dark Hero.

Чтобы продемонстрировать эффект от разгона процессора и оперативной памяти в играх, мы использовали в тестах разрешение 720p. Даже с учетом высоких и ультра настроек графики на видеокарте Radeon RX 6800 XT был хорошо заметен рост FPS после разгона системы.


Заключение

ASUS ROG Crosshair VIII Dark Hero - не для всех и не для каждого. В погоне за максимальной производительностью системы с процессорами AMD Ryzen 5000 именно эта материнская плата будет являться той квинтэссенций, которую по достоинству оценят истинные оверклокеры и энтузиасты. Тот инструментарий, которым обладает Crosshair VIII Dark Hero, позволит в полной мере раскрыть потенциал процессора и скоростного комплекта памяти. С учетом переработанной и усиленной системы питания с 90А сборками рекомендовать эту плату разумно к использованию только с самыми топовыми CPU в лице Ryzen 9 5950X и Ryzen 9 5900X. Соответствующим статусу данной материнской платы должен быть и комплект оперативной памяти: с чипами Samsung B-die и желательно двуранговыми модулями. Именно при таких слагаемых можно будет почувствовать весь эффект магии разгона Crosshair VIII Dark Hero.

Что касается технического оснащения этой материнской платы, то согласно классификации Crosshair VIII Dark Hero вооружена она более, чем достойно. Как и подобает по-настоящему топовому решению, плата получила самые современные сетевые и периферийные интерфейсы, эффективное охлаждение зоны VRM и чипсета AMD X570, а также множество расширенных функциональных особенностей. Работать с Crosshair VIII Dark Hero на открытом стенде одно удовольствие, поскольку для этого под рукой имеются все необходимые оверклокеру инструменты. Единственное, что способно остановить от покупки ASUS ROG Crosshair VIII Dark Hero - это цена в 45000 рублей.

Плюсы:

  • мощная 16-фазная VRM с 90А сборками;
  • пассивное охлаждение чипсета AMD X570;
  • богатый инструментарий для разгона процессора и памяти;
  • беспроблемная работа шины FLCK на частоте 2100 МГц;
  • качественный звук с ЦАП ESS ES9023P;
  • 2.5-гигабитный LAN и беспроводная сеть Intel Wi-Fi 6 AX200;
  • 12 портов USB на тыльной панели разъемов;
  • кнопка BIOS FlashBack для обновления прошивки без работоспособности системы.

Минусы:

  • высокая цена;
  • за такую цену хотелось бы видеть 5- или 10-гигабитный LAN.
