Обзор и тест Full-Tower корпуса Fractal Design Define 7 XL

Наш портал уже имел возможность протестировать две модели корпусов из последней серии Define 7: стандартный Mid-Tower корпус Fractal Design Define 7 и компактный вариант Fractal Design Define 7 Compact. Вместе с тем производитель предлагает и более крупный вариант – Full-Tower корпус Fractal Design Define 7 XL.

Нам же остается только рассмотреть его возможности.

Технические характеристики

  • Серия: Define;
  • Тип: Full-Tower;
  • Цвет: черный;
  • Размеры: 566 мм (высота) х 240 мм (ширина) х 604 мм (глубина);
  • Вес: 16,53/16,64 кг (без стекла/со стеклом);
  • Материал: сталь, левая боковая панель - промышленное звукопоглощающее стекло или закаленное стекло, правая боковая панель - промышленное звукопоглощающее стекло;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX/EE-ATX/SSI-CEB/SSI-EEB;
  • Слотов расширения: 9+3 (вертикальные);
  • Количество устанавливаемых накопителей:
    • Лотки для 5.25" накопителей: 2;
    • Лотки для 2.5"/3.5" накопителей: макс. 18 (в комплекте 6+2 шт);
    • Лотки для 2.5" накопителей: макс. 5 (в комплекте 2 шт).
  • Система охлаждения:
    • Места под вентиляторы:
      • Общее количество устанавливаемых вентиляторов: 11 x 120 мм или 9 х 140 мм;
      • Спереди: 4 х 120 или 3 х 140 мм (предустановлены 2 x Dynamic X2 GP-14);
      • Сверху: 4 х 120 или 3 х 140 мм;
      • Снизу: 2 х 120/140 мм;
      • Сзади: 1 х 120/140 мм (предустановлен 1 x Dynamic X2 GP-14).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 120/140/240/280/360/420/480 мм;
      • Сверху: 1 х 120/140/240/280/360/420/480 мм;
      • Сзади: 1 х 120 мм;
      • Снизу: 1 х 120/140/240/280 мм.
  • Противопылевые фильтры: снизу по всей длине, 1 сверху, 2 спереди;
  • Панель ввода-вывода: 2 x USB 2.0, 2 x USB 3.0, 2 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 185 мм;
  • Ограничение по длине плат расширения: до 359 мм (компоновка Storage) / до 549/524 мм (компоновка Open/с передним вентилятором);
  • Ограничение по глубине блока питания: до 250 мм (с двумя установленными лотками HDD);
  • Пространство за поддоном: 30 мм.

Упаковка и комплектация

Так как корпус Fractal Design Define 7 XL является Full-Tower моделью, то коробка с ним достаточно крупная, поэтому пространство под информационную составляющую используется не полностью, хотя сама информация о корпусе весьма подробная – начиная от внешнего вида и заканчивая многоязычным описанием его конструкции. Из-за крупных размеров переносить его одному человеку будет не слишком удобно, хотя возможно, так как с боков имеются «ручки», но будет чувствоваться немалый вес около 19 кг.

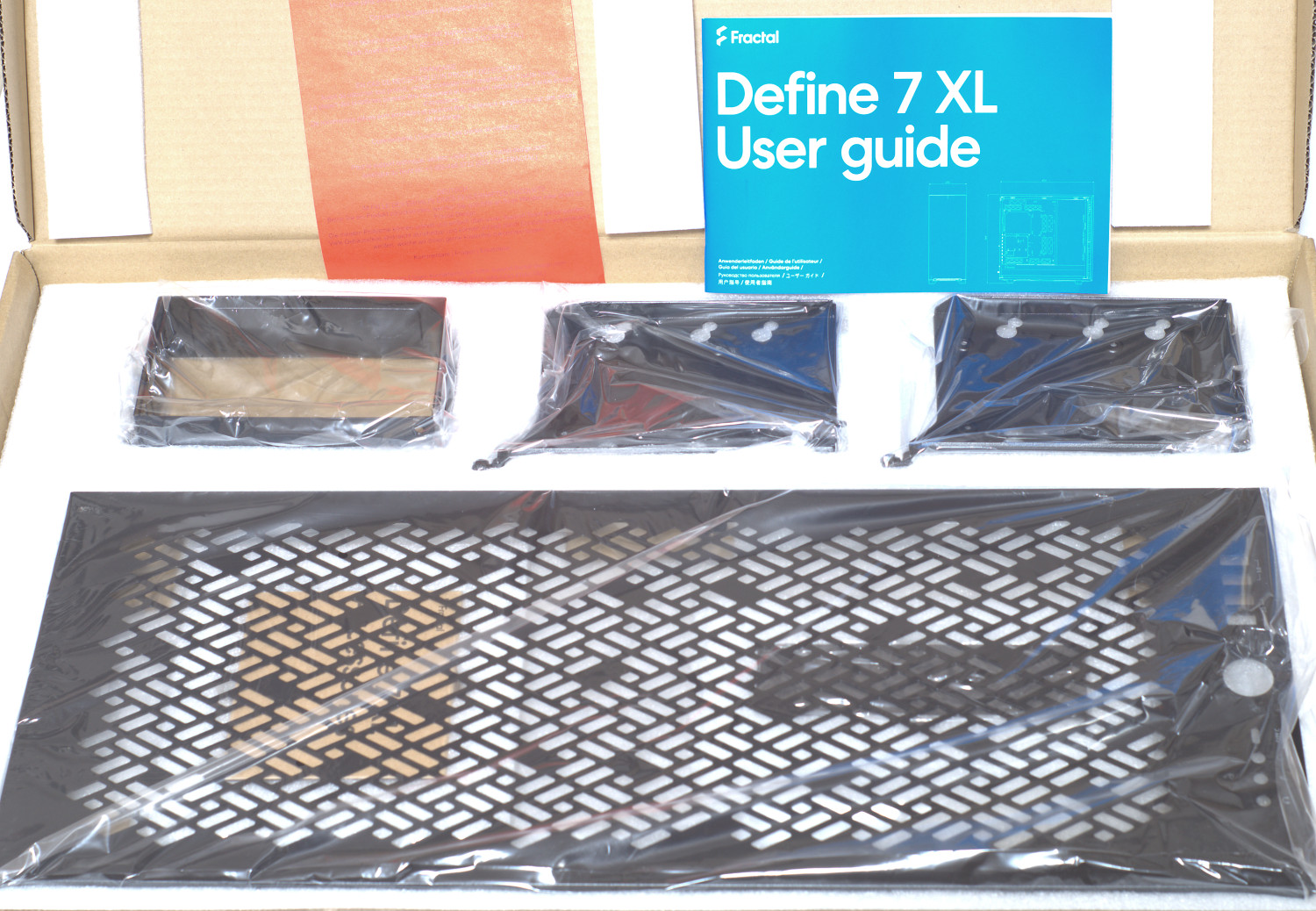

Набор аксессуаров у корпуса достаточно богатый. Весь он находится в отдельной коробке, на которой указана конкретная модель (в нашем случае Black TG Light Tint – со стеклом), и включает в себя верхнюю сменную крышку с перфорацией для лучшей вентиляции, корзину для установки двух 5.25" внешних устройств, два лотка для 2.5"/3.5" накопителя, руководство пользователя, 5.25" заглушку и набор креплений, расположенный в небольшой упаковке.

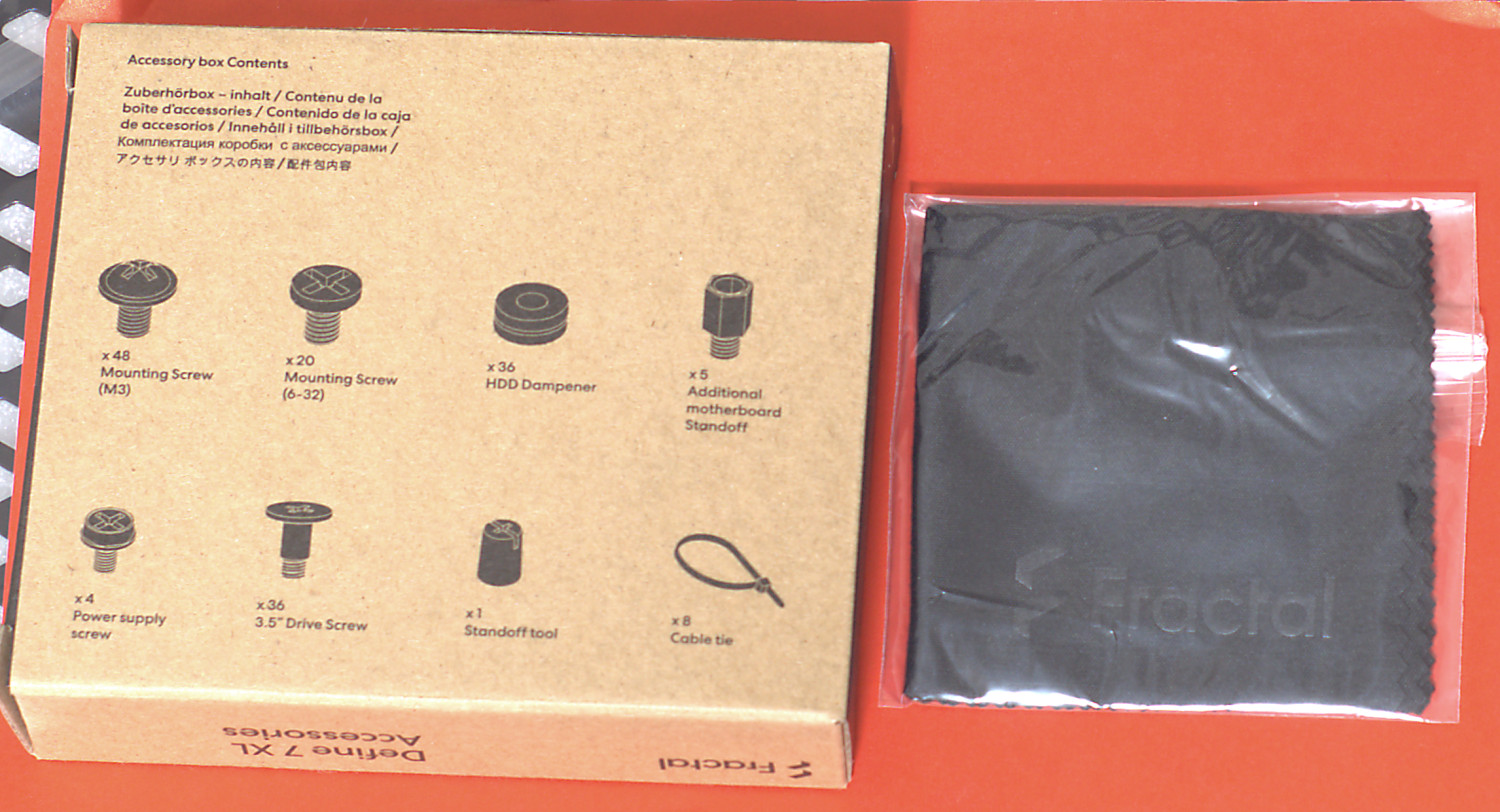

На маленькой коробке уже указано содержимое: винты, демпферы для накопителей, стяжки. Бонусом внутри можно обнаружить тряпочку для протирки корпуса.

Внешний вид

В очередной раз отметим преемственность строгого дизайна серии Define в новом Full-Tower корпусе Fractal Design Define 7 XL без использования RGB-подсветки, который отлично подходит для организации сервера/рабочей станции и, конечно же, игровой системы для тех пользователей, которым не нужна «яркая» внешность корпуса. Его размеры приличные, но не максимальные для Full-Tower корпусов: 566 мм (высота) х 240 мм (ширина) х 604 мм (глубина). Вес под 17 кг так же будет давать о себе знать, особенно при сборке. «На коленках» собрать систему с ним не получится.

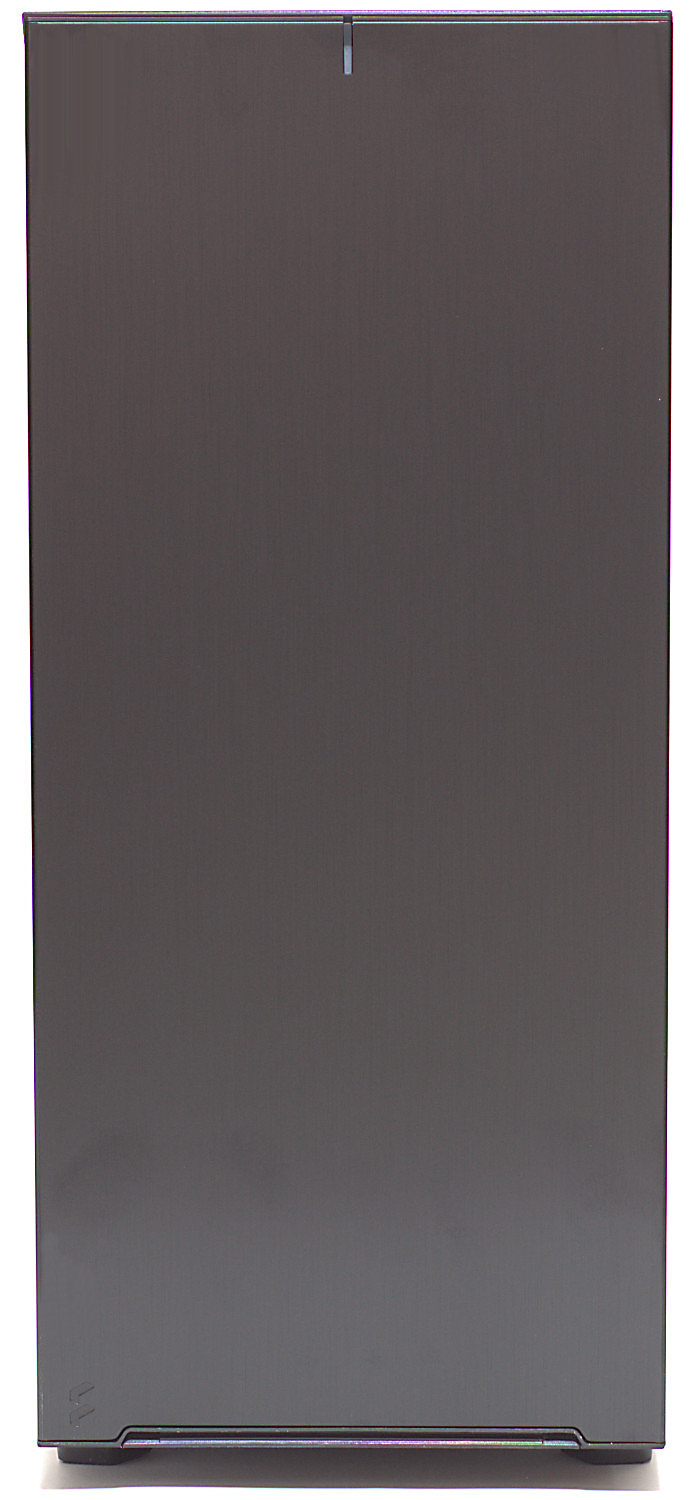

Монолитный дизайн лицевой панели остался неизменным. Единственное, что на ней присутствует, так это полупрозрачный элемент индикации работы системы (по центру вверху). Компоновка задней стенки выдает насколько корпус высокий: пространство вверху, девять отсеков для установки плат расширения плюс три вертикальных. Производитель не стал делать в ней множественные отверстия для лучшей вентиляции, оставив только ее в области размещения одного 120/140 мм вентилятора и отсеков со слотами, а значит корпус ориентирован на минимизацию уровня шума.

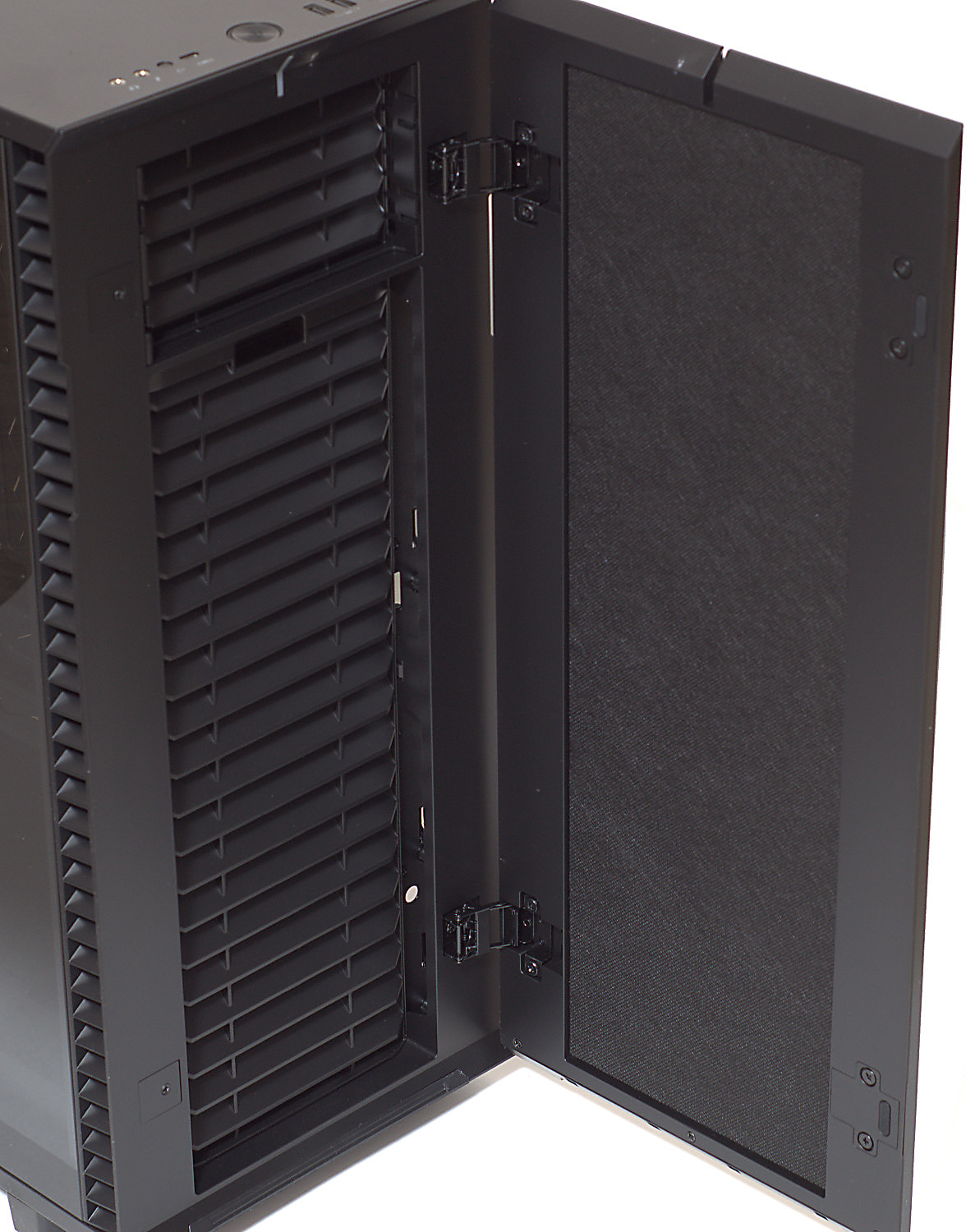

В данной модели лицевая панель выполнена из анодированного алюминия и представляет собой дверцу с внутренней шумоизоляцией (ее можно перевесить). Фиксируется она магнитами. За ней находится противопылевой фильтр и два слота под установку 5.25" оптических накопителей. При закрытой дверце приток воздуха обеспечивается через боковые отверстия лицевой панели.

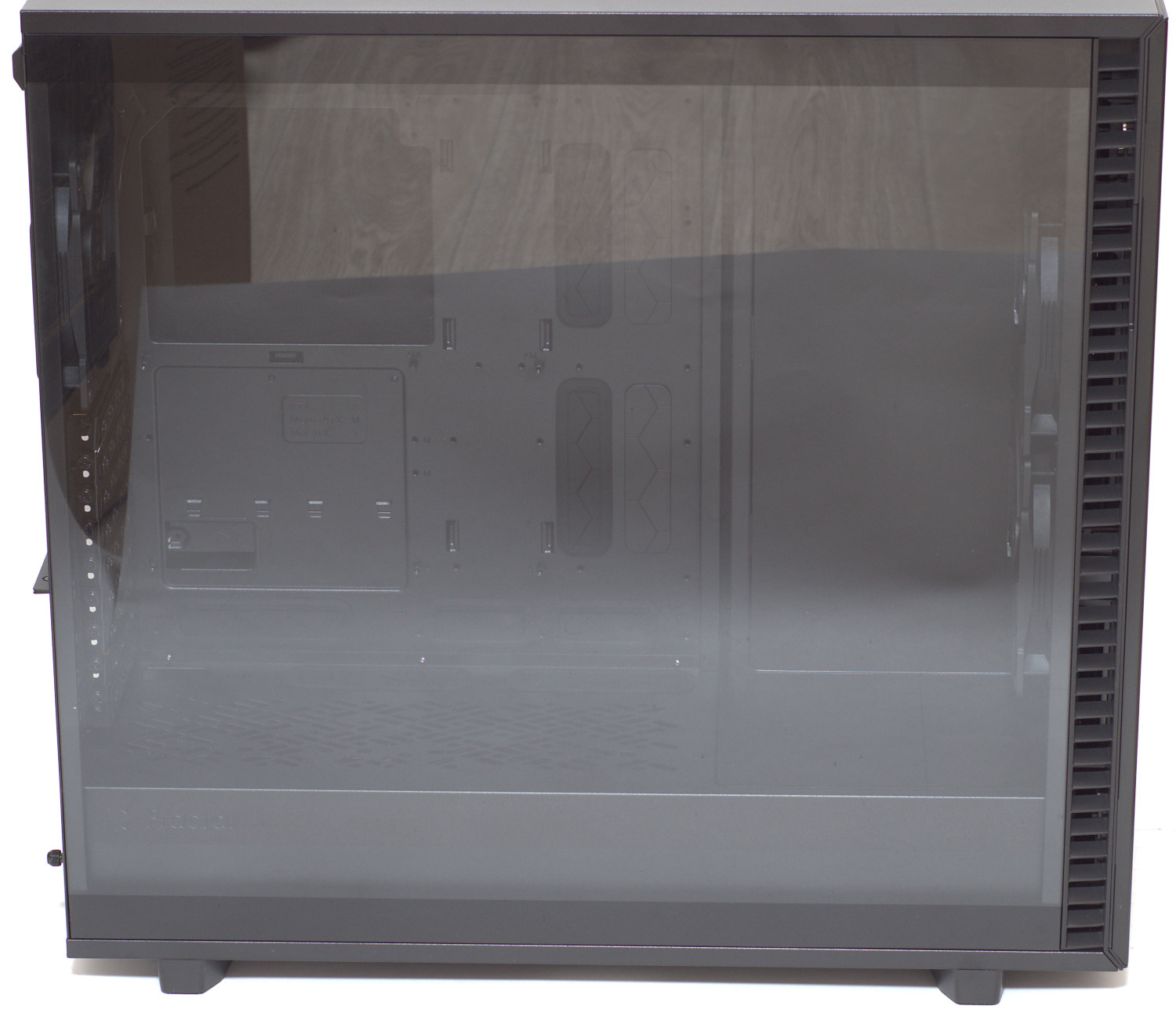

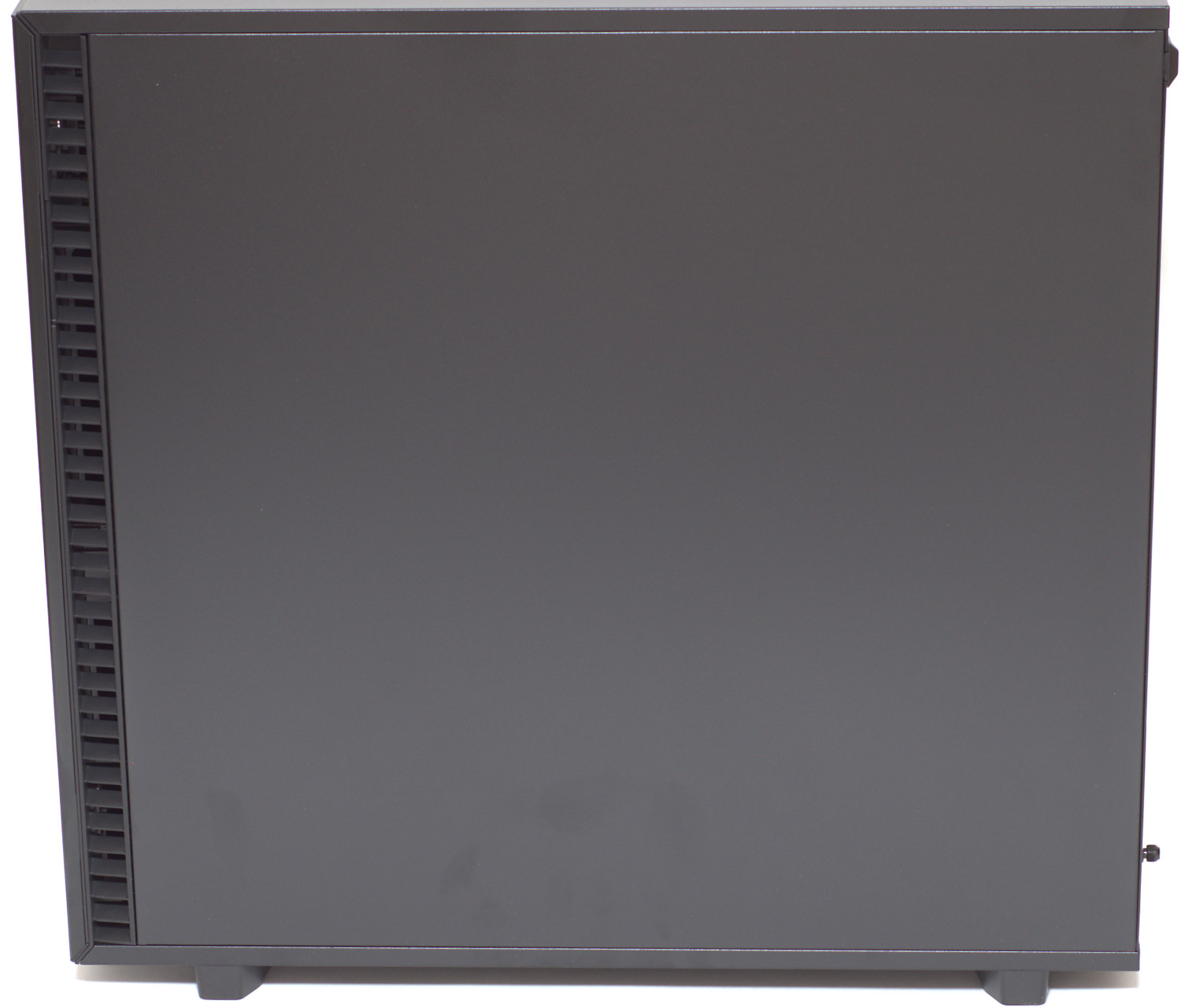

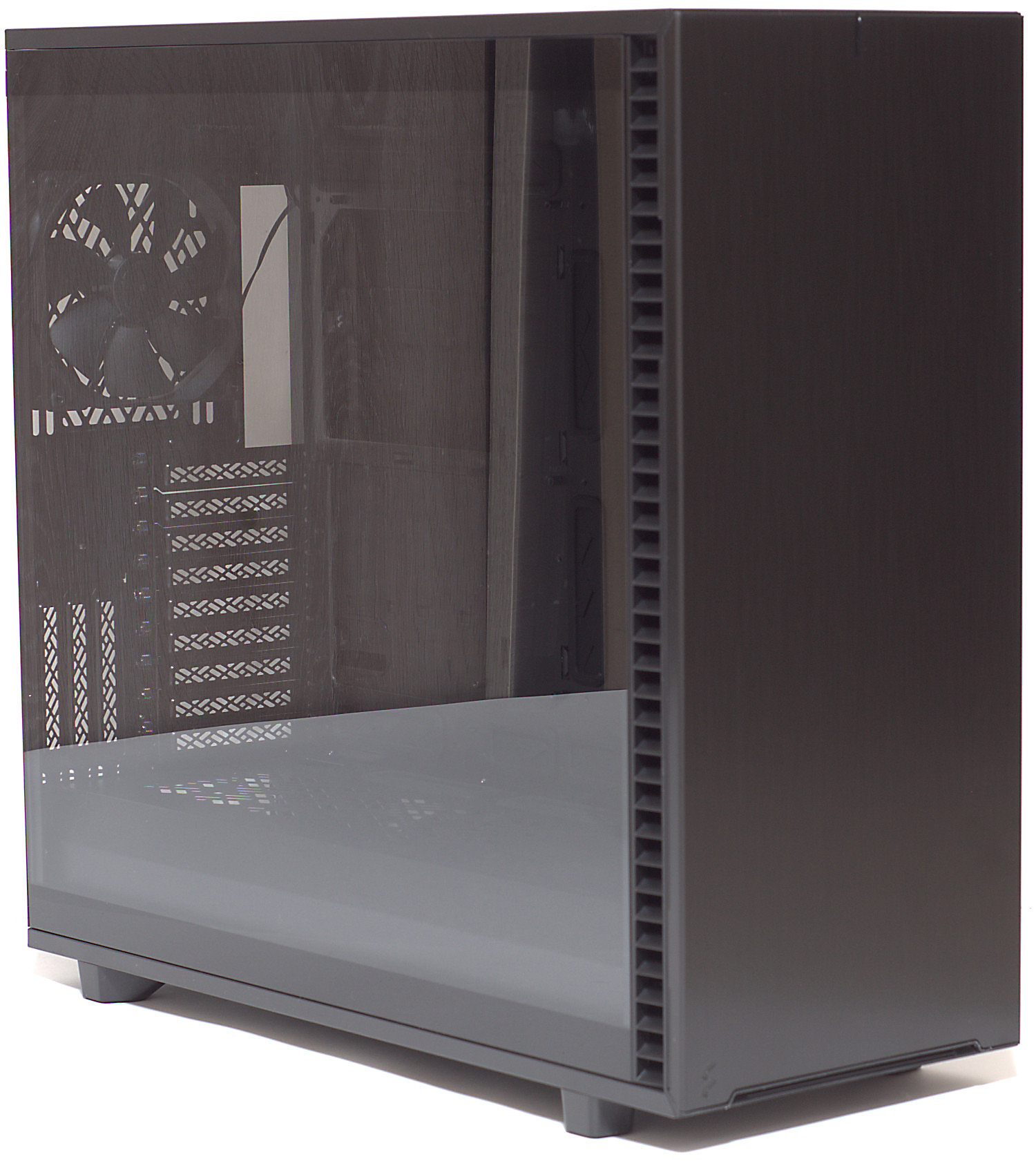

Что касается боковых стенок, то в модификации Black TG Light Tint левая боковая стенка выполнена из закаленного стекла со светлой тонировкой, а правая - из стали.

В штатной комплектации верхняя панель установлена в варианте, ориентированном на тихую работу (с внутренней шумоизоляцией).

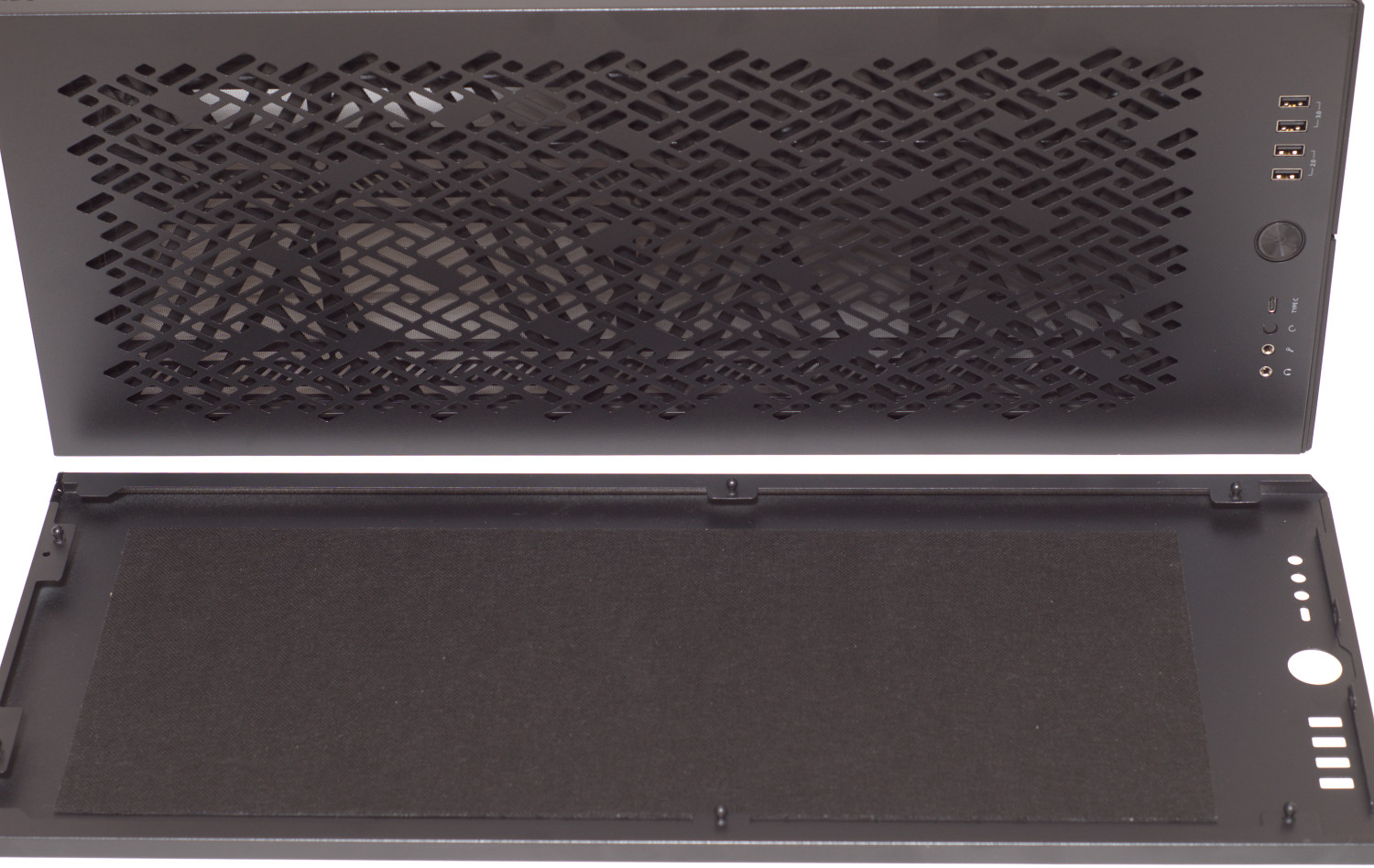

При желании ее можно заменить на вариант с перфорированной структурой для лучшей вентиляции. Меняется она очень легко (поднятием вверх, снятием и установки другой).

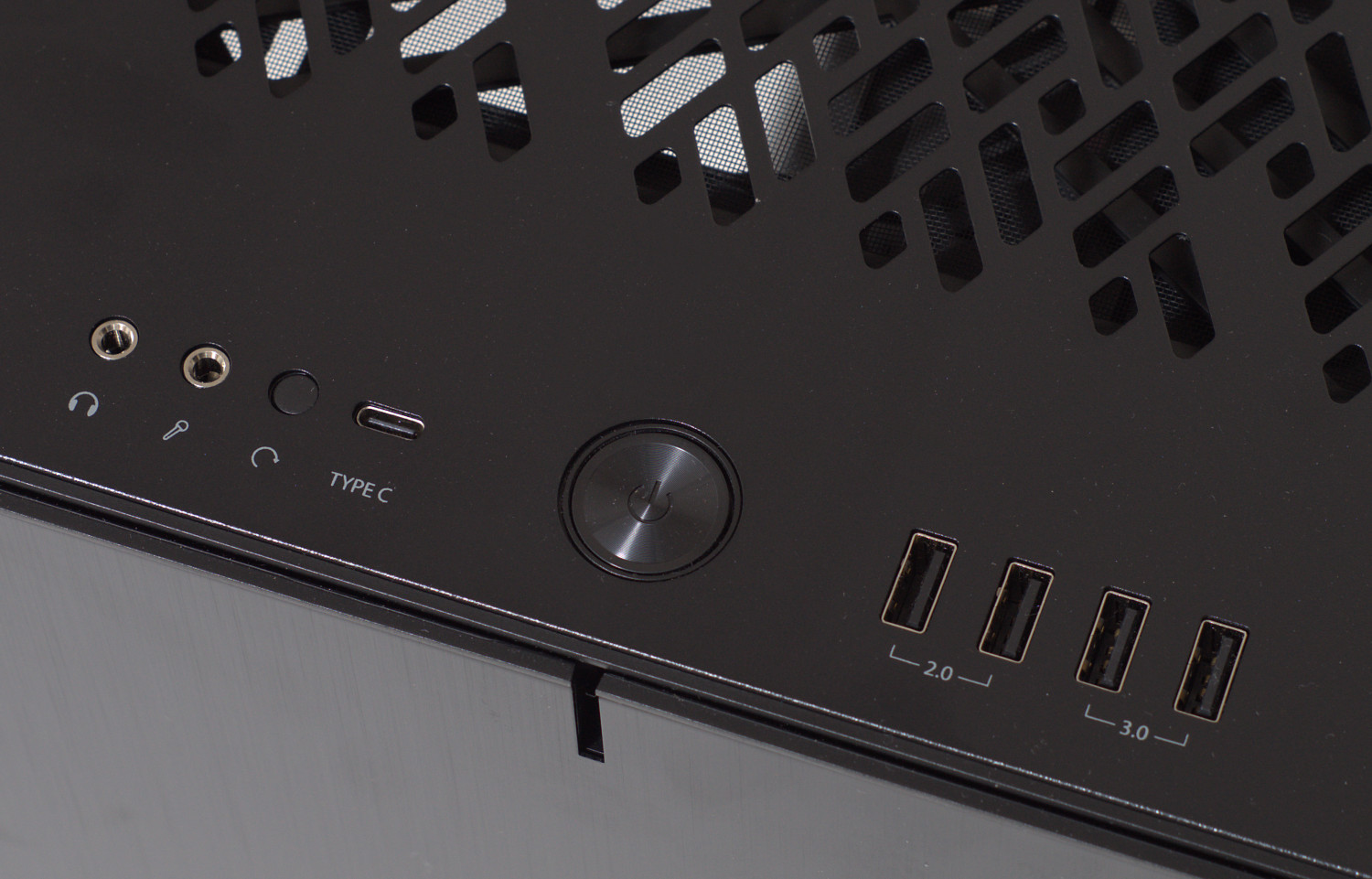

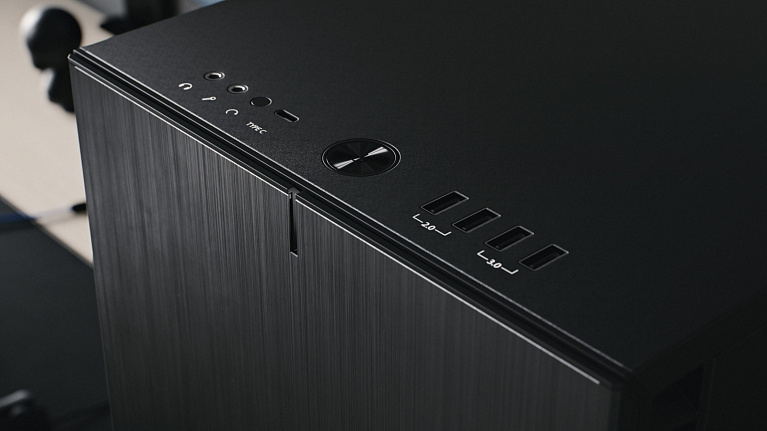

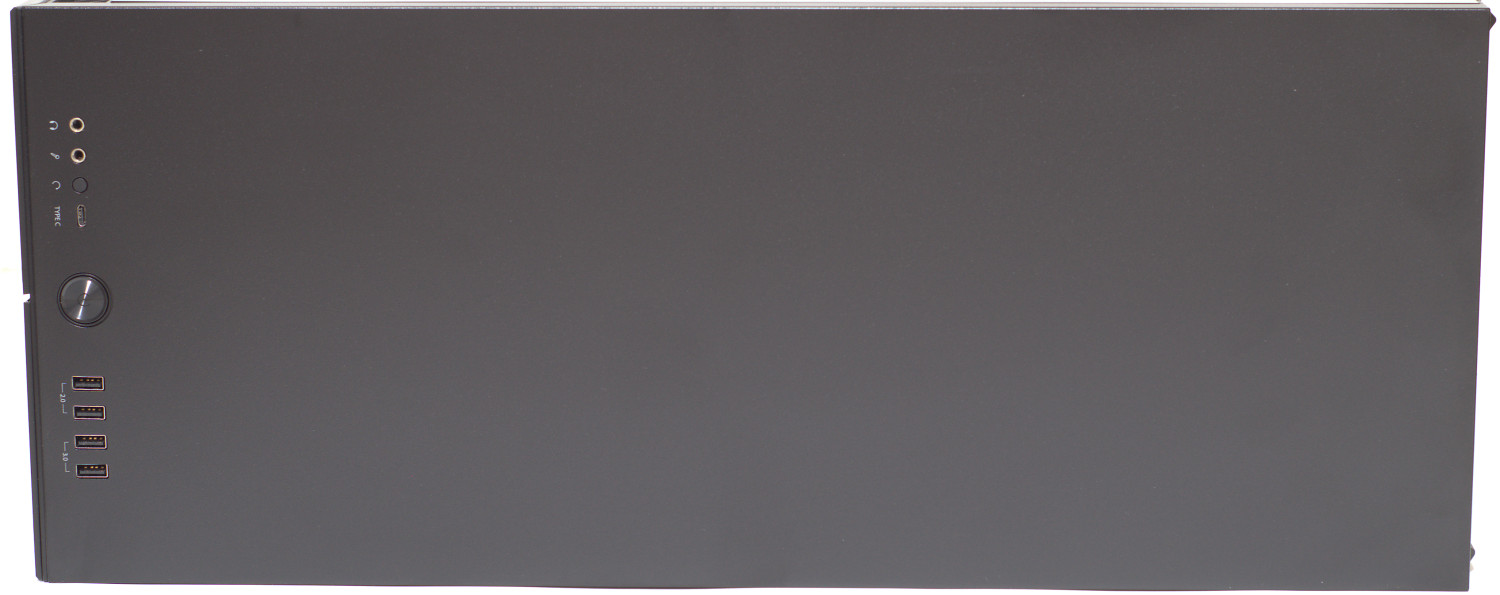

Набор портов у корпуса Fractal Design Define 7 XL неплохой и достаточно современный. В корпусе сохранились 2 порта USB 2.0, имеются два порта USB 3.0 и реализован USB 3.2 Gen2 тип С (10 Гбит/сек). Помимо этого имеются два разъема HD-аудио (наушники, микрофон), кнопка питания и сброса.

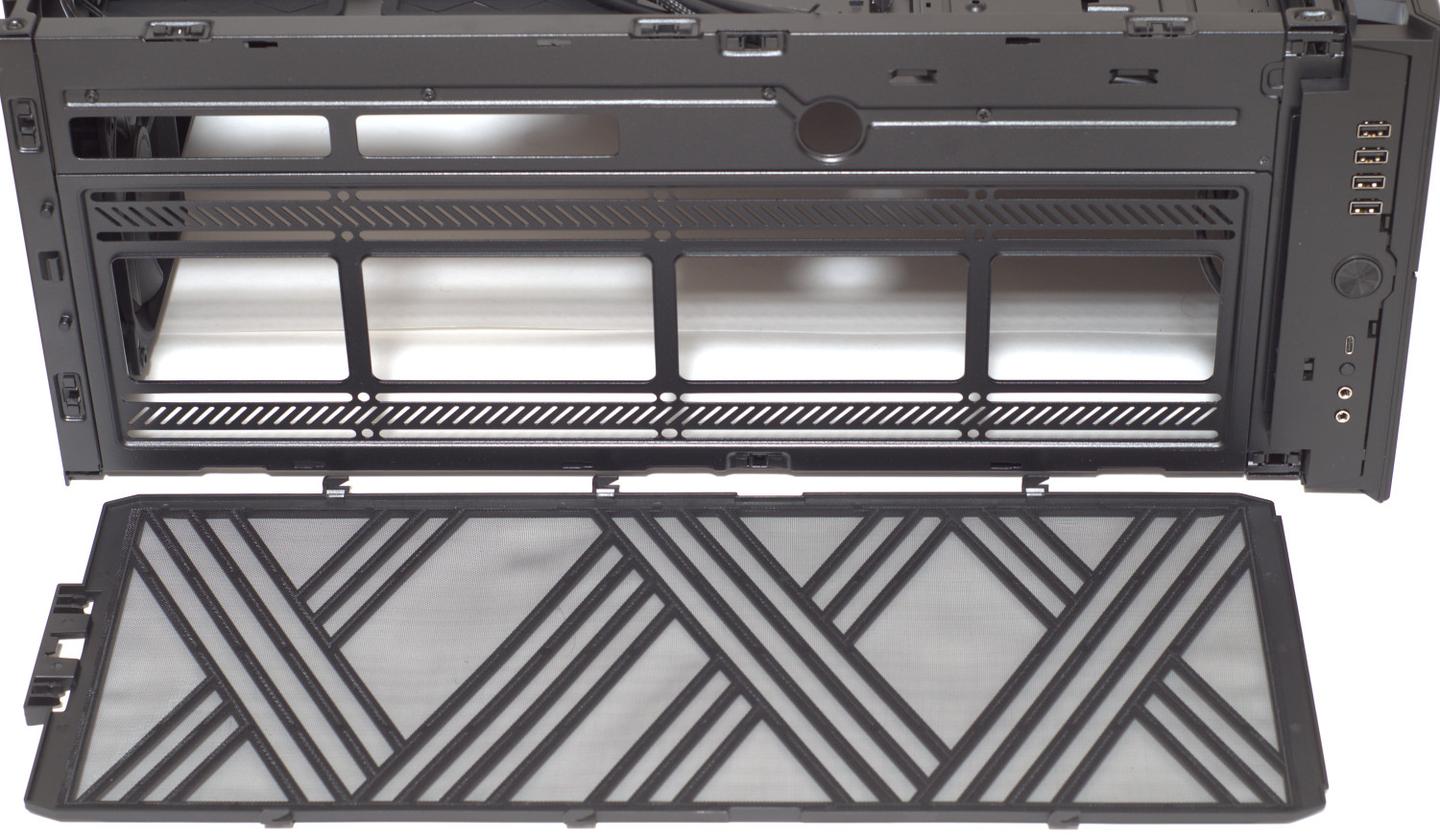

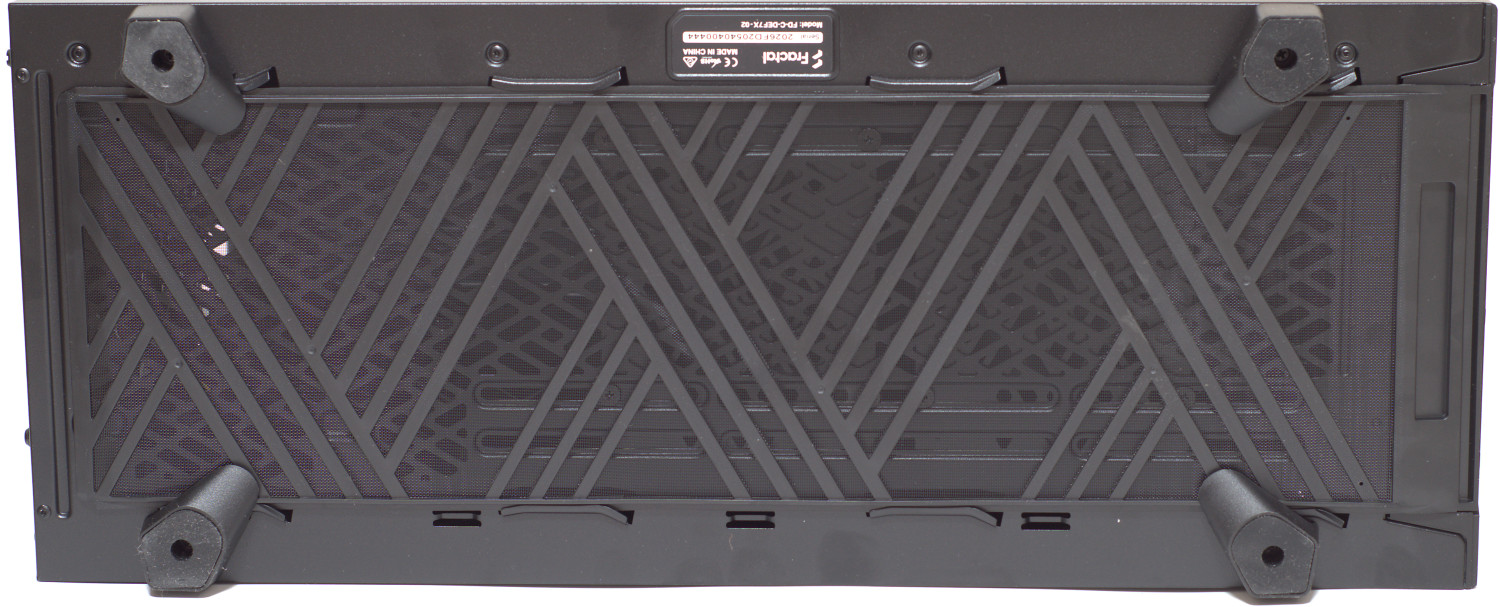

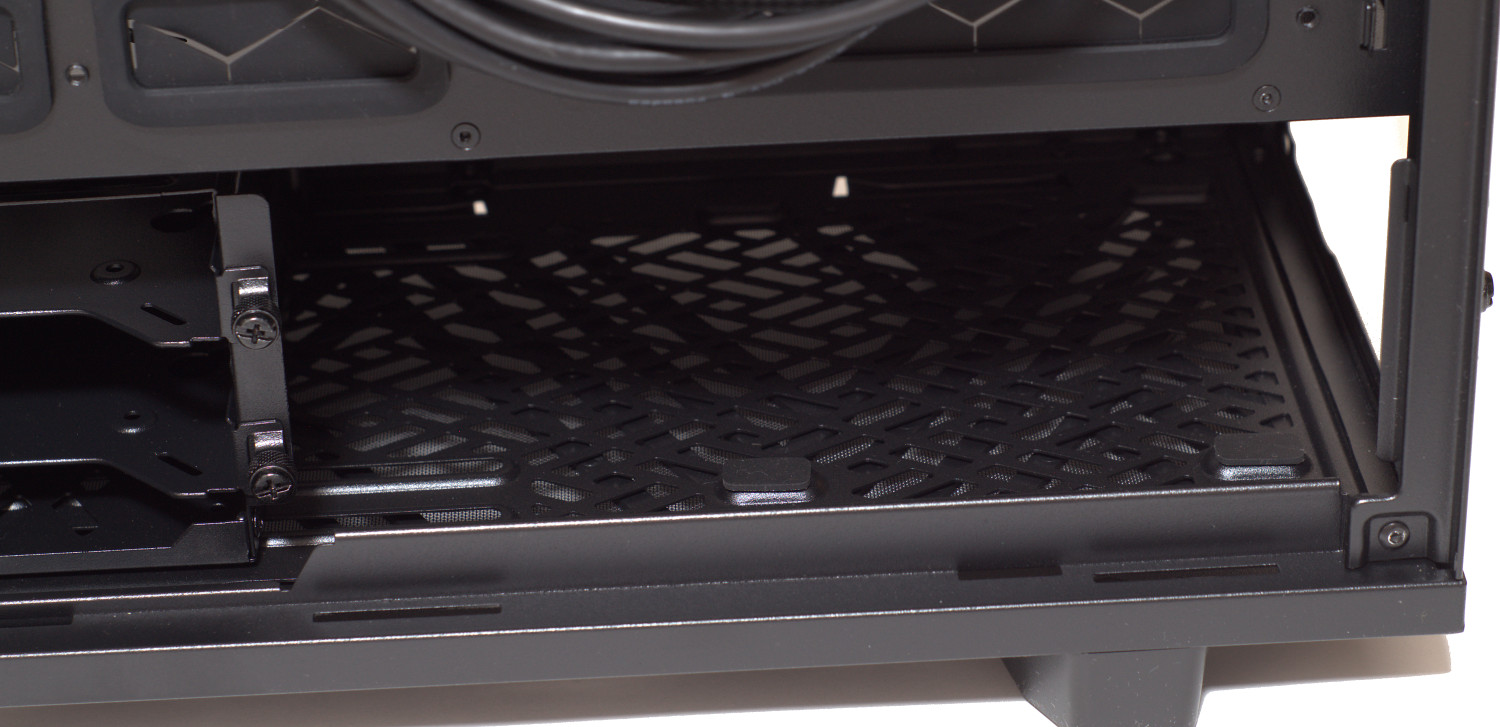

Дно корпуса закрыто сплошным противопылевым фильтром, за которым видна зона перфорации на все дно корпуса.

Внутренняя конструкция

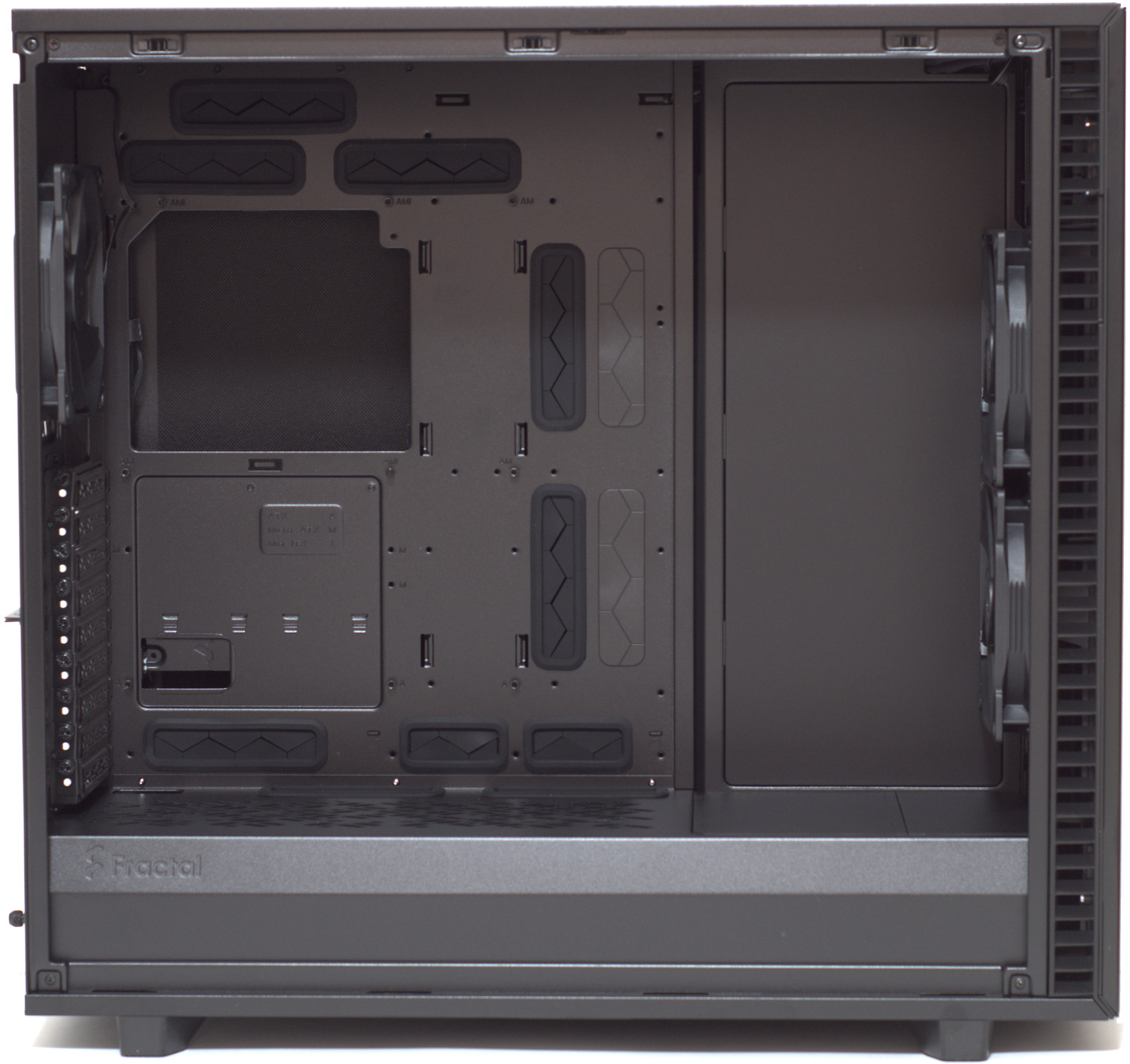

Большие размеры Full-Tower корпуса Fractal Design Define 7 XL, а особенно глубина 604 мм, предопределили его расширенный функционал. Так, поддон и девять отсеков под платы расширения позволяют устанавливать большие материнские платы (E-ATX/EE-ATX/SSI-CEB/SSI-EEB) и приличное количество устройств PCI-E (до девяти). Таким образом производитель подчеркивает, что корпус может стать неплохим вариантом для организации сервера или использования энтузиастами. При этом компоновка, с учетом современных трендов, классическая – с большим пространством в области размещения материнской платы, кожухом, скрывающим корзины с накопителями и блок питания.

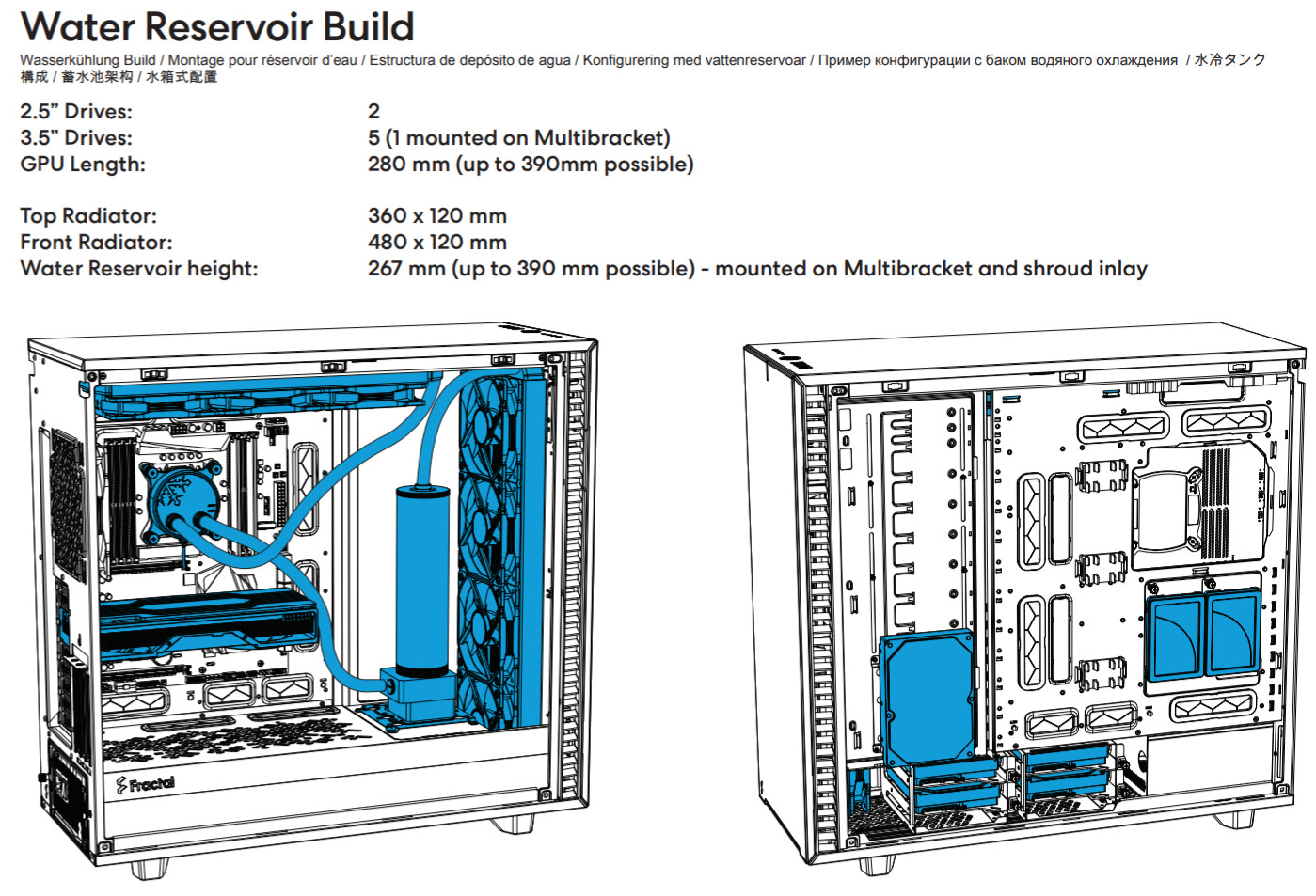

В руководстве пользователя приведены примеры организации различных конфигураций:

  • Сборка под установку системы жидкостного охлаждения.

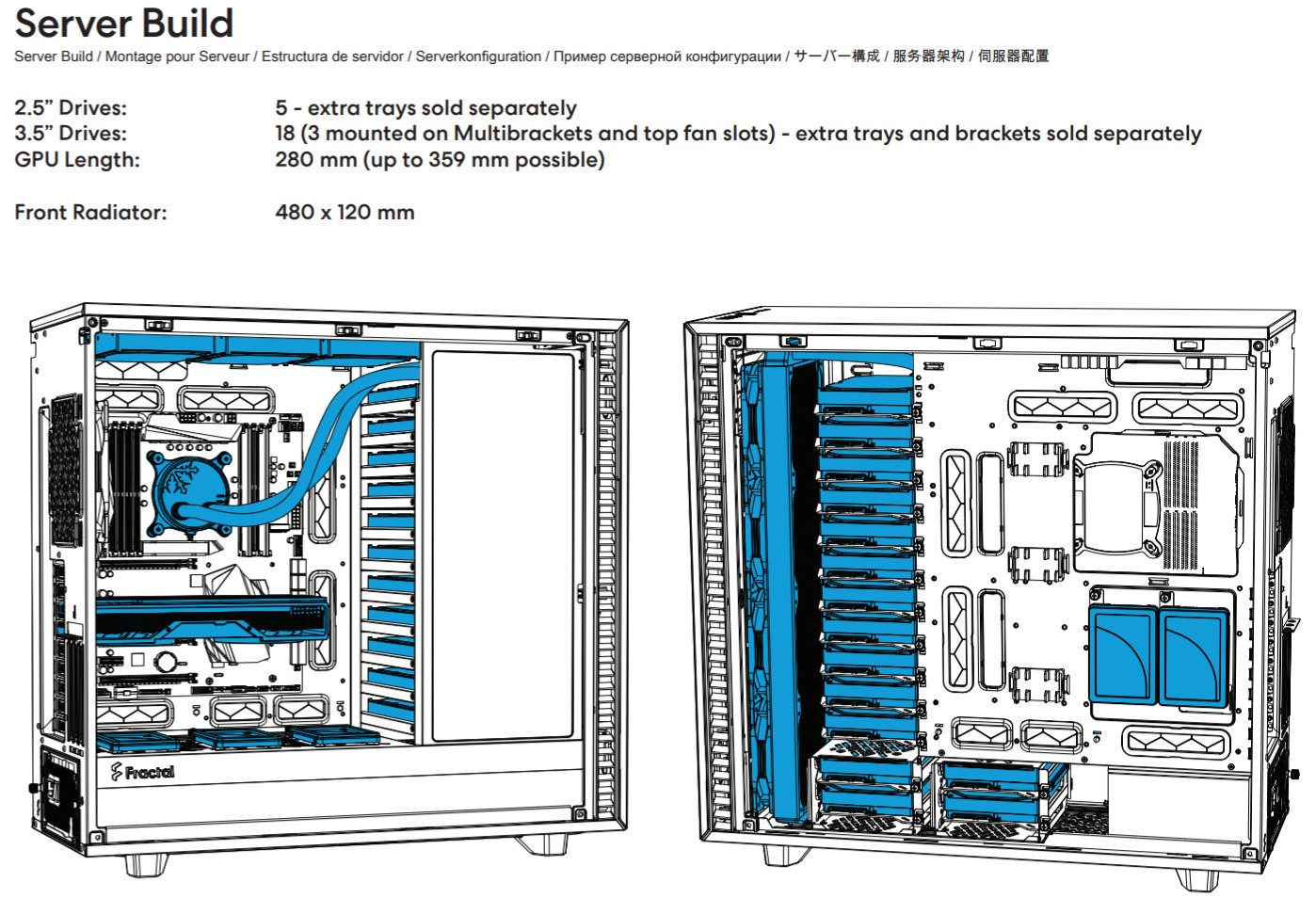

  • Серверная сборка с максимальным количеством накопителей.

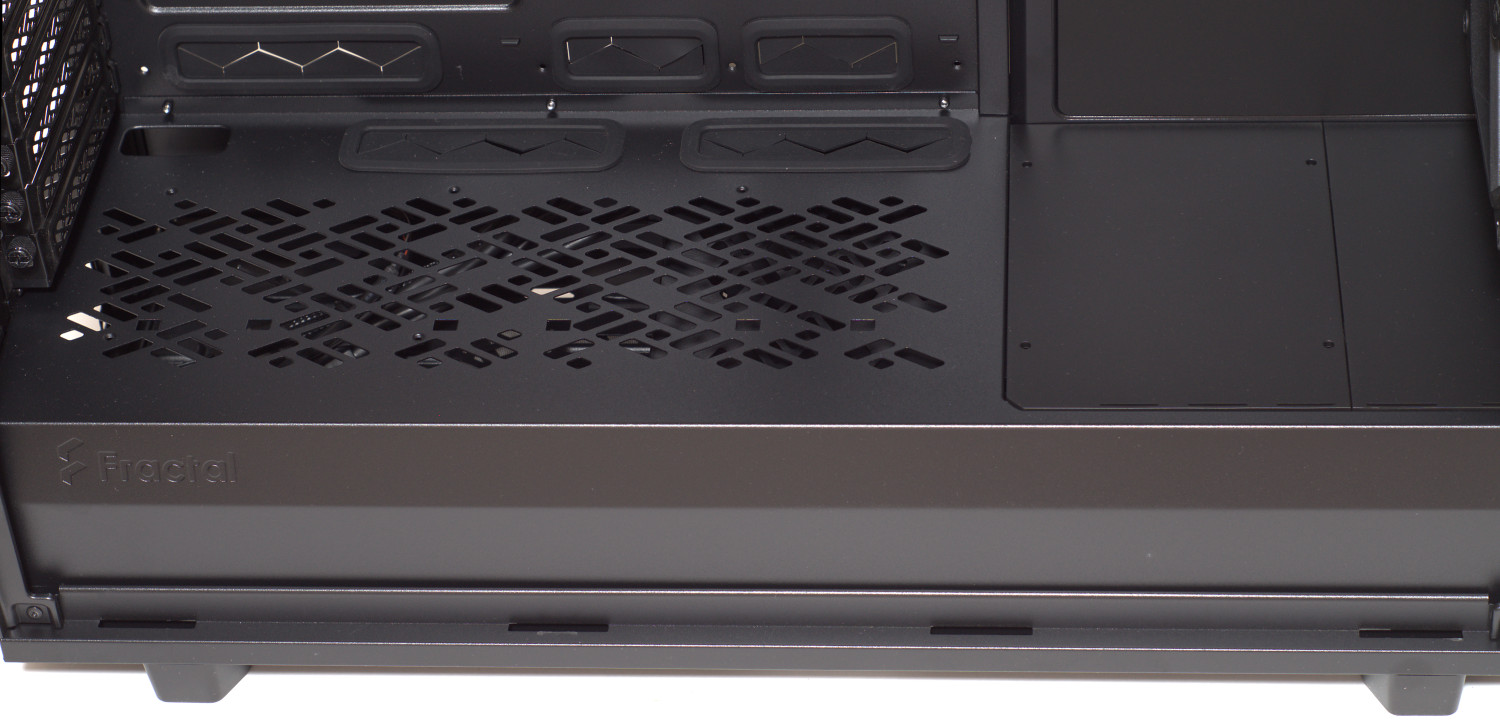

В верхней части кожух получил перфорацию для обеспечения лучшей вентиляции нижнего пространства и на нем дополнительно можно закрепить три корзины с 2.5" накопителями, а ближе к передней части - резервуар жидкостной системы охлаждения (если не использовать конфигурацию корпуса в варианте Storage, где максимальное количество накопителей - до 18 шт.).

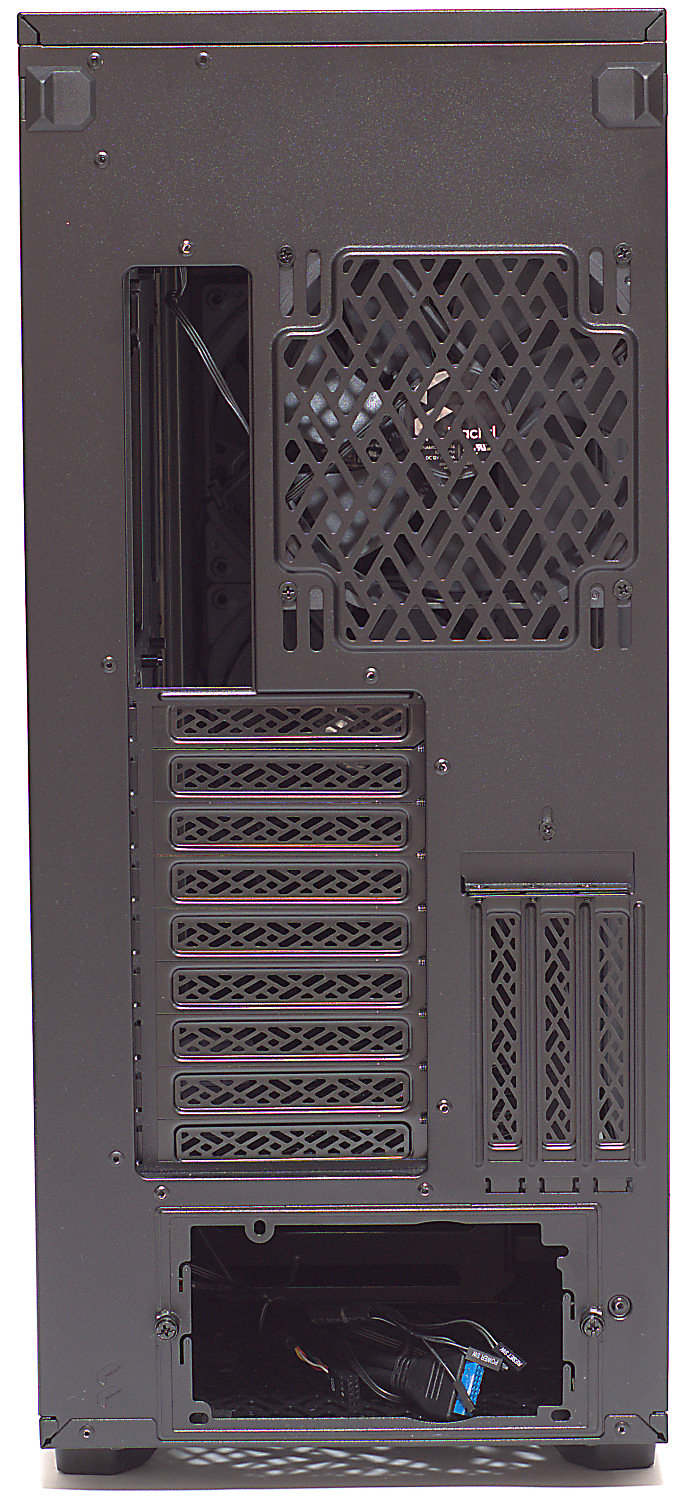

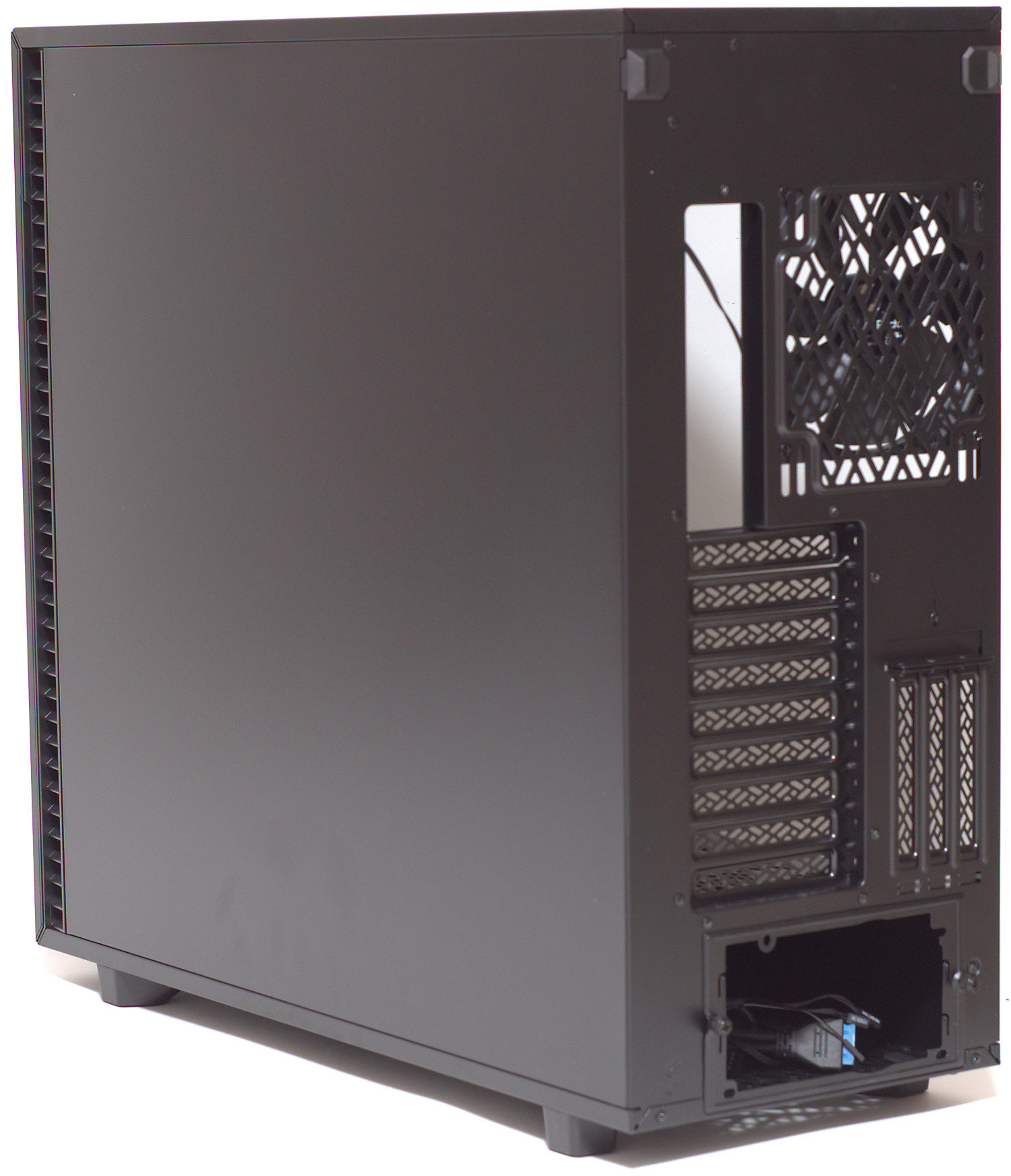

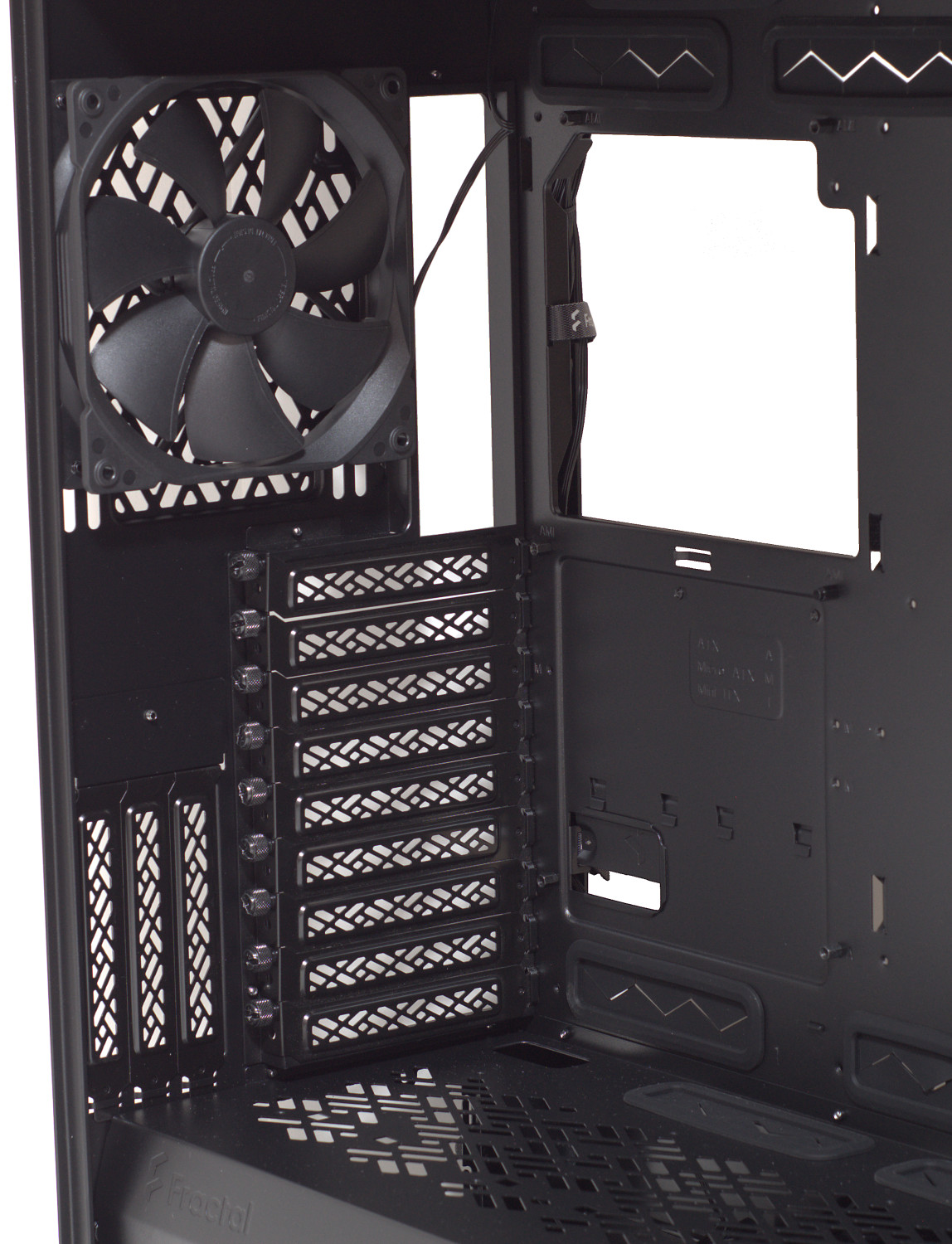

Компоновка задней стенки выделяется наличием девяти горизонтальных и трех вертикальных отсеков для установки плат расширения. Для вертикальной установки потребуется райзер-адаптер Flex VRC-25, который не входит в комплект поставки. Что еще можно отметить, так это один предустановленный 140 мм вентилятор Dynamic X2 GP-14 (1000 rpm). Еще два установлены спереди, причем заметно, что вверху есть пространство для установки корзины под два 5.25" оптических привода (и она есть в комплекте). Если их не использовать, то можно установить весьма крупный радиатор системы жидкостного охлаждения (до 480 мм) или 4х120 мм вентилятора.

Сверху предусмотрено еще одно место размещения крупного радиатора до 420/480 мм или 3х140/4х120 мм вентиляторов. Что касается установки крупных радиаторов, то тут есть нюанс – 480 мм может быть установлен только один (либо сверху, либо спереди).

Рамка крепления может быть демонтирована, в итоге получается более легкий доступ к материнской плате и подключению кабелей.

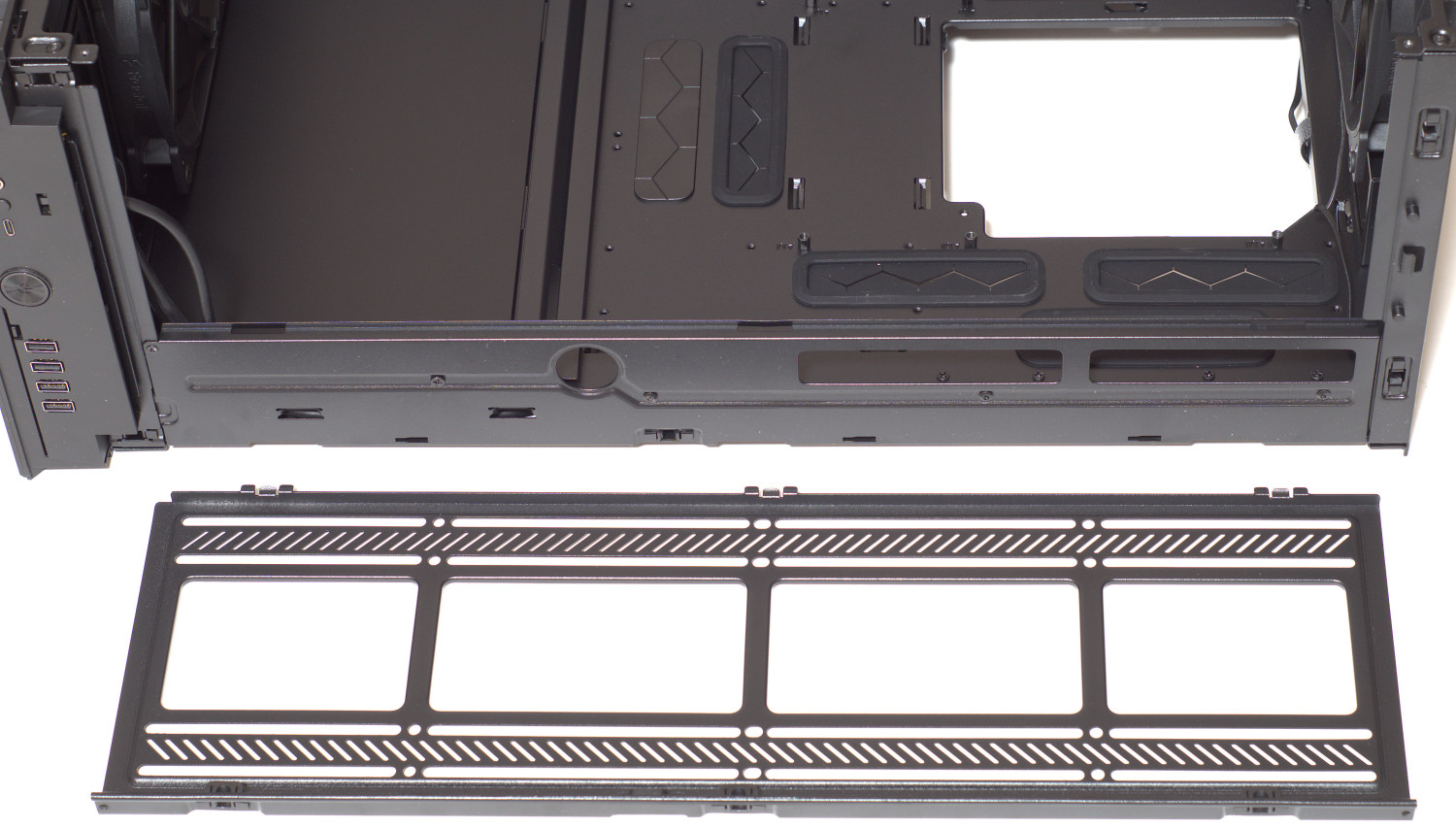

Из-за поддержки больших плат в верхней и нижней части поддона разместились дополнительные ряды окон для вывода кабелей. И свойственная семейству корпусов Define 7 нижняя зона размещения накопителей и блока питания закрыта панелью, дополнительно скрывающей кабели, которые размещены внизу. Правда, как уже отмечалось в обзоре корпуса Fractal Design Define 7, без использования активного охлаждения снизу это приведет к повышенному нагреву накопителей, размещенных в нижних корзинах.

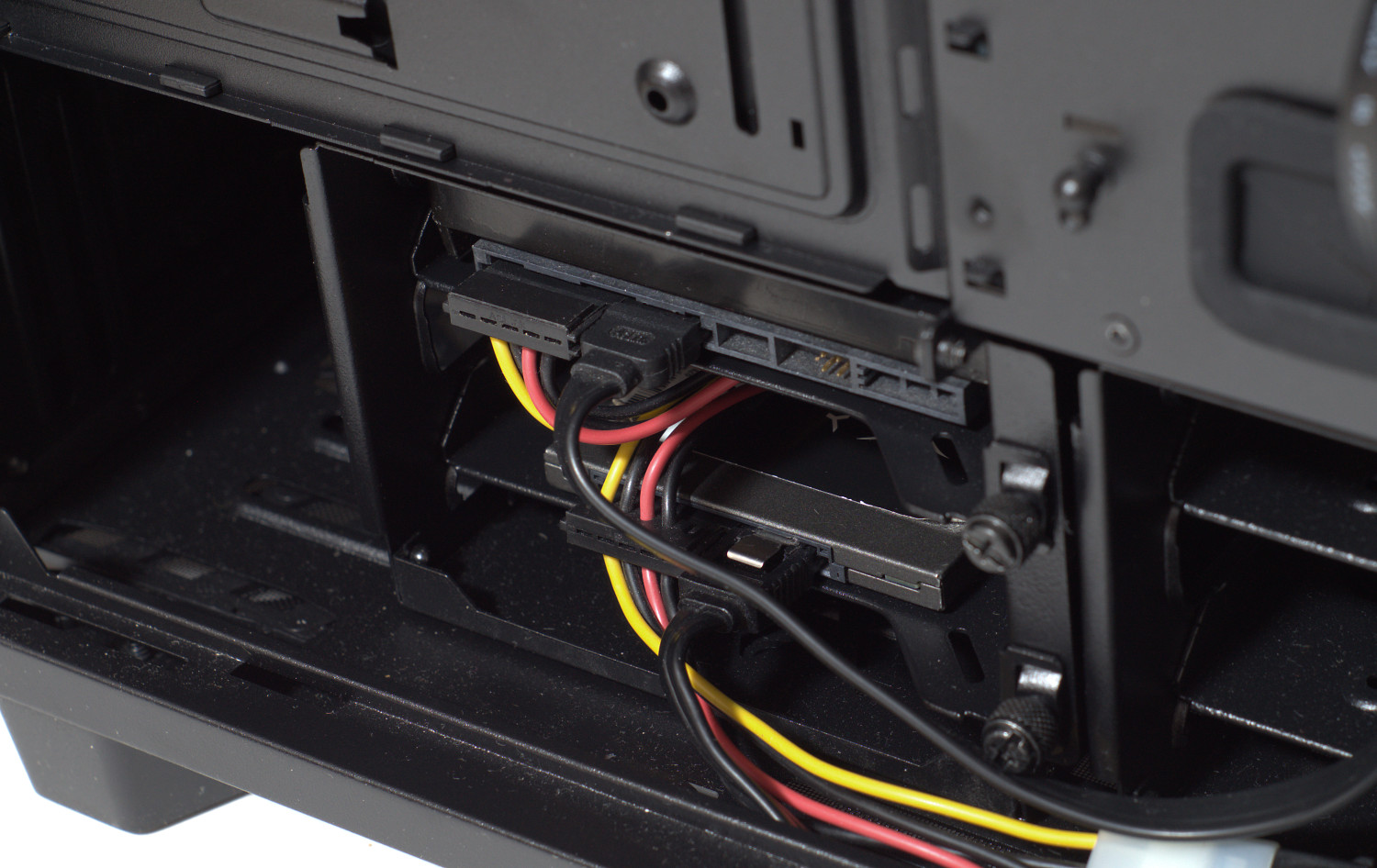

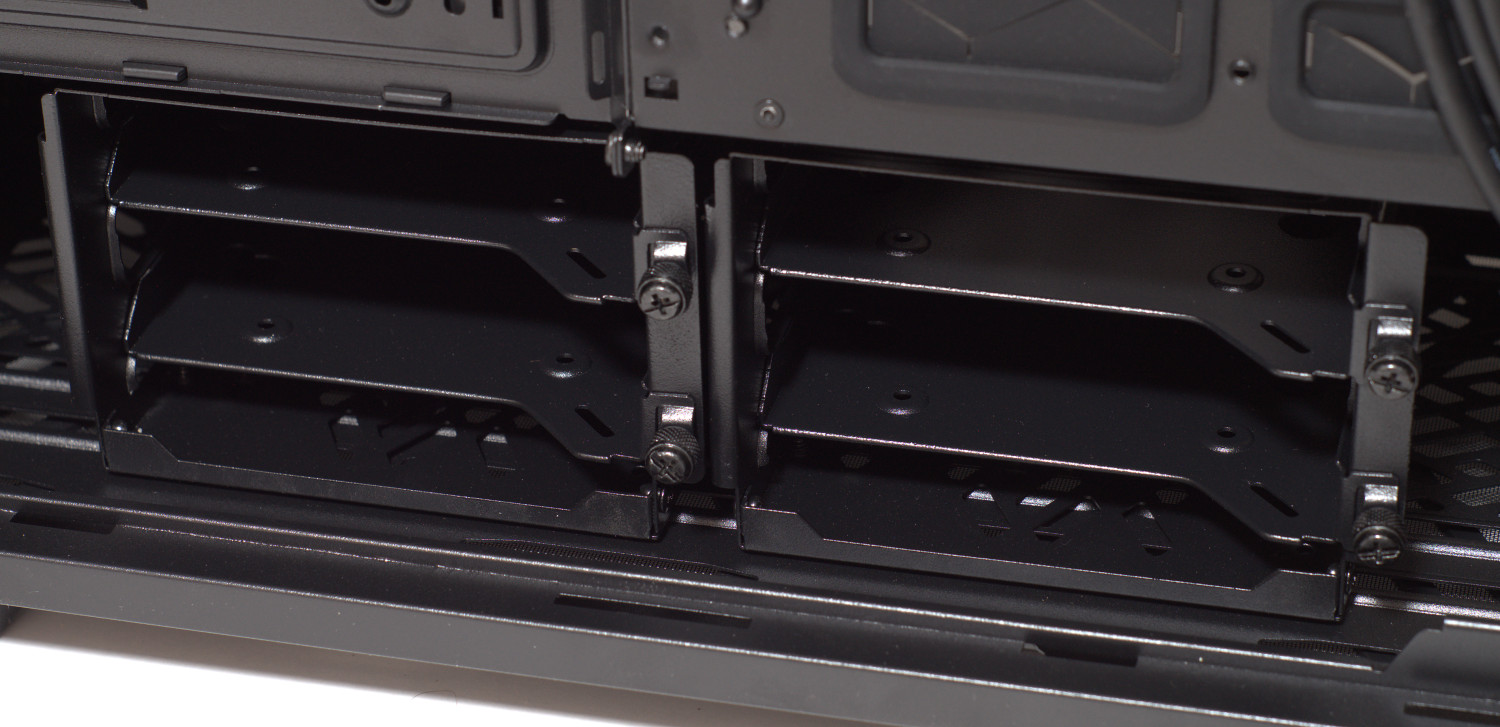

За панелью скрыто место размещения ATX блока питания и две корзины на 2х2.5"/3.5" накопителя. Вместо корзин снизу можно установить дополнительные вентиляторы/радиатор СЖО (2х120/140 мм или 240/280 мм радиатор).

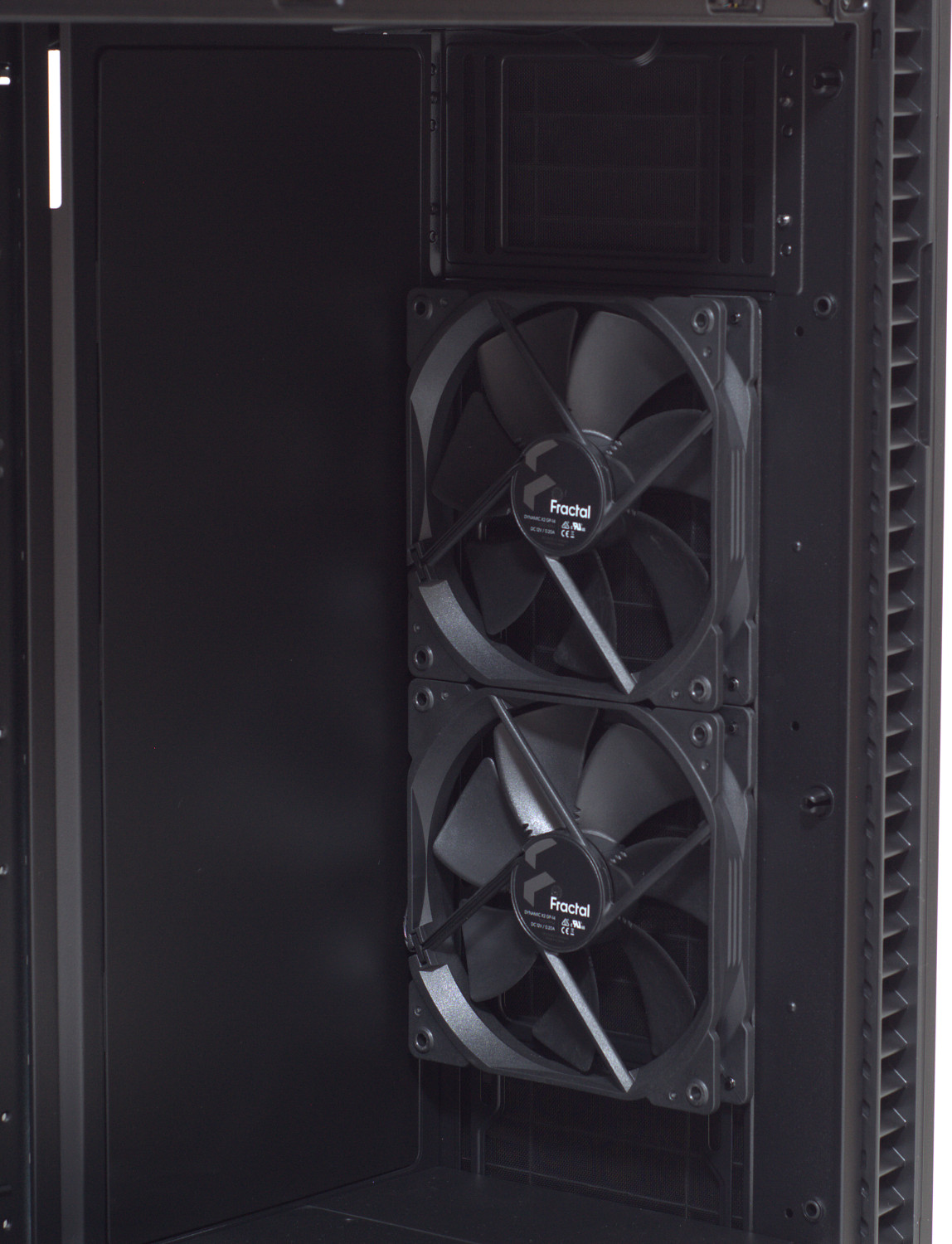

В штатной конфигурации Full-Tower корпус Fractal Design Define 7 XL рассчитан на стандартное использование, когда нет необходимости в установке большого количества накопителей, так как в комплекте имеется только две дополнительные корзины. Однако, если требуется установка до 6-и накопителей без использования серверной конфигурации (Storage), то можно воспользоваться универсальным креплением, рассчитанным на установку одного 2.5"/3.5" накопителя или помпы/резервуара, которые закреплены в верхней части поддона.

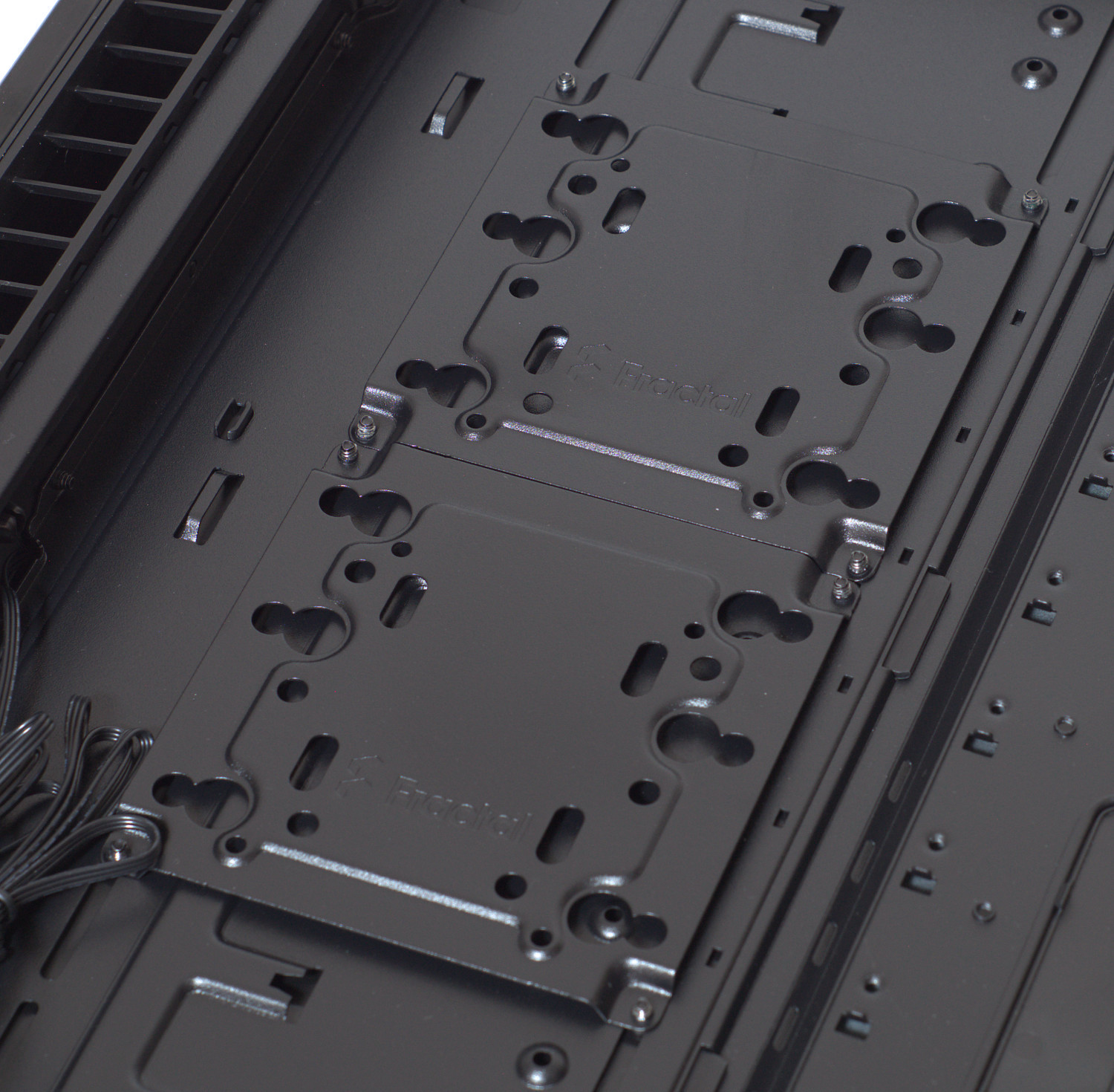

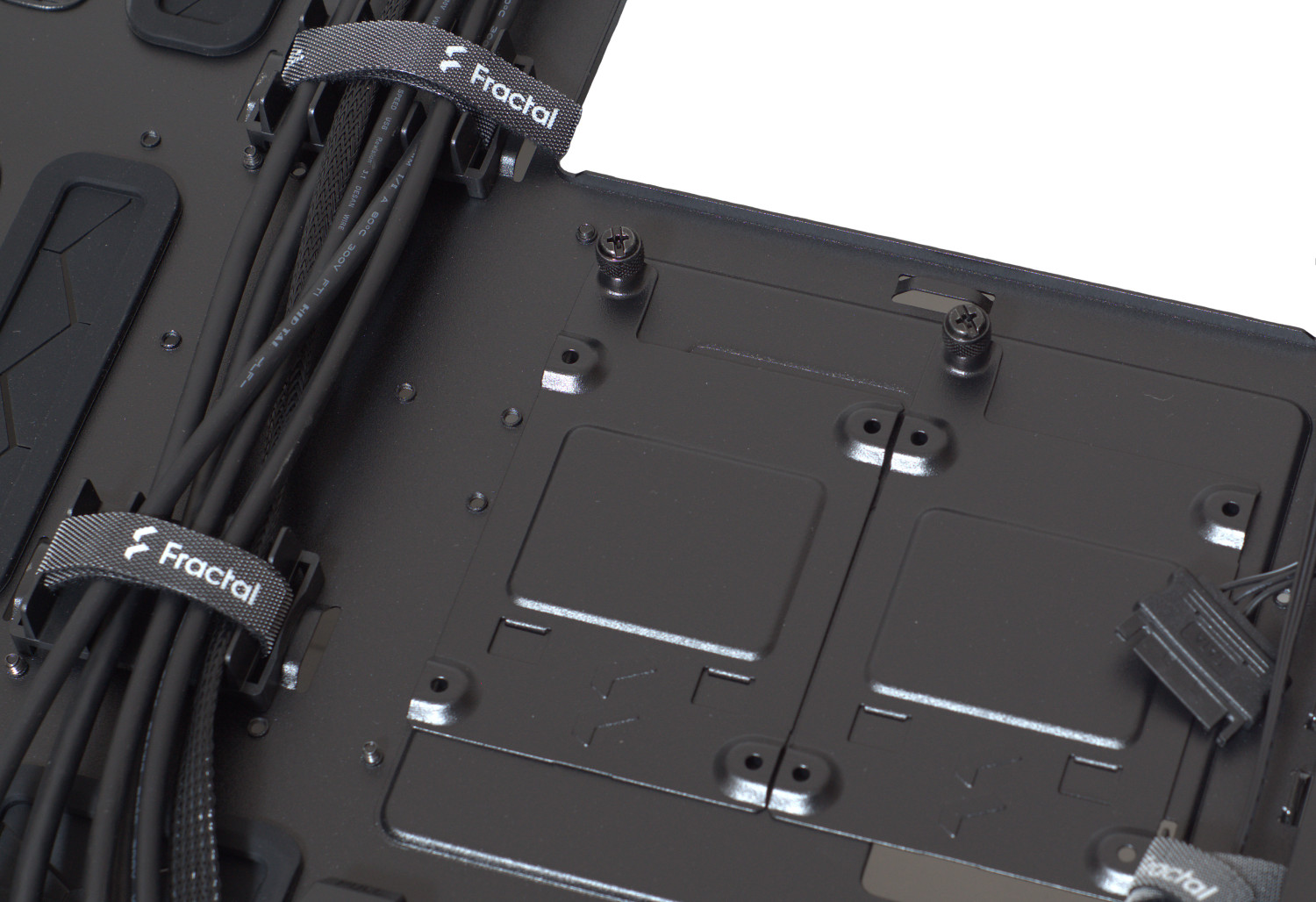

Привычно для корпусов серии Define наличие еще двух посадочных мест под 2.5" накопители, размещенные в нижней части поддона.

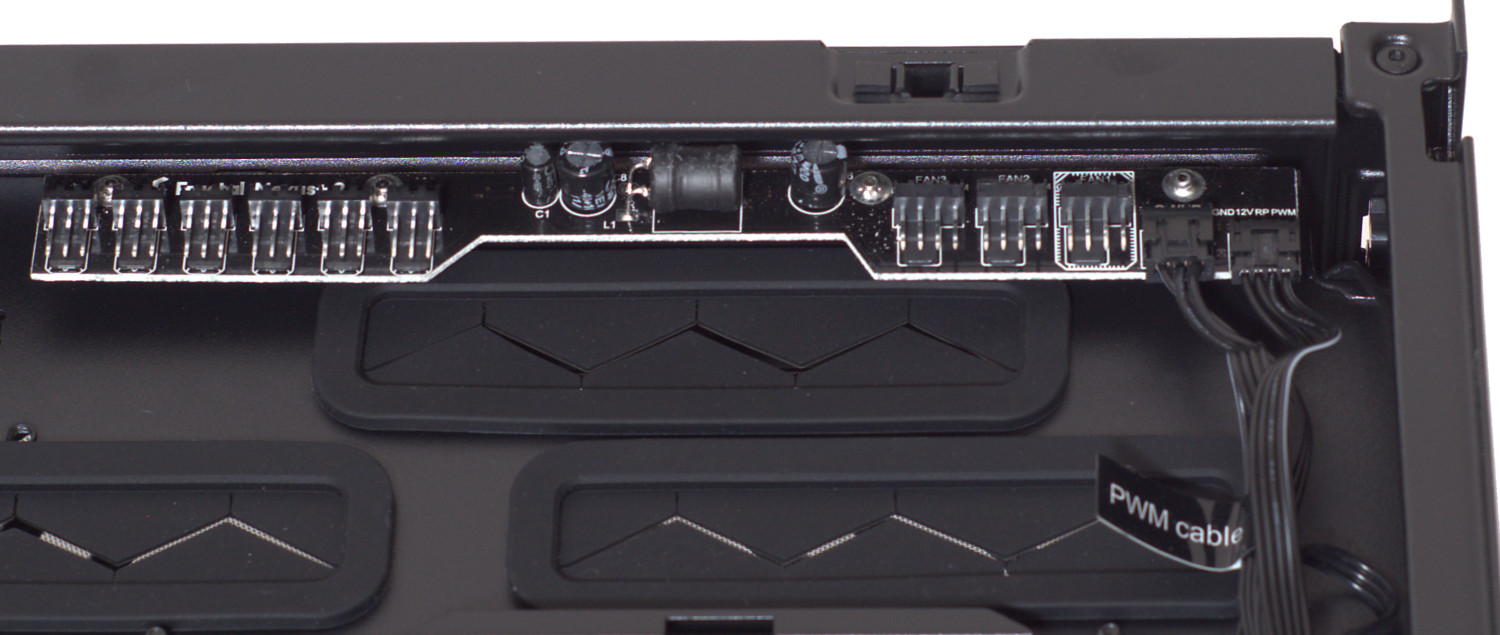

К месту приходится компактный хаб Nexus+ 2 на 9 вентиляторов (6х3-пин и 3х4-пин), расположенный в верхней части корпуса. Питание идет через SATA-разъем, а управление оборотами можно осуществлять через PWM-разъем, подключаемый к материнской плате. О чем надо помнить, так это о большой длине, поэтому кабели питания вентиляторов, особенно расположенных спереди, должны быть достаточной длины для их подключения к хабу. Варианта ручной регулировки оборотов в корпусе не предусмотрено.

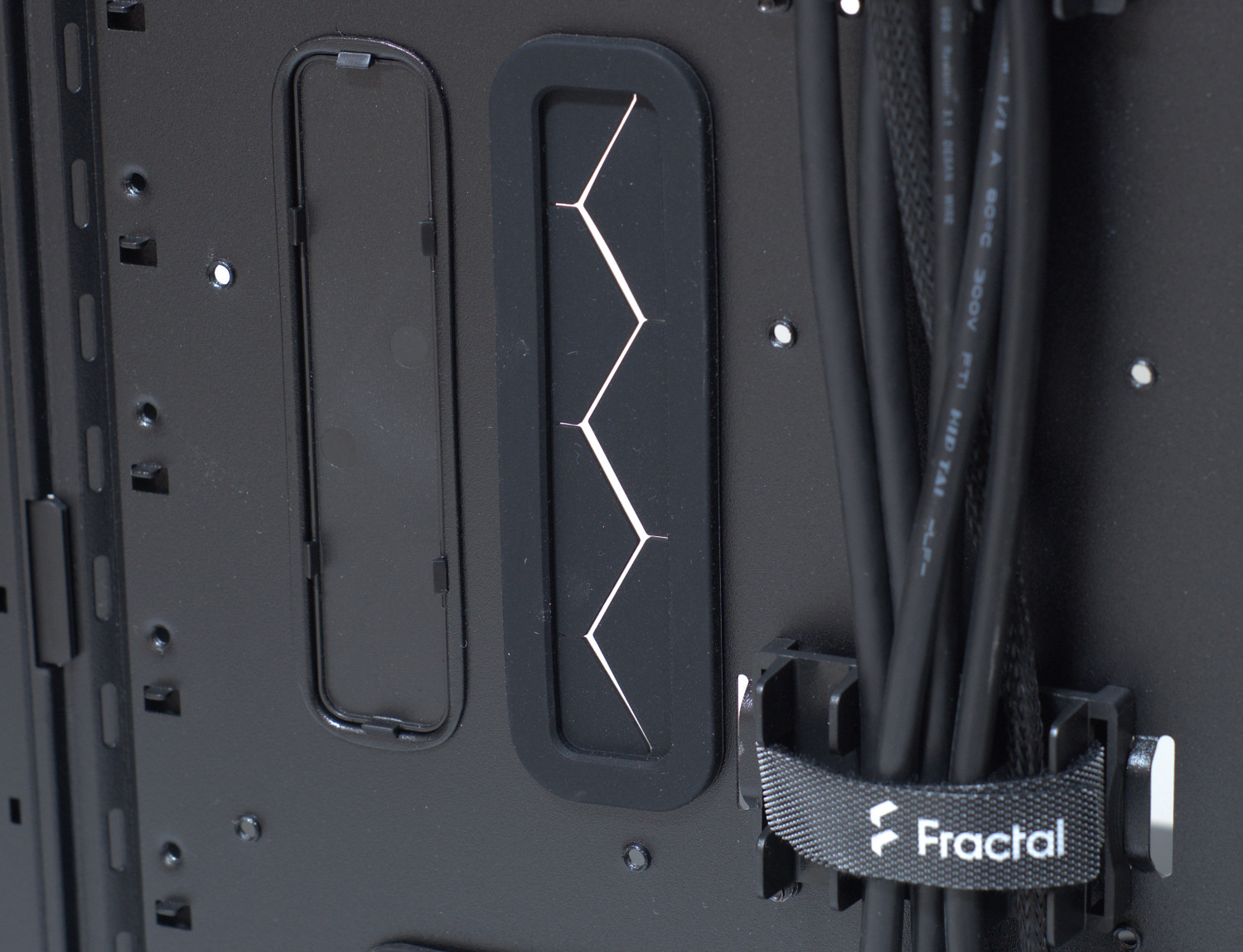

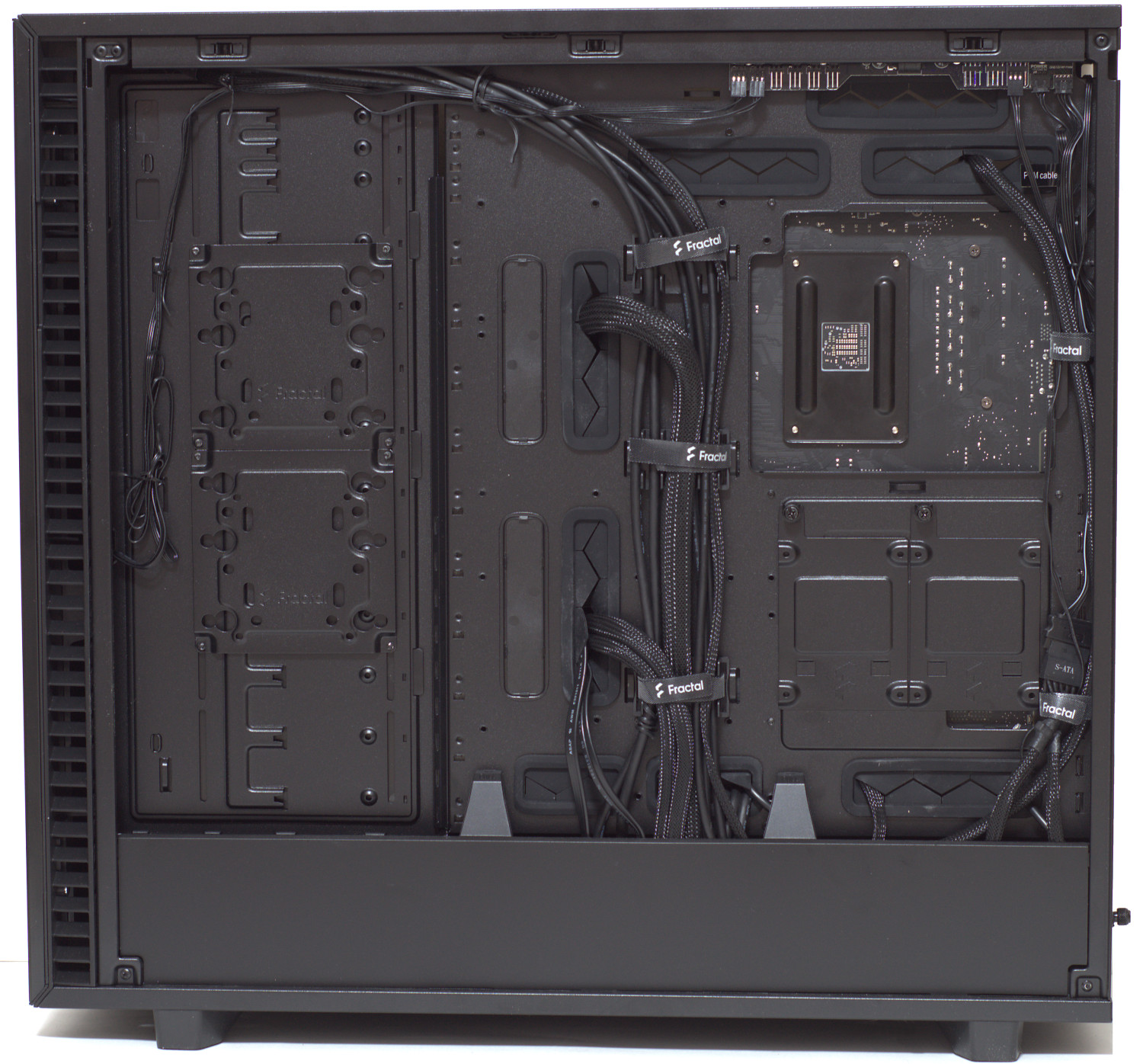

Система кабель-менеджмента в корпусах серии Define 7 продвинутая. Для удобства укладки кабелей в корпусе имеются пластиковые направляющие. Плюс при установке крупных EE-ATX/SSI-CEB/SSI-EEB материнских плат в поддоне имеются дополнительные окна. Некоторые из них закрыты пластиковыми заглушками и при необходимости они переставляются в соседние окна, а вместо них устанавливаются резиновые заглушки.

Особенности сборки

Full-Tower корпус Fractal Design Define 7 имеет не самые крупные размеры, но при сборке вес корпуса будет давать о себе знать. В инструкции производитель привел возможные варианты сборки и подробно описал последовательность действий «в картинках». К тому же корпус достаточно просторный, поэтому сборка системы будет простой.

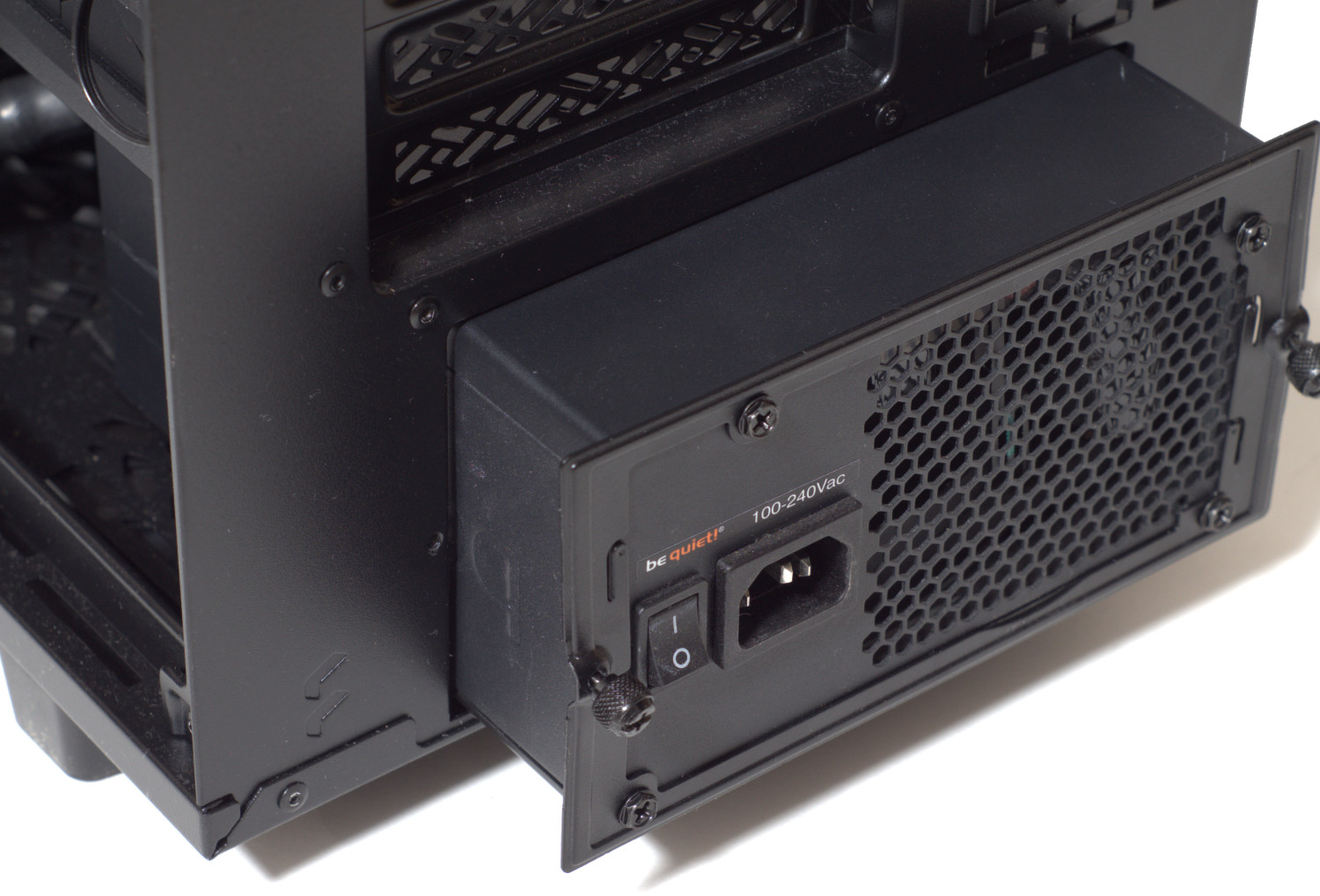

Последовательность сборки типичная и лучше всего начать с установки ATX блока питания. Максимальная длина блока питания с установленной нижней корзиной может быть до 250 мм.

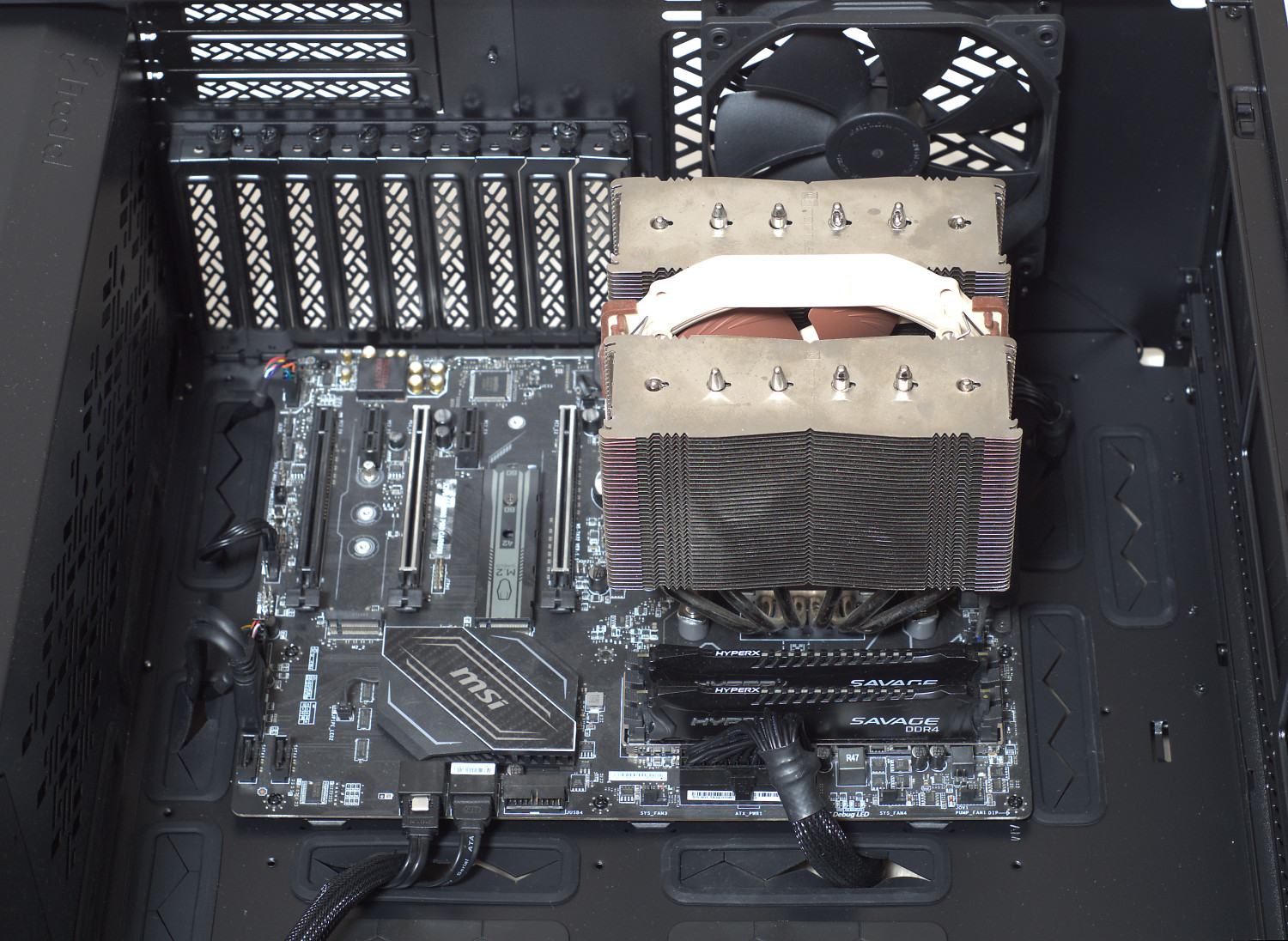

Далее идет материнская плата. В таком корпусе материнская плата форм-фактора ATX будет казаться карликом. При этом сверху остается достаточно пространства для установки «толстых» радиаторов системы жидкостного охлаждения – место позволяет. Если использовать воздушный кулер, то его высота ограничена 185 мм.

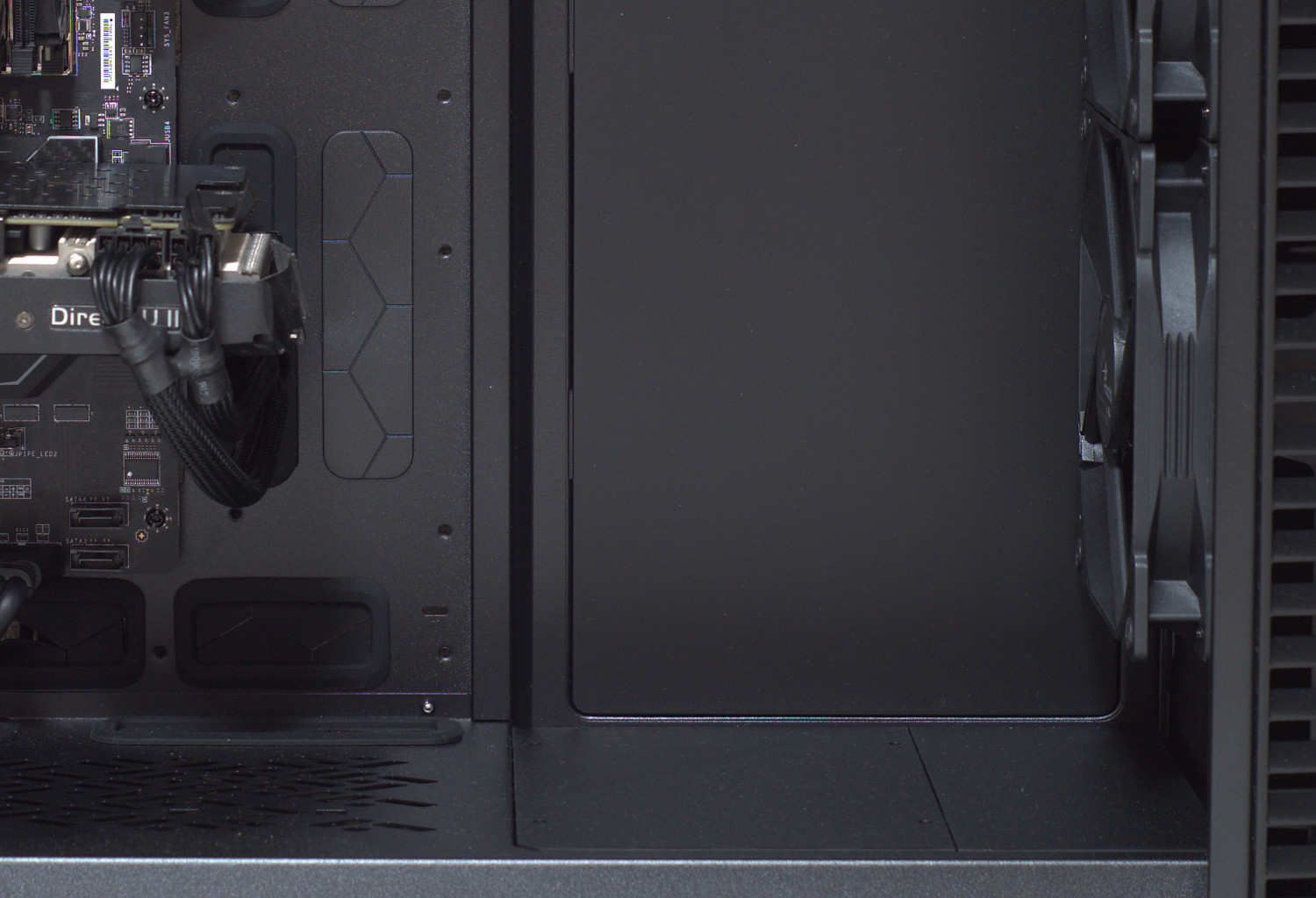

Длина видеокарты по современным стандартам также может быть «неограниченной». Даже при использовании варианта Storage, когда панель поддона выдвигается вперед, длина видеокарты ограничена 359 мм и этого вполне хватит.

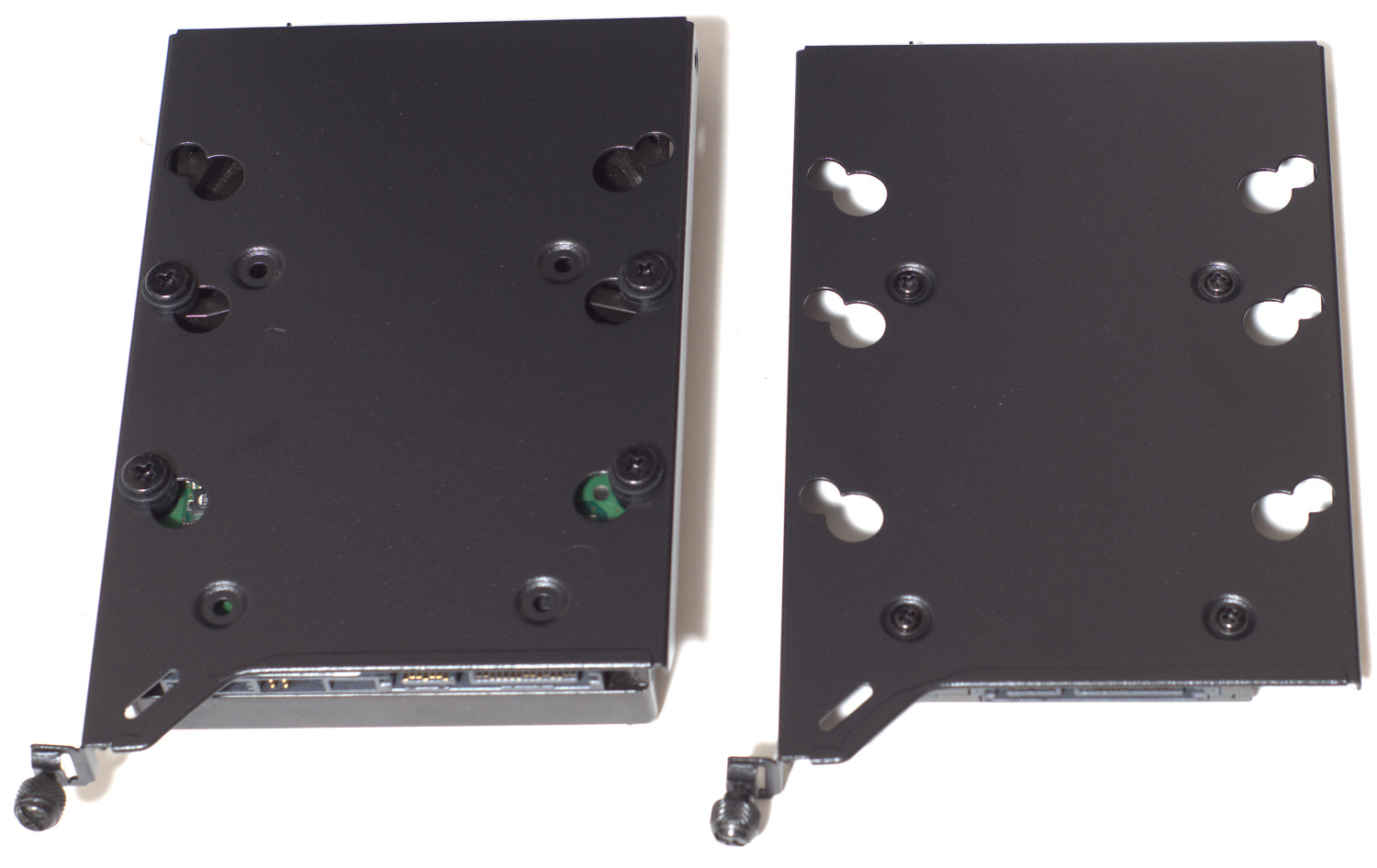

Для монтажа 2.5"/3.5" накопителей потребуется фиксация их винтами в салазках, затем установка салазок в нужную корзину.

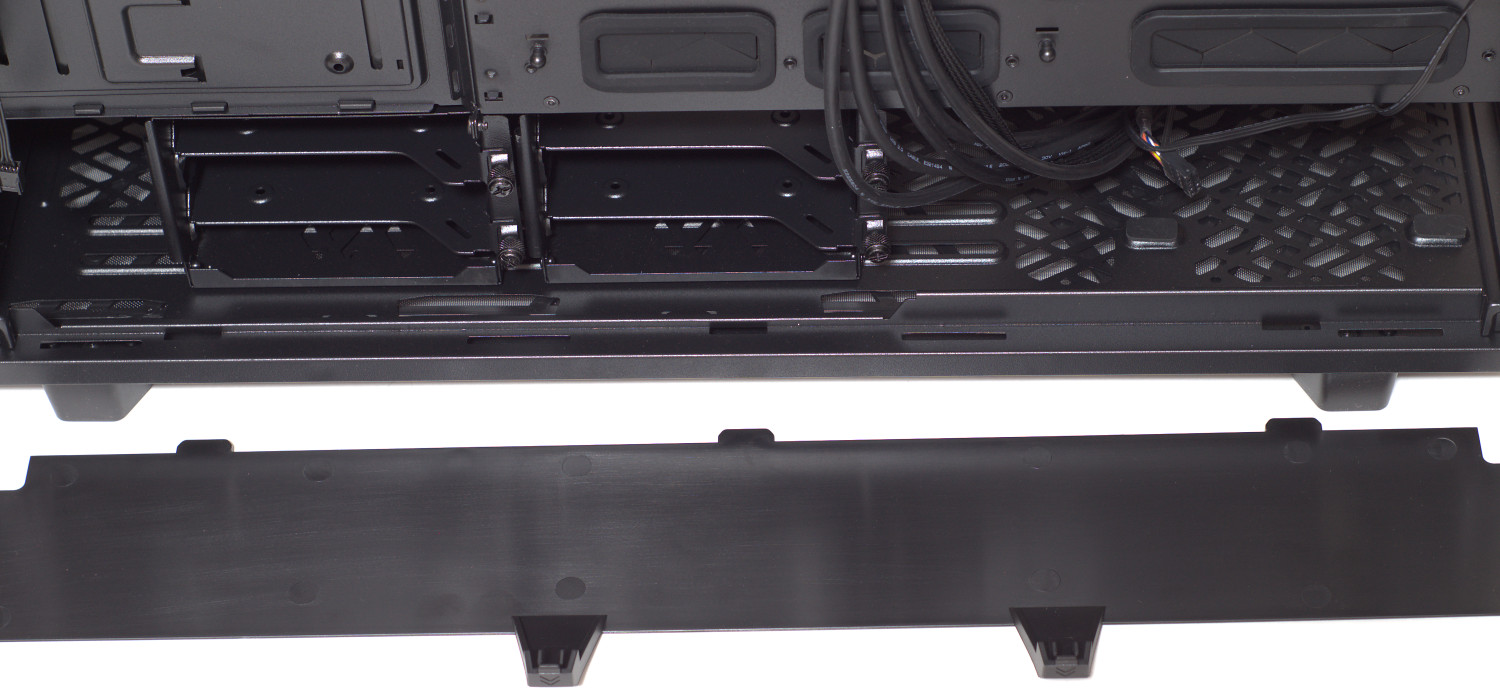

Остается только закрыть нижнюю панель и получим финальный результат сборки.

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
  • Корпус: Fractal Design Define 7 XL;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

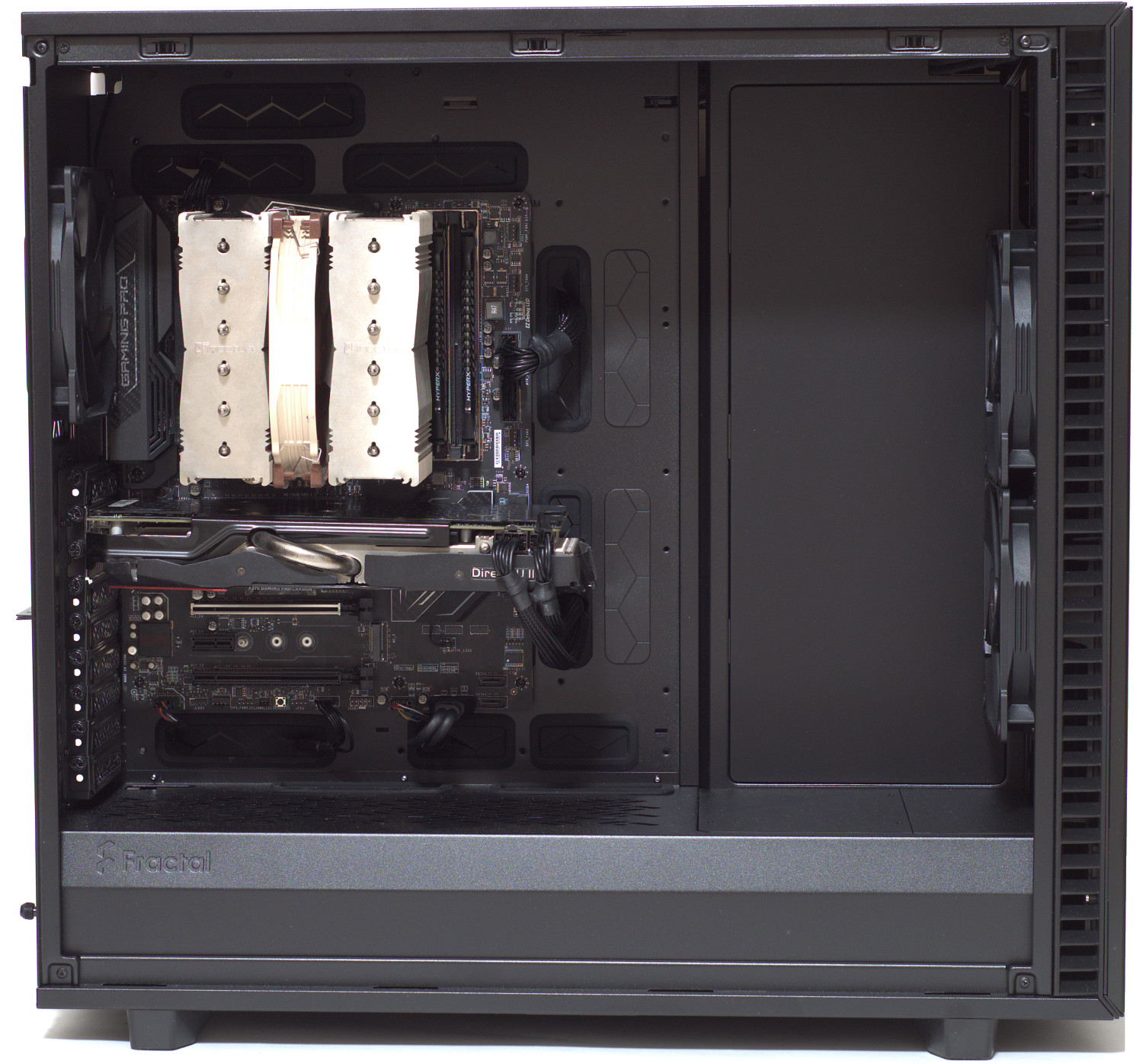

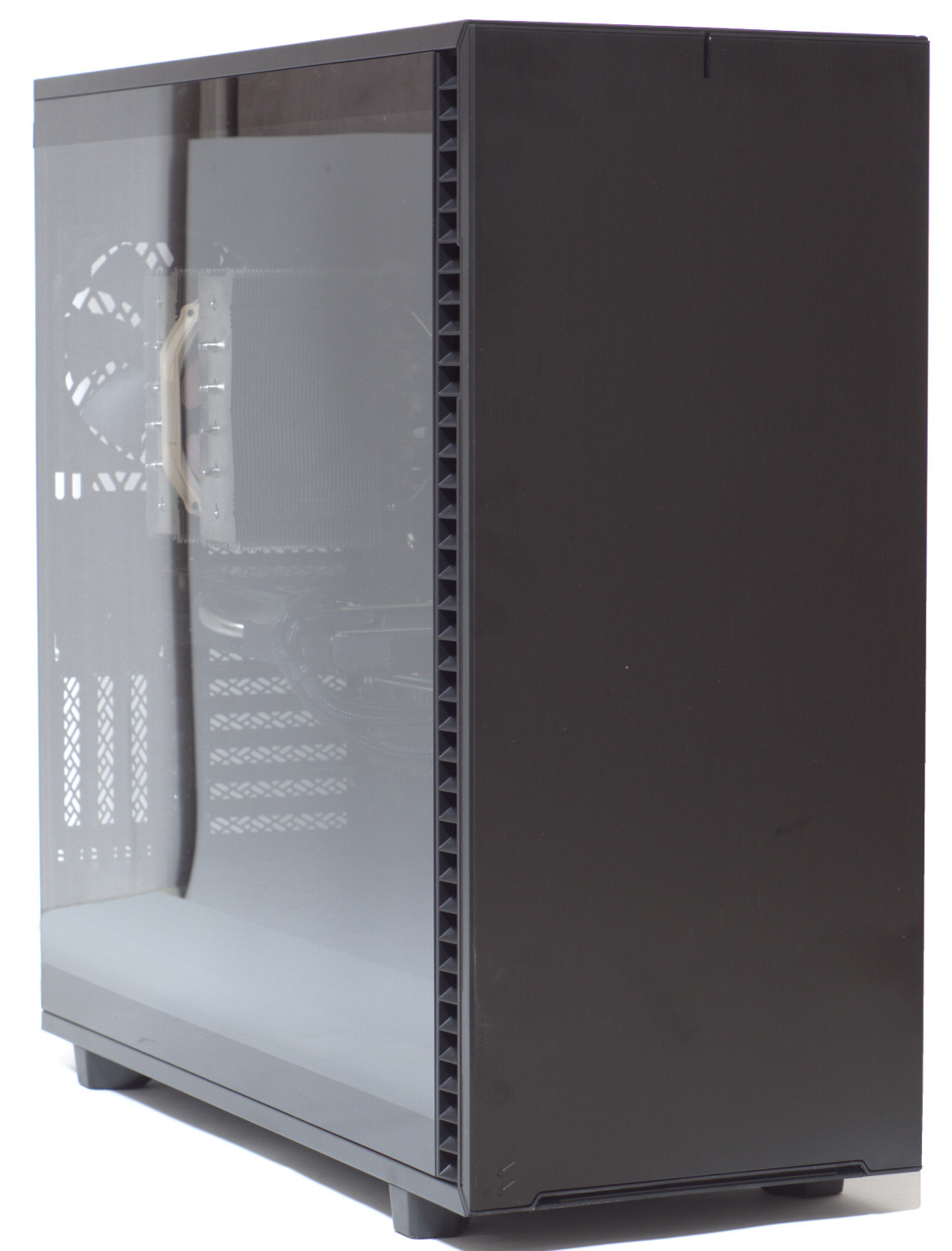

Смотрится Full-Tower корпус Fractal Design Design 7 XL строго, а наличие у левой боковой стенки из закаленного стекла с легкой тонировкой позволяет видеть внутренности корпуса.

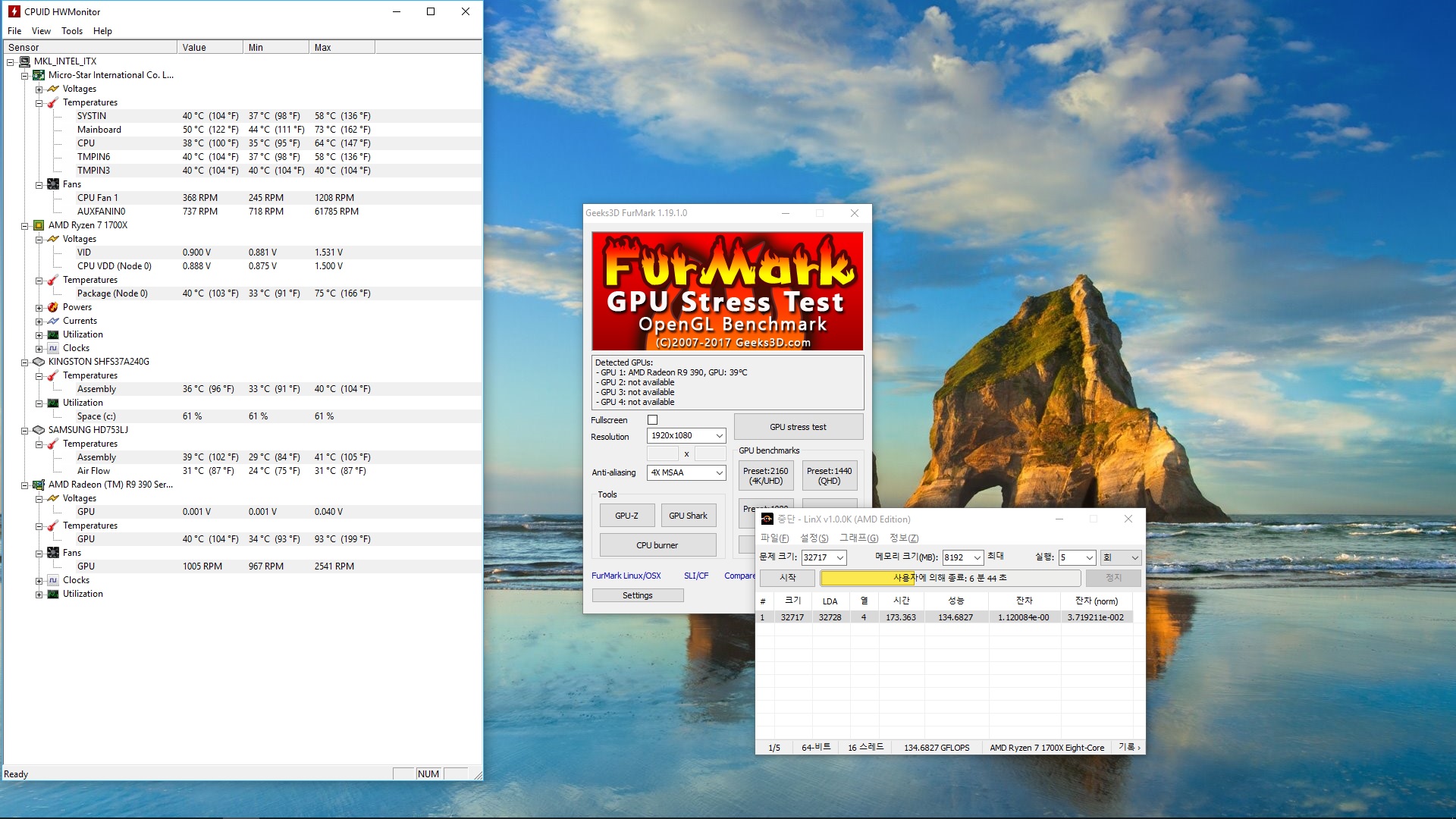

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 23,6 °С.

Тестирование корпуса производилось в вариантах:

  • С закрытыми боковыми стенками и установленной «глухой» верхней панелью (тихий режим).
  • С закрытыми боковыми стенками и установленной верхней панелью с перфорацией (произв. режим).
  •  Со снятыми боковыми стенками и снятой нижней боковой панелью (открытые стенки).

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

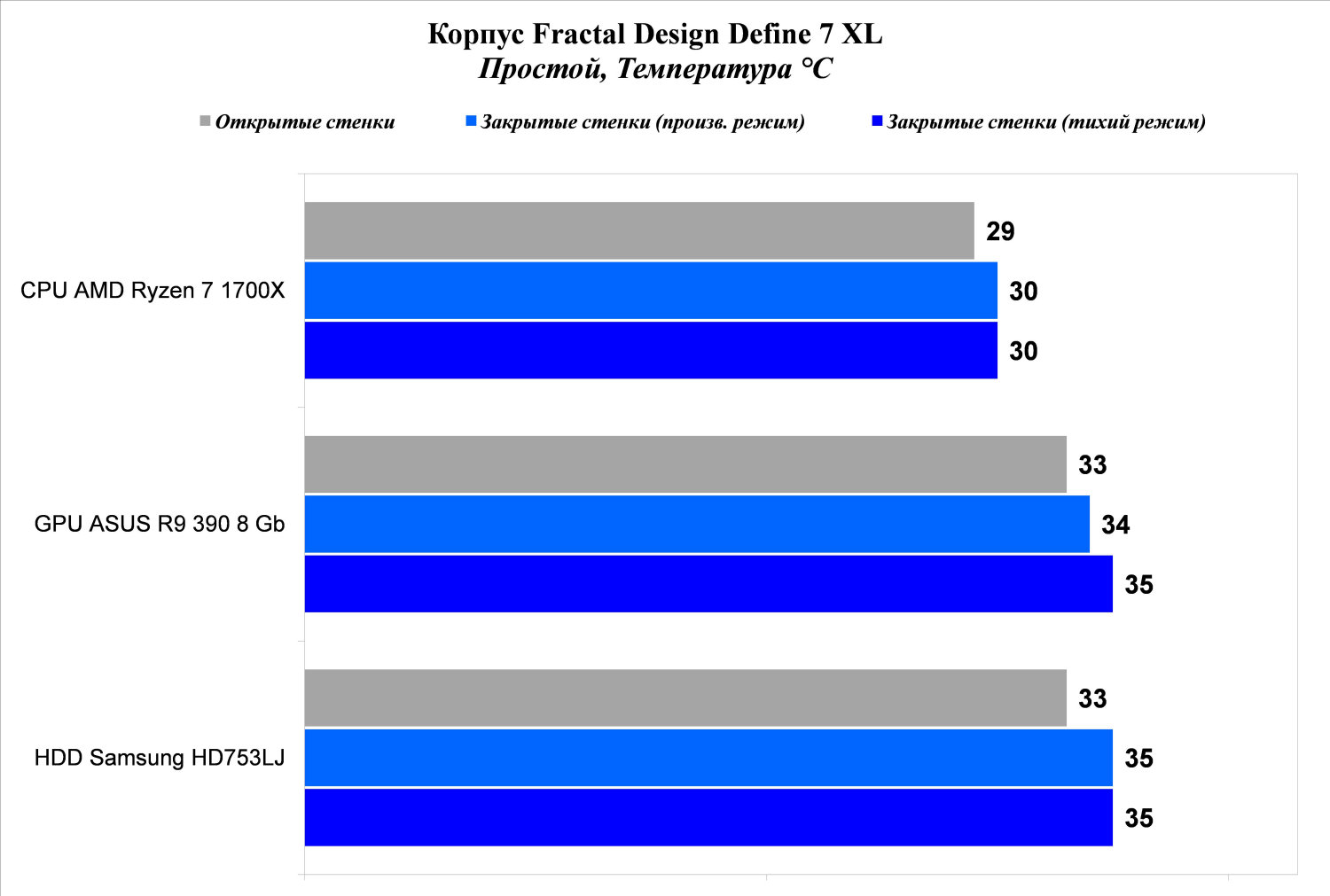

Нагрев компонентов. Простой системы.

Большое внутреннее пространство основной зоны и наличие трех предустановленных вентиляторов Dynamic X2 GP-14 обеспечивает невысокий нагрев процессора и видеокарты в корпусе Fractal Design Define 7 XL.

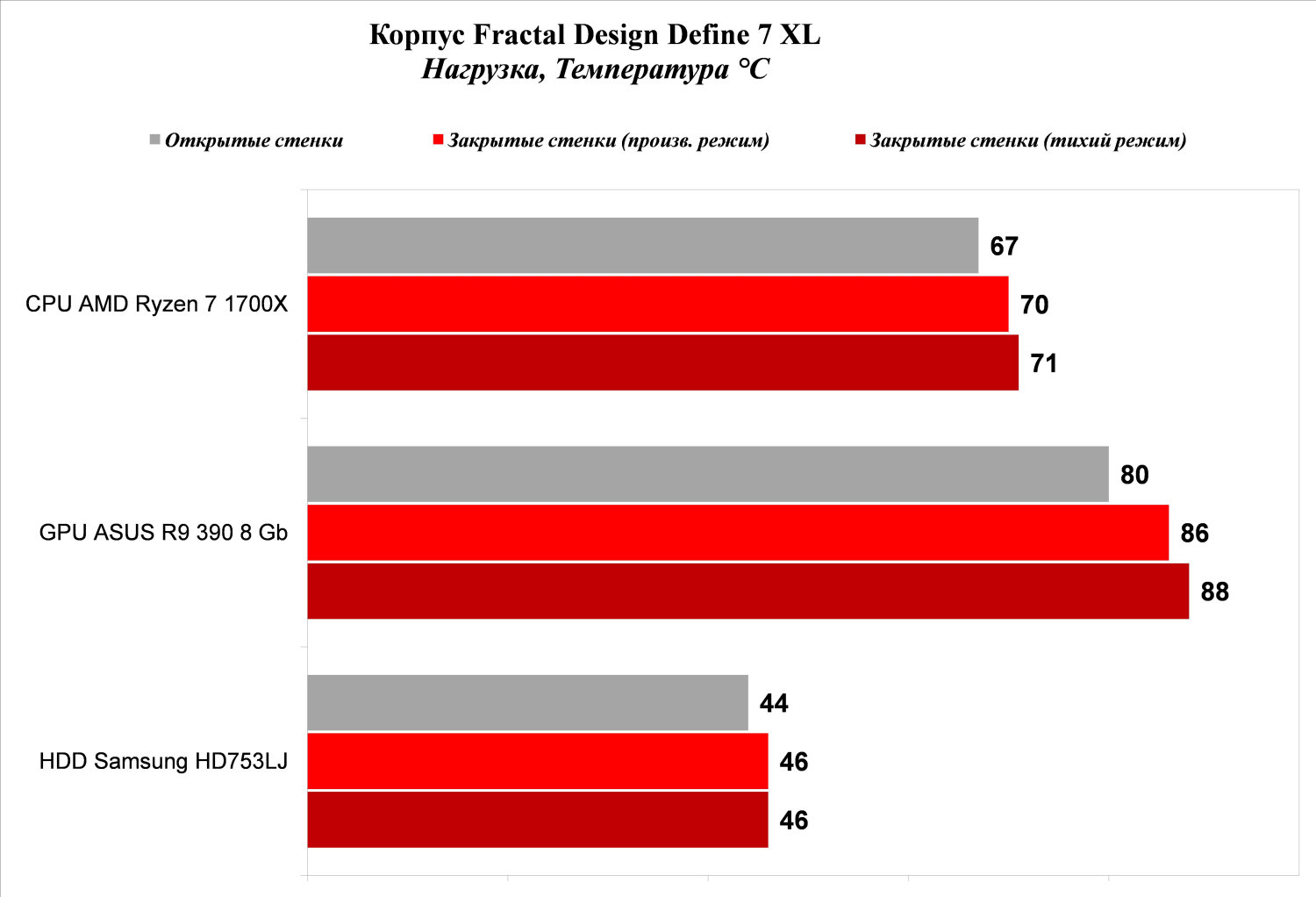

Нагрузка системы.

Под нагрузкой, конечно, температуры процессора и видеокарты получаются выше, но все равно до критических значений еще далеко. Стоит отметить, что при использовании верхней панели с перфорацией температура процессора AMD Ryzen 7 1700X получается ниже на 1 °С, а видеокарты ASUS Radeon R9 390 8Gb – на 2 °С. С открытыми стенками разница получается выше – до 4 °С для процессора и до 8 °С для видеокарты. Установка не самого «холодного» накопителя Samsung в нижнюю корзину показывает особенность корпуса, когда не используется активное охлаждение этой зоны – жесткий диск нагревается сильнее (до 46 °С), но также значение не критическое.

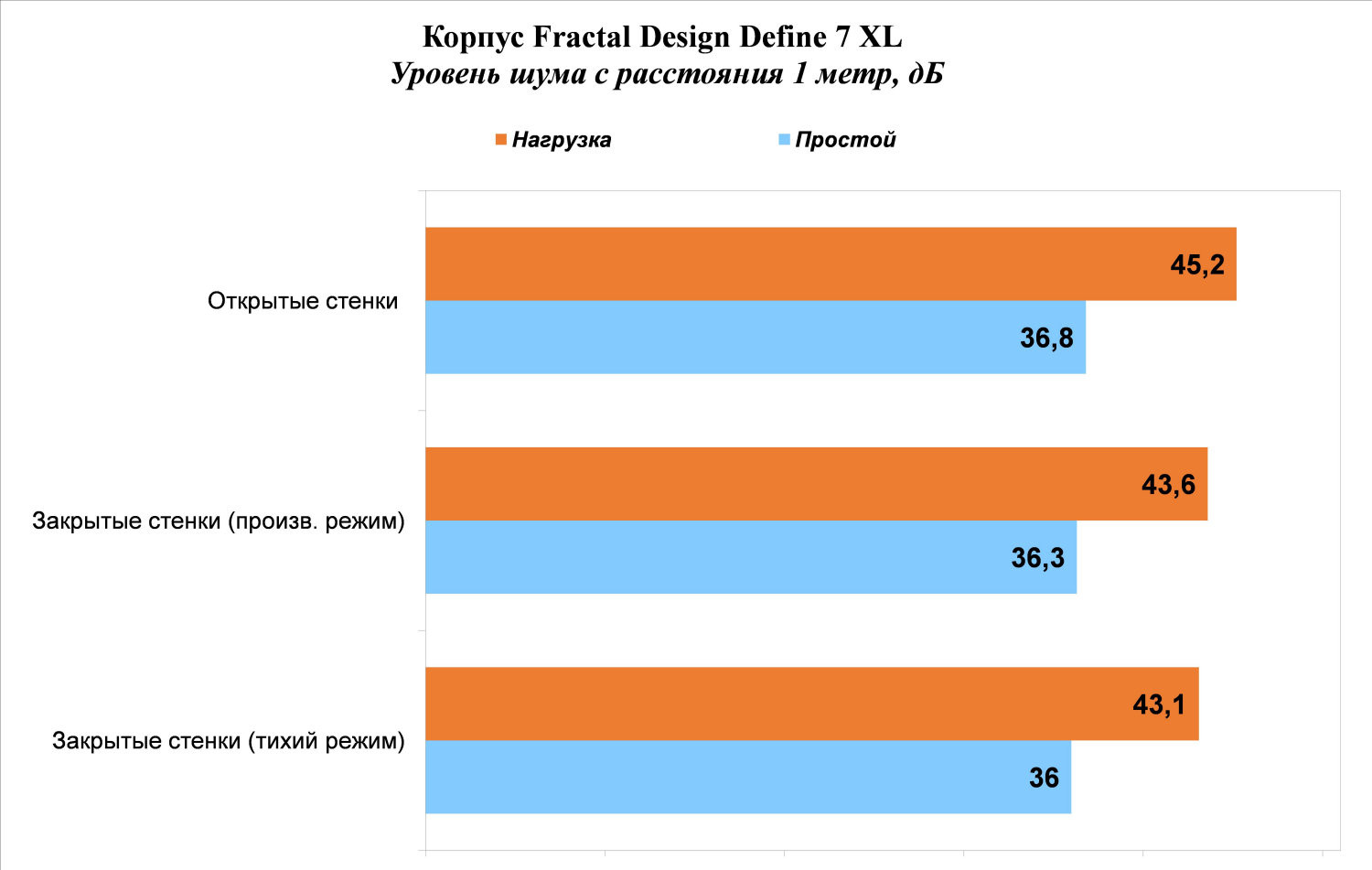

Уровень шума.

Full-Tower корпус Fractal Design Define 7 XL демонстрирует весьма неплохие показатели уровня шума. В простое его работа и компонент внутри практически не слышна и даже не сильно выделяется с установленной верхней панелью, имеющей перфорацию. Приятно радует работа корпусных вентиляторов Dynamic X2 GP-14, которые в плане уровня шума едва заметны.

Использование типовых систем охлаждения процессора и видеокарты позволяет увидеть разницу в работе с открытыми и закрытыми боковыми стенками – шум выделяется, но корпус неплохо его снижает.

Выводы

На рынке не так много корпусов, способных вместить крупные материнские платы форм-фактора EE-ATX/SSI-CEB/SSI-EEB, и шведская компания Fractal Design расширила предлагаемый ассортимент, выпустив Full-Tower корпус Fractal Design Define 7 XL в классическом фирменном строгом дизайне и со штатной шумоизоляцией.

Возможности корпуса достаточно большие, чему способствует наличие в комплекте сменной верхней панели, обеспечивающей лучший отток нагретого воздуха, а также модульная конструкция, которая позволяет использовать корпус в качестве серверного варианта с большим количеством 3.5" накопителей (до 18 шт.), варианта с полноценной сборной системой жидкостного охлаждения, допускающей применение крупных радиаторов сверху/спереди (до 420/480 мм). Плюс это - один из немногих современных корпусов, в который можно устанавливать до двух 5.25" оптических накопителей. Не стоит забывать о варианте в качестве решения для игр, так он имеет неплохую вентиляцию (предустановлены три тихих 140 мм вентилятора Dynamic X2 GP-14), допускает установку длинных видеокарт (до 359 мм в компоновке Storage или до 549 мм в обычном варианте) и, конечно же, можно использовать СЖО. Хотя в этом плане у корпуса будет полно конкурентов.

Недостатки у корпуса выделить сложно, разве только отметим особенность – отсутствие активного охлаждения нижний корзин HDD в штатной комплектации, невозможность одновременной установки двух крупных 480 мм радиаторов. С учетом немалой стоимости (от 17500 рублей), хотелось бы видеть в нем возможность ручной регулировки оборотов (тут напомним о возможности PWM-управления ими через материнскую плату). Немалые размеры корпуса потребуют от пользователя быть внимательным при выборе блока питания, дополнительных вентиляторов, так как нужно будет учитывать их максимальную длину кабелей.

В целом Full-Tower корпус Fractal Design Define 7 XL является неплохим универсальным выбором для энтузиатов/геймеров, желающих получить (и задействовать) максимальный функционал корпуса.

Плюсы:

  • Строгий дизайн;
  • Высокое качество изготовления;
  • Возможность перевешивания дверцы;
  • Наличие двух отсеков под 5.25" накопители;
  • Боковая панель из закаленного стекла с бесшовным креплением;
  • Возможность смены верхней панели;
  • Поддержка крупных материнских плат EE-ATX/SSI-CEB/SSI-EEB;
  • Поддержка установки крупных радиаторов СЖО (спереди/сверху - до 420/480 мм, снизу - до 240/280 мм);
  • Поддержка длинных видеокарт и высоких кулеров;
  • Имеется порт USB 3.2 Gen2 тип C (10 Гбит/сек);
  • Три предустановленных 140 мм вентилятора Dynamic X2 GP-14;
  • Хаб Nexus+ 2 на 9 вентиляторов;
  • Возможность модификации на вариант с большим количеством накопителей (требуется покупка корзин);
  • Отличный кабель-менеджмент;
  • Простая процедура сборки.

Минусы:

  • Нет активного охлаждения нижних корзин в штатной комплектации;
  • Ограничение на использование крупных 420/480 мм радиаторов (можно установить только один).
