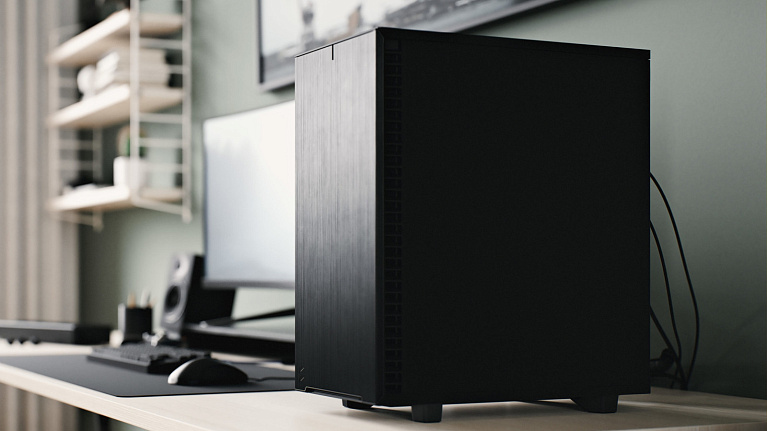

Обзор и тест корпуса Fractal Design Define 7 Compact

Компактный Mid-Tower представитель тихой серии Fractal Design Define 7.
Обзор и тест корпуса Fractal Design Define 7 Compact

20 февраля 2020 года компания Fractal Design представила новые 7-е модели корпусов серии Define, а 3 июня 2020 года еще один Mid-Tower корпус данной серии – Fractal Design Define 7 Compact, который является более компактным представителем серии Define 7.

Технические характеристики

  • Серия: Define;
  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 474 мм (высота) х 210 мм (ширина) х 427 мм (глубина);
  • Вес: 8,76 кг;
  • Материал: сталь, левая боковая панель - закаленное стекло, правая боковая панель - промышленная сталь со звукоизоляцией;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Лотки для 5.25" накопителей: нет;
    • Лотки для 2.5"/3.5" накопителей: 2;
    • Лотки для х 2.5" накопителей: макс. 4 (в комплекте 2 шт.).
  • Система охлаждения:
    • Места под вентиляторы:
      • Общее количество устанавливаемых вентиляторов: 7 х 120 мм или 4 х 140 мм и 2 х 120 мм;
      • Спереди: 3 х 120 или 2 х 140 мм (предустановлен 1 x Dynamic X2 GP-14);
      • Сверху: 2 х 120/140 мм;
      • Снизу: 1 х 120 мм (без корзин HDD);
      • Сзади: 1 х 120 мм (предустановлен 1 x Dynamic X2 GP-12).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 120/140/240/280/360 мм (максимальная ширина - 145 мм);
      • Сверху: 1 х 120/240 мм;
      • Сзади: 1 х 120 мм;
      • Снизу: 1 х 120 мм (без корзин HDD).
  • Противопылевые фильтры: снизу по всей длине, 1 сверху, 2 спереди;
  • Панель ввода-вывода: 2 x USB 2.0, 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 169 мм;
  • Ограничение по длине плат расширения: до 341 мм (до 360 мм без передних вентиляторов);
  • Ограничение по глубине блока питания: до 200 мм (с установленным лотком HDD и передним вентилятором);
  • Пространство за поддоном: 17-28 мм.

Упаковка и комплектация

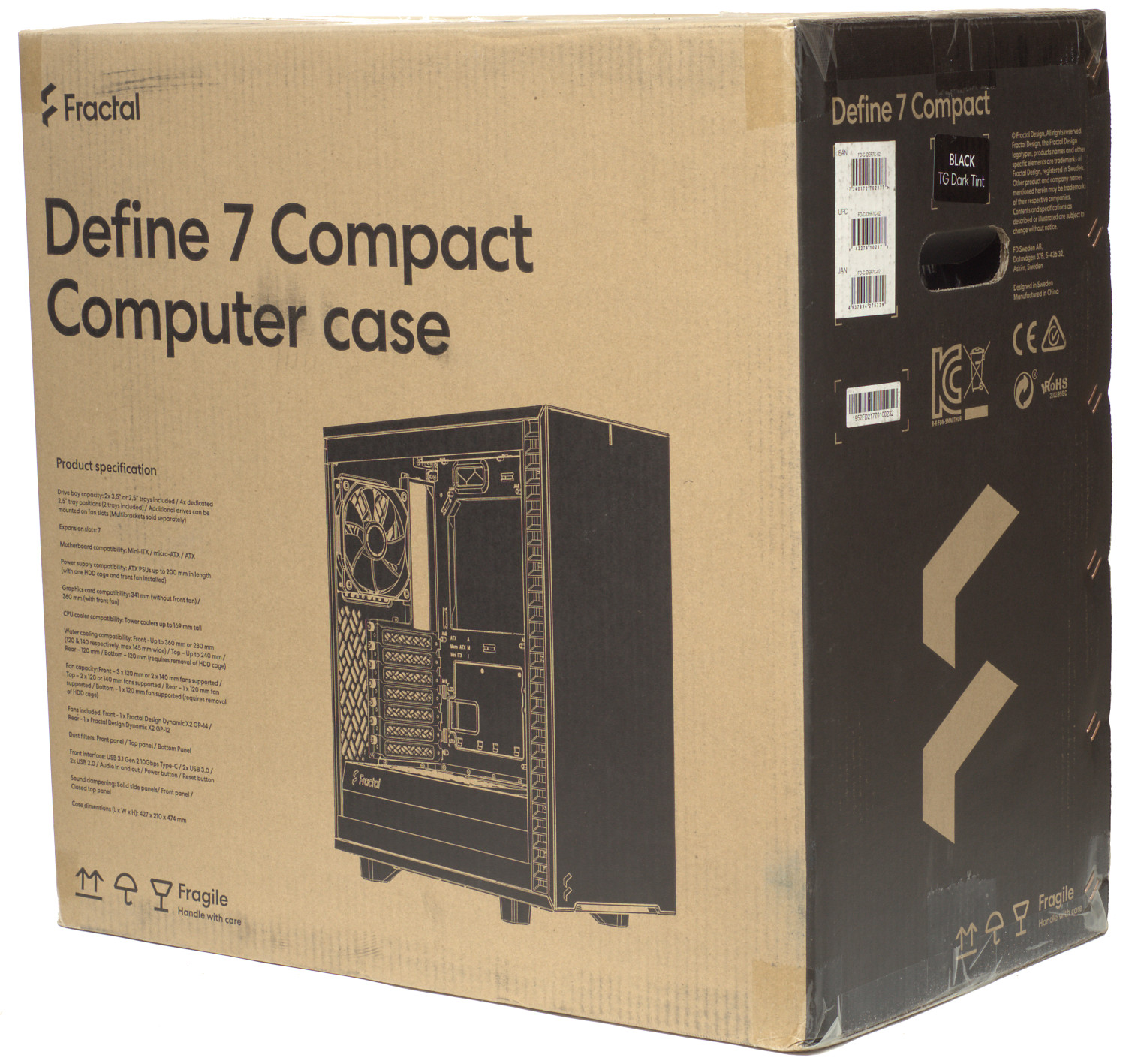

Стоит ли говорить, но оформление коробки Mid-Tower корпуса Fractal Design Define 7 Compact сделано в том же стиле, что и упаковки старших собратьев. Информации на ней, в том числе и русскоязычной, вполне достаточно, чтобы оценить особенности конструкции и понять возможности корпуса. Что касается габаритов самой коробки, то, естественно, она меньше, что делает ее удобной для переноса, особенно с учетом наличия ручек по бокам, но вес в 11 кг будет чувствоваться.

Так как корпус выпускается в трех модификациях (со стальной боковиной, с боковиной из закаленного стекла или тонированного закаленного стекла), то с одного из боков имеется соответствующая наклейка.

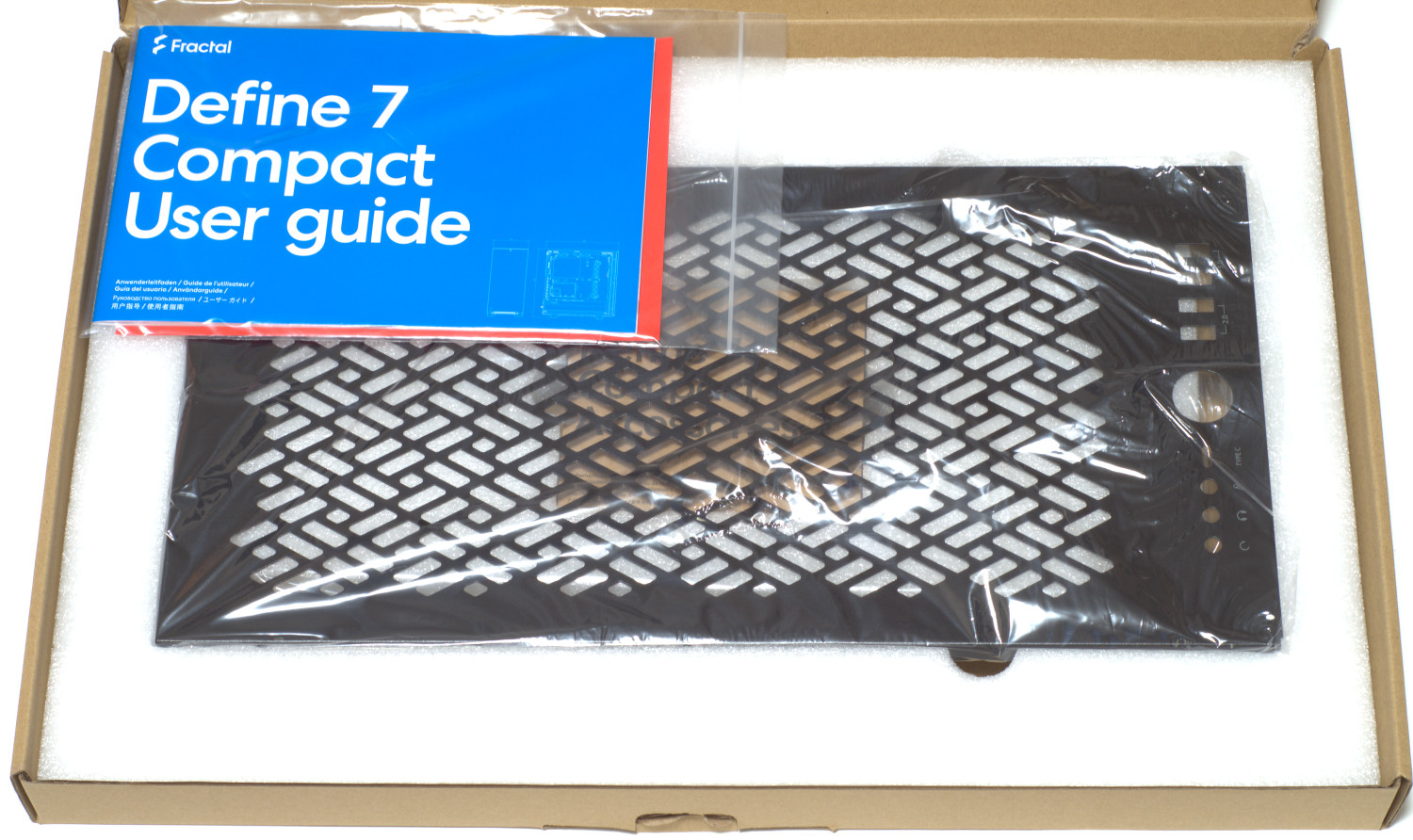

Что касается комплектация, то она чуть проще модели Fractal Design Define 7 – причина этого в упрощении конструкции корпуса и, как следствие, отсутствии дополнительных корзин под установку накопителей. Но в остальном она неплохая - также имеется сменная верхняя крышка, позволяющая улучшить вентиляцию, руководство пользователя.

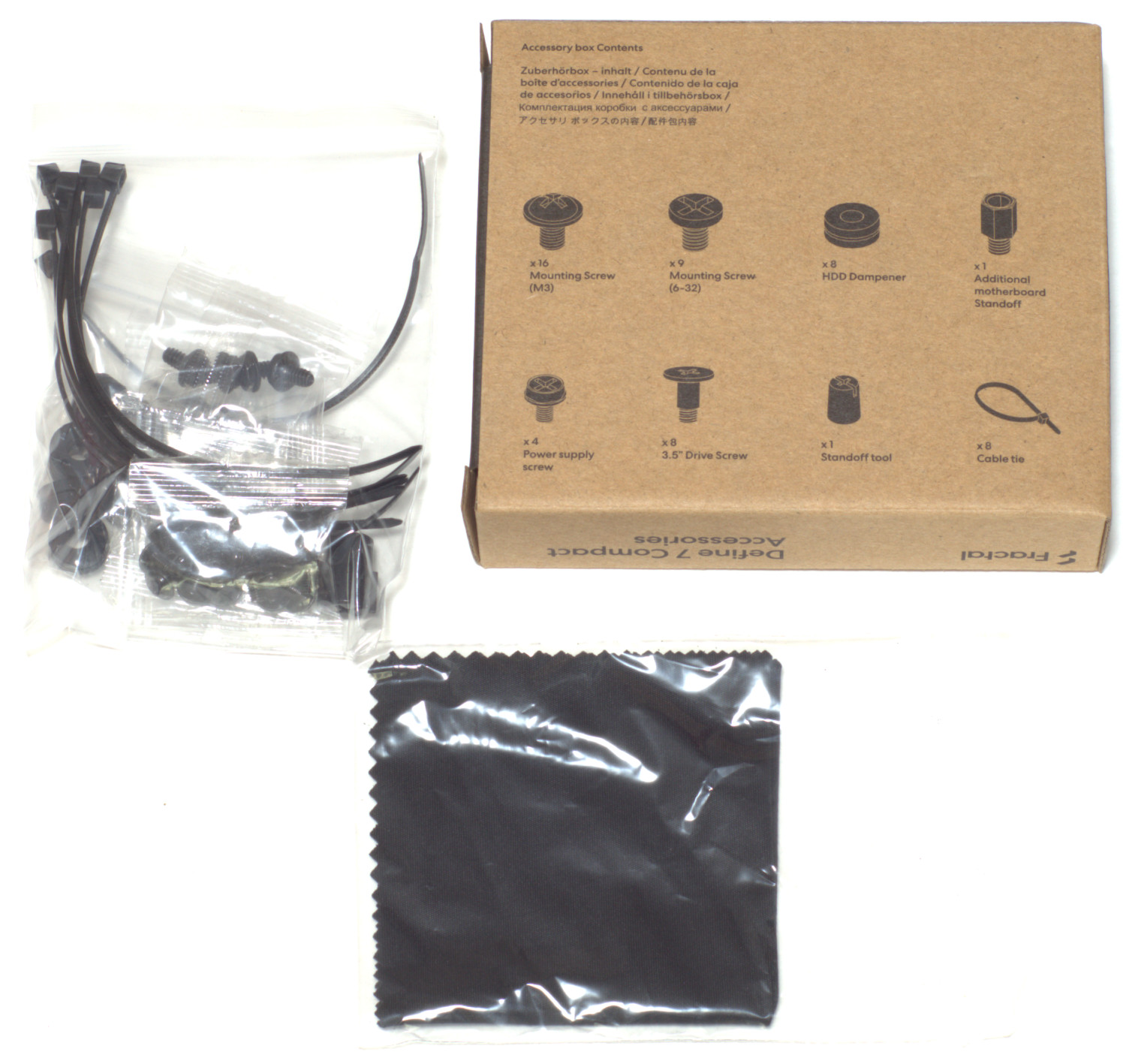

В отдельной коробке с перечислением количества лежит комплект винтов, одноразовые стяжки с тряпочкой.

Внешний вид и организация

Ожидаемо, что Mid-Tower корпус Fractal Design Define 7 Compact имеет тот же строгий дизайн, что и модель Fractal Design Define 7, однако есть некоторые изменения (упрощения) в конструкции, которые будут видны при детальном осмотре. Что должно приятно радовать владельцев компьютерных столов, так это размеры корпуса – он действительно небольшой относительно старших собратьев: 474 мм (высота) х 210 мм (ширина) х 427 мм (глубина), поэтому не будет занимать так много места на столе, да и под столом его можно будет поместить в "нишу". При этом его вес составляет почти 9 кг.

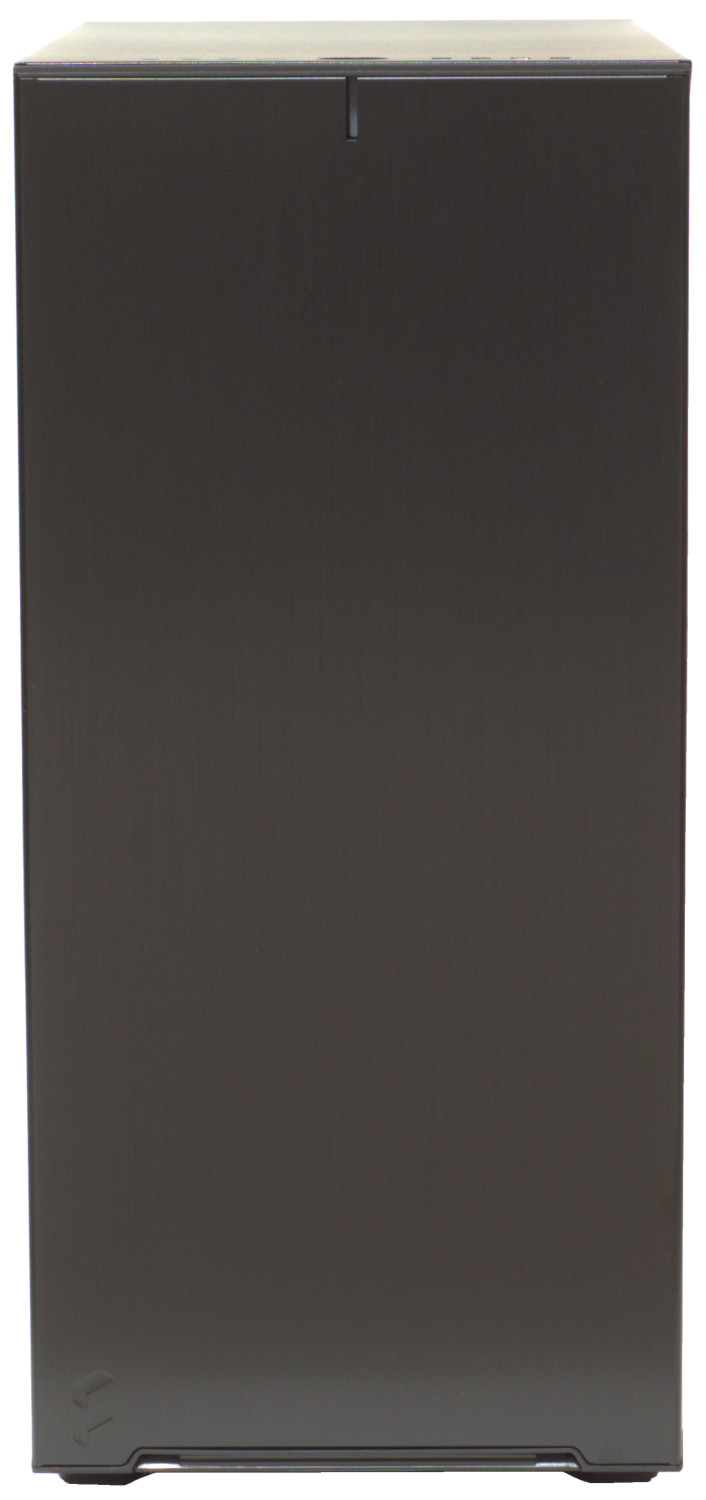

Что же изменилось? В первую очередь это касается лицевой панели: она такая же монолитная, но ее открытие как дверцы не предусмотрено, так как производитель убрал возможность установки 5.25" накопителя. Сзади из-за небольшой ширины убраны отсеки для вертикального размещения видеокарты и предустановлен 120 мм вентилятор (140 мм уже не установить), но осталась перфорация с фирменной структурой.

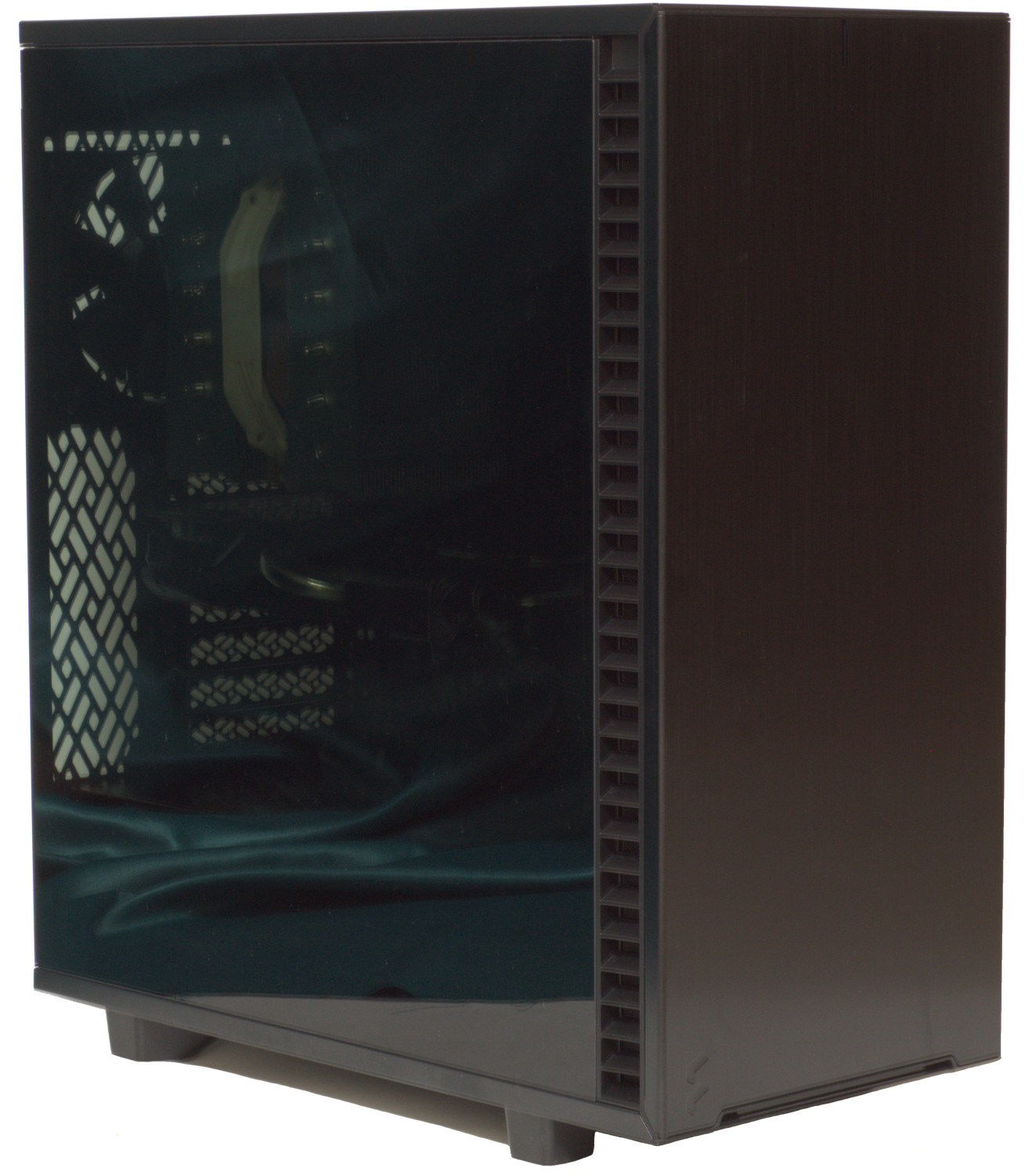

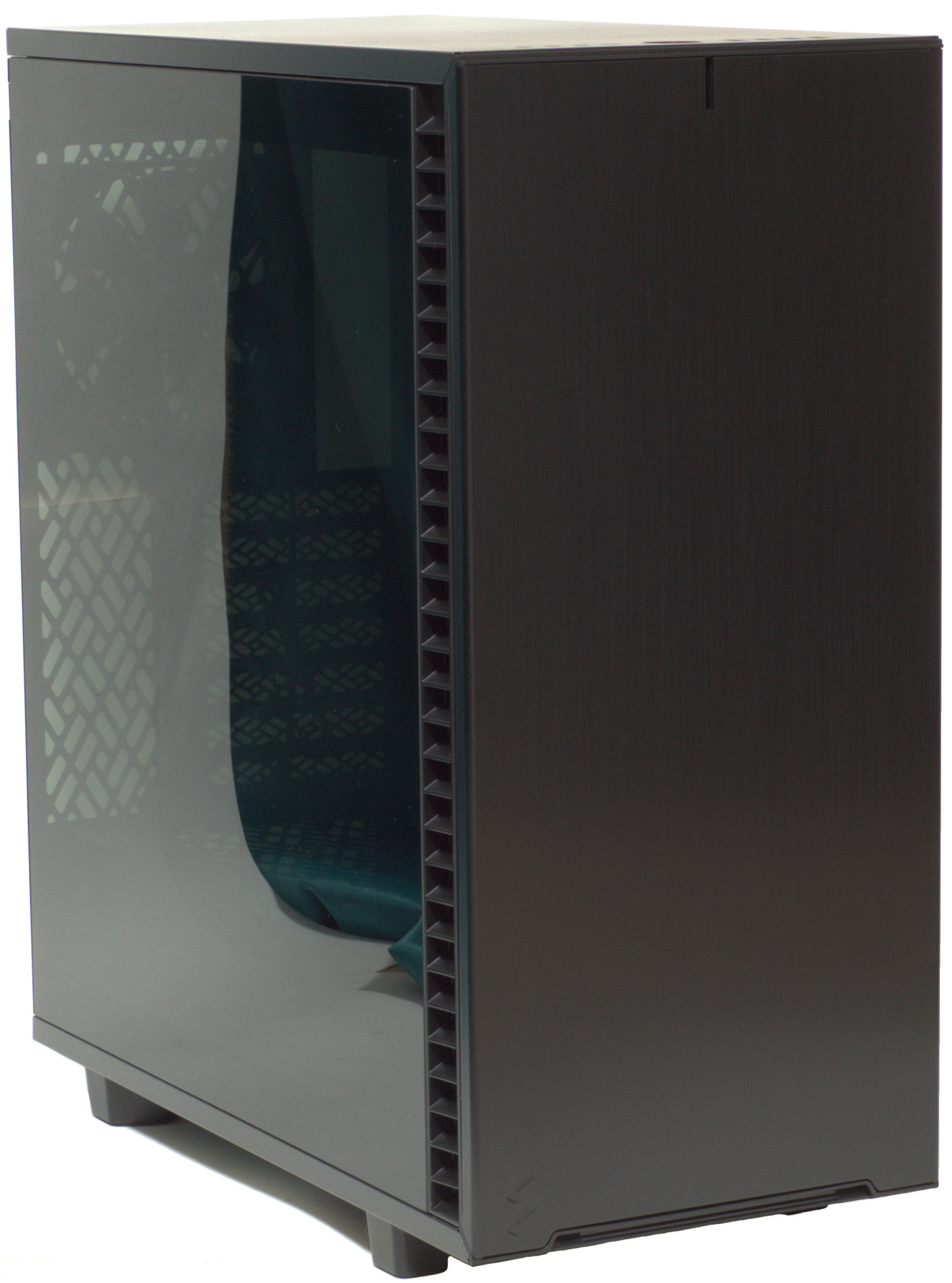

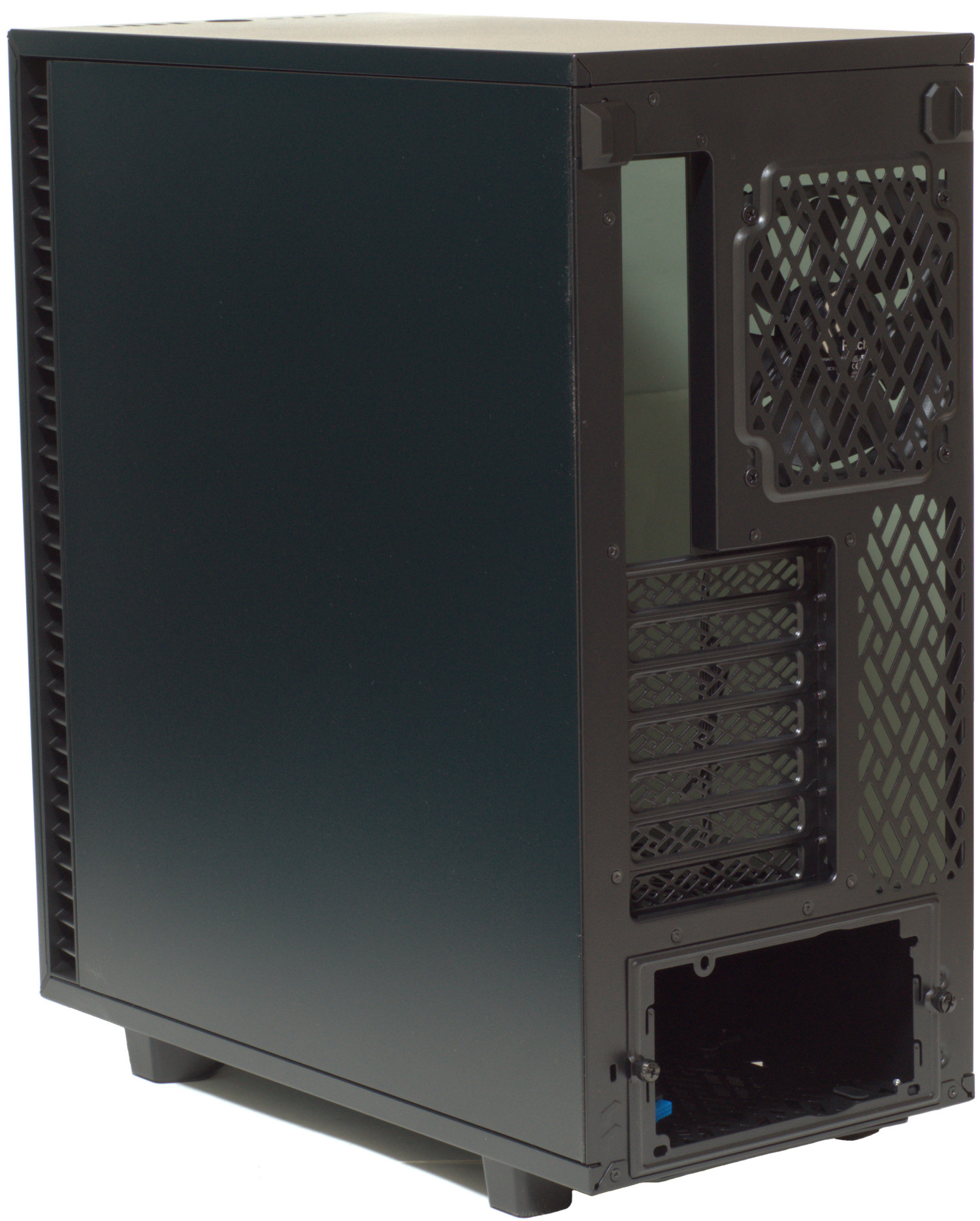

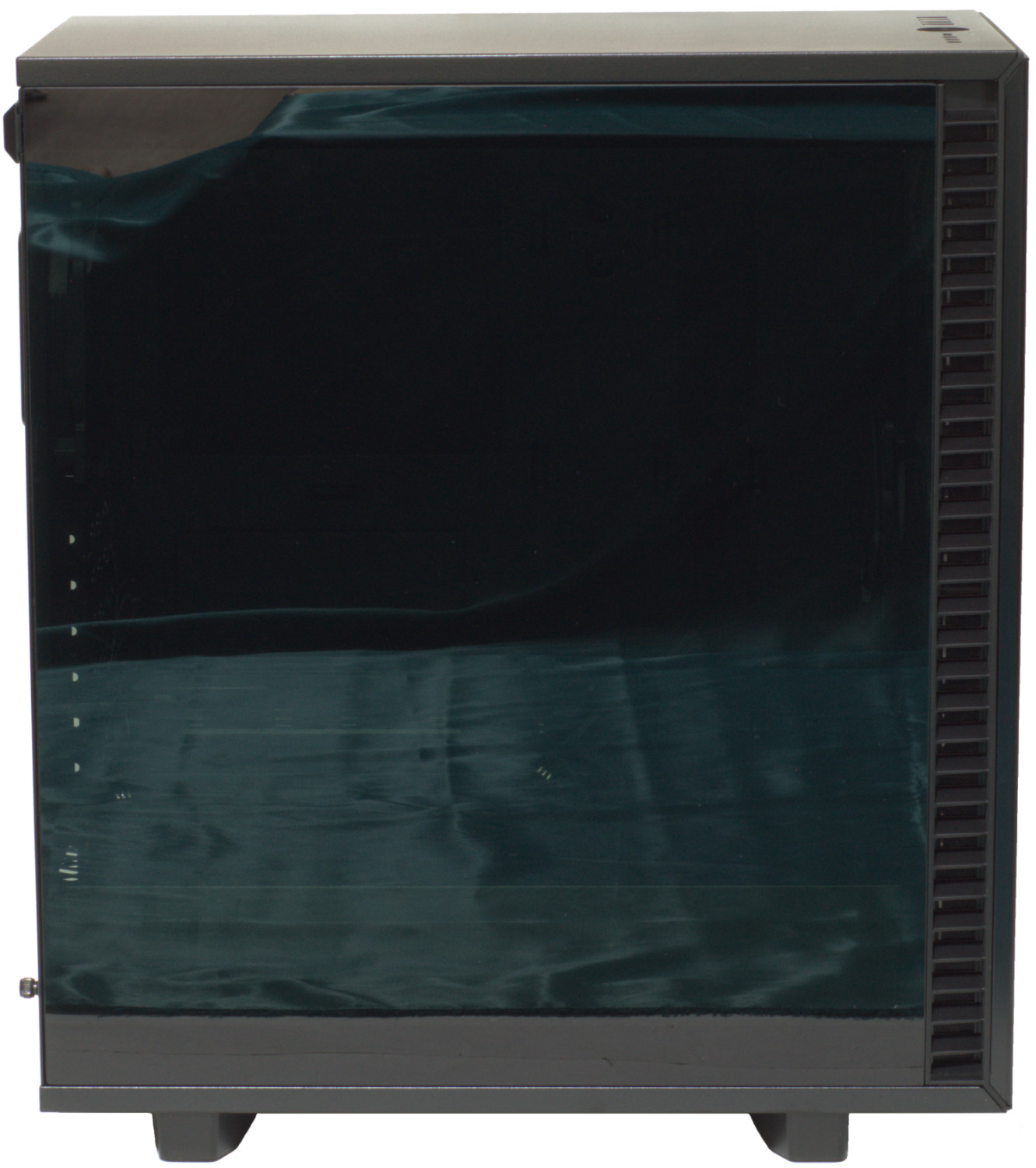

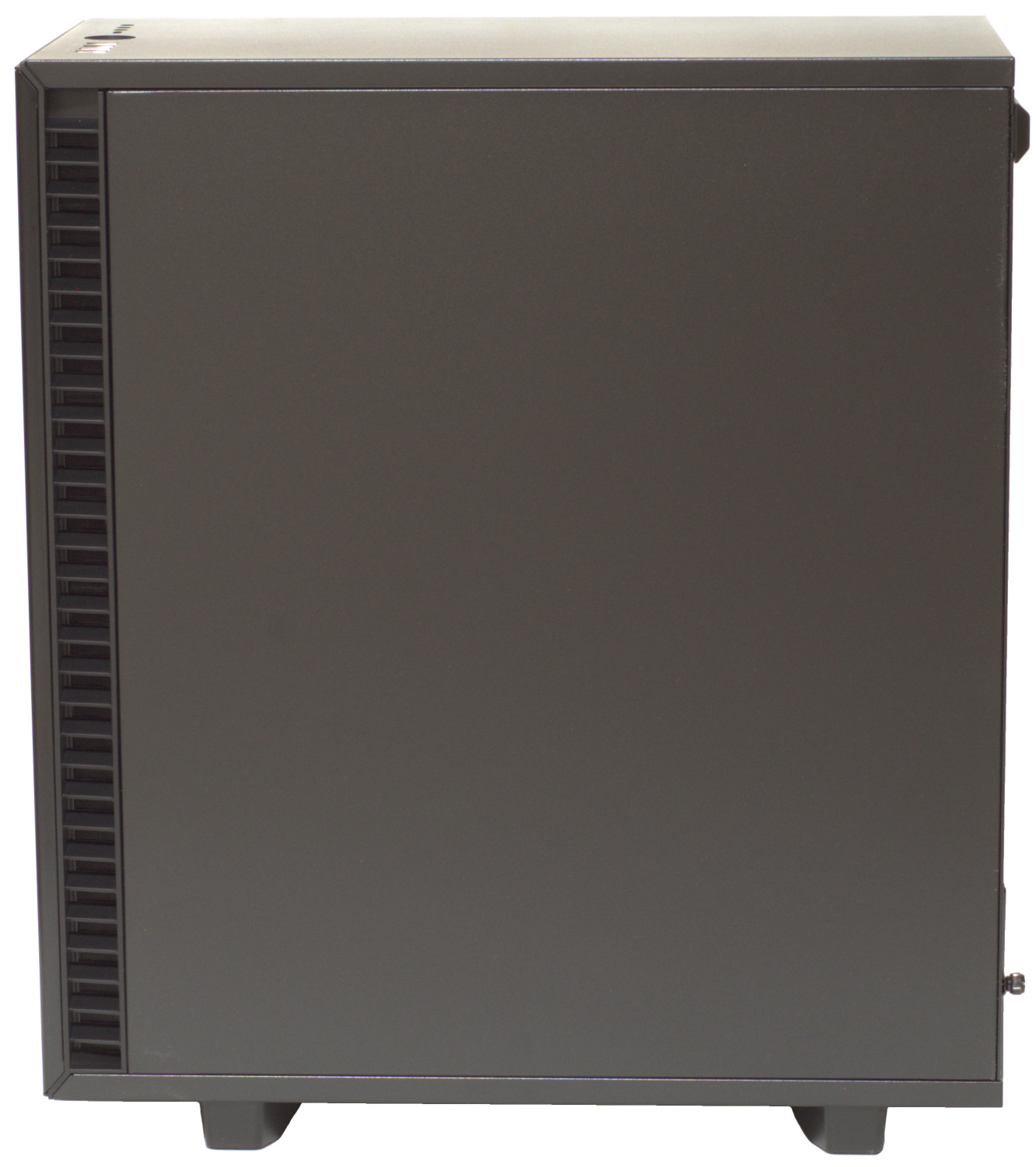

В нашей модификации Black TG Dark Tint левая боковая панель представляет собой тонированное закаленное стекло. Правый бок – стенка из стали толщиной 0,75 мм. Забор воздуха производится через отверстия спереди с обеих сторон.

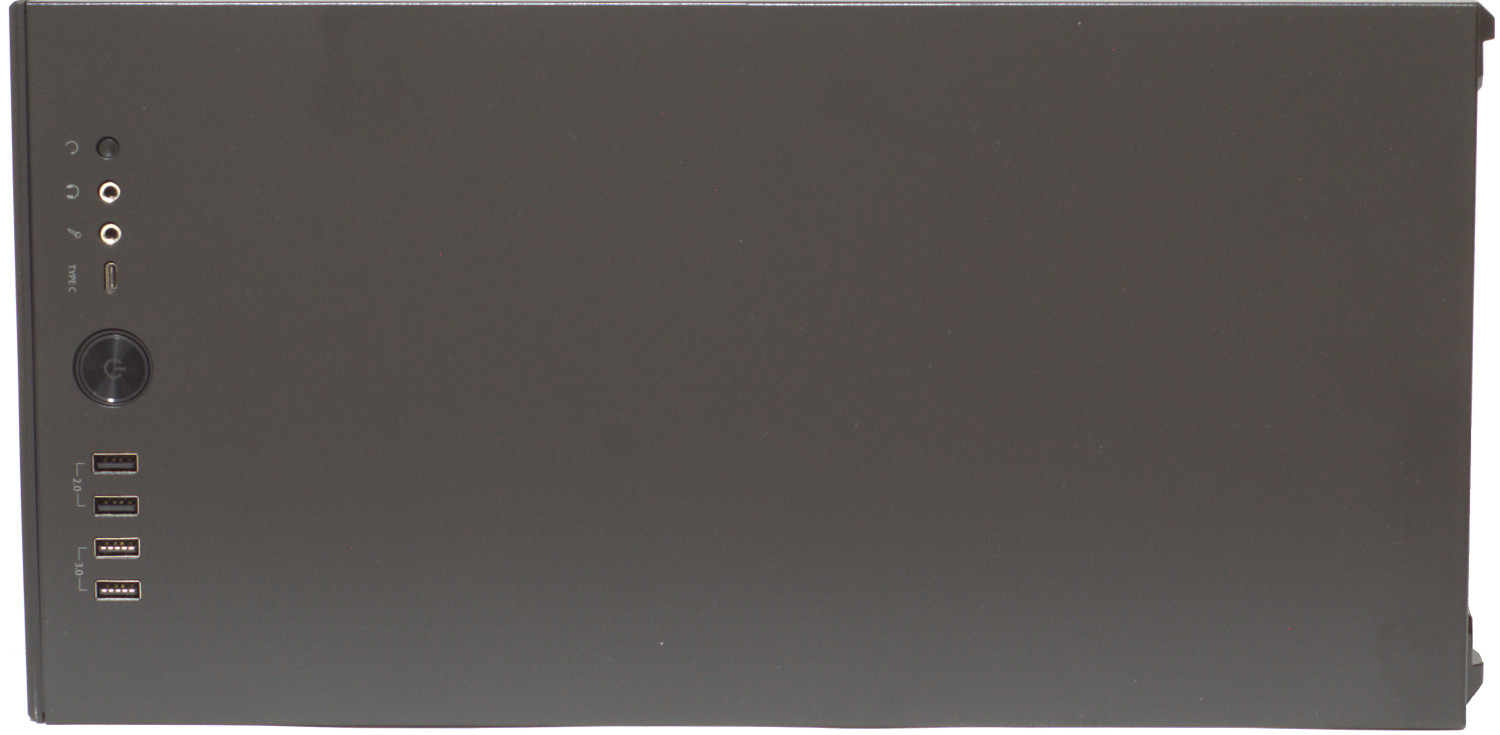

Производитель оставил возможность замены верхней панели с монолитной, которая обеспечивает лучшую шумоизоляцию, ...

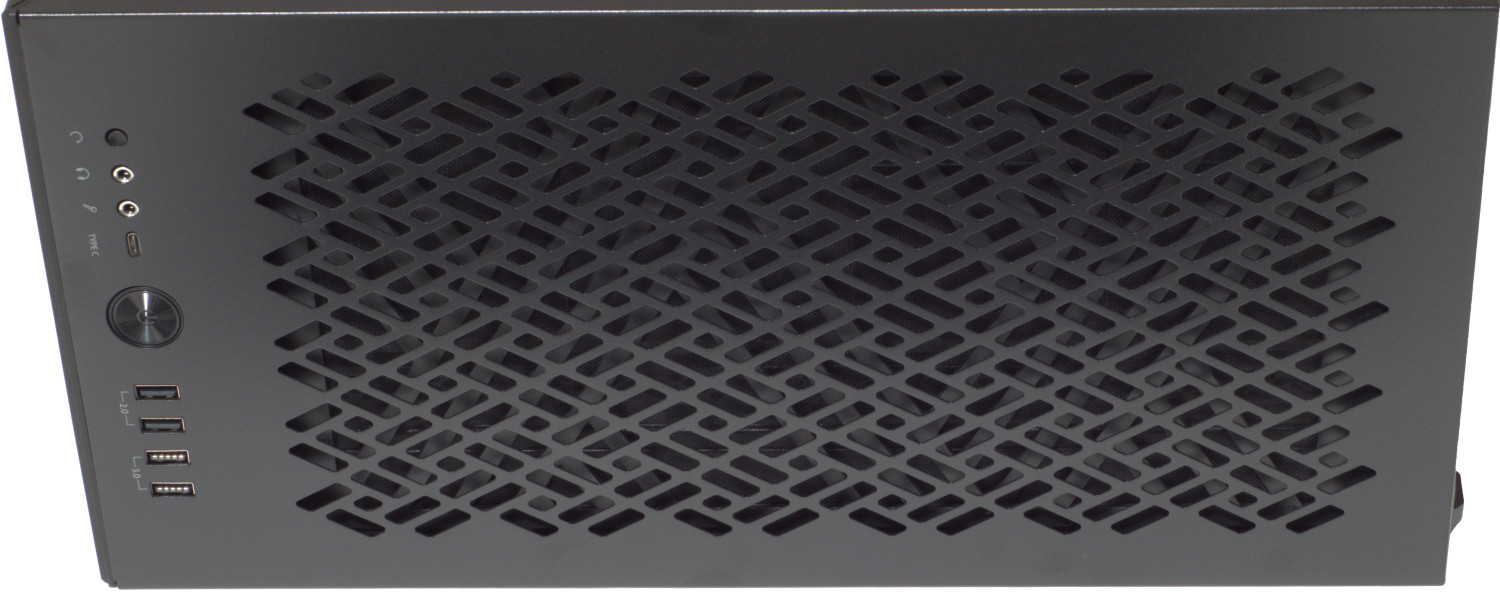

... на панель с перфорацией для лучшей вентиляции.

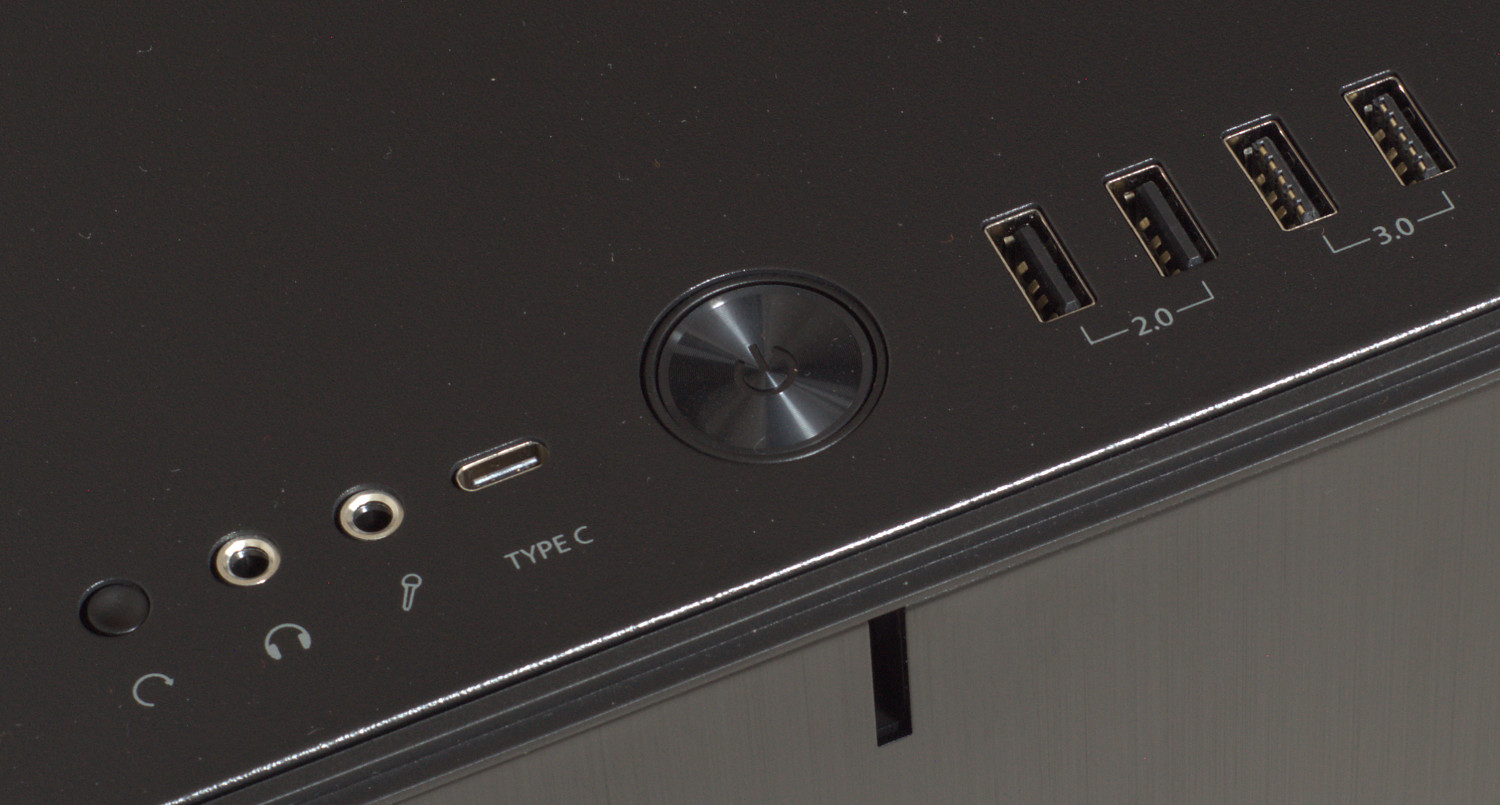

А вот набор разъемов и органов управления тот же: кнопка сброса, разъемы 2 х HD-аудио (наушники, микрофон), один порт USB 3.1 Gen2 тип C, кнопка питания, два порта USB 2.0 и два порта USB 3.0.

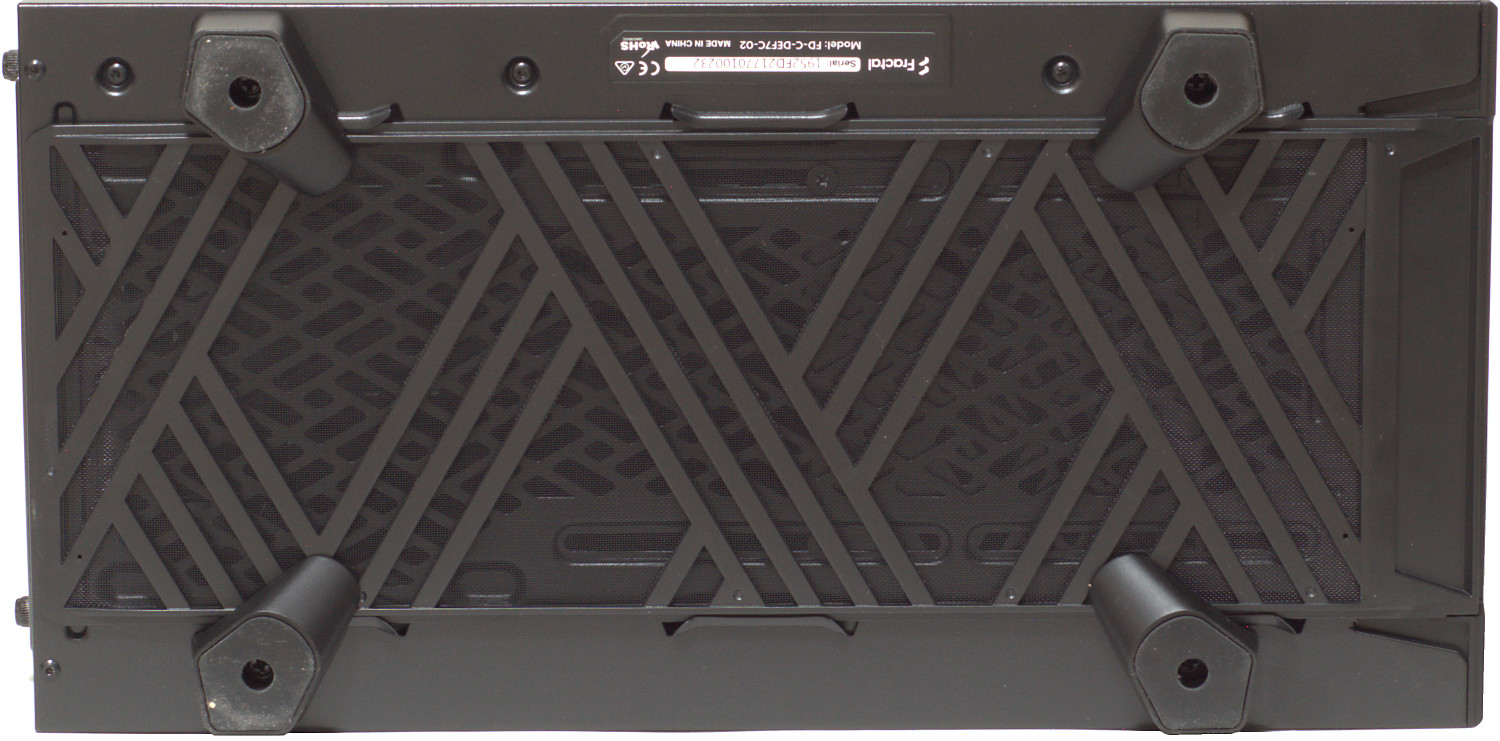

Низ корпуса имеет легкосъемную противопылевую сетку на всю длину, так как зона перфорации – весь низ корпуса.

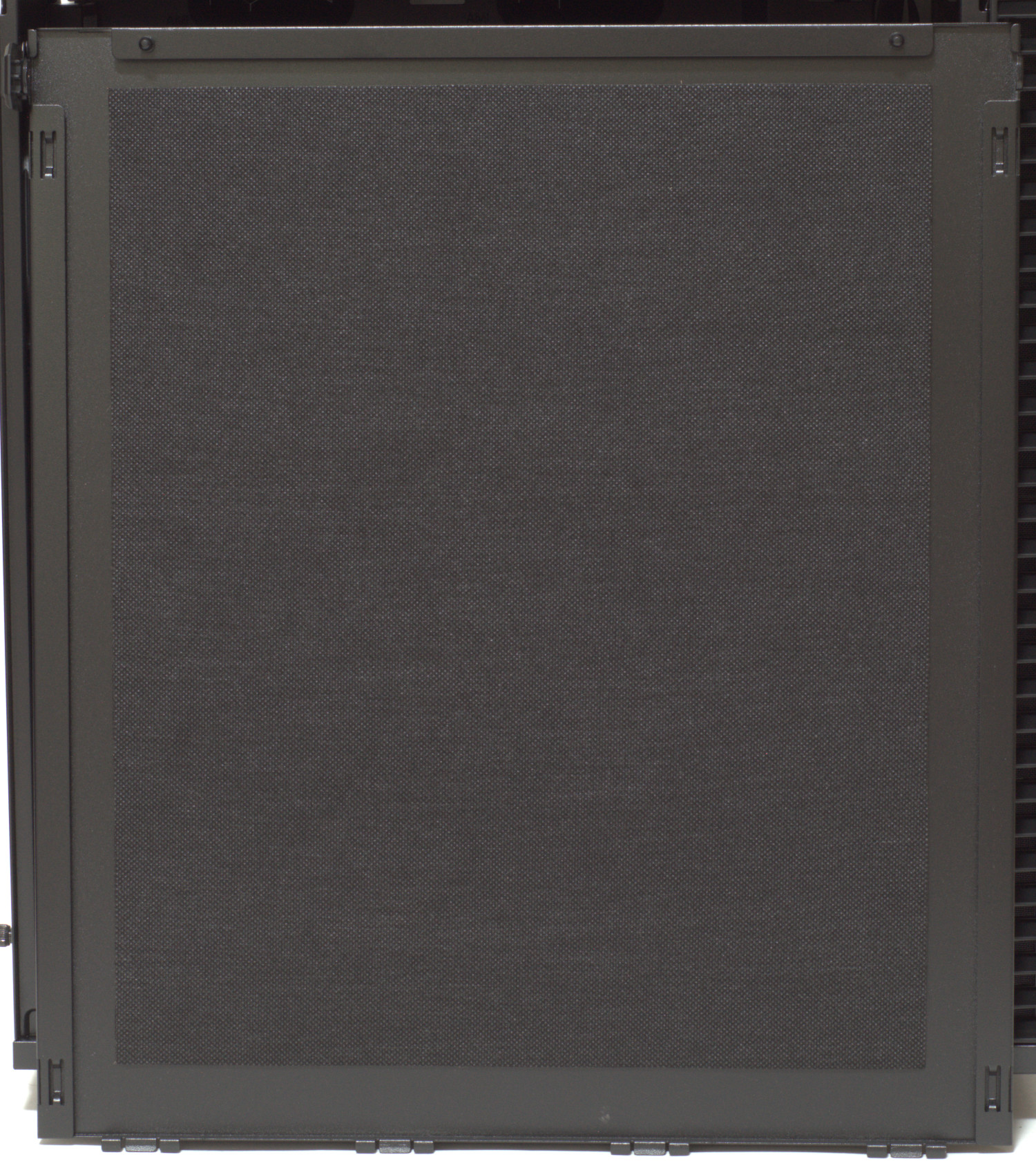

Снимаются/устанавливаются боковины очень легко и фирменная черта серии Define никуда не делась – на внутренней стенке правой боковины наклеен звукопоглощающий материал.

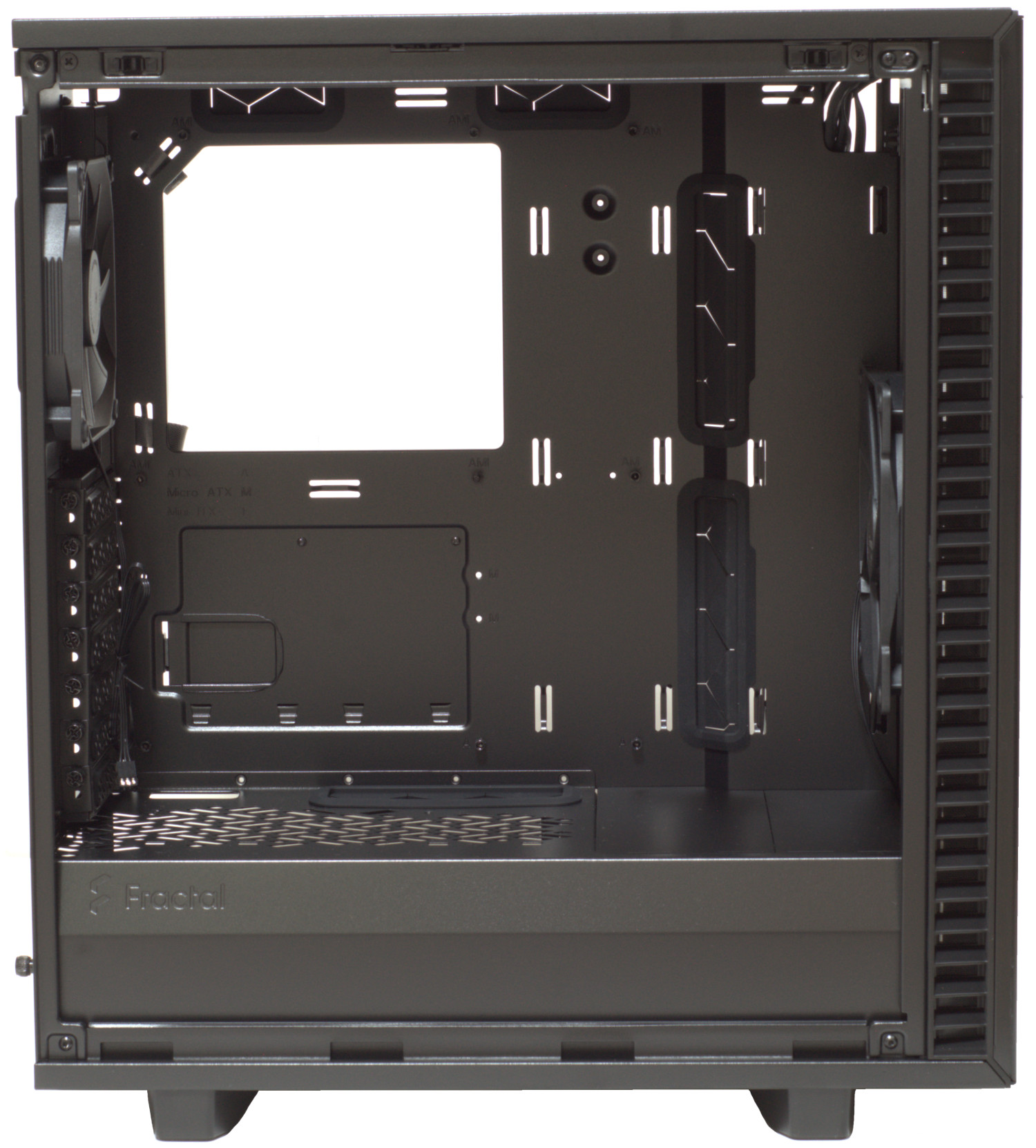

Мы уже говорили, что в плане размеров Mid-Tower корпус Fractal Design Define 7 Compact относительно небольшой, поэтому часть элементов «старших» собратьев мы не увидим. Так «исчезли» отсеки для установки дополнительных 3.5" накопителей, отсутствует кожух, скрывающий нижнюю область за поддоном, и нет хаба для подключения вентиляторов. Однако основное пространство все такое же вместительное, хоть и есть ограничения на размеры устанавливаемых компонент: форм-фактор материнской платы ограничен ATX, длина видеокарт - до 341 мм (с передними вентиляторами) и высота кулера - до 169 мм.

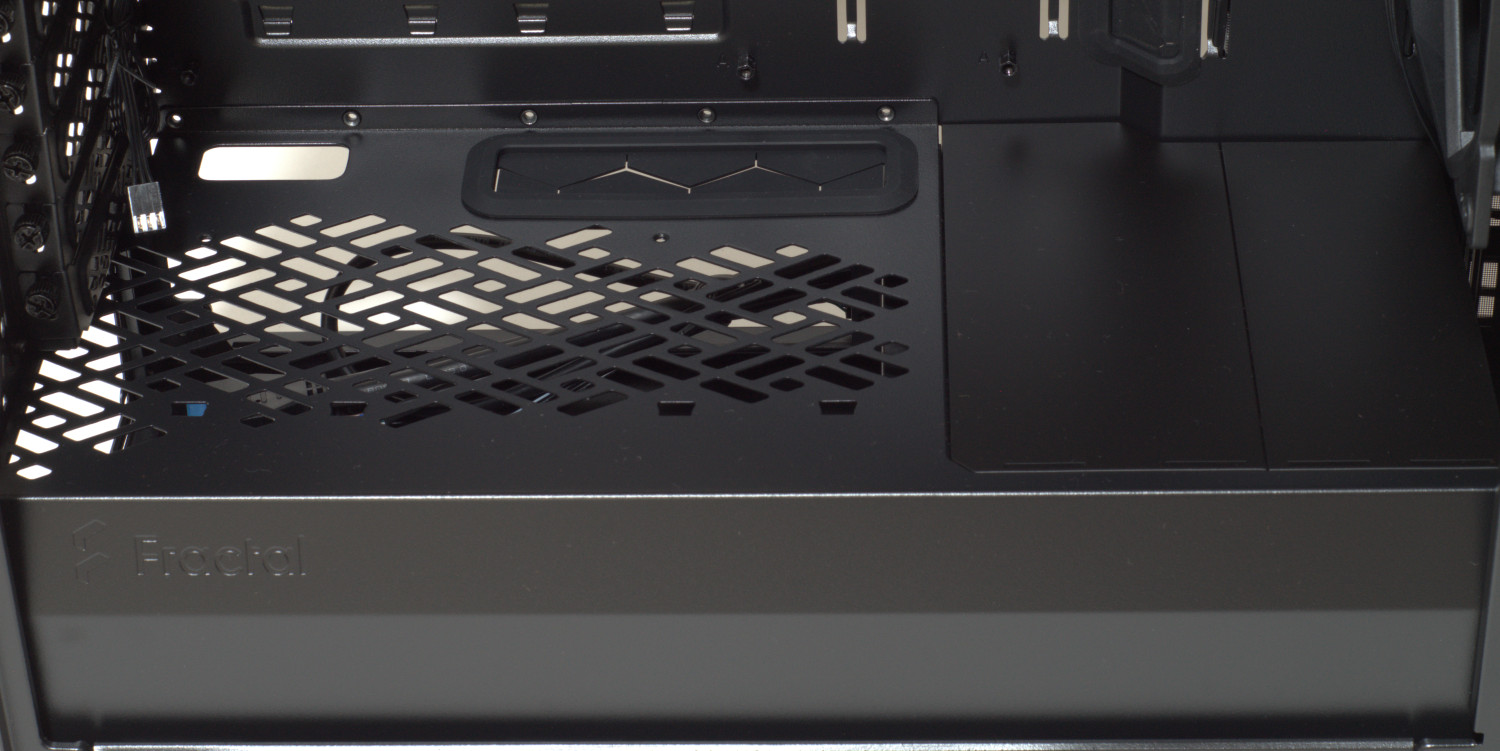

Перфорация на кожухе внизу осталась и в нем имеются заглушки, демонтируемые при установке радиатора системы жидкостного охлаждения.

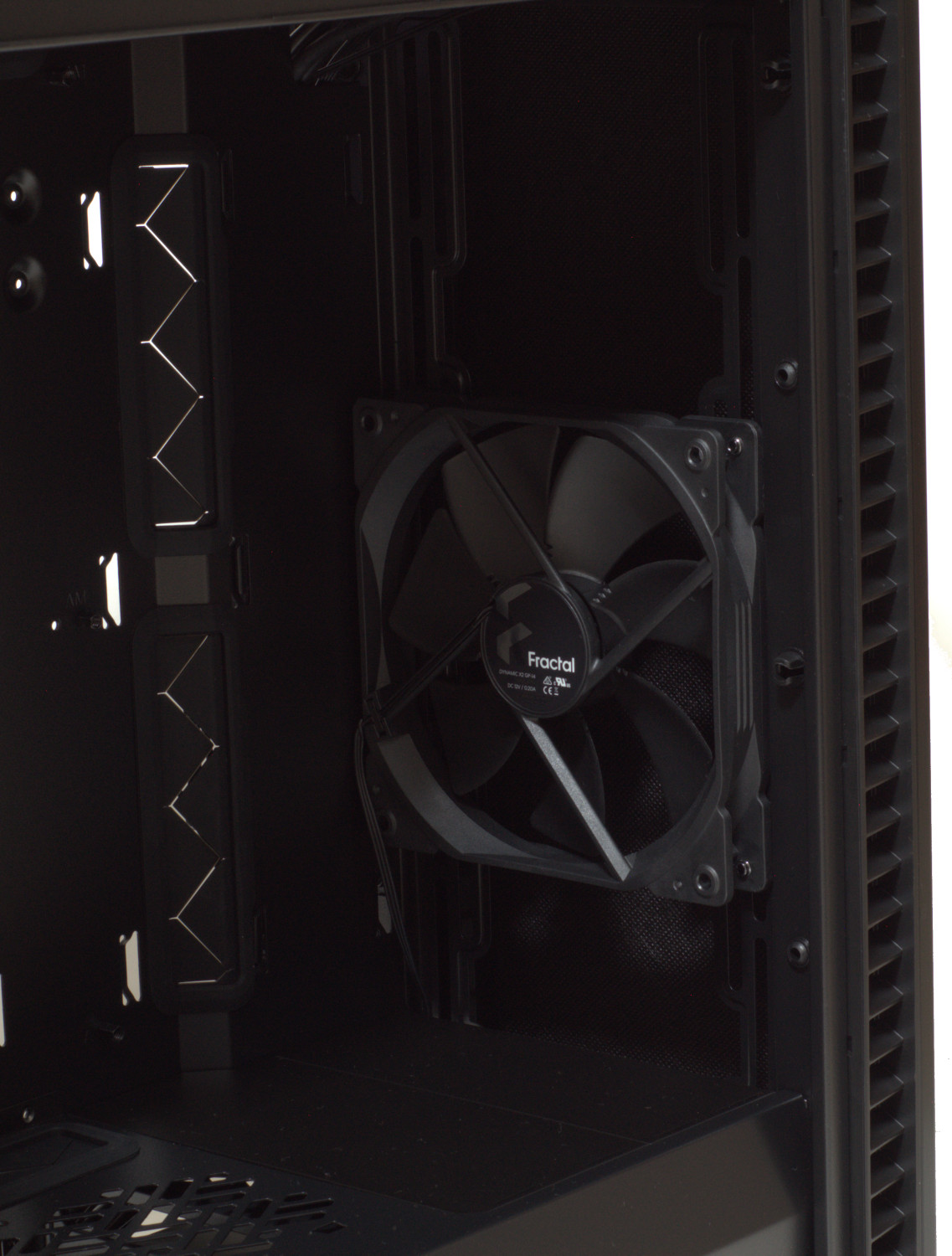

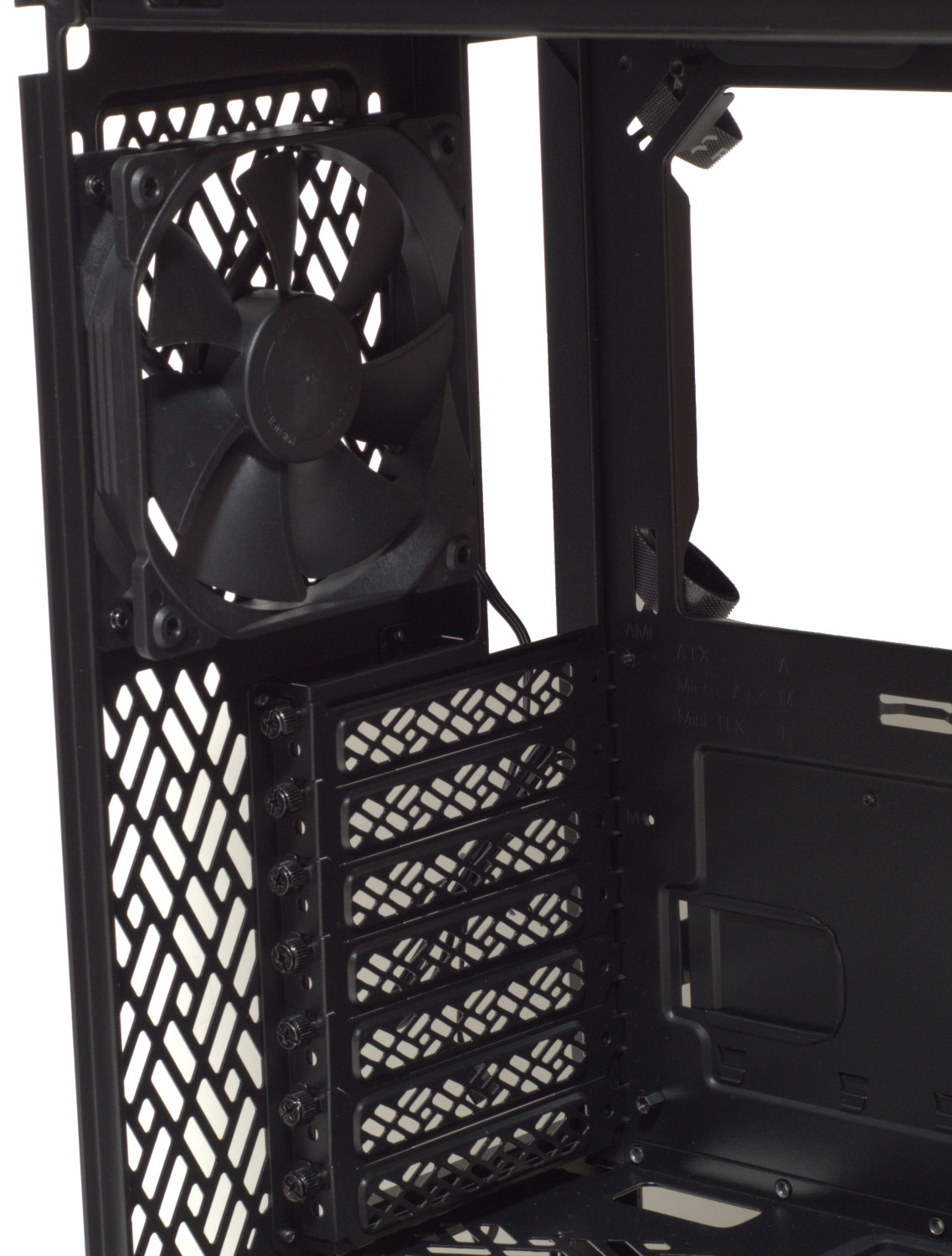

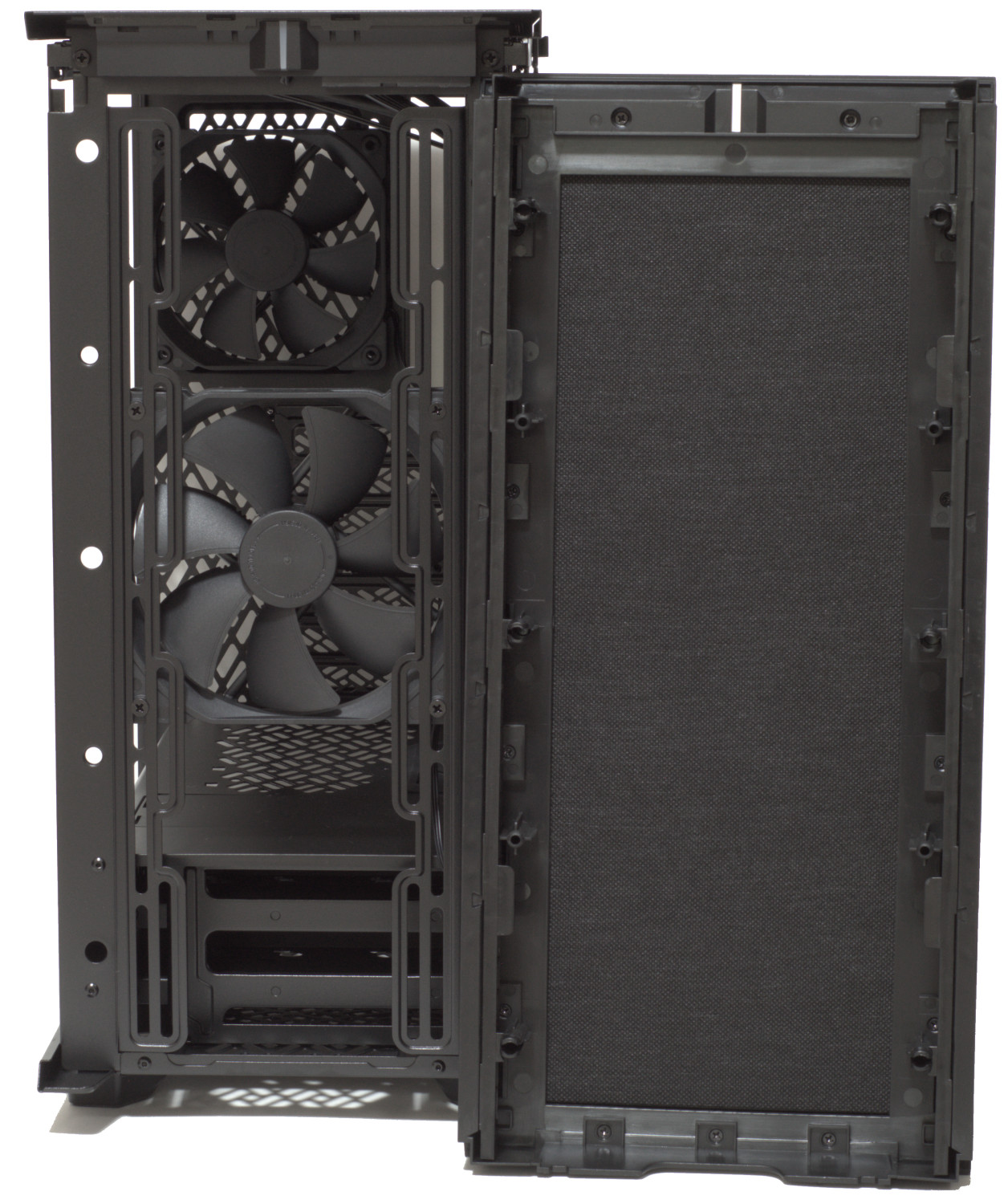

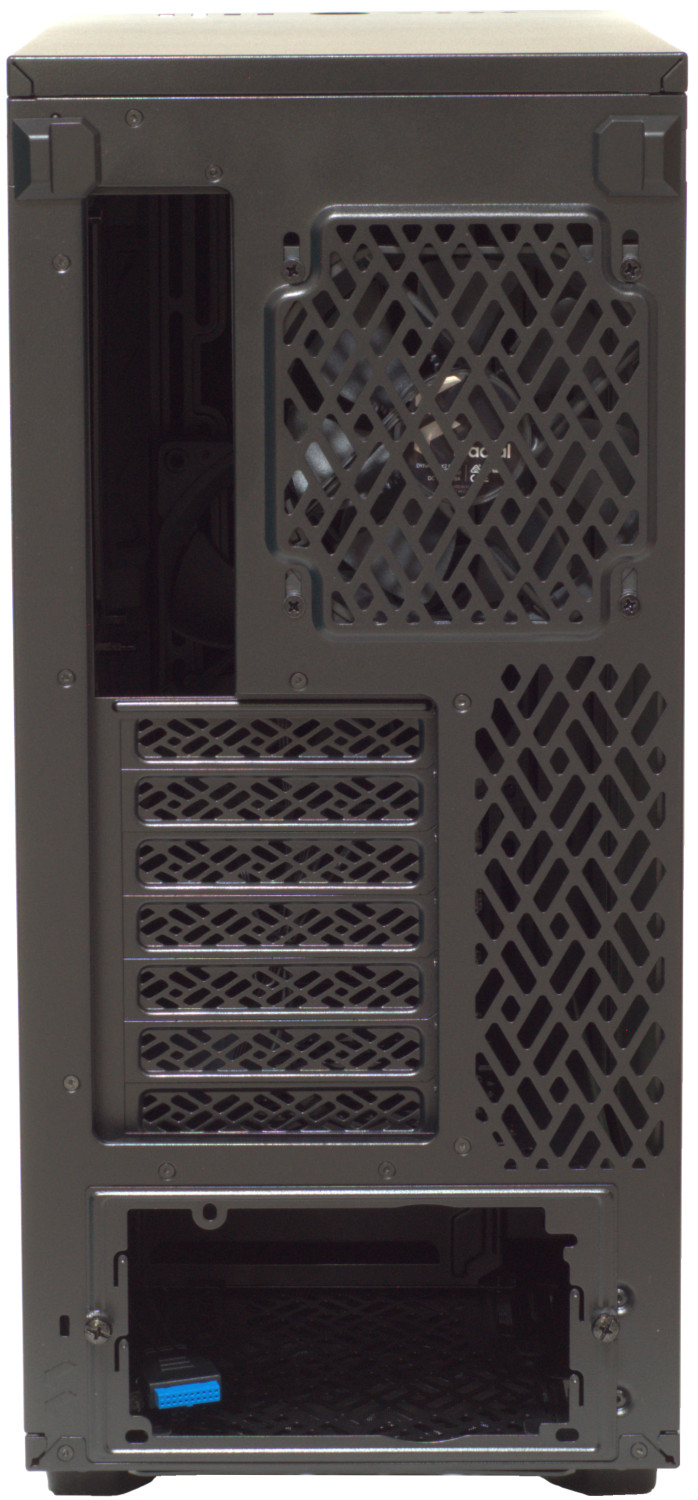

Так как корпус имеет меньшую ширину (210 мм), то на задней стенке размещен 120 мм вентилятор Fractal Design Dynamic X2 GP-12, а вот спереди предустановлен один 140 мм вентилятор Fractal Design Dynamic X2 GP-14.

Всего спереди можно установить 3 х 120 или 2 х 140 мм вентилятора или радиатор типоразмера до 280/360 мм. Так что уменьшение размеров все-таки сказалось на максимальных габаритах устанавливаемых систем охлаждения, но все-равно для типовой системы этого будет более чем достаточно.

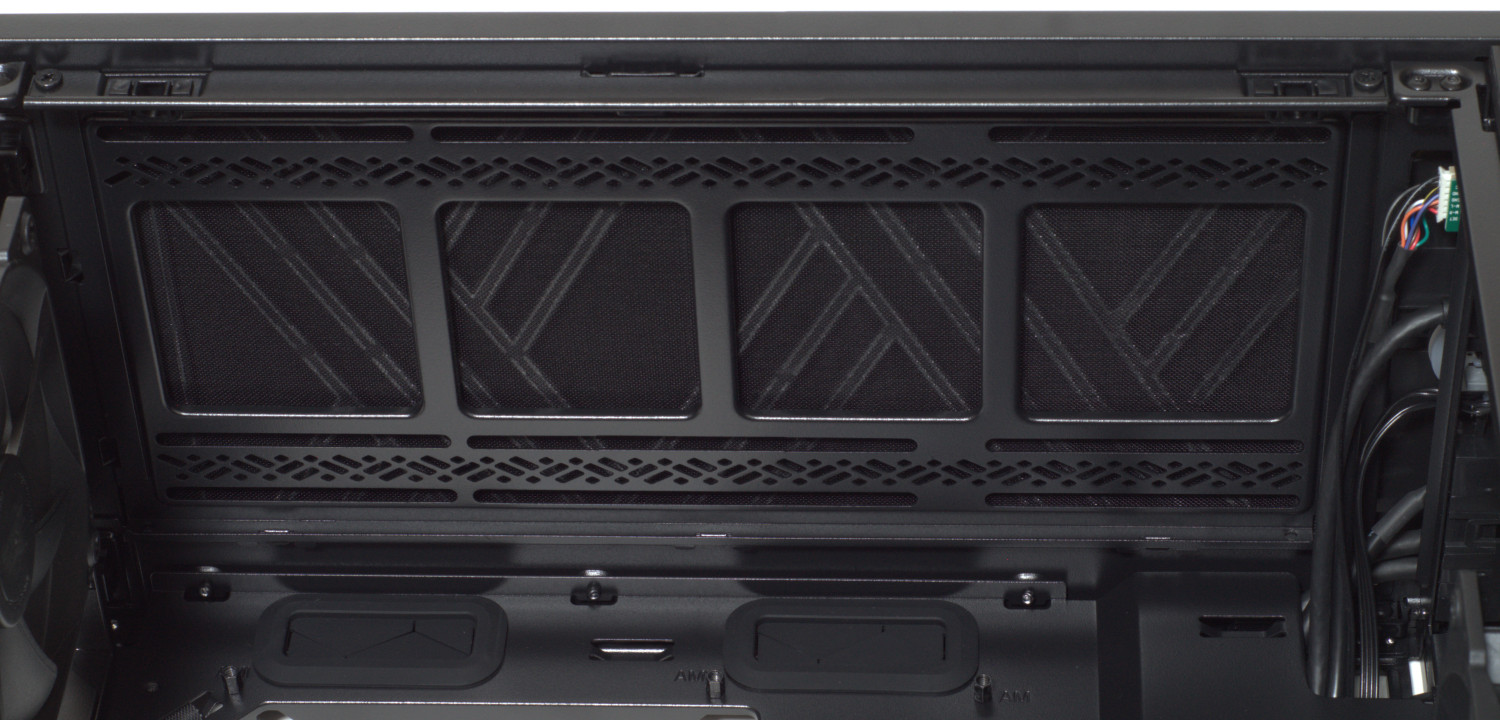

Еще одно место под установку радиатора системы жидкостного охлаждения – это верхняя часть, причем возможна установка только 120/240 мм радиатора из-за небольшого расстояния между верхом корпуса и областью размещения материнской платы. Вместе с тем можно установить два 120/140 мм вентилятора.

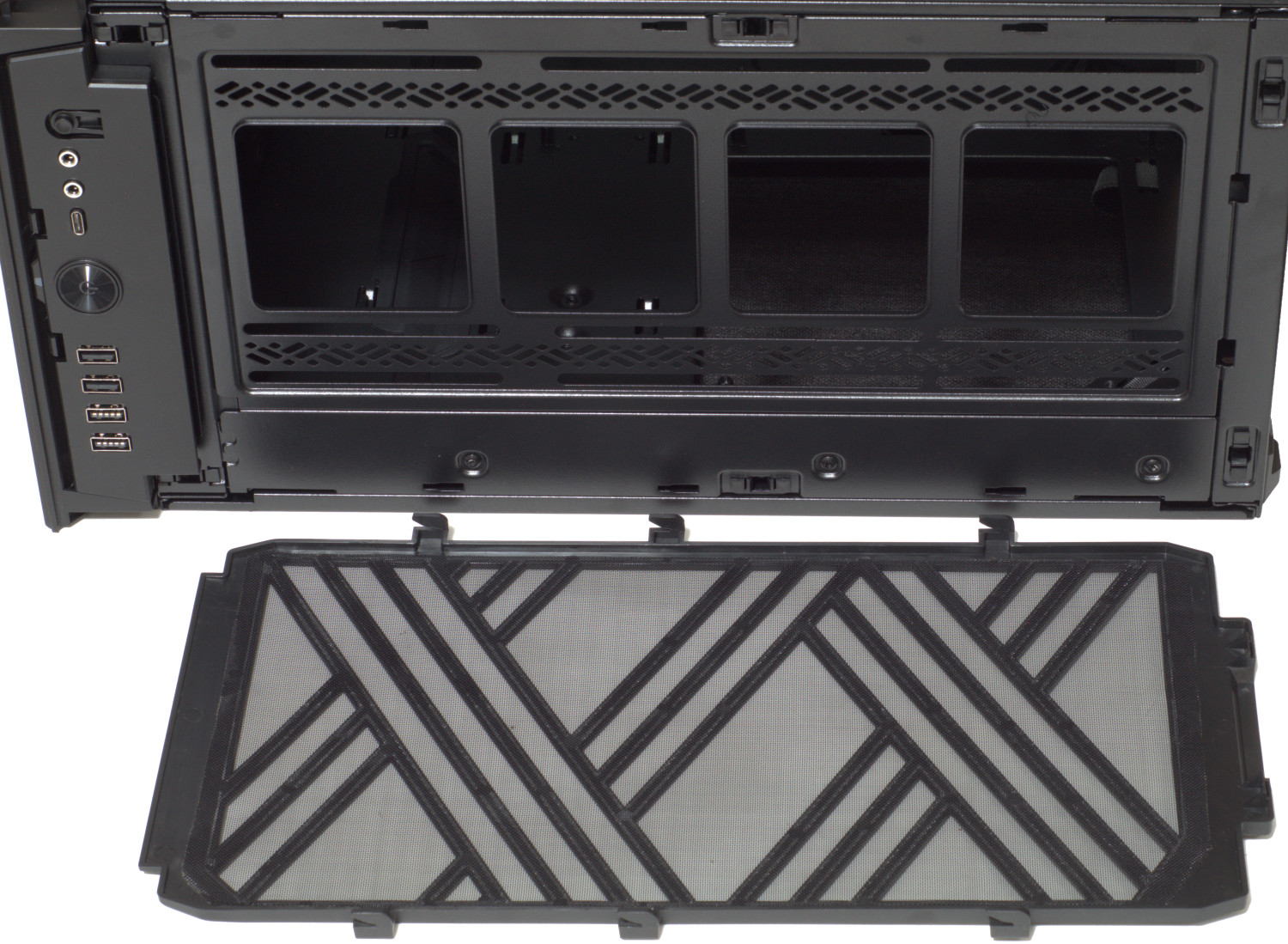

Для установки потребуется снять верхнюю крышку (заменить ее на вариант с перфорацией) и противопылевой фильтр.

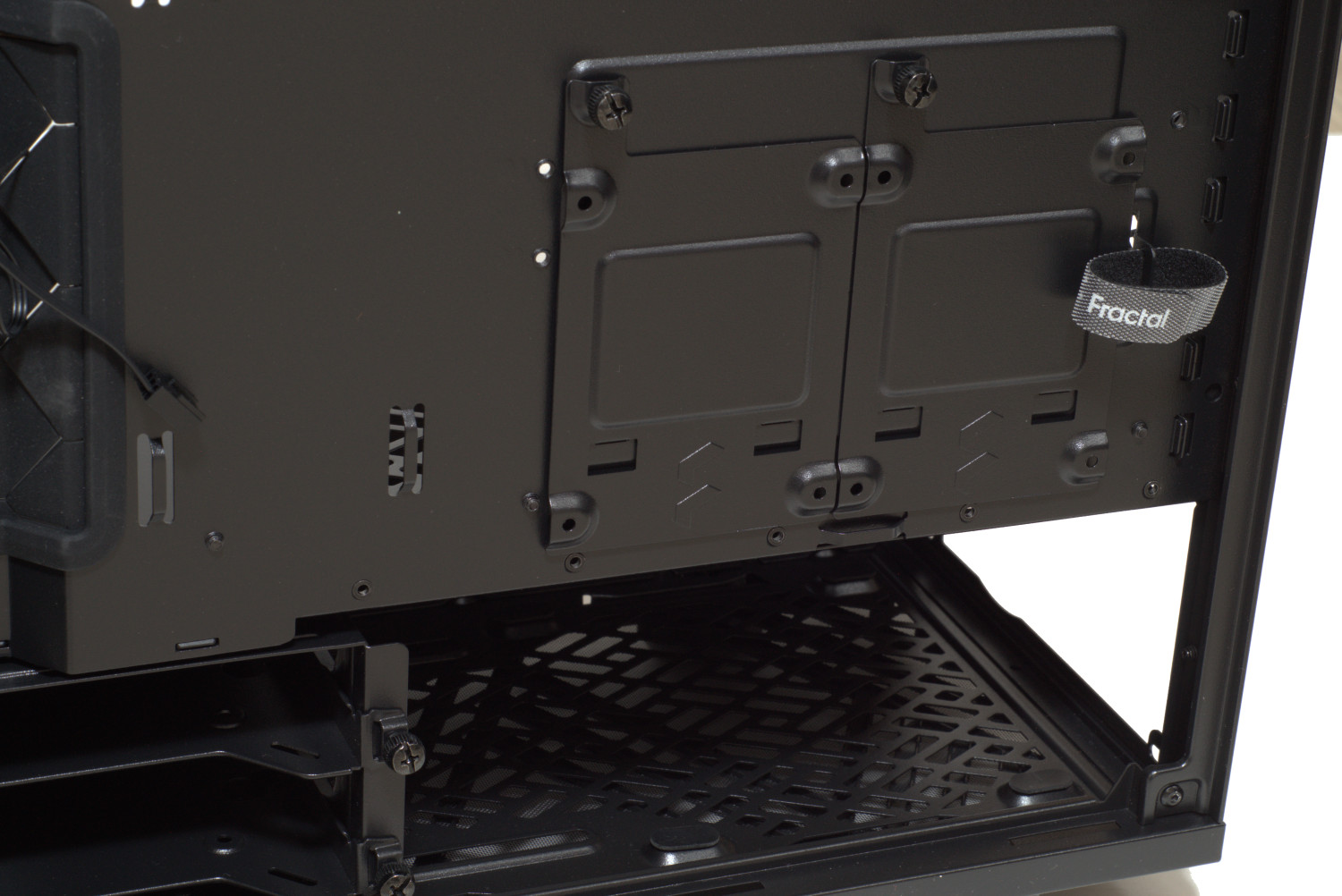

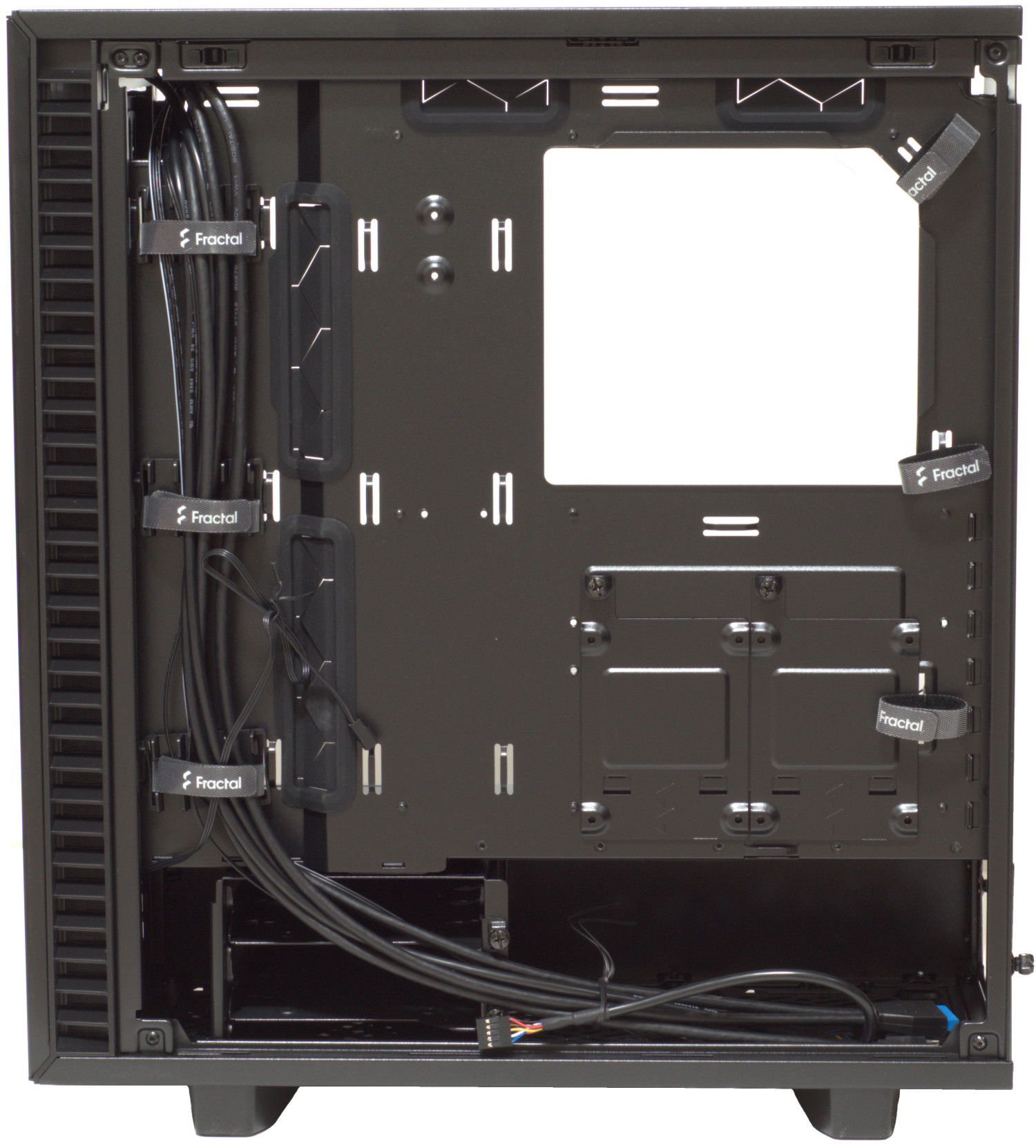

За поддоном нашлось место для двух 2.5" накопителей и чуть ниже имеется пространство для установки ATX блока питания.

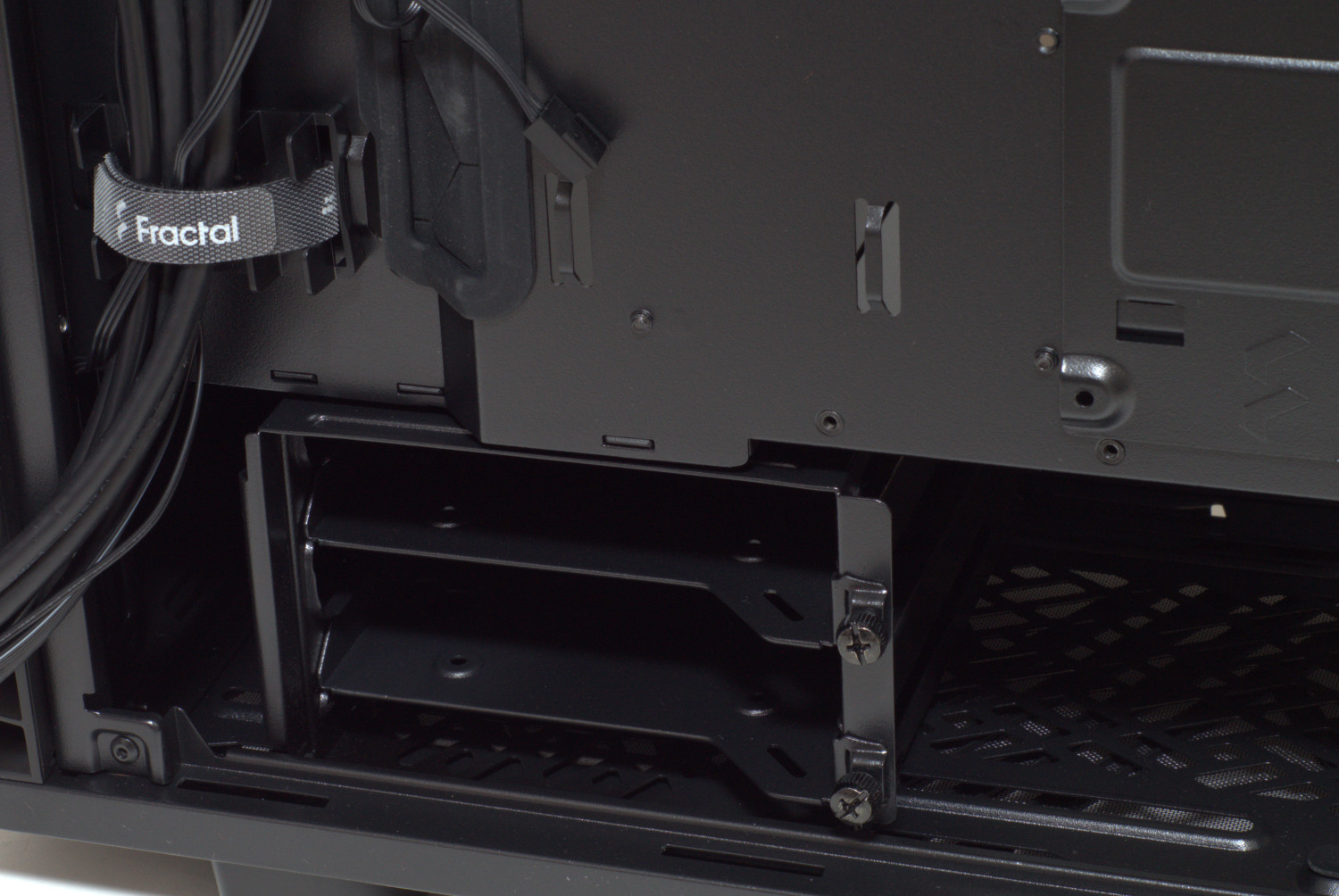

Ближе к передней части есть корзина на два 2.5"/3.5" накопителя. Ее можно демонтировать и тем самым установить один 120 мм вентилятор снизу.

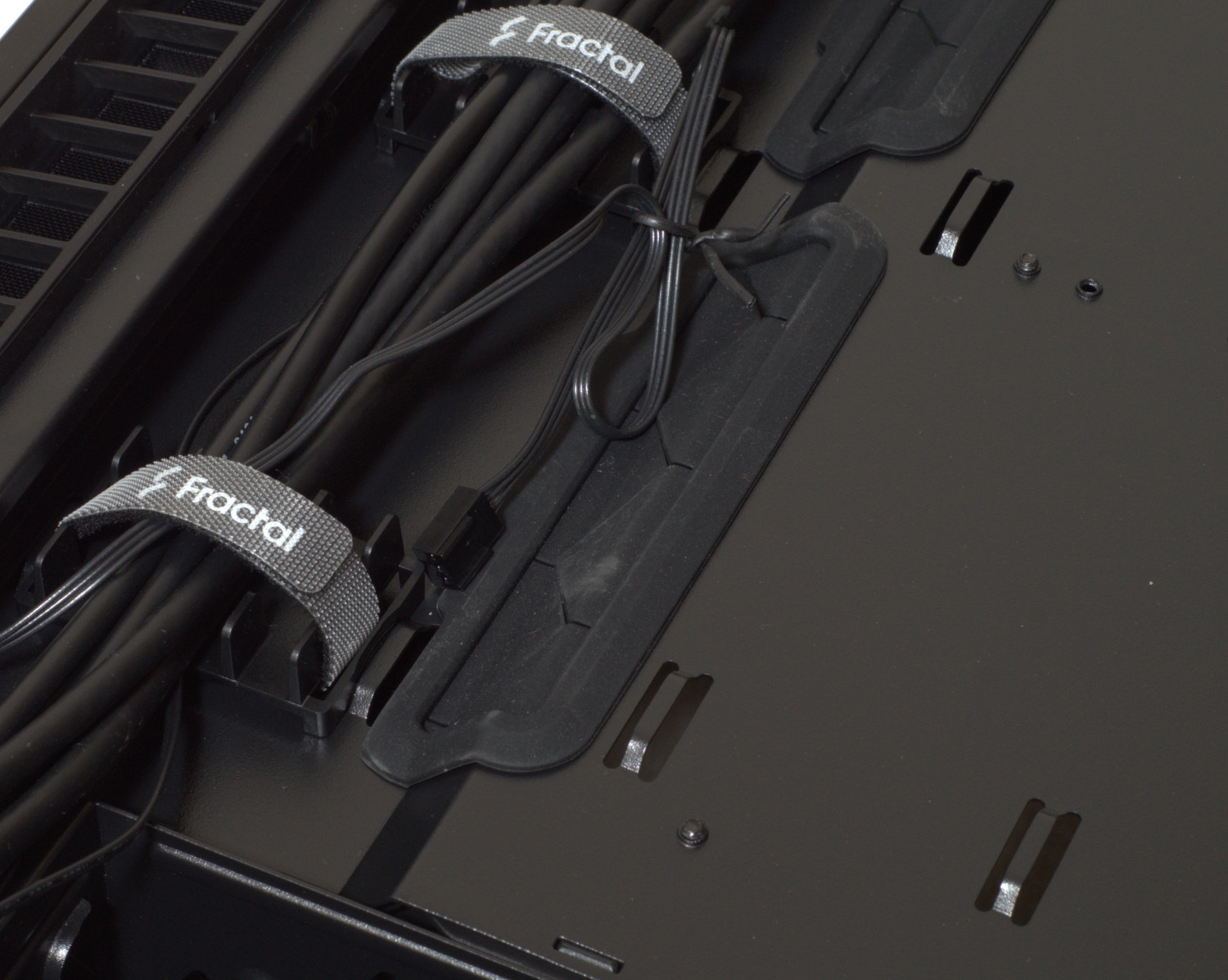

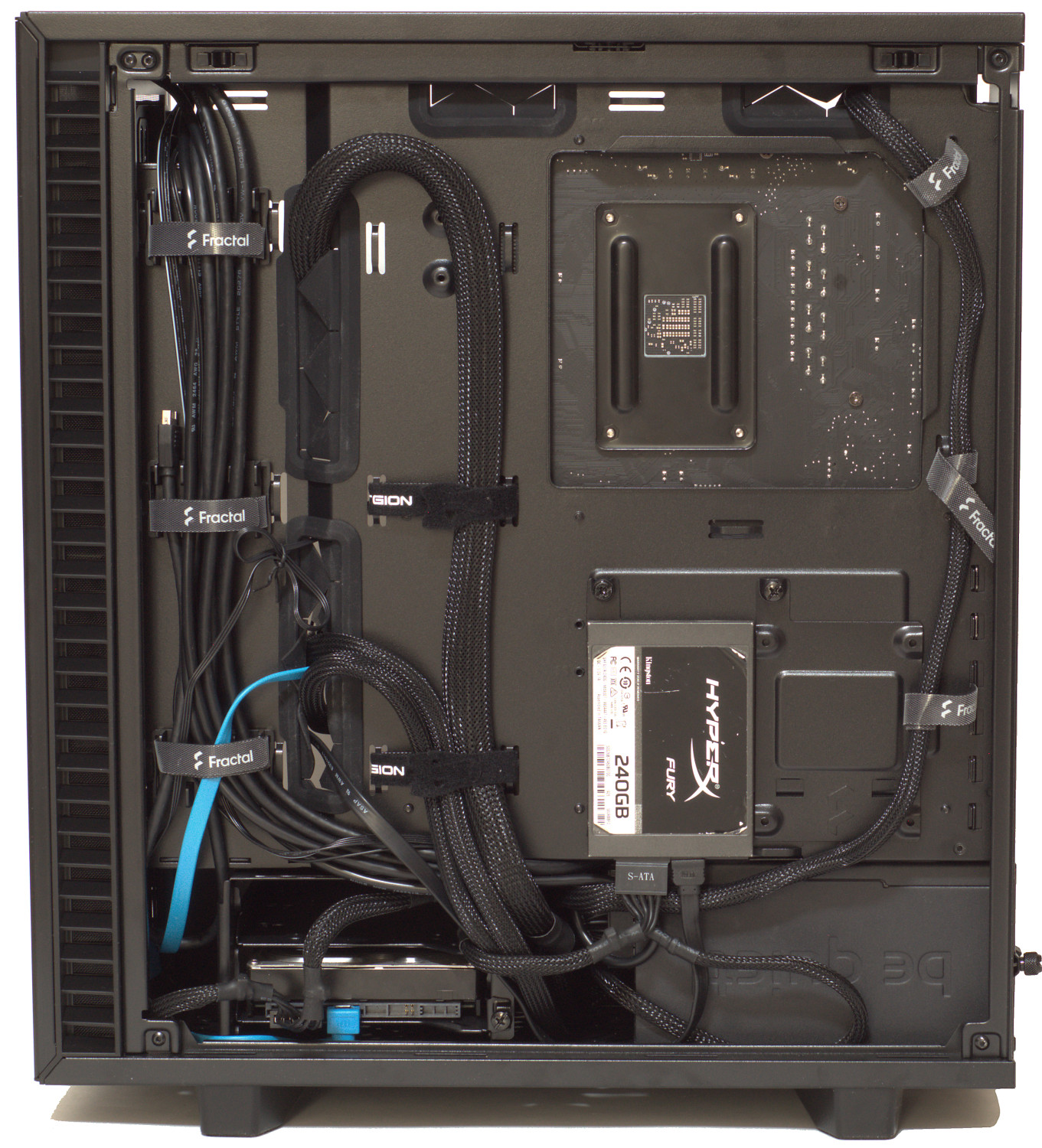

Отдельно стоит отметить наличие «утопленной» области для кабель-менеджмента (доступная глубина - 28 мм), причем уже есть стяжки и направляющие для укладки кабелей. Хотя толстые кабели придется «укладывать» по старинке. В остальной области расстояние до боковой стенки составляет 17 мм.

Особенности сборки

Процесс сборки системы в Mid-Tower корпусе Fractal Design Define 7 Compact достаточно простой и понятный. Инструкция подробная и сложностей в сборке быть не должно.

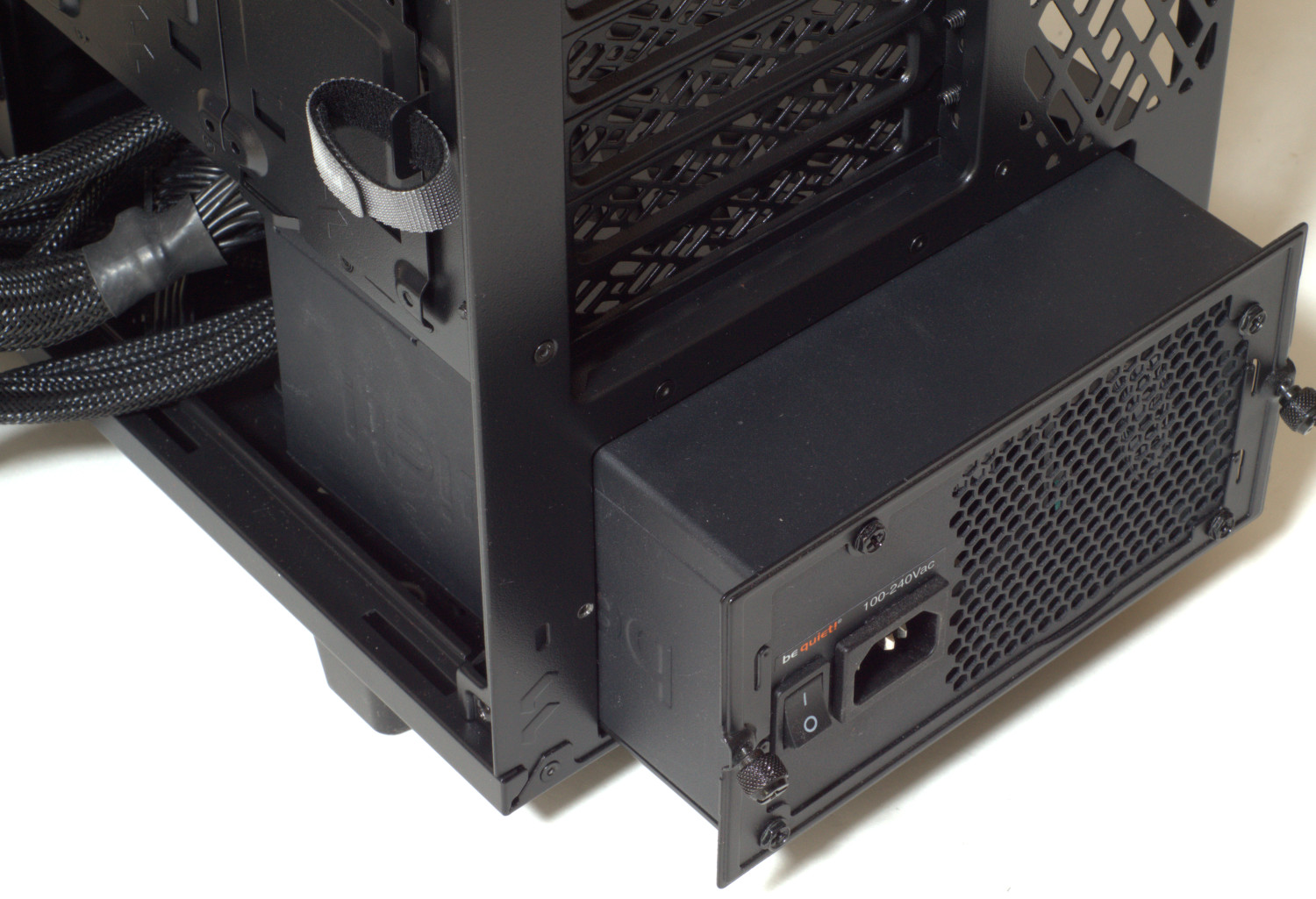

Процедуру привычно можно начать с блока питания – фиксируется в рамке и устанавливается через заднюю стенку. Если не демонтировать корзину под накопители, то лучше всего использовать блок питания глубиной 160 мм, тем самым будет проще укладывать кабели. Лучше, если блок питания будет с плоскими кабелями.

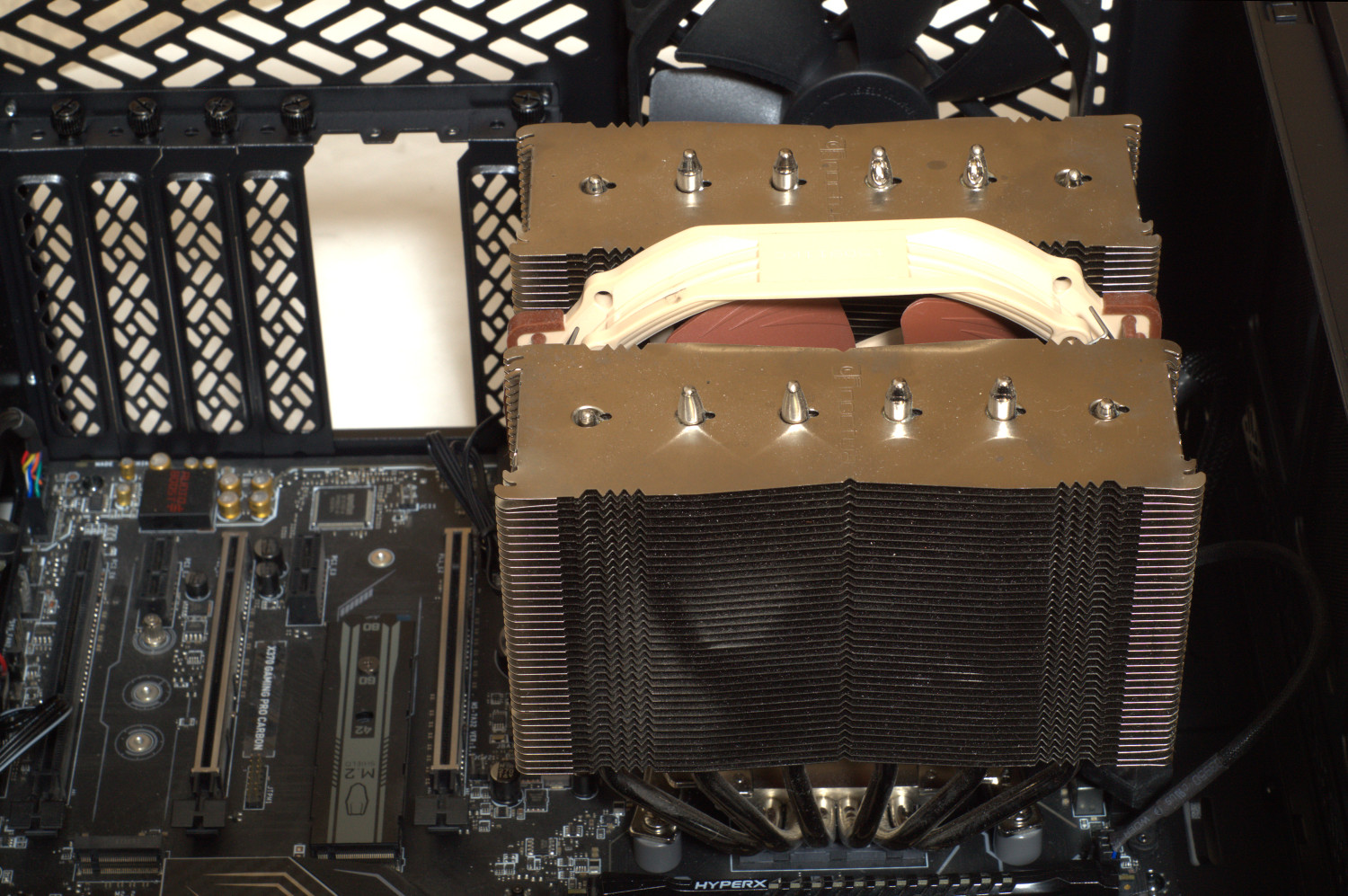

Фиксируем материнскую плату с системой охлаждения. Стоит помнить о максимальной высоте кулера 169 мм (кулер Noctua NH-D15 поместился без проблем).

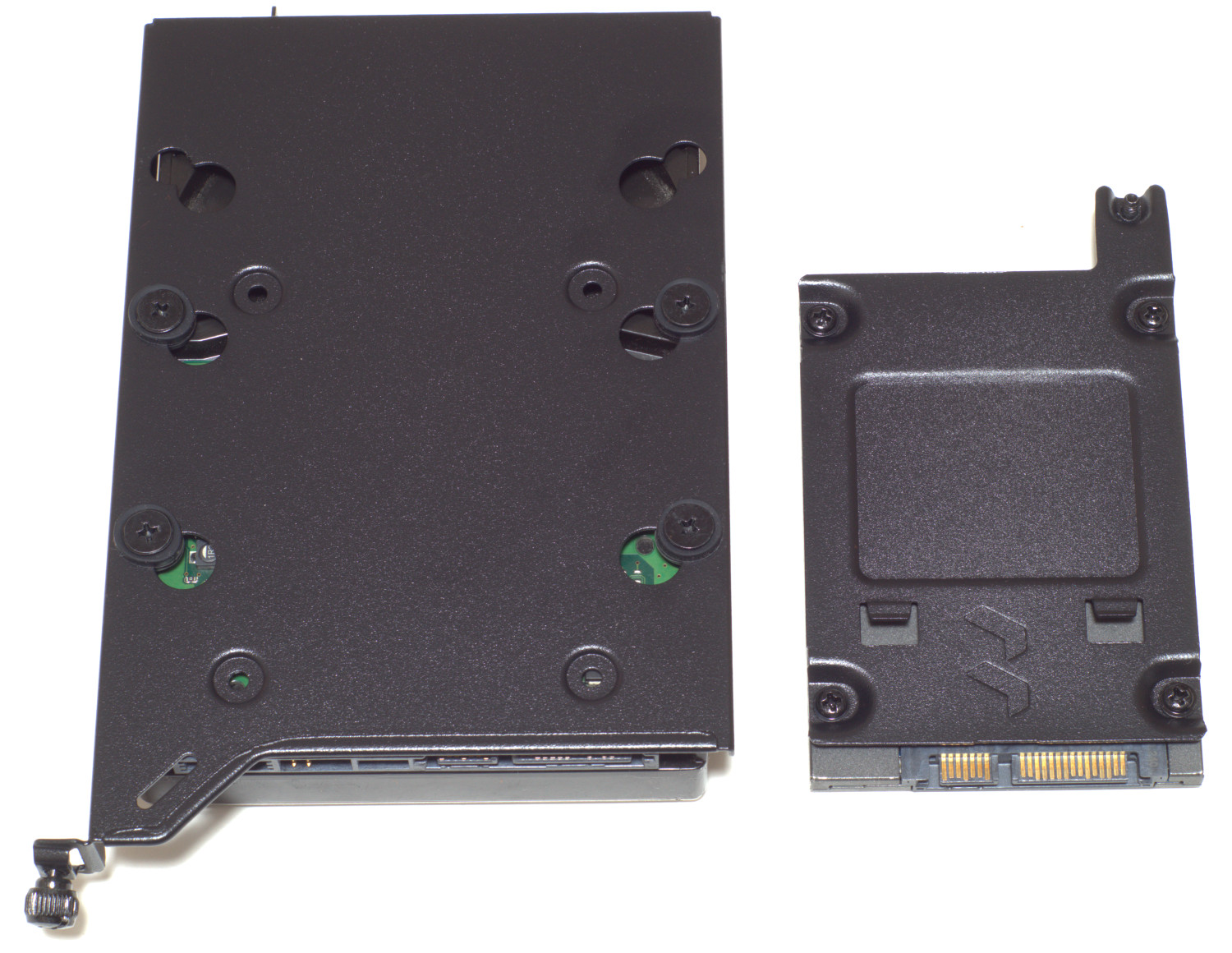

Подготавливаем накопители для установки. Потребуются винты как для 2.5", так и для 3.5" накопителей. Последние фиксируются через вставки-демпферы.

Устанавливаем их.

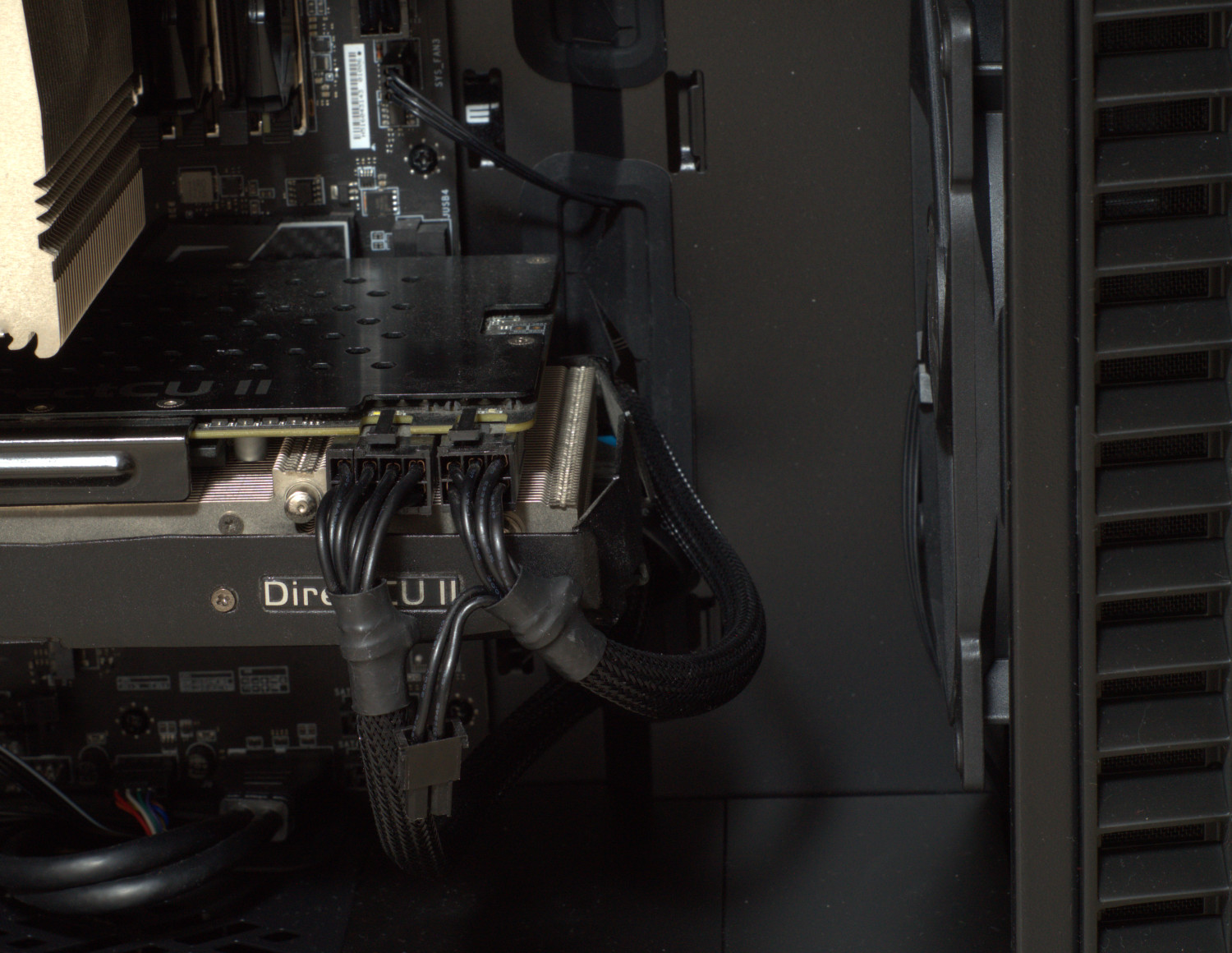

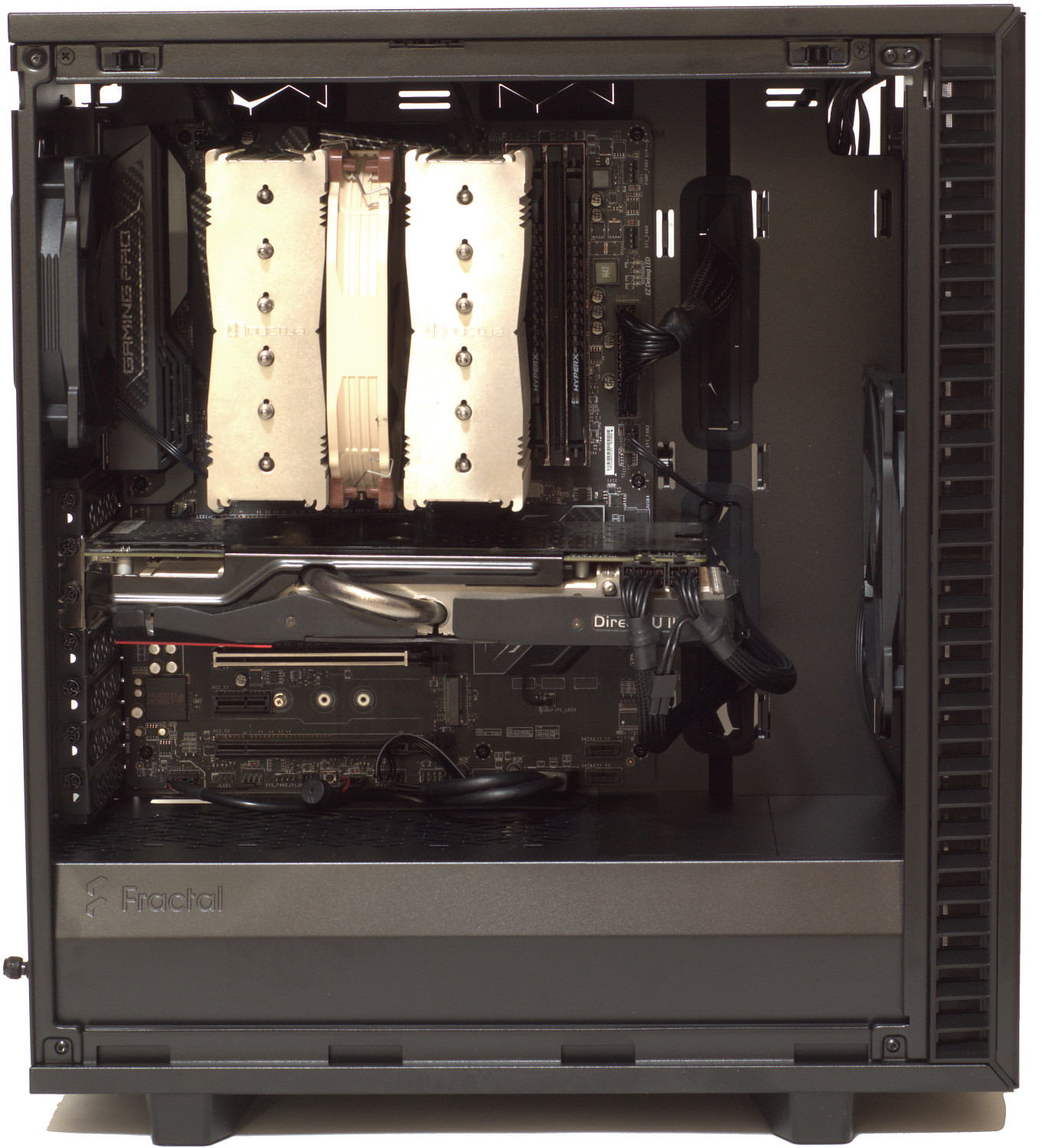

Далее дело остается за видеокартой. Глубина корпуса достаточная, чтобы установить любую современную игровую видеокарту.

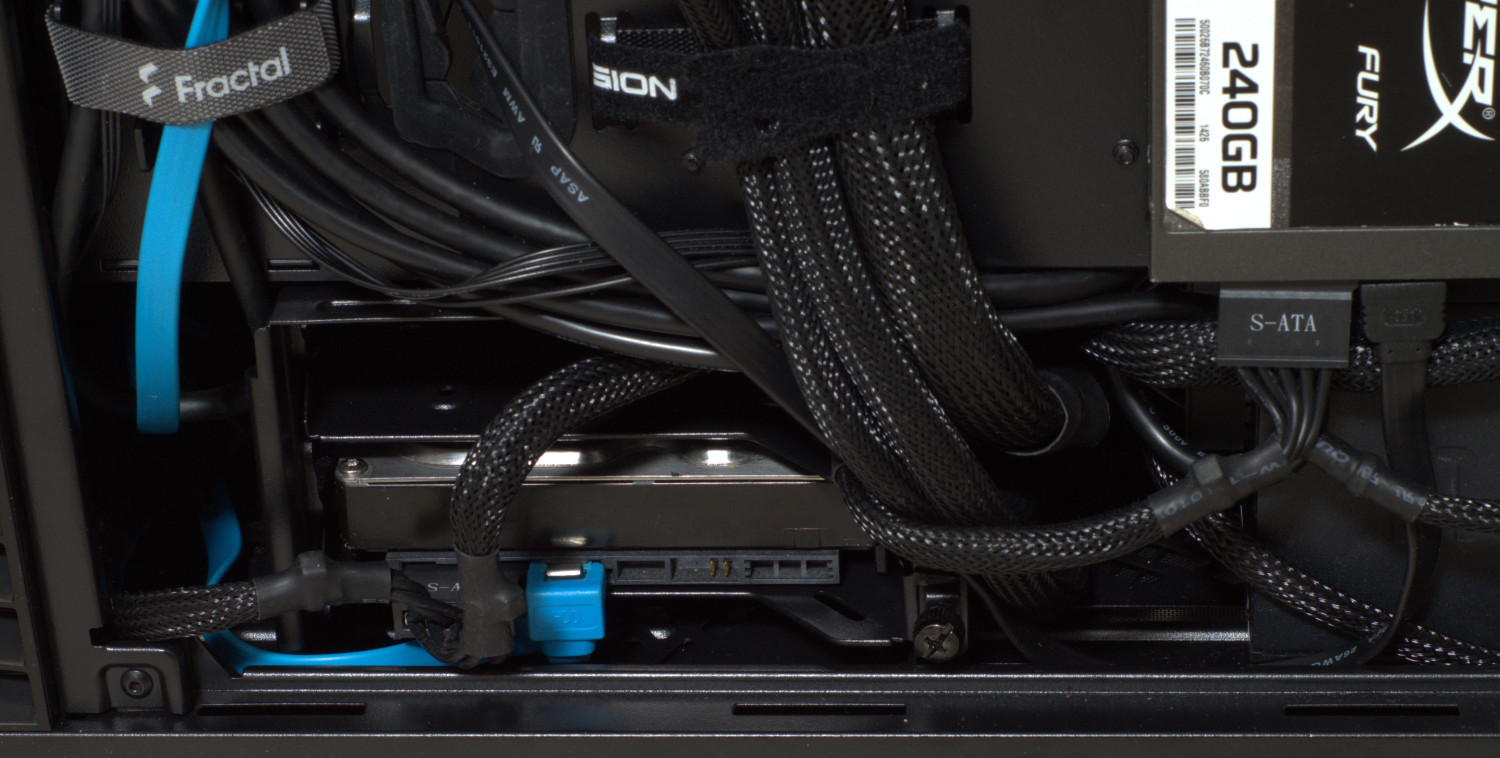

Итого - внешний вид. Единственное неудобство связано с проблемой укладки толстых кабелей блока питания: протянуть питание к плате при использовании 3.5" накопителей будет затруднительно и поэтому их лучше уводить сразу вверх, но в этой области пространство между стенкой и поддоном минимальное (17 мм).

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
  • Корпус: Fractal Design Define 7 Compact;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

Несмотря на отсутствие у Mid-Tower корпуса Fractal Design Design 7 Compact RGB-подсветки, смотрится корпус с боковиной из затонированного закаленного стекла солидно.

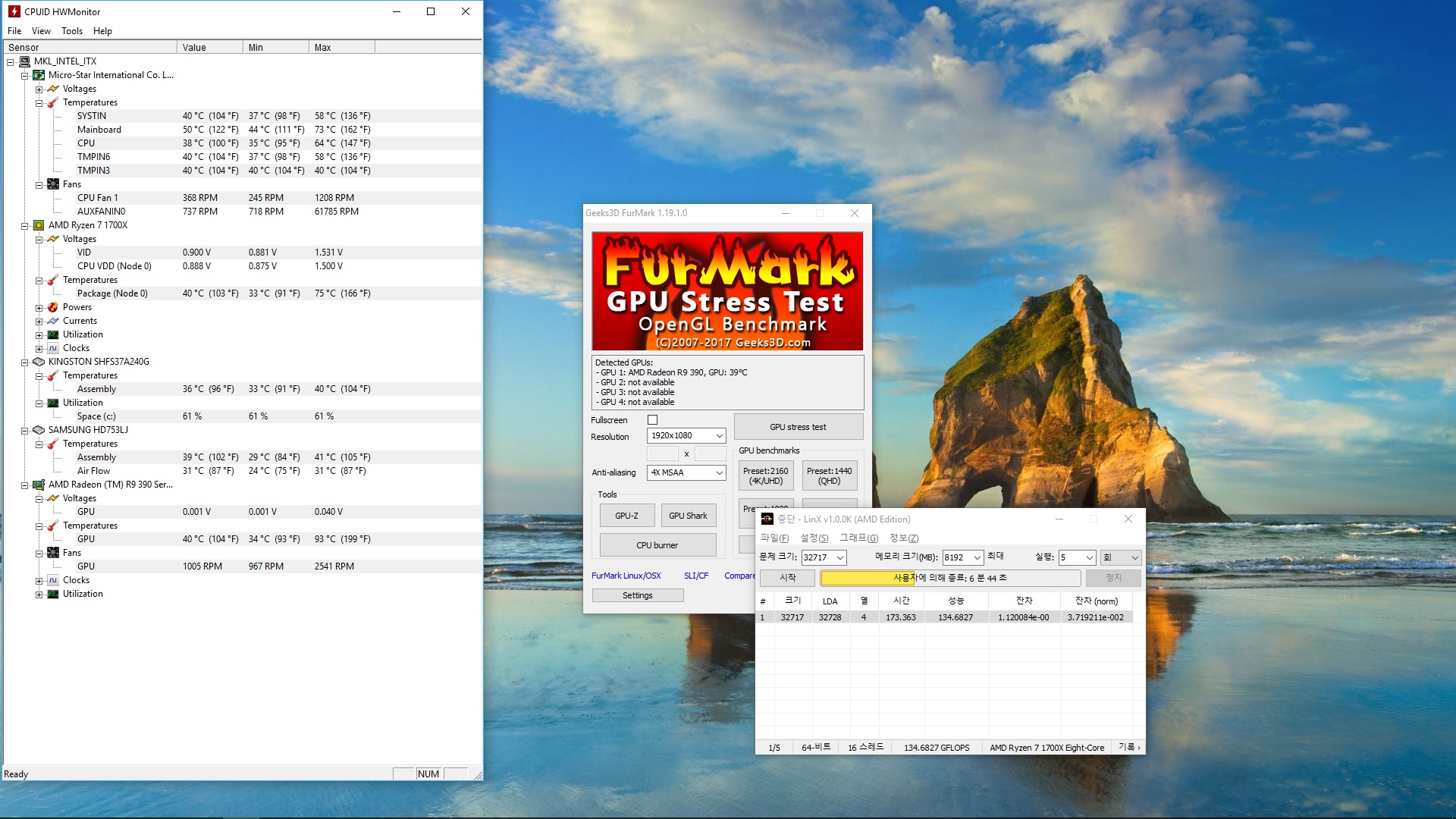

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920 х 1080, сглаживание 4xMSAA) – время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 24,2 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также с установленной верхней крышкой, обеспечивающей лучшую вентиляцию.

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

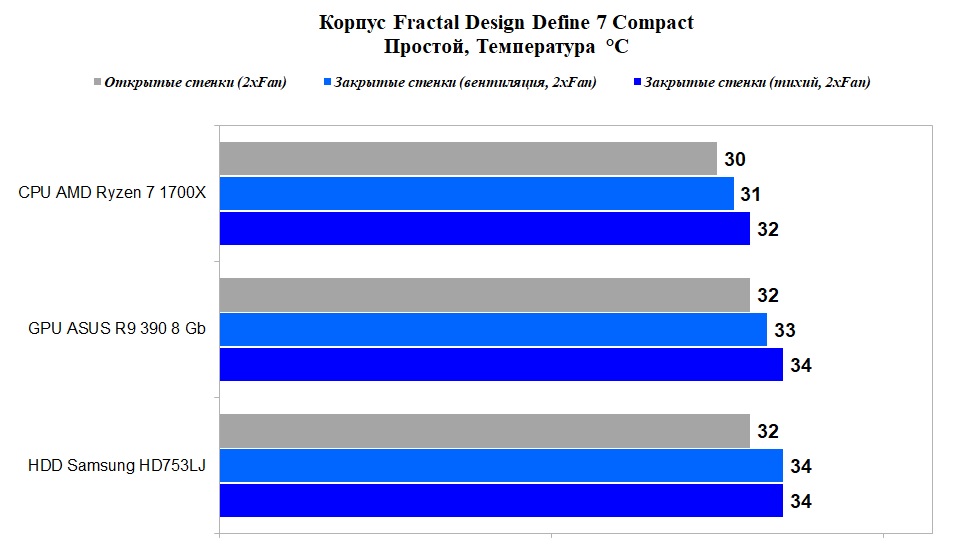

Нагрев компонент. Простой системы.

Температуры процессора и видеокарты в простое получаются невысокими за счет наличия в корпусе двух вентиляторов, один из которых работает на вдув, а другой на выдув. Что касается накопителя без активного охлаждения, то ожидаемо, что его нагрев выше, чем можно было бы получить при обдуве. В штатной комплектации корпуса это не предусмотрено.

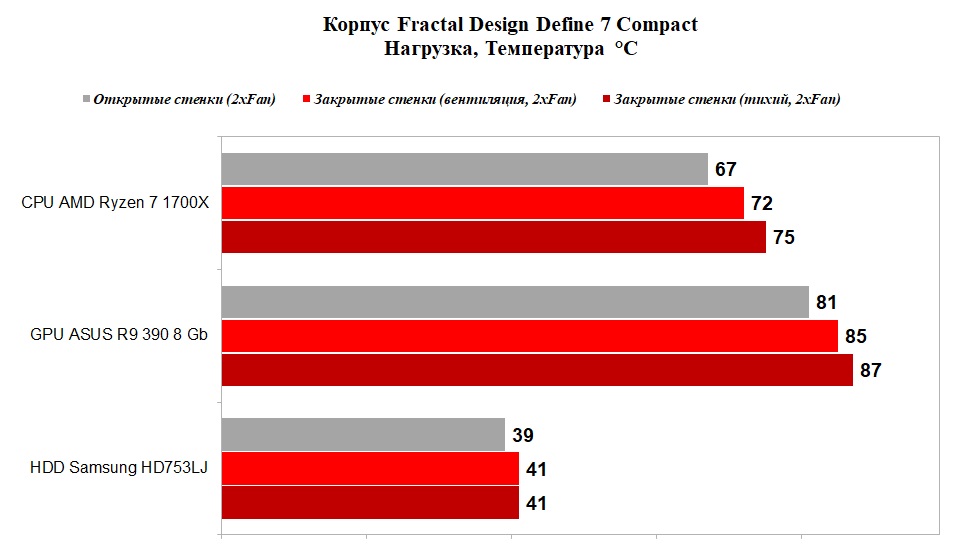

Нагрузка системы.

Учитывая, что у Mid-Tower корпуса Fractal Design Define 7 Compact верхняя панель может быть заменена, то заметна разница в эффективности охлаждения относительно панели с шумоизоляцией: для процессора она составляет 3 °С, а видеокарты - 2 °С. Без активного охлаждения температура жесткого диска под нагрузкой сравнительно высока и даже снятие боковых панелей не особо помогает в ее снижении, но все равно «перегрева» нет.

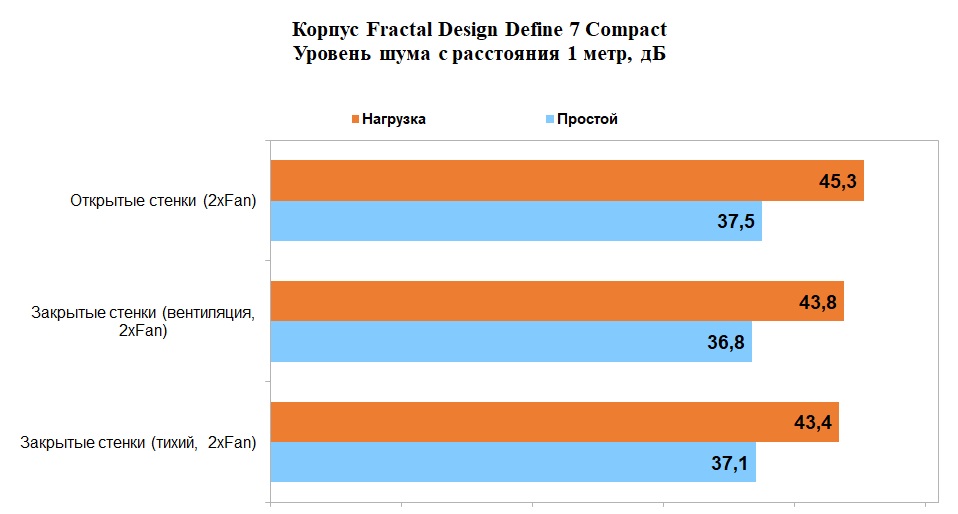

Уровень шума.

Заметно, что корпус Fractal Design Define 7 Compact с учетом двух предустановленных вентиляторов, даже со сменной панелью оптимизирован для снижения уровня шума от работающих комплектующих. Шум, конечно, от корпуса и компонент имеется, но он получается приглушенным.

Выводы

Подводя итог по Mid-Tower корпусу Fractal Design Define 7 Compact, можно сказать следующее: в плане внешнего вида перед нами классический представитель серии Define 7 с тем же дизайном, выпускаемый в нескольких модификациях (разной левой боковой стенкой), но с небольшими размерами, и это, конечно, будет плюсом для пользователей, которым не нужны крупные корпуса. Да, некоторые возможности серии Define 7 в модели Define 7 Compact были убраны (возможность установки корзин под накопители, поддержка 5.25" накопителя, хаб для подключения вентиляторов), но в остальном функционал практически не ухудшился – корпус просторный и по-прежнему поддерживается установка радиаторов, правда появились ограничения на размеры (один 240 мм сверху и один 280/360 мм спереди). И напомним специфику серии, наличие шумоизоляции и небольшие зоны перфорации, что обеспечивает корпусу меньший уровень шума, чем другие корпуса подобных размеров.

Особенных недостатков корпус не имеет, однако можно выделить, что при использовании 3.5" накопителей и блока питания с толстыми кабелями, последние придется прокладывать сразу же над блоком питания и в один ряд.

На фоне других корпусов серии Define 7 приятно радует Mid-Tower корпус Fractal Design Define 7 Compact своей рекомендованной стоимостью (версии с закаленным стеклом - 110 долларов). Правда на момент выхода в российской рознице цена на него несколько завышена ~9000 рублей.

Плюсы:

  • Стильный внешний вид;
  • Высокое качество изготовления;
  • Боковая панель из закаленного стекла с бесшовным креплением;
  • Возможность смены верхней панели;
  • Поддержка установки крупных радиаторов СЖО (спереди - до 360 мм, сверху - до 240 мм);
  • Предустановленные 120 мм и 140 мм вентиляторы Dynamic X2 GP-12/GP-14;
  • Один порт USB 3.1 Gen2 тип C, два порта USB 3.0 и два порта USB 2.0;
  • Применение шумоизоляционных материалов;
  • Неплохая комплектация;
  • Простая процедура сборки.

Минусы:

  • Нет активного охлаждения нижней корзины в штатной комплектации;
  • Не так много пространства за поддоном;
  • Относительно высокая стоимость.
