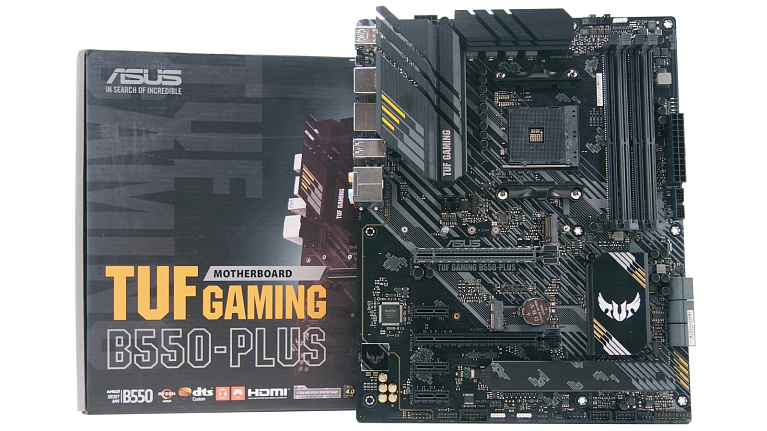

Обзор и тест материнской платы ASUS TUF Gaming B550-Plus

ASUS TUF Gaming B550-Plus - игровая материнская плата для процессоров AMD Ryzen 3000 с набором самого необходимого.
Обзор и тест материнской платы ASUS TUF Gaming B550-Plus
Мы продолжаем рассказывать о материнских платах для процессоров AMD Ryzen 3000, построенных на базе чипсета B550. И сегодня в фокусе нашего внимания игровая ASUS TUF Gaming B550-Plus, наделенная всеми необходимыми для геймеров функциями. Эта плата очень похожа на рассмотренную нами недавно ASUS TUF Gaming B550M-Plus (Wi-Fi). Ключевые отличия в форм-факторах данных моделей, а также в отсутствии модуля Wi-Fi у ASUS TUF Gaming B550-Plus. Это не делает ее менее интересной, но обо всем по порядку.

Технические характеристики

  • Модель - TUF Gaming B550-Plus
  • Socket - AM4
  • Чипсет- AMD B550
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4800(O.C) - 3333(O.C.), 2133 - 3200 МГц
  • Слоты расширения - PCI-E 4.0 x16, PCI-E 3.0 x16, 3*PCI-E x1, 3*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280/22100 (PCIe 4.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA)
  • Звук - 8-канальный (7.1) Realtek ALC S1200A
  • Сетевой интерфейс - 2.5 Gigabit Ethernet (Realtek RTL8125B)
  • Разъёмы на задней панели - 2*USB 2.0, 4*USB 3.2 Gen1, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм*244 мм)

Упаковка и комплектация

Стильная картонная коробка является неотъемлемой составляющей для материнской платы TUF Gaming B550-Plus. На лицевой стороне упаковки присутствует фотография девайса, отдельным логотипом отмечено наличие синхронизируемой подсветки ASUS Aura.
Подробные технические характеристики, а также описание разъемов тыльной панели TUF Gaming B550-Plus даны на тыльной стороне коробки. Здесь же сделан акцент на некоторые особенные фишки данной материнской платы. Это принадлежность продукта к TUF Gaming Alliance, 2.5-гигабитная сеть, радиатор для одного М.2 накопителя, а также кнопка BIOS Flashback для обновления прошивки без работоспособности системы.
Вместе с материнской платой TUF Gaming B550-Plus поставляется:
  • руководство пользователя;
  • набор фирменных наклеек;
  • сертификат надежности;
  • диск с драйверами и фирменным ПО;
  • заглушка для разъемов тыльной панели;
  • два кабеля SATA 6 Гбит/с;
  • два набора винтов для М.2 накопителей.

Внешний вид и особенности

Выполненная в форм-факторе АТХ плата TUF Gaming B550-Plus имеет габариты 305 х 244 мм. Правый край текстолита не урезан, поэтому для установки в корпус реализованы 9 привычных точек крепления. Особо выделяются на материнской плате массивные радиаторы VRM и радиатор чипсета AMD B550 с логотипом TUF Gaming.
Тыльная сторона PCB, как и лицевая, украшена интересным и сложным рисунком в виде ломаных линий. В левом нижнем углу с тыльной стороны TUF Gaming B550-Plus распаян ряд RGB-светодиодов фирменной подсветки ASUS Aura.
Тыльная панель разъемов TUF Gaming B550-Plus включает в себя:
  • два USB 2.0;
  • четыре USB 3.2 Gen 1 Type-A;
  • один USB 3.2 Gen 2 Type-A;
  • один USB 3.2 Gen 2 Type-C;
  • кнопка BIOS Flashback;
  • один HDMI;
  • один DisplayPort;
  • один 2.5-гигабитный LAN;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.

Один из радиаторов системы питания процессора является не просто элементом охлаждения, но и частично оформлением для колодок разъемов тыльной панели. Используя реберную структуру и вырезы под 45 градусов, эти радиаторы охлаждения придают TUF Gaming B550-Plus агрессивный внешний вид.
Питание материнской платы организовано по 24-пин и 8-пин силовым коннекторам. Для установки памяти TUF Gaming B550-Plus предлагает четыре разъема DIMM DDR4 с поддержкой модулей от 2133 до 4800 МГц. Последнее справедливо в случае использования только что вышедших процессоров Ryzen 4000 со встроенным графическим ядром Vega. Для удобства диагностики неисправностей производитель предусмотрел четыре светодиода CPU/DRAM/GPU/BOOT.
Самое интересное в TUF Gaming B550-Plus - количество, тип и распределение линий PCI Express на накопители М.2 и слоты расширения. Скоростной протокол PCIe 4.0 достался только первому слоту PCI-E x16 c металлическим корпусом, а также разъему М.2_1 под процессорным разъемом АМ4. Другой слот PCI-E x16 получает только 4 линии PCIe 3.0 от чипсета В550. Также с линиями PCIe 3.0 функционируют и три слота расширения PCI-E x1. Нижний М.2_2 разъем с радиатором охлаждения обслуживается чипсетом В550, поэтому в нем тоже используется протокол PCIe 3.0 x4.
За охлаждение чипсета отвечает массивный алюминиевый радиатор, на котором красуется логотип TUF Gaming. Охлаждение В550 пассивное, без активного обдува вентилятором, как это было с платами на чипсетах Х570.
Материнская плата TUF Gaming B550-Plus предлагает два разъема М.2 для твердотельных накопителей. Верхний М.2_1 поддерживает установку 2242/2260/2280/22100 устройств с протоколами передачи данных PCIe 4.0 x4 или SATA. Радиатора охлаждения здесь нет, что немного странно, учитывая, что именно в этот разъем будет устанавливаться наиболее скоростной и горячий накопитель.
Зато алюминиевый радиатор охлаждения есть на втором М.2 разъеме, который готов принять на борт 2242/2260/2280/22100 устройства с передачей данных PCIe 3.0 x4 или SATA. Этот разъем М.2 делит линии PCIe с портами SATA6G_5 и SATA6G_6. Поэтому последние будут недоступны в случае задействования М.2_2 разъема.
Для устройств с подключением по SATA предусмотрено шесть соответствующих разъемов 6 Гбит/с, распаянных на правом торце материнской платы. Здесь же можно увидеть и колодку USB 3.2 Gen1 для вывода пары портов на фронтальную панель корпуса ПК.
Любителям встроенного в материнскую плату звука TUF Gaming B550-Plus предлагает 7.1-канальную конфигурацию с аудиокодеком Realtek ALC S1200A. В числе ключевых особенностей этой обвязки является использование качественных японских конденсаторов и изолирующий от помех аудиотракт.
В модели TUF Gaming B550-Plus предусмотрена возможность установки беспроводного модуля Wi-Fi в виде платы М.2. Соответствующий для этого разъем расположился между слотами PCI-E x16.
Нижняя панель TUF Gaming B550-Plus интересна наличием Thunderbolt разъема для платы PCIe и двумя колодками USB 2.0. Для подключения элементов подсветки материнская плата оборудована один +5В RGB и двумя +12В RGB разъемами с поддержкой ASUS Aura.
Для подключения корпусных вентиляторов, систем воздушного и жидкостного охлаждения на плате реализовано 6 разъемов 4-пин PWM с возможностью автоматического управления. Один из этих разъемов поддерживает подключение помп кастомных СЖО. Все 6 разъемов равномерно распределены по TUF Gaming B550-Plus: пара над сокетом АМ4 и пара под ним, и еще пара на нижней грани материнской платы.
Для качественного питания процессоров Ryzen 3000 материнская плата оборудована 10 силовыми модулями DrMOS. Основу составляют 50А интегральные сборки Vishay SiC639, которые образуют 6-фазный VRM по схеме (4*2)+(2).

Для охлаждения силовой обвязки используются два массивных алюминиевых радиатора, контактирующих через термопрокладки.
Для управления системой питания процессора используется цифровой ШИМ-контроллер Digi+VRM ASP1106GGQW.

Возможности BIOS

Для материнских плат серии TUF производитель использует бирюзово-черное оформление, и в этом TUF Gaming B550-Plus - не исключение. Интерфейс BIOS включает в себя краткое и подробное отображение настроек, переключение между которыми выполняется клавишей F7.
На скриншотах ниже продемонстрированы основные разделы настроек BIOS материнской платы TUF Gaming B550-Plus версии прошивки 1004.

Тестовый стенд

Процессор AMD Ryzen 7 3700X (8-ядер)
Видеокарта
MSI GeForce GTX 1080 Ti
Система охлаждения Noctua NH-U12S Chromax.black
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1909
Драйвера GeForce 446.14
Для тестирования материнской платы TUF Gaming B550-Plus был собран тестовый стенд с использованием 8-ядерного процессора AMD Ryzen 7 3700X. Две планки памяти Corsair Vengeance RGB Pro DDR4-3600 были установлены в двухканальный режим работы на 3600 МГц с таймингами 16-16-16-36-1Т.

Работа с AMD Ryzen 7 3700X и производительность

Сначала оценим работу материнской платы TUF Gaming B550-Plus с заводскими настройками BIOS. Ничего не меняем кроме установки памяти на частоту 3600 МГц. Запускаем рендер силами CPU в программе Cinebench R20 и оцениваем показатели. С использованием процессора Ryzen 7 3700X они получаются весьма комфортными: энергопотребление ~88 Вт, температура - 67 градусов Цельсия и уверенные ~3900 МГц на каждом ядре.
С теми же настройками BIOS запускаем стресс-тест Small FFTs в программе Prime95. Срабатывает автоматика и материнская плата сбрасывает частоты ядер процессора до 3600 МГц, что позволяет удерживать энергопотребление Ryzen 7 3700X в рамках 83 Вт. При этом температура процессора оказывается чуть ниже, а именно 64,3 градуса Цельсия.
Теперь переходим к более агрессивной схеме работы материнской платы TUF Gaming B550-Plus с процессором Ryzen 7 3700X. Активируем технологию PBO в настройках BIOS и возвращаемся к рендеру в Cinebench R20. Теперь энергопотребление процессора не ограничено, что позволяет последнему нарастить частоты ядер до ~4100 МГц при 128 Вт. При этом температура Ryzen 7 3700X остается в рамках допустимых температур, а именно 81,5 градуса Цельсия.
После рендеринга запускаем стресс-тест в Prime95 и регистрируем пиковое энергопотребление уже на уровне 145 Вт. Но частота Ryzen 7 3700X уже уверенно держатся по ~4000 МГц на каждом ядре. Температура процессора подлетает до внушительных 87,8 градусов Цельсия.
Дальнейшее испытание TUF Gaming B550-Plus на прочность - ручной разгон процессора. На воздушной системе охлаждения наш экземпляр Ryzen 7 3700X может работать на частоте 4250 МГц при напряжении 1.275В. Этот разгон материнская плата осваивает легко. При рендеринге в Cinebench R20 энергопотребление CPU падает до 103 Вт, а температура до 71,5 градуса Цельсия.

Стресс-тест с помощью Prime95 позволяет разогреть процессор до 88,3 градусов Цельсия при энергопотреблении 142 Вт. Разумеется, что в режиме ручного разгона все ядра Ryzen 7 3700X функционируют под нагрузкой на частоте 4250 МГц.

Проверка пропускной способности и латентности памяти в бенчмарке AIDA64 позволяет выявить, что ни PBO, ни ручной разгон процессора не оказывают влияния на производительность ОЗУ.

После нагрузочных тестов VRM материнской платы TUF Gaming B550-Plus мы оценили общую производительность системы. Замеры проводили в популярных тестовых бенчмарках и паре игр. Для этого использовали три варианта работы тестовой системы:
  • процессор в режиме PBO Auto, память на частоте 3600 МГц;
  • процессор в режиме PBO Enabled, память на частоте 3600 МГц;
  • процессор в ручном разгоне до 4.25 ГГц, память на частоте 3600 МГц.
В большинстве бенчмарков и в играх лучшая производительность системы была при автоматическом разгоне процессора с помощью технологии PBO, а также при ручном разгоне Ryzen 7 3700X до 4250 МГц.

В играх, даже при очень низком разрешении 1280 х 720 точек, все упиралось в видеокарту GTX 1080 Ti. Разница в результатах если и была, то на уровне 1-2 кадров в секунду.

С 8-ядерным процессором Ryzen 7 3700X материнская плата TUF Gaming B550-Plus чувствовала себя великолепно, не подавая ни намека на перегрев зоны VRM. Температура снималась с самой горячей точки основного радиатора охлаждения, но даже в пике она не превысила 68 градусов Цельсия.

Заключение

Когда беспроводные протоколы Wi-Fi и Bluetooth не столь принципиальны, а важна качественная основа для работы Ryzen 3000, то ASUS TUF Gaming B550-Plus оказывается буквально "ко двору". Эта материнская плата на примере Ryzen 7 3700Х показывает, насколько легко и просто может справляться с 8-ядерным процессором. Зона питания процессора, построенная с использованием 10 силовых модулей DrMOS, не перегревается, обеспечивая стабильную работу на повышенных частотах и при ручном разгоне CPU. Вместе с этим TUF Gaming B550-Plus дает пользователю и более скоростные линии PCIe 4.0, приходящие на первый слот для видеокарты и один из М.2 разъемов. Да полноты баланса на плате присутствует современный 2.5-гигабитный сетевой адаптер и красивая RGB-подсветка. С таким набором положительных особенностей эта материнская плата выглядит достойным предложением на рынке. В частности, когда стоимость ASUS TUF Gaming B550-Plus не превышает 1200-13000 рублей.
Плюсы:
  • чипсет AMD B550 с поддержкой процессоров Ryzen 3000 и Ryzen 4000;
  • система питания процессора с 10 силовыми модулями DrMOS;
  • качественное охлаждение VRM, отсутствие перегрева при разгоне CPU;
  • линии PCIe 4.0 для слота видеокарты и первого М.2 разъема;
  • 2.5-гигабитная сеть с защитой сетевого разъема и трафик-менеджером;
  • три разъема для лент подсветки RGB, поддержка ASUS Aura;
  • современные разъемы USB 3.2 Gen1 и USB 3.2 Gen2/Gen2 Type-C;
  • кнопка BIOS Flashback на тыльной панели.
Минусы:
  • не предусмотрен радиатор охлаждения для первого М.2 разъема;
  • разъем М.2 делит ресурсы с портами SATA6G_5 и SATA6G_6;
  • второй слот PCI-E x16 работает в режиме х1, если задействован любой из слотов PCI-E x1.
