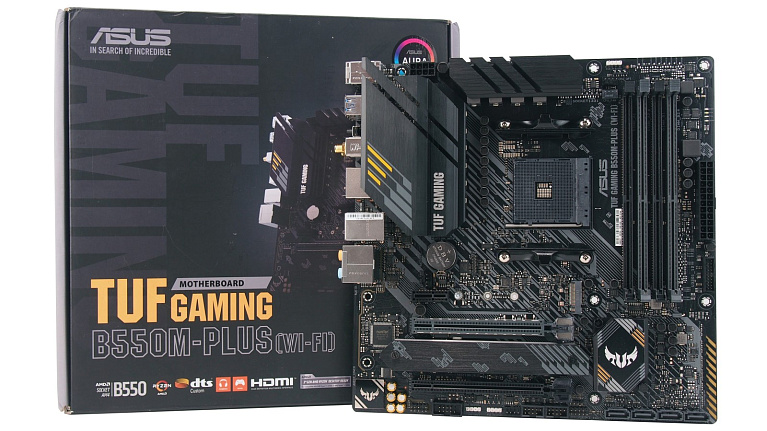

Обзор и тест материнской платы ASUS TUF Gaming B550M-Plus (Wi-Fi)

Компактная, надежная и доступная материнская плата ASUS TUF Gaming B550M-Plus (Wi-Fi) для процессоров AMD Ryzen.
Обзор и тест материнской платы ASUS TUF Gaming B550M-Plus (Wi-Fi)
Не так давно мы уже тестировали флагманскую материнскую плату ASUS с чипсетом AMD B550 в лице ROG Strix B550-E Gaming, которая оставила о себе впечатление пусть и дорогого, но комплексного игрового решения. В этом же обзоре мы расскажем про более доступную, но не менее интересную модель. Речь пойдет о материнской плате ASUS TUF Gaming B550M-Plus (Wi-Fi), выполненной в компактном форм-факторе Micro-ATX, но с множеством полезного функционала.

Технические характеристики

  • Модель - TUF Gaming B550M-Plus (Wi-Fi)
  • Socket - AM4
  • Чипсет- AMD B550
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4400(O.C) - 3466(O.C.), 2133 - 3200 МГц
  • Слоты расширения - PCI-E 4.0 x16, PCI-E 3.0 x16, PCI-E x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280 (PCIe 4.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA)
  • Звук - 8-канальный (7.1) Realtek ALC S1200A
  • Сетевой интерфейс - 2.5 Gigabit Ethernet (Realtek RTL8125B), Wi-Fi, Bluetooth (Intel 6 AX200)
  • Разъёмы на задней панели - PS/2, 2*USB 2.0, 4*USB 3.2 Gen1, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - mATX (244 мм*244 мм)

Упаковка и комплектация

Поскольку TUF Gaming B550M-Plus Wi-Fi имеет форм-фактор Micro-ATX, то и коробка этой материнской платы выглядит компактно. Оформление упаковки выполнено в традиционном для серии TUF стиле. На лицевой стороне мелькает силуэт платы, крупными буквами указано наименование серии и модель.
Подробные технические характеристики TUF Gaming B550M-Plus Wi-Fi расписаны на тыльной стороне коробки. Здесь же присутствует сразу несколько блоков информации об интересных особенностях этой модели.
Комплектация TUF Gaming B550M-Plus Wi-Fi включает в себя:
  • руководство пользователя;
  • набор наклеек серии TUF Gaming;
  • диск с драйверами и фирменным ПО;
  • заглушка для разъемов тыльной панели;
  • винты и площадки для установки М.2 накопителей;
  • два кабеля SATA 6 Гбит/с;
  • антенна Wi-Fi.

Внешний вид и особенности

Материнская плата TUF Gaming B550M-Plus Wi-Fi привлекает к себе много внимания. И не в последнюю очередь из-за успешной модели форм-фактора Micro-ATX на чипсете AMD B450. В новой модели удалось сохранить все самое лучшее и обрести нечто большее. Отличительной особенностью рассматриваемой платы является наличие беспроводного модуля Wi-Fi.
Габариты TUF Gaming B550M-Plus Wi-Fi составляют 244 х 244 мм. Для установки в корпус ПК плата имеет 8 точек крепления, что позволяет не беспокоиться за правый край текстолита. Печатная плата TUF Gaming B550M-Plus Wi-Fi имеет сложный фирменный рисунок, а также ряд RGB-светодиодов в правом нижнем углу.
На тыльной панели разъемов TUF Gaming B550M-Plus Wi-Fi присутствует:
  • один PS/2;
  • два USB 2.0;
  • четыре USB 3.2 Gen 1 Type-A;
  • кнопка BIOS Flashback;
  • два гнезда для антенны Wi-Fi;
  • один HDMI;
  • один DisplayPort;
  • один 2.5-гигабитный LAN;
  • один USB 3.2 Gen 2 Type-A;
  • один USB 3.2 Gen 2 Type-C;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.
Массивному нагромождению радиаторов охлаждения плата TUF Gaming B550M-Plus Wi-Fi обязана системе питания процессора. Впрочем, об этой особенности материнской платы мы расскажем позже, а пока посмотрим на функционал модели.
TUF Gaming B550M-Plus Wi-Fi может принять на борт до 128 Гб оперативной памяти, частота которой варьируется от 2133 до 4400 МГц с учетом разгона. Для этого справа от сокета распаяно четыре слота DIMM DDR4.
Слотов расширения PCI Express у TUF Gaming B550M-Plus Wi-Fi всего три. Первый PCI-E 4.0 x16 облачен в металлическую защиту, укрепляющую его и повышающую надежность в случае установки тяжелой видеокарты. Нижний слот PCI-E 3.0 x16 довольствуется всего 4-мя линиями PCIe, поскольку получает их от чипсета AMD B550 и делит их со слотом PCI-E 3.0 x1. При использовании короткого слота PCI-E 3.0 x1 нижнему слоту расширения достанутся лишь 2 линии вместо 4-х.
Для накопителей М.2 у платы TUF Gaming B550M-Plus Wi-Fi имеется два соответствующих разъема. Верхний М.2_1 обслуживается линиями PCIe процессора, поэтому может работать в режиме PCIe 4.0 x4. Поддержка накопителей с протоколом передачи SATA разъемом М.2_1 также реализована. В верхний разъем могут быть установлены устройства типа 2242/2260 и 2280.
Нижний М.2_2 разъем способен принять на борт накопители с размерами 2242/2260/2280 и 22110. Здесь для охлаждения предусмотрен радиатор охлаждения, который не помешал бы на разъеме М.2_1. В нижнем разъеме М.2_2 возможна работа накопителей в режиме PCIe 3.0 x4 и SATA.
В правом нижнем углу TUF Gaming B550M-Plus Wi-Fi расположился чипсет AMD B550, охлаждаемый алюминиевым радиатором с логотипом серии TUF. Сразу под ним вертикально распаяны четыре порта SATA 6 Гбит/с.
Звук на TUF Gaming B550M-Plus Wi-Fi представлен аудиокодеком Realtek ALC S1200A c 7.1-канальным звучанием. Звуковая обвязка платы включает в себя изолирующий от помех аудиотракт, японские конденсаторы Nichicon, а также фирменные настройки для игровых гарнитур.
Для увеличения разъемов USB и вывода их на фронтальную и тыльную панели корпуса ПК материнская плата TUF Gaming B550M-Plus Wi-Fi имеет:
  • одну 19-пин колодку USB 3.2 Gen 1 Type-A для вывода двух соответствующих разъемов;
  • две колодки USB 2.0 для вывода четырех соответствующих разъемов.
Материнская плата TUF Gaming B550M-Plus Wi-Fi располагает 4-мя разъемами 4-пин PWM для подключения корпусных вентиляторов и помпы жидкостного охлаждения. Для любителей светодиодной подсветки на плате присутствуют сразу два разъема +12В RGB и один адресуемый +5В RGB.
Отдельно стоит сказать и о системе диагностики платы TUF Gaming B550M-Plus Wi-Fi. Здесь она реализована в виде светодиодов DRAM/CPU/VGA/BOOT, которые будут сигнализировать о причине отказа старта системы.
Чтобы более детально рассмотреть систему питания процессора на материнской плате, снимем радиаторы охлаждения с TUF Gaming B550M-Plus Wi-Fi. Они, к слову, здесь весьма массивные и увесистые. Оба радиатора контактируют с нагреваемыми элементами через термопрокладки.
Система питания процессора на TUF Gaming B550M-Plus Wi-Fi представлена 10-ю силовыми модулями Dr.MOS, работающими по схеме 8+2.
В качестве сборок используются микросхемы SiC639, управляет питанием ШИМ-контроллер Digi+ ASP1106GGQW.
Достаточно добротное оснащение TUF Gaming B550M-Plus Wi-Fi получила для выхода в интернет. Силами 2.5-гигабитного контроллера Realtek RTL8125B реализована проводная сеть. А беспроводные функции Wi-Fi и Bluetooth 5.1 стали возможными благодаря наличию контроллера Intel Wi-Fi 6 AX200.

Возможности BIOS

Материнская плата TUF Gaming B550M-Plus Wi-Fi тестировалась с версией BIOS 0805, доступной для скачивания на официальном сайте производителя. Оформление оболочки выполнено в бирюзово-черных тонах. Интерфейс BIOS переключается на полный доступ настроек функциональной клавишей F7.

На скриншотах ниже мы демонстрируем основные настройки BIOS версии 0805 для материнской платы TUF Gaming B550M-Plus Wi-Fi в режиме Advanced Mode.

Тестовый стенд

Процессор AMD Ryzen 9 3950X (16-ядер)
Видеокарта
MSI GeForce GTX 1080 Ti
Система охлаждения Noctua NH-U12S Chromax.black
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1909
Драйвера GeForce 446.14
Работоспособность и производительность материнской платы TUF Gaming B550M-Plus Wi-Fi удалось проверить в паре с 16-ядерным процессором AMD Ryzen 9 3950X. Это позволило как следует нагрузить систему питания процессора и оценить эффективность охлаждения радиаторов материнской платы.

В качестве охлаждения центрального процессора использовался кулер Noctua NH-U12S Chromax.black. Место оперативной памяти заняли два модуля Corsair Vengeance RGB Pro DDR4-3600, объемом 8 Гб каждый.

Работа с AMD Ryzen 9 3950X и производительность

Первое, на что сфокусируем внимание - это на то, как TUF Gaming B550M-Plus Wi-Fi работает с настройками "из коробки". Для этого установим все настроек BIOS по умолчанию и нагрузим систему 3D рендерингом в программе Cinebench R20. Под такой нагрузкой материнская плата позволяет процессору Ryzen 9 3950X работать на частоте 3400 МГц со всеми задействованными в работе ядрами. Общее энергопотребление процессора в пике составляет 133 Вт, температура не превышает 77 градусов Цельсия.
Следующий для TUF Gaming B550M-Plus Wi-Fi тест - нагрузка стресс-тестом Prime95 FPU. Здесь плата включает в действие энергосберегающие функции, не позволяя процессору потреблять более 115 Вт и опуская рабочую частоту его ядер до 3200 МГц.
Далее посмотрим на то, как на плате TUF Gaming B550M-Plus Wi-Fi работает технология автоматического разгона. Для этого активируем функцию PBO в настройках BIOS и возвращаемся к рендерингу в Cinebench R20. Во время работы наблюдается энергопотребление до 187 Вт, а частота ядер Ryzen 9 3950X держится в районе 4000 МГц.
Усиливаем нагрузку на VRM материнской платы с помощью стресс-теста Prime95 FPU, получая уже почти 200 Вт энергопотребления CPU. При этом частота каждого ядра Ryzen 9 3950X остается на уровне 3800 МГц.
Отдельным этапом пробуем ручной разгон процессора на TUF Gaming B550M-Plus Wi-Fi. Здесь уже нас лимитирует только система охлаждения процессора. Но закрепиться удается на 4200 МГц для всех 16-ти ядер Ryzen 9 3950X. При напряжении 1.200В общее энергопотребление составляет 183 Вт, что делает нагрузку на VRM даже немного меньше, чем автоматический разгон с использованием PBO.
С использованным для тестов процессором Ryzen 9 3950X плата TUF Gaming B550M-Plus Wi-Fi позволяет установить память максимально на 3600 МГц при соотношении частоты DDR4 и FCLK 1:1. Разгон свыше этого значения заканчивается на отметке в 4200 МГц, что на 200 МГц меньше продемонстрированных платой ROG Strix B550-E Gaming. Однако практического смысла в переходе на соотношение 2:1 нет, поскольку оперативная память начинает работать с большей латентностью.
Для общей оценки производительности системы с материнской платой TUF Gaming B550M-Plus Wi-Fi, а также сравнения режимов работы, мы измерили быстродействие в ряде бенчмарков и игр при следующих параметрах:
  • процессор в режиме PBO Auto, память на частоте 3600 МГц;
  • процессор в режиме PBO Enabled, память на частоте 3600 МГц;
  • процессор в ручном разгоне до 4.2 ГГц, память на частоте 3600 МГц.
В многопоточных бенчмарках выигрышнее оказался преимущественно ручной разгон процессора до 4200 МГц и в ряде случаев - активный режим PBO.
Несмотря на тестирование в низком разрешении 720р, заметить разницу между настройками системы в играх не представилось возможным. Упор пришелся на видеокарту GTX 1080 Ti.

А вот энергопотребление процессора и температуры отличались от выбранных настроек BIOS. Самым нагруженным в нашем случае режимом оказался авторазгон процессора с помощью технологии PBO. Как следствие, максимальная температура основного радиатора VRM платы TUF Gaming B550M-Plus Wi-Fi при измерении пирометром составила 74 градуса Цельсия.

Заключение

ASUS TUF Gaming B550M-Plus Wi-Fi - вариант материнской платы, предоставляющий возможность сборки компактного и мощного игрового ПК. Выполненная в форм-факторе Micro-ATX эта модель платы вобрала в себя достаточную функциональность, современные разъемы и, что немаловажно, качественную систему питания процессора. Наш опыт эксплуатации подтвердил, что TUF Gaming B550M-Plus Wi-Fi готова к установке 16-ядерного процессора Ryzen 9 3950X без каких-либо компромиссов. К достоинствам протестированной модели также стоит отнести наличие двух разъемов М.2 для накопителей, разъемы USB 3.2 Gen 2, проводную 2.5-гигабитную сеть и беспроводные возможности Wi-Fi/Bluetooth. Что хотелось бы увидеть в TUF Gaming B550M-Plus Wi-Fi, так это радиатор для верхнего М.2 и горизонтально распаянные порты SATA. Но даже с имеющимся оснащением и возможностями эта материнская плата не видится слишком дорогой при цене в 13000 рублей.
Плюсы:
  • новый чипсет AMD B550 с пассивным охлаждением;
  • питание процессора с использованием 10 силовых модулей Dr.MOS;
  • PCIe 4.0 для слотов расширения под видеокарту и для одного М.2;
  • современные разъемы USB 3.2 Gen2;
  • 2.5-гигабитный проводной сетевой контроллер;
  • беспроводный контроллер Wi-Fi 6 AX200;
  • три разъема для подключения элементов подсветки RGB;
  • готовность работать с любым процессором, включая 16-ядерный Ryzen 9 3950X.
Минусы:
  • отсутствие радиатора охлаждения для верхнего разъема М.2;
  • при использовании слота PCIe 3.0 x1 нижний слот PCIe 3.0 x16 переходит в режим х2.
