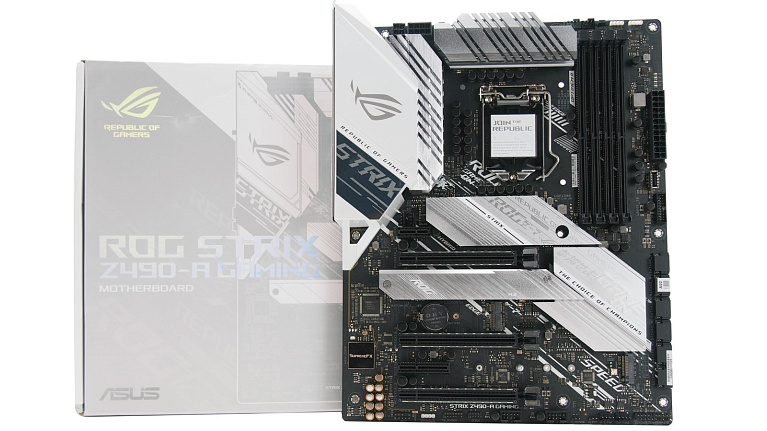

Обзор и тест материнской платы ASUS ROG Strix Z490-A Gaming

Мощная система питания и бело-серебристая окраска в стиле "киберпанк" - всё это материнская плата ASUS ROG Strix Z490-A Gaming.
Обзор и тест материнской платы ASUS ROG Strix Z490-A Gaming
Знакомить читателей сайта I2HARD.ru с материнскими платами для процессоров Intel Core 10-го поколения мы начали с модели ASUS TUF Gaming Z490-Plus Wi-Fi. Это достаточно функциональная и доступная по цене материнская плата, которая отлично показала себя в плане разгона процессора и оперативной памяти. Сегодня же у нас на рассмотрении девайс с еще более интересными особенностями. Модель ASUS ROG Strix Z490-A Gaming - это не просто материнская плата с мощной системой питания и хорошим охлаждением зоны VRM, но и визитная карточка игровой сборки. Выполненная в бело-серебристом стиле ROG Strix Z490-A Gaming представляет собой "киберпанк" среди материнских плат ASUS.

Технические характеристики

  • Модель - ASUS ROG Strix Z490-A Gaming
  • Socket - LGA 1200
  • Чипсет - Intel Z490
  • Тип памяти - DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4600 - 2800(O.C.), 2666 - 2133 МГц
  • Слоты расширения - 3*PCI-E 4.0 x16, PCI-E x4, PCI-E x1, 3*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4), M.2_3 - Key E
  • Звук - 8-канальный (7.1) SupremeFX S1220A
  • Сетевой интерфейс - 2.5-Gigabit Ethernet (Intel I225-V)
  • Разъёмы на задней панели - PS/2, 2*USB 2.0, 4*USB 3.2 Gen1, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм*244 мм)

Упаковка и комплектация

Внешне коробка платы ROG Strix Z490-A Gaming удивляет отсутствием темного оформления. Это бело-серебристые тона, с помощью которых производитель старается передать образ девайса. Вместо привычной фотографии платы на фронтальной стороне упаковки присутствуют лишь очертания ROG Strix Z490-A Gaming.
Тыльная сторона коробки ROG Strix Z490-A Gaming, напротив, содержит фотографии материнской платы в деталях. Присутствуют технические характеристики, а также перечень разъемов тыльной панели.

Комплектация материнской платы ROG Strix Z490-A Gaming включает в себя:
  • руководство пользователя;
  • набор бело-серебристых наклеек ROG Strix;
  • диск с драйверами и фирменными утилитами;
  • фирменный брелок ROG Strix;
  • четыре кабеля SATA;
  • два кабеля для лент подсветки RGB;
  • термощуп;
  • крепление для установки 40 мм вентилятора поверх радиатора VRM;
  • винты и стойки для М.2 накопителей;
  • набор пластиковых стяжек.

Внешний вид и особенности

Среди материнских плат ASUS ROG Strix с чипсетом Intel Z490 рассматриваемая модель является единственной, которая выполнена в бело-серебристом стиле "киберпанк". Это касается в первую очередь массивных алюминиевых радиаторов, а также белого пластика задней панели разъемов.
При этом сама печатная плата у ROG Strix Z490-A Gaming осталась привычно черная. Форм-фактор материнской платы - АТХ, с габаритами 305 х 244 мм.
Украшением ROG Strix Z490-A Gaming является предустановленная заглушка белого цвета. Тыльная панель разъемов платы включает в себя следующие интерфейсы:
  • HDMI и DisplayPort для вывода изображения;
  • два USB 2.0;
  • четыре USB 3.2 Gen1;
  • один USB 3.2 Gen2 Type-A;
  • один USB 3.2 Gen2 Type-C;
  • 2.5-гигабитный LAN RJ-45;
  • пять аудиоразъемов 3.5 мм;
  • один оптический S/PDIF Out;
  • кнопку автономного обновления BIOS c USB накопителя без работоспособности системы.
Процессорный разъем LGA1200 окружен тремя массивными алюминиевыми радиаторами. ROG Strix Z490-A Gaming не относится к числу материнских плат, система охлаждения которых имеет тепловую трубку. Но этот недостаток компенсируется солидным оребрением ее радиаторов охлаждения.
Производитель заявляет для ROG Strix Z490-A Gaming поддержку оперативной памяти DDR4 с частотой до 4600 МГц. На плату может быть установлено до 128 Гб памяти. Для этого ROG Strix Z490-A Gaming оборудована четырьмя слотами DIMM DDR4 с технологией OptiMem II.
Интересной особенностью в ROG Strix Z490-A Gaming является то, что все три имеющихся у платы слота PCIe 3.0 x16 оборудованы металлическим кожухом. На практике данные разъемы могут работать по схеме х16 или х8+х4+х4 линий PCI Express. Поэтому, если говорить про технологии мульти-GPU, то ROG Strix Z490-A Gaming поддерживает только AMD 2-Way CrossFireX. Также на плате присутствует один слот расширения PCIe 3.0 x4 и один PCI 3.0 x1.
Для устройств М.2 плата ROG Strix Z490-A Gaming предлагает сразу три соответствующих разъема. Верхний М.2_1 и нижний М.2_2 разъемы рассчитаны на установку накопителей 2242/2260/2280/22110. Верхний разъем М.2_1 с алюминиевым радиатором охлаждения поддерживает PCIe 3.0 x4 и SATA накопители. Нижний М.2_2 без радиатора охлаждения способен принять на борт только накопители PCIe 3.0 x4.
Также на ROG Strix Z490-A Gaming присутствует и разъем М.2_3 вида Key E, предназначение которого - установка беспроводного модуля Wi-Fi. На правом торце платы в один ряд распаяны шесть классических разъемов SATA 6 Гбит/с.
Увеличить количество USB и вывести их на переднюю панель корпуса ПК на ROG Strix Z490-A Gaming помогут следующие разъемы:
  • четыре USB 2.0 в виде двух колодок на нижней грани платы;
  • два USB 3.2 Gen1 Type-A в виде 19-пин колодки на правой грани платы;
  • один USB 3.1 Gen1 Type-C в виде соответствующего коннектора на правой грани платы.
Для вентиляторов и компонентов СВО на плате реализовано 7 разъемов 4-пин PWM с возможностью управления из BIOS или через фирменную утилиту Fan Expert 4. При этом 5 из 7 разъемов находятся в окружении процессорного разъема ROG Strix Z490-A Gaming.
Звук на ROG Strix Z490-A Gaming представлен аудиосистемой SupremeFX, которая обещает похвастать детализированным звучанием и ровной амплитудно-частотной характеристикой. В основе этой аудиосистемы находится кодек S1220A с поддержкой 7.1-канального звучания. В звуковой обвязке примерено экранирование, изоляционная линия, двойной усилитель для наушников, а также качественные японские конденсаторы Nichicon.
Чипсет на ROG Strix Z490-A Gaming охлаждается массивным алюминиевым радиатором, который контактирует с кристаллом через термопрокладку. Радиатор крепится к материнской плате с помощью двух винтов, размещенных по диагонали.
А так выглядят с внутренней стороны радиаторы зоны VRM материнской платы ROG Strix Z490-A Gaming. Их размеры и массивность внушают уважение и веру в то, что система питания на ROG Strix Z490-A Gaming точно не перегреется в случае использования 8- или 10-ядерного процессора Comet Lake.
На фото ниже силовая обвязка ROG Strix Z490-A Gaming без радиаторов охлаждения. Здесь она представлена 14-ю силовыми модулями DrMOS.
Для управления питанием используется 8-фазный ШИМ-контроллер Digi+VRM ASP1900B. Расположенные слева и сверху модули DrMOS с интегральными сборками NCP302045 предназначены для питания ядер процессора и встроенного видеоядра. Нижняя часть силовой обвязки состоит из двух пар фаз для питания VCCIO и системного агента.
Наличием 2.5-гигабитного разъема LAN материнская плата ROG Strix Z490-A Gaming обязана сетевому контроллеру Intel I225-V. Разъемы HDMI и DisplayPort на тыльной панели реализованы силами контроллера ASMedia ASM1442K.

Возможности BIOS

Материнская плата ROG Strix Z490-A Gaming имеет не только симпатичный внешний вид, но и нарядную оболочку BIOS. Ее оформление выполнено в черно-красном стиле. По умолчанию плата стартует с интерфейсом EZ Mode, но с помощью клавиши F7 возможно переключение на полный перечень настроек.

На скриншотах ниже представлено большинство настроек BIOS версии 0607 материнской платы ROG Strix Z490-A Gaming.

Тестовый стенд

Процессор Intel Core i7-10700k (8-ядер)
Видеокарта
MSI GeForce GTX 1080 Ti
Система охлаждения Deepcool Castle 280EX
Термоинтерфейс Arctic MX-2
Оперативная память TeamGroup T-Force Xtreem DDR4-4133 8Gb*2
Накопитель M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1909
Драйвера GeForce 446.14
Тесты материнской платы ROG Strix Z490-A Gaming проводились c BIOS версии 0607. Для тестов использовался 8-ядерный процессор Intel Core i7-10700k и оперативная память TeamGroup T-Force Xtreem DDR4-4133 2 х 8 Гб.

За счет бело-серебристого оформления плата ROG Strix Z490-A Gaming отлично смотрится на фоне игровой сборки. Для демонстрации ее внешнего вида мы на время даже сняли видеокарту GTX 1080 Ti.

Дополняет внешний вид ROG Strix Z490-A Gaming модуль RGB-подсветки, встроенный в белоснежную накладку тыльной панели разъемов.

Работа с Core i7-10700k и производительность

Работа "из коробки"
По традиции в первую очередь оценим, как материнская плата ROG Strix Z490-A Gaming работает с настройками по умолчанию. При первом старте с дефолтными настройками BIOS плата стартует с параметрами MCE auto и оперативной памятью на 2400 МГц. При оценке производительности в Cinebench R20 процессор разогревается до 63 градусов Цельсия, потребляя при этом до 152 Вт.
Поскольку оперативная память работает при первом старте на 2400 МГц, то ее пропускная способность и латентность находятся на типичном для этой частоты уровне.

Более строгая проверка для системы питания ROG Strix Z490-A Gaming возможна, если использовать стресс-тест Prime95. Он уже вынуждает процессор Intel Core i7-10700k потреблять до 209 Вт энергии и нагреваться до 74 градусов Цельсия. При этом видно, что для ROG Strix Z490-A Gaming параметр MCE - auto не проходит даром. После 1,5-минутной нагрузки материнская плата снижает рабочую частоту процессора до 4000 МГц, а его энергопотребление до 125 Вт.

Работа с активированными MCE и XMP
Переводим материнскую плату ROG Strix Z490-A Gaming в более агрессивный режим работы, активируя MCE для системы питания процессора и XMP для оперативной памяти. Тайминги и частоту оперативной памяти после применения параметров можно наблюдать на скриншоте ниже. После активации профиля XMP плата ROG Strix Z490-A Gaming выставляет напряжения VCCIO 1.30 В и системный агент 1.312 В.
Снова возвращаемся к рендеру силами процессора и выполняем тест в Cinebench R20. Видим, что энергопотребление Intel Core i7-10700k осталось в районе тех же 150 Вт. При этом температура немного выросла, до 66 градусов Цельсия.
Хороший отклик после активации профиля XMP-4133 получает подсистема памяти. Солидно растет пропускная способность и снижаются задержки памяти.

Далее проверяем, как активация технологии MCE отразилась на работе системы. Для этого снова запускаем стресс-тест Prime95 и смотрим на частоту ядер процессора после 2-х минут нагрузки. Здесь полный порядок, все ядра Intel Core i7-10700k уверенно работают на частоте 4700 МГц. Энергопотребление процессора при нагрузке Prime95 составляет 204 Вт, температура самого горячего ядра CPU - 75 градусов Цельсия.

Разгон процессора и памяти
Не обходим вниманием и оверклокерские возможности ROG Strix Z490-A Gaming. Зная потенциал нашего экземпляра процессора Intel Core i7-10700k, уверенно выставляем его рабочую частоту 5200 МГц по всем ядрам. С параметрами LLC = 5 и Vcore = 1.48В процессор стабильно проходит все игровые и синтетические тесты.
Оперативная память TeamGroup T-Force Xtreem DDR4-4133 на плате ROG Strix Z490-A Gaming стартует максимально на частоте 4400 МГц. Выше нам запустить систему не удалось при любых настройках памяти. На частоте 4400 МГц и была продемонстрирована стабильная работа памяти с таймингами 17-17-17-38-1Т-296 при напряжении DRAM - 1.56 В, системного агента - 1.33 В.
После разгона процессора до 5200 МГц и памяти до 4400 МГц оцениваем производительность в рендере Cinebench R20. С материнской платой ROG Strix Z490-A Gaming и процессором Intel Core i7-10700k удается получить 5413 баллов. Разгон вносит свои коррективы, поэтому при рендере силами процессора его энергопотребление уже становится 221 Вт. Но материнская плата ROG Strix Z490-A Gaming с такой нагрузкой справляется отлично, удерживая частоту 5200 МГц на всех ядрах процессора.
Разгон оперативной памяти до 4400 МГц на материнской плате ROG Strix Z490-A Gaming позволяет улучшить показатели чтения, записи и копирования в бенчмарке AIDA64. C 42 до 37.9 нс удается сократить и задержки памяти.

Материнская плата ROG Strix Z490-A Gaming показала, что способна держать разгон процессора Intel Core i7-10700k до 5200 МГц и памяти до 4400 МГц. Это позволило нам провести оценку производительности системы с тремя различными пресетами:
  • старт "из коробки": MCE авто, память авто - 2400 МГц;
  • работа с активированной MCE и выключенными лимитами, память XMP-4133 МГц;
  • разгон Core i7-10700k до 5200 МГц, разгон памяти до 4400 МГц с таймингами 17-17-17-38-2Т-298.
Пока тестовая система проходила все синтетические и игровые бенчмарки, мы измерили температуру радиаторов охлаждения ROG Strix Z490-A Gaming. Самые высокие значения были зафиксированы во время рендеринга силами процессора. Левый радиатор VRM прогрелся до 64 градусов Цельсия, верхний - до 61 градуса Цельсия.

Пиковое энергопотребление процессора, которое испытывала материнская плата ROG Strix Z490-A Gaming во время тестов, составило 150-221 Вт. При этом нельзя сказать, что VRM платы испытывал какие-либо проблемы с перегревом при работе даже разогнанного процессора Intel Core i7-10700k. Опираясь на этот факт, можно предположить, что ROG Strix Z490-A Gaming с успехом подойдет и для 10-ядерного Intel Core i9-10900k.

Заключение

Знакомство с ASUS ROG Strix Z490-A Gaming позволило понять, что этот девайс является не просто красивой материнской платой с бело-серебристым оформлением в стиле "киберпанк", но и добротным продуктом для разгона процессоров Intel 10-го поколения. Система питания ROG Strix Z490-A Gaming рассчитана на работу с 8-ядерными и 10-ядерным CPU и может функционировать без угрозы перегрева силовых компонентов. Причина такого успеха заключается в использовании 12+2 силовых модулей DrMOS, а также массивных радиаторов охлаждения. Привлекательной эту плату также делают ее 2.5-гигабитная сеть, два М.2 для накопителей NVMe, еще один М.2 Key E для модуля Wi-Fi, а также множество современных разъемов USB. По достоинству также стоит оценить и возможность обновления BIOS платы с накопителя USB без работоспособности системы. Что же касается претензий, то оглядываясь на цену в 22000-23000 рублей, хотелось бы видеть в ROG Strix Z490-A Gaming наличие предустановленного модуля Wi-Fi. В остальном же рассматриваемая нами модель видится неплохой материнской платой для работы со старшими процессорами Comet Lake и как основа для стильной игровой сборки.

Плюсы:
  • стильный внешний вид в бело-серебристых тонах и модулем RGB-подсветки;
  • качественная система питания по схеме 12+2 силовых модулей DrMOS;
  • три массивных радиатора на VRM с большой площадью рассеивания тепла;
  • семь разъемов 4-пин PWM, пять из которых возле LGA1200;
  • 2.5-гигабитный сетевой контроллер;
  • крепление для установки 40 мм вентилятора поверх радиаторов VRM;
  • возможность обновления BIOS с накопителя USB при нерабочей системе;
  • хорошие возможности для разгона процессора и памяти;
  • удобный и богатый на настройки BIOS.
Минусы:
  • отсутствие модуля Wi-Fi при цене платы в 22000-23000 рублей;
  • потолок разгона памяти 4400 МГц (с нашим экземпляром платы).
