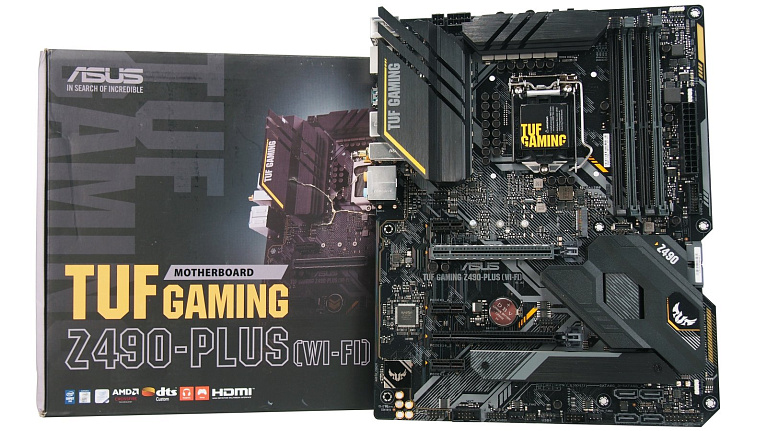

Обзор и тест материнской платы ASUS TUF Gaming Z490-Plus Wi-Fi

• Модель - ASUS TUF Gaming Z490-Plus Wi-Fi
• Socket - LGA 1200

• Чипсет- Intel Z490

• Тип памяти- DDR-4
• Количество слотов памяти - 4
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4600 - 2800(O.C.), 2666 - 2133 МГц
• Слоты расширения - 2*PCI-E 4.0 x16, 3*PCI-E x1, 2*PCI-E M.2
• Тип слотов M.2: М.2_1 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA), М.2_2 - 2242/2260/2280 (PCIe 3.0 x4 или SATA)
• Звук - 8-канальный (7.1) Realtek ALC S1220A
• Сетевой интерфейс - Gigabit Ethernet (Intel I219-V), Wi-Fi (Intel Wi-Fi 6 AX201), Bluetooth v5.1
• Разъёмы на задней панели - PS/2, 4*USB 3.2 Gen1, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
• Форм-фактор - ATX (305 мм*244 мм)

Рассматриваемая модель материнской платы выпущена в двух вариациях: с контроллером Intel Wi-Fi 6 и без него. У нас на тесте самая оснащенная версия TUF Gaming Z490-Plus Wi-Fi. Производитель предлагает для этой материнской платы фирменное оформление в черно-оранжевых тонах. Это касается и ее упаковки.

Подробная информация по TUF Gaming Z490-Plus Wi-Fi представлена на тыльной стороне коробки. Здесь присутствуют фотографии материнской платы, разъемов ее тыльной панели, а также текстовая информация в виде отдельных блоков.

Вместе с материнской платой TUF Gaming Z490-Plus Wi-Fi поставляется:

• руководство пользователя;
• набор наклеек серии TUF Gaming;
• оптический диск с драйверами и фирменным ПО;
• антенна Wi-Fi;
• два кабеля SATA 6 Гбит/с;
• заглушка для панели разъемов;
• крепление для вентилятора 40х40 мм на VRM;
• два винта и двухсторонний скотч 3М для М.2 накопителей.

Материнская плата TUF Gaming Z490-Plus Wi-Fi имеет форм-фактор АТХ с габаритами 305 х 244 мм. На плате присутствуют девять точек крепления и интересный вырез PCB на правом торце. Нижний правый угол PCB также срезан, чтобы придать материнской плате больше агрессии и индивидуализма.

С лицевой и тыльной стороны поверхность TUF Gaming Z490-Plus Wi-Fi украшена узорным рисунком. Смотрится очень интересно и гармонично.

На тыльной панели разъемов TUF Gaming Z490-Plus Wi-Fi присутствует:

• четыре USB 3.1 Gen1;
• один USB 3.2 Gen2 Type-A;
• один USB 3.2 Gen2 Type-C;
• HDMI и DisplayPort для вывода изображения с видеоядра процессора;
• один PS/2 для мыши или клавиатуры;
• два гнезда для антенны Wi-Fi;
• гигабитный LAN RJ-45;
• оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

Правый верхний угол TUF Gaming Z490-Plus Wi-Fi выделяется массивными алюминиевыми радиаторами с множеством ребер. Поскольку в поколении процессоров Intel Core 10-го поколения есть модели с 8-ю и 10-ю ядрами, системам питания материнских плат нужно быть готовым к высоким нагрузкам. Готова ли к этому TUF Gaming Z490-Plus Wi-Fi, обязательно проверим в практической части данного обзора.

Для установки оперативной памяти плата TUF Gaming Z490-Plus Wi-Fi предлагает четыре слота DIMM DDR4 с поддержкой модулей объемом 32 Гб. Если же говорить о разгоне, то максимальная частота заявлена 4600 МГц в случае установки двух одноранговых модулей. Справа от разъемов для памяти находится ряд диагностических светодиодов CPU/MEM/GPU/BOOT. С помощью них пользователь сможет быстро определить причину отказа старта системы и устранить неполадки.

Плата TUF Gaming Z490-Plus Wi-Fi располагает двумя слотами расширения PCIe 3.0 x16, один из которых имеет усиленный каркас из металла. С помощью этих слотов возможна работа двух видеокарт AMD по технологии 2-Way CrossfireX. Правда нижний слот PCIe 3.0 x16 поддерживает только 4 линии PCIe. Также на плате TUF Gaming Z490-Plus Wi-Fi присутствуют три слота PCIe 3.0 x1, реализованные силами чипсета Intel Z490.

Для накопителей М.2 материнская плата TUF Gaming Z490-Plus Wi-Fi предлагает два соответствующих разъема. Верхний разъем М.2_1 рассчитан на установку накопителей с размерами 2242/2260/2280, но радиатор здесь не предусмотрен.

Нижний же разъем М.2_2 оснащается алюминиевым радиатором, на внутренней стороне которого наклеена термопрокладка. Этот М.2 разъем готов принять на борт накопители 2242/2260/2280 и 22110. Оба разъема М.2 на материнской плате TUF Gaming Z490-Plus Wi-Fi поддерживают накопители NVME PCIe 3.0 x4 и SATA.

Снимем декоративный пластиковый кожух, прикрывающий радиатор чипсета Intel Z490. Видим, что этот радиатор прижимается к плате с помощью двух подпружиненных стоек.

Осторожно снимем радиатор с чипсета Intel Z490, чтобы посмотреть на термоинтерфейс, который использует производитель. По консистенции это нечто среднее между термопастой и тонкой силиконовой термопрокладкой. Размеры самого радиатора небольшие, но чипсет Intel Z490 не должен быть сильно горячим при работе материнской платы.

Для накопителей и оптических устройств с интерфейсом подключения SATA плата TUF Gaming Z490-Plus Wi-Fi может предложить шесть соответствующих разъемов. Четыре SATA распаяны вертикально в нижней части печатной платы и еще два - горизонтально на правом торце в области выреза PCB.

За звук в TUF Gaming Z490-Plus Wi-Fi отвечает аудиокодек Realtek ALC S1200A с 7.1-канальным звучанием. На тыльной панели разъемов присутствует оптический S/PDIF Out и пять разъемов 3.5 мм, а для вывода на переднюю панель корпуса предусмотрена колодка HD_Audio.

Для увеличения количества USB портов TUF Gaming Z490-Plus Wi-Fi может предложить сразу несколько вариантов. Для фронтальной панели корпуса предусмотрены разъемы USB 3.2 Gen1 и USB 3.2 Gen2 Type-C. Также в нижней части PCB имеется колодка USB 2.0, которая позволит добавить еще пару соответствующих разъемов.

Для подключения систем охлаждения TUF Gaming Z490-Plus Wi-Fi оборудована шестью разъемами 4-пин PWM. Пару таких разъемов можно видеть на нижней грани материнской платы. Еще четыре находятся в непосредственной близости от процессорного разъема LGA 1200. Через интерфейс UEFI BIOS или с помощью утилиты Fan Xpert 4 возможно управление всеми шестью разъемами 4-пин PWM.

Для любителей RGB плата TUF Gaming Z490-Plus Wi-Fi предлагает пару разъемов +12В RGB и один +5В RGB для адресуемых лент подсветки. Помимо этого на тыльной стороне PCB присутствуют два ряда светодиодов, выгодно подсвечивающих правый край платы во время работы системы. TUF Gaming Z490-Plus Wi-Fi поддерживает технологию ASUS AURA Sync, благодаря чему настроить RGB-подсветку всех компонентов становится проще простого.

Проводная сеть на TUF Gaming Z490-Plus Wi-Fi реализована силами гигабитного контроллера Intel WG219-V. Видеоразъемы HDMI и DisplayPort материнская плата получила за счет контроллера ASMedia ASM1442K.

Переходим к одному из наиболее важных компонентов TUF Gaming Z490-Plus Wi-Fi, а именно системе питания процессора. Сначала рассмотрим радиаторы охлаждения. Здесь они массивные и с большим количеством ребер. Контакт с компонентной базой реализован через силиконовые термопрокладки, которые наклеены ровно и установлены там, где должны быть.



Система питания процессора на TUF Gaming Z490-Plus Wi-Fi построена с использованием 12+2 силовых модулей DrMOS. Еще два модуля являются элементами VCCIO и системного агента.

Напротив каждого дросселя TUF мы можем наблюдать интегральные сборки Vishay SiC639 с расчетной силой тока до 50 А. Управляет системой питания процессора 8-фазный ШИМ-контроллер ASP1900B.

Графическая оболочка UEFI BIOS платы TUF Gaming Z490-Plus Wi-Fi выполнена в черно-бирюзовой теме, белые надписи на которой легко читаются. Присутствует два вида интерфейса - EZ Mode с самой важной информацией о системе, а также Advanced Mode с полным перечнем настроек.

По традиции мы демонстрируем нашим читателям практически все значимые настройки BIOS материнской платы TUF Gaming Z490-Plus Wi-Fi (на примере версии 0806).

Процессор	Intel Core i7-10700k (8-ядер)
Видеокарта	MSI GeForce GTX 1080 Ti
Система охлаждения	Deepcool Castle 280EX
Термоинтерфейс	Arctic MX-2
Оперативная память	TeamGroup T-Force Xtreem DDR4-4133 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29", 2560x1080, IPS
Операционная система	Windows 10 Pro 64-bit 1909
Драйвера	GeForce 446.14

Для тестирования TUF Gaming Z490-Plus Wi-Fi использовался процессор Intel Core i7-10700k и оперативная память TeamGroup T-Force Xtreem DDR4-4133 2 х 8 Гб. Во время тестов материнской платы использовался BIOS версии 0806.

Так смотрится TUF Gaming Z490-Plus Wi-Fi в системе без установленного графического адаптера.

Для начала посмотрим, как материнская плата работает из коробки. Для этого сбрасываем BIOS на дефолтные настройки, после чего TUF Gaming Z490-Plus Wi-Fi стартует с MCE на авто и памятью на частоте 2400 МГц. Напряжения VCCIO и системный агент устанавливаются платой 0.95 В и 1.00 В соответственно. Во время работы рендера потребление составляет 150 Вт, температуры процессора и VRM платы остаются в зоне комфорта.

Пропускная способность памяти и латентность на частоте 2400 МГц ожидаемые.

Для более серьезной нагрузки на VRM материнской платы используем программу Prime95. Потребление в пике для 10700к составляет 205 Вт. Но поскольку MCE установлена в положение авто, то после 2 минут нагрузки частоты ядер процессора опускаются до 4000 МГц, а энергопотребление - до положенных 125 Вт.

Следующий этап испытания для TUF Gaming Z490-Plus Wi-Fi - это активация MCE и профиля XMP-4133. Их включение происходит успешно, но напряжения на VCCIO и системный агент подскакивают до 1.30 и 1.312 В соответственно.

Заново запускаем рендер и видим, что энергопотребление процессора и его нагрев практически не изменились. Немного упал результат при многопоточной нагрузке, что вызвало удивление. Данный момент был перепроверен несколько раз, но результаты непременно повторялись в той же зависимости.

Проверяем пропускную способность и латентность памяти и получаем хороший результат для DDR4-4133.

Заодно проверим с помощью Prime95, как активация технологии MCE отразилась на тактовой частоте ядер под нагрузкой с AVX2 инструкциями. Видим положенные для Core i7-10700k частоты 4700 МГц и энергопотребление 206 Вт.

Разгон процессора и памяти

Третьим этапом испытания TUF Gaming Z490-Plus Wi-Fi является оверклокинг компонентов, а именно процессора и оперативной памяти.

Стоит отметить, что нами были использованы достаточно агрессивные настройки напряжений с целью определить потенциал материнской платы. Мы не советуем данные значения напряжений для постоянного использования. Информация, демонстрируемая ниже, не является рекомендацией, все действия вы делаете на свой страх и риск.

Начнем с памяти TeamGroup T-Force Xtreem DDR4-4133. Ее на материнской плате TUF Gaming Z490-Plus Wi-Fi получилось разогнать до частоты 4400 МГц с таймингами 17-17-17-38-2Т-296. Также была проведена настройка вторичных и третичных таймингов с последующей проверкой стабильности в Memtest5 с профилем 1usmus_v3. Для достижения такого разгона памяти пришлось повысить следующие напряжения: DRAM - до 1.56 В, системный агент - до 1.33 В.

Процессор Core i7-10700k смог работать стабильно во всех тестах и бенчмарках на частоте 5200 МГц по всем ядрам. Дельта AVX2 в BIOS была установлена на значение 0, LLC = 5, напряжение vCore = 1.48В.

С разгоном процессора и памяти мы снова вернулись к рендеру в Cinebench R20 и получили превосходный результат. При этом нельзя не заметить, что после разгона компонентов температура VRM платы TUF Gaming Z490-Plus Wi-Fi повысилась с 33 до 40 градусов Цельсия. Серьезно выросли и температуры ядер процессора, а его общее энергопотребление составило 225 Вт.

Тест пропускной способности памяти в AIDA64 порадовал заметно возросшими значениями. Неплохо с разгоном упала и латентность памяти - до 38.6 нс.

Что касается стресс-нагрузки в Prime95, то с нашей системой охлаждения провести данный тест не представлялось возможным. Но повторимся, разогнанный до 5200 МГц процессор Core i7-10700k стабильно проходил все бенчмарки и игры.

Изучение возможностей разгона TUF Gaming Z490-Plus Wi-Fi позволило выбрать для этой материнской платы три контрольных точки для оценки производительности:

• старт "из коробки": MCE авто, память авто - 2400 МГц;
• работа с активированной MCE и выключенными лимитами, память XMP-4133 МГц;
• разгон Core i7-10700k до 5200 МГц, разгон памяти до 4400 МГц с таймингами 17-17-17-38-2Т-298.

Помимо оценки производительности системы с TUF Gaming Z490-Plus Wi-Fi, мы также сравнили температуры процессора и зоны VRM материнской платы. Стоит отметить, что на графиках представлена температура VRM с учетом обдува памяти и околосокетного пространства 140-мм вентилятором.

Если же убрать 140-мм вентилятор для обдува зоны VRM, то с активированной технологией MCE температура самых горячих точек радиаторов составит следующие значения.

А таким было зарегистрировано максимальное энергопотребление процессора. Глядя на эти данные и безукоризненную работу Core i7-10700k в разгоне, можно предполагать, что материнская плата TUF Gaming Z490-Plus Wi-Fi и ее система питания готовы к топовому Core i9-10900k, без учета разгона последнего.

Мы протестировали ASUS TUF Gaming Z490-Plus Wi-Fi и по совокупности особенностей остались довольны данной материнской платой. Этот продукт готов предложить качественную систему питания процессора (12+2 силовых модулей DrMOS) с массивными радиаторами охлаждения, рассчитанную на полноценное использование процессоров i7-10700k и i9-10900k. Другими сильными сторонами ASUS TUF Gaming Z490-Plus Wi-Fi является множество современных разъемов, радиатор для накопителя М.2, наличие контроллера Intel Wi-Fi 6, качественный звук Realtek S1200A, а также отличная реализация экосистемы подсветки RGB. Не стеснена ASUS TUF Gaming Z490-Plus Wi-Fi и разгоном компонентов. Нам удалось без труда разогнать 8-ядерный Core i7-10700k до частоты 5200 МГц, а память - до 4400 МГц. С такими возможностями и ценой менее 18000 рублей игровая ASUS TUF Gaming Z490-Plus Wi-Fi имеет все шансы стать популярной материнской платой для разгона процессоров Comet Lake.

Плюсы:

• качественный VRM (12+2 силовых модуля DrMOS) с массивными радиаторами охлаждения;
• отлично подходит для разгона процессора и памяти;
• наличие беспроводного контроллера Intel Wi-Fi 6;
• два разъема М.2 с поддержкой NVMe накопителей, один из которых имеет радиатор охлаждения;
• шесть разъемов 4-пин для вентиляторов с управлением по -DC и -PWM каналу;
• фронтальный порт USB 3.2 Gen2 Type-C и поддержка Thunderbolt;
• три разъема для подключения лент RGB-подсветки и поддержка технологии AURA Sync;
• информативный и понятный BIOS.

Минусы:

• вертикально распаянные четыре порта SATA;
• нет поддержки технологии 2-Way SLI NVIDIA.
