Обзор и тест корпуса Thermaltake H550 TG ARGB

В модельном ряду корпусов компании Thermaltake имеются различные серии, каждая из которых ориентирована на определенные категории пользователей.

Мы уже говорили об H-серии корпусов от данной фирмы и рассматривали ее на примере Mid-Tower корпуса Thermaltake H200 TG Snow RGB. Теперь в наших руках оказался Mid-Tower корпус Thermaltake H550 TG ARGB, в котором также узнаются фирменные черты серии с простым дизайном, однако корпус несколько крупнее и ориентирован на сборщиков систем.

Технические характеристики

• Серия: H;
• Модель: H550 TG ARGB;
• Тип: Mid-Tower;
• Цвет: черный;
• Размеры: 441 мм (высота) х 225 мм (ширина) х 472 мм (глубина);
• Вес: 7,65 кг;
• Материал: сталь SPCC, пластик, закаленное стекло 4 мм (левая боковая панель);
• Поддержка материнских плат: mini ITX/micro ATX/ATX;
• Слотов расширения: 7+2;
• Количество устанавливаемых накопителей: 2 х 2.5" и 2 х 2.5"/3.5";
• Система охлаждения:
• Места под вентиляторы:
• Спереди: 3 х 120 или 2 х 140 мм;
• Сверху: 2 х 120/140 мм;
• Сзади: 1 х 120/140 мм (предустановлен 120 мм, 1000 rpm ARGB).
• Места под радиаторы СЖО:
• Спереди: 1 х 240/280/360 мм;
• Сверху: 1 х 240 мм;
• Сзади: 1 х 120 мм.
• Панель ввода-вывода: 1 x USB 3.0, 2 x USB 2.0,2 x 3.5 мм миниджек (наушники/микрофон), переключатель режима RGB-подсветки;
• Блок питания: стандартный ATX (в комплект не входит);
• Ограничение по высоте кулера: до 165 мм;
• Ограничение по длине плат расширения: до 300 мм;
• Ограничение по высоте плат расширения (вертикальное размещение): до 45 мм;
• Ограничение по глубине блока питания (с корзиной HDD/без):160/200 мм;
• Ограничение по высоте модулей памяти (с установленным сверху радиатором): до 40 мм.

Упаковка и комплектация

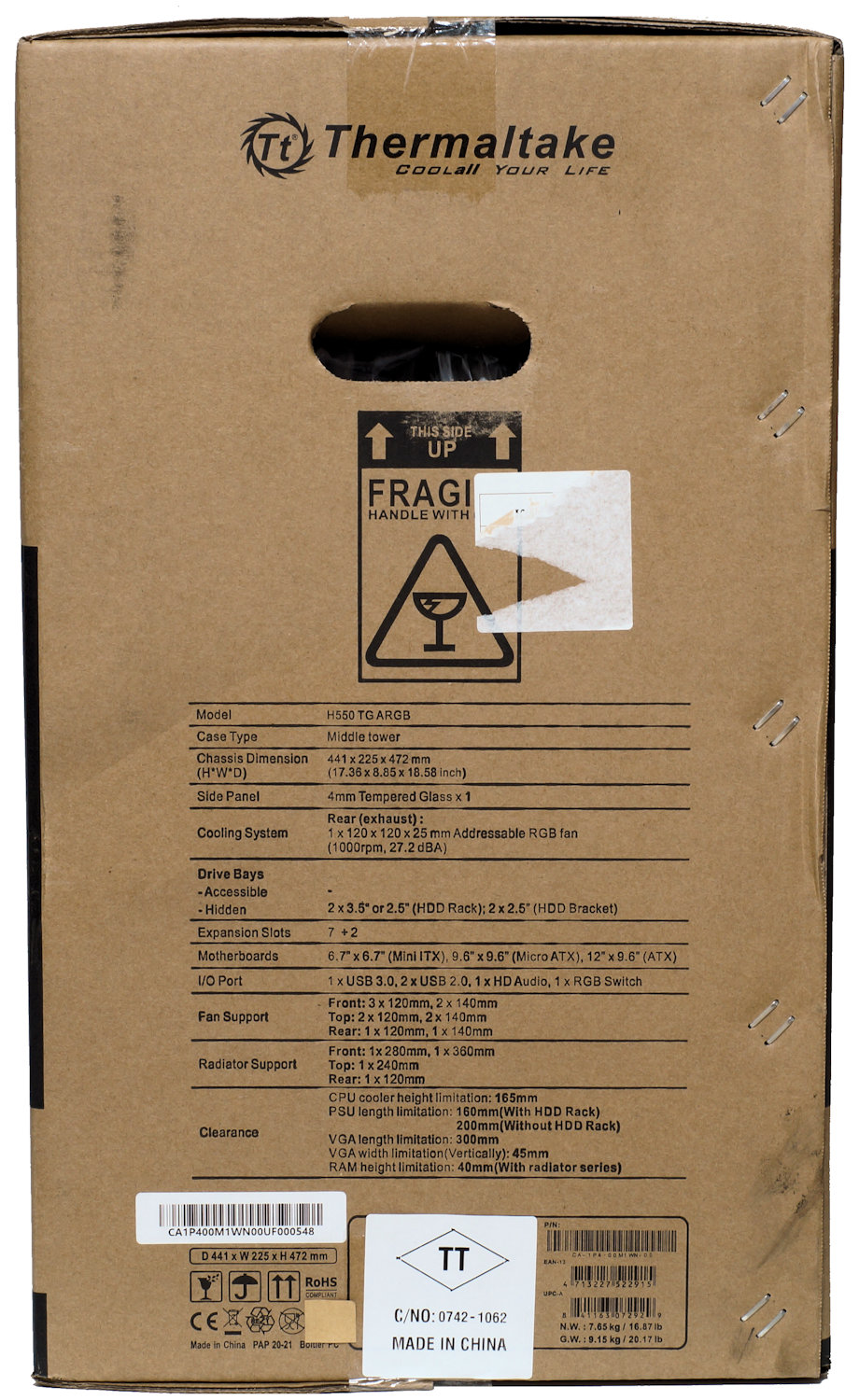

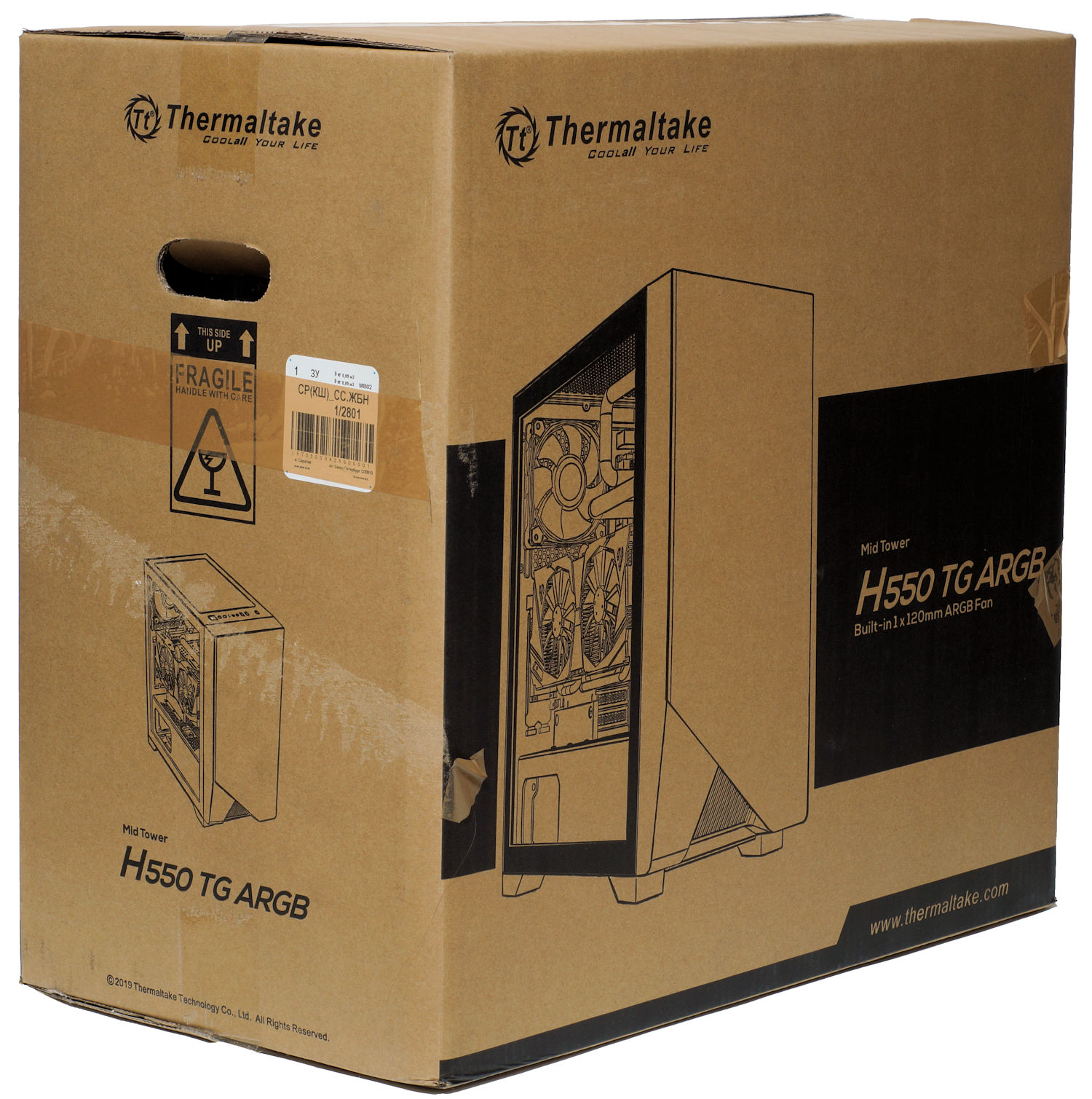

Стандартная картонная коробка с Mid-Tower корпусом Thermaltake H550 TG ARGB не может похватать красочным оформлением и подробной информацией о нем. На ней можно увидеть только внешний вид корпуса и технические характеристики. Приятно видеть, что с боков коробка имеет ручки и переносить ее будет легко, так как габариты и вес (~9,5 кг) невысоки.

Есть еще наклейка с информацией о комплектации корпуса одним 120 мм вентилятором с адресуемой RGB-подсветкой, синхронизируемой с материнскими платами ASRock/ASUS/GIGABYTE/MSI.

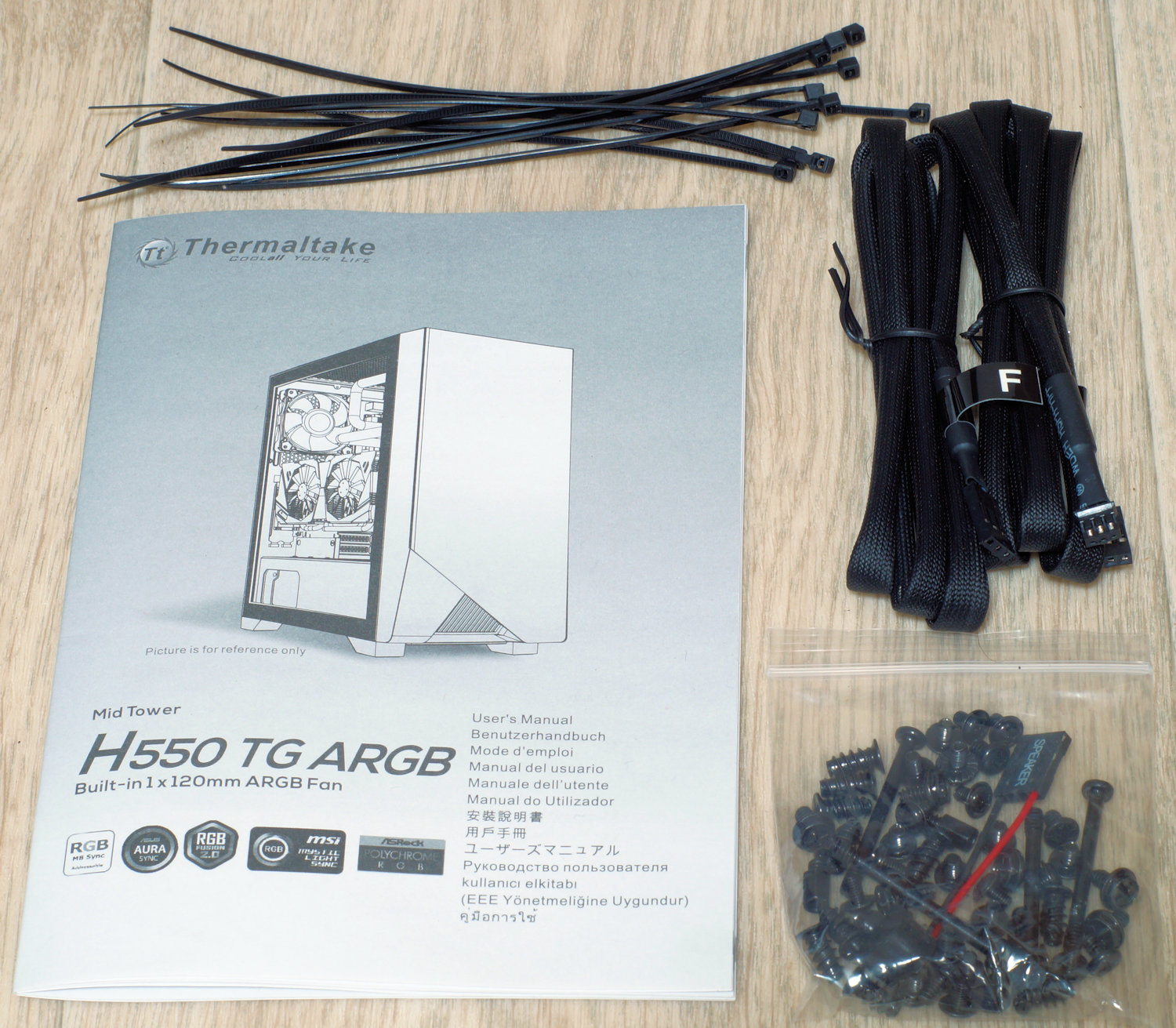

Комплектация у корпуса не отличается богатством, но все необходимое имеется: руководство пользователя, одноразовые стяжки (11 шт), комплект кабелей для подключения ARGB-подсветки к материнским платам и комплект винтов.

Внешний вид и организация

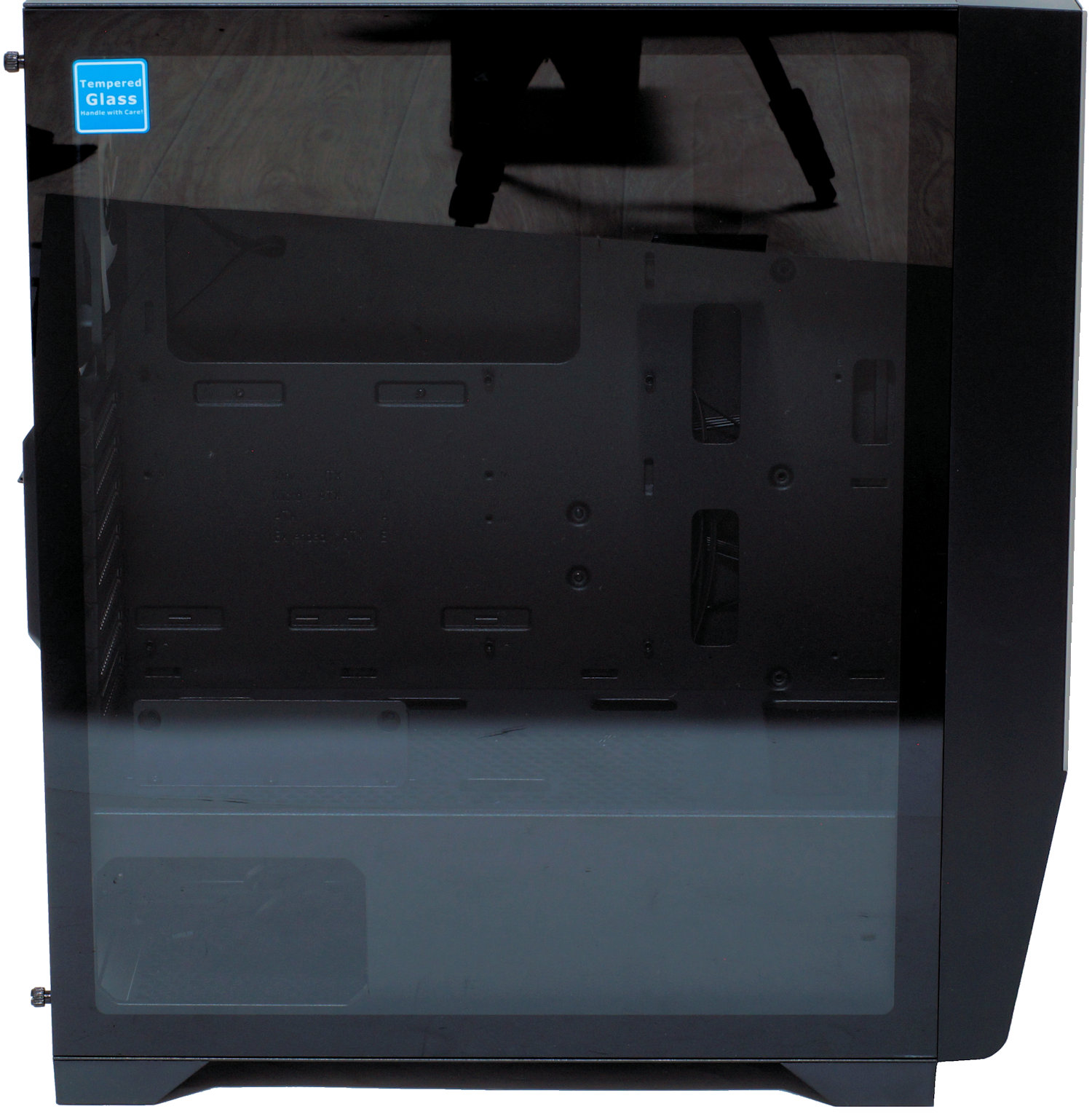

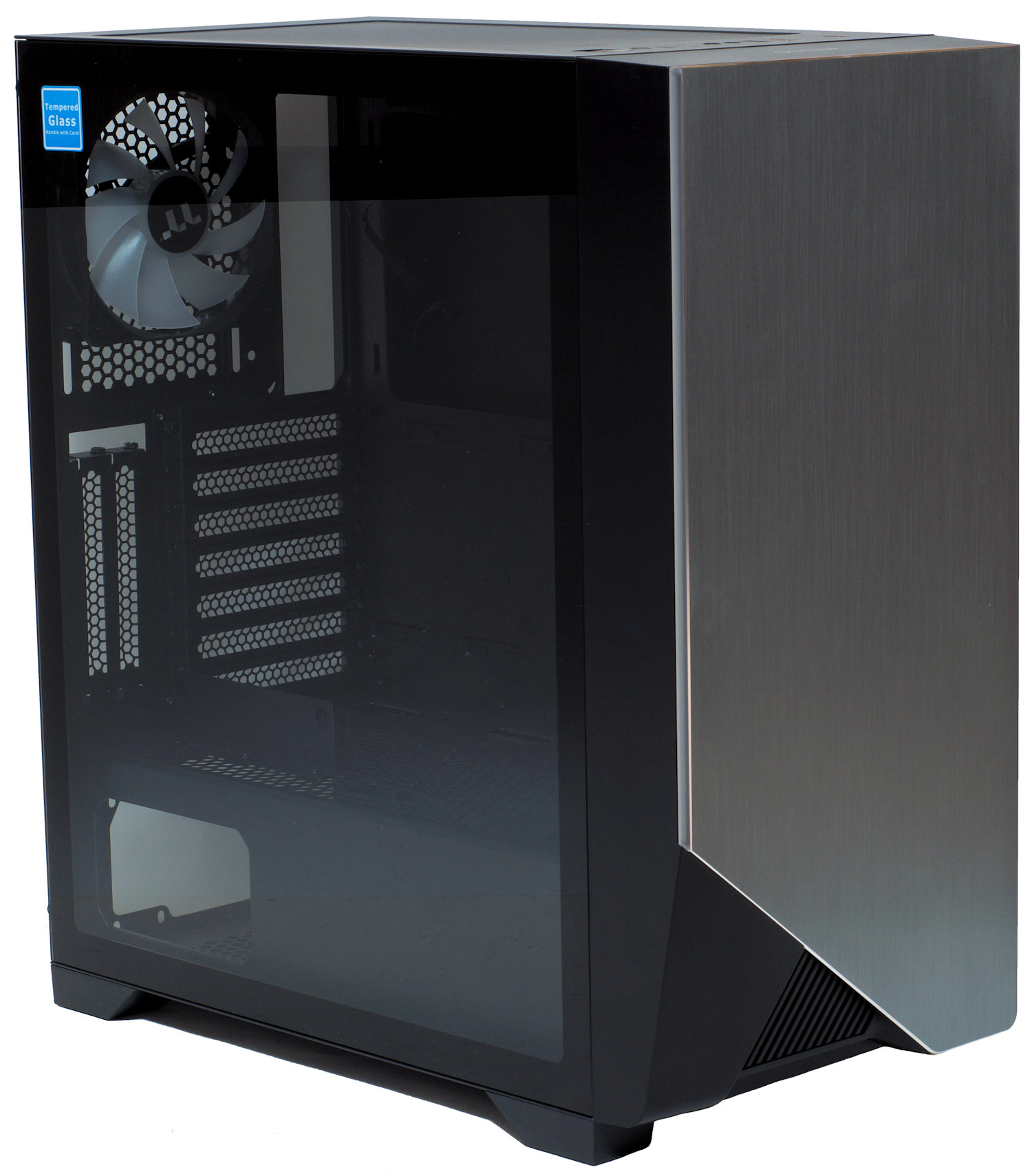

Нельзя не отметить, что, несмотря на простой внешний дизайн, Mid-Tower корпус Thermaltake H550 TG ARGB смотрится строго и стильно. При этом он имеет «средние» размеры и в этом плане должен устроить большинство пользователей: 441 мм (высота) х 225 мм (ширина) х 472 мм (глубина). Наличие боковой панели из 4 мм закаленного стекла делает вес корпуса заметным – 7,65 кг.

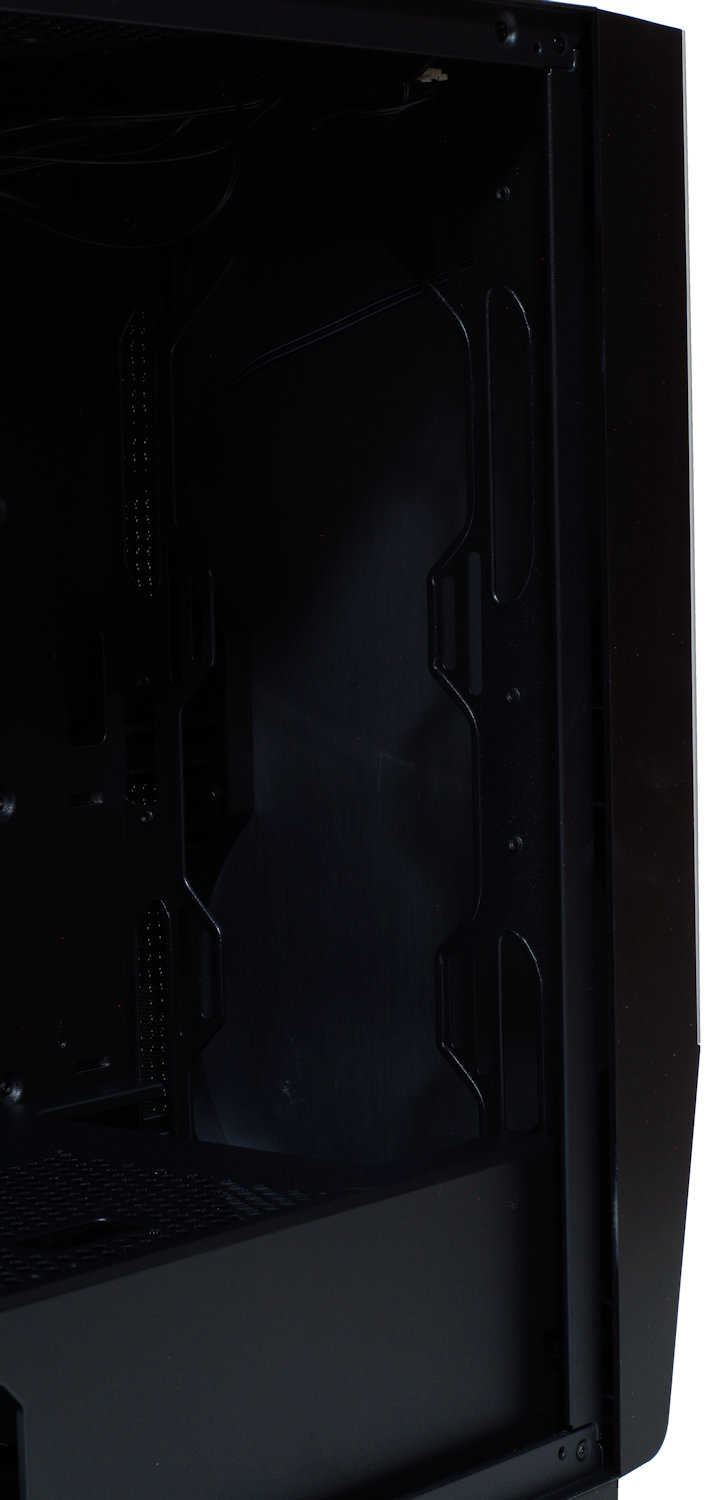

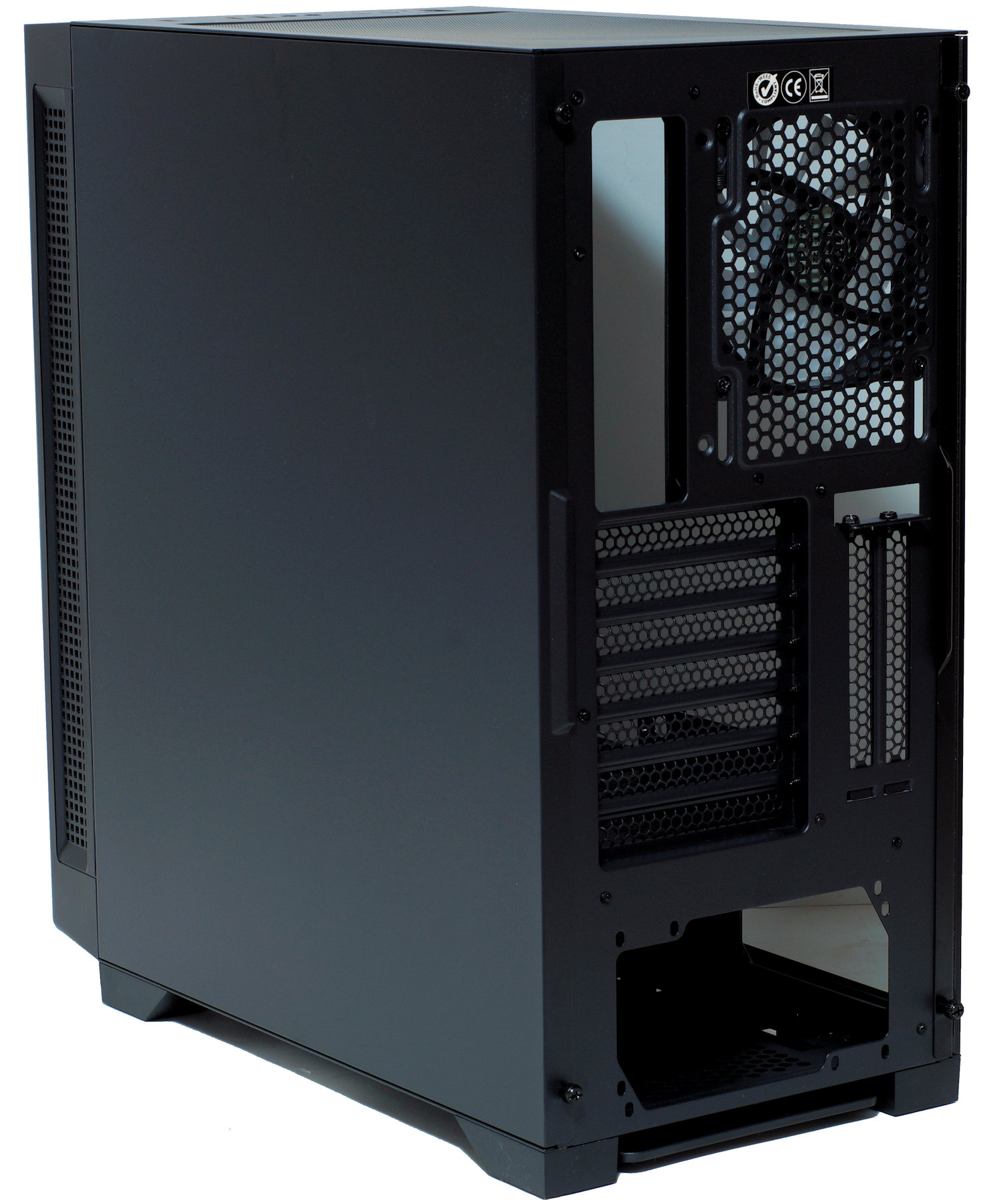

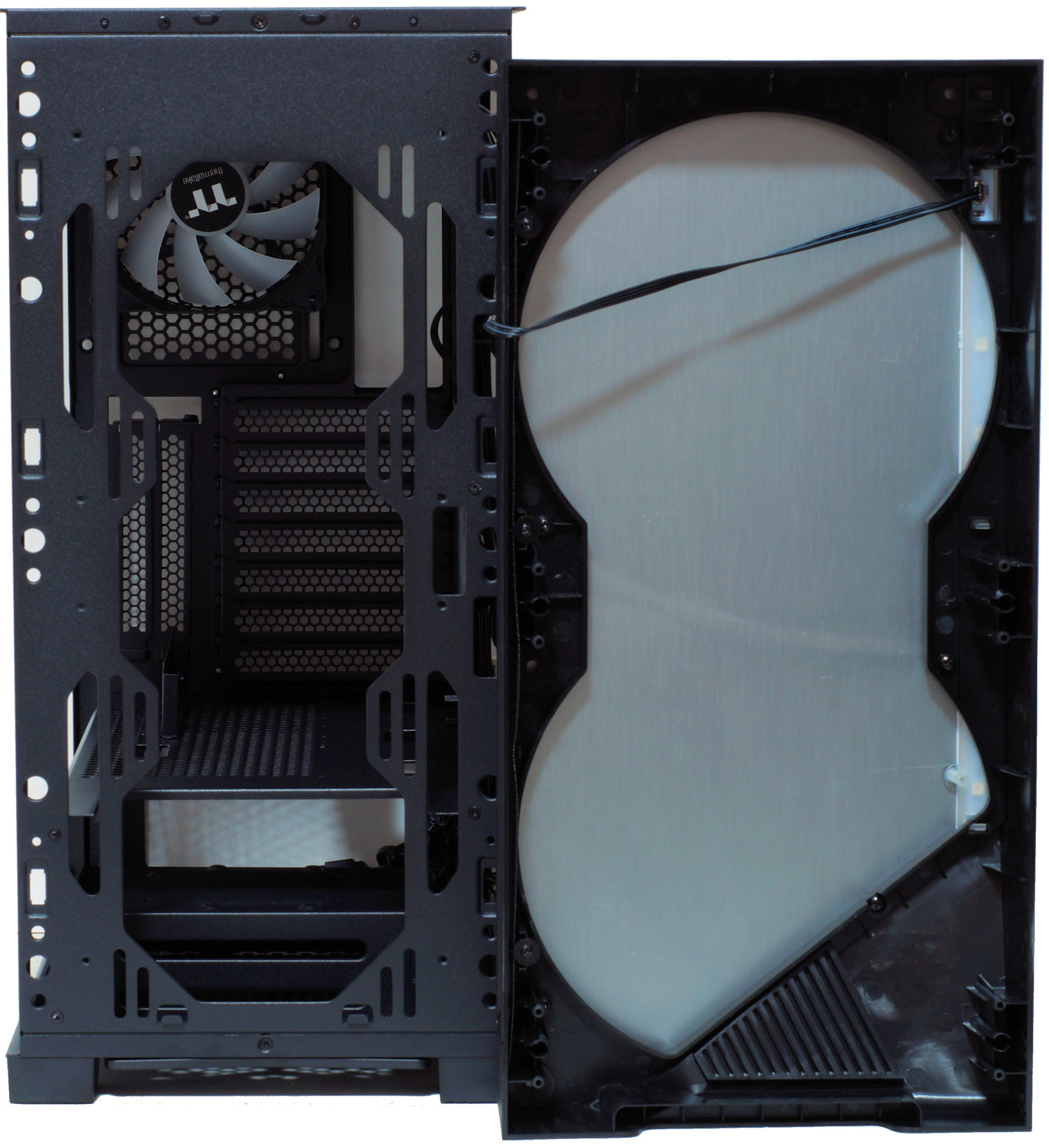

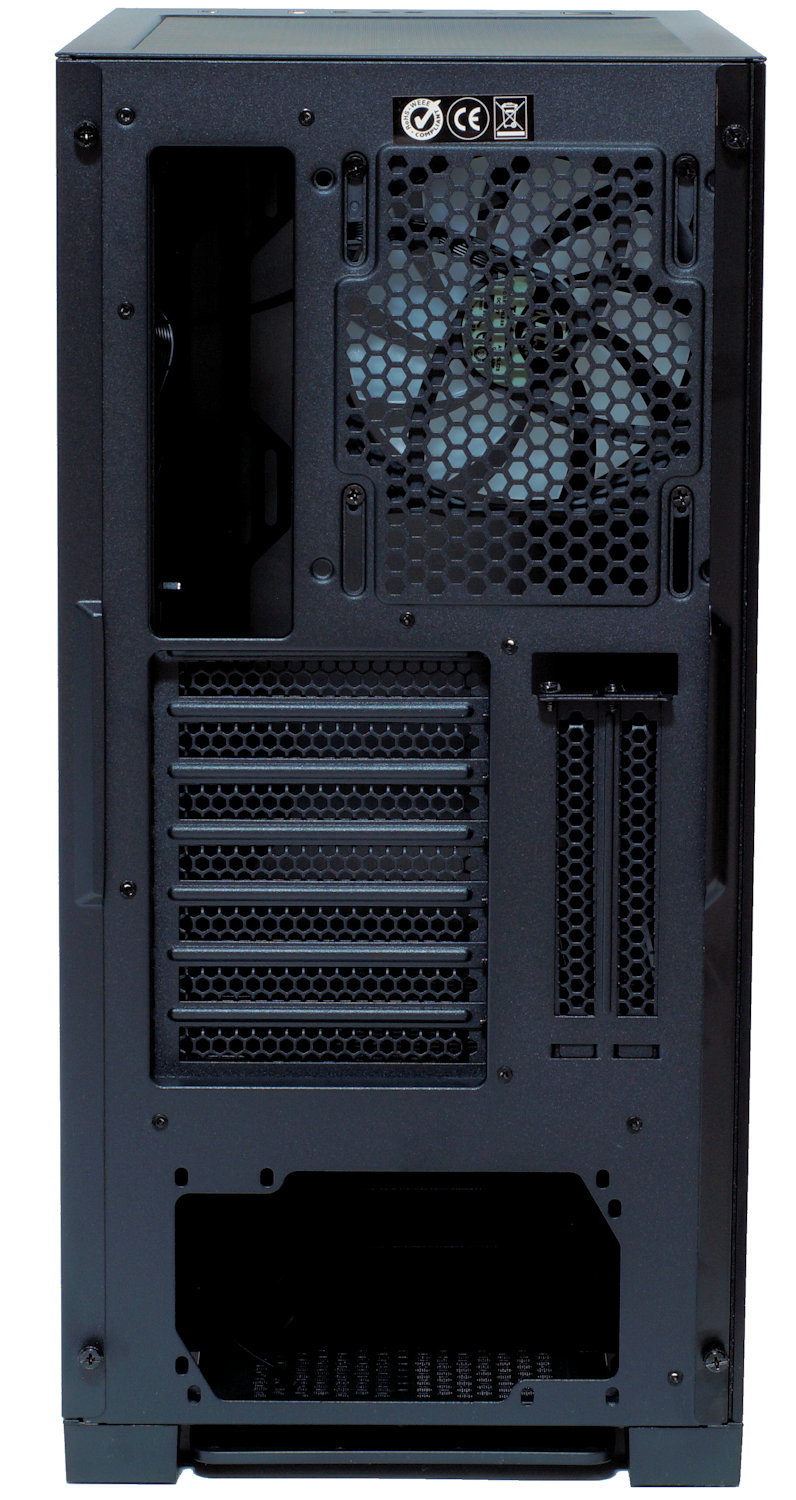

Выделяется корпус своей лицевой панелью с углами, серым цветом, выполненным под металл, и наличием небольшой полупрозрачной зоны пластика с левого бока, через которую будет видна работа ARGB-подсветки. А вот по задней части можно понять, что корпус «продвинутый». Конфигурация слотов расширения 7+2, что позволяет установить видеокарту вертикально, правда напомним, что райзер-адаптера в комплекте нет.

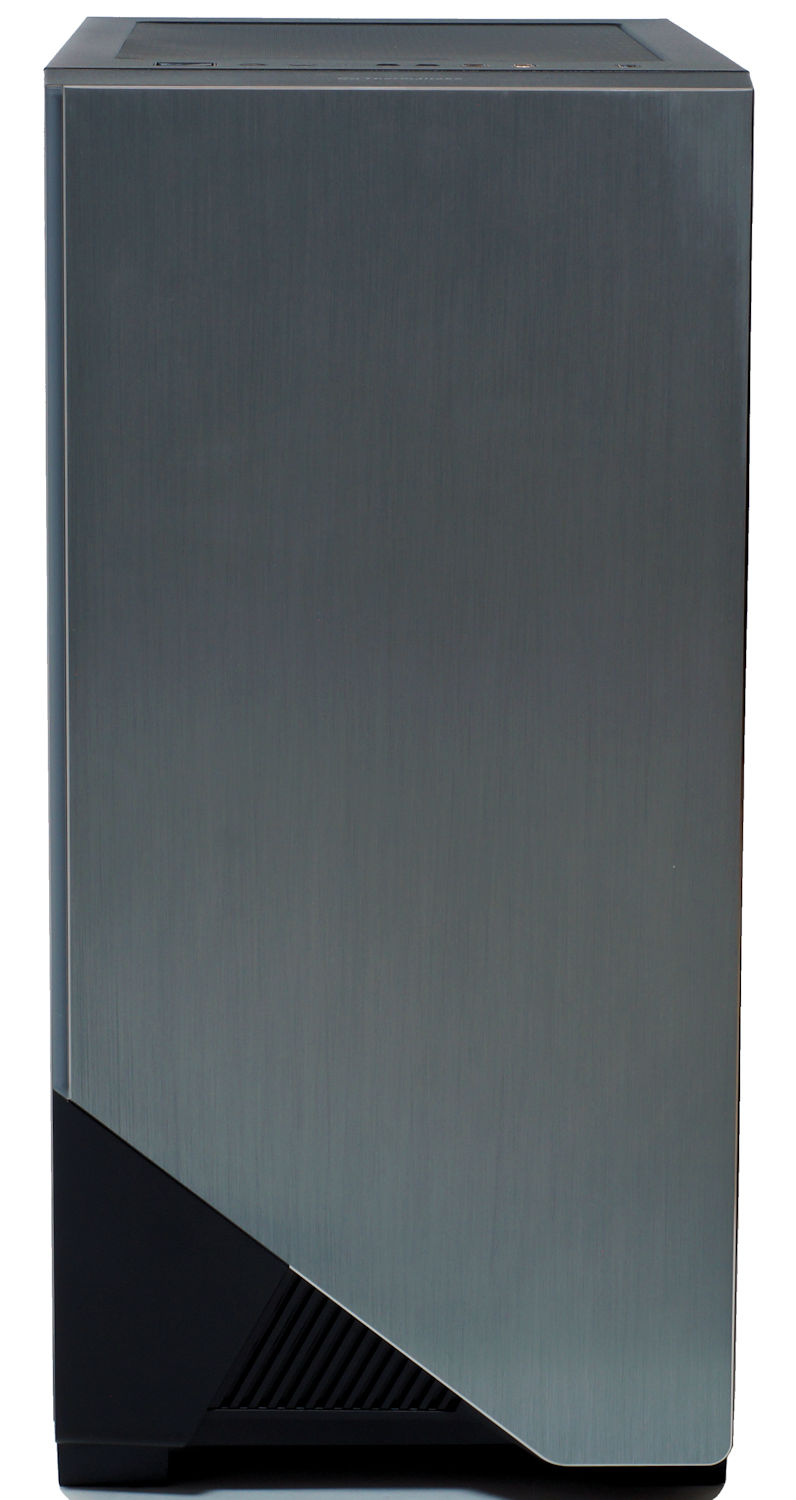

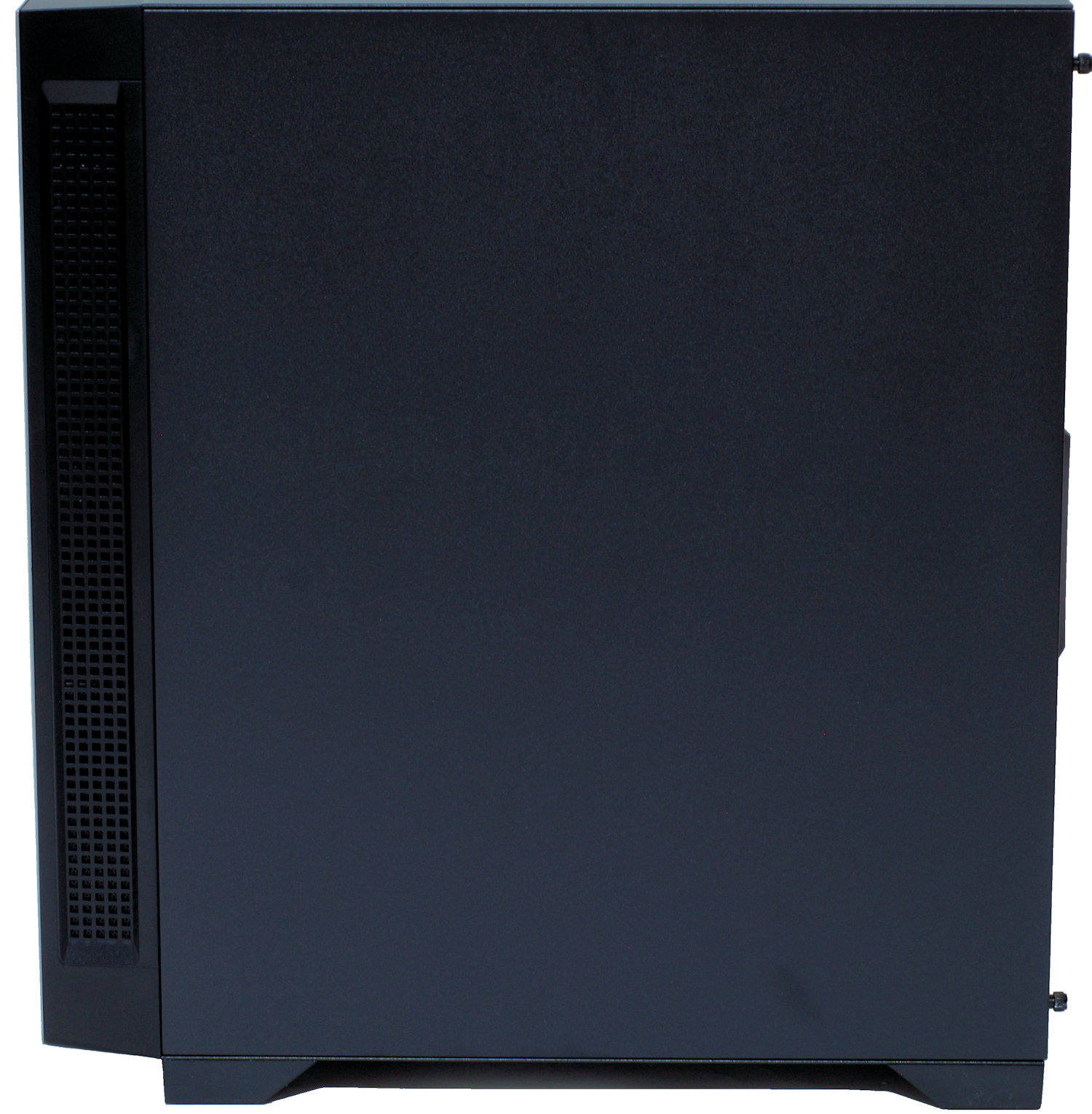

Одно из последних веяний реализовано и в корпусе H550 TG ARGB - так, закаленное стекло фиксируется как стандартная боковая панель винтами сзади, а не сбоку. В итоге смотрится все стильно и нет выпирающих винтов. Чем выделяется правая сторона, так это отверстиями вентиляции в передней части. С одной стороны, это позволяет несколько снизить уровень шума, а с другой - возникает вопрос обеспечения достаточного притока воздуха.

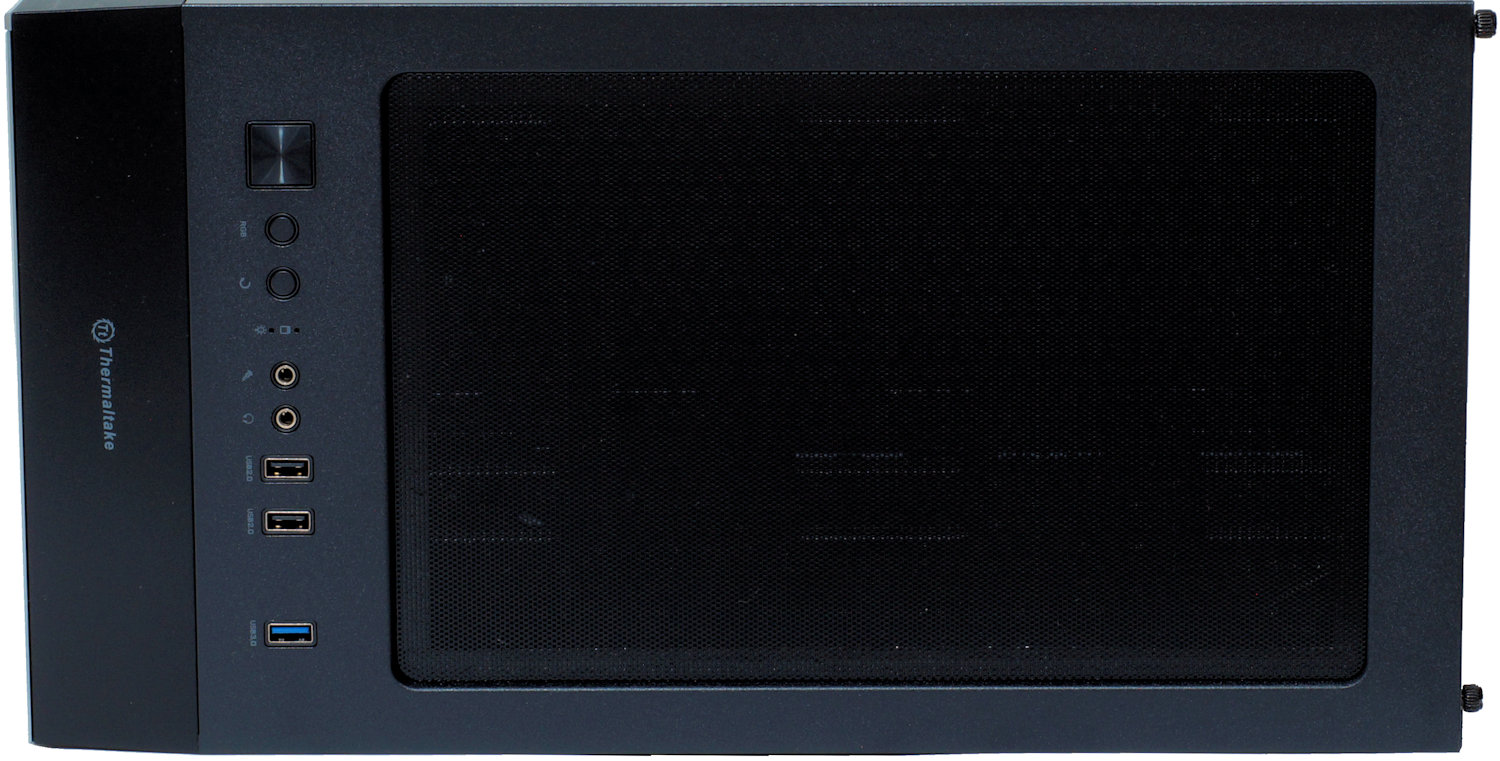

Вентиляция предусмотрена и для верхней части, причем зона перфорации закрыта легкосъемным противопылевым фильтром на магнитах.

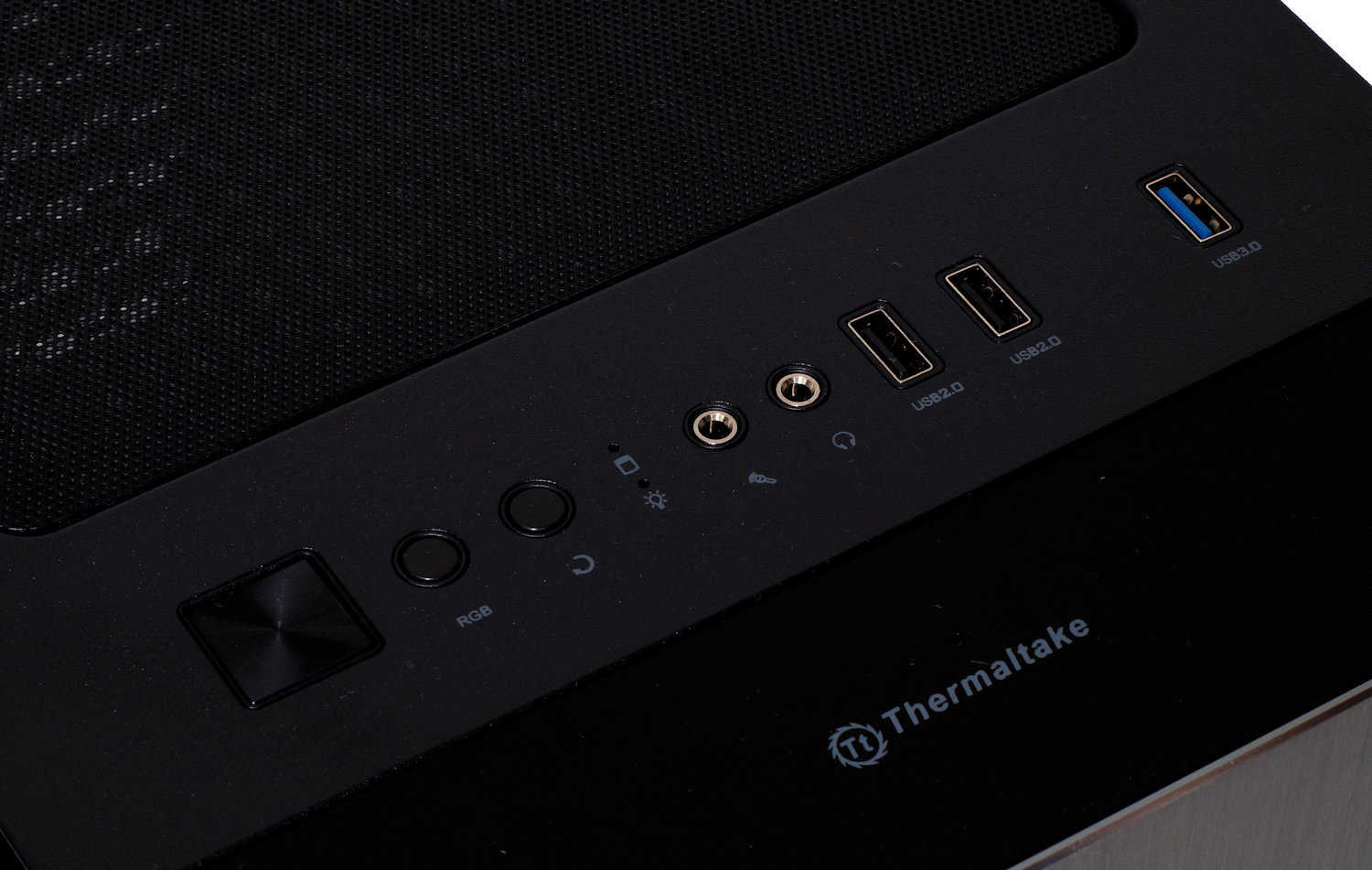

Набор портов ввода-вывода и органы управления также размещены вверху. Доступны: 1 х USB 3.0, 2 х USB 2.0 и 2 х HD-аудио (наушники и микрофон), кнопки питания, сброса и управления RGB-подсветкой.

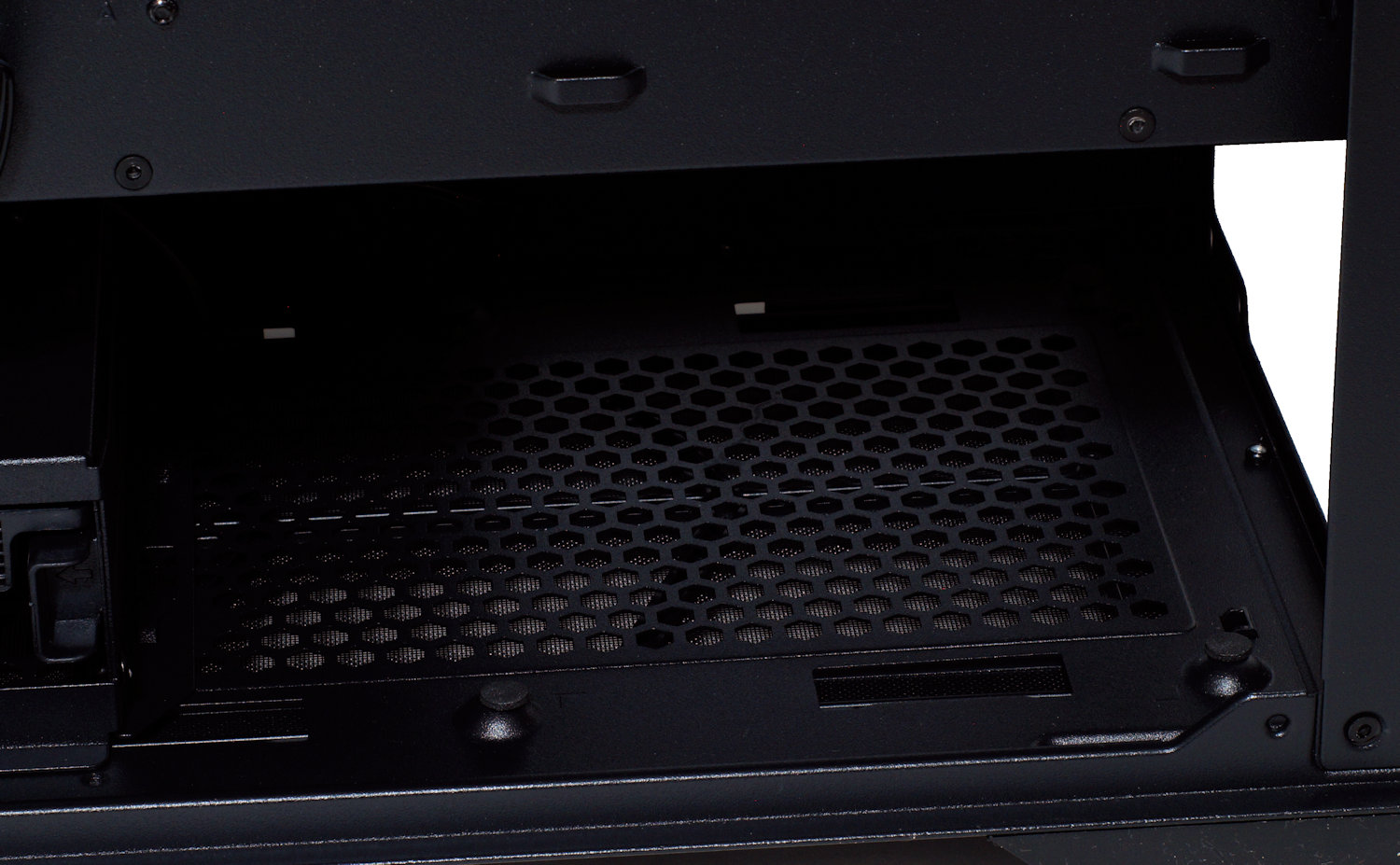

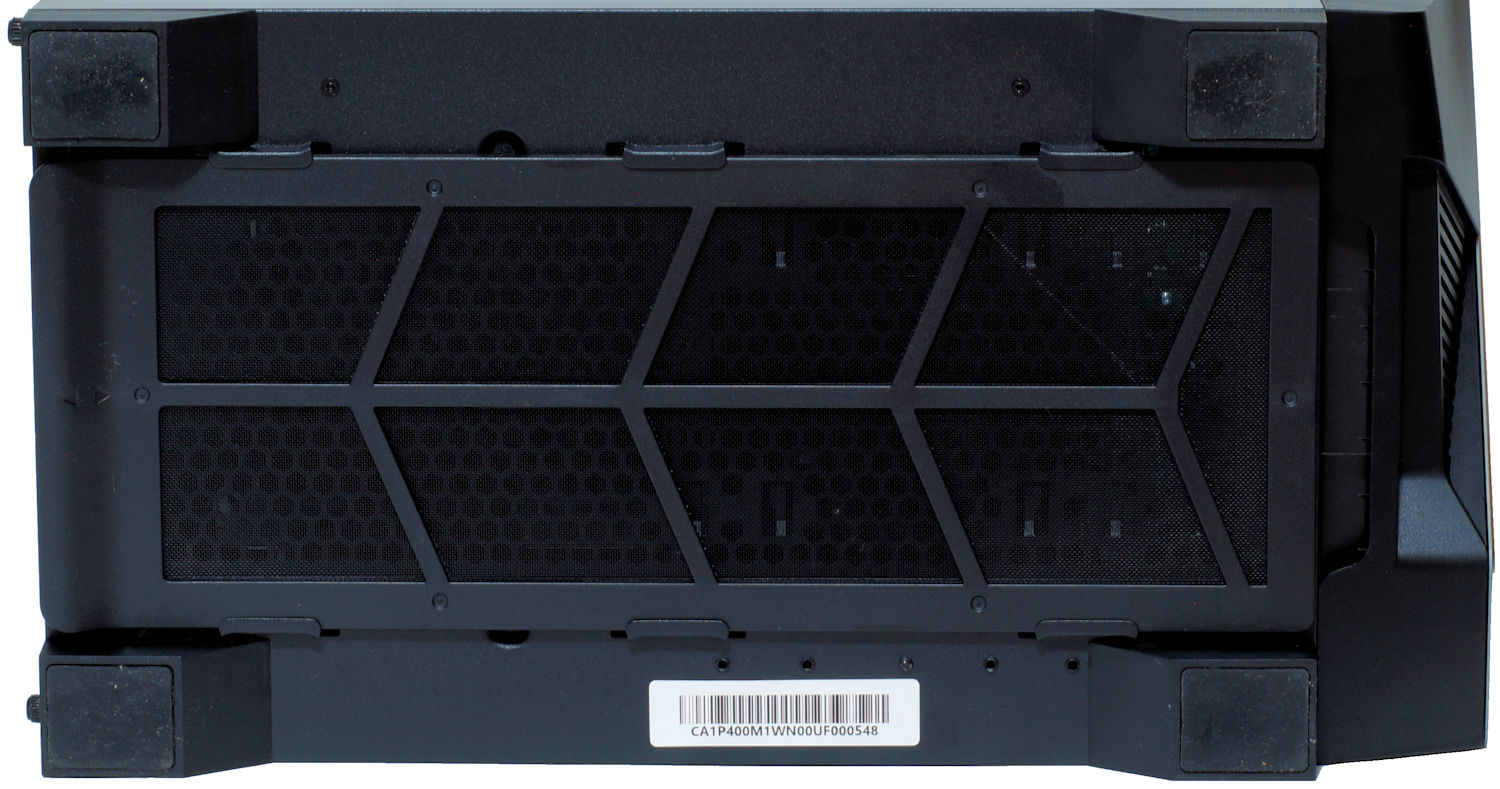

Дно корпуса также имеет длинную зону перфорации, скрытую легкосъемным противопылевым фильтром. Можно отметить, что ножки высокие, поэтому приток воздуха снизу будет хорошим и на фильтре должно оставаться меньше пыли.

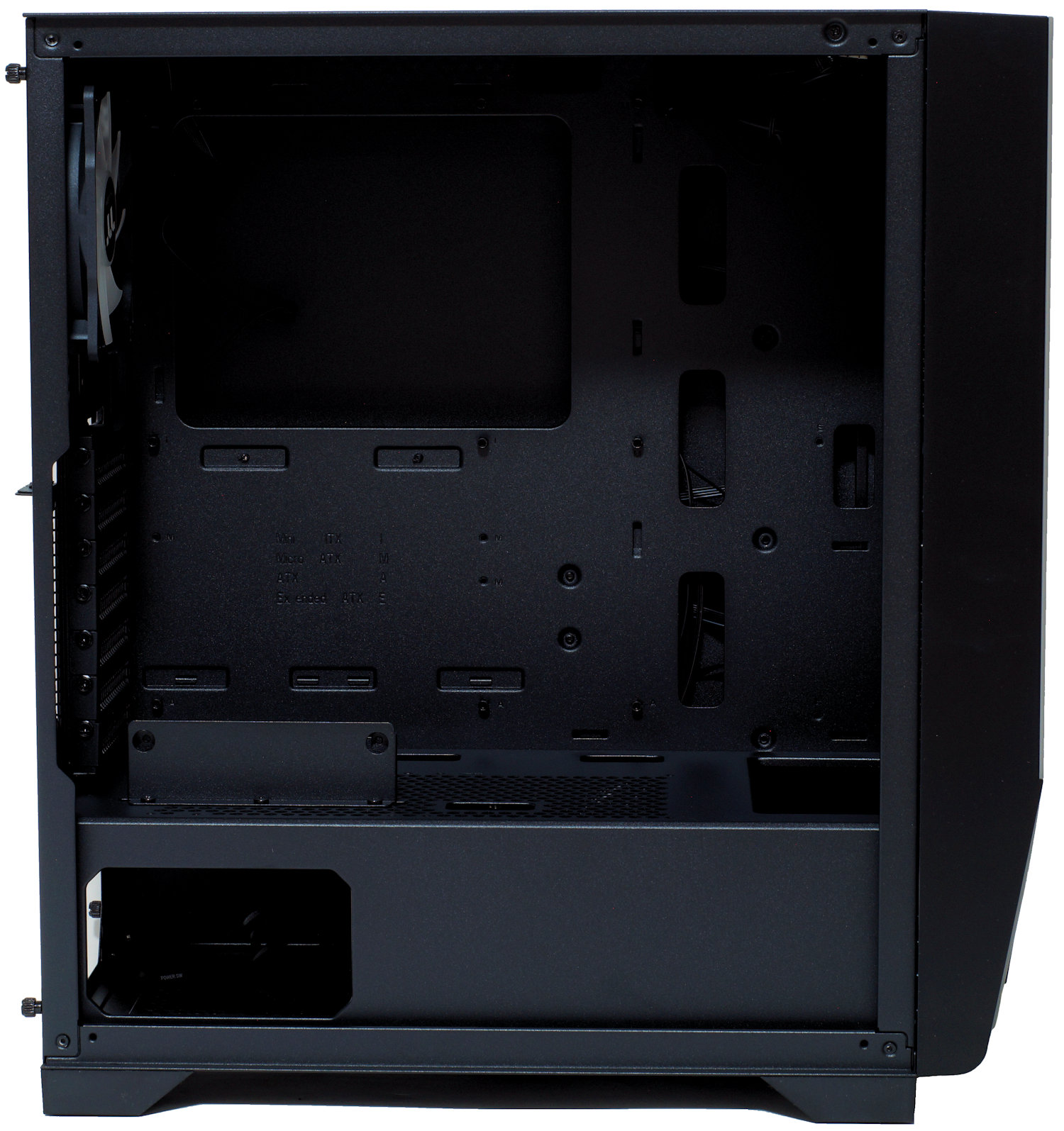

По современным меркам интерьер у Mid-Tower корпуса Thermaltake H550 TG ARGB типовой, с двумя зонами размещения компонент. В центральной части можно установить материнскую плату форм-фактора mini ITX/mATX/ATX, видеокарты длиной до 300 мм и за счет ширины - кулер высотой до 165 мм. Визуально пространства достаточно и явных проблем с конструкцией не видно.

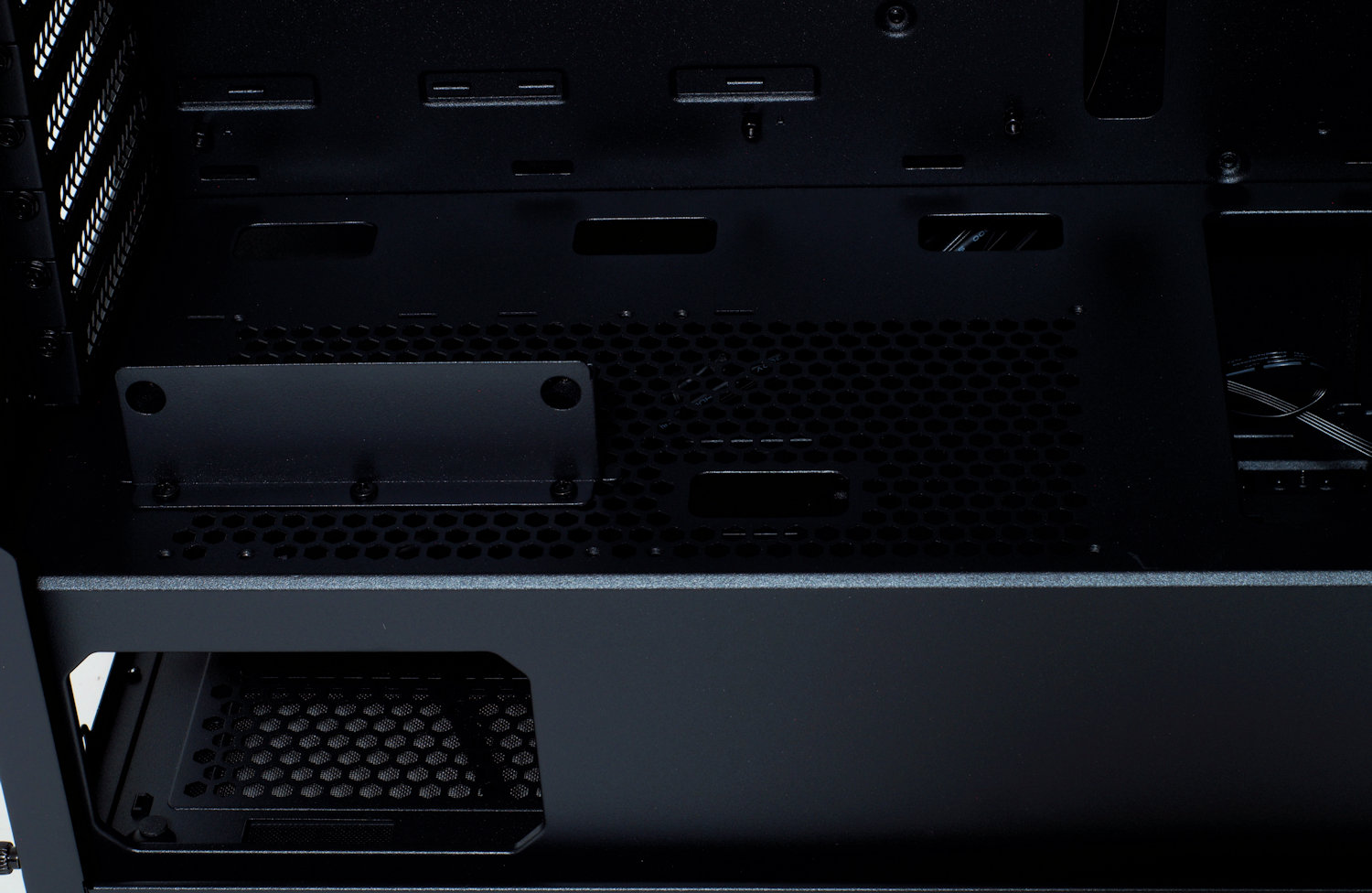

Нижняя часть скрыта кожухом, который имеет окно в месте размещения блока питания. Для лучшей вентиляции кожух вверху получил перфорацию и на нем можно установить два 120 мм вентилятора. Также на нем имеется окно в передней части для установки спереди радиатора с вентиляторами.

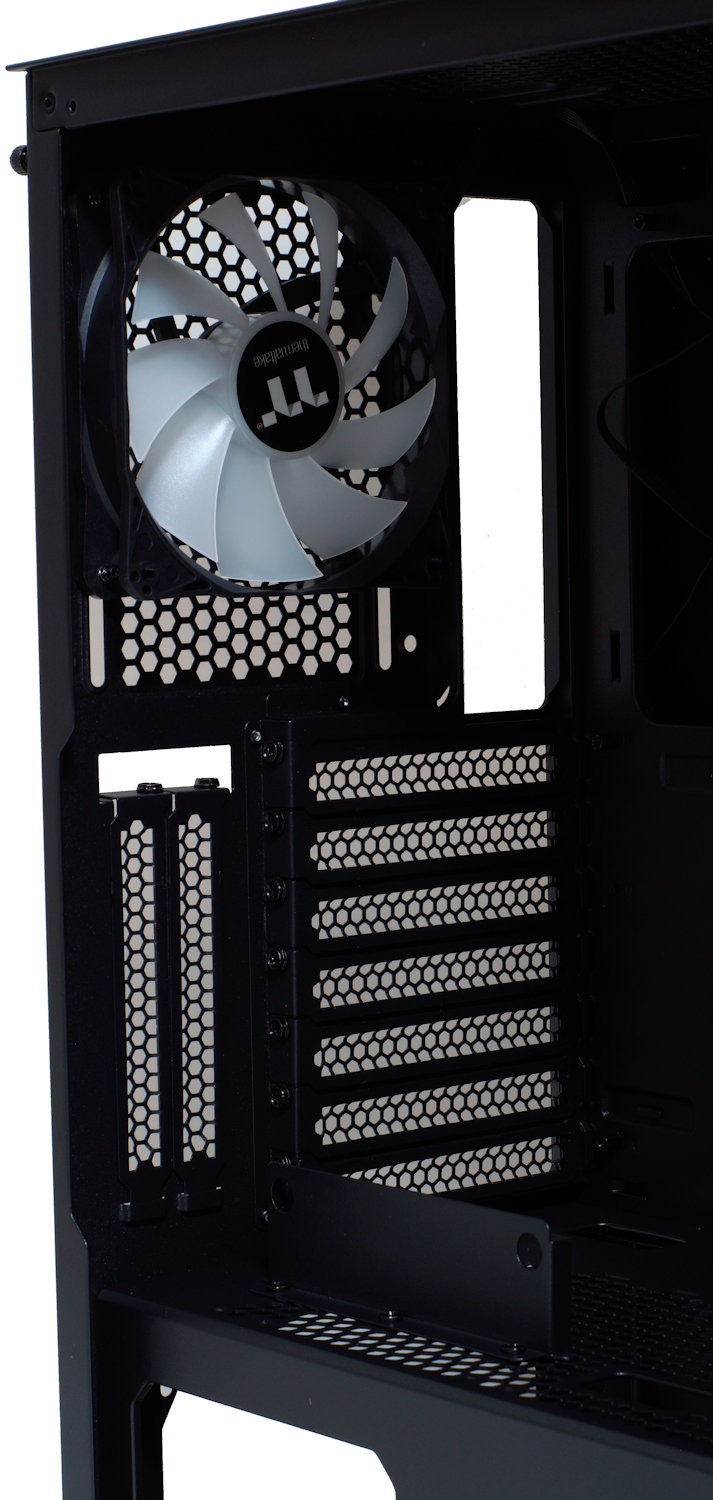

Всего в корпусе установлен один 120 мм вентилятор с ARGB-подсветкой и он находится на задней стенке.



Хотя мест под дополнительные вентиляторы достаточно (спереди можно установить 3 х 120 мм или 2 х 140 мм вентилятора или 240/280/360 мм радиатор)...

... еще есть место сверху под 2 х 120/140 мм вентилятора или 240 мм радиатор (280 мм разместить будет проблематично из-за близкого расположения материнской платы к верхней части корпуса).

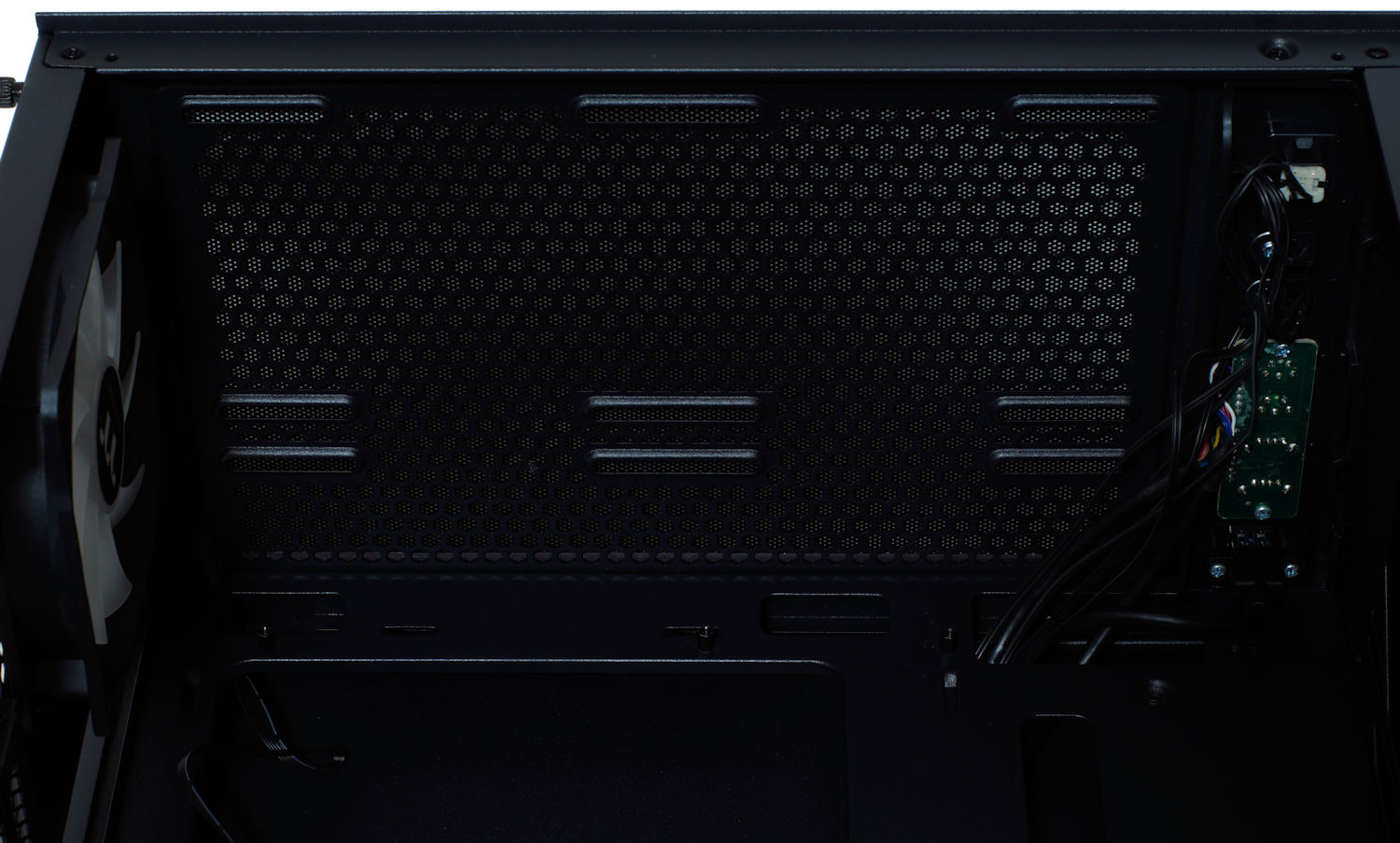

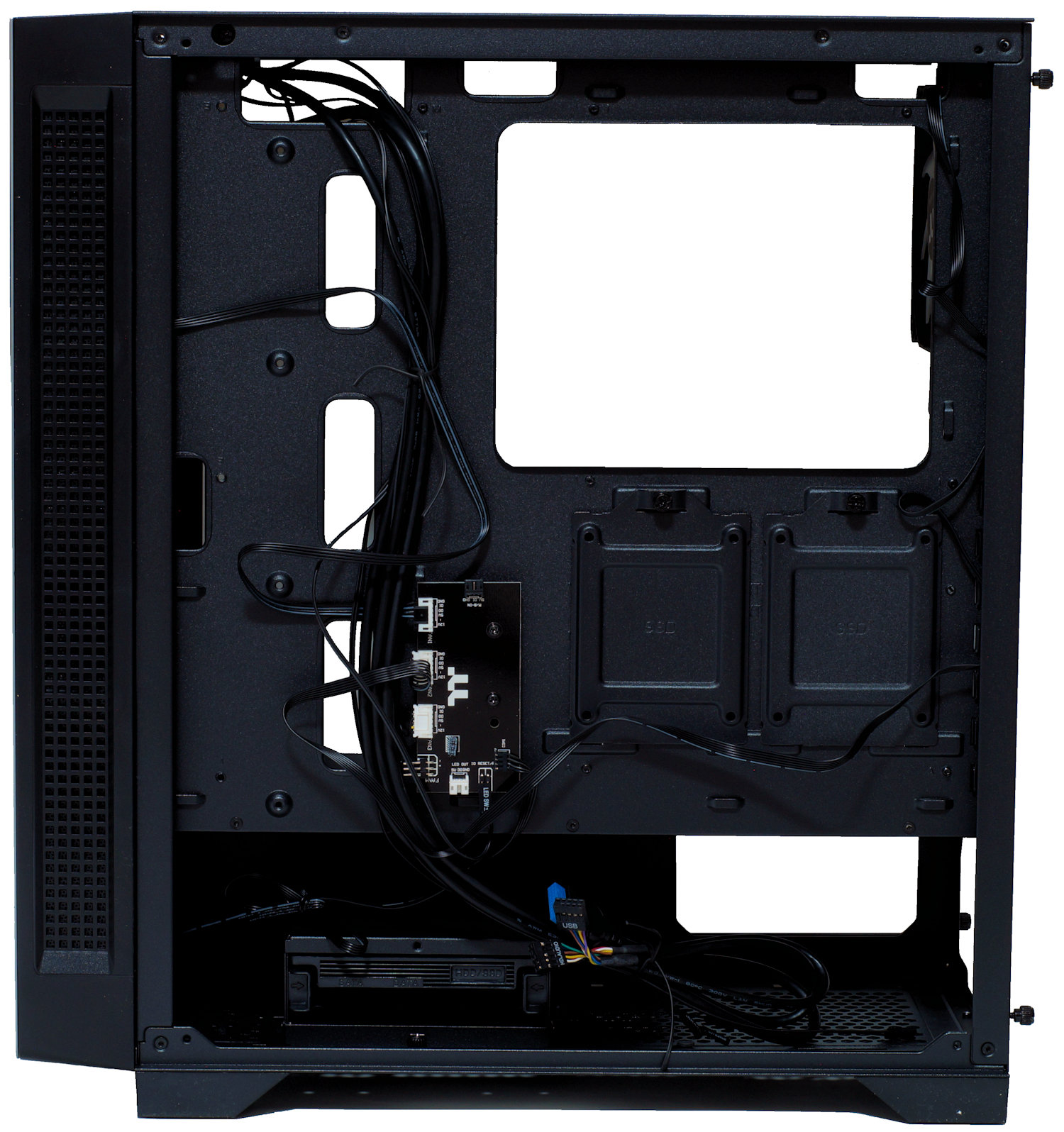

Пространства за поддоном достаточно, чтобы осуществить прокладку кабелей. Правда отметим, что в корпусе несколько пострадала подсистема накопителей, коих можно разместить не так уж и много, но достаточно для сборки игровой системы.

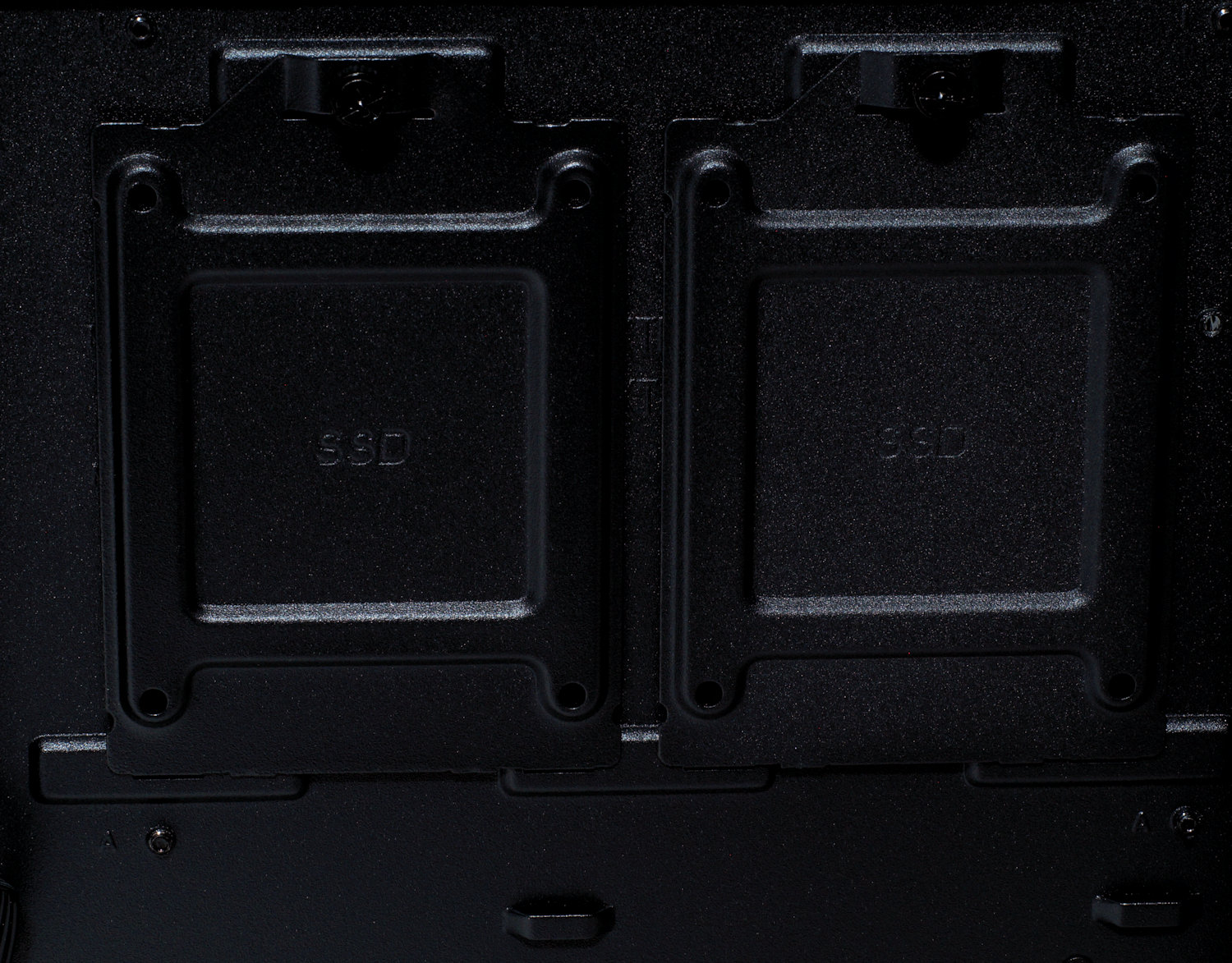

За поддоном разместились корзины под два 2.5" накопителя и ...

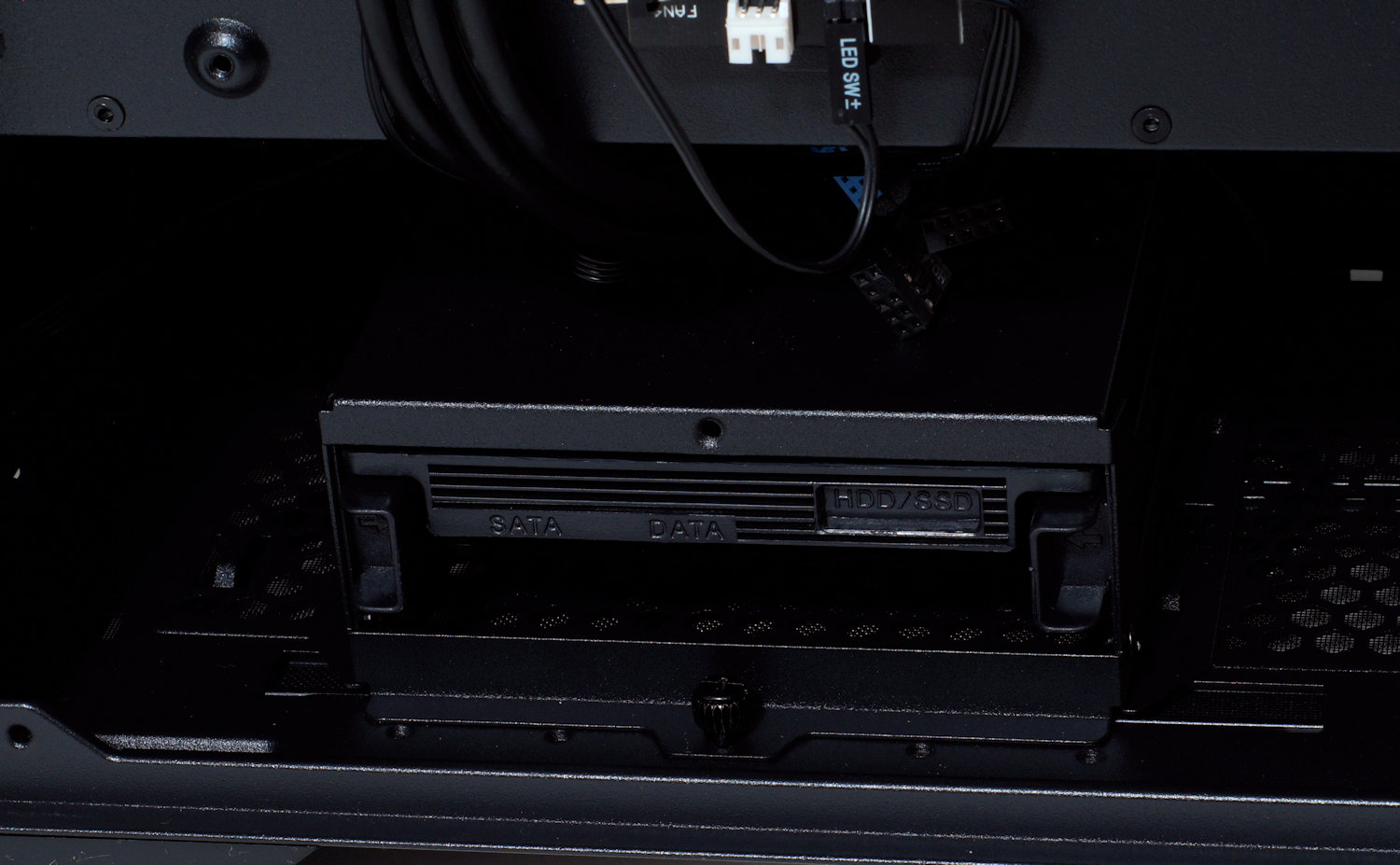

... в области размещения блока питания находится корзина под два 3.5" накопителя. Она же ограничивает глубину блока питания (до 160 мм с ней и до 200 мм без нее).

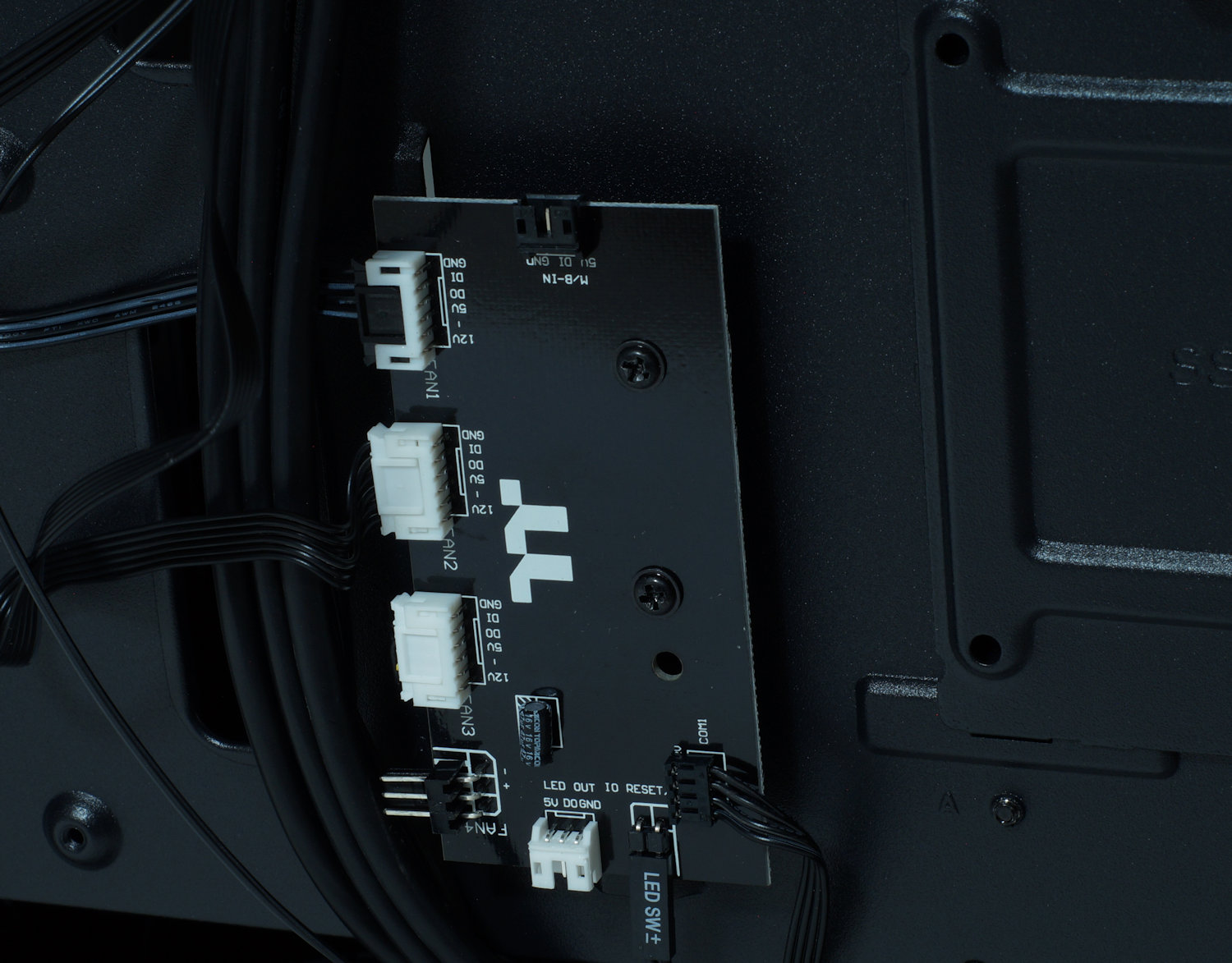

Для управления ARGB-подсветкой на поддоне закреплен простой контроллер, к которому уже подключена передняя зона подсветки, задний вентилятор. Предусмотрено еще 1 место для подключения вентилятора с ARGB-подсветкой и обычного 3-пин разъема для синхронизации подсветки с материнской платой.

Особенности сборки

Сборка в Mid-Tower корпусе Thermaltake H550 TG ARGB не требует особых навыков и процедура установки компонент мало чем отличается от других корпусов.

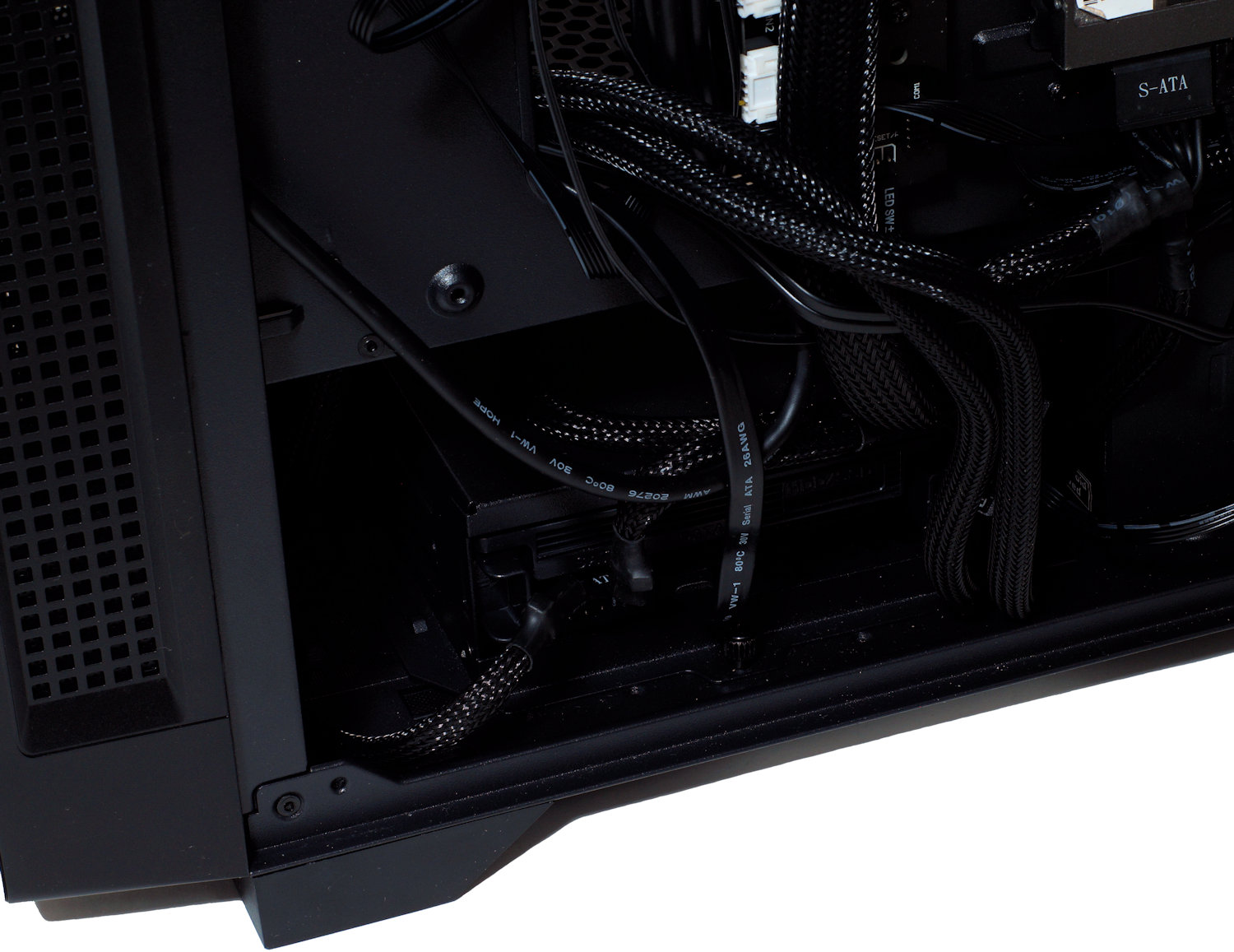

Привычно устанавливаем блок питания. Заметим, что имеется ограничение на его глубину (160 мм) при использовании корзины под накопители. В нашем случае be quiet! Straight Power 11 650W глубиной 160 мм поместился, но кабели пришлось выводить между корзиной и блоком питания из-за особенностей их размещения.

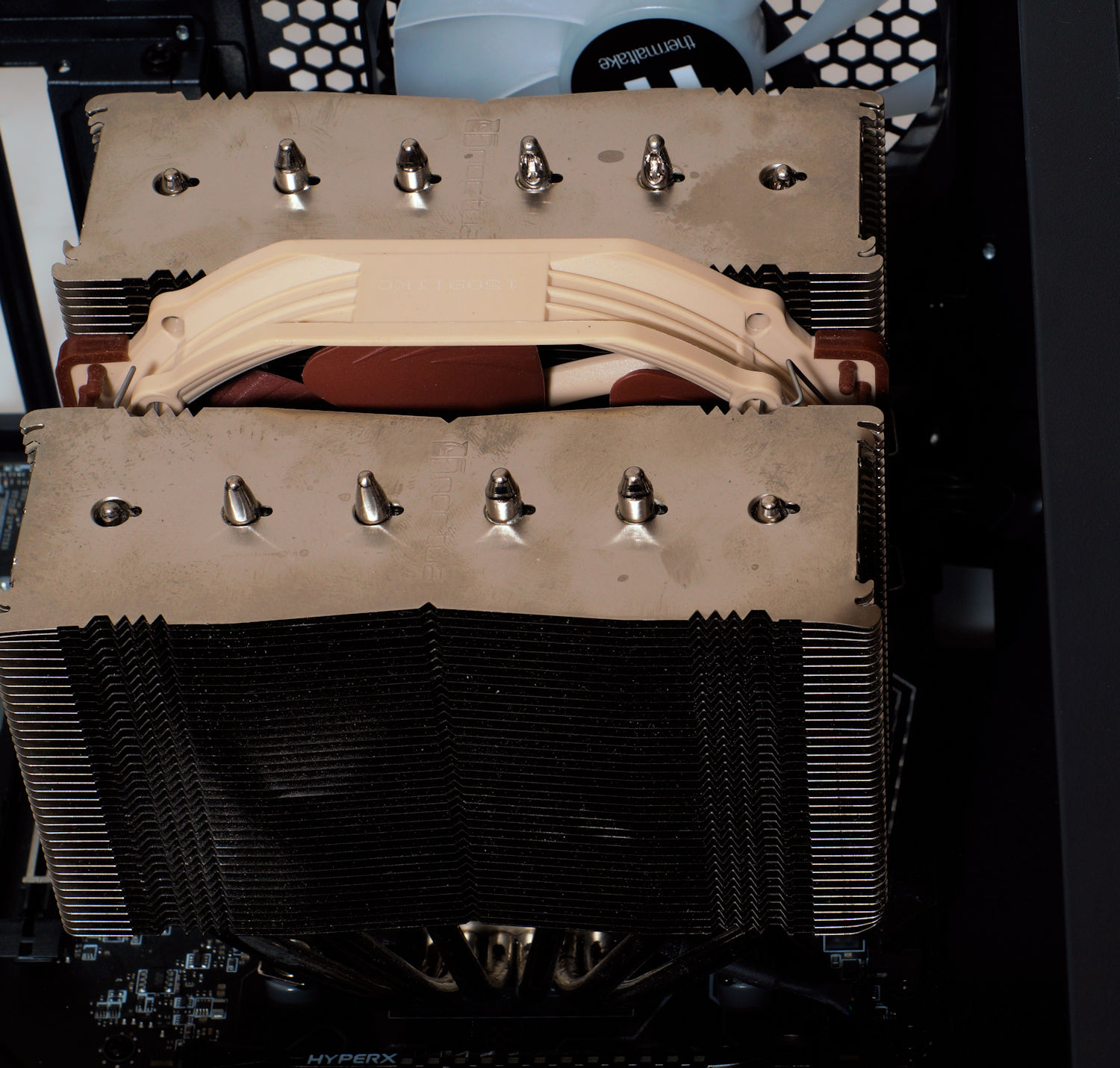

Отметим, что пространства для установки материнской платы достаточно, но вот сверху свободного места получается не так много, поэтому при использовании 240 мм радиатора системы жидкостного охлаждения придется учитывать и высоту модулей памяти. Кулер Noctua NH-D15 с одним вентилятором поместился без проблем.

Сразу устанавливаем видеокарту.

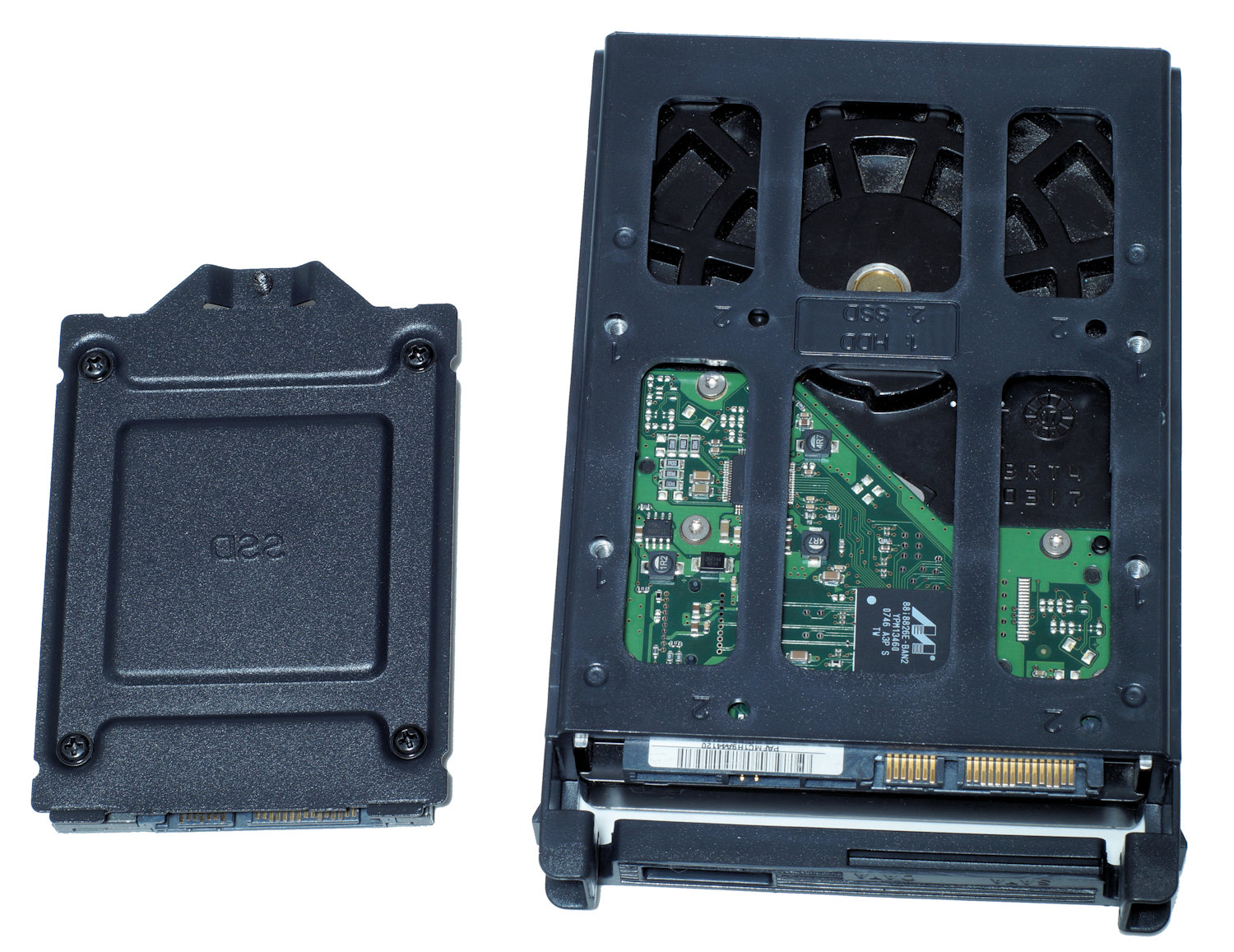

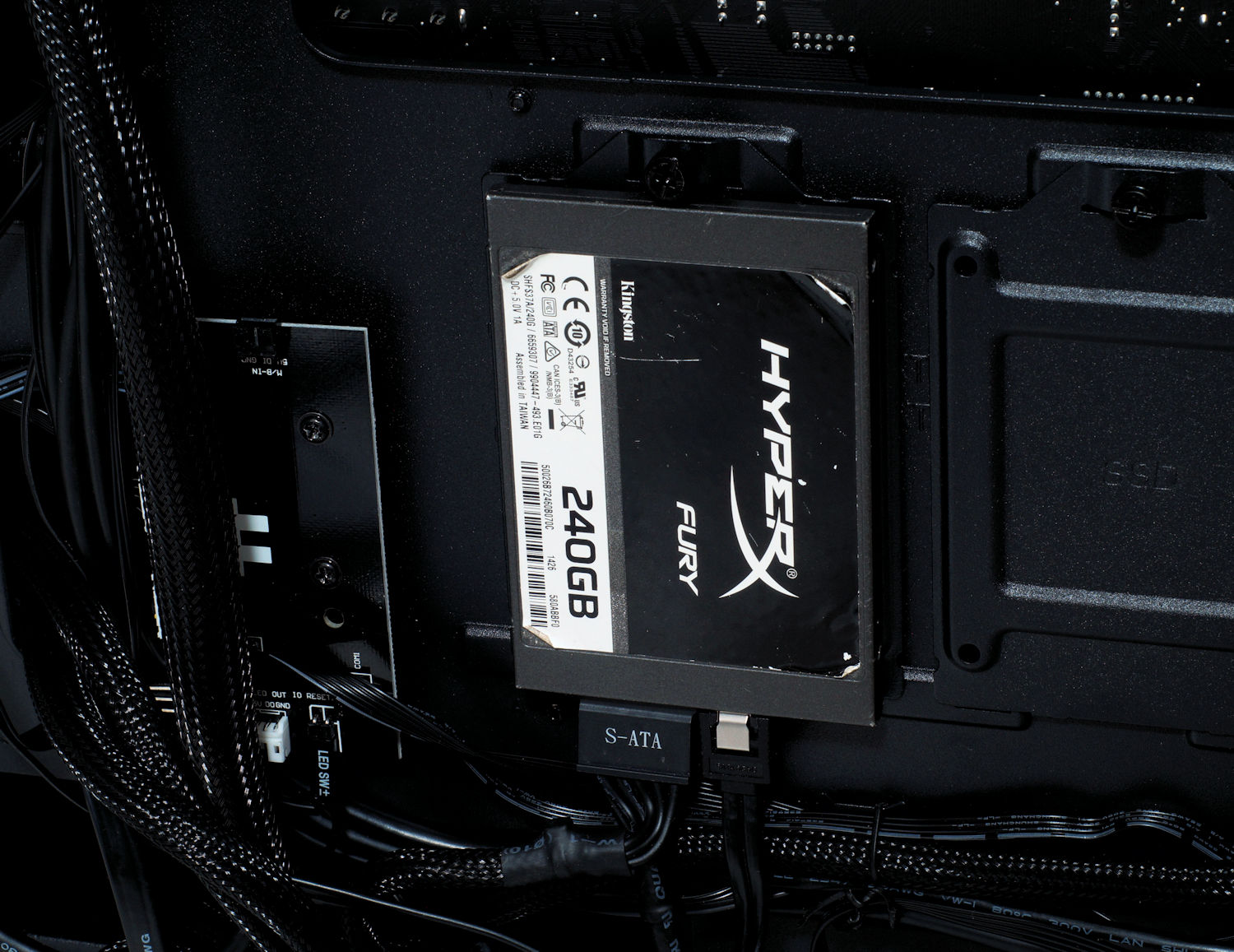

И завершаем процедуру установкой накопителей размещением их в корзинах. Для 2.5" накопителя потребуется фиксация его винтами.

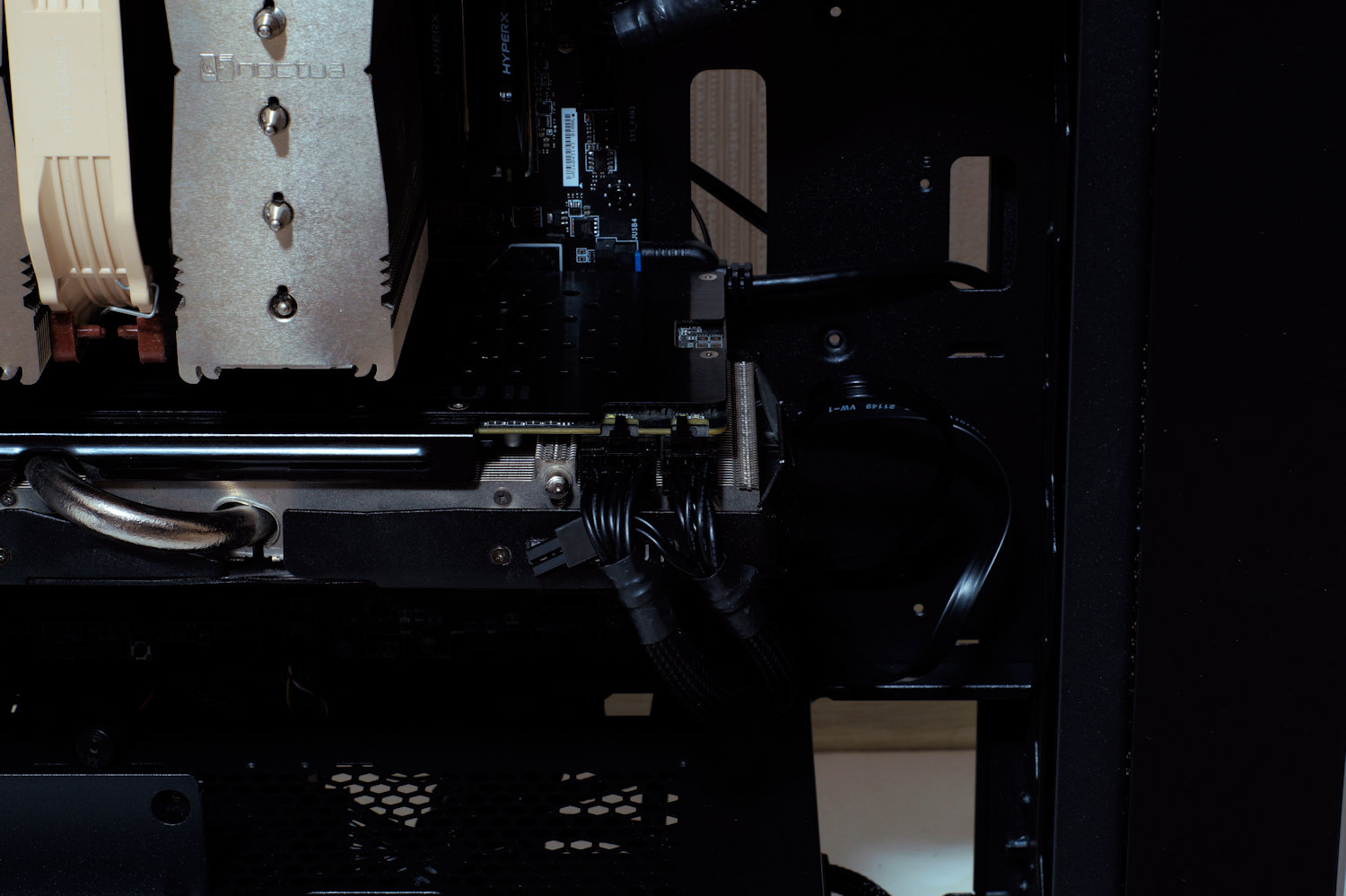

Остается дело только за видеокартой.

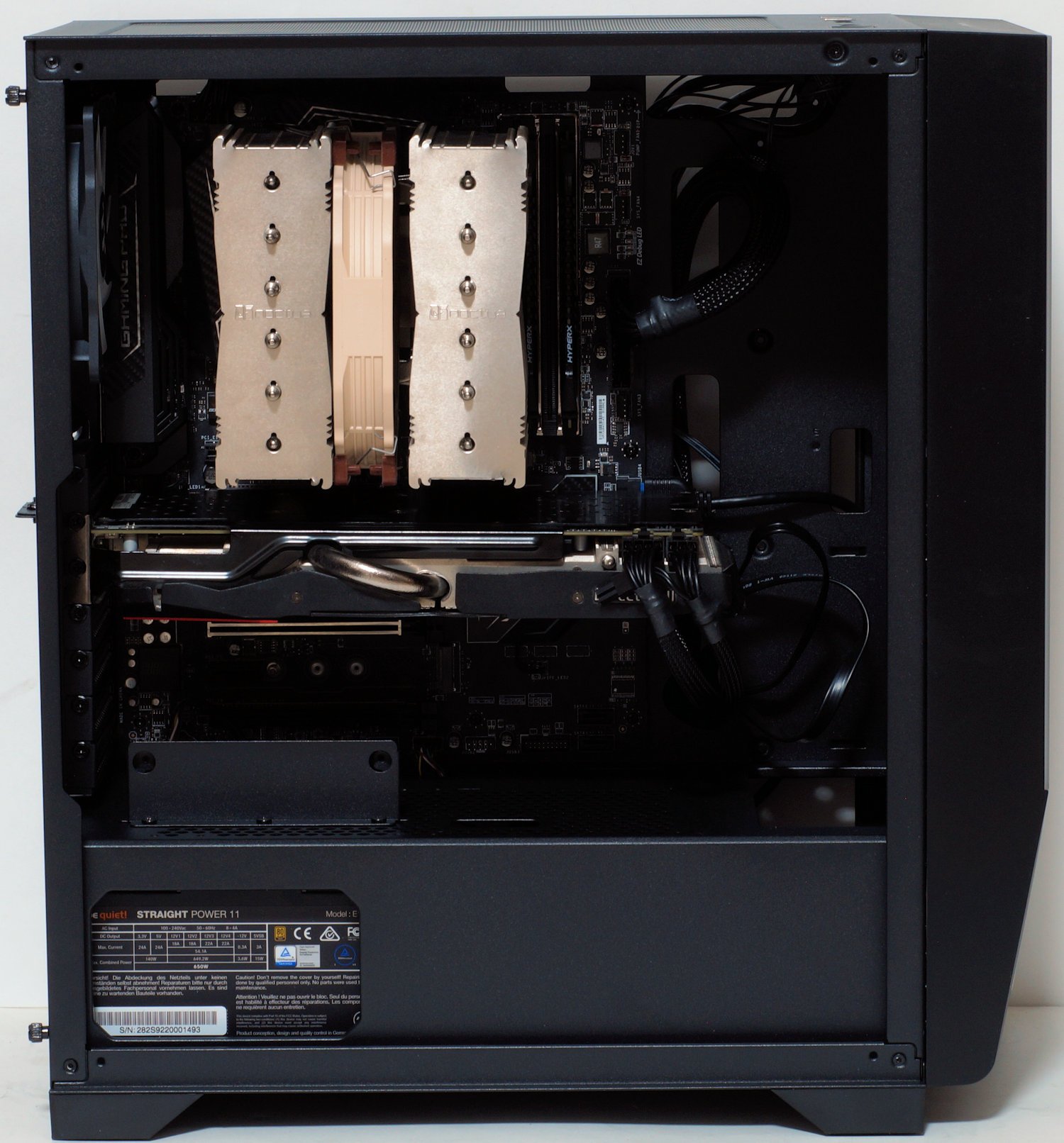

Результат сборки.

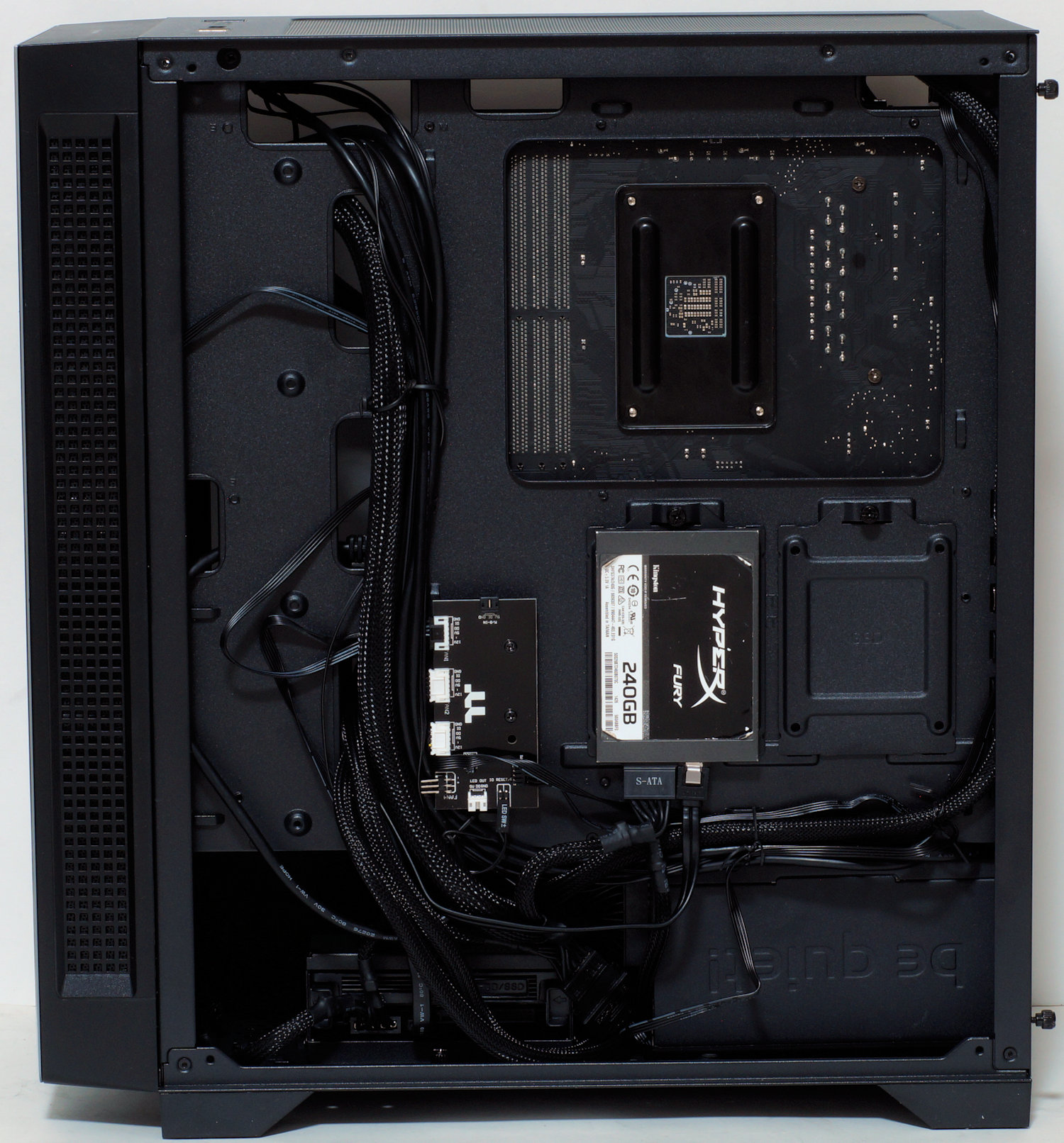

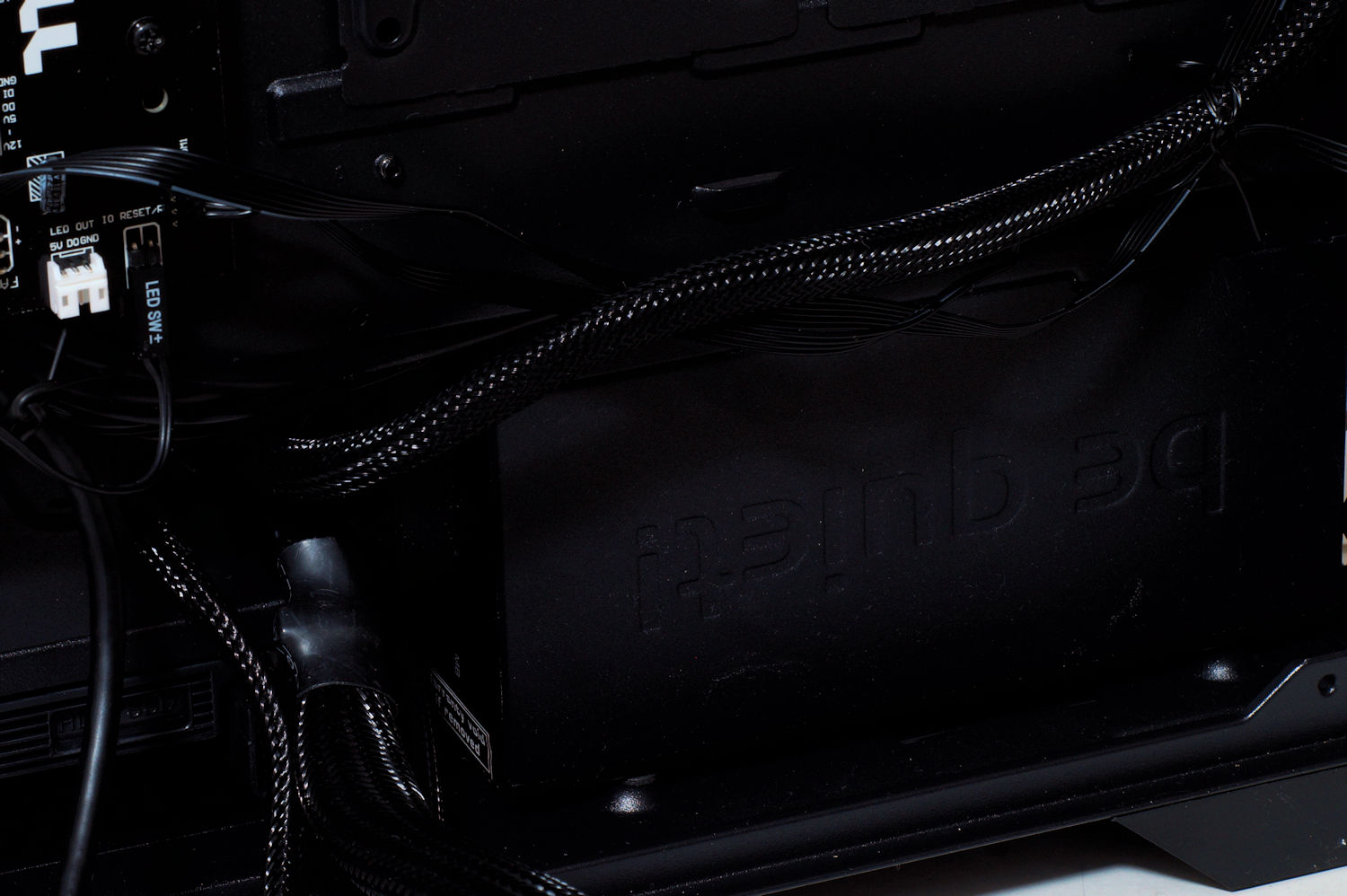

Комментарий: из-за сравнительно небольшого пространства за поддоном кабели одним «пучком», особенно толстые, уложить не получится, но если их «разделять», то проблем с закрытием боковой стенки не будет.

Тестовый стенд и методика тестирования

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители:
• SSD Kingston HyperX FURY 240 Gb (SHFS37A/240G);
• Жесткий диск: Samsung HD753LJ (7200 rpm);
• Корпус: Thermaltake H550 TG RGB;
• Блок питания: be quiet! Straight Power 11 650W (650 Вт).

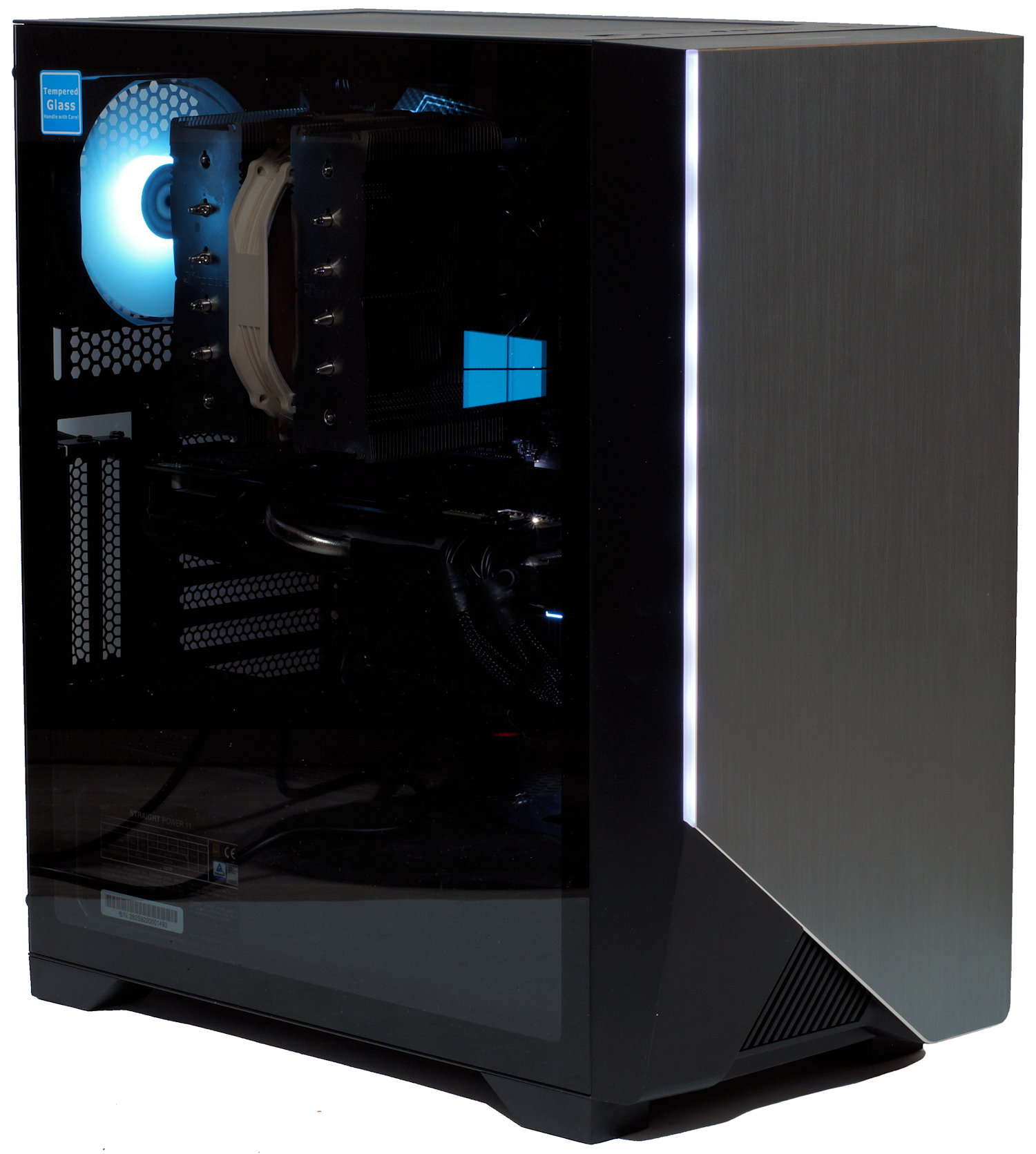

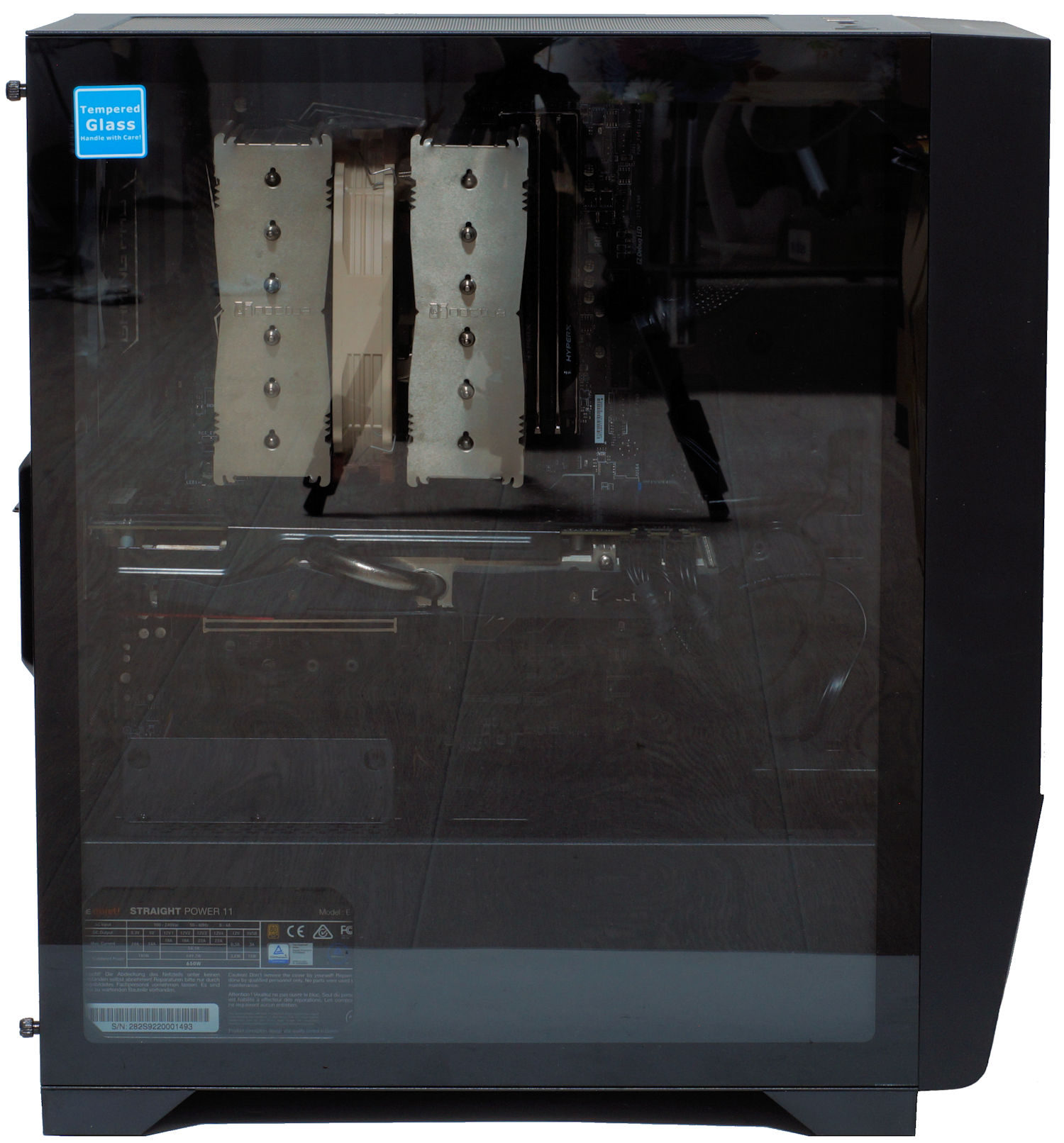

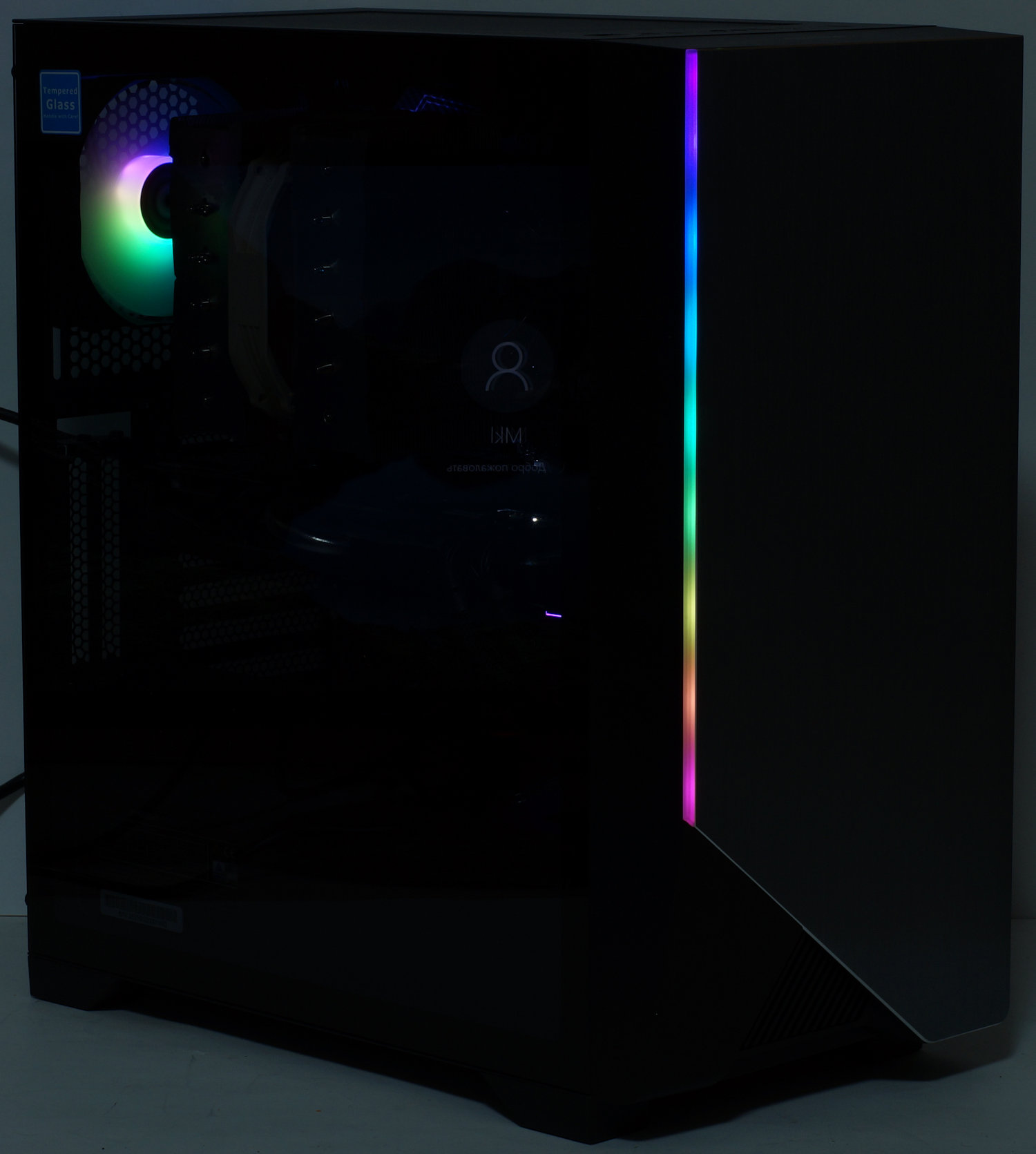

Смотрится Mid-Tower корпус Thermaltake H550 TG RGB стильно, а размещенный сзади 120 мм вентилятор вместе с лицевой полоской имеет адресуемую RGB-подсветку и обеспечивает корпусу эффектный внешний вид.

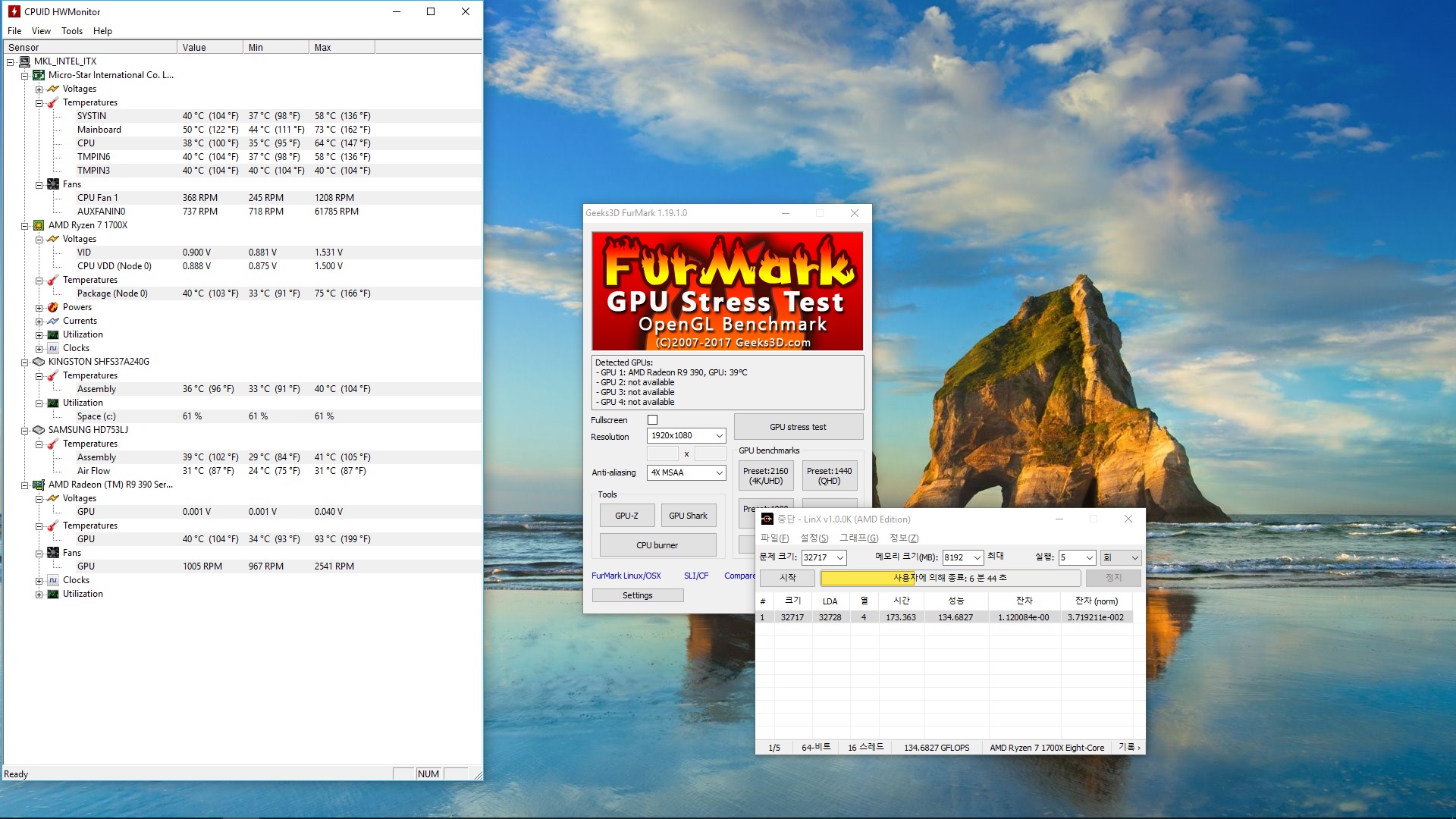

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA); время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 24,1 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

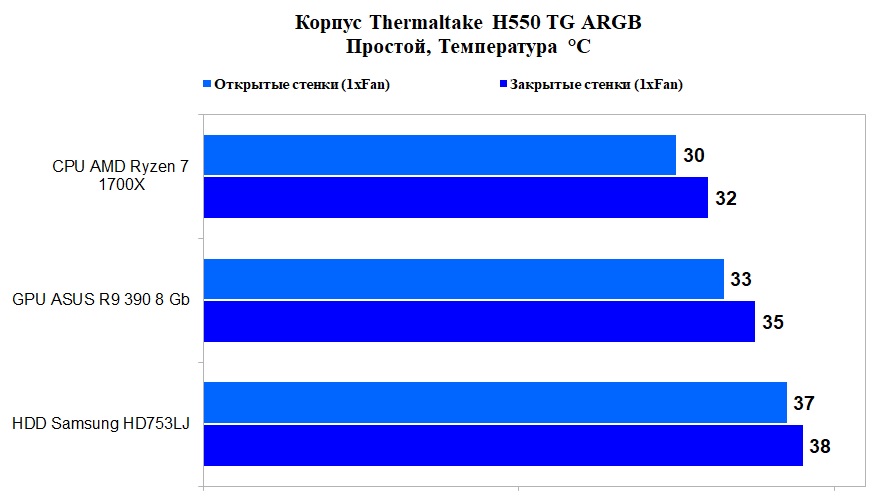

Нагрев компонентов. Простой системы.

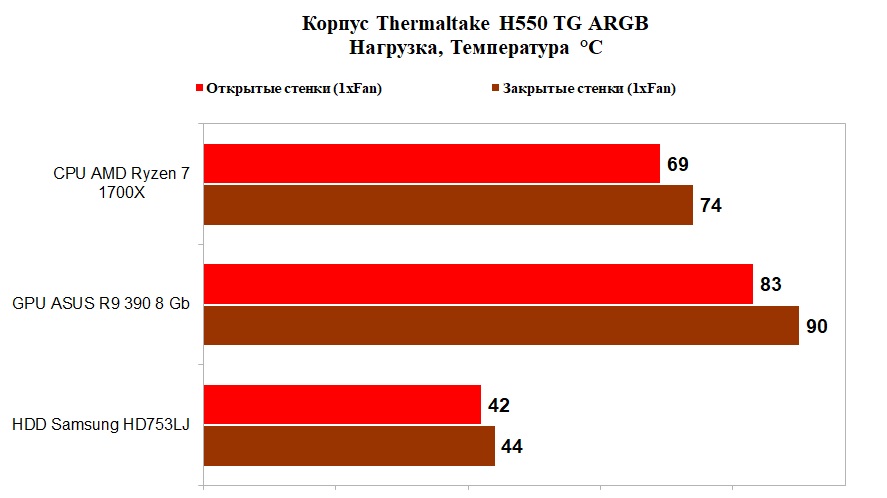

Нагрузка системы.

Температуры компонент в корпусе Thermaltake H550 TG ARGB с закрытыми стенками получаются высокими и причина этого кроется в том, что корпус поставляется только с одним 120 мм вентилятором, которого для эффективного отвода нагретого воздуха явно не хватает. По сравнению с открытыми боковыми стенками получается разница 5 °С для процессора, 7 °С - для видеокарты, 2 °С - для жесткого диска. Для последнего стоит отметить, что отсутствие активного охлаждения делает накопитель относительно «горячим» даже в режиме простоя.

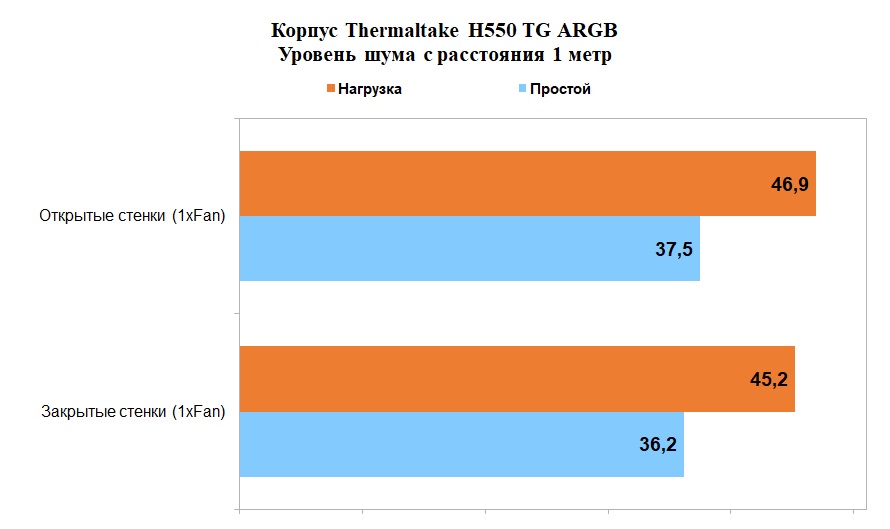

Уровень шума.

Чем корпус может похвастать, так это сравнительно невысоким уровнем шума в режиме простоя, так как мест вентиляции у него немного (верх, низ, правый бок, задняя часть). Однако работу компонент корпуса будет хорошо слышно из-за недостаточной эффективности охлаждения внутри, полученной благодаря наличию одного вентилятора (так как повышенный уровень шума в корпусе начинают генерировать системы охлаждения процессора и видеокарты из-за высоких значений температур).

Выводы

Представленный Mid-Tower корпус Thermaltake H550 TG RGB является интересным продуктом и позиционируется производителем как «корпус для сборщиков». С этим нельзя не согласиться, но тут не все однозначно.

С одной стороны, он добротно сделан. Несмотря на простой дизайн, внешне смотрится стильно, особенно с учетом того, что в нем реализована адресуемая RGB-подсветка, которой можно управлять через кнопку или синхронизацией с материнской платой. С точки зрения функционала корпус имеет все необходимое для сборки современной игровой системы, в том числе и с вертикальным размещением видеокарты (потребуется райзер-адаптер), и с использованием нескольких радиаторов систем жидкостного охлаждения (240 мм сверху и до 280/360 мм спереди).

С другой стороны, для обеспечения качественной вентиляции потребуется установка дополнительных вентиляторов, так как одного штатного 120 мм явно не хватит для игровой системы, а значит стоимость сборки системы в конечном счете возрастет. При этом сам корпус стоит немало (от 6800 рублей). О чем стоит помнить, так это об ограниченном числе посадочных мест под накопители (по два 2.5"/3.5").

На рынке у Mid-Tower корпуса Thermaltake H550 TG ARGB достаточно конкурентов, отличающихся, в первую очередь, как внешним видом и комплектацией, так и ценой. Поэтому в конечном счете выбор остается за пользователем.

Плюсы:

• Строгий внешний вид;
• Добротное исполнение;
• Наличие настраиваемой ARGB-подсветки;
• Боковая панель из закаленного стекла без фиксации винтами;
• Возможность вертикальной установки видеокарты;
• Поддержка установки до двух радиаторов системы жидкостного охлаждения (спереди 280/360 мм и сверху 240 мм);
• Простая процедура сборки.

Минусы:

• Только один предустановленный 120 мм вентилятор;
• Небольшое количество посадочных мест под накопители.
