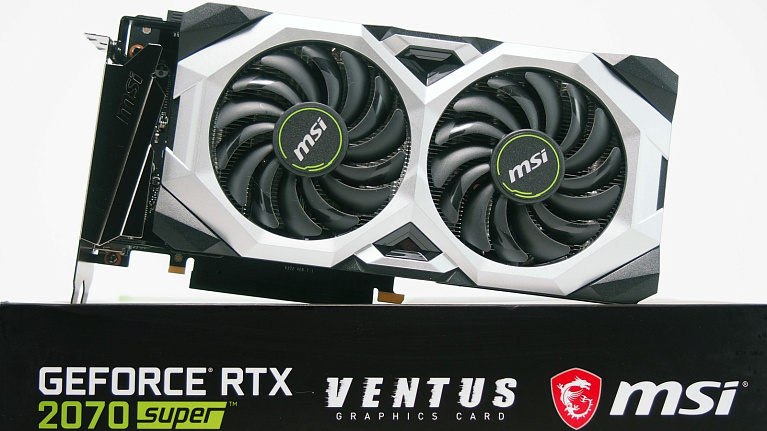

Обзор и тест видеокарты MSI GeForce RTX 2070 Super Ventus OC

Доступный билет для сеанса 2K гейминга на примере видеокарты MSI GeForce RTX 2070 Super Ventus OC.
Обзор и тест видеокарты MSI GeForce RTX 2070 Super Ventus OC
Обновленная линейка графических процессоров с приставкой "Super" укрепляет положение NVIDIA на рынке игровых видеокарт. А графический адаптер GeForce RTX 2070 Super Ventus OC призван защищать позиции компании MSI в сегменте высокопроизводительных решений с доступным ценником. Как и у любого другого продукта, у MSI GeForce RTX 2070 Super Ventus OC есть свои особенности, о которых мы и расскажем по ходу данного обзора.

Технические спецификации

Графический процессор GeForce RTX 2070 Super
Частота ядра 1785 MHz (Boost)
CUDA ядра 2560
Частота памяти 14000 MHz
Объем памяти 8 Gb
Тип памяти GDDR6
Шина памяти 256 bit
Пропускная способность памяти (GB/sec) 448 GB/s
Интерфейс PCI-E 3.0 x16
DirectX DX12
OpenGL
4.5
Поддержка нескольких мониторов до 4х
Максимальное разрешение 7680x4320@60Hz
Разъемы DisplayPort 1.4 x3, HDMI 2.0b x1
Габариты Толщина=41 мм; Длина=257 мм; Высота=127 мм
Рекомендованный блок питания 650W (6+8 pin коннекторы питания)
Гарантия 3 года

Упаковка и комплектация

Графический адаптер RTX 2070 Super Ventus OC в ассортименте продукции MSI относится к категории видеокарт с невысокой стоимостью. Несмотря на это, девайс поставляется в черной красочной картонной коробке с ярким принтом в виде изображения системы охлаждения видеокарты. Никуда не делись и упоминания о ключевых особенностях архитектуры, которые вендоры указывают нижней строчкой на упаковке согласно требованиям компании NVIDIA.
Более подробная информация о RTX 2070 Super Ventus OC находится на тыльной стороне картонной коробки. Здесь производитель демонстрирует дизайн и внешний вид графического адаптера, а также дает общее представление о системе охлаждения и защитном бэкплейте.
Маркировка на торцевой наклейке позволяет установить ключевые технические характеристики RTX 2070 Super Ventus OC, а также количество и тип видеоразъемов.
Комплектация видеокарты RTX 2070 Super Ventus OC состоит из руководства пользователя и карточки благодарности покупателя. Ничего более с этим графическим адаптером не прилагается ввиду невысокой стоимости продукта.

Дизайн и особенности

Благодаря комбинации серебристого и черного цветов, видеокарта RTX 2070 Super Ventus OC не выглядит скучной по дизайну. Здесь используется уже знакомая нам система охлаждения, которая устанавливалась на версию RTX 2070 Ventus. При этом печатная плата новинки разрослась немного в длину, что было изящно обыграно добавлением металлической декоративной панели со стороны разъемов.
Вся тыльная сторона RTX 2070 Super Ventus OC прикрыта пластиковым бэкплейтом для защиты печатной платы видеокарты от механических повреждений. Но и даже с эстетической точки зрения наличие этого элемента делает продукт внешне более солидным и интересным.
Габариты RTX 2070 Super Ventus OC составляют 41 х 257 х 127 мм в толщину, длину и высоту соответственно. В корпусе системного блока такая видеокарта займет два слота расширения.

Кожух RTX 2070 Super Ventus OC выполнен из матового пластика с характерной фактурной поверхностью. Торцы кожуха СО полуоткрыты для свободного прохода воздушных потоков.
Будучи графическим адаптером предтопового класса, RTX 2070 Super Ventus OC оснащается двумя разъемами дополнительного питания на 8-пин и 6-пин. Рекомендуемые требования к блоку питания составляют 650 Вт. Гарантия производителя на RTX 2070 Super Ventus OC составляет 3 года с момента приобретения графического адаптера.
Панель разъемов RTX 2070 Super Ventus OC для вывода изображения включает в себя три DisplayPort 1.4 и один HDMI 2.0b. Также на верхнем торце видеокарты присутствует разъем NVLink для создания мульти-GPU конфигураций.

Печатная плата

Видеокарта RTX 2070 Super Ventus OC использует печатную плату черного цвета. Сразу после демонтажа системы охлаждения в глаза бросаются радиатор зоны VRM, а также металлическая рама для сохранения конструкционной прочности печатной платы.

Разводка элементов и их расположение на печатной плате повторяют эталонную RTX 2070 Super. Вся силовая обвязка видеокарты сосредоточена в правой части печатной платы, в то время как графический процессор и память находится посередине.
Не выглядит пустующей у RTX 2070 Super Ventus OC и тыльная сторона печатной платы. Множество компонентов элементной базы вынесено на эту сторону, поэтому использование пластикового бэкплейта на этой модели видеокарты вполне оправданно и необходимо.
Графический процессор TU104-410-A1 находится в окружении восьми чипов памяти GDDR6. Данный экземпляр GPU, установленный на RTX 2070 Super Ventus OC, произведен на 6-й неделе 2019 года. Выполненный по нормам 12 нм техпроцесса, он обладает 2560 ядрами CUDA, 64 блоками растеризации и 160 блоками текстурирования. Для обмена данными с памятью используется 256-битная шина, пропускная способность которой с учетом работы памяти на частоте 14000 МГц составляет 448 Гб/с. Объем набортной памяти GDDR6, установленной на видеокарту RTX 2070 Super Ventus OC, составляет 8 Гб.
Подсистема питания графического процессора и памяти на видеокарте RTX 2070 Super Ventus OC построена по формуле 6+2 фазы. Пустующие площадки под элементную базу, как это иногда бывает на печатных платах других производителей в погоне за экономией, здесь отсутствуют.
Управление питанием графического процессора TU104-410-A1 возложено на цифровой ШИМ-контроллер Monolithic Power Systems MP2886A. Питание памяти GDDR6 находится под управлением контроллера uP1666Q. Микросхема Windond 25Q80EWN1G отвечает за хранение прошивки BIOS.

Система охлаждения

За удержание RTX 2070 Super Ventus OC в рамках комфортных температур отвечает фирменная система охлаждения с вентиляторами TORX Fan 2.0. Радиатор системы охлаждения состоит из алюминиевого основания, четырех медных тепловых трубок с никелированным покрытием и множества алюминиевых пластин. Используется технология прямого контакта графического процессора с тепловыми трубками. Для микросхем памяти GDDR6 предусмотрены небольшие по площади термопрокладки. Они не полностью закрывают чипы памяти, и хороший вопрос: не повлияет ли это на потенциал разгона памяти на данной модели видеокарты?
Радиатор охлаждения на RTX 2070 Super Ventus OC обладает скромной толщиной - видно, что на этом элементе производитель явно предпочел сэкономить. Сквозная конструкция в правой части радиатора позволяет надеяться на обдув зоны VRM с ее отдельным радиатором охлаждения.
Как мы уже говорили ранее, кожух видеокарты RTX 2070 Super Ventus OC выполнен полностью из пластика. На него установлены пара вентиляторов TORX Fan 2.0, призванных обдувать радиаторы охлаждения и печатную плату графического адаптера. Каждый из вентиляторов подключается по отдельному разъему, что упрощает их мониторинг и замену в случае необходимости.
Детальный разбор системы охлаждения RTX 2070 Super Ventus OC показывает, что здесь компания MSI задействовала 92-мм вертушки PLD09210S12HH производства PowerLogic.
А так выглядит радиатор, устанавливаемый на силовые элементы VRM видеокарты RTX 2070 Super Ventus OC.
Последним, но не менее важным элементом в конструкции графического адаптера, является пластиковый защитный бэкплейт.

Тестовый стенд

Процессор Intel Core i5-9600k 6-core
Материнская плата ASUS ROG Strix Z390-E Gaming
Система охлаждения ID-Cooling ZoomFlow 360
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*4
Накопитель SSD M.2 Samsung 970 Pro 512Gb
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1903
Драйвера GeForce 440.97
Видеокарта RTX 2070 Super Ventus OC является новинкой, поэтому для получения корректных результатов производительности компания NVIDIA рекомендует использовать драйверы, начиная с версии 440.97 и последующие, более свежие. Для теста графического адаптера мы использовали процессор Intel Core i5-9600k, работающий в тандеме с памятью Corsair Vengeance RGB Pro DDR4-3600 объемом 32 Гб.

Видеокарта RTX 2070 Super Ventus OC вместе с другими комплектующими тестовой сборки была установлена в корпус Corsair 540 Air. Отсутствие какой-либо подсветки не позволяет этому графическому адаптеру сильно выделиться в системе. Немного выручают видеокарту лишь белые надписи "MSI" и "GeForce RTX".

Эффективность охлаждения и разгон

Оценку видеокарты RTX 2070 Super Ventus OC начинаем по традиции с изучения технических характеристик, предоставляемых программой GPU-Z. Видно, что лимит энергопотребления графического адаптера производитель  жестко ограничил на значении в 215 Вт. Учитывая не самую продвинутую систему охлаждения видеокарты, это вполне оправданно.
Без какой-либо нагрузки видеокарта RTX 2070 Super Ventus OC является достаточно холодным продуктом. Но технологий остановки вентиляторов и возможности работы графического адаптера в пассивном режиме СО здесь нет. Поэтому оба вентилятора RTX 2070 Super Ventus OC всегда вращаются на скорости 800-850 об/мин или 23% ШИМ.
Проверка системы охлаждения RTX 2070 Super Ventus OC стресс-тестом Furmark демонстрирует 69 градусов на графическом чипе. Это вполне комфортная температура, чего не скажешь о вентиляторах в момент постоянной нагрузки. В нашем случае оба вентилятора TORX Fan 2.0 в автоматическом режиме раскрутились до 2000-2300 об/мин, что на слух откровенно шумно. Даже если вы играете в наушниках, слышать шум работы этих вертушек вы будете точно.
В попытке разогнать видеокарту RTX 2070 Super Ventus OC мы столкнулись сразу с той проблемой, которой опасались еще на стадии осмотра конструкции СО. Если на увеличение частоты GPU на +105 пунктов еще можно закрыть глаза, то разгон памяти GDDR6 на RTX 2070 Super Ventus OC получился откровенно слабым. На протяжении небольшого отрезка времени память могла работать стабильно и на частоте +1000(+2000 МГц), но с течением времени неизменно перегревалась и отвечала артефактами изображения. В поиске стабильного результата разгона чипов GDDR6 пришлось откатиться на скромные 750(+1500 МГц).
Стабильность разгона видеокарты RTX 2070 Super Ventus OC подтвердили 20 прогонов бенчмарка 3D Mark Time Spy Extreme Stress Test.
Чтобы не быть голословными в отношении высокого уровня шума видеокарты RTX 2070 Super Ventus OC, мы измерили значения без нагрузки и с полной нагрузкой графического адаптера.

Игровая производительность

Что не отнять у видеокарты RTX 2070 Super Ventus OC, даже с учетом простой системы охлаждения, так это высокой игровой производительности. Результаты в нескольких графических пакетах 3D Mark и Benchmark Superposition наглядно демонстрируют уровень видеокарты. Особенно впечатляющие результаты показала RTX 2070 Super Ventus OC при задействовании технологии Ray-tracing в бенчмарке Port Royal. На скриншотах ниже представлены результаты производительности видеокарты: до разгона - слева, после разгона - справа.

Также мы протестировали видеокарту RTX 2070 Super Ventus OC в девяти играх, включая проекты с открытым игровым миром и множеством графических объектов. За контрольные значения был взят средний FPS при ультра-настройках, полученный в двух популярных разрешениях мониторов 1920*1080 и 2560*1080 пикселей.


Во всех использованных нами играх результаты производительности RTX 2070 Super Ventus OC указывают на то, что эта видеокарта целиком и полностью готова для полноценного 2К гейминга. А для владельцев FullHD мониторов этот графический адаптер делает возможным использовать частоту обновления в 144 Гц.

Заключение

Адепты тишины и любители разгона эту видеокарту буду ругать и ненавидеть. Но если детальнее присмотреться к MSI GeForce RTX 2070 Super Ventus OC, то закидывать помидорами данный графический адаптер вовсе не хочется. Будучи одной из самых недорогих GeForce RTX 2070 Super на рынке, эта видеокарта из коробки предоставляет тот уровень производительности, которого с лихвой хватит для FullHD и 2К гейминга. От шума системы охлаждения в случае с MSI GeForce RTX 2070 Super Ventus OC никуда не деться, ведь именно на СО больше всего сэкономил производитель. Не досталась этой видеокарте вездесущая и популярная RGB-подсветка. Но итоговая цена продукта сделает свое дело. Поэтому MSI GeForce RTX 2070 Super Ventus OC обещает быть в фокусе внимания экономных геймеров.
Плюсы:
  • одна из самых недорогих GeForce RTX 2070 Super на рынке;
  • лаконичный и стильный внешний вид;
  • компактные габариты 41 х 257 х 127 мм;
  • качественная компонентная база и сборка;
  • отличная производительность для 2К гейминга.
Минусы:
  • шумная система охлаждения;
  • слабый разгон памяти GDDR6;
  • отсутствие RGB-подсветки.
