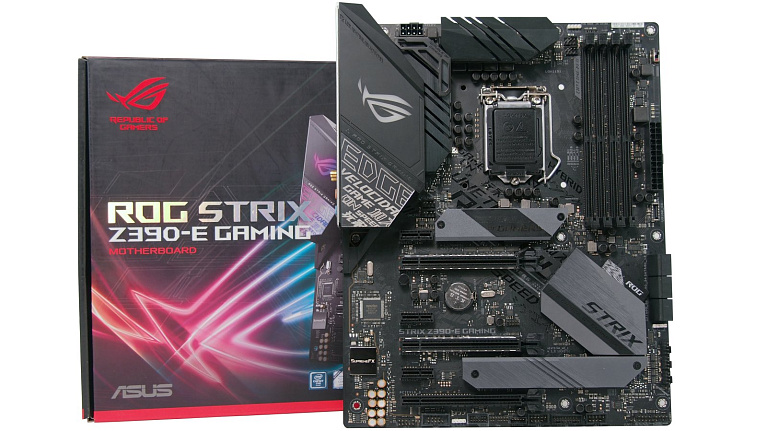

Обзор и тест материнской платы ASUS Strix Z390-E Gaming
ROG Strix Z390-E Gaming вызывает большой интерес при подборе полноформатной материнской платы на чипсете Intel Z390 с беспроводными интерфейсами Wi-Fi и Bluetooth. В линейке продуктов компании ASUS модель является одной из наиболее доступных плат форм-фактора АТХ, в которой присутствует возможность разгона процессоров Intel Coffee Lake Refresh, эффективное охлаждение VRM и накопителей М.2, богатая RGB-подсветка и беспроводной контроллер Intel AC 9560. Мы смогли получить ASUS ROG Strix Z390-E Gaming на обзор и спешим ознакомить читателей нашего сайта с результатами тестирования этой модели.

Технические характеристики

  • Модель - ROG Strix Z390-E Gaming
  • Socket - 1151 v2
  • Чипсет- Intel Z390
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 64Гб, DDR4 4266(O.C) - 2800(O.C.), 2666 - 2133 МГц;
  • Слоты расширения - 3*PCI-E 3.0 x16, 3*PCI-E x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280 (PCIe 3.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4)
  • Звук - 8-канальный (7.1) SupremeFX S1220A
  • Сетевой интерфейс - Gigabit Ethernet (Intel I219V), Wi-Fi, Bluetooth (Intel AC 9560)
  • Разъёмы на задней панели - PS/2, 2*USB 2.0, 5*USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм x 244 мм).

Упаковка и комплектация

Как и другие продукты серии Republic of Gamers, упаковка материнской платы ROG Strix Z390-E Gaming оформлена в фирменные черно-красные тона. На лицевой грани коробки присутствует изображение продукта и ряд наиболее значимых технологических особенностей. Производитель позиционирует ROG Strix Z390-E Gaming как игровую материнскую плату.
Технические характеристики и фирменные особенности ROG Strix Z390-E Gaming указаны на тыльной стороне упаковки. Здесь же представлена карта разъемов тыльной панели платы.
Комплектация ROG Strix Z390-E Gaming включает в себя:
  • руководство пользователя и карточку благодарности покупателя;
  • набор наклеек ASUS ROG;
  • объявление на ручку двери;
  • диск с драйверами и фирменными программами;
  • антенну Wi-Fi с подставкой;
  • мостик SLI;
  • вентилятор 40х40 мм для обдува VRM;
  • термодатчик;
  • набор одноразовых стяжек;
  • винты для крепления вентилятора;
  • винты для крепления М.2 накопителей;
  • четыре кабеля SATA-3 6 Гбит/с.

Внешний вид и особенности

Будучи полноразмерной платой форм-фактора АТХ, модель ROG Strix Z390-E Gaming имеет 9 точек крепления. Габариты составляют 305 х 244 мм, плата использует темное оформление PCB с множеством фирменных надписей в стиле серии Strix.
Надписи украшают печатную плату ROG Strix Z390-E Gaming не только с лицевой, но и с тыльной стороны PCB.
На тыльной панели разъемов ROG Strix Z390-E Gaming пользователь обнаружит:
  • разъем PS/2 для мыши или клавиатуры;
  • два порта USB 2.0;
  • три порта USB 3.1 Gen2 Type-A;
  • один порт USB 3.1 Gen2 Type-C;
  • два порта USB 3.1 Gen1 Type-A;
  • один HDMI 1.4b;
  • один DisplayPort 1.2;
  • два гнезда MU-MIMO для антенн Wi-Fi;
  • пять аудиоразъемов 3.5 мм;
  • один оптический S/PDIF Out.
Околосокетное пространство ROG Strix Z390-E Gaming находится в плотном окружении радиаторов охлаждения подсистемы питания процессора.
Поверх основного охлаждающего радиатора находится пластиковая декоративная панель с модулем светодиодной подсветки. На радиаторе охлаждения присутствует крепление для установки обдувающего 40-мм вентилятора, который идет в комплекте с материнской платой.
Для питания процессора на материнской плате ROG Strix Z390-E Gaming используется один разъем 8-пин.
Материнская плата ROG Strix Z390-E Gaming поддерживает установку 64 Гб оперативной памяти. Для этого в правом верхнем углу печатной платы распаяны четыре разъема DIMM DDR4 с поддержкой модулей от 2133 до 4266 МГц.
Недалеко от разъемов для оперативной памяти присутствует ряд диагностических светодиодов CPU/DRAM/VGA/BOOT и MEM_LED. Здесь же производителем реализован переключатель MEMOK!_II.
Рядом с основным силовым разъемом 24-пин расположился коннектор USB 3.1 Gen2 Type-C для вывода его на фронтальную панель корпуса.
Для установки накопителей с разъемом подключения SATA-3 материнская плата ROG Strix Z390-E Gaming предлагает шесть соответствующих портов, работающих на скорости 6 Гбит/с.
Хорошая поддержка у ROG Strix Z390-E Gaming выражена в увеличении числа USB разъемов для тыльной и фронтальной панели корпуса. Нижняя грань содержит одну 19-пин колодку USB 3.1 Gen1 и пару колодок USB 2.0.
Даже СОМ-порту нашлось место на материнской плате, колодка этого разъема разместилась в левом нижнем углу ROG Strix Z390-E Gaming.
Для подключения элементов RGB-подсветки материнская плата ROG Strix Z390-E Gaming оснащена сразу тремя соответствующими разъемами: два +12В RGB и один адресуемый +5В ARGB.
Звуковая система SupremeFX на ROG Strix Z390-E Gaming представлена аудиокодеком S1220A с 7.1-канальным звучанием. Материнская плата поддерживает высокоомные наушники и подключение по оптическому кабелю.
Материнская плата ROG Strix Z390-E Gaming хорошо подготовлена для создания мультиграфических конфигураций. Поддерживаются технологии NVIDIA 2-Way SLI и AMD 3-Way CrossfireX. Для этого плата ROG Strix Z390-E Gaming оборудована тремя слотами PCI-E 3.0 x16, два их которых имеют металлизированный корпус. Первые два слота могут работать по схеме х16+х0 или х8+х8 линий PCIe, третий слот PCI-E довольствуется лишь 4-мя линиями PCIe чипсета материнской платы. Также на плате присутствуют три слота PCI-E 3.0 x1 для установки периферийных устройств.
Для накопителей с разъемом подключения М.2 на плате ROG Strix Z390-E Gaming предусмотрено два соответствующих разъема. Первый М.2_1 находится под сокетом материнской платы. Он поддерживает установку накопителей 2242/2260/2280 с протоколами передачи данных PCIe 3.0 x4 и SATA.

Второй разъем М.2_2 расположился в нижней части ROG Strix Z390-E Gaming. Здесь могут быть установлены накопители 2242/2260/2280/22110 с протоколом передачи данных PCIe 3.0 x4. Оба М.2 разъема оборудованы алюминиевыми радиаторами охлаждения.
Отвод тепла на радиаторы от устанавливаемых накопителей производится с помощью предустановленных термопрокладок.
Красиво и стильно выполнен на ROG Strix Z390-E Gaming радиатор охлаждения чипсета Intel Z390. На корпусе радиатора присутствуют корпоративные надписи и тряпичный ярлык с символикой ROG.
Для подключения систем охлаждения ROG Strix Z390-E Gaming готова предложить 7 разъемов 4-пин PWM с возможностью управления через BIOS материнской платы.
Но даже если и этих 7-ми разъемов пользователю будет недостаточно, на плате ROG Strix Z390-E Gaming присутствует колодка EXT_FAN для специальной платы Fan_Hub. В комплекте поставки ROG Strix Z390-E Gaming плата Fan_Hub отсутствует, ее предполагается докупать отдельно.
Для того, чтобы украсить плату ROG Strix Z390-E Gaming и придать ей более привлекательный внешний вид, левый верхний угол прикрыт декоративной панелью с модулем RGB-подсветки.
А так выглядят радиаторы охлаждения зоны VRM материнской платы ROG Strix Z390-E Gaming.
Тепло на них передается через термопрокладки. Большая площадь оребрения и крепление для установки 40-мм вентилятора позволяют надеяться на эффективное охлаждение силовых компонентов платы.
Система питания на ROG Strix Z390-E Gaming насчитывает 10 фаз, которые производитель расположил недалеко от процессорного разъема по Г-образной форме.

За управлением питанием процессора отвечает цифровой ШИМ-контроллер Digi+VRM ASP1400CTB, находящийся над сокетом ROG Strix Z390-E Gaming.

Проводные сетевые возможности ROG Strix Z390-E Gaming возложены на контроллер Intel I219V. В качестве дополнительной защиты разъема выступает фирменное решение производителя LAN Guard.
Разъемы видео на случай вывода картинки со встроенного видеоядра процессора обслуживает контроллер ASMedia ASM1442K. За работу протоколов передачи данных Wi-Fi и Bluetooth отвечает контроллер Intel Wireless-AC 9560.

Возможности BIOS

Внешнее оформление настроек BIOS материнской платы ROG Strix Z390-E Gaming представлено в красно-черной окраске. Производитель разделяет доступ к настройкам на два уровня ("EZ Mode" и "Advanced Mode"), переключение между которыми возможно с помощью клавиши F7.
Для удобной навигации по настройкам BIOS используется деление на тематические разделы. Реализован список наиболее часто используемых настроек, перечень которых сохраняется автоматически.
Наибольший интерес для поклонников разгона представляет, конечно же, раздел Ai Tweaker. Здесь собрано богатое количество инструментов для оверклокинга процессора и оперативной памяти. Реализована тонкая настройка таймингов и работы чипсета материнской платы.
Опции для настройки периферийных устройств и разъемов платы ROG Strix Z390-E Gaming сосредоточены в разделе Advanced.
Мониторинг и управление вентиляторами системы находится в разделе Monitor. Для контроля в главном меню выведены показатели температур, напряжений и скоростей вращения вентиляторов.
Не меньшее внимание в BIOS платы ROG Strix Z390-E Gaming уделено сервисным настройкам. В разделах Tool и Boot пользователь сможет настроить порядок загрузки ОС с выбранного накопителя, обновить микропрограмму BIOS, сохранить и загрузить пользовательские настройки, а также просмотреть используемые слоты расширения PCIe.

Тестовый стенд

Процессор Intel Core i5-9600k (6-ядер)
Видеокарта
Inno3D GeForce RTX 2060 Super iChill X3 Ultra
Система охлаждения ID-Cooling ZoomFlow 360
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512Mb
Блок питания Corsair RM850x мощностью 850Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1903
Драйвера GeForce 431.60
Для тестирования материнской платы ROG Strix Z390-E Gaming мы использовали процессор со свободным множителем. Выбор пал на шестиядерный Intel Core i5-9600k, который обладает хорошим потенциалом разгона при условии качественного охлаждения самого процессора и зоны VRM материнской платы.

Тестовая система на базе материнской платы ROG Strix Z390-E Gaming была собрана в корпус Corsair 540 Air. Для охлаждения процессора использовалась система жидкостного охлаждения с 360-мм радиатором.
Стоит отметить, что материнская плата ROG Strix Z390-E Gaming обладает продвинутой RGB-подсветкой. Модуль на декоративной панели в верхнем левом углу светится всеми цветами радуги. Яркость свечения и выразительный фирменный рисунок модуля подсветки позволяет выгодно выделяться ROG Strix Z390-E Gaming в любой игровой сборке.

Работа с Core i5-9600k и производительность

Для оценки работы ROG Strix Z390-E Gaming на штатных настройках в BIOS материнской платы все опции по разгону процессора и памяти были установлены в положение Auto. В этих условиях процессор Intel Core i5-9600k должен был работать на штатной частоте 4300 МГц при всех нагруженных шести ядрах. Стресс-тест Prime95 подтвердил это, и мы получили следующие контрольные значения:
  • частота i5-9600k по всем ядрам составила 4300 МГц;
  • максимальная температура i5-9600k составила 56°С;
  • максимальное энергопотребление i5-9600k составило 107 Вт;
  • температура чипсета Intel Z390 составила 48°С.
Для оценки нагрева радиаторов VRM материнской платы был использовал пирометр, который показал температуру в 47,7°С для основного радиатора и 39,6°С для дополнительного радиатора ROG Strix Z390-E Gaming.

Далее мы перешли к изучению разгонных возможностей платы ROG Strix Z390-E Gaming. Процессор Intel Core i5-9600k был разогнан до частот 4900 МГц по всем ядрам с повышением напряжения до 1.28 В. Оперативную память удалось разогнать до частоты 3900 МГц при напряжении 1.45 В. После продолжительного стресс-теста были получены следующие контрольные значения:
  • частота i5-9600k по всем ядрам составила 4900 МГц;
  • максимальная температура i5-9600k составила 81°С;
  • максимальное энергопотребление i5-9600k составило 182 Вт;
  • температура чипсета Intel Z390 составила 48°С.
После разгона процессора и увеличения потребления питания зона VRM на ROG Strix Z390-E Gaming стала нагреваться сильнее. Проверка контрольных точек позволила установить, что основной радиатор охлаждения VRM нагревался уже до 63°С, а дополнительный - до 42,8°С.

Увеличение рабочей частоты оперативной памяти с 3600 до 3900 МГц позволило увеличить пропускную способность и уменьшить латентность, что нашло численное отражение в бенчмарке AIDA64.
Накопитель М.2 NVMe PCIe 3.0 x4, установленный в слот М.2_1, продемонстрировал отличные скоростные показатели на материнской плате ROG Strix Z390-E Gaming.
Чтобы оценить полезность разгона процессора и оперативной памяти на материнской плате ROG Strix Z390-E Gaming, мы проверили производительность системы до и после оверклокинга компонентов. Во всех использованных нами бенчмарках численный прирост производительности был заметен, что позволяет говорить о том, что разгон на ROG Strix Z390-E Gaming имеет смысл.

Заключение

Как и другие материнские платы ASUS на чипсете Intel Z390, модель ROG Strix Z390-E Gaming продемонстрировала хорошие способности для разгона процессора и оперативной памяти. Для успешного оверклокинга 6-ядерного процессора система охлаждения VRM справлялась даже в пассивном режиме, не позволяя радиаторам нагреваться свыше 65°С. Но даже если на ROG Strix Z390-E Gaming установить более мощные модели 8-ядерных CPU, то и на этот случай для качественного охлаждения зоны VRM присутствует возможность установки обдувающего 40-мм вентилятора, идущего в комплекте. Но не только разгоном интересна ROG Strix Z390-E Gaming. Эта модель материнской платы уже оснащена двумя радиаторами для накопителей М.2, обладает поддержкой мультиграфических конфигураций и имеет 7 разъемов для подключения вентиляторов. Отличительной же особенностью ROG Strix Z390-E Gaming является наличие беспроводного сетевого контроллера Intel Wireless-AC 9560, обеспечивающего пользователя протоколами передачи данных Wi-Fi и Bluetooth. Все это вышеперечисленное позволяет выделить модель ASUS ROG Strix Z390-E Gaming, как наиболее оптимальную игровую материнскую плату для процессоров Intel Coffee Lake Refresh.
Плюсы:
  • 7 разъемов 4-пин PWM для подключения вентиляторов;
  • радиаторы для обоих разъемов М.2;
  • металлизированные слоты PCI-E;
  • три разъема для подключения подсветки RGB по +12В и +5В каналам;
  • модуль подсветки с логотипом ROG в левом верхнем углу;
  • наличие коннектора USB 3.1 Gen2 Type-C для вывода на фронтальную панель корпуса;
  • беспроводной сетевой контроллер Wi-Fi/Bluetooth;
  • богатые настройки BIOS для разгона и тонкой настройки компонентов;
  • легкий оверклокинг процессора и оперативной памяти;
  • низкий нагрев зоны VRM, для активного охлаждения радиаторов предусмотрен 40-мм вентилятор.
Минусы:
  • высокая стоимость (от 18000 рублей на территории РФ);
  • нет кнопок управления для работы на открытом стенде.
