Как выбрать охлаждение для центрального процессора

При сборке компьютера выбору охлаждения для центрального процессора зачастую уделяют мало внимания.

Потратив выделенный бюджет на основные комплектующие – процессор, видеокарту, память и материнскую плату, охлаждение для процессора выбирают по остаточному принципу. Зачастую это - ошибочный подход, который может привести к различным проблемам.

Давайте рассмотрим основные моменты, на которые стоит обратить внимание при выборе системы охлаждения ЦП. А также обозначим мелкие нюансы, которые при этом упускают из вида.

Виды охлаждения

Прежде всего, нужно определиться с тем, какой вид охлаждения вам нужен. На данный выбор прежде всего влияет бюджет, выделенный на приобретение системы охлаждения.

Воздушное охлаждение

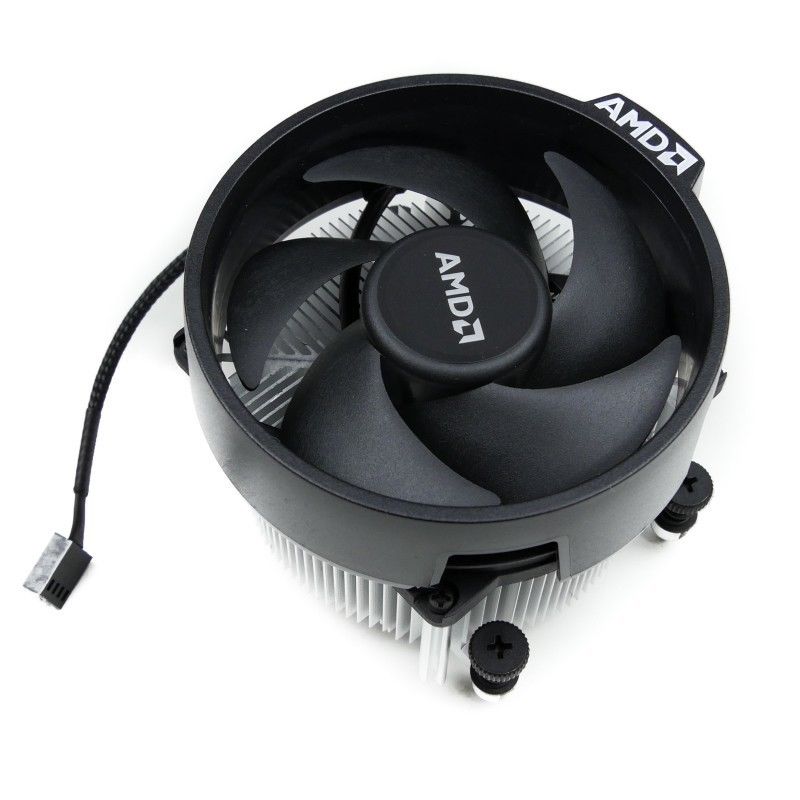

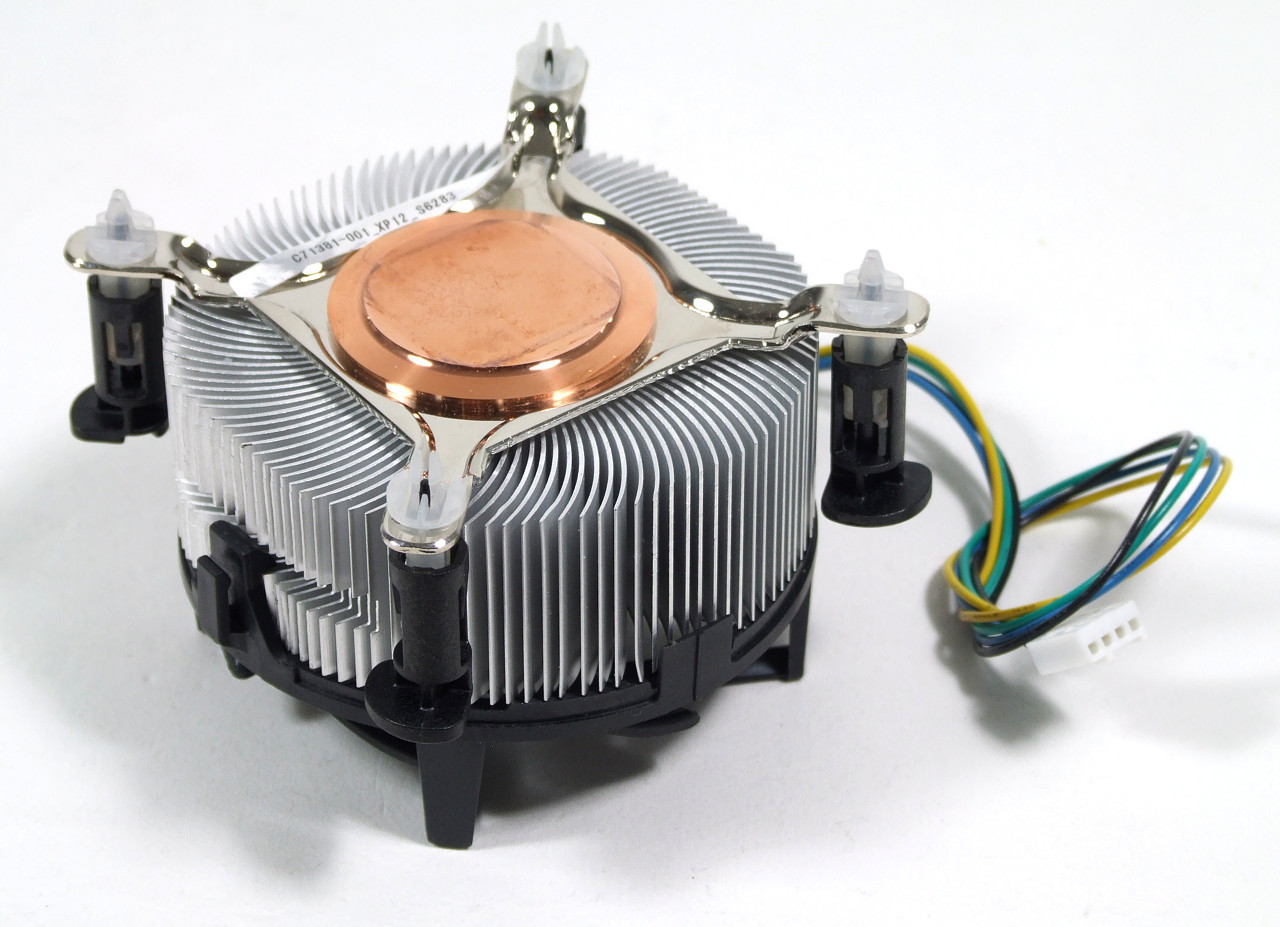

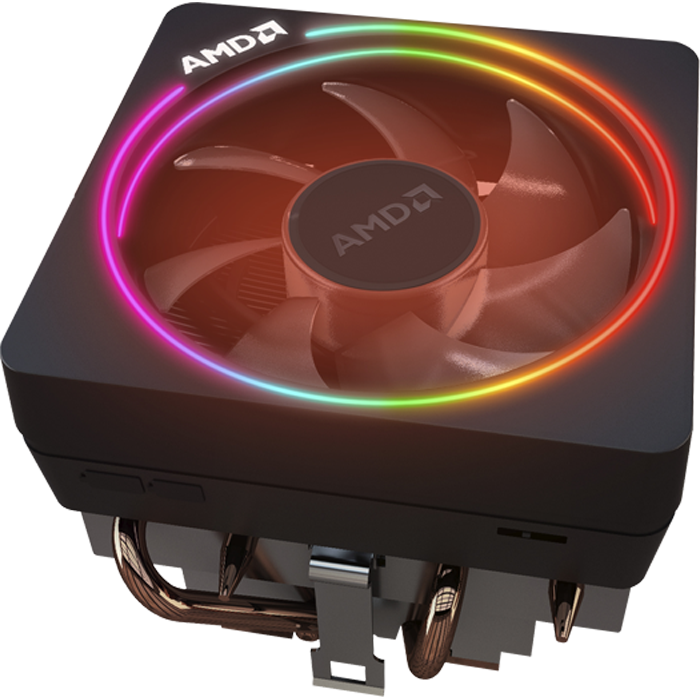

BOX-версии процессоров часто комплектуются простенькими кулерами, которых достаточно для охлаждения процессора. Но возможно будет выгоднее приобрести ОЕМ-версию процессора и отдельный кулер.


Если вы приобретаете бюджетный или среднебюджетный процессор с небольшим TDP значением, то покупать к нему СО равной ему стоимости смысла нет, и здесь подойдет обычный простой кулер, похожий на боксовый вариант. Чаще всего это призматический или цилиндрический алюминиевый радиатор с вентилятором на 80 или 90 мм. В более продвинутых моделях может быть вставлен медный сердечник или полностью медное основание с одной или двумя тепловыми трубками – такие варианты предпочтительнее.

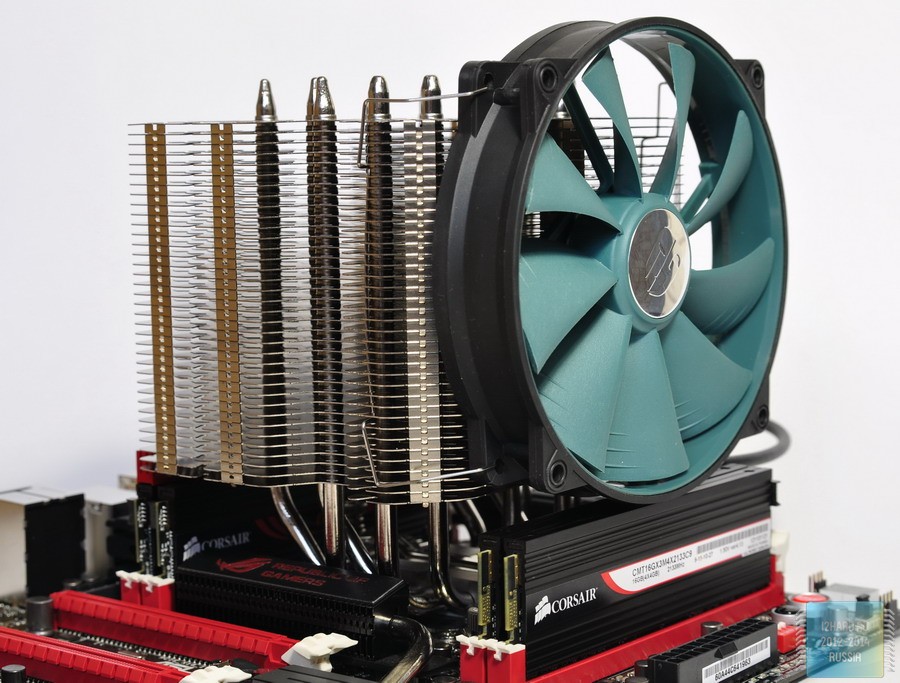

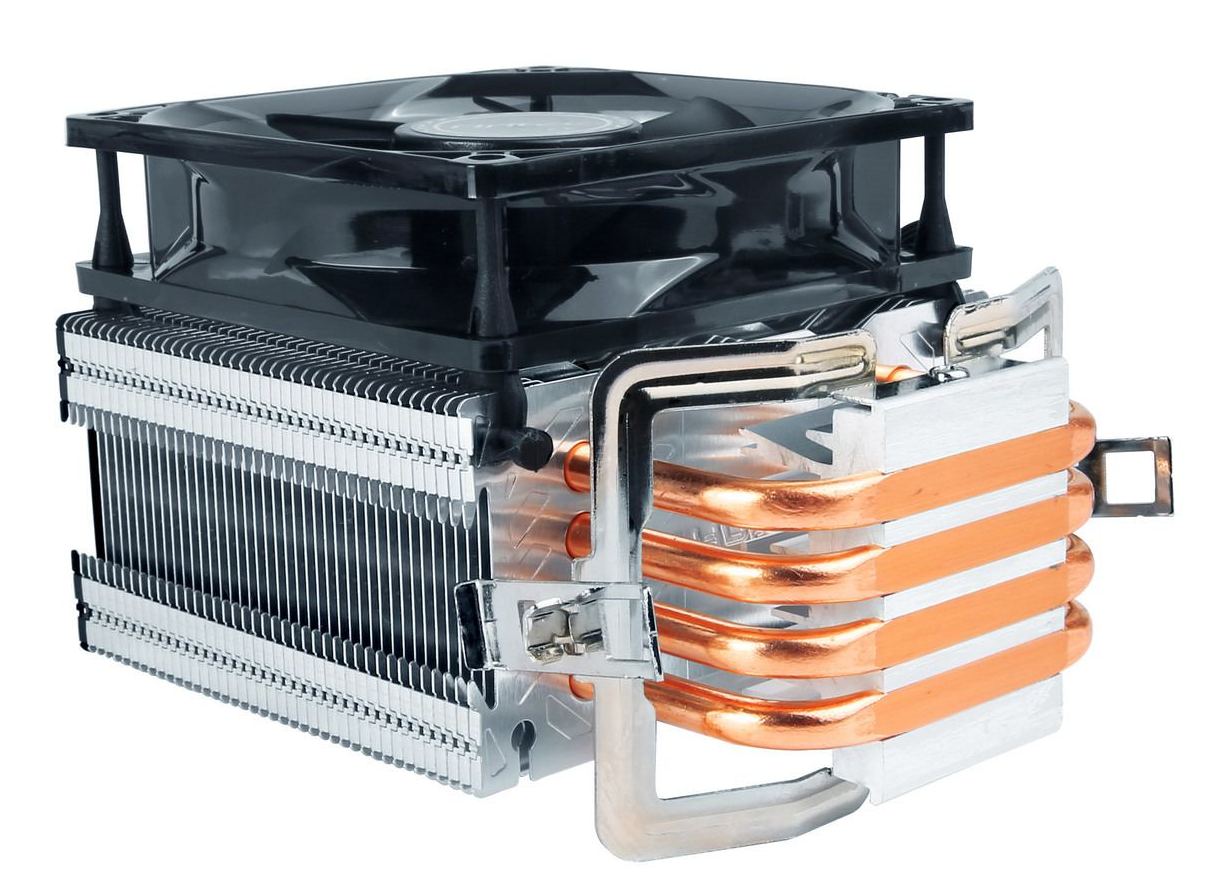

Более эффективными для охлаждения центрального процессора являются кулеры башенной конструкции.

Из основания, прижимающегося к теплораспределительной крышке процессора, выходят тепловые трубки. На них нанизаны ребра, значительно увеличивающие площадь поверхности теплообмена. Саму башню обдувает вентилятор.


Башенные модели могут быть небольшого размера и по доступной цене, а также флагманские модели огромного размера с несколькими вентиляторами. Эффективность последних уже будет достаточна для охлаждения любых процессоров с высоким TDP, в том числе и с разгоном.

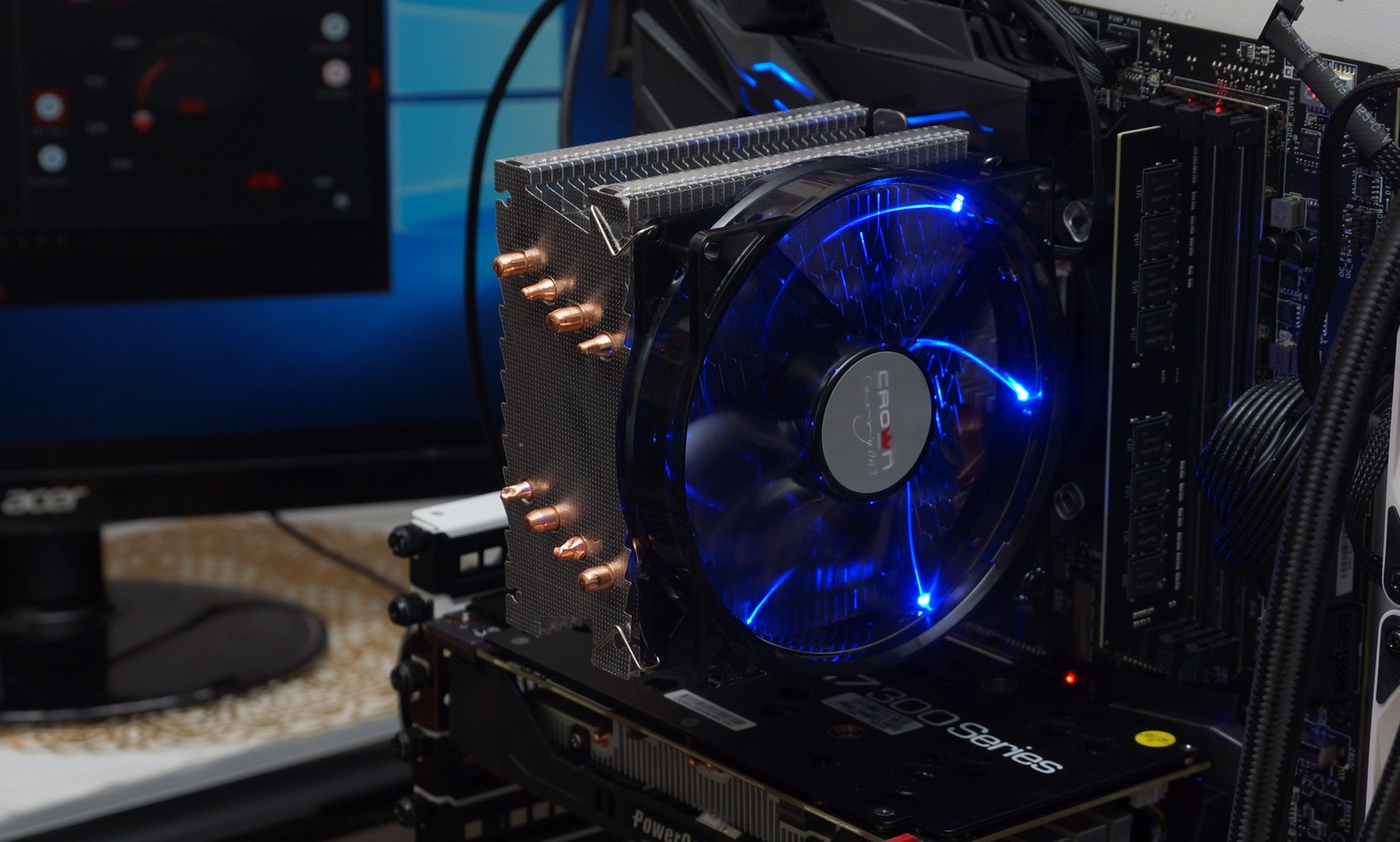

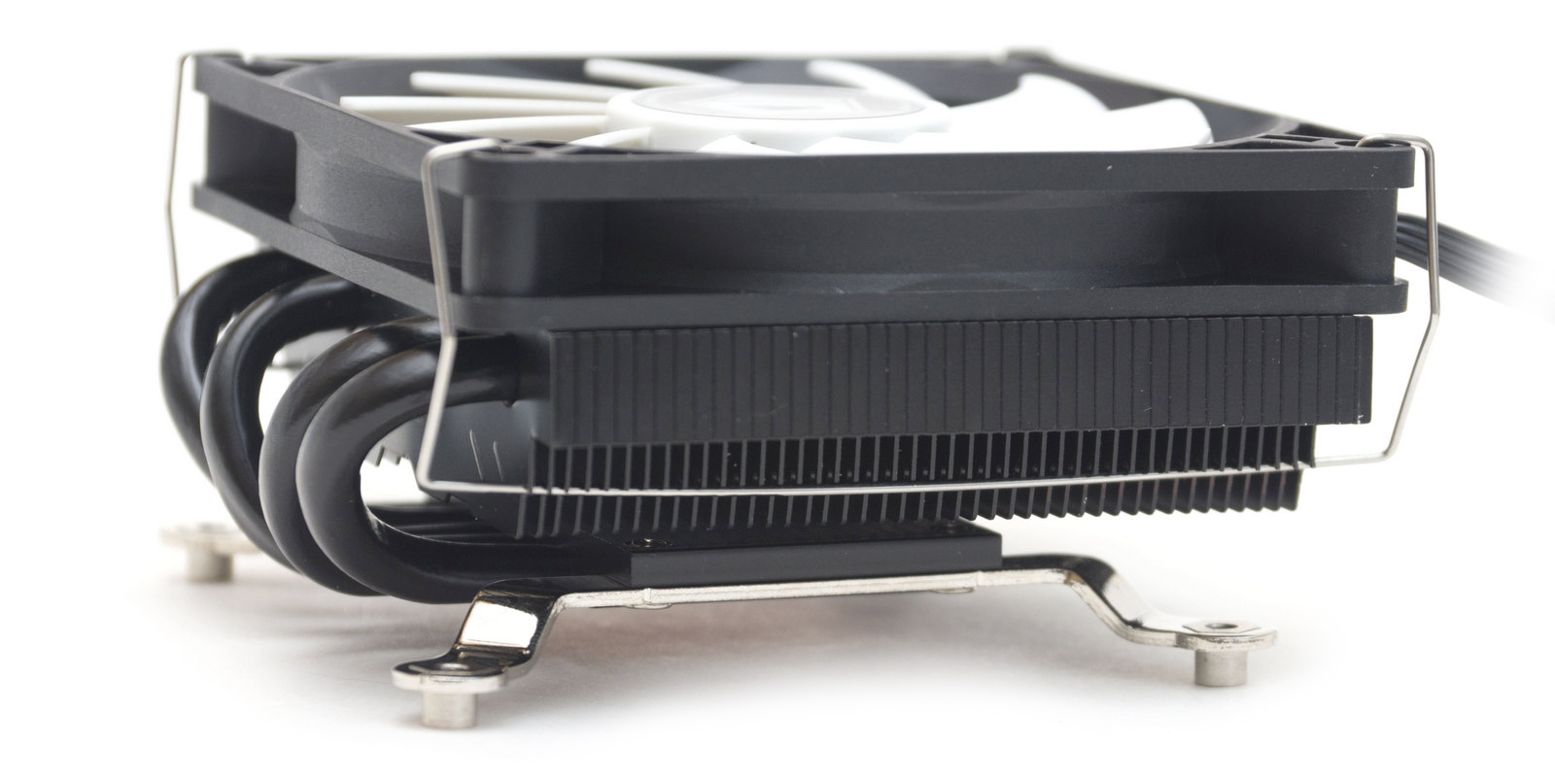

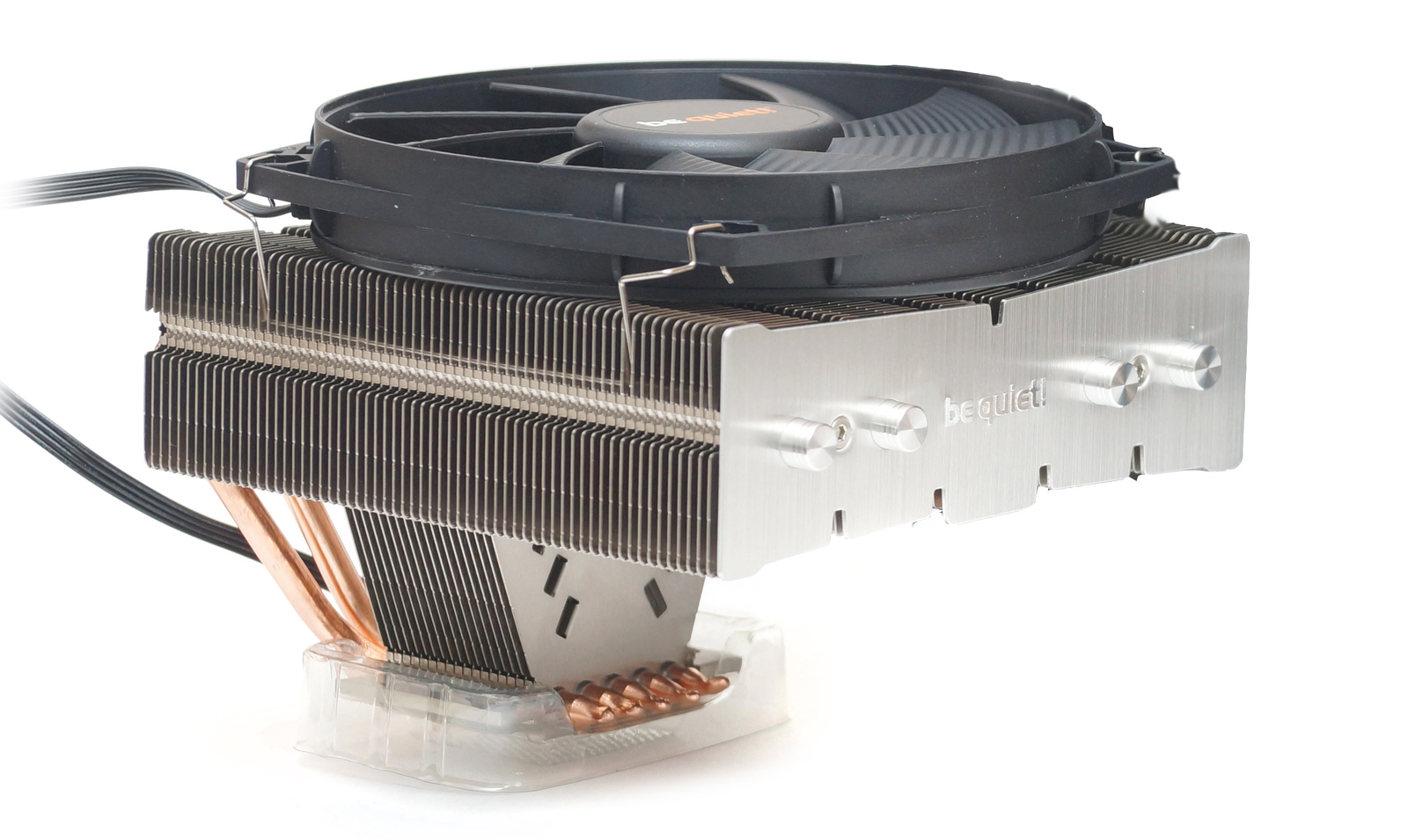

Для компактных корпусов предусмотрены особые модели эффективных кулеров топ-конструкции. Данная конструкция похожа на рассмотренные выше башни, но вся система трубок, радиаторов и вентилятора расположена горизонтально. Такой кулер занимает мало места по высоте, вентилятор дополнительно обдувает околосокетное пространство.


Системы жидкостного охлаждения

В последние годы СЖО получили большое распространение. Многие компании выпускают разнообразные модели. Цены на них сравнимы с эффективными башенными кулерами.

В применении СЖО можно отметить ряд преимуществ. Меньшая нагрузка на текстолит материнской платы, в отличие от тяжелого башенного радиатора. Больше свободного места в корпусе, что улучшает циркуляцию воздуха. Вентиляторы не только охлаждают радиатор, но и выдувают теплый воздух из корпуса. Также можно отметить и эстетическую сторону с распространением корпусов с огромными прозрачными окнами и моды на RGB-подсветку, СЖО смотрится предпочтительнее башенного кулера.

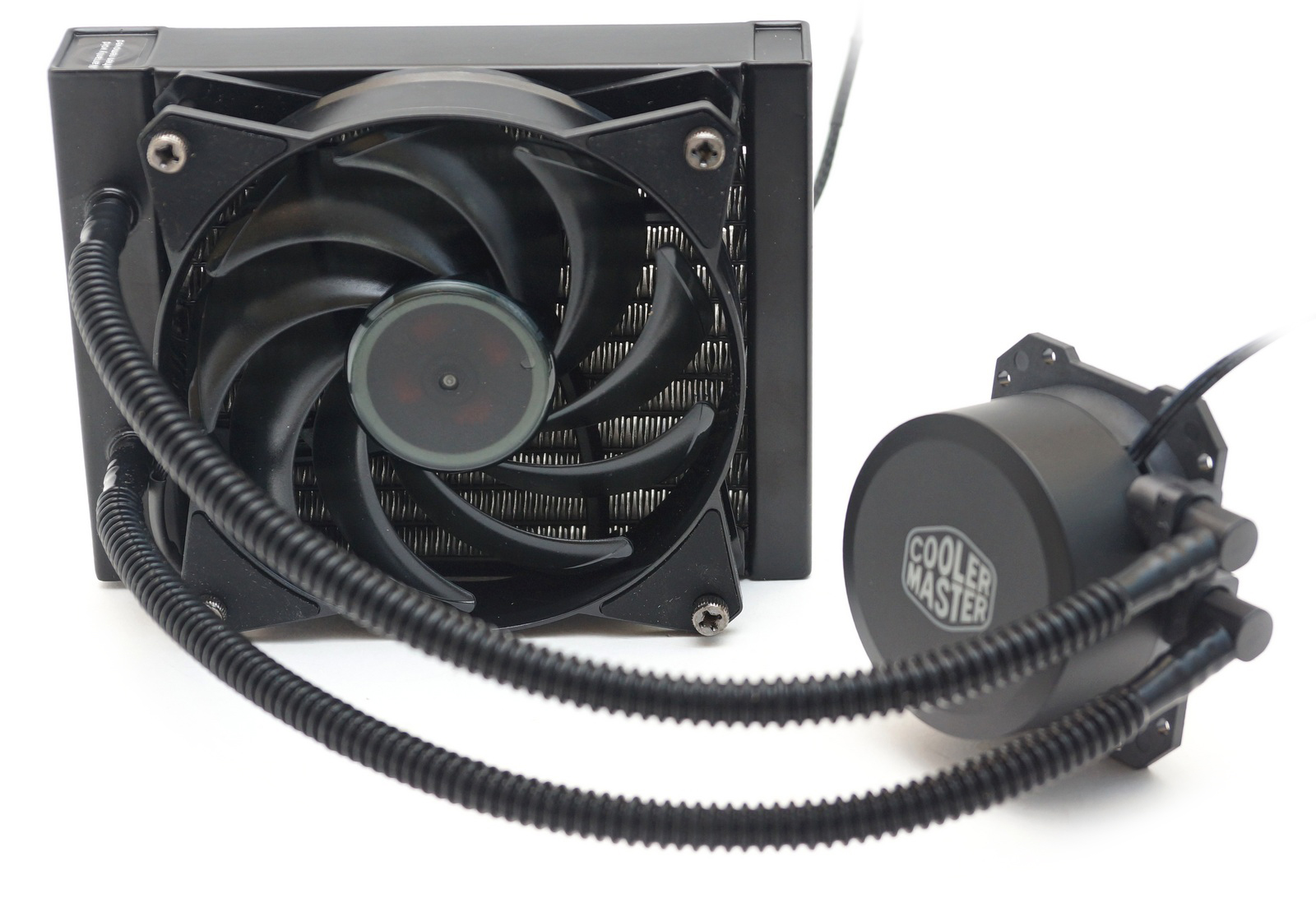

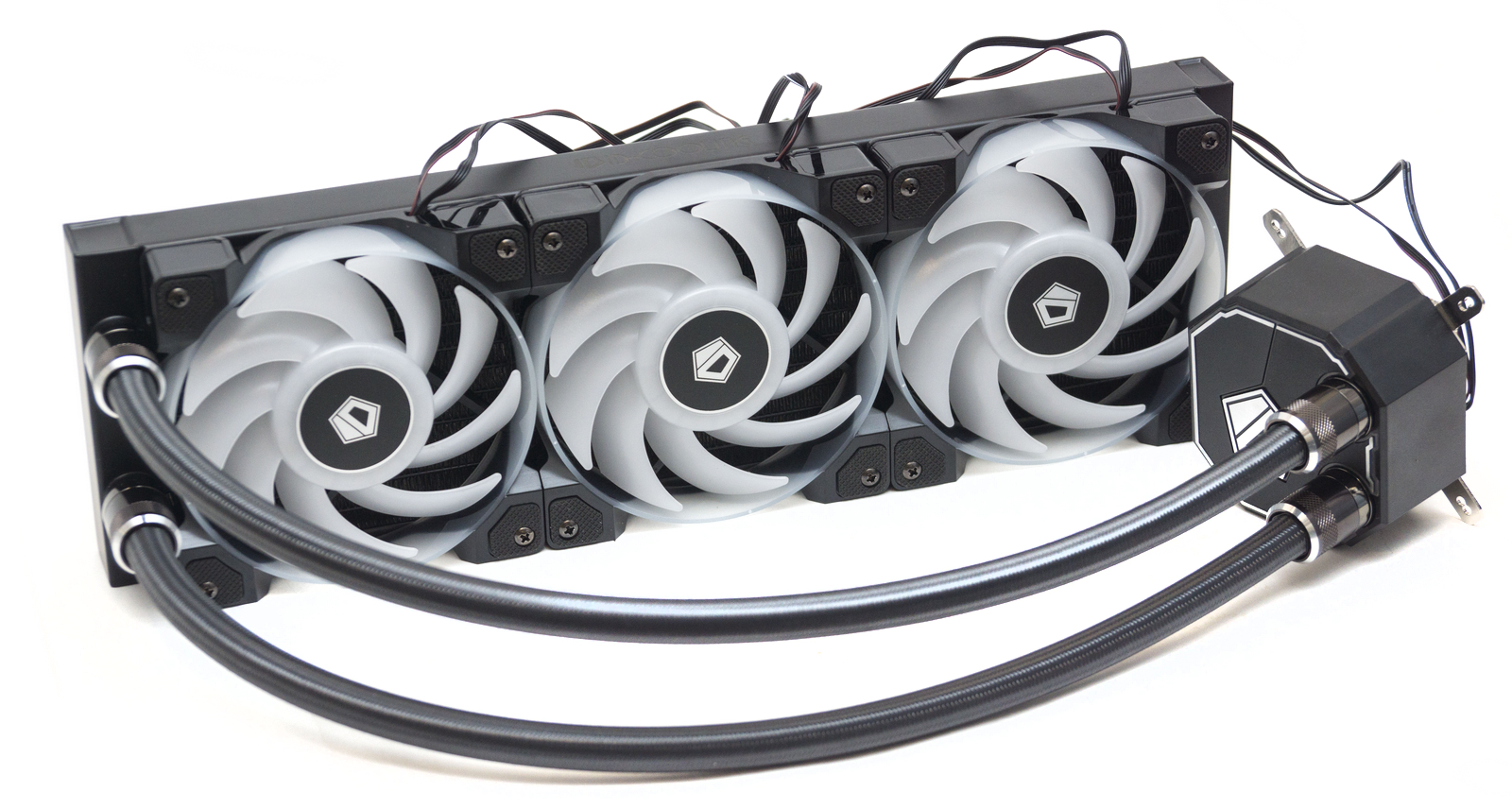

Конструкции необслуживаемых СЖО не сильно отличаются. Обычно это водоблок, совмещенный с помпой. Гибкими шлангами он соединён с радиатором, на который установлены вентиляторы.


Радиатор может быть типоразмера 120, 240, 360, 480. Чем больше его размер, тем эффективнее охлаждение, но и тем больше места под него требуется в корпусе, и выбор будет зависеть от конкретного корпуса.

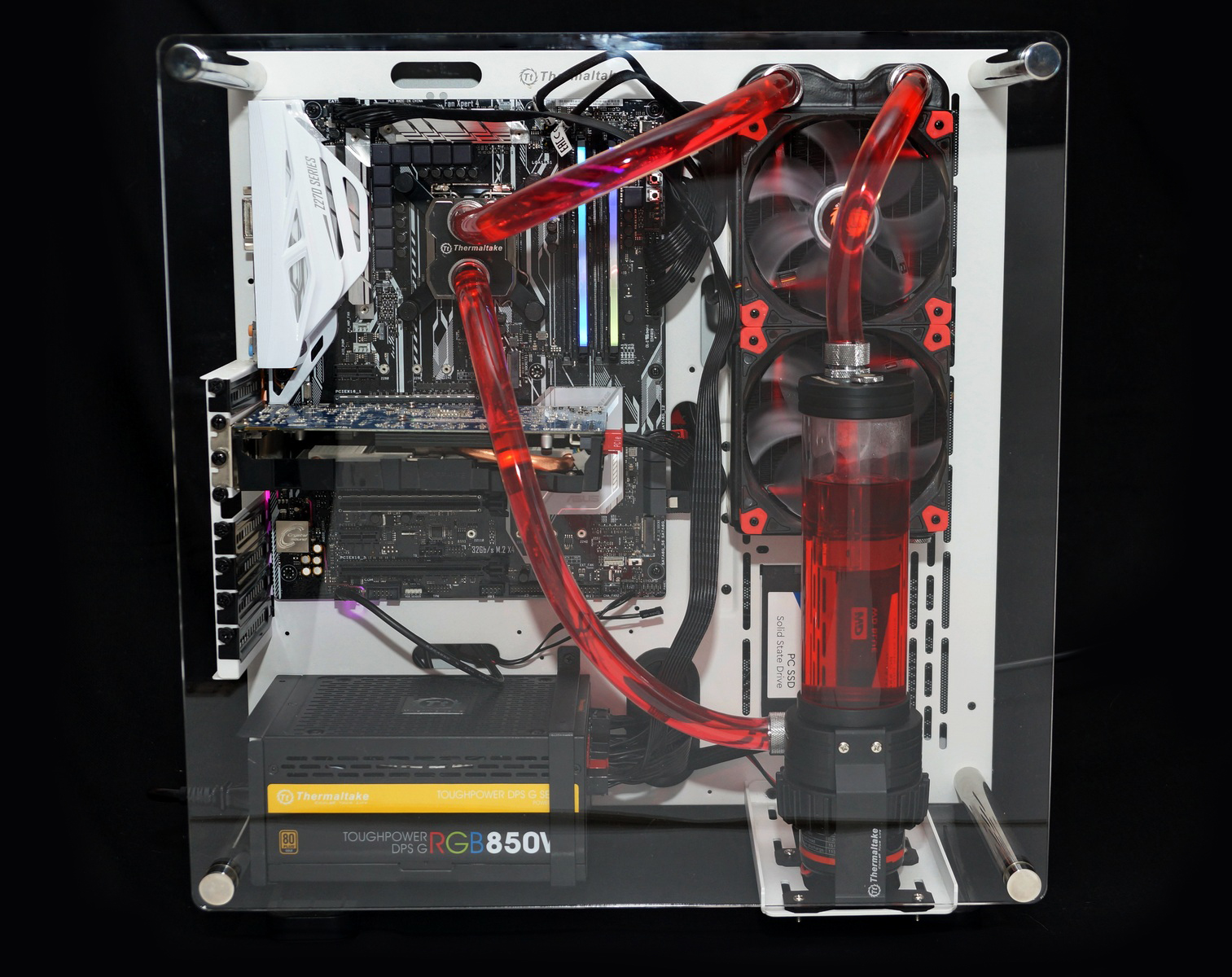

Особняком стоят кастомные системы жидкостного охлаждения. Используются в основном в компьютерах энтузиастов или эстетов с модинговыми корпусами.


Такие системы собираются непосредственно пользователем, их цена сопоставима со стоимостью самого процессора.

Основные критерии выбора

Сокет

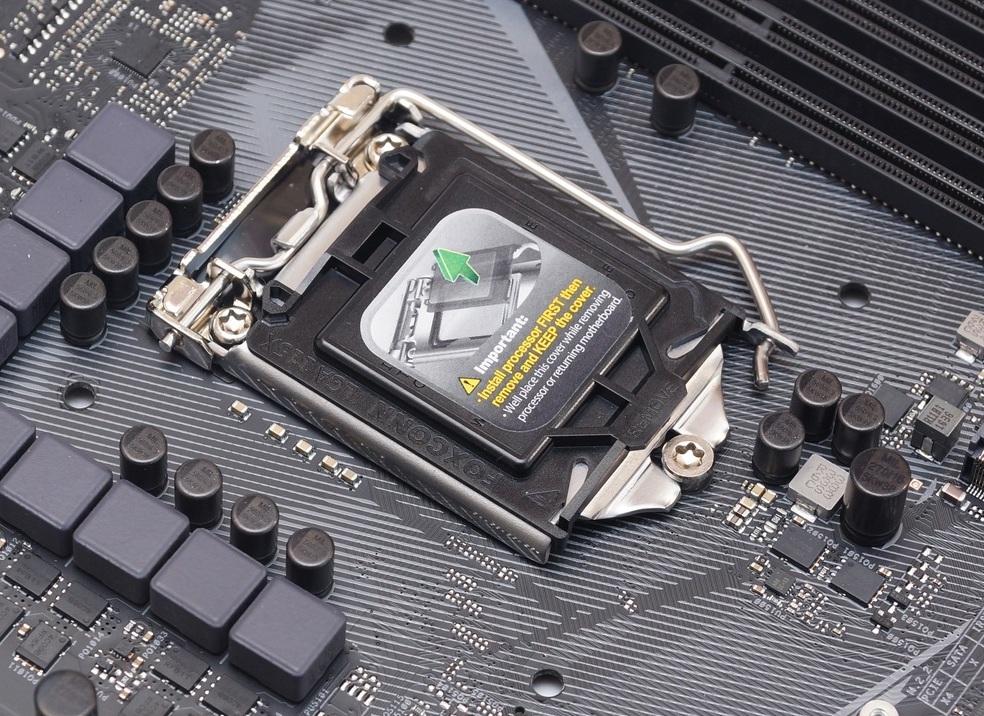

Прежде всего, крепления системы охлаждения должны подходить под сокет материнской платы.

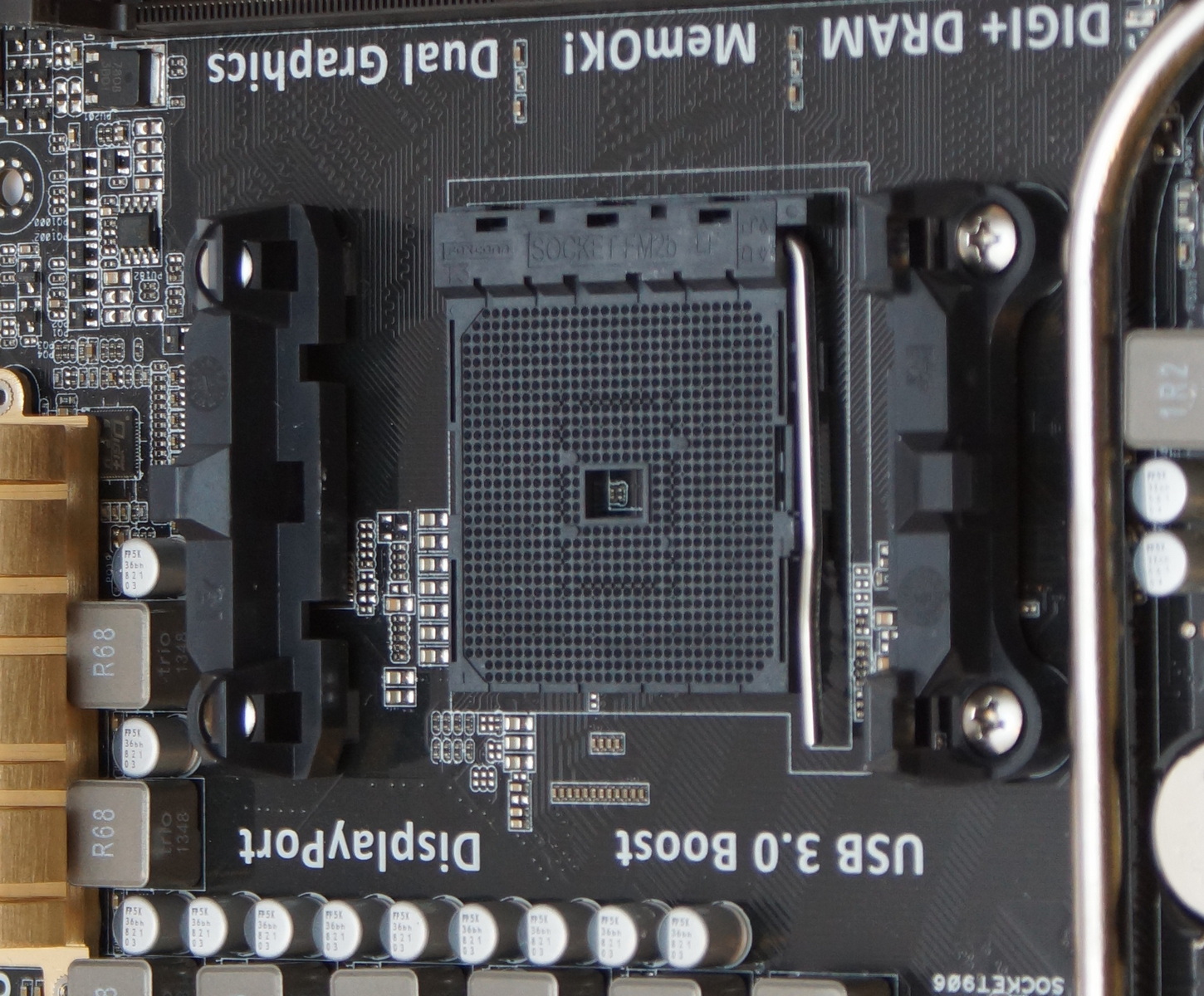

AMD использует одинаковые крепление для всех поколений сокетов АМ и FM, кроме AM4. Но и к АМ4 подойдет любой кулер для AMD процессора, если он крепится на прижимные скобы. Для крепления моделей с бэкплейтом потребуются другие крепежные элементы для АМ4. Практически все производители оснастили таким набором свои новые и старые модели, в крайнем случае, продают их отдельно. Особняком стоит сокет TR4, для него нужно свое охлаждение, особенного размера и варианта крепления.


Проще всего с сокетами intel, платформы с LGA 11хх используют полностью одинаковое крепление, и все системы охлаждения будут совместимы. Сокеты LGA 2066 и LGA 2011-3 имеют одинаковое крепление и они также совместимы.

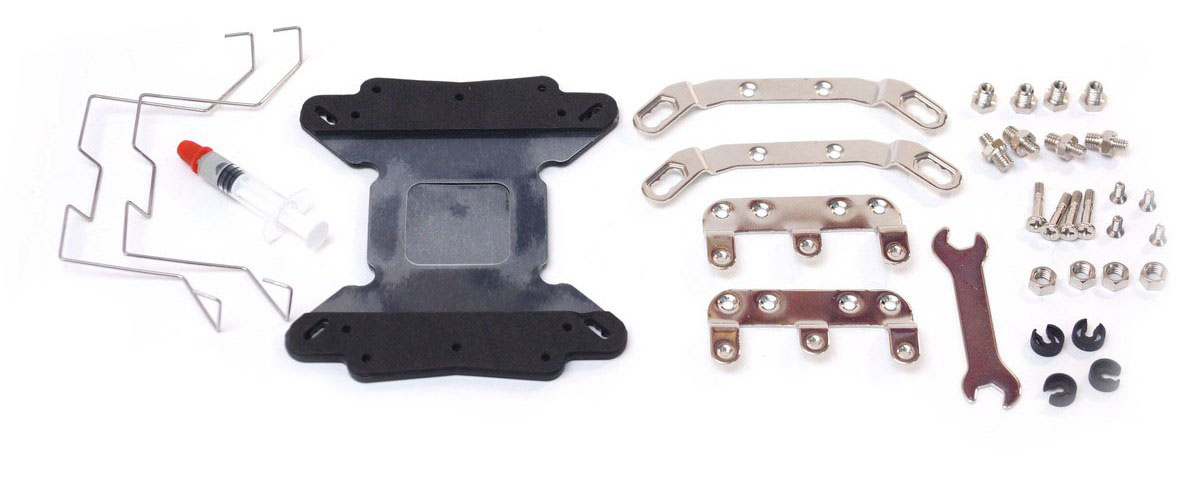

Чаще всего современные башенные кулеры и необслуживаемые СЖО оснащаются универсальными монтажными наборами подходящих для большинства популярных систем креплений.


Размеры

Следующий важный момент при выборе – это габариты и размеры систем охлаждения. Башенный кулер должен без проблем входить в ваш корпус. Обычно в характеристиках корпусов указана поддерживаемая максимальная высота кулера.


Также в характеристиках корпусов указывается поддержка размеров радиаторов жидкостных систем охлаждения. Стоит учесть, что не во всякий корпус можно вообще установить радиатор СЖО.

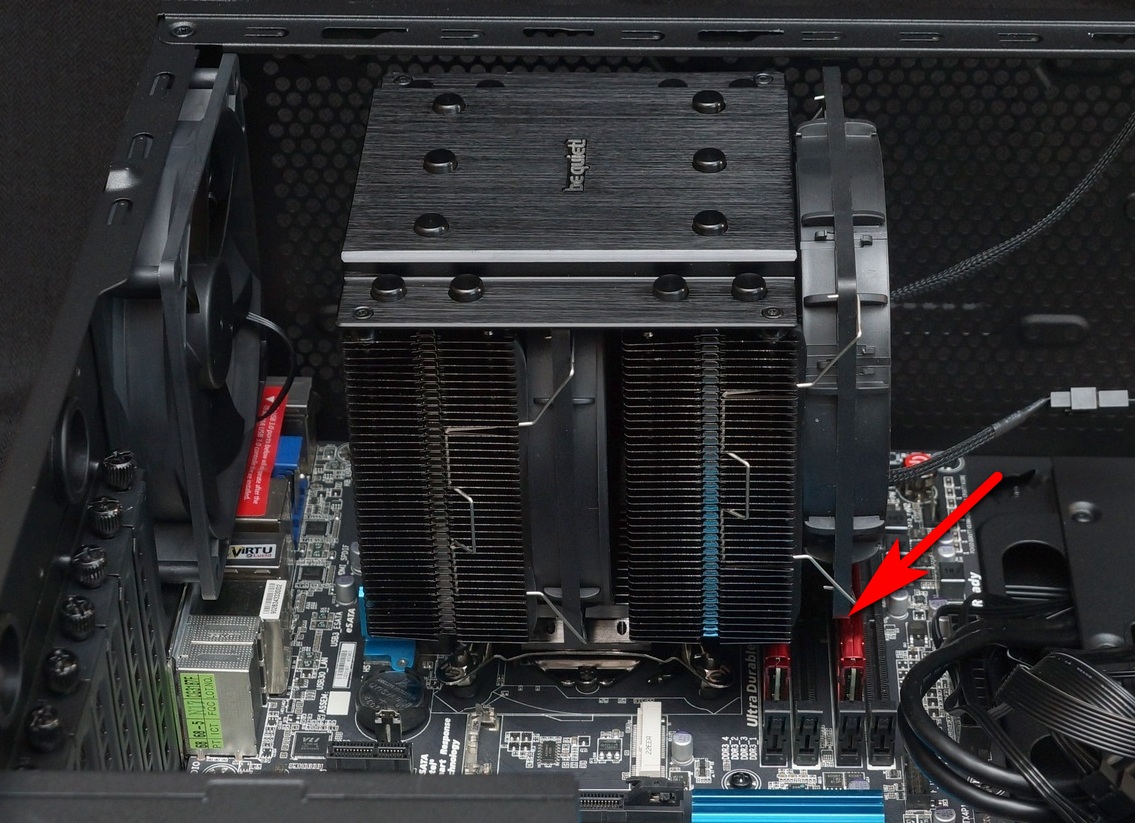

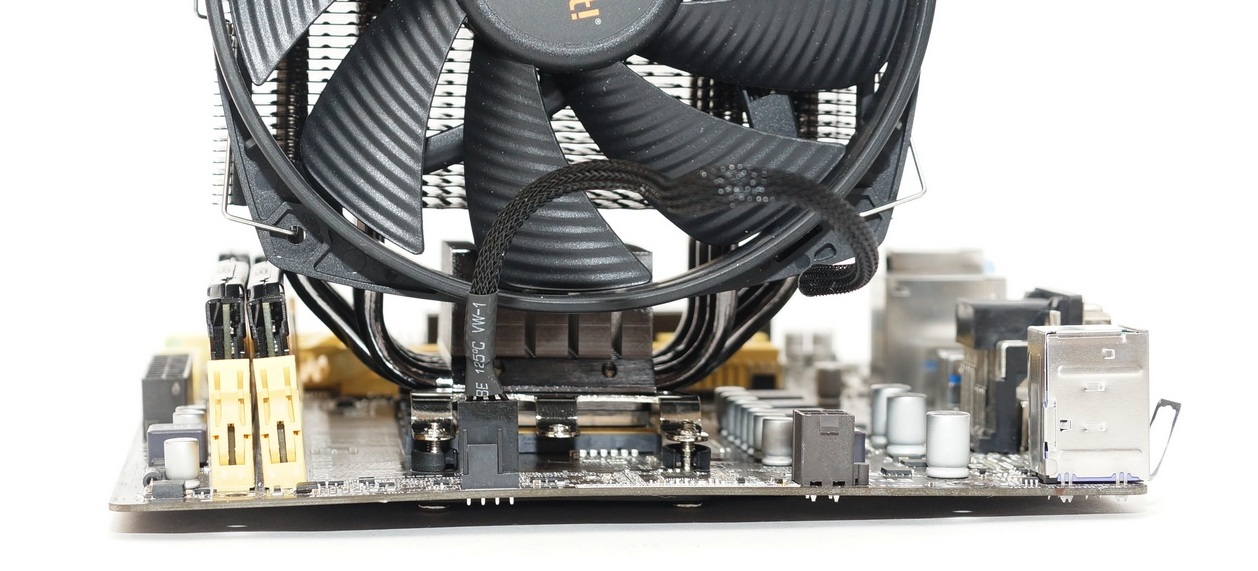

Немаловажный нюанс для башенного кулера – совместимость с радиаторами оперативной памяти.


Если радиатор высокий, то он может перекрываться или ребрами кулера, или установленным вентилятором. Данный показатель в характеристиках кулеров не указывается, и его можно посмотреть в обзорах.

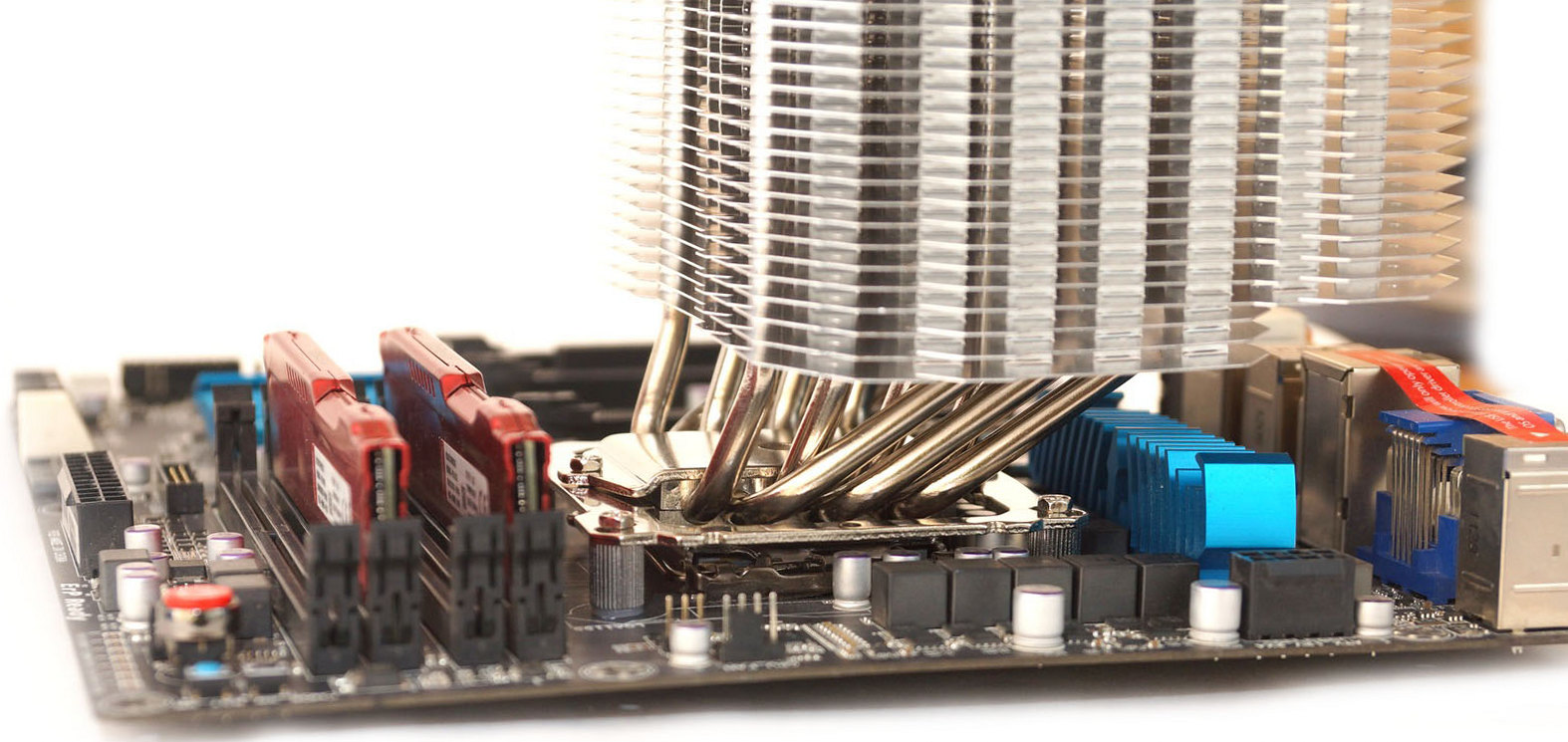

Существуют башни со скошенной конструкцией радиатора, при этом они вообще не перекрывают слоты оперативной памяти.


Характеристика TDP

В характеристиках процессоров и систем охлаждения указывается значение TDP (Thermal Design Power). Это показатель максимального количества тепла, с отводом которого должна справляться система охлаждения для эффективного охлаждения крышки процессора.

Данное значение у СО должно, как минимум, совпадать со значением процессора, а желательно превосходить его.

Здесь важно учесть, что процессоры с возможностью разгона будут при этом самом разгоне выделять значительно больше тепла. Для таких процессоров потребуется и система охлаждения с большим значением TDP.

Второстепенные критерии выбора

Уровень шума

Многим пользователям важно не только то, что СО справляется с охлаждением, но и важен ее уровень шума.

В большей степени на уровень шума влияют характеристики используемых вентиляторов. Вот здесь и пригодится запас по эффективности, о котором мы говорили выше. Для наглядности приведем пример: процессор с TDP 90 Вт и кулер с TDP 90 Вт, для охлаждения процессора под нагрузкой вентилятор будет работать на 100% оборотов, создавая при этом большой шум. Если же использовать более эффективный кулер на 180-200 TDP, то он будет работать до 50% оборотов, и вы его при этом не услышите.

Что касается регулировки оборотов вентиляторов, то все современные материнские платы умеют управлять этим показателем в зависимости от нагрузки. И не важно, подключается вентилятор 4-пин контактом с PWM или 3-пин контактом с регулировкой за счет изменения напряжения. В последнее время обычно все производители выпускают вентиляторы с PWM.

На уровень шума будет влиять и количество вентиляторов. Во многих моделях башенных кулеров используется два вентилятора. А в СЖО может быть и три, и четыре вентилятора. С одной стороны, чем больше вентиляторов, тем выше уровень шума; но с другой, чем больше вентиляторов, тем эффективней они смогут отводить тепло от радиатора, и тем на меньших оборотах они будут работать.

Размеры вентиляторов также могут повлиять на эффективность и уровень шума. Если говорить проще – чем больше размер вентилятора, тем он эффективней может охлаждать при меньших оборотах. Естественно, поставить вентилятор 140 мм на маленький радиатор не получиться, поэтому его размеры зависят от размеров самого кулера.

Зачастую производители в характеристиках систем охлаждения указывают уровень шума в дБ. Но этому показателю не стоит доверять, лучше посмотреть обзоры на независимых ресурсах, там авторы указывают реальные шумовые характеристики, которые добавляют в плюсы или минусы той или иной модели.

Тепловые трубки

Наиболее оптимальные по цене/эффективности башенные кулеры имеют три-четыре тепловых трубки. Здесь на эффективность влияет не столько количество трубок, сколько размер радиатора и вентилятора. Чем они больше, при прочих равных условиях, тем кулер будет эффективней.

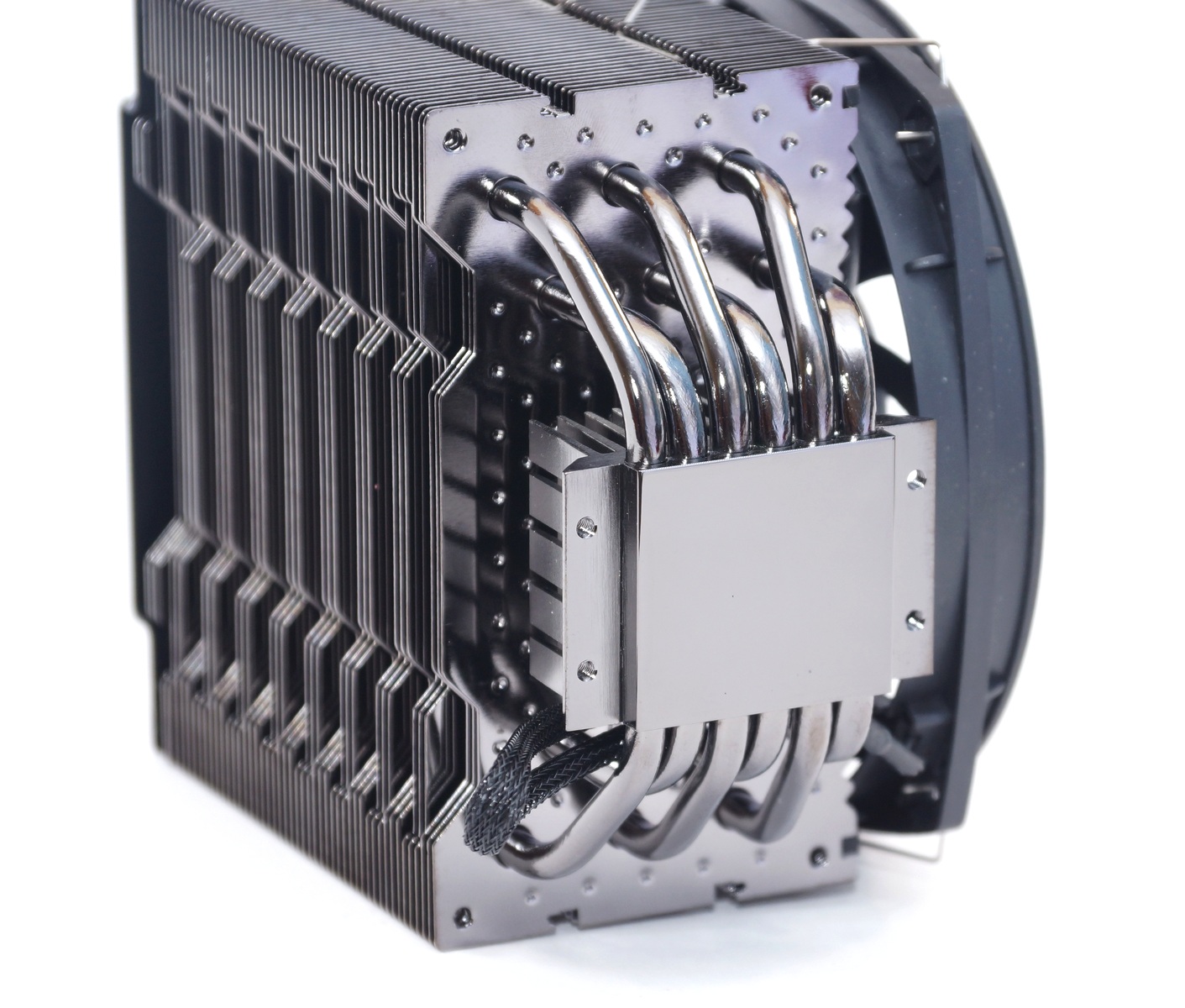

Более пяти трубок – это уже массивный суперкулер, рассчитанный на охлаждение разогнанного процессора. Может быть двухсекционным, с двумя или тремя вентиляторами.

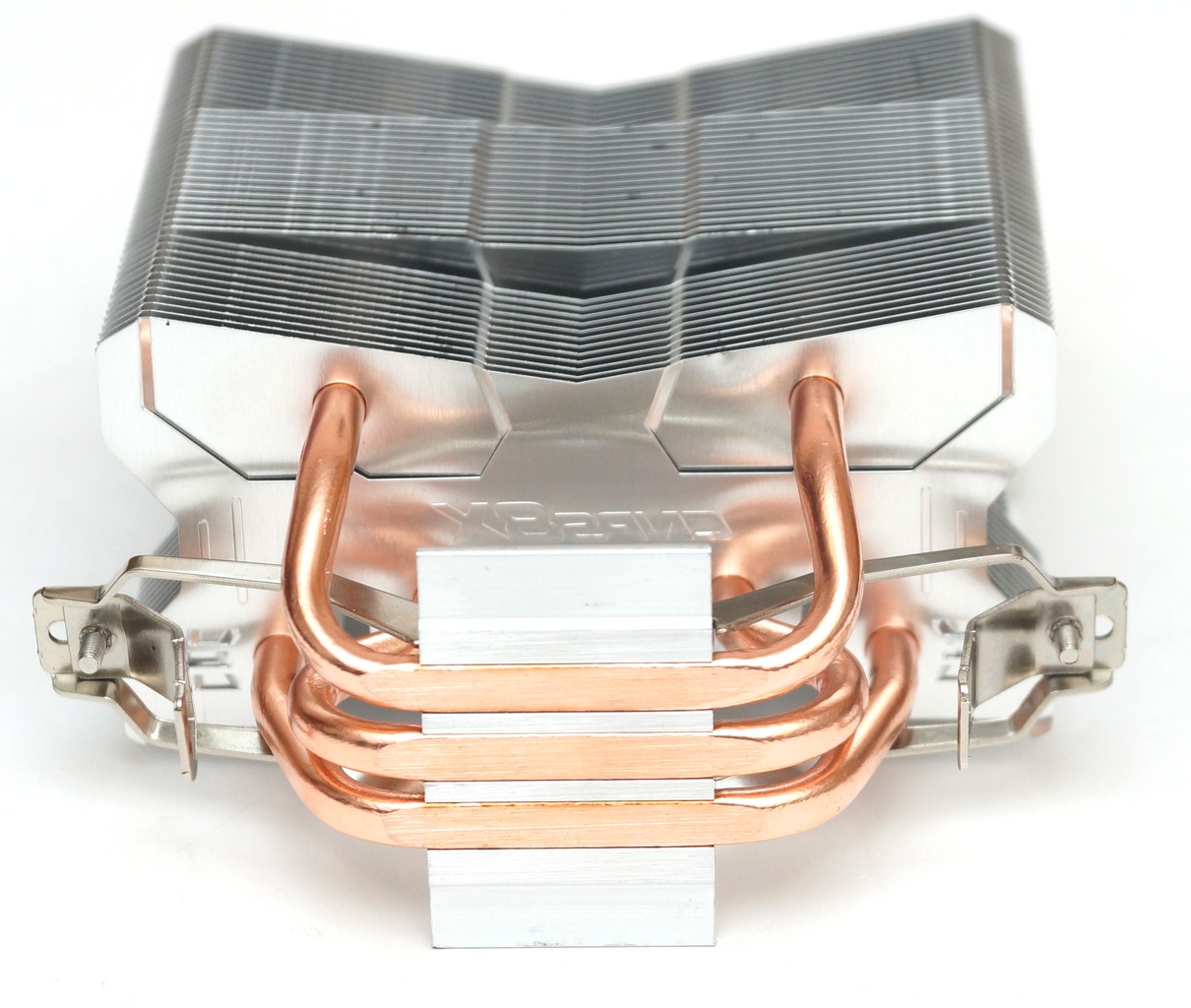

Можно еще обратить внимание и на подошву башенного кулера. Распространены два варианта крепления тепловых трубок: с непосредственным их контактом с теплораспределительной крышкой процессора и трубки, впрессованные в пластину основания, без непосредственного контакта. Здесь более важным будет качество самой поверхности. Она должна быть идеально ровной и отшлифованной. В бюджетных вариантах с прямым контактом трубок этого условия добиться сложнее.


Подсветка

Напрямую на эффективность данный параметр не влияет. Но с эстетической точки зрения для общего оформления интерьера корпуса данный параметр важен.

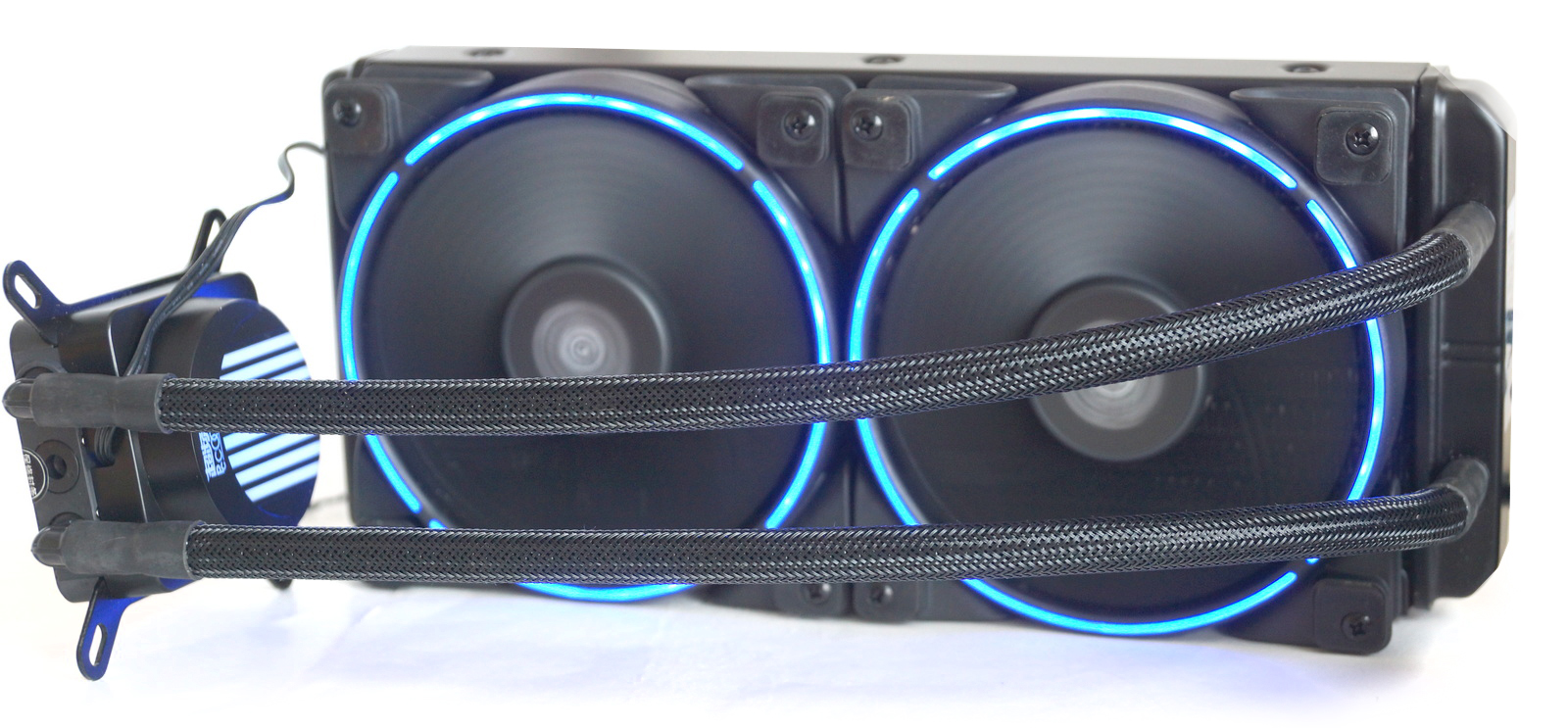

Подсветка может быть одноцветной, например, в башенных кулерах. Многоцветная RGB-подсветка может подключаться к контроллеру материнской платы, иметь собственный контроллер с пультом ДУ. Здесь выбор зависит только от ваших предпочтений.


Варианты выбора

Подведем итоги наших рекомендаций.

Для бюджетного процессора с небольшим значением TDP будет достаточно боксового кулера. Аналогичный по конструкции кулер, приобретенный отдельно может быть и тише, и эффективнее. Эффективность модели с медным основанием будет выше. Заострять внимание на наличие PWM в данном случае не нужно.


Для среднепроизводительных процессоров и не самых горячих процессоров с возможностью разгона лучше всего подойдут недорогие башенные кулеры с тремя-четырьмя тепловыми трубками. Если бюджет позволяет, и важна эстетика сборки, то можно присмотреться к СЖО с радиатором на 120 мм.


При сборке системы в компактном корпусе нужно выбирать среди специальных решений с топ-конструкцией. Небольшая высота такого кулера хорошо сочетается с его эффективностью.


Для охлаждения флагманских процессоров с возможностью разгона и высоким тепловыделением нужны башенные суперкулеры или СЖО. Они обеспечат эффективное охлаждение и низкий уровень шума.
