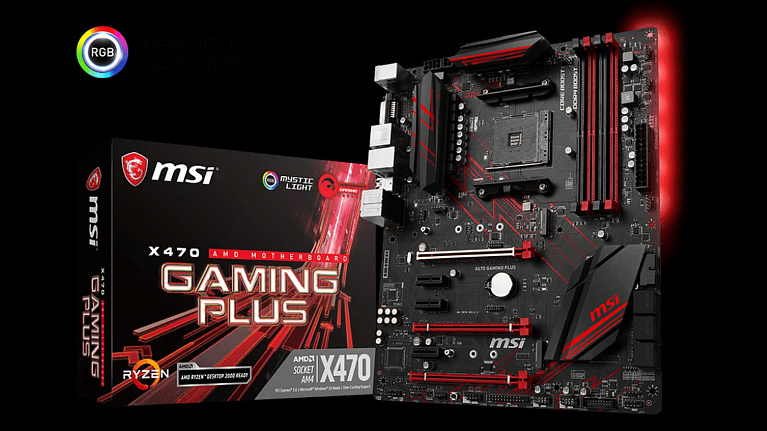

Обзор и тест материнской платы MSI X470 Gaming Plus

Для экономного пользователя, желающего получить максимум функций и возможностей за меньшие деньги, ключевым фактором в выборе материнской платы всегда будет являться цена. Применительно к новому чипсету AMD X470 для платформы АМ4 подходящий под эти параметры экземпляр материнской платы есть у компании MSI. Их продукт под названием X470 Gaming Plus позиционируется как основа для игрового ПК. Вместе с флагманским чипсетом AMD X470 и набором современных функций MSI X470 Gaming Plus имеет вполне доступную стоимость в 11500 рублей. На что конкретно за эти деньги можно рассчитывать, мы рассмотрим в ходе данного обзора.

Технические характеристики

Модель- X470 GAMING PLUS
Socket- АМ4
Чипсет- AMD X470
Тип памяти- DDR-4
Количество слотов памяти- 4
Оперативная память:

4 x DIMM, Max. 64Гб, DDR4 3600/3466/3200/3066/3000/2933/2800/2667/2400/2133/1866 МГц;

Слоты расширения- 2 x PCI-E 3.0 x16, PCI-E x16, 3 x PCI-E x1, 2 x PCI-E M.2
Тип слотов M.2:

Socket 3, M2_1, 2242/2260/2280/22110 (PCIE 3.0 x4 mode for Ryzen/PCIE 3.0 x2 mode for A-series Athlon)
Socket 3, M2_2, 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode)

Поддерживаемые режимы PCI-Express:

2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
1 x PCIe 2.0 x16 (max at x4 mode)
3 x PCIe 2.0 x1 (max at x1 mode)

Звук- 8-канальный (7.1) Realtek ALC892
Сетевой интерфейс- Gigabit Ethernet Realtek RTL8111H (10/100/1000 Мбит/с)
Разъёмы на задней панели- PS/2, 2 x USB 2.0, 6 x USB 3.1, DVI, HDMI, RJ-45, S/PDIF (оптический)
Форм-фактор- ATX (305 ммx 244 мм).

Упаковка и комплектация

Оформление X470 Gaming Plus выполнено преимущественно в черно-красных тонах. Производитель подчеркивает на лицевой грани упаковки наличие системы RGB-подсветки Mystic Light и совместимость материнской платы с процессорами AMD Ryzen 2000-й серии.

На тыльной грани коробки для знакомства с возможностями X470 Gaming Plus представлено сразу несколько тематических блоков. Главенствующей является фотография материнской платы, а также рассказ о фирменных особенностях, которые присутствуют в X470 Gaming Plus. Отдельно указаны краткие технические характеристики платы и карта разъемов тыльной панели.

Внутри картонной коробки материнская плата X470 Gaming Plus поставляется по обыкновениюв простом антистатическом пакете.

Комплект поставки X470 Gaming Plus содержит только самое необходимое. Внутри коробки пользователь обнаружит:

документацию, включая наклейки и карточку регистрации;
носитель с драйверами и программным обеспечением;
логотип-значок серии MSI Gaming;
заглушка для тыльной панели разъемов;
два кабеля SATA 6 Гбит/с;
два винта для крепления М.2 накопителей.

Внешний вид и особенности

Материнская плата X470 Gaming Plus имеет непритязательный внешний вид, и уже по первому взгляду на нее становится понятно, на чем здесь сэкономил производитель. Тыльные разъемы материнской платы не прикрыты сверху пластиковой декоративной панелью, что, конечно же, не влияет никак на производительность. Печатная плата окрашена в черный цвет с небольшим количеством красных линий. Некоторые разъемы PCI-E и DIMM DDR4 также используют красный цвет в оформлении. На радиаторах охлаждения красные линии хорошо гармонирует с дизайном PCB.

Для крепления платы используется 9 отверстий. Плата X470 Gaming Plus выполнена в форм-факторе АТХ с габаритами 305х244 мм. На тыльной стороне PCB распаян ряд RGB-светодиодов. Они расположены с самого краяпод 24-пин разъемом питания.

Тыльная панель разъемов X470 Gaming Plus включает в себя:

один порт PS/2;
четыре порта USB 3.1 Gen 1;
два порта USB 2.0;
два порта USB 3.1 Gen 2;
один DVI-D для вывода изображения в случае использования CPU со встроенным GPU;
один HDMI для вывода изображения в случае использования CPU со встроенным GPU;
гигабитный разъем RJ-45;
оптический S/PDIF OUT;
пять аудиоразъемов 3.5 мм mini jack.

Система питания процессора на X470 Gaming Plus построена по достаточно простой и бюджетной схеме 4+2 фазы. В этой обвязке 4 фазы отводятся на питание непосредственно ядер процессора, а еще 2 фазы предназначены для дополнительных блоков CPU.

Четыре фазы питания ядер процессора распаяны в ряд. Восемь дросселей преобразователя питания спаяны в четыре пары, что наглядно видно с тыльной части PCB. Для охлаждения элементов предусмотрен алюминиевый радиатор.

Другие две фазы питания также охлаждаются алюминиевым радиатором сложной формы. Дополнительное оребрение призвано увеличить эффективность охлаждения. Оба радиатора контактируют с элементами питания через термопрокладки.

Управление питанием процессора на X470 Gaming Plus возложено на контроллер Richtek RT8894A, который находится в непосредственной близости от разъемов 8-пин и 4-пин для питания процессора.

Основное питание к материнской плате X470 Gaming Plus подводится через 24-пин разъем. Плата X470 Gaming Plus располагает 4-мя разъемами DIMM DDR4, что позволяет установить до 64 Гб оперативной памяти. Поддерживаются модули с частотой от 1866 до 3466 МГц в режиме разгона.

Возле разъема 24-пин можно увидеть четыре диагностических светодиода BOOT/VGA/DRAM/CPU, позволяющих быстро определить причину отказа старта системы. Они загораются ярким красным светом, если материнская плата определяет, что данный компонент функционирует некорректно или отсутствует.

Для плат расширений на X470 Gaming Plus предусмотрены следующие PCI-E разъемы:

два PCI-E 3.0 x16 (могут работать по схеме х16+х0 или х8+х8 линий PCIe);
один PCI-E 2.0 x16 (х4 линий PCIe, если используется M.2 PCIe SSD в M2_2 слоте, то данный PCI-E 2.0 x16 будет недоступен);
три PCI-E 2.0 x1.

Стоит отметить, что несмотря на поддержку материнской платой технологий 2-Way/3-Way AMD CrossFire, только первый слот PCI-E имеет полностью металлизированный усиленный корпус. Остальные разъемы PCI-E x16 оборудованы только двумя креплениями пайки.

Для распределения линий PCIe между слотами используются четыре мультиплексора ASMedia ASM1480. Они распаяны с тыльной стороны PCB.

Над первым слотом PCI-E x16 присутствует порт М.2_1, который поддерживает установку PCIe 3.0 x4 накопителей с форм-факторами 2242/2260/2280 и 22110. Еще один порт М.2_2 присутствует в нижней части материнской платы. Он поддерживает PCIe 3.0 x4 и SATA устройства, но при использовании этого М.2 порта есть некоторые ограничения. Если в нем задействован PCIe M.2 накопитель, то на материнской плате блокируется возможность использования последнего разъема PCI-E x16. Если же в М.2_2 порт установлен SATA M.2 накопитель, то недоступен для использования будет SATA1 разъем материнской платы.

Что касается непосредственно SATA разъемов, то они реализованы на X470 Gaming Plus в количестве 6 шт. Рядом с ними присутствует колодка USB 3.1 Gen 1 для вывода пары разъемов на фронтальную часть корпуса.

Звуковая обвязка материнской платы отделена от остальных компонентов изолирующим от помех аудиотрактом. Основу звуковой системы Audio Boost составляет кодек
Realtek ALC892, который можно часто встретить в бюджетных материнских платах.

Нижняя левая часть материнской платы приметна разъемом для подключения светодиодных лент RGB, а также контактами для ставших уже неактуальными COM и LPT портов.

В правом нижнем углу X470 Gaming Plus распаяна пара колодок USB 2.0 и одна колодка USB 3.1 Gen 1. Отдельной группой представлены контакты для подключения кнопок и светодиодов фронтальной панели корпуса.

За охлаждение чипсета AMD X470 отвечает массивный алюминиевый радиатор скошенной формы с острыми углами. Никаких излишеств в виде подсветки внутри него не предусмотрено,лишь наименование производителя и красные линии украшают его поверхность.

Среди прочих контроллеров, которые есть на X470 Gaming Plus, также хотелось бы отметить ASMedia ASM1143, который реализует пару портов USB 3.1 Gen 2 на тыльной панели разъемов платы. Звуковые возможности платы реализованы с помощью кодека Realtek ALC892.

За работу проводной гигабитной сети на X470 Gaming Plus отвечает контроллер Realtek 8111H, а за мониторинг материнской платы - микросхема Nuvoton NCT6795D-M.

Возможности UEFI BIOS

При входе в BIOS материнской платы X470 Gaming Plus пользователя встречает оболочка Click BIOS 5 с красно-черным оформлением. Интерфейс, как и полагается, разделен на начальные и продвинутые настройки, переключение между которыми выполняется с помощью клавиши F7.

В режиме "EZ Mode" акцент сделан на подачу информации, поэтому количество изменяемых параметров невелико. Чтобы получить доступ ко всем настройкам BIOS, пользователь должен переключиться на интерфейс "Advanced".

В интерфейсе "Advanced" все настройки материнской платы поделены на шесть разделов согласно тематической группировке. Первый раздел "Settings" включает в себя настройки общего характера. В частности, здесь пользователь найдет опции для периферии, накопителей, условий работы самой материнской платы.

Все настройки, которые прямо или косвенно могут увеличить производительность системы, сгруппированы в разделе "ОС".

Для обновления прошивки BIOS предусмотрен раздел "M-Flash". В следующем пункте меню под названием "ОС Profile" присутствует возможность сохранения, загрузки, импорта и экспорта настроек BIOS.

Для тонкой настройки систем охлаждения служит раздел "Hardware Monitor". Кроме управления работой вентиляторов в нем также заложена и функция мониторинга ключевых температур и напряжений. Последний раздел "Board Explorer" представляет собой схематическое изображение самой материнской платы с возможностью получения информации об используемых слотах, портах и разъемах.

Конфигурация тестового стенда и условия тестирования

Материнская плата: MSI X470 Gaming Plus;
Процессор: AMD Ryzen 5 2600X 6-core;
Система охлаждения: Deepcool ASSASSIN II;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
Видеокарта: ASUS GeForce GTX 1070 Dual;
Блок питания: Aerocool KSAS-700W мощностью 700 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: открытый тестовый стенд;
Операционная система: Windows 8.1 x64 Pro.

Проверка материнской платы X470 Gaming Plus выполнялась в паре с 6-ядерным процессором AMD Ryzen 5 2600X. Для охлаждения процессора мы использовали проверенную временем и хорошо зарекомендовавшую себя систему воздушного охлаждения Deepcool ASSASSIN II. Биос материнской платы был обновлен до последней версии А.40, доступной на момент тестирования.

Тестовая конфигурация приняла следующий вид.

Разгон оперативной памяти и процессора, температуры CPU, VRM и PCH

Наш экземпляр процессора AMD Ryzen 5 2600X способен разгоняться на более дорогой материнской плате X470 Gaming M7 AC до частоты 4150 МГц с увеличением напряжения. Материнская плата X470 Gaming Plus без каких-либо проблем смогла повторить этот результат, все шесть ядер процессора работали на той же частоте 4150 МГц под нагрузкой. Для этого потребовалось увеличить напряжение на процессор до 1.384 В через меню BIOS. Процессор прошел все тесты на стабильность, поэтому можно утверждать, что с разгоном AMD Ryzen 2000-й серии у X470 Gaming Plus нет никаких проблем.

Попытка разгона оперативной памяти с чипами памяти Samsung B-die на материнской плате X470 Gaming Plus позволила нам добраться до частоты в 3600 МГц. При этом мы смогли немного уменьшить задержки до 16-16-16-36, но лишь при значении Command Rate - 2T. Для сравнения, эту же оперативную память материнская плата X470 Gaming M7 AC позволила разогнать до частоты 3733 МГц с аналогичными задержками, но при Command Rate - 1T. Впрочем, даже полученный на плате X470 Gaming Plus результат разгона памяти также заслуживает уважения.

Для контрольного теста на стабильность после разгона процессора и оперативной памяти мы использовали утилиту Prime95. В качестве мониторинга была задействована программа HWiNFO64. Помимо проверки стабильности нас также интересовали и контрольные значения температур компонентов. После 10-минутной нагрузки мы получили:

максимальная температура процессора - 84,5°С;
максимальная температура чипсета - 46°С;
максимальная температура VRM зоны - 79°С.

Температура VRM зоны после разгона процессора и памяти была достаточно высока, но находилась в пределах безопасных для материнской платы температур.

Результаты производительности

Для оценки производительности системы, собранной на базе платы X470 Gaming Plus, мы использовали следующий набор бенчмарков:

Aida64 (Memory Benchmark);
CPU-Z Benchmark;
Geekbench 4;
Cinebench R15;
Corona 1.3;
x.265 Benchmark.

В графиках присутствуют результаты системы, работающей в дефолтном состоянии и с настройками BIOS по умолчанию, а также с разгоном процессора и оперативной памяти:

1) частота процессора Ryzen 5 2600X на авто, все технологии динамического ускорения ядер на авто, частота памяти на 2133 МГц с таймингами 15-15-15-36-1Т;
2) разгон процессора Ryzen 5 2600X до частоты 4150 МГц, разгон памяти Samsung B-die до частоты 3600 МГц с таймингами 16-16-16-36-2Т.

Во всех используемых нами тестовых пакетах эффект от разгона процессора и оперативной памяти заметен невооруженным глазом. А это означает, что возможности разгона на X470 Gaming Plus присутствуют отнюдь не для галочки.

Заключение

Составить корректное и справедливое мнение о материнской плате MSI X470 Gaming Plus можно лишь в том случае, если всегда опираться на цену этого девайса. В плате X470 Gaming Plus, позиционируемой как игровое решение, во многих нюансах прослеживается то самое чувство, что называется "сэкономили". Простая система питания процессора, отсутствие декоративной панели под колодки разъемов, отсутствие радиаторов охлаждения для М.2 накопителей, отсутствие USB 3.1 Gen 2 Type-C и многое другое являются следствием оптимизации продукта до бюджетного статуса. Если обратить внимание на стоимость X470 Gaming Plus, то так оно и есть, потому что среди материнских плат на базе чипсета AMD X470 эта модель является одной из самых недорогих среди АТХ решений. Что же касается всех тех вышеперечисленных претензий, то они очевидны для бюджетного продукта, но не являются его недостатками. В сухом остатке, MSI X470 Gaming Plus - это современная материнская плата на базе флагманского чипсета AMD X470 с достаточным техническим оснащением для непритязательного пользователя.

Плюсы:

одна из самых недорогих плат на чипсете Х470 в форм-факторе АТХ;
добротные возможности разгона процессора и оперативной памяти;
достаточное количество USB разъемов на тыльной панели;
два порта М.2 с поддержкой PCIe накопителей;
диагностические LED индикаторы, облегчающие поиск неисправности;
поддержка Mystic Light и разъемы для подключения светодиодных лент.

Минусы:

отсутствие радиатора хотя бы для одного из М.2 портов;
скромный комплект поставки.
