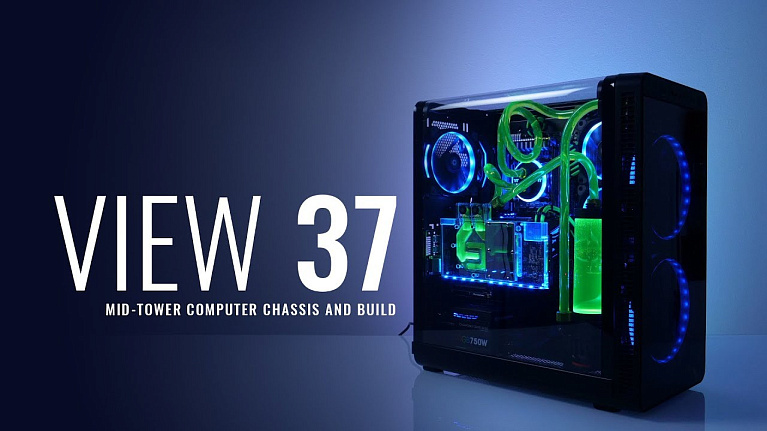

Обзор и тест Mid-Tower корпуса Thermaltake View 37 RGB Edition

Корпусыкомпании Thermaltake - достаточно частые гости на нашем портале, и причинаэтому - постоянное расширение ассортимента, а у пользователей, соответственно, появлениевозможностивыбора.

Мы уже тестировали корпус Thermaltake View 28 RGB Gull-Wing Window с дизайном «крыло чайки», и вот компания представила очередную модель Thermaltake View 37 RGB Edition с таким же дизайном, но с несколько другим внешним видом и возможностями, способнымипривлечь к корпусувнимание.

Технические характеристики

• Модель: Thermaltake View 37 RGB Edition;
• Тип: Mid-Tower;
• Размеры: 525 мм (Высота) х 261 мм (Ширина) х 538 мм (Глубина);
• Вес: 12,7 кг;
• Материал: сталь SPCC, пластик;
• Поддержка материнских плат: mini-ITX/mATX/ATX/E-ATX;
• Слотов расширения: 8+2;
• Система охлаждения:
• Панель управления и контроллер
• Предустановленные вентиляторы: спереди 2 x 140 мм Riing Plus RGB (500-1400 rpm, 27.2 дБ) и сзади 1 x 140 мм Riing Plus RGB (500-1400 rpm, 27.2 дБ)
• Места под вентиляторы: спереди 3 х 120/140 мм или 2 х 200 мм, сзади 1 х 120/140 мм, снизу 1 х 120 мм и справа 3 х 120/140 мм;
• Места под радиаторы СЖО: спереди 1 х 280/360 мм, сзади 1 х 120 мм, справа 1 х 360/420 мм;
• Места под установку накопителей: корзина 3 х 2.5"/3.5" и скрытые (за поддоном) 8 х 2.5" или 4 х 3.5";
• Разъемы: 2 x USB 3.0, 2 x USB 2.0, 2 x 3.5 мм миниджек (наушники/микрофон);
• Блок питания: стандартный ATX (в комплект не входит);
• Ограничение по высоте кулера: до 180 мм;
• Ограничение по длине блока питания: до 220 мм;
• Ограничение по длине плат расширения: до 410 мм;
• Ограничение по ширине платы расширения (вертикальная установка): до 60 мм (три слота).

Упаковка и комплектация

Внешняя коробка Mid-Tower корпуса Thermaltake View 37 RGB Edition оформлена достаточно стильно, апоспособствовалоэтому наличие RGB-подсветки у корпуса. Сама упаковка относительно крупная итяжелая, но с боков есть ручки,и переносить коробкина небольшое расстояние не составит большого труда.

Объем указаннойинформации минимальный: технические характеристики, краткое многоязычное описание. Детали конструкции раскрывает картинка, размещенная с одной из широких сторон. В принципе все понятно.

Внутренняя защита несколько разочаровывает, так как со стороны стекла никакого поролона/прокладок нет – поролон есть только с боков.

В комплект поставки входит руководство по подключению вентиляторов к блоку управления, руководство пользователя по корпусу и сопутствующие аксессуары: набор винтов для установки компонент и вентиляторов, четыре одноразовые стяжки, набор кабелей для подключения блока управления подсветкой/вентиляторами, сам блок управления и заглушка управления на заднюю стенку корпуса. Чего не хватает, так этой PCI-E райзер-адаптера, что делает невозможным установку видеокарты в вертикальном положении при сборке «из коробки».

Питание блока управления осуществляется через разъем SATA, а максимальное количество подключаемых вентиляторов равно пяти. Органы управления позволяют изменять обороты вентиляторов (доступны режимы normal и low, обороты 800-1400 rpm и 400-1000 rpm соответственно)и режимы работы подсветки (выбор из 7-и цветов, 7-и эффектов подсветки и 4-и скорости подсветки), но при закрытом корпусе придется пользоваться кнопками, размещенными на планке-заглушке слота задней стенки, илидля управления подсветкой/синхронной работеблок управления можно подключить к материнскойплатеASUS/Gigabyte/MSI. Все необходимое для этого имеется.

Внешний вид и организация

Использование дизайна «крыло чайки», когда имеется две прозрачных стороны сбоку и сверху, а также наличие глянцаобеспечивает Mid-Tower корпусу Thermaltake View 37 RGB Edition эффектный внешний вид. Иэто мы не вспомнили об установленных в корпусе 140 мм вентиляторахс RGB-подсветкой, которыесущественно преобразят внешний вид в вечернее/ночное время. За счет ширины 261 мм корпус получился довольно-таки крупным, авесит оннемалые 12,7 кг.

Лицевая панель зеркальнаяи сделана полупрозрачной, чтообеспечиваетвидимость RGB-подсветки передних вентиляторов при их работе. Что касается задней стороны, то корпус имеет 8отсеков под установку плат расширения и еще два отсека для вертикальной установки видеокарты. Из конструктивных особенностей можно отметить возможность регулировки «по высоте» положения вентилятора (предустановлен 140 мм Thermaltake Riing Plus RGB), хотя по большей части это может пригодиться при установке 120 ммрадиатора системы жидкостного охлаждения.

Отличительной особенностью данного корпуса является наличие прозрачной боковой стенки в виде «крыла чайки», что обеспечивает прекрасный внешний вид на компоненты, установленные внутри корпуса.

Прозрачная Г-образная боковинамонолитнаяи достаточно легко снимается, только потребуется открутить 6 винтов.

Правда тут отметим, что спереди стенка оказалась несколько выше, чем шасси корпуса, тем самым пострадало общее впечатление от внешнеговида. Возвращаясь к передней панели, стоит сказать о стандартном наборе портов (USB 3.0, 2 x USB 2.0, 2 x 3.5 мм миниджек под наушники и микрофон), размещенных зеркально, наличии кнопок питания/сброса и индикации (питание, активность накопителей).

Сзади такой проблемы не замечено, так как фактически изгиб фиксируется пластиковым кожухом.

Особенности конструкции продиктовали необходимость реализации перфорации на правой боковой стенкедля лучшего доступа воздуха в случае установки вентиляторов или радиатора системы жидкостного охлаждения. С внутренней стороны имеется металлическая противопылевая сетка, зафиксированная магнитами. Толщина самой «боковушки»с учетом краскисоставляет 1,35 мм.

Дно корпуса имеет сплошную легкосъемную пластиковую противопылевую сетку, только посетуем, что фиксация у нее «никакая» – при небольшом наклоне корпуса сразу начинает двигаться и, естественно, при переносе корпуса ее придется каждый раз поправлять. Фиксации, хотя бы на магнитах, ей явно не хватает.

Внутри корпуса достаточно просторно и его конструкция допускает установку материнских плат вплоть до форм-фактора E-ATX, а на поддоне справа заметны отверстия для фиксации радиаторов системы жидкостного охлаждения (в случае демонтажа корзины под накопители размер радиатора может доходить до 360/420 мм). Все это делает его весьма привлекательным с точки зрения дальнейших перспектив по модернизации системного блока.

Внизу места под установку ATX блока питания предостаточно (заявлено ограничение по глубине 220 мм), асам он сам «ставится» на четыре большие мягкие ножки, чтобы максимально снизить вибрации, передаваемые на корпус. И еще отметим, что над блоком питания устанавливается рамка для фиксации видеокарты в вертикальном положении. Но, как уже писали, PCI-E райзер-адаптер в комплект не входит, и мы решили ее демонтировать.

Положительная сторона корпуса - наличие 8+2 слотов под платы расширения. Один "дополнительный" слот как раз придется кстати, так как напомним, что в комплекте есть заглушка для управления работой вентиляторов и RGB-подсветкой. Всего предустановлено три 140 мм вентилятора Thermaltake Riing Plus 14 LED RGB (паспортные характеристики: обороты 500-1400 rpm, шум 27.2 дБ). Один из них размещен на задней стенке. Про них стоит сказать, что они имеют резиновые уплотнители, и это также призвано снизить уровень шума. Подключаются вентиляторы исключительно к штатному блоку управления.

Еще пара 140 мм вентиляторов установлена спереди: один из них продувает центральную часть (верхнюю область плат расширения материнской платы и частично область кулера), а нижний обеспечивает активное охлаждение корзины под 3х2.5"/3.5" накопители (при необходимости саму корзину можно демонтировать).

Всего спереди можно поставить 3х120/140 мм или два 200 мм вентилятора, а при необходимости -радиатор жидкостной системы охлаждения типоразмера до 280/360 мм.

Пространства за поддоном достаточно, чтобы обеспечить проводку кабелей через штатные окна и установить 8х2.5"/4х3.5" накопителя.

Установка накопителей производится на лотки. На каждом из нихможет быть зафиксирован либо один 3.5" накопитель, либо пара 2.5". Два лотка расположились в правой части, еще два - слеватак, что проблем с размещением и количеством накопителей быть не должно. Единственное, что стоит напомнить – пространство за поддоном не обдувается, что может повлиять на температурный режим работы накопителей, установленных в этой области.

Особенности сборки

Процедура сборки системы в Mid-Tower корпусе Thermaltake View 37 RGB Edition мало, чем отличается от других корпусов, но дизайн «крыло чайки» дополнительно облегчает процесс.

В первую очередь, сборку стоит начать с блока питания, чтобы провести необходимые кабели за поддоном.

Далее идет материнская плата, и в случае частого монтажа системы охлаждения пользователь получит дополнительное преимущество от корпуса типа «крыло чайки» – так как у шасси корпуса нет верхней части, то доступ к сокету платы получается очень простой. Как раз этот ракурс мы и отобразили на фото.

Сразу же можно установить видеокарту – особой проблемы с ограничением ее длины в корпусе нет (действующее составляет 410 мм, и это - достаточно много).

Так как корпус допускает установку накопителей как в корзину с активным охлаждением, так и налотки (без активного охлаждения), то мы все-таки решили остановиться на варианте с активным охлаждением. Все варианты предполагают винтовой способ фиксации.

После их установки не забываем подключить вентиляторы, выносной пульт управления к блоку управления ипри необходимостиподключить его к материнской плате для синхронизации подсветки и мониторинга оборотов вентилятора. В итоге можно получить достаточно аккуратную сборку.

Вид сзакрытой прозрачной Г-образной стенкой – видны все внутренние элементы.

Подсветка

Наличие у Mid-Tower корпуса Thermaltake View 37 RGB Edition сразу трех 140 мм вентиляторов с настраиваемой RGB-подсветкой обеспечивает корпусу эффектный вид, достаточно выбрать необходимый режим ее работы вручную или через программное обеспечение материнской платы (если используется синхронизация).

Тестовый стенд и методика тестирования

• Процессор Intel Core i7-6800K (4 ГГц, Vcore=1.250V);
• Система охлаждения Noctua NH-D15 (с одним вентилятором);
• Термопаста ARCTIC MX-2;
• Материнская плата ASUS ROG STRIX X99 GAMING;
• Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8;
• Видеокарта ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
• SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
• Жесткий диск Samsung HD753LJ (7200 rpm);
• Корпус Thermaltake View 37 RGB Edition;
• Блок питания be quiet! Dark Power Pro 11 850W (850 Вт).

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.5 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 2006.07.27, пресет Default, 20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.33.

Температура в помещении во время тестирования составляла 27,9 °С, что явилось дополнительной «нагрузкой» при тестировании.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также с изменением скорости вращения вентиляторов через блокуправления в режиме normal: минимальные (min) обороты составили 1100 rpm, максимальные (max) – 1400 rpm.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метра от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Результаты тестирования

Нагрев компонент

Простой системы.

Проблем с охлаждением основных компонент в простое корпус не имеет. Отдельно отметим невысокую температуру жесткого диска (при пассивном охлаждении в простое его температура может быть выше на 5-7 °С).

Нагрузка системы.

Наличие трех 140 мм вентиляторов положительно сказывается на температурном режиме системы с разогнанным процессором. Разница с открытыми стенками и закрытыми при разных оборотах вентилятора не такая уж и высокая: для процессора она составляет 4 °С, для видеокарты – 5 °С, жесткого диска – 2 °С.

Уровень шума

При использовании «ручного» режима управления вентиляторами, когда обороты составляют 1100 или 1400 rpm, в первом случае уровень шума в простое, демонстрируемый корпусом и компонентами, получается умеренным и вполне комфортным при длительной работе, а вот на «на максимуме» шум от корпуса высокий – все-таки используются достаточно производительные вентиляторы, и корпус изначально не проектировался, как тихий с наличием звукопоглощающих материалов. Под нагрузкой весомый «вклад» в шумовую составляющую внесла работа системы охлаждения видеокарты.

Отдельно отметим, что уровень шума от корпусных вентиляторов в простое ипотенциальнопод нагрузкой можно снизить за счет переключения в тихий режим через блок управления или через использованиережима PWM, когда управление оборотами будет обеспечиваться средствами материнской платы, ноестественнои температуры компонент внутри корпуса могут оказаться выше.

На наш взгляд, оптимальным режим работы вентиляторов являются минимальные обороты 1100 rpm, выставляемые через блок управления.

Выводы

Новинка Thermaltake View 37 RGB Edition – это хорошо спроектированный Mid-Tower корпус, который имеет оригинальный дизайн «крыло чайки», обеспечивающий как легкий доступ к внутренним компонентам, так и большой обзор внутренностейкорпуса за счет Г-образной прозрачной боковой стенки. В сочетании с тремя предустановленными 140 мм вентиляторами Thermaltake Riing Plus RGB это обеспечивает эффектный внешний вид изаодновысокую эффективность охлаждения в штатной комплектации.

Совместимость и возможности расширенияу корпуса также на высоте. Онсделан достаточно просторным, чтобы в него можно было установить материнскую плату форм-фактора до E-ATX, высокий кулер (до 180 мм), пару радиаторов системы жидкостного охлаждения (до 280/360 мм спереди и до 360/420 мм на поддоне материнской платы). Есть неплохой "запас" по количеству устанавливаемых накопителей.

Но у корпуса есть и недостатки. Один из них связан с комплектацией. Несмотря на возможность вертикальной установки видеокарты, в комплект не входит PCI-E райзер-адаптер, и это несколько огорчает. Второй предопределен использованием производительных вентиляторов, которые на максимальных оборотах получаются достаточно шумные. Но тут отдадим должное:в корпусе предусмотрена возможность ручной регулировки с выбором нормального или тихого режима их работыили использованием PWM управления с помощьюматеринской платы, так что найти компромиссмежду уровнем шума и эффективностью охлаждения будет реально. Если совсем придираться, то съемный противопылевой фильтр снизу в нашем экземпляре корпуса надежно не фиксируется, что доставляетопределенные проблемы при перемещении корпуса. Кроме того,Г-образная боковина спереди оказалась "приподнятой" на 2-3мм, что может не устроить часть пользователей, стремящихся к "идеалу". Повторимся, последнее касается только нашего экземпляра корпуса.

Глядя на стоимость (от 10000 рублей) Mid-Tower корпуса Thermaltake View 37 RGB Edition понимаешь, что она достаточно высока, но если посмотреть на возможности корпуса и наличие трех предустановленных 140 мм вентиляторов с RGB-подсветкой (а они отдельно стоят около 5000 рублей), то данная цена на корпус получается вполне оправданной.

Плюсы:

• Эффектный внешний вид;
• Высокая эффективность охлаждения;
• Поддержка материнских плат вплоть до E-ATX;
• Легкий доступ к поддону (с двух сторон);
• Съемная корзина под 3х2.5"/3.5" накопителя;
• Поддержка установки двух крупных радиаторов системы жидкостного охлаждения (один 280/360 мм спереди и 360/420 мм сбоку);
• Поддержка кулеров высотой до 180 мм;
• Поддержка видеокарт длиной до 410 мм;
• Три предустановленных 140 мм вентилятора Thermaltake Riing Plus RGB;
• Наличие в комплекте блока управления вентиляторами и RGB-подсветкой;
• Синхронизация RGB-подсветки с материнскими платами ASUS/GIGABYTE/MSI.

Минусы:

• В комплекте нет PCI-E райзер-адаптера;
• Шумная работа предустановленных вентиляторов на максимальных оборотах.
