Обзор и тест материнской платы ASUS ROG STRIX H370-F GAMING

Может ли материнская плата быть красивой и в тоже время функциональной? Может, если речь идет о ROG Strix H370-F Gaming от компании ASUS. Похоже, правила игры меняются, и если раньше пристальное внимание дизайну уделялось преимущественно во флагманских решениях, то начиная с материнских плат для процессоров Intel Coffee Lake, компания ASUS жалует и околобюджетные модели.

ROG Strix H370-F Gaming, о которой пойдет речь в данном обзоре, продается по цене от 10000 рублей. И за эти деньги даннаяматеринская плата может предложить немало интересного. Чего только стоят красивые принты на печатной плате, предустановленная металлическая рамка разъемов, яркая светодиодная подсветка RGB и кибер-стиль радиаторов охлаждения. Не менее наполненными являются и функциональные возможности ROG Strix H370-F Gaming. Рассмотрим этот новый продукт на чипсете Intel H370 подробнее.

Технические характеристики

• Модель - ROG STRIX H370-F GAMING
• Socket - 1151 v2
• Чипсет - Intel H370
• Тип памяти - DDR-4
• Количество слотов памяти - 4
• Оперативная память:
  • 4 x DIMM, Max. 64Гб, DDR4 2666/2400/2133 MHz
• Слоты расширения - 2 x PCI-E 3.0 x16, 4 x PCI-E x1, 2 x PCI-E M.2
• Тип слотов M.2:
  • Socket 3, M Key, 2242/2260/2280 (SATA & PCIE 3.0 x 2 mode)
  • Socket 3, M key, 2242/2260/2280 (PCIE 3.0 x 4 mode)
• Поддерживаемые режимы PCI-Express:
  • 2 x PCIe 3.0 x16 (x16/x4);
  • 4 x PCIe 3.0 x1 (max at x1 mode)
• Звук - 8-канальный (7.1) SupremeFX S1220A
• Сетевой интерфейс - Gigabit EthernetIntel I219V (10/100/1000 Мбит/с)
• Разъёмы на задней панели - PS/2, 4 x USB 2.0, 2 x USB 3.1, USB 3.1 Type-C, DVI, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
• Форм-фактор - ATX (30.5 cm x 24.4 см).

Упаковка и комплектация

Материнская плата ROG Strix H370-F Gaming поставляется в черной картонной коробке, на лицевой стороне которой красуется фотография девайса. Акцент на светодиодную подсветку также присутствует - об этом красноречиво говорит переливающийся всеми цветами радуги логотип Strix.

В ROG Strix H370-F Gaming ставка сделана на дизайн, поэтому не удивительно, что на тыльной стороне упаковки много внимания уделяется внешним особенностям платы. Важными, по мнению производителя, являются: предустановленная рамка для тыльной панели разъемов, радиатор охлаждения для М.2 накопителя, светодиодная подсветка AURA Sync и точки крепления длядополнительных элементов, которые пользователь сможет добавить, распечатав на 3D принтере. Также на оборотной стороне коробки присутствуют технические характеристики ROG Strix H370-F Gaming и карта разъемов тыльной панели платы.

Торцевые грани упаковки украшает логотип ROG Strix и наименование модели материнской платы.

Внутри картонной коробки сама материнская плата располагается сверху. Она обернута в антистатический пакет и уложена в картонный поддон, под которым находятся аксессуары ROG Strix H370-F Gaming.

Комплект поставки ROG Strix H370-F Gaming включает в себя:

• руководство пользователя;
• набор наклеек ROG Strix;
• информационный картонный баннер на ручку двери;
• карточка благодарности покупателя;
• диск с драйверами и фирменным ПО;
• четыре кабеля SATA;
• набор одноразовых стяжек;
• винты для крепления М.2 накопителей;
• кабель для подключения светодиодной ленты RGB.

Внешний вид и особенности

При первом осмотре ROG Strix H370-F Gaming можно долго восхищаться -настолько много внешних изменений сделано для создания столь свежего и необычного дизайна материнской платы. Красивые принты на PCB материнских платах можно было видеть и раньше, но в случае сROG Strix H370-F Gaming это сделано с хорошим вкусом и в меру насыщенно. Не менее интересными выглядят и радиаторы охлаждения с острыми рублеными формами и смелыми вырезами. Подчеркивает принадлежность платы к серии ROG Strix элемент светодиодной подсветки на пластиковой накладке разъемов.

Еще одной отличительной особенностью ROG Strix H370-F Gaming является предустановленная металлическая рамка для панели разъемов платы. Раньше данныйэлемент оформления можно было встретить только во флагманских моделях плат ASUS, теперь это распространяется и на более бюджетные решения этого производителя. На тыльной панели пользователь обнаружит:

• разъем PS/2;
• четыре порта USB 2.0;
• два порта USB 3.1 Gen 2;
• один порт USB 3.1 Gen 2 Type-C;
• порт DisplayPort;
• порт HDMI,
• порт DVI-D;
• разъем гигабитный LAN RJ-45;
• оптический S/PDIF Out;
• пять аудиоразъемов 3.5 miniJack.

Сами колодки разъемов на плате закрыты сверху пластиковой декоративной панелью со светодиодной подсветкой GRB с логотипом ROG Strix.

Вместе с тыльными разъемами платы пластиковая панель прикрывает часть системы охлаждения материнской платы. У ROG Strix H370-F Gaming система питания процессора охлаждается двумя металлическими радиаторами сложной формы.

Оба радиатора выполнены из алюминия. Они контактируют с элементами питания через термопрокладки. Сами радиаторы имеют стильные вырезы и многоуровневое оребрение.

Чипсет материнской платы Intel H370 охлаждается массивным алюминиевым радиатором серого цвета. На его лицевой поверхности присутствует декоративная вставка с наименованием серии материнской платы. Контакт с кристаллом чипсета осуществляется через термопрокладку.

Еще один элемент охлаждения на ROG Strix H370-F Gaming отвечает за теплоотвод одного из М.2 накопителей, которыйможетбыть установлены на эту плату.

Демонтаж навесных радиаторов охлаждения и декоративной панели позволяет лучше рассмотреть ROG Strix H370-F Gaming в деталях. Материнская плата выполнена в форм-факторе АТХ с габаритами 305х244 мм. Она имеет 9 точек крепления для монтажа в корпус ПК. Для подключения систем охлаждения на плате предусмотрено шесть коннекторов 4-пин PWM, четыре из которых находятся в непосредственной близости от процессорного разъема. Помимо этого, на материнской плате присутствует разъем EXT_FAN для подключения дополнительной платы Fan_Hub, увеличивающей количество разъемов 4-пин PWM, однако сама плата не входит в комплект поставки ROG Strix H370-F Gaming.

Система питания процессора на ROG Strix H370-F Gaming состоит из 9 фаз, где шесть из нихотводится для ядер процессора и три - на видеоядро.

Управляющей микросхемой для контроля питанияCPU является цифровой контроллер Digi+ VRM ASP1400CTB.

Для питания материнской платы ROG Strix H370-F Gaming предусмотрен 24-пин коннектор. Дополнительное питание процессора осуществляется с помощью 8-пин разъема.

Для установки оперативной памяти предусмотрено четыре разъема DIMM DDR4. Плата ROG Strix H370-F Gaming поддерживает установку 64 Гб памяти с частотой от 2133 до 2666 МГц.

В правом верхнем углу можно встретить базовые функции диагностики материнской платы. Производитель реализован четыре светодиода BOOT/VGA/DRAM/CPU, по которым можно выявить виновника в случае проблем со стартом системы.

Материнская плата ROG Strix H370-F Gaming располагает одним слотом расширения PCI-E 3.0 x16, предназначенным для установки графических адаптеров. Он реализован с помощью 16 линий PCIe процессора. Данный слот расширения наделен технологией SafeSlot, это видно по металлическому корпусу.

Еще один слот расширения PCI-E 3.0 x16реализован на плате ROG Strix H370-F Gaming силами чипсета, поэтому обладает всего 4-мя линиями PCIe. Он способен работать в паре с первым PCI-E 3.0 x16 в случае установки двух видеокарт AMD по технологии CrossfireX. В этом случае схема работа обоих слотов будет х16+х4. Также на ROG Strix H370-F Gaming присутствуют четыре PCI-E 3.0 x1, реализованные силами чипсета материнской платы.

Для М.2 накопителей предусмотрено два разъема. Верхний может принять на борт устройства с режимами работы SATA и PCIe 3.0 x2. Этот разъем М.2 оборудован алюминиевым радиатором охлаждения. Нижний М.2 разъем поддерживает устройства с режимом работы PCIe 3.0 x4. Оба разъема М.2 рассчитаны на установку накопителей с типоразмерами 2242/2260/2280.

Помимо М.2 устройств на ROG Strix H370-F Gaming присутствует и возможность подключения классических SATA устройств. Для этого на правом краю платы распаяно шесть разъемов SATA 6 Гбит/с. Все коннекторы установлены в один ряд, что делает внешний вид платы изящным и симпатичным.

Нижний левый край ROG Strix H370-F Gaming интересен разъемом для подключения светодиодных лент RGB. С помощью него пользователь может дополнить и не без того симпатичный вид материнской платы. Также здесь можно увидеть 9-пин колодку для вывода USB 2.0 и 19-пин колодку USB 3.1 Gen 1 для вывода соответствующих разъемов на тыльную или фронтальную часть корпуса. Материнская плата ROG Strix H370-F Gaming имеет еще одну 19-пин колодку USB 3.1 Gen 1 для вывода второй пары соответствующих разъемов, которая находится недалеко от слотов оперативной памяти.

Правый нижний край платы оснащен парой коннекторов для температурных датчиков, а также EXT_FAN - разъемом для подключения дополнительной платы Fun_Hub, которая, к сожалению, не идет в комплекте с ROG Strix H370-F Gaming.

Звуковая система ROG Strix H370-F Gaming построена на базе 7.1-канального кодека SupremeFX S1220A, который можно часто встретить во флагманских решениях ASUS. Вся звуковая обвязка платы отделена от остальных компонентов изолирующим от помех аудиотрактом. В составе звуковой системы ROG Strix H370-F Gaming используются японские конденсаторы Nichicon.

Сетевые возможности ROG Strix H370-F Gaming реализованы силами гигабитного контроллера Intel I219V. На страже сети от помех и повреждений во время грозы стоит комплексная защита LANGuard.

I/O возможности платы и мониторинг контролируются микросхемой NUVOTON NCT6796D.

Возможности UEFI BIOS

Оформление ROG Strix H370-F Gaming, как и других материнских плат серии Republic of Gamers, реализовано в красно-черных тонах. Интерфейс прошивки хорошо проработан логически и интуитивно понятен даже начинающему пользователю. Для удобства представления информации используется два режима - EZ Mode и Advanced Mode. Для EZ Mode характерно информирование пользователя об основных показаниях системы, в то время как Advanced Mode предоставляет полный доступ к настройкам.

Для того, чтобы перейти в режим Advanced Mode, необходимо нажать на клавиатуре клавишу F7. После этого пользователь получает доступ ко всем настройкам BIOS, которые поделены на разделы. Первой вкладкой является "My Favorites", в которую сохраняются все те настройки, которые пользователь использовал и изменял последнее время.

Раздел "Main" позволяет настроить дату, время и язык интерфейса. Здесь также предоставляется краткая информация о таких основных устройствах как процессор, материнская плата и оперативная память.

Вкладка "Ai Tweaker" в BIOS материнских плат ASUS всегда содержала настройки для разгона, но, учитывая то, что в ROG Strix H370-F Gaming возможности разгона отсутствуют, здесь остались только опции для тонкого тюнинга системы.

Настройка периферии, слотов расширений, портов USB, М.2 и SATA - все это сосредоточено во вкладке "Advanced".

Вкладка "Monitor" отвечает, как это понятно из названия, за мониторинг текущих значений температур, напряжений и скоростей вращения подключенных вентиляторов. Здесь же присутствуют возможности управления скоростью вращения каждого из подключенных вентиляторов.

Если же пользователю требуется настроить приоритет загрузки ОС с выбранного накопителя, а также задать условия загрузки, то все настройки такого типа находятся во вкладке "Boot".

Сервисные функции BIOS материнской платы ROG Strix H370-F Gaming собраны в разделе "Tool".

И последняя вкладка с названием "Exit" служит для сохранения настроек, сброса их на заводские или выхода из настроек без их применения.

Конфигурация тестового стенда и условия тестирования

Материнская плата ROG Strix H370-F Gaming поддерживает любые процессоры Intel линейки Coffee Lake, поэтому мы без особой опаски для теста этой платы использовали шестиядерный Core i5-8600k.

BIOS материнской платы был обновлен до самой свежей версии 0602, которую только можно было скачать с официального сайта ASUS. Оперативная память Corsair Vengeance LPX DDR4-3000 с активацией профиля XMP заработала на ROG Strix H370-F Gamingс учетом ограничений чипсета платы и контроллера памяти на частоте 2666 МГц.

Материнская плата ROG Strix H370-F Gaming была собрана в корпус Corsair 540 Air, при использованиикоторого,у нас не возникло никаких проблем со сборкой. Были подключены все корпусные вентиляторы и контакты передней панели корпуса. Продуманные отверстия в стенке корпуса позволили реализовать грамотный кабель-менеджмент в данной сборке. Плюсом в ROG Strix H370-F Gaming являются ее 9 точек крепления, благодаря чему у платы отсутствует прогиб в правой части. Это позволяет без опаски подключать 24-пин коннектор питания и другие кабели.

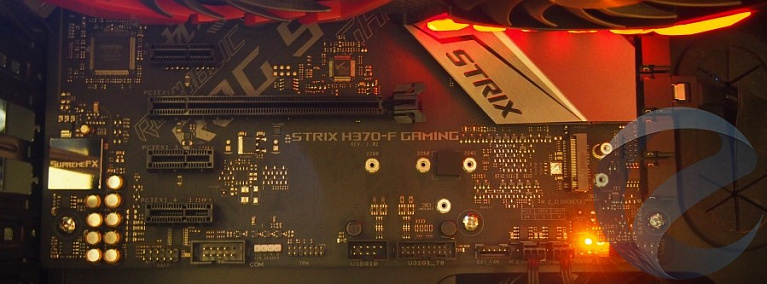

Еще не зря в самом начале обзора мы назвали ROG Strix H370-F Gaming красивой и привлекательной, ведь помимо симпатичного внешнего вида эта плата обладает и шикарной подсветкой. Конечно, даннаяматеринская плата не усыпана по всей площади RGB-светодиодами, но то, что есть в ней, смотрится превосходно!

И ведь это только базовые возможности ROG Strix H370-F Gaming. Стоит еще подключить к плате светодиодную ленту, а также использовать комплектующие с RGB-подсветкой, как пользователь может получить с ROG Strix H370-F Gaming яркую и красочную картину.

Работа оперативной памяти и процессора, температуры CPU и PCH

В материнских платах, не поддерживающих разгон, иногда можно встретить ситуацию, когда процессор может работать не на полную мощность вследствие ограничений по потреблению питания или достигаемой максимальной температуре. Поэтому на это стоит обращать внимание, если вы не хотите потери производительности на ровном месте. К счастью, у ROG Strix H370-F Gaming с этим полный порядок. Наш тестовый процессор Intel Core i5-8600k при нагрузке на все шесть ядер под стресс-тестом Prime95 работал на своих максимальных частотах, которые с учетом TurboBoost должны подниматься до 4100 МГц.

Что касается работы модулей памяти, то здесь материнская плата ROG Strix H370-F Gaming является заложником ограничений на уровне чипсета. Поэтому максимальная частота любого комплекта будет ограничиваться потолком в 2666 МГц. В нашем случае использование планок Corsair Vengeance LPX DDR4-3000 вместе с платой ROG Strix H370-F Gaming было избыточным, поскольку память работала ниже своего номинала.

Максимальные температуры, которые мы получили с материнской платой ROG Strix H370-F Gaming и процессором Intel Core i5-8600k, имели следующие значения:

• самое горячее ядро Intel Core i5-8600k - 79 градусов Цельсия;
• чипсет материнской платы Intel H370 - 52 градуса Цельсия.

Результаты производительности

Совсем недавно мы протестировали другой продукт компании ASUS - материнскую плату TUF H370-Pro Gaming. Для неехарактернанадежность компонентов и высокий срок службы, в то время как в ROG Strix H370-F Gaming вкупе с надежностью акцент сделан на внешний вид. Обе платы основаны на одном и том же чипсете Intel H370. Поэтому это хороший случай, чтобы сравнить их между собой и увидеть, могут ли две разные платы одного и того же производителя отличаться уровнем производительности, даже если они построены на базе одного чипсета.

Обе материнские платы были протестированы с одним и тем же набором комплектующих, представленных в таблице тестового стенда. Для оценки производительности ROG Strix H370-F Gaming и TUF H370-Pro Gaming были использованы следующие программы:

• Aida64 (Memory Benchmark);
• 3D Mark TimeSpy Extreme;
• CPU-Z Benchmark;
• Cinebench R15;
• x.265 Benchmark;
• Geekbench 4.

Aida64 Memory Benchmark

3D Mark TimeSpy Extreme

CPU-Z Benchmark

Cinebench R15

x.265 Benchmark

Geekbench 4

В большинстве бенчмарков ROG Strix H370-F Gaming чуть впереди, но размер преимущества не является столь заметным, чтобы это однозначно указывало на выбор платы. Плюсы материнской платы ROG Strix H370-F Gaming есть в других моментах, но о них в заключительной части обзора.

Заключение

Признаться, если честно, ROG Strix H370-F Gaming сильно и приятно удивила нас. И дело даже не в технических особенностях этого продукта, сколько в его внешнем виде и множественных деталях, которые делают ROG Strix H370-F Gaming весьма привлекательным решением. Очень много в этой плате проработано с точки зрения дизайна. Это и интересные принты на текстолите, и сложные рубленые формы радиаторов, и предустановленная металлическая рамка разъемов с декоративной заглушкой с RGB-подсветкой. Даже SATA разъемы на ROG Strix H370-F Gaming дизайнеры ASUS смогли "обыграть" настолько изящно, что распаянные в один тонкий ряд вместо классического нагромождения в два этажа, эти коннекторы смотрятся на плате очень гармонично.

Что же касается поддержки современных технологий и разъемов, то в ROG Strix H370-F Gaming их достаточно. Плата может предложить к использованию современные USB 3.1 Gen 2 для тыльной и USB 3.1 Gen 1 для фронтальной панели корпуса. Имеется на тыльной панели и один USB 3.1 Gen 2 Type-C, и если такой же присутствовал бы для фронтальной панели корпуса, то ROG Strix H370-F Gaming можно было бы считать идеальной. Хорошие возможности у платы есть и для накопителей формата М.2 - для этого на ROG Strix H370-F Gaming присутствует два разъема, которые поддерживают устройства с режимом передачи данных PCIe 3.0.

Самое непростое, что можно делать в случае с ROG Strix H370-F Gaming, - это рекомендовать даннуюплату тем или иным пользователям к покупке. Этот продукт слишком хорош с точки зрения внешнего видаи без сомнения понравится тем, кто ценит дизайн и красоту. В то же время стоимость ROG Strix H370-F Gaming является бюджетной лишь условно. Она лишь немного дешевле, чем платы на чипсете Intel Z370, но заметно дороже других плат с чипсетом H370. Здесь свою роль в пользу ROG Strix H370-F Gaming можетсыграть добротное техническое оснащение и красота, за которые, как известно, иногда можно и доплатить.

Плюсы:

• привлекательный и стильный внешний вид, красивые принты на текстолите;
• предустановленная металлическая рамка тыльной панели разъемов;
• качественная элементная база и продуманная разводка элементов;
• наличие USB 3.1 Gen 2 для тыльной и USB 3.1 Gen 1, включая USB 3.1 Gen 2 Type-C на тыльной панели;
• светодиодная подсветка AURA Sync с логотипом ROG Strix на пластиковой панели;
• возможность подключения светодиодной ленты RGB;
• два М.2 разъема для PCIe-накопителей;
• качественная звуковая система SupremeFX S1220A;
• шесть разъемов 4-пин PWM и коннектор EXT_FAN для подключения дополнительной платы Fun_Hub.

Минусы:

• отсутствует USB 3.1 Type-C для фронтальной панели корпуса.
