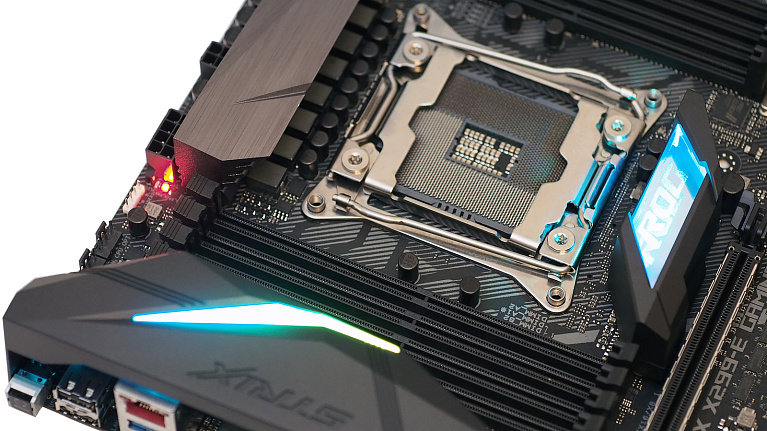

Обзор и тест ASUS ROG STRIX X299-E Gaming

Продолжая серию обзоров материнских плат компании ASUS, работающих на системной логике Intel X299, перейдем к ориентированной на гейминг линейке ROG. Поступившие в продажу ROG Rampage VI Extreme,…
Обзор и тест ASUS ROG STRIX X299-E Gaming

Продолжая серию обзоров материнских плат компании ASUS, работающих на системной логике Intel X299, перейдем к ориентированной на гейминг линейке ROG. Поступившие в продажу ROG Rampage VI Extreme, Rampage VI Apex и STRIX X299-E Gaming должны закрыть потребности энтузиастов оверклокеров, которые собирают высокопроизводительные игровые системы.

К нам в редакцию поступила младшая (из упомянутых выше) плата ASUS ROG STRIX X299-E Gaming, которая функционально могла бы разместиться в линейке Prime между "X299-Deluxe" и "X299-A" модификациями, так как очень близка к ним по своей схемотехнике, но получила стилизацию привычную для ROG серии. Как и подобает "игровой" новинке от ASUS, плата оснащена RGB-подсветкой, совместимой с AURA Sync, современными скоростными USB интерфейсами, беспроводным модулем стандарта Wi-Fi 802.11ac, неплохим звуковым кодеком S1220A, усиленными PCIe слотами, простым инструментарием для быстрого разгона процессора и памяти и поддержкой эксклюзивных геймерских утилит для устройств серии ROG.

Спецификация

ЧипсетIntel X299.
Оперативная памятьС процессорами серии Intel Core X от 6 ядер и более:
8 x DIMM, до 128 ГБ, 4000(O.C.)/3600(O.C.)/2666/2400/2133 МГц Non-ECC, Un-buffered Memory.
С 4-х ядерными процессорами серии Intel Core X:
4 x DIMM, до 64 ГБ, DDR4 4000(O.C.)/3600(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory.
Поддержка технологий Multi-GPUNVIDIA: Quad-GPU SLI, 3-Way SLI, 2-Way SLI;
AMD: Quad-GPU CrossFireX, 3-Way CrossFireX, 2-Way CrossFireX.
Слоты расширения3 x PCIe 3.0/2.0 x16/x8/x4;
2 x PCIe 3.0/2.0 x4;
1 x PCIe 3.0/2.0 x1;
режим работы зависит от центрального процессора и установленных плат расширения.
Хранилище данных

1 x M.2 x4 Socket 3, с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode);
1 x M.2 x4 Socket 3,с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
8 x портов SATA 6 Гб/с;
Поддержка Raid 0, 1, 5, 10;
Поддержка технологий Intel: Smart Response, Rapid Storage, Rapid Storage Enterprise 5.1 (для процессоров X-Series с 6-ю и более ядрами) CPU RAID, Optane Memory Ready.

Локальная сетьIntel I219V, 1 x гигабитный (1000Base-T) сетевой контроллер, с поддержкой ROG GameFirst IV.
Беспроводная сетьWi-Fi 802.11 a/b/g/n/ac (до 300 Мбит/с в диапазоне 2.4 ГГц или до 867 Мбит/с в диапазоне 5 ГГц).
АудиоSupremeFX, восьмиканальный кодек Realtek ALC S1220A High Definition Audio.
Порты USB

Контроллер ASMedia USB 3.1 Gen 2:
1 x USB 3.1 Gen 2 port(s) (1* на выносной планке).
Контроллер ASMedia USB 3.1 Gen 2:
2 x USB 3.1 Gen 2 (Type-A + Type-C).
Чипсет Intel X299:
8 x USB 3.1 Gen 1 (4 на задней панели, 4* на выносной планке).
Чипсет Intel X299:
4 x USB 2.0(2 на задней панели, 2* на выносной планке).

* планки в комплект не входят

Разъемы на задней панели

2 x USB 2.0 (один порт может использоваться для функции USB BIOS Flashback);
1 x LAN (RJ45);
1 x USB 3.1 Gen 2 Type-A;
1 x USB 3.1 Gen 2 Type-C;
4 x USB 3.1 Gen 1;
1 x ASUS Wi-Fi GO! модуль;
1 x оптический выход S/PDIF;
5 x аудио разъемов типа jack;
1 x кнопка USB BIOS Flashback.

Дополнительные разъемы на плате

1 x разъем подключения лент совместимых с AURA;
1 x коннектор AAFP;
2 x разъема подключения RGB-лент совместимых с AURA;
2 x разъем USB 3.1 Gen 1 с поддержкой дополнительных четырех портов USB 3.1 Gen 1;
1 x разъем USB 2.0 с поддержкой дополнительных двух портов USB 2.0;
1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode);
1 x M.2 Socket 3 с ключом M, типа 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
8 x коннекторов SATA 6Gb/s;
1 x коннектор M.2_FAN;
1 x разъем для аппаратного ключа VROC_HW_Key;
1 x коннектор CPU Fan;
1 x коннектор CPU OPT Fan;
2 x коннектора Chassis Fan;
1 x коннектор AIO_PUMP;
1 x коннектор W_PUMP+;
1 x коннектор питания 24-pin EATX Power;
1 x коннектор питания 8-pin ATX 12V Power;
1 x коннектор питания 4-pin ATX 12V Power;
1 x коннектор передней панели;
1 x коннектор системной панели (Q-Connector);
1 x коннектор 5-pin EXT_FAN(Extension Fan);
1 x разъем подключения термодатчика (Thermal sensor);
1 x кнопка включения;
1 x джампер очистки CMOS;
1 x разъем подключения портов USB 3.1 Gen 2 передней панели;
1 x джампер CPU_OV.

BIOS128 Мб Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, интерфейс на нескольких языках
Форм-факторATX: 30,5 см x 24,4 см.

Официальная страничка: https://www.asus.com/ru/

Упаковка

Коробка с материнской платой выделяется на фоне своих собратьев более ярким оформлениемсо стилизованным изображением логотипа Republic of Gamers в неоновых цветах. Габаритные размеры относительно небольшие, чуть больше самой материнской платыс поправкой на внутренние отсеки для комплектации.

Внутри коробки пространство разделено на несколько частей. На дне размещеныкомплектные аксессуары, над которыми установлено картонное ложе с материнской платой в антистатическом пакете. Сверху - дополнительная маленькая черная картонная коробочка с Wi-Fi антенной и подставкой к ней.

Комплектация

Комплектацию материнской платы ASUS ROG STRIX X299-E Gaming нельзя назвать обширной, но есть несколько интересных вложений. Из того, что найдется в коробке в первую очередь:

  • Пользовательская инструкция;
  • DVD-диск с драйверами и дополнительными утилитами;
  • Скидочный 20% купон на покупку в магазине cablemods.com;
  • Три круглых наклейки с логотипом ROG красного цвета;
  • Разноцветные мелкие наклейки с логотипом ROG на кабели устройств;
  • Табличка на дверную ручку с текстом о запрете или разрешении входа в помещение, где идет игра.

Для подключения дополнительных устройств и монтажа в корпусе ПК вложены:

  • Четыре SATA-кабеля (два с прямыми коннекторами, два с "Г"-образными);
  • Заглушка задней панели портов ввода-вывода;
  • Мост SLI на две видеокарты;
  • Направляющая для вертикального крепления M.2-накопителя;
  • Винты для крепления M.2 накопителей;
  • Q-Connector;
  • Два кабеля для подключения RGB-лент;
  • Колодка для удобного подключения служебных кабелей от лицевой панели корпуса;
  • Выносной термодатчик;
  • Пакетик с нейлоновыми стяжками.

В отдельной небольшой коробочке вложена Wi-Fi антенна в стилизованном призматическом пластиковом кожухе со съемной подставкой и несъемным кабелем для подключения к беспроводному модулю, установленному на материнской плате.

Из всего перечисленного нарекание вызвал только комплектный адаптер Q-Connector для подключения проводов от лицевой части корпусов к разъему PANEL на материнской плате. В теории - это очень удобный аксессуар, который упрощает подключение мелких коннекторов отдельных проводов от кнопок питания и перезагрузки, а такжесветодиодов активности, но на практике качество его изготовления низкое. Штырьки контактов сделаны излишне тонкими, из-за чего коннекторы не держатся и соскакивают.

Внешний вид и особенности конструкции

Внешний вид материнской платы ASUS ROG STRIX X299-E GAMING напоминает модель ASUS ROG STRIX Z270E GAMING для сокета 1151. По крайней мере, черный текстолит платы со стилизованным орнаментом, нанесенным белой краской, форма верхней части пластикового кожуха, прикрывающего блок портов на задней панели, и дизайн радиатора PCH визуально похожи. По своему форм-фактору плата относится к полноразмерному ATX. Для крепления в корпусах присутствует девять отверстий. Как и у остальных протестированных нами плат ASUS на системной логике X299, радиатор, выполняющий роль рассеивателя тепла чипсета составной, с ответвлением, охлаждающим накопители в M.2 слоте. Модель платы STRIX X299-E GAMING и аппаратная ревизия (1.02) материнской платы, поступившей на обзор, нанесены белой краской ниже первого PCIe x16 слота.

На обратной стороне материнской платы практически отсутствуют микросхемы, за исключением мелких силовых и логических компонентов. Большей частью здесь сосредоточены соединительные дорожки и контактные площадки разъемов. Из заметных крупных элементов: пластина дополнительной жесткости и теплоотвода радиатора цепей питания процессора и задняя пластина жесткости сокета LGA 2066. В центре сокета по-прежнему присутствует сквозное отверстие для установки дополнительного термодатчика, который также идет в комплекте и подключается в разъем T_SENSOR материнской платы. Данная особенность будет актуальнаоверклокерам-энтузиастам с нетиповыми системами экстремального охлаждения.

Процессоры Intel Core-X для сокета LGA 2066 лишены графического ядра, поэтому группа портов ввода-вывода на задней панели платы не содержит разъемов подключения мониторов или других устройств вывода изображения. Для полноценной работы потребуется дискретный видеоадаптер. Как и у многих современных плат, порты накрыты декоративным пластиковым кожухом.

Перечень интерфейсов, которые доступны без установки дополнительных переходников и плат расширения включает в себя:

  1. Кнопка USB BIOS Flashback (для прошивки BIOS c USB носителя, подключенного в нижний порт USB 2.0, без установленного центрального процессора);
  2. Два порта USB 2.0;
  3. Один гигабитный LAN порт под коннектор RJ-45;
  4. Четыре порта USB 3.1 Gen1;
  5. Один порт USB 3.1 Gen2 типа А;
  6. Один порт USB 3.1 Type-C;
  7. Два антенных RCA коннектора Wi-Fi модуля;
  8. Один оптический S/PDIF Out;
  9. Пять TRS разъемов 3.5 мм mini-jack для многоканального аудиосигнала.

Сокет LGA 2066 от FOXCONN унифицировани по креплениям для кулеров полностью совместим со своим предшественником LGA 2011-3. Механизм удержания процессора также неизменен - металлическая крышка, прижимаемая двумя рычагами с направляющей меткой в виде треугольника в одном из углов. На время транспортировки ножки сокета закрыты пластиковой заглушкой. Во избежание случайного замятия контактов не надо снимать ее вручную. Если вставить процессор в сокет и начать закрывать металлическую крышку, пластиковая защита сама в нужный момент выскочит из защелок, гарантированно не задев хрупкие позолоченные контакты сокета. Поддерживается установка процессоров серии Intel Core-X (Kaby Lake-X и Skylake-X).

Материнская плата оснащена восемью слотами под модули оперативной памяти типа DDR4. Они сгруппированы по четыре штуки слева и справа от сокета центрального процессора. Отступ ближайших слотов от края сокета достаточен для установки большинства систем охлаждения без коллизий с планками памяти средней высоты.

А вот призматическая накладка с подсвечиваемой объемной надписью ROG и радиатор цепей питания могут ограничить установку суперкулеров с массивными башенными радиаторами.

Для корректной работы оперативной памяти имеет значение, в какие слоты ее устанавливаютв зависимости от модели процессора и количества самих модулей. В инструкции пользователя приведены все необходимые рекомендации и схематичные изображения. Поддерживаются не буферизованные не-ECC модули DDR4 DIMM емкостью 2, 4, 6 и 8 ГБ. Максимальный объем оперативной памяти составляет 64 ГБ DDR4-4000 при работе с четырехъядерными процессорами Kaby Lake-Xи 128 ГБ DDR4-4000 при работе с шестиядерными и более процессорами Skylake-X.

(изображение основано на выдержках из официальной инструкции пользователя)

На материнской плате ASUS ROG STRIX X299-E GAMING шесть слотов шины PCI Express 3.0, работающих по следующей схеме:

С CPU, у которых 44 линии PCIe:

  • 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8);
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

С CPU, у которых 28 линии PCIe:

  • 3 x PCIe 3.0/2.0 x16 (x16, x16/x8, x16/x8/x1); **
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

С CPU, у которых 16 линии PCIe:

  • 3 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x8/x1); **
  • 2 x PCIe 3.0 x4; **
  • 1 x PCIe 3.0/2.0 x1. *

При этом учитываются следующие особенности:
* PCIE3.0/2.0 x1 делит линии с SATA портами;
** PCIE3.0/2.0 x4 делит линии с фронтальным разъемом USB 3.0 Gen 2.

Переключение слотов PCIe в нужный режим работы осуществляет набор микросхем коммутаторов ASM1480, сгруппированных преимущественно между разъемами PCIEX16/8_1 и PCIEX16/8_2. Три слота, работающие в режимах Х16/х8, армированы металлическим пластинами (Safe Slot), что существенно увеличивает прочность на излом при установке крупных видеокарт с массивными системами охлаждения, вес которых у отдельных экземпляров может быть более семисот грамм.

Питание подключается к материнской плате через типовой 24-пиновый разъем EATXPWR, дополнительный восьмипиновый EATX12V_1 и четырехпиновый EATX12V_2. Используются специальные разъемы питания PROCOOL с пониженным сопротивлением и улучшенным рассеянием тепла. Подключение EATX12V_2 понадобится разве что при сильном разгоне старших версий процессоров.

Питание процессора организовано по аналогии с платой Prime X299-Deluxe, по восьмифазной схеме с применением DrMOS транзисторов IR3555M, управляемых напрямую ШИМ-контроллером Extreme Engine Digi+ (ASP1405I). Для охлаждения установлен с использованием термопрокладок среднеразмерный радиатор, закрепленный двумя винтами к усиливающей пластине с обратной стороны платы. В цепях питания памяти используются полевые транзисторы 4C09B.

Радиатор охлаждения чипсета достаточно крупных размеров, но это большей частью из-за съемного ответвления в сторону горизонтального M.2 слота, используемого для дополнительного охлаждения установленных SSD M.2 накопителей. Для лучшего контакта с охлаждаемой поверхностью здесь также используются термопрокладки. В слот M.2_1(SOCKET3) влезут накопители длиной до 80 мм включительно. Для современных скоростных носителей информации охлаждение будет весьма кстати, учитывая их высокую температуру под нагрузкой, вызывающую падение производительности.

Как и у многих новых материнских плат от ASUS, присутствуют отверстия 3D Mount, позволяющие закрепить самостоятельно распечатанные на 3D принтере дополнительные кронштейны. Примеры шаблонов, таких как, например, дополнительный крепеж 40-мм вентилятора M.2 сокета можно найти на сайте ASUS.

Второй разъем M.2 (M.2_2) предназначен для вертикального крепления накопителей вплоть до форм-фактора 22110 (110 мм длина) с помощью комплектной вертикальной металлической стойки. Рядом с ним приютились разъемы для подключения USB 3.0 (U31G1_12) и USB 3.1 Gen2 (U31G2_E3) фронтальных панелей корпусов системных блоков, работу которых обеспечивает отдельная микросхема ASM3142.

Рядом с чипсетом размещен фирменный TPU чип управления параметрами разгона, используемый на материнских платах ASUS.

Чуть левее,под одним из слотов PCIe x16 разместилась микросхема BIOS.

Кроме скоростных M.2 разъемов, материнская плата оснащена и восемью "классическими" разъемами SATA III 6 Гб/с, размещенными единым блоком в правом нижнем углу платы. Рядом с ними разъем VROC_HW, в который опционально подключается отдельно приобретаемый аппаратный ключ, активирующий поддержку Intel Virtual RAID On CPU (VROC). Благодаря этой технологии, за счет задействования PCIe 3.0 линий процессора в создании RAID массива скоростных накопителей M.2 x4, можно получить виртуальный накопитель со скоростью передачи данных до 128 ГБ/с. VROC работает только с процессорами Skylake-X от шести ядер и более, при наличии специальной PCIe платы HYPER M.2 x16. Стоимость ключа VROC варьируется в зависимости от типа создаваемого RAID массива.

На ASUS STRIX X299-E GAMING установлена многоканальная звуковая система SupremeFX. Ее основу составляет высококачественный кодек S1220A, экранированный от помех металлическим кожухом и физическим отделением аудиокомпонентов от текстолита остальной части материнской платы изоляционной линией. Рядом с кодеком припаяны два операционных усилителя для вывода звука на любые наушники с импедансом от 32 до 600 Ом. В аудиотракте используются высококачественные японские конденсаторы производства Nichicon.

Набор сетевых интерфейсов неплох и включает в себя проводной гигабитный 1000Base-T сетевой адаптер на базе Intel WGI219V с аппаратной защитой LANGuard и беспроводной адаптер ASUS Wi-Fi Go! Card (QCNFA364A), выполняющий роль Wi-Fi 802.11aс(до 300 Мбит/с в диапазоне 2.4 ГГц или до 867 Мбит/с в диапазоне 5 ГГц) и Bluetooth 4.0 модулей.

Беспроводной модуль съемный и фактически представляет собой M.2 плату расширения в форм-факторе 2230, что дает возможность замены адаптера в будущем.

C количеством USB портов в ASUS особо не ограничивали владельцев STRIX X299-E GAMING. На задней панели платы распаяны: два USB 2.0 порта, четыре USB 3.1 Gen 1 порта и два порта USB 3.1 Gen2, один из которых USB Type-C типа. Что касается последних, то в связи с отсутствием поддержки USB 3.1 второго поколения в чипсете Intel X299, их работу обеспечивает контроллер ASMedia ASM3142 и ASM1543. Второй, упомянутый ранее, ASM3142 установлен в противоположном конце платырядом с коннекторами выносных портов USB 3.1 Gen1 и Gen2 лицевой панели корпусов.

Как и на некоторых других материнских платах с широкими возможностями оверклокинга, на нашей модели установлен дополнительный генератор базовой частоты (BCLK) ASUS PRO Clock II.

Для подключения вентиляторов и помп систем водяного охлаждения предусмотрено восемь разъемов, один из которых EXTFAN позволяет подключить выносную плату расширения с дополнительными разъемами. Контактные четырехпиновые разъемы CPU_FAN и CPU_OPT могут работать синхронно, что актуально при использовании двухвентиляторных кулеров. Для подключения помп СВО предусмотрен четырехпиновый разъем W_PUMP+, вентиляторы от радиаторов СВО рекомендуется подключать к четырехпиновому AIO_PUMP. В случае нехватки имеющихся точек подключения вентиляторов и термодатчиков существует возможность подключить дополнительную плату Fan Extension через специальный 5-контактный разъем EXT_FAN.

Для работы платы в качестве тестового стенда есть необходимый минимум функционала. По нижнему краю установлендвухсегментный индикатор POST-кодов загрузки и кнопка включения (PWR_SW). В правом нижнем углу платы - джампер CPU_OV, отключающий ограничение напряжения питания процессора, позволяющий на свой страх и риск заняться "овервольтингом". В правом верхнем углу -четыре светодиодных индикатора процесса инициализации устройств CPU, DRAM, VGA, BOOT.

В случае необходимости заменить или временно вынуть батарейку CMOS памяти, придется снимать радиатор охлаждения горизонтального M.2 слота. Перемычку очистки CMOS памяти (сброс настроек BIOS) CLEAR_TC разместили в правой части платы рядом с контактами для подключения выносного термодатчика (T_SENSOR) и разъемом вентилятора M.2 слота (M.2 FAN).

Подсветка

Ключевую роль в интересном внешнем виде ASUS ROG STRIX X299-E GAMING играет интегрированная RGB-подсветка. Настройка эффектов свечения осуществляется с помощью утилиты ASUS AURA (Lighting Control), доступной для загрузки на официальной страничке продукта.

Подсветка неплохо освежает темные строгие цвета самой платы и декоративного пластикового кожуха и акцентирует внимание на надписи ROG в центре платы в призматическом корпусе с объемным эффектом.

Для синхронизации с другими AURA SYNC совместимыми устройствами на материнской плате в верхней и нижней части сделаны 12 В разъемы RGB_HEADER1 и RGB_HEADER2. Для подключения 5 В адресуемых RGB-лент с контроллерами типа WS2811 используется разъем ADD_HEADER в правом нижнем углу платы.

В нижнем правом углу также сделан один разъем T_SENSOR для подключения комплектной выносной термопары.

BIOS

Унифицированный UEFI BIOS современных материнских плат производства ASUS в части интерфейса управления параметрами практически не меняется от модели к модели. На начало ноября 2017 года ASUS успела опубликовать несколько обновлений для заводской версий BIOS 0219. Актуальная версия, используемая при написании обзора, - 0802.

Относительно рассмотренных ранее плат ASUS на чипсете X299 в BIOS присутствуют небольшие изменения в цветовой гамме оформления, и, естественно, немного изменился перечень доступных настроек, что связано с возможностями интегрированных контроллеров, но принцип управления остался неизменным, разделенным на упрощенный EZ Mode для новичков и Advanced Mode для опытных пользователей.

Русификация присутствует, но не в полном объеме, в основном переведены только описания наиболее часто используемых параметров. EZ Mode, несмотря на свою внешнюю простоту, закрывает потребности большинства пользователей, которые не желают глубоко вникать в параметры тонкой настройки. Все, что необходимо в минимуме, находится "под рукой", а это - информация об установленном оборудовании, переключение XMP профилей памяти, управление скоростью вентиляторов систем охлаждения, порядком загрузки с подключенных накопителей.

Запуск мастера разгона и создания RAID-массивов EZ Tuning Wizard из EZ Mode позволяет буквально в несколько кликов и ответов на простые вопросы осуществить автоматический подбор параметров разгона центрального процессора и оперативной памяти. Удобная и простая функция, позволяющая выжать из комплектующих несколько процентов производительности.

В расширенном режиме настроек все привычно для пользователей, сталкивавших с BIOS материнских плат ASUS последних лет. Глобальные разделы все те же. В первом разделе "Избранное" находится список наиболее часто используемых параметров, его назначение - сэкономить немного времени при доступе к глубоко вложенным подменю в процессе тюнинга системы. Ручное закрепление любого пункта меню в этом разделе осуществляется нажатием клавиши F3.

В меню Main отображается базовая информация о версии BIOS, установленной модели процессора и объеме оперативной памяти, а также выбирается язык интерфейса, корректируется время и датаи настраиваются параметры безопасности.

Все ключевые параметры разгона, такие как управление таймингами, напряжениями, частотами и множителямисобраны в разделе настроек "AiTweaker". Установка множителя CPU Core Ratio для центрального процессора возможна как одновременно для всех ядер процессора (Sync All Cores), так и для каждого по отдельности (By Specific Core), в том числе с возможностью управления питанием каждого ядра.

Интересны будут и вложенные подразделы External Digi+ Power Control управления фазами питания CPU и Tweaker's Paradise для управления генератором базовой частоты BCLK, которая регулируется в диапазоне от 80 МГц до 500 МГц с шагом 0,01 МГц.

Режим работы памяти задается через параметр "Частота памяти", максимально возможное значение - 4266 МГц.

Раздел настроек BIOS с названием "Дополнительно" собрал все подменю с параметрами интегрированных контроллеров, подключаемого периферийного оборудования и комплектующих.

Название раздела "Мониторинг" говорит само за себя. В нем сосредоточены показания, собираемые с встроенных датчиков устройств. Подраздел Q-Fan Configuration вызывает менеджер управления подключенными к материнской плате вентиляторами и помпами систем жидкостного охлаждения. Присутствует функционал автоматического подбора оптимальных скоростных кривых, типового профилирования и ручной выбор.

Раздел для управления параметрами загрузки с подключенных носителей информации называется "Boot". Здесь все привычно:классический выбор порядка загрузки и нескольких специфических опций. Например, Above 4G Decoding, позволяющей обходить проблему нехватки ресурсов при подключении более чем 3-4 видеокарт, что особенно актуально в последнее время в связи с пиком "майнинговой лихорадки".

В предпоследнем разделе "Tool" размещены ссылки на запуск вспомогательных утилит:

  • ASUS EZ Flash 3 - для обновления версии БИОС;
  • Secure Erase - для обнуления SSD дискови устранения эффекта деградации скорости пользованного накопителя;
  • Параметр Setup Animator - управление эффектом плавного перелистывания меню BIOS;
  • ASUS O.C. Profile - утилита управления профилями разгона;
  • Информация ASUS SPD - просмотр таблиц скоростных параметров модулей оперативной памяти, зашитых в SPD;
  • Grahics Card Information - информер о режиме работы графических адаптеров, установленных в PCIe слоты.

Раздел "Выход" служит для сохранения внесенных изменений, восстановленияоптимальных заводских настроек и загрузкиEFI оболочек с USB накопителей информации.

СОФТ

Традиционно для ASUS, комплектующие обеспечиваются неплохим набором дополнительных программ собственной разработкии адаптированных утилит сторонних разработчиковсо стилизацией графического интерфейса под конкретную серию продукции. Их можно найти как на комплектном DVD диске, так и загрузить с официального сайтакомпании из раздела "Поддержка" конкретной модели материнской платы.

ASUS AURA

Самая визуально заметная часть внешнего облика материнской платы ASUS STRIX X299-E GAMING - RGB-подсветка. Управление эффектами и цветами свечения выполняется через специальную программу ASUS AURA, она же на сайте встречается под названием Lighting Control.

Базовых эффектов с управлением скоростью и яркостью эффекта - двенадцать.:

  • Static - постоянный цвет;
  • Breathing - дыхание;
  • Color cycle - цикличная смена цвета;
  • Rainbow - радуга;
  • Comet - комета;
  • Flash and dash - пульсация;
  • Wave - волна;
  • Glowing yoyo - светящийся "йо-йо";
  • Starry-night - звездная ночь;
  • Strobing - стробоскоп;
  • Smart - индикатор температуры процессора;
  • Music - пульсация под музыку.

Интереснее всего, на наш взгляд, смотрятся: Rainbow с радужными переливами разных цветов, Smart с изменением цвета в зависимости от температуры или загрузки устройств и Music с ритмичной пульсацией под музыку.

В утилите поддерживается работа не только с AURA Sync-совместимыми устройствами, но и адресуемыми RGB-лентами, подключенными к специальным разъемам на материнской плате. Достаточно подключить их и откалибровать, параллельно указав количество используемых светодиодов (до 60 шт.).

ASUS Dual Intelligent Processors 5

Роль центра управления большинством параметров материнских плат ASUS выполняет мощная по своему функционалу программа ASUS Dual Intelligent Processor (DIP). Она представляет собой комплекс глубоко завязанных друг на друга утилит, позволяющих настроить специфичные параметры разгона и питания процессора, скорость вращения вентиляторови многое другое без перезагрузки ПК в UEFI BIOS.

В DIP5 входит и утилита быстрого разгона ASUS 5 Way Optimizationс адаптивной настройкой системы охлаждения и последующим контролем стабильности системы на подобранных параметрах с помощью стресс-тестирования.

Утилита Fan Xpert из состава DIP 5 служит для профилирования вращения вентиляторов, подключенных к материнской плате систем охлаждения, в зависимости от температуры компонентовс наглядным отображением текущего режима работы и мастером определения минимальных и максимальных скоростных параметров. Первичная автоматическая настройка осуществляется нажатием кнопки "Настройка вентилятора", после которой выбирается месторасположение вентилятора на схематичном изображении системного блока и выбор режимов работы. Кроме ручной настройки кривых скоростных зависимостей присутствуют и типовые профили: Тихий, Стандартный, Турбо и Полная скорость.

Учитывая наличие на материнской плате микросхемы контроллера питания фаз центрального процессора ASP1405I, в DIP5 реализован раздел управления им с названием Digi+ Power Control.

В разделе TPU находится графический интерфейс управления частотой процессора с гибким управлением множителем, базовой частотой BCLK и напряжением питания.

По мере установки некоторых дополнительных приложений в интерфейсеASUS DIP5 появляются соответствующие подразделы, например, управление режимами работы USB портов, режимом Ai Charger+ и др.

ASUS RAMCACHE II

Современные ПК как правило оснащены немалым объемом оперативной памяти, от 16 ГБ и более. При этом во многих повседневных задачах он не востребован, поэтому с пользой может быть задействован под увеличение скорости дисковой подсистемы. Для этих целей используется программа ASUS RAMCACHE II, которая использует заданный пользователем объем быстрой оперативной памяти для кеширования дисковых операций, существенно ускоряя их.

Для примера результат изменения скорости файловых операций с помощью программы Crystal Disk Mark для обычного жесткого диска Westren Digital WD5000AAKX на 500 ГБ в обычном режиме работы и с включенным в ASUS RAMCACHE II кэшем 2 ГБ.

Разница в синтетическом тесте видна невооруженным глазом. Конечно, при постоянной работе с большими объемами данных и переполнением кэша, производительность не будет такой высокой, равно как и не изменится для первой операции с любым из файлов, упираясь в скорость его копирования с носителя информации в кеш в оперативной памяти, но при постоянной работе с небольшими наборами одних и тех же данных прибавка в скорости заметна, например, при подгрузке уровней игр.

ASUS GameFirst IV

Большинство современных игр для PC требуют не только максимальной производительности компьютера в целом, но и грамотного распределения приоритетов сетевых потоков данных. Ситуации, когда игровые данные передаются с временным лагом из-за работы закачки в фоне, излишне активного аудио- и видеотрафика стрима или мессенджера, недопустимы и могут сильно испортить впечатление от игры.

Для управления этим процессом служит программа ASUS GameFirst IV, которая позволяет не только мониторить текущий трафик, но и ограничивать его для отдельных процессов как по интеллектуальным шаблонам, так и вручную.

ASUS ROG CLONE DRIVE

При миграции операционной системы и документов со старого диска на новый хорошим подспорьем будет утилита клонирования дисков и создания образов с них CLONE DRIVE.

Интерфейс прост и сводится к выбору источника данных и целевого диска, после чего данные будут перенесены на новый носитель или записаны в файл образа, который можно в дальнейшем развернуть на диск на другом компьютере или использовать в целях резервного хранения данных.

Тестовый стенд

Для проверки работы материнской платы ASUS ROG STRIX X299-E GAMING использовался тестовый стенд следующей конфигурации:

  • Центральный процессор: Intel Core i9-7900X 3.3 ГГц (инженерный образец);
  • Система жидкостного охлаждения: ID Cooling AuraFlow 240;
  • Материнская плата: ASUS ROG STRIX X299-E Gaming;
  • Оперативная память: 16 ГБ (2 x 8 ГБ) Kingston ValueRAM KVR21N15S8/8 2133 МГц;
  • Видеокарта: MSI Geforce GTX 1060 OCV3 3 ГБ;
  • Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
  • Блок питания: Corsair CS550M (550 Вт);
  • Корпус: Thermaltake Core G21 TG со снятыми пылевыми фильтрами;
  • Корпусные вентиляторы: 3 х Thermaltake Riing 12 RGB TT Premium Edition;
  • Операционная система: Microsoft Windows 10 Pro x64 со всеми обновлениями на 14.11.2017.

Перед прогоном бенчмарков UEFI BIOS материнской платы был обновлен с заводской версии 0219 до последней (на дату тестирования) версии 0802 от 15.09.2017, доступной на сайте производителя. Первый запуск платы на обновленной версии BIOS прошел успешно, автоматическое определение модели процессора и установка режима работы памяти сработало корректно. На немного искаженное отображение модели процессора i7-7900X на скриншотах обращать внимания не стоит, так как использовался предпродажный инженерный экземпляр процессора Intel Core i9-7900X, в котором название модели было прописано еще до окончательного принятия решения компанией Intel о позиционированнии данного CPU.

Этот же экземпляр процессора и комплект памяти тестировались ранее в нашей редакции на материнской плате ASUS Prime X299-A, поэтому на диаграммах будут отражены результаты тестовых утилит для обеих материнских плат при штатных параметрах процессора. Комплект модулей оперативной памяти Kingston ValueRAM KVR21N15S8/8 не содержит профилей XMP и штатно работает на 2133 МГц. Но, несмотря на бюджетное исполнение, он показал неплохой задел по разгону, стабильно работая в режиме DDR4-3232, например, на плате ASUS Prime X299-Deluxe при небольшой правке таймингов и напряжения питания. Именно поэтому штатный для процессора режим работы с памятью DDR4-2666 с ними работал без проблем и успешно использовался в процессе тестов.

Разгон

Для проверки работы механизма автоматического разгона процессора и памяти использовался 5-Way Optimization функционал комплектной утилиты ASUS Digital Intelligent Processor 5. В качестве параметров выбирались значения TPU: Extreme Tuning, TPU II, Per Core.

После нескольких автоматических перезагрузок и короткого стресс-тестированияутилитой были установлены следующие настройки разгона в BIOS:

В процессе перезагрузок была видна попытка алгоритма авторазгона немного приподнять частоту BCLK, но, видимо, она не дала стабильного результата, потому как итоговое значение осталось 100 МГц. Значения понижающего коэффициента при стресс-нагрузке c AVX инструкциями установилось в значениях AVX Instruction Core Ratio Negative Offset=2 и AVX-512 Instruction Core Ratio Negative Offset=3. Режим TPU принял значение II. Множитель выставился для каждого ядра отдельный в диапазоне от 44 до 46. Напряжение питания процессора не было затронуто.

Единственный параметр, который пришлось скорректировать вручную - режим работы оперативной памяти, но это особенности применения конкретного набора модулей DDR4, а не материнской платы или программного обеспечения. Стабильная работа после серии стресс-тестов была достигнута в режиме DDR4-3000 при таймингах 16-18-18-36 и напряжении питания 1.35 В. Совокупность установленных параметров материнской платы воспринималось UEFI BIOS как 39% разгон, о чем во время прохождения POST появлялась соответствующая надпись под логотипом ROG на заставке при загрузке ПК. Ссылка на валидацию CPU-Z.

Тестирование с помощью программы Intel eXtreme Tuning Utility не выявил проблем от разгона, правда максимальная температура процессора при этом находилась на пике допустимой - 95 градусов Цельсия.

В программе LinX версии 0.6.5 уже закономерно наблюдался больший нагрев и периодический троттлинг различных ядер процессора из-за температуры ядер CPU в районе сотни градусов Цельсия, но система осталась стабильной.

Тестирование в LinX 0.7.2 c параметрами автоматического разгона прошло неудачно, пришлось немного увеличить негативный коэффициент снижения результирующей частоты процессора при выполнении AVX-512 инструкций (AVX-512 Instruction Core Ratio Negative Offset) до значения 5. После этого стресс-тесты проходили успешно, хоть и с активным троттлингом под нагрузкой из-за высокого нагрева процессора около сотни градусов Цельсия.

Температура VRM и PCH в ходе стресс-нагрузки на процессор находится в пределах допустимого и опасений не вызывает.

Результаты тестирования

На сводных диаграммах показан результат тестирования производительности материнской платы ASUS ROG STRIX X299-E GAMING на штатных частотах и после автоматического разгона с помощью 5-Way Optimization утилиты ASUS DIP5. Из важных примечаний - использовался инженерный, а не серийный образец процессора Intel Core i9-7900X.

Примечание: оперативная память работала в двухканальном режиме.

Примечание: во всех тестах пакета 3DMark использовался режим выборочного запуска тестовых процедур, завязанных только на производительность CPUс параметрами по умолчанию, за исключением разрешения, которое всегда устанавливалось в значение 1920x1080 точек.

Примечание: утилита Fritx Chess Benchmark работает максимум с 16 потоками, поэтому тест выполнялся именно с таким ограничением.

Примечание: в настройках WPrime был установлен режим работы в 20 параллельных потоков.

Ссылка на результат Geekbench 4.

В связи с тем, что контроллер памяти находится в центральном процессоре, существенное отличие в производительности материнских плат одного производителя на одинаковых чипсетах и схожей схемотехнике практически исчезла. Разница укладывается в погрешности измерений. По сути выбор материнской платы на одном и том же чипсете сводится к подбору необходимых портов и контроллеров "на борту", количеству фаз питания процессора и дизайну навесных декоративных элементов с подсветкой.

Ключевые задачи, в которых применяются многоядерные процессоры типа i9-7900X - рендеринг и обработка видео. Реальная разница производительности в разгоне и без, в нескольких тестовых пакетах данного направления, представлена на диаграммах ниже.

Заключение

Несмотря на позиционирование ASUS ROG STRIX X299-E GAMING как "начальный уровень" в линейке материнских плат на чипсете X299 серии ROG, итогового ощущения, что это "простая" модель нет ни капли. Качественная элементная база, продуманные схемотехнические решения, современный набор доступных интерфейсов, эффектный внешний вид и хороший потенциал разгона под стать более дорогим экземплярам. Материнская плата отлично подойдет для сборки высокопроизводительной игровой станции на базе многоядерных процессоров Kaby Lake-X и Skylake-X с большим объемом оперативной памяти. Цена вопроса в данном случае будет высока, при этом реальную отдачу именно в играх заметить будет непростов связи со слабой оптимизацией под процессоры с десятью и более ядрами и потоками. Конечно, прогресс не стоит на месте, и разработчики игр постоянно работают в направлении многопоточных игровых движков, но брать сейчас комплектующие с теоретическим запасом на несколько лет вперед - не самый удачный вариантв свете гонки процессоров Intel и AMD в последние год-полтора. С другой стороны, потенциал платы можно раскрыть, применив ее, например, в производительной мультимедийной станции, завязанной на рендеринг несложных 3D проектов и обработку видео высокой четкости. Но ориентация на 3-WAY SLI и 3-WAY CrossFireX, качественная звуковая подсистема SupremeFX (Realtek S1220A), скоростные проводные и беспроводные интерфейсы и интересная реализация управляемой подсветки c 3D эффектом будут уместнее именно в игровом ПК.

Плюсы ASUS ROG STRIX X299-E GAMING:

  • высокое качество исполнения;
  • надежная компонентная база;
  • восьмифазная подсистема питания процессора;
  • усиленные PCIe слоты;
  • хороший разгонный потенциал;
  • подсветка AURA;
  • скоростной Wi-Fi 802.11ac и Bluetooth модуль;
  • качественная звуковая подсистема SupremeFX (Realtek S1220A);
  • хороший набор вспомогательных утилит от ASUS.


Минусы:

  • низкое качество комплектного переходника Q-Connector;
  • призматический блок 3D подсветки надписи ROG может помешать установке массивных кулеров;
  • установка SSD типоразмера 22110 возможна только в вертикальную стойку слота М.2_2(SOCKET3).

31 мая 2019
Что может предложить любителям оверклокинга 6-ядерный Intel Core i5-9600k, и до какой частоты можно разогнать этот процессор на материнской плате среднего уровня? Ответы на эти и другие вопросы в материале редакции I2HARD.ru.
