Обзор и тест видеокарты ASUS ROG STRIX RX 580 T8G в одиночном и CrossFire режимах

Линейка Republic of Gamers от компании ASUS потихоньку превращается в независимый бренд, и для части пользователей одна только приставка ROG в наименовании модели означает особенные «фишки» продукта перед конкурентами. И сейчас серия вобрала в себя всю компьютерную атрибутику от игровой периферии до материнских плат и мониторов, но особенно выделяются графические ускорители «Республики Геймеров».

Видеокарты всегда были излюбленной темой для геймеров, и разработчики знали, чем в этом году их удивить. Ни для кого не секрет, что топовыми решениями являются GeForce GTX 1080 Ti и Radeon RX 580. И пусть они имеют различные весовые категории, для каждого «лагеря» расклад сил остается именно таким. Но инженеры смогли их объединить, выпустив единую систему охлаждения для этих моделей. И если для первого продукта заявленный уровень TDP составляет 250 Вт, то представьте себе возможности кулера на второй видеокарте с энергопотреблением 170 Вт, где остается «запас прочности» для будущих рекордов.

Именно об этой модели мы и будем говорить сегодня - ASUS ROG STRIX RX 580: трехслотовый монстр с беспрецедентными возможностями. И да, в названии видеокарты мы случайно клавишу «Caps» не зажимали, это ее оригинальное название =).

Спецификация

• Производитель: ASUS;
• Модель:ROG STRIX RX 580;
• Графический процессор: Polaris 20 XTX;
• Техпроцесс: 14нм;
• Частота GPU: 1411 МГц;
• Количество шейдерных процессоров: 2304;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти:2000 МГц (8ГГц QDR);
• Поддержка CrossFire: присутствует;
• Порты: DVI-D, 2 xHDMI, 2 x DisplayPort;
• Разъем дополнительного питания: 8-pin;
• Длина: 299 мм;
• Цена: 28000 руб.

Упаковка и комплектация

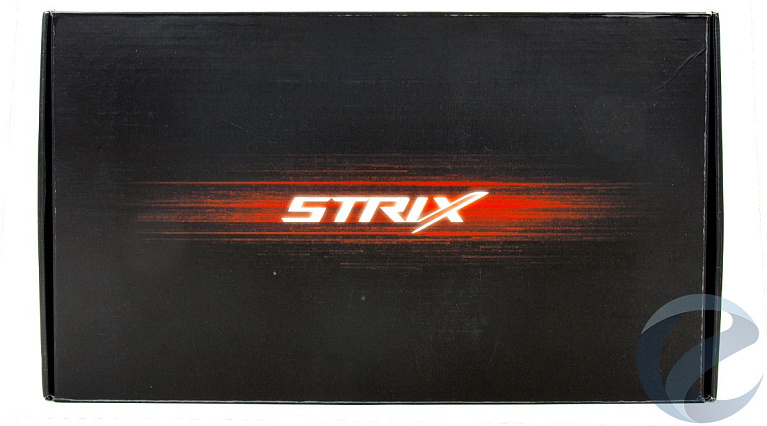

Видеокарта ASUS ROG STRIX RX 580 попала к нам в черной упаковке без яркой коробки с надписью «STRIX» на лицевой стороне. Каких-либо других опознавательных знаков и отличительных черт не имеется, поэтому, какие достоинства своего продукта отмечают разработчики, нам неизвестно.

Графический ускоритель находится в пакете-антистатике в углублении мягкого материала. Прилагаемый комплект поставки очень скромен. Кроме диска с драйверами и руководством пользователя мы обнаружили только две фирменные стяжки Republic of Gamers.

Внешний вид и дизайн

ASUS ROG STRIX RX 580 встречает своего владельца знакомыми «холодными» красками черного оформления системы охлаждения и печатной платы. Именно такая полиграфия сохранена компанией ASUS для всего модельного ряда «Республики».

Однако дизайнерский ход применен во всех аспектах. На роторах вентиляторах выделяются наклейки с символикой и наименованием компании. По всему периметру в декоративном кожухе проделаны прорези, через которые в активном состоянии функционирует RGB подсветка ASUS AURA, главное достоинство которой - полноценная поддержка и настройка свечения с материнской платой компании ASUS и другой подключенной периферией.

Первое что бросается в глаза – огромные размеры, в которые заключены трехслотовая система охлаждения и три вертушки типоразмера 92 мм. За видеокарту и ее нагрев даже неловко переживать с таким массивным кулером. Длина ASUS ROG STRIX RX 580 составляет 299мм, ширина – 135 мм. В ПК новинка перекроет два с половиной слота расширения, что равняется 52 мм. Более детально о системе охлаждения мы поговорим в соответствующем разделе.

Обратная сторона защищена монолитной пластиной – бэкплейтом, который уберегает видеокарты от прогиба текстолита и повреждений под собственным весом конструкции.

Незначительные прорези служат для крепления. В передней части размещен логотип Rebuplic of Gamers, который унаследовал еще одну зону подсветки RGB AURA.

Несмотря на свои возможности, разработчики оснастили графический ускоритель ASUS ROG STRIX RX 580 только одним «8pin» коннектором дополнительного питания, тем самым ограничивая пакет TDP на отметке 225 Вт. Учитывая разницу с заявленным средним потреблением, остается не такой уж и большой запас для разгона. Рядом находятся шесть точек замера напряжений, подписи для которых размещены с лицевой стороны PCB.

Здесь же размещены два разъема для корпусных вентиляторов. Технология получала название ASUS FanConnect II. Задумка следующая: вы играете в требовательную игру, где видеокарта нагревается сильнее центрального процессора. Встроенный датчик фиксирует возросшую нагрузку и повышает скорость вращения корпусных вертушек. Они управляются с помощью ШИМ-регулировки и их можно настроить в утилите ASUS GPU Tweak II.

С противоположного ракурса на интерфейсной панели отмечаем следующие новшества. Набор из пяти портов получил один DVI-D видеовыход и по паре HDMI и DisplayPort, что отличается от референсного исполнения.

Система охлаждения

Настает очередь познакомится с системой охлаждения ASUS ROG STRIX RX 580 более подробно, ведь новинка оснащена топовым кулером, который получила также только модель ROG STRIX GTX 1080 Ti с более горячим и агрессивным нравом.

Новые видеокарты серии ROG STRIX выполнены в форм-факторе толщиной 2.5 слота, что, по заверению разработчиков, позволило увеличить размер поверхности радиатора на 40% по сравнению со стандартными моделями. Увеличенная площадь способствует улучшенному отводу тепла и охлаждению ASUS ROG STRIX RX 580.

Несмотря на колоссальные размеры, кулер видеокарты крепится только четырьмя подпружиненными винтиками в области графического процессора, удерживая огромный вес СО. Два отдельных проводка отвечают за подсветку и питание вентиляторов.

Перед нами открывается вид на последнее чудо инженерной мысли компании. Охладитель представляет двухсекционный радиатор, набранный 60 и 69 алюминиевыми никелированными ребрами. Все соединения тщательно пропаяны, и в целом качество изготовления находится на высоком уровне.

Разработчики активно продвигали технологию «прямого» контакта», где тепловые трубки контактируют непосредственно с графическим процессором GPU, и увидеть единую напаянную пластину для нас является неожиданностью. Приятное удивление вызывает и качество исполнения: основание отоплировано до зеркального состояния с идеальной поверхностью и отсутствием искривлений.

Вот, что говорится на официальном портале: «MaxContact – это название новой технологии изготовления основания медного радиатора, который установлен на графическом процессоре. Обладая более гладкой поверхностью, чем обычные, такой радиатор обеспечивает большую площадь контакта, а значит и лучшую передачу тепла.». Кулер построен на основе шести тепловых трубок диаметром 6 мм каждая, то есть общая формула выглядит как «6х6».

Верхняя кромка радиатора снабжена крепление для штатных трех вентиляторов

Они защищены декоративным пластиковым кожухом. С внутренней стороны по периметру проходят полосы с подсветкой.

За активную часть отвечают три вентилятора производства Everflow. Боковые модели носят маркировку T129215SU, центральный – T129215SM. Характеристики 12 В при силе тока 0.25 Ампер. Скорость вращения составляет 0 – 3700 об/мин. Вертушки получили оптимизированную геометрию крыльчаток с загнутыми концами и сертификацию IP5X (пыленепроницаемость с повышенным сроком службы).

Помимо основного кулера печатную плату накрывает плоский радиатор без оребрения, отводящий тепло от микросхем видеопамяти и силовых элементов зоны VRM. Для повышения эффективности охладитель подсистемы питания контактирует с основной системой охлаждения через дополнительную полоску термопрокладки, что с нашей стороны является не лучшим решением.

Бэкплейт выполняет опорную функцию и в отводе тепла от печатной плате не участвует. В передней части расположена зона подсветки логотипа ASUS ROG.

Печатная плата

Видеокарта ASUS ROG STRIX RX 580 построена на оригинальной печатной плате черного цвета с использованием высококачественной элементной базой, которая соответствует фирменной концепции Super Alloy Power II. Применен полностью автоматизированный процесс сборки ASUS Auto-Extreme Technology, что повышает качество, надежность и долговечность видеокарты.

Подсистема питания построена по усиленной схеме "7+1", где семь фазотведены под графический процессор и одна - на видеопамять. В качестве ШИМ-контроллера разработчики использовали микросхему DIGI+ VRM ASP1300.

Графический процессор Polaris 20 XTX выполнен на 14-нм техпроцессе FinFET. Он включает 2304 шейдеров, 32 блока растеризации, 144 текстурных блоков и произведен на 9 неделе 2017 года.

Восемь микросхем видеопамяти общим объемом 8192 Мбайт функционируют на частоте 2000 МГц (эффективная частота – 8000 МГц). Они изготовлены компанией Samsung, маркировка - K4G80325FB-HC25.

Отдельный "уголок" на печатной плате отведен под дополнительный функционал. Коннектор дополнительного питания окружен точками замера напряжений, что пригодится при экстремальном разгоне, и двумя разъемами для вентиляторов.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: ASUS ROG STRIX RX 580 8G;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: ASUS MG279Q;
• Операционная система: Windows 10 64-bit.
• Драйвера: AMD Crimson 17.5.2.

В качестве центрального процессора был использованIntel Core i7-6800K с частотой 3400 МГц. Частота памяти была зафиксирована на отметке 2800 МГц при таймингах 14-16-16-39.Роль платформы выполняла материнская платаMSI X99A Workstation.

Тестирование проводилось в несколько этапов, а именно, с одной и двумя видеокартами при разрешениях FullHD и 2К. Результаты фиксировались, и бралось среднее значение. Все настройки системы, игр и бенчмарков были сброшены по умолчанию, технология CrossFire активирована в настройках драйверов.

Характеристики видеокарты

Графический процессор Polaris 20 XTX отметилсявозросшими тактовыми частотами при эталонном напряжении 1.15 В, которые были недосягаемы многим моделям Radeon RX 470/RX 480 даже с повышением напряжения и разгоном! Пользователи связали это с обновленным техпроцессором 14 нм и отлаживанием производства, позволяя обновленной линейке функционировать на новых вершинах.

Заводской разгон моделиASUS ROG STRIX RX 580 составляет +71 МГц по ядру, повышая общий показатель до отметки 1411 МГц при напряжении 1.15 В, что можно считать превосходным результатом! Несмотря на микросхемы видеопамяти Samsung, частота остается эталонной - 2000 МГц. На выручку приходит и фирменная утилита GPU Tweak II, которая имеет профили "Silent","Gaming" и "OC", позволяющие донастроить графический ускоритель под свои требования.

После часа игры в Battlefield 1 и десяти минут в режиме бездействия температура графического процессора опустилась до 45°С при выключенных вентиляторах.

Тестирование температурного режимаASUS ROG STRIX RX 580 осуществлялась в популярных играх и бенчмарках. Система охлаждения отлично справляется с поставленной задачей, не позволяя GPU нагреться выше 61°С, а среднее значение и того ниже - около 58°С! Характерным поведением отметились вентиляторы, раскрутившись в самом начале до отметки 1600 об/мин и замедлившись, функционировали при 1450-1500 об/мин. Уровень шума ниже среднего, комфортного для продолжительной работы. Слегка иначе обстоят дела с зоной VRM: ее удалось прогреть до 88°С.

В целом видеокартаASUS ROG STRIX RX 580 оставляет приятные впечатления, не сбрасывает частоты и работает тихо. Среднее потребление по показаниям утилиты GPU-Z версии 2.1.0 составляет 150-180 Вт с редкими всплесками до 207 Вт.

Нам удалось заполучить не один, а даже два сэмпла моделиASUS ROG STRIX RX 580! И мы не могли пройти мимо, не протестировав видеокарты в режиме CrossFire!

Синтетические тесты

3DMark

Heaven Benchmark 4.0

Valley Benchmark 1.0

Superposition Benchmark 1.0

Игровые тесты

Battlefield 1

Crysis 3

DooM 2016

Deus Ex: Mankind Divided

Just Cause 3

Need For Speed 2016

Rise of the Tomb Raider

Witcher 3

Разгон

Несмотря на версию чипа Polaris "Refresh", максимальный разгон остался для данного поколения на прежнем уровне. После нескольких часов тестов видеокартыASUS ROG STRIX RX 580 стабильности удалось добиться при частоте ядра 1470 МГц и 2175 МГц по памяти при напряжении 1.218 В. Скорость вращения кулера работала в автоматическом режиме при 2100 об/мин, делая систему охлаждения очень шумной.

Уровень шума

В завершении приведем график зависимости уровня шума от скорости вращения вентилятора системы охлаждения.

Видеокарту условно можно назвать тихой до 40% (~1150 об/мин) и тихой до 52% (~1550 об/мин).

Уровень шума измерялся прибором ТМ-102 с расстояния 30 см при открытой боковой стенке корпуса.

Заключение

МодельASUS ROG STRIX RX 580 беспрецедентна и уникальна в своем классе, и выделяется даже в линейке Republic of Gamers уникальной системой охлаждения, которой оснащается только ROG STRIX GTX 1080 Ti. Помимо этого графический ускоритель оснащен разработчиками"по последнему слову техники" и оборудован фирменными функциями и технологиями. К ним мы отнесем переработанную печатную плату, усиленную подсистему питания VRM, точки замера напряжений, коннекторы для корпусных вентиляторов, изготовление на автоматической линии по сборке без участия человека, которое повышает качество исполнения.

Если отбросить рекламные заявления и красивые слайды, то видеокартаASUS ROG STRIX RX 580 нам понравилась, в первую очередь, высоким уровнем быстродействия благодаря заводскому разгону и эффективной системе охлаждения, которая отлично справляется со своей задачей. Что еще нужно рядовому пользователю? Оверклокеры останутся довольны контактными площадками для замера напряжения и поддержкой вольтмода для экстремальных задач.

Достоинства:

• Высокая производительность;
• Эффективная система охлаждения;
• Наличие высокого заводского разгона;
• Качественная элементная база Super Alloy Power II;
• Усиленная 8-фазовая подсистема питания;
• Расширенная гарантия.

Недостатки:

• Огромные размеры;
• Скудный комплект поставки.

Особенности:

• Уникальная система охлаждения.
