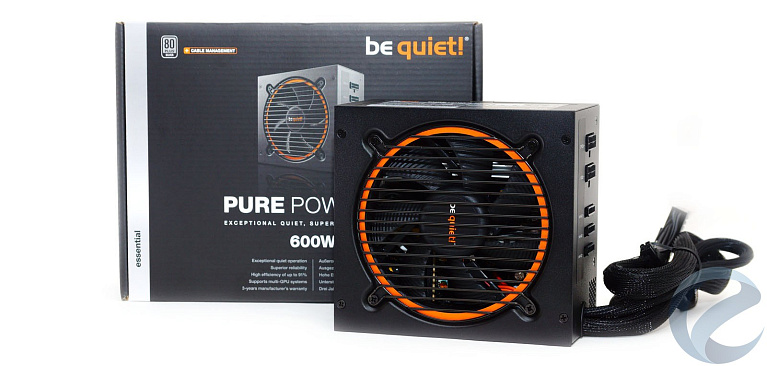

Обзор и тестирование блока питания be quiet! Pure Power 10 600W

Компания be quiet! известна постоянным читателям нашего сайта, в редакции i2hard побывало много комплектующих этого производителя. Тестирование блоков питания be quiet! демонстрировало качество и надежность моделей из всех линеек. Спросом пользуется линейка бюджетного класса Pure Power, ориентированная на начальный уровень. За приемлемую цену покупатель приобретает тихий, производительный и качественный девайс. Уже в начале этого года компания обновила данную линейку до 10 версии, внеся ряд изменений.

В нашу редакцию поступил блок питанияbe quiet! Pure Power 10 600W CMс сертификатом 80PLUS Silver. Как видно из названия модели, это вариант с модульными кабелями, в продаже есть идентичная модель без приставки CM. Также в линейке присутствует пара моделей с сертификатом 80PLUS Bronze.

Обновления коснулись вторичных напряжений, теперь используется преобразователь DC-DC. Это обеспечивает стабильность при сложных нагрузках. Дополнительно заменены некоторые компоненты. Канал +12 В все также разделен на две линии. В основе используется топология Active Clamp + SR (synchronous rectifier) - это более демократичная по цене альтернатива LLC.

Спецификация

• Модель: be quiet! Pure Power 10 600W CM;
• Номинальная мощность: 600 Вт;
• Максимальная мощность: 650 Вт;
• Полученный сертификат: 80 PLUS Silver;
• Поддерживаемые стандарт: Intel ATX 12V 2.4, EPS 2.92;
• Топология: Active Clamp + SR + DC-DC;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Выходы: 3,3В - 25 А, 5В – 18 А, 12В1 – 32 А, 12В2 – 28 А;
• Выходная мощность линии: +3,3В и 5В, - 140 Вт;
• Выходная мощность линии: +12В, - 576 Вт;
• PFC: Активный (0,99);
• Диаметр используемого вентилятора: 120 мм;
• Тип подшипника: Rifle;
• Максимальная скорость вращения: 1280 об/мин;
• Максимальный уровень шума: 23,6 дБ (А);
• Среднее время наработки на отказ: 100 000 часов;
• Защиты: OCP, OVP, UVP, SCP, OTP, OPP, Surge Absorber;
• Совместимость с режимами Intel C6 / C7;
• Мощность потребления в режиме ожидания: <0,11 Вт;
• Система кабелей: Модульная;
• Размеры: 150 × 150 × 86 мм;
• Масса: 2,07 кг;
• Гарантия производителя: 3 года;
• Ориентировочная стоимость: 90 €.

Нагрузочные характеристики:

Упаковка и комплектация

Коробка поставляется запаянной в прозрачную пленку. Обложка картонной коробки выполнена с цветной полиграфией на черном фоне. На лицевой стороне размещены фотография блока питания, наименование модели, указание сертификата 80 PLUS Silver и наличие кабель менеджмента.

На обратной стороне коробки схематично описан комплект кабелей, их длина и количество разъемов. Имеется таблица с нагрузочными характеристиками и указание габаритов изделия.

Внутри коробки находится упакованный в пупырчатую пленку блок питания, набор съемных кабелей, пластиковые стяжки, винты крепления, сетевой кабель питания с евро вилкой и инструкция.

Кабеля рассмотрим подробнее:

• Основной несъемный кабель 20+4 пин до системной платы – 55 см
• Несъемный кабель питания CPU 4+4 пин – 60 см
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см
• Кабель SATA с тремя коннекторами – 50+15+15 см
• Один кабель – два SATA 50+15 см, далее один MOLEX +15 см, и один FDD разъем +15 см
• Один кабель – один SATA 50 см, далее два MOLEX 15 + 15 см

Несъемные кабеля в мягкой оплетке, концы оплетки зафиксированы на термоусадку. Модульные кабели плоские, достаточно мягкие для укладки.

Внешний вид

Корпус блока питания окрашен в черный цвет, яркая пластиковая вставка вокруг вентилятора и параллельная решетка-гриль придают внешнему виду оригинальность.

На задней панели находится привычная сотовая перфорация, разъем для подключения сетевого кабеля и кнопка включения.

На передней панели сбоку находится отверстие с пластиковой вставкой для вывода несъемных кабелей.

Разъемы для подключения модульных кабелей расположены в один ряд вертикально и подписаны на наклейке. Две колодки для PCI-E на 12 контактов расположены в два ряда и три колодки на 5 контактов в один ряд. Фиксация кабелей на защелки.

На левом боку находится наклейка с нагрузочными характеристиками, на правом – логотип компании производителя.

Охлаждение

Поддержанием температуры в норме занимается 120-мм вентилятор Silent Wings BQQF1-12025-HS (12 В, 0.3 А, 1800 RPM). Максимальная скорость, которую достигает вентилятор - 1280 RPM. На минимальных оборотах он является полностью бесшумным, ребристая поверхность лопастей успешно уменьшает характерный звук воздушного потока. Под нагрузкой уровень шума не превышает 30 дБ, что является очень комфортным показателем.

Схемотехника

Блок питания Pure Power 10 600W CM базируется на популярной платформе FSP Raider II. Преобразование напряжений основано на Active Clamp Topology с синхронным выпрямителем и DC-DC преобразователем линий 3,3 В и 5 В.

Компоновка элементов свободная, отводом тепла от силовых элементов занимаются три небольших алюминиевых радиатора.

На входе видим полноценный фильтр электромагнитных помех. На розетке распаяна пара Y-конденсаторов. На краю платы размещены еще два Y- и два X-конденсатора, плюс три дросселя в термоусадке.

На отдельном радиаторе прикручена диодная сборка, внешний торец радиатора обклеен изоляцией. За ним в такой же изоляции дроссель корректора мощности.

На общем радиаторе разместились: диод корректора STTH8R06FP и пара транзисторов JCS18N50FH, и силовые элементы преобразователя напряжения, выполненного по схеме Active Clamp – транзистор 8R460CE и диод Шоттки CEF03N8.

Такая схема демонстрирует больший КПД, облегчает режим работы ключевых транзисторов. Отсюда и меньший нагрев, и уменьшение площади радиатора. С обратной стороны радиатора примостился выпрямительный диод источника питания собственных нужд.

Управление работой преобразователя, синхронного выпрямителя и PFC осуществляет ШИМ-контроллер FSP6600, распаянный возле входного фильтра.

В высоковольтной цепи используется электролитический конденсатор TEAPO (420 В х 330 мкФ, 85°C) из обычной линейки LH. Здесь видится экономия, оправданная для бюджетной серии.

За радиатором два трансформатора: силовой и источника питания. За трансформаторами начинается вторичная цепь. Небольшой Г-образный радиатор охлаждает два транзистора синхронного выпрямителя канала +12 В. На крайнем ребре радиатора прикреплен термодатчик управления оборотами вентилятора. Возле радиатора три дросселя выходного фильтра.

Силовые элементы DC-DC преобразователя разместились на обратной стороне печатной платы. Пайка и монтаж на обратной стороне платы выполнены аккуратно и качественно.

На отдельной плате распаяны две микросхемы FSP6601 ШИМ-контроллеров понижающих преобразователей вторичной цепи. Фильтрация на выходе осуществляется за счет конденсаторов компании TEAPO из высокотемпературной серии SC.

На краю платы разместилась небольшая вертикальная плата с микросхемой Weltrend WT7527, она осуществляет контроль и мониторинг напряжений, обеспечивает все виды защиты.

Твердотельные конденсаторы используются только на плате с разъемами. Напряжение на плату подается пучками проводов небольшого сечения на пайке. В этом также видится экономия на толстых проводах.

В электронной части блока питания используются хоть и бюджетные, но надежные компоненты, которые могут обеспечить безопасность и адекватное питание подключенных комплектующих. Схемотехника рассчитана на высокий КПД и стабильность напряжений.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что идентично типичной нагрузки на этих линиях в реальной системе.

АТХ стандарт подразумевает отклонения напряжений, не превышающих 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. Давайте посмотрим, какие результаты покажет наш испытуемый Pure Power 10600W.

Для бюджетного решения be quiet! Pure Power 10 600W CM показывает хорошие результаты стабильности напряжений. Изначально напряжения завышены на величину менее 1%. На линиях 3,3 В и 5 В падение напряжений составило 1%. На канале 12 В падение напряжения составило всего 0,9% от номинального.

КПД «серебряного» блока питания очень высокий. Он с запасом входит в стандарт, предусмотренный сертификатом 80 PLUS Silver: 89% при 50% нагрузки. И не опускается ниже 84% при минимальных и максимальных нагрузках. Обращает на себя внимание высокий уровень КПД при полной нагрузке. Эффективность блока питания 80PLUS Silver находится на высоком уровне.

Заключение

be quiet! удачно обновили свою линейку доступных по цене решений Pure Power. Ранее у нас на тестировании была модель be quiet! Pure Power 9 CM, и она оставила только положительные впечатления. Модель 10, за счет улучшения преобразователя вторичных напряжений, обеспечивает еще лучшую стабилизацию напряжений при нагрузке. Эффективность КПД изменилась за счет смещения максимального показателя в сторону большей нагрузки.Шумовые характеристики вентилятора остались на очень низком уровне.

Кроме изменений, Pure Power 10 600W CM поддерживает все виды защиты, что не так часто встречается в бюджетных решениях. Блок питания укомплектован модульными кабелями достаточной длины и с полным набором штекеров для подключения пары видеокарт и шести накопителей SATA.

Более высокая цена, среди прочих бюджетных вариантов, обусловлена использованием надежной современной схемотехники, которая встречается и в более дорогих блоках питания, и сертификатом 80PLUS Silver. Данный блок питания хорошо вписывается в мало представленную на рынке нишу между «золотыми» и «бронзовыми» вариантами.

Плюсы:

• Высокая эффективность 80 PLUS Silver;
• Современная схемотехника и качественные компоненты;
• Практически бесшумная работа;
• Стабильность выходных напряжений;
• Все виды защиты;
• Две линии канала +12 В;
• Модульное подключение проводов;
• Удобно подобраны разъемы на кабелях;
• Плоские кабеля;
• Широкий диапазон входных напряжений;
• Возможность подключения двух графических адаптеров;
• Три года гарантии.

Минусы:

• Высокая цена;
• Редкий гость в магазинах РФ.
