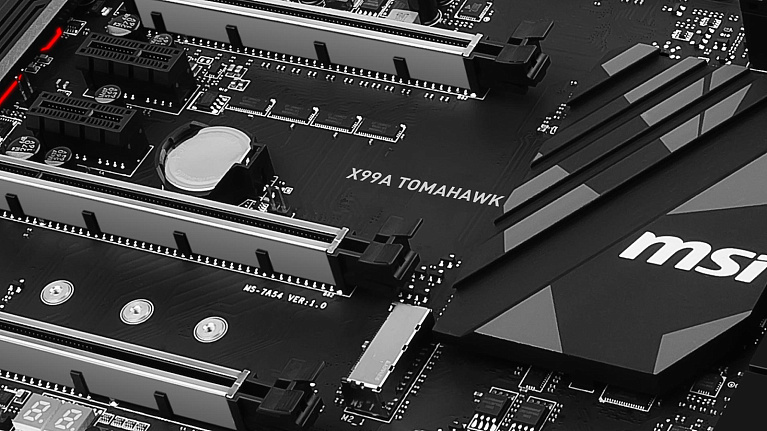

Обзор и тест материнской платы MSI X99A TOMAHAWK

В последнее время военная тематика MSI находит свое отражение во всех линейках материнских плат, объединенных общей серией Arsenal GAMING, в том числе и в топовом сегменте, к которому можно отнести платформу Intel LGA2011-3. Примером этого является материнская плата MSI X99A TOMAHAWK с соответствующим названием.

Технические характеристики

• Сокет: Intel LGA2011-3;
• Поддерживаемые процессоры: Intel Core i7 / Extreme Edition (Haswell-E, Broadwell-E), серверные Intel Xeon E5 (Haswell-EP, Broadwell-EP);
• Чипсет: Intel X99;
• Оперативная память: 8 x DIMM DDR4-2133–3333(O.C.), ECC/не-ECC не буферизованные модули памяти, ECC RDIMM, макс. до 128 Гбайт;
• Слоты расширения: 3 x PCI-E x16 v3.0 и 2 x PCI-E x1 v2.0;
• Режимы работы слотов PCI-E x16: для процессоров с 40-а линиями (x16/x16) или (x8/x16/x8), для процессоров с 28-ю линиями (x16/x8) или (x8/x8/x8);
• Поддержка Multi-GPU: 3-Way AMD CrossFire и 3-Way NVIDIA SLI;
• Интерфейсы систем хранения данных: чипсет Intel X99 – 10 x SATA 6 Гбит/сек (2 порта от SATA Express), 1 x слот M.2 (Key M) 2242/2260/2280/22110 (PCIe 3.0 x4 32 Гбит/сек или SATA 6 Гбит/сек, при этом порт SATA Express будет недоступен), 1 x порт U.2 (PCIe 3.0 x4 NVMe), 1 x порт SATA Express (совмещен с 2 портами SATA). Примечание: SATA-Express порт (включая SATA5-6) будет недоступен, если PCIe накопители будут установлены в оба порта U.2 и M.2 (только для процессоров, поддерживающих 28 линий PCI-E);
• RAID: SATA1–6 порты поддерживают режимы RAID 0, RAID1, RAID 5 и RAID 10;
• Порты USB: чипсет ASMedia ASM1142 – 2 x USB 3.1 Gen2 тип A и C (10 Гбит/сек) на задней панели, чипсет ASMedia ASM1074 4 x USB 3.1 Gen1 (5 Гбит/сек) на задней панели, чипсет Intel X99 – 4 x USB 3.1 Gen1 (5 Гбит/сек) (доступны через внутренние коннекторы), 8 x USB 2.0 (480 Мбит/сек) (4 порта на задней панели и 4 порта через внутренние коннекторы);
• Звук: HD-кодек 7.1, Realtek ALC1150;
• Сетевая карта: 2 х 10/100/1000 Мбит/сек, Intel I218LM и Intel I210AT;
• Форм-фактор: ATX;
• Размеры: 30,5 см х 24,4 см.

Разъемы на плате:

• 1 x 24-пин ATX основной коннектор питания;
• 1 x 8-пин ATX 12V коннектор питания;
• 10 x портов SATA 6Гб/с коннекторов;
• 1 x порт SATA Express;
• 2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
• 2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);
• 1 x порт USB 3.1 Gen1 Type-C;
• 1 x 4-пин коннектор вентилятора CPU;
• 1 x 4-пин коннектор жидкостной помпы;
• 3 x 4-пин коннектора вентилятора системы;
• 1 x коннектор звуковых разъемов передней панели;
• 2 x коннектора для подключения индикаторов и органов управления передней панели;
• 1 x коннектор TPM модуля;
• 1 x разъем датчика открытия корпуса;
• 1 x Clear CMOS джампер;
• 1 x кнопка питания;
• 1 x кнопка перезагрузки;
• 1 x переключатель Multi-BIOS;
• 1 x коннектор RGB LED;
• 1 x джампер режима Slow.

Порты ввода/вывода задней панели:

• 1 x комбинированный порт PS/2 для клавиатуры/мыши;
• 4 x порта USB 2.0;
• 1 x кнопка Clear CMOS;
• 1 x порт USB 3.1 Gen2;
• 1 x порт USB 3.1 Gen2 Type-C;
• 4 x порта USB 3.1 Gen1;
• 2 x порт LAN (RJ45);
• 1 x коннектор Optical S/PDIF OUT;
• 5 x звуковых разъемов OFC.

Упаковка и комплектация

Дизайн внешней упаковки материнской платы MSI X99A TOMAHAWK выбран под стать названию – военный камуфляж и изображение крылатой ракеты томагавк. В остальном, сама коробка, ее размеры ничем не выделяются.

Традиционно обратная сторона описывает характеристики и возможности платы:

• Высокоскоростные порты USB 3.1 Gen2 тип А и С (10 Гбит/сек);
• Два сетевых адаптера с возможностью оптимизации трафика;
• Поддержка AMD CrossFire и Nvidia SLI;
• Звук Audio Boost 3 с красной подсветкой границы;
• Оптимизированная разводка дорожек DDR4 Boost;
• Металлизация слотов PCI-E x16 и M.2 (технология Steel Armor);
• Наличие высокоскоростных интерфейсов U.2 и M.2 ключ М (до 32 Гбит/сек);
• Поддержка Mystic Light Extension – подключение RGB светодиодных лент и управление ими через Gaming App.

Набор аксессуаров у платы нельзя назвать скромным, но он и не отличается своим расширенным составом, который можно было встретить в MSI X99A XPOWER GAMING TITANIUM: удлинитель для подключение RGB лент, М-коннекторы для быстрого подключения кабелей, задняя панель ввода-вывода, лист регистрации продукта, наклейки на кабели, информационный лист о прохождении тестирования, руководство пользователя и DVD-диск. В комплект также должны входить гибкий мост SLI и 6 x SATA кабелей, которых унашего тестовогоэкземпляраплатыне оказалось.

Внешний вид и особенности

Взяв материнскую плату MSI X99A TOMAHAWK в руки мы испытали некоторое дежавю, так как ее дизайн (конструкция/размещение слотов) практически полностью повторяет рассмотренную ранее MSI X99A WORKSTATION.

О совпадении говорят и спецификации (в том числе форм-фактор ATX, размеры 30,5 см х 24,4 см), указывающие, что помимо процессоров Intel Core i7/Extreme (Haswell-E, Broadwell-E) она поддерживает и серверные процессоры Intel Xeon E5 (Haswell-EP, Broadwell-EP) для сокета LGA2011-3, ECC-память, включая регистровую. Да и если просто посмотреть рядом на 2 платы внешне отличия только косметические: разные рамки сокета, у TOMAHAWK слоты памяти без металлической рамки (Steel Armor), другой цвет радиаторов и естественно отличающиеся названия плат (на фото слева – X99A TOMAHAWK, справа – X99A WORKSTATION).

Обратная сторона плат (слева – X99A TOMAHAWK, справа – X99A WORKSTATION).

Так что фактически нам остается только напомнить провозможности и организацию элементов на плате X99A TOMAHAWK.

Плата имеет 8 слотов под оперативную память DDR4-2133–3333, обеспечивающих максимальный объем до 128 Гбайт, размещенных между сокетом LGA2011-3 и системой питания платы, размещенной вверху. Рядом же находится 8-пин разъем питания ATX 12V и два 4-пин разъема для вентиляторов.

Система питания обоих плат идентичная, в которой применяются компоненты уровня Military Class 5, – 8-и фазная, состоящая из PWM-контроллера Intersil ISL6388, удвоителей фаз Intersil i6611ACRZ, дросселей с титановым сердечником, конденсаторов Dark CAP и по 4 мосфета (2 х Nikos PK632BA и 2 х Nikos PK616BA), приходящиеся на каждую фазу и размещенные с обоих сторон платы.

Радиаторы, отвечающие за отвод тепла, имеют знакому форму.

В правом верхнем краю сосредоточились светодиоды индикации работы платы (Boot, VGA, DRAM, CPU), 24-пин разъем питания EATX, еще один 4-пин разхъем для вентилятора и 19-пин коннектор на два порта USB 3.1 Gen1 (USB 3.0).

Конфигурация работы слотов PCI-E платы X99A TOMAHAWK также полностью дублирует X99A WORKSTATION, нет только заявленной поддержки видеокарт Nvidia QUADRO. Имеется 3 слота PCI-E x16 с технологией Steel Armor и в зависимости от модели процессора они будут работать в режимах: CPU 40-к линий PCI-E – x16/x16 или x8/x16/x8, CPU 28-ь линий PCI-E – x16/x8 или x8/x8/x8, пропускная способность слота M.2 составит 10 Гбит/сек и невозможно будет использовать порт SATA Express. Так же на плате реализована два слота PCI-E x1 3.0, слот для накопителей M.2 ключ M типоразмера 2242/2260/2280/22110 с металлической рамкой Steel Armor (пропускная способность до 32 Гбит/сек).

Снизу разместились коннекторы передней аудиопанели, вентилятора (4-пин), TPM, подключения RGB светодиодной ленты, два семисегментных индикатора POST, кнопки Power, Reset, коннекторы системной панели и две колодки USB 2.0 (4 х USB 2.0).

В правой части еще одна колодка системной панели (подключение динамика), переключатель Dual BIOS, еще один 4-пин разъем вентилятора и набор портов для подключения накопителей – SATA Express (2 х SATA), 8 x SATA, U.2 (до 32 Гбит/сек) и 19-пин колодка на два порта USB 3.0.

Набор контроллеров у платы X99A TOMAHAWK тот же, что и у X99A WORKSTATION:

• Системный мониторинг и портов ввода-вывода представлен контроллером Nuvoton NCT6792D+;
• Звук Audio Boost 3 – 7.1 HD-кодек Realtek ALC1150;
• Гигабитный сетевой контроллер Intel I218LM;

• Второй гигабитный сетевой контроллер Intel I210AT;
• USB 3.1 Gen1 контроллер ASMedia ASM1074;
• USB 3.1 Gen2 контроллер ASMedia ASM1142.

Задняя панель выделяется наличием кнопки сброса настроек, двумя портами LAN (RJ45) и наличием портов USB 3.1 Gen2 типа А и С. Остальное привычно:

• 1 x комбинированный порт PS/2 для клавиатуры/мыши;
• 4 x порта USB 2.0;
• 4 x порта USB 3.1 Gen1;
• 1 x коннектор Optical S/PDIF OUT;
• 5 x звуковых разъемов OFC.

Интерфейс UEFI BIOS

У платы используется UEFI BIOS под названием «Click BIOS 5», который мы рассматривали в обзоре MSI Z170A Gaming Pro и в нем доступны два режима настроек: простой EZ Mode и расширенный Advanced.

Специфика относится только к особенностям платформы Intel LGA2011-3, хотя все будет знакомо:

Раздел «Settings\Advanced».

Раздел «OC» – настройка работы процессора, памяти (частота, тайминги, напряжения).

Фирменное программное обеспечение

Учитывая, что плата MSI X99A TOMAHAWK относится к игровой серии Arsenal GAMING, то на DVD диске можно найти набор «игровых» утилит, но он поменьше относительно топовой платы MSI X99A XPOWER GAMING TITANIUM, например нет утилиты Dragon Eye.

Тестовый стенд

• Процессор Intel Core i7-6800K
• Материнская плата MSI X99A TOMAHAWK
• Система охлаждения Noctua NH-D15 (с одним вентилятором)
• Термоинтерфейс ARCTIC MX-2
• Оперативная память 4 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8
• Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE)
• Накопители SSD Kingston HyperX Fury 240 Gb
• Блок питания be quiet! Straight Power 10 600W CM
• Корпус открытый стенд

Фото сборки материнская плата + процессор + система охлаждения + память.

Разгон

Учитывая ограничения, накладываемые нашим экземпляром процессора Intel Core i7 6800K в плане более высокого нагрева пары ядер, то на материнской плате удалось разогнать процессор до частоты 4100 МГц при напряжении Vcore=1.280V, что соответствует другим протестированным нами платах MSI на чипсете Intel X99.

Результаты тестирования

Проблем с производительностью у материнской платой MSI X99A TOMAHAWK не выявлено – разница в результатах не такая высокая и все они находятся в пределах погрешности измерений.

Заключение

Сравнивая материнскую плату MSI X99A TOMAHAWK с ранее протестированной MSI X99A WORKSTATION, то, если откинуть условности в виде разного их цветового оформления, отсутствия технологии Steel Armor для слотов оперативной памяти, официальной поддержки видеокарт Nvidia QUADRO у Tomahawk, отличающегося содержимого DVD диска, то обе платы можно назвать сестрами-близнецами. Ведь функционал плат один и тот же – есть поддержка серверных процессоров Intel Xeon E5 под сокет LGA2011-3 и ECC памяти, имеются высокоскоростные интерфейсы U.2 и M.2 (до 32 Гбит/сек), USB 3.1 Gen2 (типа А и С, до 10 Гбит/сек), два гигабитных сетевых адаптера Intel, интерфейс UEFI BIOS «Click BIOS 5», одинаковые возможности разгона.

Но говоря о стоимости, то из-за разного позиционирования и некоторого упрощения, материнская плата MSI X99A TOMAHAWK стоит дешевле (18000 рублей), что делает ее оптимальным вариантом для покупки.

Плюсы:

• Массивные радиаторы в системе питания и чипсета Intel X99;
• Высокое качество изготовления;
• Поддержка процессоров Intel Xeon E5 и памяти ECC;
• Металлические рамки на слотах PCI-E x16 и M.2 (Steel Armor);
• Поддержка режимов CrossFire/SLI из трех видеокарт;
• Наличие высокоскоростных интерфейсов для подключения накопителей M.2 и U.2 (до 32 Гбит/сек);
• Наличие высокоскоростных портов USB 3.1 Gen2 (10 Гбит/сек) Type A и Type C;
• Два гигабитных сетевых адаптера Intel;
• Неплохая звуковая часть Audio Boost 3 (Realtek ALC1150);
• Интерфейс UEFI Click BIOS 5;
• Отличные возможности разгона;
• Расширенный набор программного обеспечения;
• Поддержка Mystic Light Extension (RGB подсветка);
• Цена.

Минусы:

• Не замечено.
