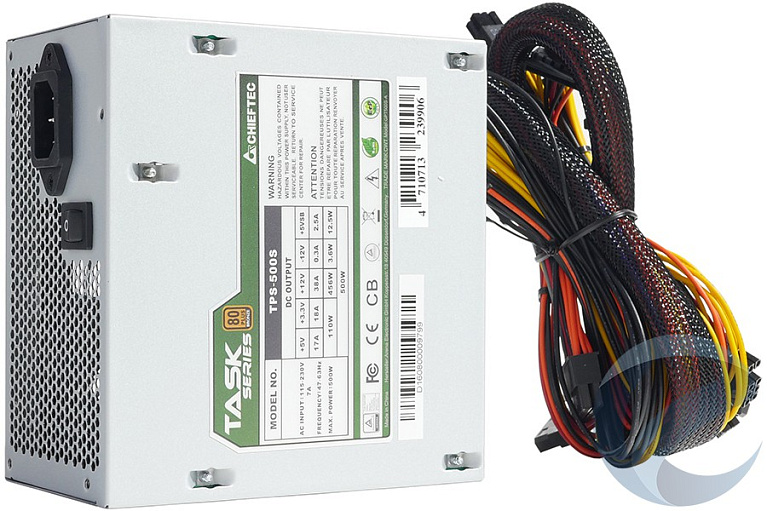

Обзор и тест блока питания Chieftec TPS-500S

Chieftec уже давно обосновалась на нашем рынке и навряд ли найдётся человек, который ни разу не сталкивался с блоками питания данной компании. Во всяком случае, источники именного этого производителя…

Chieftec уже давно обосновалась на нашем рынке и навряд ли найдётся человек, который ни разу не сталкивался с блоками питания данной компании. Во всяком случае, источники именного этого производителя частенько соответствуют наилучшему соотношению цены/качества и поэтому многие включают их в сборки. Если обратиться к ассортименту, то буквально глаза разбегаются от разнообразия всевозможных серий и каждая из них включает в себя блоки питания различной мощности. На этот раз мы познакомимся с серией TASK, которая представляет бюджетную линейку источников мощностью от 400 до 700 Вт.

Технические характеристики

Производитель: Chieftec;
Серия: TASK;
Модель: TPS-500S;
Мощность: 500 Вт;
Стандарт: ATX 12V 2.3;
Сертификат 80 PLUS: Bronze;
PFC: активный;
Охлаждение: вентилятор 120 мм;
Подсветка: нет;
Тип разъема для материнской платы: 20+4-пин;
Коннекторы питания мат. платы: 8(4+4)-пин;
Коннектор питания видеокарт: 2 х 8(6+2)-пин;
Количество разъемов Molex: 3;
Количество разъемов SATA: 5;
Защита от перегрузки по мощности: есть;
Защита от повышенного напряжения: есть;
Защита от короткого замыкания: есть;
Модульное подключение кабелей: нет;
Габариты: 86x150x140 мм;
Гарантия производителя: 2 года;
Цена: 2500 руб.

Позиционирование

Для начала определимся с позиционированием. Серия TASK предназначена для удовлетворения потребностей бюджетного сектора, где во главу угла поставлена цена. Несмотря на это, все устройства данной линейки соответствуют сертификату 80 PLUS Bronze. Более того, мощность от модели к модели варьируется от 400 до 700 Вт. С учетом того, что за последние годы потребление процессоров и видеокарт заметно снизилось, можно с уверенностью утверждать, что в Chieftec сделали верную ставку. Всё дело в том, что помимо снижения требований к мощности источников, наблюдается и заметное снижение покупательской способности. Большинство потребителей в первую очередь обращают внимание на цену, а уже потом на что-то другое.

Внешний вид устройства

Устройство выглядит довольно стандартно, без каких-либо дизайнерских изысков или чего-то в этом роде. Сразу видно, что производитель решил сэкономить и не растрачивать ресурсы попусту.

Размер блока питания составляет 86x150x140 мм, что означает полную совместимость с любыми, даже компактными корпусами.

На задней стенке источника находится тумблер включения и разъём для кабеля питания. Также здесь предусмотрена перфорация для вентиляции.

Для повышения надёжности блок снабжён всевозможными защитами, в числе которых:

OPP (Over Power Protection) – защита от перегрузки по суммарной мощности;
OVP (Over Voltage Protection) – защита от повышения напряжения;
SCP (Short Circuit Protection) – защита от короткого замыкания.

По основной линии потребления устройство способно отдать до 456 Вт, что можно признать хорошим показателем. Подобной мощности хватит для любой сборки с одиночной видеокартой и производительным процессором.

Гарантия на данный блок питания составляет 24 месяца, что с учетом доступной цены вызывает только положительные эмоции. Тем более, что на нашем рынке есть конкурирующие модели с 12 месячным гарантийным периодом, стоимость которых даже выше. Следует также отметить, что на одном из болтом стоит блокирующая пломба при повреждении которой вы лишаетесь гарантии.

Перечислим все разъемы и длину проводов TPS-500S.

Кабель 20+4-пин для питания материнской платы (длина 500 мм).

Кабель дополнительного питания процессора 4+4-пин (длина 500 мм).

Кабель с двумя разъемами 8(6+2)-пин для питания видеокарт (длина 500+150 мм).

Кабель с разъемом Molex и двумя разъемами SATA (длина 500+150+150 мм).

Кабель с разъемом SATA и двумя разъемами Molex (длина 500+150+150 мм).

Кабель с двумя разъемами SATA (длина 500+150 мм).

Схемотехника

В данном источнике для обдува применяется 120 мм вентилятор производства Ong Hua с маркировкой HA1225H12S-Z, максимальная скорость которого 2200 об/мин. Модель выполнена на подшипнике скольжения и подключается к плате двухпиновым коннектором. При низких и средних нагрузках вентилятор работает достаточно тихо, но при более высоких, начинает заметно выделяться.

Общий вид блока питания, где цифрами обозначены:

1 – входной фильтр;
2 – сетевой выпрямитель;
3 – силовые элементы ККМ;
4 – силовые транзисторы полумоста;
5 – силовой трансформатор;
6 – обратная связь;
7 – гальваническая развязка выхода от сети;
8 – шим-контроллер и ККМ;
9 – источник питания собственных нужд;
10 – выходные выпрямители;
11 – выходные фильтры.

Желтый элемент это Х2-конденсатор, который подавляет симметричные (синфазные) помехи электрической сети.

Два синих элемента на рисунке это Y2-конденсаторы, которые применяется во входных фильтрах устройств для подавления асимметричной (дифференциальной) помехи.

Микросхема в корпусе DIP8 с маркировкой ST9S313-DAG это специализированный супервизор питания. Рассчитан на отслеживание состояния трех линий: +3,3В, +5В и +12В. Способен определять только повышение или понижение напряжения, перегрузку по току отслеживать не умеет.

На следующем изображении показаны элементы многозвенного входного фильтра помех. В верхней части располагается керамический предохранитель на 8 ампер и дроссель на желтом кольце. Ниже видим два синфазных дросселя на зеленых сердечниках, между ними желтый Х2-конденсатор с надписью маркером С5.

Следом идёт затянутый в термоусадку варистор, который защищает устройство от повышенного напряжения в сети. Далее расположены два Y-конденсатора, диодный мост (выпрямитель) и за ним конденсатор входного фильтра PFC. Все элементы, которые могут пострадать от вибрации, залиты белым герметиком. Кроме того, герметик применяется для защиты от изломов проводов в местах их соединения с платой.

Диодный мост GBU1006 рассчитан на максимальное напряжение 800В и ток 10А.

Элемент с обозначением QPR-25 это дроссель корректора коэффициента мощности (далее ККМ). Выполнен из феррита в максимально закрытом варианте, что снижает паразитное электромагнитное излучение.

Выходной конденсатор ККМ фирмы CapXon серии LP, обладает параметрами 270мкФ 400В. Снабжён взрывозащищённым корпусом, а предельная рабочая температура составляет 85°С. Выполнен по бессвинцовой технологии.

SiC04A065T - карбидокремниевый диод Шоттки, специализирован для применения в ККМ и прочих устройствах, где надо уменьшить потери на переключения.

Транзистор ККМ GP28S50G. На затворе видна ферритовая бусинка для защиты от помех.

«Мозг» блока - ШИМ-контроллер и ККМ в одной микросхеме. Здесь реализована защита от короткого замыкания, повышенного входного напряжения, пониженного собственного напряжения питания. Обладает встроенной функцией «мягкого старта» для исключения перегрузки силовых элементов в момент включения.

Общий вид на источник питания собственных нужд. Следует отметить, что трансформаторы намотаны очень качественно. Окно силового трансформатора используется полностью, обмотки имеют вакуумную пропитку, а вывод «косы» изолирован.

ИПСН выполнен по обратноходовой топологии на микросхеме TNY176PN.

На радиаторе расположены несколько элементов, среди которых два транзистора SVD13N50. Это полевые транзисторы силового "полумоста".

Здесь видим трансформатор передающий сигнал управления на транзисторы полумоста. Качество изготовления также на высоте.

По обе стороны радиатора находятся четыре диода выпрямителя линии +12В (диоды Шоттки MBR30L60CT).

Далее, диод выпрямителя линии +3,3В и слева, за дросселем, диод выпрямителя линии +5В (30L30CT и 30L45CT соответственно).

Выходные фильтры. На заднем плане виден дроссель групповой стабилизации на черном кольце. Дроссели скреплены герметиком, чтобы не оторвались выводы при вибрации. Все электролитические конденсаторы выполнены по взрывозащищенной технологии.

С обратной стороны печатная плата покрыта защитной маской зеленого цвета. Силовые дорожки дополнительно усилены напаянными поверх проводниками, что позволяет пропускать больший ток с меньшими потерями. Монтаж выполнен аккуратно, дефектов пайки не обнаружено.

Микросхема CM03X управляет обратными связями основного ШИМ-контроллера. Это позволяет подавать напряжения обратных связей после прохождения переходных процессов в первые моменты подачи питания на ШИМ-контроллер.

На обратной стороне присутствует микросхема с маркировкой LM393 это сдвоенный операционный усилитель.

CAP004DG это микросхема, которая определяет, подключен ли блок к сети, и, если нет, то разряжает X-конденсатор входного фильтра блока питания. Это нужно для того, чтобы после выключения из розетки на вилке не присутствовало остаточное напряжение и пользователь не получил бы удар током. При этом, во время подключения к сети, микросхема переходит в режим минимального энергопотребления и не создает дополнительных потерь по сравнению с обычным резистором, который также мог применяться для этой цели.

Тестирование

Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.

Рассмотренный источник питания представляет собой топологию проверенную годами. КПД хоть и уступает более современным решениям, но вполне неплох и достигает 85% при оптимальных условиях работы. Многозвенный входной фильтр не пропускает помехи как от источника в сеть, так и из сети в источник. Кроме того, качественное исполнение отработанной схемотехники гарантирует высокую надежность устройства.

Заключение

Блокпитания TPS-500S является добротным устройством соответствующим сертификату 80 Plus Bronze. Данный источник станет хорошим вариантом для создания недорогой, но производительной сборки. Способствует этому не только достаточная мощность модели, но и цена. Сэкономив на внешнем виде и маловажных параметрах, Chieftec использовала проверенную временем схемотехнику, что положительным образом влияет на надежность устройства. В дополнении ко всему можно отметить качество сборки и компонентов.

Плюсы:

Качество сборки и компонентов;
Проверенная временем топология, что повышает надёжность;
Допустимые отклонения напряжений во всем диапазоне изменения нагрузки;
Невысокий уровень шума при малой и средней нагрузке;
Двухлетний гарантийный период;
Цена.

Минусы:

Элементы фильтра напаяны прямо на выводы разъема;
При большой нагрузке вентилятор становится шумным.
