Обзор и тест компактного блока питания be quiet! TFX Power 2 300W (300 Вт)

С одним из представителейкомпактной серии блоков питания от немецкой компании be quiet! мы уже знакомились. Этобыла SFX версия -be quiet! SFX Power 2 400W. Теперь посмотрим на TFX модель be quiet! TFX Power 2 300W (мощность 300 Вт), имеющую сертификат 80 PLUS Gold.

Технические характеристики

  • Модель: be quiet! TFX Power 2 300W;

  • Номинальная мощность (Вт): 300;

  • Пиковая мощность (Вт): 330;

  • Размеры без кабелей (Д x Ш x Г), (мм): 175 x 85 x 65;

  • Вес включая кабели (кг): 1,08;

  • Цвет: черный;

  • Форм-фактор ATX 12V: TFX 12V Version 2.4;

  • Форм-фактор EPS 12V: нет;

  • Сертификат: 80 PLUS Bronze (сеть 230 В, КПД при 20% нагрузке 88.6%, КПД при 50% нагрузке 91.6%, КПД при 100% нагрузке 89.7% );

  • Модульная система кабелей: нет;

  • Входное напряжение (В): 100–240;

  • Частотный диапазон (Гц): 50–60;

  • Входной ток (А): 4/2;

  • Коррекция мощности (PFC): активная;

  • Коэффициент мощности при нагрузке 100%: >0.99;

  • Потребление в режиме ожидания (Вт): <0.11;

  • Среднее время работы (часов): 100000;

  • Температура эксплуатации (С): +40;

  • Размер вентилятора (мм): 80;

  • Тип подшипника: скольжения;

  • Максимальная скорость вращения (rpm): 1815;

  • Уровень шума (дБ(А)): при 20% нагрузке 12.7, при 50% нагрузке 14.5, при 100% нагрузке 26.5;

  • Системы защиты: OCP (защита от перегрузки по току), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (защита от короткого замыкания), OPP (защита от перегрузки);

  • Гарантия (лет): 2.

Разъемы

  • ATX-Mainboard (20+4 pin): 1;

  • P4 (4 пин) (CPU): 1;

  • PCI-E 6 пин (GPU): 1 (через переходник);

  • PATA 4 пин (HDD, ODD): 2;

  • SATA 15 пин (HDD, ODD): 4;

  • FDD (Floppy): 1.

Выходные параметры

  • Режим работы линий 12В: Multi-Rail, 2;

  • Ток по линии +3.3V (А): 18;

  • Ток по линии +5V (А): 18;

  • Ток по линии +12V1 (А): 13;

  • Ток по линии +12V2 (А): 13;

  • Ток по линии –12V (А): 0.3;

  • Ток по линии +5Vsb (А): 3;

  • Максимальная суммарная мощность 12V (Вт): 288;

  • Максимальная суммарная мощность +3.3V + 5V (Вт): 103.

Упаковка и комплектация

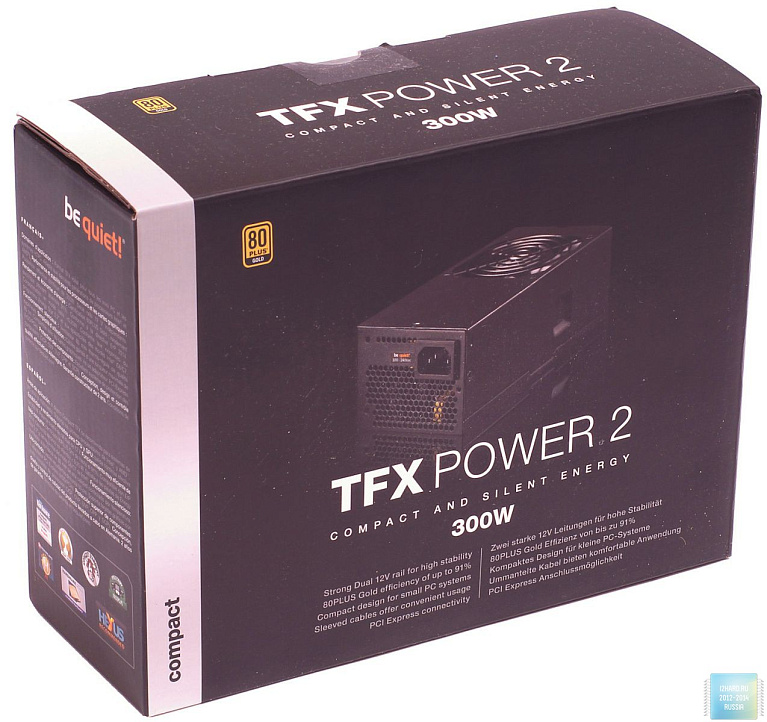

Фирменный дизайн коробок с продукцией компании be quiet! является хорошо узнаваемым инеизменным достаточно долгоевремя. Таким жеоностался и для упаковки TXF блока питания be quiet! TFX Power 2 300W.

Упаковка и комплектация блока питания be quiet! TFX Power 2 300W

На коробкеможно найти информацию о блоке питания, егофотографию, электрические характеристики и описание возможностей на нескольких языках, которые мало чем отличаютсяот возможностей SFX моделей:

  • Рекомендация использовать при сборке в компактных мини- и медийных ПК;

  • Обеспечивает высокую стабильность и производительность для систем с потреблением до 300 Вт;

  • Высокая эффективность (соответствие стандартам 80 PLUS Gold c КПД 91 % и ErP 2014) и высокие показатели энергосбережения (потребление системы в режиме ожидания до 0.25 Вт, поддержка режимов глубокого сна Intel C6/C7);

  • Тихая работа – поддержка автоматического регулирования оборотов 80 мм вентилятора (зависит от температуры);

  • Применение кабелей длиной до 65 см и возможность установки видеокарты с разъемом питания PCI-E 6-пин;

  • Поддержка защит (OCP, OVP, UVP, OPP и SCP);

  • Немецкая концепция, дизайн и контроль качества, 2-х летняя гарантия.

Упаковка и комплектация блока питания be quiet! TFX Power 2 300WУпаковка и комплектация блока питания be quiet! TFX Power 2 300W

Комплект поставки практически такой же, как и для SFX блока питания: типовое руководство пользователя, рассчитанное на несколько моделей блоков питания (SFX/TFX), адаптер 2 x Molex – PCI-E 6-пин, 4 винта, 5 одноразовых стяжек и кабель питания.

Упаковка и комплектация блока питания be quiet! TFX Power 2 300W

Внешний вид

Используемый TFX форм-фактор блока питания be quiet! TFX Power 2 300W предопределил и его размеры: 175 мм (Глубина) x 85 мм (Ширина) x 65 мм (Высота). Корпус окрашен в матовый черный цвет и имеетфирменнуюнаклейку суказаниемэлектрическиххарактеристик устройства. В целом, благодаря внешнему виду, данный блок питания можно назватьстильнымпродуктом, мощность которого составляет300 Вт.

Внешний вид блока питания be quiet! TFX Power 2 300WВнешний вид блока питания be quiet! TFX Power 2 300W

Модульная конструкция не предусмотрена – все кабели выходят из задней части.

Внешний вид блока питания be quiet! TFX Power 2 300W

Их длина относительно небольшая, так как блокпитания рассчитан на установкув компактных корпусах (минимальная длина - 35 см + 15 см для следующегоразъема). Да и общее количество разъемов для периферии небольшое: 4 х SATA, 2 x Molex, 1 x FDD и переходник 2 x Molex – PCI-E 6-пин. В случае использования последнего родных разъемов Molex у блока питания не останется.

Внешний вид блока питания be quiet! TFX Power 2 300W

Длина кабелейи разъемы:

Внешний вид блока питания be quiet! TFX Power 2 300W

Сбоку на корпусе находится наклейкас серийным номером устройства и гарантийный стикер, скрывающий один из винтов.

Внешний вид блока питания be quiet! TFX Power 2 300W

Еще одна наклейка, расположенная на устройстве,содержит название модели RFX2G-300W, напоминание о стандарте 80 PLUS Gold и электрические характеристики. По линиям 3.3 В и 5 В суммарно он может выдать мощность до 103 Вт, чеговполне хватит для любой современной системы, а по двум независимым линиям 12 В - общую мощность до 288 Вт.

Внешний вид блока питания be quiet! TFX Power 2 300W

В модели be quiet! TFX Power 2 300W корпус «монолитный», без наличия выступа под вентилятор, который можно встретить в других TFX блоках питания. Заметно, что лопасти глянцевые.

Внешний вид блока питания be quiet! TFX Power 2 300W

На корпусе в месте подключения внешнего кабеля питания отсутствуеткнопкавключения блока питания. Здесь расположена лишьсеткас сотовой структурой для отвода горячего воздуха и наклейка с информациейо входном рабочем напряжении в 100-240 В.

Внешний вид блока питания be quiet! TFX Power 2 300W

Строение

За охлаждение внутренних элементов блока питания be quiet! TFX Power 2 300W отвечает 80 мм вентилятор производства Protechnic Electric с маркировкой MGA8012LR-A20 изаявленной максимальной скоростью 1815 rpm. Сучетом типоразмера он должен быть относительно тихим.

Строение блока питания be quiet! TFX Power 2 300W

Основой блокаявляется «золотая» платформа компании FSP, где используется прямоходовая схема. Качество изготовленияпайки находится на хорошем уровне (в некоторых местах заметно большое количество монтажного клея). Из элементов «удешевления» отметим использование конденсаторов различных производителей:средние по уровню Teapo и «неизвестные» Elite.

Строение блока питания be quiet! TFX Power 2 300W

На входе устройстваразмещен EMI-фильтр. В блоке активной коррекции мощности (APFC) используется конденсатор Elite емкостью 180 мкФ 420 В и рабочей температурой до 85 °С.

Строение блока питания be quiet! TFX Power 2 300WСтроение блока питания be quiet! TFX Power 2 300W

Комбинированный ШИМ/PFC-контроллер FSP 6600D разместился на отдельной плате.

Строение блока питания be quiet! TFX Power 2 300W

Особенностинизковольтной части – это реализация двух независимых линий +12 В с ограничением по току на каждой до 13 А. Одна из них используется для процессора и материнской платы, а другая - для подключения периферии. В этой части размещены электролитические и твердотельные конденсаторы Teapo с рабочей температурой до 105 °С. Контроль и основные виды защит обеспечивает микросхема Weltrend WT7527.

Строение блока питания be quiet! TFX Power 2 300WСтроение блока питания be quiet! TFX Power 2 300W

Тестовый стенд

Работа блока питания проверялась на реальной системе в конфигурации:

  • Центральный процессор Intel Core i3 4160;

  • Система охлаждения Noctua NH-L9x65;

  • Термоинтерфейс ARCTIC MX-2;

  • Материнская плата ASUS H97I-PLUS;

  • Оперативная память DDR3-1600 2x8Gb Kingston HyperX FURY HX316C10FWK2/16;

  • Видеокарта PowerColor PCS+ R9 380 4GB;

  • Накопители SSD Kingston HyperX FURY 240Gb (SHFS37A/240G);

  • Корпус: открытый стенд;

  • Блок питания: be quiet! TFX Power 2 300W.

Режимы работы системы:

1. Простой системы. Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i3 4160.

2. Нагрузка процессора (CPU). Для нагрузки использовалась утилита LinX v0.6.5.

3. Нагрузка видеокарты (GPU). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920x1080, сглаживание 4x MSAA.

4. Комбинированная нагрузка CPU+GPU. Тесты LinX и FurMark, запущенные одновременно.

Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G, для контроля напряжений - цифровой мультиметр M890C+.

Тестирование

Выходные напряжения.

Результаты тестирования блока питания be quiet! TFX Power 2 300W

Что касается выдаваемых напряжений блоком питания, то стабилизация не самая лучшая, хотя значения укладываются в допустимыепределы:

  • +3.3 В – до 3,7 %, завышенное, с ростом нагрузки незначительно повышается.

  • + 5 В – до 2,2 %, завышенное.

  • + 12 В V1 – до 3,2 %, заниженное, с ростом нагрузки понижается.

  • + 12 В V2 – до 3,9 %, заниженное, с ростом нагрузки понижается.

Отметим, что пониженное напряжение по линии +12 В, подаваемое на видеокарту, привело к более высокому нагреву GPU, особенно при комбинированной нагрузке(81 °C против привычных для нее 75-77 °C). Компенсация мощности происходит за счет большего тока, и, несмотря на то, чтоблок питания и обеспечил работу системы с «игровой» видеокартой,к выбору последней и ее потреблению стоит подходить отдельно.

КПД. Значения КПД не измерялись. Напомним значения, заявленные в спецификации:

  • нагрузка 20% – 88.6 %;

  • нагрузка 50% – 91.6 %;

  • нагрузка 100% – 89.7 %.

У нас имеются результаты тестирования (потребляемая мощность) другого блока питания be quiet! SFX Power 2 400W на абсолютно таком же тестовом стенде.

Результаты тестирования блока питания be quiet! TFX Power 2 300W

be quiet! TFX Power 2 300W получился экономичнее, что подтверждает его более высокий КПД.

Фактор мощности.

Результаты тестирования блока питания be quiet! TFX Power 2 300W

Блок коррекции мощности работает очень хорошо, значения получились достаточно высокие.

Нагрев и уровень шума. В большом диапазоне мощностей вентилятор блока питания be quiet! TFX Power 2 300W продемонстрировал очень тихую работу (слышно его было только с очень близкого расстояния: 15-30 см). Лишьпри комбинированной мощности (~250 Вт) он вносил небольшой вклад в общий шум работы системы, однаконе такой заметный, как работа системы охлаждения видеокарты. Нагрев самого горячего места на корпусе не превысил 38,4 °C. Выдуваемый воздух был едва теплый.

Заключение

При сборке компактных систем одним из немаловажных моментов является выбор подходящего блока питания, способного обеспечить необходимую мощность и качественное питание устанавливаемым компонентам, а также невысокий уровень шума, так как обычно подобные системы собираются как домашние/мультимедийные ПК.

Вслучае использования корпуса, требующего установки TFX блока питания, подходящим выбором будет be quiet! TFX Power 2 300W. Он имеет неплохую мощность 300 Вт, достаточную для сборки не слишком требовательной игровой системы исоответствует сертификату 80 PLUS Gold (имеет высокий КПД). Кроме этогоего штатный 80 мм вентилятор работает достаточно тихо.

С чем может столкнуться потенциальный покупатель при выборе данного блока питания, так это с ограниченным наборов выходных разъемов. Например, онне имеет разъема PCI-E 6+2 пин. Такжекомплект входит только переходник с 2 х Molex на PCI-E 6-пин, при использовании которого у блока питания не остается свободных разъемов Molex (потребуются разветвители).

Плюсы:

  • Компактные размеры;

  • Версия TFX без выступающего из корпуса вентилятора;

  • Сертификат 80 PLUS Gold;

  • Высокое качество изготовления;

  • Достаточная мощность 300 Вт для сборки современной системы;

  • Тихая работа.

Минусы:

  • Не самая лучшая стабилизация выходных напряжений;

  • Нет «родного» разъема PCI-E 6+2-пин;

  • Кабель 2 x Molex – PCI-E 6-пин занимает два единственных разъема Molex блока питания.
