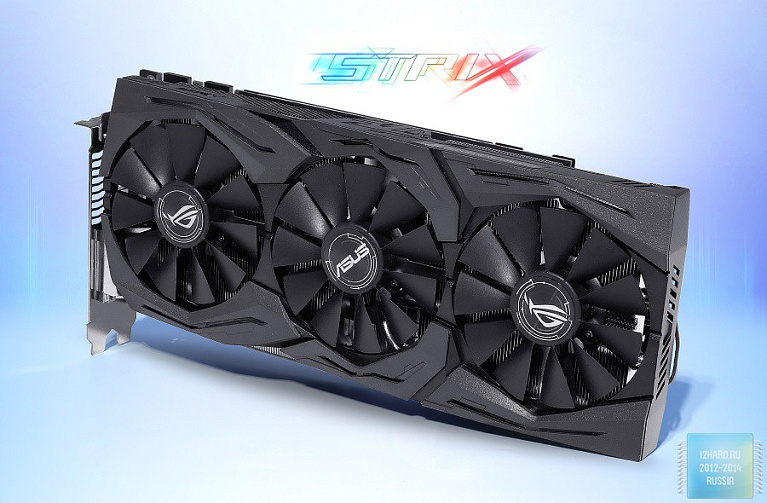

Обзор и тест видеокарты ASUS GeForce GTX 1070 ROG STRIX (ROG STRIX-GTX1070-O8G-GAMING)

Компания NVIDIA продолжает своё победоносное шествие в настольном сегменте графических ускорителей и кажется, уже ничто не способно переломить ситуацию. Наибольшей популярностью пользуются такие модели, как GTX 1060 и GTX 1070. Причин тому много, но наиболее важные из них - это цена, производительность и невысокое потребление энергии. На нашем рынке существует достаточно вариаций на тему ускорителей NVIDIA. Чтобы помочь вам в их выборе, сегодня мы рассмотрим одну из них. Встречаем ASUS GeForce GTX 1070 ROG Strix!

Спецификация

• Бренд: ASUS;
• Модель: ROG STRIX-GTX1070-O8G-GAMING;
• Графический процессор: GP104;
• Техпроцесс: 16 нм;
• Частота GPU: 1632 МГц/турбо режим 1835 МГц;
• Кол-во шейдерных процессоров: 1920;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти: 2000 МГц (8 ГГц QDR);
• Поддержка SLI: есть;
• Поддержка HDCP: есть (1080p);
• Порты: 2х HDMI, 2х DisplayPort, DVI-D;
• Макс. кол-во подключаемых мониторов: 4 (до 3-х для 3D Vision Surround);
• Разъем дополнительного питания: 8-pin;
• Уровень потребления: 150 Вт;
• Длина: 300 мм;
• Цена: 35000 руб.

Позиционирование

Когда речь заходит о видеокартах или материнских платах, то первый бренд, который приходит на ум, это ASUS. Данная компания обладает огромным опытом и уже давно зарекомендовала себя как производитель качественных и надёжных комплектующих. В связи с этим неудивительно, что цена на продукцию ASUS несколько выше, чем у конкурирующих компаний. Если вам не хочется лишний раз бегать по сервисным центрам, то вполне разумно будет доплатить и сберечь свои нервные клетки. Итак, с ценой определились, а что же с позиционированием? ASUS GeForce GTX 1070 ROG Strix рассчитана прежде всего на любителей эстетики и энтузиастов. И те, и другие пытаются построить максимально привлекательную сборку с использованием самых передовых компонентов. Данная видеокарта отлично вписывается в такую концепцию. Что же до производительности, то здесь всё достаточно просто. Такой ускоритель хорошо справляется с играми на разрешении WQXGA (2560 х 1440) и может вполне устроить обладателей UHD (3840 х 2160) мониторов, если пожертвовать некоторыми графическими настройками.

Упаковка и комплектация

Устройство облачено в надежную икачественно оформленную упаковку. В первую очередь привлекает внимание надпись STRIX, которая сочетает в себе всё буйство красок. Затем бросается в глаза логотип Republic of Gamers. Если перевернуть коробку, томы увидим ряд отличительных особенностей, в числе которых: фирменная система охлаждения DirectCU III, качественная элементная база, настраиваемая RGB подсветка, возможность управления двумя системными вентиляторами и поддержка программного пакета GPU Tweak II.

После открытия упаковки становится видна еще однакоробка, расположенная внутри и выполненнаяиз более плотного картона,. Содержимое поделено на два отсека. Сверху находится упаковка с аксессуарами, а под ней размещена видеокарта, которую защищает специальная вспененная форма.

В комплектацию входит инструкция, диск с драйверами и утилитой GPU Tweak II, инвайт код для игры World of Warships и четыре стяжки на липучке с символикой ROG.

Внешний вид изделия

При оформлении лицевой стороны было решено отказаться от металлического кожуха. Видимо, это позволило облегчить конструкцию и снизить стоимость. Несмотря на это, видеокарта выглядит ярко и интересно. Три больших вентилятора придают некоторую массивность данной конструкции. Прорези на кожухе сделаны не просто так -за ними расположены прозрачные трубки с RGB подсветкой.

На другой стороне, как и положено, находится металлический кожух. Он, с одной стороны, не нарушает внешний вид игровой сборки, а с другой -защищает элементы, расположенные на печатной плате. Помимо этого, здесь размещен подсвечиваемый логотип Republic of Gamers. Также отметим, что на одном из шурупов стоит гарантийная пломба,при повреждении которой покупательлишаетсягарантийного обслуживания. Это весьма актуальный момент для тех, кто хочет установить водоблок для интеграции видеокарты в контур СВО.

Стоит обратить внимание, что кожух с торцов не прикрывает радиатор. Этонемного оптимизирует теплоотвод.

Данная модель обладает приличной длиной в 300 мм и влезает далеко не в каждый корпус.

Чтобы объединить видеокарты в SLI придётся докупить новый фирменный мостик. Искомые разъемы располагаются в привычном месте. Для подключения дополнительного питания на радиаторе предусмотрено специальное углубление. Это помогает сэкономить немного места, ведь коннектор уже не будет выпирать и не помешает закрыть боковую крышку в компактном корпусе. Кстати о питании. Чтобы устройство исправно работало, потребуется качественный блок мощностью от 500 Вт или выше.

На переднем торце приковывают внимание два 4-х контактных разъема, которые позволяют подключить два системных вентилятора. Многие найдут такую опцию полезной, так как при наличии вентиляторов на боковой панели можно будет обеспечить дополнительный приток холодного воздуха. Излишнего шума не будет, так как скорость вращения задаётся через утилиту GPU Tweak II.

В сравнении с референсной моделью здесь наблюдаетсяналичие дополнительного порта HDMI и отсутствие одного разъема DisplayPort. В итоге интерфейсная панель выглядит следующим образом: 2х HDMI, 2х DisplayPort, DVI-D.

Система охлаждения

При выборе видеокартыво многом именно альтернативная система охлаждения играет определяющую роль. Ведь очень важно, чтобы видеокарта не перегревалась, что безусловно продлит срок службы самого устройства и надежность системы в целом. Руководствуясь этими соображениями, ASUS усовершенствовала зарекомендовавшую себя систему охлаждения Direct CU, чтобы не просто охладить видеокарту, но и сделать ее при этом практически бесшумной.

Прежде чем убирать радиатор с кожухом, следует аккуратно отсоединить кабель для питания вентиляторов и подсветки. Проделать это достаточно просто, так как коннекторы расположены оптимальным образом.

Три вентилятора крепятся прямо к радиатору, на три шурупа каждый. Кабелипитания проложены аккуратно и совершенно не мешаются.

Массивный никелированный радиатор состоит из двух секций и отводит тепло не только от графического процессора, но и от чипов памяти и подсистемы питания. В местах контакта предусмотрены теплопроводящие прокладки.

Роль по активному охлаждению возложена на три 85 мм вентилятора Power Logic. Наименование модели - PLD09210S12HH. На концах крыльчатки располагаются небольшие выступы, благодаря которым происходит усиление воздушного потока и увеличение статического давления для продувки радиатора.

Многие ругают ASUS за применение технологии прямого контакта, так как с уменьшением площади чипа становится все более сложнее использовать большое количество тепловых трубок. Несмотря на такие замечания, производитель продолжает прибегать к данномурешению. Справедливости ради, стоит отметить, что частично трубки все же отводят тепло от соседних, которые контактируют с графическим ядром. Такой подход снижает общую эффективность, но в итоге у ASUS все равно получается сдерживать температуру до конкурентоспособных значений.

Несмотря на пластик, кожух выглядит достаточно прочным. С обратной стороны здесь проложены прозрачные трубки для реализации подсветки. Фиксация на радиаторе осуществляется при помощи шести шурупов.

Ребро жесткости задаётся специальной пластиной, которая также соприкасается с микросхемами памяти.

На металлической пластине с обратной стороны находится кабель для питания зоны подсветки логотипа ROG.

Печатная плата

По размеру и форме платы сразу становится понятно, что она подверглась значительной переработке. В центре расположен графический процессор, а вокруг него распаяны микросхемы памяти. Правее расположены силовые элементы подсистемы питания.

На обратной стороне нет ничего примечательного.

Новый чип (GP104-200-A1) получился весьма экономичным и не требует повышенного внимания при отводе тепла. Первое, что бросается в глаза, так это отсутствие металлической рамки вокруг GPU, которая могла бы защищать кристалл от сколов. Важной особенностью данной модели является наличие заводского разгона графического ядра.

Модули памяти типа GDDR5 представлены микросхемами производства Samsung. Все восемь чипов несут на себе маркировку К4G80325FB-HC25. Заводского разгона по памяти не предусмотрено.

В отличии от эталонного образца, где подсистема питания построена по схеме 4+1, в ASUS применяется 7-ми фазная схема. Шесть фаз отведено на нужды GPU и еще одна на память.

Силовые ключи выполнены в виде готового интеллектуального модуля IR3555M, включающего в себя полевые транзисторы с драйвером и диодом Шоттки. Также в этом модуле реализован поцикловый контроль тока, защита от перегрева, защита от повышенного и пониженного напряжения. А для питания памяти отведены полевые N-канальные транзисторы с маркировкой M3054M/M3056M.

За управление питанием графического процессора отвечает ШИМ-контроллер uP 9511P. Функция аппаратного мониторинга возложена на микросхему с обозначением IT8915FN-56.

Рядом с коннекторами питания вертушек и подсветки находятся два 4-х контактных разъема для подключения корпусных вентиляторов. За мониторинг и регулировку данных вентиляторов отвечают контроллеры Nuvoton 3949S.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6700K (4000 МГц);
• Материнская плата: GIGABYTE GA-Z170X-Gaming 7;
• Кулер: CRYORIG A40;
• Термоинтерфейс: Cryorig CP15;
• Память: 4 x 4 Гбайт DDR4 3400, GeiL DDR4 SUPER LUCE GLB416GB3400C16AQC;
• Видеокарта: ASUS GTX 1070 ROG Strix (ROG STRIX-GTX1070-O8G-GAMING);
• Накопитель SSD: Transcend MTS800 256GB (TS256GMTS800);
• Регулятор вращения вентиляторов: Schyte Kaze Q-12;
• Блок питания: SeaSonic Snow Silent-1050 1050W;
• Корпус: NZXT Switch 810;
• Монитор: SAMSUNG U32E850R;
• Операционная система: Windows 10 64-bit;
• Драйвера: GeForce 372.54.

Инженерам ASUS удалось добиться того, что несмотря на свои внушительные габариты ,GTX 1080 ROG Strix совершенно не провисает. Это приятный бонус, особенно для любителей собирать системы с несколькими видеокартами.

В качестве центрального процессора использовался Intel Core i7-6700K, при этом частота процессора была номинальной. Роль платформы выполняла материнская плата GIGABYTE GA-Z170X-Gaming 7. Значение FCLK было задано вручную и соответствовало 1000 МГц. Память функционировала на частоте 3400 МГц при активном профиле XMP с таймингами 16-18-18-36.

Рассматриваемый экземпляр GTX 1070 отличается от Founders Edition альтернативной системой охлаждения, переработанной печатной платой, заводским разгоном и наличием RGB подсветки. Кроме того, версия от ASUS способна управлять двумя системными вентиляторами. Термоинтерфейс на время тестирования был заменён на Cryorig CP15.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS. Все игры были протестированы в трех наиболее актуальных разрешениях: 1920х1080, 2560х1440 и 3840х2160. При этомдля каждого разрешения приводятся результаты с включенным и отключенным сглаживанием (SSAA). Вертикальная синхронизация (VSync) была отключена вручную. Все остальные настройки были установлены на максимально возможные (Ultra).

Учитывая результаты можно смело утверждать, что данная модель хорошо подойдет для игры на мониторах с разрешением 2560x1440, здесь можно не церемониться и выкручивать все настройки в играх на максимально возможные, но сглаживание лучше отключить. Что же до 4К, то здесь помимо сглаживания придётся пожертвовать и другими настройками, такими как тени, объемное освещение и дистанция прорисовки.

Фирменное ПО

Изменения коснулись и фирменной утилиты GPU Tweak II. В частности, был переработан интерфейс и добавлены некоторые опции. Несмотря на это, пока рано говорить о полноценной замене утилиты MSI Afterburner, которая по сей день остается наиболее популярной для разгона.

GPU Tweak II условно поделён на две части. Слева отображается мониторинг всевозможных значений, а справа осуществляется выбор режима работы видеокарты. В нашем случае - OC mode/Gaming Mode/ Silent Mode.

Тестовый экземпляр снабжён версией БИОС, где по умолчанию активирован режим OC mode. Для розничных экземпляров по умолчанию будет доступен режим Gaming Mode. Поэтомупосле покупки и установки видеокарты, желательно сразу скачать утилиту GPU Tweak II и активировать режим OC mode.

Важным нововведением является возможность управления двумя подключёнными системными вентиляторами. Реализована как функция мониторинга, так и тонкая настройка вручную. Для тех, кто планирует использовать видеокарты в SLI, данная опция будет наиболее полезна, особенно при наличии в корпусе возможности установки вентиляторов на боковую панель. Помимо этого, такой подход позволяет уменьшить уровень шума. Ведь при отсутствии нагрузки на видеокарту системные вентиляторы также будут останавливаться, чтоизбавит пользователейот лишнего шума.

Для части с мониторингом можно выбрать любые отображаемые значения и расширить меню вниз. Пригодилось бы изменение окна и по ширине, но здесь оно не было реализовано. В основной части есть вкладка Info, которая совмещает в себе информацию GPU-Z и Live Update.

Полезной опцией является возможность ведения логов, а любители разнообразить интерфейс в будущем смогут сменить оболочку утилиты. Опциональные приложения XSplit и AURA станут доступны сразу после установки. Первое можно использовать для стриминга/записи игрового процесса, а второепозволит настроить подсветку.

Остановимся и более подробно познакомимся с приложением AURA. Здесь можно задать любой цвет подсветки или вовсе её отключить. Для любителей динамики присутствуют всевозможные эффекты. Например, можно заставить подсветку работать в такт музыке. Отметим, что при изменении какого-либо параметра все данные сохраняются в памяти и при следующей загрузкене придётся по новой выставлять цвет подсветки или же держать в автозагрузке саму утилиту.

Предлагаемознакомиться с тем, как выглядят подсвечиваемые области.

В основном окошке реализован доступ к режимуProfessional Mode. Здесь открывается доступ к изменению параметров для разгона частоты и памяти, а также предоставляетсяконтроль за скоростью вращения вентиляторов. Любую интересующую опцию можно добавить или убрать.

В настройках расширенного режима можно задать горячие клавиши, настроить расписание для проверки обновлений, включить и выключить автоматическую загрузку утилиты вместе с операционной системой.

Из упрощенного меню доступен также Gaming Booster, благодаря которому можноотключить визуальные эффекты операционной системы, остановить лишние процессы и очистить системную память.

Температура и разгон

Тестирование происходило в открытом корпусе при комнатной температуре в 25 градусов. В режиме бездействия частота GPU и памяти снижается до 291/405 МГц, что напрямую сказывается на энергоэффективности и улучшает температурные показатели. В режиме покоя температура опустилась до 43°С, а под нагрузкой не превысила 59°С. Что же до уровня шума, то при малых нагрузках видеокарта останавливает вентиляторы и не издаёт ни звука. Под нагрузкой шум также не выходит из комфортной зоны. Кроме того, никаких посторонних шумов наподобие писка дросселей выявлено не было. В общем и целом, благодаря снижению потребляемой мощности и, как следствие ,снижению нагрева, альтернативная система охлаждения отлично справляется с отводом тепла.

Разгон с повышением питающего напряжения осуществлялся при помощи последней версии утилиты EVGA PrecisionX 16.

• Частоту графического процессора удалось повысить на 70 МГц, что в итоговом варианте составило 1728 МГц. Однако, с учетом GPU Boost, искомое значение выросло до 2100 МГц, что гарантирует заметную прибавку к производительности.
• Частота памяти была увеличена на 363 МГц и достигла значения 2364 МГц (9,4 ГГц QDR), получилась хорошая прибавка.

Предлагаемознакомиться с возросшими показателями Fire Strike Extreme и Fire Strike Ultra:

Заключение

На примере GeForce GTX 1070 ROG Strix компания ASUS в очередной раз продемонстрировала своё умение создавать качественное и функциональное устройство, которое удовлетворит не только рядового потребителя, но и компьютерных энтузиастов. А наличие трёх зон с RGB подсветкой гарантирует спрос со стороны любителей эстетики и моддинга. Помимо этого пользовательполучаетвидеокарту с эффективной и при этом тихой системой охлаждения, усиленной подсистемой питания, надёжной компонентной базой и заводским разгоном.

Плюсы:

• Высокая производительность;
• Заводской разгон;
• Настраиваемая RGB подсветка;
• Возможность управления двумя системными вентиляторами;
• Сравнительно малое потребление;
• Высокая эффективность системы охлаждения;
• Тихая в простое и под нагрузкой;
• Наличие поддержки фирменного ПО GPU Tweak II.

Минусы:

• Не выявлено.
