23 мая 2016

Обзор и тест блока питания Seasonic Snow Silent Series 1050W (SS-1050XP3

Очень редко при обзоре компьютерных комплектующих можно найти такое устройство, которое способно удовлетворить любые требования покупателя. Дело даже не в каких-то особых характеристиках, а скорее в разнообразии этих самых требований. Кому-то хочется большую мощность, другой не может жить без тишины, а третьему необходим выразительный дизайн. И несмотря на это, некоторым производителям все же удаётся создать некий эталон качества, который способен удивлять и быть желанным в любой компьютерной конфигурации.

На сей раз отличилась компания Seasonic со своей новой серией блоков питания Snow Silent. В эту линейку входят две модели: младшая на 750 Вт и старшая на 1050 Вт. Однако, учитывая столь необычный набор выдающихся характеристик в ближайшее время следует ожидать пополнения в этом семействе, так как эти модели уже успели завоевать сердца зарубежных покупателей.

Технические характеристики

Производитель: Seasonic;
Серия: Snow Silent Series;
Модель: SS 1050-XP3;
Мощность: 1050 Вт;
Стандарт: ATX12V/EPS12V;
Сертификат 80 PLUS: Platinum;
PFC: активный;
Охлаждение: вентилятор 120 мм;
Подсветка: нет;
Тип разъема для материнской платы: 20+4-пин;
Коннекторы питания мат. платы: 8+8(4+4)-пин;
Коннектор питания видеокарт: 8 х 8(6+2)-пин;
Количество разъемов Molex: 5;
Количество разъемов SATA: 14;
Количество разъемов Floppy:1;
Защита от перегрузки по мощности: есть;
Защита от повышенного напряжения: есть;
Защита от пониженного напряжения: есть;
Защита от короткого замыкания: есть;
Защита от перегрузки по току: есть;
Защита от перегрева: есть;
Модульное подключение кабелей: есть;
Время наработки на отказ (MTBF): 150 тыс. часов;
Габариты: 86x150x190 мм;
Гарантия производителя: 7 лет;
Цена: 20 000 руб.

Позиционирование

Прежде чем приступить к самому обзору, необходимо отметить, что младшая модель на 750 Вт доступна по цене 220$, в то время как старшая на 1050 Вт обойдется в 300$. Отличаются модели между собой как мощностью, так и габаритами. Длина младшей модели 170 мм, а старшей 190 мм, что необходимо учитывать на этапе подбора комплектующих.

Кому могут потребоваться БП с такой мощностью, ведь общее потребление системы с каждым годом все сокращается. Прежде всего, подобные устройства рассчитаны на энтузиастов, оверкловеров, моддеров и экстремальных игроков. К этой группе можно отнести и продвинутых покупателей, которые заботятся о стабильности работы своих компьютеров, а также понимают, что экономить на блоке питания это последнее дело. К сторонникам серии Snow Silent прибавятся и те, кто любит абсолютную тишину во время работы за компьютером.

Упаковка и комплектация

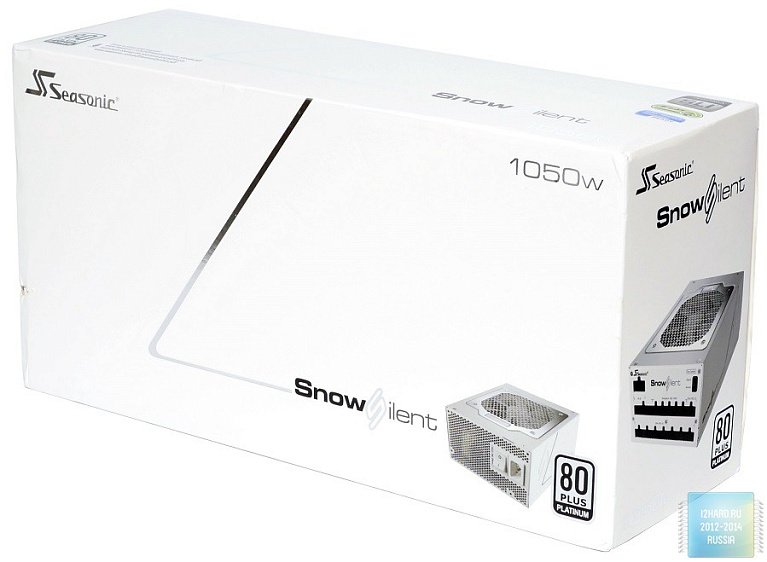

Блок питания поставляется в большой, тяжелой и элегантно оформленной коробке белого цвета.

Большая часть информации приведена с обратной стороны. Помимо поддержки полупассивного режима работы системы охлаждения и использовании гидродинамического подшипника в вентиляторе, здесь также отмечен целый ряд других преимуществ, среди которых:

80 Plus Platinum – соответствие сертификату 80 PLUS Platinum;
DC to DC – использование запатентованного метода размещения выходных коннекторов и DC-DC преобразователя на одной плате;
Dual Copper Base – увеличенная толщина медного покрытия платы уменьшает сопротивление токопроводящих дорожек, что в итоге снижает потери мощности;
Ultra Stable Voltage – сверхточная стабилизация выходных напряжений;
Gold High Current Terminal – наличие сильноточных разъемов с позолоченными клеммами;
Japan E-Cap – применение высокотемпературных японских электролитических конденсаторов;
Solid Cap – использование твердотельных конденсаторов;
Multi-GPU – поддержка нескольких видеоадаптеров для объединения в SLI/CrossFireX;
7 yr Warranty – семилетняя гарантия от производителя.

На торце снизу дублируется описание всех особенностей устройства на различных языках, включая русский.

Сбоку находится таблица с характеристиками. Среди всего прочего бросается в глаза наличие всевозможных защит:

OPP (Over Power Protection) – защита от перегрузки по суммарной мощности;
OVP (Over Voltage Protection) – защита от повышения напряжения;
UVP (Under Voltage Protection) – защита от понижения напряжения;
SCP (Short Circuit Protection) – защита от короткого замыкания;
OCP (Over Current Protection) – защита от перегрузки по току;
OTP (Over Temperature Protection) – защита от перегрева.

Для дополнительной защиты содержимого предусмотрена вторая коробка из прочного картона.

Вы только посмотрите как надежно все запаковано внутри.

В комплект поставки входит документация пользователи и брошюра от производителя, повествующая о том, что: при использовании видеокарт с потреблением превышающим 225 Вт рекомендуется использовать отдельный кабель для каждого коннектора.

Все аксессуары уложены в отдельную коробку небольших размеров.

Внутри вы обнаружите:

кабель питания;
четыре болта для фиксации БП внутри корпуса;
наклейка с логотипом производителя;
восемь пластиковых стяжек;
девять стяжек на липучках;

кабель 20+4-пин для питания материнской платы (длина 610 мм);
кабель дополнительного питания процессора 4+4-пин (длина 650 мм);
кабель дополнительного питания процессора 8-пин (длина 650 мм);
два кабеля с двумя разъемами 8(6+2)-пин для питания видеокарт(длина 550+100 мм);
четыре кабеля с одним разъемом 8(6+2)-пин для питания видеокарт (длина 650 мм);
переходник с Molex на 4-х контактный разъем для питания FDD (длина 100 мм);
кабель с двумя разъемами SATA (длина 300+120 мм);
три кабеля с четырьмя разъемами SATA (длина 400+120+120+120 мм);
кабеля с двумя разъемами Molex (длина 400+120+120 мм);
кабеля с тремя разъемами Molex (длина 300+100 мм).

Помимо составных вспененных мягких рамок блок питания снабжён мягкой сумочкой, которая отлично подойдёт для транспортировки.

И последним элементом комплекта является собственно сам блок питания, который выполнен в ослепительно белом цвете.

Внешний вид устройства

Первое, что бросается в глаза, так это оригинальная расцветка устройства. Дело в том, что до сих пор при создании сборки белого цвета труднее всего было найти материнскую плату, видеокарту и соответственно блок питания. Производители материнских плат и видеокарт постепенно подтянулись, а вот из блоков было выбрать практически нечего. И вот, компания Seasonic обратила на это внимание и восполнила пробел своей линейкой Snow Silent.

В итоге внешний вид получился на редкость удачным и хорошо сочетается с любыми белыми комплектующими. Помимо этого, отлично подчеркивает дизайн и серебристая металлическая рамка на вентиляторе. В общем для тех, кому важен внешний вид, данный блок питания станет отличным выбором. Нельзя не отметить габариты, которые составляют 86x150x190 мм. Длина в 190 мм не является стандартной и вполне может сложиться такая ситуация, что возникнет несовместимость с компактным корпусом. Однако, на примере обзоров на корпуса Raijintek STYX и SilverStone Raven X мы выяснили, что это не такая уж проблема.

На верхней части корпуса расположена таблица с максимальными нагрузочными характеристиками. По линии основного потребления +12В устройство способно «отдать» до 1044 Вт, что является очень хорошим показателем и можно смело утверждать, что данного блока хватит на любую высокопроизводительную конфигурацию с несколькими видеокартами. При этом следует учитывать, что суммарная отдаваемая мощность блока может быть снята либо по всем каналам в соответствии с рекомендациями производителя (т.е. не превышая нагрузку на каждый из каналов), либо только по линии +12В, но при этом остальные каналы сильно нагружать нельзя.

Обратите внимание на огромный тумблер включения/выключения, что очень удобно, особенно если корпус максимально приближен к стенке или столу, ведь вам не придётся его долго искать. На одном из шурупов находится гарантийная пломба. Гарантийный срок составляет 7 лет, что является несомненным плюсом для данной модели.

Хочу отметить полностью модульную систему подключения кабелей, что благоприятно скажется на этапе сборки и удобстве при дальнейшей эксплуатации. Обратите также внимание на наличие переключателя режимов работы вентилятора Hybrid/Normal. При стандартном значении вентилятор работает в режиме Silent mode, а при значительном увеличении нагрузки он переходит в более производительный режим Cooling Mode. Если же активировать гибридный режим работы, то вентилятор находится в состоянии покоя и устройство не издает ни звука. Затем, при дальнейшем повышении нагрузки постепенно задействуются режимы Silent mode и Cooling Mode.

Схемотехника

В процессе разбора у вас не возникнет никаких затруднений. Однако, следует учитывать, что аккуратно снять гарантийную пломбу у вас не получится, а это означает, что при вскрытии устройства вы лишаетесь гарантии. Затем, достаточно отсоединить кабель питания вентилятора и провод идущий на тумблер выбора режима работы вентилятора (гибридный/стандартный).

Начнём с системы охлаждения. За её активную часть отвечает 120 мм вентилятор фирмы Hong Hua с маркировкой HA1225H12F-Z, построенный на гидродинамическом подшипнике. Максимальная скорость данной модели может достигать значения в 2700 об./мин. Стартовый порог начала вращения близок к 600 об./мин. Как уже отмечалось ранее, данный блок питания является полупассивным, т.е. при невысокой нагрузке вентилятор даже не стартует. Что подразумевается под словом невысокой? Удивительно, но вентилятор начнёт раскручиваться только после превышения порога в 500 Вт. Такого значения вполне достаточно для любой производительной конфигурации с одной топовой видеокартой. Это означает, что в гибридном режиме Seasonic Snow Silent Series 1050 не издаст ни звука даже при 100% нагрузке на вашу систему. Таким образом, для любителей абсолютной тишины этот блок является отличным выбором. А что будет если превысить значение в 500 Вт? Вентилятор продолжит работать максимально тихо и никакого дискомфорта у вас по этому поводу не возникнет. Хочу также отметить, что никакого постороннего свиста/писка в процессе работы устройства выявлено не было. В общем, эту модель можно отнести к одной из наиболее тихих на сегодняшний день.

Общий вид блока питания. Некоторые блоки вынесены на отдельные платы, что позволяет рациональнее использовать свободное место внутри корпуса блока. Расположение плат параллельно пластинам радиаторов способствует лучшему охлаждению не только элементов, расположенных на этих платах, но и всех прочих, так как минимизируется сопротивление прохождению воздуха. Для улучшения стойкости к вибрации многие элементы закреплены силиконом к плате или к соседним элементам.

Использование клемм упрощает сборку блока, рядом с клеммами на проводах расположен фильтр помех. Одно из звеньев входного фильтра находится на плате около выключателя. Здесь можно увидеть дроссель и Y-конденсаторы, скрепленные вместе силиконом. На выводах конденсаторов видны ферритовые кольца, что слегка улучшает параметры фильтра. Для большей безопасности блок фильтров окружен токоизолирующей прозрачной прокладкой.

Для формирования напряжений +5В и +3,3В используется понижающий преобразователь. На данной стороне платы видны его дроссели и конденсаторы фильтра. Для защиты от вибрации дроссели закреплены к плате силиконом.

Транзисторы с маркировкой 0906ns это BSC0906NS, N-канальные полевые транзисторы, которые выполняют функцию силовых ключей понижающего преобразователя. Микросхема APW7159 является двухканальным понижающим преобразователем и формирует напряжения +5В и +3,3В. Питание от шины +12В подается сдвоенными проводами непосредственно в нужные места схемы, что облегчает разводку платы и экономит на ней место. В точках пайки провода дополнительно укреплены силиконом для исключения их обрыва при вибрации.

Далее видим конденсаторы выходного фильтра выпрямителя шины +12В. Для отвода тепла от транзисторов синхронного выпрямителя используются два радиатора. Выходные LC-фильтры, расположенные непосредственно перед разъемами, защищают устройство от помех по шине питания. Все дроссели и конденсаторы дополнительно крепятся к плате силиконом.

Платы соединены между собой не пайкой, а разъемами. Это несколько упрощает и ускоряет монтаж блока при сборке и облегчает ремонт и диагностику. Также, несколько уменьшается вероятность "холодной пайки", но при качественной сборке это несущественный плюс. На проводах видим ферритовое колечко, затянутое в термоусадку (это фильтр от ВЧ помех). Обозначения на плате нужны исключительно для монтажа и ремонта, чтобы не перепутать провода и элементы.

Блок супервизора питания выполнен на специализированной микросхеме WT7527V. Данный блок отслеживает параметры выходного напряжения и тока и сигнализирует о перегрузке. Связь со схемой управления на "горячей" стороне осуществляется оптронами для обеспечения надежной гальванической развязки между сетью и выходными напряжениями. Три оптрона серии PC817 расположены в центре платы. В левом нижнем углу распаян сдвоенный компаратор AS393.

Клеммы L и N - это входы сетевого напряжения. Черный элемент округлой формы в термоусадке это NTC-терморезистор, он ограничивает бросок тока при заряде конденсаторов фильтра. Желтый элемент округлой формы в термоусадке это варистор, он защищает от повышения сетевого напряжения, замыкая цепь на себя, обеспечивая тем самым время для срабатывания предохранителя. Следом распаян дроссель, который вместе с Х-конденсаторами, синфазным дросселем и Y-конденсаторами в термоусадке является частью многозвенного входного фильтра.

Микросхема с обозначением ICE2QR4765 - квазирезонансный ШИМ-контроллер источника питания собственных нужд.

Мощное реле с обозначением HF115FD шунтирует NTC-термистор, что позволяет избегать излишнего нагрева и повышает КПД.

Далее видим Х-конденсаторы входного фильтра блока питания, подавляют симметричные помехи.

После входного фильтра расположены два диодных моста LVB 2560 на общем радиаторе, это сетевой выпрямитель. Диодные мосты включены параллельно для увеличения пропускаемого тока. Следом расположен входной полипропиленовый неполярный конденсатор FPS2W225 корректора коэффициента мощности и силовой дроссель.

Слева направо расположены: трансформатор источника питания внутренних нужд, основной силовой трансформатор и дроссель для LLC топологии силовой части. Все элементы выполнены качественно, заизолированы и проклеены силиконом для защиты от вибрации.

Четыре транзистора IPP50R250CP резонансного моста LLC преобразователя закреплены на радиаторах правильно, через термопрокладку и термопасту. На затворе расположено ферритовое кольцо, закрепленное к корпусу транзистора силиконом. Прижим осуществляется винтом с гровером через изолирующую шайбу. Рядом находится полипропиленовый конденсатор силового резонансного контура.

На радиаторе расположен высоковольтный диод Шоттки C3D08060 и три полевых транзистора IPW60R165CP фирмы Infineon. Диод играет роль выпрямителя, а транзисторы это ключи корректора коэффициента мощности. Все элементы закреплены на радиаторе правильно, через термопрокладку и термопасту. На затворах у транзисторов ферритовые кольца предохраняющие транзисторы от помех по входу.

На следующем изображении видим японские конденсаторы Nippon Chemi-con номиналом 420В 330мкФ, которые являются выходным фильтром ККМ.

Управление силовой части построено на специализированной микросхеме CM6901. В данном блоке этот контроллер управляет LLC резонансным мостовым преобразователем.

Контроллер ККМ (NPC1654), установлен на отдельной плате.

С обратной стороны платы видно, что все силовые дорожки имеют дополнительную пропайку. Горячая и холодная стороны разделены защитными вырезами в плате для исключения токов утечки. Монтаж осуществлён хорошо, за исключением того, что заметны остатки паяльного флюса.

За резиновой накладкой находятся два токоизмерительных резистора с номиналом 30 мОм. Данные элементы выполняют функцию датчика тока корректора коэффициента мощности.

Для повышение общего значения КПД блока питания используется импульсное управление вентилятором, которое построено на микросхеме APW9008S. Кроме того, с обратной стороны расположены четыре N-канальных полевых транзистора синхронного выпрямителя шины питания +12В. Микросхема AME5268 является понижающим преобразователем.

Тестирование

Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.

В данном источнике питания характеристики упорно стремятся к идеальным при высоком, относительно старых топологий, КПД, значение которого в оптимальном режиме достигает 93,4%. Отклонения напряжений от номинала малы, при изменении нагрузки напряжение меняется настолько мало, что не понятно, это огрехи обратной связи или просто падение на проводах. В блоке применена самая передовая на сегодняшний день схемотехника. Резонансная силовая часть, синхронный выпрямитель, формирование дополнительных напряжений отдельным DC-DС преобразователем, многозвенный входной фильтр, хорошее охлаждение элементов. Все это обеспечивает почти идеальные параметры выходных напряжений и малые потери мощности на самом блоке питания.

Заключение

На примере блока питания Snow Silent Series 1050 компания Seasonic в очередной раз продемонстрировала своё умение создавать действительно качественное устройство, способное предоставить необходимый уровень мощности для любой требовательной сборки. Отдельно стоит упомянуть высокое качество компонентной базы и использование самой продвинутой на сегодняшний день топологии. Нельзя не отметить и оригинальный внешний вид, который по достоинству оценят любители белых конфигураций. К несомненным плюсам можно отнести комплект поставки, полностью модульную систему подключения кабелей, плоскую оплётку проводов, высокий уровень КПД и семь лет гарантии. Seasonic SS 1050-XP3 можно смело порекомендовать и тем, кто любит абсолютную тишину. При малых нагрузках вентилятор находится в состоянии покоя, что достигается благодаря наличию гибридного режима работы.

К условным минусам можно отнести длину корпуса, которая составляет 190 мм. Из-за этого у вас могут возникнуть проблемы с совместимостью данной модели с некоторыми компактными корпусами. Кроме того, было бы неплохо снабдить столь выдающуюся модель кабелями белого цвета, чтобы их не пришлось менять или докупать удлинители в оплётке. По сути, единственным неприятным моментом в данном случае является цена, но за все хорошее приходится платить.

Плюсы:

Комплектация;
Внешний вид;
Качество сборки и компонентов;
Полностью модульная система подключения проводов;
Плоская оплётка помогает при укладке кабелей;
Очень высокий показатель КПД;
Предельно малые отклонения напряжений во всем диапазоне изменения нагрузки;
Стабильность работы при полной нагрузке;
Наличие гибридного режима работы вентилятора;
Невысокий уровень шума под нагрузкой;
Семилетняя гарантия от производителя.

Минусы:

Цена, дорогое удовольствие.

По мнению редакции, учитывая все плюсы и минусы, блок питанияSeasonic Snow Silent Series 1050 (SS 1050-XP3) получает награду "Золото".
