Обзор и тест материнской платы ASUS MAXIMUS VIII RANGER

Материнские платы ASUS пользуются заслуженной популярностью во всем мире и на то есть веские причины. Данная компания обладает впечатляющим ассортиментом из самых разнообразных моделей, начиная от бюджетных и заканчивая самыми продвинутыми. Благородя этому, производитель успешно конкурирует на рынке в различных ценовых сегментах. Также, не мало внимания уделяется и игровой тематике, будь то расширенная функциональность или какая-то геймерская атрибутика. С появлением процессоров Intel Skylake, ASUS пополнила специализированную серию ROG несколькими моделями, одну из которых мы сегодня и рассмотрим.

Спецификация

  • Производитель: ASUS;
  • Модель: MAXIMUS VIII RANGER;
  • Сокет: LGA1151;
  • Поддерживаемые процессоры: Core i7/Core i5 (Skylake-S);
  • Чипсет: Intel Z170;
  • Память: 4 x DIMM, до 64GB, DDR3;
  • Слоты расширения: 2 x PCIe 3.0/2.0 x16 (x8+x8), 1 x PCIe 3.0/2.0 x16 (x4), 3 x PCIe 3.0/2.0 x1;
  • Поддержка SATA/RAID: чипсет 6 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10; 2x SATA Express port, M.2 Socket 3 (тип 2242/2260/2280/22110);
  • Сетевой контроллер: Intel I219V;
  • Аудиокодек: ROG SupremeFX 2015;
  • Порты USB: 1 × USB 3.1(Type-A), 1 × USB 3.1(Type-C), 6 × USB 3.0, 8 × USB 2.0;
  • Питание материнской платы: 24 + 8 pin;
  • Разъемы на задней панели: PS/2, 7 × USB, кнопка BIOS Flashback, HDMI, DisplayPort, USB 3.1(Type-C), Ethernet, оптический выход, 5 × аудио разъёмов;
  • Форм-фактор: ATX;
  • Цена: 14000 руб.

Упаковка и комплектация

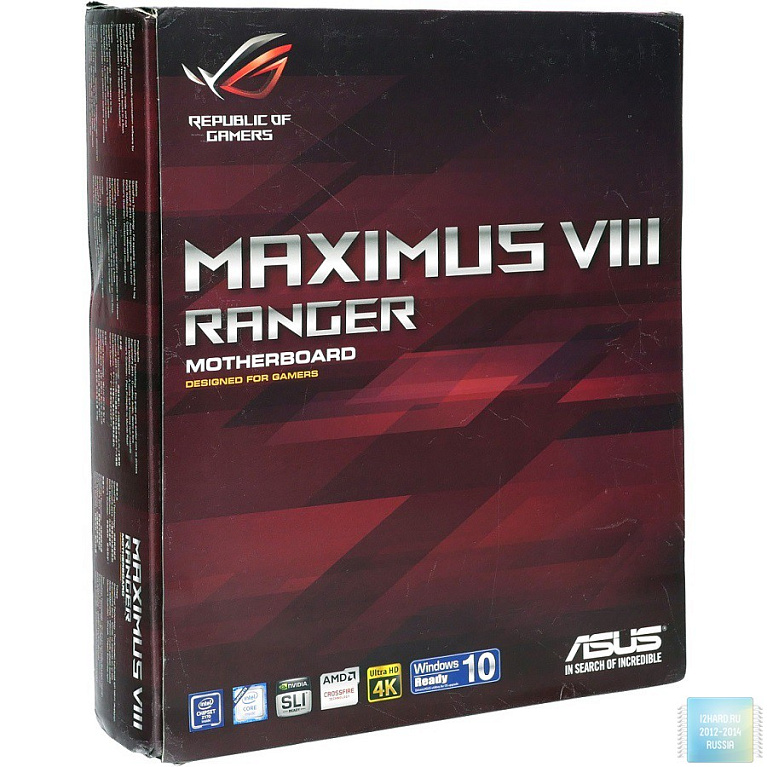

Все материнские платы относящиеся к премиум серии ROG обладают схожим оформлением упаковки. На темно-красном фоне красуется наименование модели, а на обратной части указан ряд ключевых особенностей: звуковая подсистема ROG SupremeFX 2015, наличие портов USB 3.1 (Type-A/ Type-C) и поддержка функции Keybot II. Здесь вы также найдете подробное описание функционала платы и всех портов задней панели, а для получения более полной сводки можно воспользоваться QR-кодом.

Но и на этом еще на все, ведь лицевая часть коробки открывается и позволяет получить еще больше информации по нашей плате. Основной упор сделан на указание составных частей аудио подсистемы, поддержку фирменных технологий на базе сетевого адаптера Intel и описании возможностей Keybot II. Не мало внимания уделено описанию надежности устройства, что достигается благодаря использованию высококачественных компонентов. Если вам и этого мало, то на изображении материнской платы можно ознакомиться с расположением разъемов, портов и всевозможных кнопок.

Перечислим типовой комплект ASUS MAXIMUS VIII RANGER:

  • Подробное руководство пользователя и прочая документация;
  • Набор стикеров для SATA кабелей и клавиатуры;
  • Табличка на дверь «Game ON! You shall not pass»;
  • Мостик SLI;
  • Заглушка на заднюю панель корпуса;
  • Фирменная эмблема и три наклейки тематики ROG;
  • Четыре кабеля SATA 6 Гбит/с;
  • Диск с драйверами и утилитами;
  • Вспомогательная рамка для безопасной установки процессора;
  • Q-коннектор для подключения кабелей с передней панели;
  • Болтик для фиксации платы в разъеме M.2.

Внешний вид и особенности платы

Что же мы видим на примере ASUS MAXIMUS VIII RANGER? Отличный дизайн, который базируется на сочетании черного текстолита со стильными радиаторами. Несмотря на принадлежность к такой выдающейся серии, форм-фактор платы подчиняется классическим канонам ATX (305 х 244 мм). Все это способствует совместимости материнской платы с любой производительной конфигурацией.

Производитель старается придерживаться концепции DIY (Do It Yourself). Поэтому, весь набор разъемов, всевозможных портов и кнопок расположен таким образом, чтобы максимально облегчить сборку ПК и сделать удобным процесс дальнейшей эксплуатации устройства.

Перейдём к интерфейсной панели, которая включает в себя:

  • 1 x PS/2 для подключения мыши/клавиатуры;
  • 2 x USB 2.0;
  • Кнопка BIOS Flashback (обновление БИОСа с USB-носителя через специальный порт);
  • 2 x USB 2.0;
  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x USB 3.1 (Type-A);
  • 1 x USB 3.1 (Type-C);
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 1 x оптический выход;
  • 5 x аудио разъемов.

Для дополнительного питания предусмотрено наличие коннектора 8-пин.

Далее видим 4-х штырьковые коннекторы CPU_OPT, CPU_FAN для подключения процессорного кулера и W_Pump для питания помпы СВО. Немного левее расположены элементы с обозначением PA102FDG - это P-канальные полевые транзисторы с управлением логическим уровнем, что позволяет напрямую управлять транзистором без дополнительных драйверов. Благодаря их наличию, через ASUS Fan Xpert 3 выполняется автоподстройка вентиляторов.

Для оперативной памяти доступно 4 слота с возможностью установки до 64 Гб. Заявлена поддержка широкого спектра частот от 2133 МГц до «заоблачных» 3400 МГц в режиме разгона. Защелка на каждом слоте только одна, с другой стороны предусмотрен фиксатор. Подобный подход существенно облегчает установку оперативной памяти, достаточно вспомнить ситуацию, когда установленная видеокарта блокировала нижние защелки.

Рядом с кнопкой MemOK! расположен цифровой дисплей POST-кодов. Элементы с маркировкой NTMFS4C09N это силовые транзисторы компании On Semiconductor, а под маркировкой AS358M скрываются два маломощных операционных усилителя. Кроме того, рядом находится 4-х контактный разъем CHA_FAN4 для подключения корпусного вентилятора.

Около коннектора на 24-пин расположен разъем для вывода двух портов USB 3.0 на переднюю панель и 4-х контактный разъем CHA_FAN2 для подключения корпусного вентилятора. Также, отмечу наличие индикаторов CPU/DRAM/VGA/BOOT_DEVICE, которые пригодятся для выявления неисправности при начальной инициализации системы.

Все шесть портов SATA 6 Гбит/с базируются на интегрированном в родной чипсет контроллере. При этом, два из них отдельные, а четыре оставшихся входят в состав двух SATA Express. Заявлена поддержка Raid 0, 1, 5, 10.

Чуть ниже радиатора находится разъем M.2, который позволяет подключать совместимые устройства различного типоразмера (2242/2260/2280/22110).

На нижней кромке справа расположено:

  • Panel – подключение коннекторов корпусной панели;
  • EXT_FAN – разъем для Fan Extension Card (плата с дополнительными портами под вентиляторы);
  • CHA_FAN3 – разъем для вентилятора;
  • USB3_34 – коннектор USB 3.0;
  • USB1314/USB1112 – коннекторы USB 2.0;
  • ROG_EXT – порт для подключения ASUS ROG панелей.

Здесь же находится VBOOT_TEST и LN2_Mode, который служит для устранения Cold Bug.

На нижней кромке слева можно обнаружить:

  • TPM – разъем для TPM модуля (повышение безопасности системы);
  • CLR_CMOS – полный сброс всех настроек БИОС;
  • RESET – кнопка перезагрузки системы;
  • START – кнопка включения системы;
  • TB_Header – необходим для подключения фирменной платы расширения ThunderboltEX;
  • AAFP – вывод звука не переднюю панель.

Под кожухом с надписью SupremeFX спрятан восьмиканальный звуковой аудиокодек Realtek ALC1150. Чуть ниже расположен элемент TI R4580I, который представляет собой сдвоенный операционный усилитель специально предназначенный для работы со звуковым диапазоном. Итоговую картину дополняют аудио-конденсаторы компании Nichicon и ЦАП ESS ES9023P.

Контроллер с ROG 035-A2 необходим для использования специализированных функциональных панелей.

Микросхема TPU (TurboV Processing Unit) – отвечает за функцию автоматического разгона процессора. Левее расположена микросхема BIOS и флеш память с обозначением Winbound W25Q128FV. Чуть выше находится элемент с маркировкой IDT 6V41538NLG – представляет собой генератор тактовой частоты, на базе которого реализована технология ASUS PRO Clock. Благодаря этому появляется возможность разгонять процессор повышая значение шины BLCK.

Для плат расширения предусмотрено 2 x PCIe 3.0/2.0 x16 (x8+x8), 1 x PCIe 3.0/2.0 x16 (x4), 3 x PCIe 3.0/2.0 x1. Поддержка NVIDIA SLI и AMD CrossFireX позволит создавать конфигурации с несколькими графическими ускорителями. Приятным моментом здесь является то, что можно использовать две трёхслотовые видеокарты и при этом останется еще один слот для установки звуковой карты или другой платы расширения.

За распределение пропускной способности шин PCI-e ответственны специализированные мультиплексоры ASM1480 производства ASMedia.

Неподалеку от интегрированного звукового кодека распаян контроллер Nuvoton NCT6793D, который отвечает за работу устройств ввода/вывода и системный мониторинг.

В качестве сетевого контроллера используется Intel I219V.

Вблизи слота PCIe x1 расположен 4-х контактный разъем для вентилятора CHA_FAN1 и 2-х контактный разъем T_Sensor для подключения кабеля с термистором.

За охлаждение чипсета и силовых транзисторов отвечают соответствующие радиаторы. Два радиатора расположенные в околосокетном пространстве и радиатор для системной логики Z170 посажены на шурупы. Для более эффективной теплопередачи используются специальные термопрокладки.

Новейший набор системной логики Intel Z170 визуально мало чем отличается от того же Intel Z97. Важной особенностью в данном случае является то, что контроллер напряжения питания для процессоров перенесён на материнскую плату, что безусловно оценят любители разгона.

Наличие портов стандарта USB 3.1 обеспечено сторонним контроллером ASMedia с маркировкой ASM1142. Совсем рядом можно обнаружить микросхему Etron EJ179V, которая ответственна за реализацию коннектора USB 3.1 (Type-C). Правее распаян чип ASM1442K, который выполняет функцию преобразователя сигнала и ответственен за переключение между видеовыходами HDMI и DisplayPort.

Подсистема питания под управлением контроллера DIGI+ ASP1400B выполнена по 10-ти фазной схеме. В качестве силовых ключей используются транзисторные сборки Texas Instruments 87350D.

Звуковой тракт снабжен красной подсветкой, включена поддержка разнообразных эффектов. Реализация подсветки весомый плюс в сторону игровой направленности, так как часть корпусов снабжена прозрачным окном, с помощью которого можно любоваться на свою компьютерную сборку.

Настройки UEFI BIOS

Упрощенный режим BIOS озаглавлен EZ-Mode. Здесь доступна базовая информация о состоянии системы, есть возможность автоматического разгона с помощью EZ Tuning Wizard или настройка работы подключенных вентиляторов через Q-Fan Control. Также здесь доступен выбор загрузочного устройства, можно сменить язык или установить дату. Кстати о русификации меню, оно по-прежнему далеко от совершенства, поэтому рекомендую пользоваться английской версией.

Самое интересное раскрывается при переходе в режим Advanced Mode. Первая вкладка «My Favorites» по умолчанию пуста, с ее помощью вы можете создать кастомизированное окошко с нужным набором параметров. Если раньше окно было пустым, то теперь производитель создал собственную заготовку и снабдил данную страничку типовым набором опций, которые могут пригодиться при разгоне. Вкладка «Main» – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.

Вкладка «Extreme Tweaker» – включает в себя все настройки необходимые для разгона (изменение напряжения питания процессора и памяти, установка множителя процессора, таймингов и частоты памяти и т.д.). Кроме того, здесь присутствует мониторинг всевозможных значений питающего напряжения.

Вкладка «Advanced» содержит весь остальной перечень опций, не влияющих на разгон. Здесь можно изменить настройки энергосбережения процессора, отключить турбо режим или Hyper-threading, настроить работу SATA портов, сконфигурировать параметры встроенного графического контроллера, отключить подсветку и многое другое.

Вкладка «Monitor» – мониторинг показателей температуры и напряжения, а также контроль вращения скорости вентиляторов.

Вкладка «Boot» предоставляет ряд параметров по оптимизации загрузки и позволяет настроить приоритет между накопителями.

Вкладка «Tool» – в данной вкладке можно обновить БИОС, подгрузить предварительно сохраненный профиль с настройками системы или произвести полноценную очистку с твердотельного накопителя (Secure Erase).

Вкладка «Exit» – выход с сохранением измененных параметров или откат на заводские настройки. Обращу ваше внимание также на Quick Note, который пригодится для кратких заметок.

Фирменные утилиты

Все необходимое и даже больше доступно для скачивания с официального сайта производителя. Основой является программный пакет Ai Suite3.

Для быстрого и удобного переключения между нужными опциями производитель ввел дополнительное меню, которое выходит по клику.

Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентилдяторов и прочего. Обратите ваше внимание на кнопку 5-Way Optimization, которая поможет настроить автоматическом режиме производительность вашей системы.

Раздел TPU – открывает доступ к изменению множителя и напряжения питания процессора, а также позволяет увеличить частоту и питающее напряжение встроенного графического контроллера.

Turbo App – автоматическая настройка производительности системы (включая сетевой приоритет и конфигурацию аудионастроек) для выбранного приложения.

Раздел EPU – порадует любителей экономить на электроэнергии, так как позволяет изменять настройки способствующие повышению эффективности энергосбережения системы.

Fan Expert 3 – регулировка работы подключенных вентиляторов, можно настроить вручную или выбрать из готовых вариантов (тихий/стандартный/турбо/полная скорость).

Digi+ VRM – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки встроенного в процессор графического чипа.

Ai Charger+ – быстрая подзарядка iPod, iPhone, iPad и других мобильных устройств с поддержкой функции BC 1.1.

USB 3.1 Boost – ускорение передачи информации через порт USB 3.1.

EZ Update – обновление БИОС через интернет.

System Information – общая информация о состоянии системы.

Mobo Connect – приложение, которое позволяет синхронизировать клавиатуру/мышь подключённые к компьютеру с другими мобильными устройствами.

USB BIOS Flashback – проверка и сохранение последней версии BIOS на флеш-накопитель для последующего обновления.

Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения.

Version – информирует о версии каждой установленной утилиты.

Далее рассмотрим остальной набор вспомогательных утилит.

Asus Boot Setting – содержит две функции, включение быстрой загрузки системы без повторного прохода инициализации и прямой вход в BIOS при перезагрузке без нажатия соответствующей клавиши.

Asus Webstorage – открывает доступ к облачному сервису для хранения вашей информации.

Asus Media Streamer – позволит наслаждаться любым контентом не только на вашем компьютере но и на любом другом совместимом устройстве. Для исправной работы потребуется установка ASUS HomeCloud, при этом не забудьте активировать функцию DLNA на стороннем устройстве.

Если вы обладатель заурядной клавиатуры, то не стоит отчаиваться, приложение KeyBot позволит запрограммировать клавиши с F1 по F12. Тем самым вы расширите функциональные возможности клавиатуры и получите доступ к макро командам.

Mem TweakIt – утилита для тонкой подстройки таймингов оперативной памяти, что может благотворно сказаться на разгоне.

Asus PC Diagnostics – предоставляет основную информацию о компьютере и используемых компонентах, а также обладает встроенным стресс – тестом для проверки стабильности системы.

Asus RAMDisk – выделяет часть оперативной памяти для создания подобия HDD, что позволяет существенно снизить скорость загрузки файлов находящихся в выделенной области. Актуально при наличии большого объема оперативной памяти – 32-64 Гб.

Asus RAMCache – выделяет часть оперативной памяти в качестве кэша для HDD, что положительным образом сказывается на скорости загрузки наиболее часто используемых приложений.

GameFirst III – сетевой монитор с готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

Sonic Radar II – вспомогательное приложение, позволяющее более тонко настроить эквалайзер для требуемого игрового сценария. Улучшение достигается за счет выделения определенного частотного диапазона. К примеру, из готовых профилей можно выбрать High Range, это позволит более отчетливо слышать стрельбу/шаги/бег.

Asus Mini Bar – маленькая и удобная утилита, которая позволяет осуществить быстрый доступ к разделам Fan Expert 3/EPU/PC Cleaner, которые являются частью Ai Suite3.

EZ Update – обновление БИОС через интернет.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6700K (4000 МГц);
  • Материнская плата: ASUS MAXIMUS VIII RANGER;
  • Кулер: CRYORIG H7;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
  • Видеокарта: Palit GeForce GTX 980 Ti Super JetStream;
  • Накопитель SSD: Samsung 840 Pro 240 Гбайт;
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания: Thermaltake Toughpower Grand 1200W Platinum;
  • Корпус: NZXT Switch 810;
  • Монитор: VIEWSONIC VP2770-LED;
  • Операционная система: Windows 7 64-bit Service Pack 1;
  • Драйвера: GeForce 355.82.

В качестве центрального процессора использовался Intel Core i7-6700K. Роль термоинтерфейса была возложена наArctic Cooling MX-2.

Разгон и тестирование

Было решено сравнить производительность процессора в двух случаях, при работе на частоте 4000 МГц и в режиме разгона. С помощью материнской платы ASUS MAXIMUS VIII RANGER удалось повысить частоту процессора на 17%, она составила 4700 МГц. Такой результат был достигнут при выставлении настроек напряжения питания процессора вручную до значения 1.45В. Другой способ разгона доступен при повышении частоты шины BCLK, но следует делать это аккуратно, так как она связана с другими шинами. Разогнать процессоры без литеры K в названии посредством BCLK у вас не получится, так как данная возможность по сути заблокирована.

Предлагаю ознакомиться с результатами различных тестовых приложений.

Благодаря возможности разгона мы получаем заметную прибавку к производительности во всех тестовых приложениях. Но не следует забывать о безопасности разгона, поэтому старайтесь не превышать допустимые значения по тому или иному параметру. Помимо этого, какого-то существенного разброса в полученных значениях между разными материнскими платами не будет, так как скорость работы в данном случае зависит только от процессора. С другой стороны, материнская плата напрямую влияет на разгон, а значит, в какой-то мере и на производительность.

Заключение

Добавив в ассортимент MAXIMUS VIII RANGER компания ASUS пошла на встречу продвинутым геймерам и энтузиастам. Дело в том, что цена на данную модель находится на вполне доступном уровне, если учесть принадлежность рассматриваемой материнской платы к премиум серии Republic of Gamers. При этом, функционал платы настолько обширен, что её можно смело порекомендовать к покупке. Также, стоит отметить удачный дизайн устройства, благодаря чему оно станет достойным украшением любой игровой сборки или моддинг проекта.

Плюсы:

  • Отличная функциональность;
  • Удачный дизайн;
  • Достаточный набор опций для разгона;
  • Высокая надежность в следствии использования качественных компонентов;
  • Приятный звук от встроенного аудиокодека;
  • Наличие разъема M.2 (Socket 3);
  • Наличие разъема SATA Express;
  • Наличие портов USB 3.1 (Type-A/Type-C);
  • Поддержка CrossFire и SLI в режиме x8+x8;
  • Возможность гибкой регулировки подключенных вентиляторов;
  • Подсветка звукового тракта с поддержкой разнообразных эффектов;
  • Цена.

Минусы:

  • Отсутствие возможности одновременного использования M.2 (Socket 3) и SATA port 1 (SATA6G_12);
  • Третий слот PCIe x16 (PCIEX4_3) работает в режиме 2х в случае использовании слотов PCIe x1 (PCIEX1_2 и PCIEX1_3).

По мнению редакции, учитывая все плюсы и минусы, материнская плата ASUS MAXIMUS VIII RANGER получает награду "Золото".
