Обзор и тестирование блока питания Fractal Design Integra M 650W

Шведская компанияFractal Designв начале этого года обновила серию блоков питания Integra. На смену Integra R2 пришли модели Integra M. Они обзавелись частично модульными кабелями и сменили OEM-производителя. Все модели поддерживают стандарт 80 PLUS Bronze. К нам в редакцию попал блок питанияFractal Design INTEGRA Mна 650 Вт. Такой уровень мощности будет с запасом обеспечивать потребности в энергоснабжении любого домашнего компьютера с одной видеокартой. А хороший баланс между ценой и качеством, которым славятся БП этого производителя, делают эту модель хорошим вариантом для покупки.

Технические характеристики

  • Сертификат 80PLUS® - Bronze
  • Отстегивающиеся кабели - Да
  • Тип отстегивающегося кабеля - Полностью черные плоские кабели
  • Тип вентилятора - 120-мм, подшипник скольжения, терморегулируемый
  • Максимальная рабочая температура при полной нагрузке - 40°C, 50°C при нагрузке 80%
  • Полная совместимость с ЦП Intel Haswell C6/C7 - Да
  • Гарантия - 3 года
  • Конденсаторы - Тайвань
  • Защита - OPP / OVP / UVP / SCP
  • Срок службы (MTBF) - 100000 часов
  • Соответствие характеристикам блока питания - ATX 2.4 / EPS 2.92
  • Эффективность в режиме ожидания - ErP 2013-совместимый (<0,5 Вт передаваемой мощности на систему)
  • Цвет корпуса - Черный
  • Габариты изделия – 150 × 86 × 140 мм
  • Масса изделия, с отстегивающимися кабелями – 1,63 кг
  • Габариты упаковки Ш x В x Г (мм) – 285 × 202 × 115
  • Масса упаковки (кг) – 1,85

Нагрузочные характеристики:

Для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0.99, что является очень высоким показателем для современных решений этой ценовой категории. Нагрузочный ток 54 А. На «виртуальные» линии она не разделена. На линии +5V ток 20А. И столько же на линии +3.3V.

Диапазон входных напряжений очень большой – от 100 В до 240 В, это отличный показатель для российских сетей.

Упаковка и комплектация

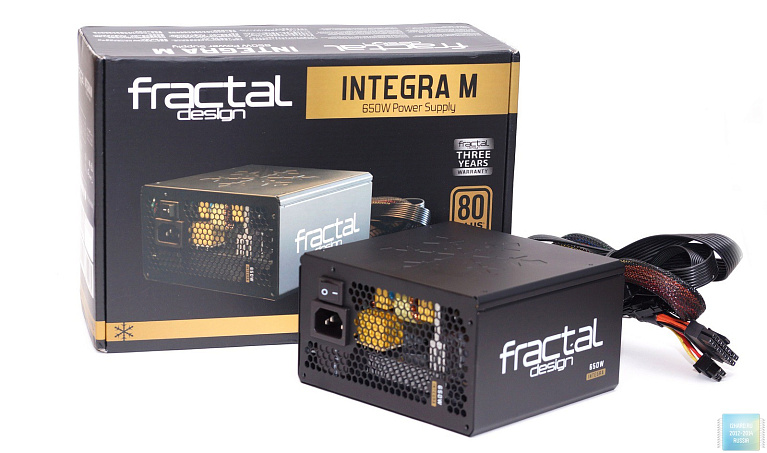

Блок питания упакован в картонную коробку с цветной полиграфией. Черный фон и бронзового цвета вставки, такая расцветка традиционна для упаковки блоков питания этого производителя. Вставки по цвету сертификата. Коробка очень информативна.

Есть вся необходимая информация: нагрузочные характеристики, количество разъемов, в виде графиков указан КПД и уровень шума в зависимости от нагрузки. Нет только указания длины кабелей, кроме ATX12V - его длина в 700 мм отмечается как одна из особенностей.

В коробке мы видим: надежно упакованный в пеноматериал и целлофан блок питания. В отдельном пакете четыре отсоединяемых плоских кабеля. Набор стяжек: пять пластиковых одноразовых и парочка широких, многоразовых на липучках. Четыре винта для крепления к корпусу, шнур питания и руководство пользователя.

Кабели:

Фиксированные:

  • ATX 20+4 pin – 510 мм
  • ATX12V 4+4 pin – 700 мм
  • PCI-E 6+2 pin – 500 + 100 мм

Отстегивающиеся:

  • PCI-E 6+2 pin – 520 + 100 мм
  • Периферия – 400 + 120 мм
  • Два SATA – 400 + 120 + 120 мм и 650 + 120 + 120 мм

Внешний вид

Производитель попытался прибавить оригинальности внешнему виду традиционной коробки. Для этого сделаны скошенными углы на четырех параллельных ребрах. На верхней грани штампованная снежинка. Одной из особенностей данного корпуса является длина в 140 мм, что довольно мало для БП с модульной конструкцией. Такой блок питания вместится в любой корпус без проблем. По бокам наклейки с указанием модели и с нагрузочными характеристиками.

Оригинальности корпусу придает и белый цвет вентилятора, который прячется за непривычной перфорацией, штампованнойв виде сот.

Такая же, но уже традиционная в этом месте, сотовая перфорация на лицевой стороне. Здесь же кнопка включения питания и гнездо подключения сетевого кабеля, дополнительно есть маркировка с обозначением модели и мощности.

По центру задней стенки разместились разъемы для подключения кабелей и отверстие с пластиковой защитой, для выхода фиксированных кабелей. Сверху есть дополнительные вентиляционные отверстия, что встречается крайне редко. Несколько наклеек повествует о различных тестовых испытаниях данного БП на заводе. Разъемов всего четыре: три для подключения кабелей питания периферии, и один белого цвета, для питания второй видеокарты.

Основной кабель, для питания материнской платы, в пластиковой оплетке. Два других кабеля плоские, черного цвета.

Охлаждение

За охлаждение отвечает 120 мм вентилятор, маркировки на нем нет.

Крепится вентилятор к крышке, как обычно бывает, не на винты, а на резиновые гвоздики с пластиковыми фиксаторами. Такой вид крепления должен обеспечивать амортизацию.

Треть вентилятора закрыта пластиковой крышкой, вот она как раз крепится на винты. Вентилятор оказался неожиданно шумным, даже при небольшой нагрузке, но шум на комфортном уровне. При установке снизу корпуса, его практически не будет слышно.

Схемотехника

На печатной плате присутствует маркировка AG-316 - это указывает на ОЕМ-производителя ATNG.

У блока питания, в принципе, стандартная архитектура на основе DC-DC преобразователя.

На входе мы видим солидный фильтр электромагнитных помех, выполненный на основе нескольких звеньев. На самой входной розетке расположились: три X конденсатор, два Y конденсатора и дроссель, эта часть фильтра экранирована фольгой. На плате еще одно звено фильтра: два X конденсатор, четыре Y конденсатора, дроссель и плавкий предохранитель, есть варистор, закрытый термоусадкой.

На радиаторе с оребрением, протянувшемся через всю печатную плату, с краю разместился диодный мост преобразователя - U15K80R. На этом же радиаторе размещены, как силовые элементы корректора мощности, так и транзисторы преобразователя. С краю транзистор SJTA20N60A, остальные элементы с нечитаемой маркировкой.

За радиатором, на краю платы, расположен дроссель корректора мощности.

На отдельной вертикальной плате размещена микросхема управления корректором мощности и основным преобразователем.

В высоковольтной части установлен конденсатор TEAPO на 400 В (330 мкФ), рассчитанный на работу при температурах до 85 °С. Здесь заметна экономия.

После основного трансформатора идет второй радиатор. На нем размещаются четыре диодных сборки – MOSPEC S30D40CS и транзистор на краю. На одном из ребер радиатора мы видим закрепленный термистор.

Узел, отвечающий за формирование линии дежурного питания +5VSB, основан на микросхеме XY6112. Он разместился возле трансформатора дежурного питания.

На выходе фильтр состоит из конденсаторов компании TEAPO, они имеют большую емкость в 3300 мкФ.

Дополнительной фильтрации на плате с блоком модульного подключения кабелей не предусмотрено.

Обратная сторона платы выполнена с множеством перемычек. Здесь же разместилась микросхема контроля напряжений и защиты.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

У данной модели, во всем протестированном диапазоне мощности, отсутствуют отклонения свыше пяти процентов.

Настораживает значительное завышение напряжений по каналам +5 и +3.3 В, под нагрузкой показатели увеличиваются на 4% по каналу +5 В, и почти на 5% по каналу +3.3 В. что очень близко к критическим показаниям.

Отклонения по каналу +12 В — в пределах двух процентов от номинала, нагрузочная способность данного канала высокая. Как заметно по графику, при росте нагрузки происходит не уменьшение, а увеличение напряжения.

Тестирование КПД демонстрирует значения, с запасом соответствующие стандарту 80 PLUS Bronze: при 20% - КПД 81%, при 50% -85%, при 100% - 81%.

Заключение

МодельFractal Design Integra M 650W, впрочем, как и ее предшественник R2, получилась достаточно неоднозначная, но все-таки положительные моменты преобладают. Стоит обратить внимание и стоимость продукта, которая составляет на сегодня чуть больше 5000 рублей.

За эти деньги покупатель получает компактный корпус в 140 мм длиной с частично модульными кабелями. Кабели комфортной длины и со всеми необходимыми разъемами в достаточном количестве, можно даже запитать парочку не очень прожорливых видеокарт. Мощности блока питания в 650 Вт достаточно для любого современного компьютера с одной видеокартой вплоть до топовой. КПД хорошо вписывается в стандарт 80 PLUS Bronze. А также, у Integra M приятный и оригинальный внешний вид.

А вот стабильность напряжений, хоть и вписывается в стандарт АТХ, но по линиям +5 и +3.3 В, находится на грани допустимых. По линии +12 В, все намного лучше, именно этот канал несет на себе и наибольшую нагрузку в современном компьютере.

Еще одно замечание к данному БП – не самая удачная акустическая эргономика, под нагрузкой он довольно шумный.

В целом же, по своим техническим и эксплуатационным характеристикамFractal Design Integra M 650Wнаходится на уровне выше среднего и может составить серьезную конкуренцию блокам питания данной мощности, но только в этом ценовом диапазоне.

Плюсы:

  • Наличие сертификата 80 PLUS Bronze;
  • Качественная сборка;
  • Частично модульная система;
  • Достаточное количество разъемов для периферии;
  • Длинные, мягкие, плоские кабеля;
  • Высокая мощность;
  • Большой диапазон входных напряжений;
  • Наличие активного корректора коэффициента мощности (APFC);
  • Стабилизация напряжений вписывается в стандарт;
  • Высокая нагрузочная способность +12 В канала;
  • Компактный размер корпуса.

Минусы:

  • Завышенные напряжения по линиям +5 и +3.3 В;
  • Экономия на конденсаторах;
  • Шумный вентилятор.
