Обзор и тестирование корпуса Fractal Design Core 3500

Компания Fractal известна своими качественными корпусами. Линейка Core ориентирована на массовый рынок, корпуса этой серии сочетают в себе доступную цену и практичность. Нам на тестирование был представлен старший корпус из этой серии - Core 3500 с окном.

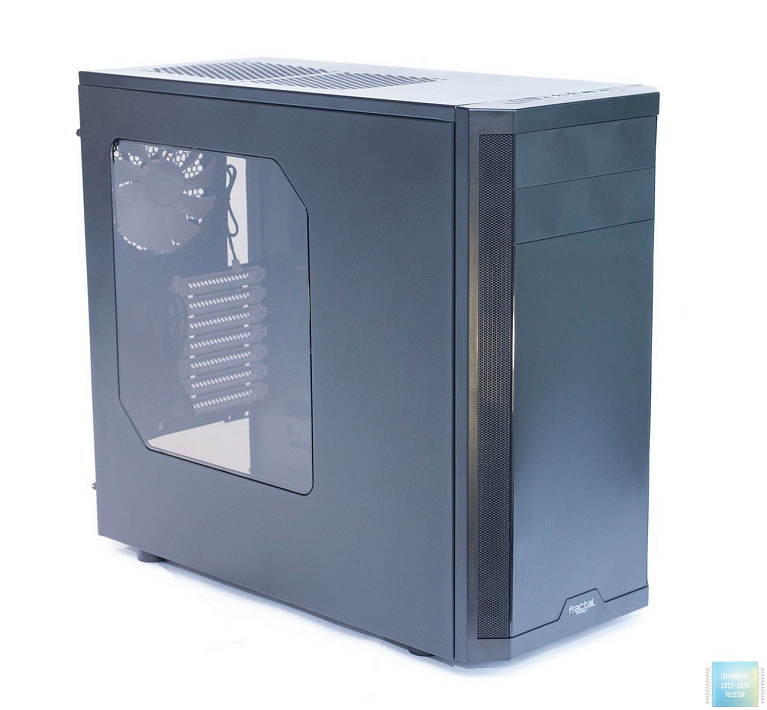

Fractal Design Core 3500 — это широкий корпус форм-фактора ATX, среднего размера, башенного типа.

Давайте посмотрим, насколько он хорош для сборки производительного игрового компьютера. По виду - это простой, стандартный корпус без изысков в дизайне. Но настоящему геймеру это и не важно. Главное, хорошо ли себя будет в нем чувствовать наше «железо»? Удобство, простор и комфортные климатические условия – вот что нас интересует.

Характеристики

  • Поддержка материнских плат форм-фактора ATX, E-ATX (шириной до 295 мм), Micro ATX, Mini ITX.
  • 2 лотка для приводов формата 5,25".
  • 4 лотка для дисков формата 3,5" (совместимы с твердотельными дисками).
  • 2 посадочных места для твердотельных дисков 2,5" за поддоном материнской платы.
  • 7 разъемов расширения.
  • В четыре верхних слота возможна установка видеокарт длиной до 430 мм.
  • В три нижних слота возможна установка плат длиной до 295 мм.
  • Поддержка систем охлаждения: 6 посадочных мест для вентиляторов (три вентилятора серии Silent R2 в комплекте).
  • Фильтры на передней и нижней поверхностях корпуса.
  • Устройства охлаждения CPU высотой до 180 мм.
  • Встроенный контроллер вентиляторов на три положения.
  • Поддерживаются блоки питания ATX длиной до 170 мм при расположении вентилятора в основной нижней части корпуса рядом с 140-мм вентилятором. Если посадочное место для вентилятора не задействовано, возможна установка более длинных блоков питания.
  • Включает большое тонированное окно на 270 × 290 мм.
  • Пространство за материнской платой высотой 22 мм для прокладки кабелей.
  • Толщина боковых стенок 0,7 мм.
  • Толстые резиновые прокладки на всех отверстиях крепления материнской платы.
  • Цвет черный.
  • Габариты корпуса (Ш × В × Г): 233 x 451 x 517 мм.
  • Масса нетто: 8,6 кг.
  • Габариты упаковки (Ш × В × Г): 322 x 625 x 540 мм.
  • Масса упаковки: 10,1 кг.

Упаковка и комплектация

Большая тяжелая картонная коробка с ручками для транспортировки. Характерное для бюджетной упаковки отсутствие цветной полиграфии. Зато все информативно: наименование изделия, внешний вид изделия, внутренний вид с указанием основных особенностей и подробная спецификация. Корпус надежно упакован в целлофан и зафиксирован в коробке пенопластовыми вставками. Упаковка надежная, корпус к нам добрался почтой России без повреждений, только местами поцарапался картон. Окно корпуса заботливо оклеено с обеих сторон пленкой.

Внутри корпуса зафиксирована коробочка с комплектацией:

  • Стойки для материнской платы – 9 шт;
  • Винты для установки материнской платы - 9 шт;
  • Ключ для вкручивания стоек – 1 шт;
  • Винты для фиксации БП – 4 шт;
  • Винты с большими головками для установки HDD – 16 шт;
  • Винты для привода или SSD – 24 шт;
  • Винты для привода с накатанной головкой – 8 шт;
  • Винты длинные для вентилятора – 4 шт;
  • Стяжки пластиковые – 6 шт;
  • Подробная иллюстрированная инструкция – 2 шт.

Корпус укомплектован тремя 140-мм вентиляторами Silent Series R2 с белыми лопастями, хотя компания уже и выпускает модели R3, но корпус решили оснастить устаревшим вариантом.

Внешний вид

На первый взгляд перед нами обычная черная призма компьютерного корпуса. Лишь немного украшают корпус белые лопасти вентиляторов и белые заглушки в слотах расширения. Первым делом отмечаем приличную ширину корпуса и тонированное окно сбоку.

Но давайте рассмотрим корпус подробнее, может, и обнаружим что-то интересное.

Передняя панель имеет скошенные углы, здесь расположились мелкоячеистые металлические вставки. За ними прячутся несъемные фильтры. В верхней части панели два отсека на 5,25". Вся поверхность передней панели матовая, пластик текстурирован под неотшлифованный алюминий. Визуально он и воспринимается как металлический.

В нижней находится части логотип компании. Вся панель легко снимается, можно без проблем очистить противопылевые фильтры. За панелью установлен 140-мм вентилятор, и есть место под еще один.

Сверху у корпуса мы видим крупную перфорацию в виде сот. Здесь можно установить два 140-мм вентилятора, один уже установлен изначально. Сверху же разместилась и интерфейсная панель. Кнопка включения с подсветкой, кнопка перезагрузки, индикатор активности жесткого диска, два аудио разъема и два USB порта третьей ревизии.

Правый бок ничем не примечателен, а вот на левой крышке разместилось большое акриловое окно. Окно надежно зафиксировано металлическими зажимами. Возможна его замена, если отогнуть фиксирующие зажимы, то акрил можно снять.

Сзади видим установленный вентилятор на 140-мм. В верхней части перфорация.

Справа от слотов расширения корпус без перфораций, здесь мы видим трехпозиционный переключатель регулятора скорости вращения вентиляторов.

Установка блока питания традиционна для современных корпусов - снизу, под ним мы видим выдвигающийся противопылевый фильтр.

Боковые крышки фиксируются винтами, имеются выступающие ручки для их извлечения.

Снизу расположен большой пластиковый фильтр, закрепленный в полозьях, он закрывает два вентиляционных отверстия: под БП и под дополнительный вентилятор. По периметру разместились четыре крупные круглые пластиковые ножки, высотой 15 мм.

Интерьер и особенности сборки

Сняв боковую крышку, мы видим довольно просторный интерьер. Шасси под установку материнской платы занимает всего две трети по длине корпуса. Ребра жесткости проштампованы довольно глубоко, за счет этого шасси не деформируется и не прогибается, металл здесь немного толще, чем остальные части корпуса.

В шасси имеются крупные отверстия с резиновыми вставками для кабелей. И даже в верхней части имеются два таких отверстия. Чаще при сборках ПК приходится вначале продевать кабель питания CPU, и лишь затем прикручивать материнскую плату. В этой модели корпуса такой проблемы нет. В районе CPU большой вырез, опять же без проблем позволяющий менять охлаждение для центрального процессора. Не во всех корпусах он расположен удобно, в моем корпусе иногда приходится откручивать материнскую плату.

Сверху имеются два слота под дисководы, которые фиксируются винтами. В последнее время ими мало кто пользуется, но в этот отсек можно установить, например, панель контроля вращения вентиляторов, или картридер. Вот здесь кроется первая неприятность: в случае установки чего-либо в слот 5,25" снятие передней панели корпуса будет невозможна. А вот сделать данную корзину съемной было бы очень кстати

Как, например, в случае с корзиной для жестких дисков. Она съемная, и если вы используете только SSD накопитель, то ее можно убрать. В корзину можно установить четыре накопителя на 3,5" или на 2,5". Накопители устанавливаются в выдвижных салазках белого цвета. Салазки надежно фиксируются и не дребезжат.

В салазках накопители крепятся снизу на винты с крупной головкой через антивибрационные шайбы.

Крепление SSD накопителя без таких прокладок. Конструкцией корпуса предусмотрена установка двух 2,5" накопителей с обратной стороны шасси, но это крайне неудобно. Они там фиксируются винтами, и делать это нужно до установки материнской платы.

Блок питания, в принципе, можно установить любой длины. Но если у вас БП длинной 180 мм, то внизу не вместится 140-мм вентилятор, можно будет поставить только на 120-мм, или вообще обойтись без вентилятора в этом месте. Под блоком питания наклеены четыре резиновые прокладки, предотвращающие вибрацию.

Перед установкой материнской платы необходимо в соответствующие отверстия ввернуть стойки, для этого можно воспользоваться специальным ключом в виде накидной головки под крестовую отвертку.

Шлейфы с передней панели с маркированными колодками, их подключение не вызовет проблем. Кабель подключения USB 3.0 довольно жесткий, нужно быть аккуратным, и не выломать гнездо подключения на материнской плате, укладывая его за поддоном материнской платы.

При установке плат расширения мешается коннектор подключения проводов к регулятору скорости вентиляторов. Хорошо, что он сделан съемным, и можно его предварительно отсоединить. Расположение регулятора в этом месте вообще довольно неудобно: и тянуться к нему далеко, и провода от него тянуть к вентиляторам неудобно. У регулятора три колодки по два контакта, один кабель короткий, для вентилятора, расположенного рядом, и два длинных. Но мне удалось их спрятать, проложив вдоль корпуса вентилятора.

Для укладки проводов за поддоном материнской платы производитель оставил много места - 22 мм. Здесь без проблем можно разместить любые кабели: хоть плоские, хоть в оплетке.

И даже сильно не утруждать себя с красивой укладкой, крышка закроется без проблем. Вдоль левого края поддона идут два ряда специальных петелек, к которым можно фиксировать провода на стяжки. Полностью открытая с этой стороны корзина HDD дает возможность легкого доступа к накопителям.

Тестовая конфигурация

  • Процессор i7 3770, 4.1 ГГц
  • Охлаждение - Corsair Hydro Series H105
  • Материнская плата - GIGABYTE GA-Z77X-UD3H
  • Видеокарта – GigaByte AMD Radeon R9280 × 2
  • Память - DDR3 2133MHz Kingston HyperX Savage 2 × 8 ГБ
  • Блок питания - Corsair RM750
  • Диск под систему - Seagate 600 SSD 480 ГБ
  • HDD – два диска WD по 3 ГБ
  • ОС – Windows 8.1 64bit

Беспокоила возможность установки радиатора СВО, его толщина вместе с вентиляторами 60 мм. Но радиатор встал без проблем, не перекрыв при этом доступ к защелкам оперативной памяти. И, как видно на фото, по бокам от радиатора есть запас места. Как вариант можно установить вентиляторы снизу, а не сверху. Правда металл верхней крышки под тяжестью радиатора немного прогибается, при такой ширине корпуса ему не хватает жесткости, парочка ребер снизу поперек были бы кстати.

Если же вы захотите воспользоваться обычным башенным кулером, то в корпус можно смело приобретать кулер высотой до 180 мм.

Комплектный верхний вентилятор был поставлен спереди, напротив корзины с жесткими дисками, их там два, и дополнительный обдув им не помешает.

Установить этот вентилятор снизу не получится, так как длина блока питания RM750- 180 мм. Блок питания полностью модульный, с плоскими кабелями, что обеспечило аккуратную укладку.

В системе используется две видеокарты, по длине они входят с запасом. Два вентилятора, расположенные напротив друг друга, по идее должны хорошо продувать корпус. Обеспечивая отвод тепла от тандема видеокарт.

Тестирование

Регулятор оборотов вентиляторов работает в трех режимах: L, M, H. Комплектные вентиляторы Silent Series R2 работают в диапазоне 600 – 1000 rpm.

На охлаждение CPU, при использовании СВО, конструкция корпуса и эффективность его вентиляторов повлиять практически не может. Тест программой LinX 0.6.4, в течении 10 минут показал максимальную температуру в 76°С. Температура мониторилась при помощи утилиты RealTemp 3.70. В BIOS было включено автоматическое регулирование оборотов CPU Fan.

Как и ожидалось, изменение режимов работы корпусных вентиляторов никак не повлияло на охлаждение центрального процессора.

Больше всего нас конечно волнует то, как охлаждение корпуса справиться с двумя видеокартами под нагрузкой.

Нагрузим видеокарты программой FurMark V1.10.2. она же нам покажет и температуру.

Как видим, тяжелее всего приходится нижней видеокарте, ее температура на 7°С выше, чем у верхней. Возможно, установка дополнительного вентилятора снизу исправила бы ситуацию. Стоит пояснить, что конструкция охлаждения видеокарт предполагает выброс горячего воздуха вбок, на стенку корпуса. И именно здесь не предусмотрено вентиляционных отверстий, как и нет их на задней стенке, сбоку от видеокарт. Изменение положений переключателей не повлияло на температурный режим видеокарт.

С одиночной видеокартой штатное охлаждение корпуса справиться без проблем. А вот для тандема потребуются модификации. Как вариант убрать корзину HDD. Тогда оба передних вентилятора будут беспрепятственно обдувать видеокарты. Плюс добавить вентилятор на дно корпуса. А жесткие диски можно разместить в корзине для дисководов, используя специальные салазки-переходники.

Эффективность охлаждения жестких дисков оказалась на высоте. Программа CrystalDiskInfo 6.3.0. показала следующие результаты:

Что и следовало ожидать, вентилятор дует непосредственно на корзину с накопителями.

Корпусные вентиляторы, идущие в комплекте очень тихие. Учитывая наличие в корпусе двух не самых тихих систем охлаждения видеокарт от GigaByte, и двух вентиляторов на СВО от Corsair, корпусные вентиляторы в любом из трех режимов не было слышно.

Если бы еще добавить на стенки корпуса шумоизолирующий материал, как в более продвинутых сериях корпусов Fractal. Тогда бы удалось снизить уровень шума. А так корпус в сборе показывал уровень шума 37-38 dB без нагрузки.

После тестов становиться понятно, почему регулятор их оборотов вынесен на заднюю стенку. Вам не придется им часто пользоваться. Как показали тесты: влияние большей скорости на улучшение эффективности охлаждения столь незначительно, что можно выставить минимальный режим L. При этом вентиляторы будут работать на 600 rpm, обеспечивая при этом хорошее охлаждения и оставаясь неслышимыми.

В вечернее время проявила себя одна неприятная особенность – индикатор активности жесткого диска очень яркий, его лучше вообще не подключать, или заклеить.

Заключение

Fractal Design Core 3500 оказался добротным корпусом. Несмотря на скромный внешний вид, он обладает хорошей функциональностью и оснащением. При этом его цена около 5000 рублей.

В таком корпусе можно без проблем собрать производительный игровой компьютер. Есть возможность установить СВО, пару видеокарт и до четырех жестких дисков. В комплекте имеются три тихих вентилятора, регулятор скорости вращения и противопылевые фильтры. Габаритные размеры корпуса позволяют без проблем скрытно уложить все кабеля, поставить любую длинную видеокарту, установить кулер CPU до 180 мм высотой, и использовать блок питания любого размера.

Плюсы:

  • Просторный интерьер;
  • Возможность использовать габаритные комплектующие;
  • Тихие 140-мм вентиляторы;
  • Хорошее охлаждение;
  • Контроллер вращения вентиляторов;
  • Противопылевые фильтры;
  • Удобный монтаж и укладка кабелей;
  • Возможность установки СВО;
  • Крепление HDD через антивибрационные прокладки.

Минусы:

  • Не снимается передняя панель после установки дисковода;
  • Неудобный монтаж SSD за материнской платой;
  • Прогибается верхняя панель;
  • Завышенная цена для модели бюджетной серии.
