16 ноября 2014

Обзор и тест материнской платы ASUS Z97I Plus

ASUS продолжает радовать нас своими новыми моделями материнских плат на базе Z97. Инженеры компании максимально расширили модельный ряд, чтобы соответствовать любым запросам со стороны потенциальных покупателей. Не оставили без внимания и любителей форм-фактора mini-ITX, в угоду которым появилась ASUS Z97I Plus. Данная плата способна удивить своим функционалом не только рядового покупателя, но и бывалого энтузиаста, поэтому,сегодня речь пойдем именно о ней.

Спецификация

Производитель: ASUS;
Модель: ASUS Z97I Plus;
Сокет: LGA1150;
Поддерживаемые процессоры: четвертое и пятое поколение Core i7/Core i5/Core i3/Pentium/Celeron;
Чипсет: Intel Z97;
Память: 2 x DIMM, до 16GB, DDR3;
Слоты расширения: 1 x PCIe 3.0/2.0 x16;
Поддержка SATA/RAID: чипсет 4 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10;
Слот M.2: есть;
Сетевой контроллер: Intel I218V;
Беспроводные сети: Wi-Fi 802.11a/b/g/n/ac;
Поддержка Bluetooth: V4.0;
Аудиокодек: Realtek ALC892;
Порты USB: 6 × USB 3.0, 6 × USB 2.0;
Питание материнской платы: 24 + 8 pin;
Разъемы на задней панели: PS/2, 8 × USB, D-Sub, DVI, HDMI, DisplayPort, Ethernet, оптический выход, 3 × аудио разъёмa.
Форм-фактор: Mini ITX;
Цена: 6000 руб.

Упаковка и комплектация

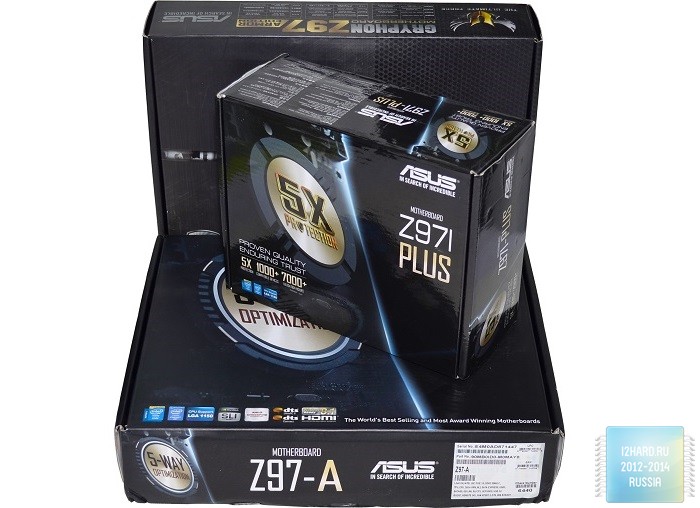

Плата поставляется в плотной картонной коробке, на которую нанесена качественная полиграфия. Дизайн упаковки на лицевой стороне в меру лаконичен и в глаза бросаются только надписи: 5х Protection, 1000+ Compatible Devices и 7000+ Validation Hours.

Рассмотрим каждый параметр по отдельности. 5х Protection включает в себя:

Stable Power Control – стабильный и точный контроль компонентов системы за счет применения цифровых ШИМ-контроллеров;
Overcurrent Protection – предохранители для защиты от высоких токов и токов короткого замыкания;
ESD Guards – защита компонентов системы от электростатического разряда;
High-Quality Solid Caps – использование высококачественных японских конденсаторов;
Stainless Steel Back I/O – изготовление задней интерфейсной панели из нержавеющей стали с покрытием оксида хрома, для увеличения срока службы.

Далее рассмотрим оставшиеся две надписи, которые также продублированы с обратной стороны коробки:

1000+ Compatible Devices – платы проверены на совместимость с более 1000 наименованиями различных комплектующих, при этом ASUS открыто предоставляет Qualified Vendor List для более точной информации.
7000+ Validation Hours – кол-во часов тестирования материнских плат для гарантированной стабильности работы.

Несмотря на все эти красивые заявления, следует относиться к подобным вещам спокойно, ведь, по сути, это часть маркетинга, призванная увеличить продажи. К примеру, никто бы и не подумал подвергать 7000 часам тестов каждую плату, сходящую с конвейера, проверяется лишь пара экземпляров из общей партии. А по поводу совместимости с более чем тысячью наименованиями комплектующих, следует занести в список все обилие моделей жестких дисков, SSD и прочего оборудования, а этого уже не мало. Зато в этот лист предсказуемо не входит все разнообразие систем охлаждения, совместимость с которыми важна в первую очередь.

Внутри два отсека, сверху расположена материнская плата в антистатическом пакете, а под ней располагается все остальное.

В комплект поставки ASUS Z97I Plus включено:

Руководство пользователя;
Диск с драйверами;
Два кабеля SATA 6 Гбит/с (хотя должно быть четыре);
Q-коннекторы для удобного подключения;
Съемная антенна ASUS 2T2R;
Заглушка на заднюю панель.

Внешний вид и особенности платы

Форм-фактор платы соответствует стандарту mini-ITX (170х170 мм). Радиаторы золотистого цвета слегка приукрашивают дизайн устройства.

На печатной плате коричневого цвета мы видим плотную компоновку элементов и в немалой степени этому способствует функционал платы.

Из-за присутствия большого количества элементов с обратной стороны, следует быть внимательным при установке кулера.

На заднюю панель выведены следующие интерфейсы:

1 x PS/2 для подключения клавиатуры/мыши;
1 x DVI;
1 x D-Sub;
1 x HDMI;
1 x DisplayPort;
4 x USB 3.0;
4 x USB 2.0;
1 x LAN (RJ45);
1 x оптический выход;
3 x аудиоразъема.

Со стороны двух слотов памяти, в которые возможна установка двух модулей объемом по 8 Гб с частотой работы вплоть до 3200(O.C.), расположен коннектор для портов USB 3.0, два разъема SATA 6 Гбит/с, коннектор фронтальной панели и разъем для питания 24-pin.

Не обошлось и без клавиши MemOK, которая служит для автоматического подбора параметров памяти при старте системы.

Для подключения вентиляторов доступно три разъема по 4-pin.

Далее расположены:

Микросхема NUVOTON NCT5538D – отвечает за мониторинг температуры, работу порта PS/2 и обеспечивает контроль вентиляторов;
Микросхема Nuvoton 3941S-A – драйвер вентиляторов, отвечает за точную регулировку оборотов;
ШИМ-контроллер Digi+ ASP1257 – регулировка подсистемы питания процессора;
Микросхема ASMedia ASM1442K – отвечает за переключения сигнала между видеовыходами D-Sub, DVI, HDMI, DisplayPort.

Для реализации беспроводных технологий используется модуль Azurewave AW CE123H (Wi-Fi a/b/g/n/ac и Bluetooth 4.0), который подключается в порт mini PCI-e. Если вам не требуется наличие данного модуля, то вместо него можно подключить SSD накопитель с соответствующим разъемом.

Здесь мы видим 8-ми канальный аудиокодек Realtek ALC892, сетевой контроллер Intel I218V, флеш памятьWinbond 25Q64FVSIG, а чуть правее микросхему BIOS.

Разъем для вывода звука на переднюю панель расположен между портом SPDIF и Wi-Fi модулем.

Для экономии места батарейка БИОС устанавливается вертикально.

Силовая часть для питания процессора выполнена по шестифазной схеме. Управляет ими, упомянутый ранее, многофазный ШИМ-контроллер Digi+ ASP1257.

В качестве силовых ключей используются специализированные микросхемы CSD87350Q5D, которые содержат в себе по два силовых полевых N-канальных транзистора, включённых «полумостом» и драйвер этих транзисторов.

Питание памяти реализовано по 2-х фазной схеме, за управление отвечает ШИМ-контроллер Digi+ ASP1103.

Здесь мы видим еще один драйвер вентиляторов Nuvoton 3941S-A.

Разъем M.2 Socket 3 размещен с обратной стороны, поддерживаются SSD накопители типа 2260/2280.

С обратной стороны платы, напротив силовых преобразователей питания контроллера, расположены драйвера полевых транзисторов International Rectifier IR3535M.

Также здесь размещен операционный усилитель GS358S и два мосфета ON Semiconductor NTMFS4C09N.

Круглый радиатор для чипсета посажен на две пластиковые подпружиненные защелки. Более крупный продолговатый радиатор применен для охлаждения силовой части, при этом он крепится двумя болтами и контактирует с элементами через теплопроводные прокладки.

Настройки UEFI BIOS

При входе в БИОС по умолчанию активируется упрощенный режим EZ-Mode, который носит скорее информативный характер. Несмотря на это, здесь вы сможете воспользоваться услугами автоматического разгона и автоматической регулировки вентиляторов, необходимо лишь выбрать одну из нескольких опций отражающих разные сценарии работы.

My Favorites – предоставляет пользователю возможность добавления любых интересных ему настроек в одну вкладку, дабы максимально упростить процесс подбора настроек по разгону.

Main – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.

Ai Tweaker – включает в себя все настройки необходимые для разгона (изменение напряжения питания процессора и памяти, установка множителя процессора, таймингов и частоты памяти и т.д.).

Advanced – содержит весь остальной перечень опций, не влияющих на разгон. Здесь можно изменить настройки энергосбережения процессора, отключить турбо режим или Hyper-threading. Настроить работу SATA портов, сконфигурировать параметры встроенного графического контроллера и многое другое.

Monitor – предоставляет обширную информацию по мониторингу температуры и позволяет настроить сценарий работы подключенных вентиляторов.

Boot – содержит настройки, влияющие на ускорение начального старта системы и опции по выбору приоритета загрузки между устройствами.

Tool – в данной вкладке можно обновить БИОС или подгрузить предварительно сохраненный профиль с настройками системы.

Фирменные утилиты

Основой мощного программного инструмента по регулировке настроек является фирменная утилита Ai Suite3, которая состоит из нескольких разделов:

USB 3.0 Boost – ускорение передачи информации через порт USB 3.0;
System information – общая информация о состоянии системы;
USB Charger+ – ускоренная подзарядка iPod, iPhone, iPad;
Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения;
EZ Update – обновление БИОС через интернет или с помощью скаченного файла;
Version – показывает версию каждого компонента Ai Suite3.

Остальные разделы будут упомянуты по ходу повествования.

В нижней части каждого раздела отображается независимая информационная панель, которая отображает частоту процессора, частоту памяти, значения напряжения питания, температуру и скорость вращения вентиляторов. Каждый параметр можно настроить по-отдельности в своей вкладке Voltage/Temperature/Fan/Setting.

DIGI+ Power Control – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки напряжения и частот оперативной памяти;

TurboEVO – доступ к изменения множителя процессора, частоты шины и напряжения питания.

Именно в данном разделе предоставлен доступ к автоматическому разгону по шине или по множителю. Что из этого получилось можно увидеть на следующих изображениях.

EPU – настройки по оптимизации энергосберегающих функций. Здесь можно зафиксировать определенное значение максимальной мощности процессора, задать настройки управления электропитанием, выбрать профиль работы вентиляторов.

Fan Expert 3 – настройка скорости вращения вентиляторов. При первом запуске вас попросят запустить настройку вентиляторов.

В ходе проверки будут установлены максимальные и минимальные значения скорости вентиляторов, и в дальнейшем эта информация используется при выборе режимов работы (тихий/стандартный/турбо/полная скорость). Если и такой подход вас чем-то не устроит, то можно настроить скорость вентиляторов вручную, в зависимости от достижения заданной температуры.

Wi-Fi Engine – настройка работы Wi-Fi модуля. Можно не только получать интернет по Wi-Fi (Client Mode), но и настроить точку доступа (AP Mode), если вы уже подключены через LAN порт.

Далее приведены замеры скорости через Wi-Fi и Ethernet.

Bluetooth работает исправно, никаких проблем не выявлено.

Конфигурация тестового стенда

Процессор: Intel Core i5-4690K (3500 МГц);
Материнская плата: ASUS Z97I Plus, версия BIOS 2205;
Кулер: BOX Intel;
Термоинтерфейс: Arctic Cooling MX-2;
Память: 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
Видеокарта: SAPPHIRE R9 285 ITX COMPACT;
Жесткий диск: WD40PURX 4000 Гбайт;
Блок питания: Antec TruePower Classic, 650 Ватт;
Корпус: открытый стенд;
Монитор: VIEWSONIC VP2770-LED;
Операционная система: Windows 7 64-bit Service Pack 1;
Драйвера: Catalyst 14.9.

В качестве кулера используется боксовый вариант, при этом он отлично подходит по габаритам к данной плате и не затрудняет доступ к модулям памяти и любым другим кнопкам или разъемам.

В качестве центрального процессора использовался Intel Core i5-4690K, версия BIOS материнской платы была обновлена до актуальной v2205. В качестве термопасты применена Arctic Cooling MX-2.

Разгон и тестирование

Было решено сравнить производительность процессора в двух случаях, при работе на частоте 3500 МГц и в режиме разгона. В первом случае температура под нагрузкой достигла 73 градусов, что можно назвать неплохим результатом, особенно для боксового кулера.

Пару слов о ситуации с памятью. Дело в том, что плата категорически отказалась запускаться с двумя установленными модулями, при этом по отдельности с каждым модулем она работала. Память абсолютно исправна, так как уже неоднократно использовалась для тестирования. Проблема либо в процессоре, либо в совместимости модулей с ASUS Z97I Plus.

С помощью материнской платы удалось повысить частоту процессора на 29%, и она составила 4500 МГц. Такой результат был достигнут при автоматических настройках напряжения питания процессора, по сути, был изменен лишь множитель. Максимальная температура одного из ядер при прогреве через LinX достигла 100 градусов. Если в стандартном режиме без разгона боксовый кулер весьма неплохо справляется, то здесь мы видим необходимость в использовании более серьезной системы охлаждения. С другой стороны, следует признать, что автоматическая регулировка напряжения питания несколько завышает данный параметр, поэтому для снижения рабочей температуры под нагрузкой вручную было установлено меньшее значение, и температура при последующем тестировании не выходила за допустимые пределы.

Предлагаю ознакомиться с результатами различных тестовых приложений.

При использовании более эффективного кулера, плата способна показать гораздо больше при разгоне процессора.

Заключение

До сих пор я со скепсисом относился к идеи построения компактных систем и в немалой степени из-за ограничения по функционалу у данной платформы. Но на примере ASUS Z97I Plus можно признать, что выбрав для сборки домашней производительной системы плату форм-фактора mini-ITX, вы по большому счету уже не ограничиваете себя ни в чем. Мало того, что плата базируется на последнем чипсете Z97 для сокета LGA1150, так при этом сохранено все разнообразие настроек для разгона. В паре с ASUS Z97I Plus вы сможете использовать любую новейшую видеокарту, SSD накопитель, емкий HDD, процессор с разблокированным множителем и предустановленный Wi-Fi/BT комбо-модуль. А с помощью фирменного программного обеспечения легко скорректировать энергопотребление системы и скорость вращения подключаемых вентиляторов.

Плюсы:

Комплектация;
Высококачественная элементная база;
Обширный набор опций для разгона;
Функциональность;
Наличие слота M.2 и комбо-модуля Wi-Fi+BT;
Полный набор интерфейсов для подключения дисплеев;
Наличие 6 х USB 2.0, 6 х USB 3.0 и 4 х SATA 6 Гбит/с;
Удобная регулировка скорости вращения вентиляторов.

Минусы:

Затрудненный доступ к слоту M.2.

По мнению редакции, учитывая все плюсы и минусы, материнская плата ASUS Z97I Plus получает награду "Золото".
