Обзор и тест процессорного кулера Deepcool Assassin
Компания Deepcool, без сомнения, является одним из лидеров по разработке и производству воздушных систем охлаждения для персональных компьютеров. Большую популярность и распространение среди пользователей продукты этого производителя получили в основном из за низкой стоимости. И как у любой, уважающей себя компании, у Deepcool должен быть свой топ-продукт. Призванный предстать на рынке воздушных систем охлаждения как супер кулер, сражающийся с передовыми решениями конкурирующих производителей.004Им стал Deepcool Assassin, относящийся к линейке GamerStorm.

Упаковка и комплектация

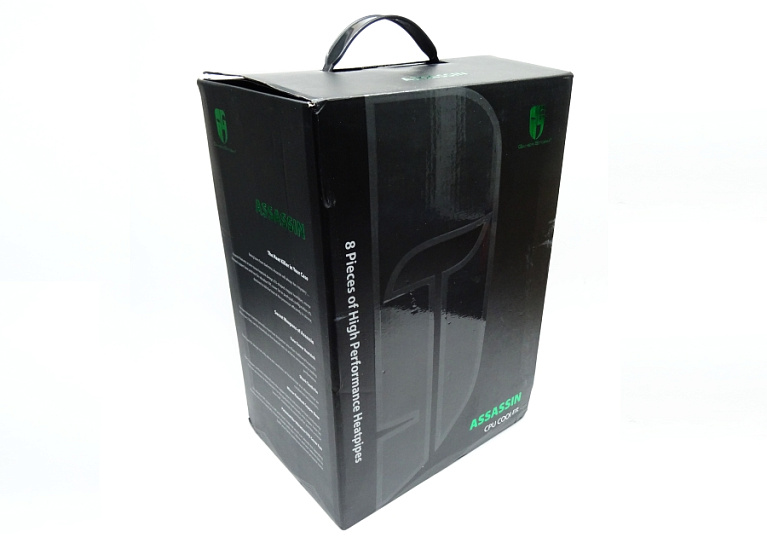

Поставляется «наемный убийца» в большой черной картонной коробке. Дизайн упаковки не характерен  для продуктов компании Deepcool

000

Игра белого и зеленого цветов оформления на черном фоне удачно подобраны, что придает продукту своеобразную харизму

001

Тыльная часть упаковки спецификации радиатора, вентиляторов, а также список поддерживаемых платформ. К слову, поставить Deepcool Assassin можно на любую из современных платформ AMD или Intel. Большой совместимостью кулер обязан набору фирменных креплений, идущих в комплекте.

003

Вес кулера вместе с упаковкой составляет без малого 1,5кг, поэтому для транспортировки такой покупки производитель предусмотрел пластиковую ручку сверху коробки. Страна-производитель кулера – Китай.

002

Комплект поставки включает в себя радиатор, два вентилятора 120мм и 140мм, руководство пользователя, набор креплений и аксессуары.

005

Среди прочих аксессуаров имеется термопаста неизвестного производителя, пластиковый логотип линейки GamerStorm и переходники для подключения вентиляторов. Причем один переходник позволяет подключить оба вентилятора к одному разъему 4pin на материнской плате, а второй даст возможность подключения вентиляторов к разъему molex c подачей напряжения 7В.

006

Особенности конструкции

Как показывает практика, башенная конструкция с двумя секциями радиаторов сейчас – уже половина успеха воздушной системы охлаждения. Не стали экспериментировать и в Deepcool, построив свой супер кулер по уже проверенному большинством производителей пути.Двухсекционный радиатор Deepcool Assassin весит 1070 грамм.

007Две секции радиатора объединены между собой восемью никелированными тепловыми трубками, каждая 6мм диаметром, которые проходят через основание теплосъемника. По размерам кулер не является на деле таким большим как кажется, его габариты вместе с вентиляторами составляют 160х144х154мм.

008Каждая секция радиатора имеет 49 алюминиевых пластин, которые опрессованы на тепловые трубки. Пластины сидят на тепловых трубках достаточно плотно и ровно, несмотря на то, что пайка в местах соединения пластин к тепловым трубкам не используется.

009

Межреберное расстояние пластин составляет 2мм, что является наиболее оптимальным значением для построения эффективно охлаждающего радиатора.

010

Обе секции радиатора в сумме содержат 98 пластин толщиной 0,5мм. Обработку острых граней пластин идеальной называть не приходится, поэтому порезаться ими очень сложно.

020

Общая площадь радиатора «наемного убийцы» составляет 12100см2. Между двумя секциями радиатора предусмотрен монтаж вентилятора типоразмера 140х140х25мм. Расстояние между секциями радиаторов составляет 28мм.

011

Восемь тепловых трубок расположены последовательно по длине секции радиаторов, на расстоянии 12 мм друг от друга. Внутренние стенки секций радиаторов имеют характерные треугольные вертикальные канавки для оптимизации воздушного потока.

012

Внешние стенки радиатора имеют пирамидо-образное оформление, для придания радиатору более привлекательного внешнего вида.

013

Основание теплосъемника защищено прозрачной пластиковой крышкой.

014

Восемь никелированных трубок позволяют еще до тестирования надеяться на успех в эффективности системы охлаждения.

015

Основание теплосъемника состоит из двух никелированных медных пластин, между которыми зажаты тепловые трубки методом опрессовки. На выходе тепловых трубок из основания пайка отсутствует.

019

016

Качество обработки никелированного основания недостаточно назвать хорошим, оно восхитительное. Размеры контактной площадки составляют 60х45мм, чего будет достаточно не только для процессоров AMD, но и для процессоров Intel в исполнении LGA1366 и LGA2011.

018

Нельзя предъявить и серьезных претензий к ровности поверхности. Если еще по длине контактной площадки можно наблюдать едва заметную выпуклость, то по ширине можно увидеть идеально ровную поверхность. Качество обработки основания и его ровная поверхность также позволяют надеяться на хорошую теплопередачу, а следовательно и на эффективное охлаждение.

053022Активным охлаждением радиатора Deepcool Assassin занимаются два вентилятора UF140 и UF120, типоразмера 140мм и 120мм соответственно. Отличительной особенностью этих комплектных вентиляторов является зеленый окрас крыльчатки. Для тех, кому "зелень" не по вкусу, производитель предлагает те же кулера, только в синем окрасе.Оба вентилятора имеют антивибрационное покрытие для снижения шума. Вентилятор UF140 имеет крепление типоразмера 120х120мм, что позволяет комплектовать Deepcool Assassin скобами для комплектных вентиляторов одинакового размера. 140мм вертушка имеет PWM-управление, которое позволяет вентилятору работать в диапазоне от 700 до 1400 об/мин. Создаваемый при этом воздушный поток составляет 80,28CFM, а уровень шума 18,2-32dBA. Младший 120мм вентилятор довольствуется лишь 3pin разъемом подключения, и, следовательно, работает в фиксированном режиме 1200 об/мин. Воздушный поток этой вертушки 52,35CFM, производимый при этом шум 23,2dBA. Оба вентилятора основаны на гидроподшипнике.048

049

Рельефные насечки на каждой из лопастей вентиляторов признаны создавать визуальный эффект во время вращения крыльчатки вентилятора.

025

Общий вид Deepcool Assassin с установленными вентиляторами UF140 и UF120. Крепятся вентиляторы к радиатору системы охлаждения с помощью проволочных скоб. В нашем случае мы решили установить 140мм вентилятор именно наружу, так как это придает системе охлаждения более эффектный внешний вид. Вся конструкция в сборе имеет полную массу 1378 грамм. Напомним, что рассматриваемый нами ранее Thermaltake Silver Arrow SB-E Extreme вместе с вентиляторами имеет массу всего лишь 1100 грамм.

028

029

030

Установка

Рассматривая порядок установки кулера Deepcool Assassin, используем в качестве испытуемых компонентов материнскую плату Gigabyte Z77-D3H Socket 1155, процессор Intel Core i7-3770k и модули оперативной памяти Hynix DDR3-1333 4Gb в количестве 4 шт.Способ установки является стандартным для систем охлаждения такого "калибра", но чтобы у вас не возникло проблем, мы опишем процесс.Первым делом открываем контактную площадку сокета и удаляем оттуда защитную пластиковую заглушку.

031

Затем устанавливаем в разъем процессор, в нашем случае это i7-3770k, который является вот уже на протяжении долгого времени бессменным компонентом нашей тестовой системы. Также необходимо нанести на процессор термопасту. В своих тестах наша редакция i2Hard использует термоинтерфейс GC-Extreme от компании Gelid.

032

Следующим этапом идет подготовка бекплейта (металлической пластины) для установки ее на материнскую плату.

033

На бекплейте имеются пометки римскими цифрами соответствующих сокетам отверстий, а в середине самой пластины имеется расшифровка. В нашем случае это отверстия с цифрой II.

034

Вставляем болты с резьбой в эти отверстия и фиксируем их специальными резиновыми вставками, идущими в комплекте.

035

Затем устанавливаем пластину на материнскую плату.

036

Одеваем на выступающие из материнской платы болты черные пластиковые шайбы.

037

Поверх них устанавливаем две металлические пластины.

038

Затем фиксируем их четырьмя гайками. Все, крепеж готов. Дальше остается только поставить кулер и зафиксировать его прижимной пластиной с двумя болтами.

039

Внешний вид на материнской плате

Установленный на материнскую плату кулер Deepcool Assassin смотрится очень массивно и габаритами перекрывает все четыре разъема под оперативную память. Но не спешите огорчаться. Ведь огромный плюс крепления вентиляторов, фиксация которых на радиаторе выполнена с помощью металлических скоб как раз в том, что эти самые вентиляторы по высоте можно немного приподнять, примерно на 10-12мм.

044

043

045

Наглядно это видно на фото ниже. При максимальном подъеме вентилятора, установленного с внешней стороны, модули памяти чувствуют себя достаточно вольготно, и над ними даже остается некоторый запас свободного пространства. Поэтому при покупке Deepcool Assassin можно не бояться несовместимости с модулями оперативной памяти. Исключением следует считать лишь модули памяти с высокими радиаторами.

040

042

В нашем случае при подъеме вентилятора до предела околосокетное пространство лишилось обдува. Поэтому мы немного опустили кулер обратно, чтобы он упирался в модули памяти. Это позволило направить часть воздушного потока на обдув околосокетного пространства.

041

Технические характеристики

Deepcool Assassin

Материал радиатора

Никелированные алюминиевые пластины, 8x6мм никелированные медные тепловые трубки, никелированное медное основание

Количество пластин, шт.

98 (49x2)

Толщина пластин, мм

0,5

Межреберное расстояние, мм

2

Вентиляторы

UF140

UF120

Размер вентилятора, мм

140 х 140 х  26

120 x 120 26

Скорость вращения, об/мин

700-1400

1200

Стартовое напряжение, вольт

7

7

Номинальный ток, ампер

0,17

0,09

Вес вентилятора, гр

143

165

Создаваемый воздушный поток, м3 в минуту

80,28CFM

52,35CFM

Уровень шума, децибел

18,2-32

23,2

Тип подшипника

Hydro Bearing

Hydro Bearing

Масса кулера, грамм

1070 (1378 с UF140 и UF120)

Габариты, мм (H x W x L)

160 х 154 х 144

Совместимость

Intel LGA775/1150/1155/1156/1366/2011,AMD Socket AM2/АМ2+/AM3/АМ3+/FM1/FM2

 Конфигурация тестового стенда и тестирование

ПроцессорIntel Core i7-3770k 3,5GHz  LGA1155 (HyperThreading On, TurboBoost On, Vcpu 1.152V)
Материнская платаGigabyte GA-Z77-D3H (Rev.1.0 bios v.f18)
Оперативная памятьApacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile)
ВидеокартаInno3D GeForce GTX 650 Ti 1024Mb
Блок питанияThermaltake ToughPower XT 775W
Жесткий дискSATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
МониторSamsung BX2335 23" (1920x1080)
КорпусOpen Stand
ТермоинтерфейсGelid GC-Extreme
Операционная системаWindows 7 x64 SP1
Прочее ПОCPU-Z ROG 1.63, SpeedFan 4.49, RealTemp 3.70, Prime95 (для 100% нагрузки на процессор)
Разумеется, что такому супер кулеру, как Deepcool Assassin в соперники подобает взять того же "калибра". Для сравнения был взят Thermalright Silver Arrow SB-E Extreme, обзор которого также представлен у нас.В остальном конфигурация нашего тестового стенда не претерпела значительных изменений, и лишь видеокарта Inno3D GeForce GTX 650 Ti сменила свою старшую сестру Inno3D GeForce GTX 650 Ti Boost. Тестовый процессор Intel Core i7-3770k, с которым производилось тестирование кулера, работал как номинальном режиме работы, так и в разгоне до 4,5GHz. Напряжение на процессор в разгоне было выставлено посредством настроек BIOS и составляло 1,224В, а температура в помещении 26 градусов Цельсия. Нагрузка на процессор осуществлялась утилитой Prime 95, мониторинг температур и оборотов вентиляторов программами RealTemp и SpeedFan соответственно.

050

Результаты тестирования:При работе процессора на номинальной частоте оба кулера держат температуру в пределах разумных рамок даже при полной нагрузке. Но более именитый Thermalright Silver Arrow SB-E Extreme делает это на 4 градуса эффективней, нежели Deepcool Assassin.051Разгон процессора до 4,5GHz потребовал увеличение питания, а, следовательно, увеличил и нагрев CPU. В таком режиме Deepcool Assassin сдает свои позиции еще немного. Разница между ним и Thermalright Silver Arrow SB-E Extreme 6 градусов Цельсия в нагрузке. Стоит сказать, что учитывая горячий нрав процессоров Intel Core i7 на ядре Ivy Bridge, и здесь оба кулера показывают достаточно хорошие результаты.

052

Заключение

Deepcool Assassin – кулер действительно добротный со всех сторон. Разумеется что это не продукт-убийца топовых систем охлаждения других производителей. «Ассасину» для этого совсем чуть-чуть не хватает эффективности охлаждения. Плюс Deepcool Assassin в его стоимости. При средней рыночной цене в 2300 рублей этот кулер не только превосходит аналогичные решения других компаний, но становится привлекательным объектом для покупки экономными оверклокерами и просто обычными пользователями. Плюсы:
  • массивный двухсекционный радиатор с большой площадью теплоотдачи;
  • хорошая эффективность охлаждения;
  • удобное крепление;
  • превосходная обработка основания;
  • возможность установки третьего вентилятора;
  • гибкая совместимость с модулями оперативной памяти.
Минусы:
  • малый типоразмер комплектного второго вентилятора;
  • термопаста неизвестного производителя.
Взвешивая все за и против, наша редакция дает кулеру Deepcool Assassin высокую награду i2Hard – золото.gold
