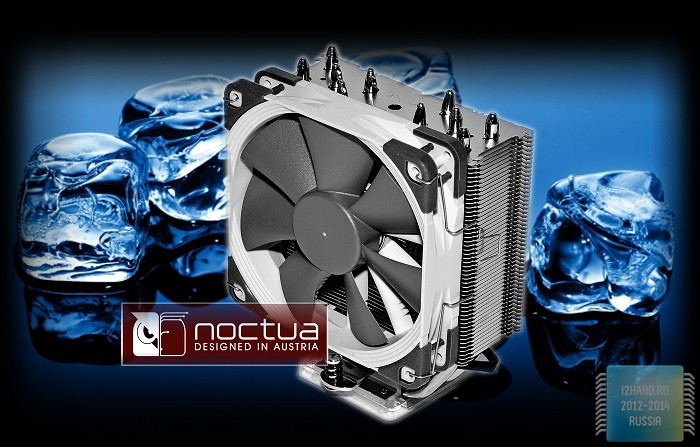

Обзор и тест процессорного кулера Noctua NH-U12S

В наши дни на рынке систем охлаждении сложилась интересная ситуация: огромное количество различных представителей в бюджетном и в топ сегментах. Несмотря на это, производители процессоров, в частности компания Intel, стараются сделать свои модели максимально энергоэффективными. Использование разнообразных технологий в сбережении энергии, подразумевает снижение потребления и как следствие, более мягкие требования к устройствам охлаждения.

Австрийская компания Noctua обладает отличной репутацией и богатым опытом разработки систем охлаждения, а также хорошо улавливает тенденции на рынке. Исходя из этого, появление компактной и универсальной модели Noctua NH-U12S выглядит вполне обосновано.

Перечень характеристик устройства

• Модель кулера: Noctua NH-U12S
• Тип: односекционный, башенный;
• Совместимые сокеты: Intel LGA 1156/1155/1150/2011, AMD Socket AM2(+)/AM3(+)/FM1/FM2;
• Материал радиатора: медь, алюминий;
• Количество тепловых трубок: 5;
• Размер радиатора: 158(В)х125(Ш)х45(Г) мм;
• Размеры включая вентилятор: 158(В)х125(Ш)х71(Г) мм;
• Вес радиатора: 580 г;
• Вес с комплектным вентилятором: 755 г;
• Модель вентилятора: Noctua NF-F12 PWM;
• Тип подшипника: гидродинамический с магнитной стабилизацией;
• Вентилятор: малошумный, 120 мм;
• Скорость вращения: 300 - 1500 об/мин;
• Воздушный поток: 54.97 CFM;
• Уровень шума: 22,4 дБ;
• Размеры вентилятора: 120(В) x 120(Ш) x 25(Г) мм.

Прежде чем перейти к самому устройству необходимо определиться с его ценой. На данный момент рекомендованная цена на кулер составляет 62$, что в пересчете на сегодняшний курс составит 3600 руб. Если же курс был прежним, в районе 33 рублей за доллар, то ценник бы выглядел вполне конкурентоспособным и составил 2046 руб. Исходя из этого, больших претензий к цене предъявлять не следует, в данном случае это не вина Noctua.

Упаковка и комплектация

Система охлаждения поставляется в качественной картонной коробке. Раскраска соответствует оформлению бренда Noctua, преобладает коричневая цветовая гамма.

Помимо краткого перечня характеристик на обратной стороне указано описание достоинств новинки. К важной информации следует отнести:

• 100% совместимость со всевозможными модулями памяти;
• Классическая конструкция с поддержкой 120 мм вентиляторов для большей универсальности;
• Премиум вентилятор NF-F12 с поддержкой технологии Focused Flow;
• Антивибрационные рамки для вентиляторов;
• Фирменный набор крепления SecuFirm2;
• Совместимость со всеми актуальными сокетами;
• Качественная термопаста NT-H1;
• Шесть лет гарантии.

Сверху расположены три коробки, а кулер в собранном виде покоится под ними.

Необходимые крепежи и шурупы для платформ Intel и AMD находится в соответствующих упаковках, а для аксессуаров выделена отдельная, продолговатая коробка.

Рассмотрим комплект для платформы Intel:

• Руководство по установке;
• Бэкплейт;
• Две опорные металлические пластины;
• Четыре пластиковых держателя;
• Четыре крепежных болта для LGA 115x;
• Четыре болта с двухсторонней резьбой LGA 2011.

Рассмотрим комплект для платформы AMD:

• Руководство по установке;
• Две опорные металлические пластины;
• Четыре крепежных болта;
• Четыре пластиковых держателя.

Комплектные аксессуары:

• Изогнутая отвертка;
• Антивибрационные полоски;
• Крепежи для второго вентилятора;
• Самоклеющийся логотип компании;
• Резистор снижающий обороты вентилятора;
• Термопаста NT-H1;
• Резиновые уголки.

Конструктивные особенности

Кулер находится в собранном виде прямо в коробке, при этом во время установки вам все равно придется произвести демонтаж вентилятора, так как он мешает. Размер башни в собранном виде составляет 158(В)х125(Ш)х71(Г) мм, что позволяет отнести данную модель в сегмент компактных. Подобный кулер будет к месту и в игровой конфигурации и в домашнем мини-ПК. Цветовое оформление вентилятора не всем придется по вкусу, но если в вашем корпусе отсутствует прозрачное боковое окно, то некритично.

Вентилятор крепится на специальных комплектных скобах, которые отлично растягиваются. Благодаря этому, можно отрегулировать его высоту относительно радиатора. Для фиксации доступно два положения, при использовании стандартных и утолщенных антивибрационных уголков.

Комплектный NF-F12 относится к типоразмеру 120 мм, это наиболее распространенный на сегодняшний день стандарт. Данный вентилятор способен создавать требуемое давление для продувки близко расположенных пластин радиатора и способствуют этому 7 широких вогнутых лопастей. Для фокусировки воздушного потока, с обратной стороны на неподвижные пластиковые лопасти нанесены зубцы. Коннектор питания 4-pin, регулировка осуществляется в пределах 300 - 1500 об/мин. Если использовать комплектный резистор, то максимальное значение не превысит 1200 об/мин.

Размер радиатора можно признать небольшим, особенно на фоне других моделей. Высота достигает 158 мм, что гарантирует совместимость с различными компьютерными кейсами. Основу конструкции составляет медное основание и пять медных тепловых трубок диаметром 6 мм. Для повышения эффективности, трубки расположены на определенном удалении друг от друга и распределены по всей площади радиатора. В местах соединения ребер с трубками, как и в случае с основанием радиатора, использована пайка. Так как межреберное расстояние составляет 1,75 мм, необходим вентилятор, способный обеспечить достаточный воздушный поток, поэтому комплектный NF-F12 как раз к месту. С торцов, строго по центру, пластины загнуты вниз, что помогает оптимизировать воздушный поток. Обработано основание качественно, неровностей не замечено. Прижимная пластина с подпружиненными винтами уже предустановленна на кулере.

Установка

Приступим к процессу установки. Для начала потребуется установить процессор, в нашем случае это Intel Core i5-4690K.

Затем, с обратной стороны устанавливаем поддерживающую пластину, в которой проделано три отверстия для правильного ориентирования на материнской плате.

Затем ставим пластиковые держатели для поднятия двух комплектных пластин на определенный уровень.

Ориентируем пластины должным образом, в зависимости от ориентировки кулера и фиксируем конструкцию четырьмя шурупами. Далее наносим термопасту ровным, тонким слоем.

Единственным неудобным моментом в сборке является одновременная фиксация подпружиненных шурупов, который так и норовят выскользнуть из пазов. Прижимная сила достаточная, что, безусловно, скажется на итоговой эффективности.

Затем, с помощью скоб устанавливаем один вентилятор, но в комплекте имеются и второй набор креплений, так что многие обязательно прикупят еще один высокоэффективный NF-F12.

Хочется отметить, что даже установленный кулер не помешает вам поставить любые модули памяти, даже с высокими радиаторами.

Процесс установки кулера на платформу AMD и тем более на сокет LGA2011, также не вызывает никаких затруднений.

Конфигурация тестового стенда

• Процессор: Intel Core i5-4690K (3500 МГц);
• Материнская плата: ASUS Gryphon Z97 Armor Edition, версия BIOS 2012;
• Кулер: Noctua NH-U12S;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 х 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
• Видеокарта: SAPPHIRE Dual-X Radeon R9280 OC;
• SSD накопитель: ADATA XPG SX910 128 Гбайт;
• Блок питания: AntecTruePower Classic, 650 Ватт;
• Корпус: Cooler Master USP 100;
• Монитор: VIEWSONIC VP2770-LED;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: Catalyst 14.12.

Тестирование

В роли центрального процессора выступает Intel Core i5-4690K, BIOS материнской платы был обновлен до актуальной версии 2012. В качестве термопасты используется Arctic Cooling MX-2. Оперативная память работала на частоте 1866 МГц при таймингах 9-9-9-27 CR2.

Для начала проверим эффективность кулера при стандартном режиме работы процессора.

В роли условных соперников выступят Corsair H110 с двумя вентиляторами Arctic Cooling F14 и Prolimatech Armageddon с одним вентилятором NZXT FN-140RB. Обороты вентиляторов были жестко фиксированы на значениях 900 rpm посредством реобаса.

В стоковом режиме Noctua NH-U12S справляется отлично и при этом работает настолько тихо, что становится непонятно, включен компьютер или нет. Помимо процессорного кулера на шум могла повлиять видеокарта и блок питания, но их также не было слышно из-за отсутствия значимой нагрузки. Скорость вращения вентилятора в итоге не превысила 1000 rpm.

В режиме разгона напряжение питания было повышено до 1.385В, что оказало существенное влияние на результаты. Минимальная температура поднялась на 8 градусов, а максимальная на 30 и, в итоге, достигла отметки в 90°С. Скорость вращения вентилятора пришлось установить вручную на значение 1500 rpm.

Несмотря на ощутимое повышение температуры, следует отметить, что никто вам не помешает разогнать процессор до 4400/4500 МГц, при этом напряжение повышать и вовсе не придется, учитывая разблокированный множитель. Потеря 300 МГц не окажет существенного влияния на производительность процессора. Учитывая столь компактные размеры Noctua NH-U12S и отсутствие дополнительных вентиляторов в корпусе, следует признать неплохую эффективность данного решения.

Заключение

Хорошо известно, что большие радиаторы могут накладывать определенные ограничения на используемые комплектующие, но не в случае с NH-U12S. Новинка удовлетворяет различным требованиям совместимости с другими компонентами системы и при этом способна обеспечить достаточную эффективность в паре с современными процессорами. Единственное, что мешает с успехом дебютировать новинке – это завышенная на нашем рынке розничная цена, которую можно было бы оправдать включением в комплектацию еще одного вентилятора. Несмотря на это, Noctua NH-U12S обязательно найдет своего покупателя, так как обладает большим количеством достоинств.

Плюсы:

• Комплектация;
• Компактные размеры;
• Простота установки и надежность крепления;
• Качественный и очень тихий комплектный вентилятор;
• Возможность установки второго вентилятора;
• Антивибрационные прокладки;
• Совместимость с любыми модулями оперативной памяти;
• Гарантийный период 6 лет.

Минусы:

• Отсутствие второго вентилятора в комплекте;
• Цена.

По мнению редакции, учитывая все плюсы и минусы, процессорный кулер Noctua NH-U12S получает награду "Серебро".
