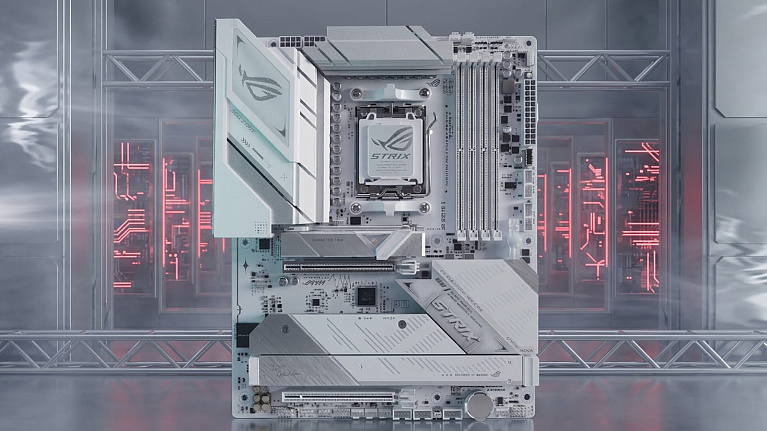

Обзор материнской платы ASUS ROG STRIX B850-A GAMING WIFI7 NEO

Платформа AM5 от AMD прижилась на рынке, несмотря на тот факт, что в домашнем сегменте на момент публикации переход на актуальный сокет и DDR5 остаётся перегретым по цене из-за спроса на память вследствие AI-бума. В условиях, когда флагманские чипсеты предлагают избыточный набор высокоскоростных интерфейсов за несоразмерные деньги, основным объектом практического интереса для домашних ПК с одной видеокартой ожидаемо становится средний сегмент на базе системной логики B850. Материнская плата ASUS ROG STRIX B850-A GAMING WIFI7 NEO предлагает именно такой баланс характеристик, ориентируясь при этом на сборки в светлых тонах. Традиционно для линейки с индексом «A» устройство получает крепкую цепь питания, которой хватает для стабильной работы современных процессоров, но без перекоса в сторону экстремального оверклокинга. Интеграция модуля Wi-Fi 7 расширяет возможности высокоскоростного беспроводного подключения, а приставка NEO указывает на измененную компоновку. Что скрывается за узнаваемым светлым дизайном, покажут тесты.

Технические характеристики

По сравнению с базовыми стандартами предыдущих поколений в модели ROG STRIX B850-A GAMING WIFI7 NEO изменились следующие элементы компоновки и оснащения:

Фактически индекс "NEO" указывает на то, что плата получила физические улучшения текстолита и «анатомические» изменения слотов, направленные на работу с тяжёлыми современными комплектующими.

Упаковка

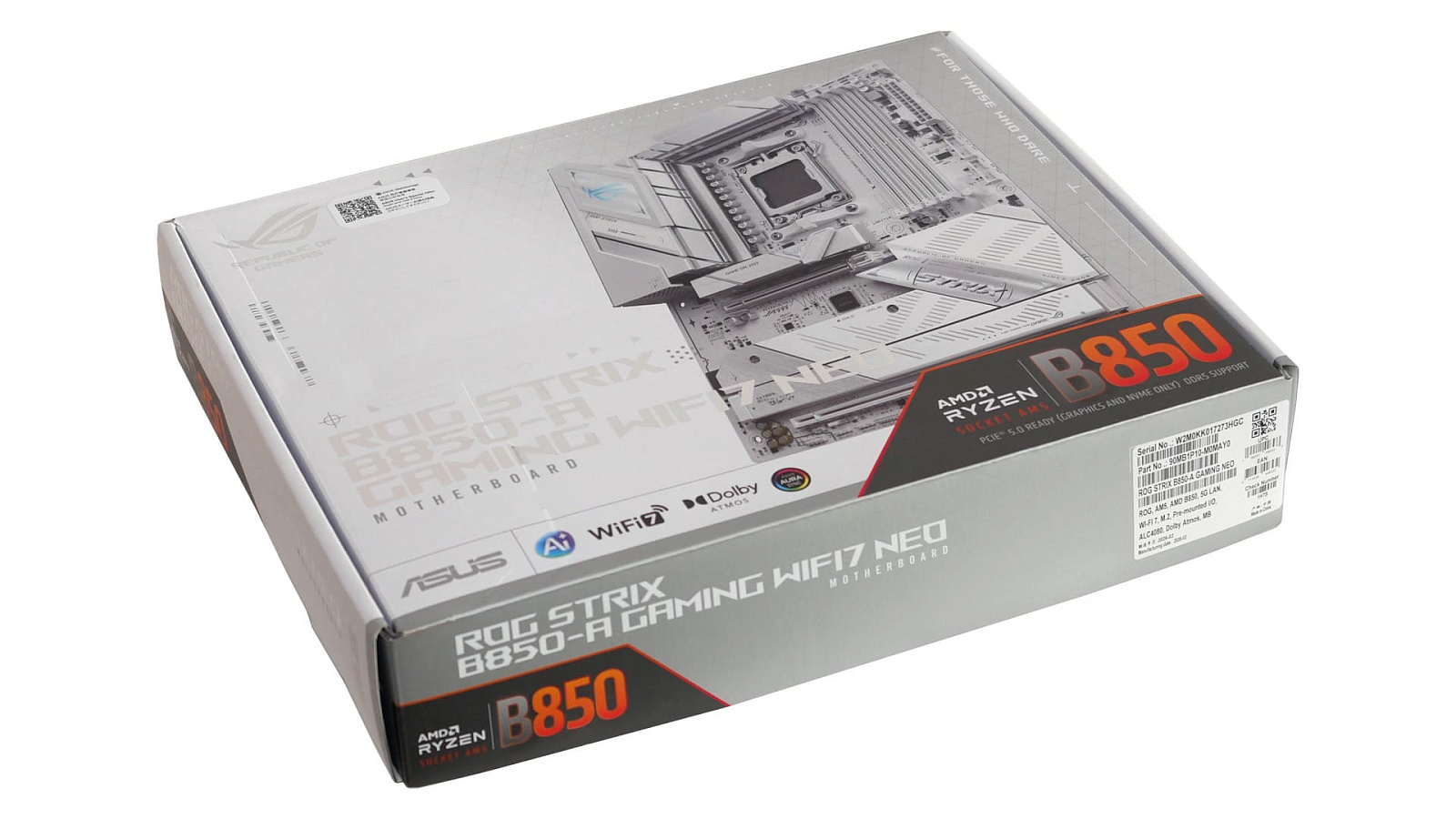

ASUS ROG STRIX B850-A GAMING WIFI7 NEO продаётся в светло-серой картонной коробке размером 353 х 273 х 68 мм. Оформление выполнено в свойственном для товаров от ASUS дизайне с фотореалистичным рендером внешнего вида устройства и описанием его основных характеристик и преимуществ.

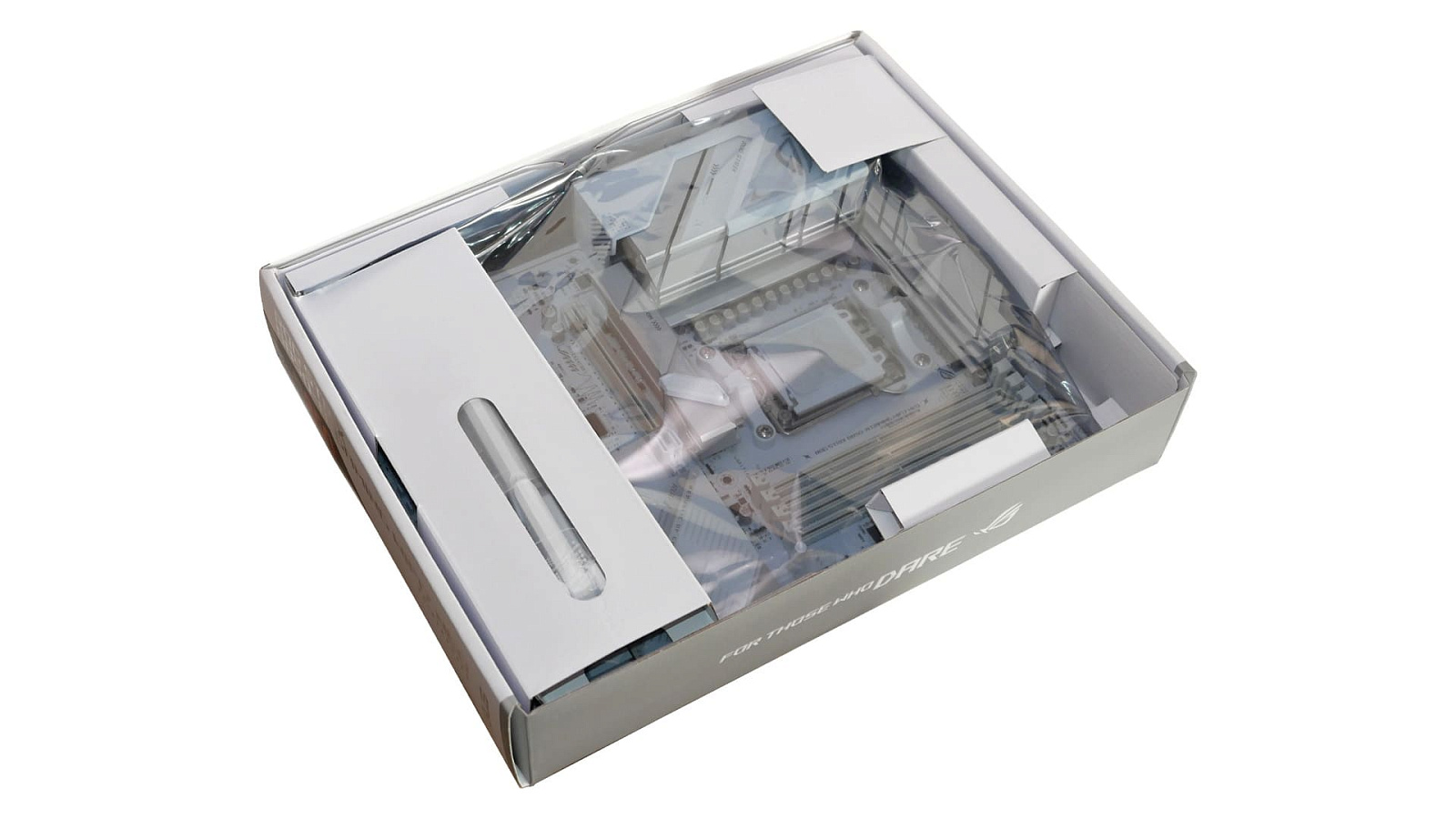

Внутри находится дополнительный картонный поддон для платы в антистатическом пакете и коробка с Wi-Fi-адаптером.

Комплектация

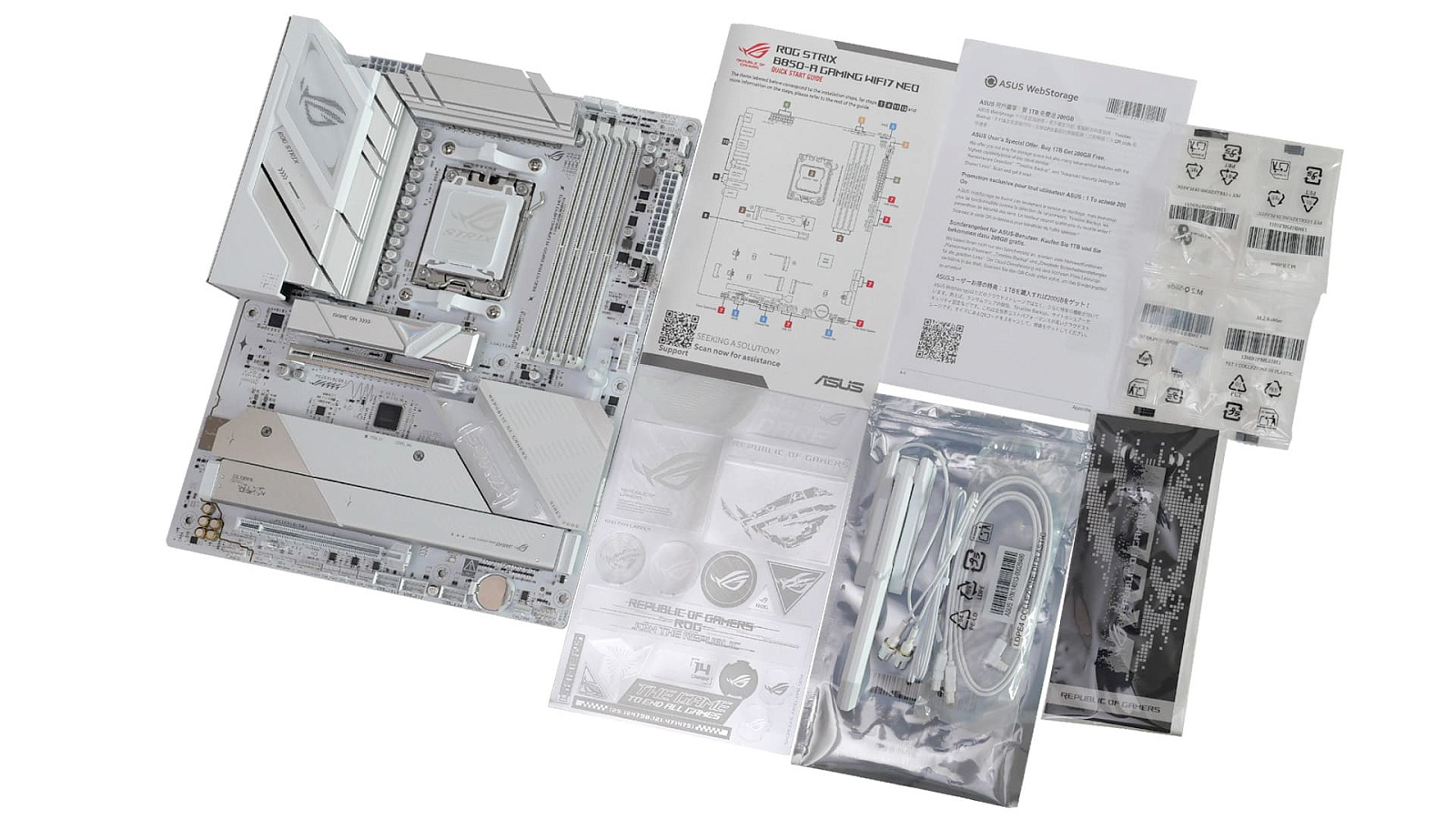

У ASUS ROG STRIX B850-A GAMING WIFI7 NEO комплектация разбавлена атрибутикой в стилистике ASUS Republic of Gamers. В коробке, помимо материнской платы, вложены:

Для работы интегрированного на плате беспроводного адаптера в комплектацию вошла универсальная Wi-Fi + Bluetooth складная антенна белого цвета. Благодаря магнитам в подставке её можно разместить даже на боковых металлических частях корпуса ПК. В последних поколениях плат также применены коннекторы Q-Antenna, подключаемые в один клик, пришедшие на замену классическим резьбовым SMA-разъемам.

Внешний вид

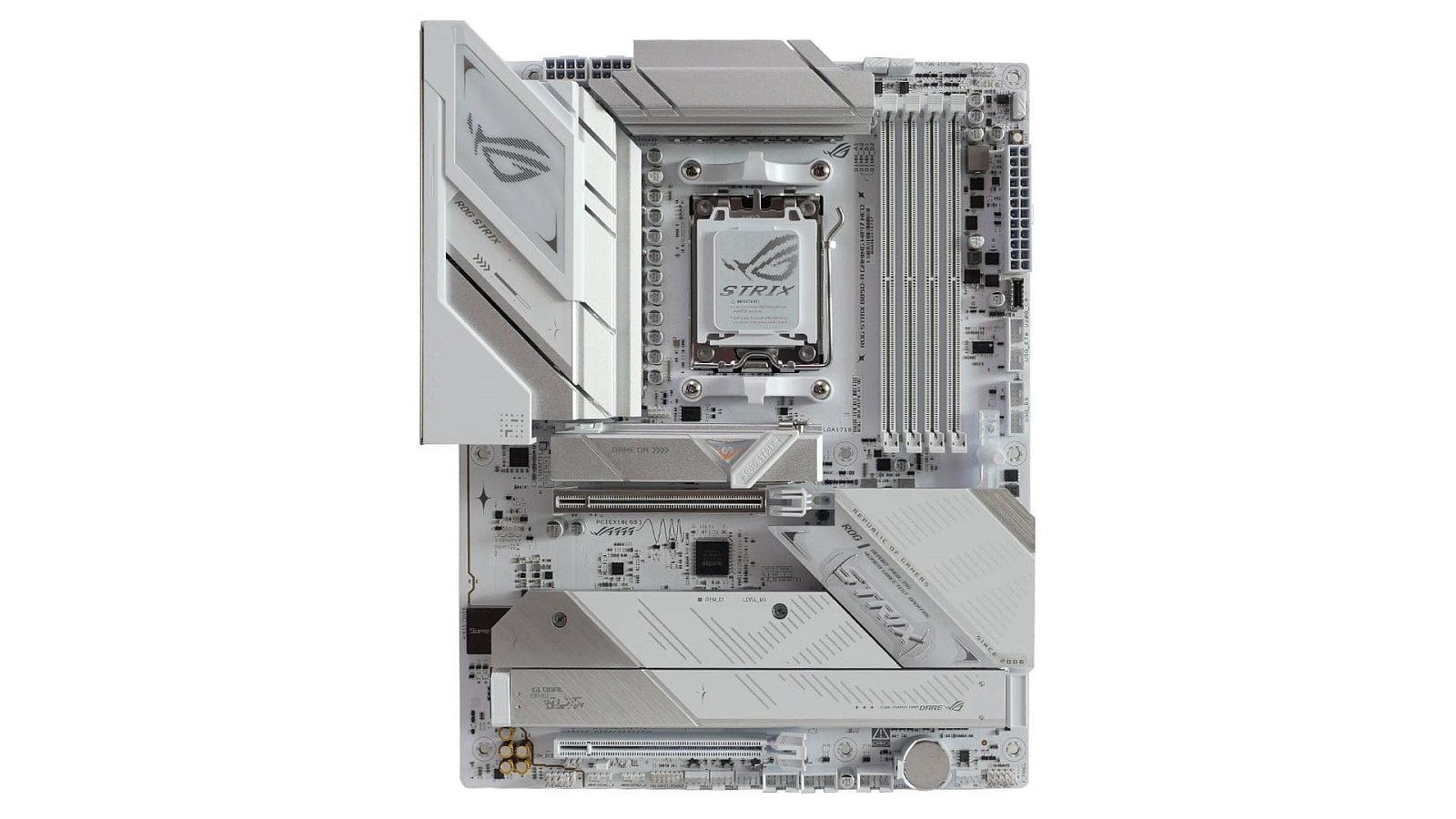

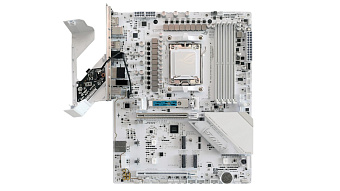

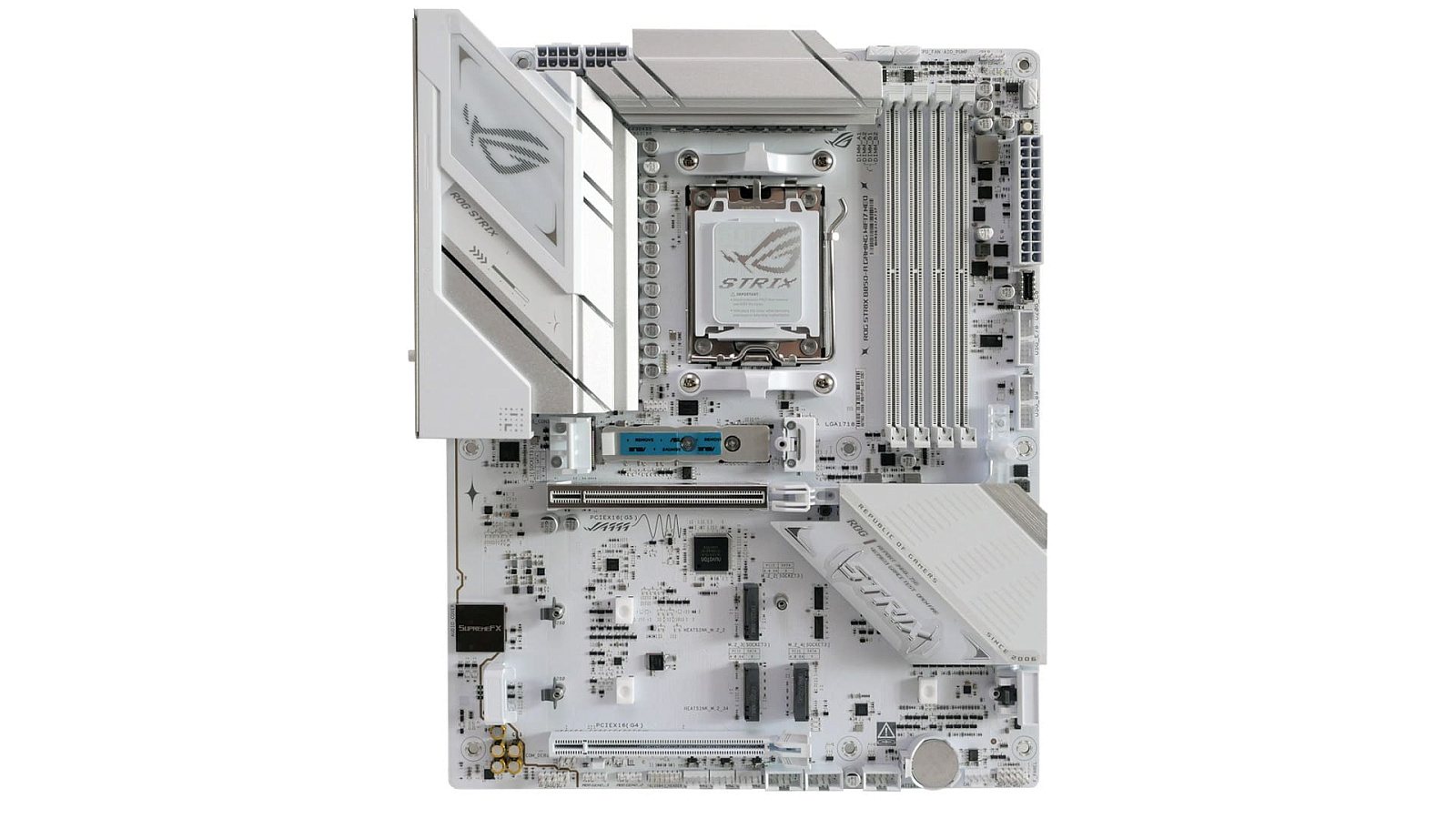

Дизайн ASUS ROG STRIX B850-A GAMING WIFI7 NEO утилитарен и ориентирован на аппаратную надежность. Плата выполнена в характерном для STRIX-серии стиле, но с упором на светлую расцветку. Не обошлось без узнаваемых декоративных элементов и массивных радиаторов в цвет платы. О подсветке не забыли и над блоком интерфейсов задней панели сделан светодиодный элемент с фирменным лого игровой серии ASUS. Выразительный дизайн платы привлечёт внимание в системах с прозрачным окном, причем эстетика сохраняется даже при выключенной подсветке.

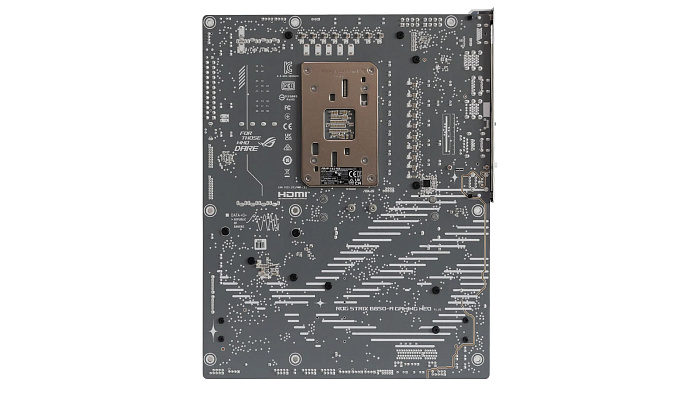

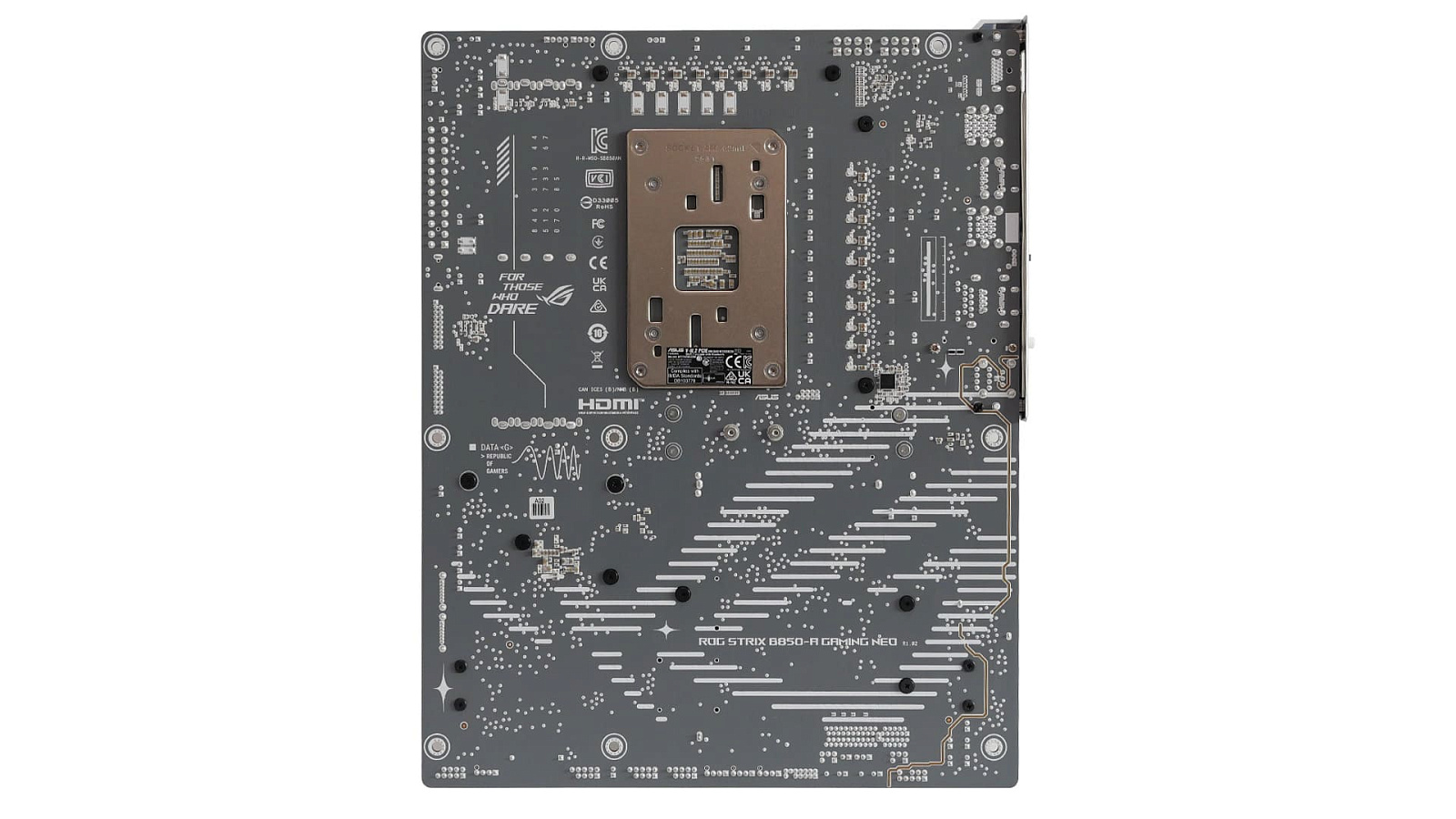

Светло-серая, практически белая лицевая сторона органично разбавлена тёмно-серой обратной стороной платы со стильным орнаментом в виде логотипа. Даже в стендовых корпусах открытого типа с обзором обратной стороны платы она будет превосходно смотреться.

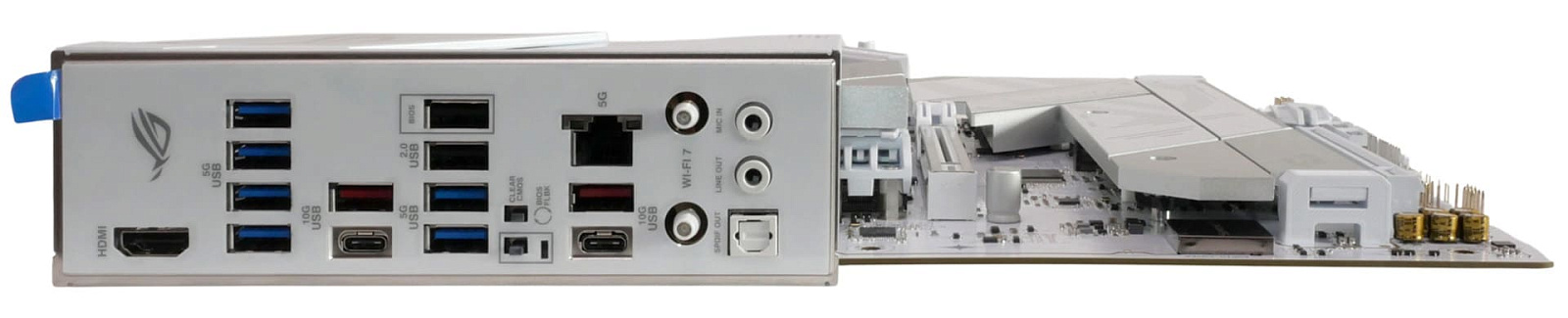

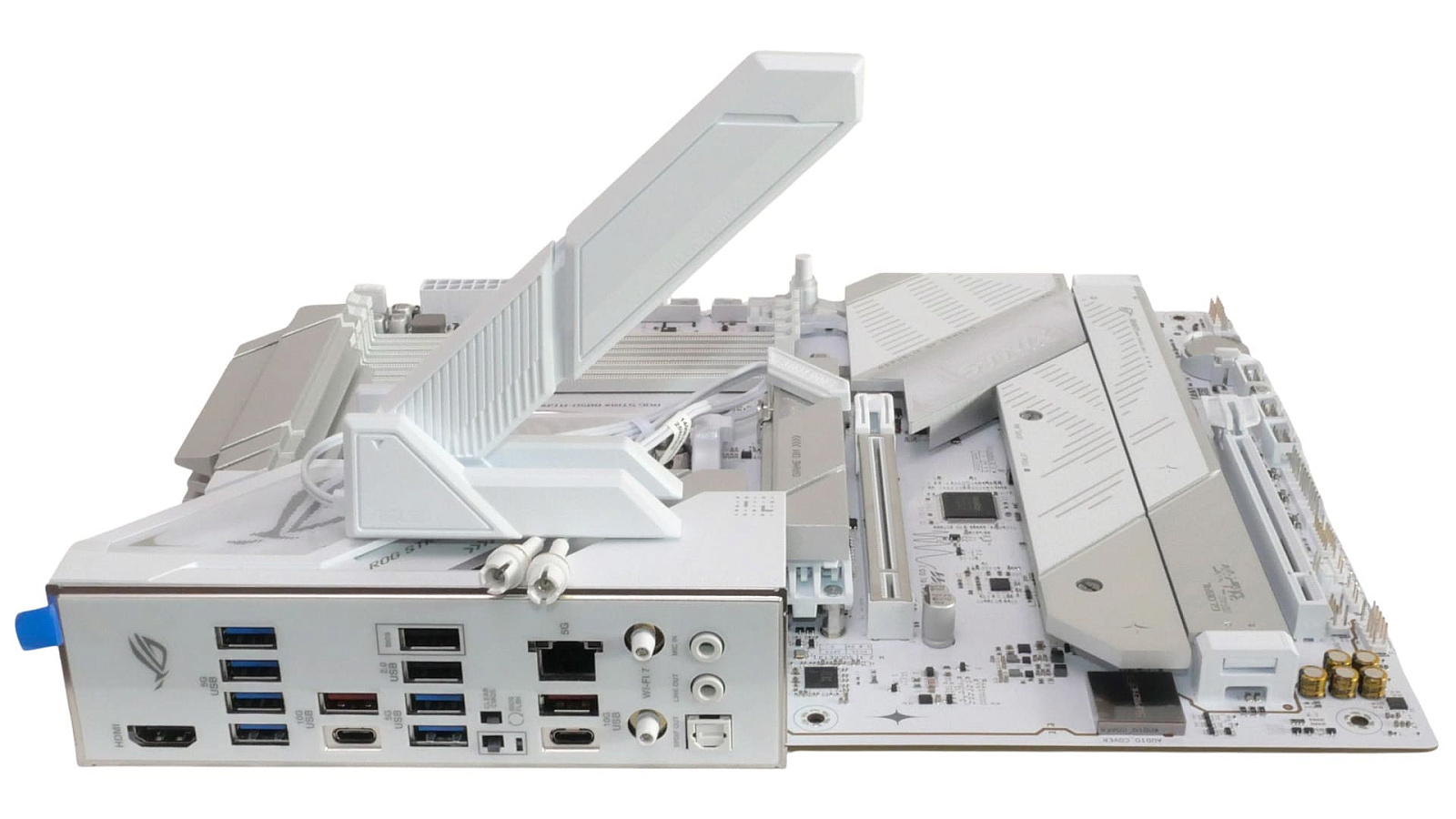

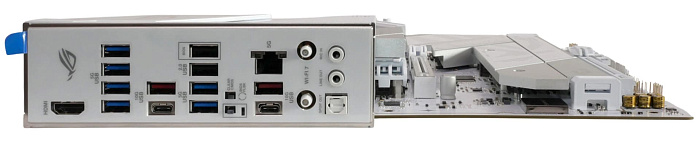

Как и подобает плате с вниманием к дизайну, блок интерфейсов имеет несъёмную заглушку, скрывающую пробелы между портами. На собранном ПК задняя панель придаст стиля, равно как и на открытых стендах будет выглядеть аккуратно. Все разъёмы и кнопки подписаны, а элементы, задействованные в офлайн прошивке BIOS с USB-флешки, дополнительно выделены рамками.

Полный перечень портов, разъёмов и кнопок:

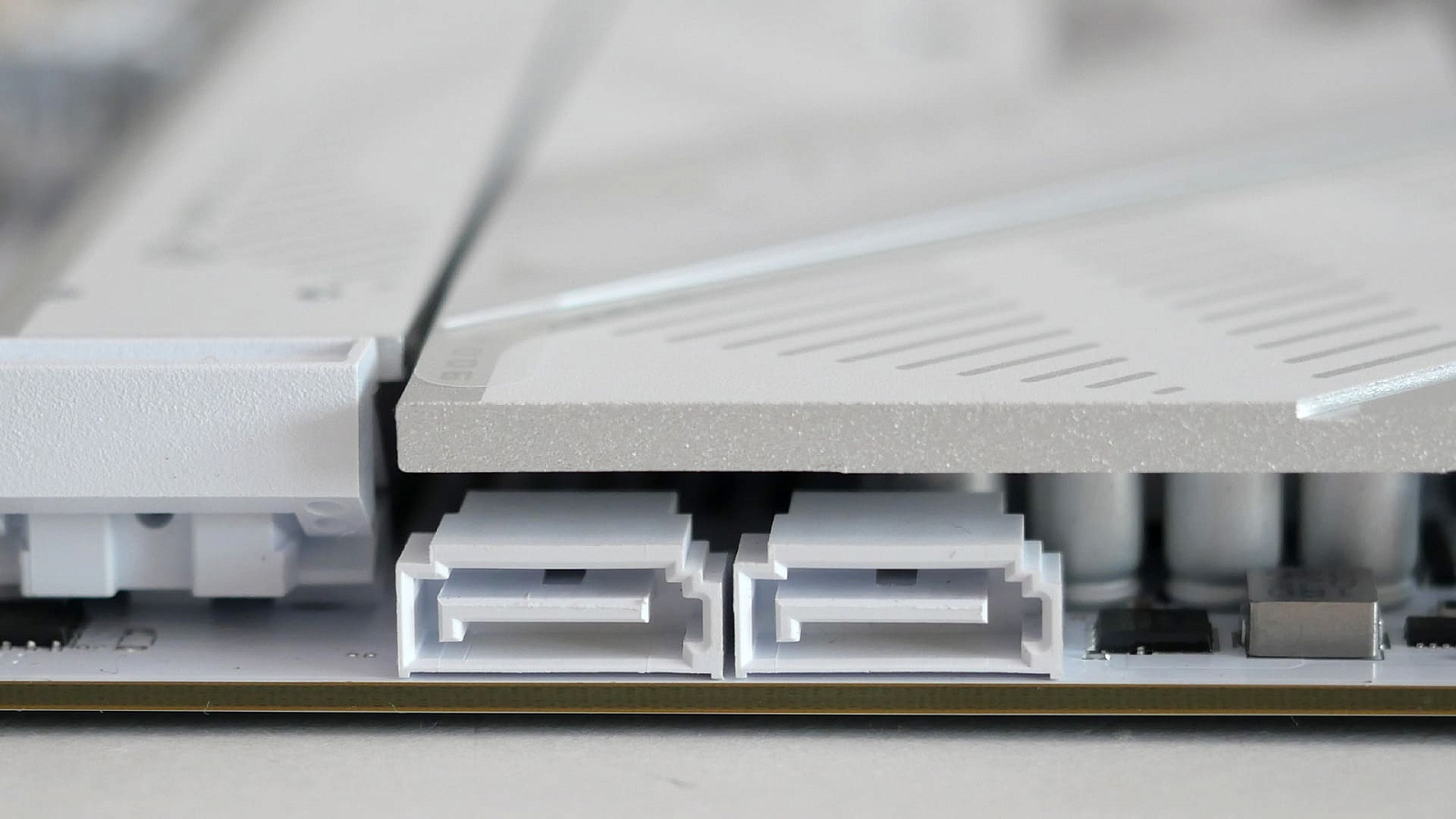

Два SATA-разъема направлены вправо, совпадая по расположению с окнами прокладки кабелей большинства современных корпусов. Это решение делает подключение накопителей более удобным, а нависающий радиатор чипсета скрывает коннекторы и делает их незаметными в готовой сборке.

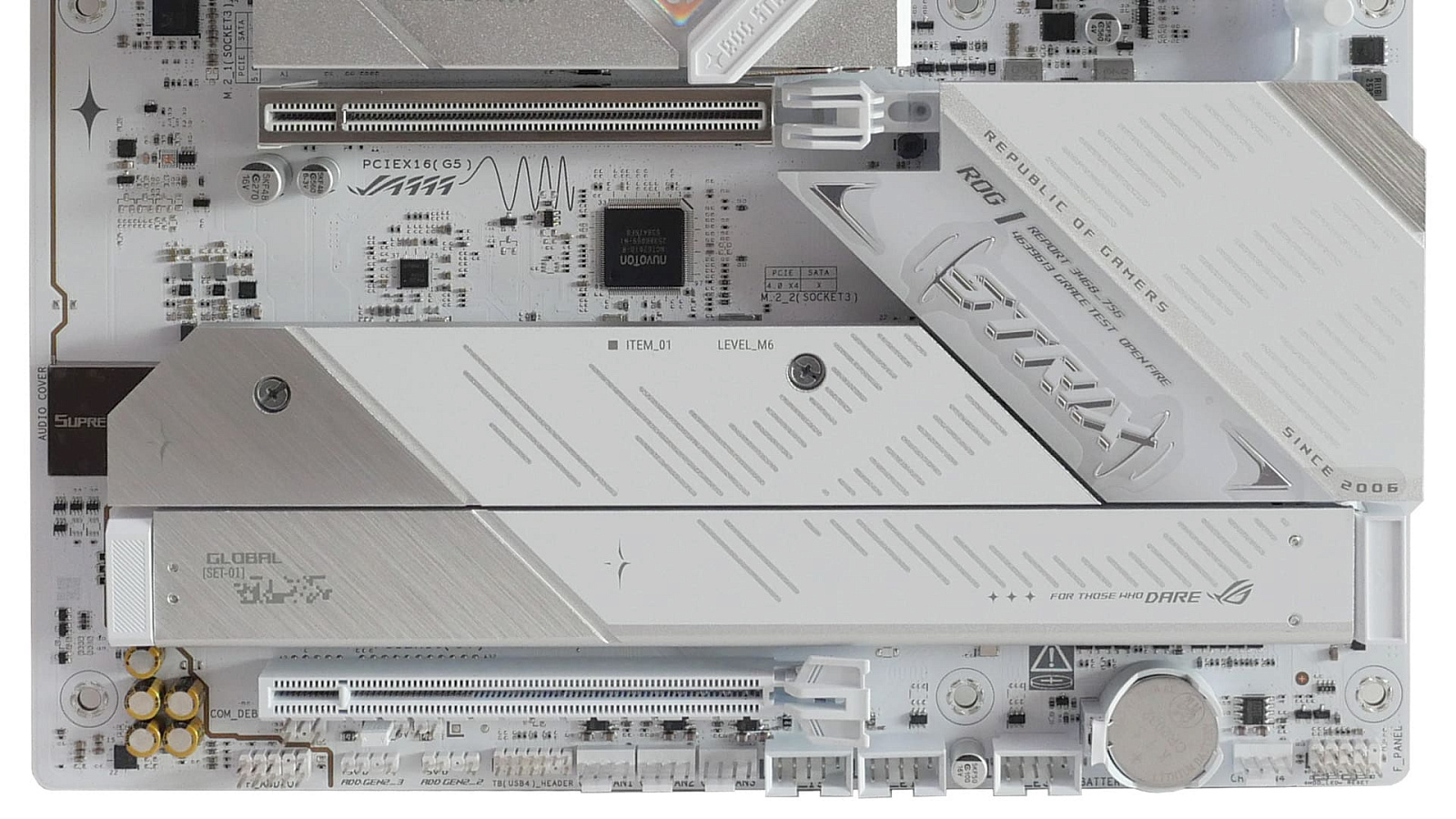

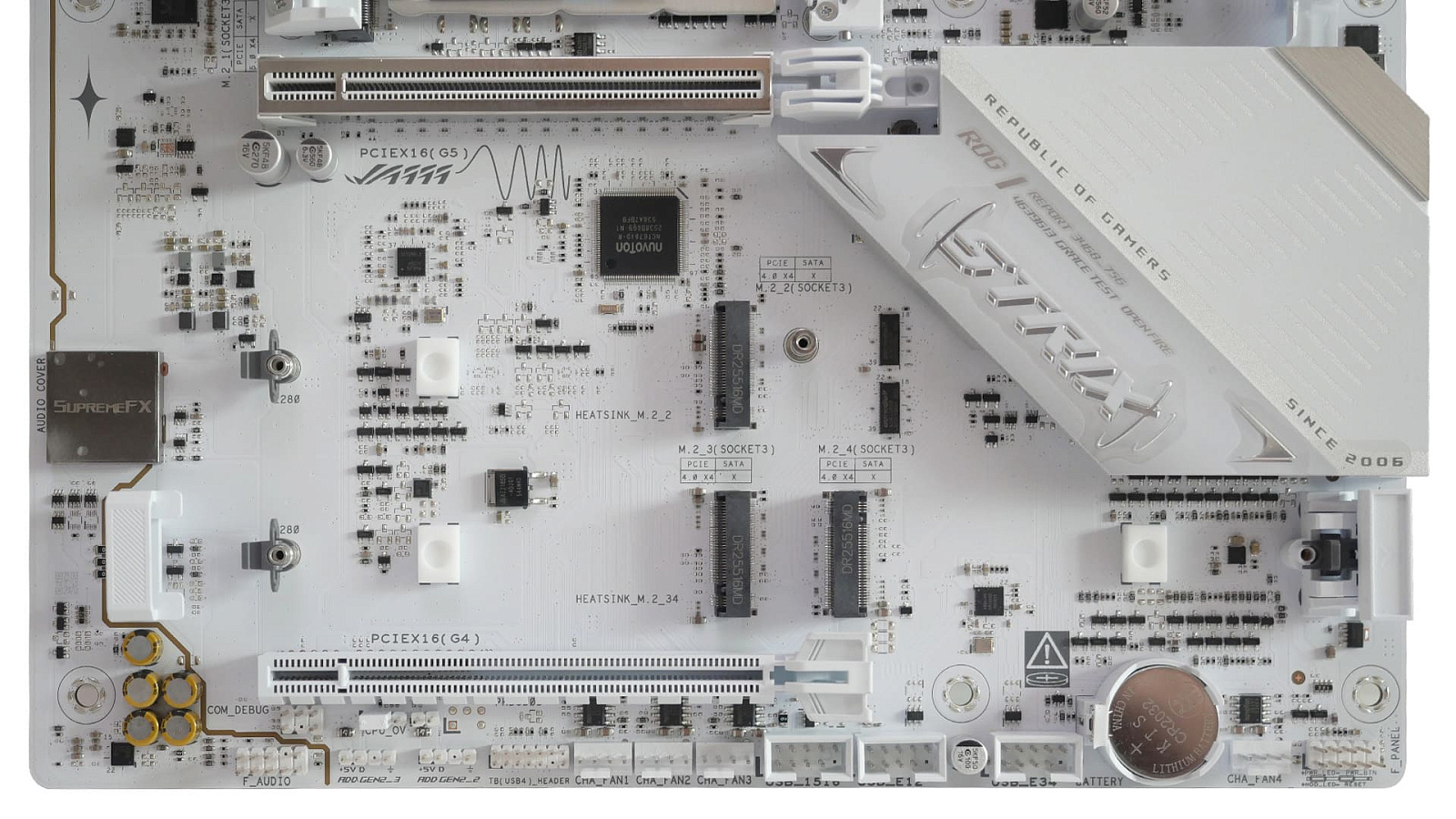

Для накопителей информации M.2 на плате ASUS ROG STRIX B850-A GAMING WIFI7 NEO сделаны четыре разъёма:

Каждое посадочное место M.2 накрыто пластинами пассивного охлаждения и снабжено механизмом быстрого крепления с безвинтовым фиксатором SSD.

Верхний радиатор получил систему быстрого снятия и установки, в то время как нижние удерживаются стандартным винтовым крепежом. Все радиаторы снабжены фабричными термопрокладками, обеспечивающими плотное прилегание к поверхностям накопителей.

Рядом с ними под ещё одним радиатором в STRIX-стилистике находится чипсет AMD B850.

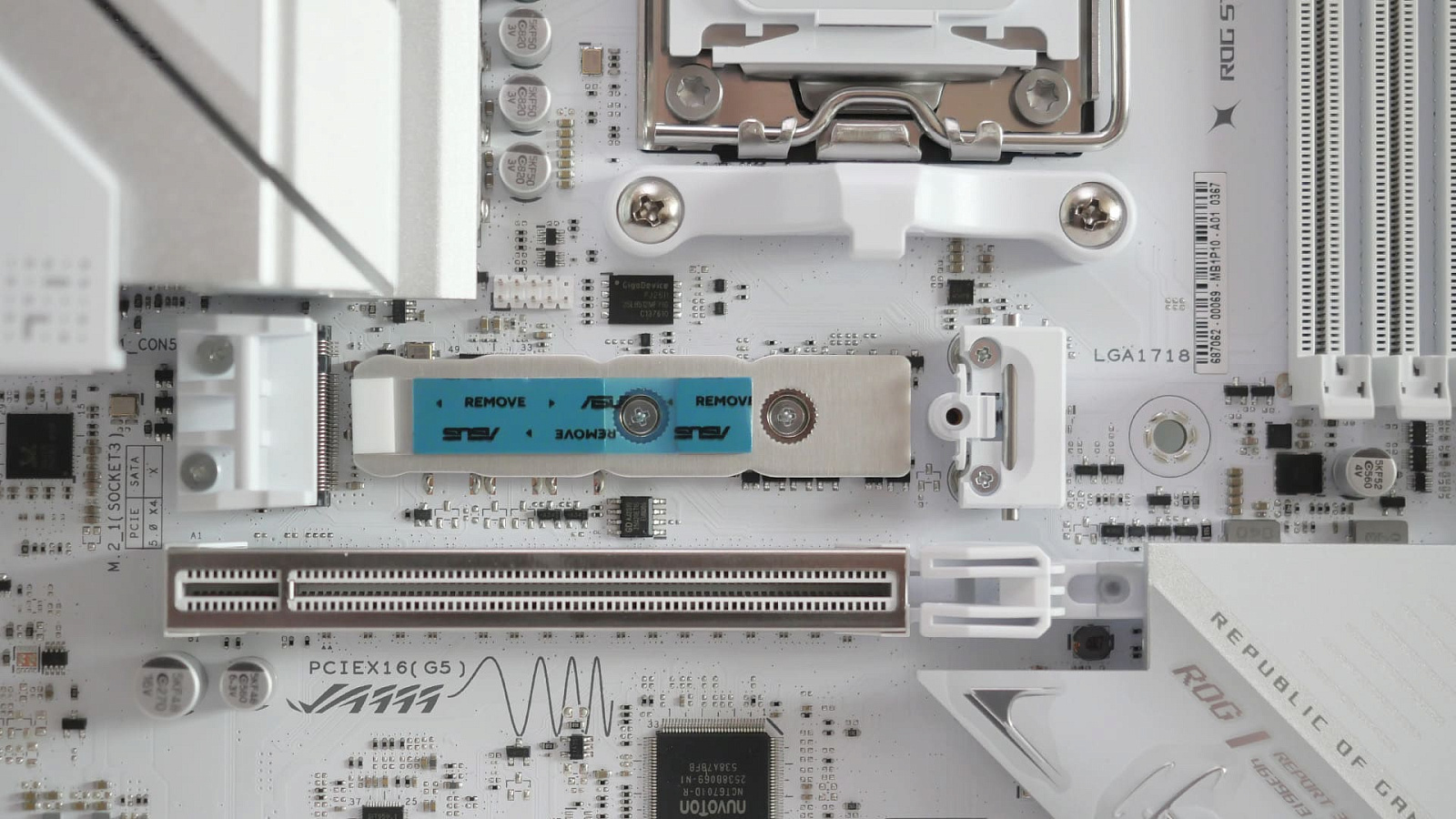

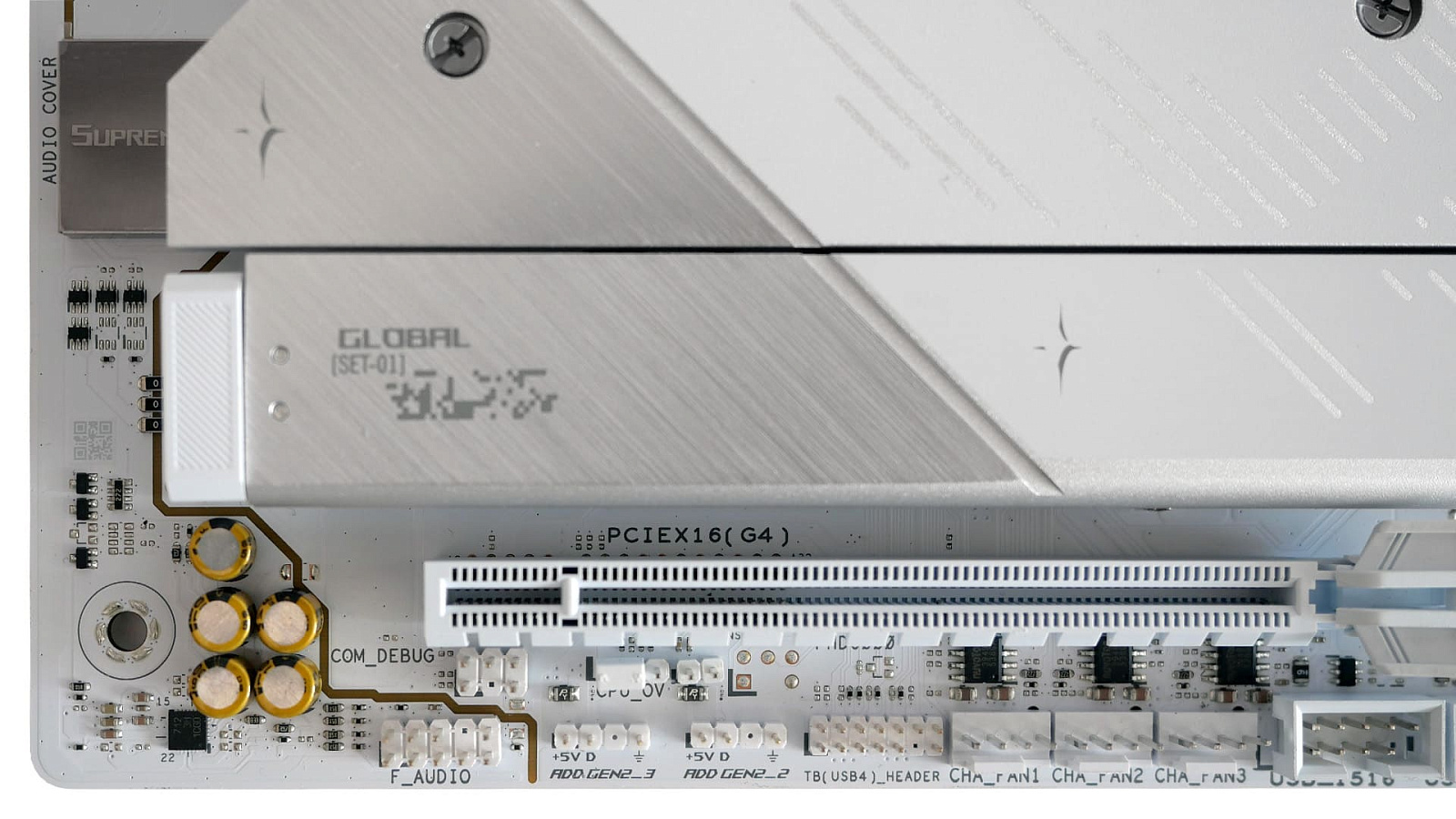

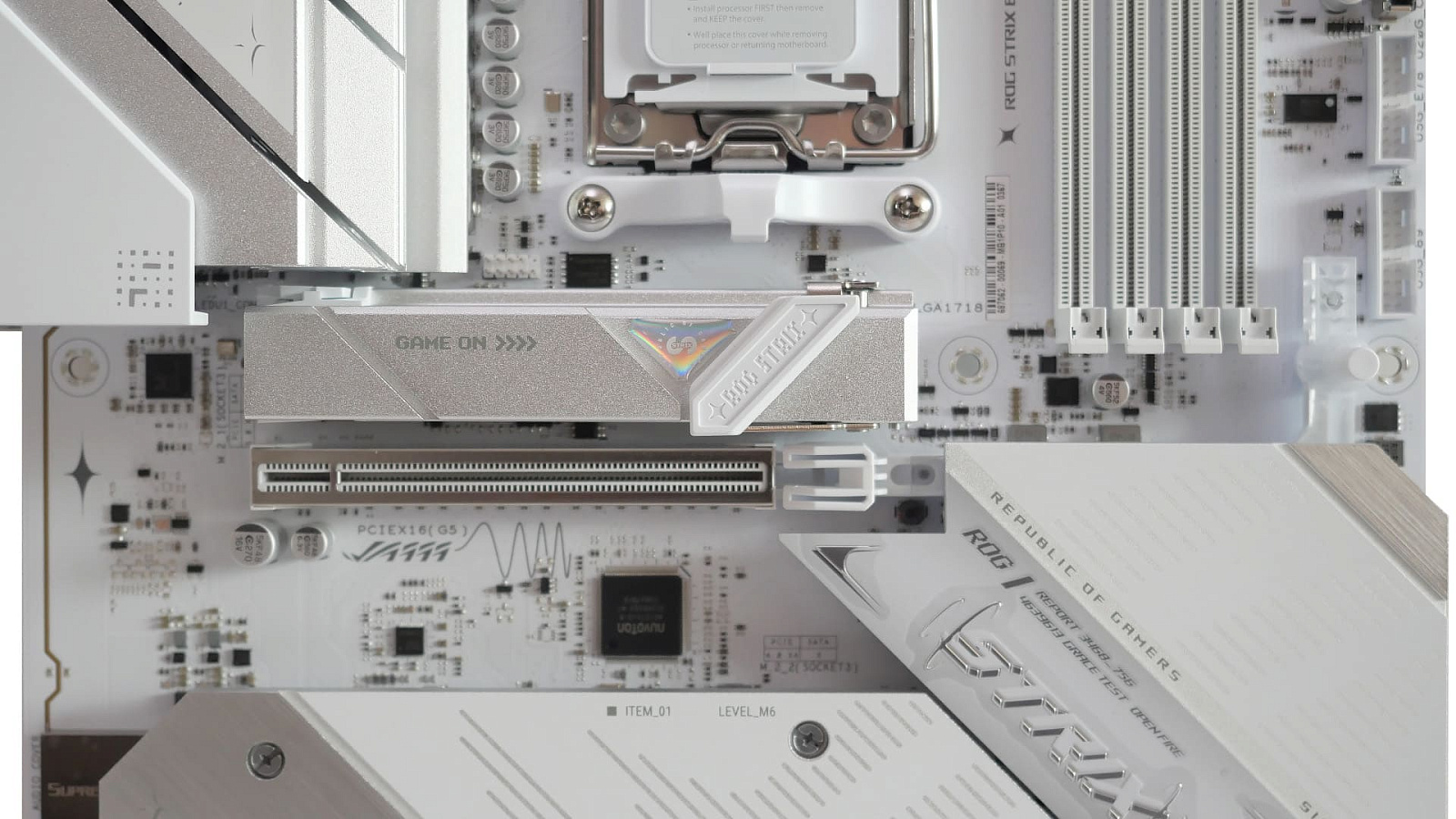

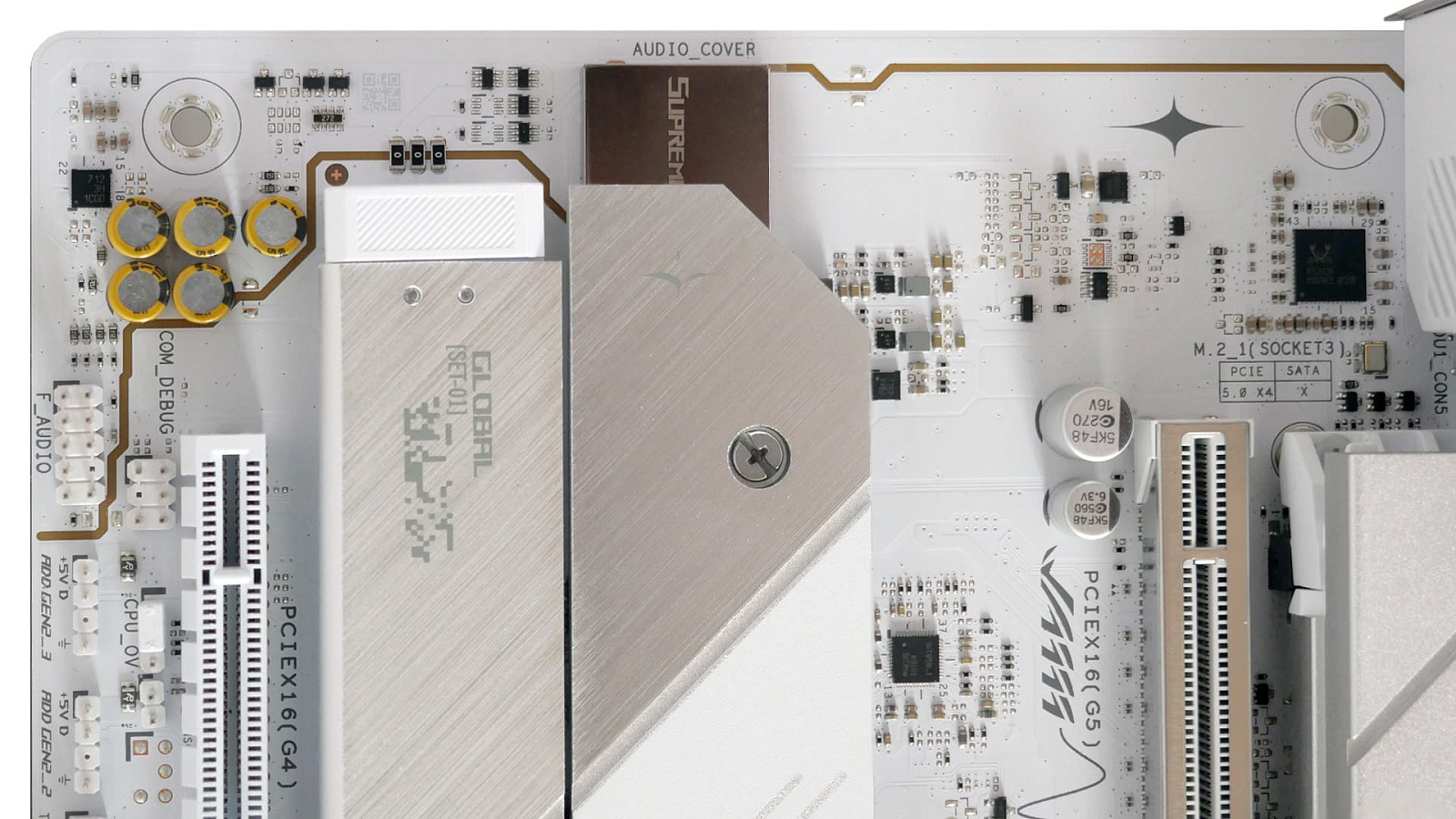

Для карт расширения предусмотрено два слота формата PCIe x16. Верхний разъём, предназначенный для видеокарты, имеет усиленную металлическую рамку, которая предотвращает излом слота при использовании габаритных экземпляров. Защёлка на нём имеет вынесенную вправо кнопку для удобства снятия крупных видеокарт. Нижний PCIe-слот без усиления и удлинителя защёлки.

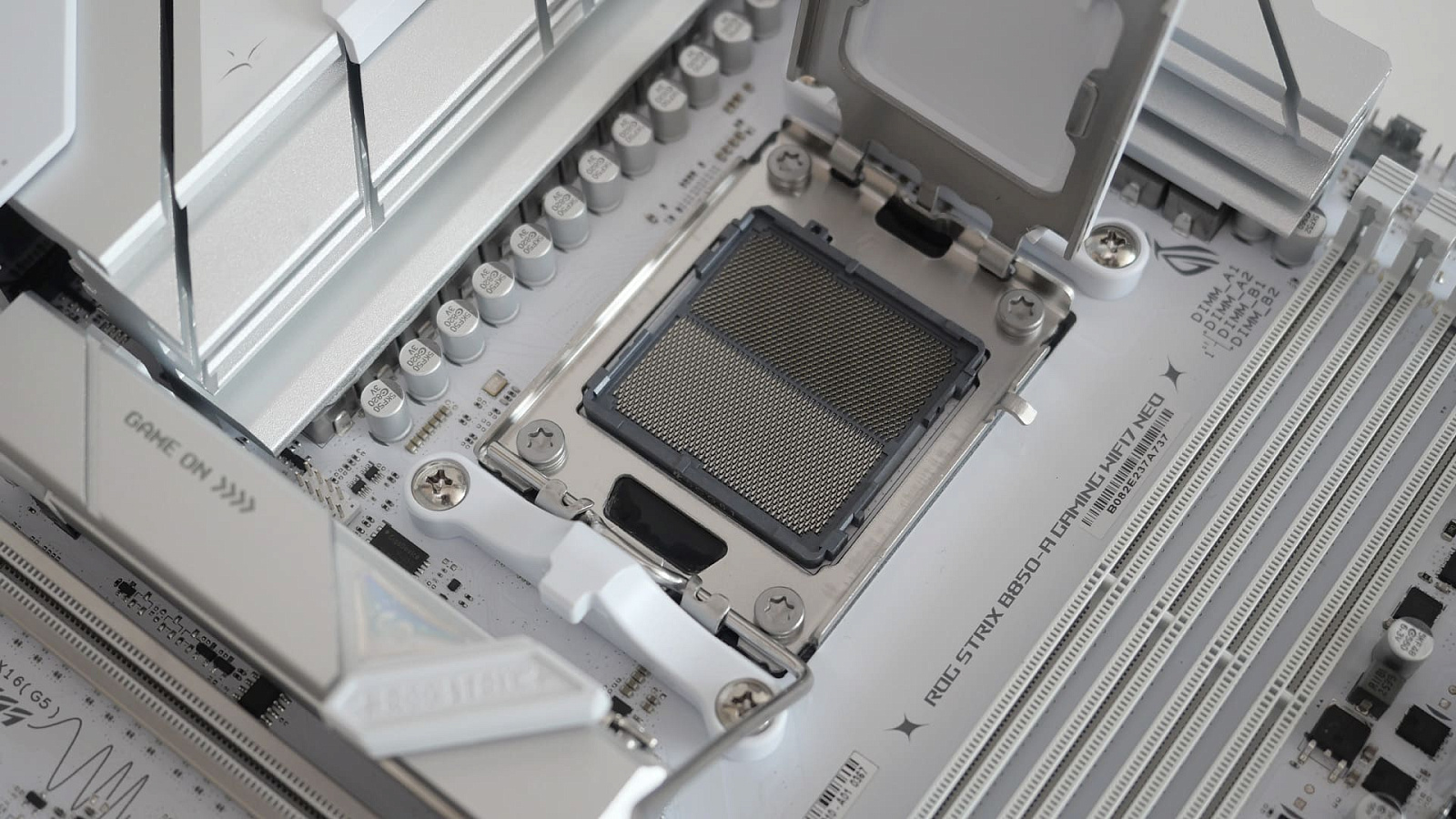

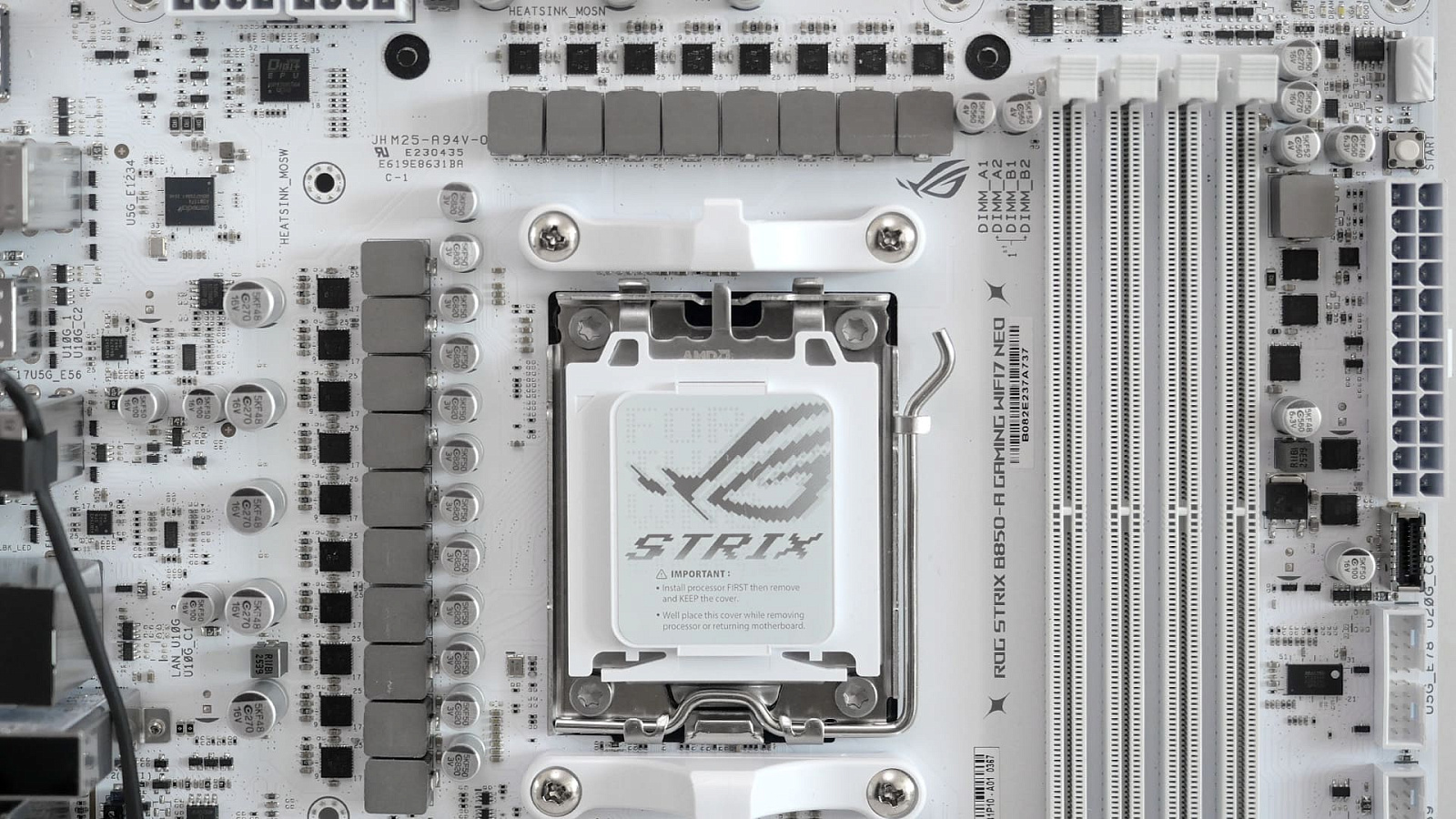

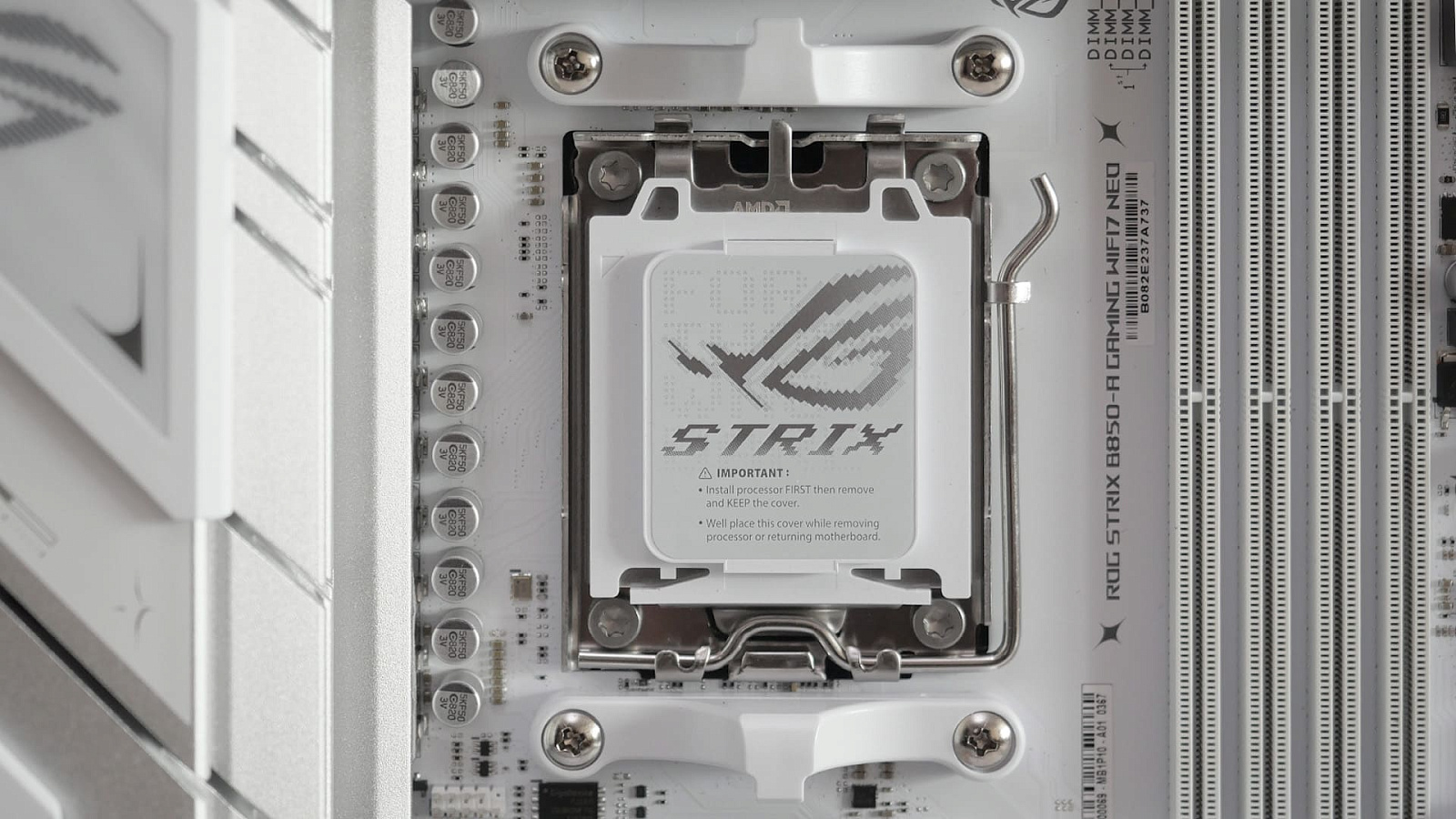

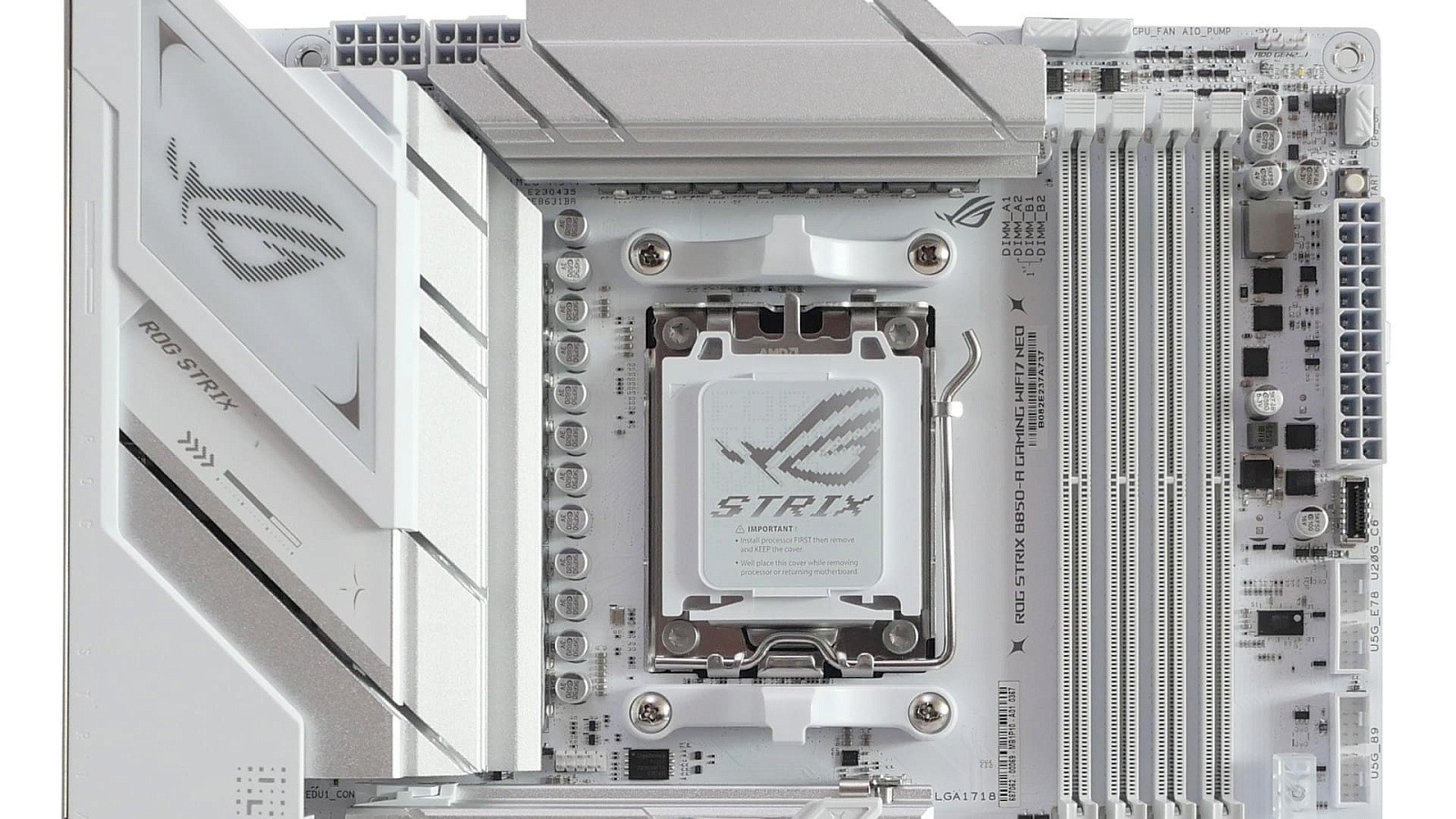

Процессорный разъем из коробки закрыт предохранительной пластиной. Во избежание замятия контактов не следует демонтировать ее заранее: крышка безопасно отскакивает сама при защелкивании рамки сокета с уложенным процессором.

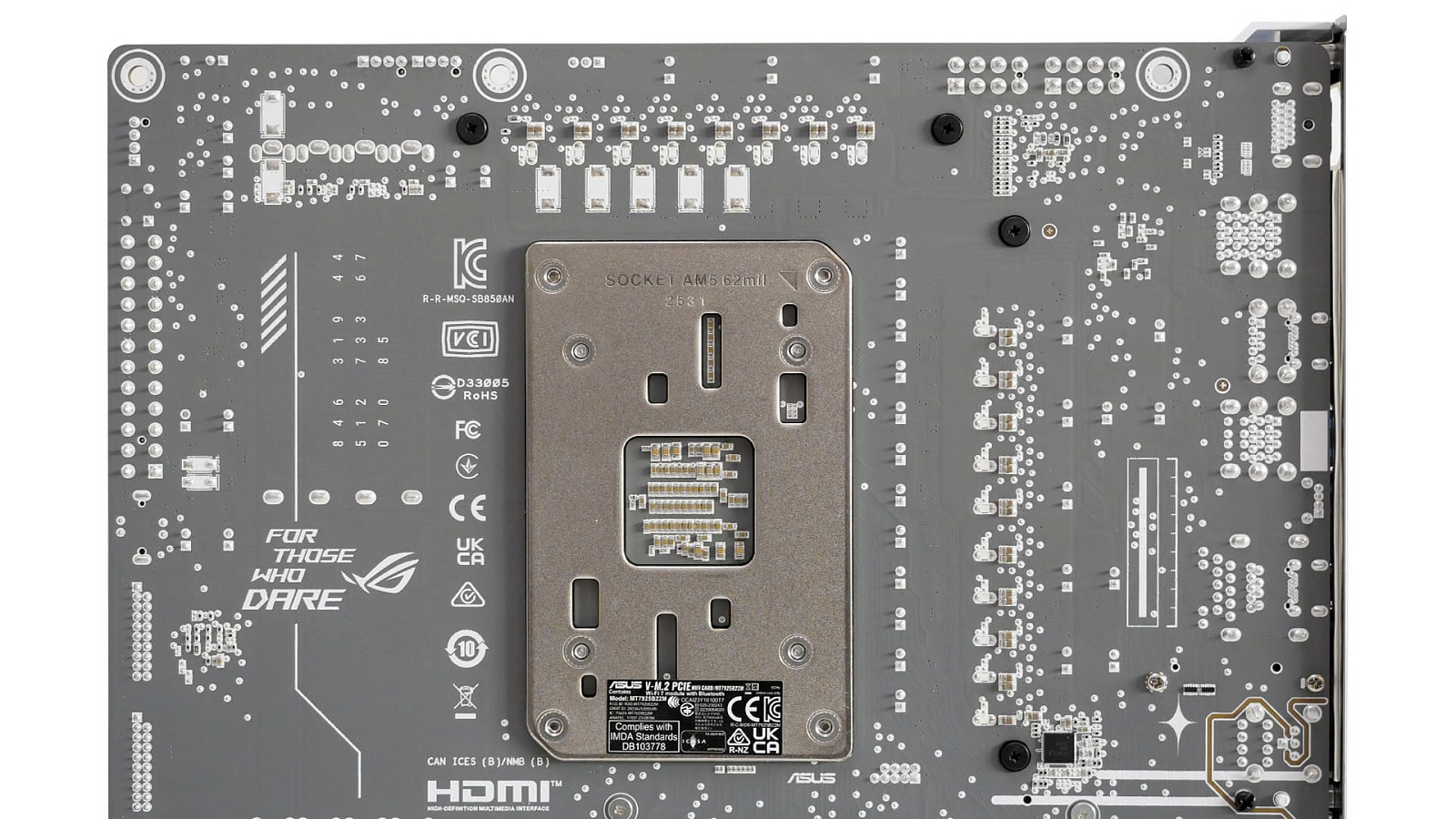

Жёсткость сокета с оборотной стороны обеспечивает стандартный металлический бэкплейт, предотвращающий деформацию текстолита при прижиме системы охлаждения.

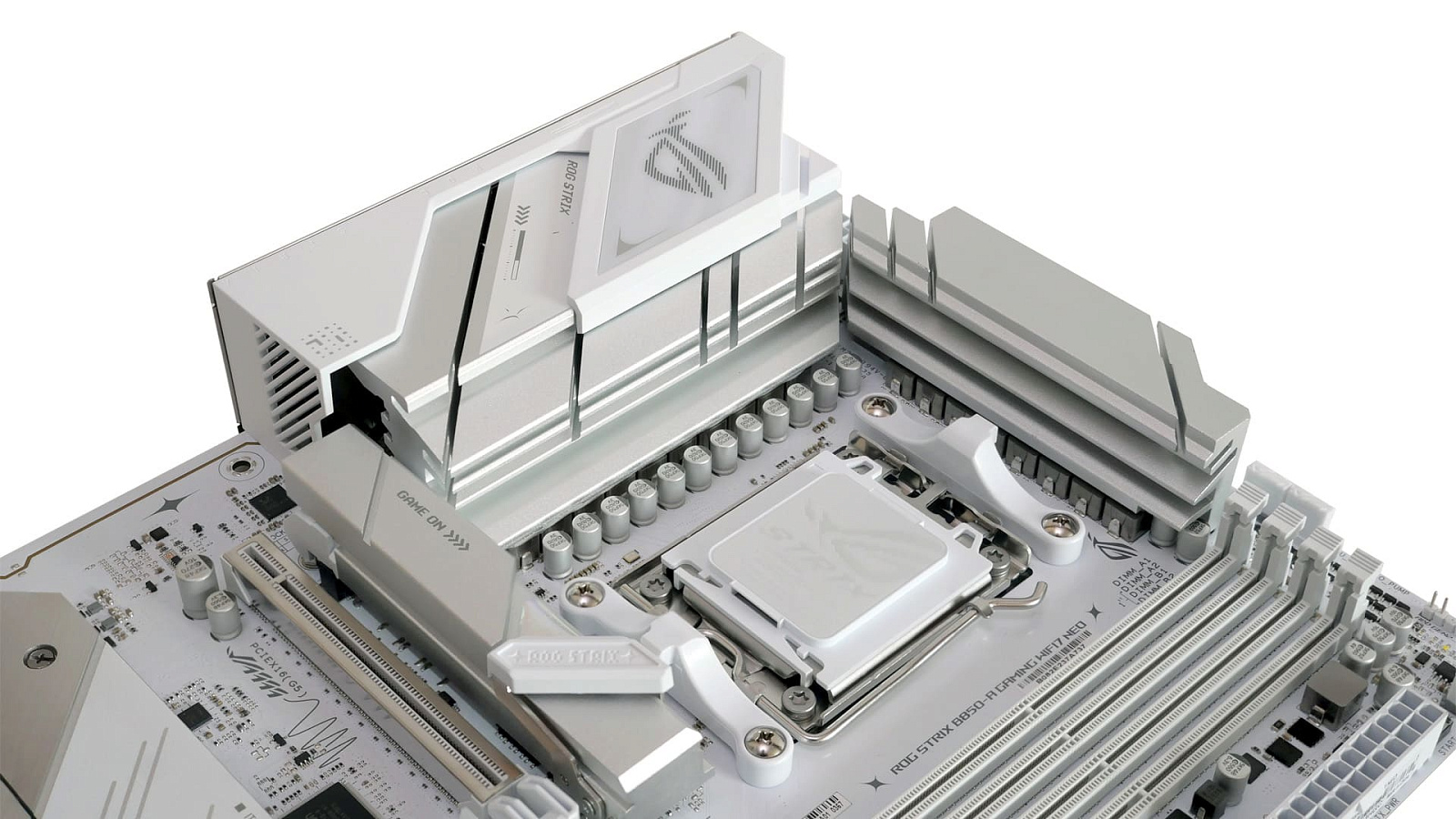

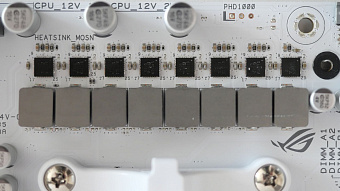

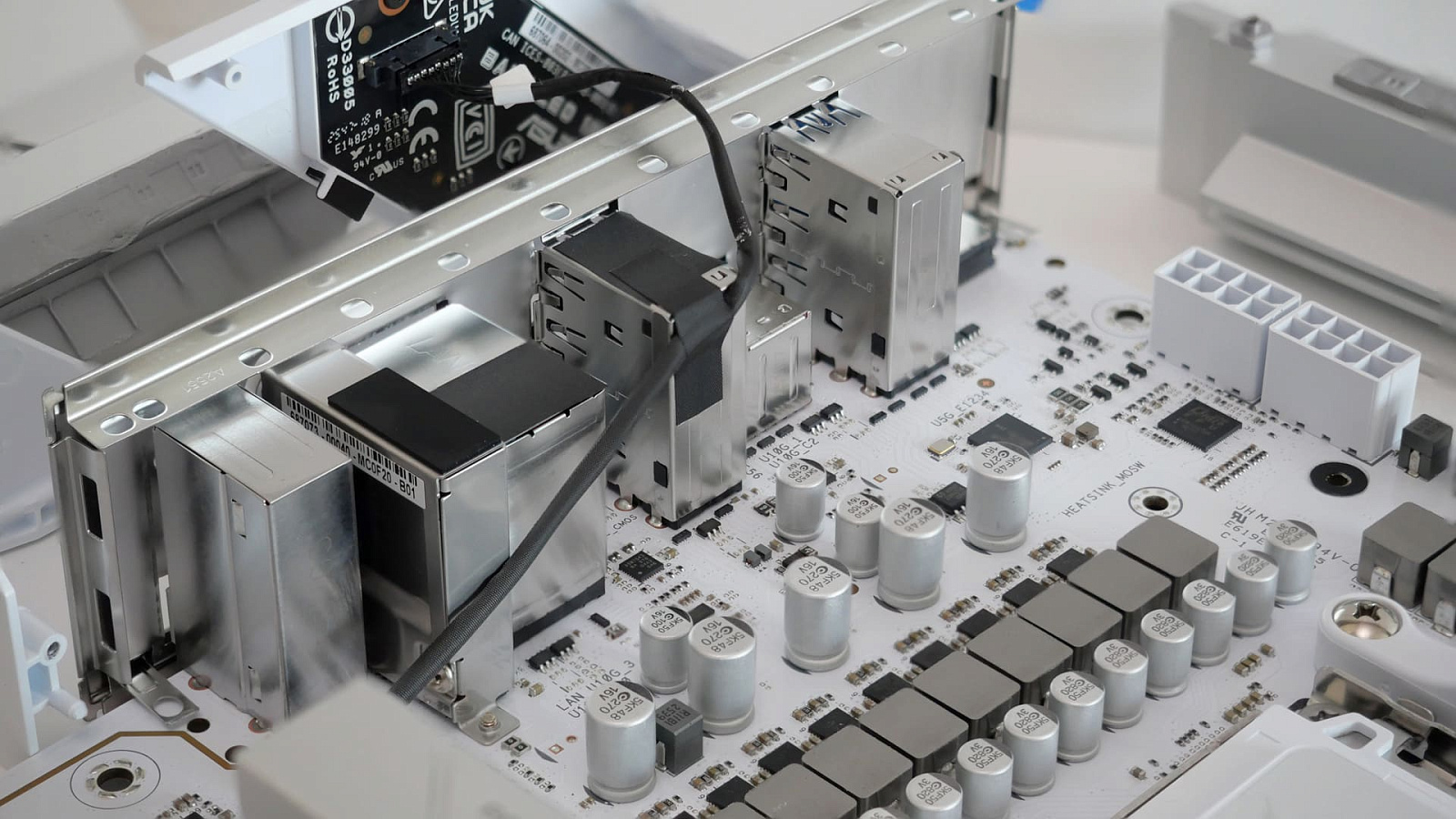

Силовые элементы подсистемы питания (VRM), расположенные слева и сверху от сокета, накрыты двумя массивными профилированными радиаторами.

Радиаторы не соединены между собой и отводят тепло с транзисторных сборок и дросселей через термопрокладки.

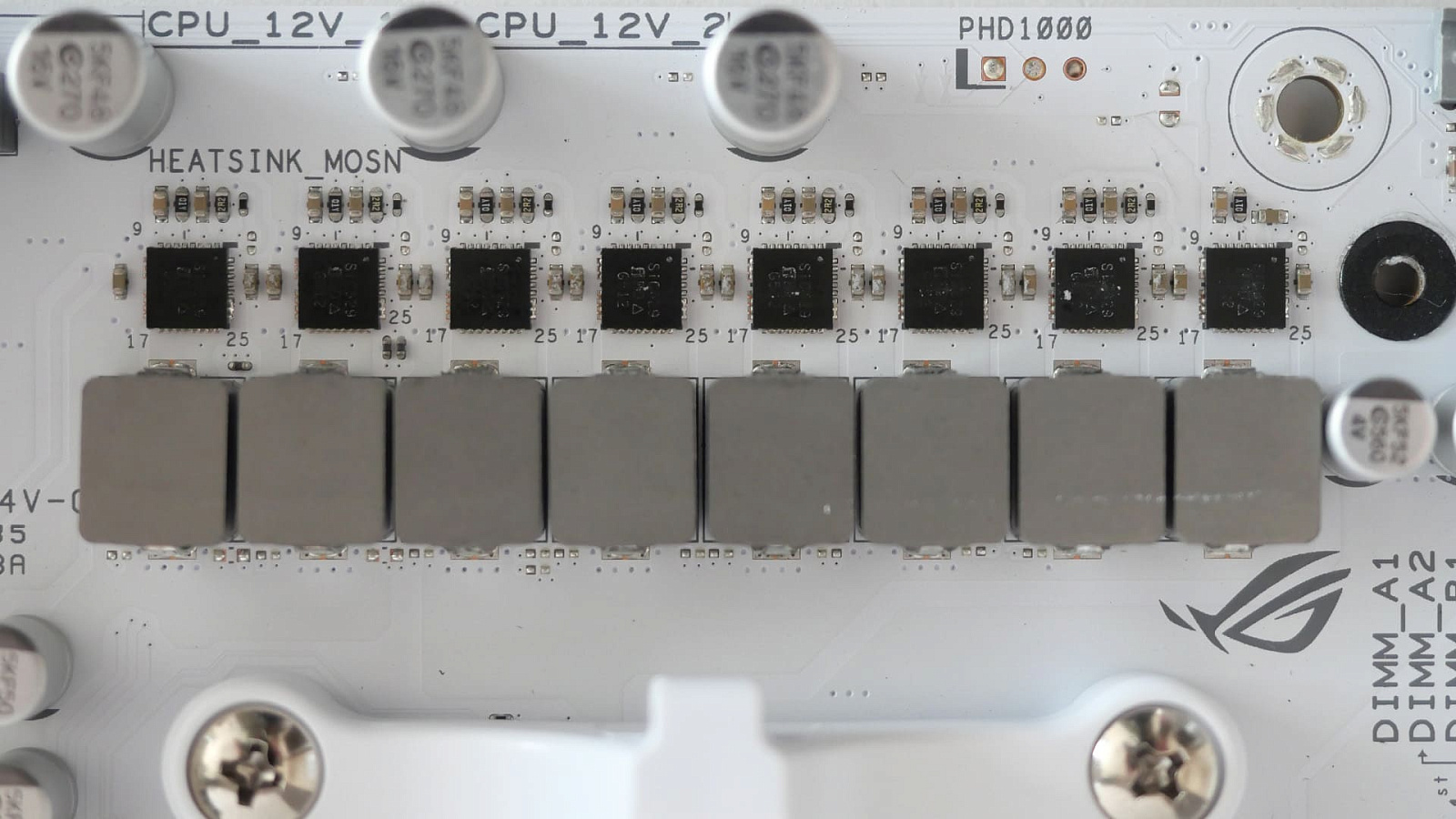

Силовая часть платы спроектирована с достаточным запасом прочности для работы с ресурсоемкими нагрузками. Каскад из 14 фаз VCORE и 4-х вспомогательных фаз (2 SoC + 2 MISC) эффективно распределяет тепловую нагрузку. Запас площади двух связанных радиаторов VRM позволяет удерживать температуры мосфетов в безопасных пределах даже при минимальном обдуве внутри корпуса, исключая температурный троттлинг и просадки напряжения по линии CPU. В качестве ключей VRM используются интегральные силовые модули Vishay SiC629 (80 А), работающие в связке с фирменным цифровым ШИМ-контроллером Digi+.

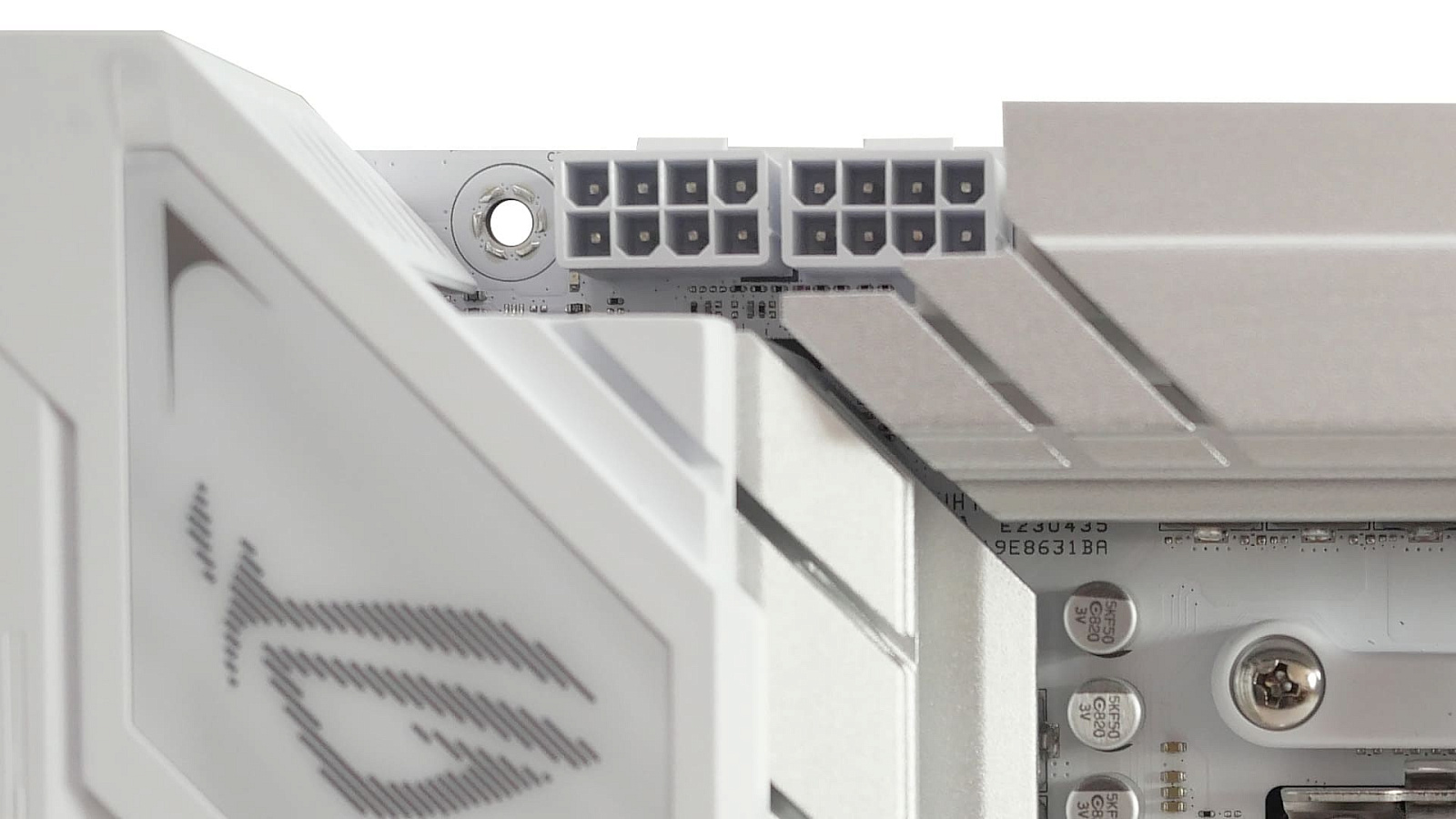

Дополнительное питание процессора подается через два 8-контактных разъёма ProCool с цельнометаллическими штырьками, гарантирующими низкое сопротивление и надежный контакт. Такая конструкция предотвращает перегрев коннекторов при высоких токовых нагрузках.

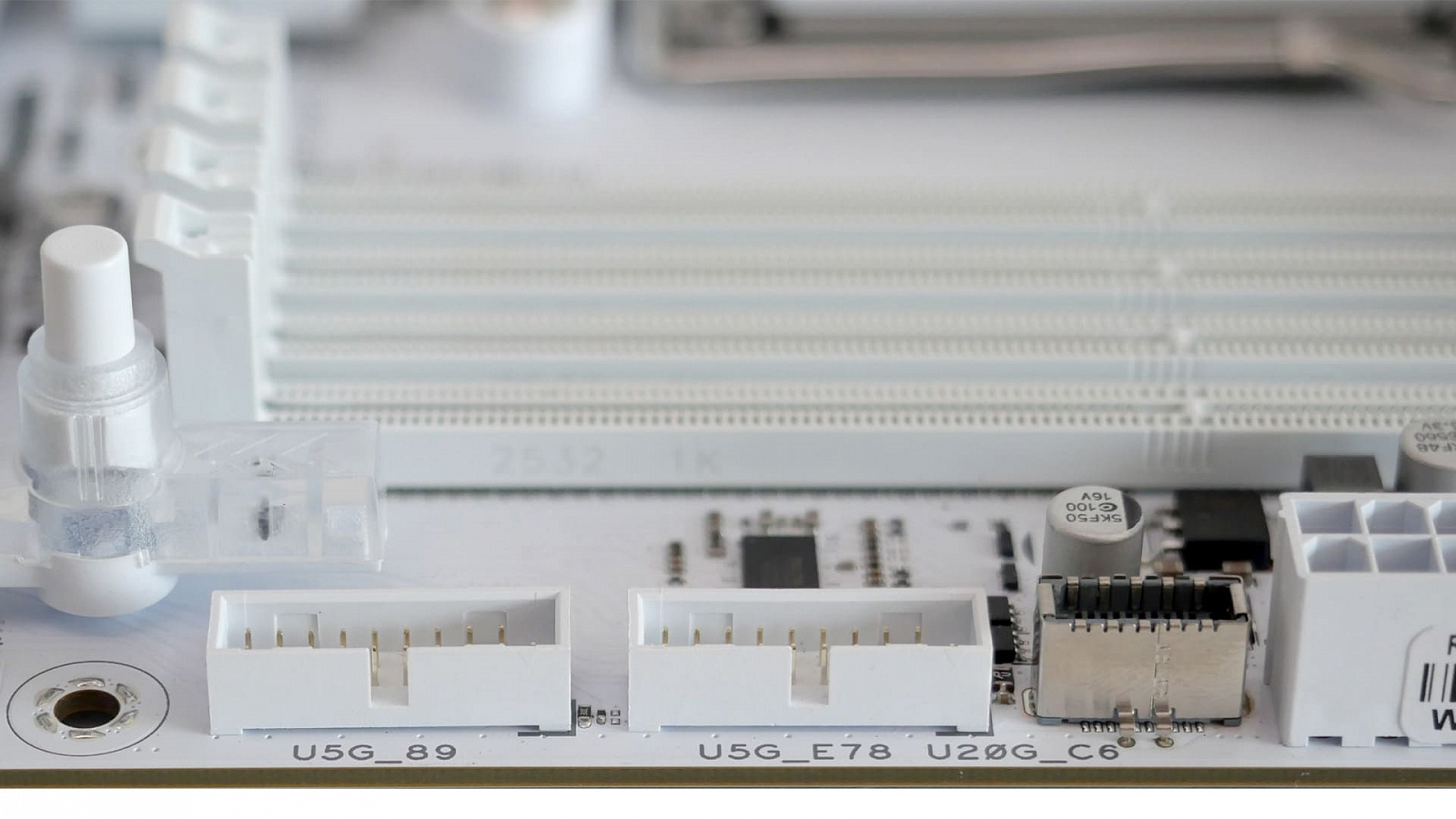

Основной 24-контактный разъем питания ATX расположен у правого края платы и оснащен усиленной контактной группой. Рядом с ним расположены два разъёма для фронтальных USB 3.0 и один для фронтального USB-C-порта.

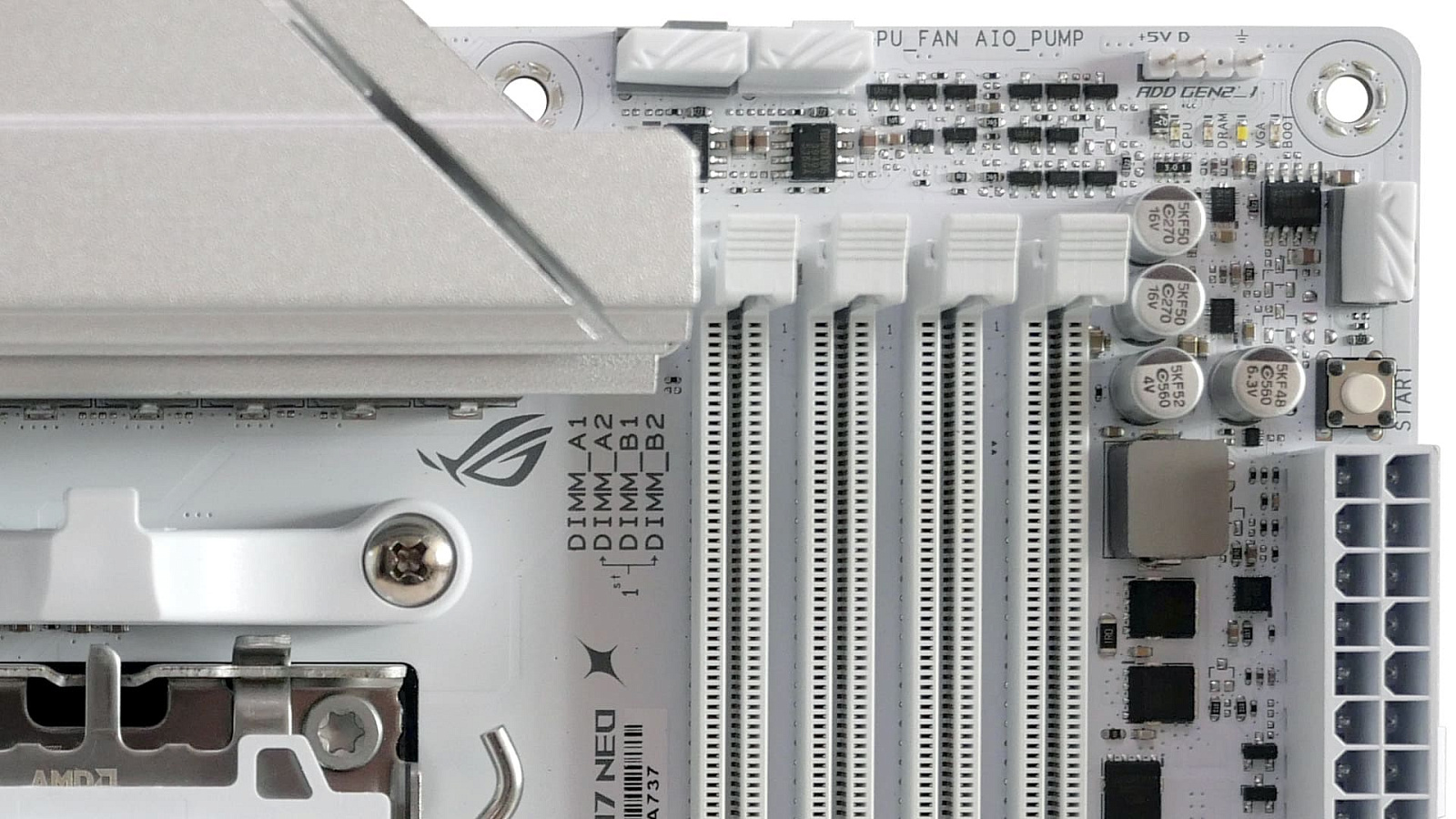

Четыре разъёма DDR5 поддерживают оперативную память суммарным объёмом до 256 ГБ с рабочей частотой в разгоне от 8400 МТ/с до 9000+ МТ/с в зависимости от поколения CPU. Совместимость со стандартом CUDIMM в сочетании с алгоритмами ASUS AEMP III гарантирует легкий старт и точную подстройку вторичных таймингов как для стандартных, так и для профилированных планок.

Звуковая подсистема построена на 7.1-канальном кодеке ROG SupremeFX ALC4080 со встроенным усилителем Savitech SV3H712, обеспечивающим соотношение сигнал/шум до 120 дБ при воспроизведении. Тракт защищен от электромагнитных наводок экранированием SupremeFX Shielding (изолирована от остальных узлов платы) и поддерживает технологии пространственного аудио Dolby Atmos, а также интеллектуальное двухстороннее шумоподавление Two-Way AI Noise Cancelation.

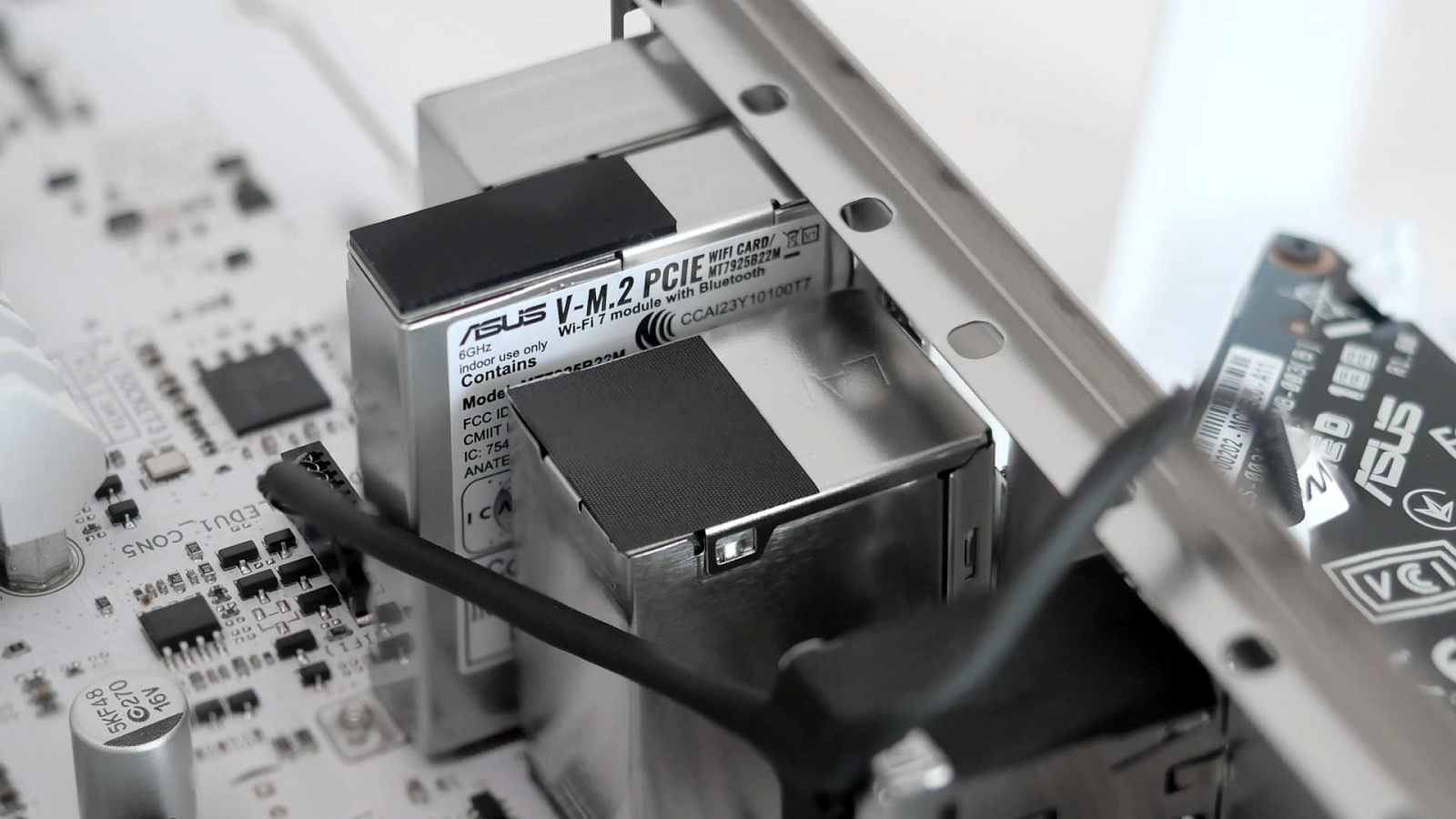

Сетевой стек платы включает 5-гигабитный ethernet контроллер Realtek RTL8126 с аппаратной защитой от электростатических разрядов ASUS LANGuard. За беспроводные коммуникации отвечает M.2-модуль MediaTek MT7925B22M с поддержкой стандартов Wi-Fi 7 (диапазон 6 ГГц, полоса 160 МГц) и Bluetooth 5.4, а подсоединение внешней комплектной антенны упрощено за счет быстросъёмных фиксаторов Q-Antenna.

Набор диагностических и оверклокерских опций на плате соответствует стандарту серии ROG Strix. Полноценного цифрового индикатора POST-кодов нет, но его заменяют четыре светодиода ASUS Q-LED (CPU, DRAM, VGA, BOOT). Физическая кнопка запуска на самом текстолите реализована в правом верхнем углу (подписана как START). На заднюю панель выведены физические кнопки Clear CMOS для оперативного сброса настроек при неудачном разгоне и BIOS FlashBack™ для обновления микрокода без установленного оборудования.

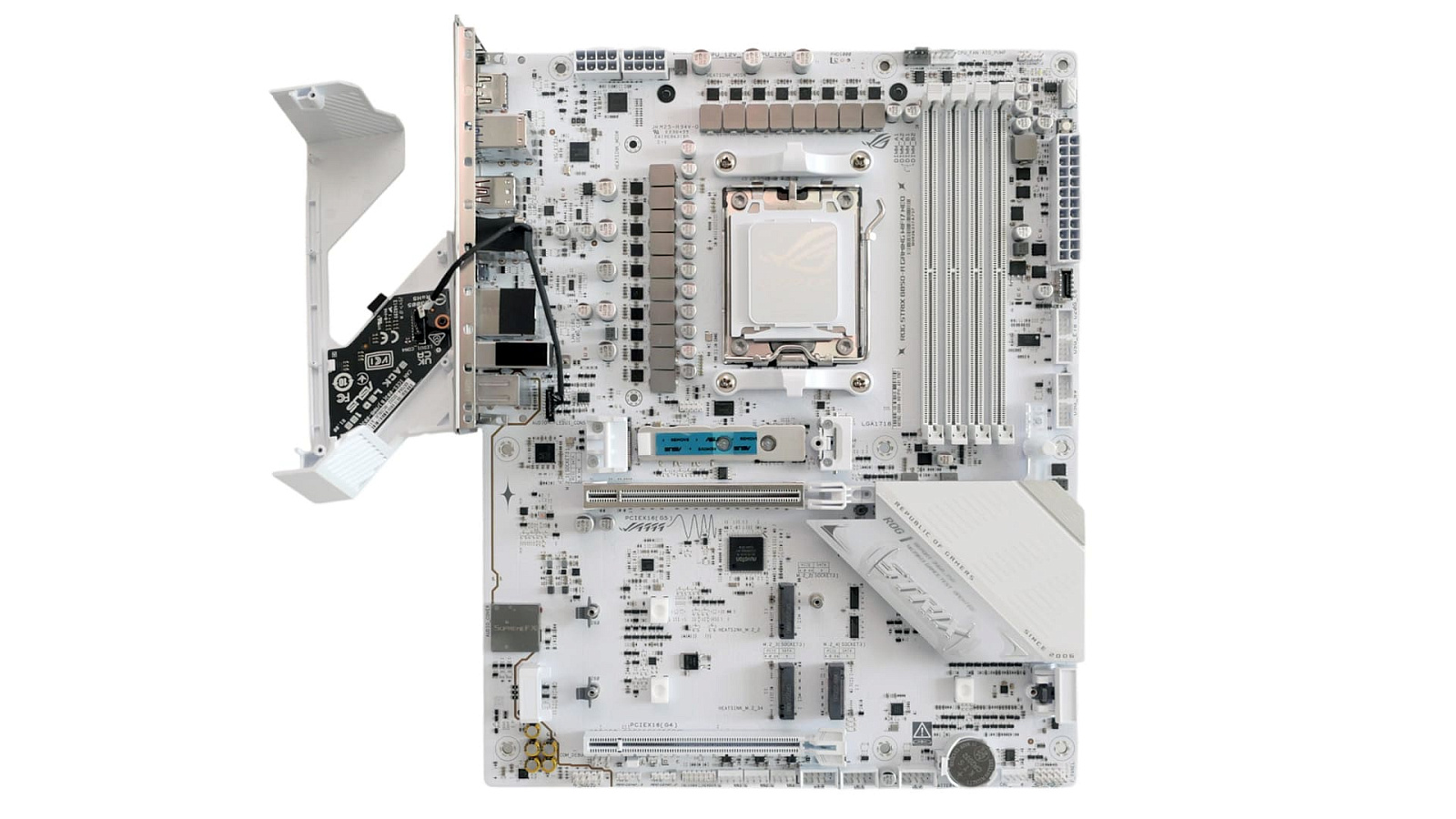

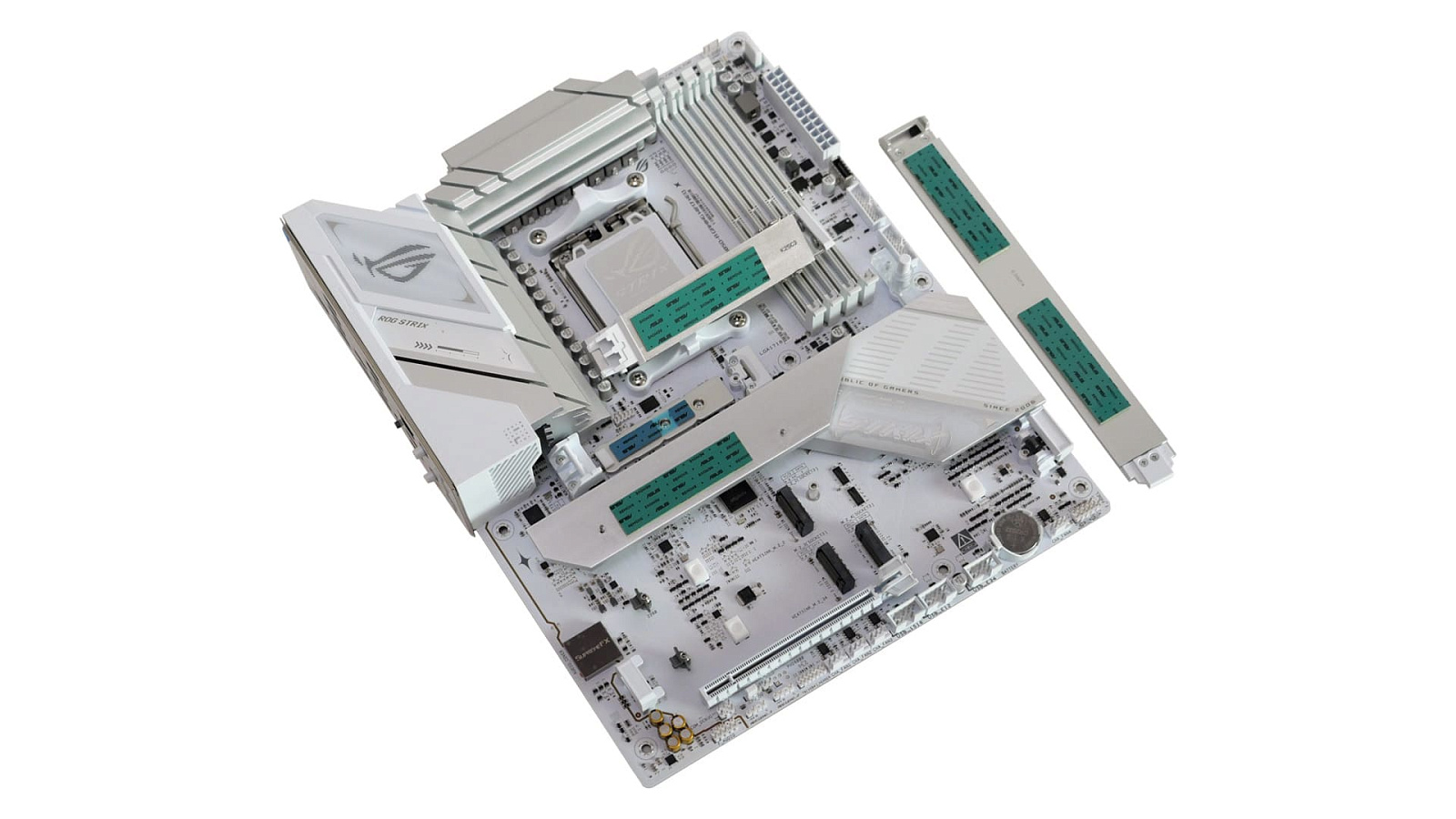

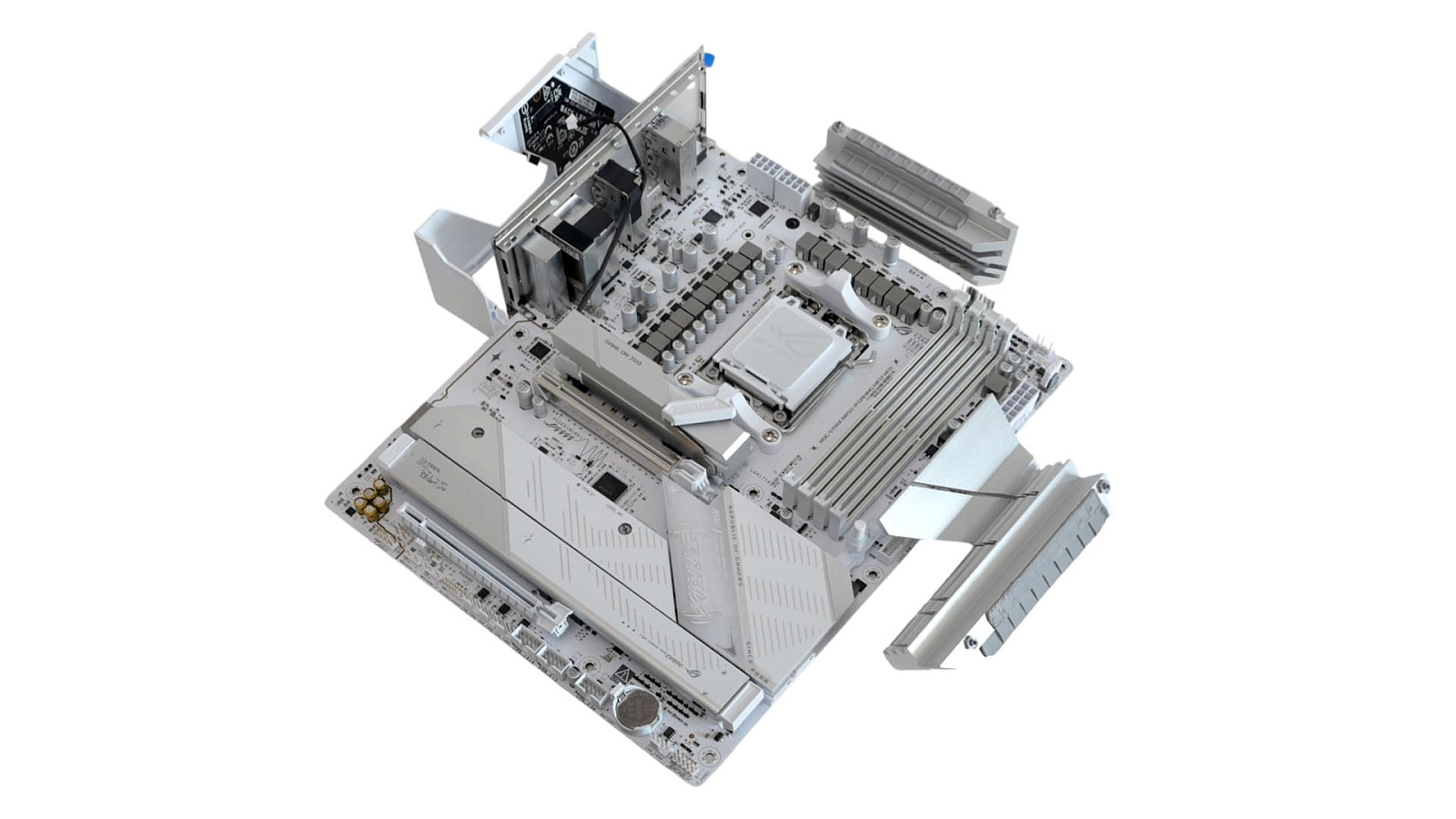

Вид платы без навесных элементов:

Подсветка

Встроенная подсветка платы реализована сдержанно и акцентирует внимание на декоративной накладке задней панели I/O, где подсвечивается логотип серии ROG.

Для подключения и синхронизации внешних световых элементов на текстолите предусмотрено три трёхконтактных разъёма Addressable Gen 2 RGB (5 В) и один 4-контактный разъём Aura RGB (12 В). Управление световыми эффектами и их синхронизация с другими комплектующими осуществляется через фирменную экосистему ASUS Aura Sync.

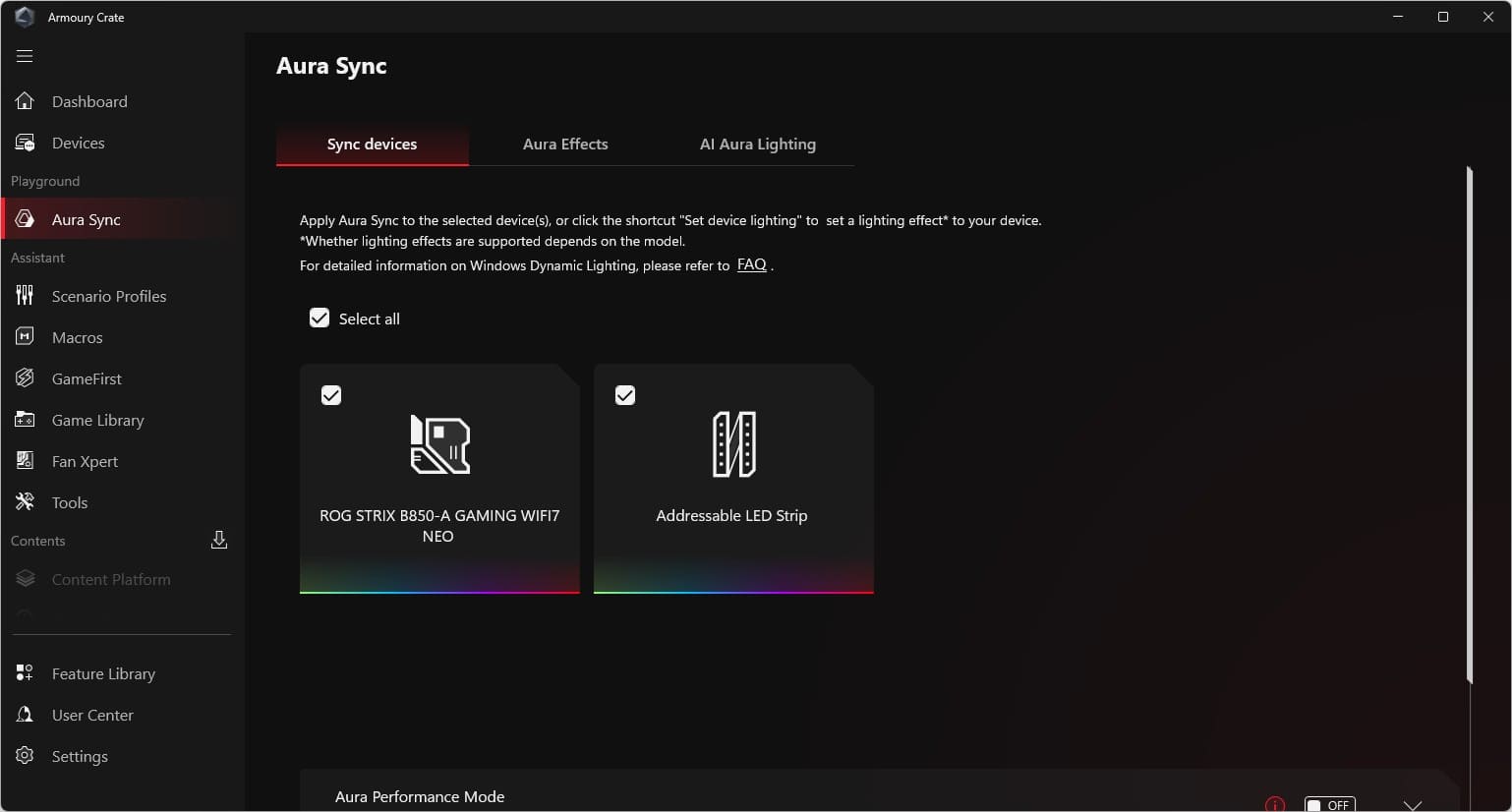

За настройку визуальных эффектов и синхронизацию элементов подсветки со всеми совместимыми компонентами отвечает фирменное программное обеспечение Armoury Crate с экосистемой ASUS Aura Sync, доступное для бесплатной загрузки на сайте ASUS.

UEFI BIOS

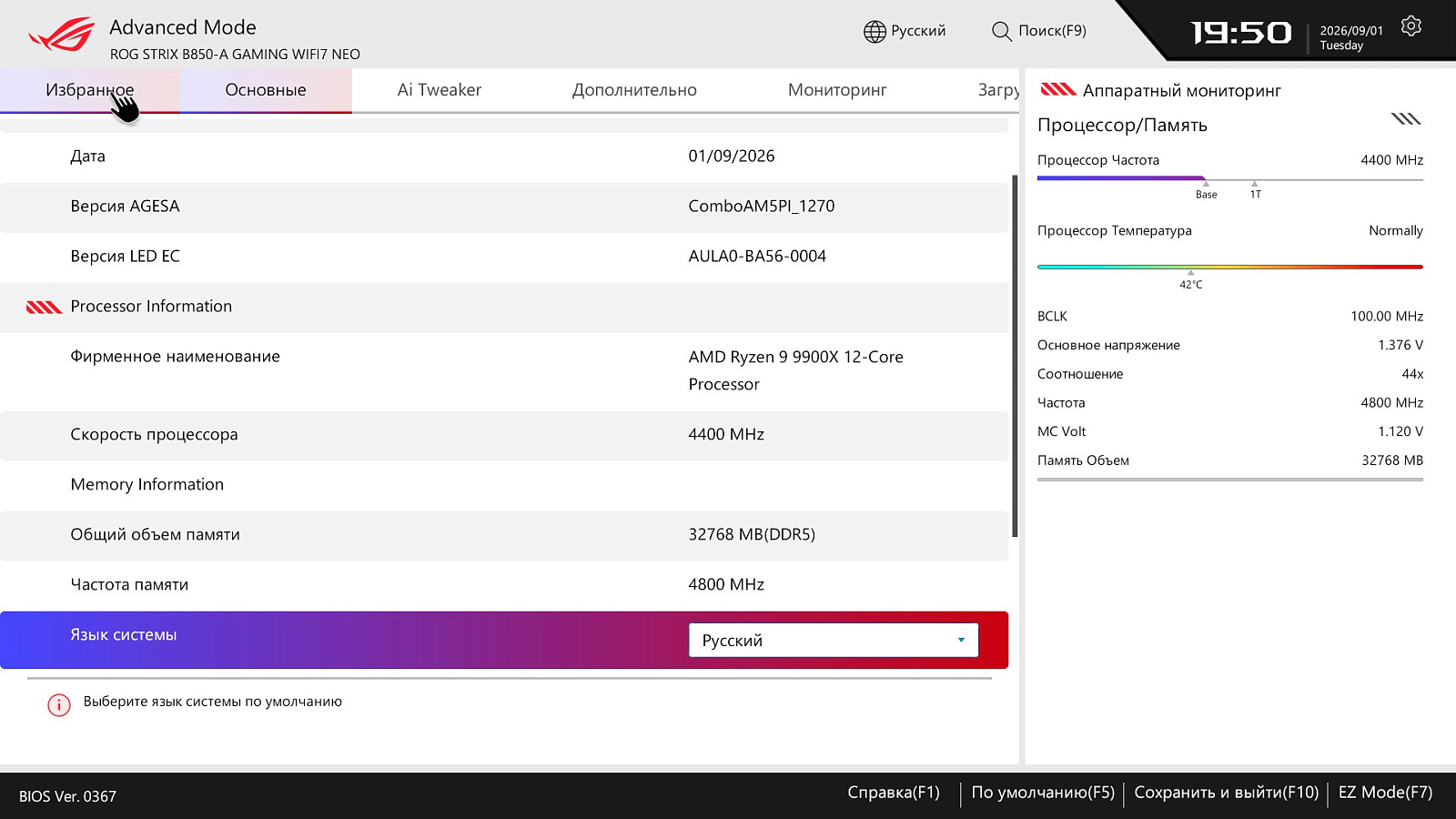

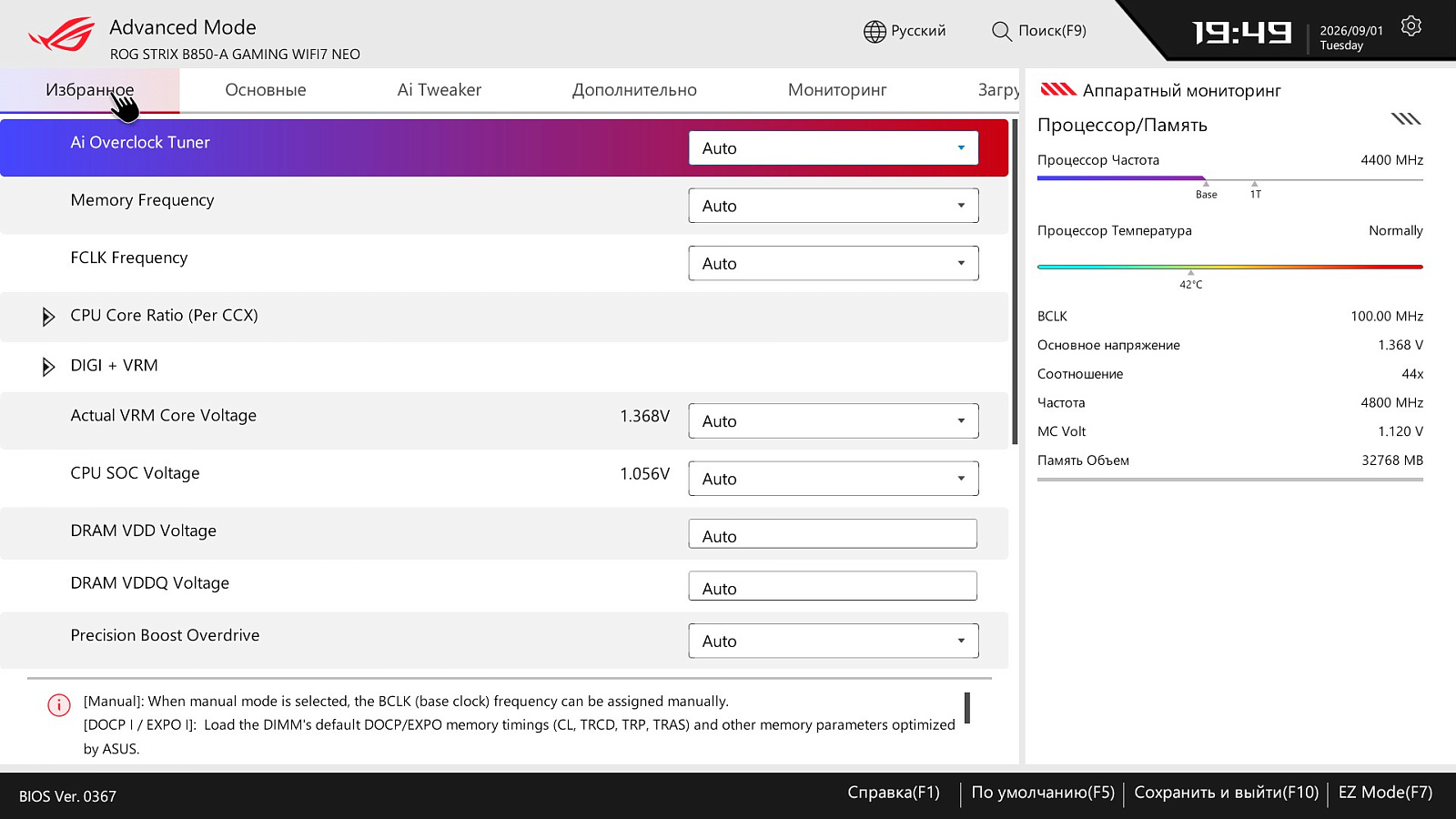

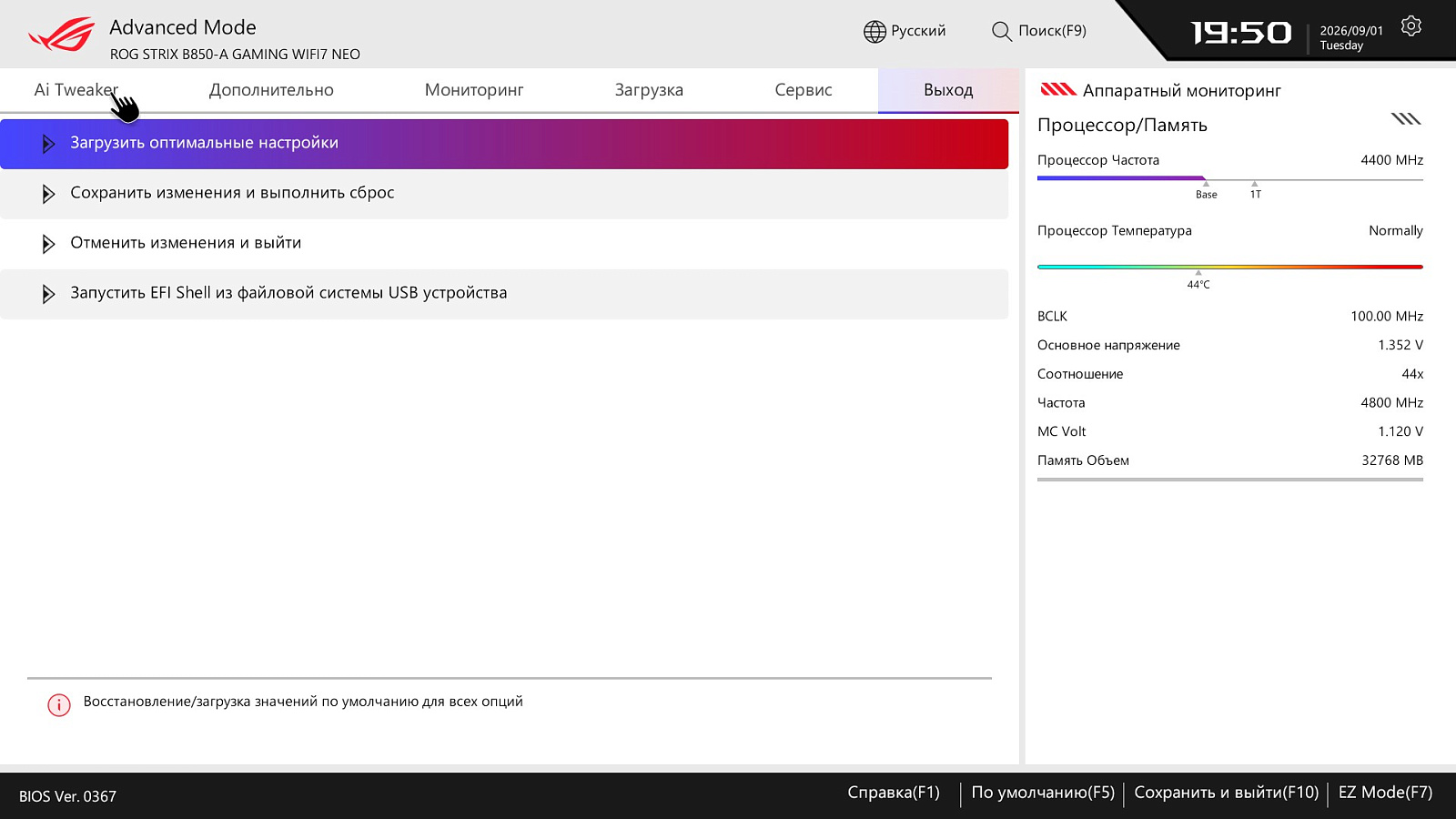

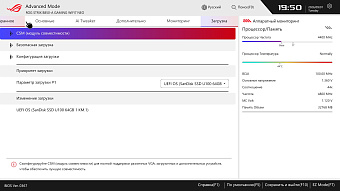

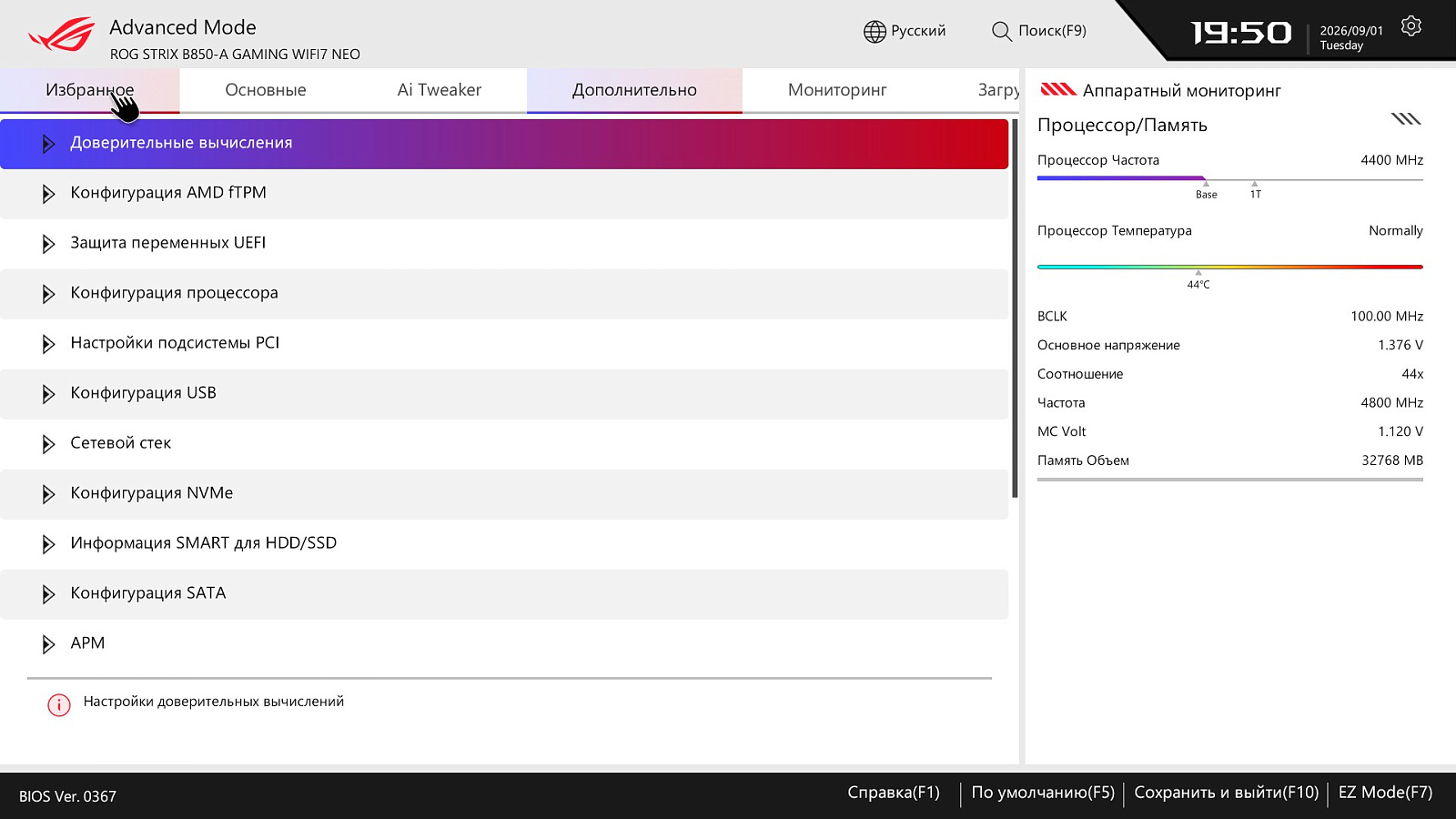

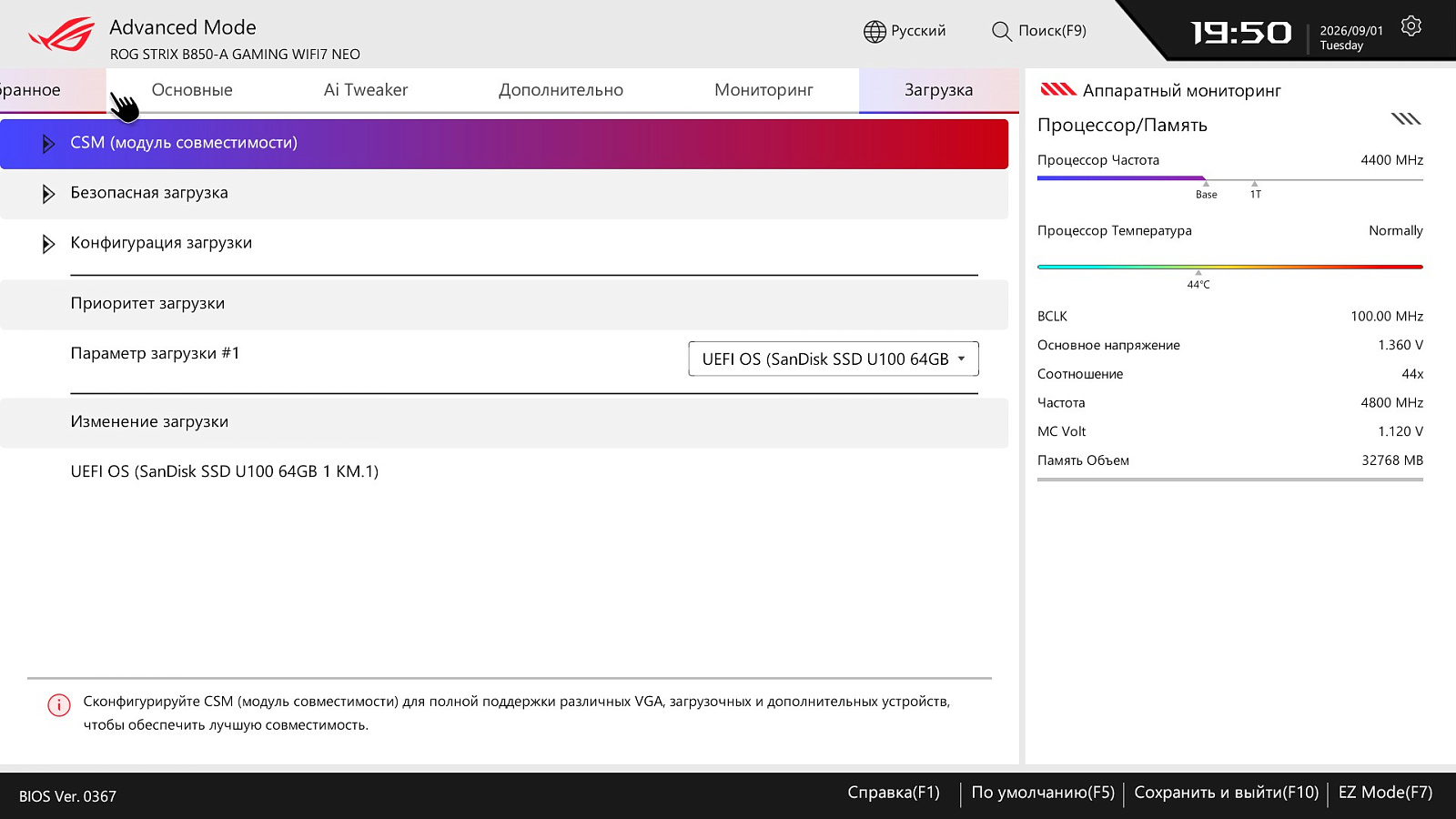

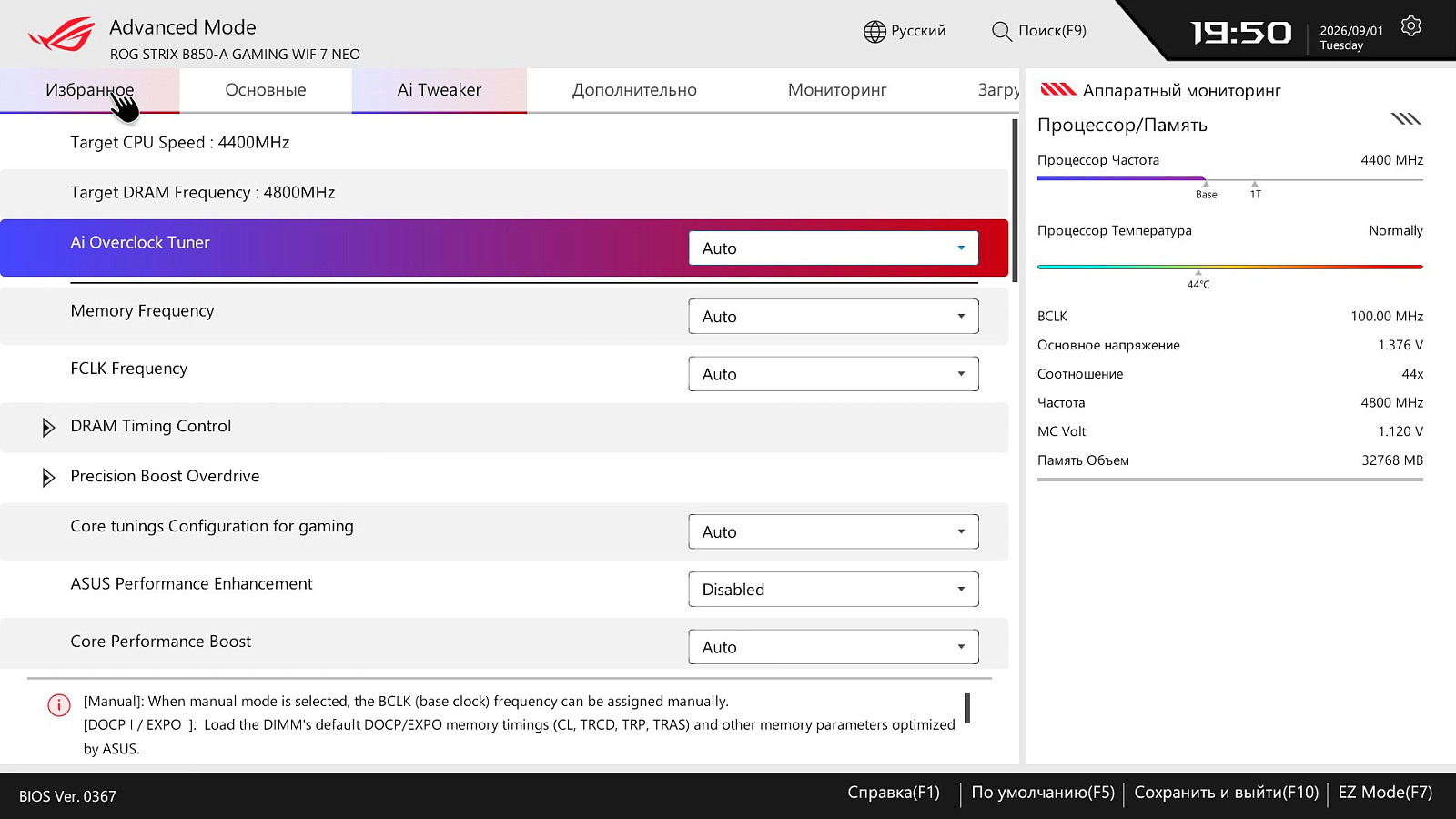

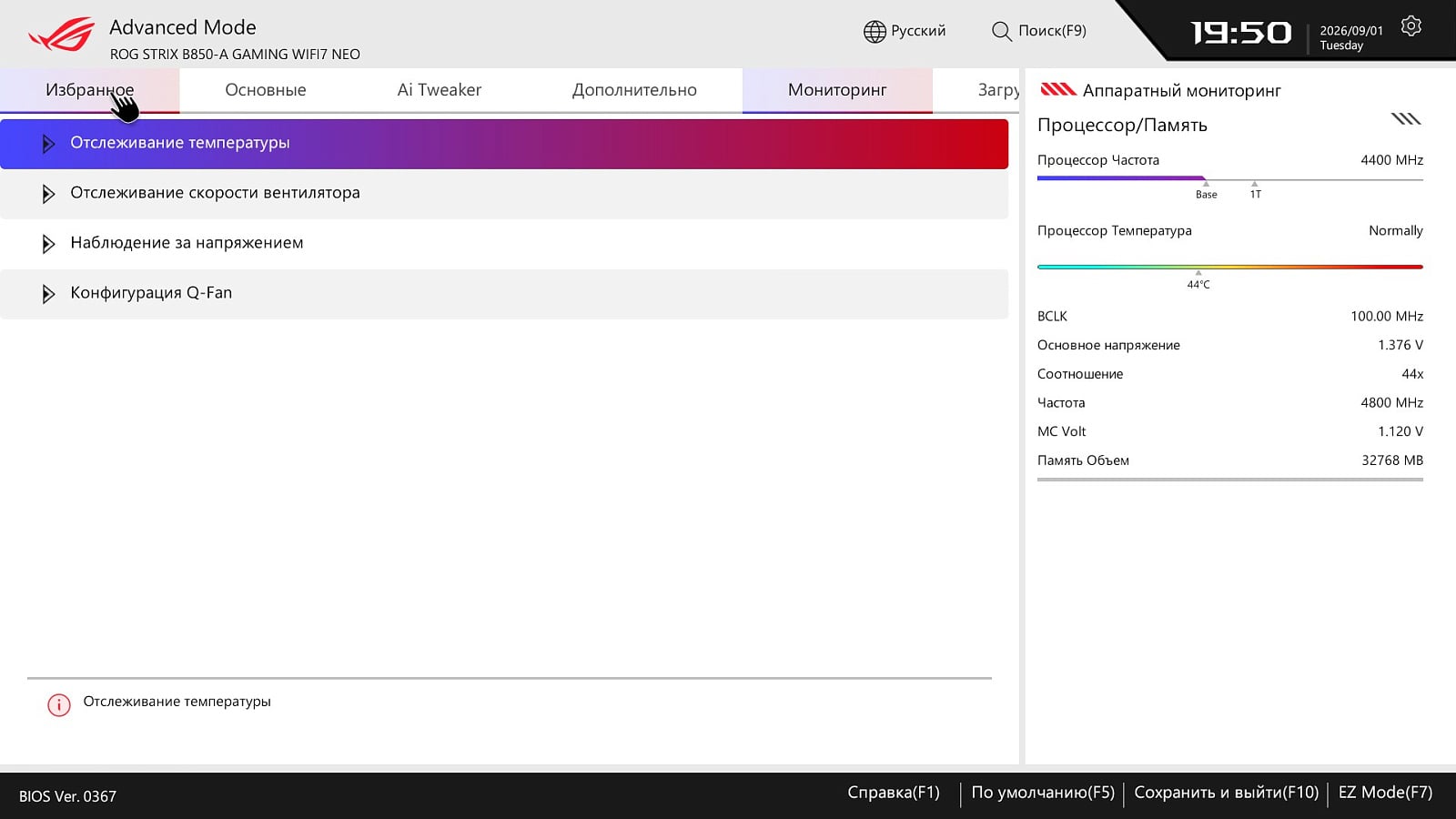

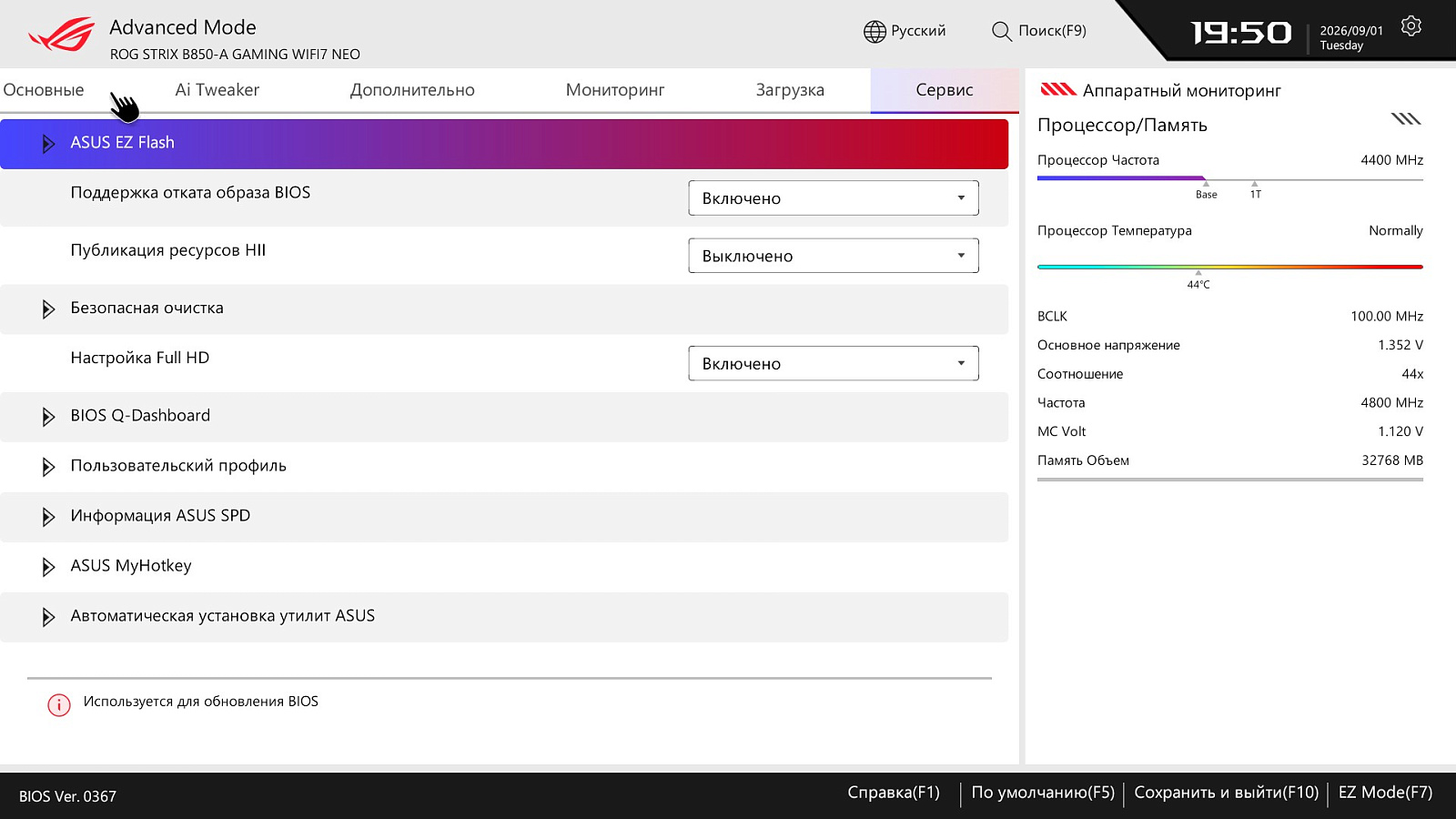

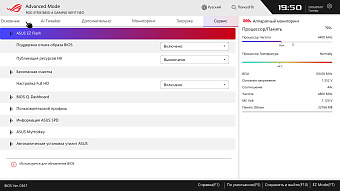

Микрокод системы построен на базе микропрограммы AMI (American Megatrends Inc.), поверх которой развернута фирменная графическая оболочка ROG UEFI BIOS. Интерфейс адаптирован под светлый эстетический код платы и выполнен в бело-серебристой цветовой гамме. Основные разделы представлены на скриншотах ниже.

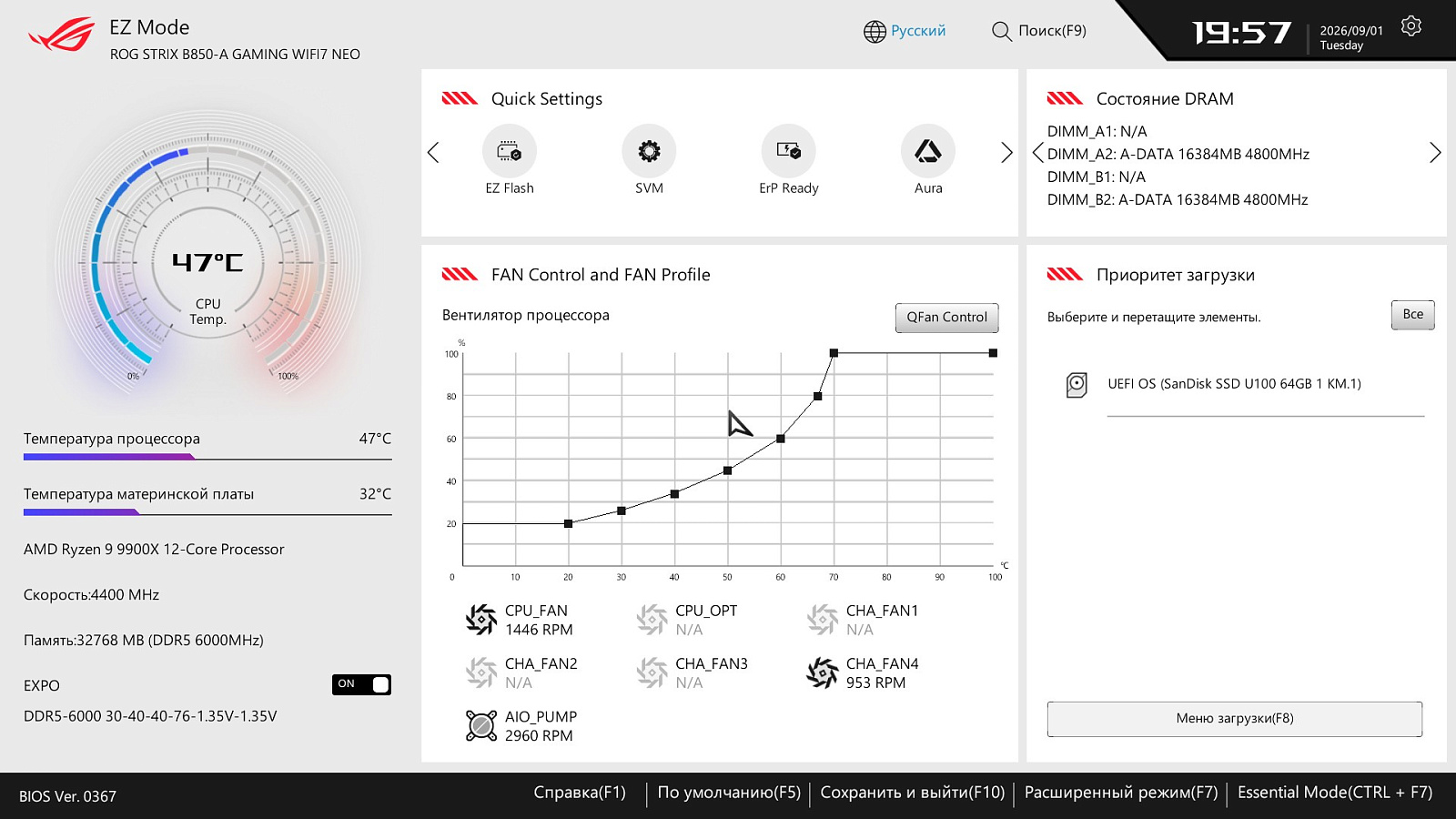

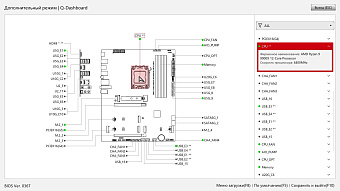

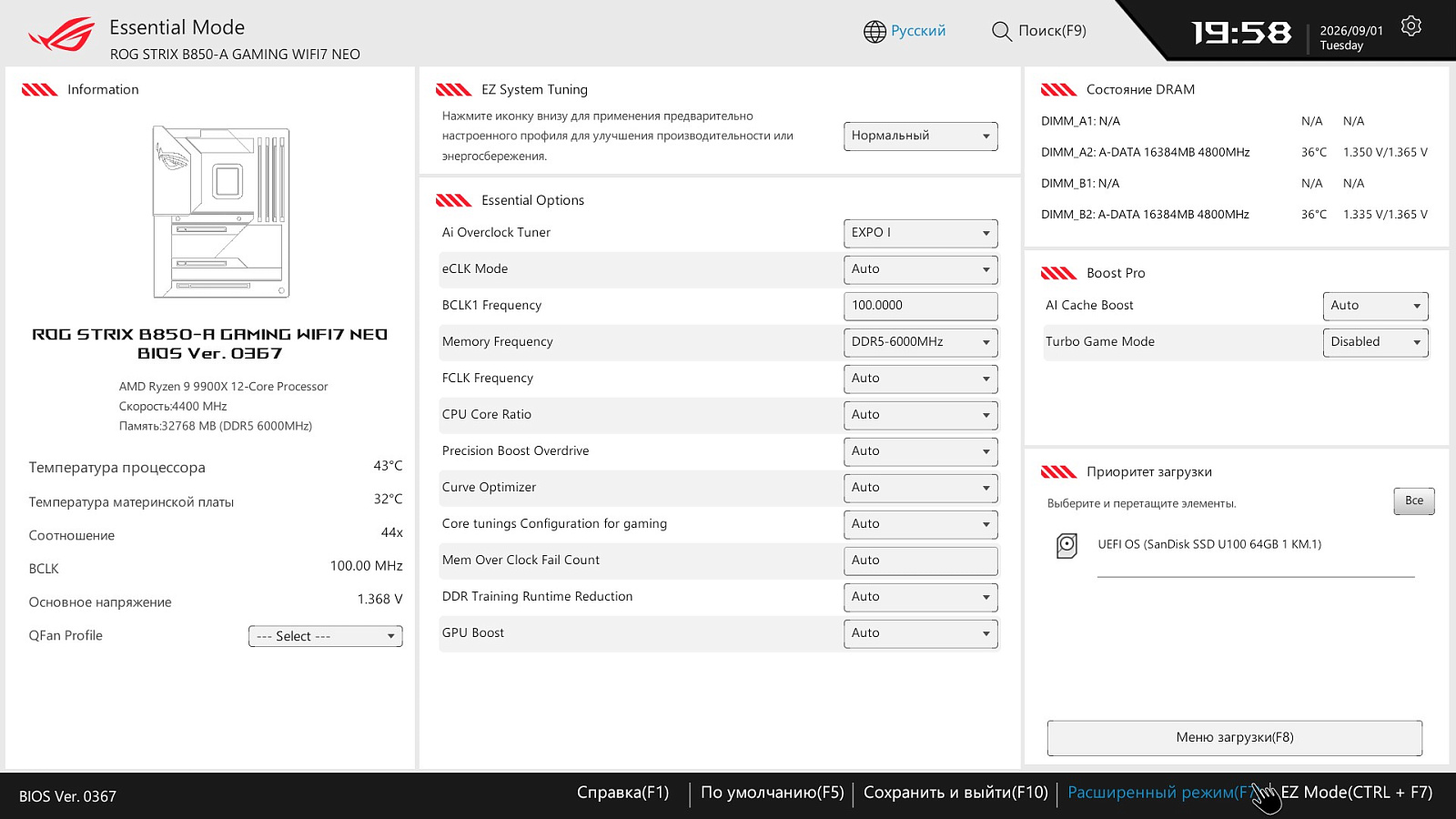

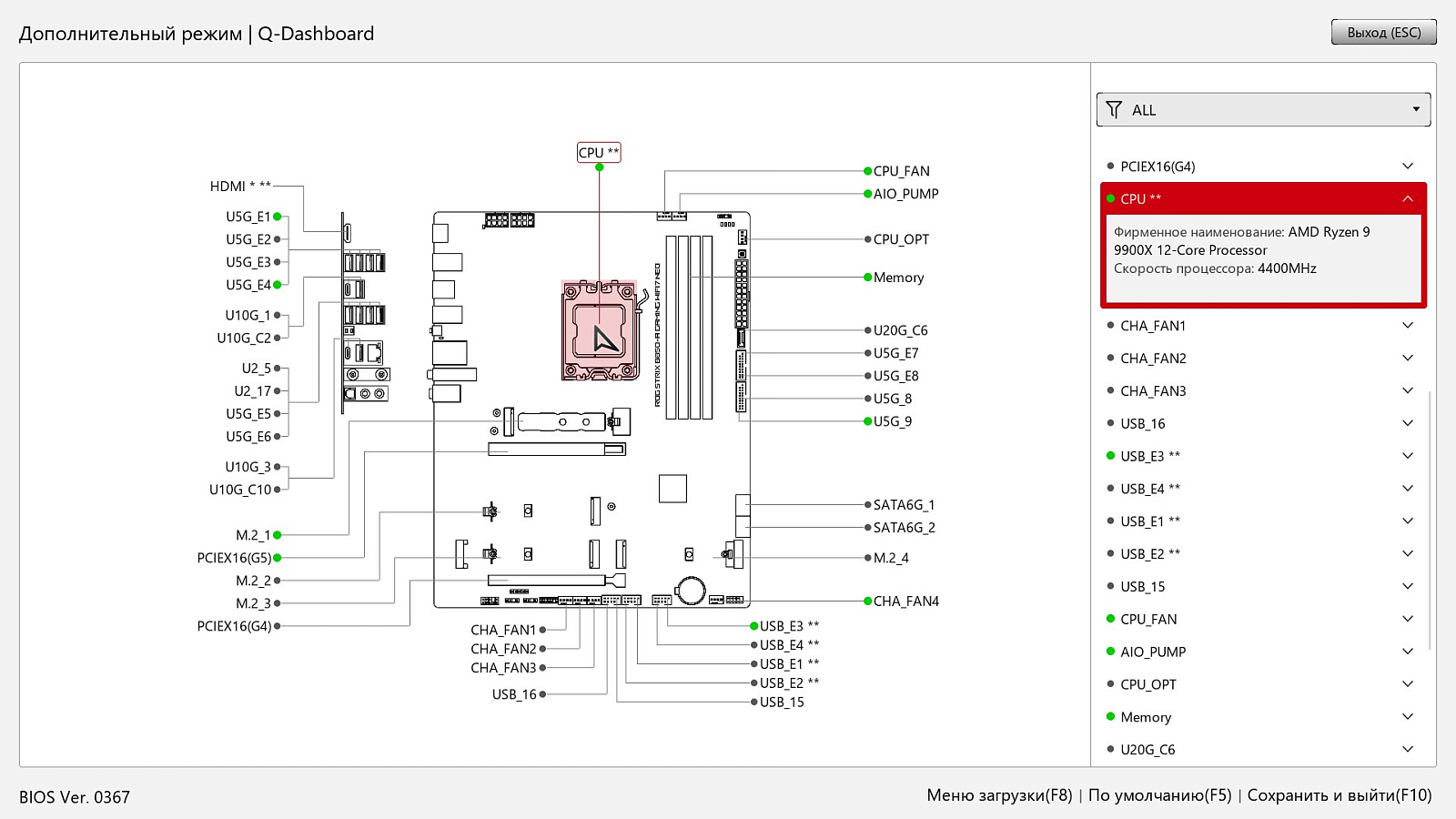

Для быстрой и удобной конфигурации предусмотрен базовый режим EZ Mode, позволяющий в один клик активировать профили памяти (AMD EXPO / Intel XMP, AEMP III), переключать режим ReSize BAR и настраивать кривые вентиляторов. Наглядность обеспечивает функция Q-Dashboard, отображающая схему платы с активными подключениями, а для глубокого твикинга в режиме Advanced Mode доступен встроенный поиск по параметрам (F9) и меню быстрых закладок.

Софт

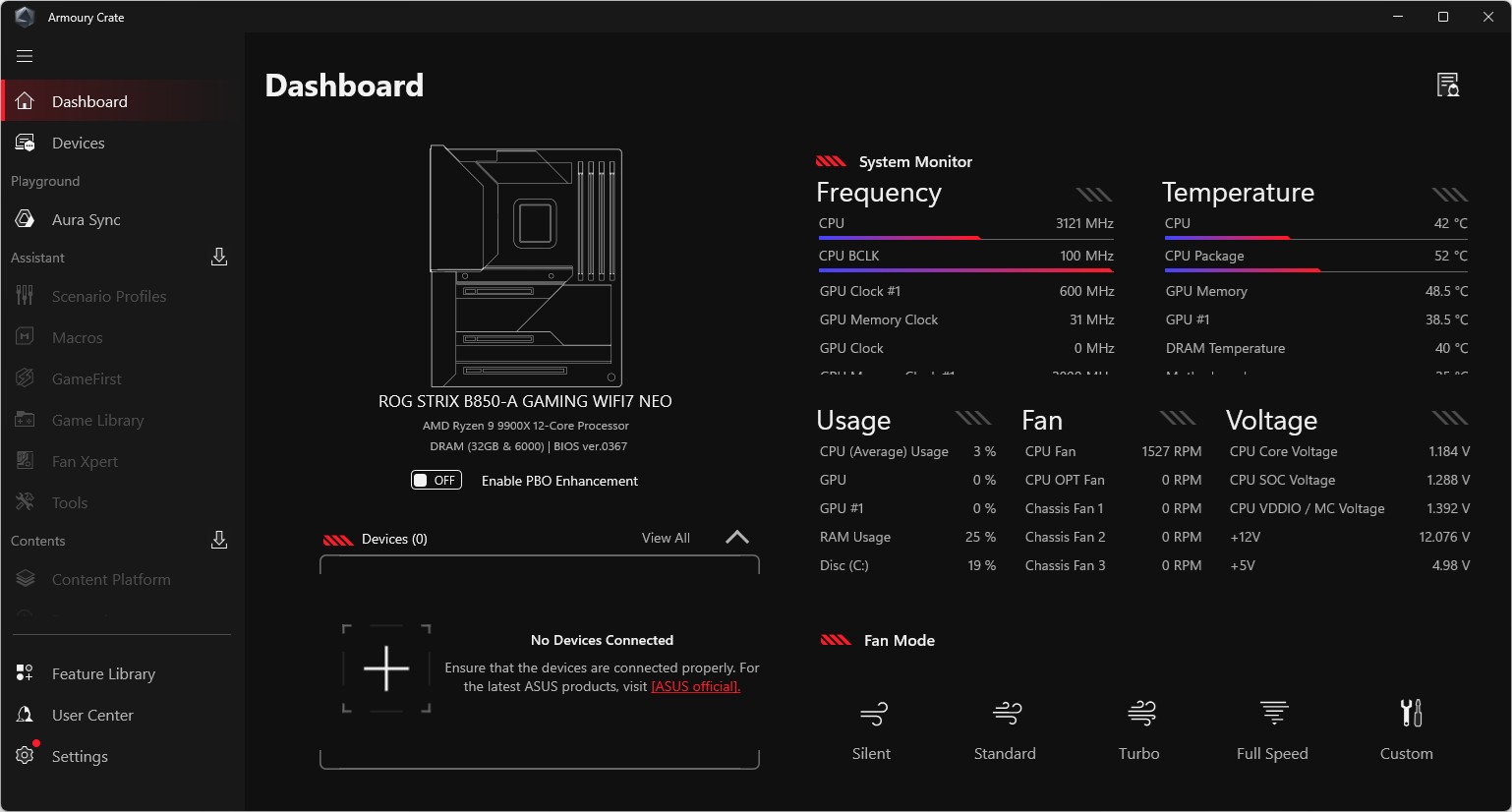

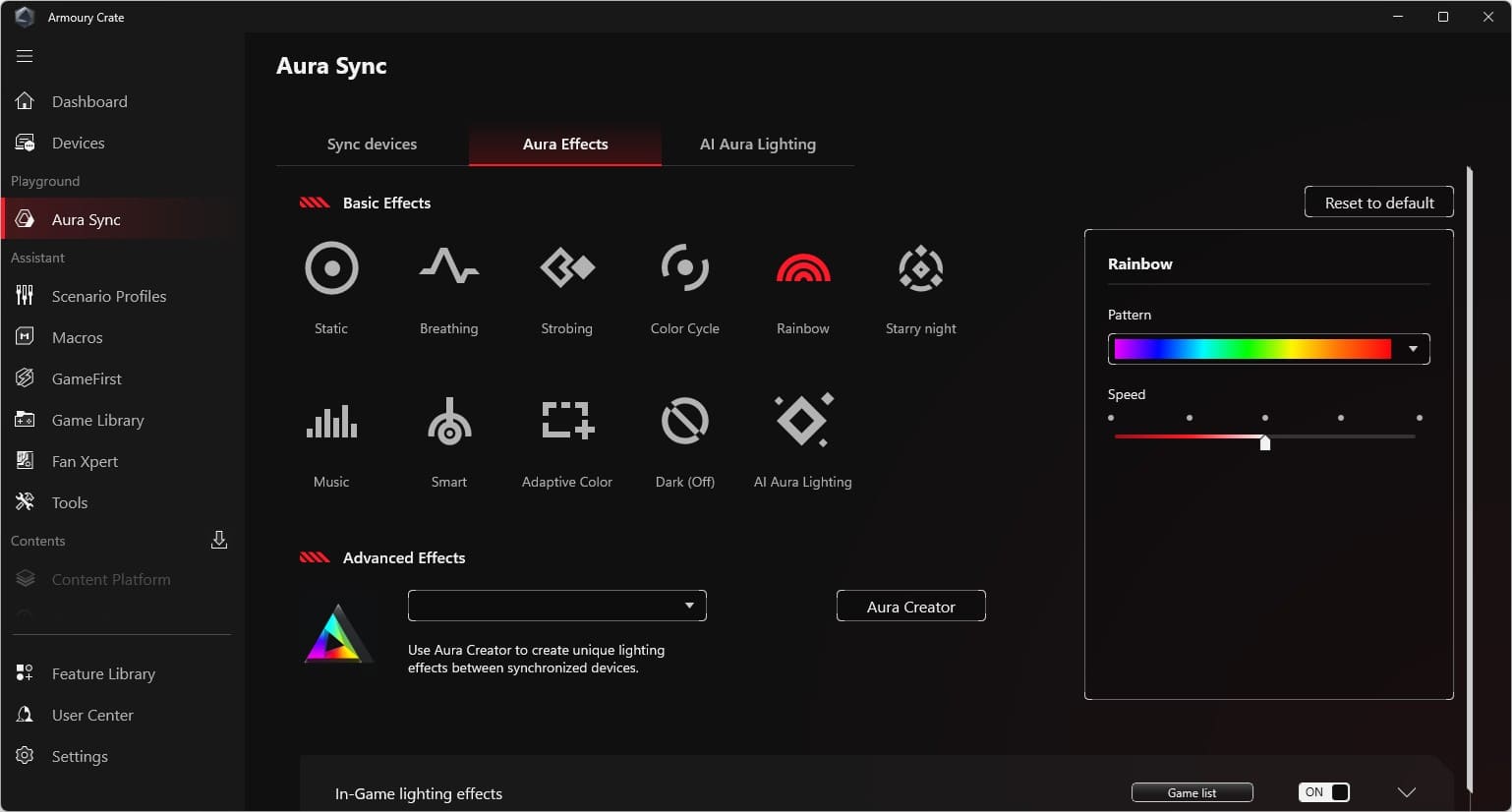

Фирменная бесплатная утилита ASUS Armoury Crate выступает единым центром управления функционалом материнской платы и подключенной периферии. Встроенный инструментарий объединяет мониторинг системных параметров (температур, напряжений, частот), автоматический поиск и обновление драйверов. Через утилиту осуществляется глубокая кастомизация подсветки ASUS Aura Sync, создание пользовательских профилей работы системы и централизованное управление поддерживаемыми экосистемными устройствами.

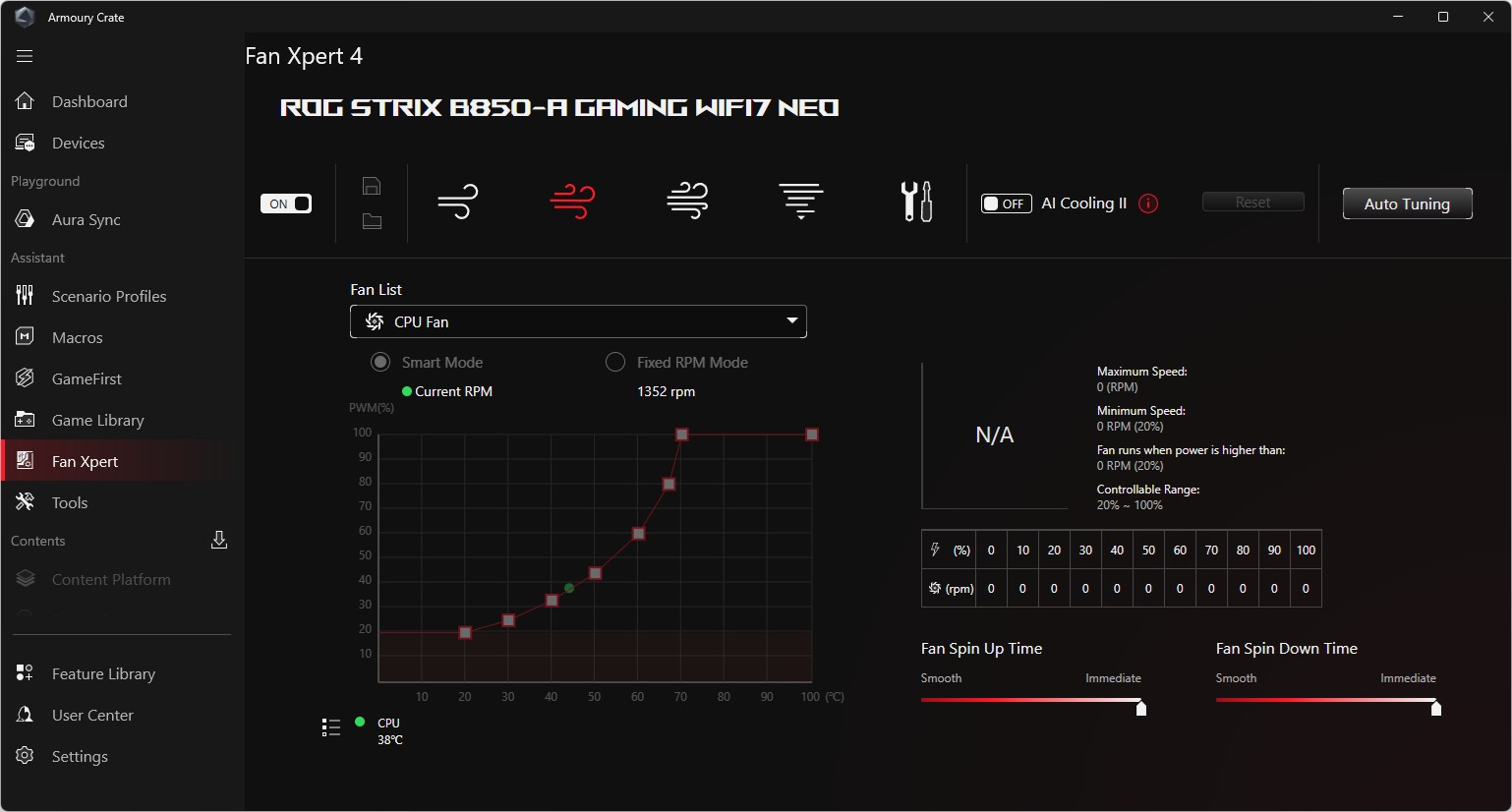

За настройку системы охлаждения отвечает встроенный в Armoury Crate плагин Fan Xpert 4 с поддержкой интеллектуальных алгоритмов AI Cooling II. Он позволяет в один клик провести автоматическую калибровку всех подключенных вентиляторов и помп СЖО, а также построить индивидуальные кривые вращения с привязкой к нескольким температурным датчикам (включая зону VRM).

Тестирование

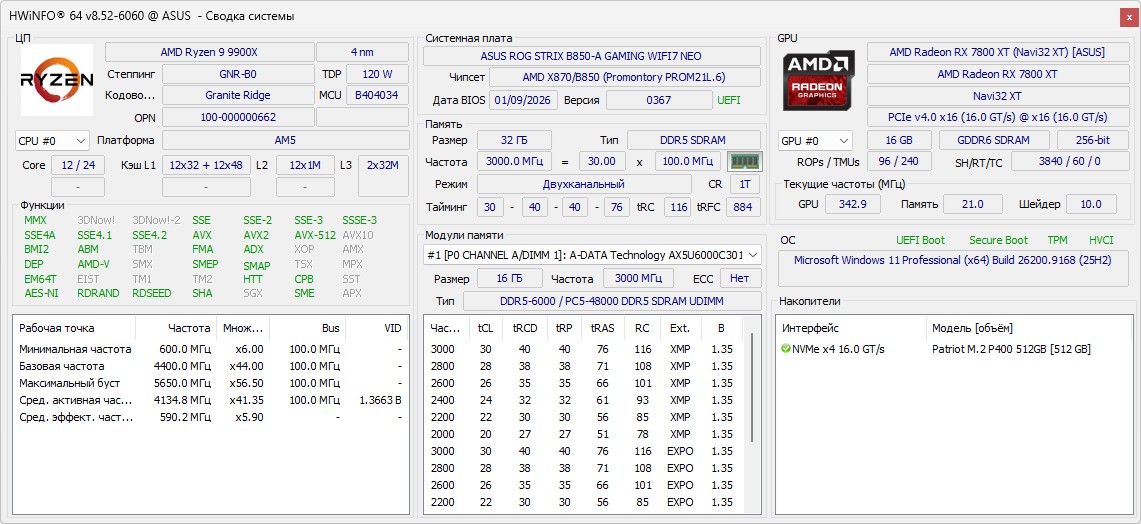

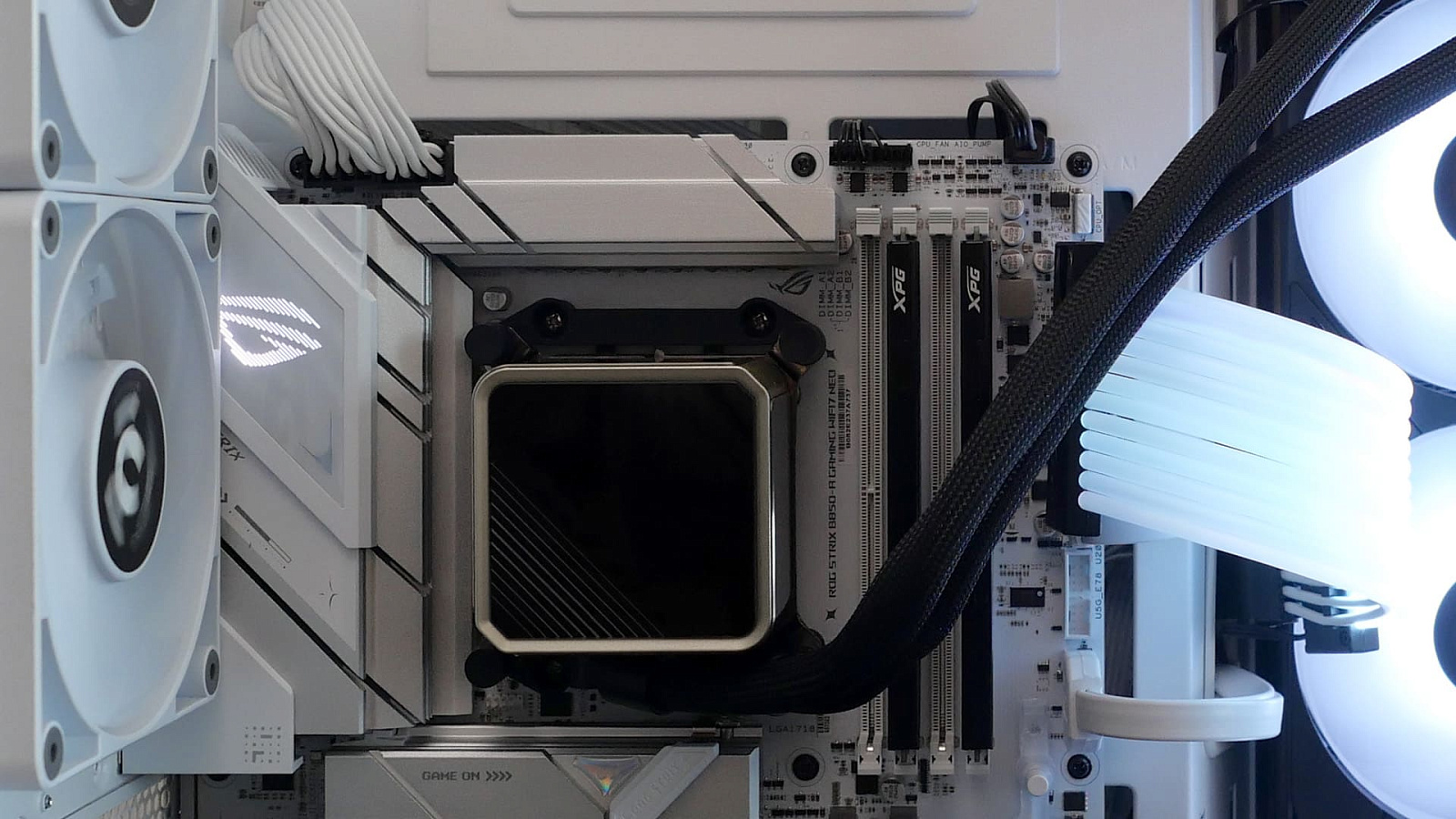

Конфигурация тестового стенда

Запуск при стандартных настройках

Успешный старт тестовой конфигурации прошел с первого раза. В режиме по умолчанию оперативная память запустилась в стандартном JEDEC-режиме (типичное поведение для материнских плат) и потребовалось в настройках BIOS вручную включить XMP-профиль разгона. В случае с планками XPG Lancer Blade, которые применялись при тестах, это 6000 МГц.

Нагрев

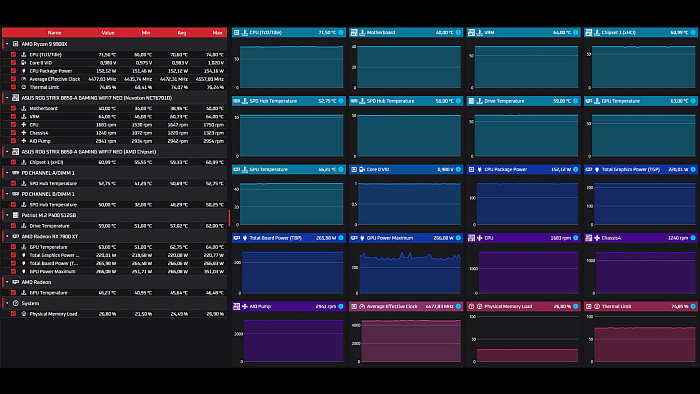

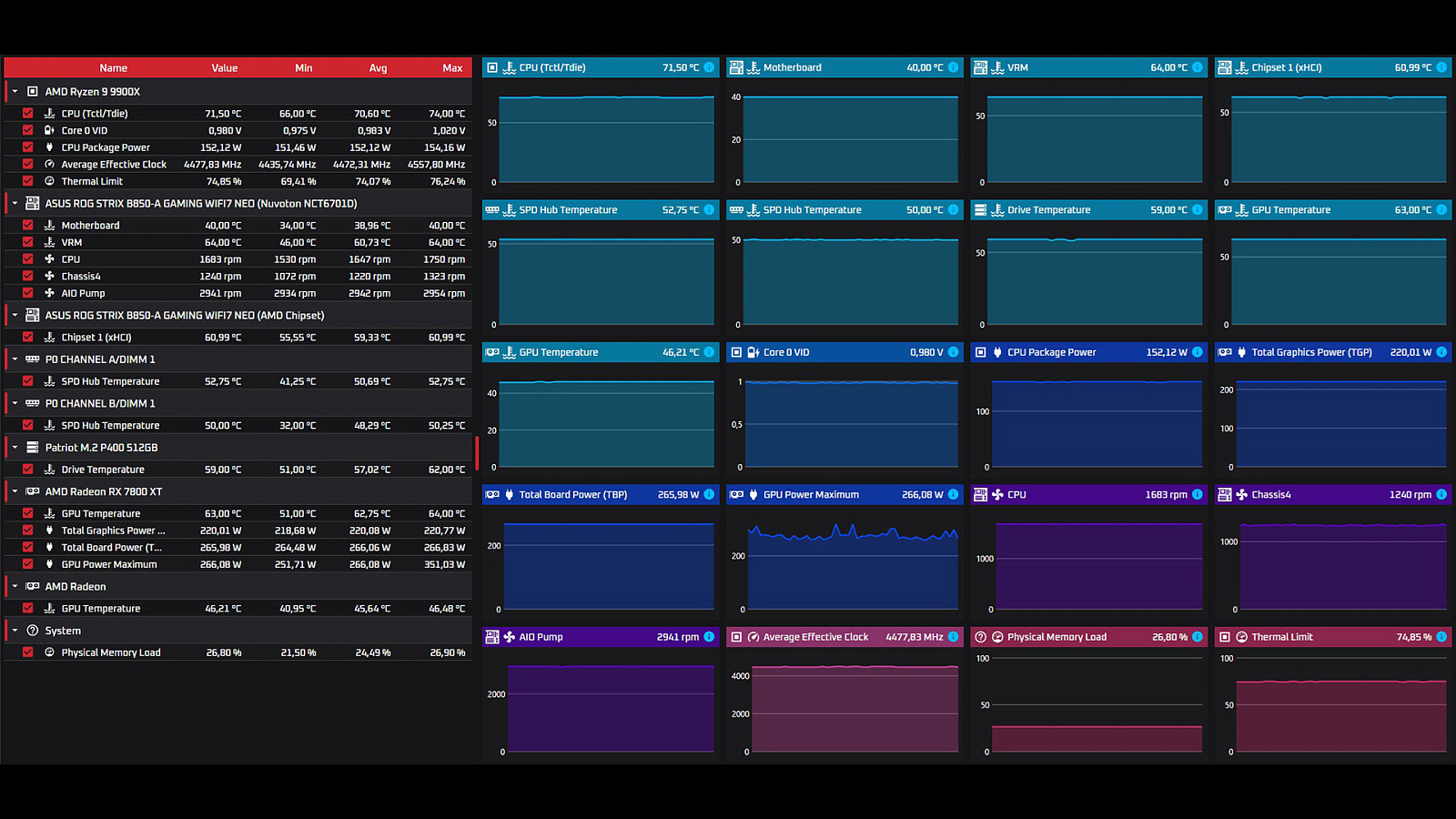

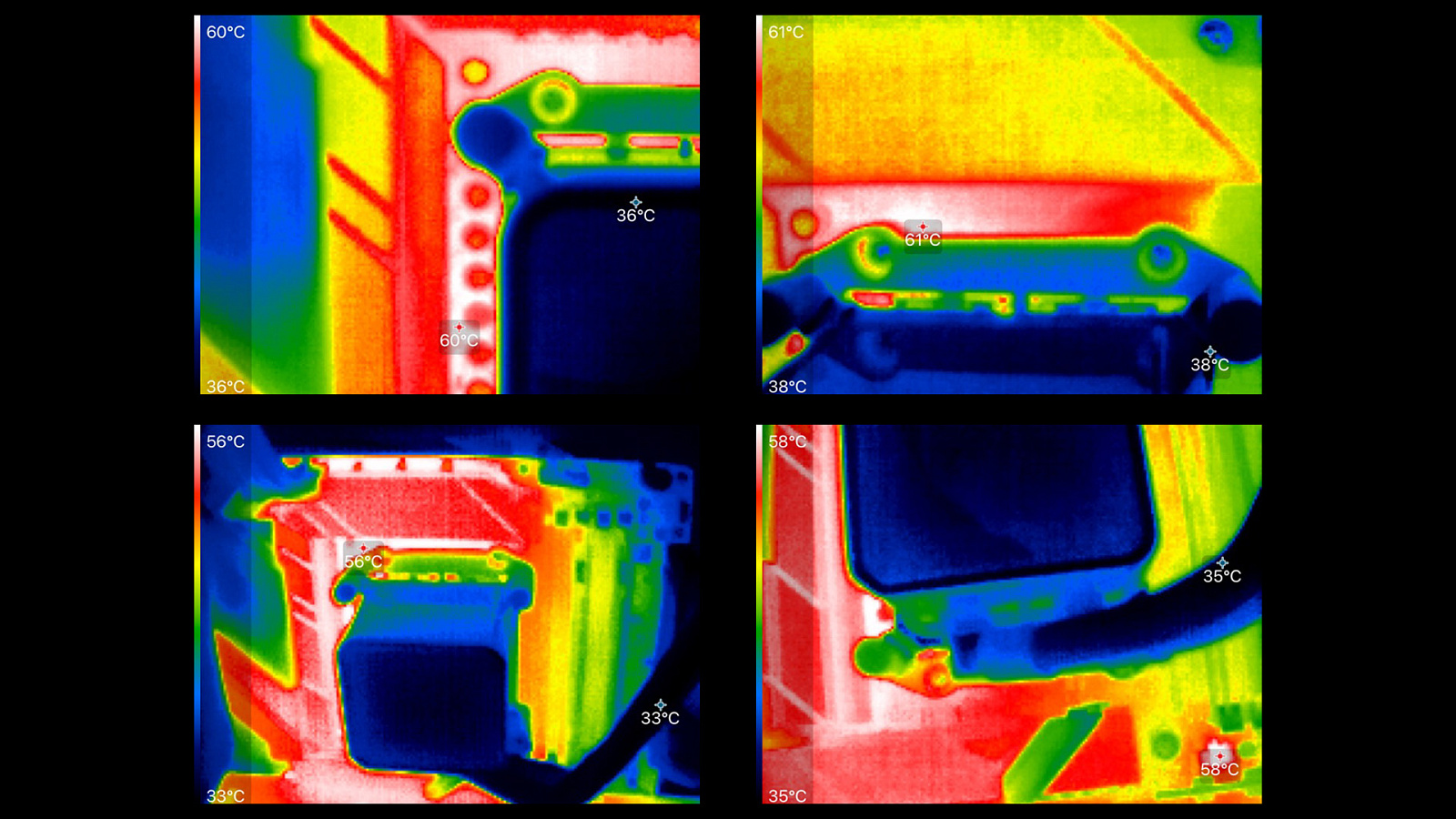

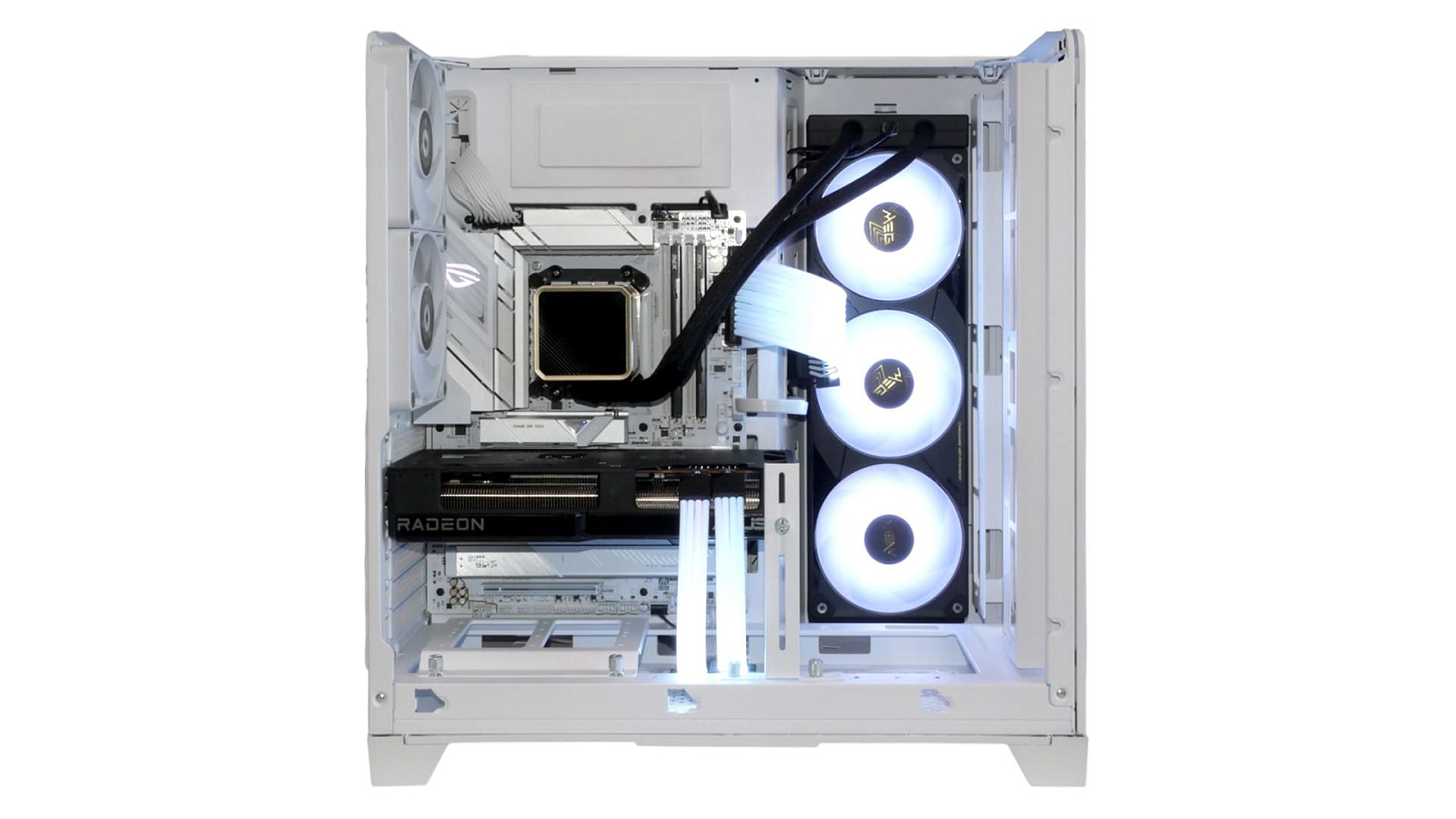

При тестировании компонентов под нагрузкой с помощью программы OCCT 17.0.18 в режиме Power (максимальное потребление процессора и видеокарты) в закрытом корпусе Thermaltake View 390 Air Snow за 35 минут чипсет на плате нагрелся до 61 °С, температура VRM достигла 64 °С. По снимкам, полученным с помощью тепловизора SeekThermal Compact, в этот момент рядом с зоной VRM температура платы доходила до ~61°С.

Производительность

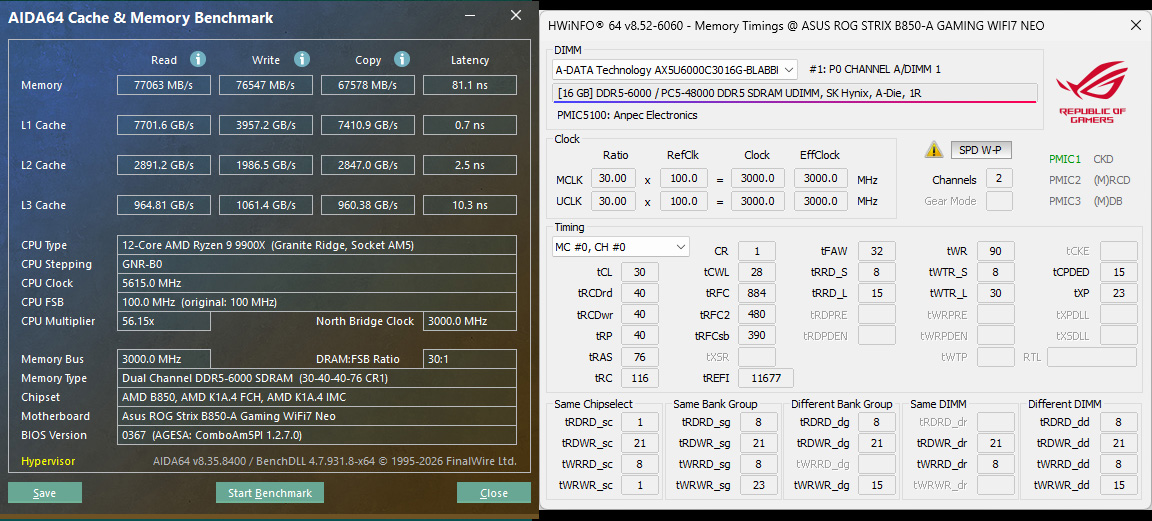

Скорость работы с памятью по оценке AIDA64:

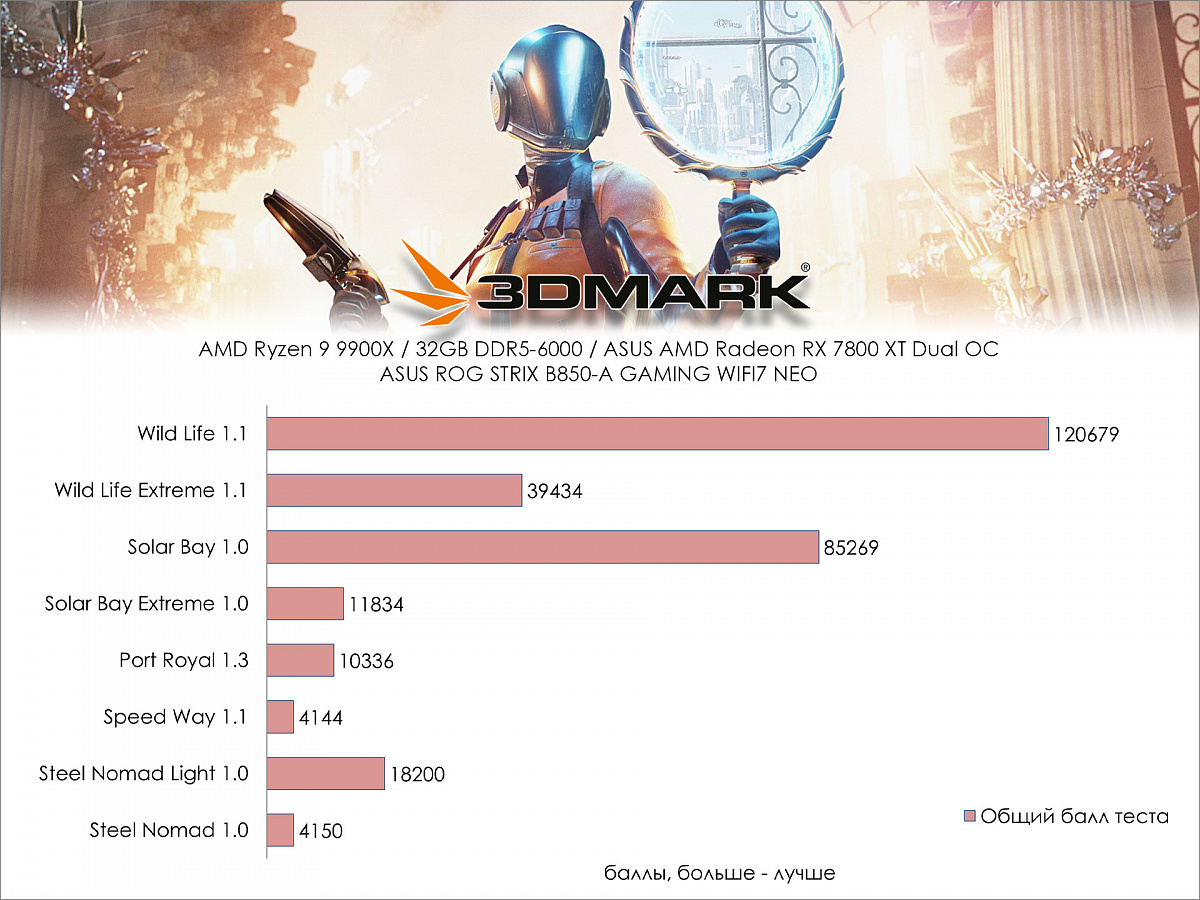

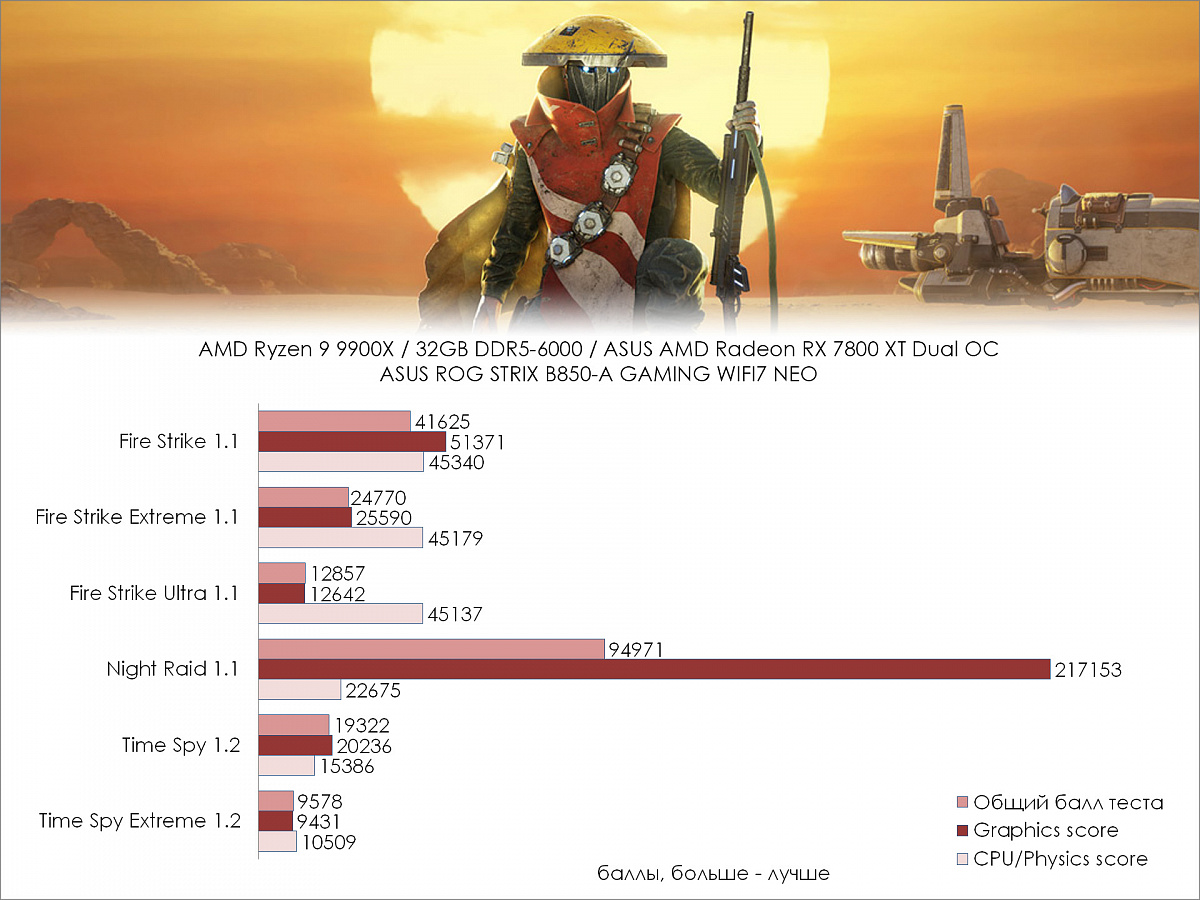

Результаты в тестах из состава 3DMark (версия для Steam):

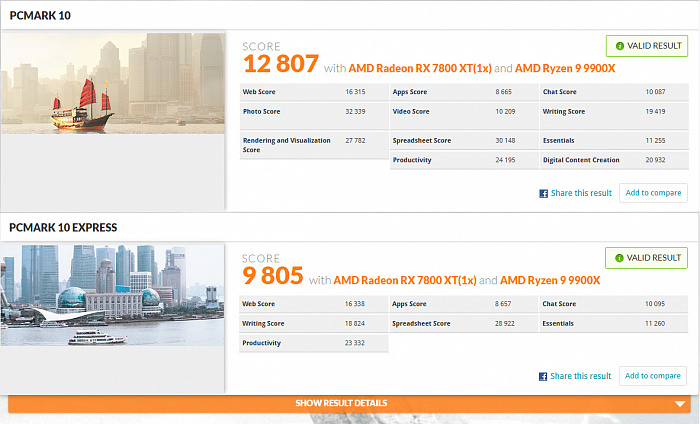

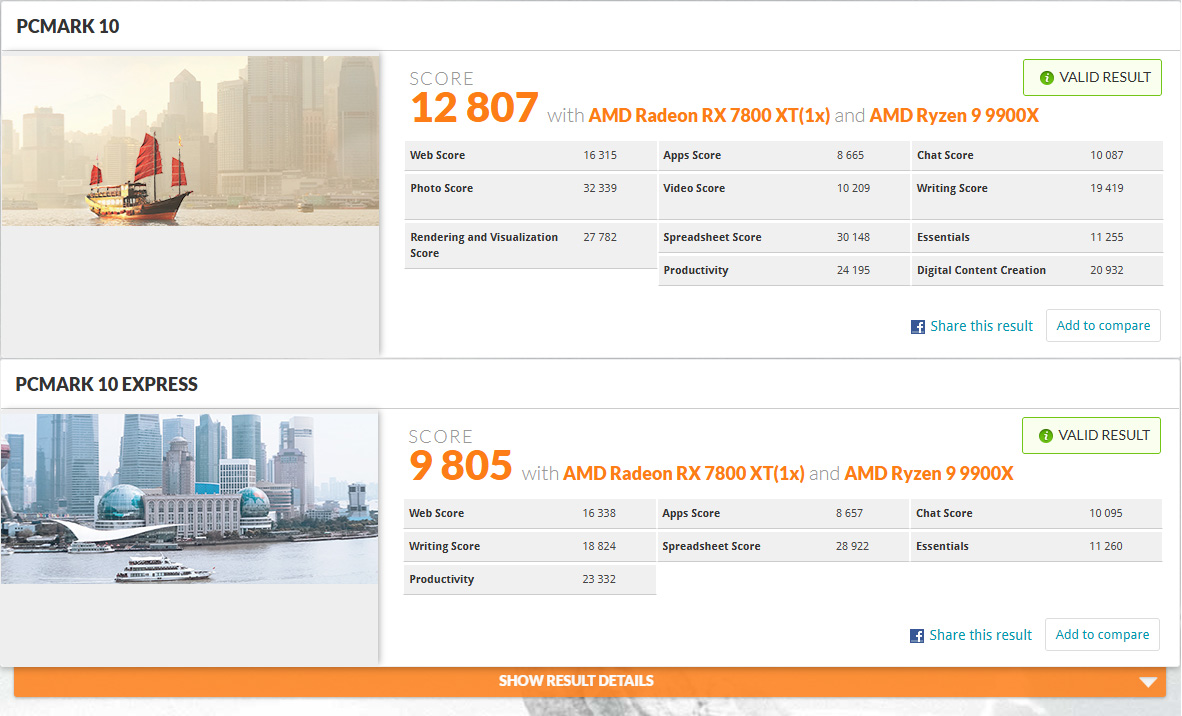

В PCMark 10 при работе с дискретной видеокартой на основе AMD Radeon RX 7800 XT тестовая конфигурация набрала 12807 баллов в стандартном тесте и 9805 баллов в Express-варианте.

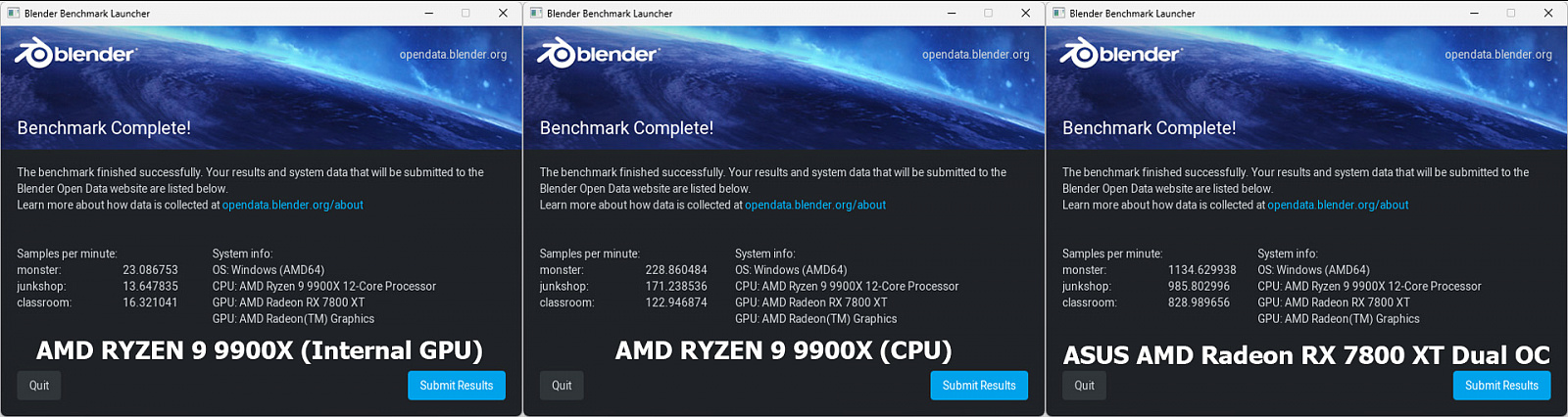

Производительность в 3D-рендере на процессоре, его встроенном графическом ядре и дискретной видеокарте на примере Blender:

Результаты тестов в Bench Mate 14.2.0:

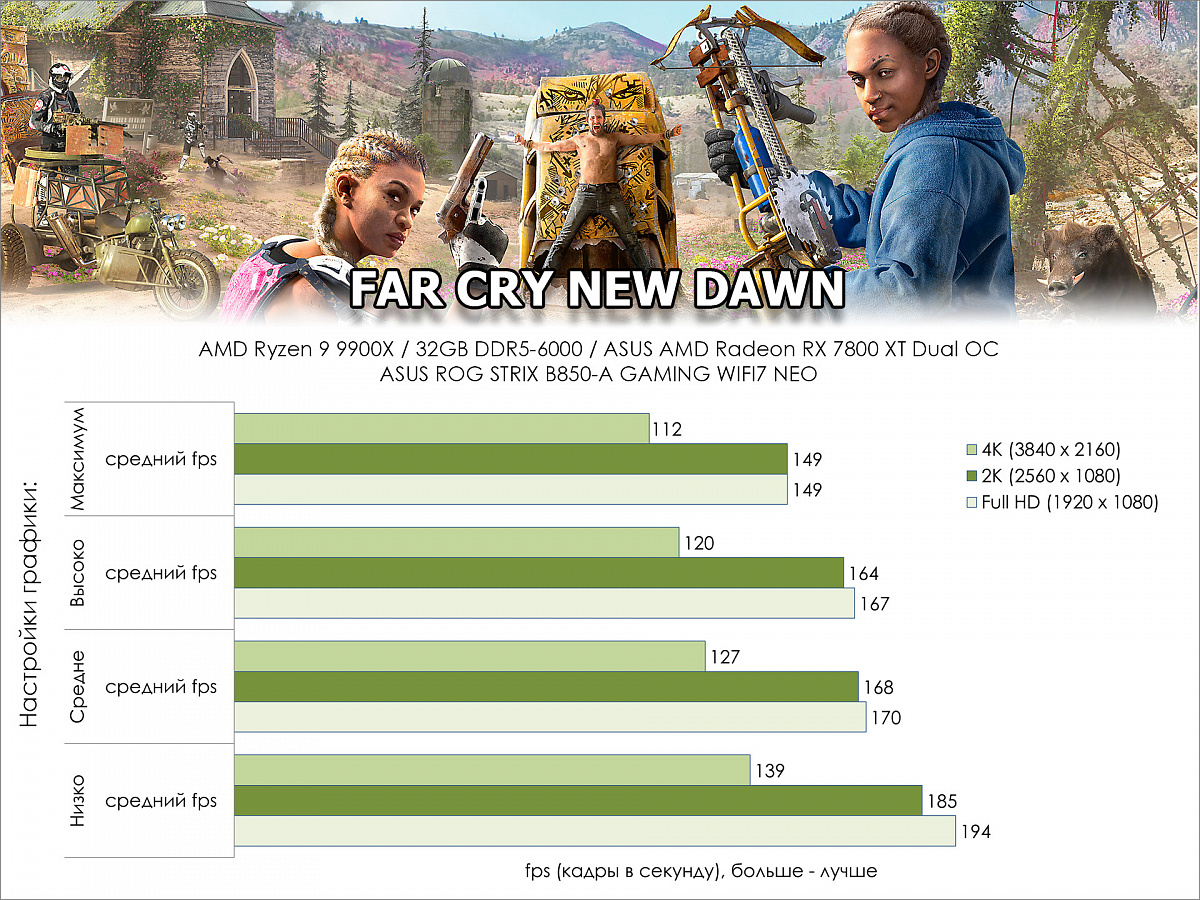

В Far Cry New Dawn при качестве графики "Максимум" средняя частота кадров в ходе внутриигрового бенчмарка составила 112 fps в разрешении 4K (3840x2160), и по 149 fps в UWHD (2560x1080) и Full HD (1920x1080). Последние два значения намекают, что производительность системы не сбалансирована и, вероятнее всего, ограничена дискретной видеокартой.

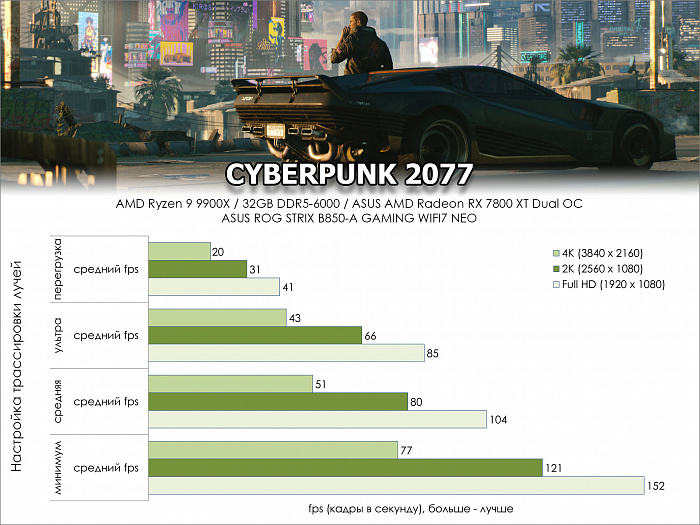

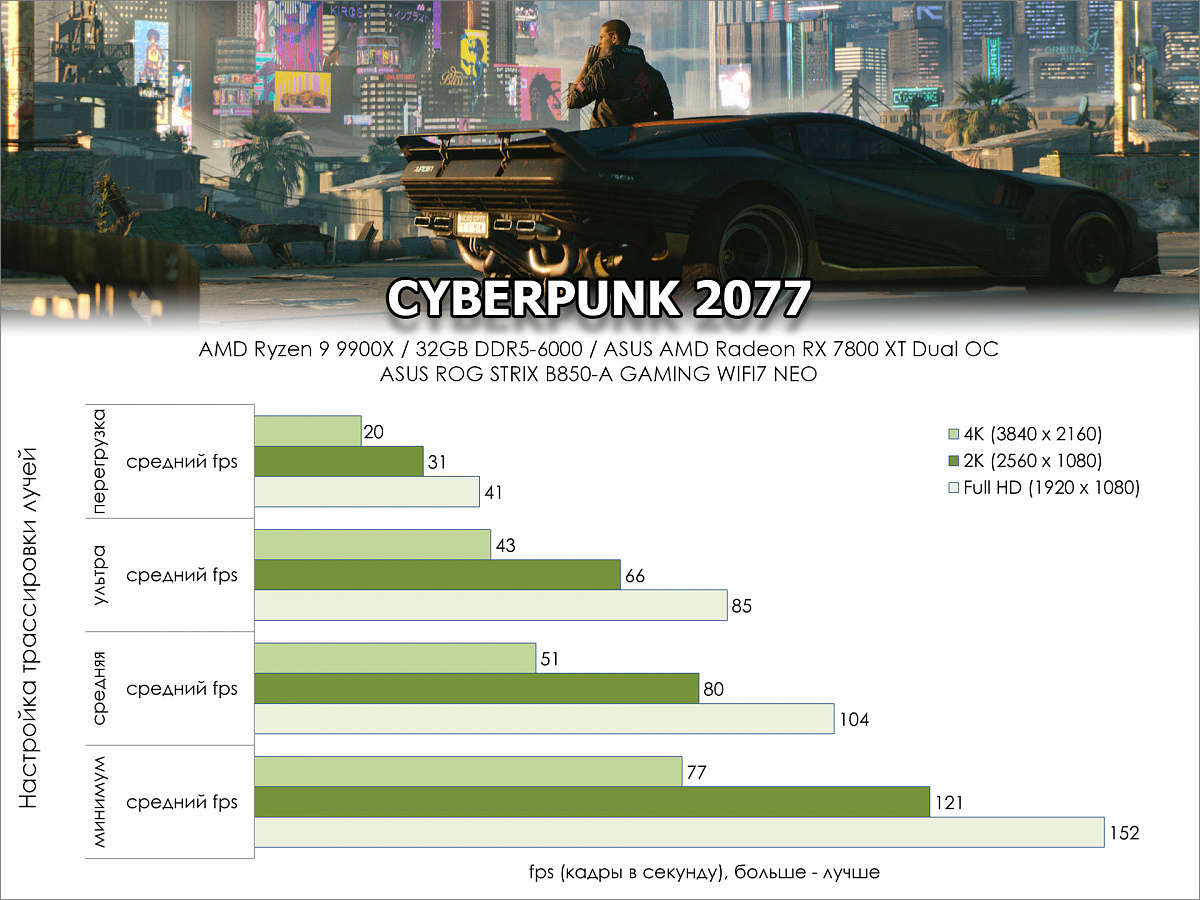

В игре Cyberpunk 2077 при настройках с включенной технологией трассировки лучей (RTX) при качестве графики "Ультра" средняя частота кадров в ходе запуска встроенного бенчмарка составила 43 fps в разрешении 4K (3840x2160), 66 fps в UWHD (2560x1080) и 85 fps в Full HD (1920x1080).

Заключение

ASUS ROG STRIX B850-A GAMING WIFI7 NEO наглядно показывает, что чипсет AMD B850 закрывает абсолютно все запросы актуальной платформы AM5 без переплаты за избыточные линии старшей логики. Подсистема питания по схеме 14+2+2 с 80-амперными сборками Vishay уверенно держит потребление 12-ядерного Ryzen 9 9900X, сохраняя температуру VRM в пределах "комфортных" 64 °C даже в жестких стресс-тестах. Поддержка CUDIMM гарантирует задел под будущие апгрейды как только ситуация со стоимостью оперативной памяти на рынке выровняется. В плюсы платы также можно отнести интегрированный скоростной Wi-Fi 7-адаптер с удобными коннекторами Q-Antenna. Плата не обошлась без понятных сегментных уступок: шину PCIe 5.0 получил только верхний слот M.2 и количество слотов PCIe — всего 2 шт; что делает возможным установку всего одной платы расширения кроме видеокарты, но для игрового сегмента этого будет в большинстве случаев достаточно. Кратким итогом: ASUS ROG STRIX B850-A GAMING WIFI7 NEO — практичная, тихая и технически выверенная основа для высокопроизводительного игрового ПК с уклоном на сборки в светлых тонах.

Преимущества ASUS ROG STRIX B850-A GAMING WIFI7 NEO:

Недостатки:
