Обзор и тестирование блока питания ADATA XPG KYBER II 850G

Давно нам не встречались полумодульные блоки питания. Компания ADATA решила возобновить традицию выпуском модели XPG KYBER II Gold. Можно спорить о необходимости полумодульного исполнения кабелей, но пользователям важнее качество и стоимость. Это мы и попробуем определить, протестировав блок питания мощностью 850 Вт.

Технические характеристики

Упаковка и комплектация

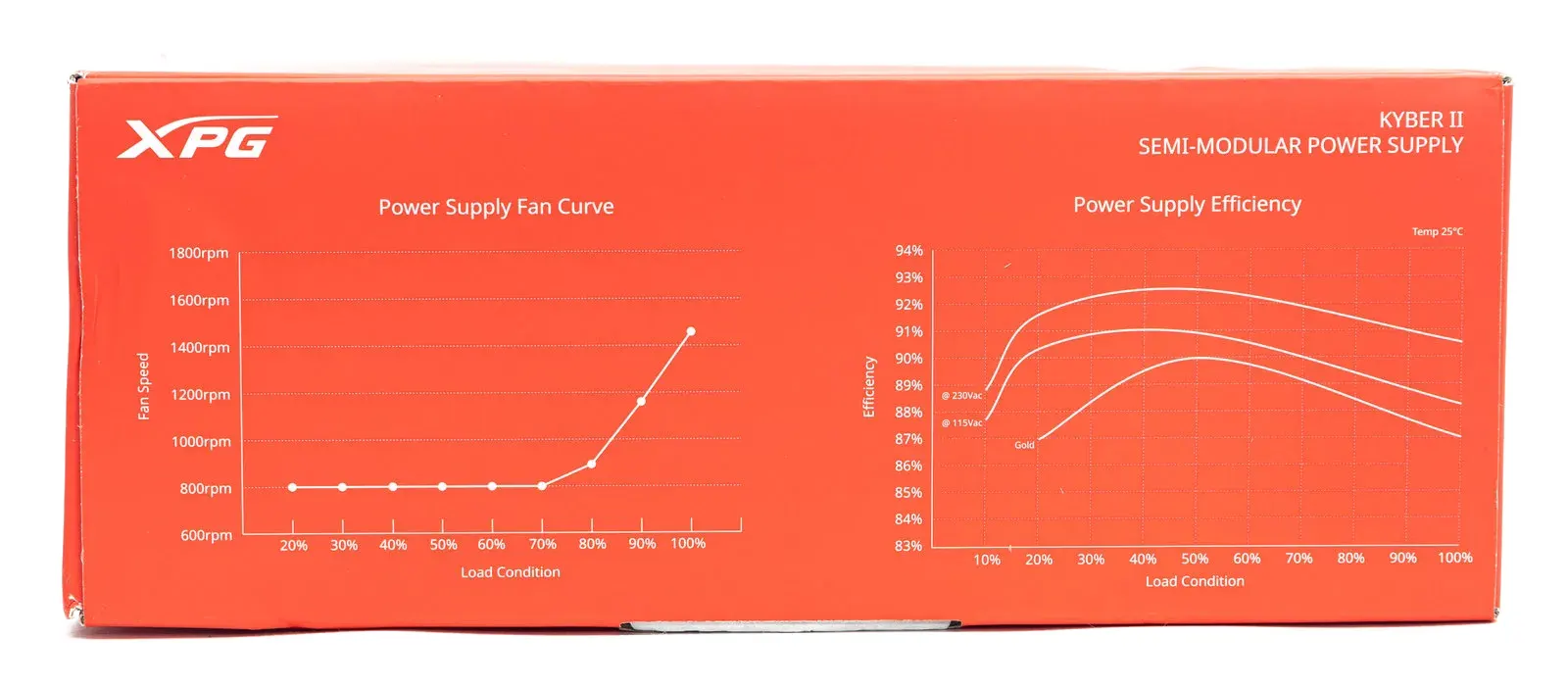

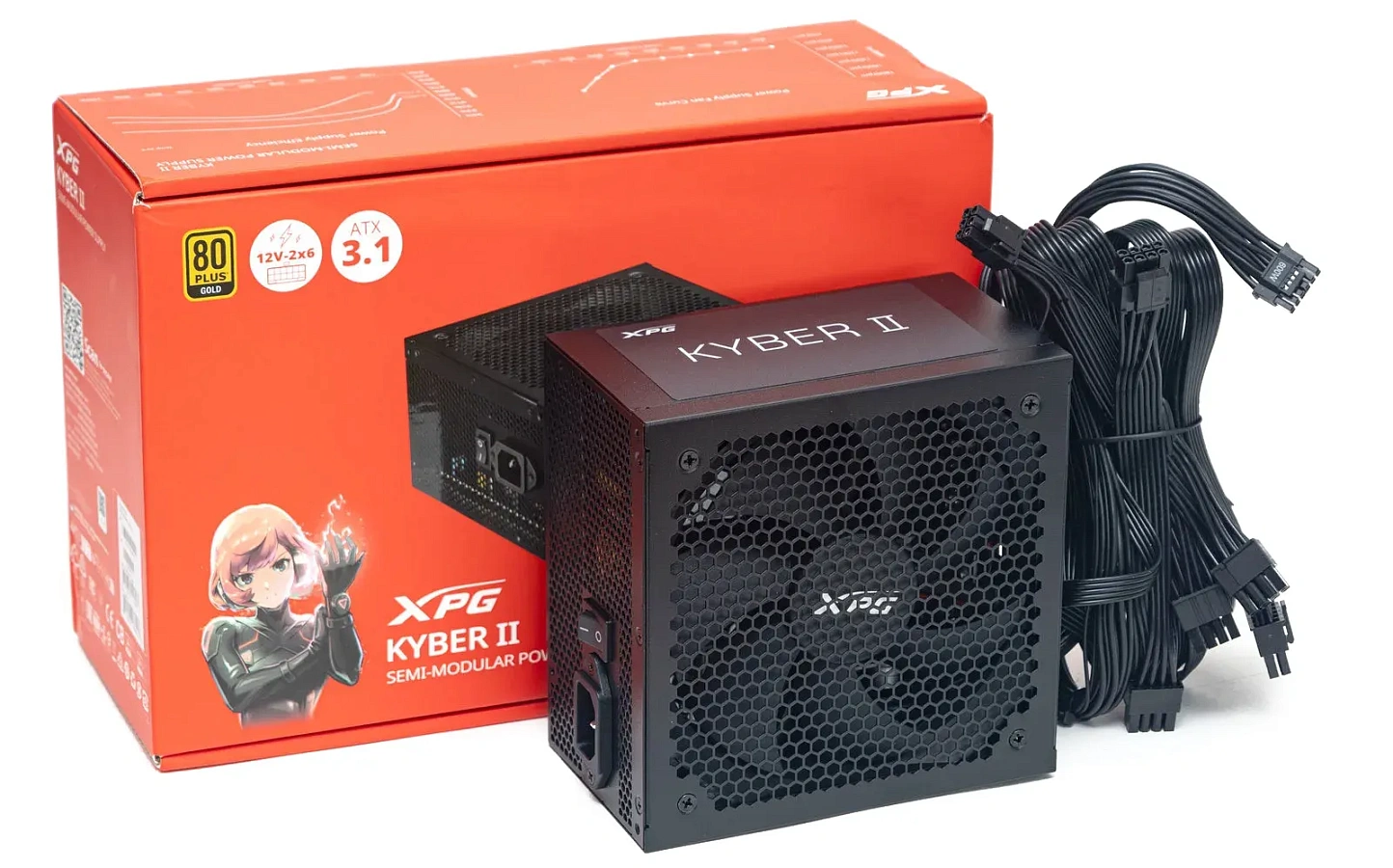

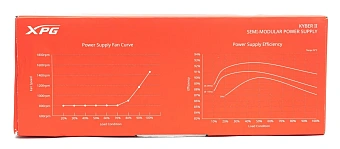

Блок поставляется в красной картонной коробке. В описании имеется информация о кабелях и коннекторах, нагрузочных характеристиках, приводятся графики КПД и работы вентилятора.

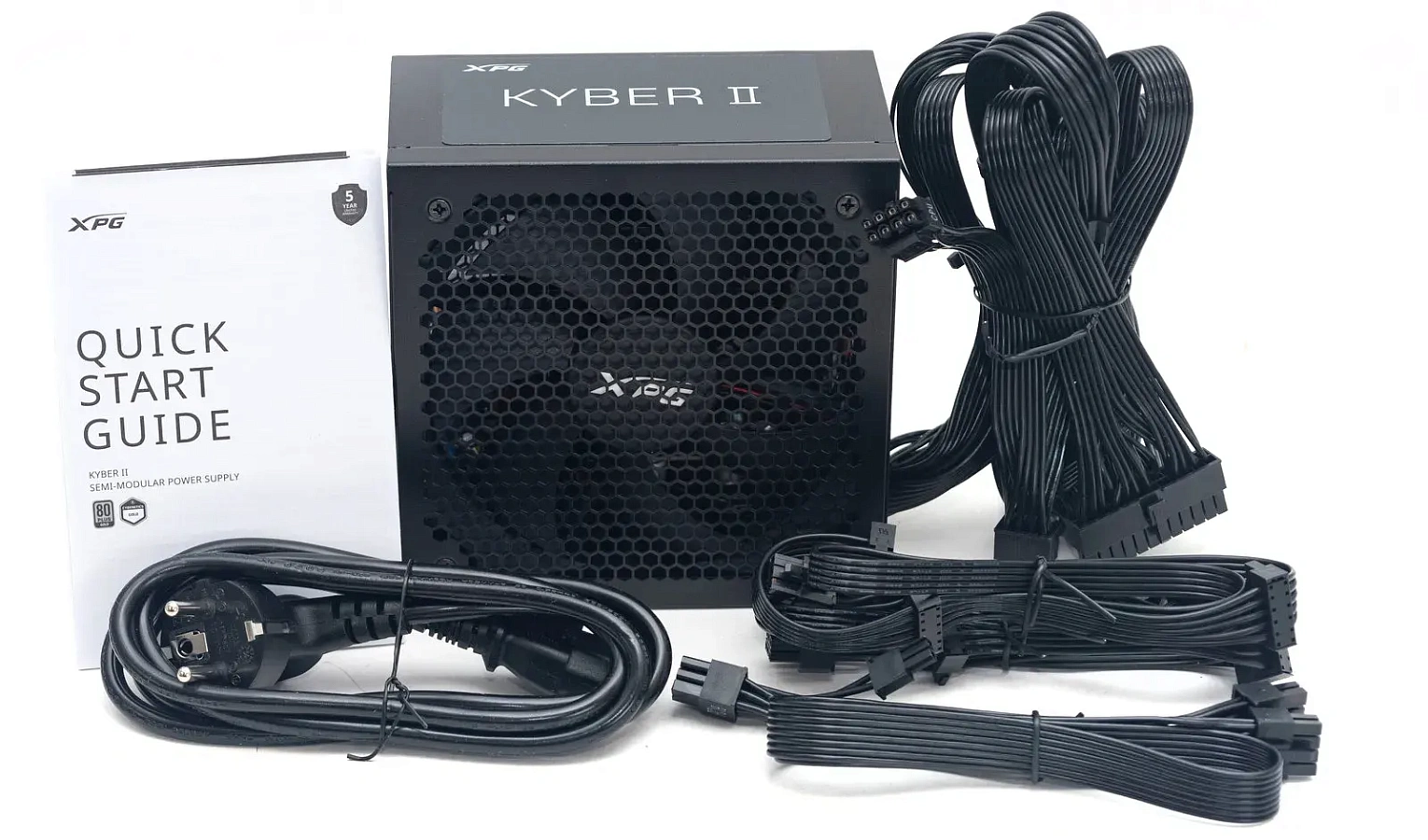

Демпферы из прессованного картона. В комплекте сетевой кабель, три модульных кабеля и инструкция пользователя.

Внешний вид

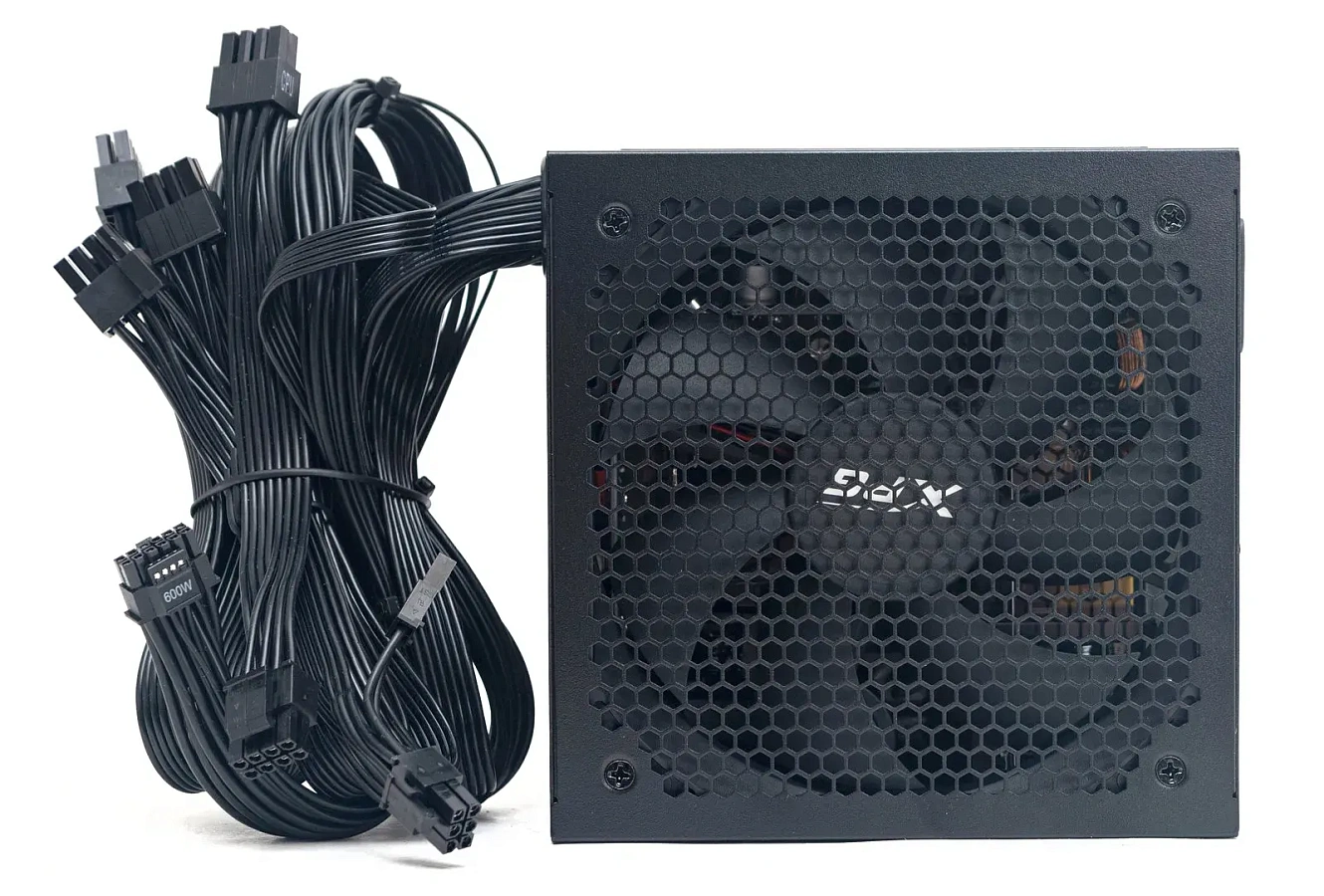

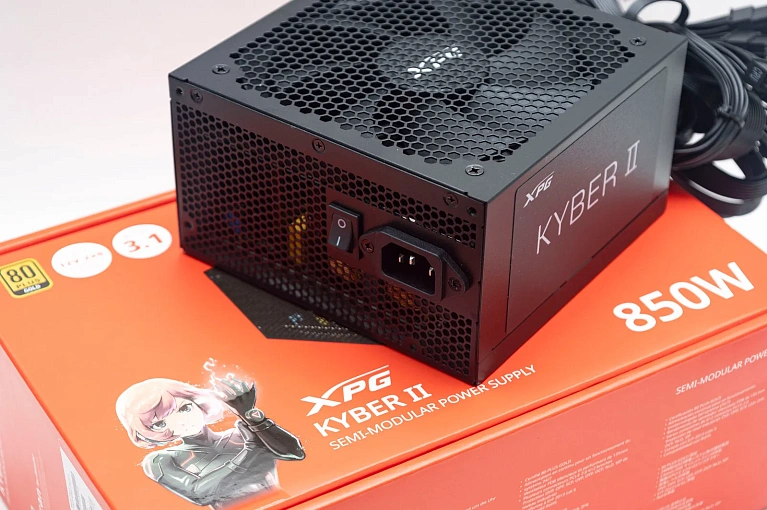

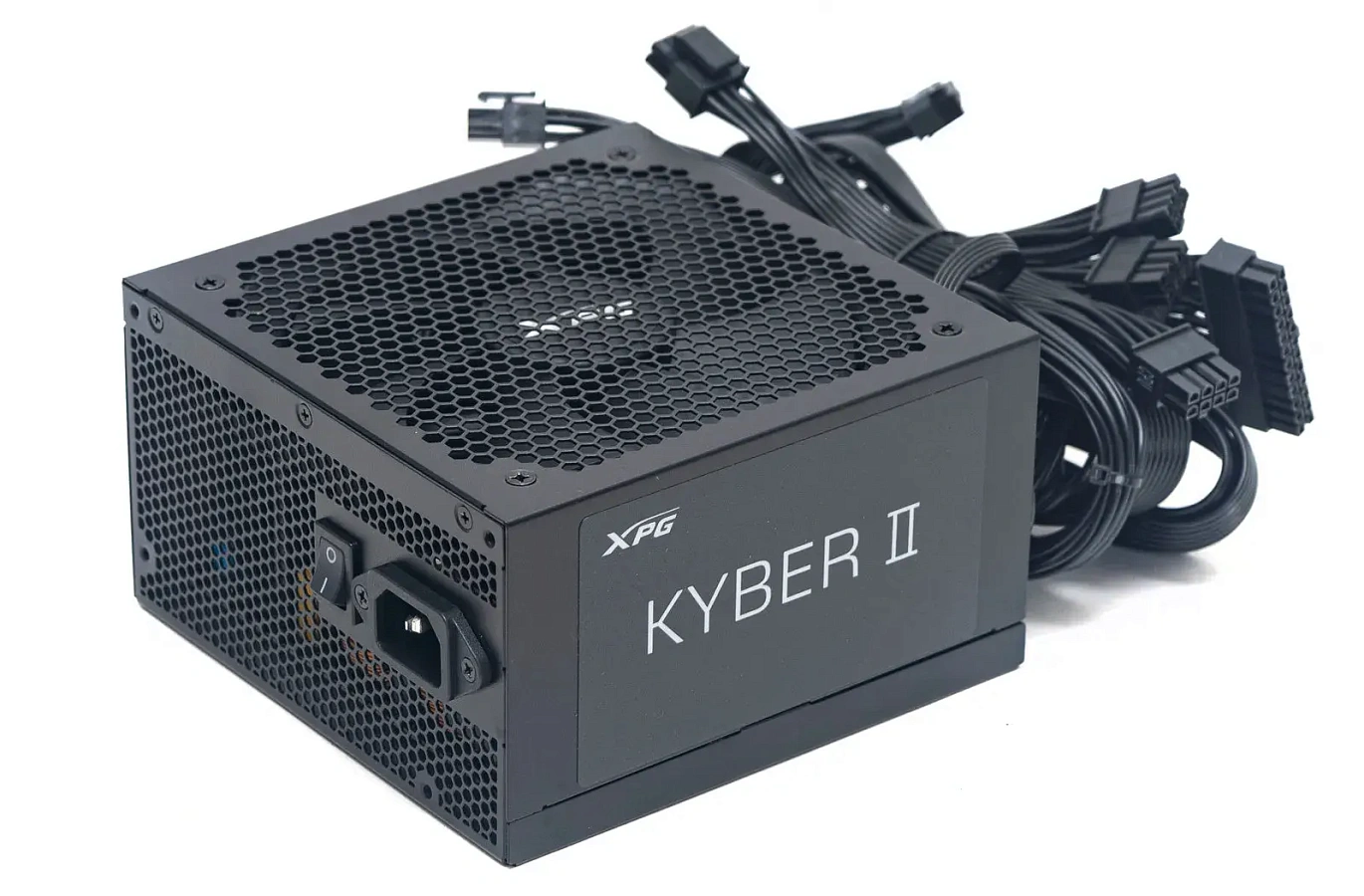

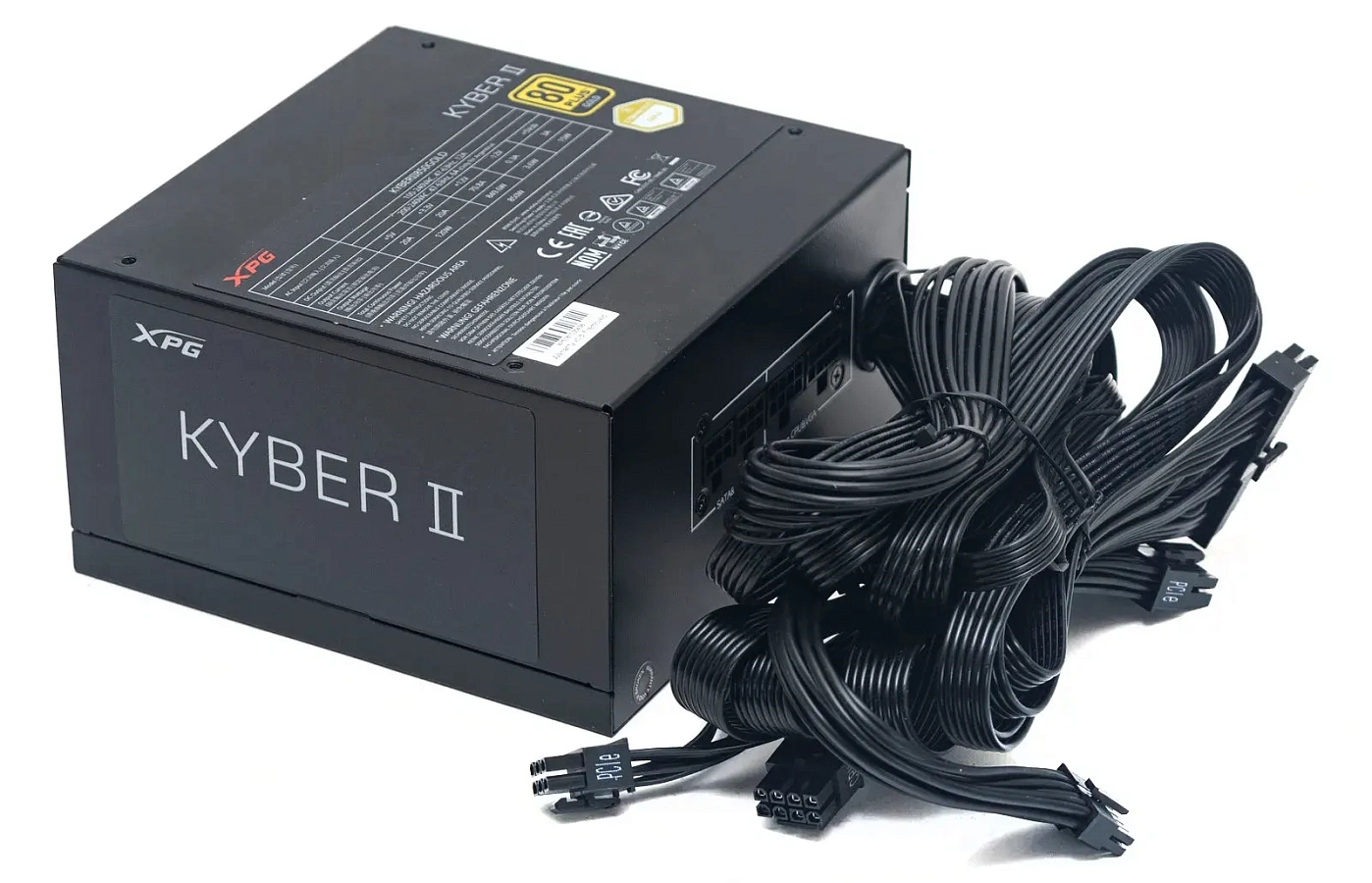

Металлический корпус, окрашенный в черный цвет, длина - 150 мм, обусловленная размером вентилятора.

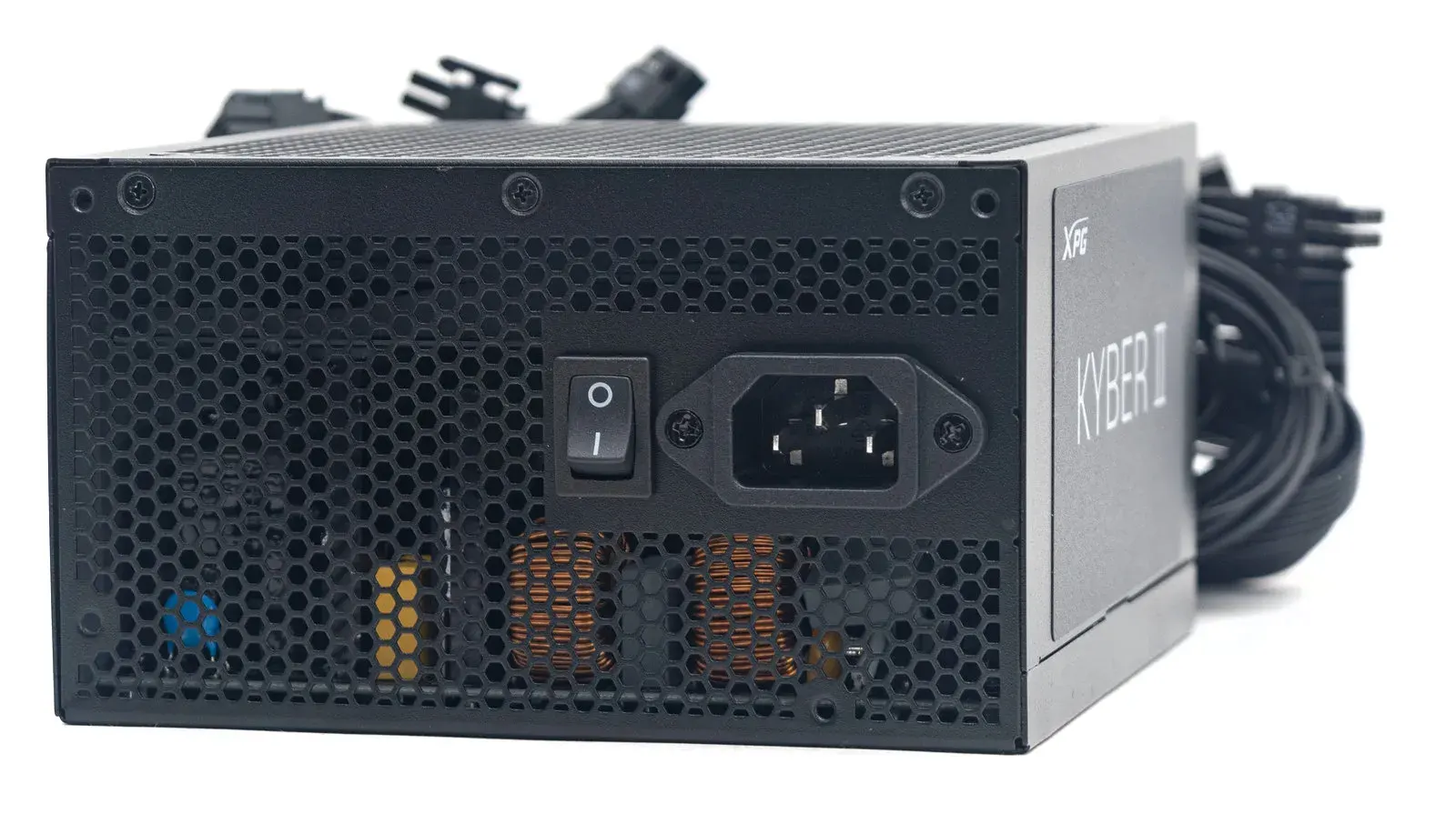

Снизу перфорированные отверстия в виде сот практически на всю панель. С лицевой стороны отверстия перфорации немного мельче. Здесь тумблер включения и сетевая вилка.

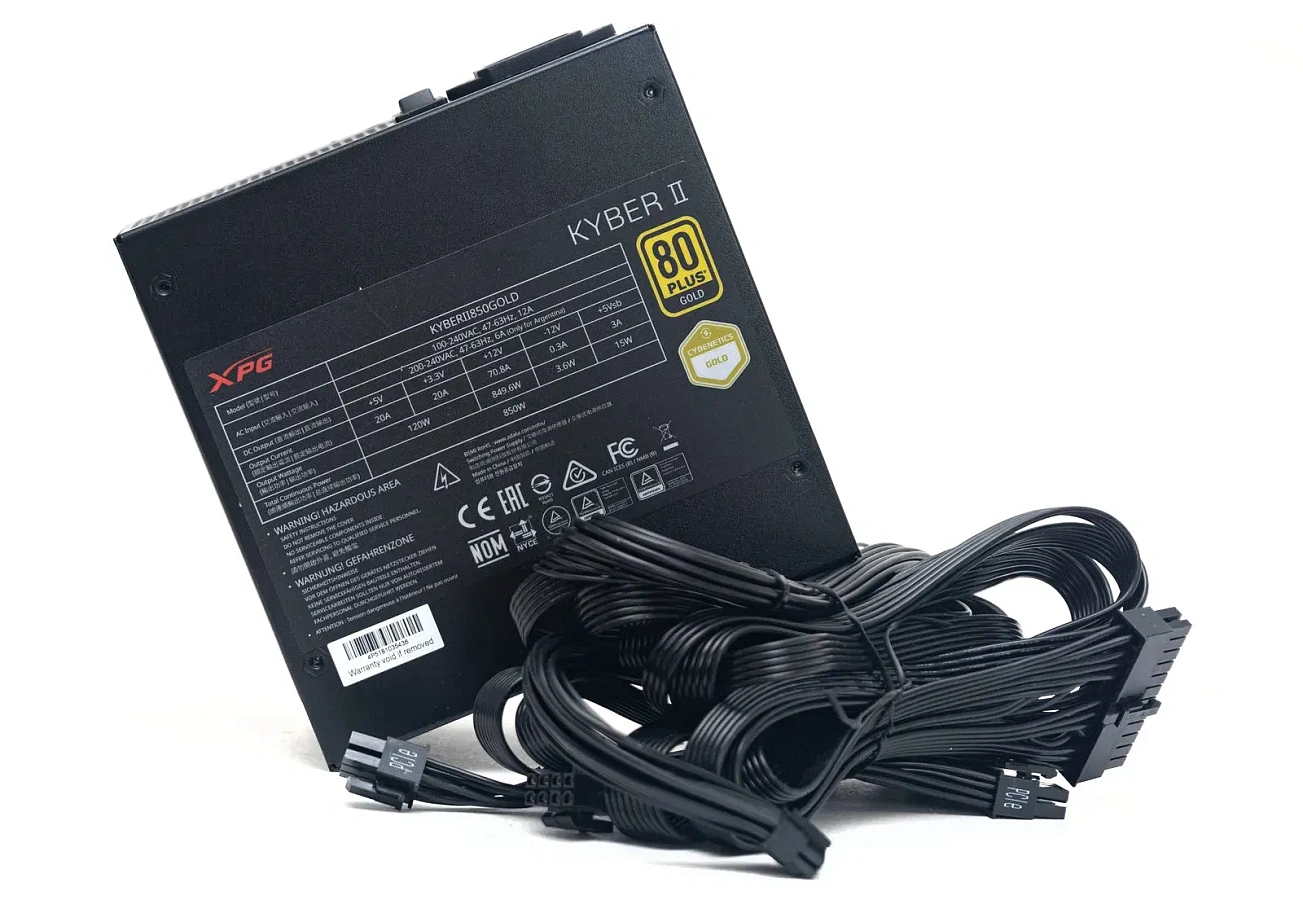

По бокам наклейки с наименованием модели. Сверху наклейка с описанием модели и таблицей электрических характеристик, а также серийным номером изделия.

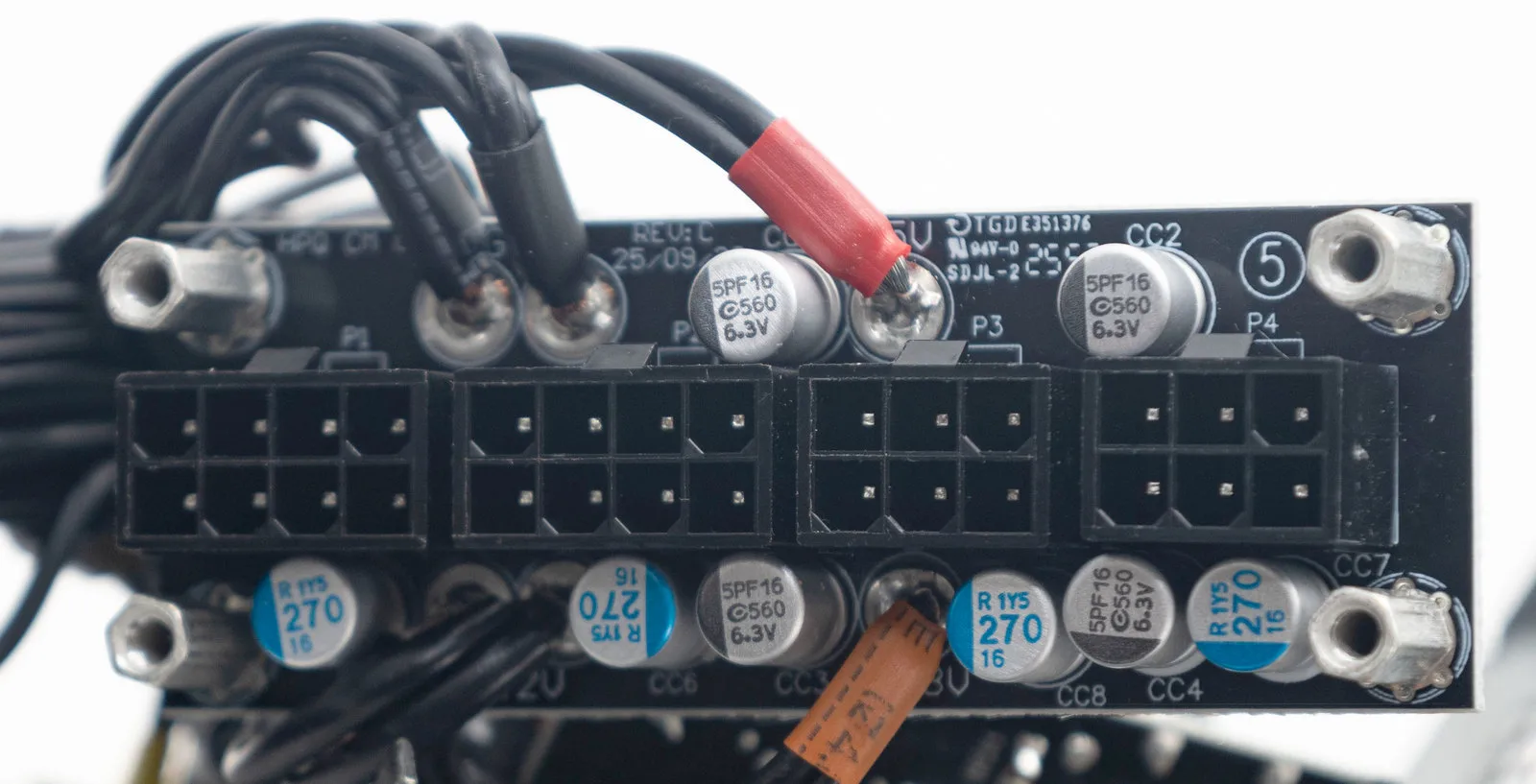

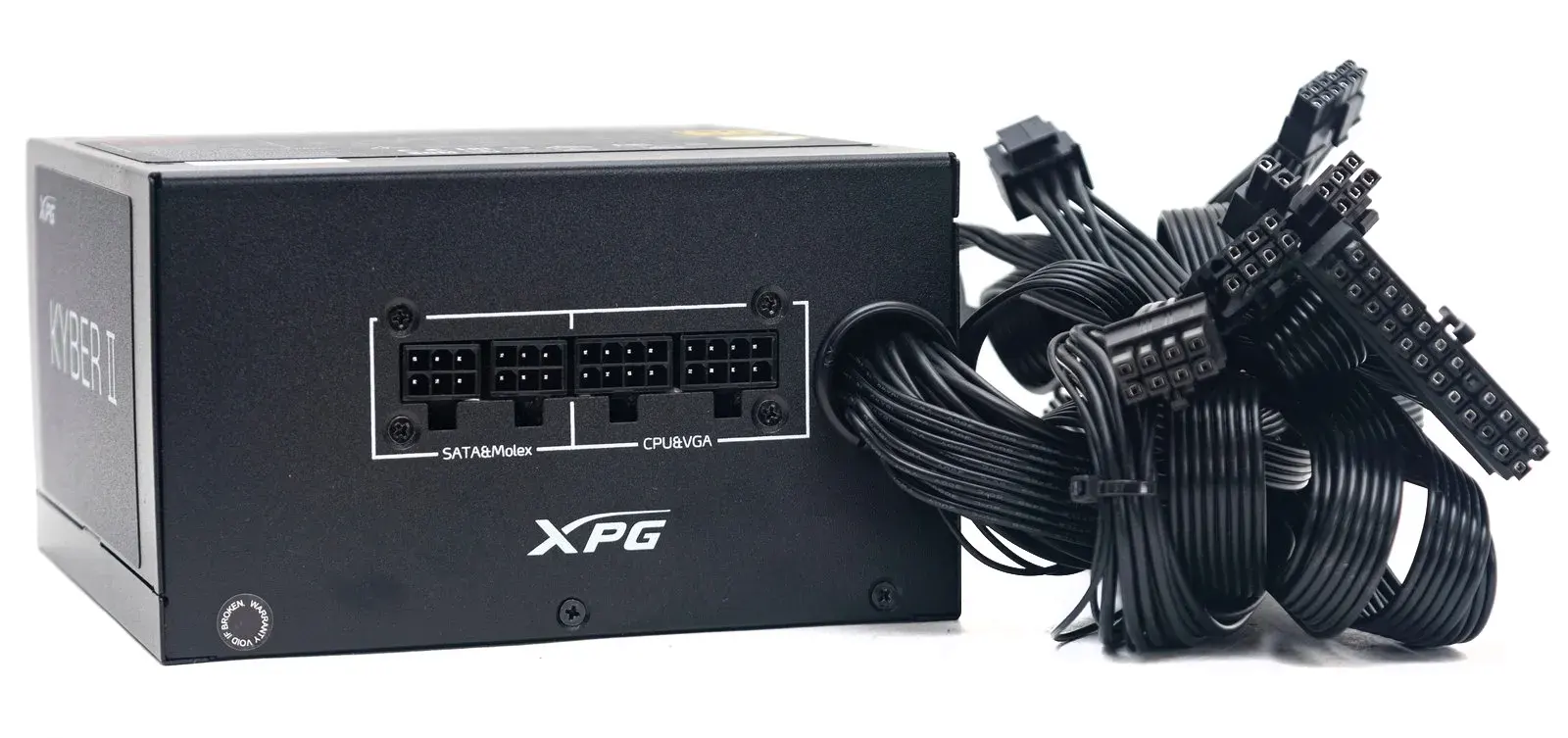

С тыльной стороны панель для модульных кабелей, коннектора четыре, а модульных кабелей, напомним, всего три. Сбоку круглое отверстие для вывода остальных кабелей.

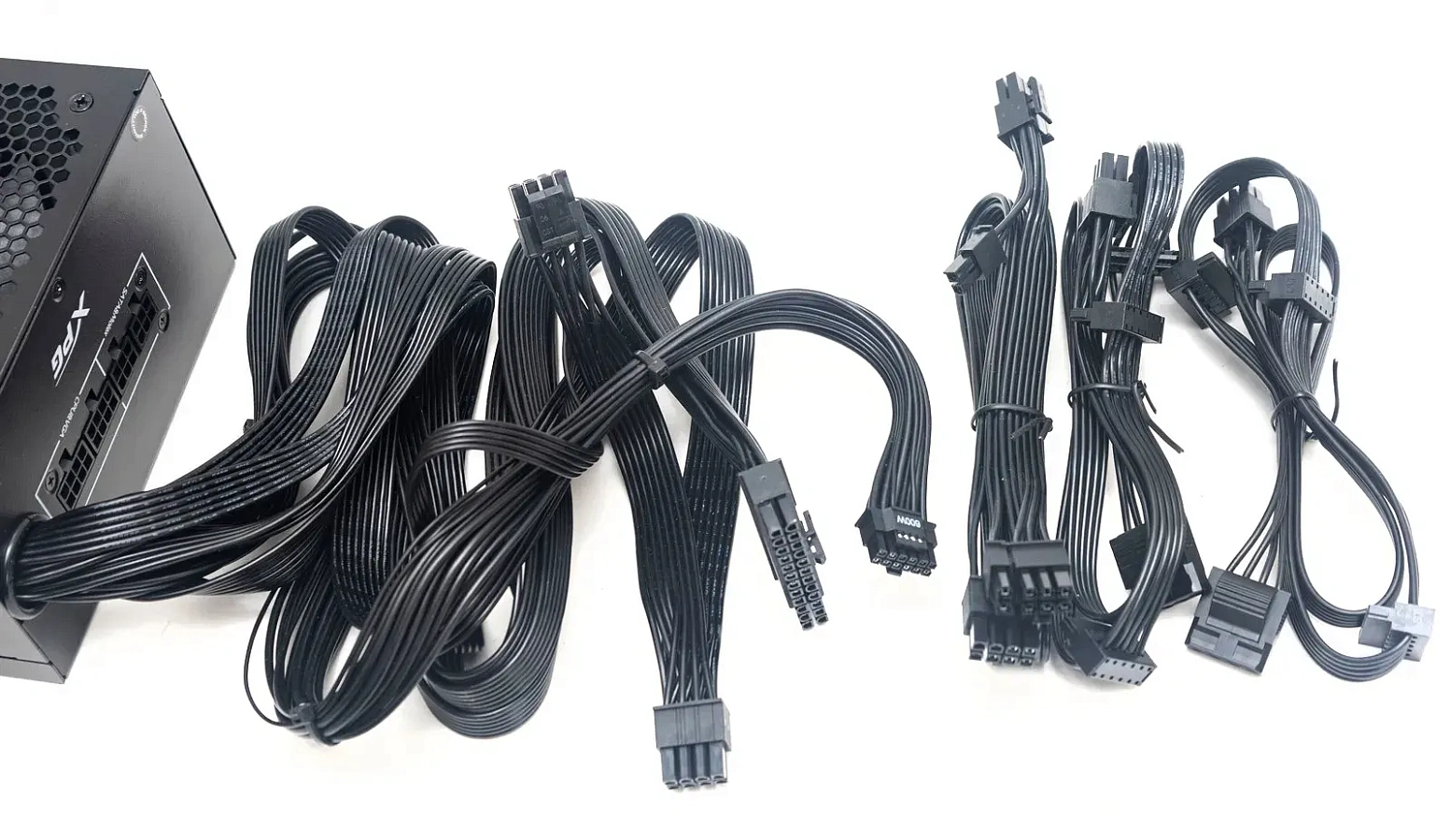

Кабели и коннекторы

Несъемных кабеля три штуки: АТХ и EPS в виде плоских шлейфов, для питания CPU два коннектора на одном шлейфе.

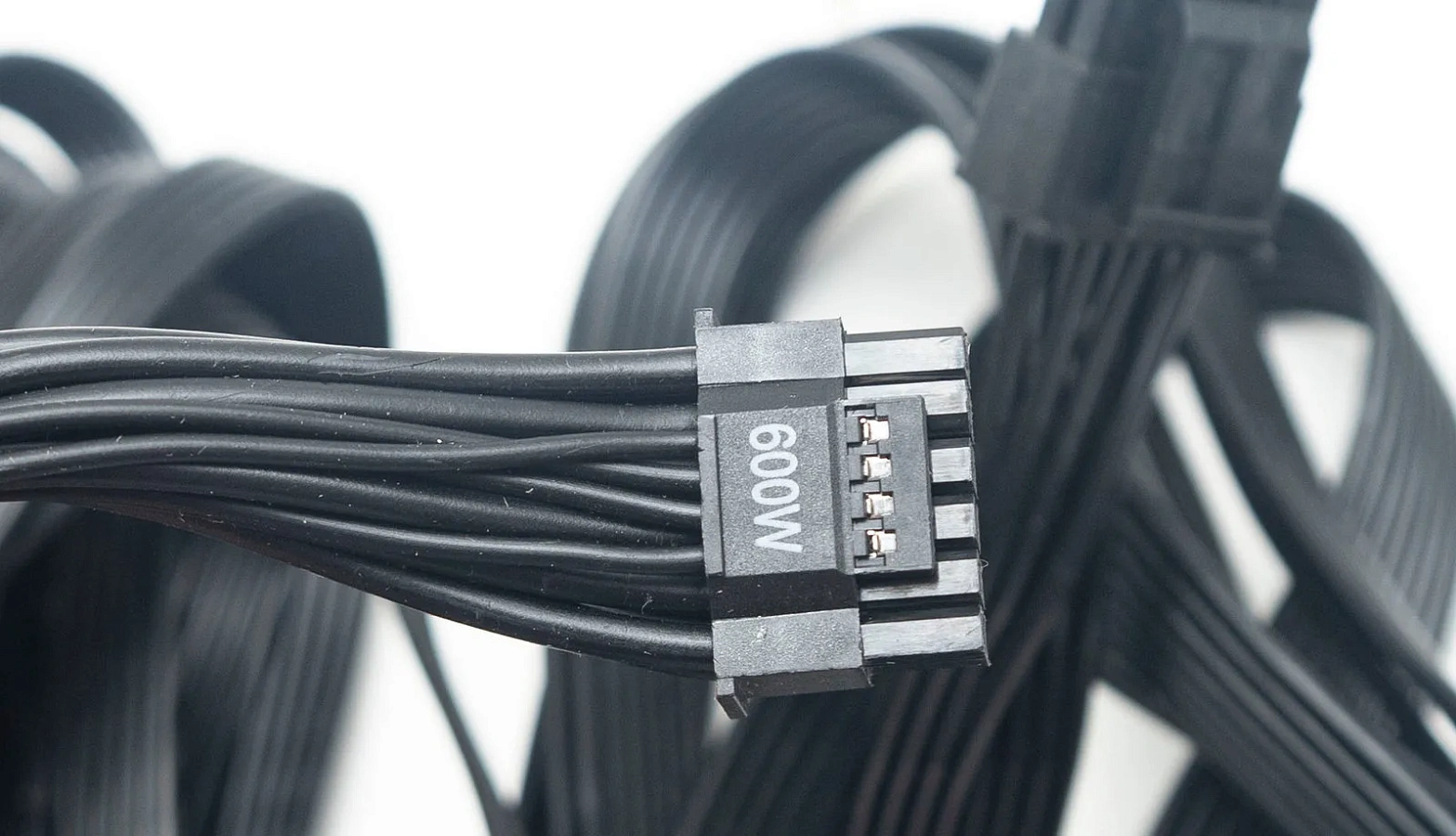

Кабель с коннектором 12V-2x6 в виде пучка проводов калибром 16AWG, маркировка на коннекторе - 600W. Все остальные провода калибром 18AWG. Модульный кабель PCI-E 6+2 пин один с двумя коннекторами через разветвитель.

Охлаждение

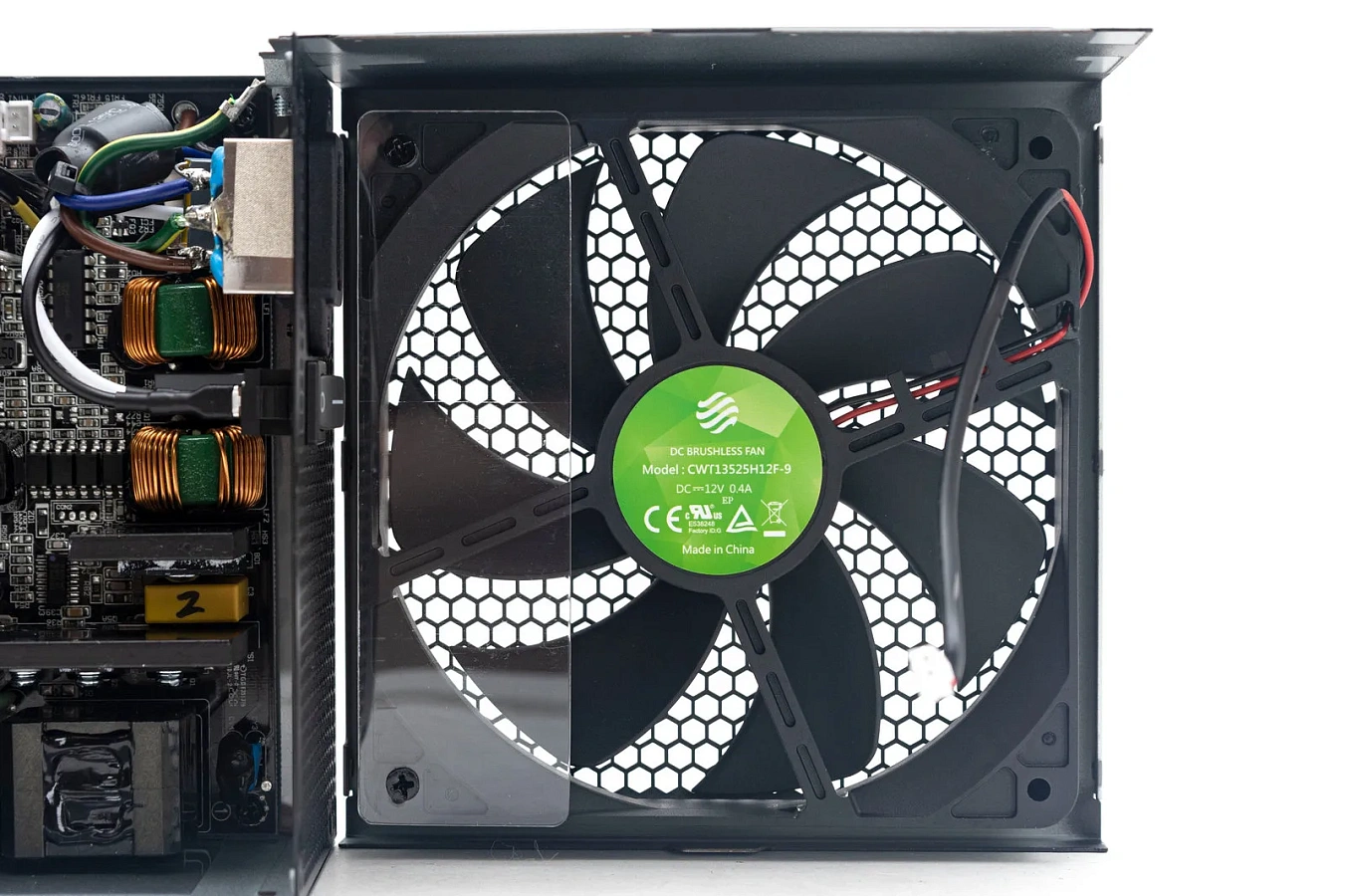

Вентилятор установлен диаметром 135 мм, модель - CWT13525H12F-9 на основе гидродинамического подшипника. Работает всегда в активном режиме.

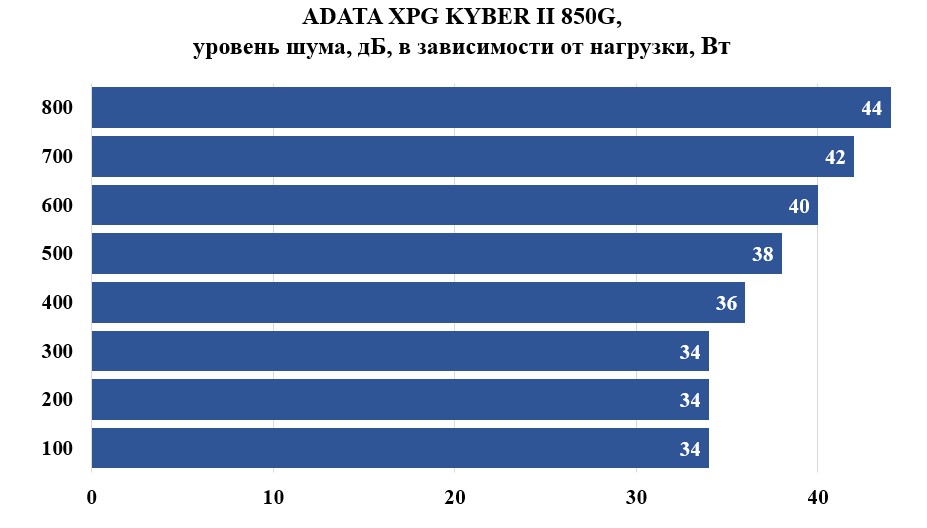

Вентилятор на низких нагрузках очень тихий, его можно назвать бесшумным. На высоких нагрузках уровень шума растет и после 600 Вт начинает превышать комфортный уровень.

Схемотехника

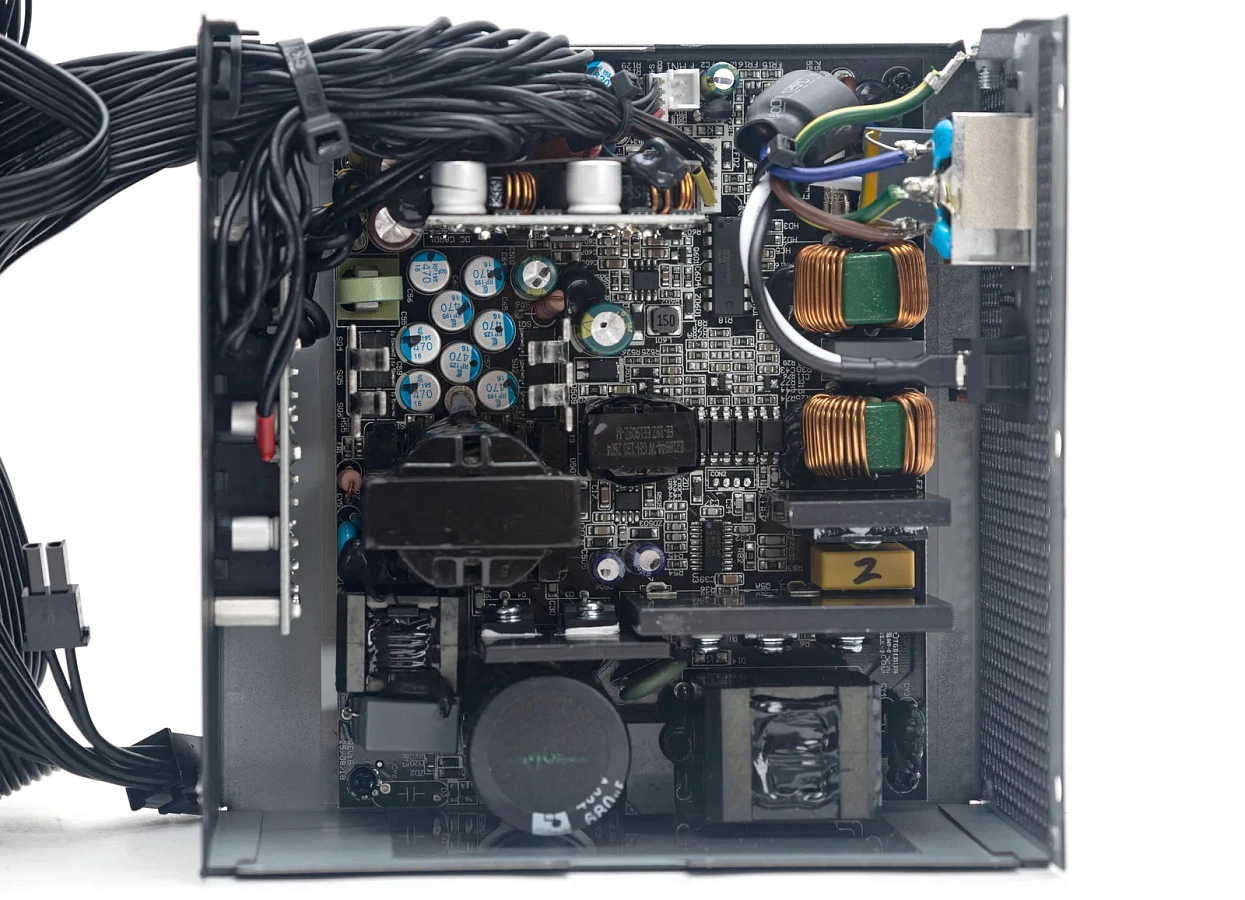

Платформа используется CWT HPQ Rev. C. Топология полумоста с LLC преобразователем, синхронный выпрямитель линии +12В и DC-DC преобразователи вторичных каналов.

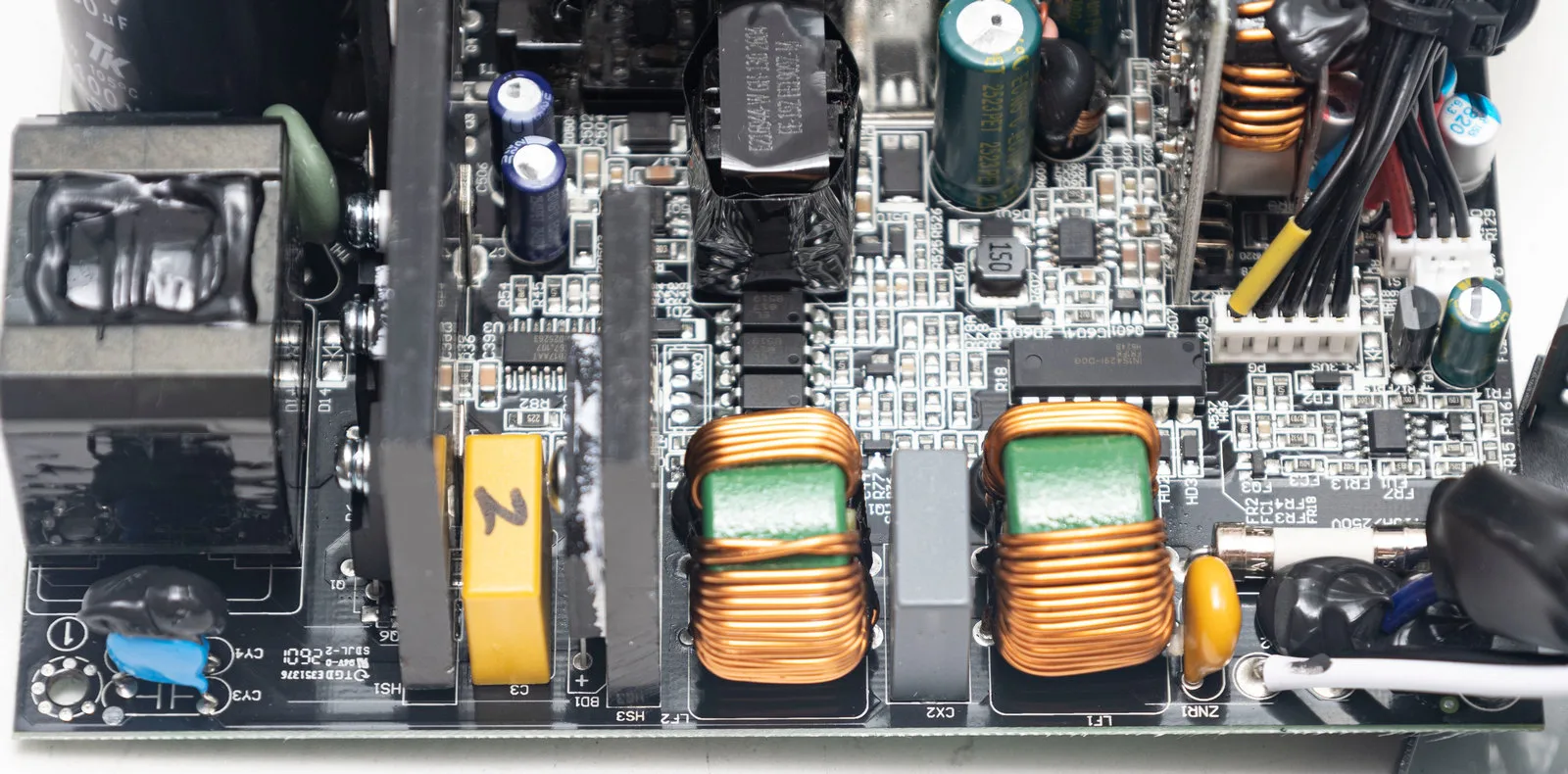

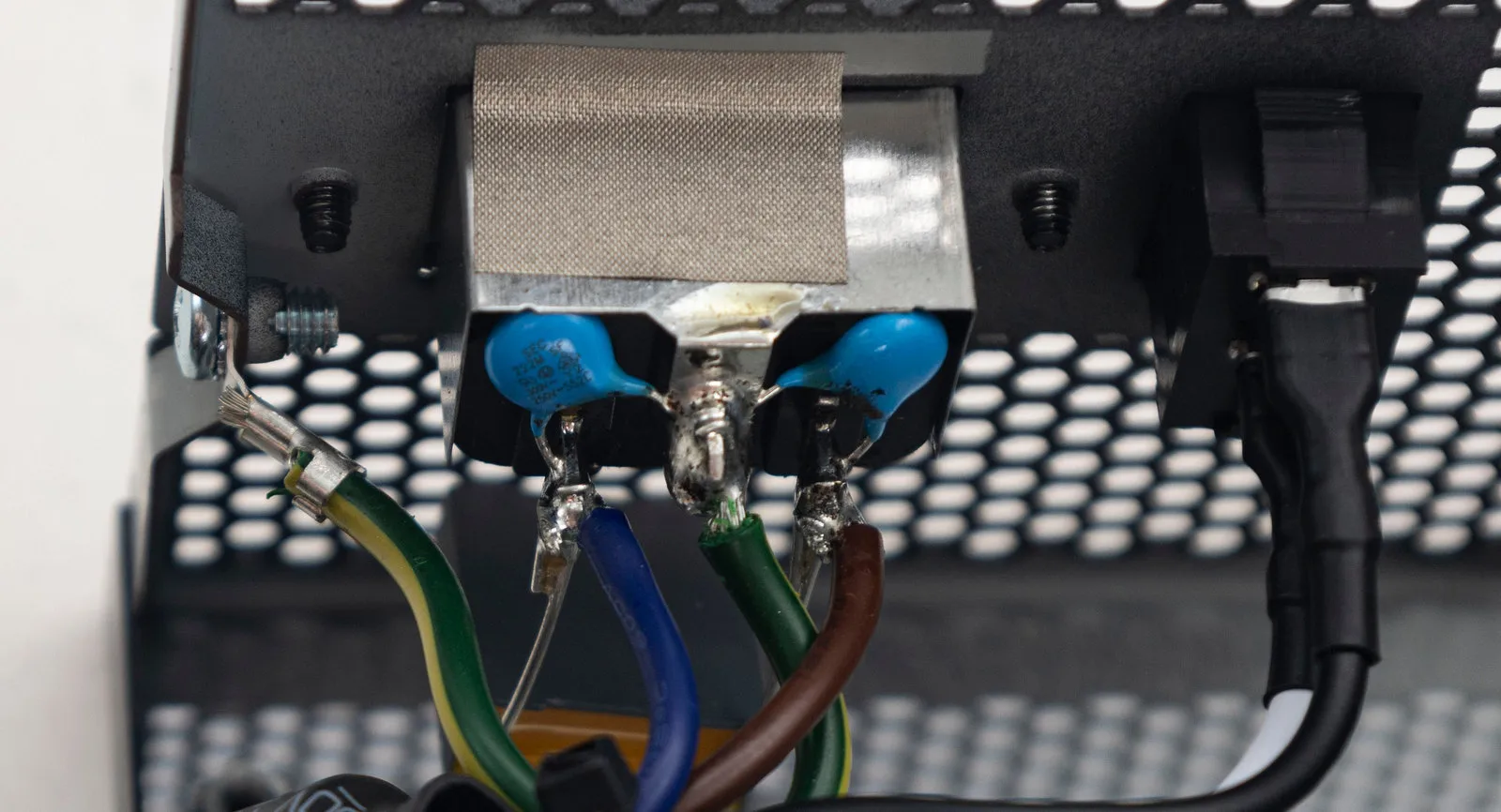

На входе полноценный фильтр помех, частично на входной вилке навесным способом. Четыре Y-конденсатора, два Х-конденсатора и два дросселя. С обратной стороны платы микросхема для разрядки конденсаторов. Для защиты установлены плавкий предохранитель, варистор, термистор с реле.

На отдельном радиаторе диодная сборка выпрямителя GBU 1506 (600В, 15А).

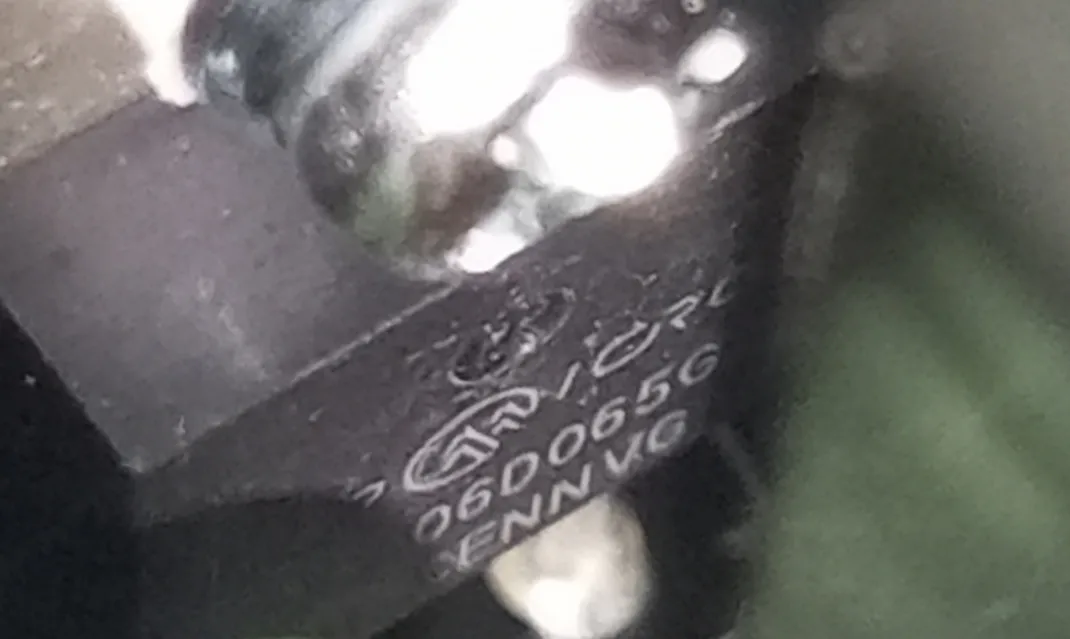

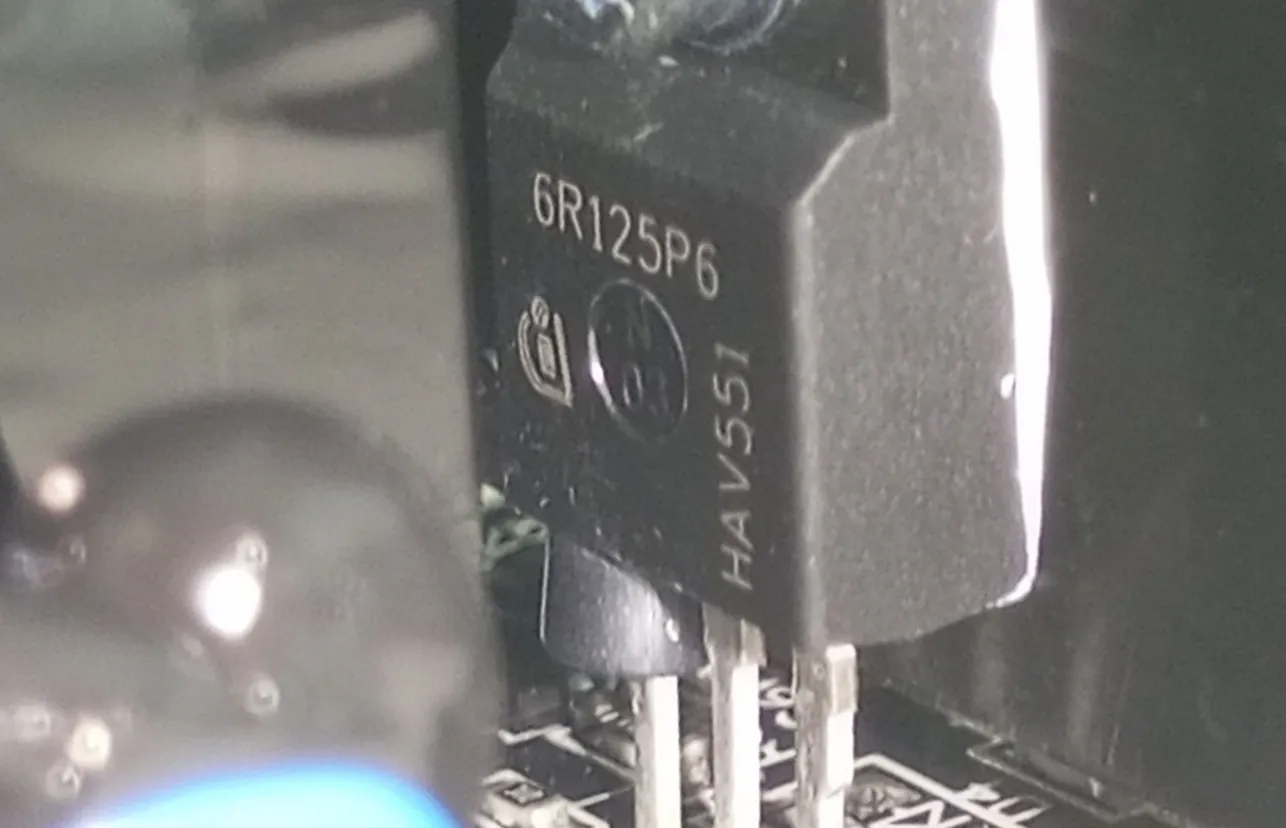

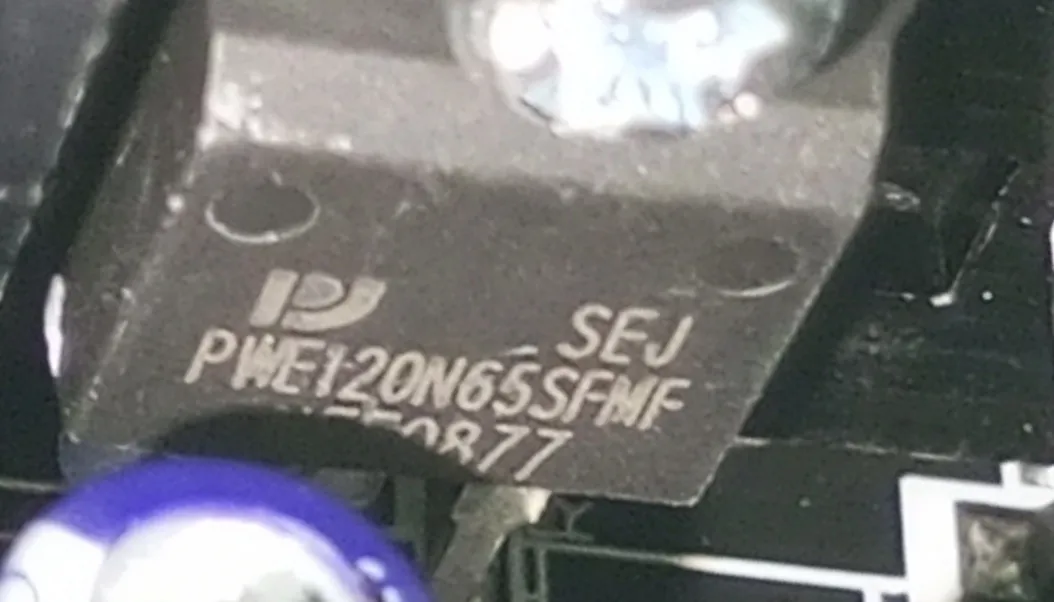

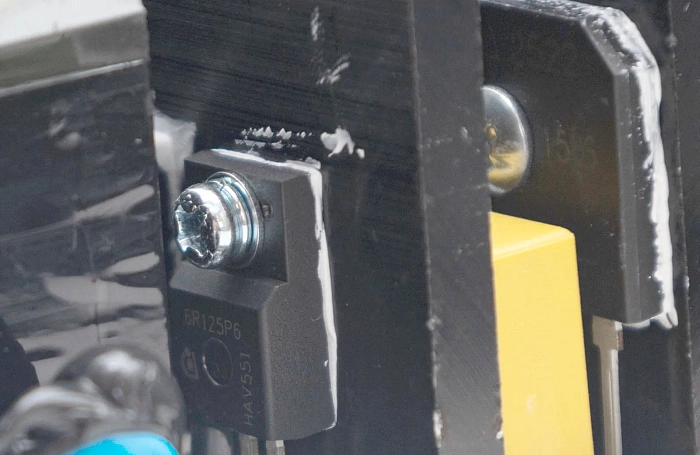

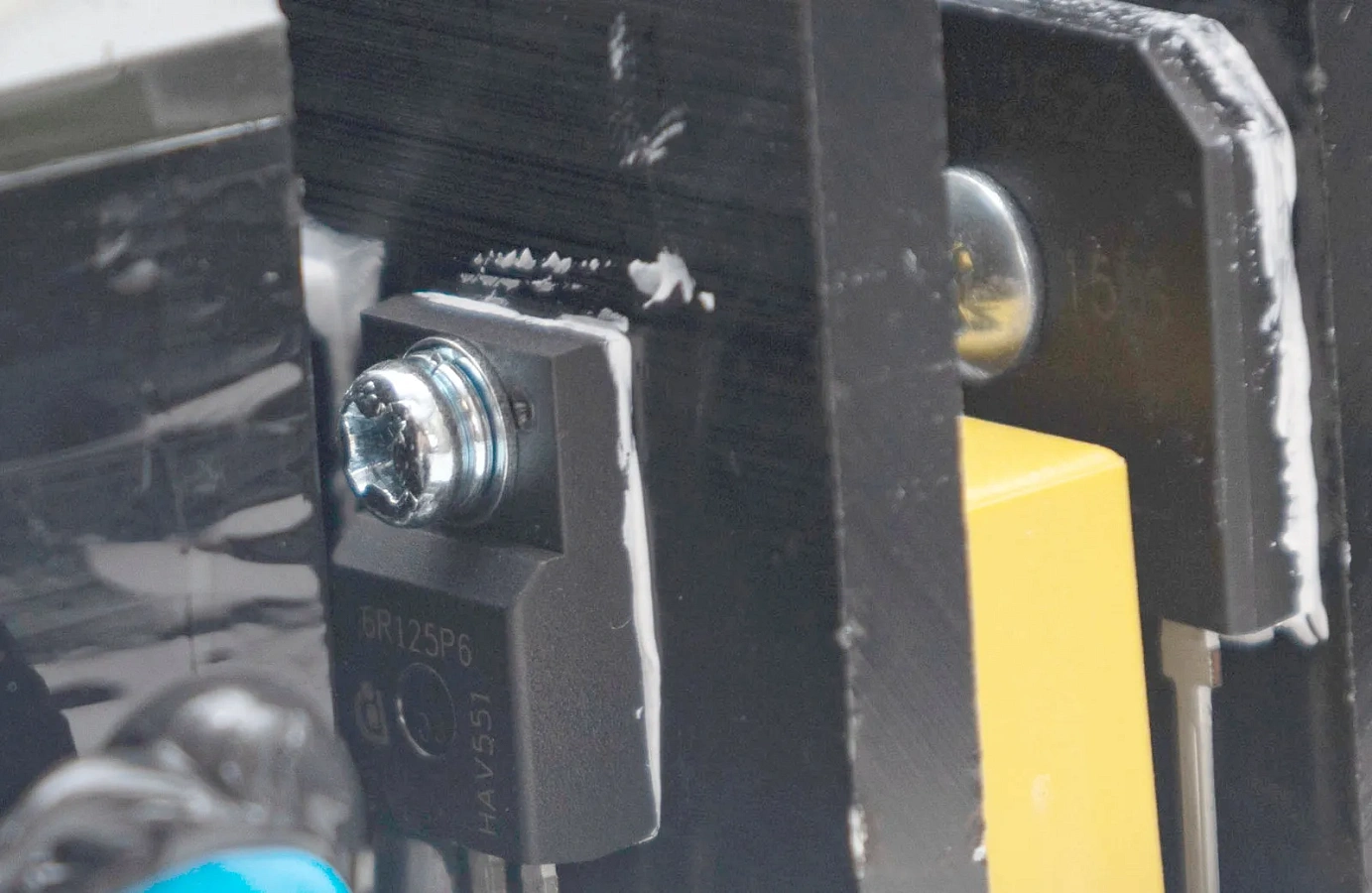

Следующий радиатор отводит тепло от силовых элементов APFC – два мосфета Infineon 6R125P6 (650В, 30А) и диод CRMicro CRXI06D065G2 (650В, 6A). На этом же радиаторе два мосфета преобразователя PingWei PWE120N65FMF (650В, 20А).

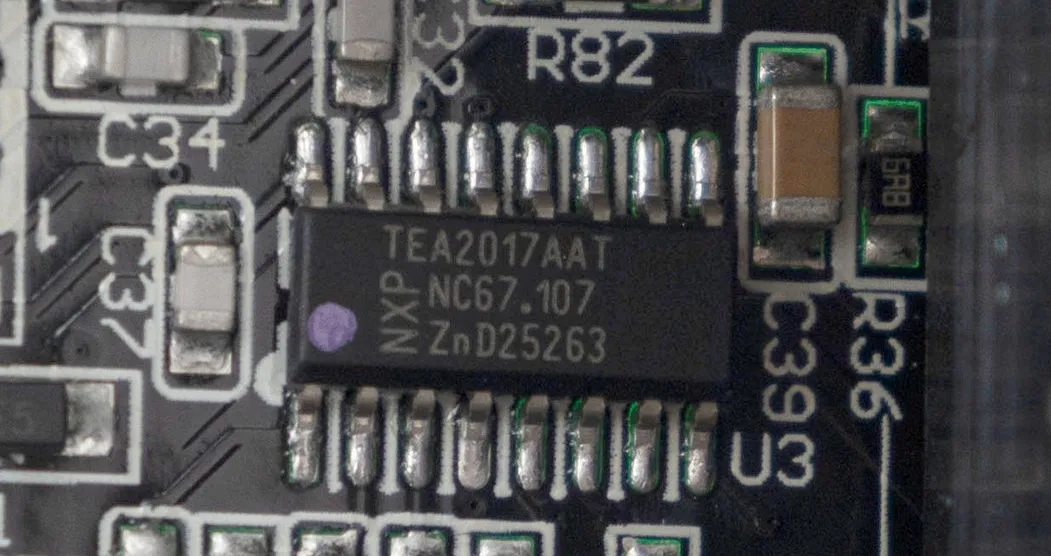

Управление на комбинированном контроллере NXP TEA2017AAT/2.

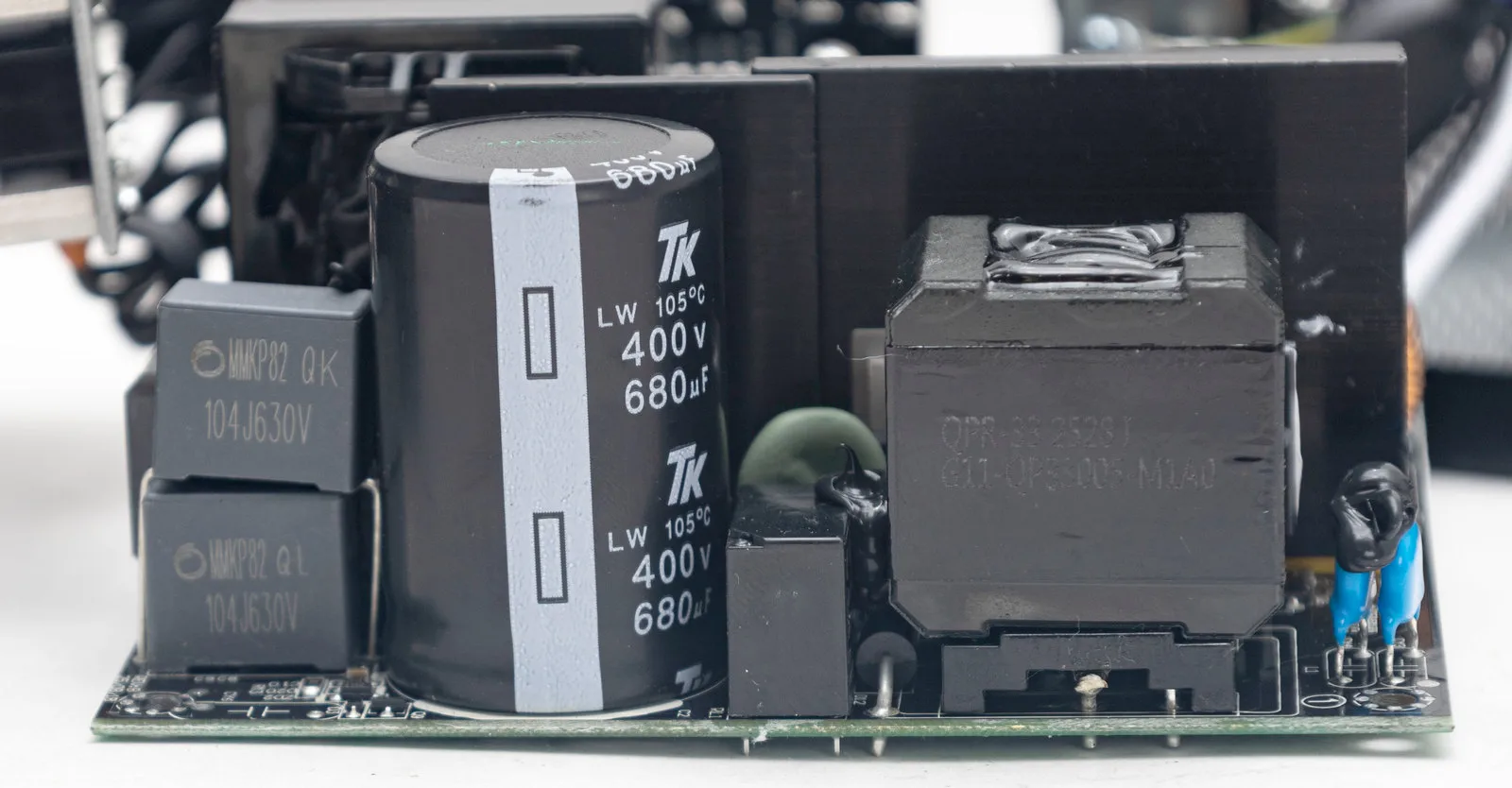

Высоковольтный конденсатор установлен TK на 680 мкФ, рассчитан на напряжение 400В и температуру 105°С. За ним два конденсатора в два этажа и дроссель - входят в LLC преобразователь.

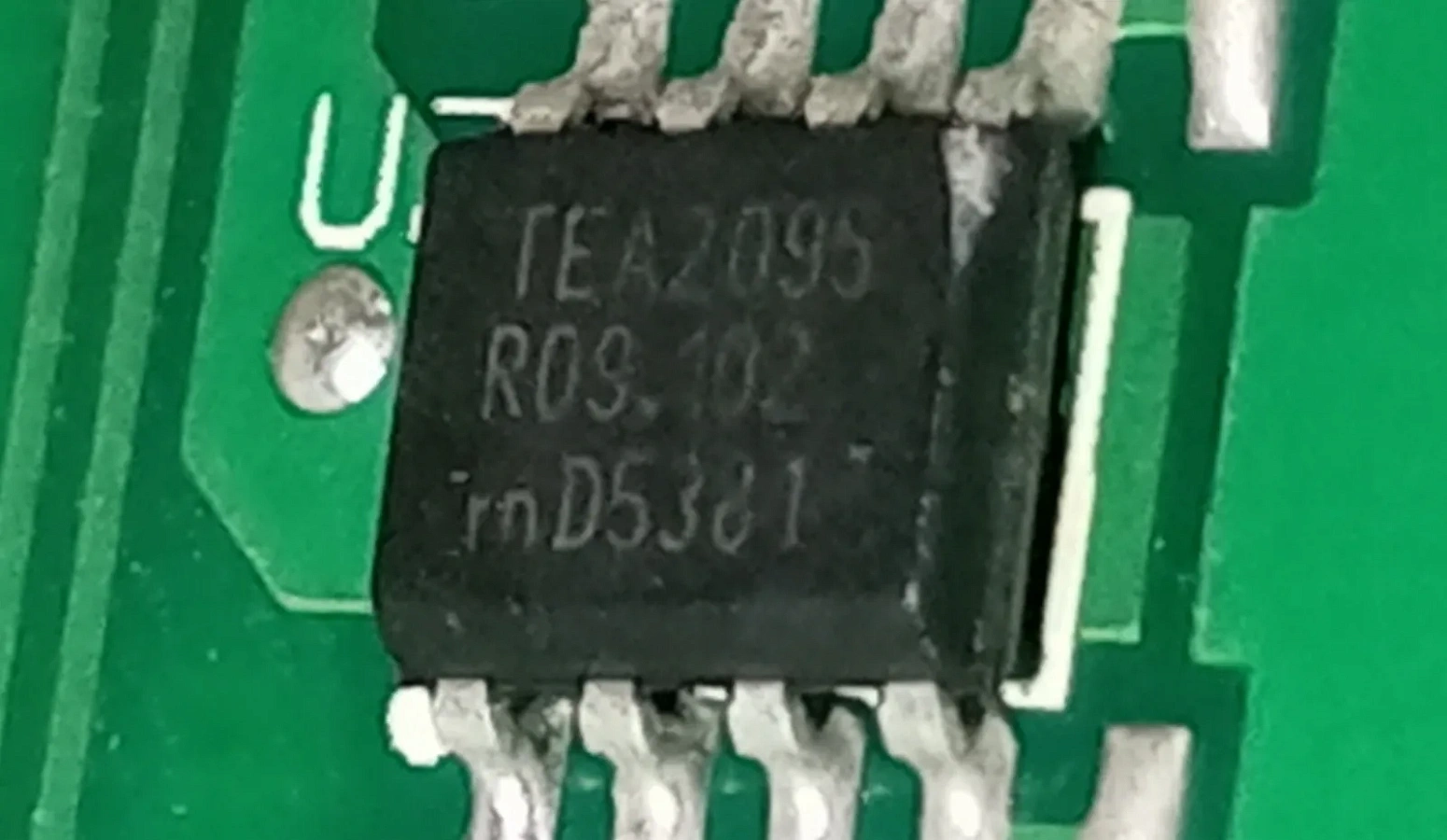

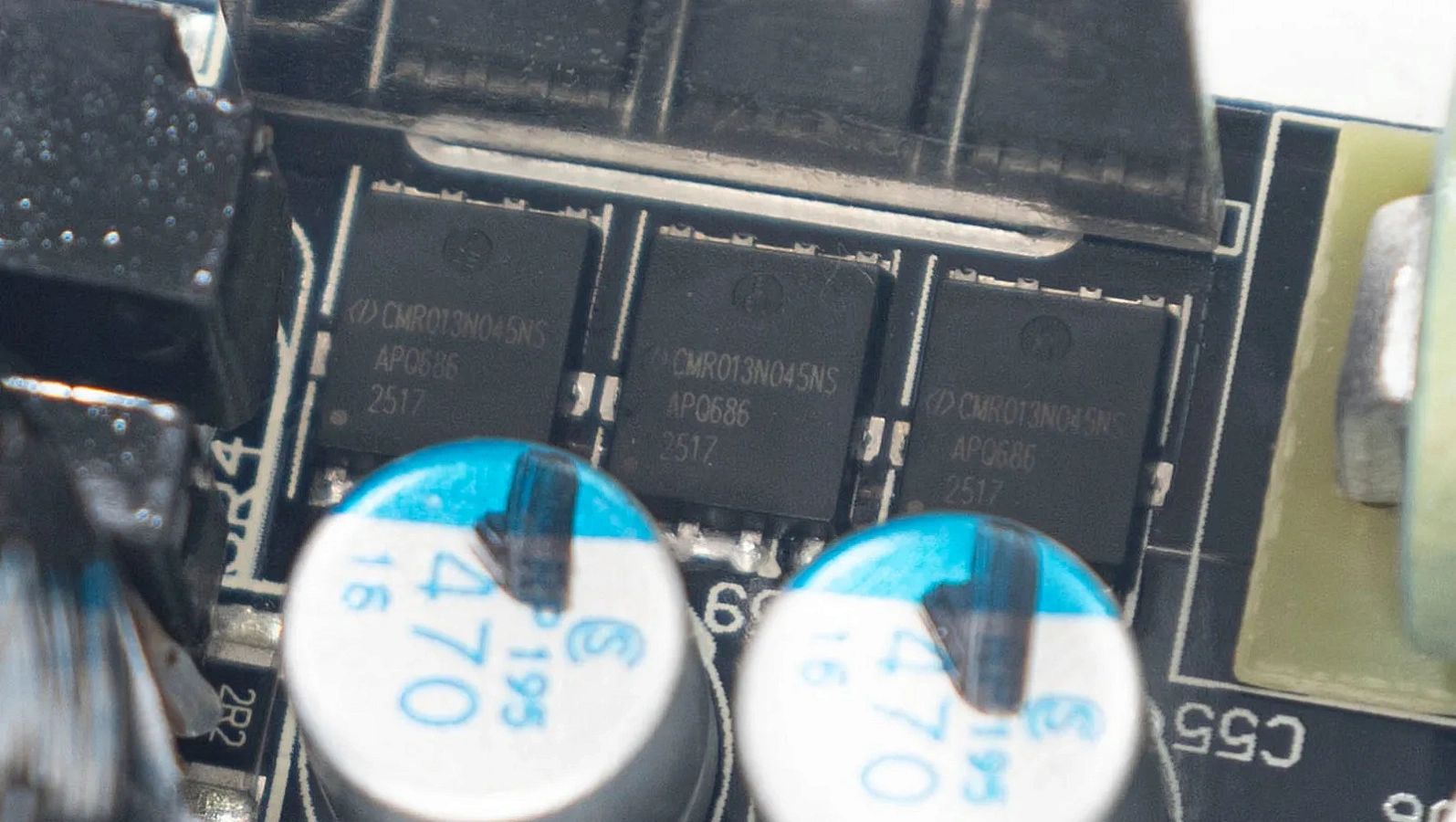

За основным трансформатором на плате шесть транзисторов с маркировкой CMR013N045NS, тепло от них отводят два маленьких радиатора. С обратной стороны платы контроллер синхронного выпрямителя NXP TEA2095T.

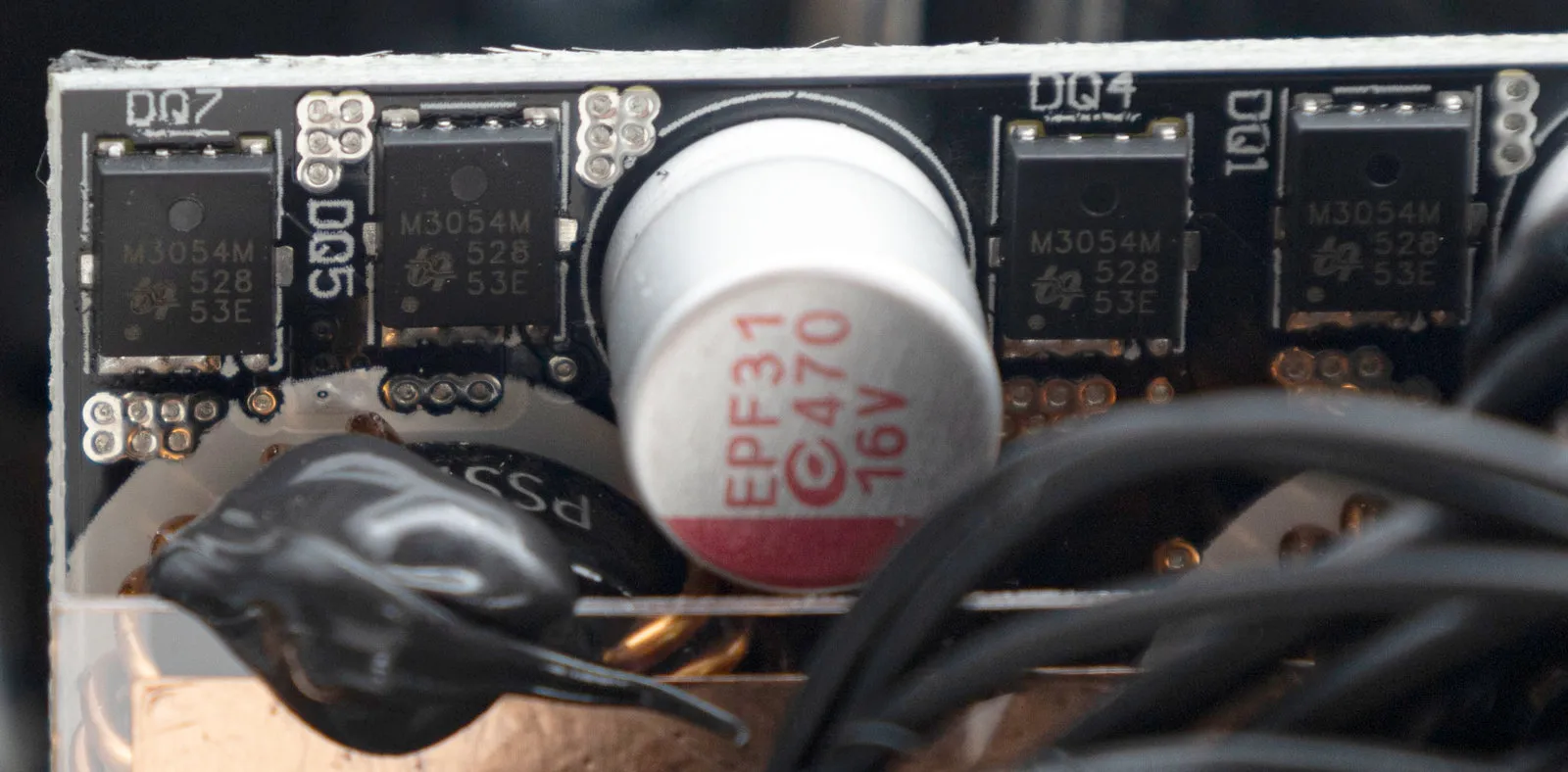

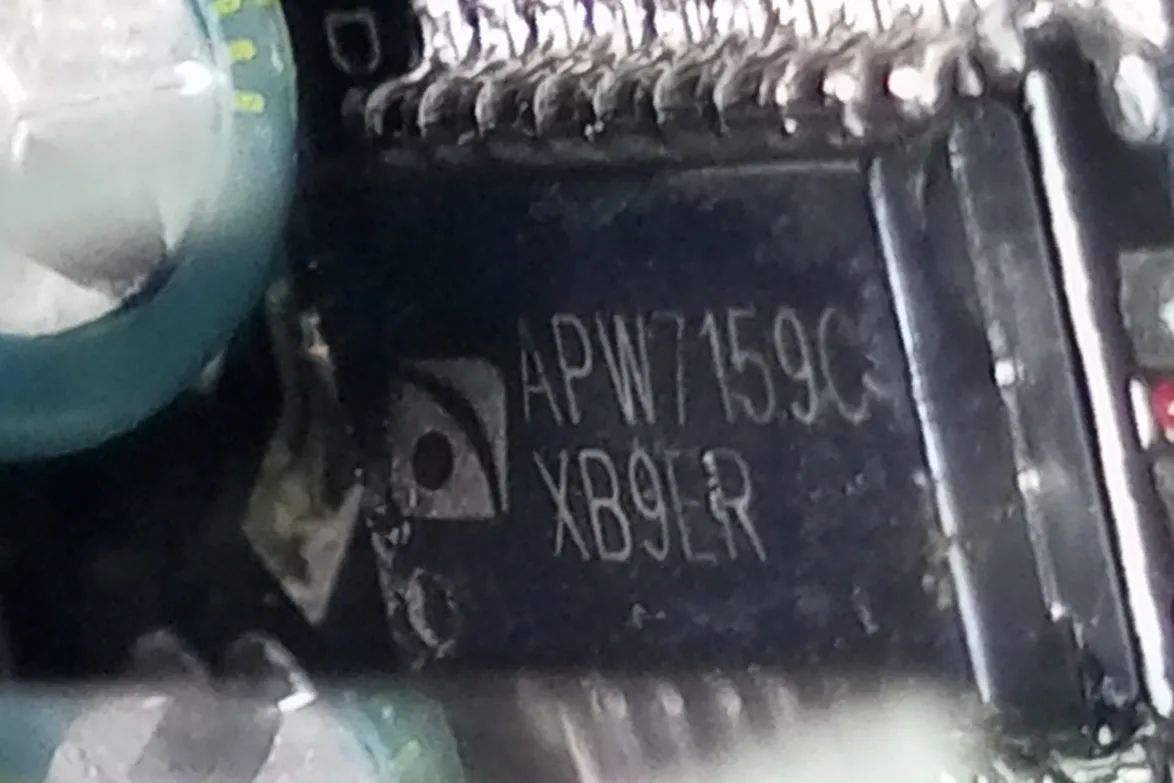

Далее идет вертикальная плата с DC-DC преобразователями. На ней с одной стороны четыре мосфета UBIQ Semi QM3054M6 (30В, 61A), с другой - контроллер APW7159C.

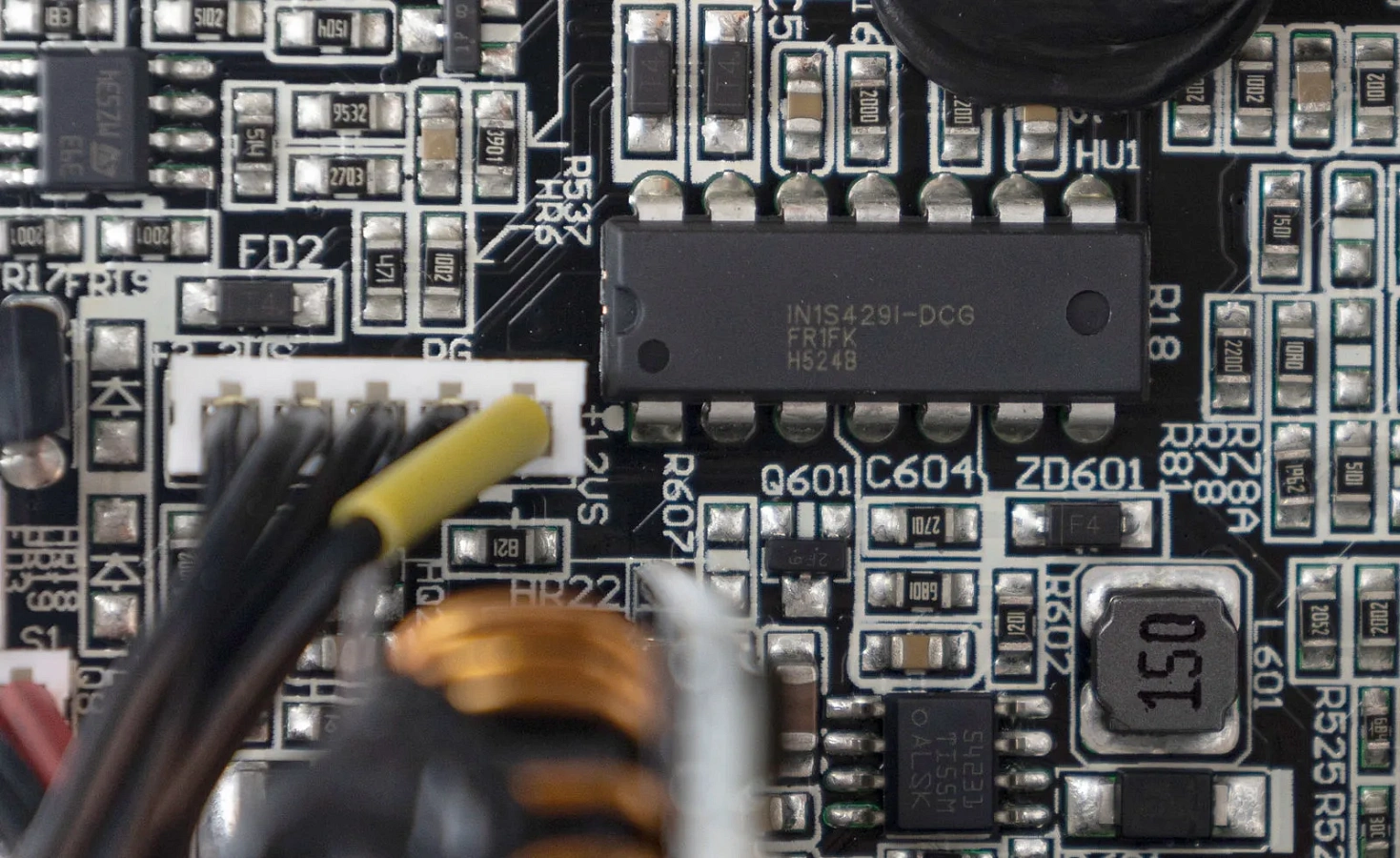

Супервизор установлен IN1S4291-DCG. За дежурное питание отвечает контроллер OB2365T и выпрямитель SS10U45.

В фильтрах электролитические конденсаторы Jun Fu, Elite и твердотельные, часть на модульной плате. Плата небольшого размера, подключается проводами.

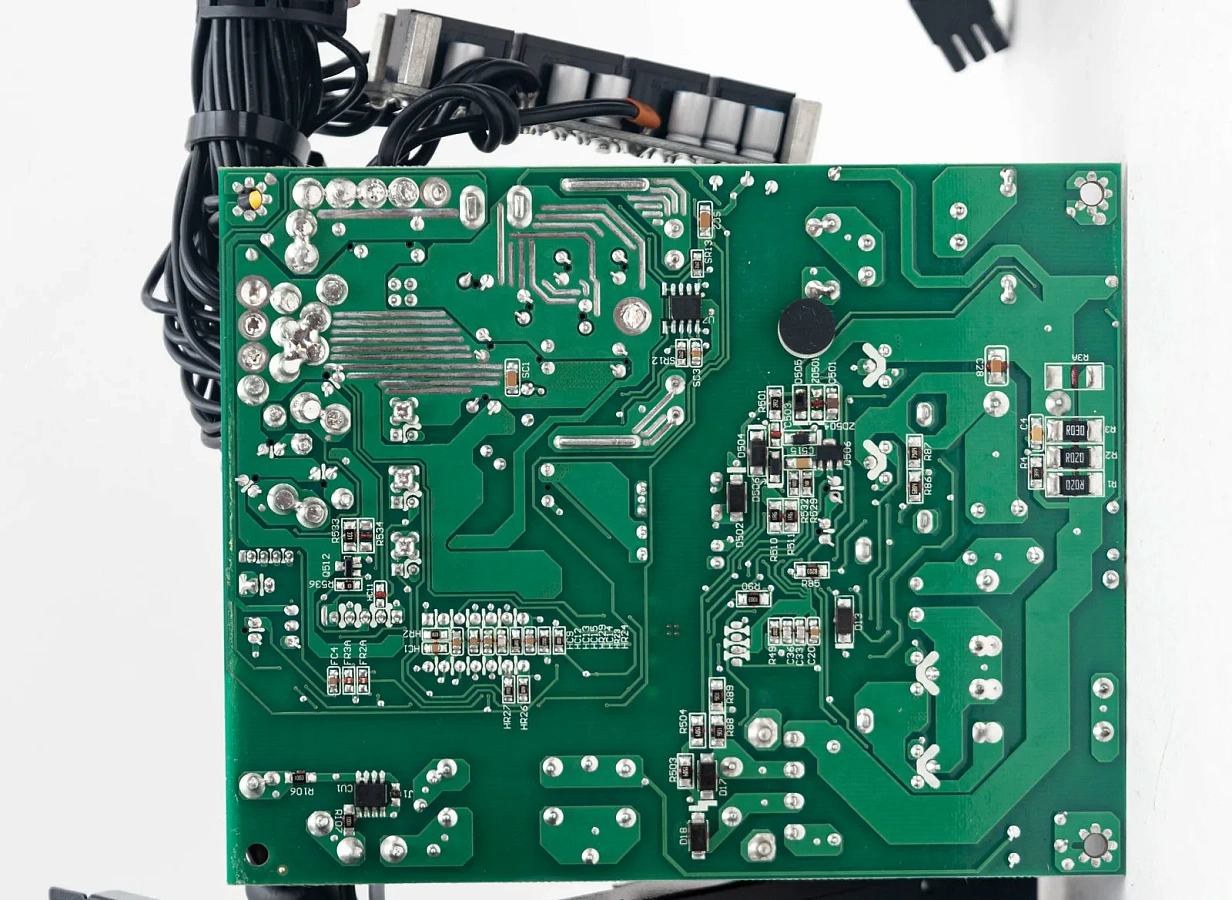

С обратной стороны основной платы хорошее качество пайки, аккуратная сборка.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Gold – общий КПД от 89 до 91% на всем диапазоне нагрузок.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

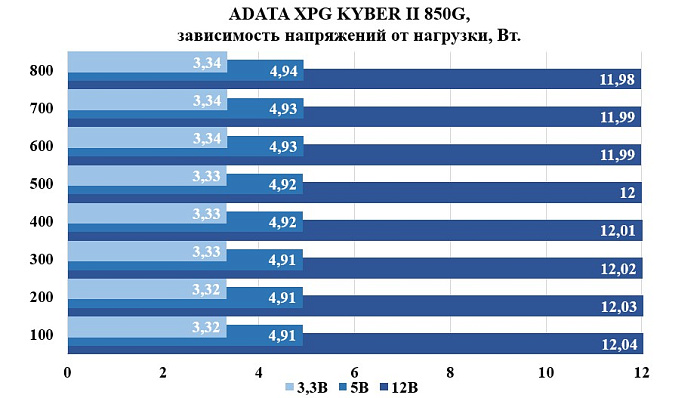

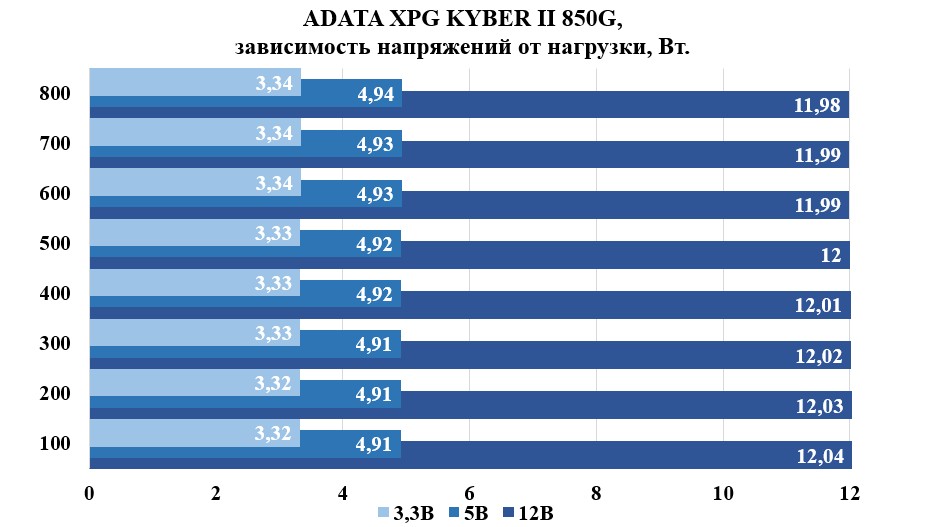

Канал +12В стабильный, изменения всего на ±0,4% от номинального значения.

Канал +5В занижен на 2%, с повышением нагрузки он растет на 0,03В. Канал +3,3В повышается на 1%.

Напряжения по всем линиям хорошо стабилизированы, изменения под нагрузкой незначительные.

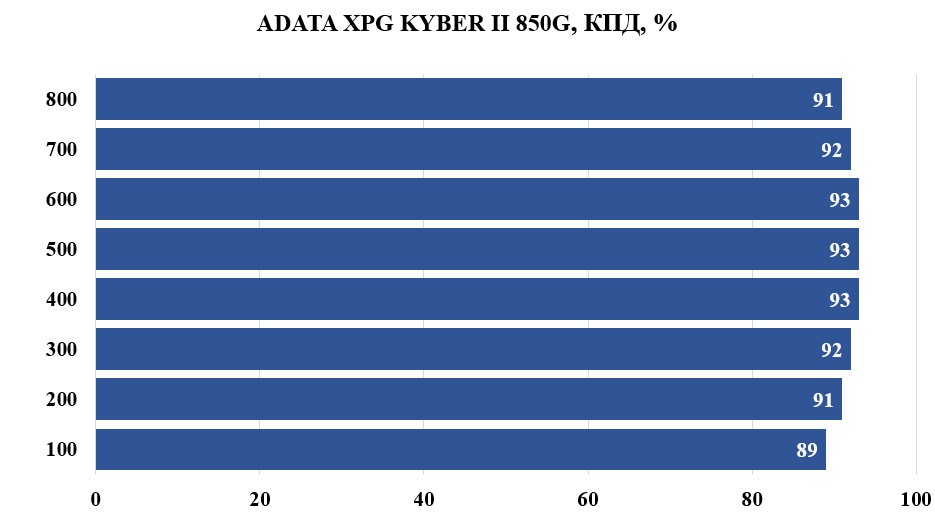

Энергоэффективность высокая, с запасом превышает стандарт 80 PLUS Gold, особенно на максимальной нагрузке.

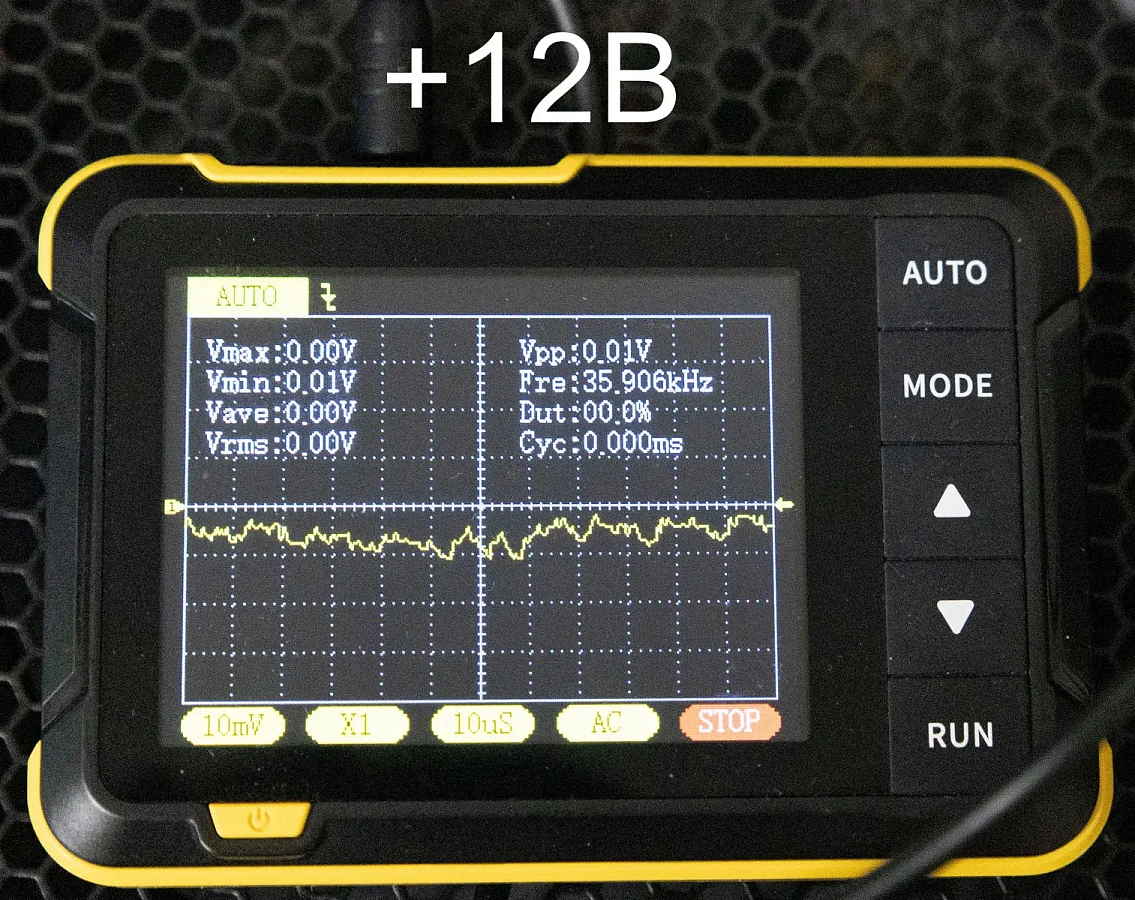

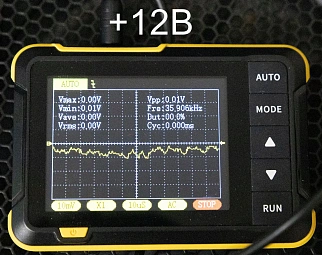

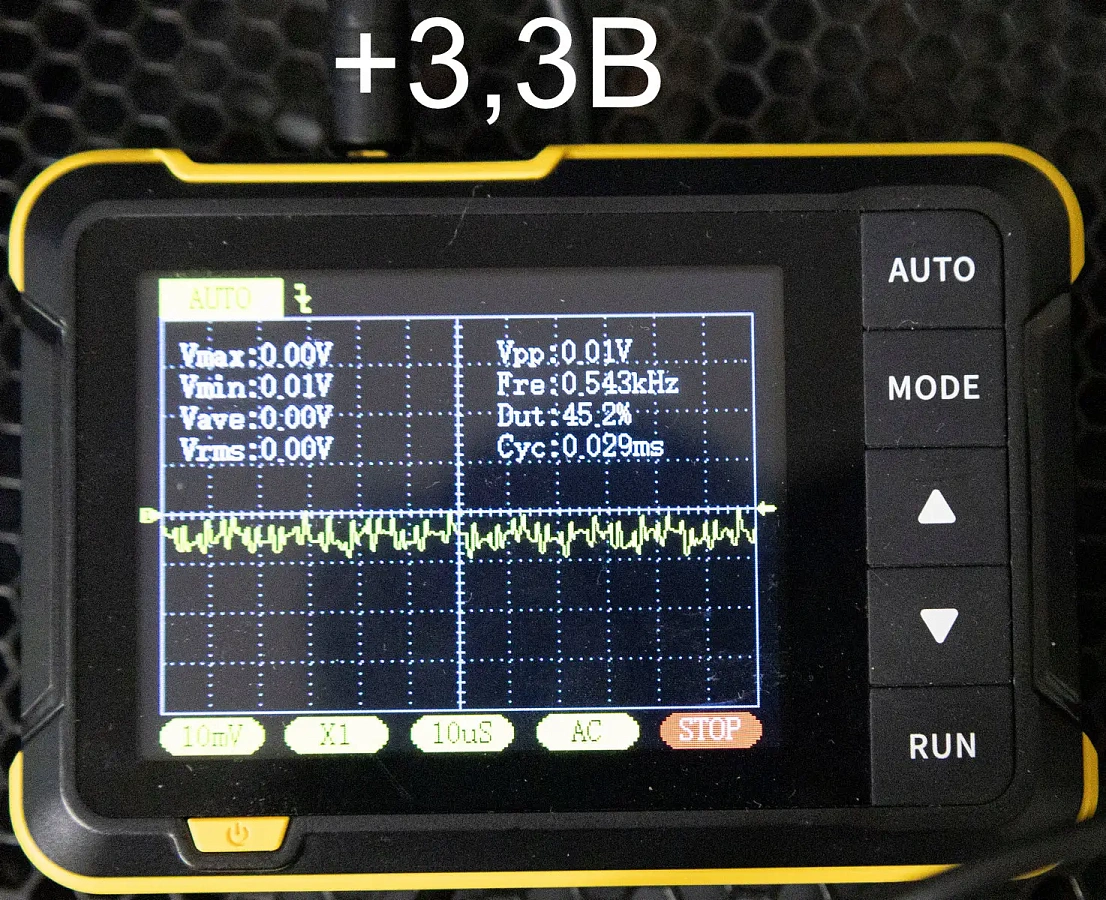

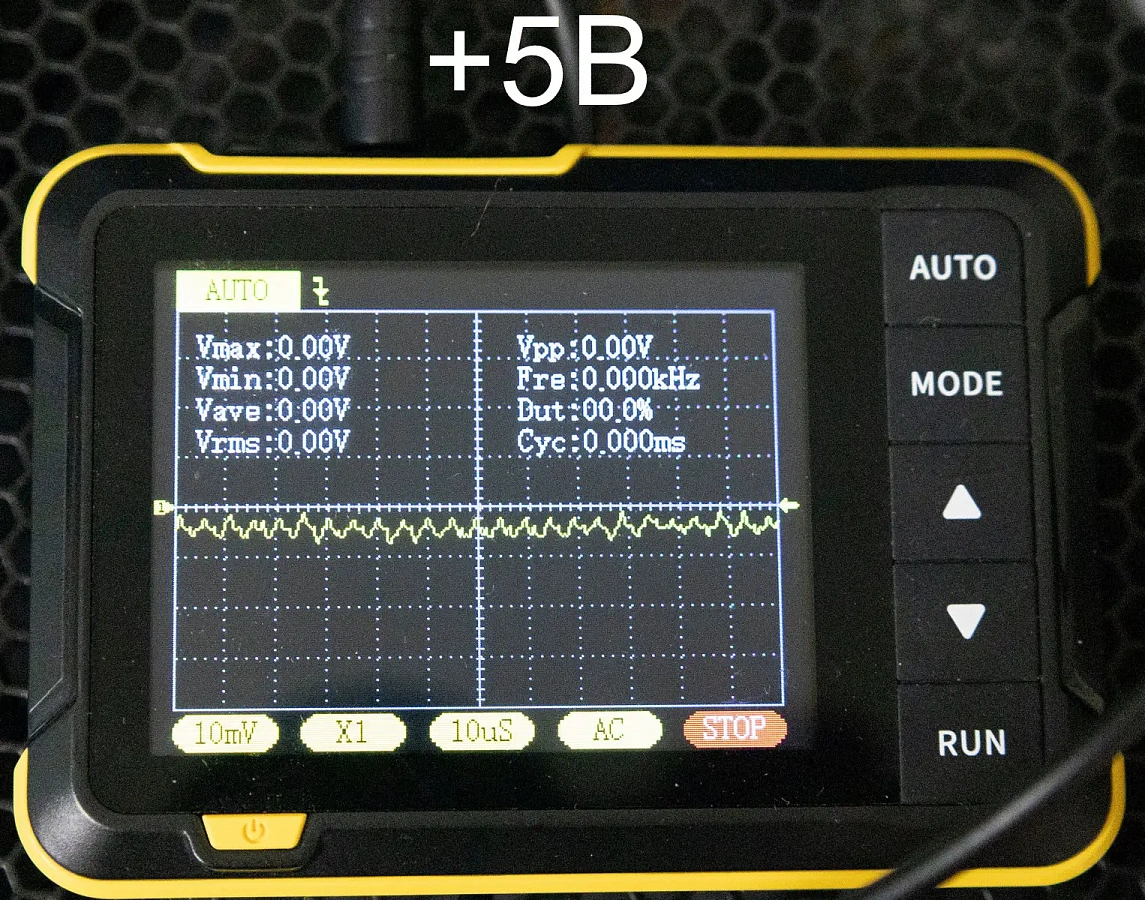

Пульсации низкие, на уровне 10 мВ по всем каналам.

Конкуренты

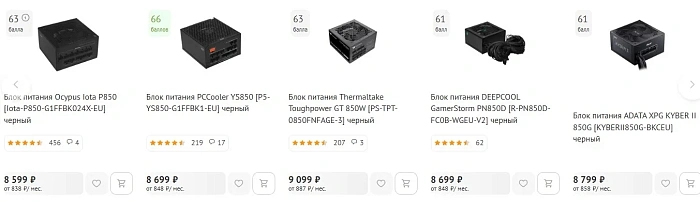

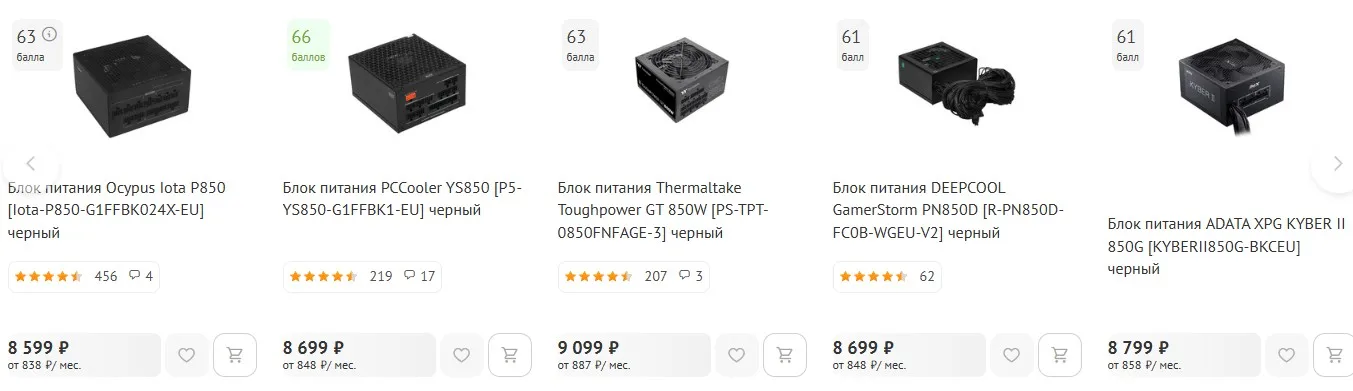

При текущей стоимости более 8000 рублей у KYBER II 850G очень много конкурентов, в основном это современные модели с полной модульностью, японским высоковольтным конденсатором и хорошими электрическими характеристиками.

Ocypus Iota P850 – платформа Andyson, высоковольтный конденсатор Nippon Chemi-Con 390 мкФ.

PCCooler YS850 - ОЕМ производитель Sea Sonic, два высоковольтных конденсатора Nippon Chemi-Con на 330 мкФ и на 390 мкФ.

Thermaltake Toughpower GT 850W - ОЕМ платформа XWY, высоковольтный конденсатор CapXon на 470 мкФ.

Из вариантов с несъемными кабелями только модель DEEPCOOL GamerStorm PN850D имеет сопоставимую стоимость.

Еще больше моделей с сертификатом 80 PLUS Gold, с поддержкой современных стандартов и полностью модульных с более низкой стоимостью, но при этом ничем не хуже рассматриваемого нами БП.

Заключение

Блок питания ADATA XPG KYBER II 850G выполнен качественно, на современной платформе, высоковольтный конденсатор японский, в наличии коннектор 12+4 пин для питания видеокарт.

Заметна экономия на комплектующих: конденсаторы в фильтрах, в дежурном питании, на мосфетах преобразователя и синхронного выпрямителя. На стоимости данная экономия не отразилась, цена на уровне конкурирующих решений с полной модульностью и качественной начинкой.

Полумодульное исполнение на сегодня смотрится как устаревшее решение, особого преимущества в эксплуатации блока питания оно не дает, логичнее бы смотрелся вариант со всеми несъемными кабелями.

Плюсы:

Особенности:

Минусы:
