Обзор системы жидкостного охлаждения Thermaltake MAGFloe 420 Ultra ARGB Sync

Компания Thermaltake хорошо известна на российском рынке своими системами охлаждения, рассчитанными на различных покупателей. Одной из последних топ-новинок является система жидкостного охлаждения Thermaltake MAGFloe 420 Ultra ARGB Sync, которая имеет немалый ценник (от 18500 рублей), но в тоже время получила очень интересные решения.

Некоторые из них: применение 140 мм вентиляторов SWAFAN EX, в которых используется магнитное подключение MagForce 2.0, уменьшающее количество используемых кабелей и упрощающее процедуру установки, а также возможность замены лопастей на инверсный вариант.

Другой момент связан с применением большого 3.95" экрана на водоблоке-помпе, позволяющего отображать различную информацию и не только.

Технические характеристики

Упаковка и комплектация

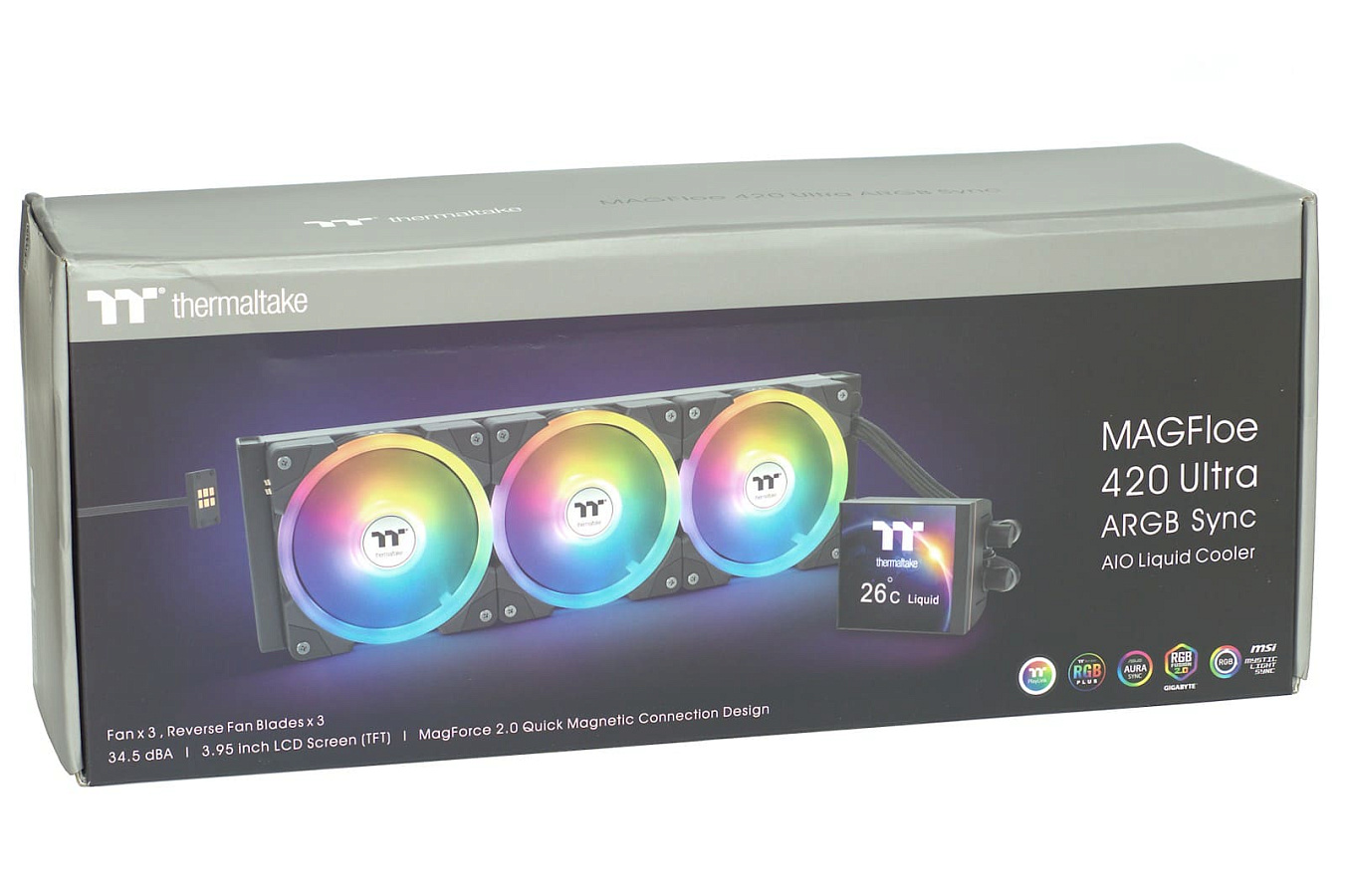

СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync сразу же выделяется крупными

габаритами коробки, что обусловлено использованием 420 мм радиатора. И сразу же на коробке помимо внешнего вида отмечаются ее основные особенности: большой квадратный 3.95" экран, вентиляторы SWAFAN EX с магнитным подключением MagForce 2.0, сменные лопасти в инверсивном исполнении.

С обратной стороны указаны ее технические характеристики. Заявлена поддержка не только современных платформ, но и устаревших: AMD AM2(+)/AM3(+)/AM4/AM5/FM1/FM2/FM2+ и Intel LGA115x/1200/1700/1851/20xx.

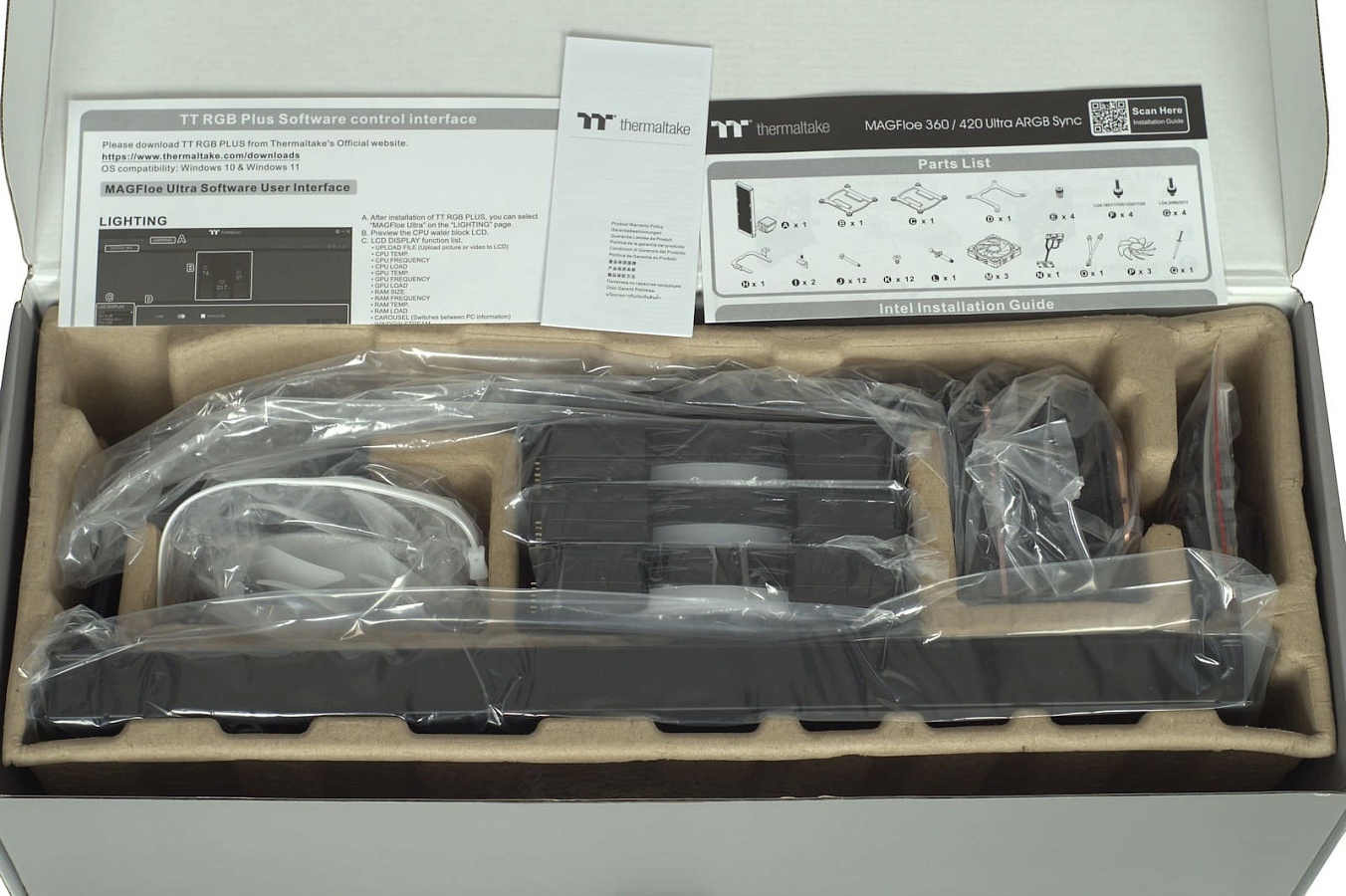

Внутренняя защита типовая – гофрокартон с отделениями под вентиляторы, водоблок-помпу, радиатор и набор аксессуаров. Отдельно выделим наличие не только инструкции с гарантийным листом, но и листа с необходимостью установки фирменной утилиты TT RGB Plus, предназначенной для управления ARGB подсветкой/экраном.

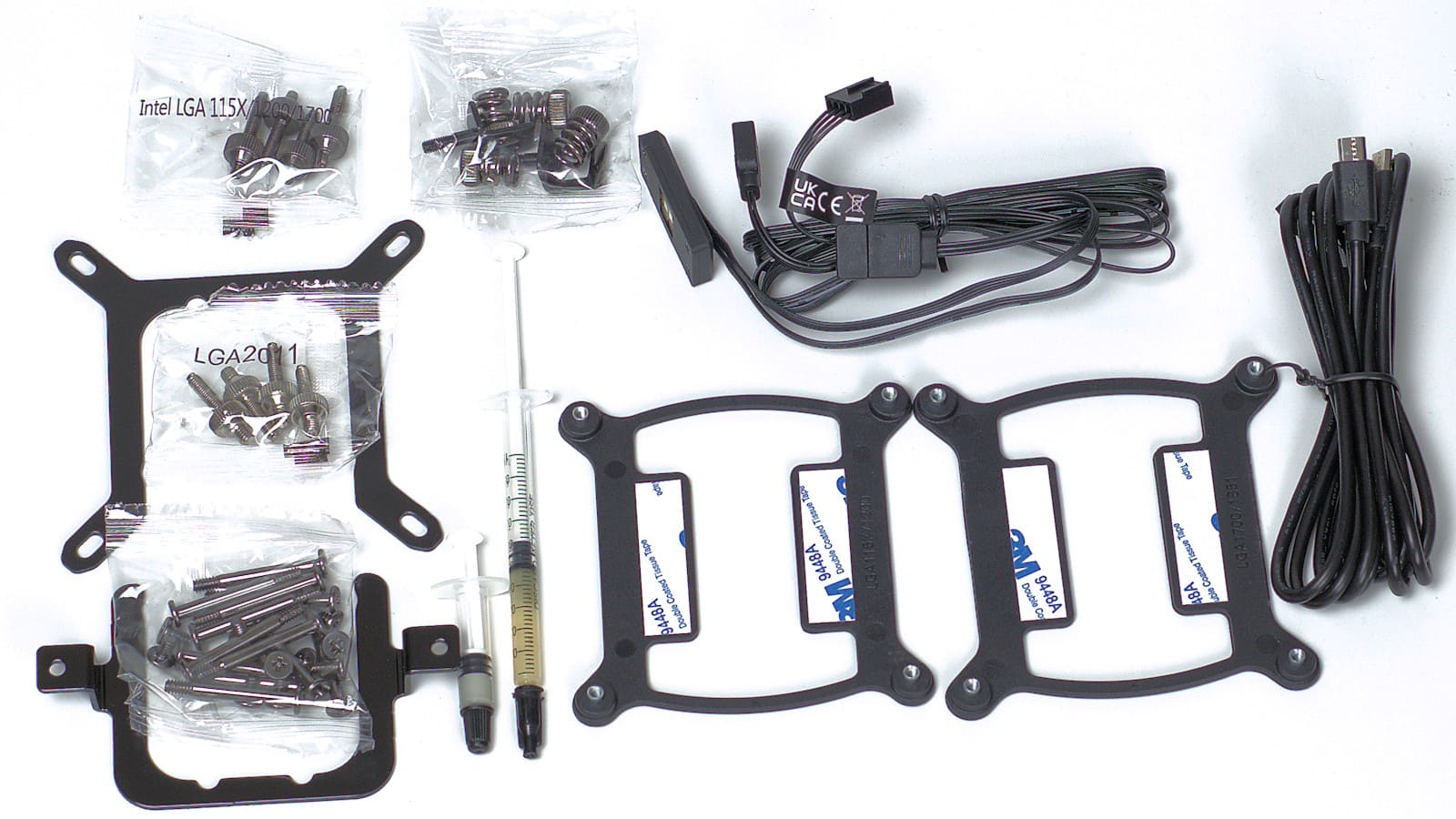

Набор аксессуаров содержит все необходимое для подключения. В первую очередь это комплекты креплений для платформ AMD/Intel, пластиковые бекплейты для платформ Intel, кабель 4-пин PWM и 4-пин ARGB с магнитным коннектором MagForce 2.0, кабель Micro-USB, в маленьком шприце термопаста, в большом – масло для смазки при замене лопастей. Последнее очень удобно и приятно.

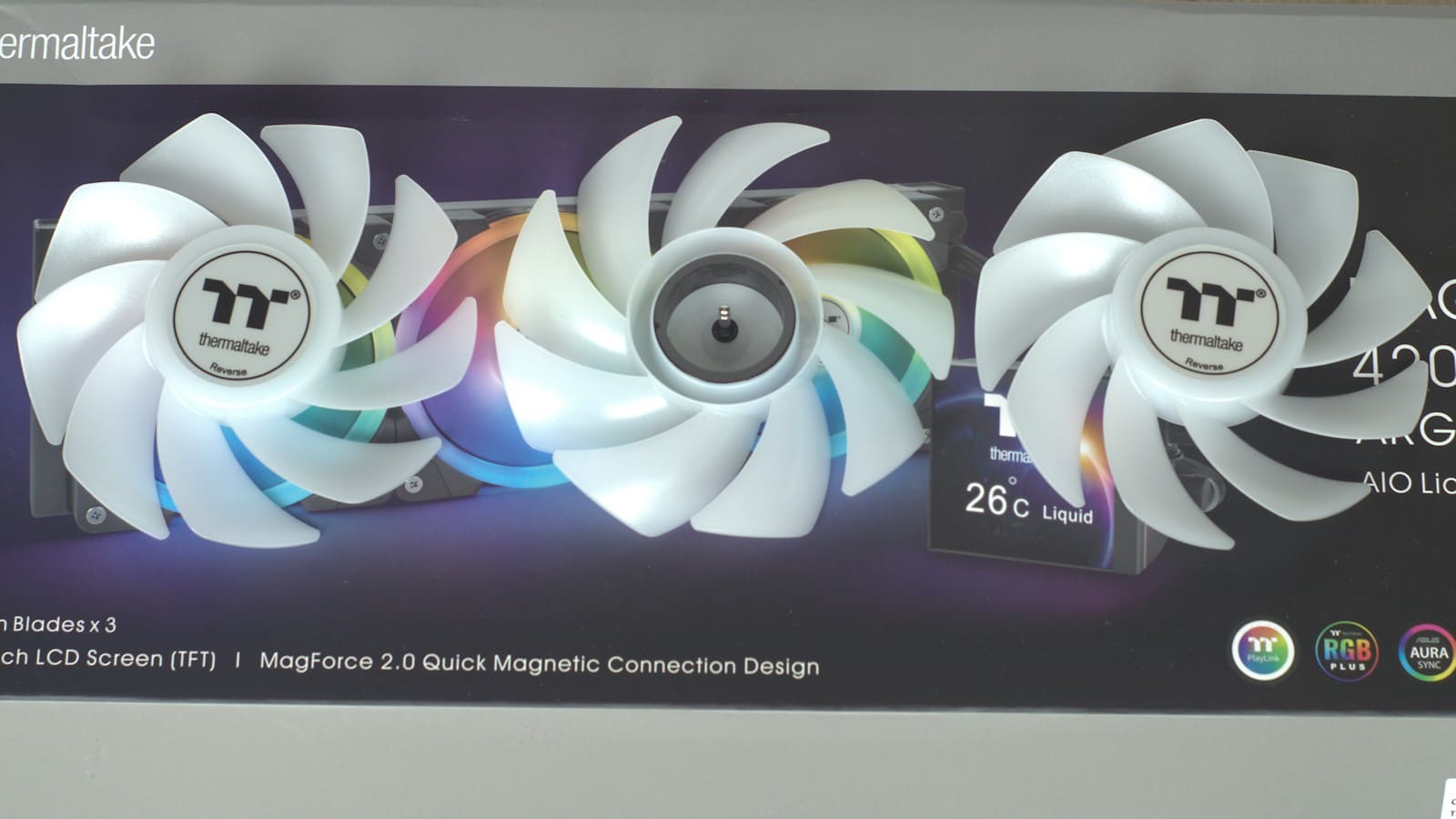

В комплекте к вентиляторам идут сменные лопасти в инверсном исполнении.

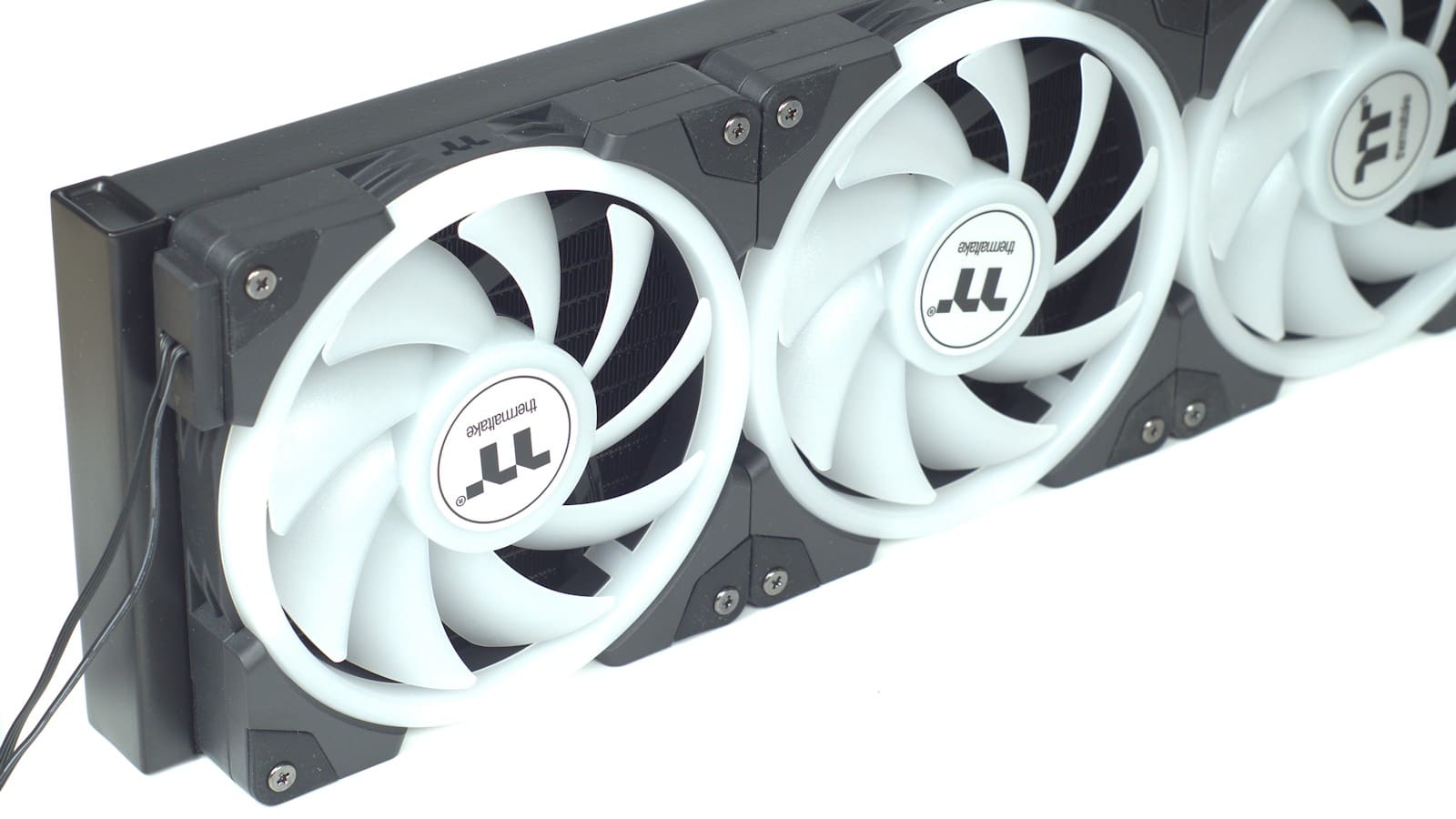

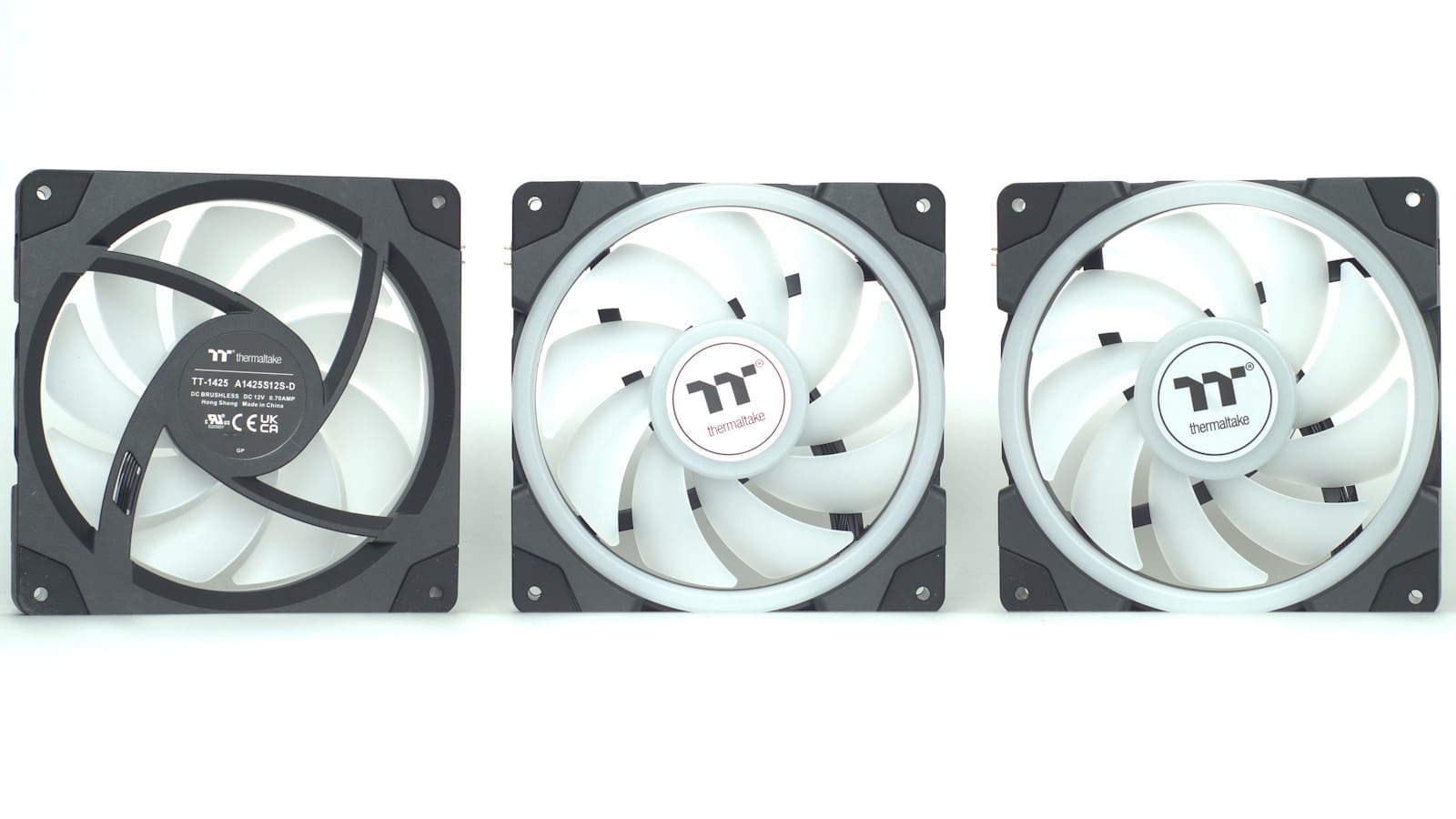

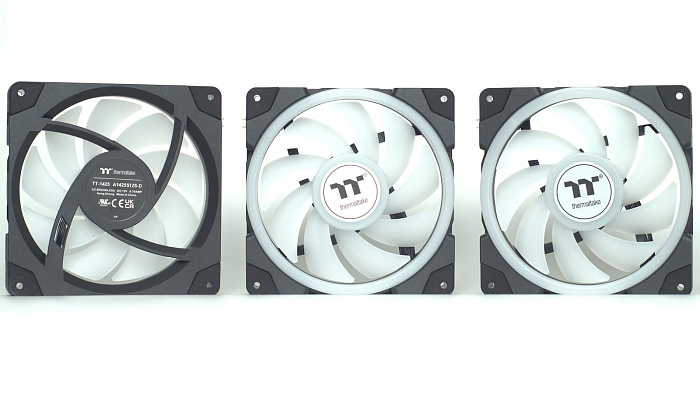

И, конечно же, сами 140 мм вентиляторы Thermaltake SWAFAN EX в черном пластиковом корпусе с белыми лопастями и кольцевой окантовкой, внутри которой размещены светодиоды ARGB подсветки. Их маркировка TT-1425 A1425S12S-D, максимальные обороты - 2000 rpm, что для такого типоразмера делает их работу не самой тихой (до 34.5 дБА/38.8 дБА в зависимости от типа установленных лопастей – обычные/инверсивные).

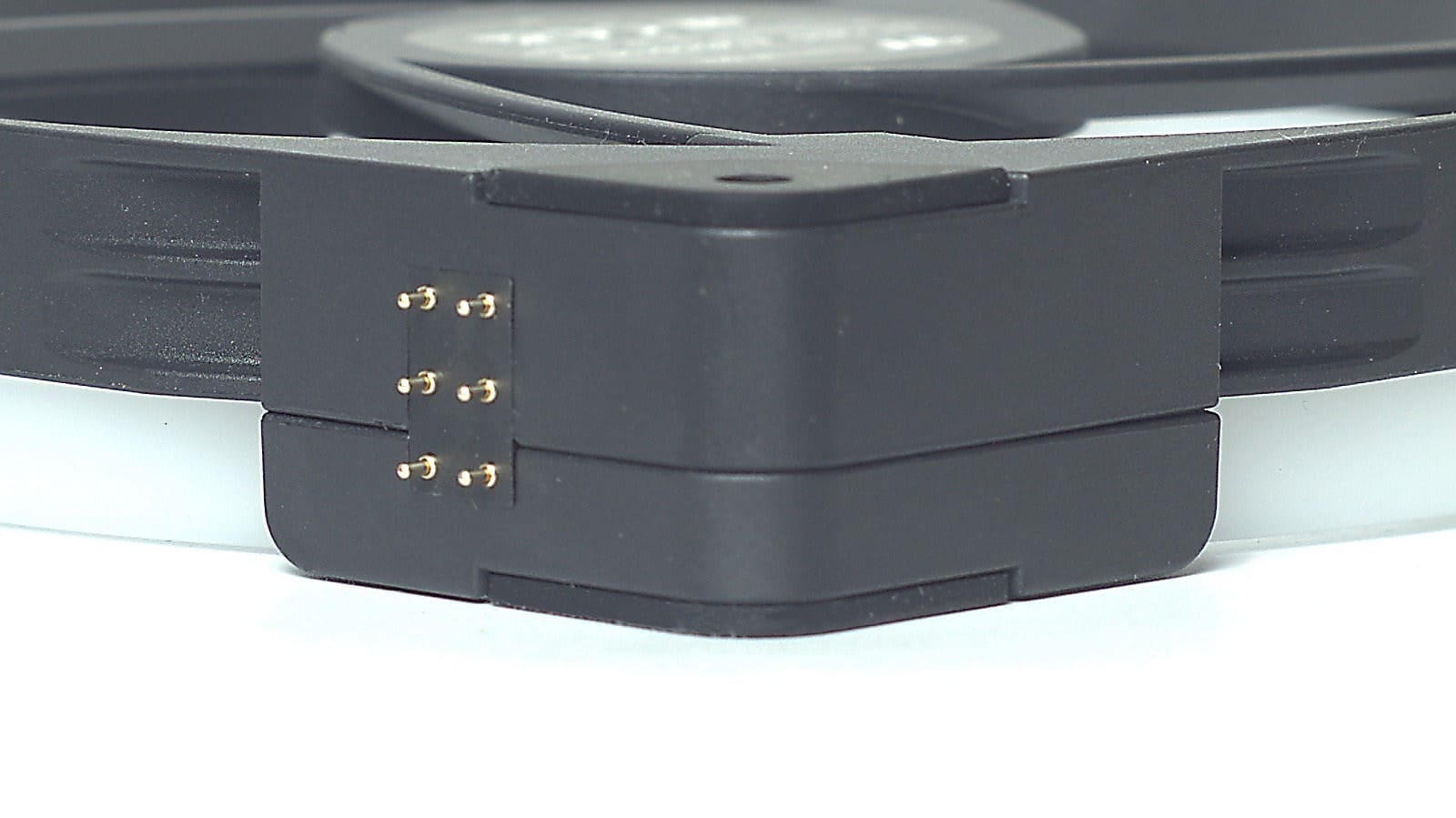

Их ключевая особенность (помимо возможности замены лопастей) – это 6-контактные штыри, размещенные на торце корпуса, а с противоположной – 6-контактные площадки. С учетом применения магнитного способа фиксации вентиляторы очень быстро (и вполне надежно) соединяются между собой, упрощая процесс монтажа и минимизируя количество используемых кабелей.

Внешний вид

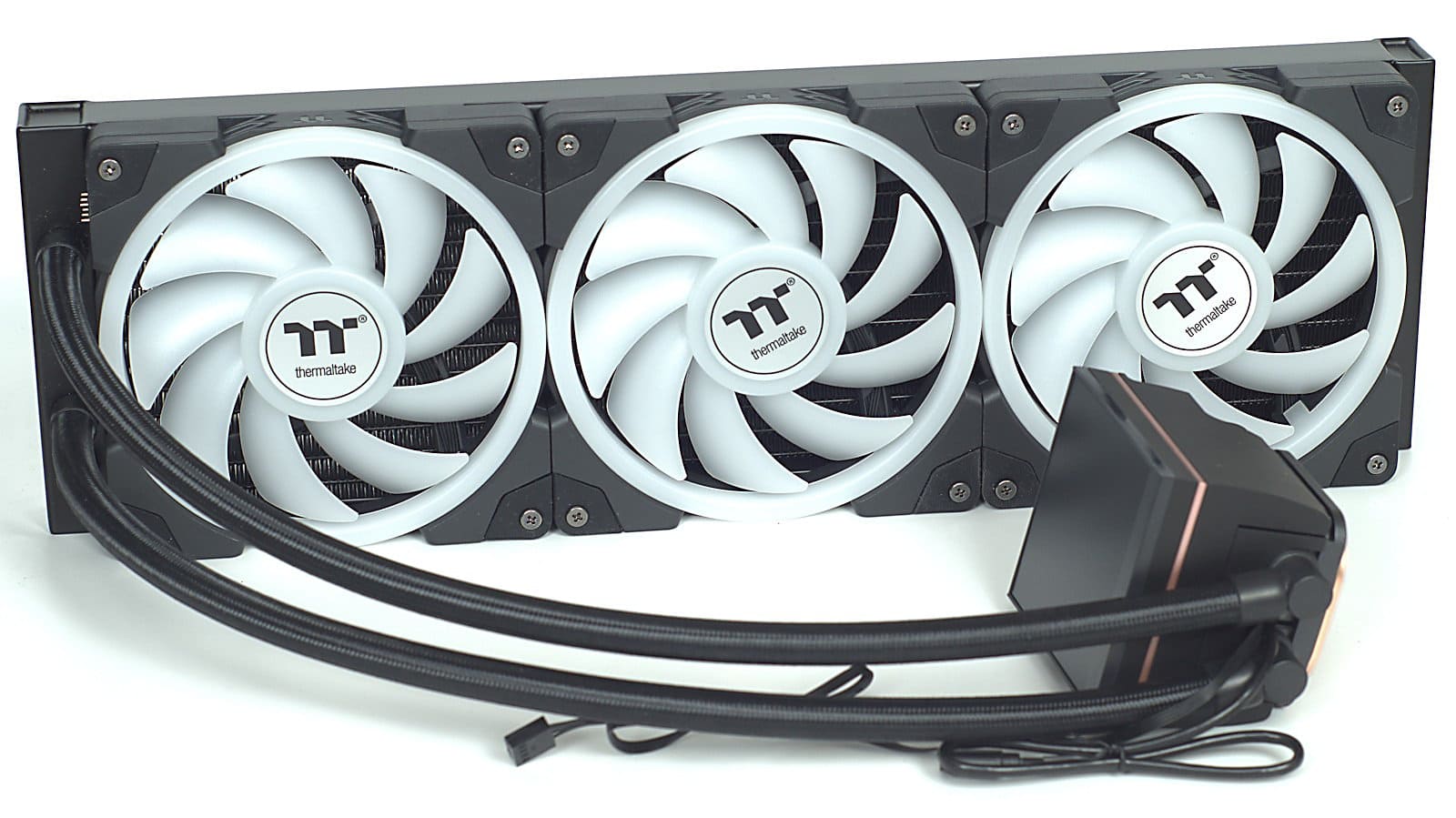

Белый цвет лопастей вентиляторов, черный корпус и крупный 420 мм радиатор в сочетании с большим 3.95" экраном выделяют СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync среди других систем. Из технических характеристик можно отметить высокое значение TDP 360 Вт и поддержку большинства платформ AMD и Intel, в том числе и устаревших.

СЖО Thermaltake относится к AIO-системам, не требующим обслуживания (дозаливки жидкости).

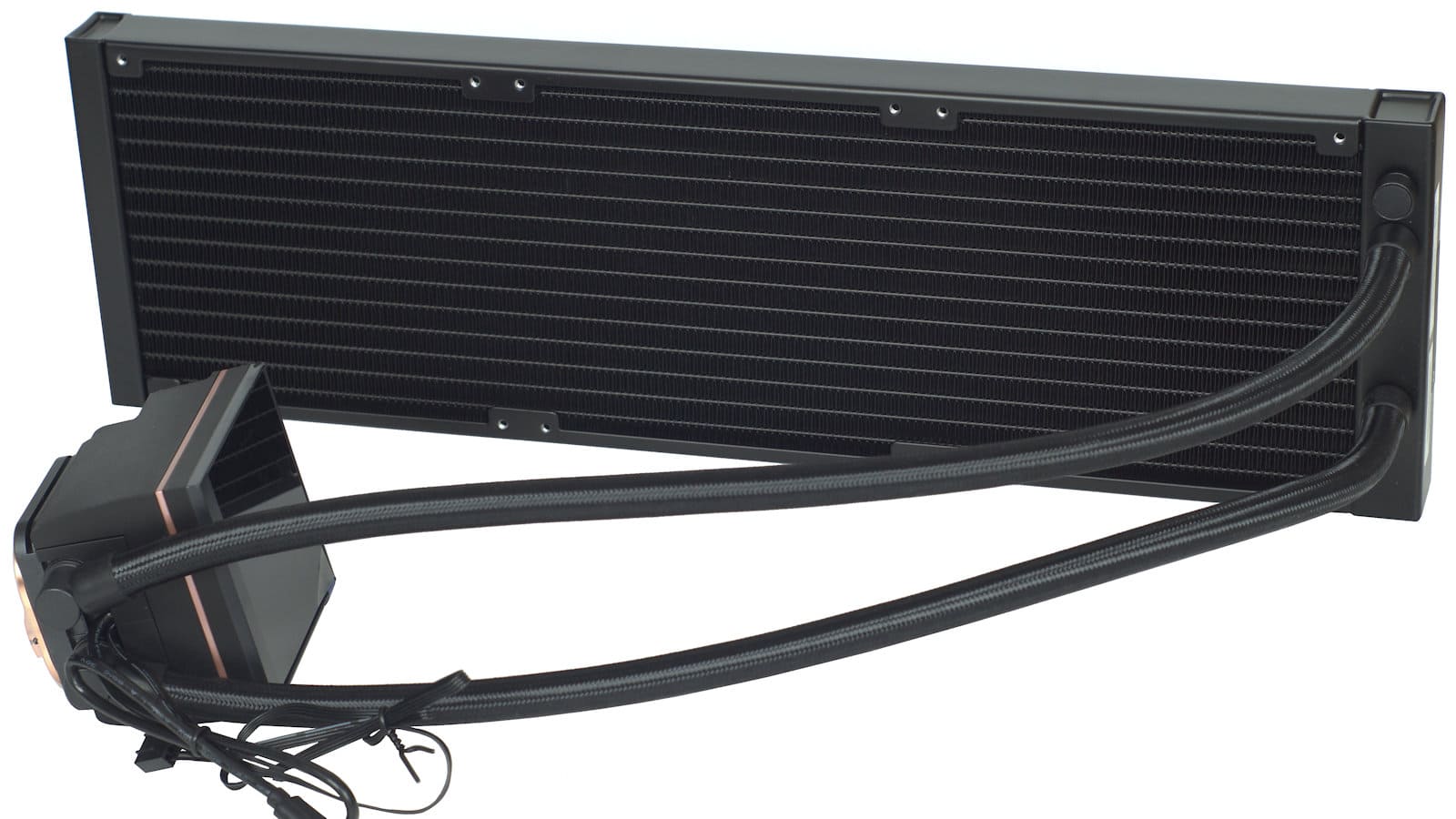

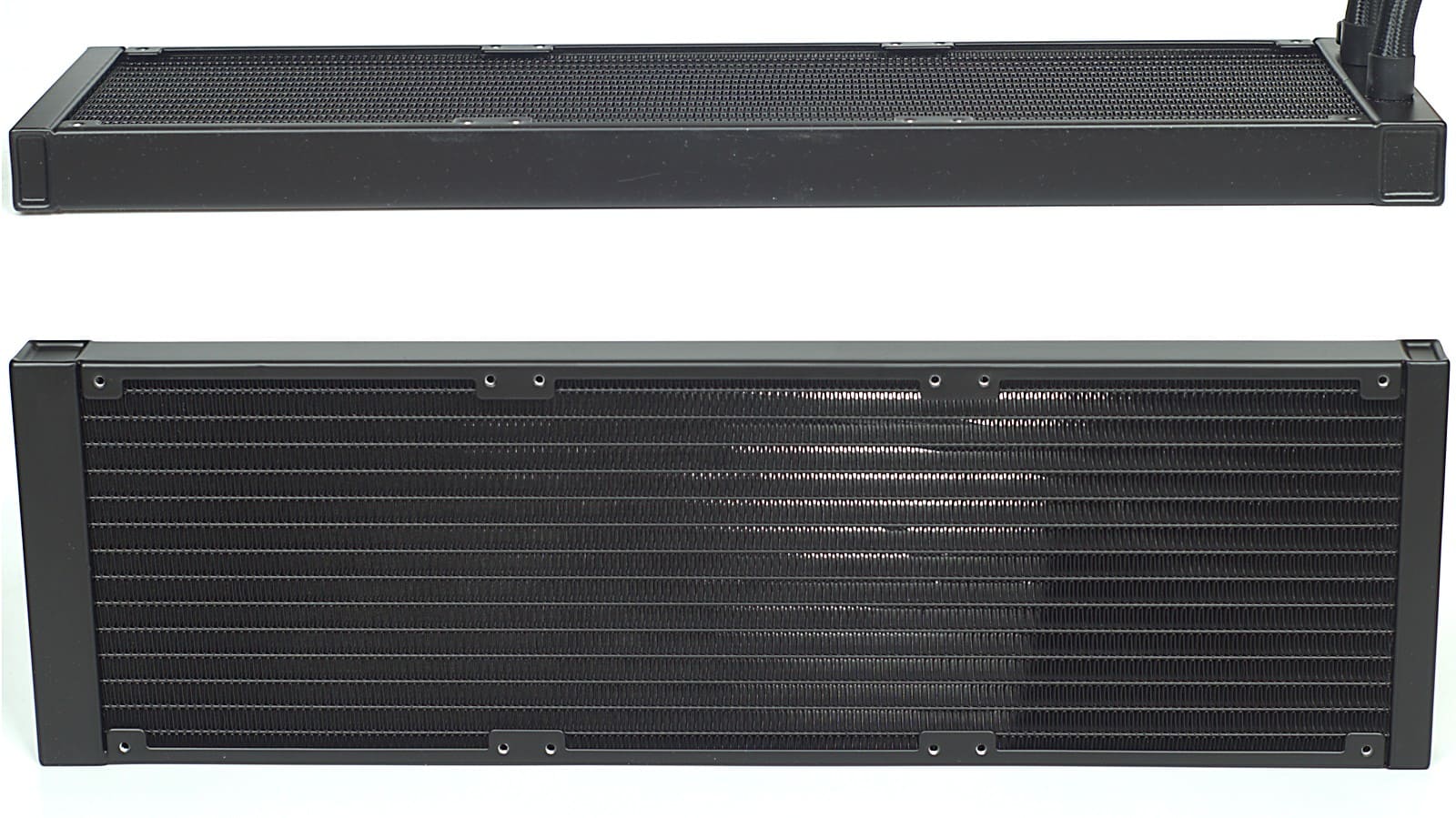

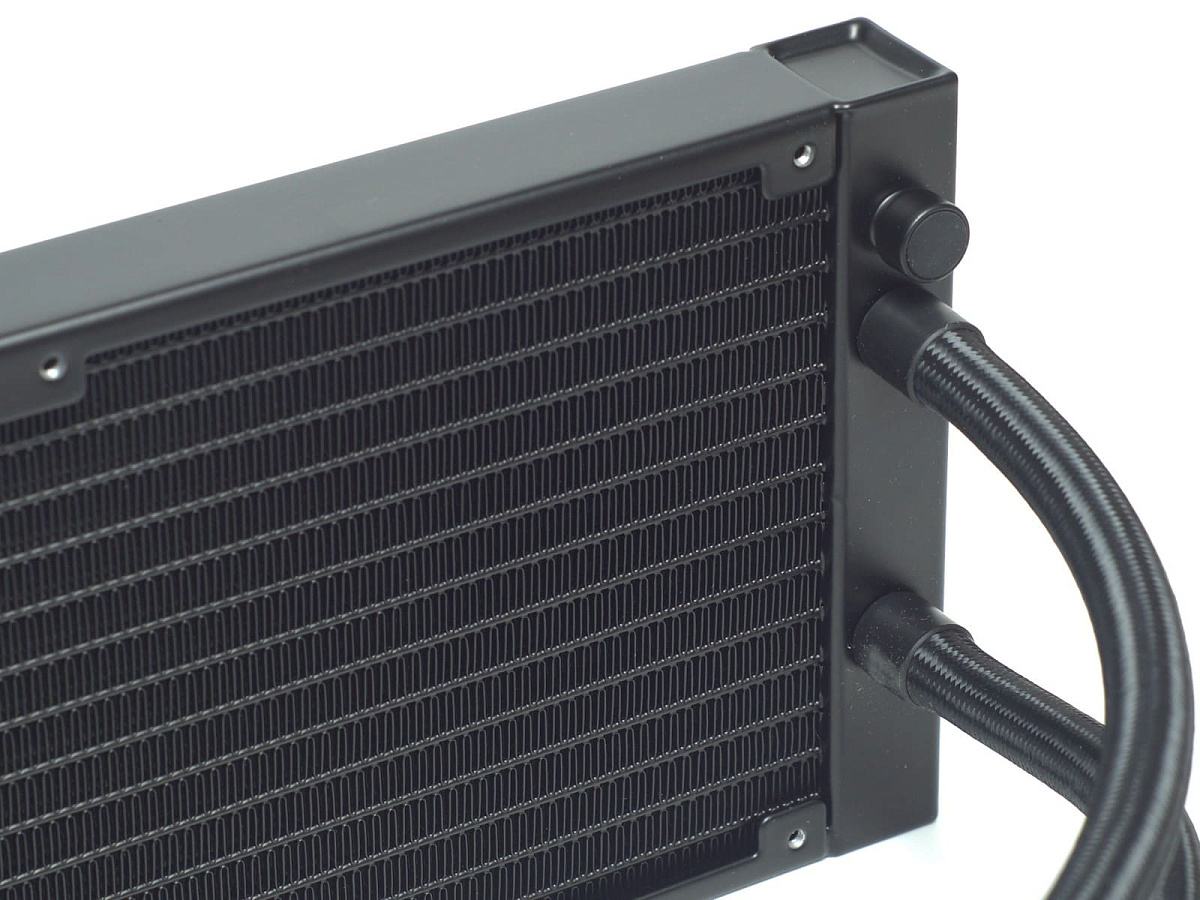

Основу конструкции составляет типовой 420 мм алюминиевый радиатор с размерами 456 х 139 х 27 мм (длина х ширина х высота).

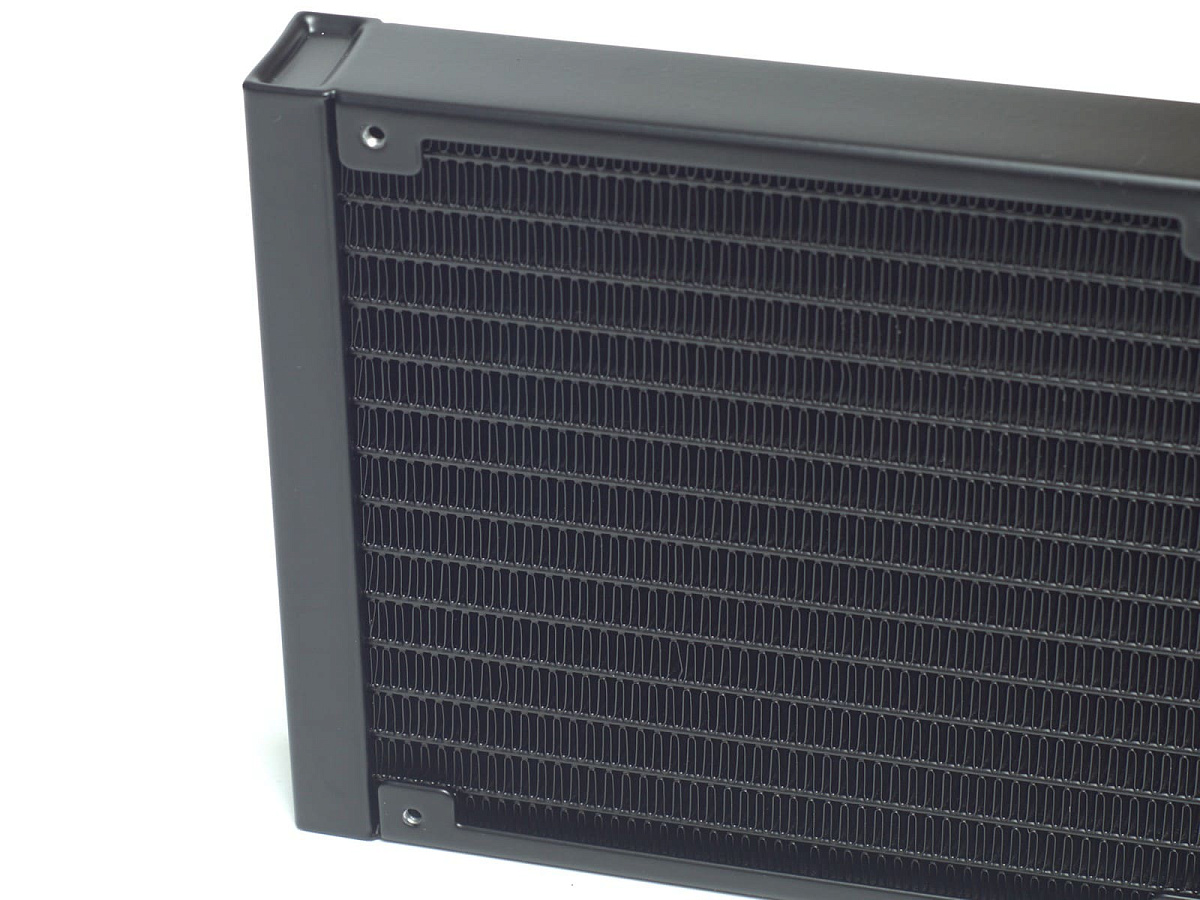

С учетом типоразмера количество каналов для прокачки жидкости в радиаторе составляет 14 штук. Меду ними находятся алюминиевые пластины в виде волн. Подключение шлангов к радиатору стандартное – несъемные прямые фитинги.

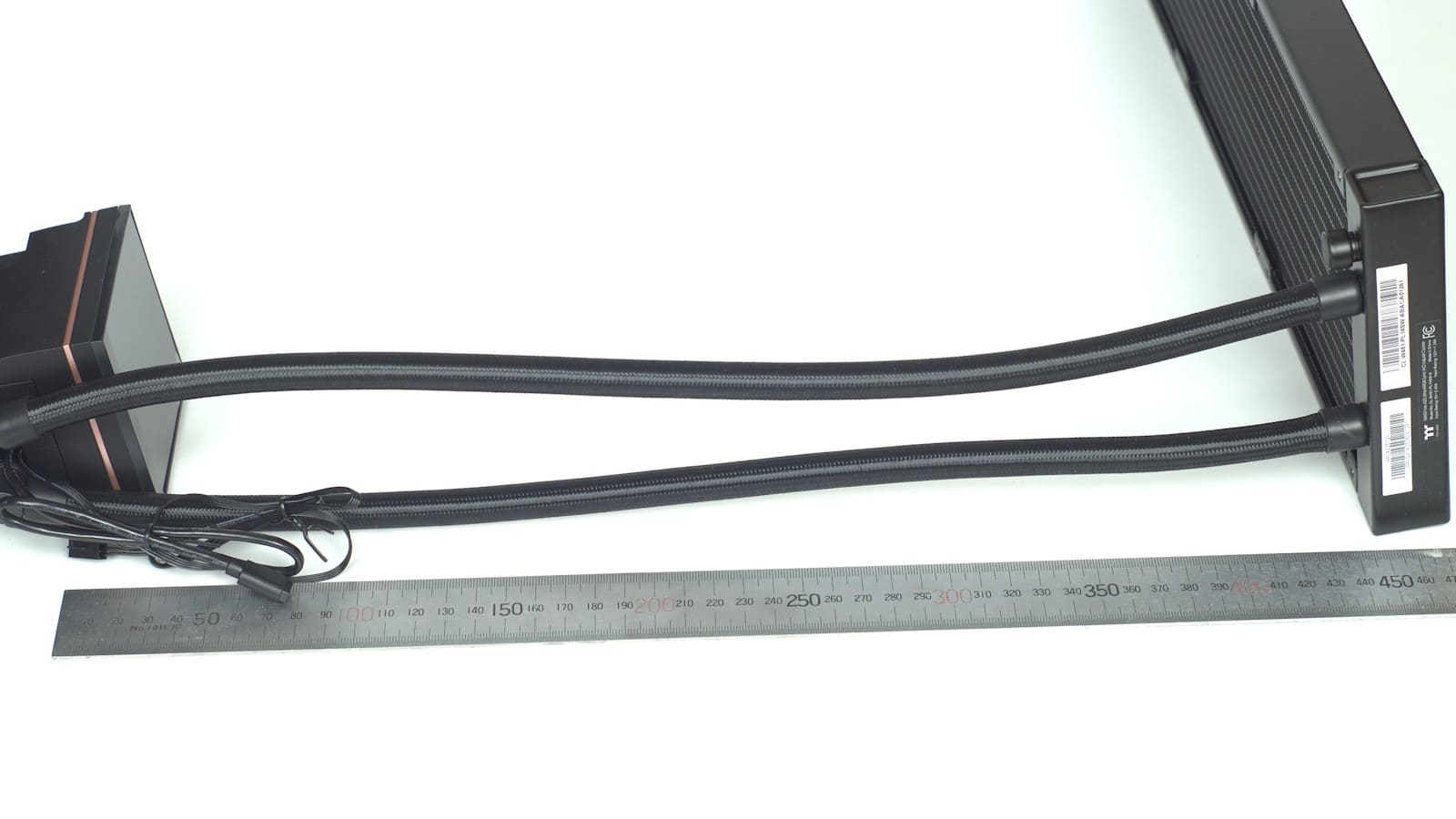

Заявленная длина шлангов – 460 мм (с учетом фитингов). Для большинства корпусов этой длины должно хватать. За счет тканевой оплетки жесткость шлангов умеренная.

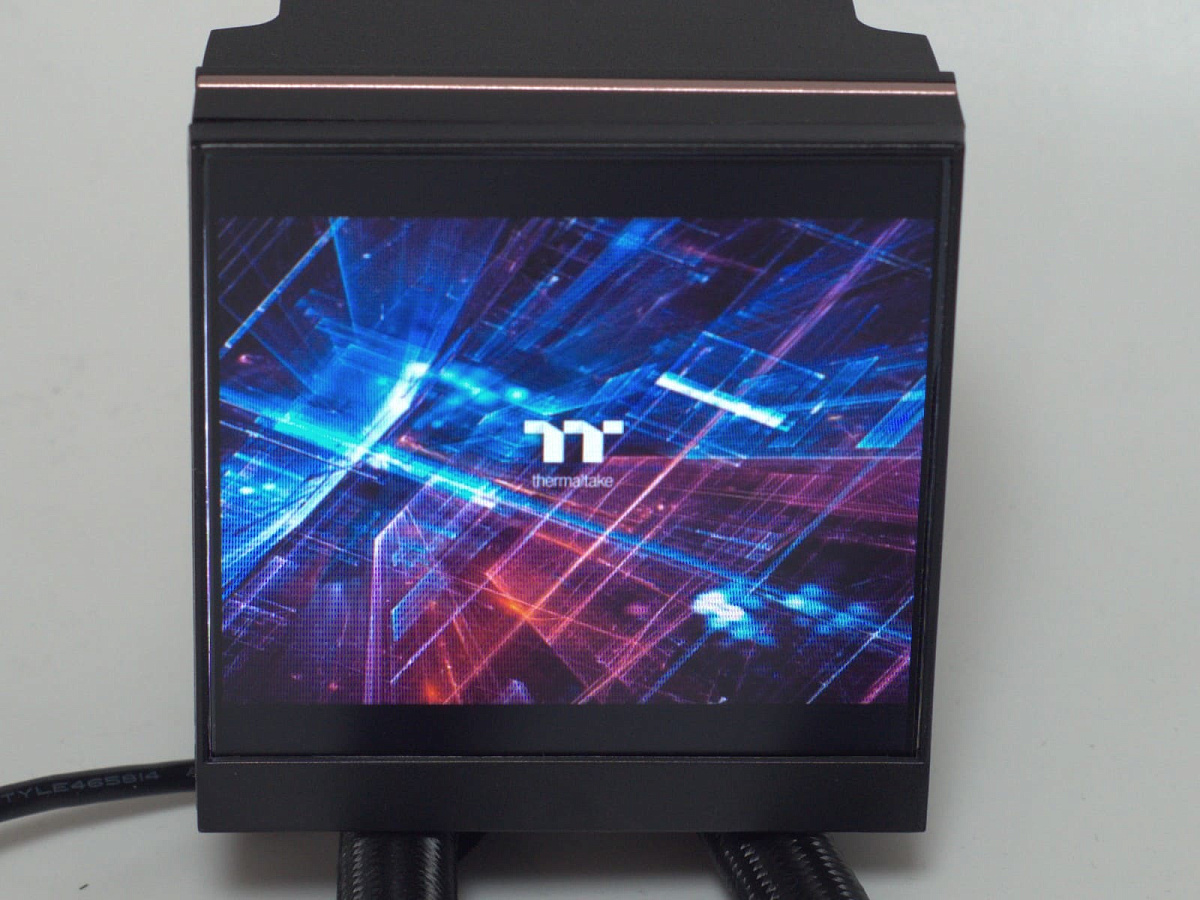

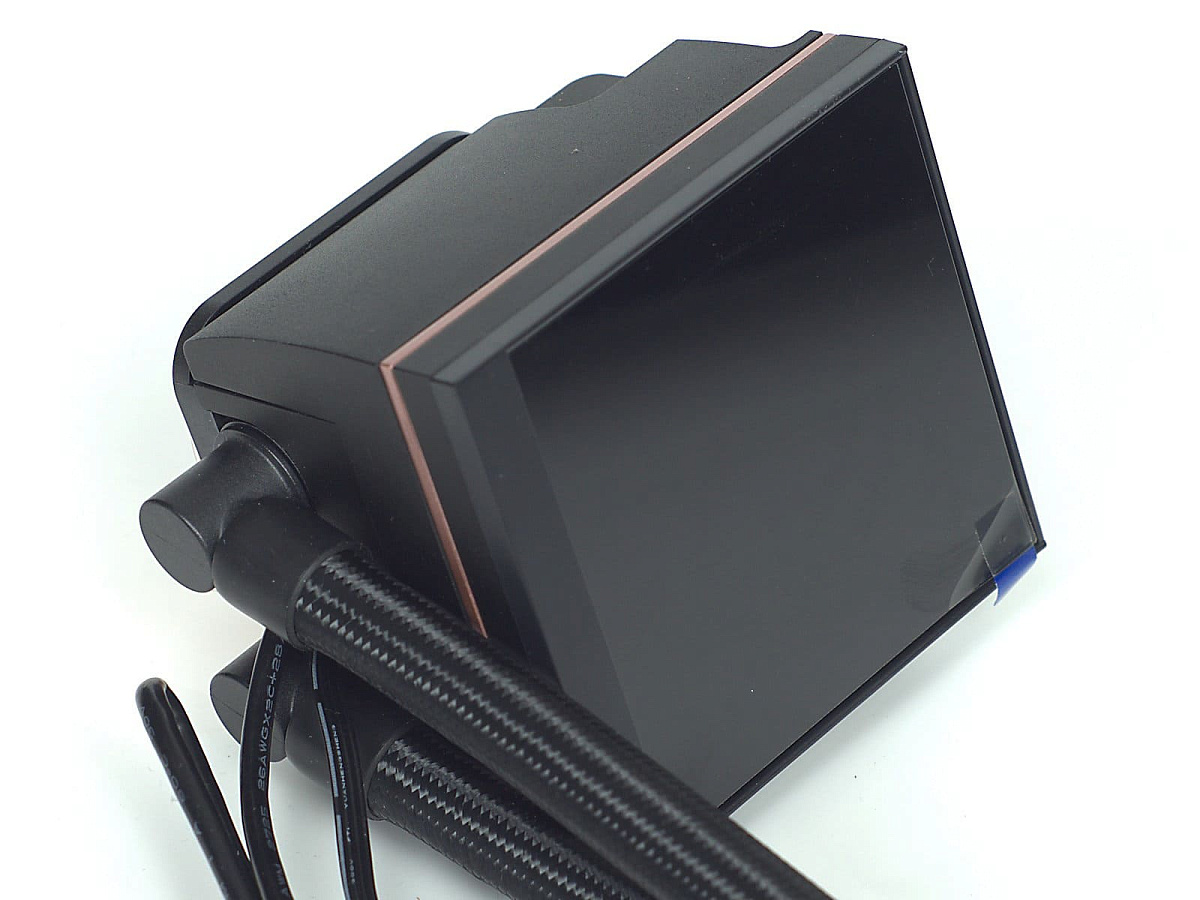

К водоблоку-помпе шланги подключены через поворотные Г-образные фитинги. На внешней стороне находится квадратный 3.95" TFT- LCD экран, обеспечивающий отображение различной информации.

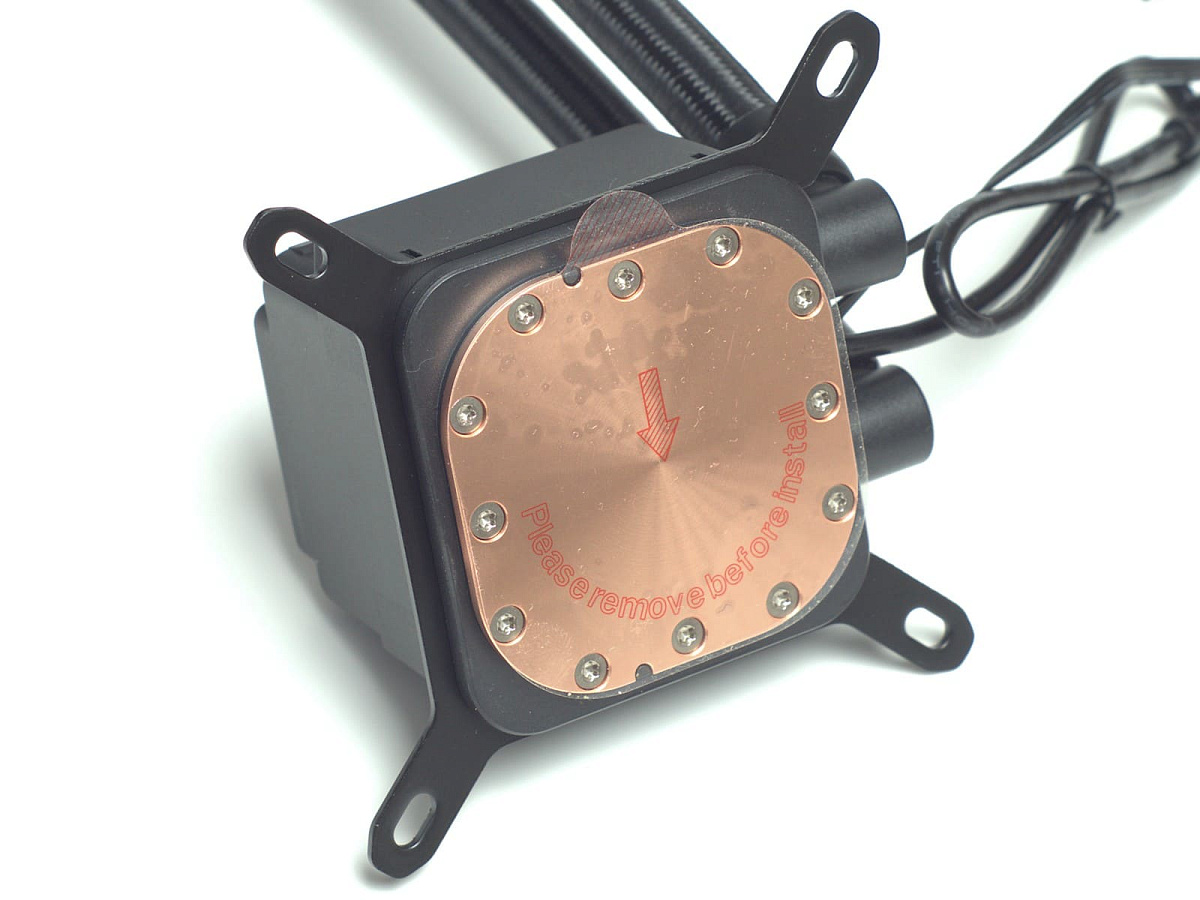

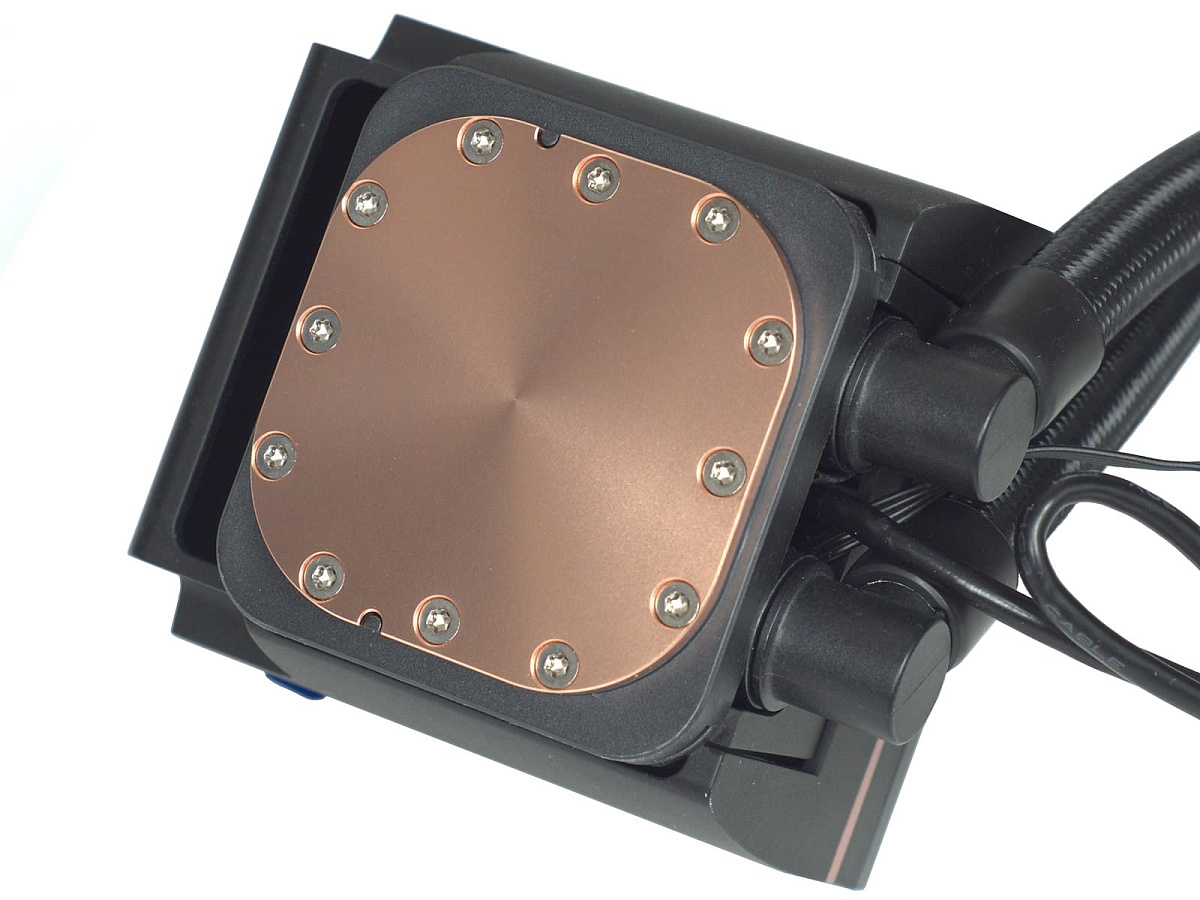

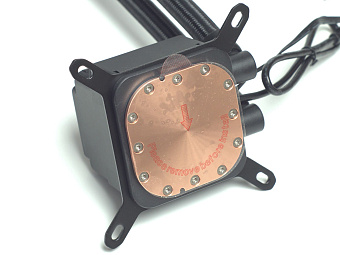

Основание водоблока выполнено из меди и производитель говорит об увеличении медной камеры до 20 мм. В сочетании с производительной помпой (обороты 1500-3300 rpm) это призвано обеспечить более эффективный отвод тепла с охлаждаемой поверхности.

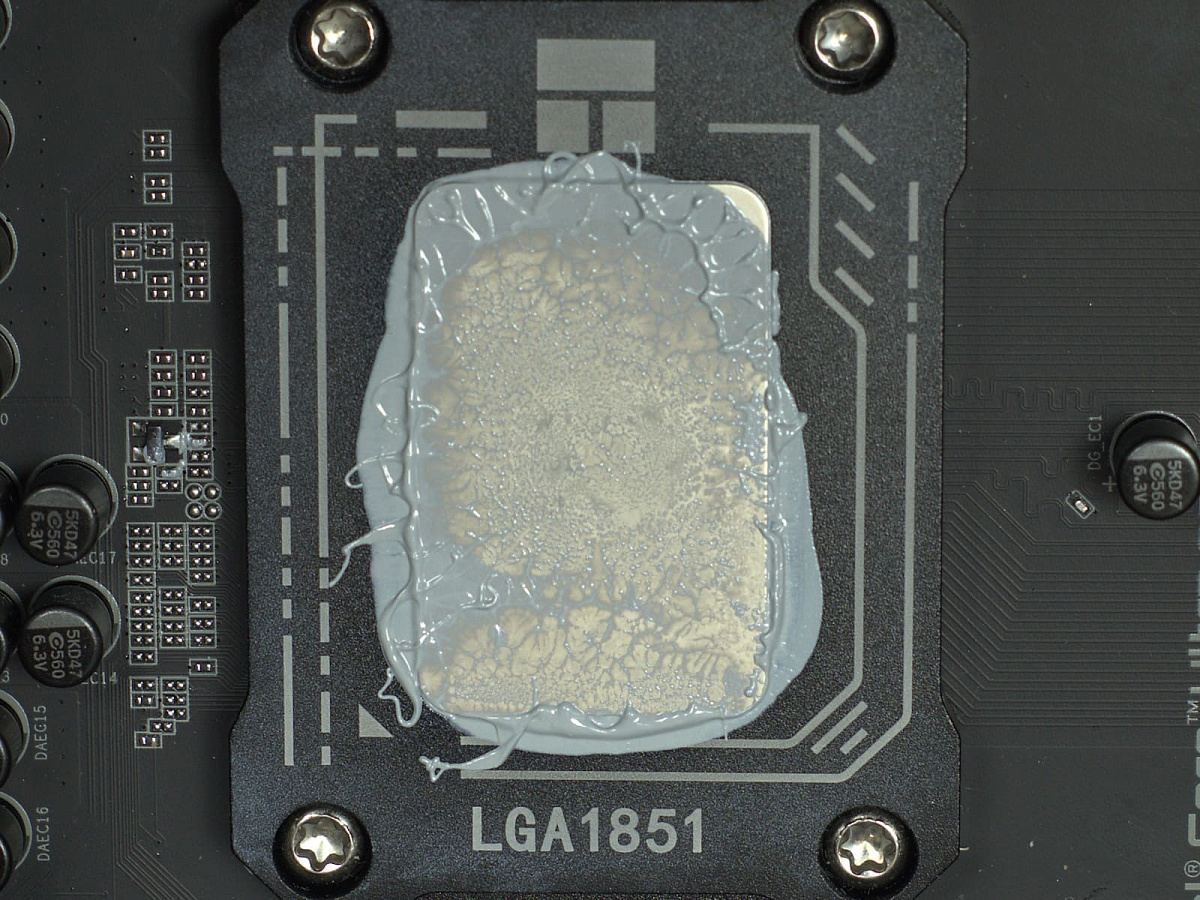

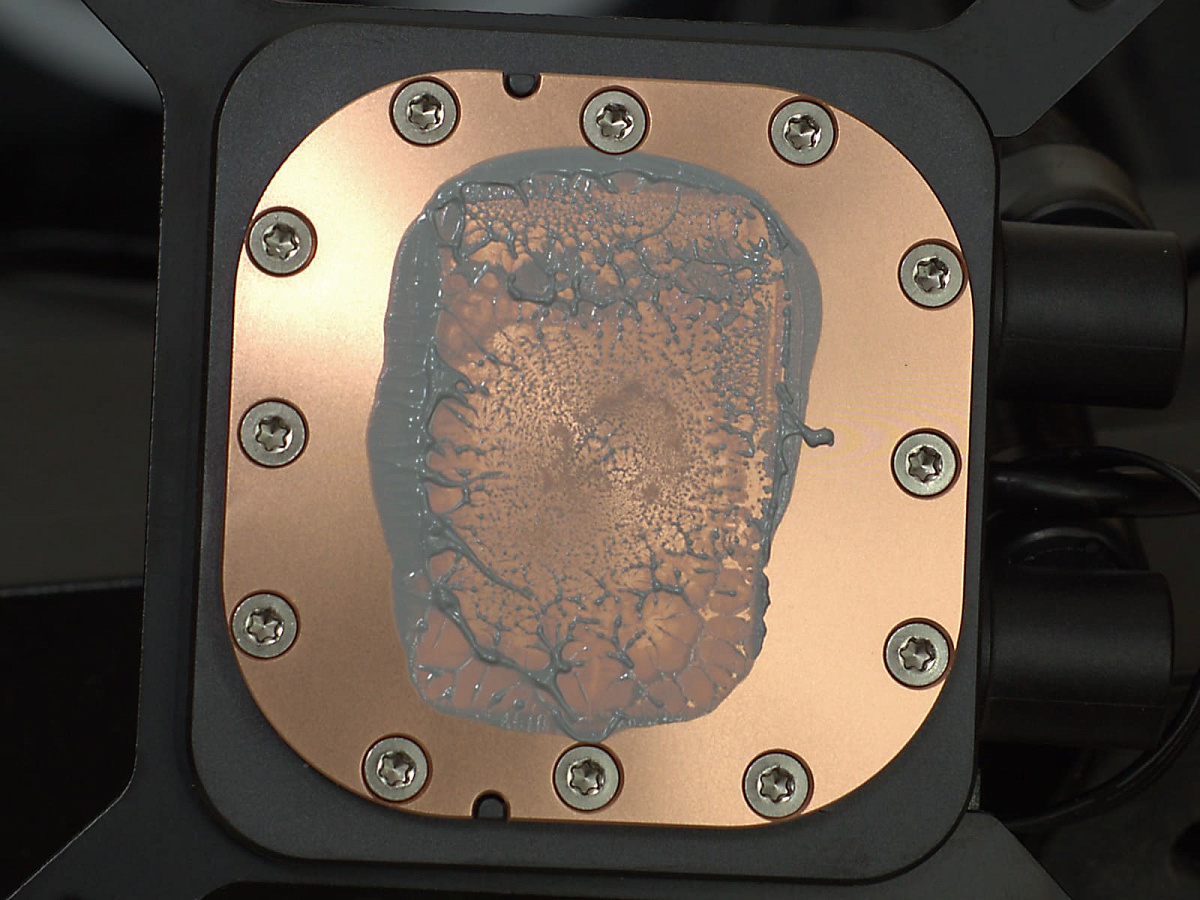

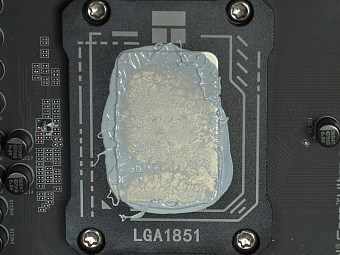

Само основание имеет небольшую выпуклость по центру, что обеспечивает весьма приличный отпечаток термопасты.

Процесс установки

Процедуру монтажа СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync можно начать с установки вентиляторов. За счет магнитного крепления она получается простой. К торцу одного из вентиляторов подключается кабель на магните.

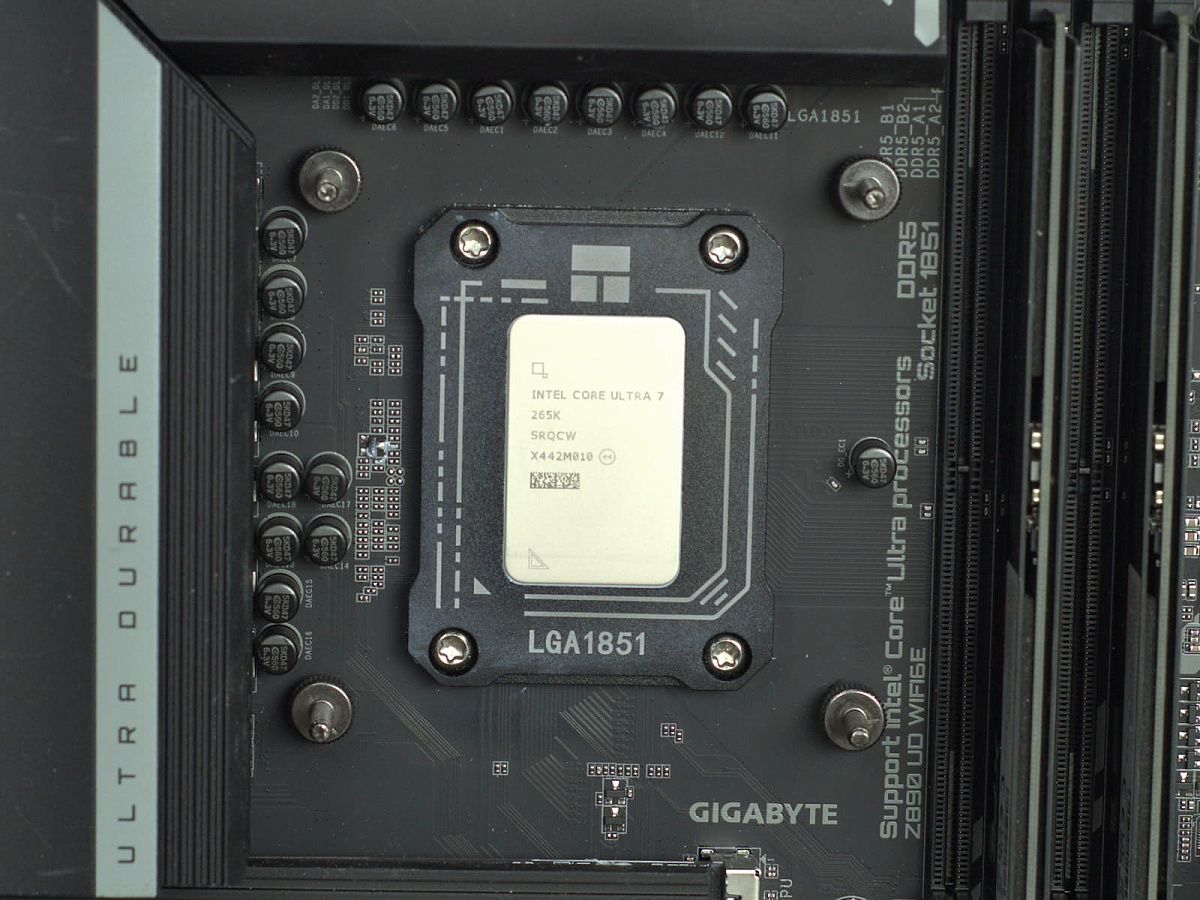

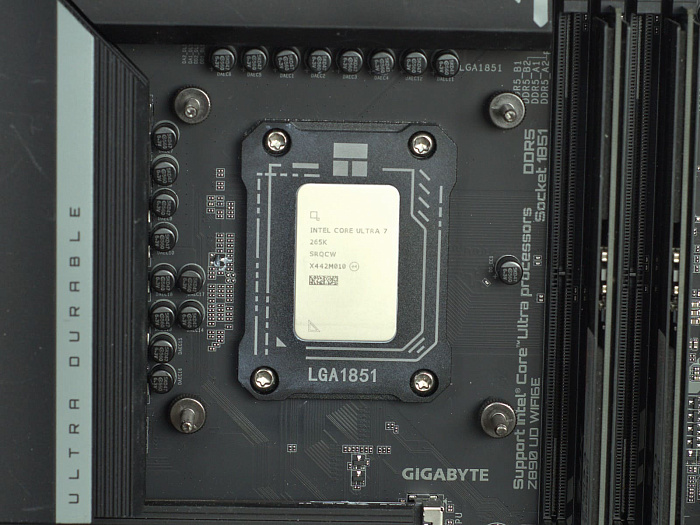

Следующим этапом подготовки является установка креплений на материнскую плату под нужный сокет. В случае Intel LGA1851 используется фирменный бекплейт и четыре винта.

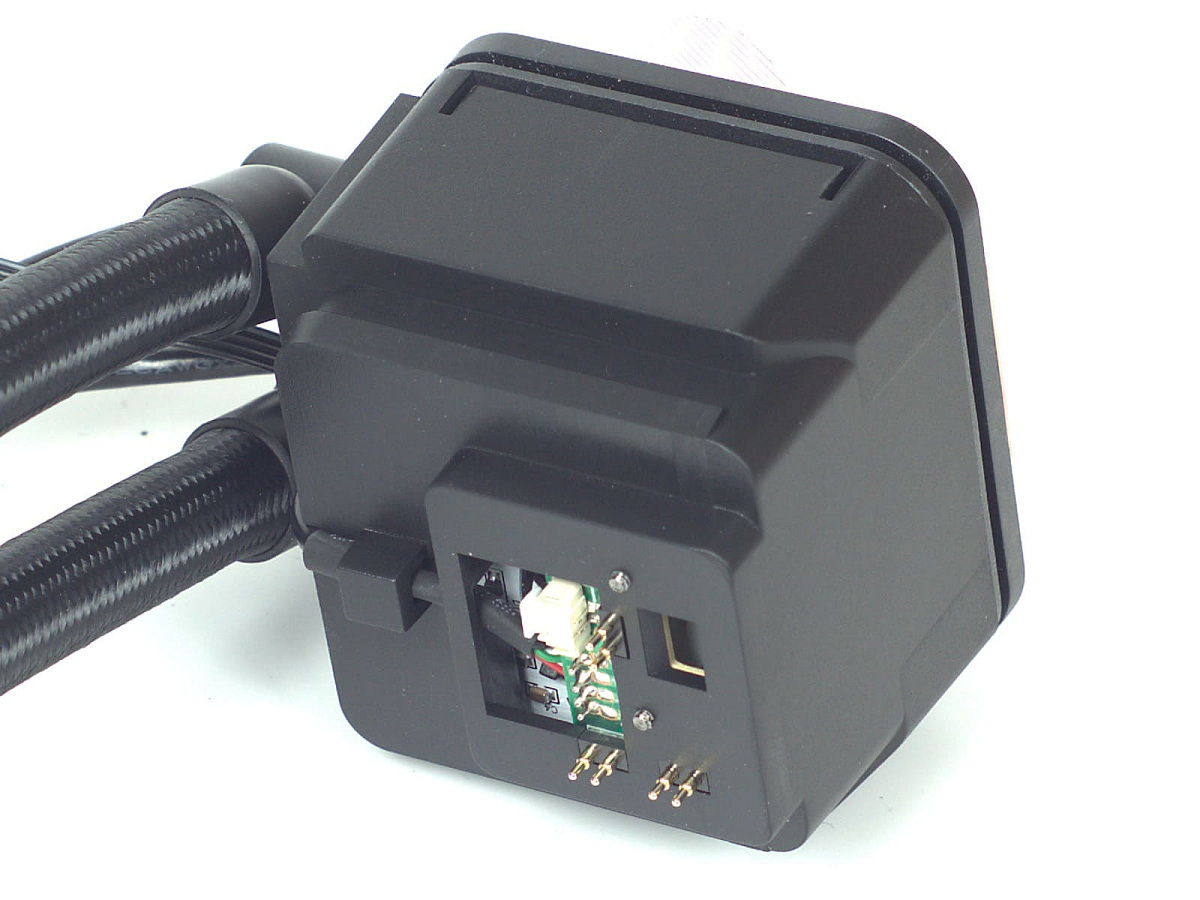

Для установки креплений на водоблок-помпу потребуется демонтаж экрана.

Далее фиксируем в корпусе радиатор с вентиляторами. Отметим, что связка материнской платы Gigabyte Z890 UD WIFI6E и корпуса Fractal Design Define 7 получилась не совсем идеальной для СЖО Thermaltake с 420 мм радиатором. Последний буквально «лег» на радиатор материнской платы, из-за чего возникло смещение в ~1-2 мм, не позволяющее закрепить радиатор всеми винтами (8 вместо 12).

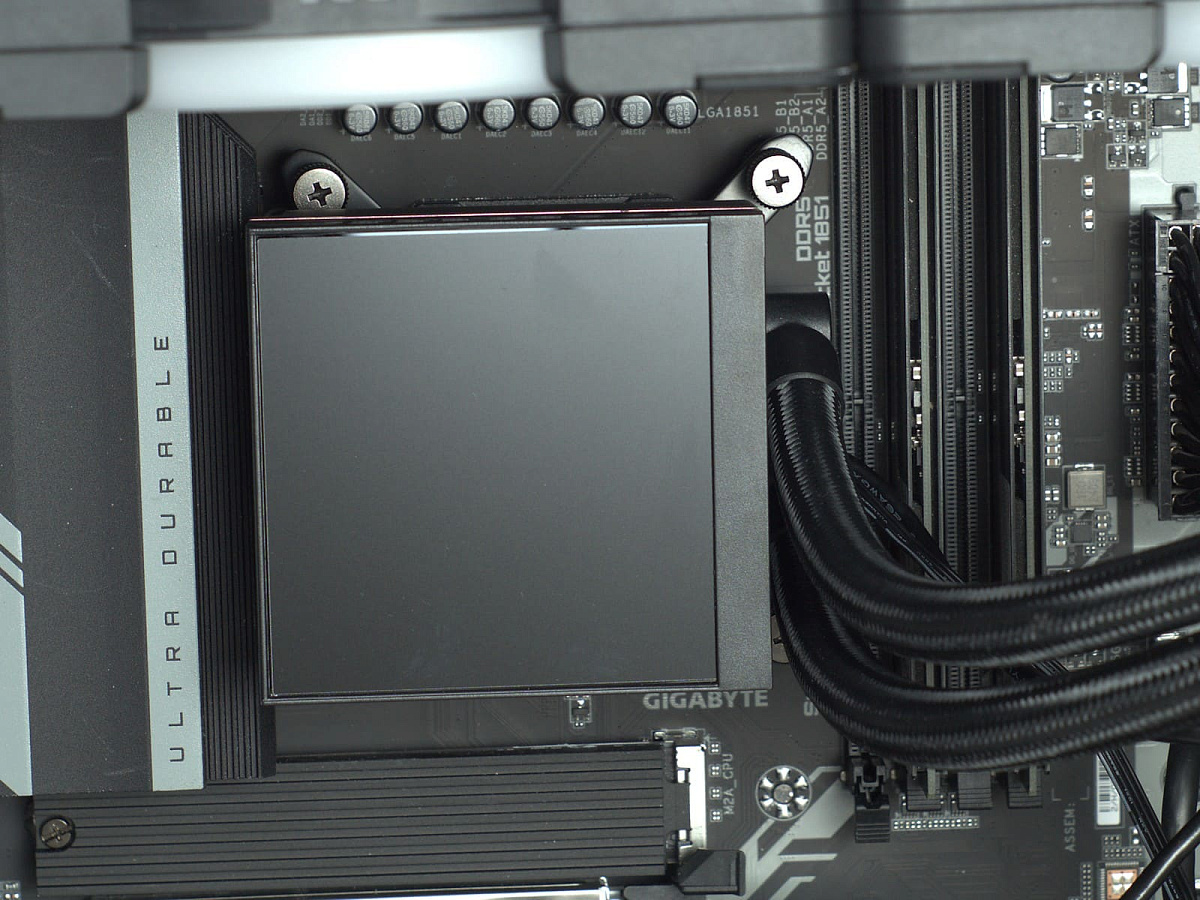

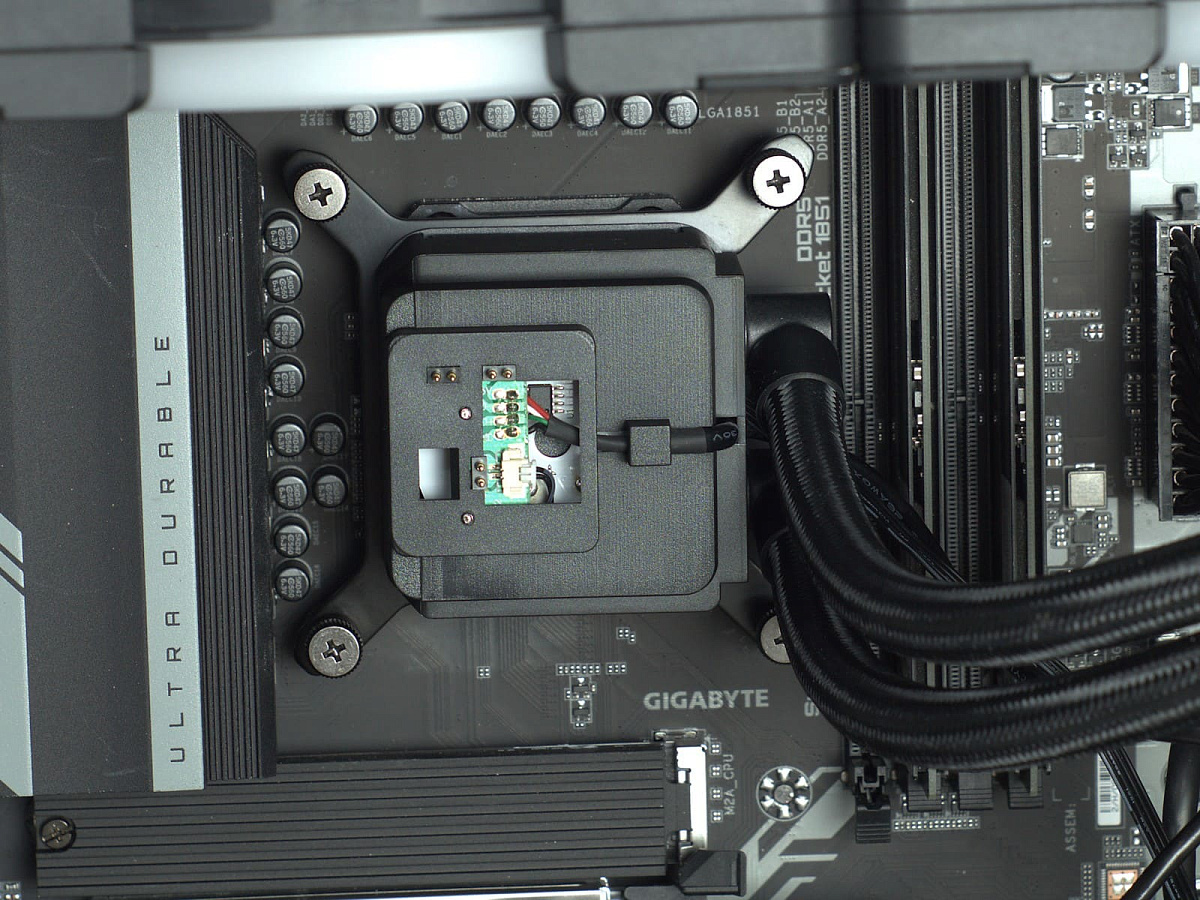

И устанавливаем водоблок-помпу (также без экрана).

Дело за малым - устанавливаем экран.

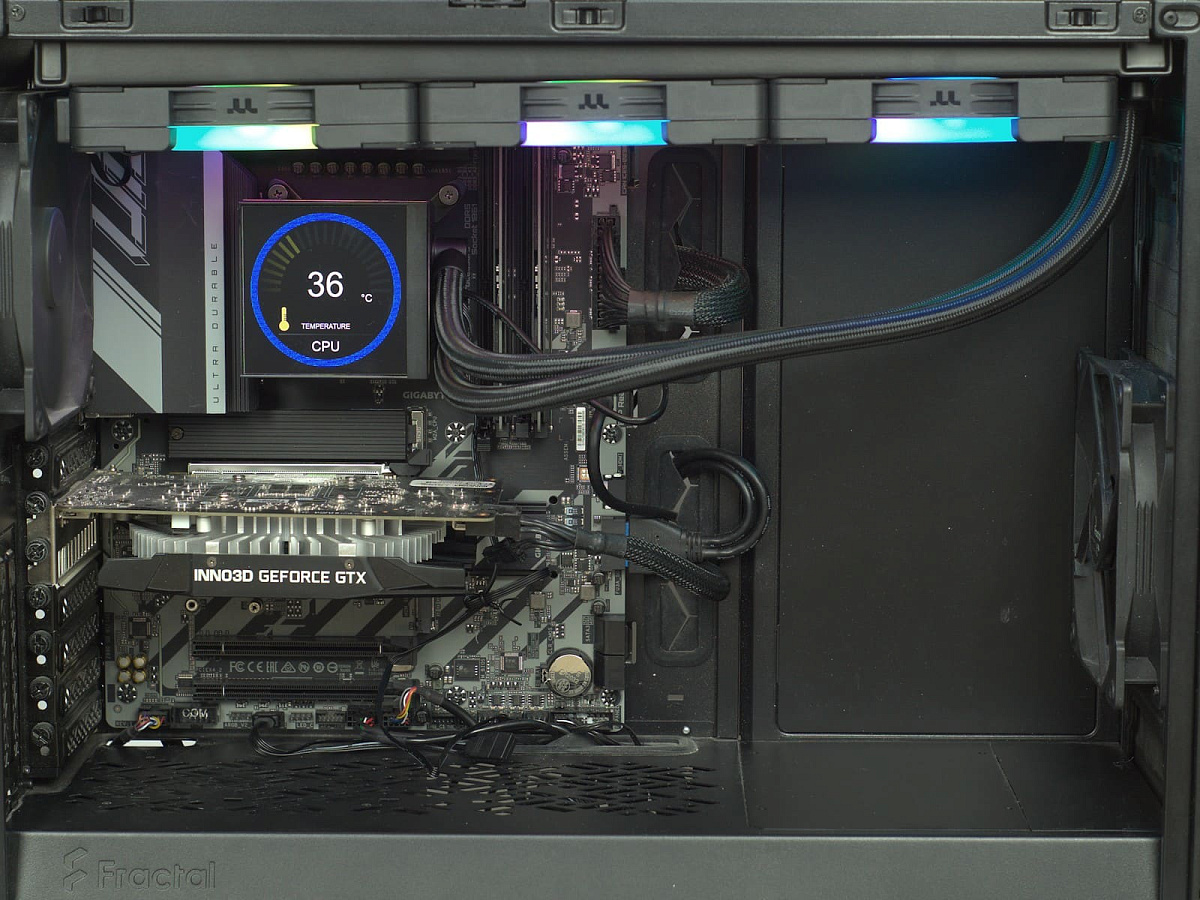

Вид на установленную СЖО в работе.

Программное обеспечение

Для работы с цифровым экраном и управлением ARGB подсветкой используется фирменное программное обеспечение TT RGB Plus v3.0.

Интерфейс утилиты не отличается сложностью и состоит из нескольких разделов.

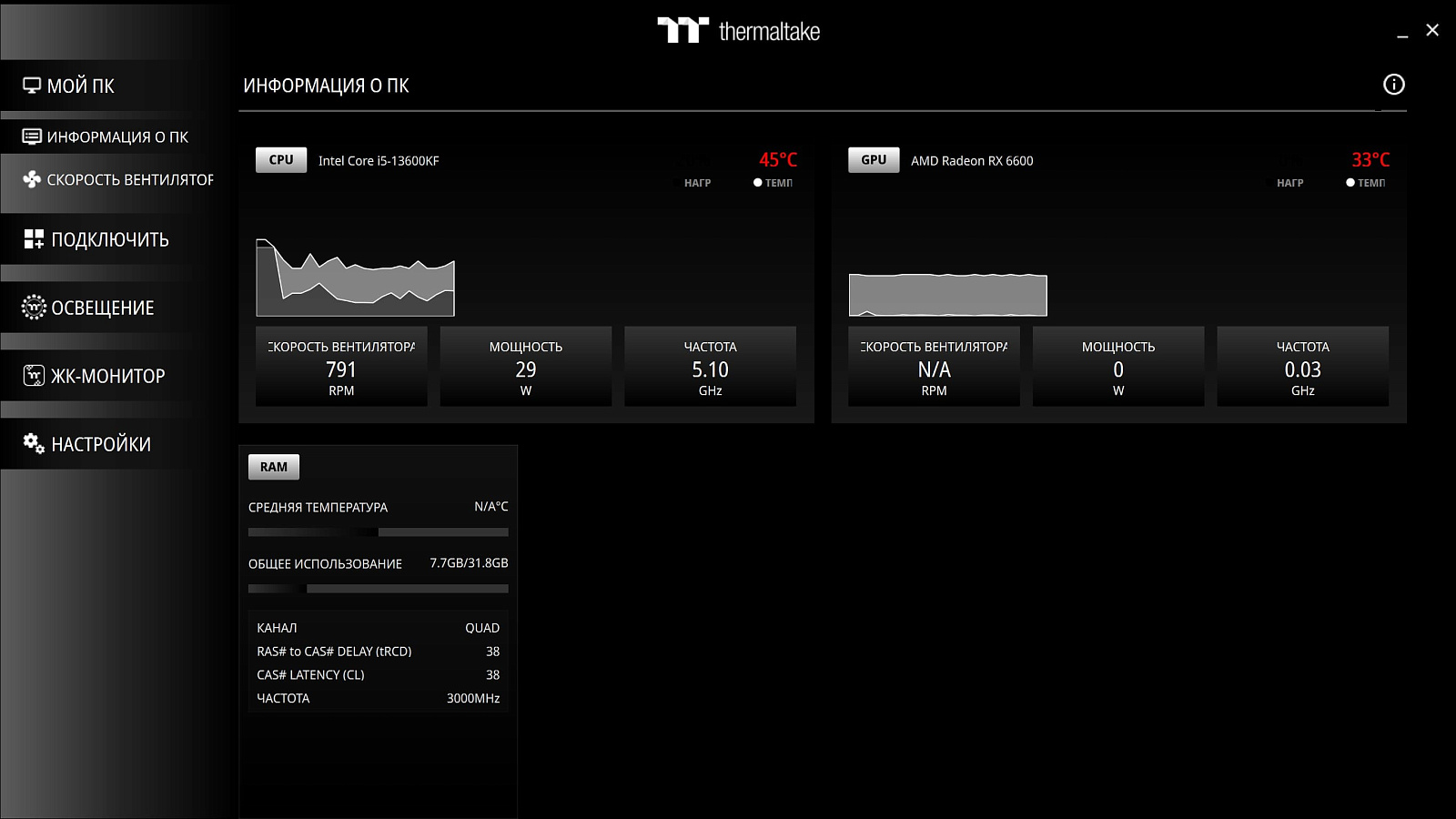

Первый «Мой ПК» отображает информацию о процессоре, оборотах вентиляторов, графическом процессоре и оперативной памяти.

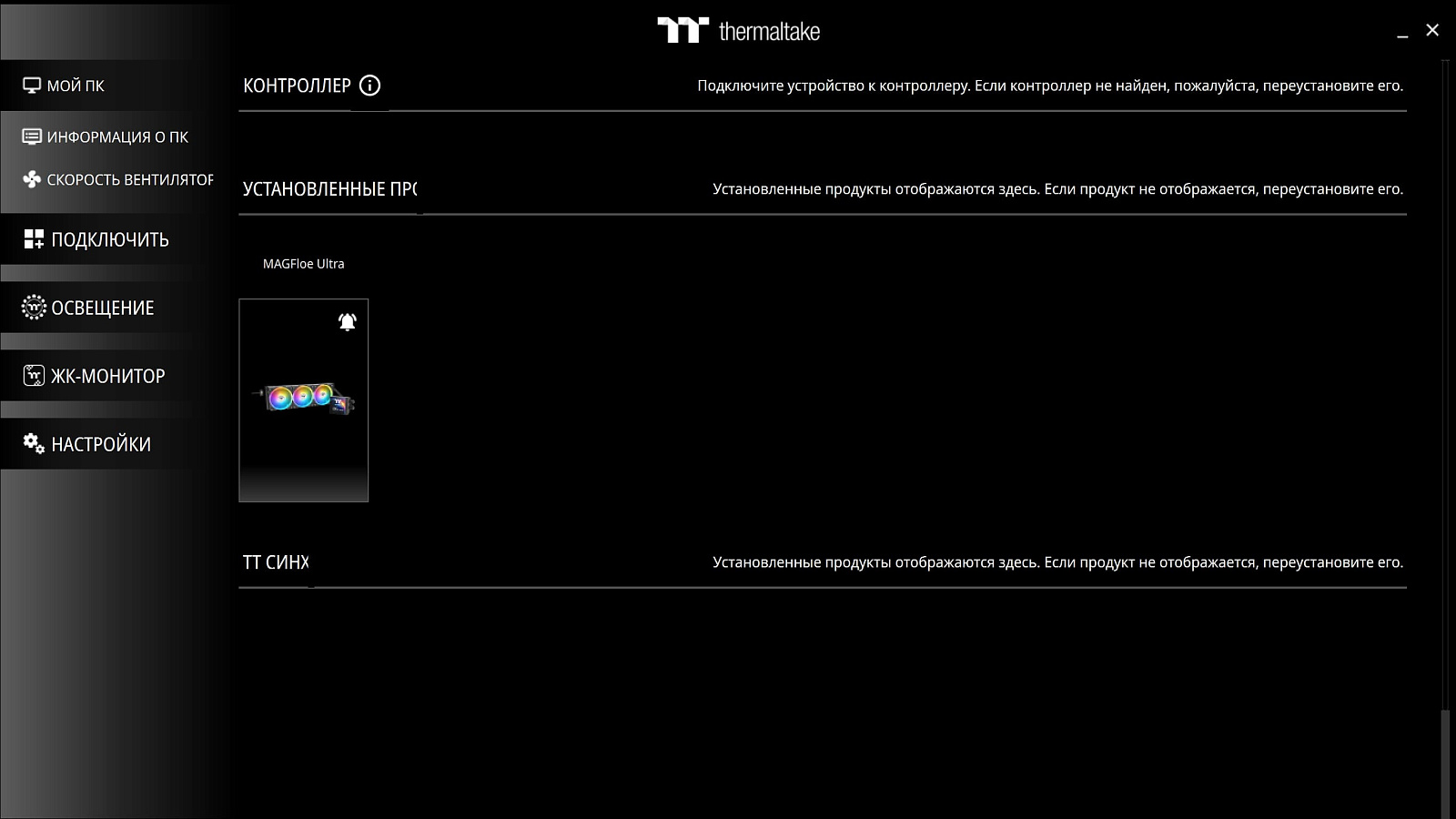

«Подключить» показывает доступные устройства Thermaltake для управления.

Примечание. Если использовать младшие версии утилиты, то будет выдаваться предупреждение об отсутствии контроллера. Соглашаемся и продолжаем работать, при этом часть возможностей может быть недоступна.

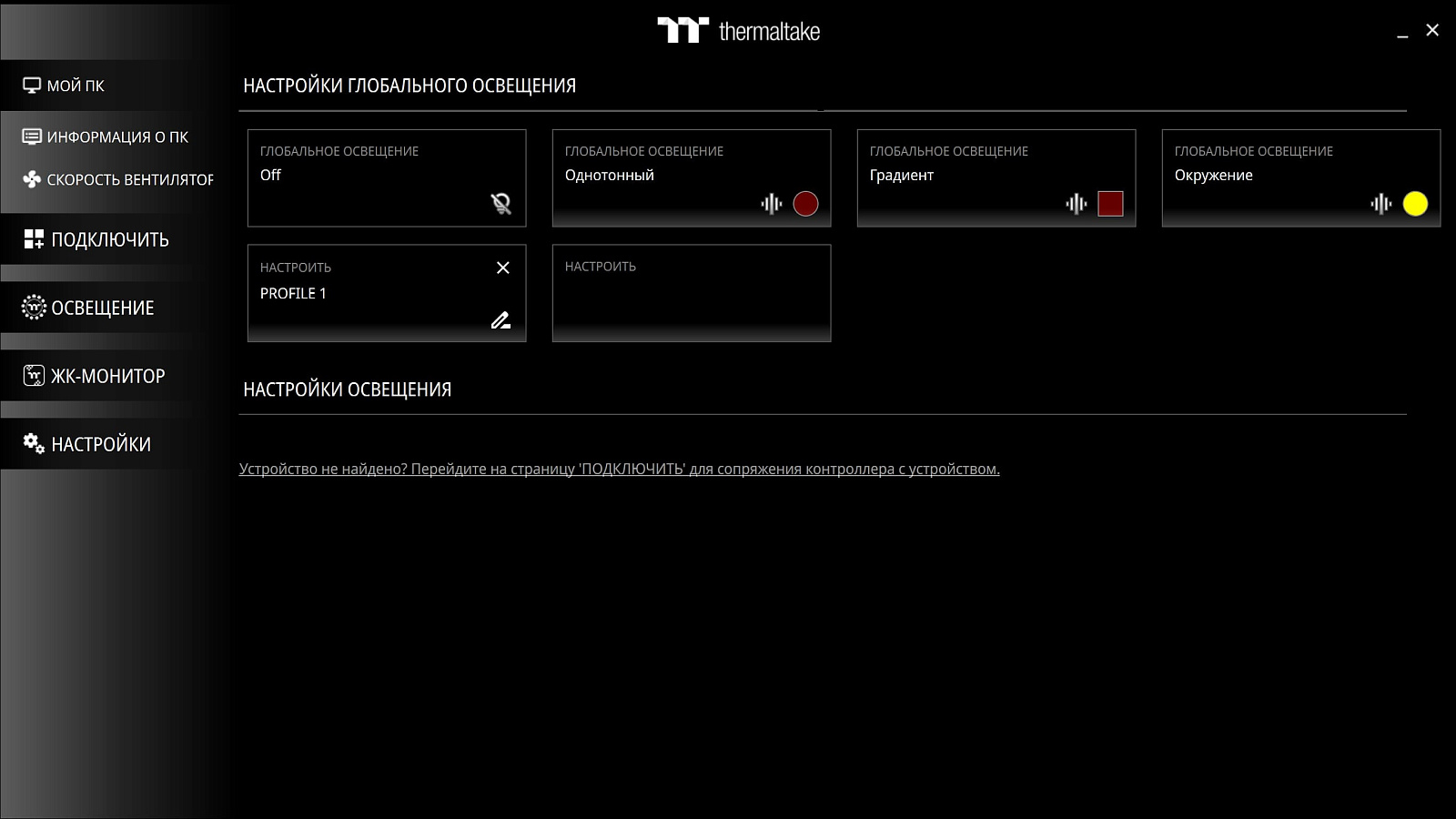

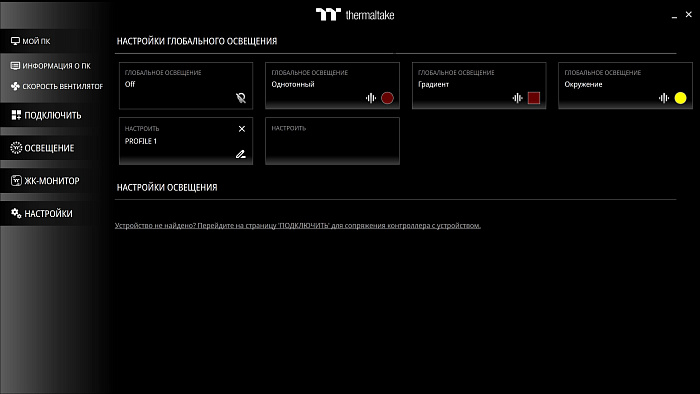

«Освещение» позволяет произвести настройку ARGB подсветки. Доступна работа с профилями и возможна синхронизация работы с другими элементами.

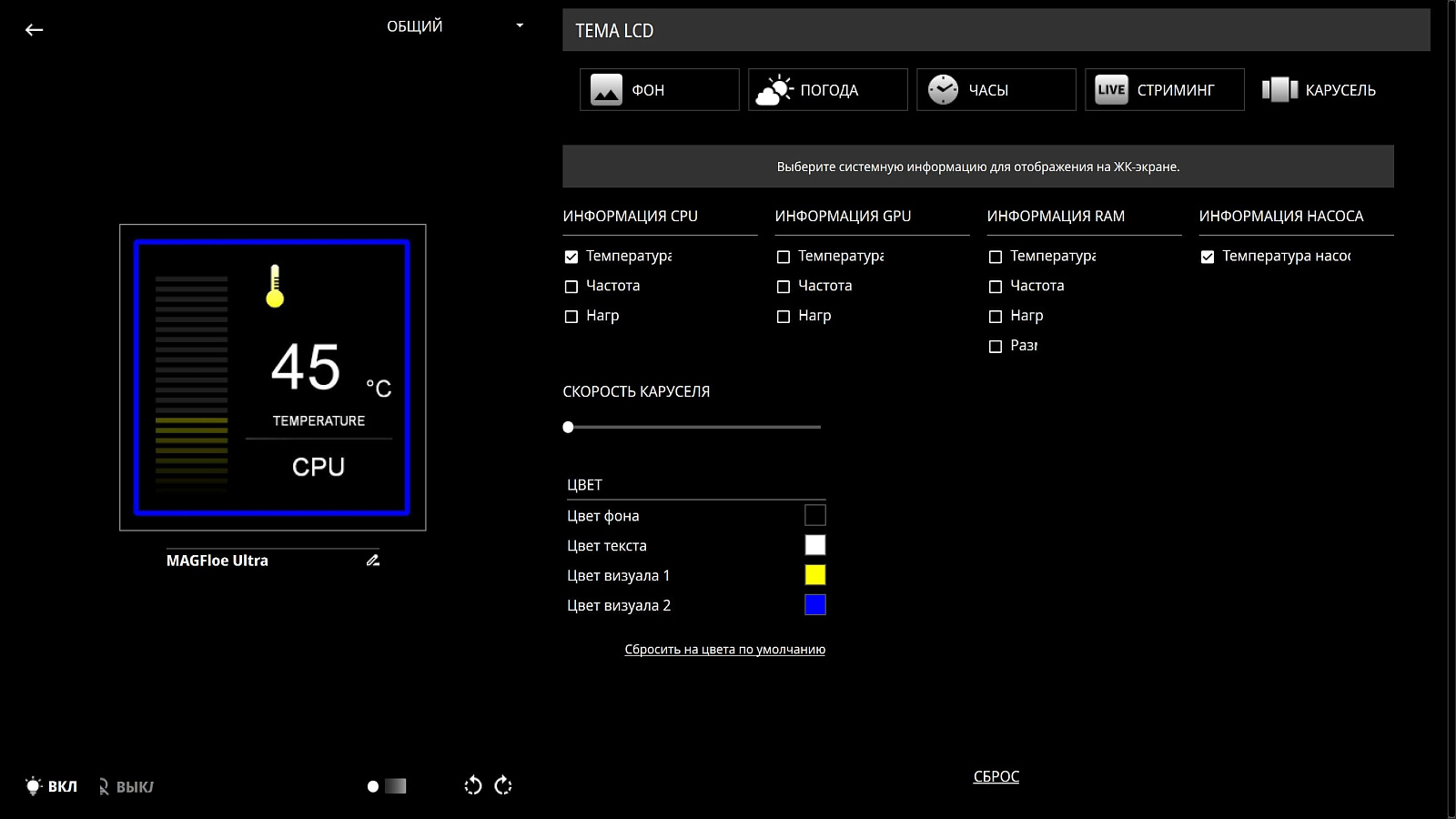

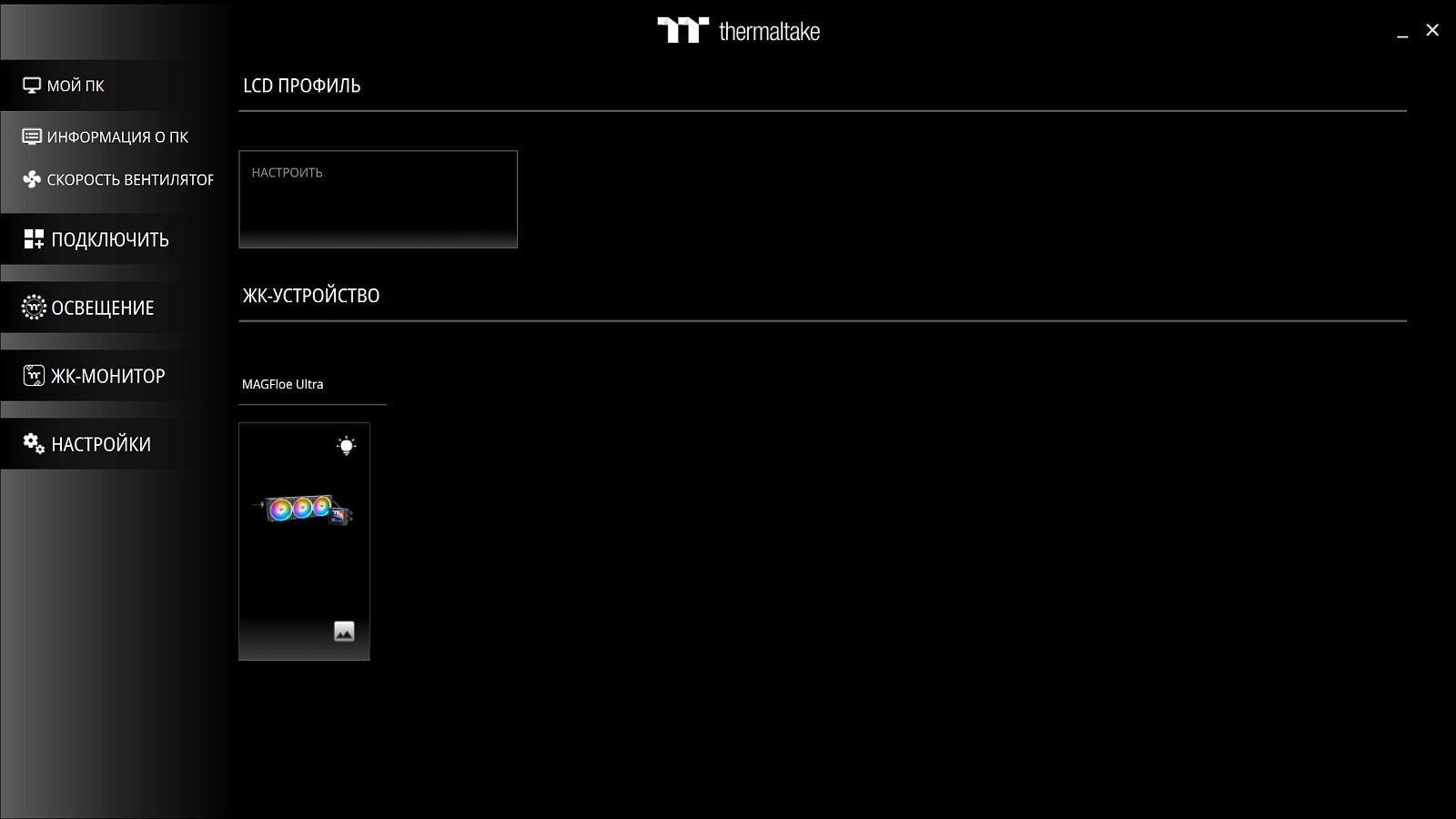

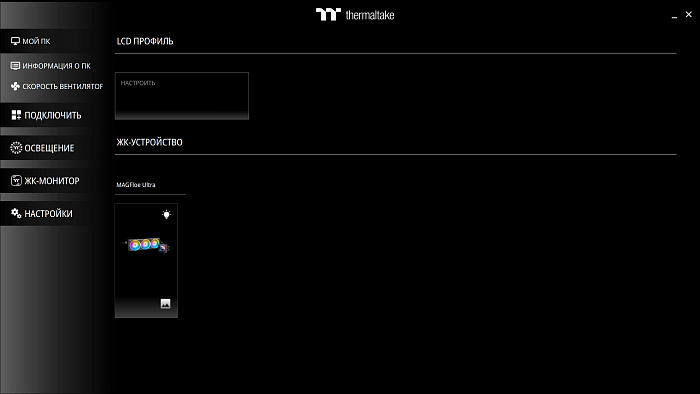

Имеется отдельная вкладка, связанная с настройкой ЖК-дисплея.

Возможности утилиты позволяют выбирать отдельные элементы для отображения информации о центральном и графическом процессоре, оперативной памяти и температуре СЖО. Так как сразу всю информацию отобразить невозможно, то доступна «карусель» со сменой отображаемой информации.

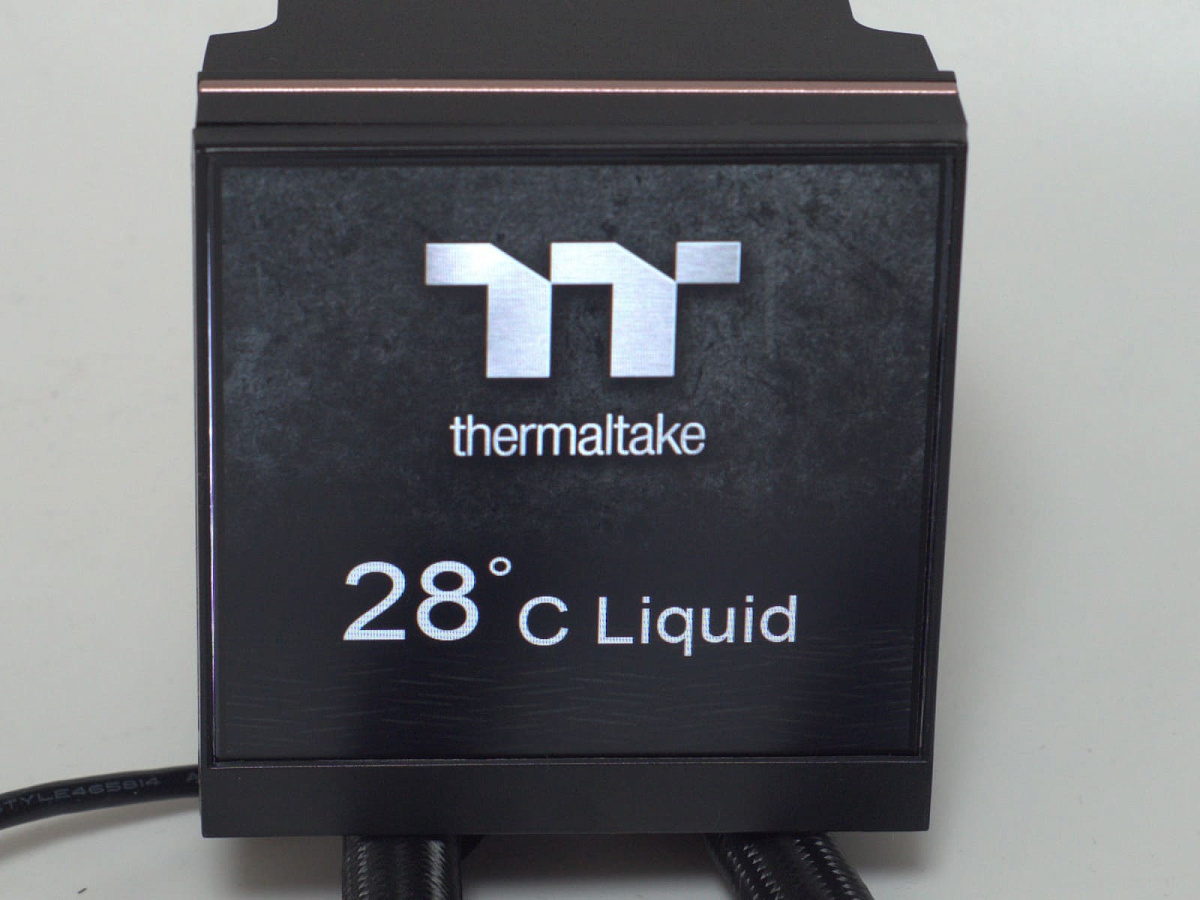

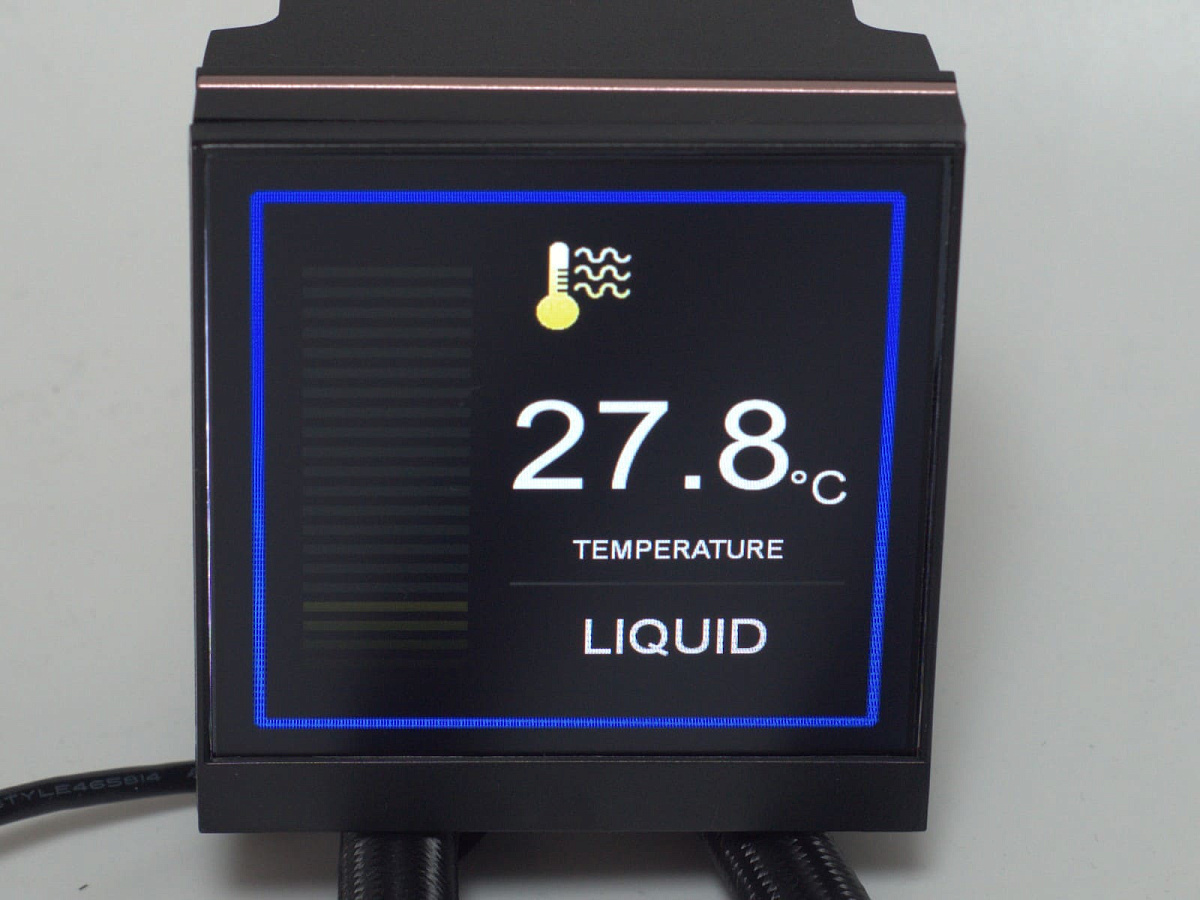

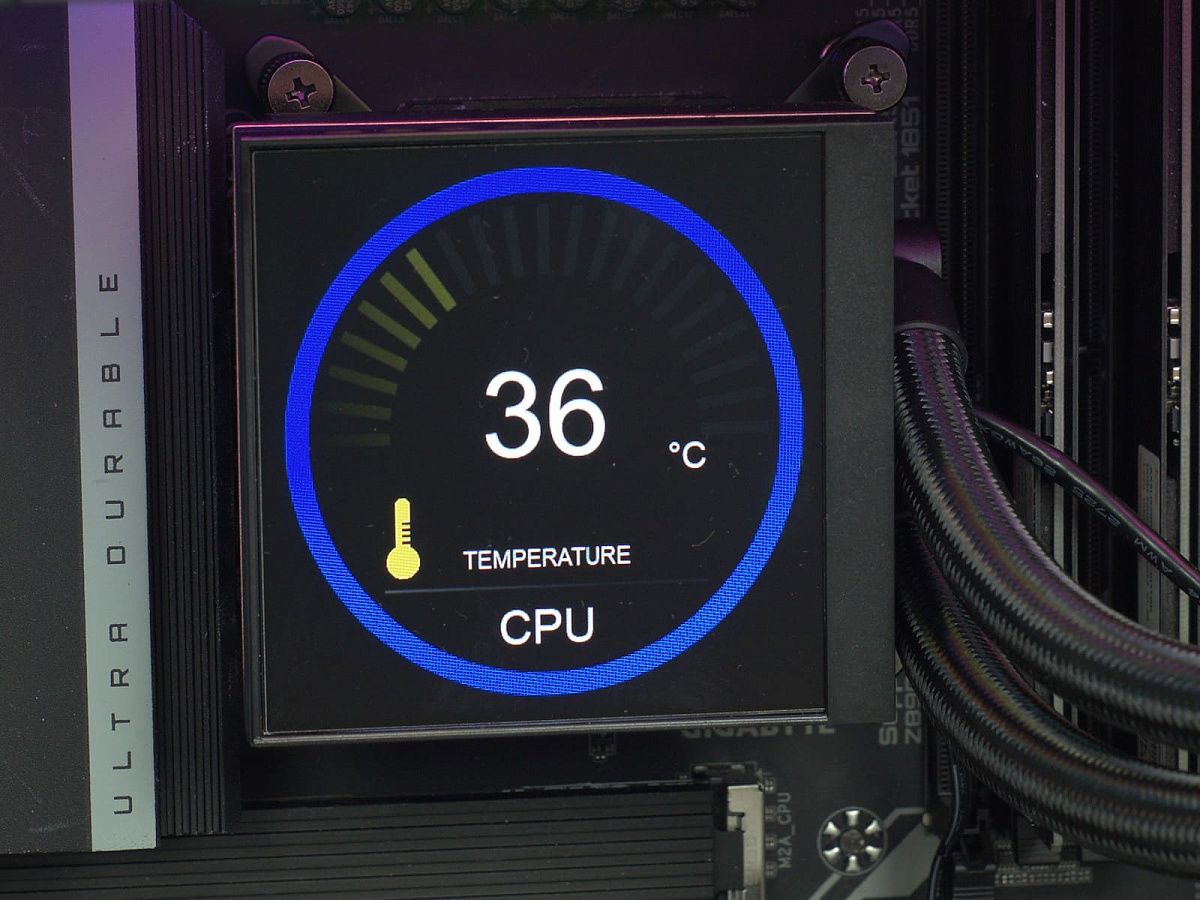

Если утилита не запущена, то СЖО выводит информацию о температуре жидкости.

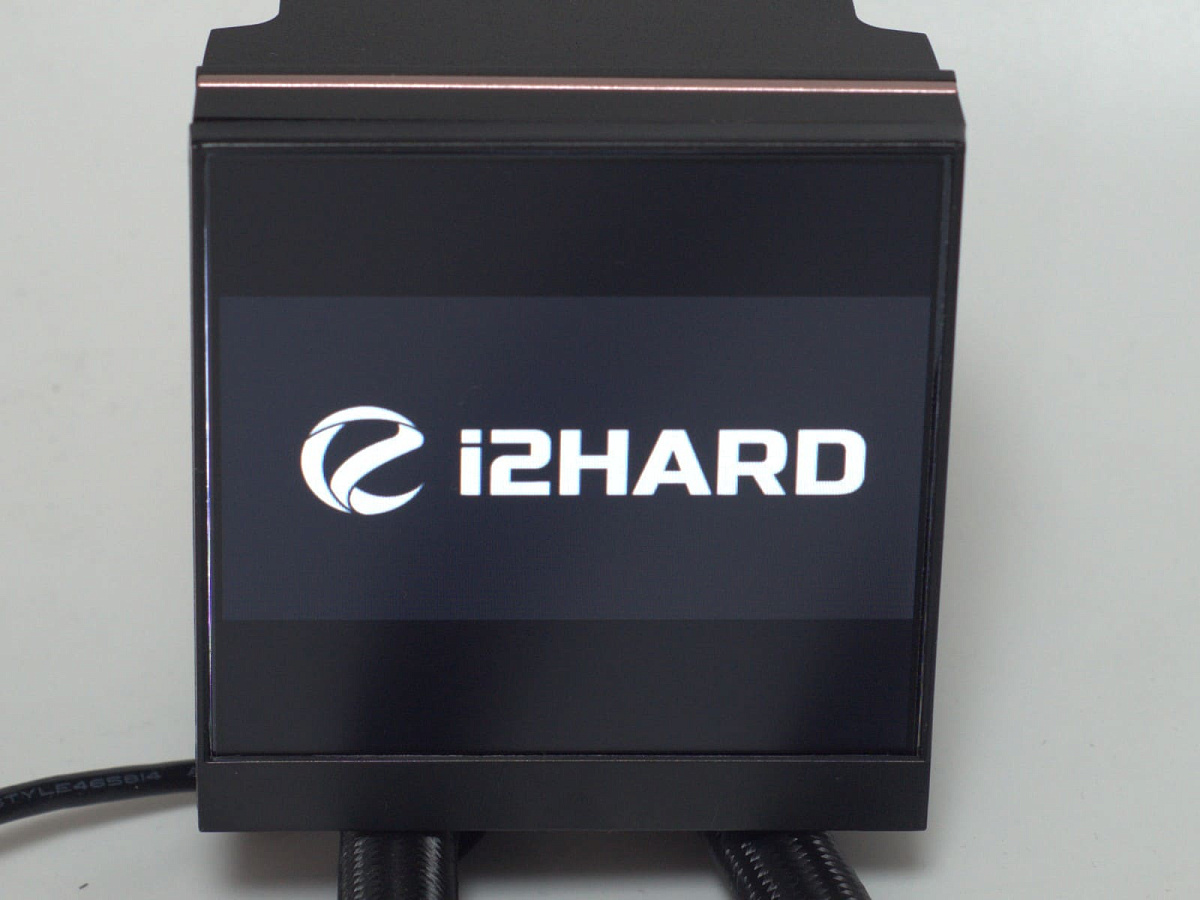

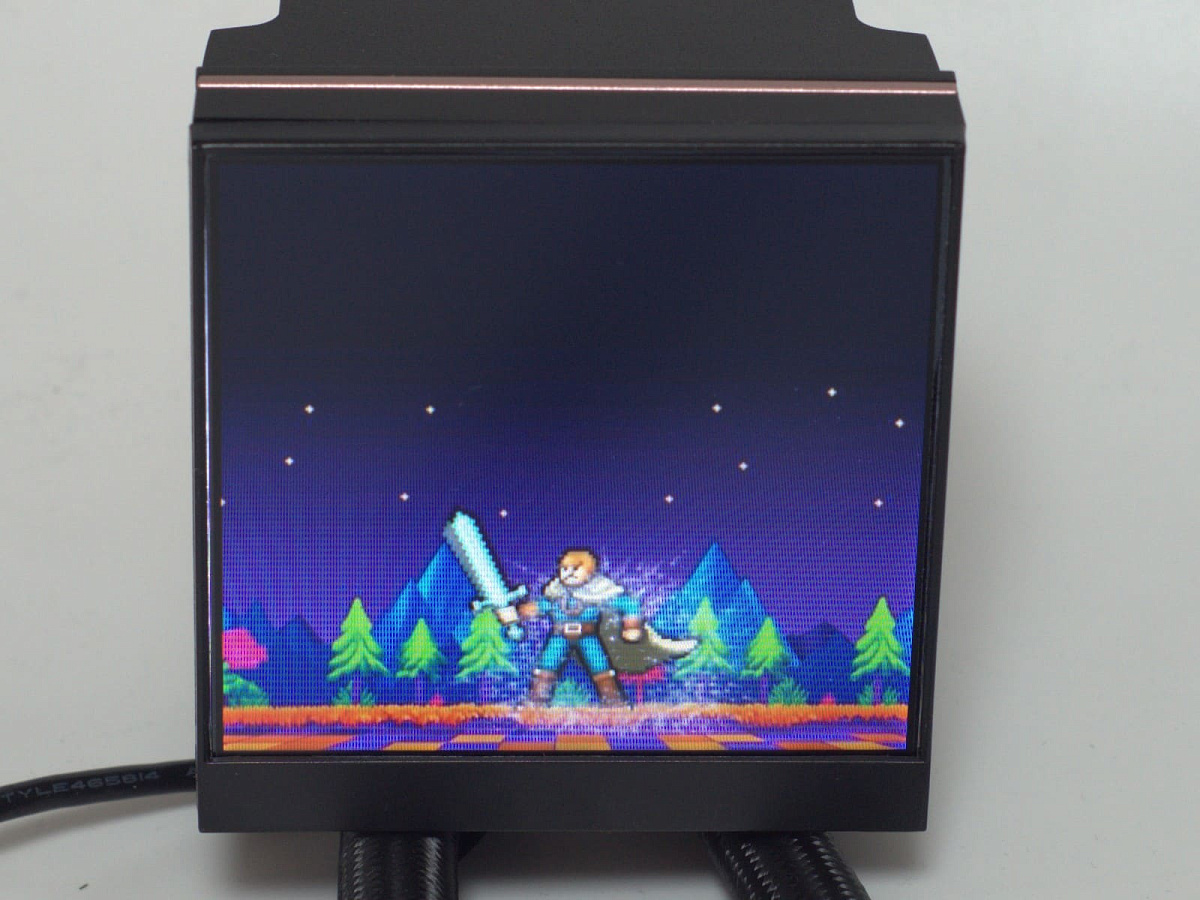

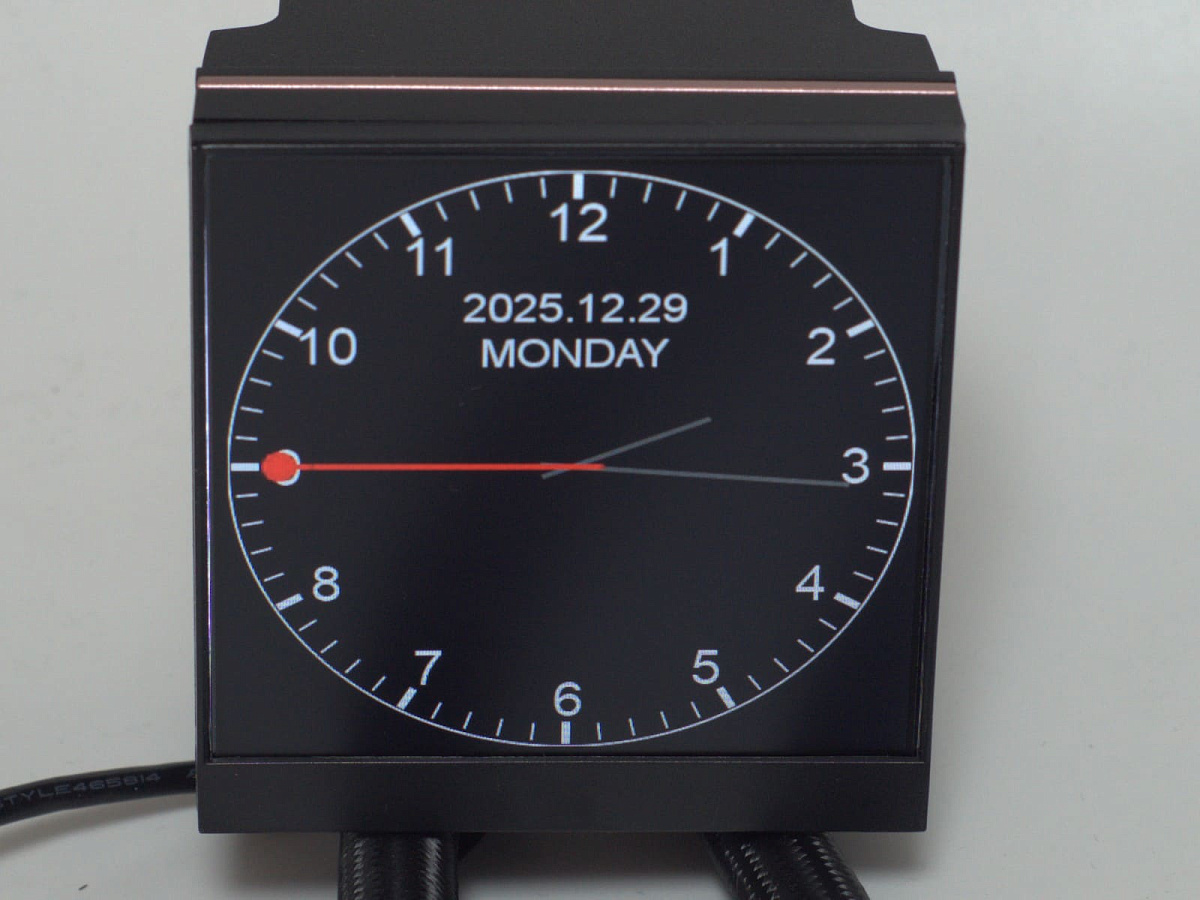

Через утилиту на экран можно вывести погоду, часы, стриминг, статическое изображение и анимацию. В итоге смотрится это эффектно.

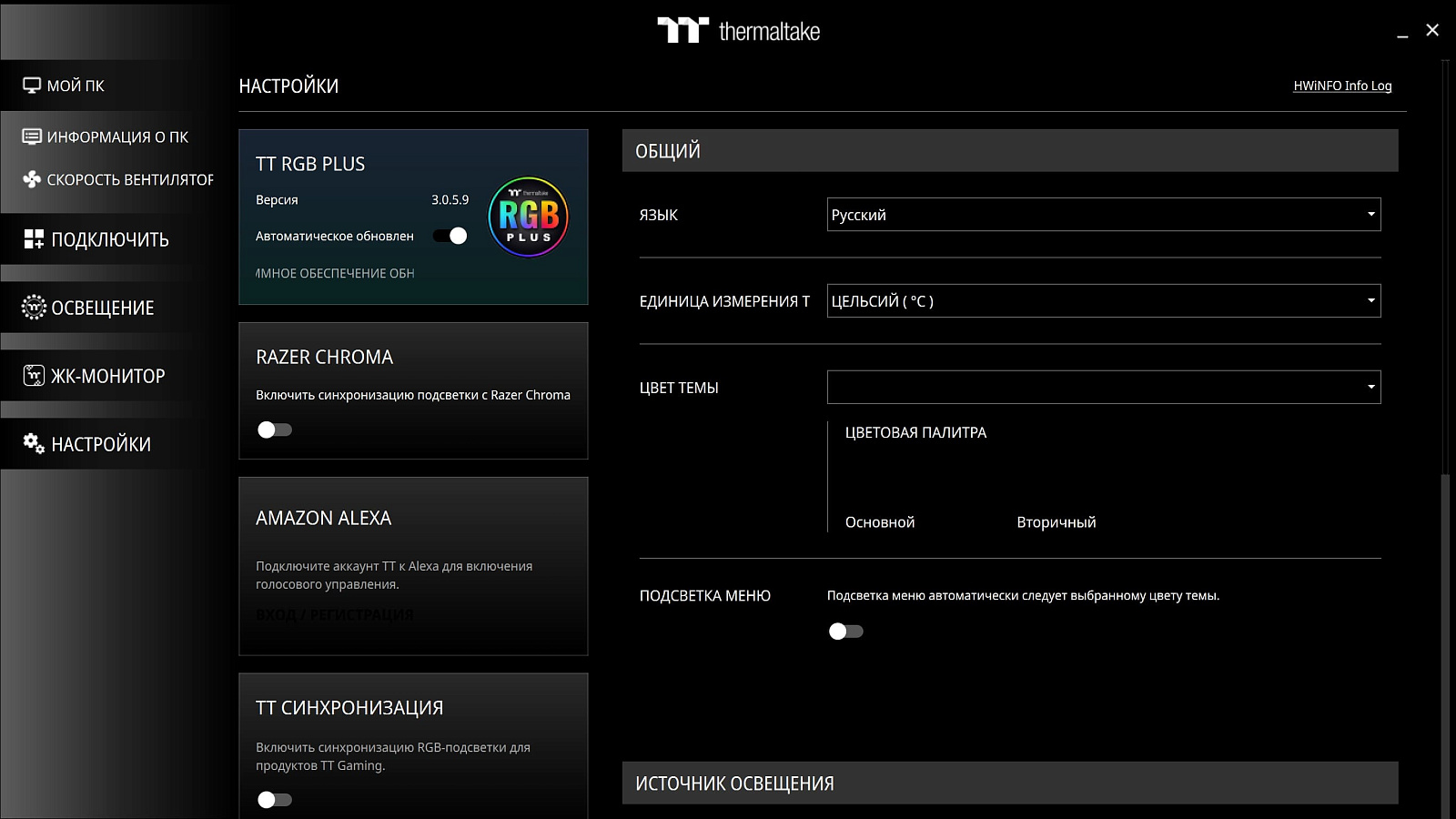

В разделе «Настройки» доступен выбор языка, варианта отображения температуры (Градус/Фаренгейт), настройка интерфейса и возможность синхронизации работы.

Тестовый стенд

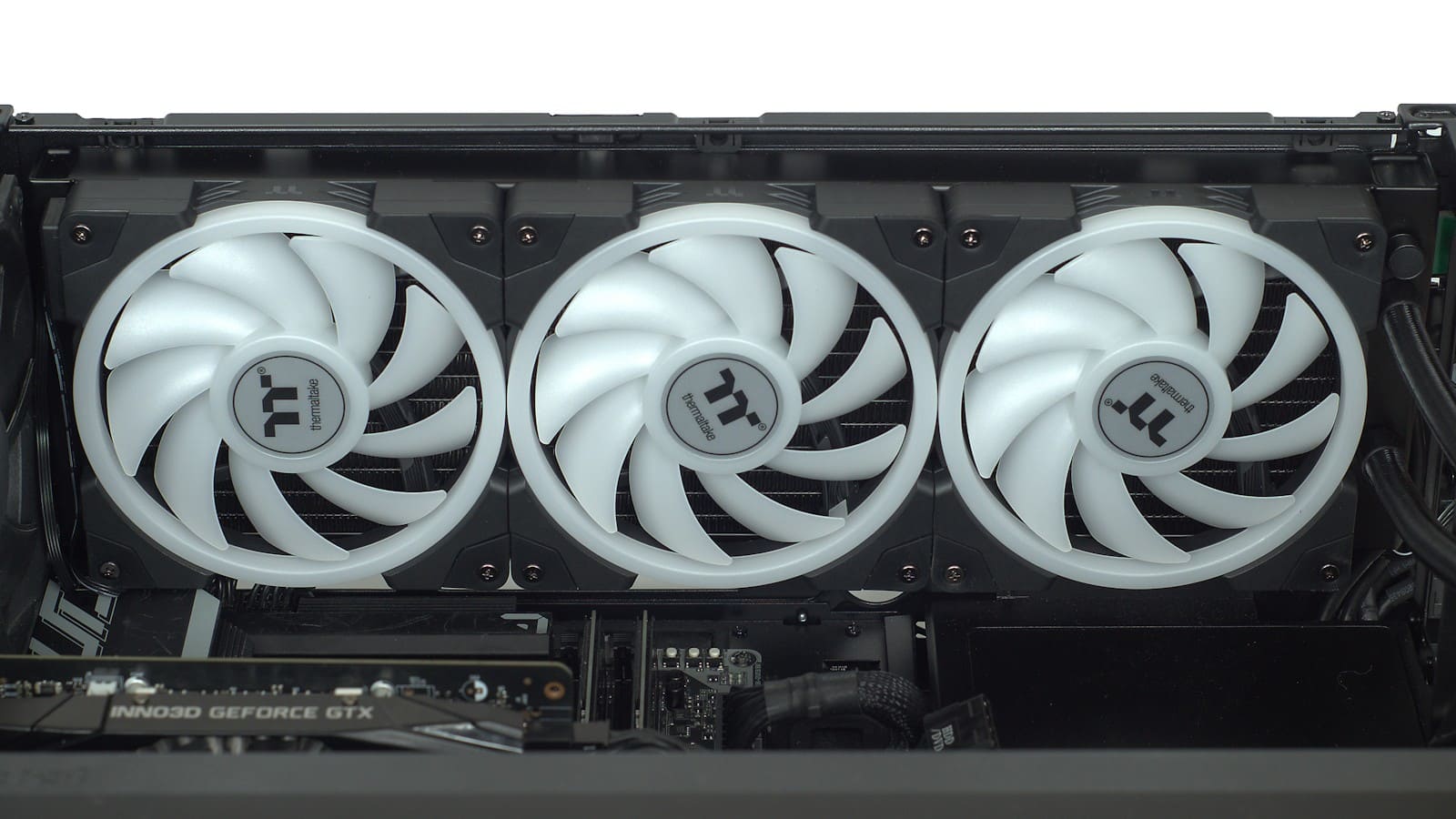

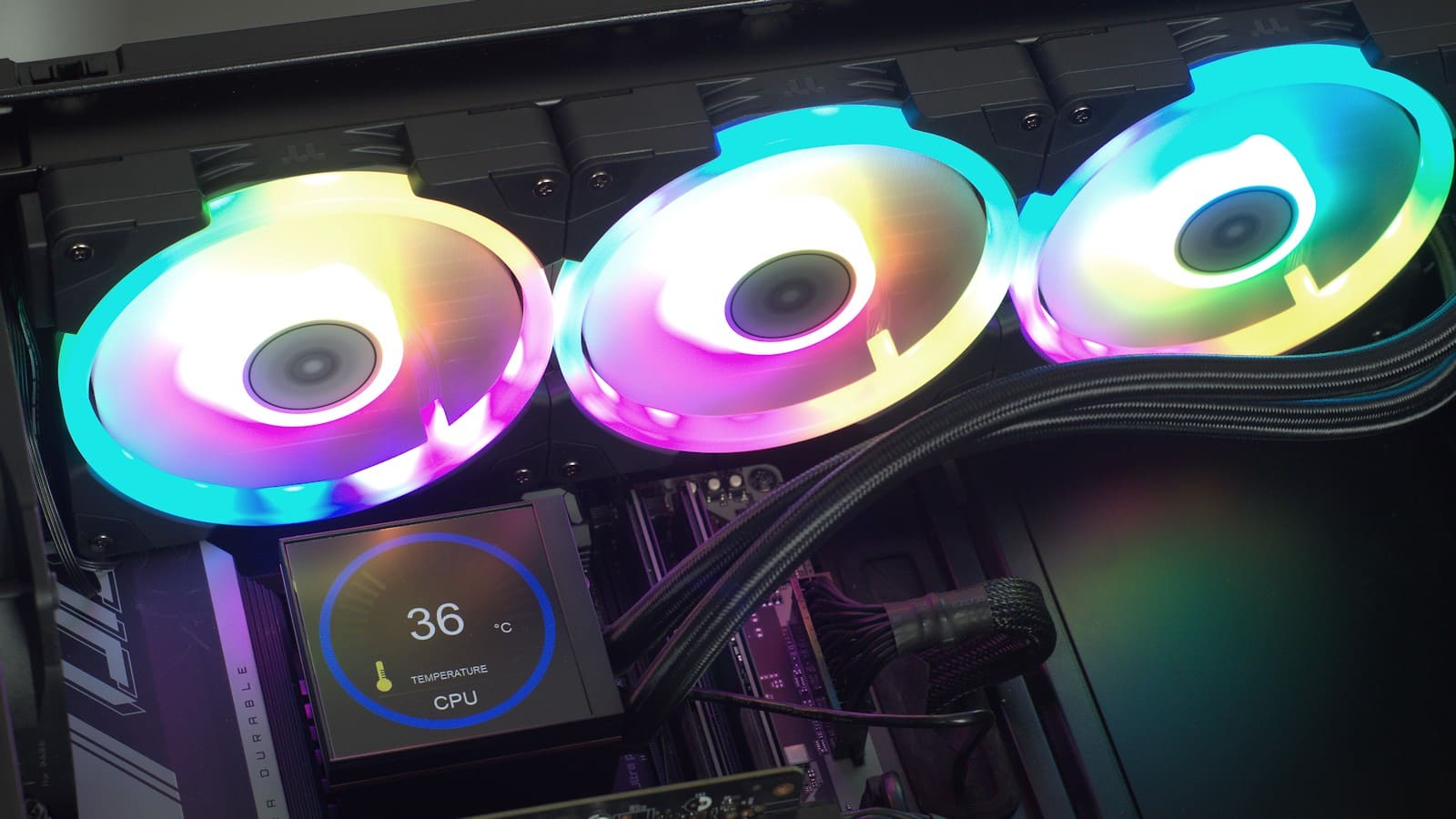

Фирменные 140 мм вентиляторы Thermaltake SWAFAN EX с кольцом подсветки обеспечивают СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync эффектный внешний вид.

И, конечно же, интересно смотрится информация на большом экране – «крупным» планом.

Методика тестирования

Обороты вентиляторов СЖО изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

Показания температуры снимались с помощью утилиты HWiNFO64 v8.06 (бралось максимальное значение температуры ядер процессора, обычно совпадающее с максимальной температурой самого горячего P-ядра). Для максимальной загрузки процессора Intel Core Ultra 7 265K использовалась утилита Prime95 (тест Small FTTs, x14). Потребление системы от розетки в простое составило 51 Вт, под нагрузкой - 362 Вт (по показаниям утилиты HWiNFO64 энергопотребление процессора доходило до 242 Вт). На момент тестирования температура в помещении находилась на уровне 25.2-25.7 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

Результаты тестирования

Уровень шума

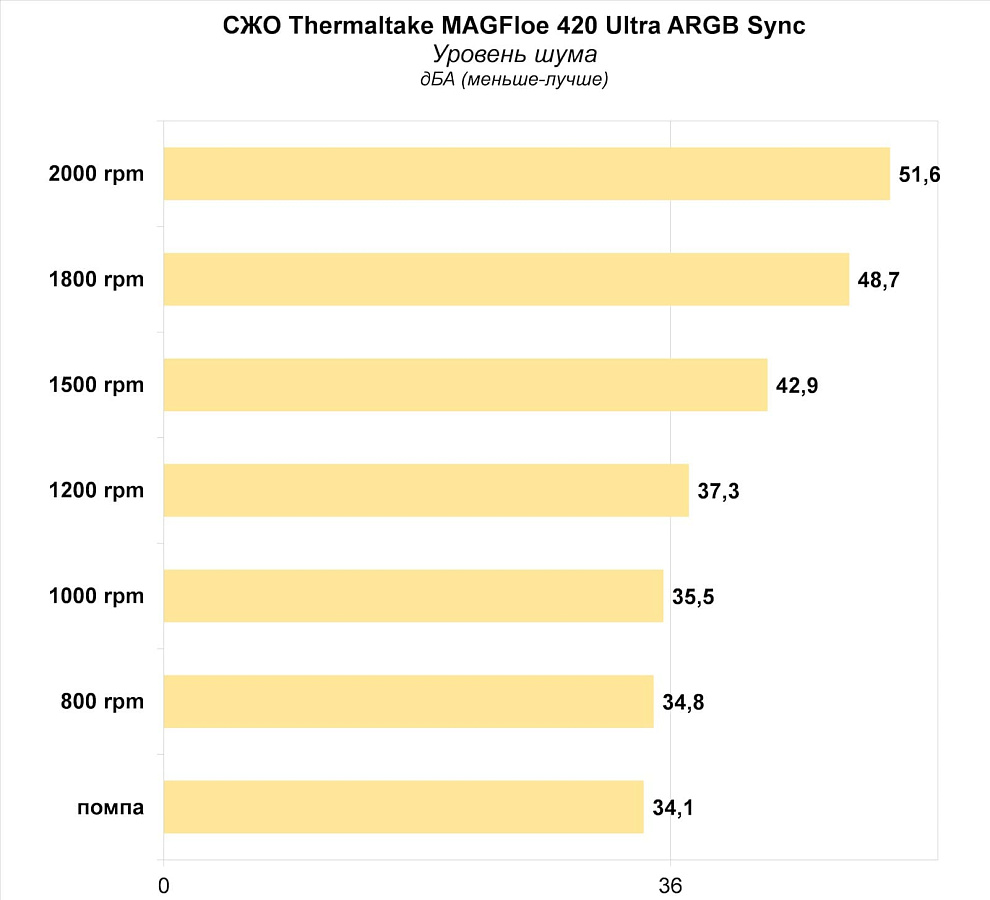

Применение 140 мм вентиляторов с оборотами до 2000 rpm сразу же дает о себе знать. При высоких оборотах вентиляторов (от 1500 rpm) СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync получается весьма шумной. Только снижение оборотов до 1200 rpm и ниже позволяет добиться приемлемого уровня шума. Выделим работу помпы, шум от которой без вентиляторов получается невысоким.

Температуры

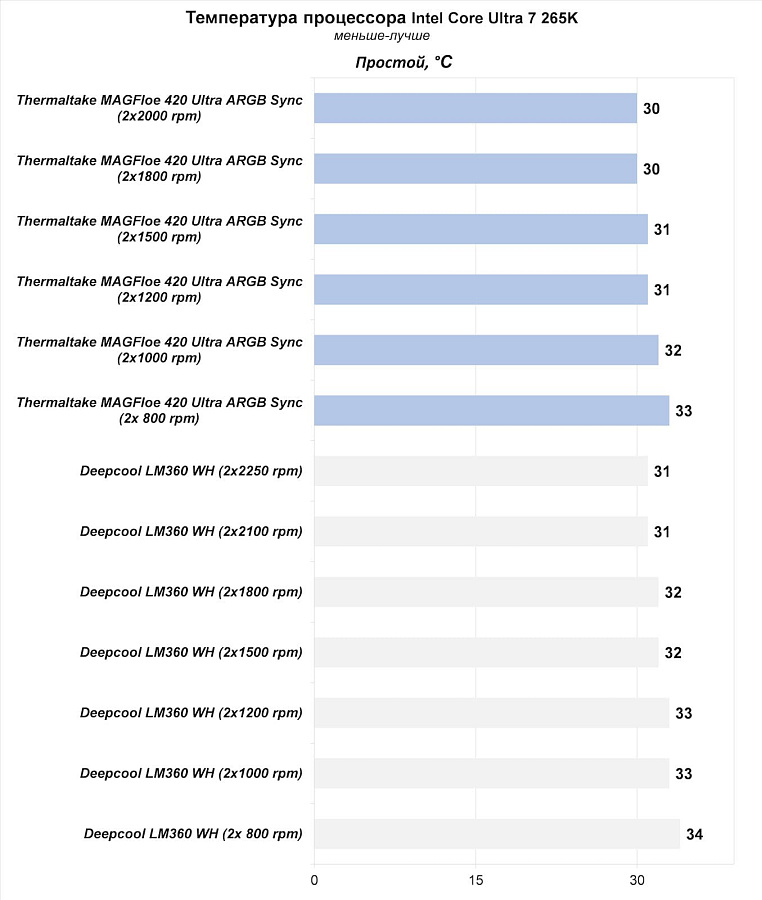

Уже в простое СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync обеспечивает лучшее качество охлаждения по сравнению с СЖО DeepCool LM360 WH, в которой применяется 360 мм радиатор и три 120 мм вентилятора - стабильно на 1 градус Цельсия.

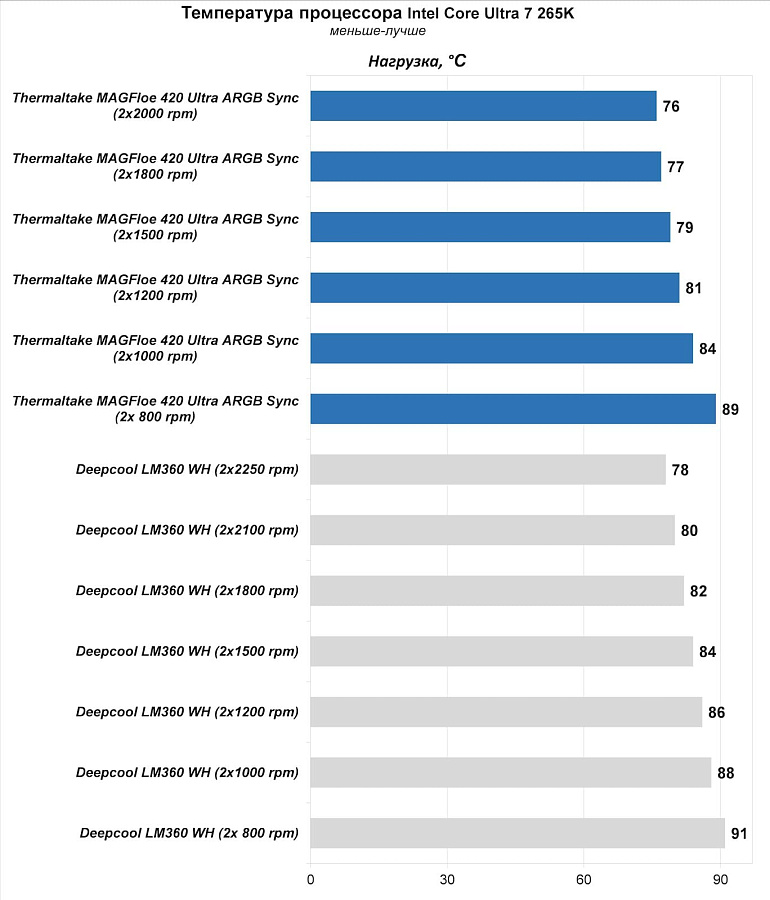

Нагрузка еще сильнее выделяет преимущества использования 420 мм радиатора и 140 мм вентиляторов. В лучших результатах Thermaltake MAGFloe 420 Ultra ARGB Sync обходит DeepCool LM360 WH на 2 градуса Цельсия. При сопоставимых оборотах до 1000 rpm – 4-5 градусов Цельсия и только заметно падение производительности при оборотах вентиляторов 800 rpm – разница 2 градуса Цельсия.

Конкуренты

На рынке представлено не так много СЖО с 420 мм радиатором (по сравнению с другими типоразмерами радиаторов), особенно оснащенных LCD-экраном.

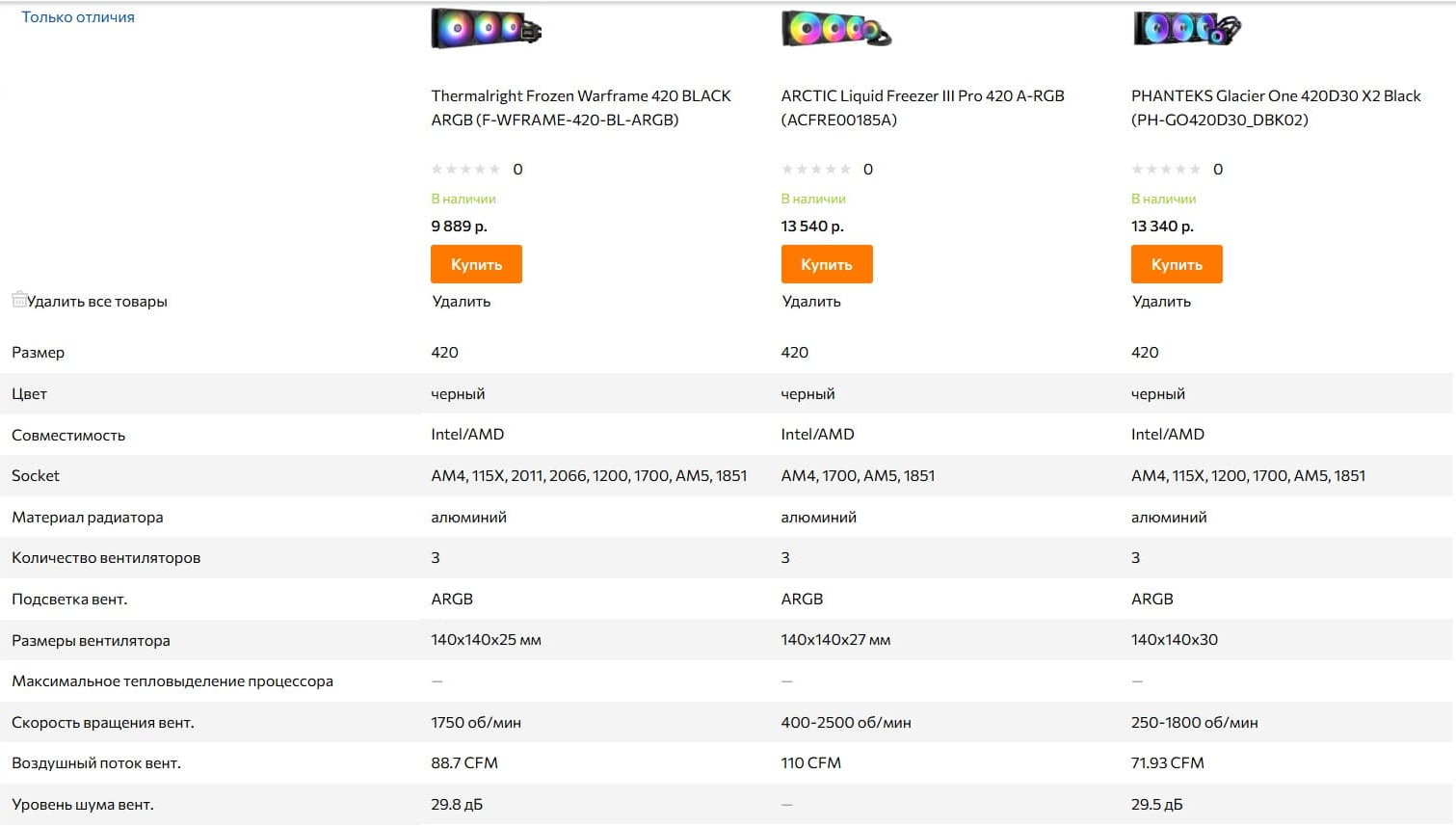

Из присутствующих на рынке альтернатив СЖО Thermaltake MAGFloe 420 Ultra ARGB Sync (TDP 360 Вт), имеющей ценник от 18500 рублей, выступают следующие модели:

Выводы

Ключевым моментом, который выделяет систему жидкостного охлаждения Thermaltake MAGFloe 420 Ultra ARGB Sync от других моделей с 420 мм радиатором, является ее оснащение большим 3.95" TFT-LCD экраном, на который можно выводить как простую информацию, так и картинки, анимацию и другие элементы, доступные через фирменное программного обеспечение TT RGB Plus v3.0. В плане размеров и доступных возможностей по отображению различной информации это одно из лучших решений.

Другой момент связан с использованием передовых производительных 140 мм вентиляторов Thermaltake SWAFAN EX (обороты до 2000 rpm), в которых реализована технология магнитного подключения MagForce 2.0 и комплектация сменными лопастями для организации инверсивной работы. В результате, помимо высокой эффективности охлаждения, упрощается сборка системы и имеется возможность организации реверсивной работы СЖО без необходимости замены вентиляторов.

Вместе с тем нужно отметить, что за счет вентиляторов СЖО при их высоких оборотах (1800-2000 rpm), демонстрирует весьма высокий уровень шума.

Из других особенностей нужно помнить, что для СЖО с 420 мм радиатором нужны соответствующие корпуса и даже этого может оказаться недостаточно при использовании материнских плат с крупными/высокими радиаторами на подсистеме питания.

Использование большого TFT-LCD экрана и передовых вентиляторов в конечном счете отразилось на немалой стоимости Thermaltake MAGFloe 420 Ultra ARGB Sync. Она продается по цене от 18500 рублей и из-за этого подобная СЖО будет по карману не всем категориям пользователей, но она определенно привлечет к себе внимание.

Плюсы:

Минусы:

Особенности:
