Обзор и тест системы охлаждения Phanteks Glacier One 360 M25 G2

Продолжая знакомство с линейкой систем жидкостного охлаждения «всё-в-одном» Glacier One от Phanteks, перейдём к тестам ещё одной модели с 60-мм вентилятором на водоблоке для обдува зоны VRM материнской платы — Phanteks Glacier One 360 M25 G2. Различий с рассмотренной ранее Phanteks Glacier One 360 D30 X2 немного: изменена декоративная накладка на водоблоке, применены другие вентиляторы и способ их подключения. Как это сказалось (и сказалось ли) на эффективности, будет понятно по итогам тестирования в рамках одного стенда.

Спецификация

На дату подготовки обзора Phanteks Glacier One 360 M25 G2 выпускалась только с 360 мм радиатором в двух вариантах расцветки: чёрной и белой. В обзоре рассмотрен чёрный экземпляр.

Упаковка и комплектация

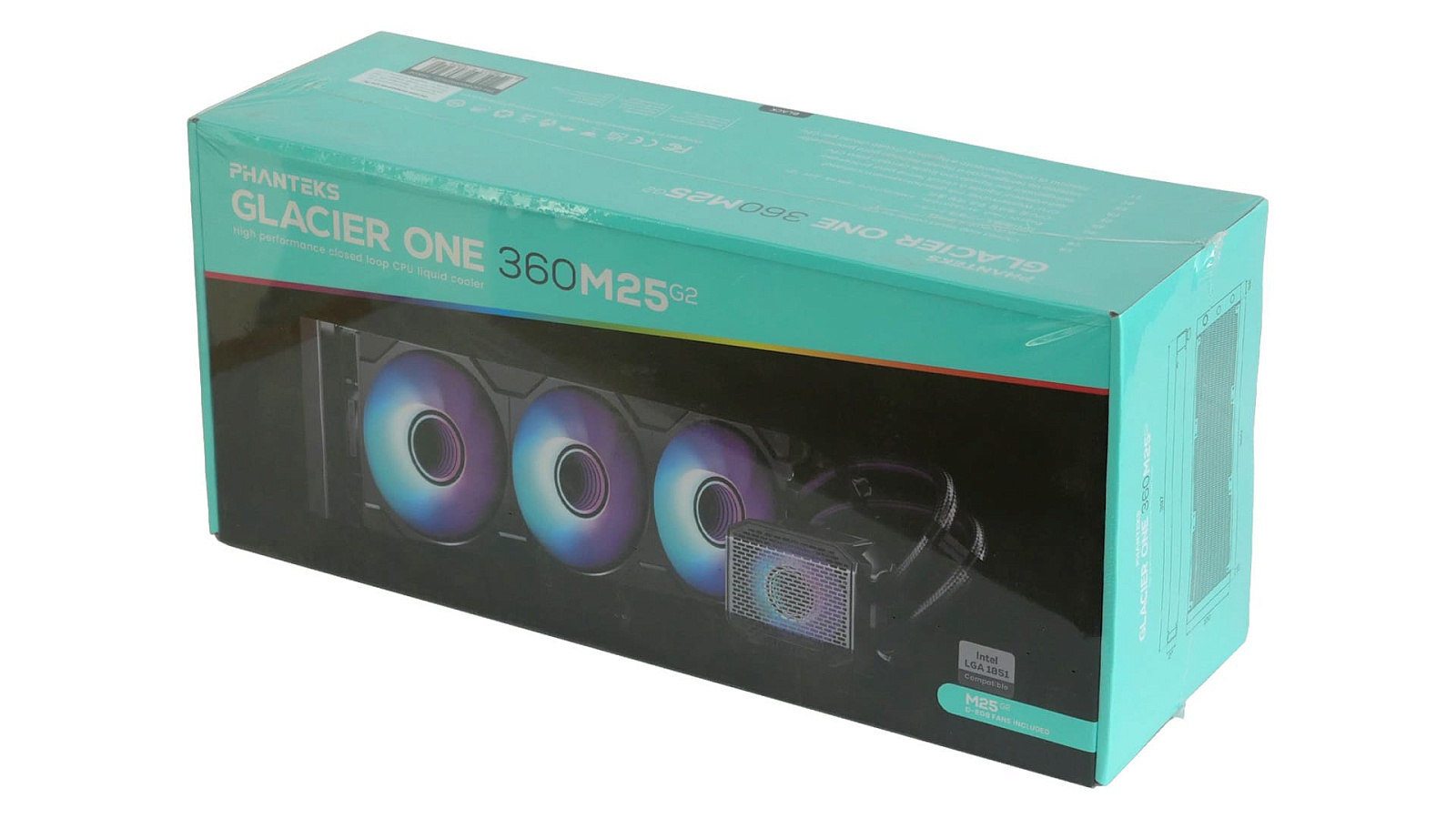

Phanteks Glacier One 360 M25 G2 продаётся в картонной коробке размером 456 x 208 x 140 мм, запаянной в прозрачный полиэтилен. В оформлении преобладает светло-зелёный цвет, используемый в качестве фона. На фронтальной части коробки показано фотореалистичное изображение СЖО со включенной ARGB-подсветкой. Боковые части коробки привычно отведены под информацию об устройстве, включая размеры компонентов и таблицу с техническими характеристиками.

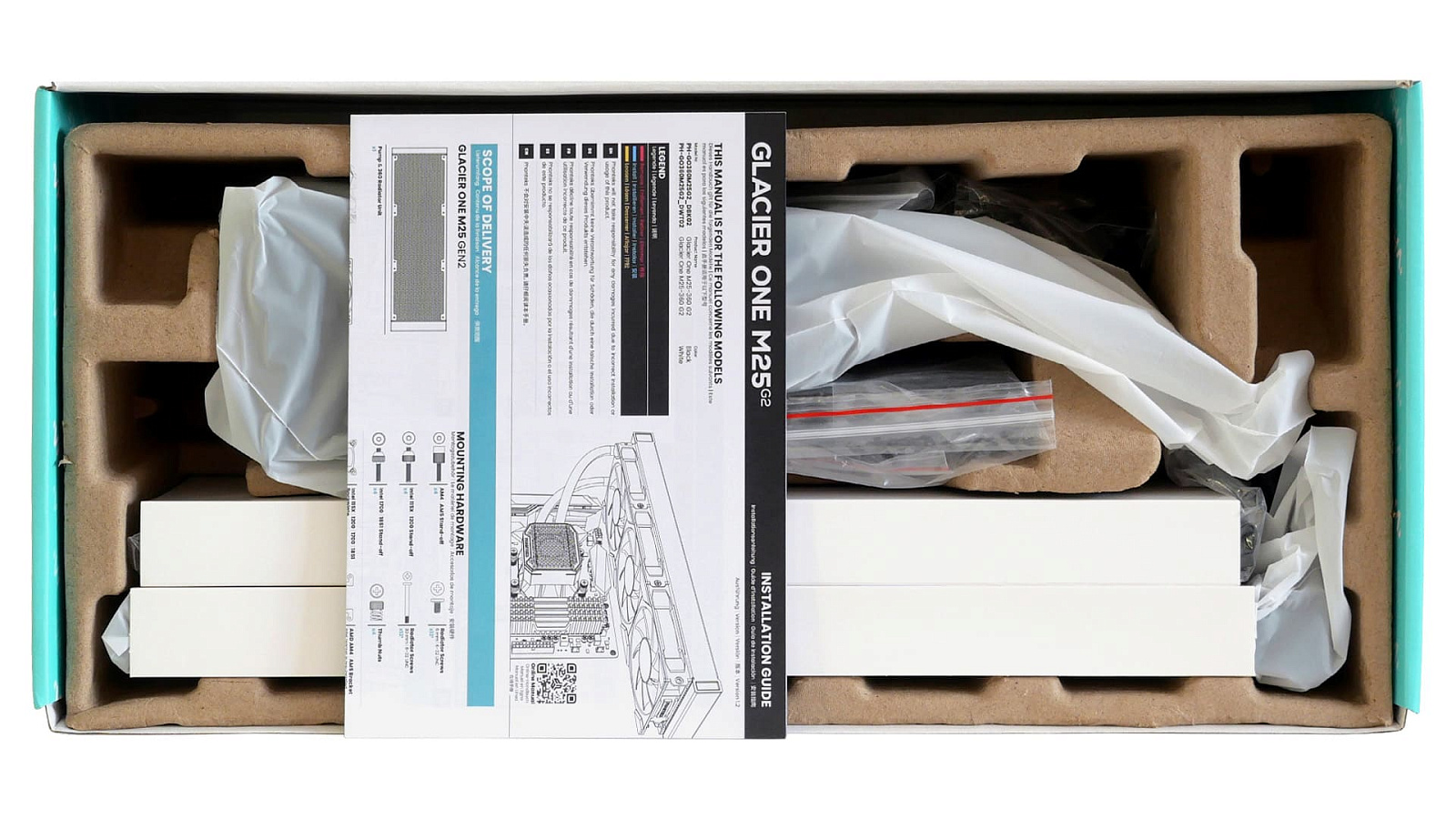

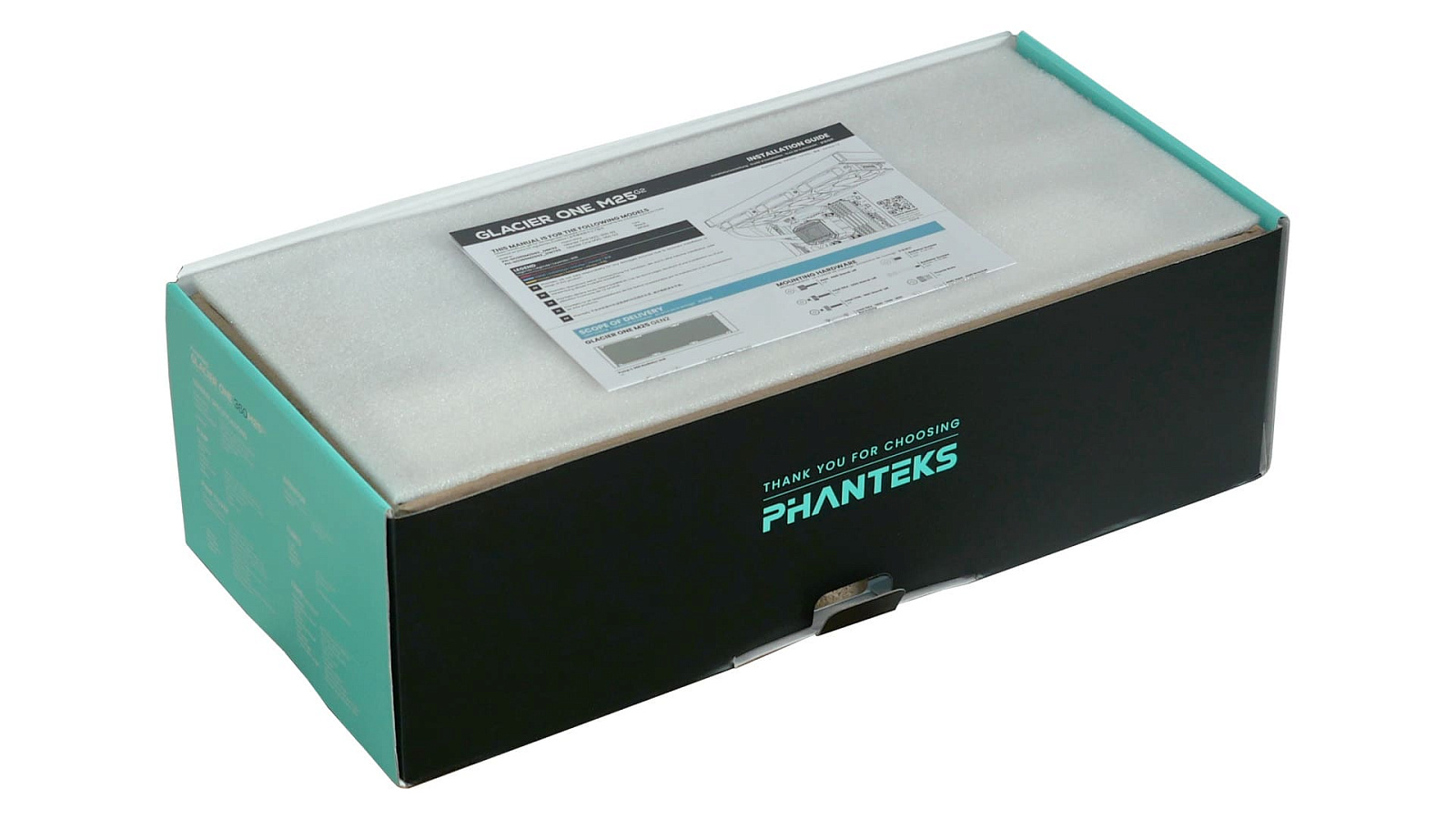

При открытии коробки на глаза сразу попадается цветная инструкция по установке. Она лежит сверху на листе вспененного материала.

Ниже находится картонный вкладыш с отсеками для компонентов СЖО и аксессуаров. Такой вариант упаковки распространен в сегменте СЖО и достаточно хорошо защищает от повреждений при транспортировке.

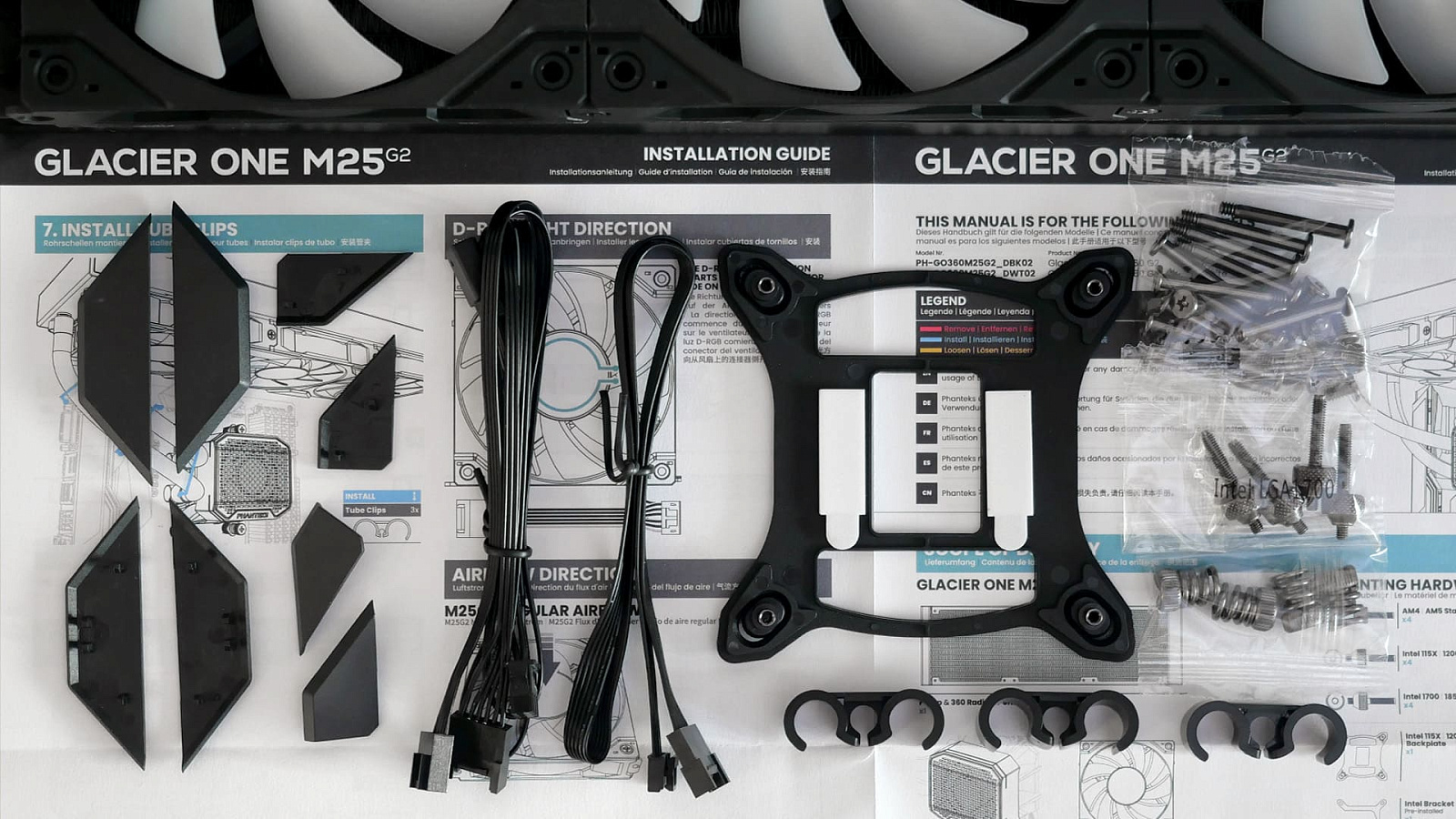

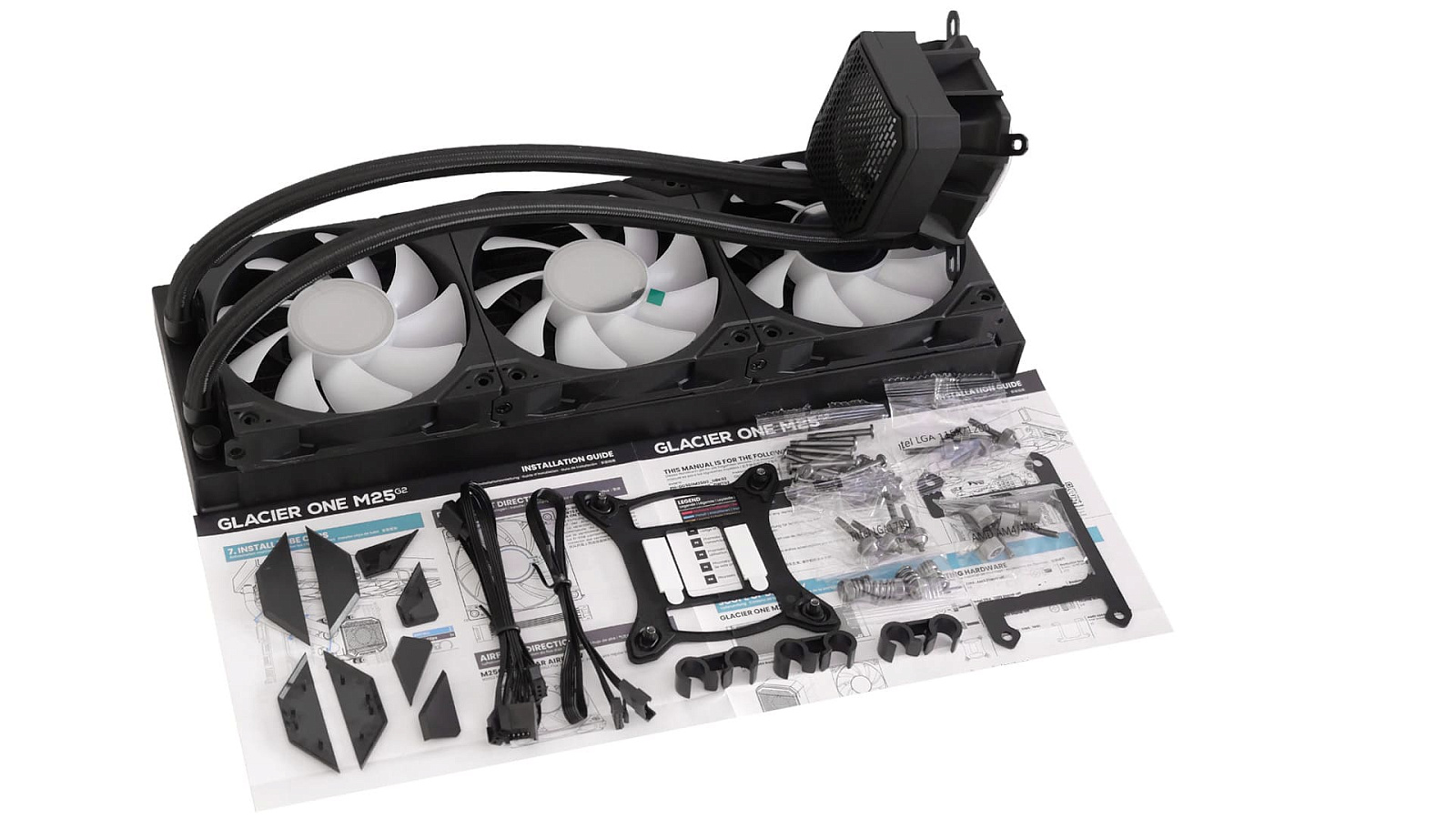

Комплектация Phanteks Glacier One 360 M25 G2:

Внешний вид и особенности конструкции

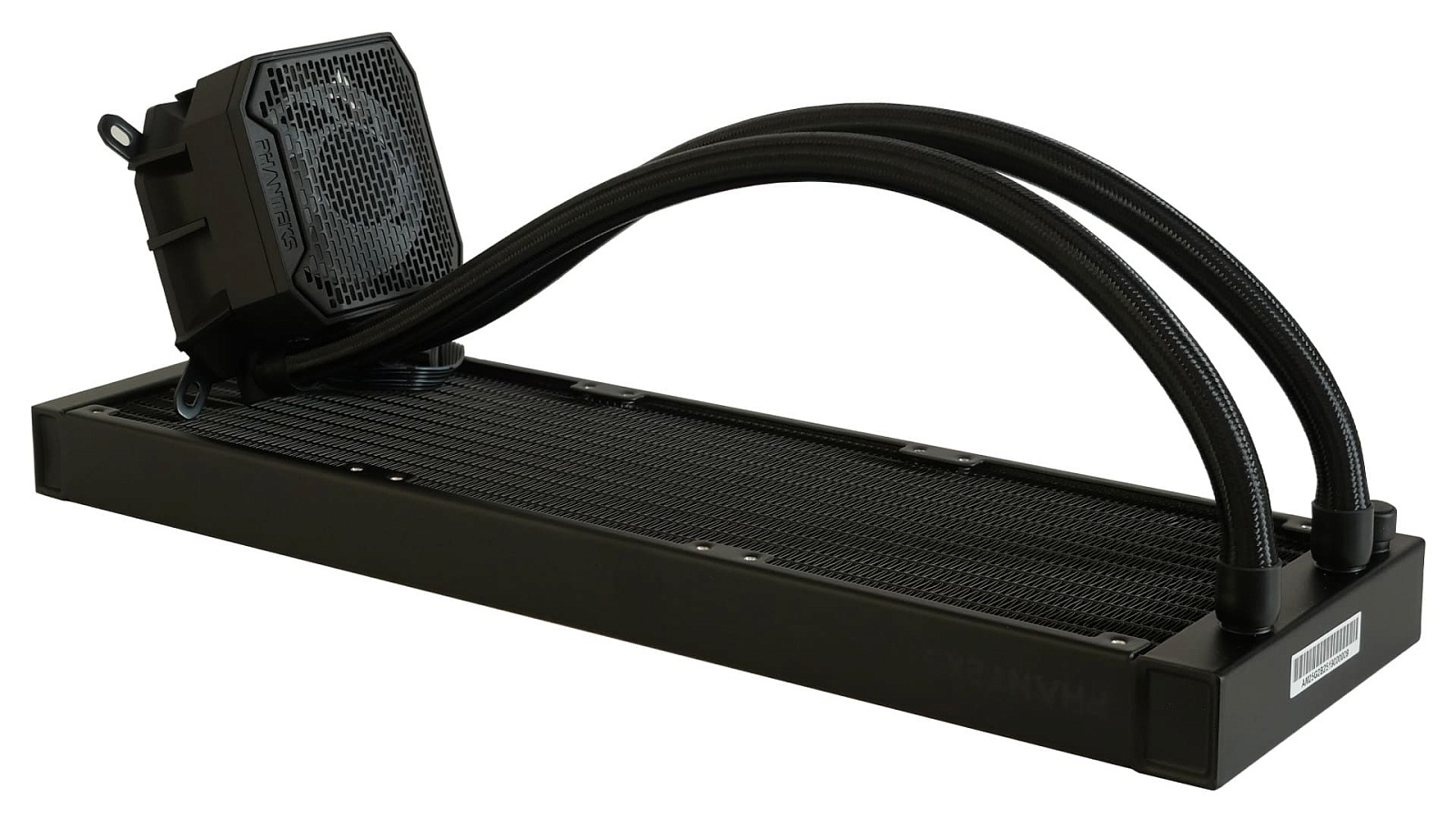

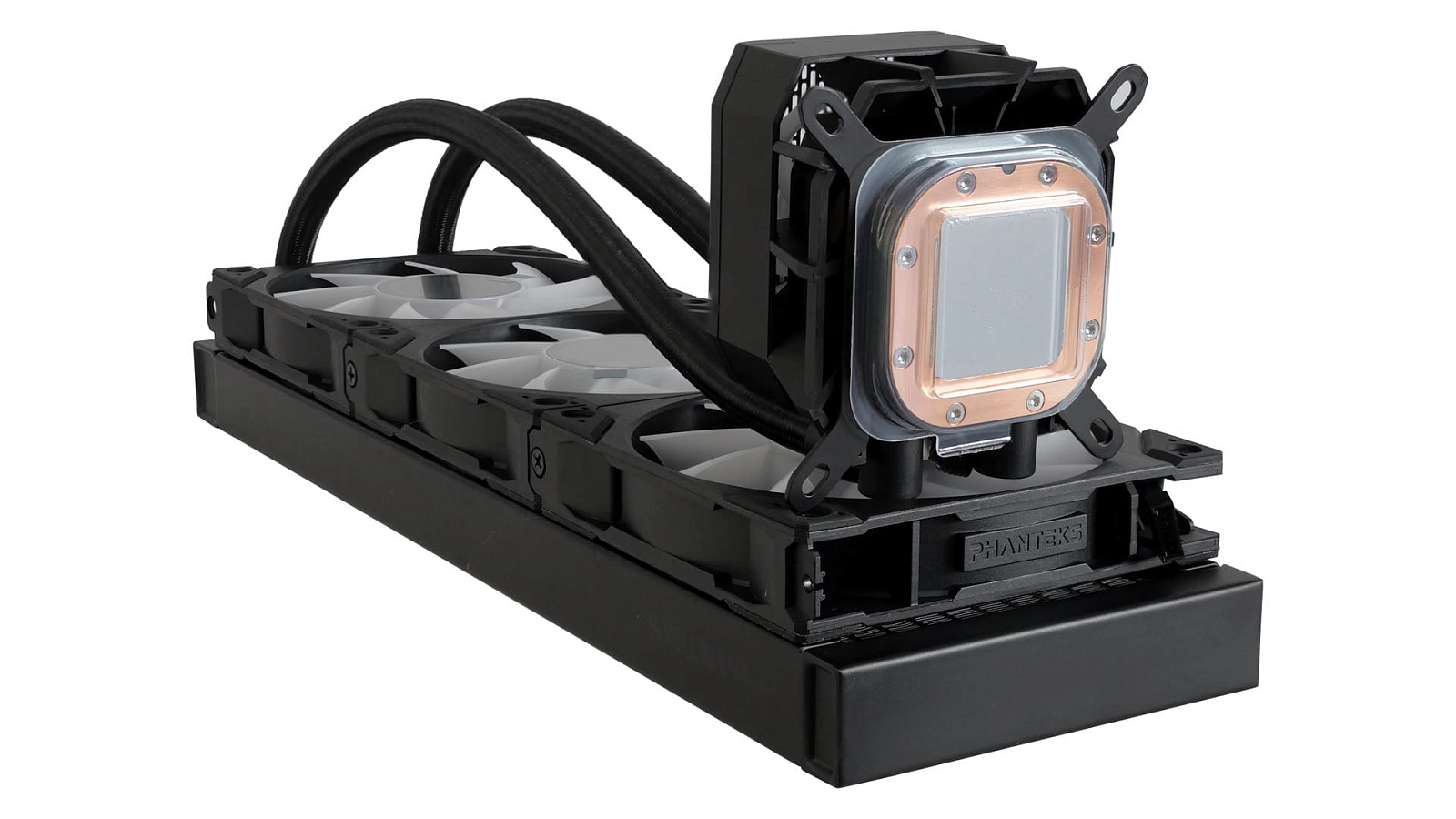

Жидкостный контур Phanteks Glacier One 360 M25 G2 в своей основе содержит радиатор формата 360 мм, соединённый гибкими трубками с водоблоком, в корпусе которого объединены: теплосъёмная пластина, насос, вентиляторный модуль и декоративная накладка. Все компоненты системы охлаждения (за исключением крыльчаток вентиляторов) выкрашены в чёрный цвет. На боковых частях отдельных компонентов сделаны аккуратные логотипы Phanteks (где выдавлены в пластике, а где нанесены краской). В целом они органично дополняют дизайн устройства.

Длина соединительных резиновых трубок жидкостного контура составляет 40 см. Они имеют наружный диаметр 12,5 мм и дополнительно защищены нейлоновой оплёткой, края которой аккуратно спрятаны в фитингах.

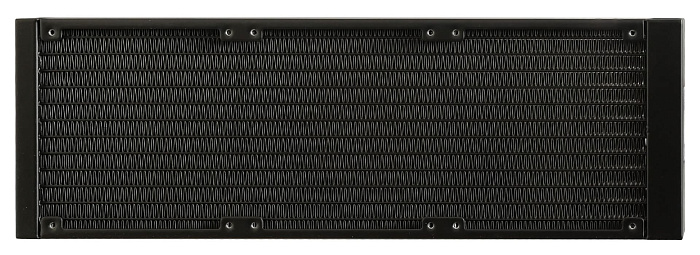

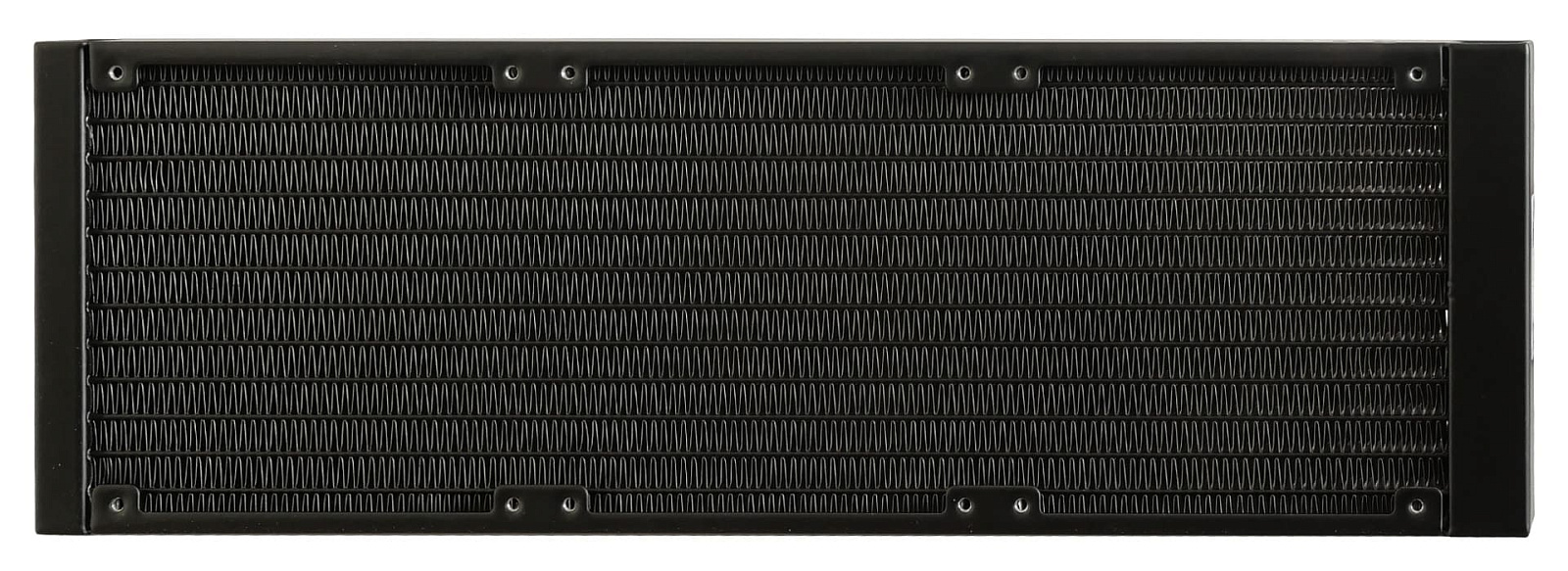

Материал, из которого сделан радиатор — крашенный в черный цвет алюминий. Рабочее тело набрано двенадцатью тонкими каналами в прочном каркасе по периметру и с заполнением межканального пространства алюминиевой гофролентой. Толщина радиатора составляет стандартные 27 мм, а длина каркаса вместе со служебными зонами — 397 мм.

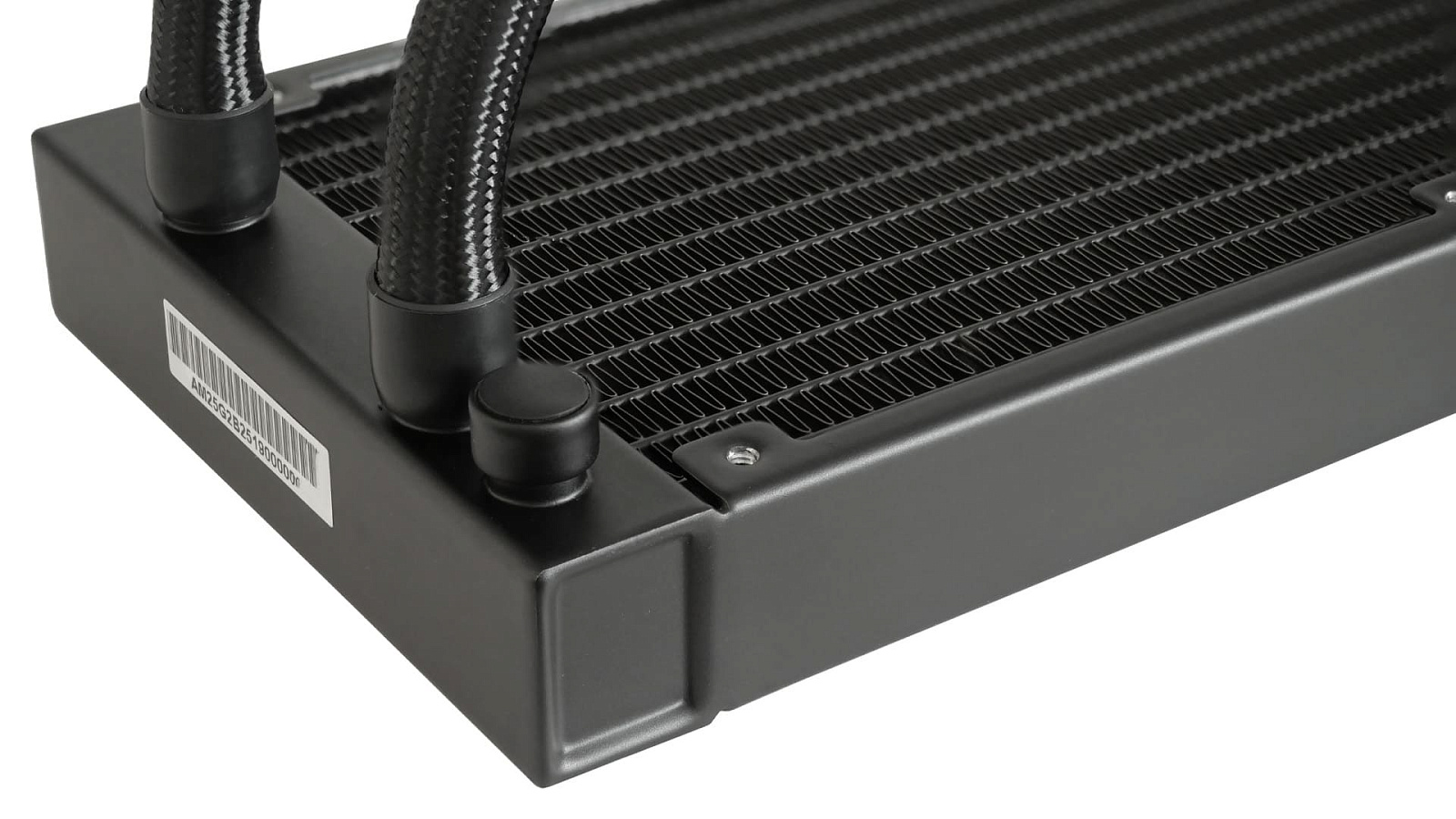

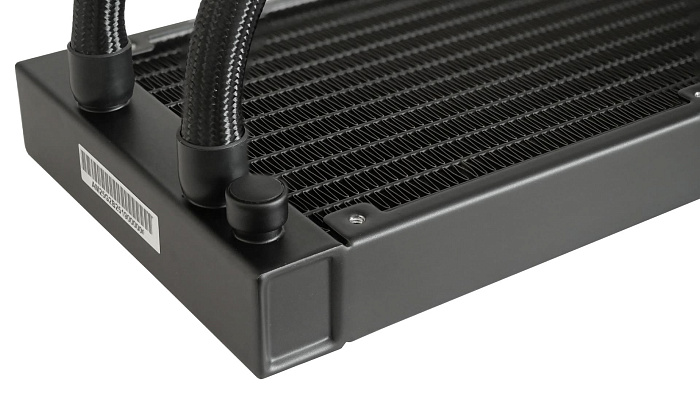

К радиатору трубки подключены через прямые неповоротные фитинги. Визуально к качеству опрессовки не придраться. Рядом с ними сделано заливное отверстие с резиновой заглушкой. Это можно отнести к плюсам системы охлаждения, так как даёт возможность обслуживать жидкостный контур, когда гарантия от производителя закончится.

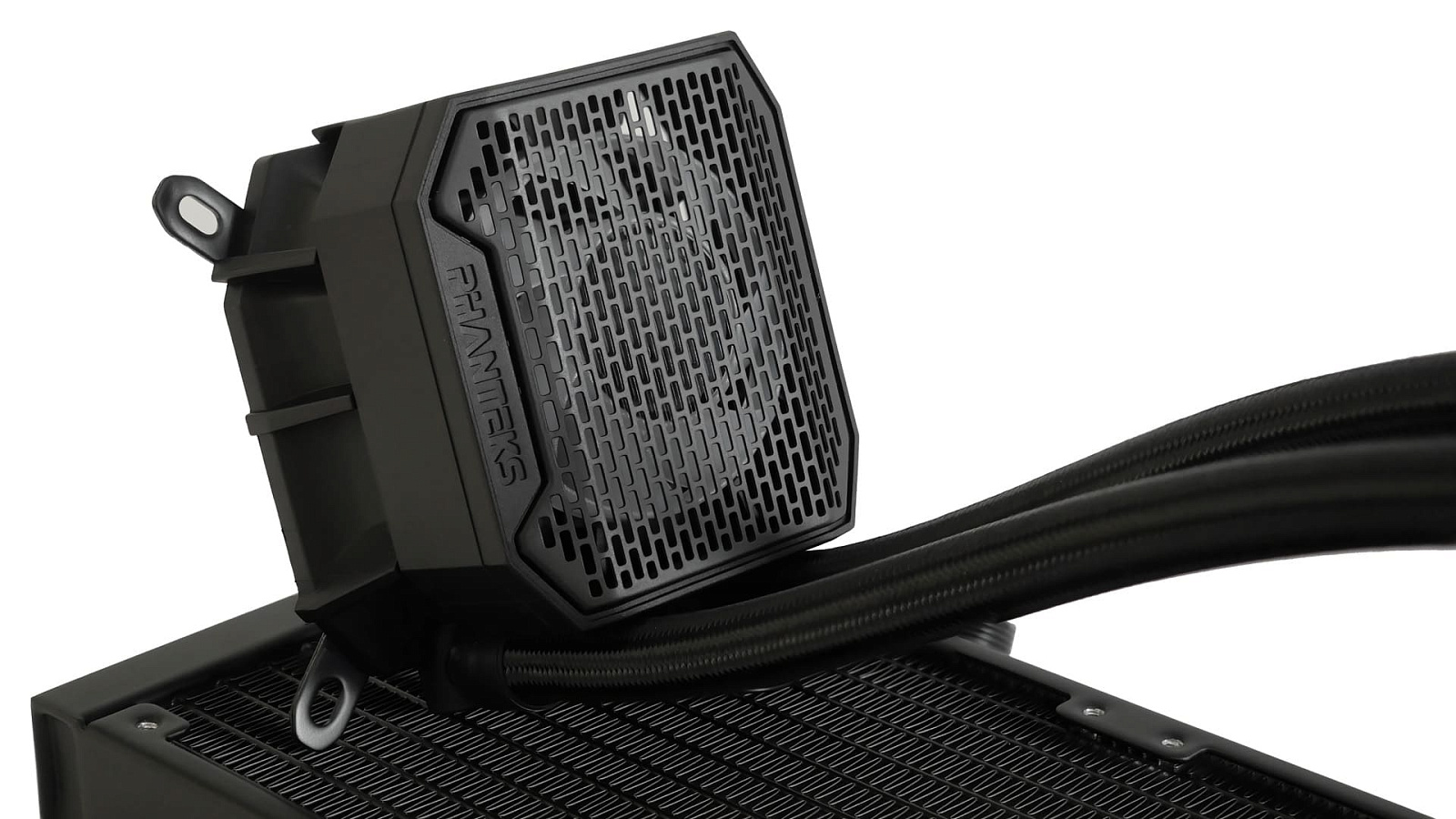

Водоблок в различных модификациях линейки Phanteks Glacier One 2025 года базируется на типизированной конструкции небольшой башенки со скошенными углами с дополнительным вентилятором охлаждения. Меняется только внешний вид и форма декоративной накладки над вентилятором. Конкретно у Phanteks Glacier One 360 M25 G2 она выглядит как фигурная сеточка, через которую проглядывается подсвечиваемая крыльчатка вентилятора во время работы. В целом смотрится отлично даже без включенной подсветки, поэтому хорошо впишется в дизайн ПК как с ARGB-компонентами, так и без.

Подключение питания помпы осуществляется стандартным коннектором 3-pin, а вентилятора и его подсветки - с помощью проприетарного LINQ6.

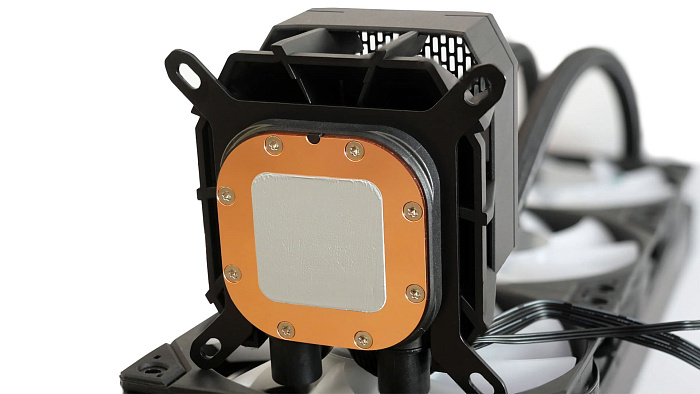

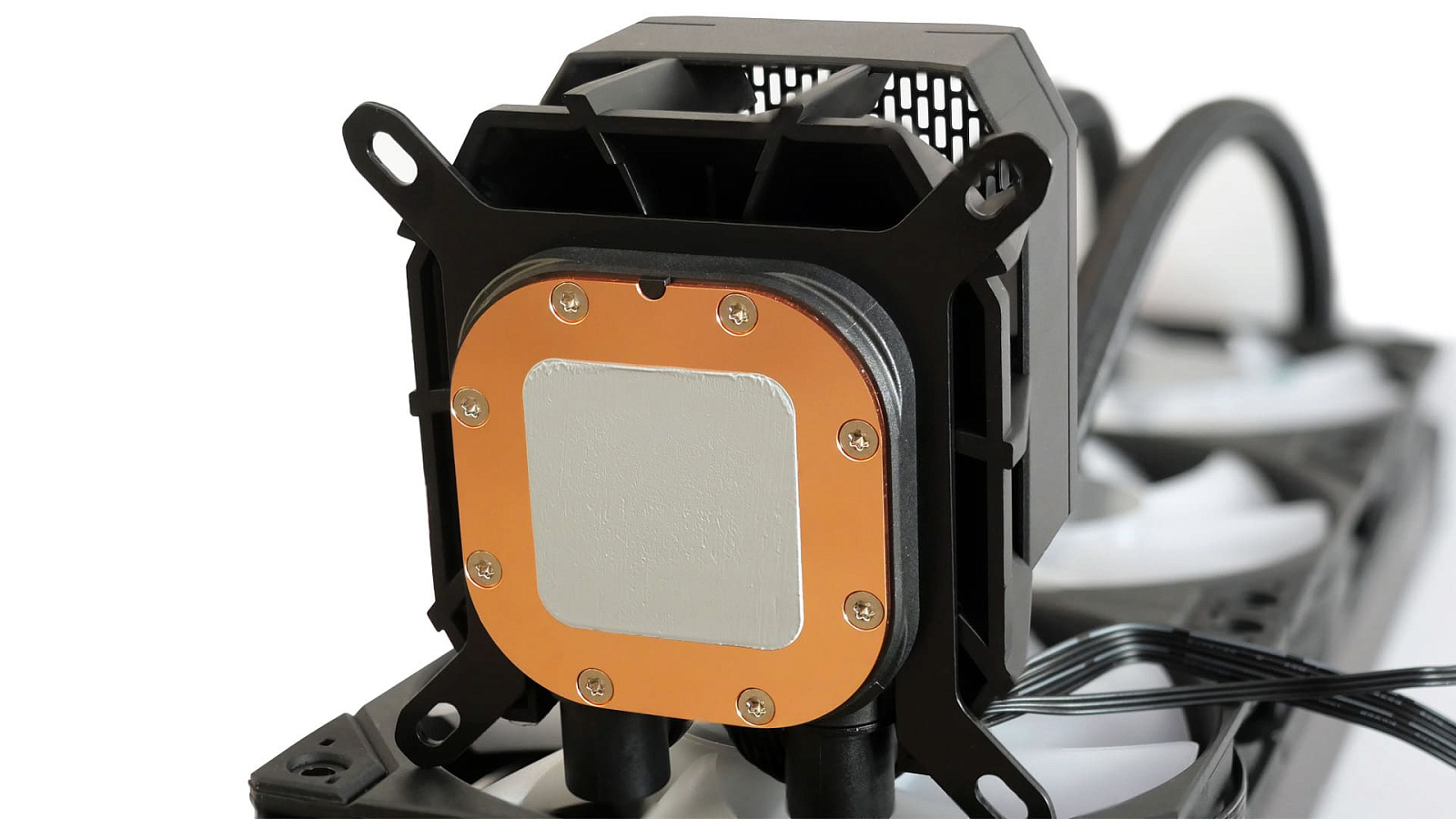

В основании водоблока применена медная теплосъёмная пластина. На неё в заводских условиях тонким слоем уже нанесен пластичный термоинтерфейс, поэтому на время транспортировки установлена быстросъёмная пластиковая защита.

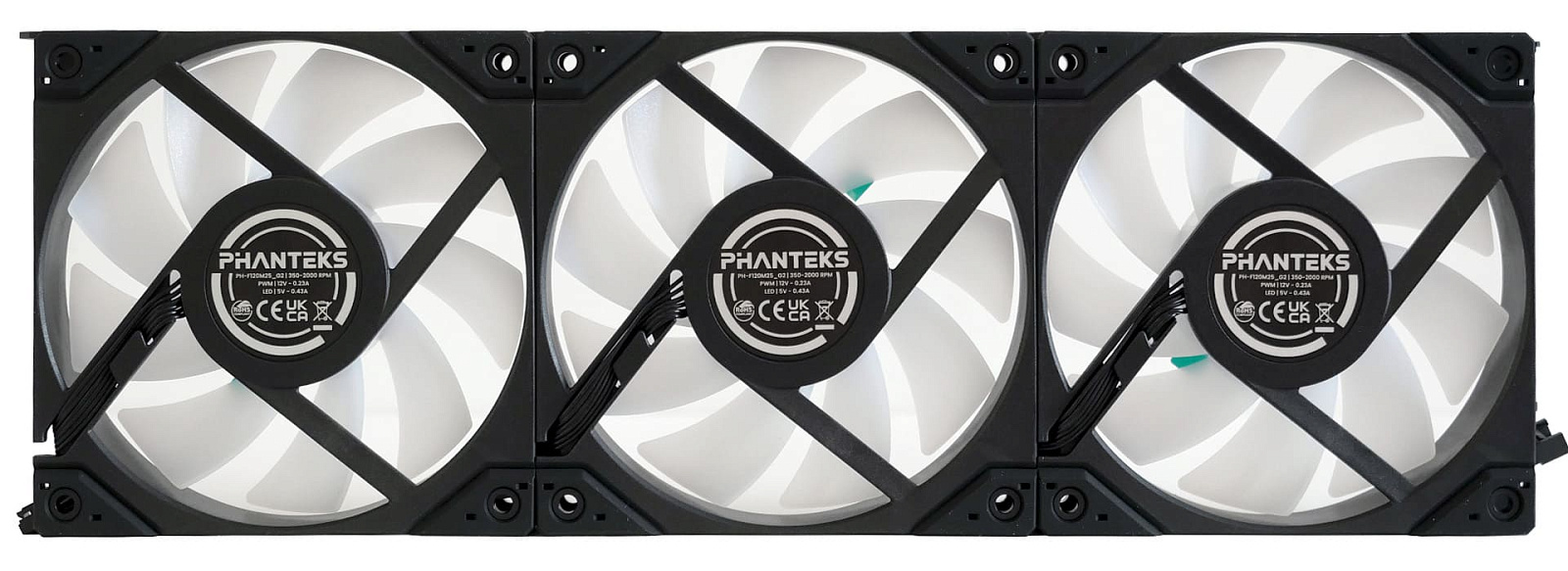

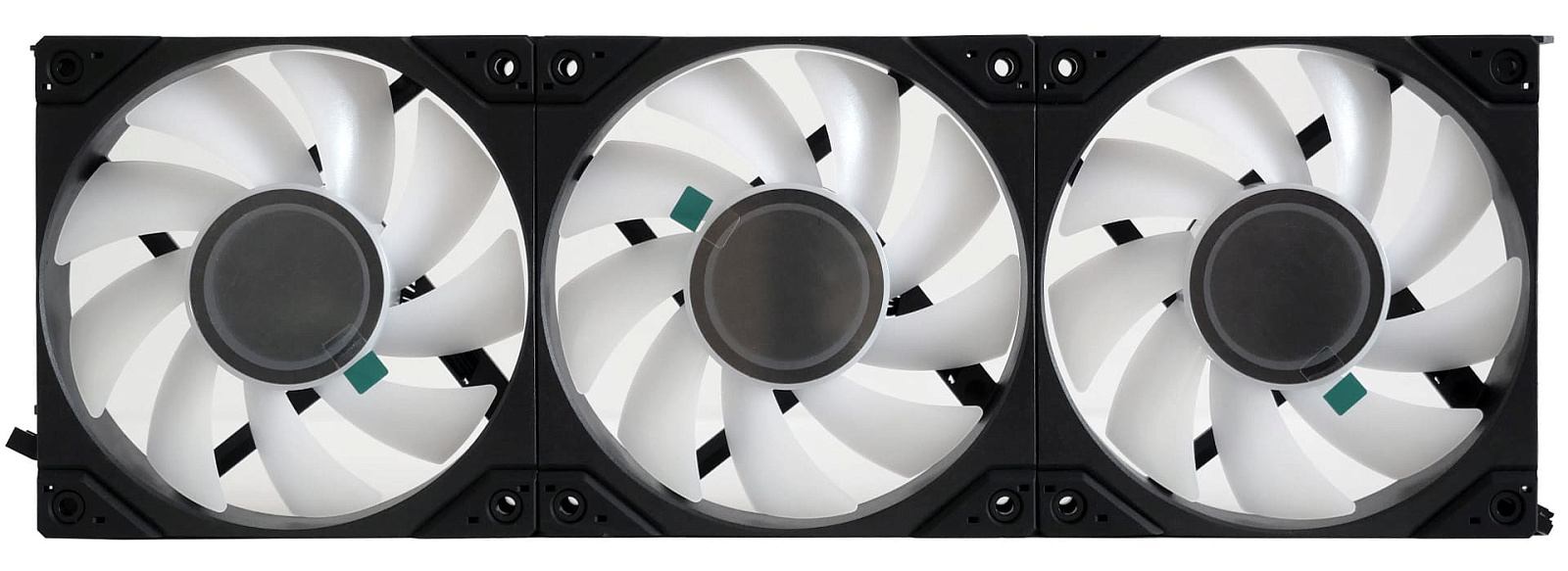

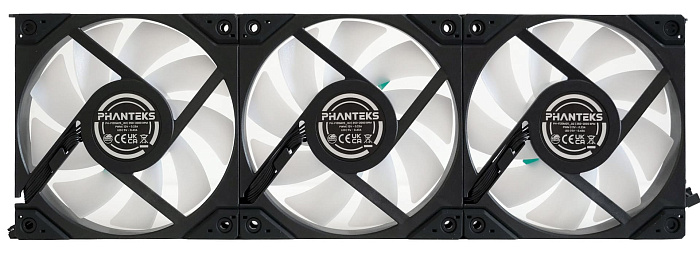

В комплекте к радиатору прилагаются три вентилятора Phanteks Performance M25 Gen2 D-RGB Fans типоразмера 120 мм. Однако у них небольшая особенность —увеличенная толщина каркаса, которая составляет 30 мм. Это важно учесть при планировании размещения в корпусе ПК, так как стандартные вентиляторы на 5 мм тоньше.

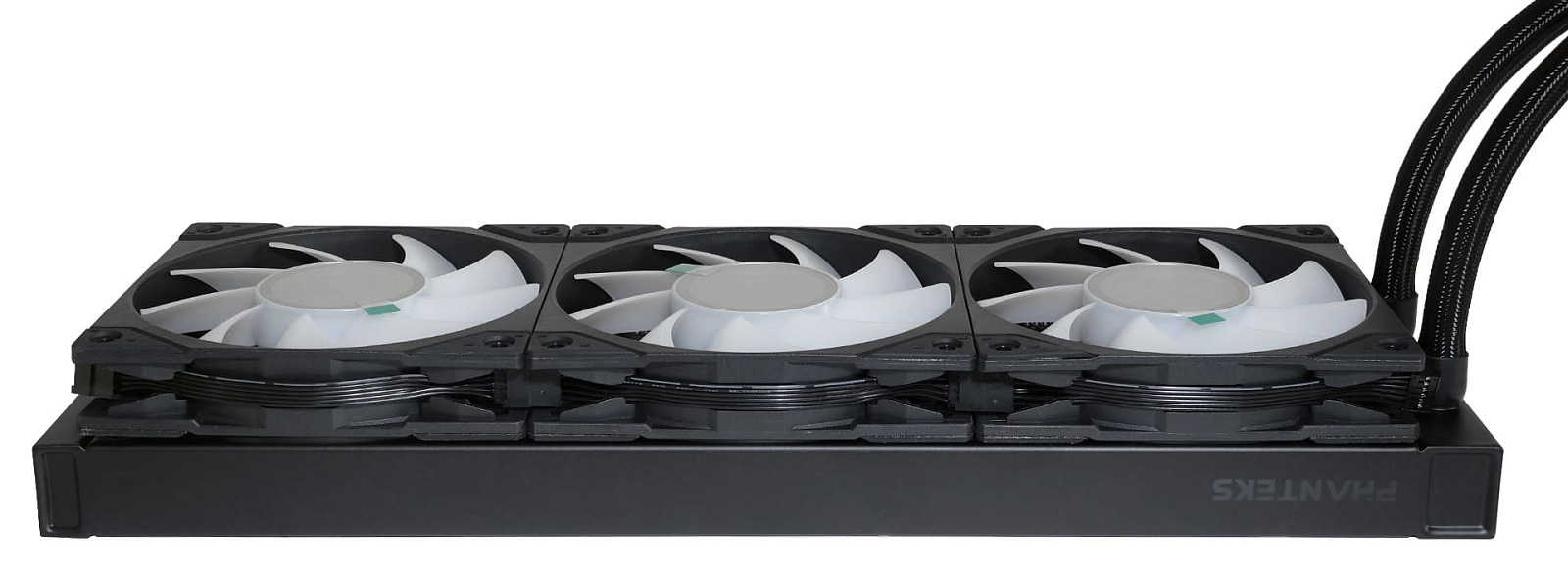

Суммарная высота радиатора с вентиляторами составляет 55 мм. Кабели для питания моторов и подсветки вентиляторов аккуратно выведены по бокам их каркасов и сделаны такой длины, чтобы хватило для включения по цепочке без запаса и излишков. Получается аккуратное соединение с единственным недостатком — применением нераспространенного шестиконтактного коннектора. Поэтому в комплекте идёт специальный кабель для перехода с этого типа коннектора на применяемые на материнских платах типовые 4-pin PWM для питания моторов вентиляторов и 3-pin ARGB для питания и синхронизации подсветки.

Пример установки на сокет LGA 1700

В рамках подготовки обзора Phanteks Glacier One 360 M25 G2 была установлена для тестирования в самосборный стенд с процессором Intel Core i5-13600K, поэтому крепления для водоблока собирались под сокет LGA 1700, с процессорами под который СЖО полностью совместима. Потребовавшиеся компоненты их комплектации устройства: универсальный пластиковый бэкплейт, четыре фигурные винтовые подставки с двусторонней резьбой и четыре подпружиненные металлические гайки для водоблока. Также для установки в корпусе ПК пригодятся удлинённые винты крепления вентиляторов на радиаторе и короткие винты для подвеса самого радиатора, а также тройка пластиковых клипс для более аккуратной укладки соединительных трубок.

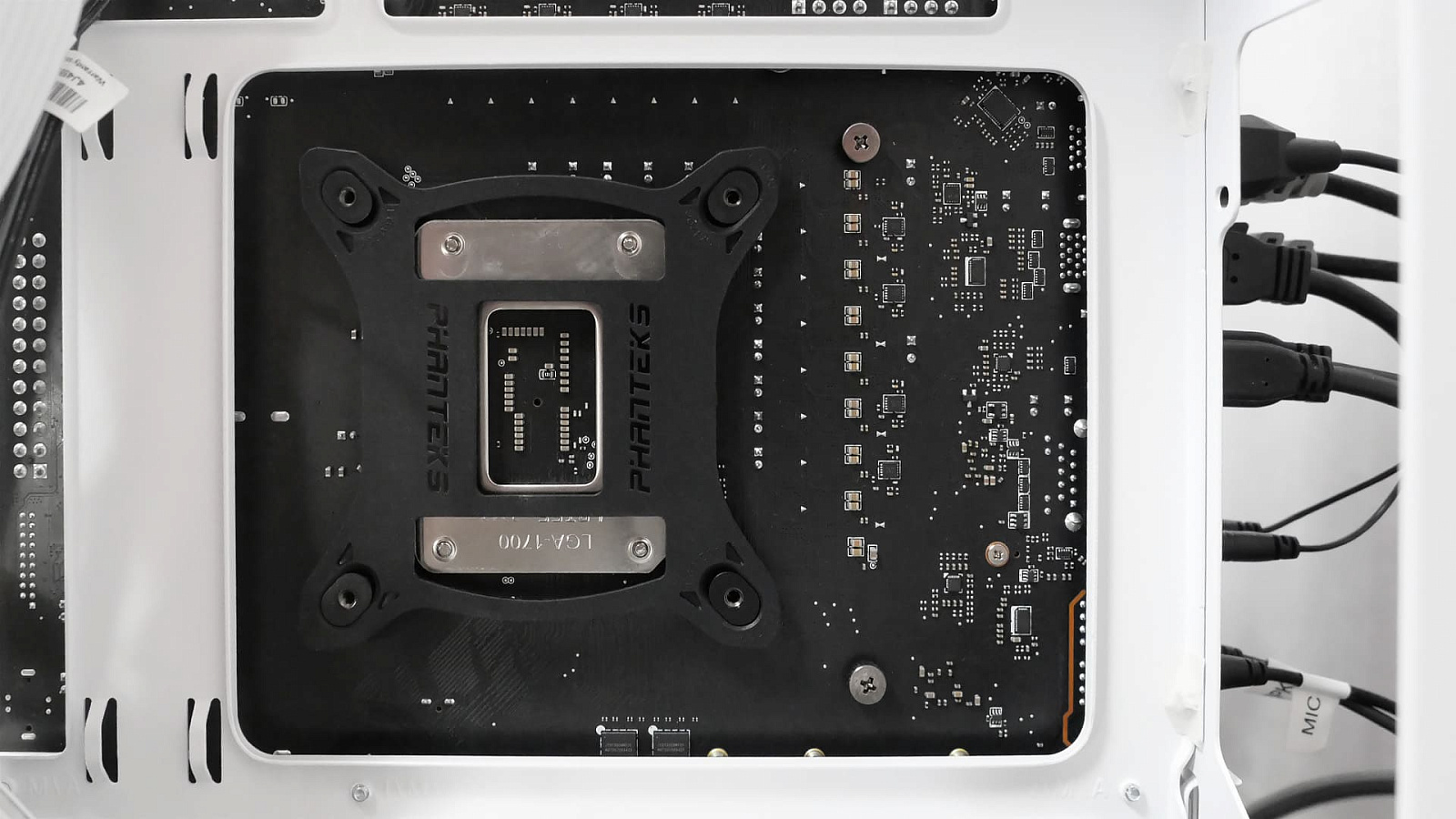

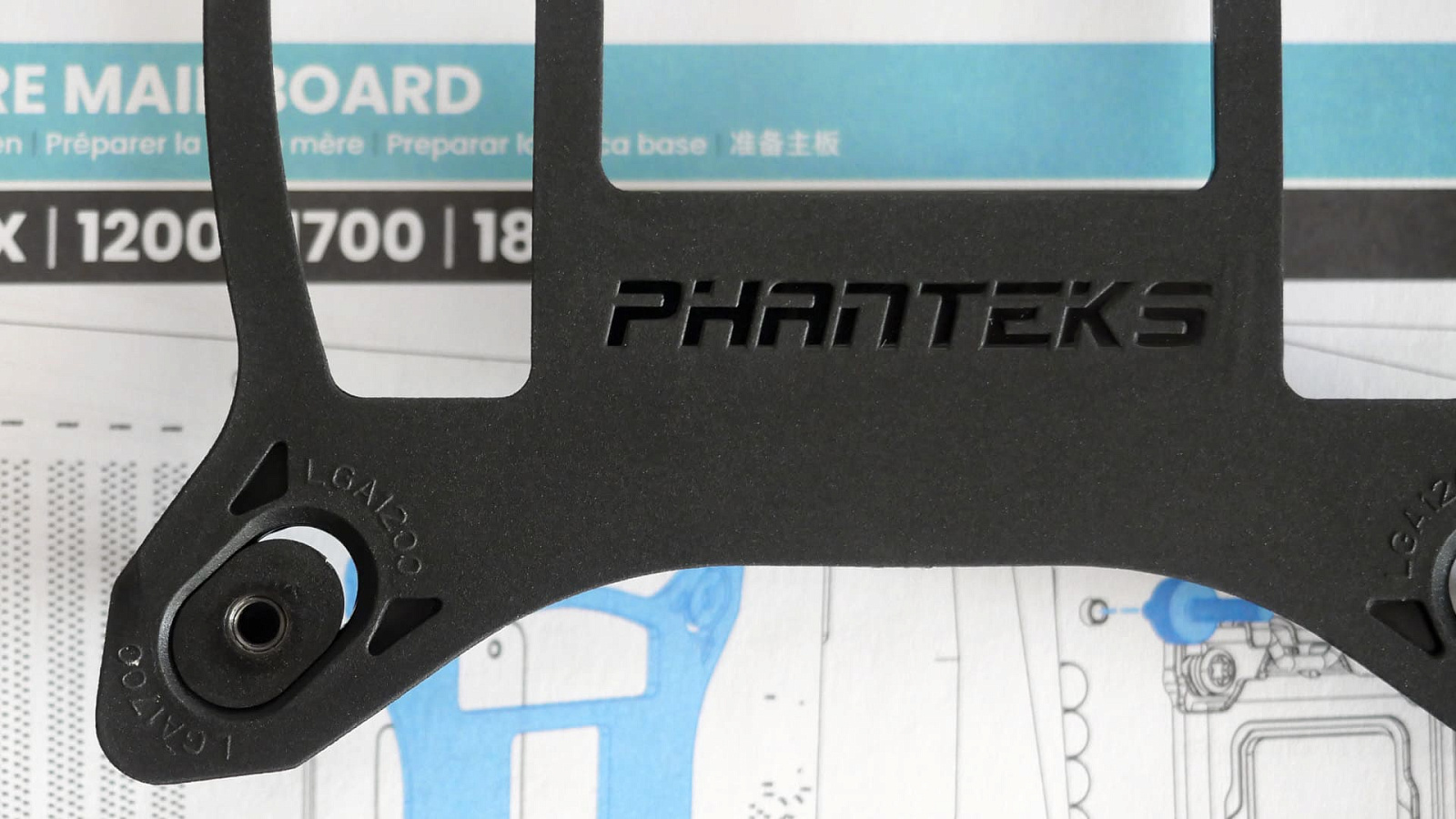

На бэкплейте для сокетов Intel в процессе подготовки потребовалось лишь передвинуть ответную часть для винтов в положение, соответствующее сокету LGA 1700. Нужная позиция отмечена выплавленой в пластике надписью.

Благодаря двум полоскам двустороннего скотча с внутренней стороны бэкплейта его легко установить на место даже на весу, когда материнская плата уже вертикально прикреплена в корпусе ПК. Благо, что в современных корпусах производители предусматривают крупные окна для доступа к тыльной стороне материнской платы в районе сокета центрального процессора.

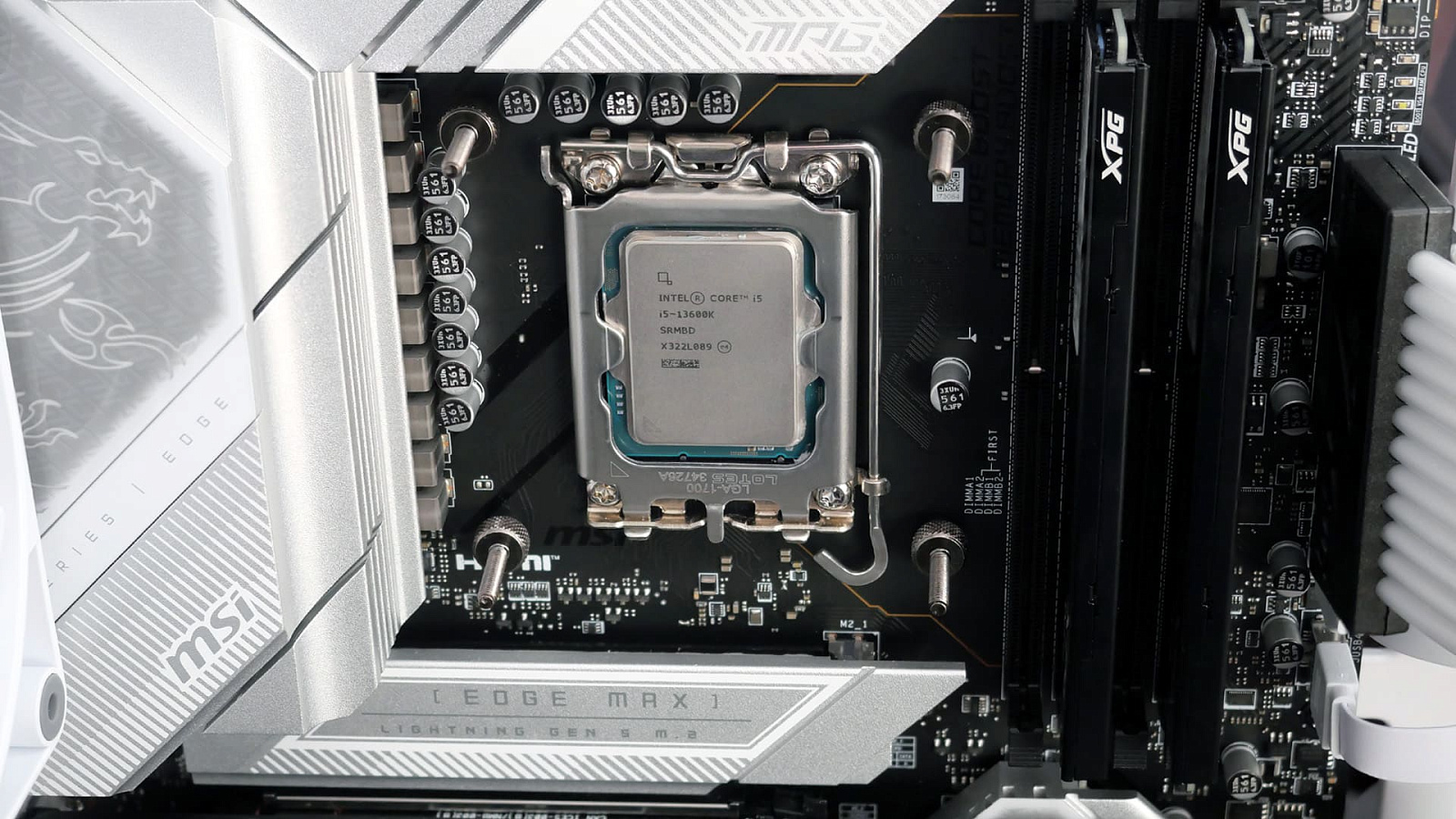

В лучи бэкплейта через стандартные отверстия на материнской плате вкручиваются комплектные двусторонние винтовые подставки. Всё в соответствии с понятными рисунками из подробной инструкции.

На них с помощью подпружиненных гаек прикручивается водоблок, на котором из коробки уже вставлена универсальная четырёхлучевая пластина под сокеты Intel. В случае с установкой на сокеты AMD её необходимо снять и заменить на другую из комплекта. Чтобы выполнить данный шаг потребуется с водоблока снять декоративную накладку.

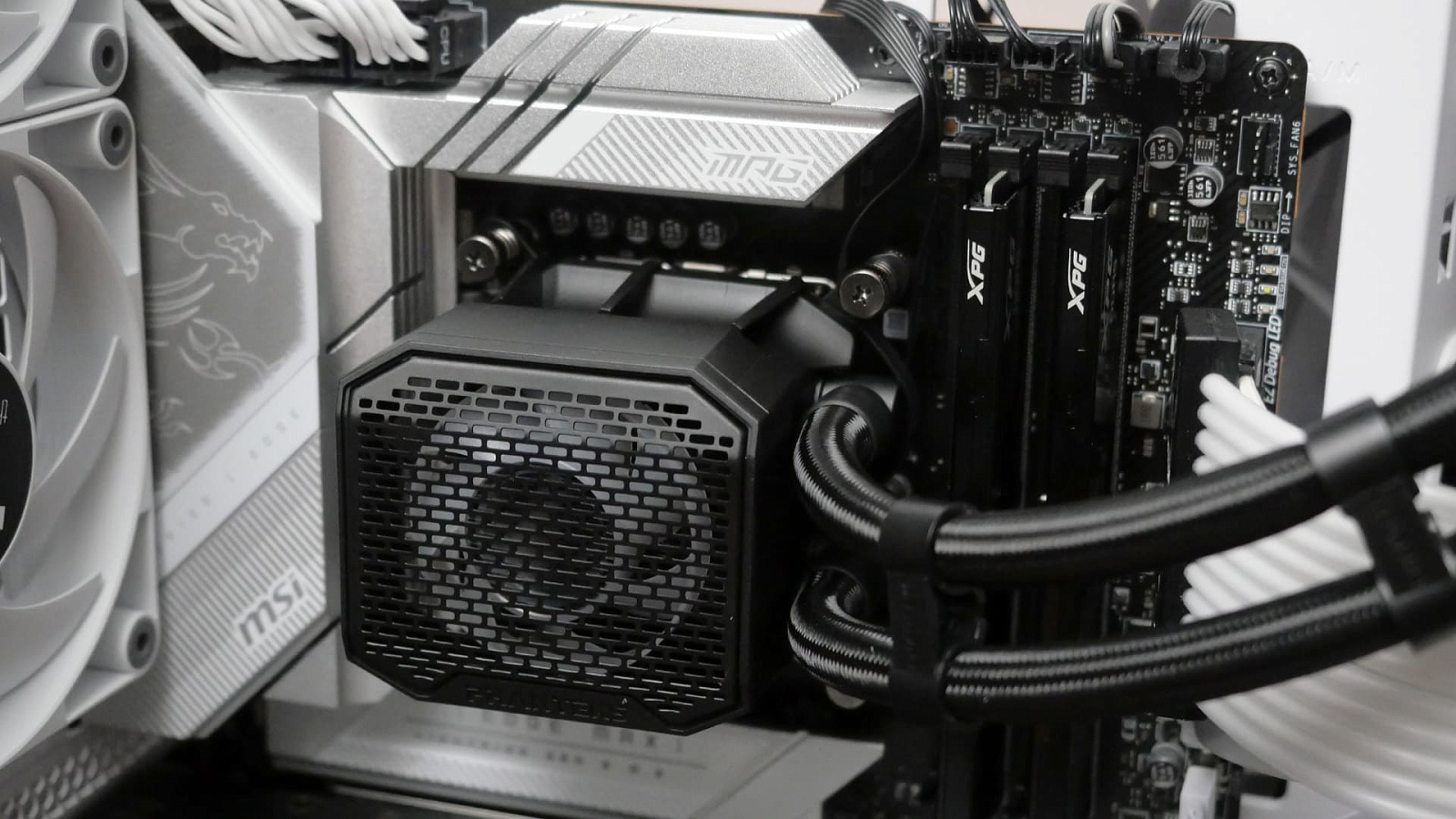

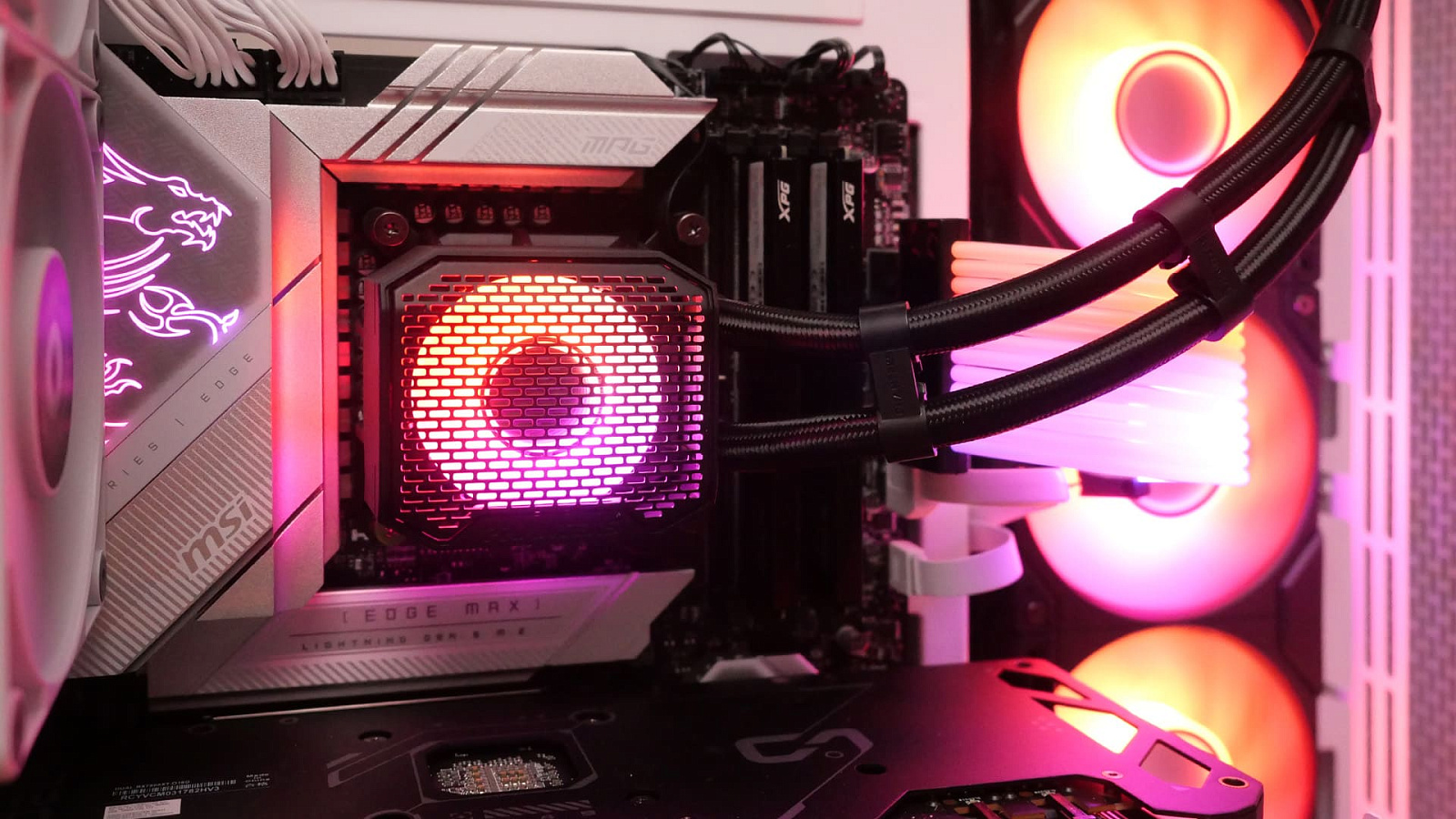

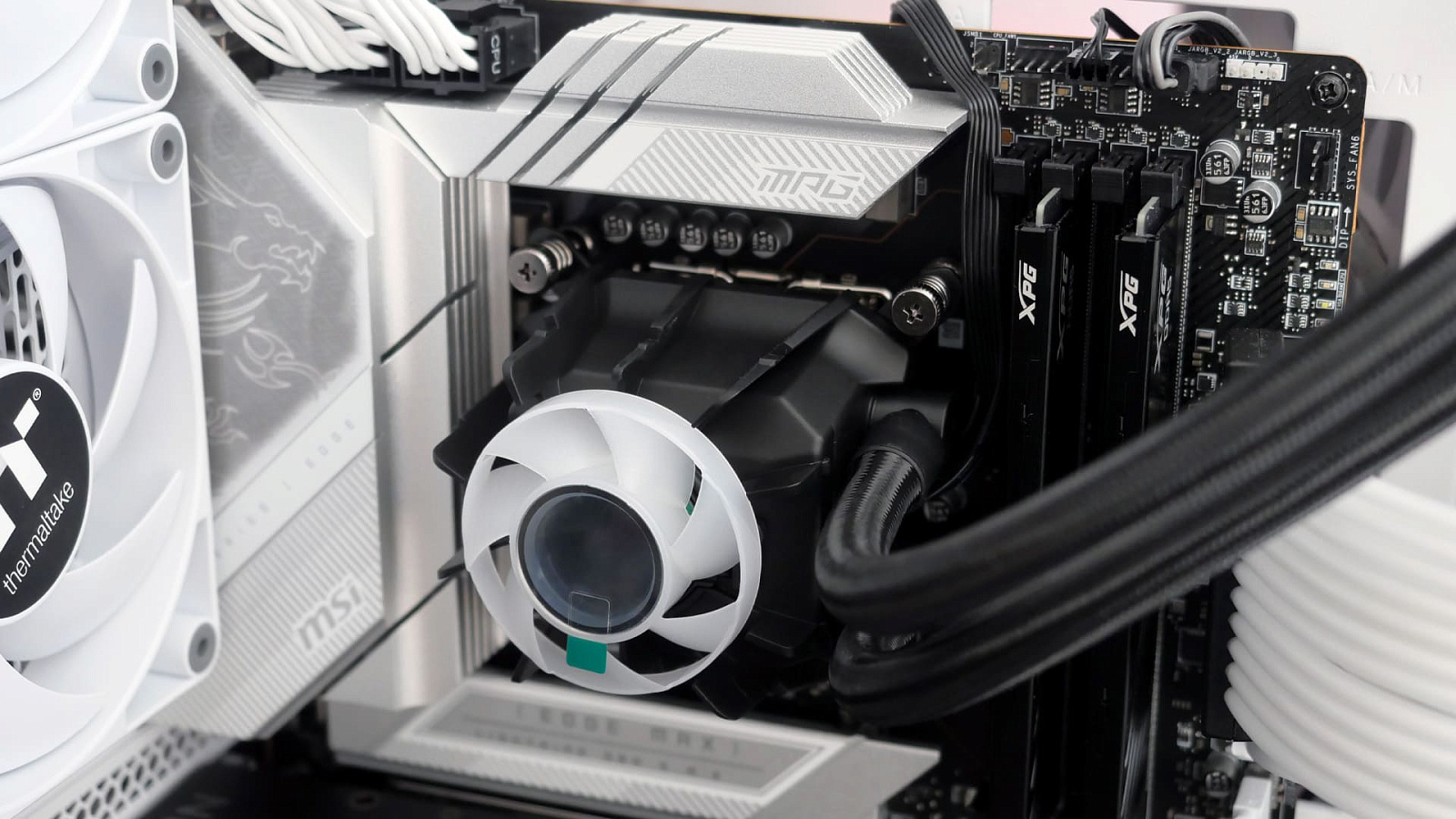

После фиксации водоблока на месте накладка лёгким движением надевается сверху.

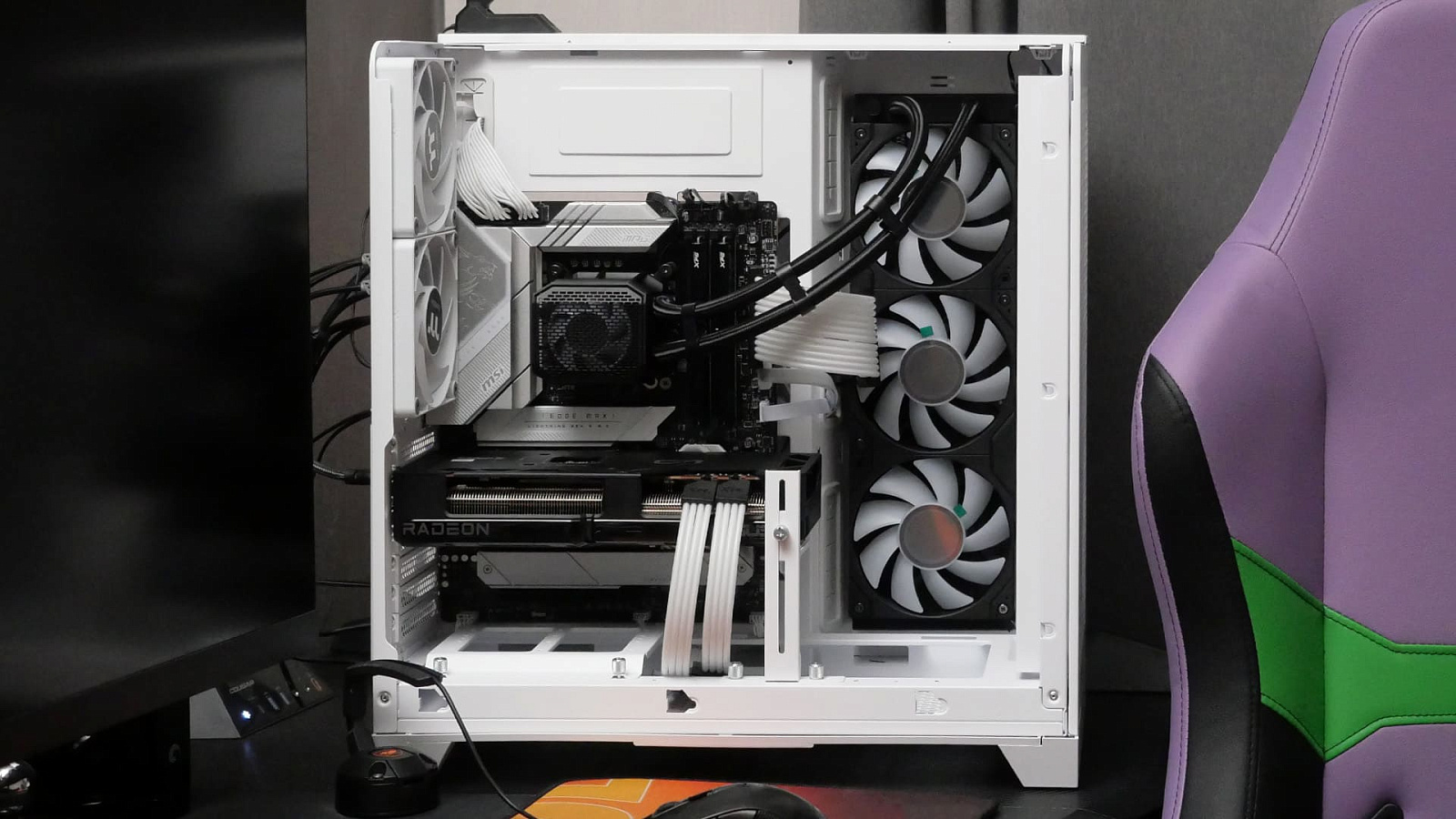

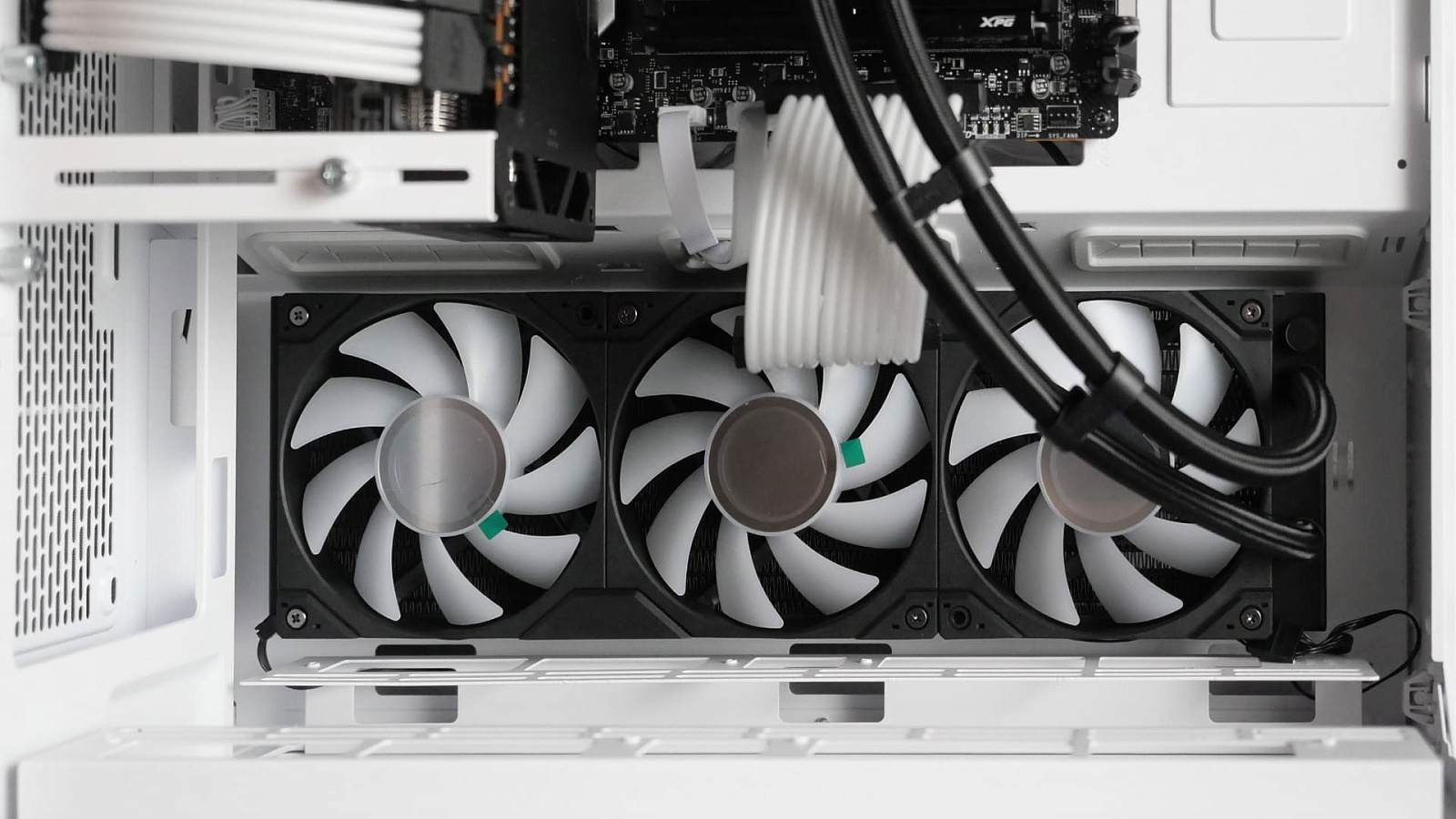

Благодаря умеренной (для трёхвентиляторных систем) длине радиатора, его крепление в корпусе, изначально спроектированном под 360-мм AIO-СЖО, не составит проблем. Единственное, что может привести к неким коллизиям в маленьких корпусах — увеличенная на 3 мм относительно общепринятого стандарта высота "бутерброда" радиатора с вентиляторами. В Thermaltake View 390 Air Snow всё вместилось как надо.

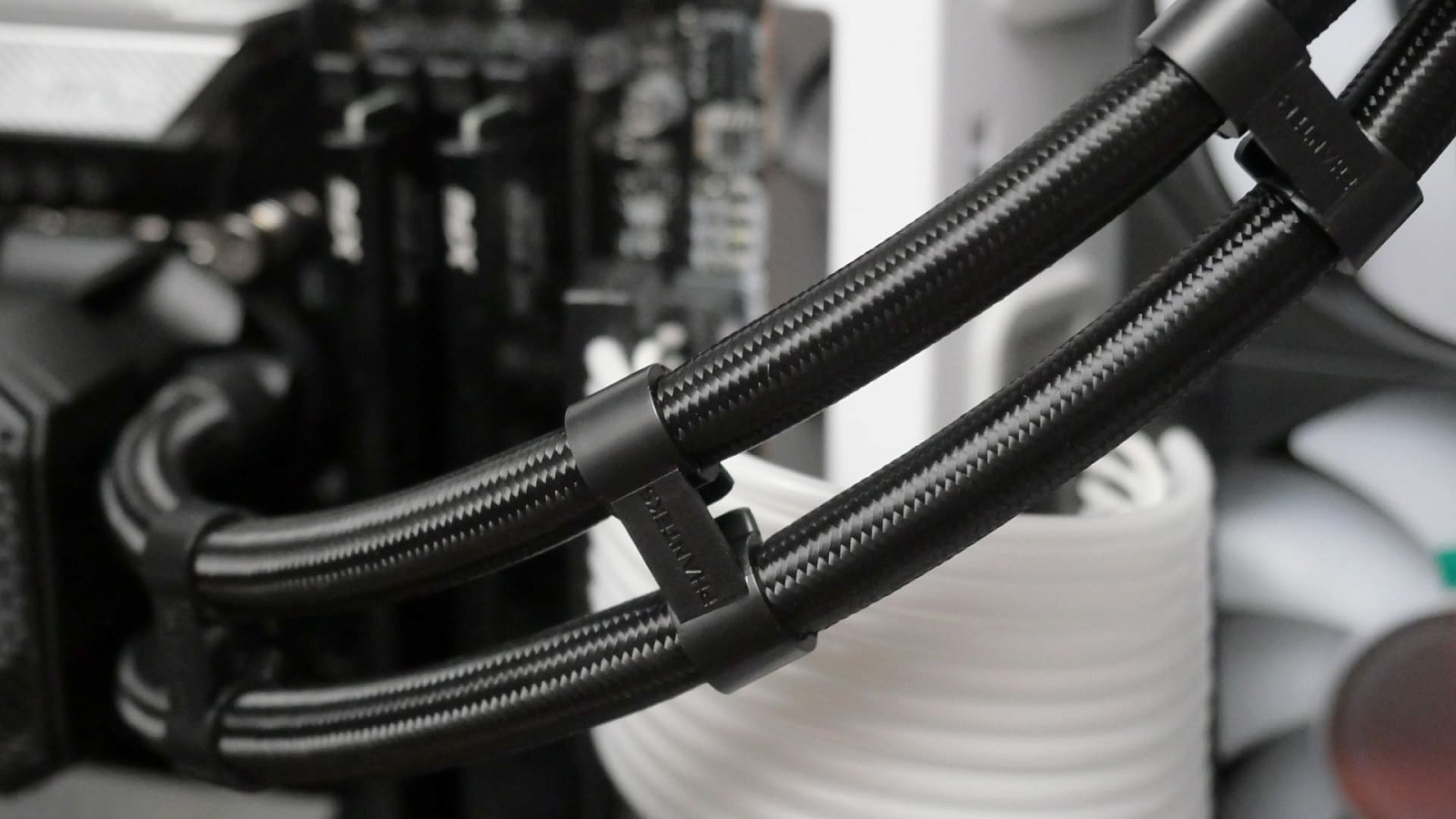

Удобно, что производитель вложил три брендированные пластиковые клипсы чёрного цвета. За счёт соединения ими гибких трубок в нескольких местах получается более аккуратный вид системы после сборки.

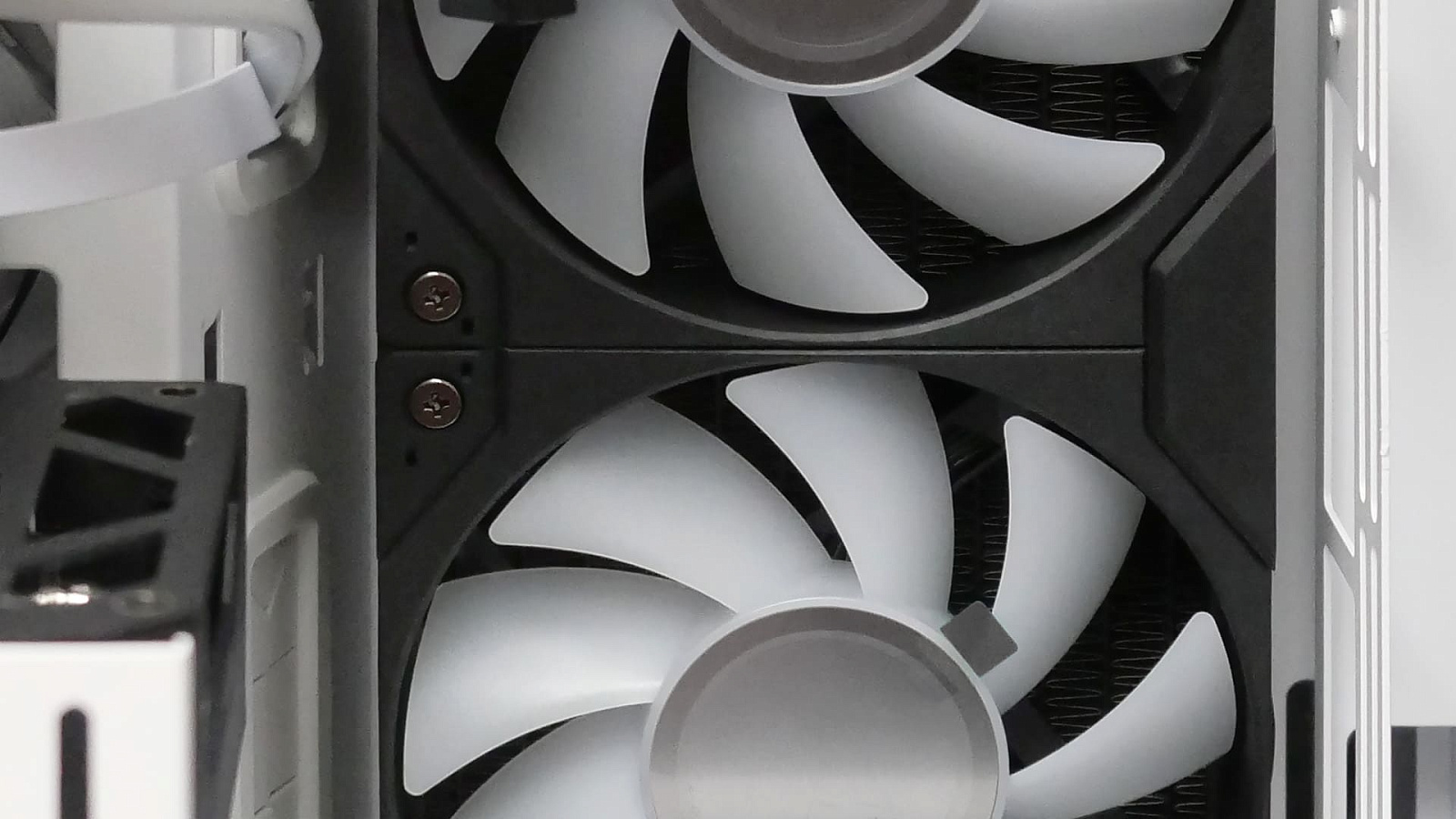

Эстетики добавляют и декоративные накладки, скрывающие крепёжные винты вентиляторов. Они вставляются в специальные прорези в резиновых вставках и удерживаются силой трения.

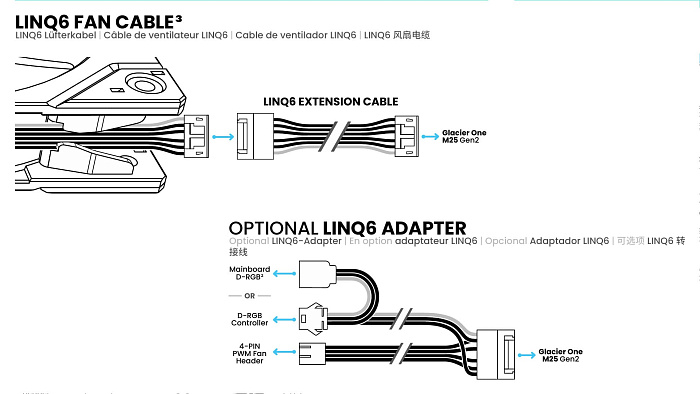

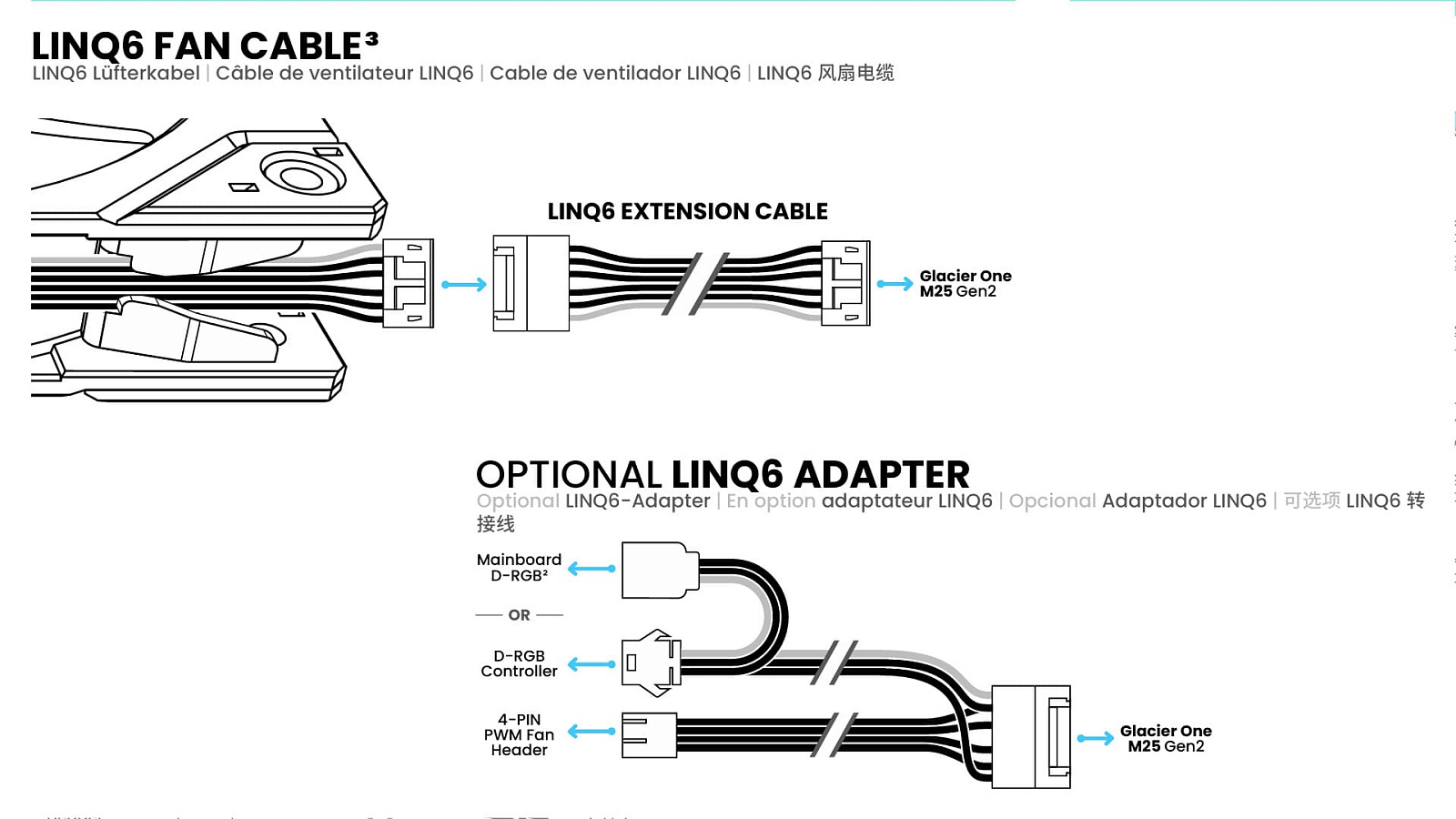

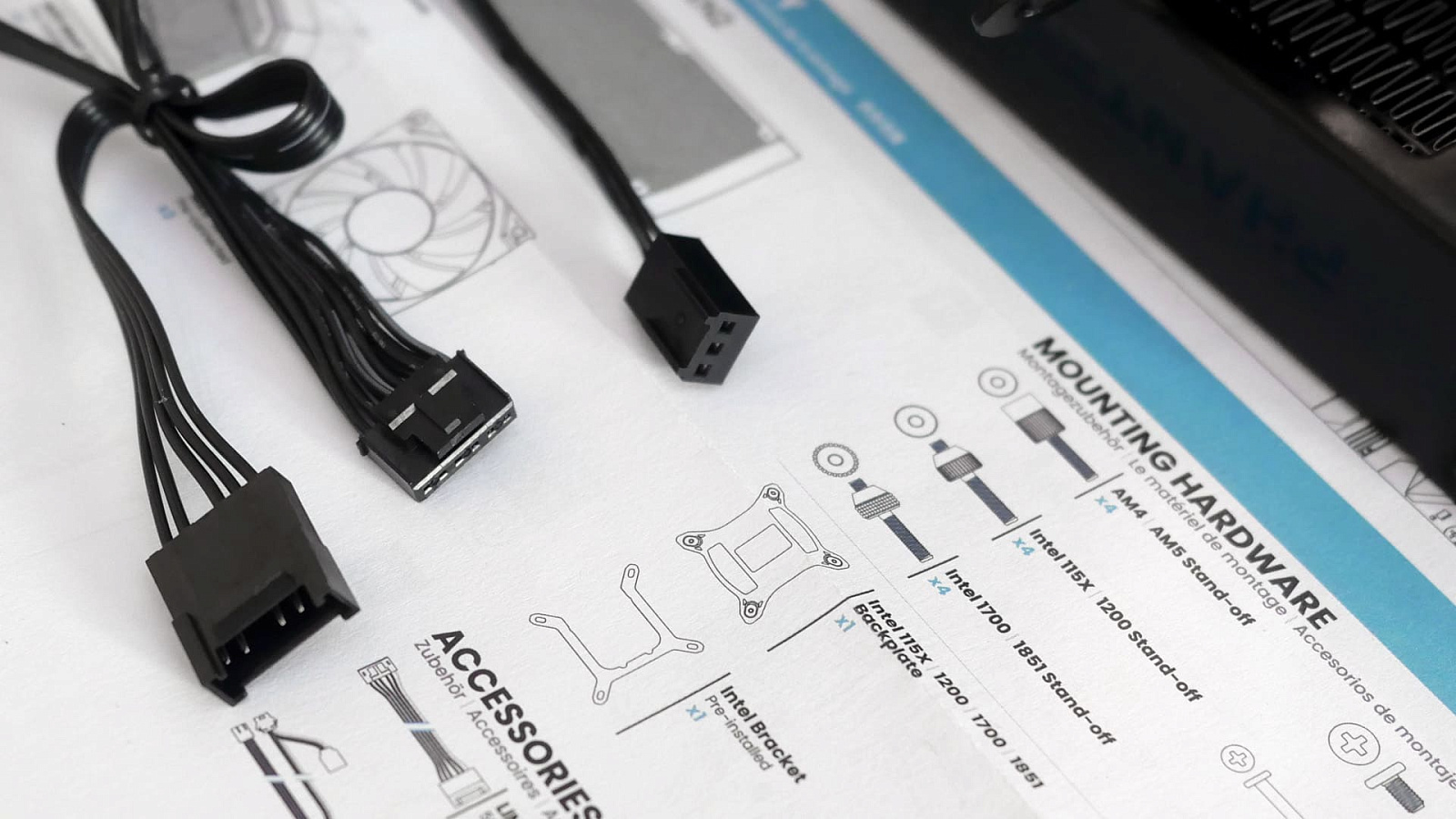

Финальное подключение проводов помпы и вентиляторов с помощью комплектных кабелей важно выполнить в соответствии с инструкцией. Там не в чем запутаться, ведь всё показано на одной из страниц.

Подсветка

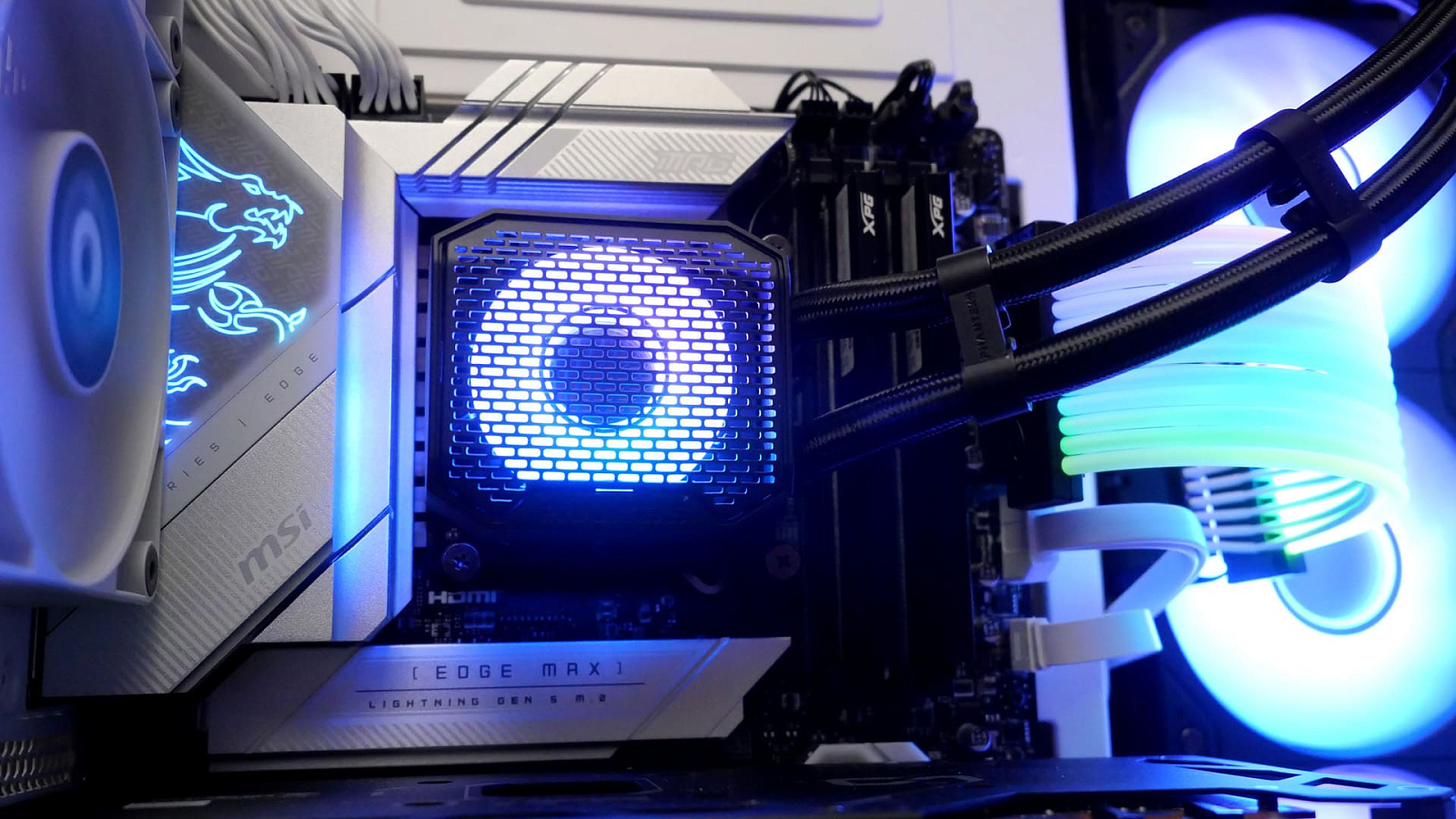

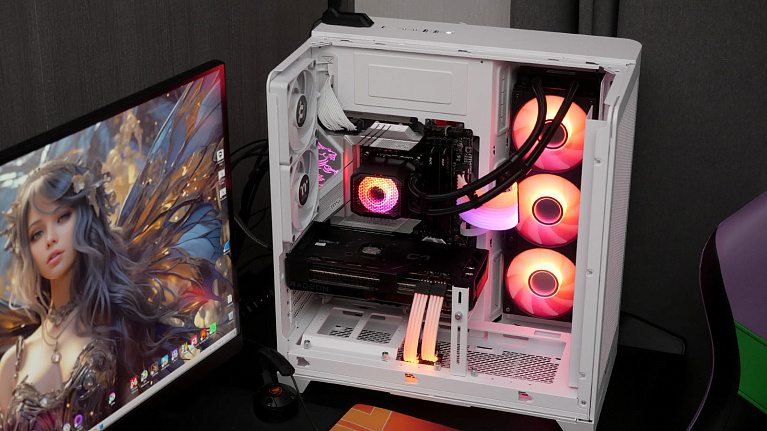

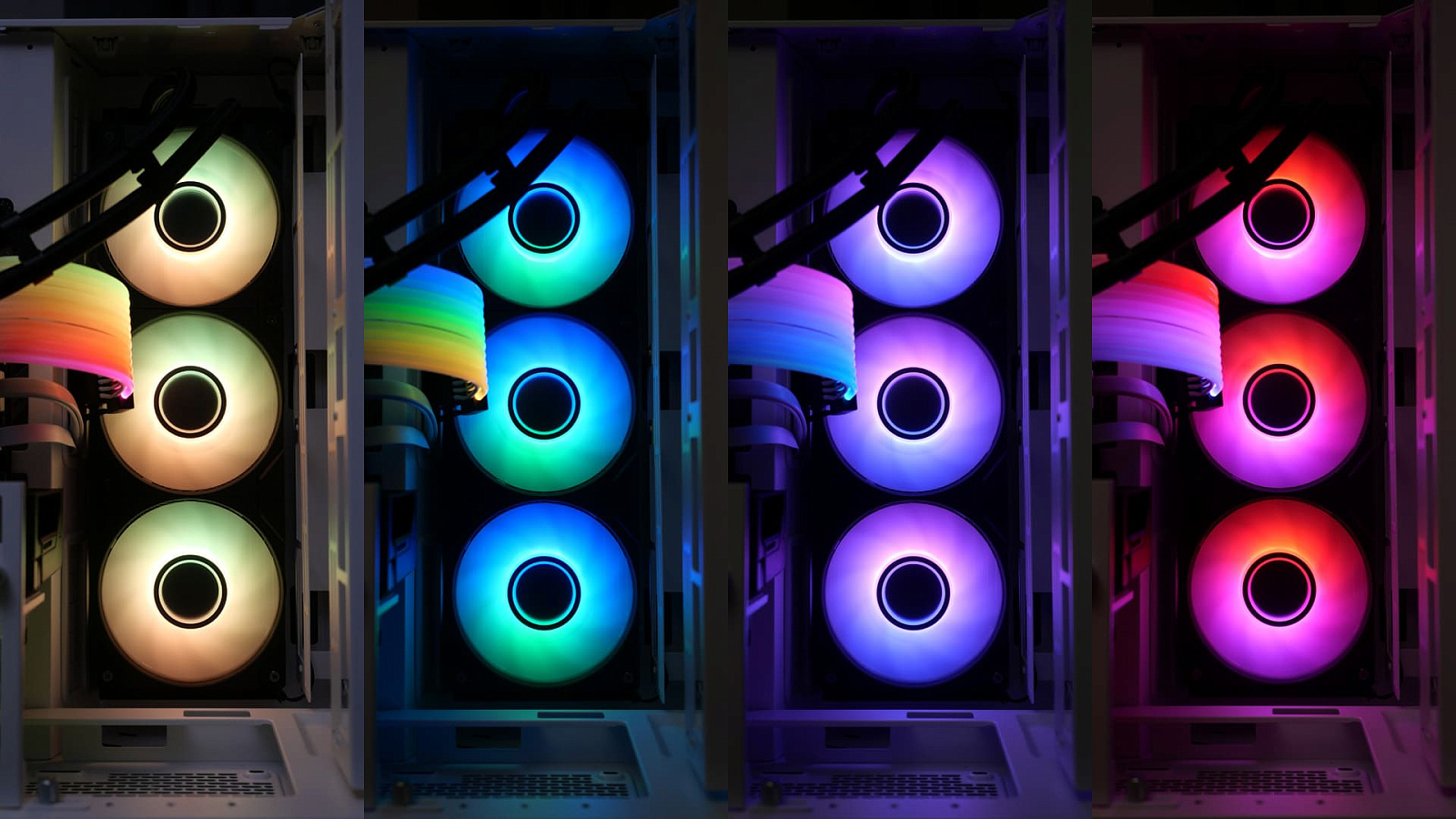

Phanteks Glacier One 360 M25 G2 подсвечивается в двух зонах: первая — крыльчатка небольшого вентилятора на водоблоке, вторая — крыльчатка вентиляторов радиатора. Причём у обеих кроме плавного перехода цветов на лопастях дополнительно сделан эффект бесконечного зеркального тоннеля в центральной части, накрывающей моторы.

Выглядит всё в совокупности достаточно эффектно, особенно в тёмной обстановке с минимумом внешнего освещения. При этом запас яркости хороший и даже днём при ярком солнечном свете подсветка не теряется.

Встроенного или приложенного в комплект контроллера ARGB нет, поэтому цвета и эффекты подсветки управляются через программное обеспечение от материнской платы или за счет опционально приобретаемого внешнего контроллера.

Тестирование

Проверка возможностей Phanteks Glacier One 360 M25 G2 в реальных условиях выполнялась на самосборном ПК c конфигурацией, приведенной в таблице ниже. Температура компонентов наблюдалась через утилиту HWiNFO64 версии 8.34, которая совместима с большинством датчиков, интегрированных в современные комплектующие домашнего сегмента. Для стресс-тестирования применялись такие программы, как: AIDA64 8.00.8000 (System Stability Test, CPU+FPU), Furmark 2.10.2 (CPU Burner 0.3.0.0, 20 потоков), OCCT 14.2.6 (тест Power). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры в разрешении 2K (2560x1440 точек) в FarCry New Dawn (UPlay) при максимальных настройках графики и в PUBG: Battlegrounds (STEAM) при ультра настройках графики. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

В случае с Phanteks Glacier One 360 M25 G2 термопаста уже нанесена производителем на медную пластину равномерным пятном 35 х 35 мм. Это упрощает сборку, особенно для новичков, избавляя от необходимости выбирать правильный способ нанесения. Однако запасного тюбика в комплекте нет, поэтому в случае если с первого раза что-то не получилось, потребуется приобрести термопасту для второй и последующих попыток.

Оценка основания водоблока

Размеры фигурной медной пластины в основании водоблока — 56 x 56 мм, чего достаточно, чтобы полностью накрыть теплораспределительные крышки процессоров для сокетов, с которыми заявлена совместимость. Пластина хорошо отполирована и имеет технологическую выпуклость в центре, буквально в доли миллиметра. Это сделано специально для наибольшего прижима к центральной части теплораспределительной крышки процессора, которая во многих поколениях процессоров является самой горячей зоной.

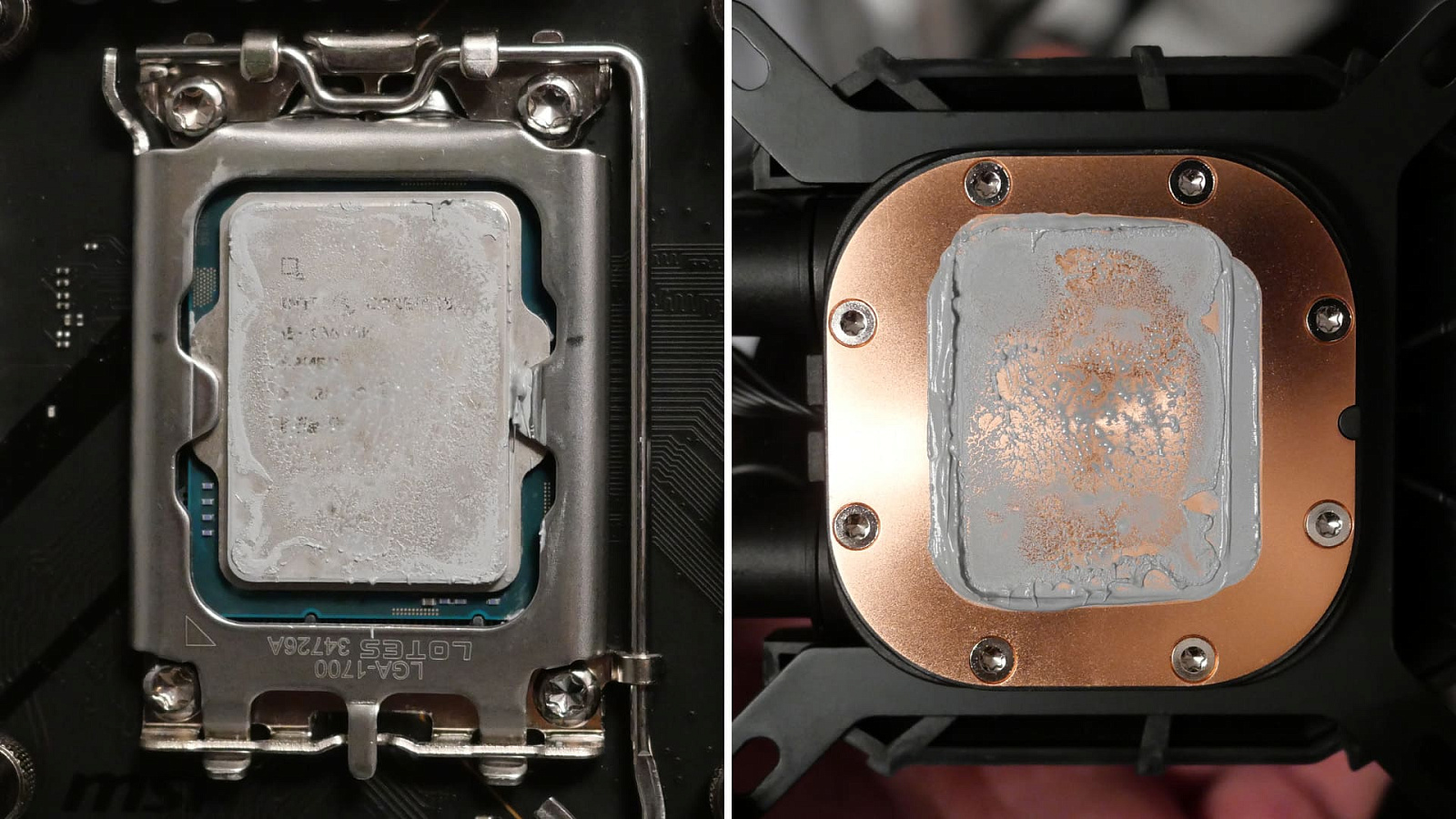

Отпечаток термопасты после тестов c Intel Core i5-13600K получился типичным для конкретного экземпляра процессора с характерными несущественными неравномерностями по краям, которые не связаны с СЖО. В целом отпечаток можно охарактеризовать как нормальный для конкретной конфигурации.

Скорость и шум помпы

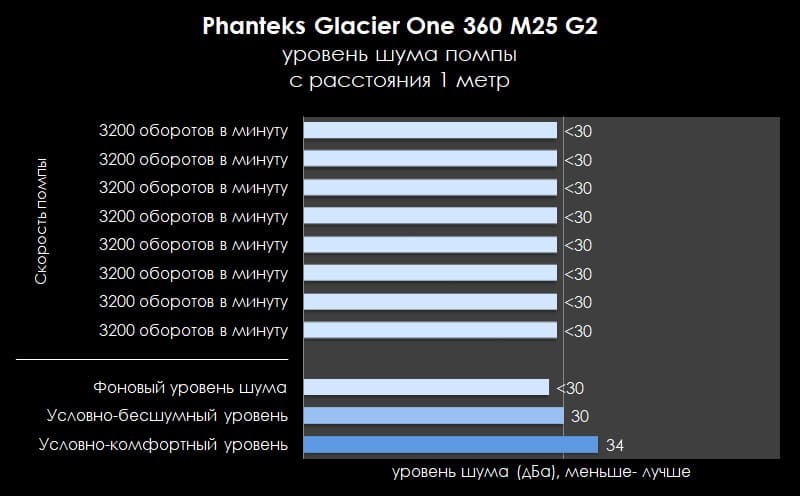

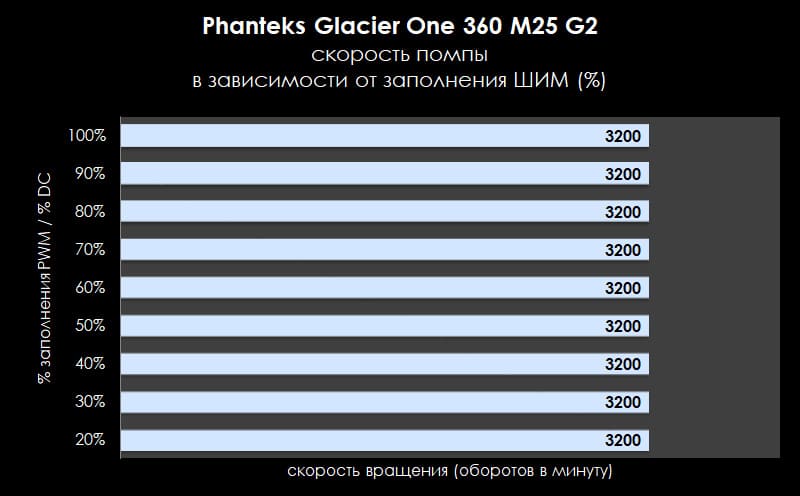

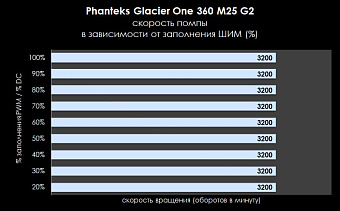

Помпа в данной системе охлаждения работает с фиксированной скоростью 3200 оборотов в минуту и не управляется через PWM. При этом он достаточно тихая — измеренный уровень шума менее 30 дБА с расстояния 1 метр.

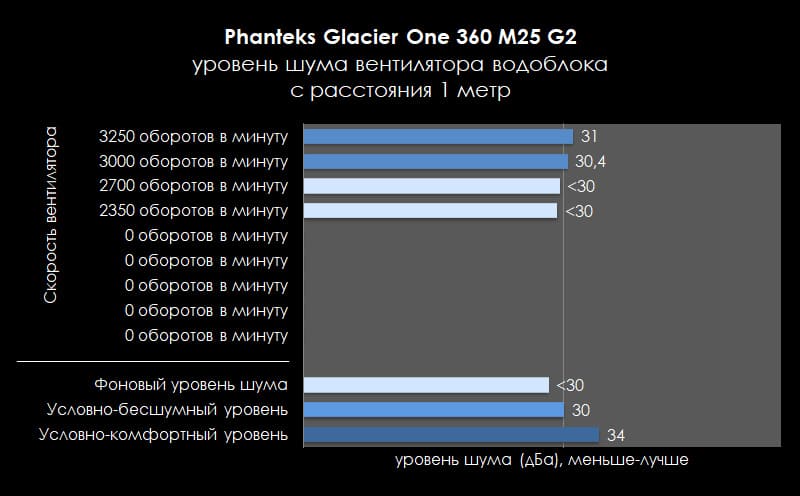

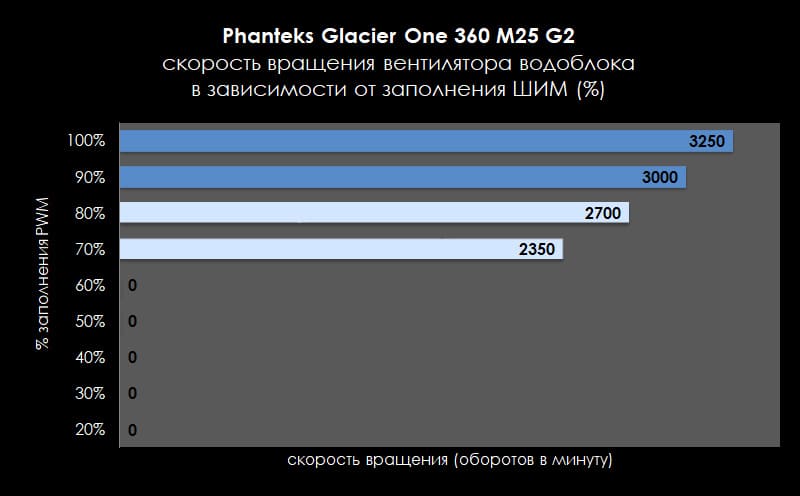

Вентилятор на водоблоке с 60-мм также вращается со скоростью до 3200 оборотов в минуту. К его особенностям можно отнести тот факт, что при ограничении скорости вращения за счет PWM ниже 70% он останавливается. Учитывая, что во время работы шум от этого вентилятора слабый даже в пике, ставить ограничения на его максимальную скорость нет особого смысла.

Скорость и шум вентиляторов

Установленные на радиаторе девятилопастные вентиляторы промаркированы как Phanteks PH-120M25_G2. Заявленные параметры питания каждого: PWM — 12В, 0,23 А; подсветка — 5В, 0,43 А.

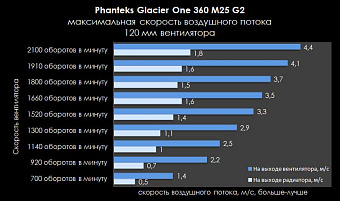

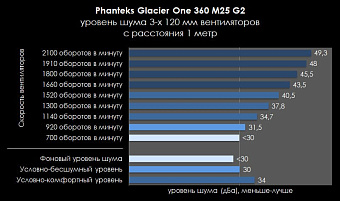

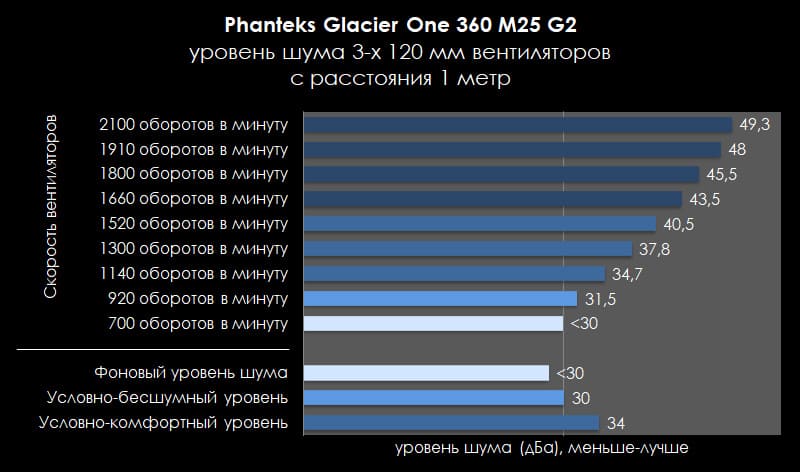

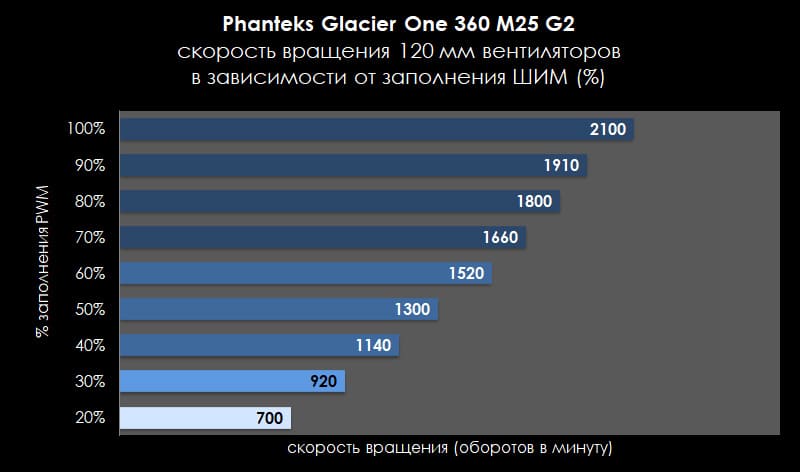

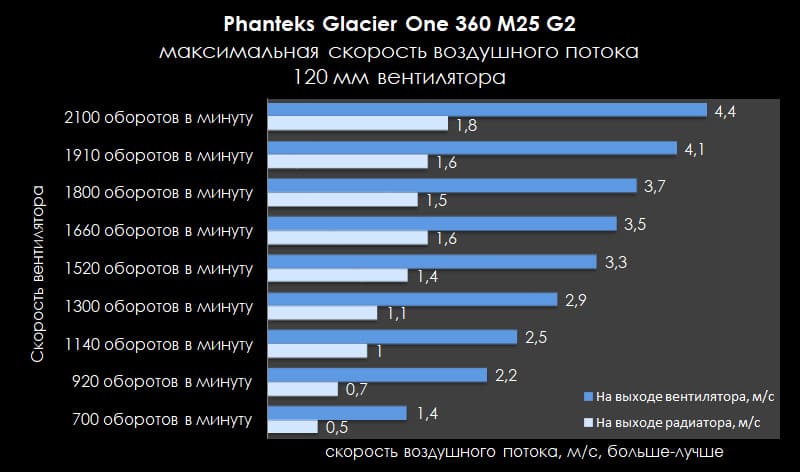

Рабочий диапазон в ходе тестов соответствовал заявленному производителем — от 350 до 2000 оборотов в минуту с учетом погрешности в 10%. Вентиляторы имеют средние параметры эффективности и немного шумноваты. Выше 1150 оборотов в минуту (40% PWM) они выходят за границу условно-комфортного уровня шума при близком расположении системного блока к пользователю (например, на столе). Поэтому поиграться с ограничениями скорости вращения в зависимости от температуры нагрева процессора будет не лишним при желании получить более комфортный уровень шума при работе ПК.

Температура под нагрузкой

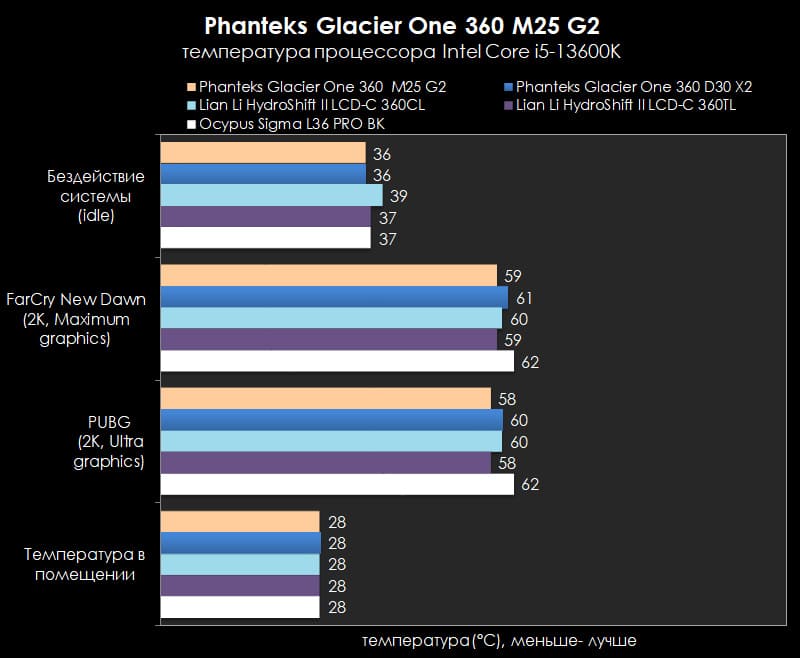

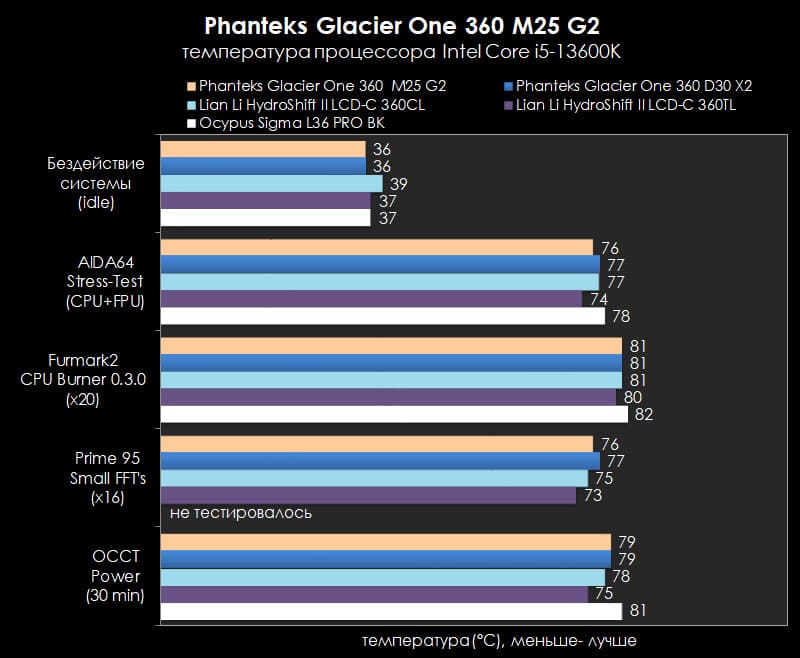

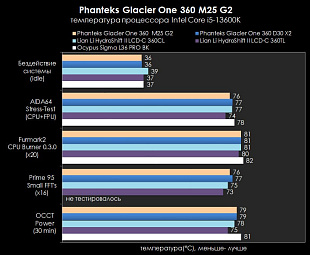

В стресс-тесте Power утилиты OCCT работающий без ручного разгона процессор Intel Core i5-13600K потреблял в период "буста" до 200 Вт (CPU Package Power) с дальнейшей стабилизацией в среднем на 181 Вт. При такой нагрузке средняя температура доходила до 79°C. Это хороший результат, сопоставимый с полученным в тех же условиях с другой СЖО из той же серии — Phanteks Glacier One 360 D30 X2. Для сравнения на диаграммах ниже приведены результаты ещё нескольких конкурентов класса AIO 360 мм в стресс-тестах и паре игр.

Заключение

Phanteks Glacier One 360 M25 G2 — СЖО с нормальной для класса 360 мм эффективностью, обеспечившая в тестах стабильное охлаждение процессора Intel Core i5-13600K в рамках его теплового пакета с неплохим запасом. Это позволяет ожидать хорошие результаты и с более производительными и горячими процессорами в рамках заявленной совместимости. Ключевой особенностью данной системы охлаждения является конструкция водоблока с дополнительным 60-мм вентилятором, обдувающим зону вокруг сокета и VRM на материнской плате в частности. Также стоит обратить внимание на увеличенную до 30 мм толщину штатных вентиляторов и наличие заливного клапана, что позволит в будущем полноценно обслужить СЖО при необходимости. Phanteks Glacier One 360 M25 G2 подойдёт для современных процессоров под сокеты LGA 1700/1851, AM5/AM4, но потребует небольшой настройки оборотов вентиляторов для оптимального баланса шума и эффективности.

Преимущества Phanteks Glacier One 360 M25 G2:

Недостатки:
