Обзор и тест системы охлаждения Phanteks Glacier One 360 D30 X2

Под брендом Phanteks выпускается солидный ассортимент комплектующих для ПК, в том числе и системы охлаждения на разный вкус. Из относительно недавно поступивших в продажу можно отметить эффективный башенный двухсекционный кулер Phanteks HX6280 и AIO-системы жидкостного охлаждения линейки Phanteks Glacier One. К последним отнесено несколько моделей, отличающихся типоразмером (240 мм, 360 мм, 420 мм), декоративным модулем на верхней части водоблока и установленными на радиаторе вентиляторами. Начнем знакомство с ними с трёхвентиляторной модели Phanteks Glacier One 360 D30 X2.

Спецификация

Конкретно Phanteks Glacier One 360 D30 X2 выпускается с радиаторами двух типов (360 мм и 420 мм) и двух расцветках (чёрной и белой). В обзоре рассмотрена 360 мм чёрная модификация PH-GO360M25G2_DBK02.

Упаковка и комплектация

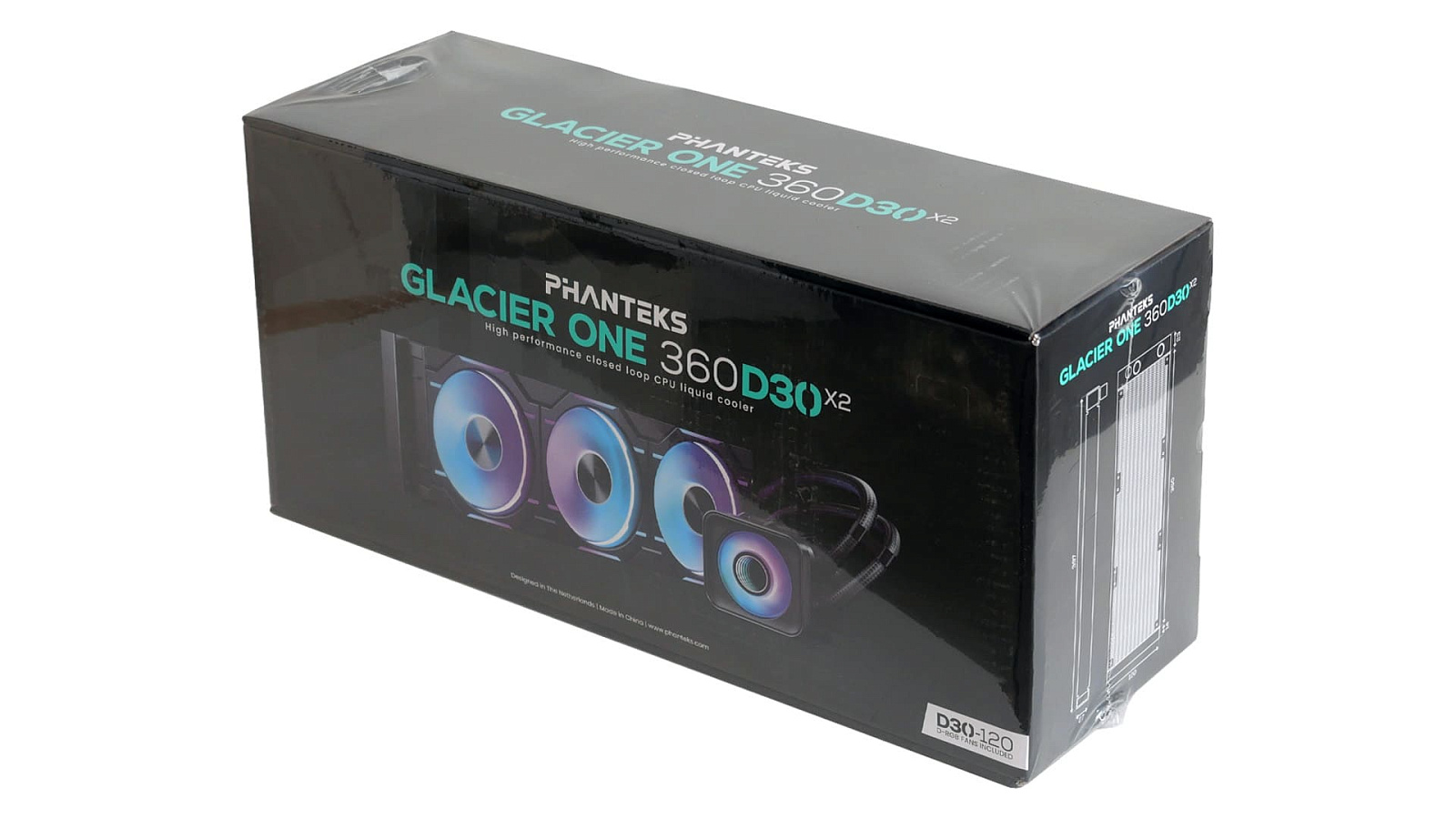

Glacier One 360 D30 X2 запакована производителем в продолговатую картонную коробку размером 442 x 215 x 147 мм с презентабельным принтом со всех сторон. Боковые части коробки использованы для размещения полезной информации об основных особенностях продукта, размерах ключевых компонентов и технических характеристиках.

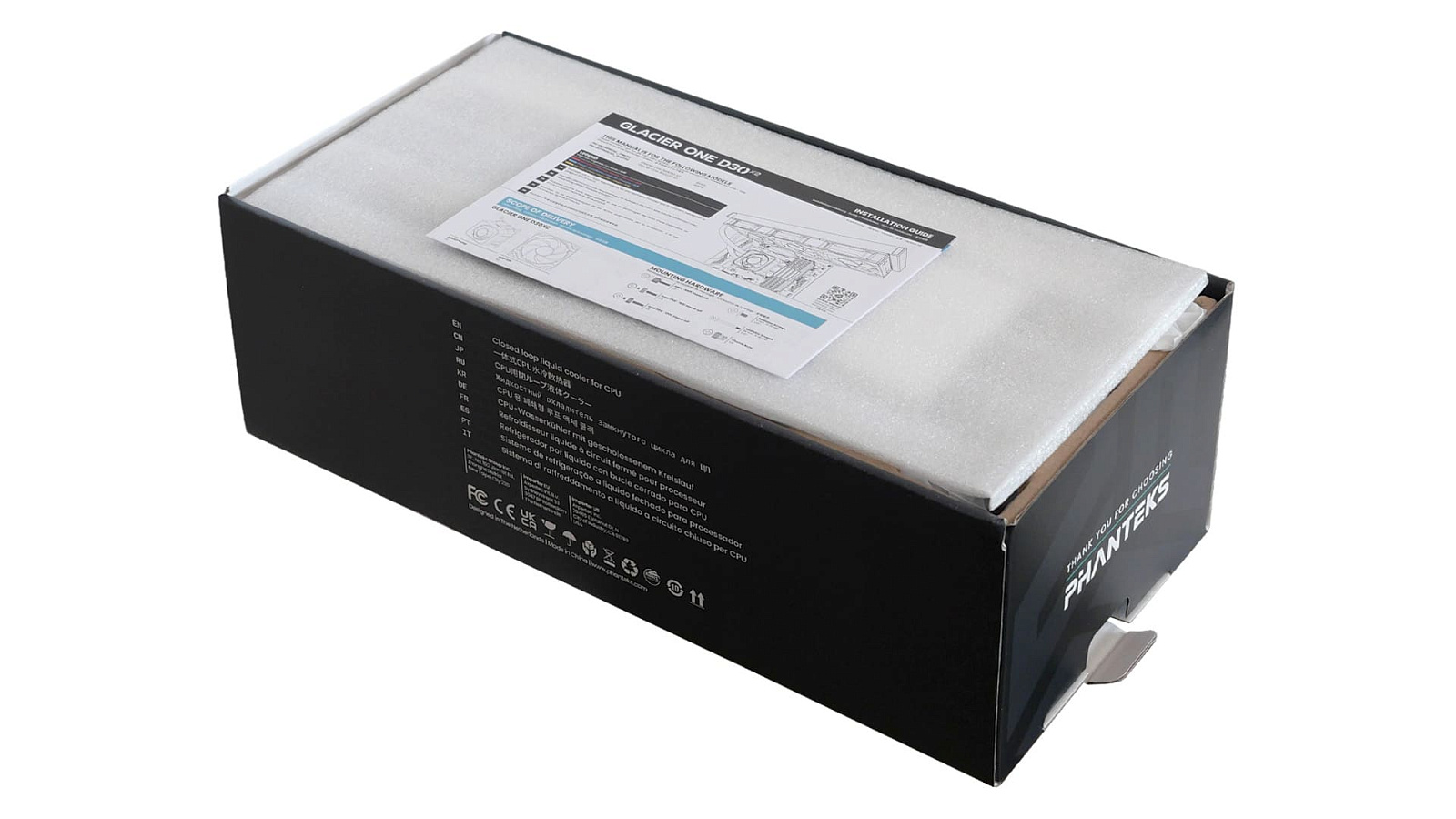

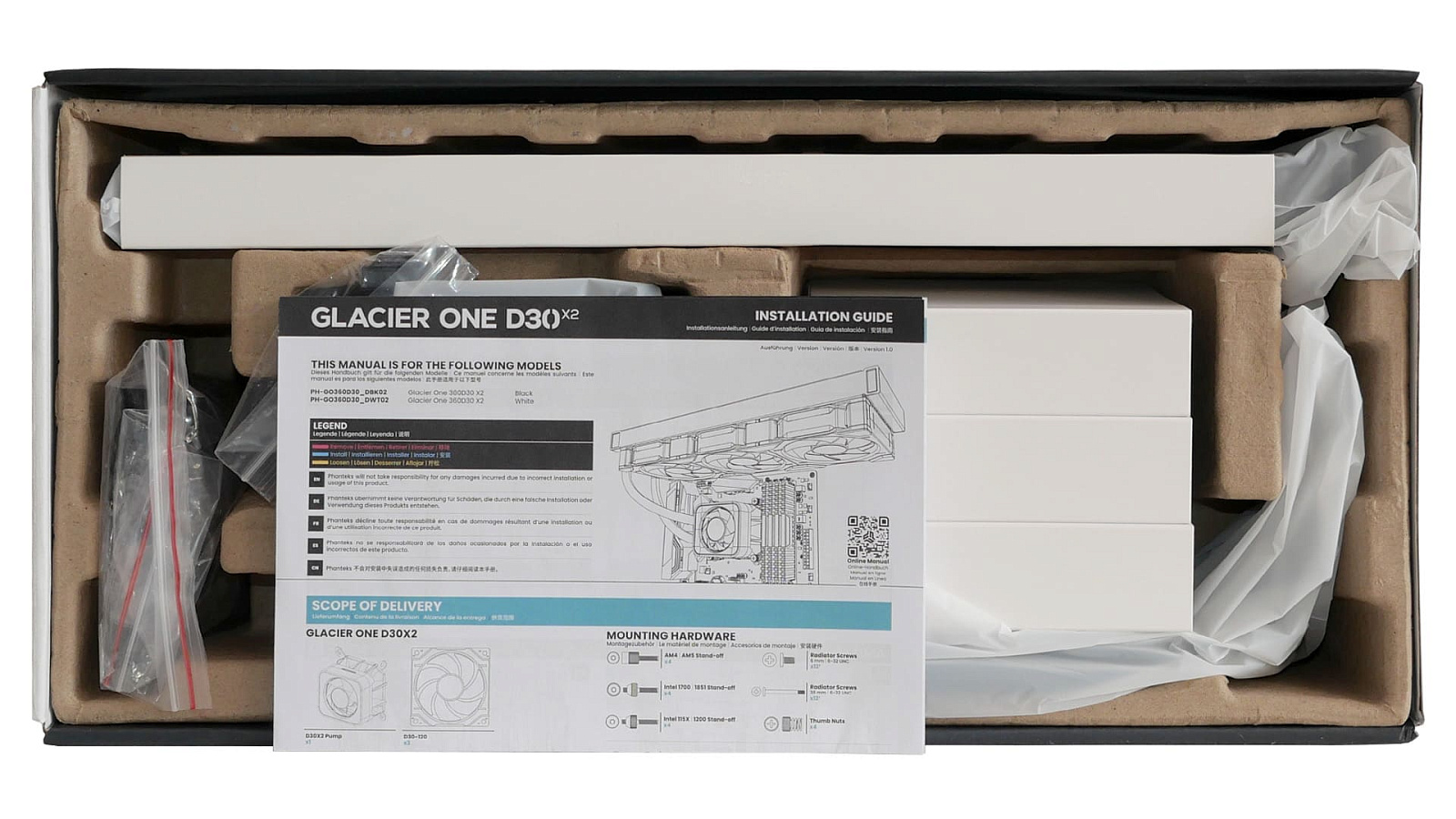

Внутри коробки под листом вспененного материала находится ложе из переработанного картона, в котором сделаны отсеки по форме деталей системы охлаждения, чтобы исключить болтанку при перевозке и сохранить целостность жидкостного контура.

Вентиляторы и радиатор дополнительно защищены картонными обёртками.

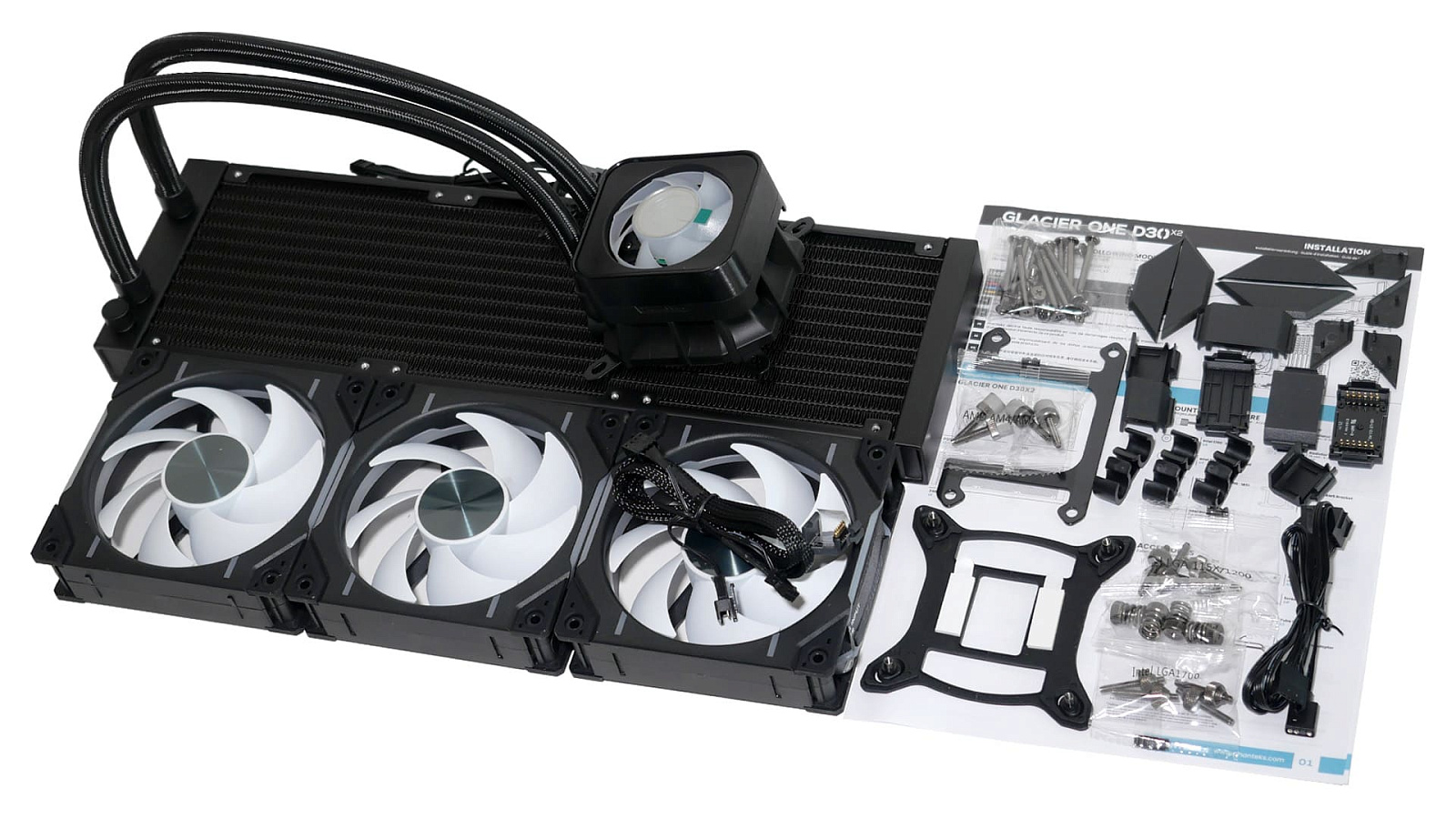

Комплектация достаточно "богатая". В неё вошли:

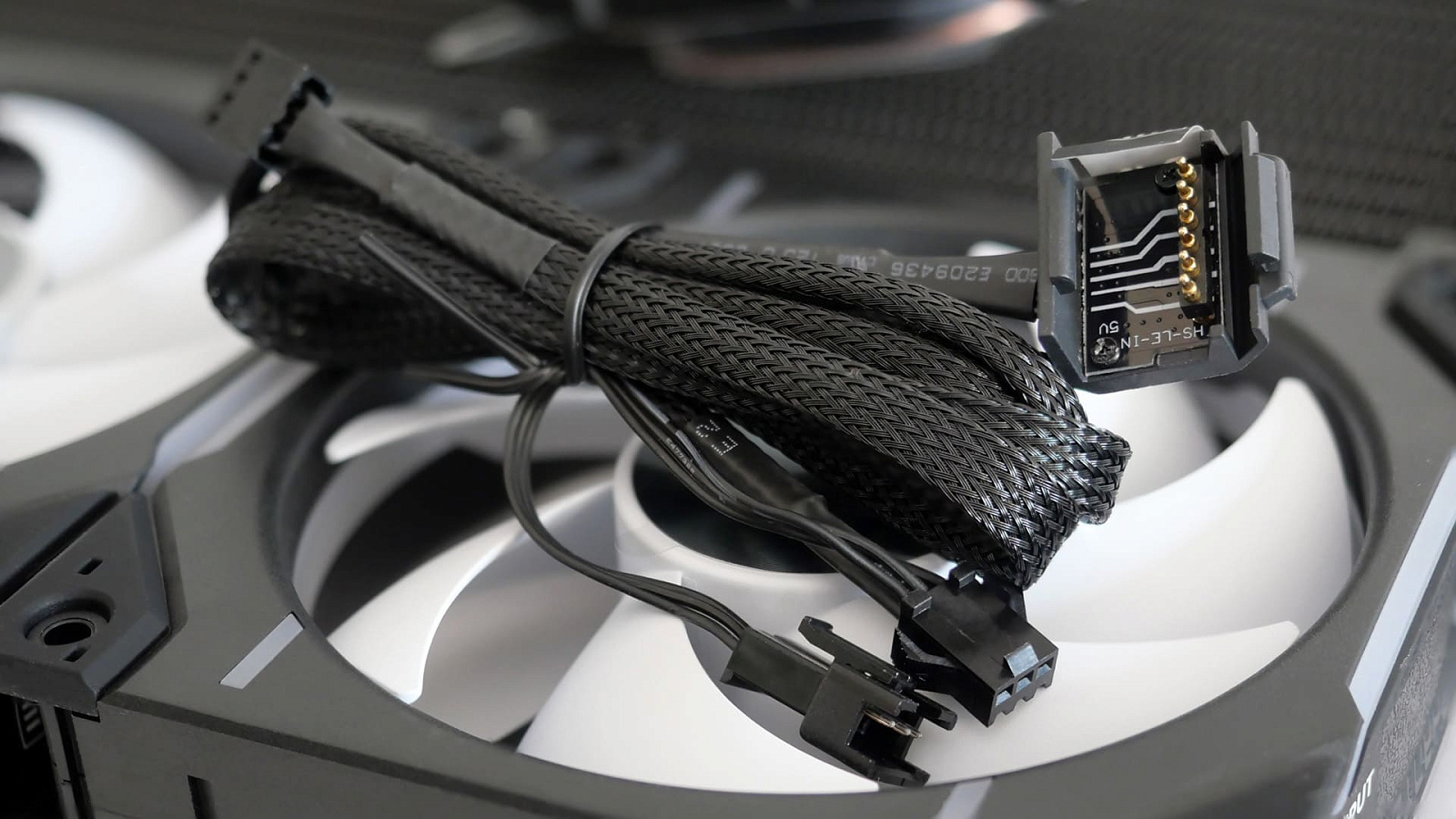

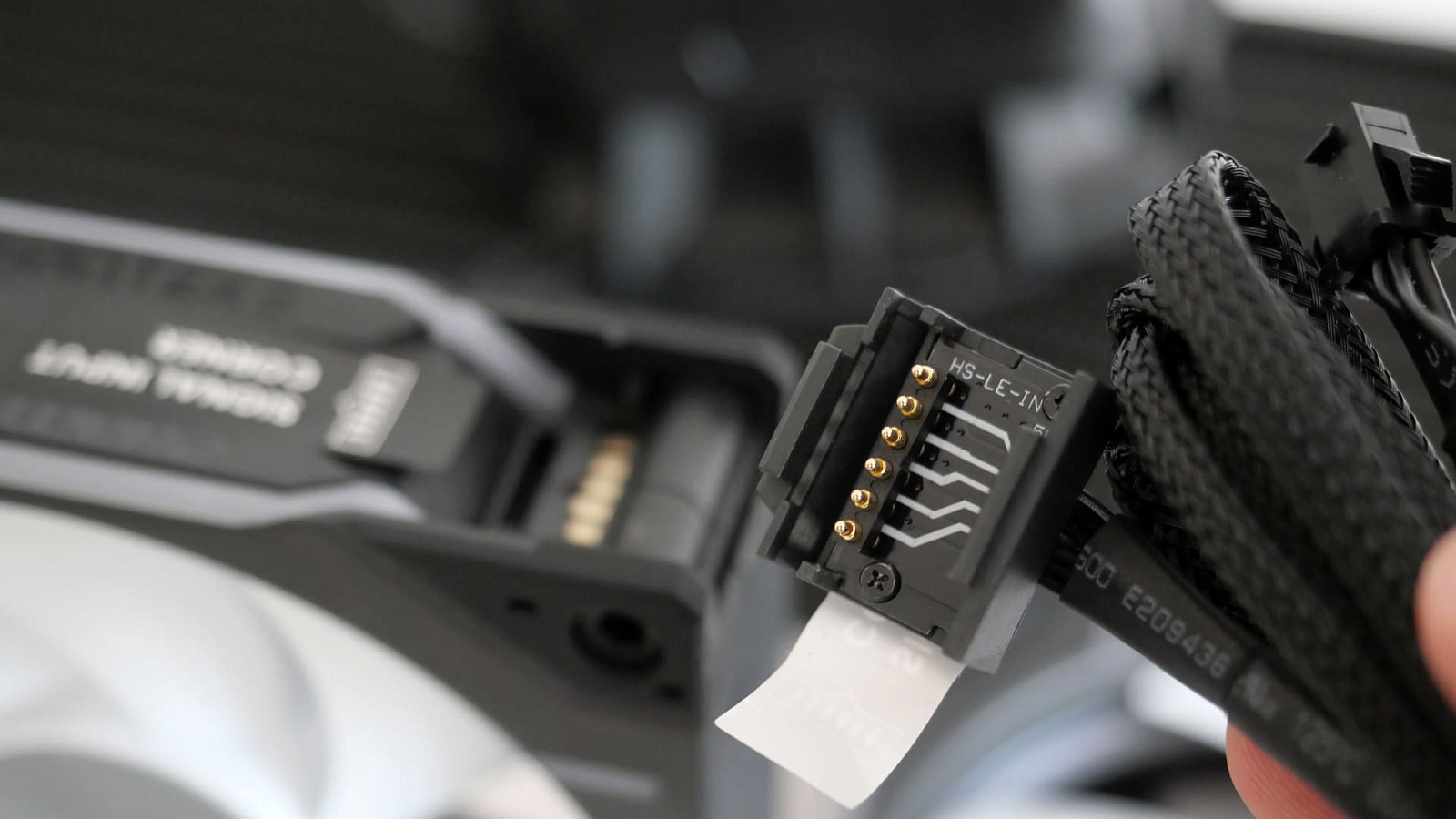

Для подключения вентиляторов применён нестандартный кабель со специальным угловым пластиковым коннектором HS-LE-IN с шестью подпружиненными контактами. Он служит для питания как моторов вентиляторов, так и ARGB-подсветки.

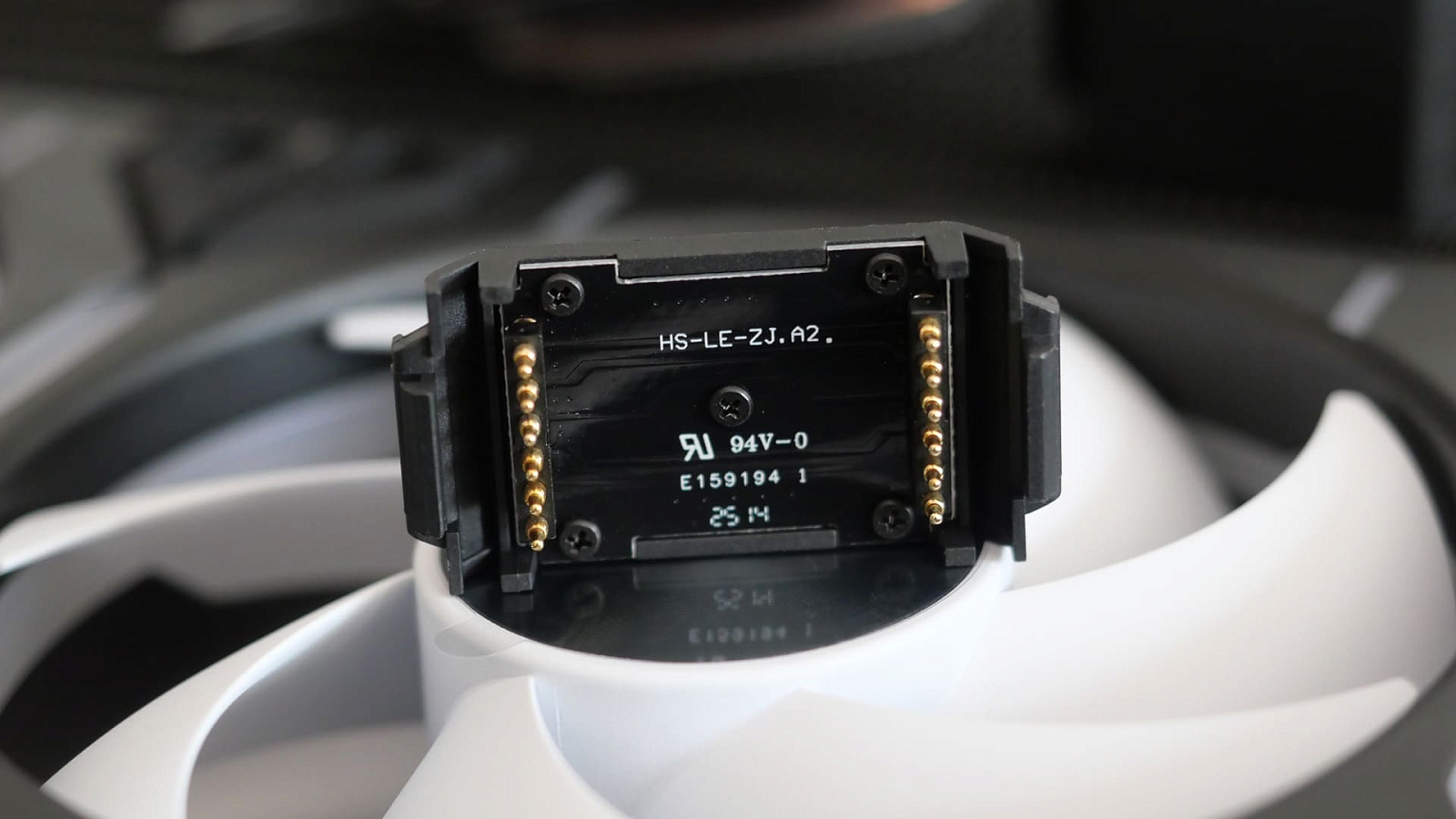

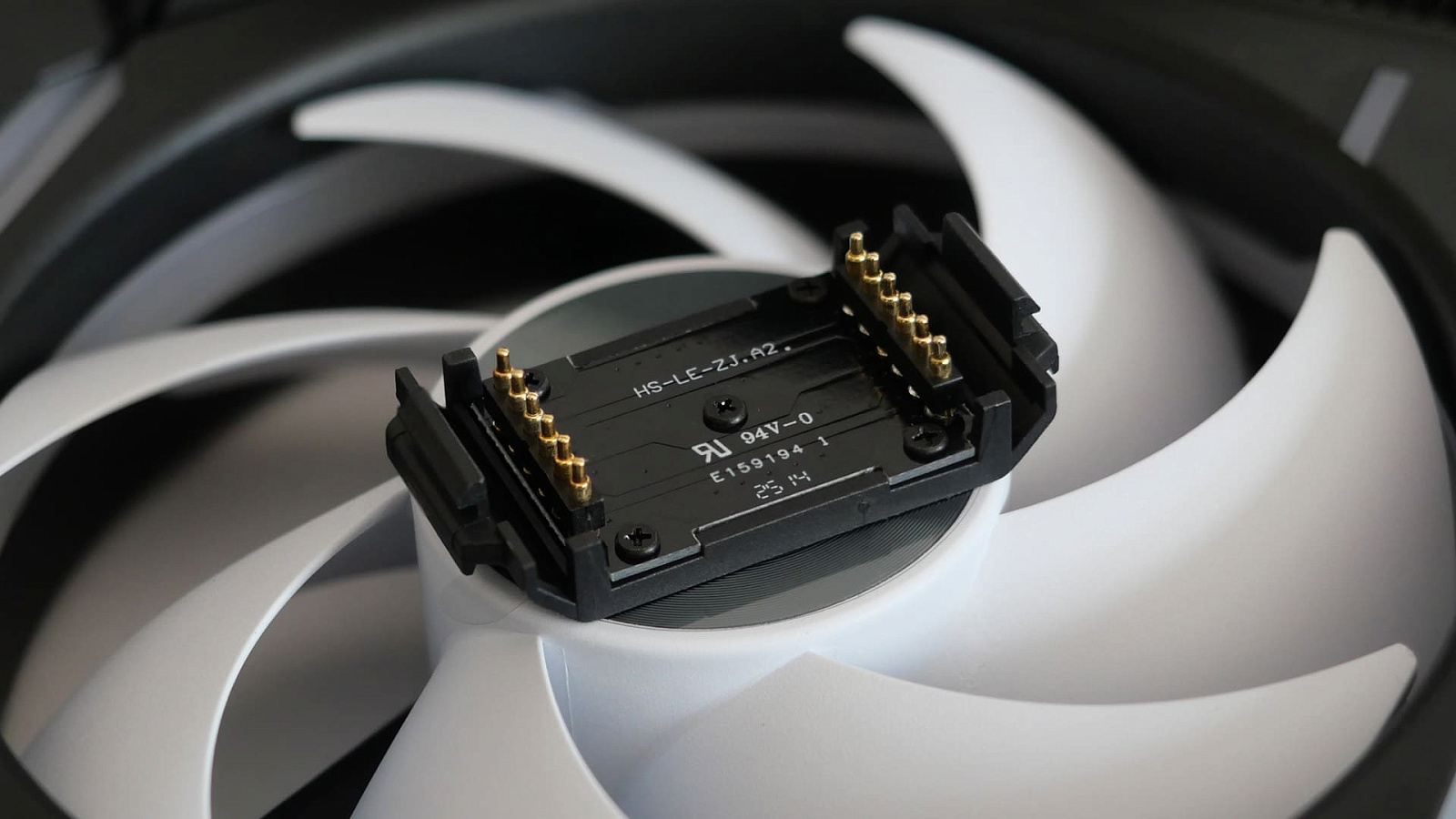

Соединение между самими вентиляторами беспроводное - с помощью пластиковых коннекторов с платами HS-LE-JZ.A2 с двенадцатью (по шесть на каждый вентилятор) контактами на внутренней части.

Внешний вид и особенности конструкции

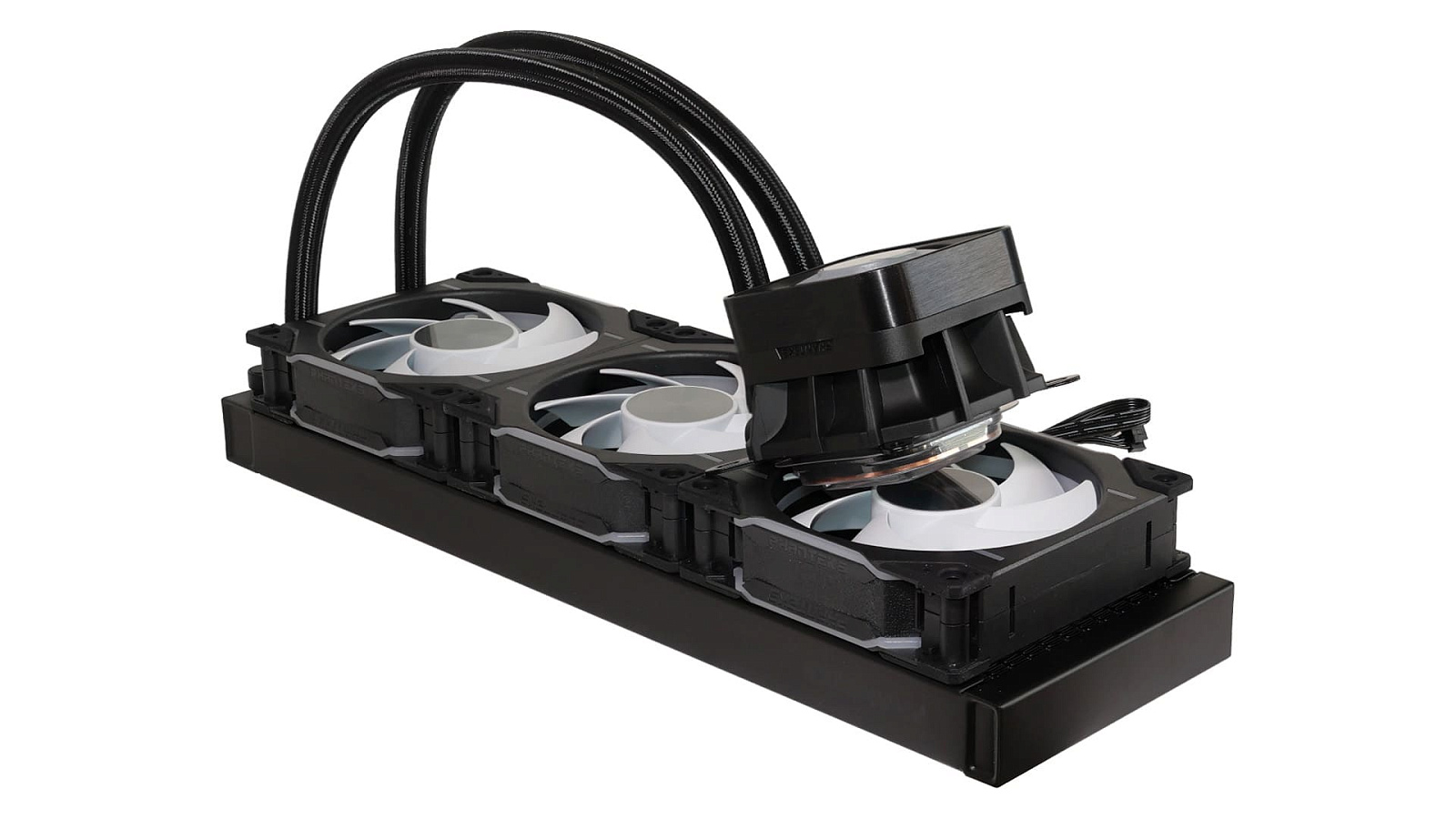

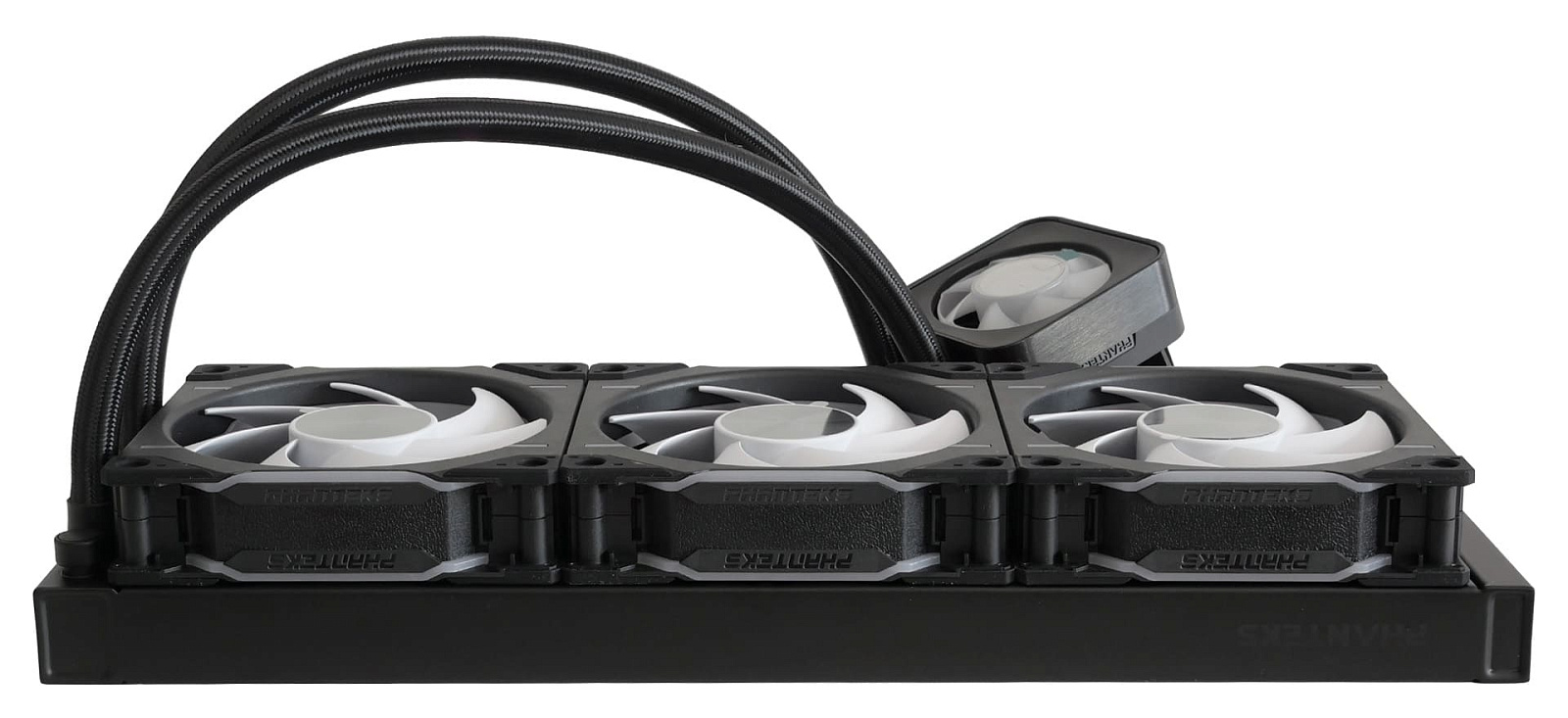

Жидкостный контур системы Phanteks Glacier One 360 D30 X2 построен по типовой схеме с размещением насоса в водоблоке и вынесенном на гибких трубках радиаторе под три вентилятора. Компоненты окрашены в чёрный цвет, лишь элементы подсветки вентиляторов выделяются матовым белым цветом. На боковых частях вентиляторов в пластике выдавлены логотипы Phanteks. Сбоку радиатора он также выведен глянцевой краской, но это заметно будет только под определенными углами.

Гибкие соединительные трубки жидкостного контура имеют длину 400 мм и облачены в защитную нейлоновую оплётку.

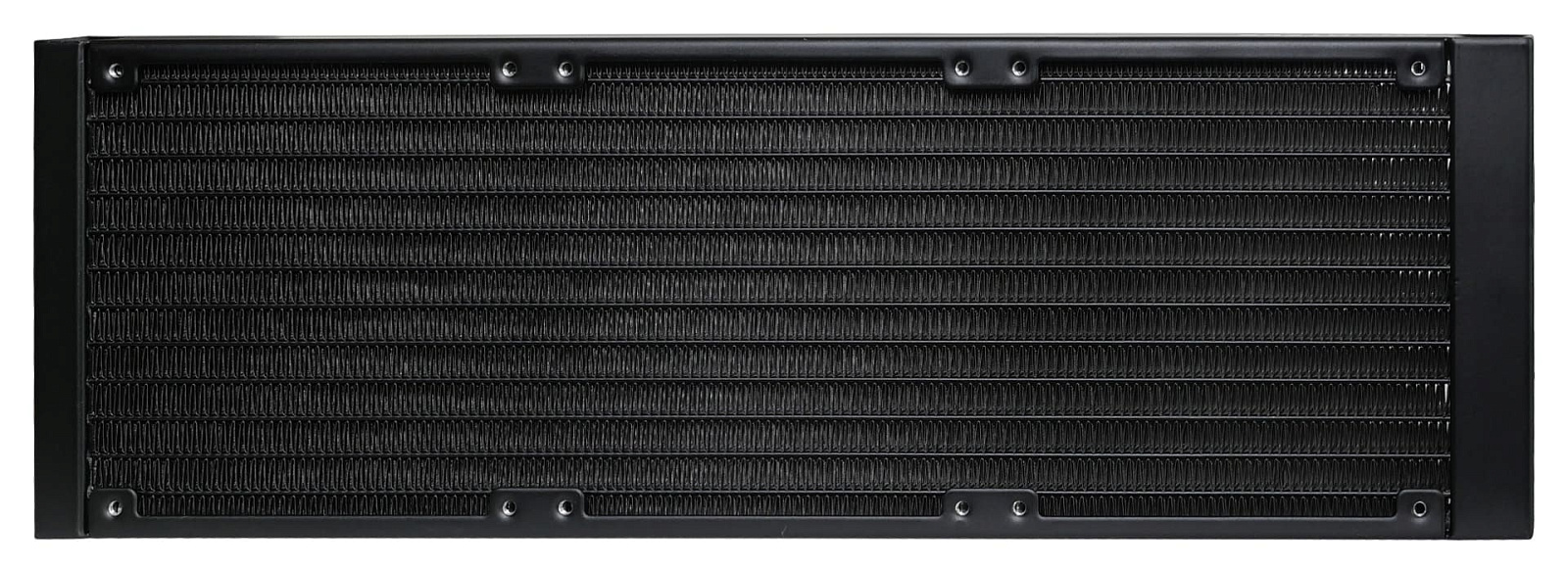

Радиатор — алюминиевый. Он набран двенадцатью каналами в прочном каркасе с заполнением свободного пространства гофролентой, увеличивающей площадь поверхности для отведения тепла воздушными потоками.

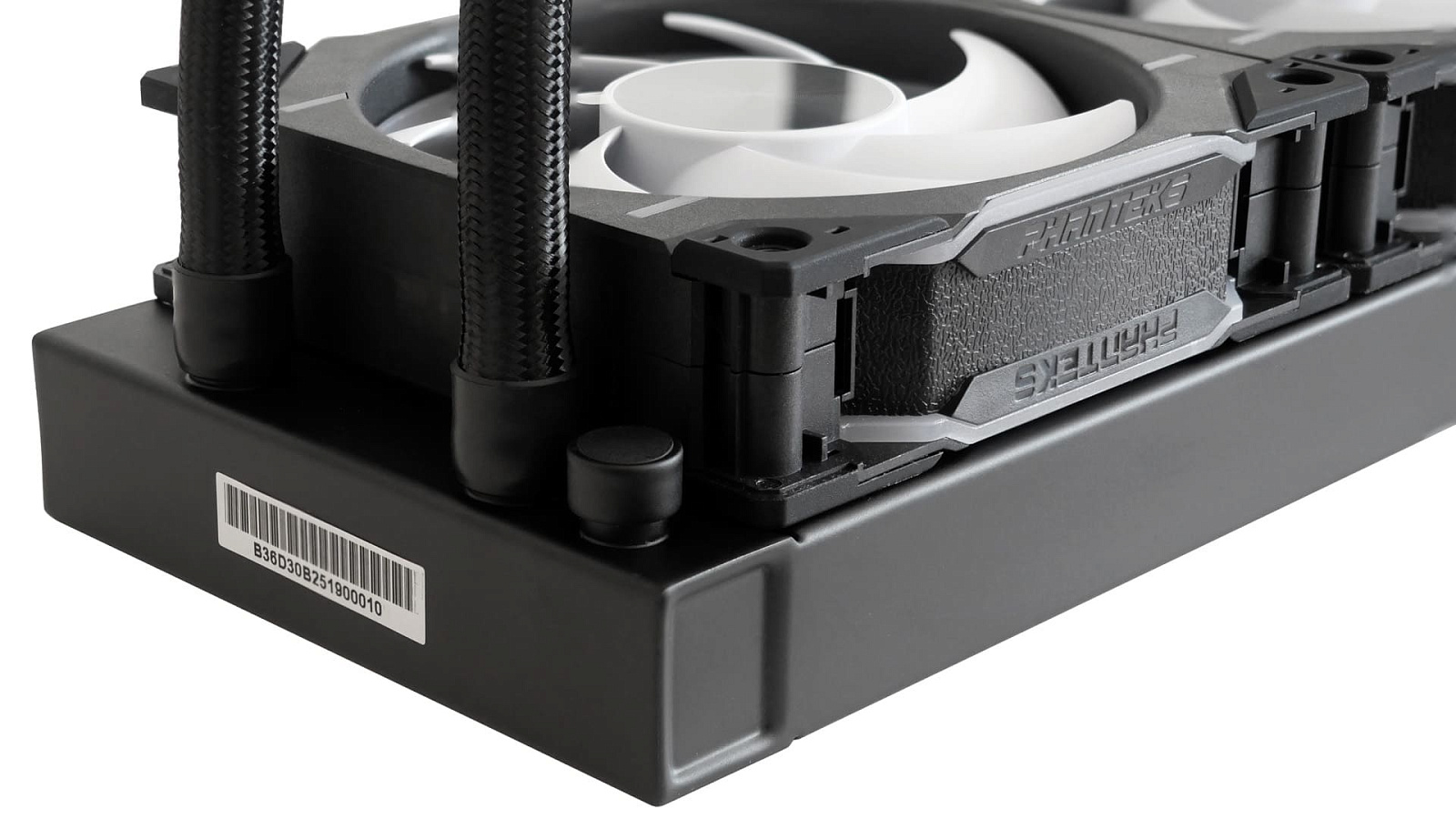

Вывод трубок на радиаторе сделан прямыми неповоротными фитингами. Качество опрессовки визуально хорошее. Рядом с ними расположено заливное отверстие с заглушкой. Это хорошо, так как позволяет выполнить обслуживание (добавление или замену жидкости, промывку от отложений) за пределами гарантийного срока.

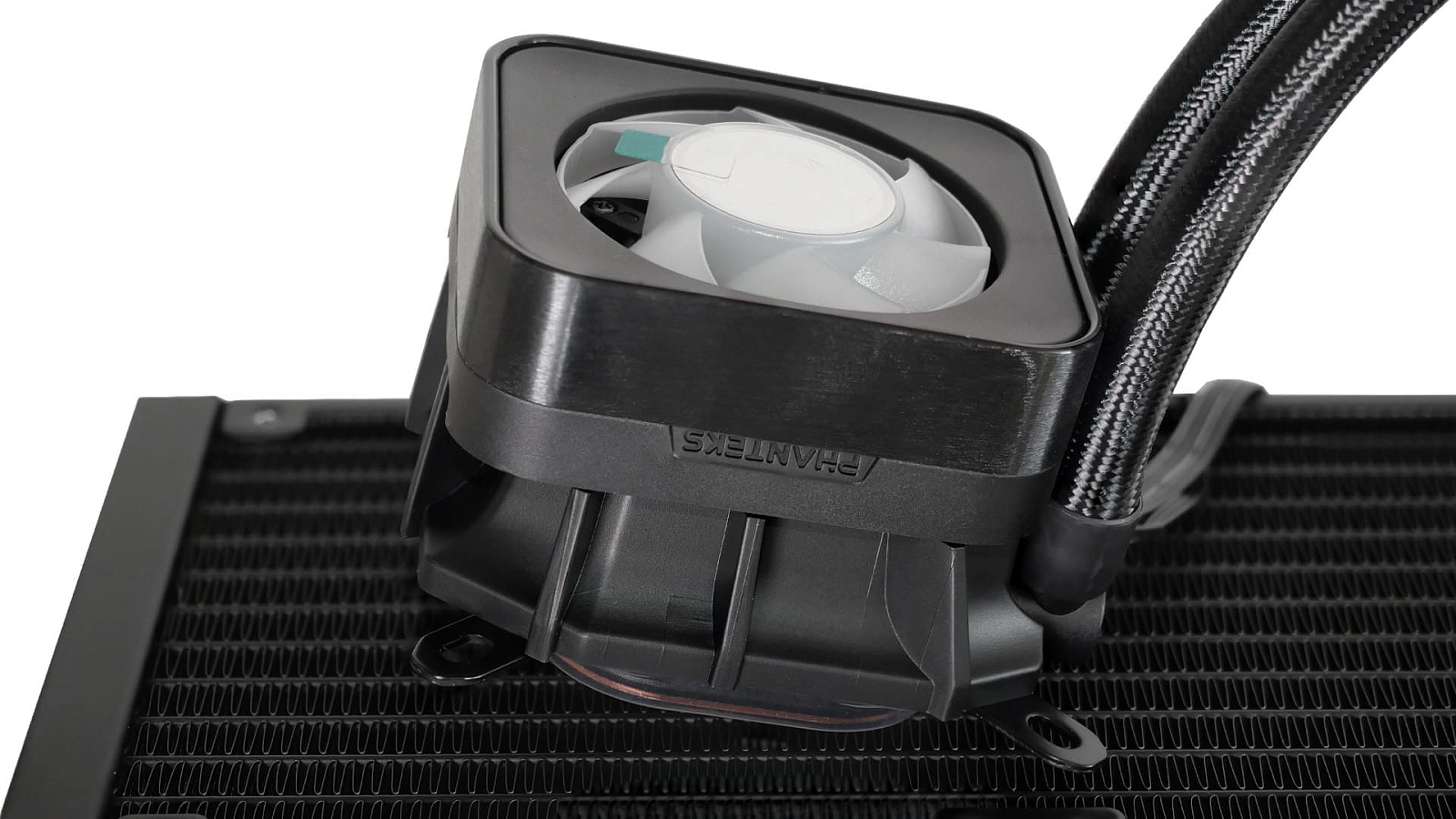

На водоблоке, выполненном в форме небольшой башенки высотой 72 мм, применены угловые поворотные фитинги. Типовое решение для большинства современных AIO-СЖО.

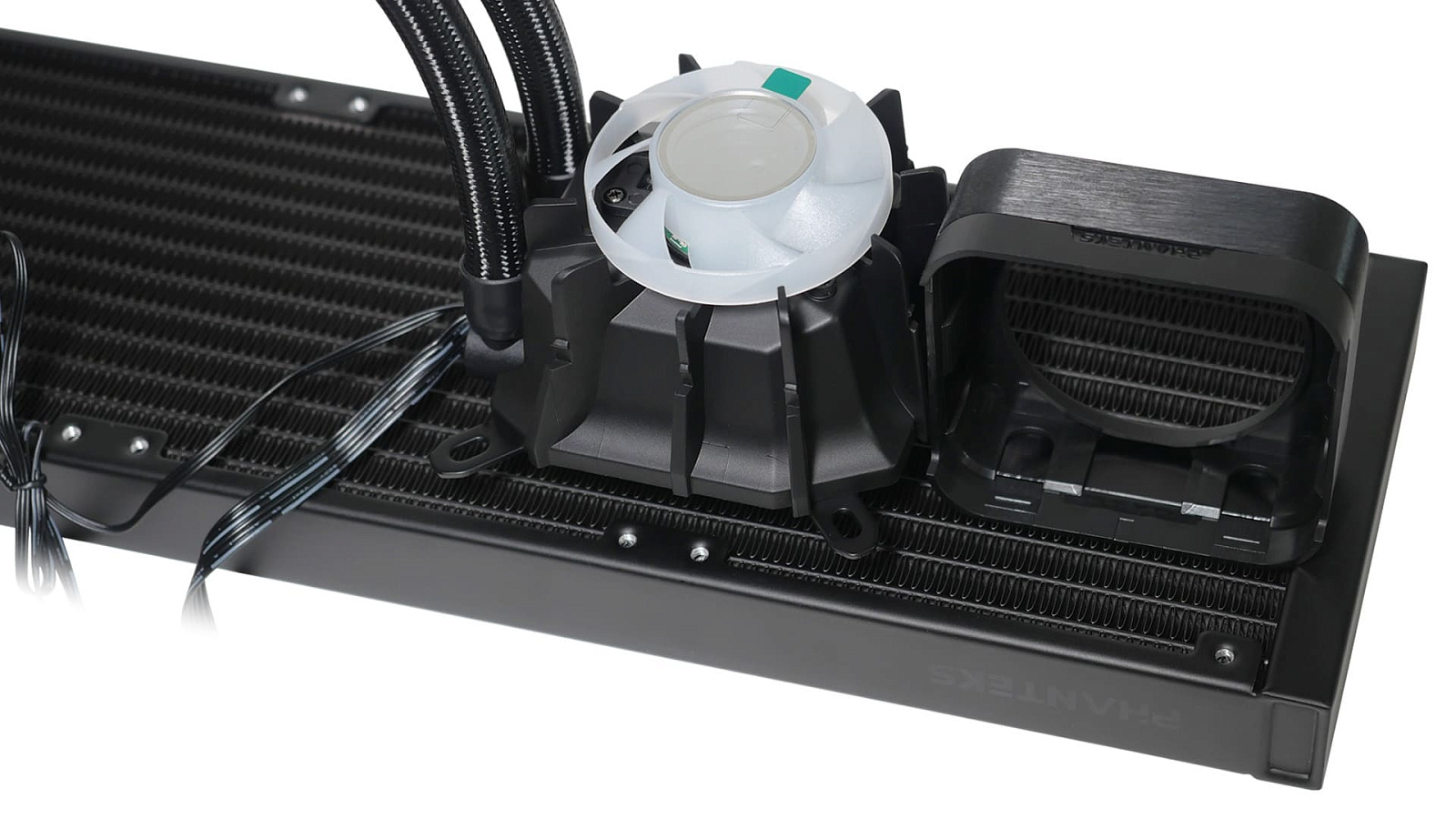

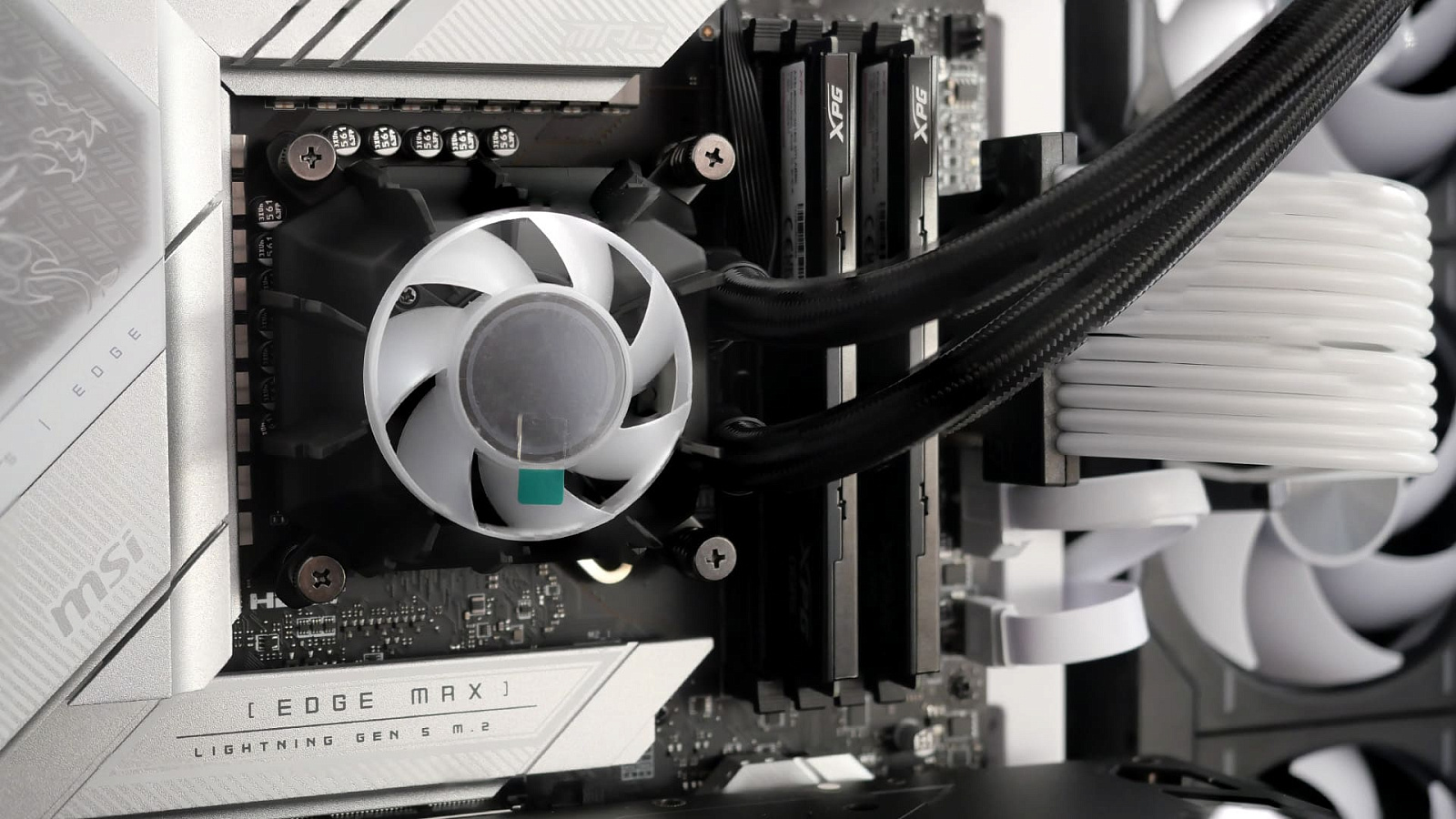

Водоблок выполнен по наиболее распространенной в AIO-системах схеме с медной теплосъёмной пластиной в основании, над которой находится насос и декоративные элементы. От большинства конкурентов СЖО отличается применением небольшого вентилятора на этом блоке. Таким образом не только дополнительно охлаждается корпус помпы, но и благодаря специальным направляющим формируются воздушные потоки вокруг сокета, что улучшает обдув близко расположенных элементов VRM на материнской плате. Это важный нюанс, так как транзисторы цепей питания процессора и памяти сильно греются и дополнительное охлаждение им будет далеко не лишним.

Пример установки на сокет LGA 1700

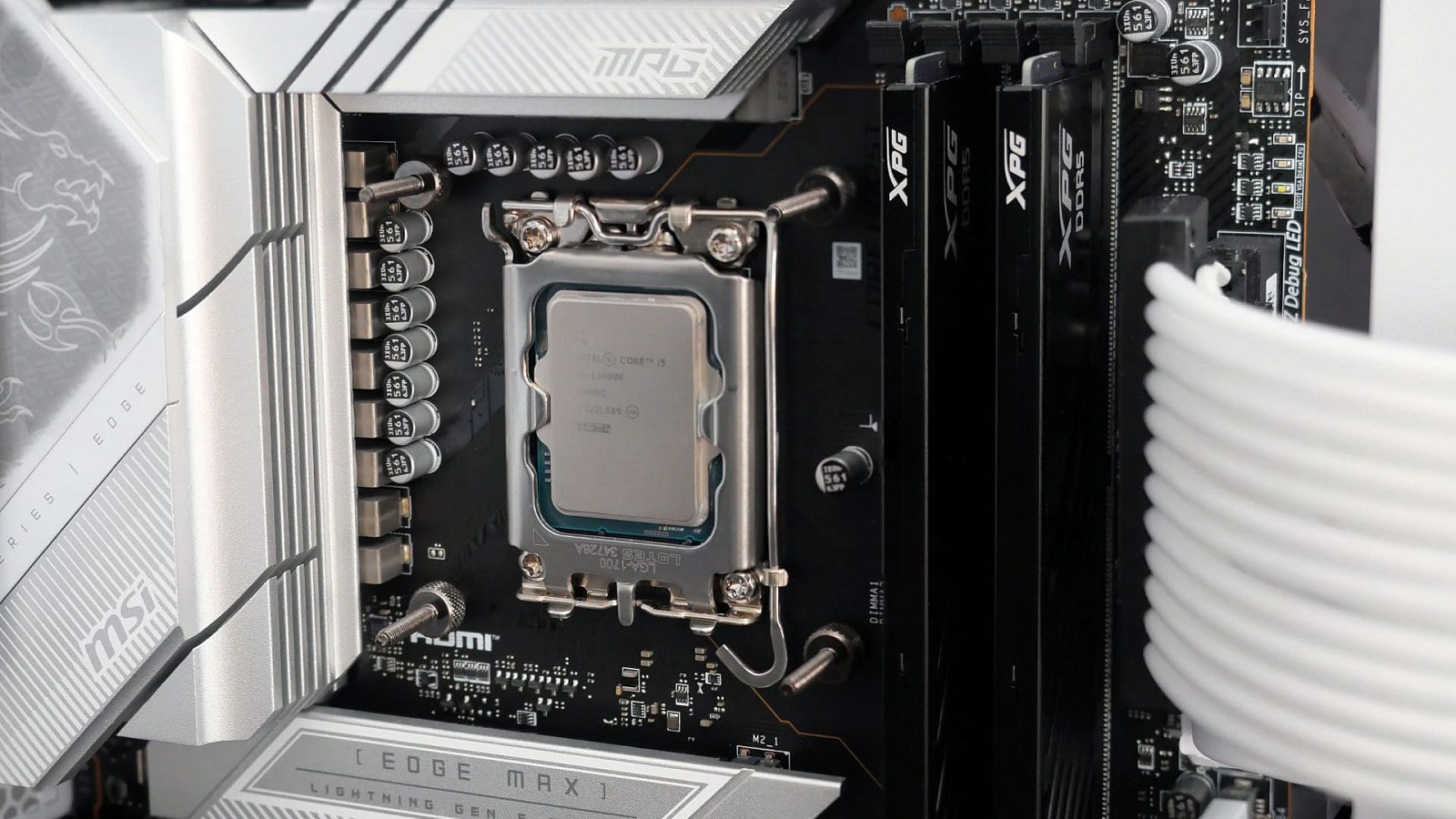

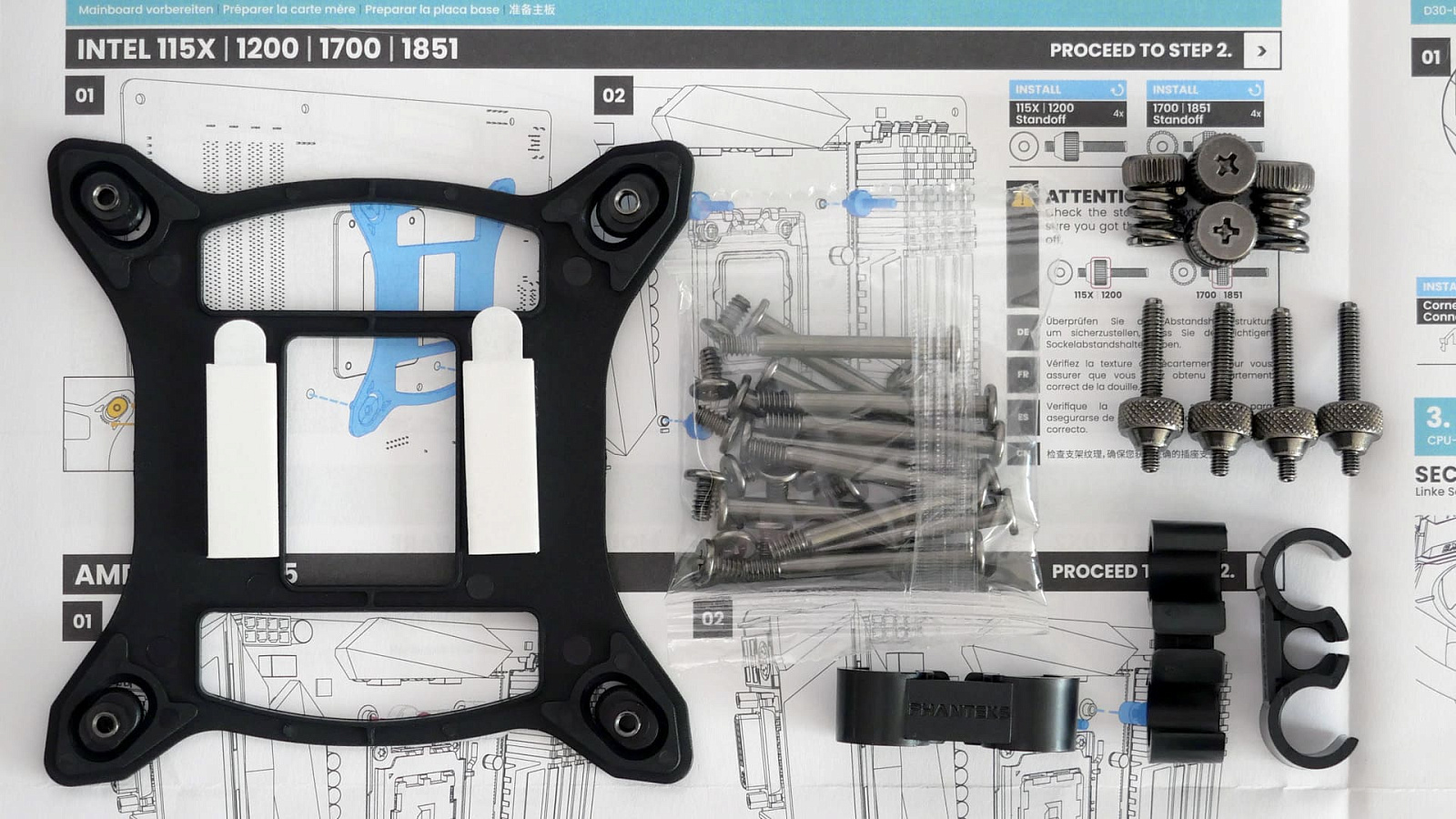

Система жидкостного охлаждения Phanteks Glacier One 360 D30 X2 тестировалась на самосборном ПК с процессором Intel Core i5-13600K, поэтому в обзоре рассмотрен пример установки на сокет LGA 1700. Элементы креплений для этого сокета: универсальный пластиковый бэкплейт, четыре фигурных винта с двусторонней резьбой, четыре подпружиненные металлические гайки для водоблока. Также при установке пригодятся удлинённые (36 мм, 6-32 UNC, резьбовая часть — 11 мм) и короткие (6 мм, 6-32 UNC) винты для крепления вентиляторов на радиаторе и его самого в корпусе ПК, а также тройка пластиковых клипс для гибких трубок.

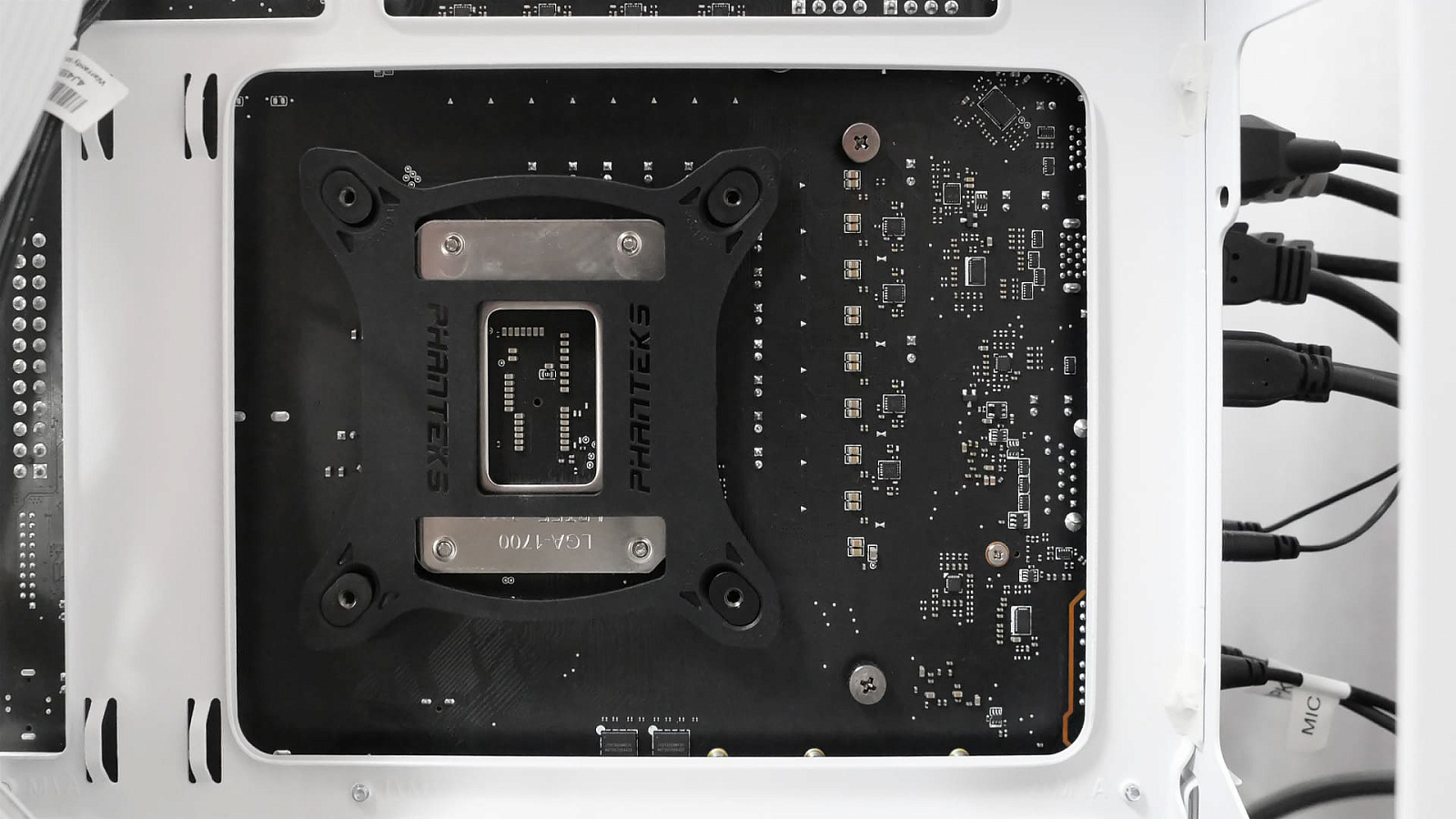

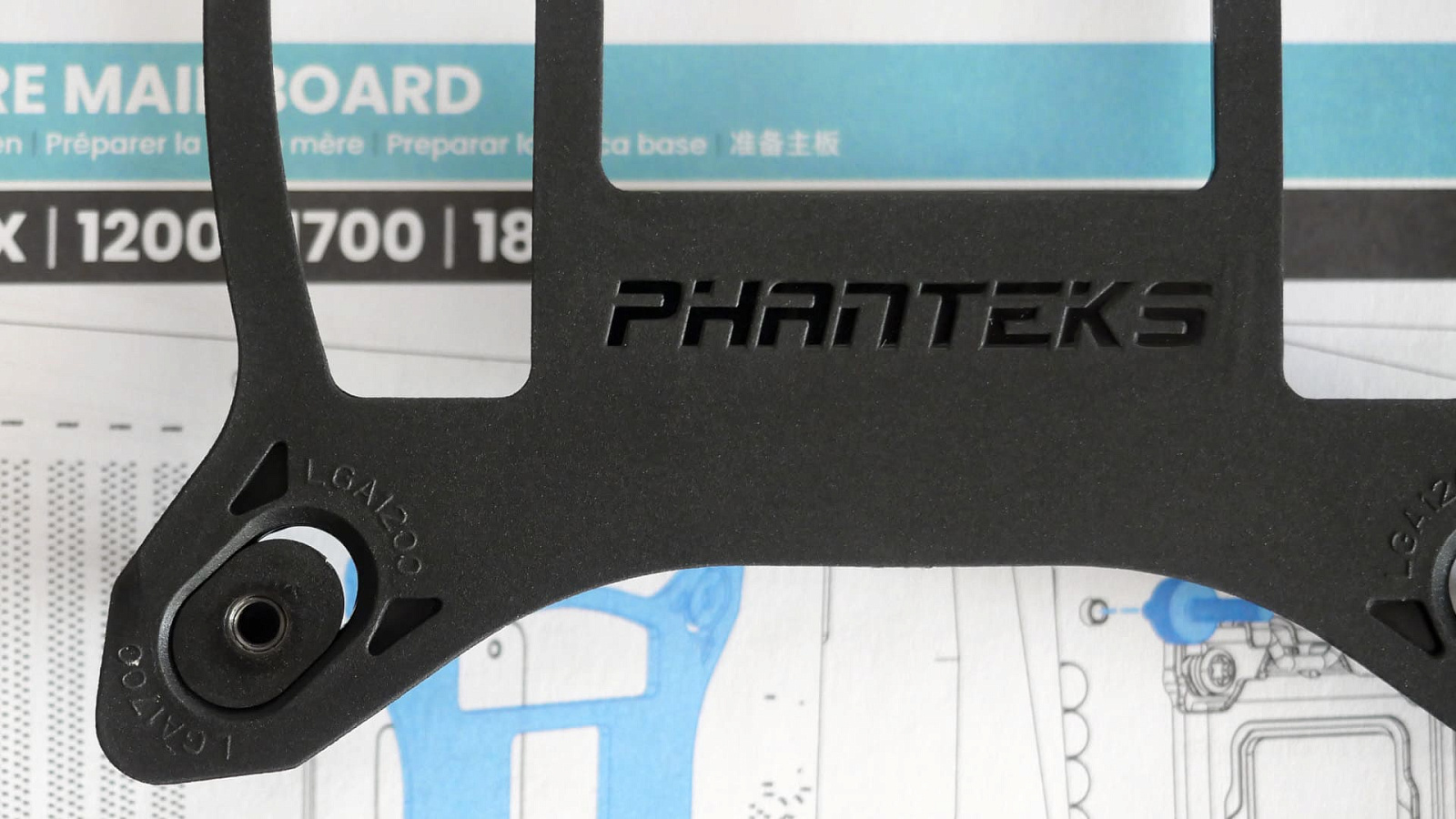

На бэкплейте для сокетов Intel перед установкой необходимо передвинуть крепежи в положение, соответствующее выбранному типу сокета. Положений два: для LGA1700 и для остальных совместимых типов.

С внутренней стороны бэкплейта используются две полоски двустороннего скотча для упрощения установки на весу, когда материнская плата уже закреплена в корпусе ПК.

С лицевой стороны материнской платы в лучи бэкплейта вкручиваются комплектные двусторонние винты.

Так как на данном типе сокета крепежные отверстия образуют квадрат на подготовленных креплениях водоблок можно закрепить, направив выводы фитингов в любую из четырёх сторон. Фиксация водоблока осуществляется четырьмя подпружиненными гайками. Для их прикручивания декоративную накладку над вентилятором потребуется снять.

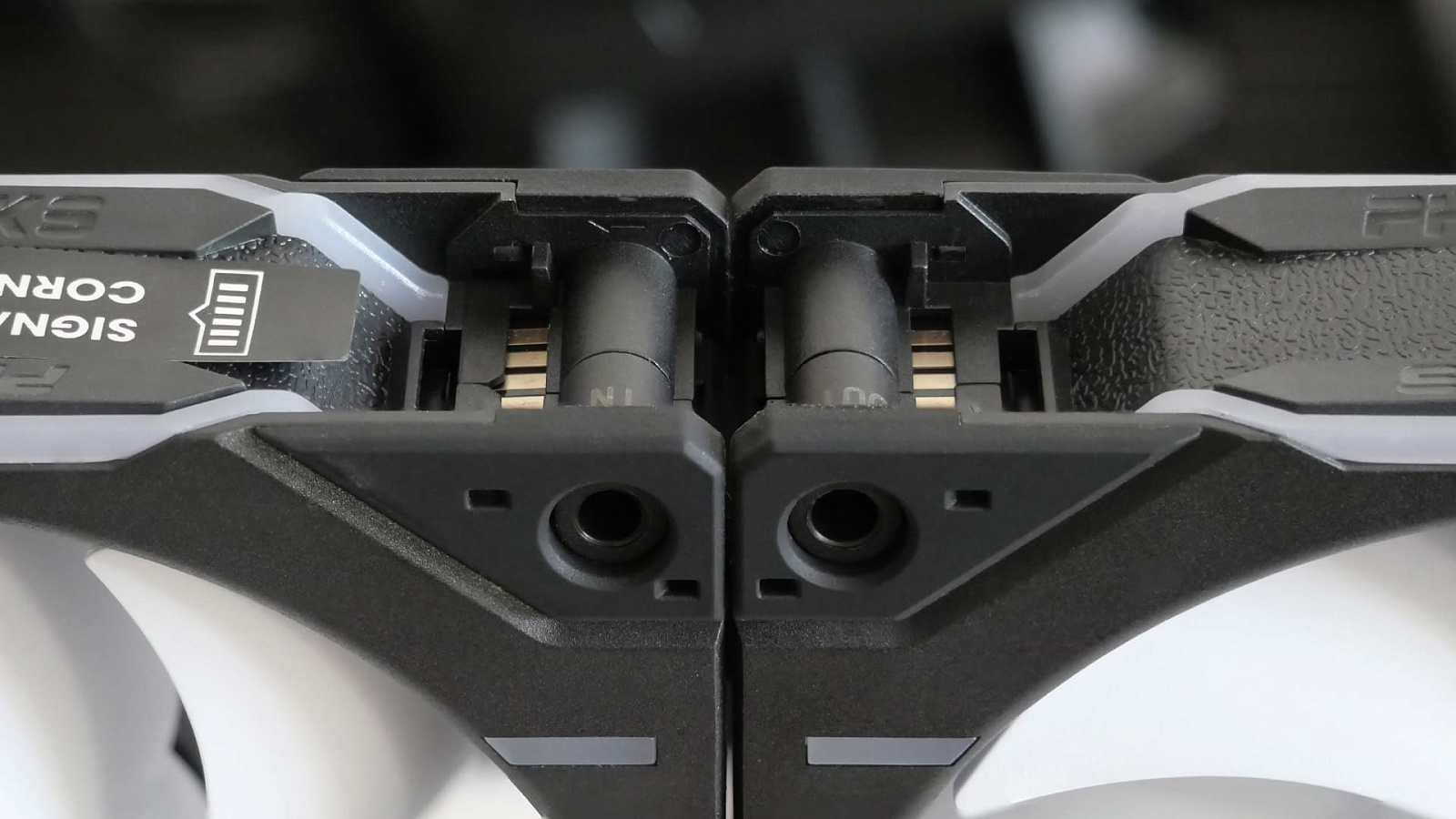

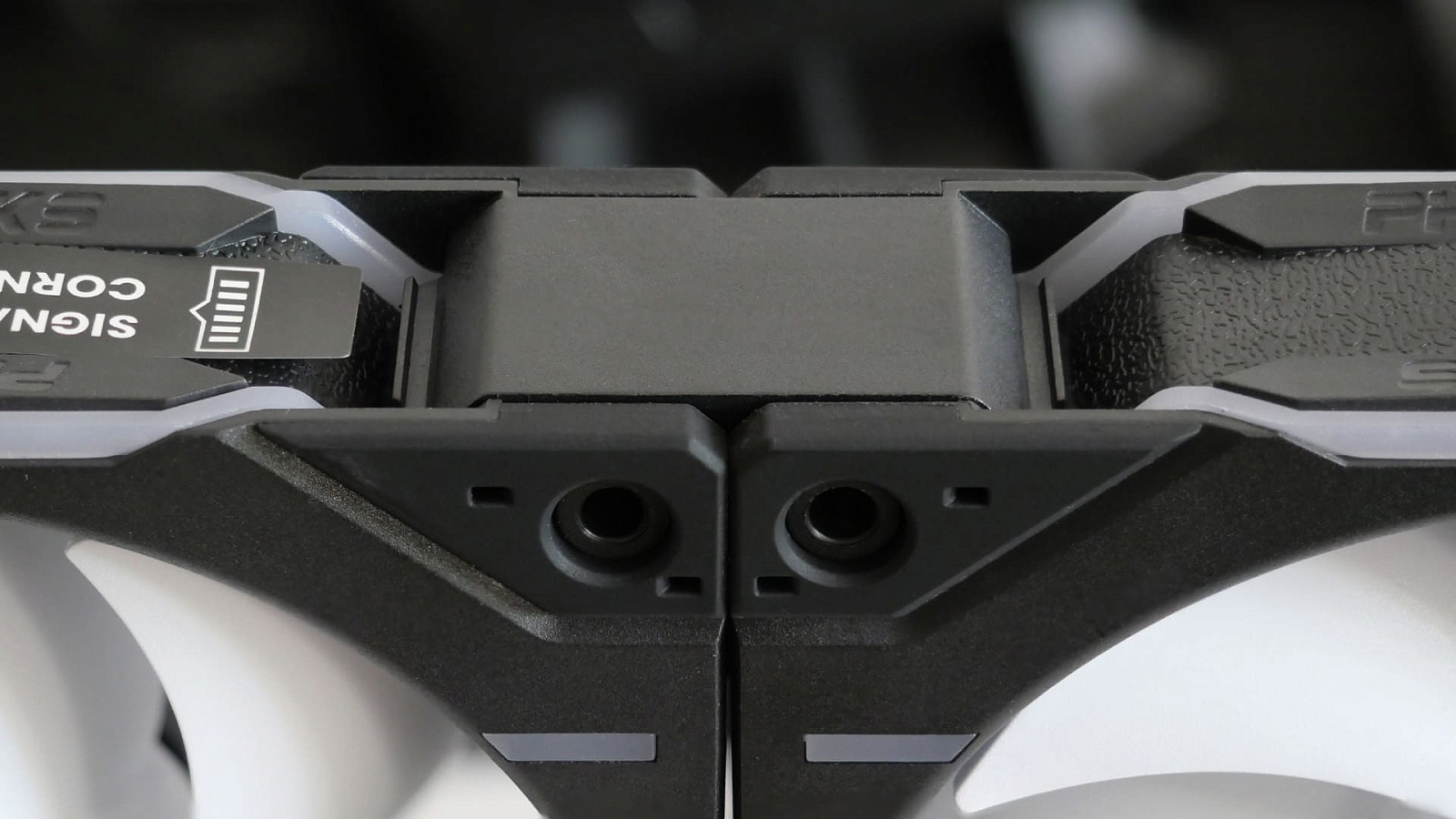

Перед установкой радиатора нём необходимо закрепить вентиляторы и соединить их комплектными мостиками. Они вставляются сверху до щелчка.

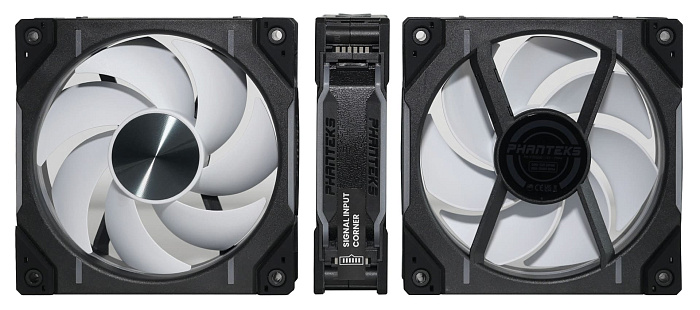

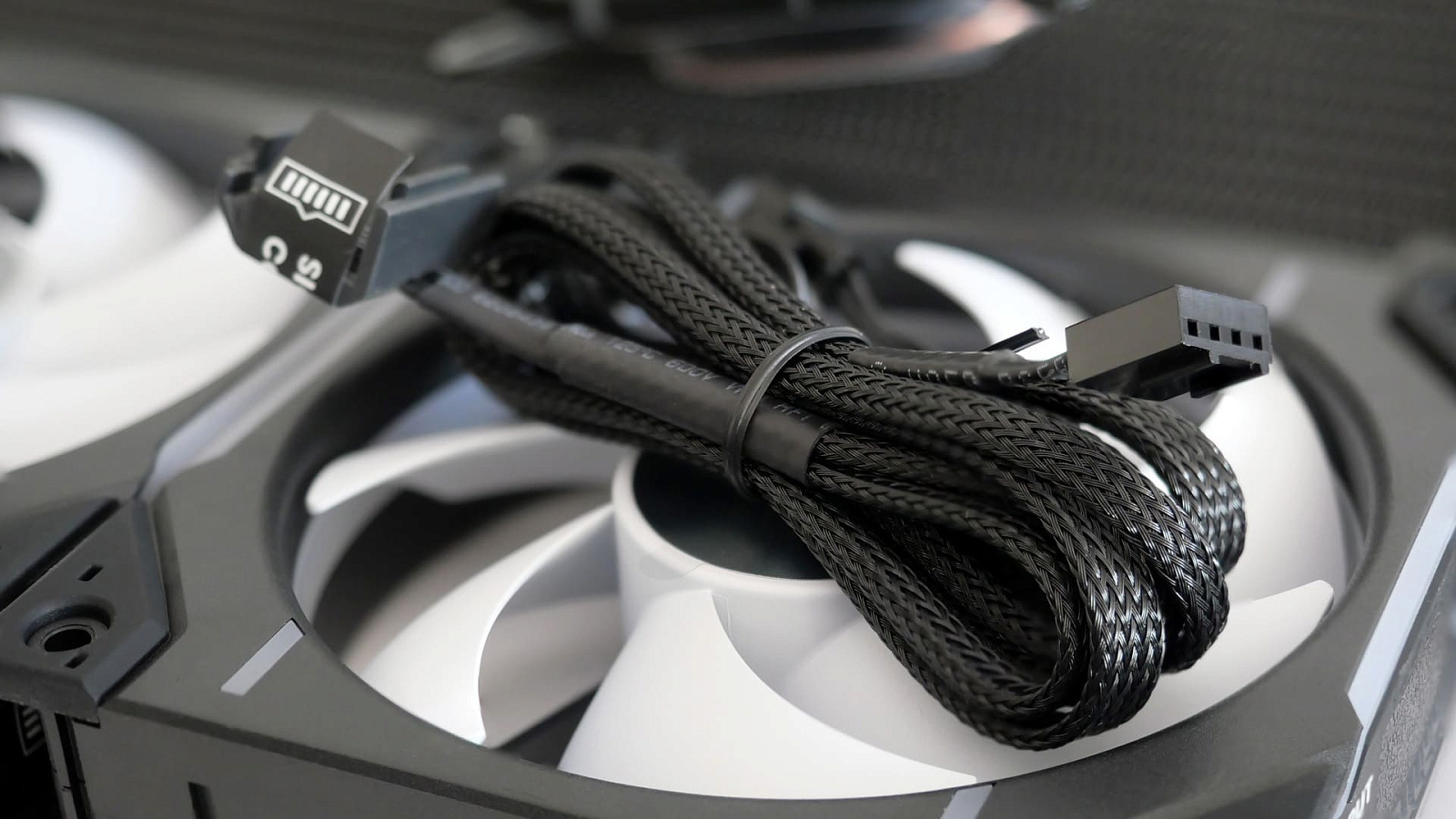

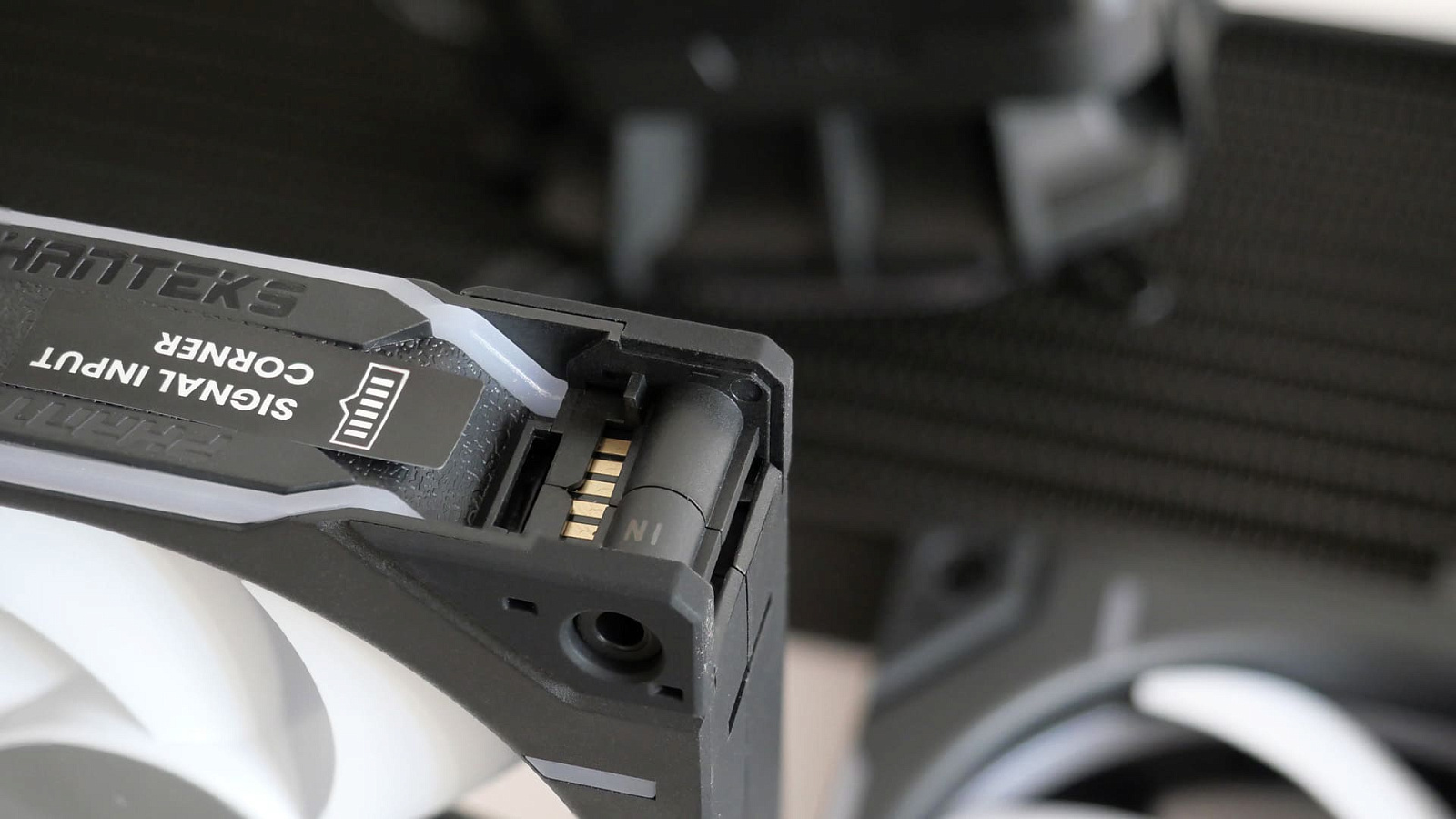

К крайнему вентилятору подключается угловой проводной адаптер. Устанавливать его нужно со стороны, где была наклейка Signal Input Corner. Если попытаться подключить его с противоположной стороны, то можно сломать пластиковую защёлку, так как щелевое отверстие, в которое она вставляется, отличается по ширине на доли миллиметра. Излишнее усилие применять крайне не рекомендуется. Если защелка "не идёт" — с большой долей вероятности сторона подключения выбрана неправильно.

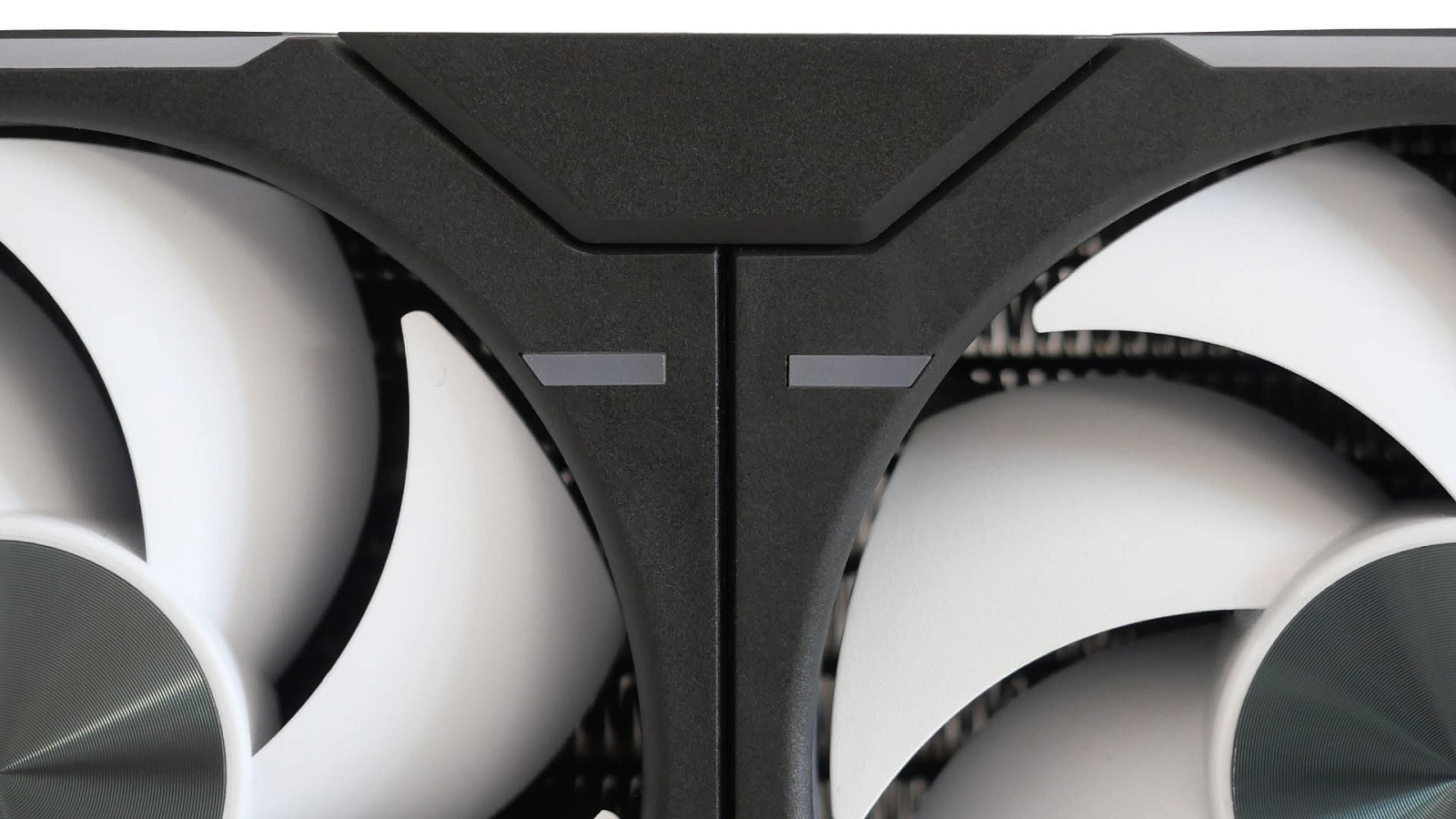

Крепёжные винты вентиляторов скрываются от взора декоративными пластиковыми элементами, которые надеваются поверх них и удерживаются в резиновых вставках за счет специальных выступов и силы трения.

Крепление радиатора в корпусе ПК — тривиальная задача. Его размеры и отсутствие нестандартных выступов гарантируют высокую степень совместимости с корпусами ПК, в которых предусмотрена установка AIO-СЖО формата 360 мм.

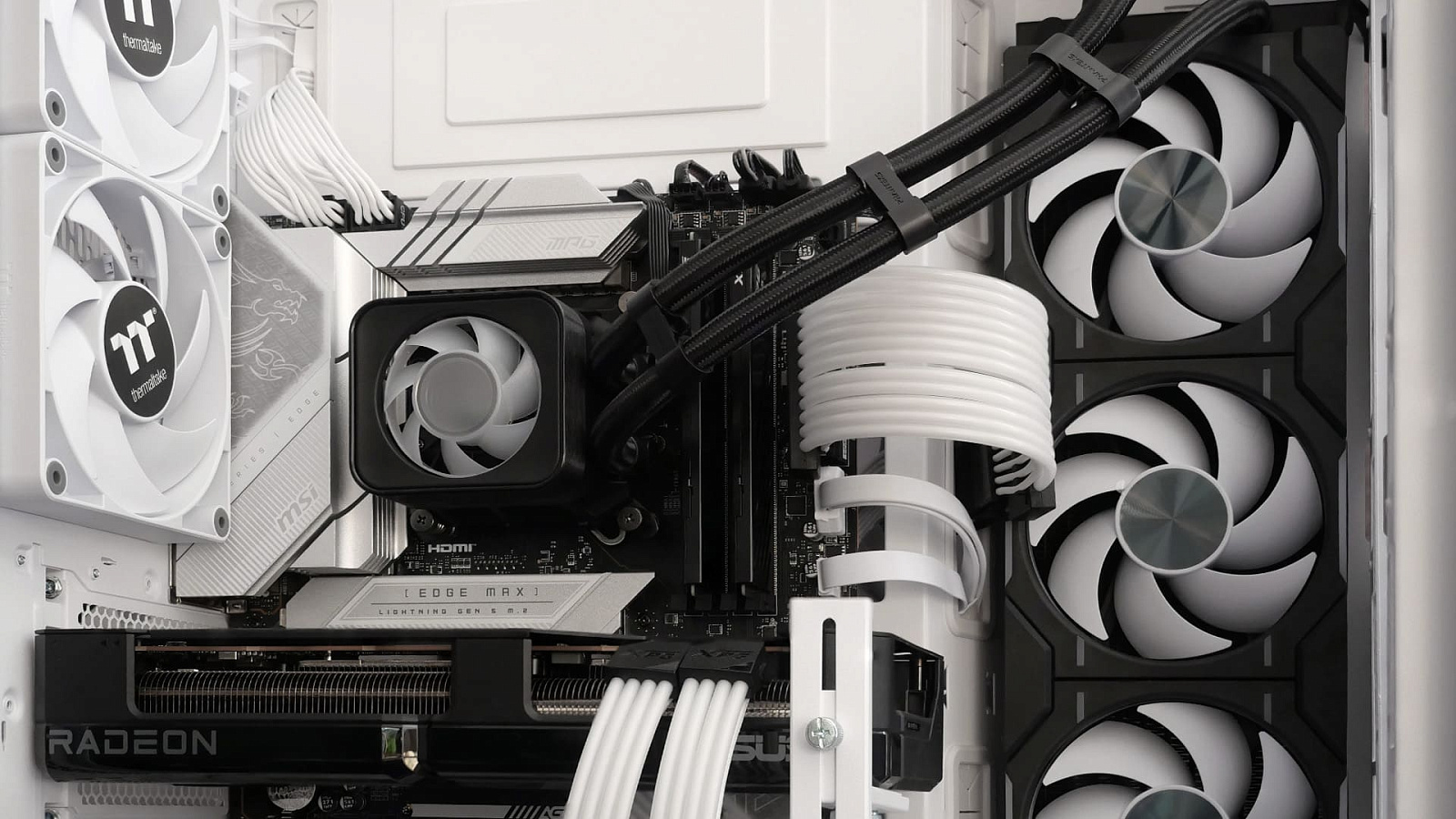

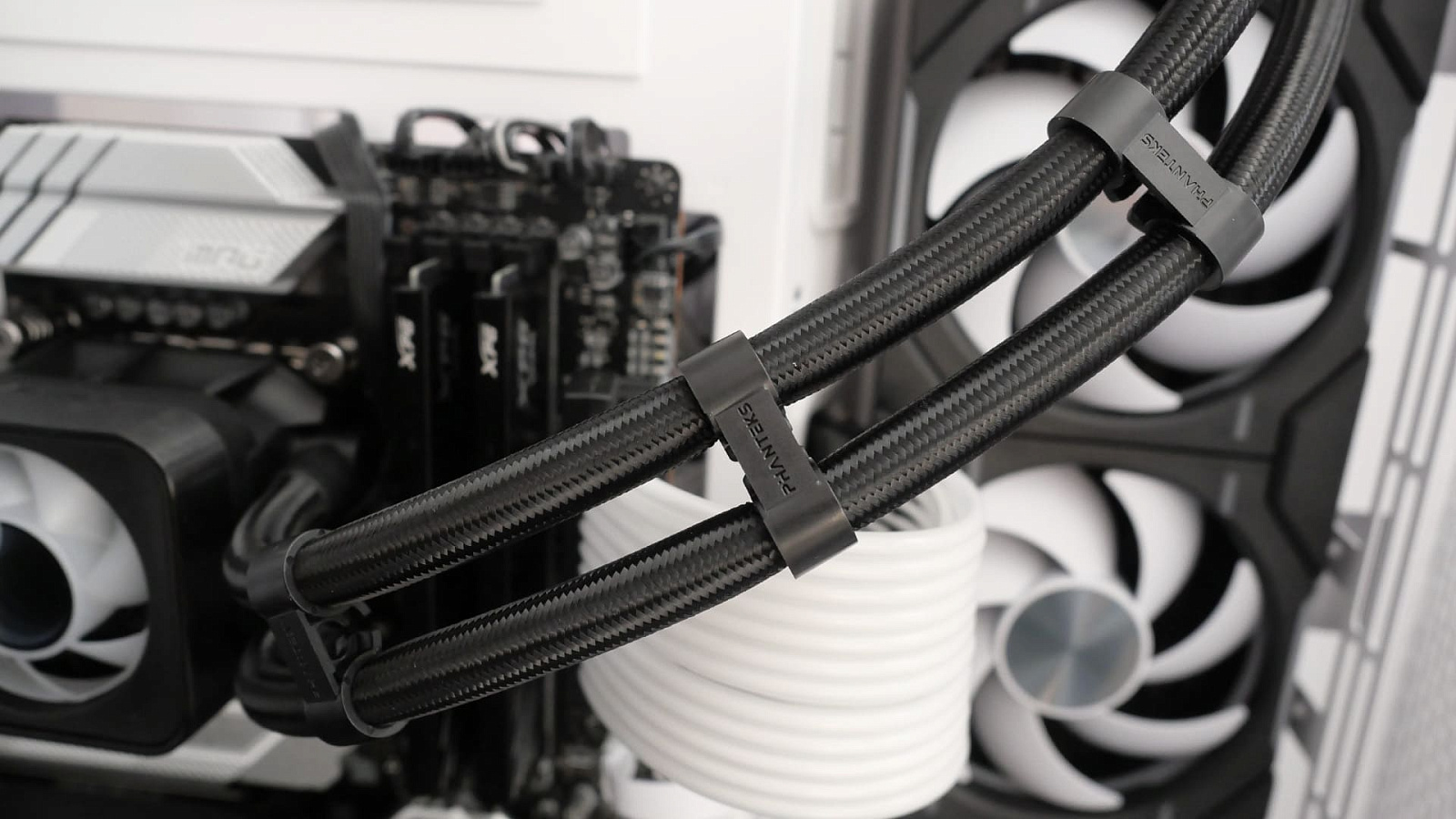

Для упорядочивания гибких трубок и большей эстетики параллельных линий пригодятся комплектные брендированные пластиковые клипсы чёрного цвета.

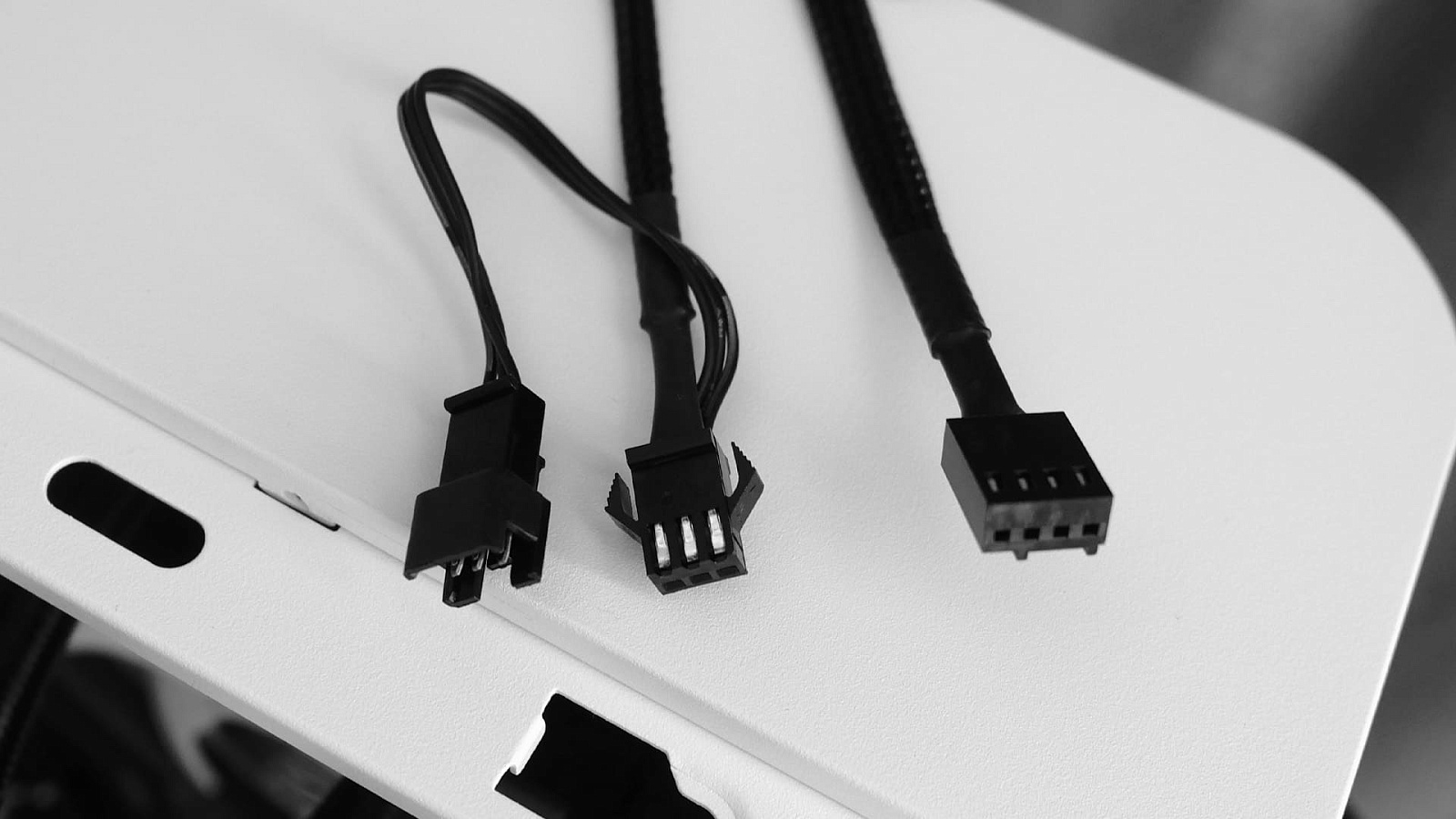

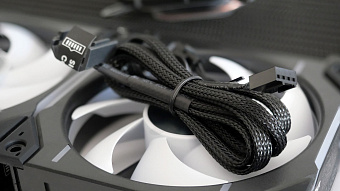

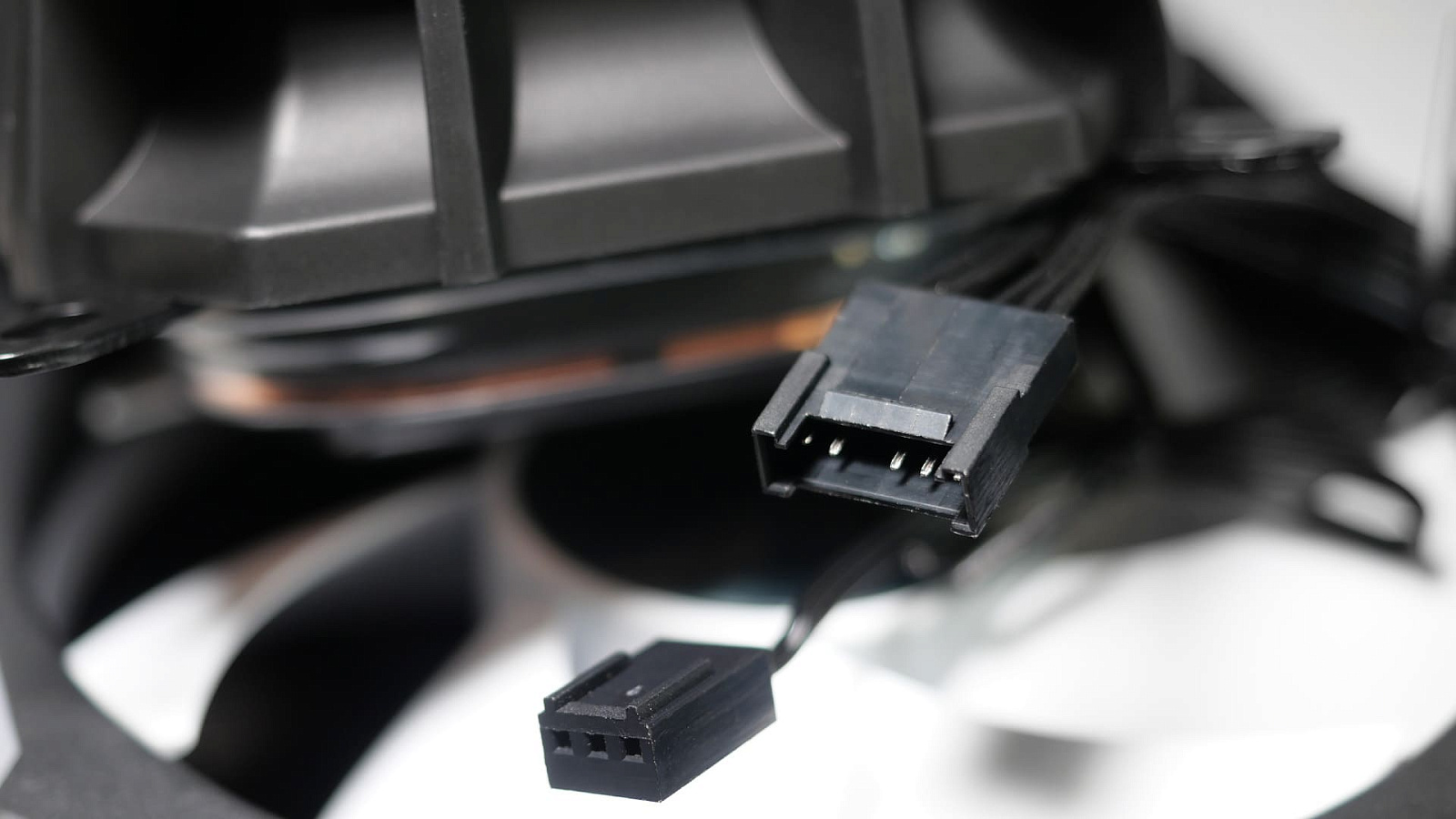

Финальным штрихом потребуется подключить провода от помпы, вентиляторов и элементов подсветки к материнской плате или специальному контроллеру вентиляторов. Комплектные провода обеспечивают переходы с межблочных нетиповых коннекторов на стандартные 4 и 3-pin коннекторы распространенного типа.

Подсветка

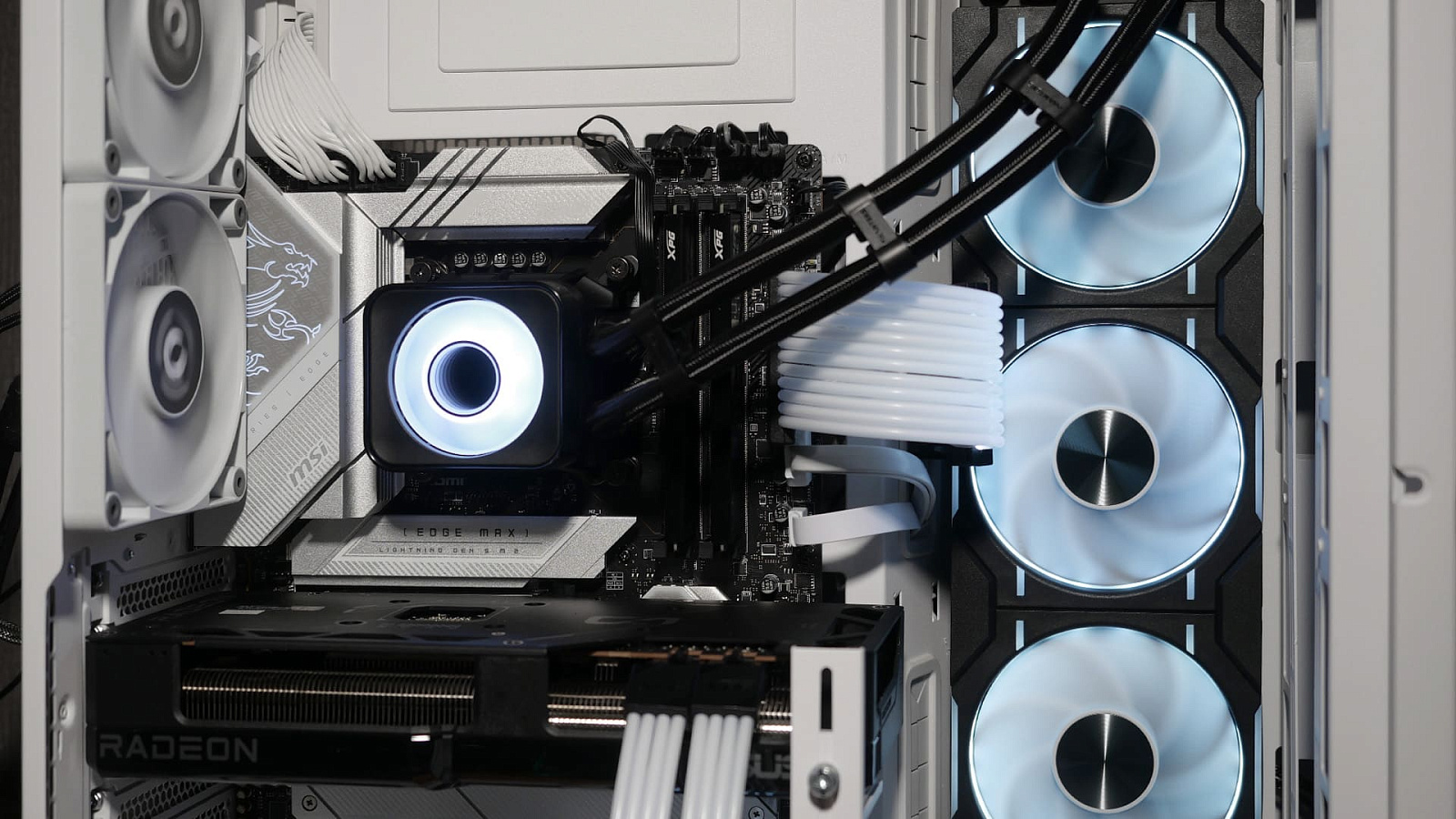

У системы охлаждения Phanteks Glacier One 360 D30 X2 подсветка состоит из двух ярких независимых зон, которые можно синхронизировать. Светится крыльчатка вентилятора на водоблоке, а также крыльчатки и части каркасов вентиляторов радиатора.

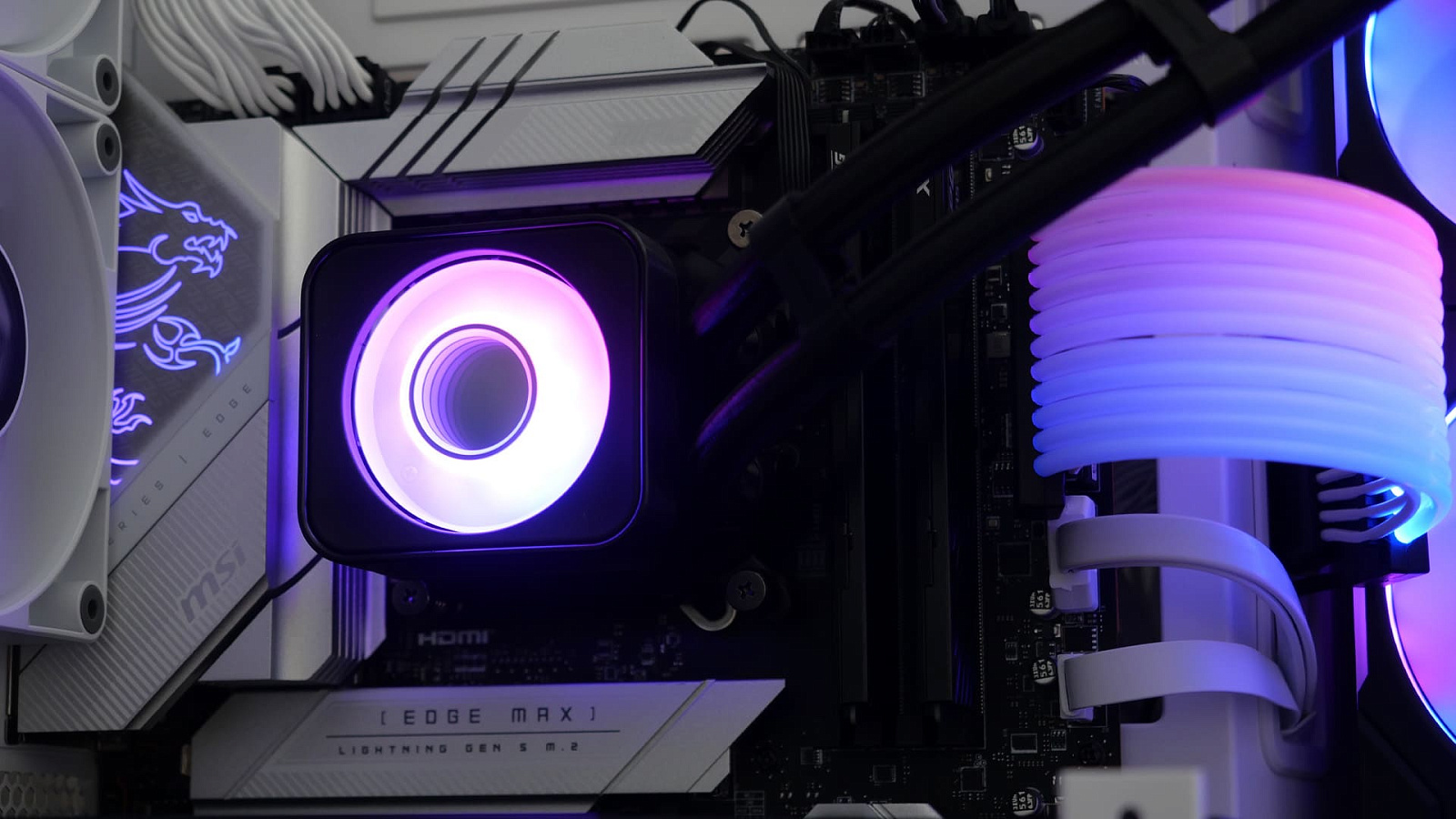

На вентиляторе водоблока центральная часть крыльчатки дополнительно сделана с эффектом бесконечного зеркала.

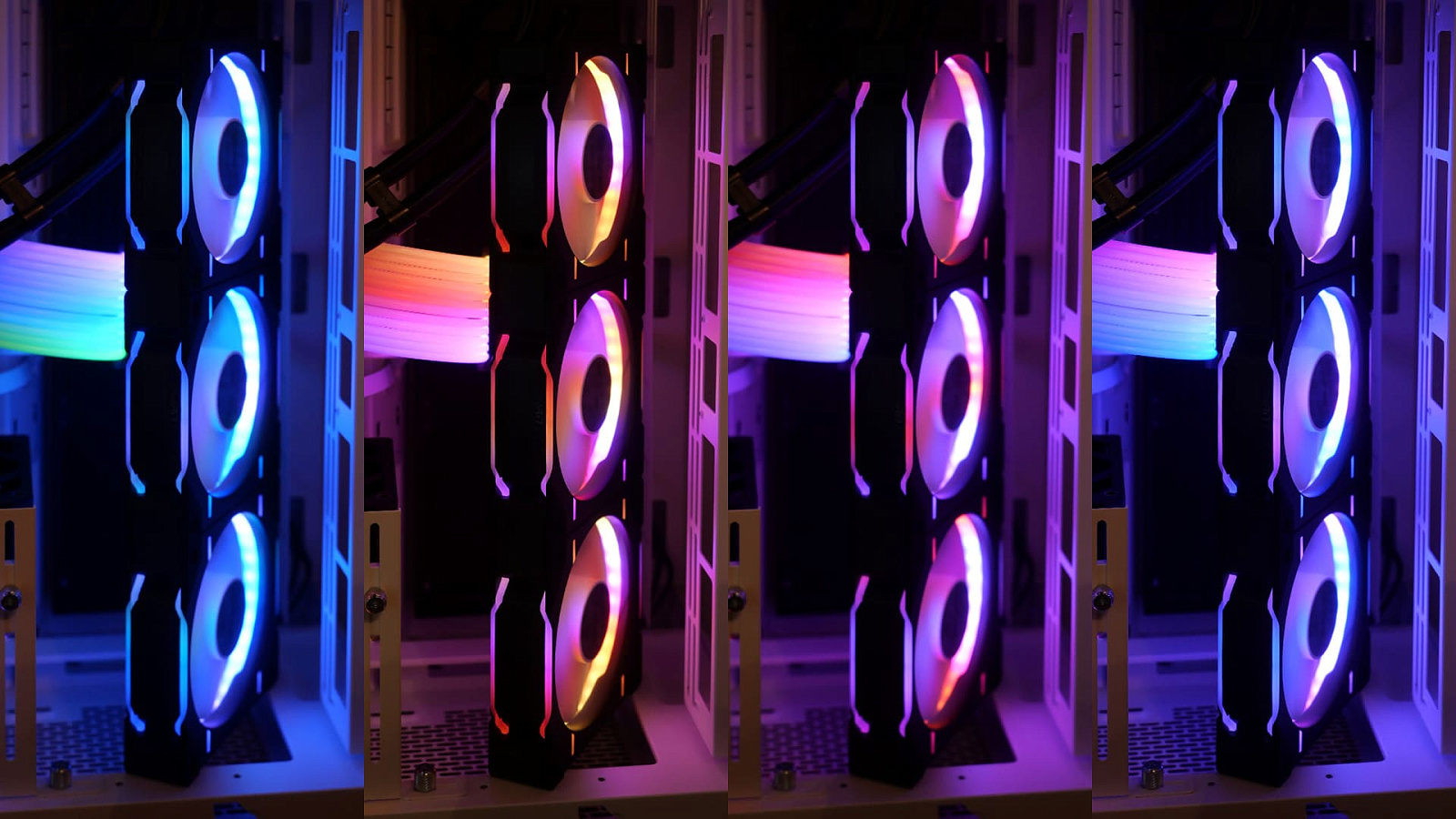

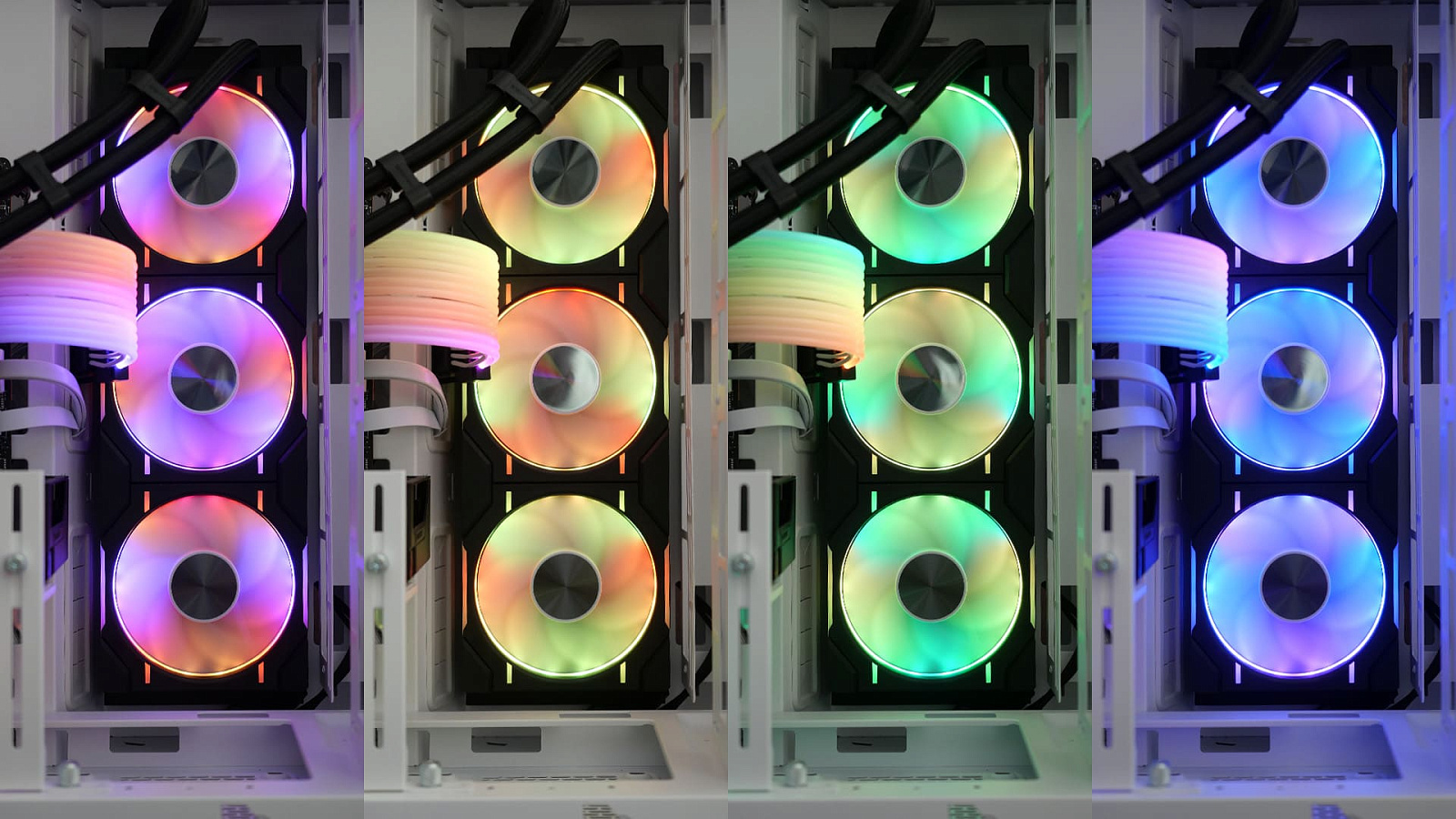

У трёх вентиляторов радиатора применена заполняющая мягкая подсветка крыльчаток с плавными переходами цветов и декоративные линии подсветки на рамах. В совокупности смотрится хорошо.

На боках рам радиаторов сделаны фигурные подсвечиваемые ломанные линии, которые будут видны через стекла корпусов ПК при повесе радиатора под верхней или за фронтальной панелями.

Тестирование

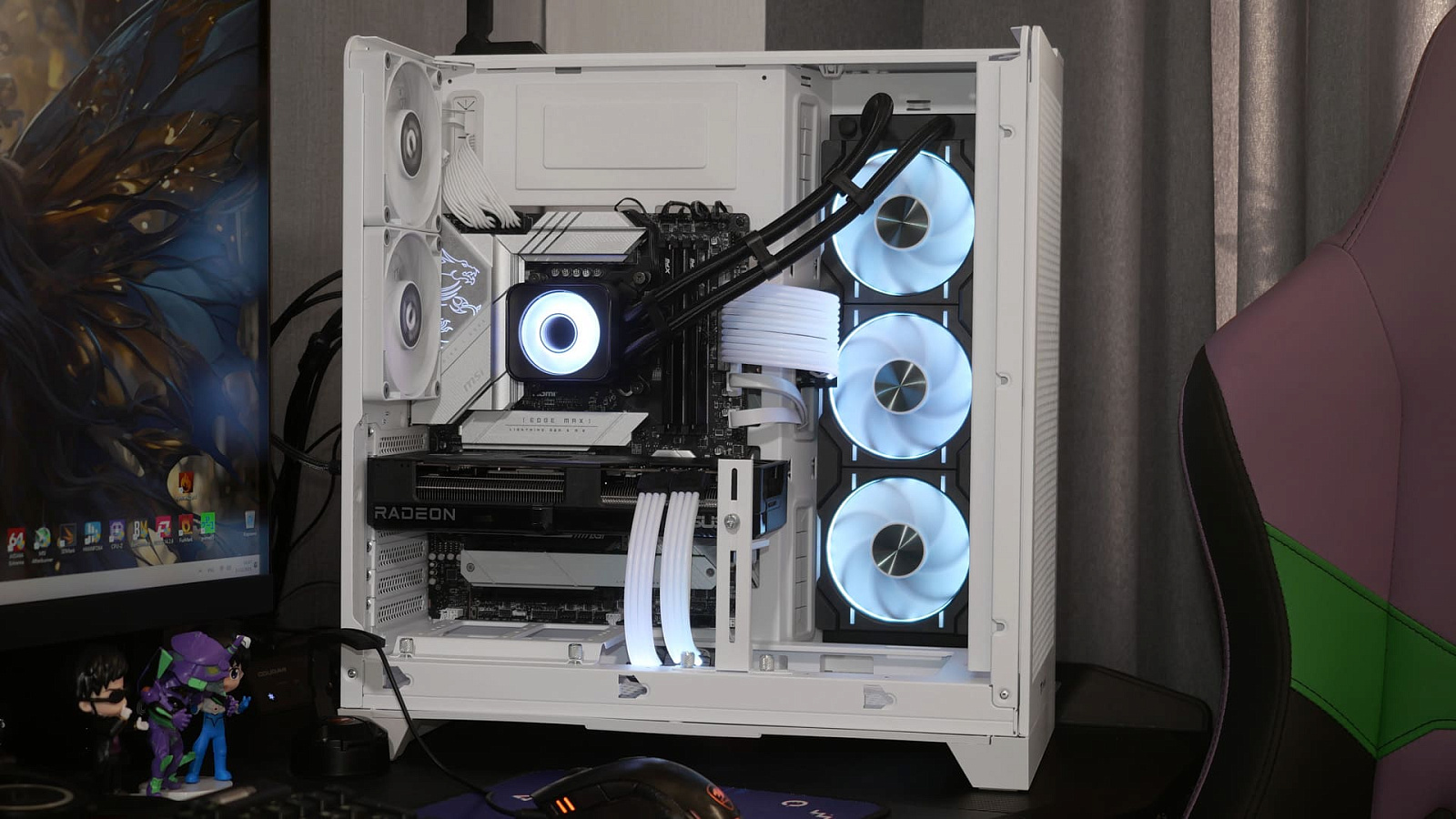

Phanteks Glacier One 360 D30 X2 протестирована на самосборном ПК c конфигурацией согласно таблице ниже. Температура компонентов контролировалась по показаниям датчиков, считываемых с помощью утилиты HWiNFO64 версии 8.34. Для стресс-тестирования применялись программы: AIDA64 8.00.8000 (System Stability Test, CPU+FPU), Furmark 2.10.2 (CPU Burner 0.3.0.0, 20 потоков), OCCT 14.2.6 (тест Power). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры в разрешении 2K (2560x1440 точек) в FarCry New Dawn (UPlay) при максимальных настройках графики и в PUBG: Battlegrounds (STEAM) при ультра настройках графики. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

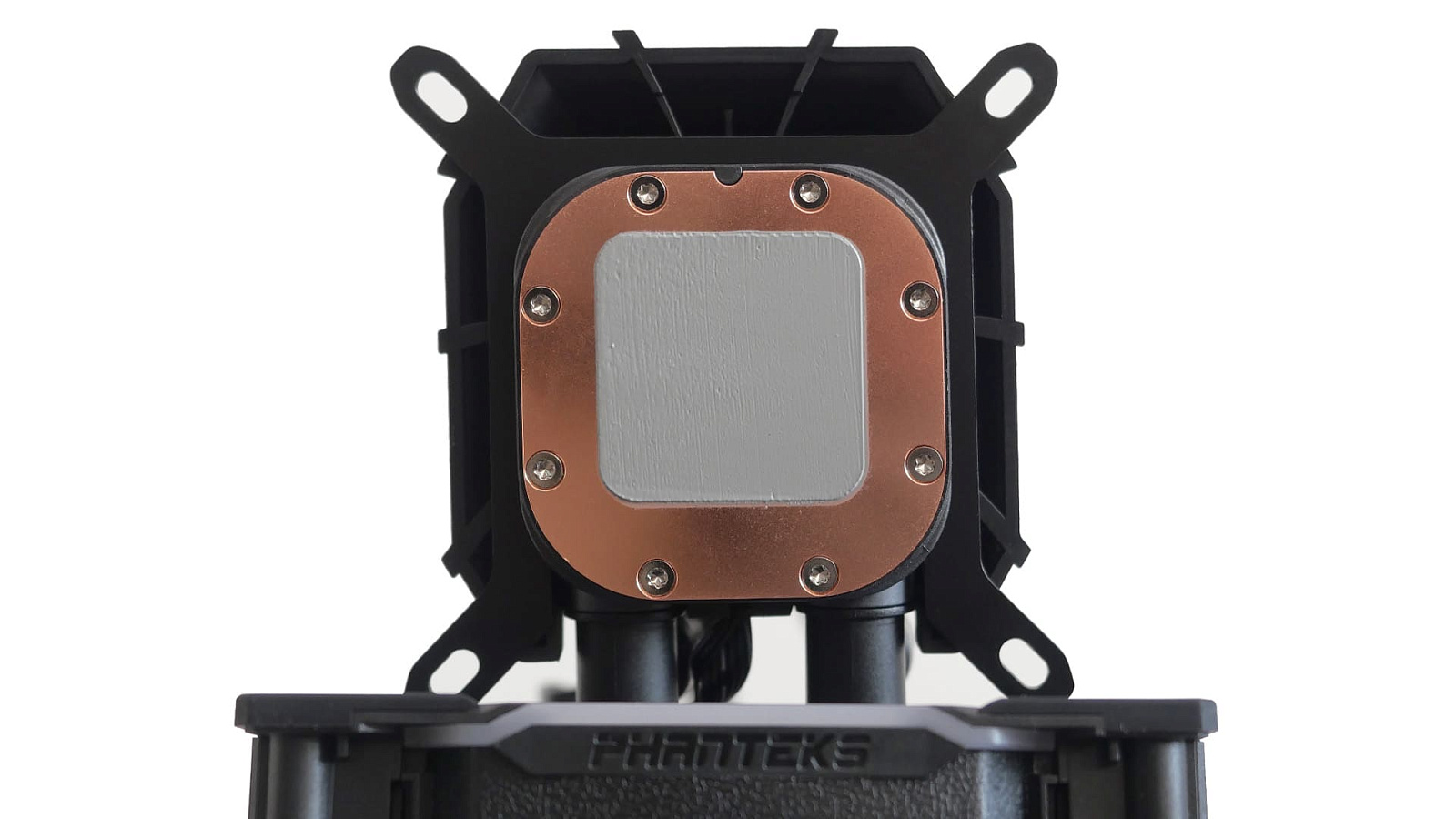

В комплекте с Phanteks Glacier One 360 D30 X2 запас термопасты не предусмотрен. Она уже нанесена в заводских условиях на основание водоблока в нужном количестве. С одной стороны, это ускоряет сборку; с другой, не оставляет задела на возможную перестановку во время сборки неопытными пользователями. На протестированном экземпляре паста была нанесена со смещением относительно центра, но на итоговый отпечаток на крышке процессора это не повлияло негативно.

Оценка основания водоблока

Размеры фигурной медной пластины со скруглёнными углами — приблизительно 56 x 56 мм, а пятна термопасты — 35 x 35 мм. Для обеспечения плотного контакта с теплораспределительными крышками совместимых процессоров этого достаточно. Пластина хорошо отполирована и имеет классическую форму с выпуклостью к центру в доли миллиметра. Это обеспечивает акцент прижима к центральной части теплораспределительной крышки процессора.

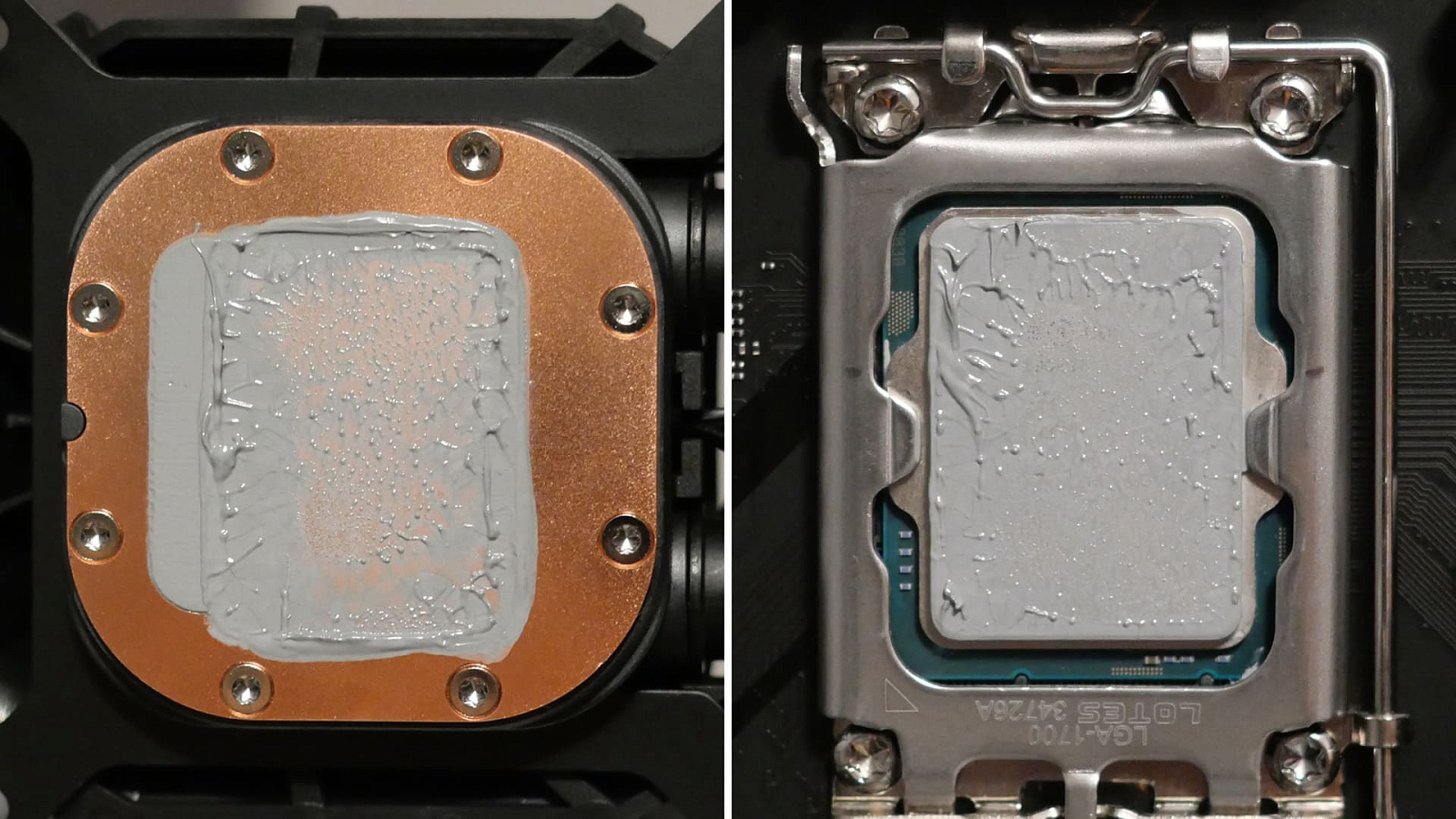

Отпечаток комплектной термопасты на пластине получился с характерными для 13-го поколения процессоров Intel и стандартного крепления сокета LGA1700 особенностями с небольшой неравномерностью к одному краю. Значимого влияния на результаты тестов это не должно оказывать.

Скорость и шум помпы

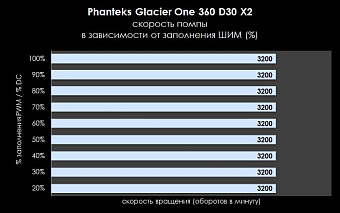

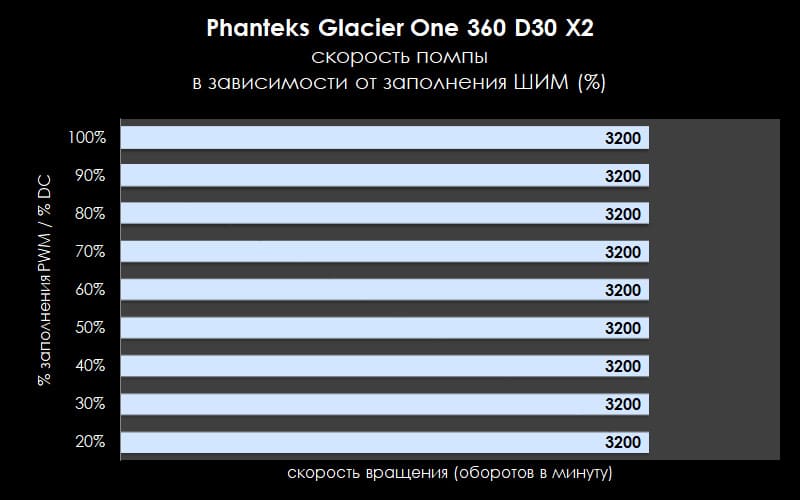

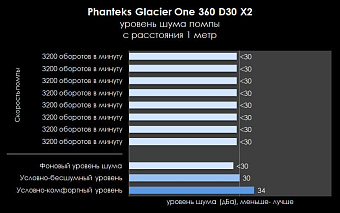

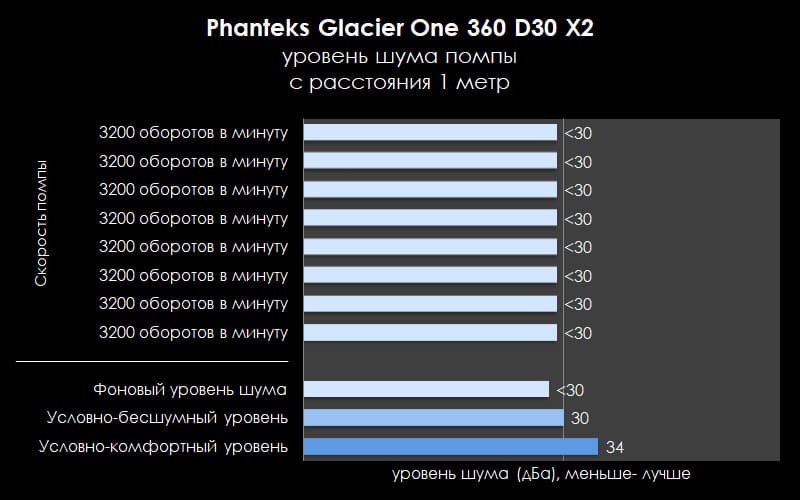

Помпа работает на фиксированной скорости 3200 оборотов в минуту (не регулируется по PWM) и в целом достаточно тихая — измеренный уровень шума менее 30 дБА с расстояния 1 метр.

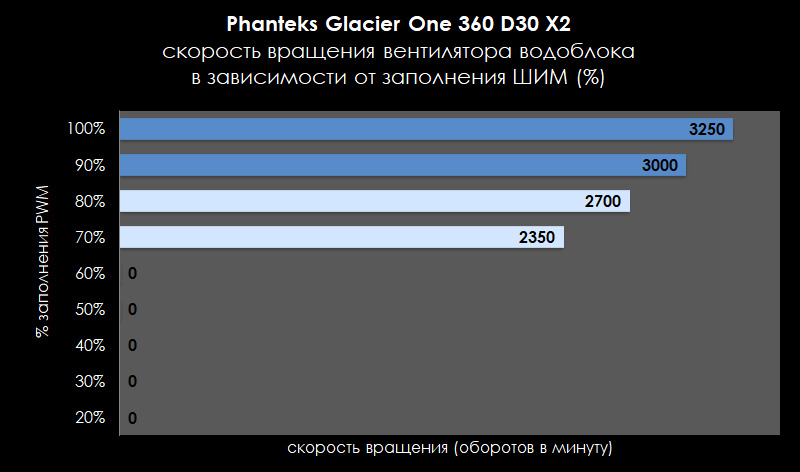

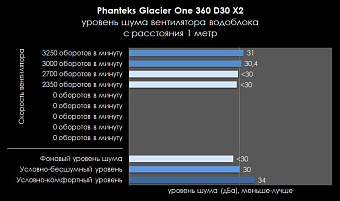

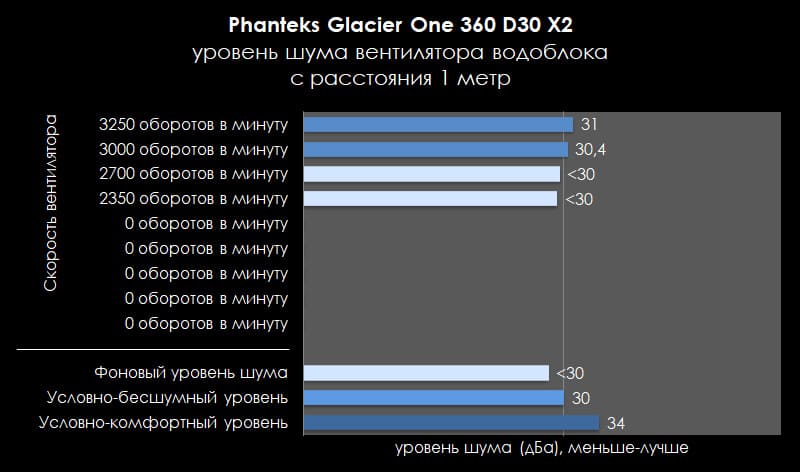

Вентилятор на водоблоке с 60-мм крыльчаткой требователен к питанию. При ограничении скорости вращения за счет PWM ниже 70% он останавливается. Во время работы шумит слабо, даже на максимальной скорости оставаясь в пределах заметных на общем фоне, но условно комфортных значений.

Скорость и шум вентиляторов

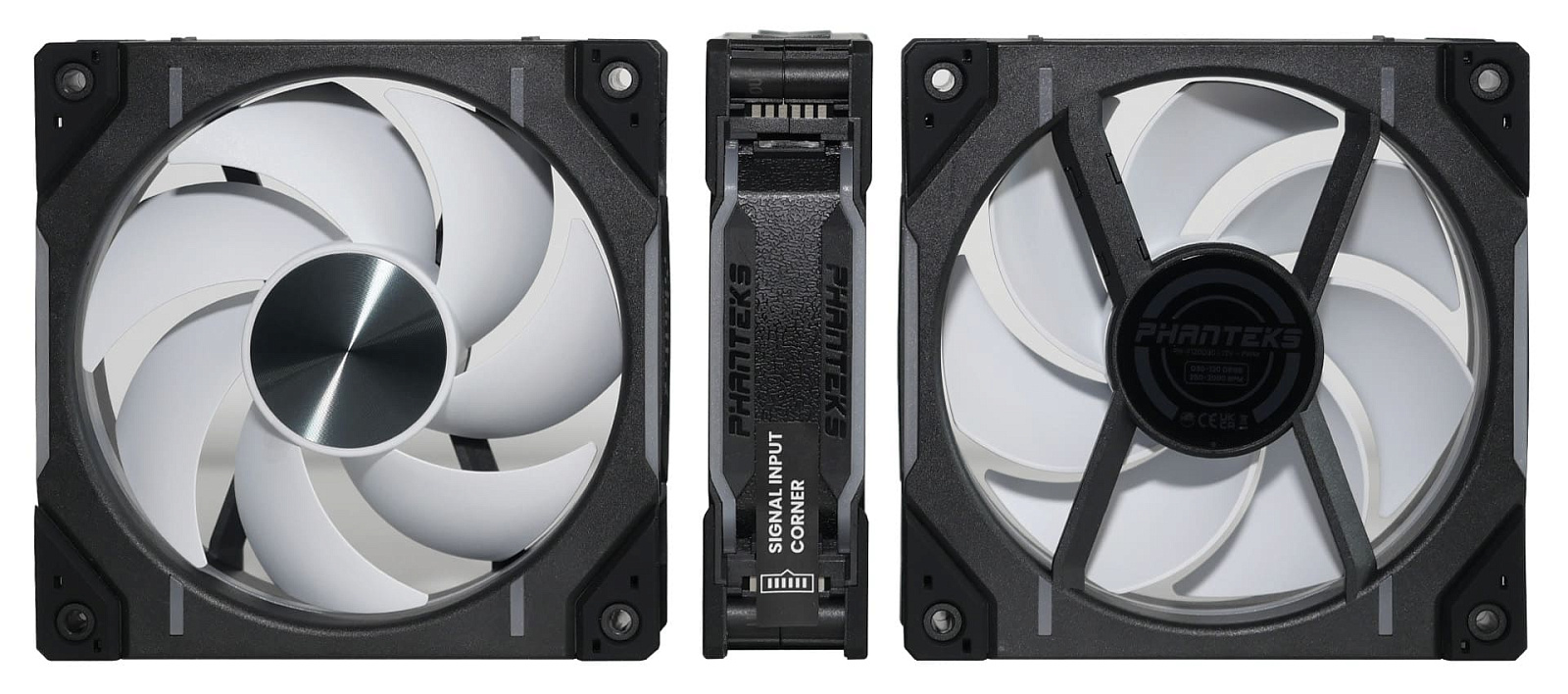

Установленные на радиаторе семилопастные вентиляторы промаркированы как Phanteks PH-120D30 12V-PW (D30-120 DRGB).

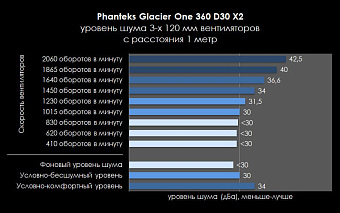

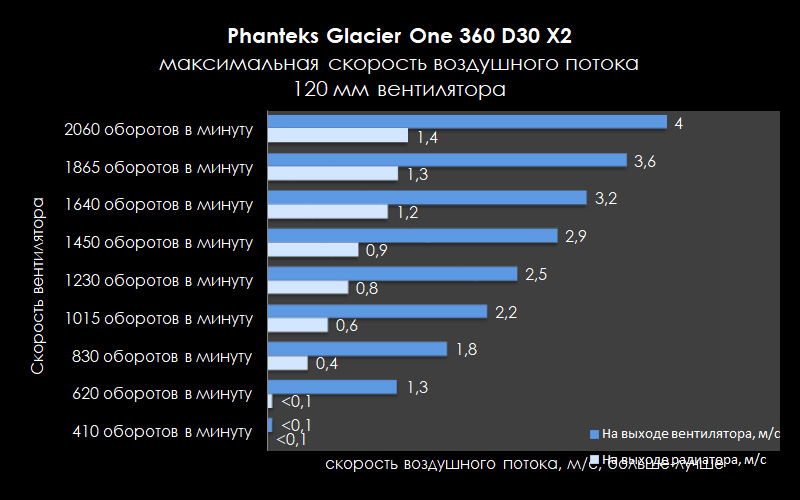

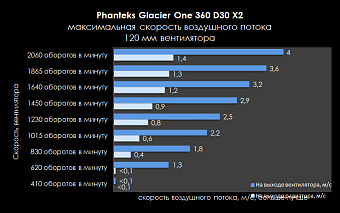

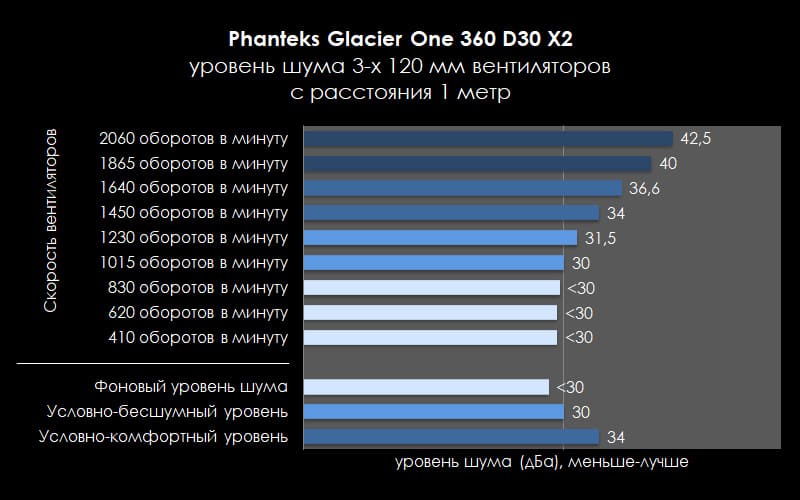

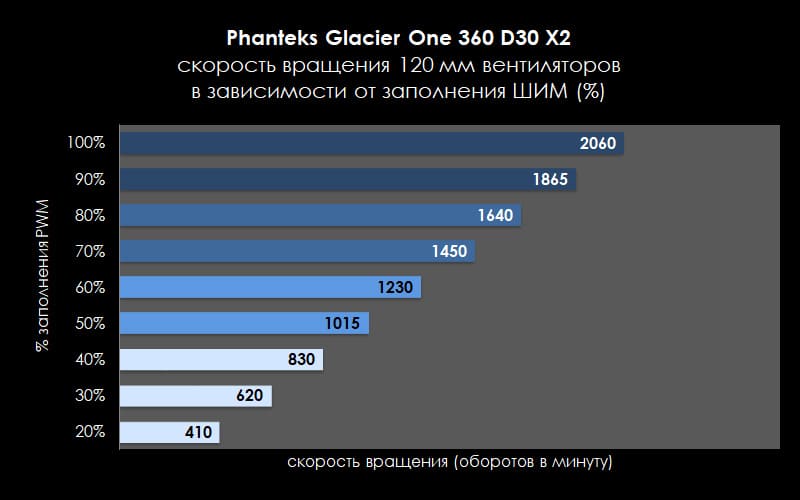

В ходе тестов работали в пределах заявленного производителем диапазона от 200 до 2000 оборотов в минуту. В связи с относительно небольшой максимальной скоростью их производительность воздушного потока относительно небольшая — до 64,3 CFM, а статическое давление - 3,01 мм H20. При ограничении питания до 70% PWM вентиляторы работают с умеренным уровнем шума, но при больших скоростях уходят за пределы комфортных на слух значений, особенно при условии близкого расположения к пользователю, когда системный блок находится на столе. Ниже 35% PWM устанавливать для них также нежелательно, так как поток воздуха сквозь радиатор падает до крайне низких значений.

Температура под нагрузкой

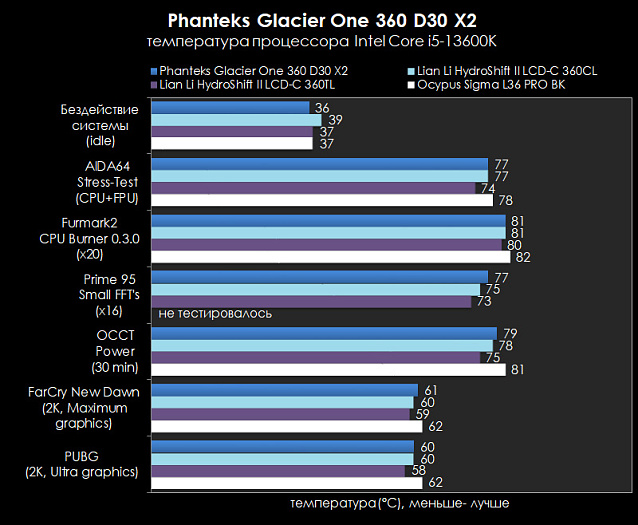

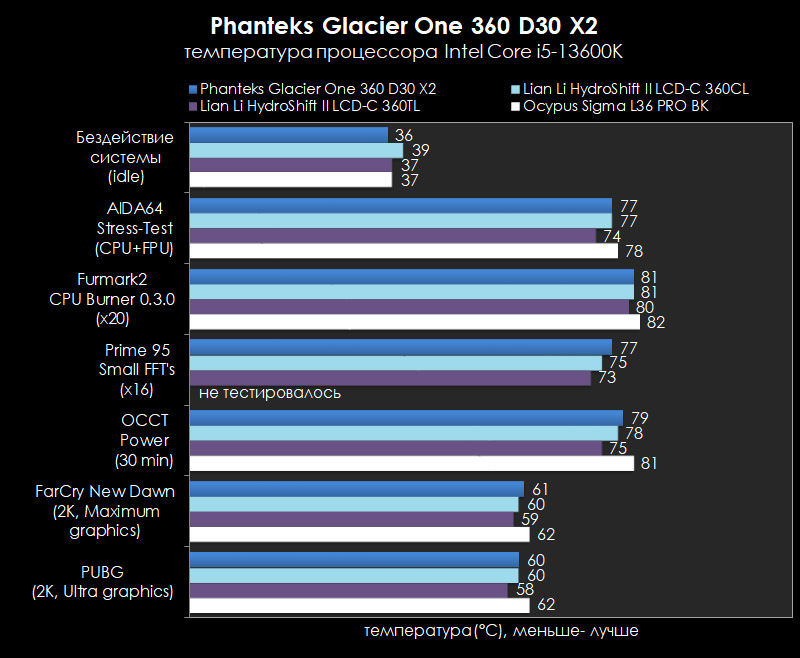

В стресс-тесте Power утилиты OCCT работающий без ручного разгона процессор Intel Core i5-13600K потреблял в период "буста" до 200 Вт (CPU Package Power) с дальнейшей стабилизацией в среднем на 181 Вт. При такой нагрузке средняя температура доходила до 79°C. Это хороший результат для 360 мм AIO-системы. Сравнить с тремя недавно протестированными на том же стенде AIO-СЖО 360 мм можно по диаграмме ниже.

Как в стресс-тестах, так и в ААА-играх, разбег в обеспечиваемой температуре процессора относительно небольшой — в районе 3-4 градусов с "одноклассниками". Например, в шутере от первого лица с открытым миром FarCry New Dawn в разрешении 2К при настройках графики "Максимум" усредненное потребление процессора за полчаса составило ~100 Вт, а средняя температура составила ~61°C. В многопользовательской королевской битве PUBG:Battlegrounds в разрешении 2К при "Ультра"-настройках графики средняя температура колебалась около отметки ~60°C. При этих значениях нагрева CPU скорость вращения вентиляторов находится на среднем уровне, а следовательно уровень шума невысокий.

Заключение

Phanteks Glacier One 360 D30 X2 — сбалансированная СЖО со средней для класса "AIO 360 мм" эффективностью, которая в ходе тестов обеспечила стабильное охлаждение Intel Core i5-13600K при экстремальных нагрузках и показала задел на более "горячие" процессоры. К её ключевым особенностям относится конструктивная продуманность, включающая дополнительный вентилятор на водоблоке для обдува зоны VRM вокруг сокета, фирменная система беспроводного соединения вентиляторов и симпатичная ARGB-подсветка. Система отличается хорошей комплектацией, несложным процессом подготовки креплений и предварительно нанесенной термопастой, что упрощает установку неопытным пользователям, самостоятельно собирающим ПК. В целом Phanteks Glacier One 360 D30 X2 — достойный внимания AIO-вариант для производительного ПК с акцентом на аккуратный внешний вид и подсвечиваемые ARGB-компоненты.

Преимущества Phanteks Glacier One 360 D30 X2:
