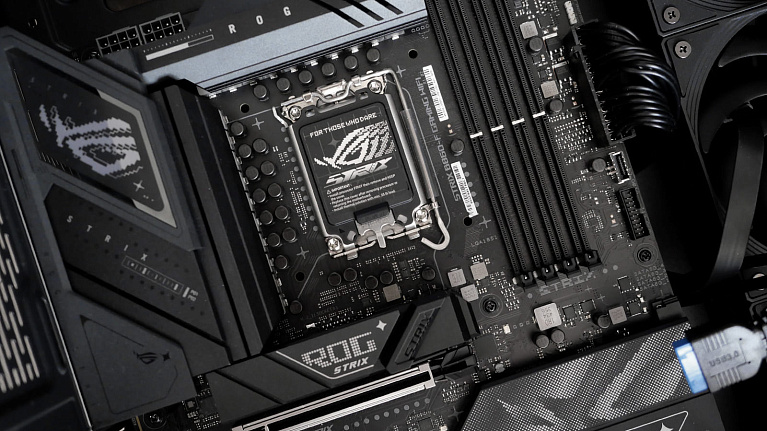

Обзор материнской платы ASUS ROG STRIX B860-F Gaming WIFI

Какая серия компьютерных комплектующих, устройств и периферии ассоциируется с игровым направлением продукции под брендом ASUS? Конечно же, ROG STRIX. При желании заядлый геймер найдёт в ней все основные компоненты, которые могут потребоваться для сборки игрового ПК, в том числе основу основ - материнскую плату. В рамках обзора рассмотрена одна из них для семейства процессоров Intel Core Ultra для сокета LGA1851 - ASUS ROG STRIX B860-F Gaming WIFI.

Технические характеристики

Упаковка

Картонная коробка с материнской платой ASUS ROG STRIX B860-F Gaming WIFI выполнена в чёрно-красной гамме, привлекающей внимание на полках магазинов. На лицевой и тыльной стороне нанесено фотореалистичное изображение самого устройства и его основные характеристики.

Внутри коробки плата лежит в антистатическом пакете на картонном поддоне, под которым размещены аксессуары, кабели и бумажные памятки. Антенна в картонной защите расположена над платой.

Комплектация

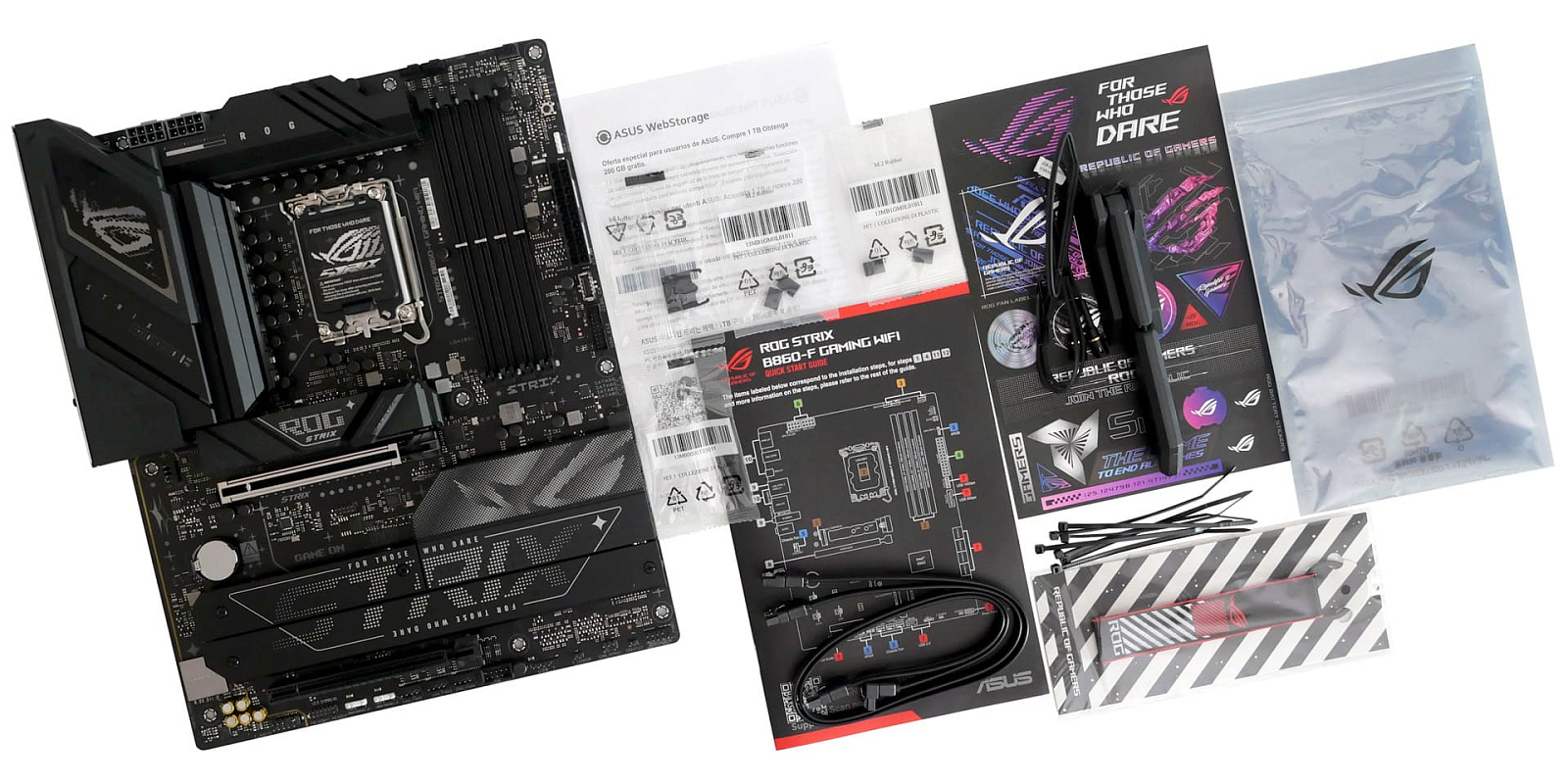

В комплектацию ASUS ROG STRIX B860-F Gaming WIFI вошли следующие аксессуары:

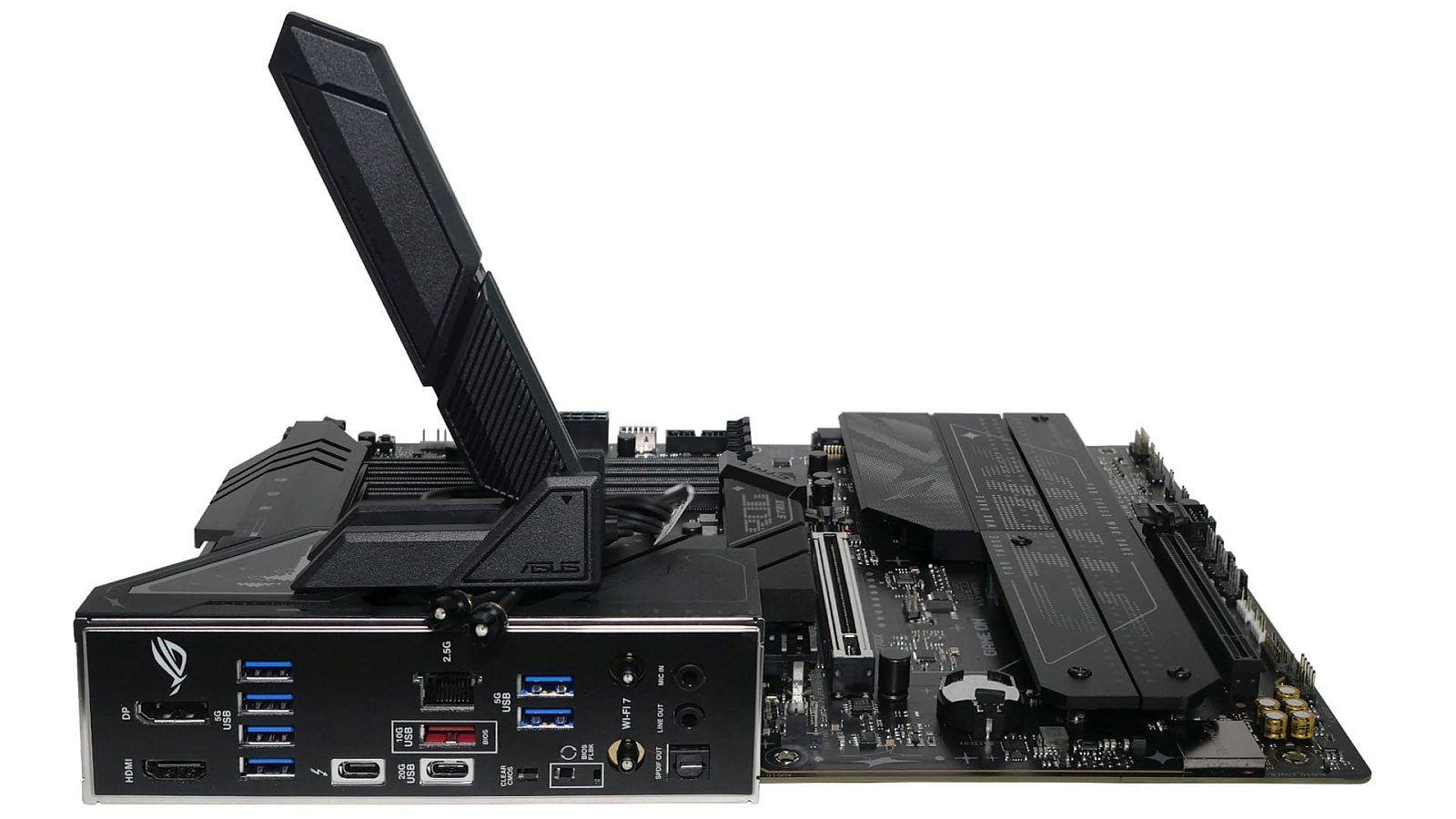

Прилагаемая совмещенная антенна для Wi-Fi и Bluetooth выполнена в пластиковом корпусе с возможностью изменения угла наклона и подставкой с магнитами. У неё удобные коннекторы для быстрого подключения к разъёмам на задней панели платы без необходимости что-то прикручивать.

Внешний вид

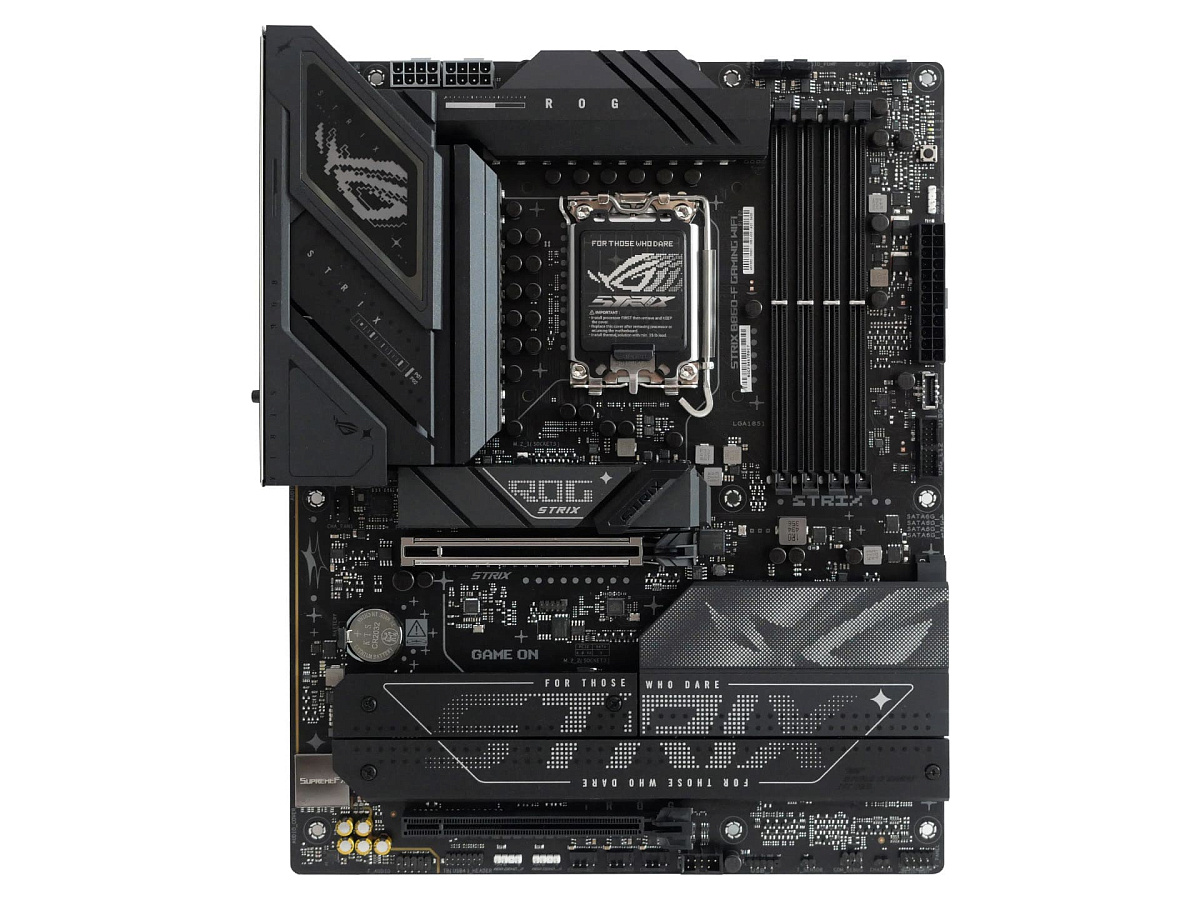

ASUS ROG STRIX B860-F Gaming WIFI - материнская плата формата ATX. Дизайн выдержан в характерном для линейки ROG STRIX стиле с преобладанием чёрного цвета в оформлении и акцентом на логотипы. Над блоком интерфейсов задней панели сделан подсвечиваемый во время работы элемент с фирменным "глазом". Даже без включенной подсветки плата стильно смотрится и станет объектом, привлекающим внимание в игровом ПК с прозрачными панелями корпуса.

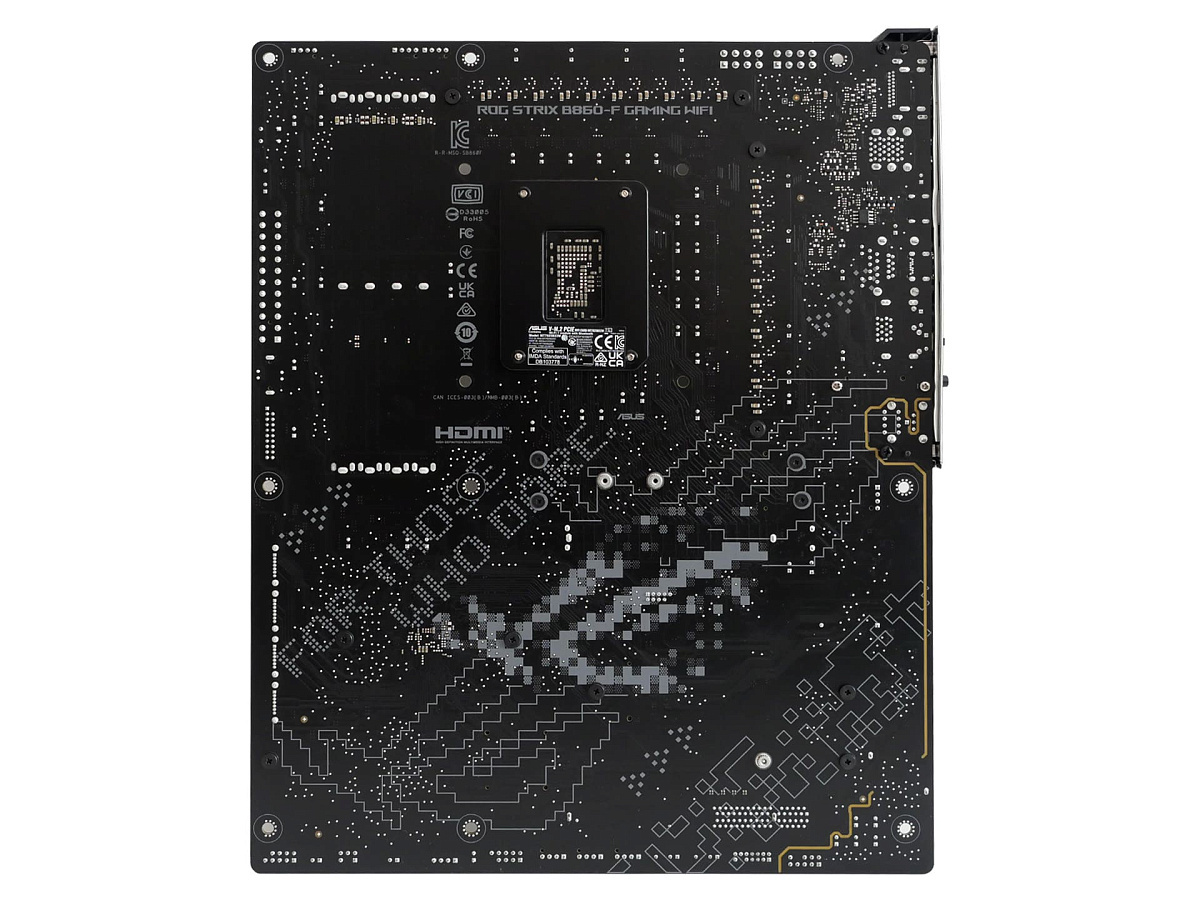

Многослойная материнская плата выполнена на текстолите, окрашенным в чёрный цвет. С задней стороны применена шелкография серого цвета в стилистике ROG STRIX, поэтому, несмотря на отсутствие полноразмерного бэкплейта, даже в каркасных стендовых сборках с видимостью со всех сторон плата будет хорошо смотреться.

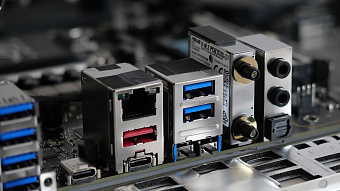

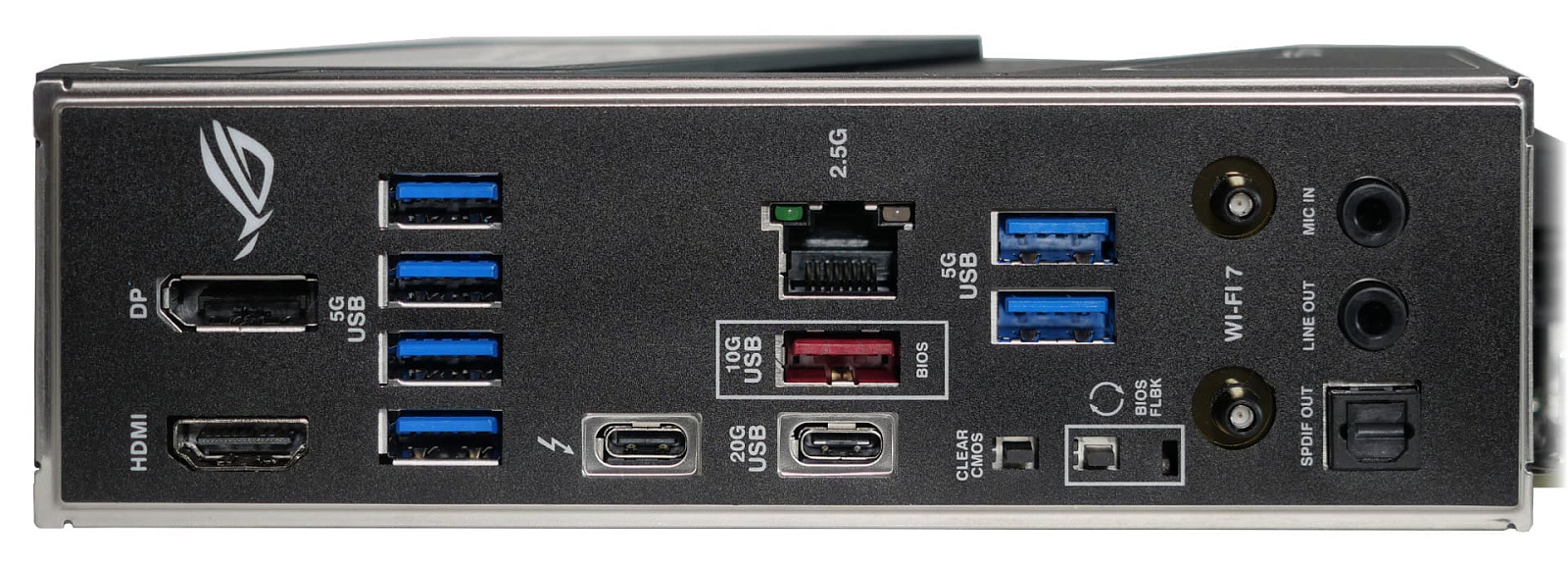

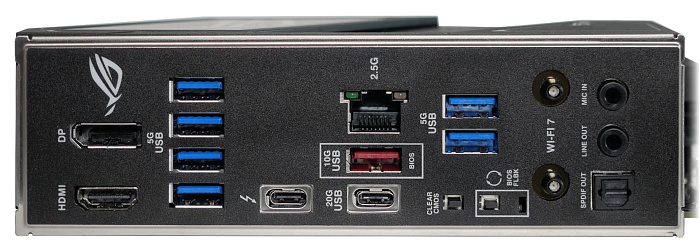

Блок интерфейсов для подключения периферии накрыт несъёмной защитной панелью черного цвета. Это придаст стиля при сборке в корпусах ПК чёрного цвета. Да и на открытых стендах будет смотреться аккуратно. Все разъёмы и кнопки выделены серыми надписями. Некоторые обрамлены для привлечения внимания, например, имеющие отношение к офлайн прошивке BIOS.

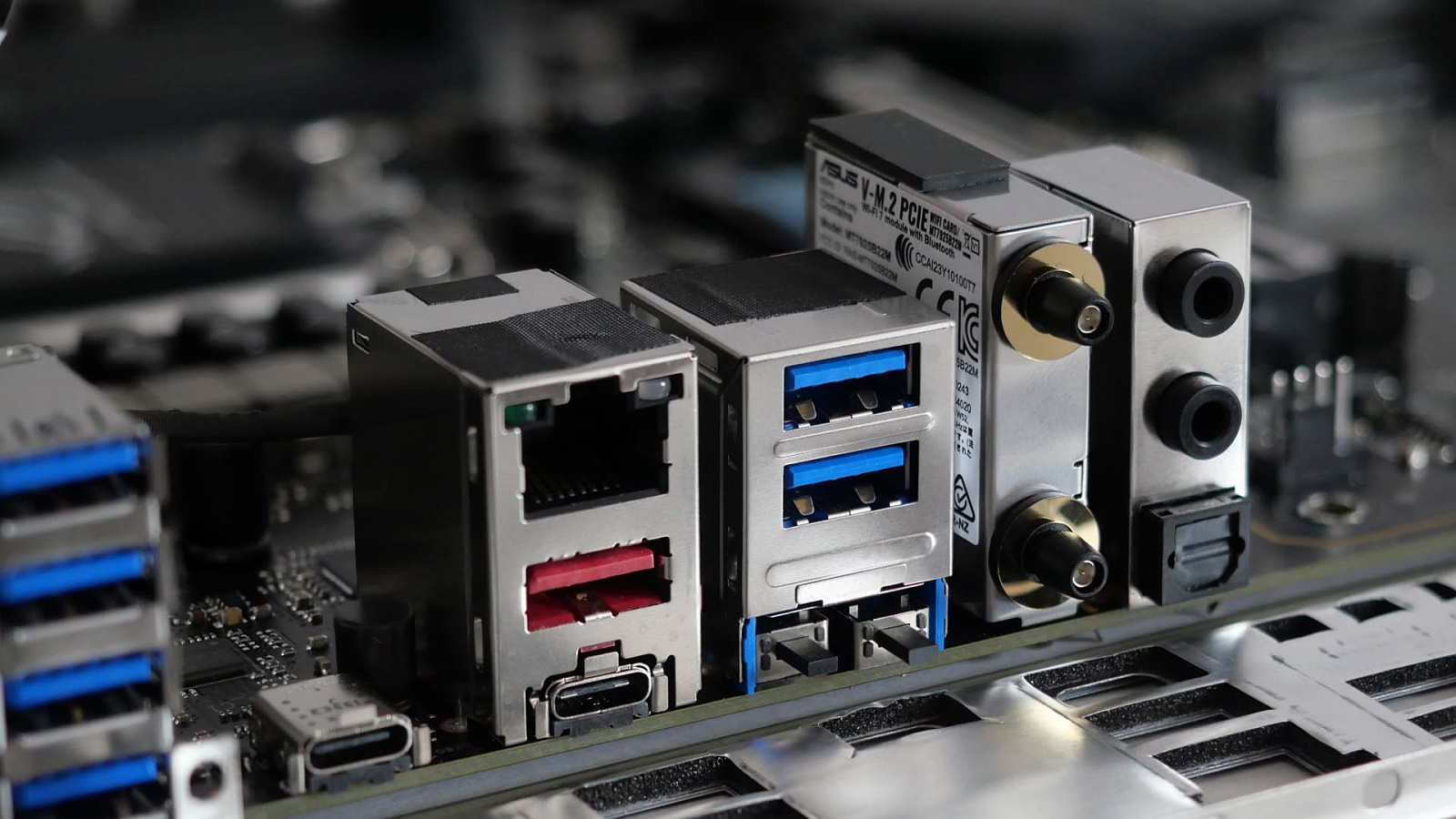

Полный перечень портов, разъемов и кнопок:

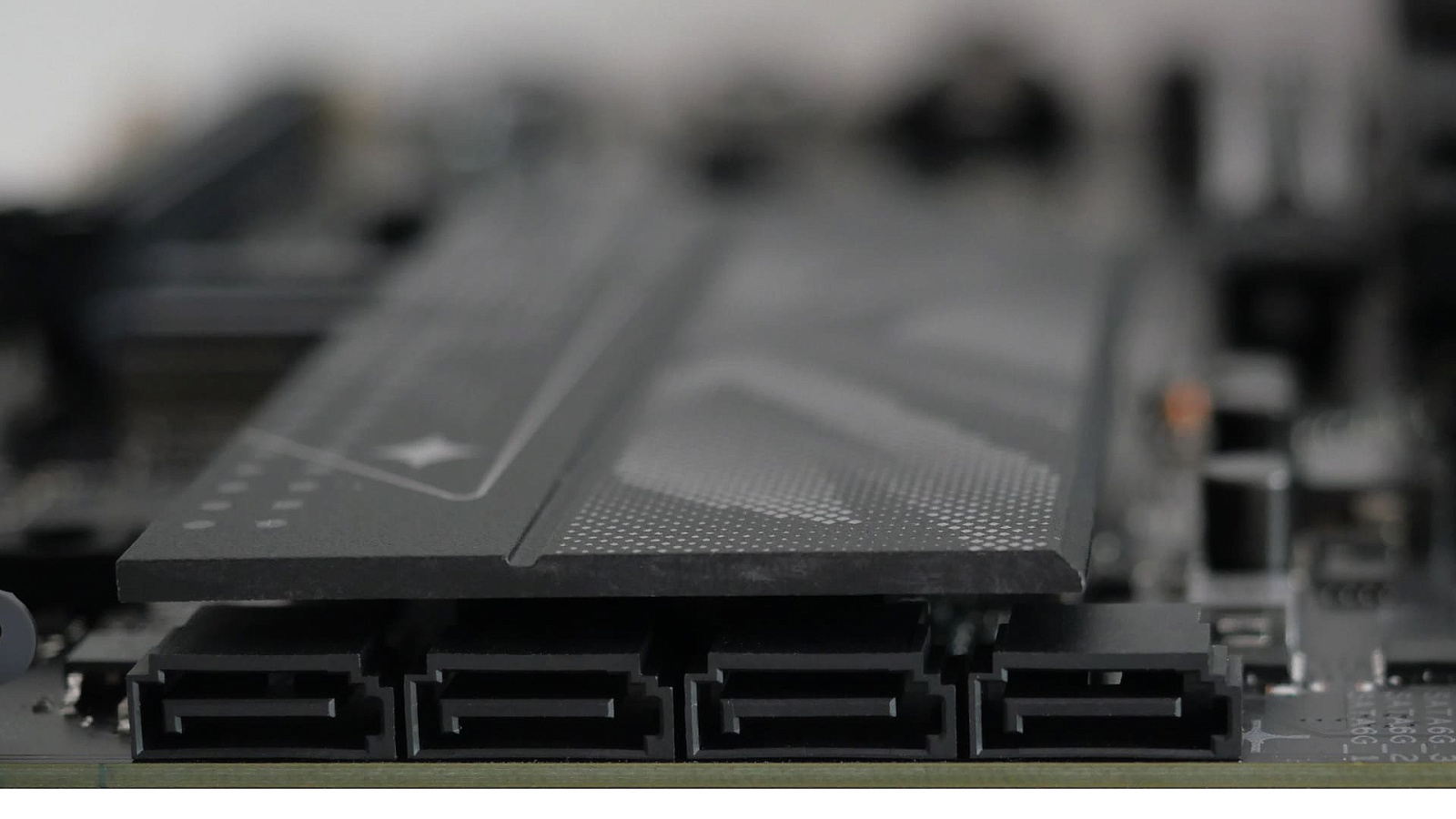

Четыре разъёма для подключения накопителей с SATA-интерфейсом размещены на плате вдоль правого края и направлены вправо, так как в современных корпусах как правило рядом расположены "окошки" для вывода кабелей в застенки. Сами разъёмы элегантно прикрыты радиатором чипсета.

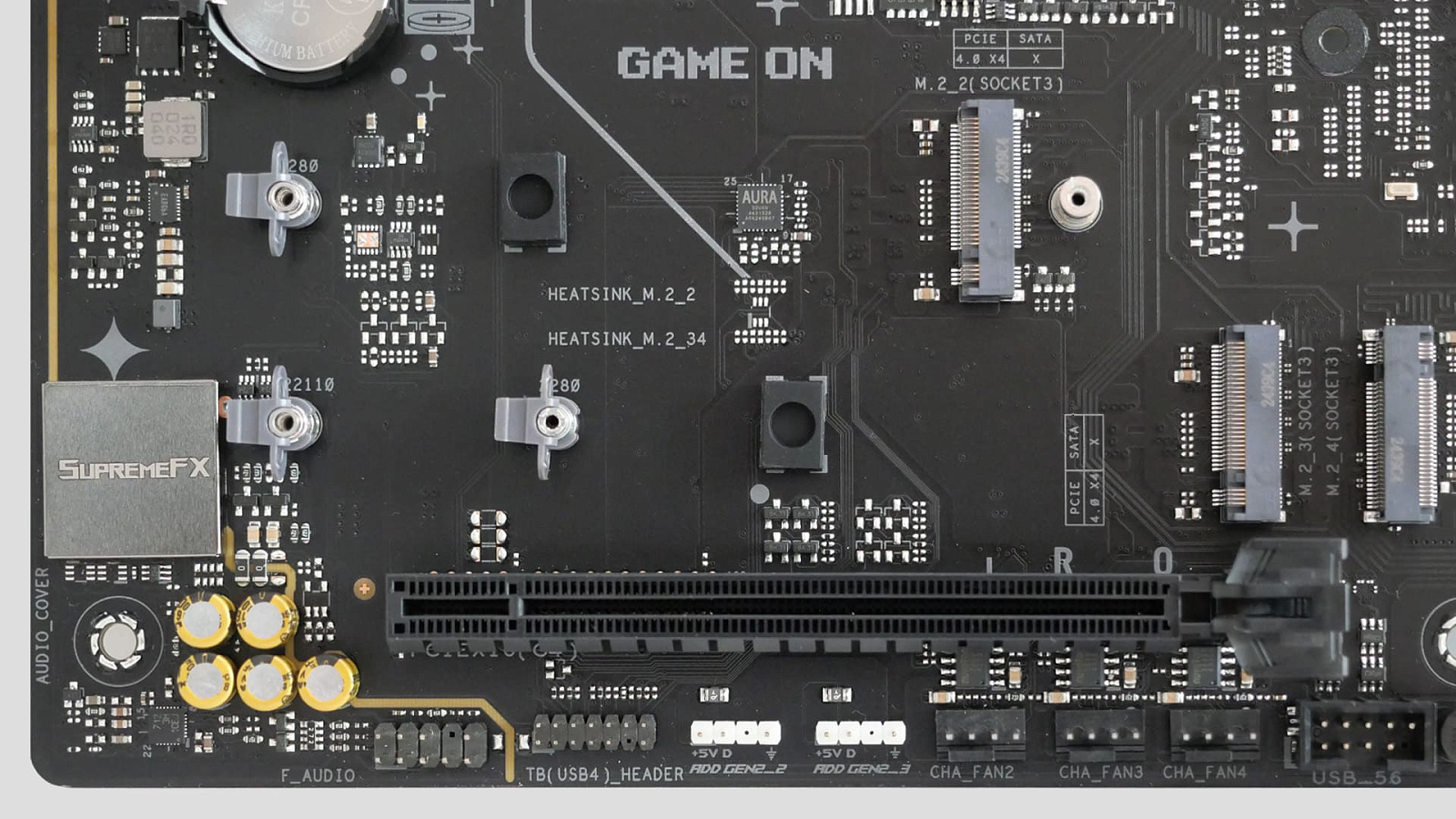

Для накопителей информации M.2 на плате ASUS ROG STRIX B860-F Gaming WIFI размещены четыре разъёма:

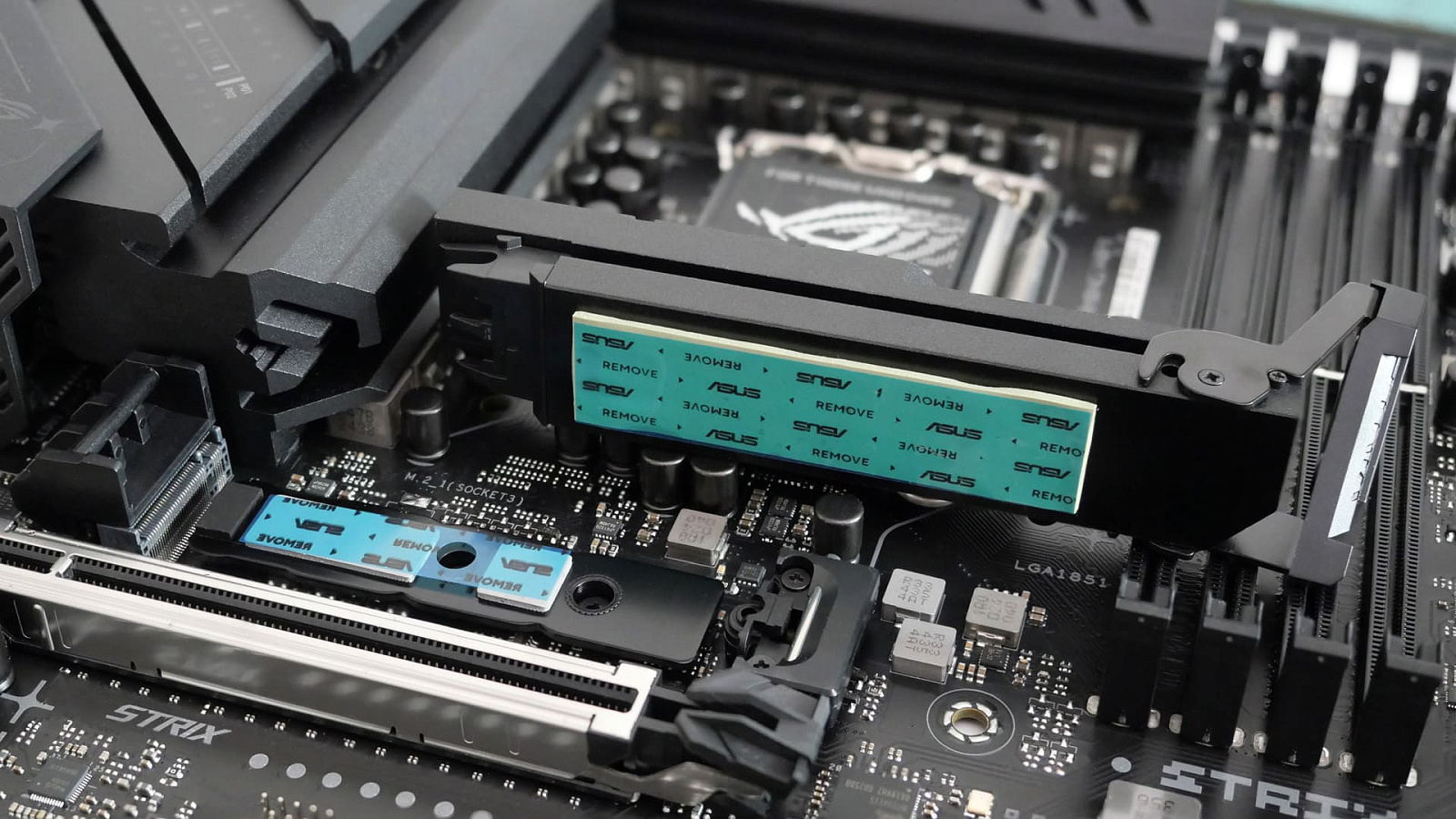

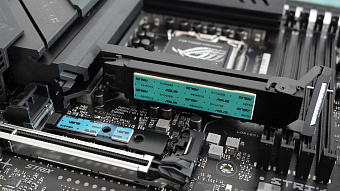

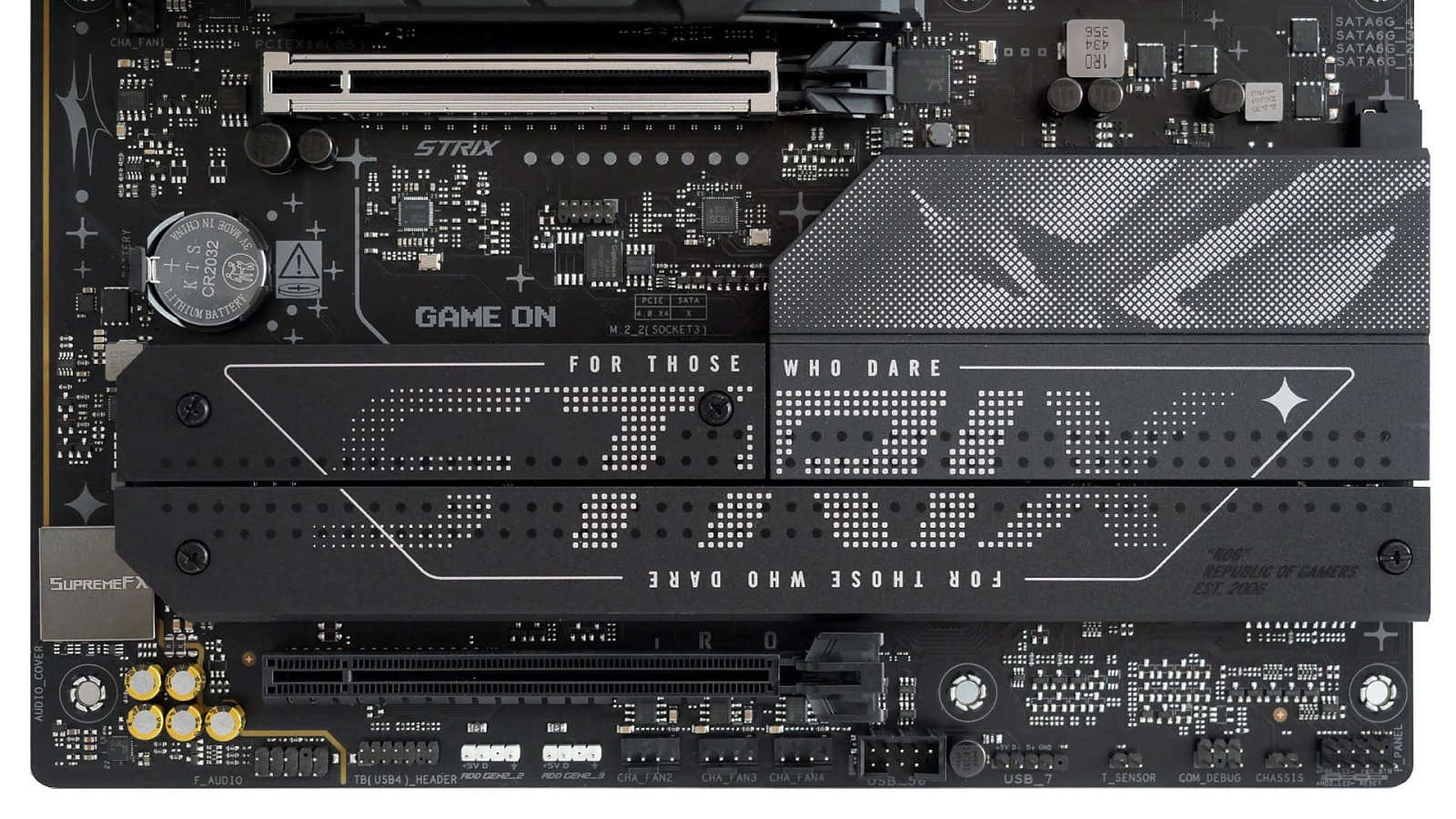

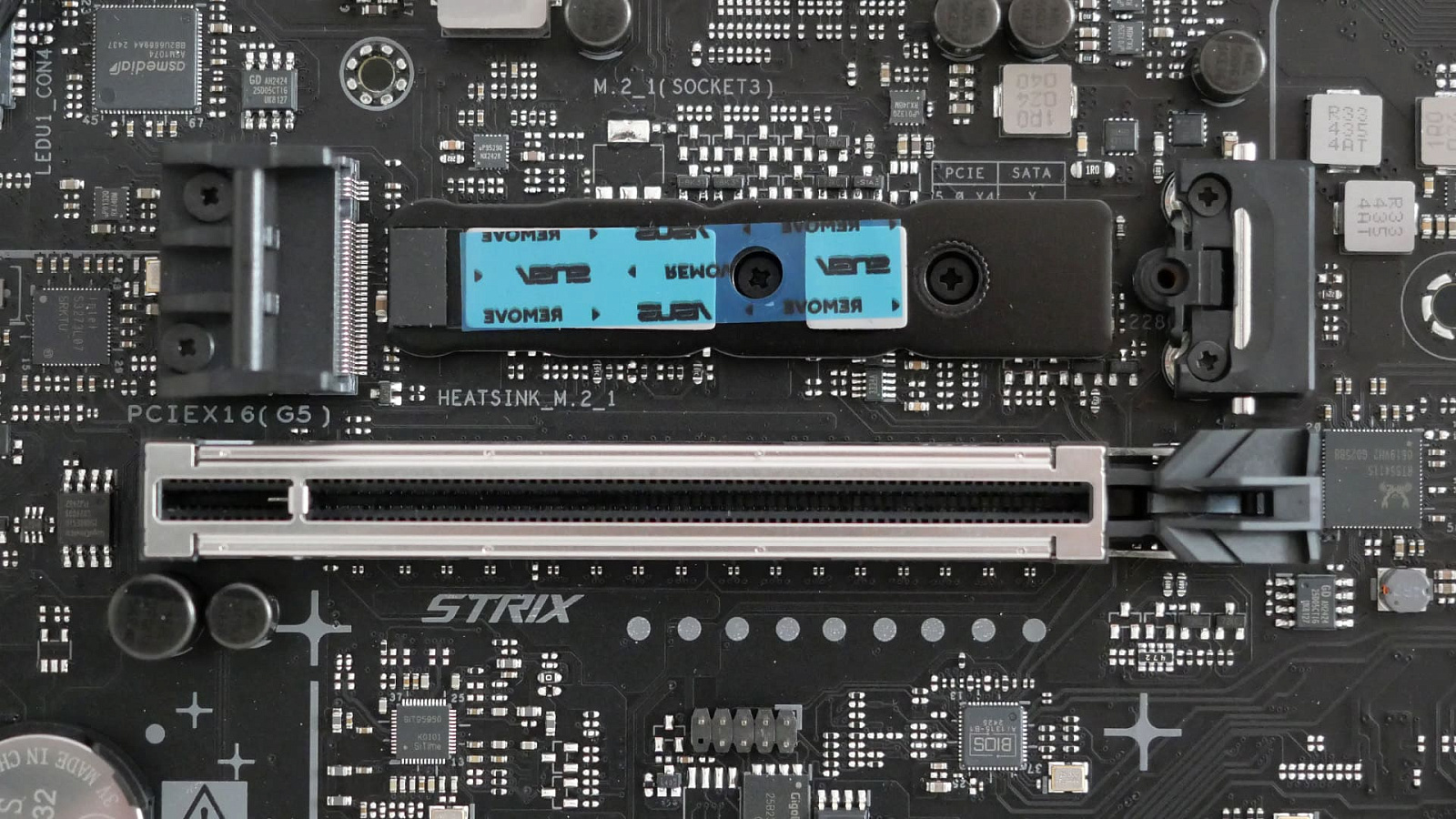

Все места для M.2 накрыты стильными пластинами, играющими роль радиаторов пассивного охлаждения и поворотными защёлками для фиксации накопителей в слотах.

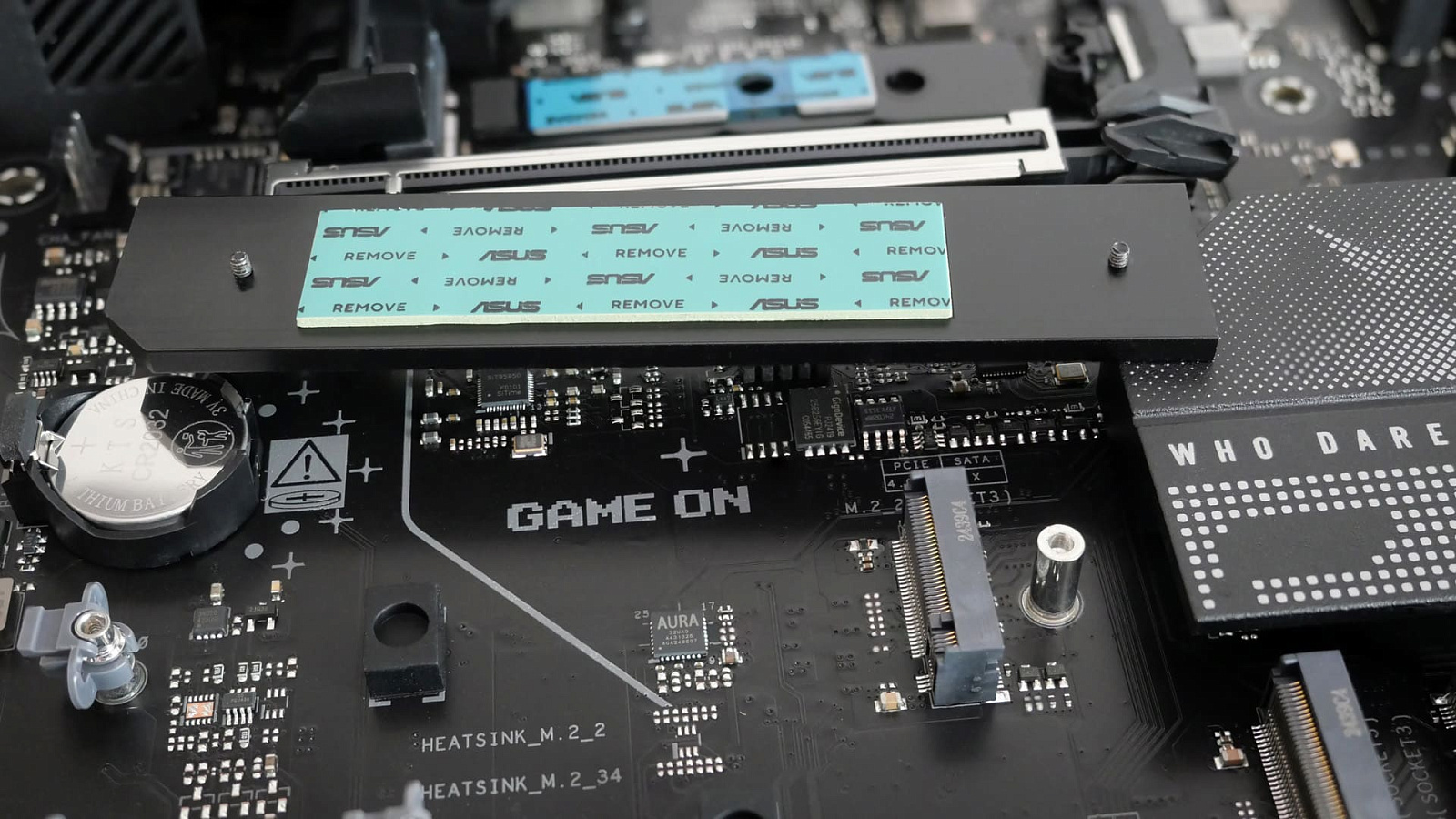

Радиатор верхнего слота быстросъёмный, нижние прикручиваются винтами. На всех с внутренней стороны приклеены термопрокладки для обеспечения хорошего контакта с накопителями в слотах M.2.

Рядом с ними под ещё одним радиатором в единой STRIX-стилистике находится чипсет B860.

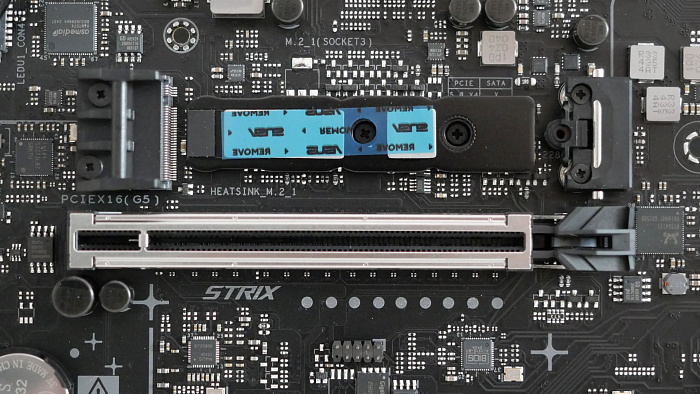

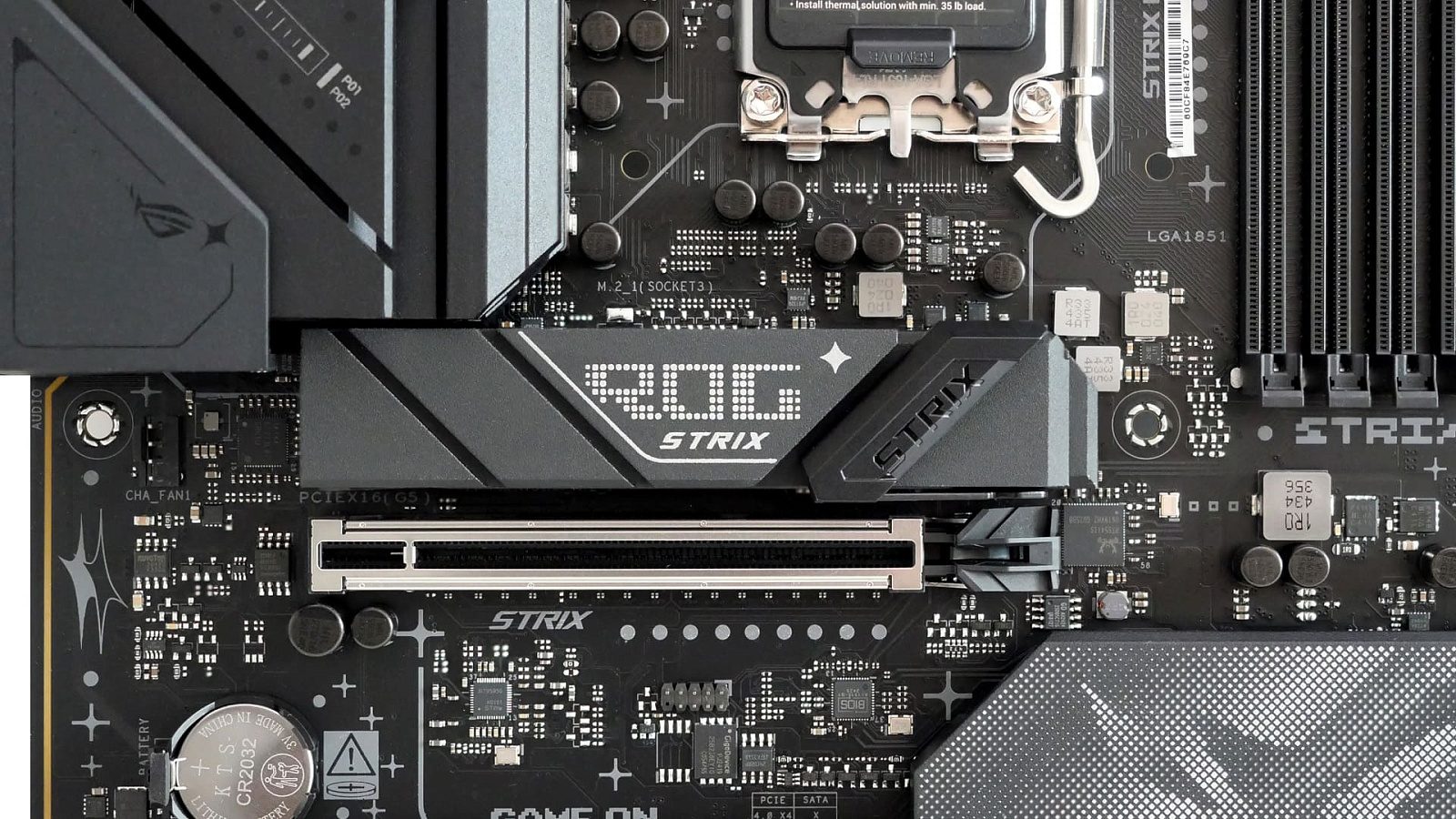

На плате сделано всего два слота PCIe x16. В большинстве домашних игровых ПК этого будет достаточно. Верхний слот усилен металлической рамкой, так как современные производительные видеокарты имеют немалый вес и создают приличную нагрузку на слот.

Нижний слот без усиления. Оба сделаны с классическими откидными пластиковыми защёлками. Новомодные тенденции с выносом защёлки верхнего слота в более удобное место не коснулись данной модели платы.

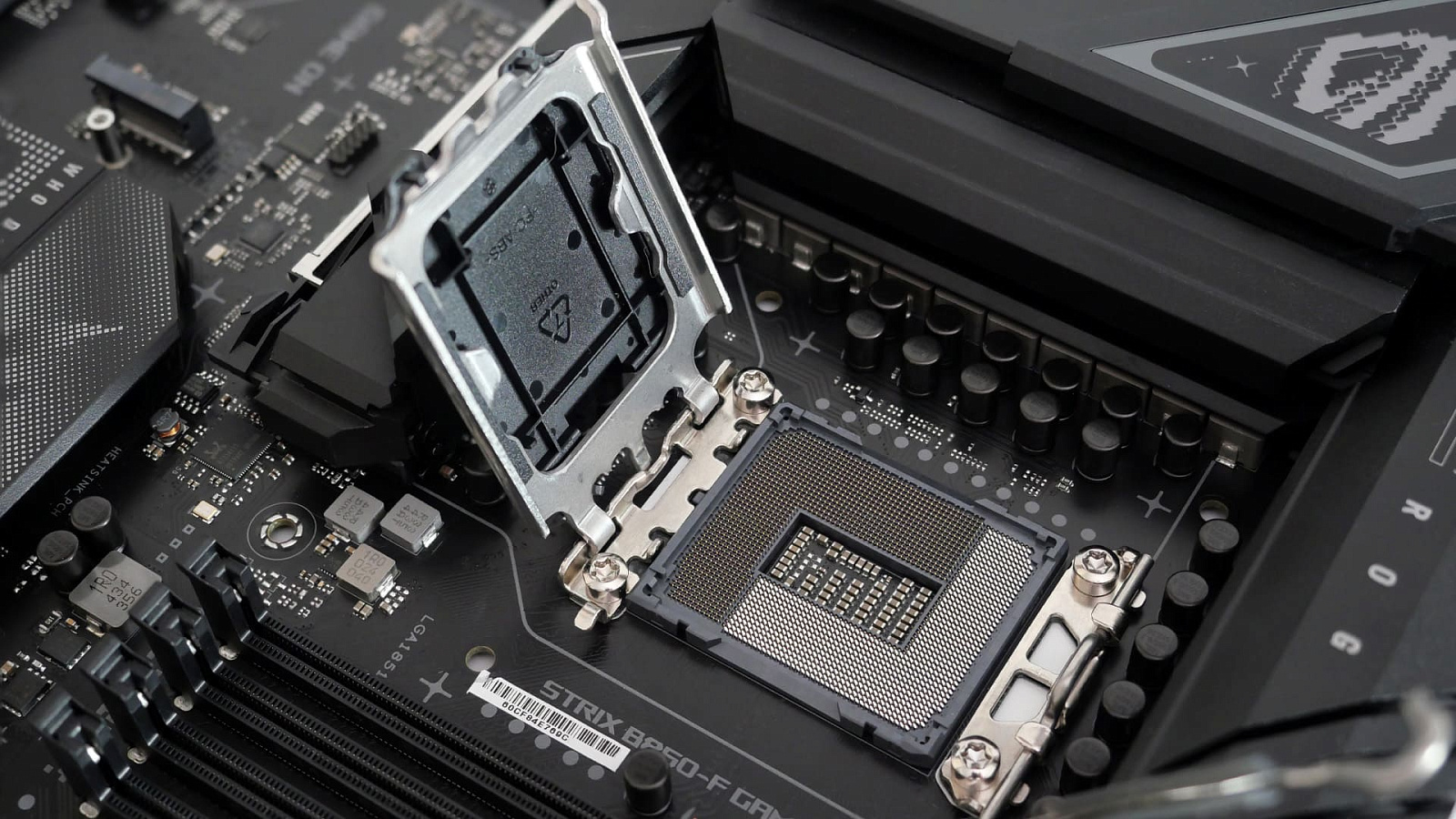

Сокет для установки центрального процессора "из коробки" защищен пластиковой крышкой. Её не стоит снимать самостоятельно во избежание случайного повреждения "нежных" ножек сокета. При установленном процессоре в момент закрытия откидной рамки сокетного крепления пластик сам безопасно отщёлкнется.

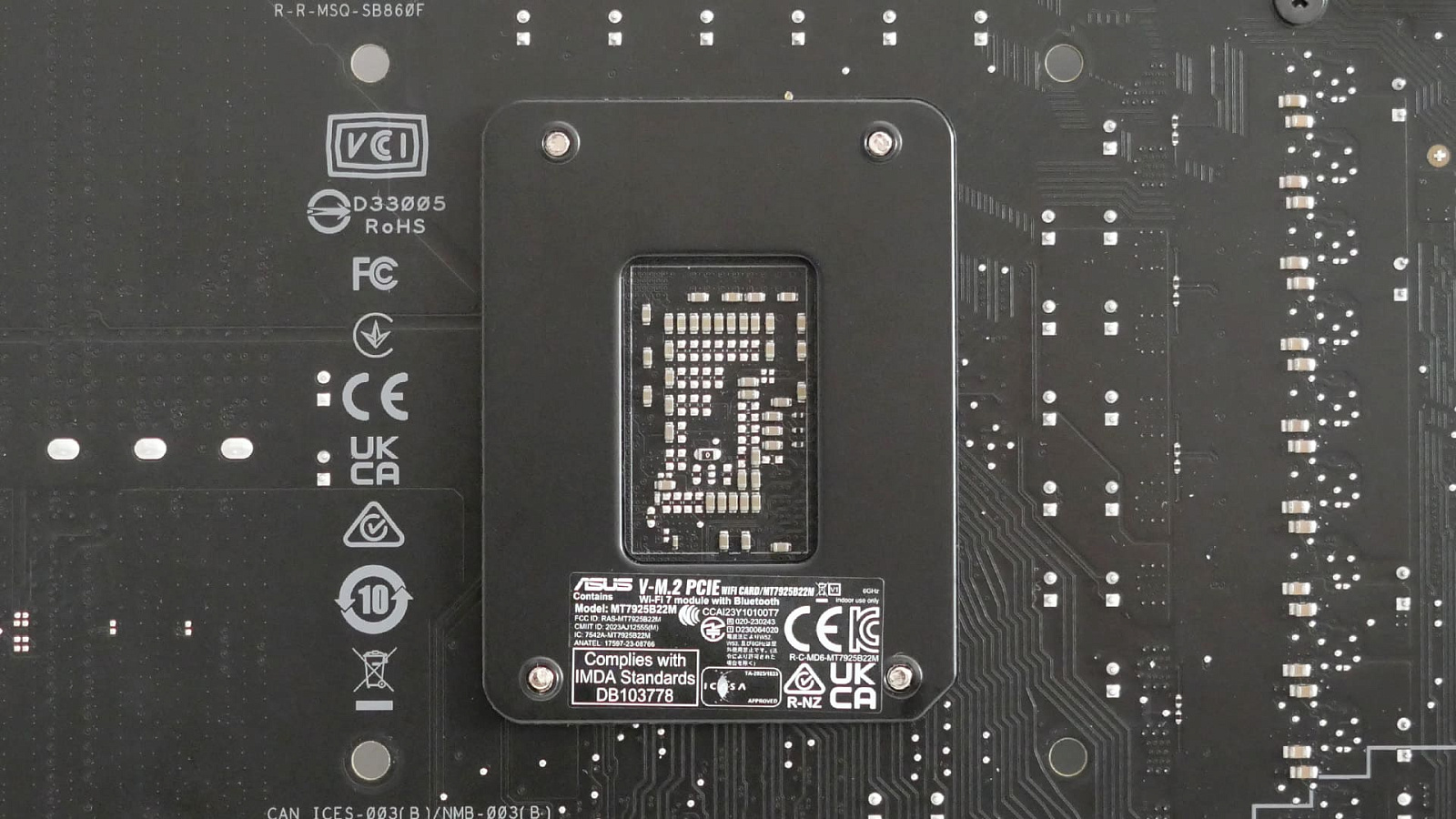

Усиление сокета с обратной стороны платы сделано стандартной металлической пластиной, как и на большинстве реализаций плат с LGA 1181.

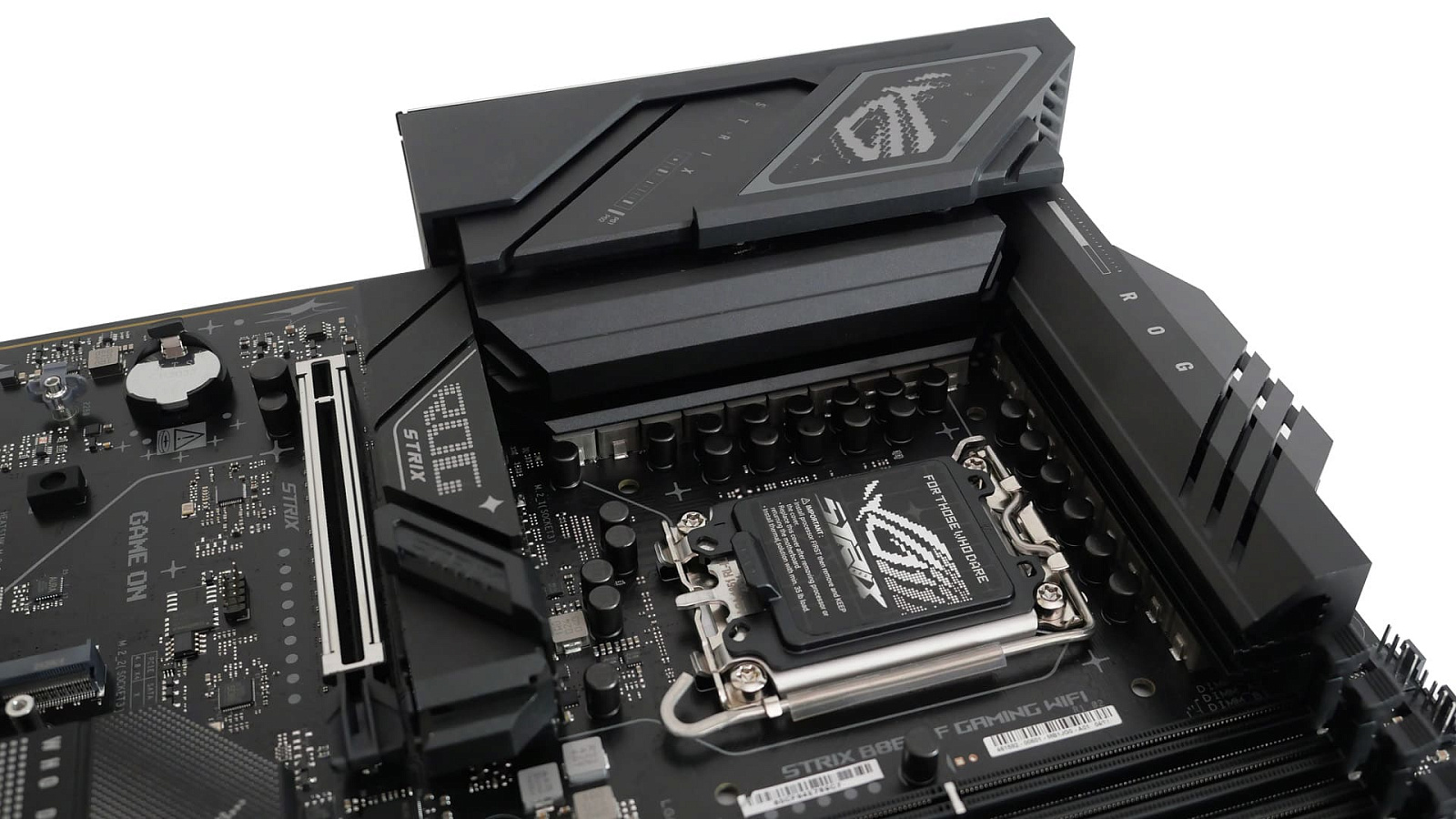

Слева и сверху от сокета с лицевой стороны платы установлены крупные фигурные радиаторы на элементах системы питания процессора.

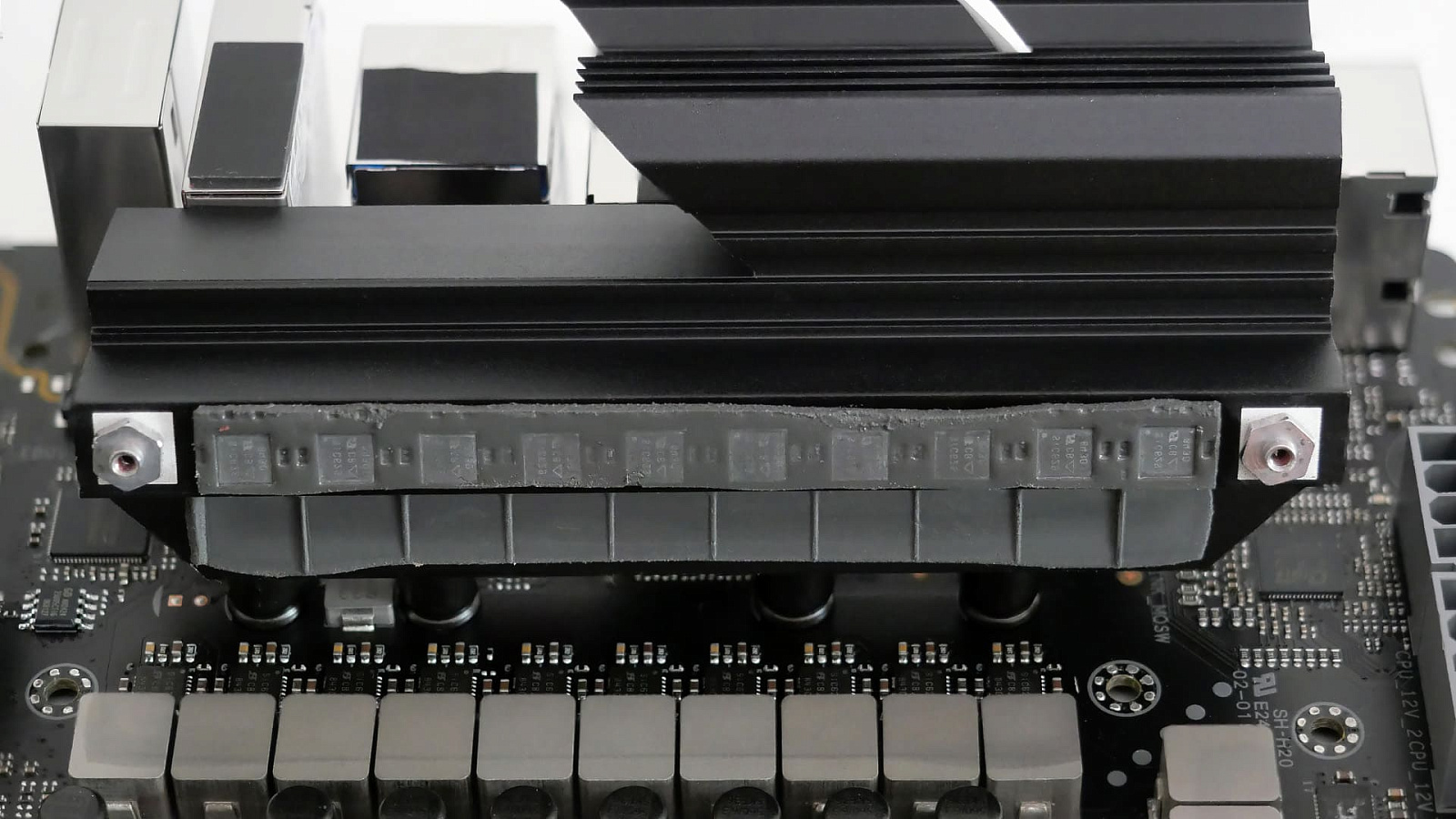

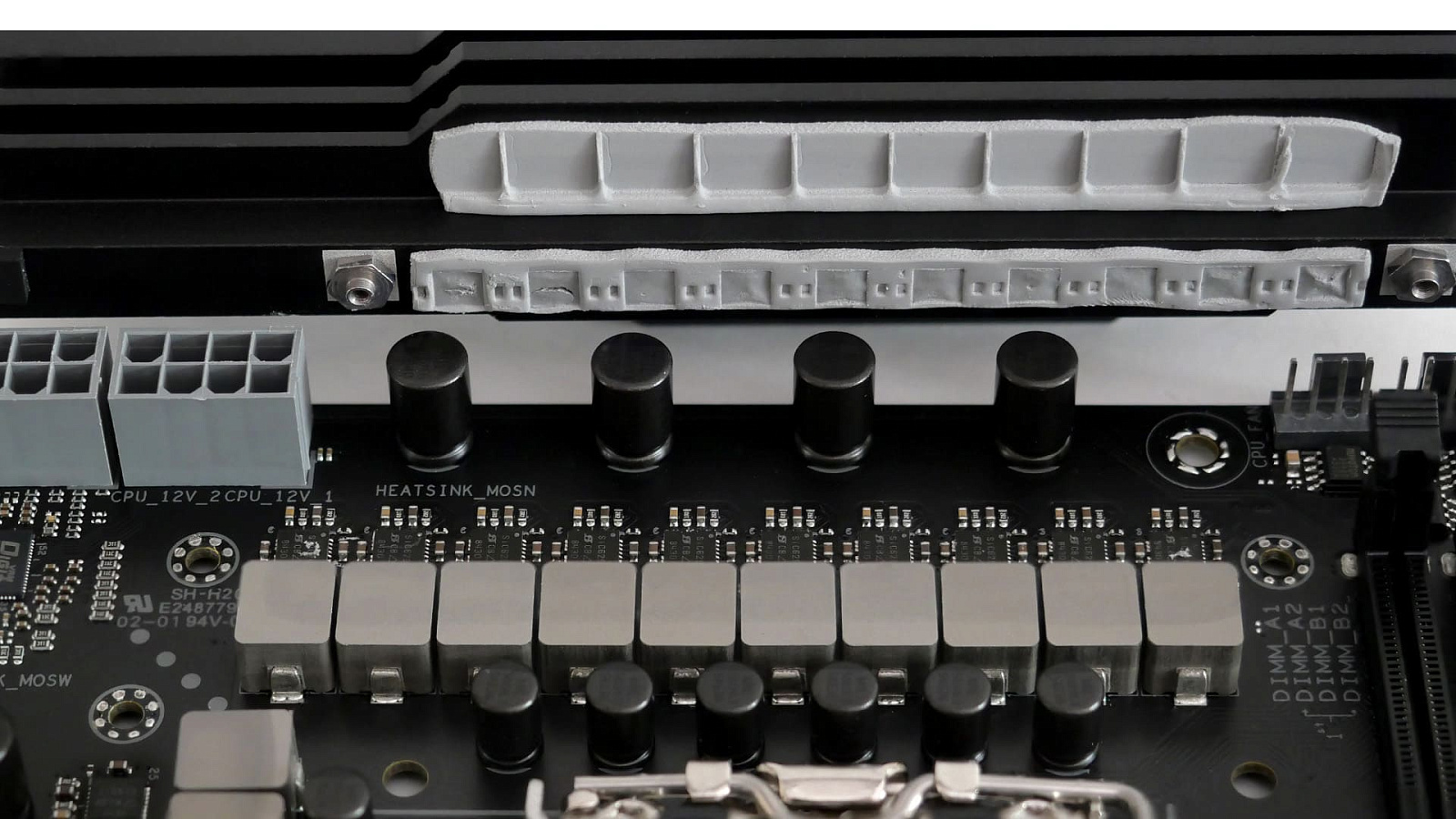

Радиаторы не соединены между собой и отводят тепло с транзисторных сборок и дросселей через термопрокладки.

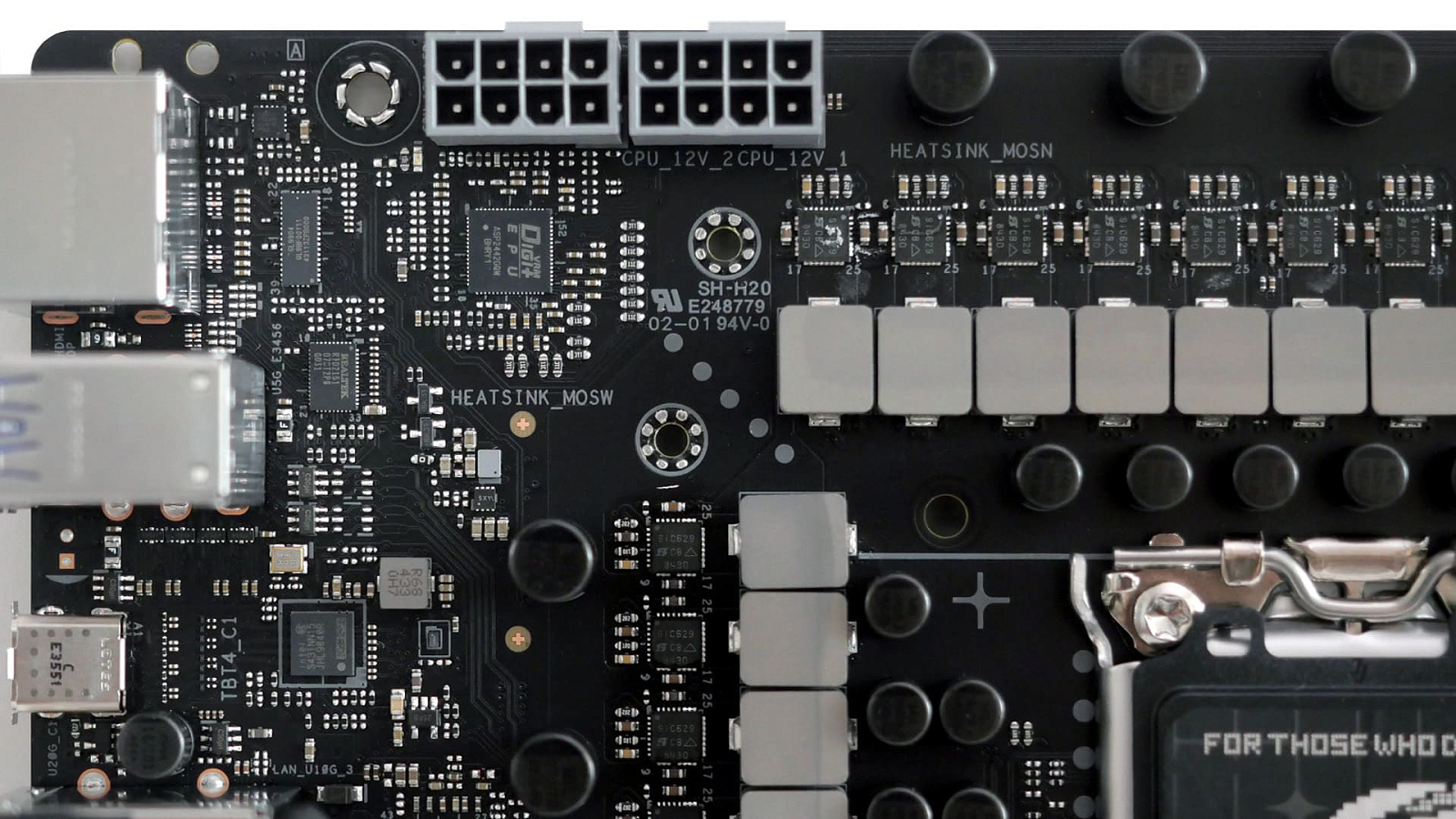

Подсистема питания процессора спроектирована по схеме "16+1+2+1": 16 фаз питания ядра VCCCORE, 1 фаза питания встроенного в процессор графического ядра VCCGT, 2 фазы питания системного агента VCCSA и 1 фаза VNNAON. Все на основе транзисторных сборок DrMOS до 80 А каждая под управлением ШИМ-контроллером DIGI+ ASP2442 для работы со всем модельным рядом процессоров для сокета LGA1851 вплоть до топовых моделей.

Линии питания процессора запитываются от блока питания ПК через два типовых восьмиконтактных разъёма в верхней левой части платы.

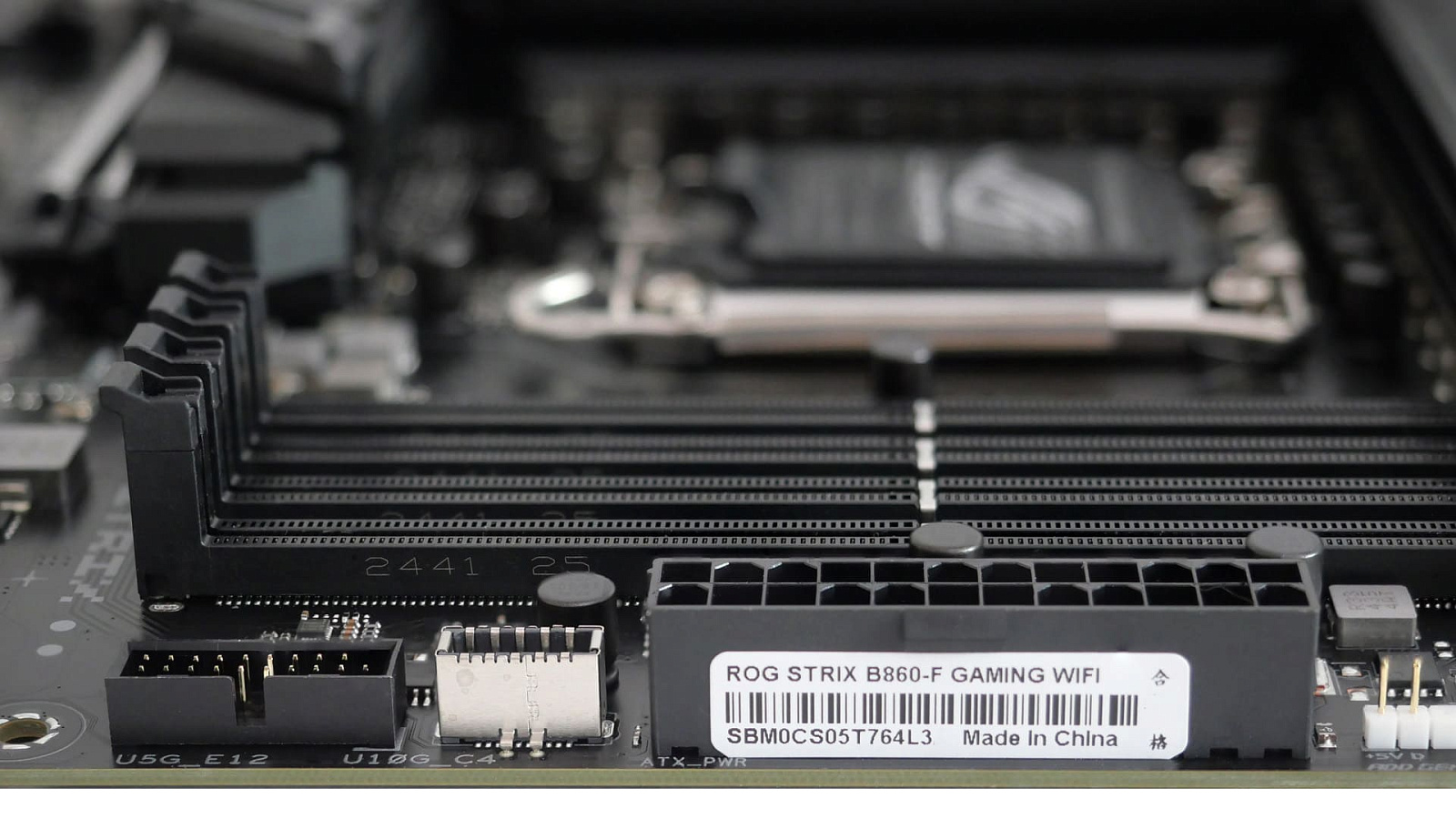

Основной двадцатичетырёхконтактный разъём подключения питания к материнской плате размещён в привычном месте вдоль правого края платы на уровне слотов оперативной памяти.

Рядом с ним расположены разъёмы для фронтальных USB 3.0 и USB-C портов.

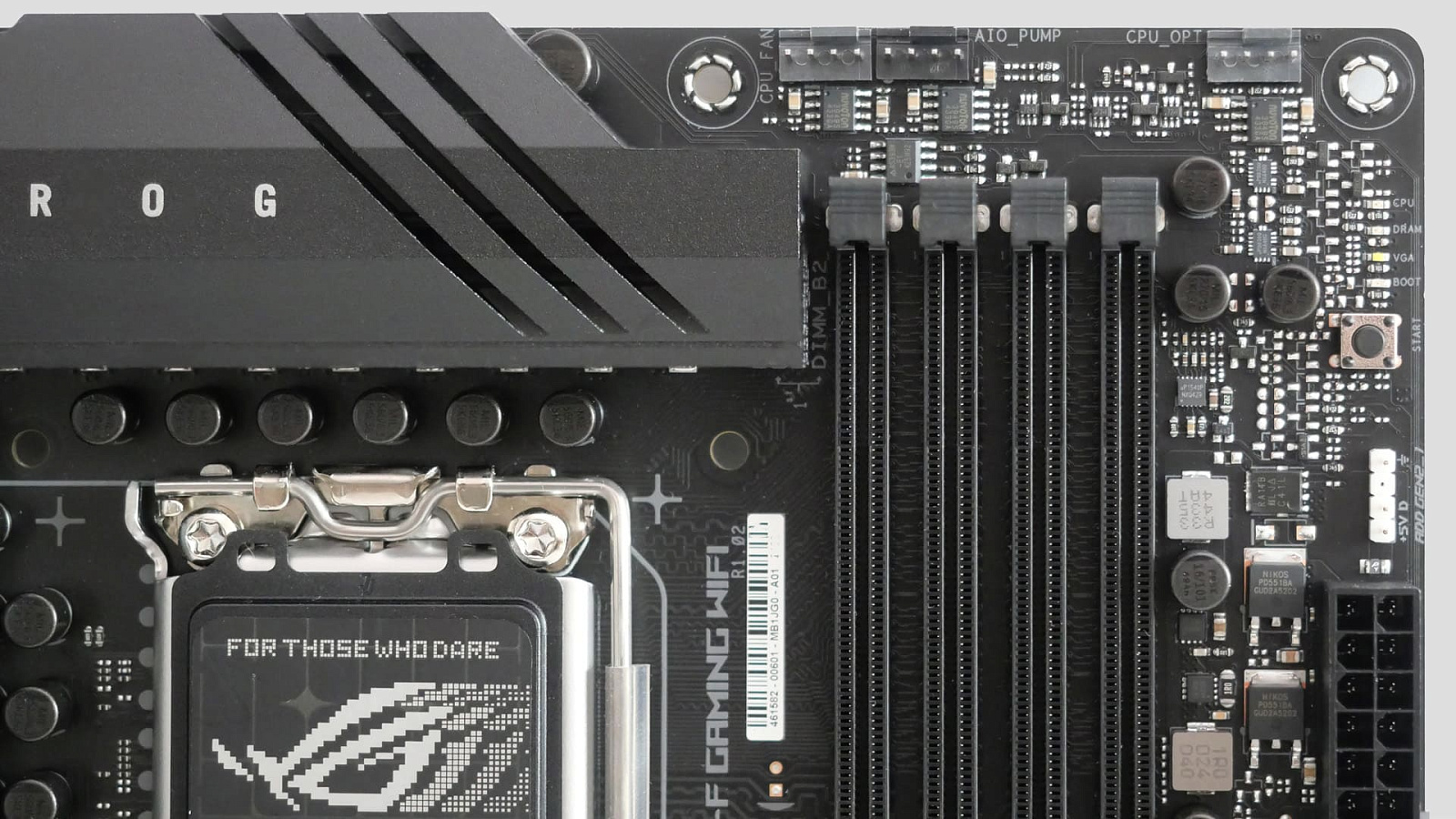

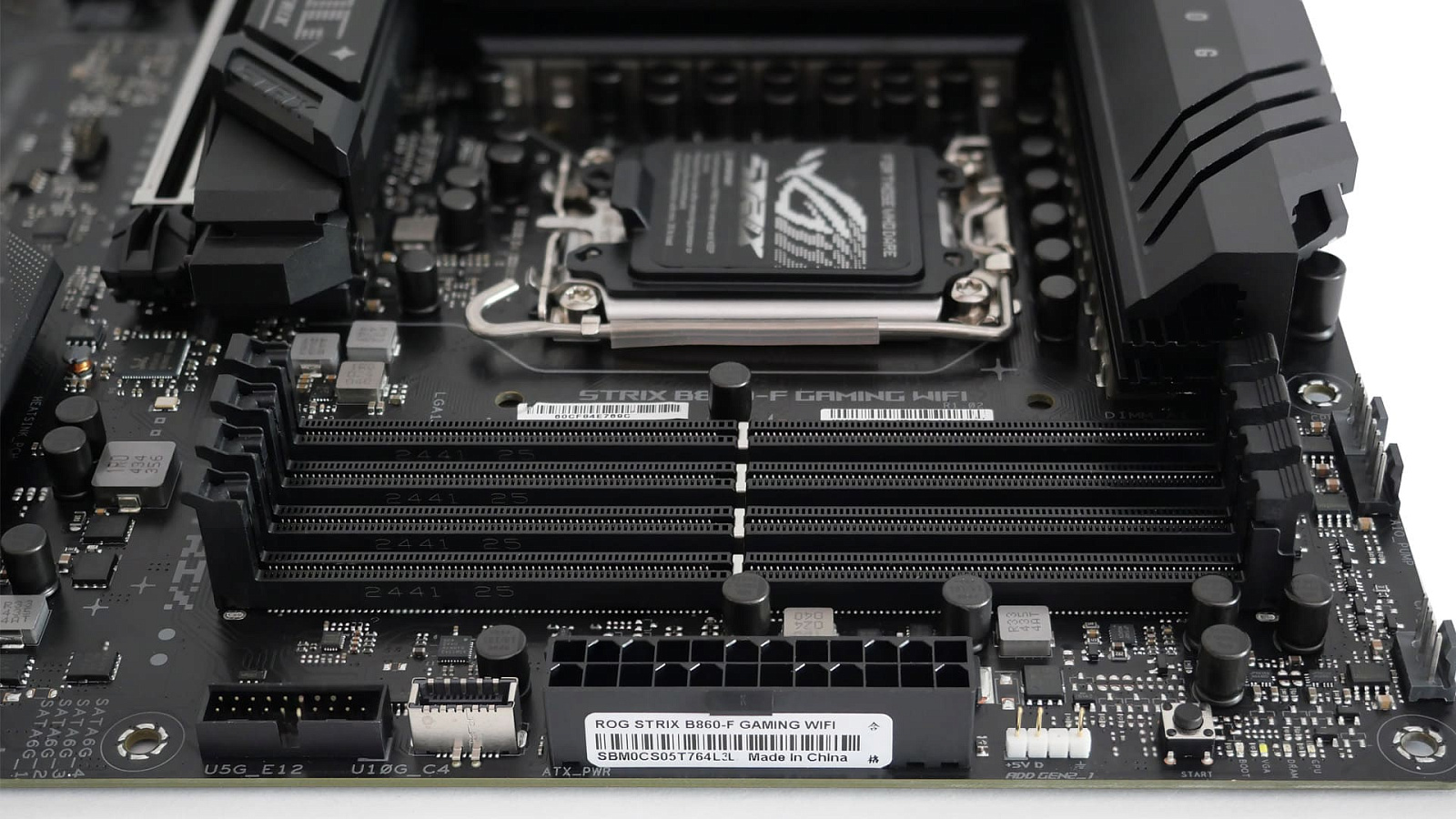

На ASUS ROG STRIX B860-F Gaming WIFI распаяно четыре слота оперативной памяти DDR5, совместимых в том числе c новыми CUDIMM с тактовым генератором и модулями, поддерживающими ASUS Enhanced Memory Profile III (AEMP III). Это означает широкий список совместимости с модулями памяти, работающими на скоростях вплоть до DDR5-9066. Однако важно помнить, что стабильность при режимах DDR5-7600+ зависит не только от материнской платы.

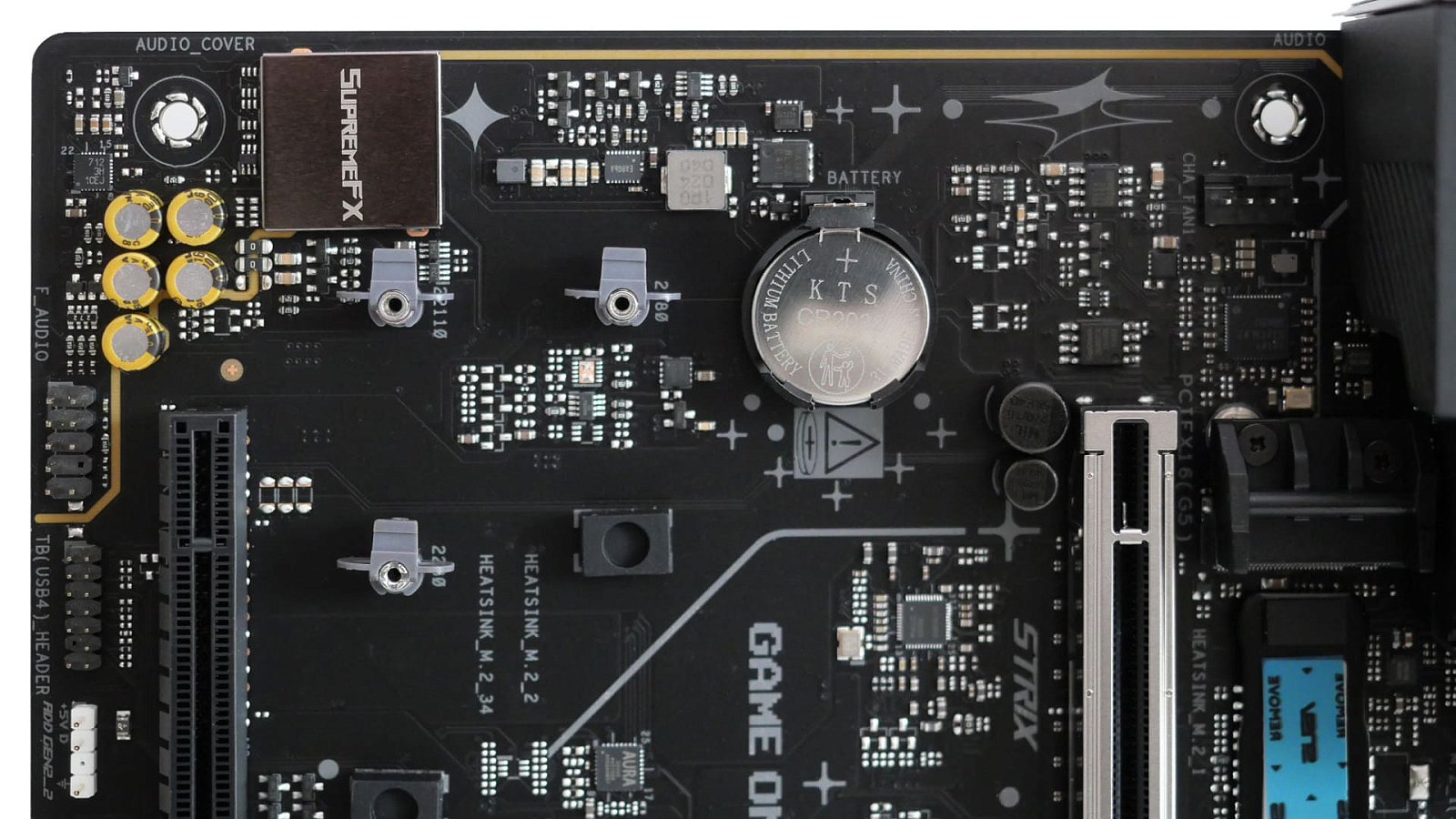

Звуковая подсистема построена на кодеке ALC4080 и усилителе Savitech SV3H712. В целях минимизации наводок на аудиотракт физически разделен с остальной частью платы, звуковой чип накрыт экранирующей накладкой с надписью SupremeFX и в цепях применены качественные фильтрующие конденсаторы. Эти меры в совокупности позволяют обеспечить хорошее звучание для подключенной акустики и наушников, не хуже отдельных звуковых карт среднего уровня.

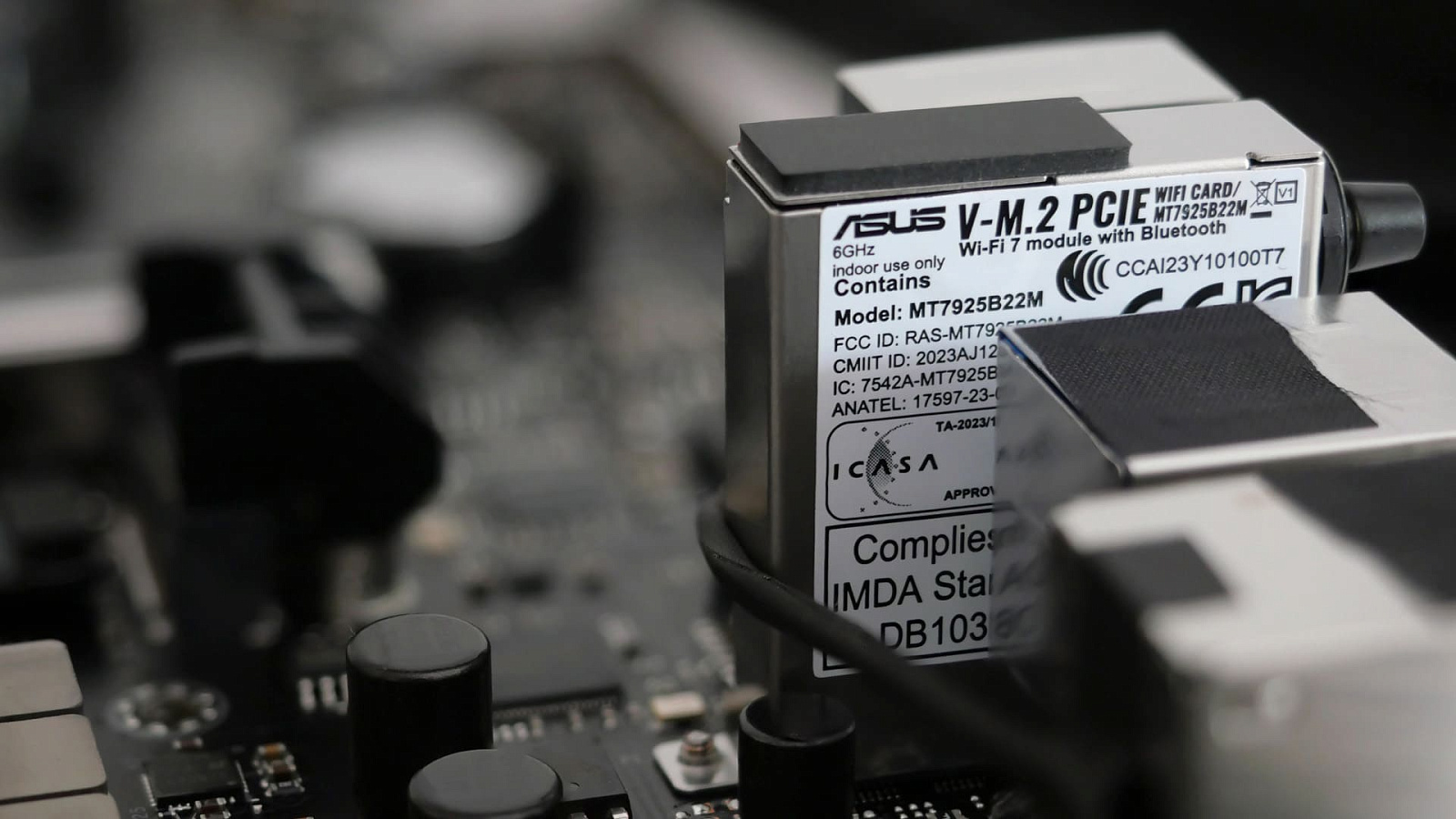

Интерфейсы связи в арсенале ASUS ROG STRIX B860-F Gaming WIFI: один проводной Ethernet 2,5 Гбит/с и беспроводной комбинированный модуль MT7925B22M (установлен в слоте M.2 с ключом E), обеспечивающий одновременно трёхдипазонный (2,4 ГГц, 5 ГГц, 6 ГГц) Wi-Fi 7 (2x2, 802.11be) и Bluetooth 5.4.

Плата относится к игровому сегменту, поэтому на ней нет оверклокерских фич типа индикатора POST-кодов и кнопок сброса или переключения профилей BIOS, но для диагностических целей в правом верхнем углу сделаны четыре светодиодных индикатора этапов загрузки и инициализации устройств: BOOT, VGA, DRAM, CPU, а также простенькая кнопка включения (помечена START). Это позволяет собрать на базе платы временный стенд для экспериментов с "железом" без корпуса.

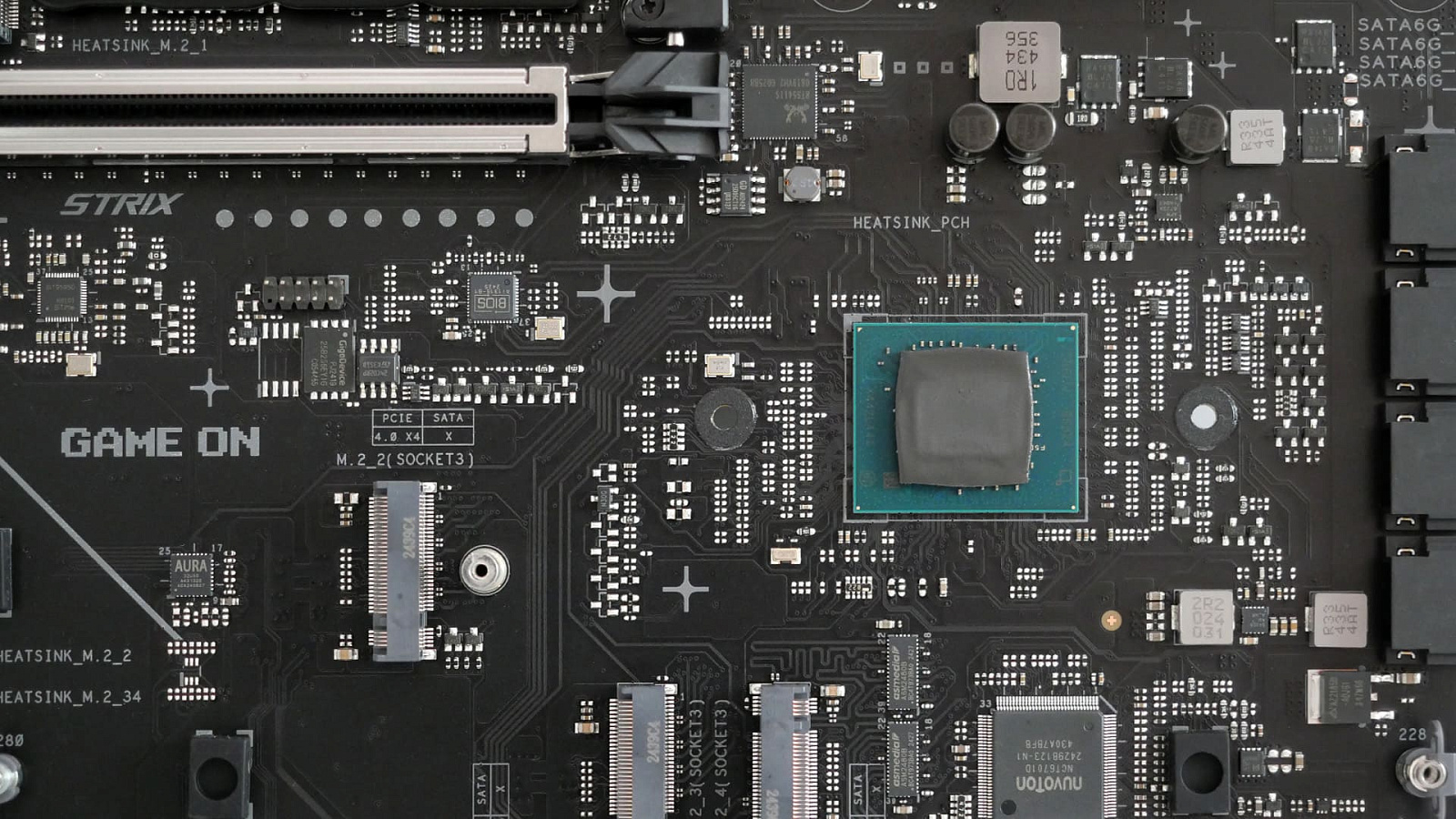

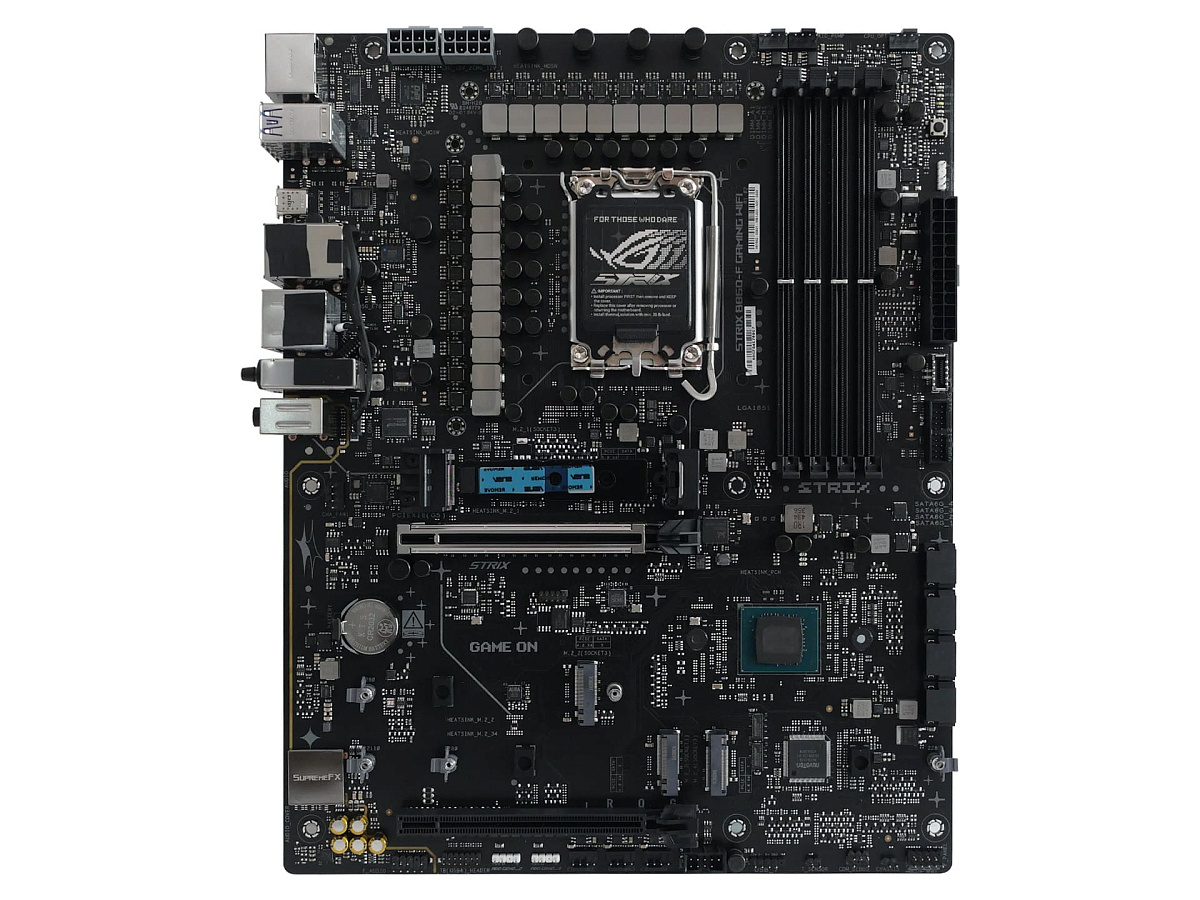

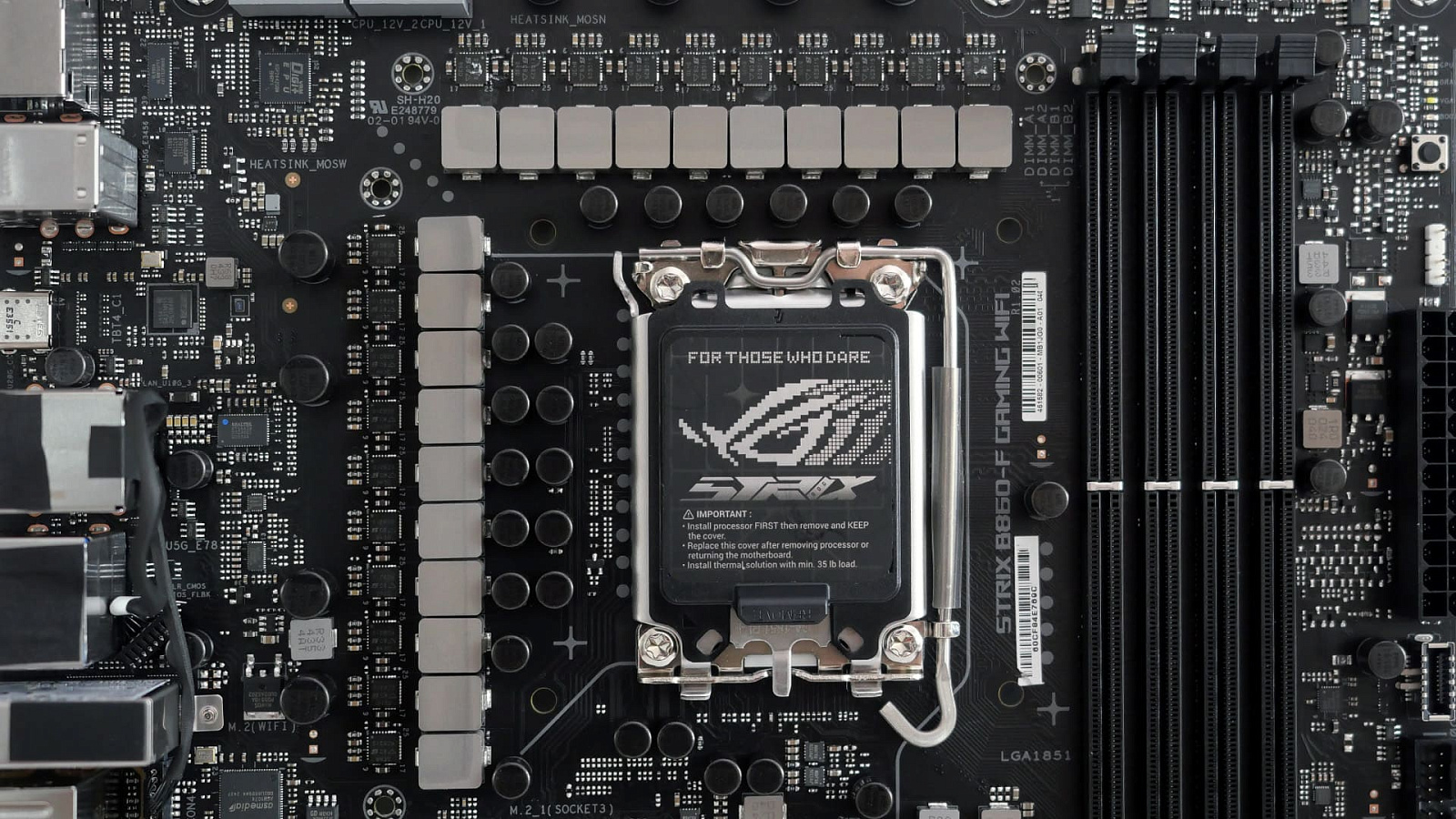

Вид платы без навесных элементов:

Подсветка

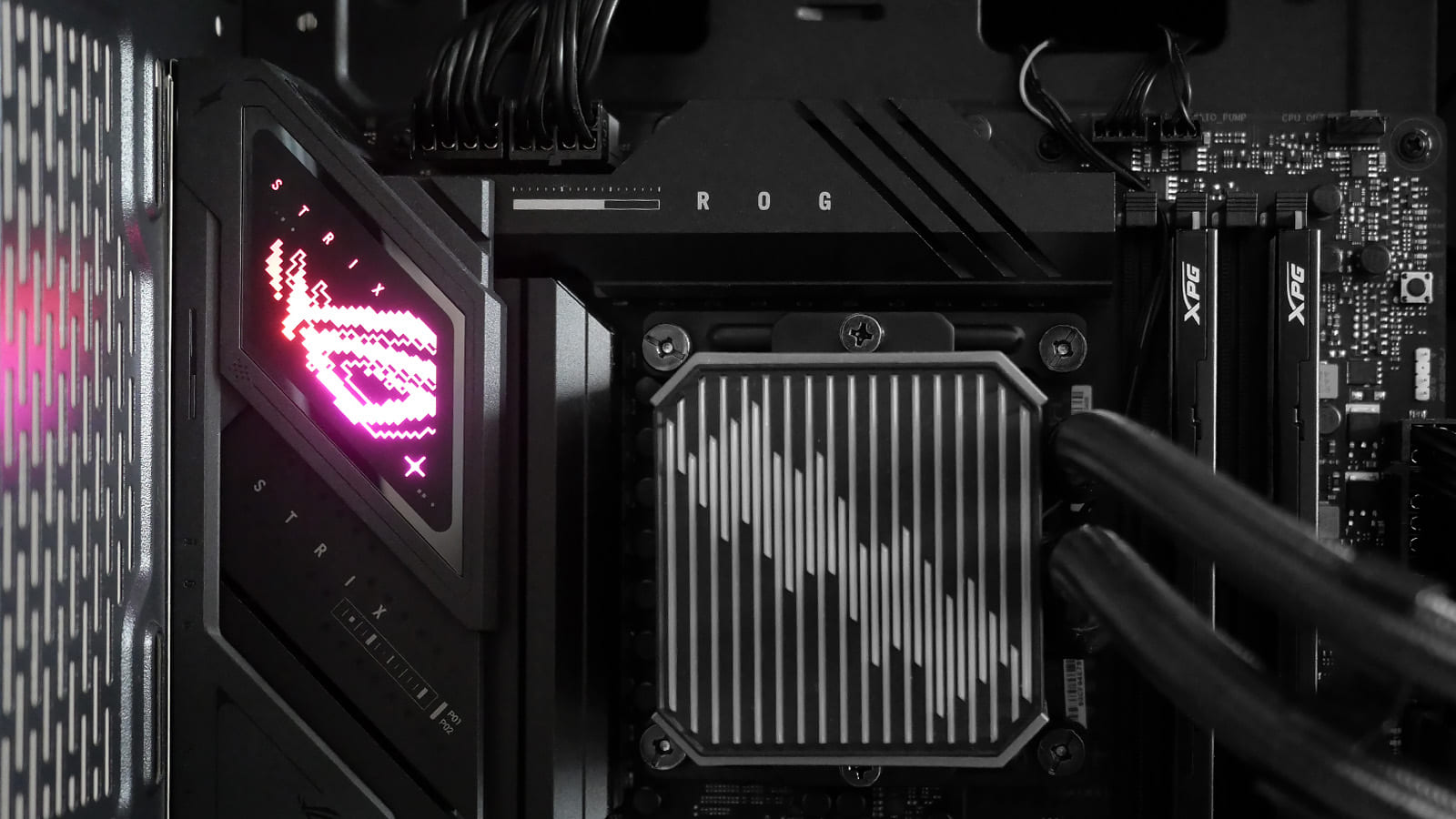

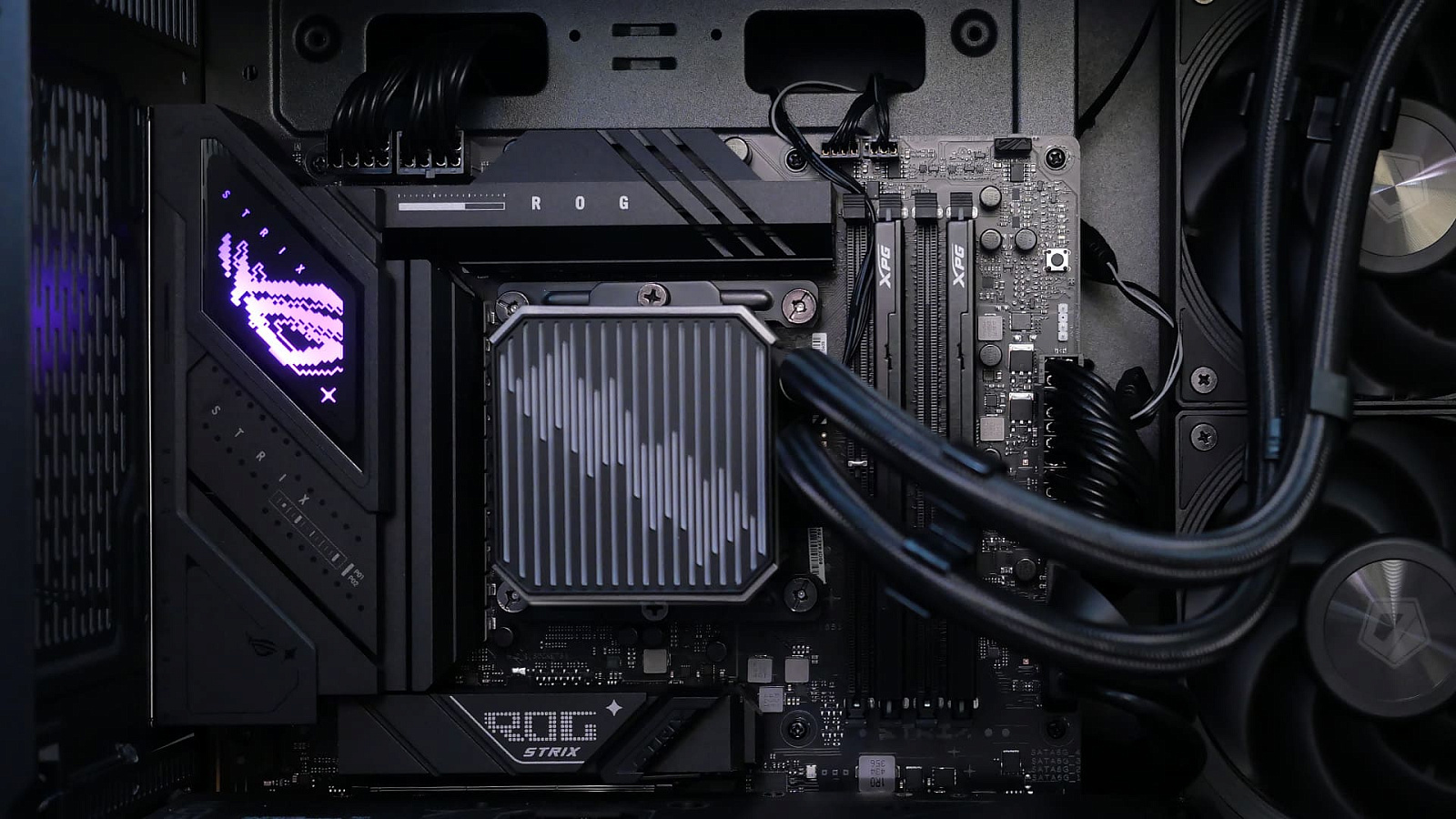

Модуль ARGB-подсветки в виде логотипа серии ROG установлен на ASUS ROG STRIX B860-F Gaming WIFI левее сокета процессора на декоративном кожухе, накрывающем задний интерфейсный блок. Достаточно скромная по меркам игровой платы реализация, но хорошо заметная на фоне других подсвечиваемых компонентов в современных ПК.

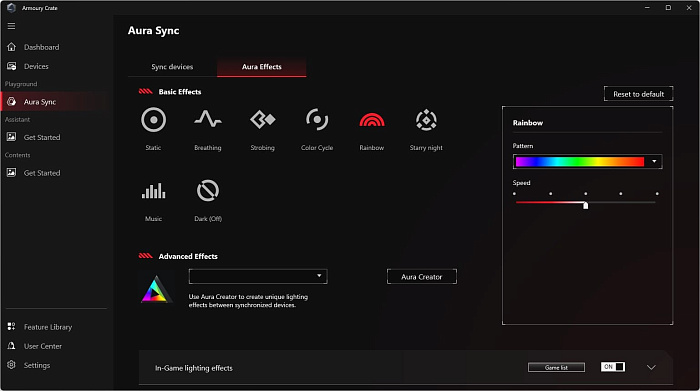

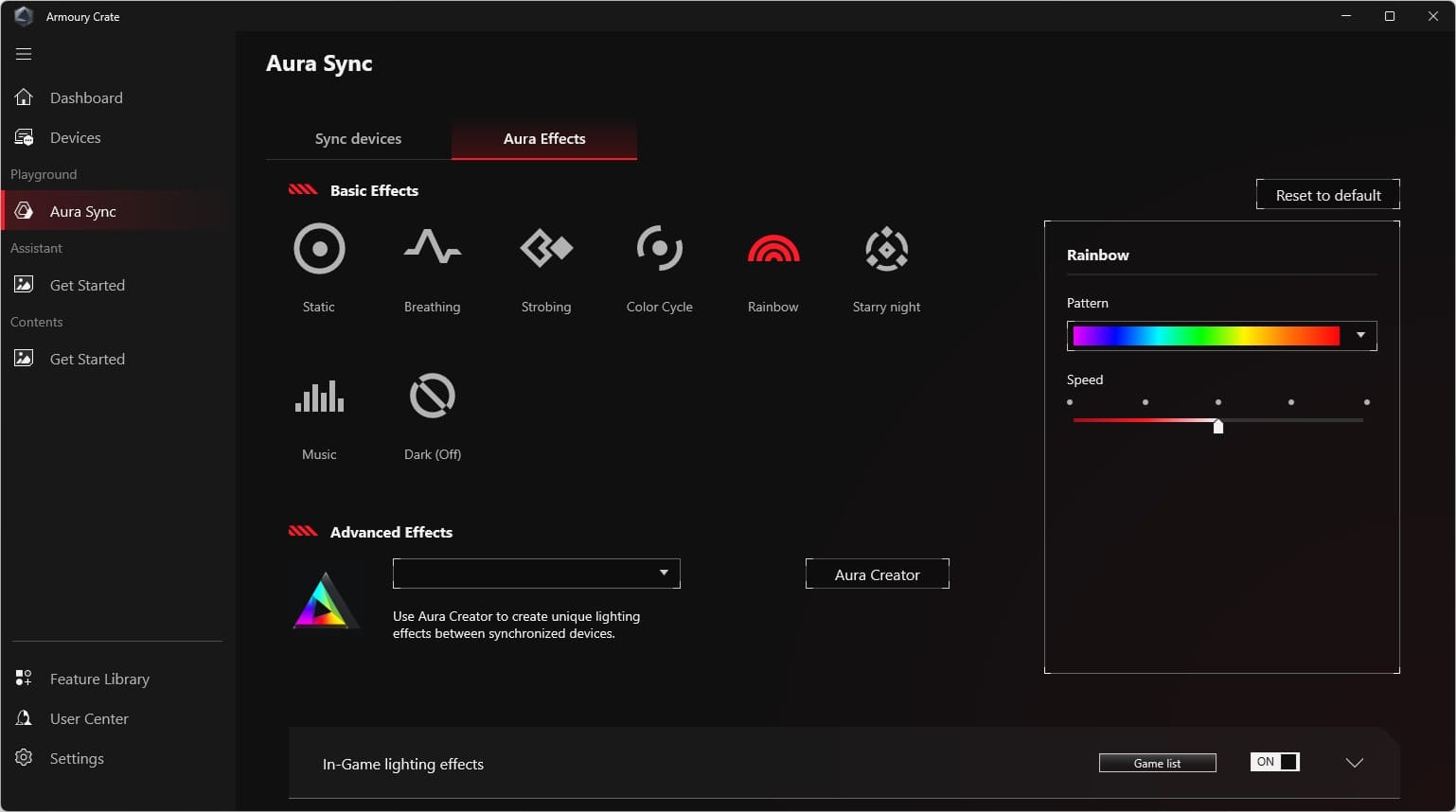

Эффекты подсветки управляются с помощью программы Armoury Crate в устанавливаемом компоненте Aura Sync. Соответствующее программное обеспечение доступно для бесплатной загрузки на сайте ASUS.

UEFI BIOS

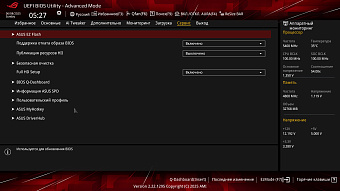

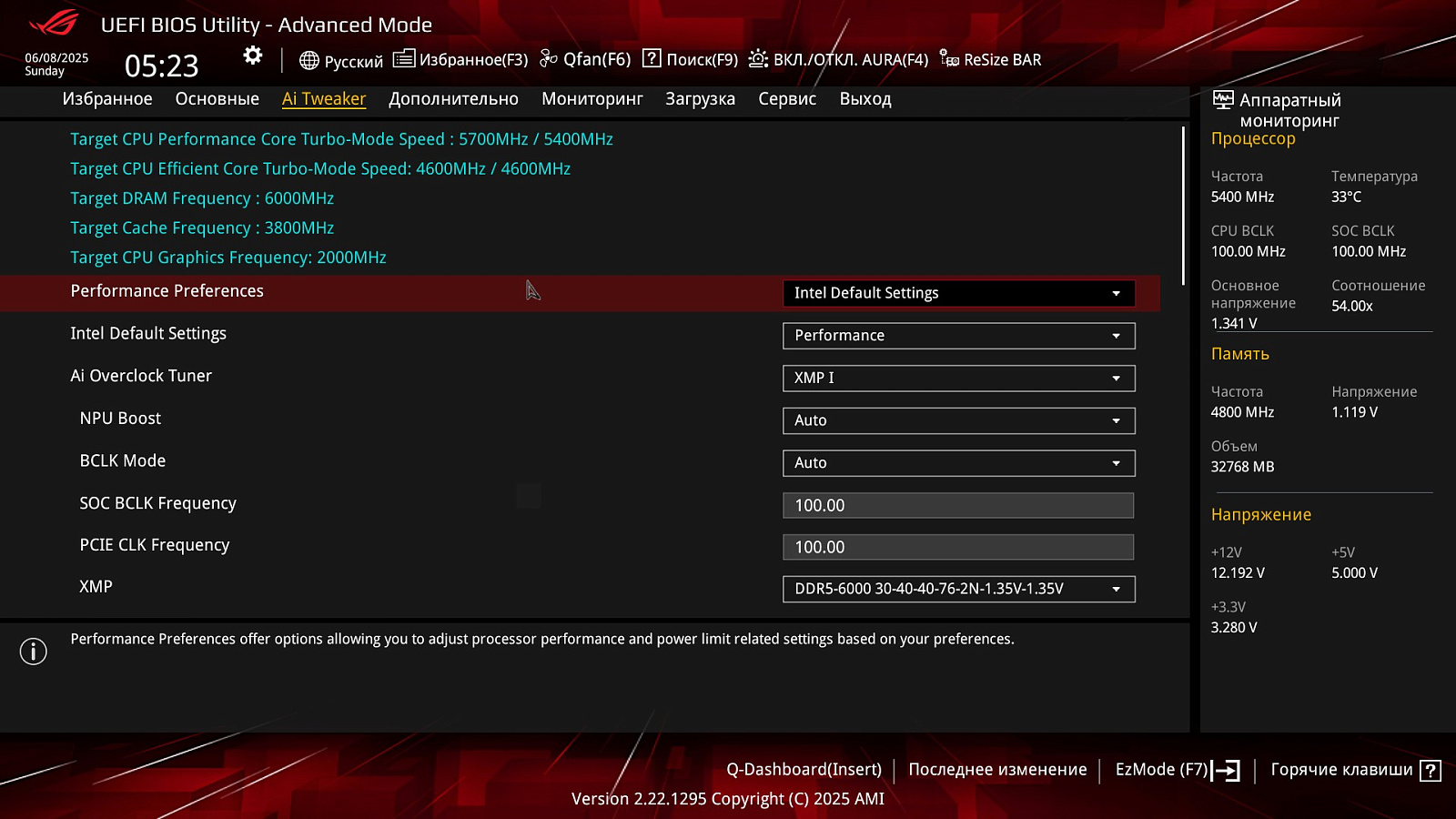

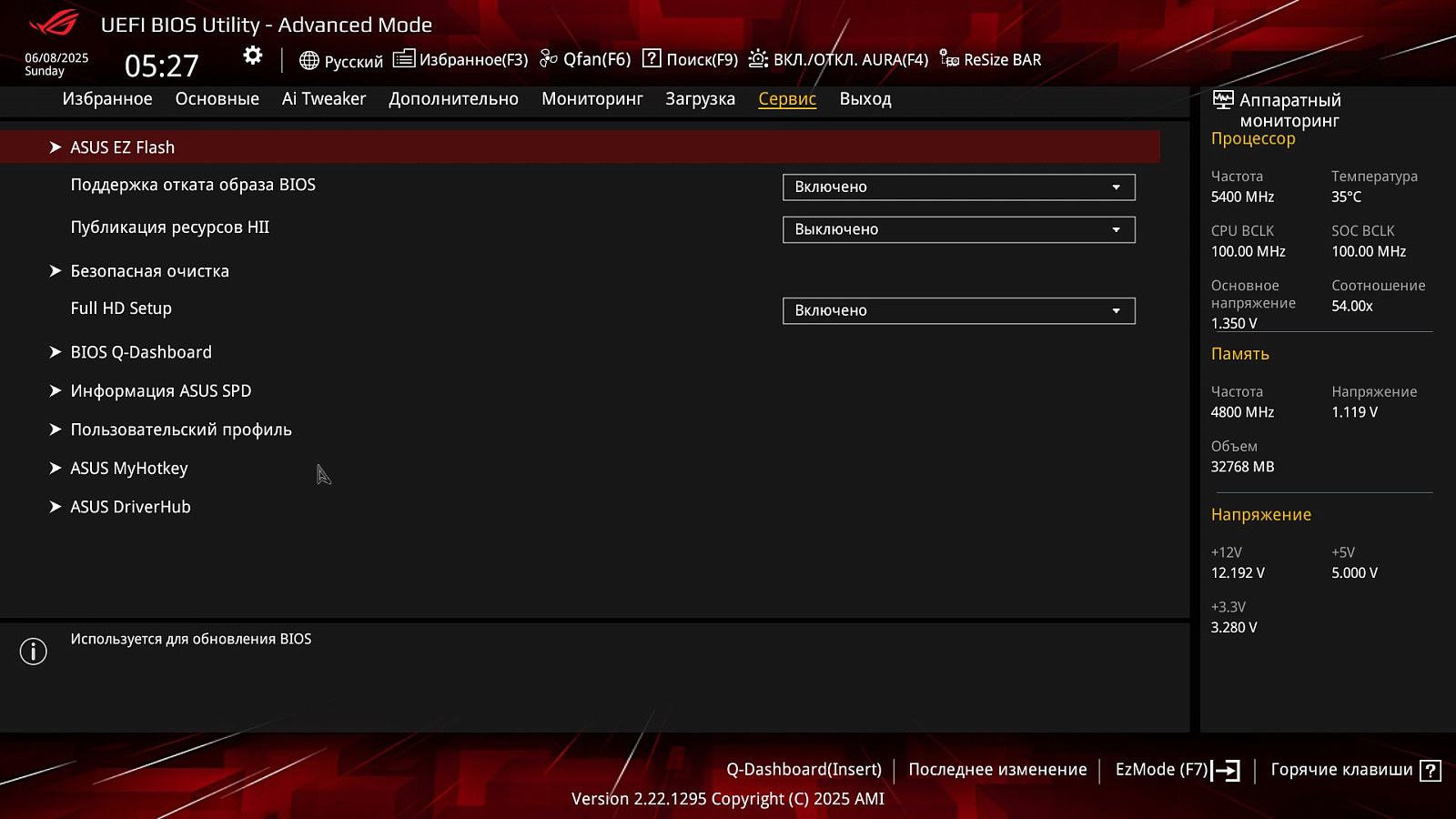

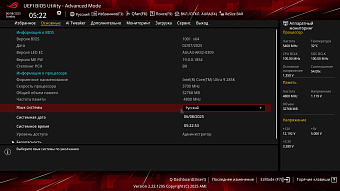

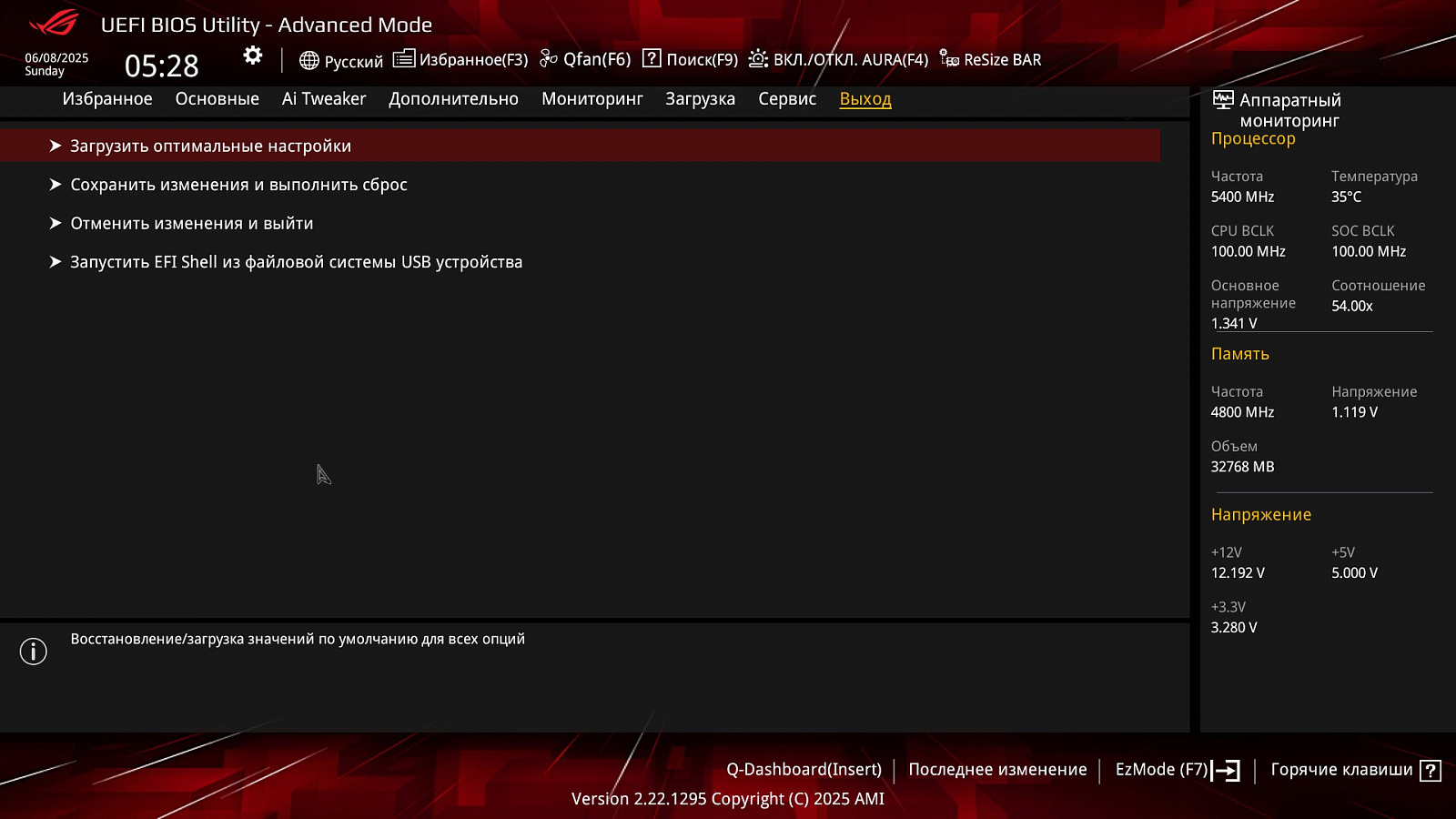

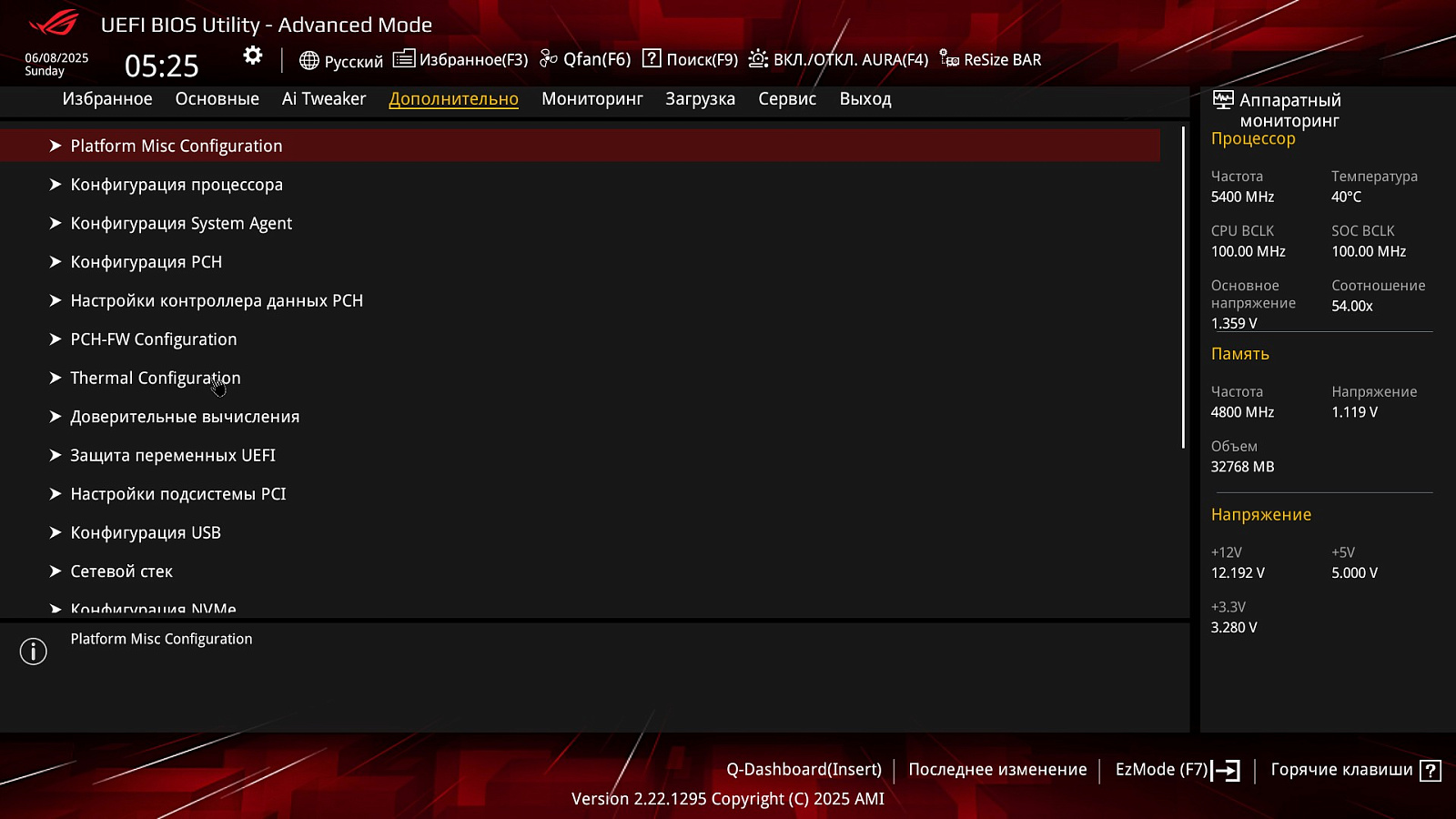

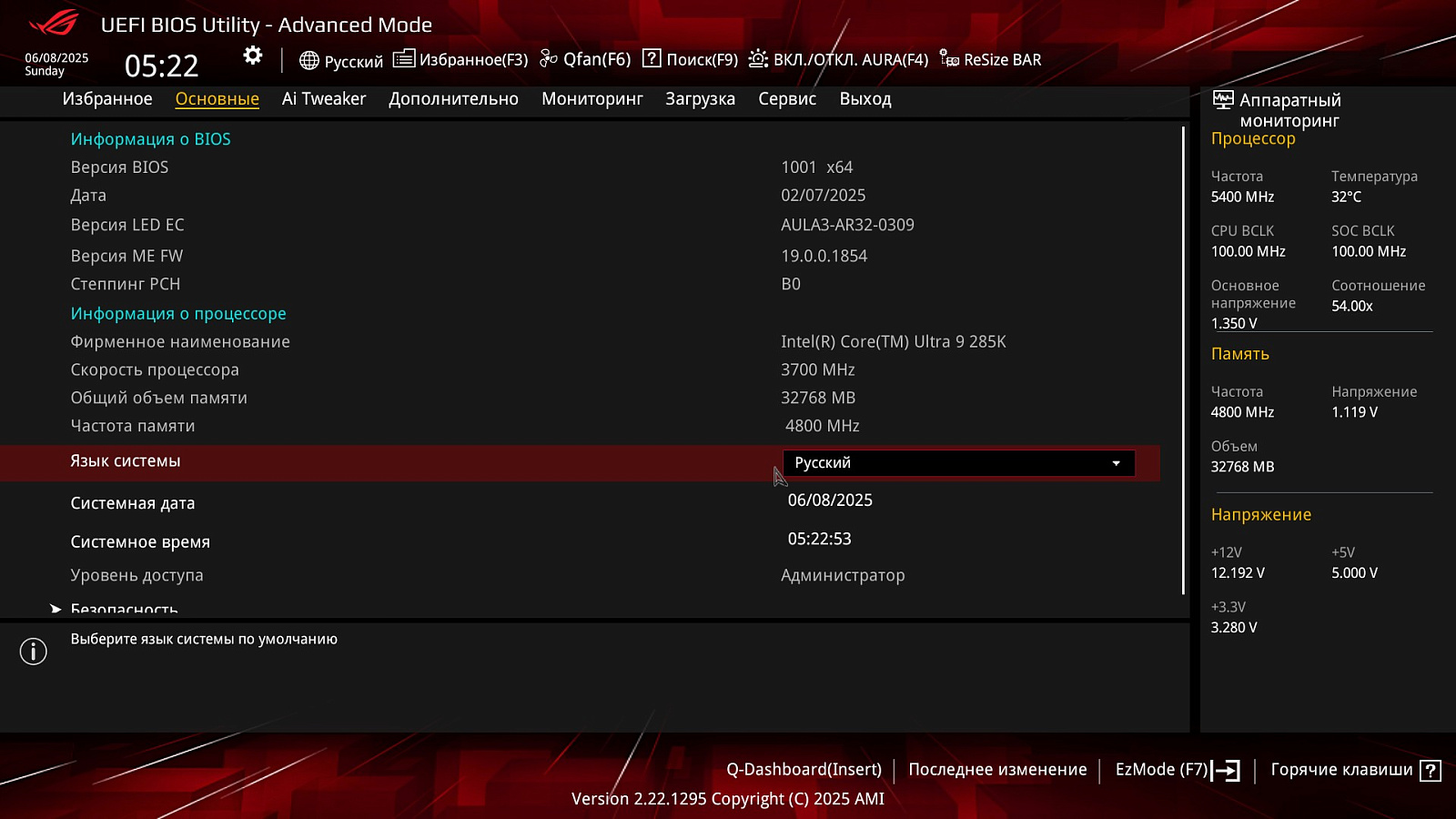

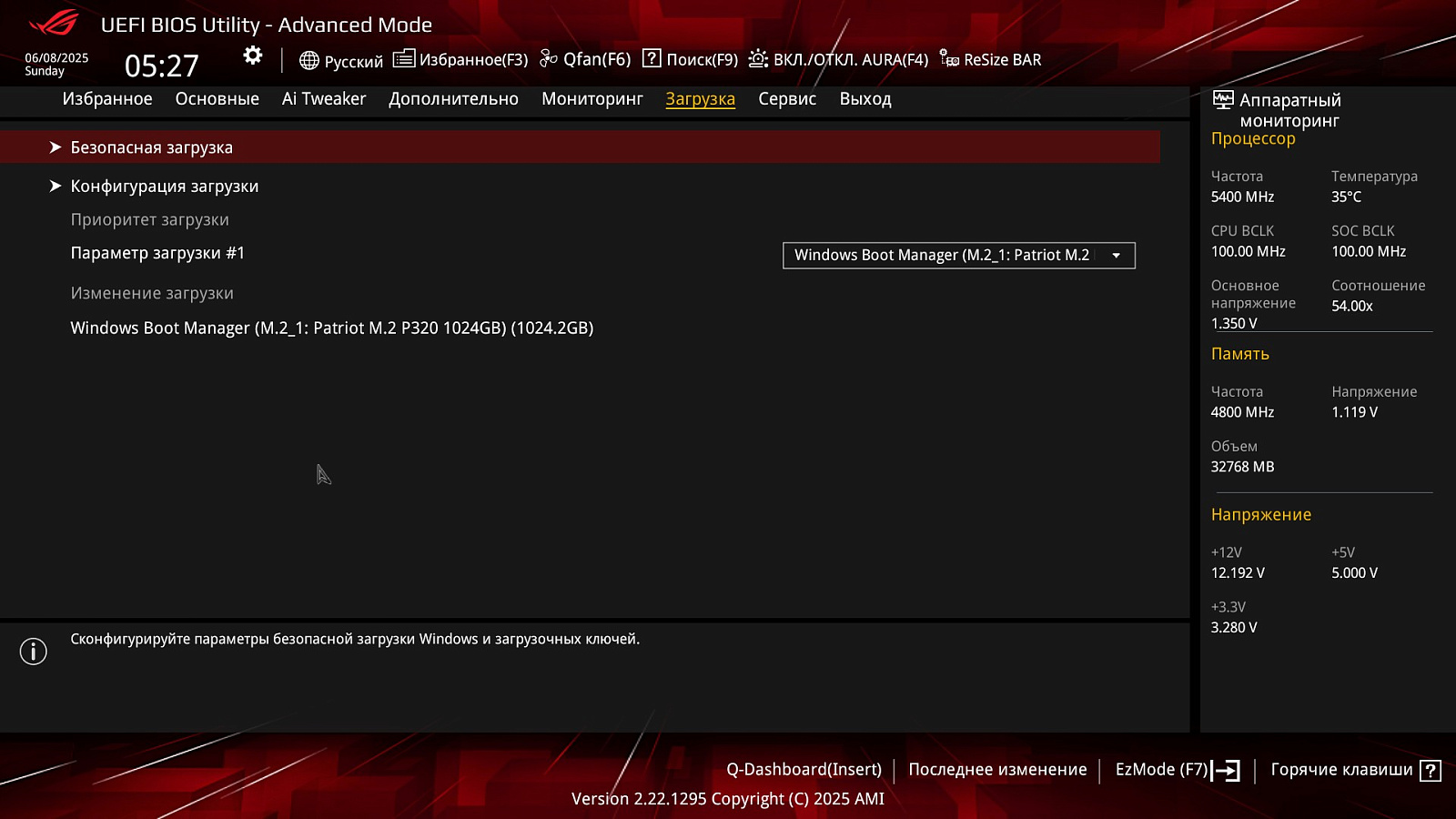

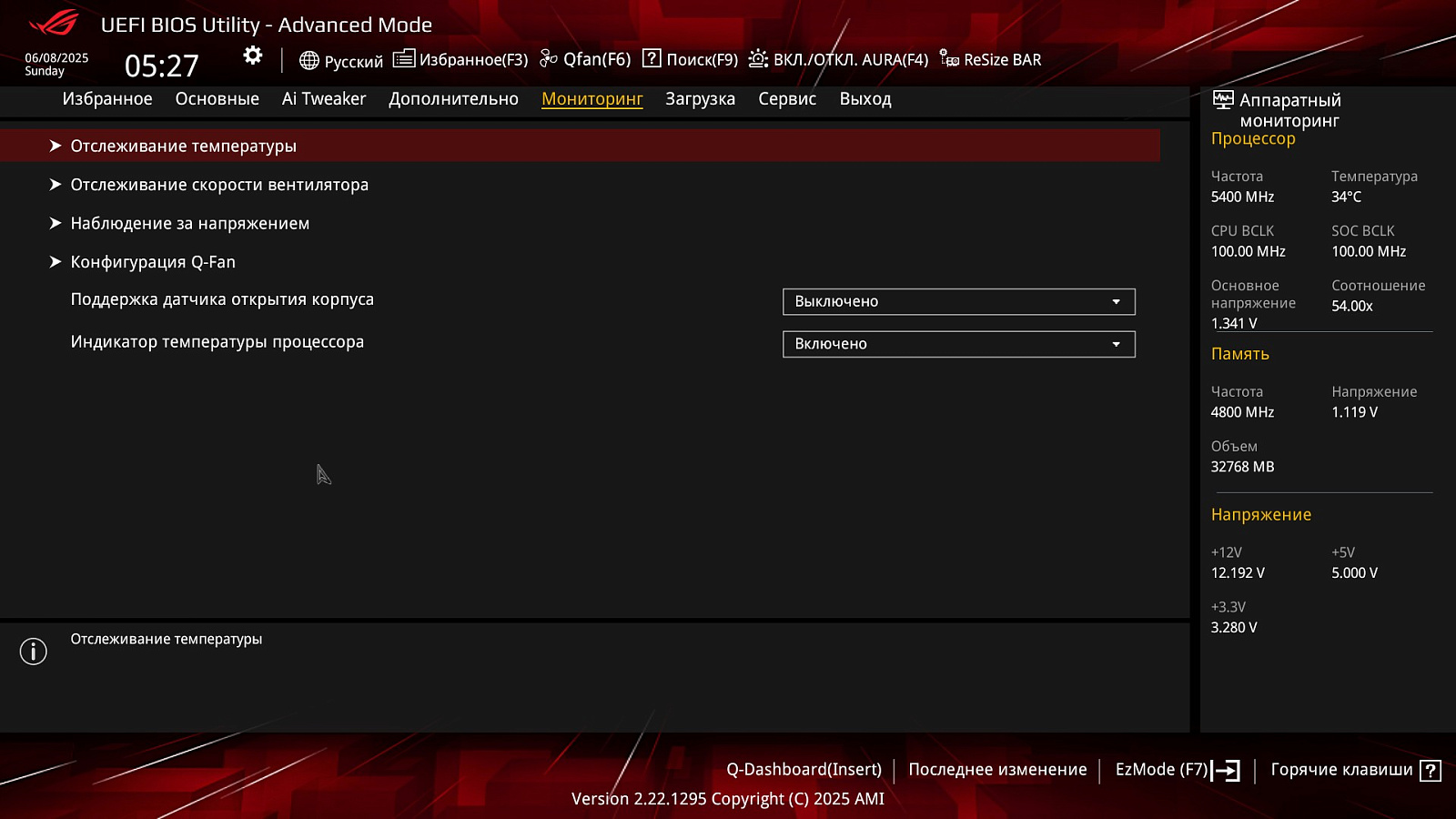

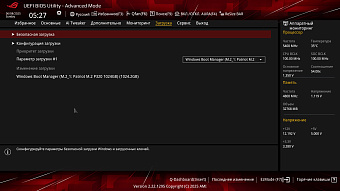

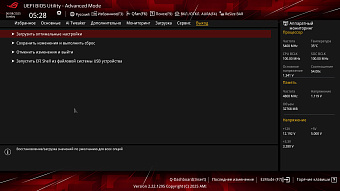

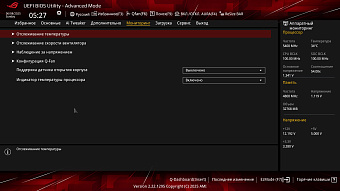

ASUS ROG STRIX B860-F Gaming WIFI работает под управлением UEFI BIOS разработки AMI с графическим интерфейсом в характерной для плат серии STRIX красно-серо-чёрной цветовой гамме. На рассмотренной в обзоре плате из коробки была предустановлена версия 1001. Русификация реализована, но язык нужно выбрать самостоятельно. Представление о доступных настройках можно получить из скриншотов основных разделов и режимов.

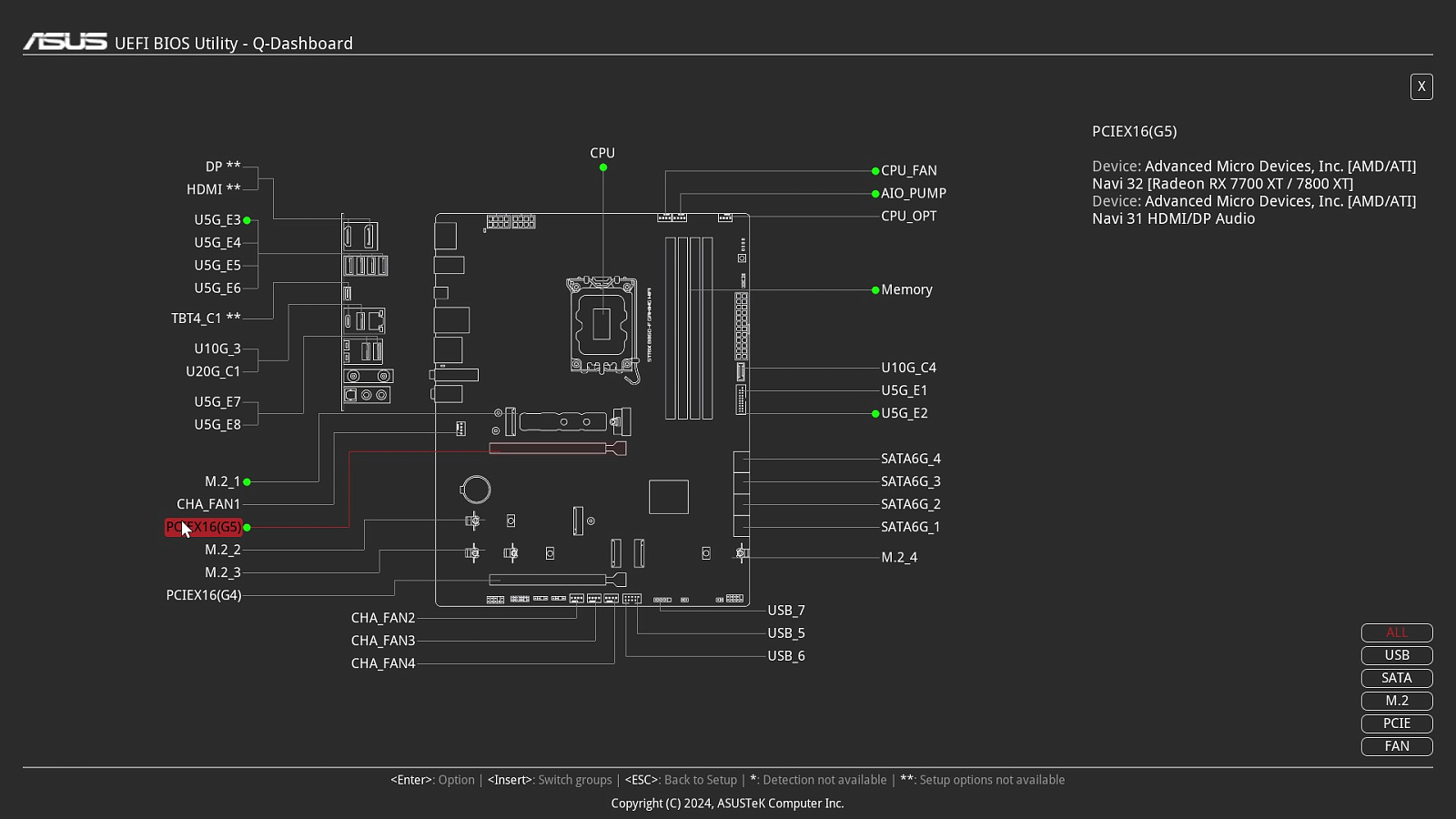

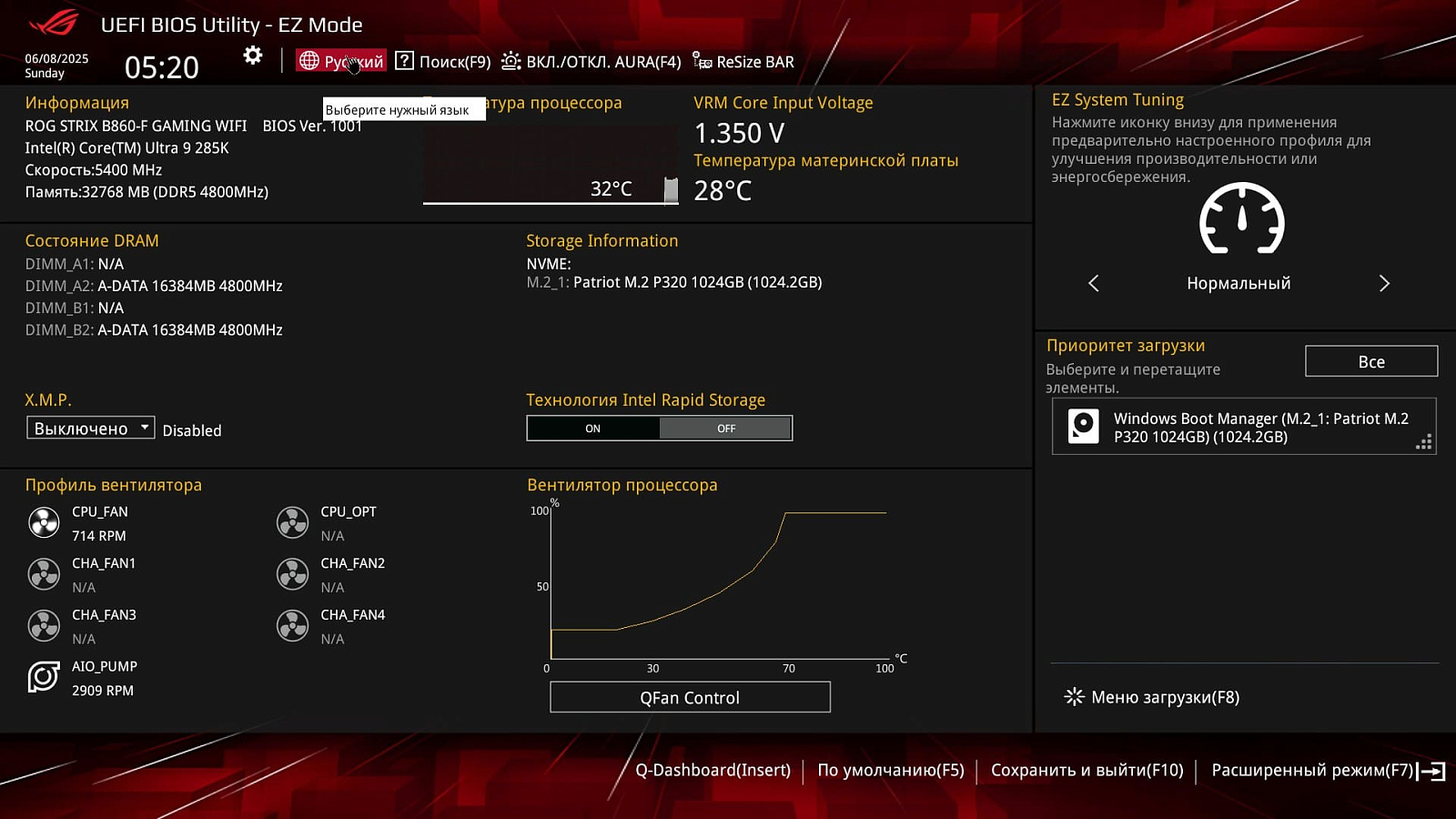

По умолчанию настройки BIOS отображаются в упрощенном виде EZMode. Это облегчит настройку неопытным пользователям. Из удобных моментов - BIOS позволяет без разбора системного блока в наглядном виде быстро посмотреть подключенные к конкретным коннекторам и разъёмам устройства. Для этого достаточно зайти Q-Dashboard по нажатию Insert.

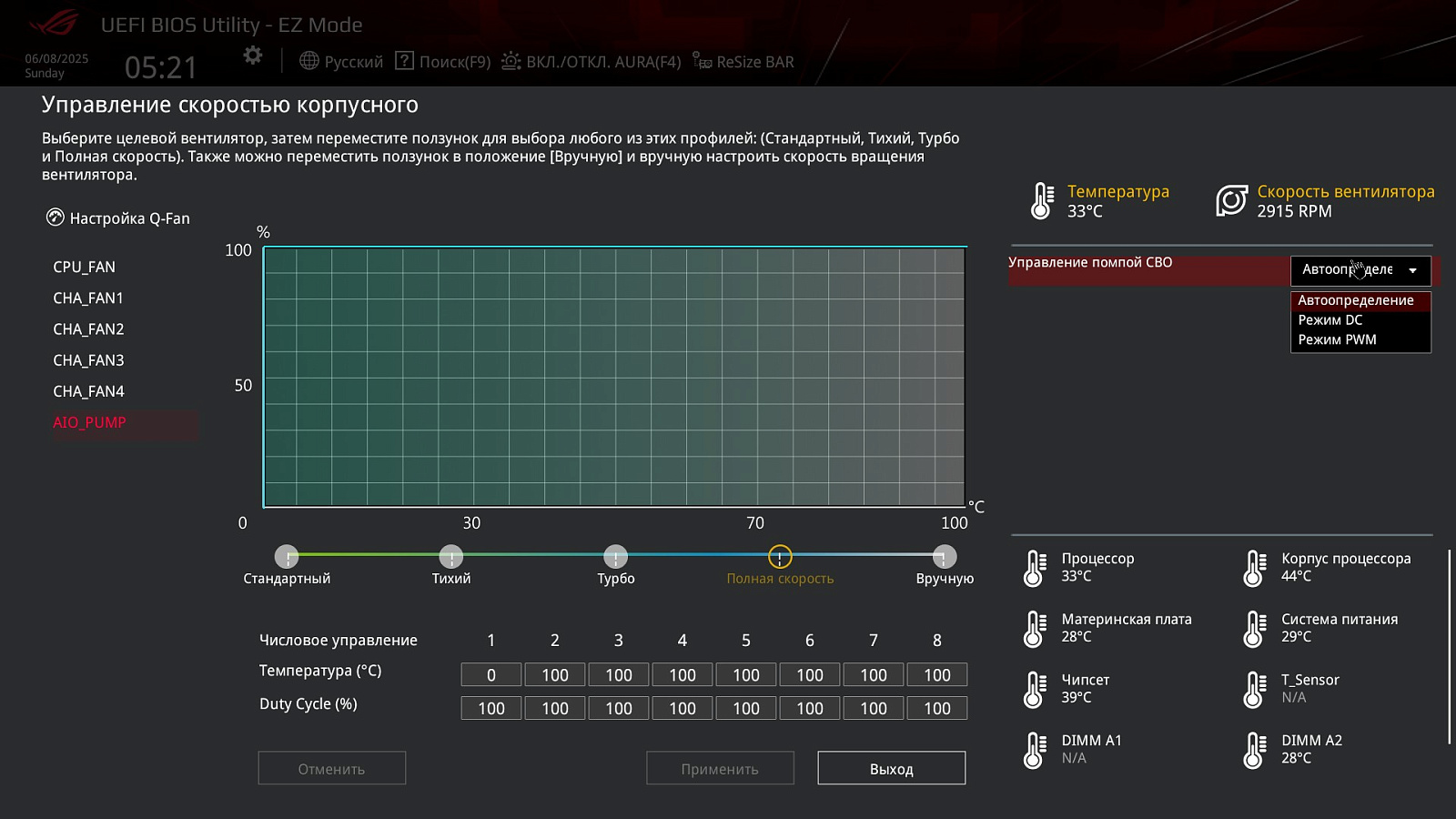

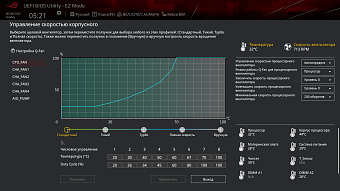

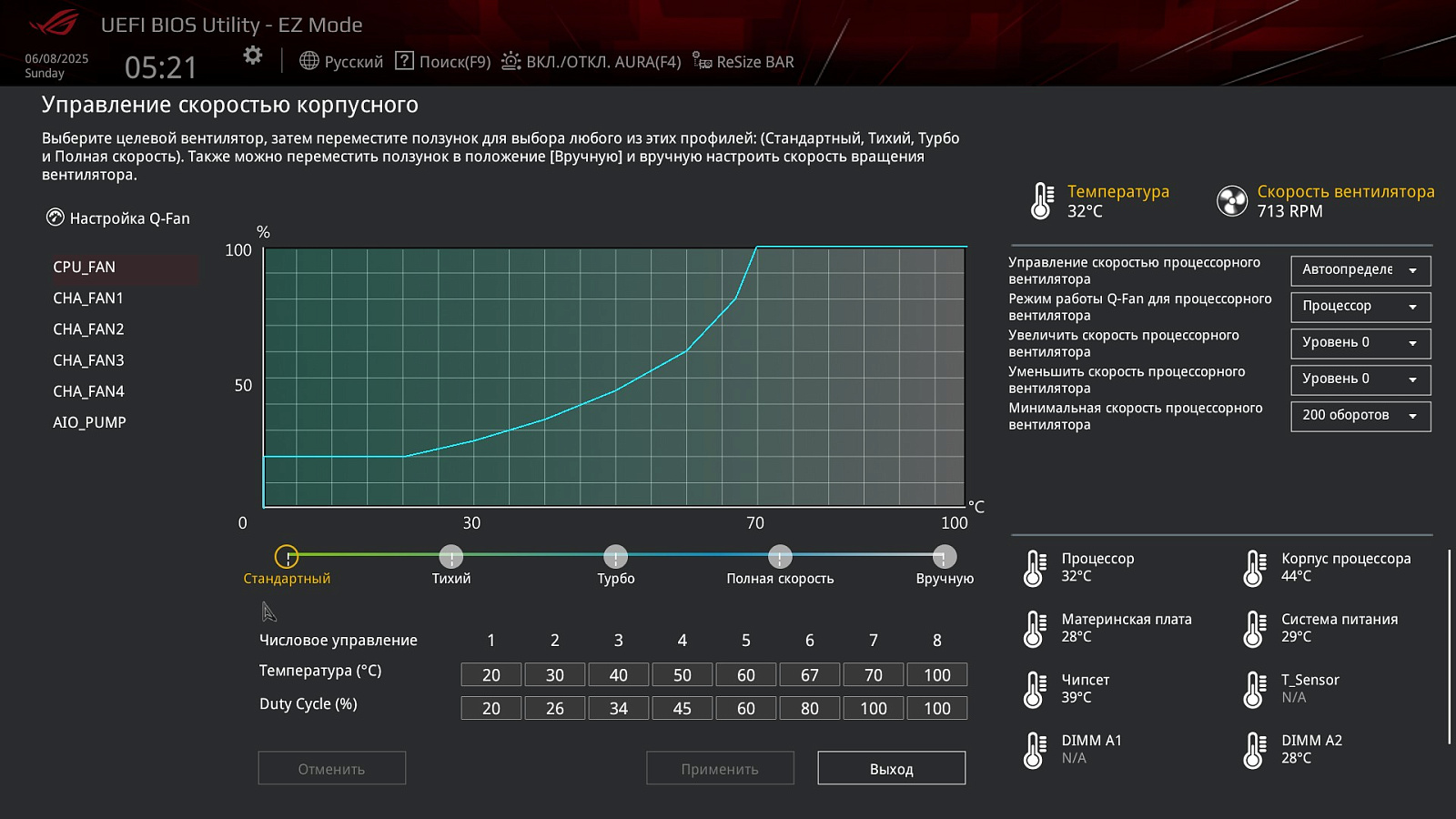

Не лишним при первичной настройке платы и подключенных систем охлаждения задать параметры подключенных вентиляторов и помп СЖО, чтобы обеспечить необходимый баланс между эффективностью охлаждения компонентов и уровнем шума под нагрузкой.

Софт

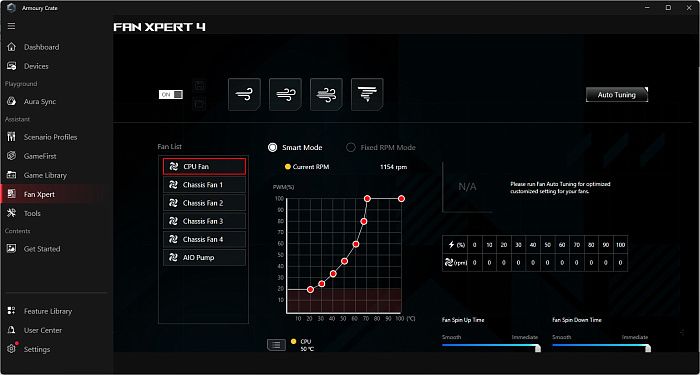

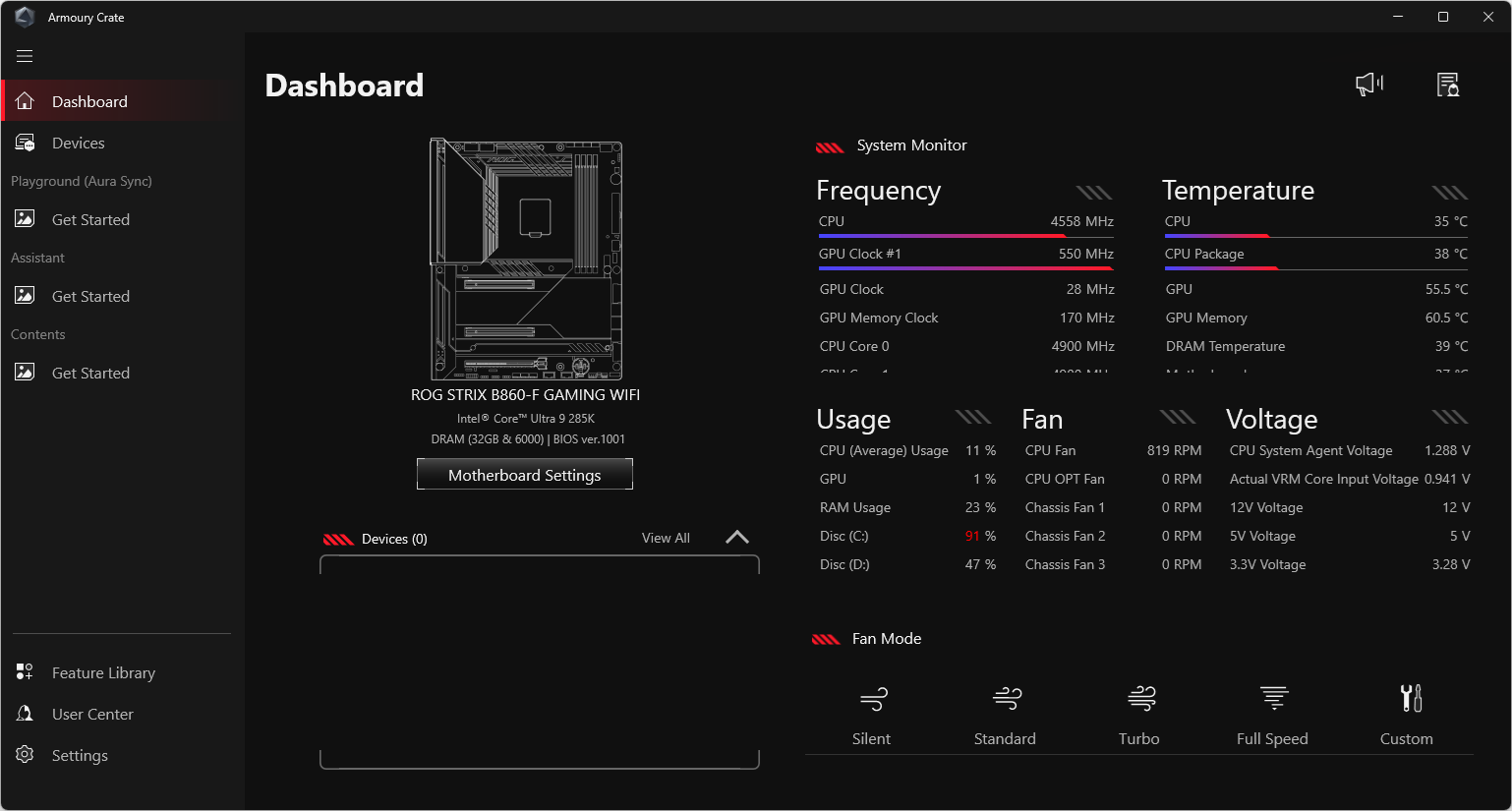

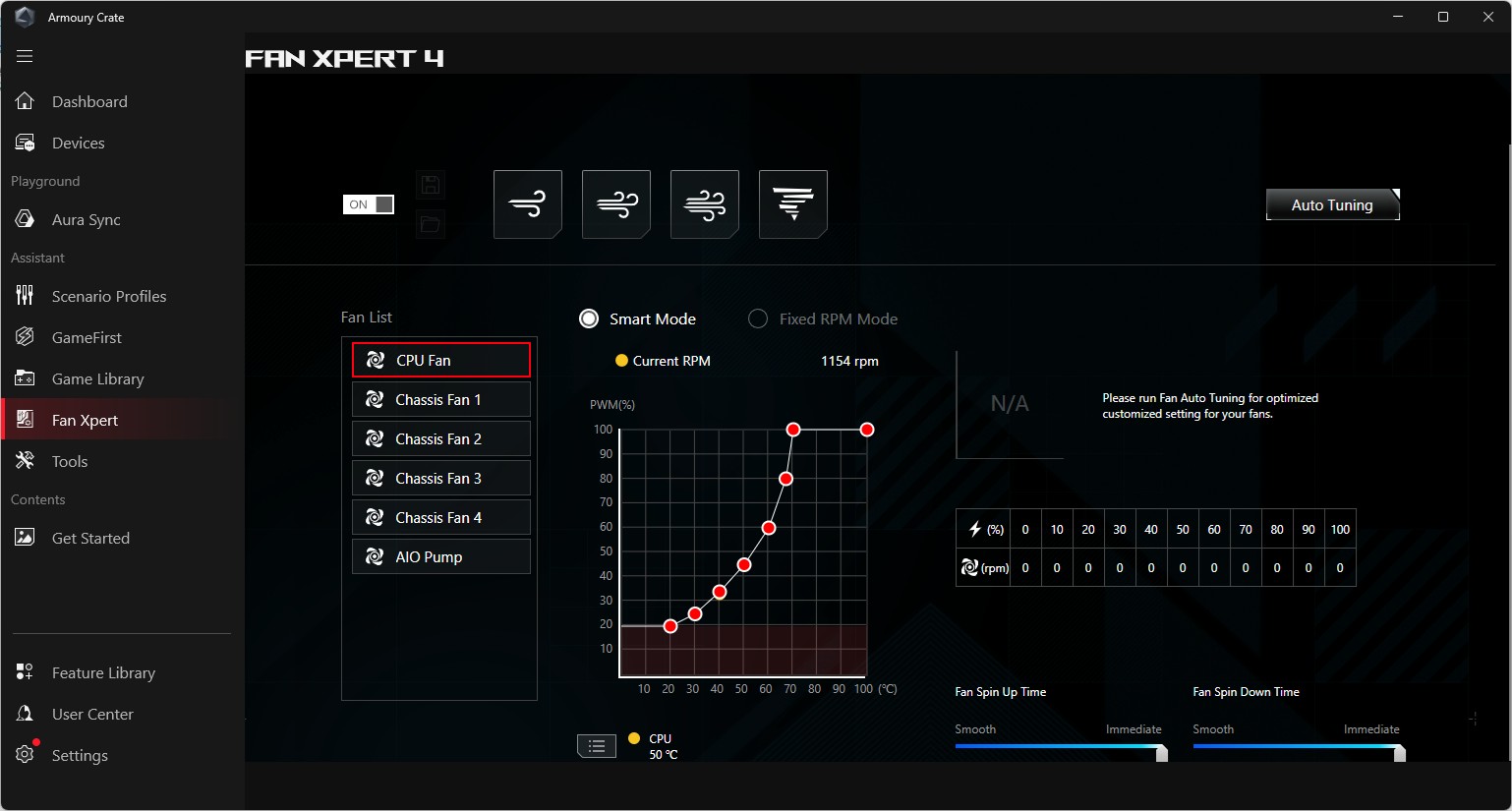

Для управления устройствами ASUS последних поколений предназначена утилита Armoury Crate. Программа модульная и отдельные её компоненты устанавливаются по требованию.

Базовые функции мониторинга состояния и управления разъёмами вентиляторов и помп, доступные в данной программе, позволяют выполнить нужные настройки из-под операционной системы Windows и без перезагрузки в UEFI BIOS.

Тестирование

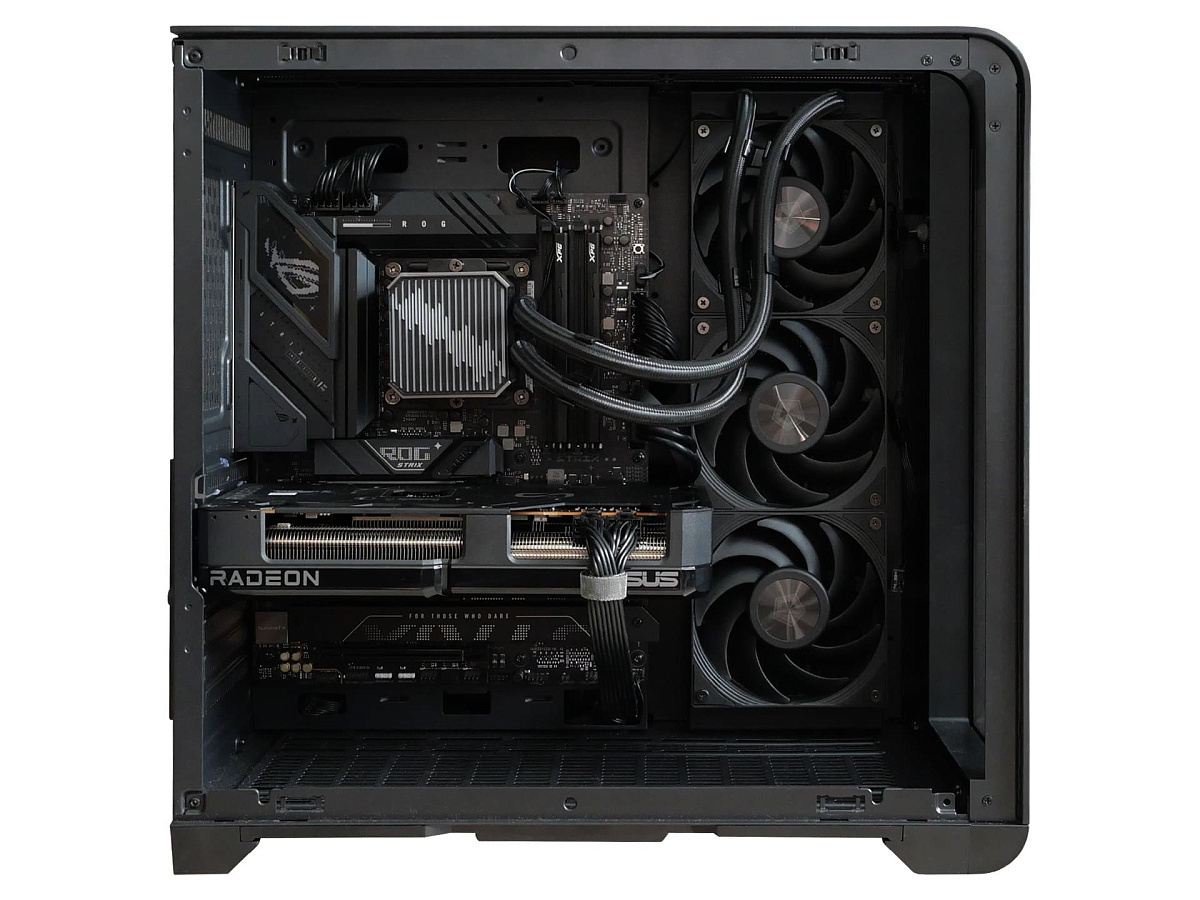

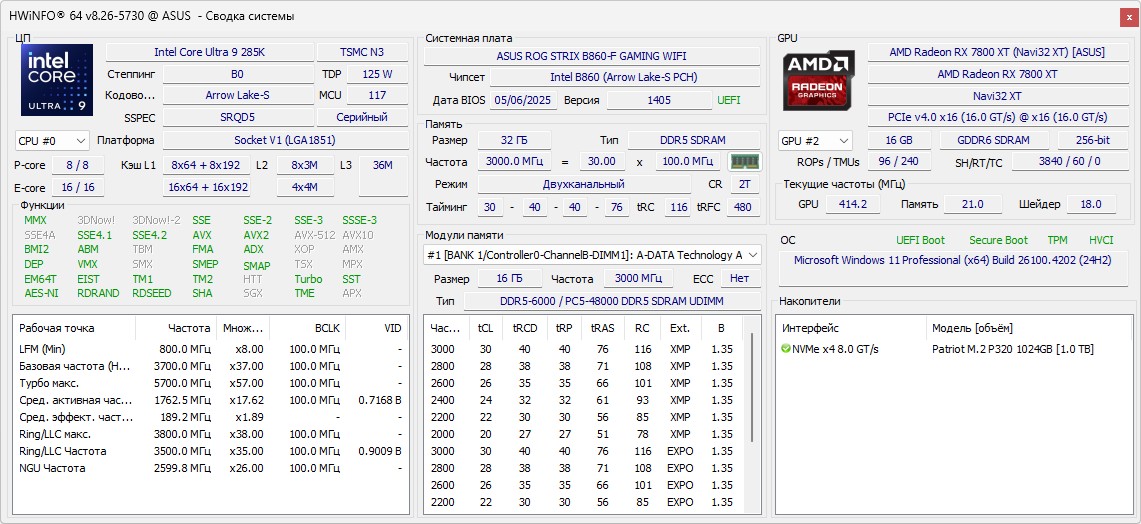

Конфигурация тестового стенда

Запуск при стандартных настройках

Успешный старт тестовой конфигурации прошел с первого раза. В режиме по умолчанию оперативная память запустилась в стандартном JEDEC-режиме (типичное поведение для материнских плат) и потребовалось в настройках BIOS вручную включить XMP-профиль разгона. В случае с планками XPG Lancer Blade, которые применялись при тестах, это 6000 МГц.

Нагрев

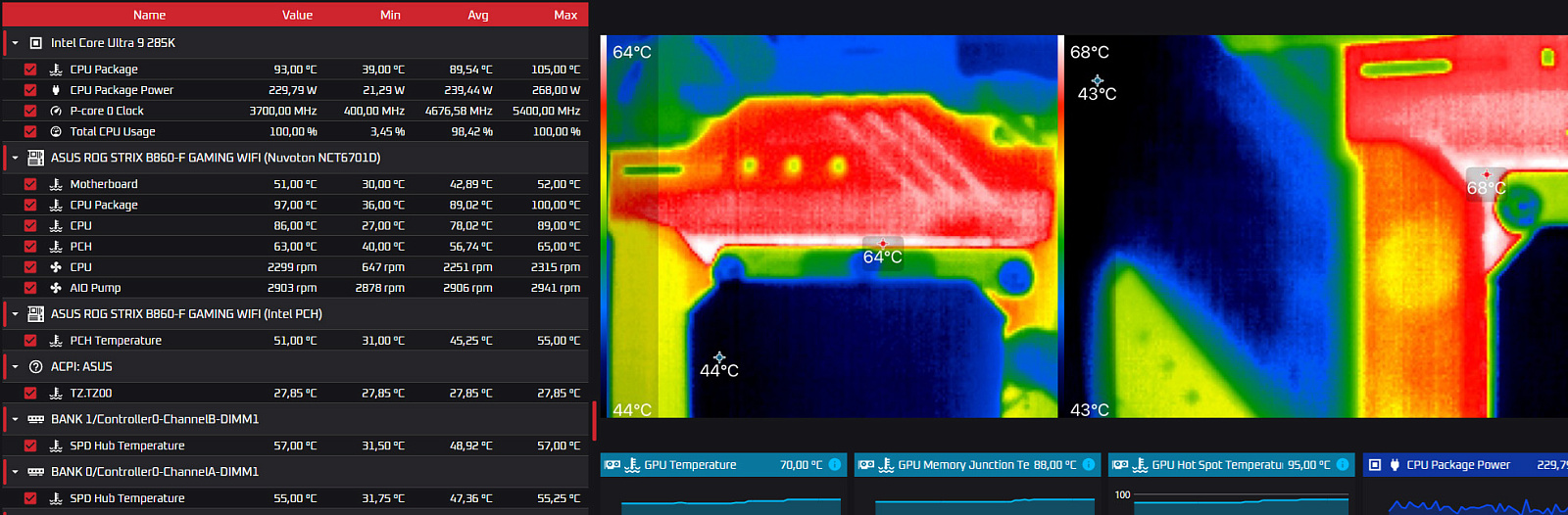

В ходе тестирования под нагрузкой с помощью программы OCCT в режиме Power (максимальное потребление процессора и видеокарты), в закрытом корпусе 1STPLAYER RT7 за 15 минут чипсет на плате нагрелся умеренно - до 55°С. Температуру VRM программно промониторить не удалось, в OCCT 14.0.12 и HWINFO64 8.26 она отсутствовала в списке считываемых параметров. С помощью тепловизора SeekThermal Compact в ходе тестов на поверхности радиатора составила 64°С, а в районе транзисторов на плате - 68°С.

Производительность

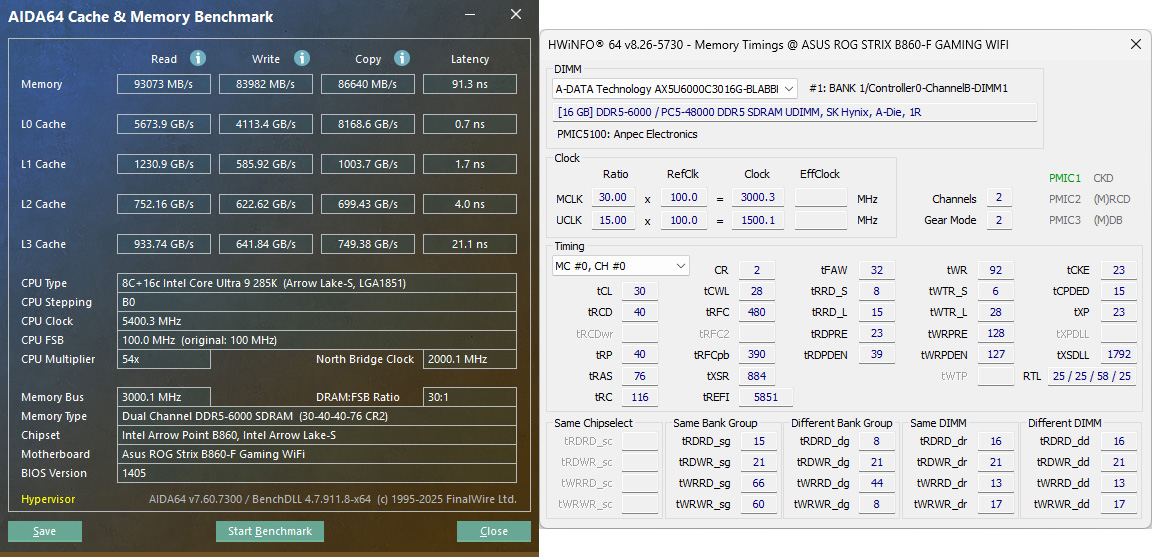

Скорость работы с памятью по оценке AIDA64:

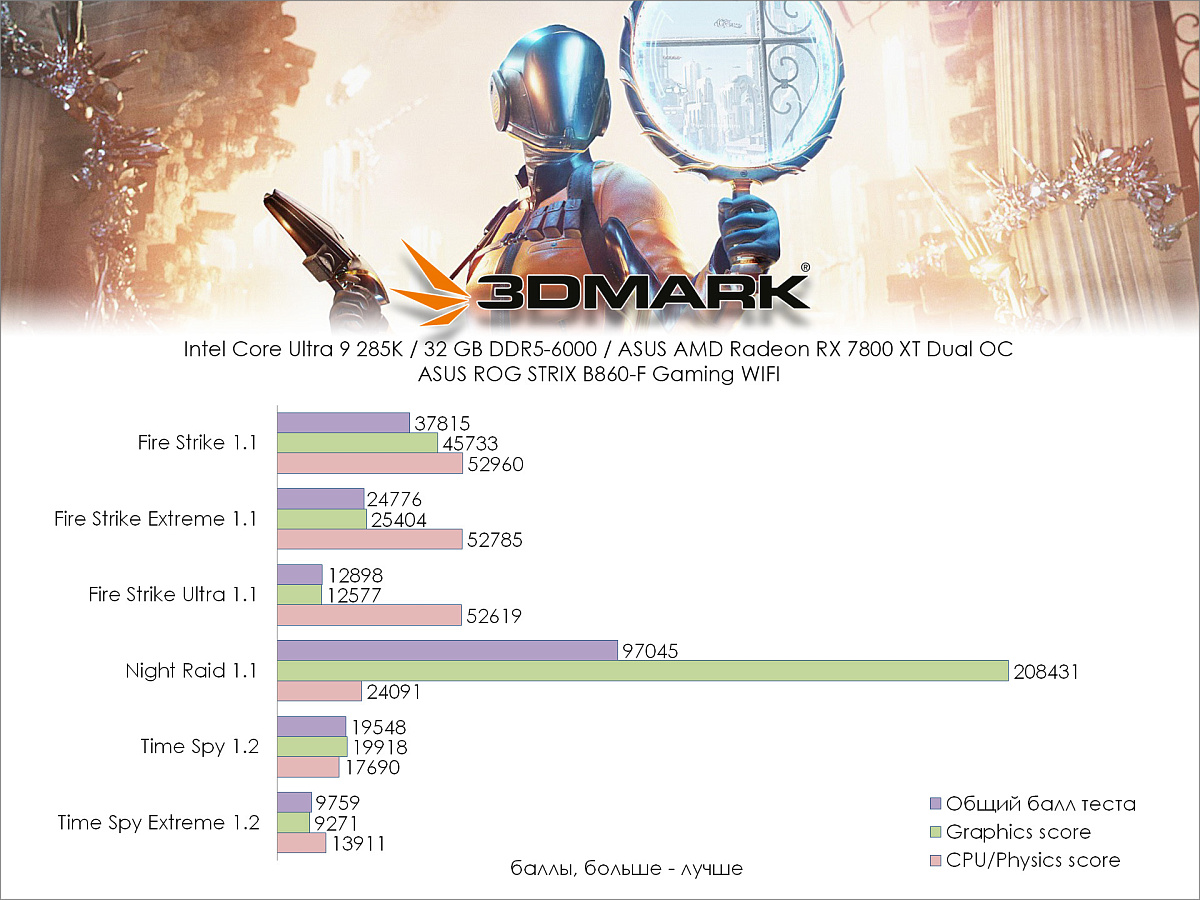

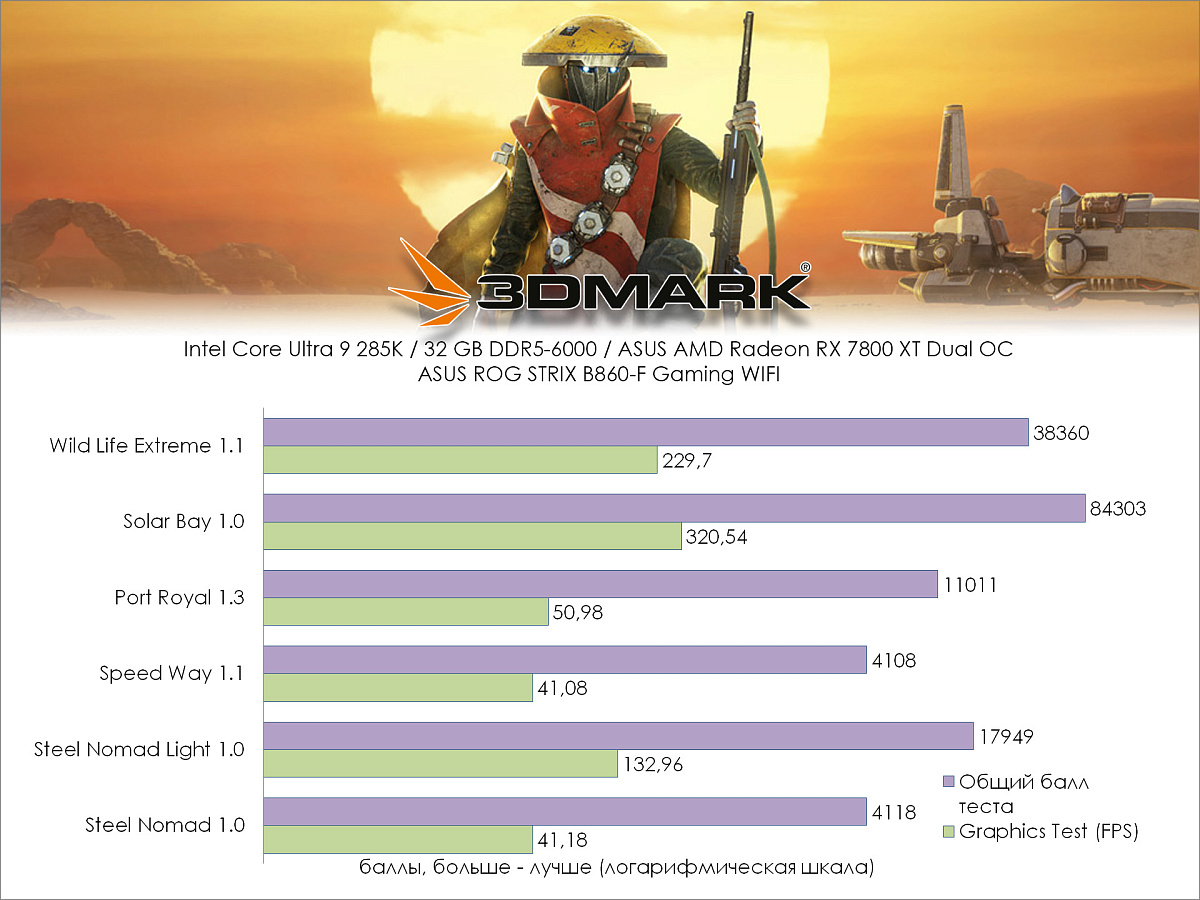

Результаты тестовой конфигурации в основных тестах из состава 3DMark (версия для Steam):

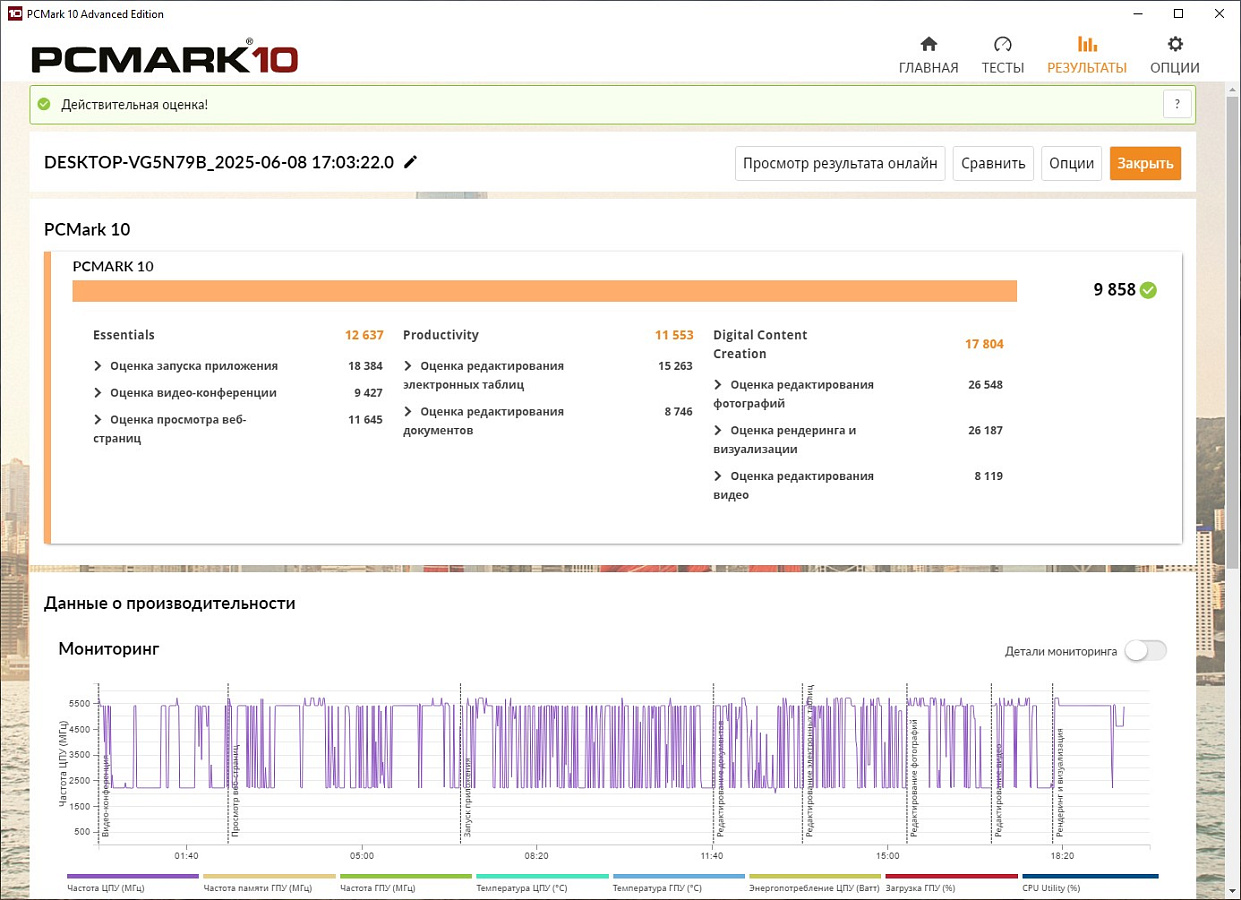

В PCMark 10 при работе с дискретной графической подсистемой видеокартой на базе Radeon RX 7800 XT тестовая конфигурация набрала хороший результат — 9858 баллов. Данный тест пришлось запускать под Windows 10 из-за возникавших ошибок с интегрированными в PCM10 компонентами офисного пакета под Windows 11 в паре с драйверами видеокарты на чипе от AMD.

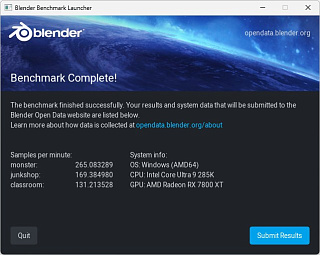

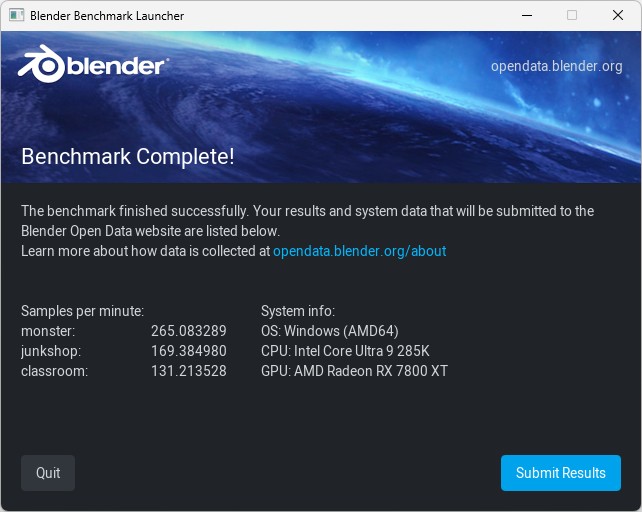

Производительность в 3D-рендере на процессоре (слева) и видеокарте (справа) на примере Blender:

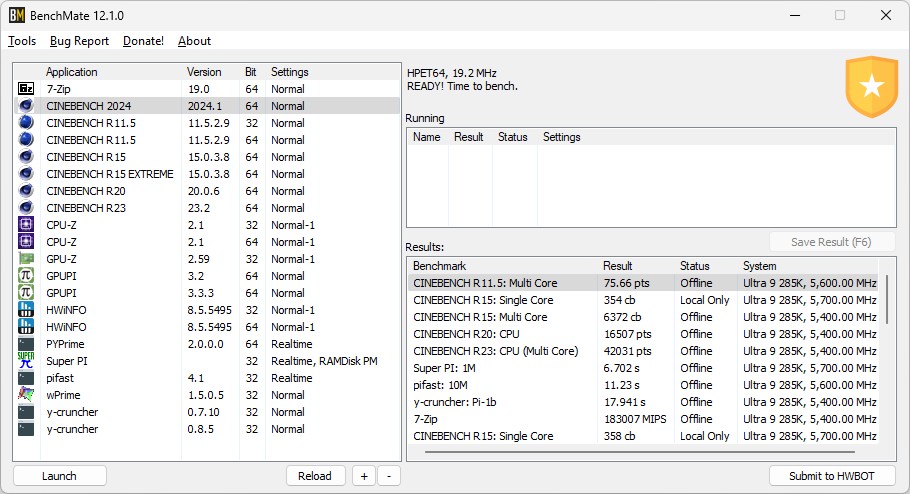

Результаты тестов из состава Bench Mate 12.1.0:

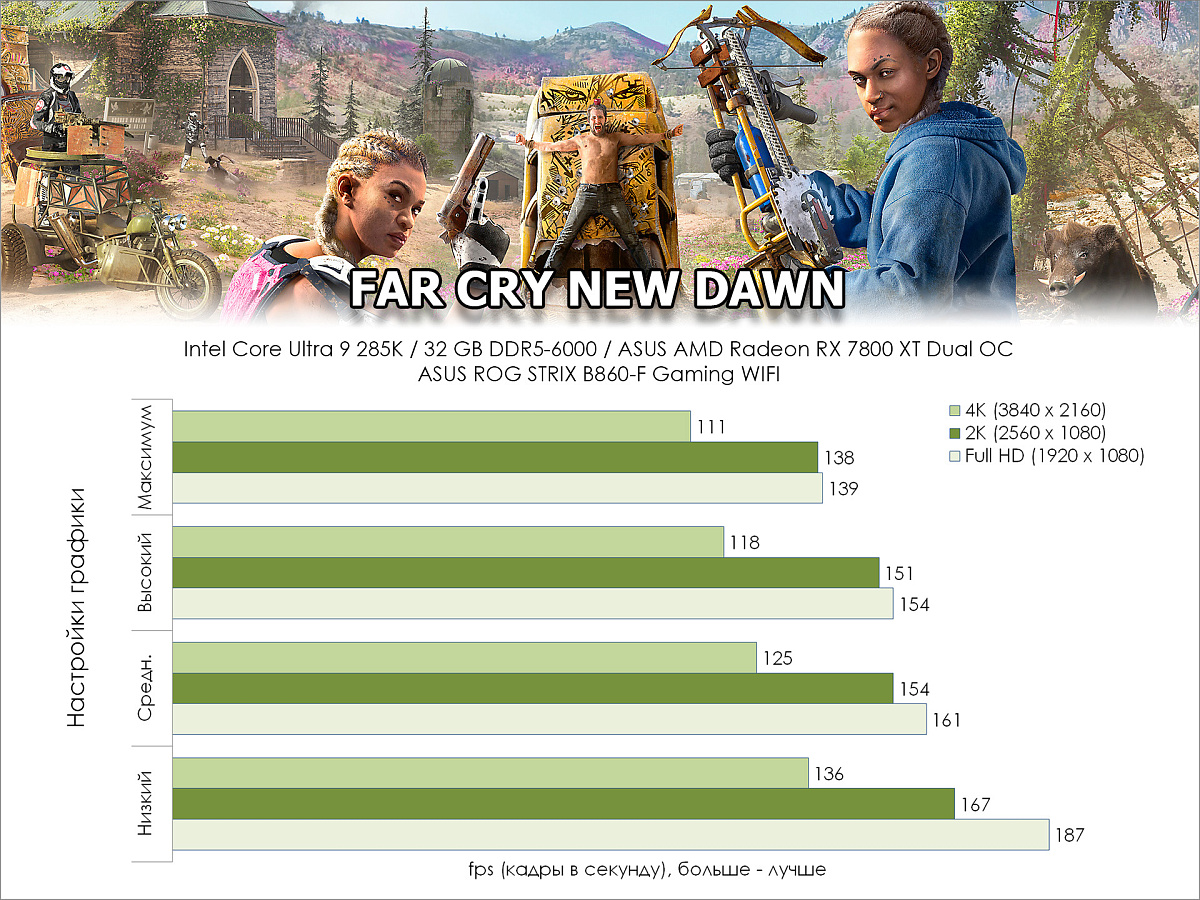

В Far Cry New Dawn при качестве графики "Максимальное" средняя частота кадров в ходе внутриигрового бенчмарка составила 111 fps в разрешении 4K (3840x2160), 138 fps в 2K (2560x1080) и 139 fps в Full HD (1920x1080).

Заключение

ASUS ROG STRIX B860-F Gaming WIFI позиционируется как игровое решение для ПК высокой производительности. Она поддерживает все модели процессоров Intel Core Ultra (Series 2) на середину 2025 года, вплоть до самых производительных, память DDR5 со высокоскоростными профилями заводского разгона и актуальные поколения производительных видеокарт, поэтому станет хорошим выбором в случае желания собрать ПК с игровой харизмой на платформе для процессоров Intel для сокета LGA1851.

Преимущества ASUS ROG STRIX B860-F Gaming WIFI:

Недостатки:
