Корпус Formula TimberLine T2

Попавший к нам на тестирование Mid-Tower корпус Formula TimberLine T2 на текущий момент является самой младшей моделью серии TimberLine, отличающейся применением в корпусах элементов из дерева.

Также данный корпус отличается иной для Mid-Tower моделей конструкцией и продается по цене от 6000 рублей.

Технические характеристики

Упаковка и комплектация

Серия корпусов TimberLine отличается несколько иным дизайном упаковок, на которых имеется большая черная полоса и отсутствует внешний вид корпуса. На одной из широких сторон присутствует название модели (Mid-Tower корпус Formula TimberLine T2) и отмечена галочка с цветовой модификацией (черный или белый). С противоположной стороны есть краткое многоязычное описание, где отмечается использование в данной модели передней панели из дерева и металлической сетки и, конечно же, указаны технические характеристики.

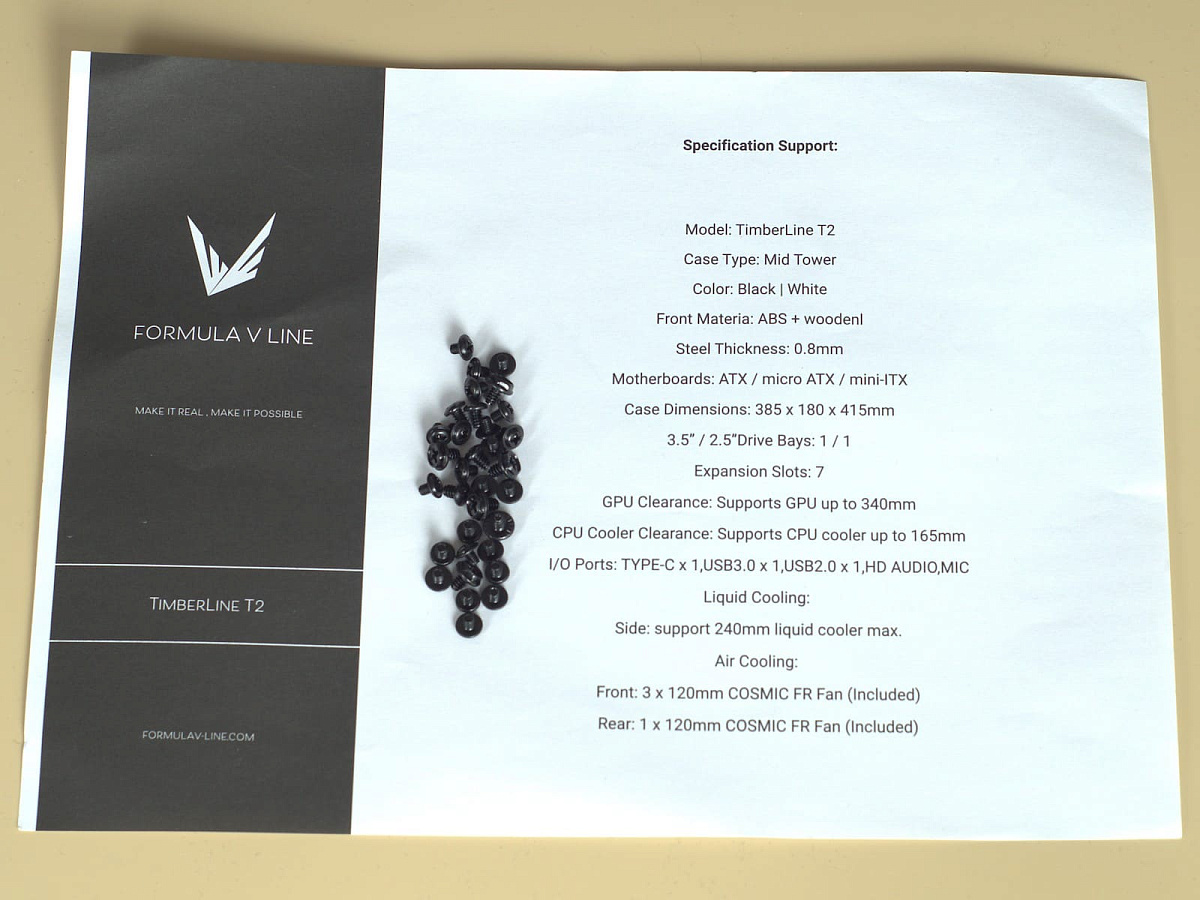

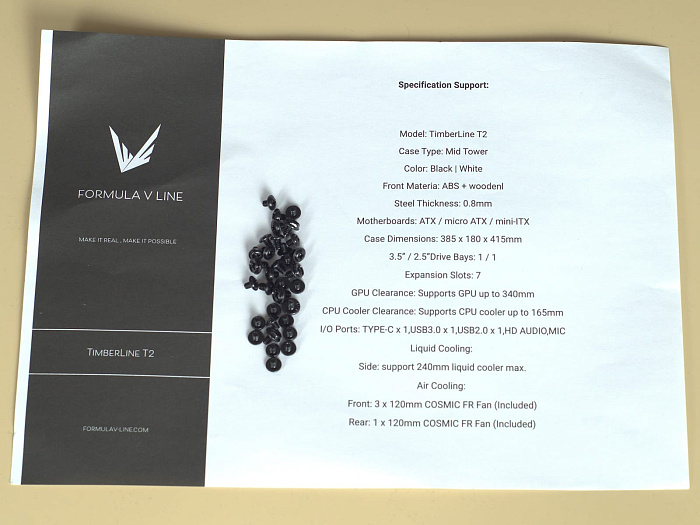

Несмотря на то, что серия TimberLine выделяется применением в конструкции корпусов дерева, сама комплектация, особенно в Formula TimberLine T2, очень простая. Внутри корпуса можно будет найти листочек формата А4 с техническими характеристиками и набор винтов для установки основных комплектующих.

Внешний вид

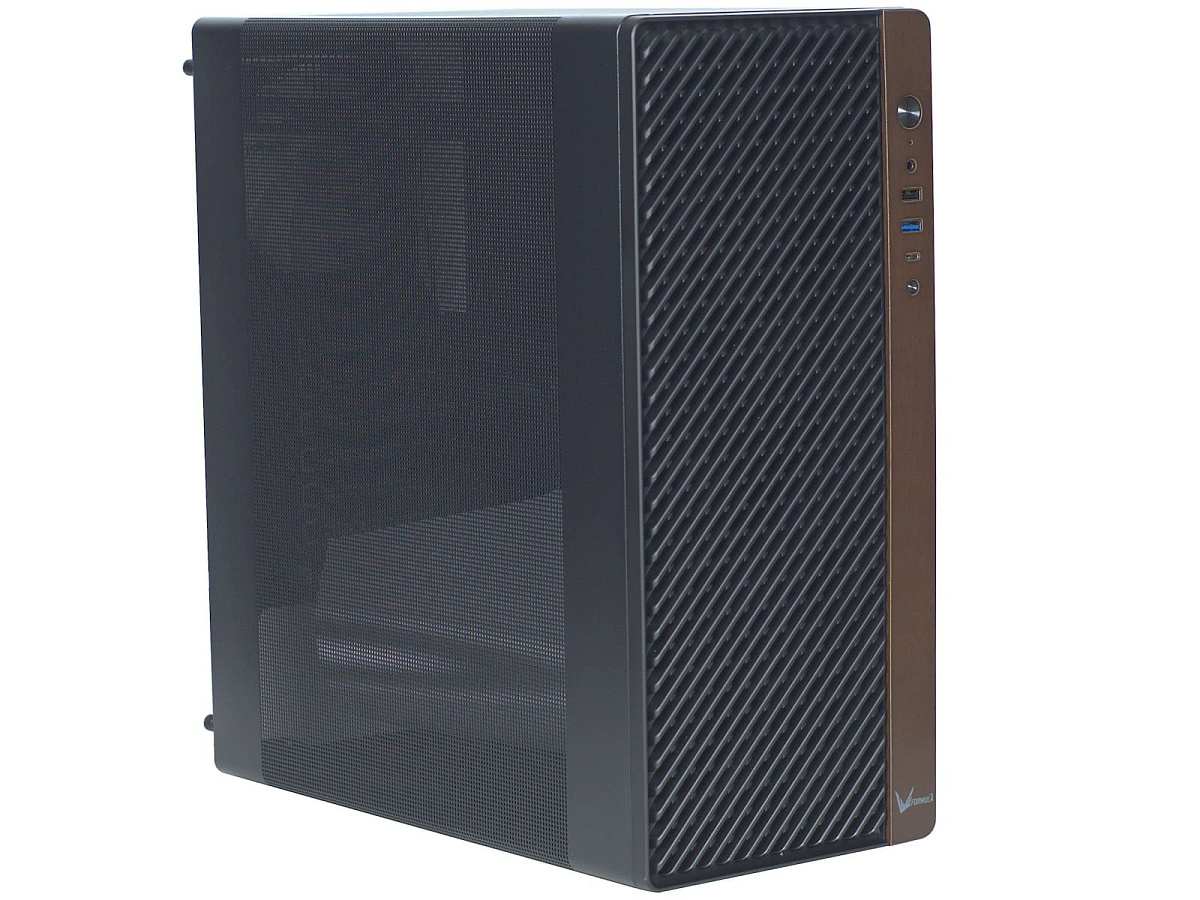

При взгляде на Mid-Tower корпус Formula TimberLine T2 обращаешь внимание не только на наличие деревянной панели в правой части лицевой панели, но и оригинальное исполнение левой боковины. За счет небольшой ширины (180 мм) корпус получился узким, но в остальном его размеры близки к среднеразмерным моделям: 415 мм - высота и 385 мм - глубина. Заявленный вес корпуса - 4,72 кг.

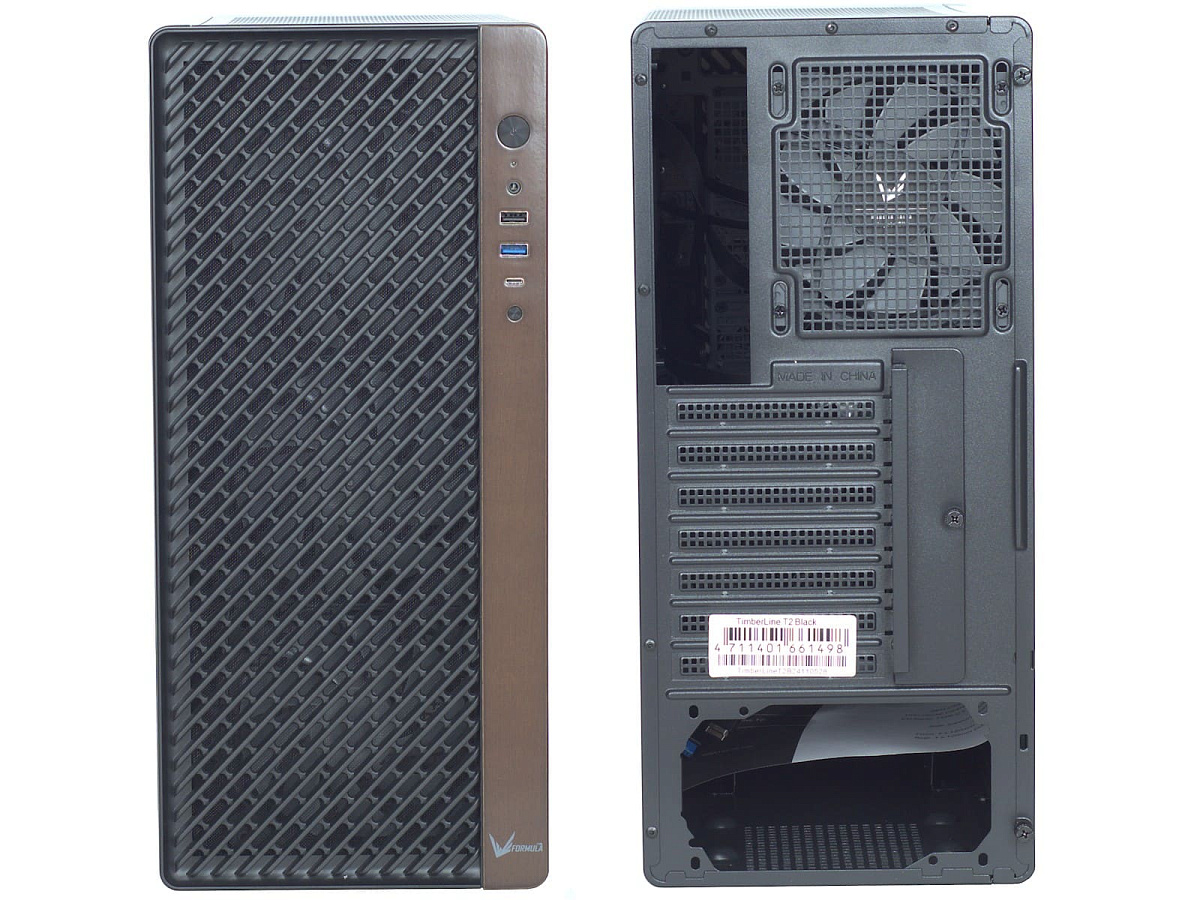

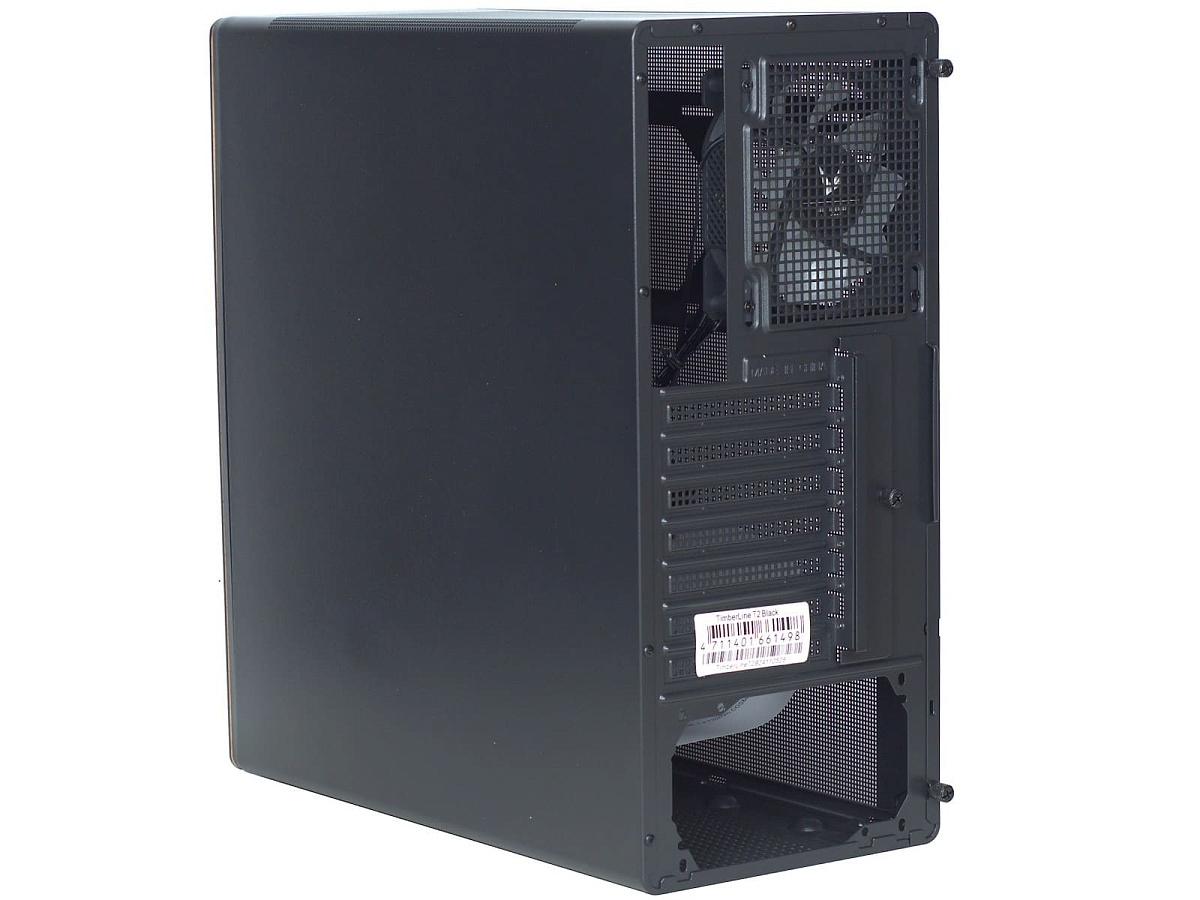

Дизайн лицевой панели ориентирован на обеспечение хорошей продуваемости, так как практически на весь ее размер приходится зона с перфорацией. По задней стенке можно понять, что доступ к внутренностям корпуса обеспечивается только через левую боковую панель (правая сторона зафиксирована заклепками). Компоновка у корпуса типовая: нижнее расположение блока питания, верхнее размещение 120 мм вентилятора. И да, по ней также можно сказать, что размещение на верхней стенке вентиляторов не предусмотрено – расстояние очень маленькое. Выделим наличие на задней стенке небольшой наклейки, приходящееся на место размещения плат расширения, правда в данной модели наклейка небольшая и «перекрывает» только два нижних отсека.

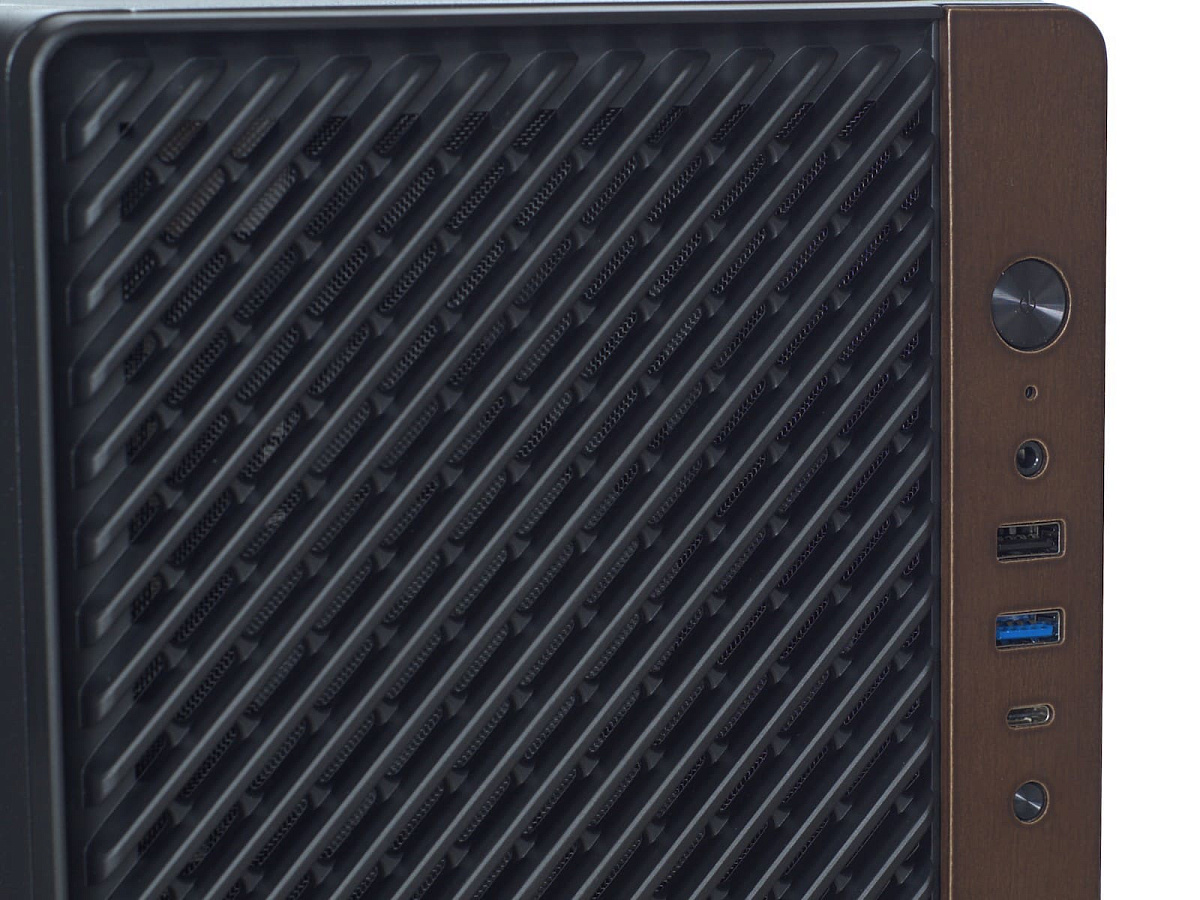

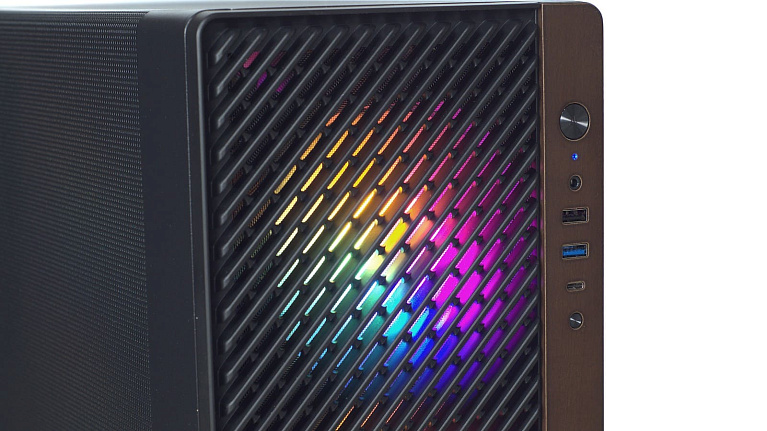

Передняя панель выделяется применением дерева и диагональных полос с заметной внутри металлической сеткой, выполняющей роль противопылевого фильтра. В верхней части разместились органы управления (кнопка питания), индикатор активности и такой же набор портов (как в модели Formula TimberLine T1 ): 1 х USB 3.2 Gen2 тип С, 1 x USB 3.0, 1 x USB 2.0, разъем HD-Аудио (наушники+микрофон).

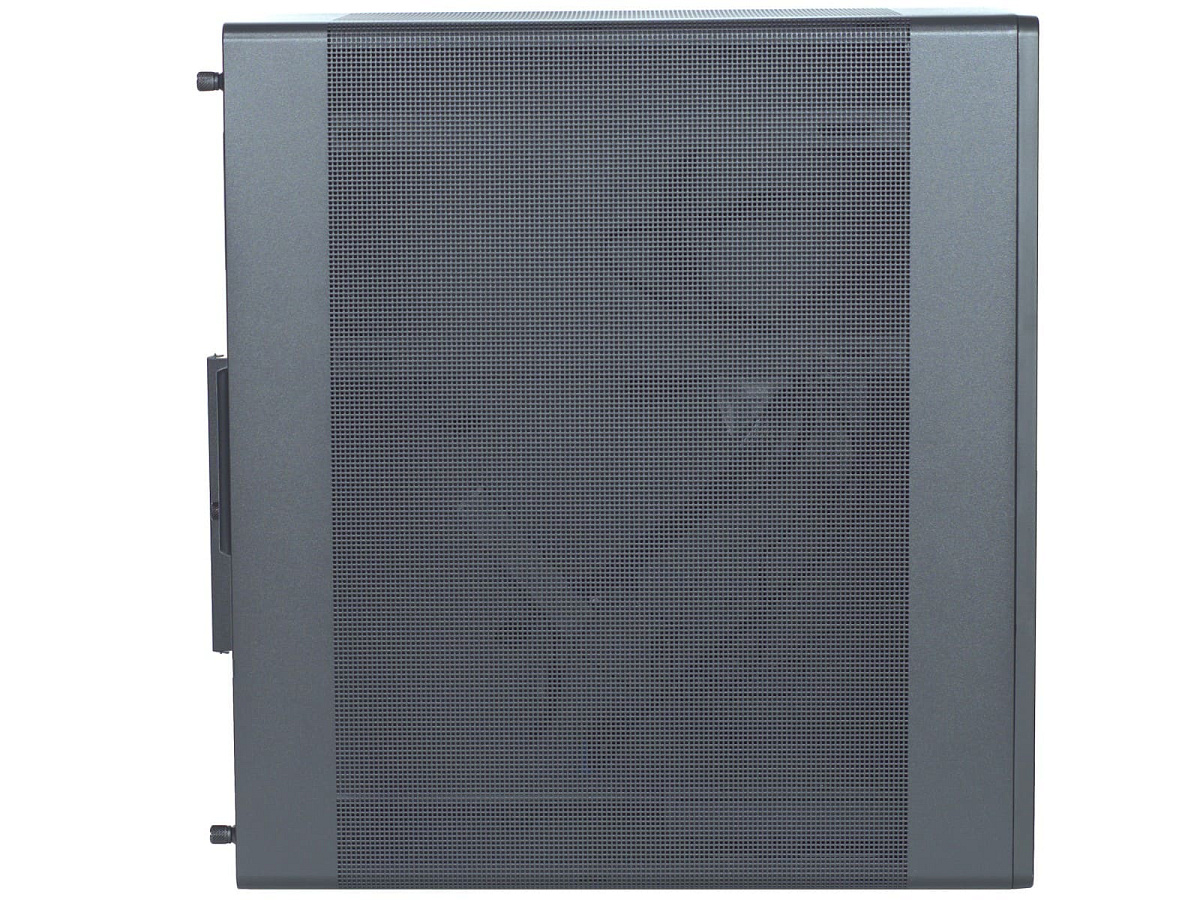

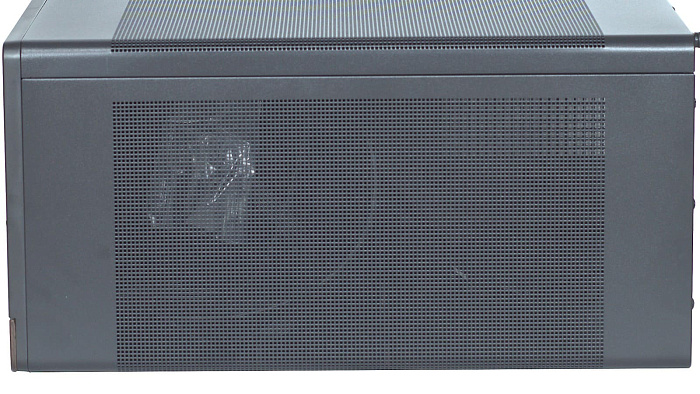

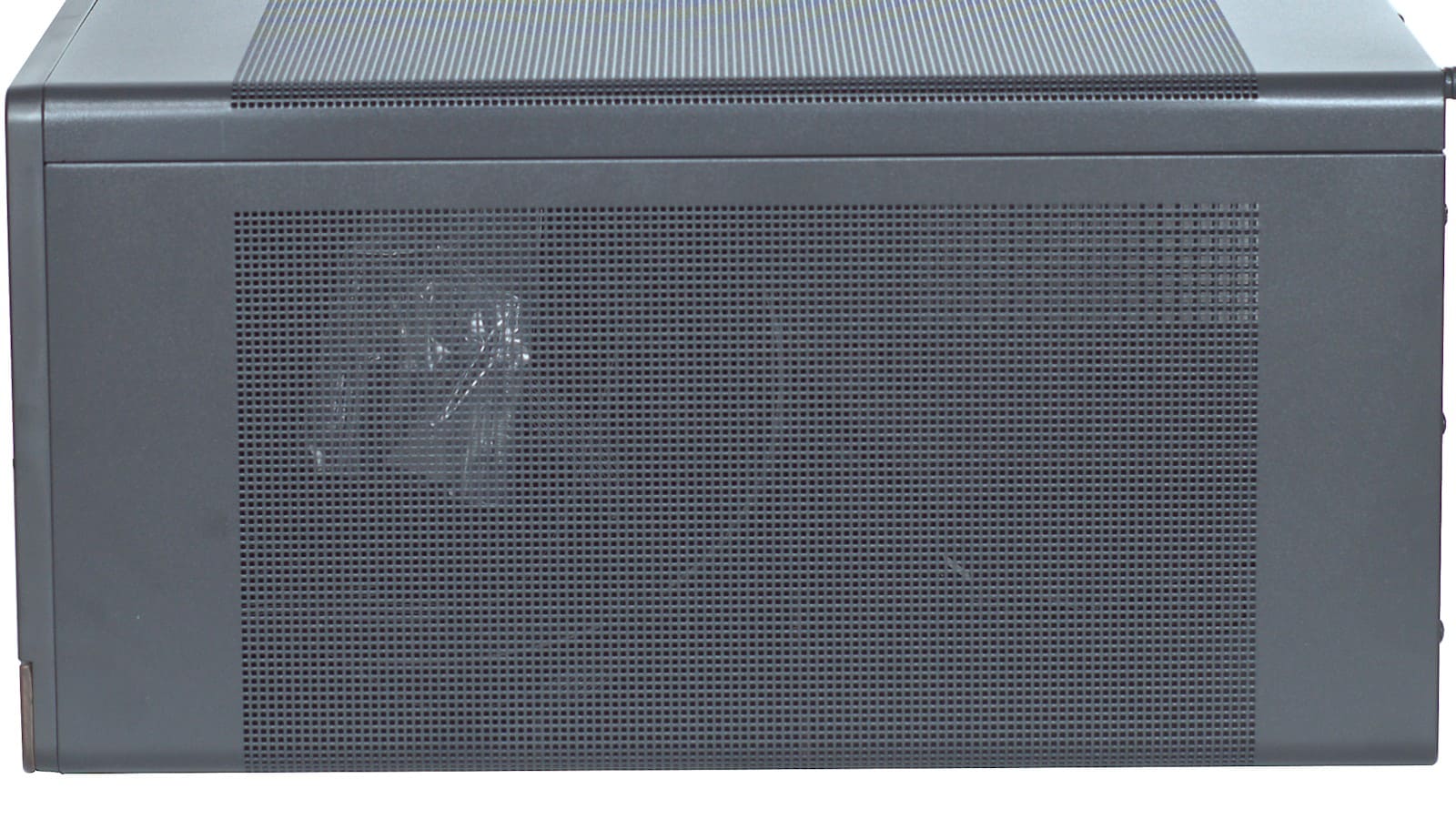

Несколько непривычен формат левой боковой стенки, на которой реализована мелкоячеистая перфорация.

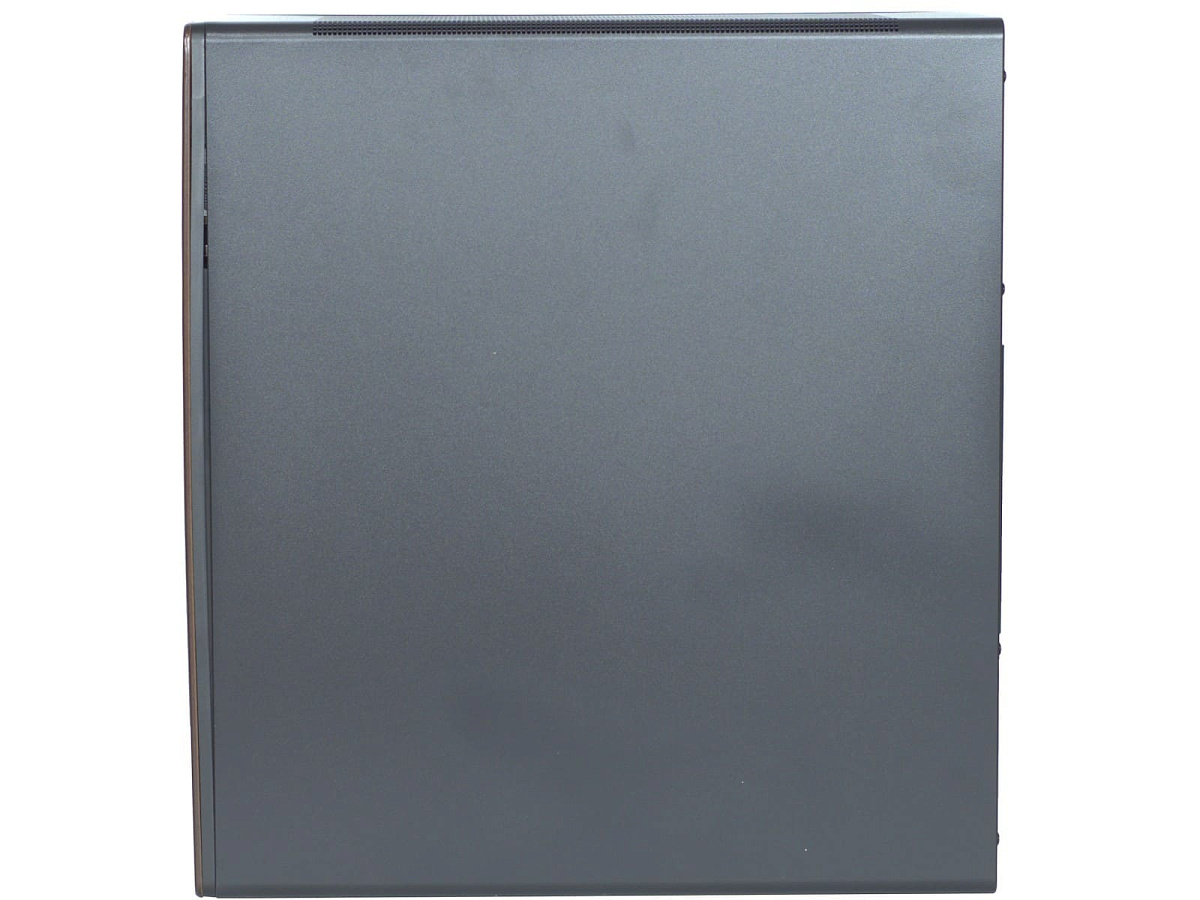

Правая боковая стенка является частью шасси. Толщина металла составляет 0,8 мм, и это - редкость для современных корпусов.

Верх корпуса также имеет большую зону с перфорацией такой же длины и с такой же структурой.

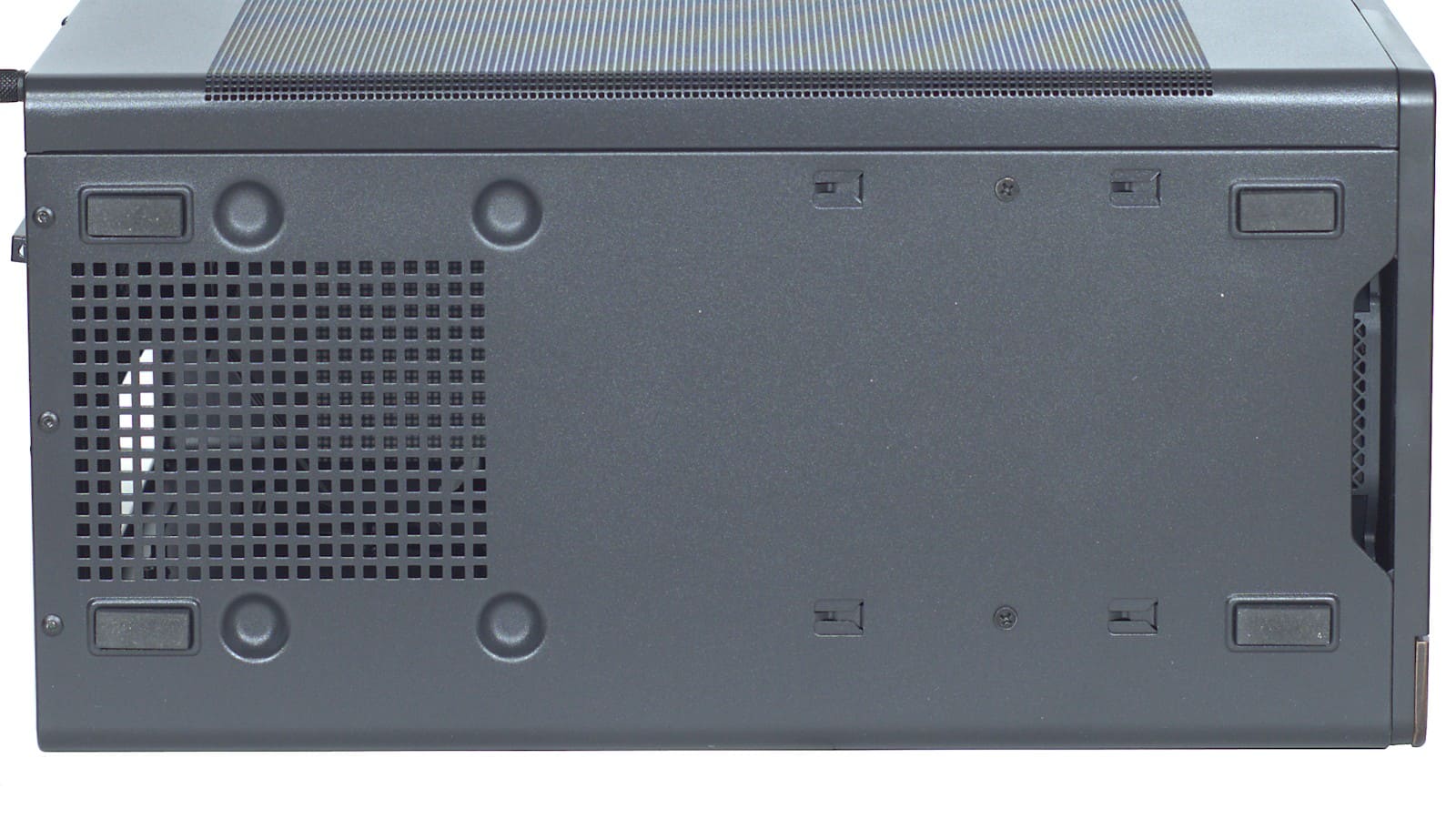

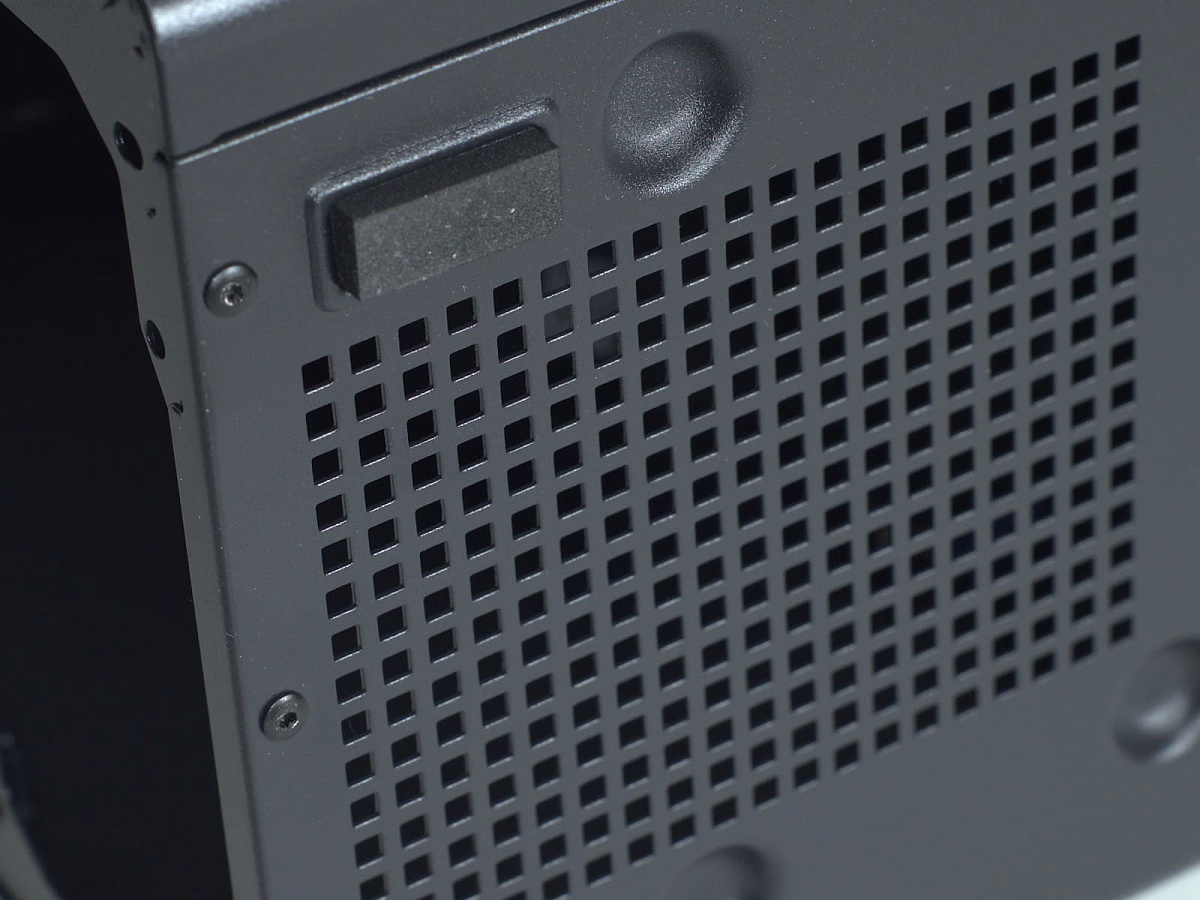

На дне корпуса есть крупноячеистая перфорация для зоны размещения блока питания и посадочное место для корзины под накопители, фиксируемой двумя винтами.

Немного непривычно видеть, но на дне корпуса отсутствует противопылевой фильтр, приходящийся на место зоны размещения блока питания, где находятся вентиляционные отверстия. Еще одной проблемой, которая повышает количество пыли, попадаемой в блок питания, являются невысокие ножки.

Внутренняя конструкция

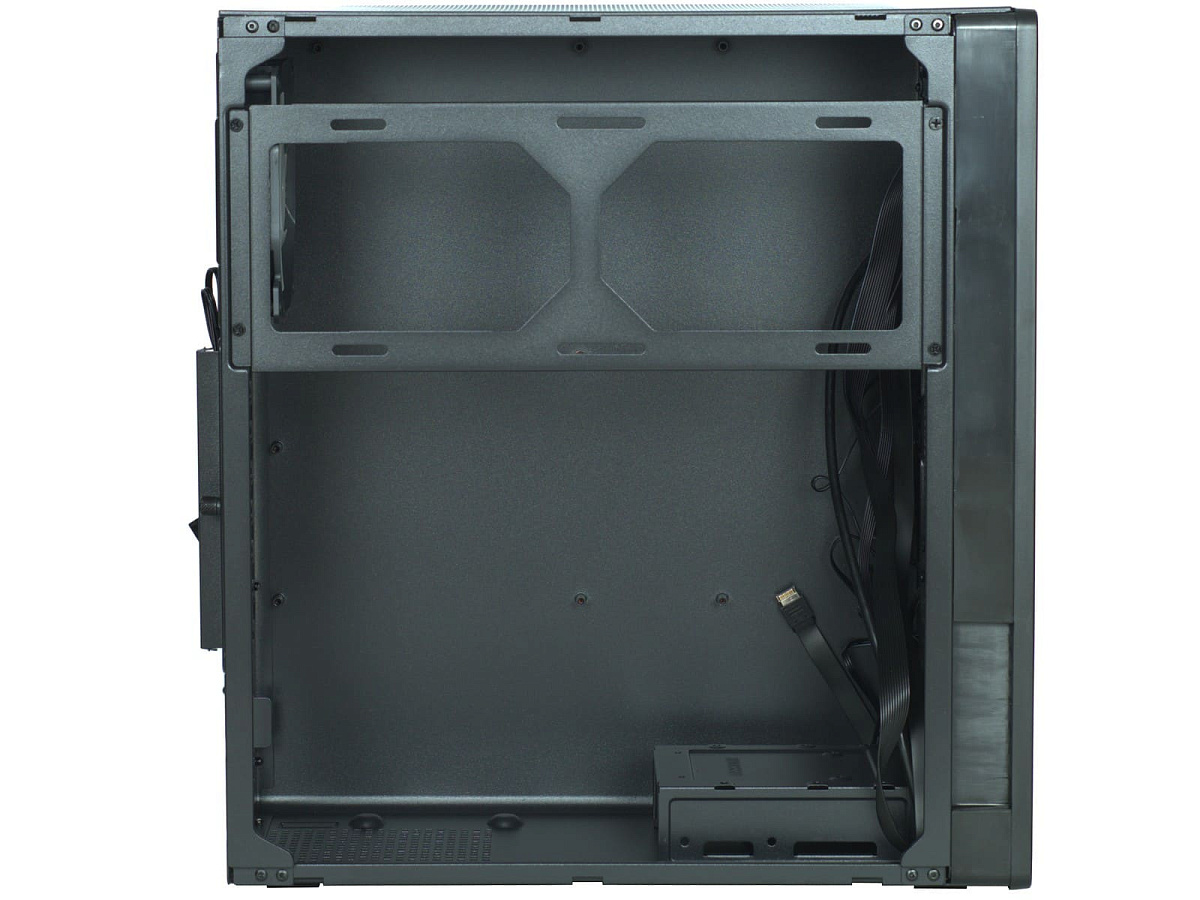

Сняв боковую стенку Mid-Tower корпуса Formula TimberLine T2, сразу становится видна его особенность конструкции, возвращающая нас на десяток лет назад, когда при нижнем расположении блока питания кожух для блока питания не был предусмотрен. Еще один из элементов, который не характерен для Mid-Tower корпусов - это рамка для установки дополнительных вентиляторов или радиатора системы жидкостного охлаждения (СЖО), закрепленная на левой стороне корпуса. Однако с учетом данных особенностей организации и размеров, корпус позволяет установить материнскую плату mini ITX/micro ATX/ATX форм-фактора, кулер высотой до 165 мм (для типичных узких корпусов шириной 180 мм обычно ограничение еще меньше) и видеокарту максимальной длиной 340 мм.

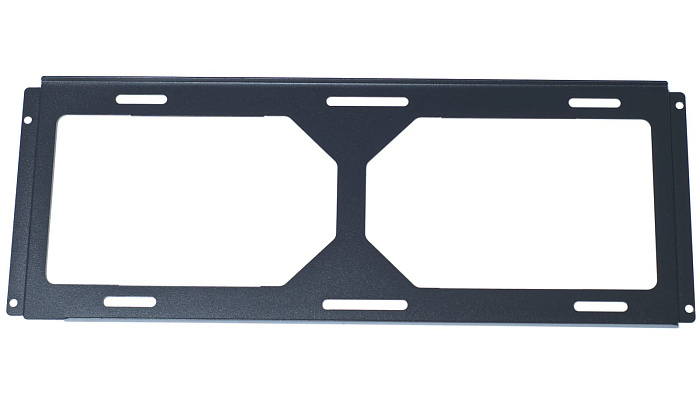

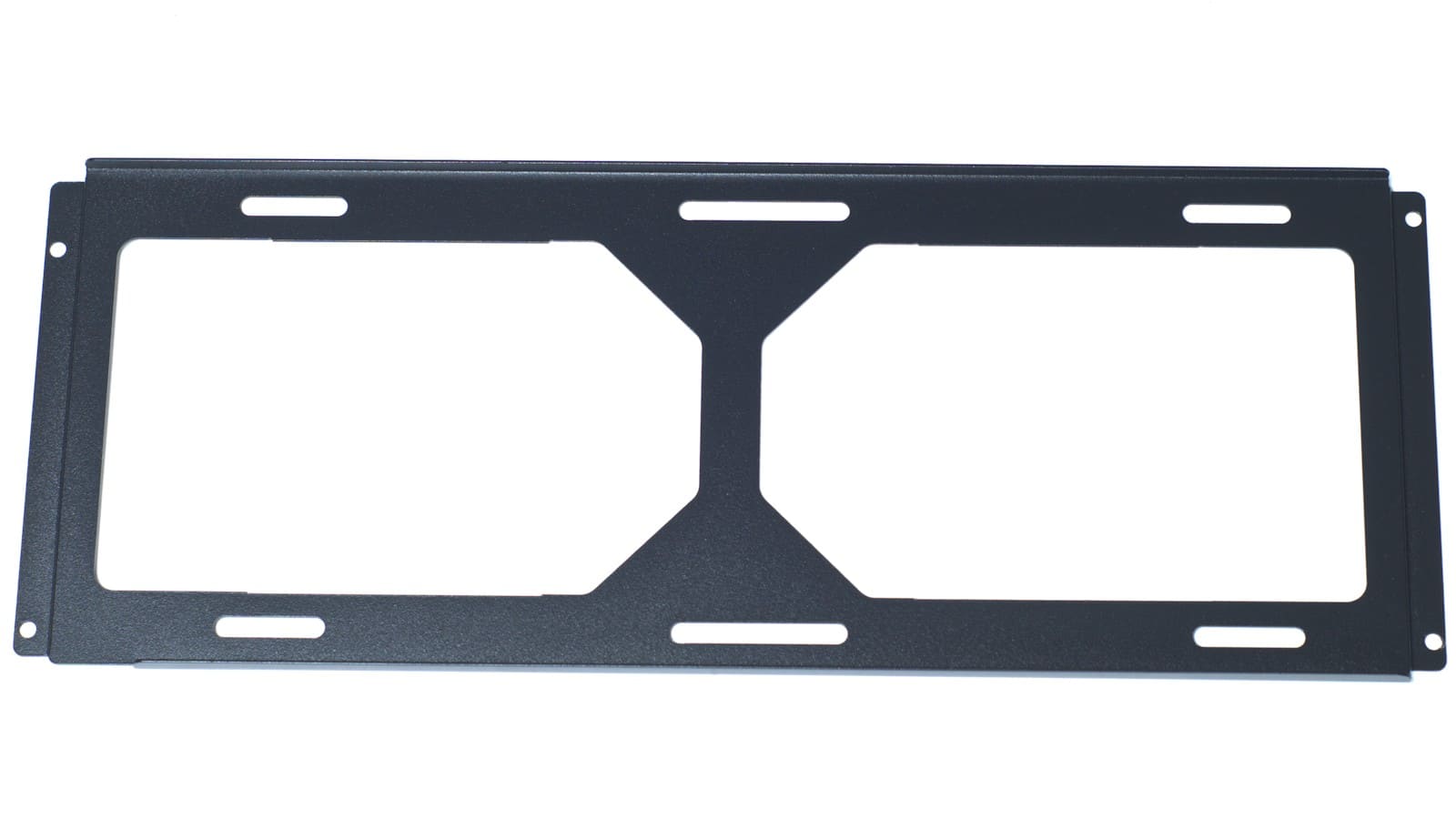

Рамка зафиксирована четырьмя винтами и на ней возможно установить 2х120 мм вентилятора или один радиатор СЖО типоразмера 240 мм. Однако стоит понимать, что при установке вентиляторов ограничение по высоте кулера уменьшится на толщину вентиляторов.

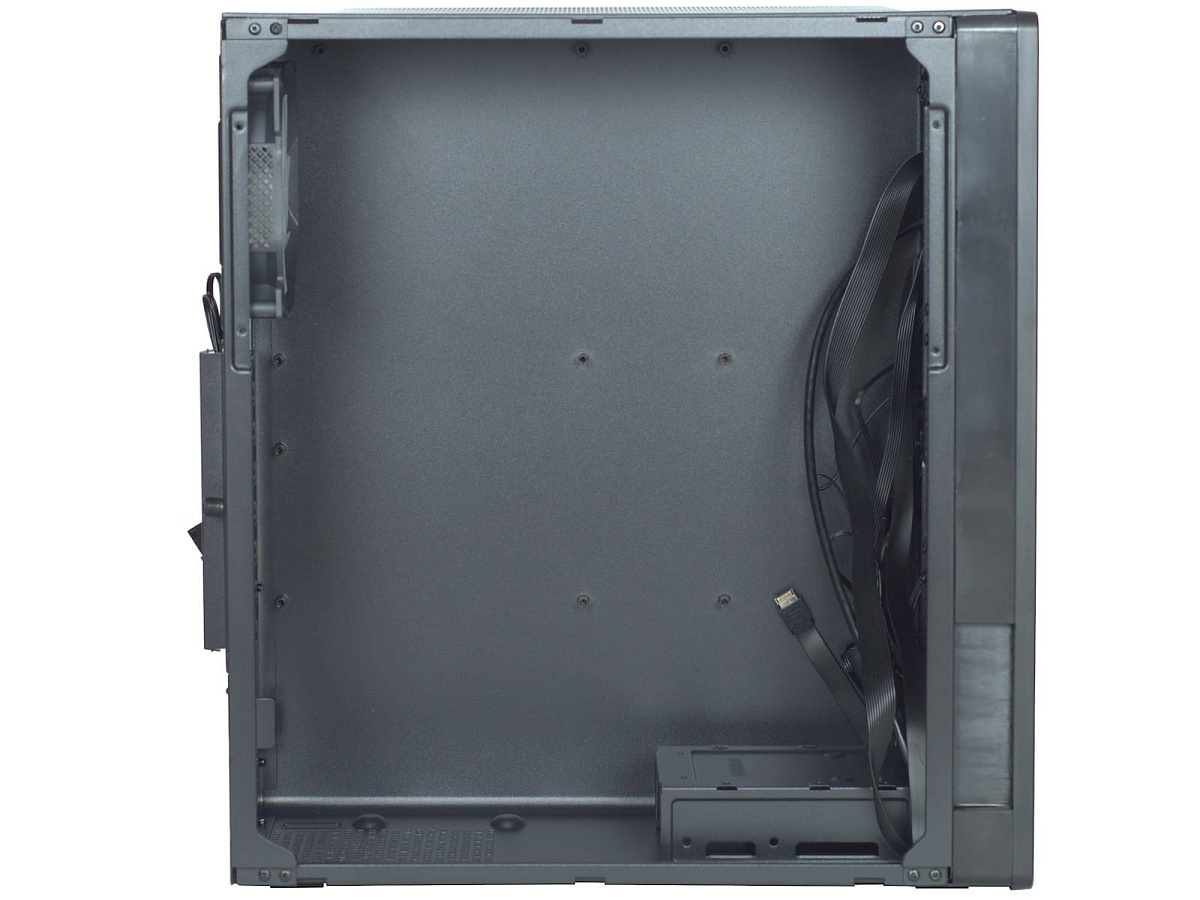

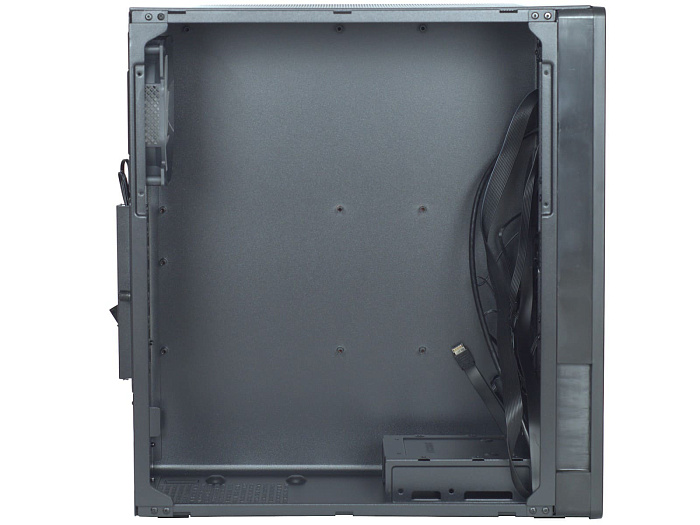

Сняв рамку, получаем доступ к внутреннему пространству корпуса. Правая стенка корпуса сама выступает в качестве шасси, на которую крепится материнская плата, поэтому в данном корпусе привычный кабель-менеджмент отсутствует. И тут обратим внимание на посадочные места для фиксации материнской платы. Их 10 штук и при установке плат форм-фактора micro ITX возможны проблемы с провисанием правого нижнего угла. К сожалению, этот момент в корпусе не учтен. Как минимум, можно было включить в комплектацию корпуса пластиковые упоры для платы (подобные часто входили в комплектацию корпусов, выпускаемых 15-20 лет назад).

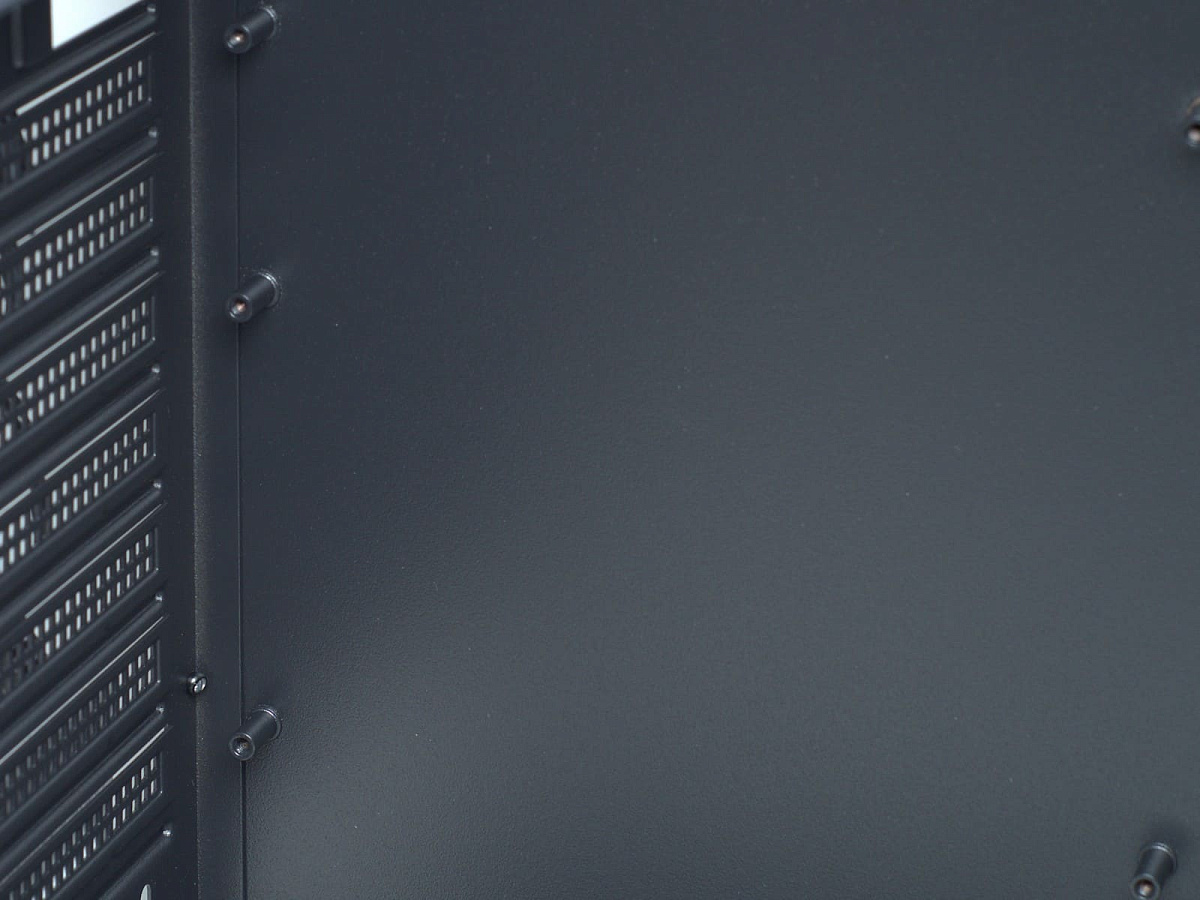

И еще есть момент, связанный с металлической ножкой, обычно используемой для фиксации micro ATX плат. При использовании полноразмерной ATX платы ножка может упираться в текстолит (все-таки на эту область приходится установка видеокарты, которая будет «давить» на плату), поэтому желательно подкладывать какой-то изолятор.

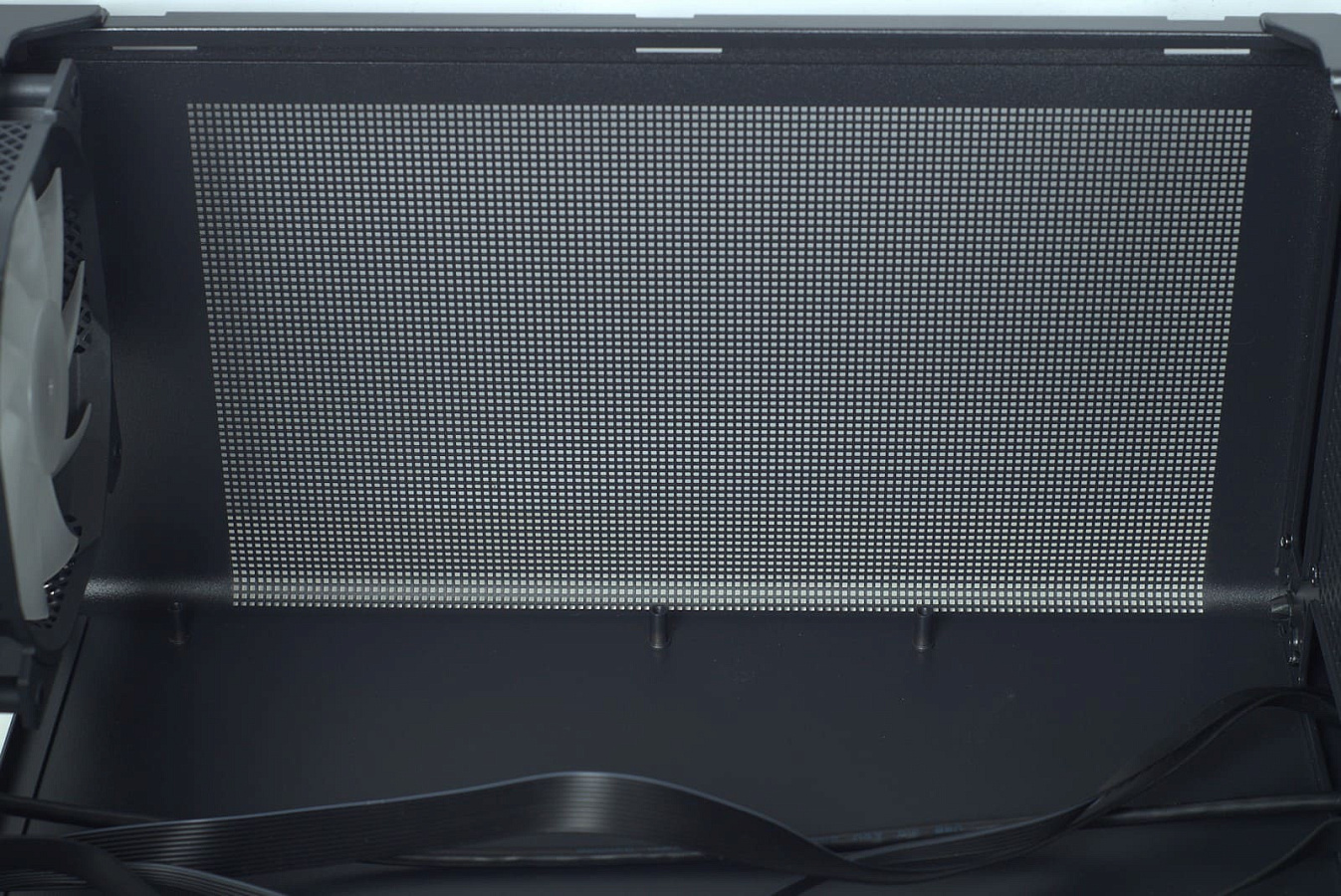

Сверху отдельный противопылевой фильтр отсутствует, но сами небольшие отверстия играют его роль. Закрепить на верхней стенке ничего не получиться.

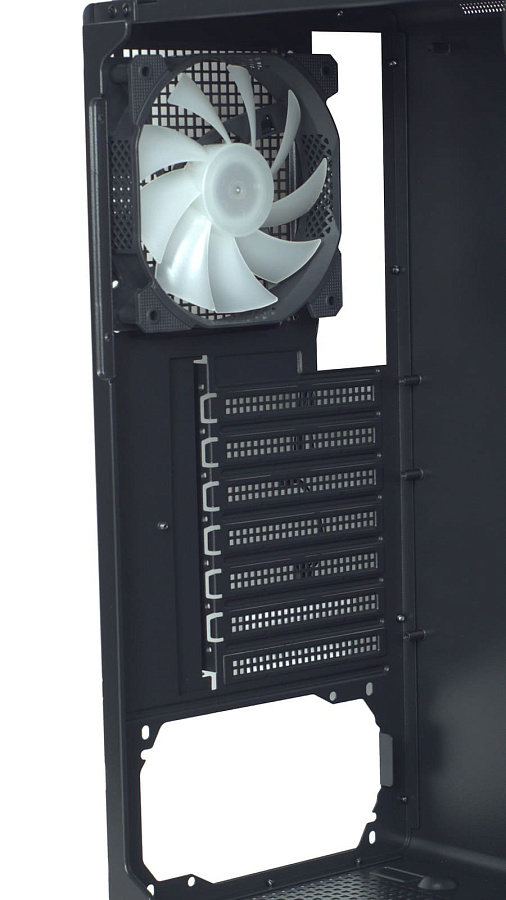

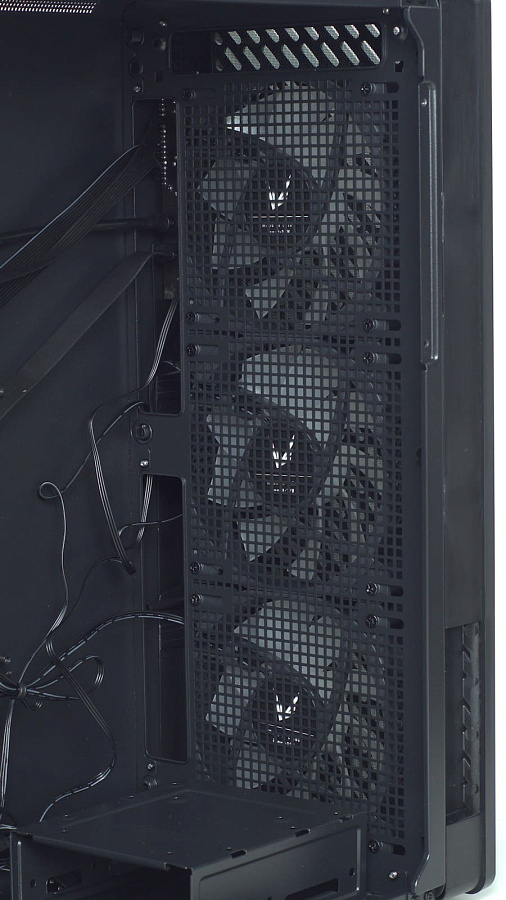

Корпус Formula TimberLine T2 комплектуется четырьмя 120 мм вентиляторами Cosmic FR с RGB-подсветкой (она не отключается), которые размещены в местах, характерных для Mid-Tower корпусов: один на задней стенке, еще три на передней, причем видно, что они расположены на внешней стороне шасси корпуса и скрыты лицевой панелью.

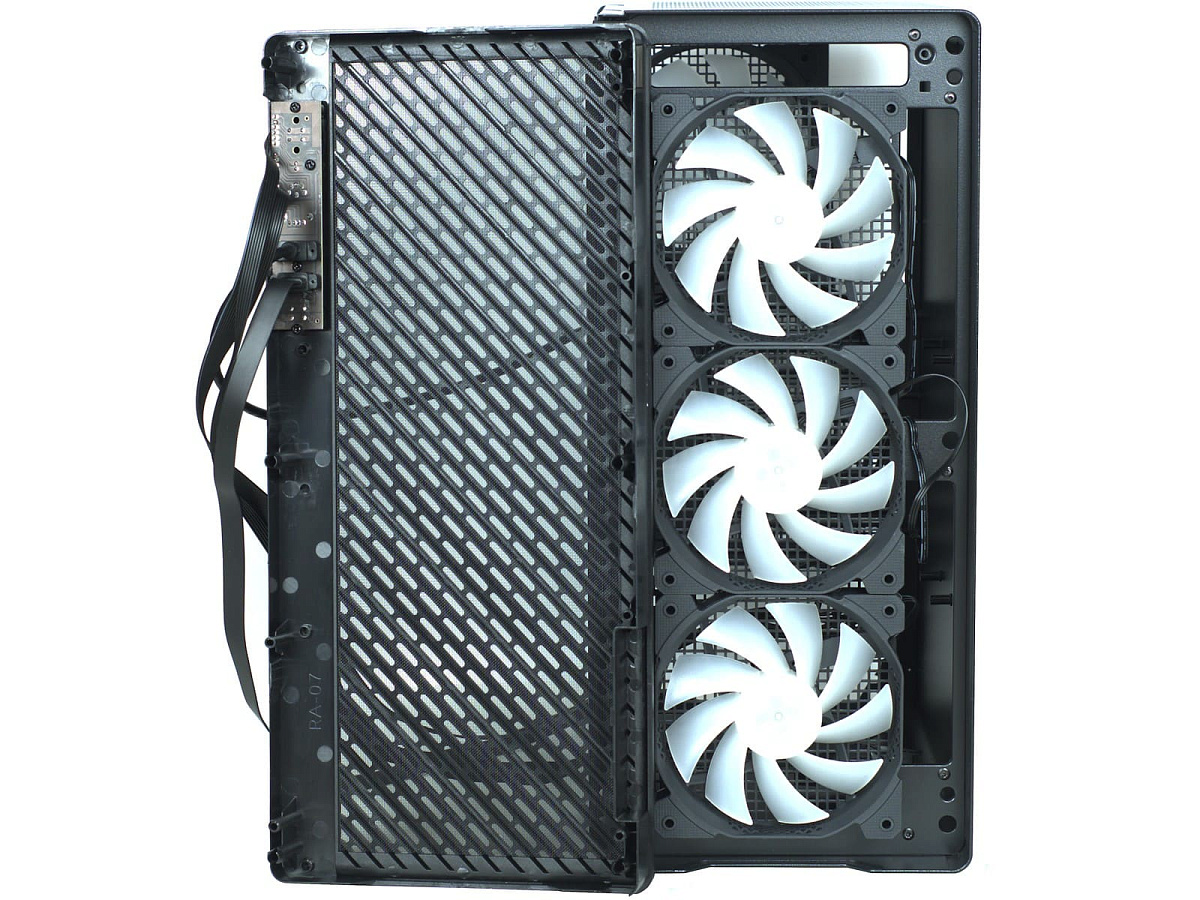

Лицевая панель легко снимается и заметно, что на правой стороне есть окна, которые могут использоваться для вертикальной прокладки кабелей. На панели имеется несъемная противопылевая сетка.

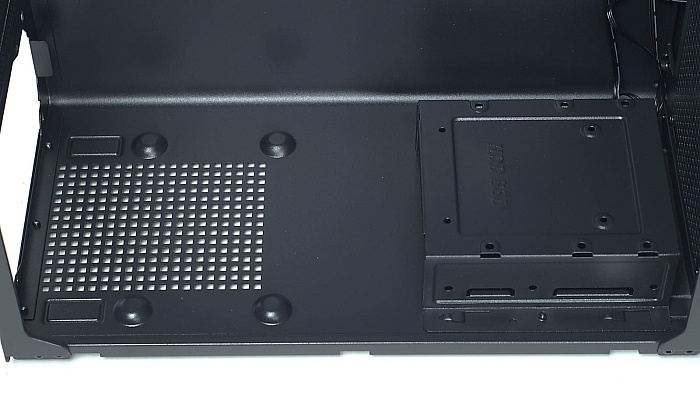

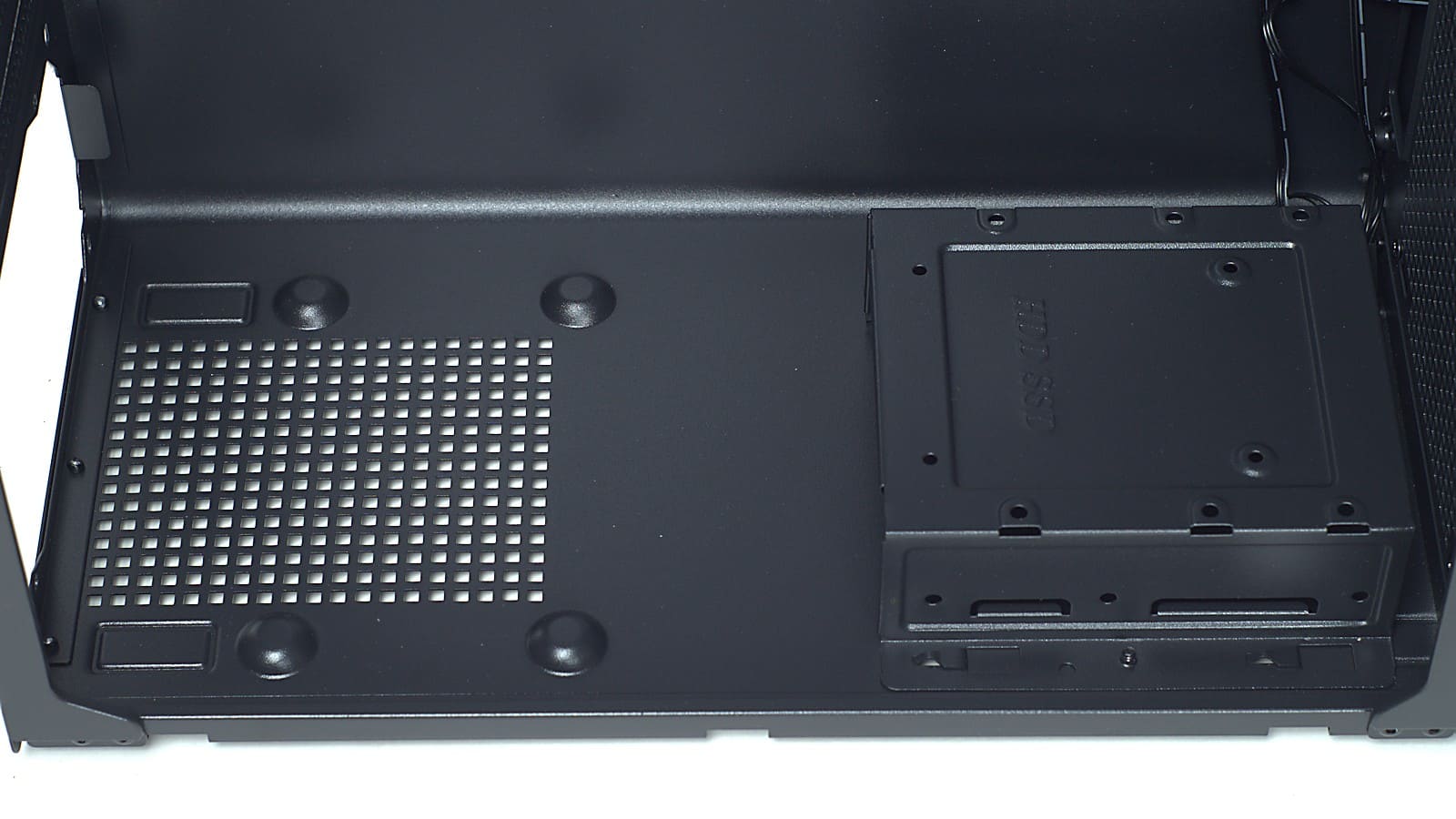

В нижней части корпуса находится посадочное место под ATX блок питания и корзина под накопители. При использовании корзины длина блока питания ограничена 160 мм.

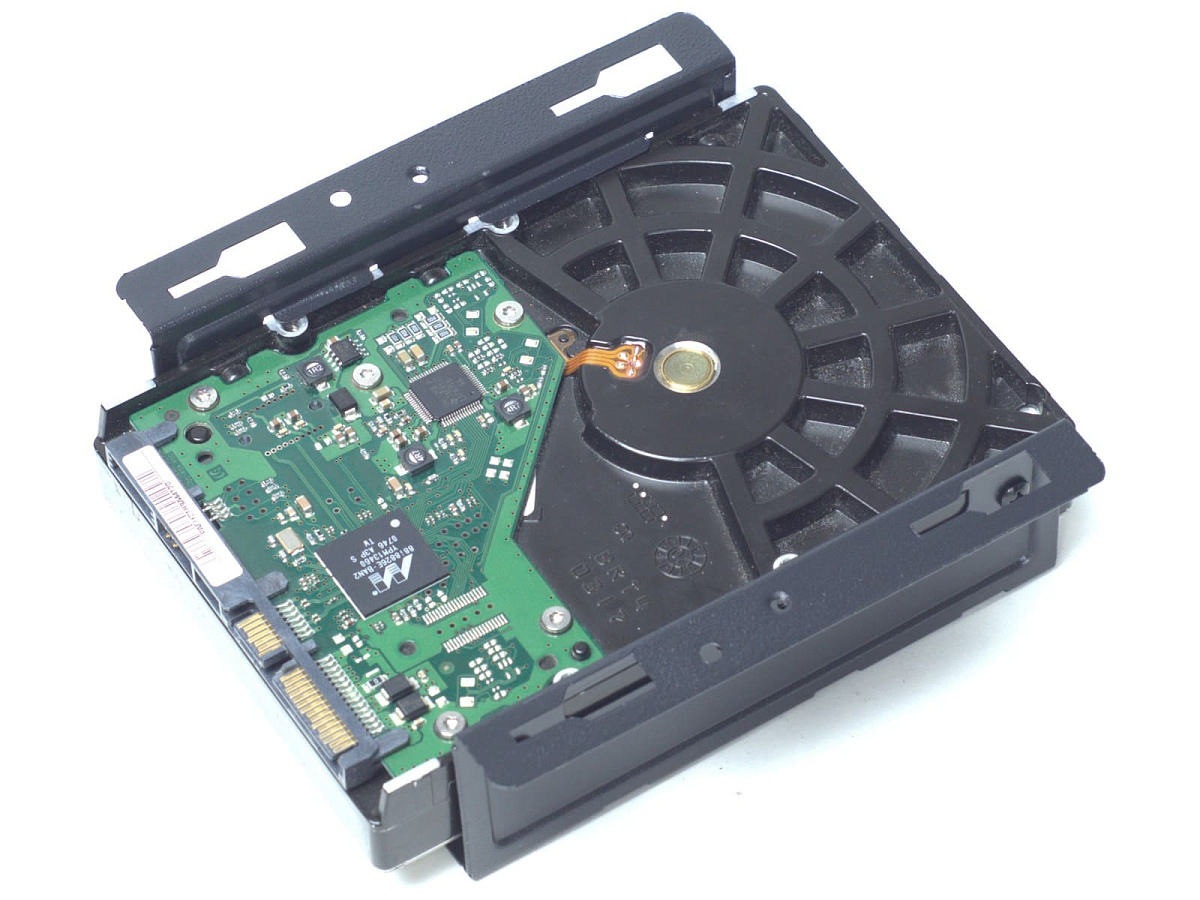

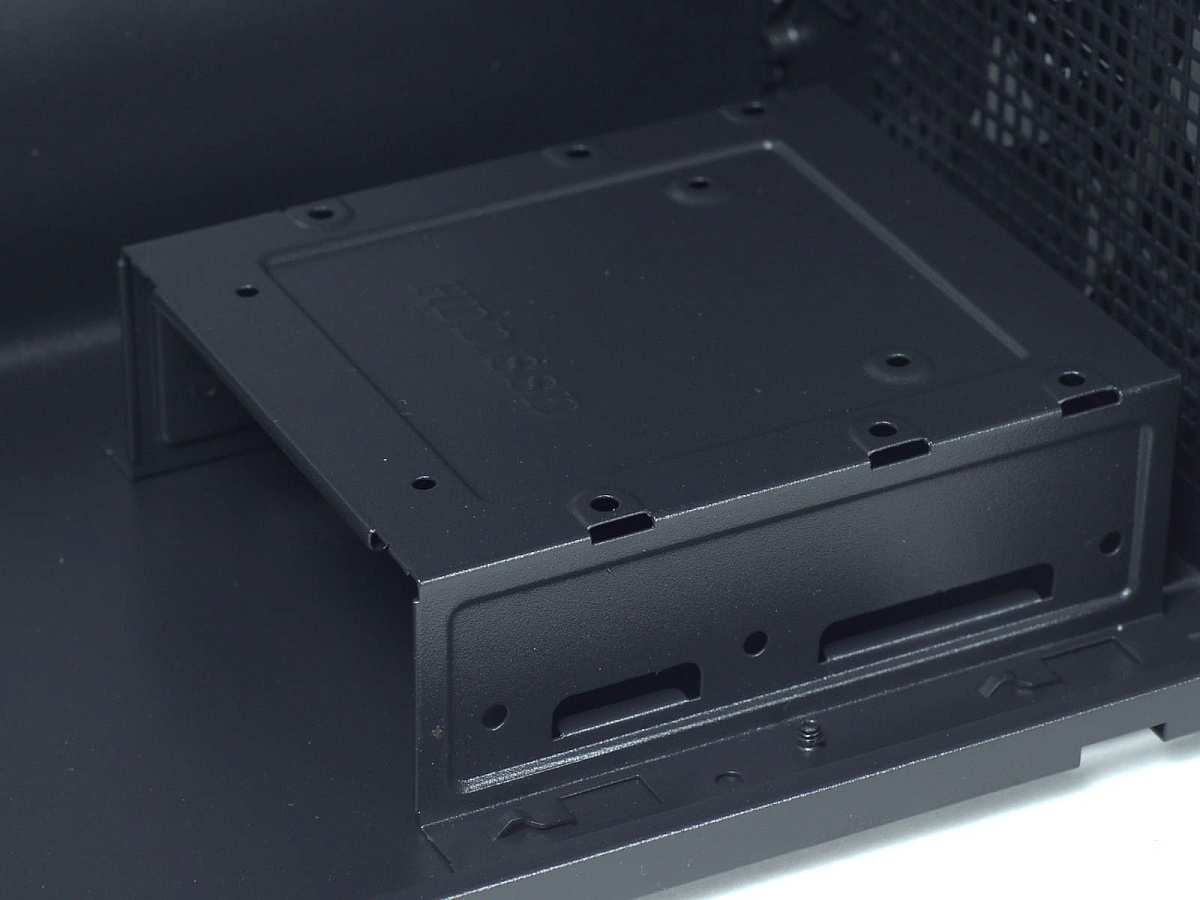

Корзина допускает установку одного 2.5" или 3.5" накопителя. За счет переднего нижнего вентилятора она имеет активное охлаждение.

Особенности сборки

Использование нестандартной по современным меркам организации внутреннего пространства накладывает свои ограничения на последовательность сборки в Mid-Tower корпусе Formula TimberLine T2, но особых сложностей возникнуть не должно, однако и легкой она не будет из-за необходимости прокладки/укладки кабелей. Хотя все-таки неплохо было бы для данного корпуса приложить инструкцию по сборке.

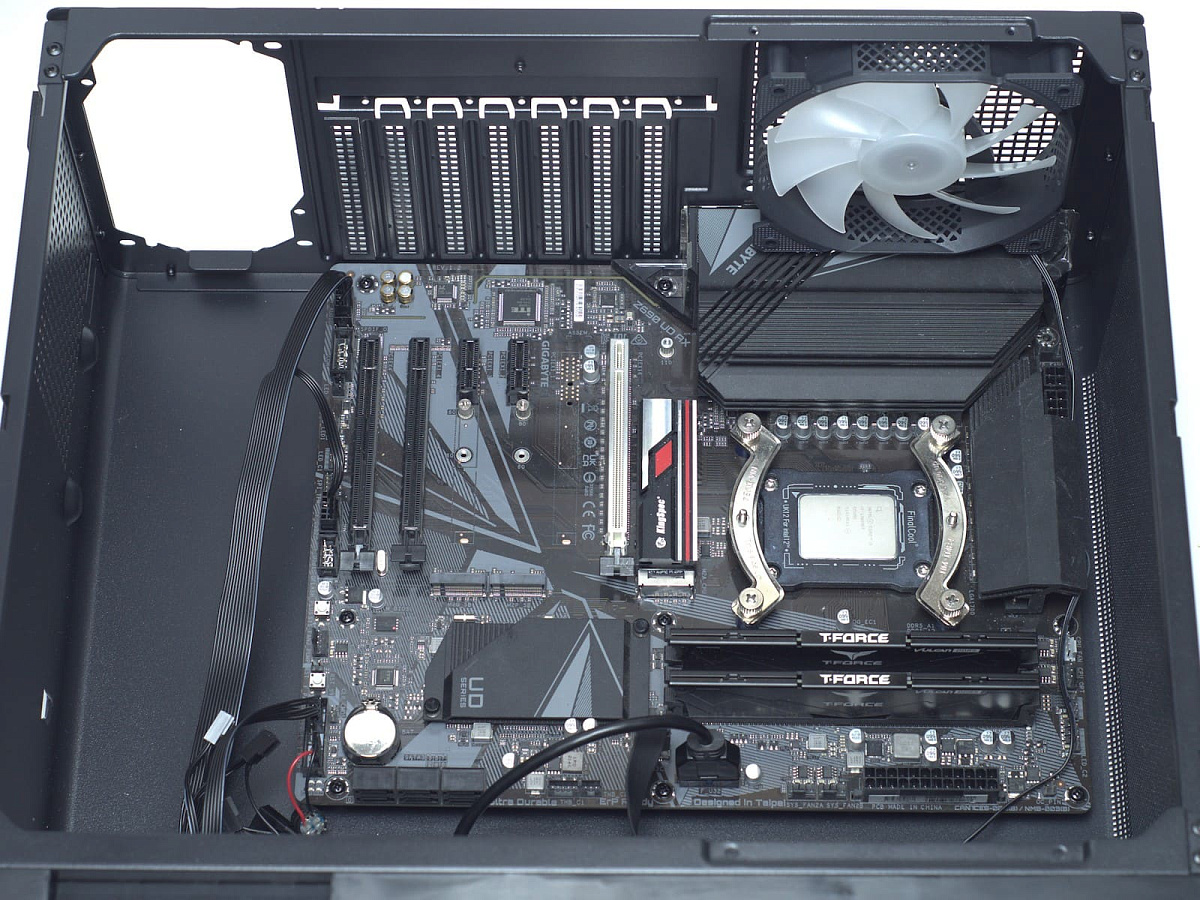

Так, лучше всего сразу установить материнскую плату и крайне желательно воздержаться от установки громоздкой системы охлаждения, так как к плате в верхнюю часть придется прокладывать еще кабели питания.

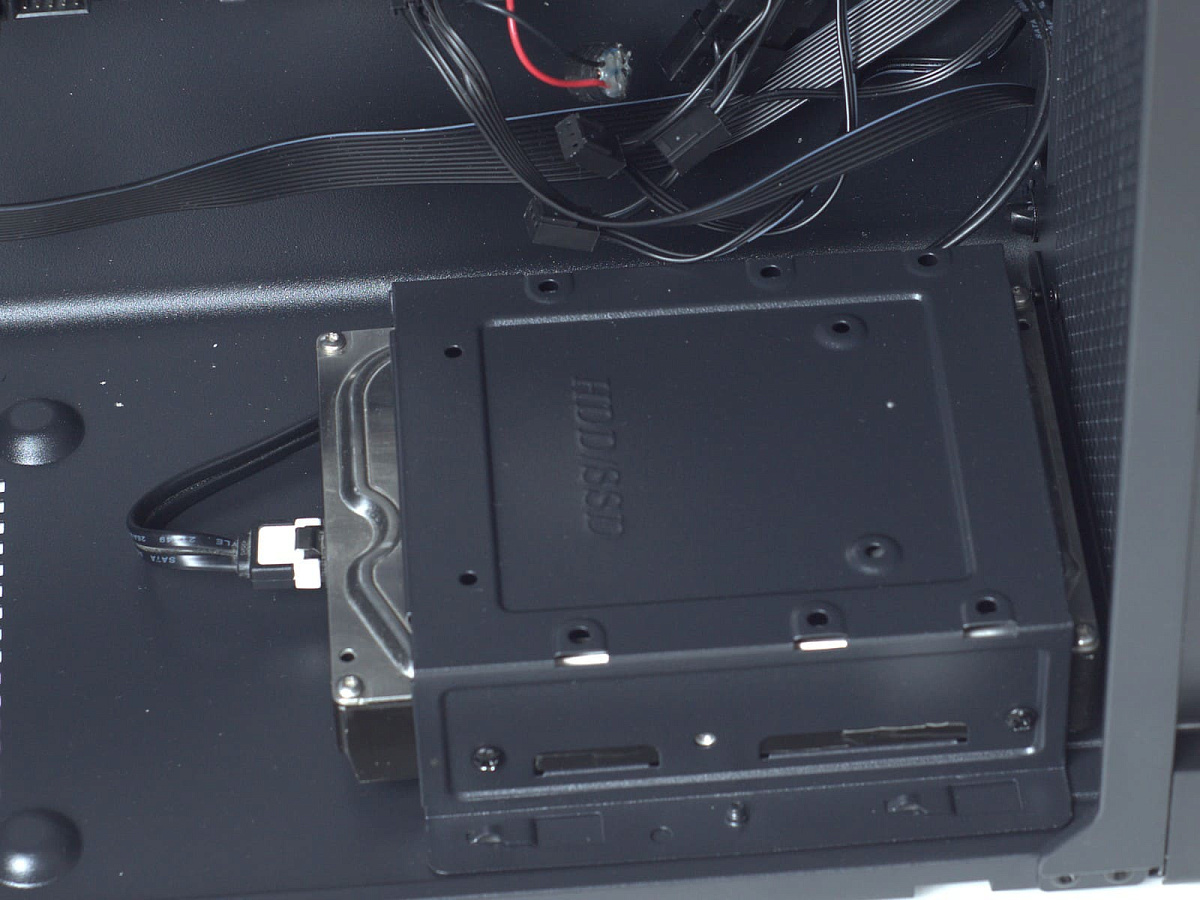

Если используется накопитель, то его лучше сразу установить в корзину и закрепить в корпусе. В противном случае от установки корзины можно отказаться.

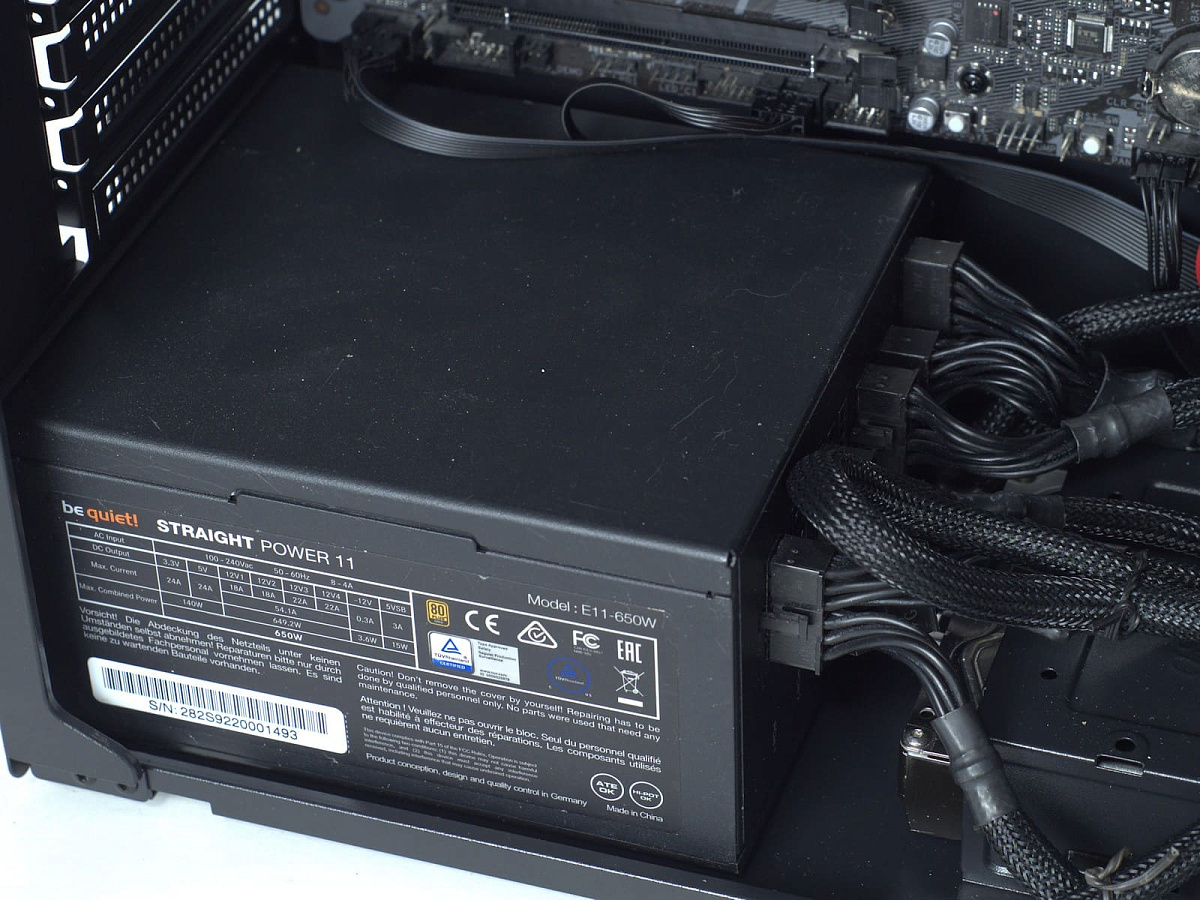

Далее ставим ATX блок питания. В зависимости от места размещения кабелей SATA кабель, возможно, придется подключить к накопителю до момента конечной фиксации блока питания, так как при использовании блока питания длиной 160 мм все будет «впритык». И да, кабели придется укладывать поверх корзины, что будет портить визуально картинку, но с учетом того, что левая боковая стенка у корпуса непрозрачная, это особой роли не играет.

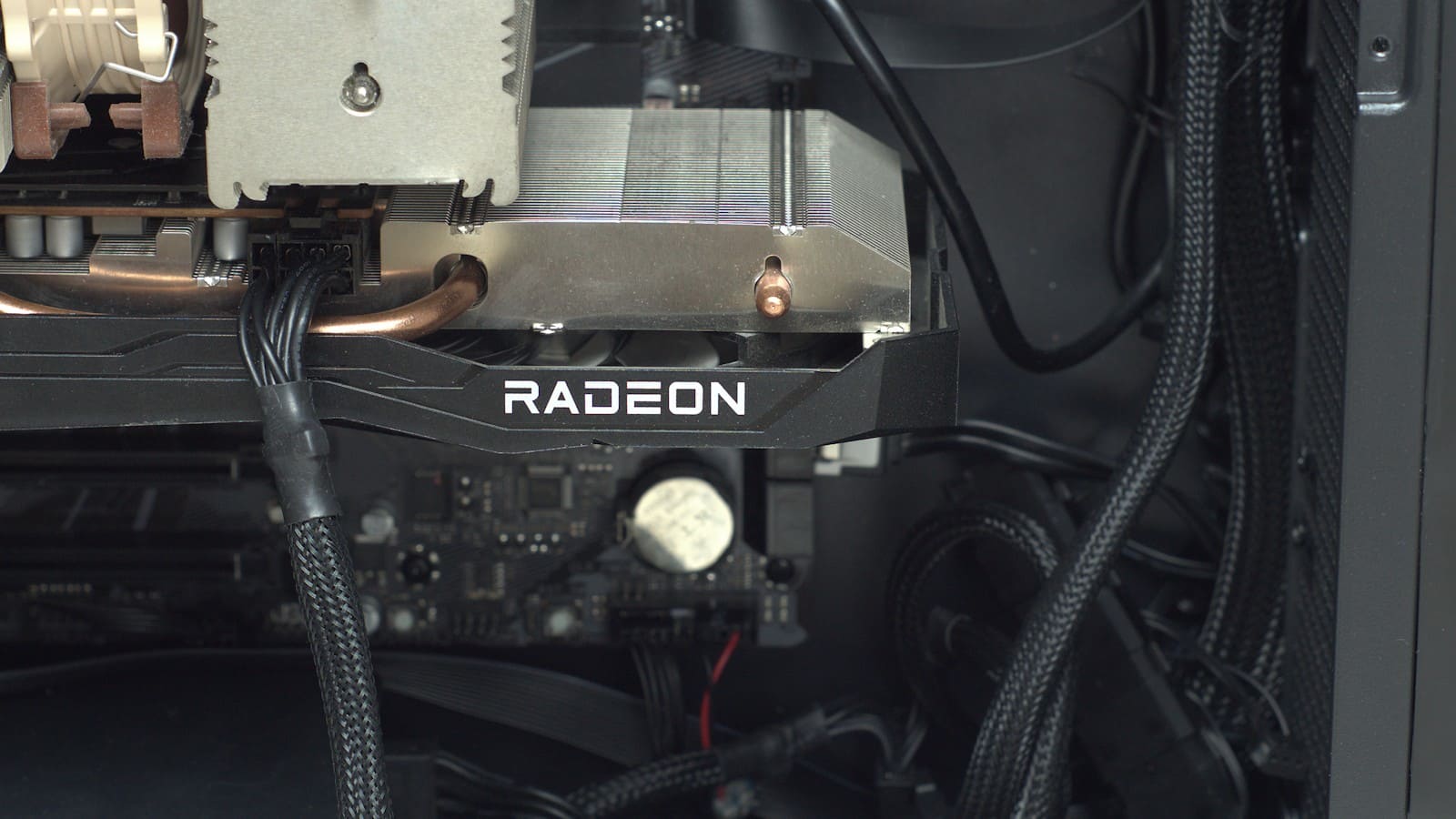

Завершающий этап – установка видеокарты. Глубины корпуса будет вполне достаточно для любой современной видеокарты (ограничение на длину - 340 мм).

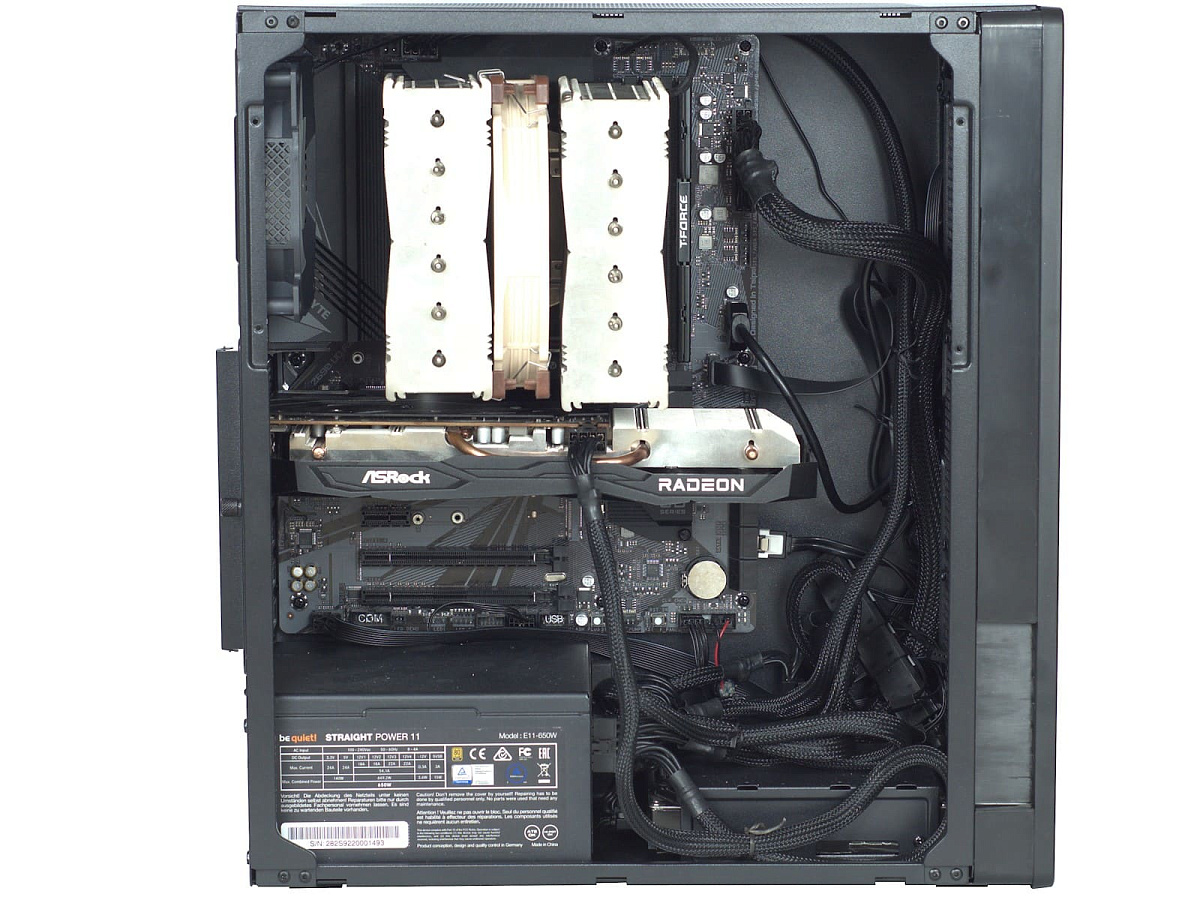

Финальный результат. Из-за особенностей конструкции кабели блока питания расположились поверх корзины. Также проблематичным оказалась вертикальная укладка за лицевой панелью кабелей питания для материнской платы. Для EPS (12 В) кабеля не хватило длины, а 24-пин оказался толстым, чтобы совместить его с другими проводами.

Тестовый стенд

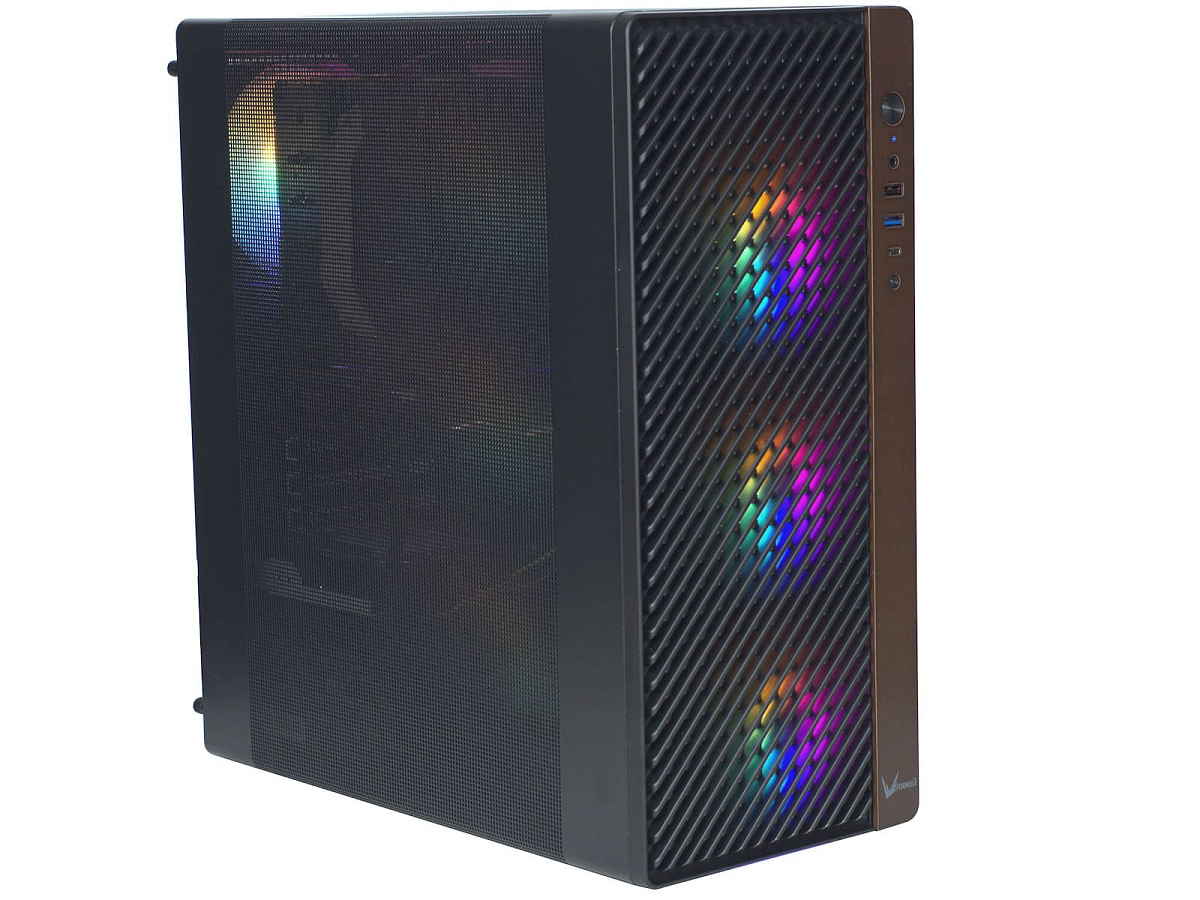

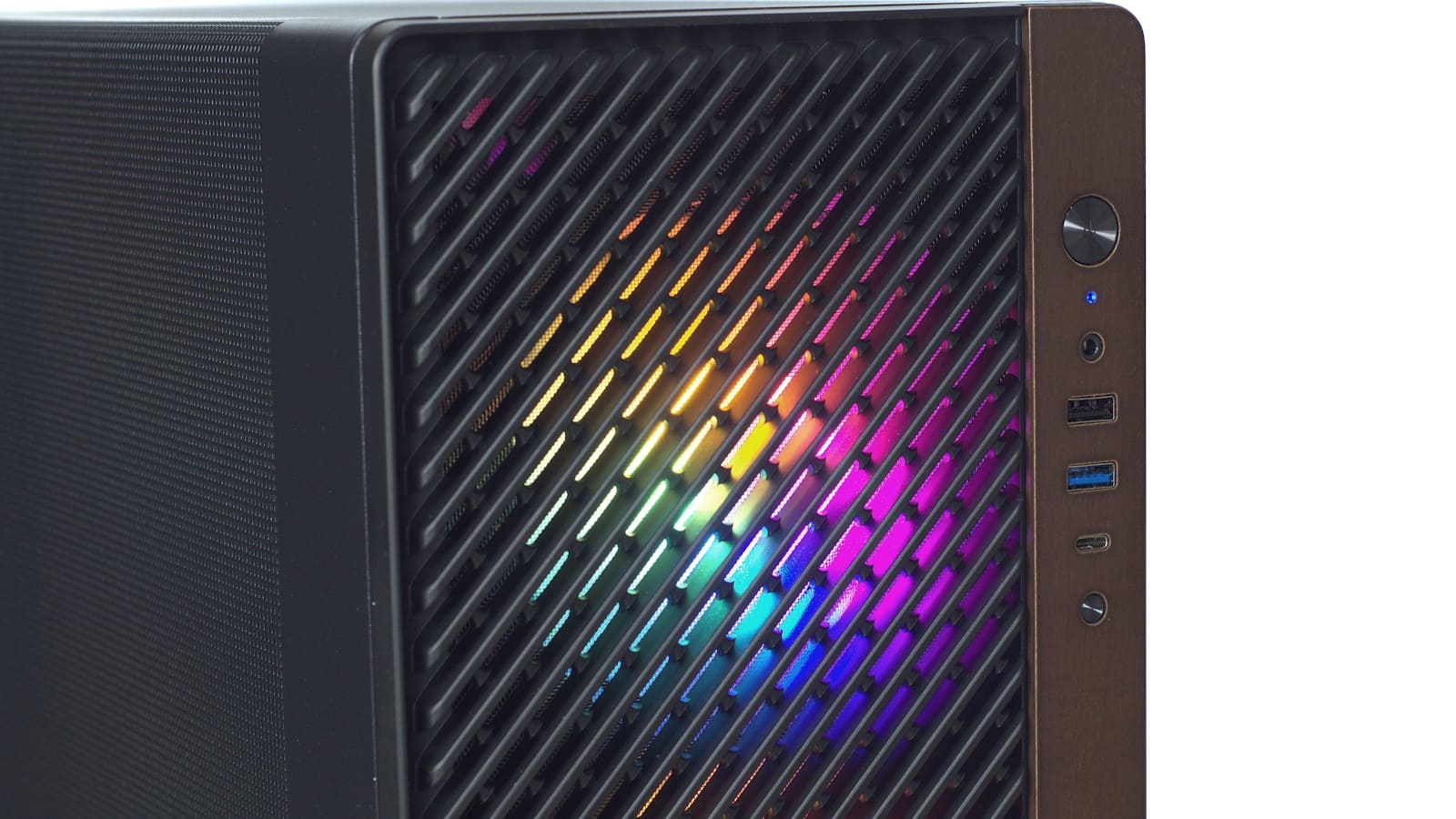

Оригинальное исполнение передней панели и применение четырех 120 мм вентиляторов Cosmic FR с RGB-подсветкой придают корпусу элегантный внешний вид. Сетчатая структура левой боковины позволяет видеть подсветку вентилятора, расположенного на задней стенке.

Методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит Prime95 v30.19 (тест Small FFTs) и FurMark v1.38.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Энергопотребление системы в режиме простоя составило 75 Вт, под нагрузкой - 423 Вт. Также оценивался нагрев накопителя через утилиту Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и накопителя брались из программы мониторинга CPUID HWMonitor v1.53.

Температура в помещении во время тестирования составляла 24,9-25,2 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми панелями и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

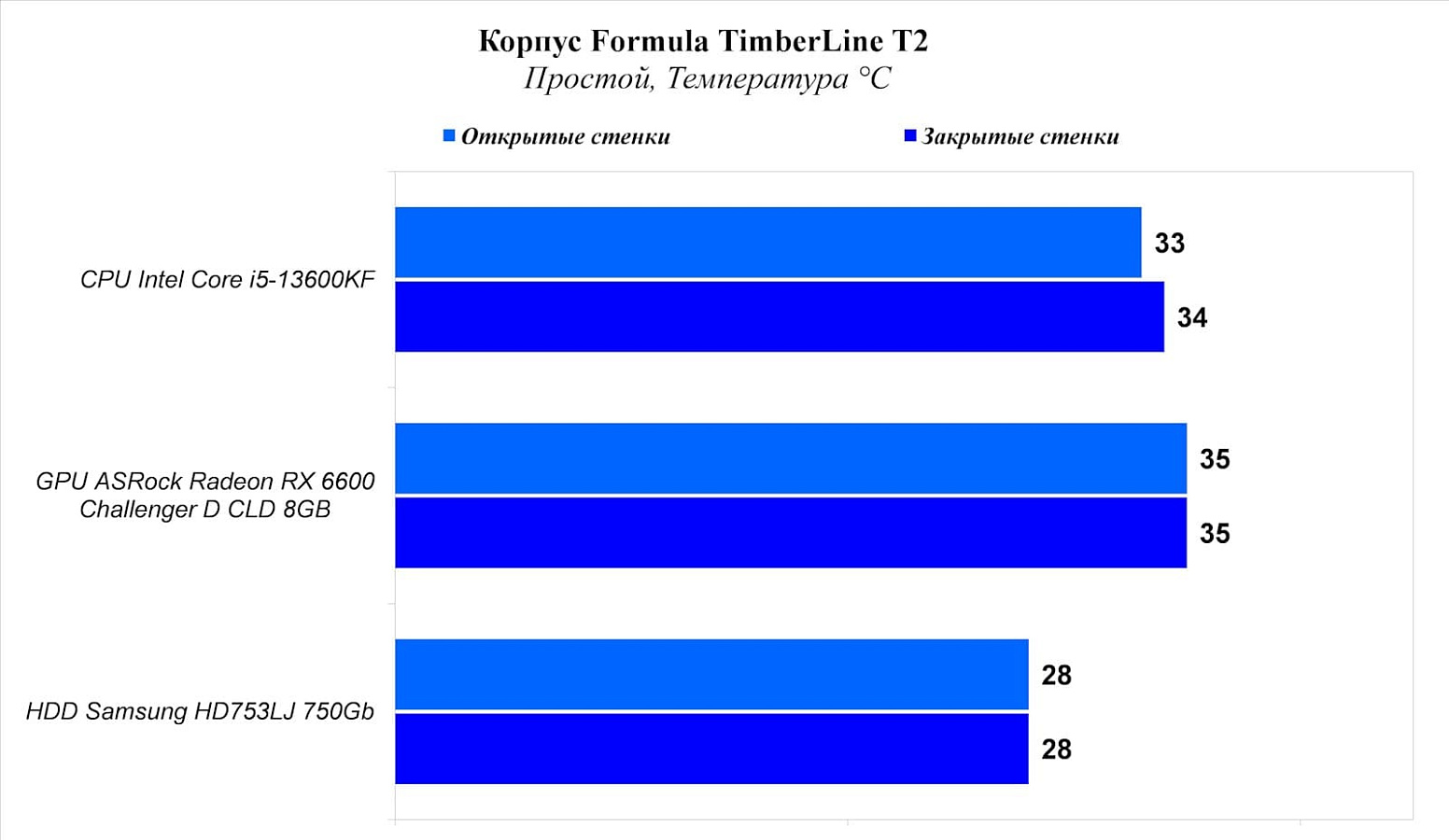

Простой системы.

Наличие четырех предустановленных вентиляторов в корпусе Formula TimberLine T2 обеспечивает неплохую продуваемость основных компонент, включая накопитель. Температуры получаются невысокими.

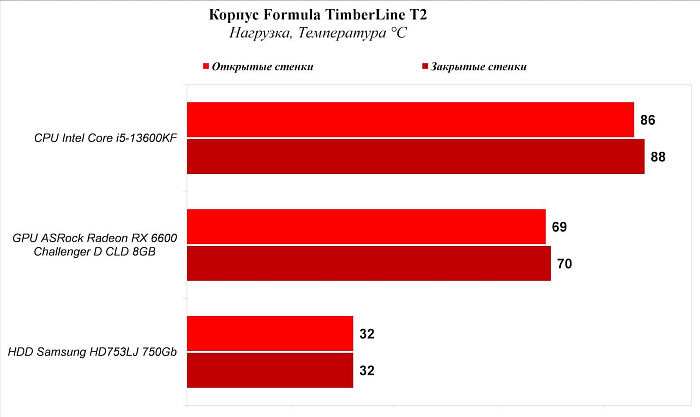

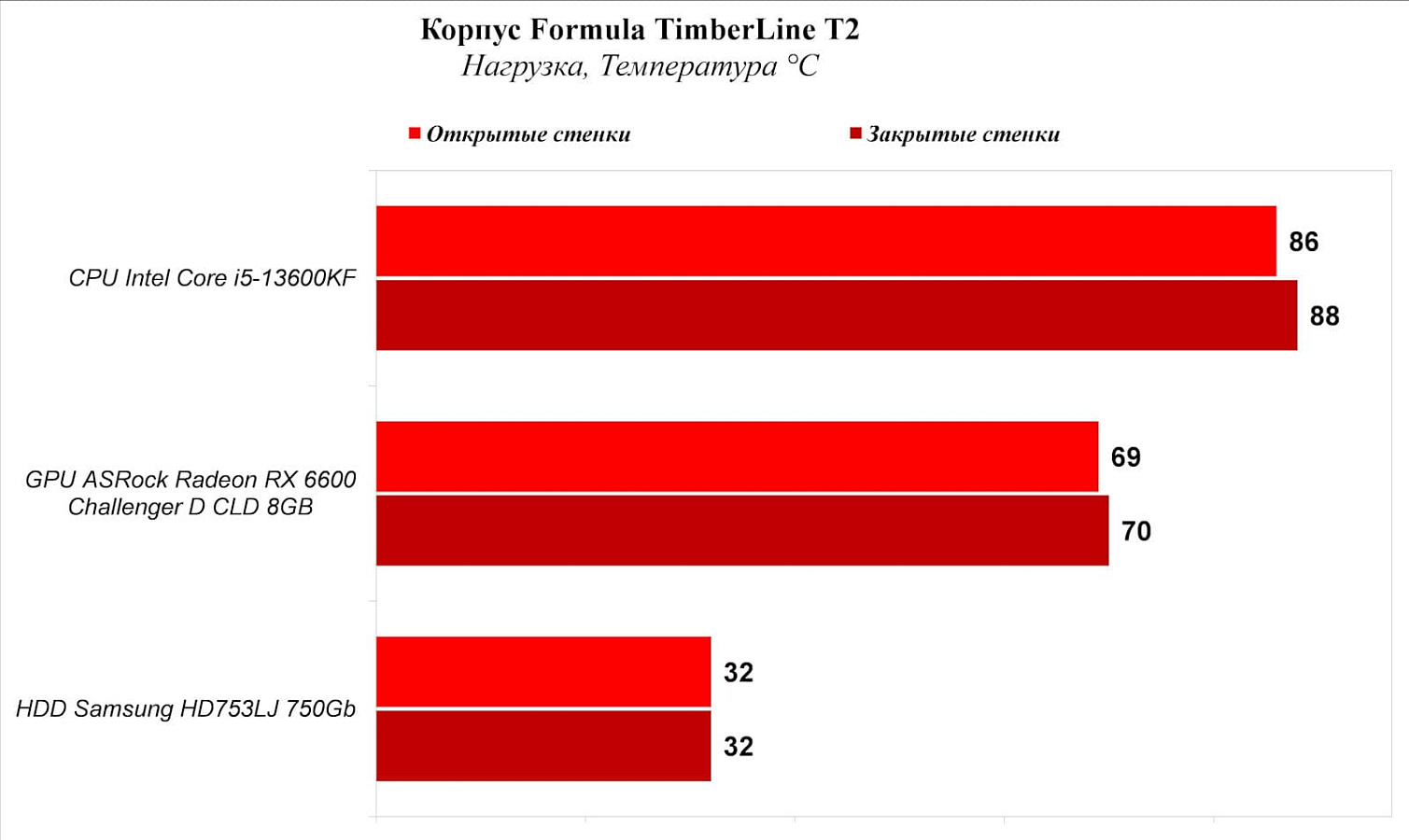

Нагрузка системы.

Нагрузка, конечно же, приводит к росту температур, однако можно отметить, что значения получаются несколько меньше по сравнению с Mid-Tower корпусами, имеющими «глухую» левую боковую стенку, и разница температур комплектующих для корпуса Formula TimberLine T2 с открытой и установленной левой боковой стенкой получается минимальной и не превышает 2 °С, а для накопителя вообще не меняется.

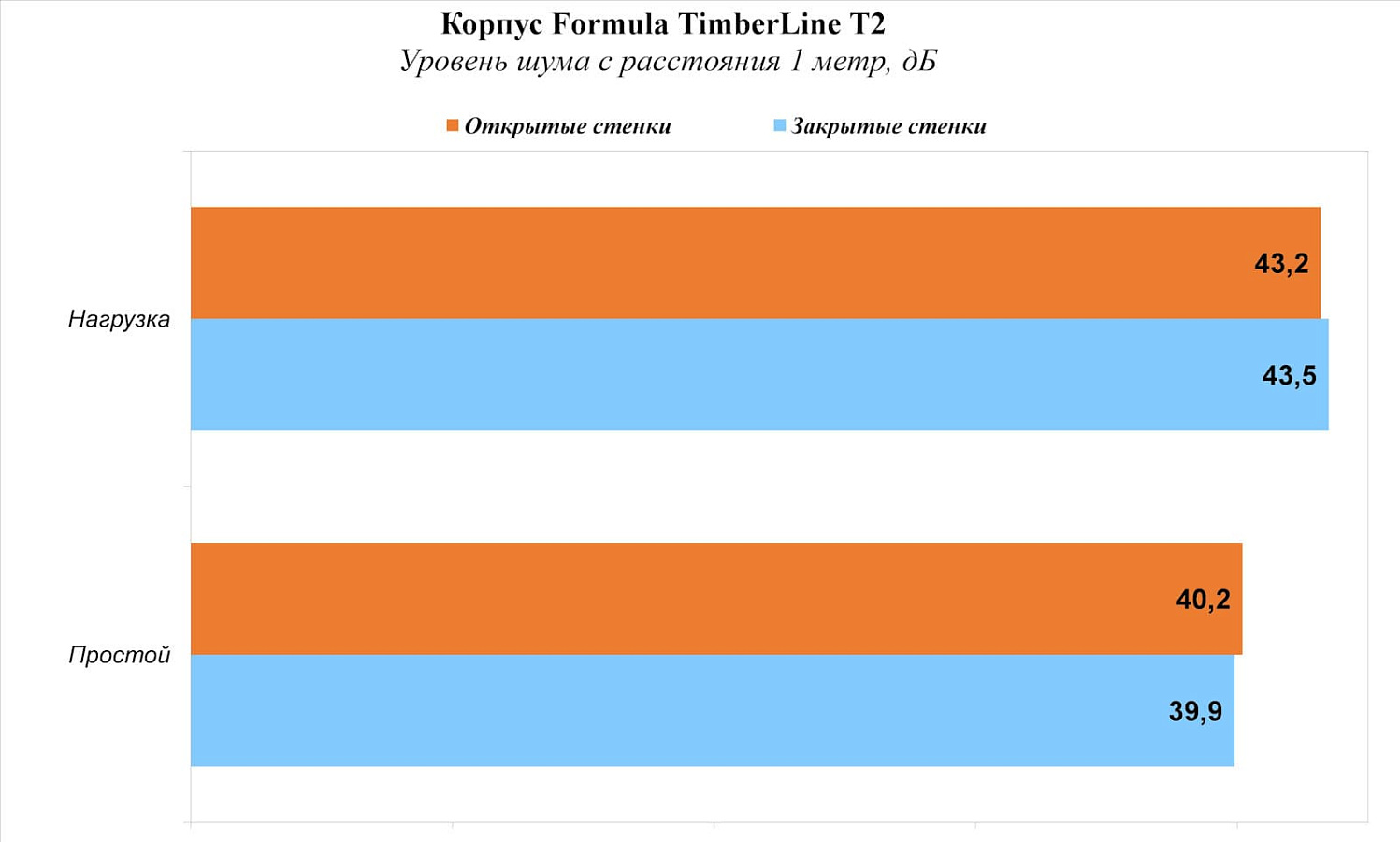

Уровень шума

Множественная перфорация Mid-Tower корпуса Formula TimberLine T2 сказывается и на уровне шума. Что со снятой левой боковой стенкой, что с установленной, он получается сопоставимым и высоким. В простое заметен шум работы вентиляторов, а под нагрузкой «прибавляется» работа систем охлаждения процессора и видеокарты.

Выводы

По современным меркам Mid-Tower корпус Formula TimberLine T2, имея элегантный внешний вид за счет оформления лицевой стенки с использованием дерева, получил нетипичную внутреннюю конструкцию. Так, в нем нет кожуха, скрывающего блок питания и корзину под накопители. Правая боковая стенка выступает в качестве поддона, на котором крепится mini ITX/micro ATX/ATX материнская плата. Верхняя стенка имеет перфорацию, но на ней не предусмотрена установка вентиляторов или радиатора СЖО. Для установки 240 мм радиатора СЖО предусмотрена отдельная рамка, монтируемая на левой стороне корпуса.

В результате при ширине 180 мм корпус обеспечивает возможность использования кулеров высотой до 165 мм.

Наличие больших зон с перфорацией и четырех предустановленных 120 мм вентиляторов обеспечивает корпусу хорошую продуваемость. Они же делают корпус шумным, так как конструкция корпуса не способствует снижению уровня шума, а работу 120 мм вентиляторов Cosmic FR на максимальных оборотах (при Molex подключении) нельзя назвать тихой.

Большая часть недостатков также связана с конструкцией корпуса и некоторые из них можно считать его особенностью. Невысокие ножки и отсутствие противопылевого фильтра в зоне размещения блока питания не будут способствовать хорошему притоку воздуха внутрь и чистить блок питания от пыли придется чаще. Наличие на поддоне только 10-и крепежных мест, используемых обычно mini ITX/ATX платами, приведет к тому, что правый нижний край micro ATX платы будет провисать.

Mid-Tower корпус Formula TimberLine T2 продается в рознице от 6000 рублей и расширяет модельный ряд серии TimberLine. Таким образом у потенциального покупателя есть возможность выбрать для себя подходящий вариант.

Плюсы:

Минусы:

Особенности:
