Обзор и тест корпуса Formula TimberLine T1

Вслед за корпусом Formula TimberLine T0 https://i2hard.ru/publications/35933/, в котором в дизайне лицевой панели применялось дерево, нам представилась возможность познакомиться с моделью компактной моделью Formula TimberLine T1, где также применяется дерево и который также оснащен четырьмя вентиляторами с RGB-подсветкой.

В магазинах корпус можно встретить по цене от 5900 рублей.

Технические характеристики

Упаковка и комплектация

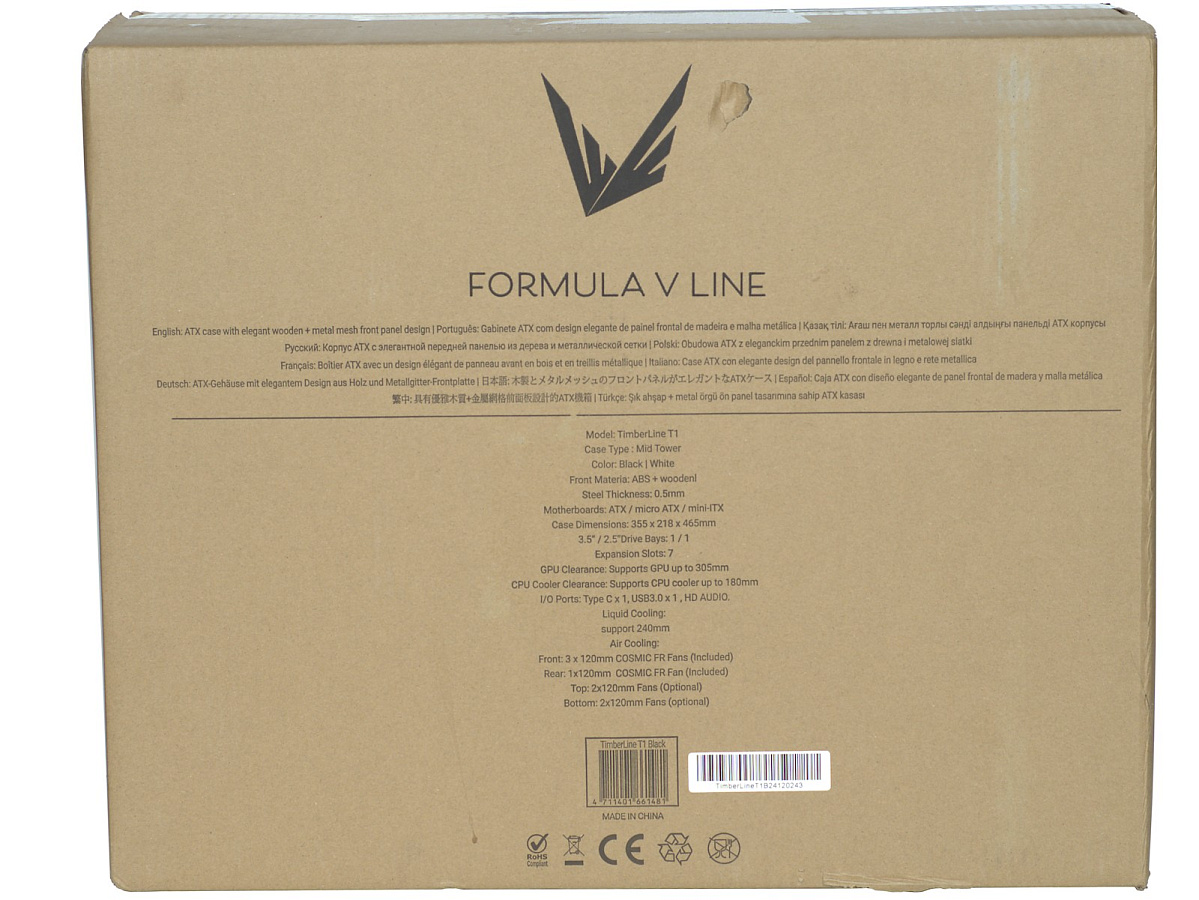

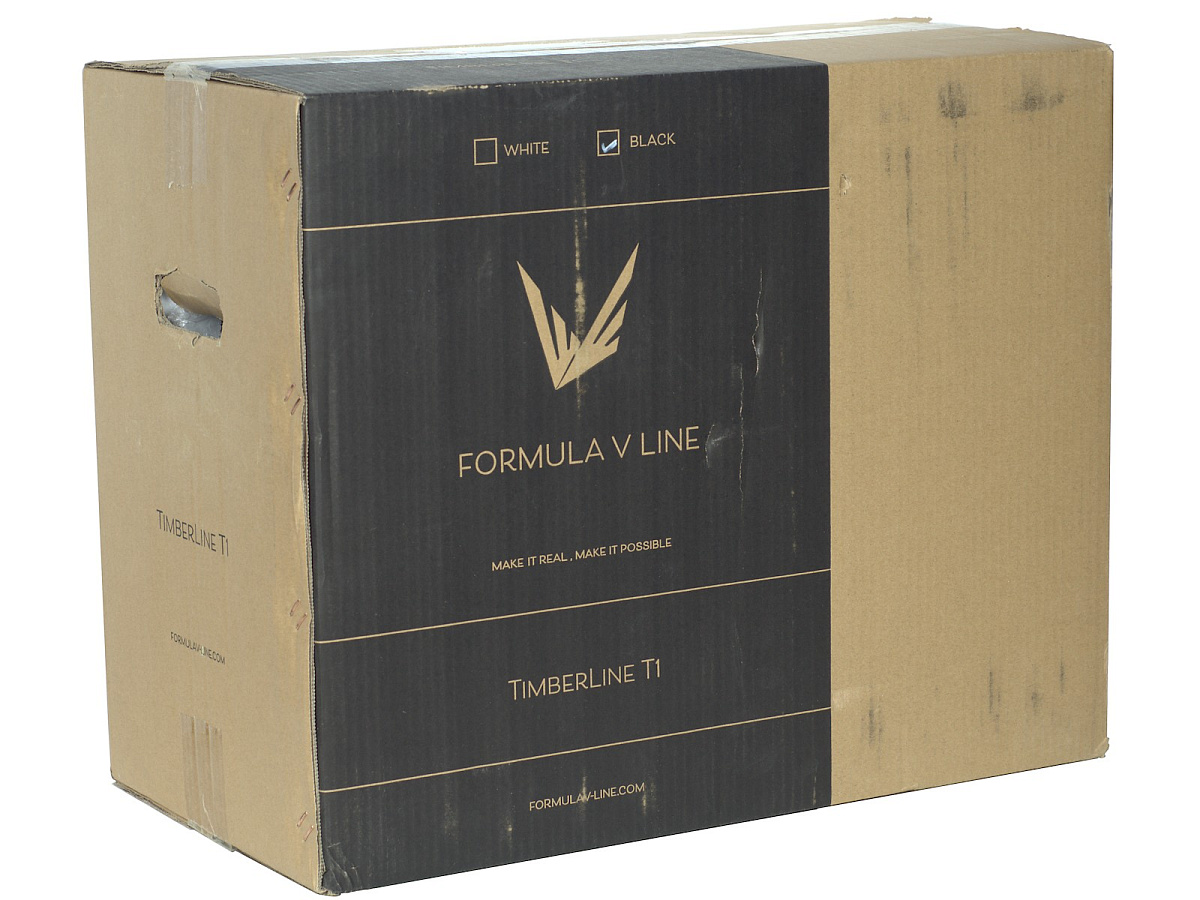

Mid-Tower корпус Formula TimberLine T1 поставляется в картонной коробке с простым оформлением, на которой представлена краткая информация о нем (передняя панель выполнена с использованием дерева и металлической сетки), а также его технические характеристики.

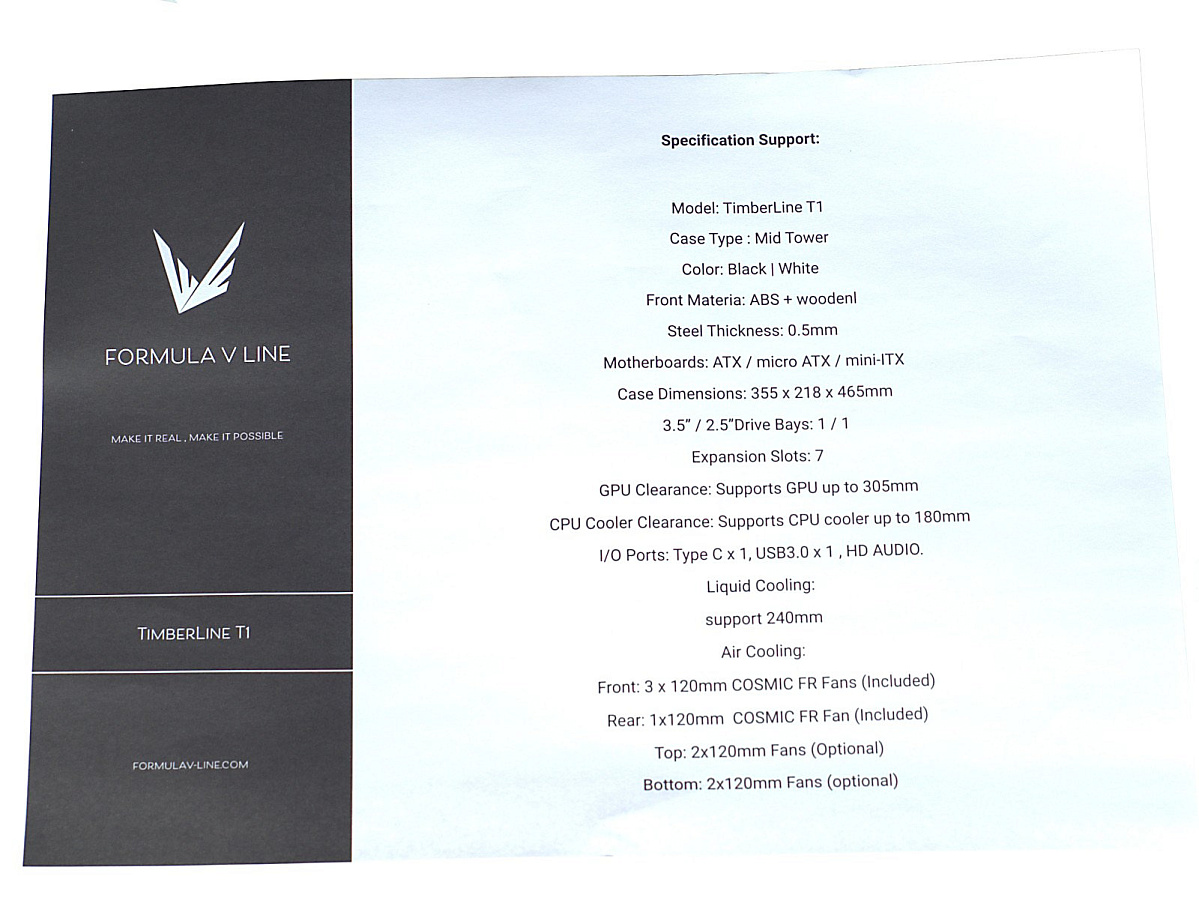

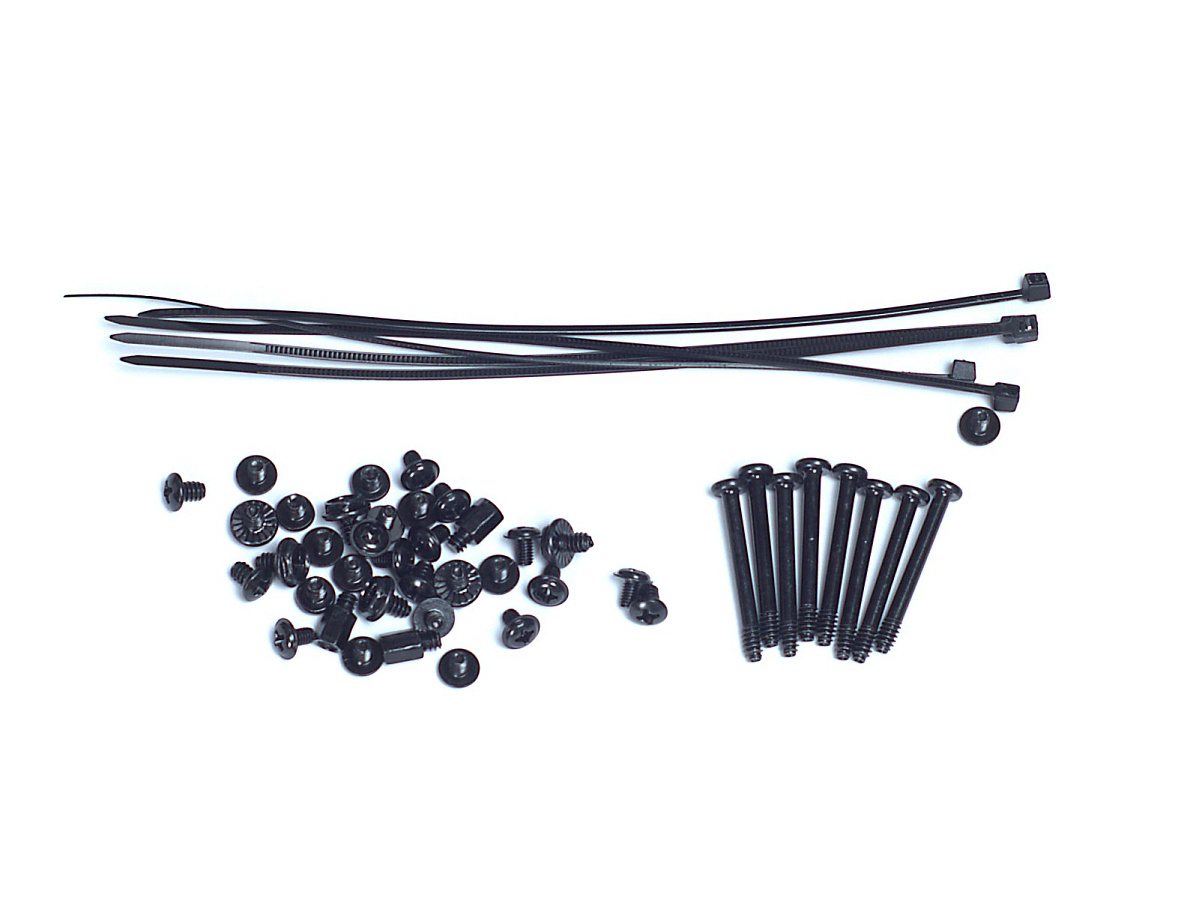

В комплект входит минимальный набор – это винты, пять одноразовых стяжек и листочек с характеристиками корпуса.

Внешний вид

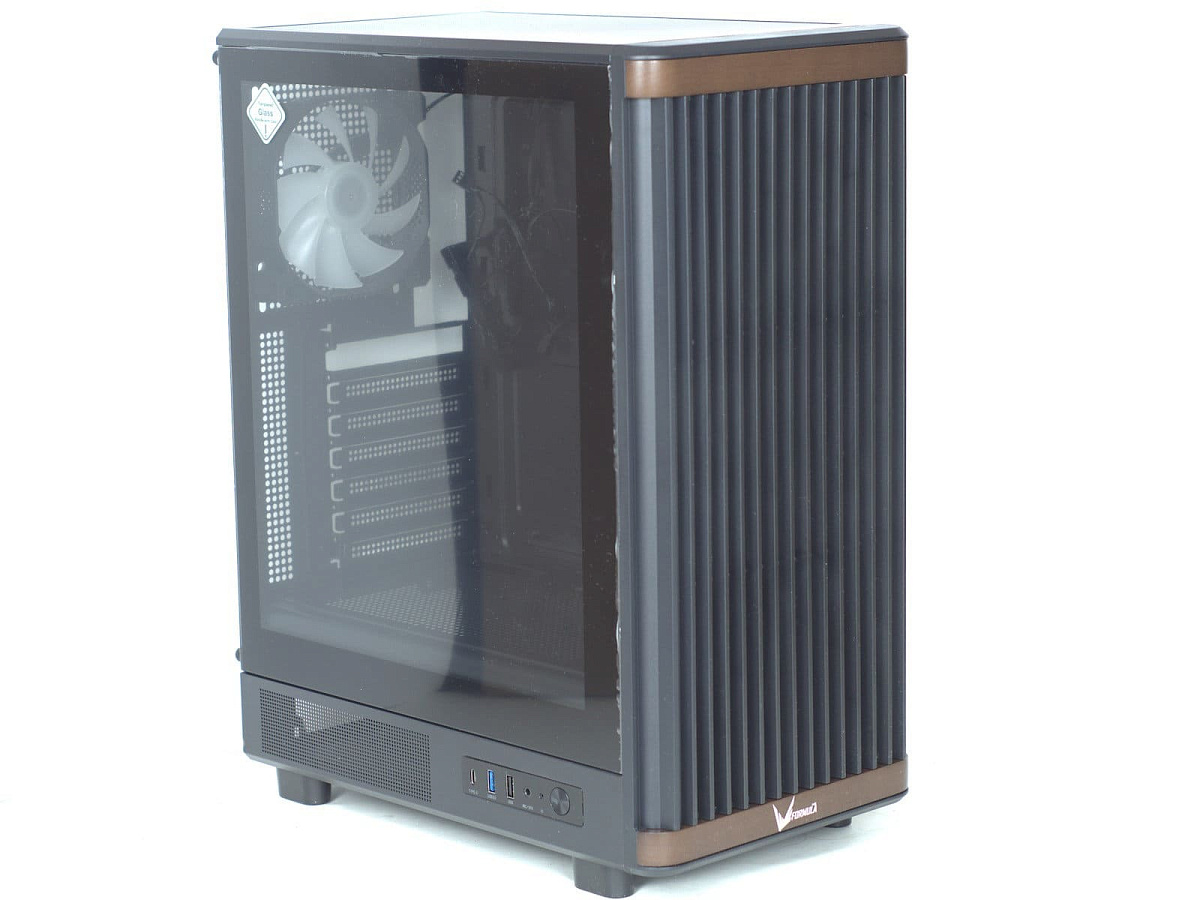

Внешне, за счет использования деревянных элементов на лицевой панели, Mid-Tower корпус Formula TimberLine T1 выделяется относительно моделей других производителей и смотрится стильно. За счет небольшой глубины (355 мм) визуально он не такой крупный, но высота (465 мм) и ширина (218 мм) не позволяют считать его компактным. Весит корпус 4,45 кг.

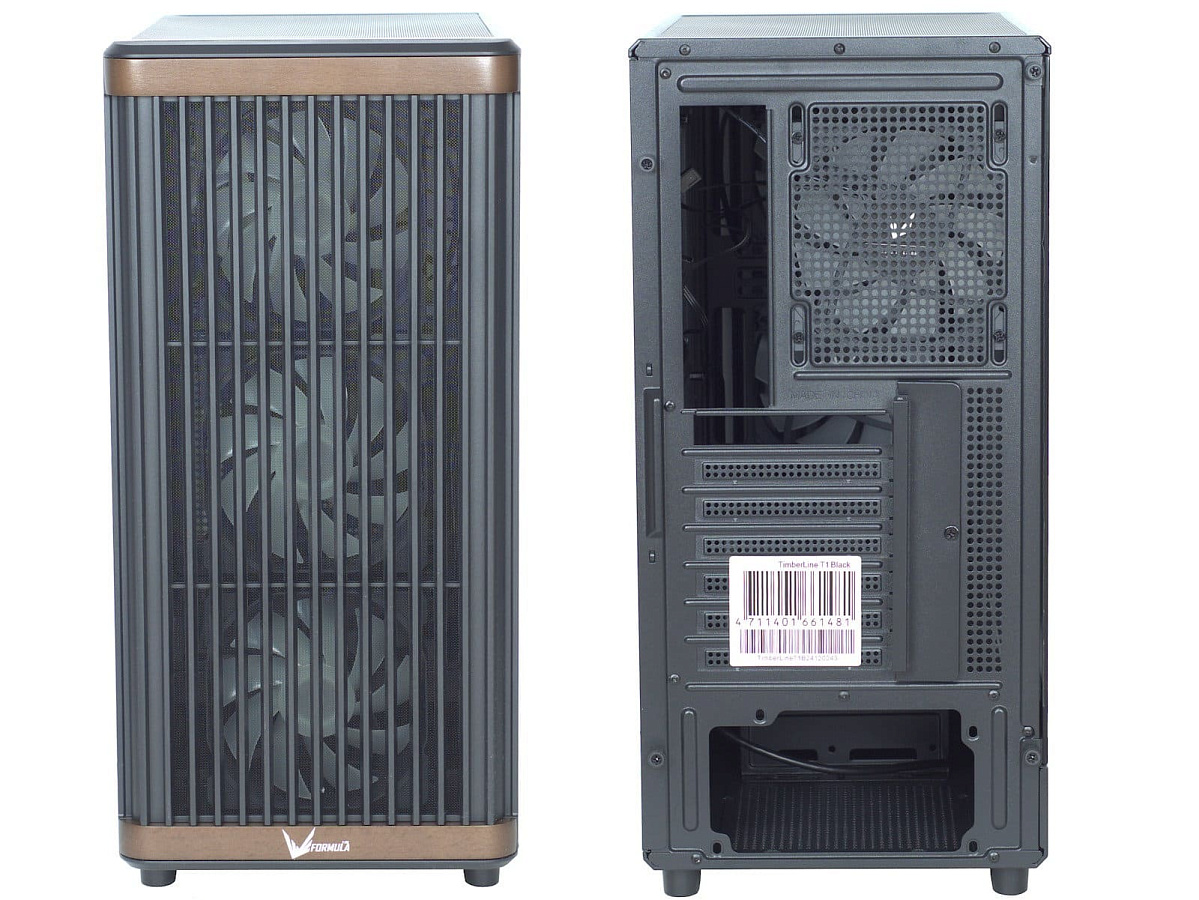

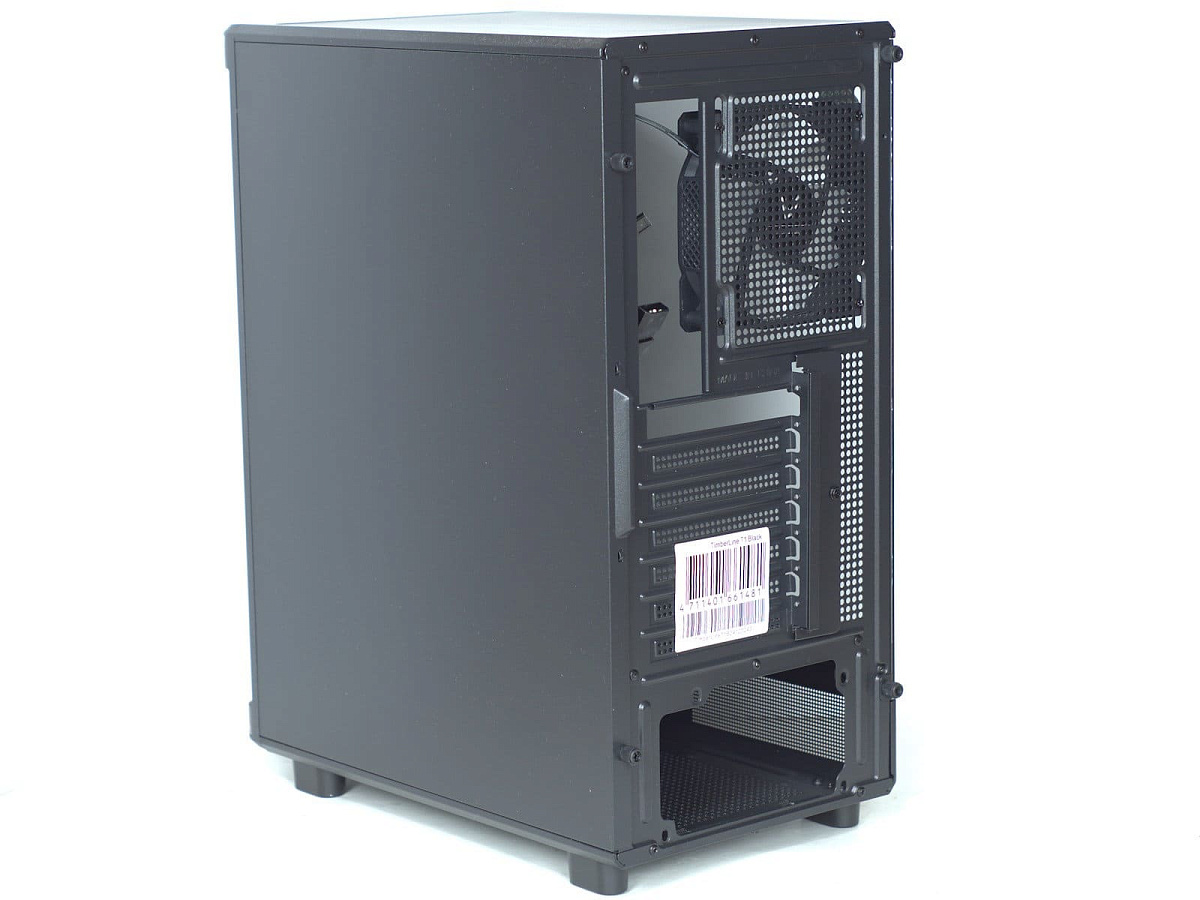

Передняя панель получила стильное оформление и за ней хорошо видно три предустановленных вентилятора. Производитель позаботился о пассивной вентиляции, разместив на задней стенке вентиляционные отверстия. Заглушки также имеют перфорацию, однако возникает вопрос: зачем в этой области размещена наклейка с серийным номером корпуса? Как минимум, она перекрывает вентиляционные отверстия, а если ставить придется дополнительные платы расширения, то, естественно, ее придется срывать. Трехслотовая видеокарта также может потребовать отрыва этого стикера. Куда удобнее было разместить наклейку на дне корпуса.

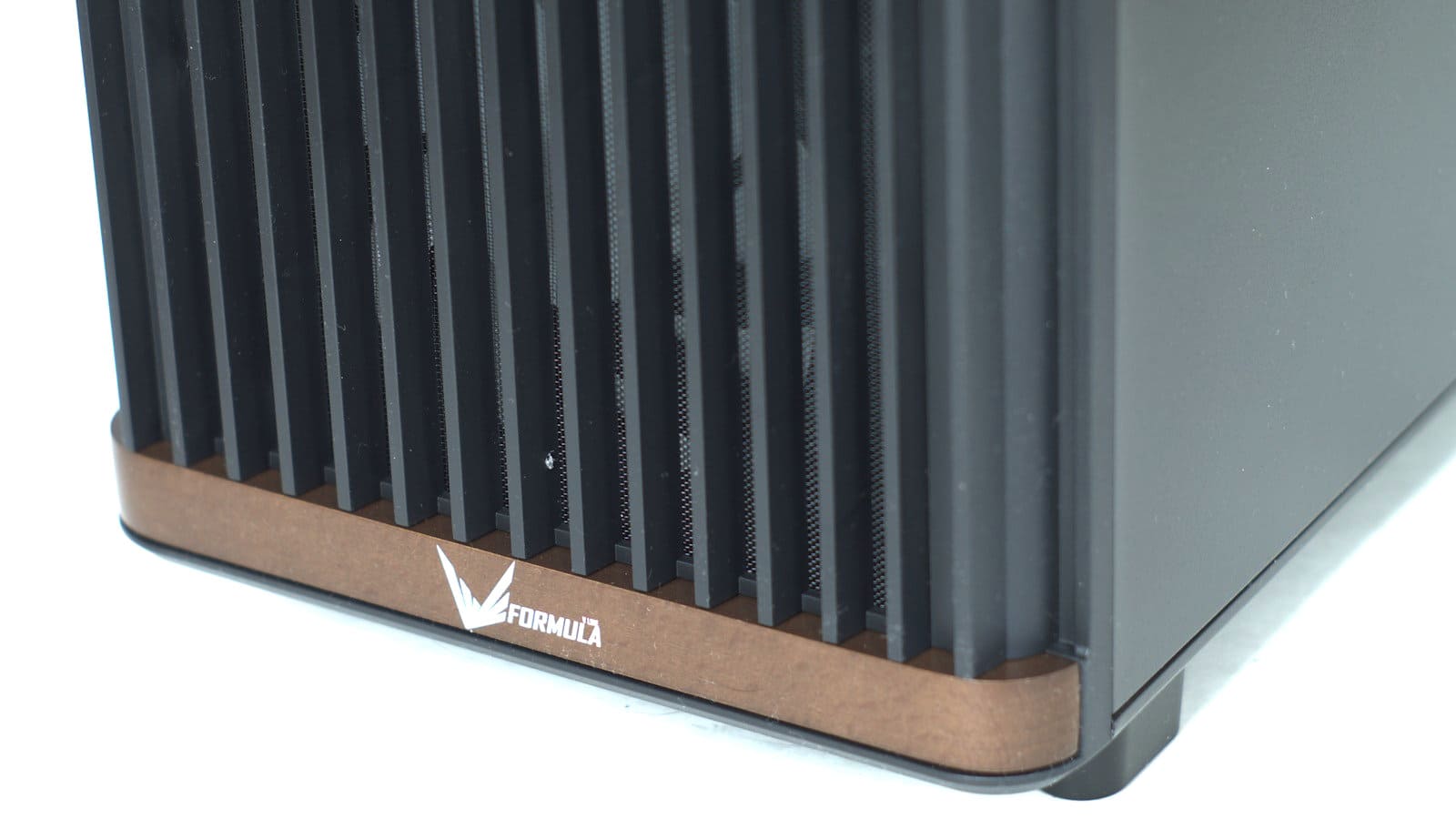

Возвращаясь к передней панели, отметим то, что бока закругленные. В сочетании с применением двух деревянных планок сверху и снизу, а также вертикальных «штор», это преображает внешний вид корпуса и делает его узнаваемых. Применение дерева – фирменная черта корпусов серии TimberLine.

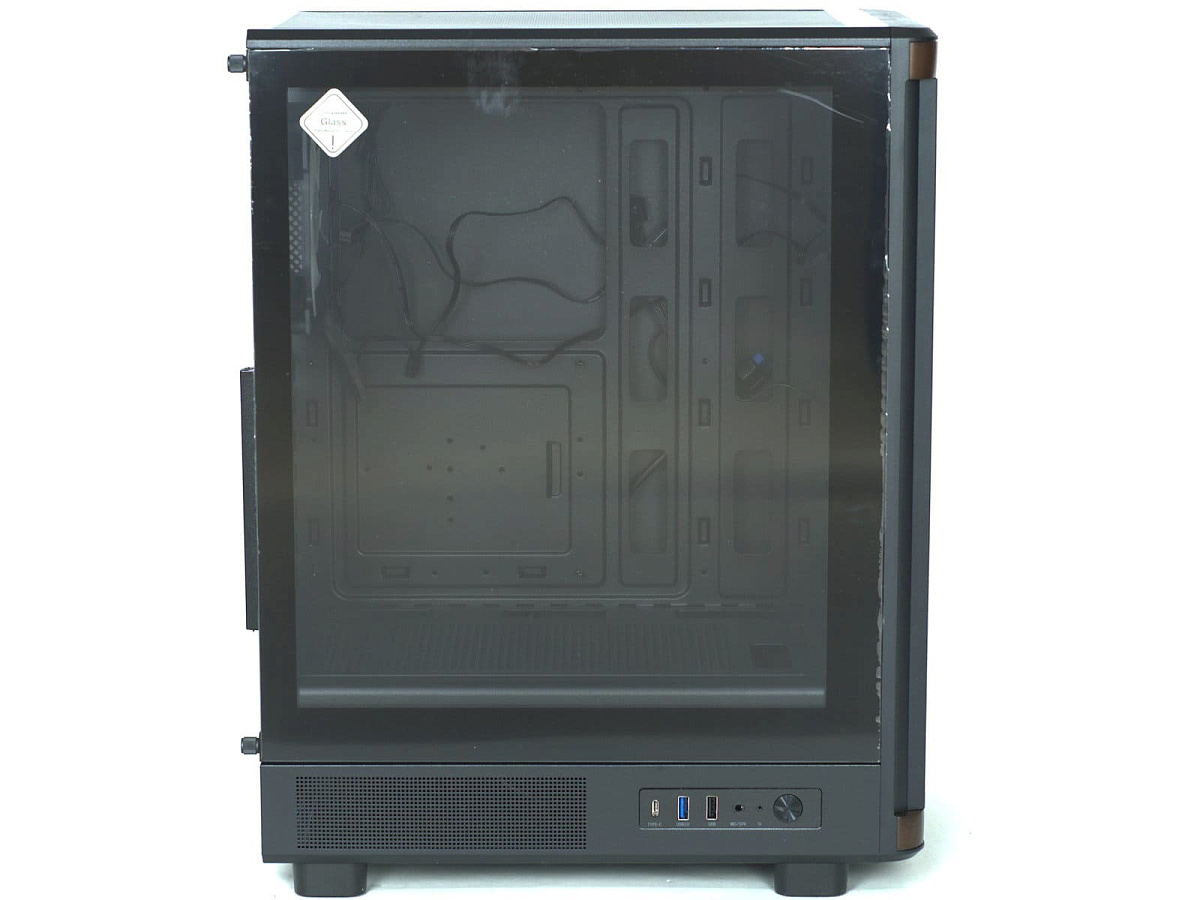

В данном корпусе левая боковая панель из закаленного стекла закрывает только зону размещения материнской платы и плат расширения. Зона кожуха закрыта несъемной панелью из металла, в которой имеется перфорация и ближе к лицевой панели разместились порты ввода-вывода с органами управления.

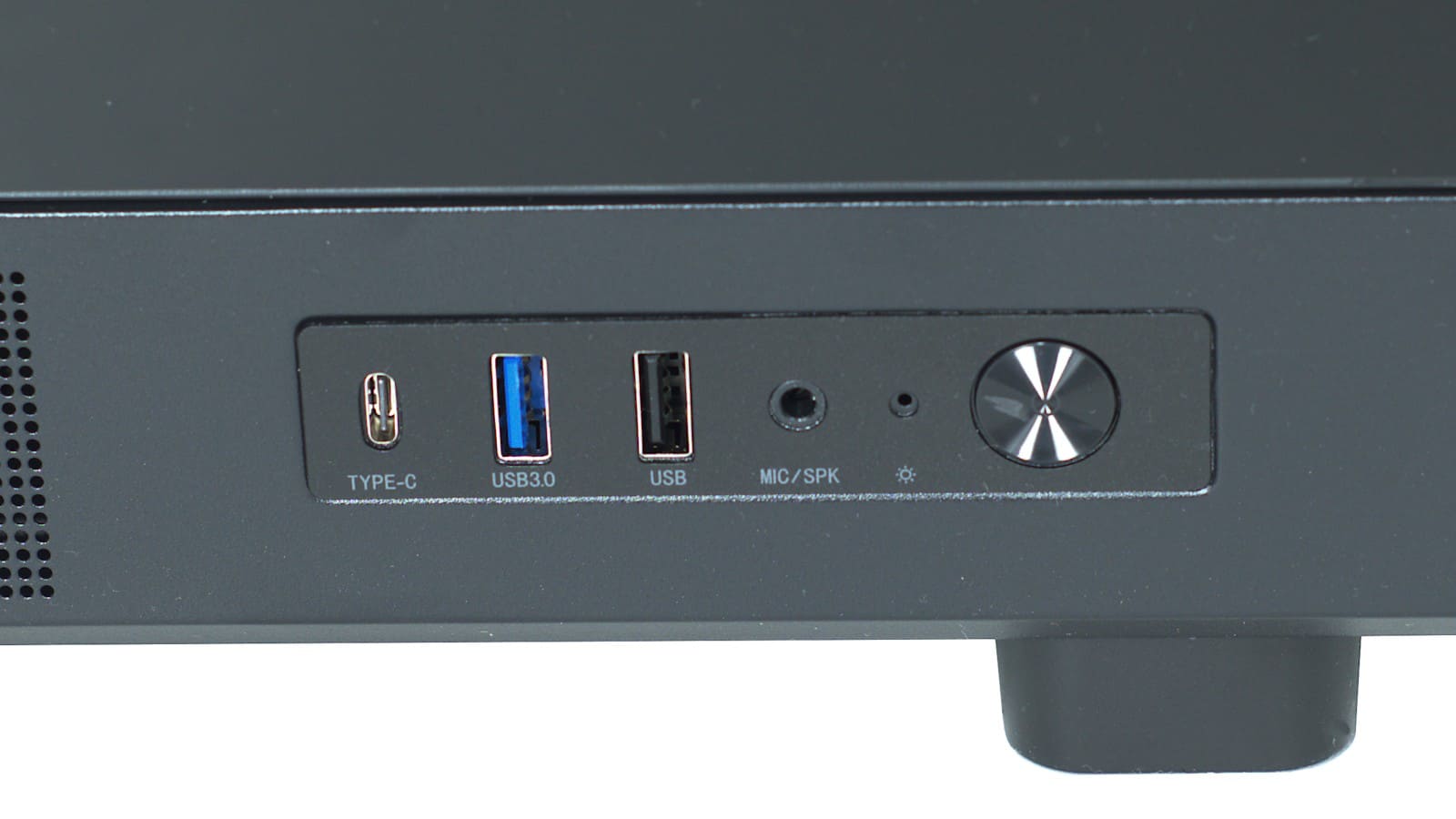

Набор USB портов разнообразный, но представлены они в единичном количестве: 1 х USB 3.2 Gen2 тип С, 1 x USB 3.0, 1 x USB 2.0. Также здесь находится комбинированный коннектор HD-Аудио (наушники+микрофон), индикатор активности и кнопка включения.

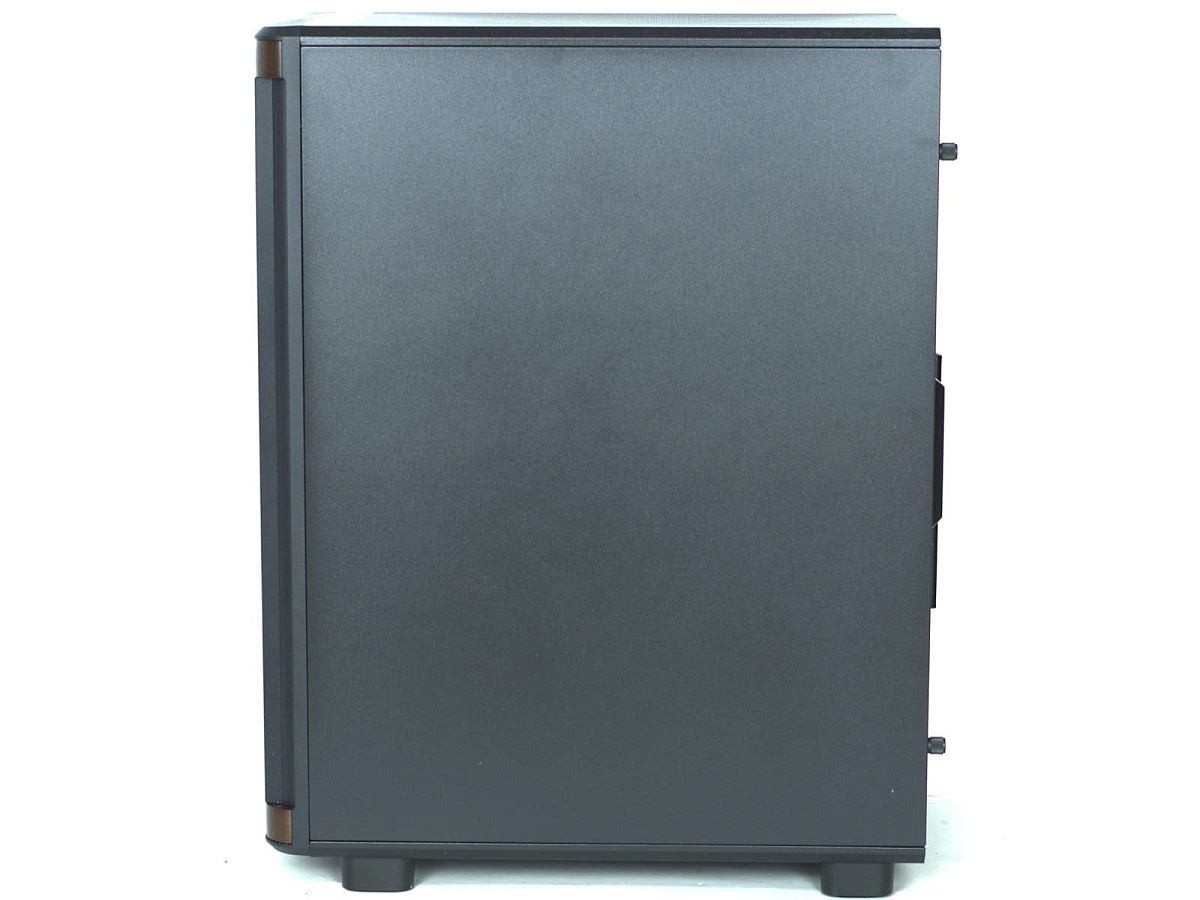

Правая боковина выполнена из стали толщиной 0.5 мм.

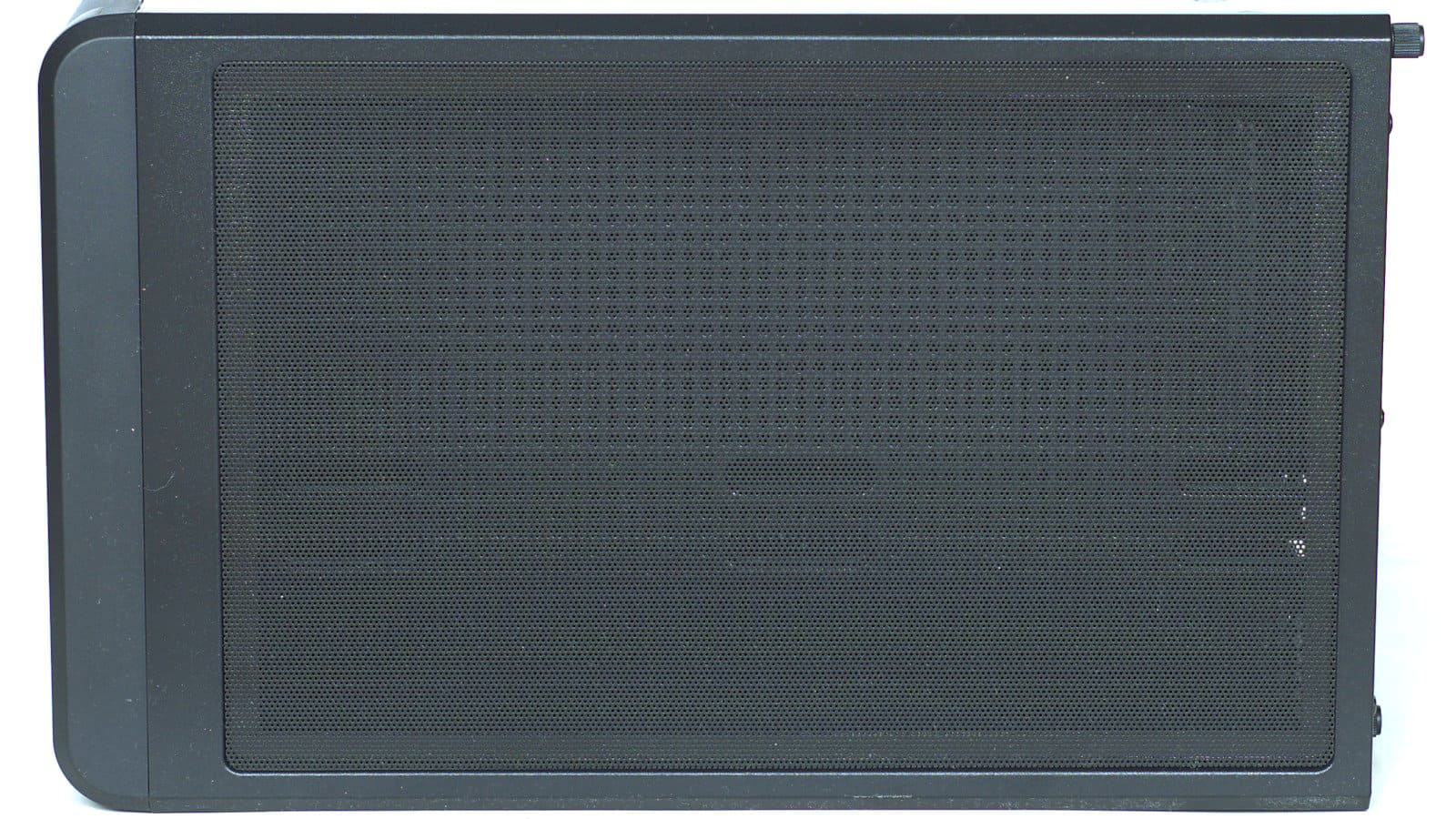

Организация верха стандартная. Практически на всю площадь приходится перфорация и она закрыта противопылевым фильтром на магнитах.

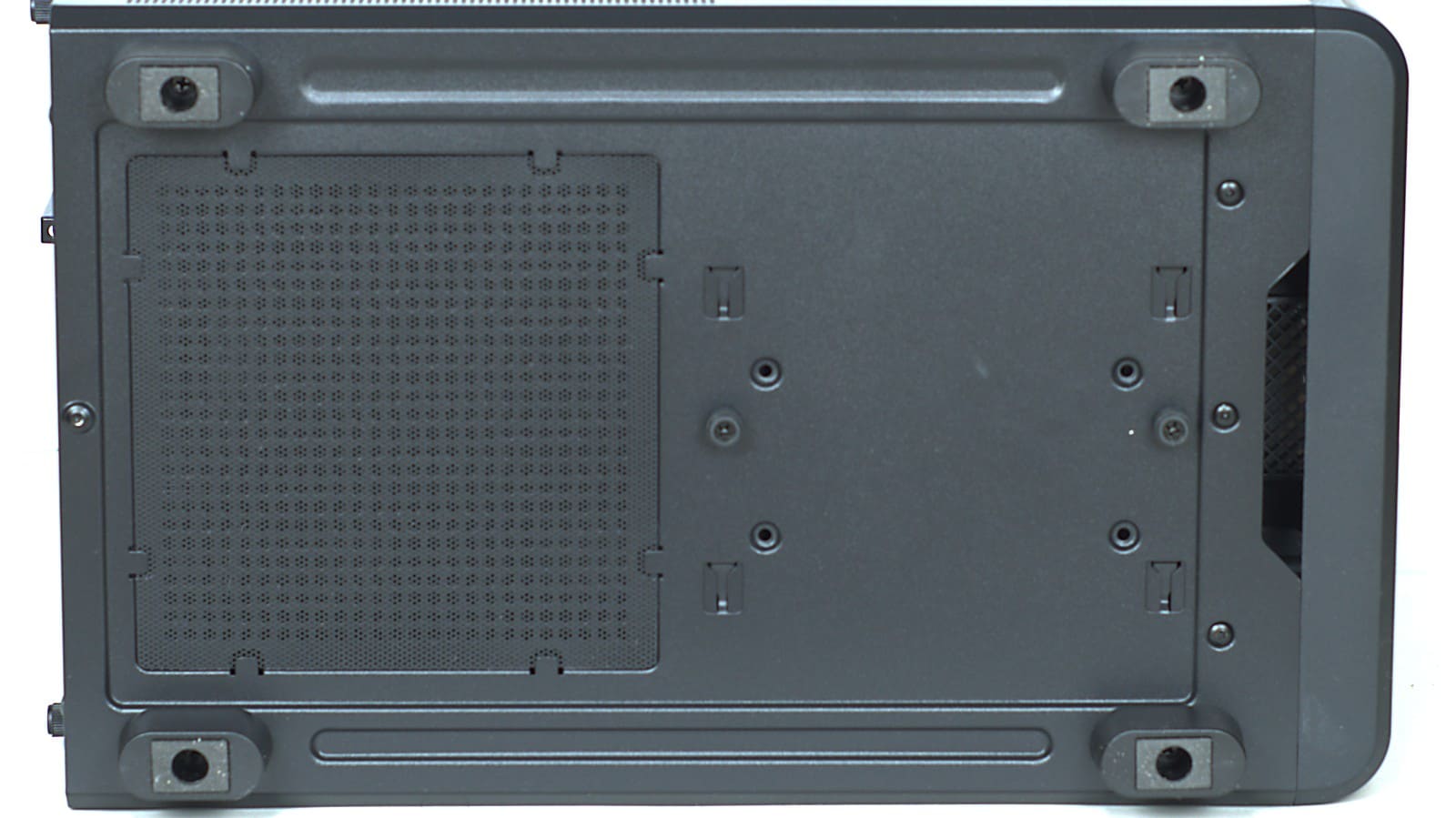

На дне корпуса предусмотрены вентиляционные отверстия только для зоны размещения блока питания и они скрыты противопылевым фильтром в виде сетки, вставляющейся в пазы. Также через дно корпуса двумя винтами фиксируется корзина под накопители.

Внутренняя конструкция

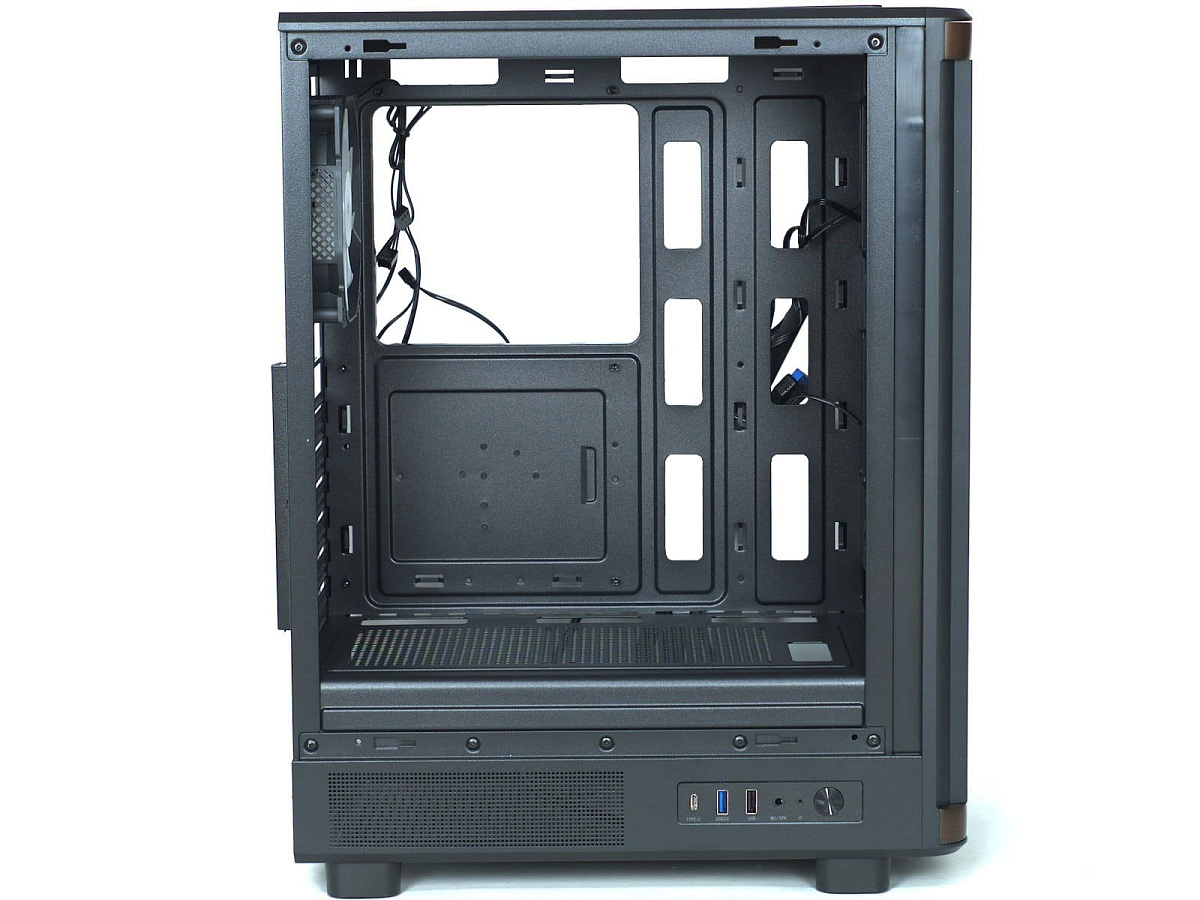

Mid-Tower корпус Formula TimberLine T1 представляет собой классический вариант организации внутреннего пространства, где есть центральная зона для размещения материнской платы вплоть до ATX, кулера высотой до 180 мм и видеокарты длиной до 305 мм. Нижняя часть, закрытая кожухом, предназначена для размещения блока питания и накопителей.

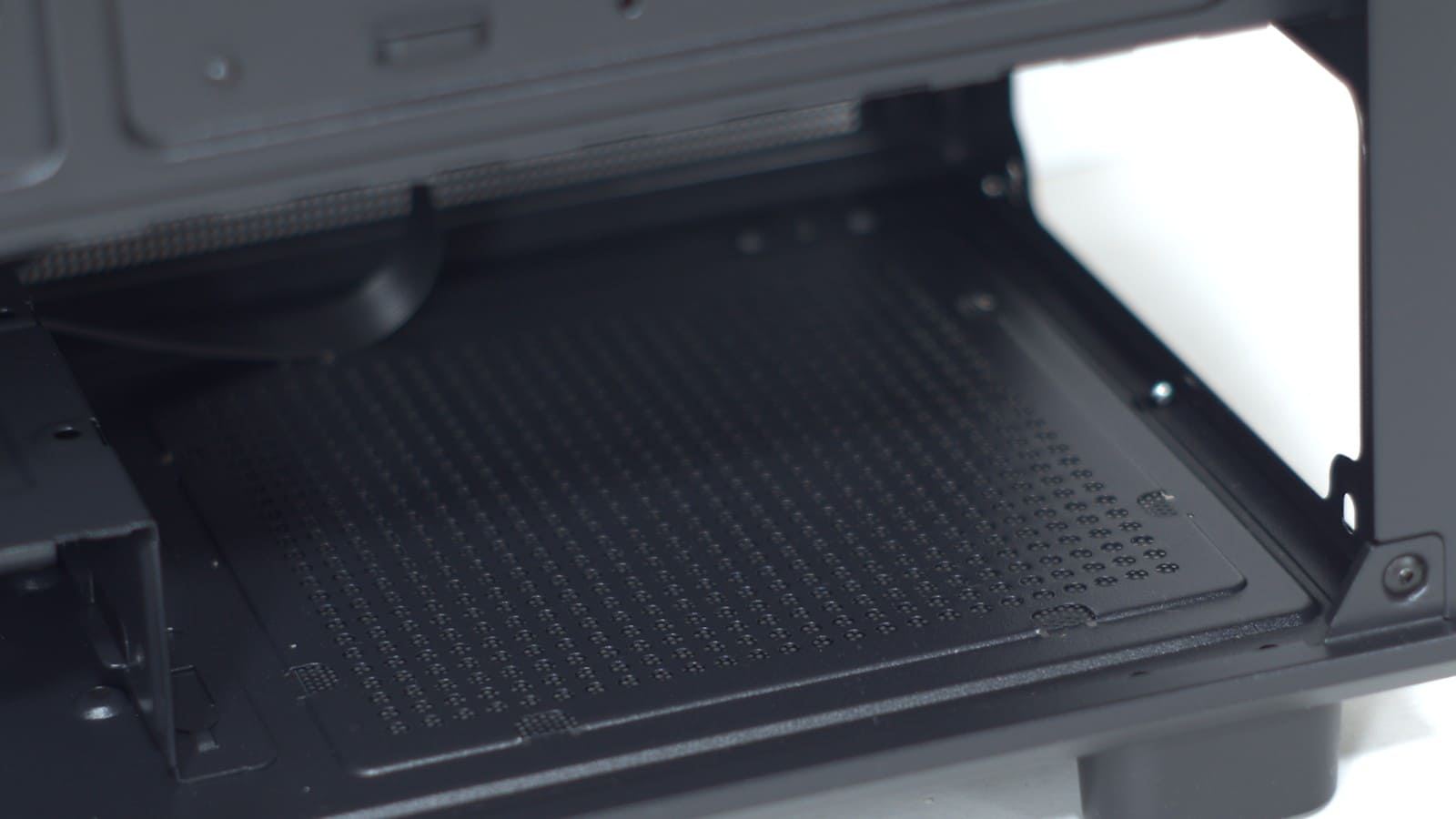

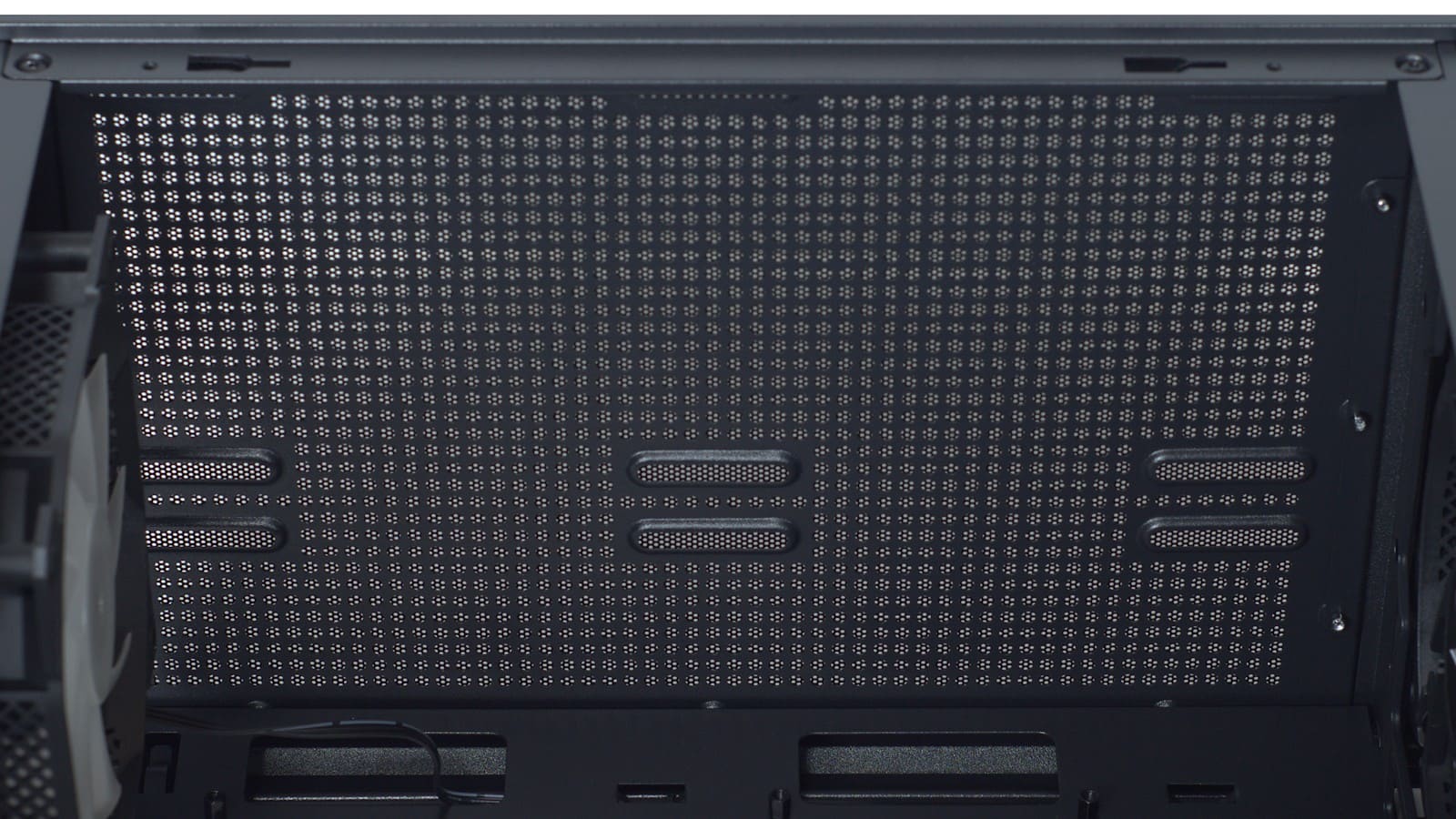

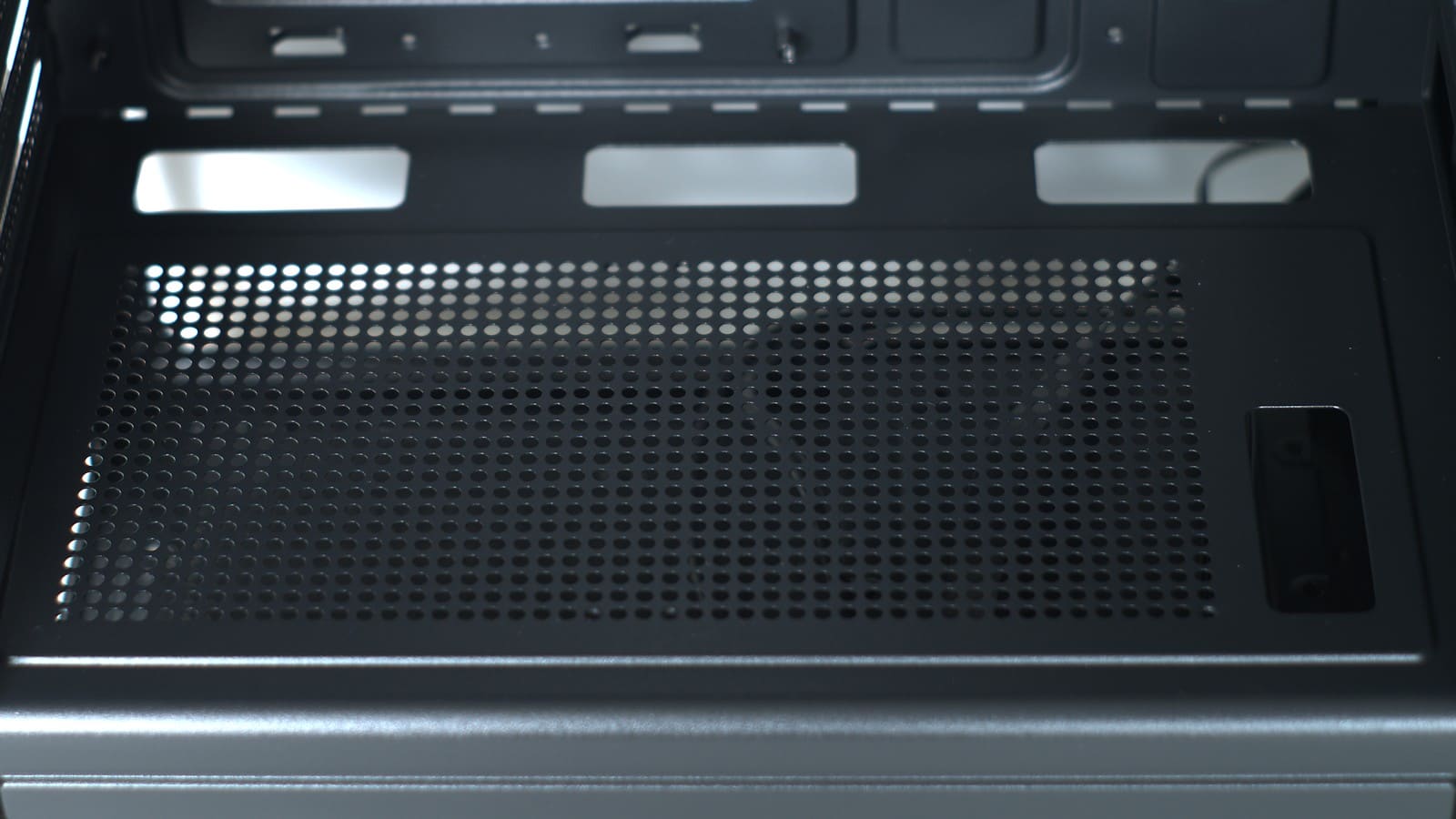

Для лучшей продуваемости кожух имеет перфорацию, а также окна, используемые для вывода кабелей к материнской плате. На нем есть посадочные отверстия для размещениях двух 120 мм вентиляторов.

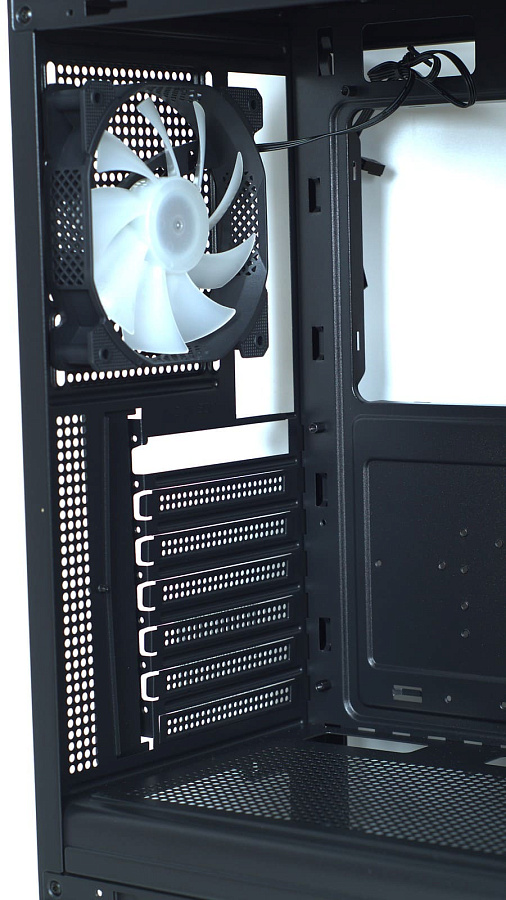

Штатно в корпусе предустановлено четыре 120 мм вентилятора Cosmic FR с неотключаемой RGB-подсветкой и подключенные через сквозной Molex разъем (есть возможность подключения через 3-пин коннектор к материнской плате). Это обеспечивает не только эффектный внешний вид, но и хорошую продуваемость. Их размещение классическое: три спереди и один сзади. Бюджетный уровень корпуса выдают выламываемые заглушки на задней стенке.

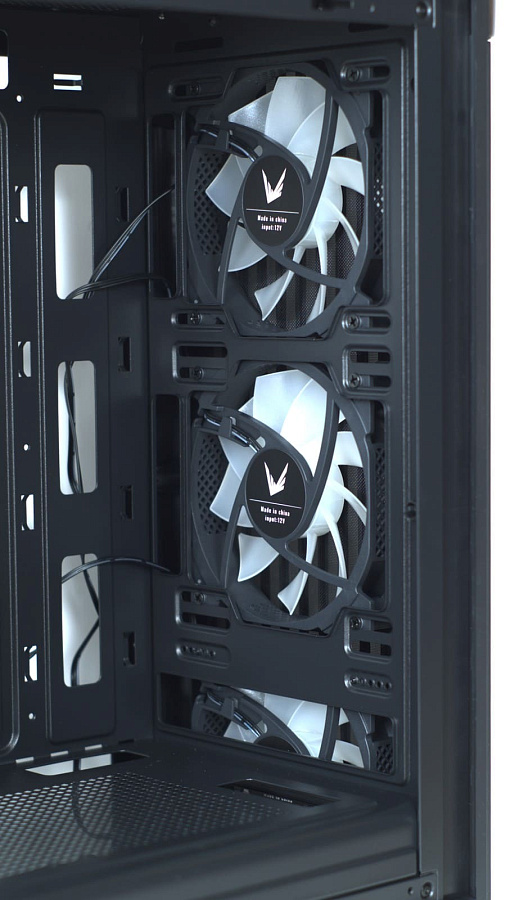

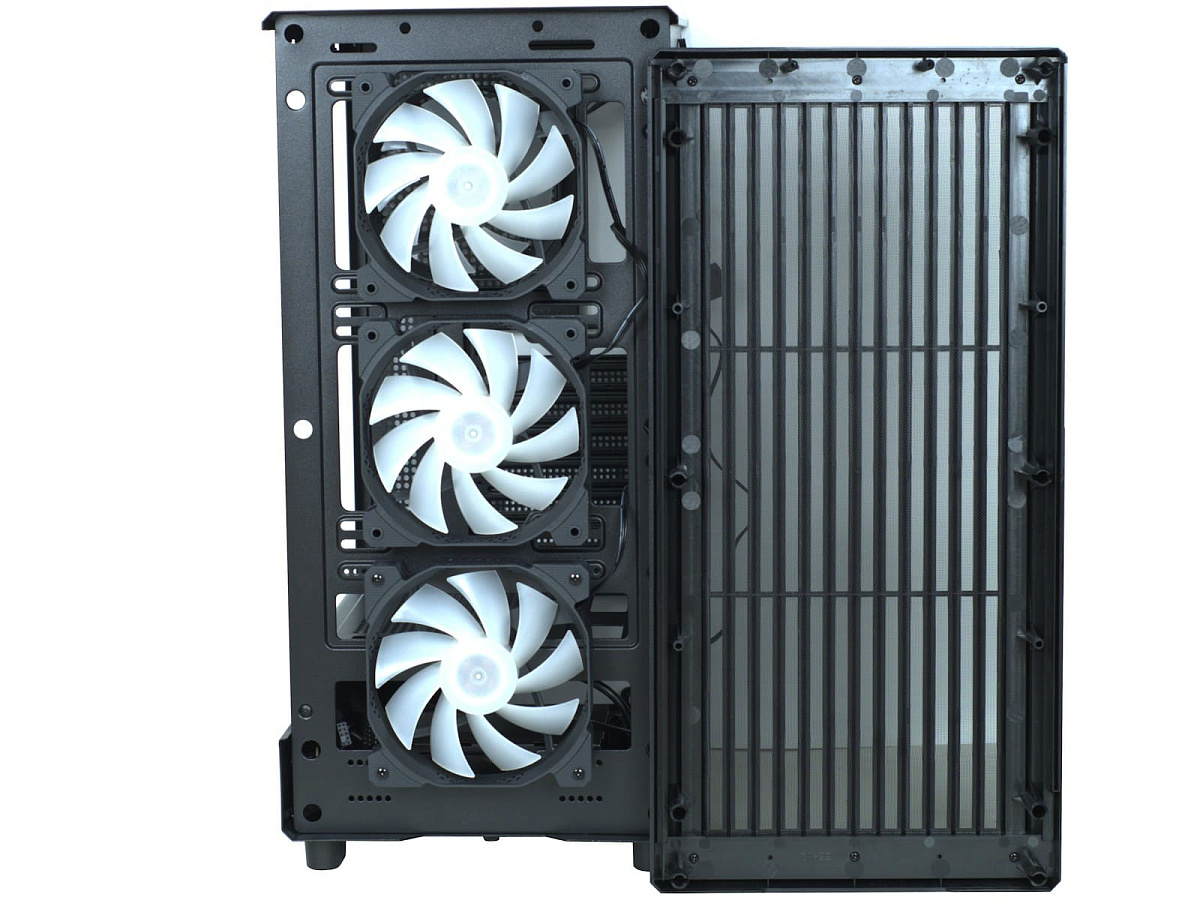

Согласно спецификации, передняя часть шасси корпуса допускает установку трех 120 мм вентиляторов, однако заметно, что имеются посадочные места для установки 140 мм вентиляторов. Установка спереди 240/360 мм радиатора системы жидкостного охлаждения (СЖО) не предусмотрена – в кожухе не реализовано окно для монтажа 360 мм радиатора с вентиляторами, а для 240 мм радиатора нет вертикальных отверстий для его смещения/фиксации и даже если получится установить, то это сделает невозможным использование длиной видеокарты. И да, на съемной лицевой панели присутствует металлическая сетка, выступающая в качестве противопылевого фильтра.

Единственное место установки 240 мм радиатора СЖО – это верхняя часть корпуса. На ней предусмотрены посадочные места под два 120/140 мм вентилятора, но в характеристиках корпуса поддержка установки 140 мм вентиляторов не заявлена.

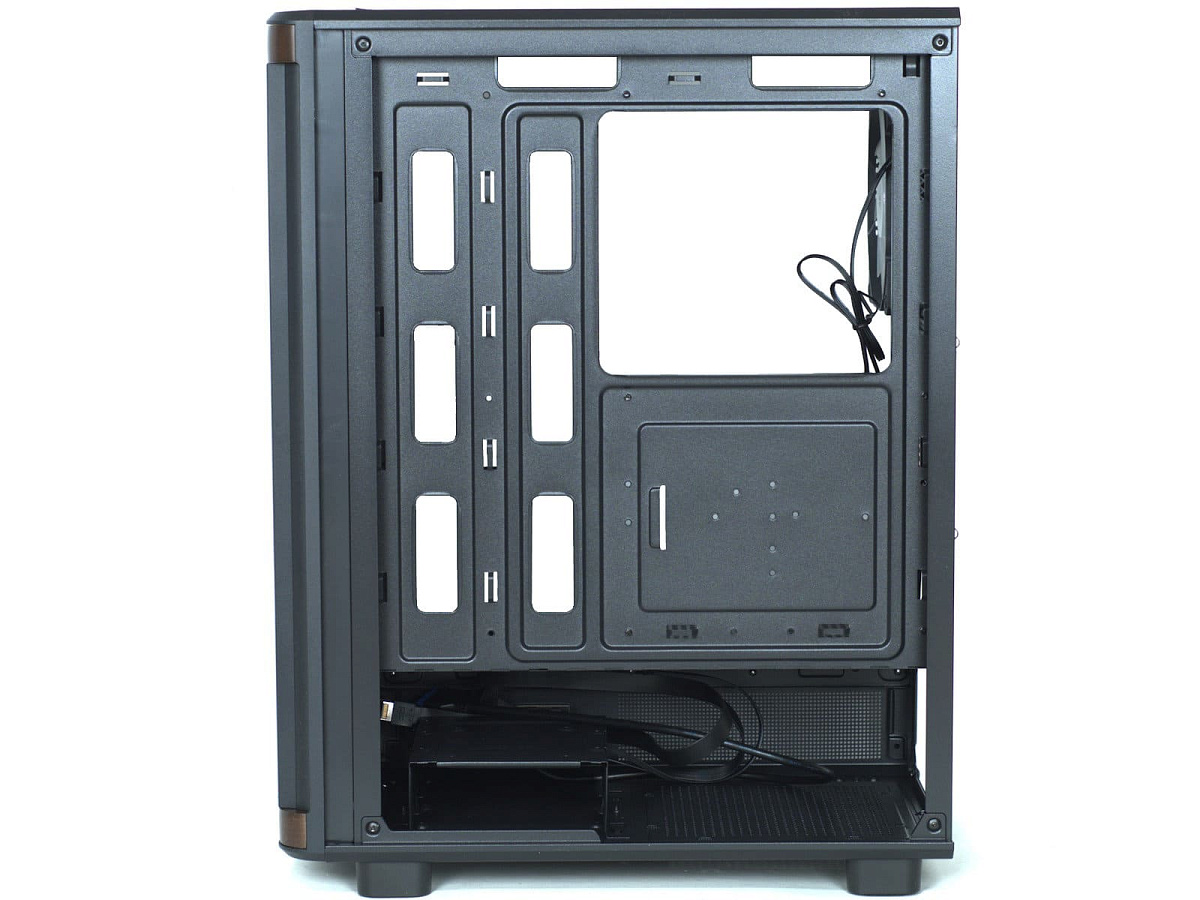

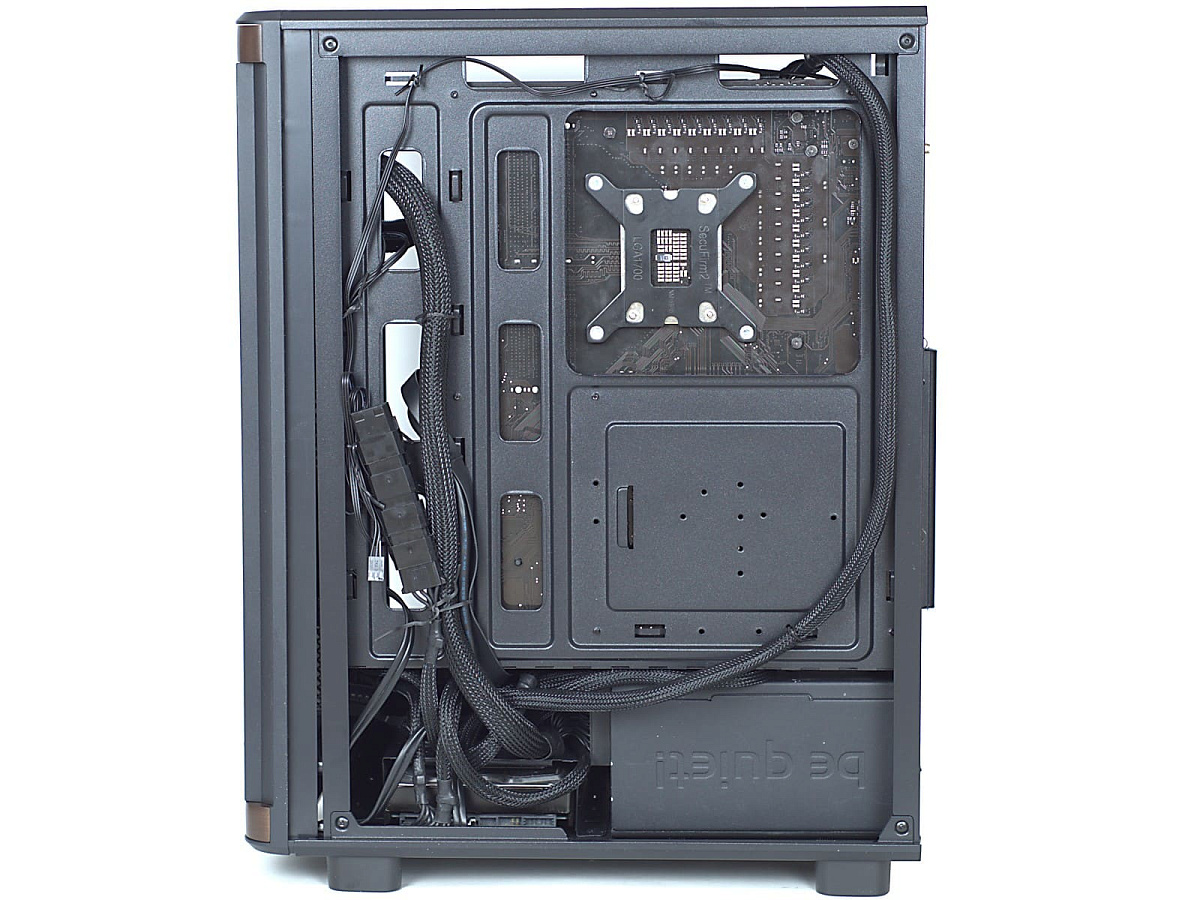

Организация пространства за поддоном типовая: есть окна для вывода кабелей, причем как для ATX, так и для micro ATX платы, реализованы выемки для фиксации кабелей стяжками. Из упрощений можно отметить отсутствие на поддоне лотков под накопители.

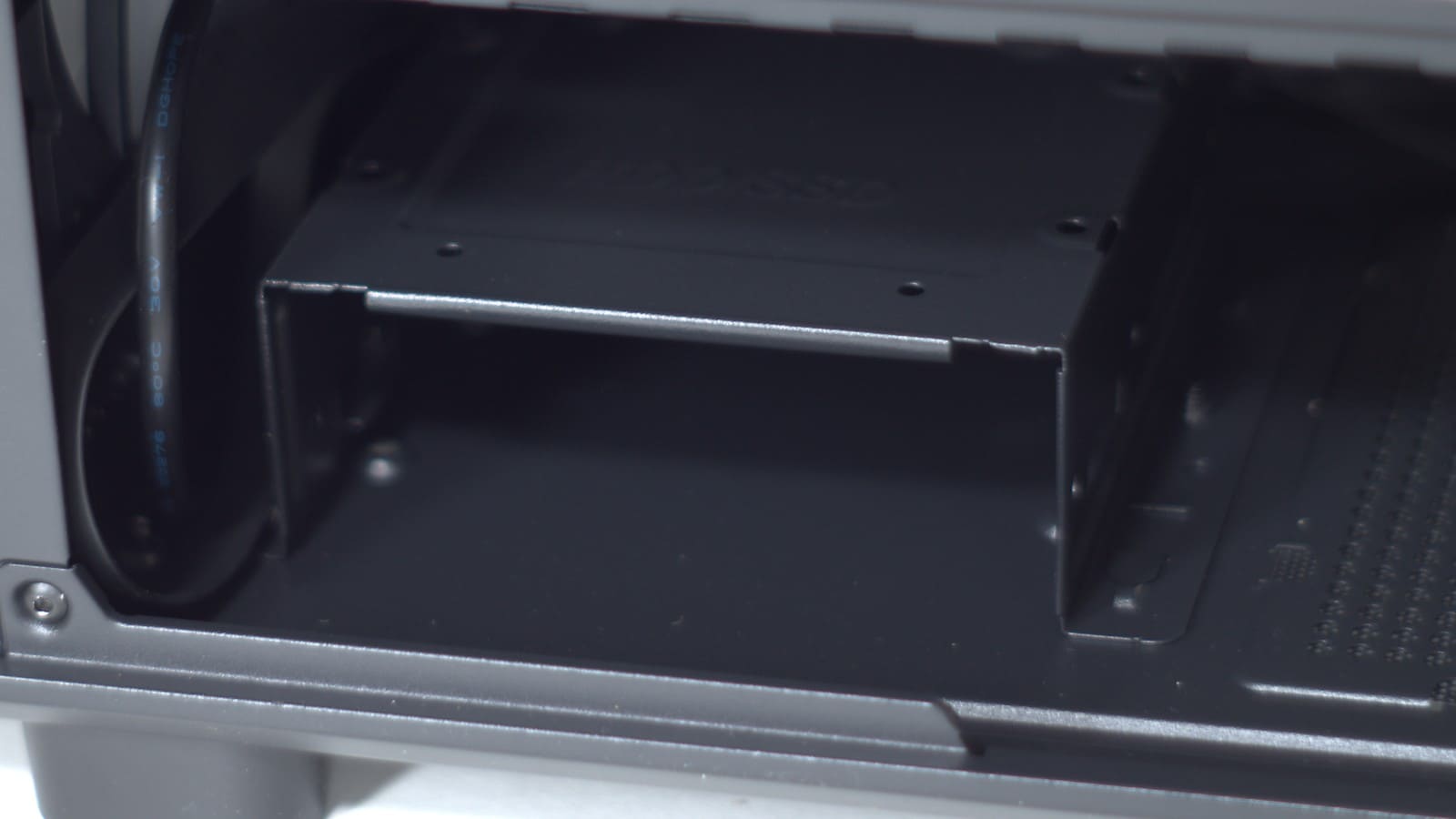

В нижней части находится лоток под установку одного 2.5"/3.5" накопителя.

Из-за небольшой глубины корпуса и наличия в нем лотка максимальная длина блока питания может быть 160 мм.

Особенности сборки

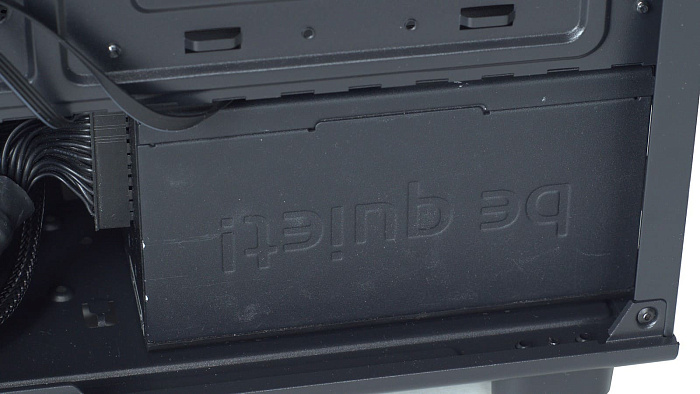

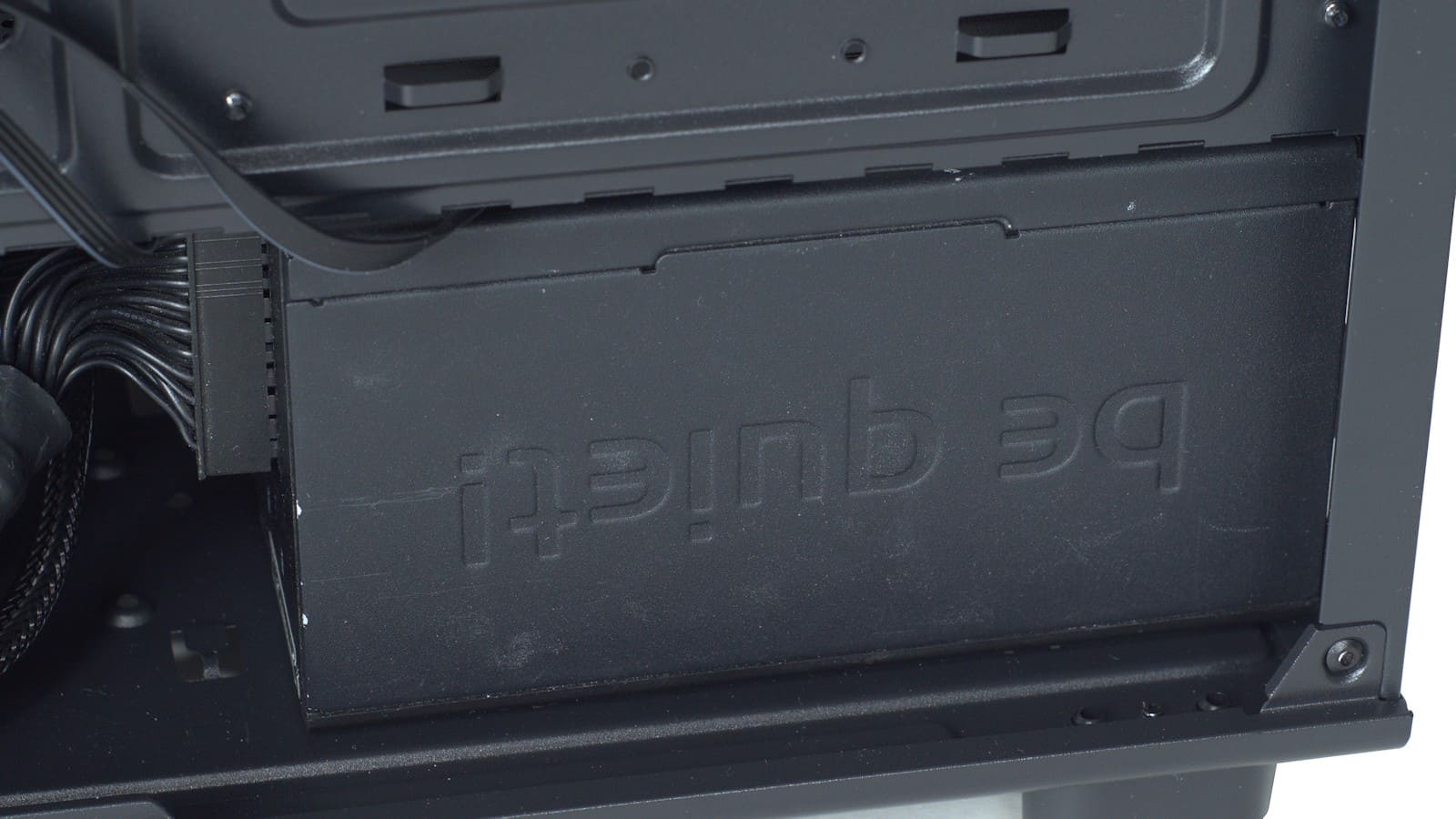

Несмотря на то, что Mid-Tower корпус Formula TimberLine T1 сравнительно небольшой, процедура монтажа не отличается сложностью и ее можно начать с фиксации блока питания.

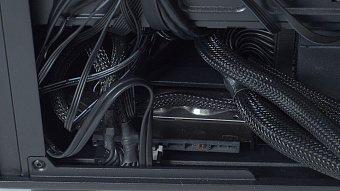

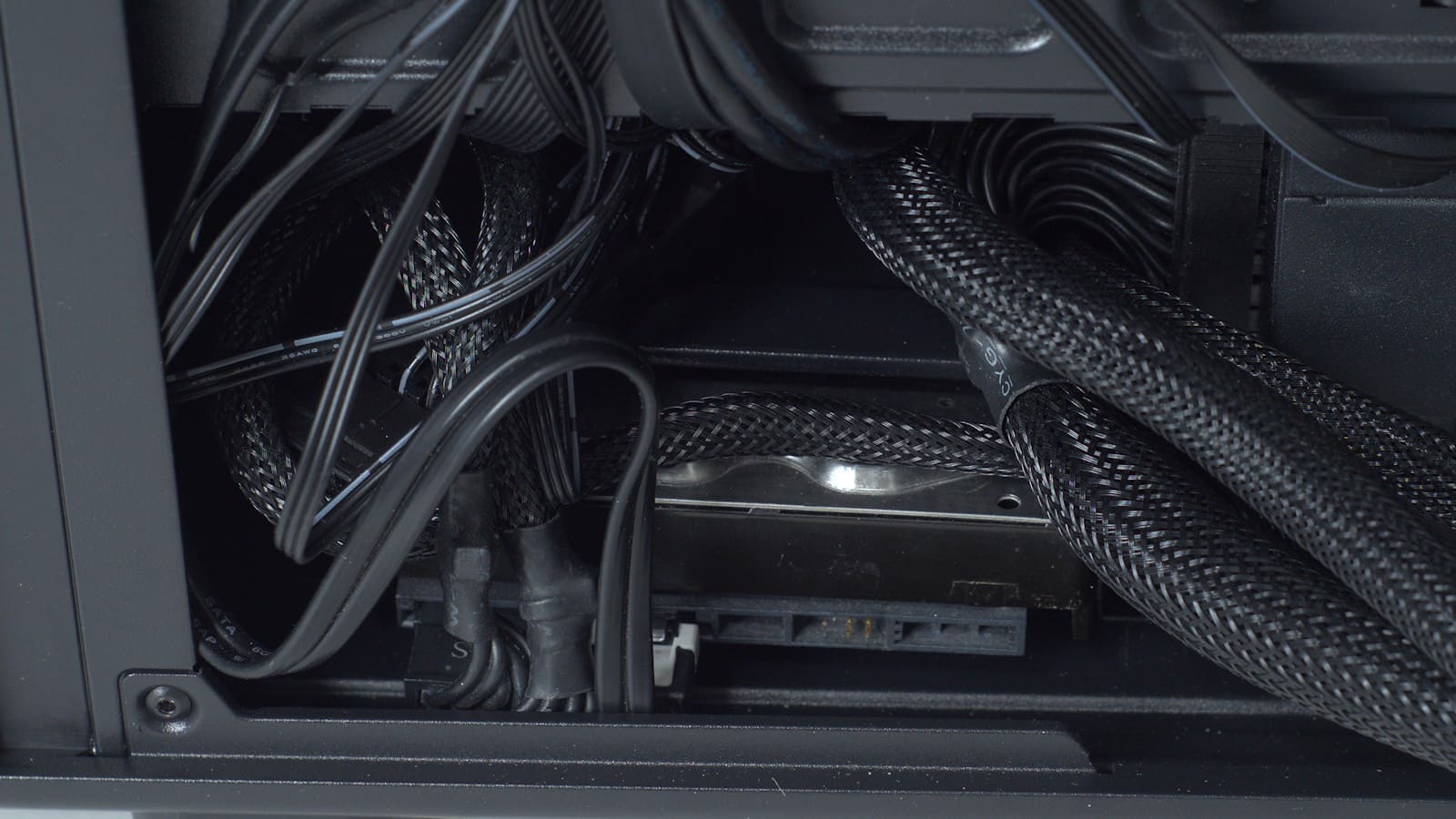

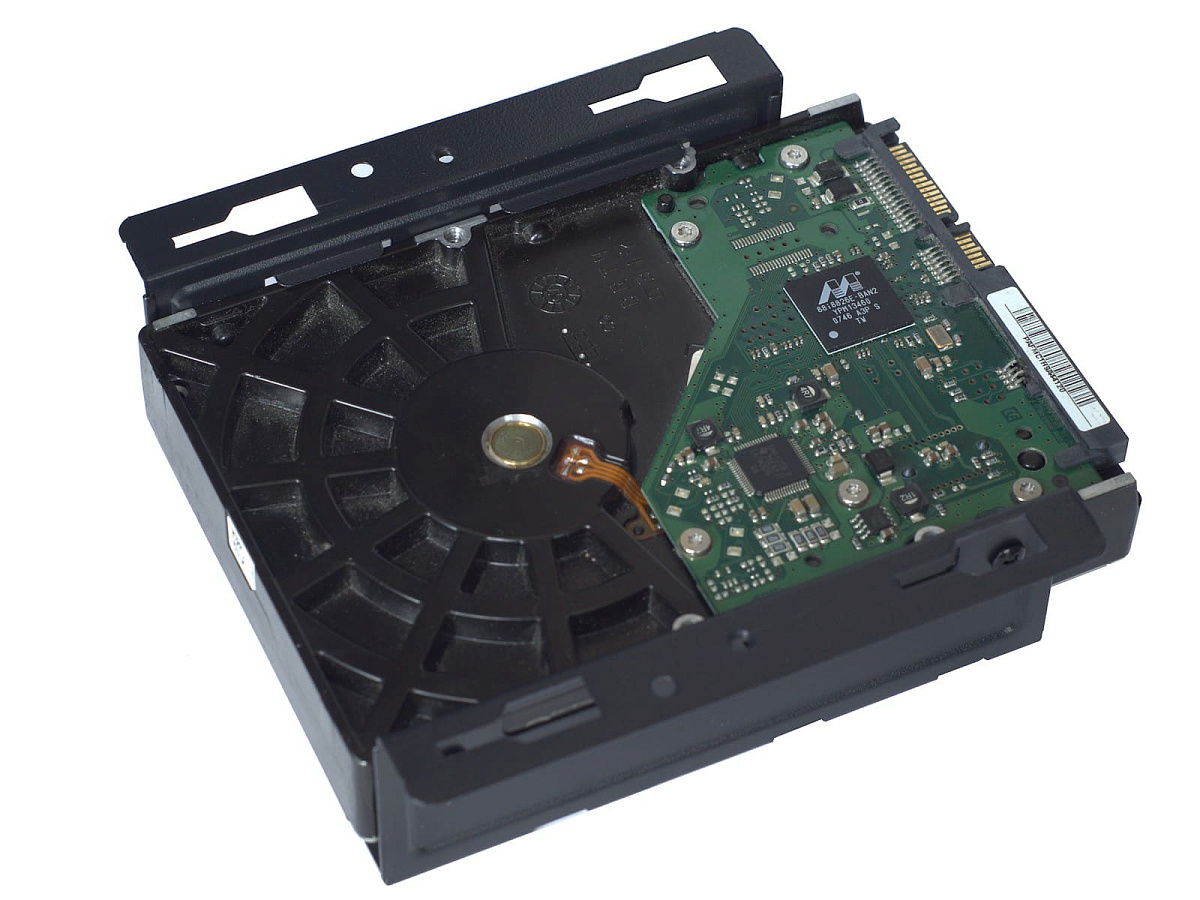

Если требуется, то устанавливаем в нижнюю корзину с накопителем. Отметим, что в данном корпусе он имеет активное охлаждение за счет установленного спереди нижнего 120 мм вентилятора. Единственное, в пространство над корзиной будет укладываться «лишняя» длина проводов или неиспользуемые кабели, поэтому предпочтителен вариант блока питания со съемными кабелями.

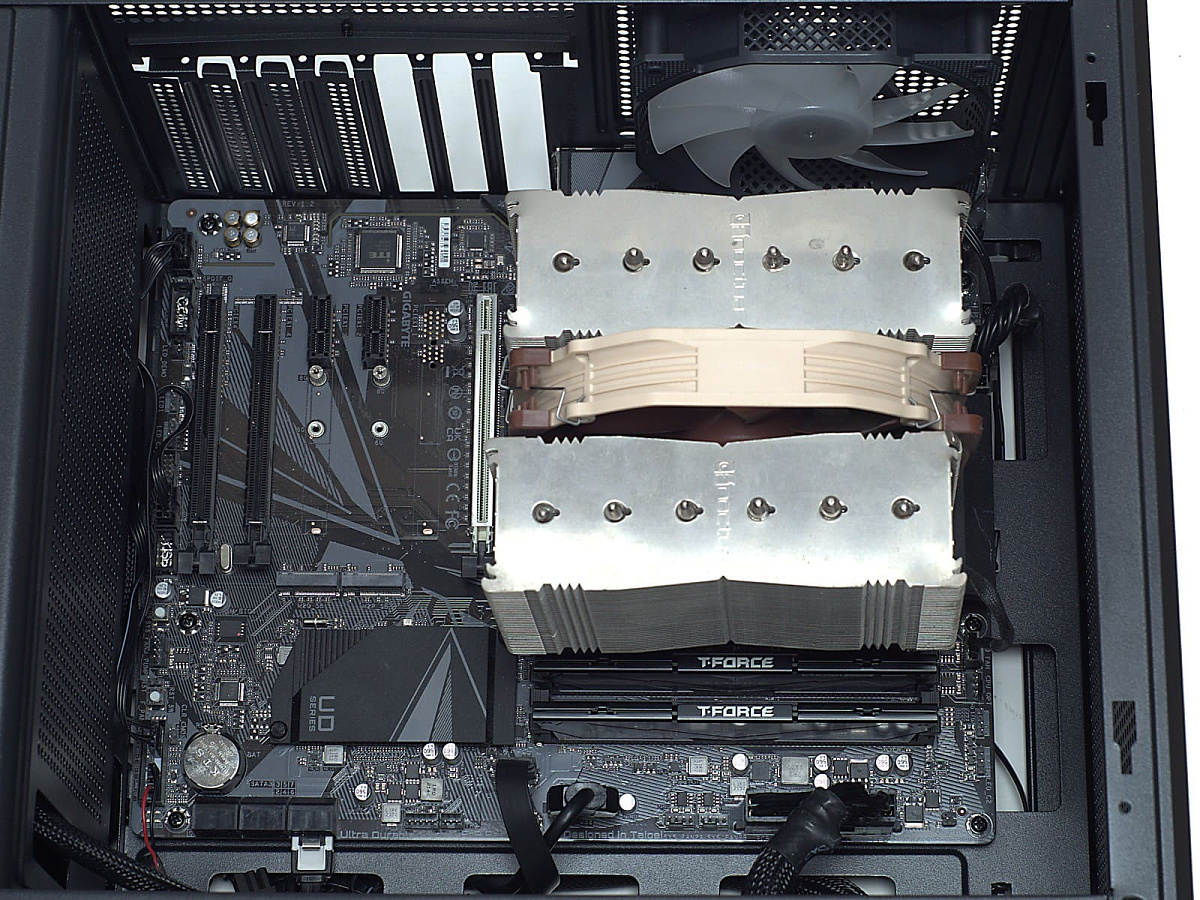

Предельные габариты поддона – это ATX материнская плата и между ней и верхней стенкой остается не так много пространства. При установленном громоздком кулере доступ к дополнительному разъему питания платы может быть затруднен.

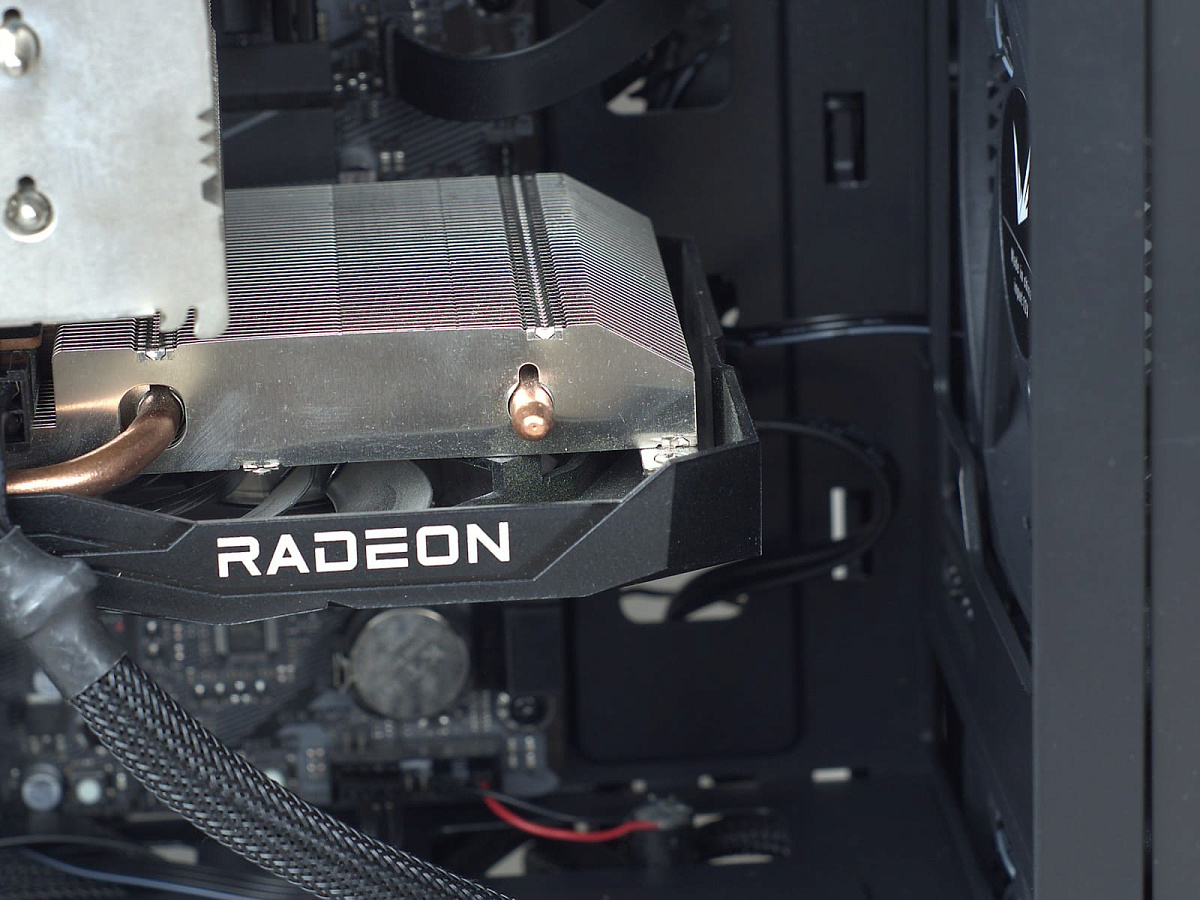

При использовании видеокарты ASRock Radeon RX 6600 Challenger D CLD 8GB (длина - 269 мм) от ее края до передней стенки остается сравнительно небольшой зазор. Предел по длине - 305 мм.

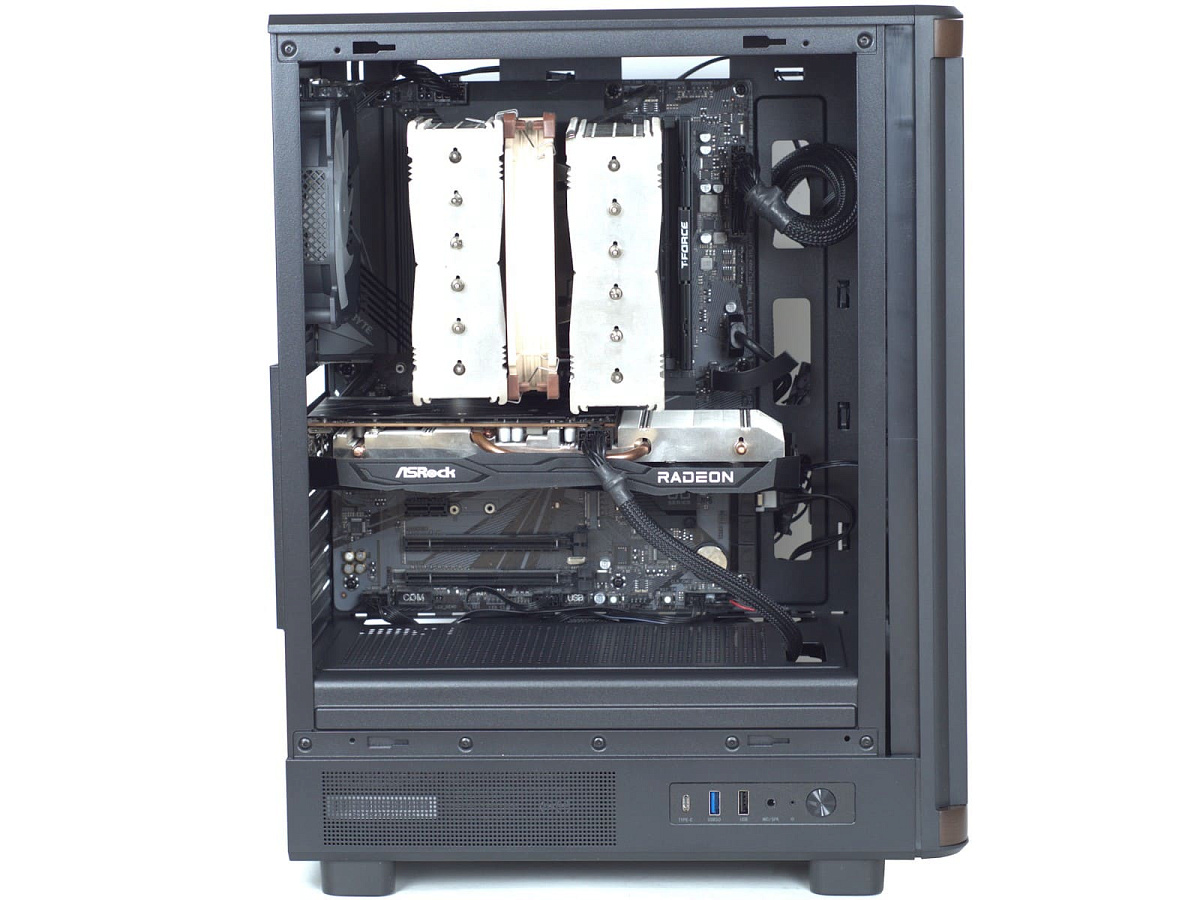

Результат сборки системы.

Тестовый стенд

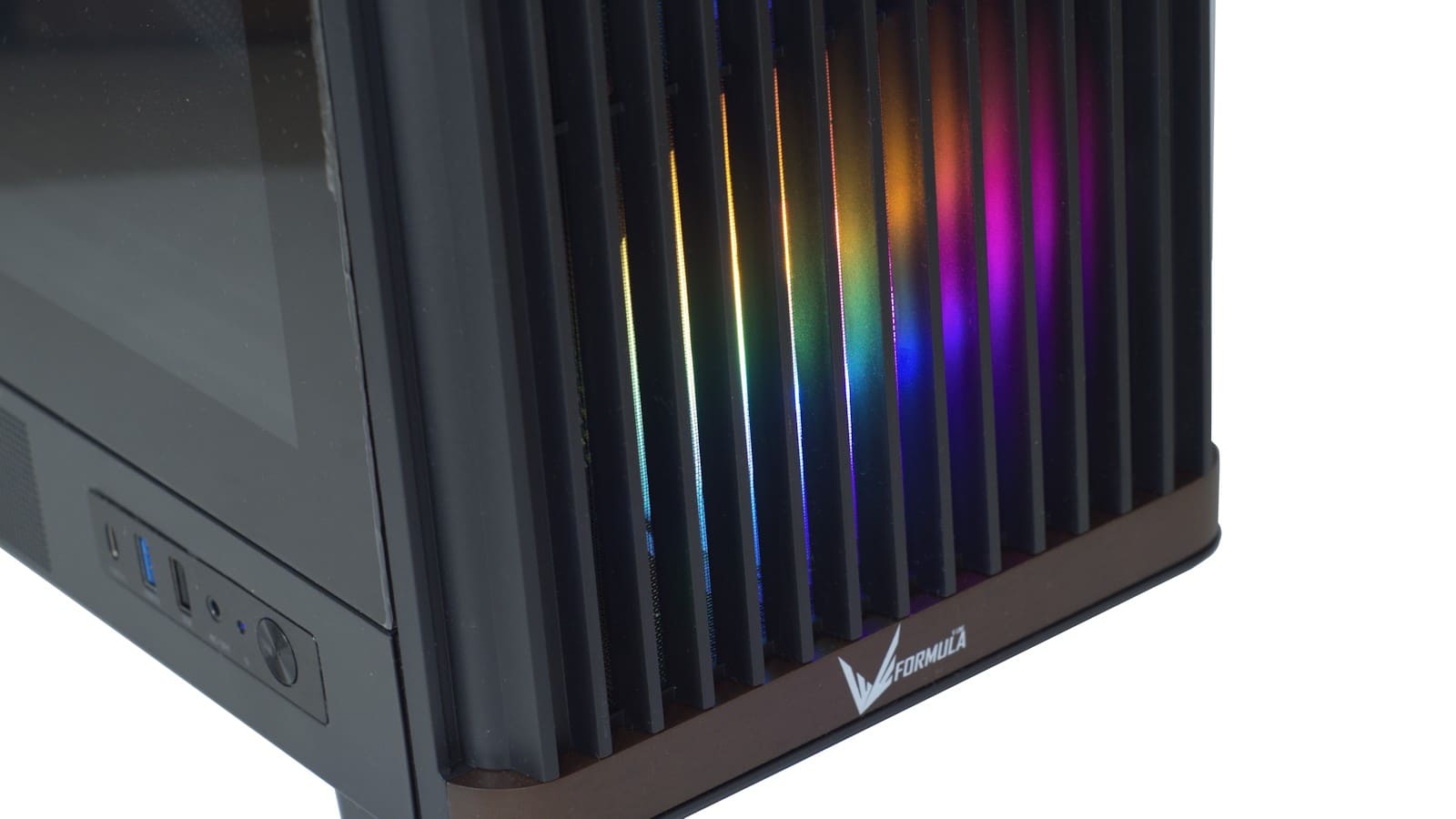

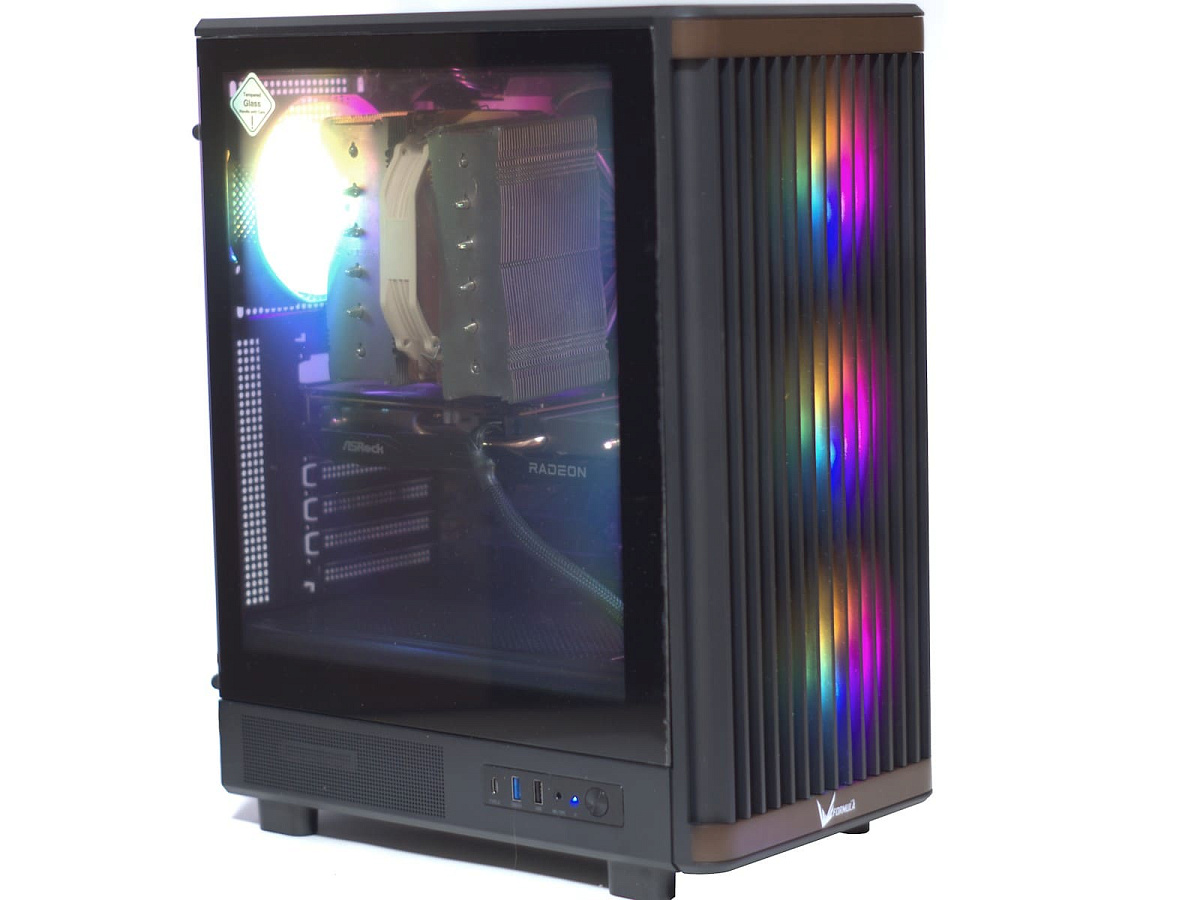

Вертикальные полосы на лицевой панели в сочетании с работающей RGB-подсветкой вентиляторов обеспечивают Mid-Tower корпусу Formula TimberLine T1 эффектный внешний вид. Напомним, что сама подсветка неотключаемая.

Методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит Prime95 v30.19 (тест Small FFTs) и FurMark v1.38.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Энергопотребление системы в режиме простоя составило 75 Вт, под нагрузкой - 423 Вт. Также оценивался нагрев накопителя через утилиту Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и накопителя брались из программы мониторинга CPUID HWMonitor v1.53.

Температура в помещении во время тестирования составляла 24,9-25,2 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми панелями и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

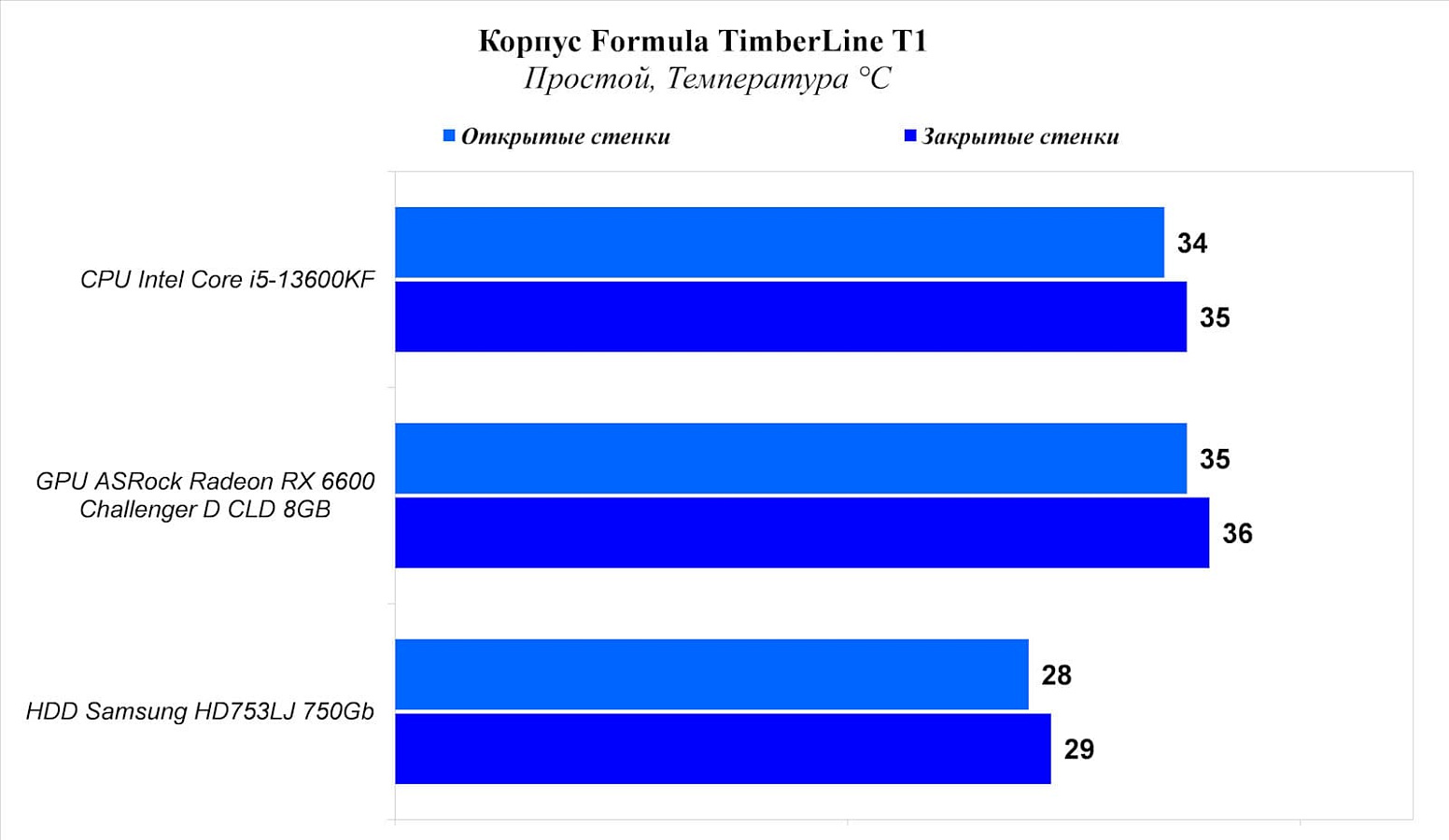

Простой системы.

За счет четырех 120 мм вентиляторов обеспечивается хорошая продуваемость в корпусе Formula TimberLine T1. Это хорошо видно по температуре видеокарты ASRock Radeon RX 6600 Challenger D CLD 8GB, у которой реализован полупассивный режим работы системы охлаждения – температура меньше 40 °С.

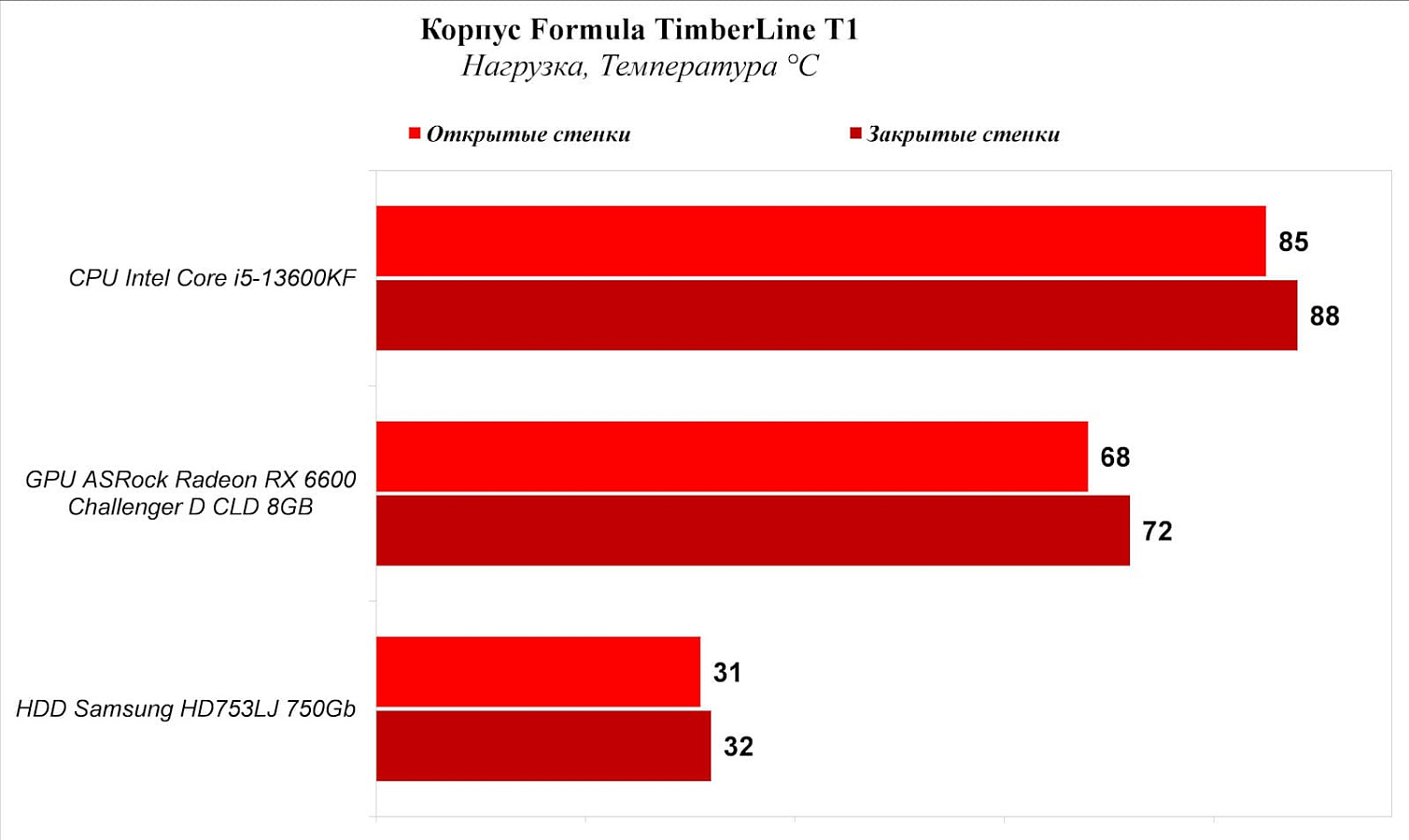

Нагрузка системы.

Несмотря на неплохую продуваемость, сравнительно небольшой объем корпуса влияет на нагрев комплектующих под нагрузкой с установленными и снятыми боковыми стенками. Хотя сами температуры нельзя назвать высокими, но разница все-таки имеется: 3 °С - для процессора, 4 °С - для видеокарты. Наличие переднего нижнего вентилятора и близкое расположение корзины к нему обеспечило невысокий нагрев «горячего» накопителя.

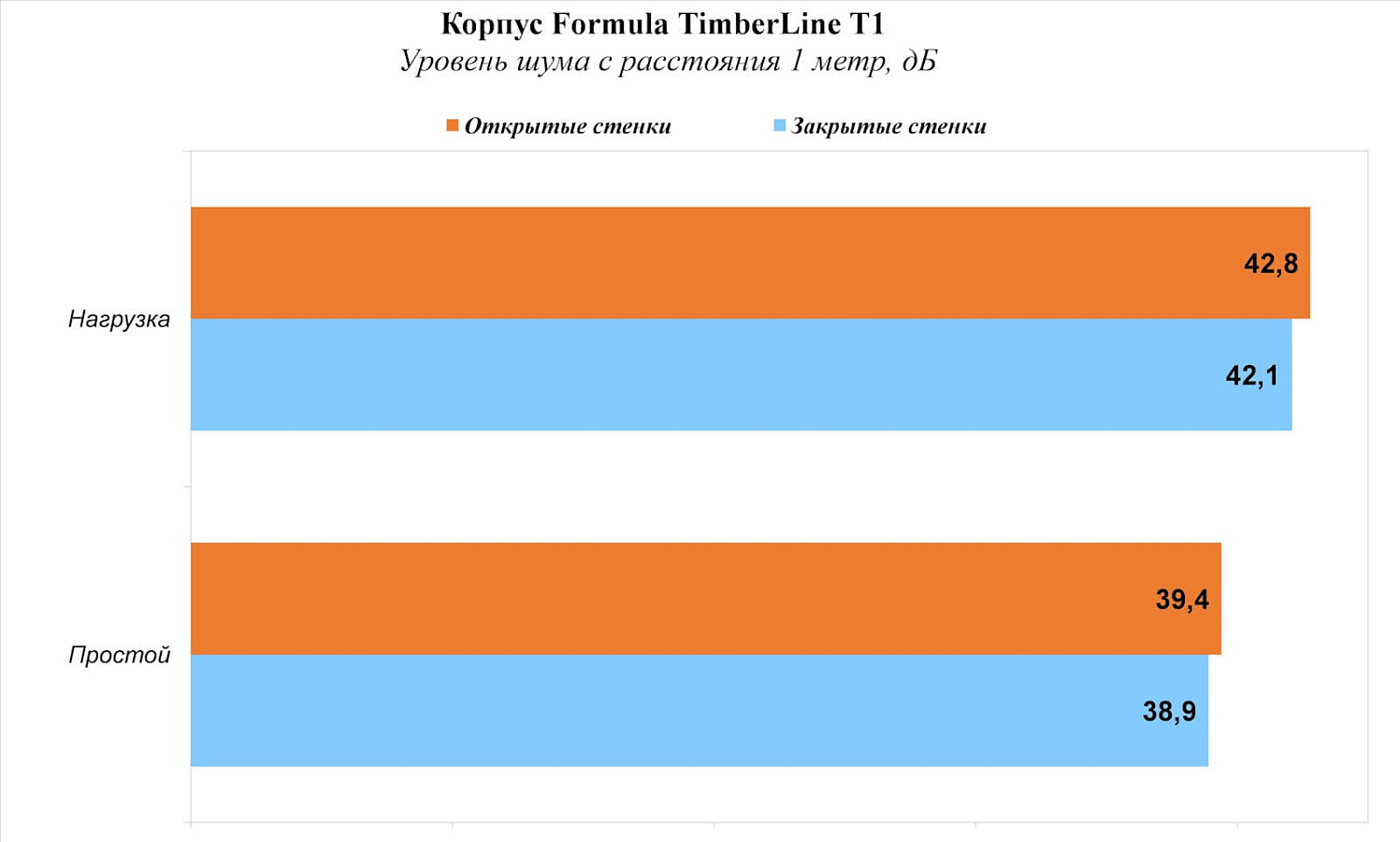

Уровень шума

Чем не может похвастать корпус Mid-Tower корпус Formula TimberLine T1, так это уровнем шума. При использовании Molex подключения вентиляторы работают на «максимуме», обеспечивая хорошую продуваемость, но это сказывается на уровне шума. В простое он получается чуть выше комфортного (их работа слышна), а под нагрузкой увеличивается за счет работы систем охлаждения процессора и видеокарты.

Выводы

Применение дерева на лицевой панели выделяет Mid-Tower корпус Formula TimberLine T1 среди других корпусов подобного формата и с учетом наличия четырех предустановленных 120 мм вентиляторов с RGB-подсветкой это не сильно повлияло на конечную стоимость корпуса. В рознице его можно купить по цене от 5900 рублей.

Из-за сравнительно небольших размеров и особенностей конструкции корпус не поддерживает установку крупных 280/360 мм радиаторов СЖО, но в остальном его возможностей будет вполне достаточно для сборки игровой системы за счет поддержки кулеров высотой до 180 мм, одного 240 мм радиатора СЖО, видеокарты длиной до 305 мм.

Основной недостаток корпуса – это высокий уровень шума, демонстрируемый четырьмя 120 мм вентиляторами при Molex-подключении. Вместе с этим они обеспечивают корпусу хорошую продуваемость, а самый нижний передний вентилятор позволяет эффективно обдувать лоток под накопители.

Немного странным для такого корпуса кажется реализация портов USB. Он имеет только один порт USB 3.0 и еще один USB 2.0 (можно было сделать сразу два USB 3.0) и куда интереснее наличие порта USB 3.2 Gen2 тип С, который постепенно становится обязательным для новых моделей корпусов.

Плюсы:

Минусы:
