Обзор и тестирование блока питания Formula V APMM-1000GM

Бренд Formula V выпускает относительно бюджетные модели блоков питания. Не стал исключением и APMM-1000GM на 1000 Вт: высокая мощность по доступной стоимости, при этом дизайнерский корпус, кабели в индивидуальной оплетке, стилизованной под тканевую, и сертификат 80 PLUS Gold.

У блока питания заявлена поддержка АТХ 3.1 и имеется кабель с разъемом 12VHPWR.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

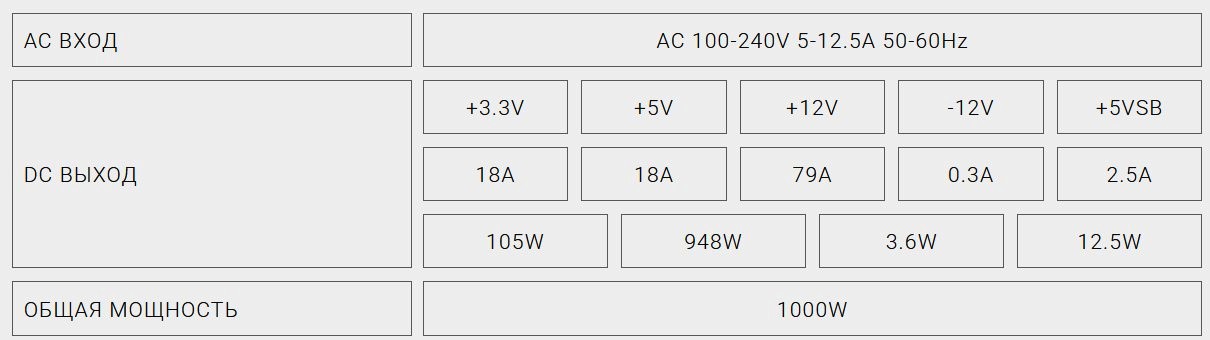

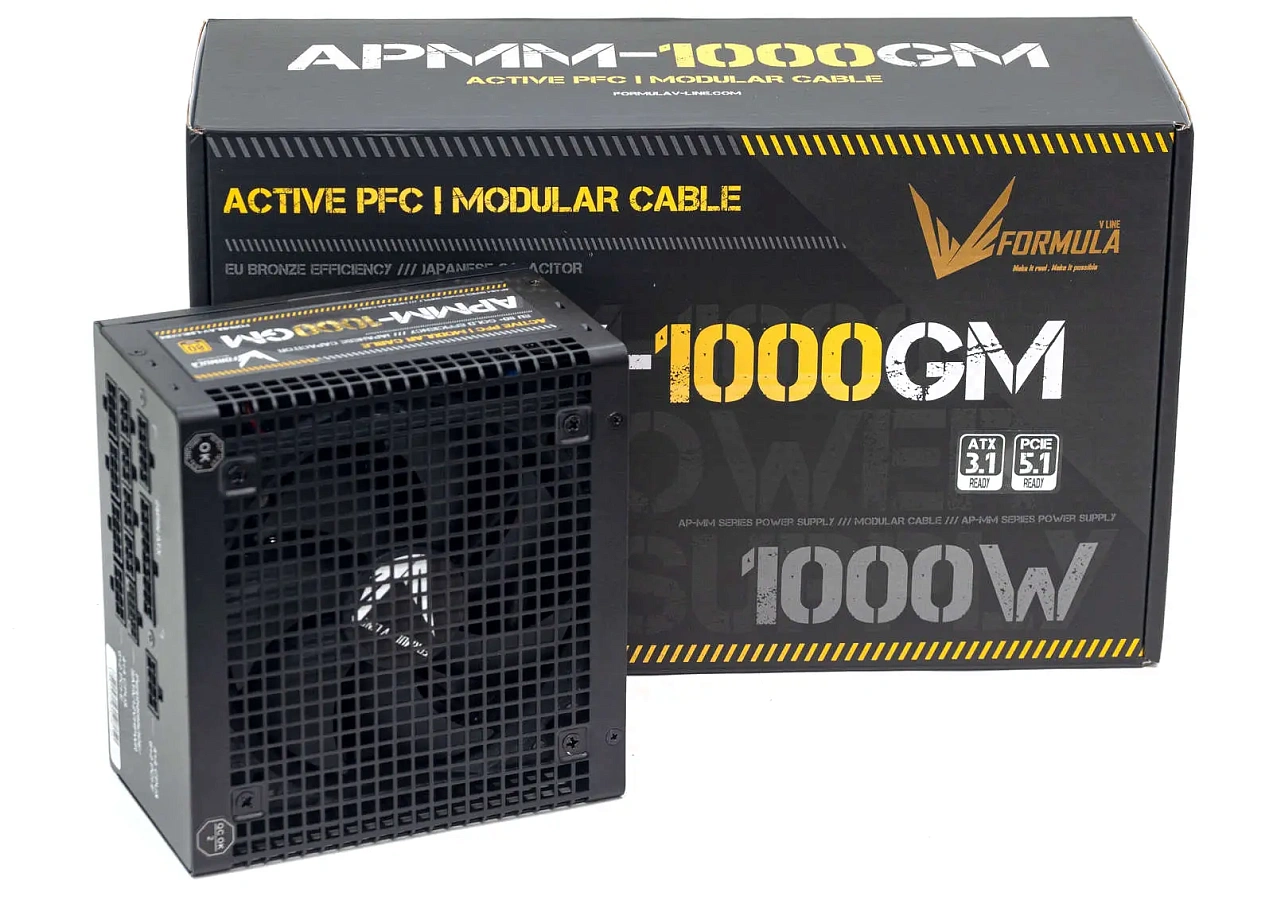

Блок питания поставляется в продолговатой коробке с черно-желтым дизайном. На лицевой стороне много крупного текстового оформления, фото блока и указание поддержки стандартов.

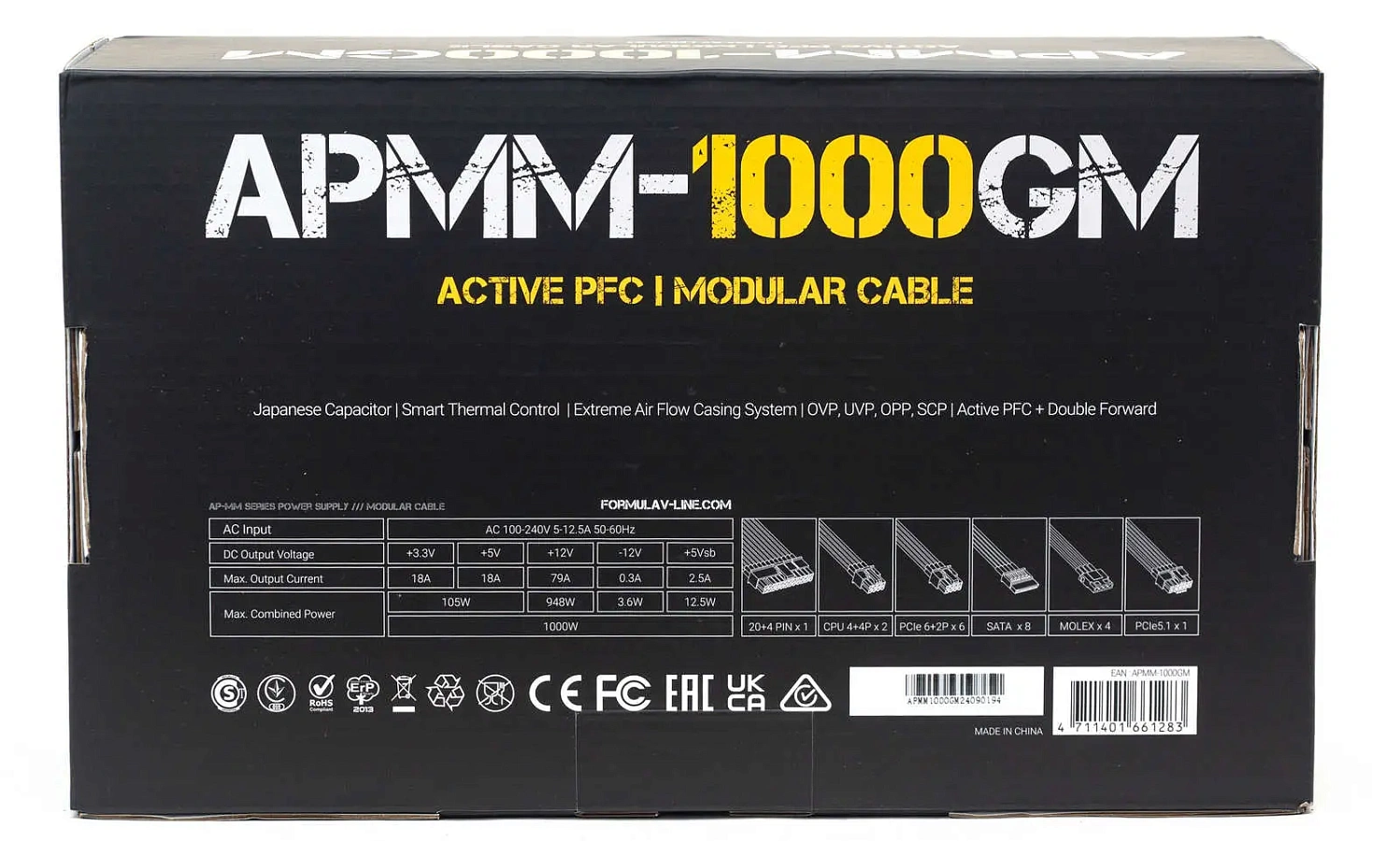

На тыльной стороне таблица с нагрузочными характеристиками, перечисление коннекторов и краткое описание особенностей. Более подробной информации нет ни на коробке, ни на сайте производителя.

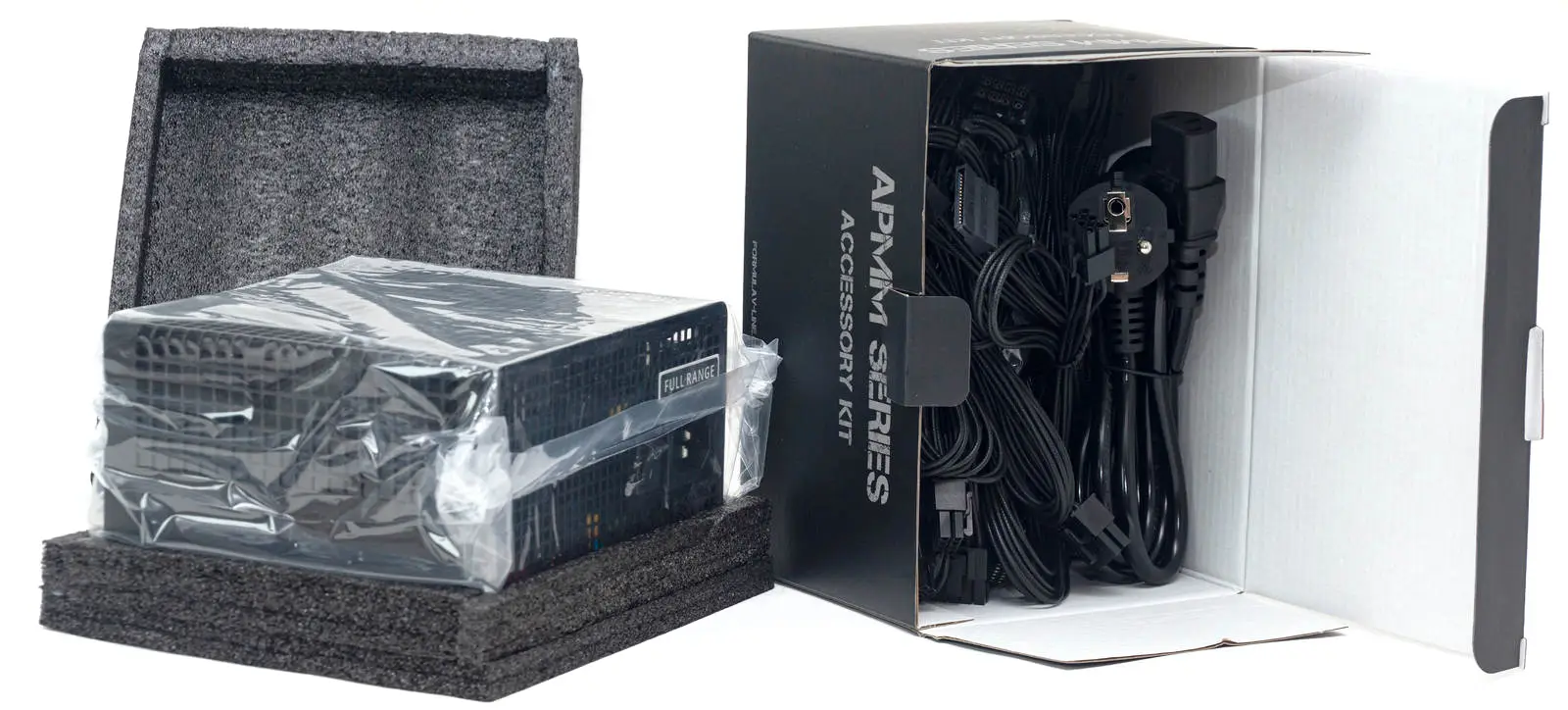

В коробке блок зафиксирован демпферами. В отдельной коробке расположены модульные кабели, сетевой шнур, несколько стяжек и винты для крепления в корпусе ПК.

Кабели и коннекторы

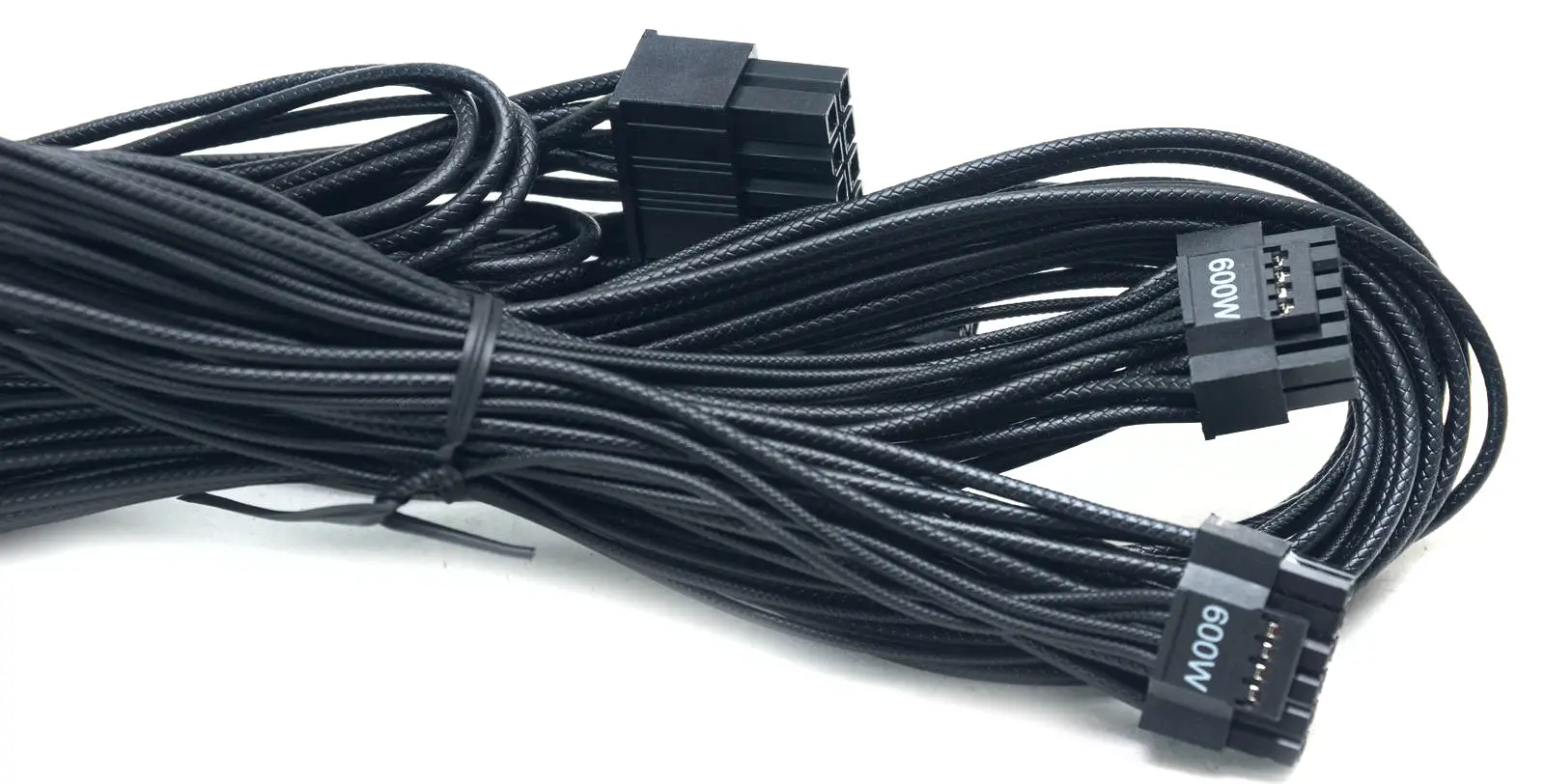

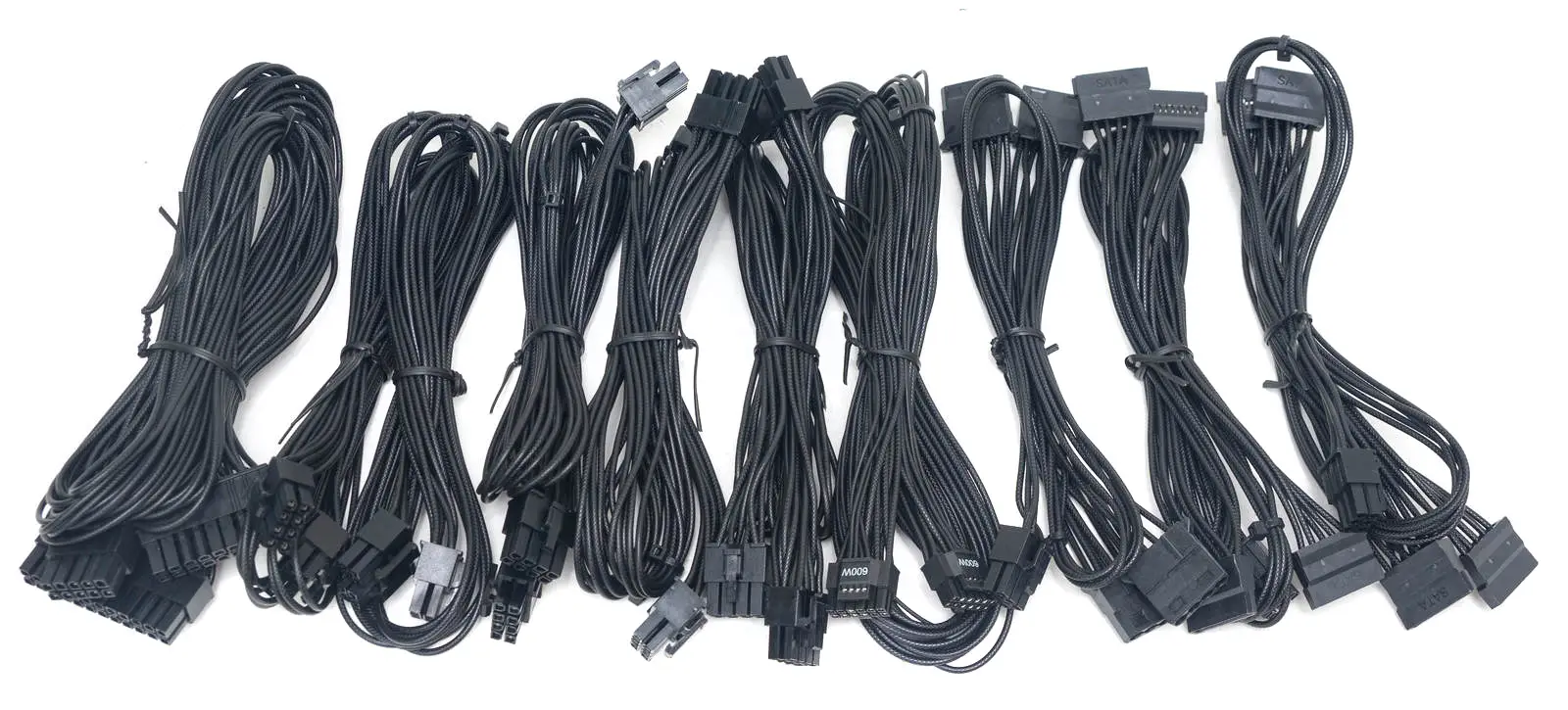

В комплекте десять модульных кабелей, все в виде жгутов, набранных проводами в индивидуальной оплетке. Оплетка пластиковая с текстурой под тканевую оплетку. Местами провода стянуты стяжками. Калибр проводов - 18AWG.

Для питания CPU - два кабеля по одному коннектору, для питания GPU - три кабеля 6+2 пин, на каждом два коннектора, и один кабель с разъемом 12VHPWR и маркировкой 600W.

Внешний вид

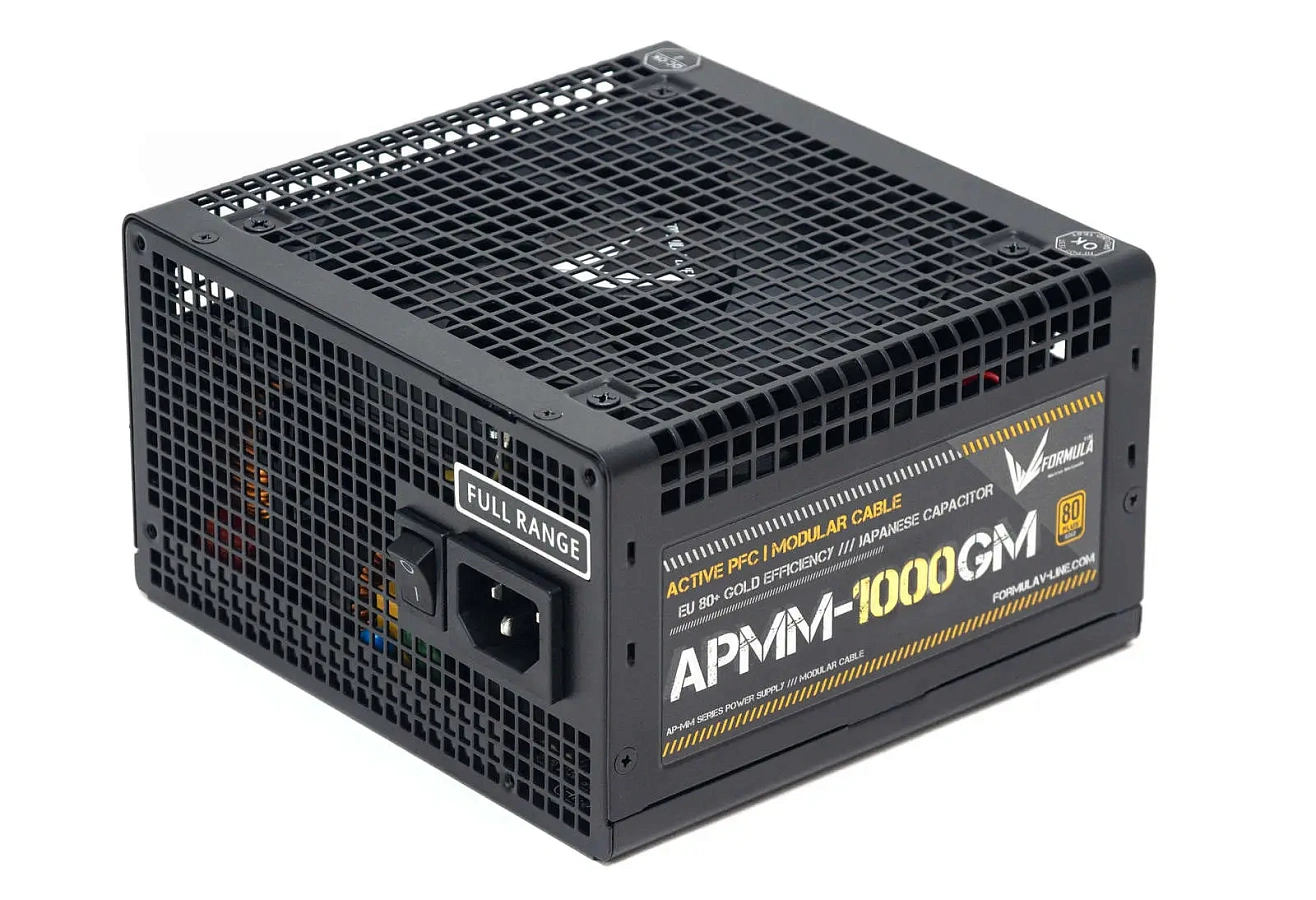

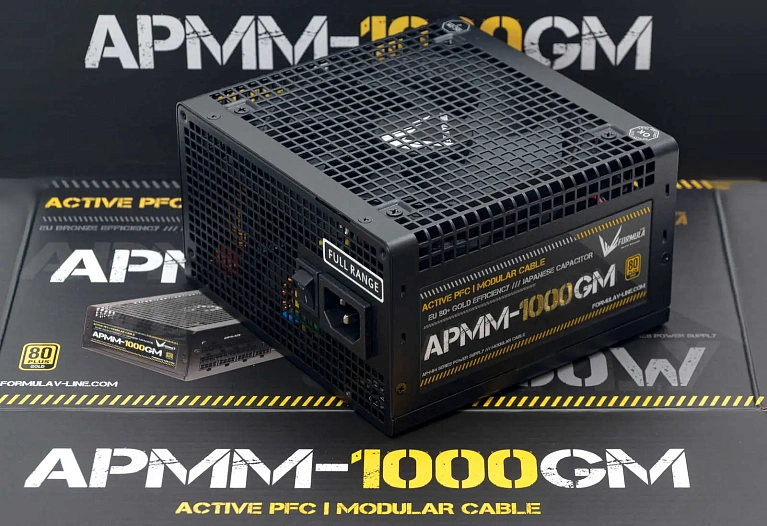

Отличительной особенностью многих моделей Formula V является расширенная перфорация корпуса: мелкая квадратная сетка располагается не только спереди и снизу, но и переходит на боковые грани. Боковые ребра немного закруглены.

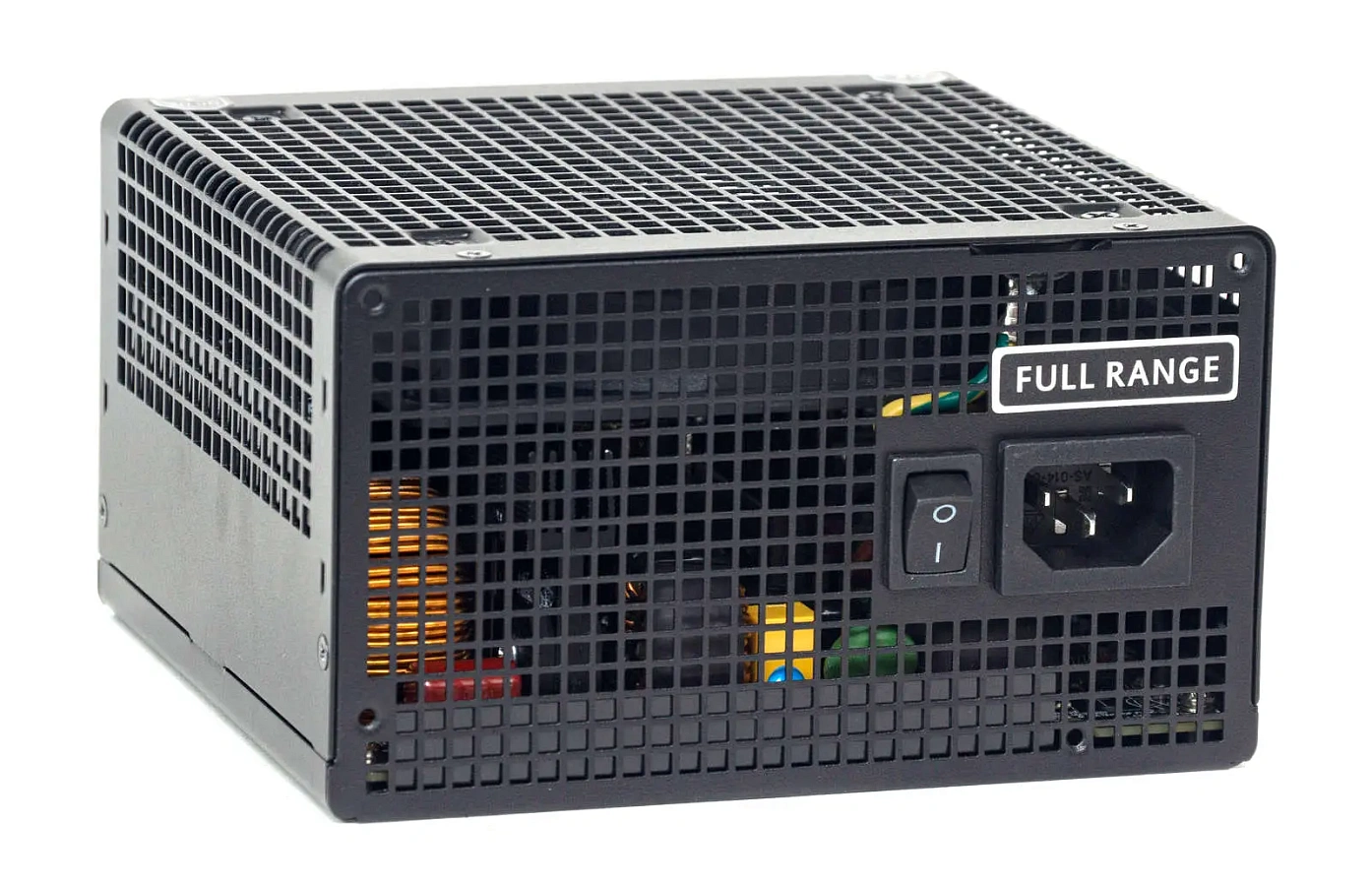

С лицевой стороны тумблер включения и сетевая розетка, имеется шильдик Full range.

С одного бока наклейка с наименованием модели, с другого - только увеличенная площадь перфораций.

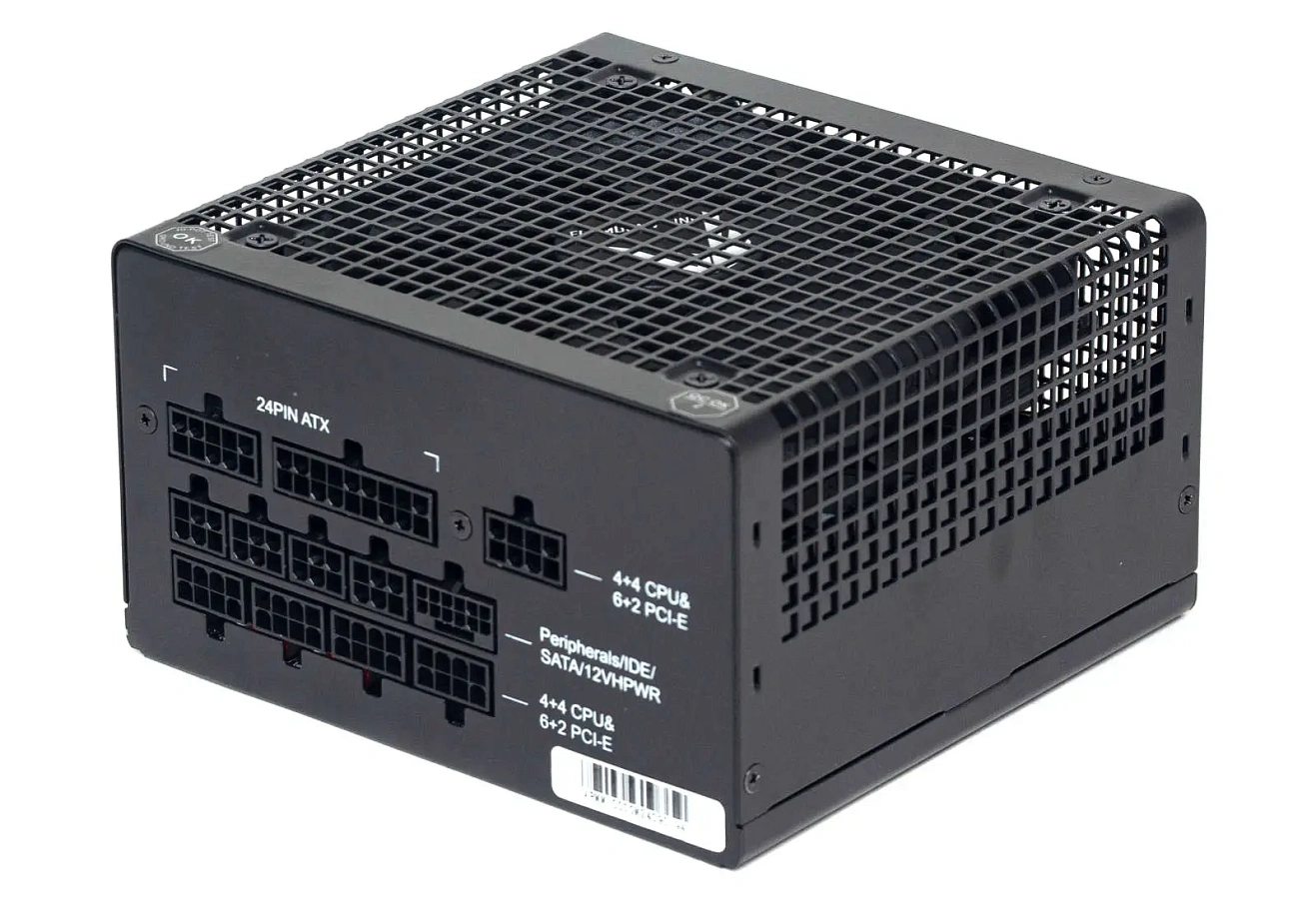

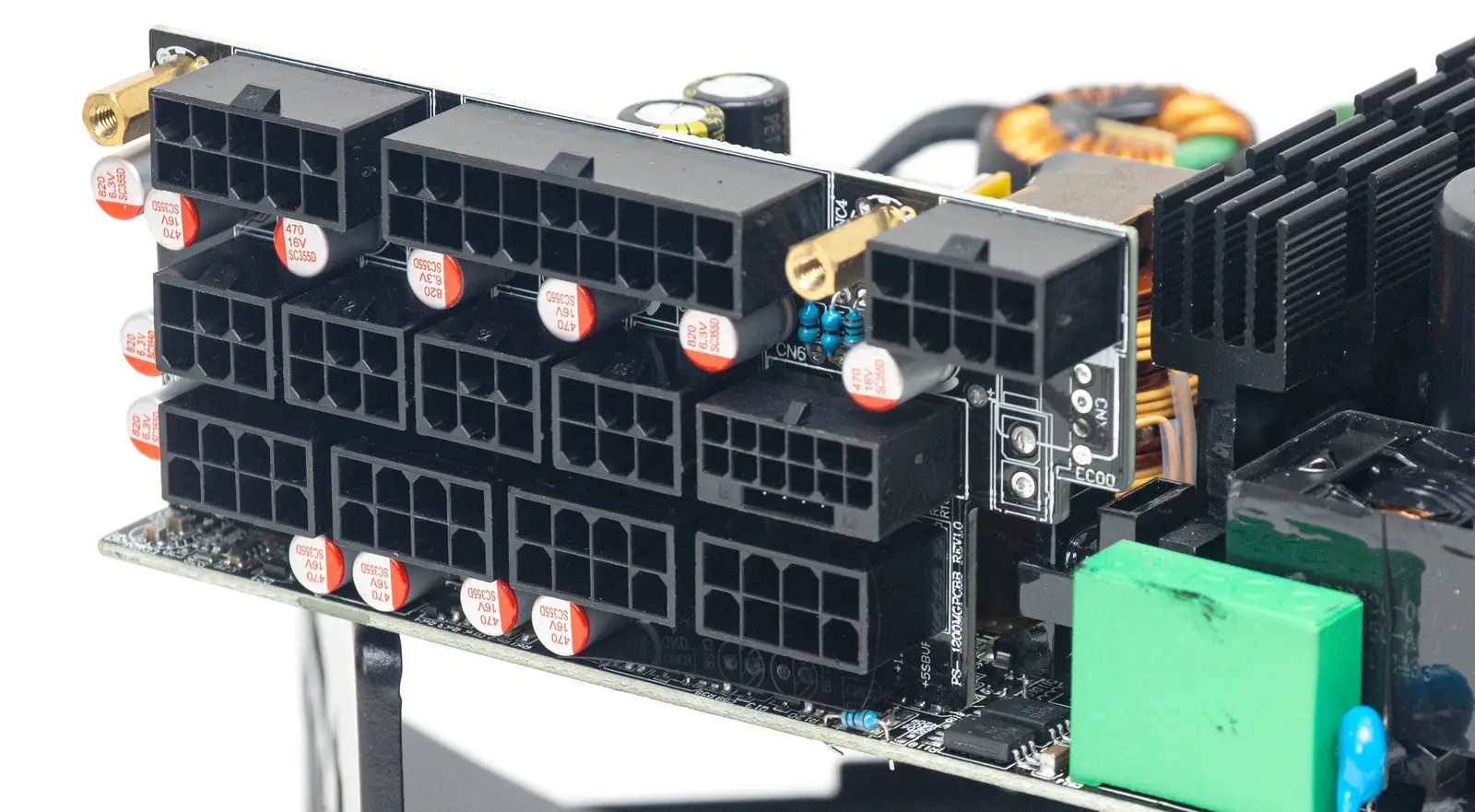

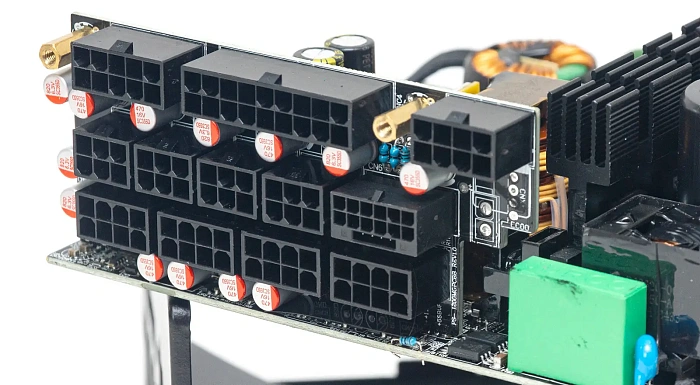

С тыльной стороны в два ряда разместились вилки для подключения модульных кабелей, плотное расположение двух рядов не очень удобно для отключения коннекторов. Все разъемы подписаны.

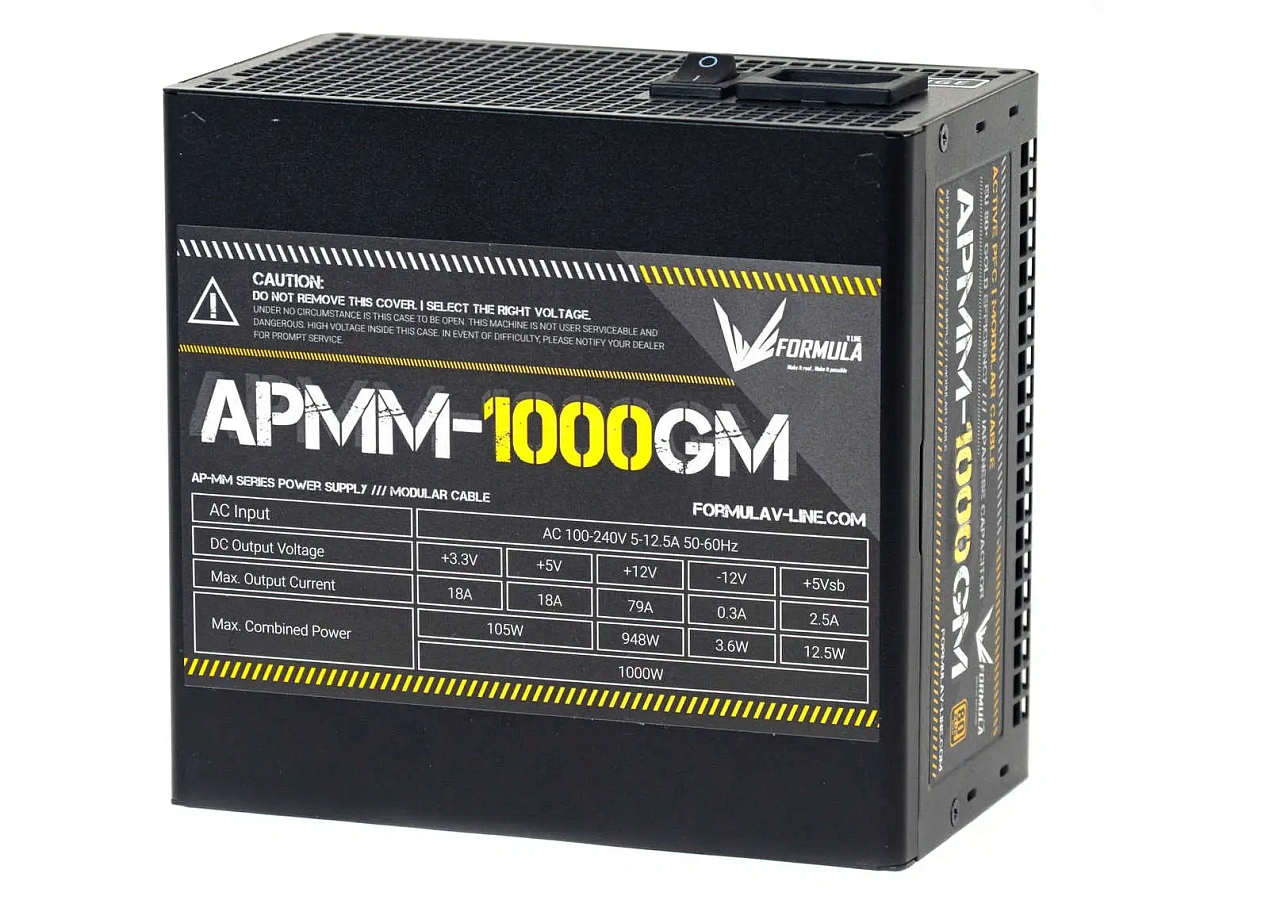

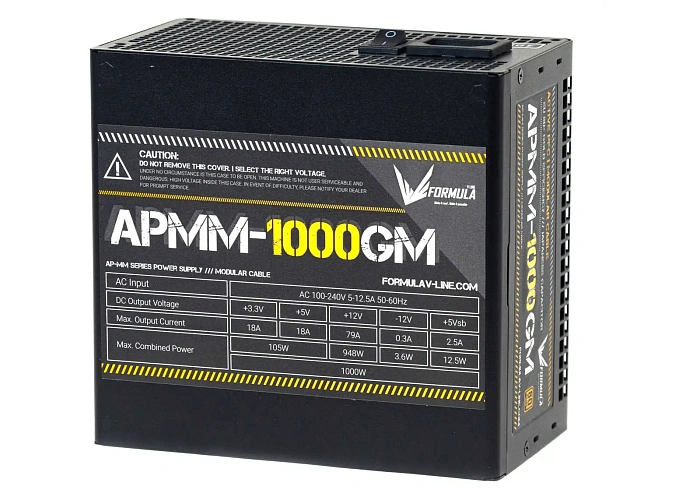

На верхней грани крупная наклейка с таблицей нагрузочных характеристик изделия. Привычного описания производителя с его адресами здесь нет. На двух винтах наклейки об успешном заводском тестировании данного экземпляра.

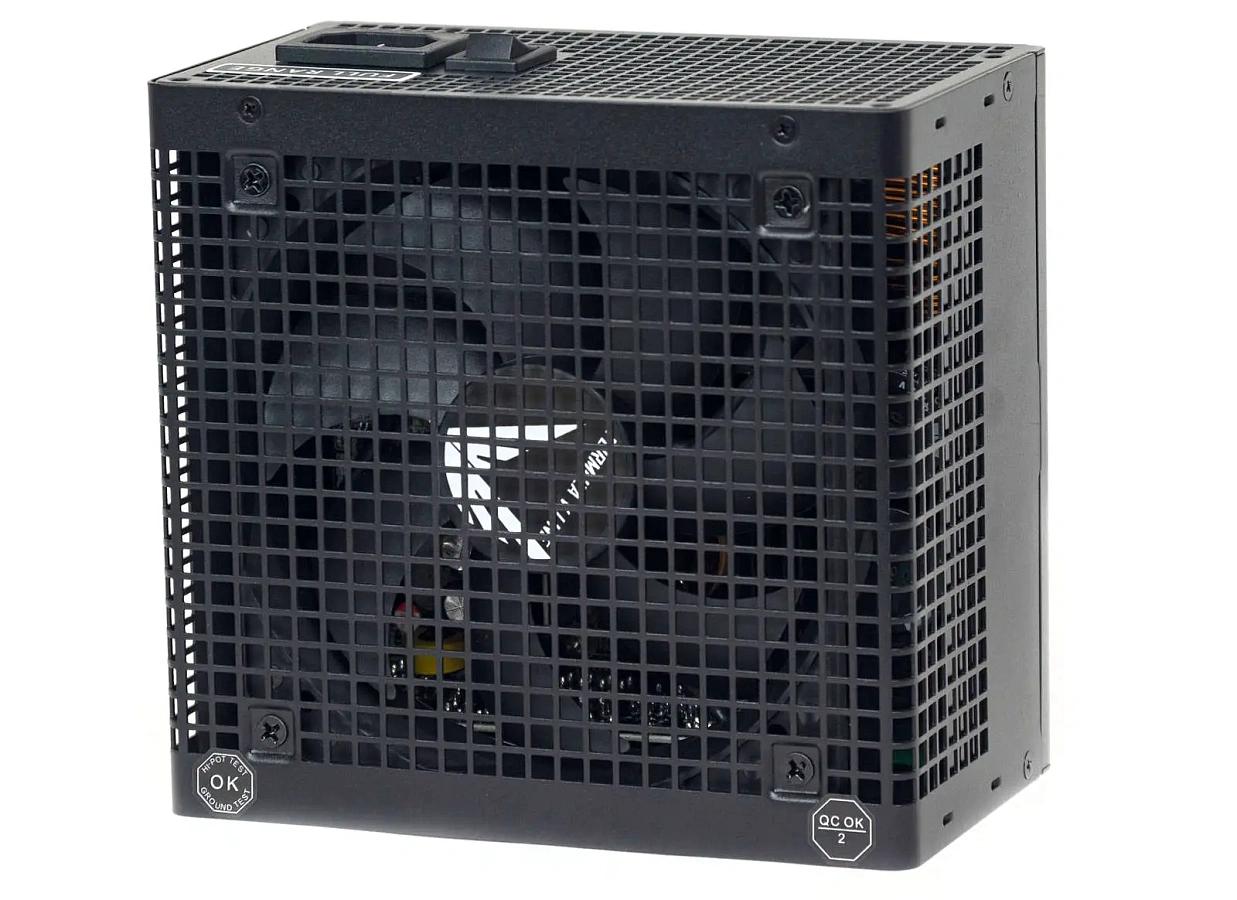

Вентилятор полностью прячется за решеткой, в том числе и шильдик с логотипом бренда на нём.

Охлаждение

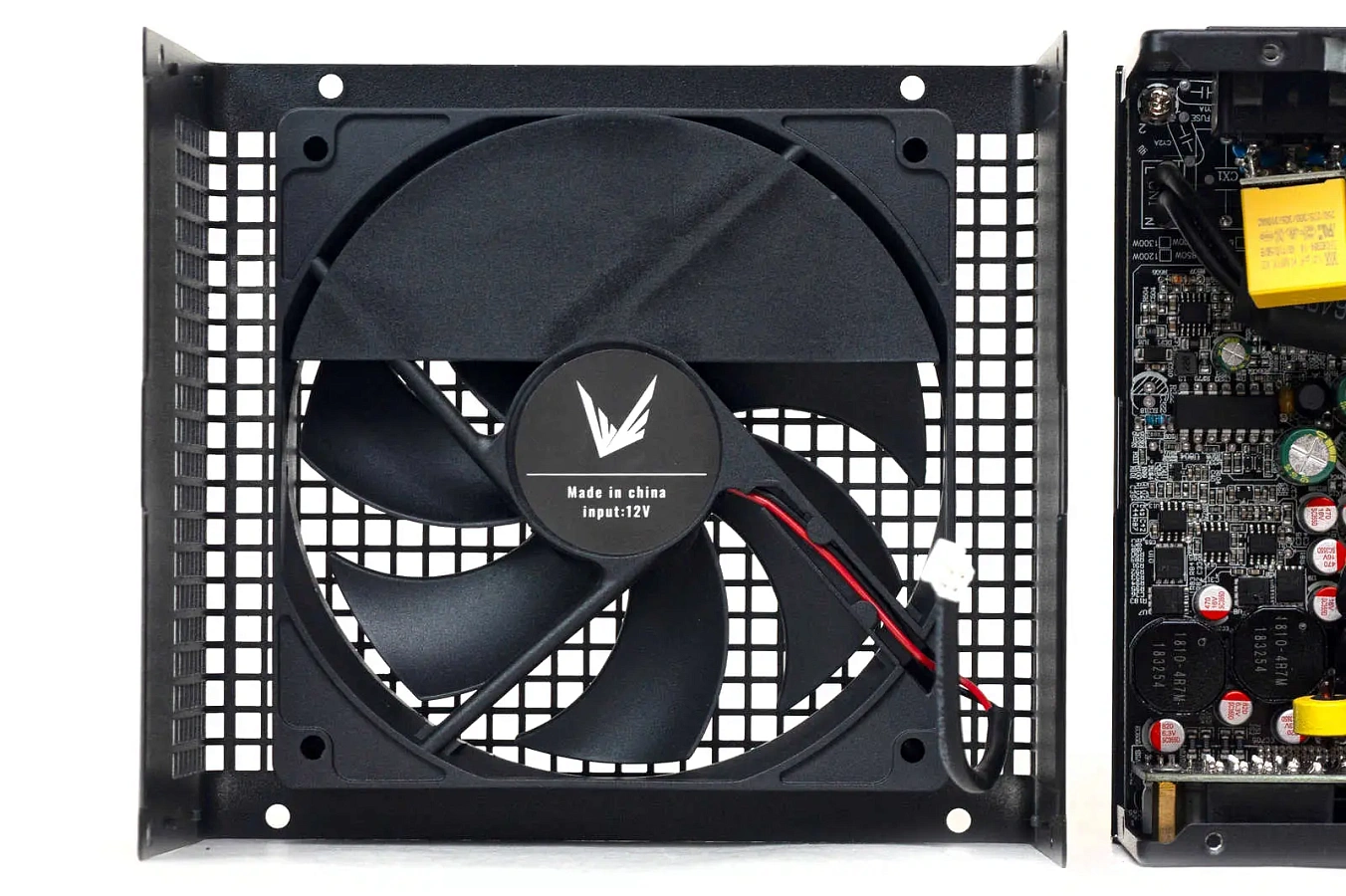

Вентилятор, установленный в корпус, не имеет маркировки с характеристиками и указанием модели. На сайте производителя заявляется о применении гидродинамического подшипника. Часть вентилятора закрыта не прозрачным экраном.

Полупассивный режим работы здесь отсутствует.

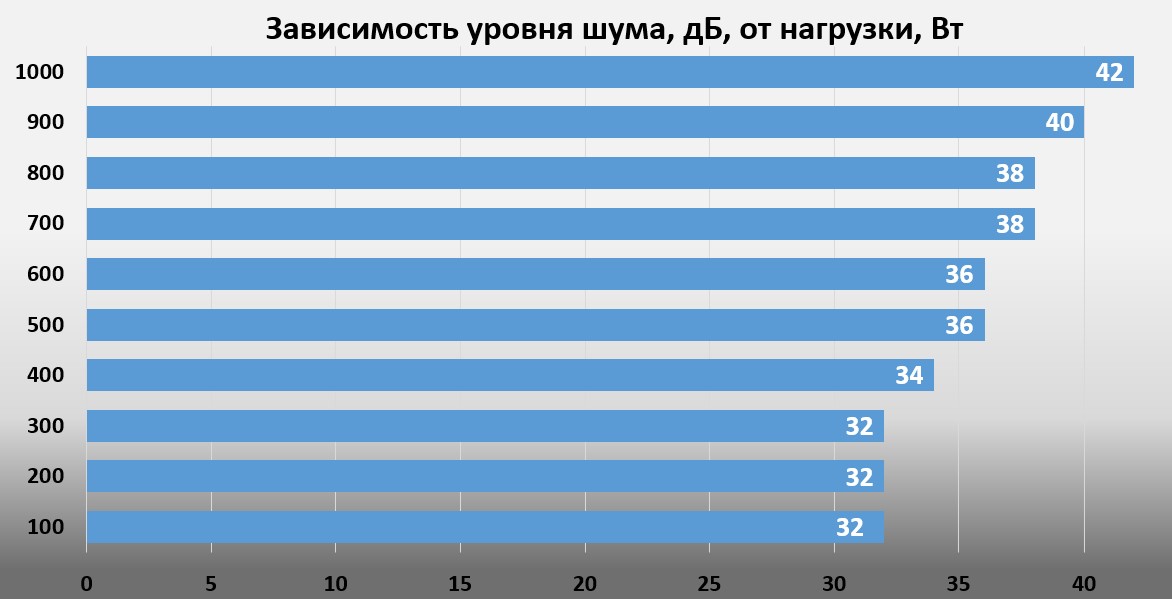

Уровень шума низкий до нагрузки в 600-700 Вт, но назвать вентилятор бесшумным нельзя, скорее тихим.

На высоких оборотах его уже хорошо слышно. Кроме привычного равномерного шума крыльчатки и потока воздуха имеется незначительный еле слышный «стрекот», не типичный для FDB подшипника. Вероятно, вентилятор основан на более простом типе подшипнике.

Схемотехника

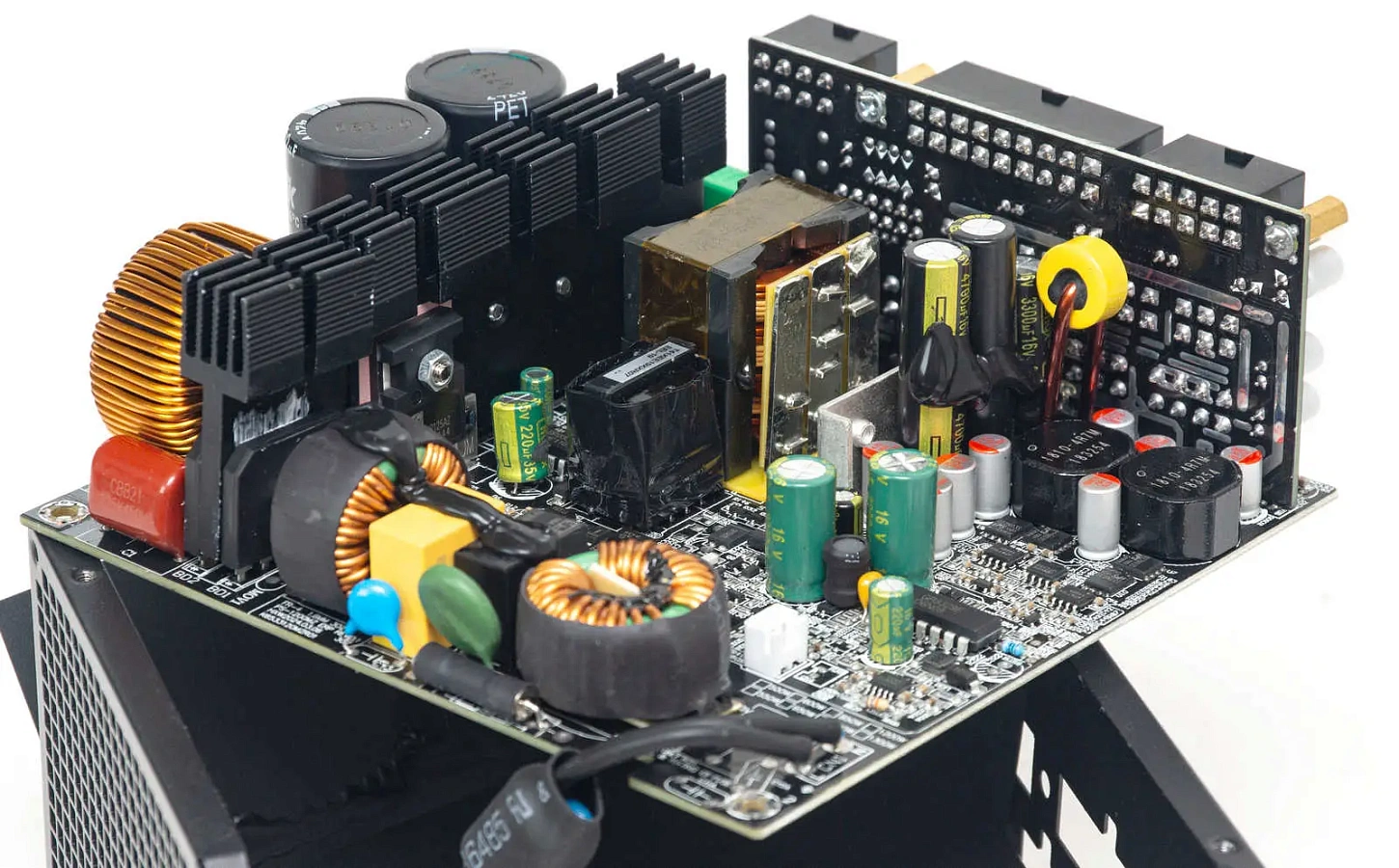

Разобрав корпус, мы увидели знакомую картину – совсем недавно мы рассматривали эту платформу в блоке питания AeroCool Integrator Gold 750W.

ОЕМ-платформа Dongguan SANR Electronic Technology, сборка имеет специфичный внешний вид и редко встречается, поэтому хорошо запоминается.

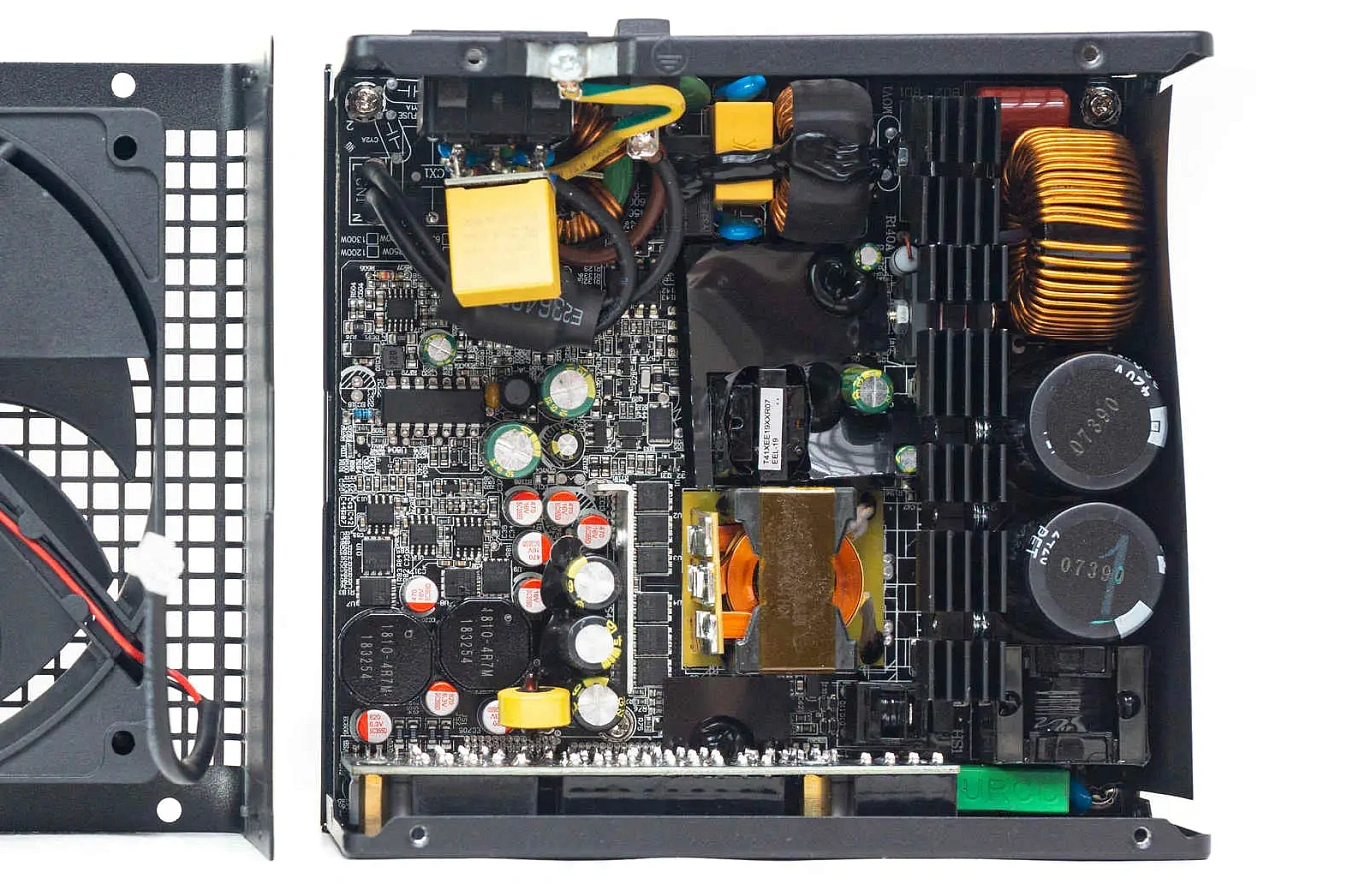

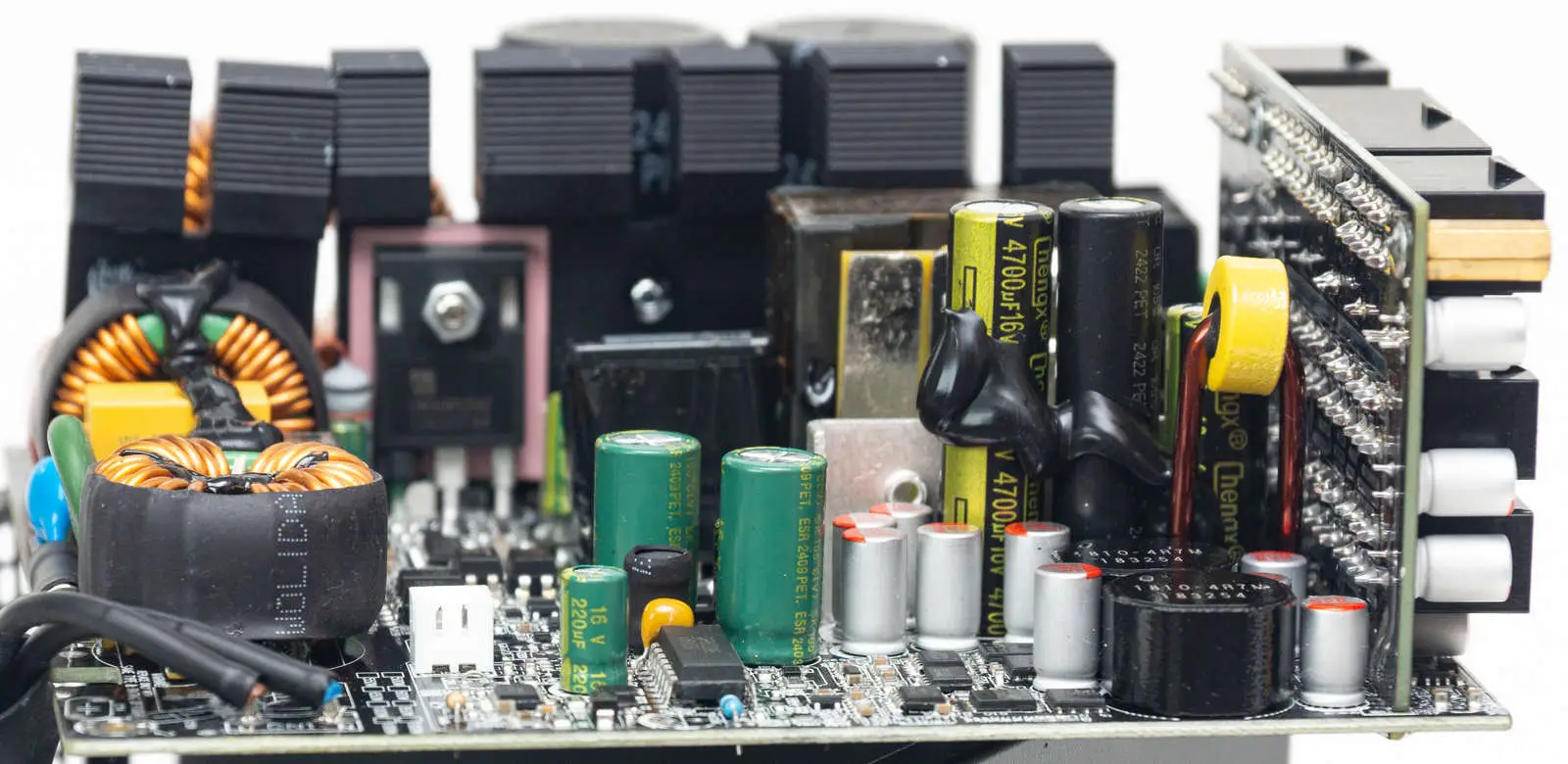

Топология популярная - полумост с резонансным LLC-преобразователем, синхронным выпрямителем линии +12 В и DC-DC преобразователями линий +5 В и 3,3 В. Элементы низковольтной линии распаяны непосредственно на плате, без использования вертикальных плат или тыльной стороны текстолита.

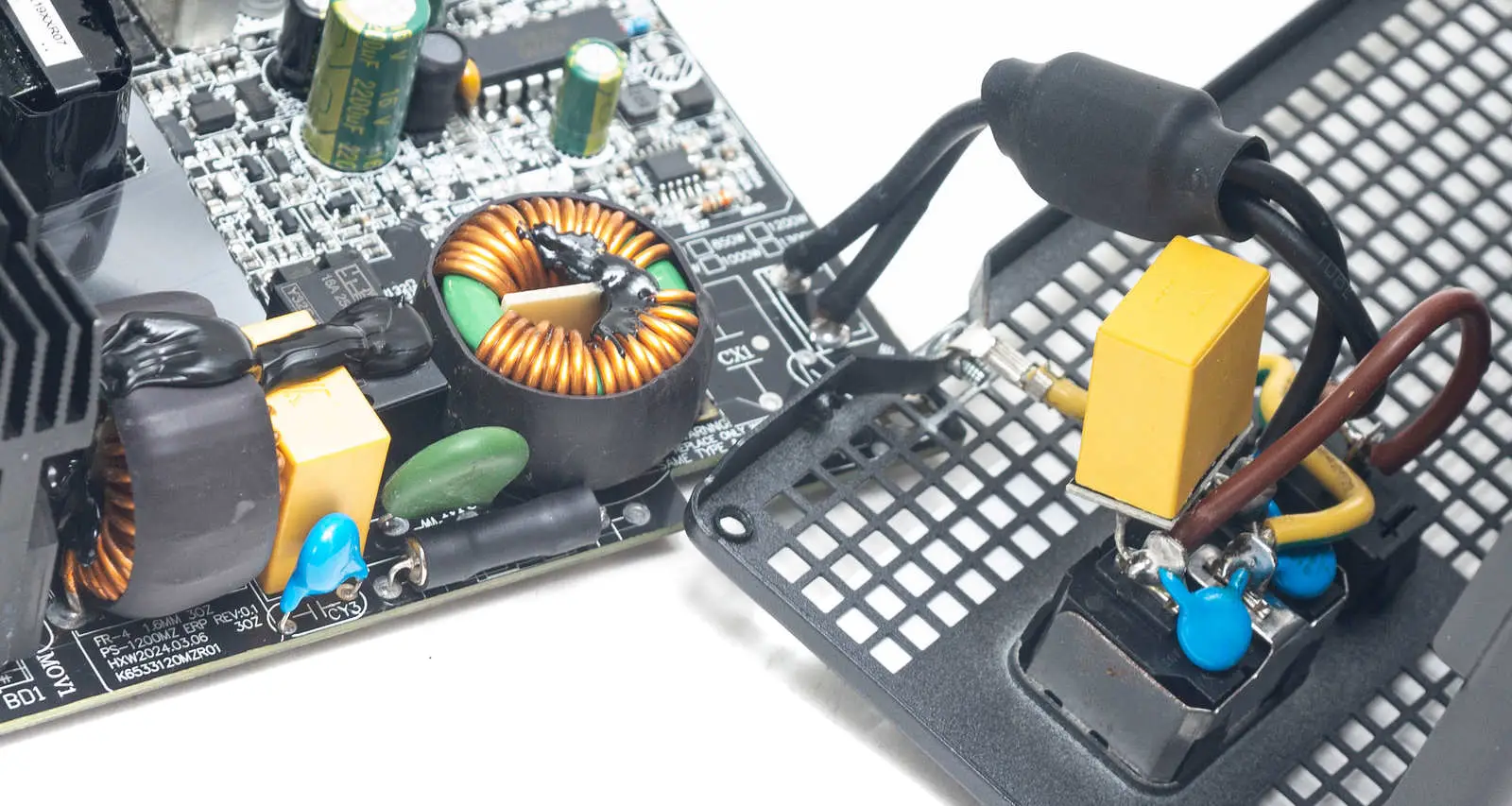

На входной розетке два Y-конденсатора и один Х-конденсатор. Еще такой же набор на основной плате, плюс два дросселя – один из них в горизонтальной ориентации.

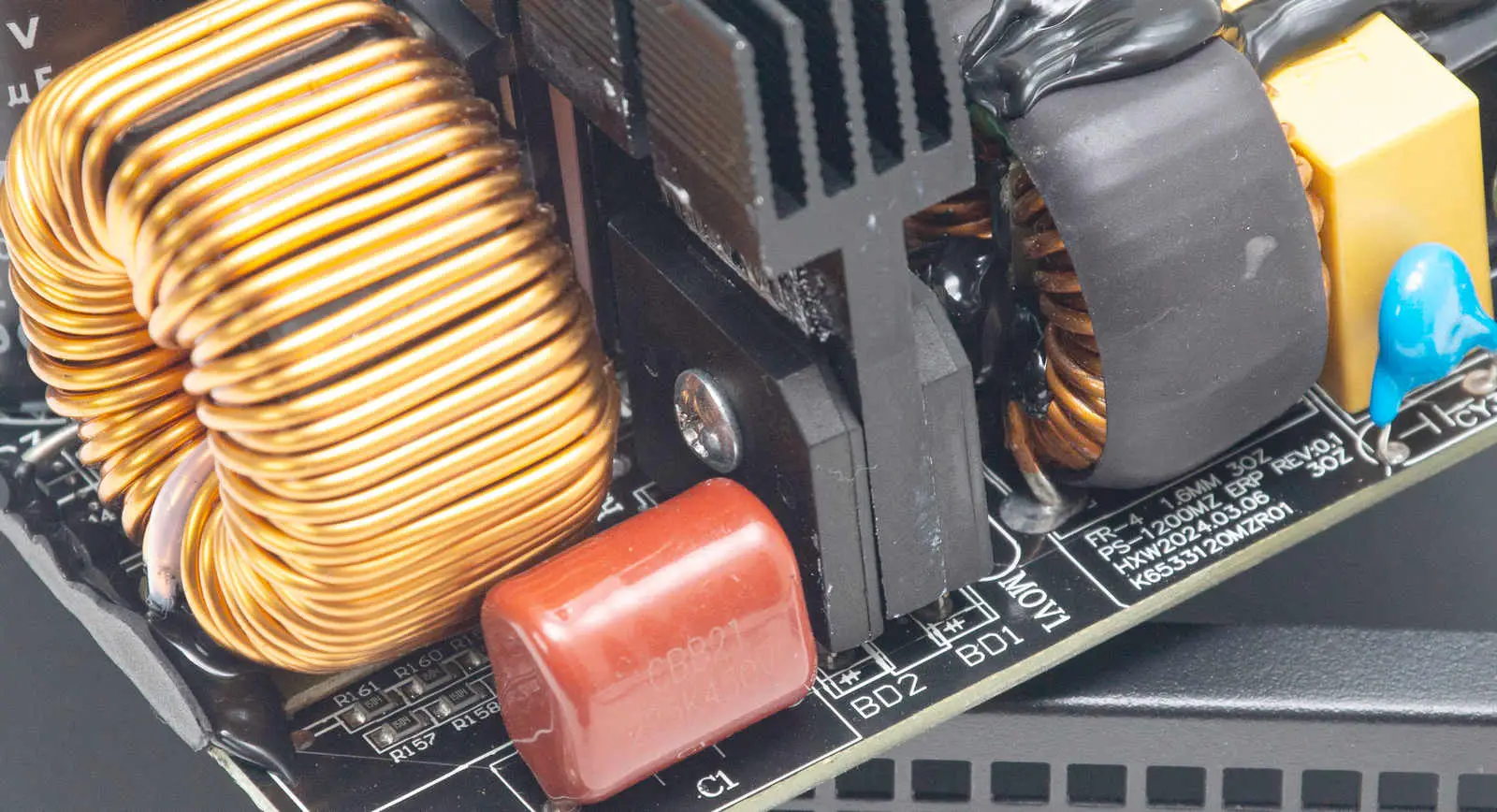

Между ними предохранитель и термистор с реле, варистор не распаян, хотя посадочное место под него имеется (в Integrator Gold он установлен).

На первом, криво установленном Т-образном радиаторе находятся два диодных моста GBU (маркировку не рассмотреть).

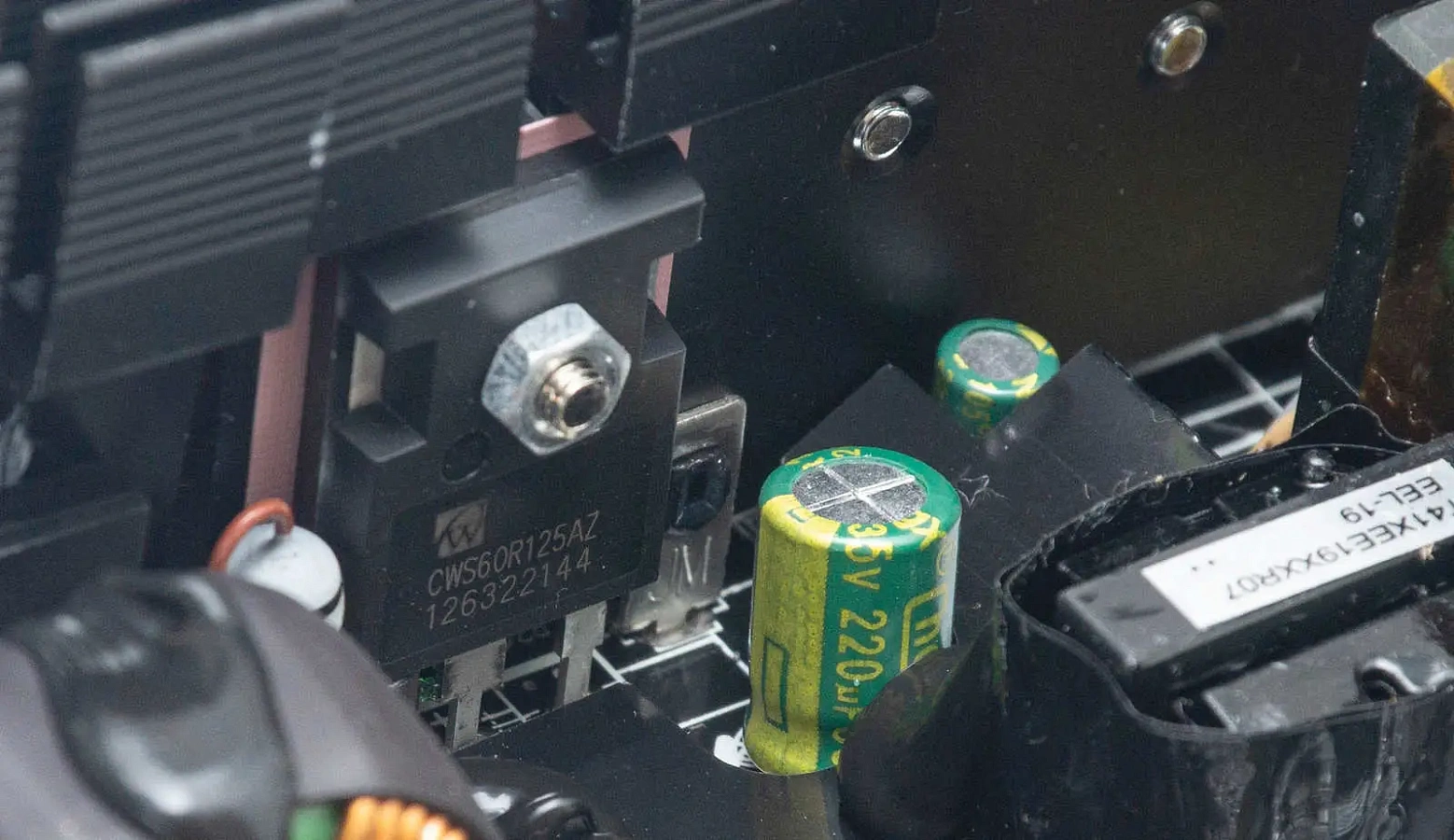

На втором крупном радиаторе с двух сторон два мосфета APFC - Xinyuan Semiconductor CWS60R125AZ (30А, 600В) и диод.

В преобразователе два мосфета NCE65TF180 (650В, 20А).

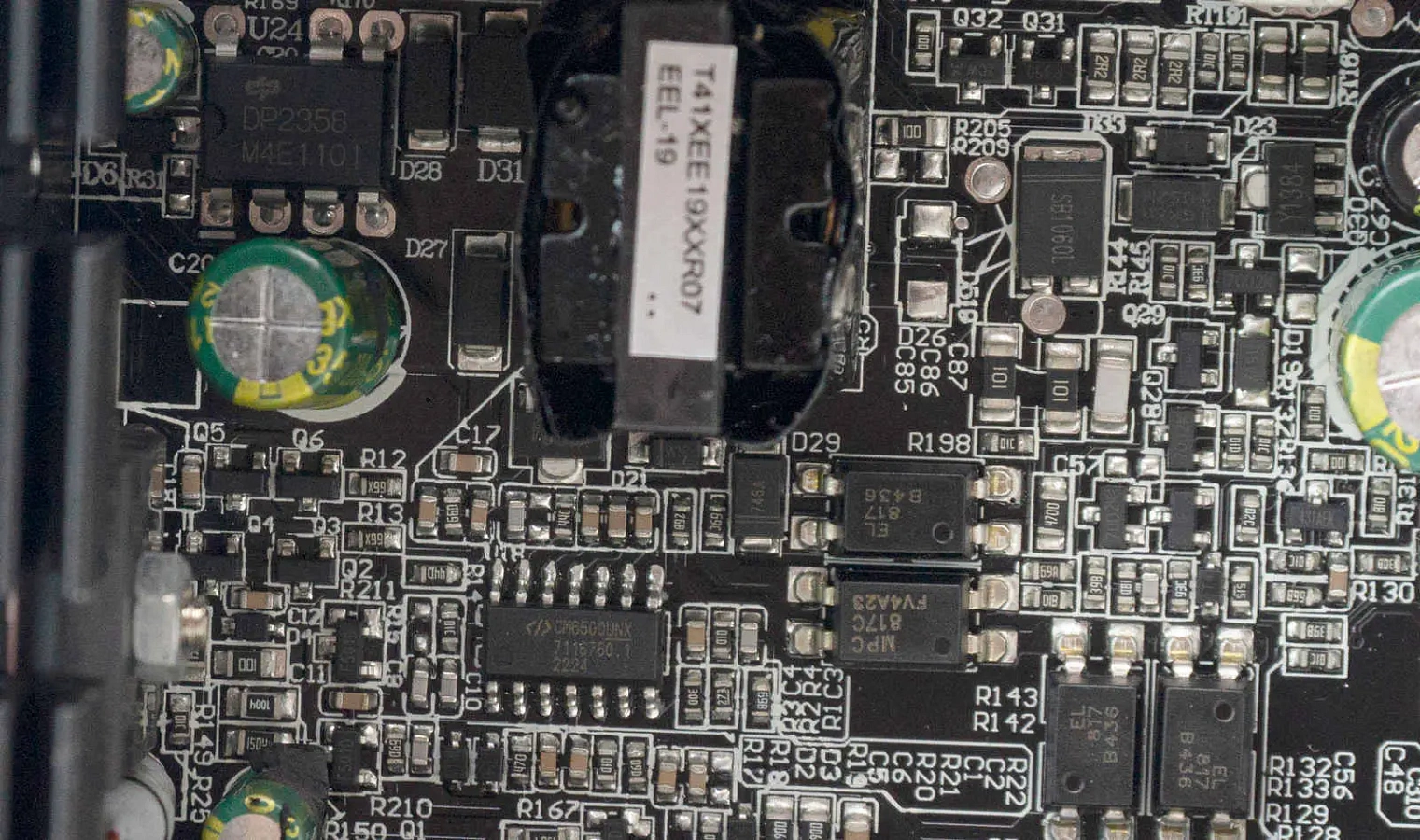

Контроллер установлен CM6500UNX.

В дежурном питании ШИМ-контроллер DP2358 и конденсаторы ChengX.

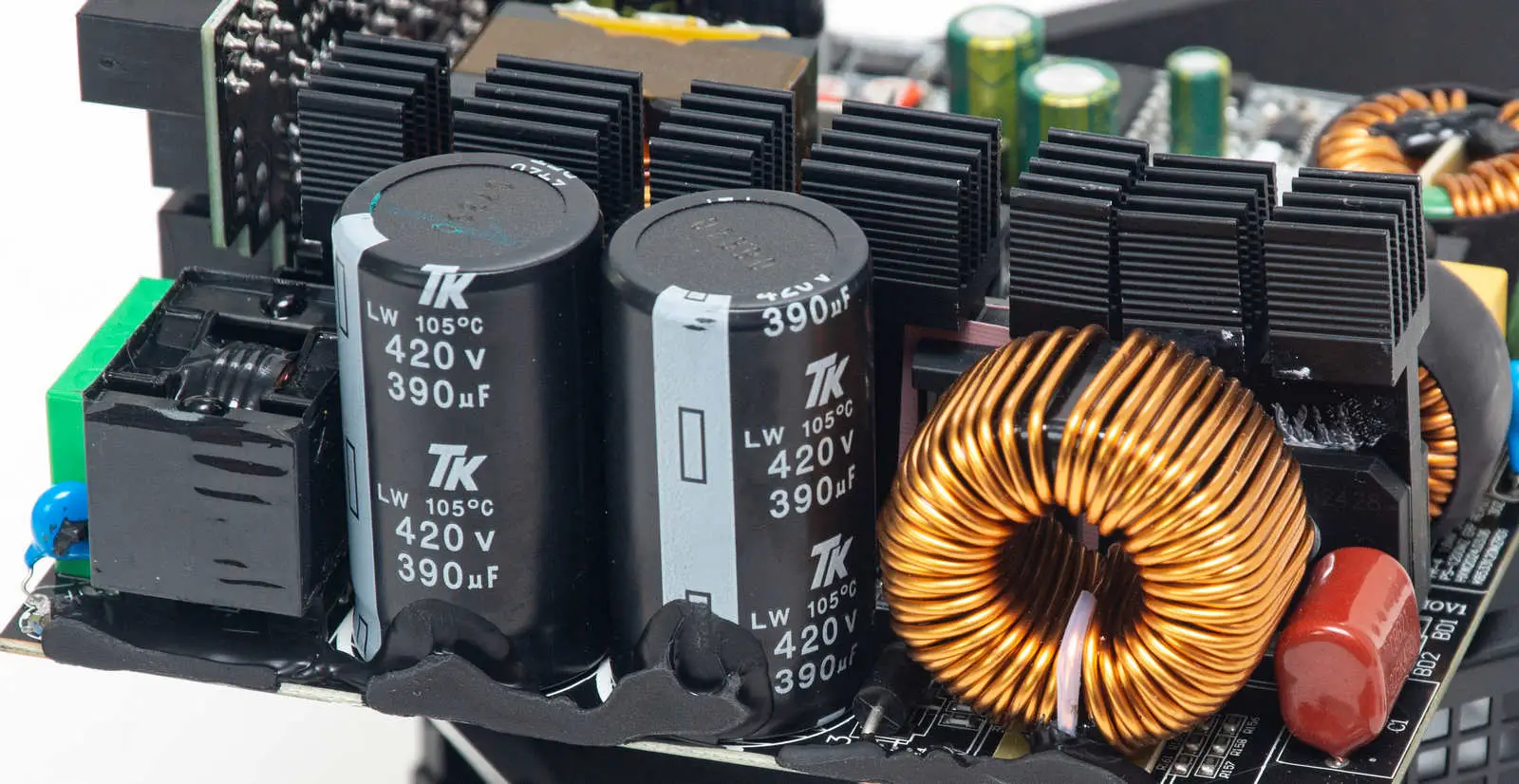

Высоковольтных конденсатора два - TK (Toshin Kogyo) по 390 мкФ, 420 В, 105°С.

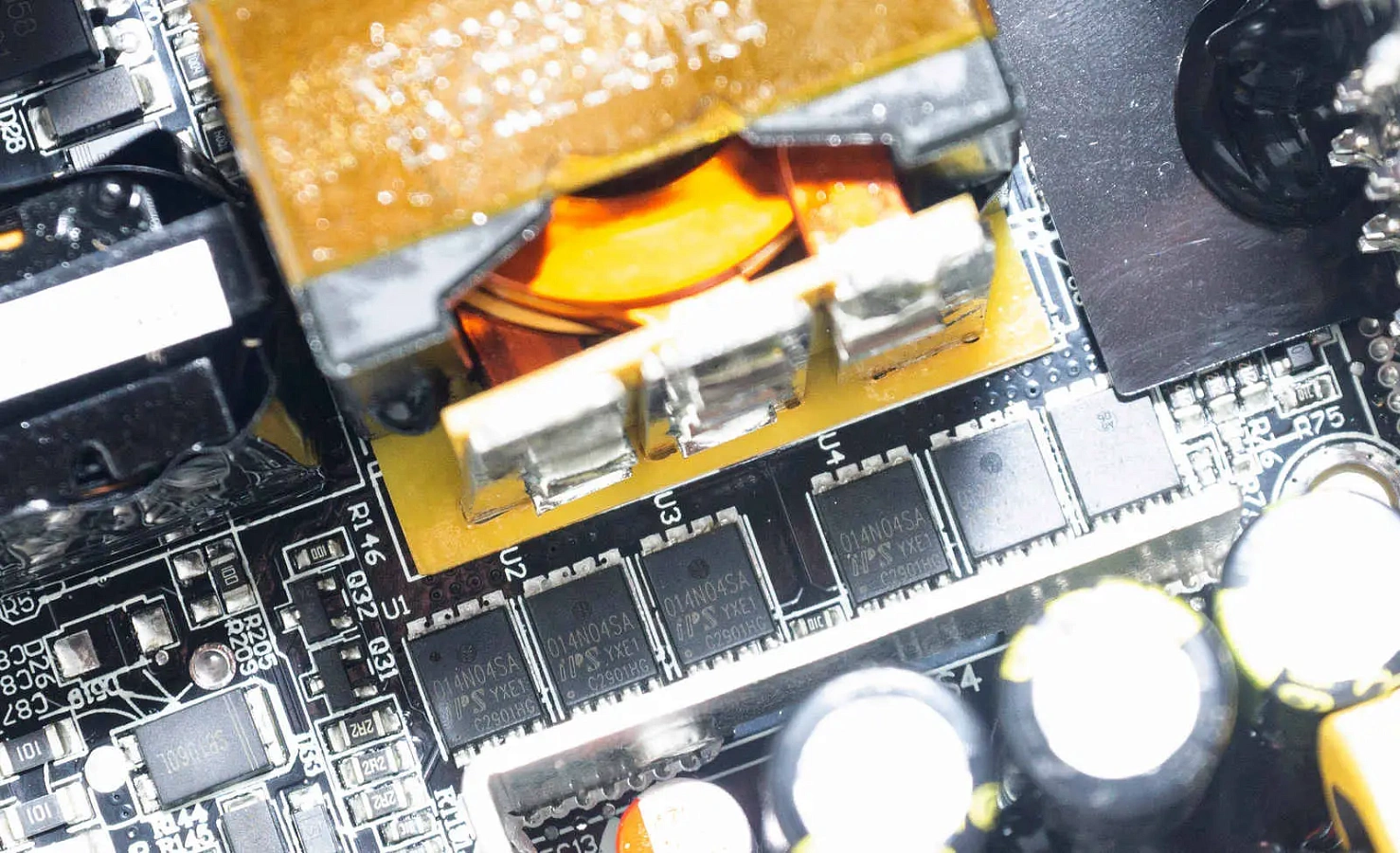

За основным трансформатором на плате шесть мосфетов Potens Semiconductor 014N04SA (40В, 198А) линии +12В. Небольшой радиатор отводит тепло непосредственно от текстолита.

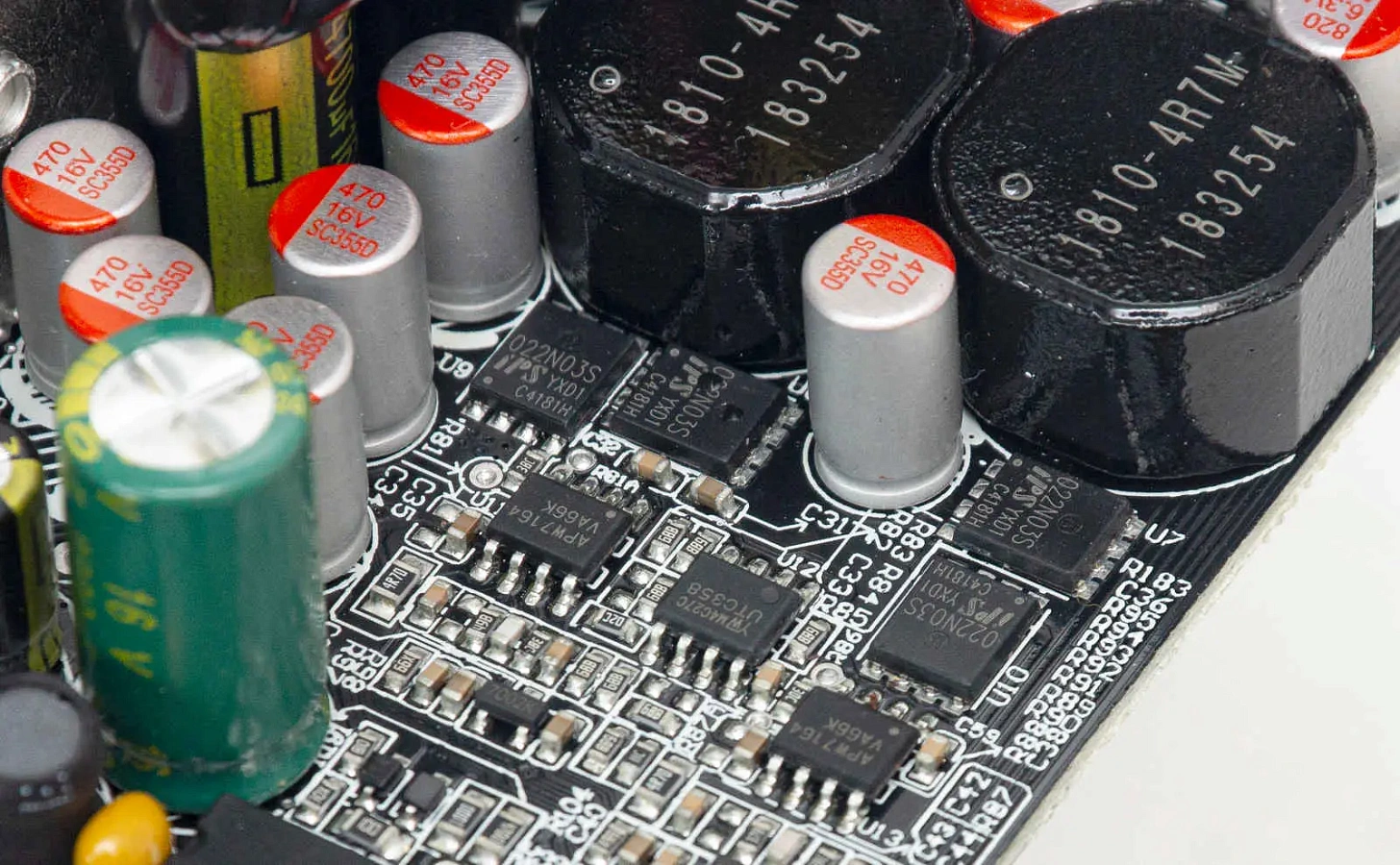

В DC-DC преобразователе четыре транзистора Infineon BSC022N03S (30В, 50А), два контроллера APW7164 и двойной операционный усилитель UTC358.

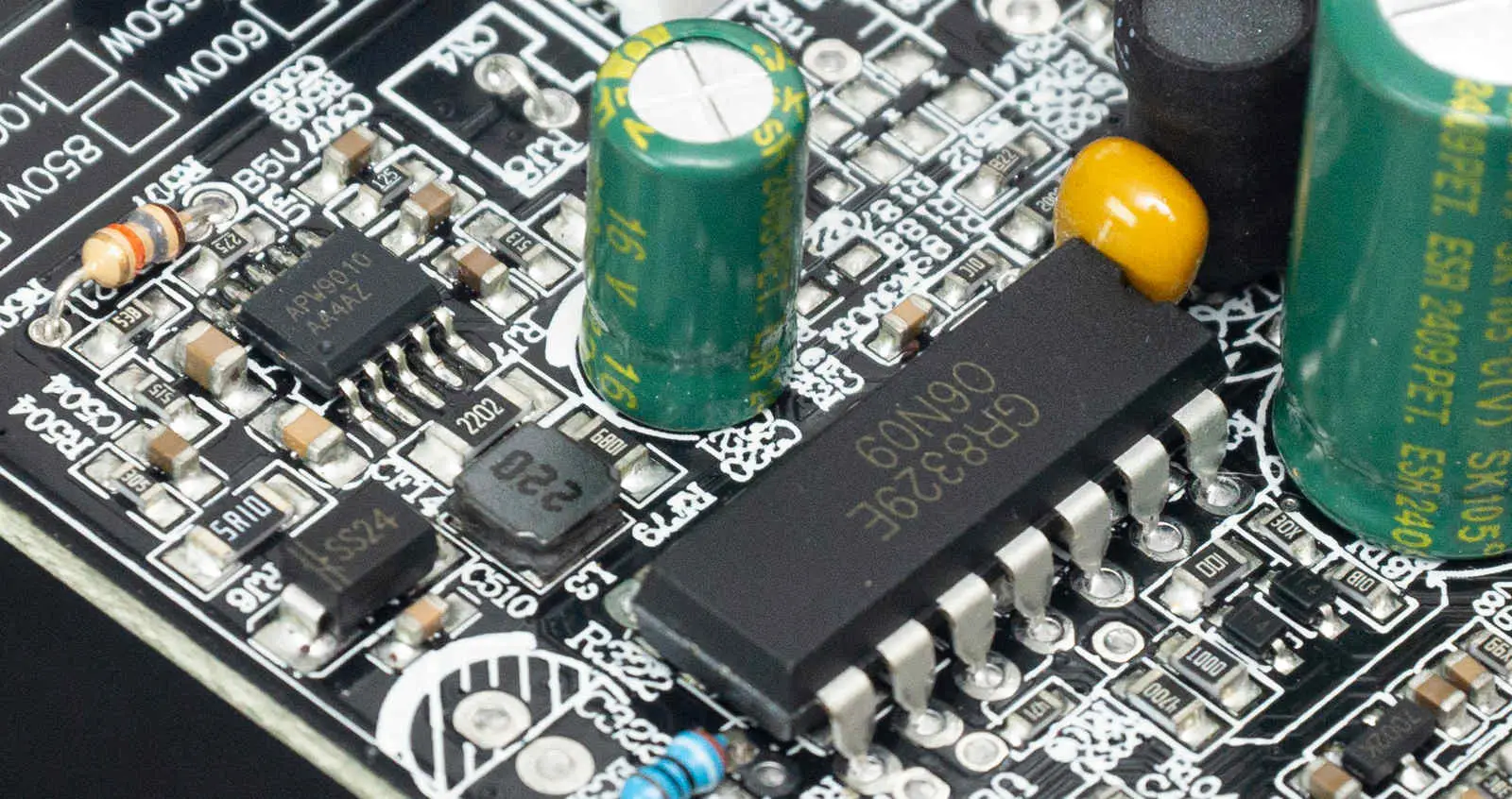

Супервизор GR8329E отвечает за защиту блока питания. Рядом с ним контроллер APW9010, управляющий оборотами вентилятора.

Конденсаторы ChengX также установлены в фильтре на выходе (три штуки с необычно высоким корпусом), плюс множество твердотельных конденсаторов, в том числе и на модульной плате.

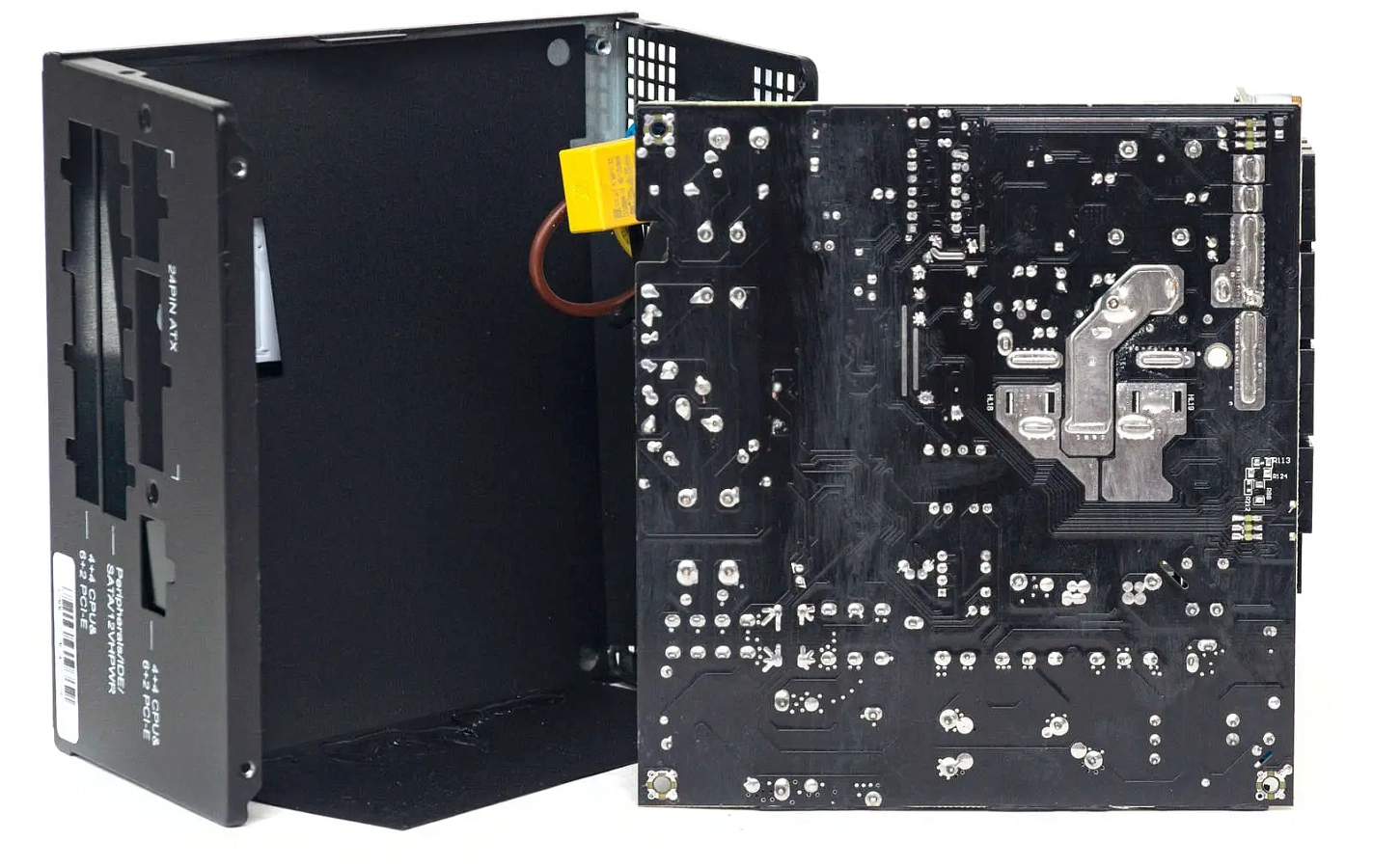

С обратной стороны платы хорошее качество монтажа. Припоем усилены только дорожки вывода основной линии +12В.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7%.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего проходят по отклонениям на значениях в 1-2%.

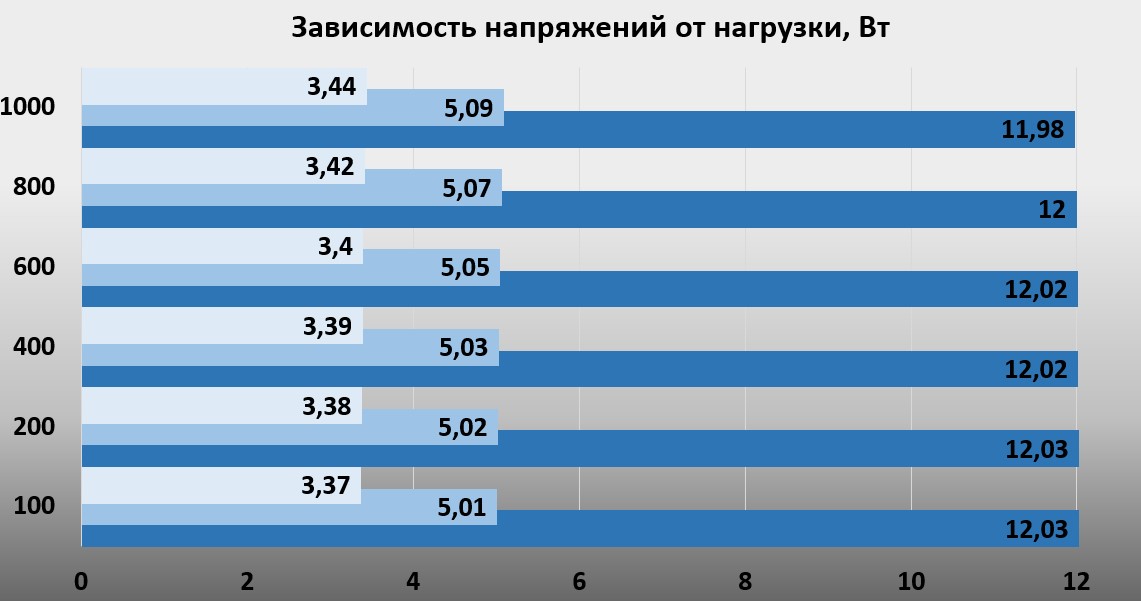

Линия +12В очень стабильная, изменения всего +0,03, -0,02 В, что меньше половины процента.

Линия +5В под нагрузкой растет на 2% выше номинального значения - не совсем обычное поведение, более характерное для групповой стабилизации.

Линия +3,3В также растет под нагрузкой, изначально завышенное напряжение повышается даже более 4% от номинального значения, хотя это все еще в рамках стандарта.

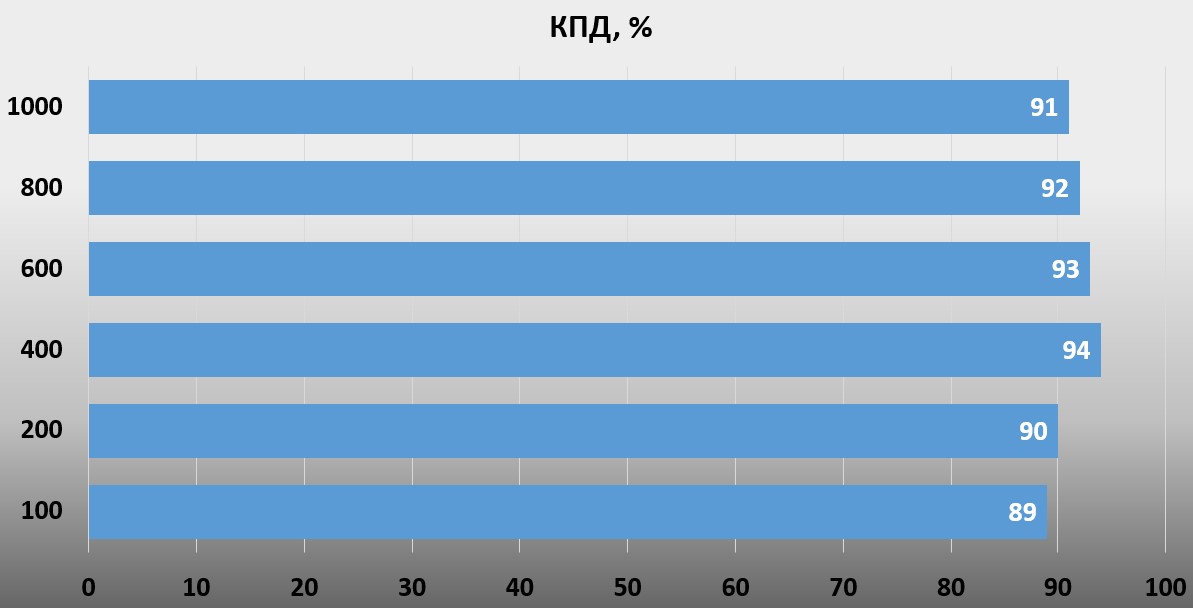

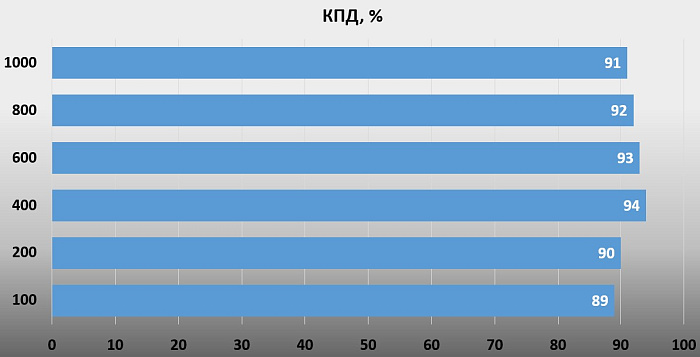

Значения КПД, соответствующие сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Энергоэффективность данной модели на высоком уровне, вписывается в рамки сертификата Gold, даже с небольшим запасом на средних значениях мощности.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

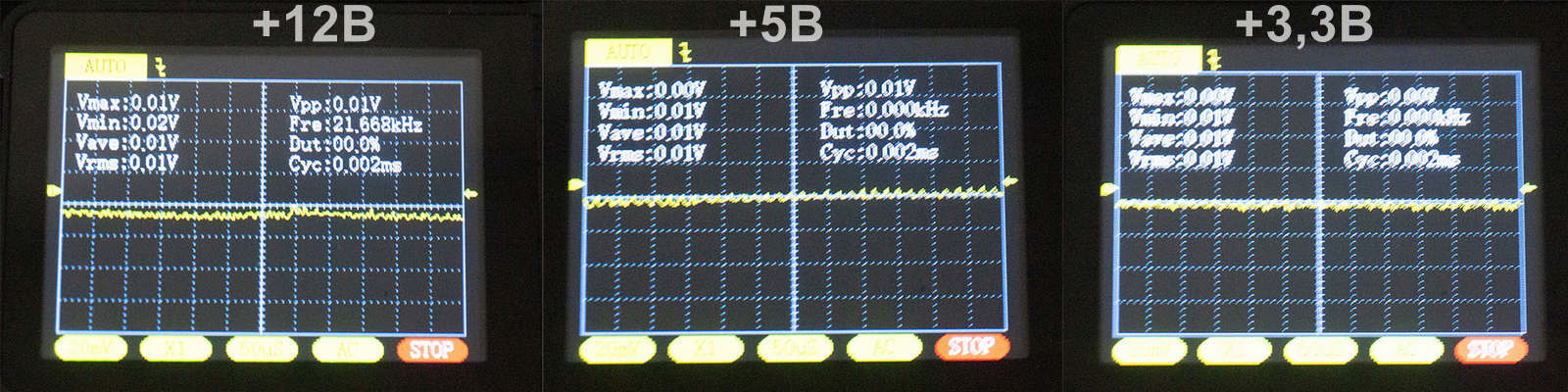

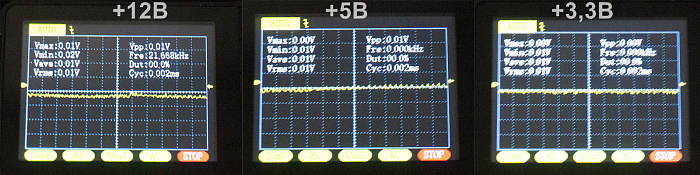

Уровень пульсаций очень низкий по всем каналам, на уровне ±10 мВ. Сказывается отличная организация фильтров в схемотехнике.

Конкуренты

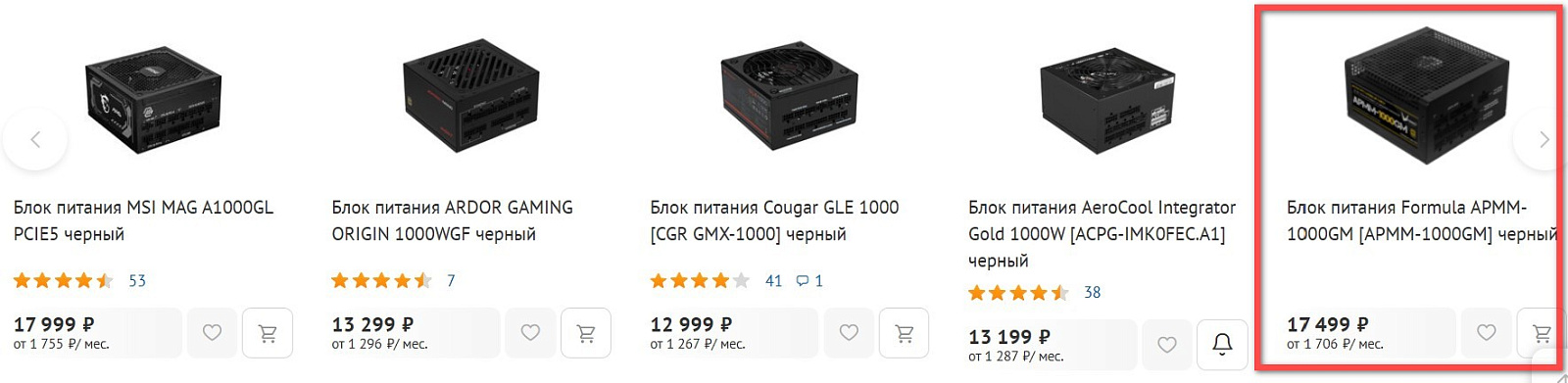

Блок питания Formula V APMM-1000GM продается по цене около 17 000 рублей, при этом его копия AeroCool Integrator Gold 1000W стоит намного дешевле – 13 000 рублей. Но сборка последнего нам понравилась больше – все конденсаторы японские, варистор распаять не забыли, высоковольтные конденсаторы по 420 мкФ. Провода у него обычные плоские.

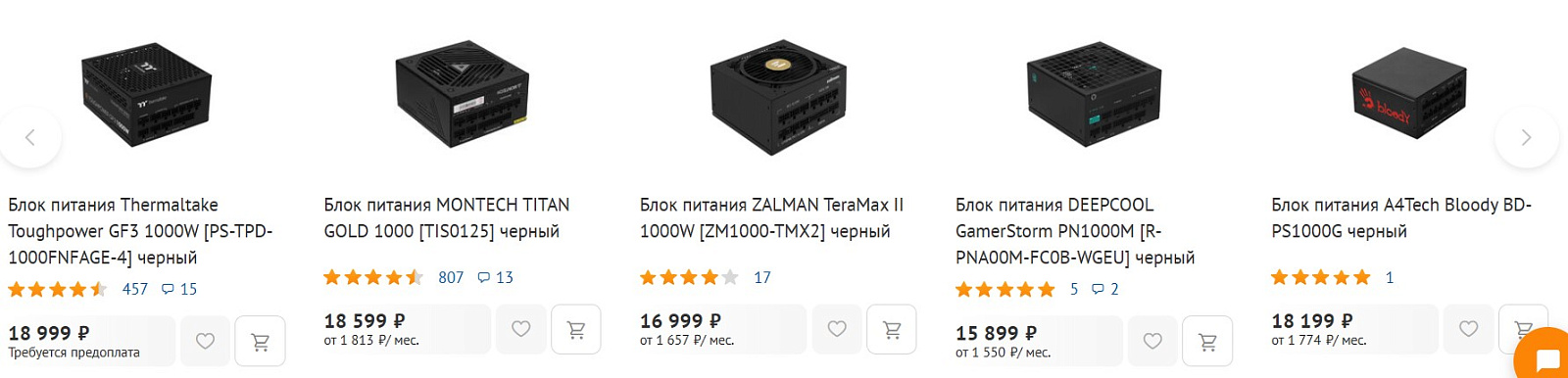

Стоимость APMM-1000GM на уровне моделей от известных и популярных брендов на основе современных качественных платформ, составить им конкуренцию практически невозможно. Смотрите сами: MSI MAG A1000GL стоит также, а DEEPCOOL GamerStorm PN1000M даже немного дешевле.

На рынке имеется много моделей на 1000 Вт с идентичными или даже лучшими характеристиками с более низкой ценой, вот с ними уже можно конкурировать. Например, составить конкуренцию моделям 1STPLAYER NGDP 1000W Gold или  ARDOR Gaming Origin 1000WGF было бы вполне реально при одинаковой или меньшей стоимости.

Тем более, с учетом конденсаторов и мосфетов, установленных в APMM-1000GM, его стоимость видится нам завышенной. Также у нас не вызывают доверия характеристики данного изделия: откуда взялась поддержка ATX 3.1, если в модели Integrator указана версии 3.0. Наличие этой модели мы не нашли и на сайте clearesult.com, там только модели APMM на 600-850 Вт c «Бронзовым» сертификатом.

Заключение

Сложно однозначно оценить данную модель блока питания. На первый взгляд, интересный дизайн корпуса, кабели в индивидуальной оплетке, высокая мощность.

Проанализировав схемотехнику и комплектующие, мы понимаем, что перед нами ОЕМ-платформа, применяемая в моделях AeroCool Integrator Gold - в целом неплохая, хорошо себя показавшая в тестах.

Скорее вопросы вызывает значительная разница в стоимости между этими моделями, неужели только из-за различий в оформлении кабелей?

По многим параметрам Integrator выглядит предпочтительнее – полупассивная работа вентилятора, конденсаторы Nippon Chemi-Con, причем все.

В тестах блок питания Formula V APMM-1000GM демонстрирует хорошие показатели КПД, низкие пульсации и стабильность напряжений, единственный момент – настройка линии +3,3В, изменения до 4% не характерны для моделей с сертификатом Gold.
