Обзор и тест системы охлаждения Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition

При попытке отслеживать изменения в ассортименте розничных магазинов компьютерных комплектующих и маркетплейсов в категории AIO-системы жидкостного охлаждения с настраиваемыми дисплеями или новшествами в модулях подсветки часто встречаются новинки от компании Thermaltake. Одна из них — СЖО Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition с полноцветным ЖК-дисплеем на водоблоке и ARGB-вентиляторами CT EX с системой быстрого соединения MagForce 2.0. Рассмотрим ее подробно.

Спецификация

Упаковка и комплектация

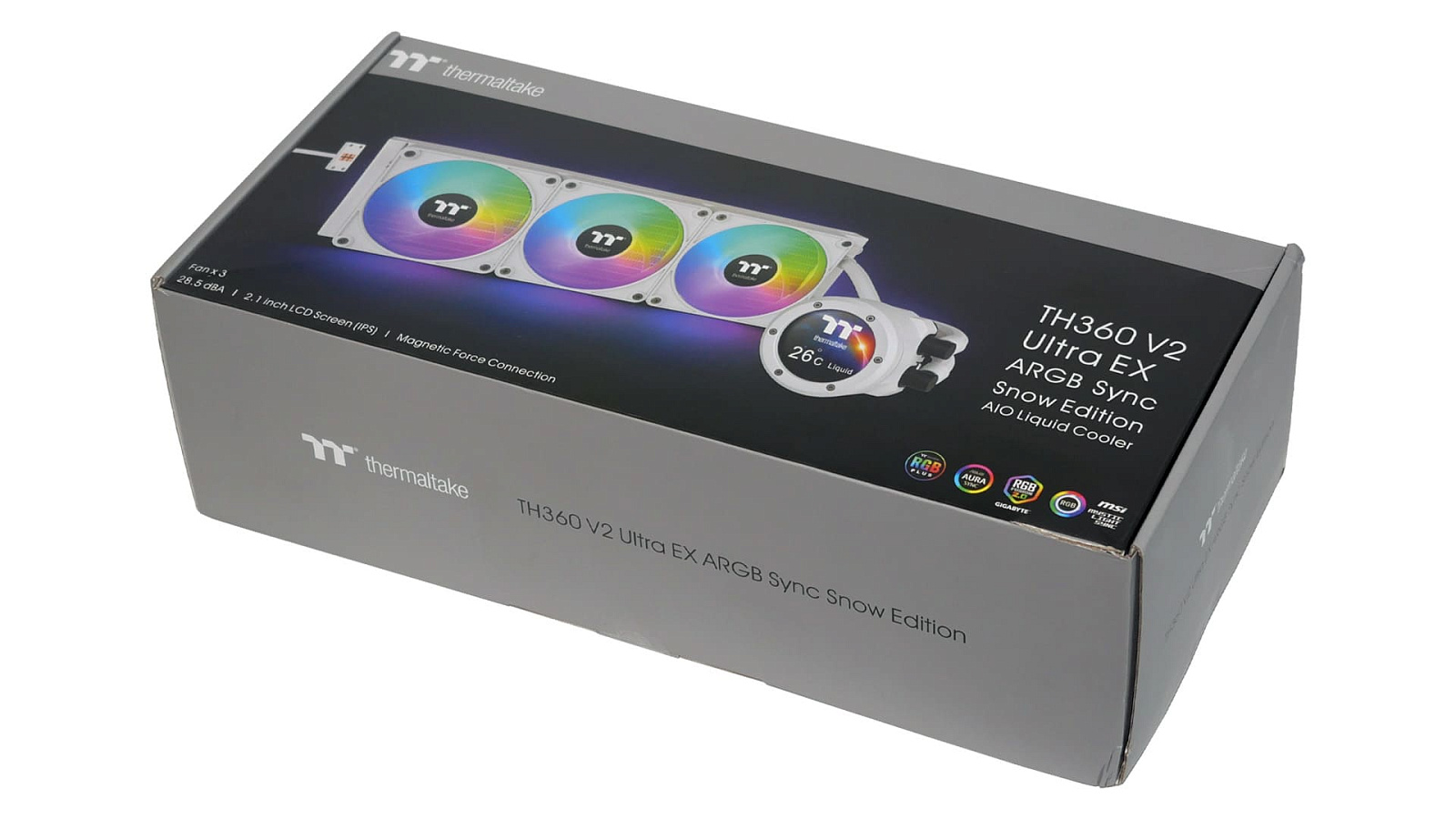

Оформление упаковок систем охлаждения Thermaltake последних поколений выдержано в едином стиле: картонные коробки с боками серого цвета и акцентом на фотореалистичное изображение устройства с включенной подсветкой на чёрном фоне сверху. Нижняя часть отведена под таблицу характеристик и описание основных преимуществ конкретной модели. Размеры коробки с Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition: длина - 455 мм, ширина - 208 мм и высота - 136 мм.

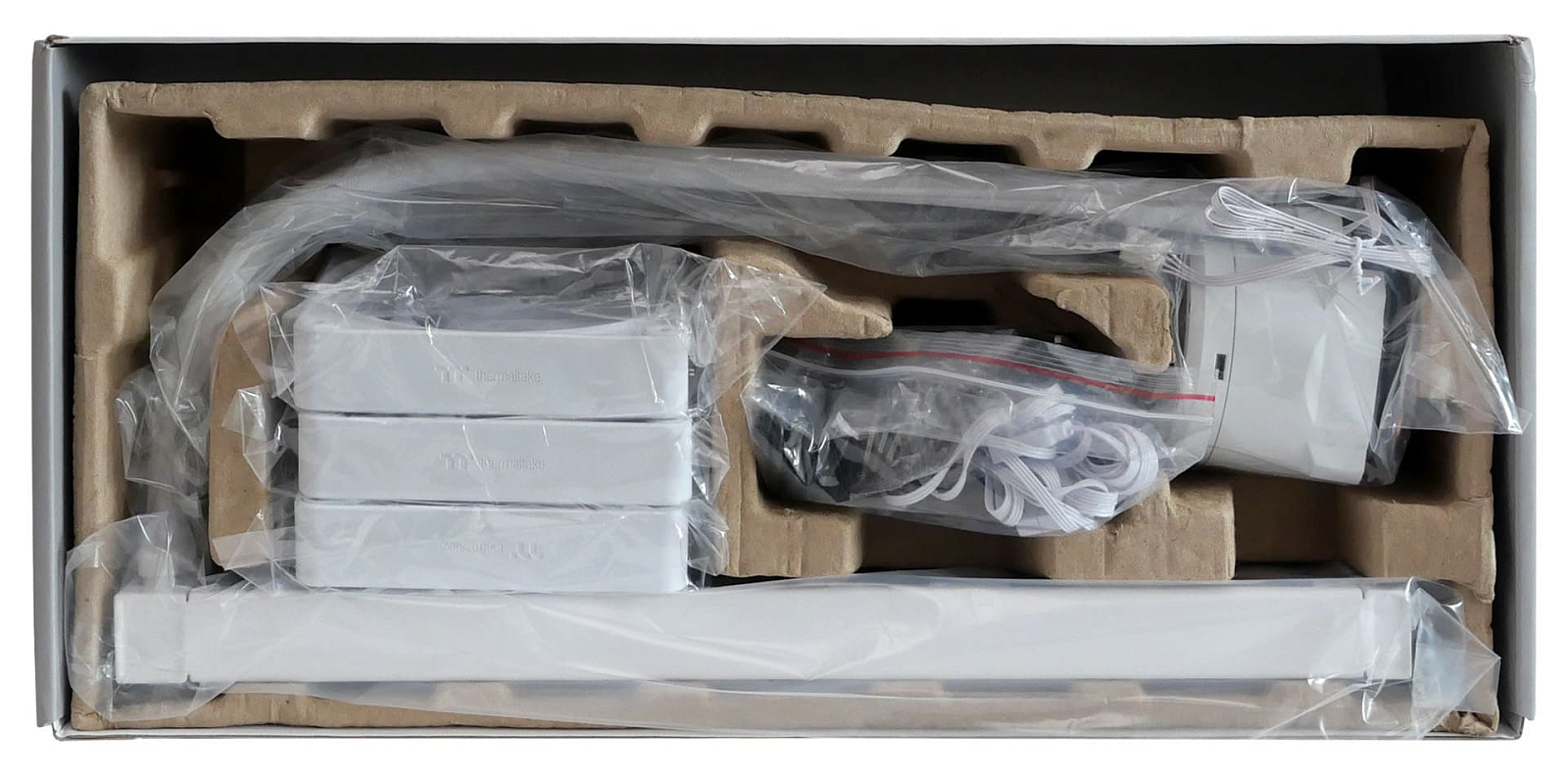

Под презентабельной частью скрывается формованная вставка из переработанного картона с отсеками для удержания компонентов системы охлаждения. Такой вариант упаковки применяется многими производителями и неплохо защищает от повреждений содержимого на время транспортировки. Также, чтобы белоснежные детали не запачкались, применены прозрачные полиэтиленовые пакеты.

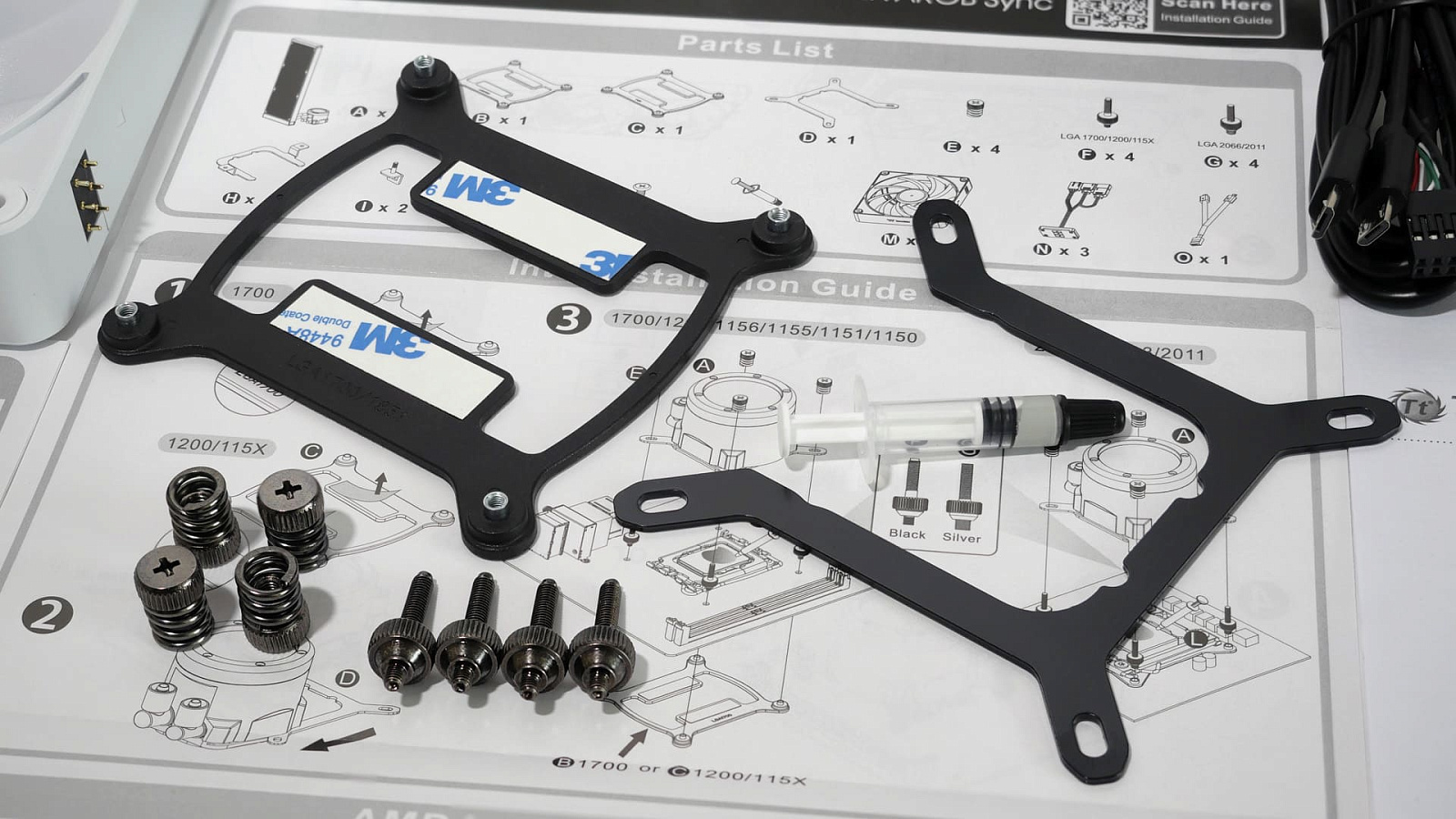

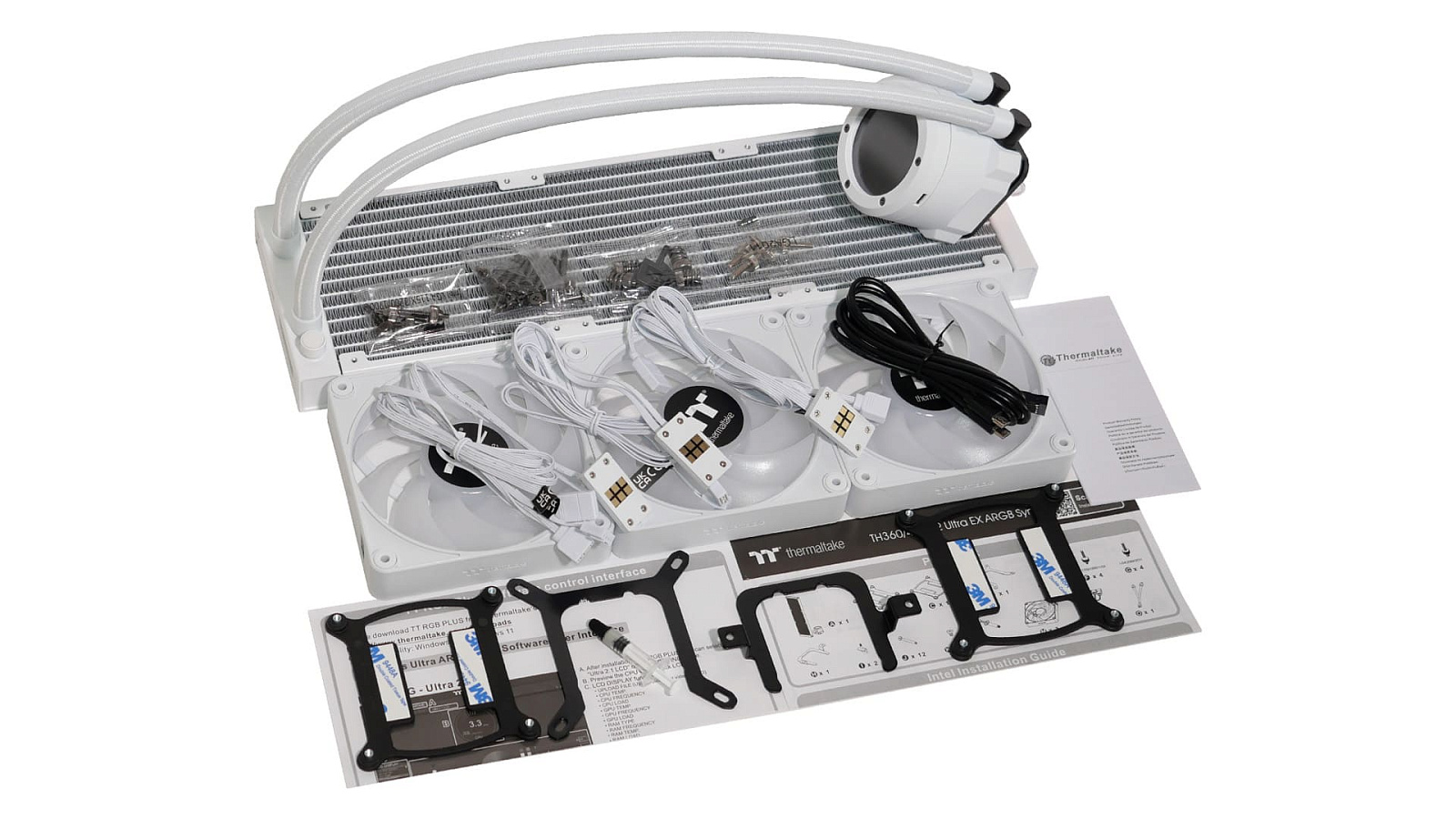

Комплектация Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition:

Внешний вид и особенности конструкции

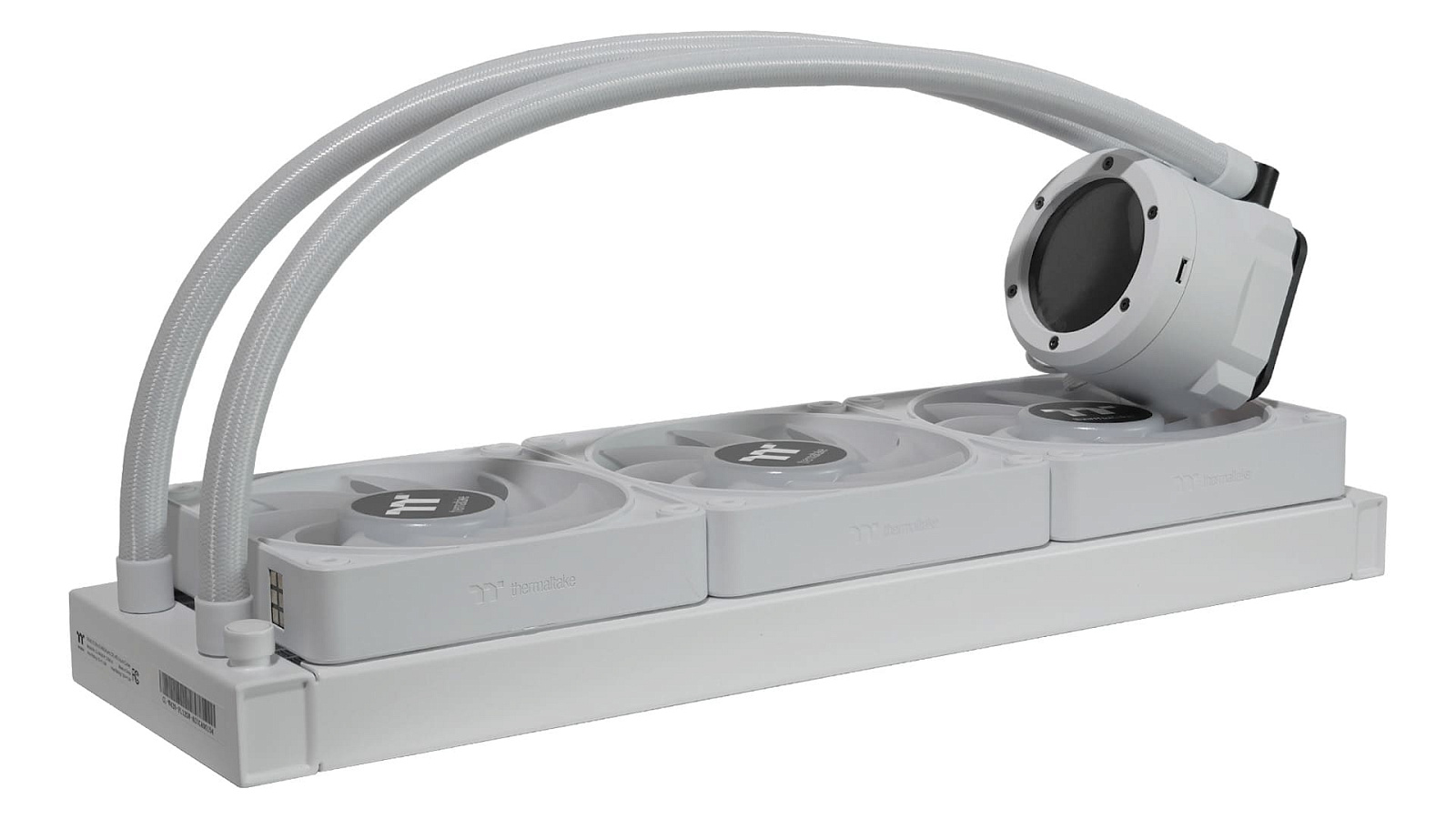

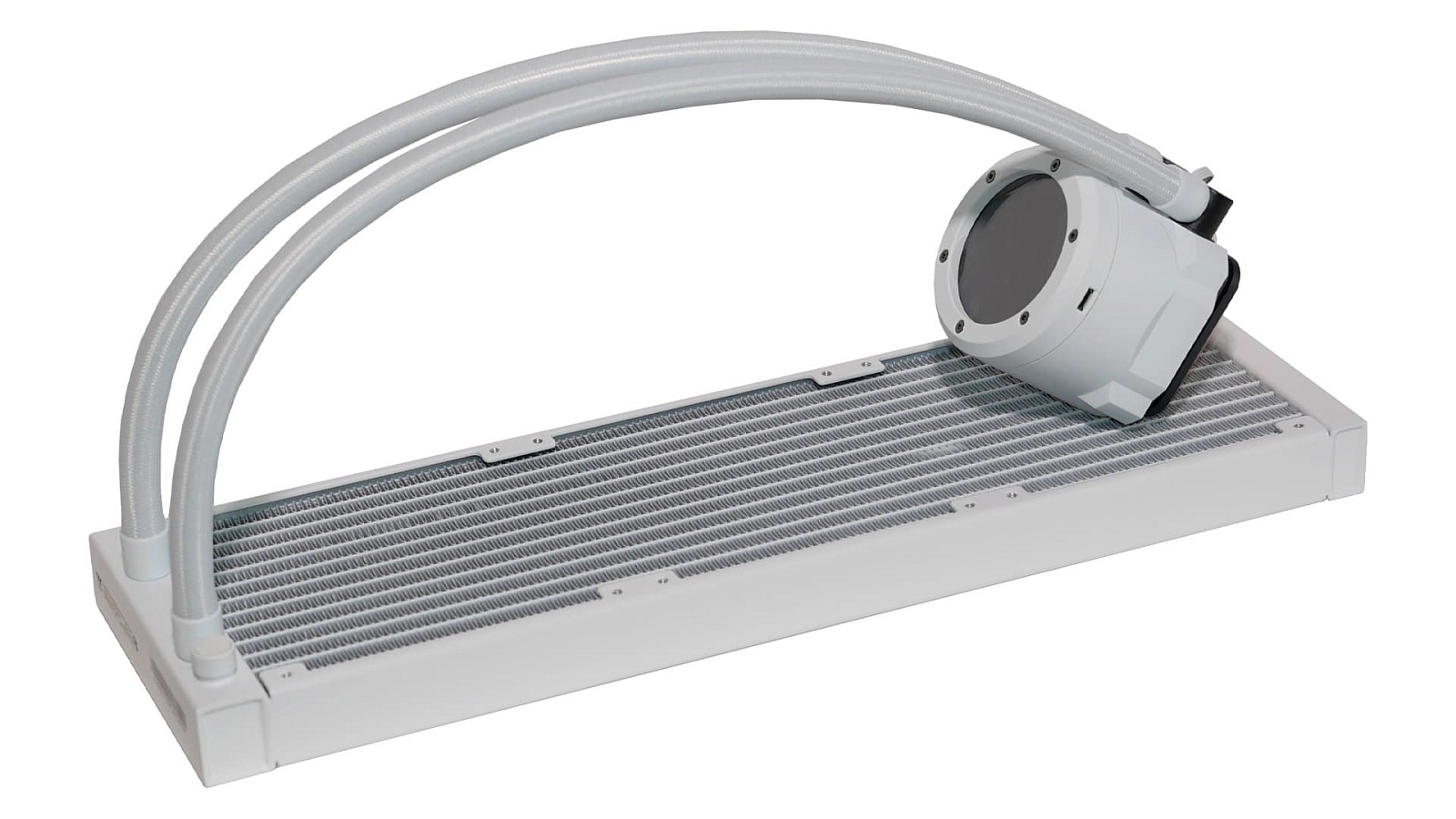

Thermaltake TH360 V2 Ultra EX ARGB Sync является классической реализацией AIO-СЖО с размещением насоса в корпусе водоблока над теплосъёмной пластиной и соединенного гибкими трубками с радиатором формата 360 мм. Жидкостный контур условно относится к необслуживаемому типу, а значит опрессован и заправлен в заводских условиях. Так как в обзоре фигурирует модификация Snow Edition, то все её элементы сделаны в белой расцветке.

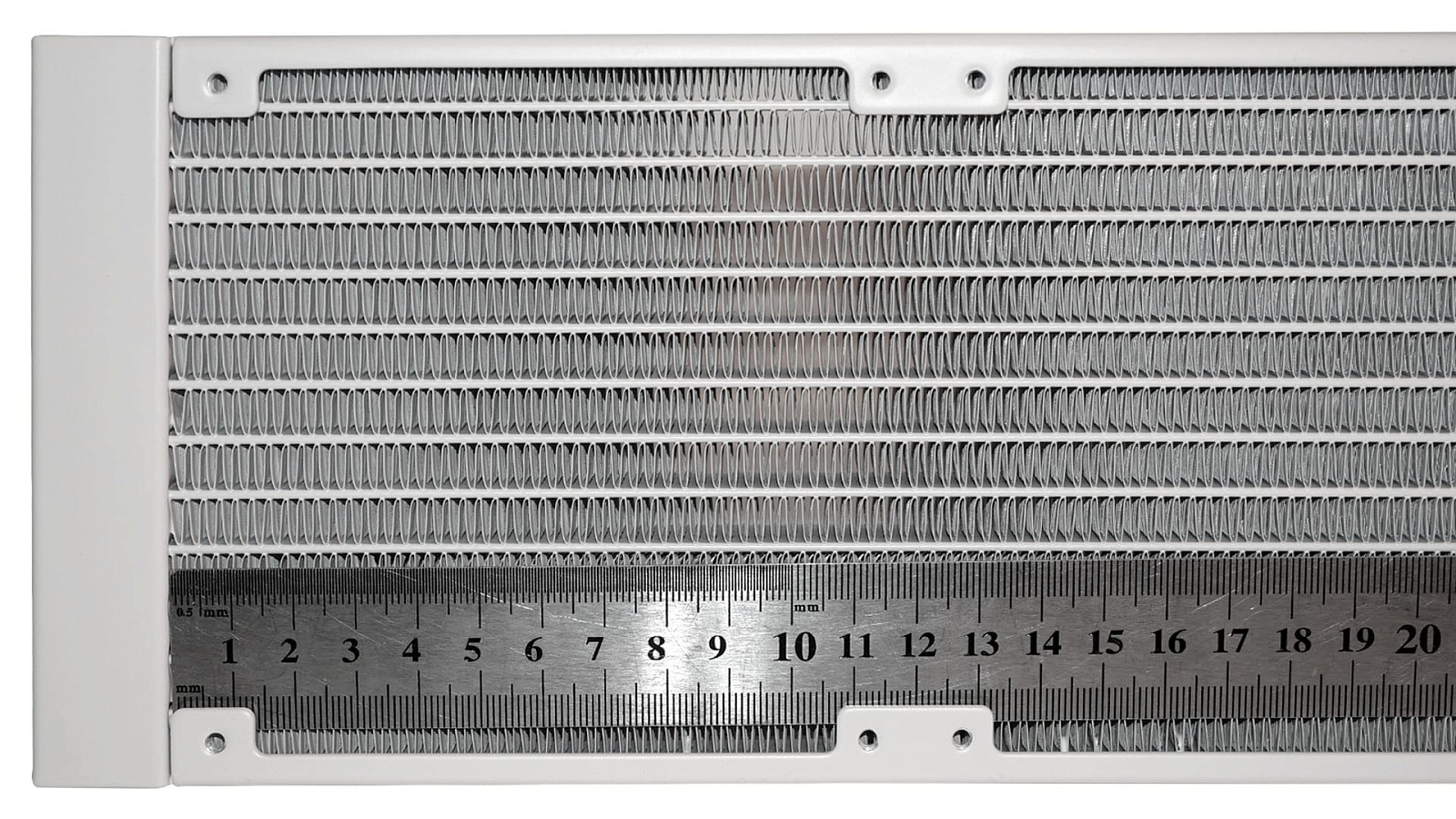

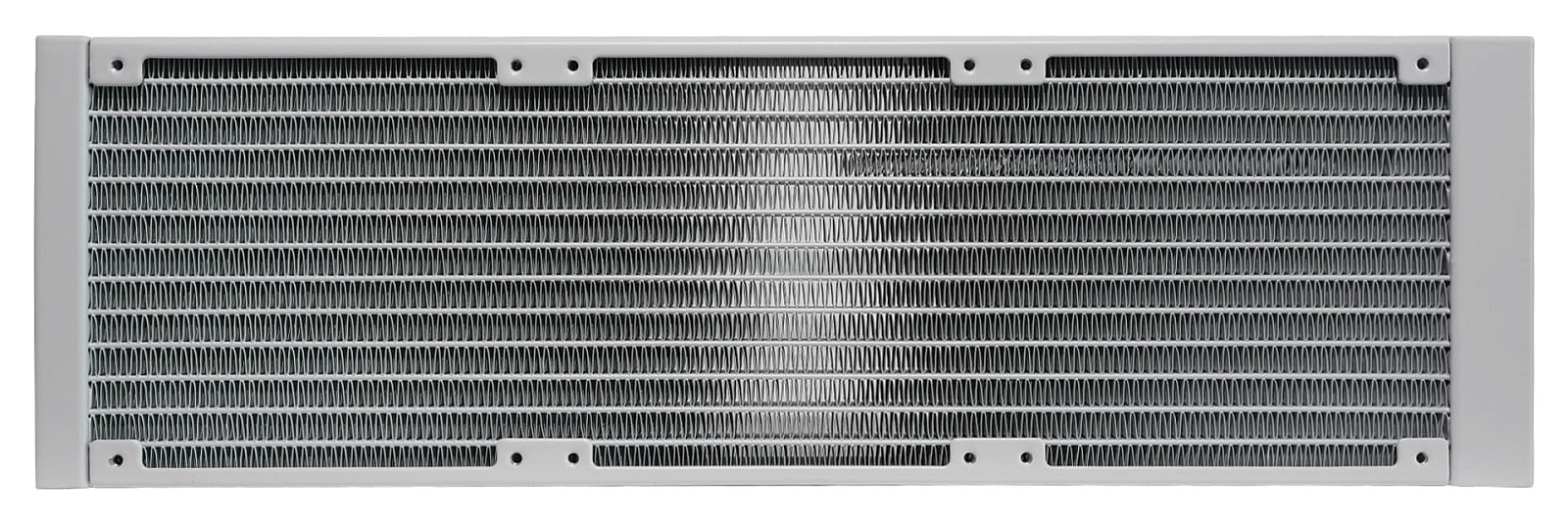

Радиатор, как и у преобладающего большинства в этом классе устройств, изготовлен из алюминиевого сплава. Его длина с учетом служебных областей составляет 396 мм.

Форма и принципиальная структура не выделяются необычными решениями на фоне конкурентов. Каркас и рабочее тело, набранное двенадцатью каналами в комбинации с заполнением пустот алюминиевой гофролентой, качественно окрашены со всех сторон и не имеют замятий.

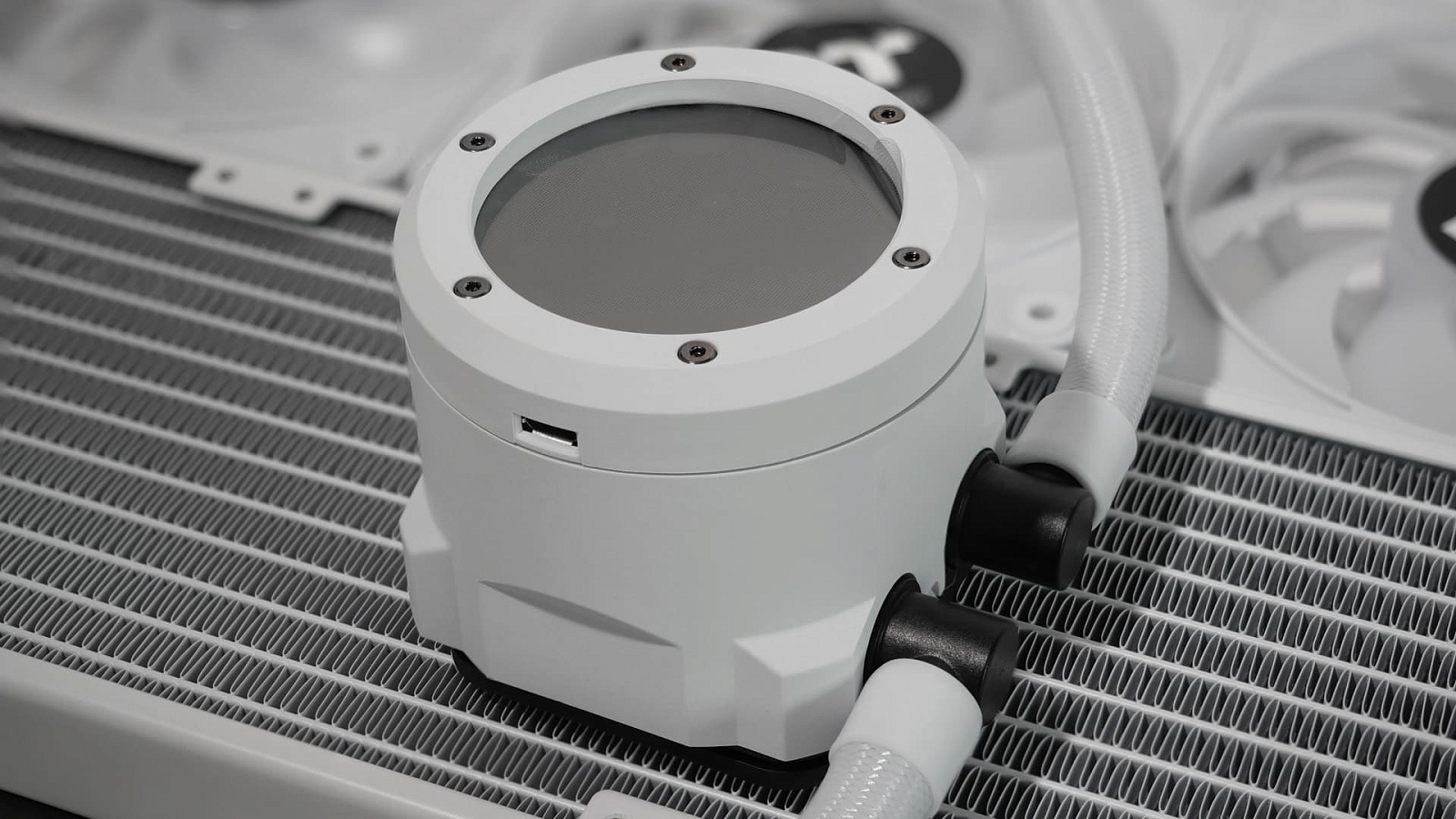

Водоблок сделан в виде цилиндрической башни высотой 70 мм и диаметром 73 мм без учета выступов фитингов. Сверху на нём установлен дисплейный модуль с фиксацией шестью винтами по окружности. Умеренные размеры водоблока обеспечивают ему хорошую совместимость с большинством материнских плат в домашних компьютерах актуальных поколений и отсутствие коллизий с элементами VRM подсистемы питания процессора и крупными радиаторами на них.

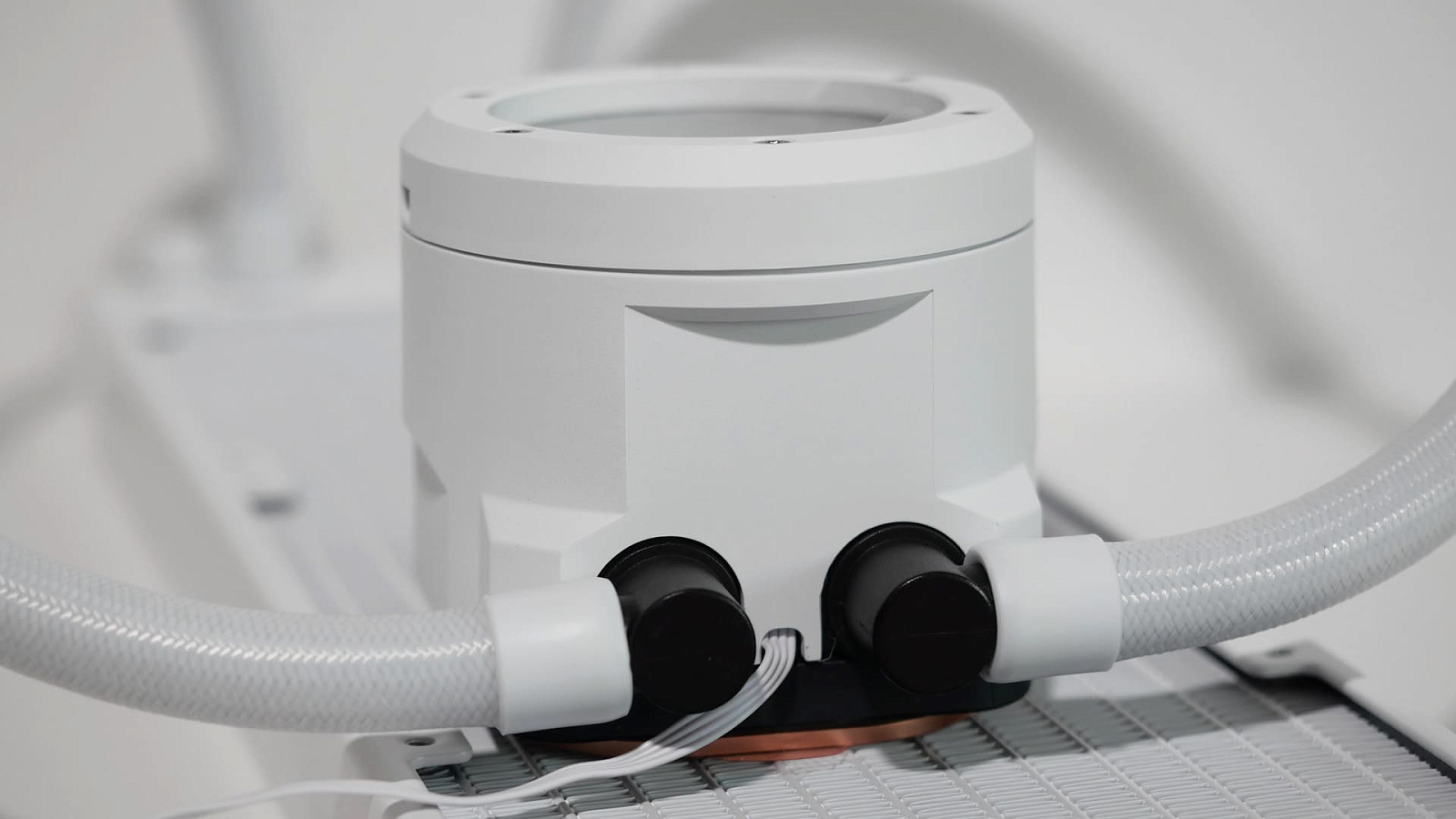

Подключение гибких трубок к насосу сделано Г-образными поворотными фитингами неразборного типа. Между ними выведен несъёмный кабель питания.

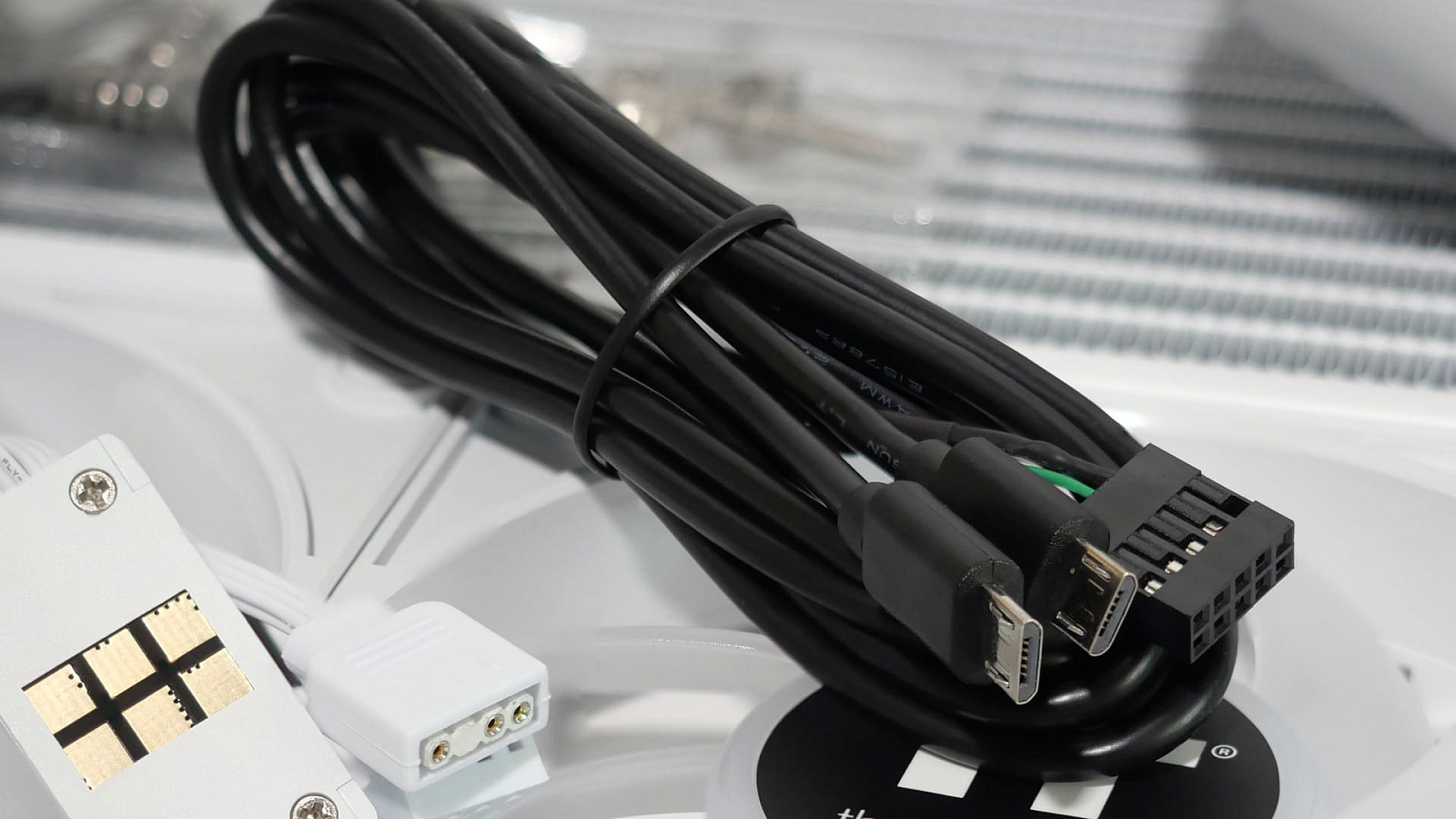

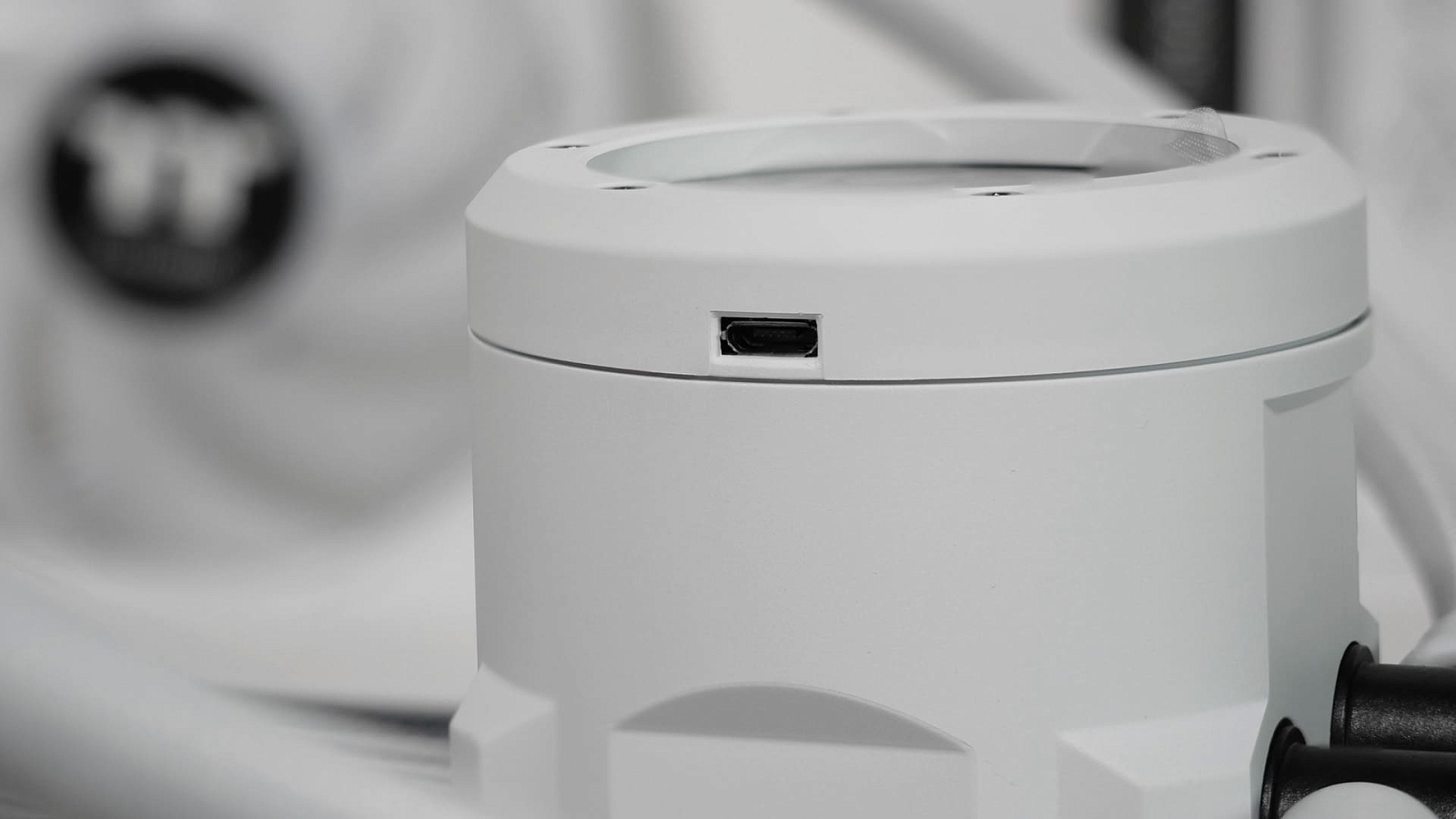

Для управления дисплейным модулем используется кабель, с одной стороны которого коннектор USB 2.0 внутреннего типа для подключения к материнской плате, а с другой - два ответвления с коннекторами micro USB для подключения к водоблоку. Thermaltake немного сэкономила и приложила кабели чёрного, а не белого цвета.

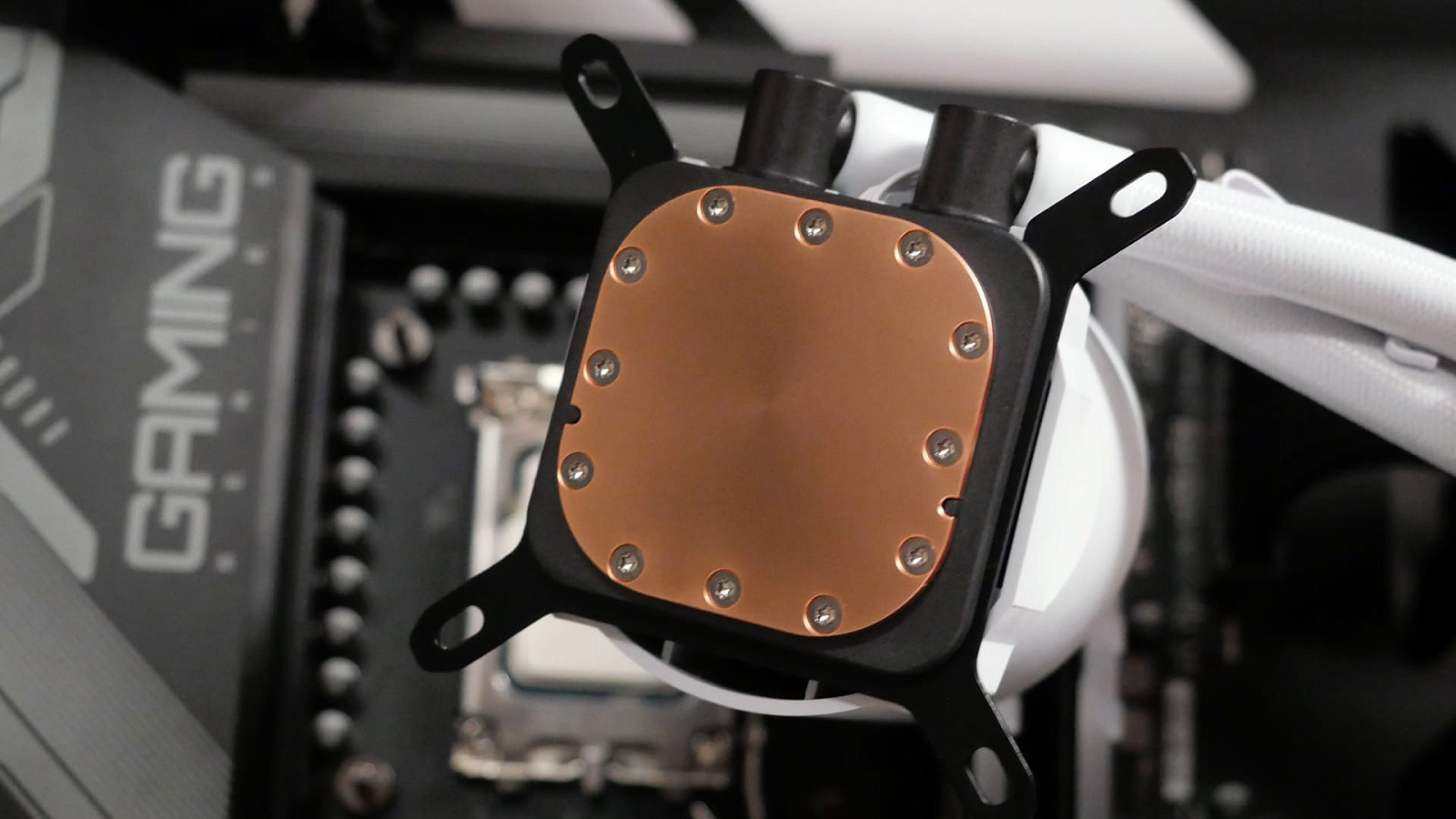

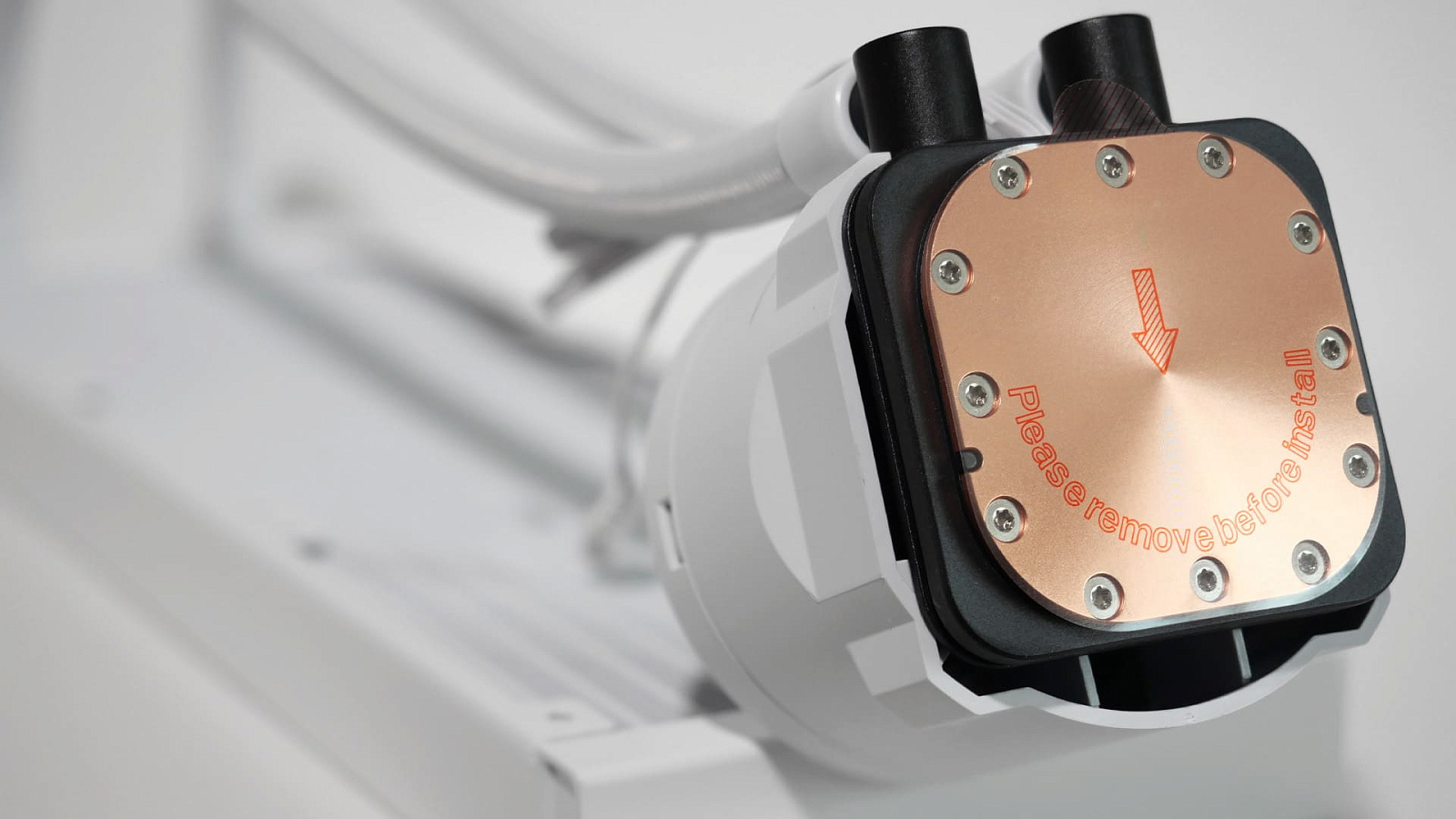

В нижней части водоблока применена медная пластина с толщиной наружной части около 2 мм и плоским основанием в виде квадрата со скруглёнными углами приблизительными размерами 56 x 56 мм (44 x 44 мм внутри области, образованной крепёжными винтами). Для процессоров, с которыми заявлена совместимость такой площади достаточно для полного накрытия теплораспределительной крышки. Для исключения появления царапин и потёртостей на полированной поверхности медной пластины наклеен прозрачный транспортировочный стикер с напоминанием красными надписями на английском языке о необходимости снять его перед непосредственно нанесением термопасты и дальнейшей установкой на процессор.

Длина гибких трубок между водоблоком и радиатором — 460 мм. Для дополнительной защиты от перетирания или случайного повреждения они покрыты нейлоновой оплёткой белого цвета. Соединения со стороны радиаторов сделаны прямыми неповоротными фитингами.

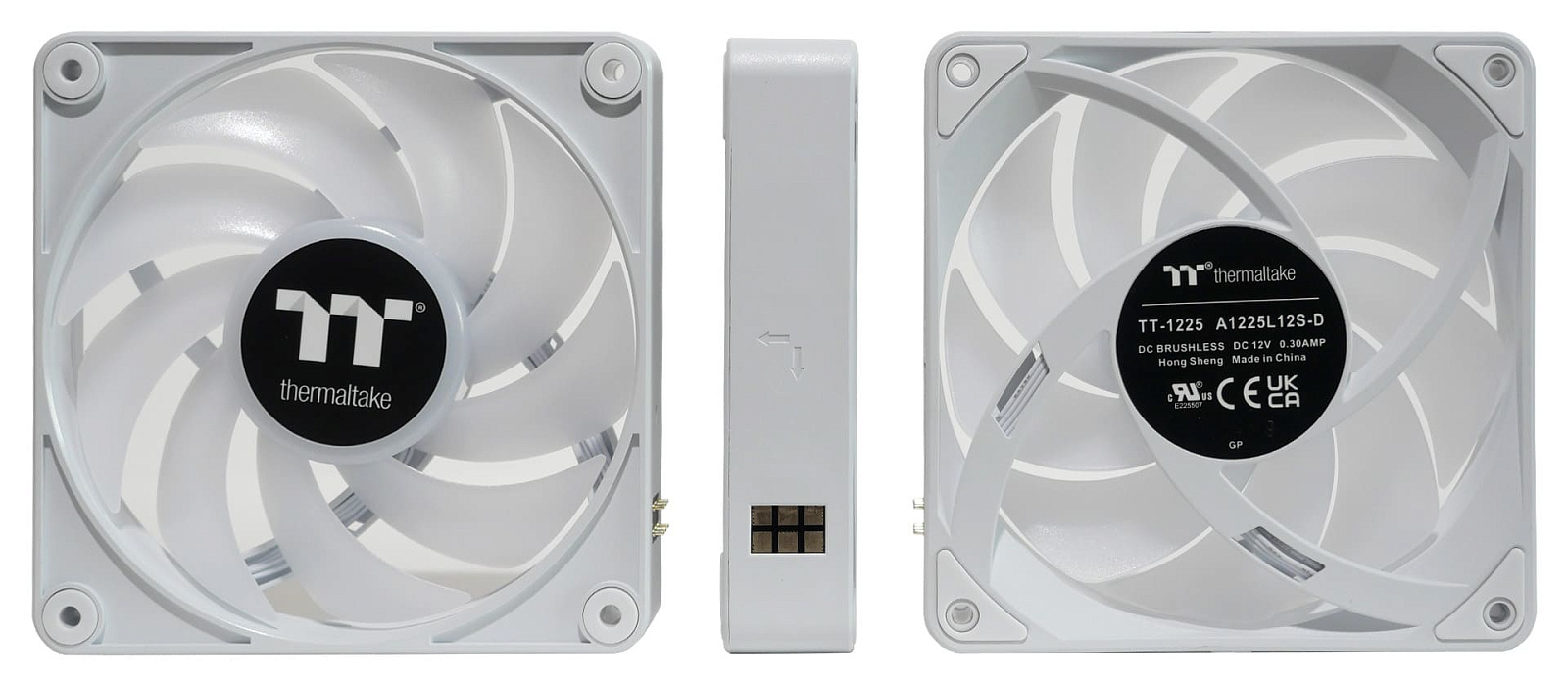

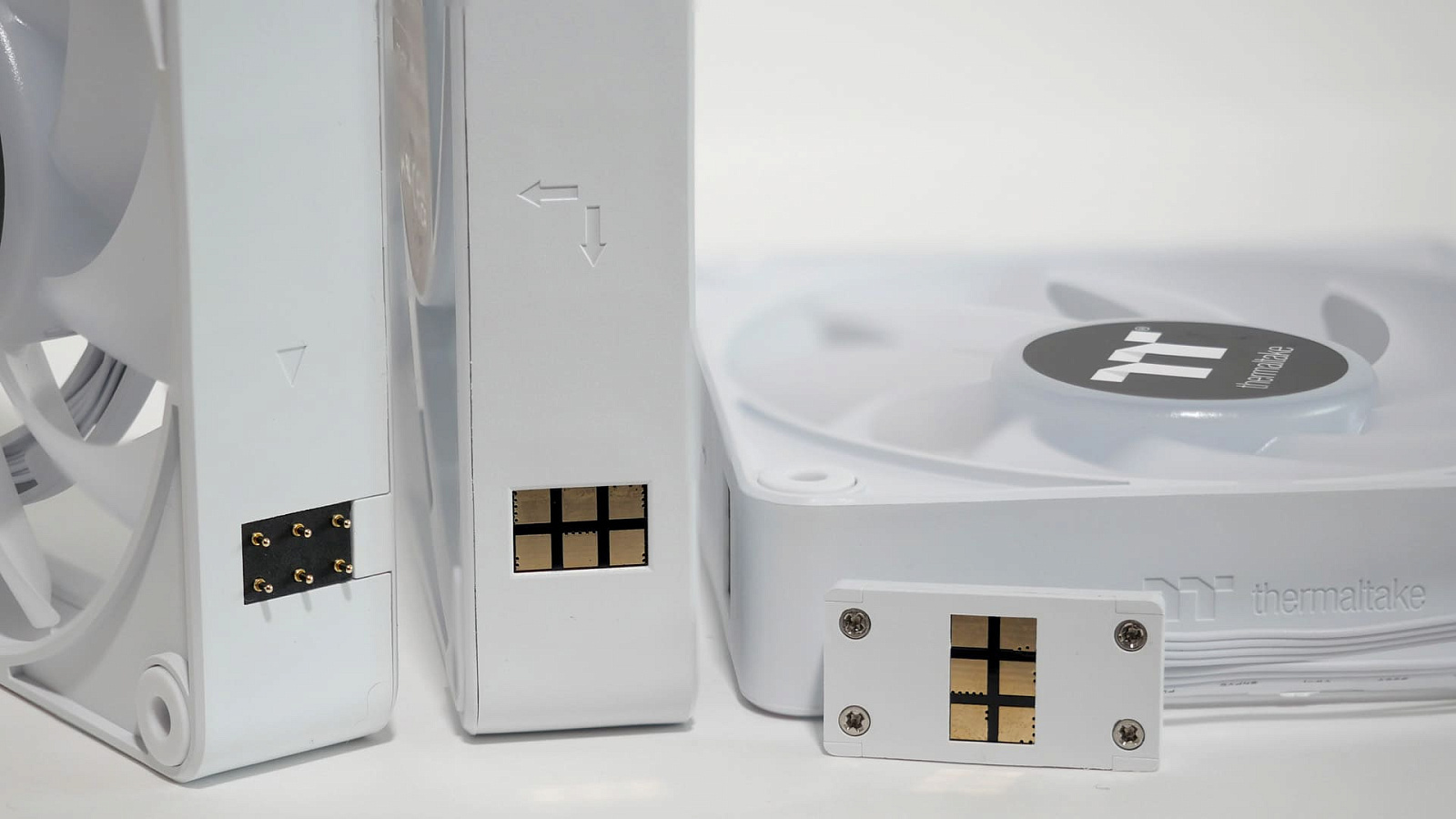

Для охлаждения радиатора в комплекте прилагаются три вентилятора Thermaltake TT-1225 белого цвета со специальными площадками для магнитного соединения без проводов.

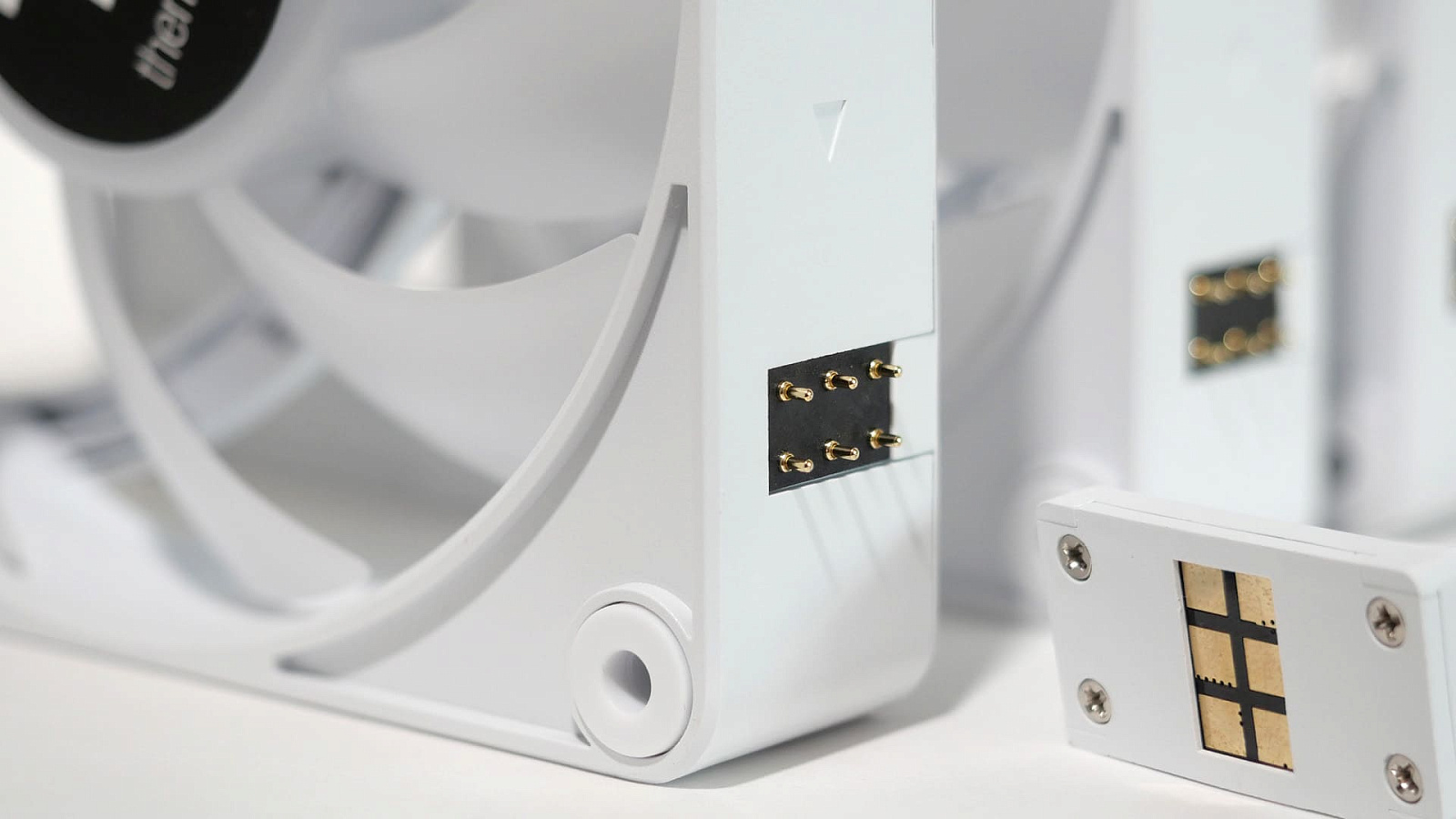

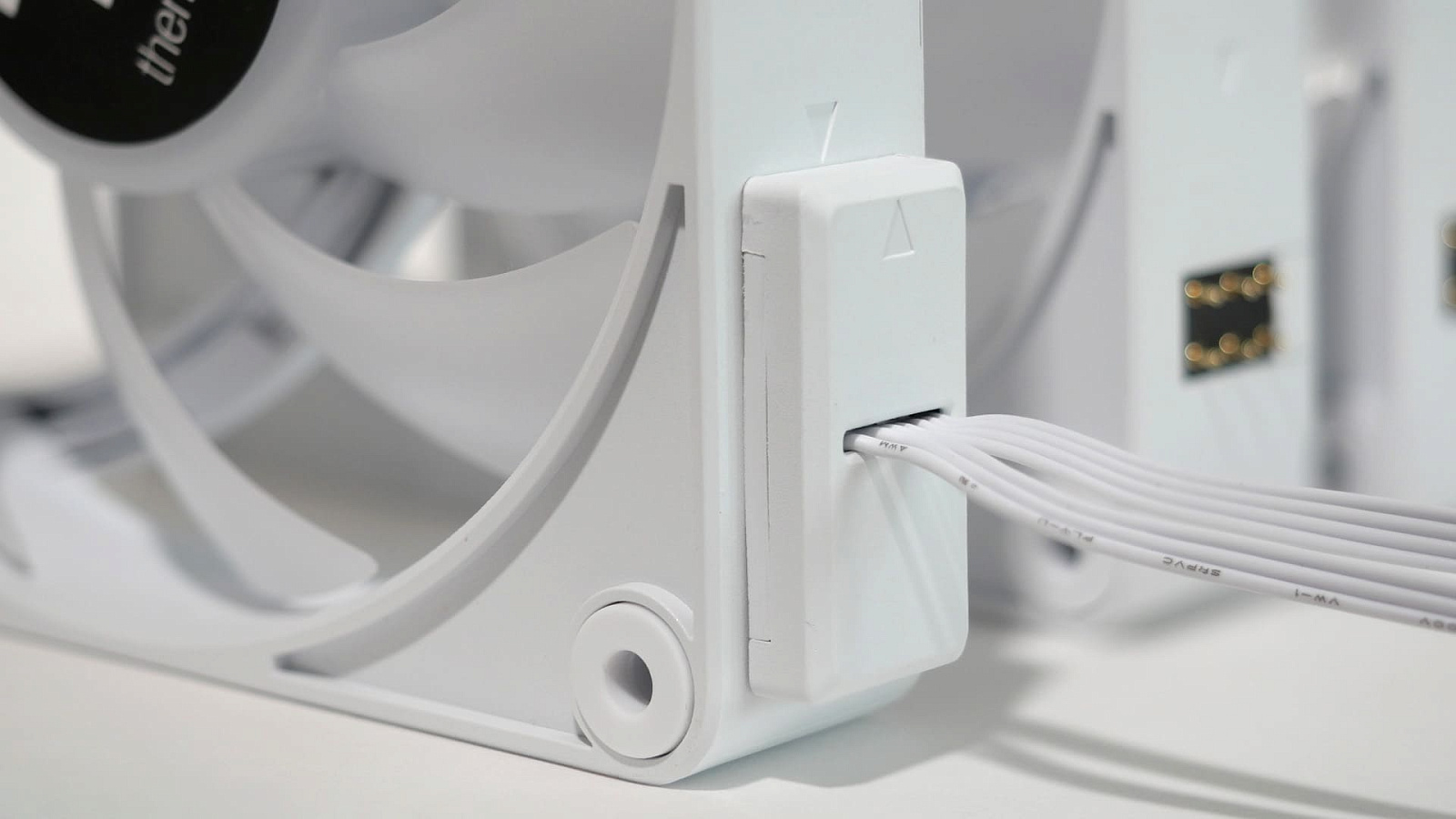

В отличии от более ранних реализаций вентиляторов EX-серий в новых CT EX ARGB увеличены в два раза размеры контактных площадок и усилена магнитная часть MagForce 2.0, что значительно сказалось на правильности позиционирования коннекторов и исключении случайного сдвига или замыкания контактов.

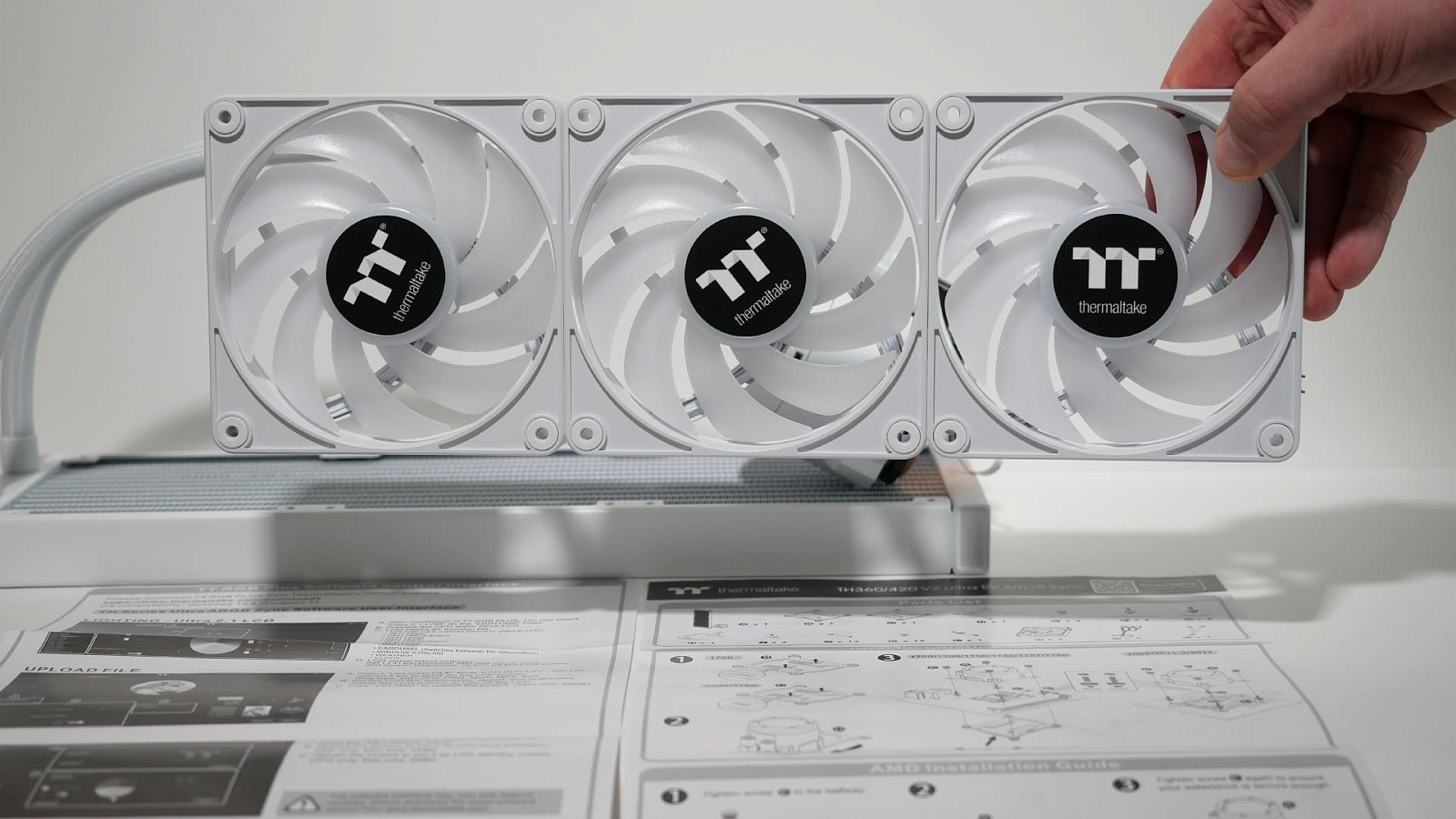

Причём силы магнитов хватает даже для удержания трёх вентиляторов на весу. Такая реализация удобна и улучшает аккуратный внешний вид собранной системы охлаждения.

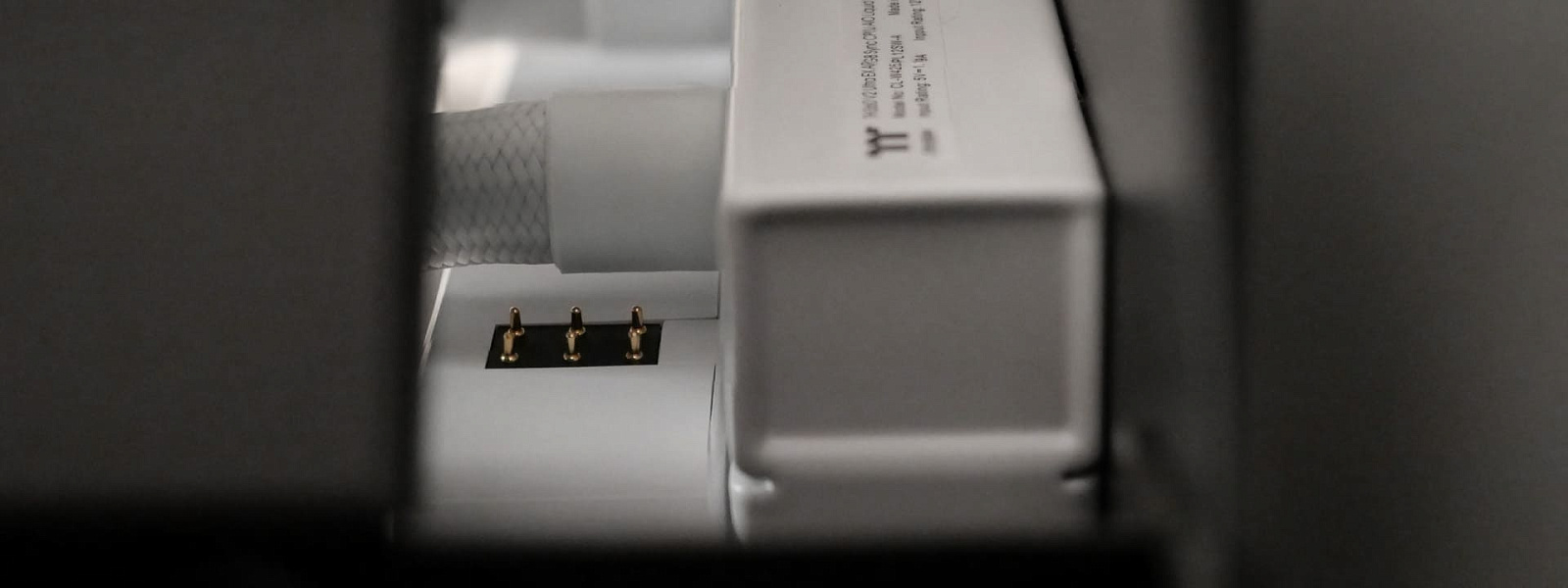

Из недостатков: контактные площадки расположены только на двух гранях каркасов вентиляторов и при установке на радиатор они попадают ровно под фитинги, что затрудняет подключение с этой стороны на уже собранной СЖО.

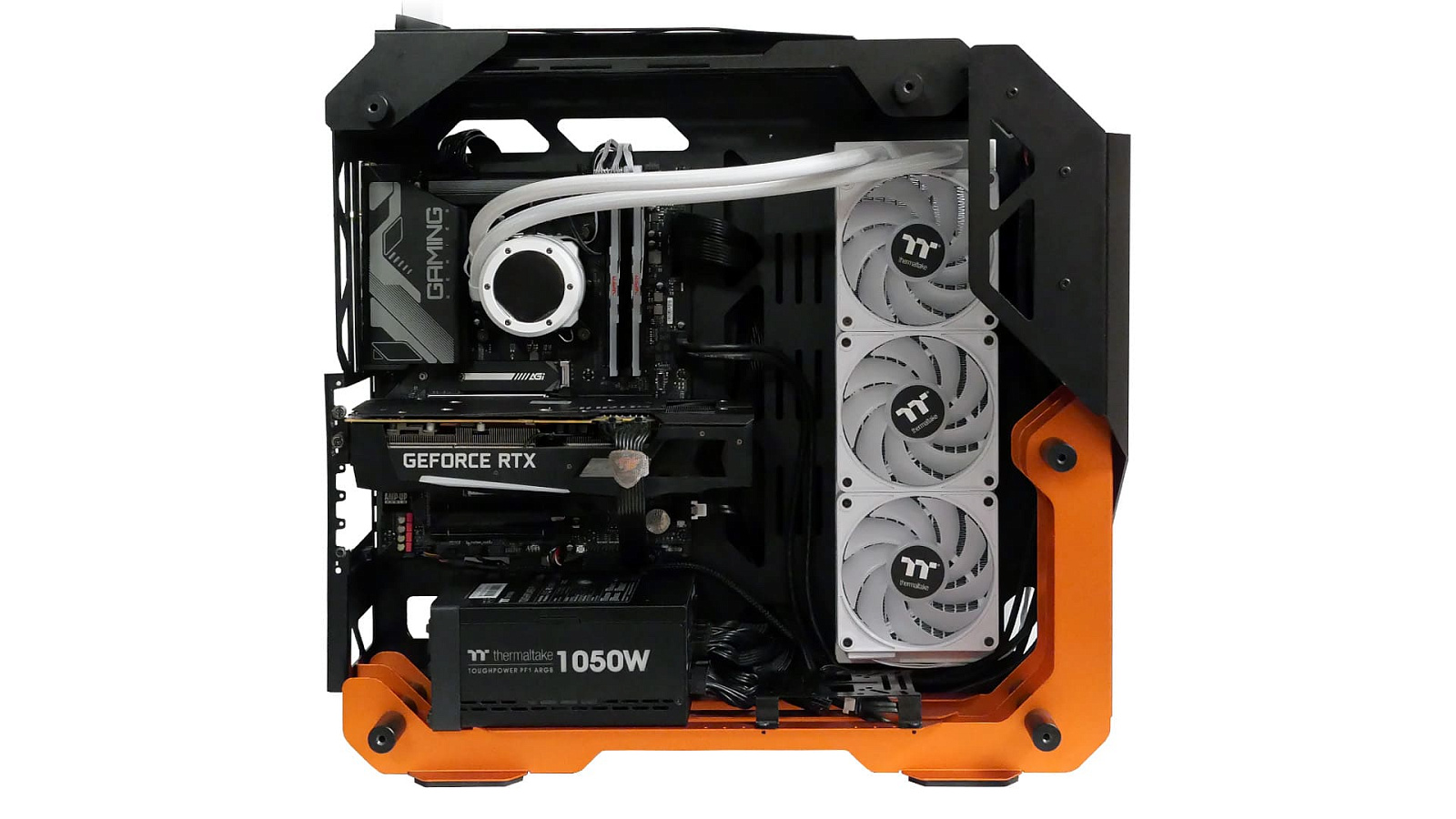

Пример установки на сокет LGA 1700

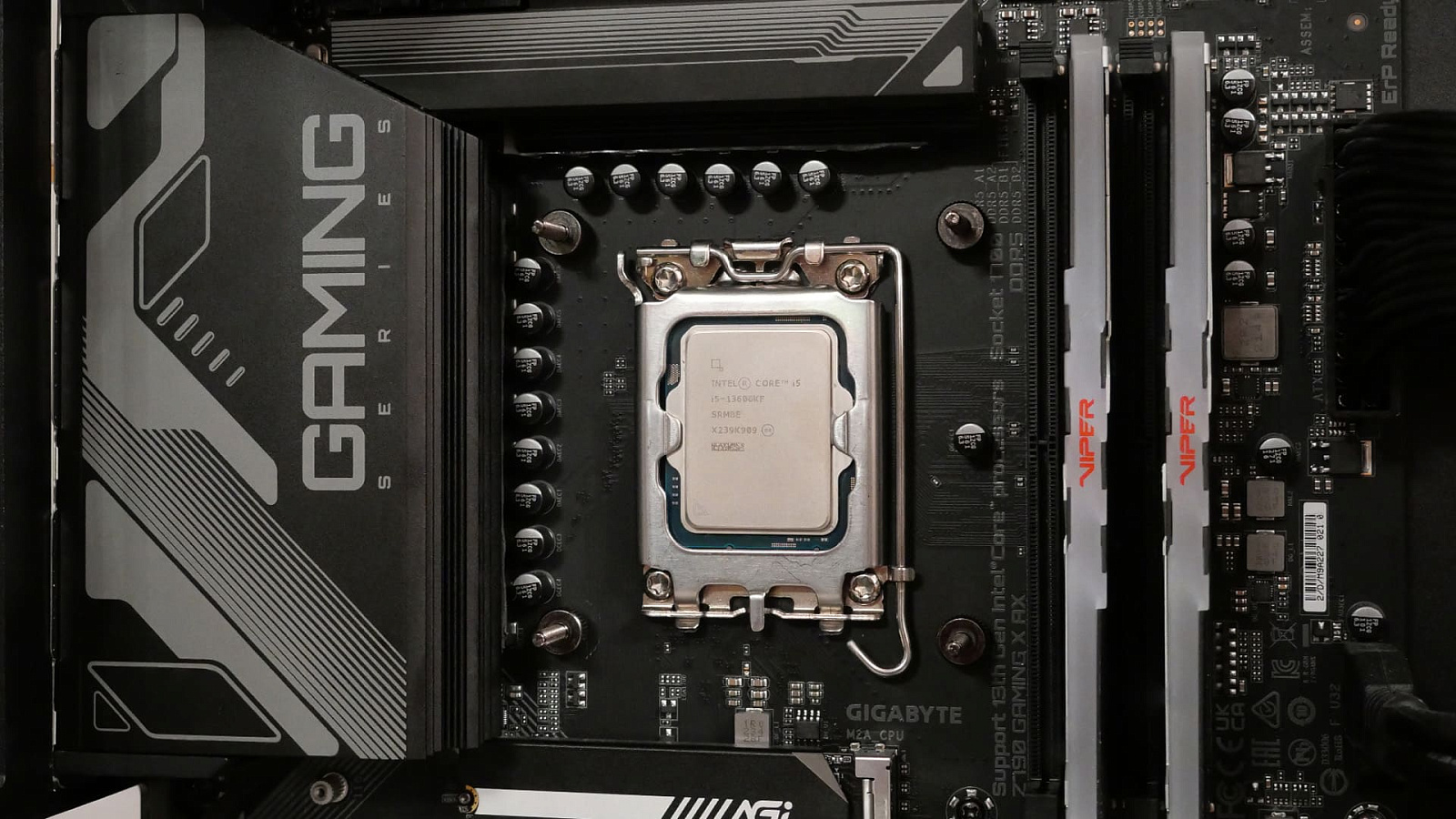

Для тестирования системы охлаждения Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition использовался стенд с процессором Intel Core i5-13600KF, устанавливаемый в сокет LGA 1700. Элементы креплений для него: бэкплейт, четыре винтовых подставки, металлическая направляющая для водоблока и четыре металлические гайки с накатанной головкой.

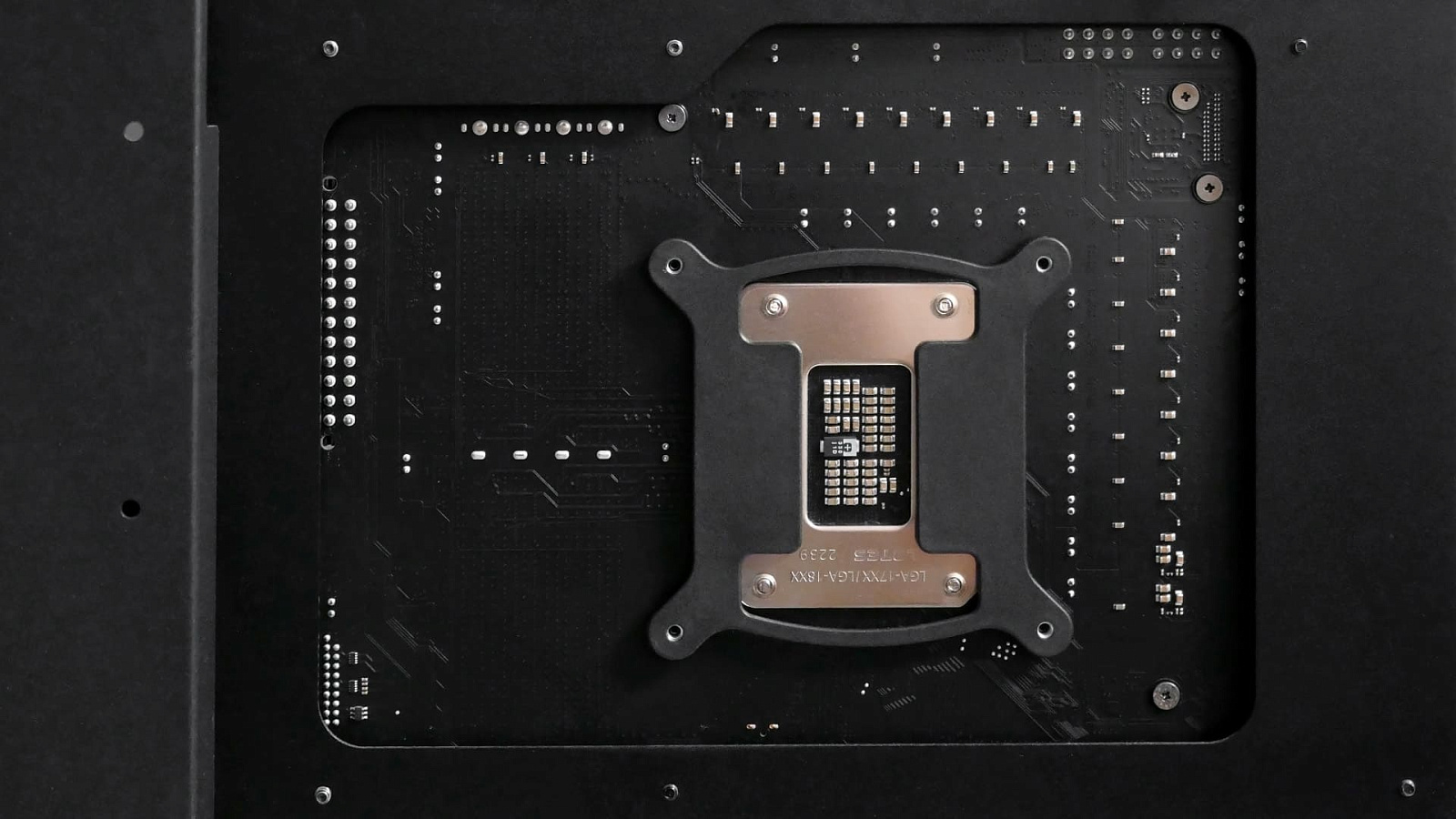

Первым этапом бэкплейт приклеивается с обратной стороны материнской платы на двустороннюю липкую ленту 3M. Это упрощает дальнейшую сборку, так как его не нужно придерживать при вкручивании винтов.

С лицевой стороны в бэкплейт через отверстия на материнской плате рядом с углами сокета прикручиваются комплектные винтовые подставки. В комплекте есть специальный инструмент в виде полой фигурной трубки, упрощающий данный процесс.

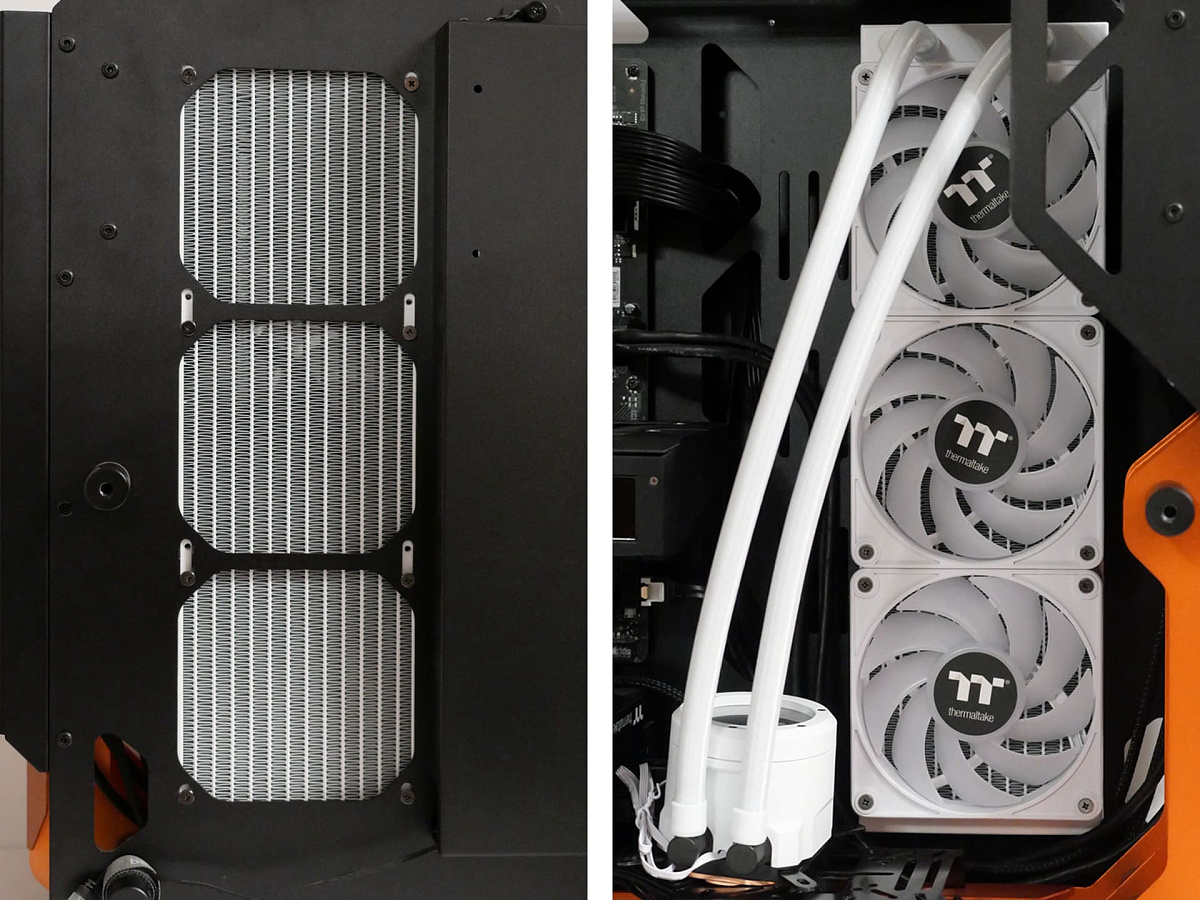

Длина радиатора составляет 396 мм и это хорошее с точки зрения совместимости значение. Модели с длиной от 400 мм и чуть более нередко не вмещаются в корпуса даже с заявленной поддержкой 360-мм радиаторов СЖО. В случае же с героиней обзора такой проблемы возникнуть не должно.

При подготовке водоблока необходимо установить универсальную пластину под сокеты Intel. Делается это наживлением её в пазы внизу сбоку и дальнейшим сдвигом до упора.

Затем наносится термопаста и водоблок устанавливается на крепления вокруг сокета с фиксацией на месте четырьмя подпружиненными гайками. Важно обеспечить равномерное прилегание медной пластины к крышке процессора, постепенно затягивая гайки от руки по один-два оборота по диагональной схеме до упора.

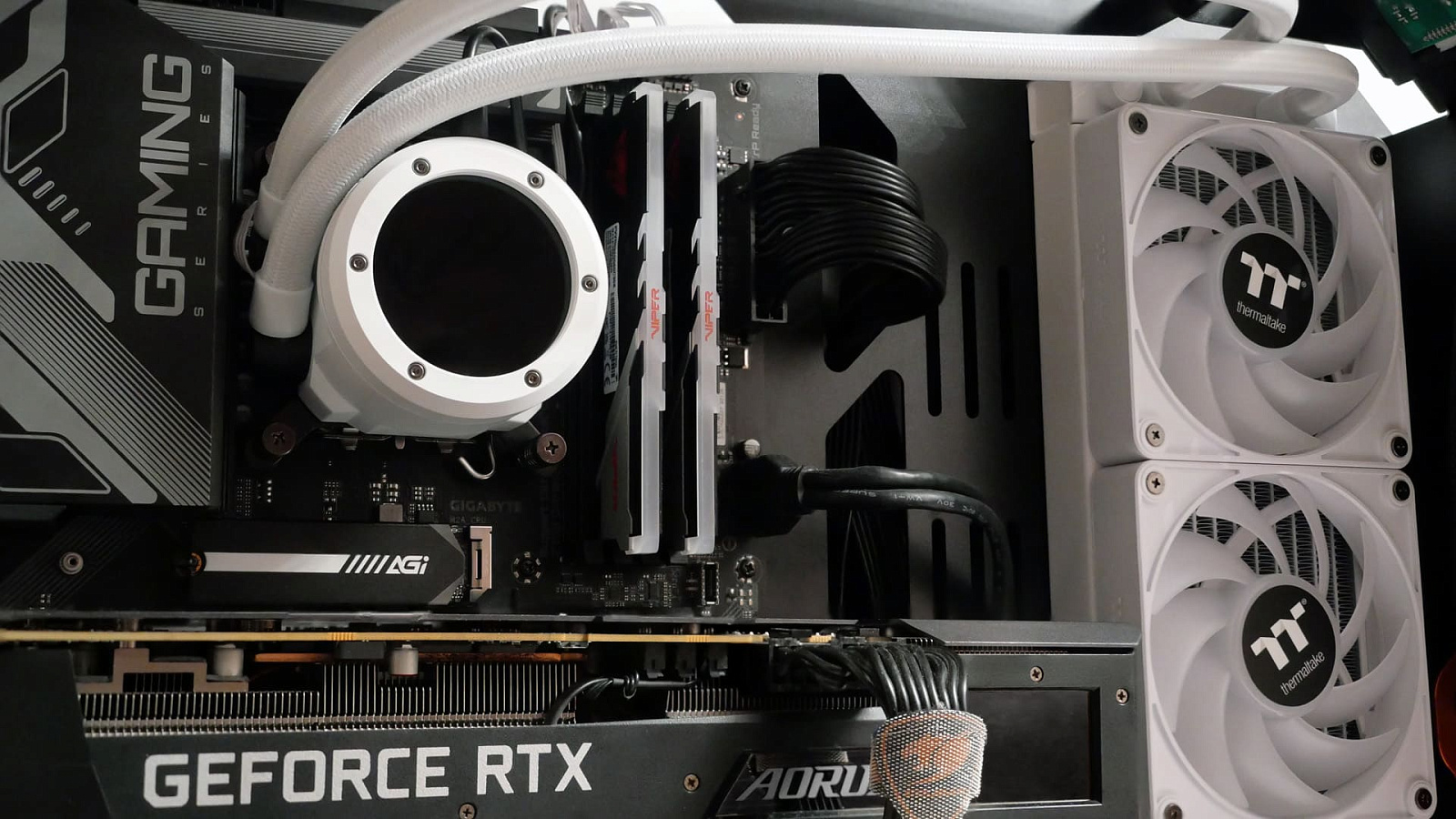

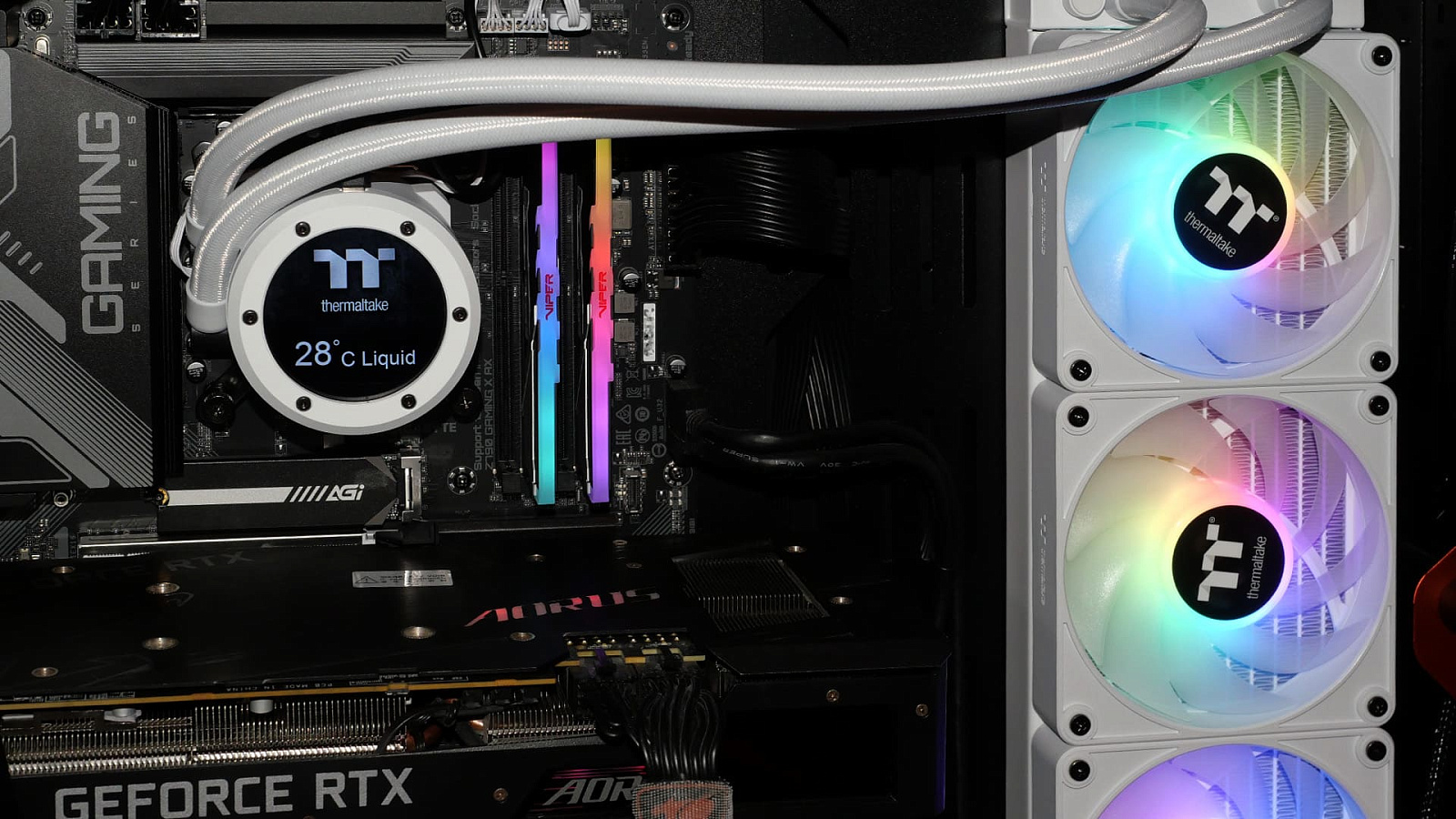

В инструкции для варианта установки на сокет LGA1700 нарисовано в качестве верного решения крепление водоблока фитингами влево. Это оправдано, так как в таком случае нижний шланг обеспечивает поступление охлаждённой жидкости, а верхний отведение нагретой в радиатор. В теории это немного облегчит циркуляцию жидкости при низких оборотах насоса за счёт естественных физических процессов.

Дисплей и ARGB-подсветка

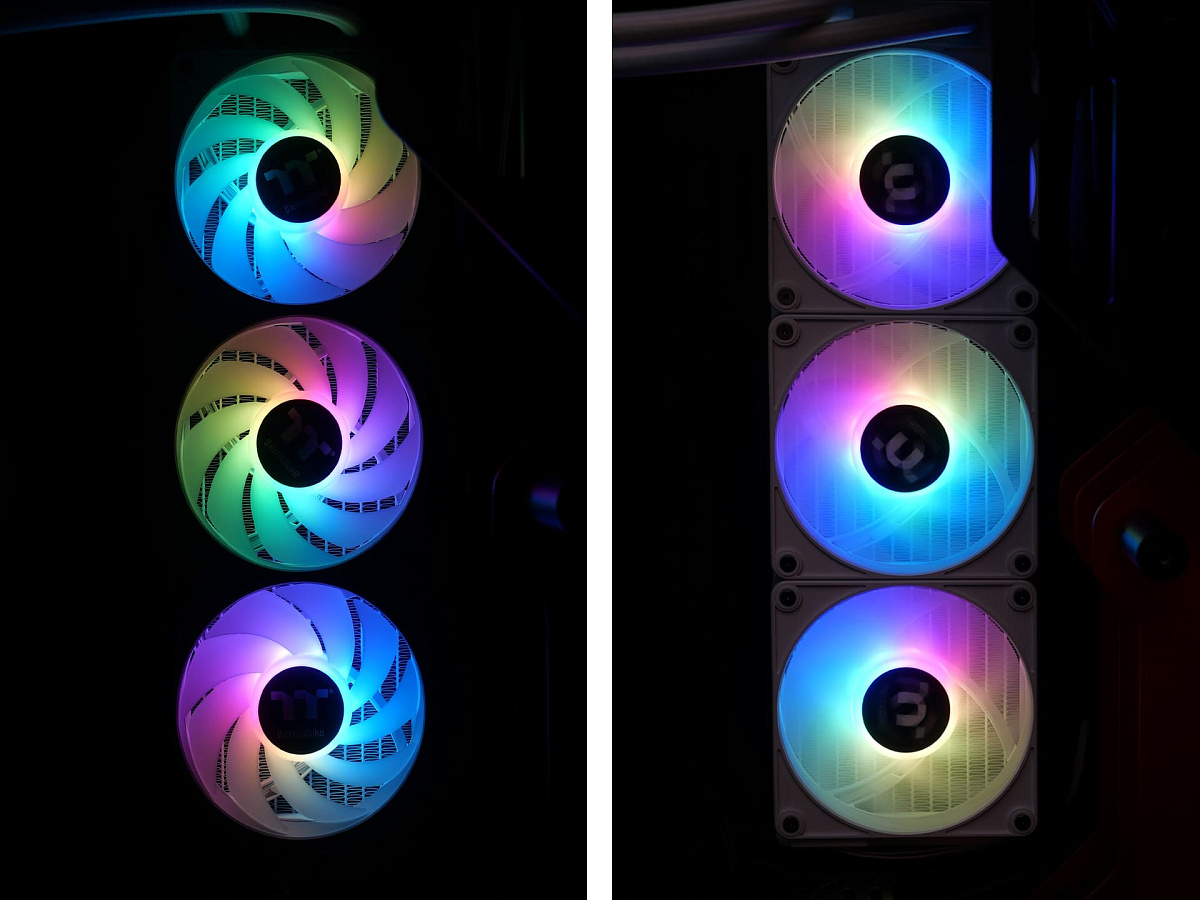

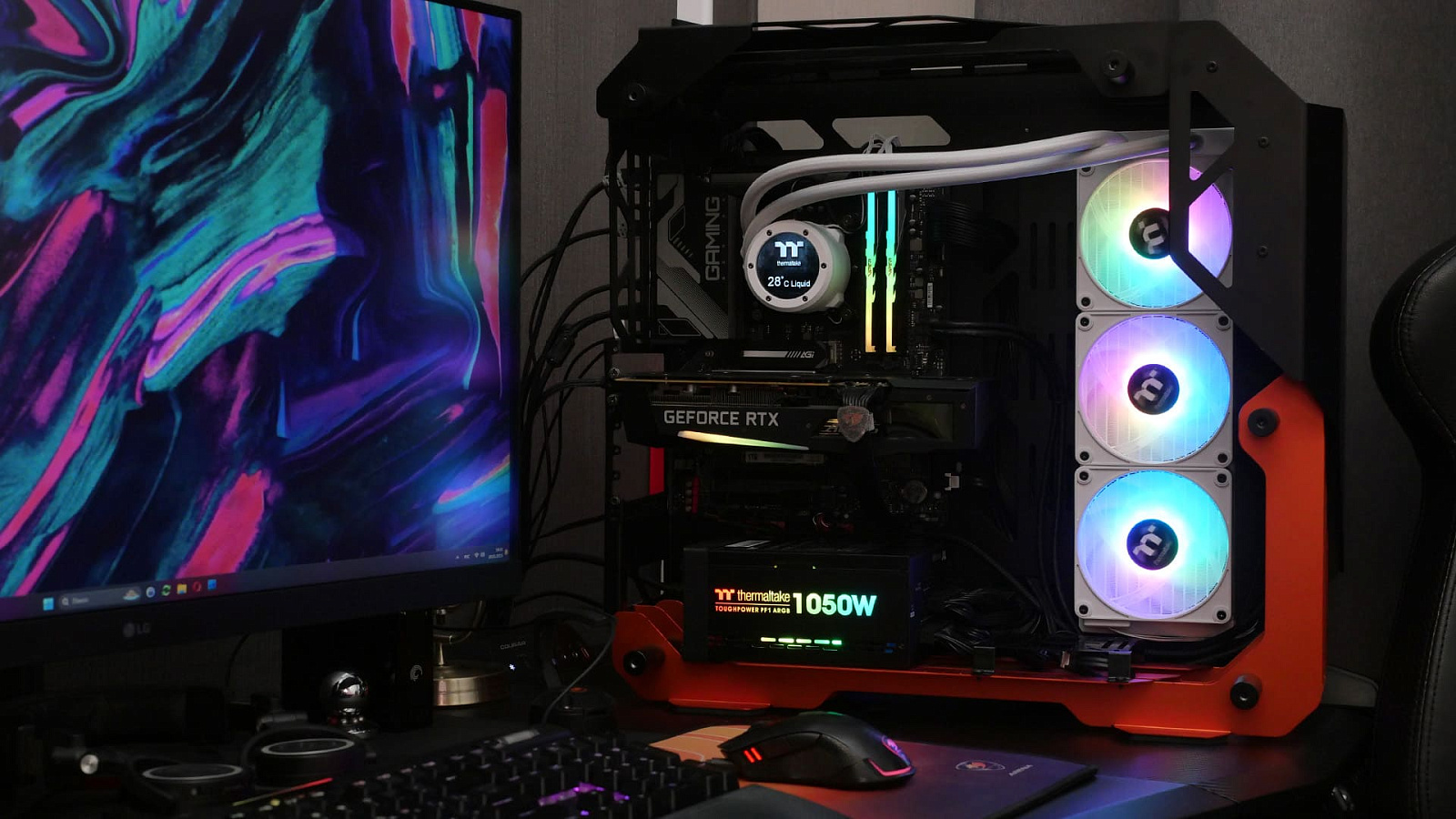

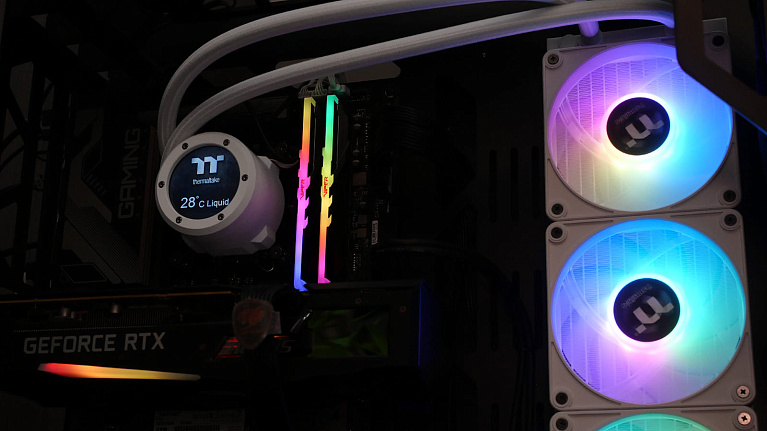

У системы охлаждения Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition условно две зоны управляемой подсветки: цветной LCD-дисплей на верхней части водоблока и крыльчатка вентиляторов (по 9 адресных светодиодов с палитрой 16,8 млн. цветов под центральной частью).

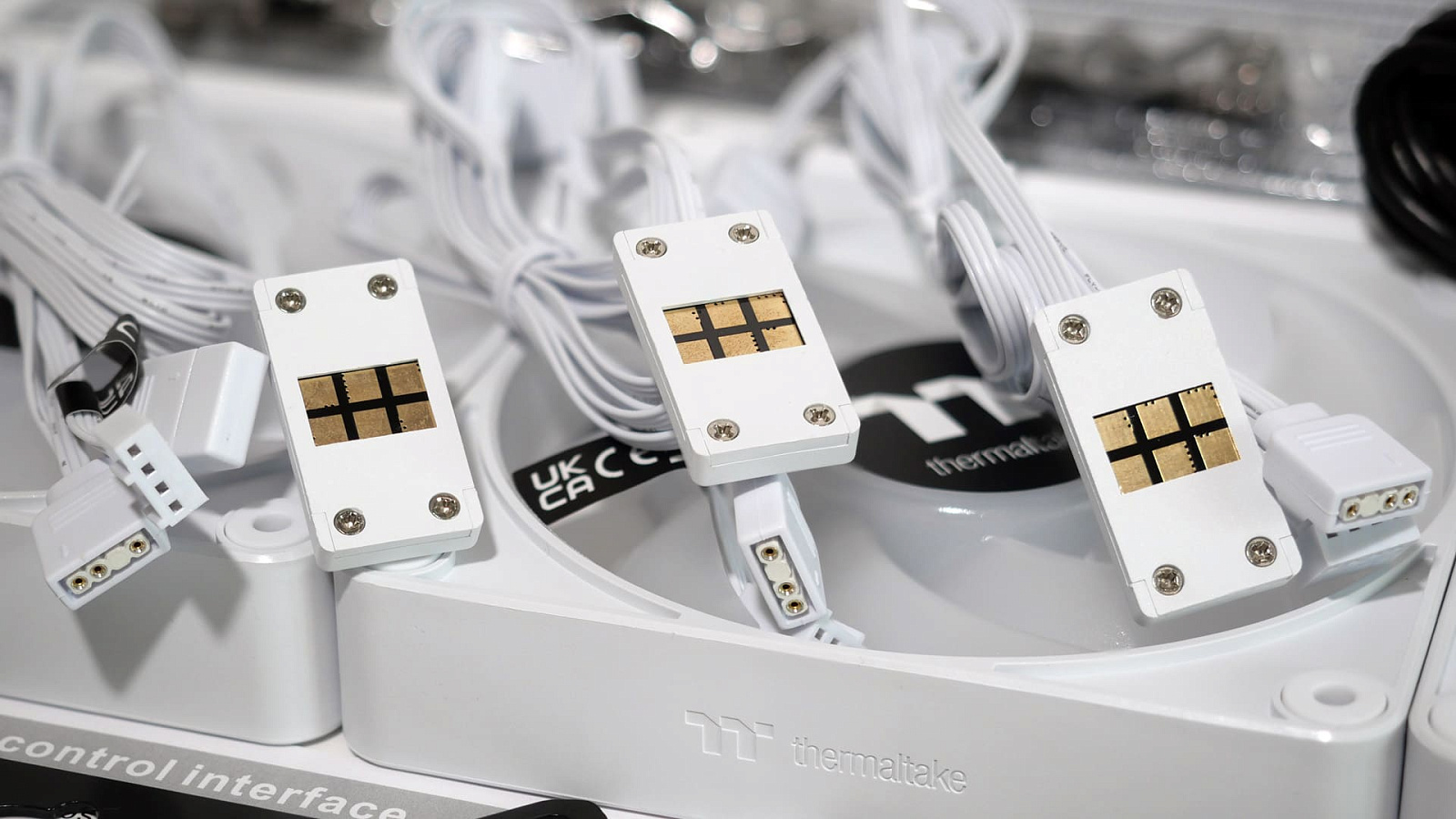

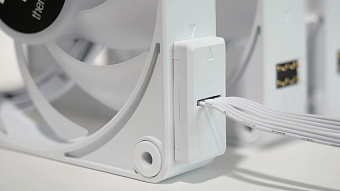

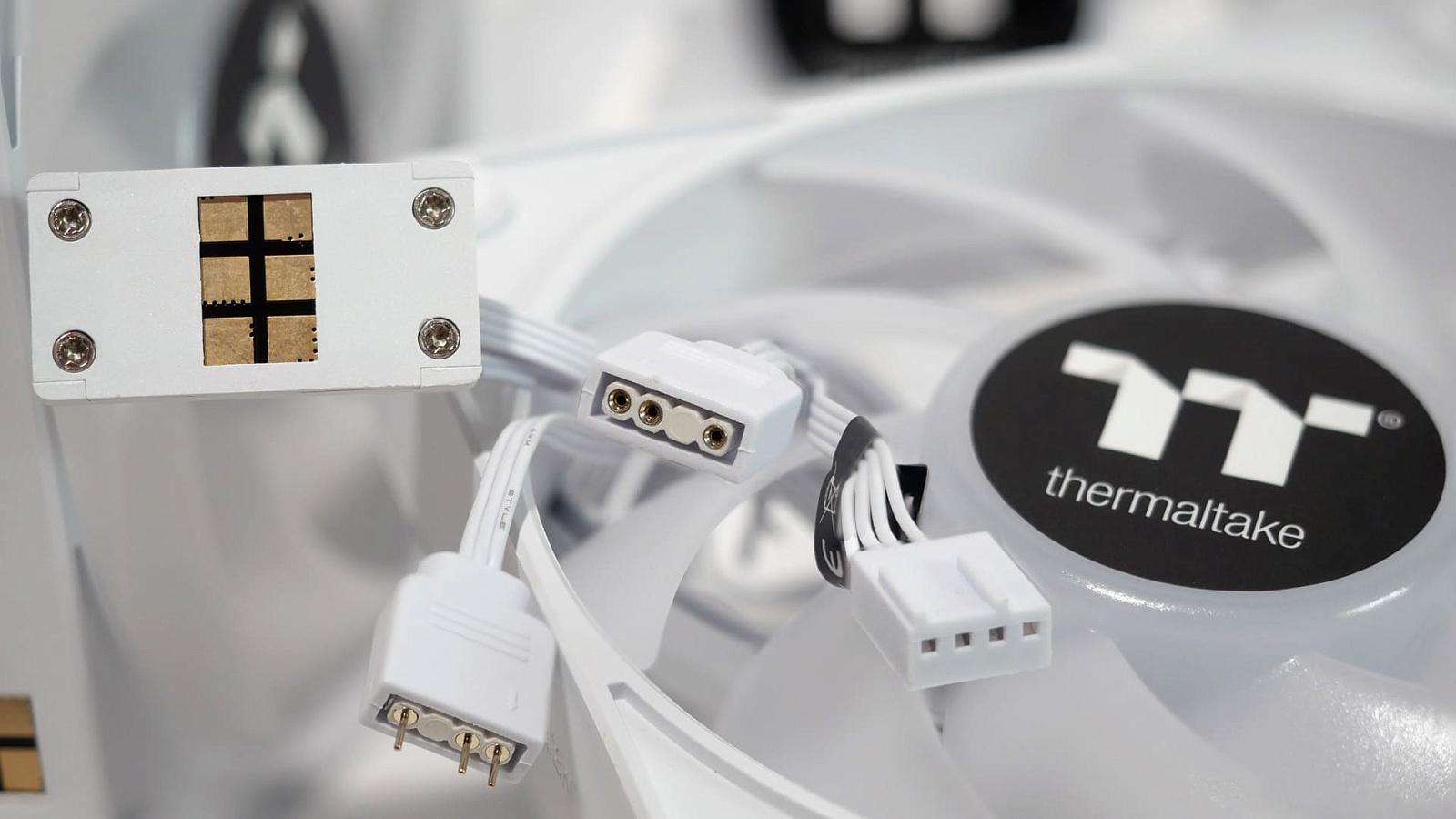

Подсветка вентиляторов подключается с помощью комплектного кабеля, с одной стороны которого магнитная площадка, а с другой - типовой трёхконтактный штекер распространённого типа (5V-D-G для addressable RGB-лент с питанием 5 Вольт). На современных платах (ASROCK, ASUS, BIOSTAR, GIGABYTE, MSI) это основной тип коннекторов для подключения ARGB-устройств. Подключенные через него устройства легко синхронизируются и образуют единую цепочку подсветки с эффектами, задаваемыми контроллером на материнской плате.

Управление в таком случае ложится на софт из комплекта самой материнской платы или на сторонний контроллер (и в некоторых случаях софт от него), если он используется в конфигурации ПК.

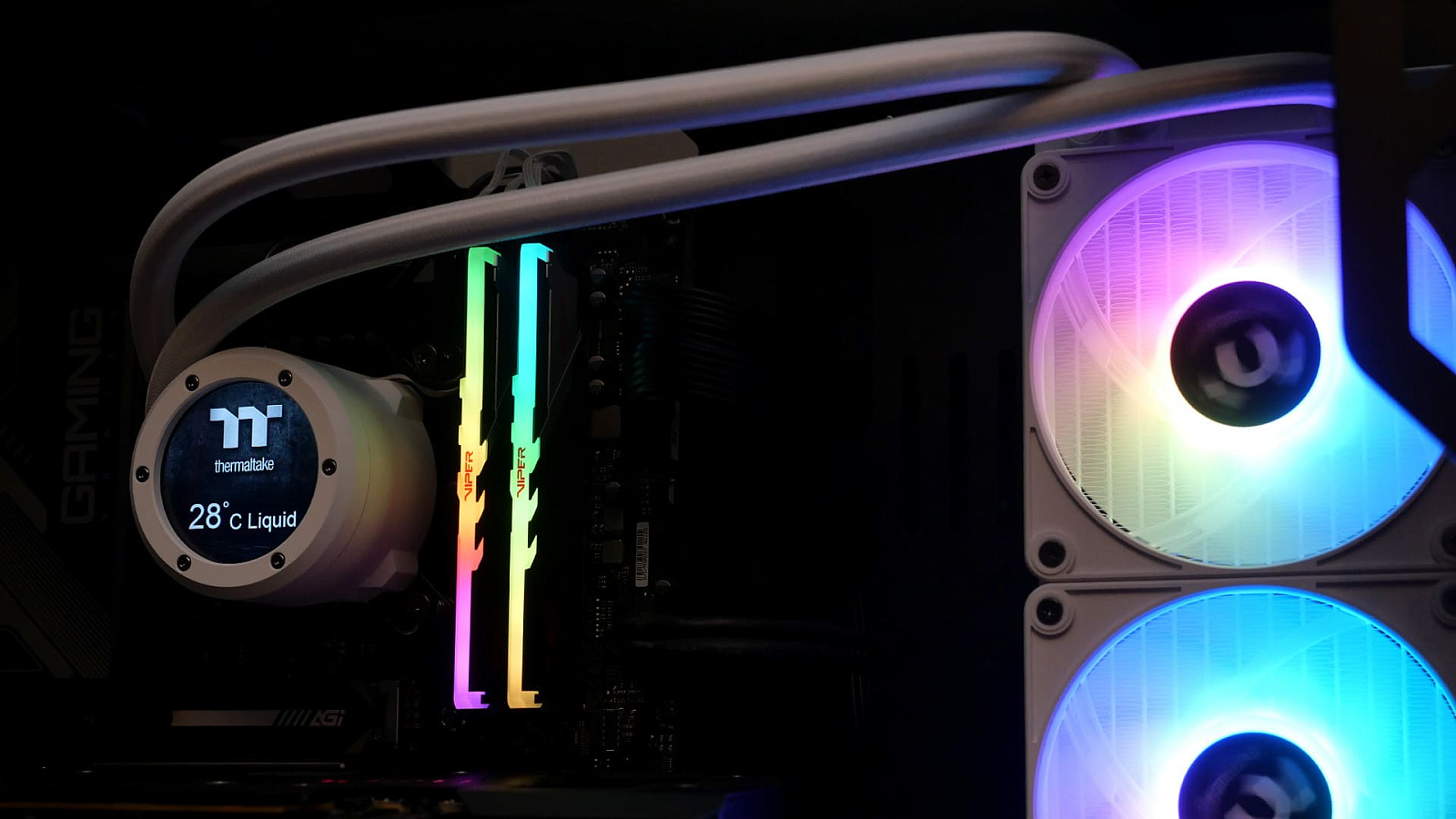

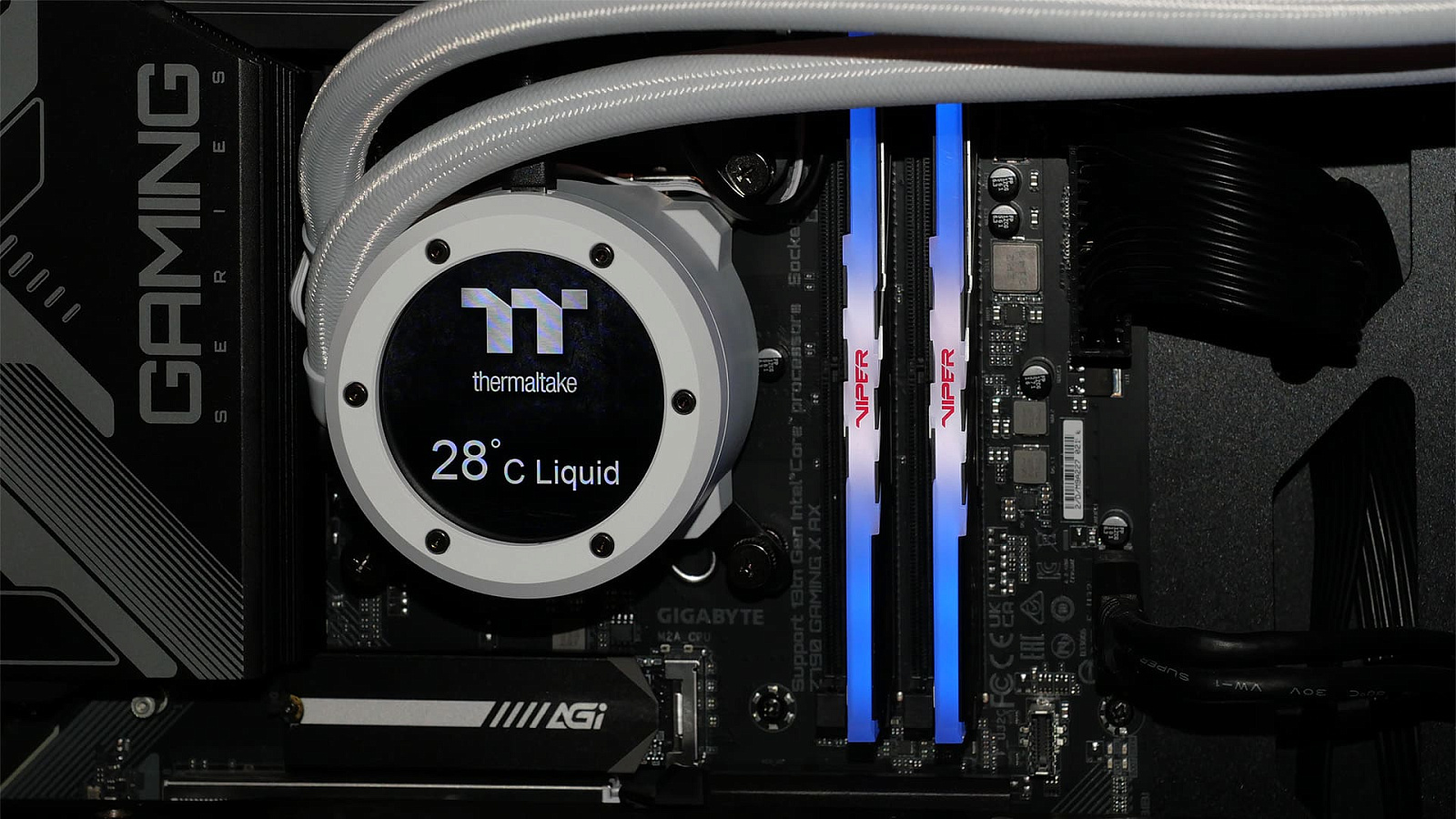

Что касается дисплея, то с момента запуска ПК и до загрузки специальной утилиты от производителя на дисплее по умолчанию проигрывается анимация логотипа Thermaltake, а затем отображается температура жидкости в контуре на его фоне. При желании позднее это можно заменить на своё изображение, в том числе анимированное, загрузив его во встроенную память устройства.

Софт

Для управления выводимым на LCD-дисплей водоблока изображением, текстовой информацией и анимированными эффектами Thermaltake предлагает использовать бесплатно распространяемую на официальном сайте утилиту TT RGB PLUS, которая на момент подготовки обзора имела версию 2.1.9. Это универсальная программа для большей части устройств Thermaltake с управляемыми модулями подсветки и дисплеями последних лет.

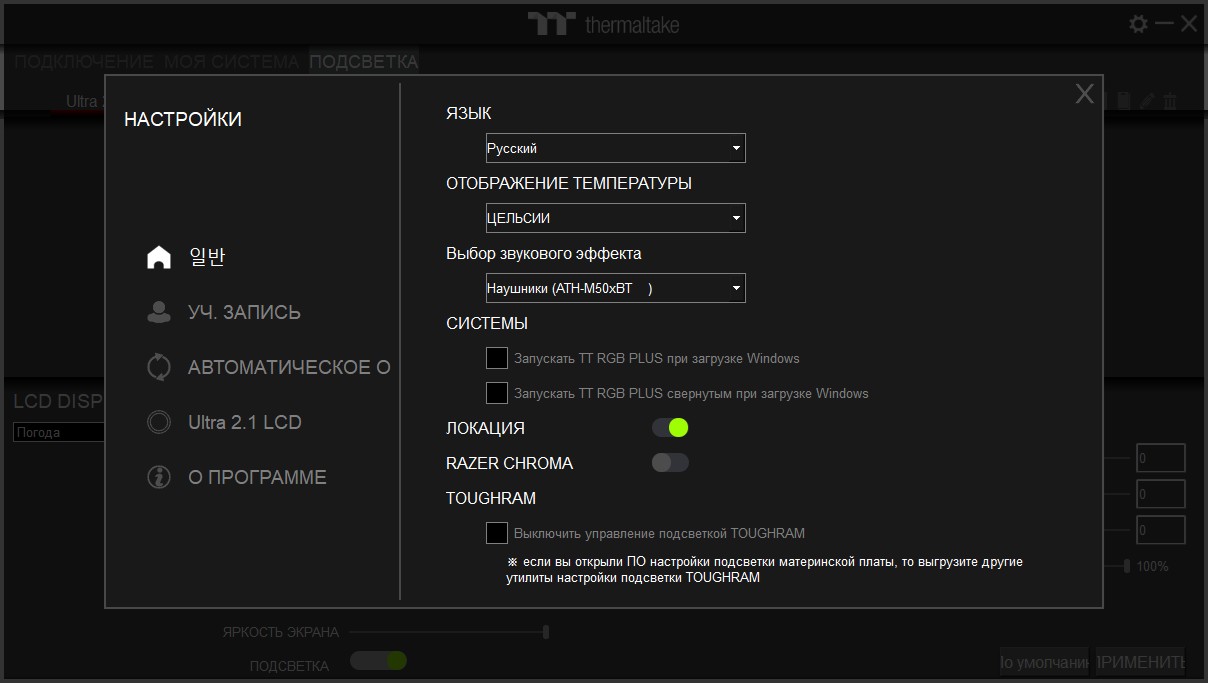

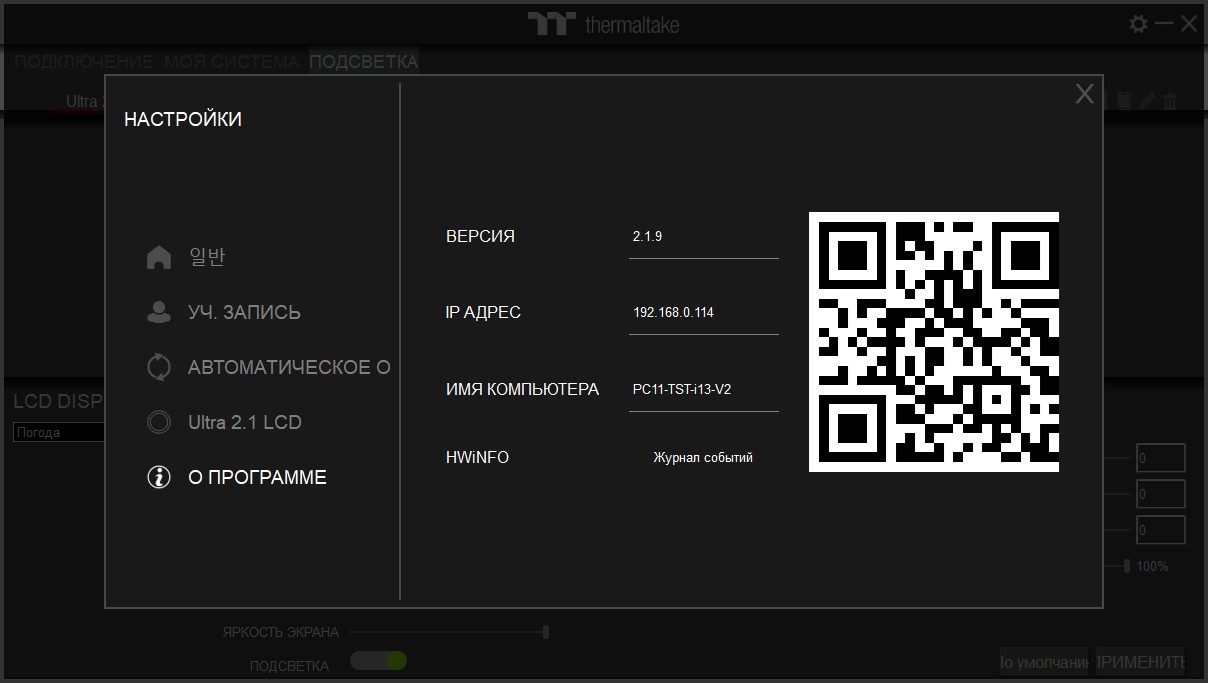

Программа русифицирована, но язык интерфейса необходимо выбрать самостоятельно в настройках. По умолчанию будет отображаться всё на английском вне зависимости от региональных настроек операционной системы.

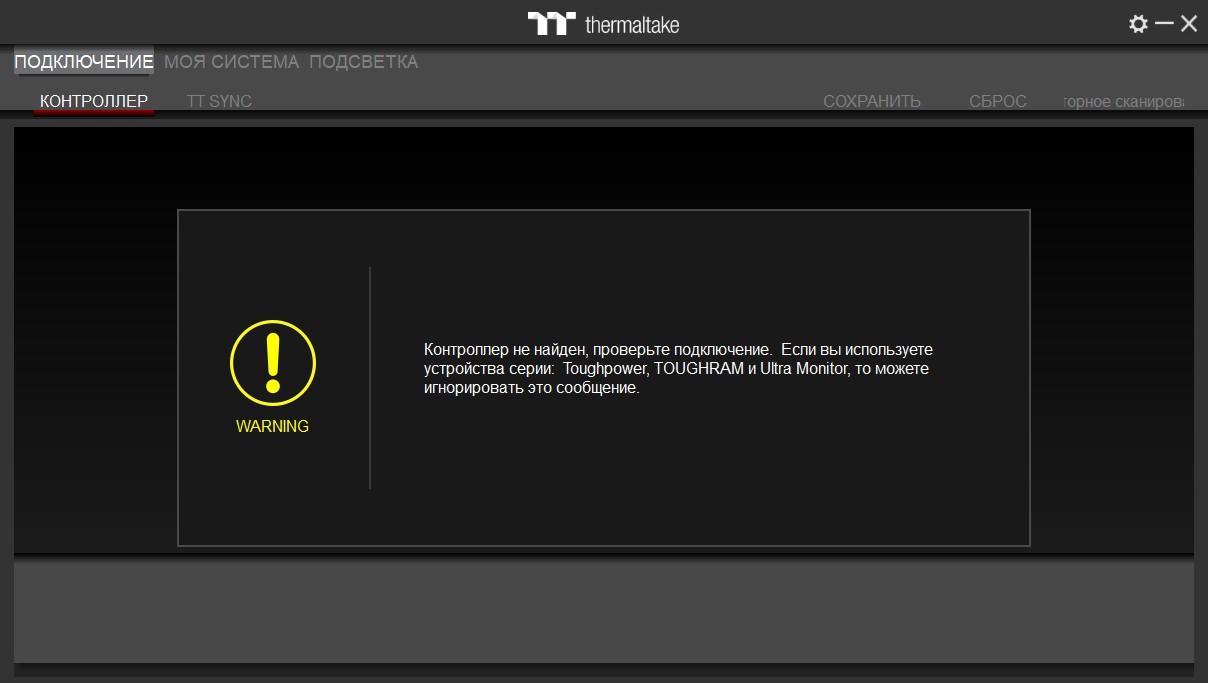

В случае с Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition не стоит пугаться надписи об отсутствии найденных совместимых контроллеров при запуске TT RGB PLUS, так как именно в этой модели системы охлаждения контроллера подсветки как таковой нет, и вкладка "Подключение" (Connect) — "Контроллер" (Controller) не используется. Управление LCD-дисплеем находится в разделе "Подсветка".

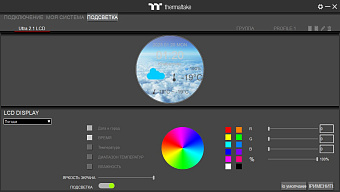

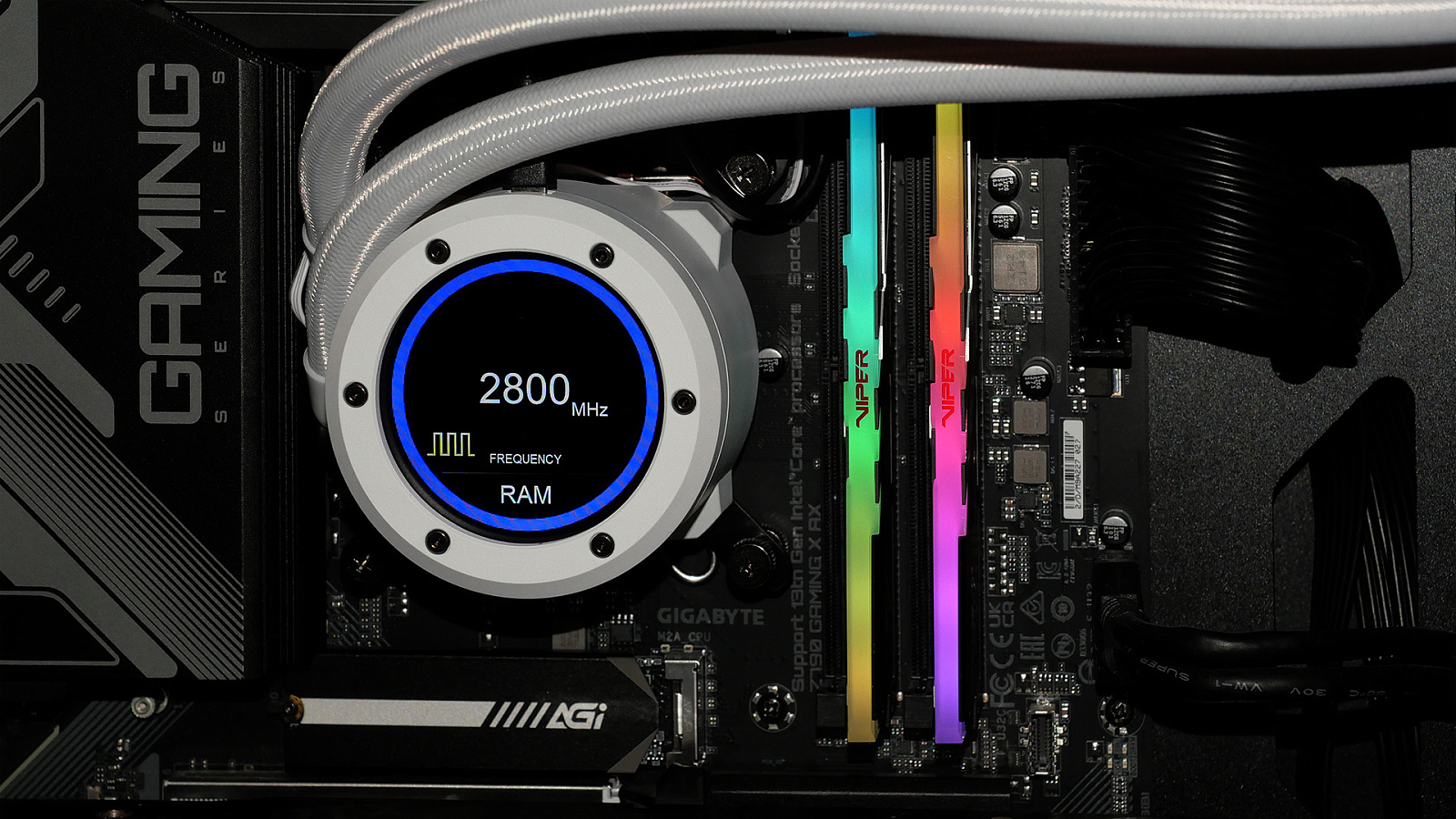

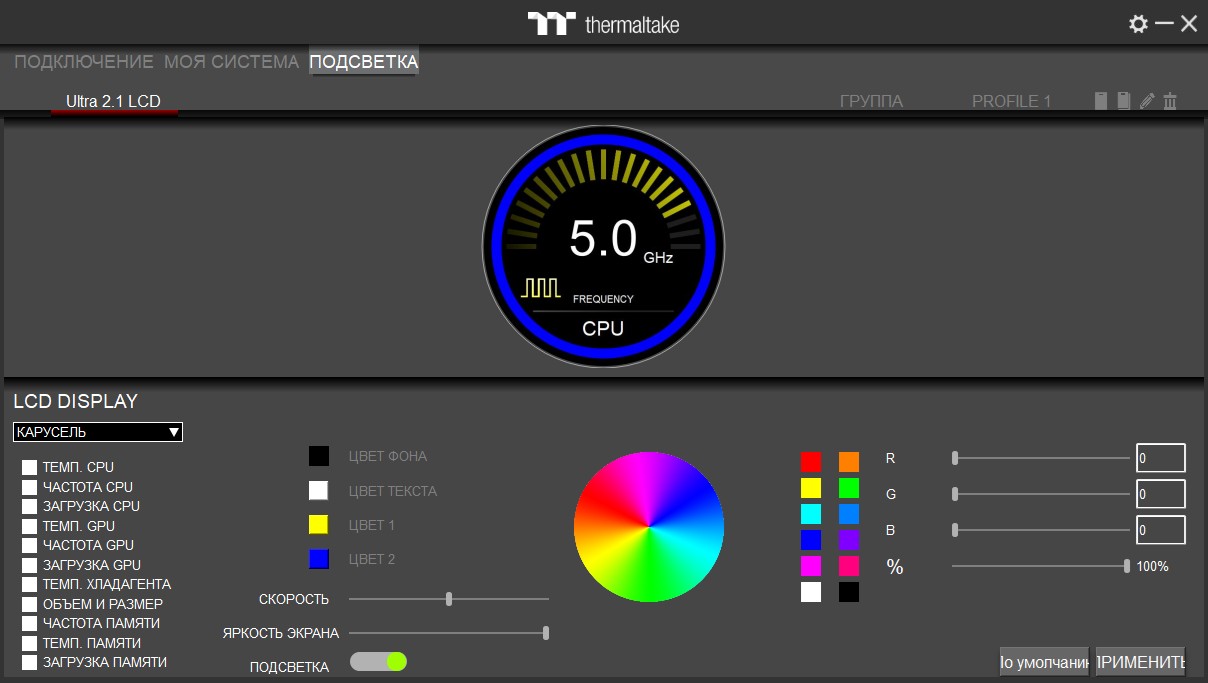

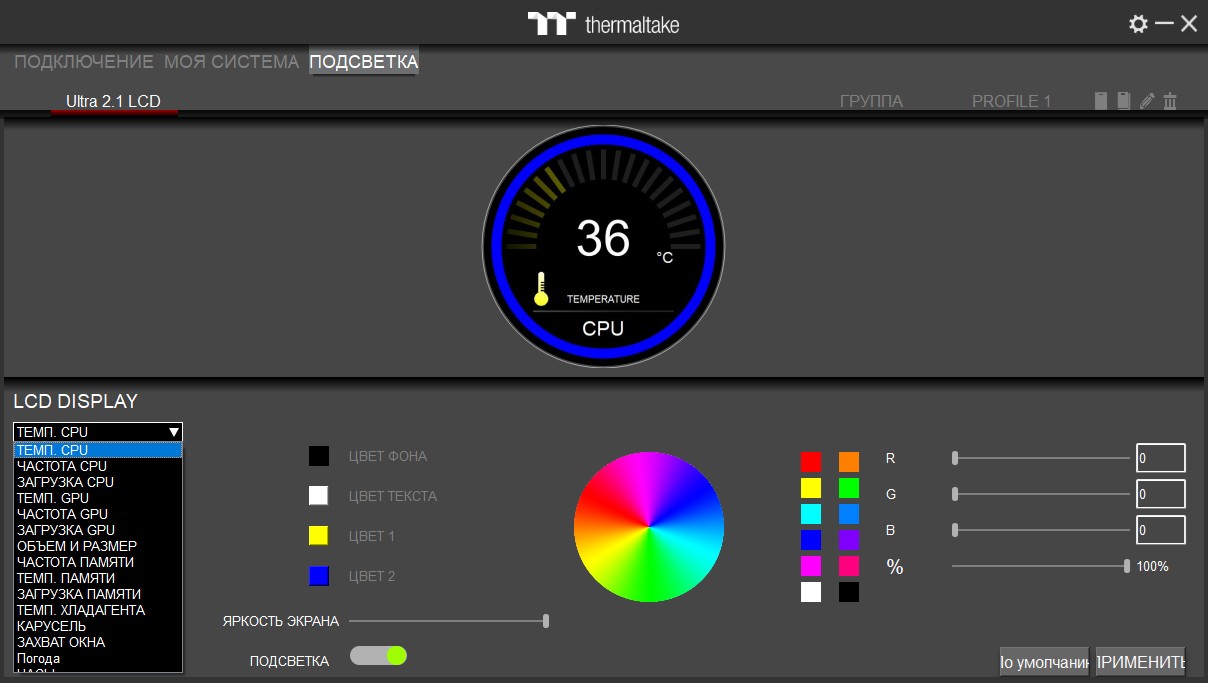

А в нужном разделе уже есть с чем "поиграться". Из сугубо технических заготовок в списке заготовок выводимой информации представлены режимы с отображением значений температуры, частоты и % загрузки центрального процессора, видеокарты и оперативной памяти, а также температуры хладагента.

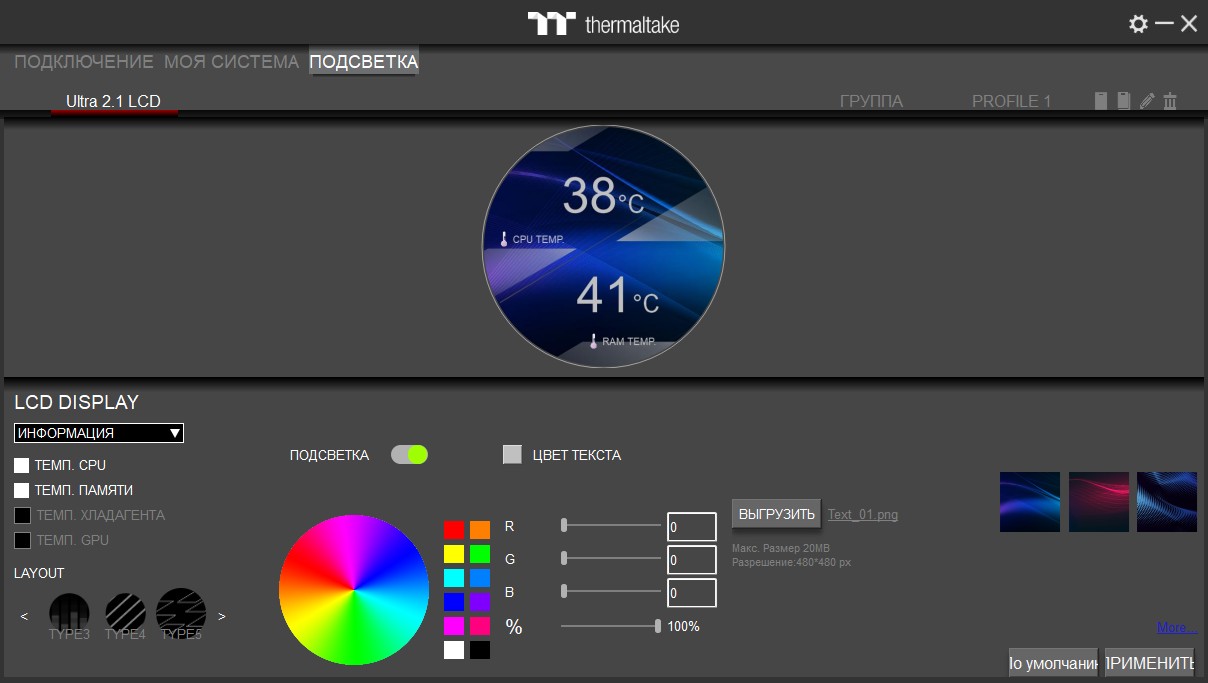

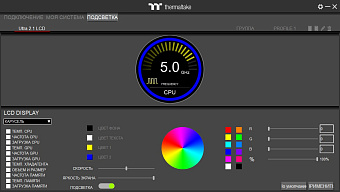

Также для вывода всех или выборочно отмеченных из них на дисплее по очереди с заданным интервалом сделаны режимы "Карусель" и "Информация".

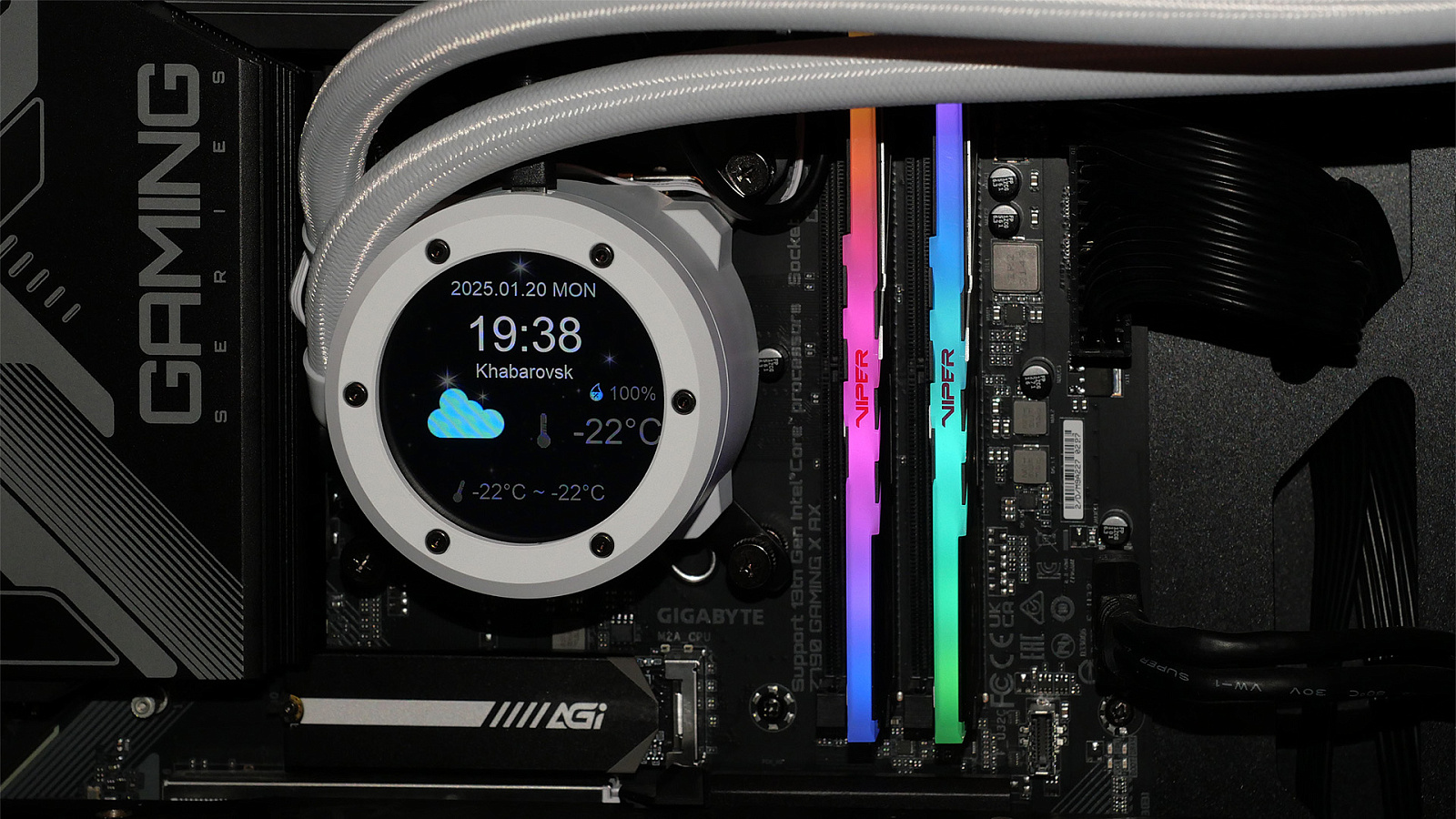

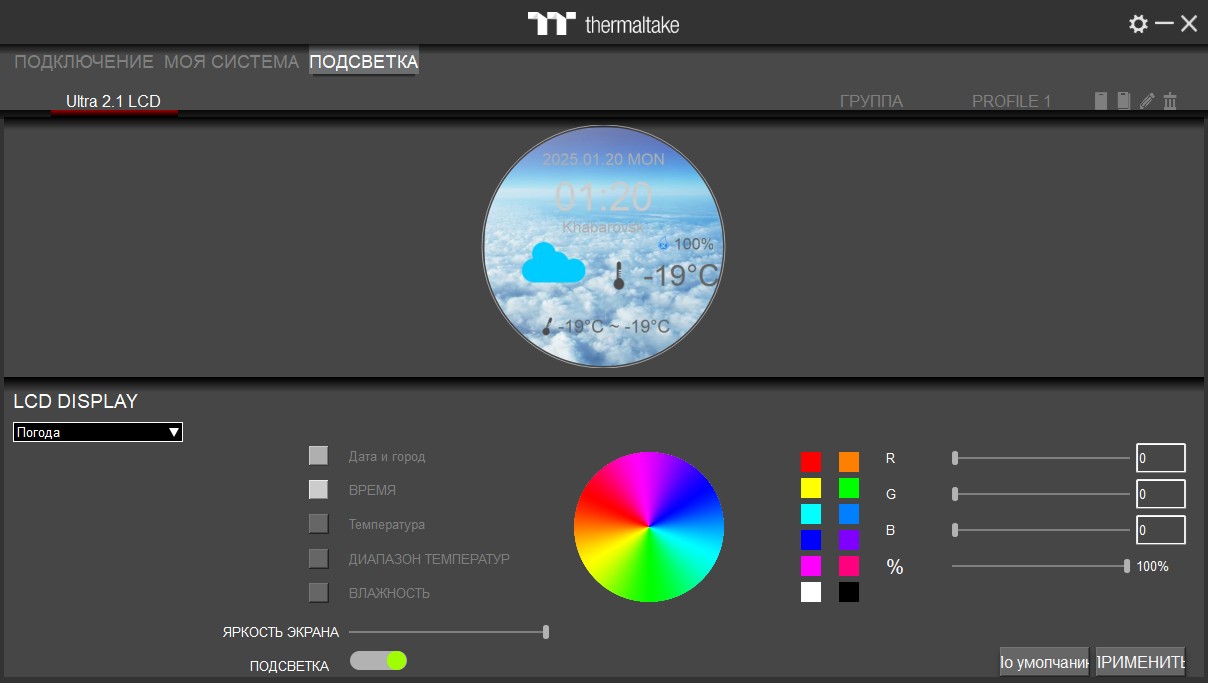

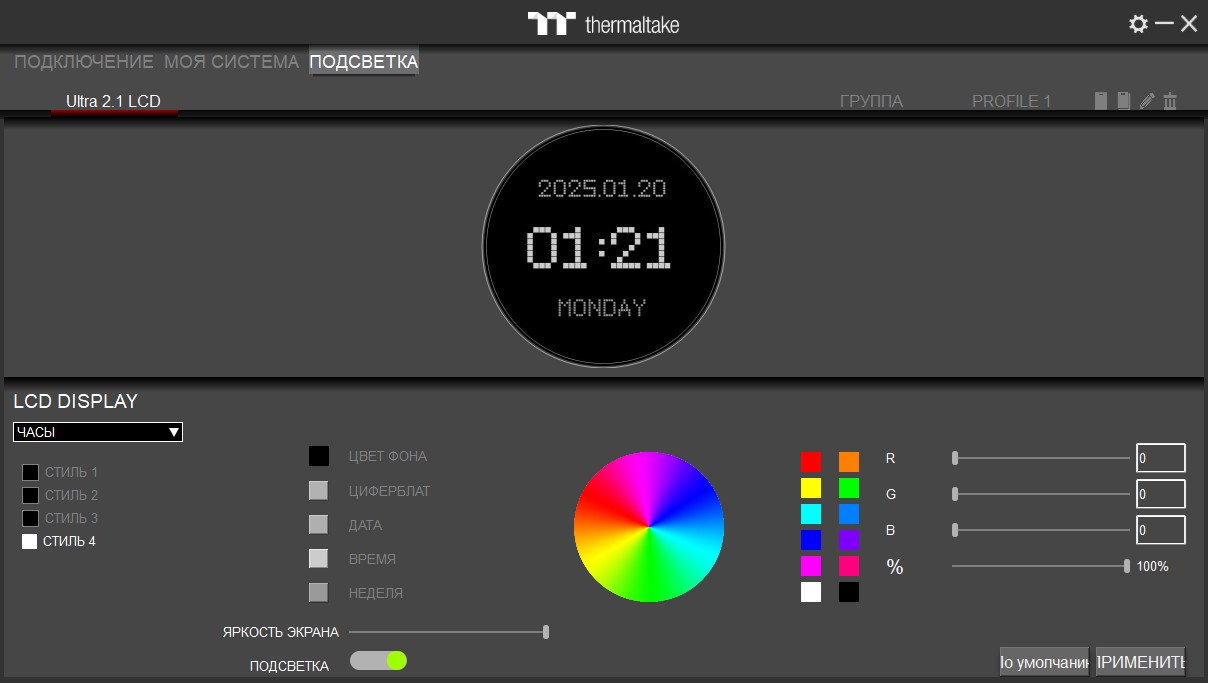

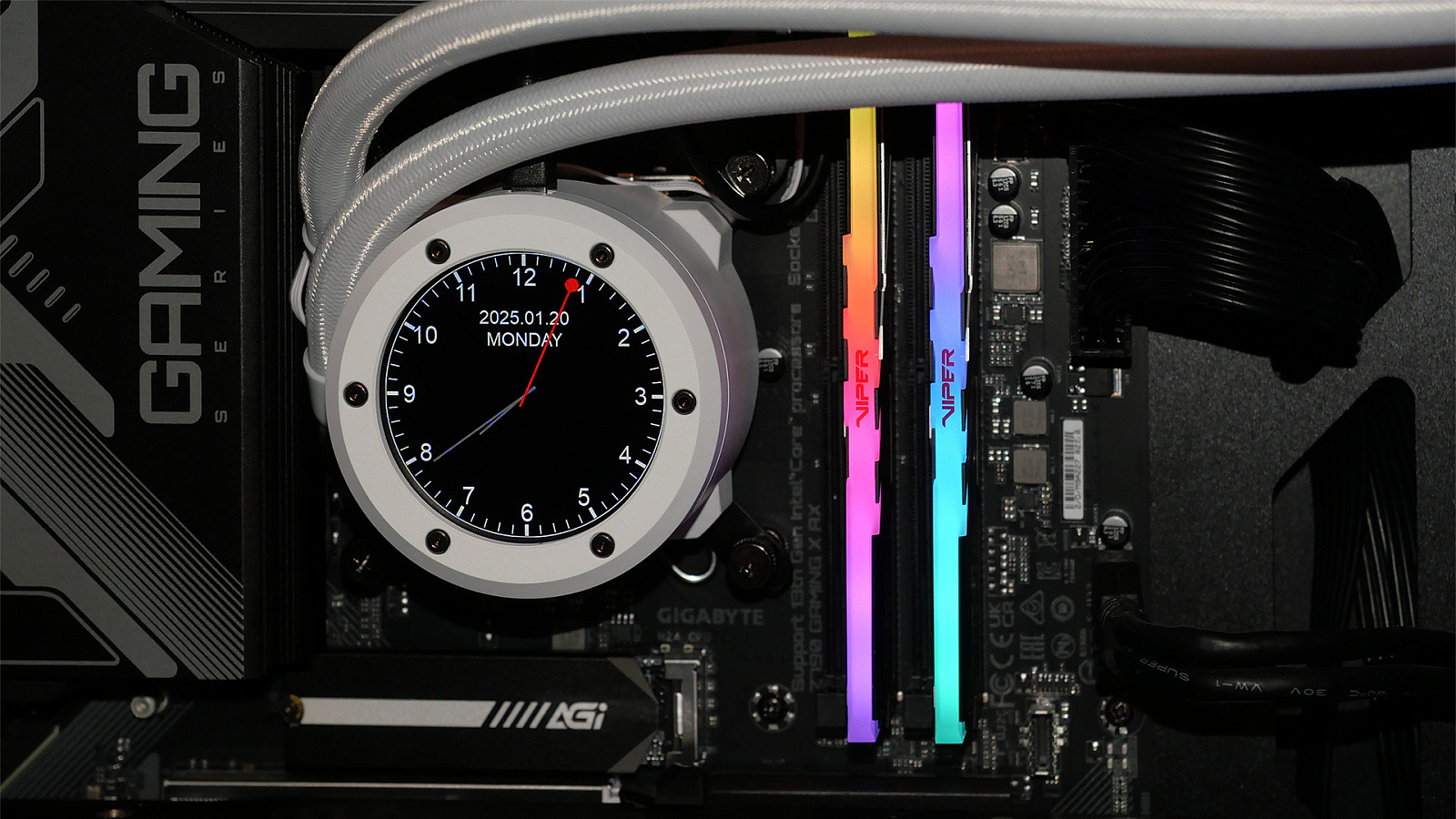

Из практичных повседневных вариантов вывода полезной информации на дисплей интересно реализованы режимы с циферблатами часов четырёх стилей (по паре аналоговых и цифровых) или погодным виджетом.

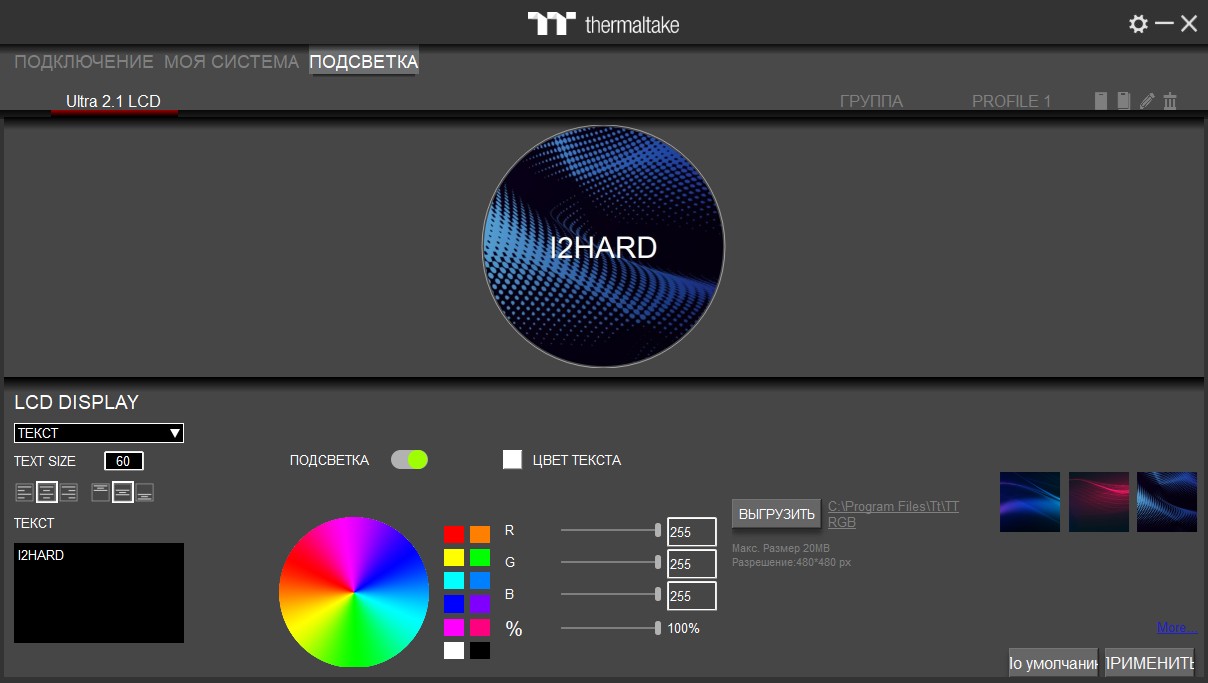

Возможность вывода произвольного текста и собственных изображений или видео настраивается в режиме "Текст". С ним есть особенность — до установки LAV-декодера видео, автоматически предлагаемого к загрузке при первой попытке выбрать видео файл для фона, настройки не всегда применяются корректно. Поддерживаются анимированные изображения и видео в форматах AVI, GIF, MP4, MOV или картинки в форматах GIF, JPG, PNG объёмом до 20 МБ.

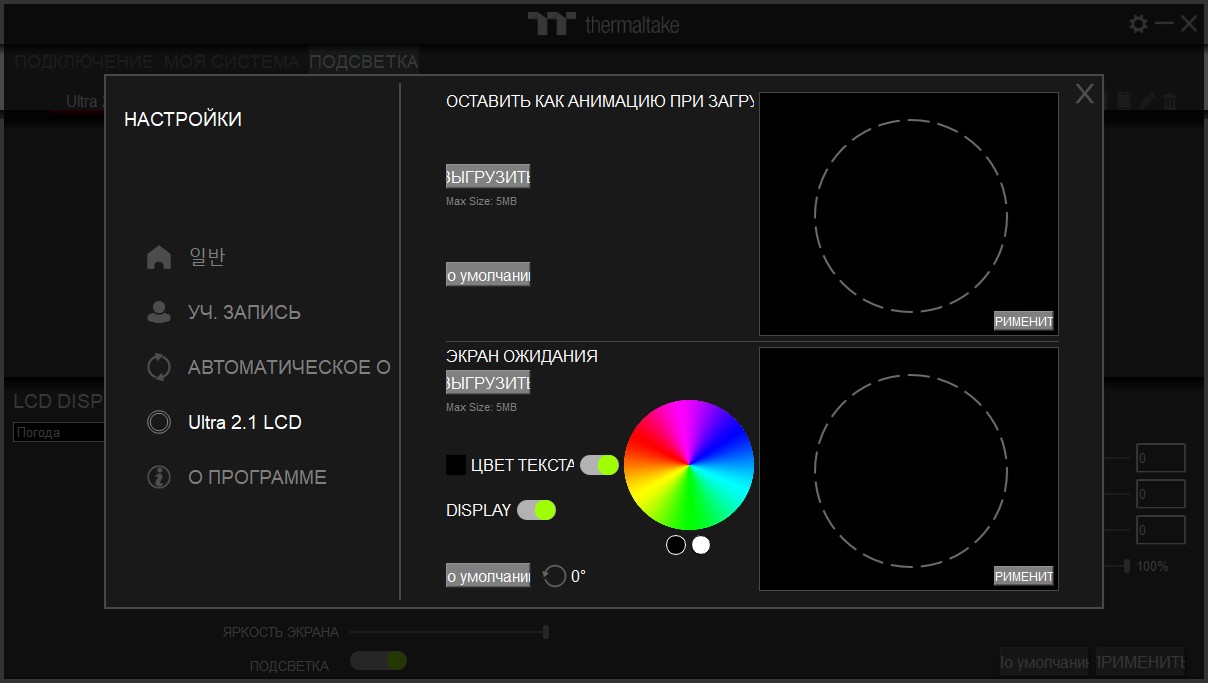

Анимации и изображение, которые отображаются на дисплее до загрузки операционной системы и утилиты TT RGB PLUS, как и в предыдущих версиях этой программы, выбираются в настройках в разделе Ultra 2.1 LCD. Ограничения к форматам те же, что и для режима "Текст" (упоминались выше), за исключением объёма файла — не более 5 МБ.

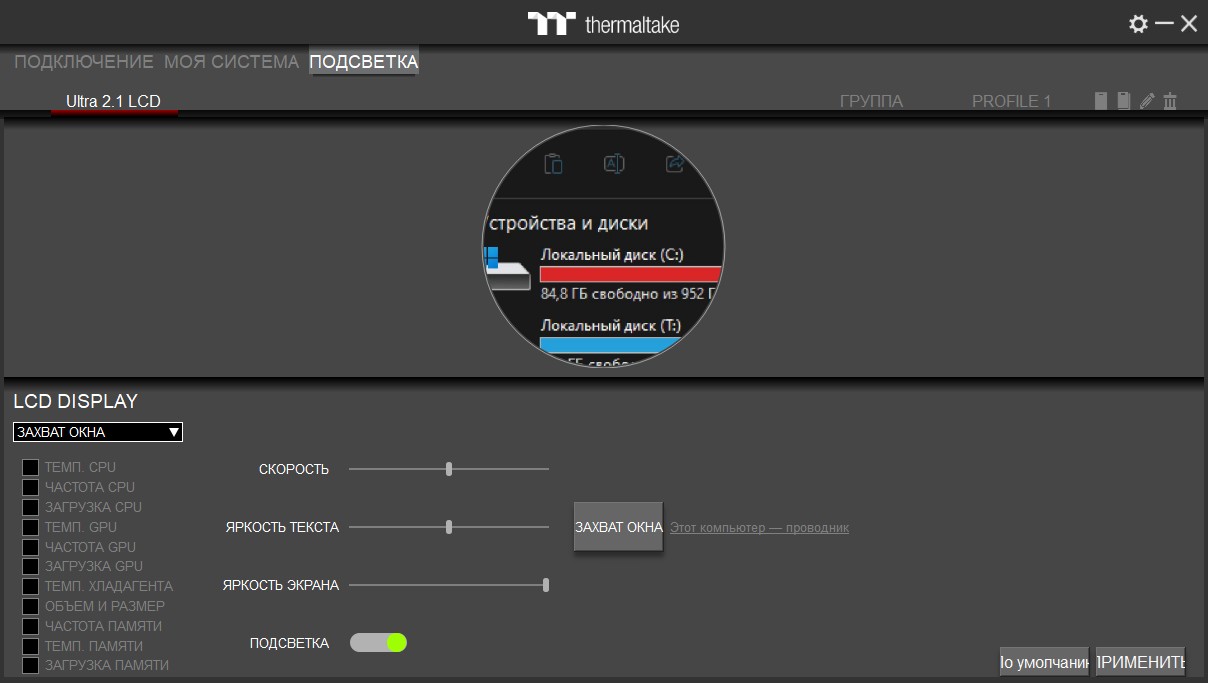

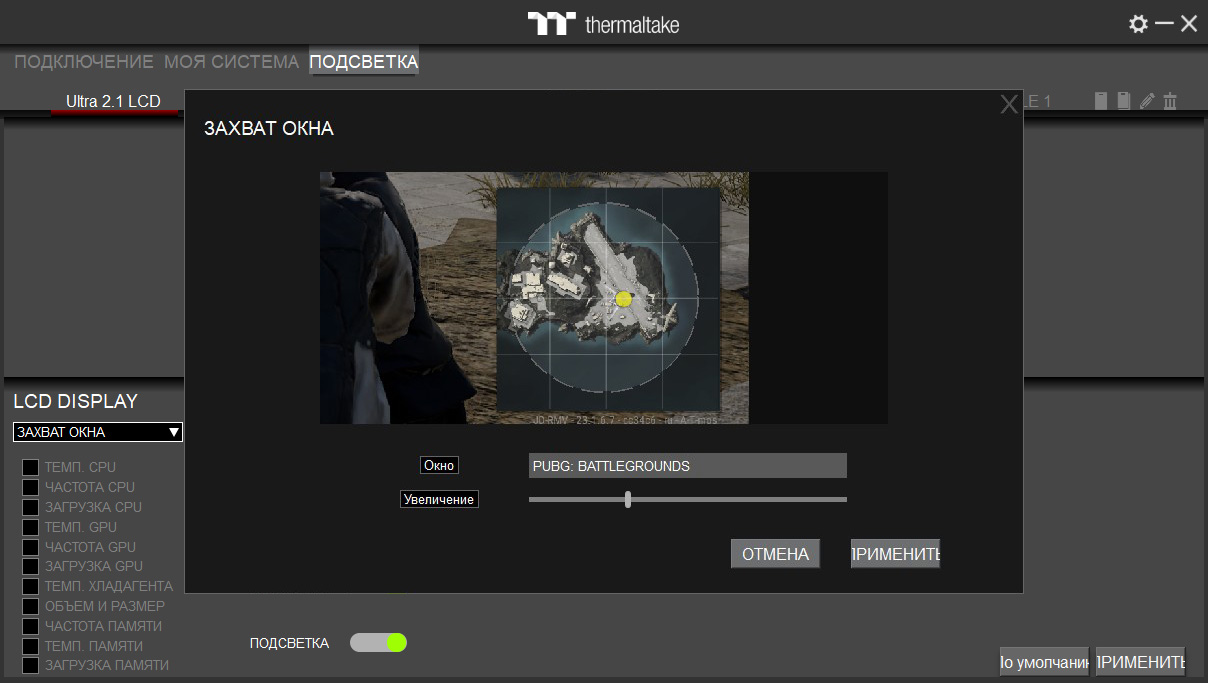

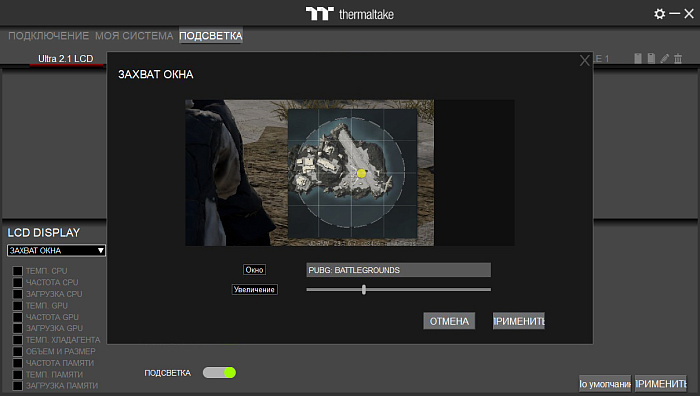

По-своему уникальным можно назвать режим захвата области изображения в реальном времени из практически любых программ и игр. Thermaltake реализовала его в софте для СЖО одной из первых на рынке ещё в 2023 году.

Крутая "фишка", которая имеет не только вау-эффект, но и практическое применение, например, можно использовать дисплей СЖО для отображения статистики из игр, части инвентаря или мини-карты. Предела для фантазии игрока нет.

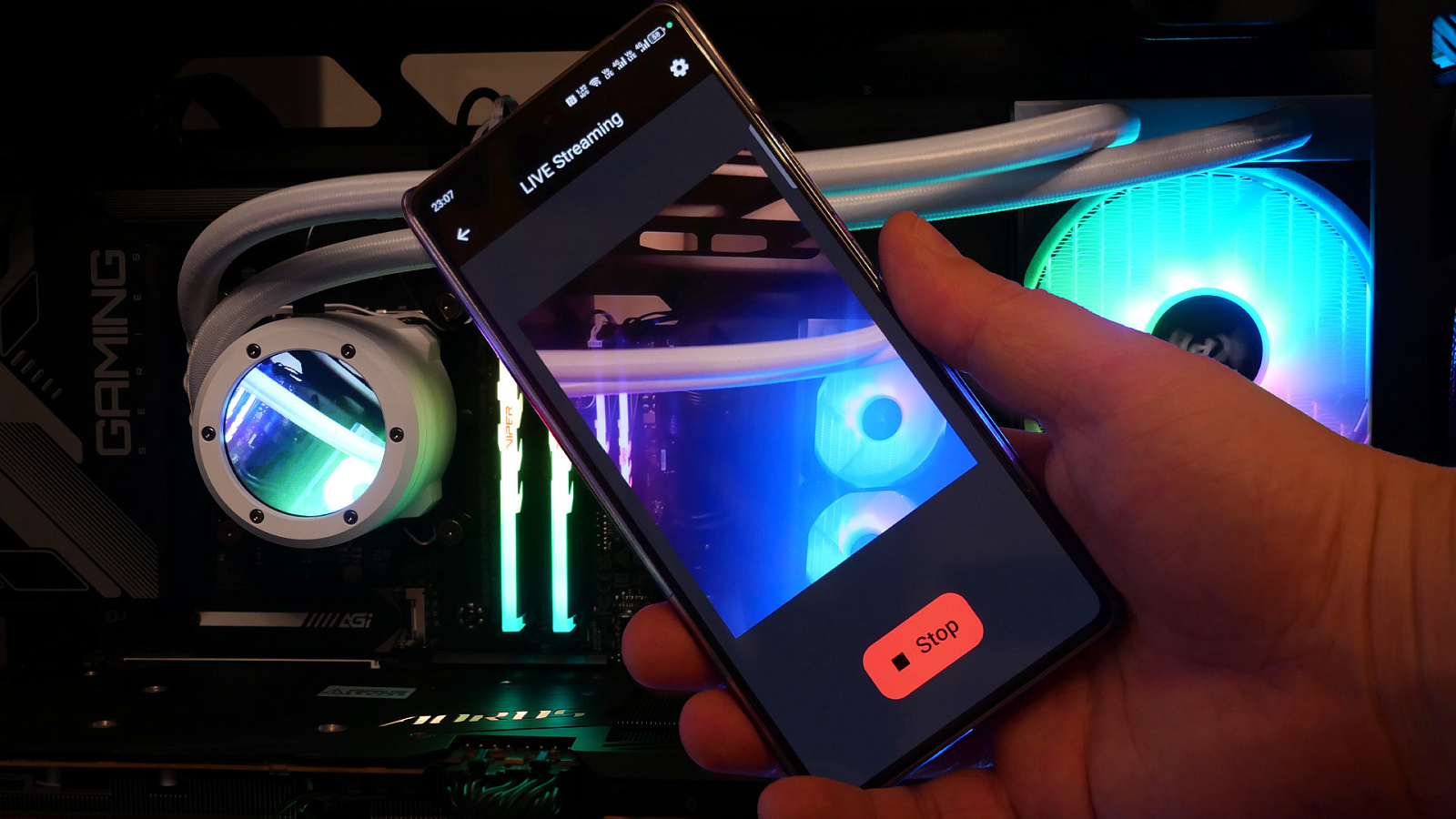

Однако на этом в Thermaltake не остановились и реализовали ещё одну имиджевую "фичу" — трансляцию изображения в режиме реального времени с камеры мобильного устройства.

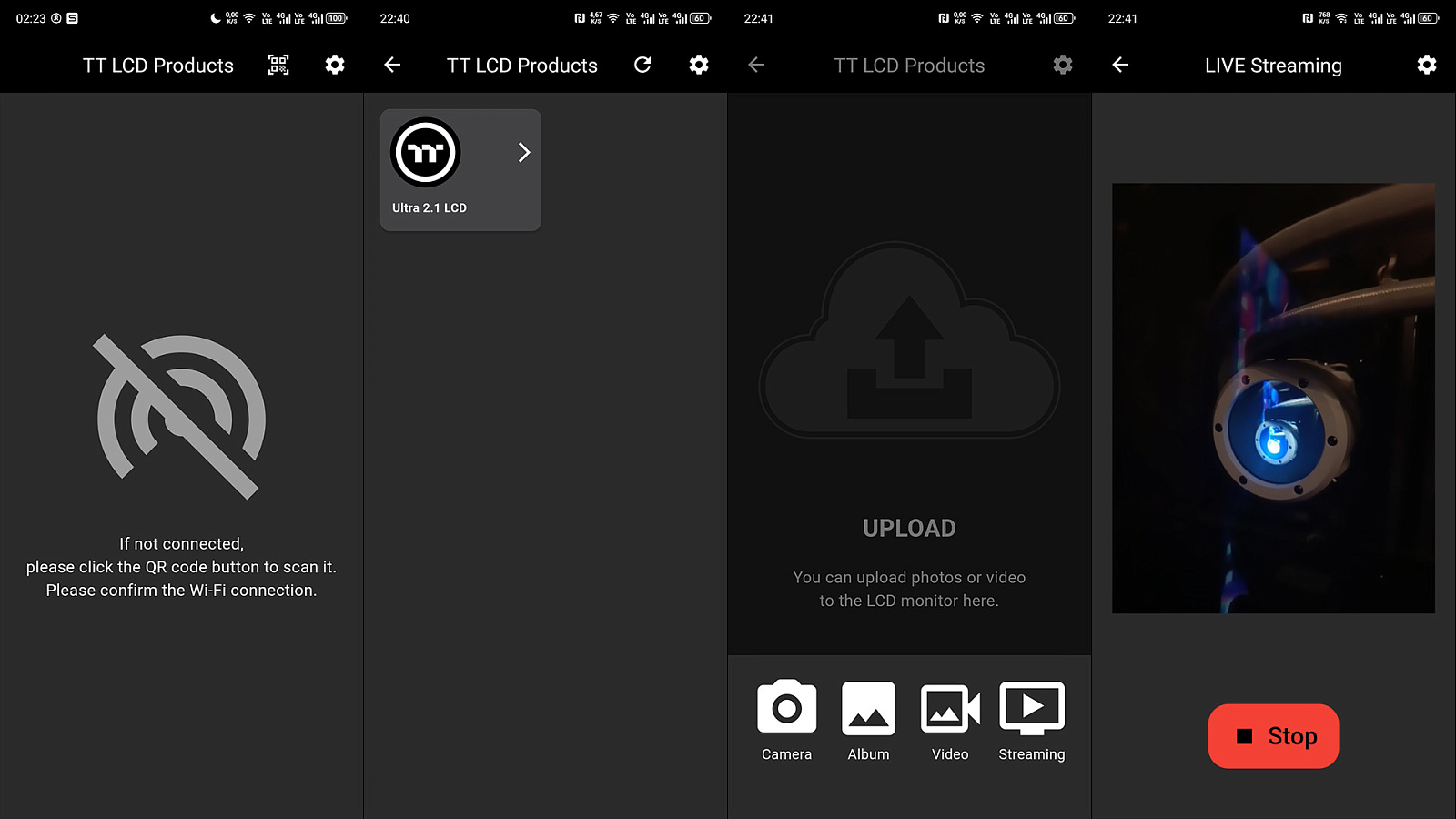

Для её использования предназначено бесплатное приложение TT PlayLink, доступное для устройств из экосистем Android (в магазине Google Play) и Apple (в магазине App Store). Для связи мобильного приложения с дисплеем системы охлаждения потребуется, чтобы компьютер, на котором запущена программа TT RGB PLUS, находился в той же Wi-Fi-сети, что и мобильное устройство. Для установки соединения при первом запуске TT PlayLink используется QR-код, который можно найти в разделе "О программе" в "Настройках" программы TT RGB PLUS на ПК.

Тестирование

Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition протестирована на ПК с конфигурацией, указанной в таблице ниже. Температура компонентов контролировалась по показаниям датчиков с помощью утилиты HWiNFO64 версии 8.20. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU+FPU), Furmark 2.5.0.0 (CPU Burner 0.3.0.0, 20 потоков), OCCT 13.1.12 (Power, PL=200W), Prime95 30.5 build 1 (Small FFT's, 14 потоков). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры в разрешении 2K (2560x1440 точек) в FarCry 6 и FarCry New Dawn (UPlay) при максимальных настройках графики, No Man's Sky (STEAM) при ультра настройках графики с ограничением FPS=60 и PUBG: Battlegrounds (STEAM) при ультра настройках графики. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

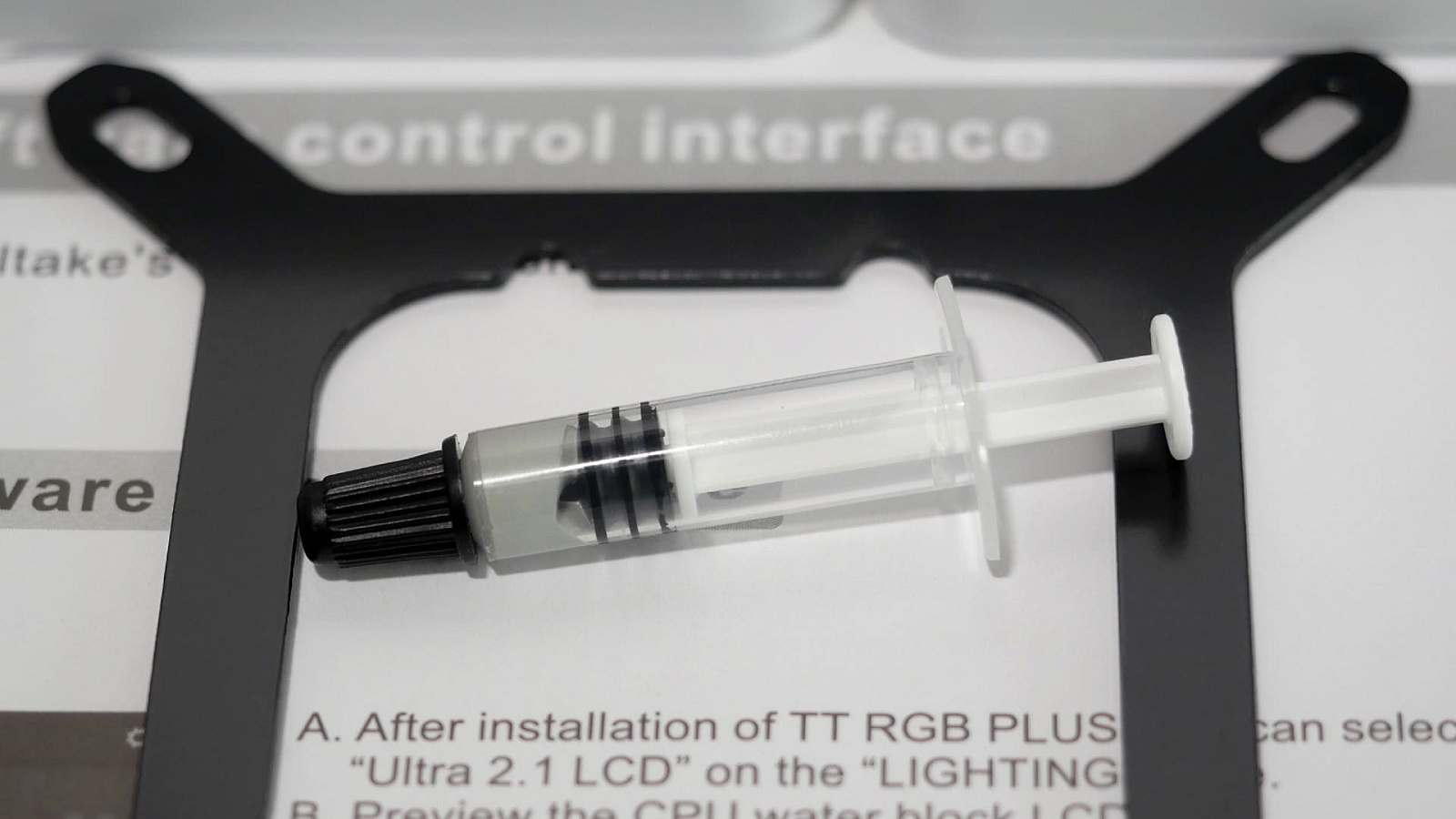

В комплекте с Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition прилагается пластичный термоинтерфейс в компактном шприце без опознавательных надписей. Запас небольшой, на один-два раза. Термопаста светло-серая, со средней вязкостью и достаточно легко наносится как на никелированную крышку процессора, так и на медное основание водоблока.

Оценка основания водоблока

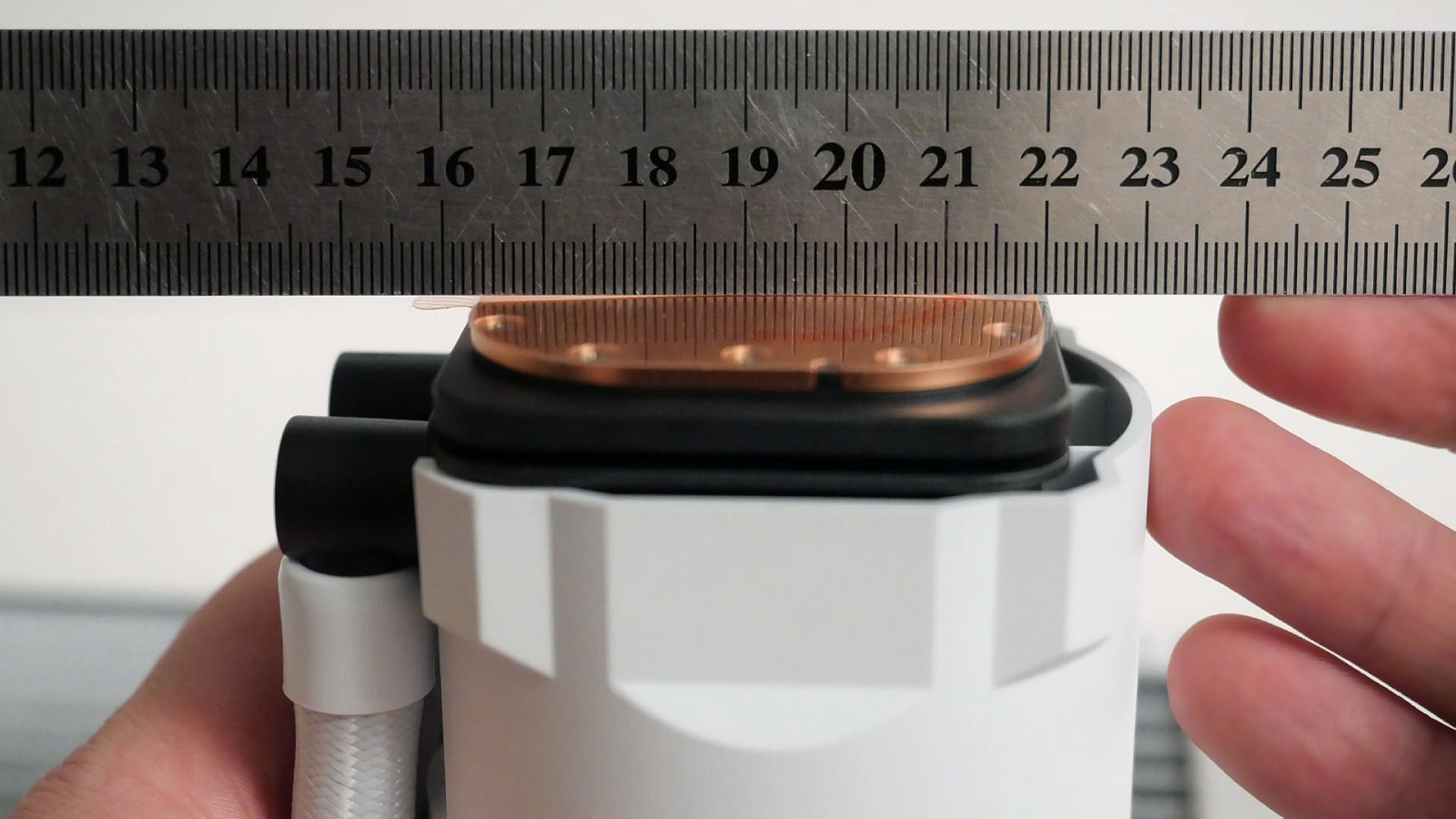

Медная пластина сделана с характерной технологической выпуклостью в центре. Классические доли миллиметра, которые гарантируют максимальное прижатие в центре теплораспределительной крышки процессора. Для последних поколений процессоров AMD и Intel, имеющих сложную структуру кристалла, и максимально горячими зонами не всегда в центре это может отражаться на эффективности отведения тепла.

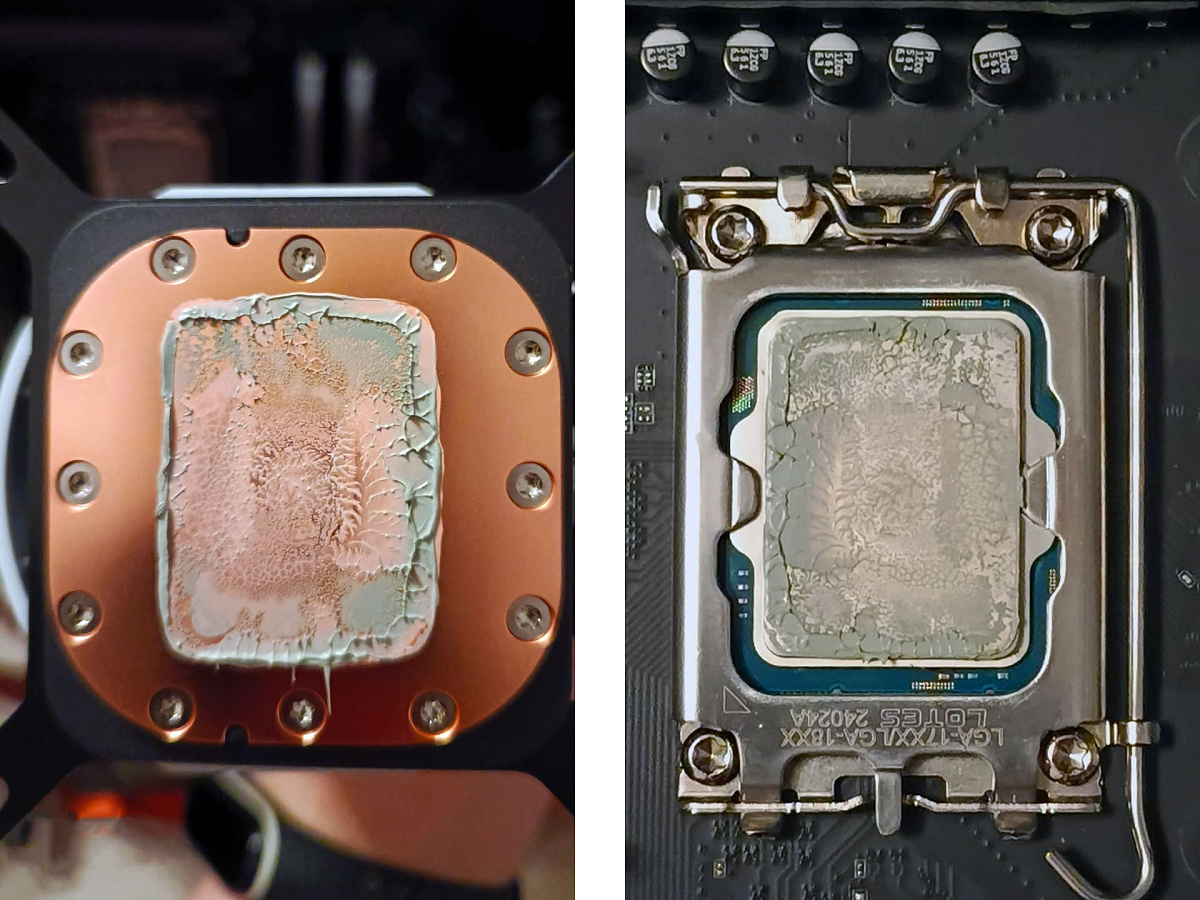

Отпечаток термоинтерфейса после прижима водоблока комплектными креплениями к крышке процессора Intel i5-13600KF получился в целом неплохой, с некритичным для нормальной работы ослабеванием по краям, характерным для конкретного экземпляра процессора.

Скорость и шум помпы

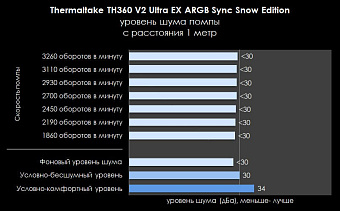

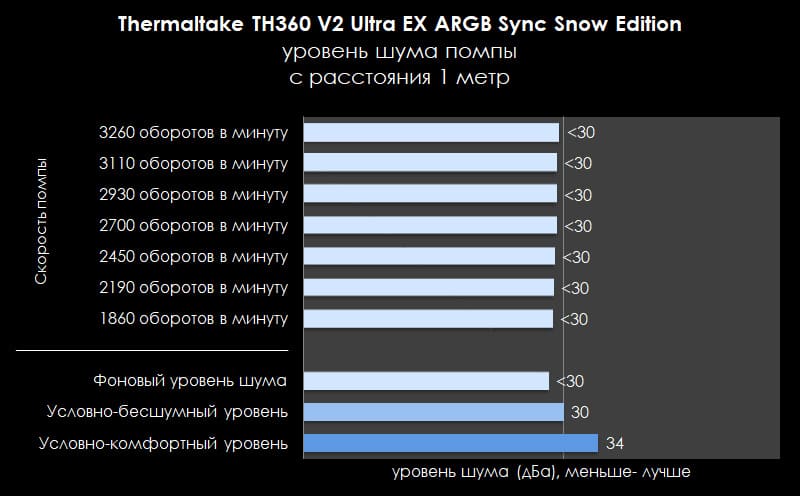

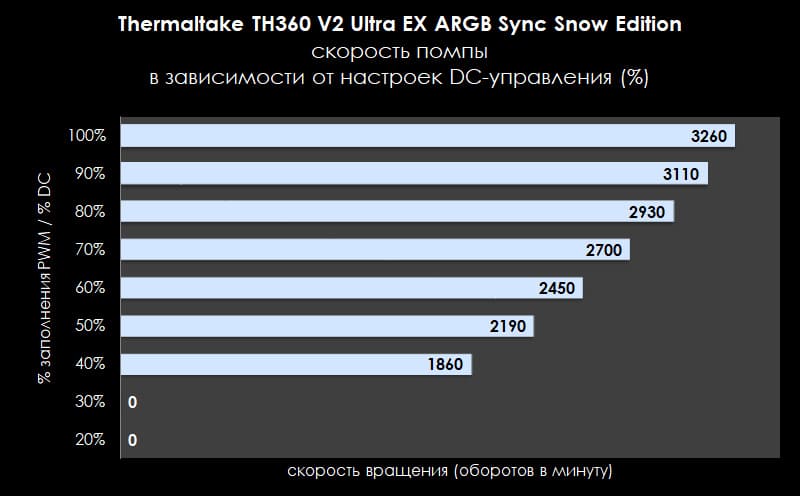

Насос водоблока подключается к питанию несъёмным проводом длиной 45,5 см с типовым четырёхконтактным штекером 2510-4pin с поддержкой PWM. Он работает очень тихо, практически бесшумно. При 3200 оборотах в минуту измеренный с расстояния 1 метр уровень шума не превысил нижний порог измерения шумомера в 30 дБА. Нижний порог старта — около 1850 оборотов в минуту, что соответствует приблизительно 40%. Это важно учесть при настройке кривой зависимости скорости вращения от температуры, так как при значениях ниже 40% PWM помпе не хватает питания для старта и она останавливается.

Скорость и шум вентиляторов

В системе жидкостного охлаждения используются три одинаковых девятилопастных вентилятора CT120 EX ARGB Sync White с собственной маркировкой Thermaltake TT-1225 (A1225L12S-D) и упоминанием завода-производителя Hong Sheng. Для исключения паразитных звуков от вибрации во время работы на каркасах этой модели по углам приклеены резиновые вставки с обеих сторон.

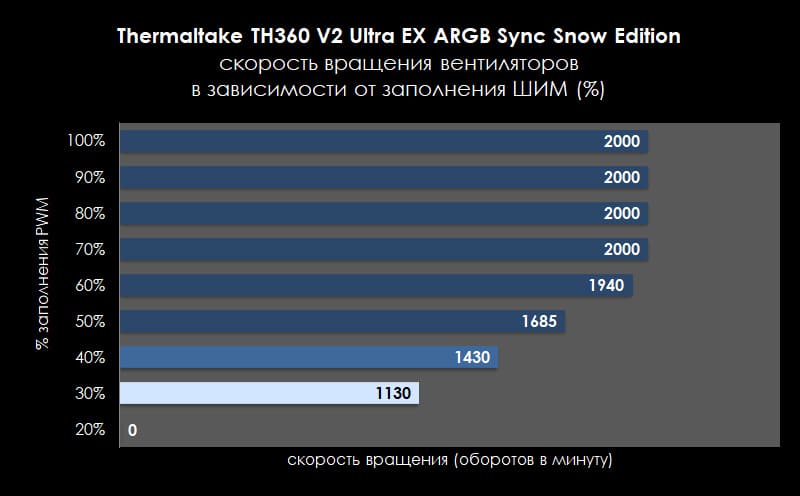

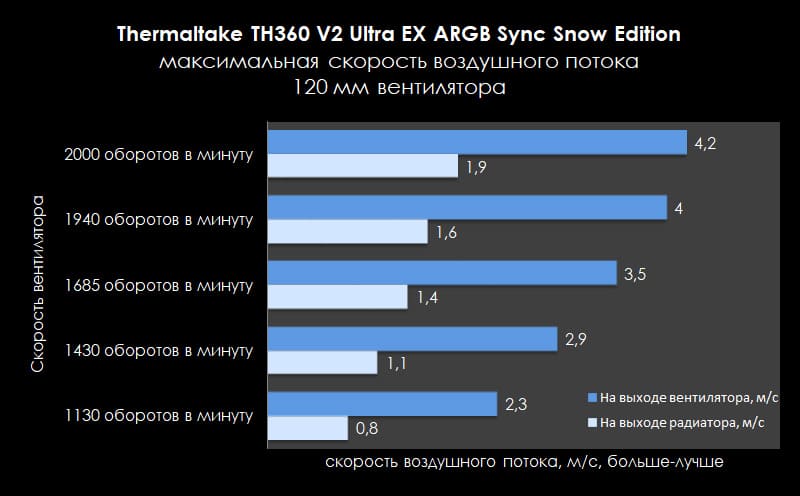

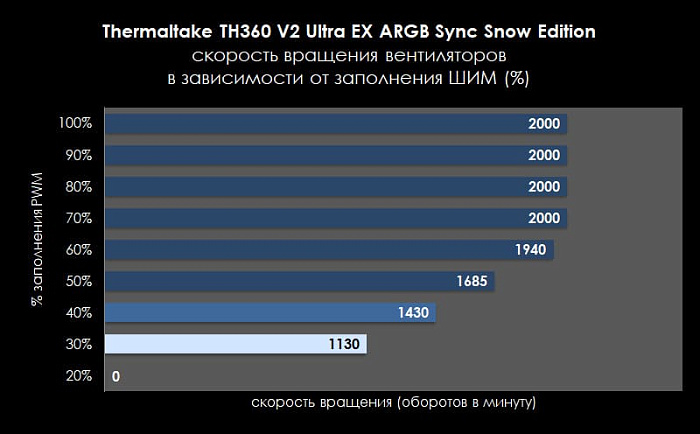

При подключении к разъёму CPU FAN на материнской плате Gigabyte Z790 Gaming X AX скорость вращения крыльчатки вентиляторов Thermaltake CT120 EX ARGB Sync White лежала в диапазоне от 1100 до 2000 оборотов в минуту. При значениях PWM ниже 27% они останавливаются из-за нехватки питания, поэтому не стоит их ограничивать ниже значения 30% при настройке кривой зависимости скорости вращения от температуры в угоду тихой работы.

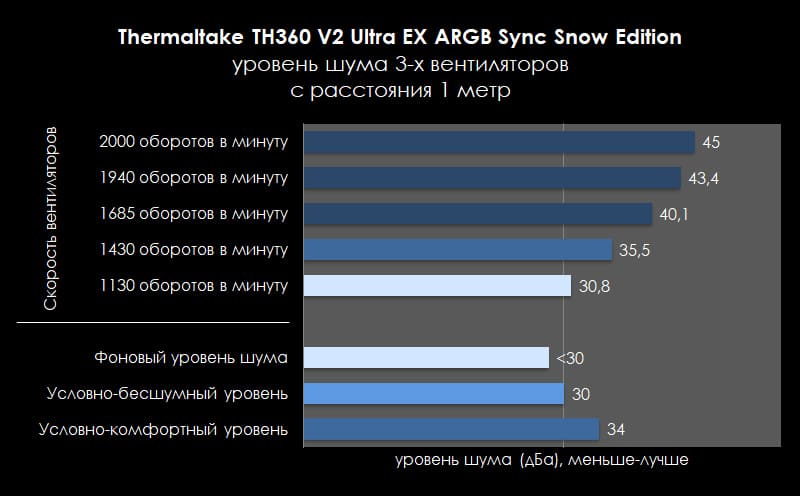

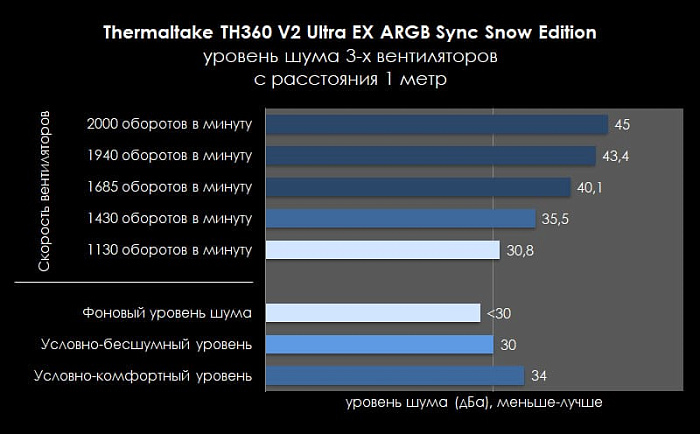

Максимальный уровень шума от трёх вентиляторов на радиаторе составил приблизительно 45 дБА с расстояния 1 метр. Причём особенность вентиляторов в том, что при значениях PWM от 70% до 100% уровень шума не меняется, так как скорость вращения составляет фиксированные 2000 оборотов в минуту.

Заявленная производительность находится на хорошем уровне: воздушный поток до 68 CFM со статическим давлением до 2,95 мм H2O, что косвенно подтверждается и измерениями анемометром.

Температура под нагрузкой

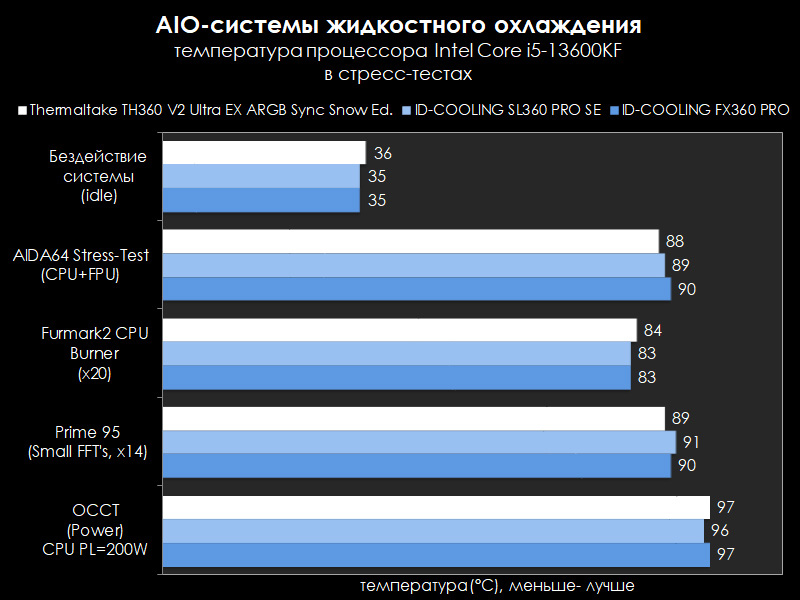

В стресс-тесте Power утилиты OCCT работающий "в стоке" процессор Intel Core i5-13600KF потреблял в пике до 232 Вт (CPU Package Power), что приводило к быстрому нагреву процессора и троттлингу при 100°C. Это типичная ситуация для данного экземпляра процессора в связке с 360 мм AIO-системами, как показали тесты в рамках других обзоров ранее с применением аналогичного тестового стенда. При ограничении потребления процессора CPU Package Power на уровне 200 Вт нагрев снизился до средней температуры ~97°C за пол часа непрерывного теста. Такой же результат показала, например, AIO-СЖО с управляемым дисплеем ID-COOLING SL360 PRO SE. В остальных сценариях стресс-тестирования сюрпризов не было и разбег с парой AIO-СЖО из недавних публикаций был на уровне погрешности измерений.

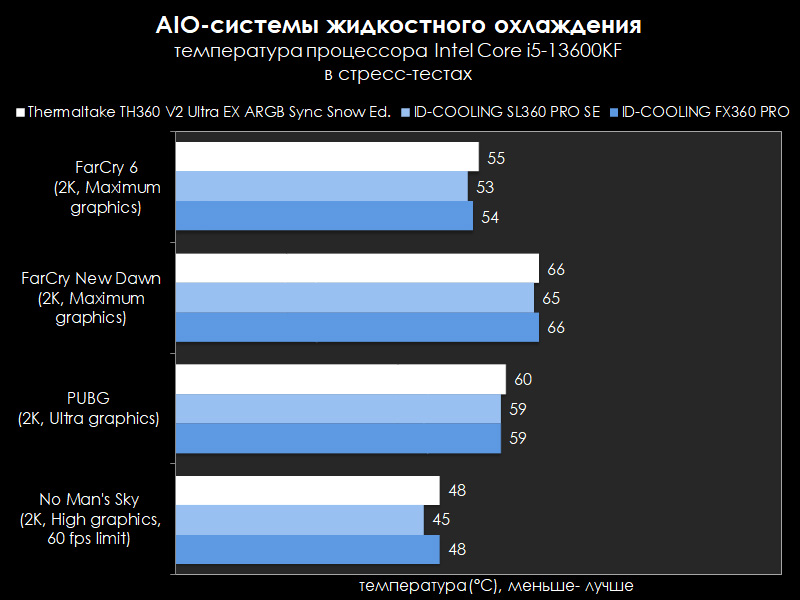

Среднестатистические результаты получились и в играх. В шутере от первого лица с открытым миром FarCry New Dawn в разрешении 2К и максимальных настройках графики среднее потребление процессора составляло 85-90 Вт, а средняя температура процессора находилась около отметки 66°C. В FarCry 6 при тех же настройках среднее потребление процессора — 70-75 Вт, а средняя температура — около 55°C. В многопользовательская онлайн-игре в жанре королевской битвы PUBG:Battlegrounds в 2К при пресете графики "Ультра", потребление процессора ~70-75 Вт, а средняя температура находилась около значения 60°C. В космической action-adventure с открытым миром и элементами выживания No Man's Sky в 2К с ультра настройками и ограничением частоты кадров 60 fps среднее потребление процессора составило ~50-55 Вт, а средняя температура — 48°C. Как видно из диаграммы ниже, результат при игровом применении в паре с Intel Core i5-13600KF также имеет малую дельту в сравнении с ID-COOLING SL360 PRO SE и FX360 PRO, протестированными ранее в схожих условиях. При таких температурах скорость вращения вентиляторов в автоматическом режиме поддерживается на среднем уровне, а следовательно, и генерируемый уровень шума умеренный.

Заключение

Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition — система жидкостного охлаждения типа "всё в одном" со средними в своём классе показателями эффективности, но эффектным внешним видом. Достигается это комбинацией, заполняющей подсветкой вентиляторов с "мягкими" переходами цветов, модной белой расцветкой компонентов и ЖК-дисплеем на водоблоке, который поддерживает не только информативные режимы мониторинга состояния основных комплектующих, но и вывод изображений, видео и даже трансляций с камер мобильных устройств через бесплатные приложения от Thermaltake. Энтузиасты, собирающие домашний игровой компьютер также по достоинству оценят и примененную на вентиляторах Thermaltake CT120 EX ARGB Sync White систему магнитных контактов, благодаря которой питание и синхронизация подсветки между ними обеспечивается без применения проводов.

Что касается цены на Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition, то для систем охлаждения такого типа она уходит на второй план. Это всё же история больше про кастомизацию внешнего вида, а в этом направлении Thermaltake предлагает достаточно гибкие возможности благодаря программам: TT RGB PLUS для операционных систем семейства Microsoft Windows и мобильного приложения TT PlayLink для Android и iOS.

Преимущества Thermaltake TH360 V2 Ultra EX ARGB Sync Snow Edition:

Недостатки:
