Обзор и тестирование материнской платы ASUS PRIME X870-P Wi-Fi

Базовая серия материнских плат с чипсетом AMD X870 для AMD Ryzen 9000-й серии – на чем удалось сэкономить и чем отличится от старших моделей?
Обзор и тестирование материнской платы ASUS PRIME X870-P Wi-Fi

Модельный ряд материнских плат ASUS с чипсетом AMD X870 под сокет AM5 заканчивается серией Prime – самые доступные платы с немного урезанным функционалом. В серию вошли две платы: Prime X870-P WiFi и Prime X870-P. Последняя не имеет встроенного беспроводного интерфейса, а количество слотов PCI-E меньше.

У нас на обзоре плата Prime X870-P WiFi, которая отлично подходит для рабочих сборок на основе процессоров AMD Ryzen 9000-й серии, без переплаты за редко востребованные функции.

Технические характеристики

Чипсет

AMD X870

Сокет

AM5

Память

4 слота DDR5, поддержка до 192 ГБ, возможность разгона до 8000+ МГц

Слоты расширения

1×PCI-E 5.0 ×16, 3×PCI-E 4.0 ×16

Накопители

1× M.2 Gen 5.0 ×4, 2 × M.2 Gen 4 ×4, 1 × M.2 Gen 3 ×2, 2 × SATA 6 Гб/с

Звук

Realtek ALC897 Codec

Сеть

RTL8125D 2.5 Gbps LAN, Wi-Fi 7 MT7925, Bluetooth 5.4

Габариты

305×244 мм

Гарантия

3 года

Упаковка и комплектация

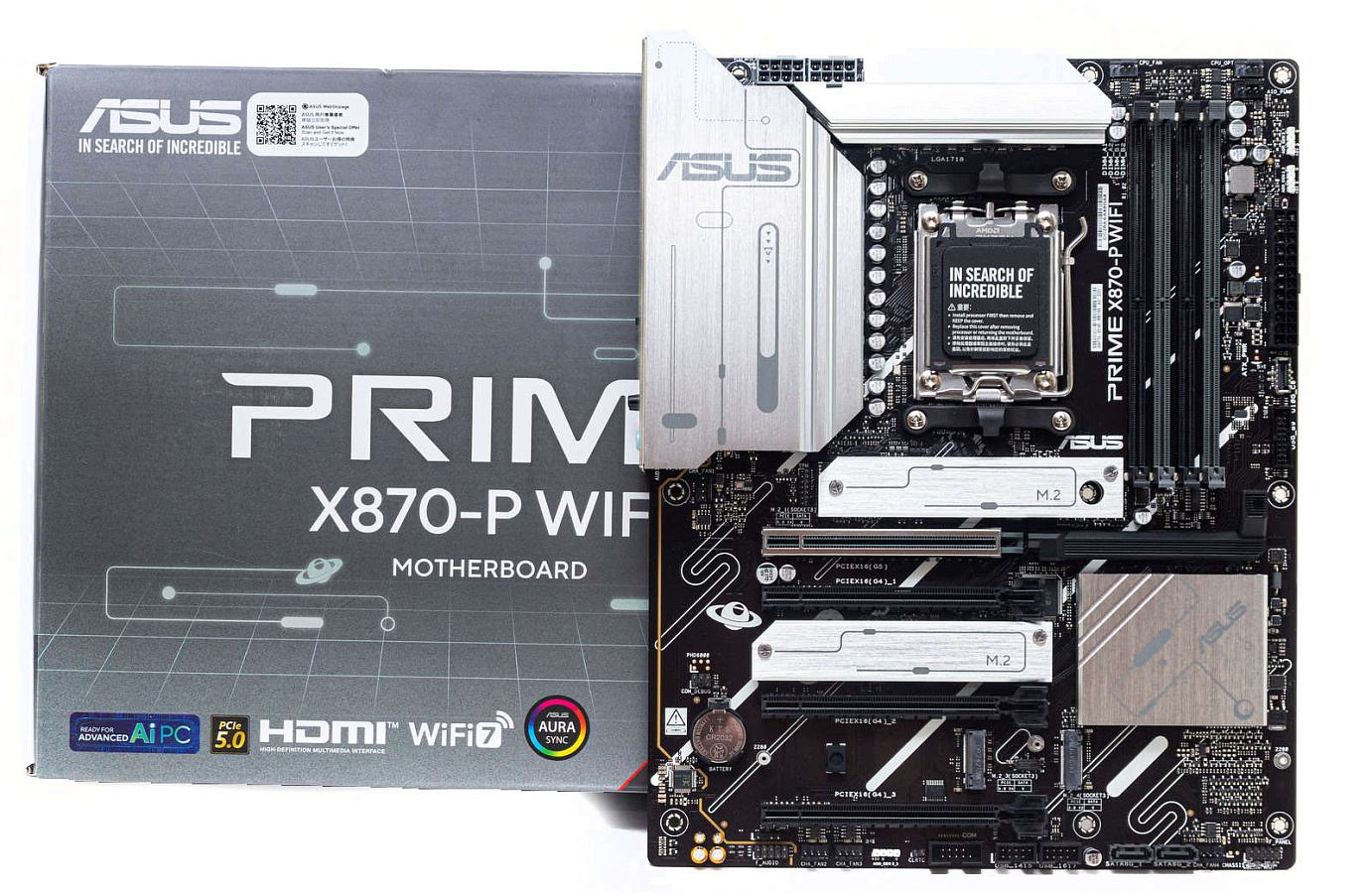

Плата поставляется в светлой картонной коробке. На лицевой стороне наименование модели и пиктограммы основных поддерживаемых технологий.

С обратной стороны подробные характеристики, изображение платы, интерфейсов I/O.

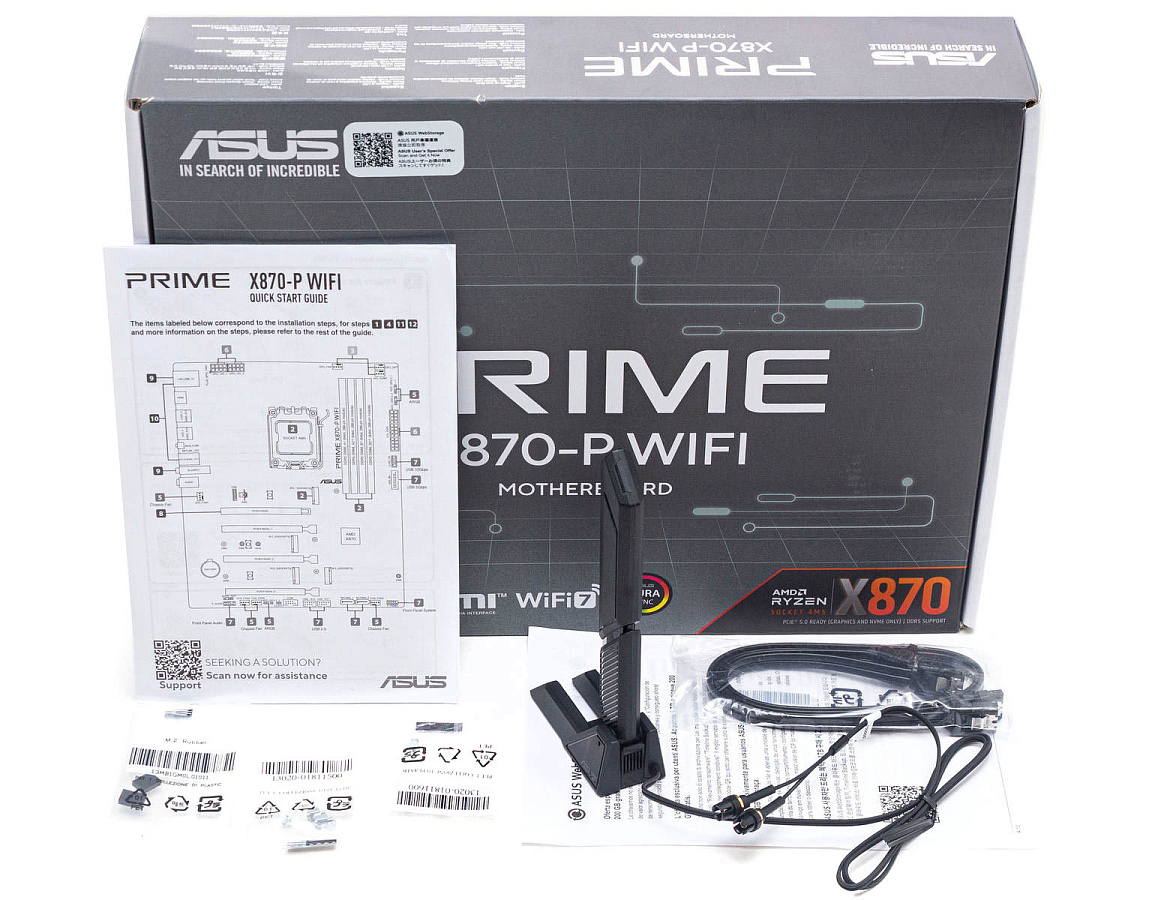

В коробке картонный демпфер, который фиксирует плату, упакованную в целлофан. В комплекте внешняя антенна, два SATA кабеля, аксессуары для накопителей М.2 и инструкция пользователя.

Внешний вид и особенности конструкции

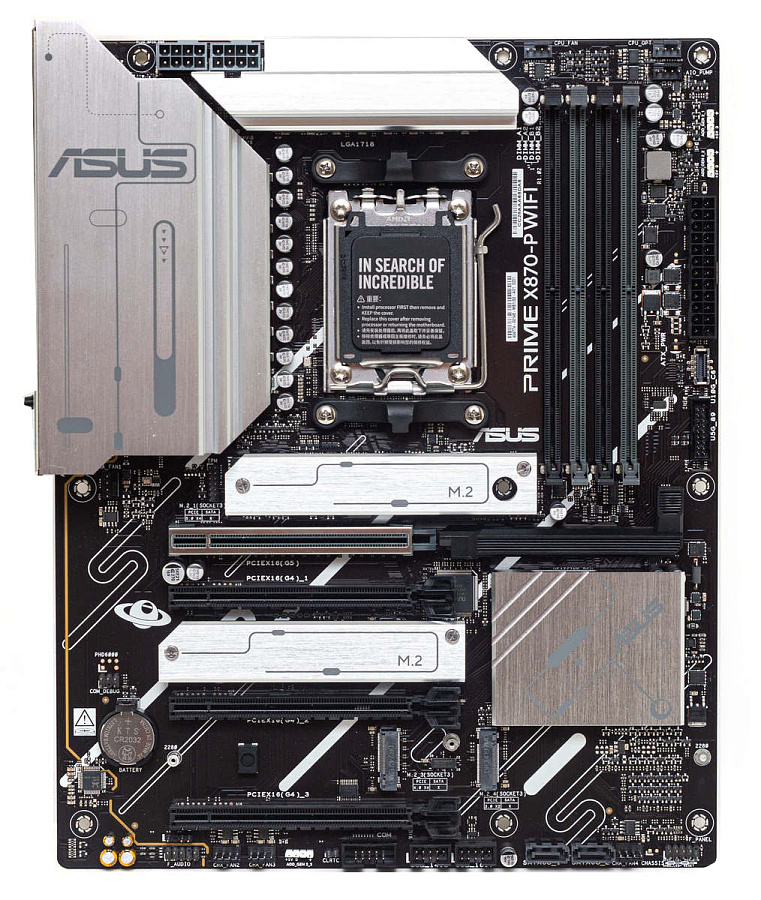

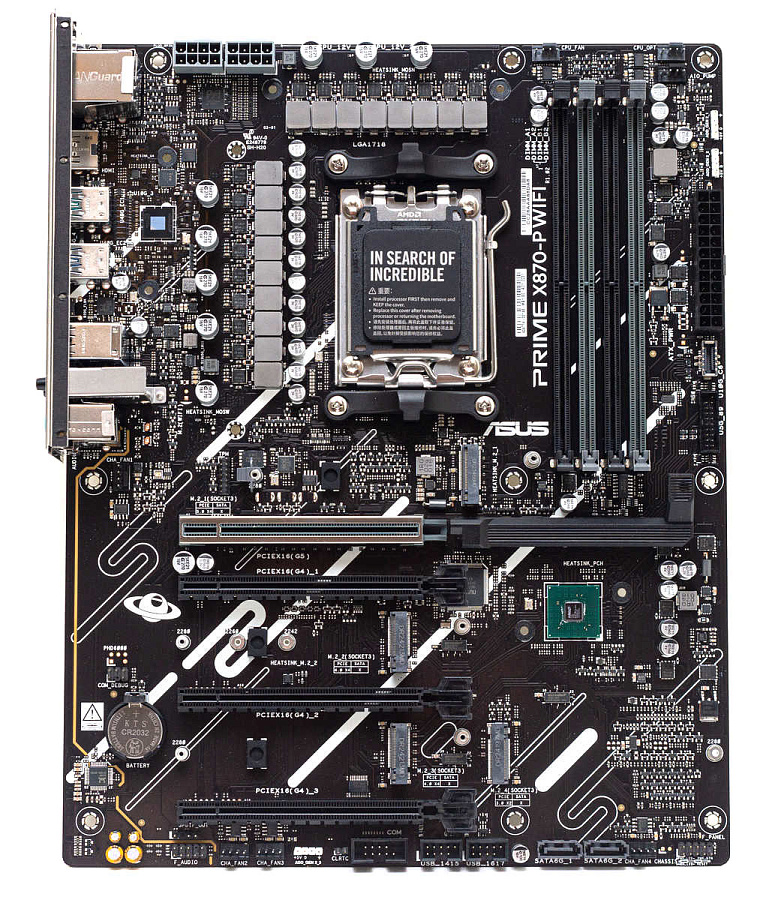

Плата на основе восьмислойного текстолита. С лицевой стороны она оформлена белыми декоративными полосами и надписями. Все радиаторы серебристые в виде нешлифованного алюминия. Оформление минималистичное, без ARGB подсветки.

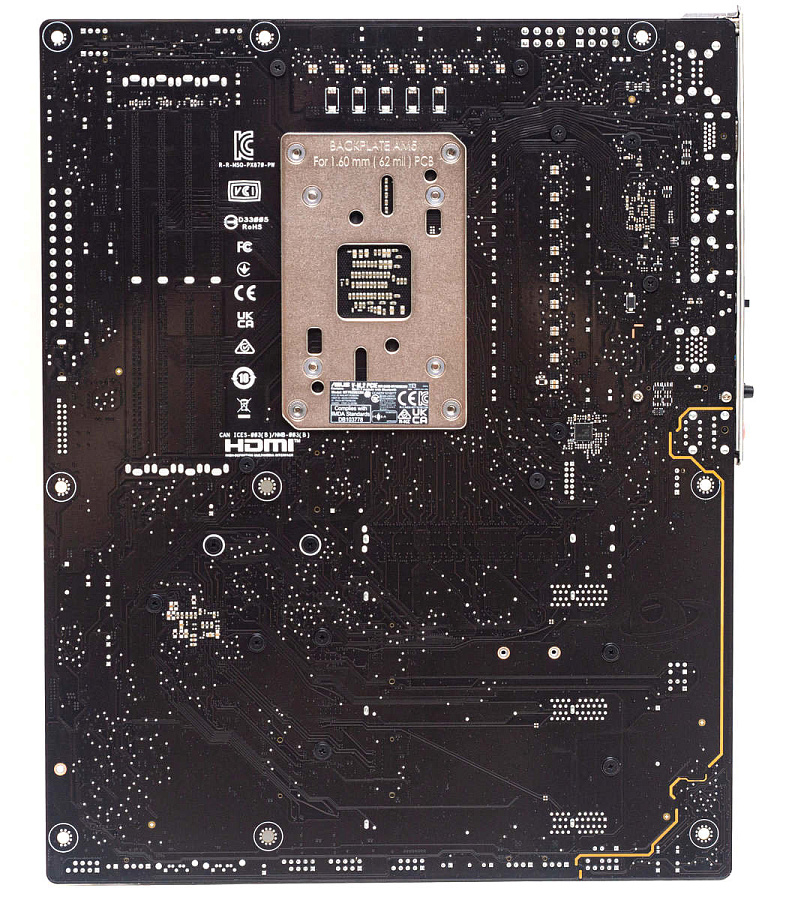

С тыльной стороны дополнительных элементов, кроме одного контроллера, нет; желтая линия отделяет звуковой тракт.

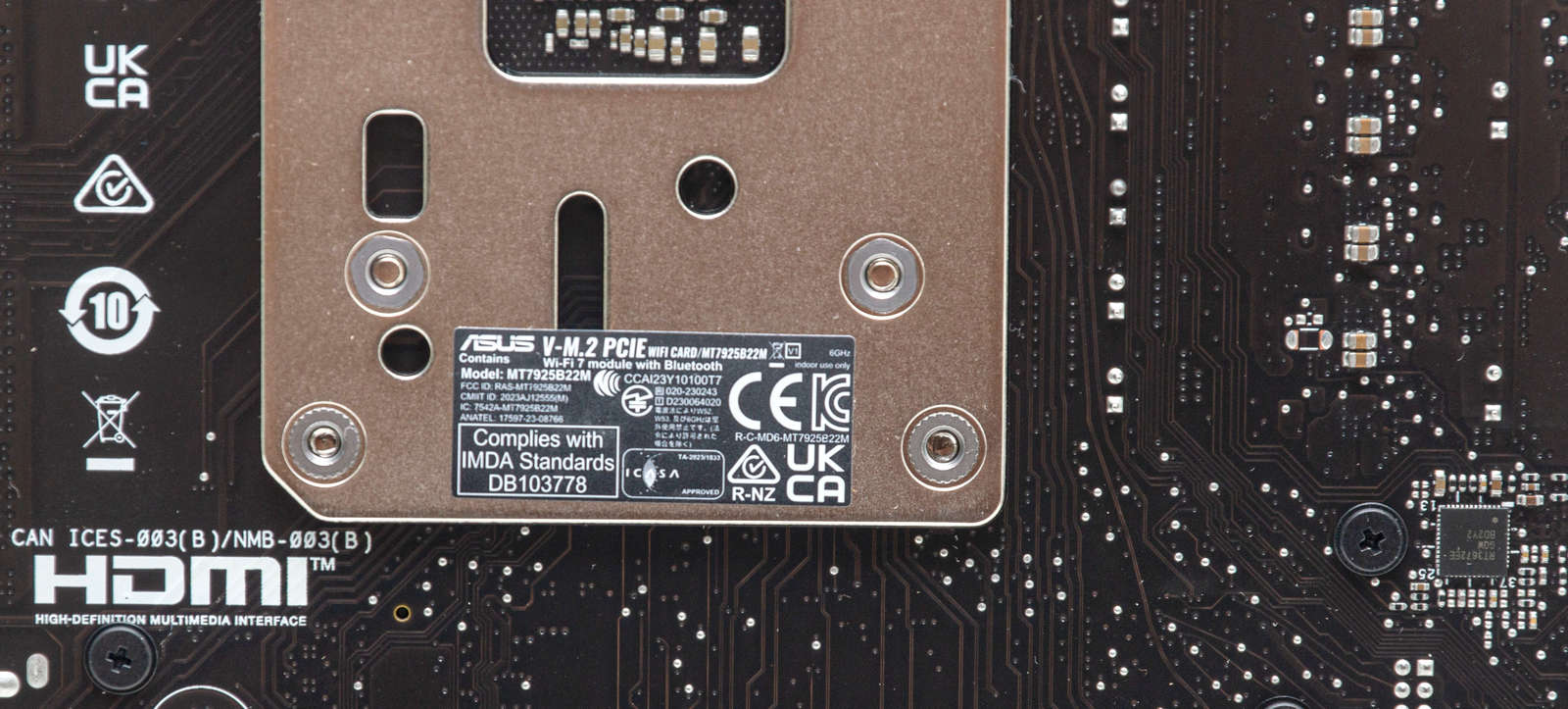

На металлическом бэкплейте имеется наклейка с указанием модели платы - MT7925B22M.

Для питания платы 24-пин ATX коннектор и для питания подсистемы CPU два разъема 8-пин EPS12V в вырезе между радиаторами.

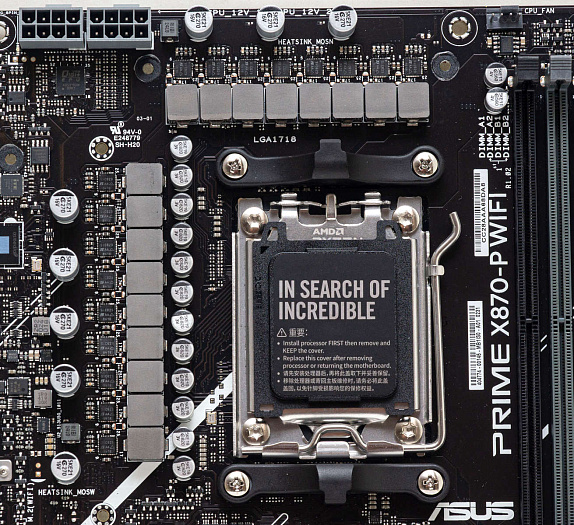

Питания процессора по схеме 14 фаз VCore, две фазы SOC и одна фаза Misc.

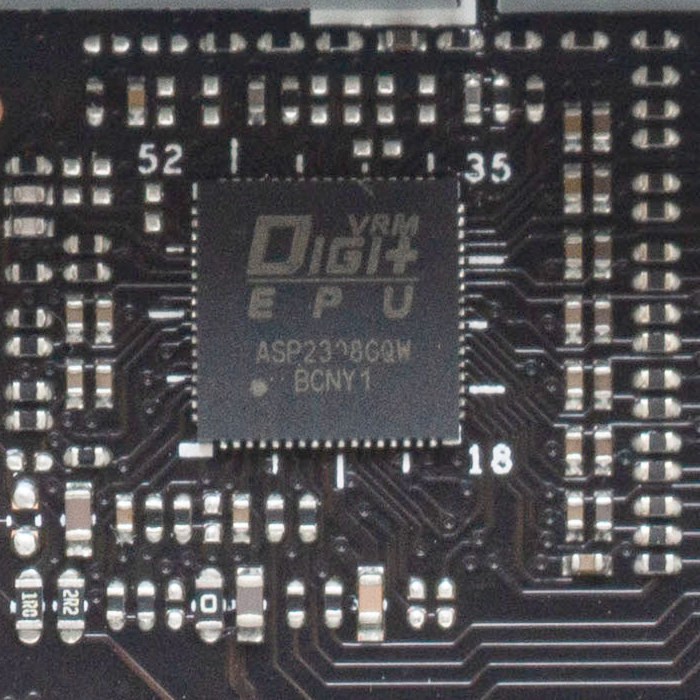

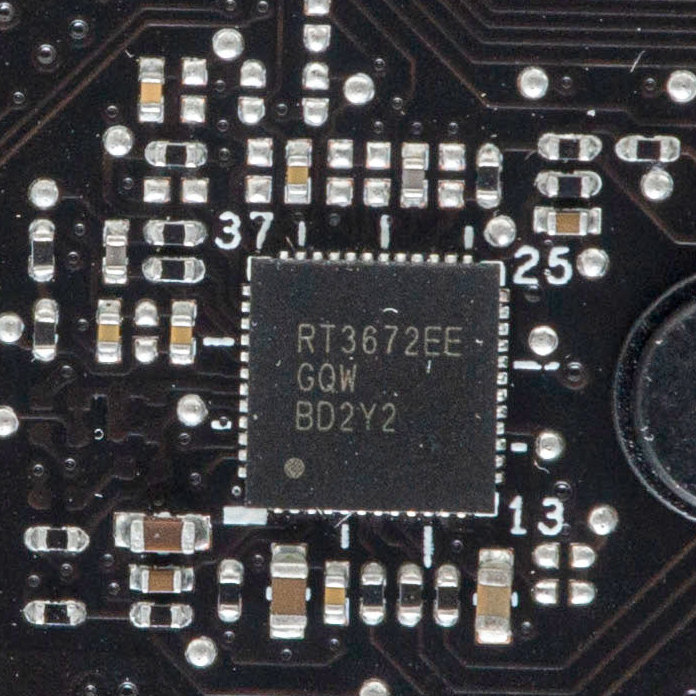

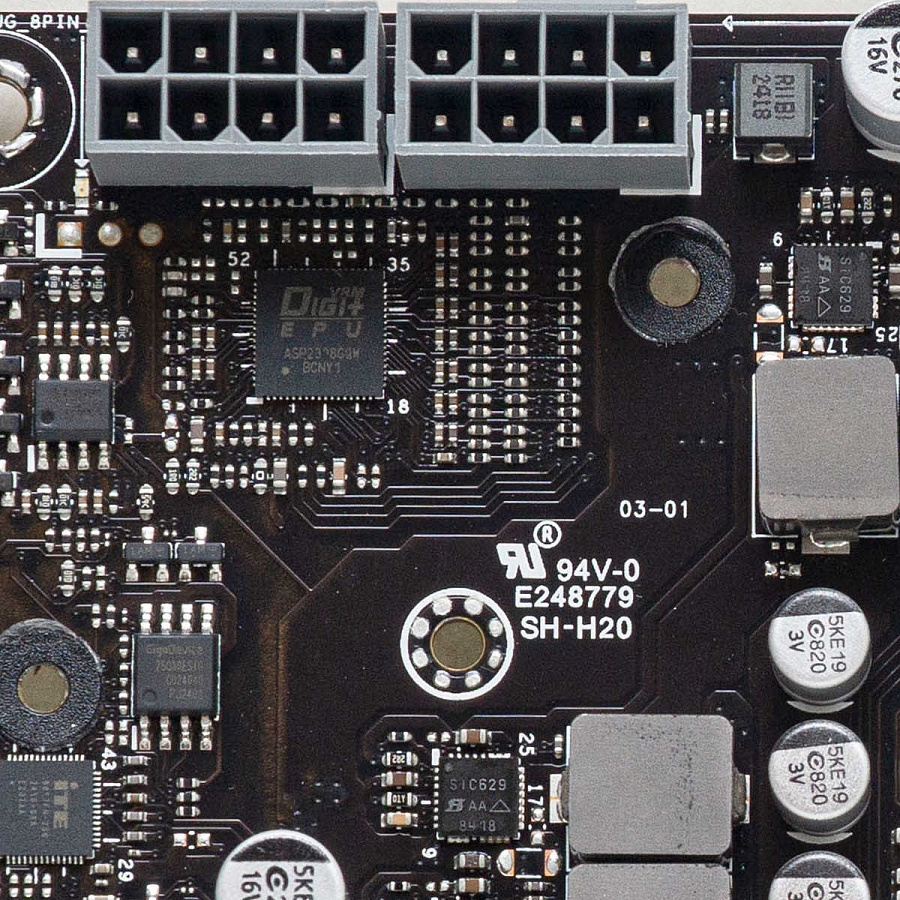

Фазы построены на суперферритовых дросселях и сборках Vishay SIC629 на 80 А, управляет ими ШИМ-контроллер Digi+ 2308GQW и контроллер Misc - Richtek RT3672EE, распаянный с обратной стороны платы.

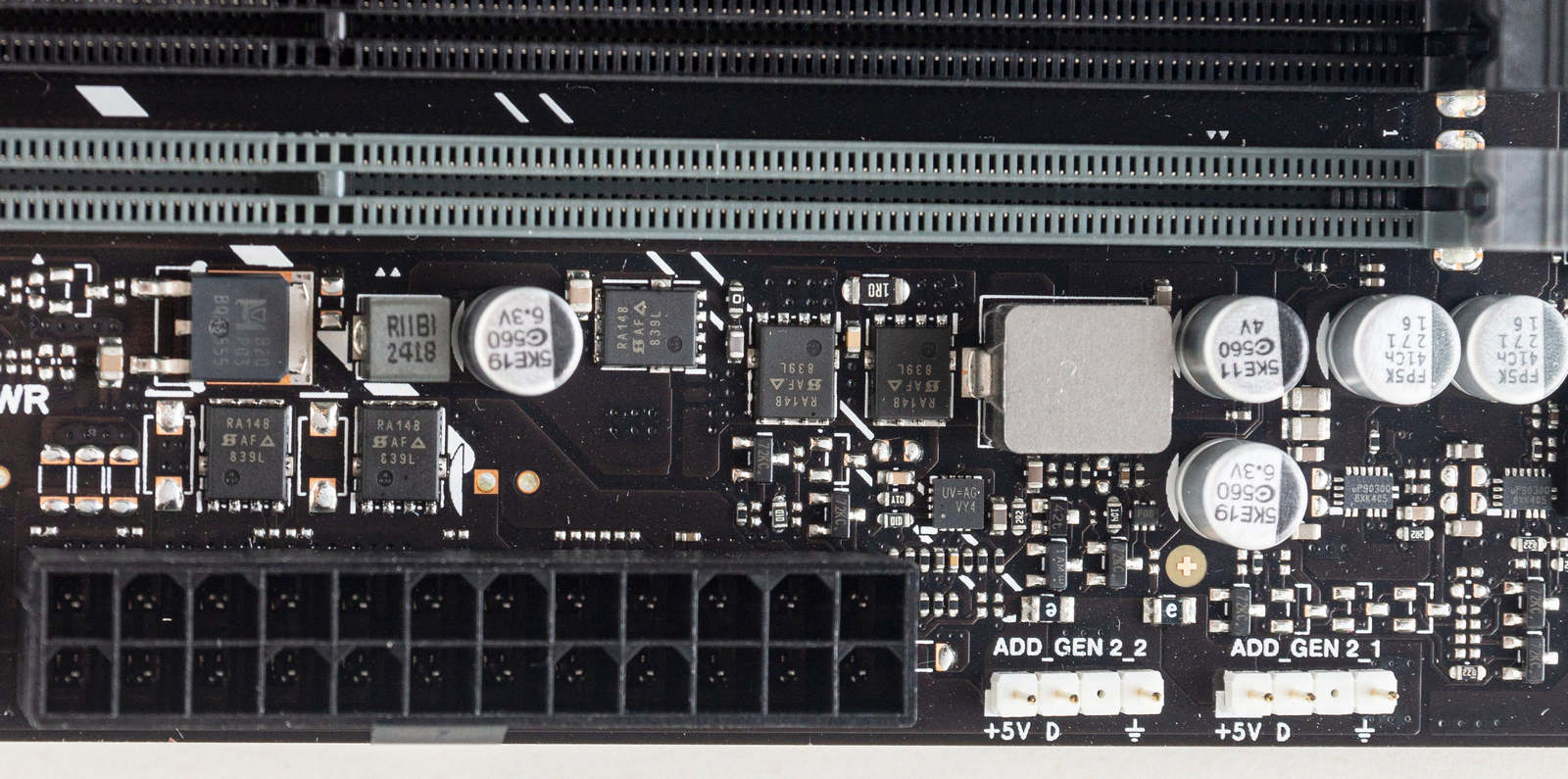

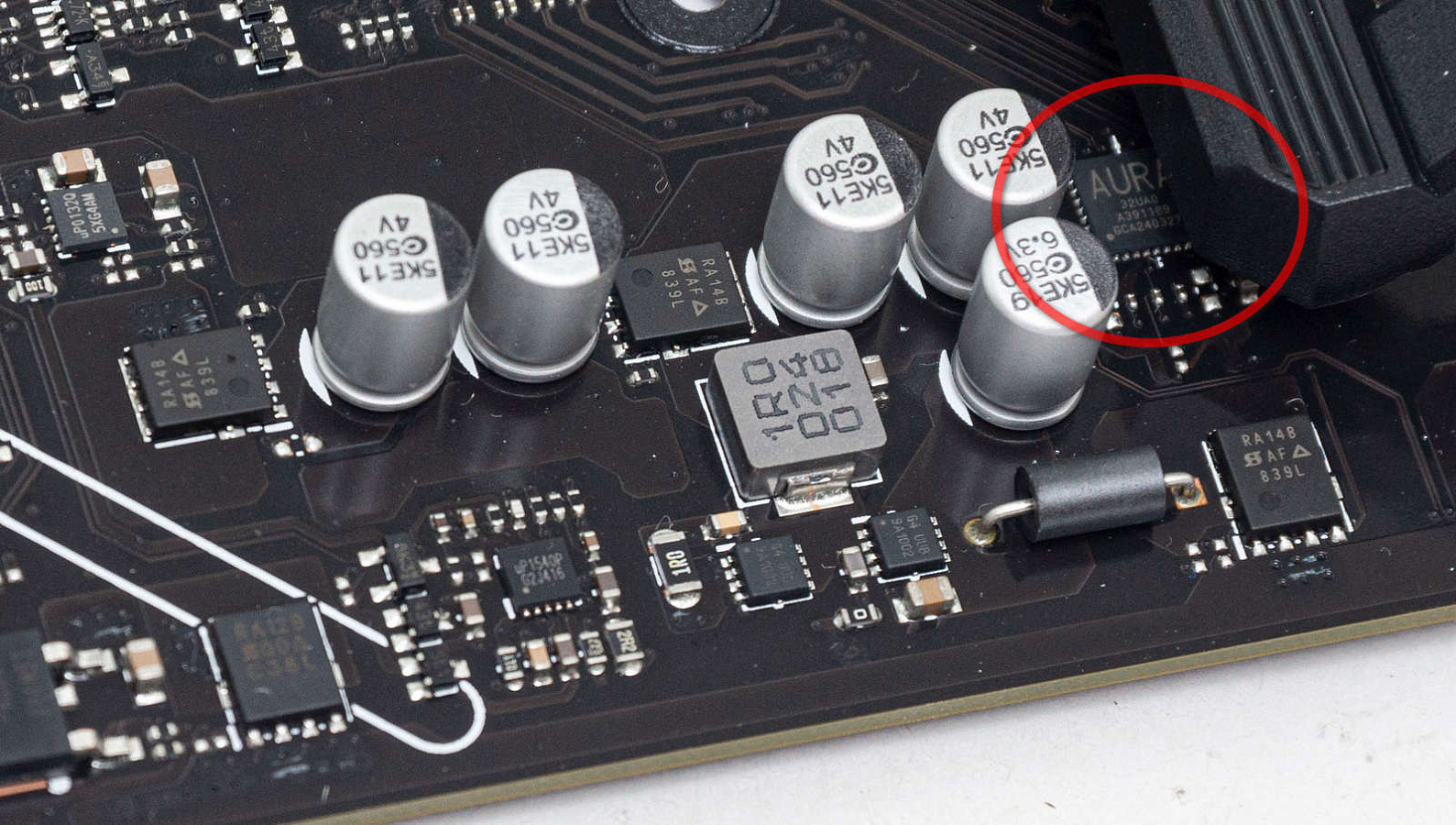

Для питания оперативной памяти одна фаза на основе трех мосфетов Vishay RA14B и одна VCCSA на двух мосфетах RA14B.

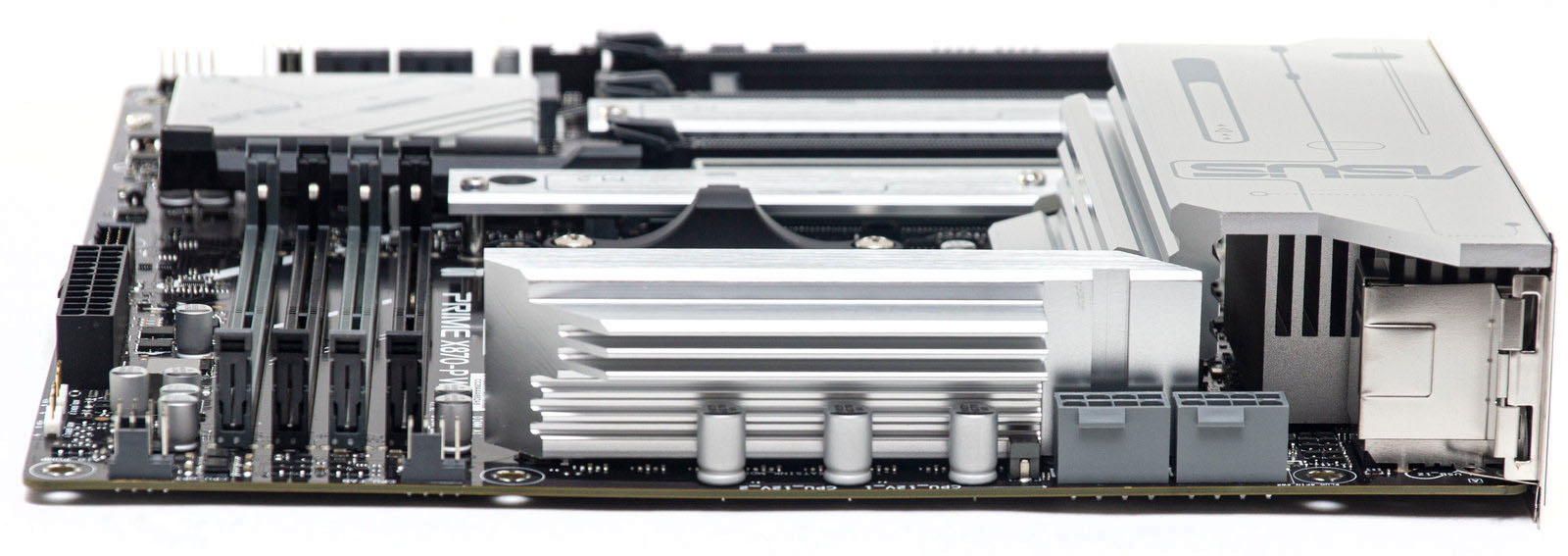

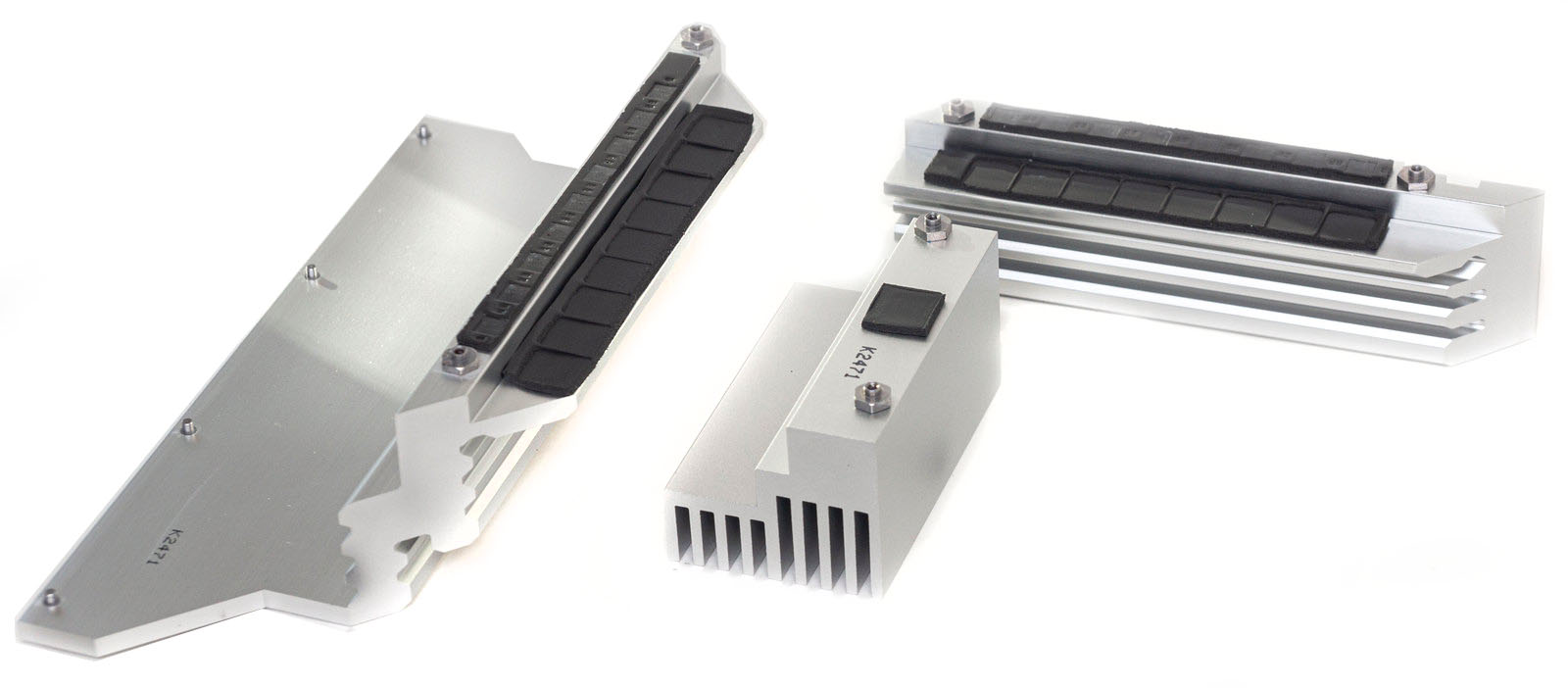

Два массивных радиатора отводят тепло от силовых элементов VRM. Под большим радиатором ещё один радиатор – персонально для контроллера USB4.

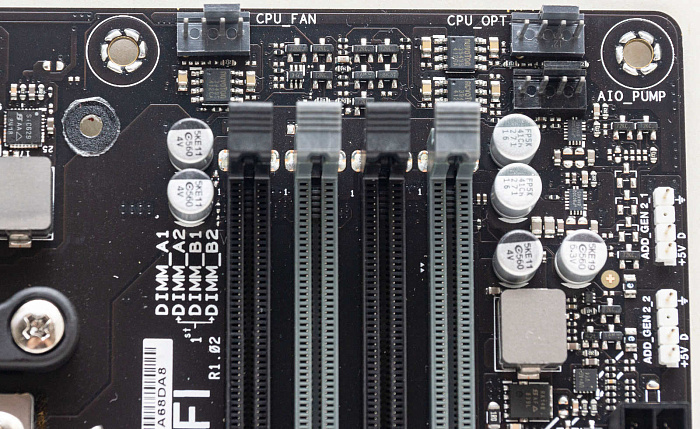

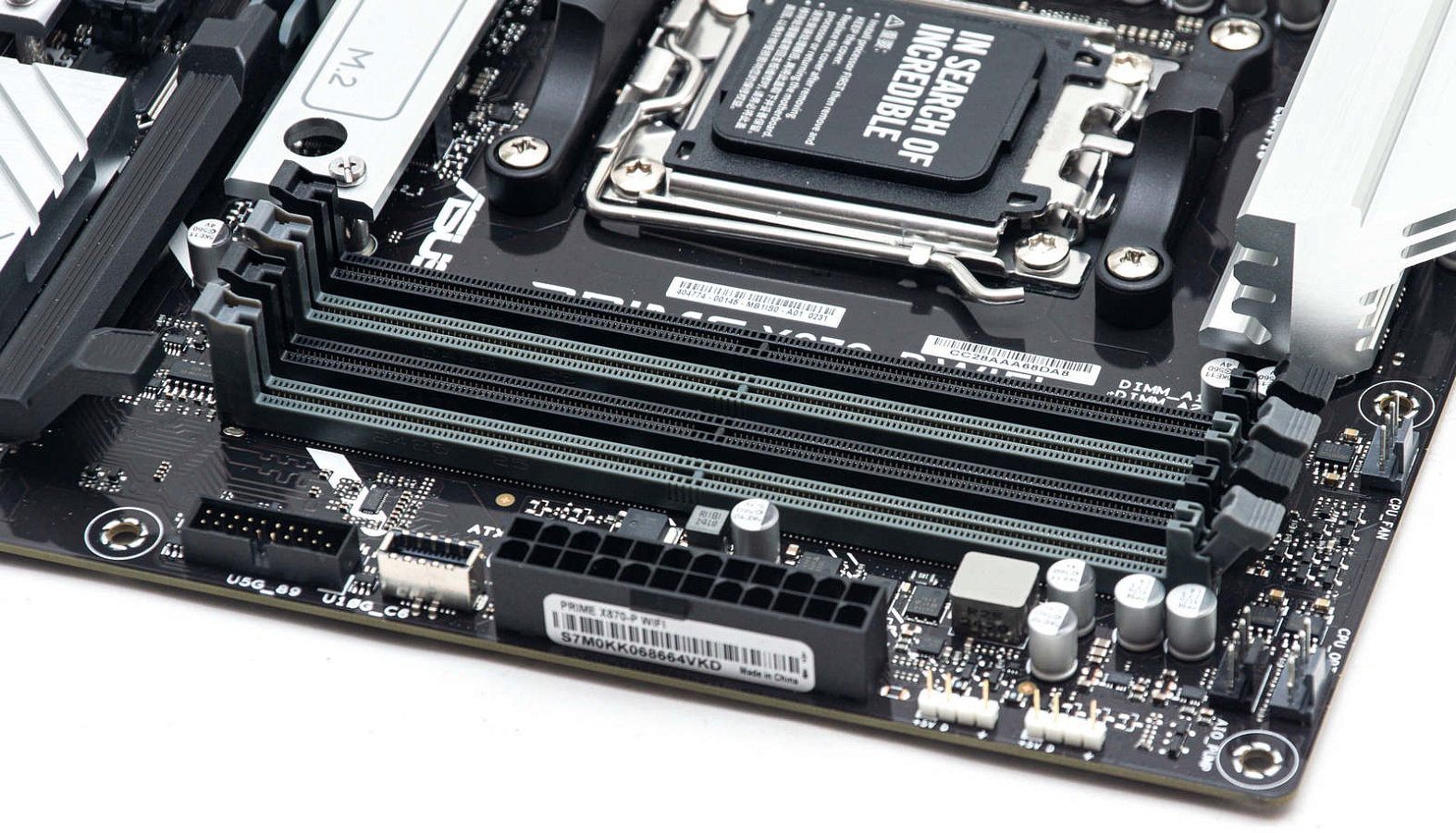

Для установки модулей оперативной памяти DDR5 имеются четыре слота, максимальный объем памяти - 129 ГБ. Слоты не армированы, фиксаторы с одной сторон. Заявлен разгон оперативной памяти до 8000+ МГц.

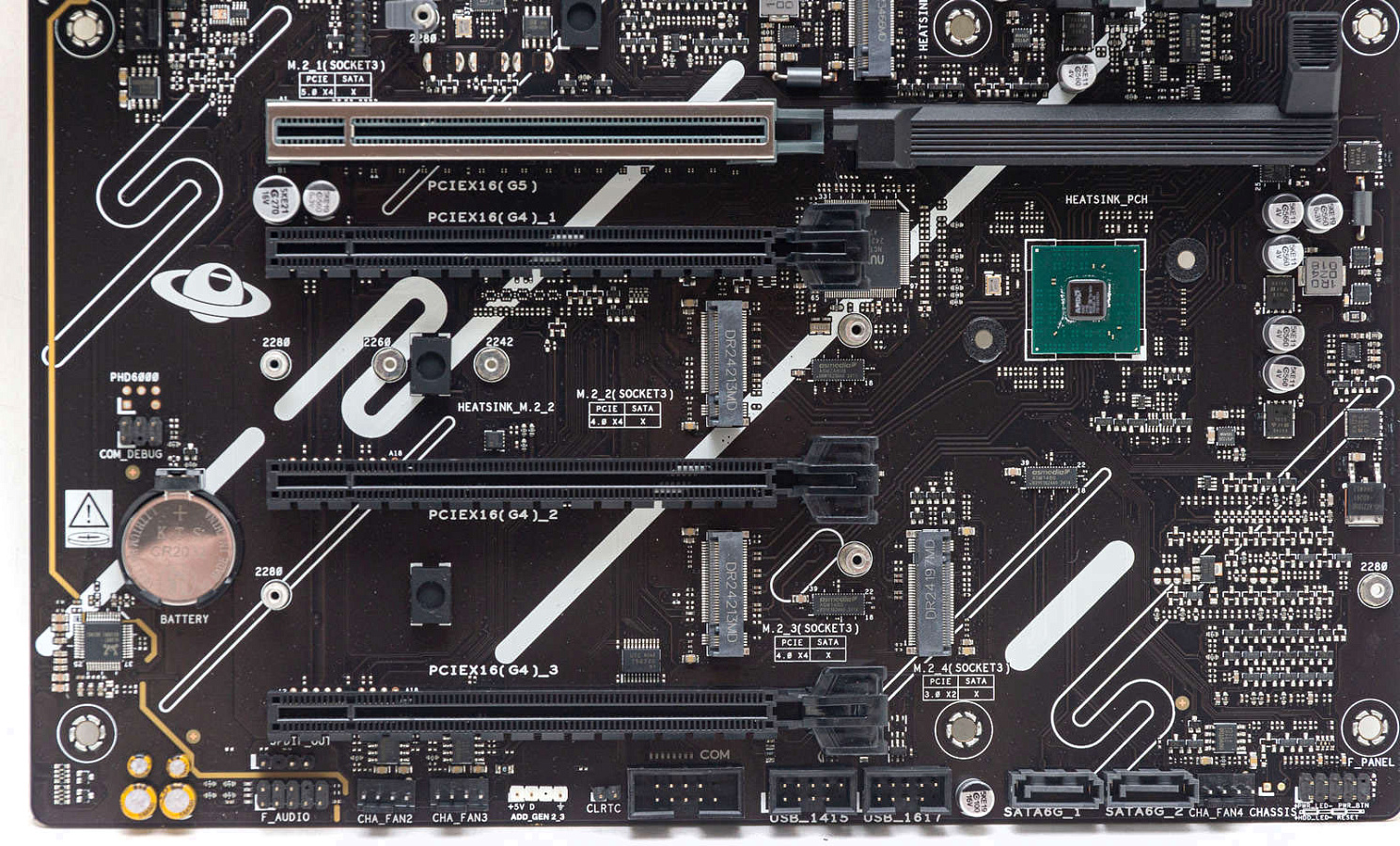

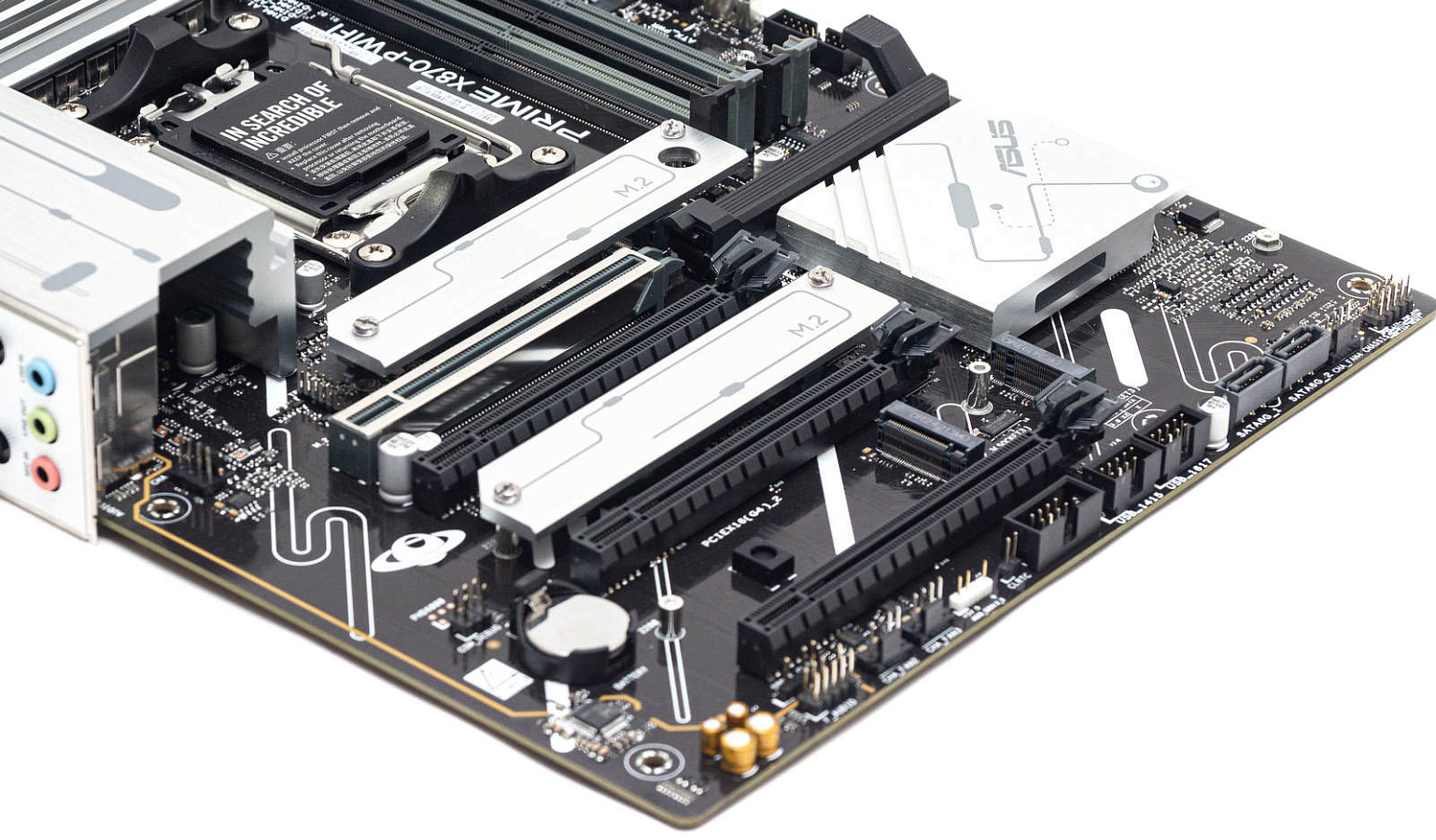

Слотов PCI-E четыре. Верхний слот армированный, процессорный (Ryzen 9000 и 7000 серий), работает в режиме ×16, оснащён удлиненным фиксатором «Q-Release».

Второй слот PCI-E 4.0 ×8/4 делит пропускную способность со слотом М2_2 и будет отключен при установке накопителя. Слот процессорный от Ryzen 8000 серии, на 9000 и 7000 сериях работает от чипсета.

Третий и четвертый слоты PCI-E 4.0 чипсетные, они зависимы от слота М.2_3, оба будут отключены при установке накопителя в этот слот.

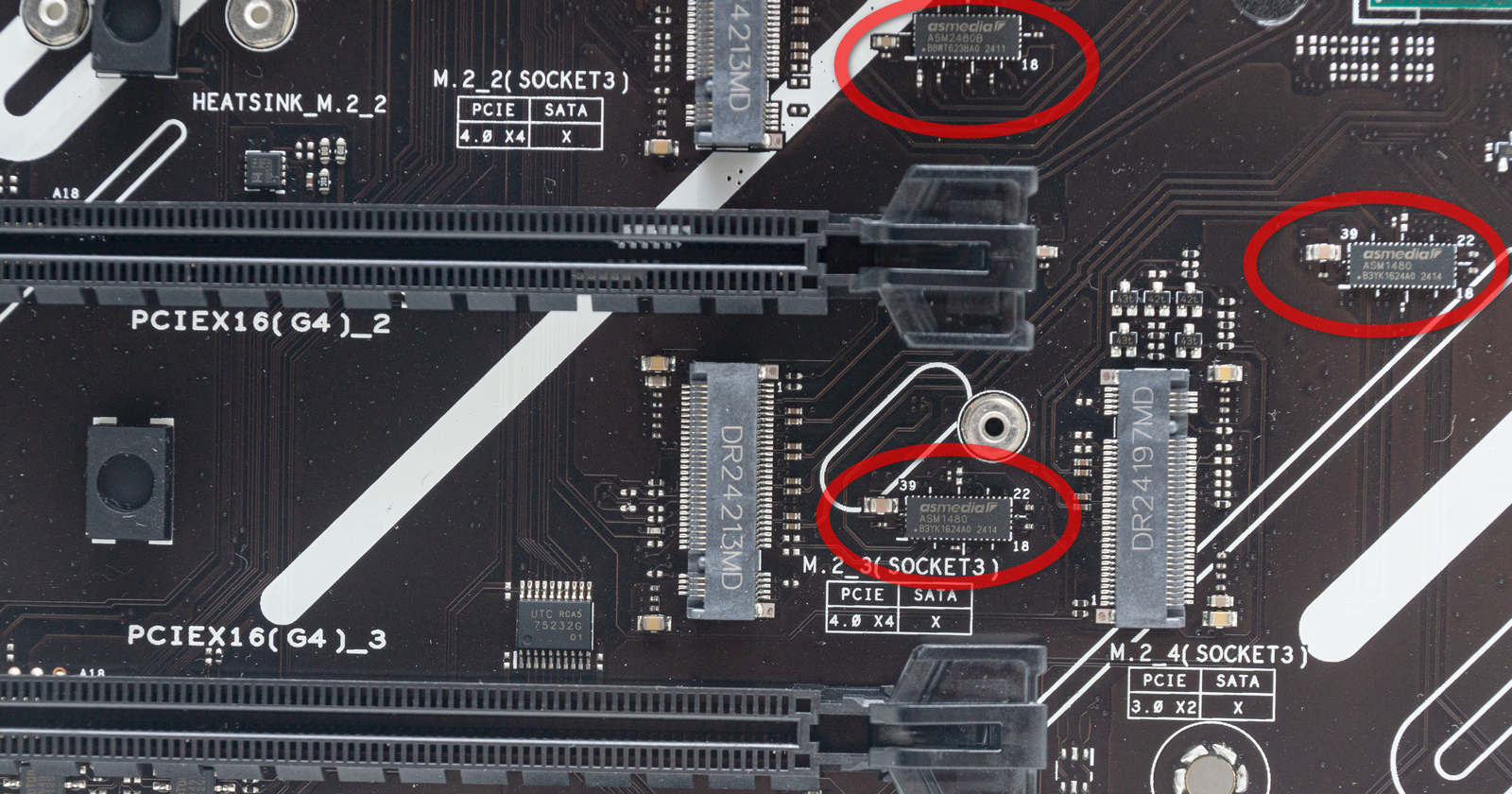

Коммутация слотов PCI-E посредством мультиплексоров ASM2480B и двух ASM1480. Ре-драйверы для улучшения сигнала отсутствуют.

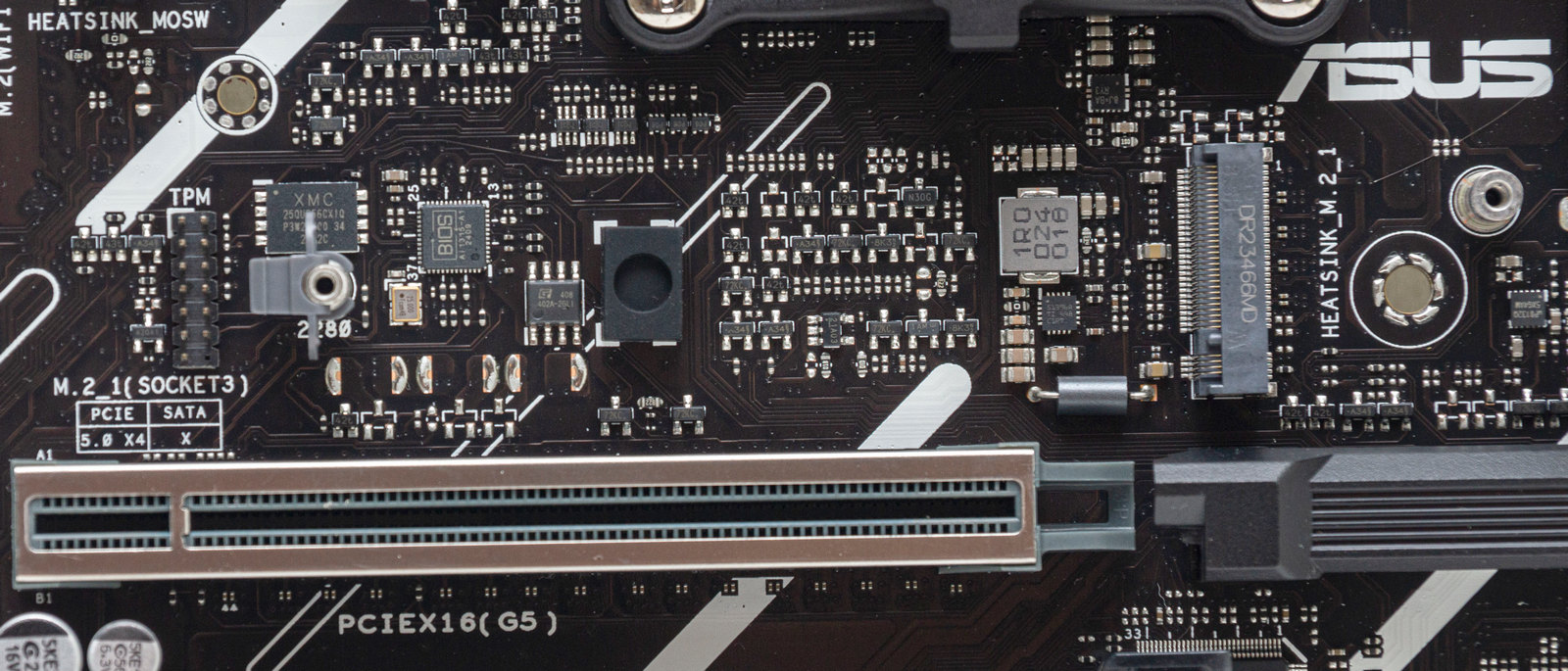

Слотов М.2 четыре штуки. Слот М2_1 версии PCI-E 5.0 ×4 процессорный, но при установке процессора 8000 серии работает как PCI-E 4.0 ×4.

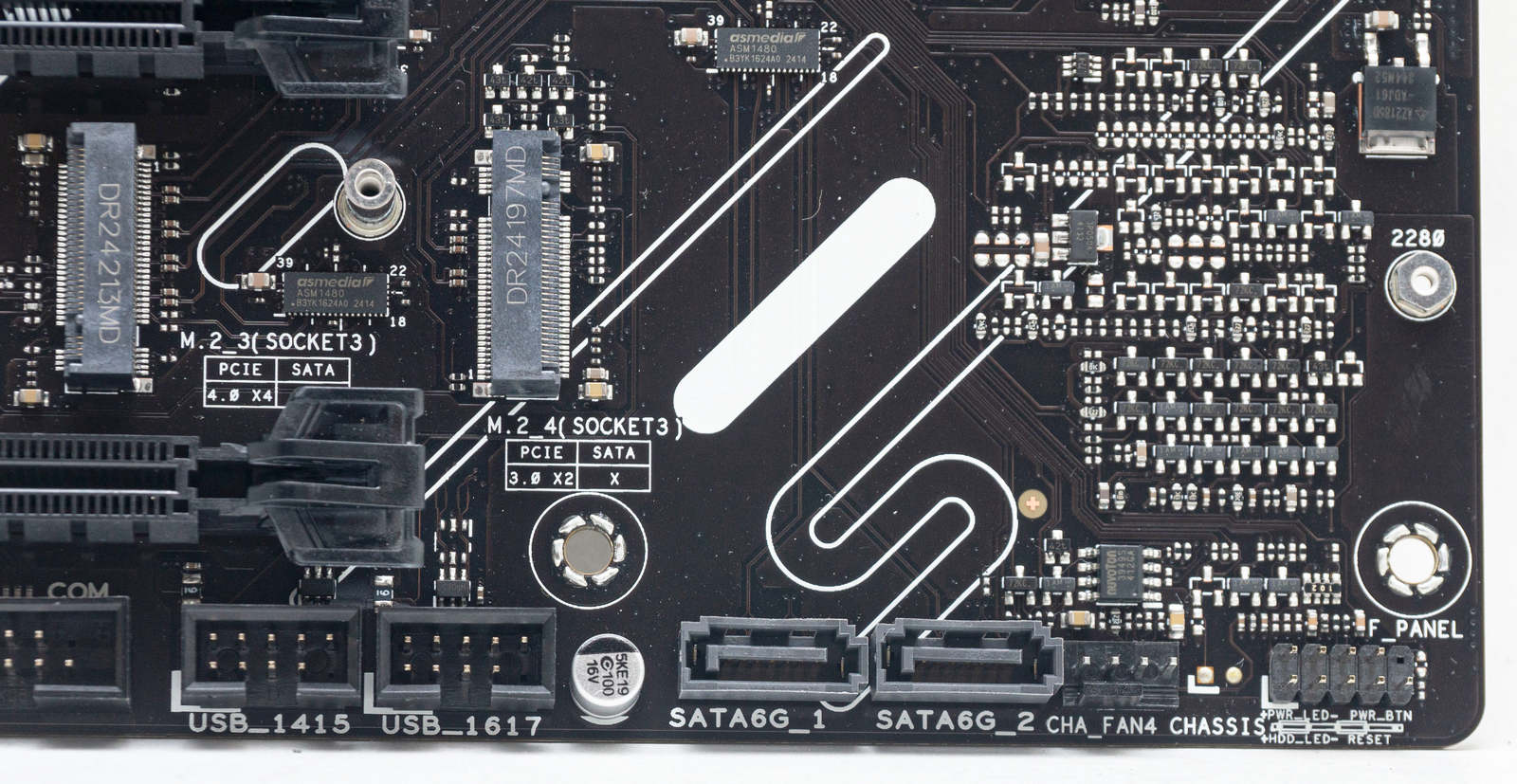

Остальные три слота M.2 версии чипсетные: два версии PCI-E 4.0 ×4 и один версии PCI-E 3.0 ×2. Последний делит пропускную способность с SATA портами и будет отключен при подключении накопителя к одному из портов SATA. Разъемов SATA всего два – имеется поддержка RAID, работают они через чипсет.

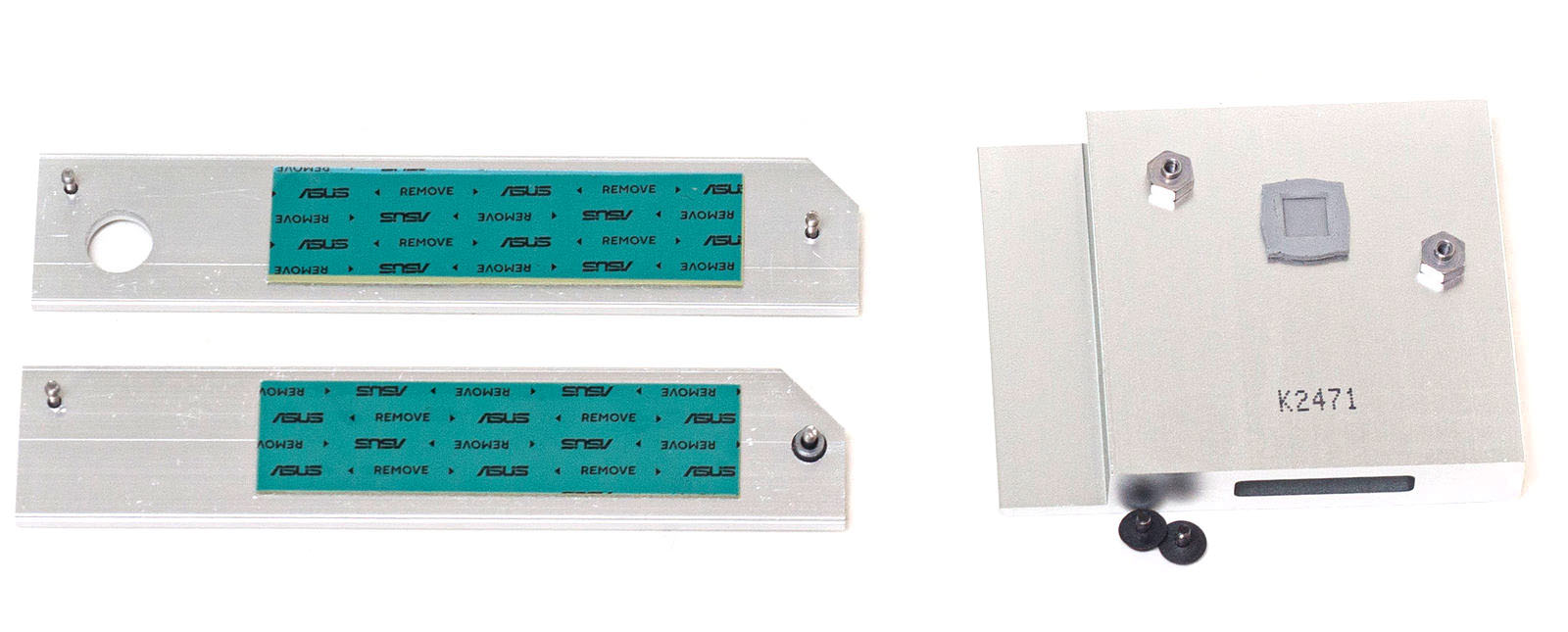

Два верхних слота оснащены радиаторами на винтах через термопрокладки. Верхний имеет пластиковую защелку, все остальные слоты - традиционное крепление винтами.

Второй слот поддерживает модули размером от 42 до 110 мм. Накопители М.2 SATA не поддерживаются.

На материнской плате 17 портов USB.

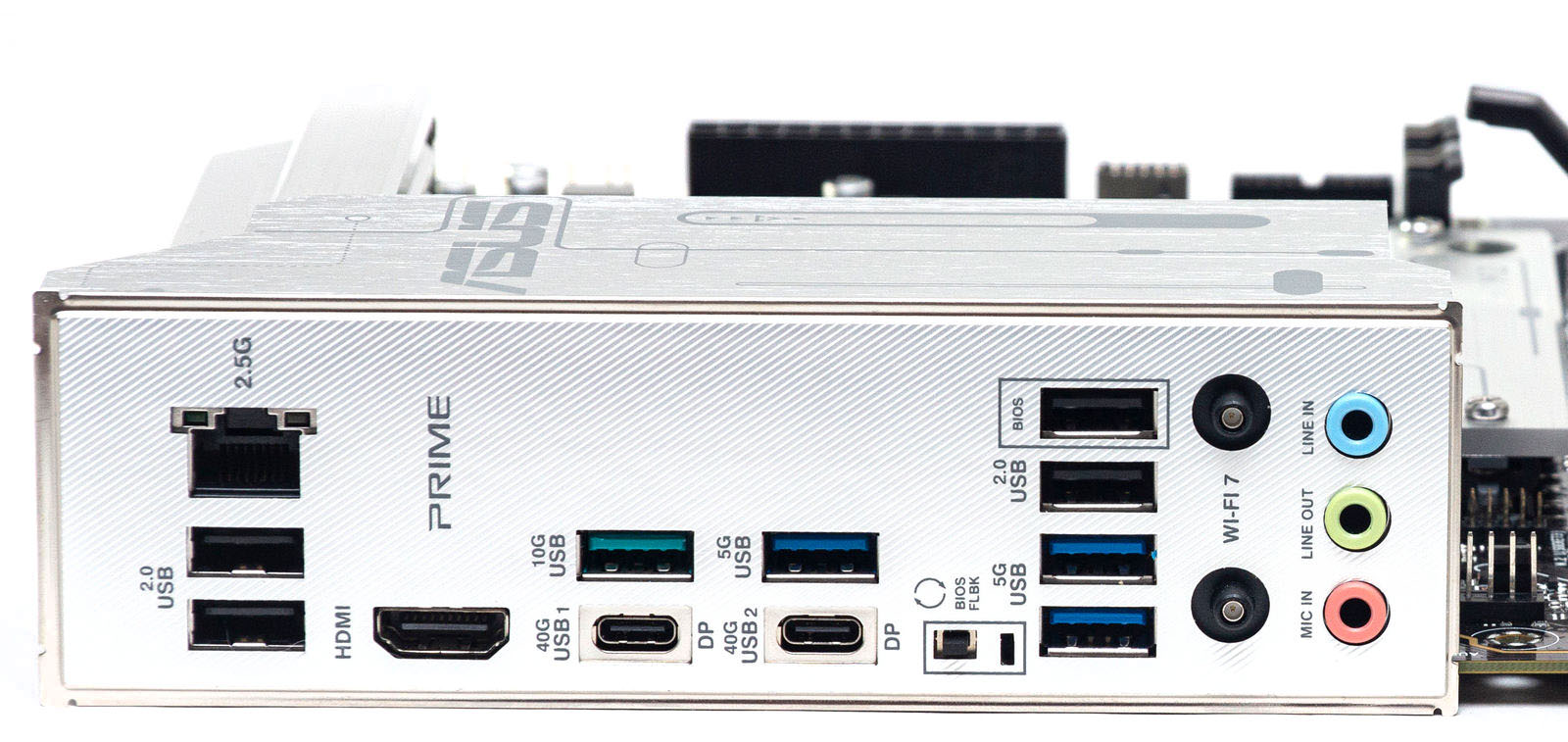

На тыльной I/O панели 10 портов: два USB4 ×2 Type-C, 40 Гбит/с, с поддержкой DisplayPort и DP (power delivery) 15 Вт; один USB 3.2 Gen2 Type-A до 10 Гбит/с (бирюзовый); три USB 3.1 Type-A до 5 Гбит/с (синие); четыре USB 2.0, один из них для обновление BIOS.

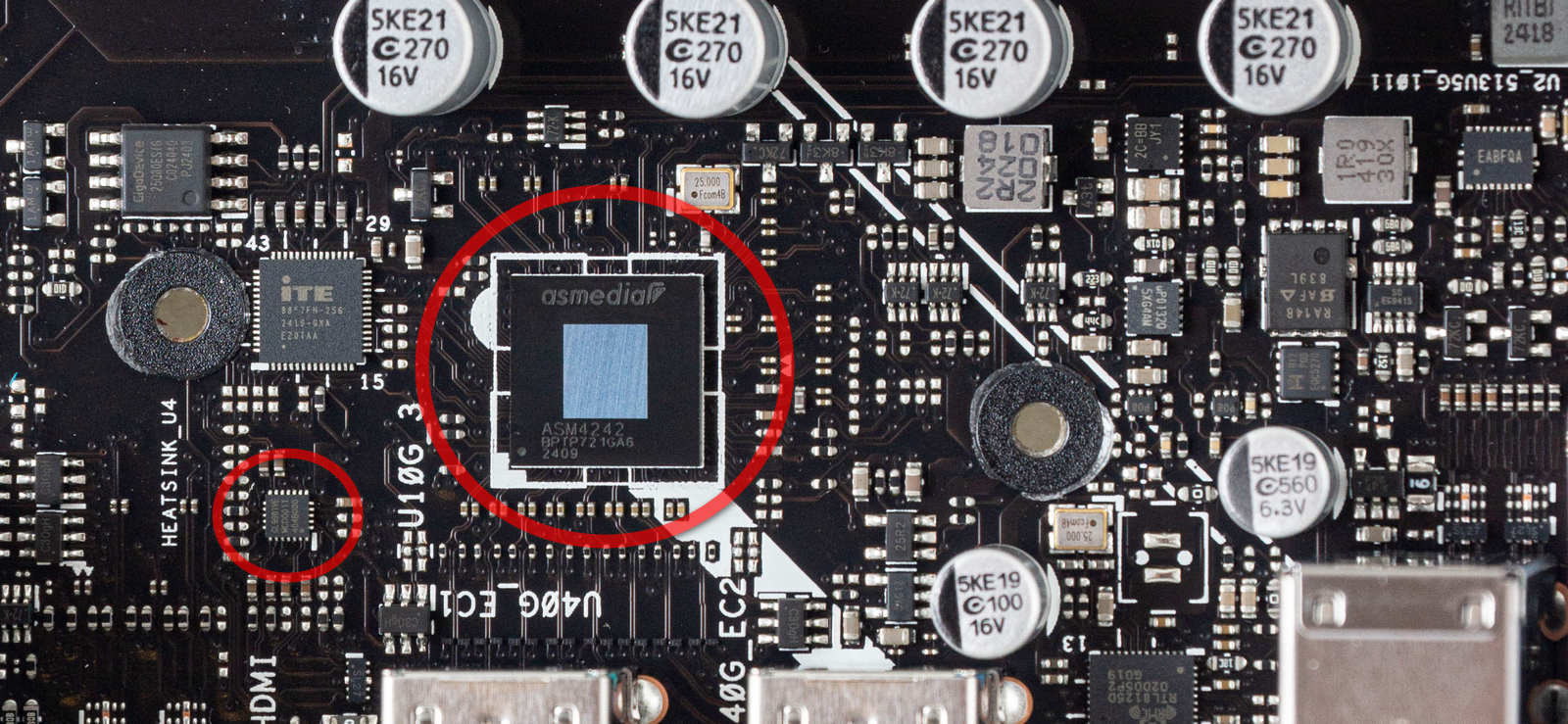

За работу USB4 отвечает контроллер ASMedia ASM4242, именно он находится под персональным радиатором.

Для быстрых USB портов установлен двухканальный ре-драйвер GL9901VE.

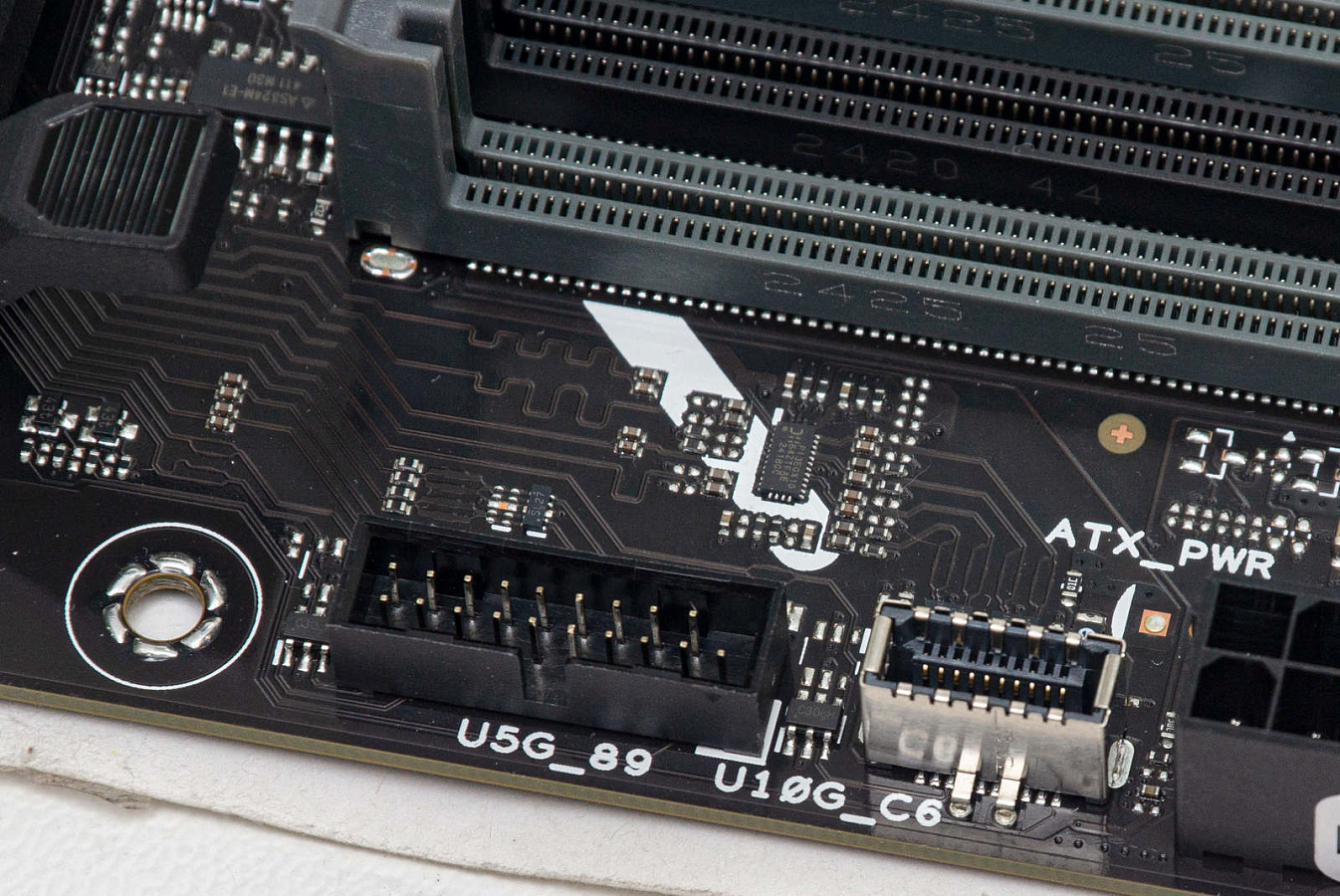

Для подключения к фронтальной панели еще семь портов: один USB 3.2 Gen 2×2 Type-C до 20 Гбит/с, PD 15 Вт с быстрой зарядкой через усилитель сигнала PI3EQX10; два порта USB 3.2 Gen 1, до 5 Гбит/с; четыре порта USB 2.0 до 480 Мбит/с.

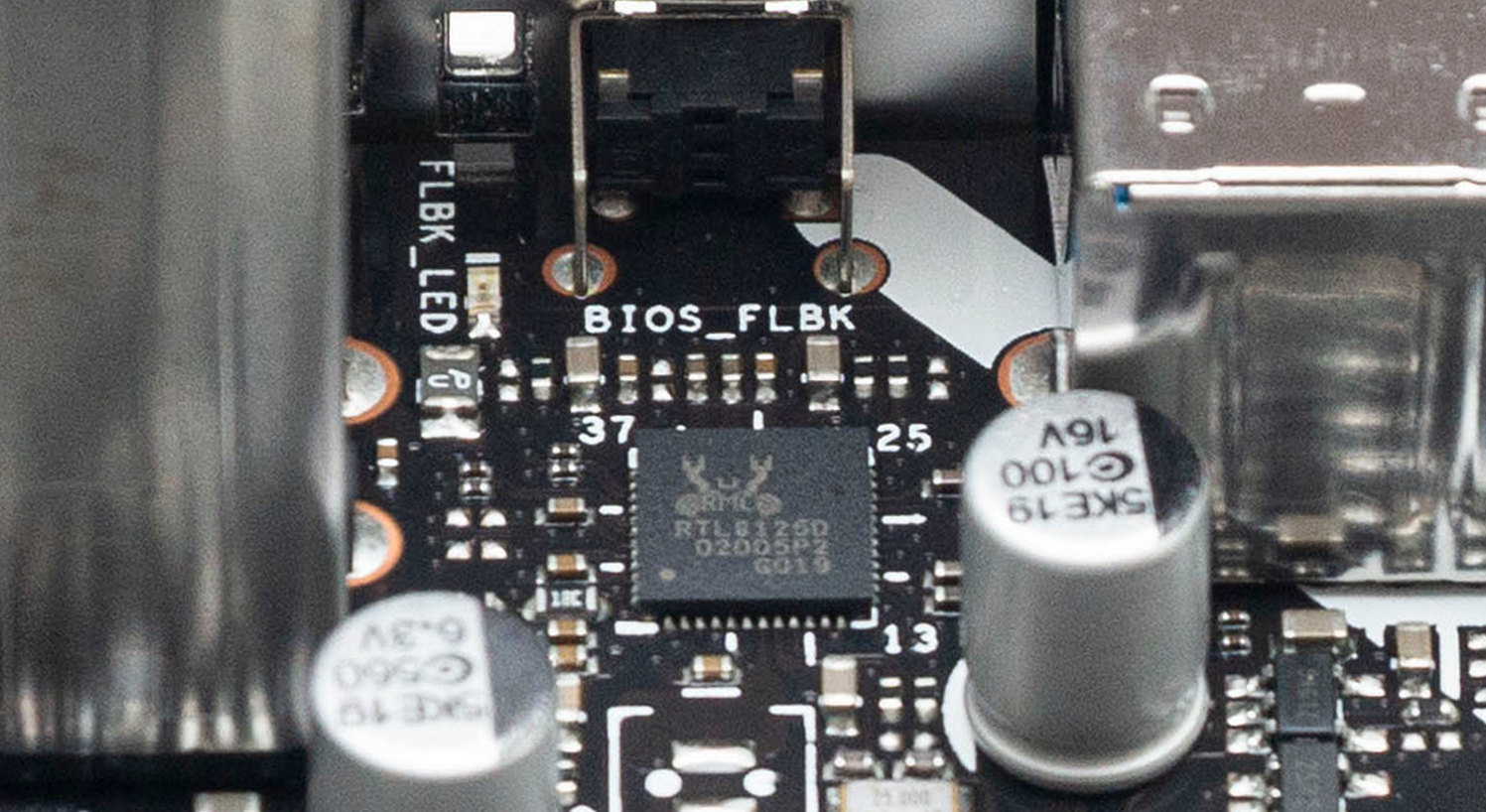

LAN-контроллер Realtek RTL8125D со скоростью до 2,5 Гбит/с обеспечивает проводное подключение интернета.

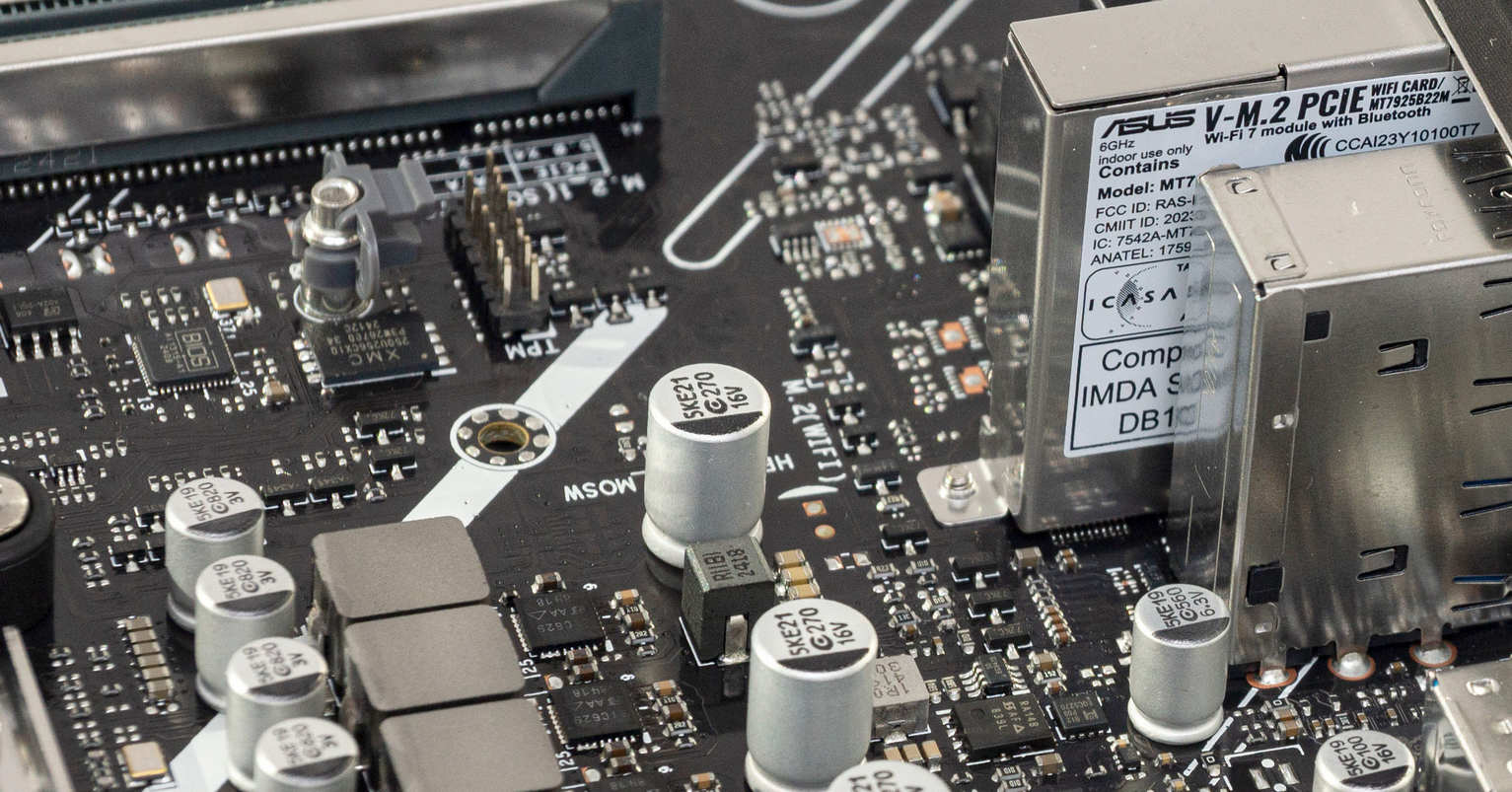

Беспроводное подключение осуществляет адаптер MediaTek Wi-Fi 7 MT7925 (MT7925B22M). Поддерживается Wi-Fi до 160 МГц со скоростью до 2,9 Гбит/с и Bluetooth 5.4. Внешняя антенна подключается на два быстросъемных контакта.

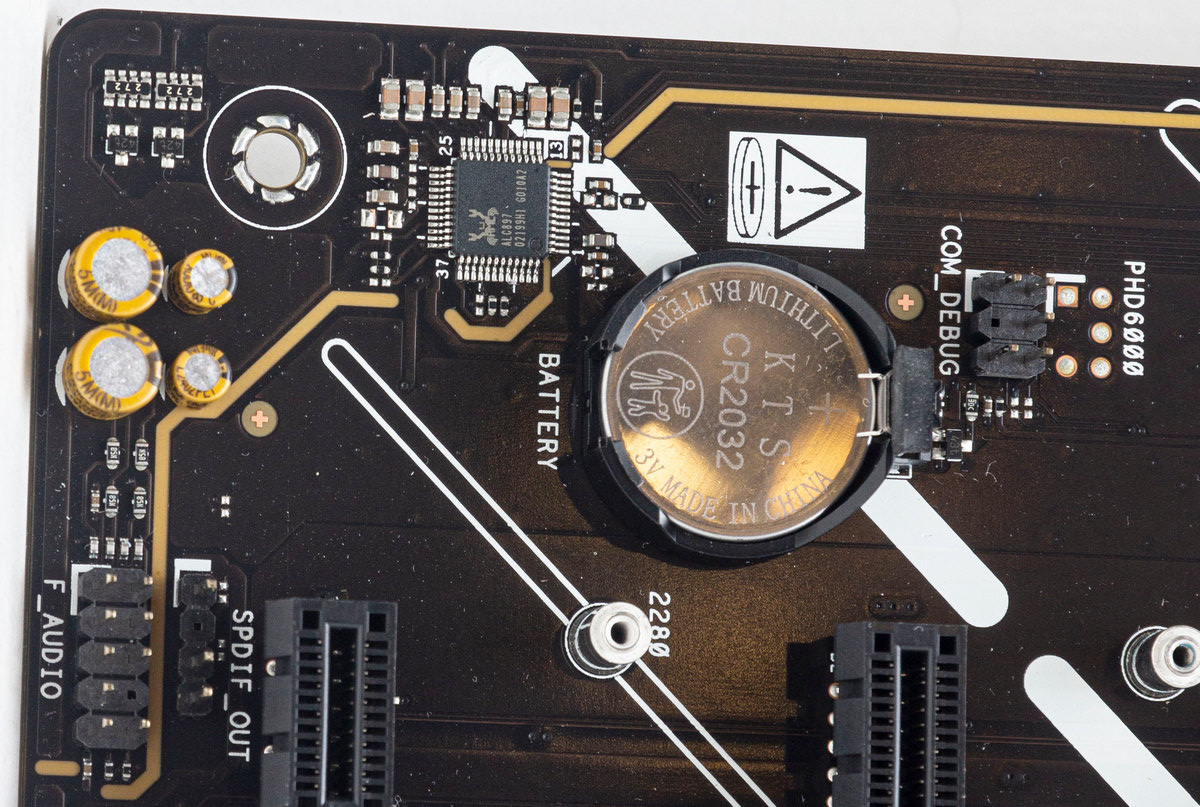

Звуковой кодек установлен Realtek ALC897 с разрешением 24 бит 192 кГц и соотношением сигнал/шум 110 дБ. Кодек достаточно старый и встретить его в современной, далеко не бюджетной материнской плате даже как-то странно.

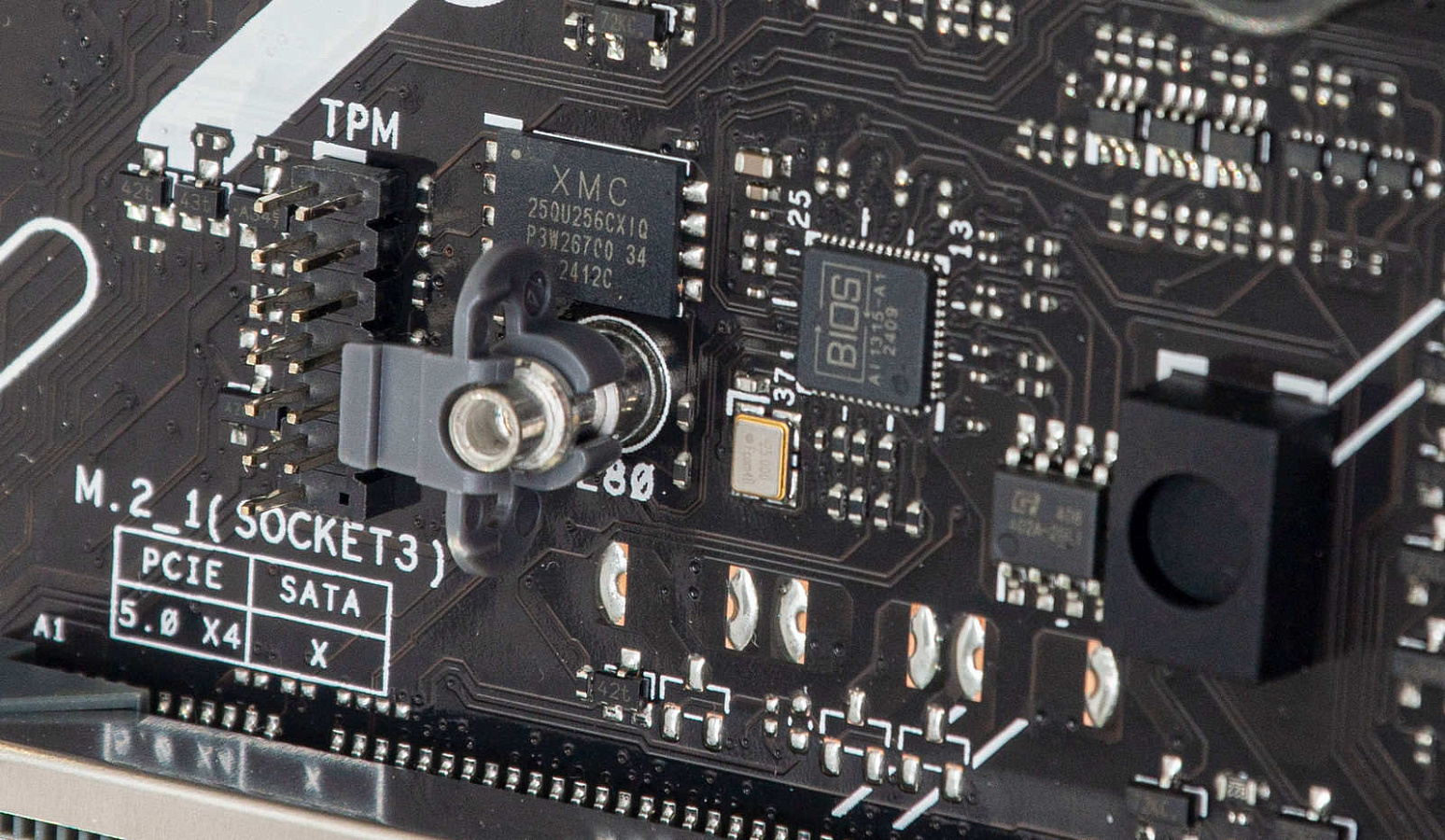

Обновление BIOS возможно с USB флешки без установки процессора. На задней панели имеется специальный USB порт, кнопка и индикатор, на плате специальный контроллер BIOS AI1315-A1. Флэш-память установлена XMC 25QU256CX1Q на 256М-бит. Снизу находится перемычка для сброса BIOS.

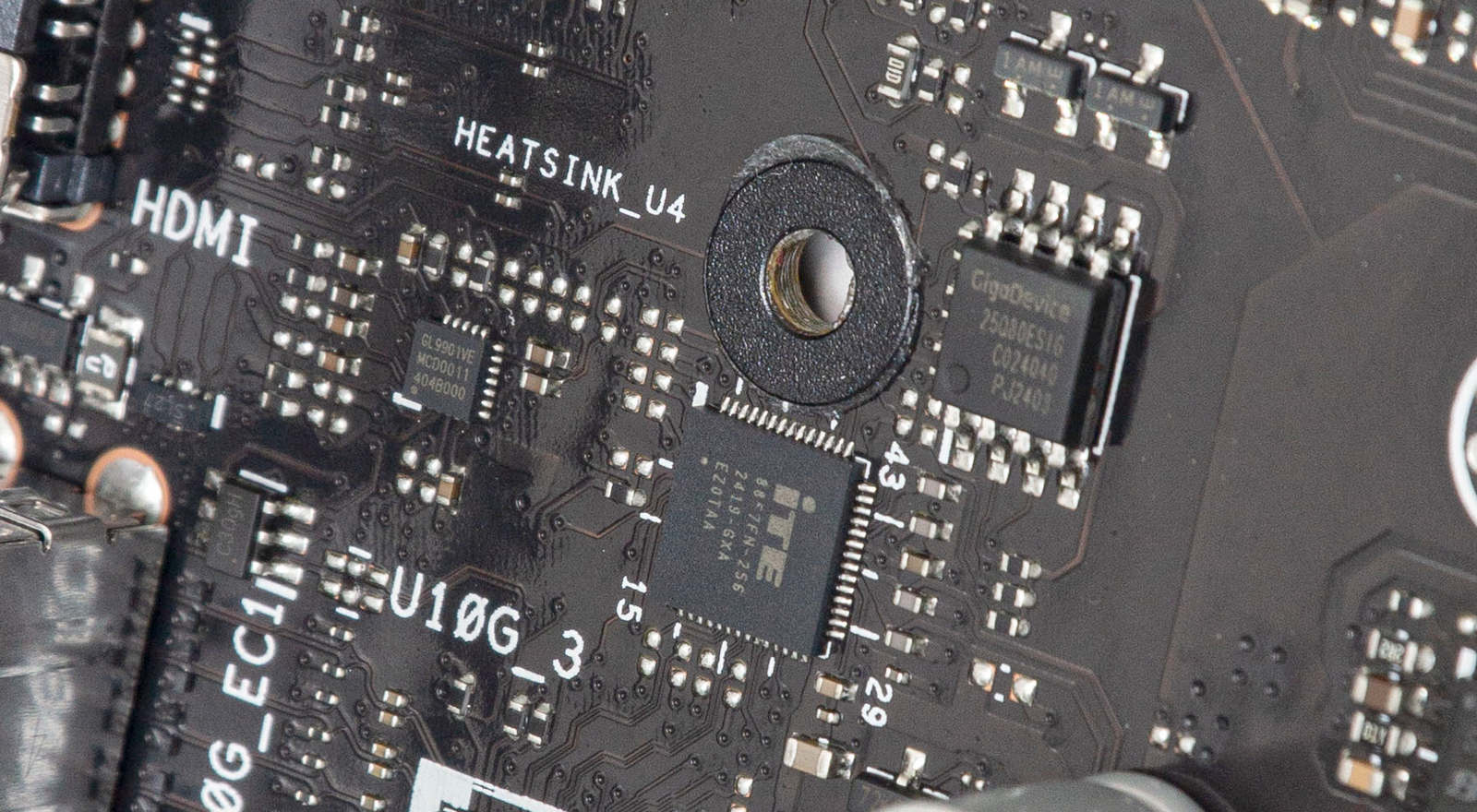

Контроллеры IT8857FN и GigaDevice 25Q80ESIG участвуют в управлении питанием, периферией, портами ввода/вывода.

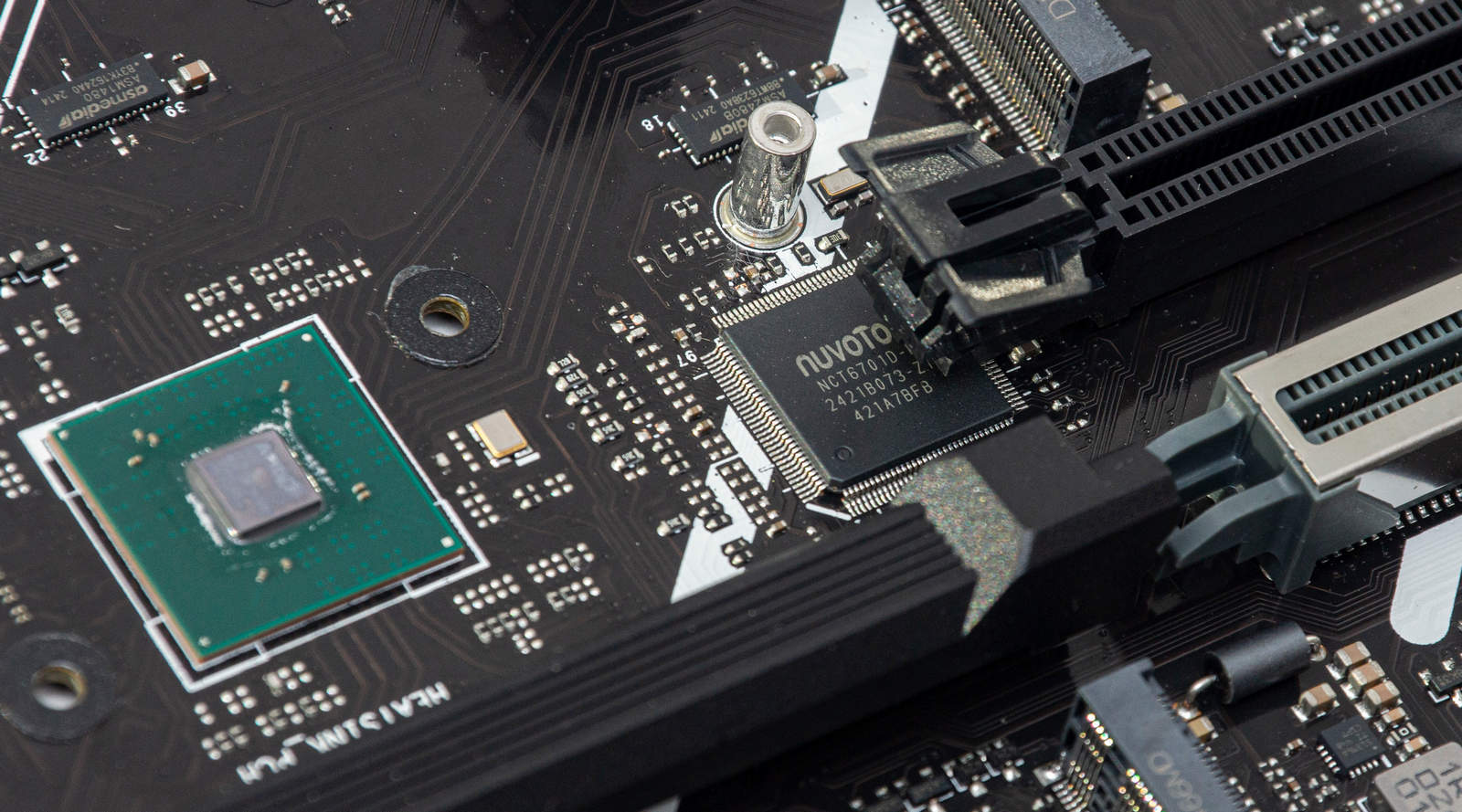

Контроллер ввода-вывода Nuvoton NCT6701D занимается мониторингом температур, управлением вентиляторов, напряжений и т.д.

Для подключения вентиляторов имеются семь 4-пин коннекторов, все на 12 Вт, с «умными» контроллерами NuvoTon 3949S, AIO_PUMP работает на всей скорости, без регулировки оборотов.

Для подключения подсветки на плате три коннектора 3-пин ARGB Gen2. За подсветку отвечает контроллер AURA 32UA0.

BIOS и ПО

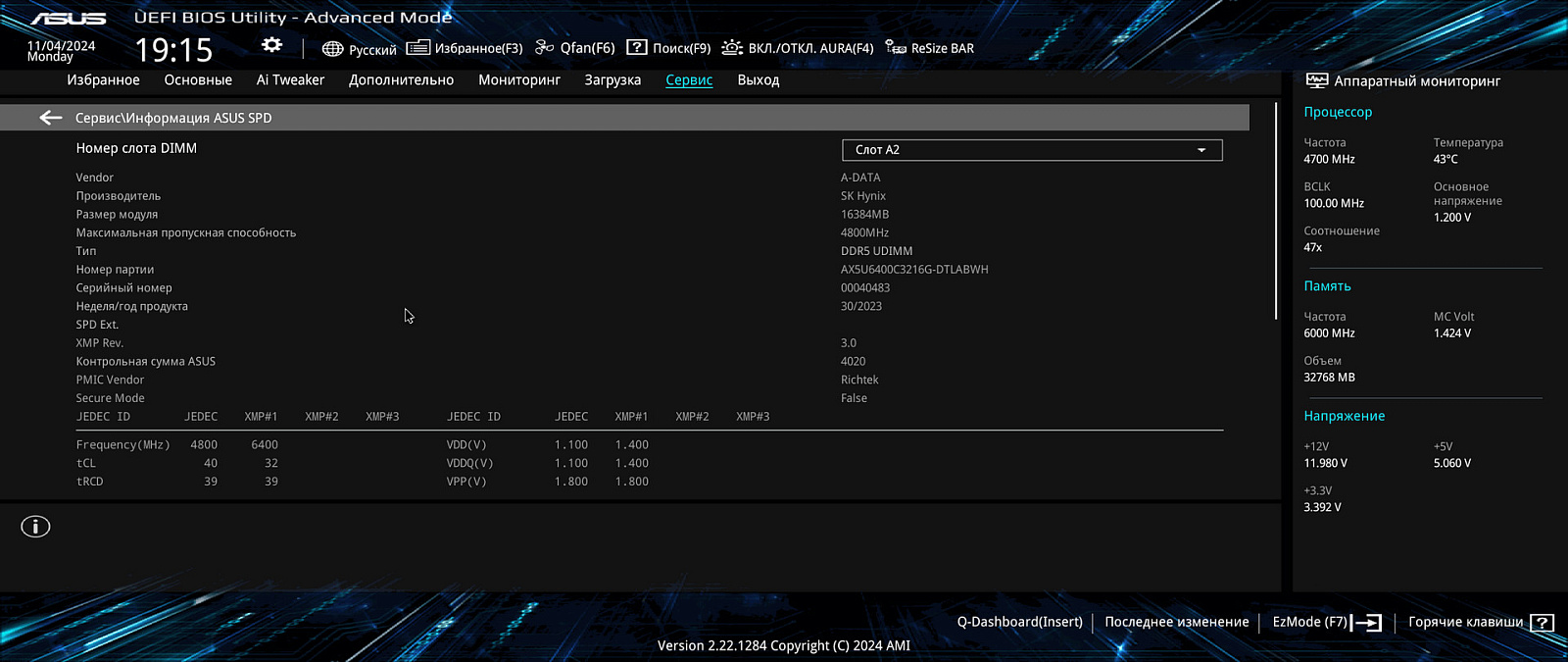

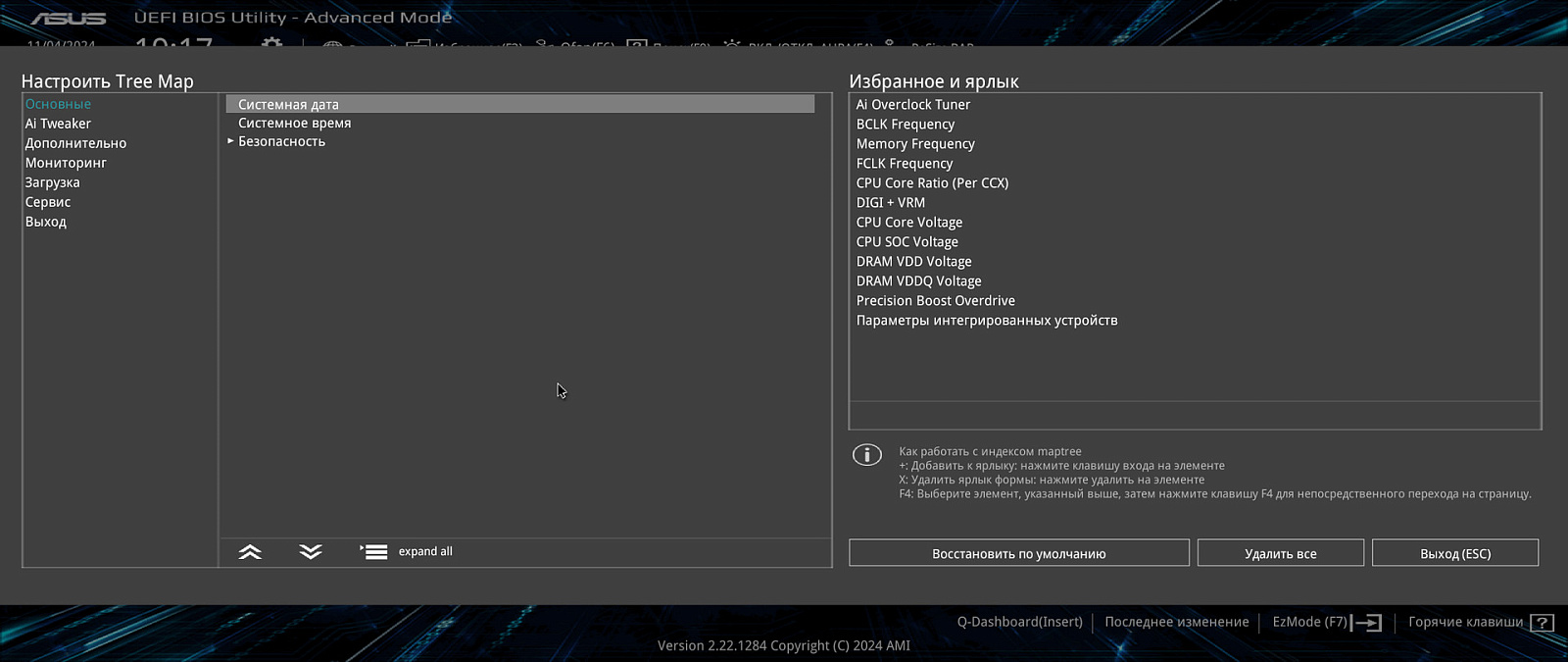

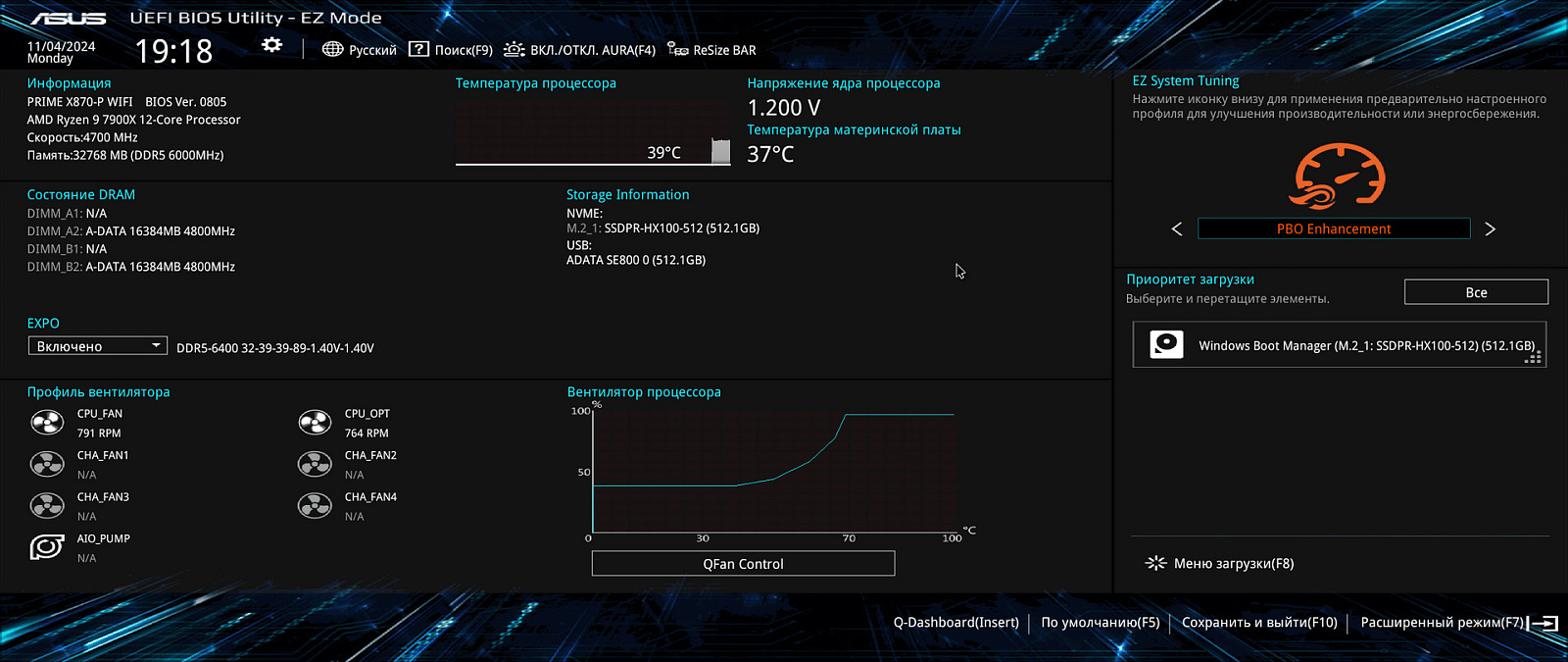

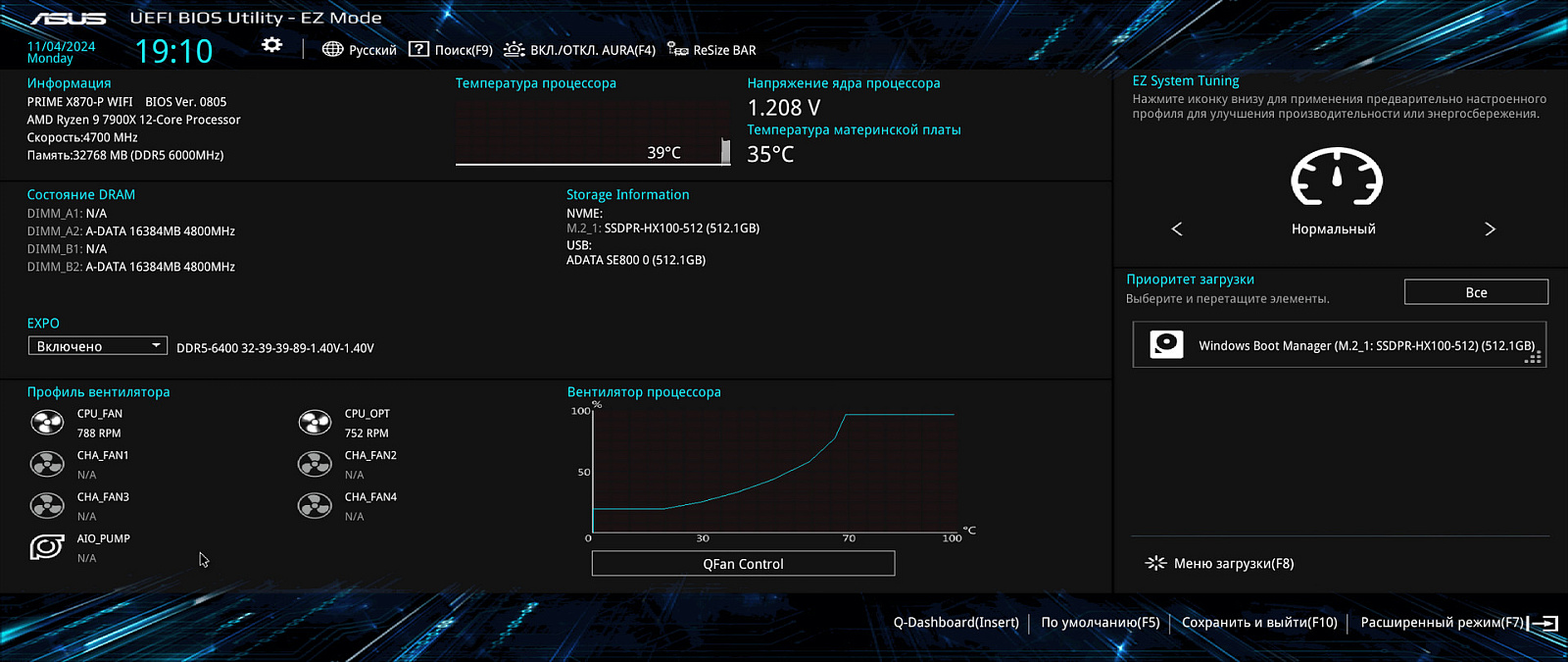

UEFI BIOS с привычным для компании интерфейсом. Два режима отображения: упрощенный EZ Mode и расширенный.

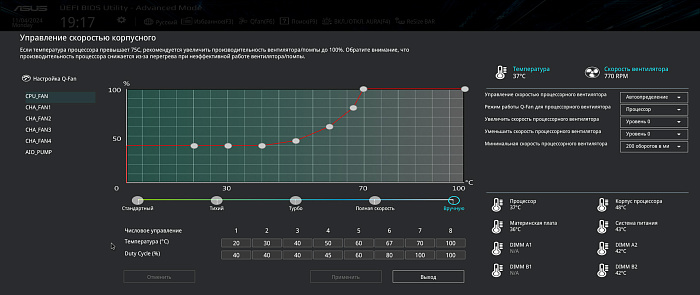

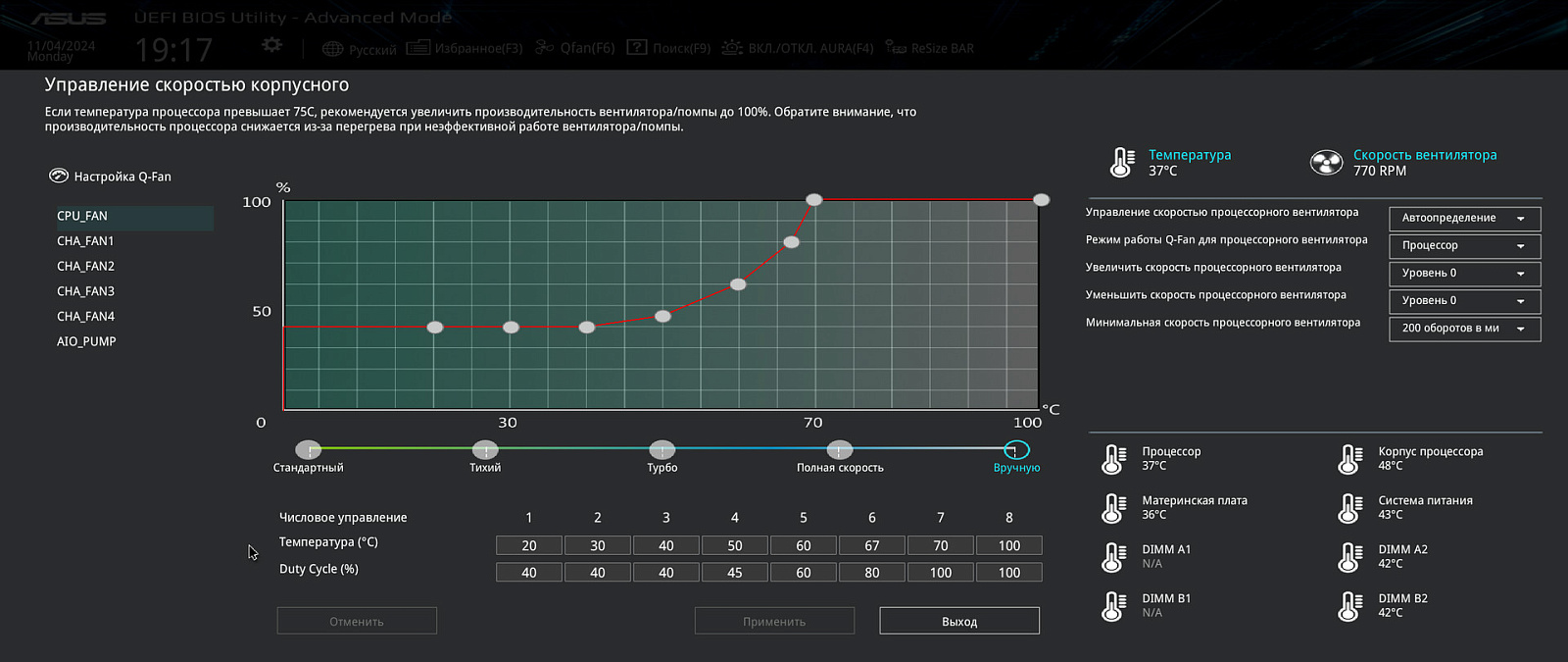

С упрощенного окна можно включать EXPO профили оперативной памяти, настраивать вентиляторы, выставлять приоритеты загрузки, настраивать поведение подсветки.

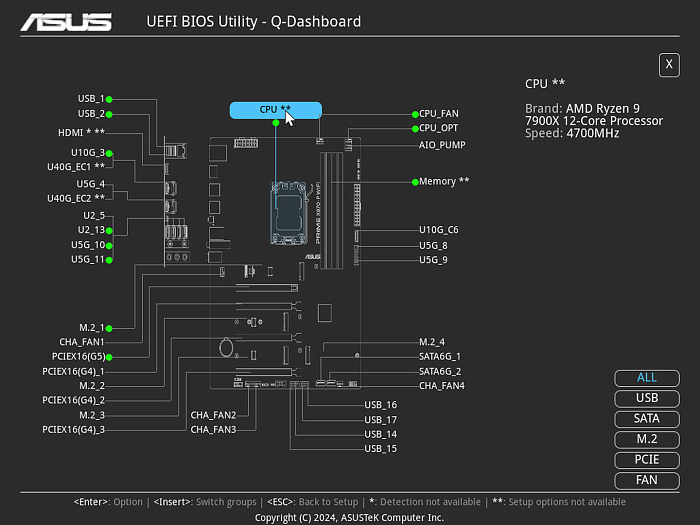

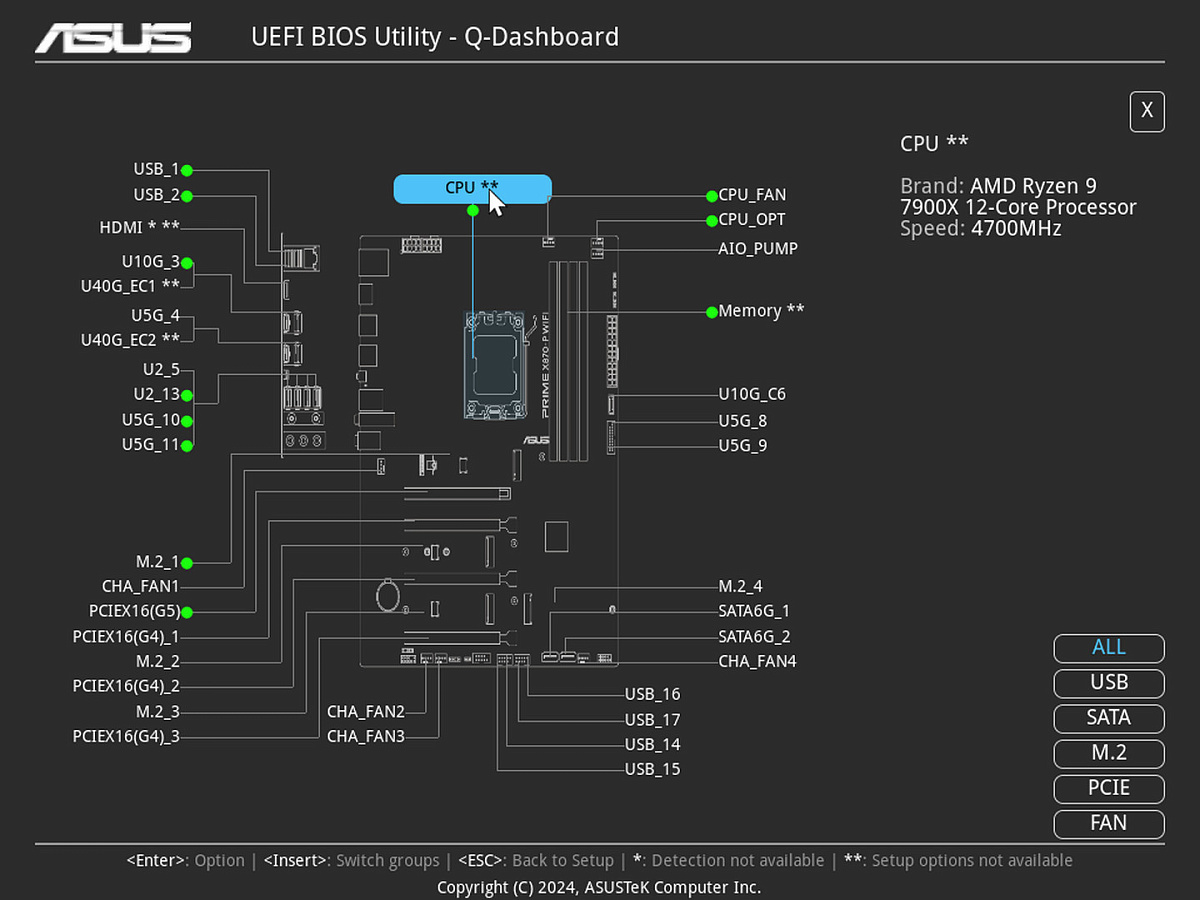

Для получения информации о комплектующих и подключенных устройств имеется вкладка Q-Dashboard.

Вкладки AI OC у этой модели нет, интеллектуальный разгон не поддерживается, так как на плате нет чипа TPU.

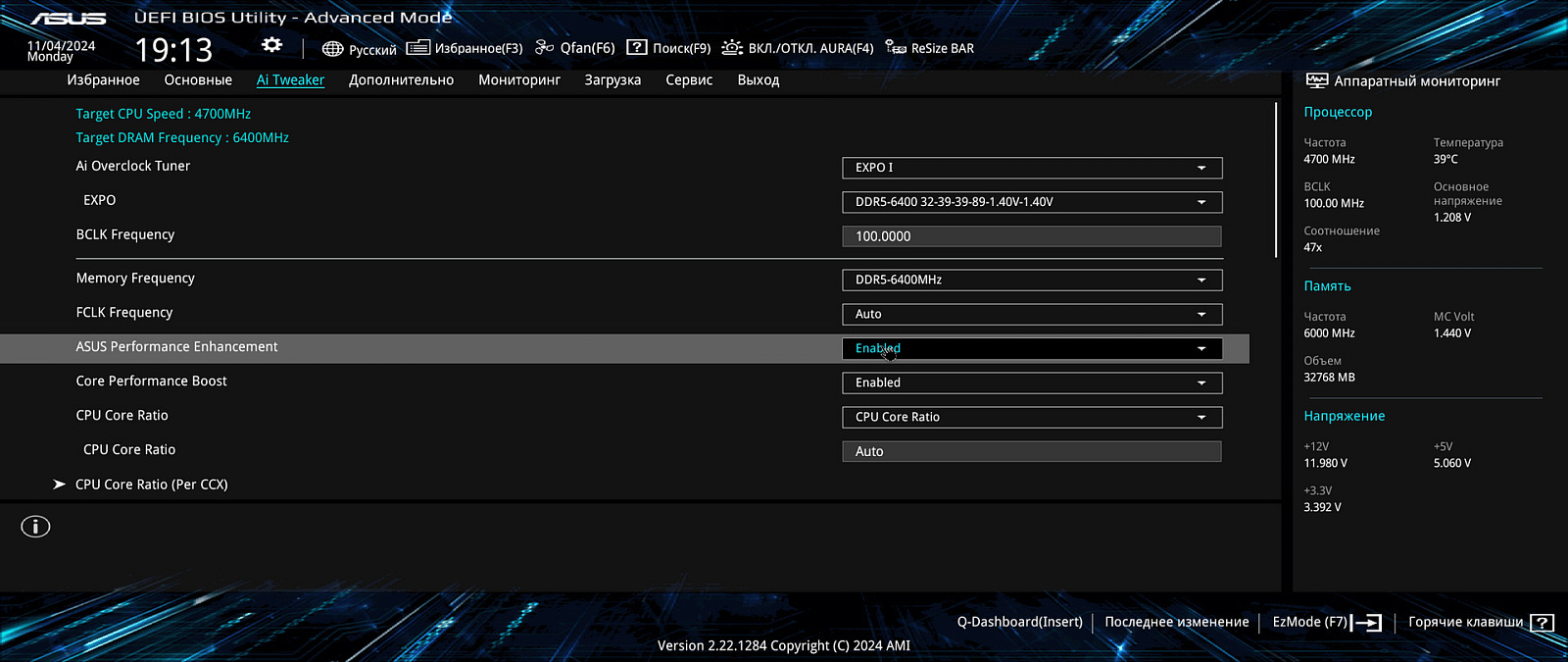

Весь разгон можно выполнить вручную. На вкладке Ai Tweaker включаем EXPO профиль, активируем вкладку ASUS Performance и Core Performance Boost – это включит режим повышенной производительности.

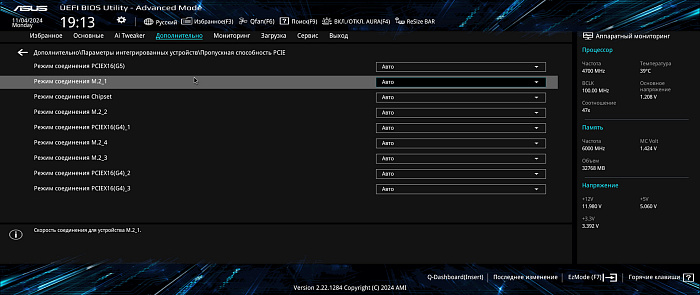

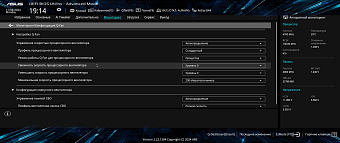

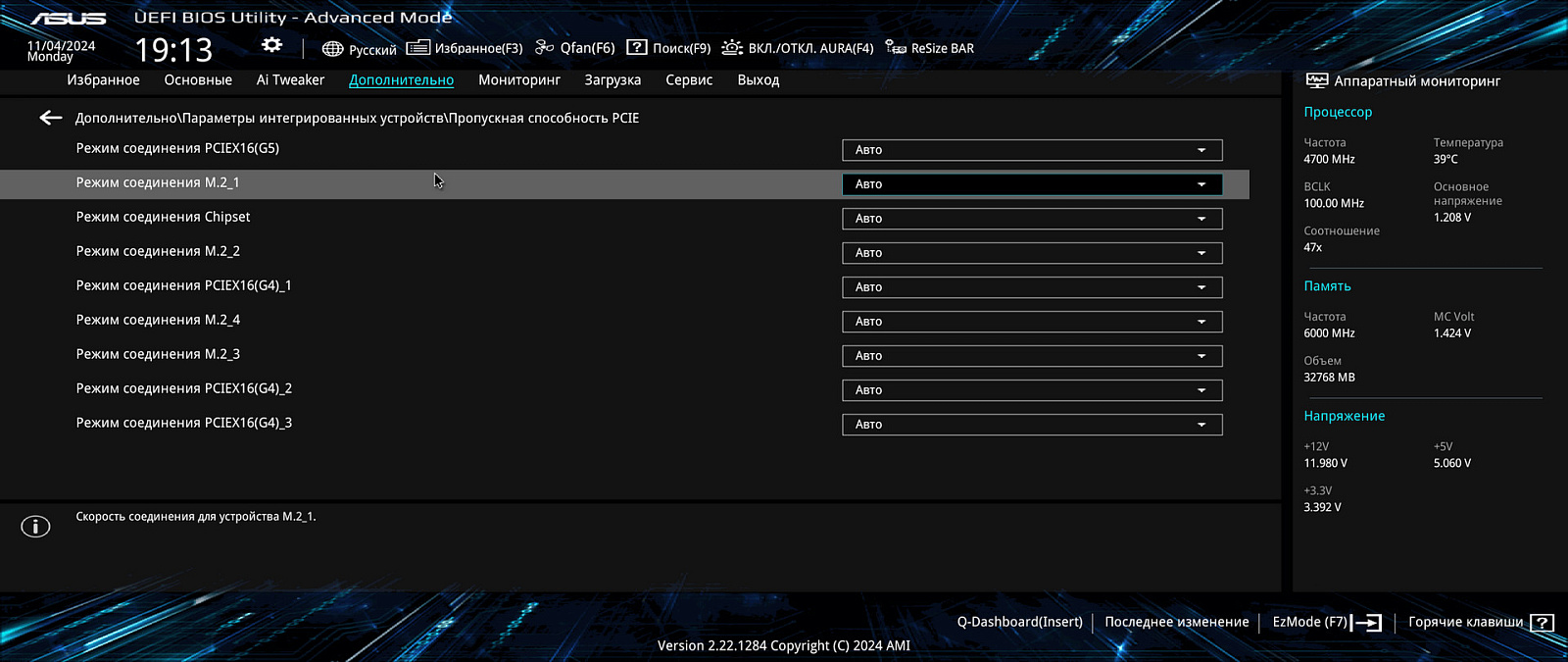

Все остальные тонкие настройки по разгону процессора вручную на вкладке «Дополнительно» в разделе AMD CBS. Здесь можно повышать лимиты PBO (Precision Boost Overdrive). Эту опцию (PBO Enhancement) можно включить на упрощенной странице в EZ System Tuning.

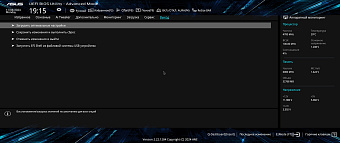

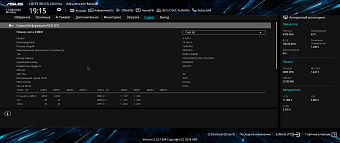

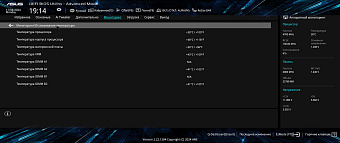

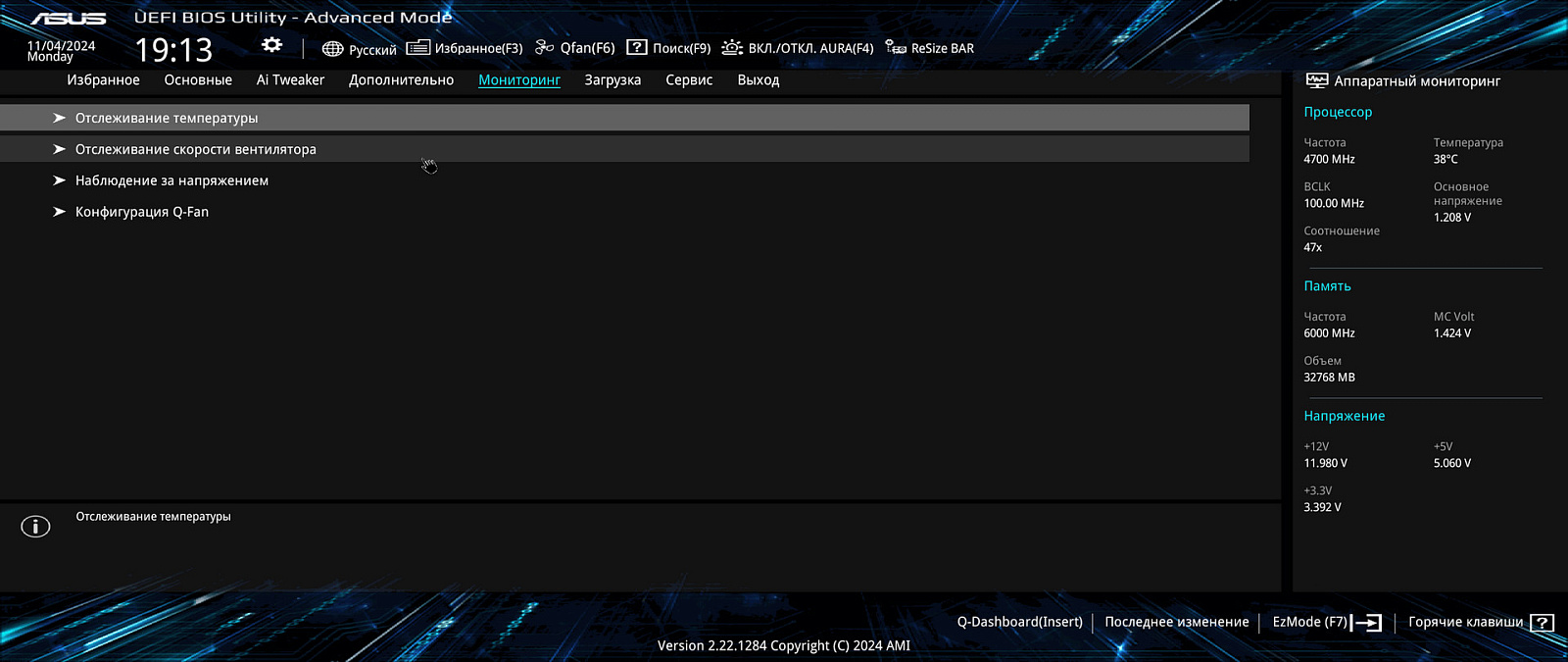

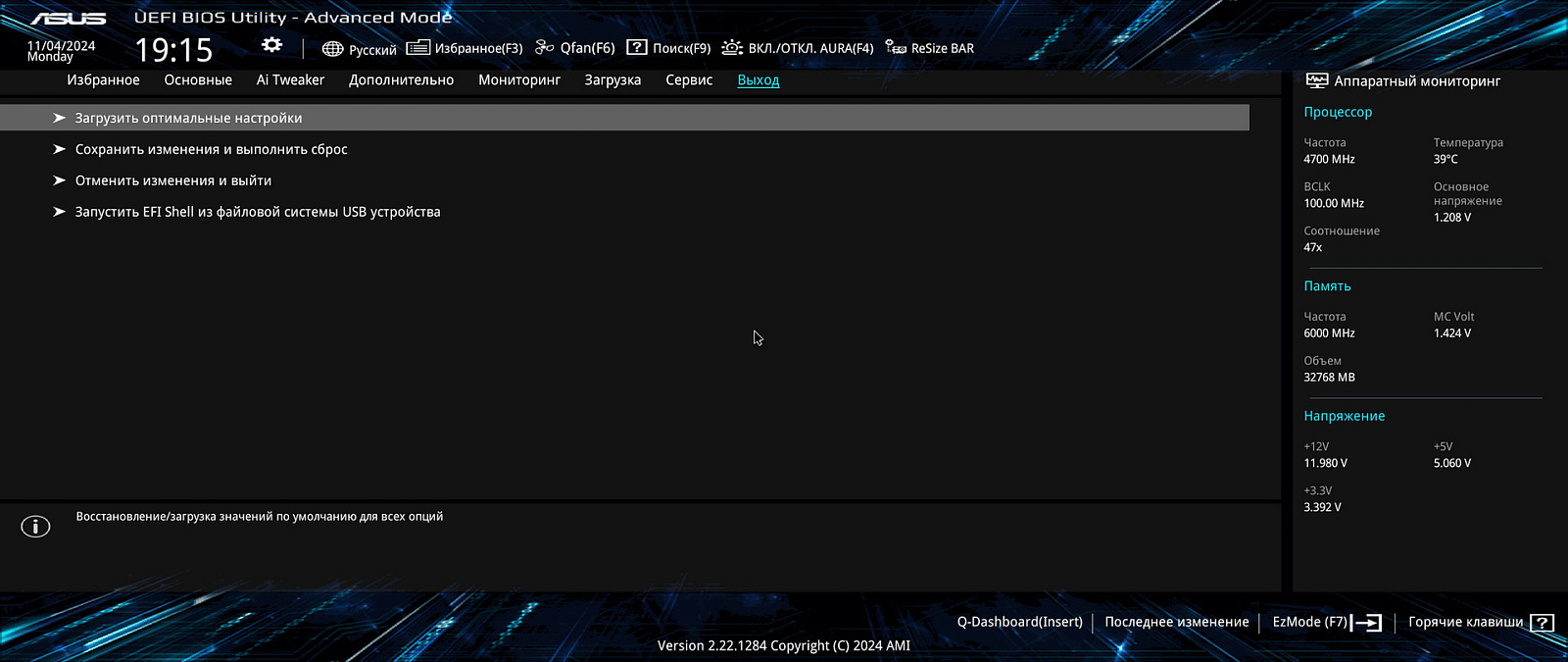

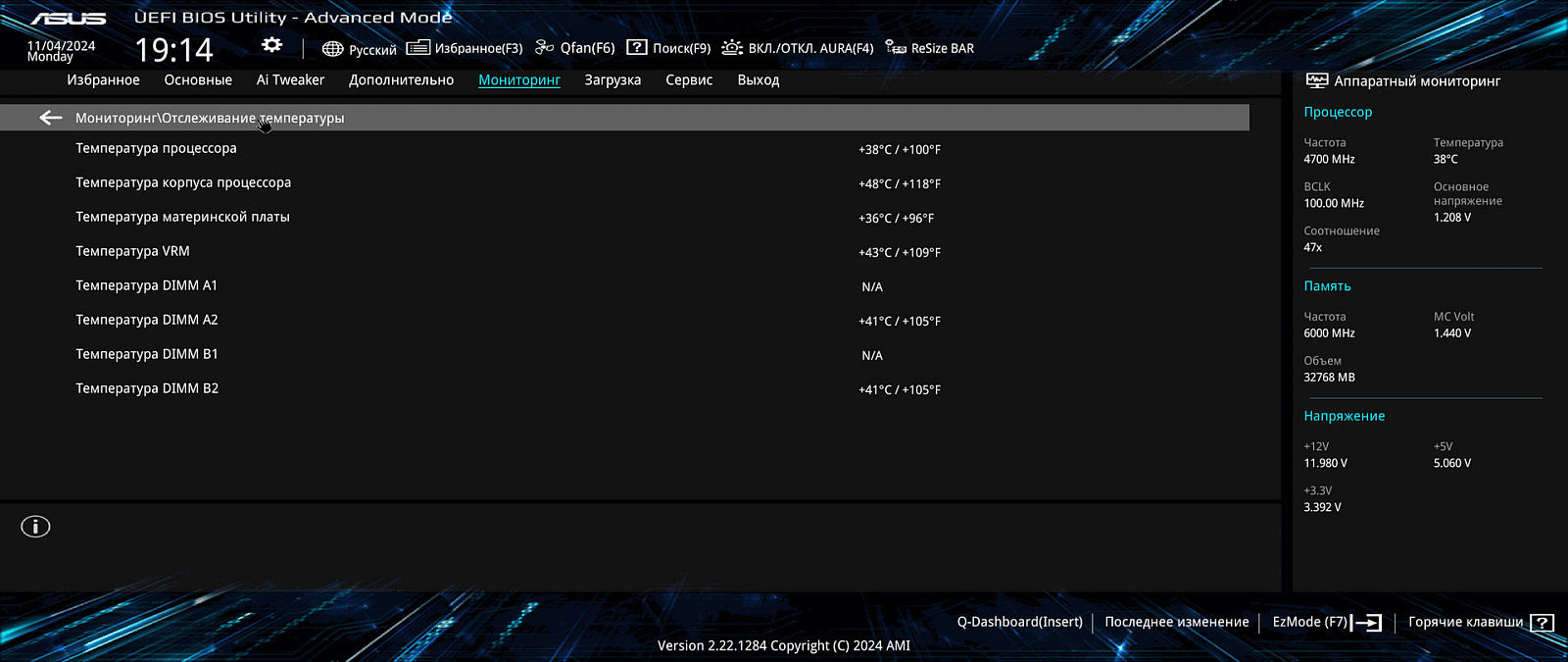

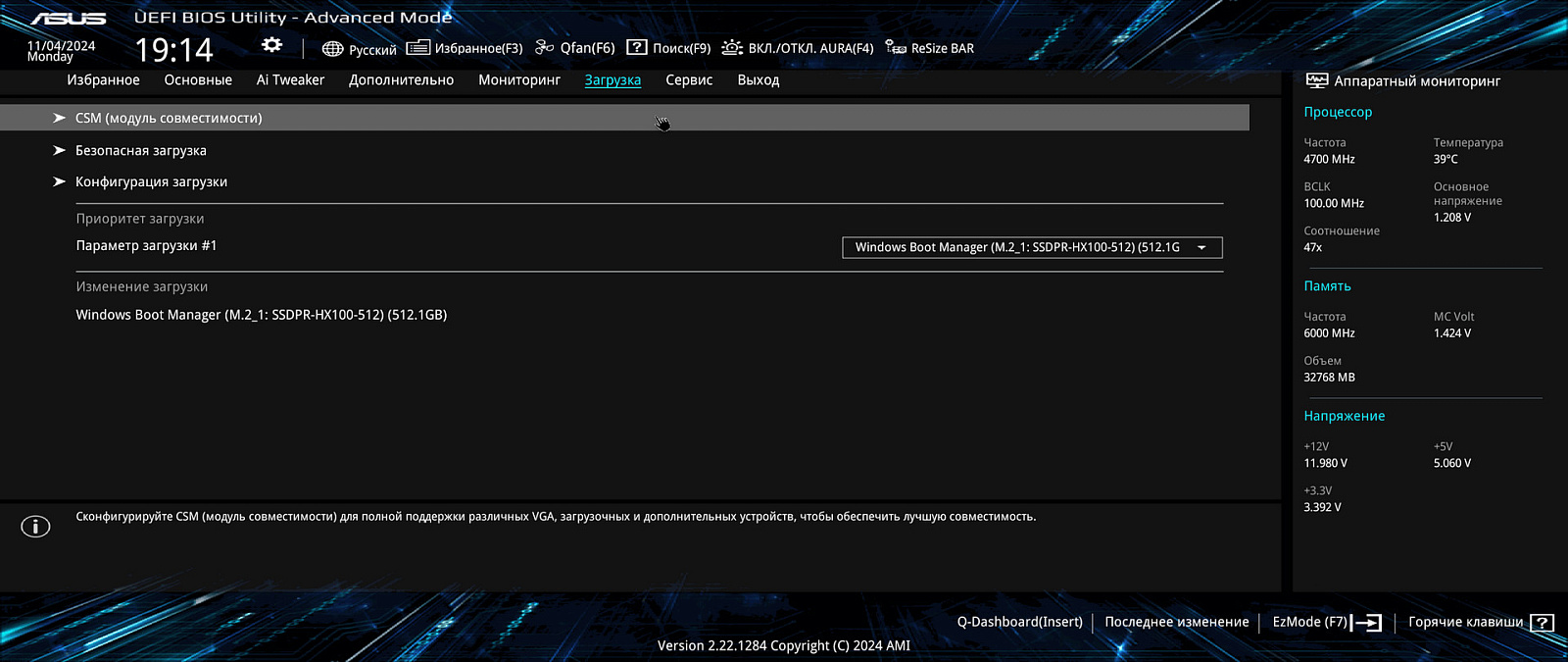

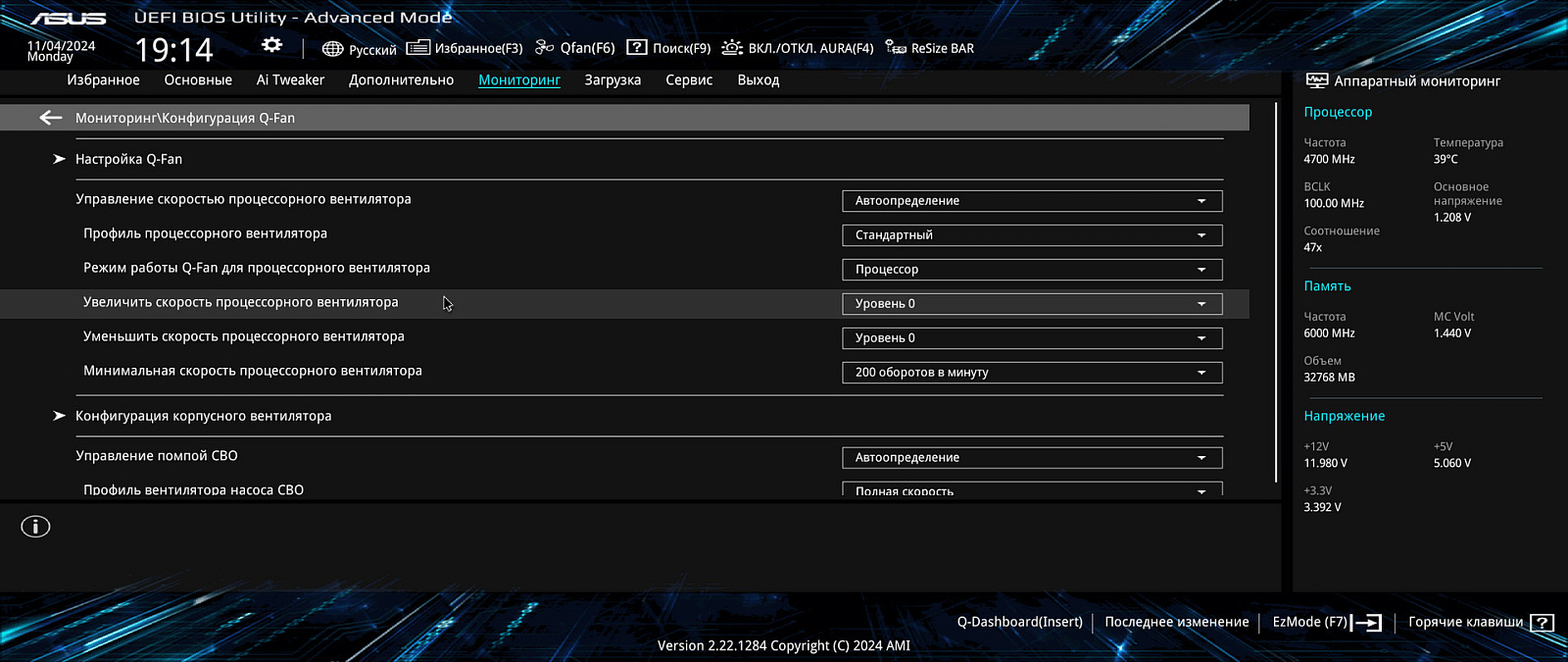

Остальные вкладки всем хорошо знакомы: мониторинг – название говорит за себя (температуры, обороты FAN, напряжения); загрузка; сервис – перепрошивка BIOS, безопасная очистка накопителей; выход.

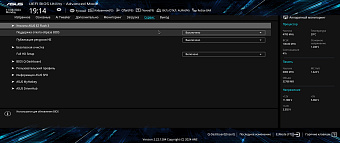

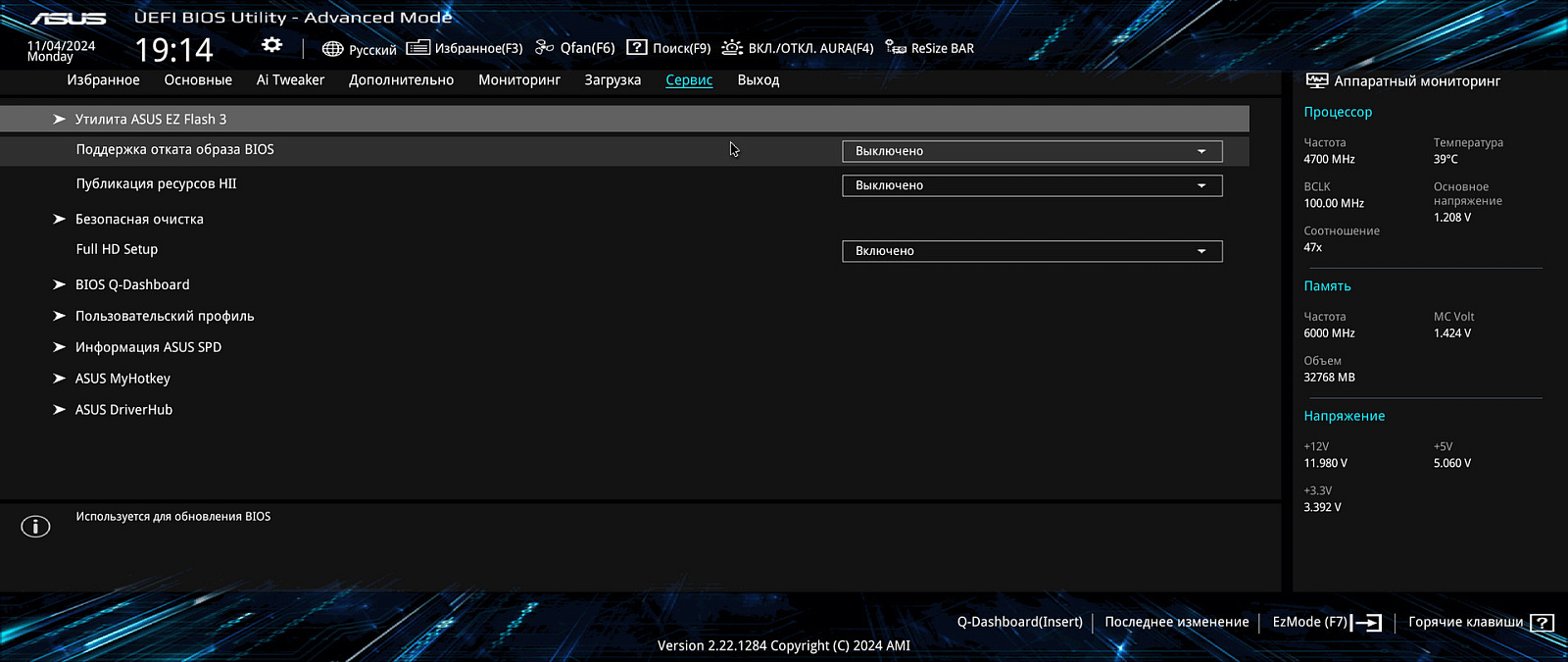

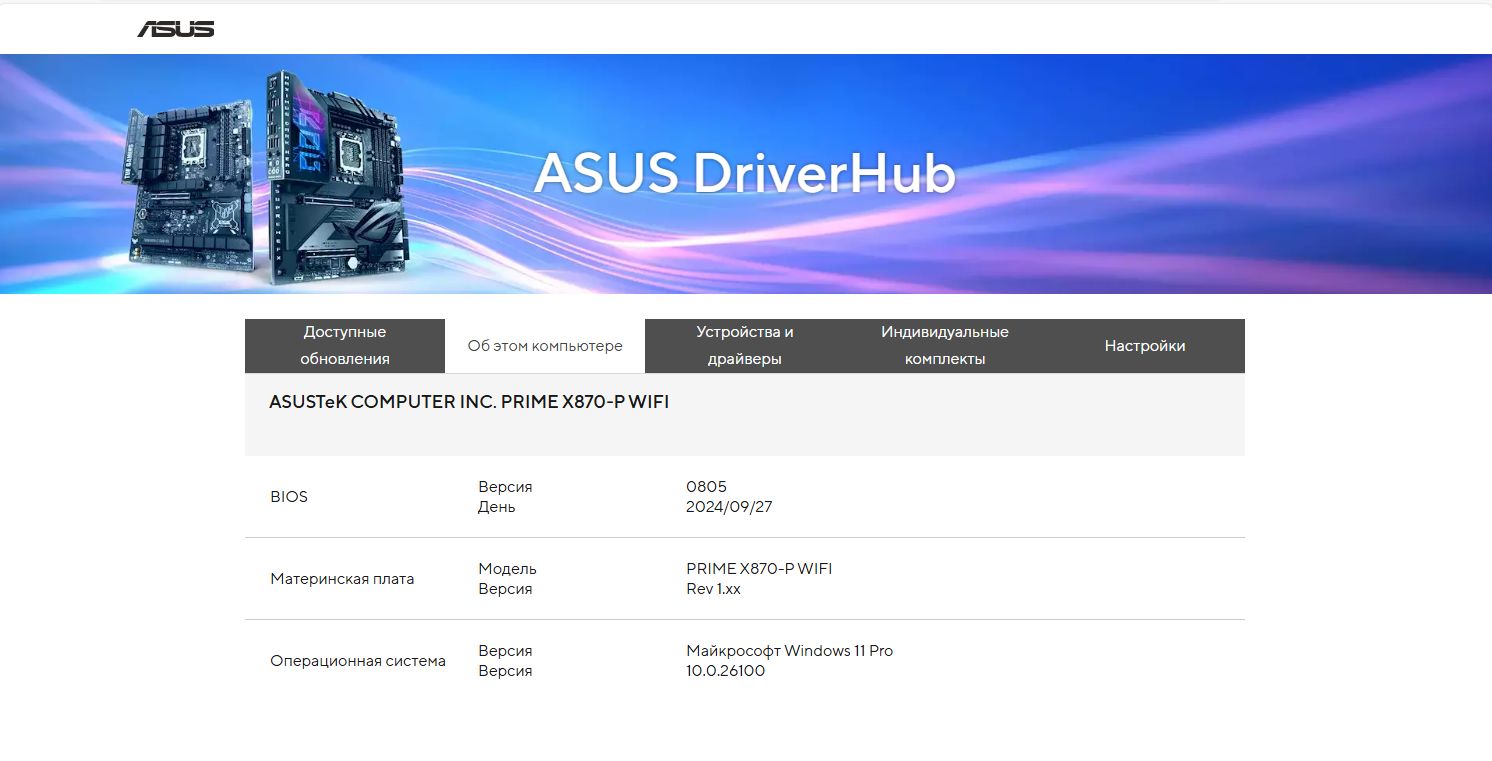

На вкладке «Сервис» можно активировать автоматический запуск утилиты ASUS DriverHub. При первом включении она запускается по умолчанию. Утилита автоматически просканирует конфигурацию ПК, найдет и загрузит необходимые драйвера и ПО.

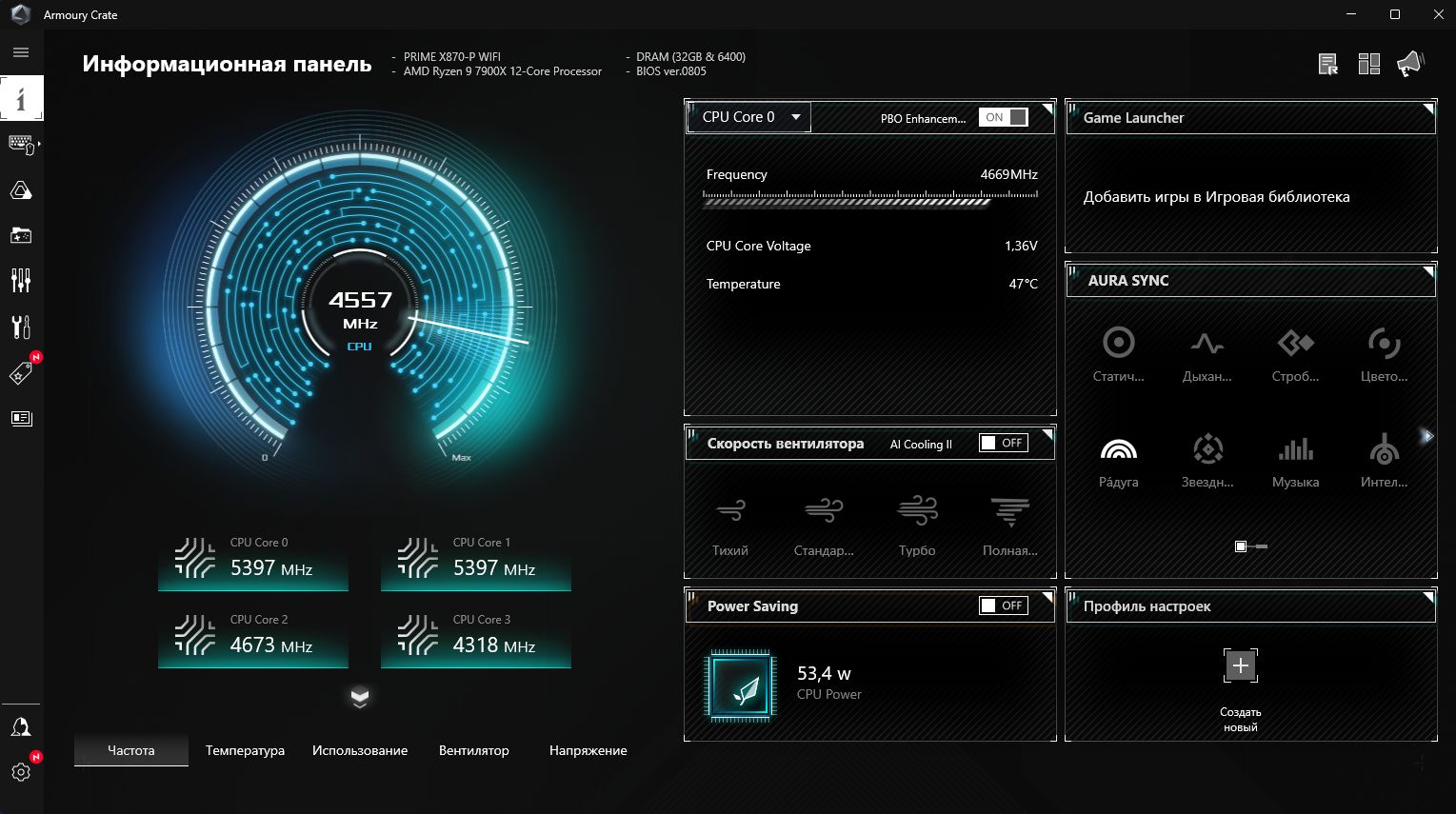

Основной программой для материнских плат ASUS является Armoury Crate. Она осуществляет мониторинг, настройку подсветки и вентиляторов.

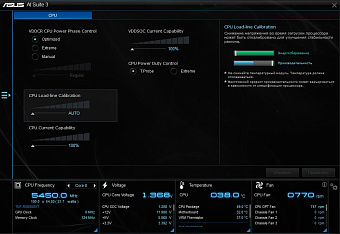

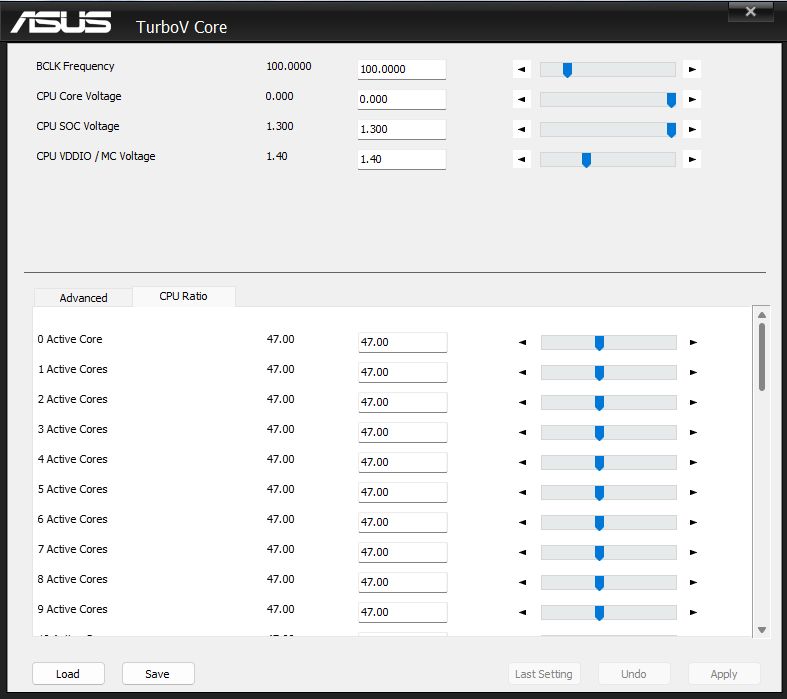

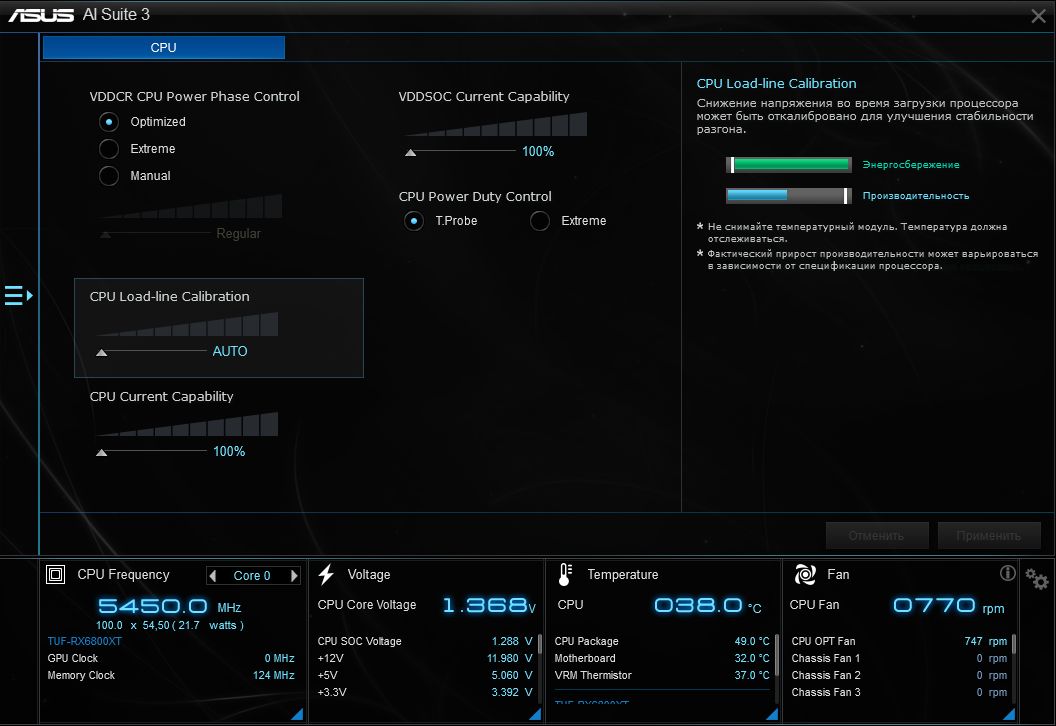

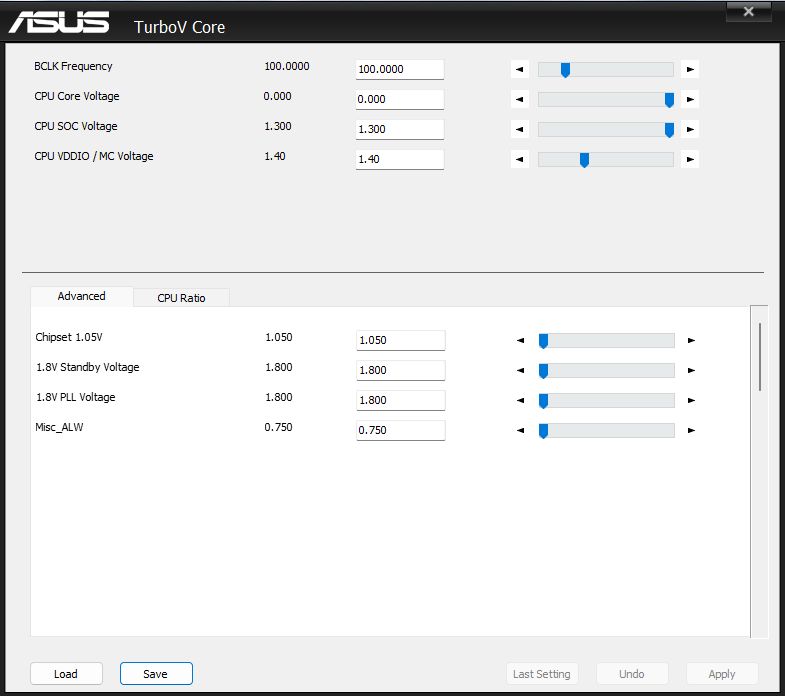

Для настроек по оптимизации производительности процессора можно использовать утилиты AI Suite 3 и TurboV Core. Последняя занимается непосредственно разгоном процессора из-под ОС.

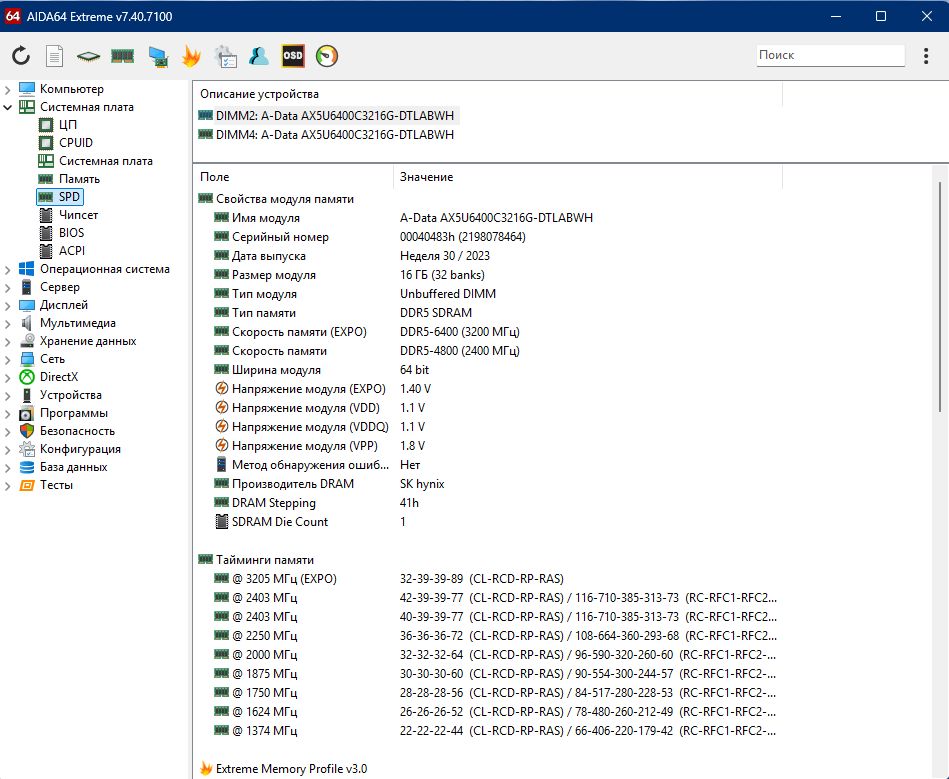

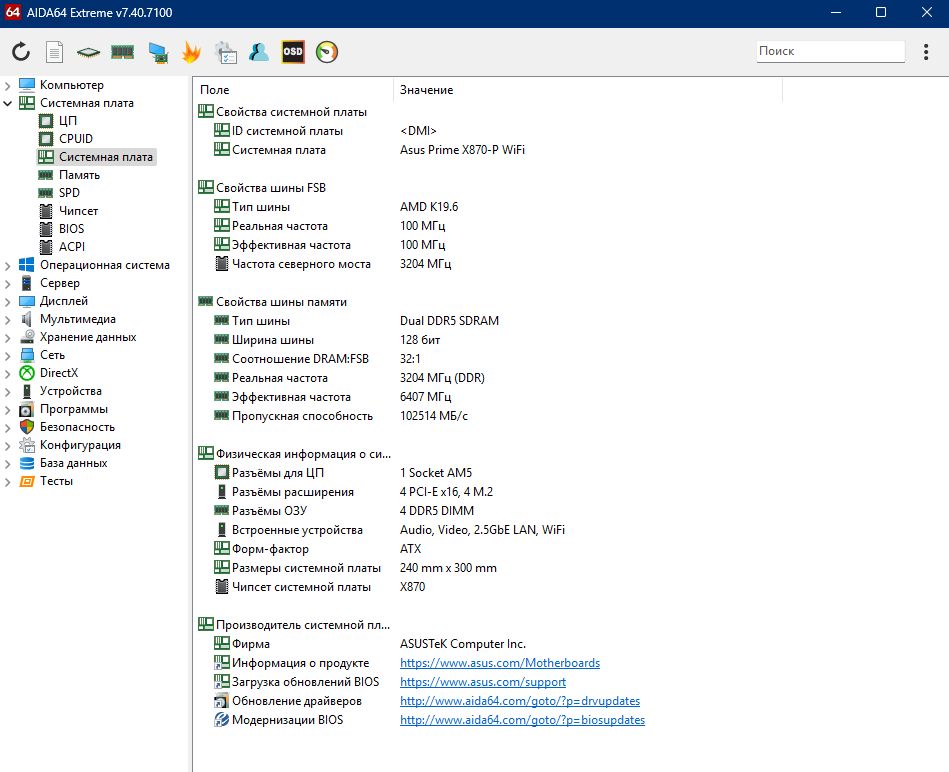

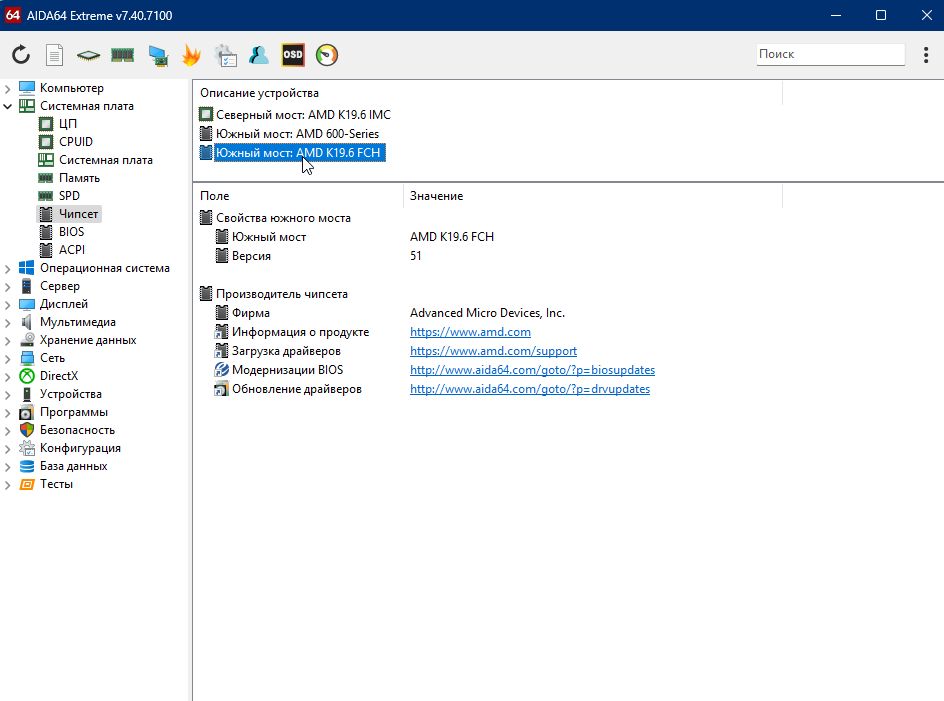

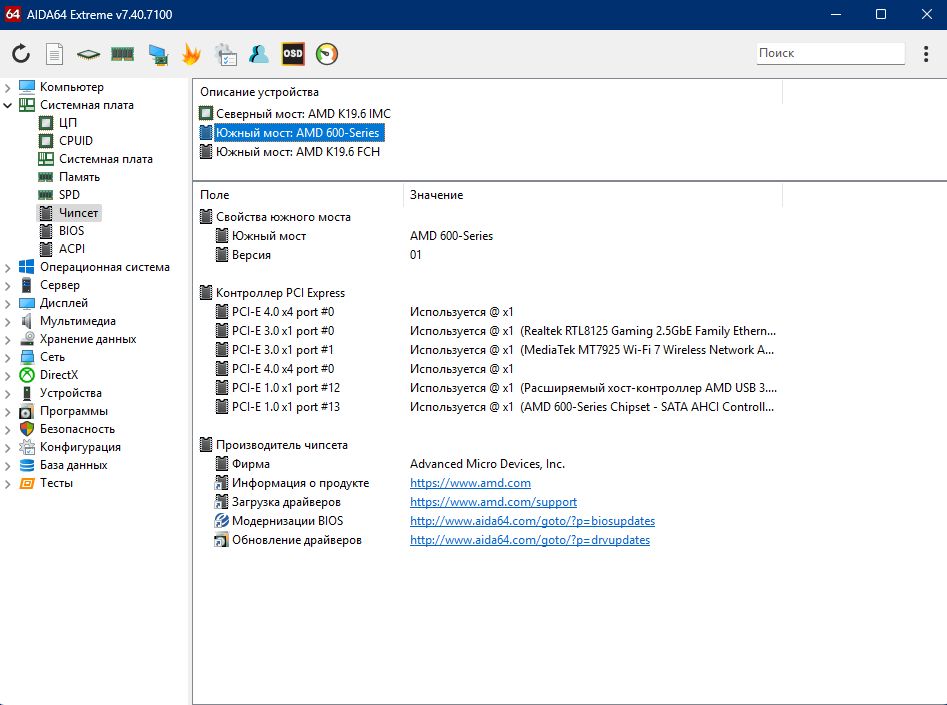

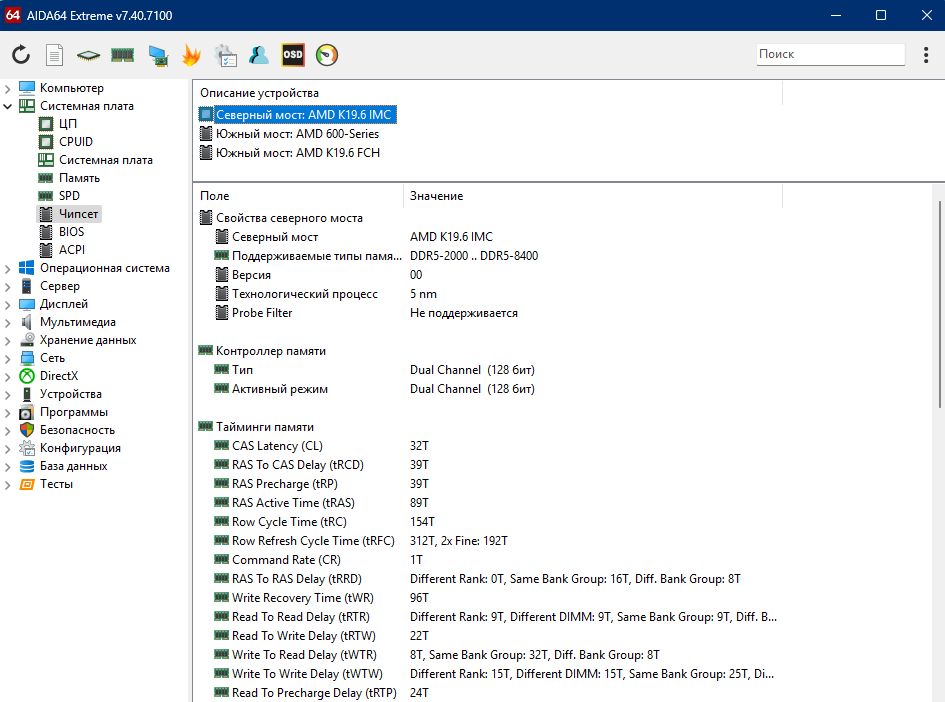

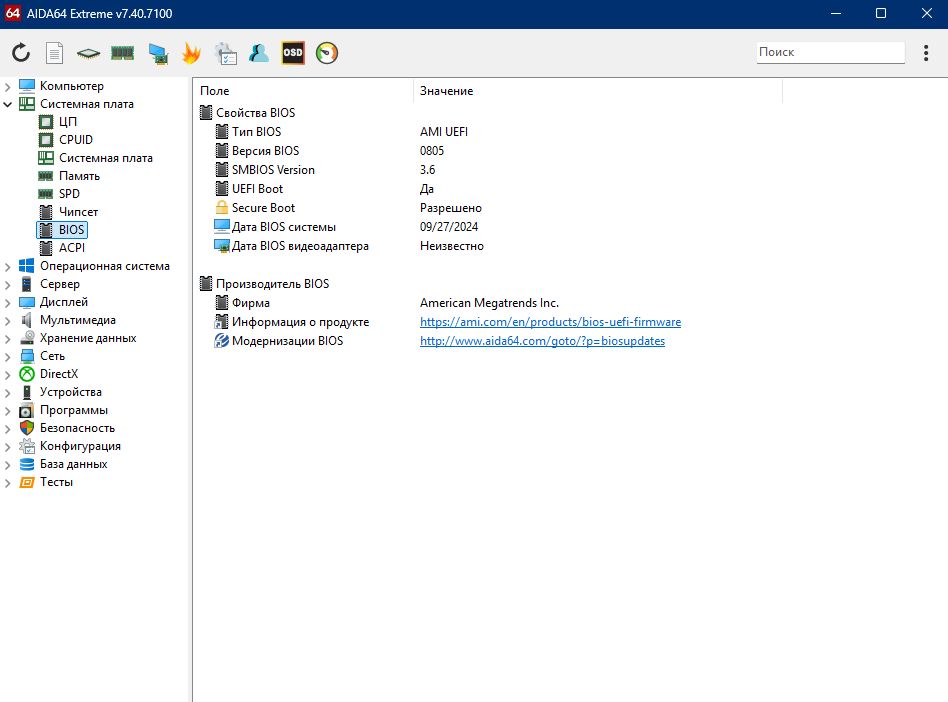

Полную информацию о свойствах материнской платы можно посмотреть в программе AIDA64, например, версию BIOS, распределение PCI-E портов, значения DDR5.

Тестирование

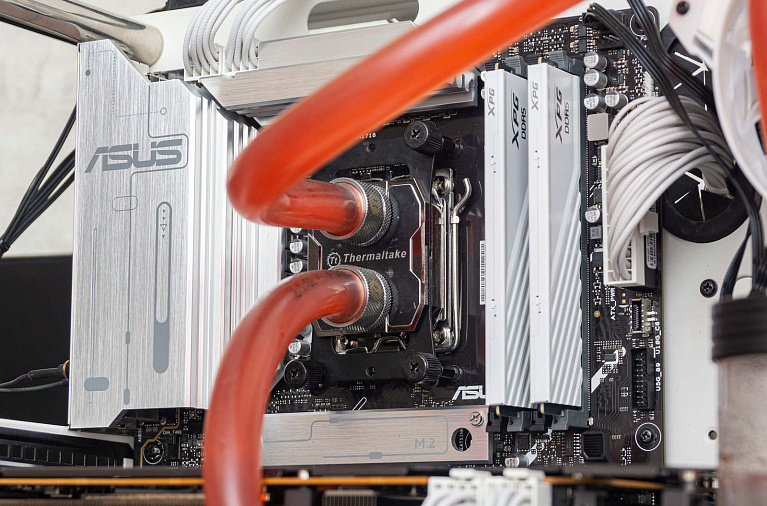

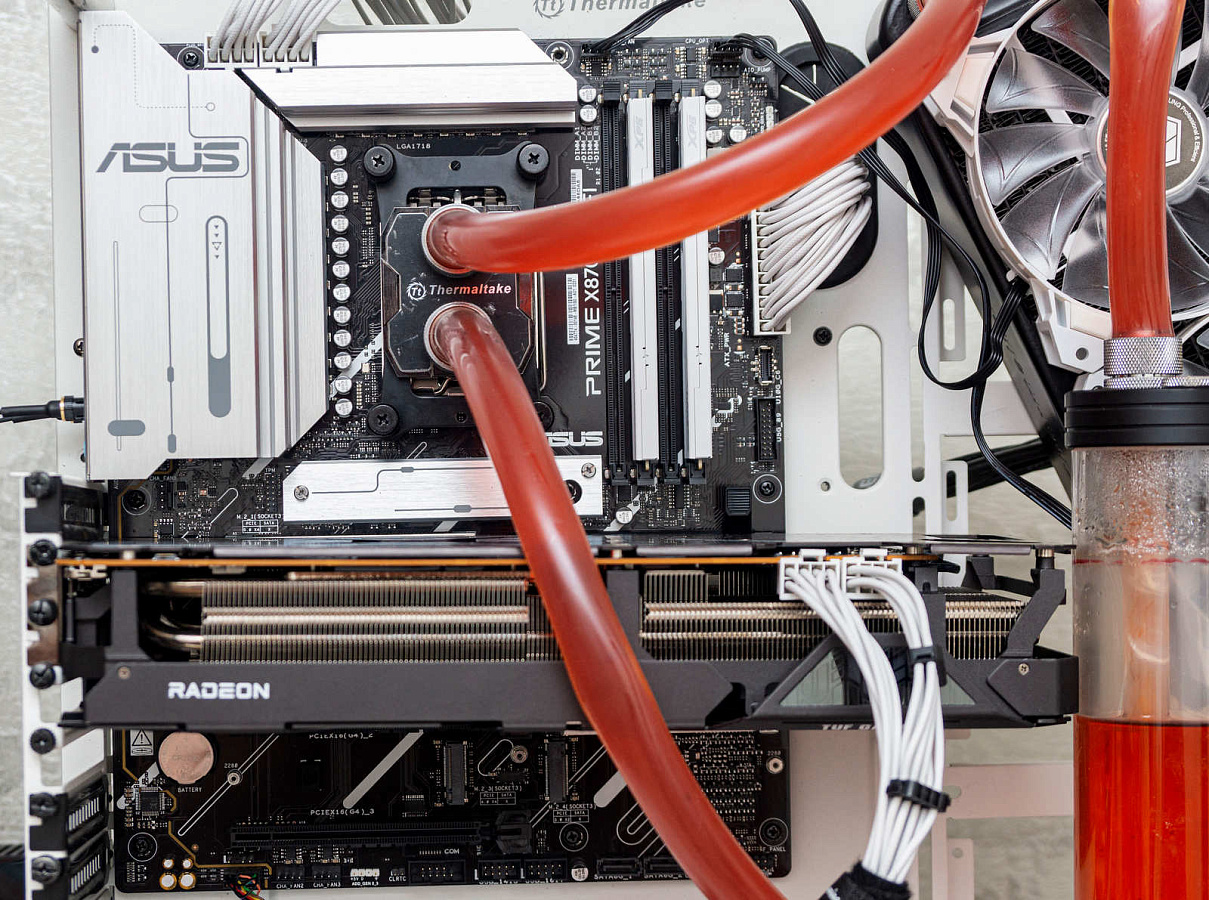

Тестовая конфигурация:

  • Процессор: Ryzen 9 7900X
  • Охлаждение: Thermaltake Pacific RL240 Water Cooling Kit
  • Оперативная память: XPG Lancer Blade DDR5-6400, 2×16 ГБ
  • Видеокарта – ASUS RX 6800 XT TUF Gaming
  • Операционная система - Windows 11 Pro 64-bit, версия 24H2.

Материнская плата Prime X870-P WiFi смогла нас немного удивить своей работой с процессором. Дело в том, что процессор Ryzen 9 7900X независимо от систем охлаждения под нагрузкой греется до 95-101°С. Данная материнская плата смогла снизить температуру до 80-82°С, при этом TDP был 147 Вт и средняя частота оставалась на уровне 5,1 ГГц.

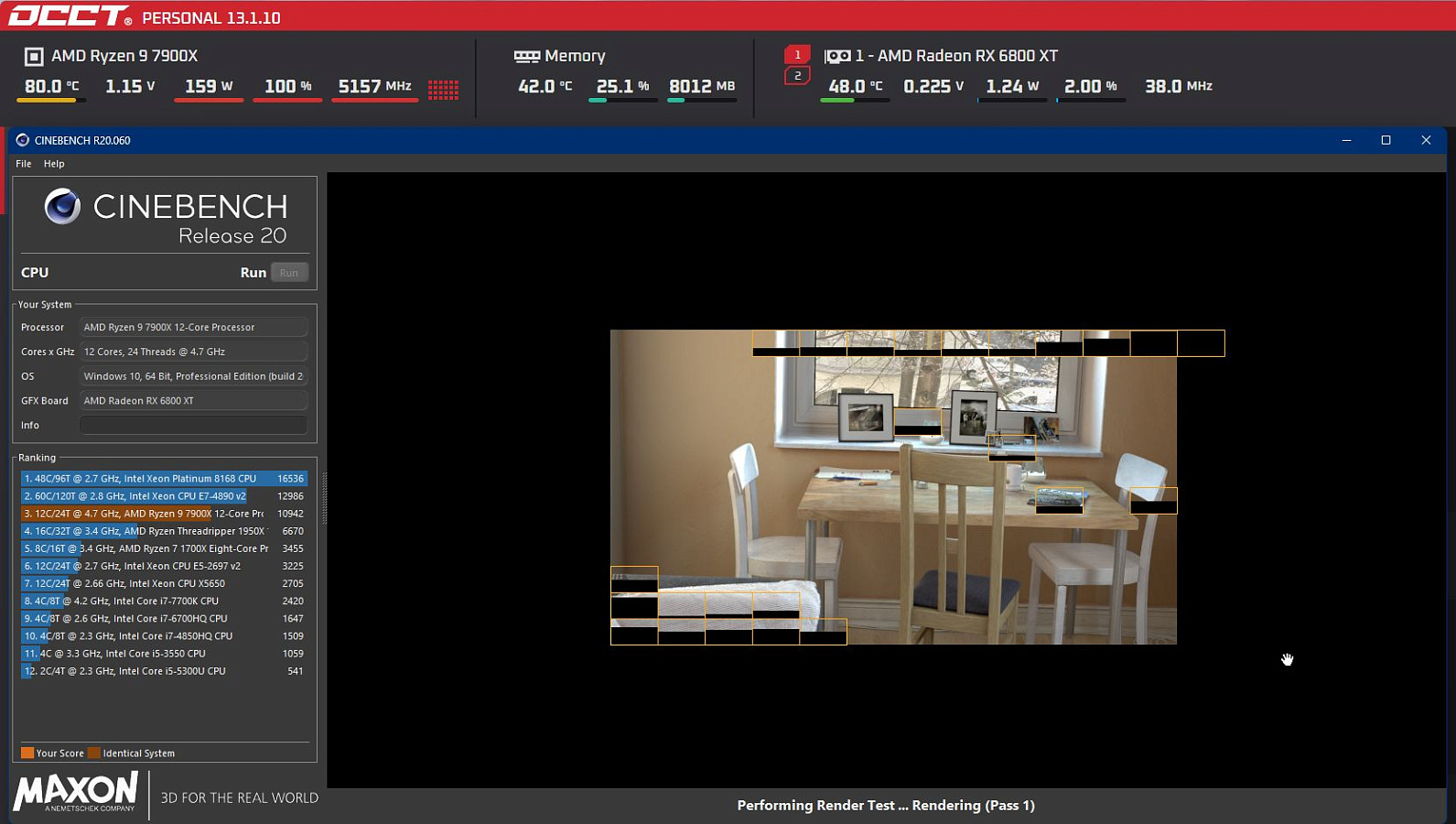

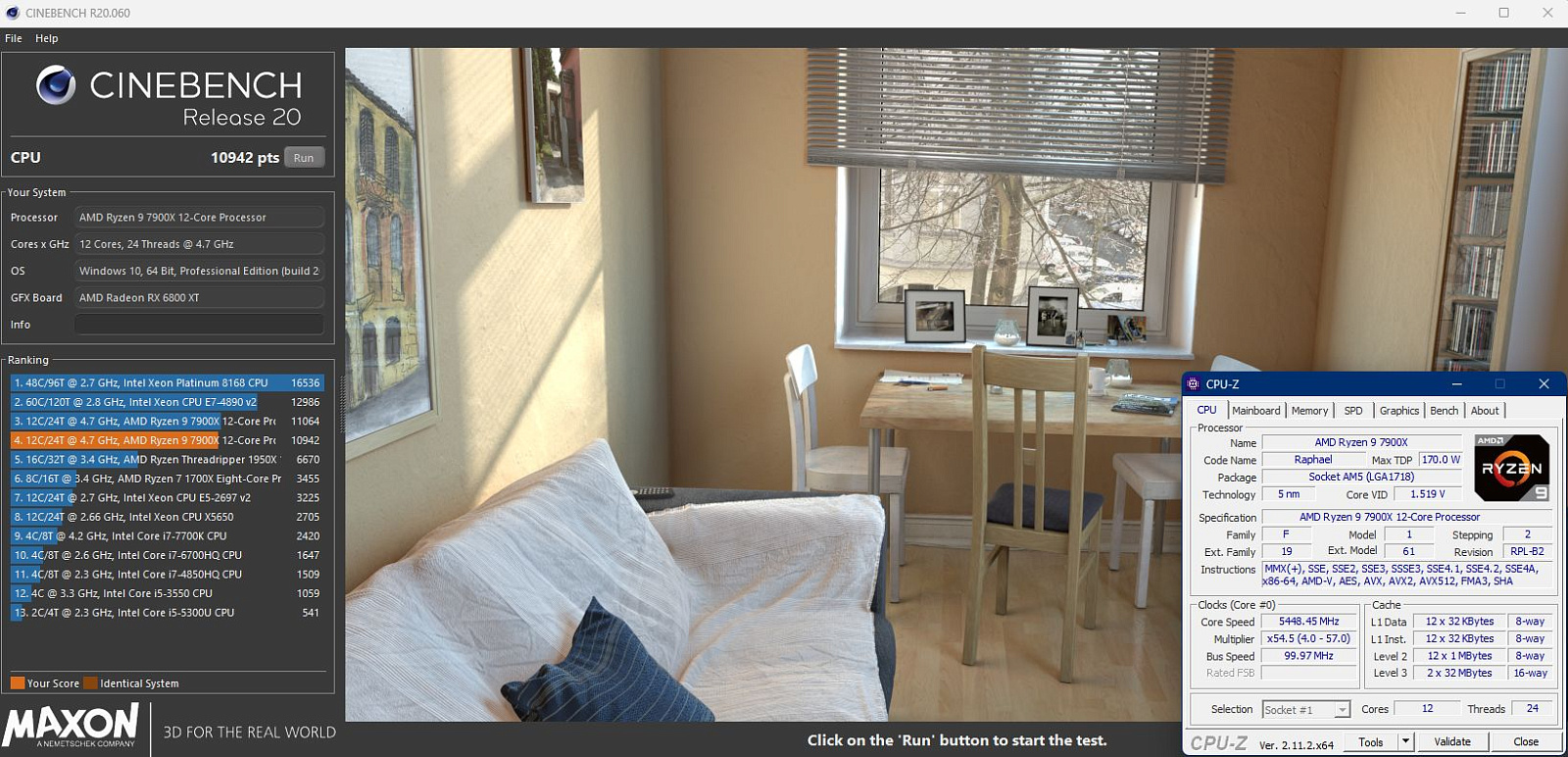

Разница хорошо заметна при прогоне теста Cinebench R20. По сравнению с материнской платой ASUS TUF X870 при одинаковых значениях частоты и энергопотребления температура отличается значительно – 80°С против 95°С.

А вот в режиме PBO, без поддержки интеллектуальных настроек, температура росла до привычных значений, TDP повышалось до 174 Вт, что приводило к изменениям по частоте от 3,1 до 5,2 ГГц во время тестов Power в программе OCCT.

В тестах производительности, при попытках разгона процессора, значимого прироста производительности мы не смогли получить. Все изменения в рамках погрешности.

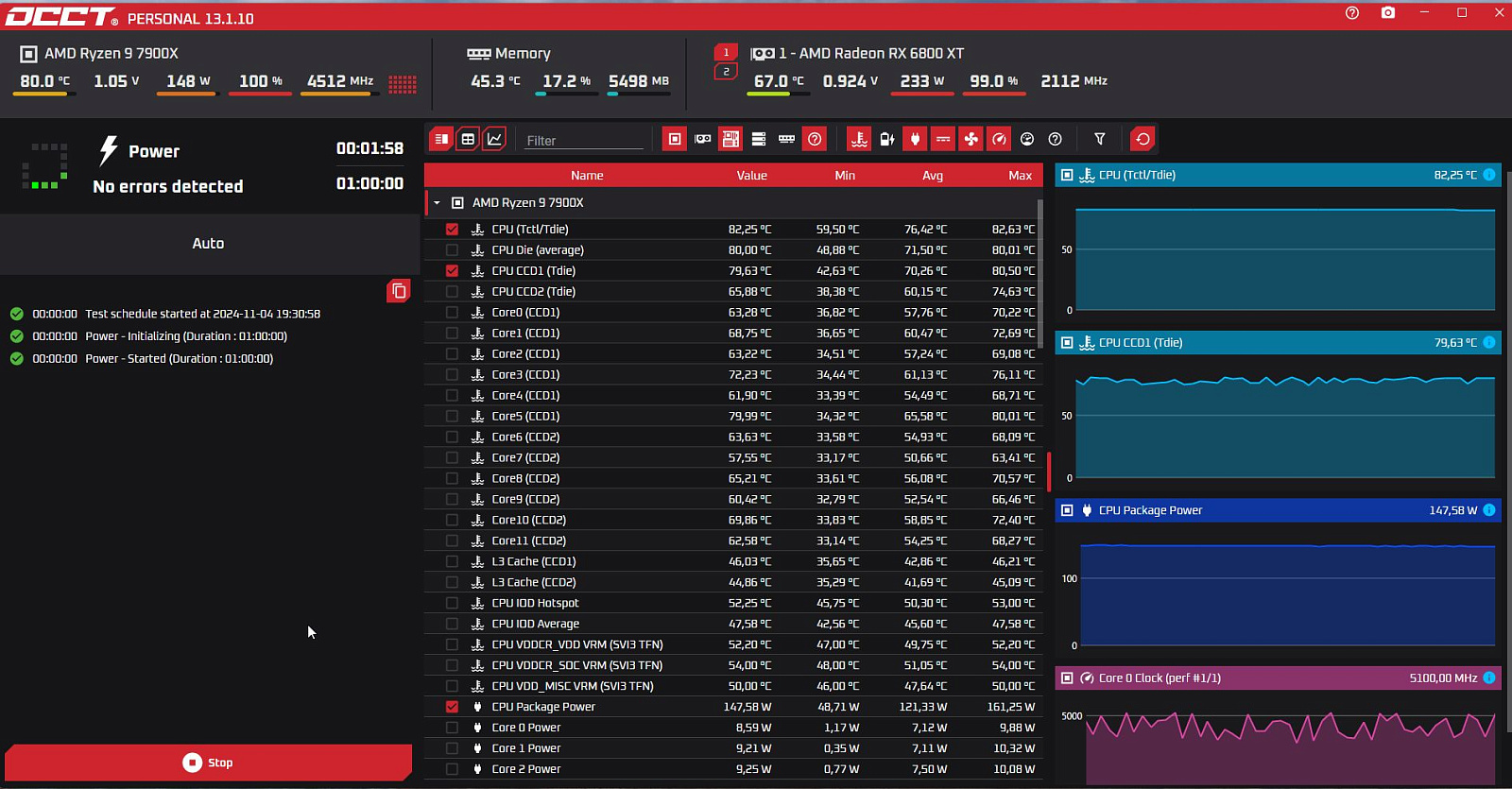

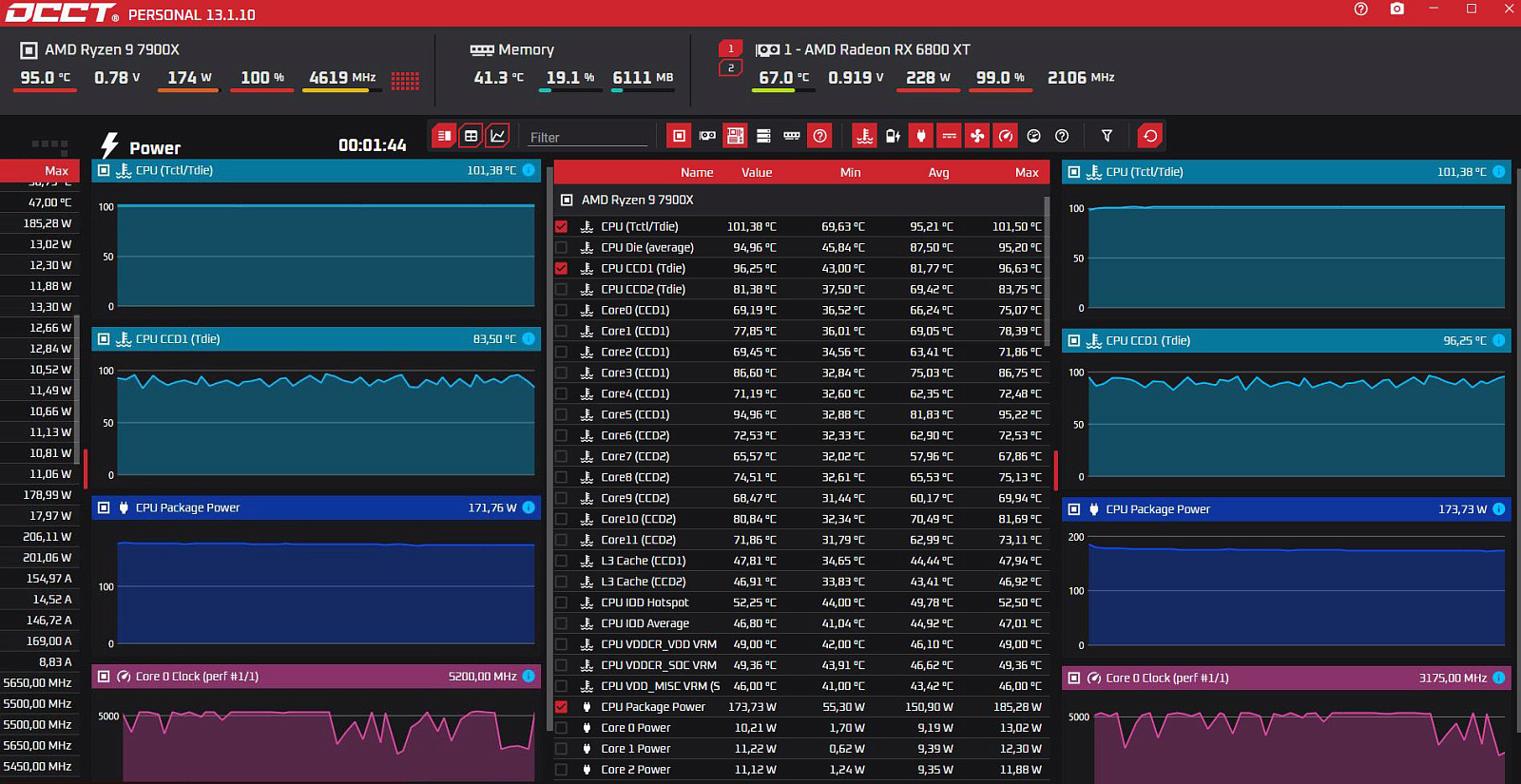

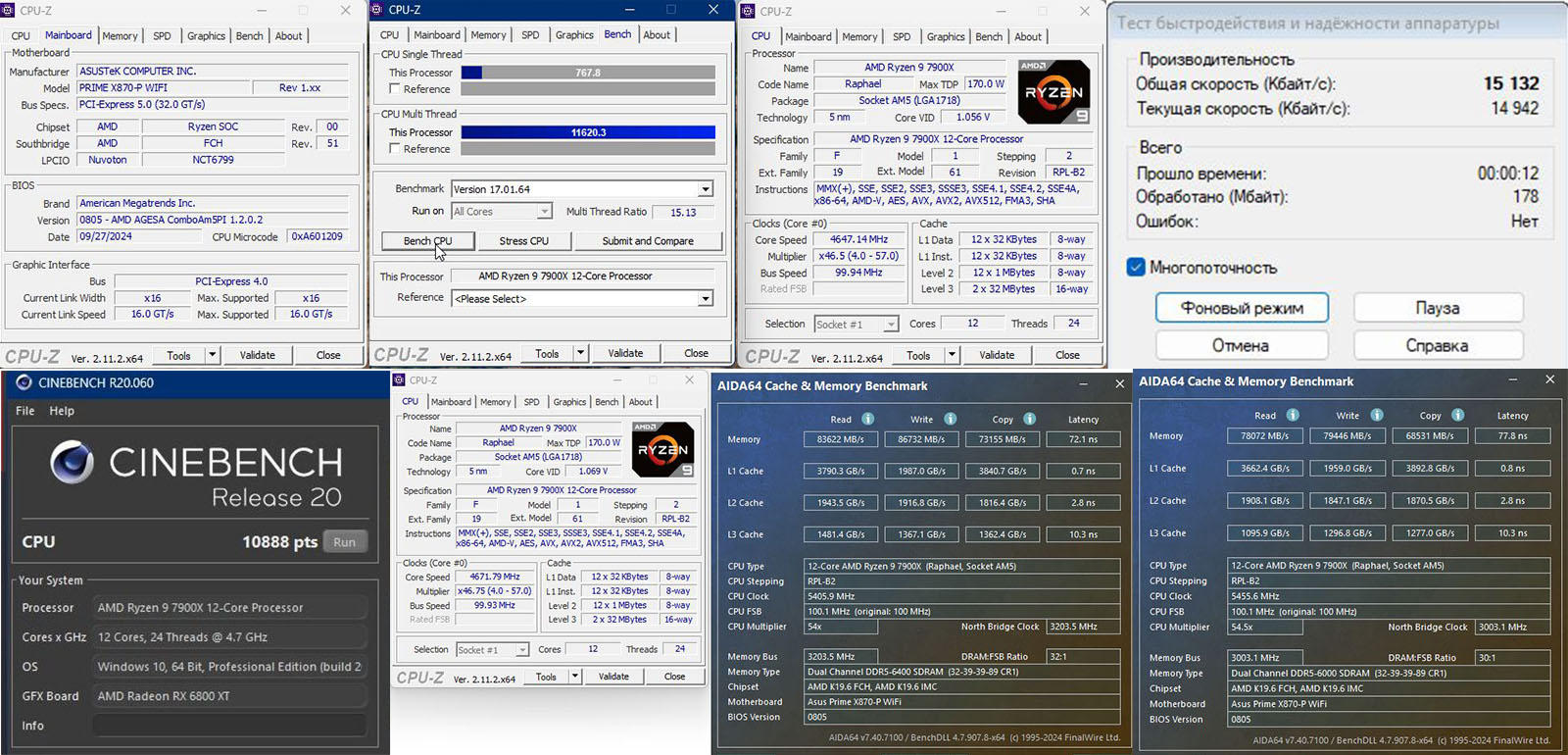

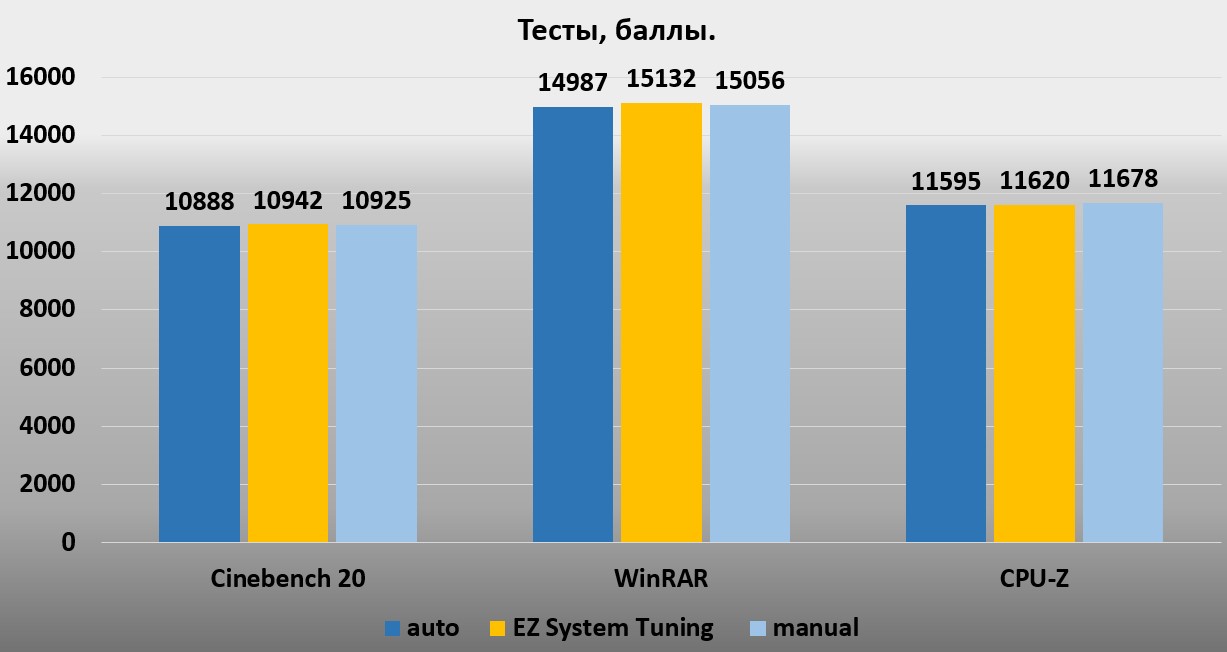

Оценим эффективность в приложениях AIDA64, Cinebench 20, WinRAR, а поведение CPU посмотрим в стресс-тесте OCCT Power. В трех режимах: по умолчанию, в режиме EZ System Tuning (PBO Enhancement) и с разгоном вручную.

Разгон комплекта оперативной памяти выше 6400 МГц не получился, стабильности в тестах нет, но причина в самой памяти. На других материнских платах она ведет себя также, а на MSI MPG B650 Carbon Wi-Fi не хотела стабильно работать даже на этой частоте, выше 6000 МГц были зависания и синие экраны.

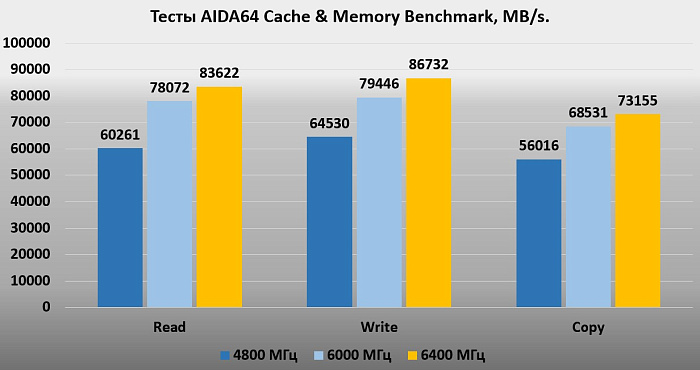

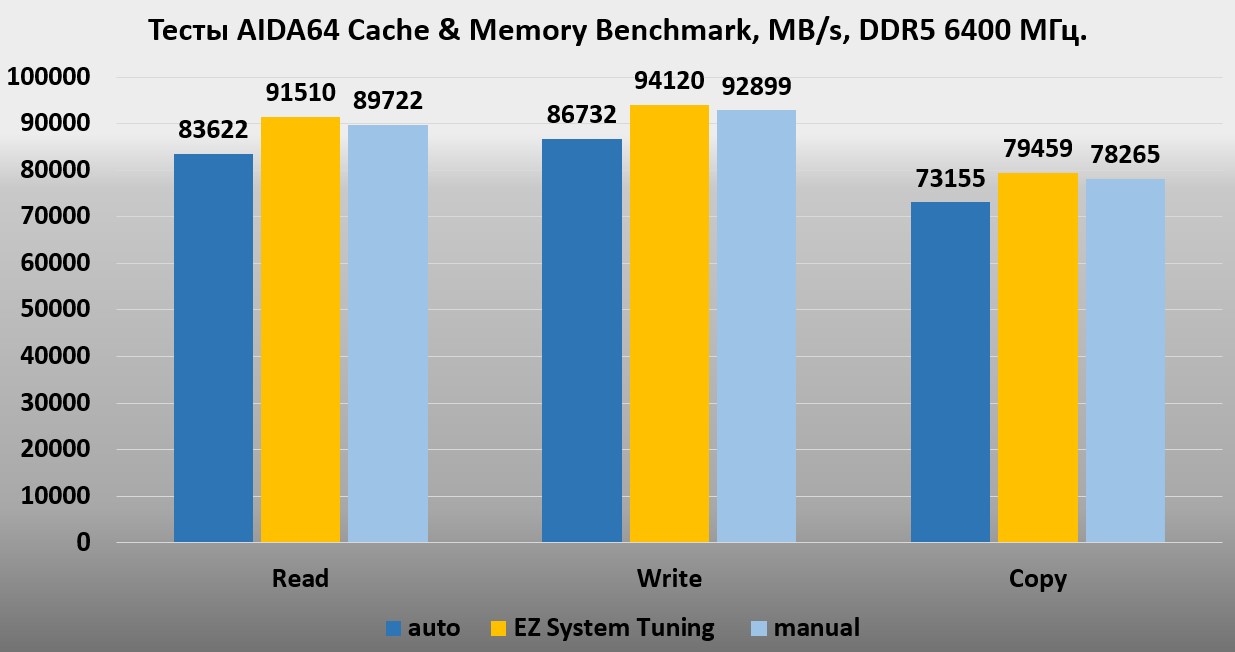

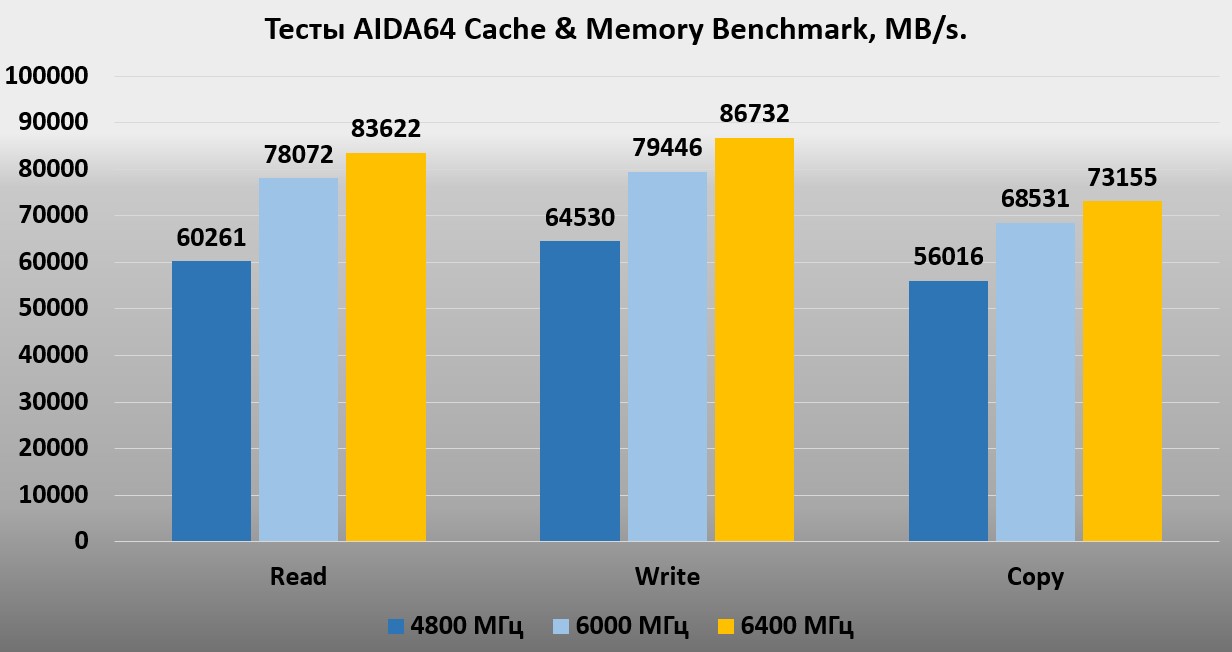

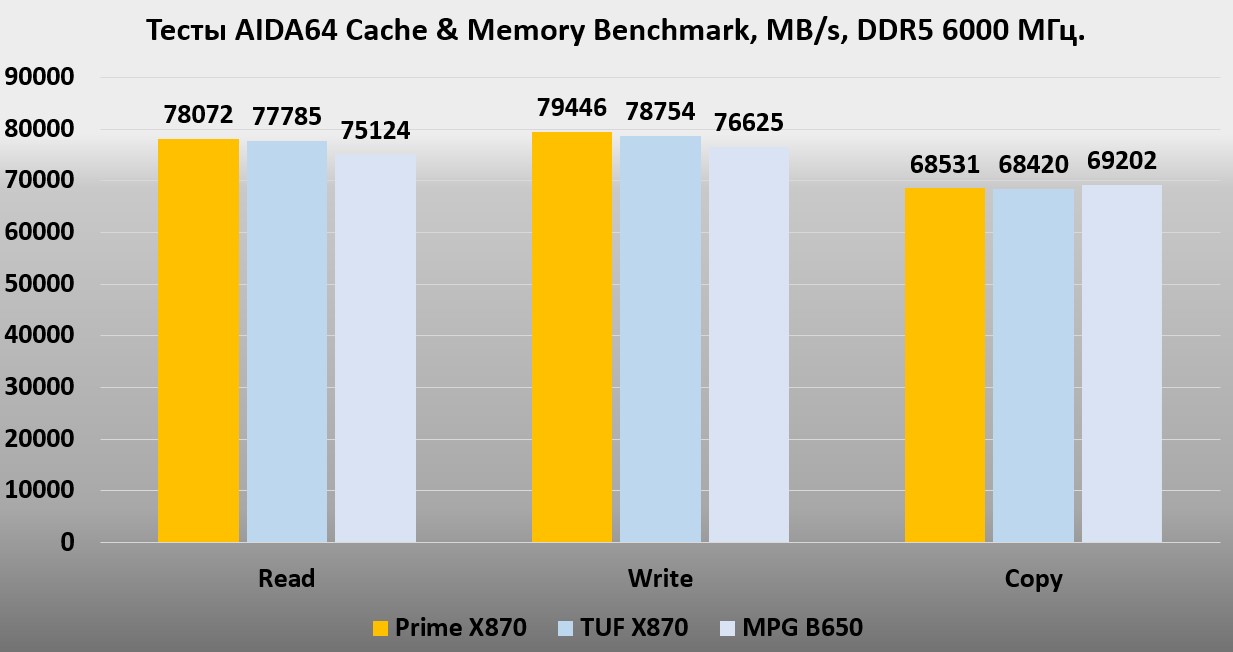

Но прирост производительности в тестах AIDA Cache Nemory Benchmark, даже на 6400 МГц значительный, по сравнению с номинальной частотой без активации профиля EXPO.

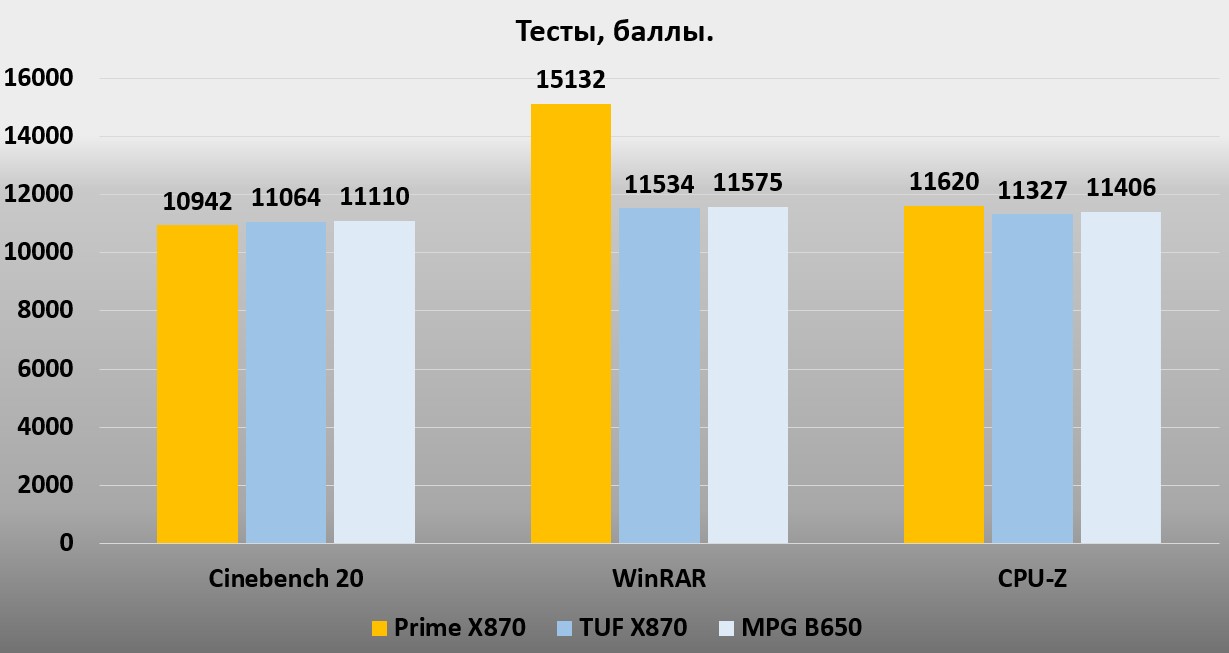

Для наглядности мы можем сравнить поведение тестового процессора на двух других платах: MSI MPG B650 Carbon Wi-Fi и ASUS TUF Gaming X870-Plus WiFi.

Материнские платы на новом чипсете демонстрируют немного большую производительность. ASUS Prime X870-P без возможностей AI показывает значения немного выше, чем TUF. Скорее всего, именно из-за более низких температур CPU получается повысить эффективность за счет немного более высокой средней частоты.

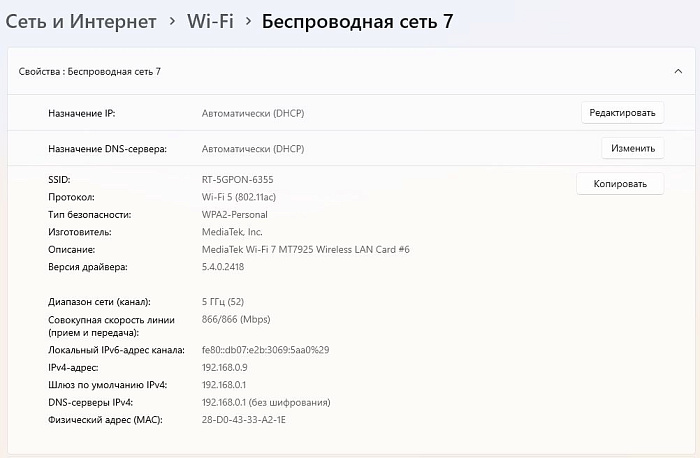

У модуля Wi-Fi имеется проблема с установкой драйверов на версии Windows 11 22H2, на версии 24H2 все запускается без сложностей.

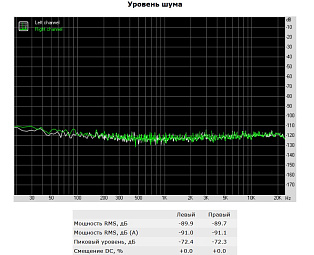

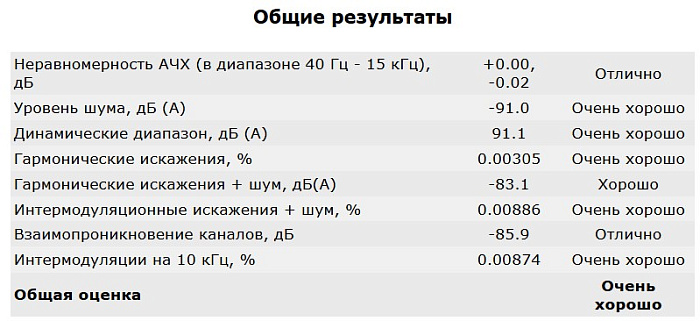

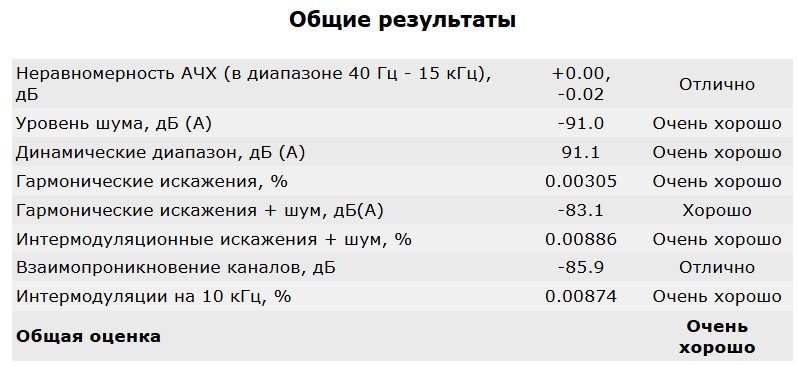

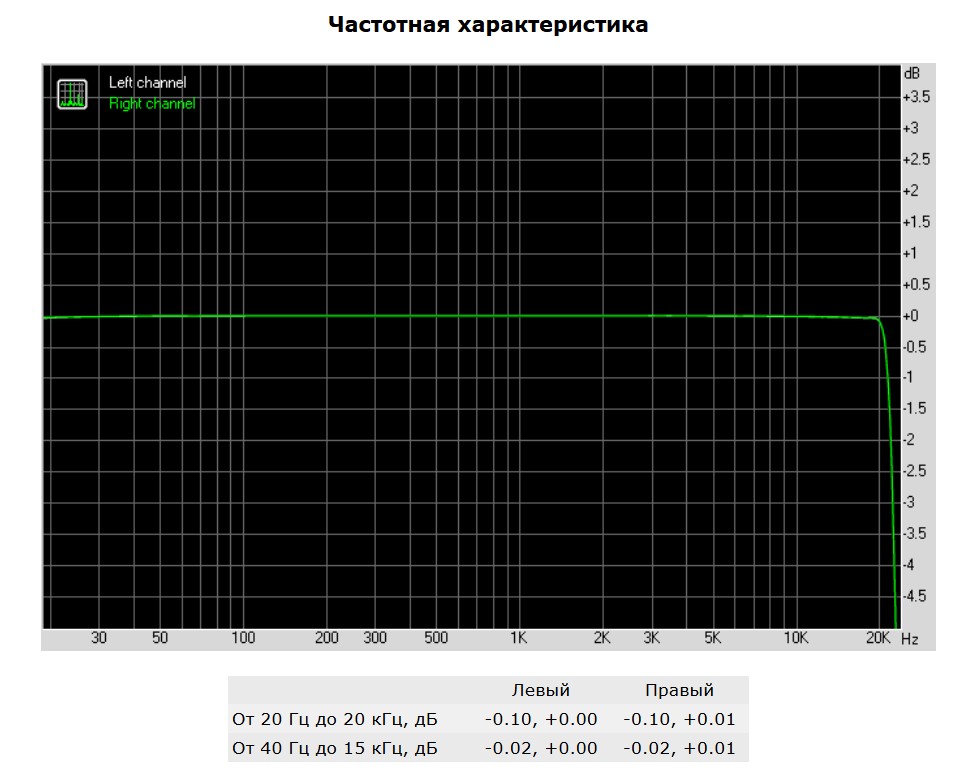

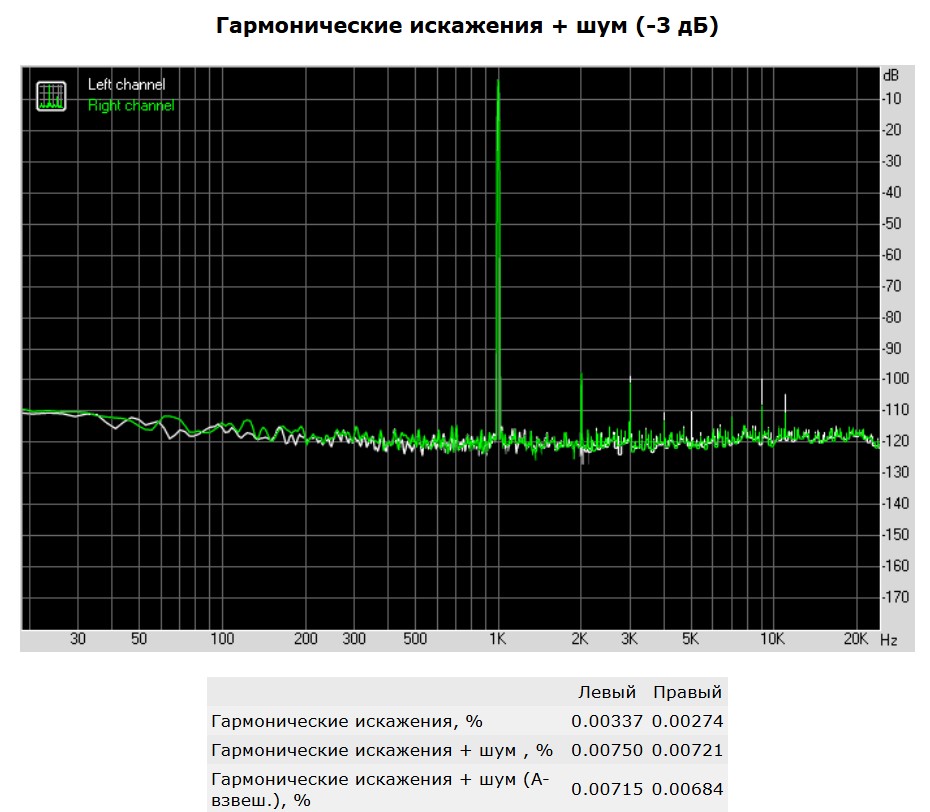

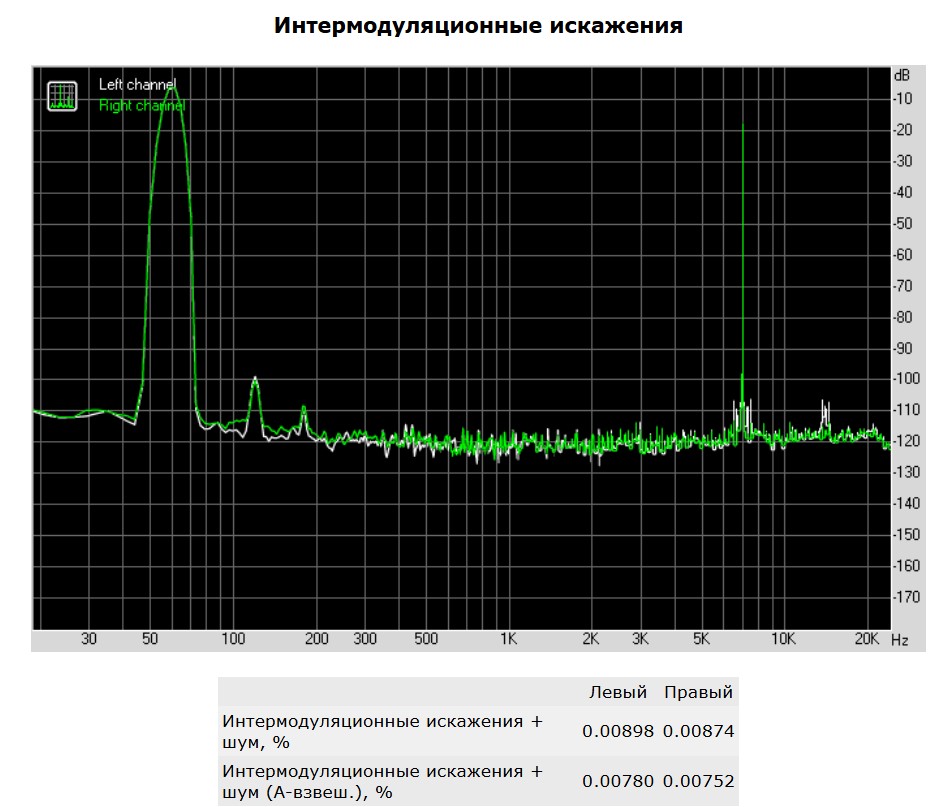

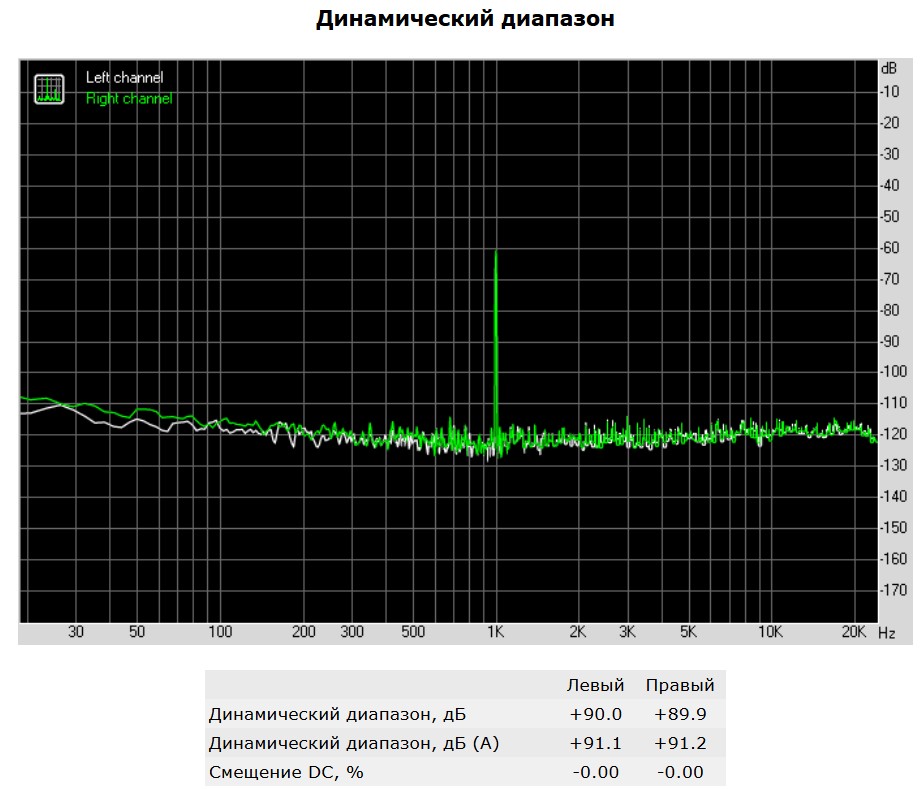

Звуковому кодеку ALC897 программа RightMark Audio Analyzer дает оценку «очень хорошо», что вполне неплохо для устаревшего кодека.

Заключение

Материнская плата ASUS Prime X870-P хоть и относится к недорогим платам на чипсете AMD X870, но её стоимость достаточно высокая – около 40 000 рублей.

Несомненно, данный чипсет более оптимален для установки процессоров AMD Ryzen 9000 серии и позволяет эффективно повышать производительность как CPU, так и модулей памяти DDR5, без необходимости каких-то сложных манипуляций с BIOS со стороны пользователя.

Но все же у платы имеется ряд ограничений и обрезанных функций, которые могут встречаться на платах с чипсетами прошлого поколения, успешно работающими с процессорами 9000 серии и стоящими немного меньше. Так что выбор к покупке не совсем однозначный.

Имеются значительные ограничения по совместной работе некоторых слотов PCI-E и М.2. Они даже не делят пропускную способность, а просто отключают параллельные линии PCI-E при установке накопителей в определенный разъем.

Но, несмотря на это, на плате вполне можно одновременно установить видеокарту в слот PCI-E 5.0 и накопитель в М.2 PCI-E 5.0.

Также на плате имеются современные интерфейсы USB4 и Wi-Fi7, которые уживаются с устаревшим звуковым кодеком.

Плюсы:

  • Мощная схема питания CPU 14+2+1 фаз;
  • Производительные настройки в BIOS «по умолчанию»;
  • Поддержка PCI-E 5.0 ×16 и М.2 PCI-E 5.0 ×4;
  • Поддержка частоты DDR5 до 8000+ МГц;
  • Два порта USB4;
  • Беспроводной интерфейс Wi-Fi7;
  • Наличие радиаторов на VRM и слотах М.2;
  • Обновление BIOS без установки CPU;
  • Удлиненная защелка верхнего PCI-E слота;
  • Удобное безрезьбовое подключение антенны.

Минусы:

  • Высокая цена на старте продаж;
  • Устаревший аудиокодек ALC897;
  • Отсутствие микросхемы TPU;
  • Нет RGB-оформления;
  • Драйвер Wi-Fi7 только для Windows 11 версии 24H2;
  • Зависимость работы двух слотов PCI-E от установленных М.2 накопителей.
