Обзор и тест корпуса Thermaltake CTE E600 MX Hydrangea Blue

Представленный Thermaltake более года назад форм-фактор компьютерных корпусов CTE с повёрнутой на 90° материнской платой остаётся одним из самых перспективных в арсенале компании. Концепция базируется на идее формирования свободных потоков воздушного охлаждения с трех направлений и преимущественным переходом к продуваемости корпуса в вертикальной плоскости снизу вверх. Мы уже рассматривали полноразмерную башню Thermaltake CTE T500 TG ARGB Snow (в которой реализована базовая особенность с поворотом материнской платы), показавшую неоднозначные результаты при условии использования видеокарты с классической воздушной системой охлаждения, так как их проектируют из расчета преимущественно горизонтальной установки. Однако в ассортименте корпусов Thermaltake есть ещё одна интересная новинка — Thermaltake CTE E600 MX, в которой переработан интерьер, добавлены кронштейны и специальный PCIe-удлинитель для крепления видеокарты в так называемом "парящем" варианте. В рамках обзора рассмотрена юбилейная версия Thermaltake CTE E600 MX Hydrangea Blue в эксклюзивном цвете "голубая гортензия".

Спецификация

Упаковка

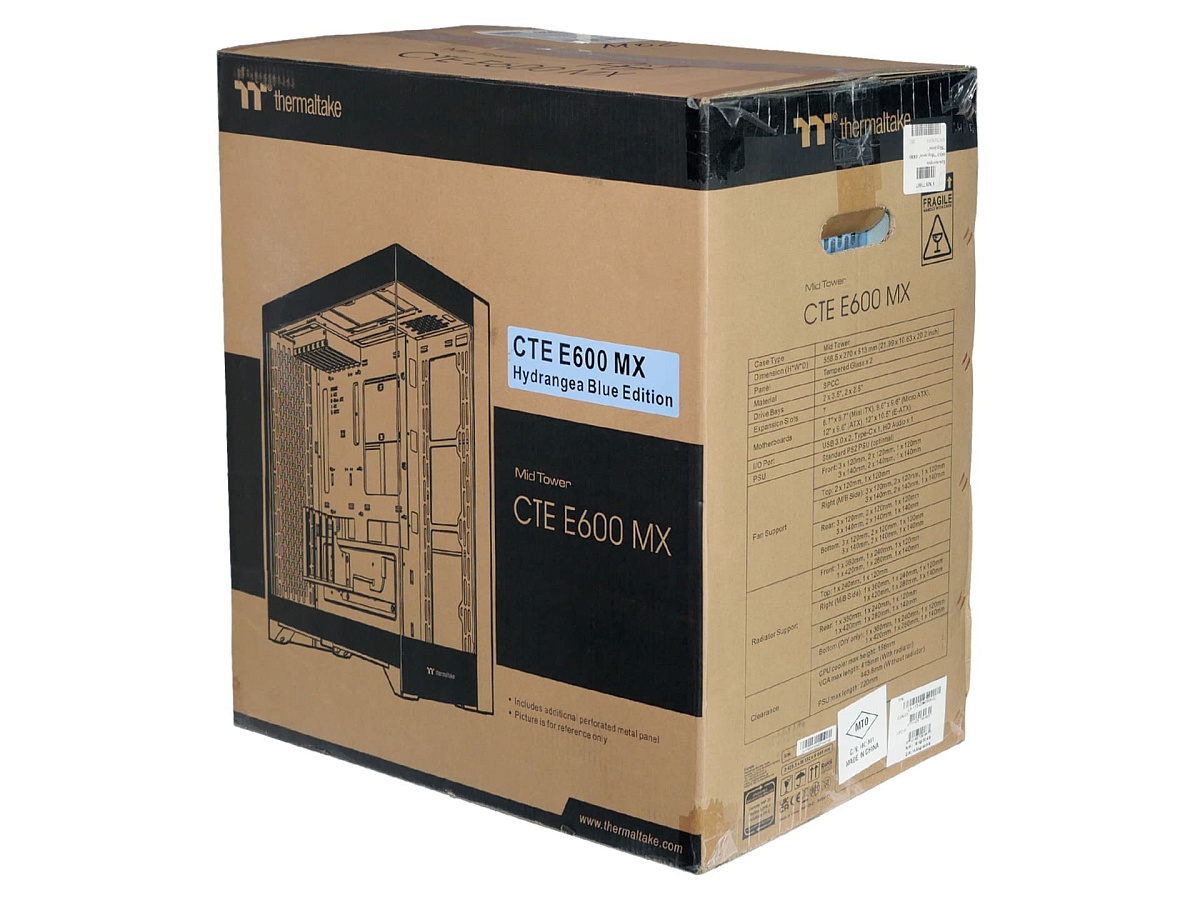

Достаточно крупные размеры (длина — 605 мм, высота — 725 мм, ширина — 385 мм) коробки, в которой продаётся Thermaltake CTE E600 MX, и вес 18,5 кг не удивляют, ведь заявленные и фактические габариты корпуса лишь формально относятся к классу средних башен и в целом сопоставимы с некоторыми корпусами класса полноразмерной башни. Оформление упаковки не выбивается из характерного стиля Thermaltake с применением чёрных схематичных изображений и таблиц с характеристиками на картоне. Конкретная модификация корпуса, указывающая на цвет и особенности комплектования вентиляторами, расположена на наклейке с лицевой стороны.

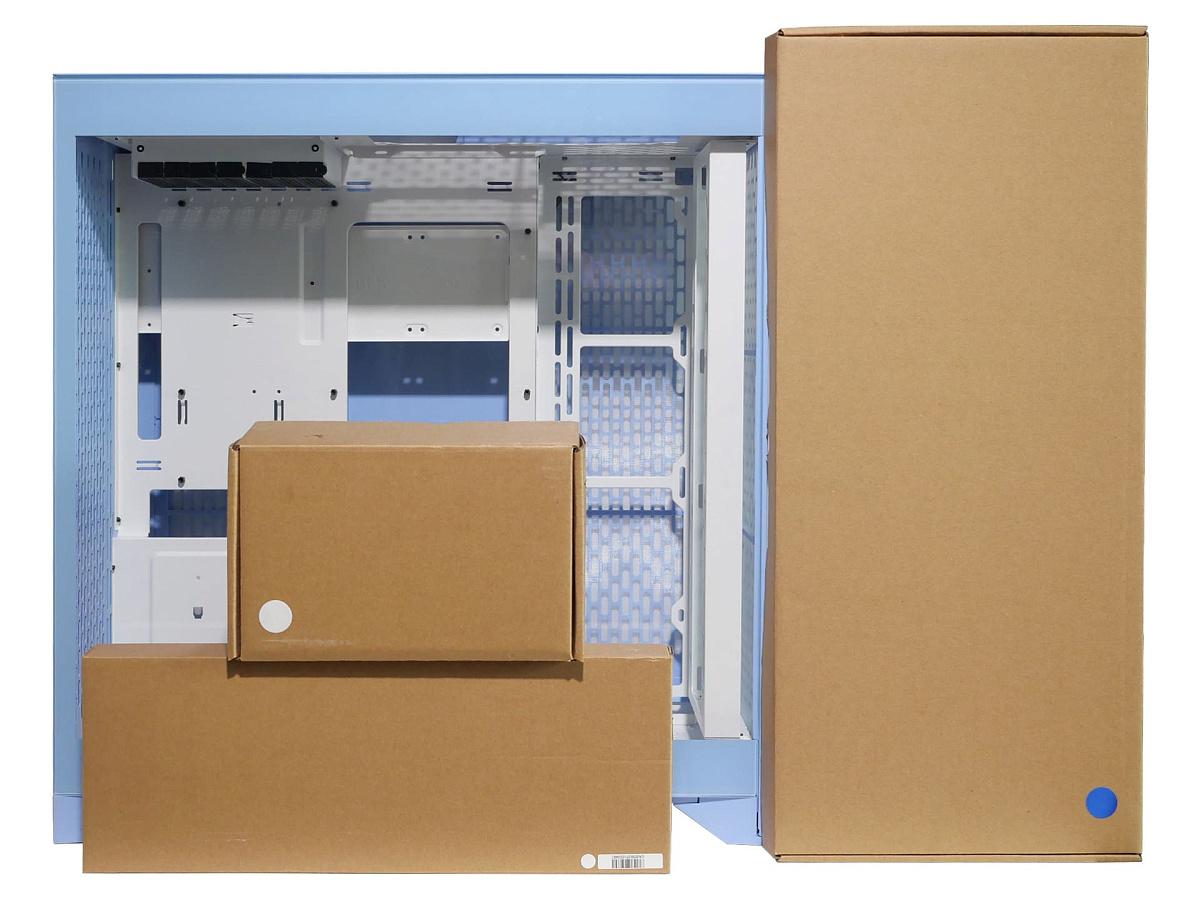

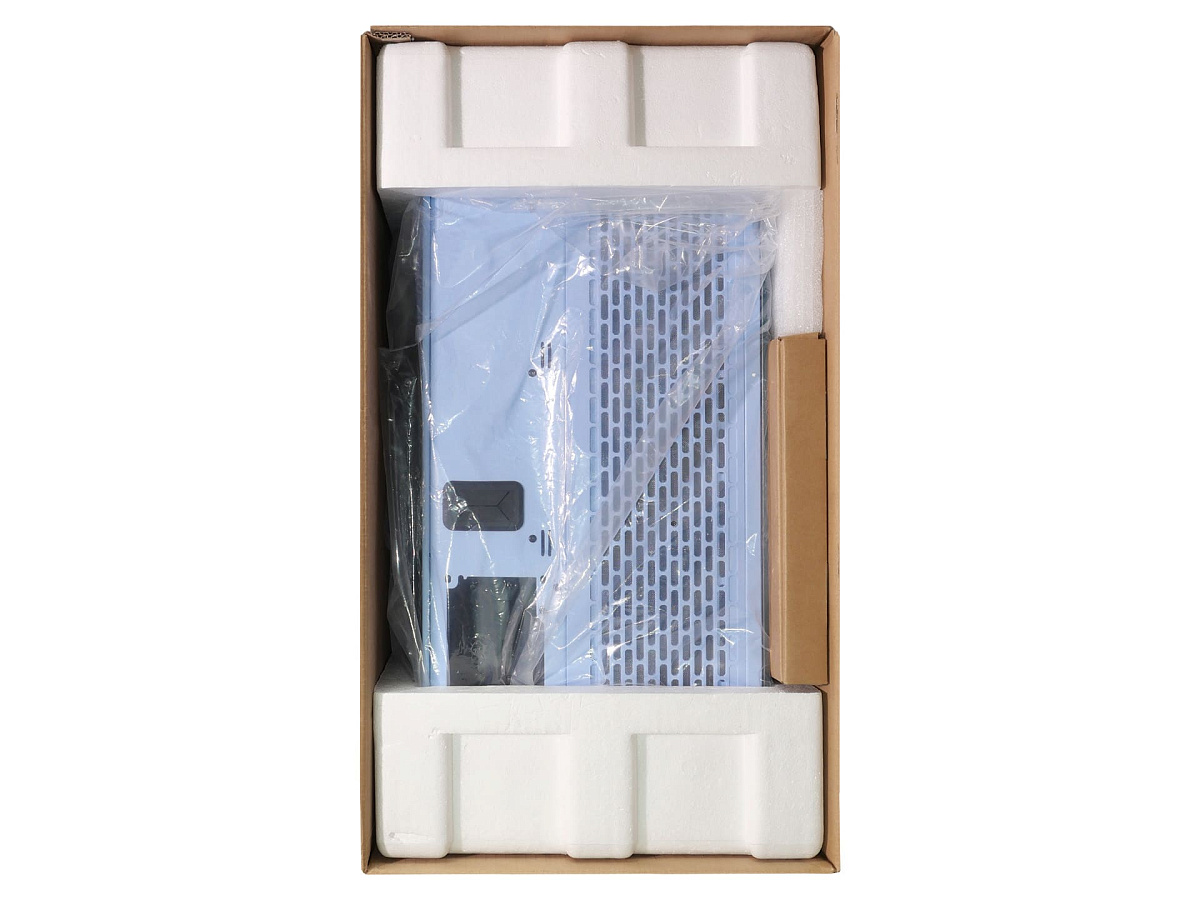

Внутри коробки корпус обернут прозрачным полиэтиленом и дополнительно защищён пенопластовыми блоками. Комплектные аксессуары сложены в три дополнительные картонные коробки без маркировки. В одной находится PCIe-удлинитель, во второй собраны крепежные элементы и металлические рамки, в третьей - сменная стеклянная фронтальная панель.

Комплектация

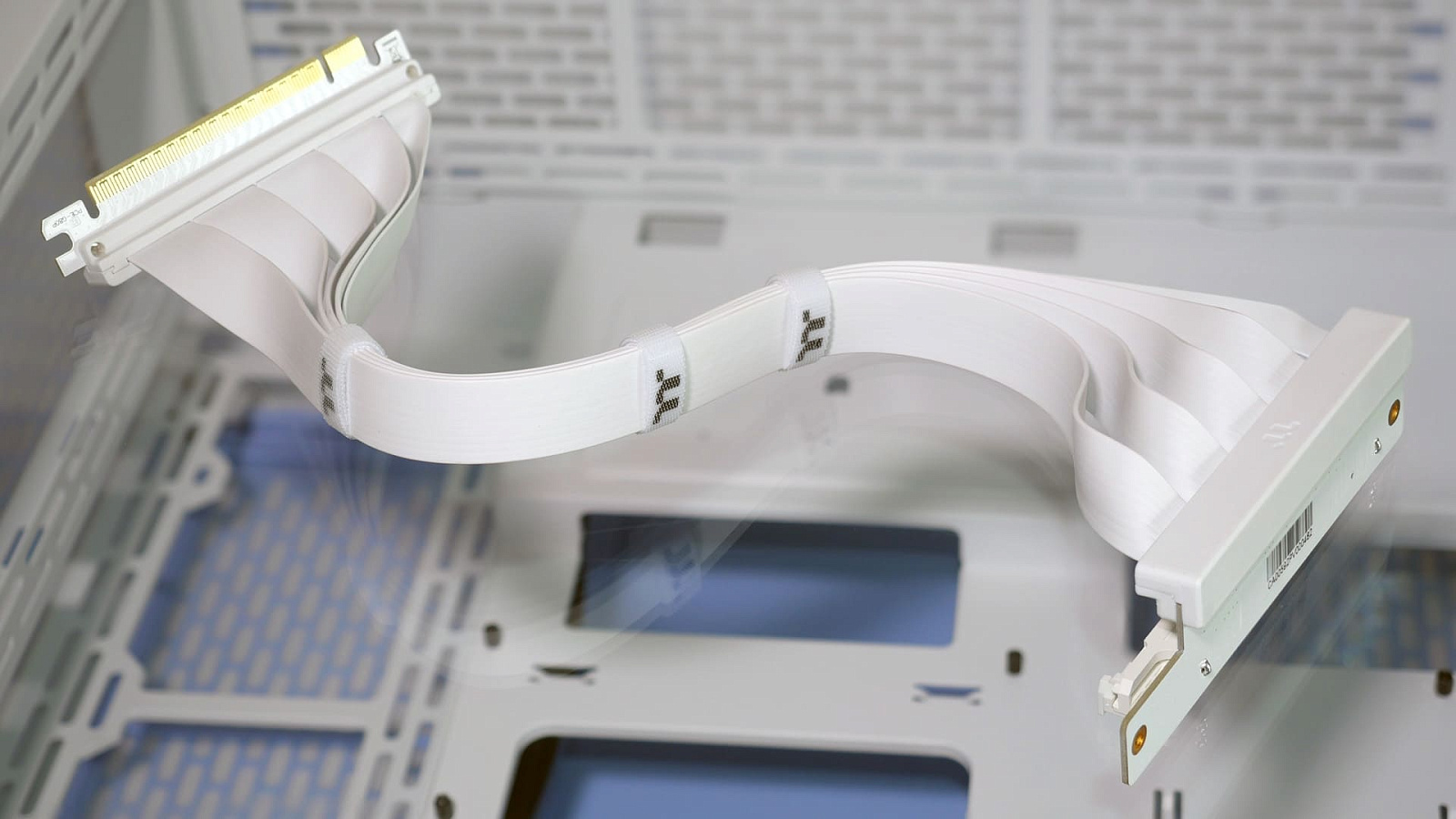

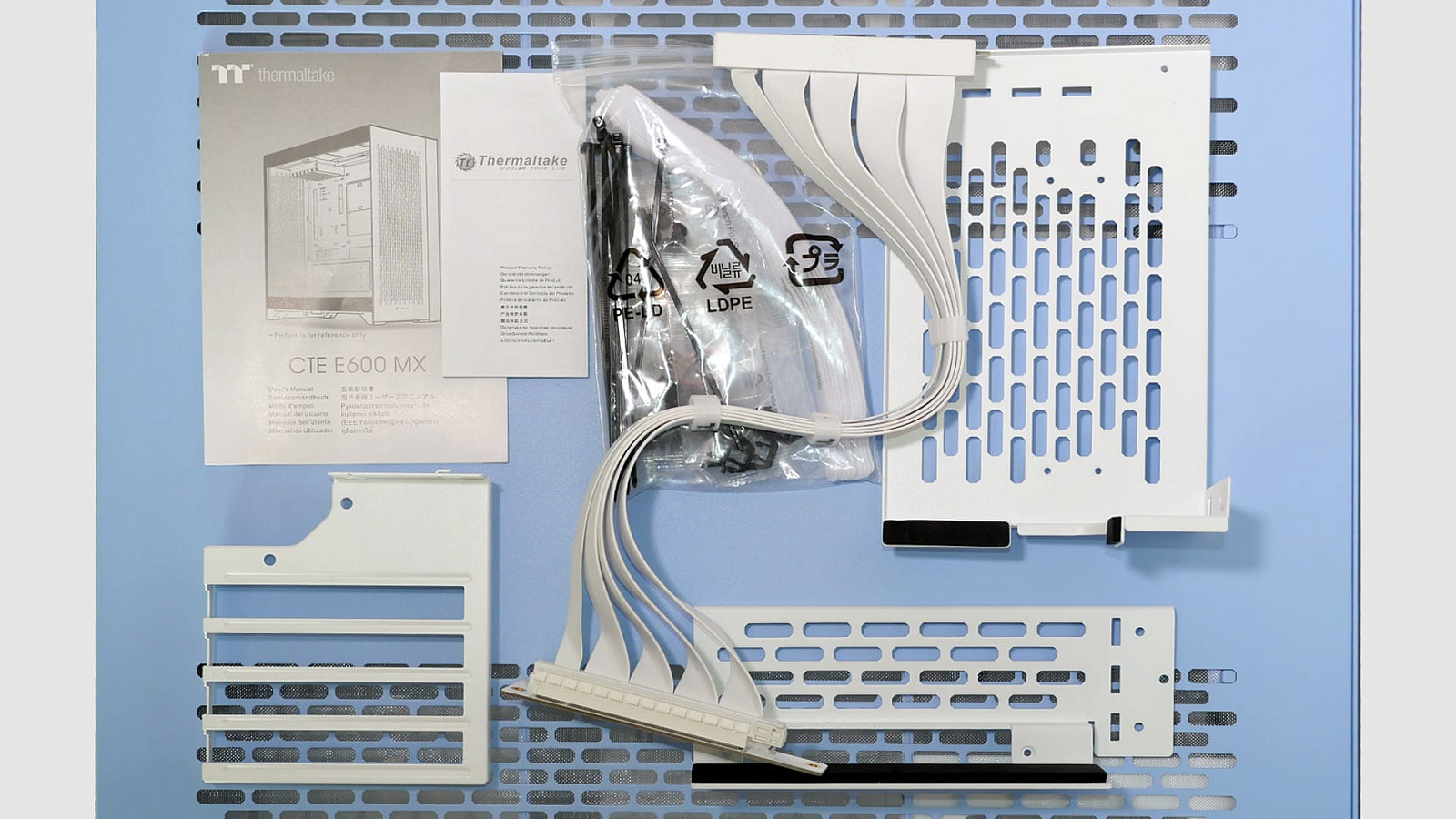

В комплект к корпусу производитель вложил интересный набор белых металлических креплений видеокарты, PCIe 4.0 удлинитель белого цвета, всевозможные крепёжные винты чёрного цвета, запасные клипсы механизмов удержания боковых панелей, пищалку (бузер), по десятку одноразовых пластиковых чёрных хомутов и белых многоразовых брендированных велкро хомутов, а также буклет с пользовательской инструкцией и памятку по гарантийным обязательствам.

Экстерьер

Дизайн корпусов Thermaltake зачастую очень смело обыгрывает различные нестандартные формы панелей, но не в случае с Thermaltake CTE E600 MX. В этой модели производитель ограничился строгостью прямых углов и классической параллелепипедной формой, дополнив большинство панелей стильными массивами продолговатых вентиляционных отверстий. Габариты корпуса достаточно крупные: длина — 513 мм, высота — 558,5 мм, ширина — 270 мм.

Несмотря на исполнение E600 MX в концепции CTE большое внимание уделено тому, насколько хорошо будут видны комплектующие внутри. В комплект кроме хорошо продуваемой металлической меш-панели входит и безрамочная прозрачная стеклянная панель. Последняя в паре с безрамочной же боковой панелью преображает вид корпуса в модном стиле а-ля "корпус-аквариум".

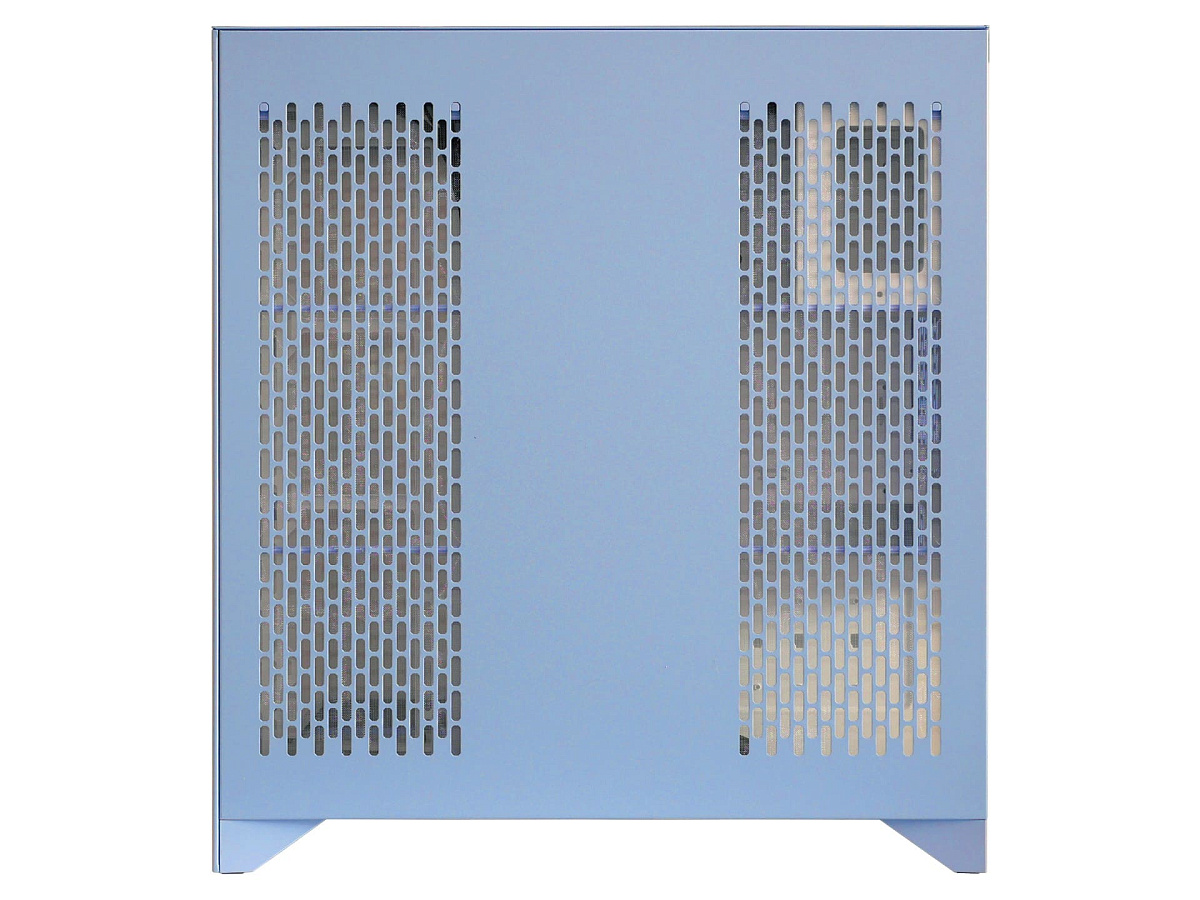

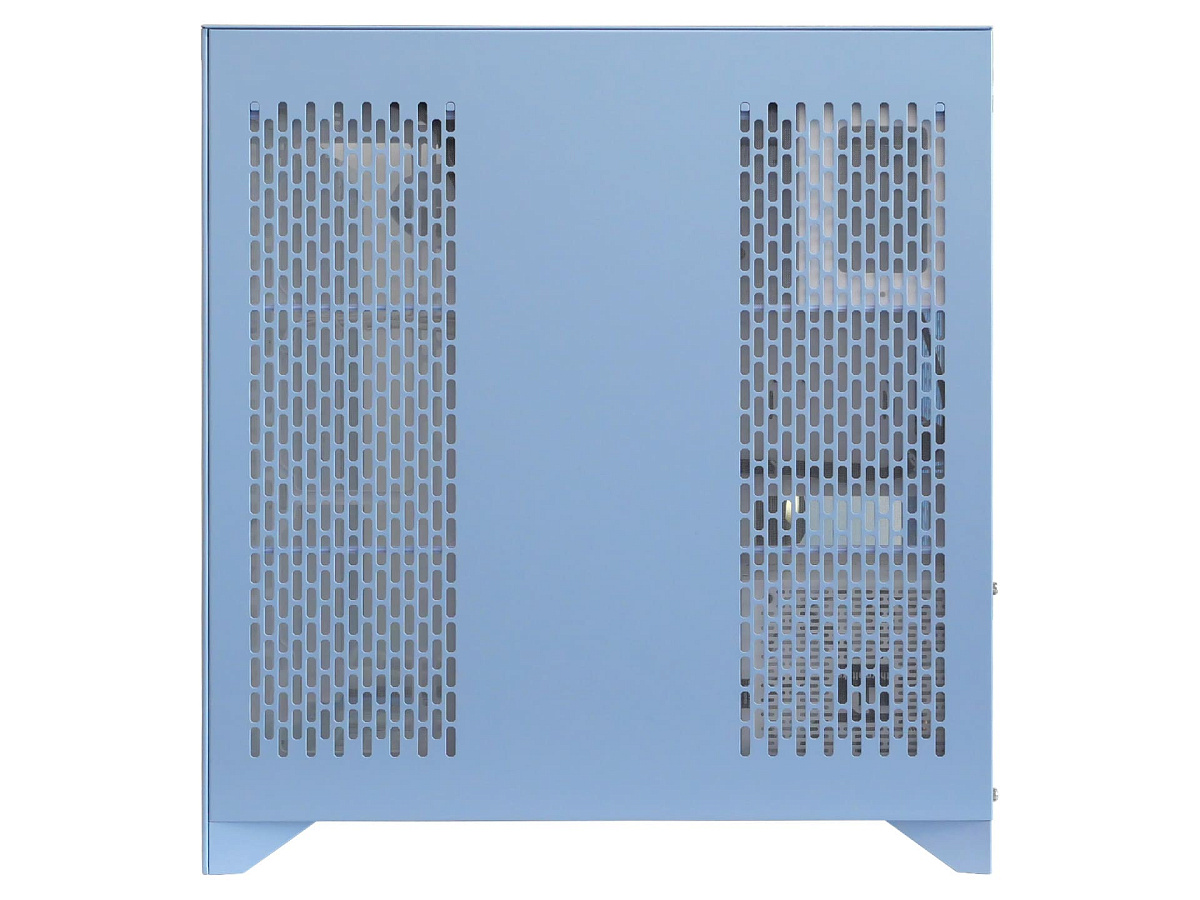

Каркас, практически все внутренние элементы и непрозрачные панели сделаны из стального сплава. Наружные панели окрашены в светло-голубой цвет, внутренние элементы корпуса окрашены в белый. Соединение несъёмных деталей выполнено клёпками чёрного цвета. Качество примененных материалов не вызывает нареканий. Подгонка деталей точная. Панели стыкуются друг с другом плотно. Окраска хорошая с визуально близким тоном отдельных деталей. Сама краска обладает умеренной стойкостью к царапинам и потертостям. Края элементов и вырезов завальцованы, а окошки для прокладывания кабелей скруглены.

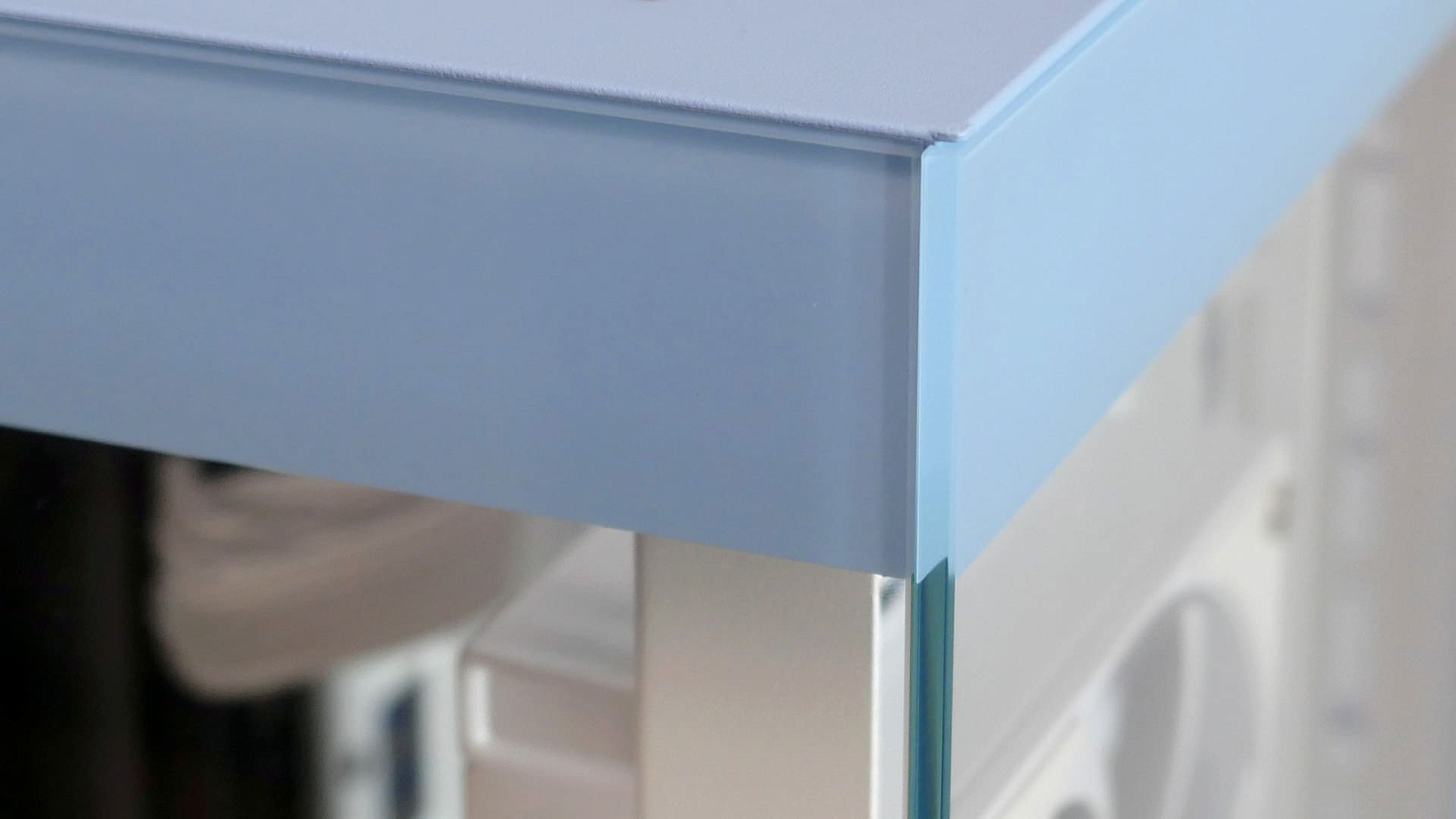

Закалённое стекло боковой и фронтальной панелей имеет толщину 3 мм. Оно прозрачное без тонировки. По трём сторонам на краях стёкол сделаны полосы в цвет корпуса, чтобы скрыть приклеенные с внутренней стороны крепёжные направляющие и шаровые ответные части клипс. Крупная панель с другой стороны корпуса полностью металлическая с двумя крупными вертикальными блоками вентиляционных отверстий, прикрытых с внутренней стороны каркасными фильтрами на магнитном подвесе.

По вертикальной линии стыка стёкол голубой каёмки нет, поэтому безрамочный угол перехода с боковой на фронтальную панель с расстояния почти незаметен.

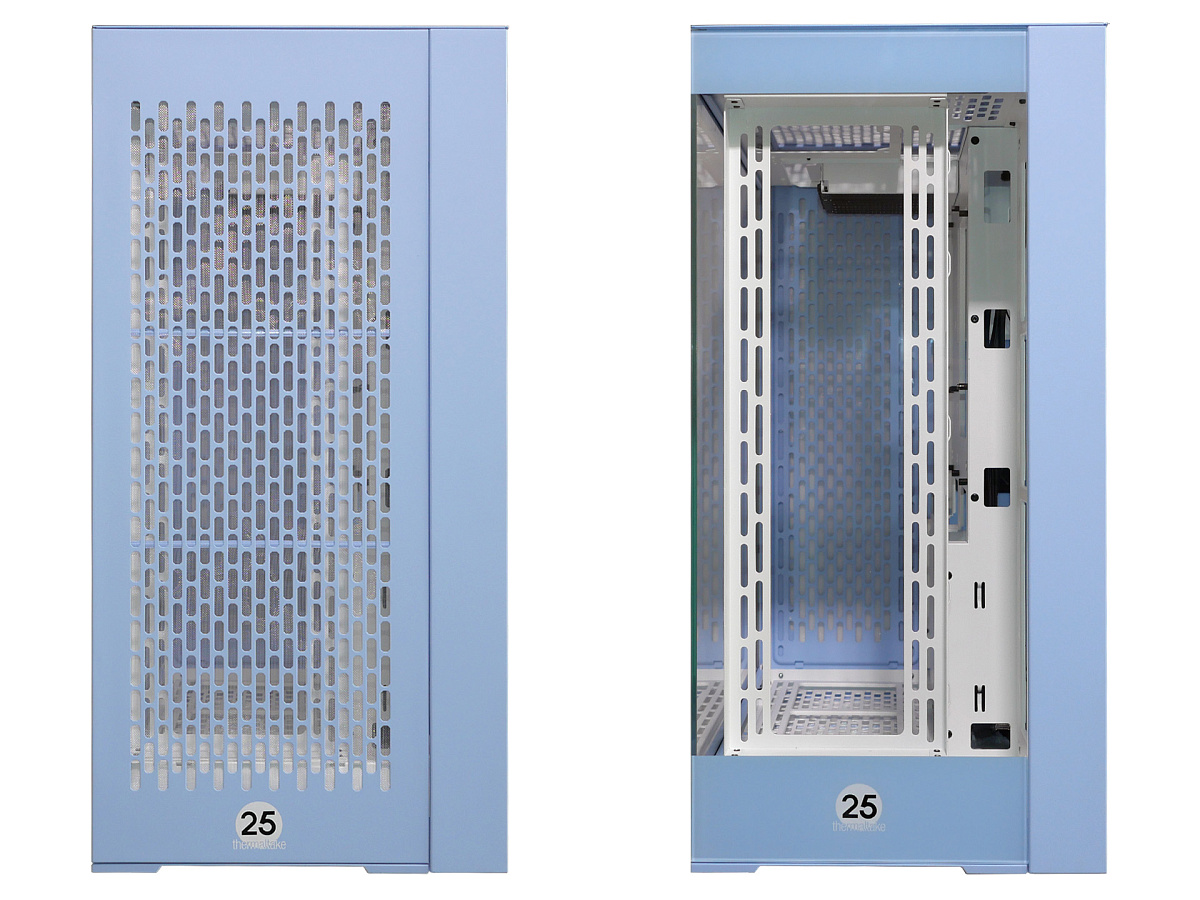

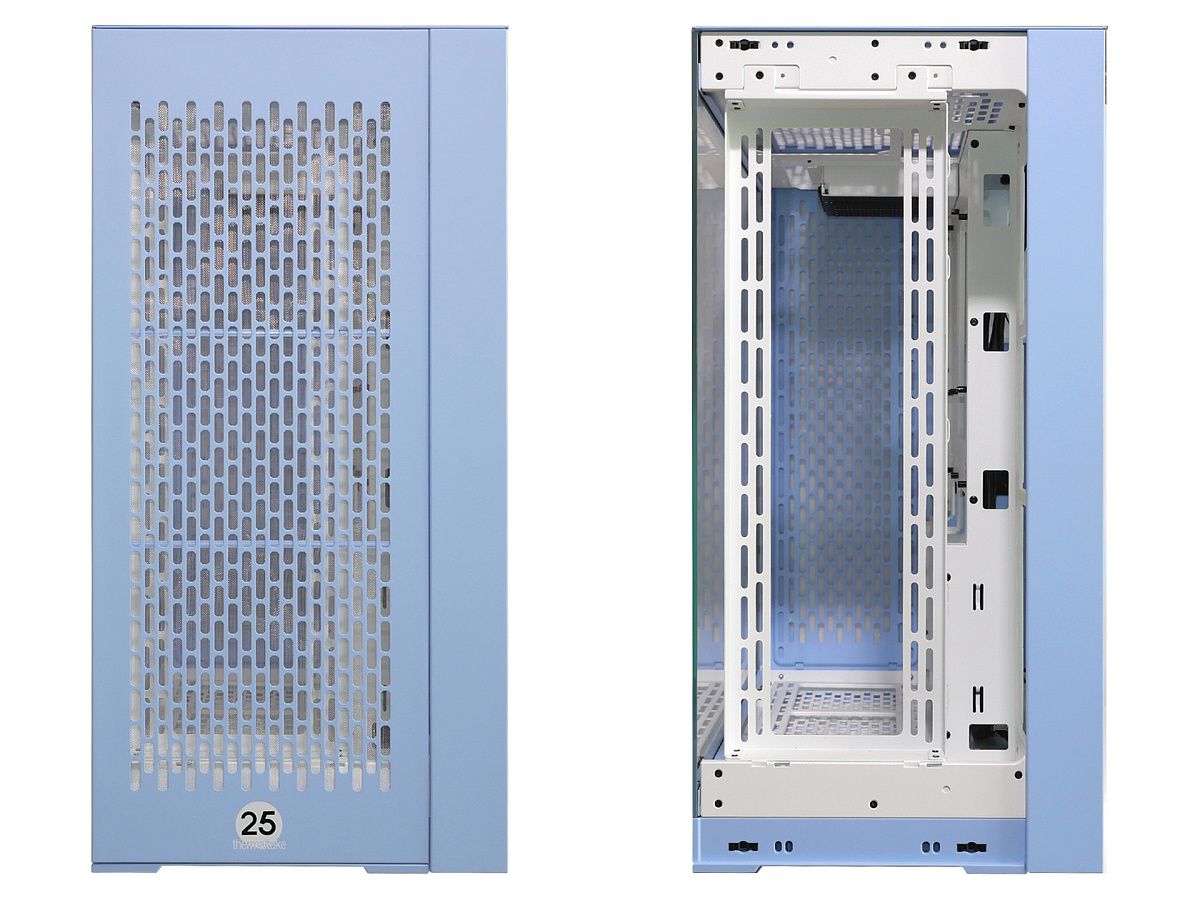

Передняя панель состоит из двух элементов. По правому краю корпуса сделана несъёмная глухая металлическая вставка. Левее устанавливается на выбор либо металлическая меш-панель, либо стекло. На обоих вариантах в нижней части сделан логотип с напоминанием о 25-летнем юбилее компании Thermaltake.

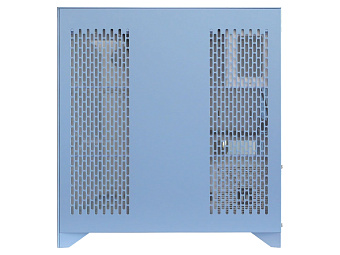

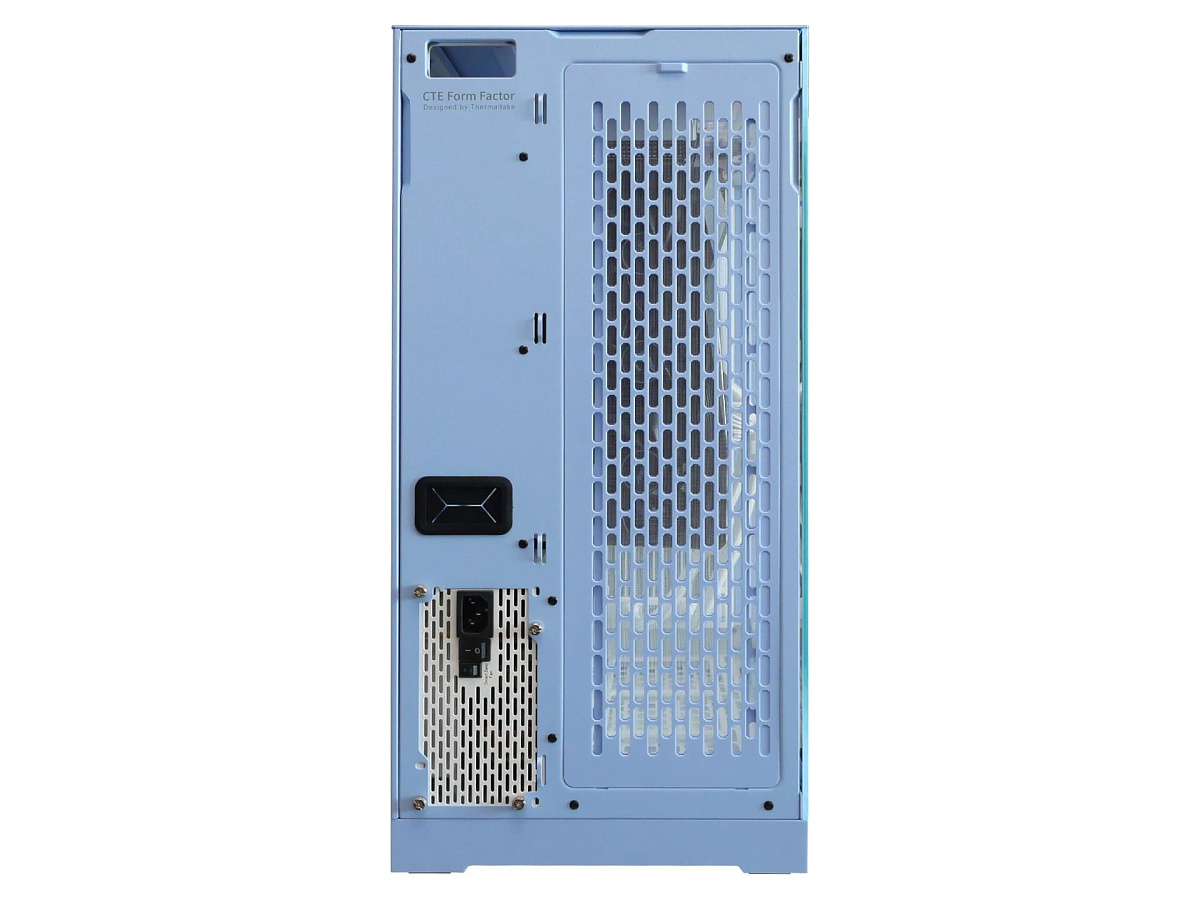

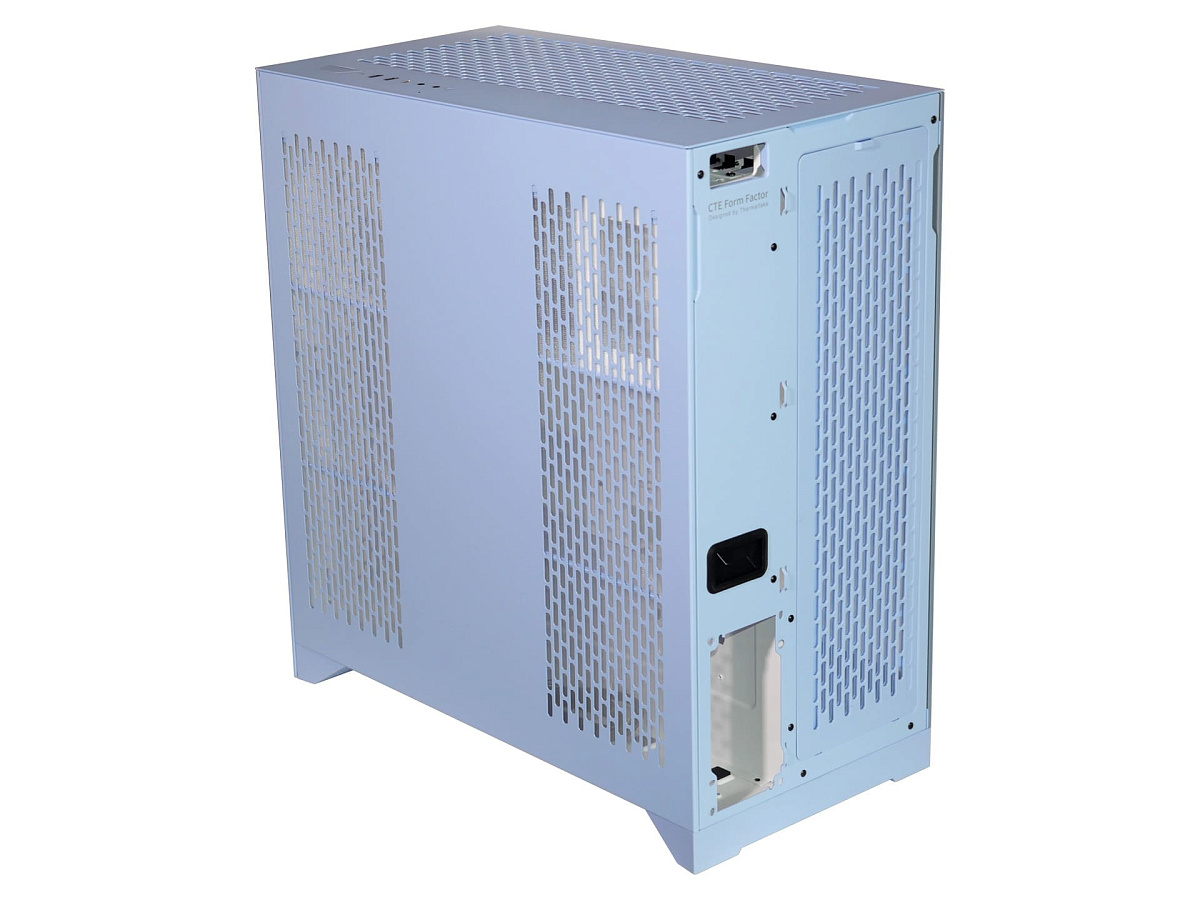

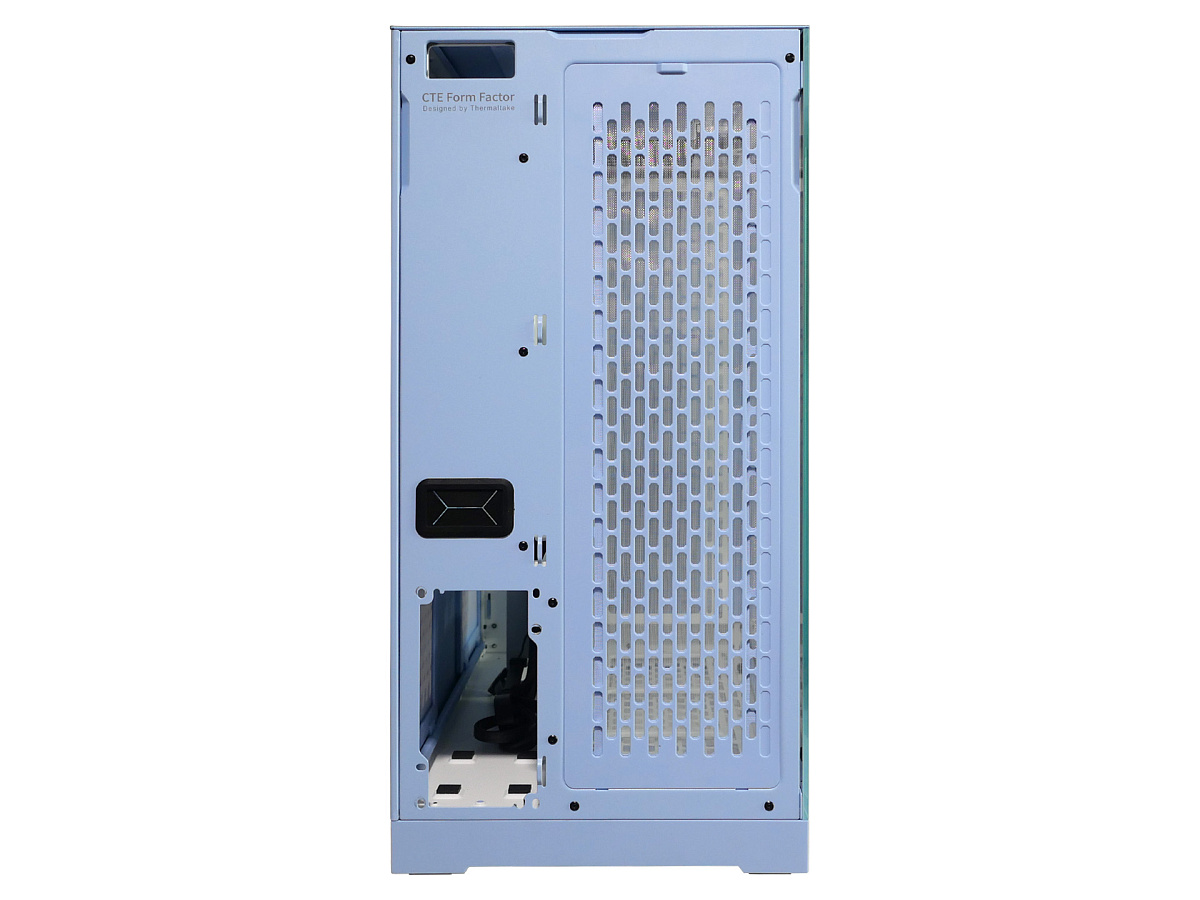

Задняя часть корпуса не разбирается. Съёмной на ней является только каркасный фильтр для крупной вертикальной зоны вентиляции. С этого ракурса также хорошо заметно, что расположение блока питания предусмотрено в нижней части корпуса, но в повёрнутом на бок варианте. Чуть выше выреза под БП сделано окошко с резиновой лепестковой заглушкой для подведения видеошнуров к видеокарте при её "парящей" установке внутри. Окошко в верхней части корпуса сзади предназначено для протягивания кабелей к заднему интерфейсному набору портов материнской платы, ведь она в этом корпусе развернута внешними разъёмами вверх.

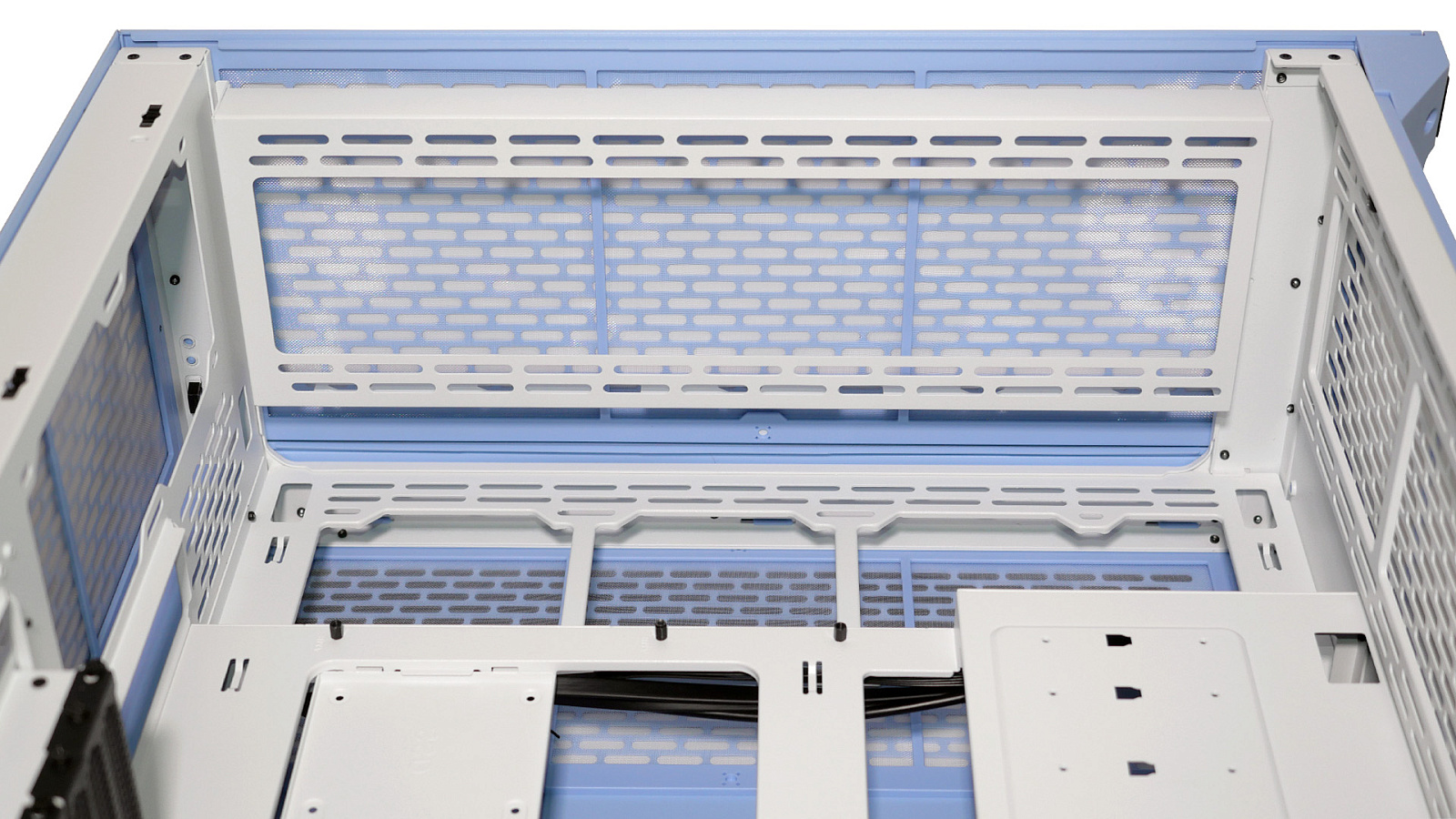

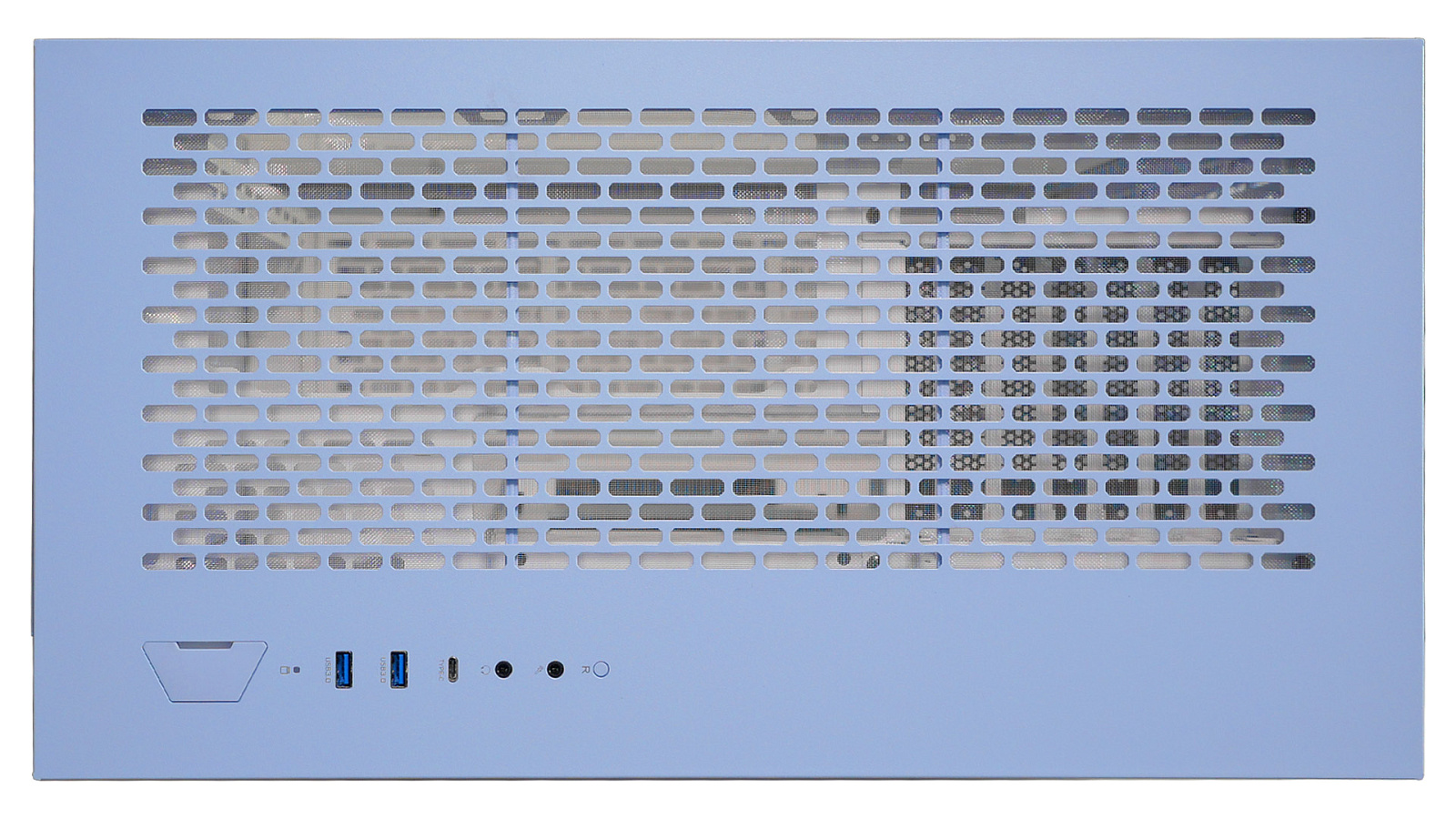

Стиль оформления верха не отличается от увиденного на боковых панелях. Всё также обилие вентиляционных отверстий, прикрытых с внутренней стороны удобным съёмным фильтром. На верхней панели сделан блок кнопок и портов. Учитывая, что корпус высокий и явно ориентирован на настольную установку тянуться до этих портов неудобно, логичнее было бы их разместить в нижней правой части фронтальной панели.

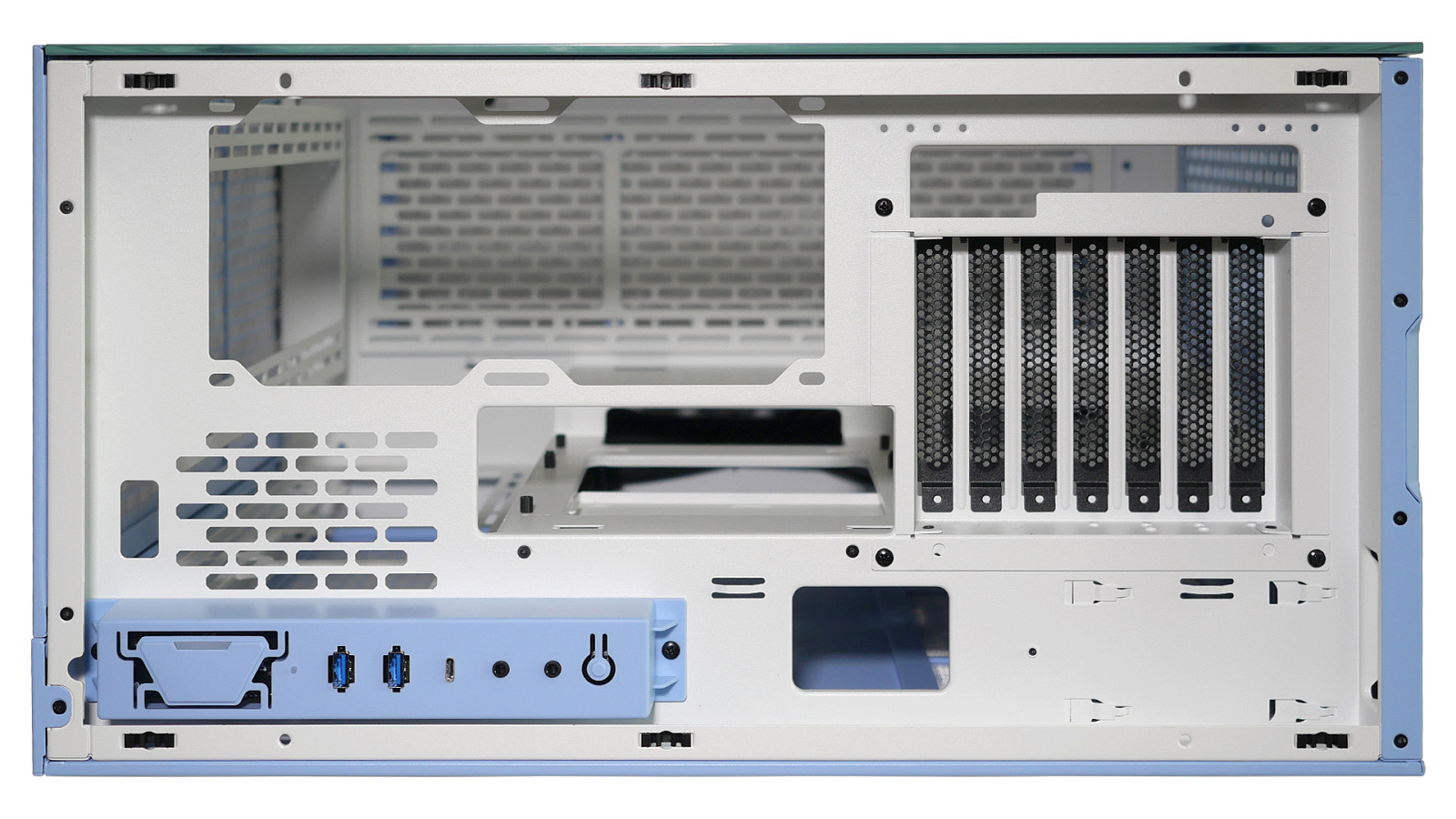

Для укладки проводов внешних устройств под верхней панелью скрыты утопленные немного вниз: блок слотов расширения с чёрными многоразовыми заглушками, зона задней интерфейсной части материнской платы, окно для установки двух 120-мм вентиляторов или 240 мм радиатора СЖО.

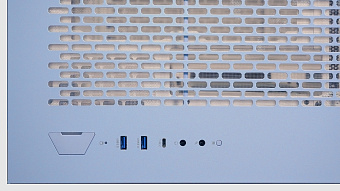

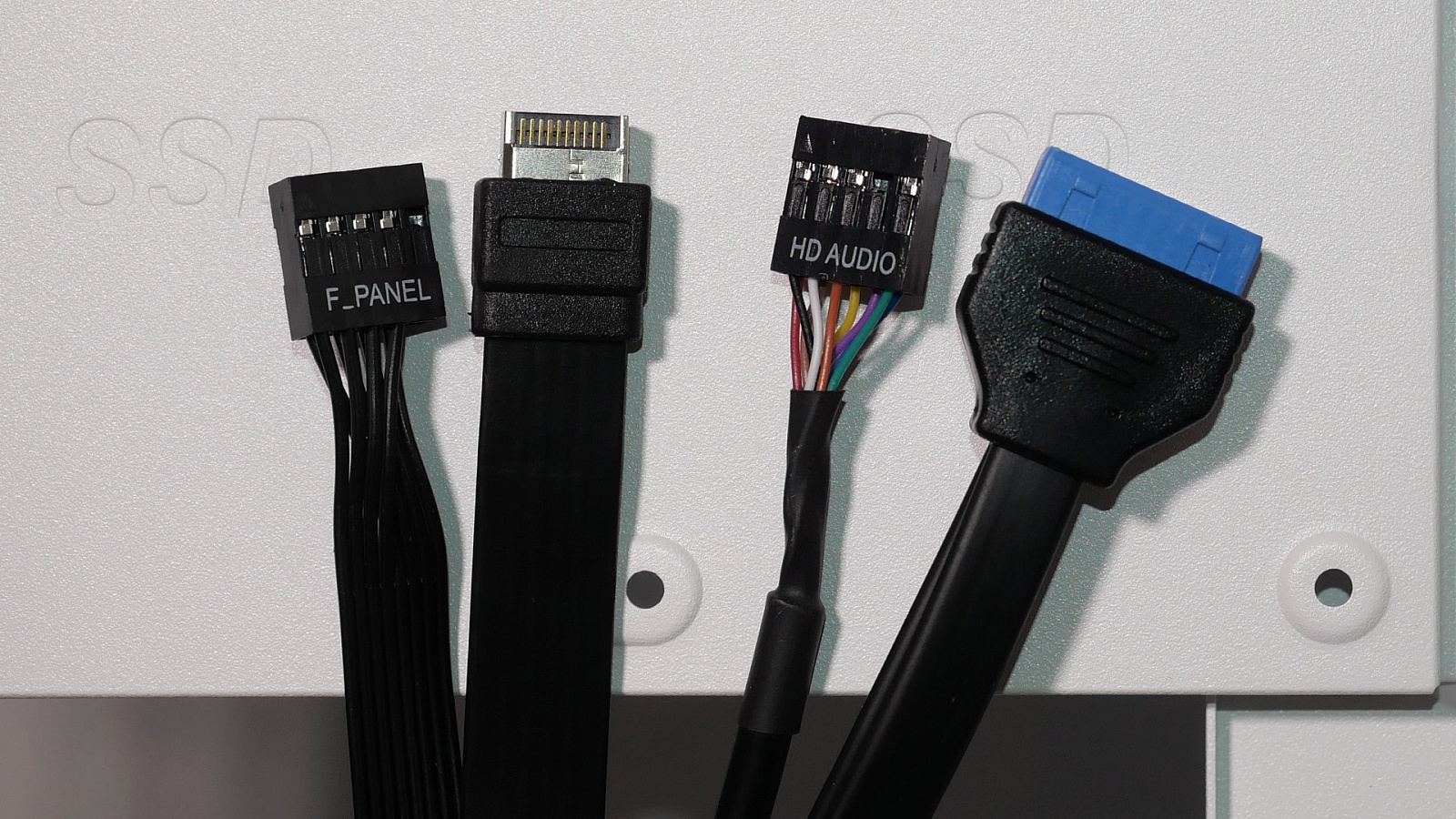

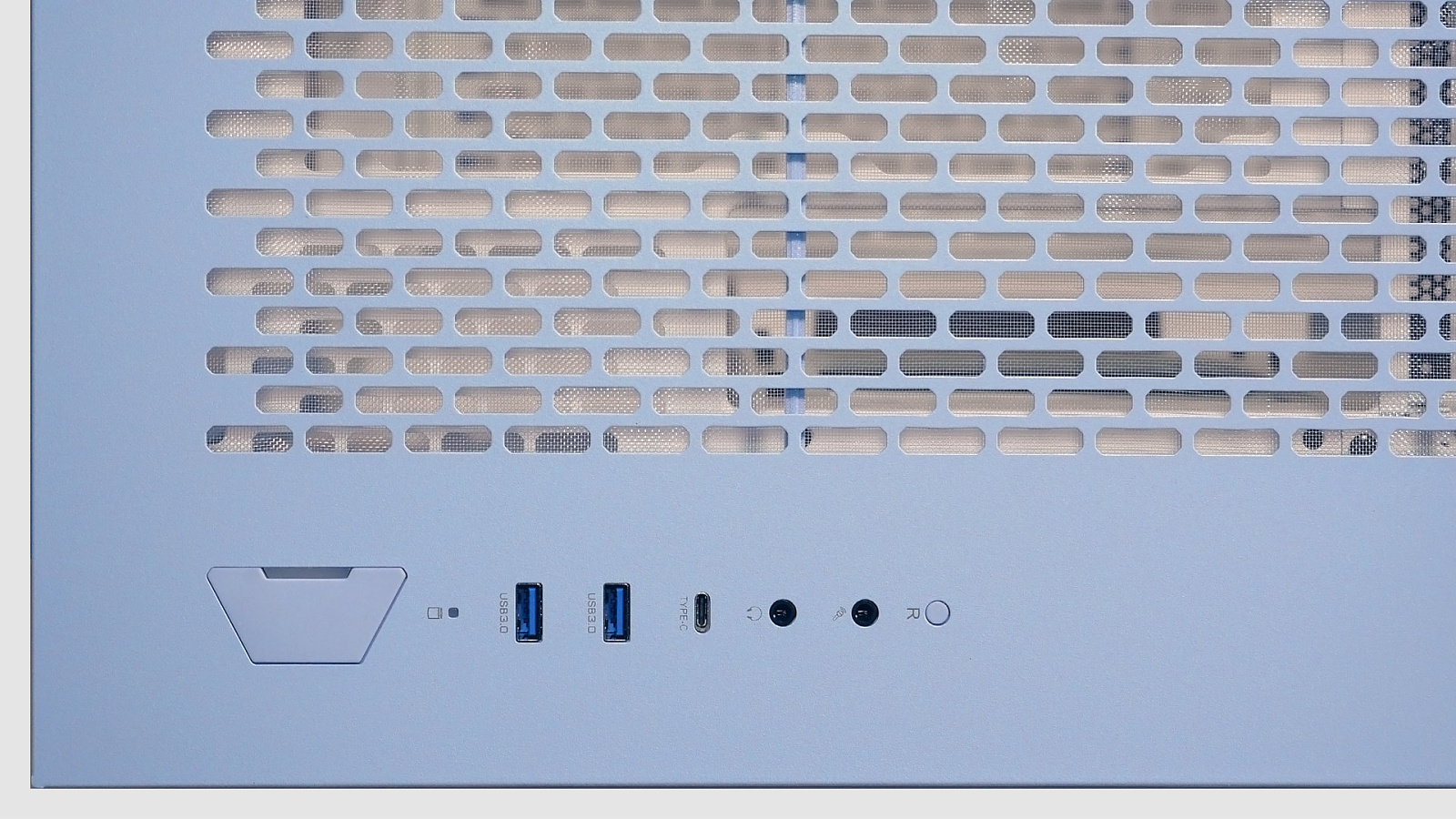

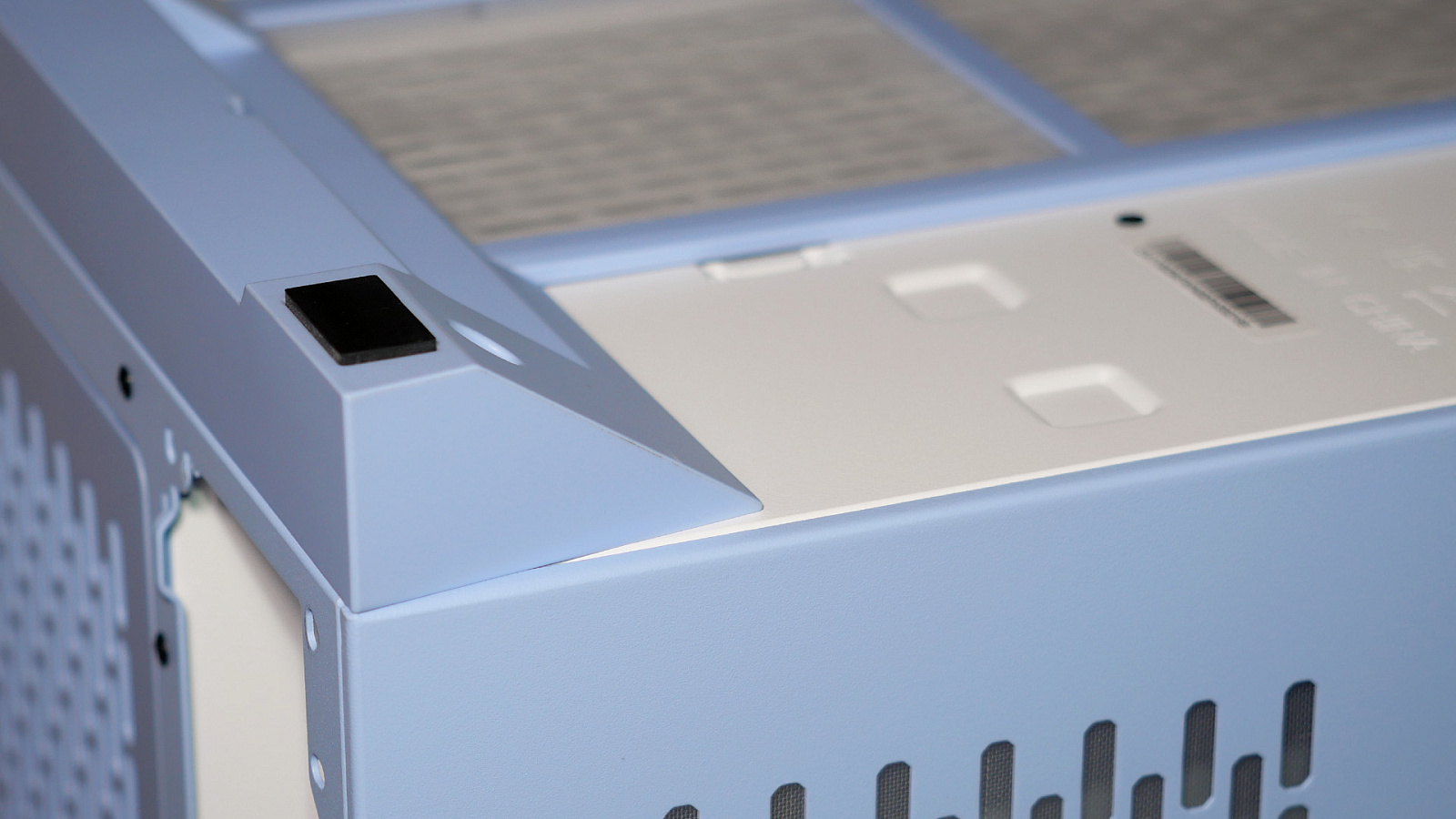

Интерфейсный блок кнопок и портов физически прикреплен к каркасу корпуса, а в панели под него сделаны вырезы, поэтому снятию верхней панели он не мешает. Он включает актуальный набор: кнопка включения с индикатором питания, индикатор активности накопителей информации, пара портов USB 3.0 Type-A, один USB-C-порт, раздельные 3,5 мм разъёмы для подключения наушников и микрофона, а также кнопка перезагрузки. Для упрощения прокладывания в застенках корпуса от них выведены длинные провода "ленточного" типа, за исключением провода HD Audio, у которого круглое сечение.

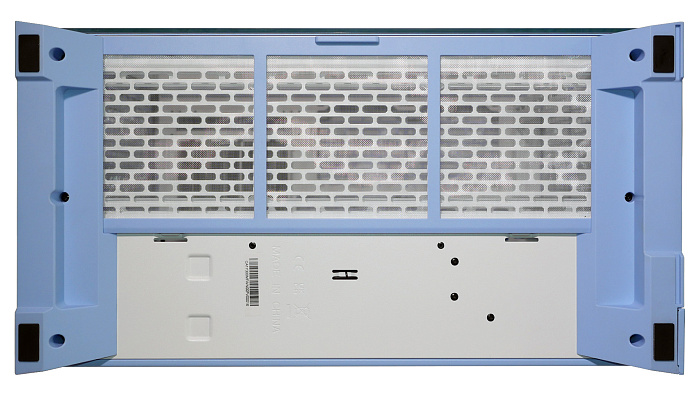

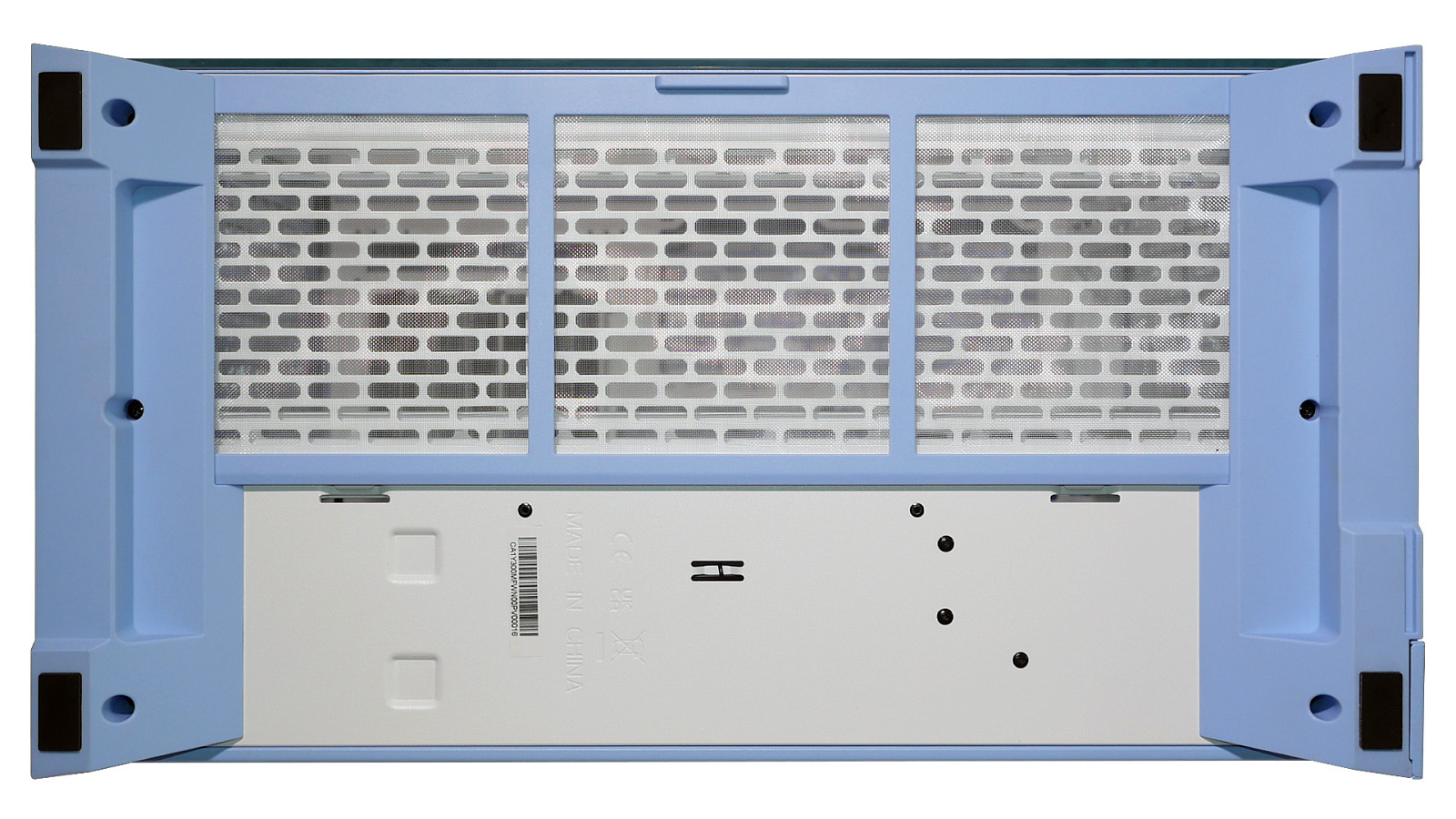

На дне корпуса не менее половины площади отведено под перфорированную область для организации воздушных потоков.

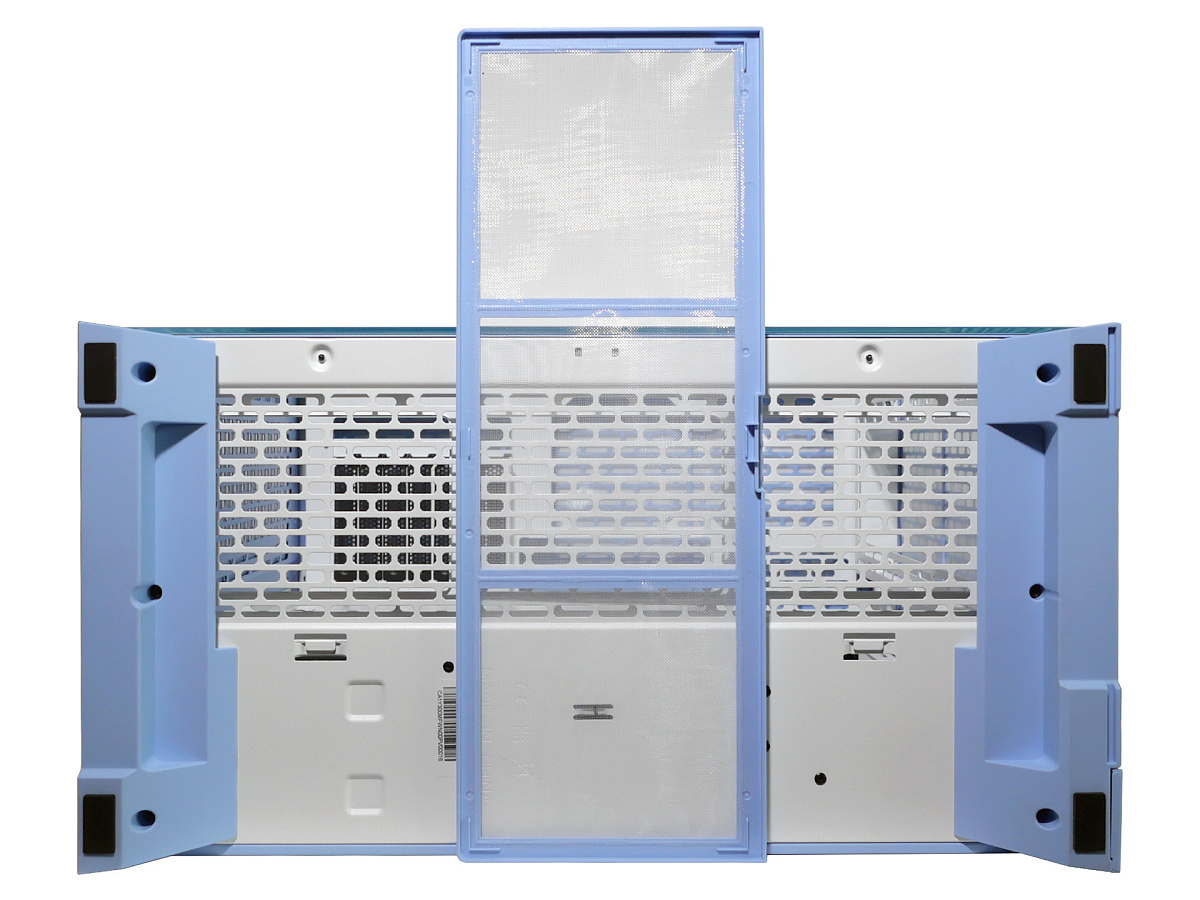

Она прикрыта быстросъёмным каркасным фильтром, который извлекается сдвигом за специальный выступ под пальцы. Это удобно, так как рядом с собранным системным блоком явно найдётся место вытащить его вбок. На дне также прикреплена наклейка с серийным номером.

Учитывая солидный вес корпуса, на дне сделаны массивные пластиковые блоки, играющие роль ножек и поднимающие его на 30 мм, если мерить до фильтра (37 мм до стекла). На низ приклеены резиновые "пяточки", чтобы не царапать столешницы.

Интерьер

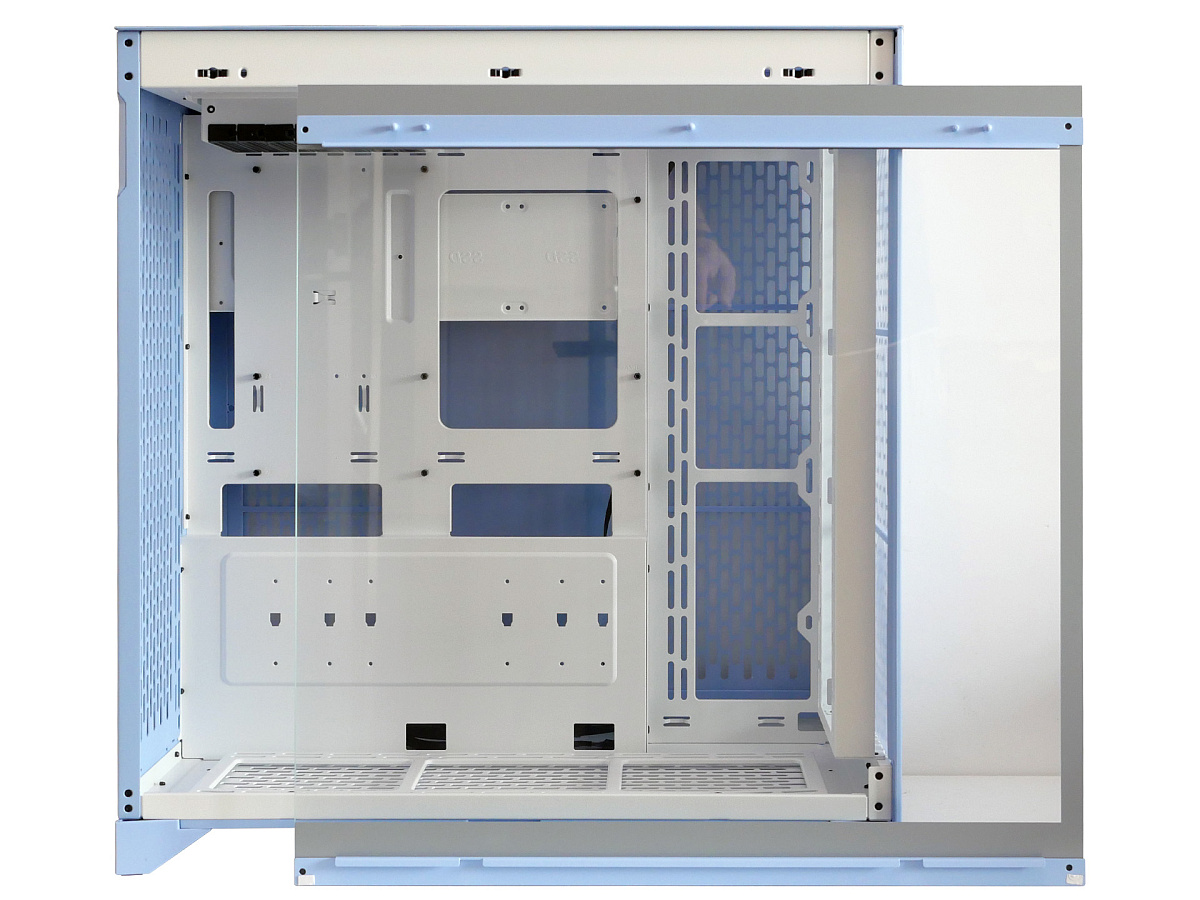

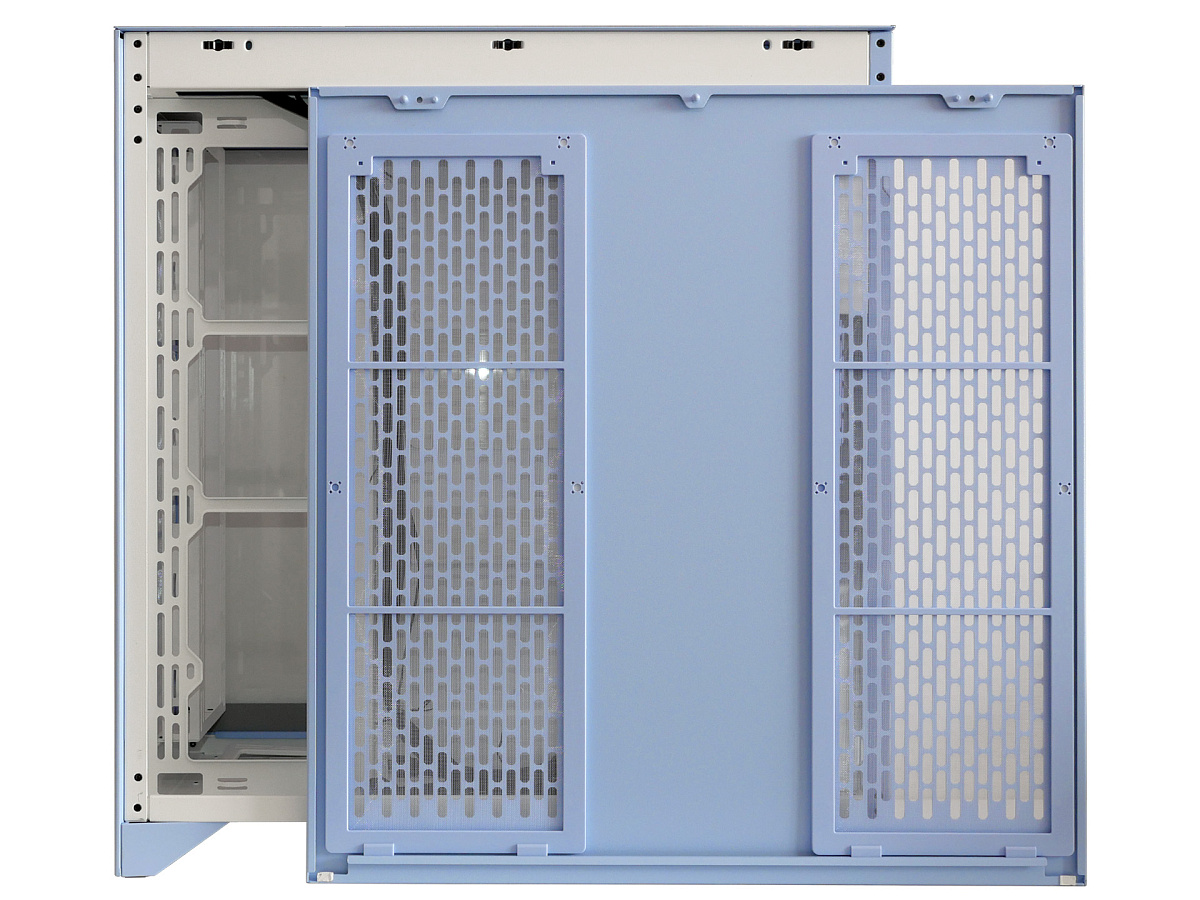

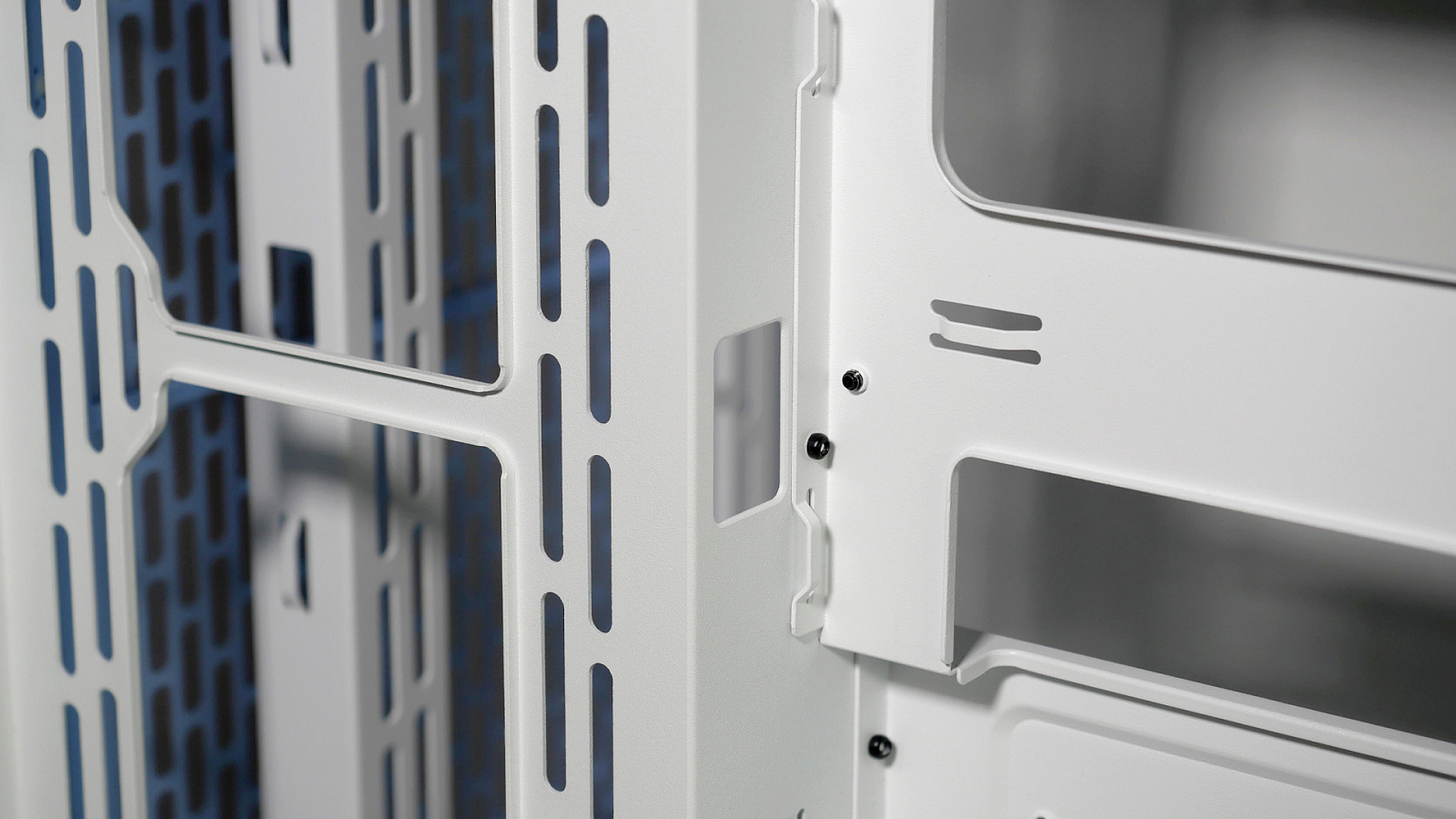

Крупные боковые панели удерживаются специальными клипсами в верхней части и направляющими снизу. Снимаются и устанавливаются легко, но с достаточным усилием, чтобы исключить самопроизвольное выпадение. Удобно, что нижние направляющие удерживают стекло от сползания вниз при открытии и закрытии. На металлической боковине с внутренней стороны прикреплены два независимых каркасных фильтра.

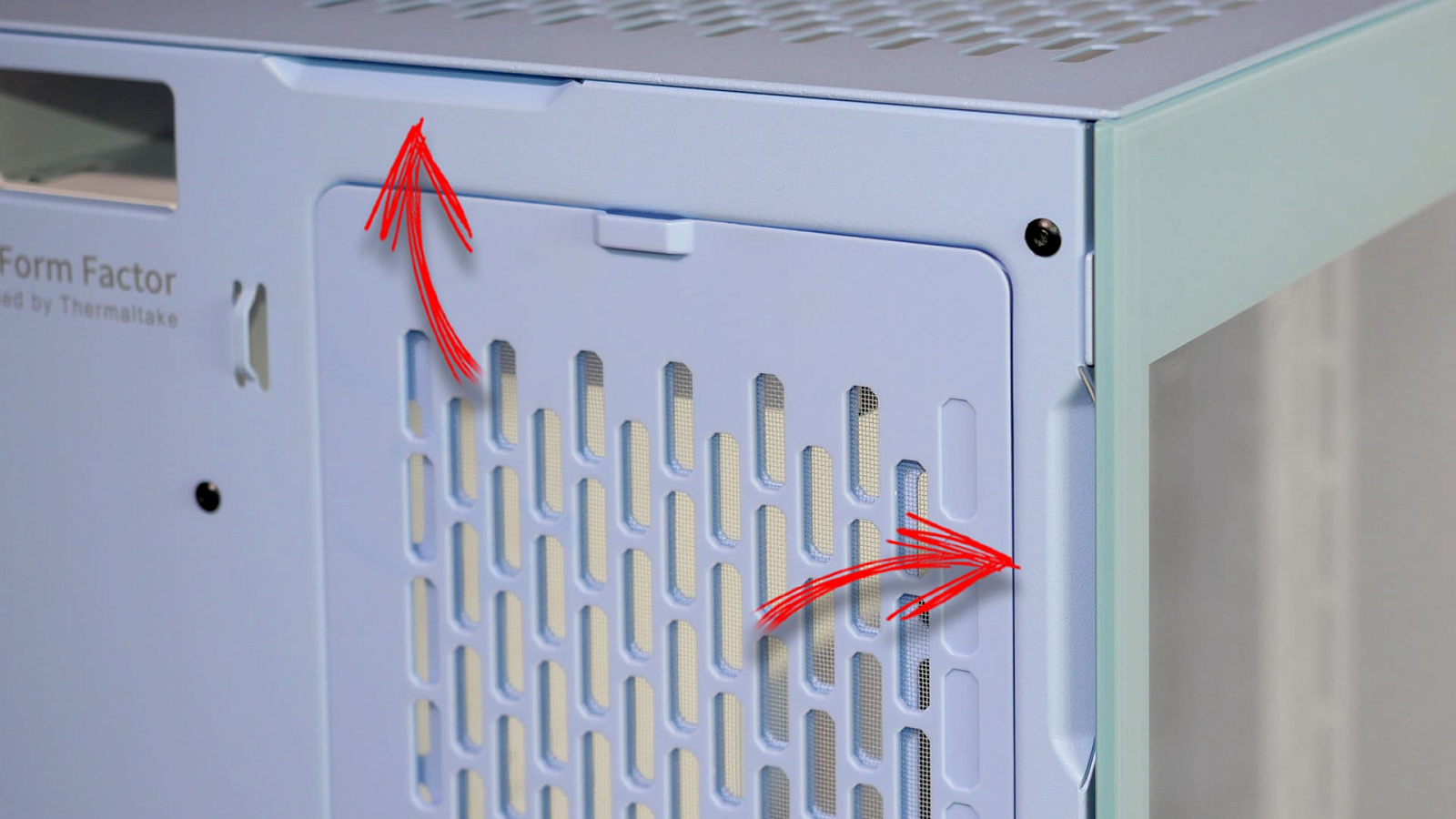

Для удобства снятия панелей в районе стыков сделаны специальные углубления для пальцев.

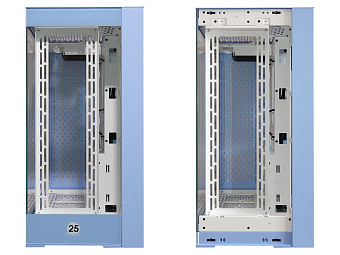

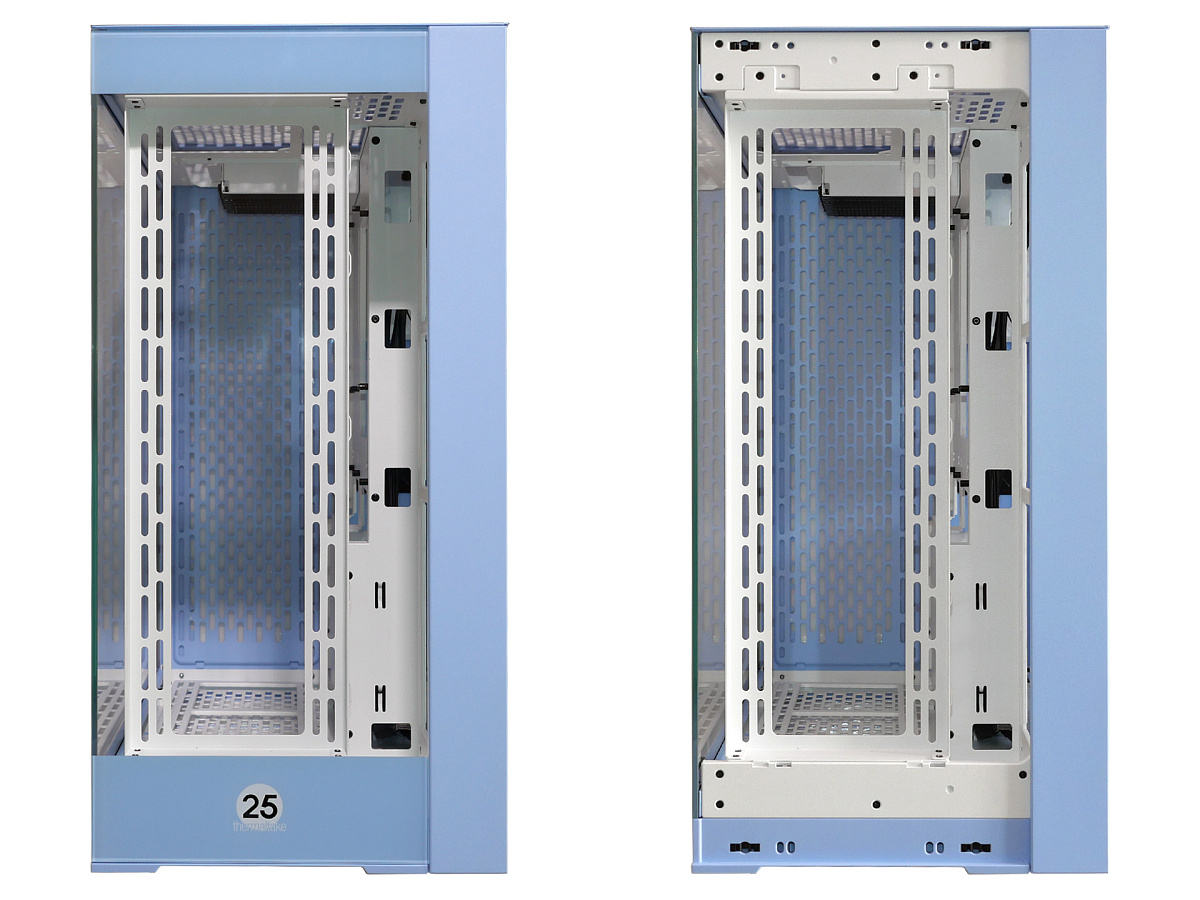

За фронтальными съёмными элементами открывается доступ к утопленной вглубь вертикальной рамке для установки систем охлаждения. Она сделана съёмной и удерживается на нескольких винтах. На рамку возможна установка радиатора системы жидкостного охлаждения до 420 мм или трёх 120 мм или 140 мм вентиляторов. Обслуживать эту зону будет легко, так как передняя панель удерживается клипсами и снимается буквально за секунду.

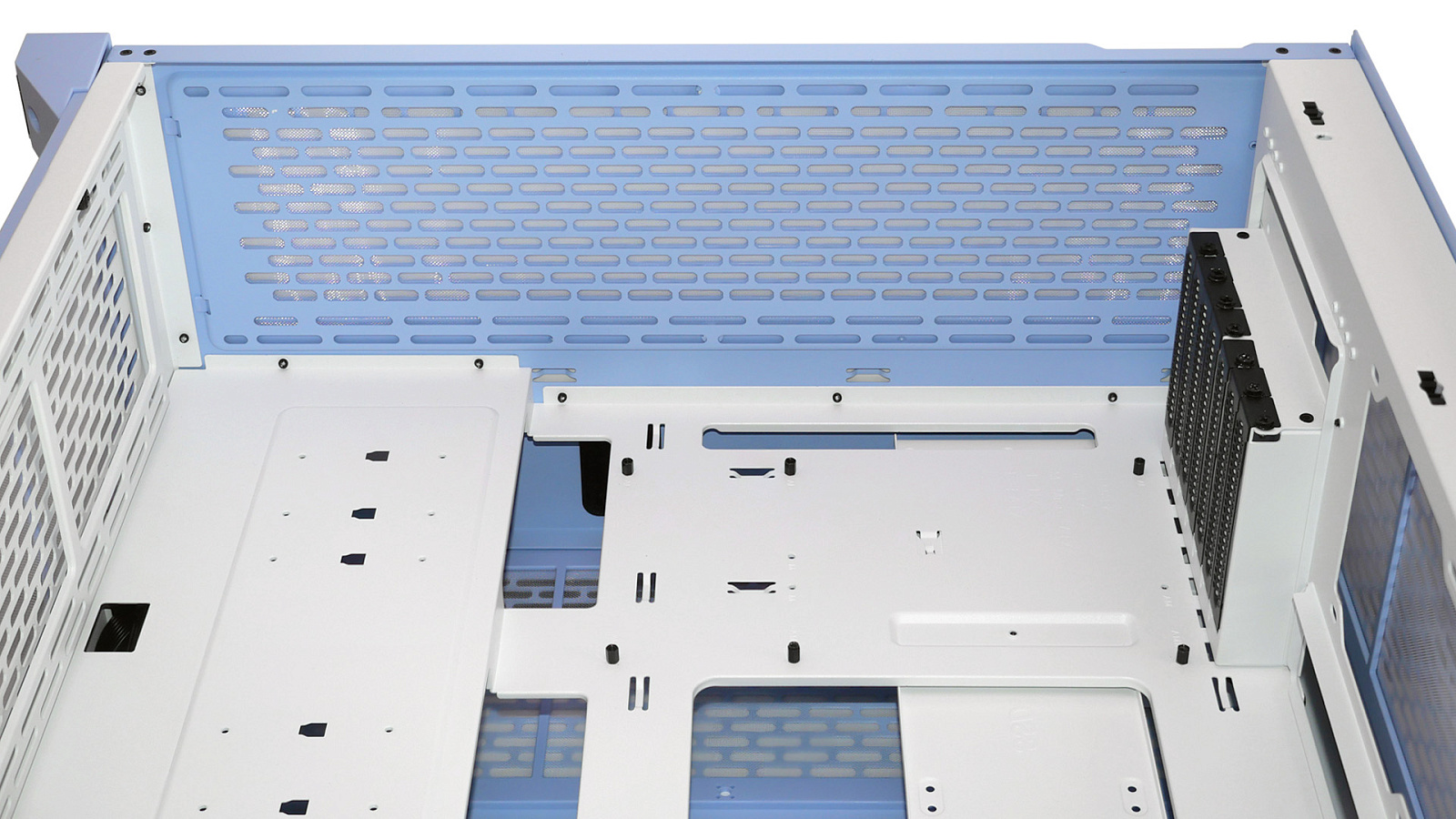

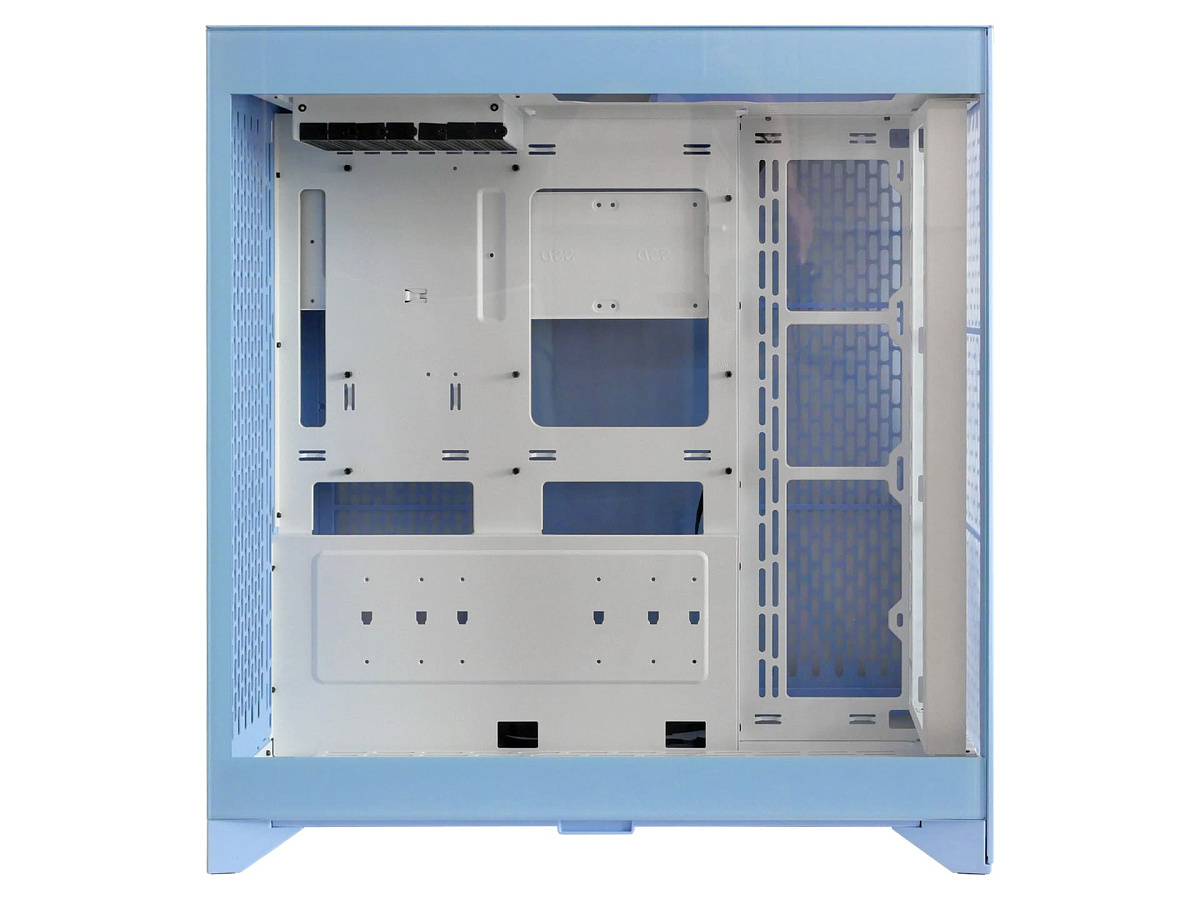

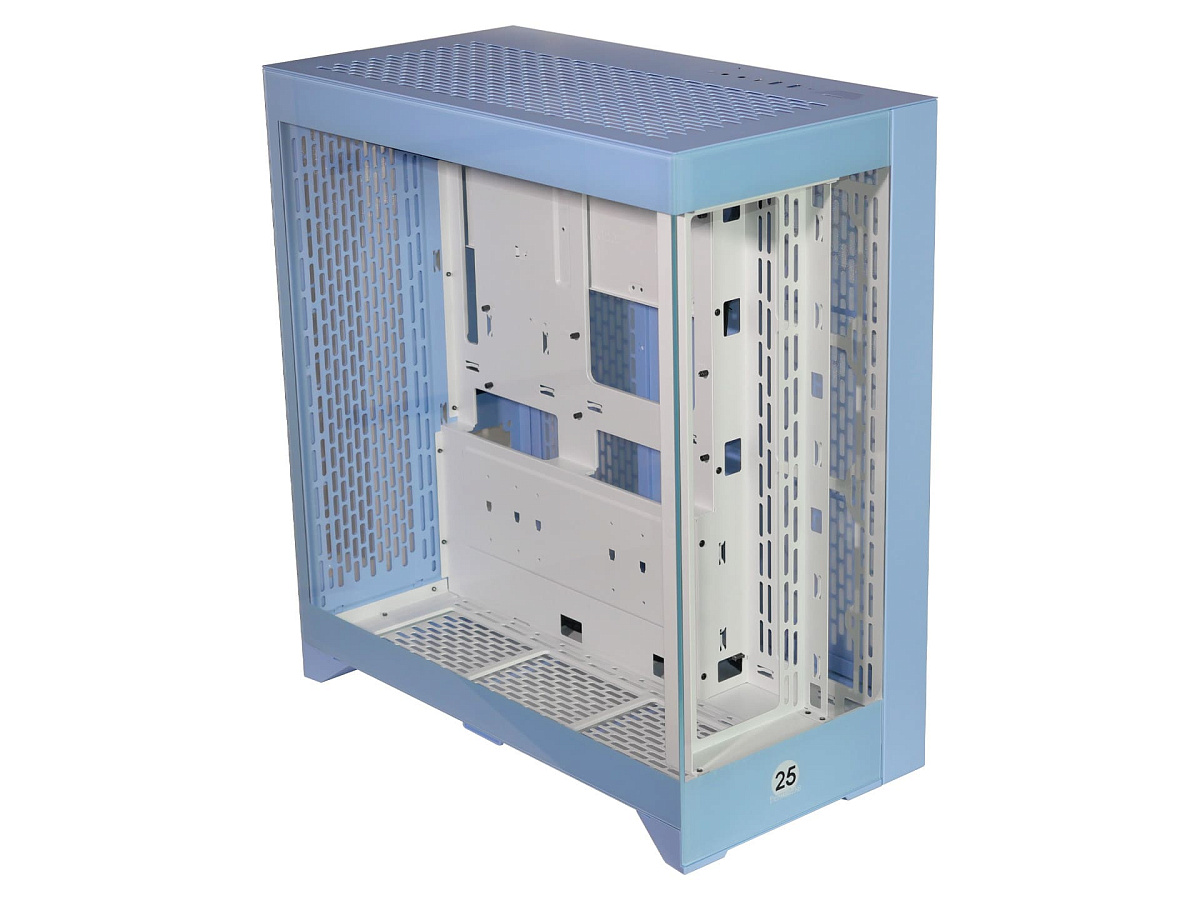

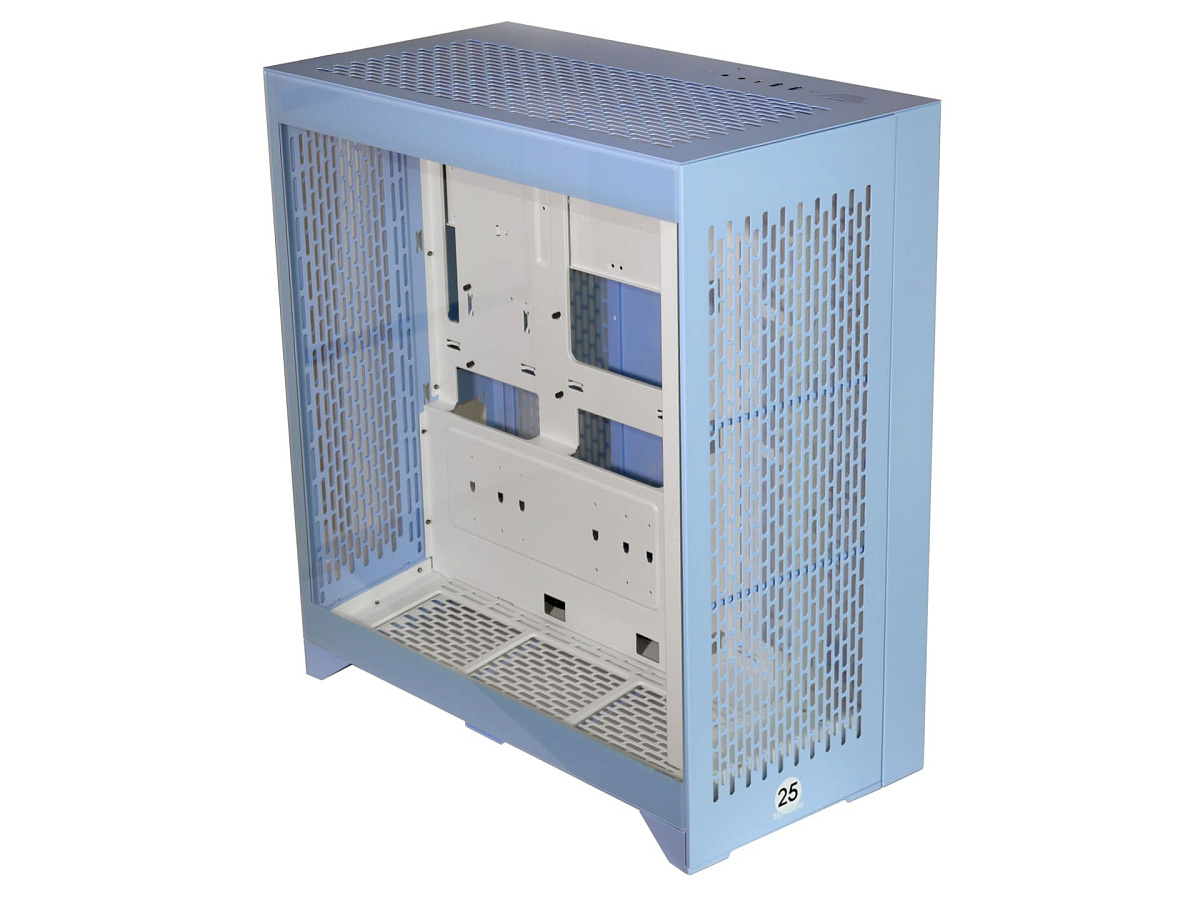

Внутреннее пространство корпуса в концепции CTE оптимизировано для беспрепятственного движения воздуха со всех сторон. В основном отсеке нет ни одного препятствия или выступа, которые могли бы мешать направленным потокам от вентиляторов размещенных в предусмотренных точках крепления.

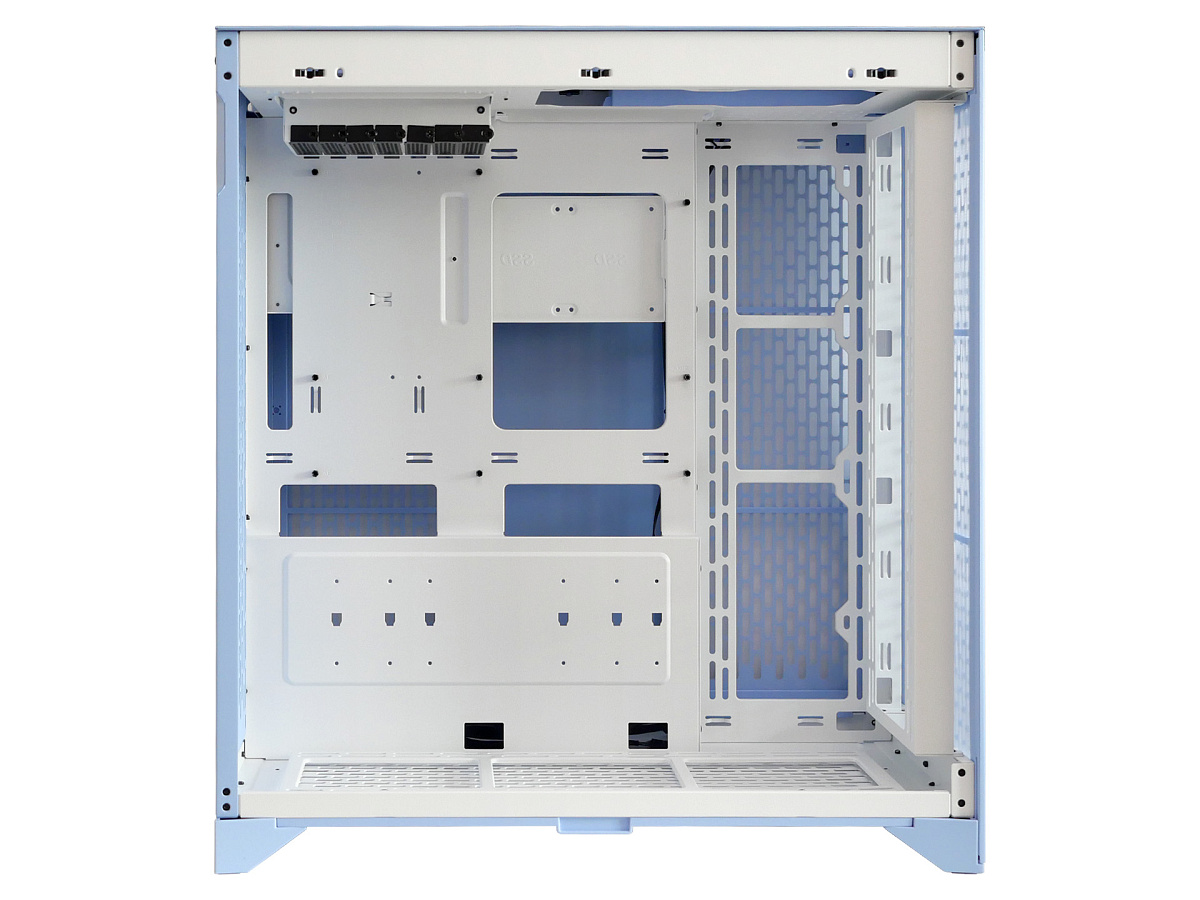

Место для установки блока питания сделано за поддоном материнской платы в нижней части корпуса. Производитель решил сделать его развернутым на бок. В таком варианте вентилятор блока питания направлен в сторону боковой панели, на которой предусмотрены вентиляционные отверстия и пылевой фильтр. Места для мощных блоков питания предостаточно, вместятся мощные экземпляры с удлинёнными до 220 мм корпусами.

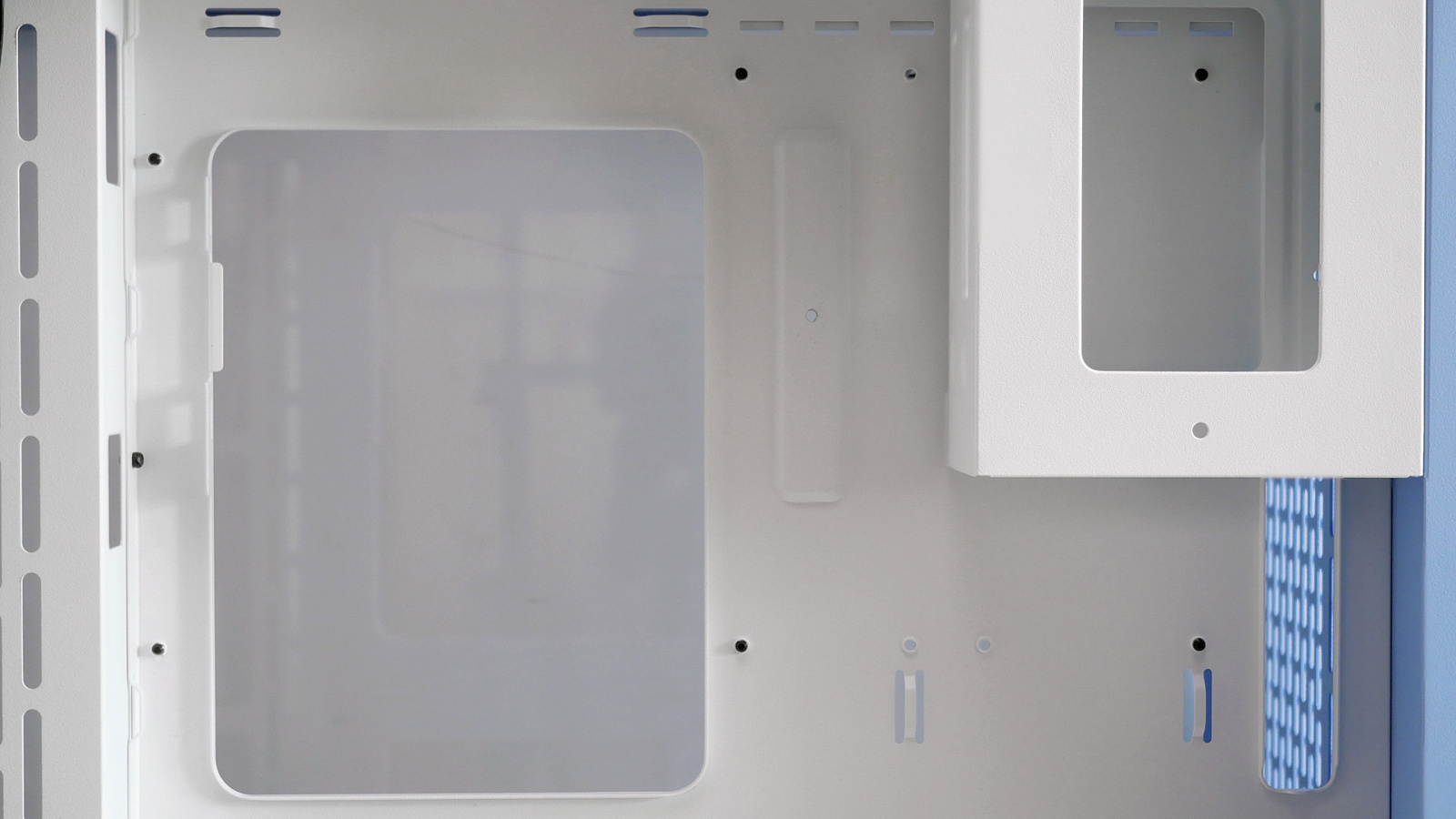

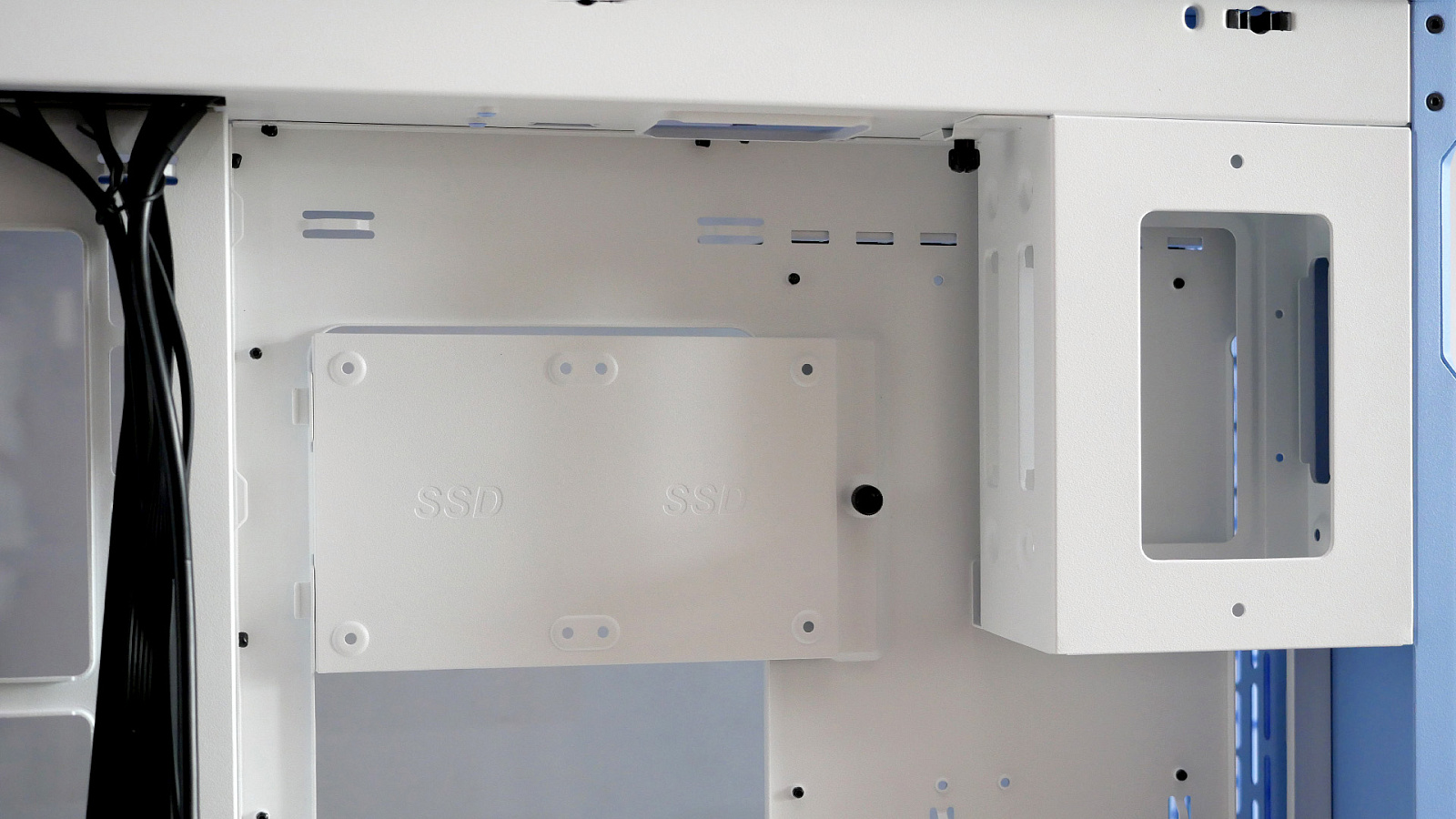

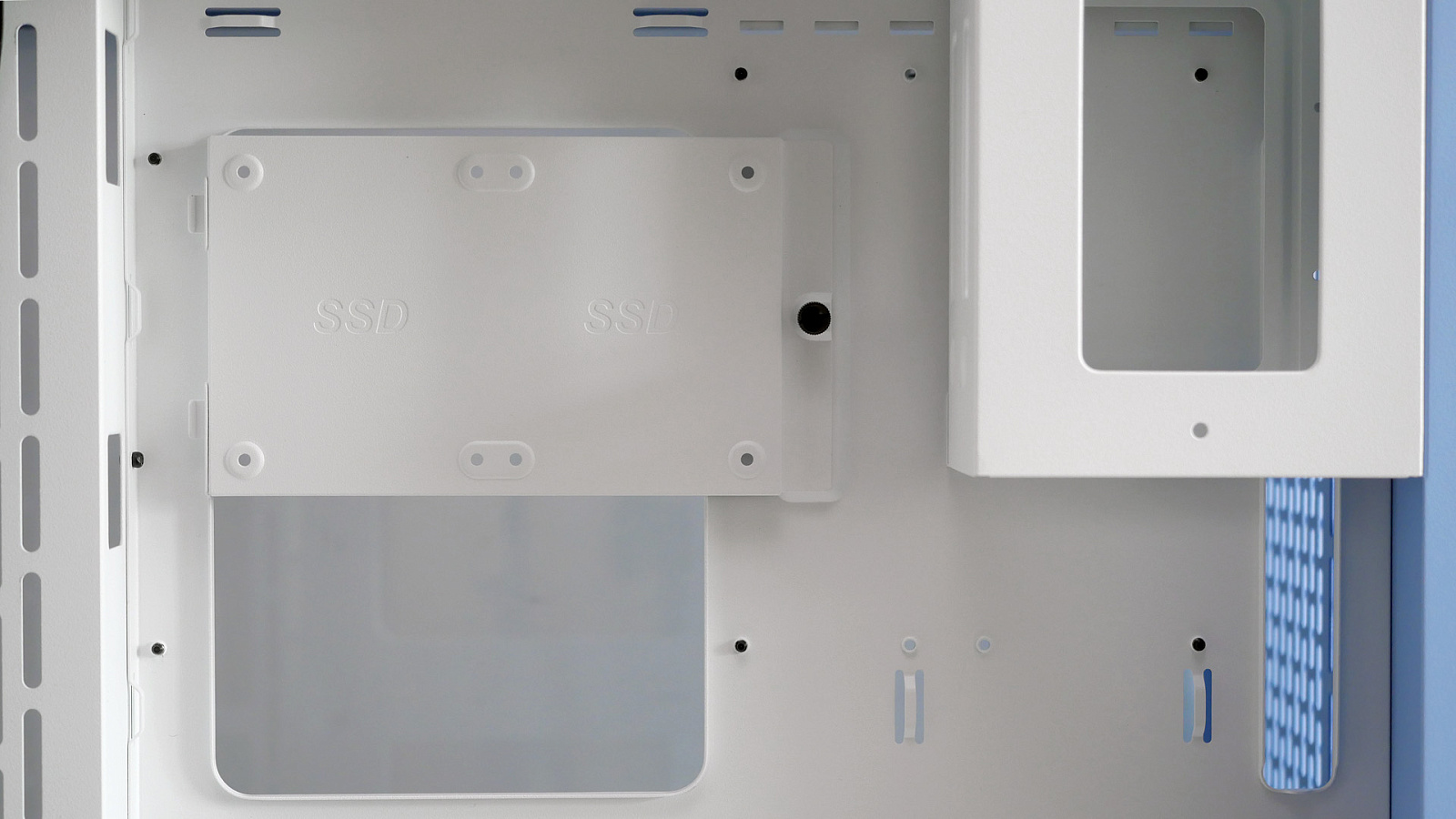

Накопителям информации отведено место также за поддоном материнской платы, но уже в верхней части корпуса. В правом углу прикручена металлическая корзина на два диска типоразмера 3,5''.

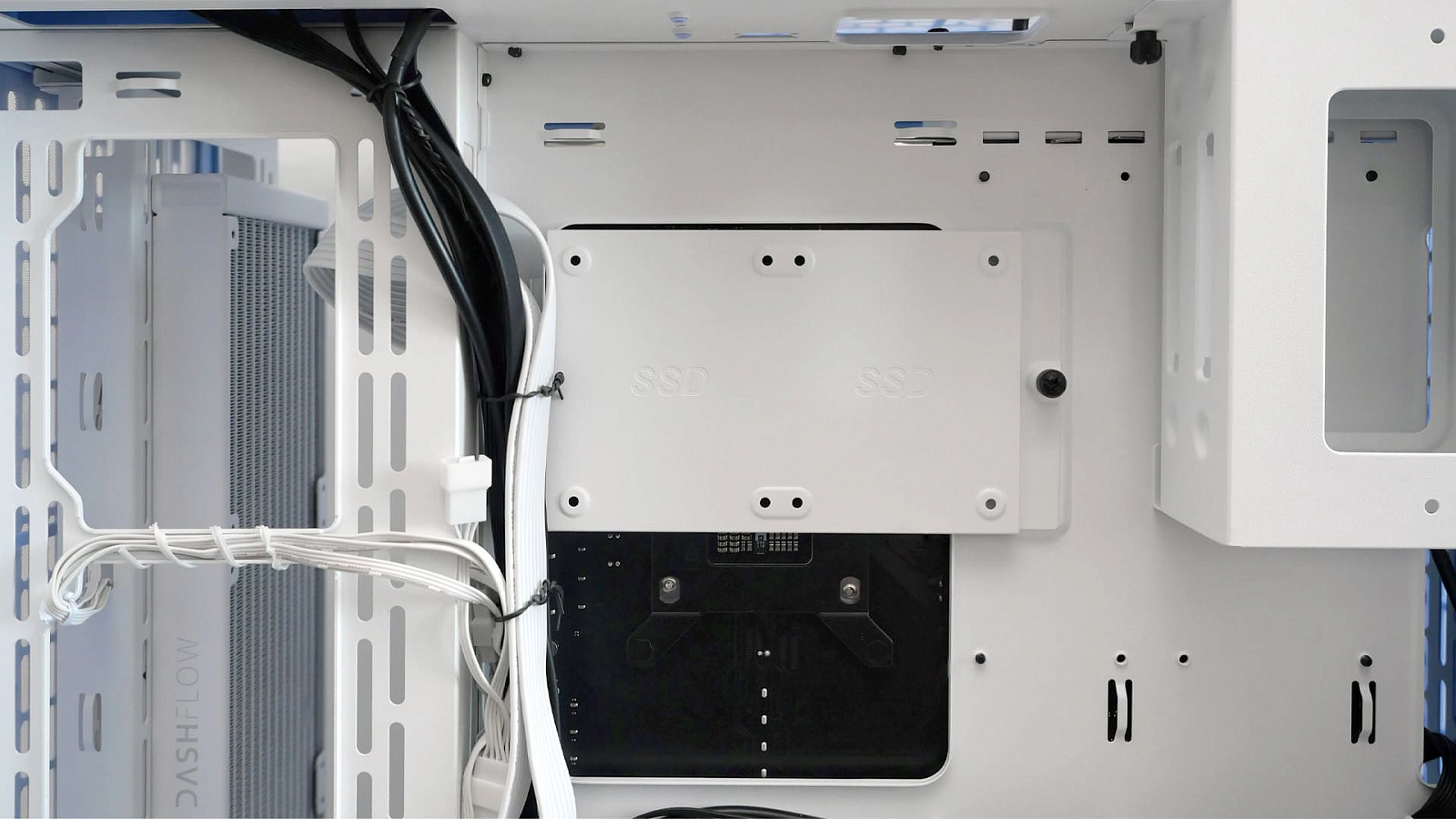

А над окном для доступа к бэкплейту сокета процессора прикручена быстросъёмная пластина с отверстиями для двух 2,5'' накопителей.

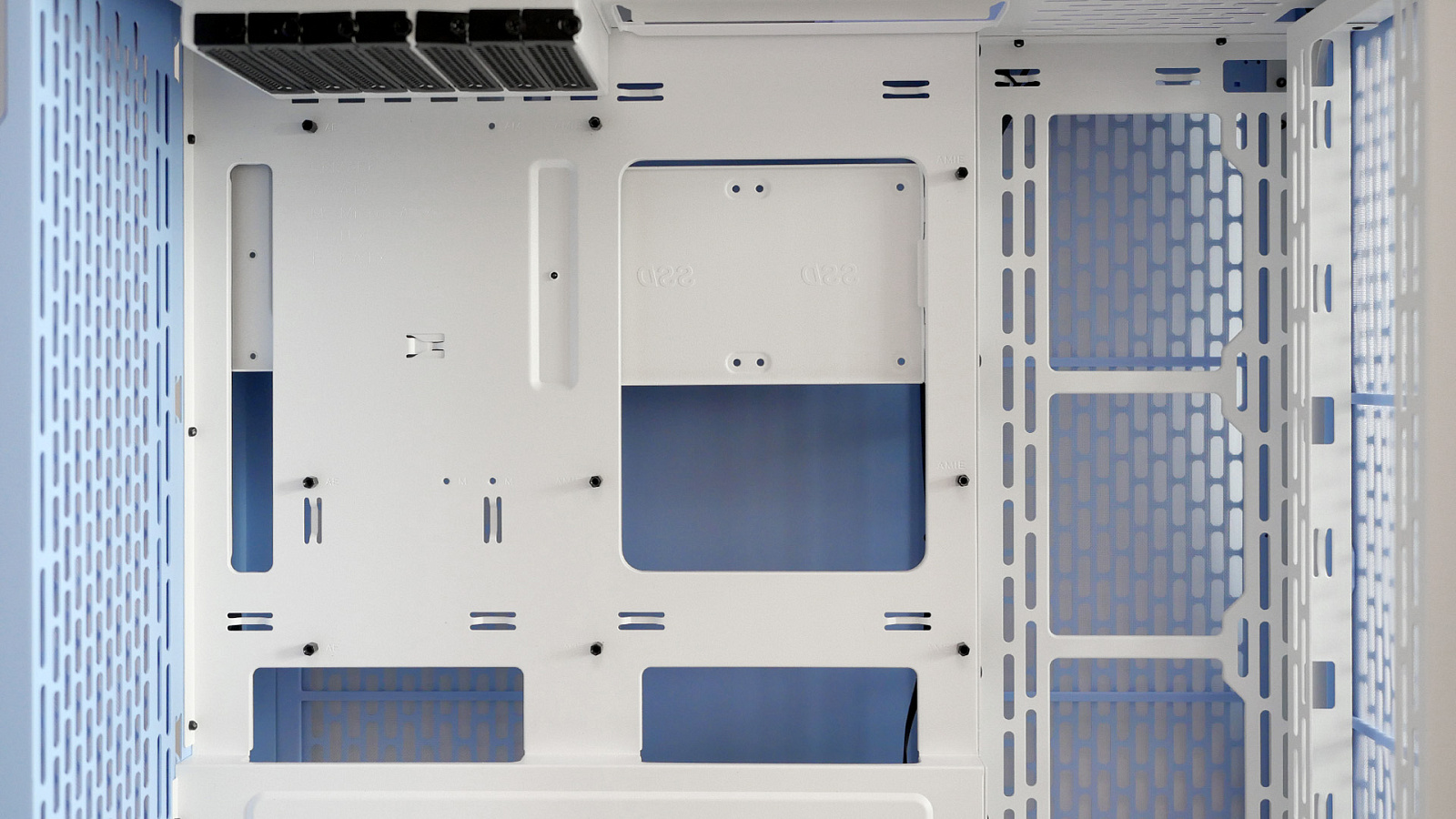

Поддон для материнской платы размечен под совместимые форм-факторы материнских плат: Mini-ITX, microATX, ATX и крупные E-ATX до 12” x 10,5”. Из коробки ножки установлены для классических ATX-плат. При необходимости переставить их под другие форматы пригодится специальная переходная головка для вкручивания шестигранных стоек, которая идёт в комплекте.

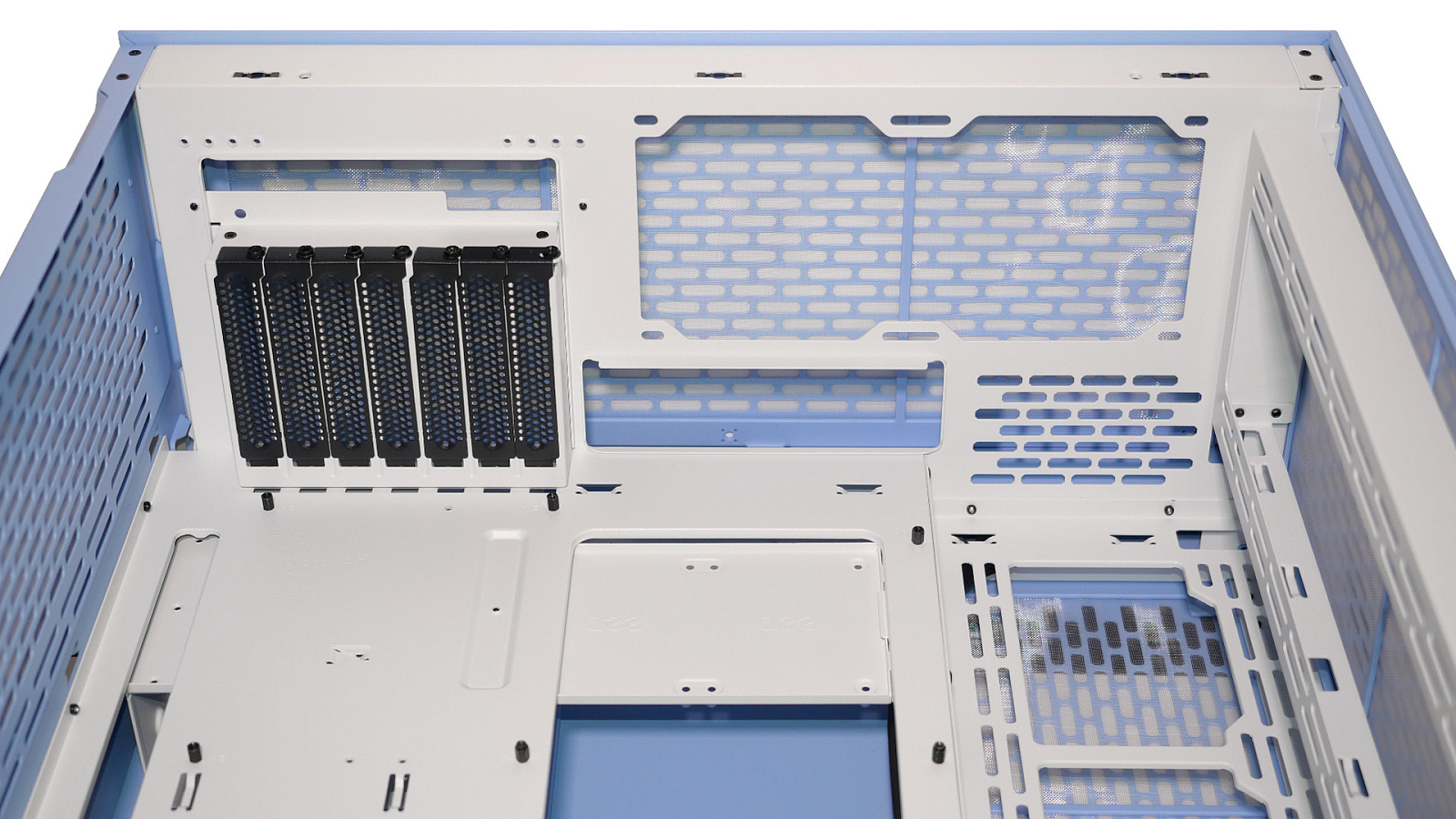

Особенностью CTE серии является непривычное крепление материнской платы с поворотом на 90°, поэтому интерфейсные блоки платы оказываются вверху. При этом поддерживается стандартное количество слотов расширения — до 7 штук. Все закрыты многоразовыми перфорированными заглушками чёрного цвета. Этот цветовой диссонанс не будет бросаться в глаза, так как спрятан под верхней панелью корпуса.

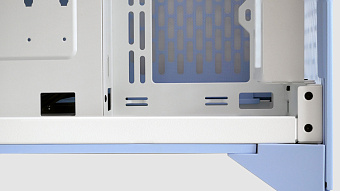

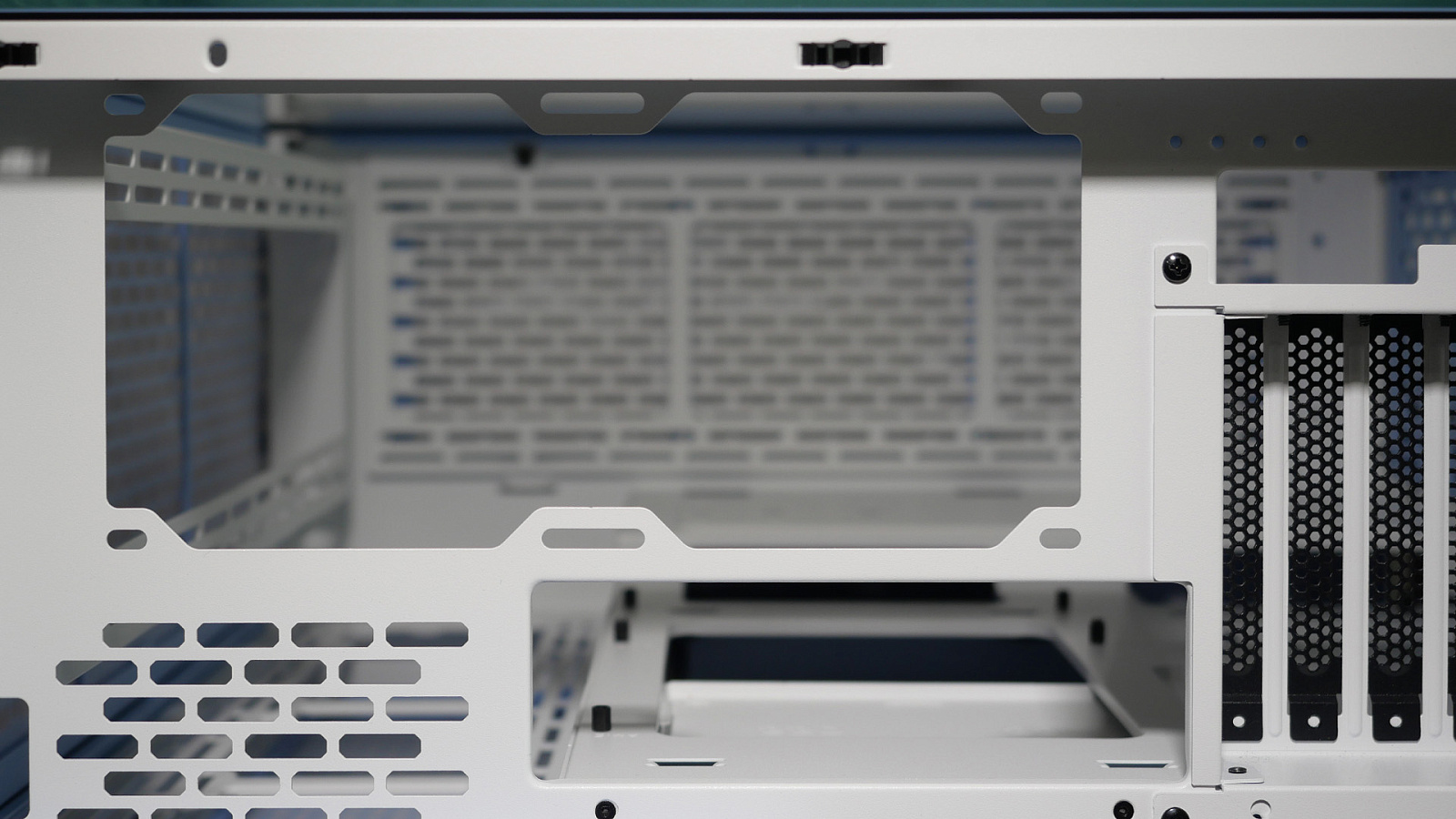

Окно для "задних" интерфейсов материнской платы стандартное, но отнесено от самой платы на небольшое расстояние. При такой конструкции однозначно не возникнет коллизий ни с одной крупной платой совместимых типоразмеров и крупными декоративными кожухами или радиаторами на них.

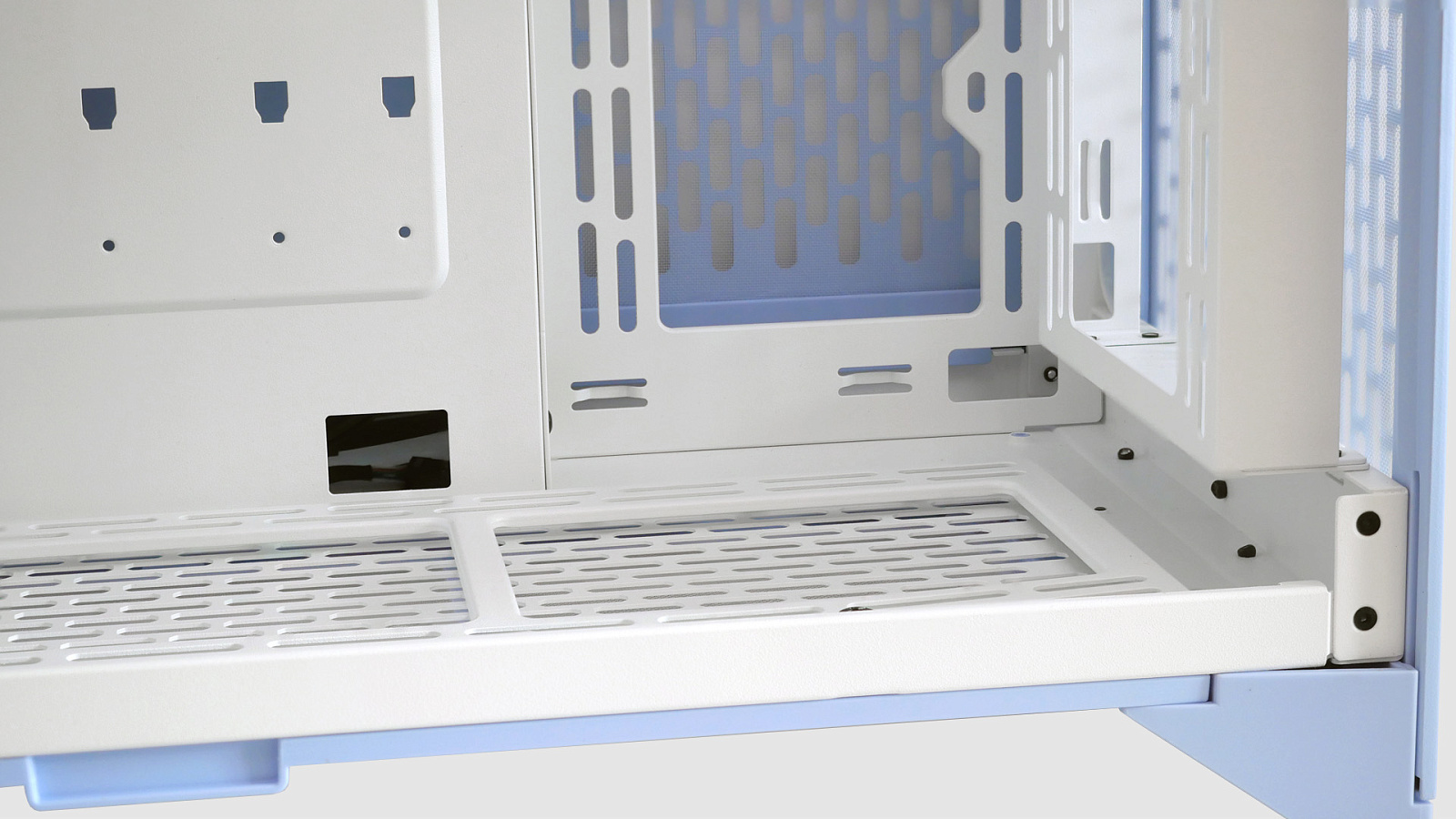

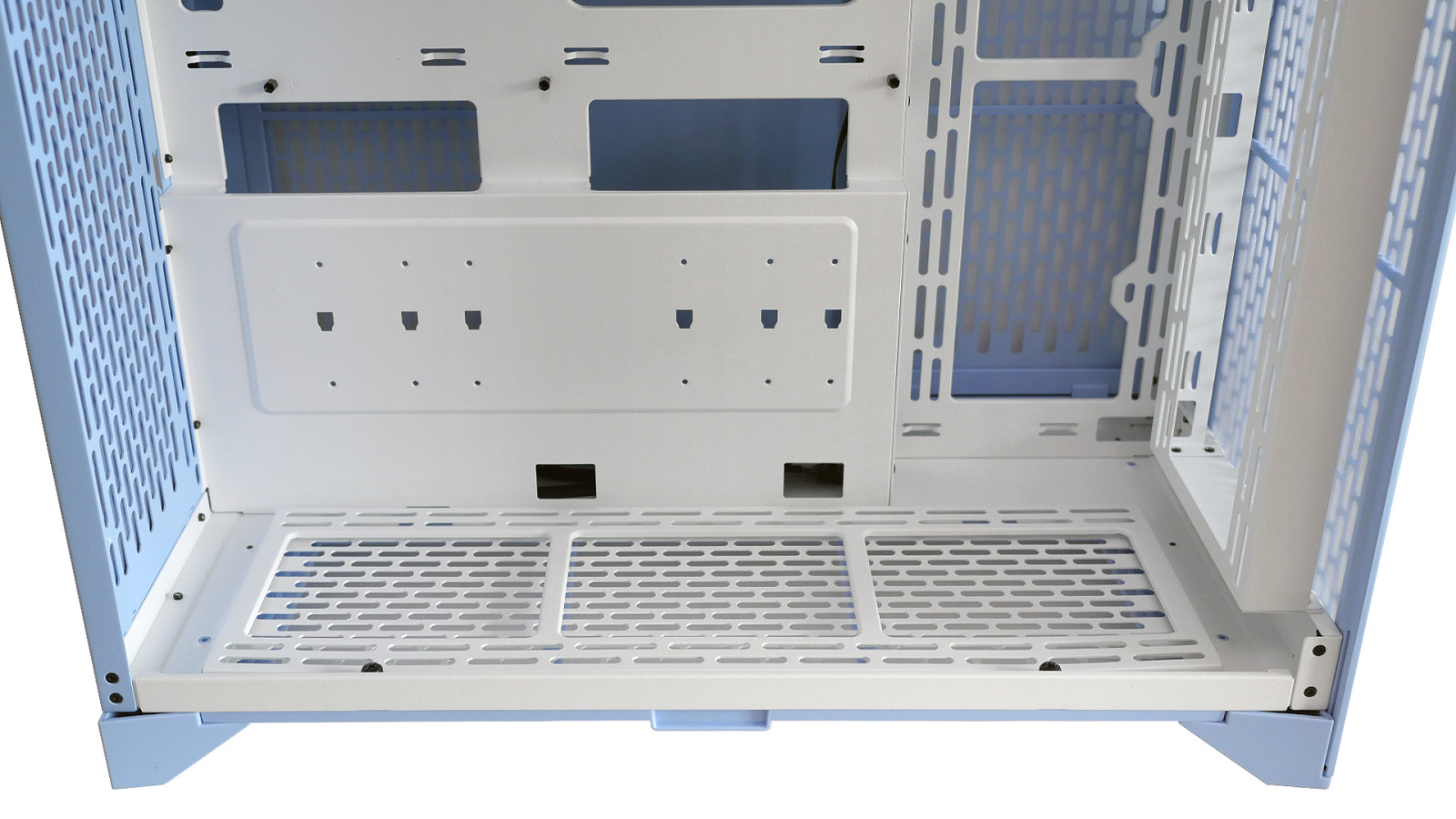

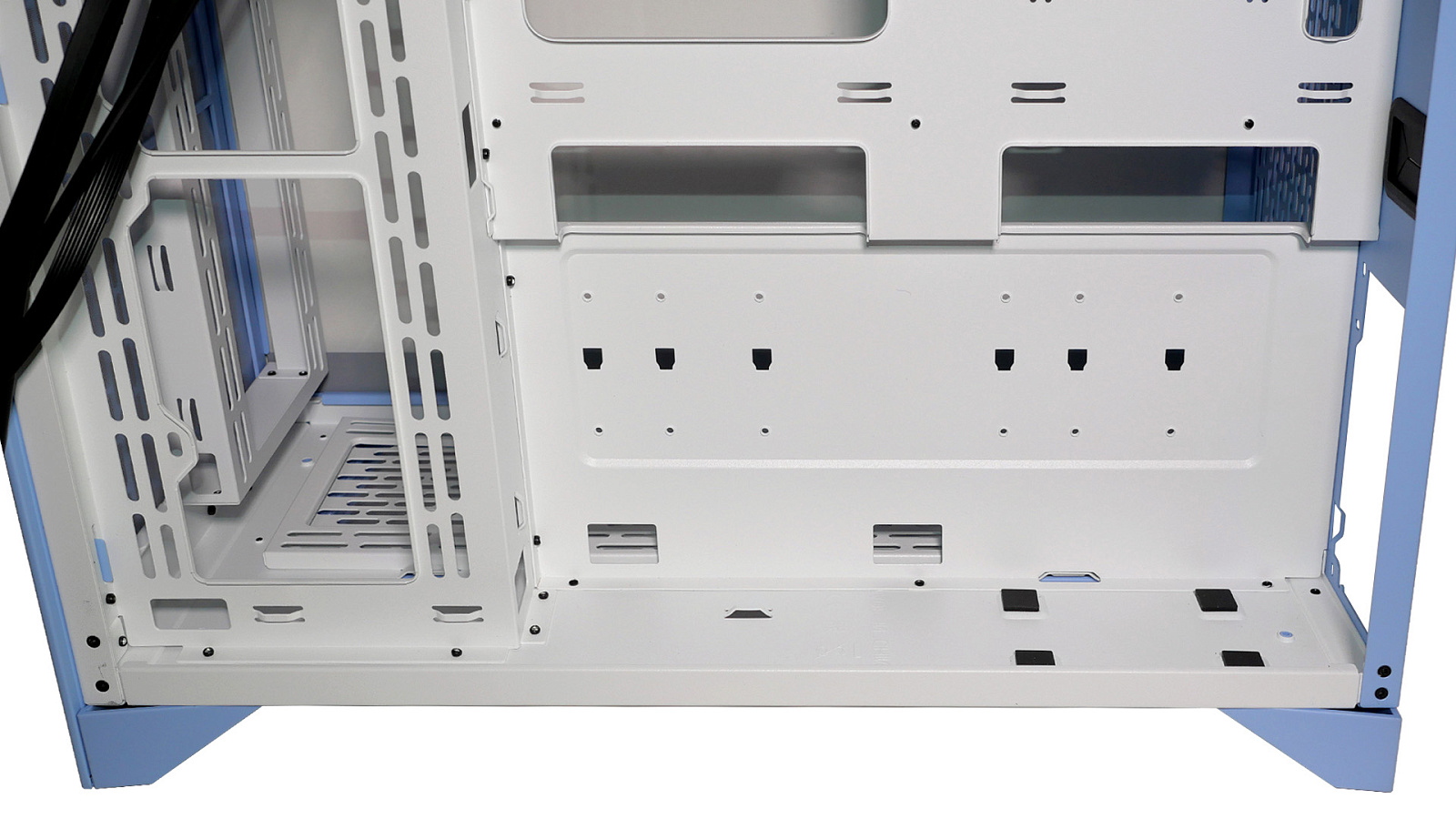

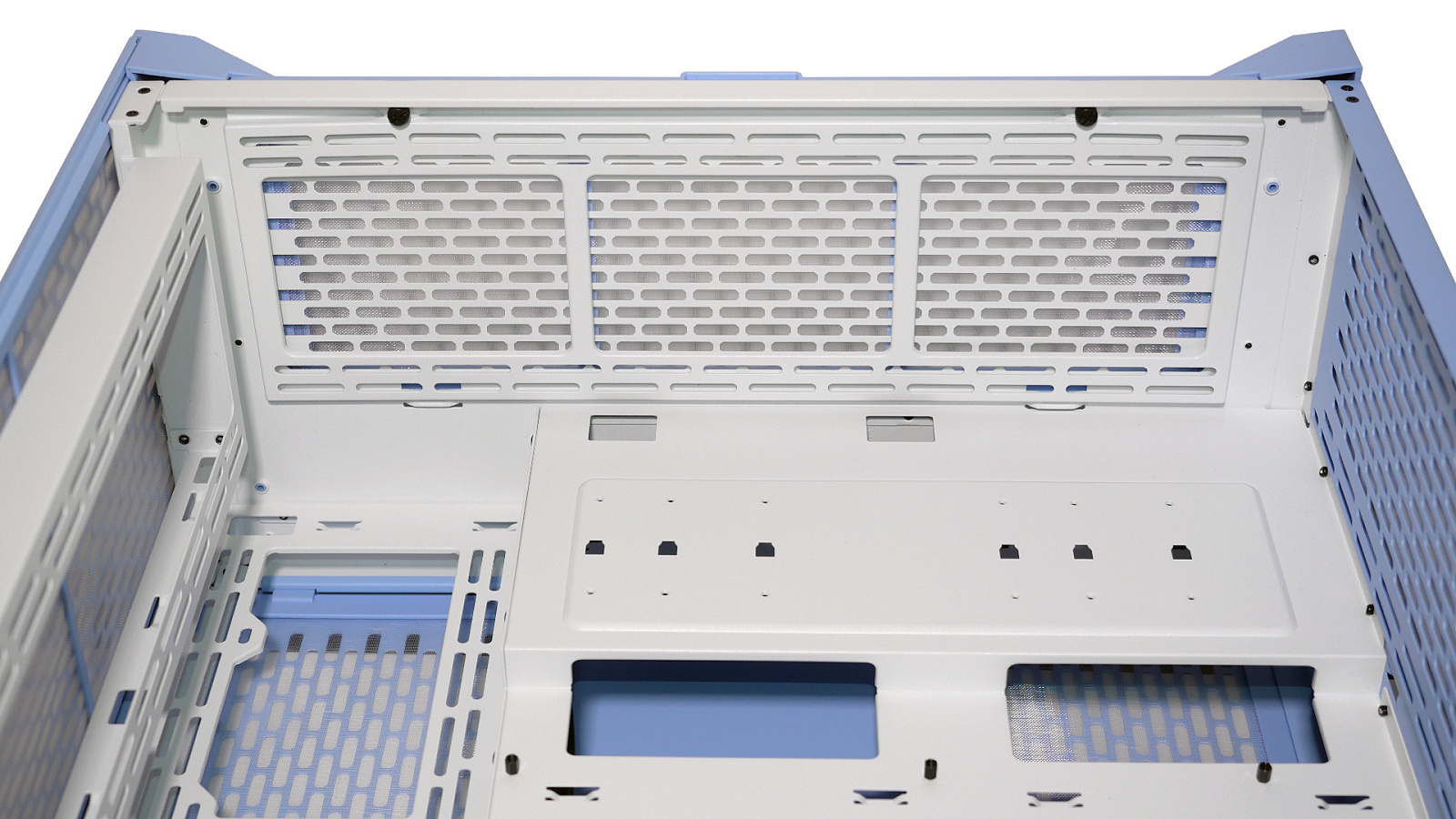

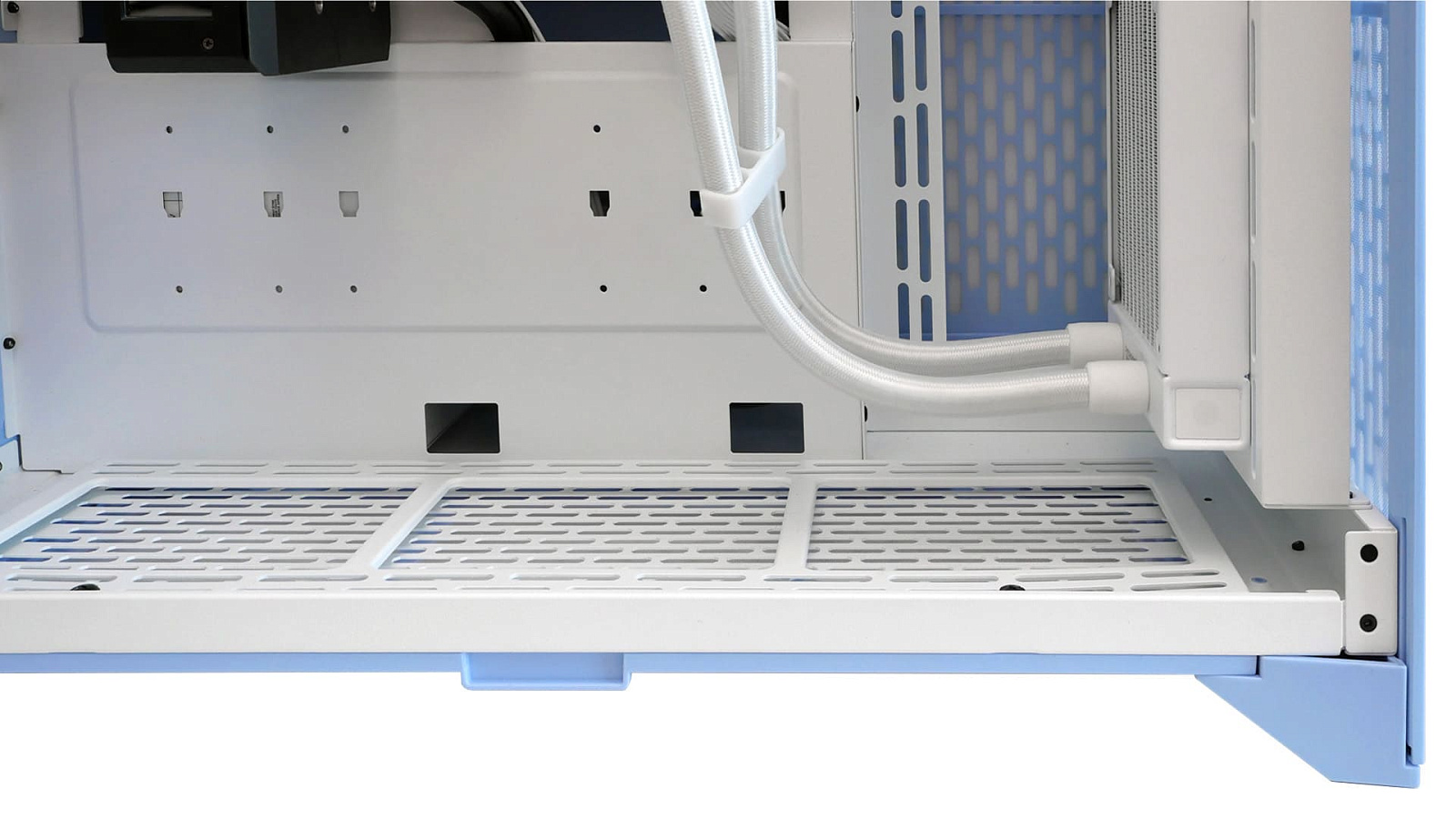

В нижней части основного отсека корпуса установлена съёмная металлическая рамка, на которой вместится радиатор до 420 мм, либо до трёх 120 мм или 140 мм вентиляторов.

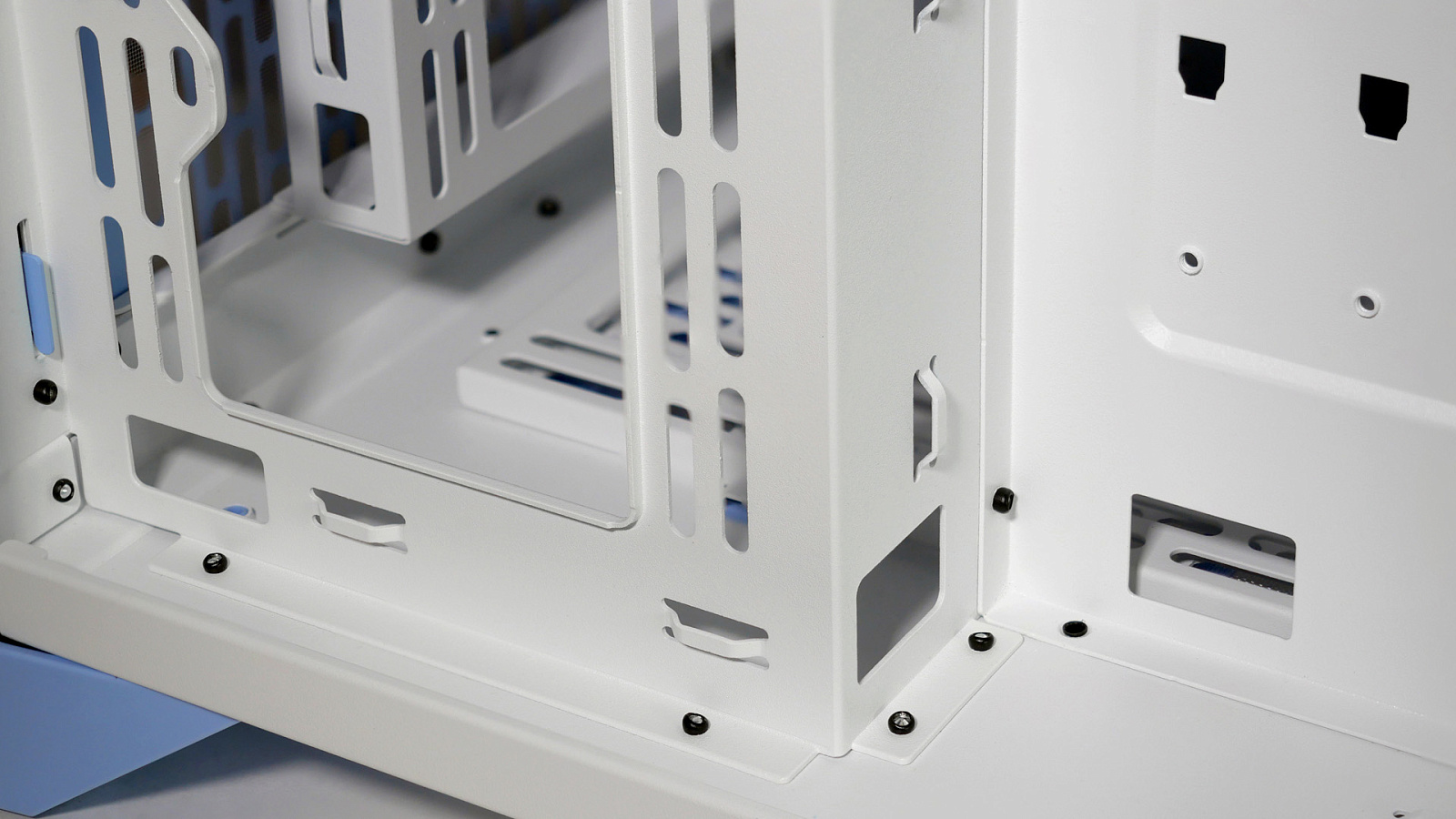

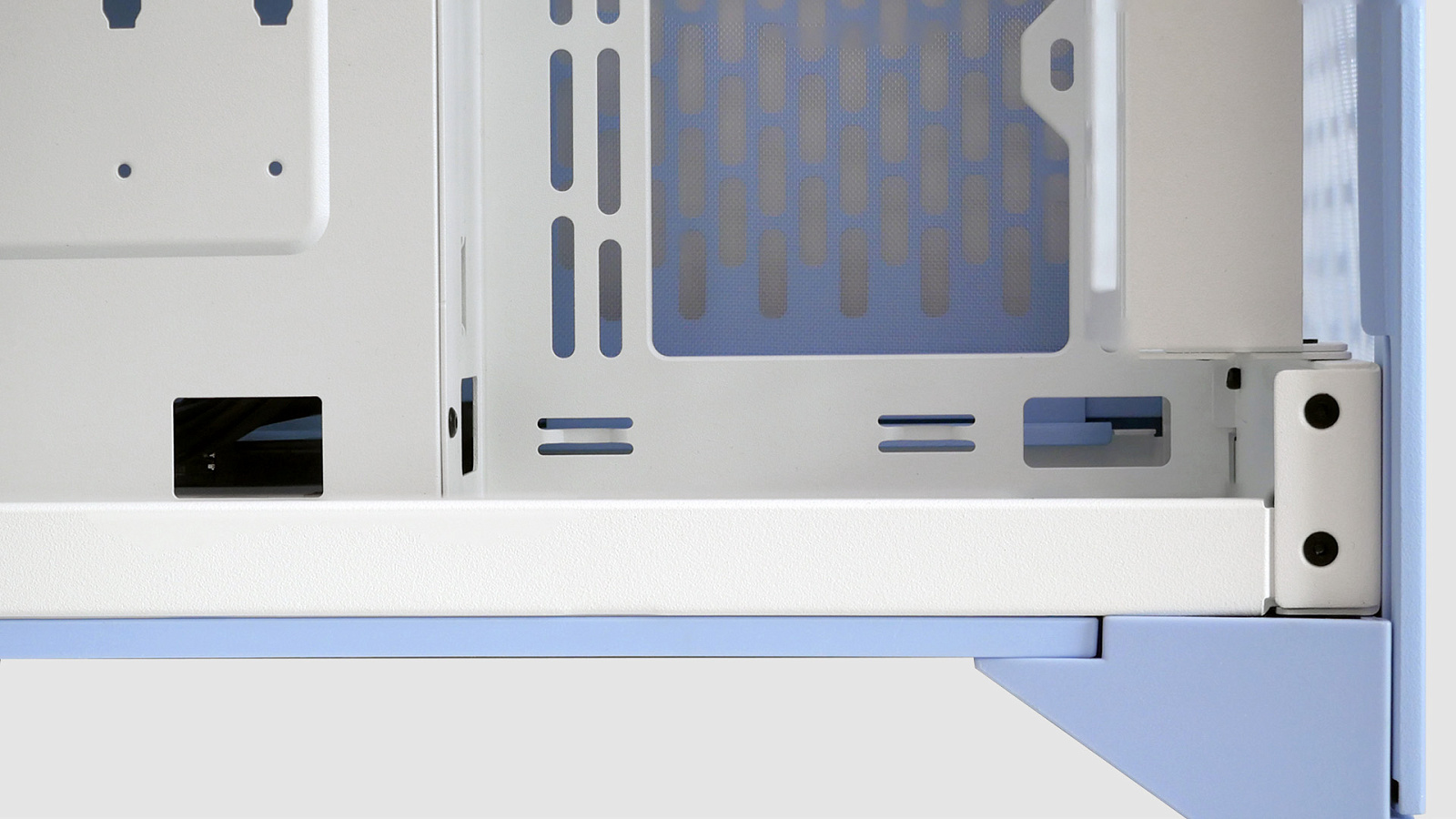

Передняя вертикальная рамка для вентиляторов по нижнему краю поднята на достаточное расстояние, чтобы не упираться в вентиляторы стандартного размера, установленные на нижней рамке.

В целом корпус получился хорошо продуваемым, ведь практически на всех поверхностях предусмотрены вентиляционные отверстия и точки крепления систем охлаждения различных типов.

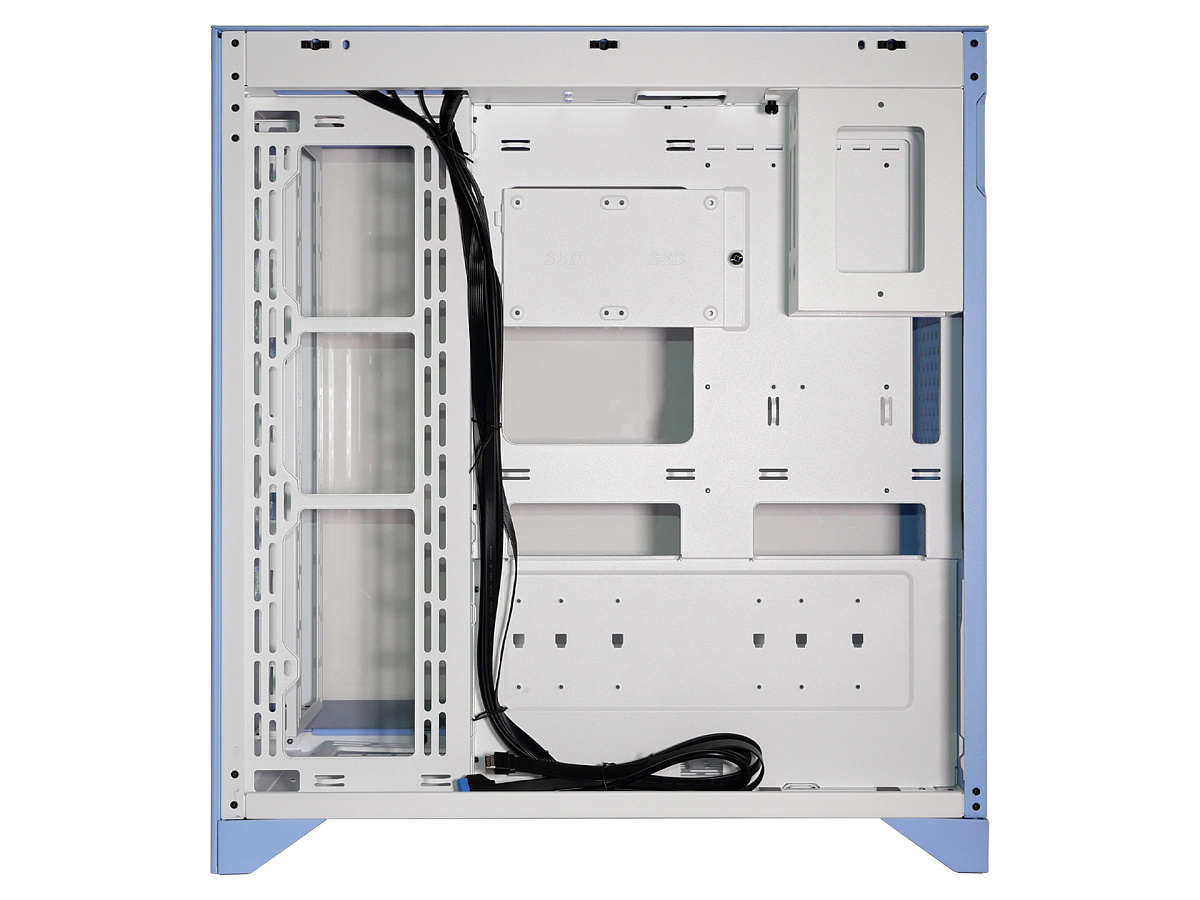

В застенках оставлено много места для свободной укладки кабелей. Глубина - 34 мм в районе вертикальной стойки для систем охлаждения, 74 мм за поддоном корпуса и до 90 мм в районе места установки блока питания.

При проектировании корпуса было уделено внимание возможным точкам подведения кабелей к различным устройствам, поэтому на различных элементах каркаса размещено большое количество окошек достаточного размера, чтобы протянуть кабели и штекеры типовых комплектующих. Также рядом с ними сделаны проушины для одноразовых и многоразовых хомутов.

Крепления для видеокарты

Отдельного внимания заслуживает подход к креплению видеокарты в корпусе Thermaltake CTE E600 MX. Производитель предусмотрел целых три варианта возможного положения. Для двух из них потребуется применить PCIe-удлинитель, который идёт в комплекте. Он выполнен в белом цвете и стильно выглядит благодаря аккуратно собранным в пучок многоразовыми брендированными хомутами кабелям ленточного типа.

В двух вариантах подвеса видеокарты также понадобятся различные кронштейны, которые также входят в комплектацию корпуса.

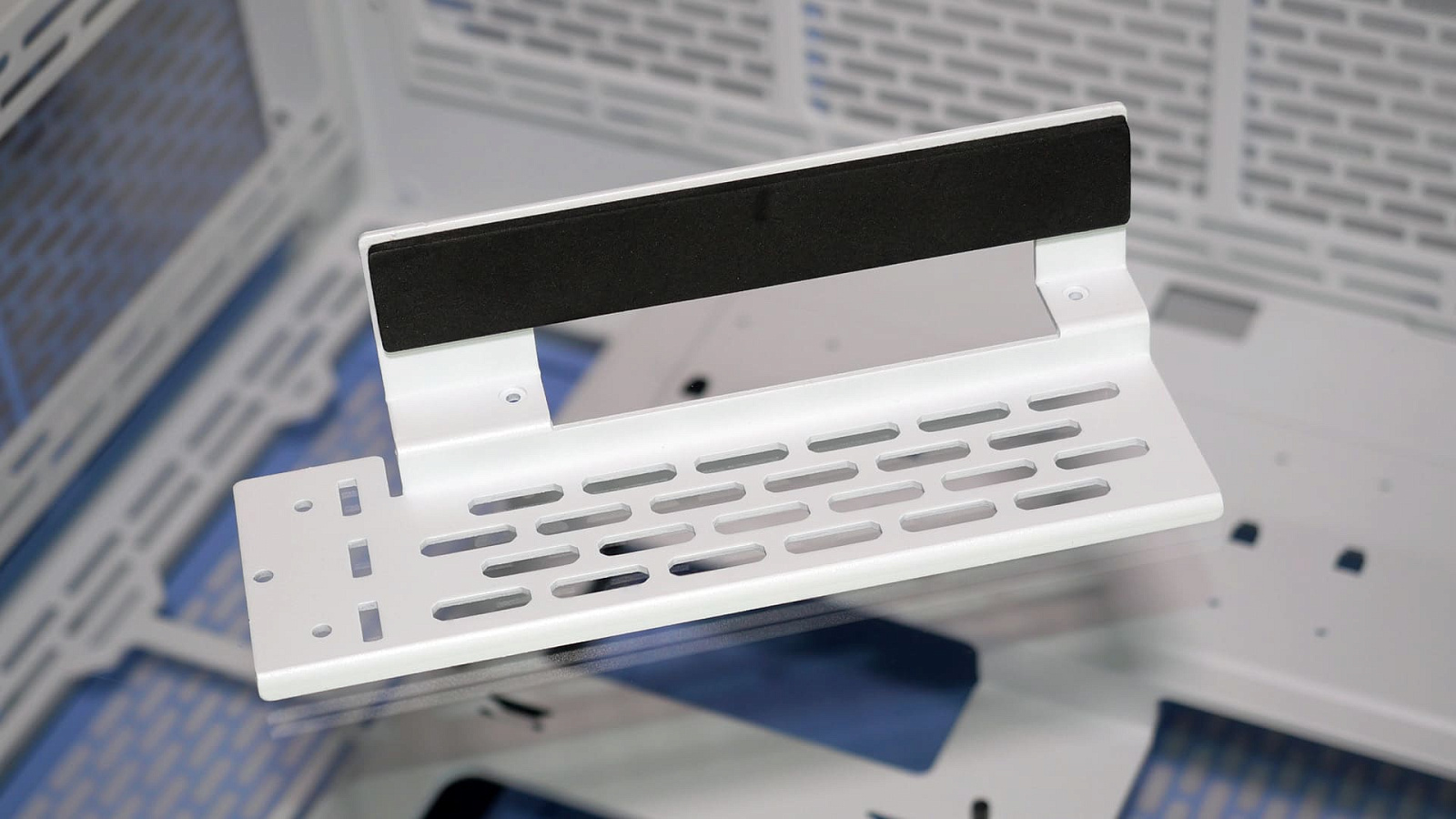

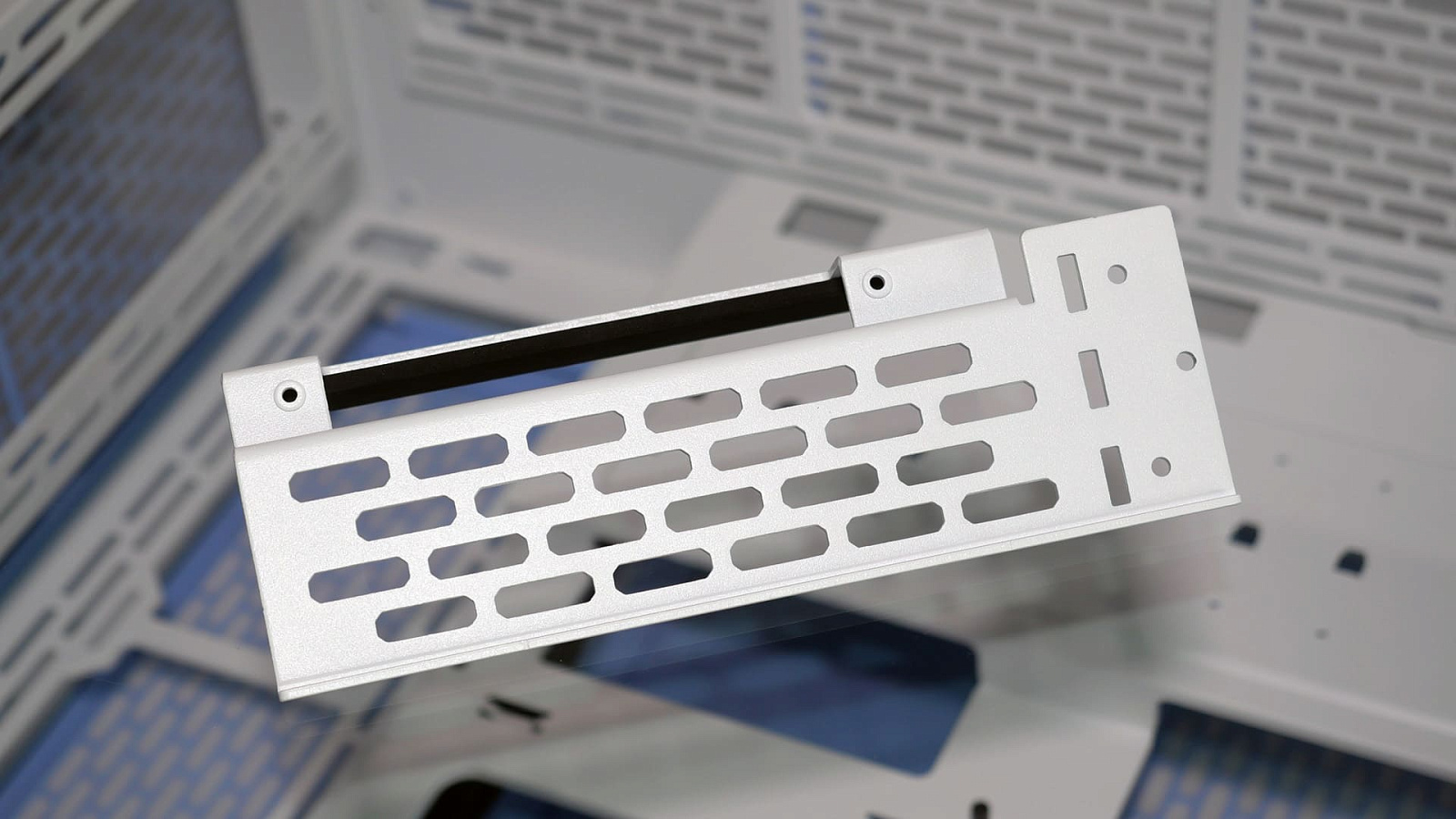

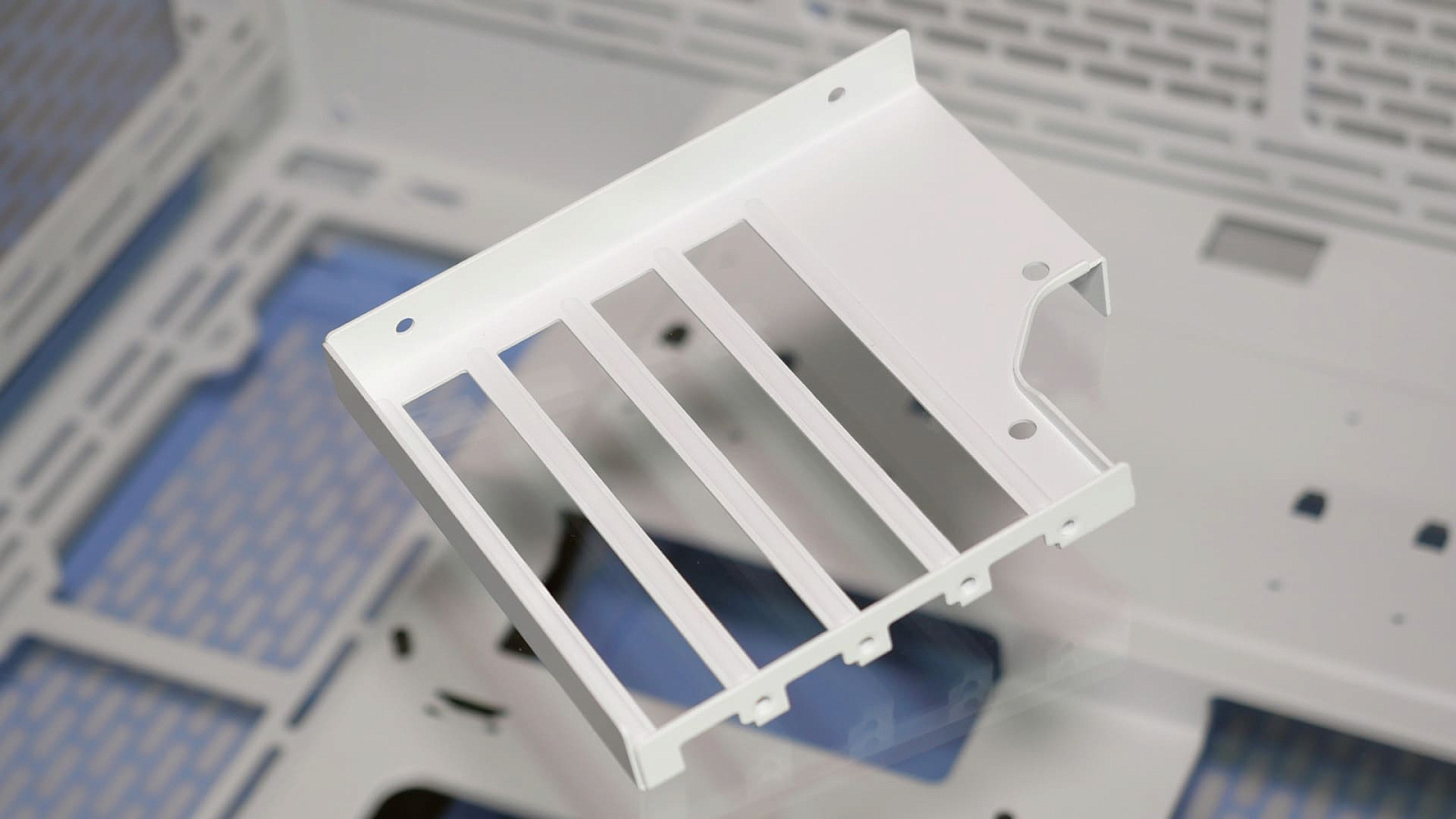

В том числе и сборные из нескольких деталей: укороченного блока слотов расширения и фиксирующей рамы с мягкими упорами.

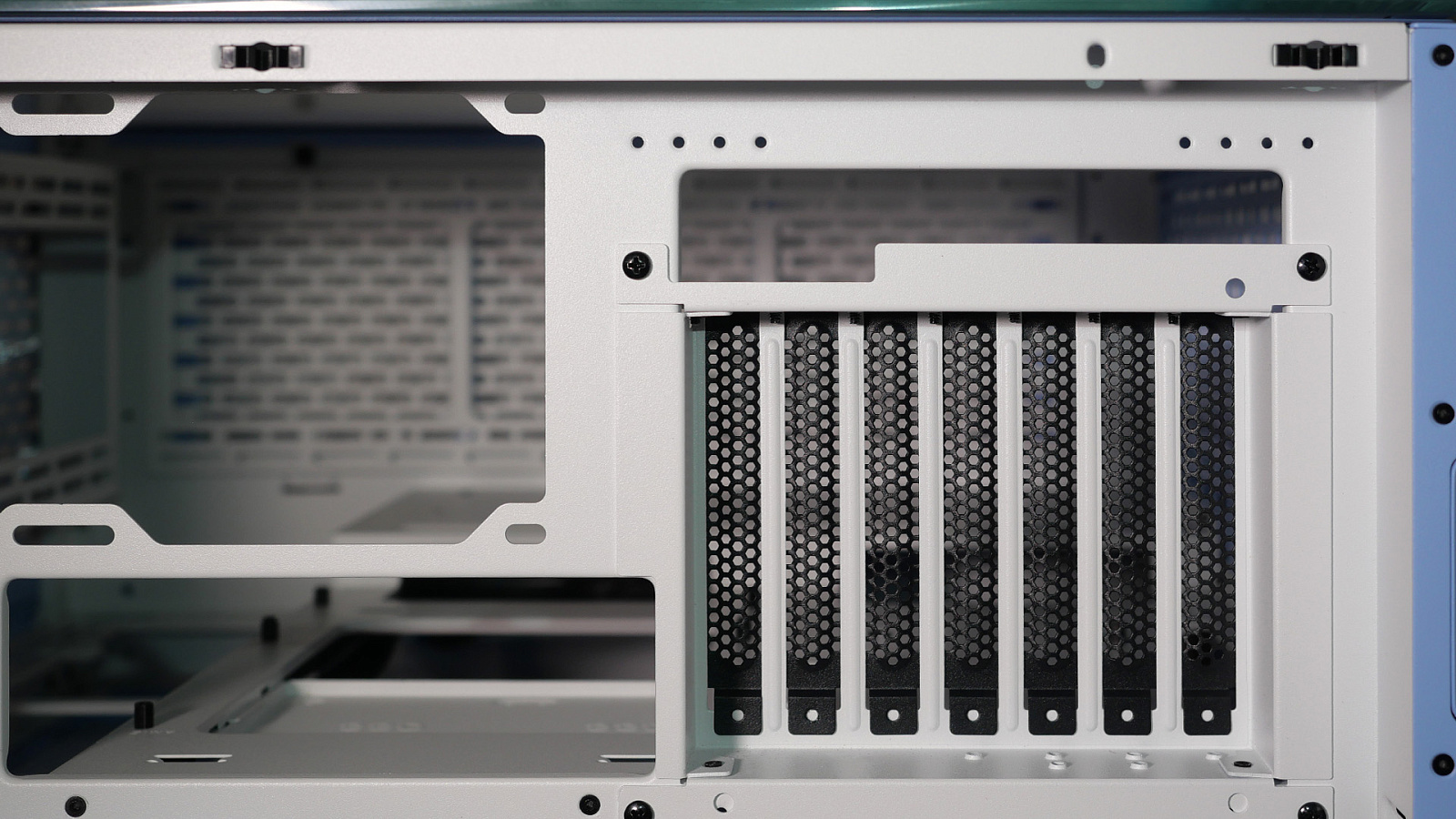

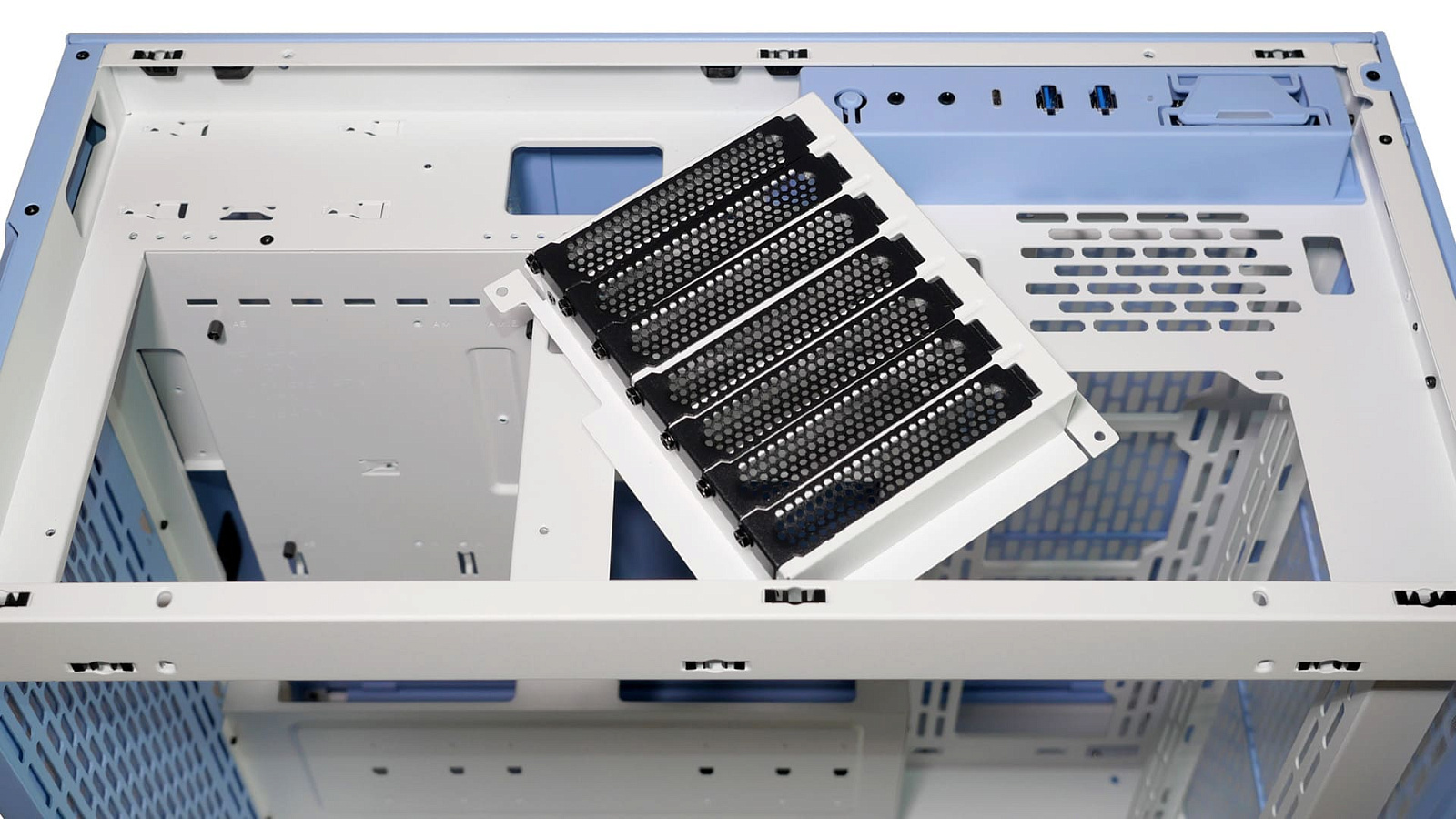

Да и основной блок со стандартными слотами расширения имеет патентованную конструкцию с возможностью изменения положения на 90°.

Для обеспечения возможности установки видеокарты в различные слоты материнской платы крепёжные рамки имеют несколько точек возможного подвеса со сдвигом.

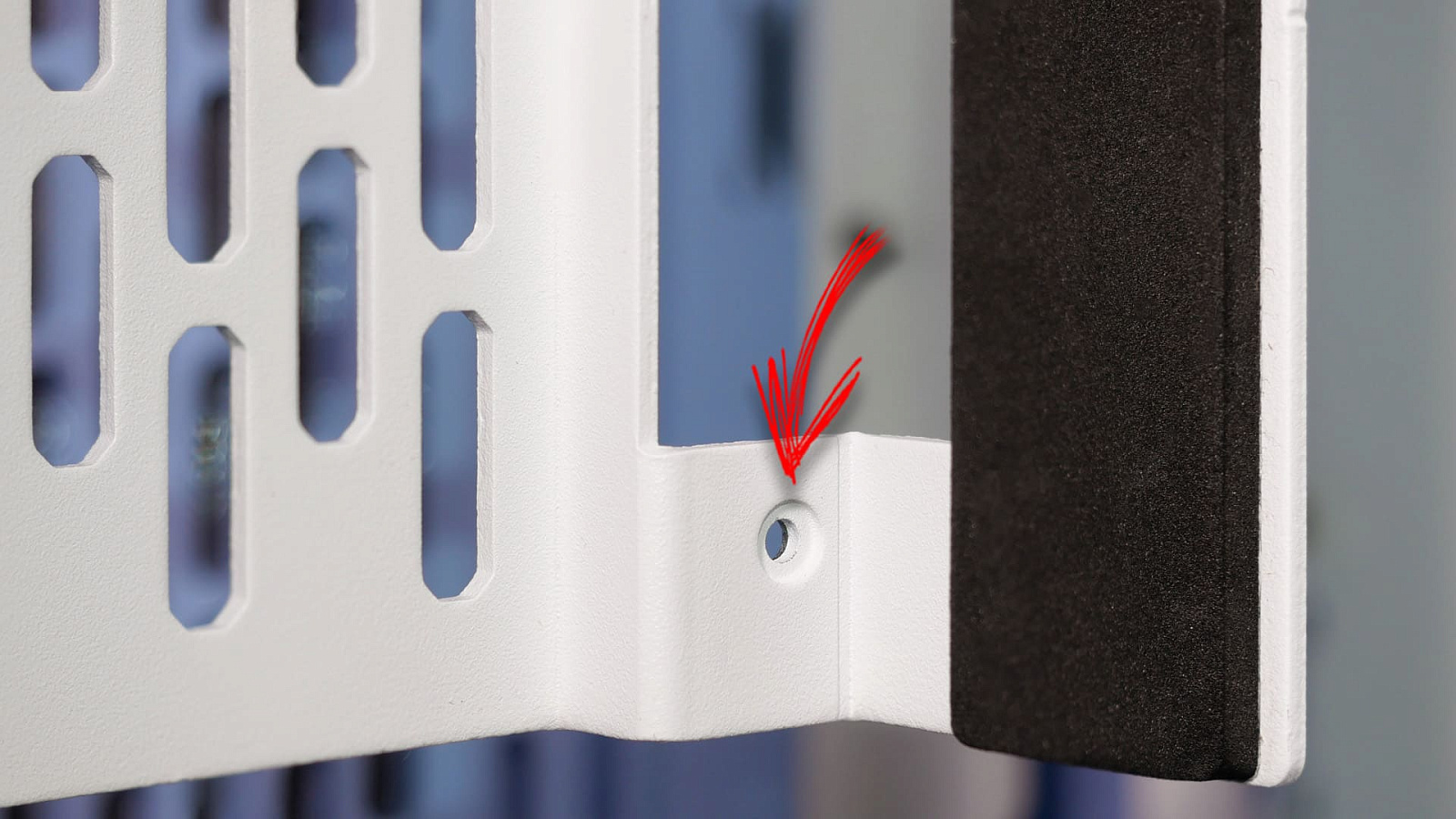

В случае с рассмотренным в обзоре экземпляром корпуса одна из рамок имела производственный дефект и в отверстиях для прикручивания райзера не было резьбы для винтов. По этой причине удалось протестировать лишь два из трёх возможных вариантов установки видеокарты.

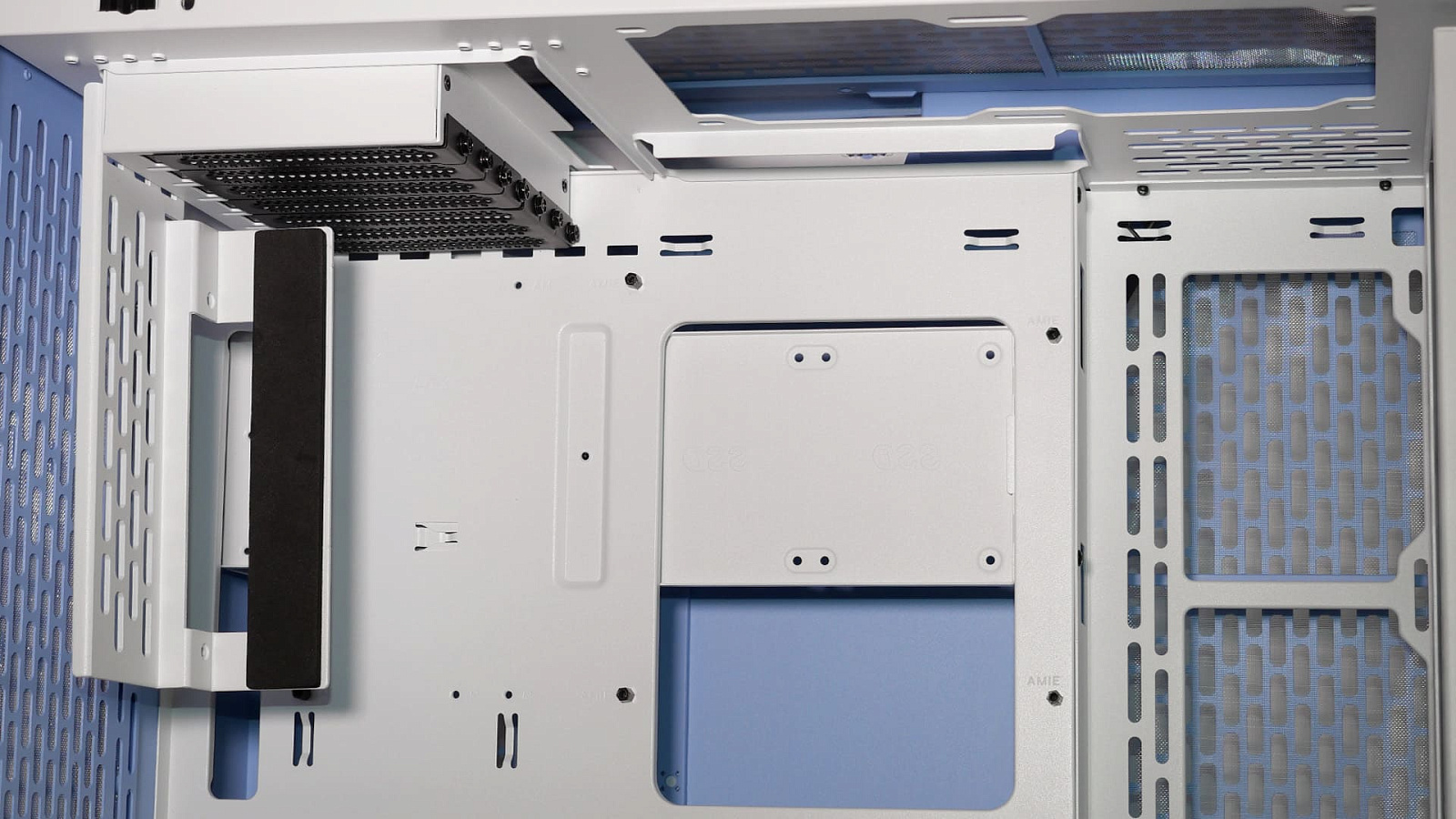

Основной интерес представляет названый "парящим" способ установки видеокарты. Он в конечном счёте выглядит наиболее эффектно, да и забегая вперёд, вполне эффективен с точки зрения охлаждения.

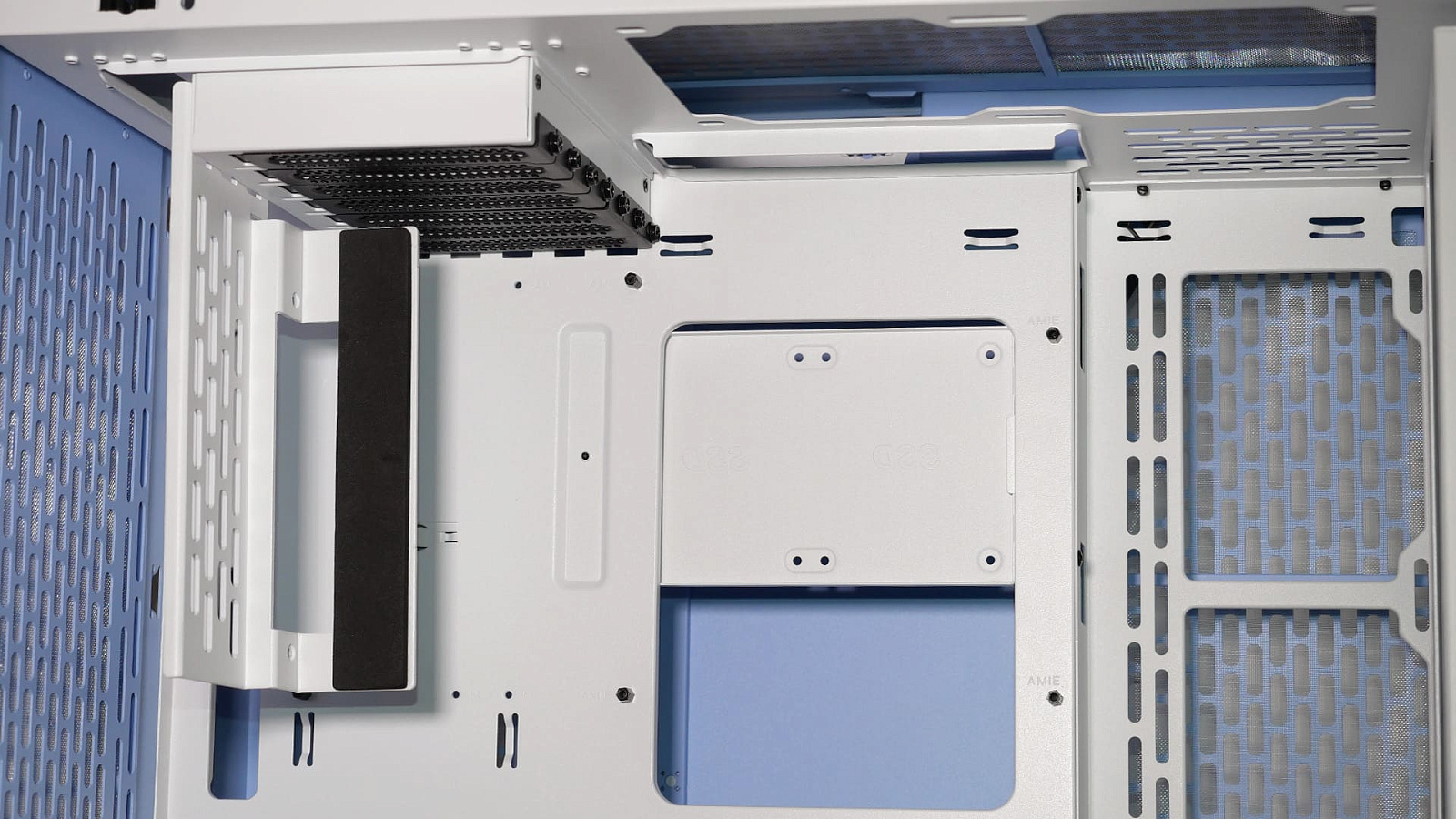

Этот тип сборного из двух частей крепления также может быть установлен в корпусе в трёх позициях со сдвигом к задней или передней стенкам.

Поддержка систем охлаждения

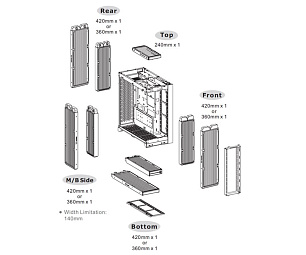

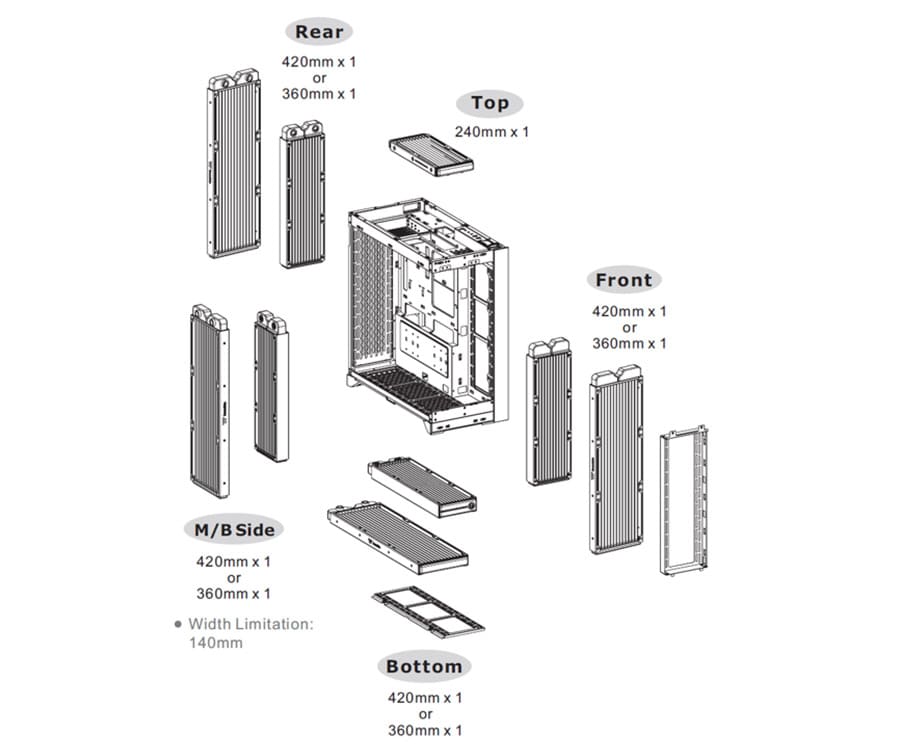

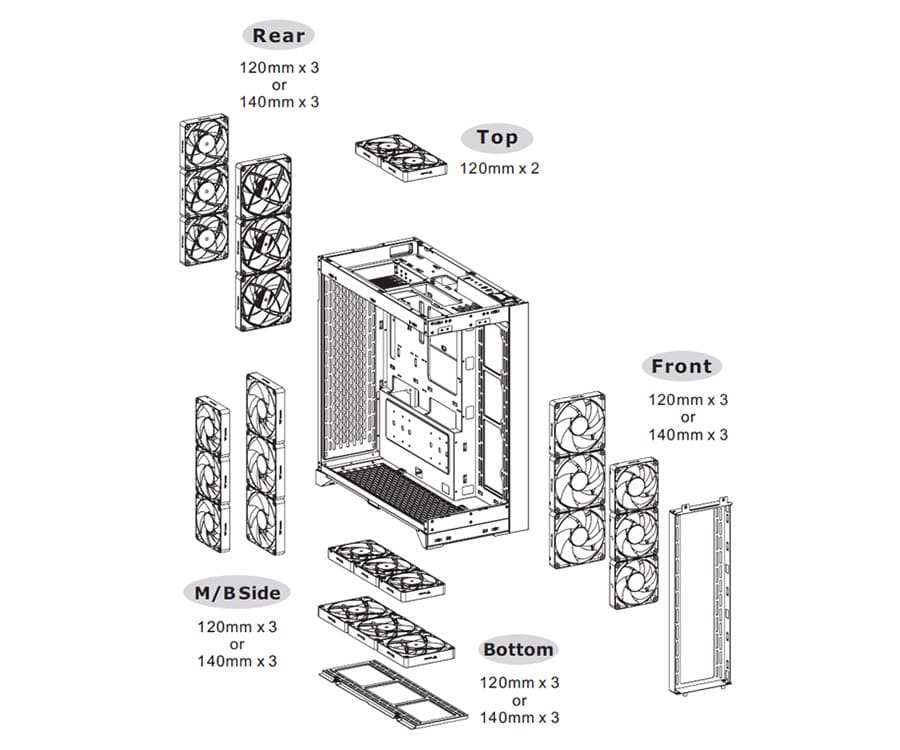

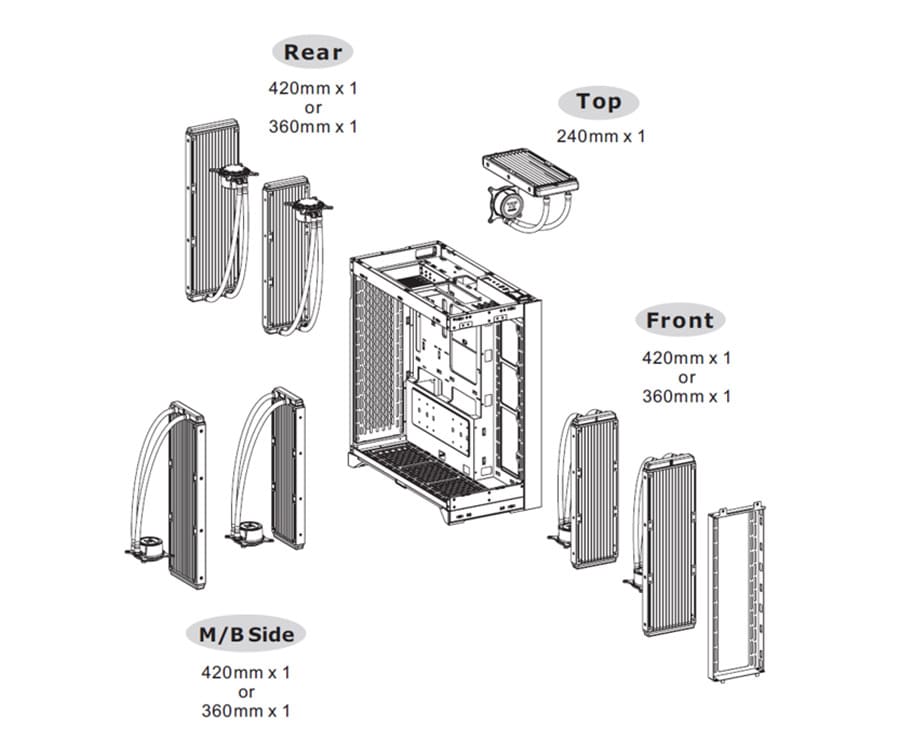

Возможные варианты размещения компонентов систем охлаждения в корпусе Thermaltake CTE E600 MX:

По совместимости с башенными кулерами центрального процессора производитель заявил об ограничении по высоте оного до 166 мм. Отсюда можно сделать вывод, что основное позиционирование корпуса сделано на жидкостное охлаждение как AIO, так и кастомного, типов.

Особенности сборки

Крупные размеры и отсутствие перегородок внутри делает сборку системного блока лёгким занятием. Нет необходимости планировать в какой последовательности что устанавливать, так как комплектующие не перекрывают доступ друг к другу. Разворот материнской платы на 90° относительно классического положения не вносит существенных корректив в поэтапность сборки и даже подведение кабеля питания сделано достаточно удобно.

Для установки жидкостных систем охлаждения с крупными радиаторами фактически четыре позиции: сзади, спереди, в нише правее материнской платы и снизу. Последний вариант для AIO-систем лучше исключить, так как нахождение водоблока выше крайней точки радиатора скажется на том, что пузырьки воздуха (неизбежно присутствующие в контуре) будут подниматься по трубкам в помпу и скажутся на её эффективности и долговечности. При фронтальном размещении радиатора или вентиляторов не создаётся препятствий к установке вентиляторов стандартной толщины на нижней рамке.

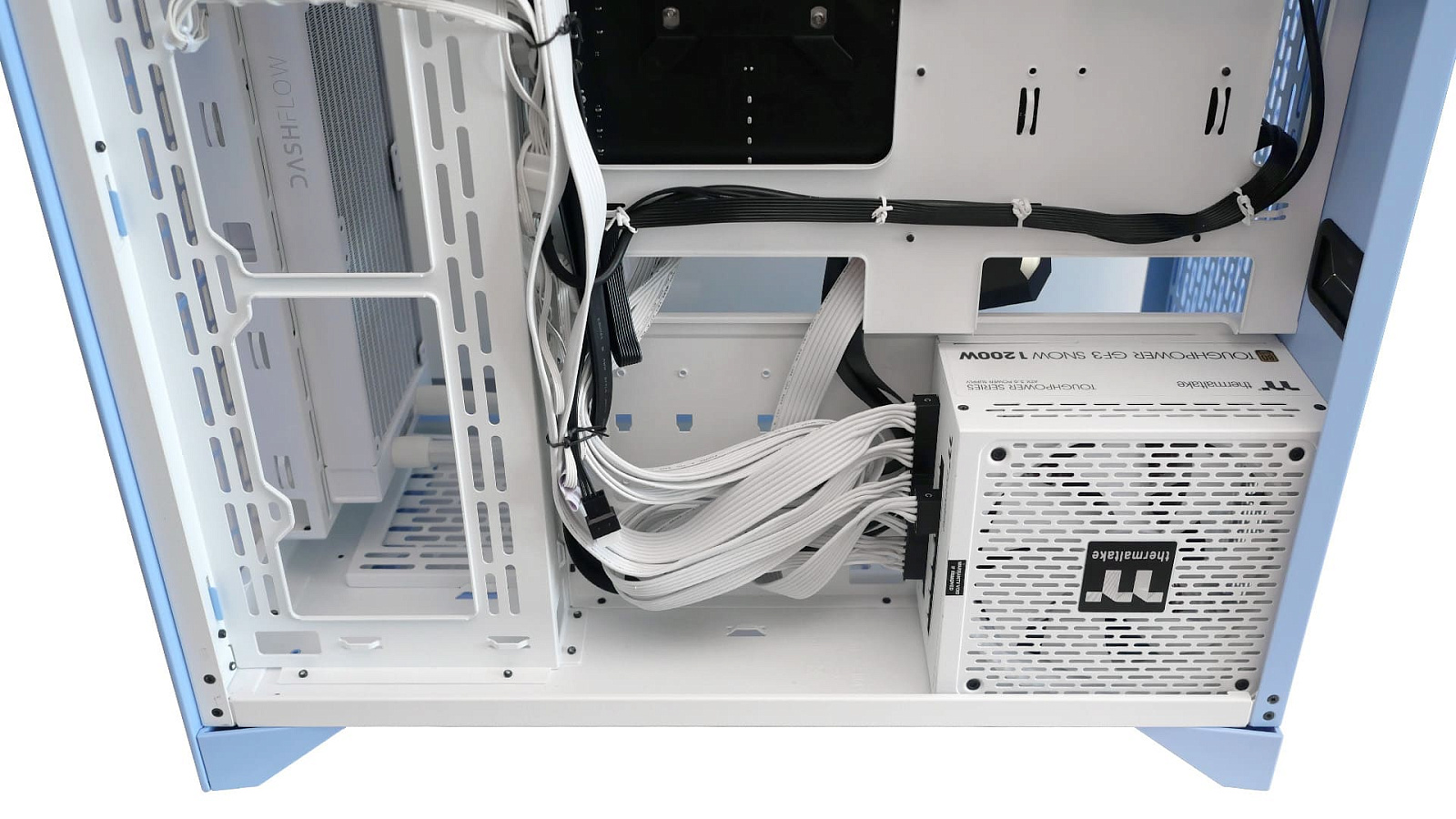

Для блока питания места в застенках оставлено достаточно, чтобы не переживать, что вместятся модели более киловатта мощностью, да и для проводов остаётся большой запас пространства.

Все панели корпуса закреплены клипсами, обеспечивающими быстрое снятие и лёгкий доступ к компонентам ПК и пылевым фильтрам, которыми прикрыты абсолютно все зоны вентиляции.

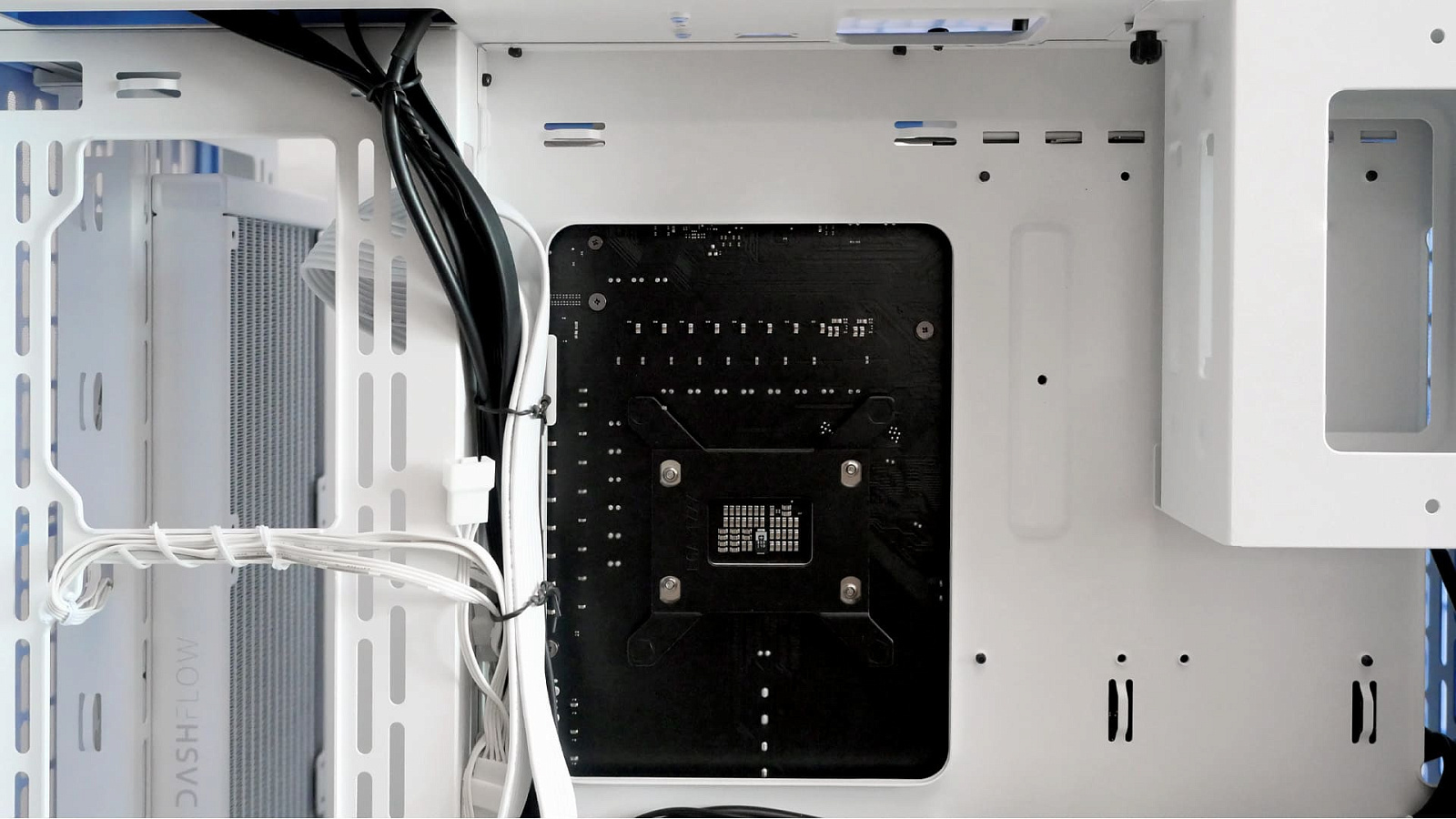

Крупное окно для доступа к бэкплейту обеспечивает возможность, не снимая материнскую плату с креплений, получить доступ к обратной стороне сокета и крепёжным отверстиям вокруг него. Единственное "но" — потребуется снять пластину для накопителей информации, однако это дело пары секунд, так как она удерживается одним винтов с накатанной головкой, которые несложно открутить руками.

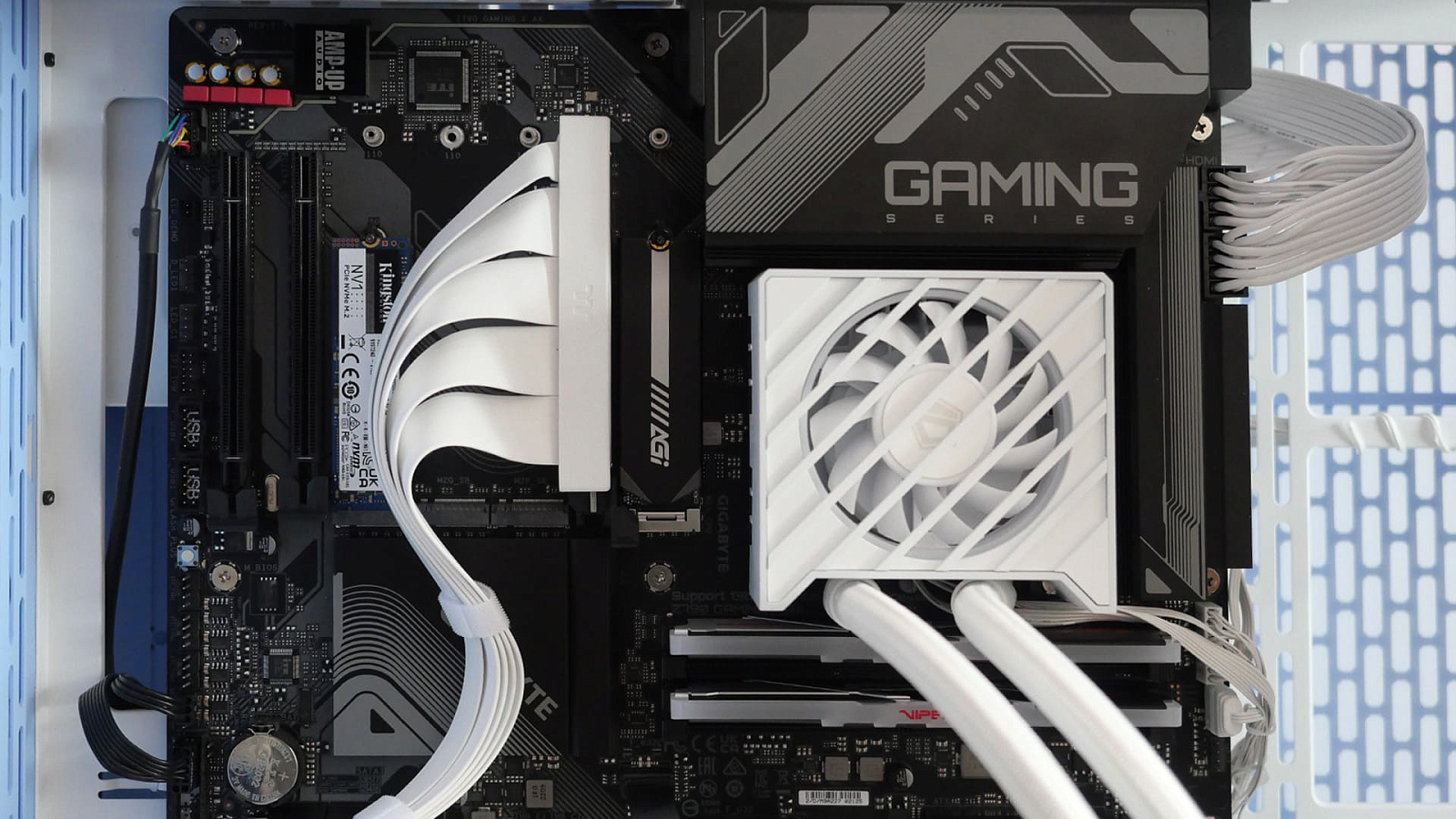

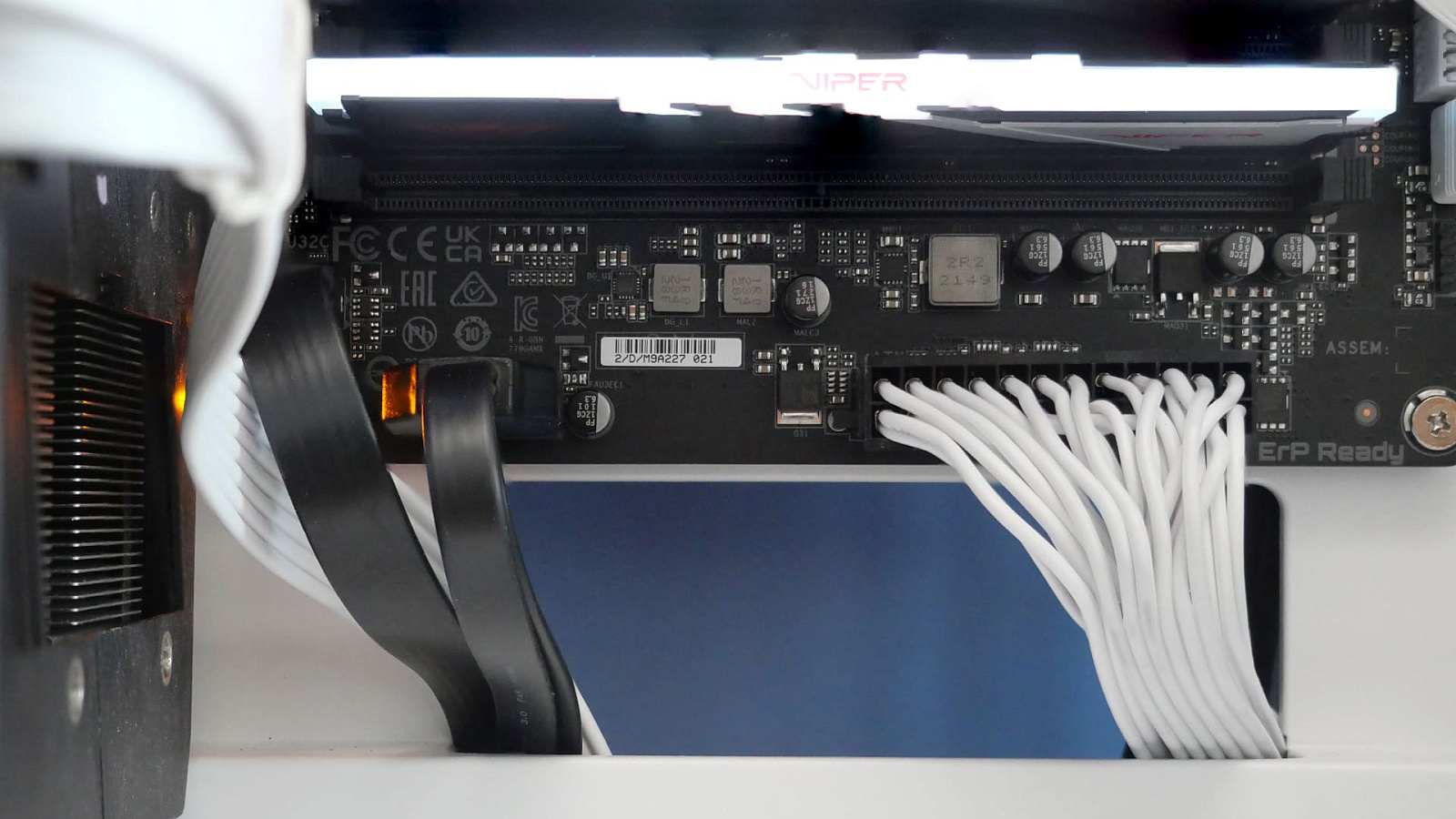

Подведение крупного 24-пинового штекера к материнской плате и проводов питания процессора максимально упрощено, ведь на её подиуме сбоку находятся крупные окошки.

Расстояние между интерфейсным блоком платы и верхней стенкой выглядит непривычно. Для чего сделано именно с первого взгляда непонятно, но каких-то неудобств этот момент не создаёт.

Как и в рассмотренном ранее корпусе Thermaltake CTE T500 TG ARGB подведение кабелей внешних устройств к материнской плате — особенность форм-фактора CTE, накладывающая свои ограничения. Несмотря на тот факт, что разработчики спроектировали всё достаточно грамотно и без коллизий, при настольном размещении готового системного блока ПК длины кабелей от клавиатуры, мышки и других USB-устройств может не хватить для комфортного подключения и одновременно скрытой прокладки под верхней панелью и по задней части корпуса. Также не стоит забывать, что каждое подключение или отключение внешних устройств потребует снятия верхней панели.

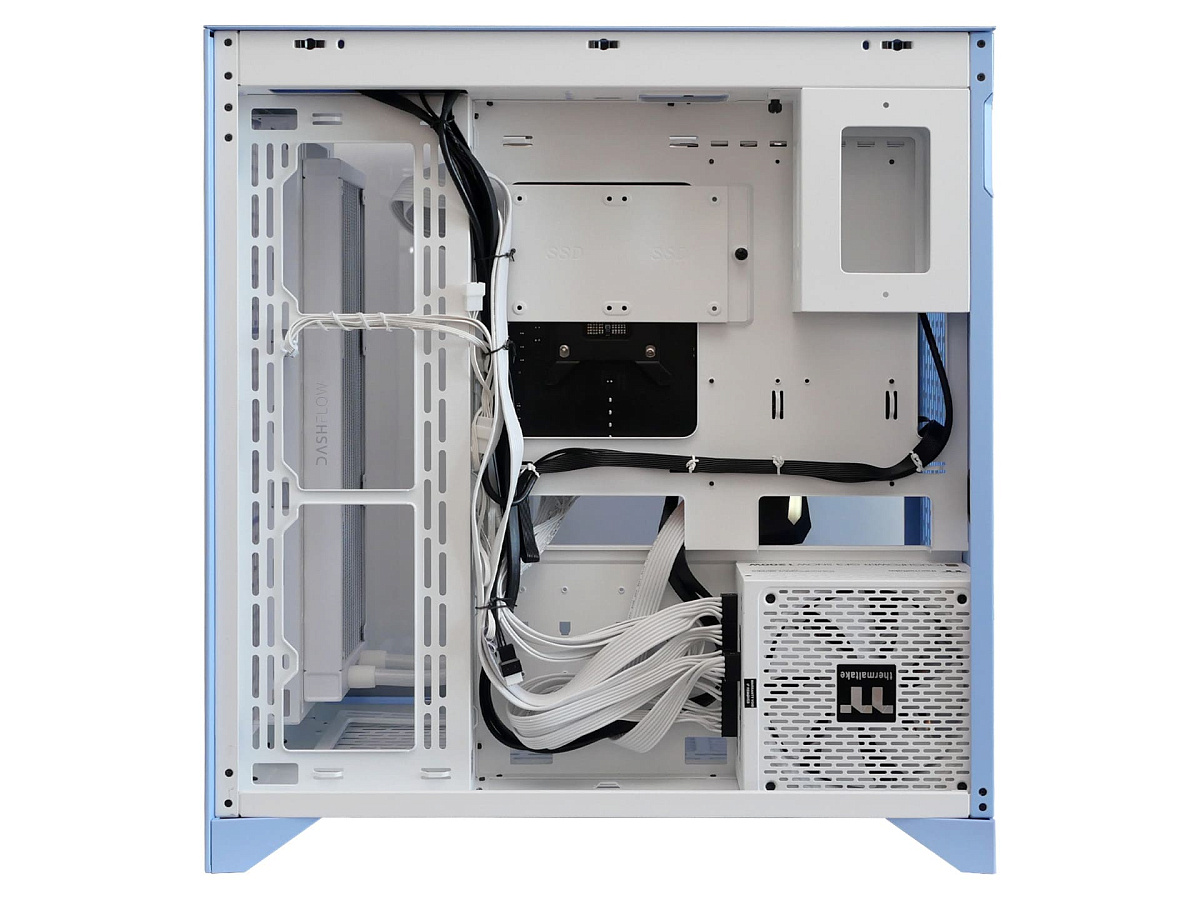

Про возможности по укладке проводов в застенках можно особо не упоминать. Превосходный запас места позволяет использовать любой подход: укладку перфекциониста или прокладывание кабелей как получится, ведь они всё равно будут спрятаны боковой крышкой.

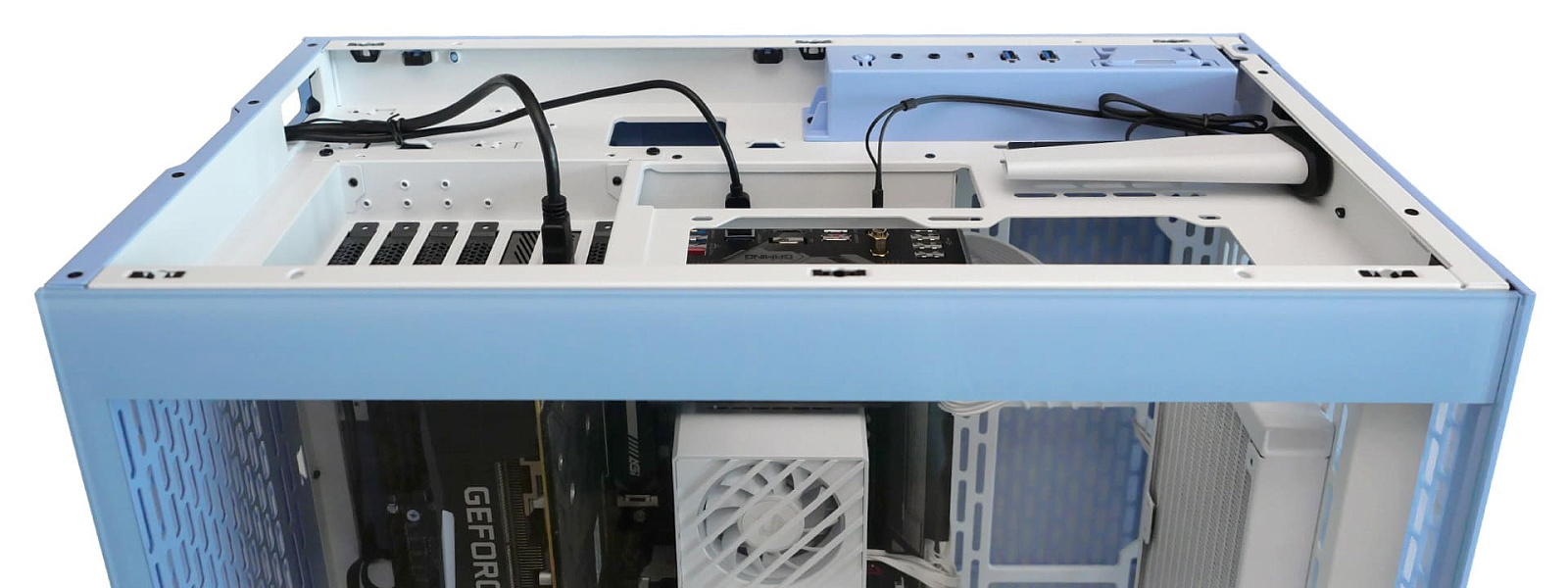

Благодаря тому, что большая часть подключений сосредоточена под верхней панелью сзади корпус собранный выглядит аккуратно. А пучки кабелей периферии от верхнего окошка вниз можно зафиксировать хомутами с помощью четырёх проушин.

При установке стекла на передней панели размещение радиатора нужно планировать или на задней стенке корпуса или в нише правее материнской платы, иначе к ним не будет притока воздуха.

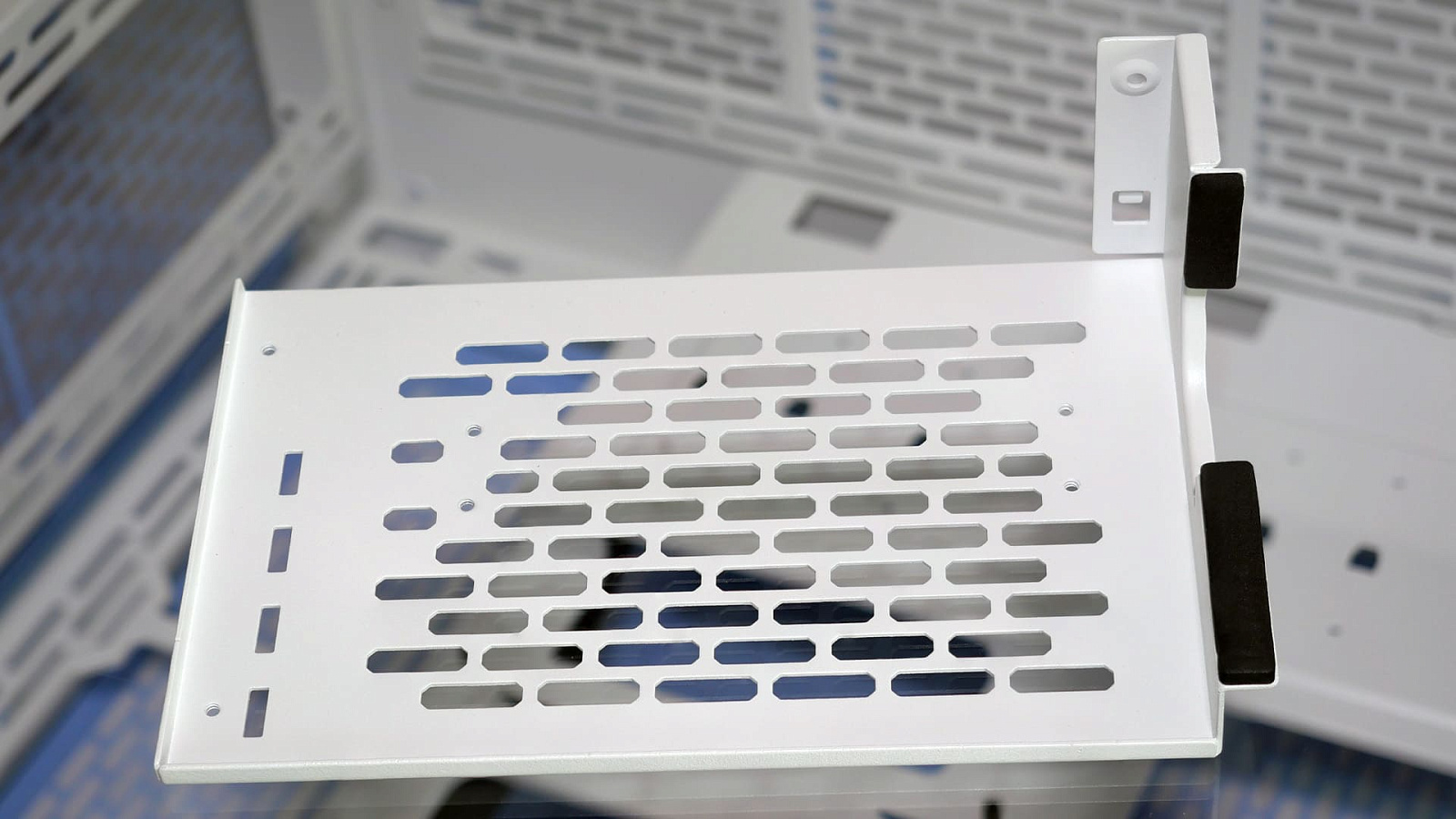

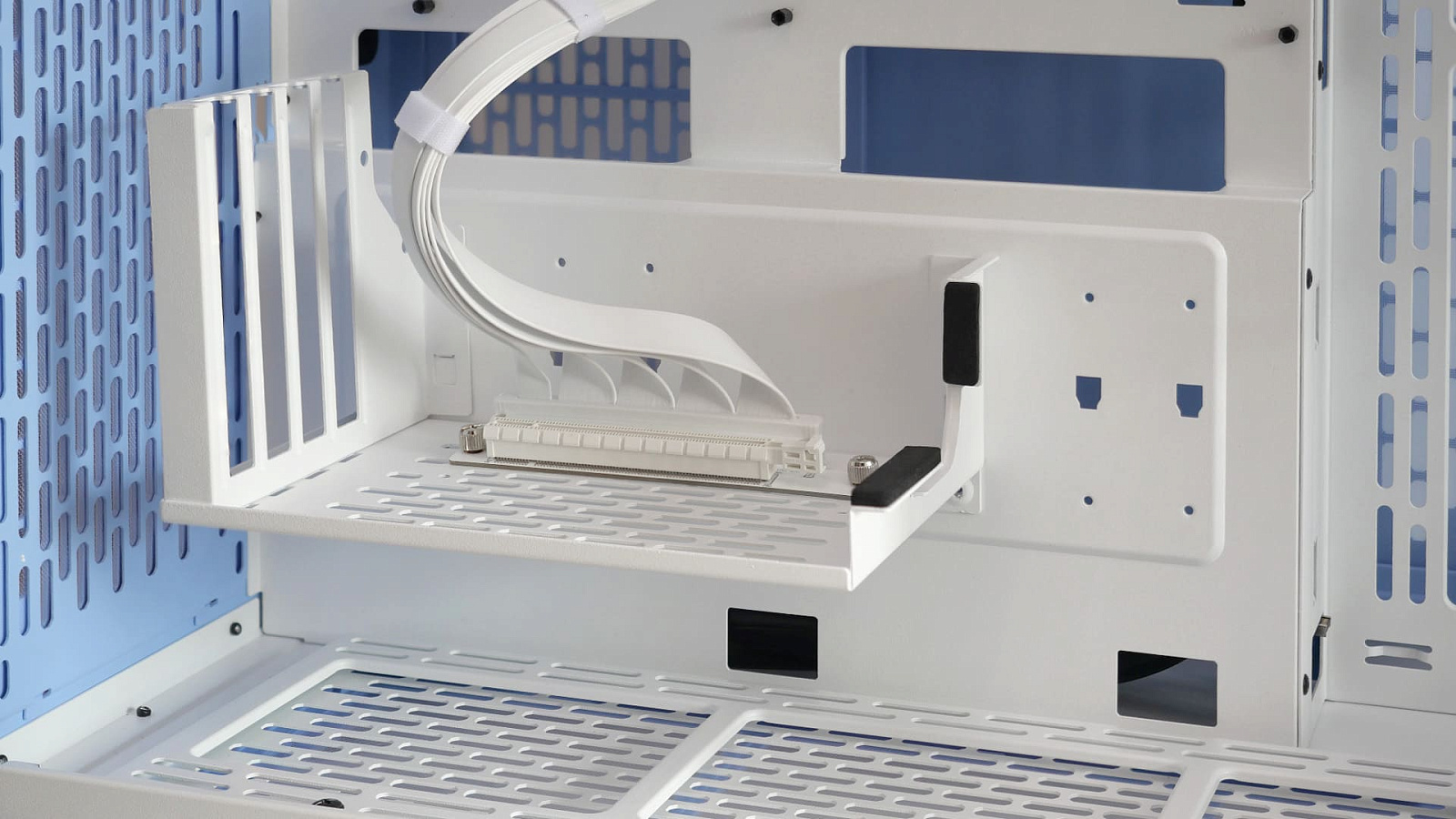

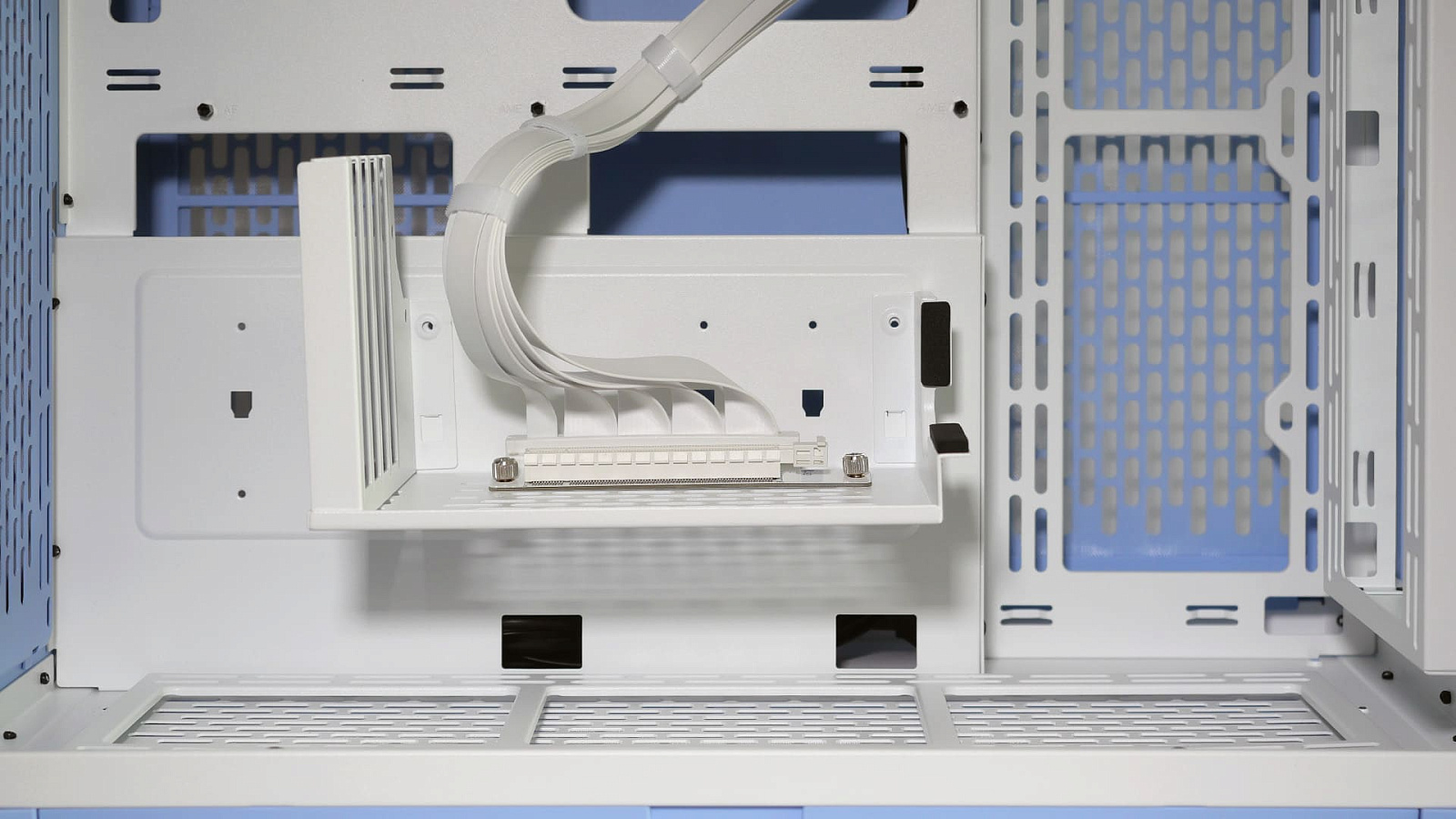

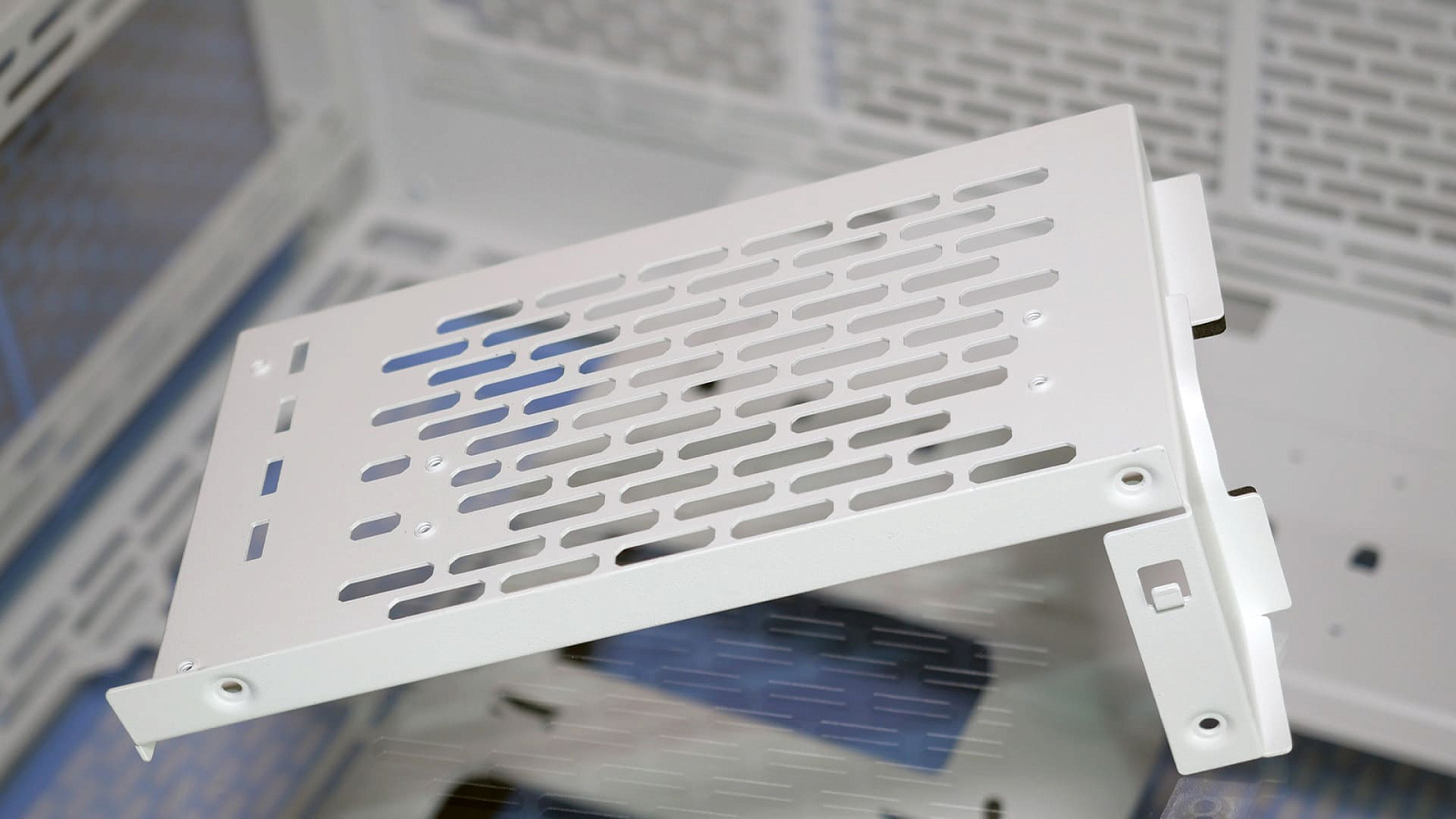

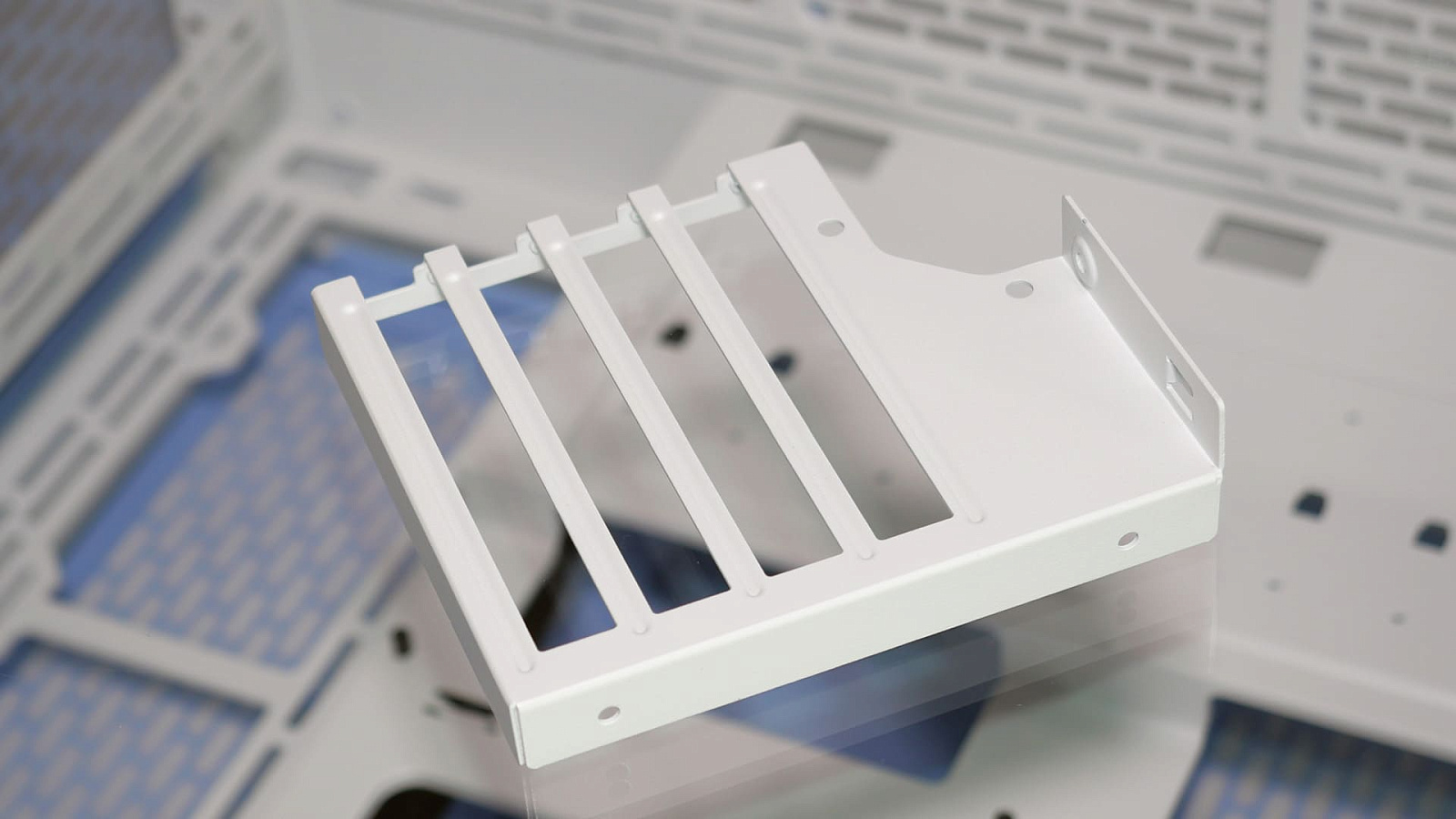

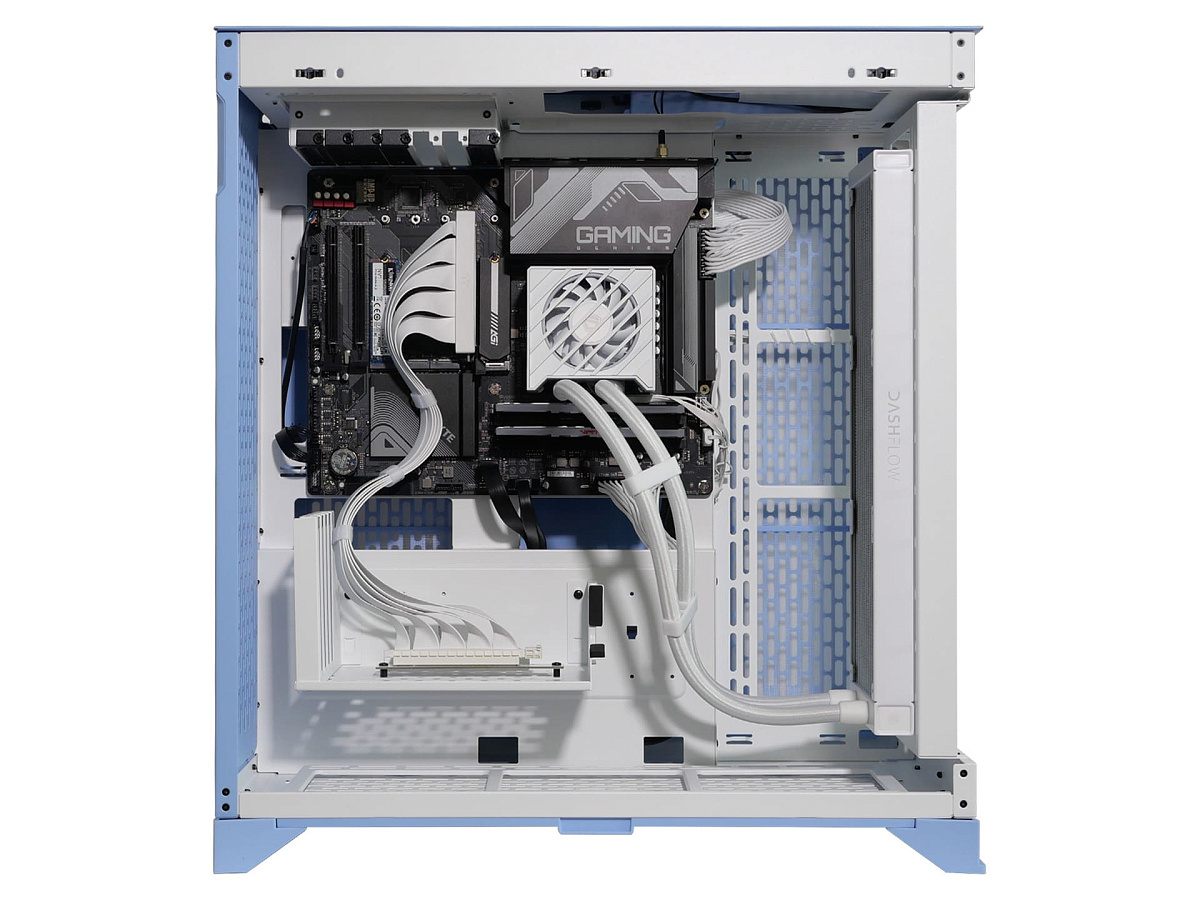

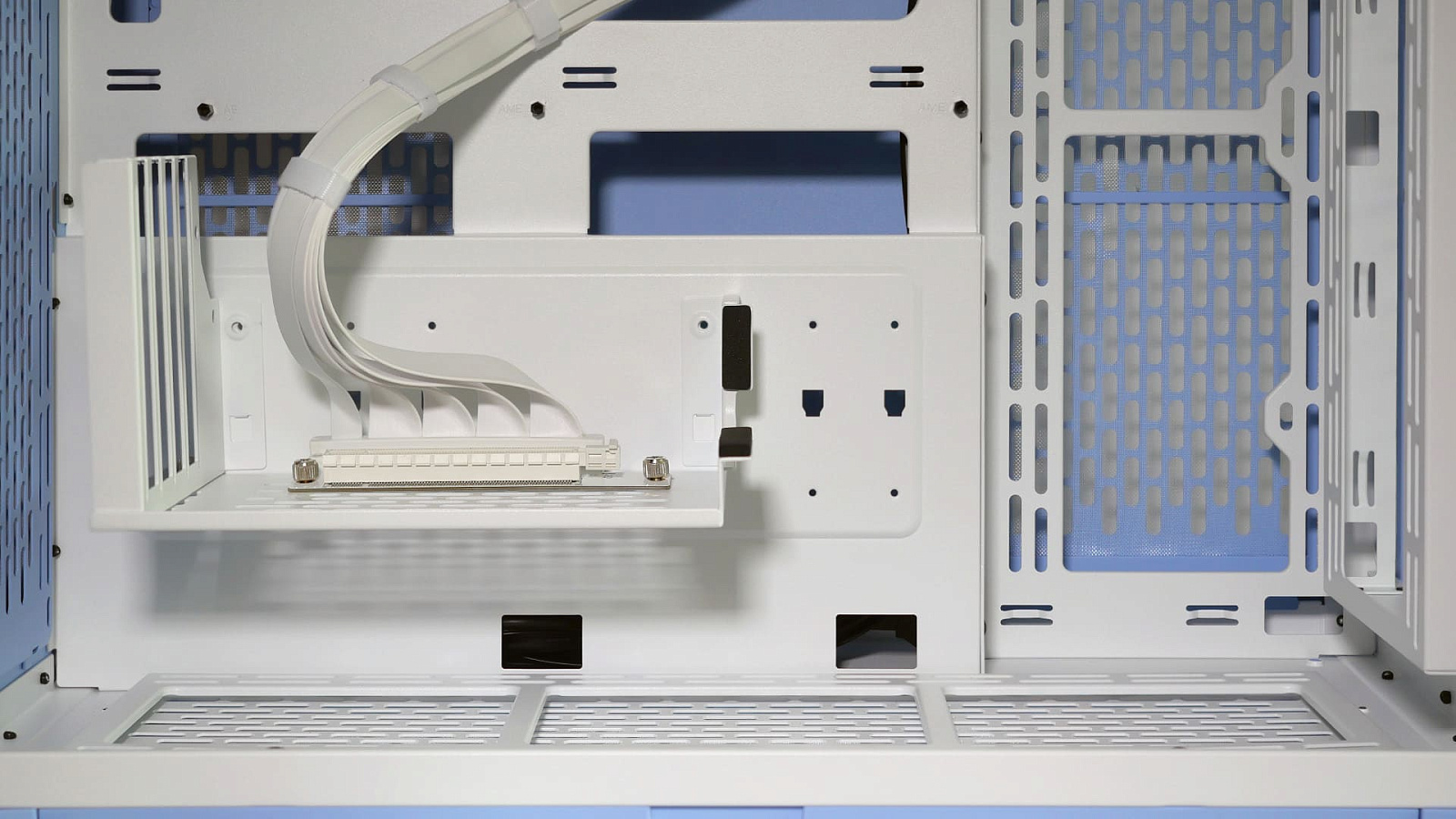

При желании установить видеокарту в "парящем режиме" потребуется собрать из двух металлических частей специальную корзину для райзера и видеокарты.

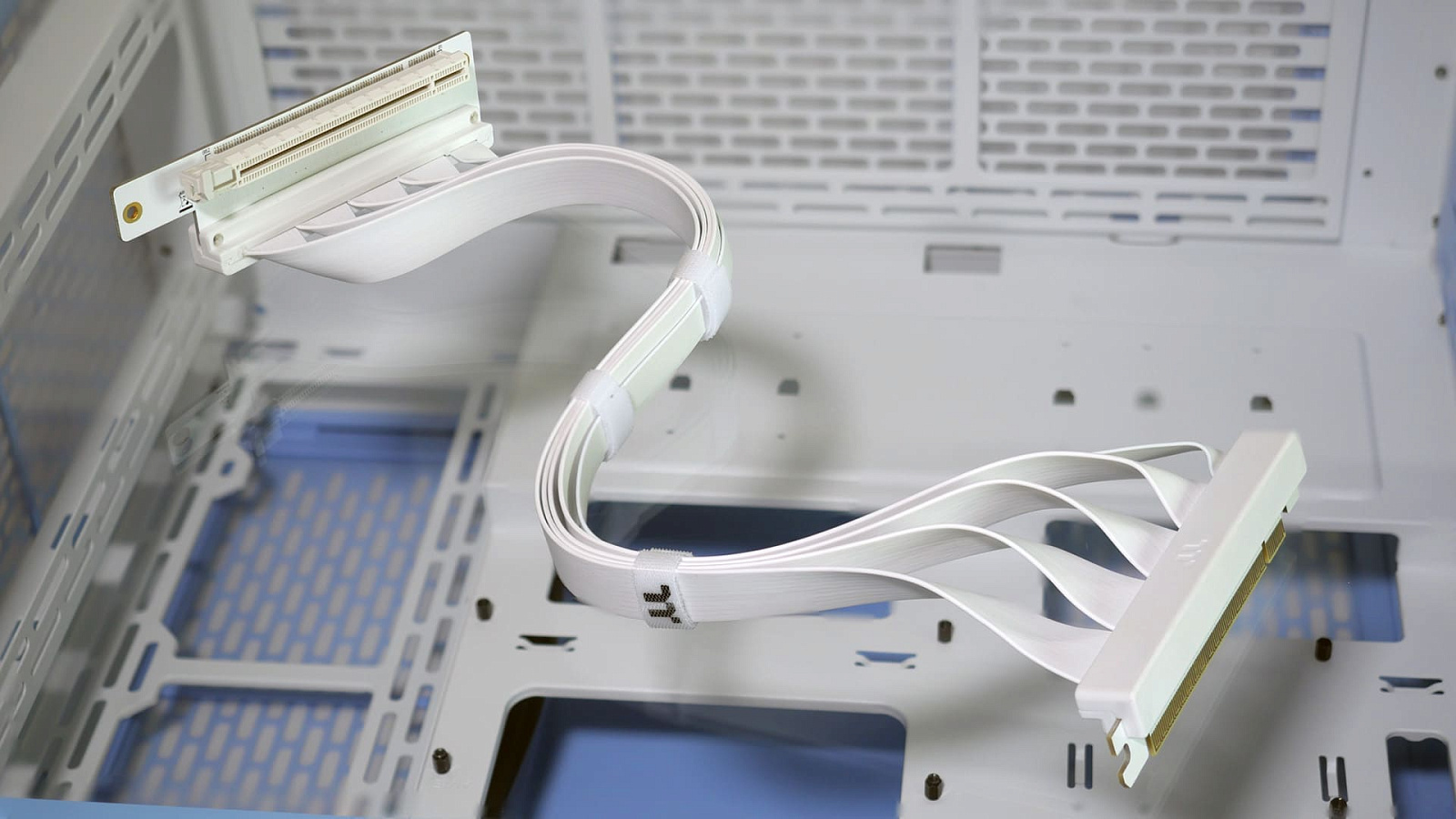

Провода райзера выведены из коннектора с плавным изгибом, который накрывает приблизительно два соседних слота расширения.

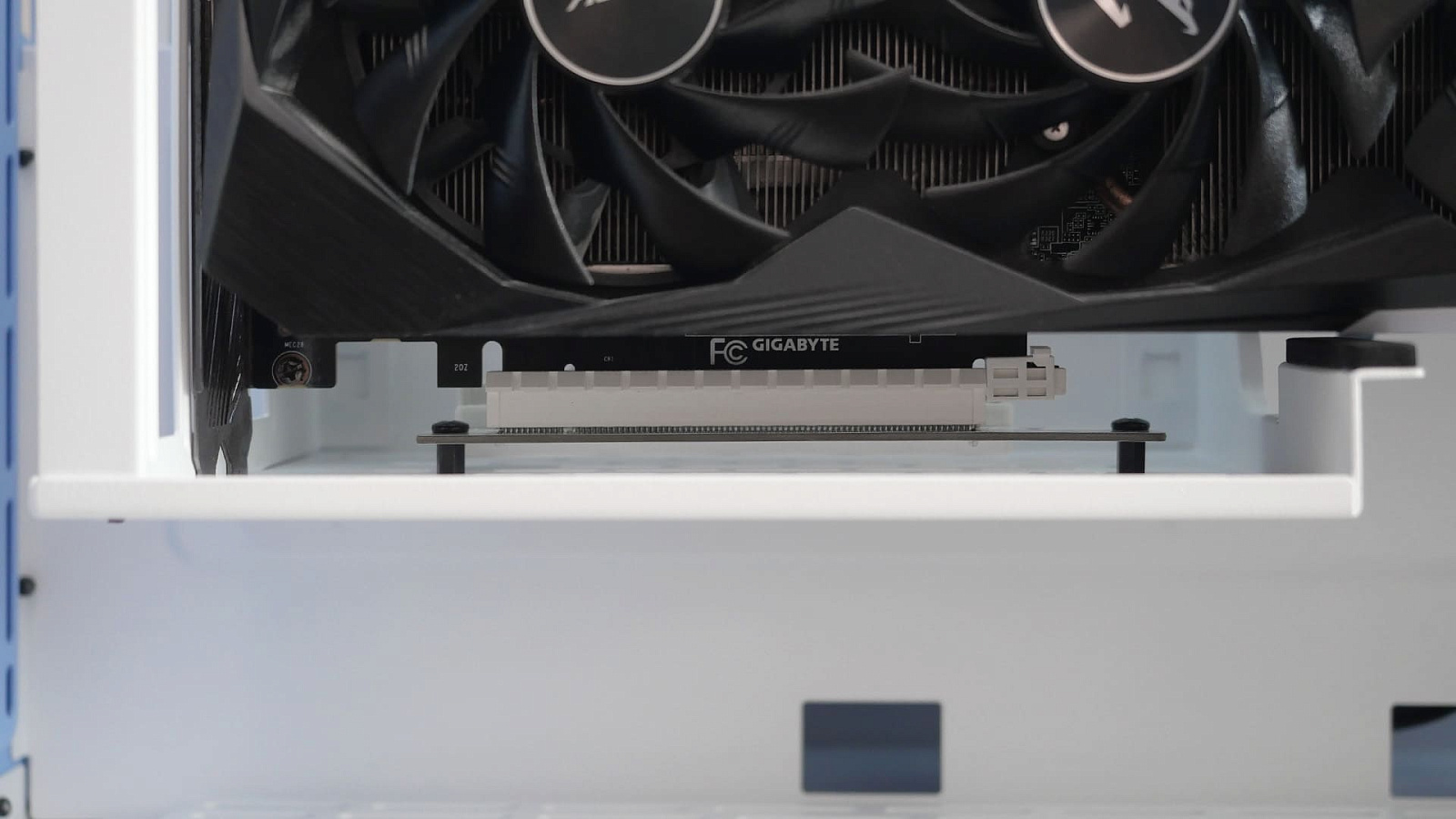

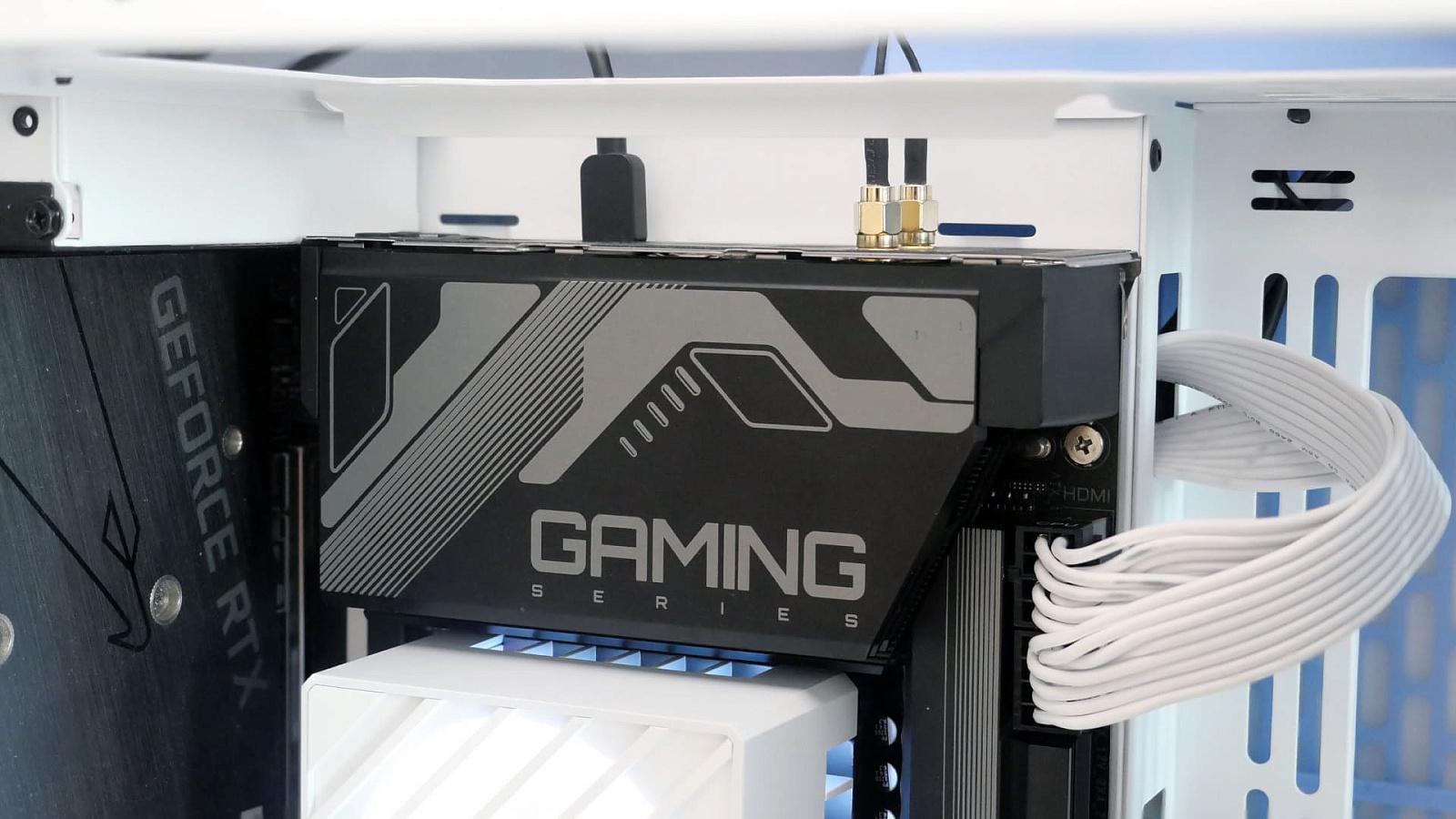

Установленная в райзер видеокарта фиксируется в разъёме сдвигающейся вручную защёлкой.

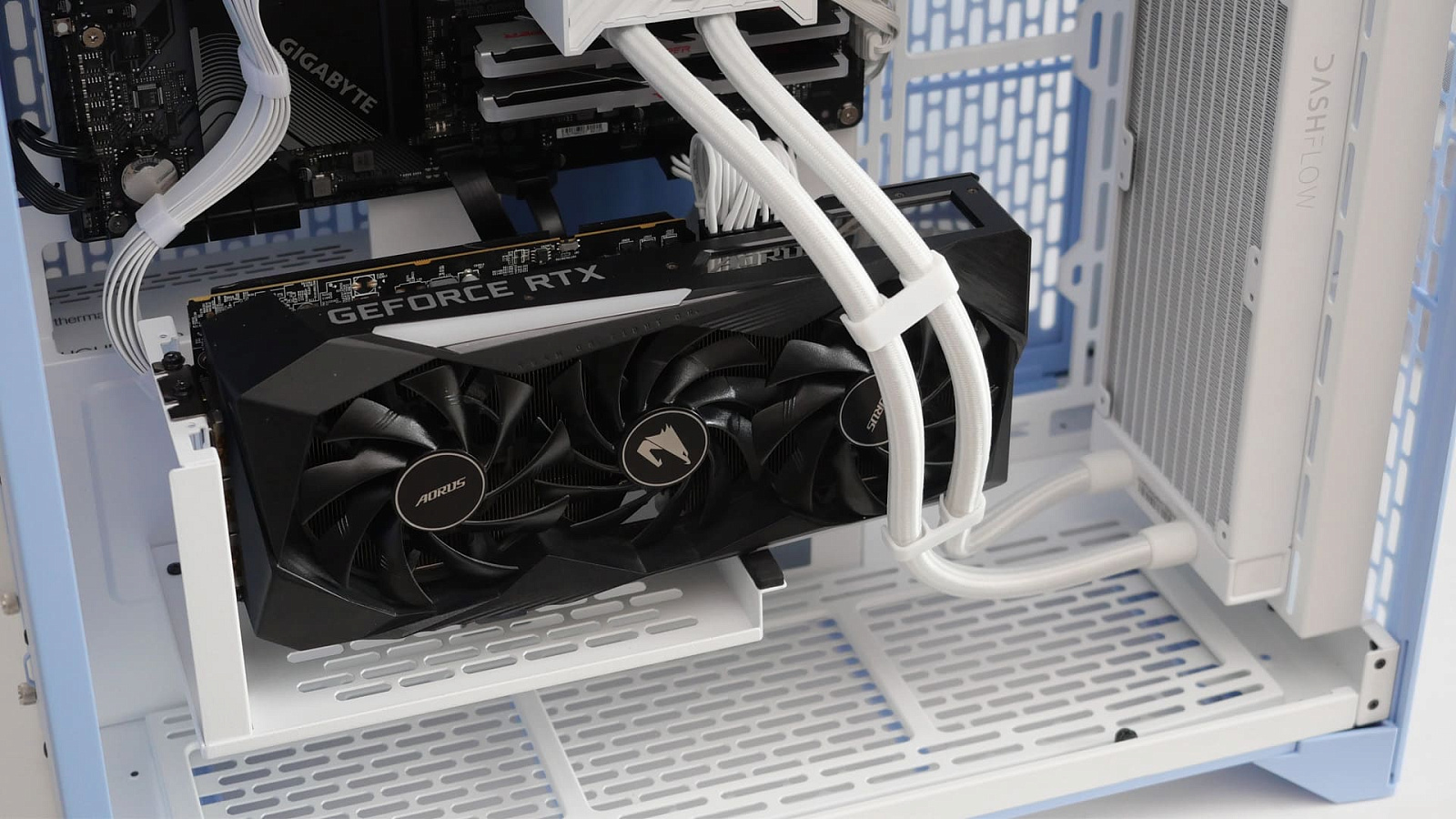

Видеокарту в подставке можно прикрутить с небольшим сдвигом ближе или дальше от стекла. При этом за ней остаётся пространство для подведения провода питания, да и шлангам системы жидкостного охлаждения остаётся место.

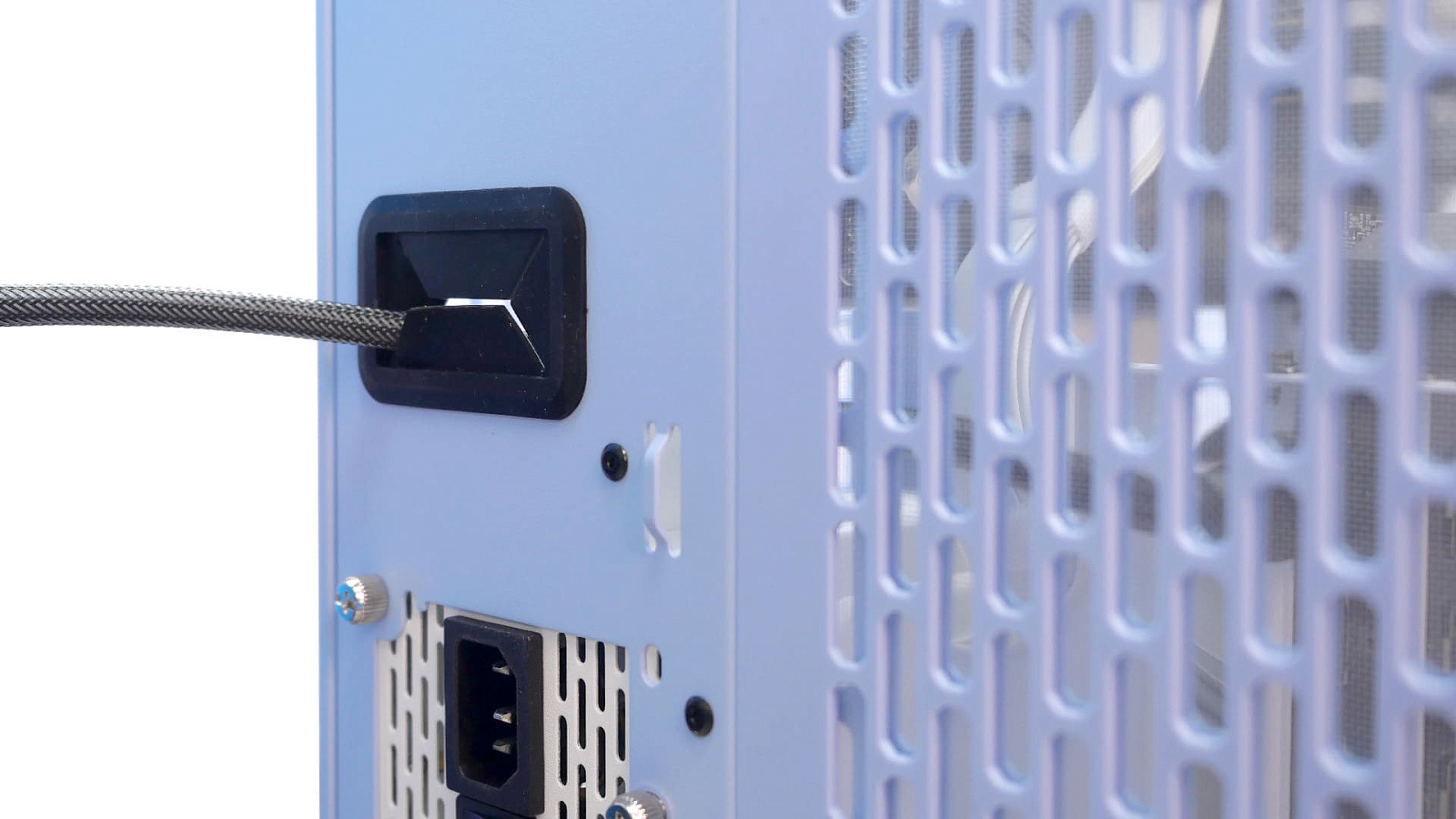

Для подведения видеошнуров к видеокарте потребуется завести их внутрь через специальное окошко на задней стенке корпуса, прикрытое лепестковыми заглушками.

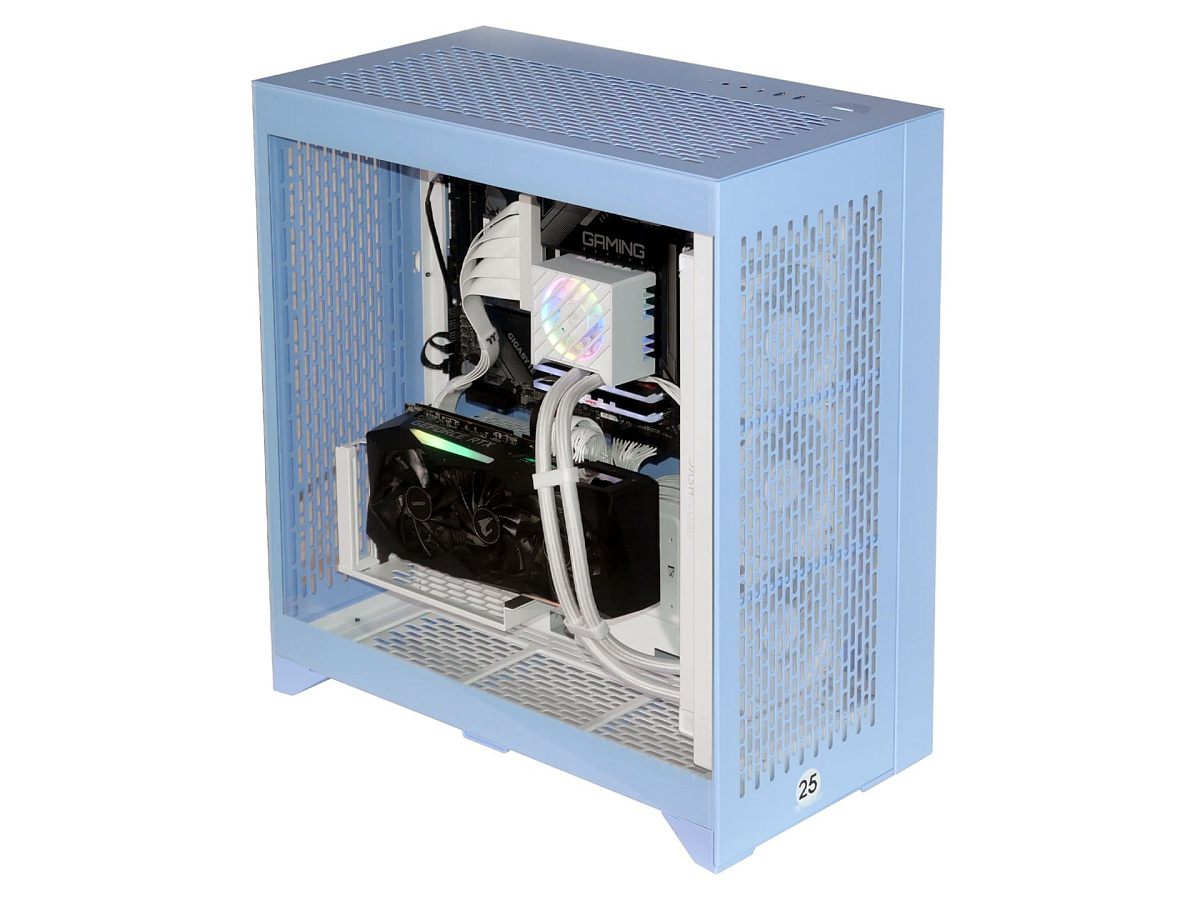

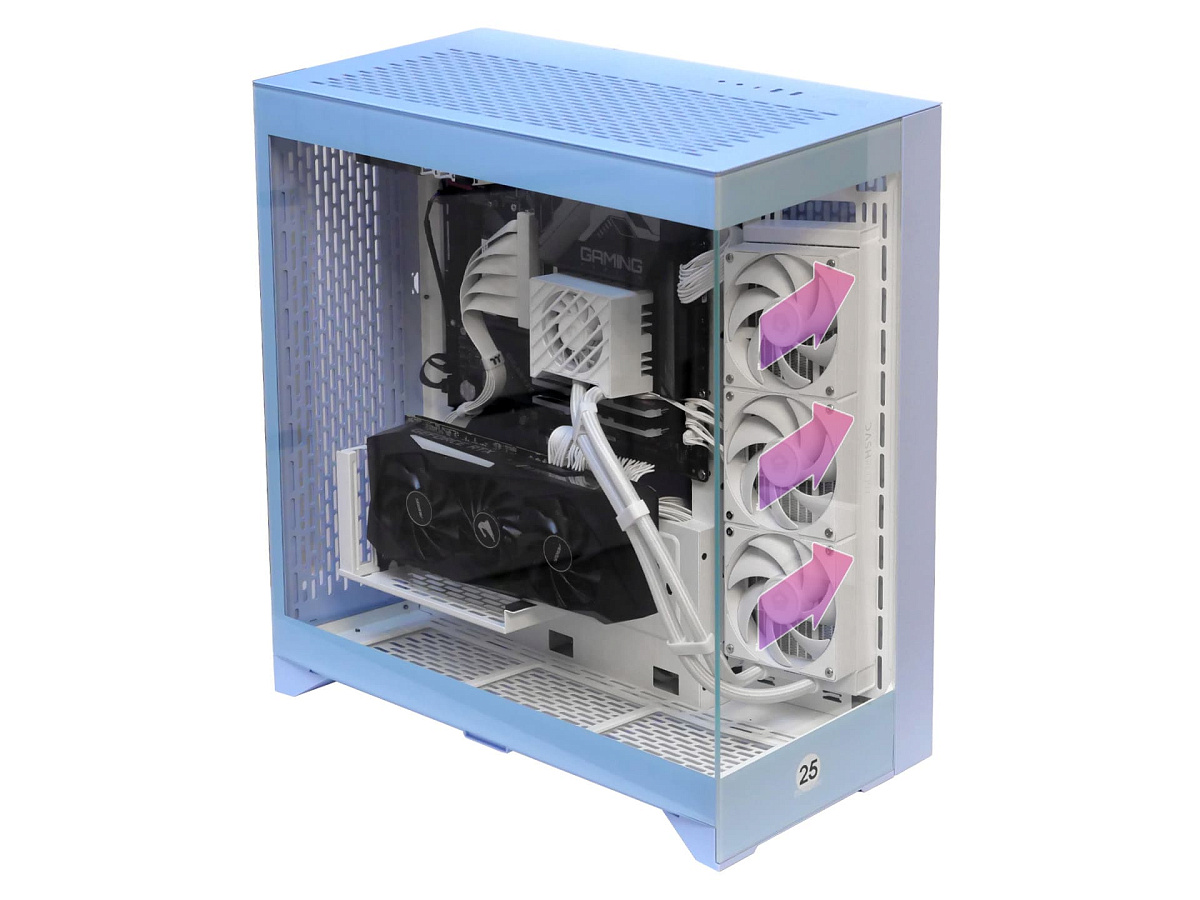

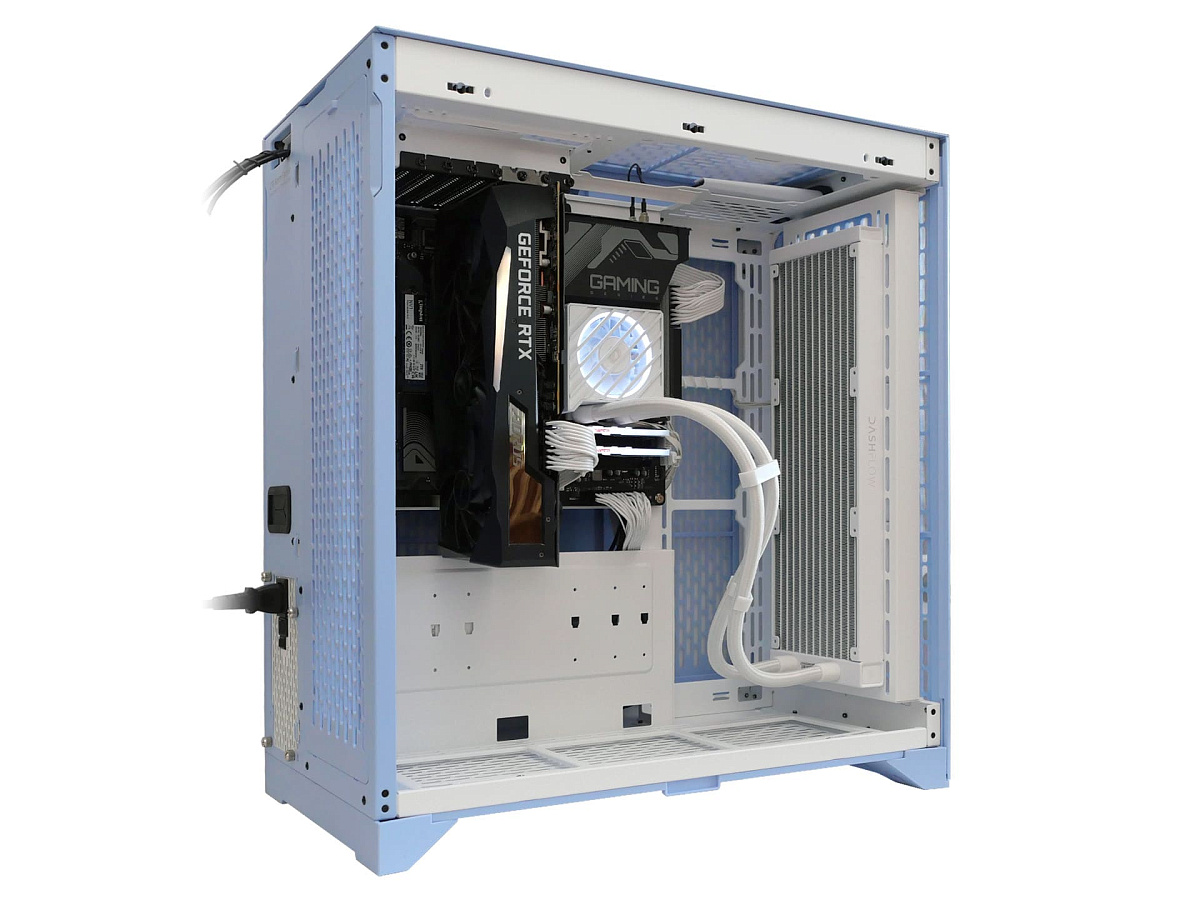

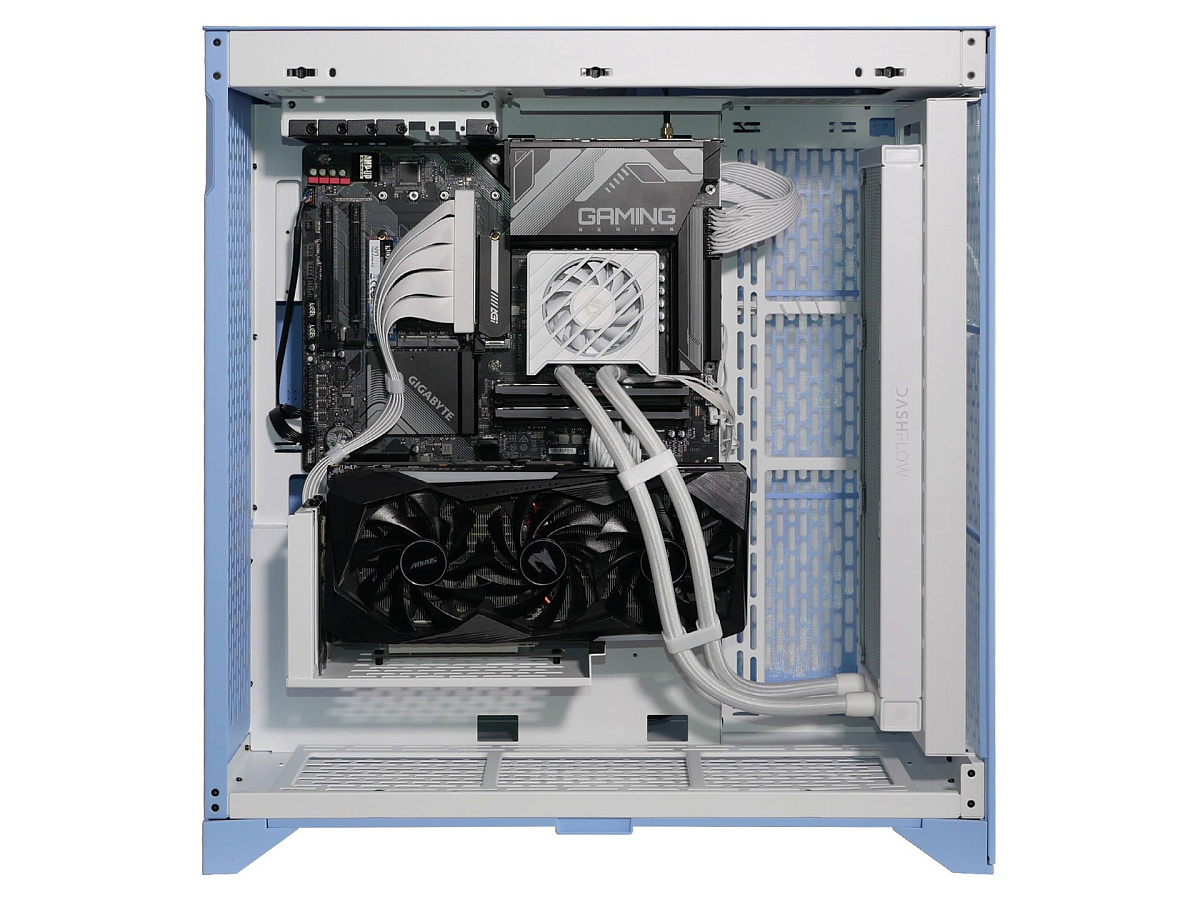

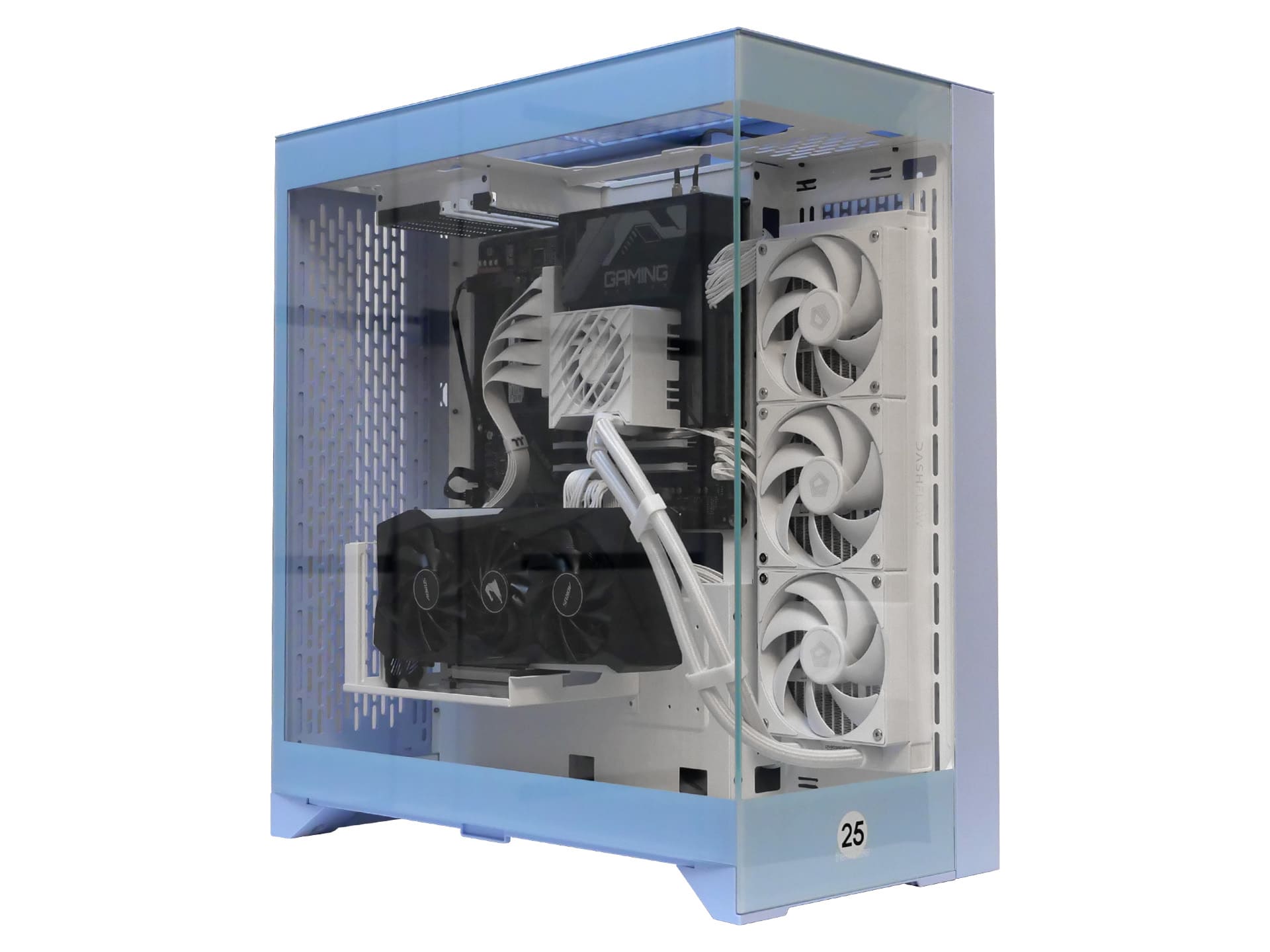

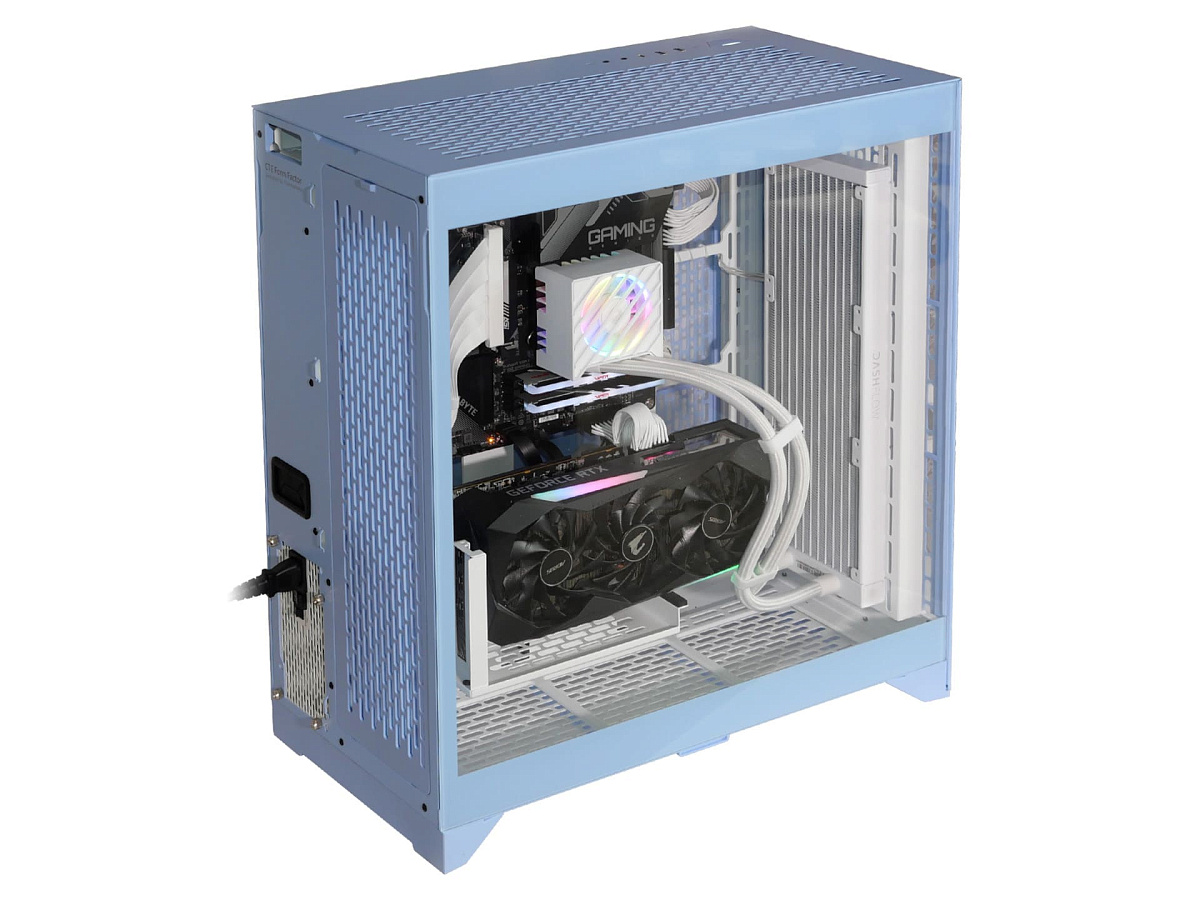

Итоговый вид основной тестовой сборки:

Тестирование

При тестировании Thermaltake CTE E600 MX Hydrangea Blue применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark2 версии 2.3.0.0 и OCCT версии 13.1.7. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.10. В игровых тестах использовались: Steam-версия PUBG: Battlegrounds и UPlay-версия FarCry New Dawn. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА.

Конфигурация тестового стенда

Температура компонентов под нагрузкой

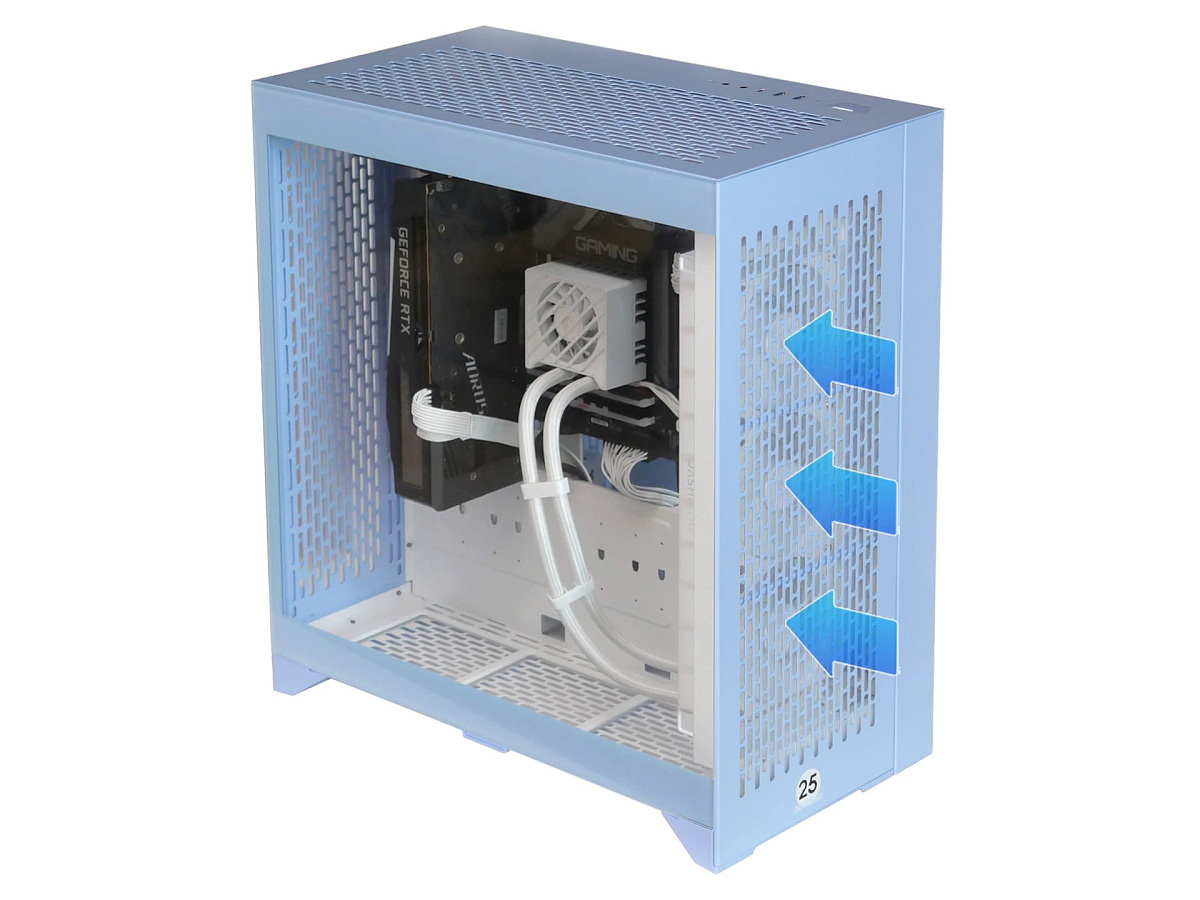

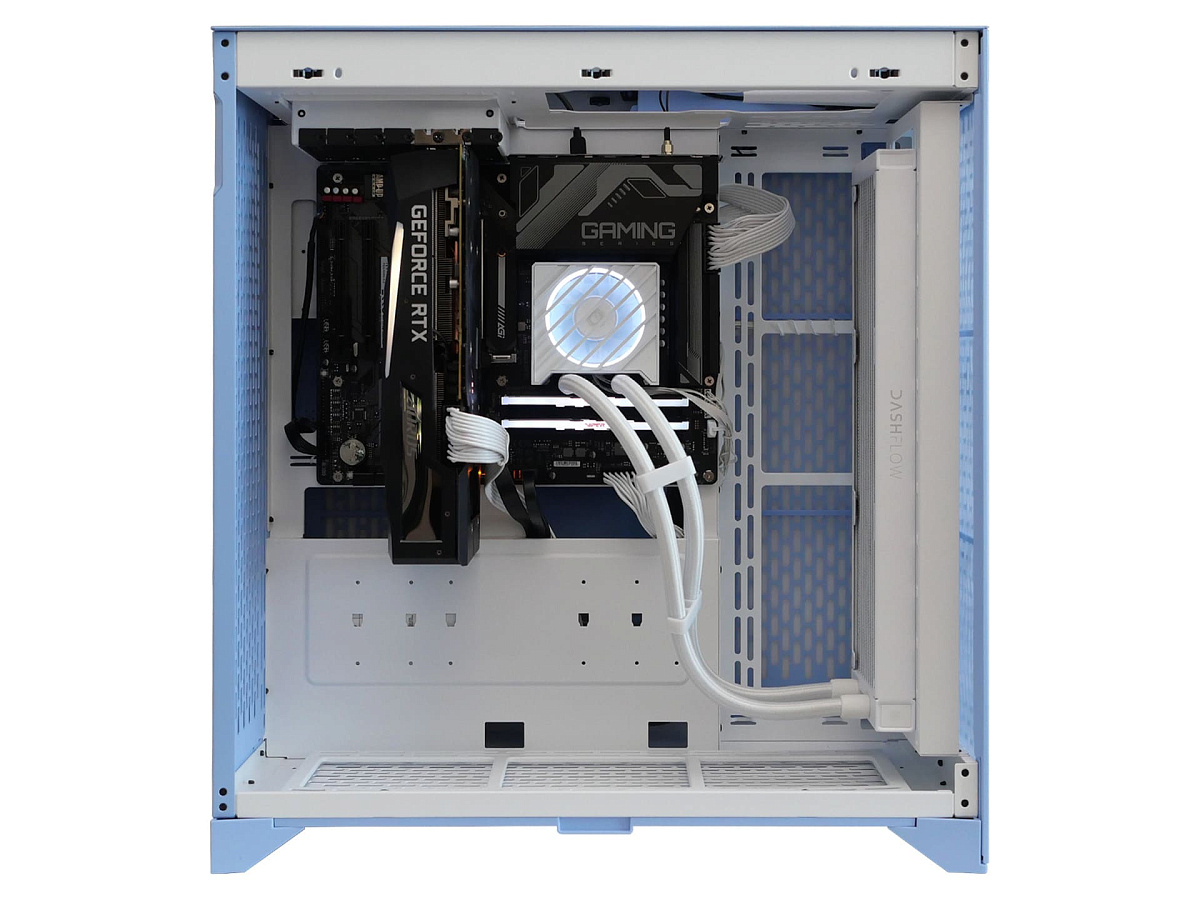

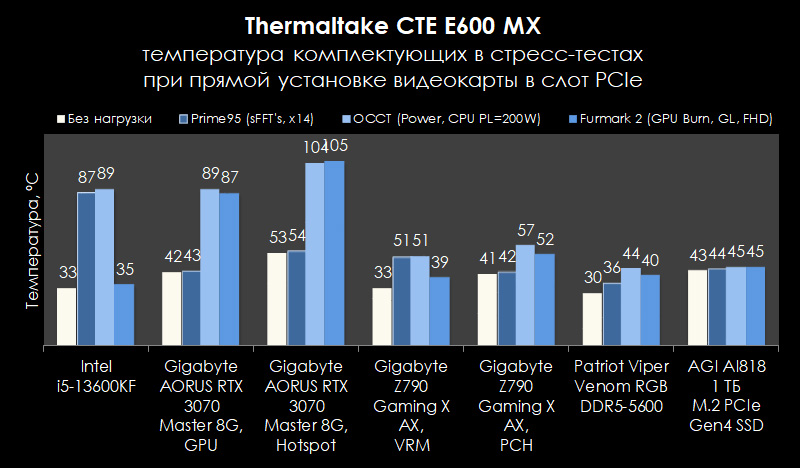

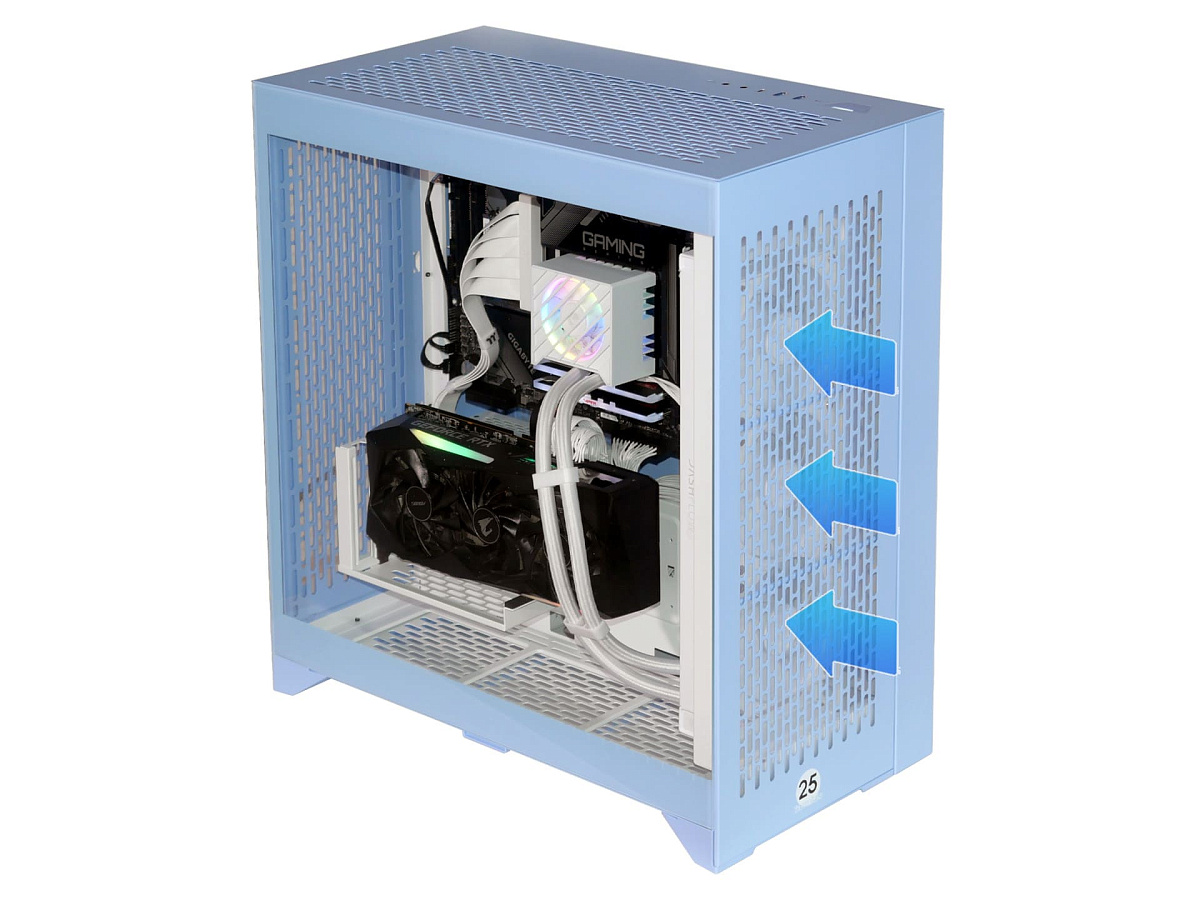

Для оценки эффективности охлаждения в корпусе было собрано и протестировано два варианта конфигурации с разным положением видеокарты: первый — с прямой установкой в слот PCIe, второй — с установкой на горизонтальной платформе через PCIe-удлинитель, СЖО в нише правее материнской платы и стеклянной передней панелью, третий — с установкой на горизонтальной платформе через PCIe-удлинитель, СЖО и металлической mesh-панелью спереди.

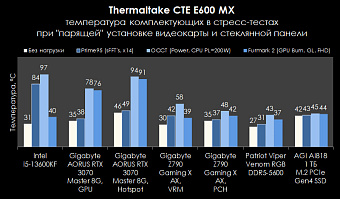

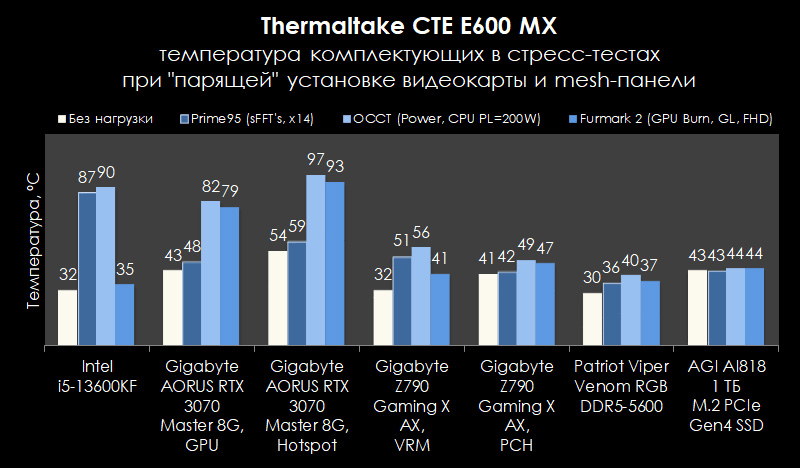

В качестве значений для построения диаграммы нагрева комплектующих использовалась средняя температура отдельных компонентов за 30 минут стресс-тестов при трёх сценариях работы ПК:

Во время стресс-тестирования максимальное потребление процессора Intel Core i5-13600KF в утилите Prime95 достигало значения CPU Package=204. Потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G достигало максимального значения GPU Power=269 Вт в Furmark2 и OCCT:Power.

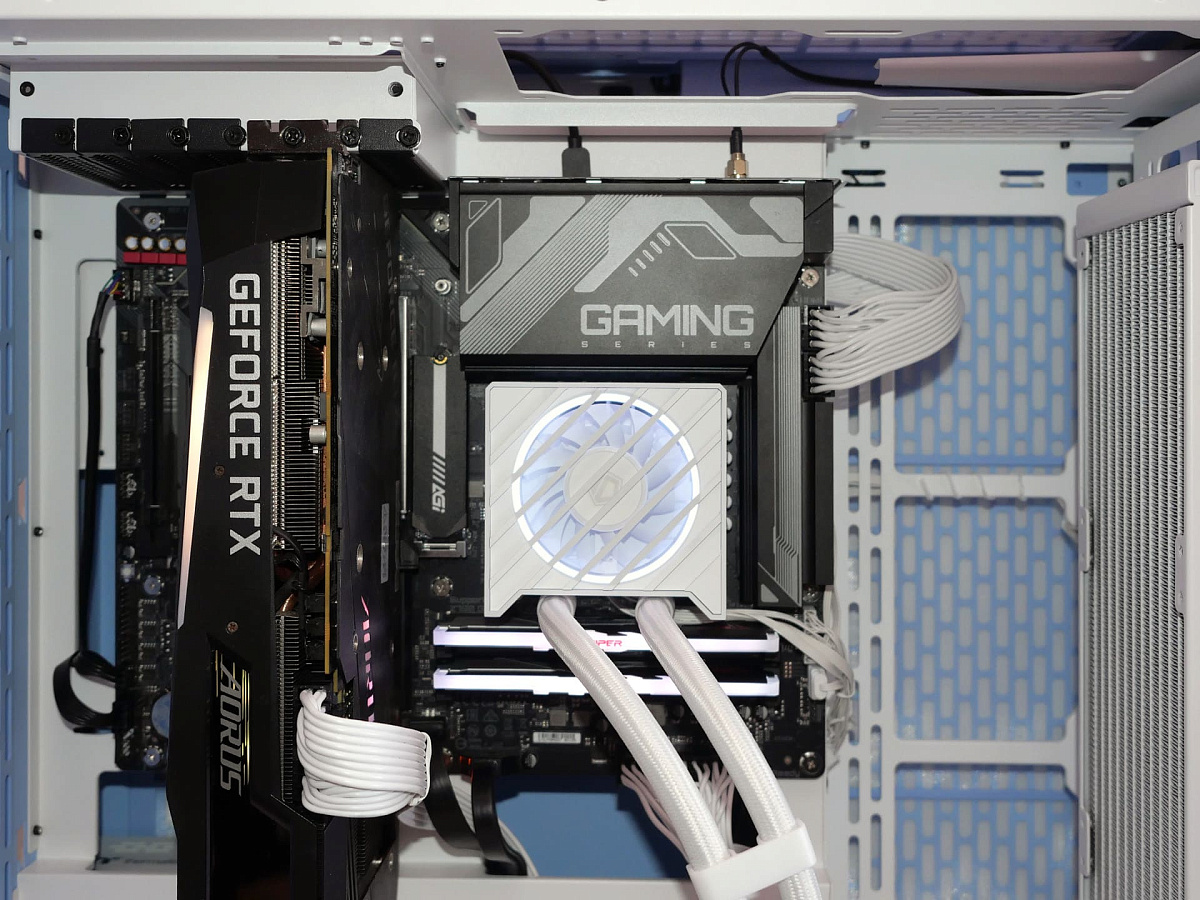

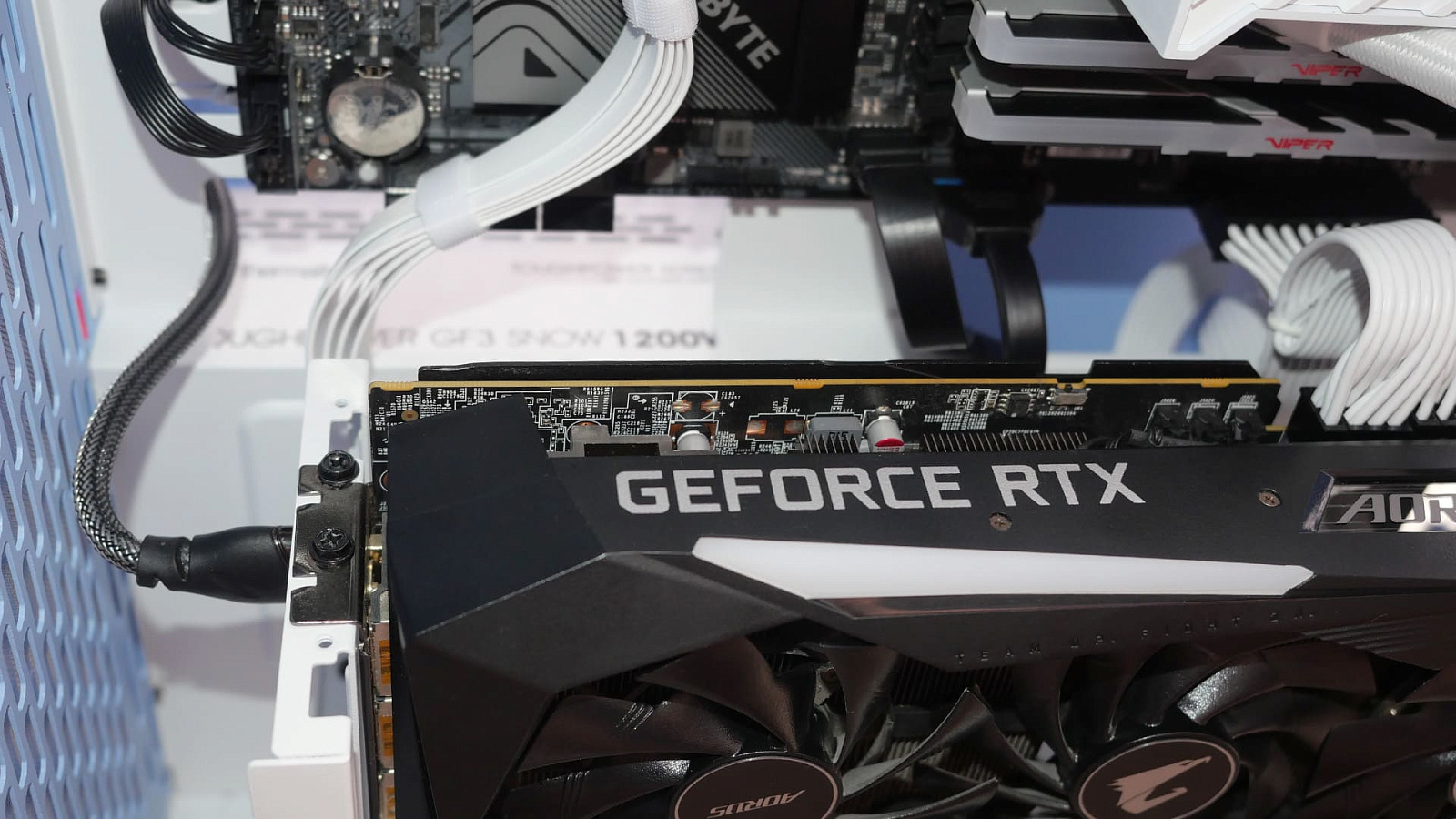

Первая конфигурация с вертикально висящей видеокартой, подключенной напрямую в слот PCIe, показала свою нежизнеспособность. Воздушные системы охлаждения видеокарт не рассчитаны на такую установку и hotspot зашкаливал. В таком варианте подвеса лучше применять только видеокарты с установленным водоблоком и кастомной жидкостной системой охлаждения.

Вторая и третья конфигурации с "парящей" видеокартой грелись в пределах нормы для примененных комплектующих. Такой вариант является предпочтительным как с точки зрения эффектного внешнего вида, так и комфортных условий при большой нагрузке.

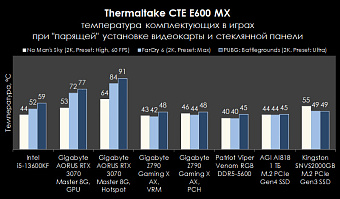

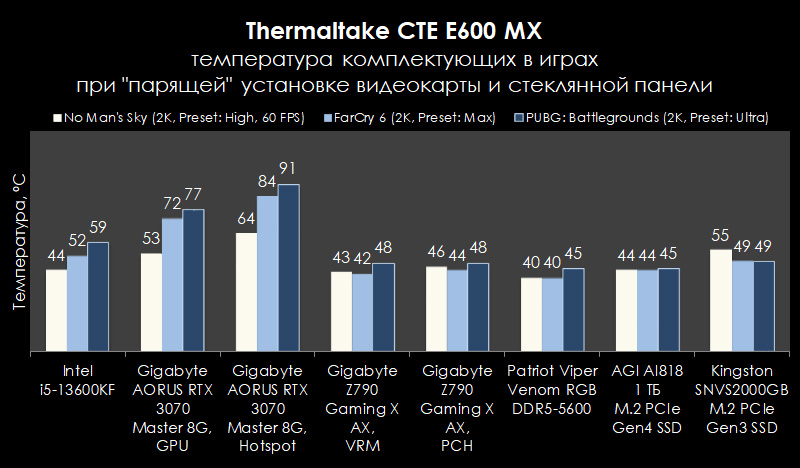

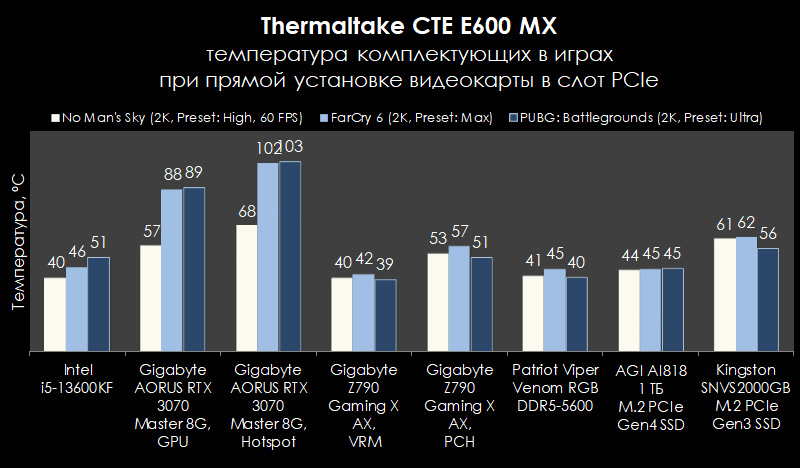

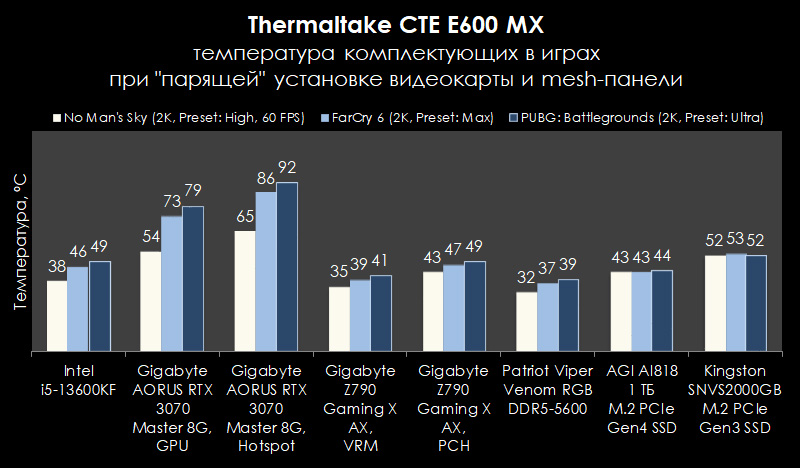

При использовании тестовой конфигурации в играх, несмотря на более низкую нагрузку на центральный процессор и видеокарту, первый вариант конфигурации также показал тревожные цифры хотспота видеокарты, поэтому и здесь вариант с "парящей" видеокартой также видится предпочтительным. При нём большой внутренний объём корпуса и продуваемость компенсируют горячий нрав комплектующих.

Заключение

Работа над оптимизацией концепции CTE в корпусе Thermaltake CTE E600 MX проведена немалая. Продолжая экспериментировать с продуваемостью комплектующих с трёх сторон и возможностью формировать воздушные потоки внутри корпуса с учётом особенностей конкретной конфигурации удалось добиться интересных результатов. Столкнувшись с неприспособленностью классических воздушных систем охлаждения на видеокартах к вертикальному расположению видеокарты в слоте PCIe при повороте материнской платы на 90°, Thermaltake проработала альтернативные варианты креплений, позволяющие разместить видеокарту в более привычном положении. Это даёт положительный эффект с графическими картами без водоблоков и вдобавок отлично смотрится. При проектировании корпуса немалое внимание уделено универсальности. Комплектование двумя видами фронтальных панелей позволяет собрать в корпусе как эффективно продуваемую конфигурацию, так и собрать ПК с акцентом на обзор установленных внутри компонентов и их дизайнерских элементов модулей ARGB-подсветки и LCD-дисплеев. А чтобы сохранить визуал как можно дольше в презентабельном виде все точки возможного притока воздуха оснащены быстродоступными удобными пылевыми фильтрами. По факту в корпусе Thermaltake CTE E600 MX можно собрать любой тип ПК: от платформы для любителей экспериментов с разгоном комплектующих под жидкостными системами охлаждения (вплоть до 420 мм формата) до экстремальной геймерской станций с акцентом на моддинг и отличный обзор компонентов в топовой конфигурации.

Достоинства Thermaltake CTE E600 MX Hydrangea Blue:

Недостатки:
