Обзор и тестирование блока питания XPG Core Reactor II VE 750W

Интересный вариант охвата всех ценовых ниш: небольшая экономия на комплектующих при сохранении качества и производительности позволяет популярной серии конкурировать с более дешевыми аналогами.
Обзор и тестирование блока питания XPG Core Reactor II VE 750W

Новая линейка блоков питания VE (Value Edition) от компании XPG относится к доступным по цене вариантам с сертификатом 80 PLUS Gold. Производитель не стал изобретать ничего нового, просто использовал свою популярную современную линейку Core Reactor II на платформе CWT CSE, снизив конечную стоимость за счет более дешевых конденсаторов и уменьшив количество проводов.

В данную серию входят три модели: на 650, 750 и 850 Вт. Все в черном дизайне, с модульными кабелями. Срок гарантии снижен до семи лет.

Технические характеристики

Модель:

COREREACTORIIVE750G-BKCEU

Стандарты:

ATX 3.1, PCI-E 5.1

Мощность:

750 Вт

Габариты:

150 × 86 × 140 мм

Вентилятор:

120-мм, гидродинамический подшипник

Сертификат:

80 PLUS Gold

Рейтинг CYBERNETICS:

Gold

Защита:

OVP, OPP, SCP, OCP, UVP, OTP, NLO, SIP

Вес:

1,44 кг

Срок гарантии:

7 лет.

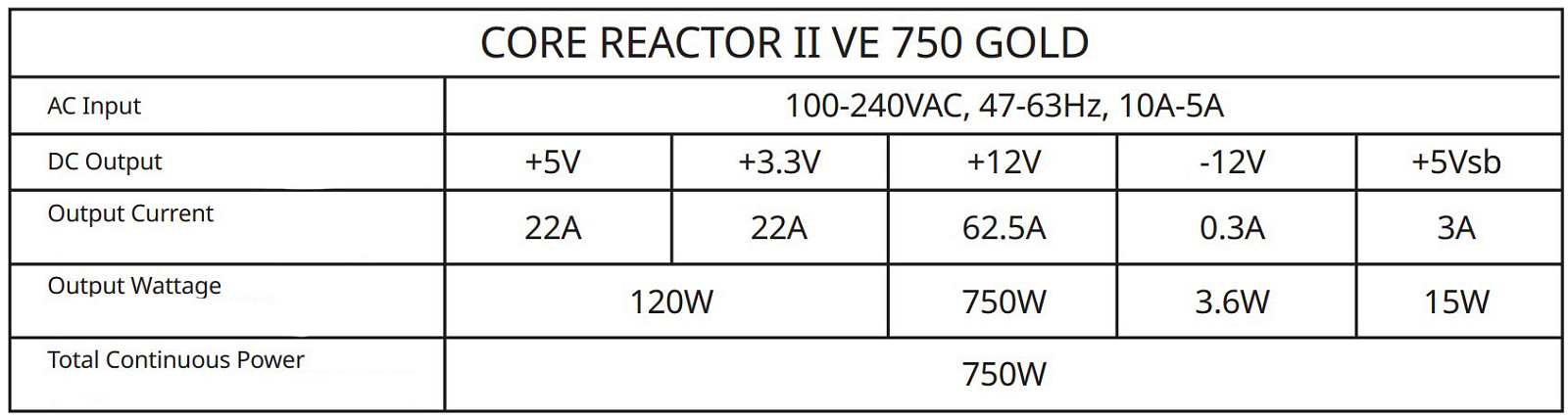

Нагрузочные характеристики

Упаковка и комплектация

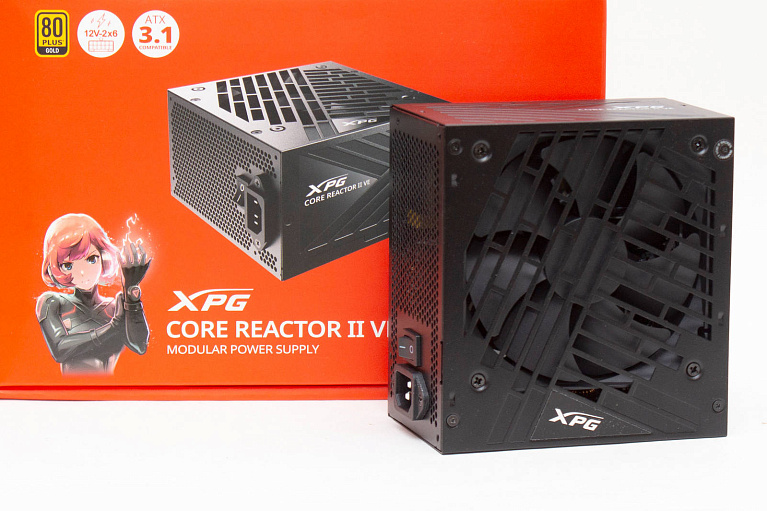

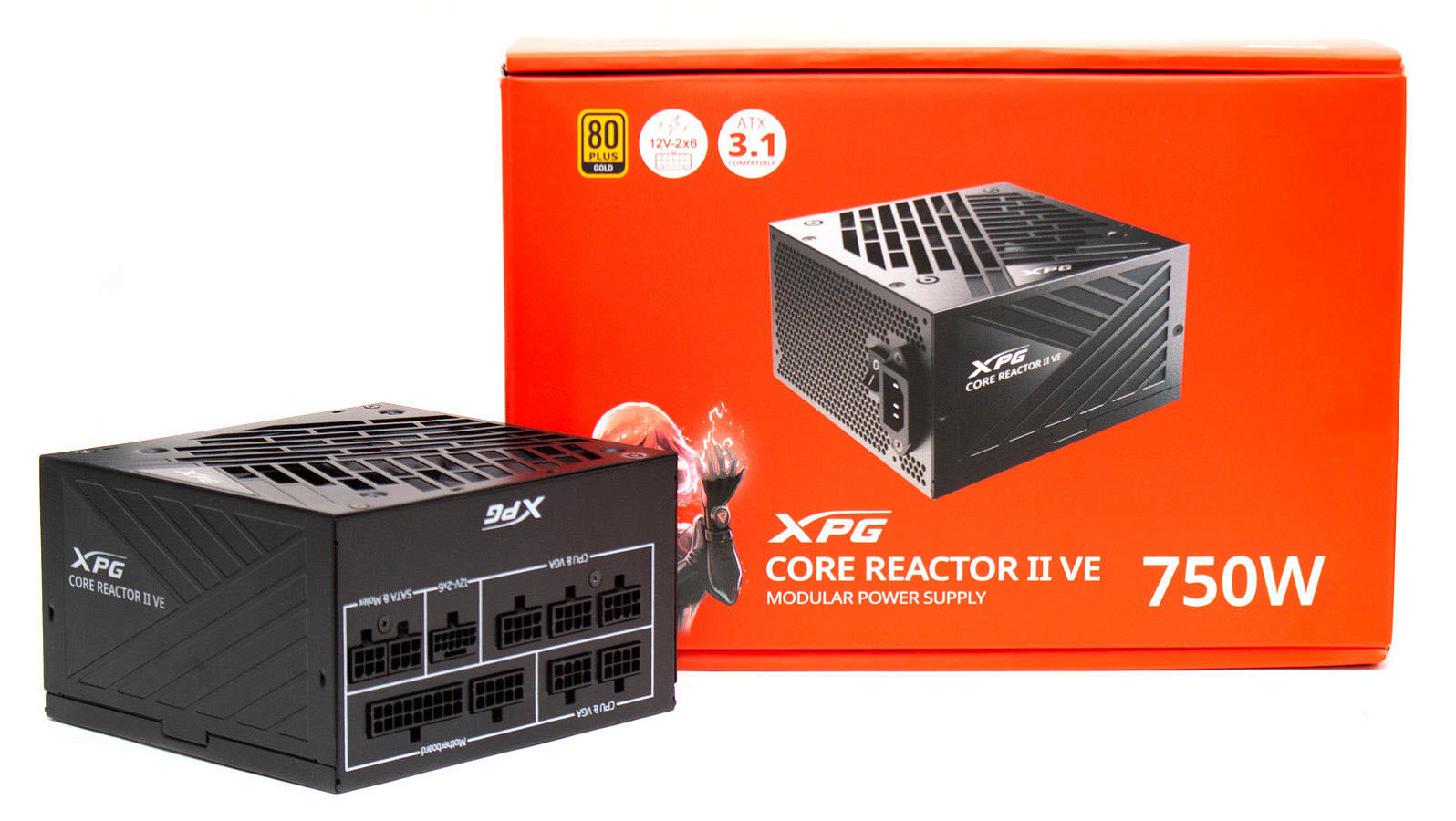

Используется традиционная красная картонная коробка. На лицевой стороне изображение изделия, анимешная девушка и наименование модели. Три пиктограммы указывают на основные преимущества.

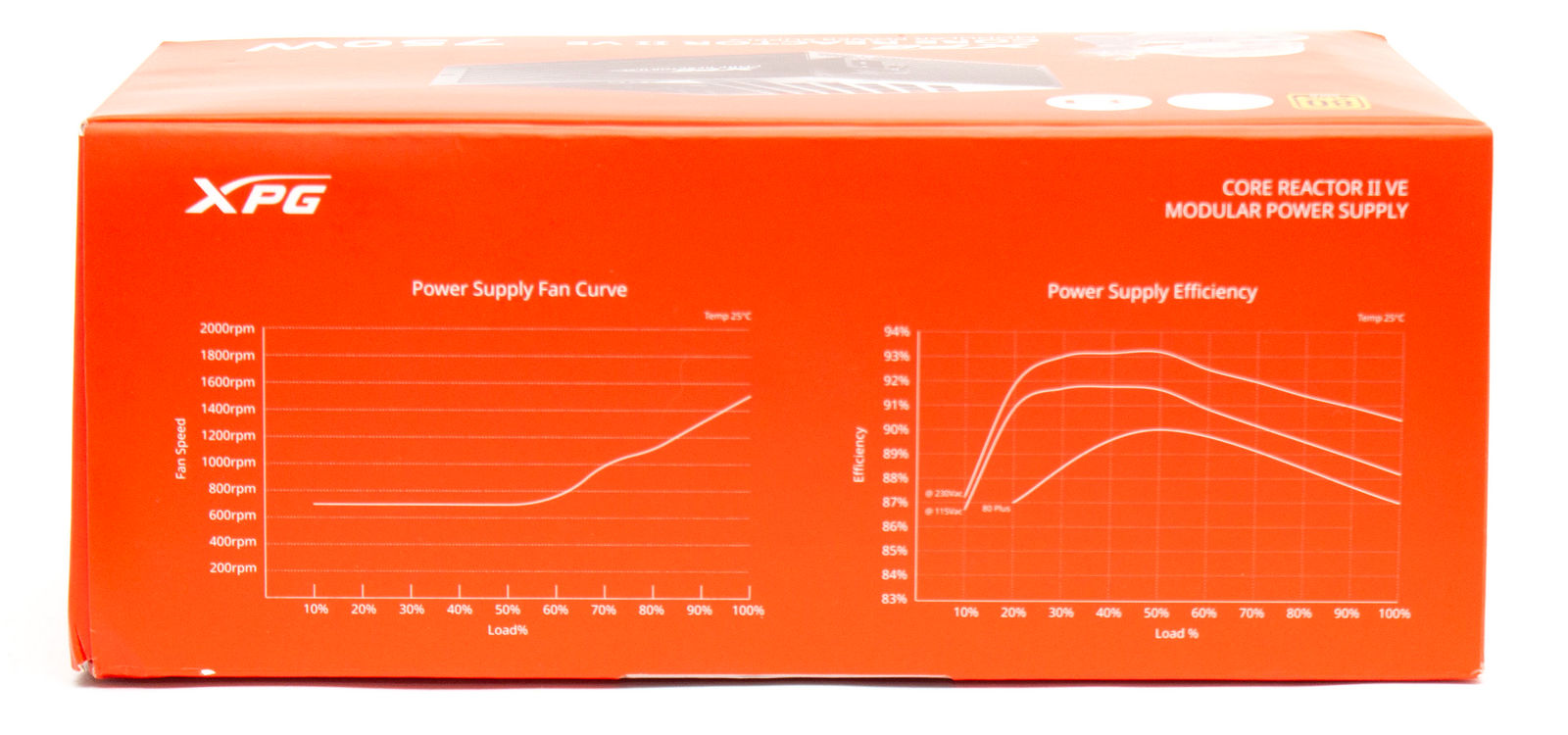

С торца коробки находятся графики эффективности и работы вентилятора.

С обратной стороны - чертеж с указанием габаритных размеров, таблица с нагрузочными характеристиками и описание длины кабелей и количества коннекторов.

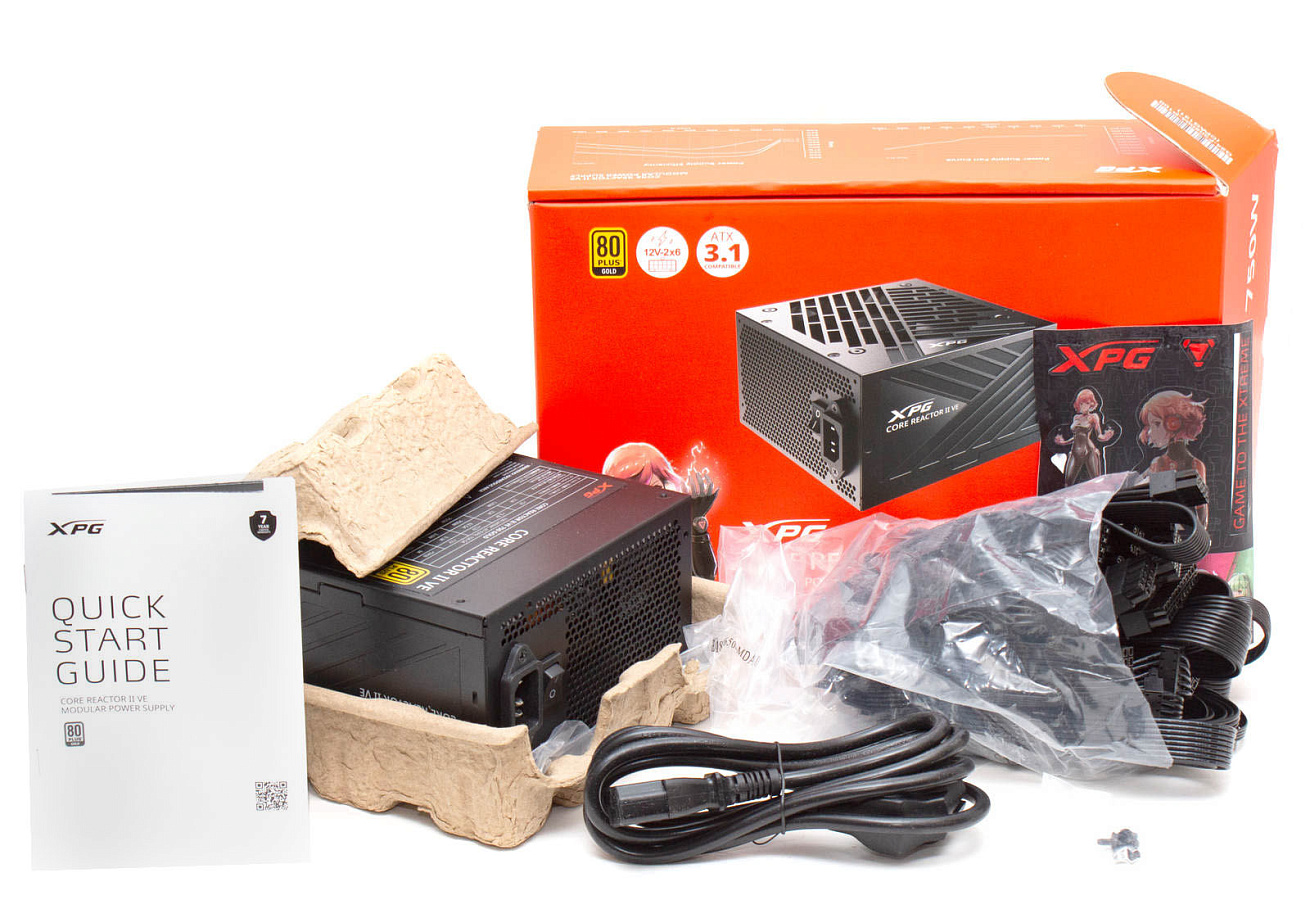

Блок питания запакован в полиэтилен и зафиксирован демпферами из прессованного картона. В комплекте имеются винты крепления, стяжки, инструкция и набор тематических наклеек.

Кабели и коннекторы

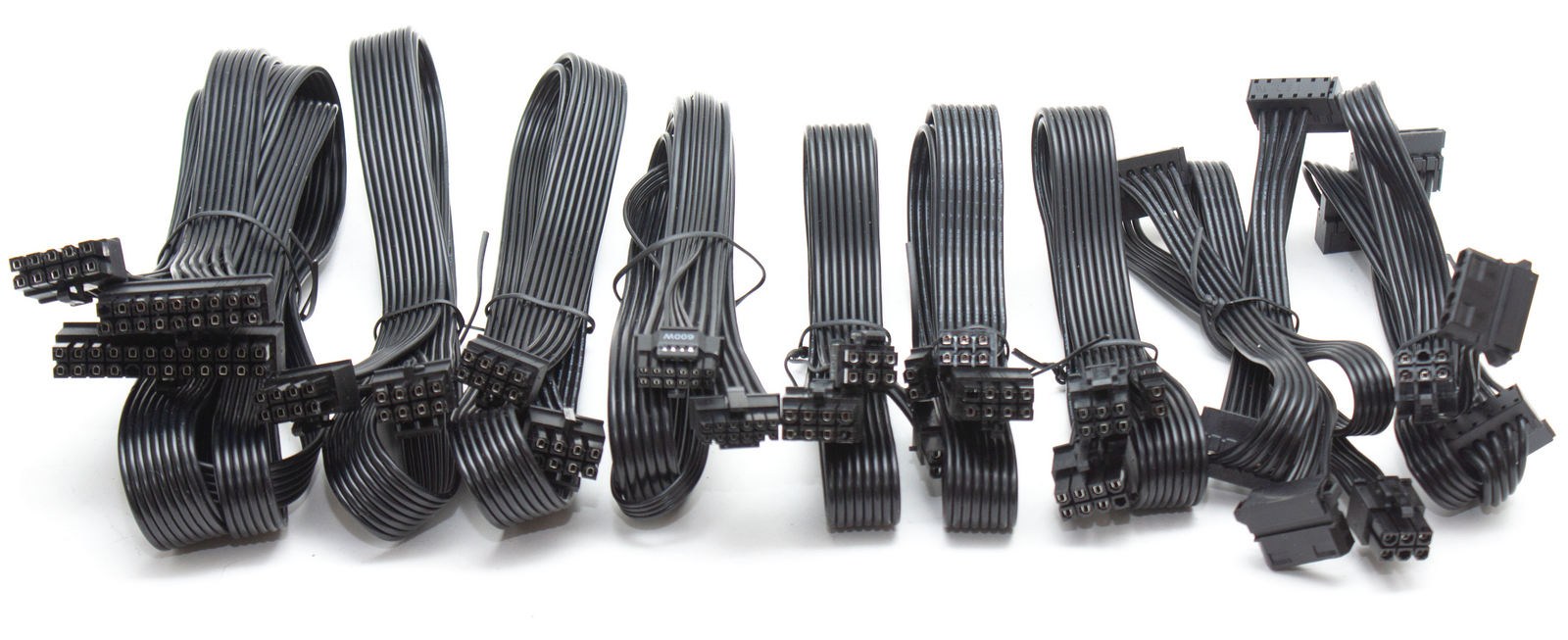

Все кабели в плоском исполнении в виде широких шлейфов.

кабели и разъемы

калибр проводов

длина

ATX кабель 20+4 пин для питания системной платы

18-20AWG

65 см

Два кабеля EPS12V, 4+4-пин

18AWG

75 см

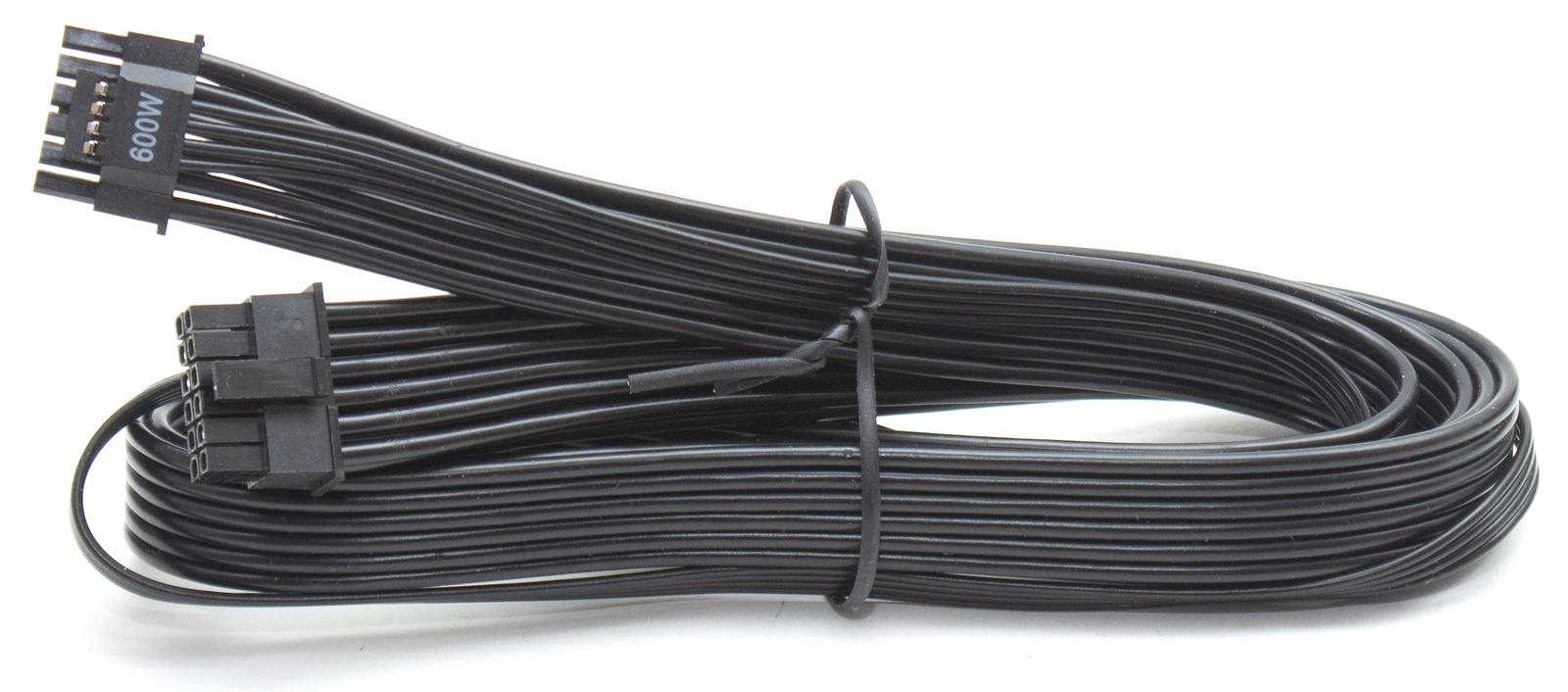

Один кабель 12V-2х6 600W 12+4 пин

16-24AWG

60 см

Три кабеля питания PCI-E с коннектором 6+2 пин

18AWG

55 см

Два кабеля с тремя коннекторами SATA и одним Molex на краю

18AWG

44+15+15+15 см

Кабели достаточно мягкие и удобные в укладке.

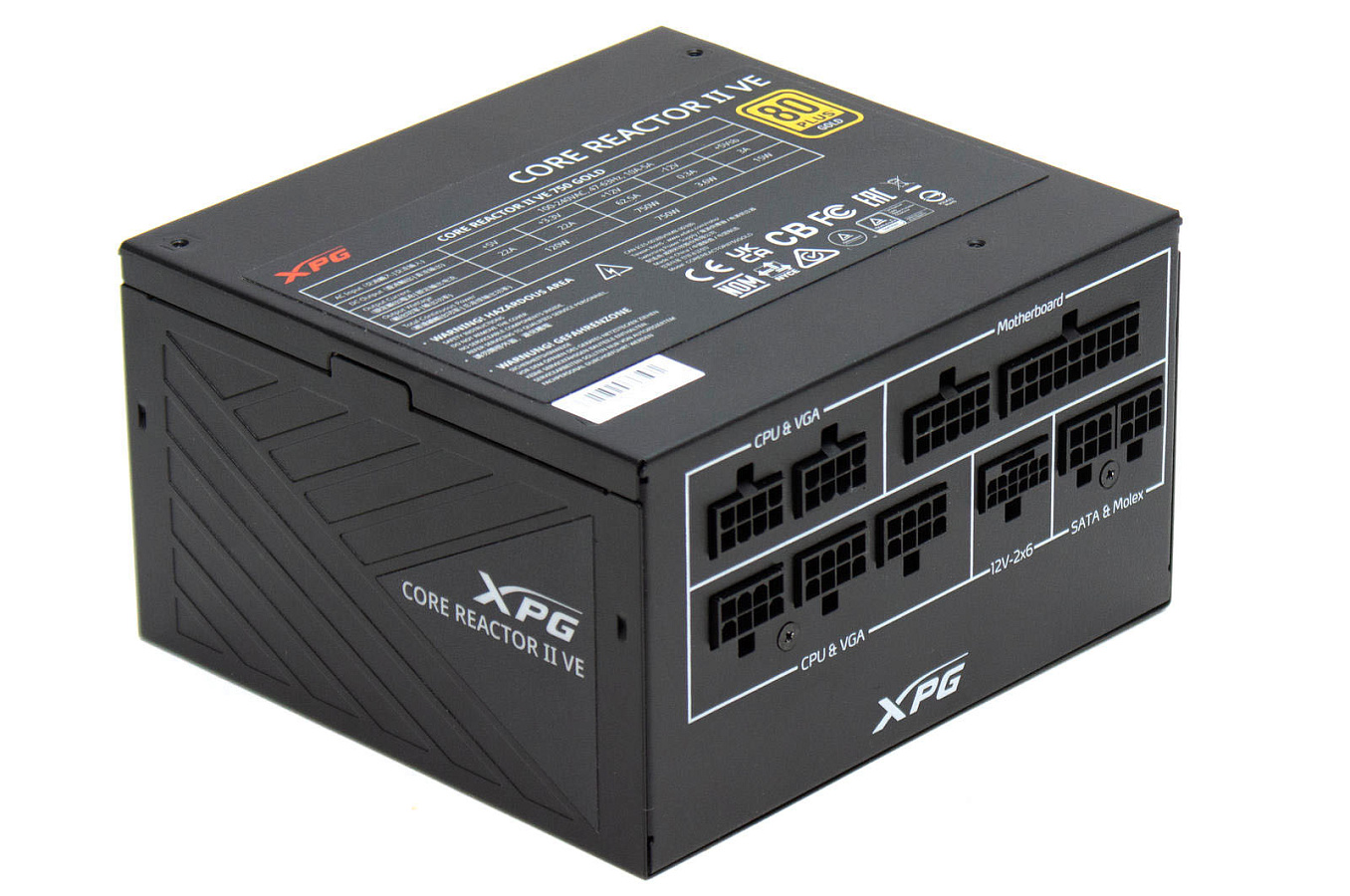

Внешний вид

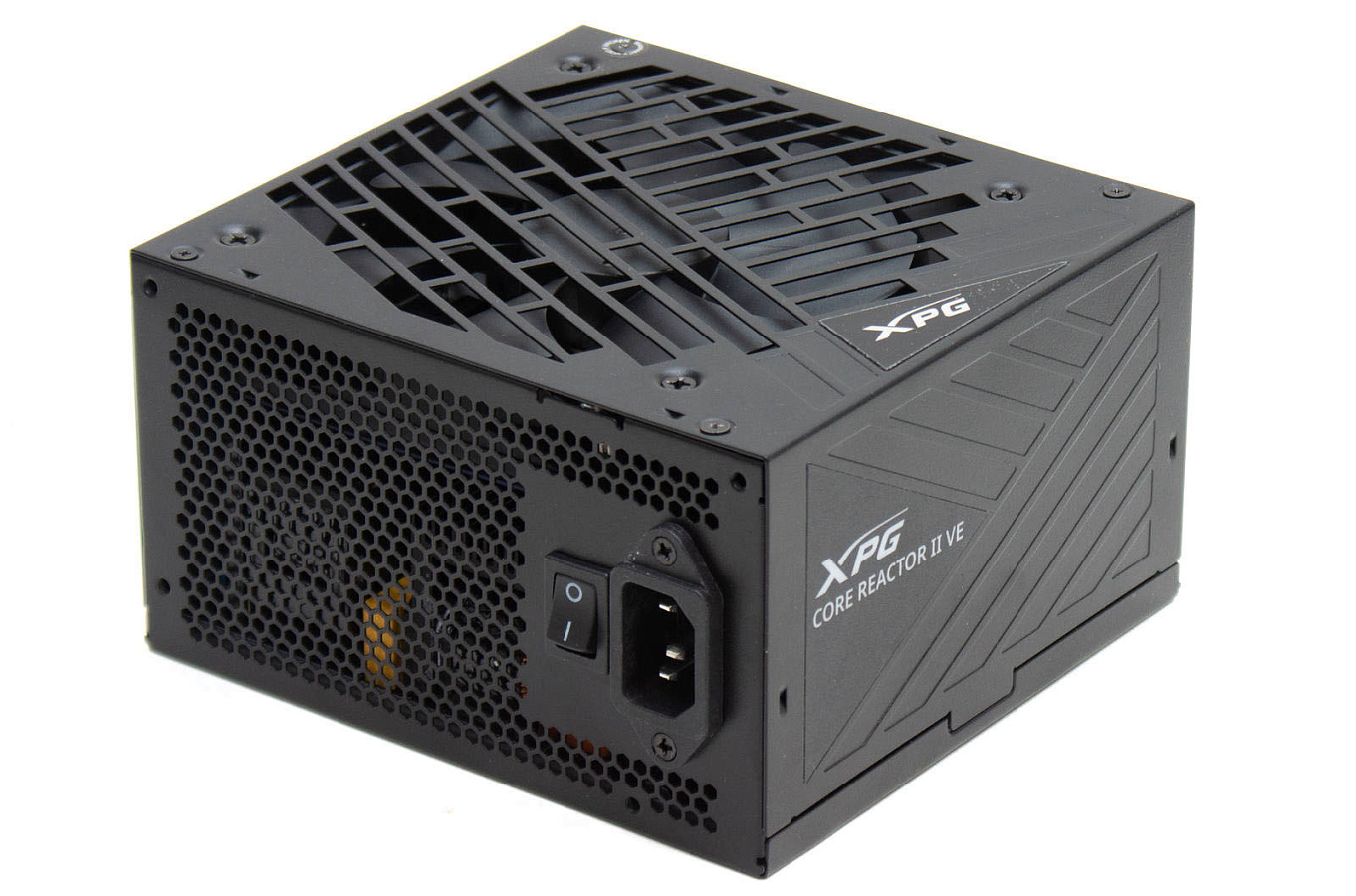

Корпус блока питания имеет оригинальное оформление в виде прямолинейных геометрических узоров.

Двунаправленные перфорированные полосы на нижней панели. Штампованный рельеф на боковых сторонах.

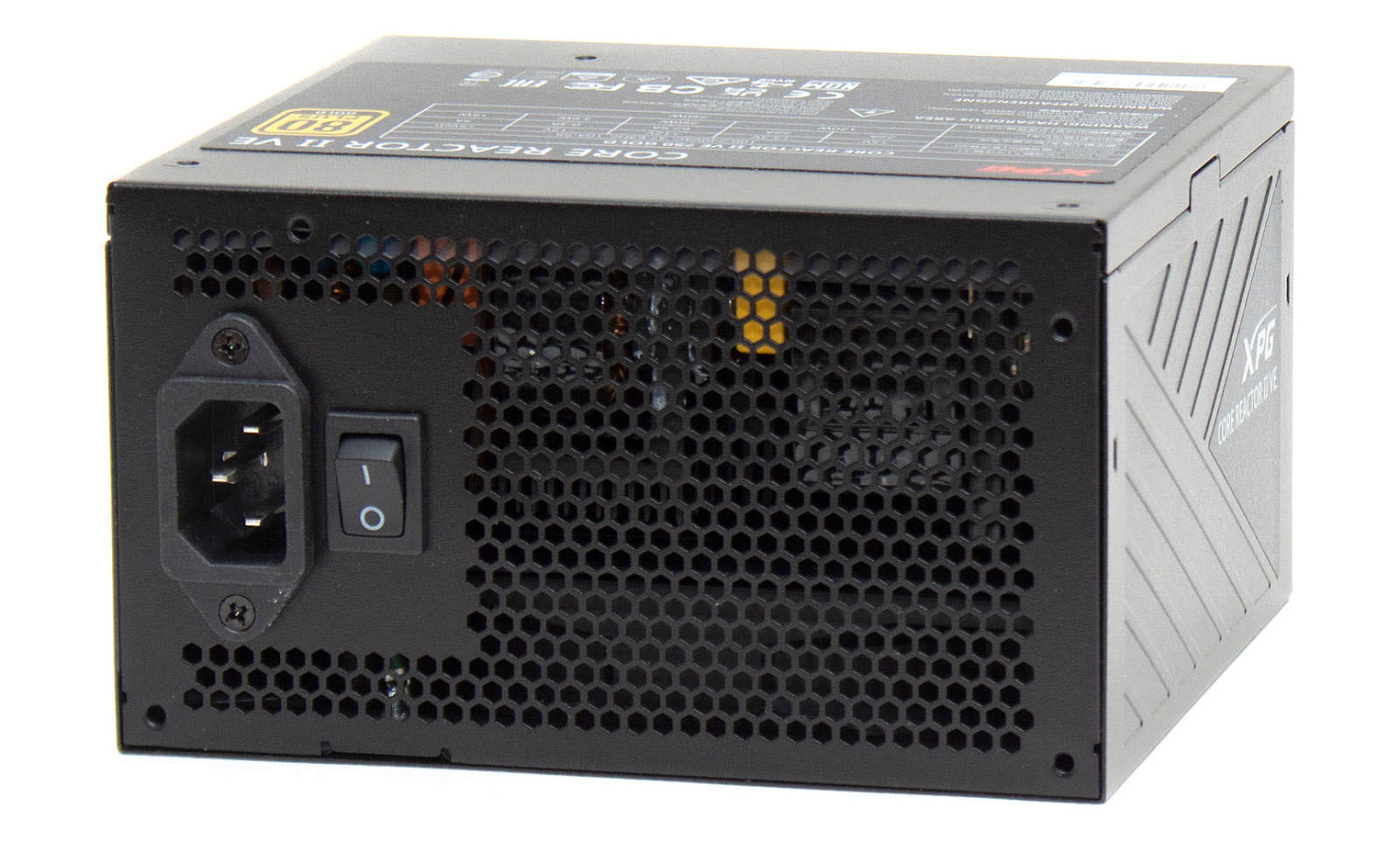

На лицевой панели тумблер включения и сетевая вилка.

На верхней панели наклейка с нагрузочными характеристиками.

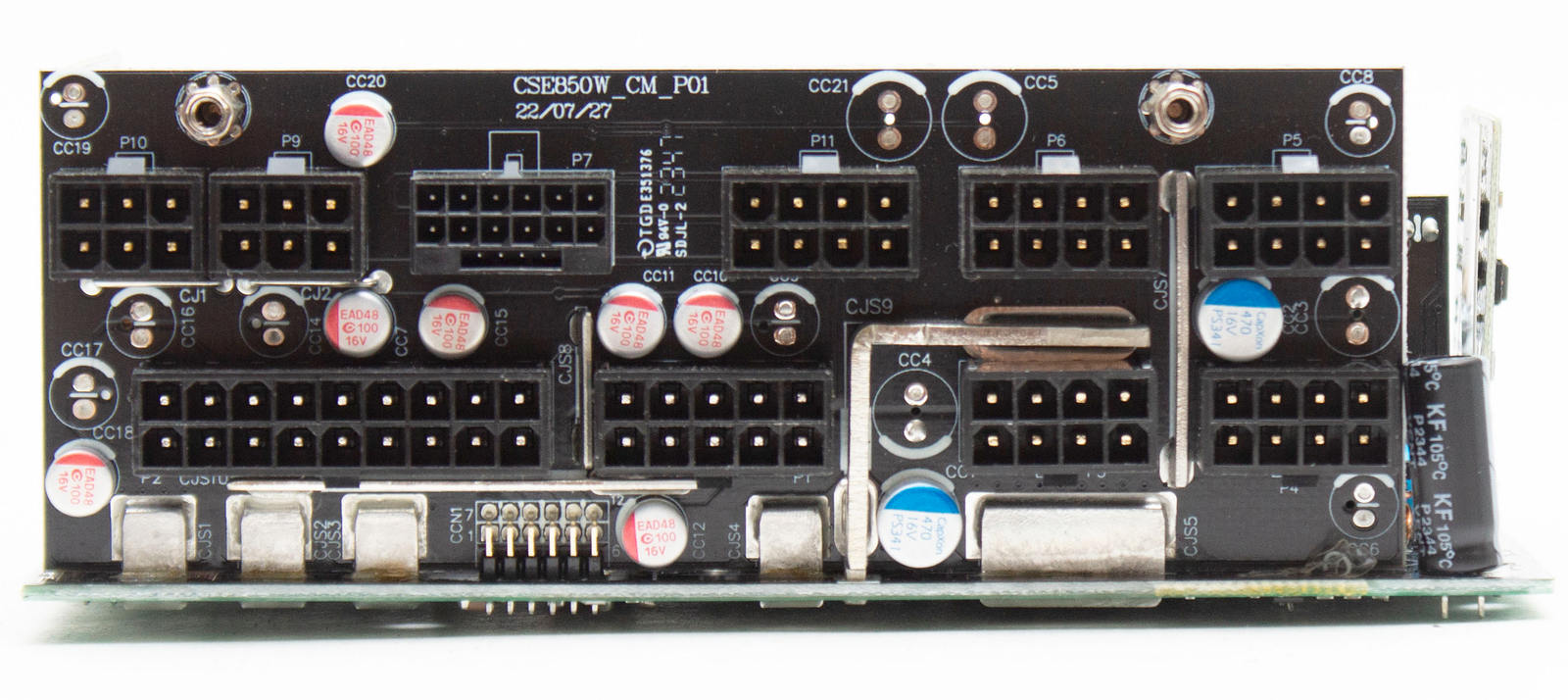

На тыльной панели в два ряда разъемы для модульных кабелей, разделены линиями на группы и подписаны.

Охлаждение

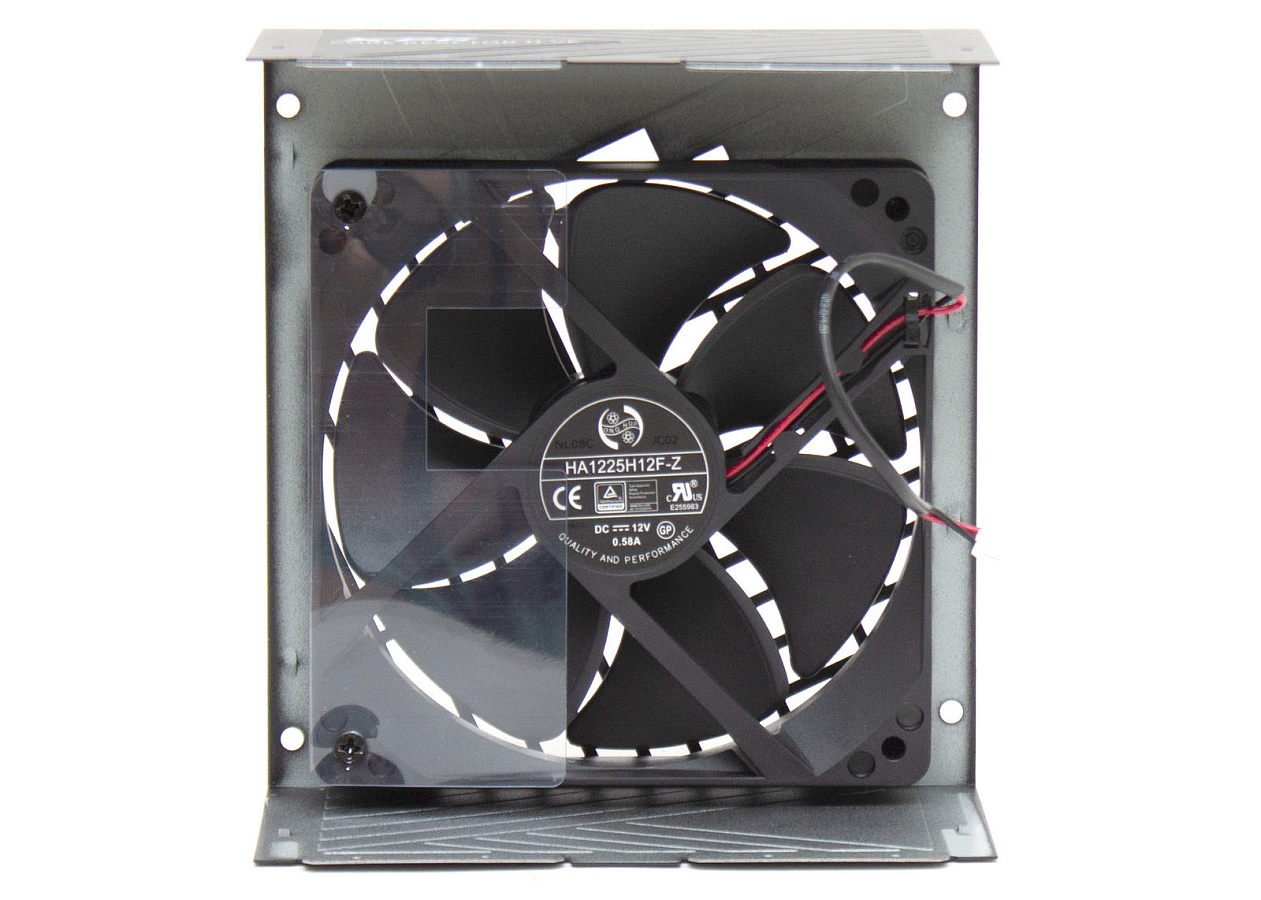

Вентилятор установлен HA1225H12F-Z на гидродинамическом подшипнике. Работает в активном режиме, с ростом нагрузки обороты растут.

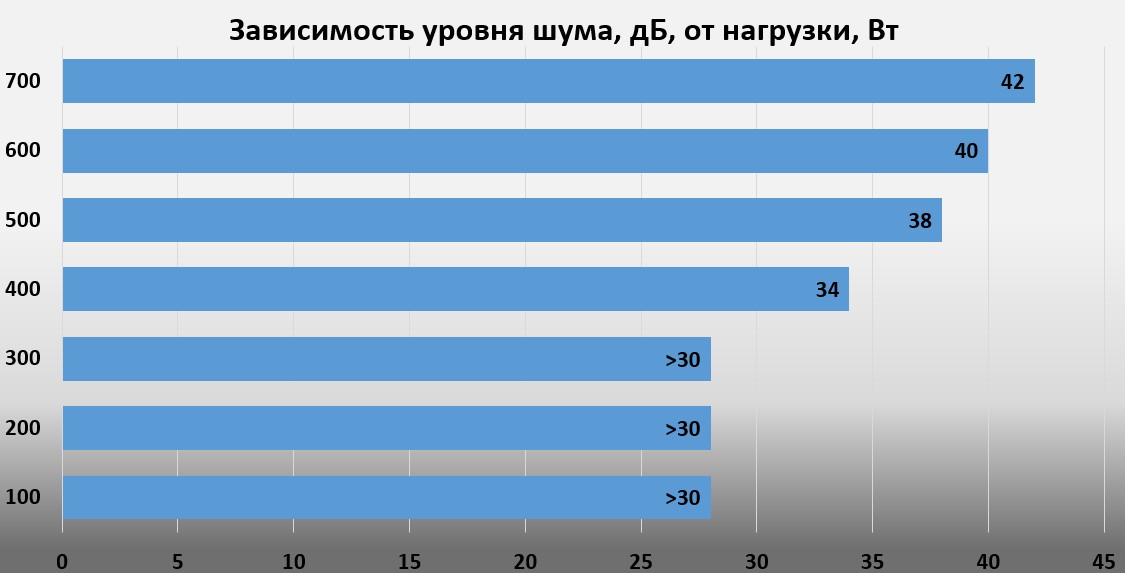

Уровень шума в комфортных пределах, на низких оборотах его можно назвать бесшумным, на высоких его слышно, но остается в приемлемых границах.

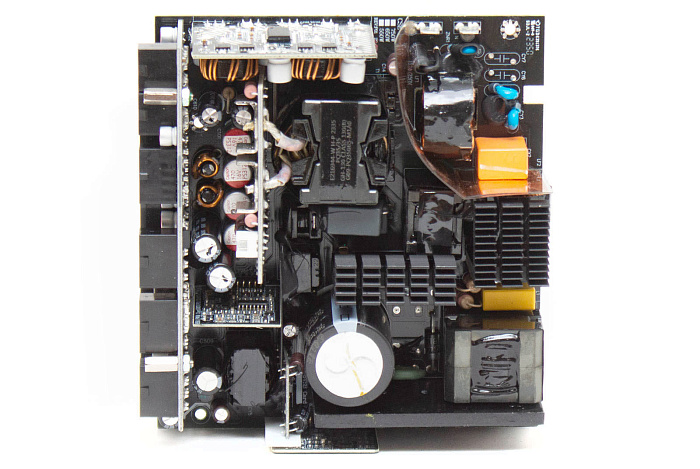

Схемотехника

ОЕМ платформа используется таже, что и в модели без приставки VE - CWT CSE. Используется часто многими брендами в моделях с поддержкой ATX 3.0 и сертификатом 80 PLUS Gold. Кроме этого, Core Reactor II VE имеет еще и рейтинг Cybenetics Gold.

Используется топология полумоста с резонансным LLC-преобразователем, синхронным выпрямителем линии +12 В и DC-DC преобразователями линий +5 В и 3,3 В.

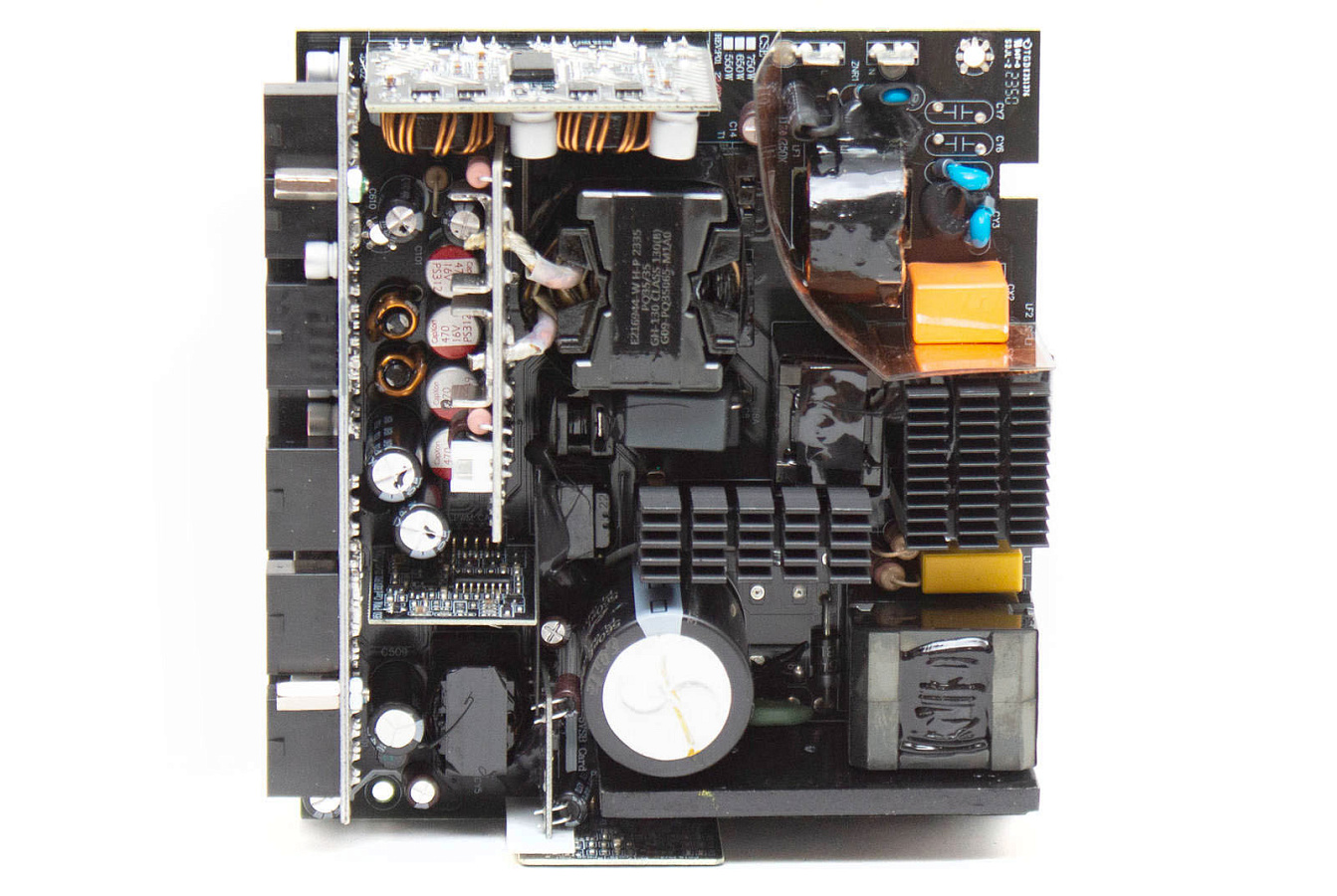

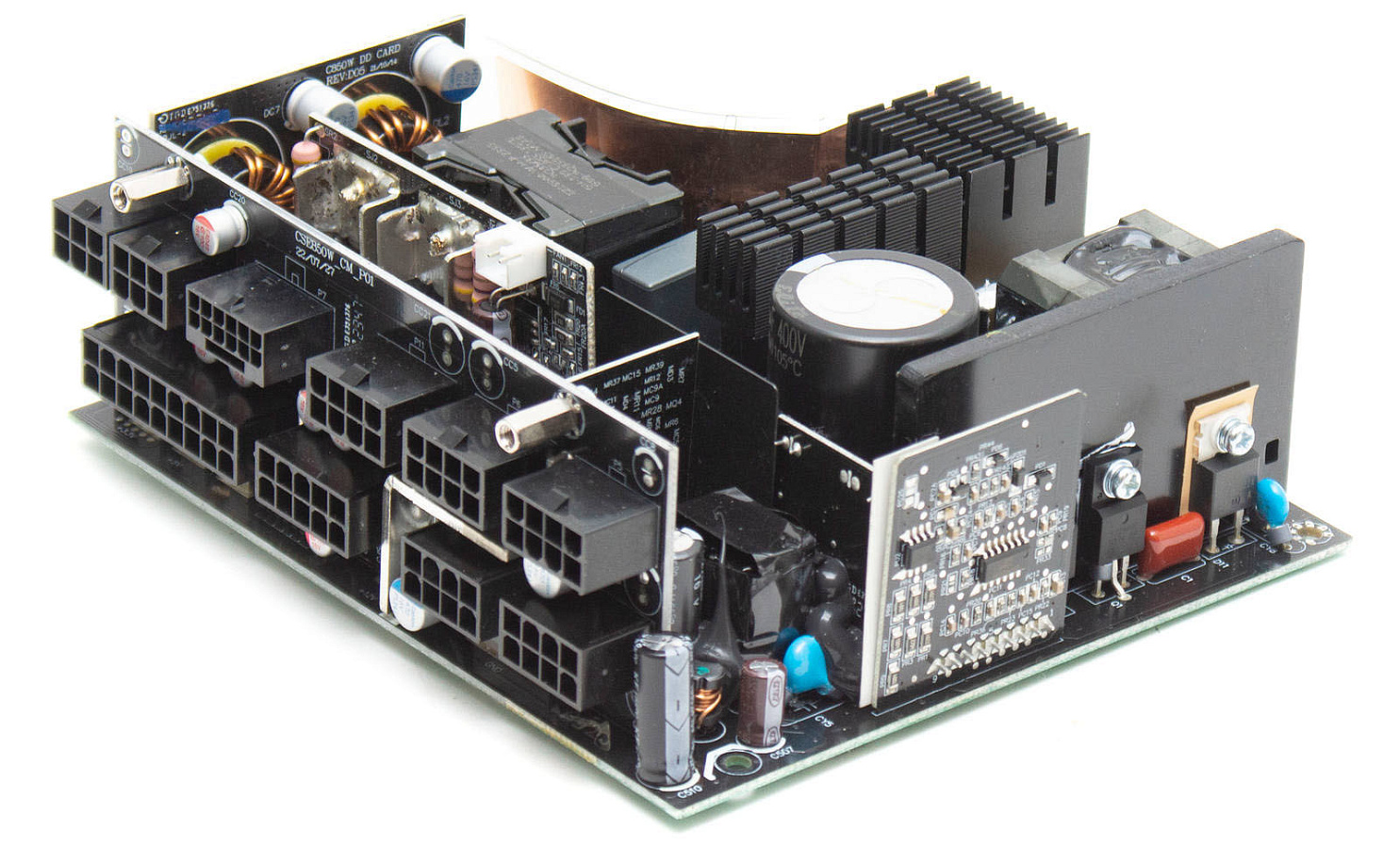

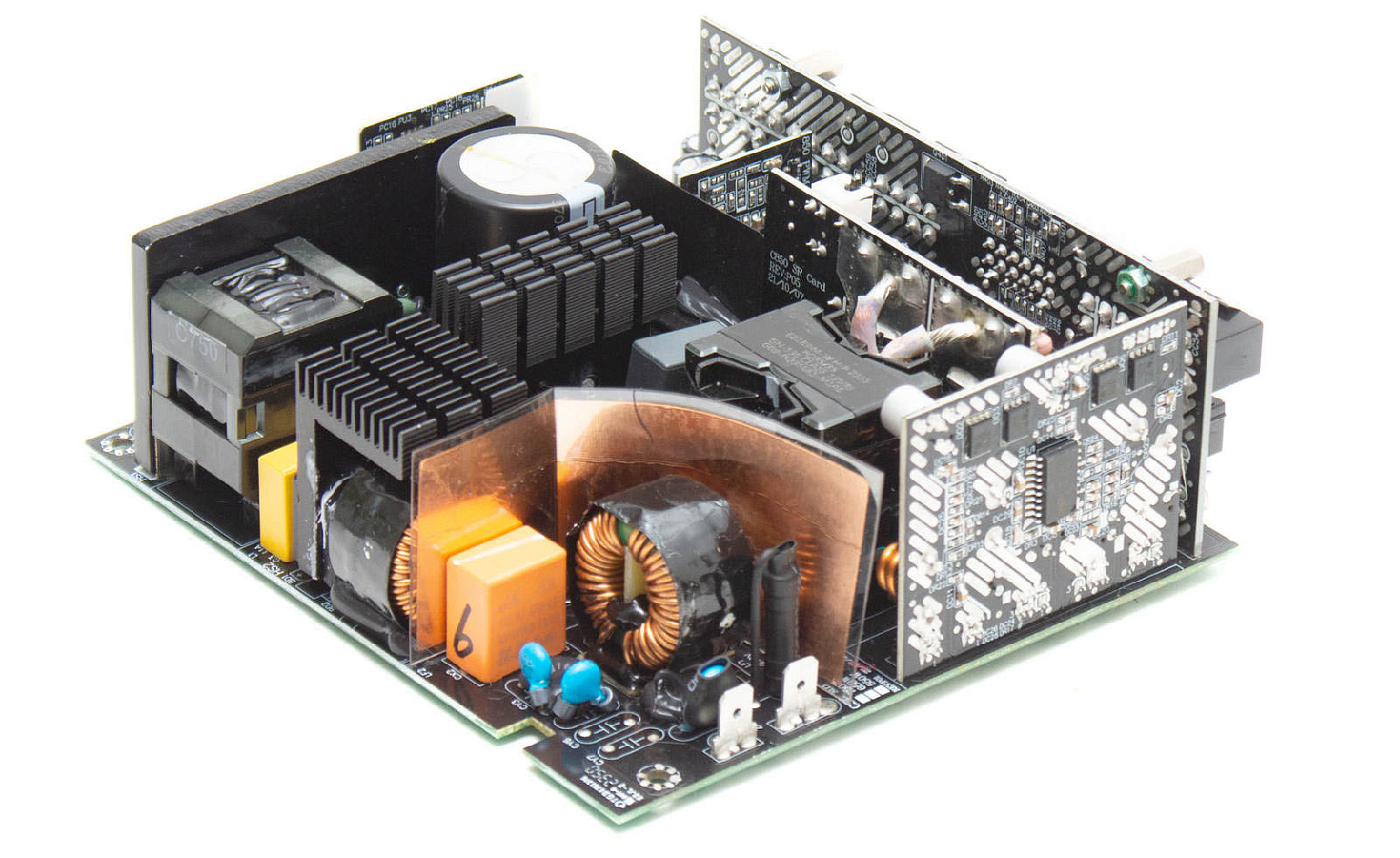

Большое количество вертикальных дополнительных плат позволило разместить массивные радиаторы и сохранить минимальный размер корпуса – длина всего 140 мм.

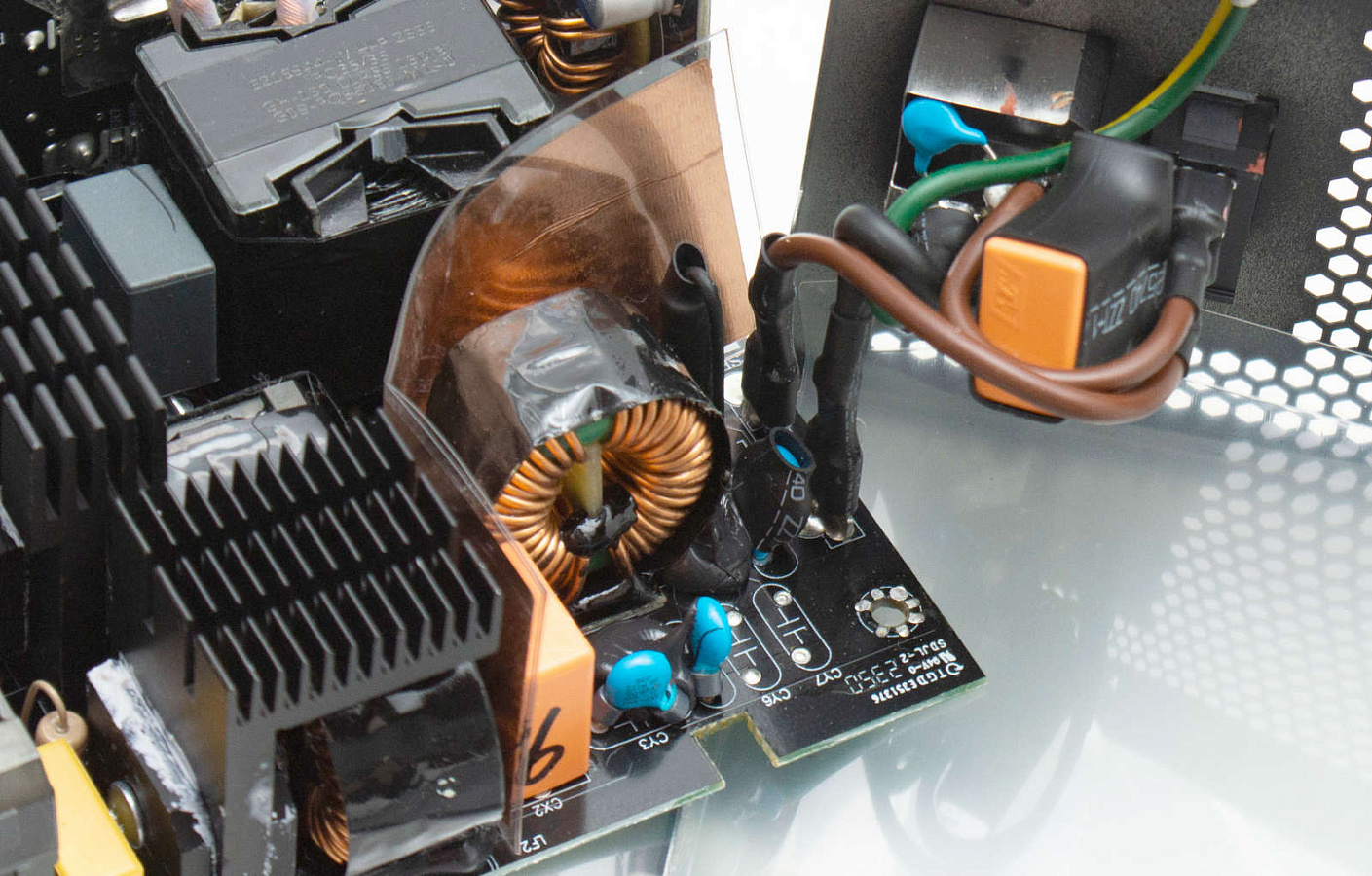

На входе имеется полноценный фильтр помех, часть на входной вилке, часть на краю платы, эта зона отделена экранирующей вставкой, подключенной к земле.

В фильтре четыре Y-конденсатора, два Х-конденсатора и два дросселя. На подвесном Х-конденсаторе находится схема для их разрядки.

Для защиты самого БП имеется варистор, предохранитель и NTC термистор SCK-056 с реле.

Плата подключена к входной вилке на разъемные контакты.

Выпрямитель переменного тока на основе двух диодных сборок GBU1506 (800В, 15А) с собственным радиатором.

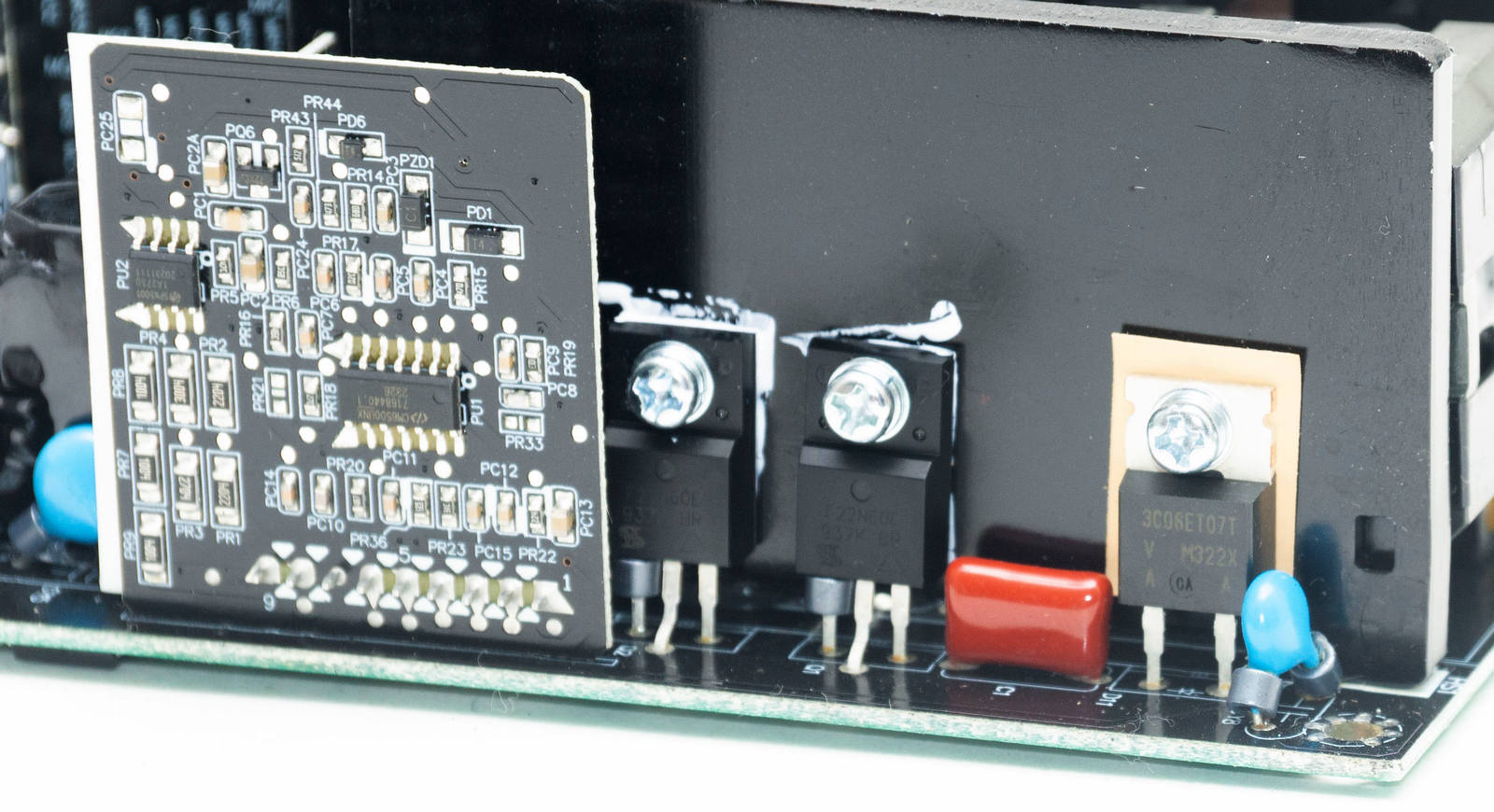

Радиатор без оребрения отводит тепло от элементов корректора APFC: два мосфета Vishay SiHG22N60E (600В, 13А) и диод Vishay VS-3C08ET07T-M3 (650 В, 8А).

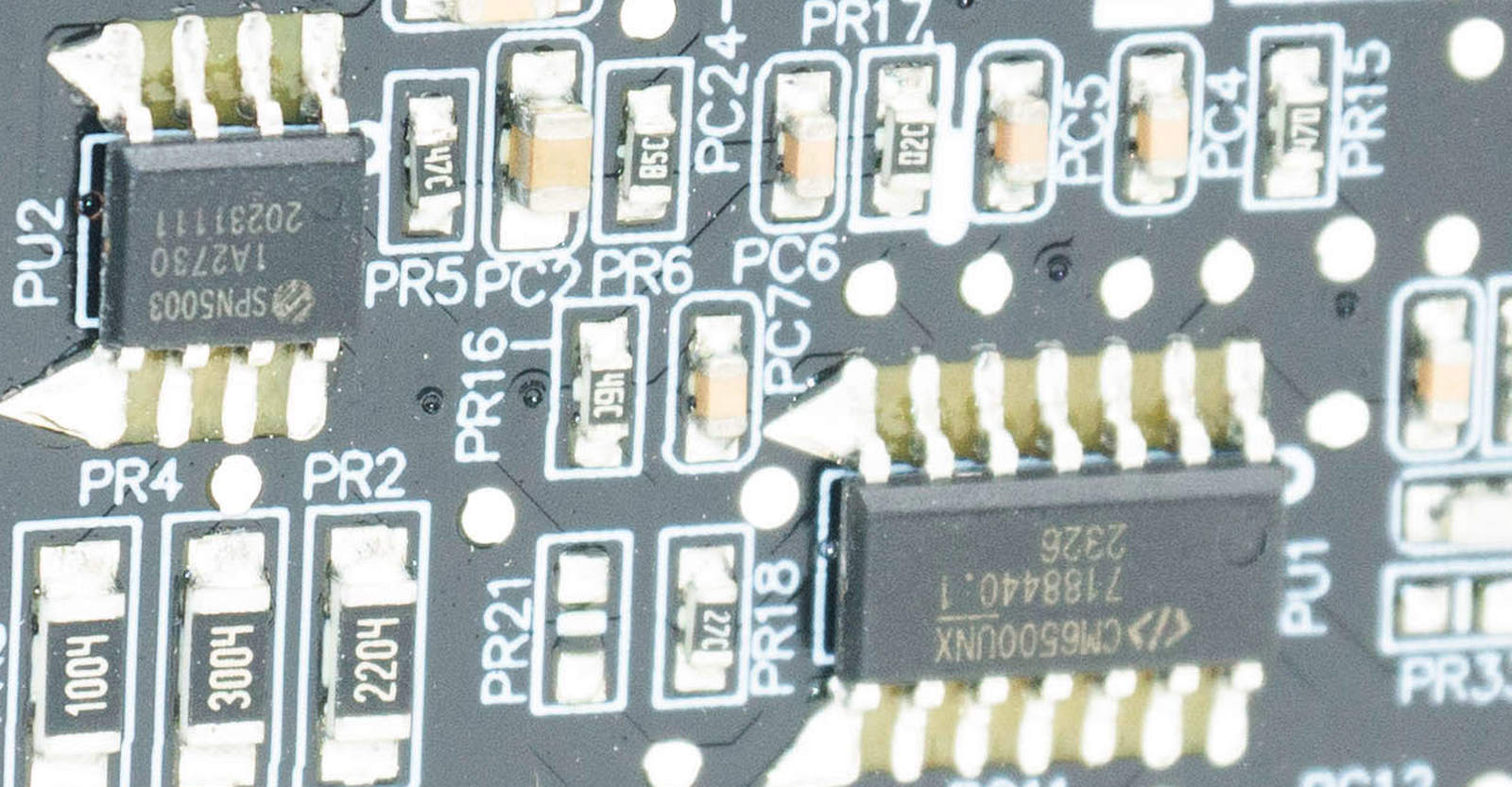

Перед радиатором вертикальная плата с контроллером APFC CM6500UN, и мосфетом SPN5003, снимающим нагрузку с преобразователя на холостом ходу.

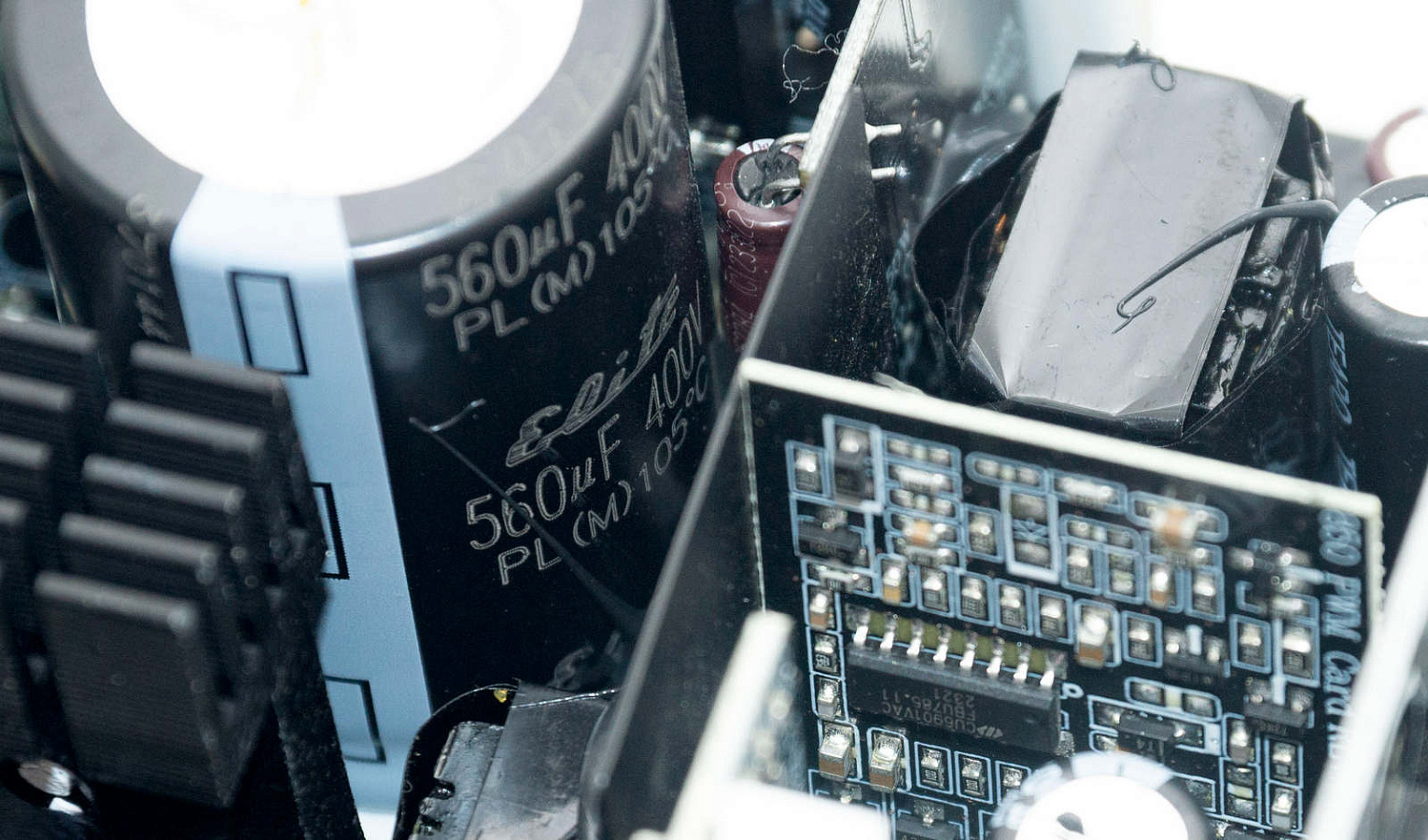

За радиатором находится высоковольтный конденсатор Elite на 400 В, 560 мкФ, 105°C. Вот и причина снижения стоимости.

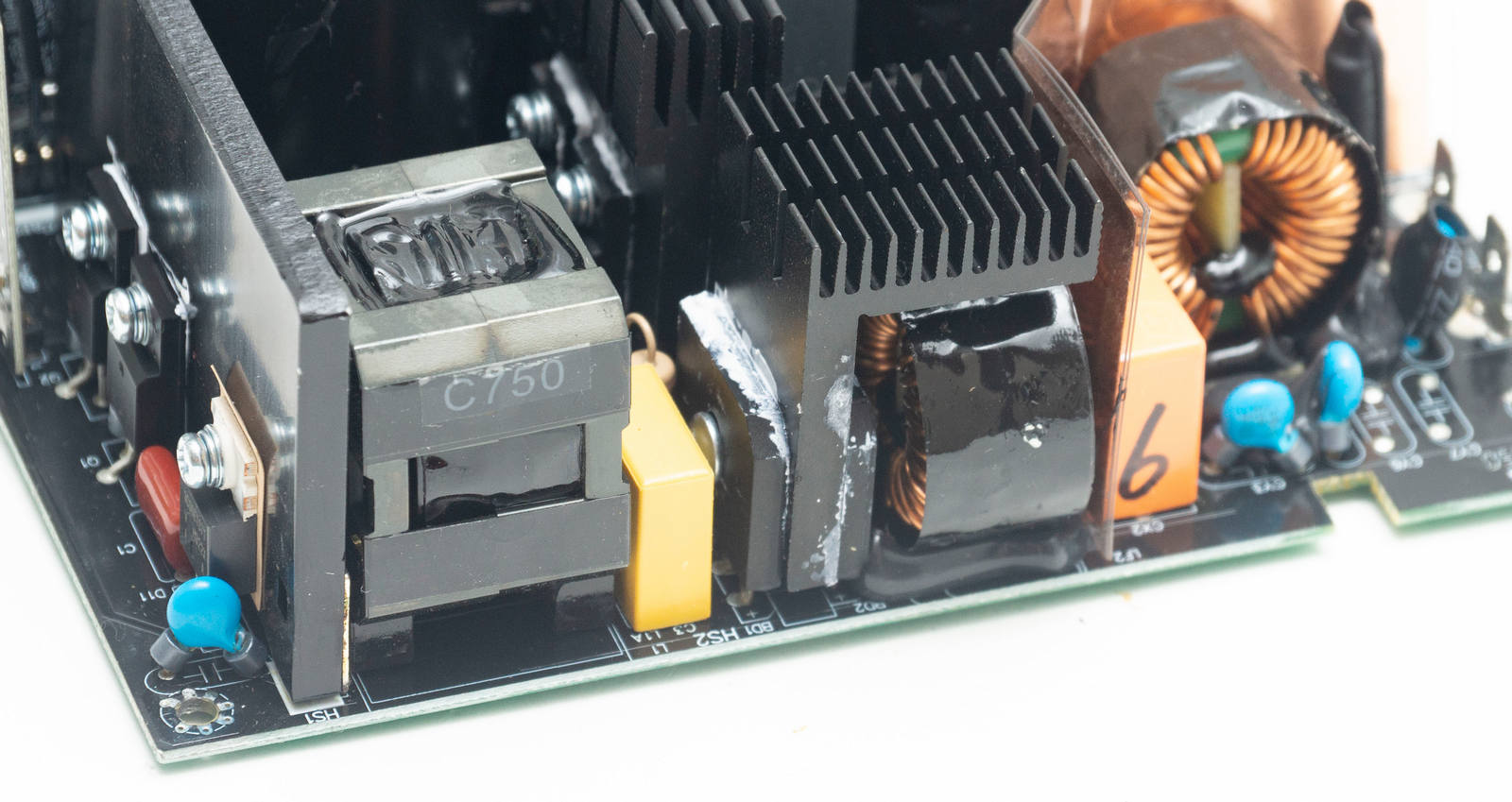

Контроллер CU6901VAC на вертикальной плате, рядом с трансформатором дежурки.

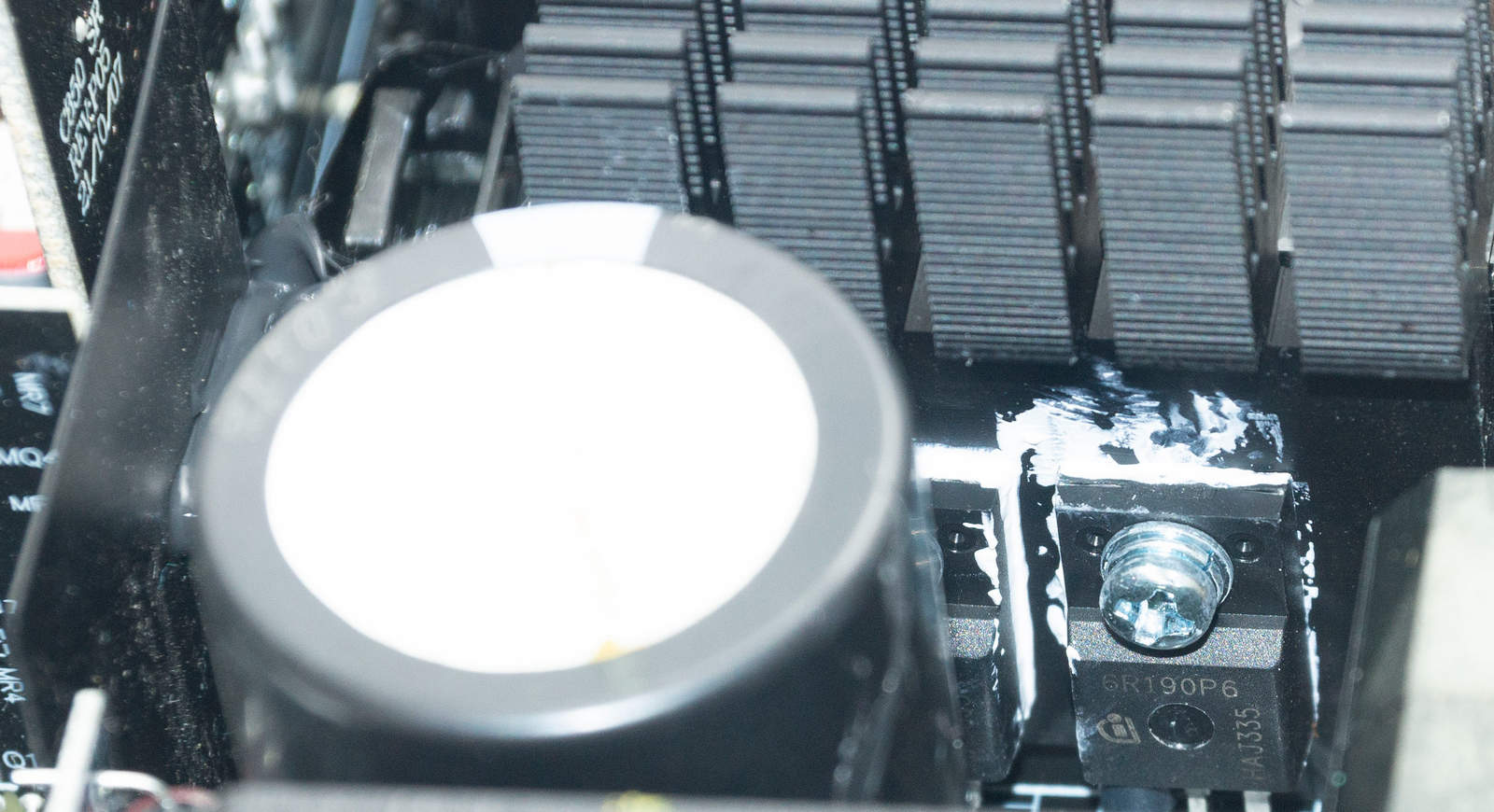

Следующий радиатор отводит тепло от двух мосфетов Infineon IPW60R190P6 (600В, 12,7А) полумостового преобразователя. Экономия на транзисторах, в этой модели, отсутствует.

Здесь же еще одна плата с контроллером уже дежурного питания – OB5282.

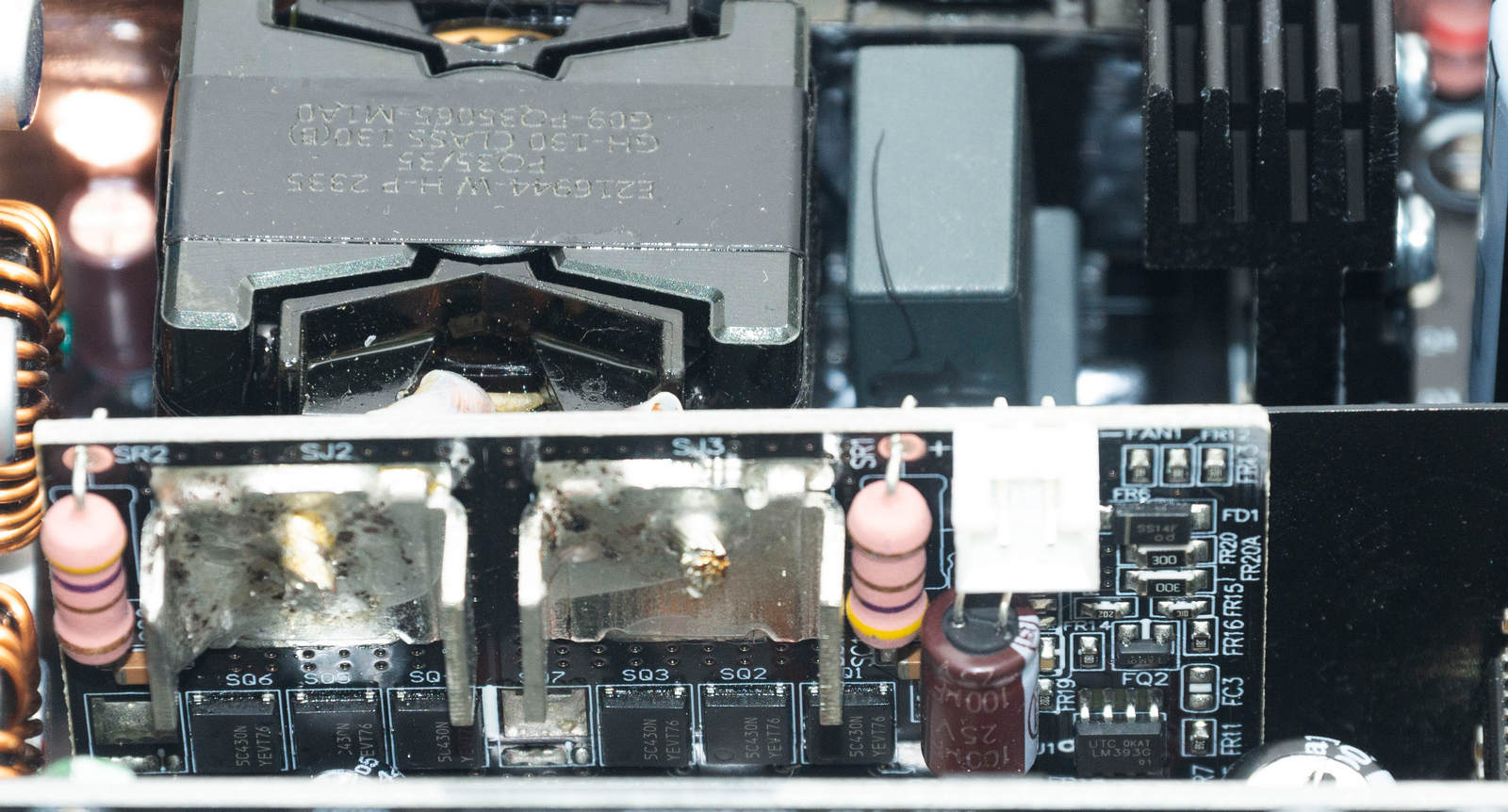

На вторичной стороне мы видим трансформатор, подключенный к вертикальной плате с мосфетами синхронного выпрямителя, здесь установлены шесть NTMFS5C430N (40В, 131А). Тепло отводит пара радиаторов непосредственно на входах от трансформатора.

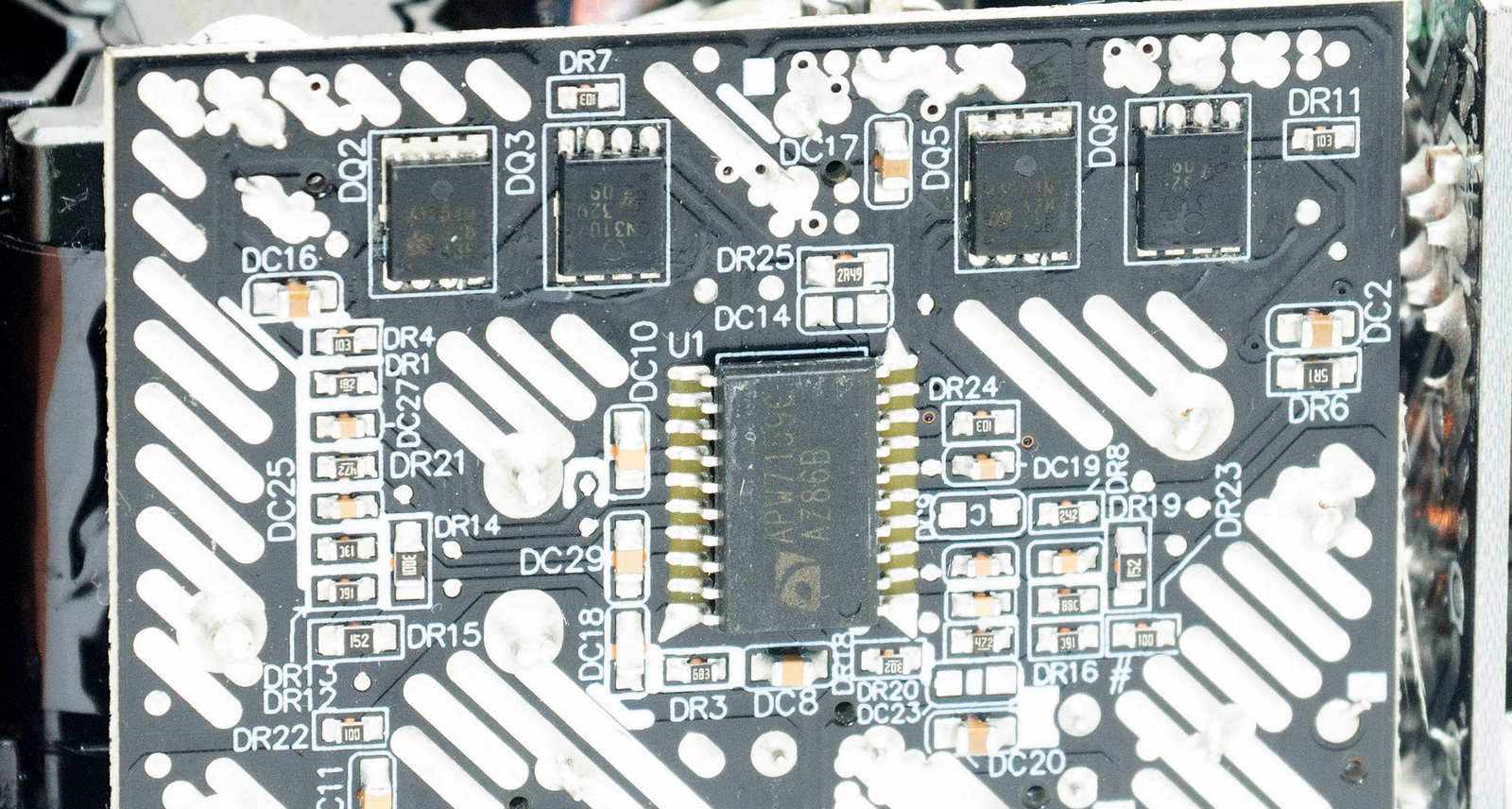

Перпендикулярно еще одна плата, с DC-DC преобразователями вторичных линий. Здесь используются два UBIQ QN3107M6N (30В, 70А), и два UBIQ QM3054M6 (30В, 61А), контроллер ANPEC APW7159C.

Супервизор Weltrend WT7502R распаян с обратной стороны платы.

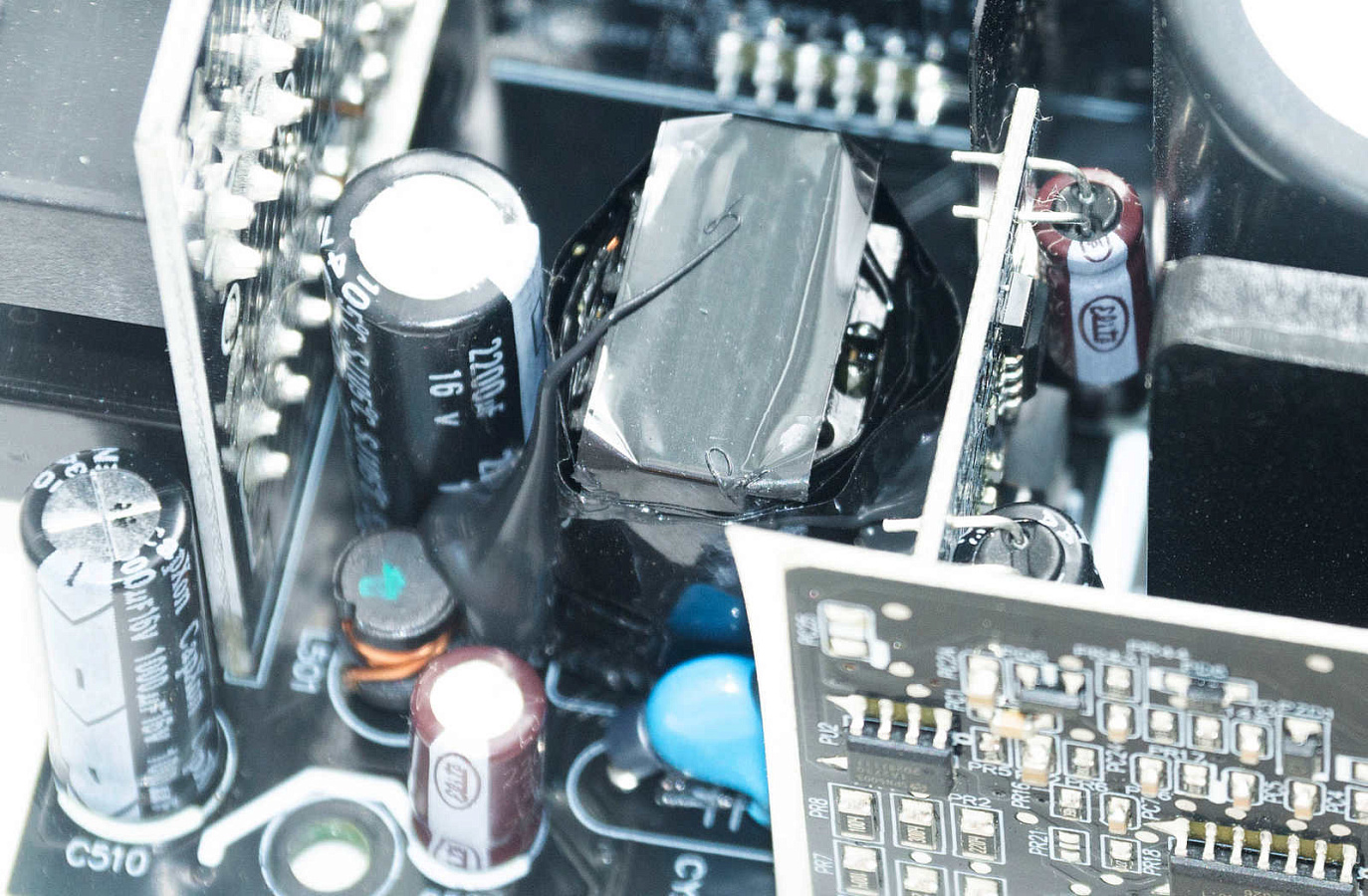

В выходных фильтрах установлены электролитические конденсаторы Elite, CapXon и Teapo, плюс твердотельные. Большая часть непосредственно на модульной плате.

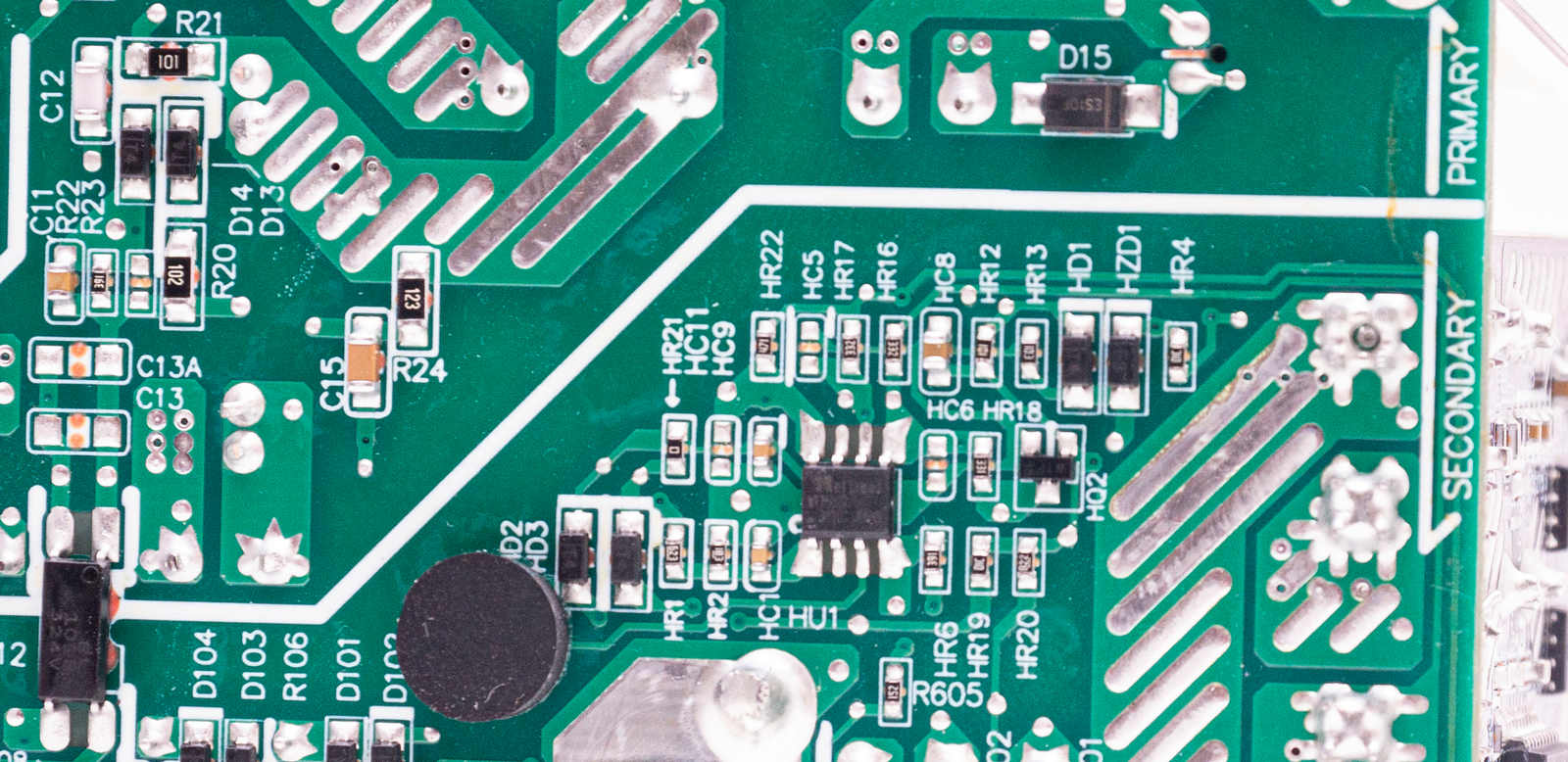

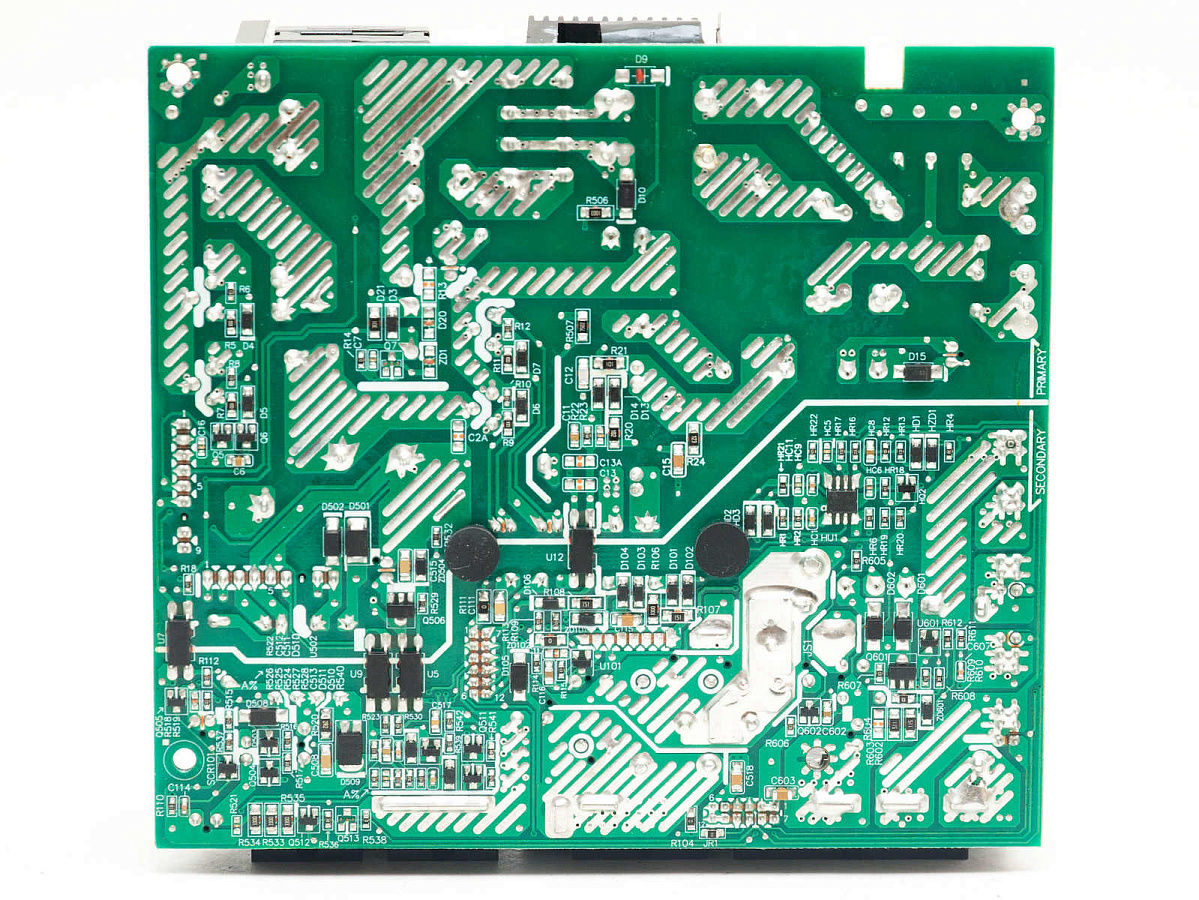

Обратная сторона платы выполнена аккуратно, дорожки усилены припоем в виде коротких диагональных штрихов. Первичная и вторичная часть разделены линией и подписаны.

Тестирование

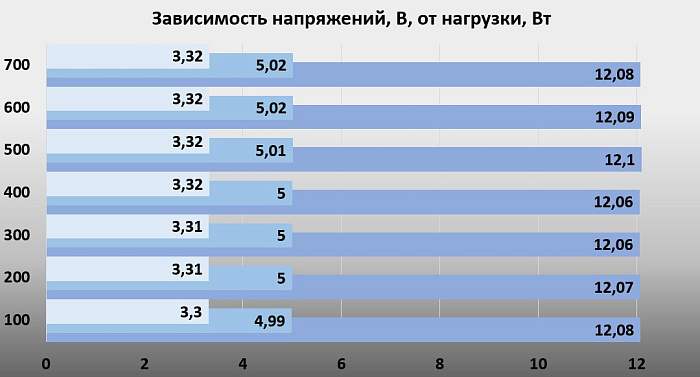

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения должно укладываться в диапазон от +5% до -7%. Для линии +12 В это соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-3 %.

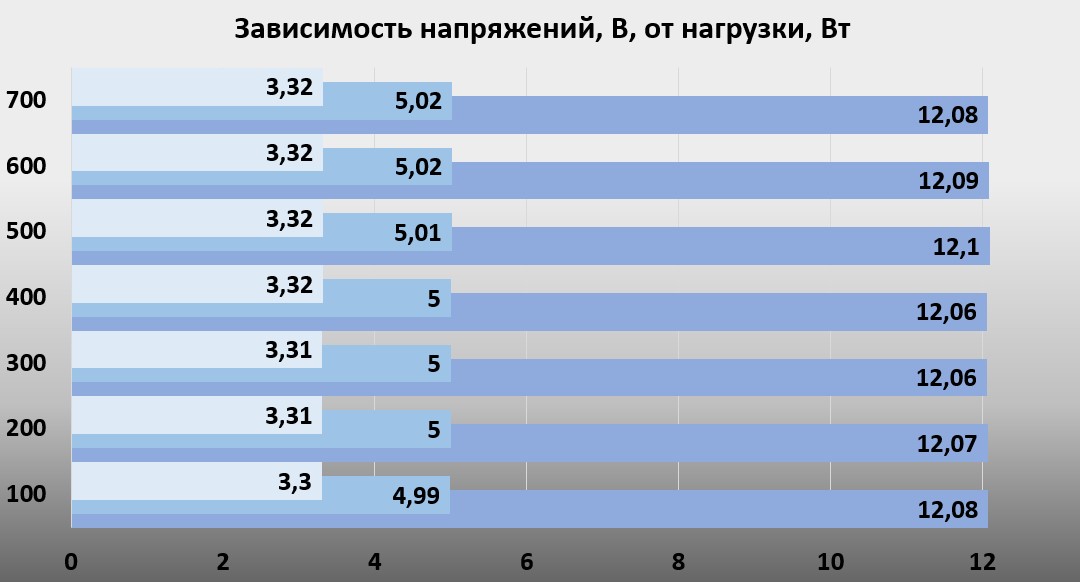

Стабилизация напряжений на высоком уровне. Регулировка напряжений ступенчатая, после нагрузки 500 Вт напряжения немного повышаются. Все изменения в пределах 1% от номинальных значений.

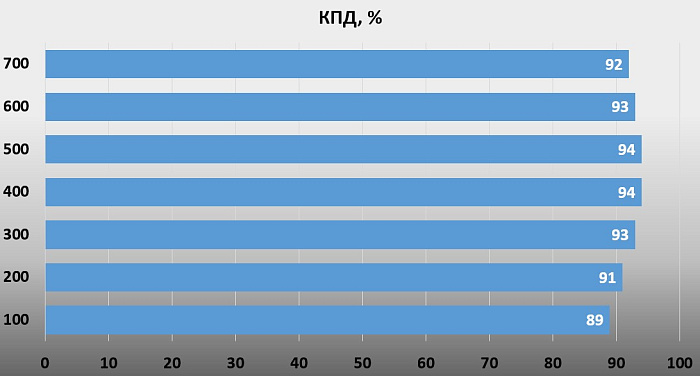

Значения КПД для сертификата 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant) должны соответствовать 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

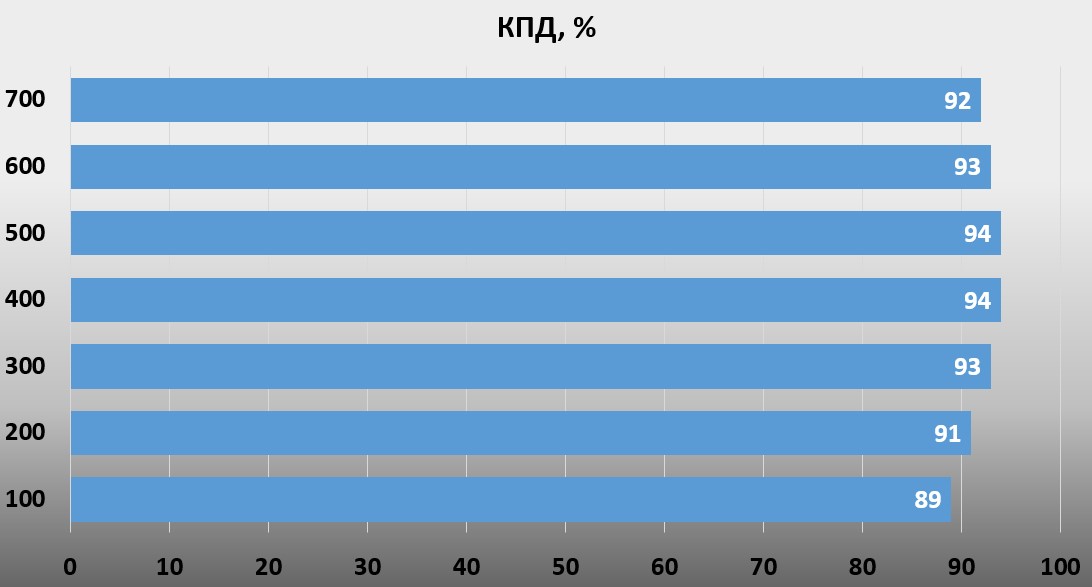

У данного блока энергоэффективность на высоком уровне, превышает минимальные требования, 94% на значениях от 400 до 500 Вт.

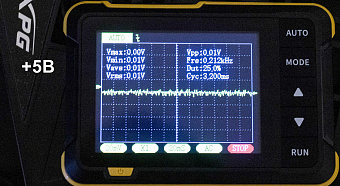

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

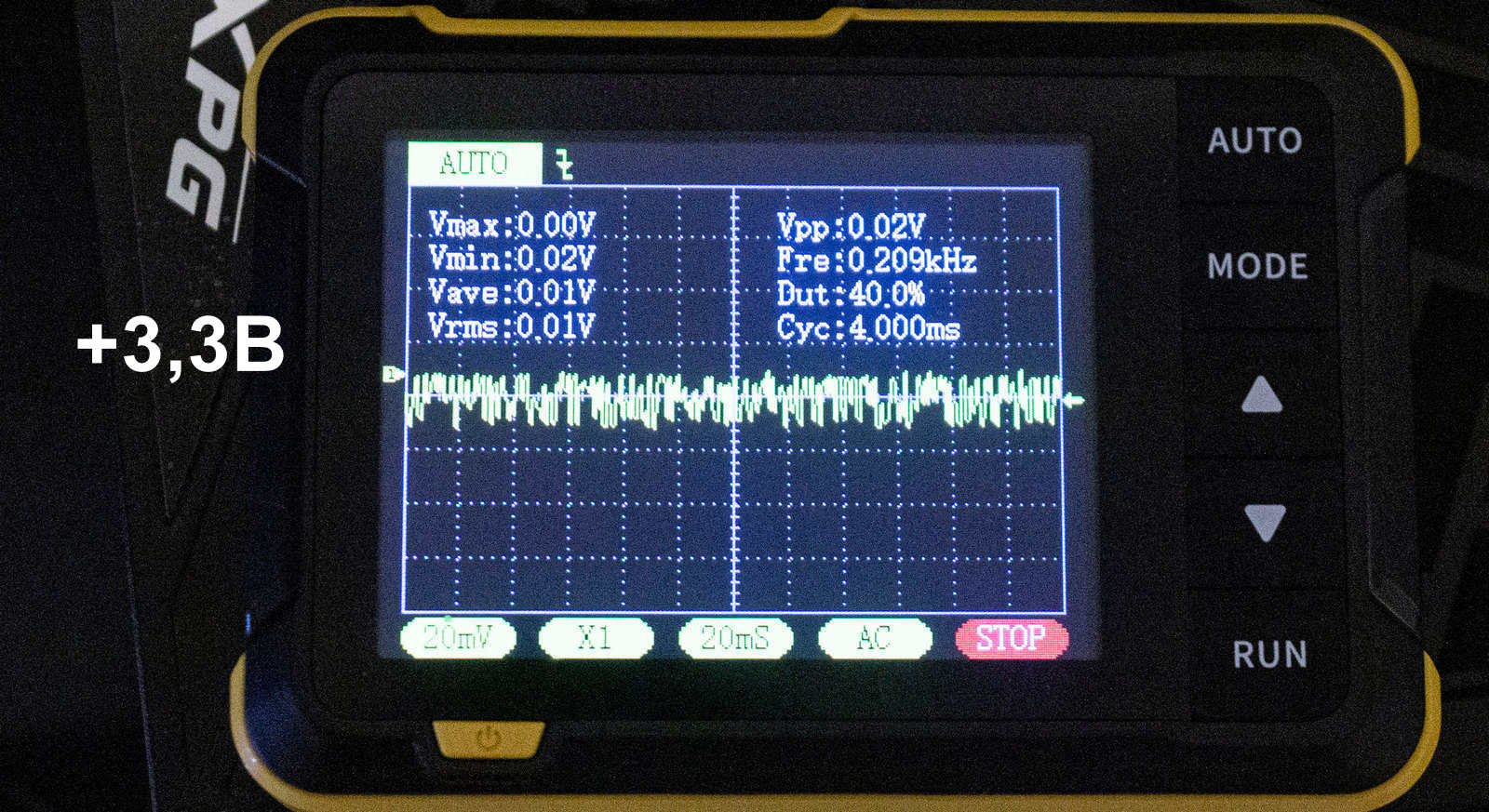

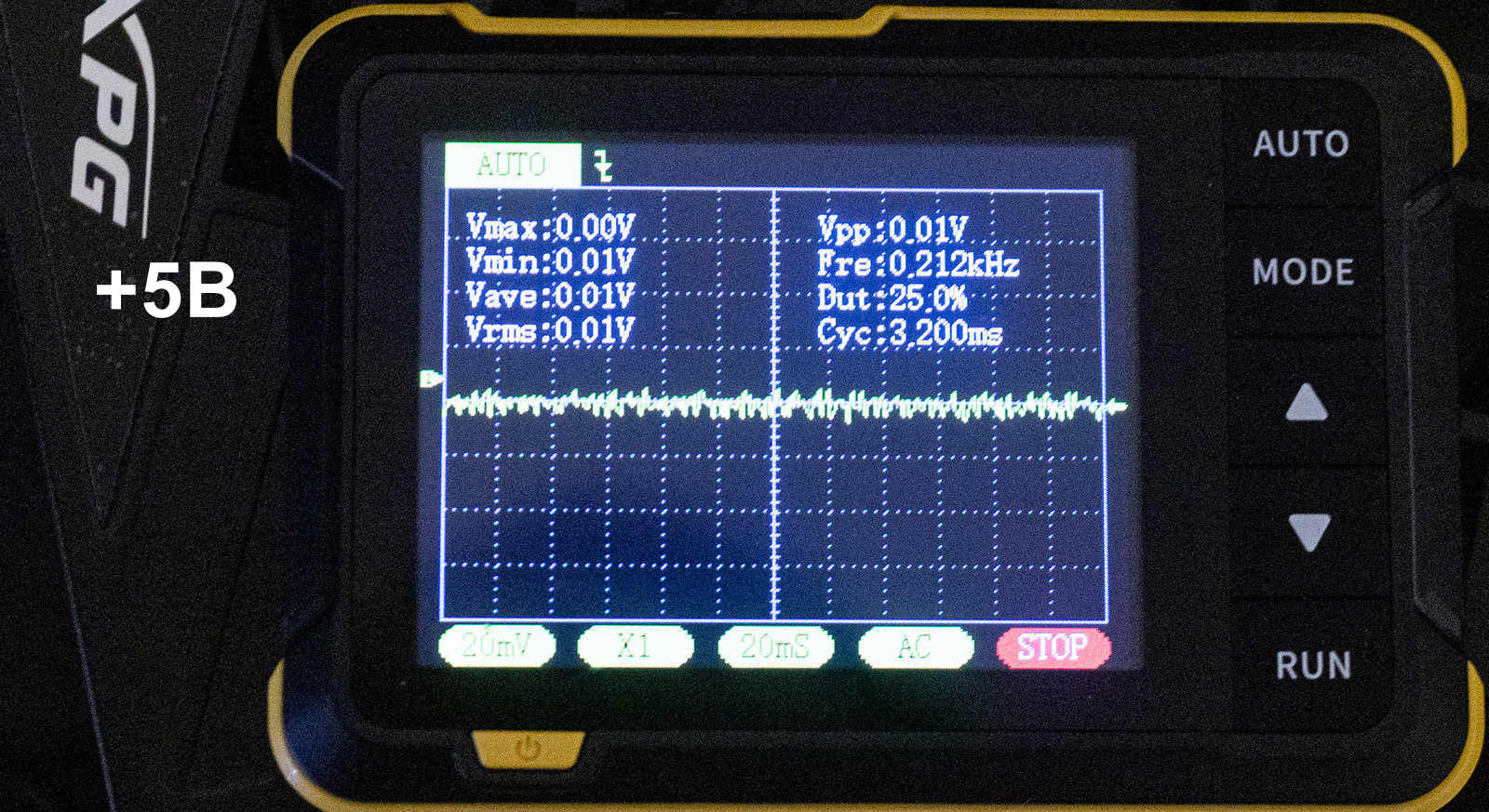

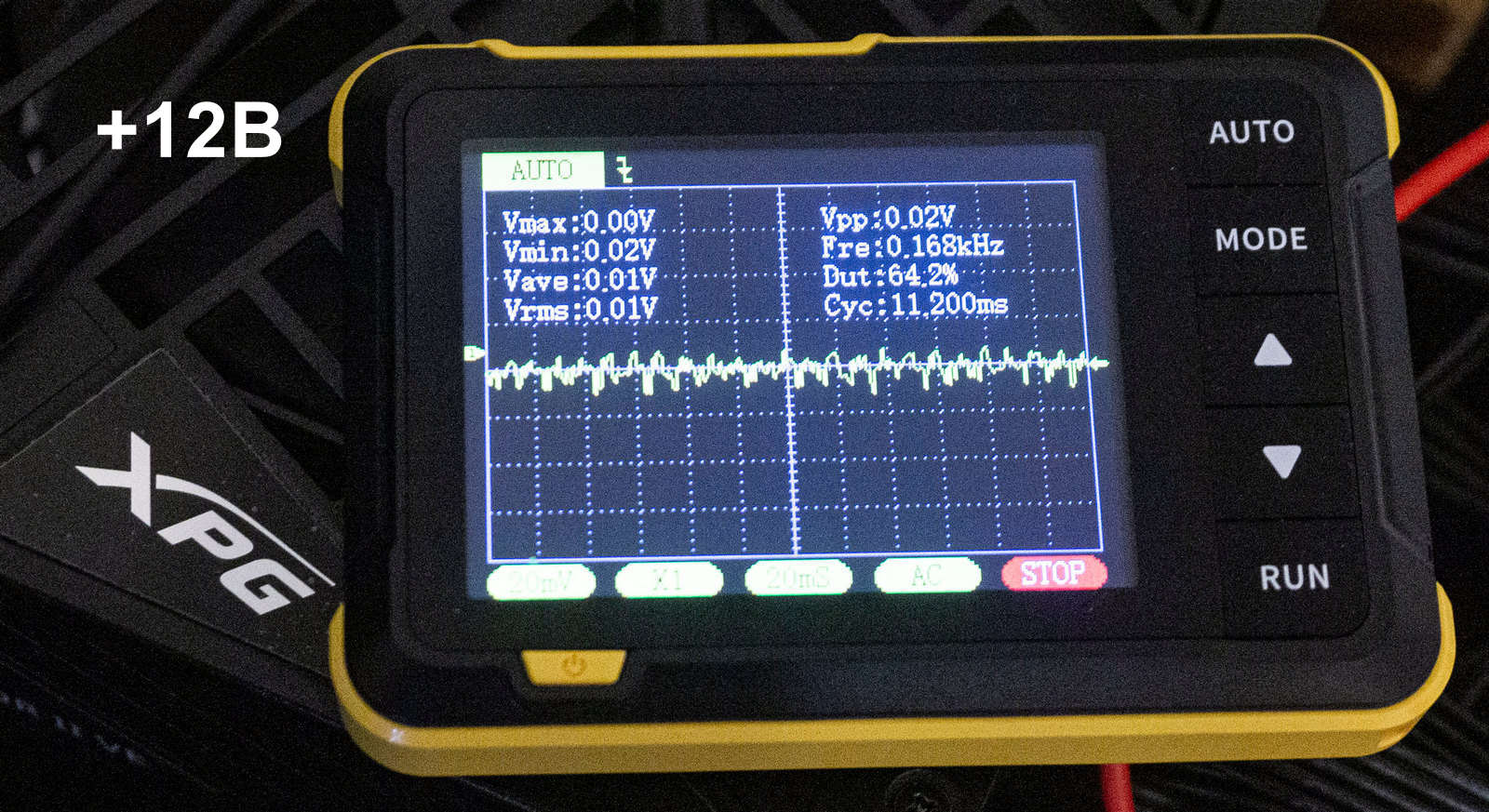

Пульсации при максимальных нагрузках - 20 мВ по каналам +12В и +3,3В, 10 мВ на канале +5В.

Конкуренты

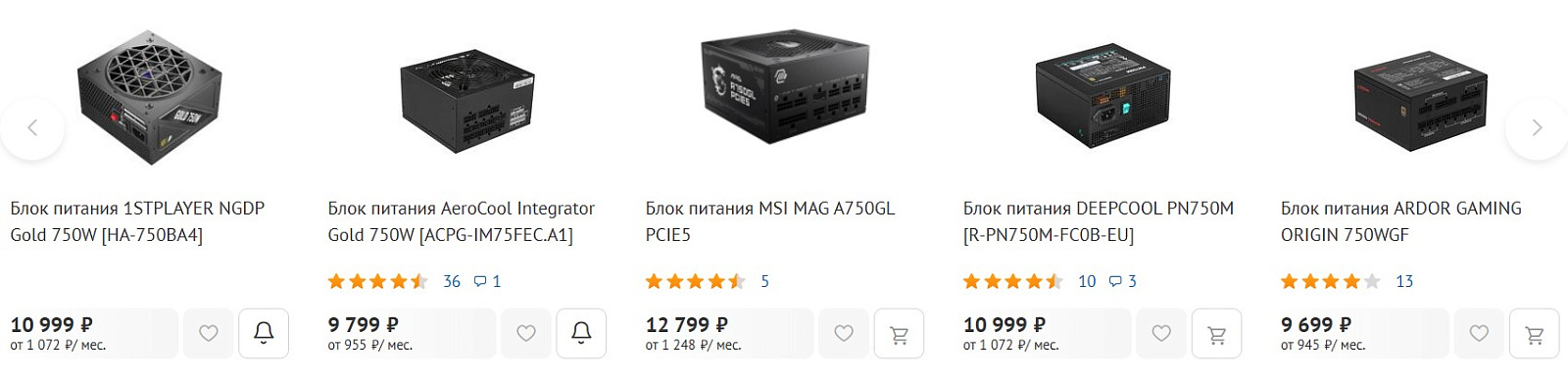

Основная конкуренция для Core Reactor II VE среди «Золотых» блоков с поддержкой ATX 3.0 в ценовом диапазоне до 12000 рублей. Здесь много интересных моделей с идентичными характеристиками.

  • DEEPCOOL PN750M - платформа CWT GPX rev. A, конденсатор Nippon Chemi-Con.
  • AeroCool Integrator Gold 750W - платформа SANR, конденсаторы Nippon Chemi-Con.
  • MSI MAG A750GL PCIE5 – платформа CWT GPX с конденсаторами CapXon.
  • ARDOR Gaming Origin 750 - платформа SAMA-916 с конденсаторами Toshincon.

Все они демонстрируют хорошие электрические характеристики, и выбор больше по предпочтениям пользователя.

Заключение

Блок питания XPG Core Reactor II VE 750W – это разумный шаг производителя по охвату всей ценовой ниши среди моделей с сертификатом 80 PLUS Gold и поддержкой ATX 3.0 и PCI-E 5.0. Небольшое удешевление за счет конденсаторов и проводов позволяет конкурировать среди блоков питания ценой около 10 000 рублей. Тогда как линейка без приставки VE конкурирует в ценовом диапазоне до 15 000 рублей.

Работа системы охлаждения на комфортном уровне, вентилятор тихий несмотря на отсутствие полупассивного режима. Уровень стабилизации высокий, как и КПД. Набора кабелей и коннекторов с запасом для обычной производительной сборки.

Плюсы:

  • Отличная стабилизация напряжений;
  • Рейтинг Cybenetics Gold;
  • Поддержка стандарта ATX 3.1 и PCI-E 5.1;
  • Кабель с разъемом 12V-2х6, 600 Вт;
  • Привлекательный дизайн;
  • Качественные мосфеты;
  • Тихая работа системы охлаждения;
  • Длина корпуса всего 140 мм;
  • Низкие пульсации по всем каналам;
  • Доступная стоимость;
  • Гарантия 7 лет.

Особенности:

  • Нет японских конденсаторов.

Минусы:

  • С учетом стоимости и по сравнению с конкурентами минусы не обнаружены.
