Обзор и тест шести кулеров PentaWave: PC-Z03E SRB, PC-Z03E SRB ARGB, PC-Z04E BK, PC-Z04E SRB ARGB, PC-Z05E BK и PC-Z05E SRB ARGB

В 2023 году нам представилась возможность протестировать суперкулер PentaWave Z06D, который отличался не только высокой эффективностью охлаждения, но имел весьма привлекательный ценник, сделавший его «хитом» продаж.

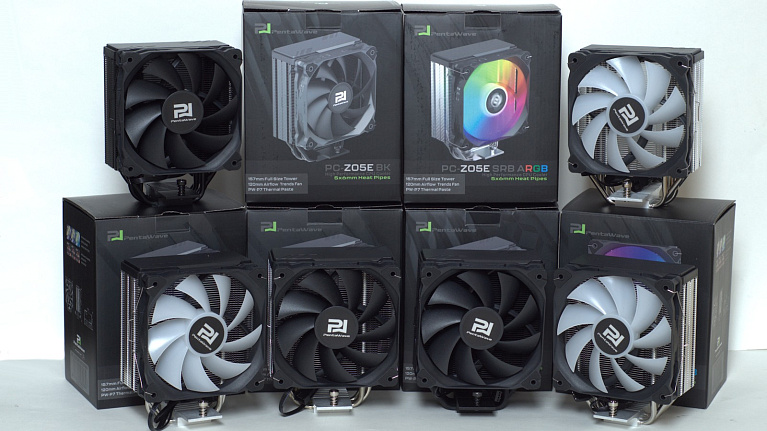

Сейчас в наших руках оказалось целых шесть(!) кулеров от китайского производителя PentaWave, имеющих общий дизайн, но отличающиеся типом используемого 120 мм вентилятора (обороты и наличие ARGB подсветки), цветом радиатора и количеством тепловых трубок:

Нам остается только проверить их возможности.

Технические характеристики

Упаковка и комплектация

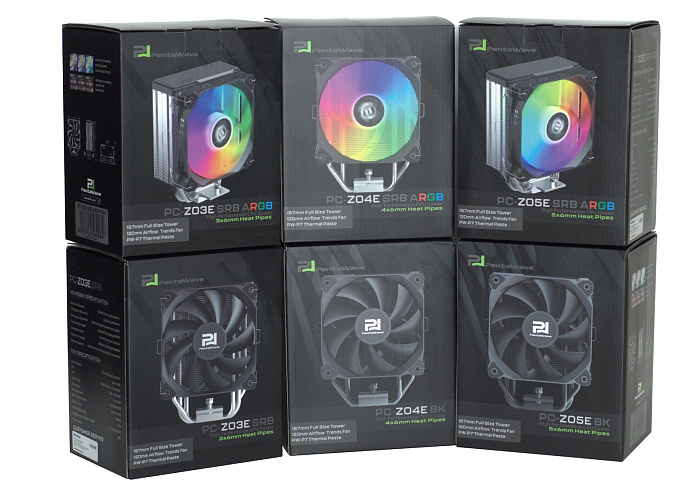

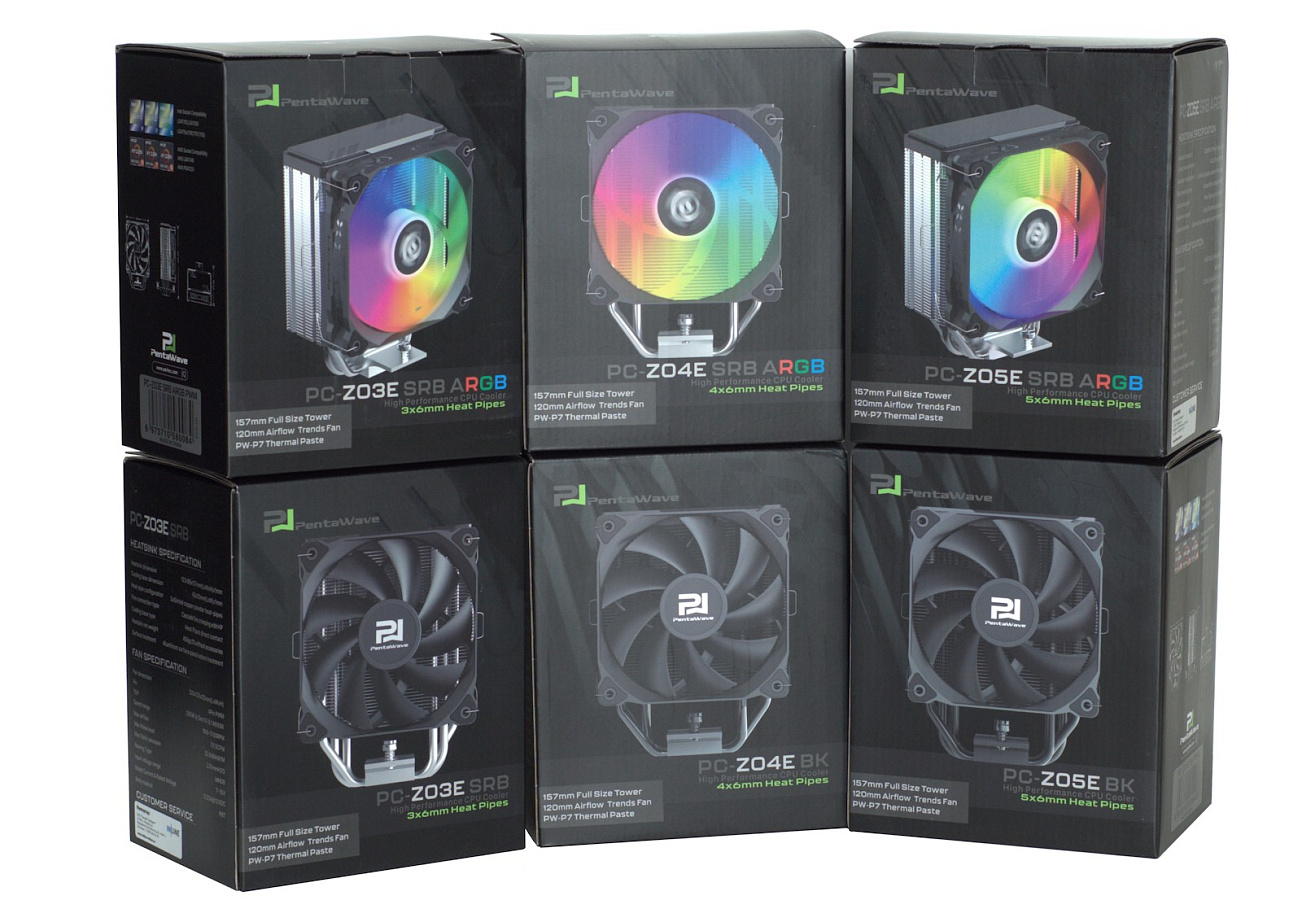

Упаковки рассматриваемых кулеров PentaWave имеют идентичные габариты и схожий дизайн.

Отличия заключаются только в технических характеристиках и приведенном внешнем виде для разных моделей – BK имеют черный окрас радиаторов, а в SRB используются радиаторы без окраски, версии ARGB комплектуются вентиляторами с соответствующей подсветкой и, конечно же, указано количество тепловых трубок.

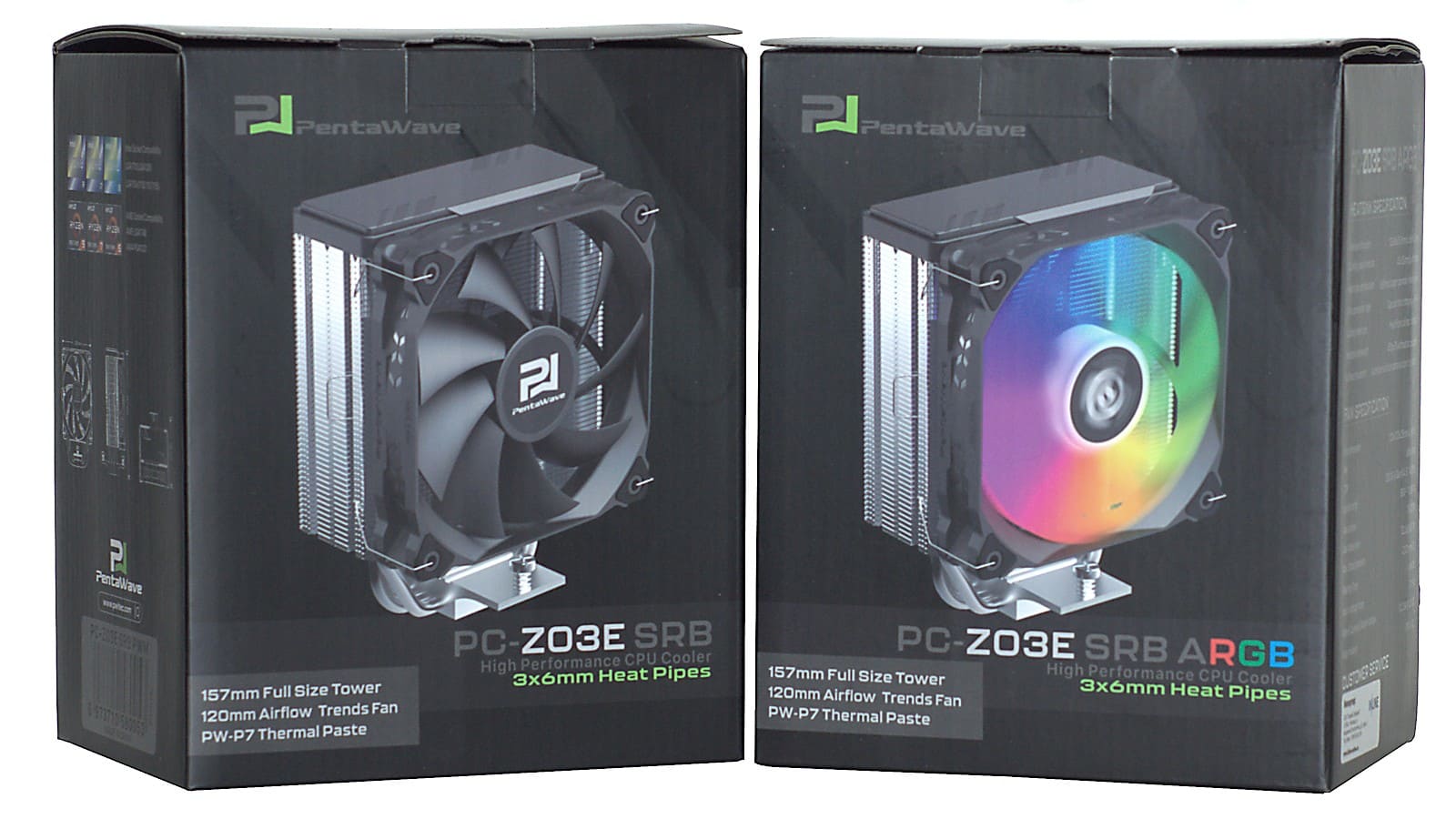

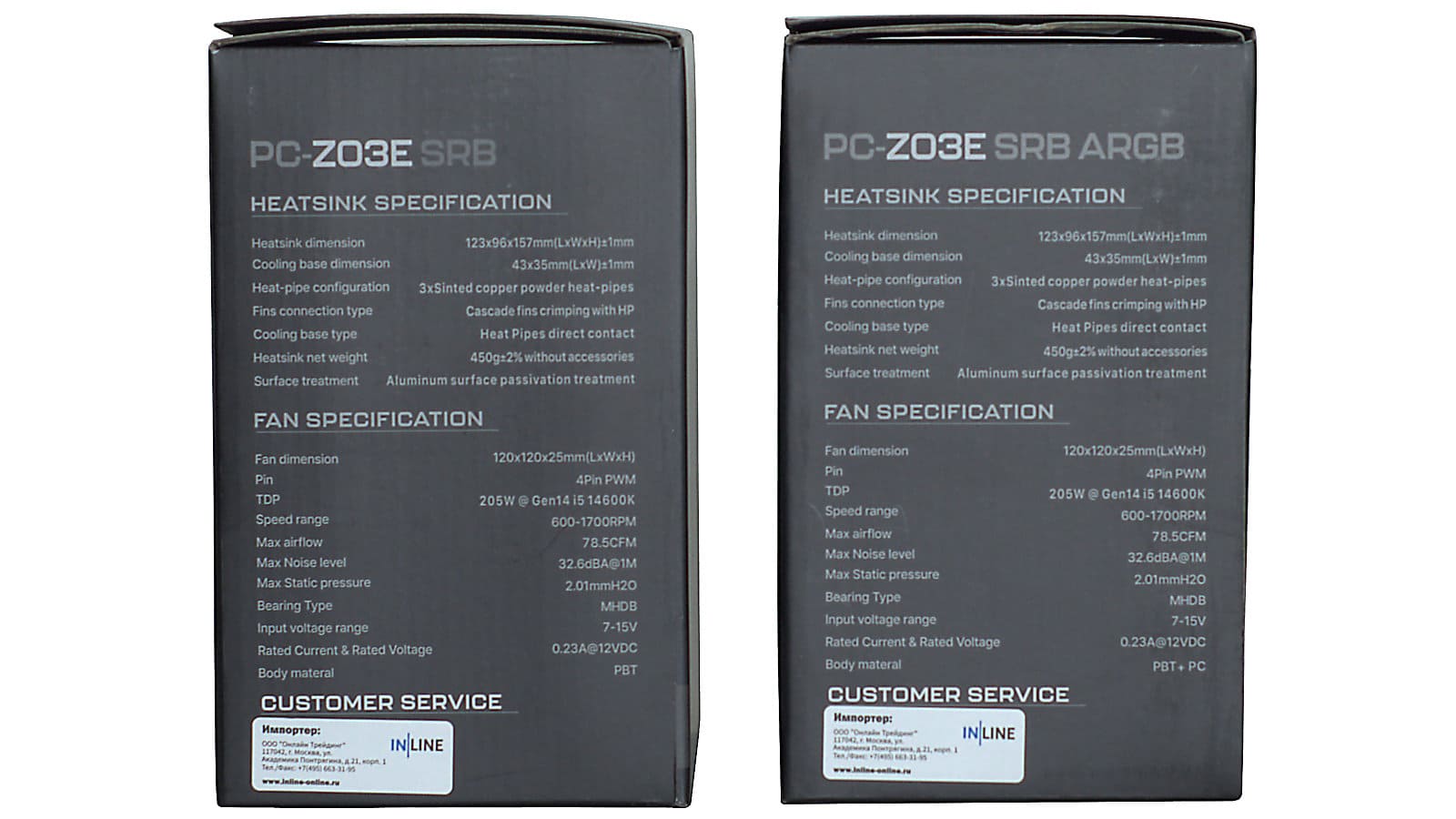

PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB

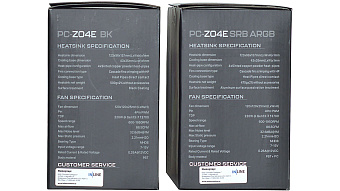

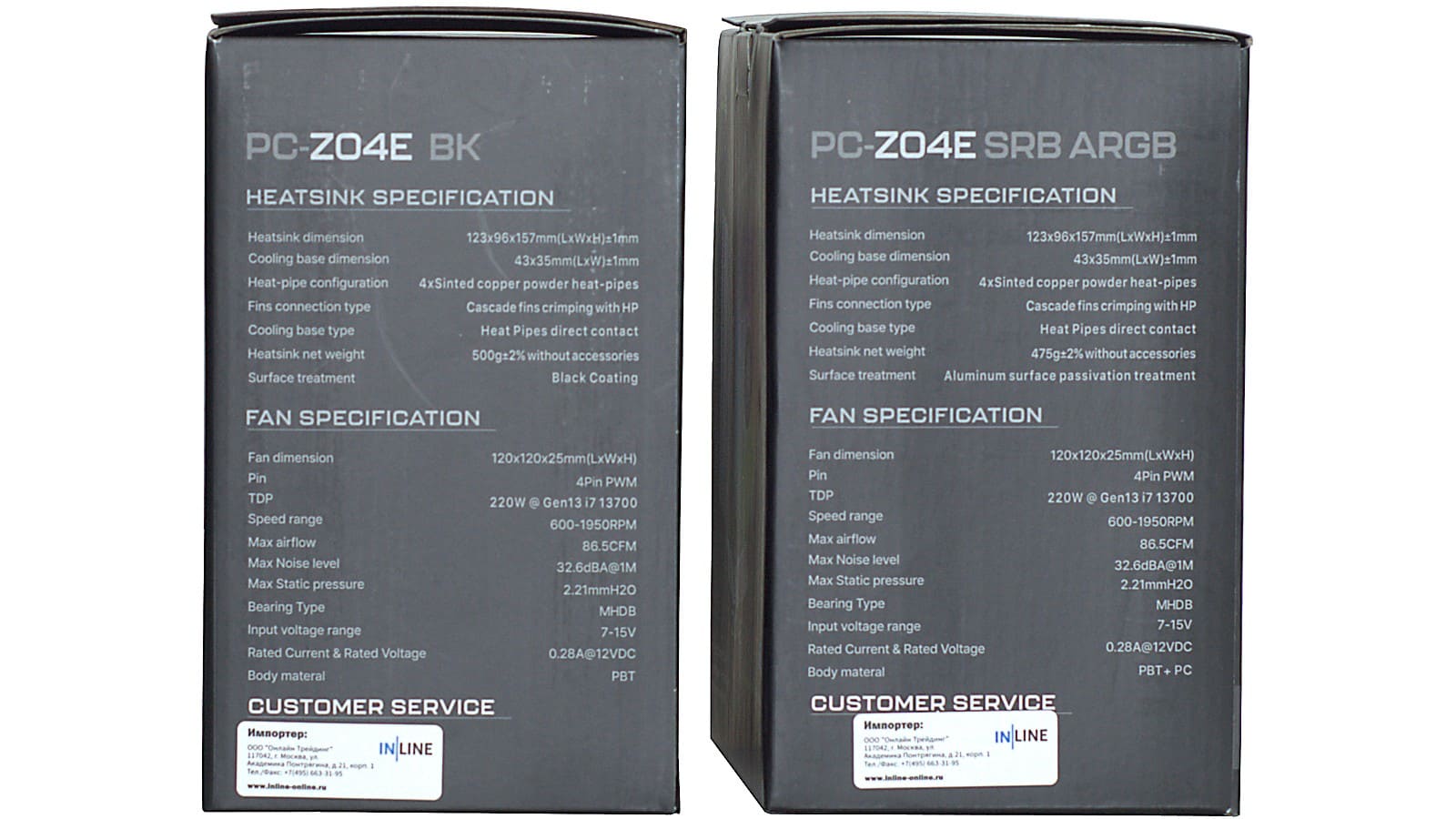

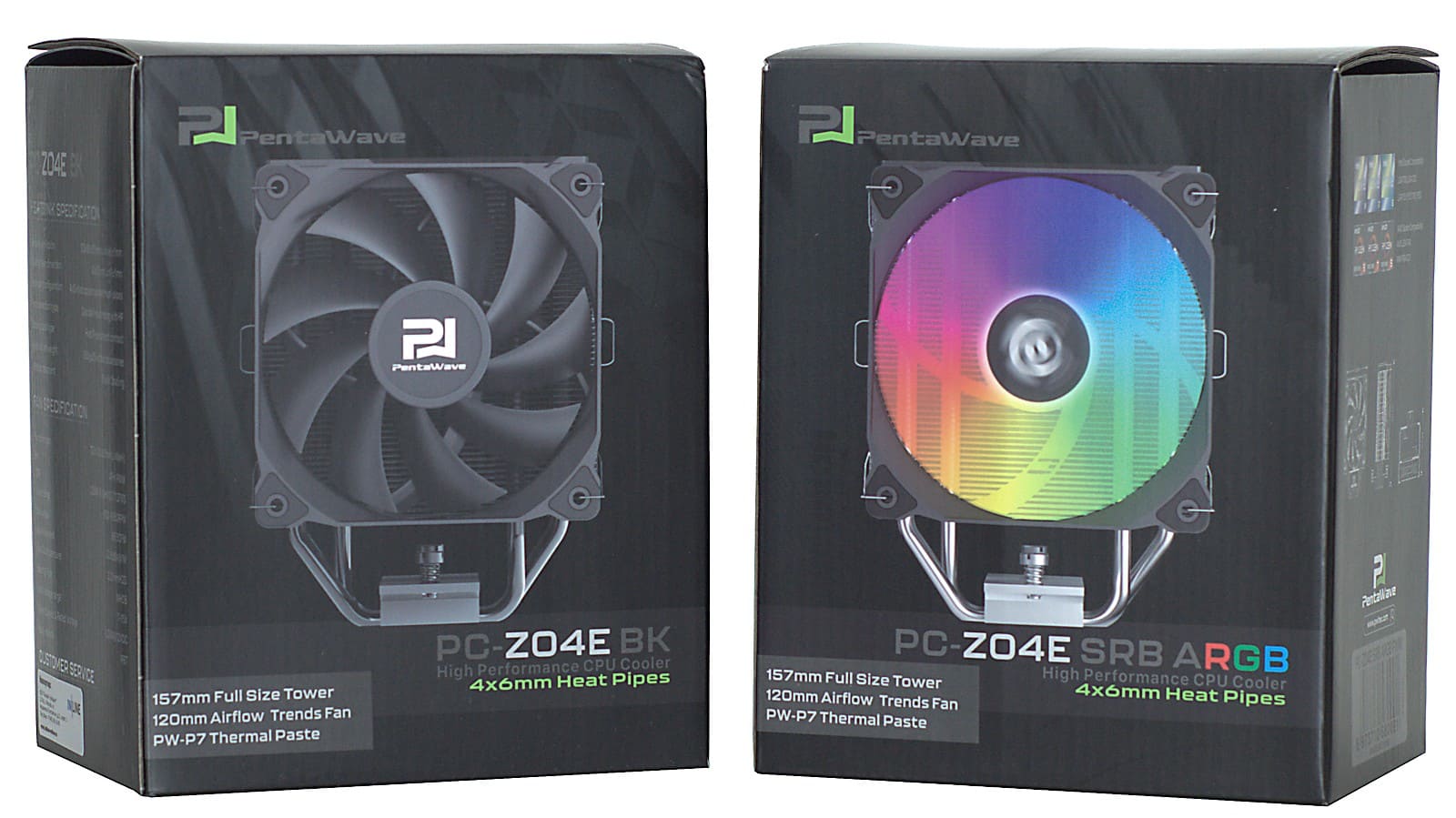

PentaWave PC-Z04E BK и PentaWave PC-Z04E SRB ARGB

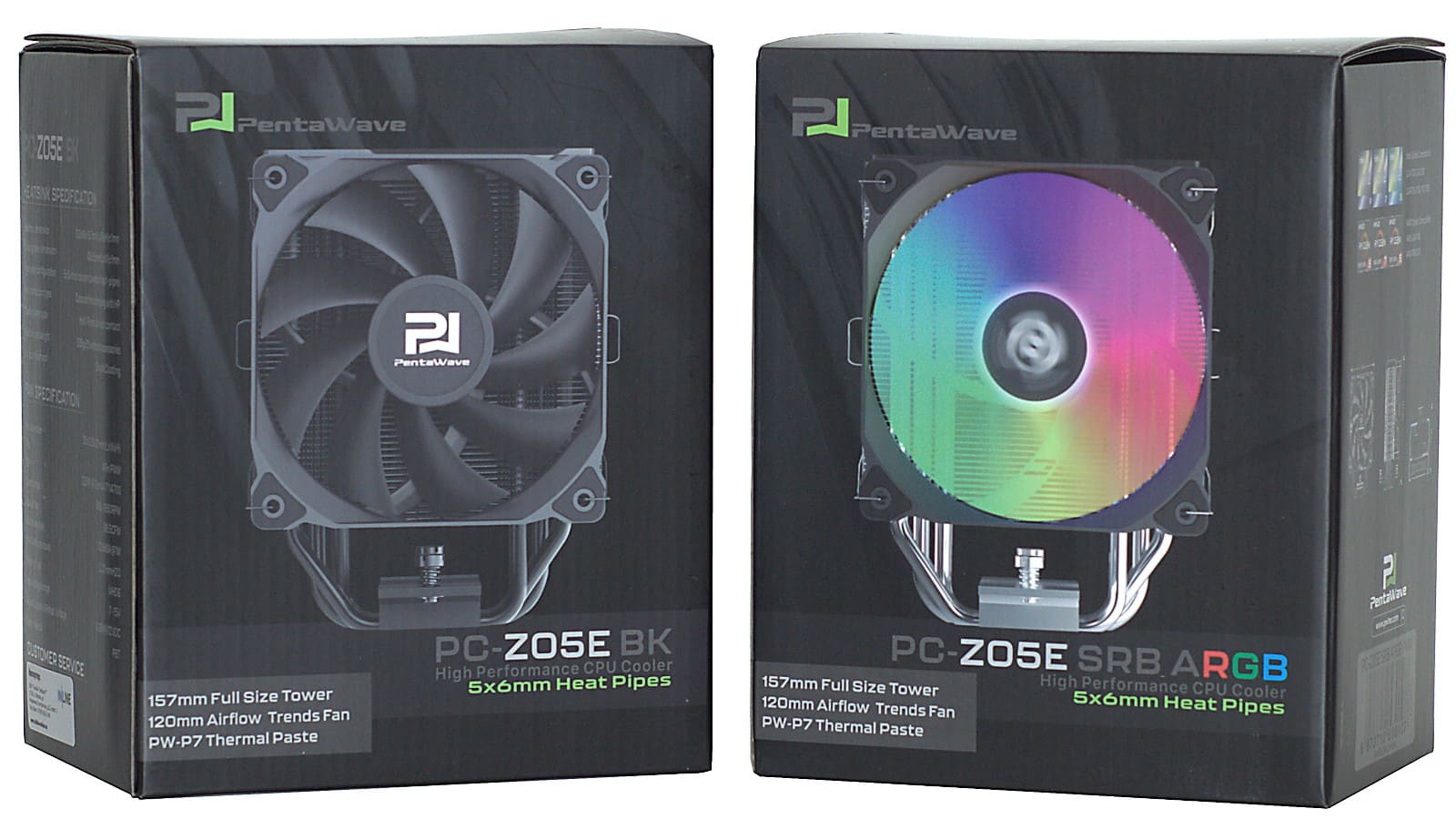

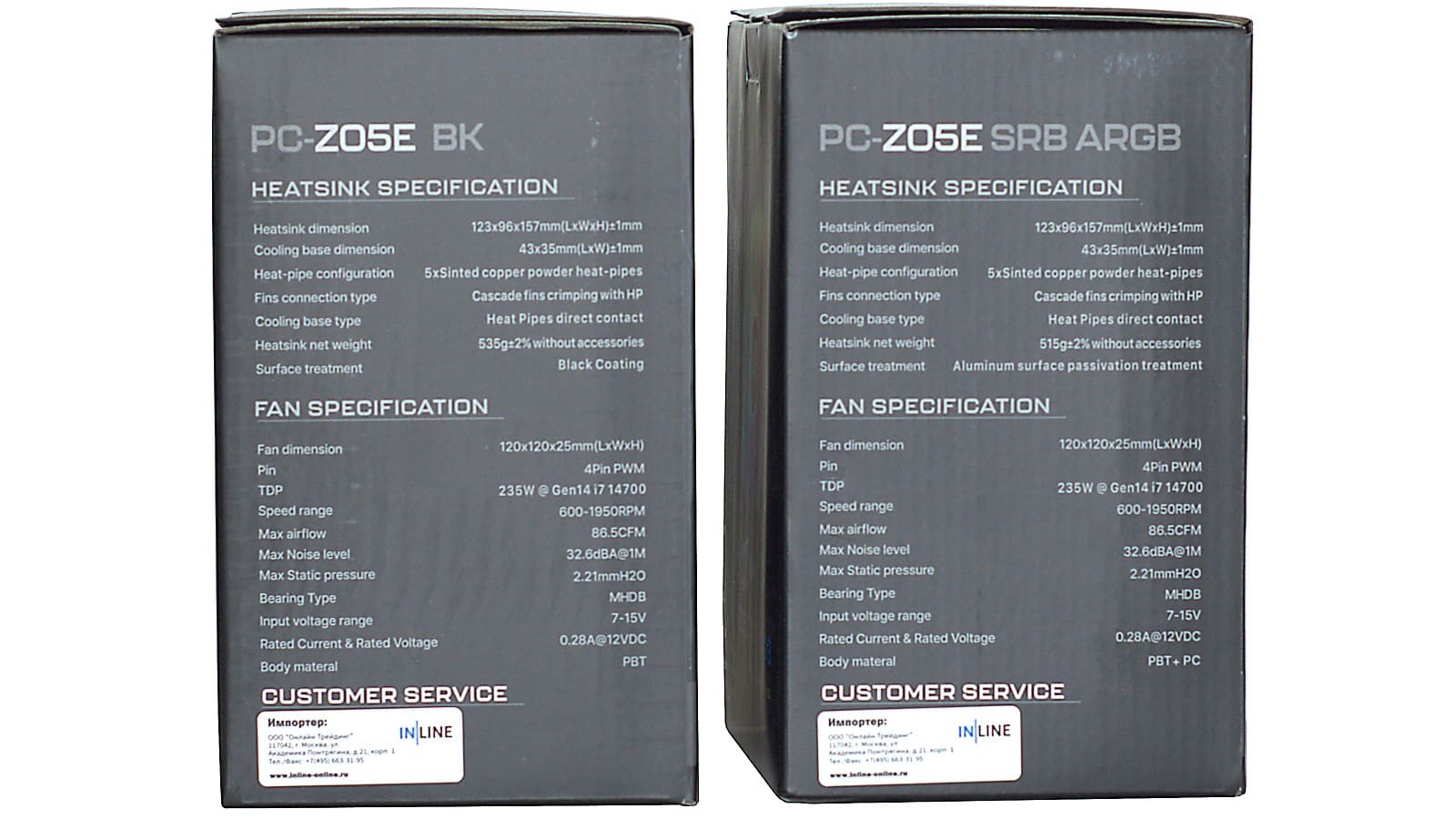

PentaWave PC-Z05E BK и PentaWave PC-Z05E SRB ARGB

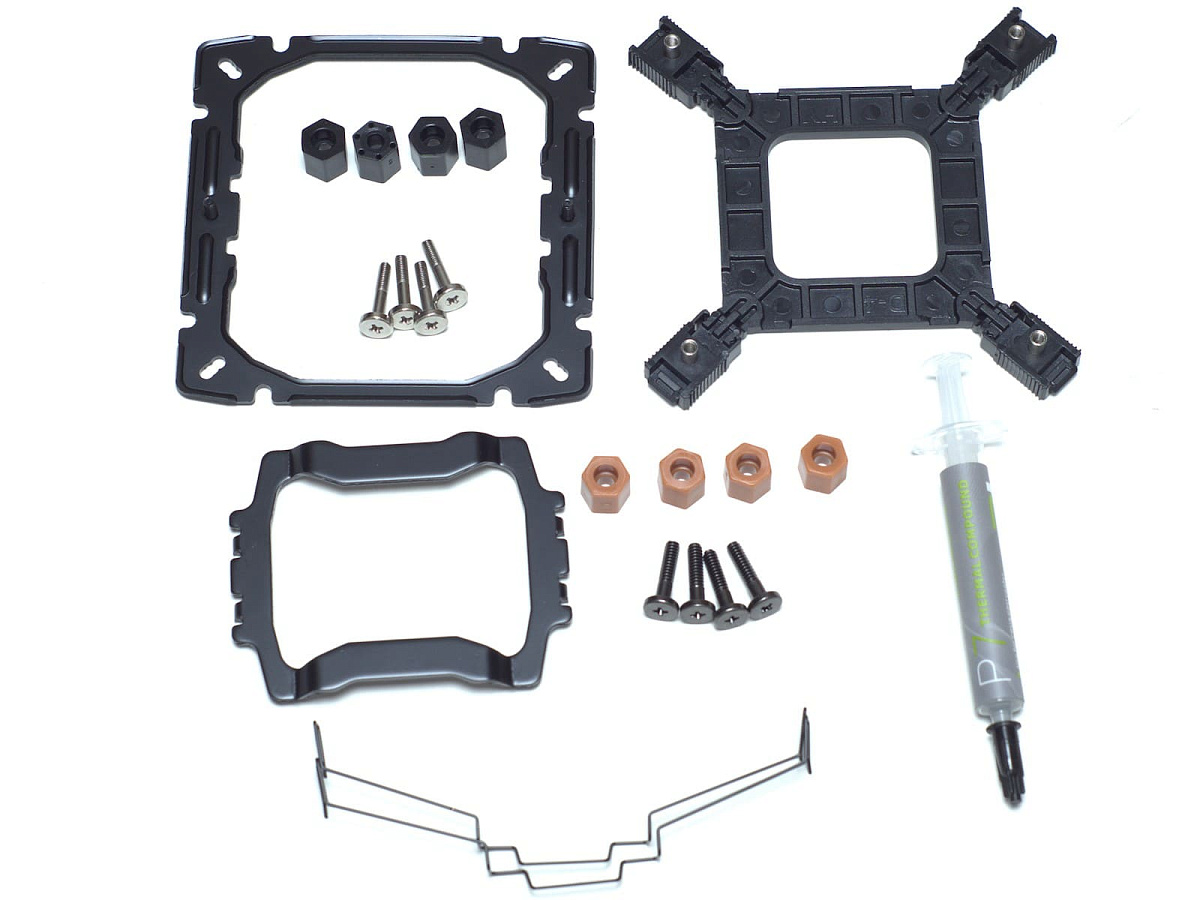

Все модели кулеров имеют аналогичный набор аксессуаров, куда входят крепления для платформ AMD AM4/AM5 (черные винты и оранжевые шайбы) и Intel LGA115x/1200/1700 (серебристые винты и черные шайбы), прижимная пластина для AMD AM5 (серебристая для кулеров версий SRB и черная для версий BK), пластиковый бекплейт для платформ Intel, шприц с термопастой PentaWave PW-P7 и комплект скоб для установки одного 120 мм вентилятора (черные для версий BK и без окраски для версий SRB). Жалко, что в комплекты не входит дополнительный набор скоб для установки второго вентилятора.

И, конечно же, «общая» инструкция по установке для моделей кулеров Z03E/Z04E/Z05E.

Некоторые отличия имеются в используемых вентиляторах.

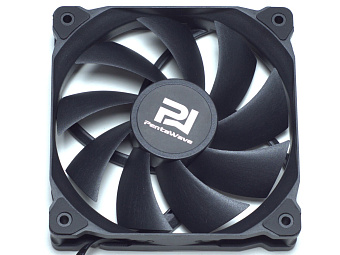

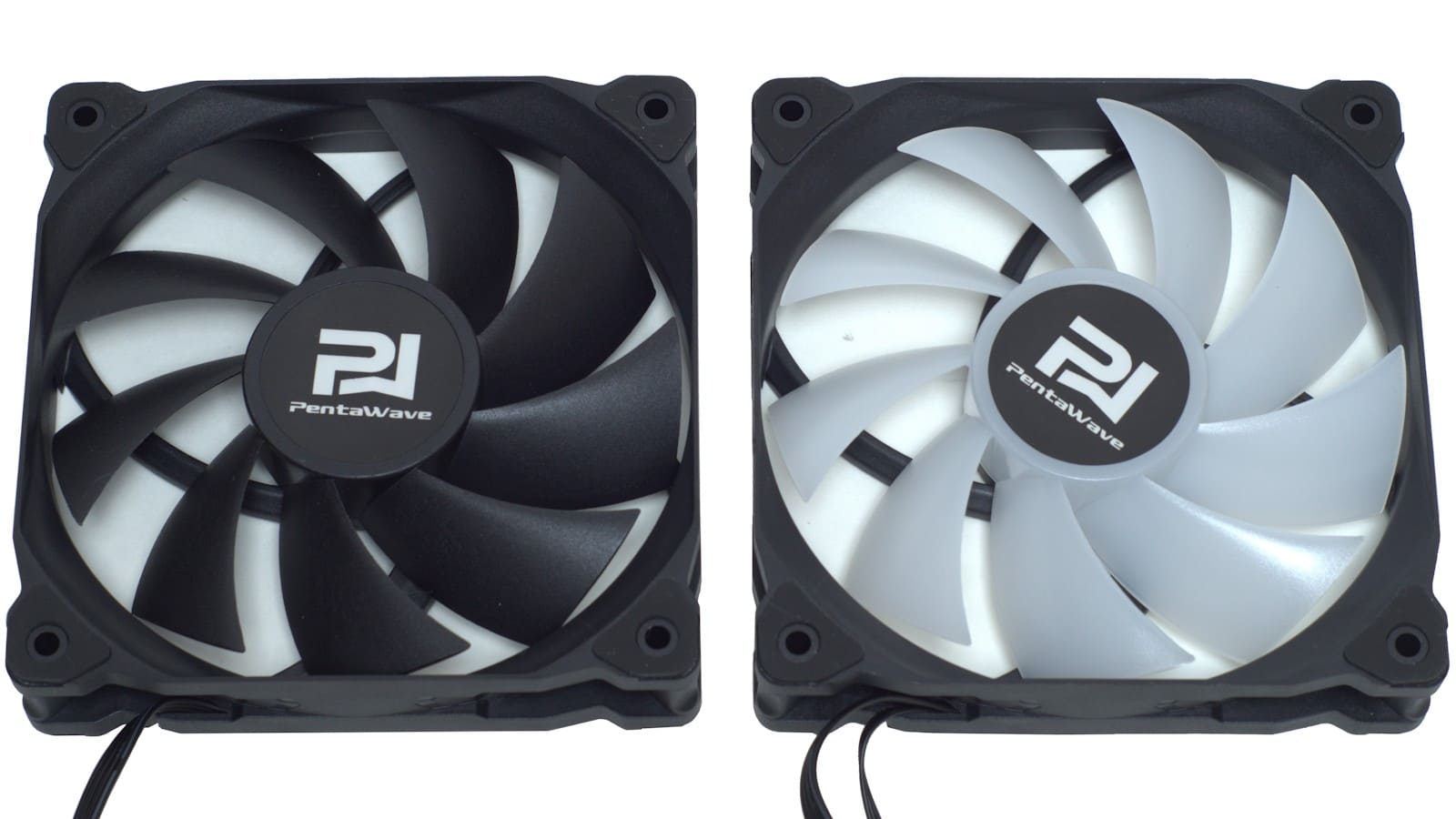

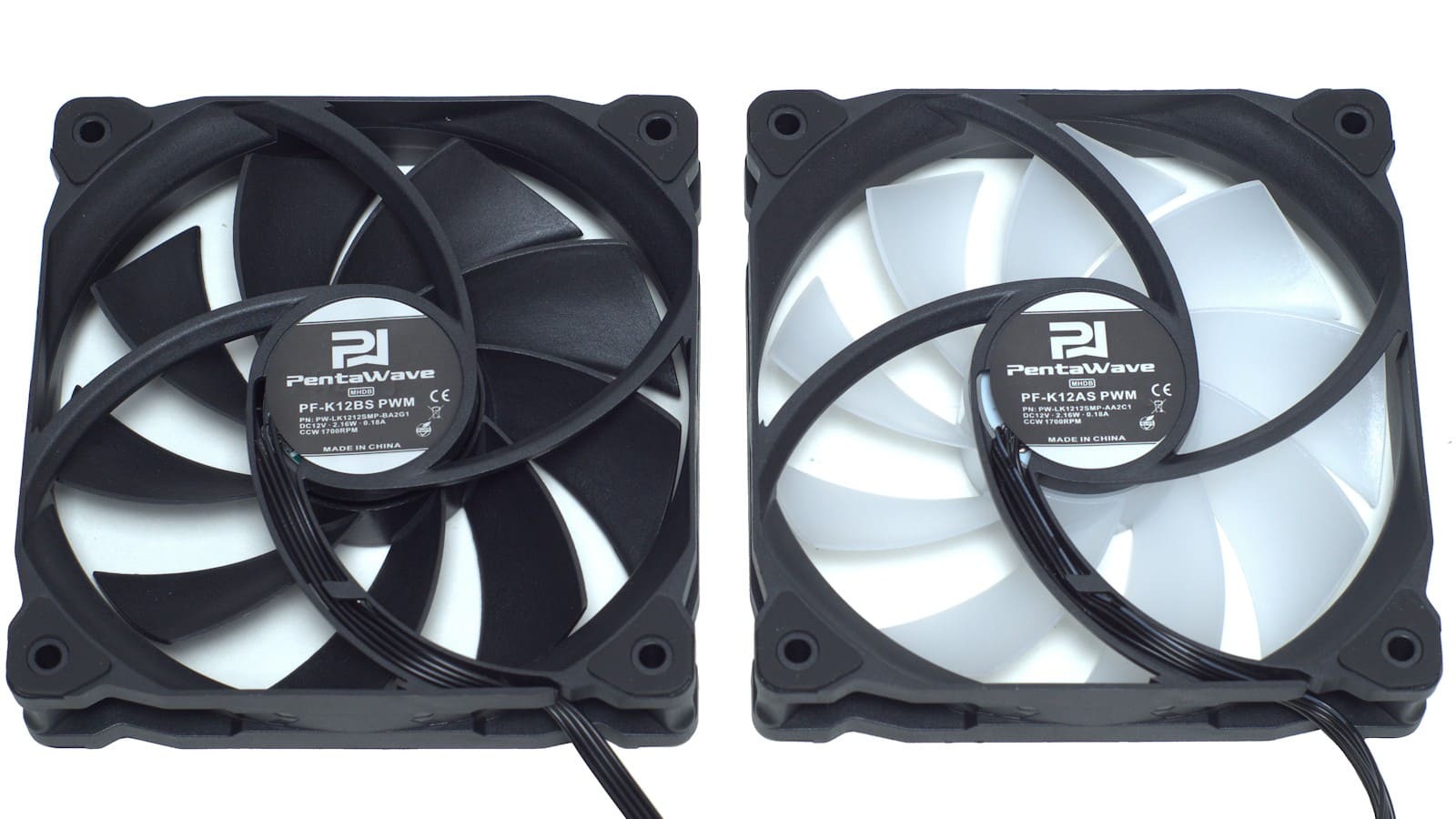

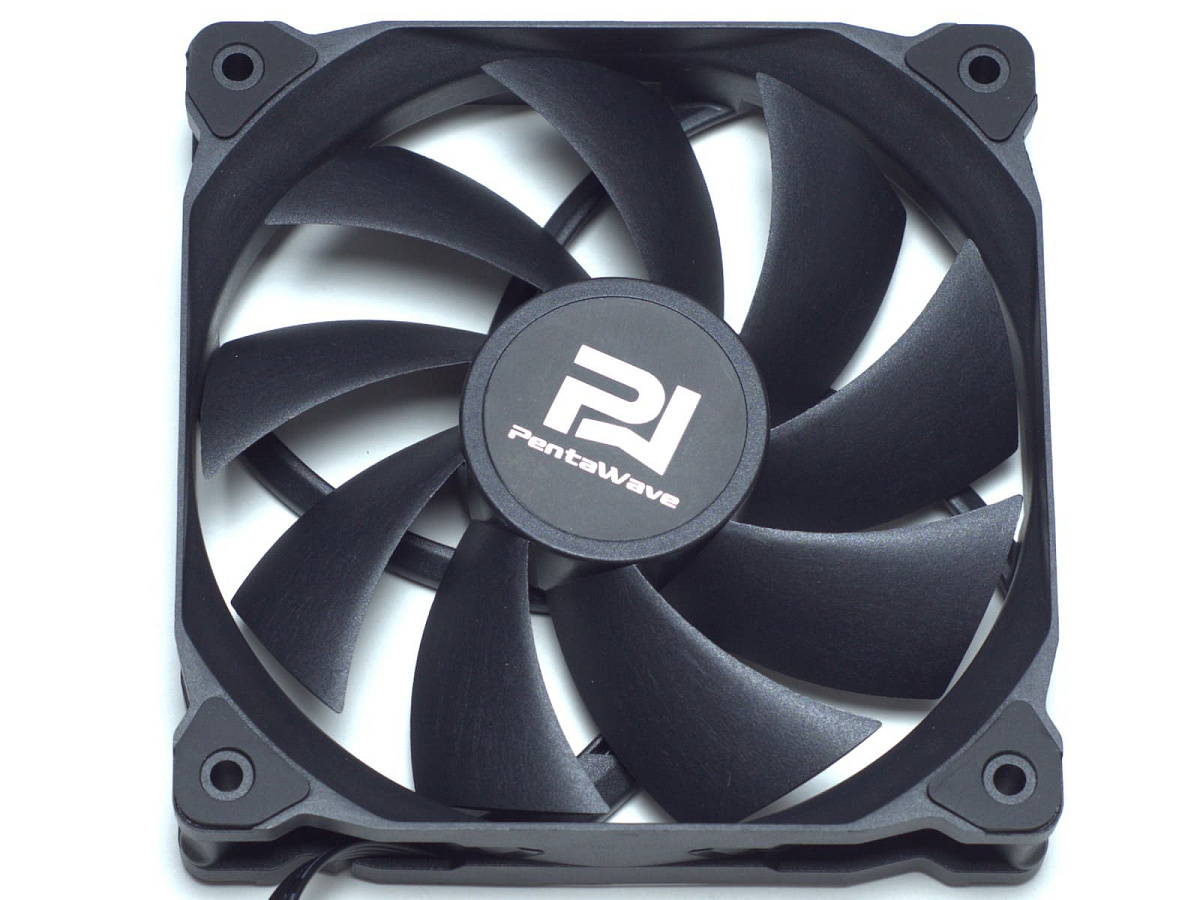

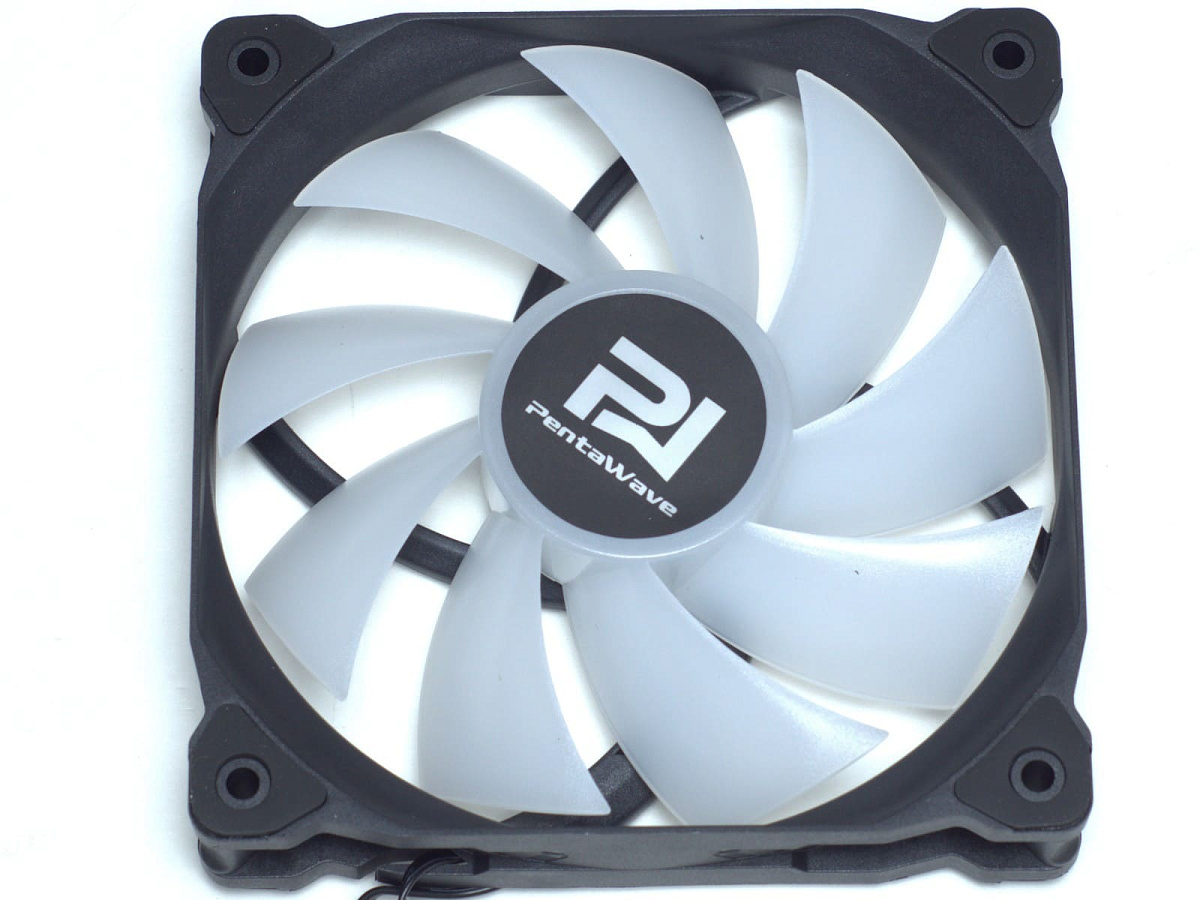

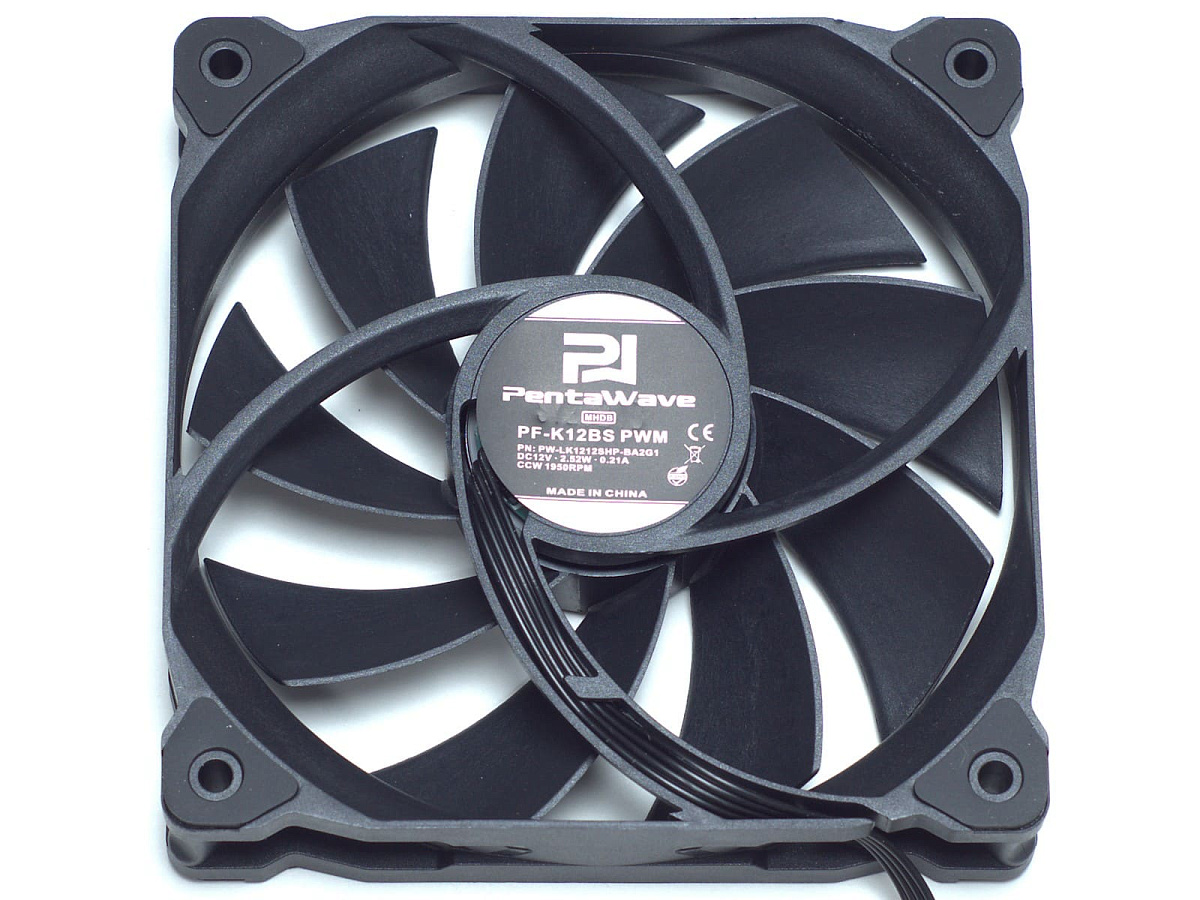

Так, в кулерах PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB используются версии 120 мм вентиляторов PF-K12BS PWM (черные лопасти без подсветки) и PF-K12AS PWM (ARGB подсветка и белые лопасти), в которых максимальные обороты равны 1700 rpm, а значит они способны продемонстрировать меньший уровень шума.

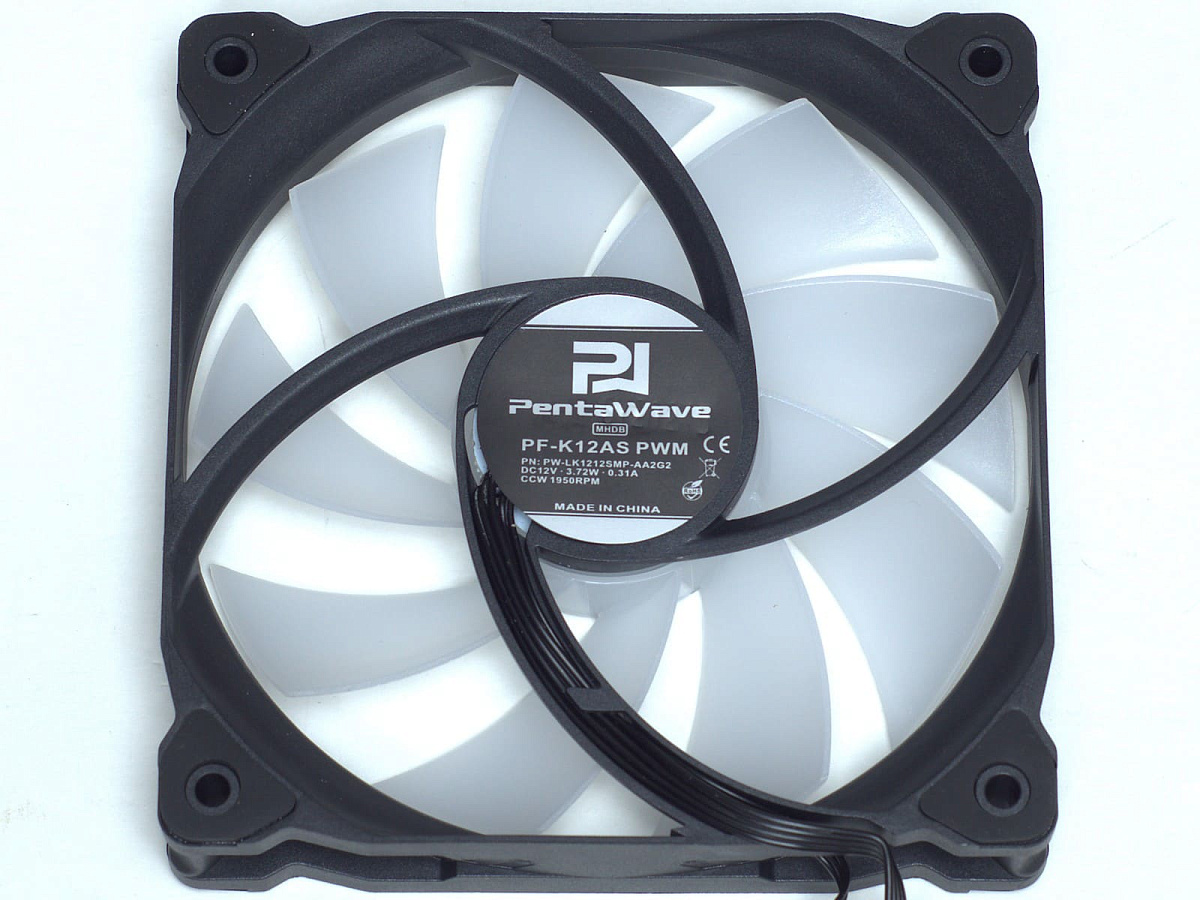

В тоже время, в моделях кулеров PentaWave PC-Z04E BK, PentaWave PC-Z04E SRB ARGB, PentaWave PC-Z05E BK и PentaWave PC-Z05E SRB ARGB используются 120 мм вентиляторы с той же самой маркировкой PF-K12BS PWM и PF-K12AS PWM, но имеющие более высокие максимальные обороты (1950 rpm). При этом для всех вентиляторов заявлен максимальный уровень шума 32.6 дБ.

Внешний вид

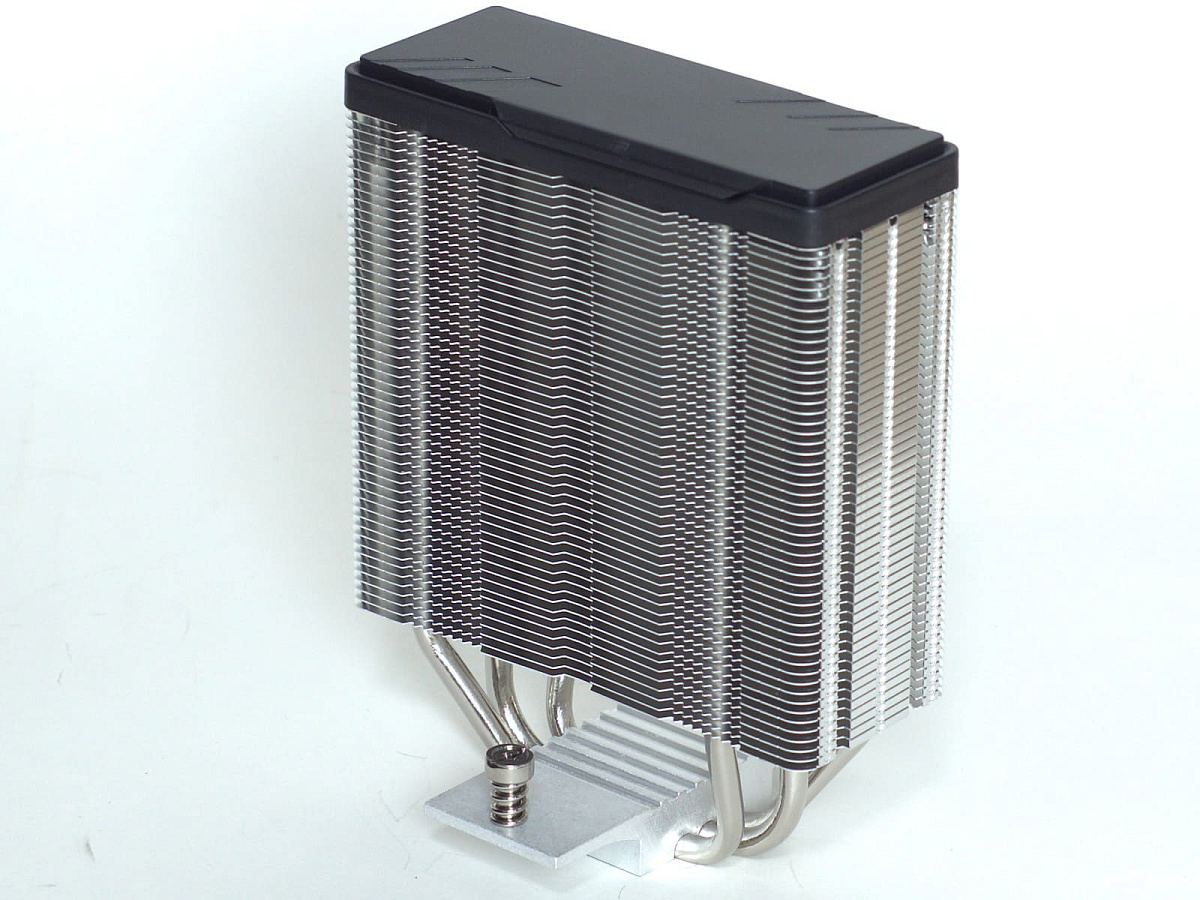

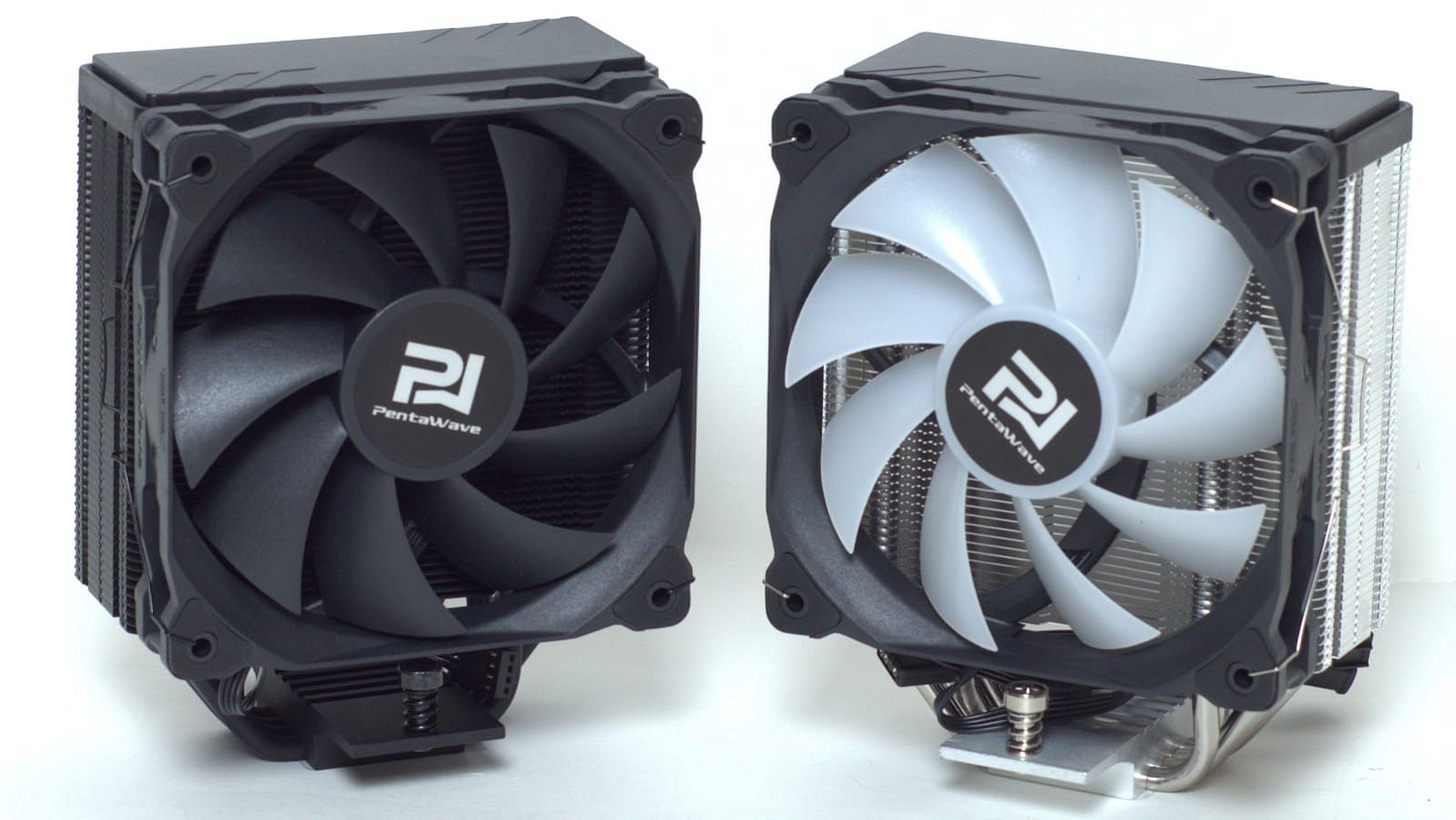

Внешне кулеры смотрятся однотипно и не обладают какими-то изысками, хотя можно отметить применение сверху черной декоративной панели. Отличия моделей, как уже упоминали, в типе используемых вентиляторов, количестве тепловых трубок и окраске радиатора.

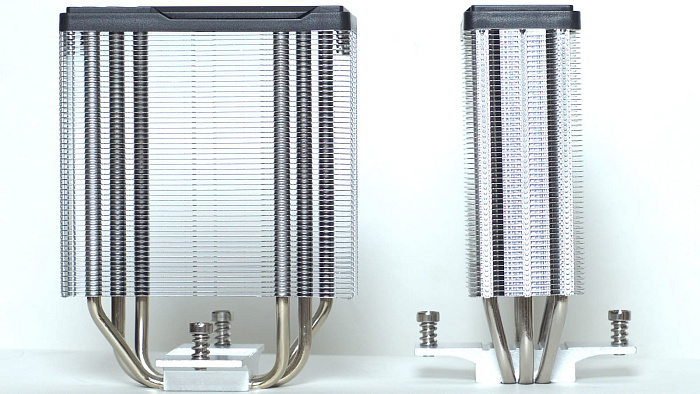

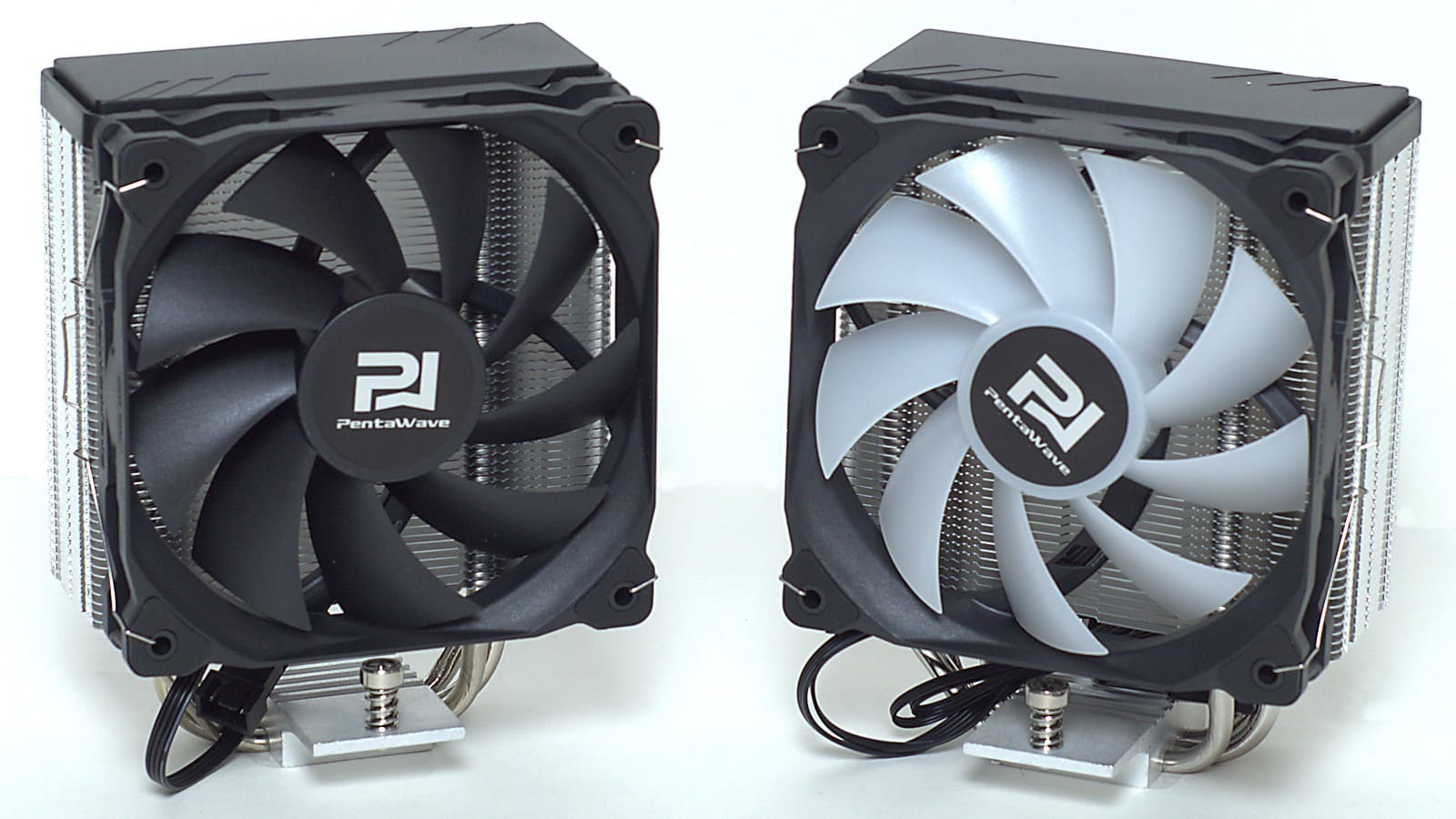

Вид PentaWave PC-Z03E SRB (слева) и PentaWave PC-Z03E SRB ARGB (справа).

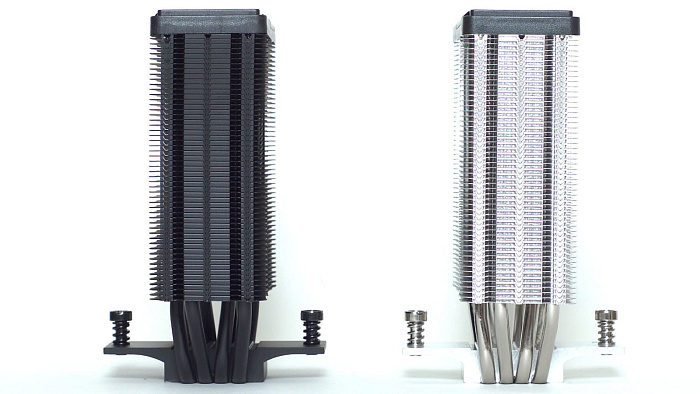

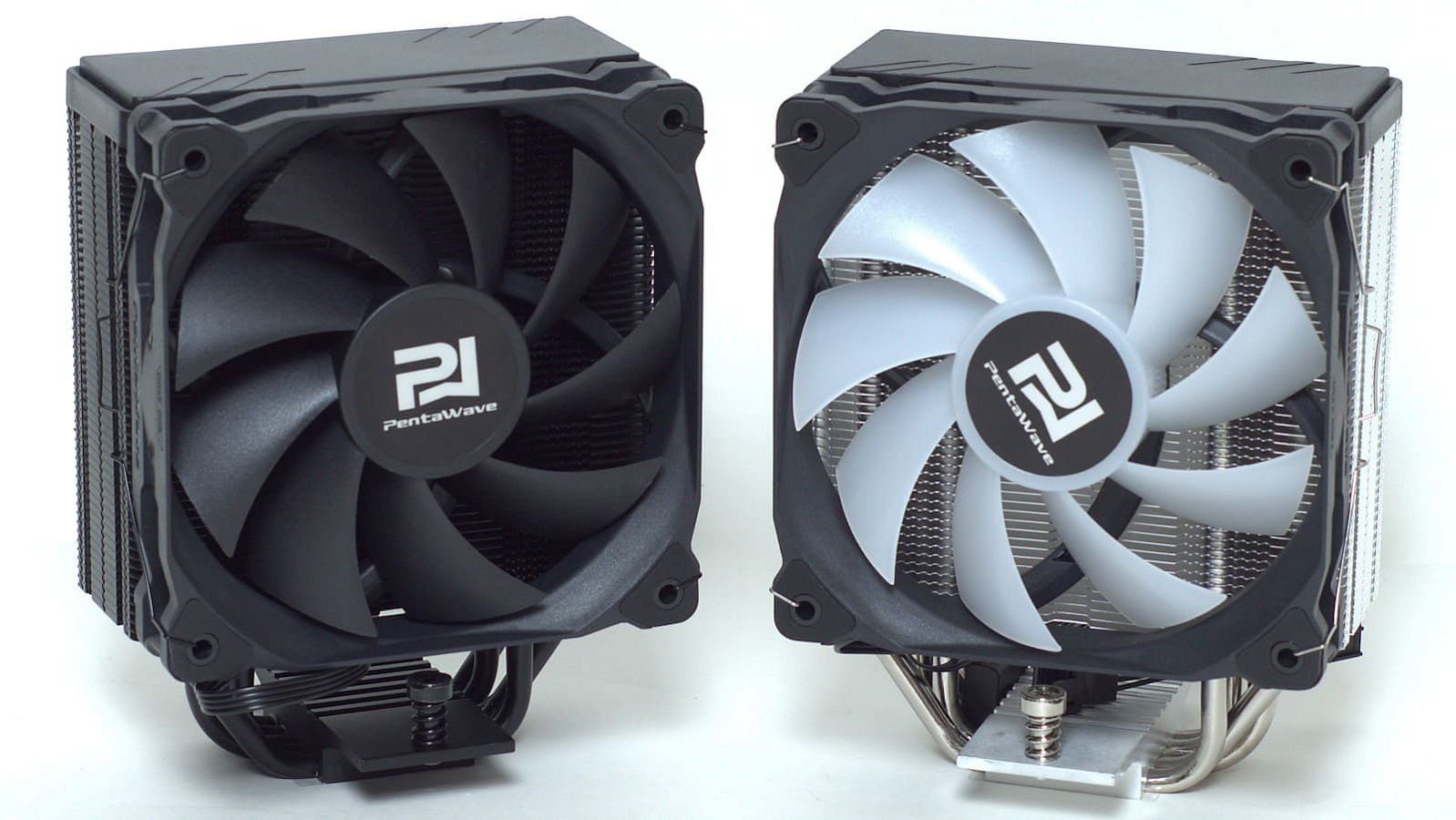

Вид PentaWave PC-Z04E BK (слева) и PentaWave PC-Z04E SRB ARGB (справа).

Вид PentaWave PC-Z05E BK (слева) и PentaWave PC-Z05E SRB ARGB (справа).

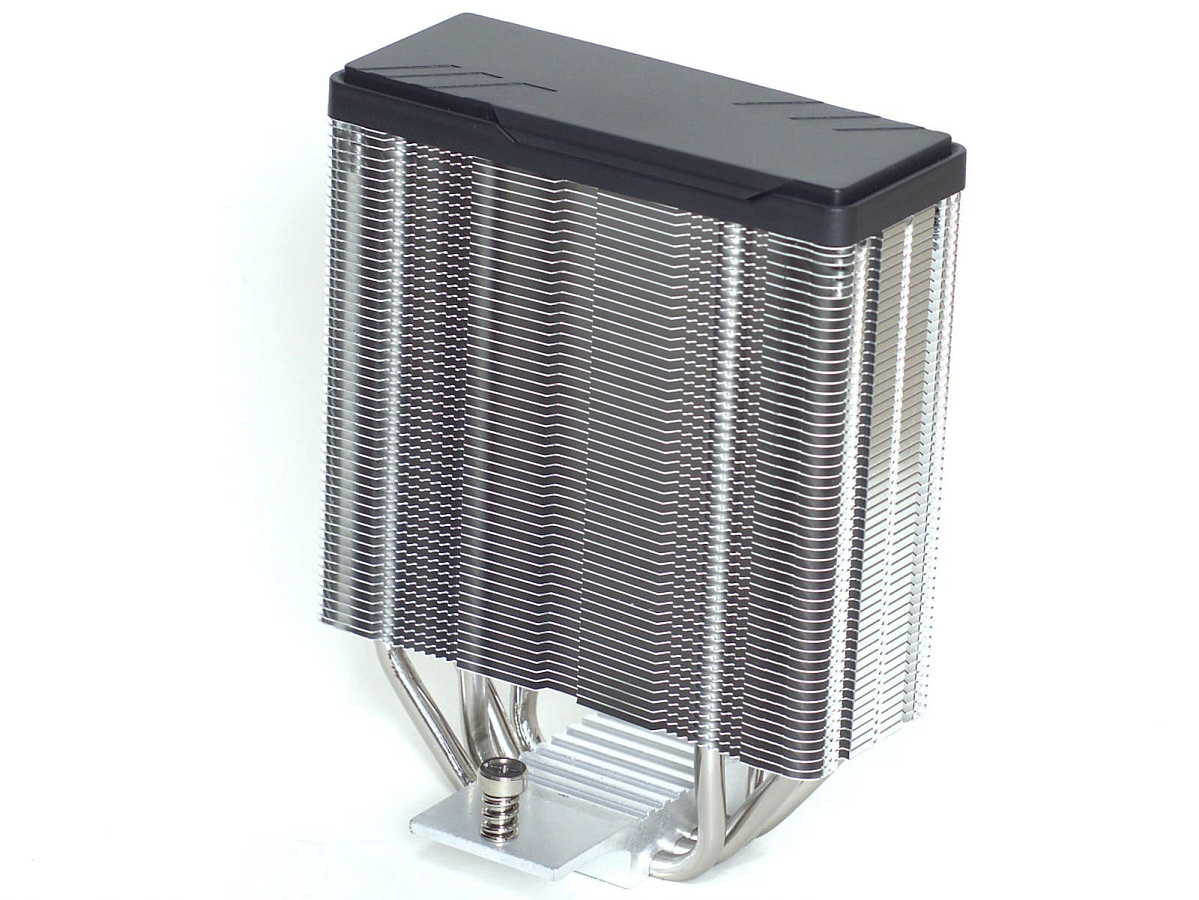

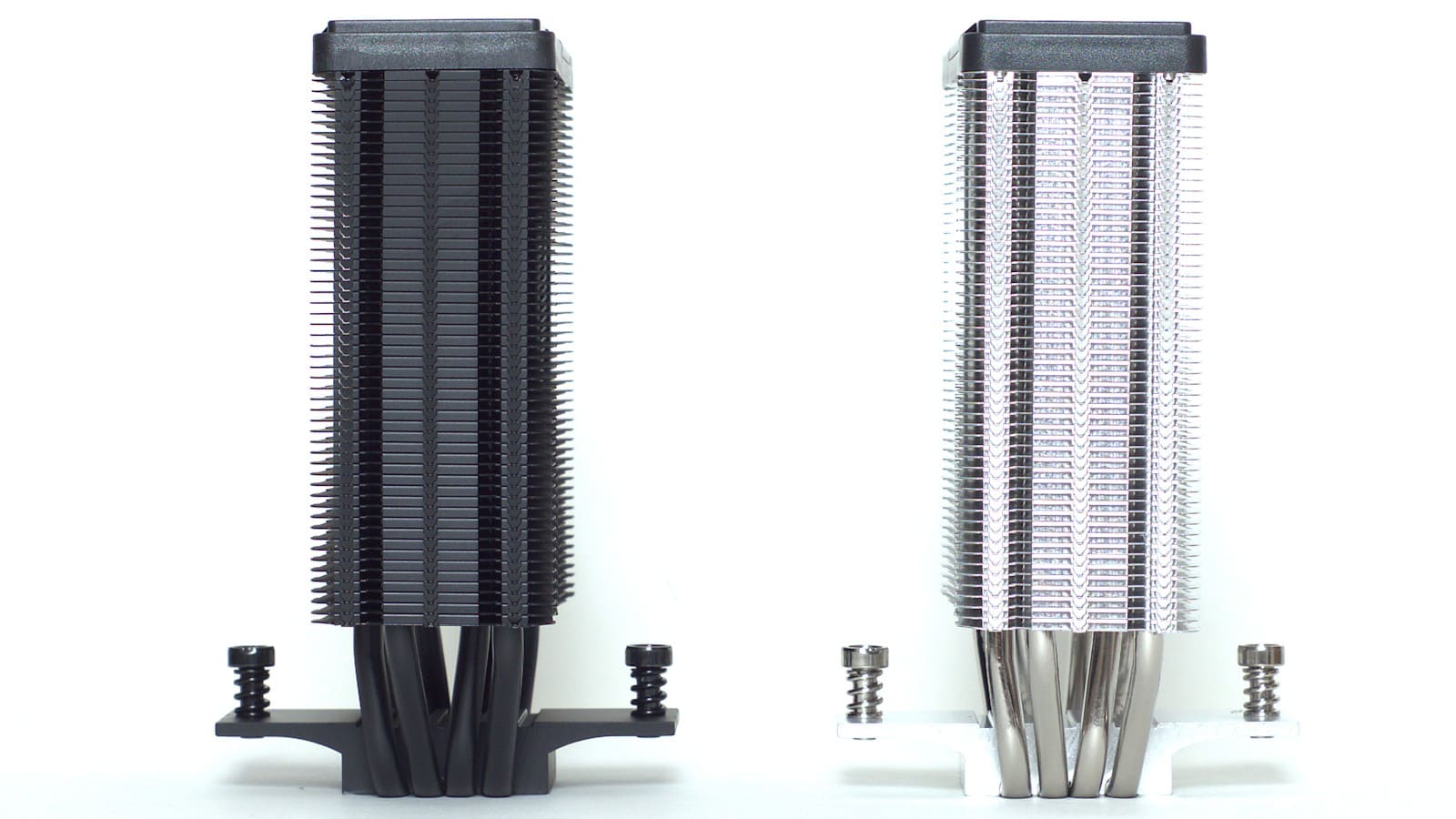

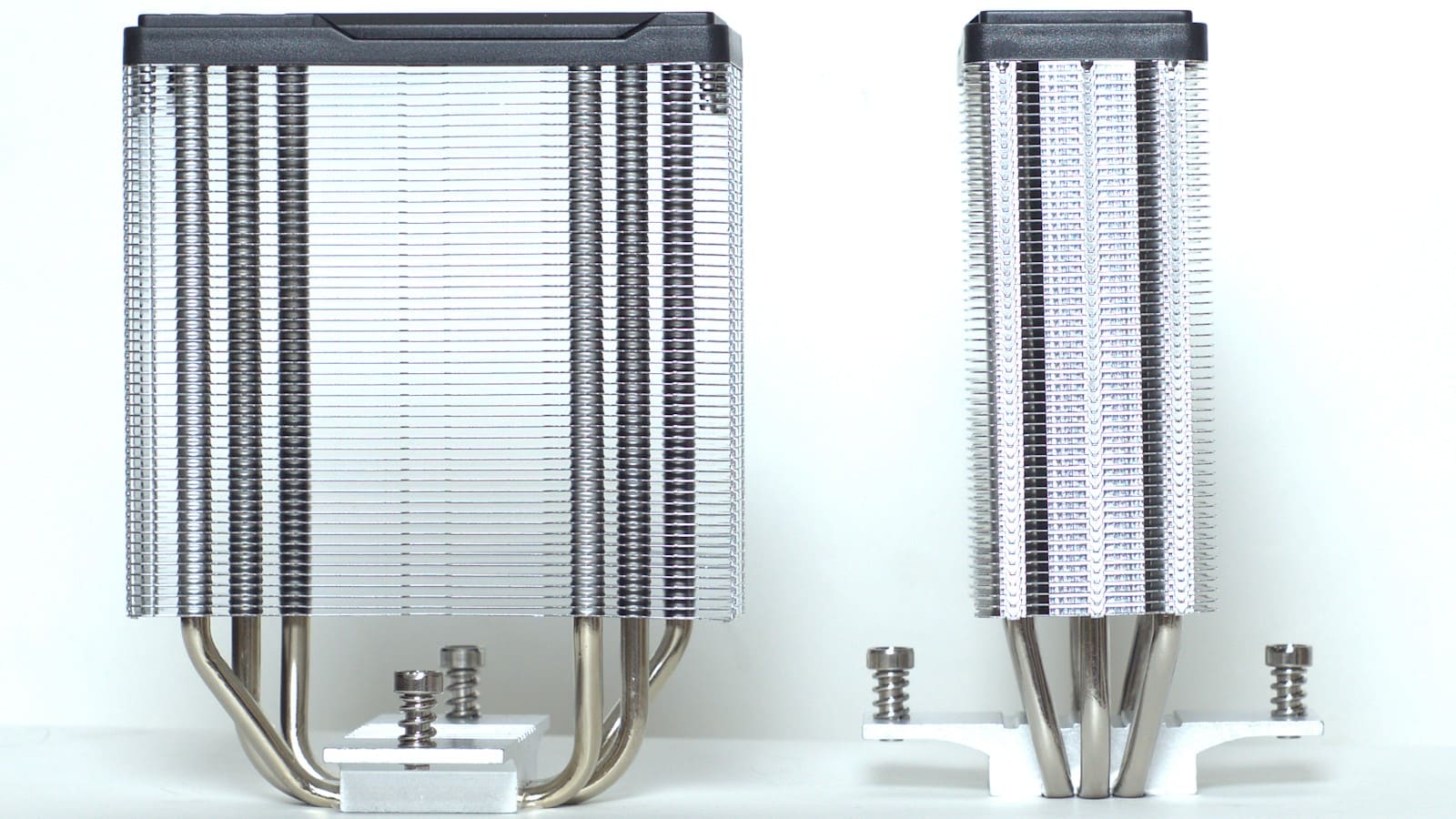

Все радиаторы имеют симметричную форму, одинаковый профиль пластин и абсолютно идентичные размеры: 123 мм (Ширина) х 96 мм (Длина) х 157 мм (Высота). Это обеспечивают им высокую совместимость с околосокетным пространством и большинством Mid-Tower корпусов. Общее количество пластин равно 53 с расстоянием между ними 1,8 мм. Есть только разница в весе, что обусловлено количеством используемых тепловых трубок, а версии в черном цвете получаются чуть тяжелее.

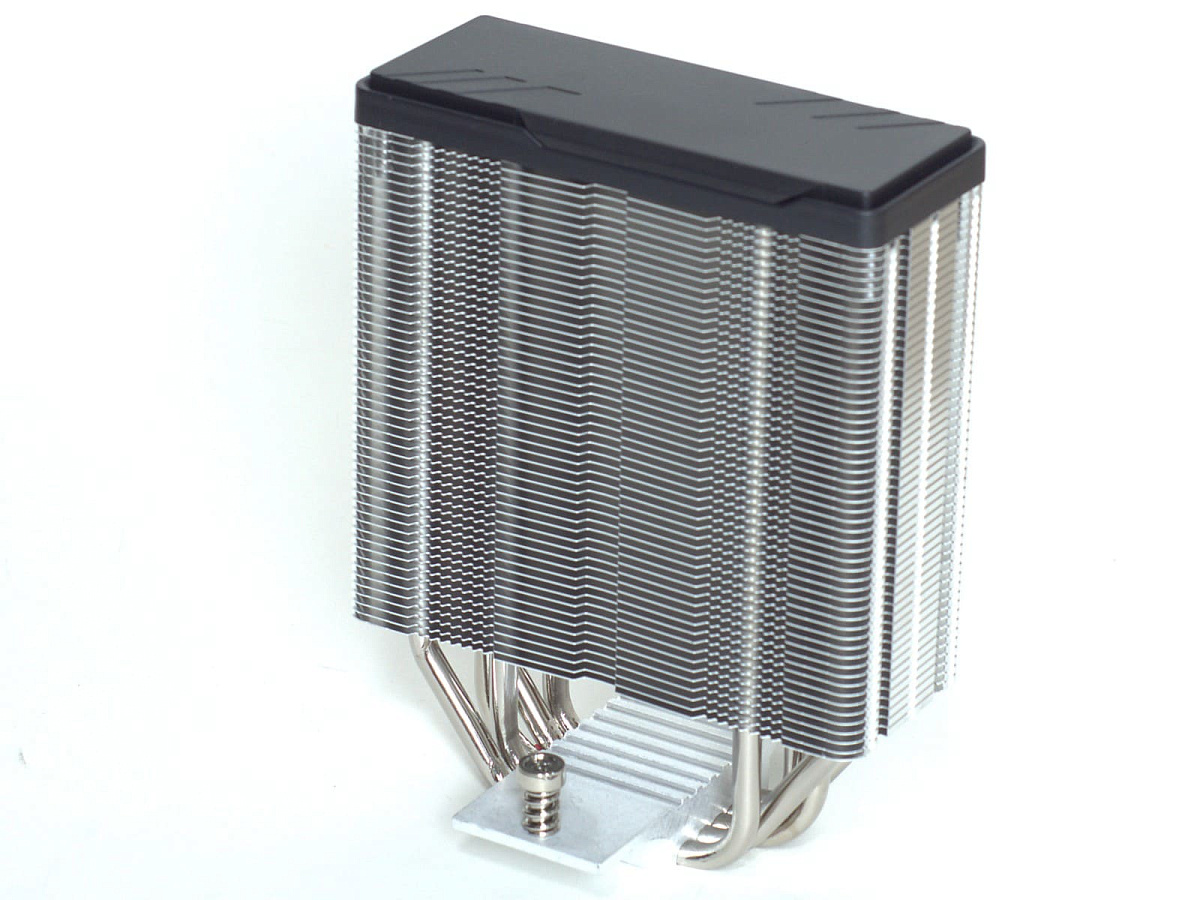

В моделях PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB используется одинаковые радиаторы с тремя 6 мм медными тепловыми трубками, окрашенными в серебристый цвет. Вес 450 грамм. С использованием 120 мм вентилятора на 1700 rpm заявленный уровень TDP составляет внушительные 205 Вт.

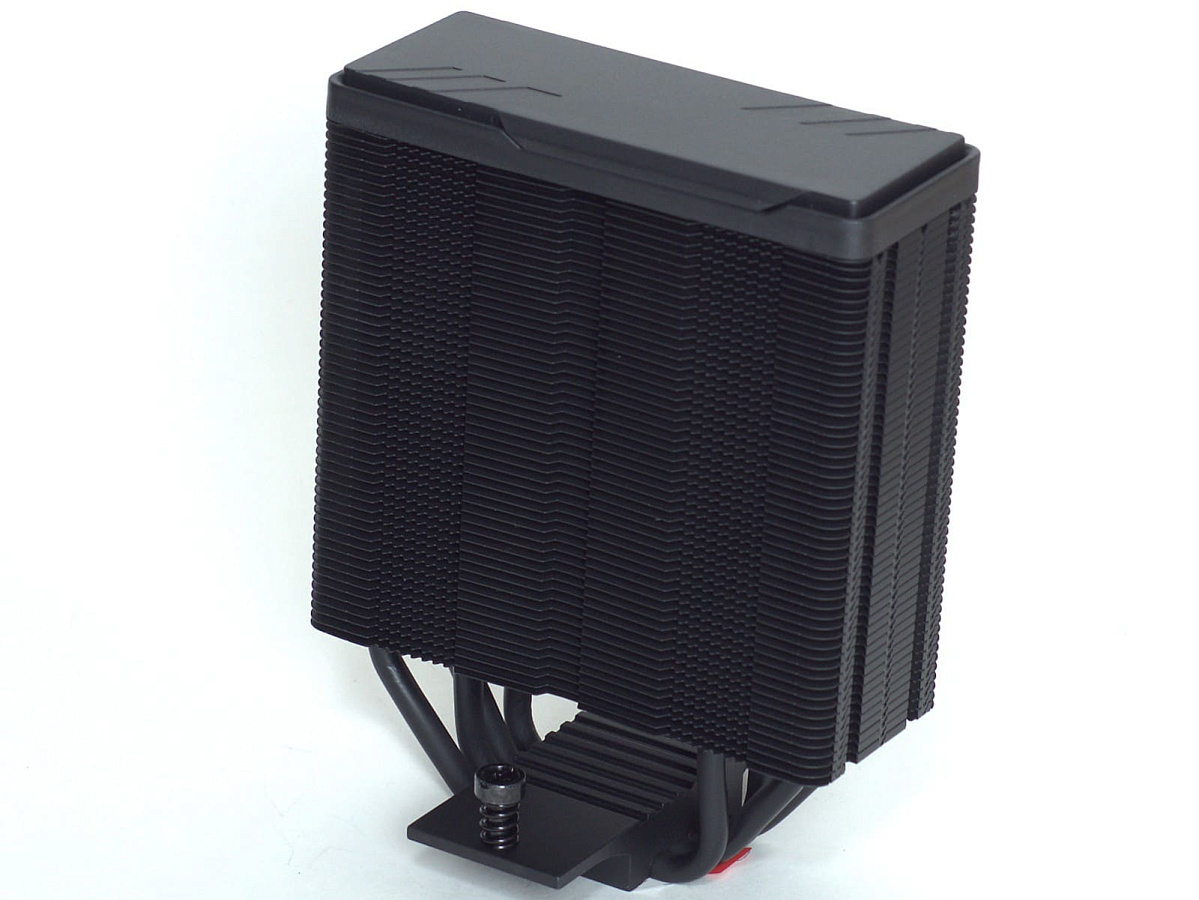

Радиаторы кулеров PentaWave PC-Z04E BK и PentaWave PC-Z04E SRB ARGB имеют 4 х 6 мм медных тепловых трубки. Версия BK на 15 грамм тяжелее SRB – 500 грамм против 475 грамм. Увеличение количества тепловых трубок и использование более производительного 120 мм вентилятора на 1950 rpm отодвигает планку TDP до 220 Вт.

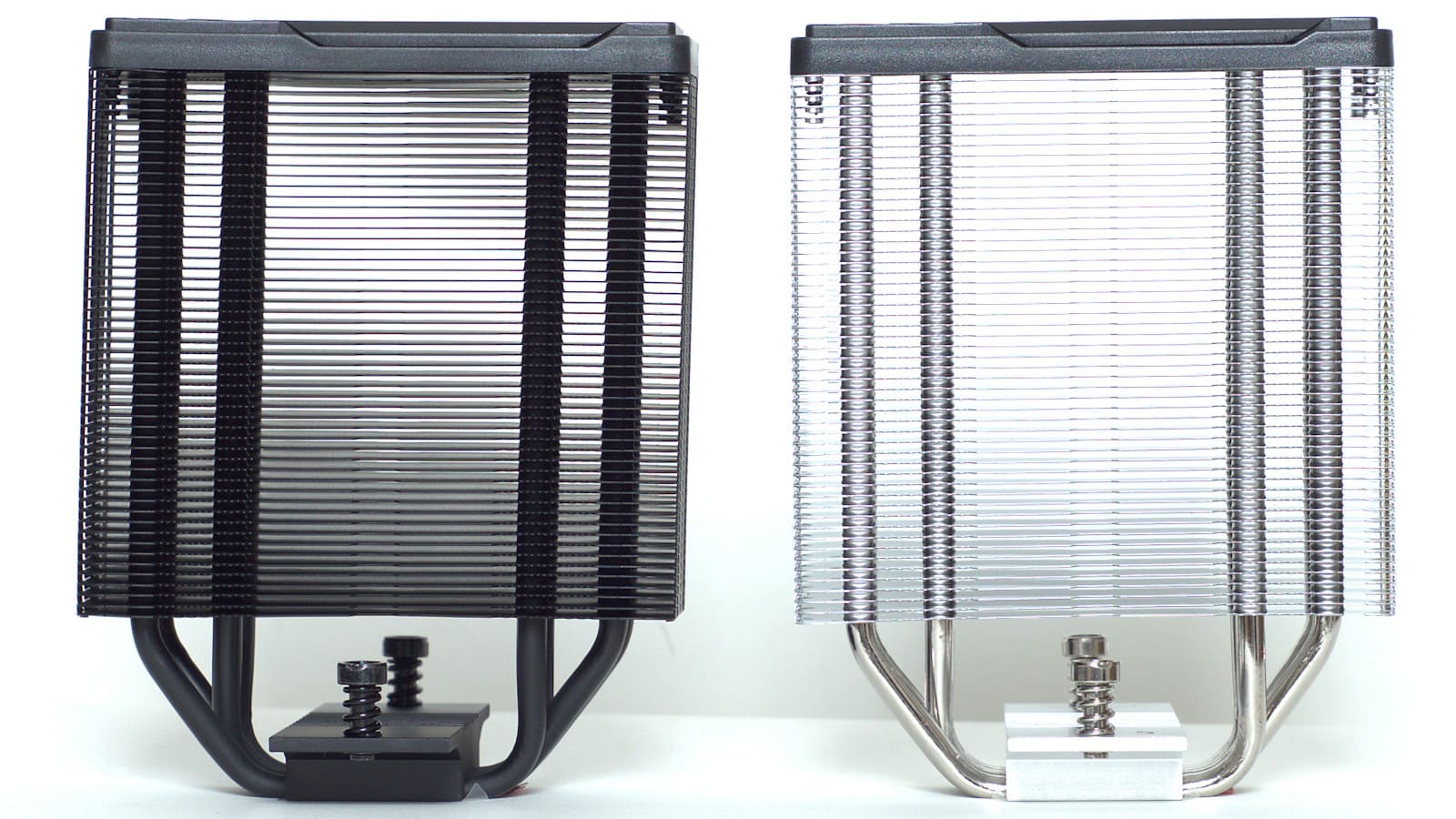

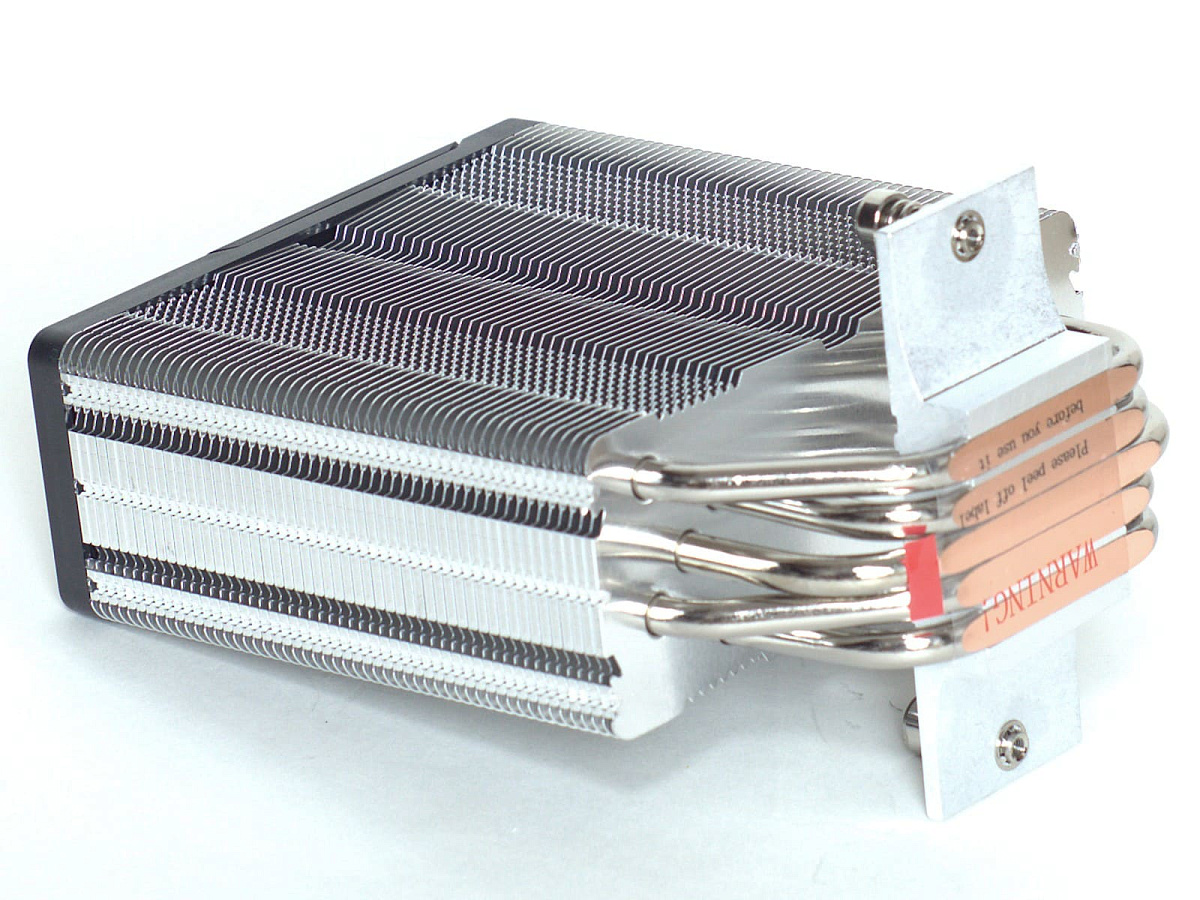

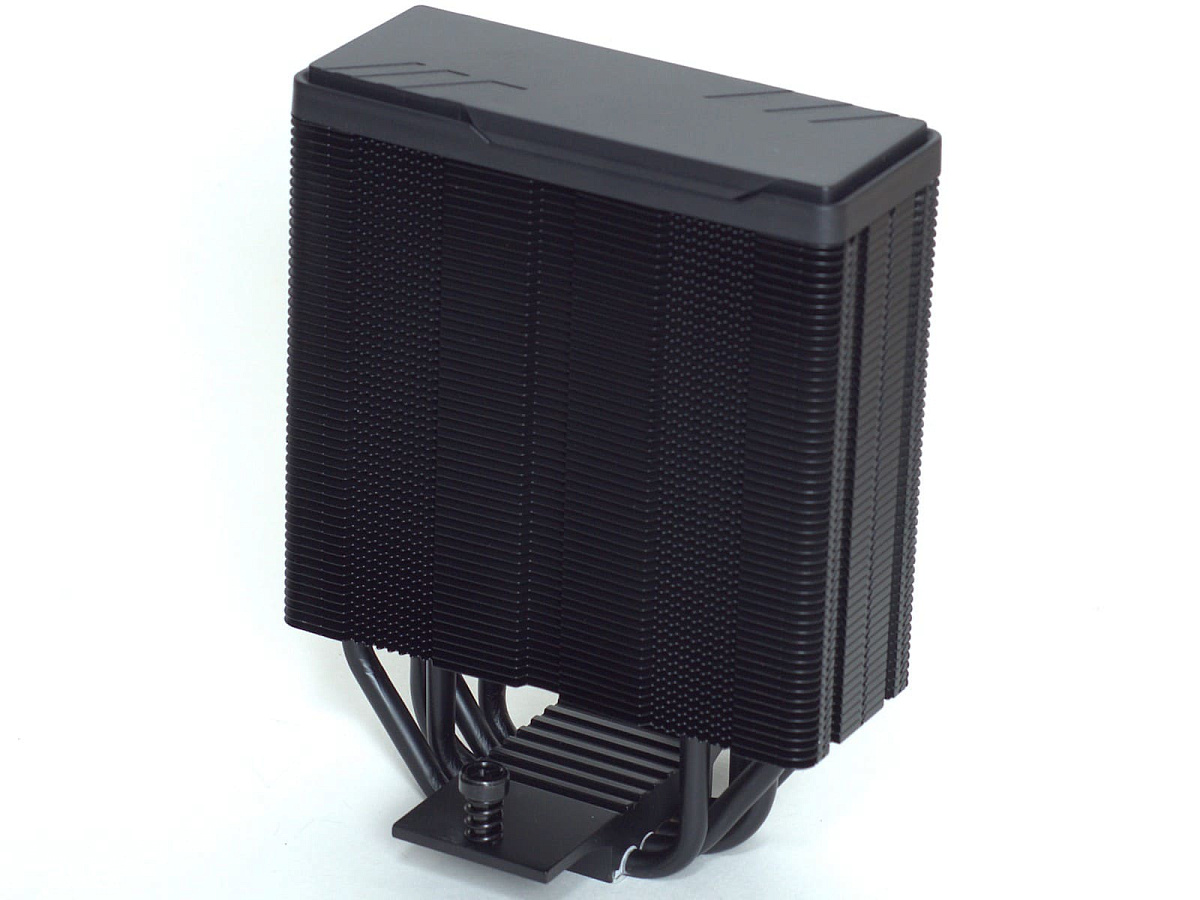

Благодаря 5 х 6 мм тепловым трубкам радиаторы кулеров PentaWave PC-Z05E BK и PentaWave PC-Z05E SRB ARGB смотрятся более солидно и имеют больший вес: 535 грамм (версия BK) и 515 грамм (версия SRB). Добавление пятой тепловой трубки в сочетании с таким же производительным вентилятором повышает уровень TDP до 235 Вт.

Из особенностей конструкции радиаторов заметно, что производитель максимально удалил тепловые трубки друг от друга и использовал смещение (шахматный порядок для моделей Z04E), причем с узких сторон алюминиевые пластины загнуты. Такая оптимизация нацелена на повышение эффективности отдачи тепла на пластины и лучшей продуваемости пластин.

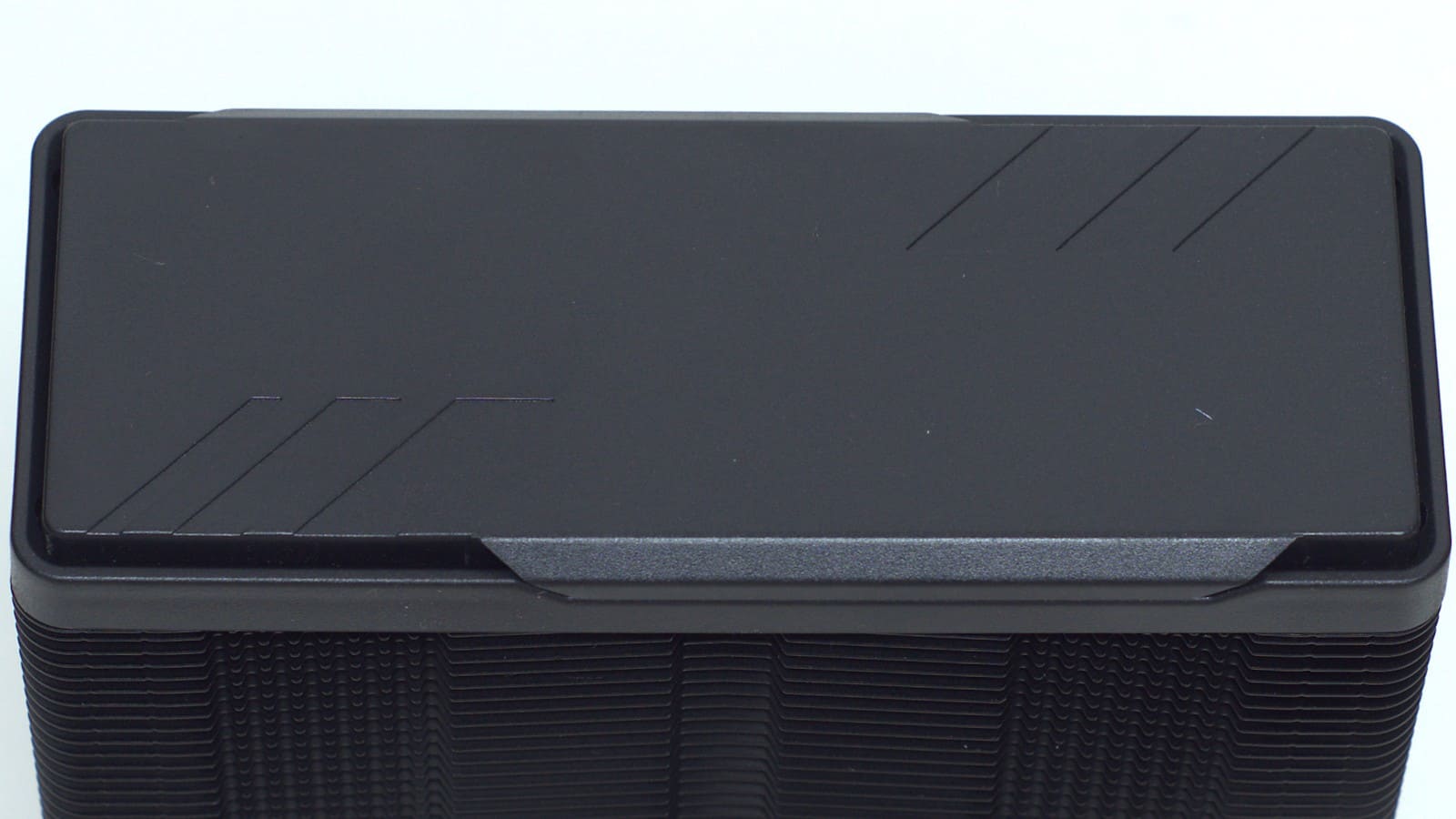

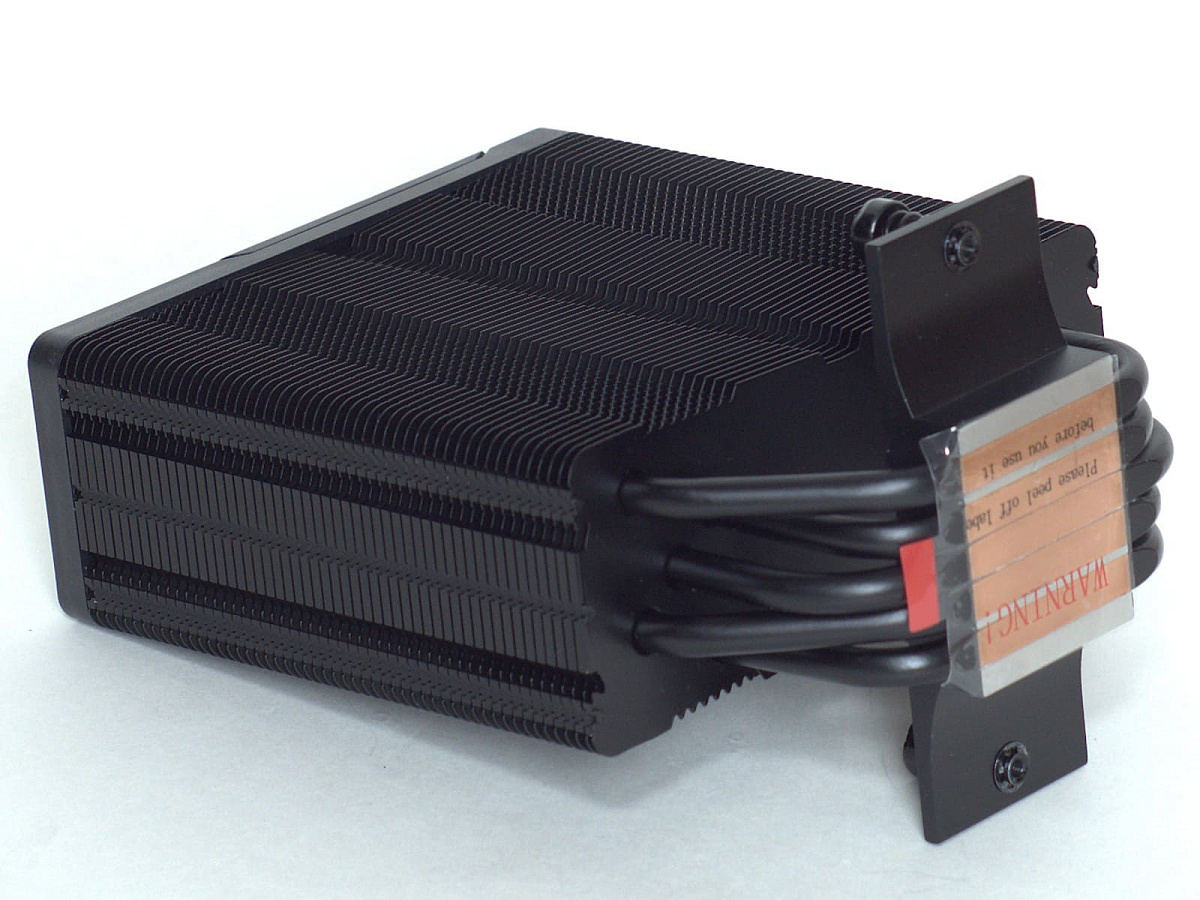

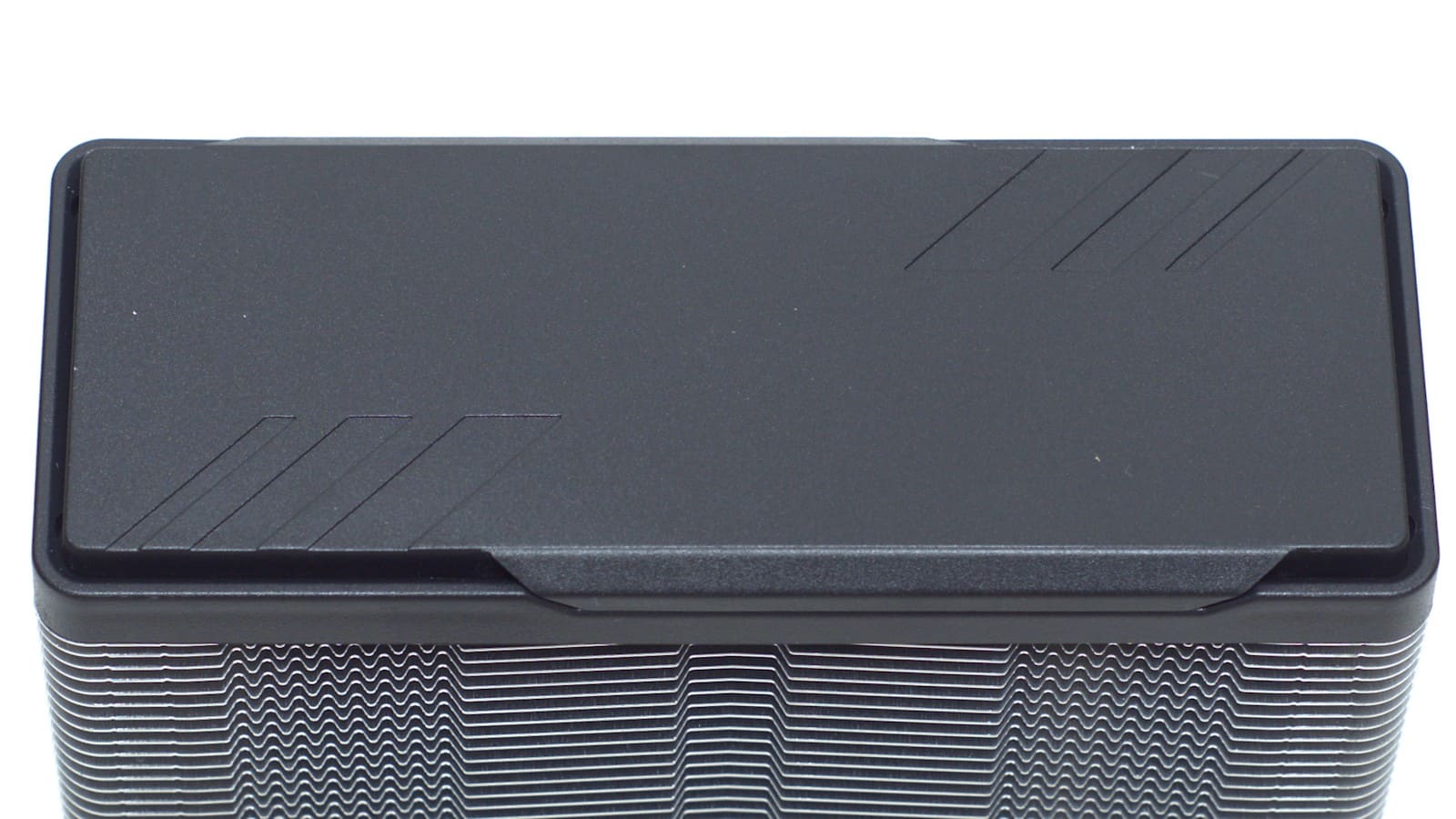

Все радиаторы, сверху, имеют пластиковый кожух, скрывающий концы тепловых трубок, и он делает внешний вид радиаторов более эстетичным. Приведем вид сверху для версий BK (слева) и SRB (справа).

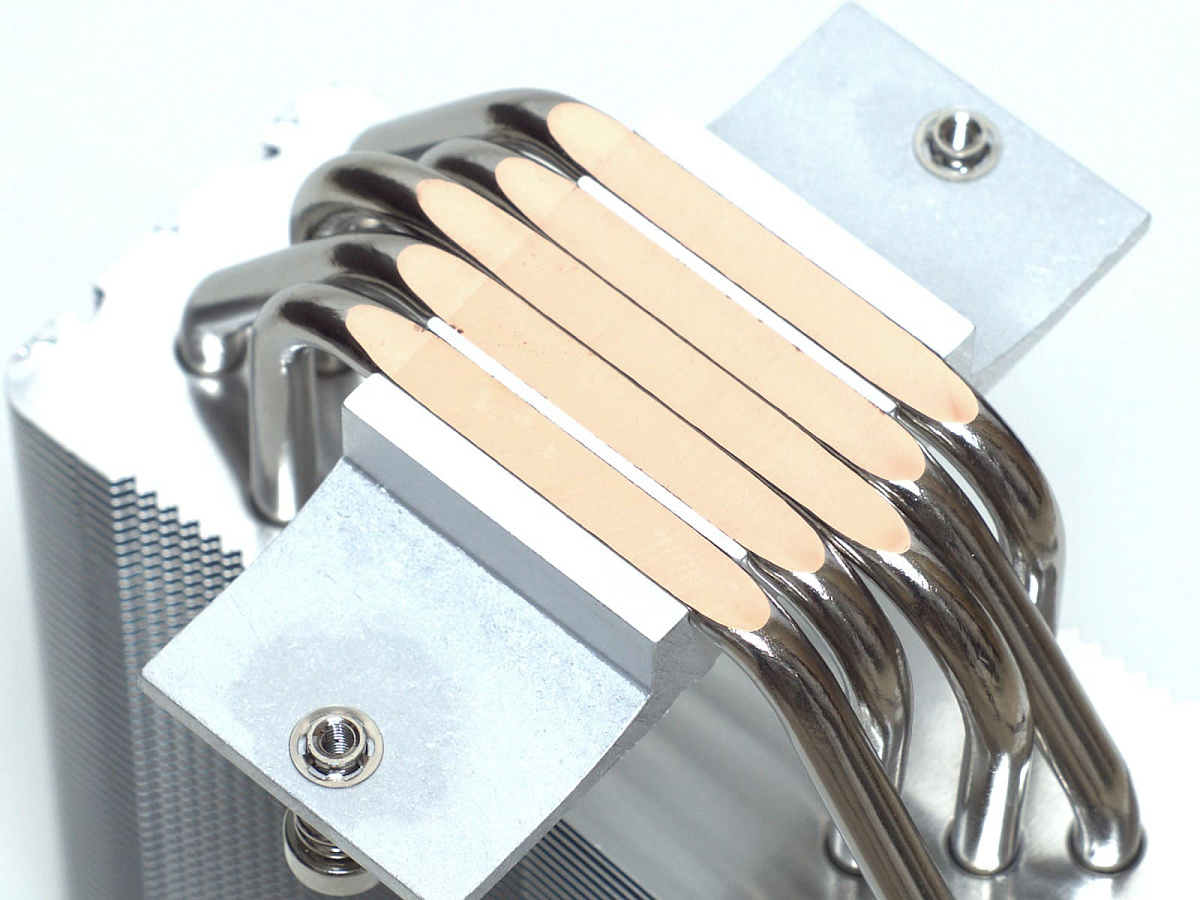

Еще один из ключевых элементов кулеров – это применение технологии прямого контакта тепловых трубок с теплораспределительной крышкой процессора и в них применен комбинированный вариант размещения.

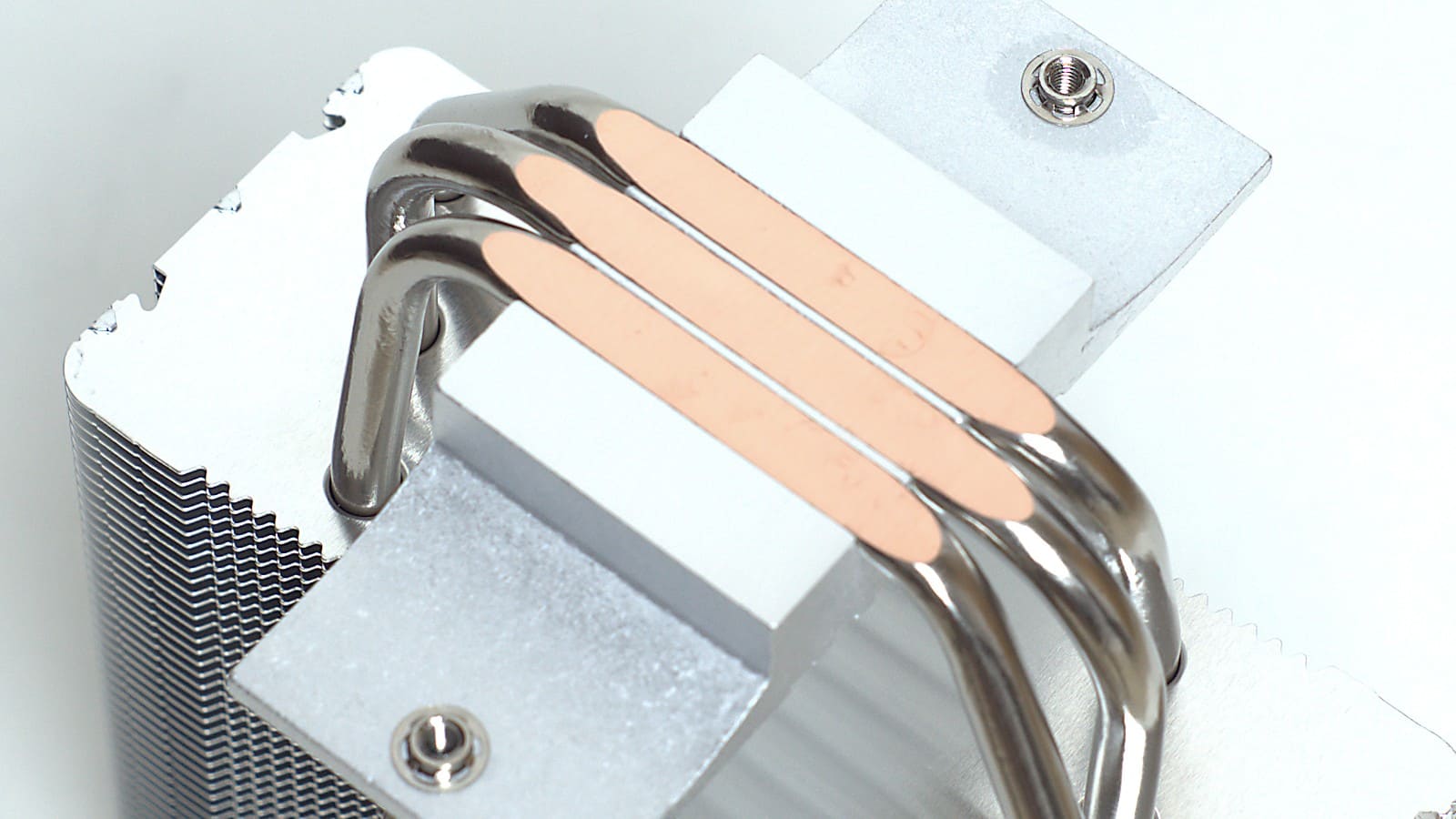

В моделях Z03E тепловые трубки размещены в алюминиевых каналах основания.

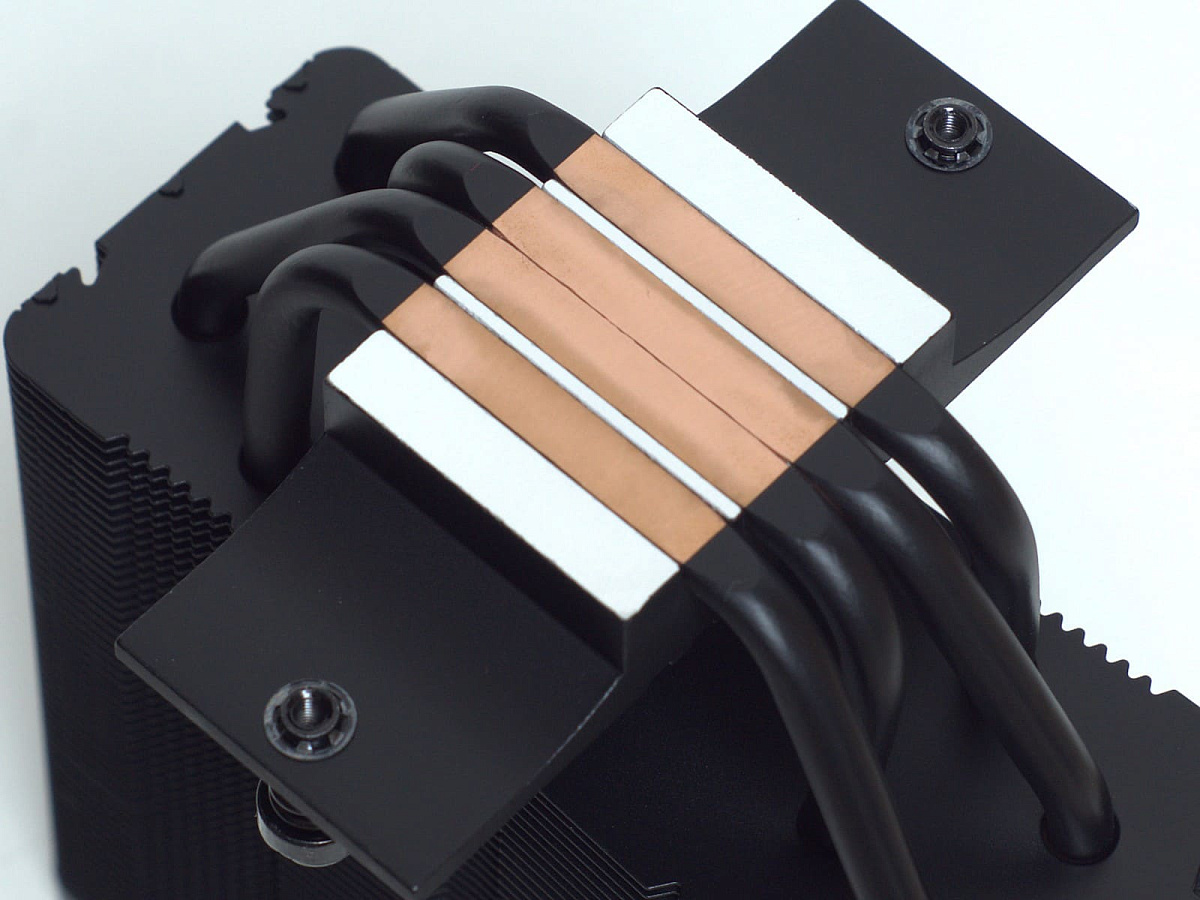

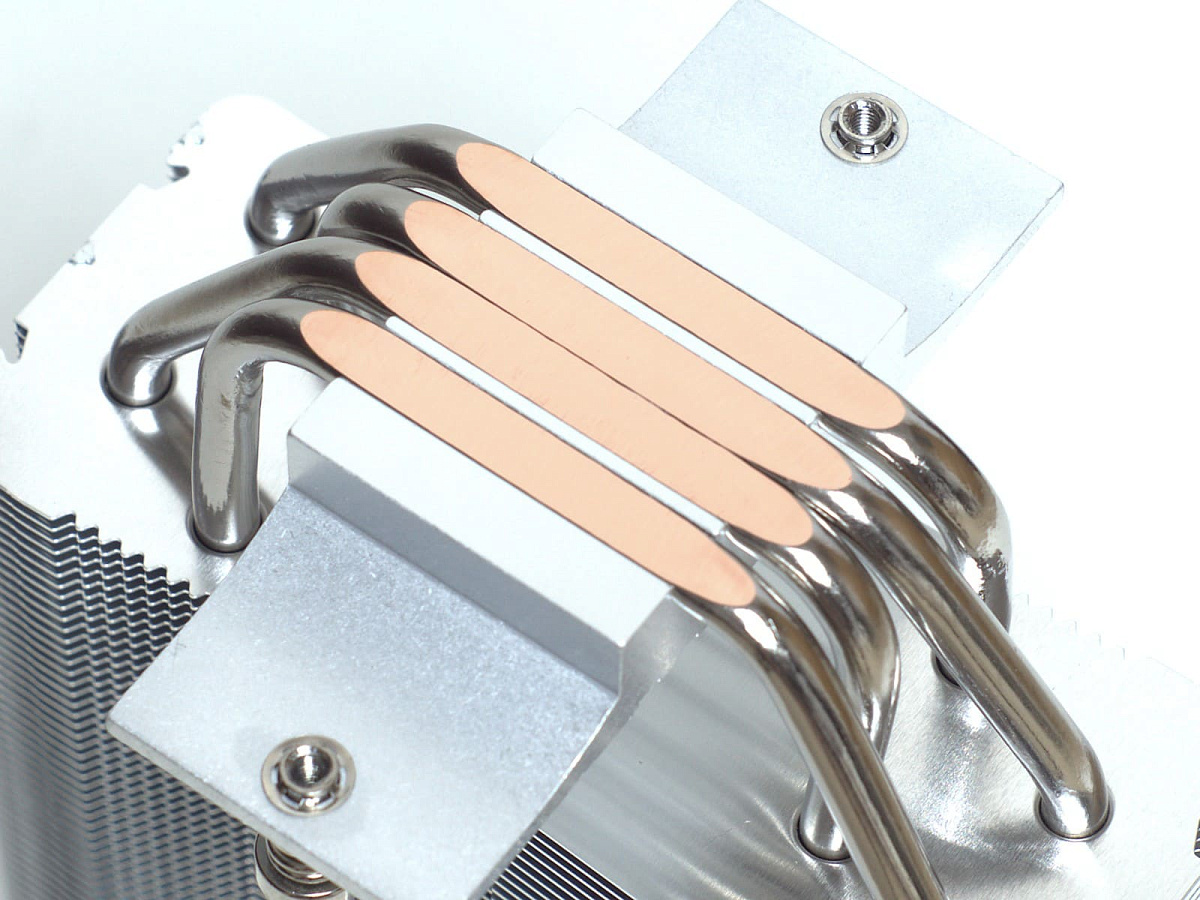

В моделях Z04E две центральные трубки размещены вплотную друг к другу, а две крайние в отдельных каналах.

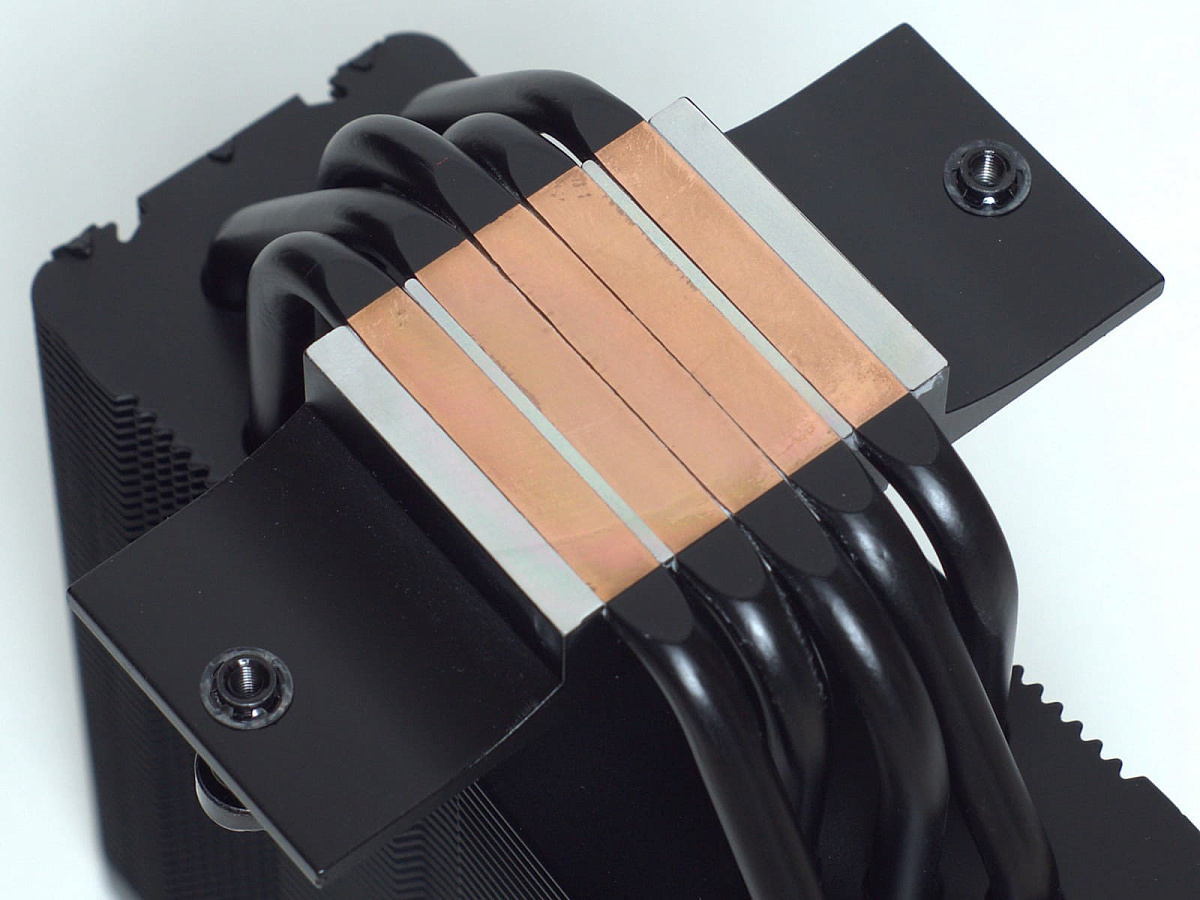

В моделях Z05E уже три центральные трубки находятся в одном канале, а крайние размещены в отдельных каналах.

Отметим, что все основания гладкие, но для большинства из них присутствует незначительная вогнутость вдоль длинных краев тепловых трубок (область среза), но это практически никак не отразилось на отпечатке термопасты, так как сама теплораспределительная крышка процессора Intel Core i5 13600KF имеет небольшую выпуклость. Ниже приведем фото основания кулера и крышки процессора для каждого из них.

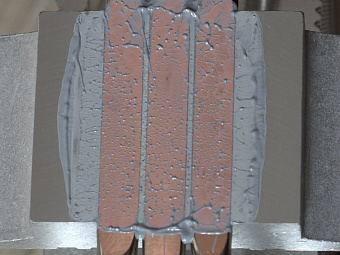

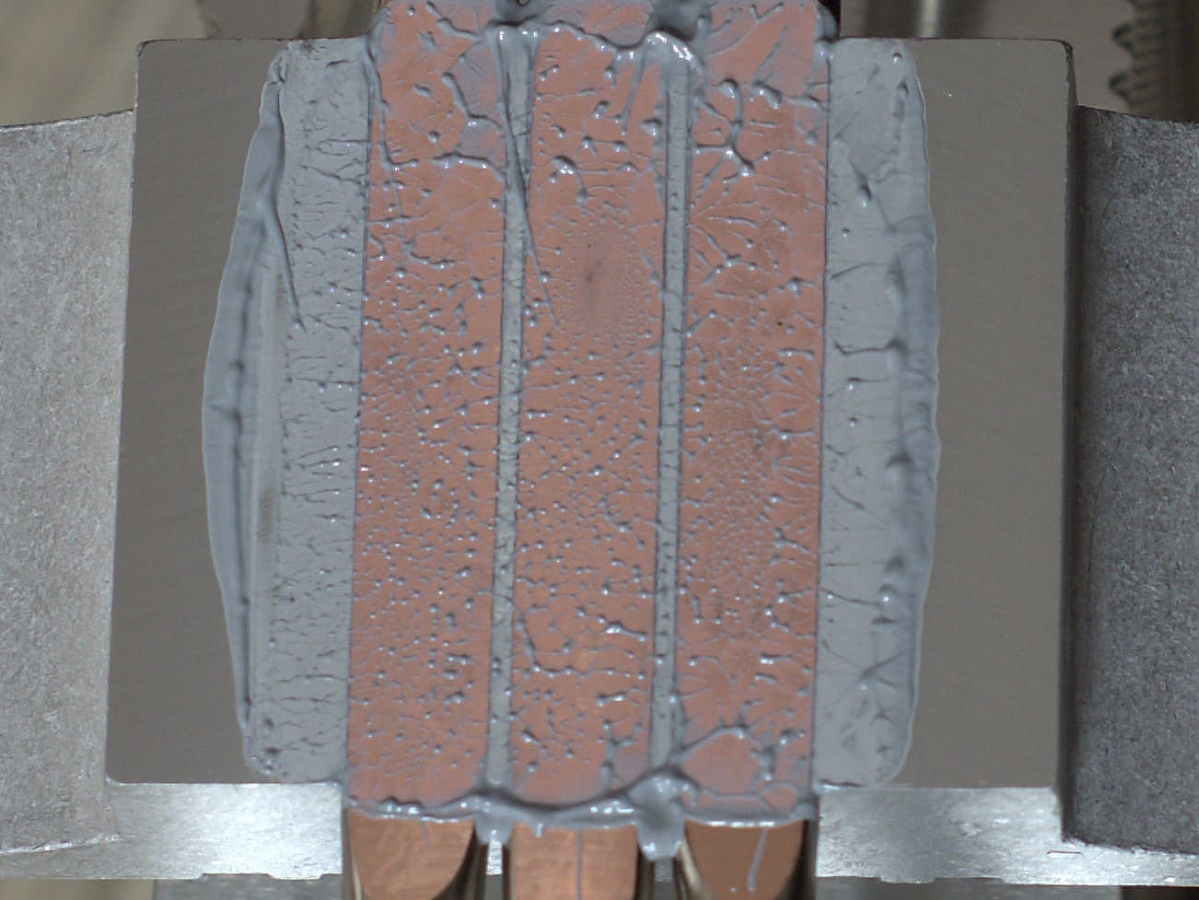

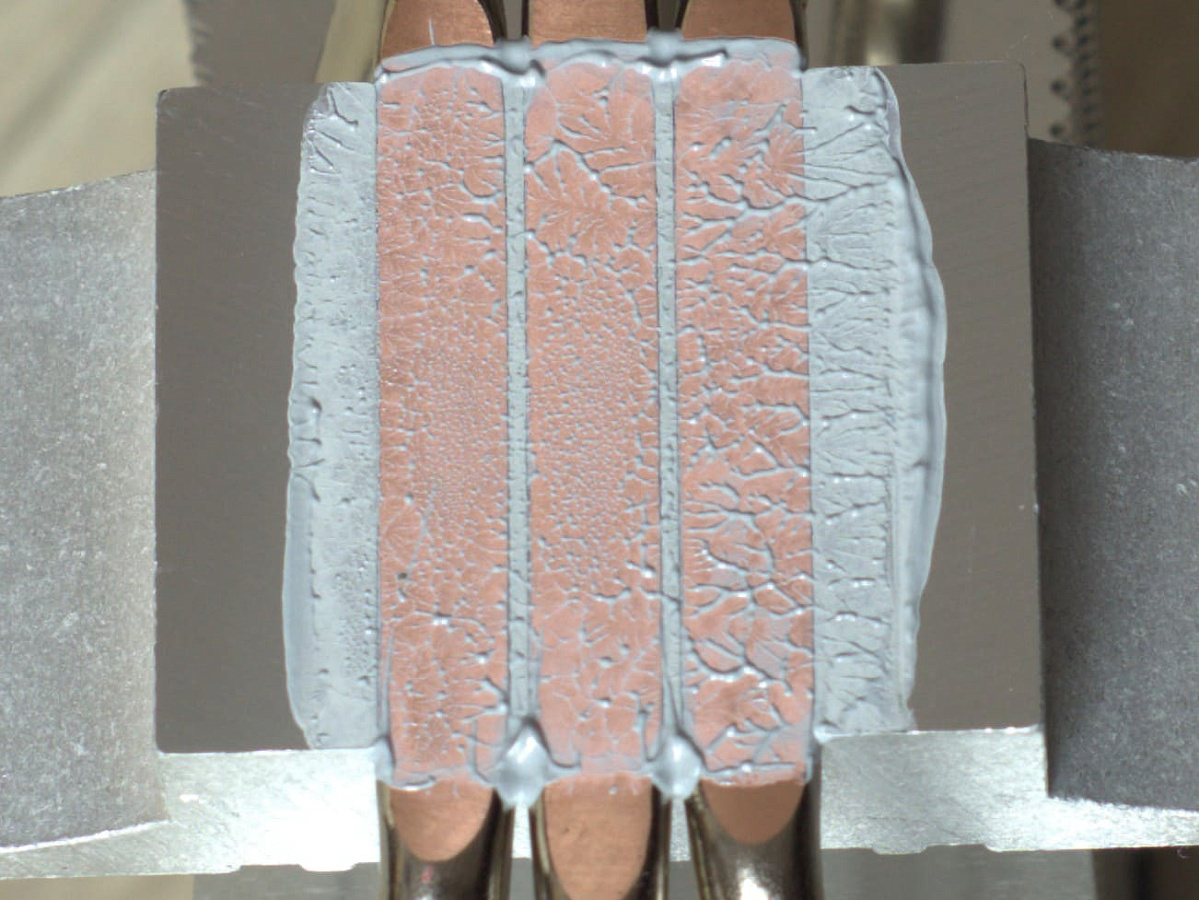

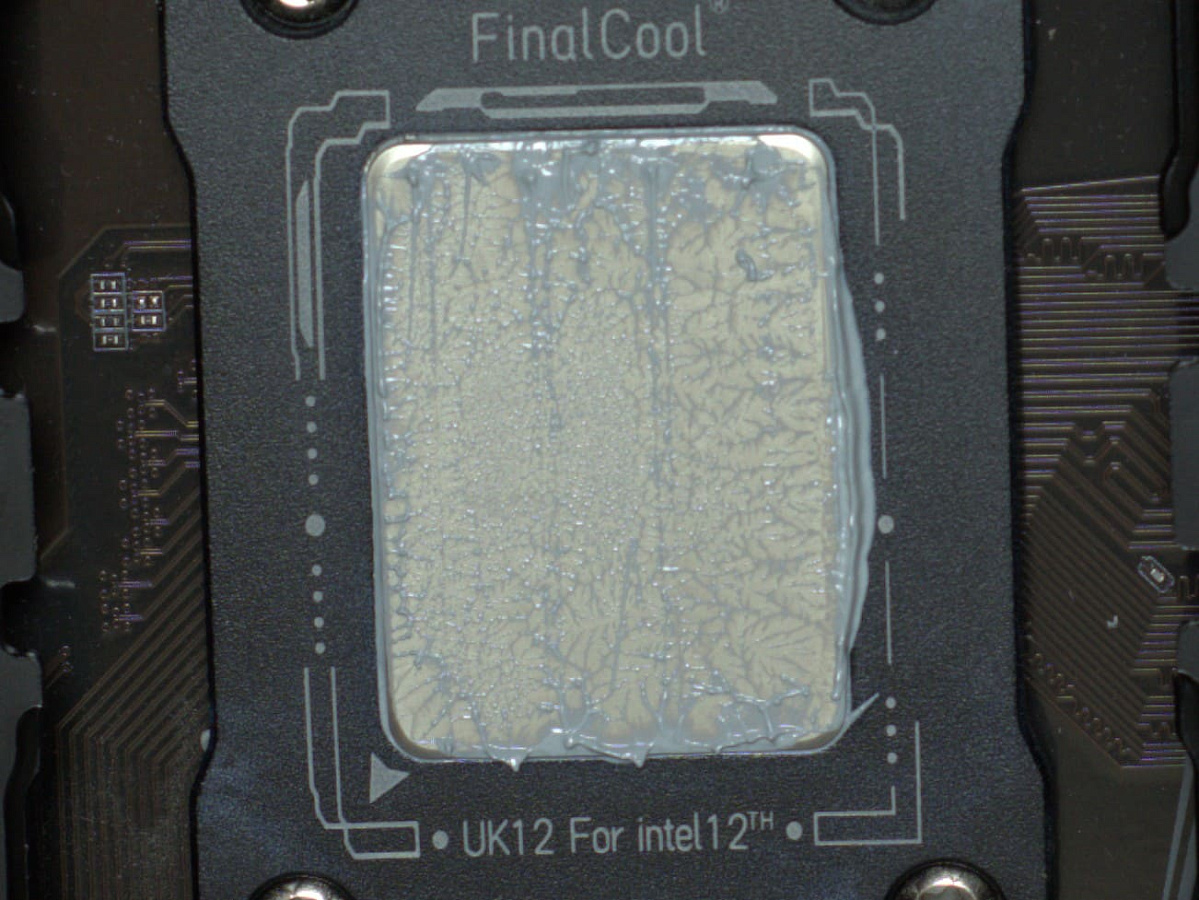

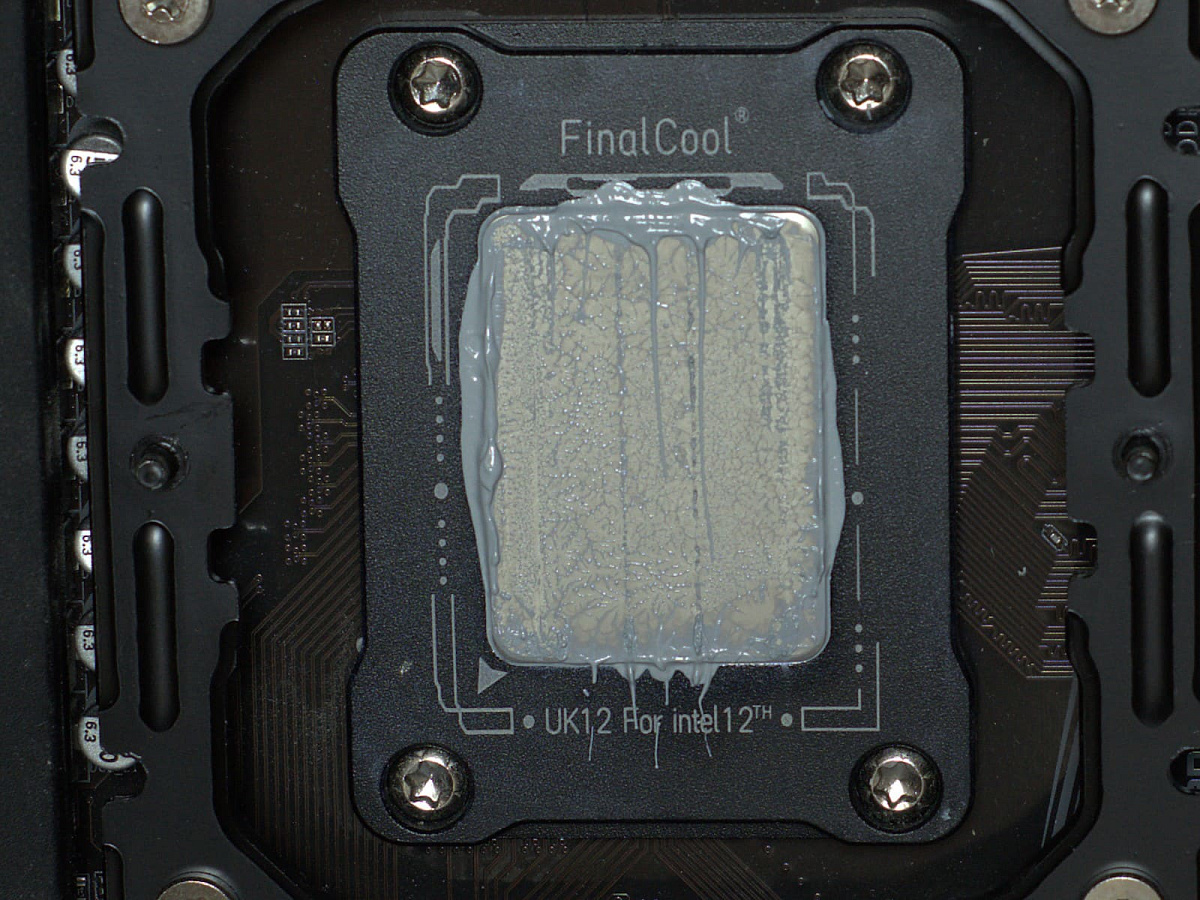

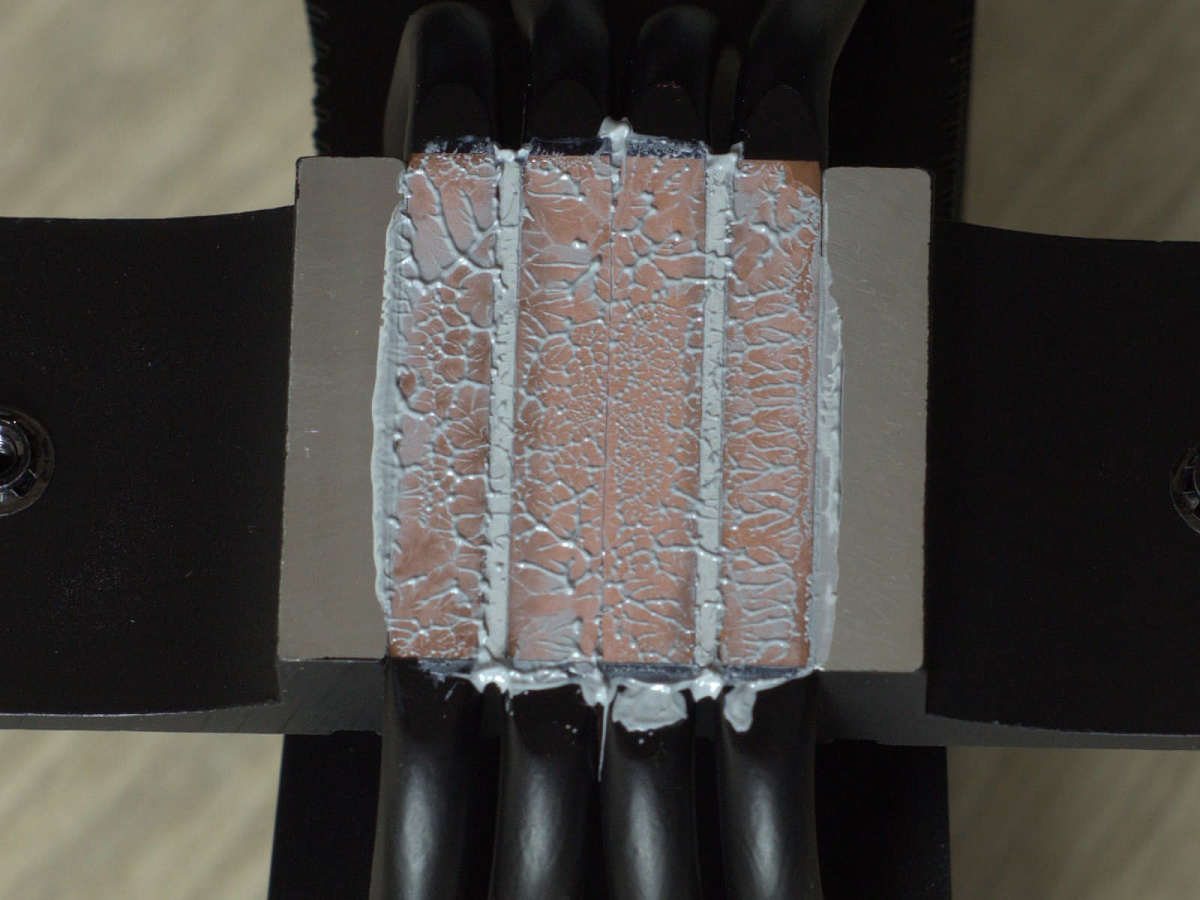

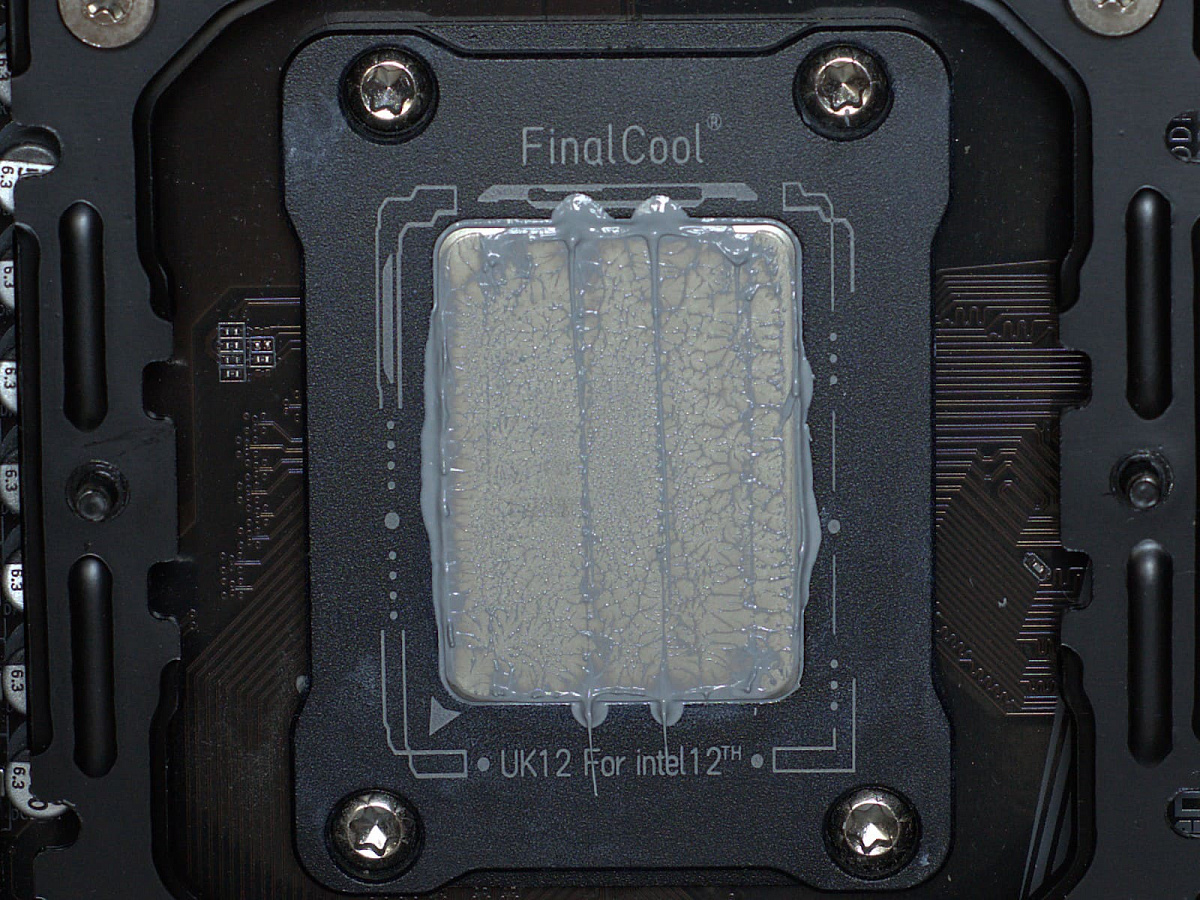

Отпечаток термопасты на основании кулера PentaWave PC-Z03E SRB лег ровным слоем. Три тепловых трубки полностью контактируют с теплораспределительной крышкой процессора и заметны характерные бороздки термопасты для кулеров с технологией прямого контакта.

С основанием кулера PentaWave PC-Z03E SRB ARGB ситуация такая же – контакт хороший.

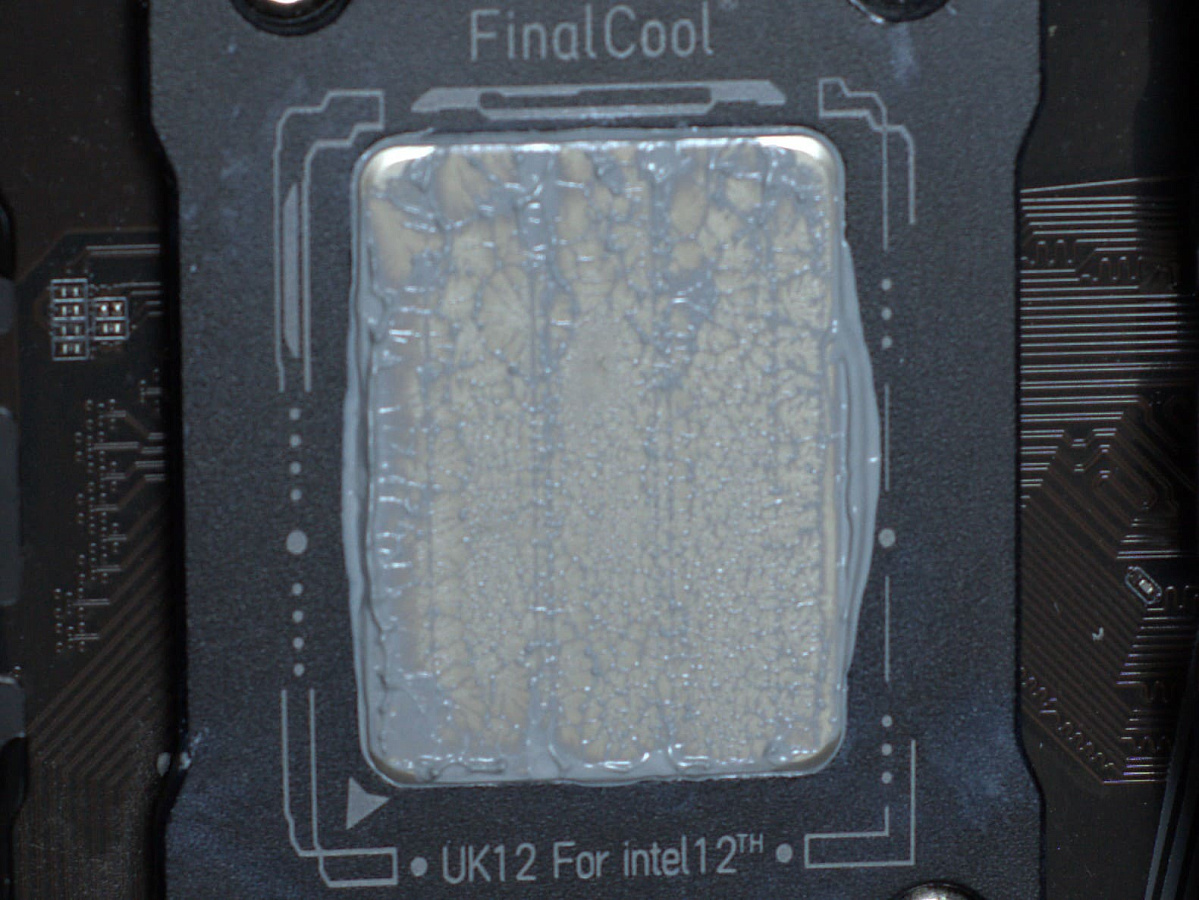

Несмотря на хороший контакт в центральной зоне PentaWave PC-Z04E BK, с правого края и вверху имеются «излишки» термопасты. Это отразилось на результатах работы кулера.

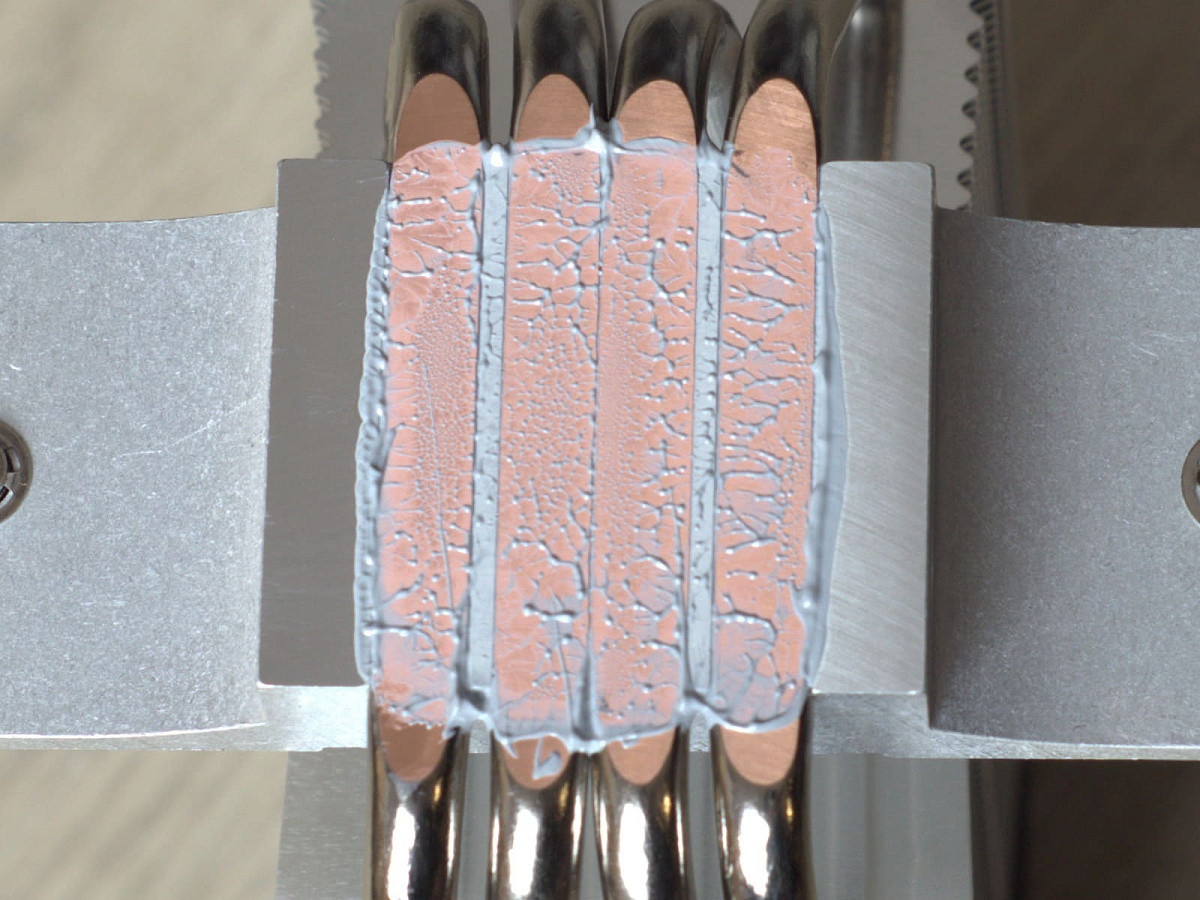

Отпечаток термопасты кулера PentaWave PC-Z04E SRB ARGB получился куда лучше.

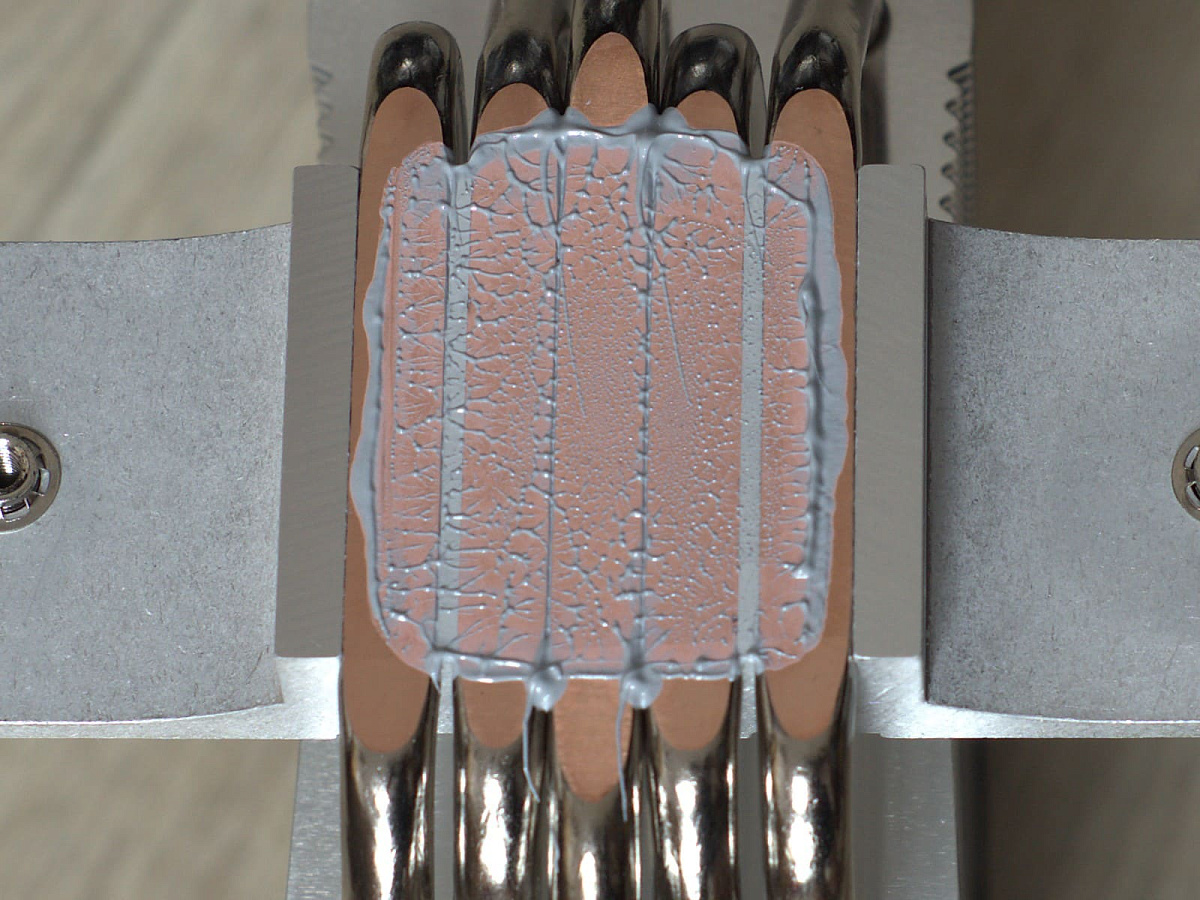

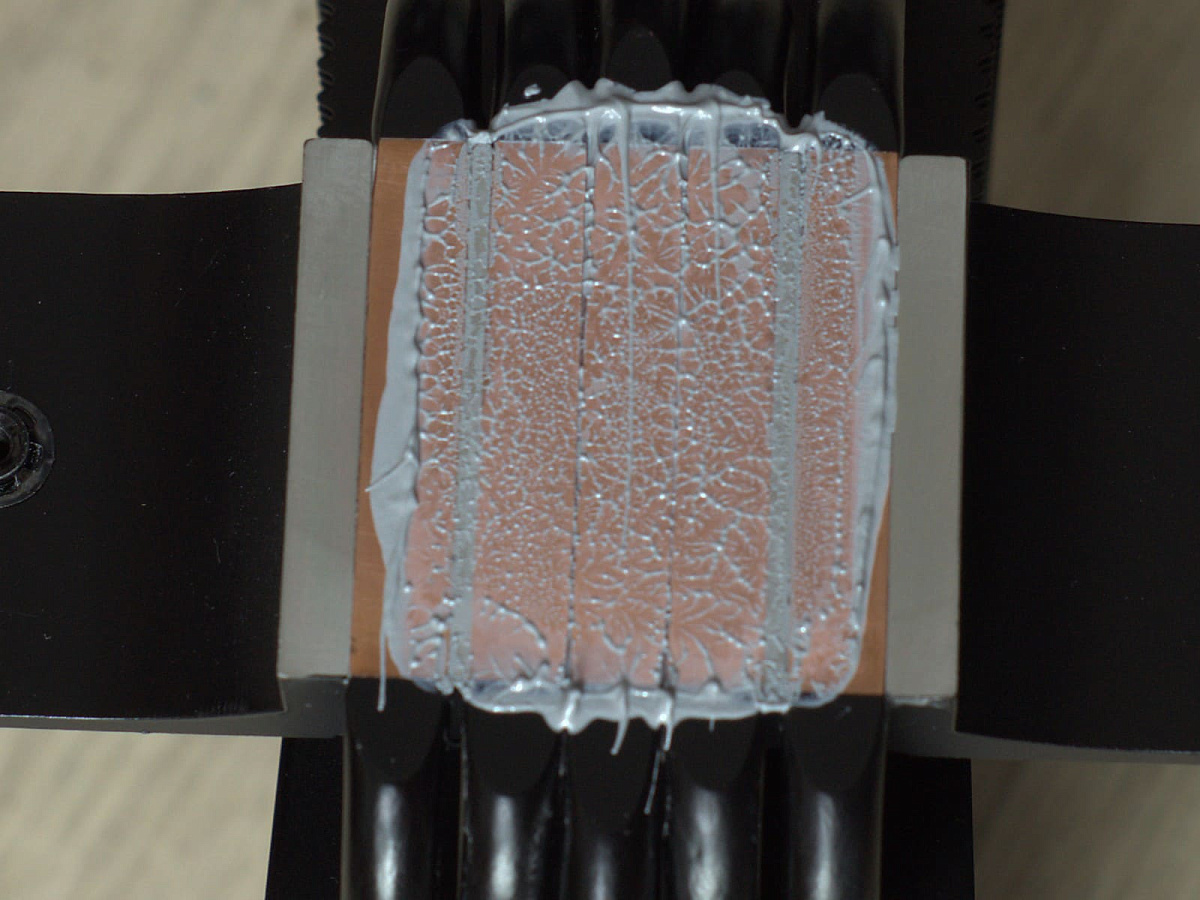

В кулере PentaWave PC-Z05E BK получился весьма приличный отпечаток термопасты.

Практический такой же по качеству получился отпечаток для кулера PentaWave PC-Z05E SRB ARGB.

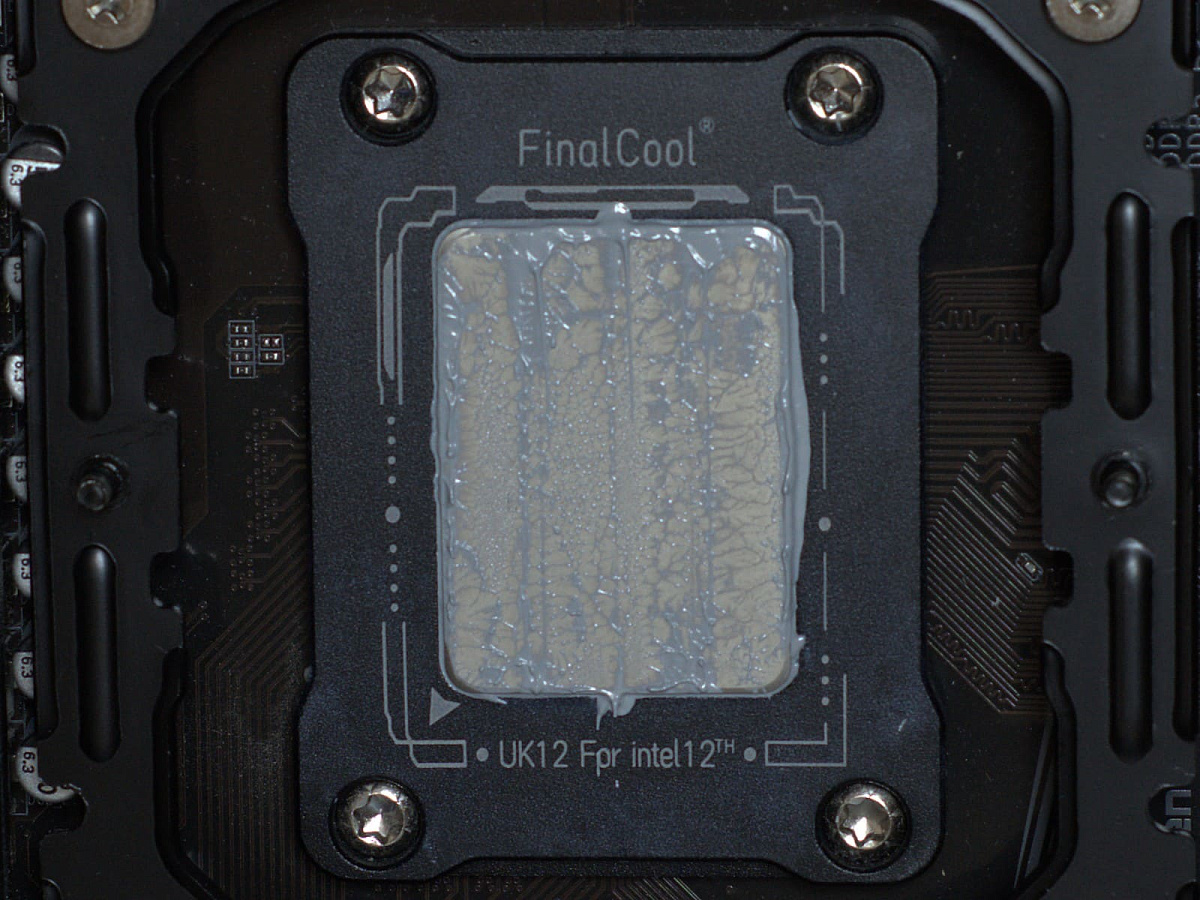

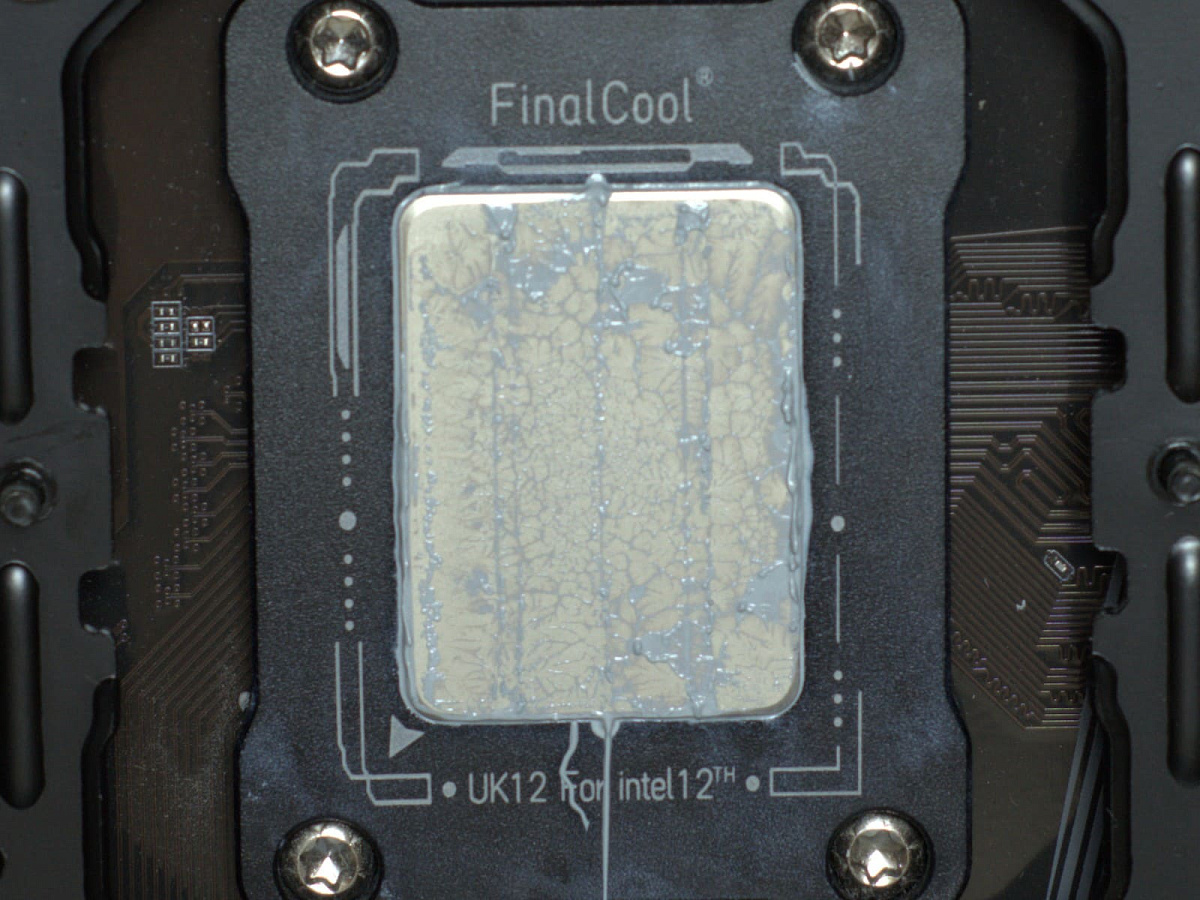

Заметим, что в кулерах с пятью тепловыми трубками (PentaWave Z05E) крайние тепловые трубки контактируют с теплораспределительной крышкой процессора Intel Core i5-13660KF неполностью, поэтому их эффективность охлаждения для других процессоров/платформ может быть выше.

Процесс установки

Процедура установки кулеров PentaWave Z03E/Z04E/Z05E единая и об этом говорит общая для них инструкция.

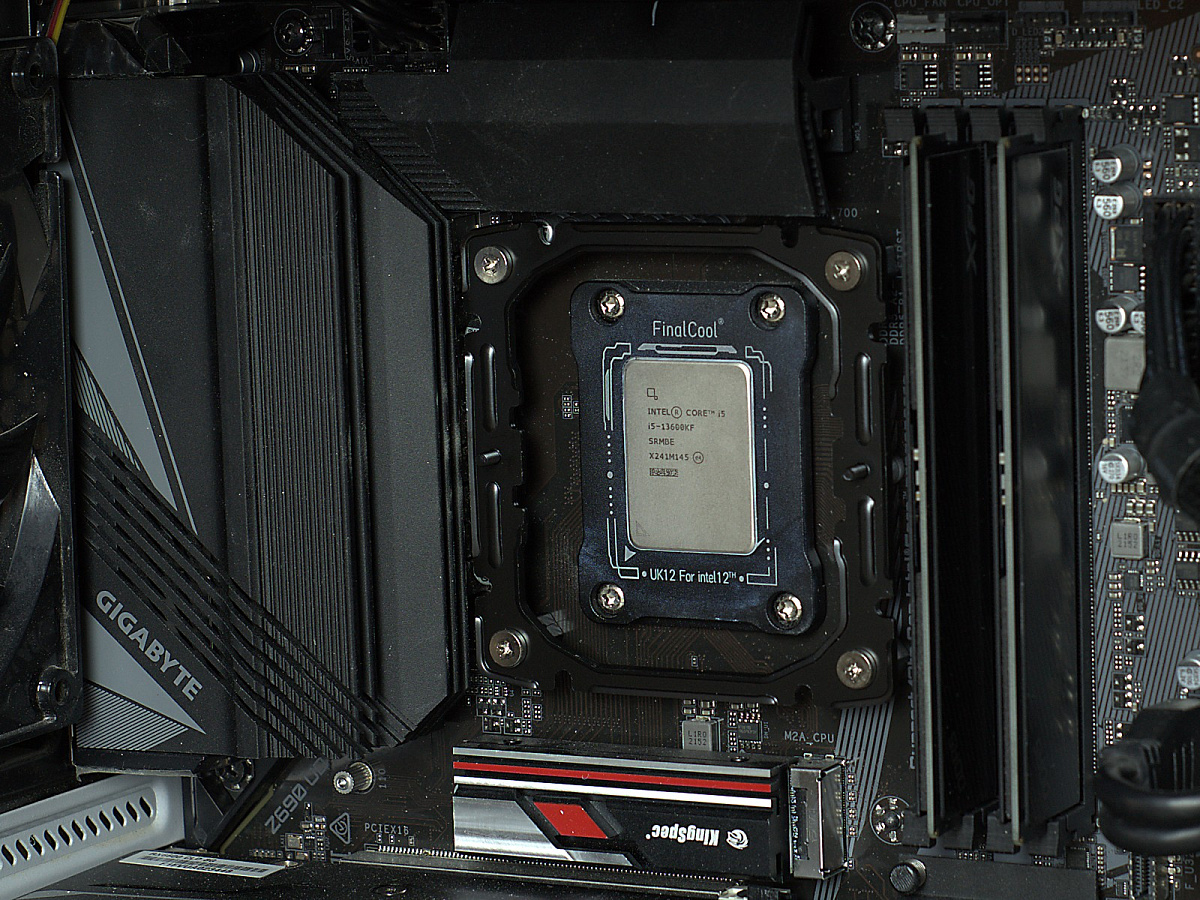

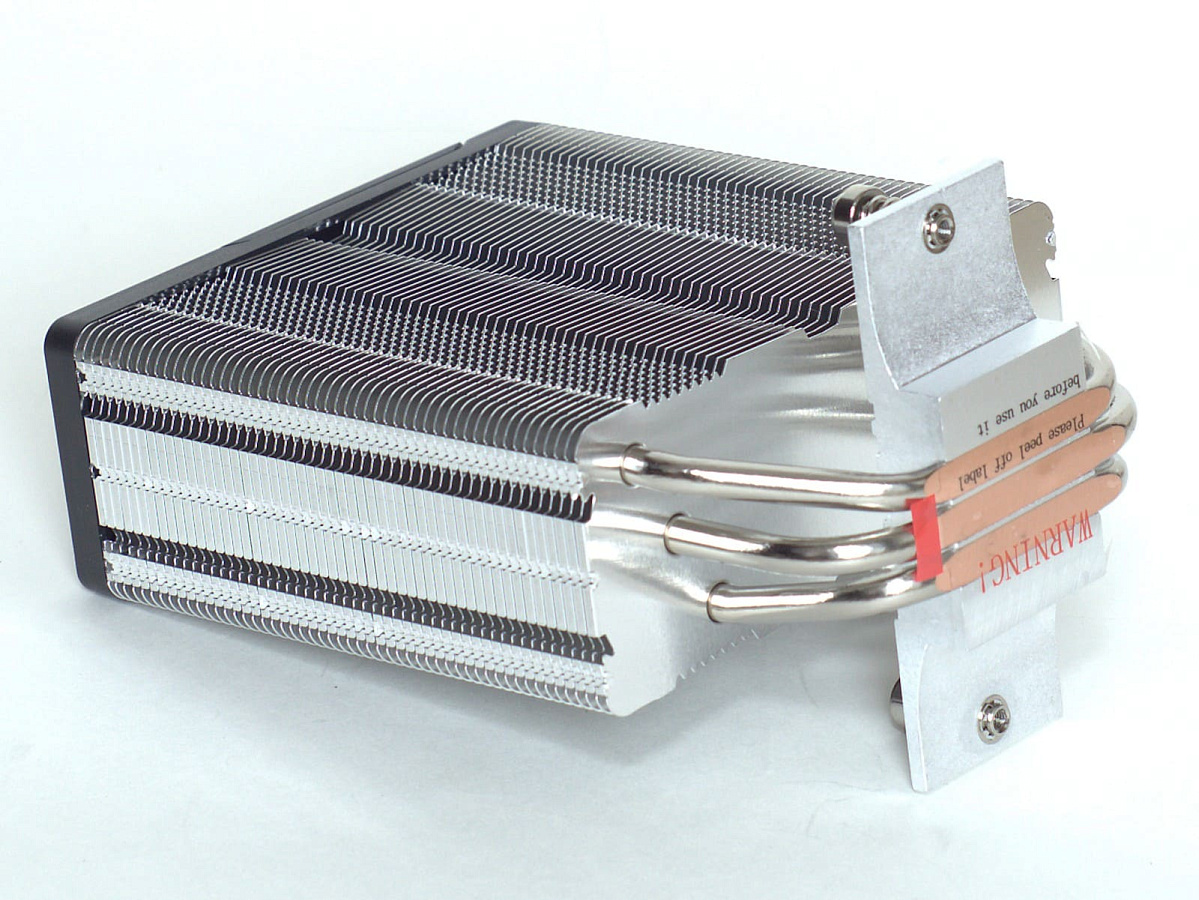

Монтаж кулеров на платформу Intel, в частности LGA1700, потребует использования родного бекплейта кулера, соответствующего набора винтов и шайб, а также рамки для крепления радиатора.

Достаточно легко устанавливается сам радиатор.

Остается только монтаж 120 мм вентилятора, установка которого может вызвать определенные неудобства и прикладывание дополнительных сил из-за «тугих» скоб, но зато вентилятор «не шатается». Для снятия скоб также придется приложить определенные усилия. Этот момент с тугими скобами касается абсолютно всех рассматриваемых кулеров PentaWave Z03E/Z04E/Z05E.

Тестовый стенд

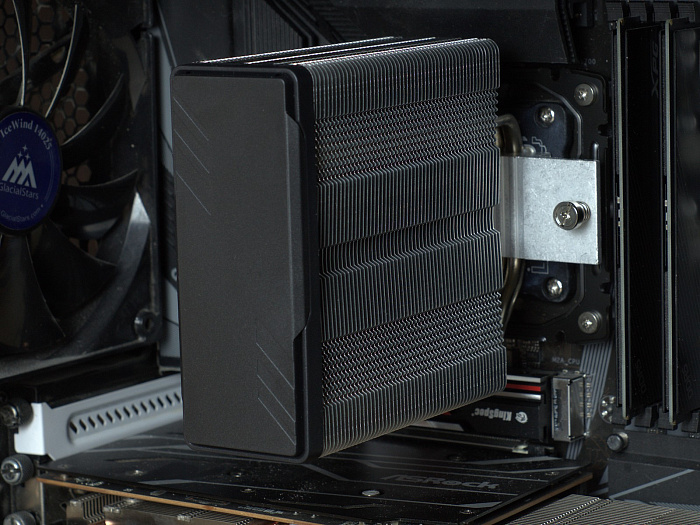

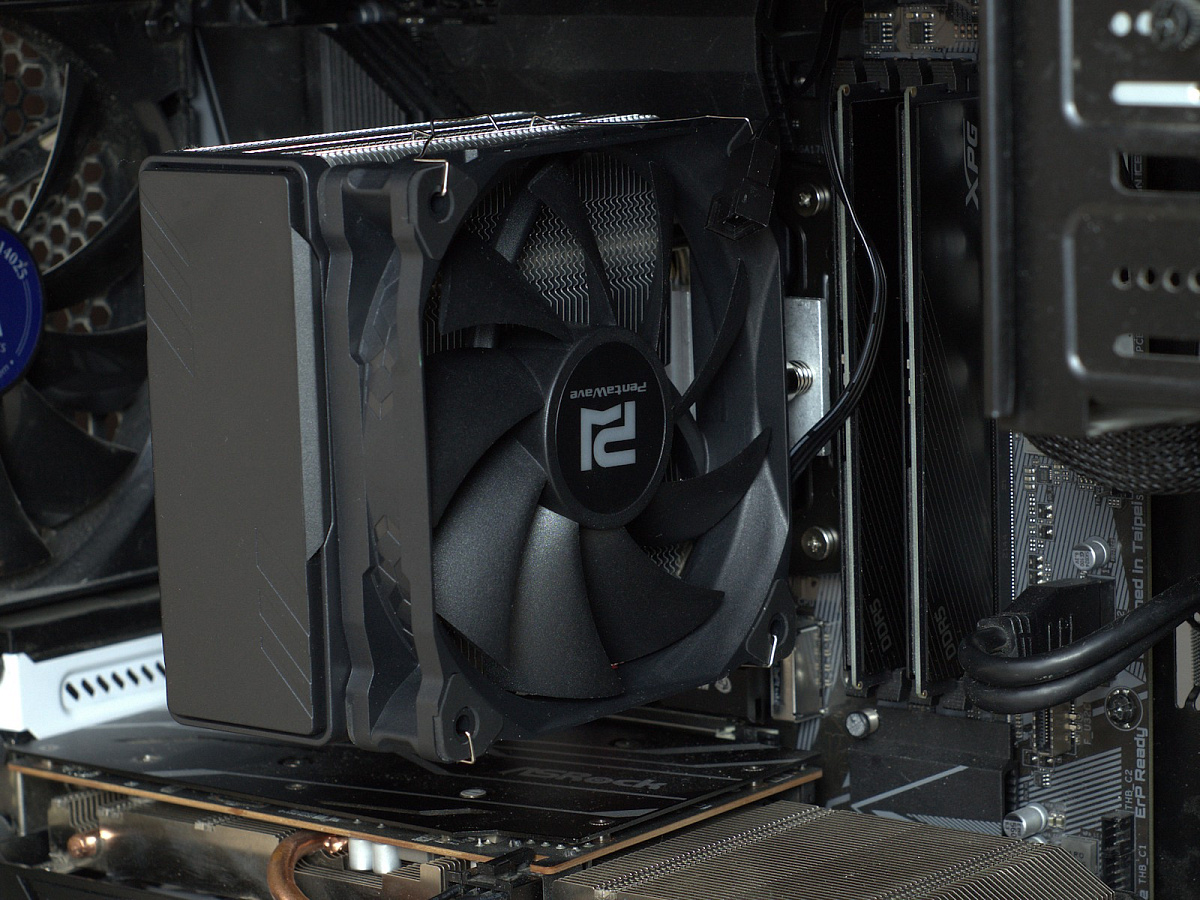

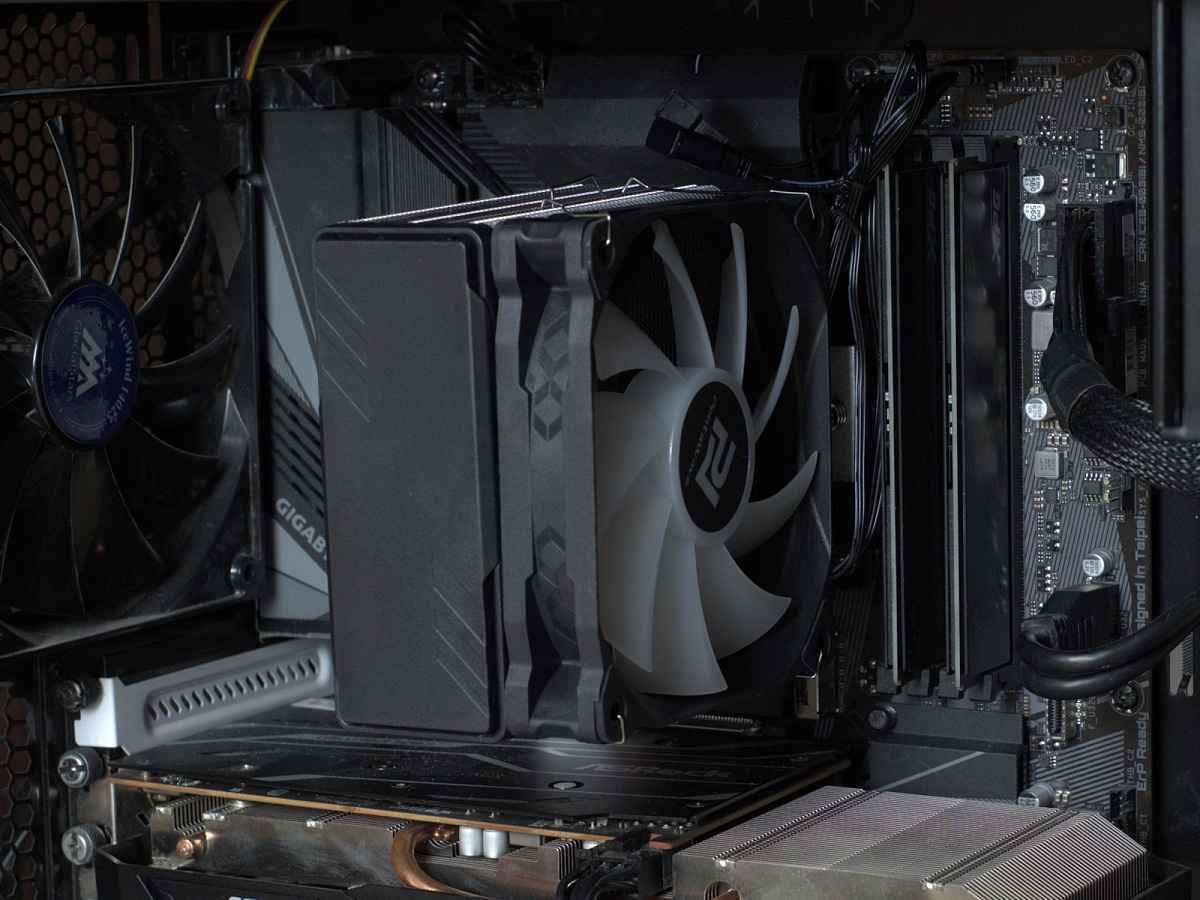

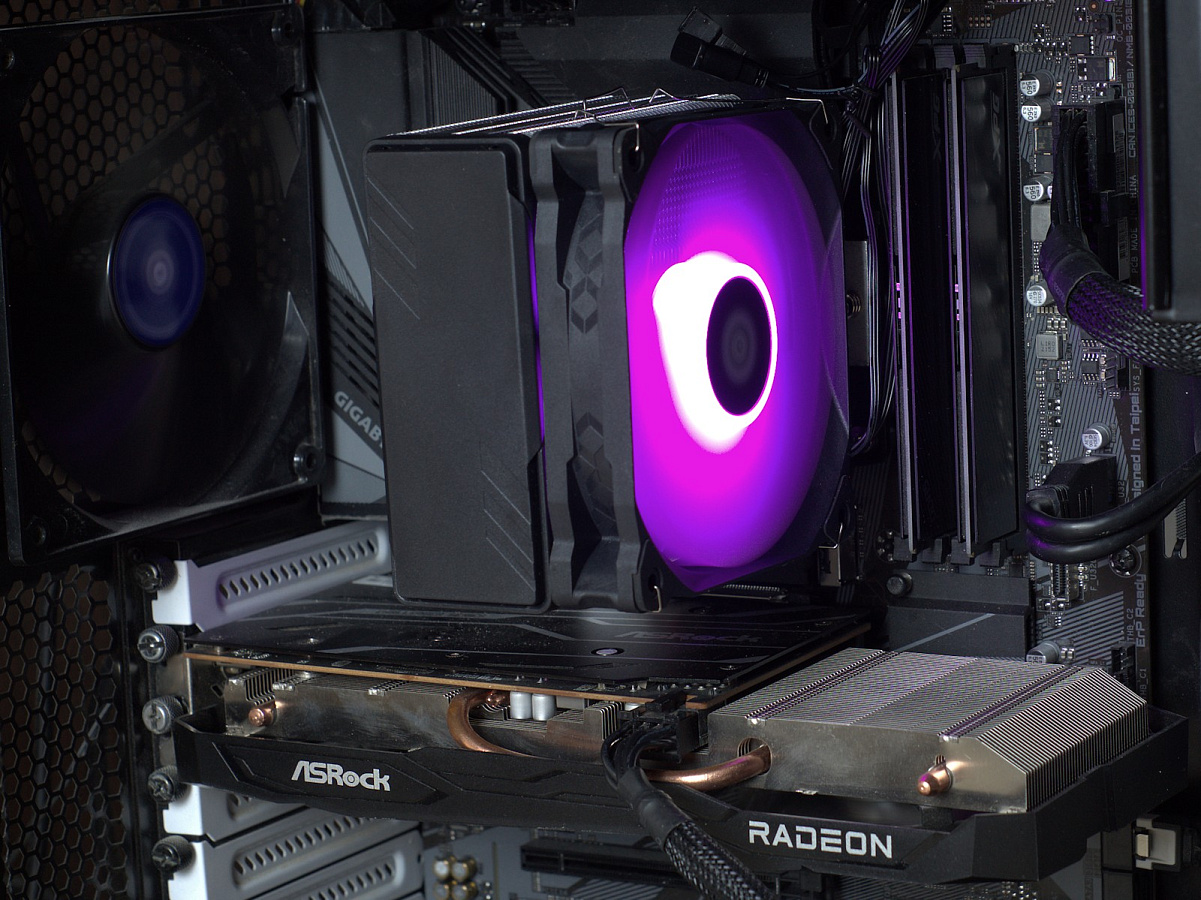

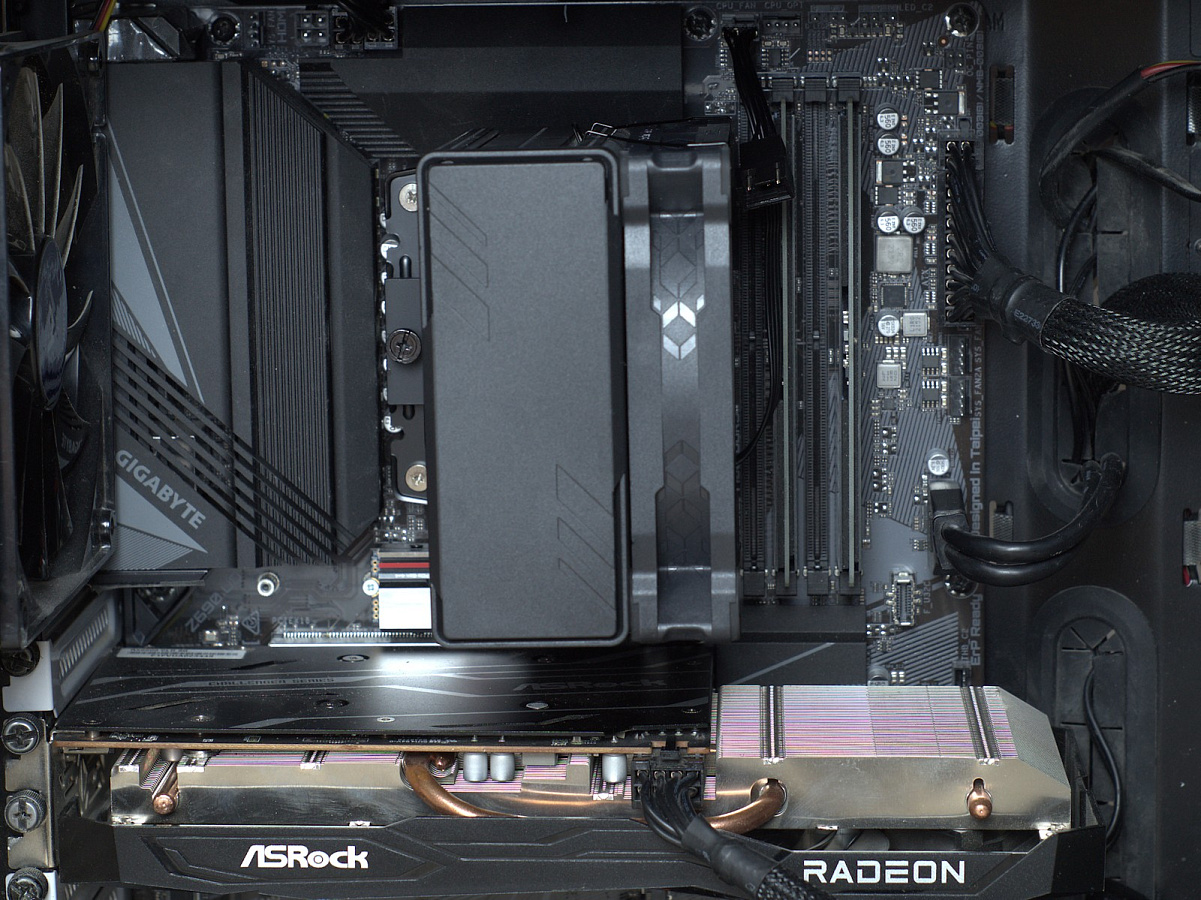

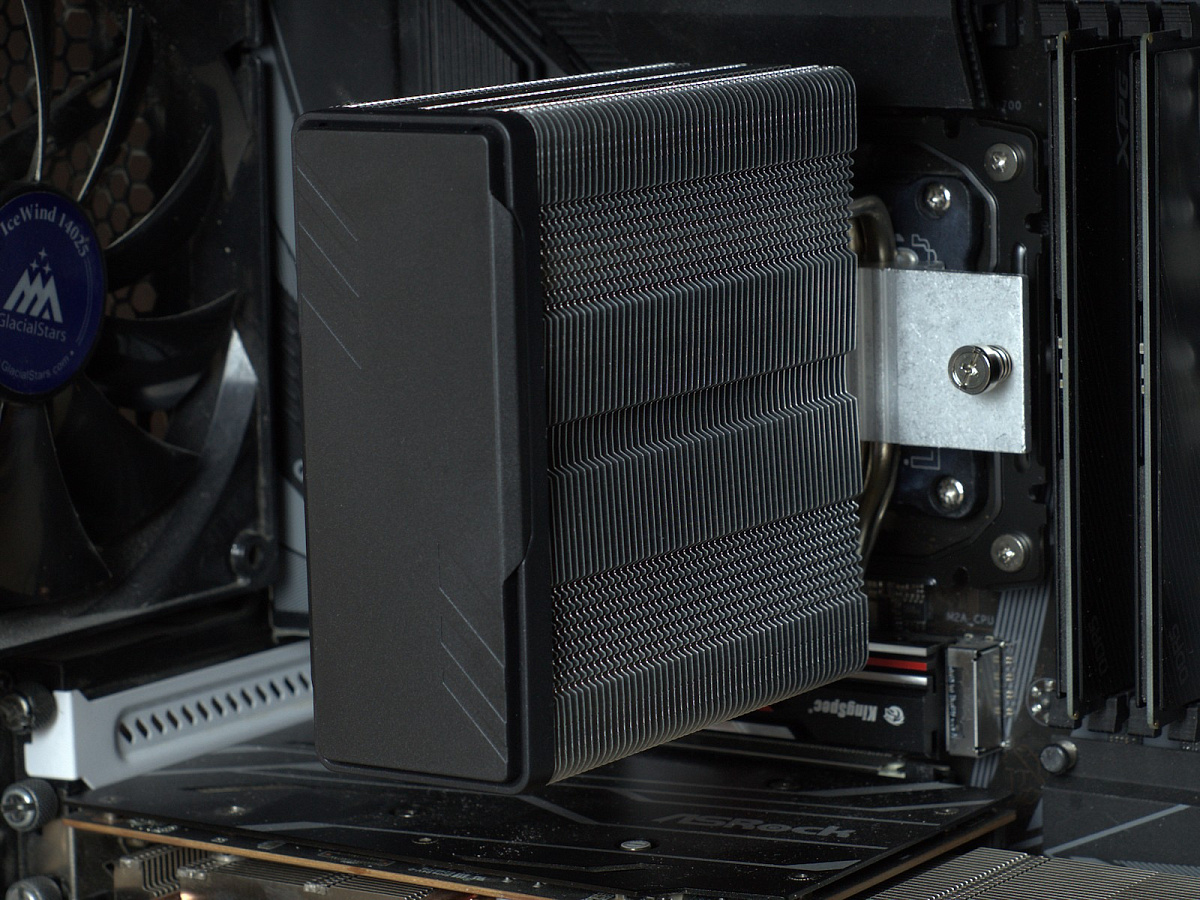

Размеры кулеров PentaWave Z03E/Z04E/Z05E обеспечивают им высокую совместимость с околосокетным пространством, позволяя использовать высокие модули оперативной памяти и, за счет высоты 157 мм, использовать их в подавляющем большинстве Mid-Tower корпусов.

Отдельно выделим модели PentaWave PC-Z03E SRB ARGB, PentaWave Z04E SRB ARGB и PentaWave Z05E SRB ARGB. Благодаря 120 мм вентилятору с ARGB подсветкой смотрятся они в системе более эффектно.

Методика тестирования

Обороты вентиляторов кулеров изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

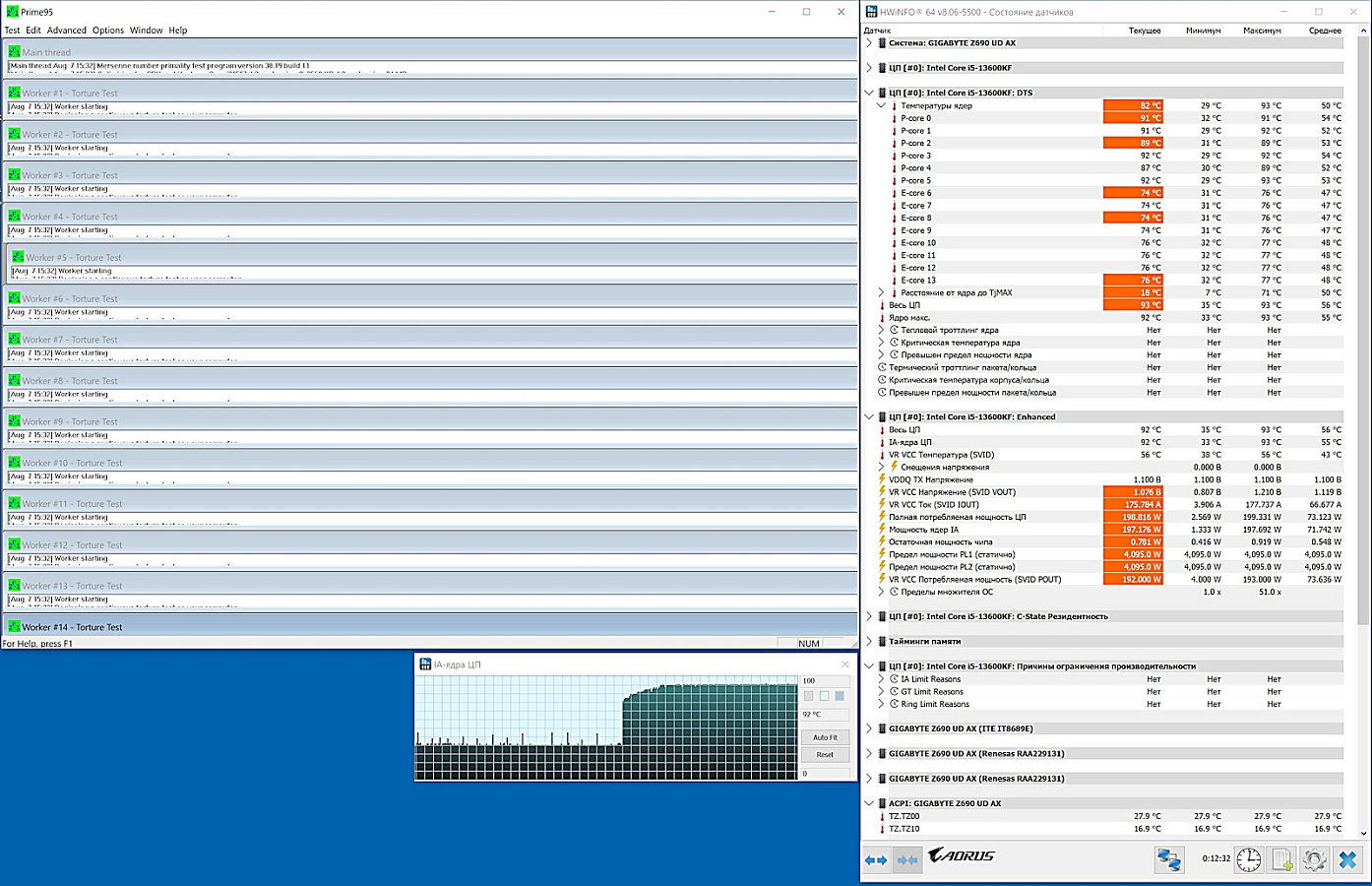

Показания температуры снимались с помощью утилиты HWiNFO64 v8.06 (бралось максимальное значение температуры ядер процессора, обычно совпадающее с максимальной температурой самого горячего P-ядра). Для максимальной загрузки процессора Intel Core i5-13600KF использовалась утилита Prime95 (тест Small FTTs, x14). Потребление системы от розетки в простое составило 78 Вт, под нагрузкой 298 Вт (по показаниям утилиты HWiNFO64 энергопотребление процессора доходило до 200 Вт). На момент тестирования температура в помещении находилась на уровне 27.2-27.5 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

Результаты тестирования

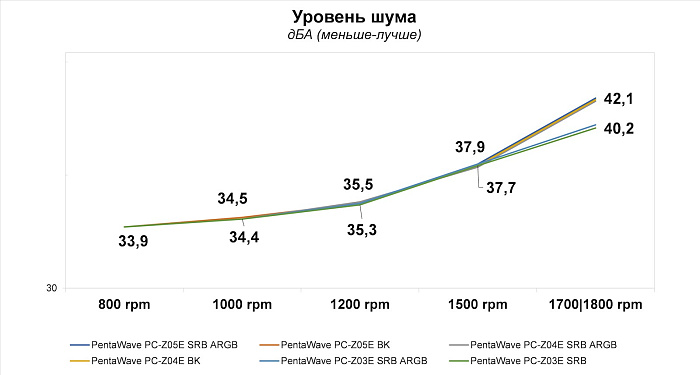

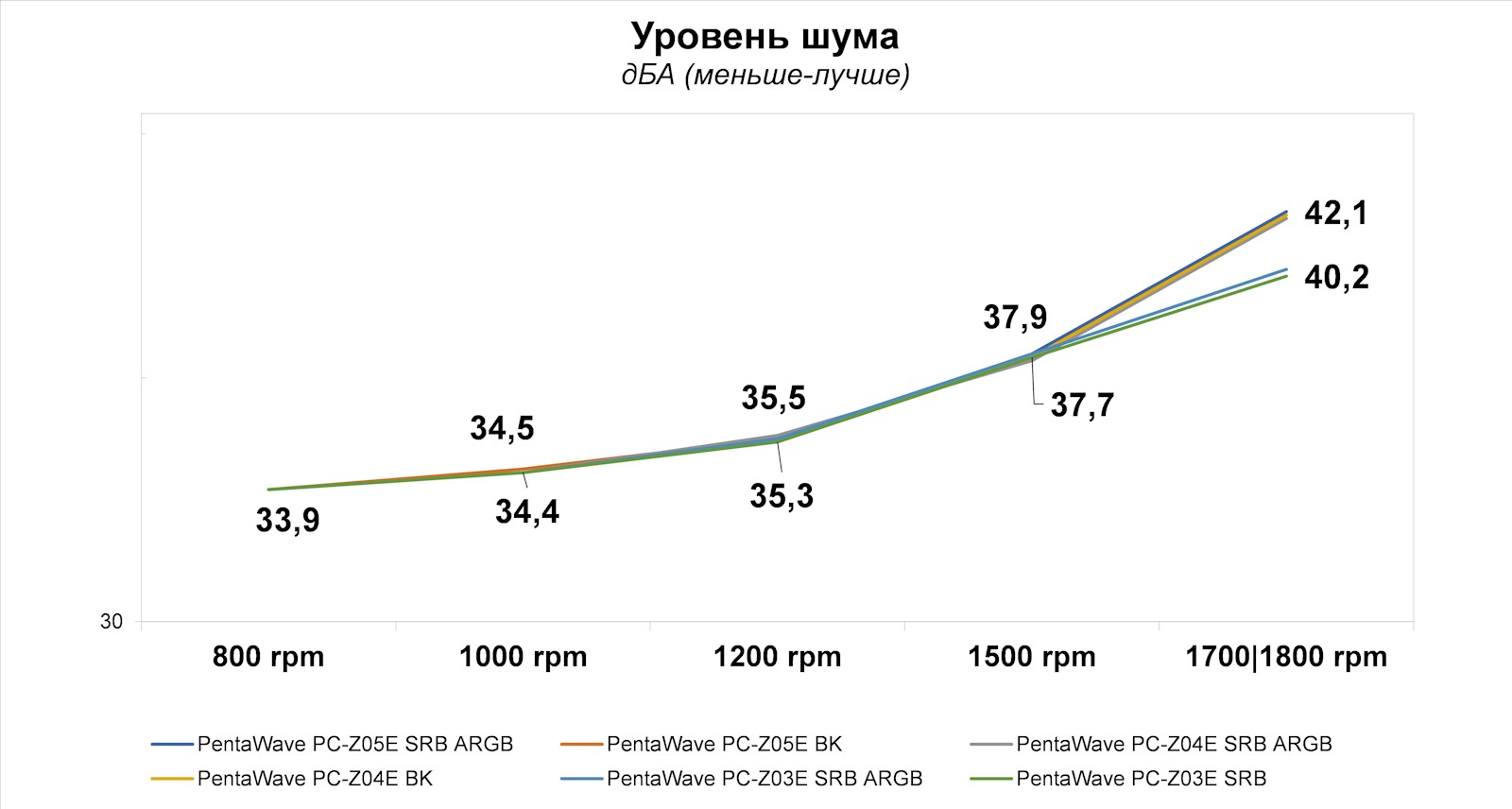

Уровень шума

Напомним, что у самых младших моделей PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB 120 мм вентиляторы имеют максимальные обороты 1700 rpm, поэтому уровень шума, демонстрируемый ими, конечно же получился меньше. У остальных моделей PentaWave PC-Z04E BK, PentaWave PC-Z04E SRB ARGB, PentaWave PC-Z05E BK, PentaWave PC-Z05E SRB ARGB максимальные обороты, вместо 1950 rpm, находились на отметке 1800-1860 rpm, поэтому при тестировании для них выставлялось значение 1800 rpm.

Обратим внимание, что разница в результатах для всех кулеров находится в пределах 0,2 Дб, поэтому уровень шума, демонстрируемый ими практически одинаковый и выделить работу конкретного кулера весьма тяжело.

В плане общей работы, то невысокий уровень шума получается при оборотах вентиляторов до 1350 rpm, а тихая работа обеспечивается при оборотах менее 1100 rpm.

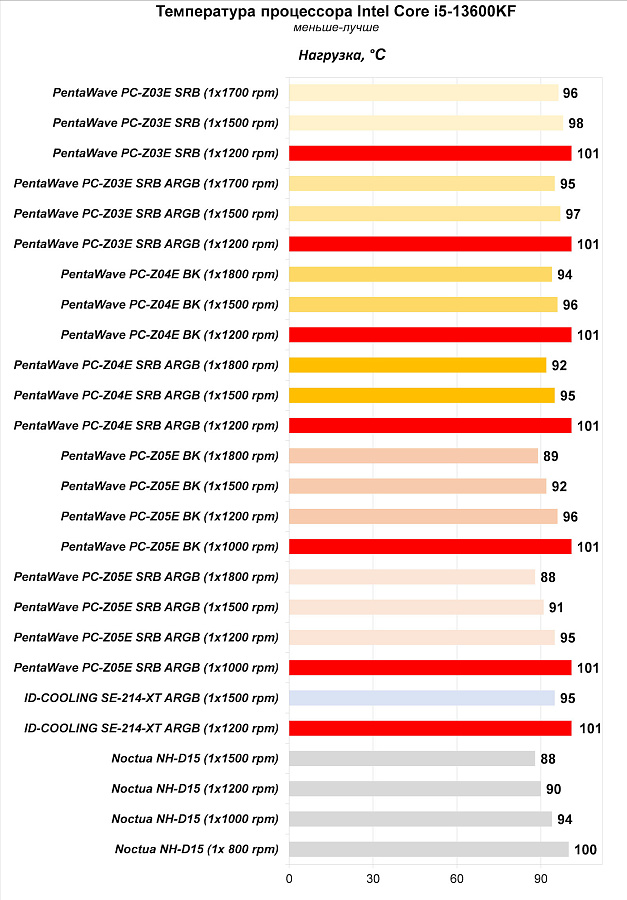

Температуры

Для сравнения также тестирование было проведено с кулером ID-COOLING SE-214-XT ARGB (TDP 180 Вт, четыре тепловых трубки) сопоставимый по стоимости с тестируемыми кулерами (1499 рублей).

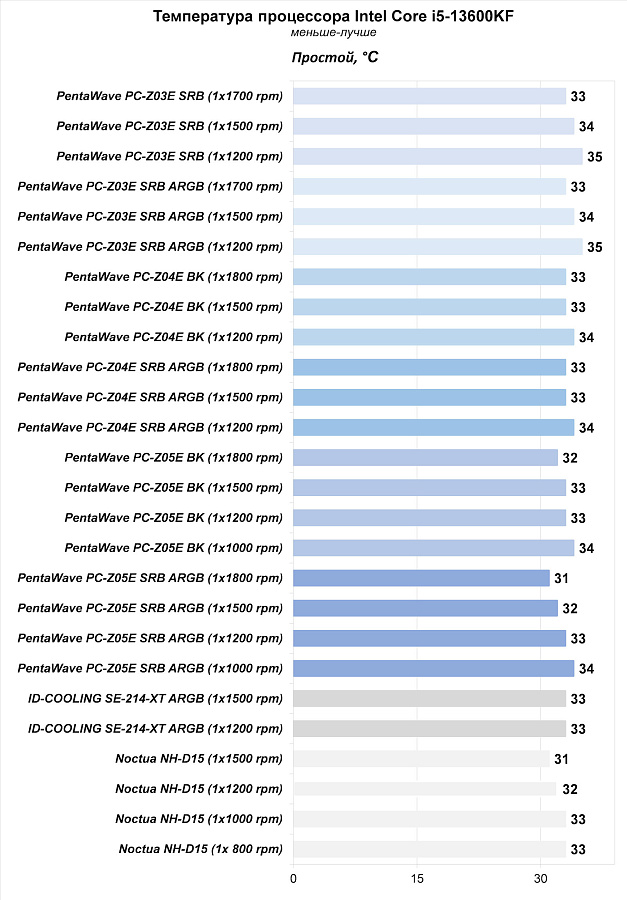

Ниже, на результатах диаграмм, указаны обороты вентиляторов кулеров, при которых процессор Intel Core i5-13600KF сохранял стабильность работы или уже наступал троттлинг.

В простое результаты всех кулеров получились практически одинаковыми и можно выделить работу старших моделей PentaWave Z05E, которые «поборолись» с эталонным Noctua NH-D15, где использовался один 140 мм вентилятор.

Приятно видеть, что за счет производительных 120 мм вентиляторов кулеры PentaWave Z05E с пятью тепловыми трубками обеспечивают практически такую же эффективность охлаждения, что и эталонный Noctua NH-D15. Это обеспечивается при оборотах вентиляторов от 1200 rpm.

Уверенную работу показал кулер PentaWave PC-Z04E SRB ARGB, отставая на 3-4 °С от результатов старших собратьев. Правда эффективную работу он смог обеспечить при высоких оборотах 120 мм вентилятора (от 1500 rpm).

За счет не самого лучшего контакта результаты кулера PentaWave PC-Z04E BK получились ближе к результатам младших моделей PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB, которые оказались способны обеспечить стабильную работу процессора Intel Core i5-13600KF только при высоких оборотах вентиляторов (от 1500 rpm) и то температуры ядер были 95+ °С – все-таки для них заявлен максимальный TDP 205 Вт и процессор практически выбирает этот лимит.

Выводы

Компания PentaWave выпустило целое семейство бюджетных башенных кулеров Z03E/Z04E/Z05E, ориентированных на использование с платформами AMD AM4/AM5, Intel LGA115x/1200/1700. Причем представленные кулеры имеют общий дизайн, отличаясь только количеством используемых тепловых трубок (от трех до пяти), цветом радиатора (без окраски или в черном цвете) и типом используемого 120 мм вентилятора (с подсветкой или без).

Кулеры имеют одинаковые, четко «подобранные» производителем габариты, позволяя использовать их с большинством Mid-Tower корпусов и с высокими модулями памяти.

Несмотря на разницу в количестве тепловых трубок и типе вентилятора, каждая из моделей, для своего уровня, обладает высокой эффективностью охлаждения и нужно только определиться с конечной целью.

Кулеры PentaWave PC-Z03E SRB и PentaWave PC-Z03E SRB ARGB больше подходят для пользователей с сильно ограниченным бюджетом, но для которых принципиально использование башенной системы охлаждения, так как они способны охладить процессор с уровнем TDP около 200 Вт только на пределе своих возможностей. Например, процессоры Intel Core i5 12/13/14-о поколений.

За счет большего количества тепловых трубок и более производительных 120 мм вентиляторов кулеры PentaWave PC-Z04E BK, PentaWave PC-Z04E SRB ARGB, PentaWave PC-Z05E BK и PentaWave PC-Z05E SRB ARGB получаются более эффективными в плане охлаждения и способны обеспечить комфортную работу при меньших оборотах вентиляторов.

Недостаток у кулеров один общий – это очень тугие скобы, с которыми установить 120 мм вентилятор получается весьма тяжело, как и снимать.

Плюсы:

Минусы:
