Обзор и тест корпуса MSI MPG GUNGNIR 300P AIRFLOW

Современные корпусы для ПК, которые производителями заявлены как ориентированные на сборку мощных игровых станций нередко оснащены слотами для вертикальной установки видеокарты. Ведь такие конфигурации эффектнее смотрятся. Однако сделано это в большинстве случаев "для галочки". Вроде и слоты есть, и места хватает, и дополнительные отверстия для рамок и райзеров заготовлены, но покупателю нужно самостоятельно подобрать нужные аксессуары, включая удлинитель PCIe, просчитать совместимость с имеющимися креплениями и системой охлаждения, и другие "приятные" прелести. Другое дело корпус MSI MPG Gungnir 300R Airflow, в котором из коробки всё подобрано до мелочей. В нём не только сделаны все необходимые крепления, но и предустановлен полноценный PCIe 4.0 x16 райзер, стильная подставка с ARGB-подсветкой для длинных видеокарт, используются два вида съёмных рамок около слотов расширения для удобства горизонтальной и вертикальной установки видеокарт, и даже продумана система дополнительного охлаждения пространства за видеокартой. Рассмотрим это всё подробнее.

Спецификация

Упаковка

MSI MPG GUNGNIR 300P AIRFLOW продаётся в распространенном варианте заводской упаковки — крупной картонной коробке с нанесёнными чёрным цветом схематичными изображениями, техническими характеристиками и описанием преимущественно на английском языке. Размеры коробки: длина — 591 мм, высота — 583 мм, ширина — 318 мм.

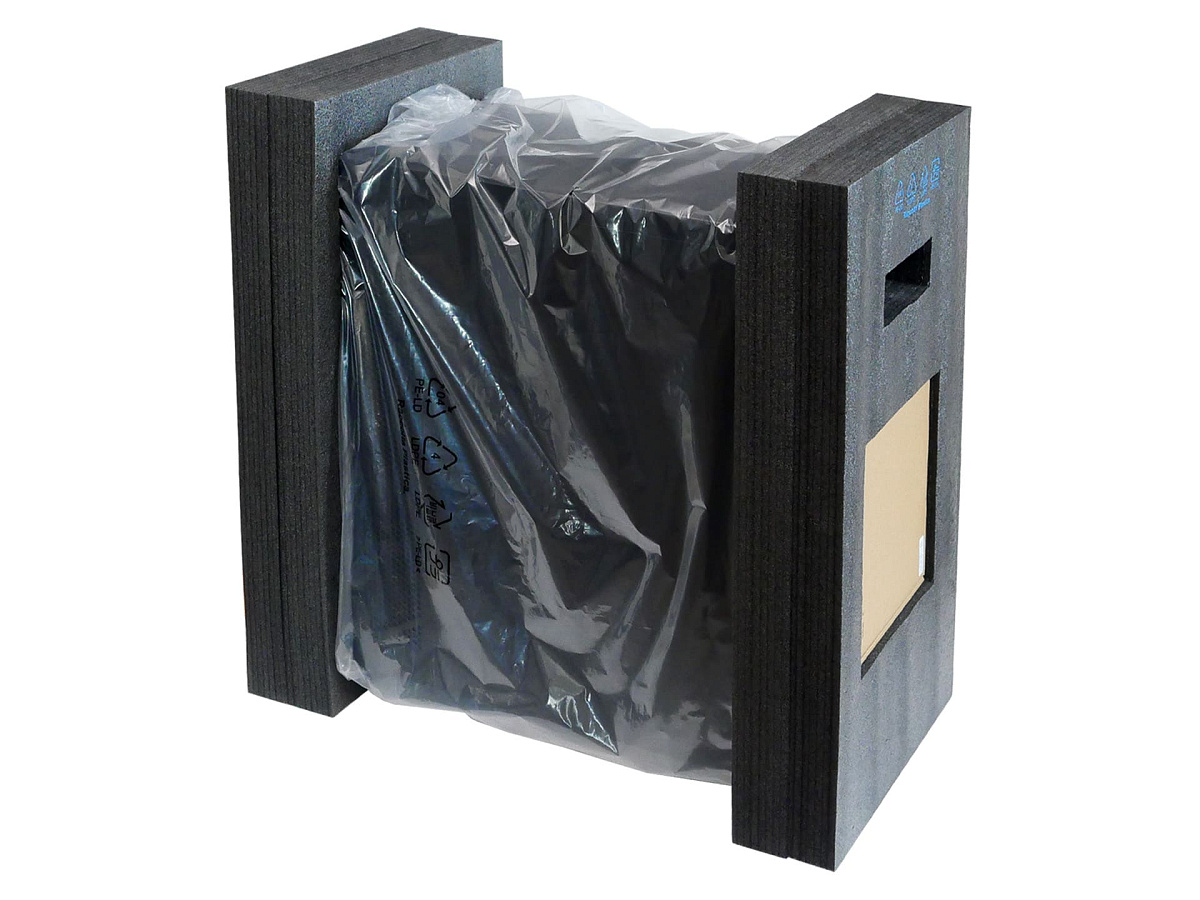

Внутри коробки корпус неплохо защищён от механических повреждений при перевозке путём установки в специальные демпферы из вспененного материала плотной структуры. Причём производитель учёл, что такие вставки, как правило, перекрывают изнутри отверстия на коробке, играющие роль ручек для переноски, и сделал специальные углубления. Казалось бы, мелочь, а переносить коробку так удобнее. Мелкие аксессуары и крепежные элементы собраны в дополнительную небольшую картонную коробочку размером 199 мм x 190 мм x 34 мм, уложенную в специальную выемку в уплотнителе сбоку. Там же найдётся нехитрая документация к корпусу.

Комплектация

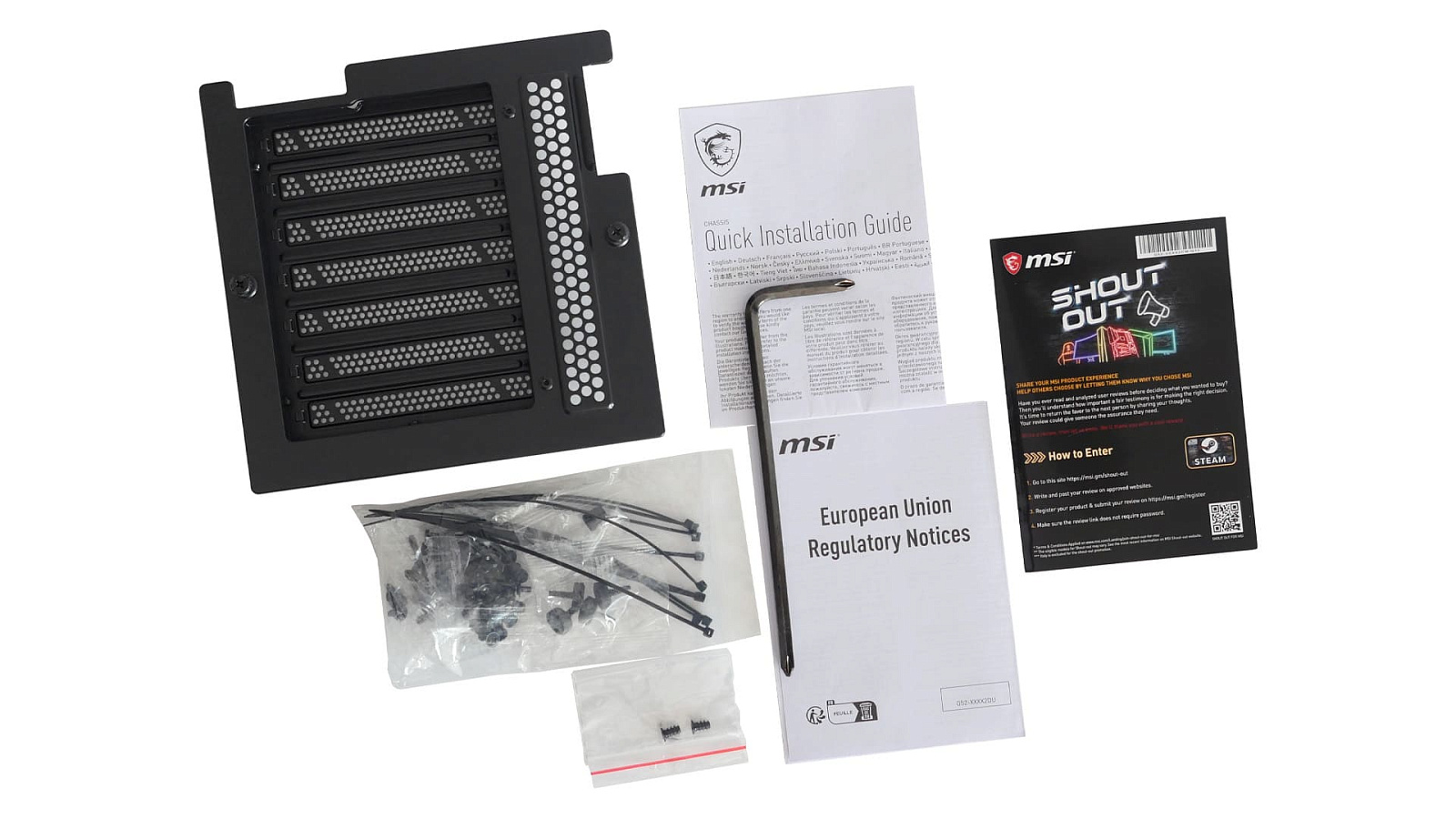

Основные компоненты корпуса предсобраны и установлены в штатные места, а в дополнительной коробочке собраны лишь: пакетики с крепёжными винтами и одноразовыми пластиковыми хомутами, Г-образный ключ-отвёртка, сменная панель слотов расширения и малоинформативная документация.

Экстерьер

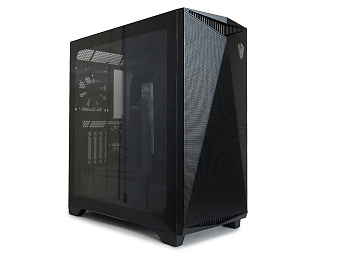

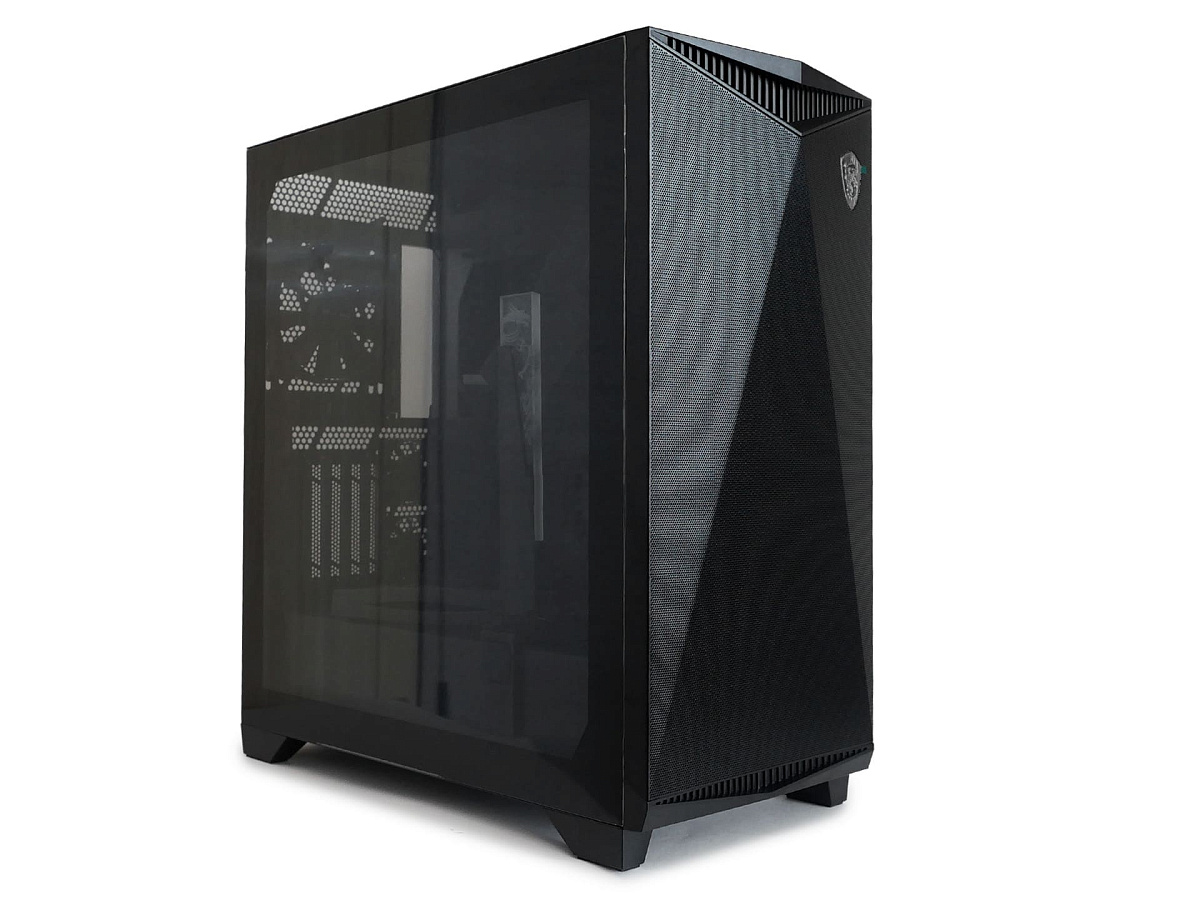

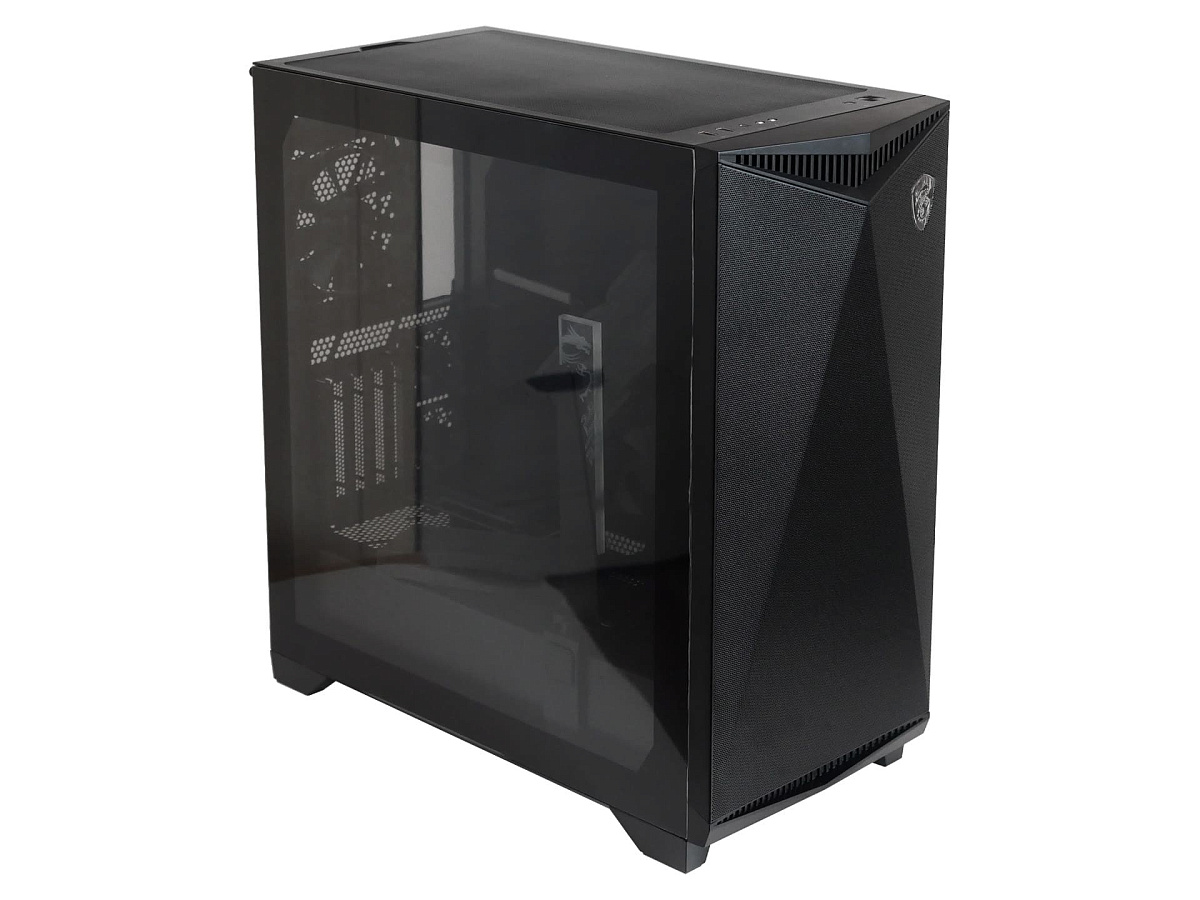

Облик MSI MPG GUNGNIR 300P AIRFLOW базируется на базовом шасси с лаконичным дизайном боковых панелей. Основу стиля задаёт фронтальная панель, по которой нетрудно узнать детище MSI, так как вытянутые вверх элементы с трапециевидными элементами так или иначе проглядываются во многих моделях от этого производителя, в том числе в готовых ПК.

Качество материалов хорошее. Подгонка деталей отличная. Края металлических элементов завальцованы. Корпус качественно окрашен со всех сторон в чёрный цвет и имеет крупную боковую панель из тонированного закалённого стекла толщиной 3 мм. Разброс оттенков чёрного на разной фактуре материалов заметна, если внимательно присмотреться, но не режет глаз. В целом всё смотрится хорошо.

Корпус получился достаточно крупным для класса middle-tower. Его размеры: 505 мм в длину (с учетом выступов винтов сзади), 512 мм в высоту (на 2 мм выше заявленного из-за резиновых наклеек на ножках снизу) и 235 мм в ширину. Каркас и большая часть навесных металлических элементов сделаны из стального сплава толщиной до ~0,7-1 мм с учетом слоя краски. Соединение несъёмных частей рамы выполнено клёпками. Причём в экземпляре, рассмотренном в обзоре, внутри корпуса "катались" заводские остатки от нескольких клёпок. Потенциально это может привести к появлению мелких царапин на этапе до сборки, и небезопасно с точки зрения возможного попадания на платы и случайного замыкания в дальнейшем, поэтому до того, как приступить к сборке ПК, обязательно стоит всё перепроверить.

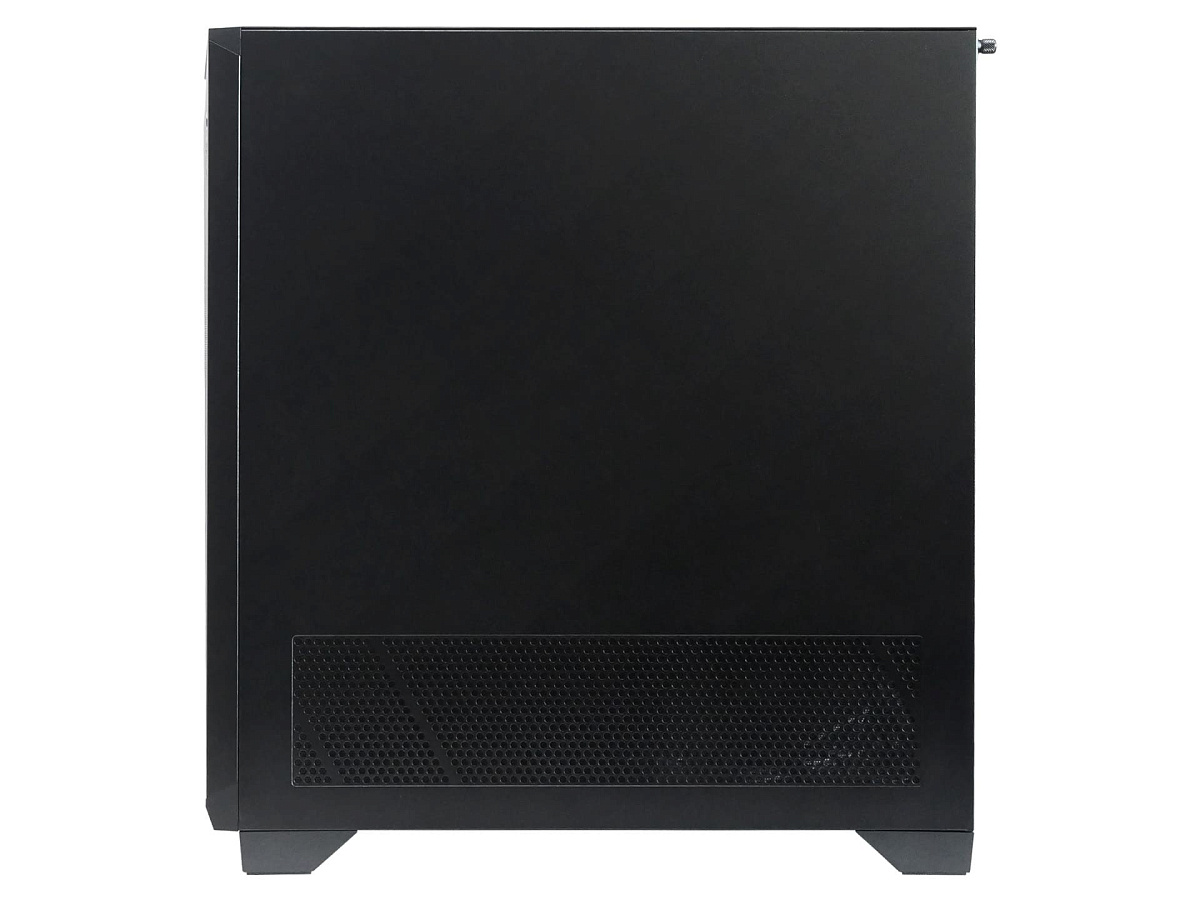

Крупные боковые панели корпуса выполнены по часто используемой схеме: со стороны основного отсека для комплектующих используется безрамочное закалённое стекло толщиной 3 мм с тонировкой, с противоположной стороны металлическая реализация, с зоной вентиляционных отверстий ближе к нижнему краю, закрытых изнутри быстросъёмным пылевым фильтром на магнитном подвесе.

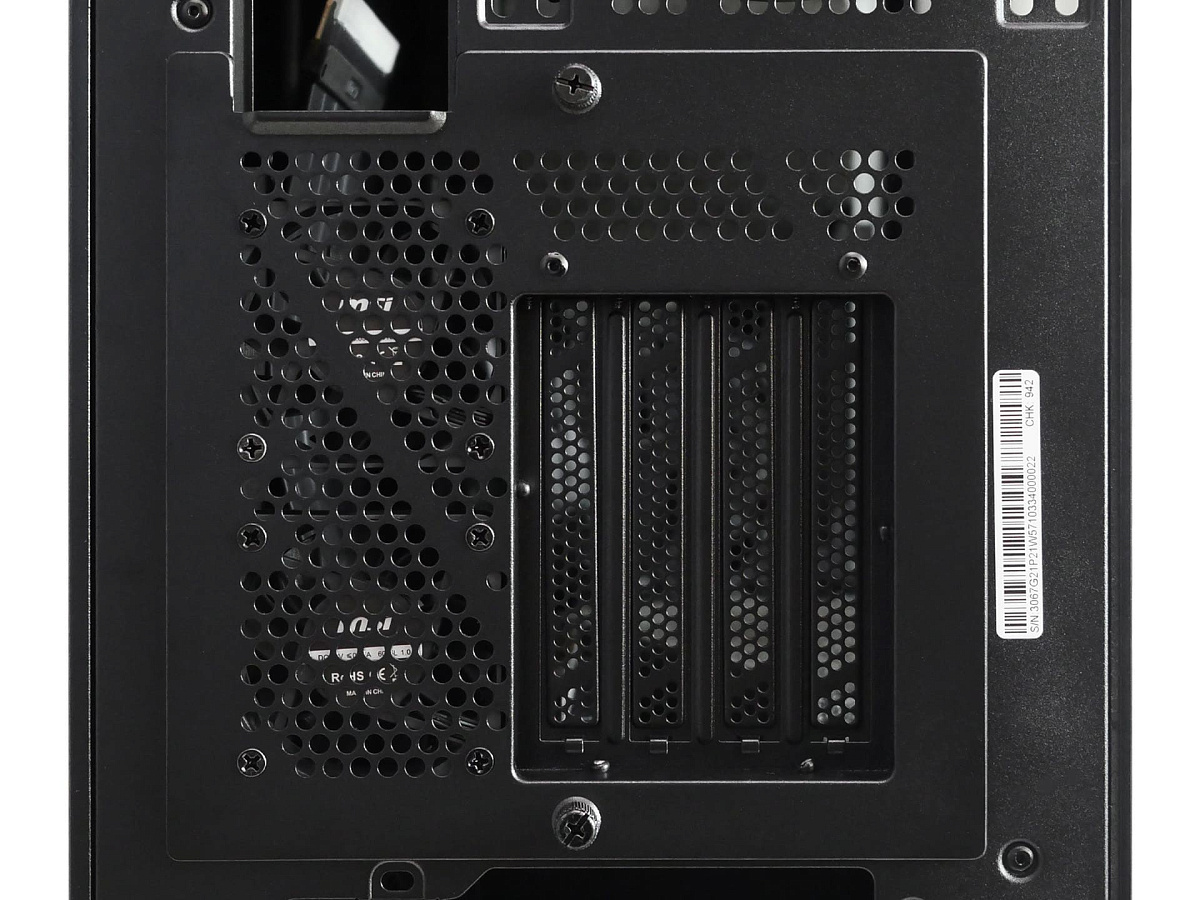

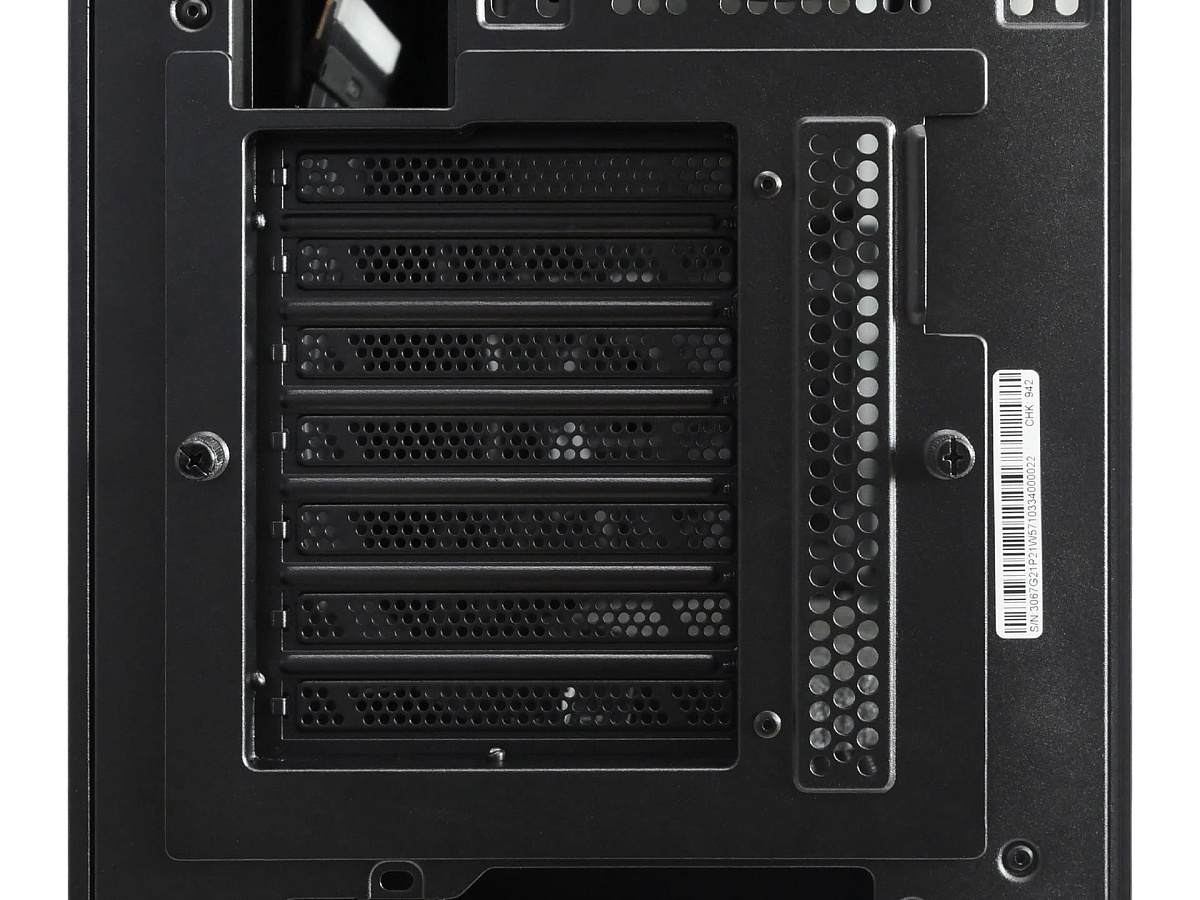

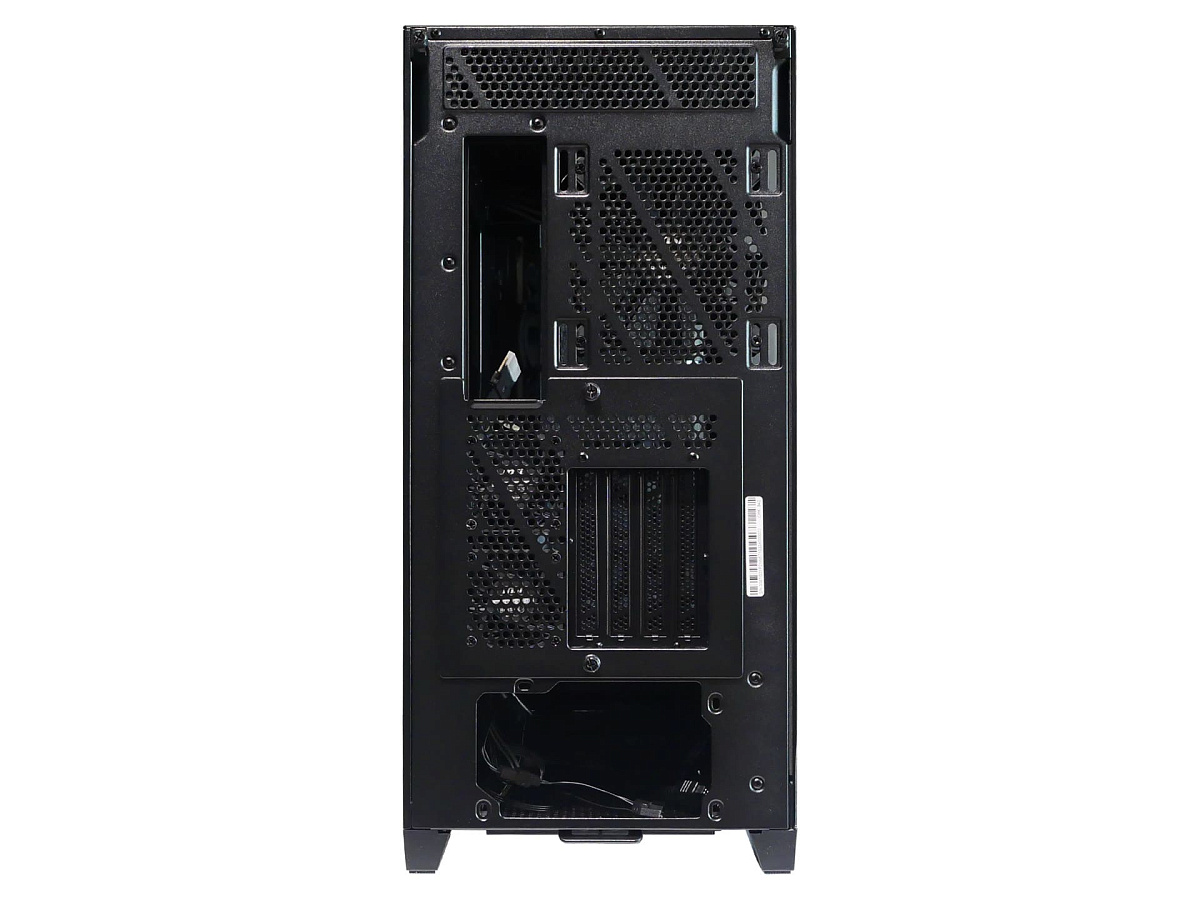

Компоновку корпуса сзади можно было бы назвать привычной для моделей с нижним расположением блока питания, но есть значимая особенность — сменный блок слотов расширения.

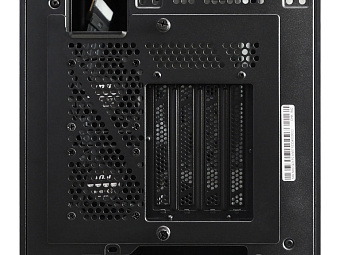

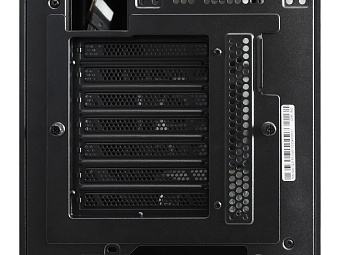

В комплекте с корпусом идут два варианта: один — классические горизонтальные семь слотов, второй — четыре слота для вертикальной установки видеокарты. Оба варианта оснащены многоразовыми заглушками с винтовым креплением.

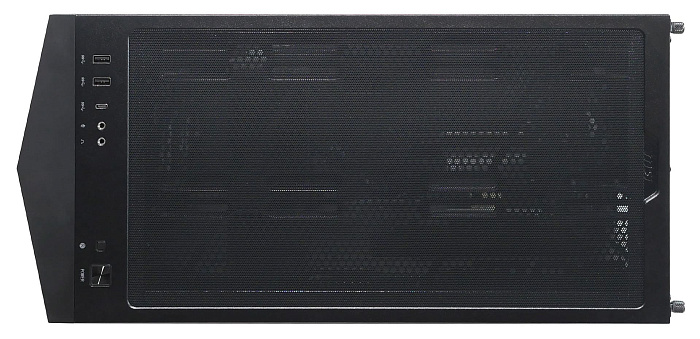

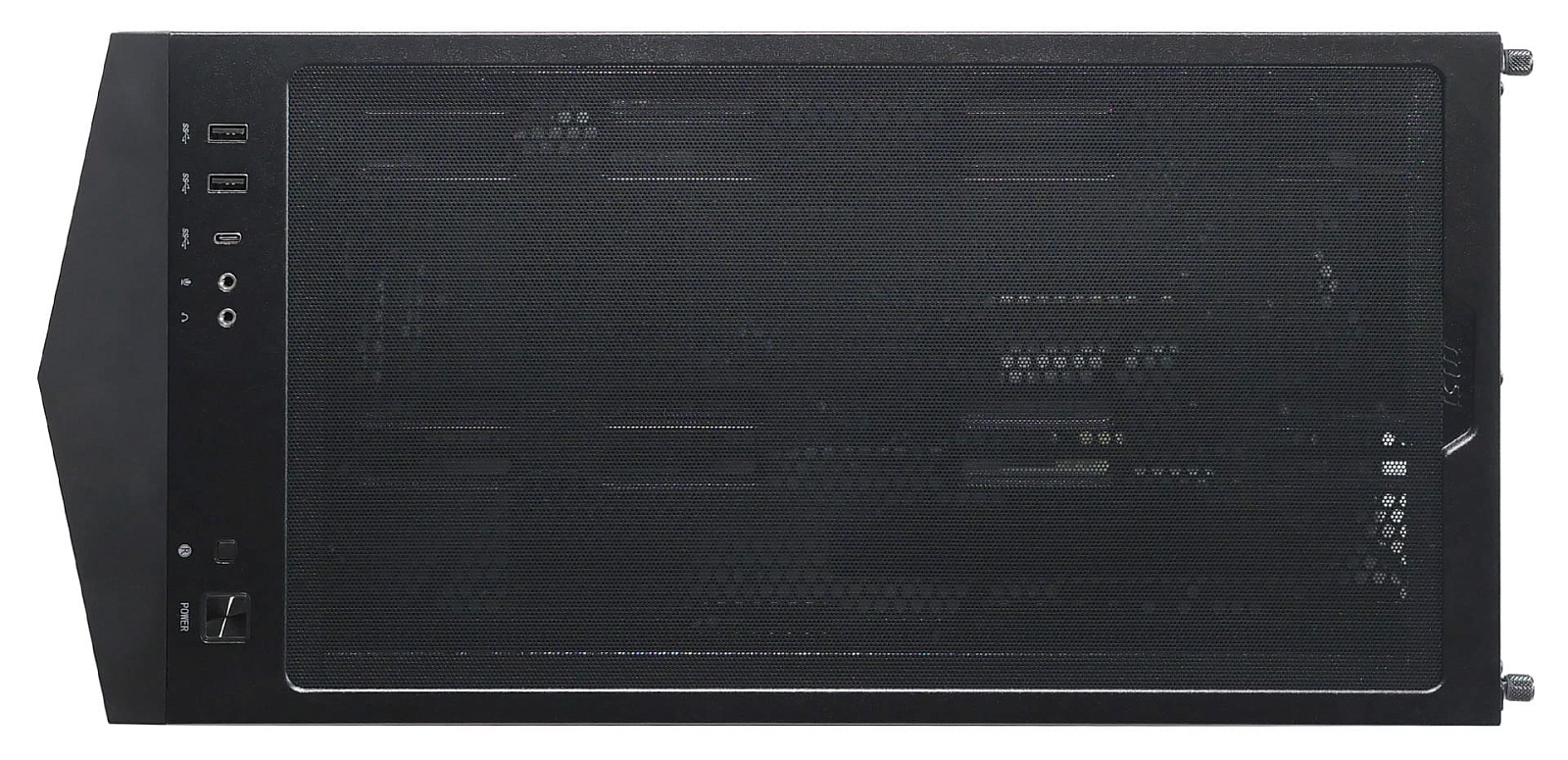

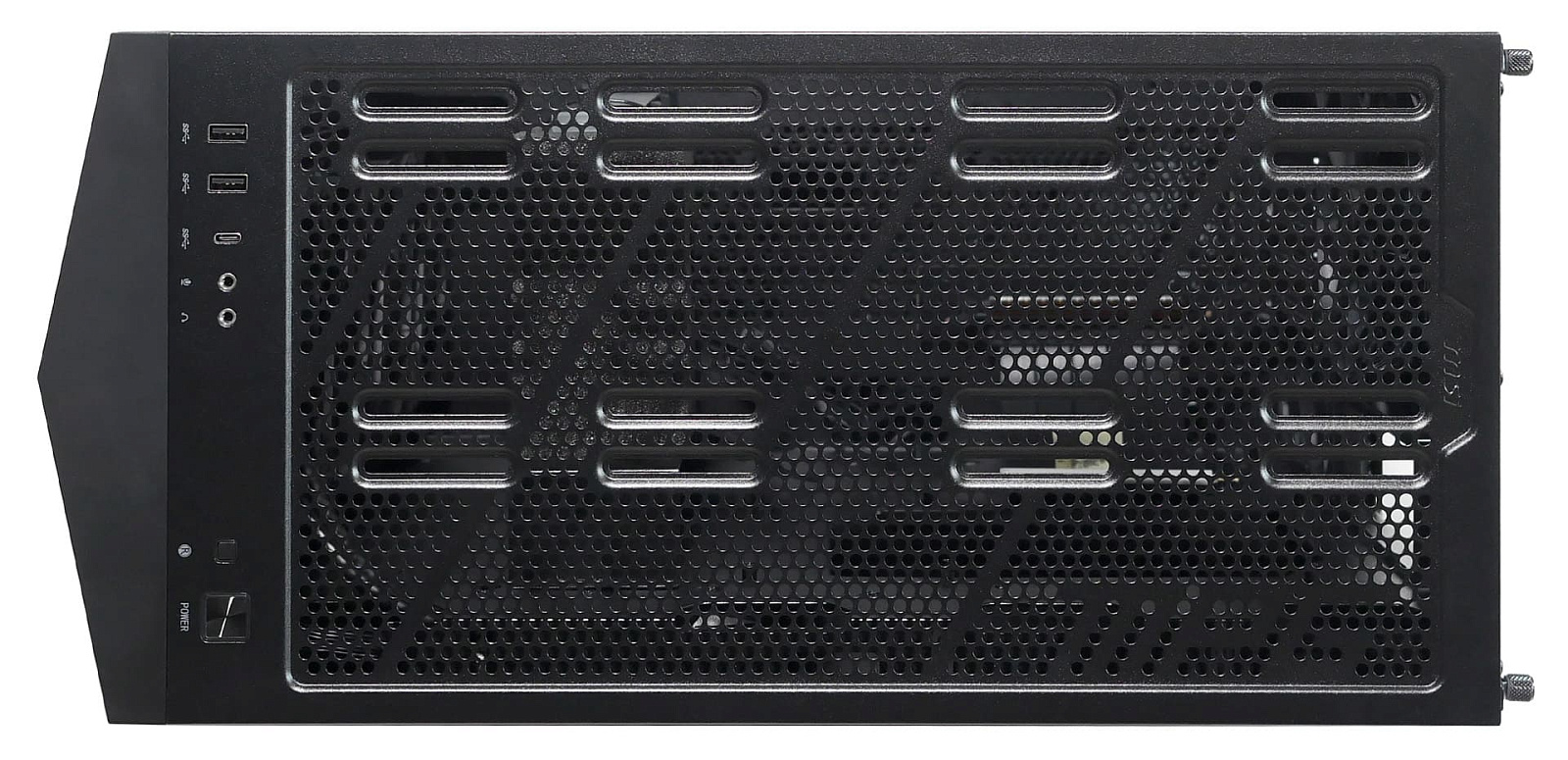

Верхняя панель сделана несъёмной. На ней в передней части размещены порты ввода-вывода, а большая часть оставшегося пространства отдана под область крепления систем охлаждения: вентиляторов 120 или 140 мм, либо радиатора системы жидкостного охлаждения до 360 мм.

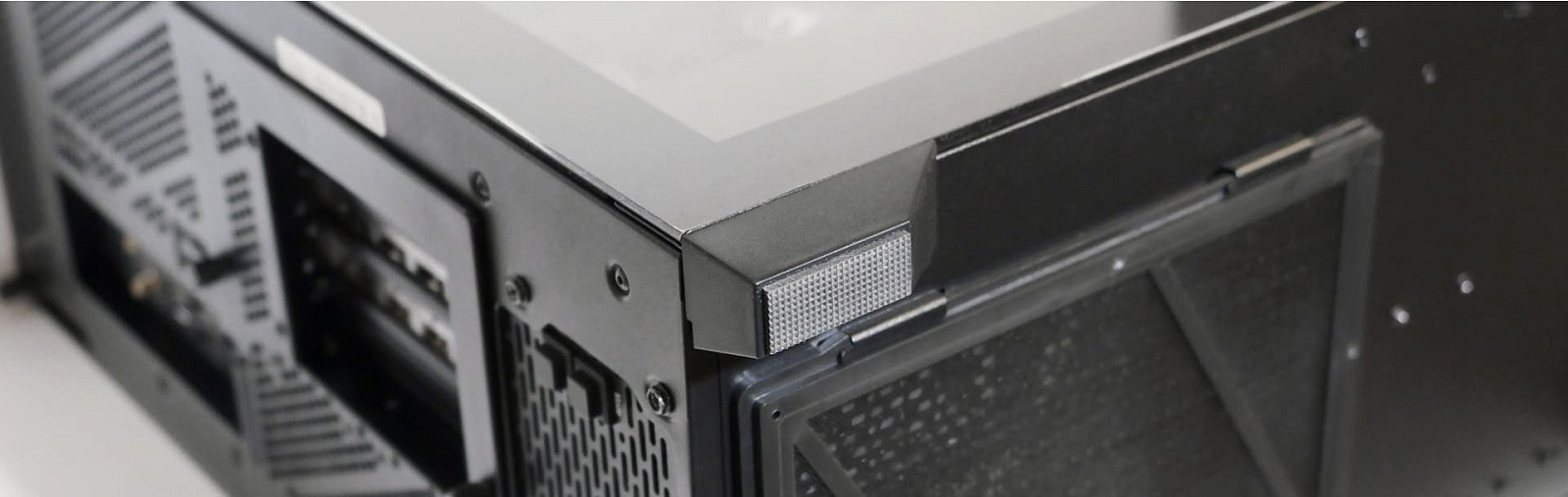

Гибкий пылевой фильтр в этой области подвешивается на магнитных полосках. В задней части корпуса сделано брендированное углубление, чтобы его было легче подцепить пальцами и снять.

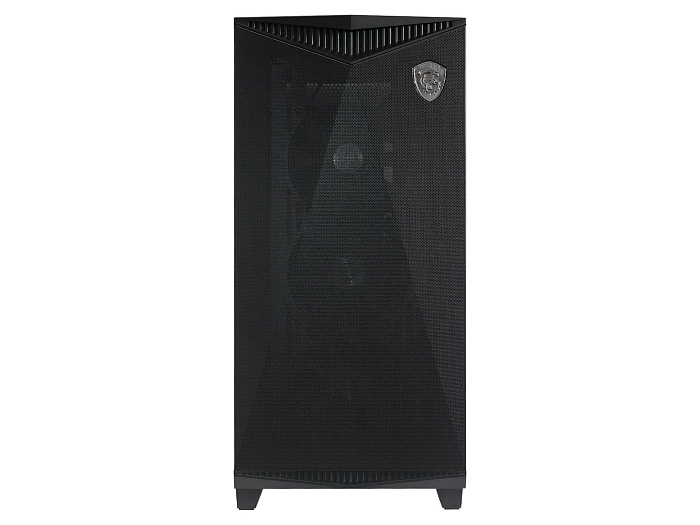

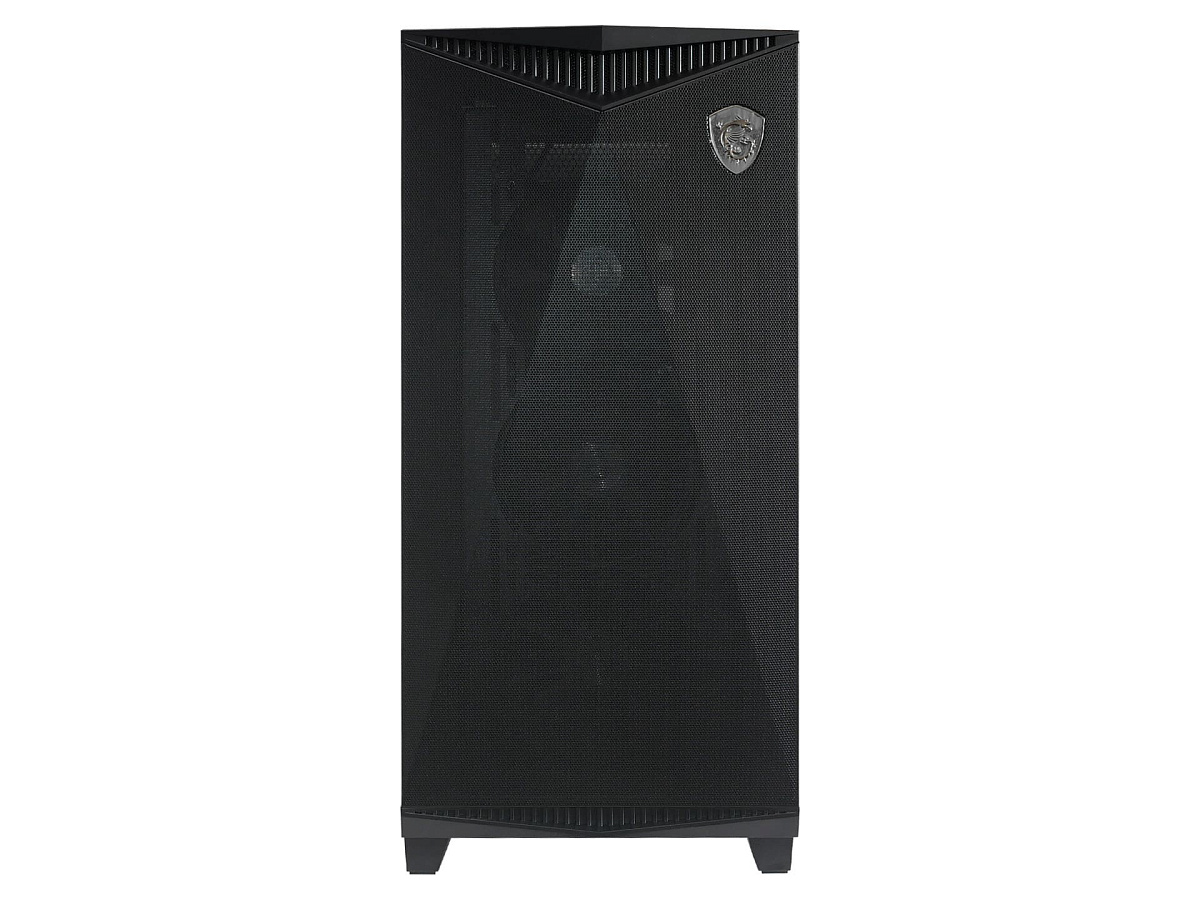

Фронтальная панель выполнена в mesh-стиле. Каркас пластиковый, а на него закреплена стилизованная декоративная металлическая сетка с мелкой перфорацией.

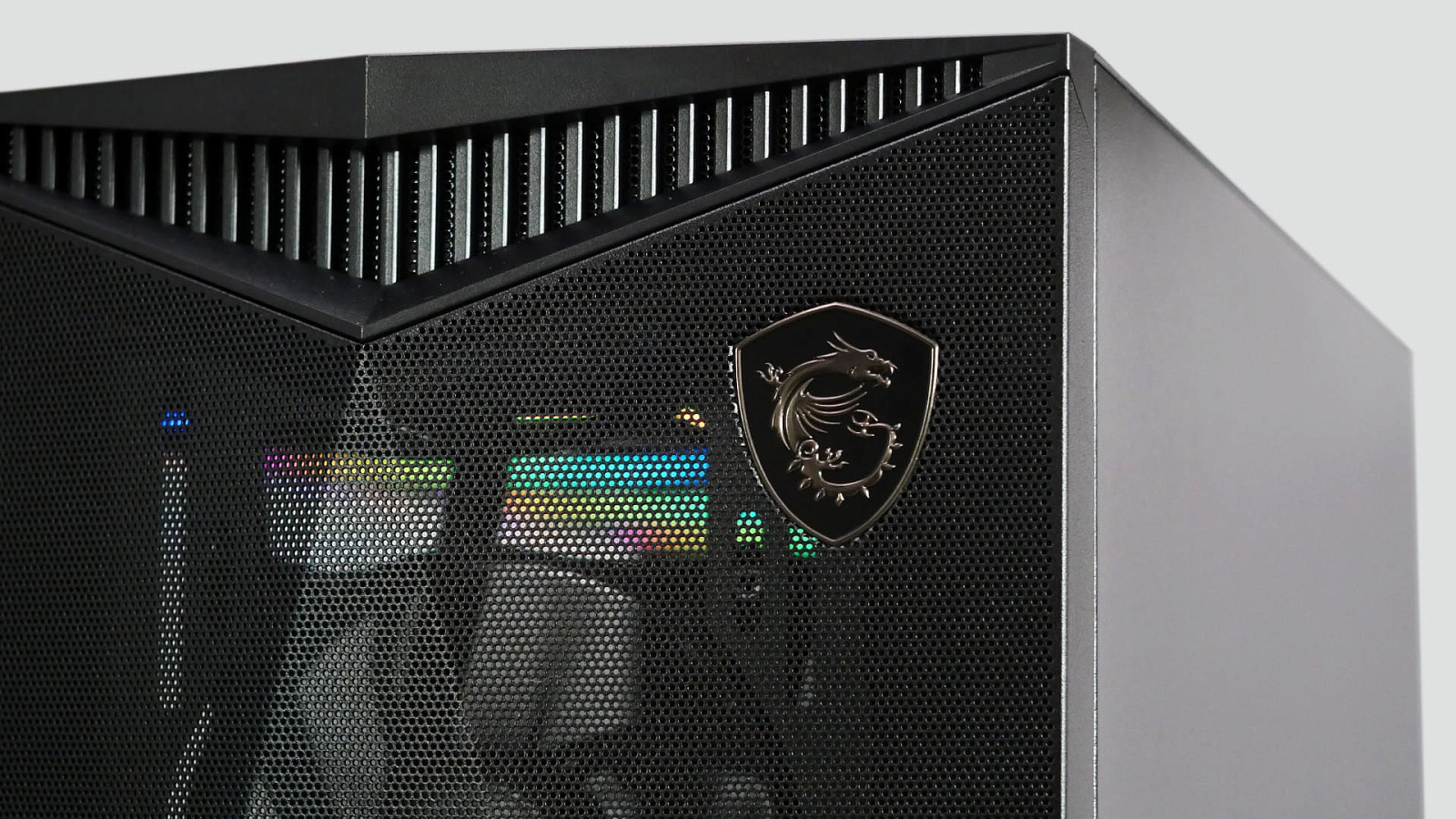

В правом верхнем углу также приклеен стильный металлический значок игровой серии устройств от MSI с изображением дракона на щите.

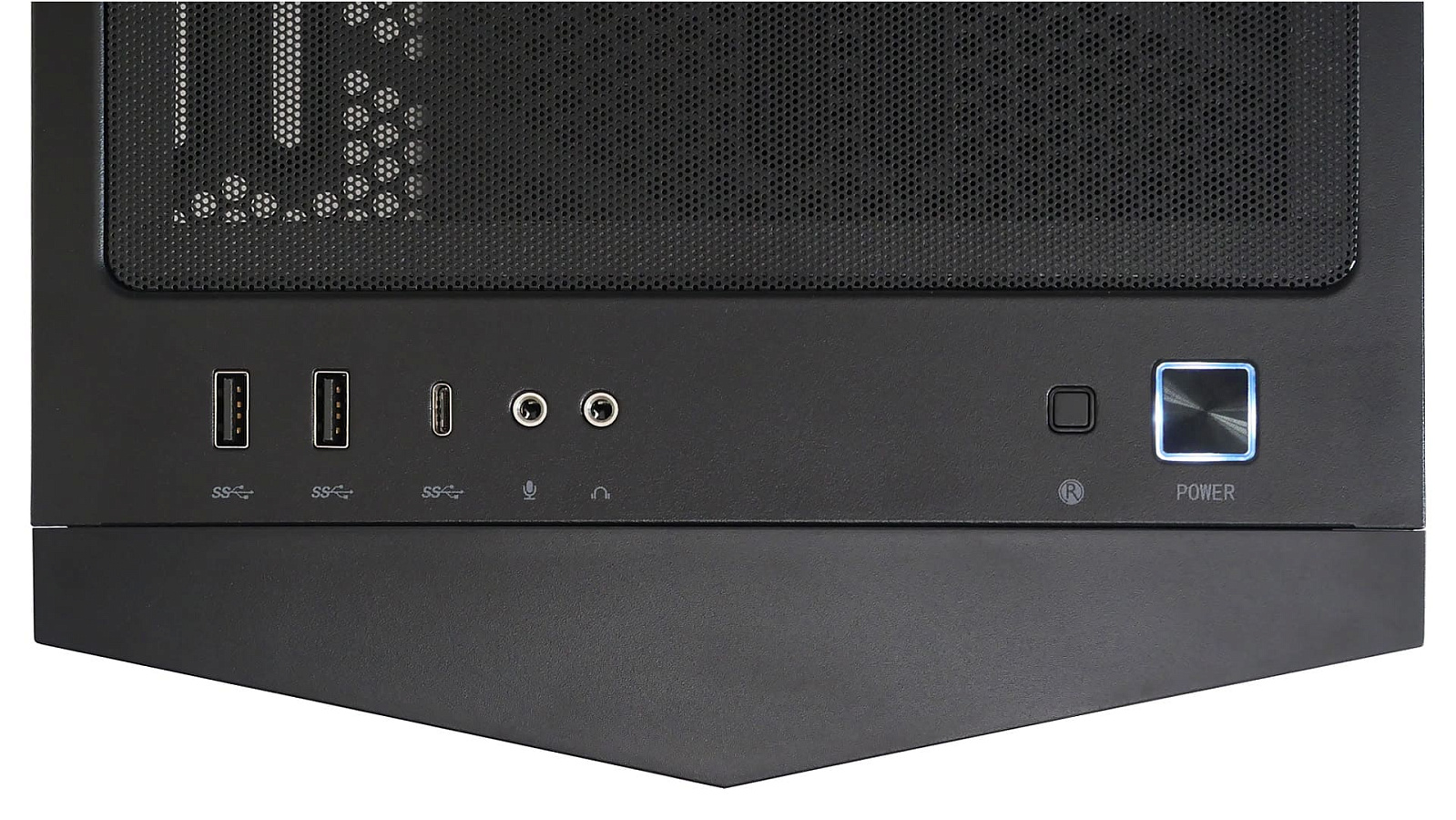

Блок фронтальных интерфейсов размещён на несъёмной части верхней панели. Это удобно с точки зрения обслуживания, так как фронтальная панель не привязана ни к каким проводам. Но имеет и эксплуатационный недостаток: при настольном расположении ПК тянуться к верхним USB-разъёмам вслепую будет неудобно. Набор разъёмов и кнопок типичен для современного корпуса (слева направо): два разъёма USB 3.2 Gen 1x1 (бывший USB 3.0) Type-A, два разъёма USB 3.2 Gen 2x2 Type-C, 3,5 мм аудиогнездо для микрофона, 3,5 мм аудиогнездо для наушников, кнопка перезагрузки, кнопка включения и выключения, светящаяся белым окантовка которой играет роль индикатора включенного состояния. Примечательно, что в прилагающейся инструкции провода от кнопок и индикаторов показаны отдельными одно и двухконтактными коннекторами, а на деле в корпусе применен кабель с девятиконтактным коннектором F_PANEL совмещенного типа. С большинством современных конфигураций проблем на этой почве быть не должно, но с материнскими платами, имеющими разнесение этих коннекторов на плате могут быть проблемы. Равно как проблематично будет задействовать кнопку перезагрузки ПК для управления опциональными контроллерами ARGB-подсветки, которые нередко подключают двухконтактным коннектором.

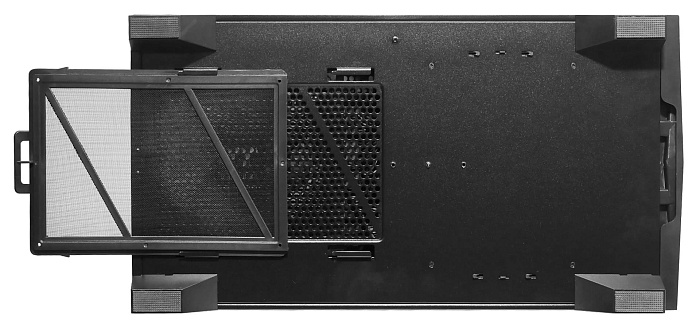

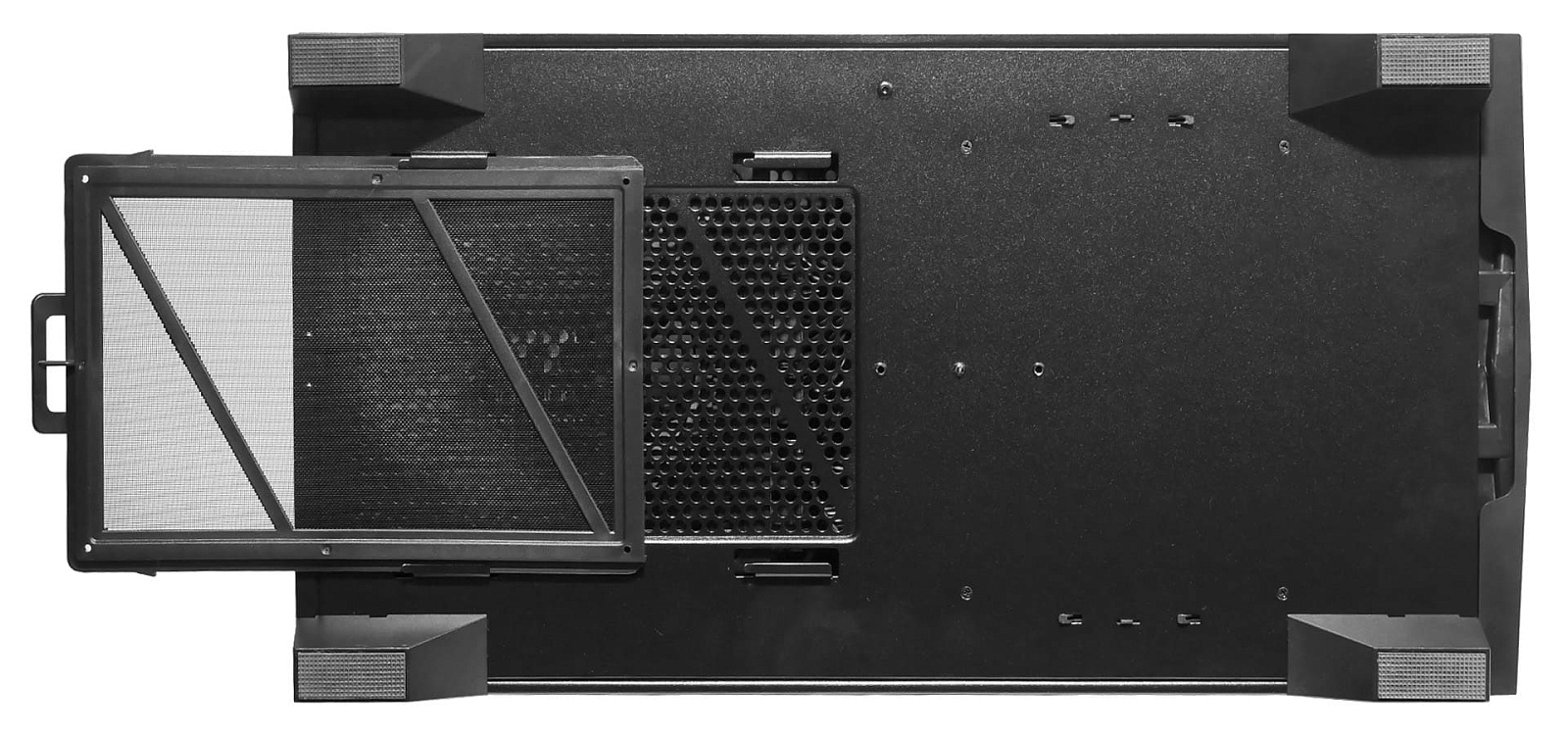

На дне корпуса по углам закреплены четыре пластиковые ножки высотой 27 мм, из которых 2 мм — высота резиновых противоскользящих наклеек. Такой высоты достаточно для нормального притока воздуха к блоку питания.

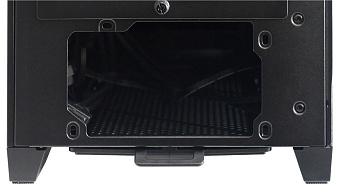

В задней части установлен каркасный пылевой фильтр, извлекаемый сдвигом назад. Это не особо удобная реализация, так как чтобы его получилось извлечь позади корпуса необходимо свободное пространство около 20 см.

Интерьер

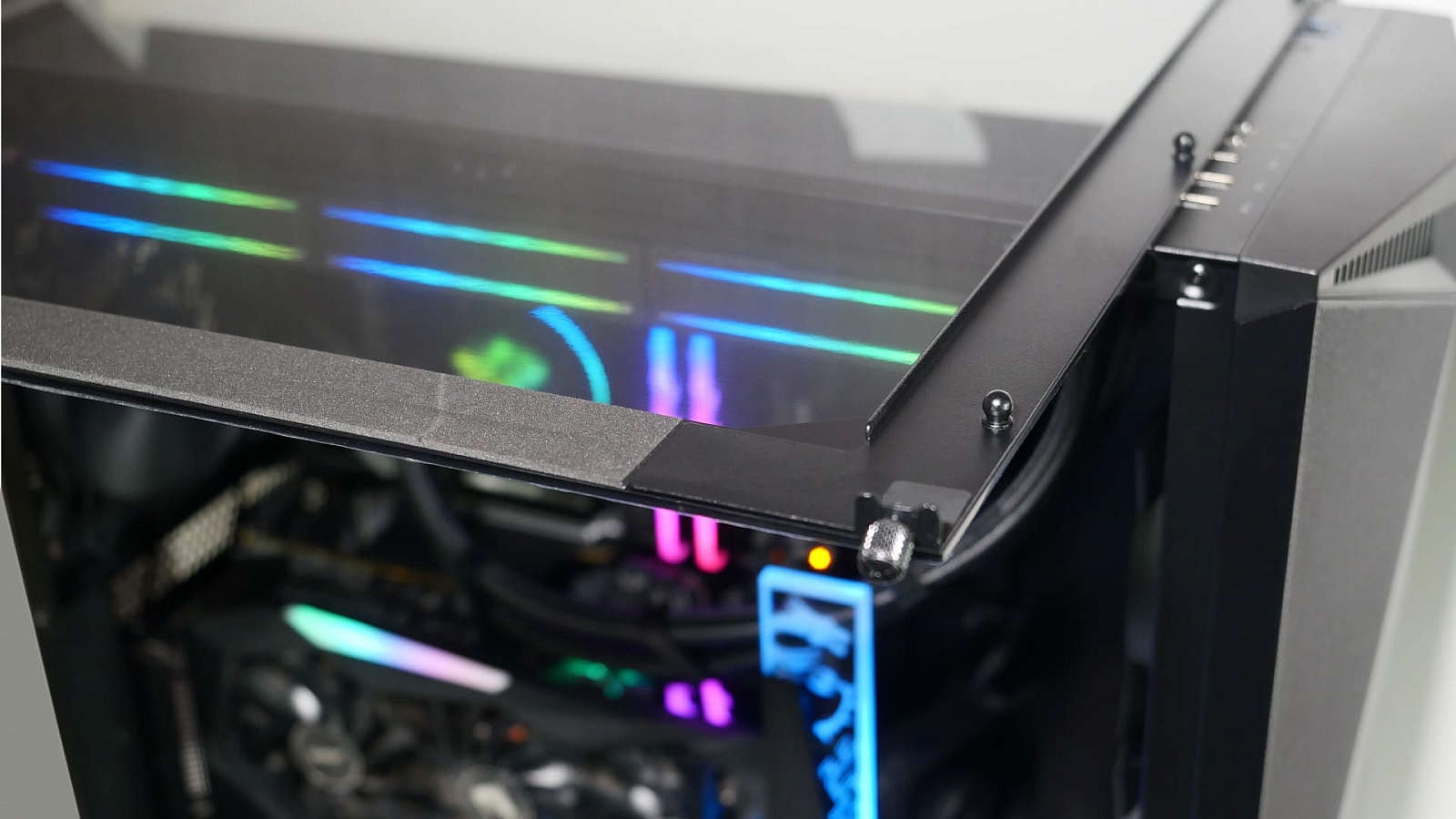

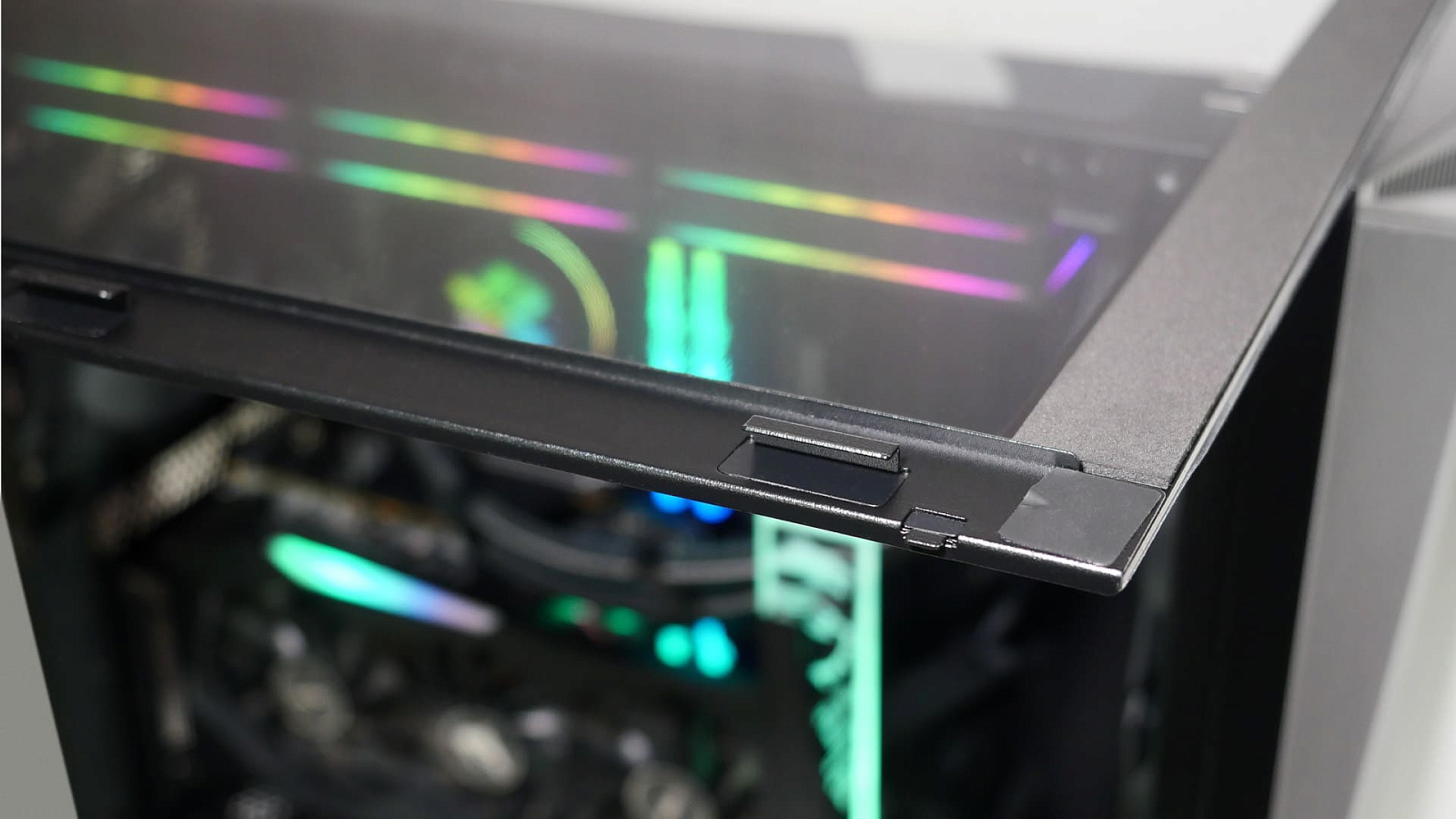

Снятие и установка боковых крупных панелей удобное. Снизу они опираются на специальный паз, а по верху и сзади посередине защёлкиваются клипсами. Для удобства снятия сзади в районе верхних углов на корпусе сделаны углубления под пальцы. Стеклянная панель с внутренней стороны по периметру проклеена мягким материалом. Для дополнительной фиксации обеих панелей сзади применены винты с накатанной головкой, не выпадающие из отверстий после откручивания.

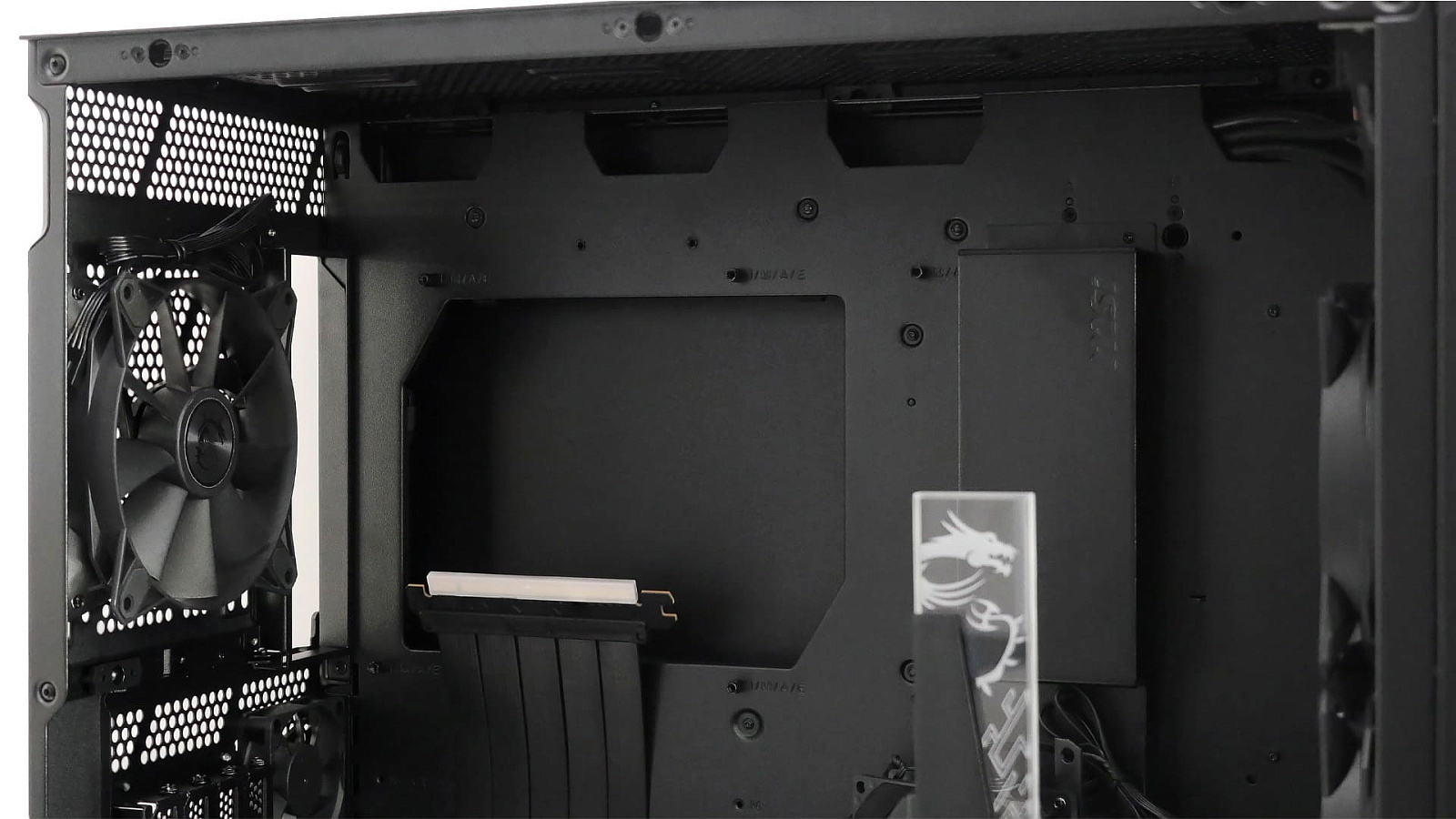

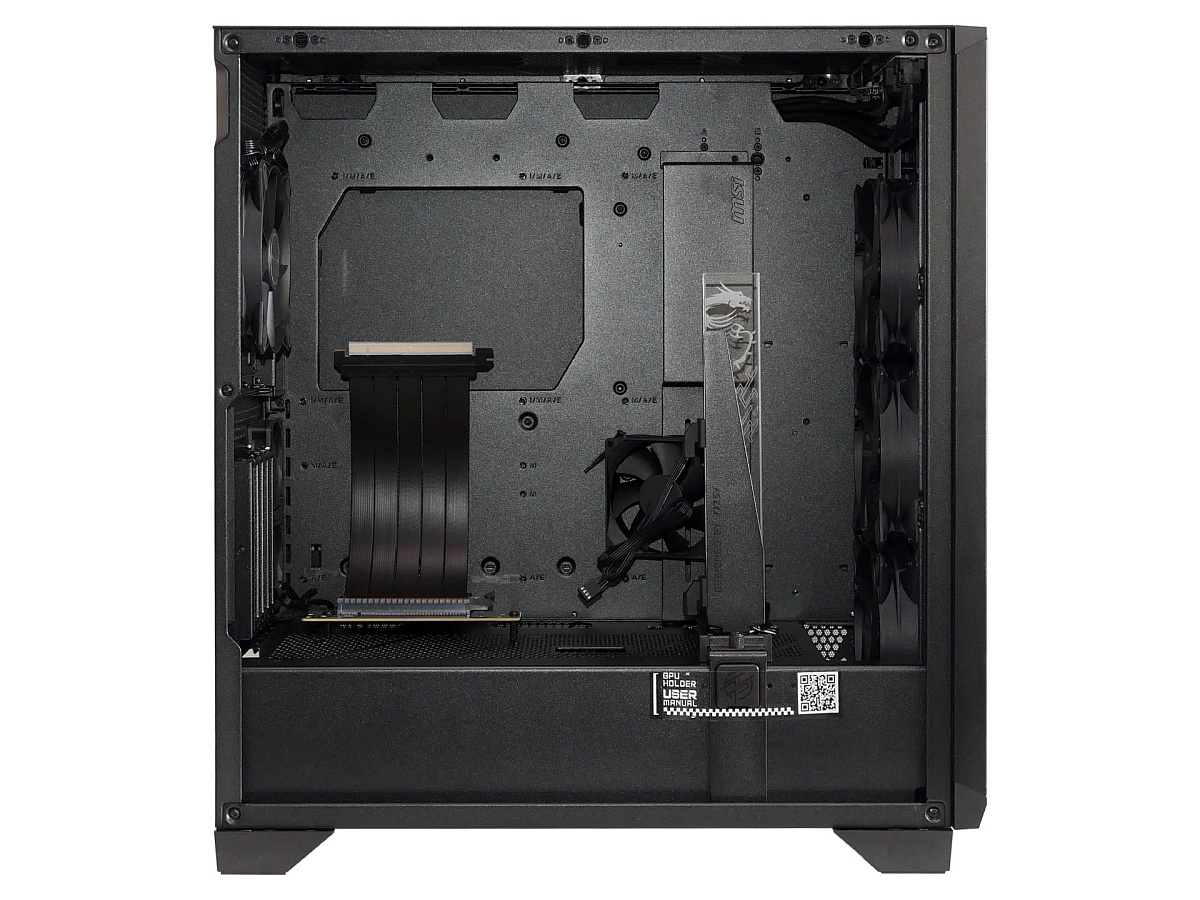

Конфигурация внутреннего пространства корпуса спроектирована с учётом современных требований к зональному делению зон нагрева и минимумом выступающих конструкций в основном отсеке с комплектующими. Нижняя часть корпуса отделена кожухом, скрывая полностью от взора через тонированное стекло блок питания и корзину с 3,5'' накопителями информации. Отсутствие "окошка" на кожухе делает бессмысленным применение блоков питания с интегрированной подсветкой.

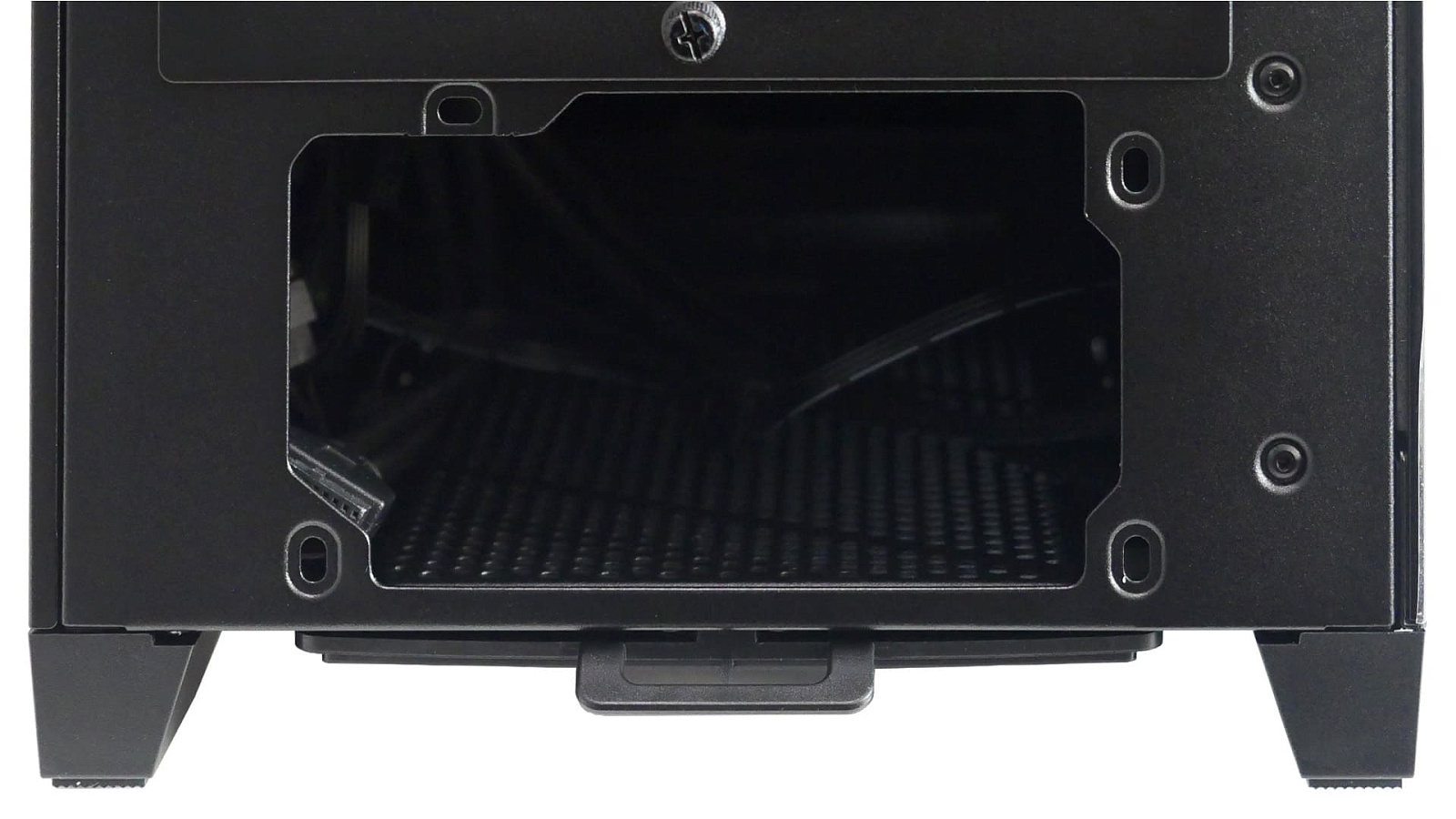

Крепления для блока питания сделаны без быстросъёмной переходной рамки. На дне приклеены мягкие проставки, чтобы исключить вероятность металлического дребезга от вибрации корпуса блока питания во время работы.

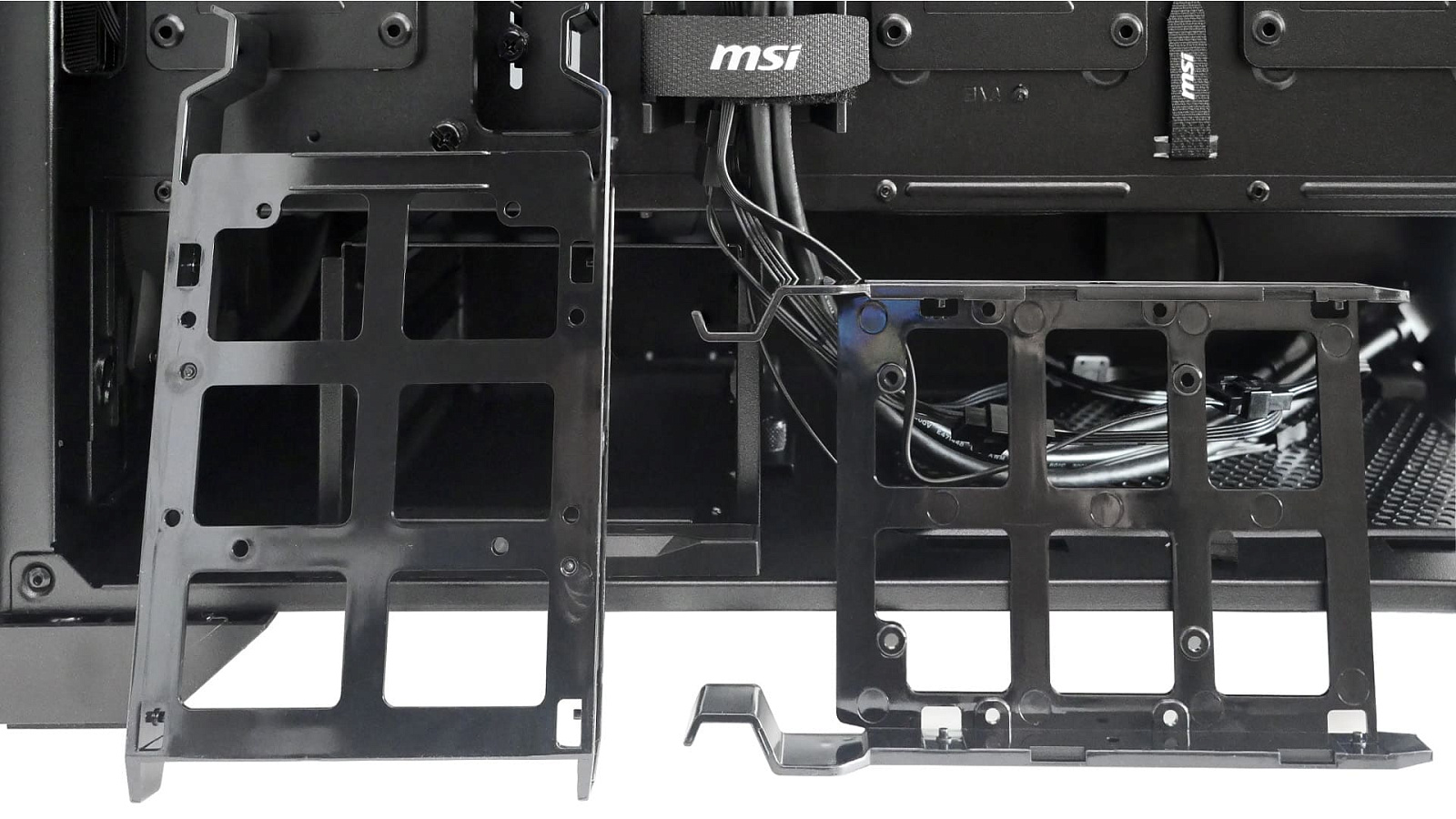

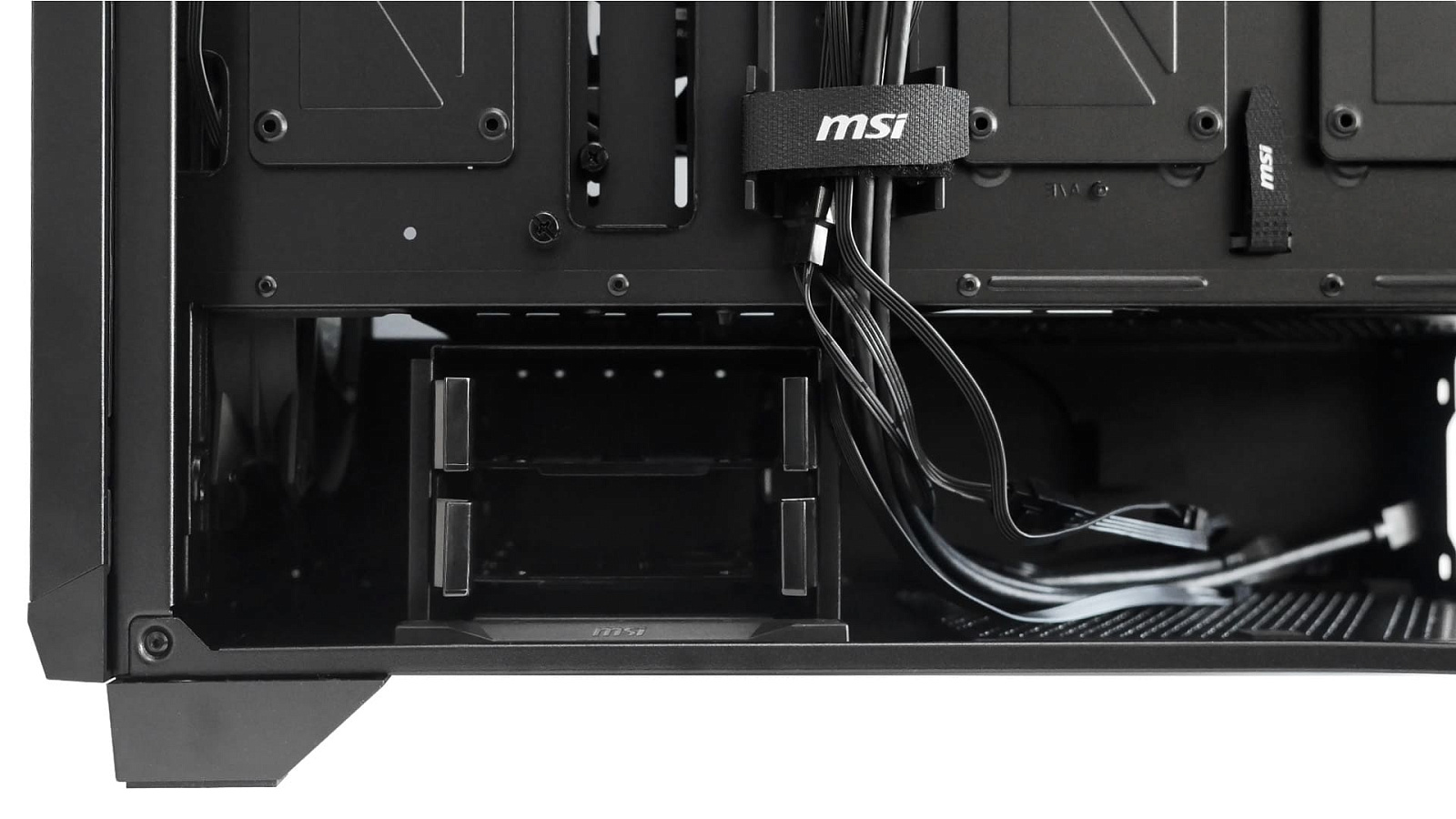

Корзина для накопителей формата 3,5'' рассчитана на установку двух жёстких дисков безвинтовым способом в пластиковые салазки. В них же опционально возможно прикрутить накопители 2,5'', если на их корпусе предусмотрены крепёжные отверстия снизу. Сама корзина имеет несколько возможных позиций со сдвигом влево и вправо.

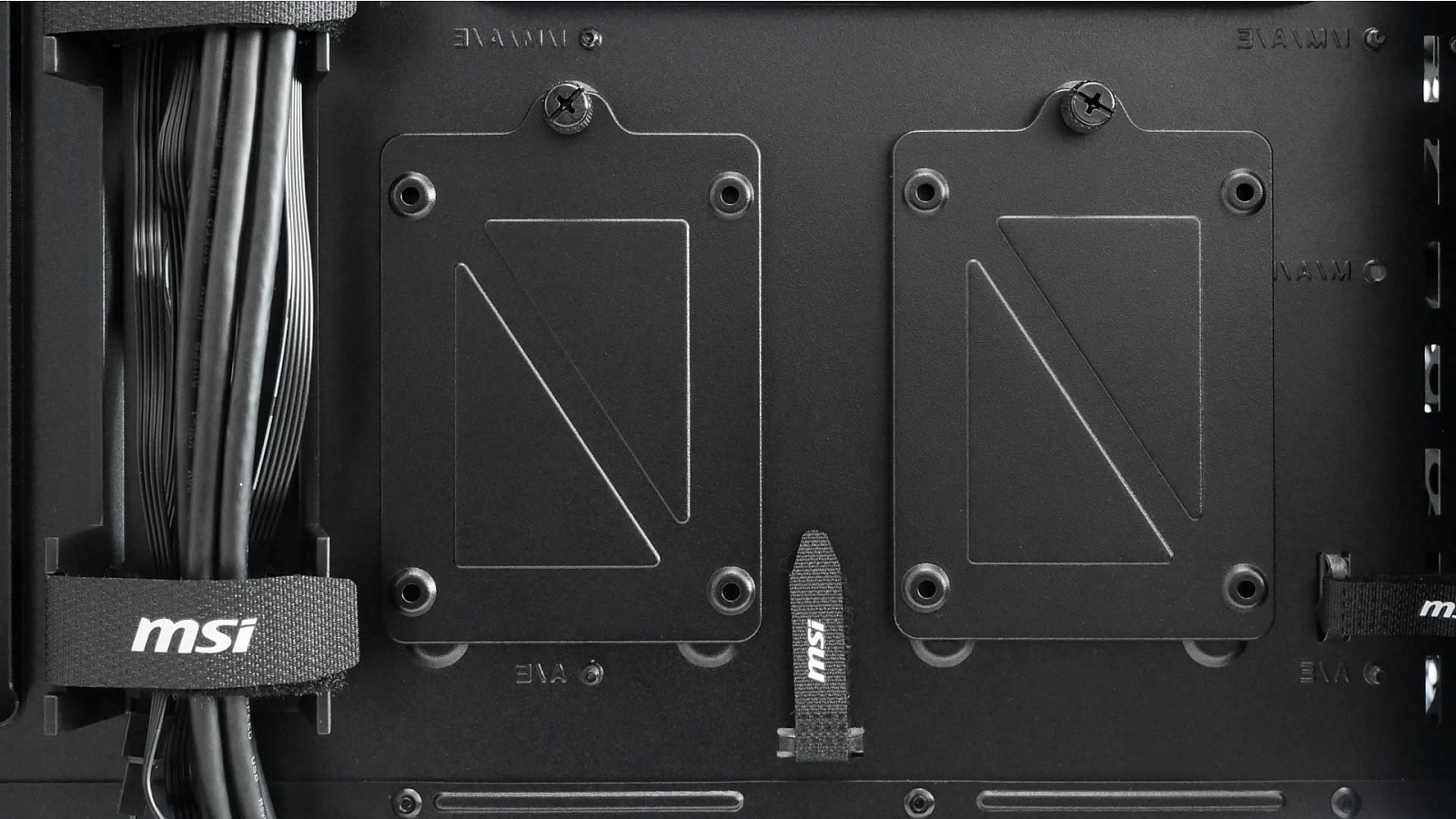

Для 2,5'' накопителей информации за поддоном материнской платы и с обратной стороны вертикальной стойки установлены по две платформы с винтовым креплением. Также можно прикрепить пару накопителей на кожухе, отделяющем нижнюю часть корпуса в основном отсеке ниже материнской платы. Таким образом в корпусе возможна установка максимум 8 жёстких дисков или SSD размером 2,5'': четыре на платформах, двое в салазках и двое над блоком питания.

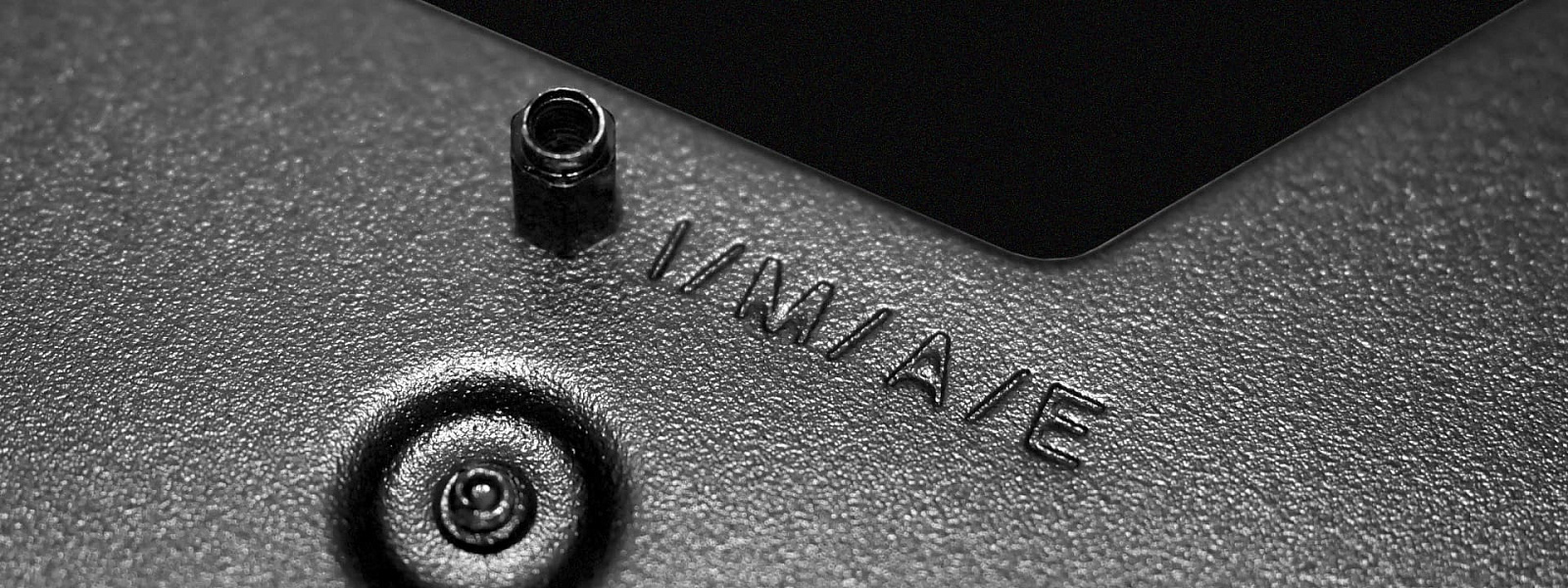

Внутренняя стенка для подвеса материнской платы уже размечена под совместимые форм-факторы: Mini-ITX, microATX, ATX, E-ATX. Все подготовленные отверстия помечены соответствующими символами. Ножки для вкручивания крепёжных винтов изначально расставлены для полноразмерных ATX-плат. В монтажном комплекте есть запасные подставки и шестигранная головка для их вкручивания.

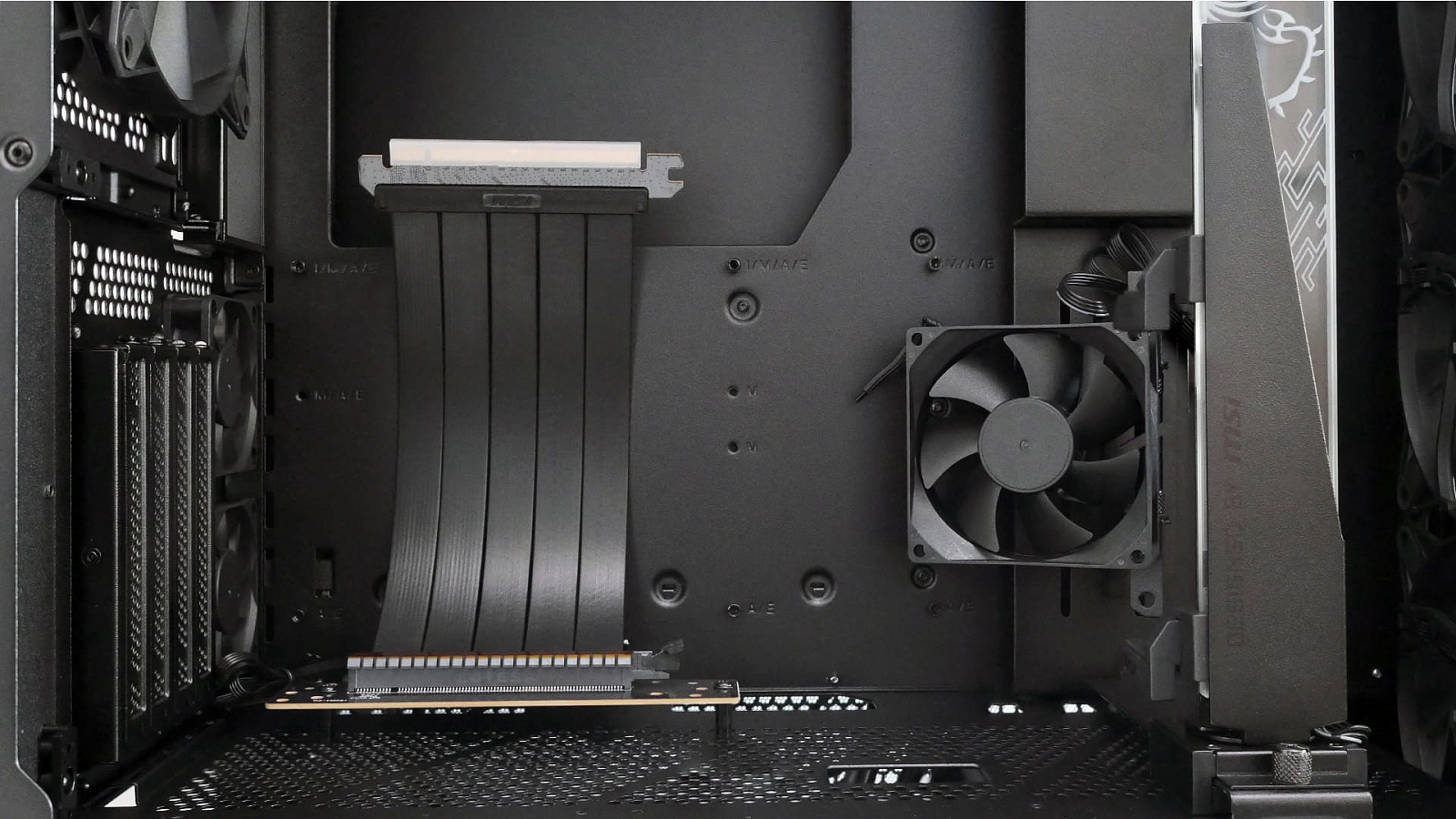

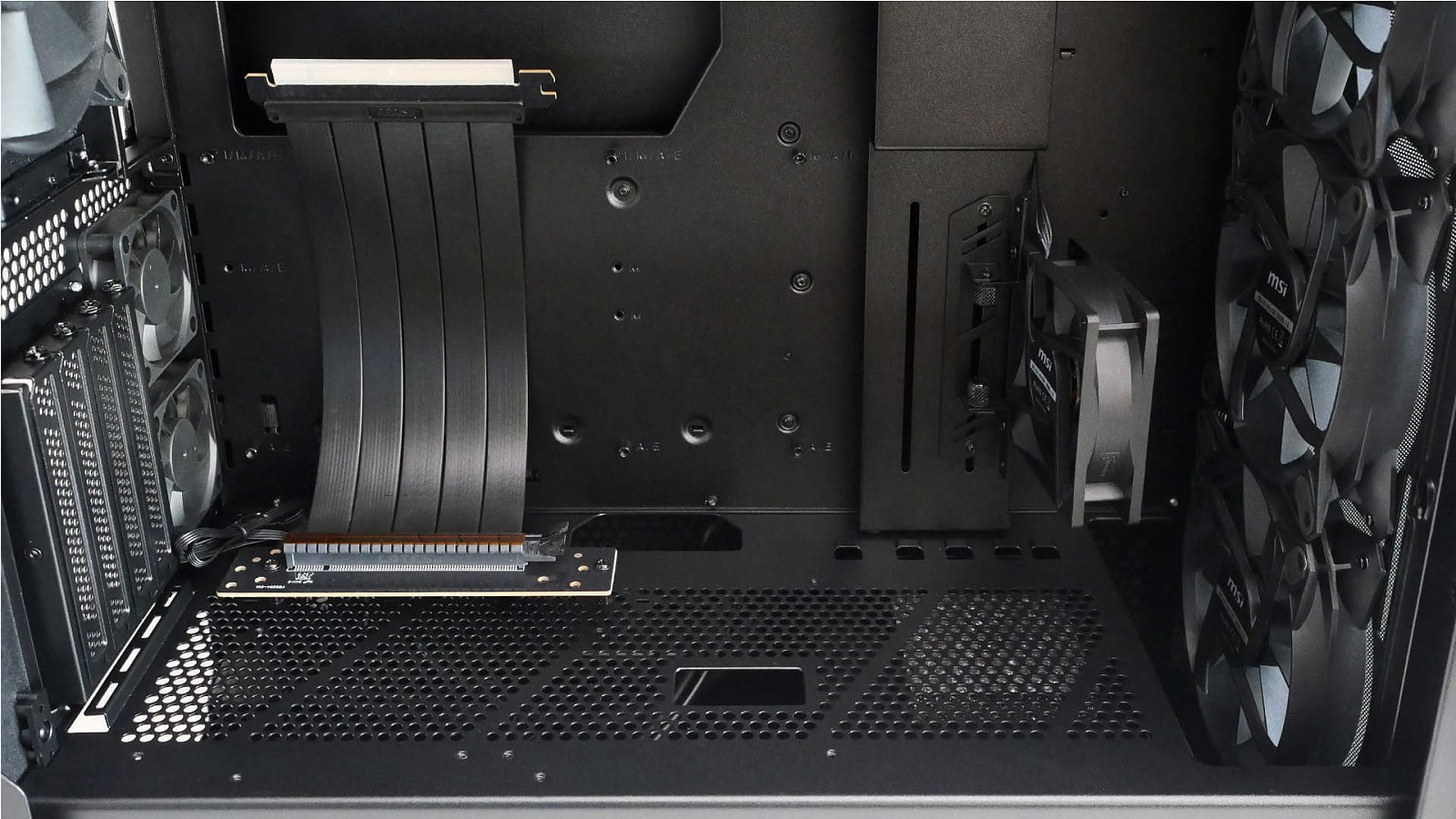

Особенностью MSI MPG GUNGNIR 300P AIRFLOW является упор на сборки с вертикальным расположением видеокарты. В корпусе не только предустановлен PCIe-райзер и сделан сменный блок с вертикальными слотами расширения, но и предусмотрены дополнительные вентиляторы для продува задней части видеокарты и накопителей M.2 за ней. Для этого сзади за вертикальными слотами крепятся два 60-мм вентилятора, выдувающие горячий воздух за пределы корпуса.

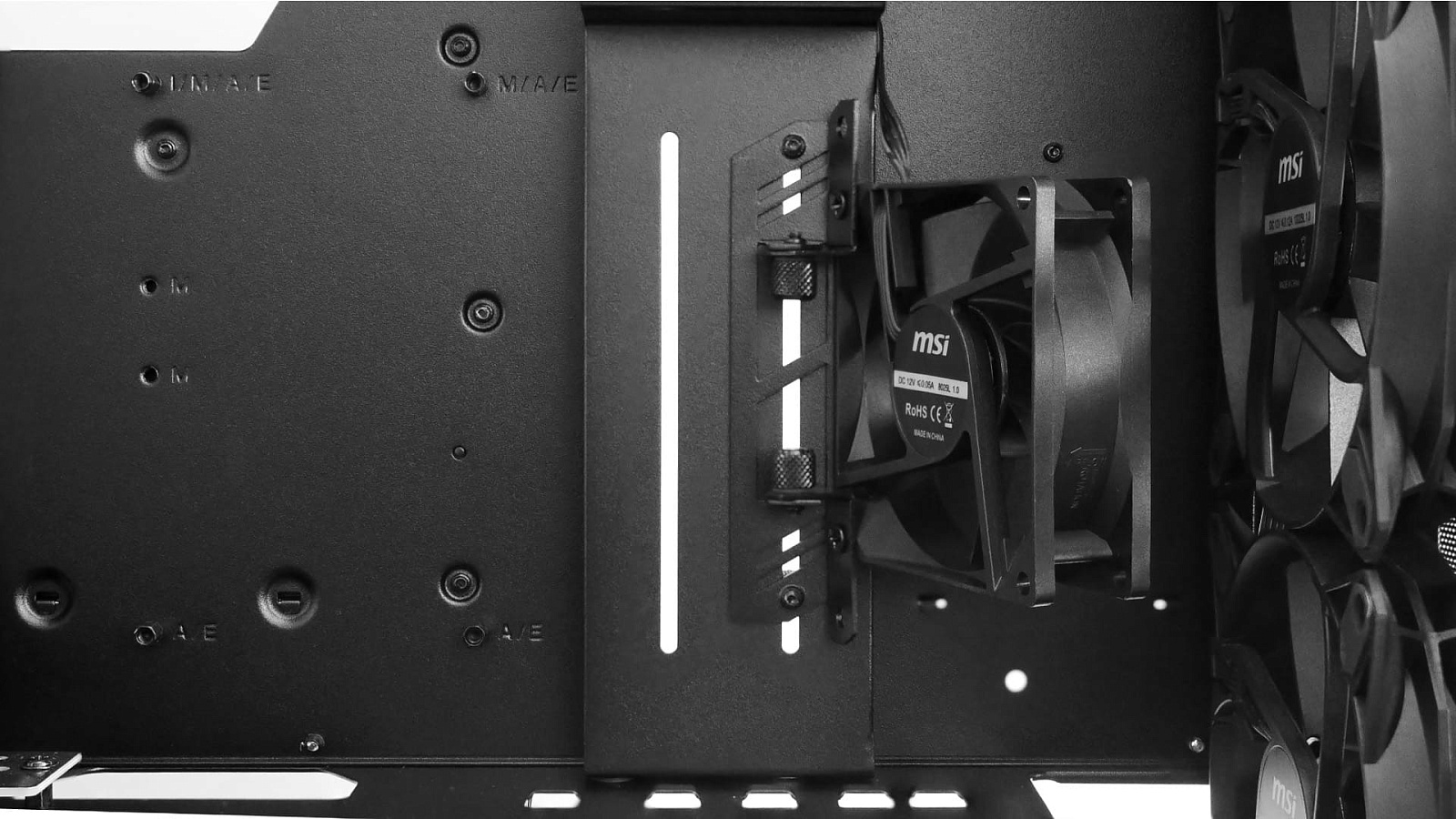

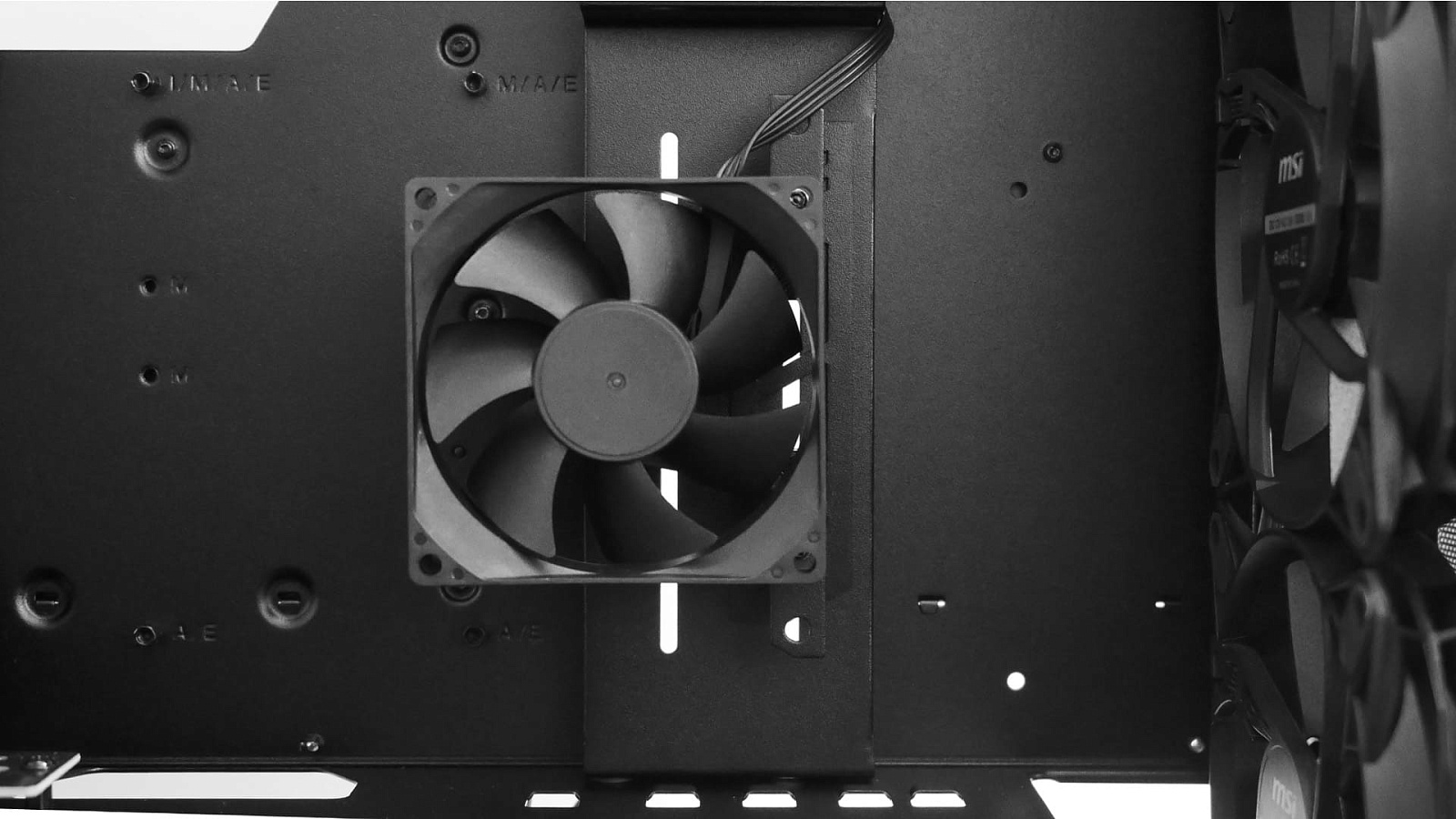

А также ближе к фронтальной части корпуса прикреплён кронштейн с поворотным механизмом, на котором подвешен 80-мм вентилятор.

Это кронштейн имеет два возможных места установки, позволяющие сдвинуть его левее или правее на фиксированное расстояние 25 мм, а также скорректировать по высоте в пределах до ~5-12 мм.

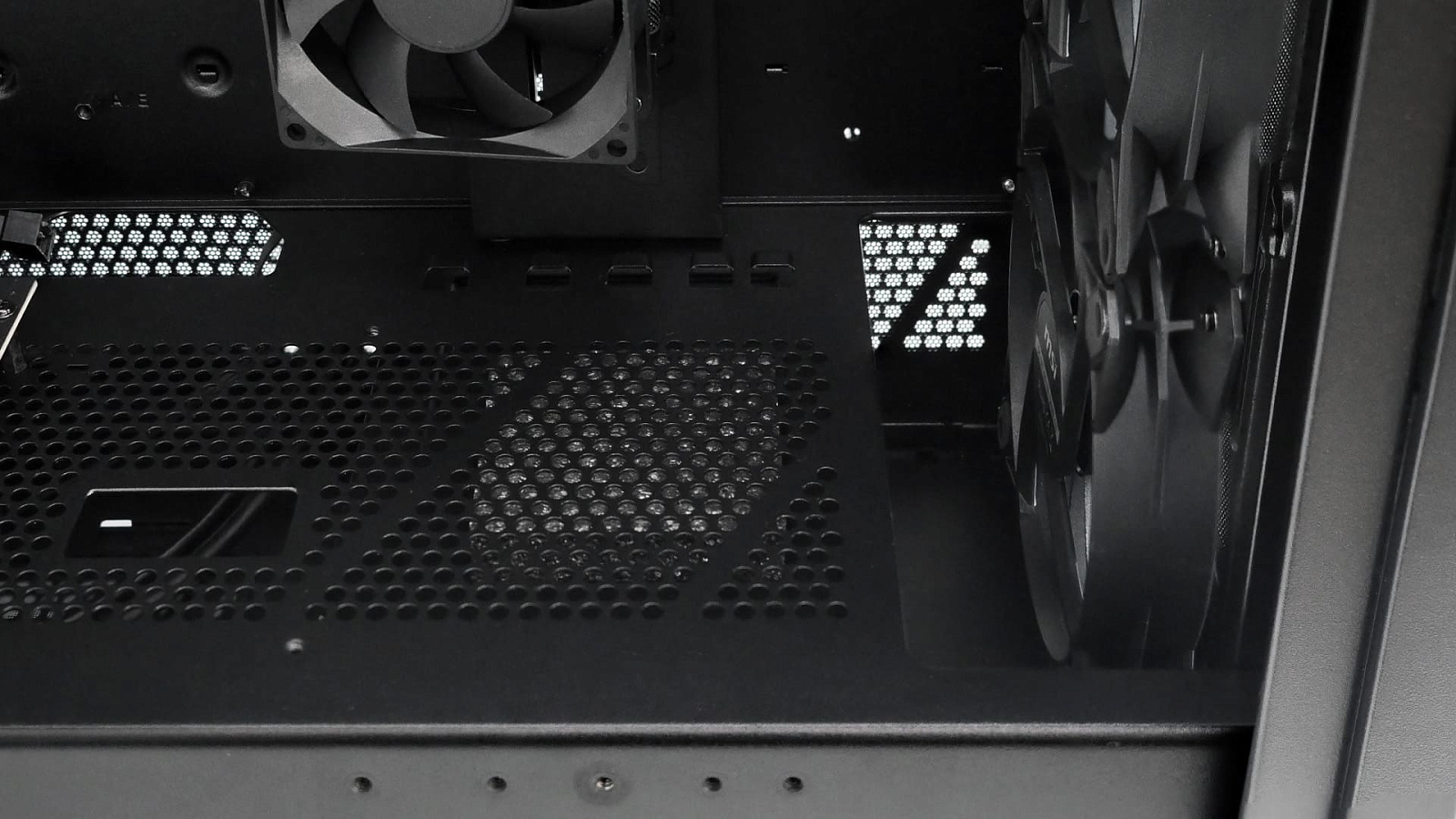

На горизонтальной части перегородки, отделяющей нижнюю часть, выполнена обильная перфорация, что позволяет использовать в корпусе блоки питания с пассивным охлаждением за счёт естественной конвекции поднимающихся потоков нагретого воздуха. Также на ней заготовлены окошки для подведения необходимых кабелей, в том числе для удобного поднятия провода от блока питания к видеокарте.

В передней части перегородки сделан необходимый вырез 59 мм x 162 мм для установки радиатора системы жидкостного охлаждения формата 360 мм вертикально.

За поддоном корпуса имеется хороший запас места под всевозможные кабели. Глубина застенок — до 23 мм.

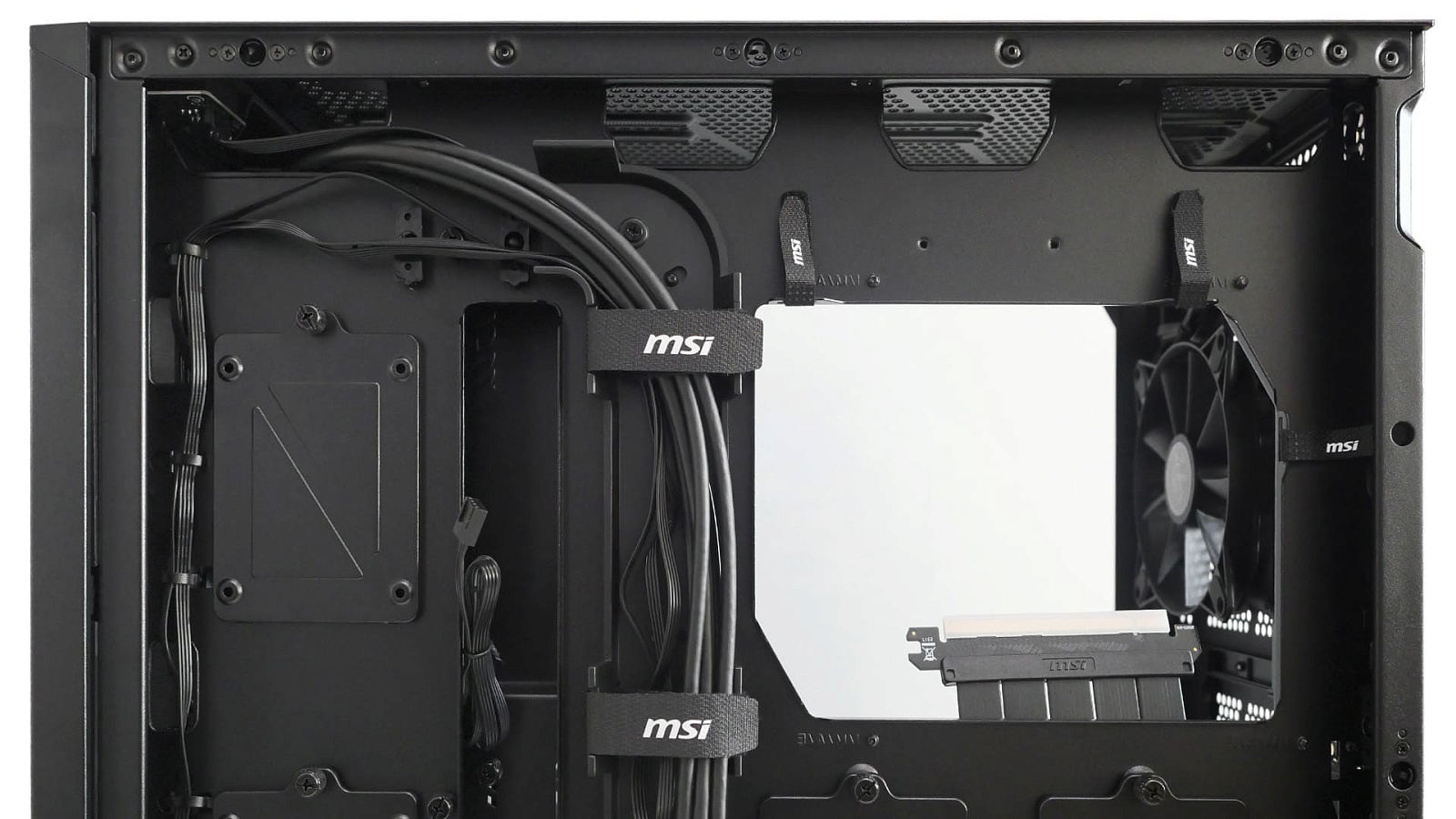

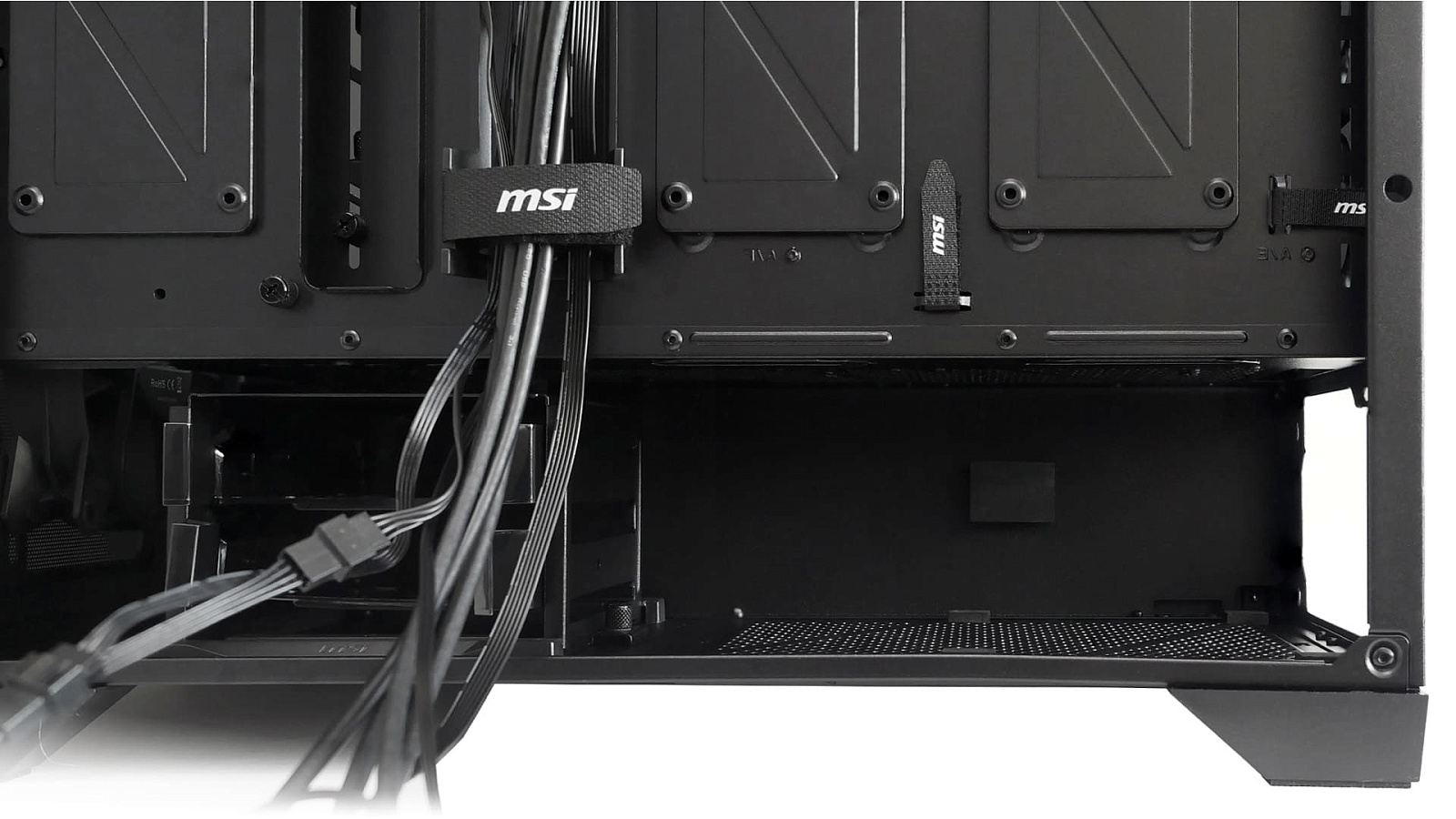

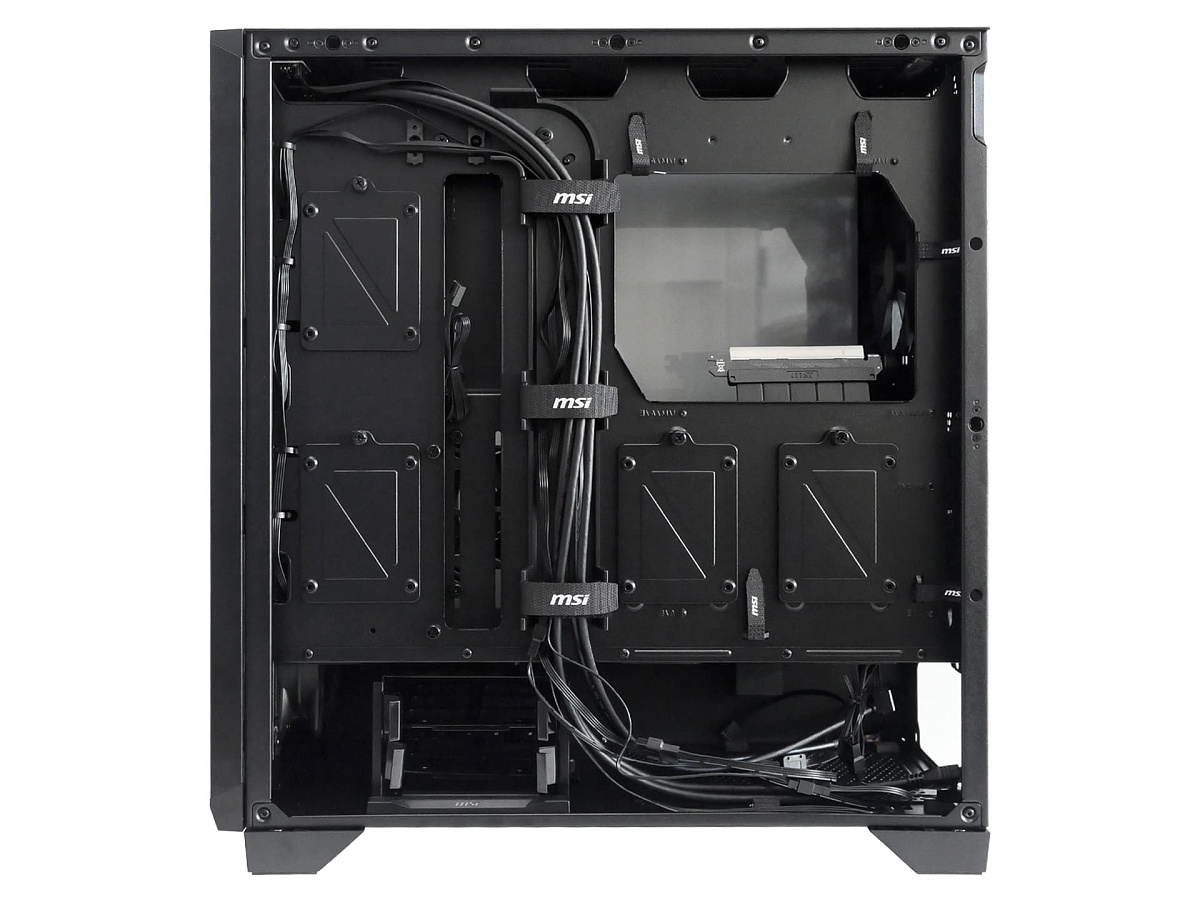

Кабель-менеджменту уделено много внимания. Центральная часть поддона дополнена пластиковым кабель-каналом, а в разных точках предположительных трасс кабелей установлены многоразовые брендированные застёжки на липучке типа "велкро". Окошки для подведения проводов к коннекторам на материнской плате крупные и через них легко проходят даже крупные штекеры линий питания.

Передняя панель удерживается пластиковыми защёлками и снимается распространенным способом — рывком на себя, ухватившись рукой за вырез снизу. Отдельного пылевого фильтра в этой зоне не предусмотрено, его роль выполняет mesh-структура фронтальной панели. Такая реализация позволяет выдержать приемлемый баланс между сопротивлением притоку воздуха и потенциальной запыленностью.

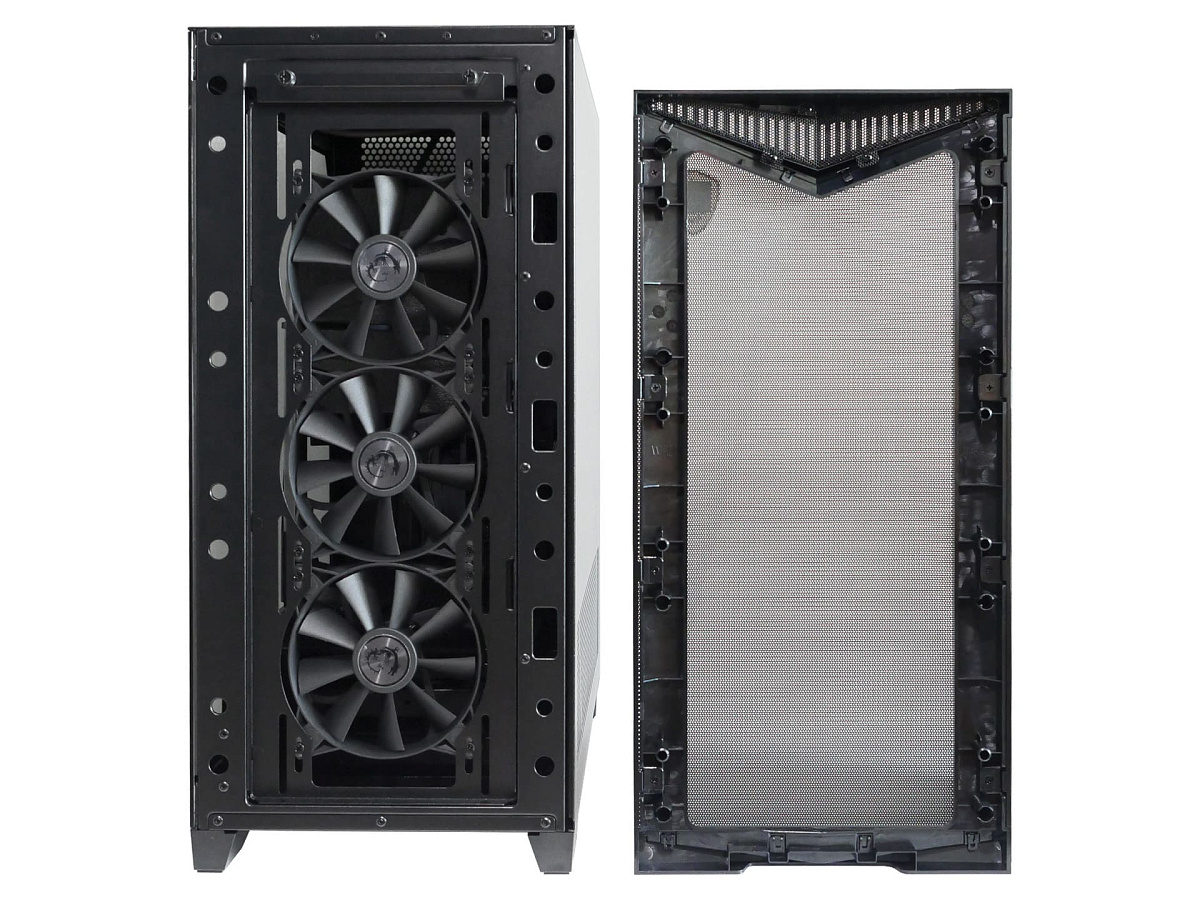

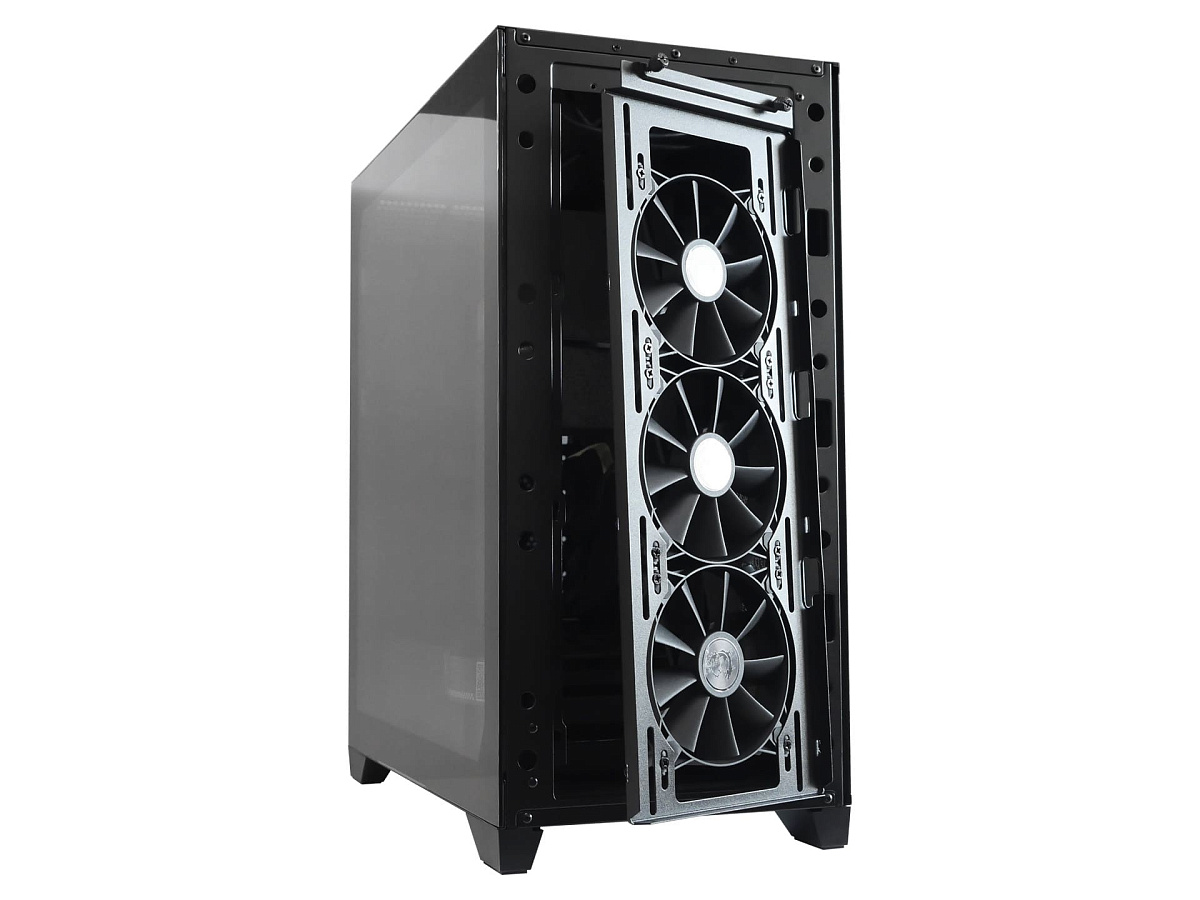

За передней панелью сделана вертикальная ниша, в которой установлен кронштейн для крепления систем охлаждения. На нём с внутренней стороны предустановлены три 120-мм вентилятора, нагнетающие воздух внутрь корпуса. Кронштейн съёмный, что облегчает установку и чистку от пыли вентиляторов или радиатора жидкостной системы охлаждения. Заготовленные крепежные отверстия позволяют установить вместо 120-мм вентиляторов 140-мм экземпляры.

PCIe-райзер

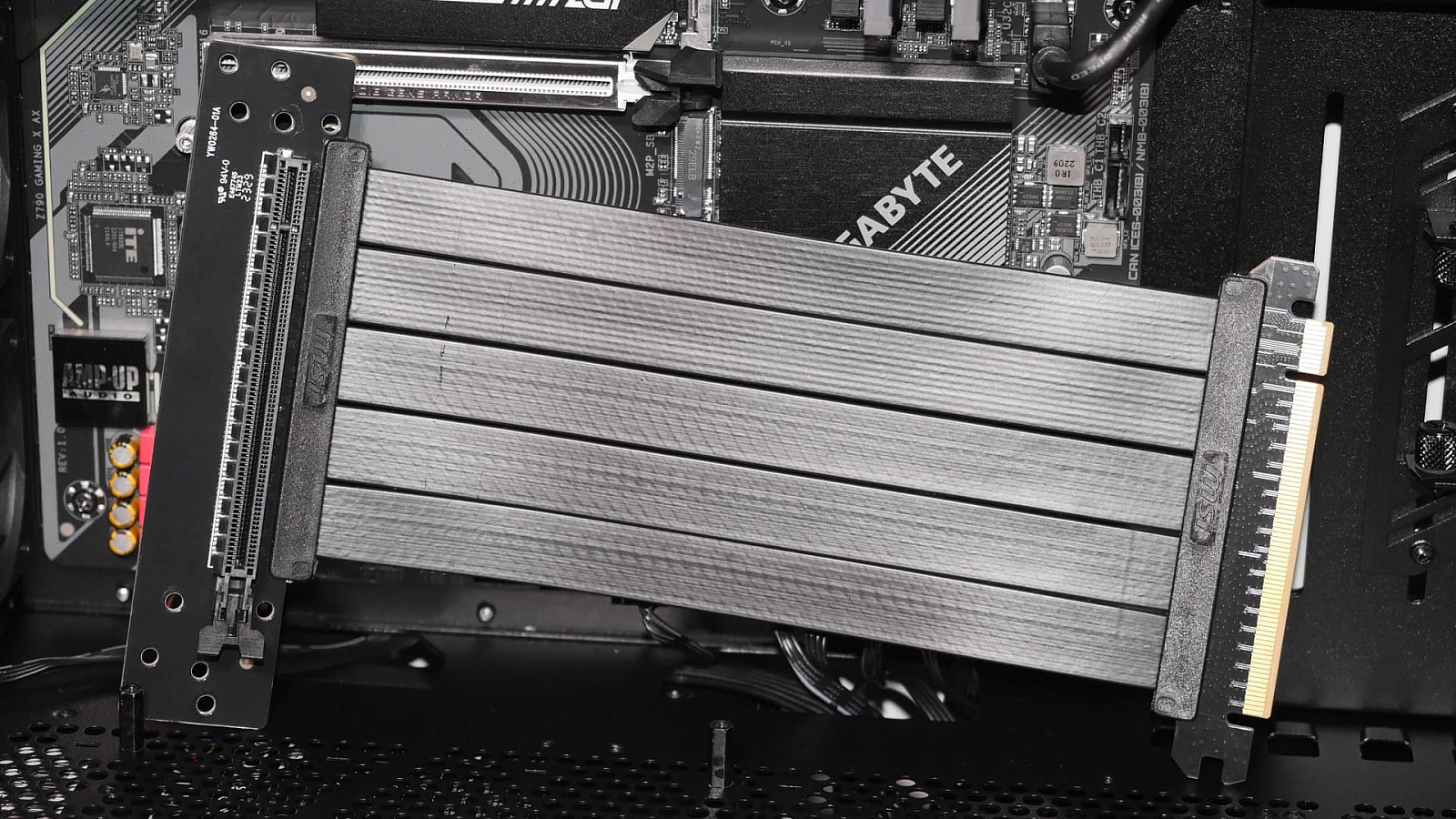

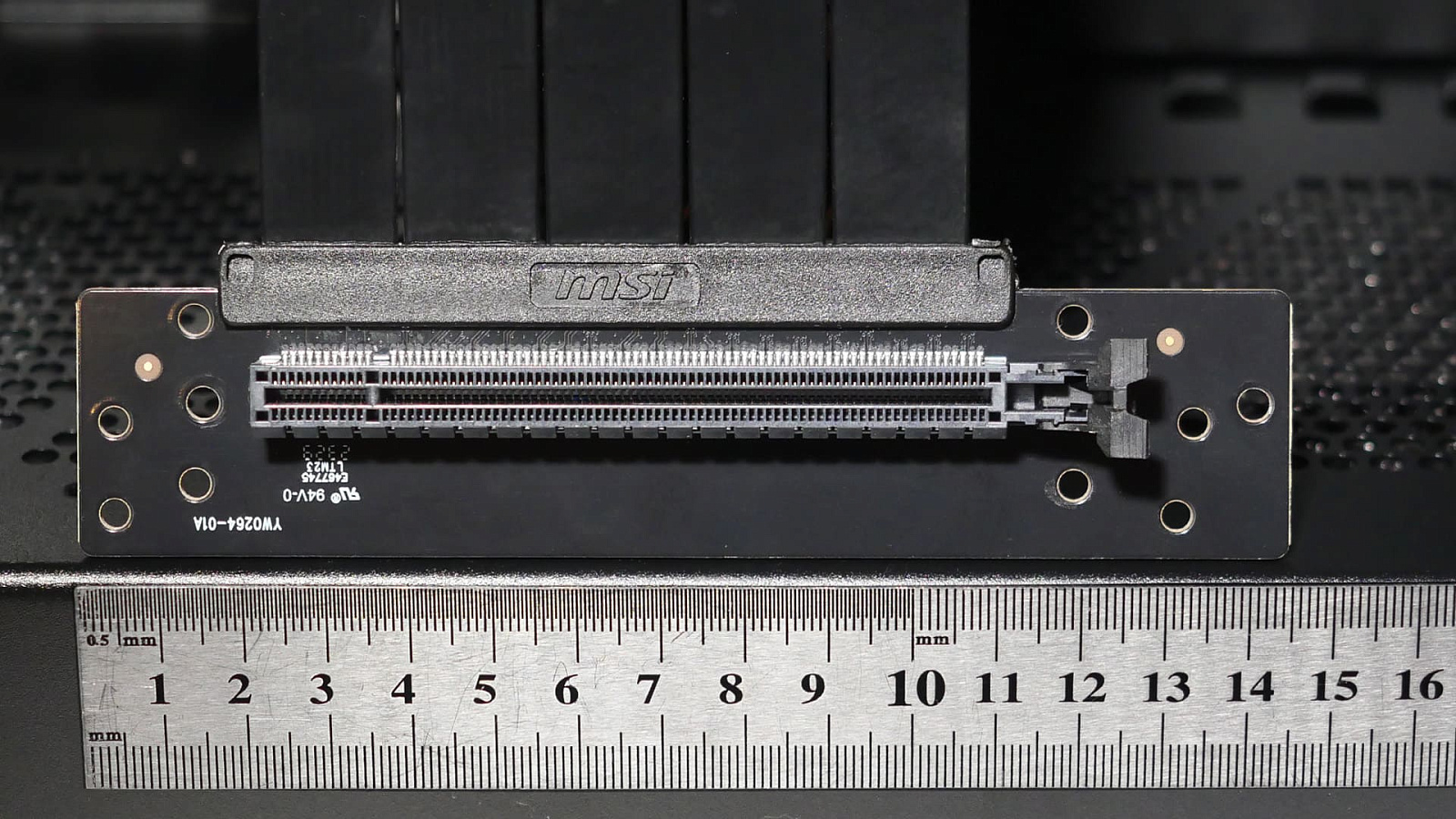

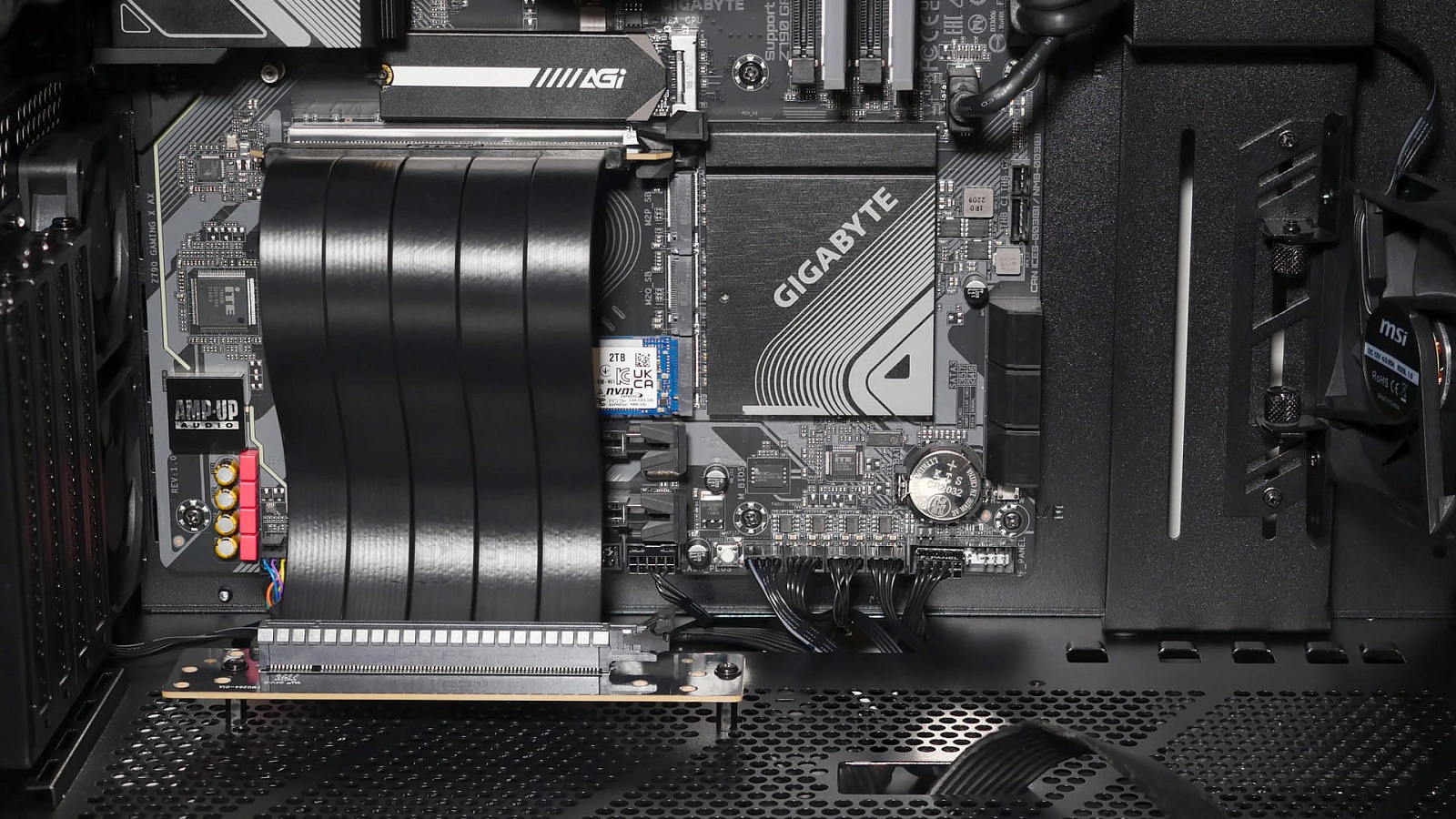

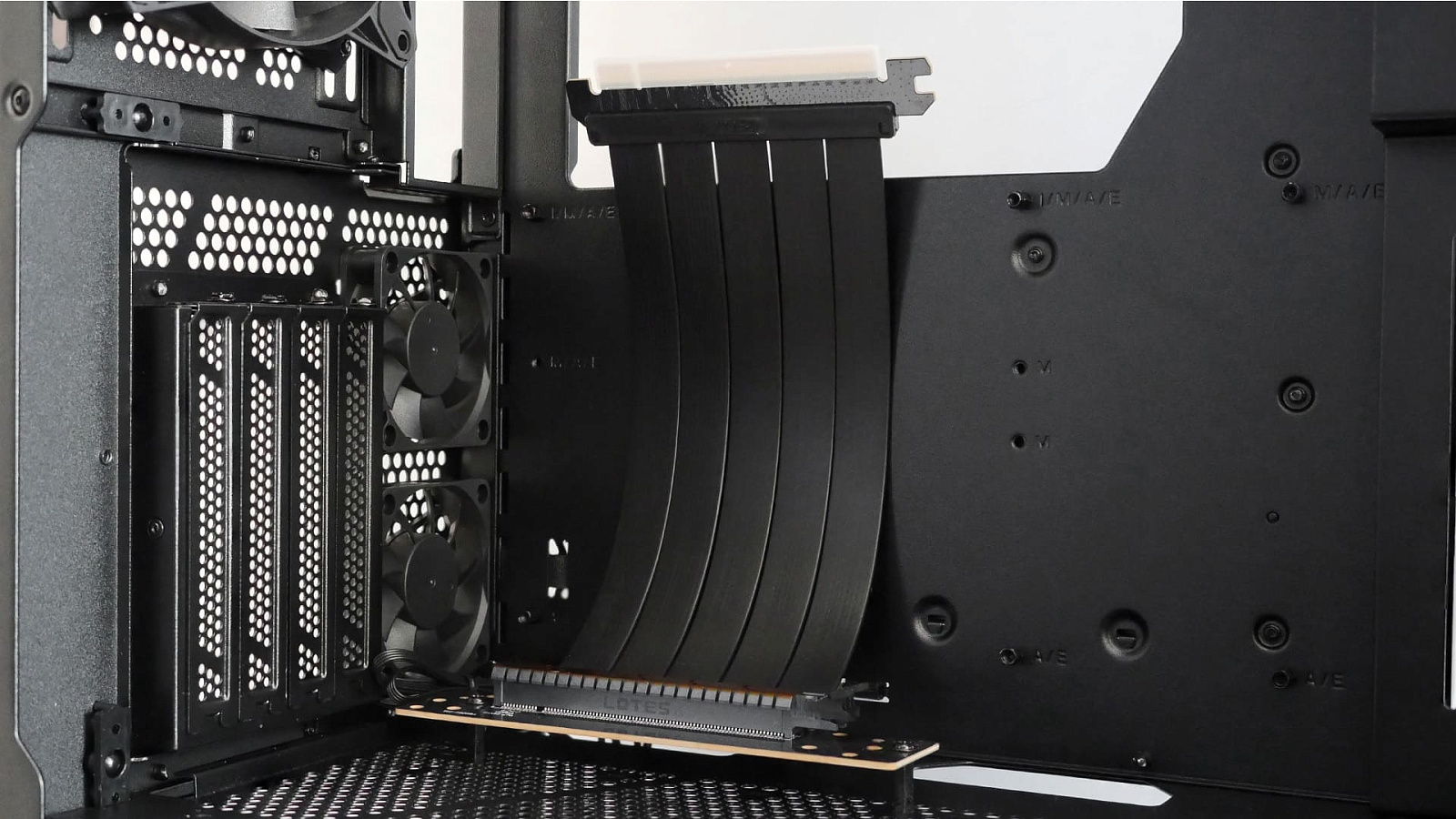

В комплектацию корпуса входит 18 см (20 см с учетом коннекторов) удлинитель PCIe-шины с маркировкой YW0264-01A. Он поддерживает работу по 16 линиям PCIe 4.0, поэтому никак не ограничивает скорость работы подключенной видеокарты. Сделан добротно.

Из коробки слот на райзере закрыт каптоновым скотчем желтоватого цвета, который нужно снять перед установкой видеокарты. Плата удлинителя имеет универсальный набор крепежных отверстий, поэтому можно попробовать её установить и в других корпусах при желании.

Стойки на перегородке в корпусе, к которой прикручивается плата райзера имеют два возможных варианта установки, позволяя немного отодвинуть видеокарту от материнской платы. В варианте ближе к стеклянной стенке изгиб удлинителя получается более плавный, не создающий большой нагрузки на слот PCIe материнской платы.

Держатель видеокарты

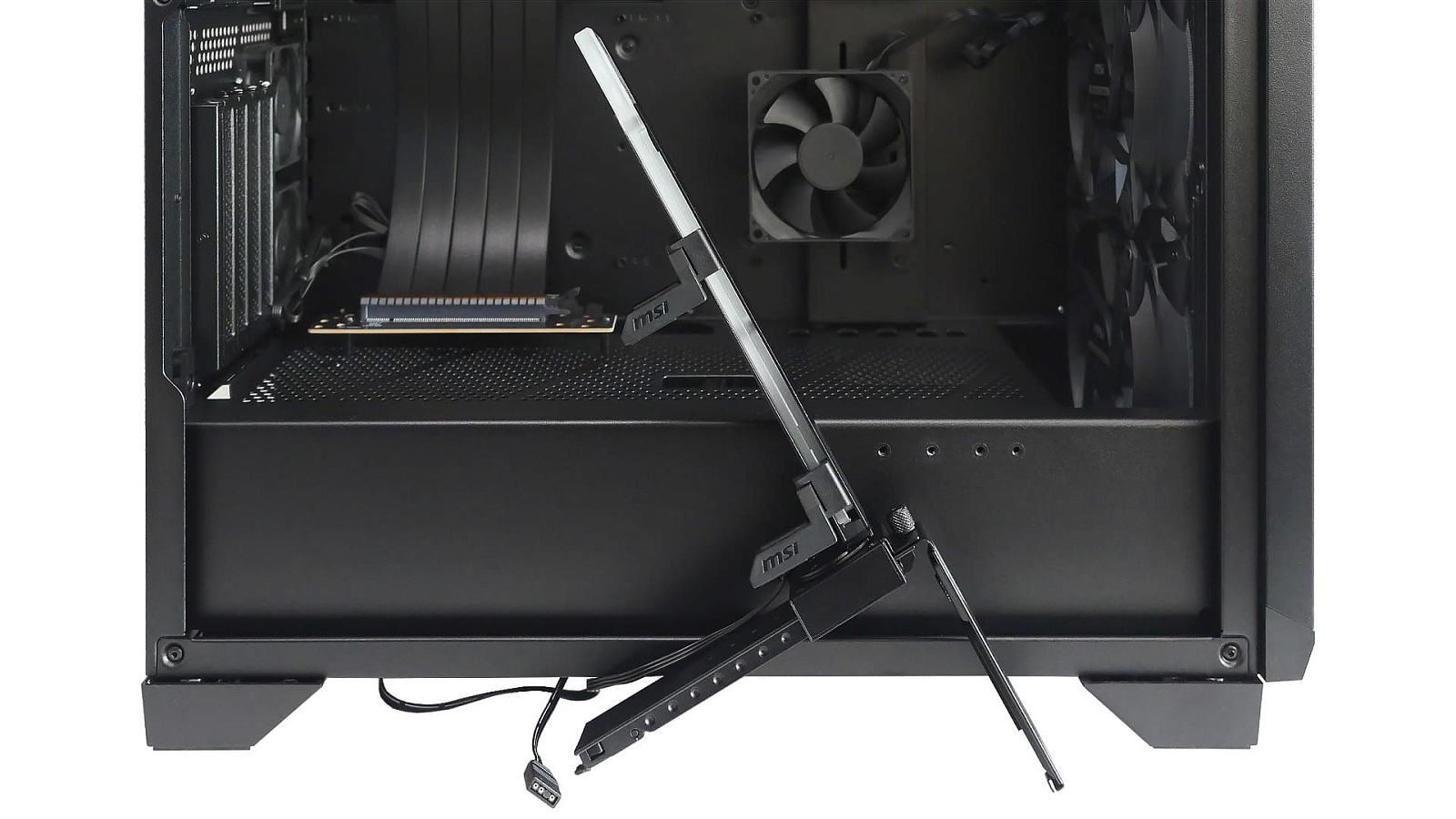

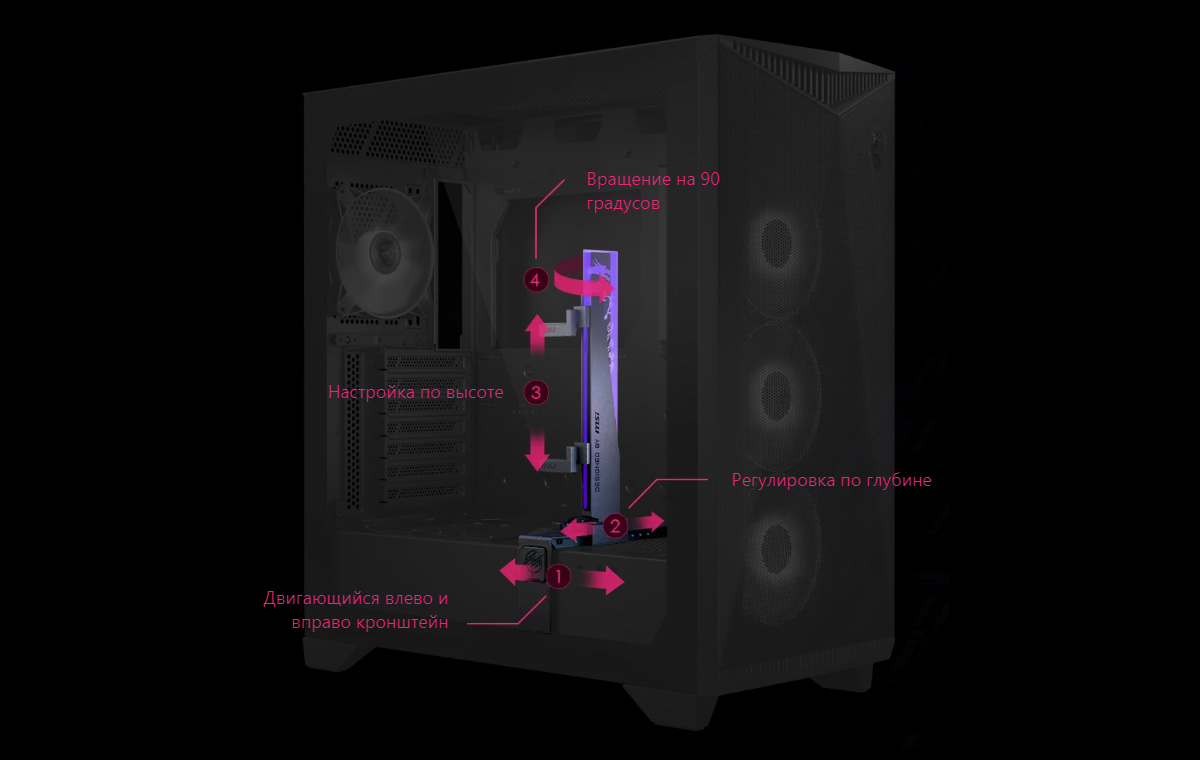

В корпусе MSI MPG GUNGNIR 300P AIRFLOW предустановлен стильный и удобный держатель для длинных видеокарт. Он может выступать опорой для двух видеокарт. В случае установки одной неиспользуемый упор можно спрятать, повернув внутрь.

Высота поддерживающих упоров регулируется плавно в широком диапазоне.

Для держателя на корпусе заготовлены крепления в пяти возможных позициях, позволяя сдвинуть его ближе или дальше от фронтальной панели.

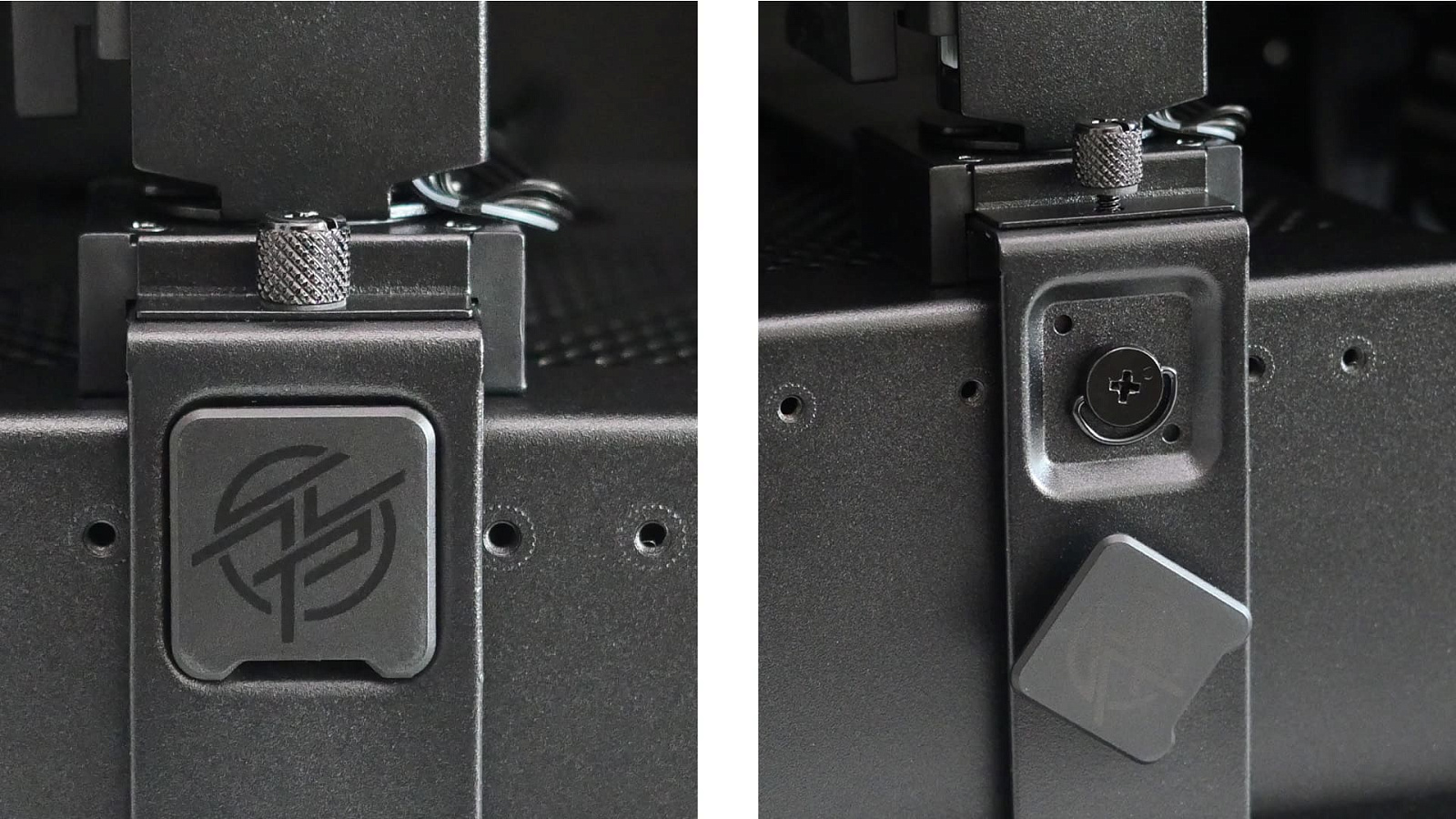

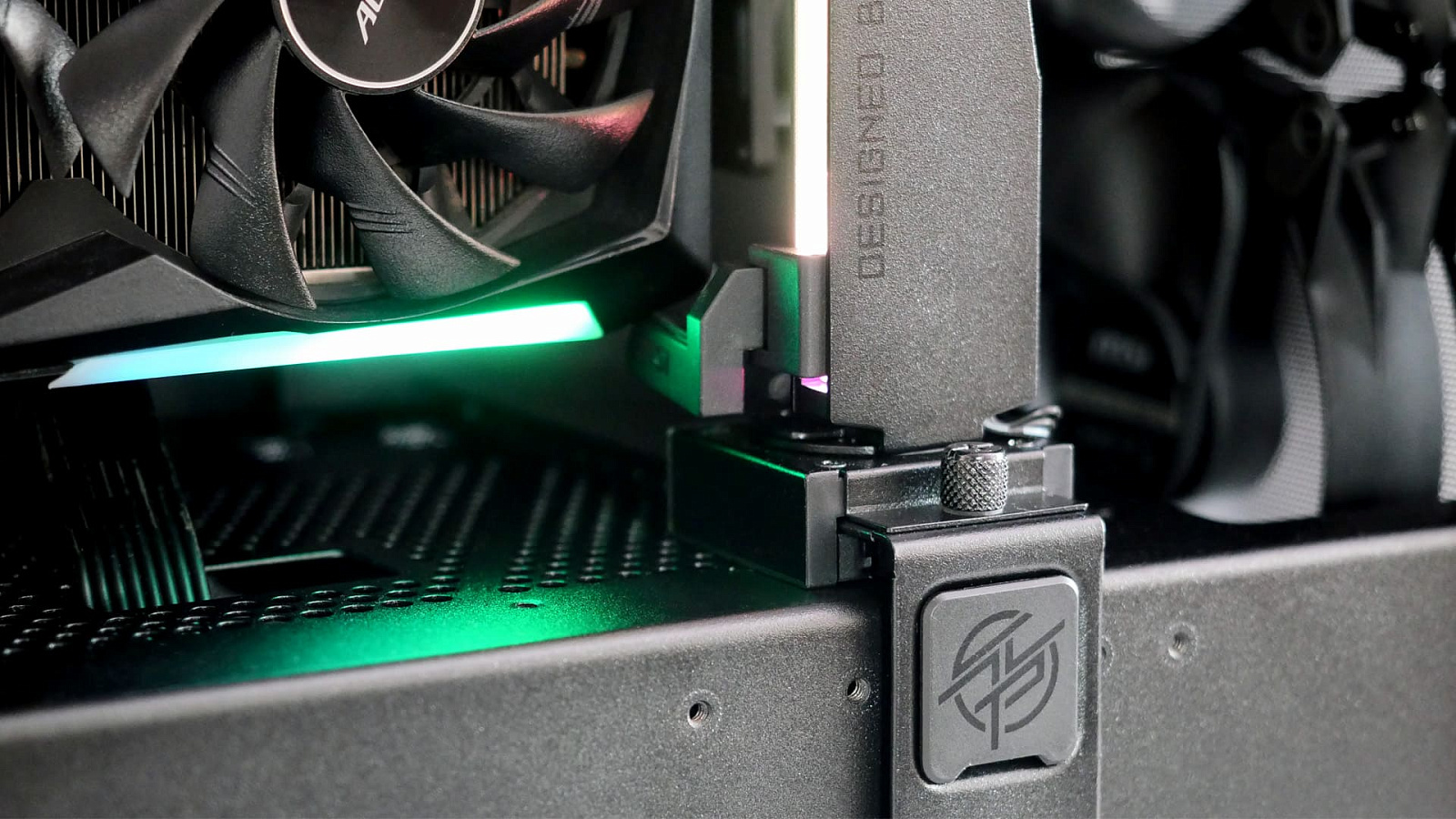

Крепежный винт держателя видеокарты скрывается под декоративной накладкой на магнитном креплении. Она легко снимается, если поддеть ногтем за специальное углубление. Сам крепежный винт имеет поворотную пружину для удобного откручивания без применения инструментов.

Кроме того вертикальную стойку можно ещё и развернуть на 90 градусов. С учетом количества регулировок подстроиться удастся под любую видеокарту.

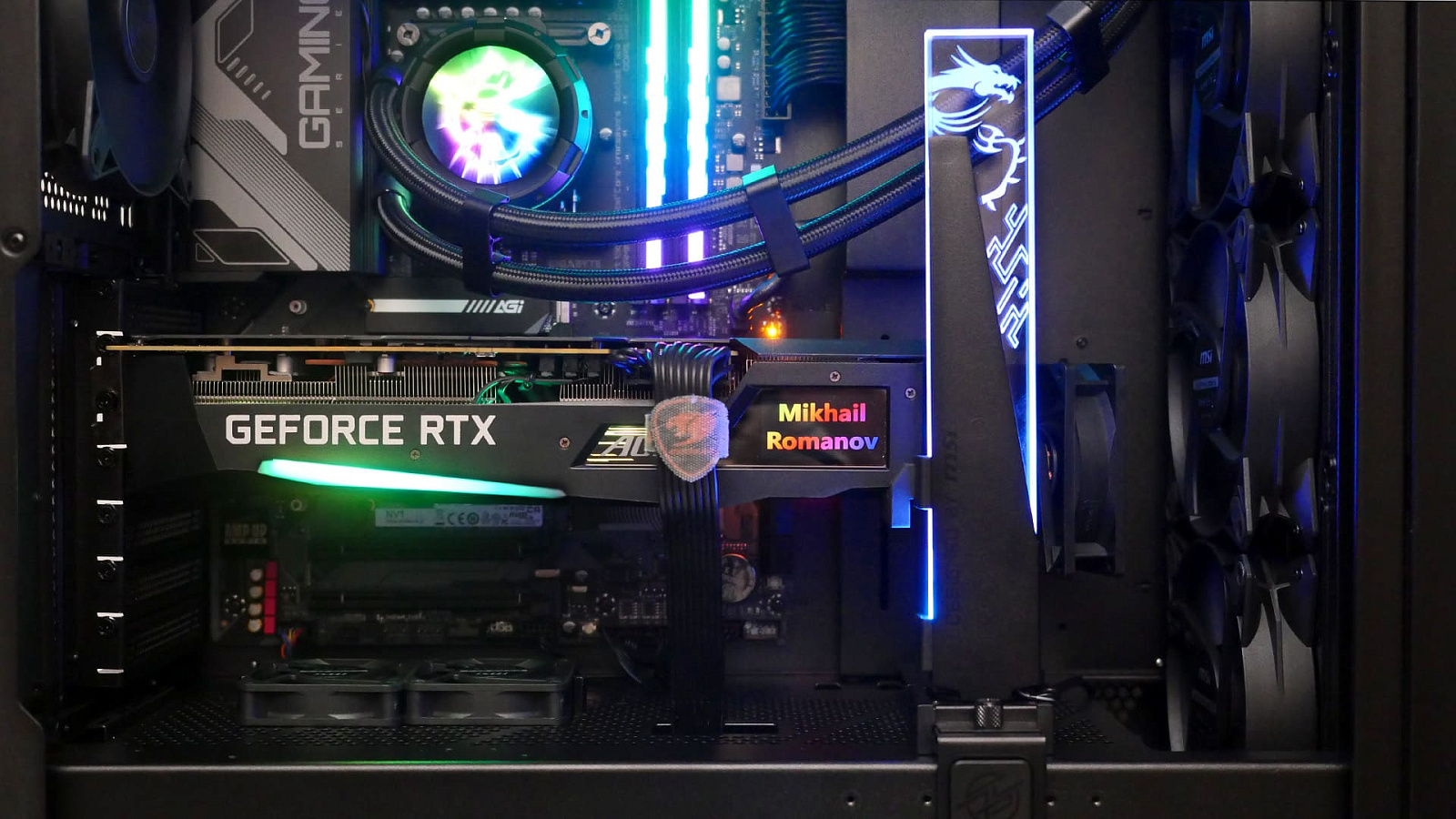

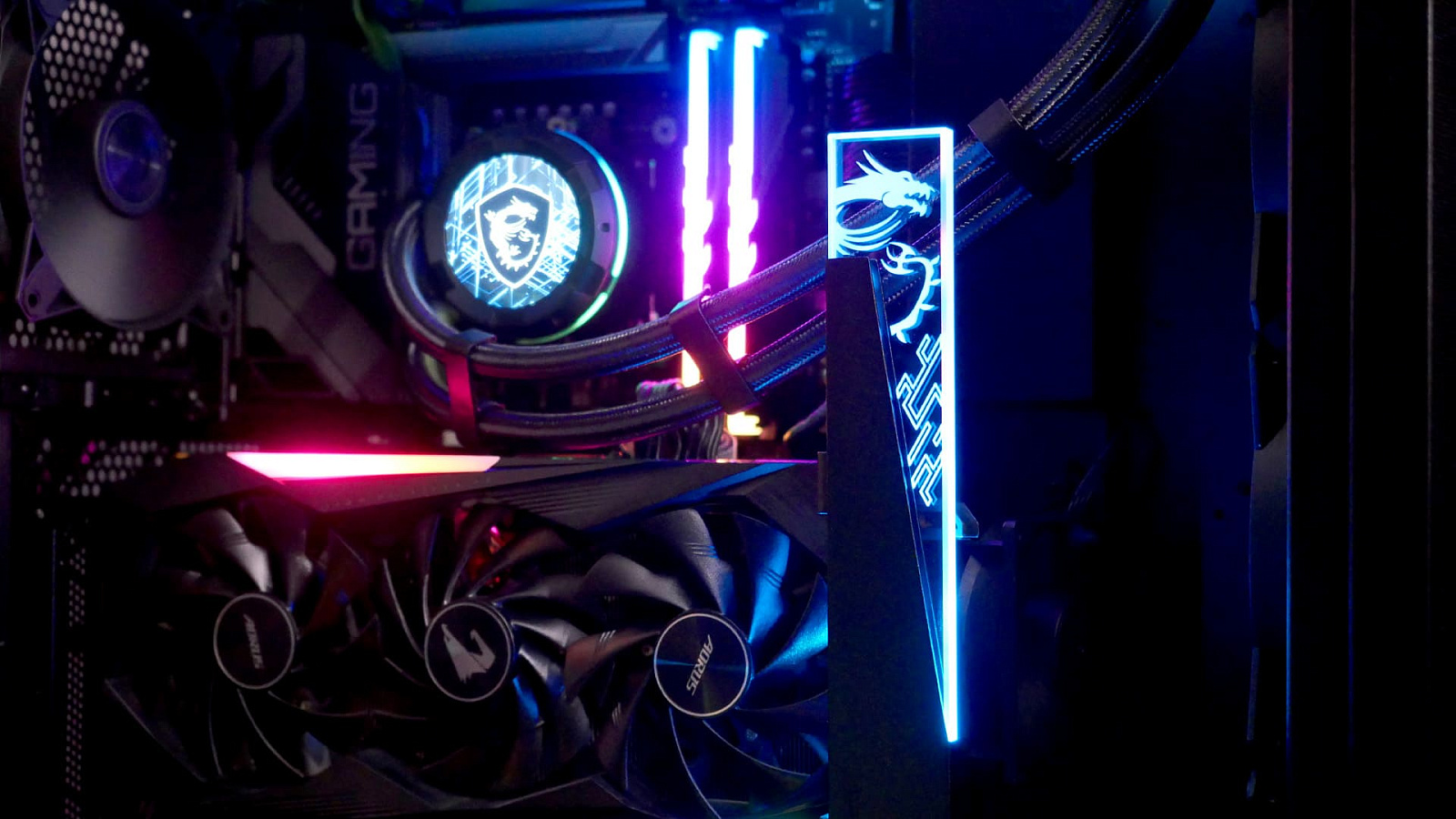

В подставку для видеокарты интегрирована ARGB-подсветка, которая подсвечивает пластиковую прозрачную вставку сверху с выгравированным фирменным изображением дракона MSI. Смотрится классно и является достойным украшением корпуса.

Поддержка систем охлаждения

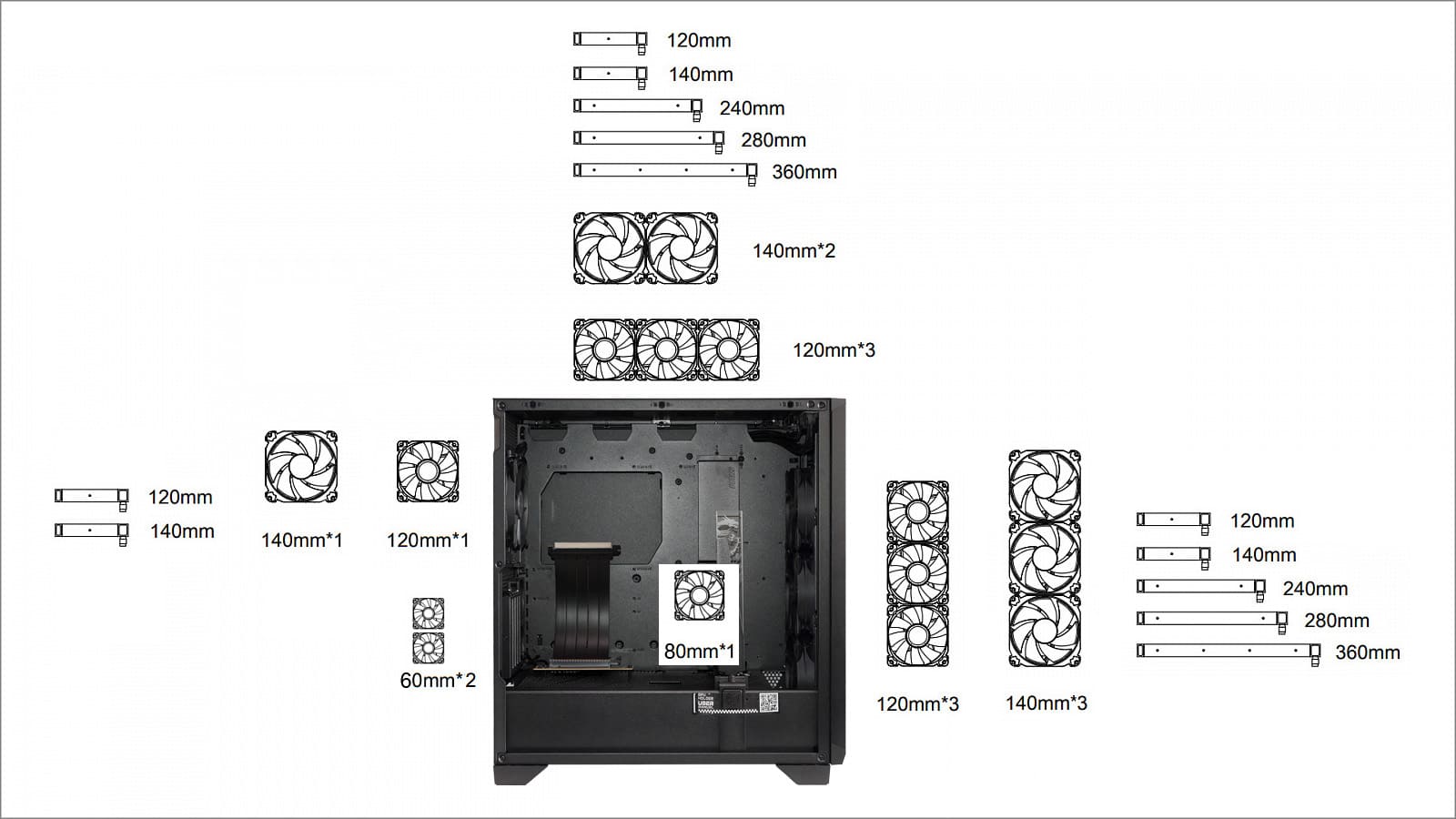

Возможные варианты размещения компонентов систем охлаждения в корпусе MSI MPG GUNGNIR 300P AIRFLOW:

Совместимость с высоким кулерами для охлаждения центрального процессора - отличная, вместятся башни до 175 мм высотой.

Особенности сборки

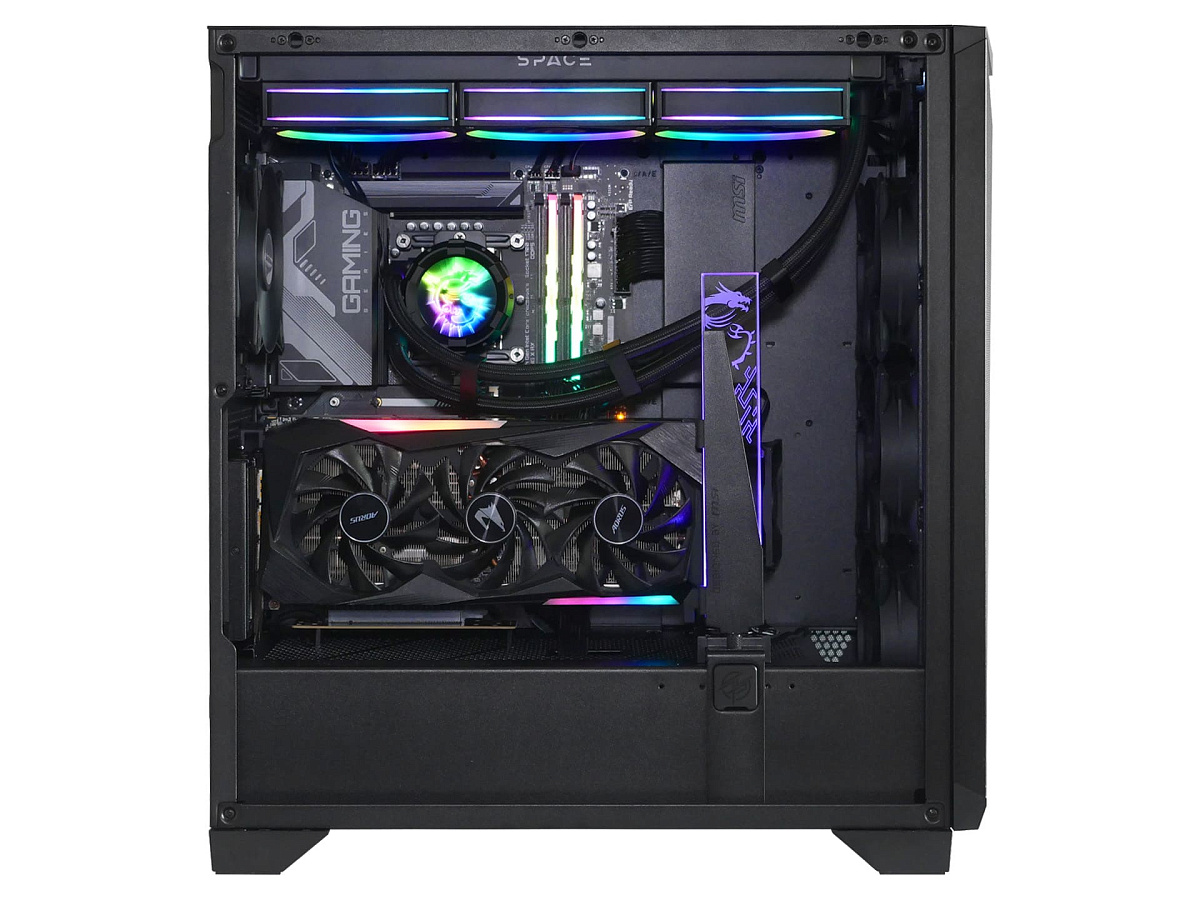

Благодаря большому количеству продуманных нюансов и интересных решений в конструкции корпуса MSI MPG GUNGNIR 300P AIRFLOW собирать ПК на его основе легко и удобно. Но свои особенности всё же есть.

На установленных в центре ножках сделан кант, упрощающий установку материнской платы на весу, так как она ещё до закручивания винтов за них немного цепляется и не сползает вниз.

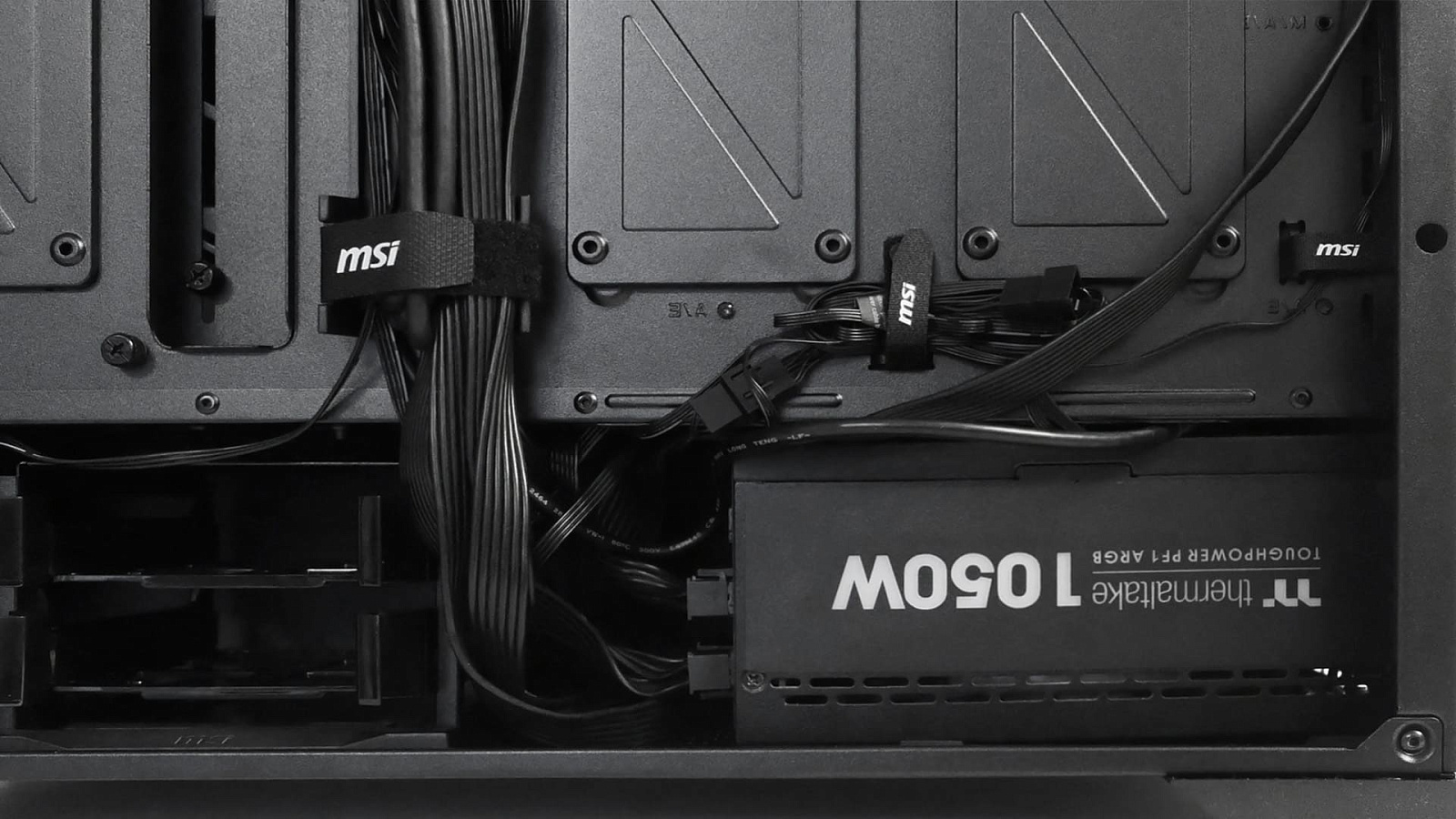

Так как для крепления блока питания не применена переходная рамка, теряется особый смысл использовать в конфигурации ПК модульные блоки питания с отстегиваемыми проводами. Места для мощных экземпляров источников питания достаточно даже при установленной корзине для жёстких дисков. В тестовой сборке легко вместился Thermaltake Toughpower PF1 ARGB на 1050 Вт, длина которого 180 см.

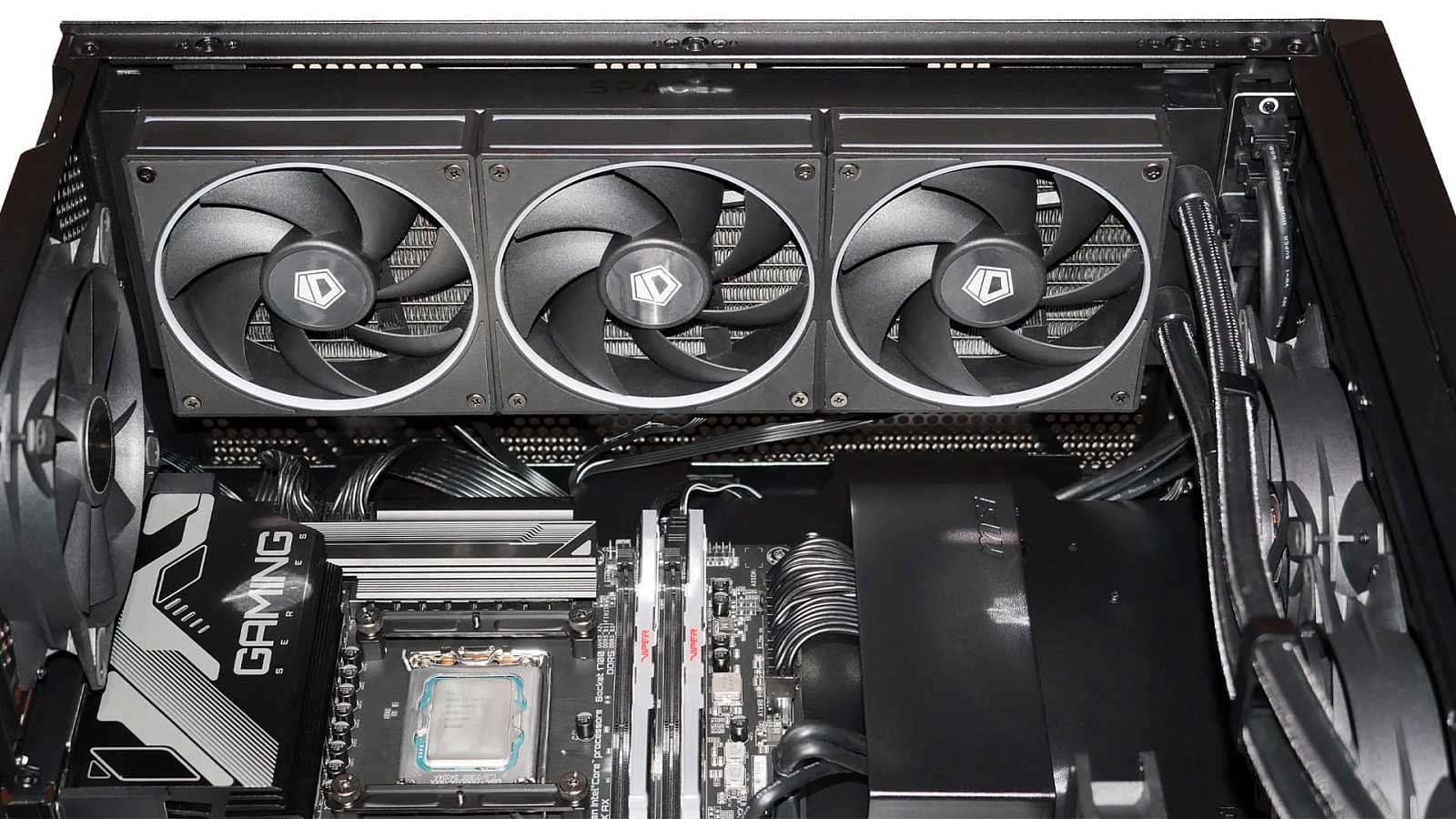

Между верхом материнской платы и верхней панелью сделан хороший отступ около 80 мм, поэтому с установкой 360-мм систем жидкостного охлаждения и кабель менеджментом проводов от вентиляторов проблем не возникнет. Даже на полностью собранном ПК к окошкам для подведения кабелей сверху остаётся свободный доступ.

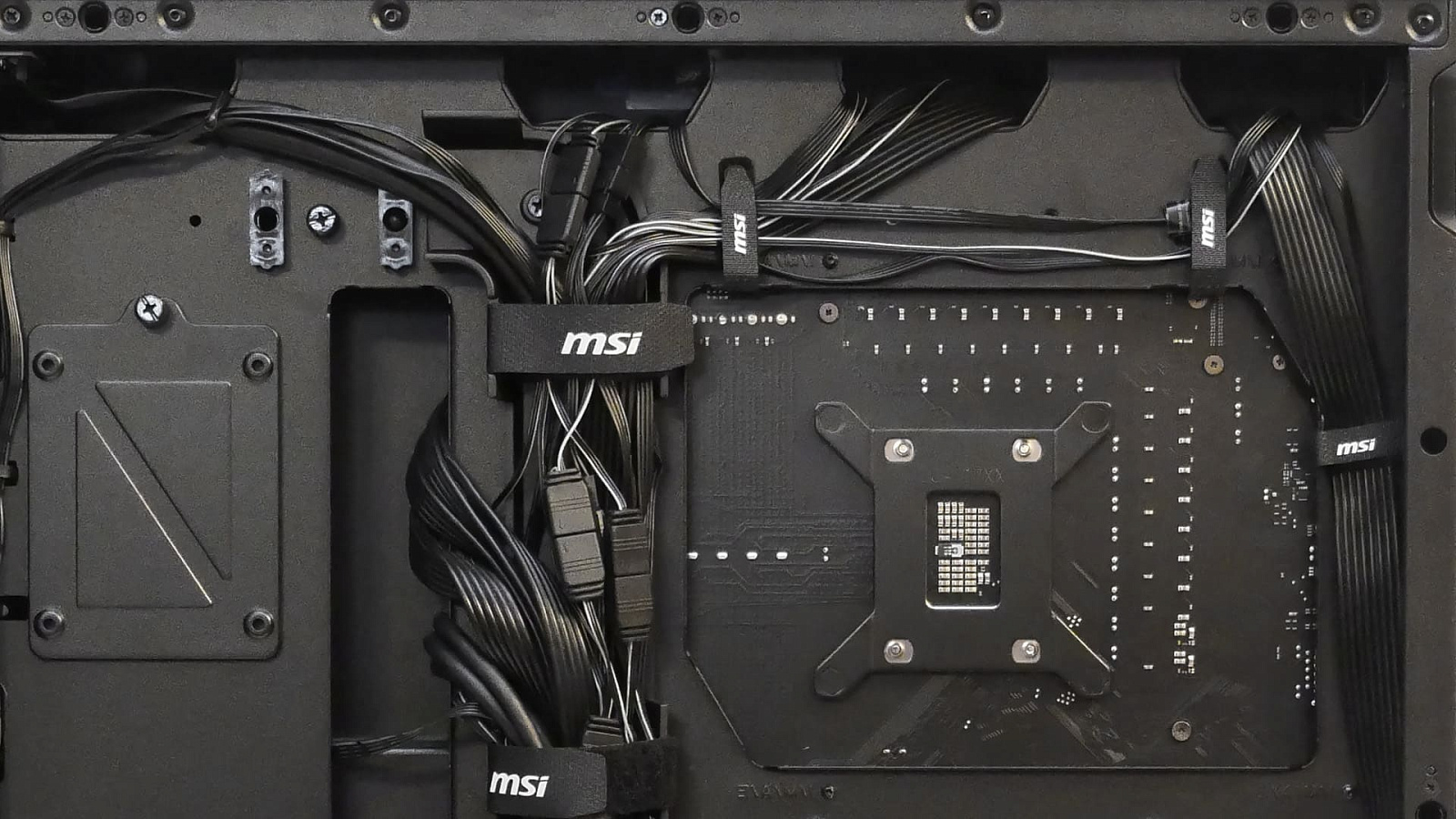

Крупное окно для доступа к бэкплейту позволяет менять и обслуживать крепления системы охлаждения центрального процессора без снятия материнской платы.

В застенках корпуса полно места для укладывания проводов. Предустановленный кабель-канал и многоразовые зажимы проводов позволяют всё закрепить быстро и упорядоченно.

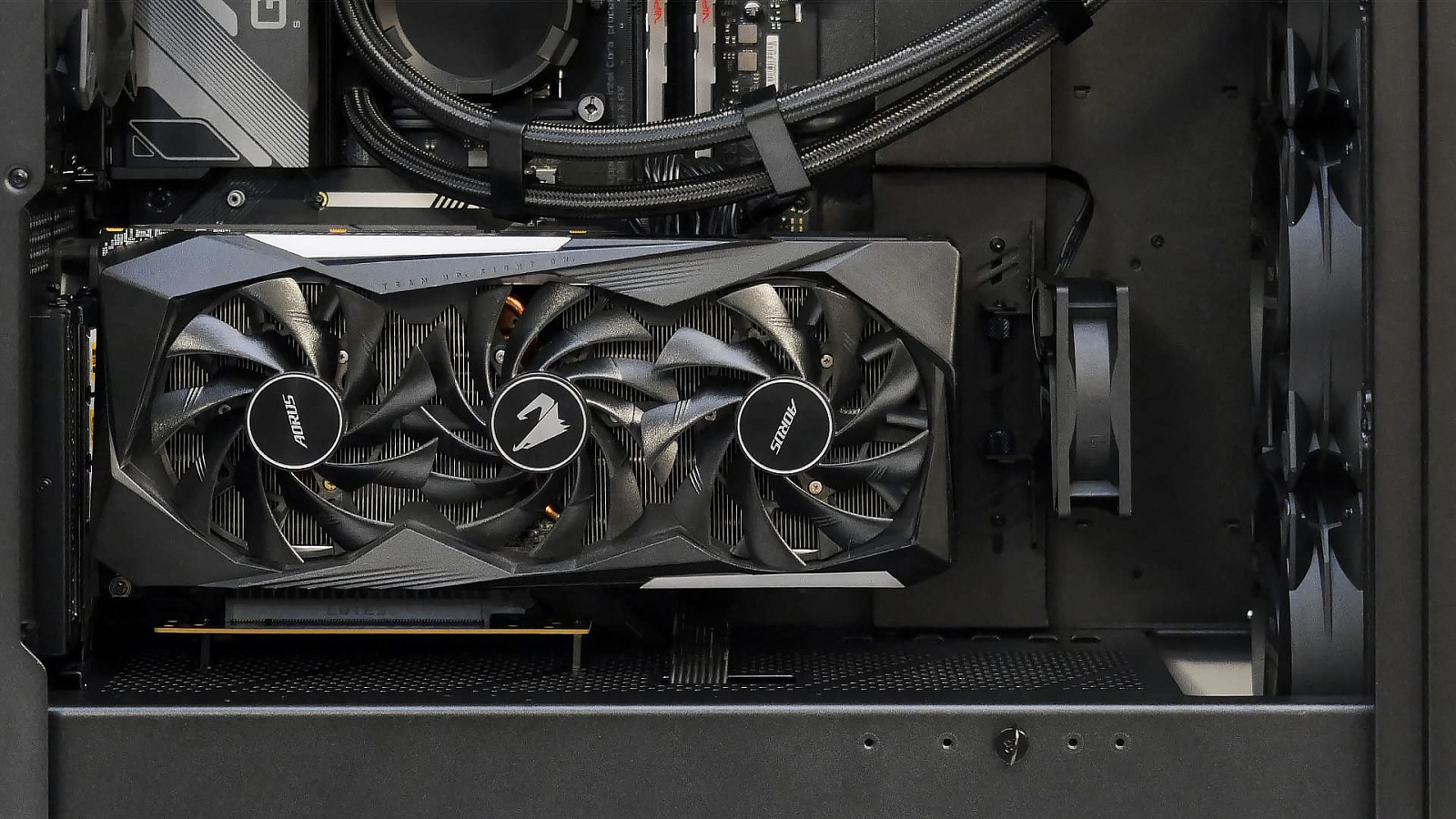

Для установки производительных видеокарт в корпусе много места. Единственное ограничение — с очень длинными экземплярами придётся снять кронштейн с дополнительным 80-мм вентилятором.

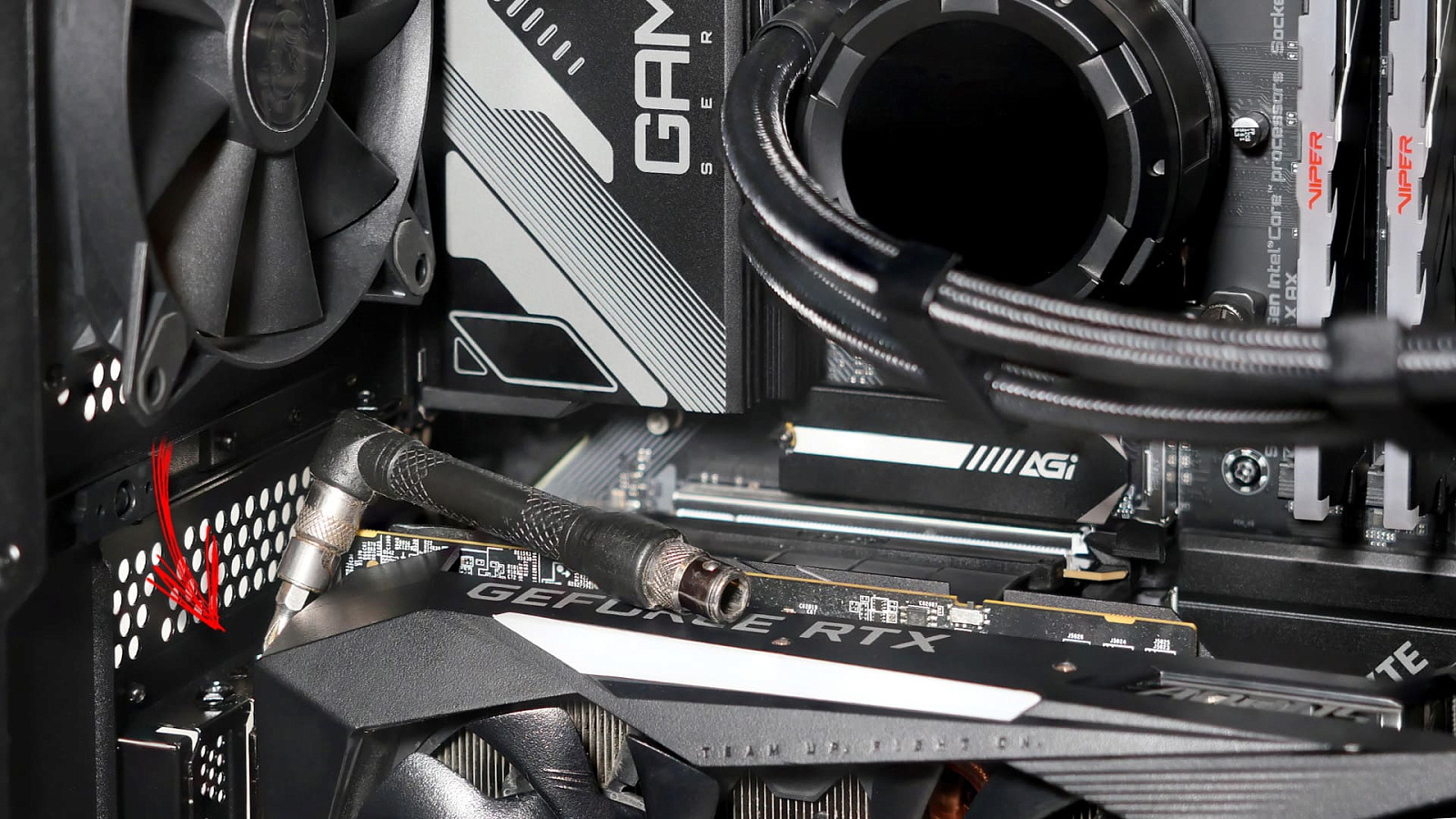

Из мелких неудобств можно отметить лишь, что при установке видеокарты вертикально без снятия заднего 120-мм вентилятора затруднён доступ к крепежным винтам слотов расширения. Потребуется короткая отвёртка, либо придётся не полениться и временно снять вентилятор.

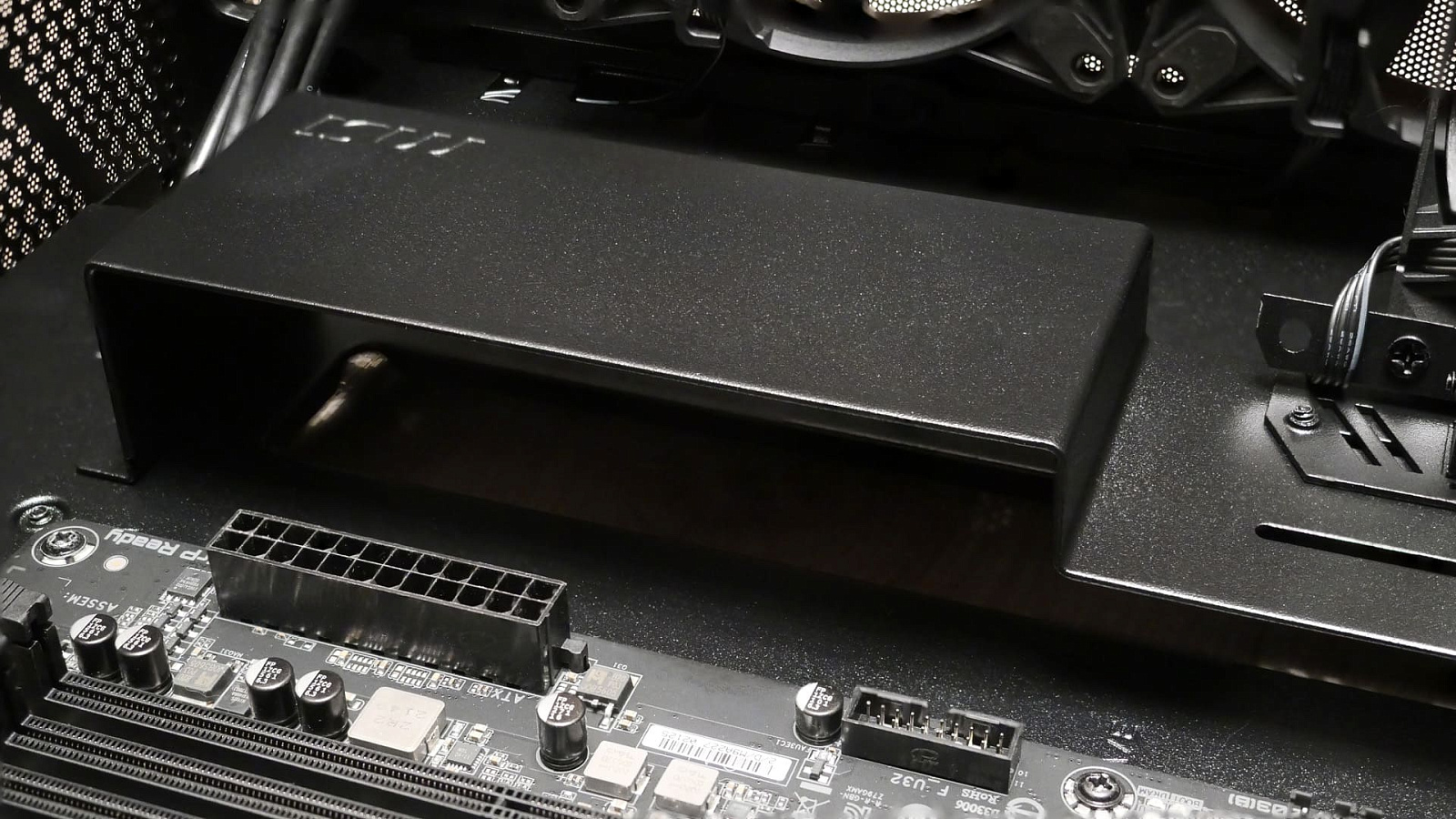

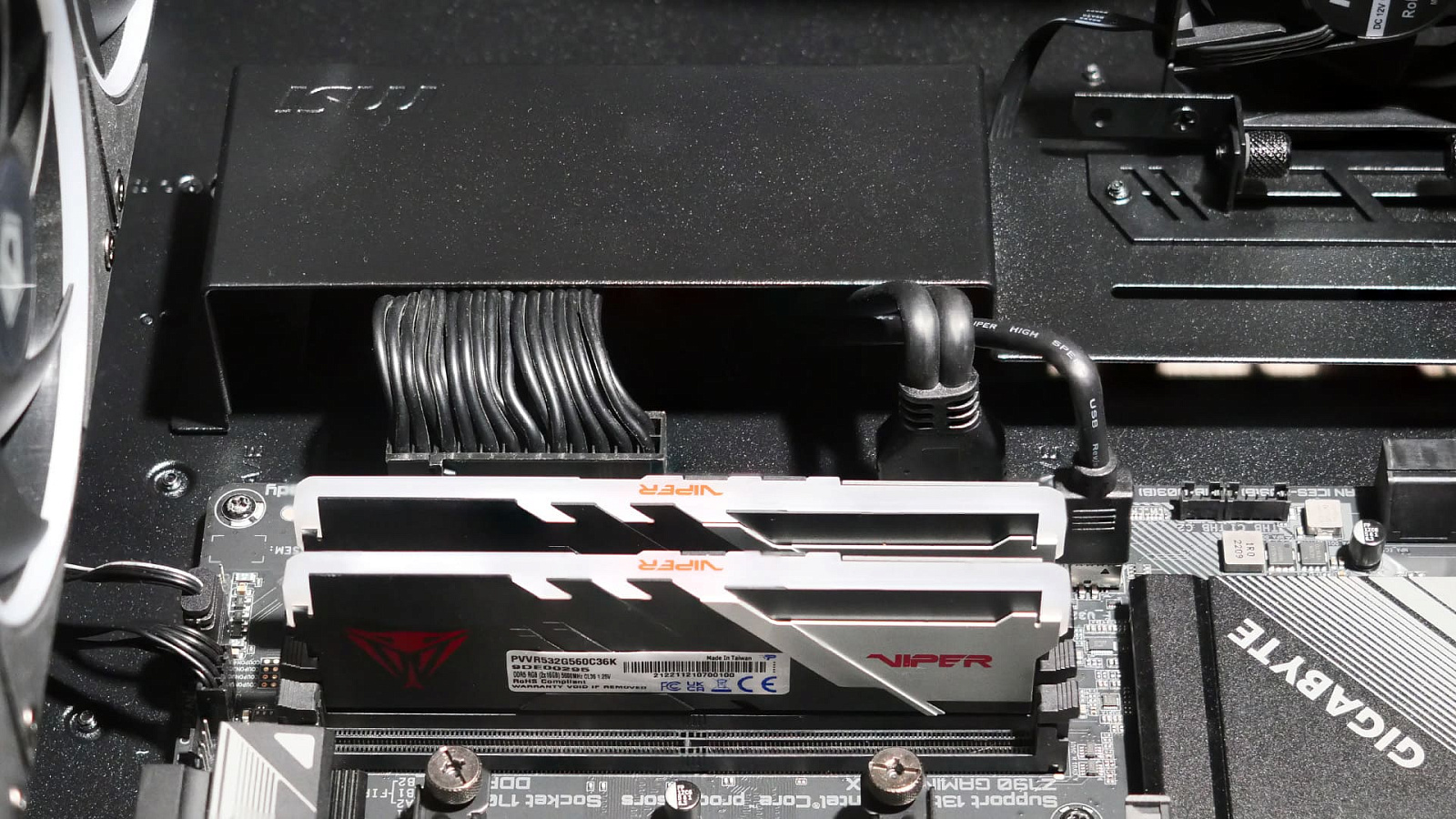

Кожух, прикрывающий зону подведения 24-контактного провода питания к материнской плате, отстоит от задней стенки на достаточное расстояние, чтобы удалось подвести всё даже без угловых переходников. Немного помучиться придётся только с изгибом жёстких кабелей фронтальных удлинителей USB 3.0 и Type-C портов. Удобнее было бы, если бы MSI сделала их ленточного типа.

Тестирование

При тестировании MSI MPG GUNGNIR 300P AIRFLOW применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 1.37.2.0, Prime95 версии 30.5 и OCCT версии 12.1.11. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 7.66. В игровых тестах использовались: Steam-версия PUBG: Battlegrounds и UPlay-версия FarCry New Dawn. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА.

Конфигурация тестового стенда

Скорость и шум вентиляторов

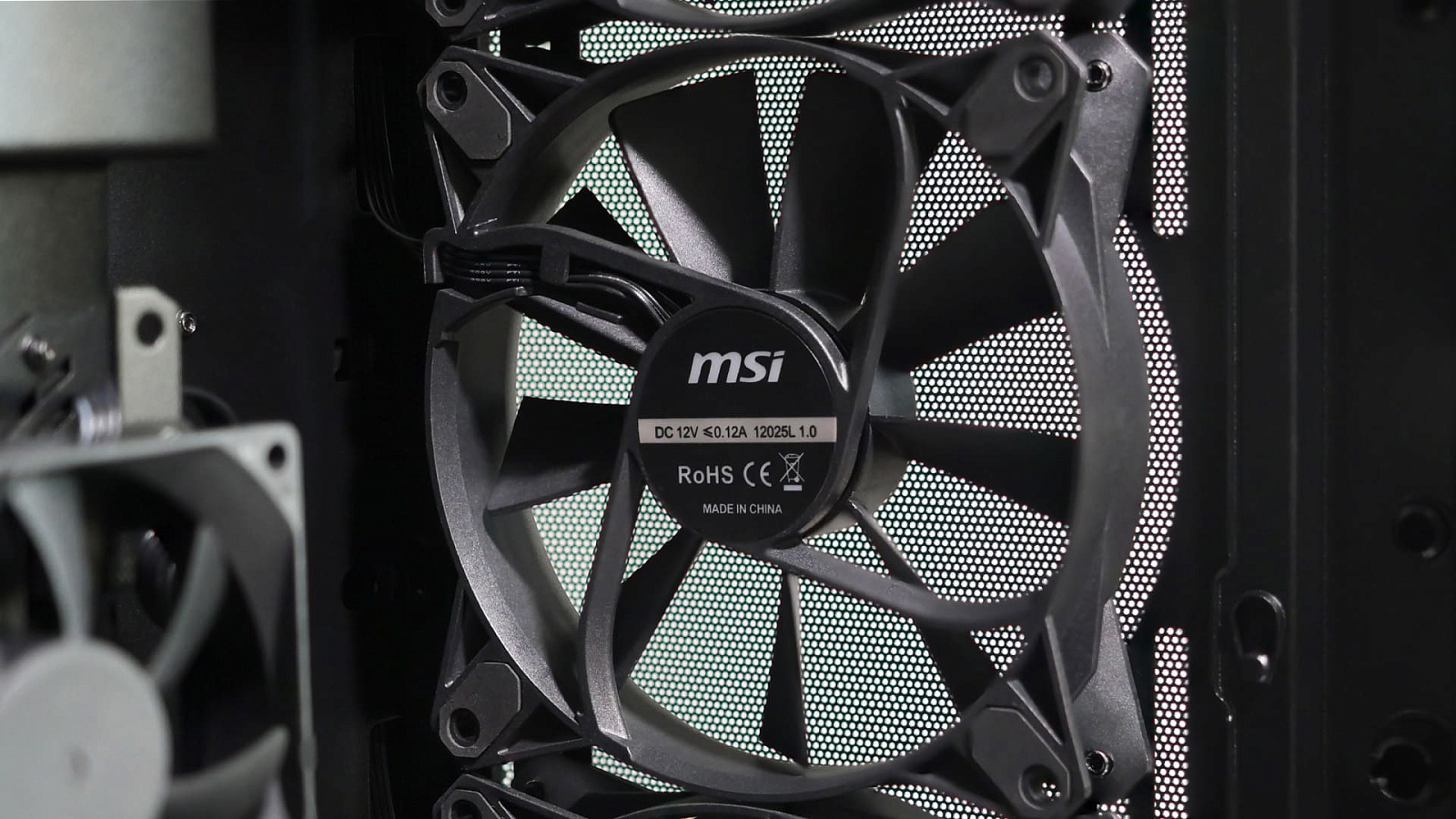

Предустановленные за фронтальной панелью и на задней части корпуса вентиляторы MSI 12025L имеют стандартные размеры 120 мм x 120 мм x 25 мм. Согласно маркировке их потребление во время работы — до 0,12 А. Подключаются несъёмными кабелями75,5 см, оканчивающимися четырёхконтактными штекерами с поддержкой PWM. Фронтальная троица для синхронного подключения дополнительно соединена разветвителем длиной 43,5 см.

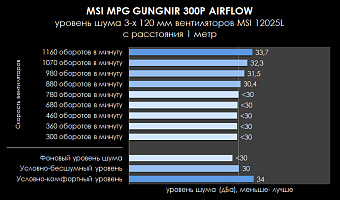

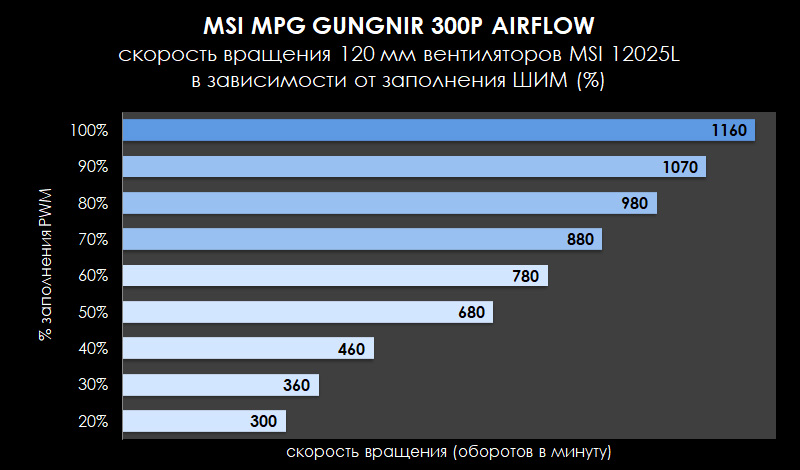

Измеренная скорость 120 мм вентиляторов 300-1100 оборотов в минуту. Уровень шума до 900 оборотов в минуту низкий, выше пропорционально возрастает, доходя до 34 дБА с расстояния 1 метр в максимуме. При ограничении максимальной скорости на уровне 70% можно добиться очень тихой работы.

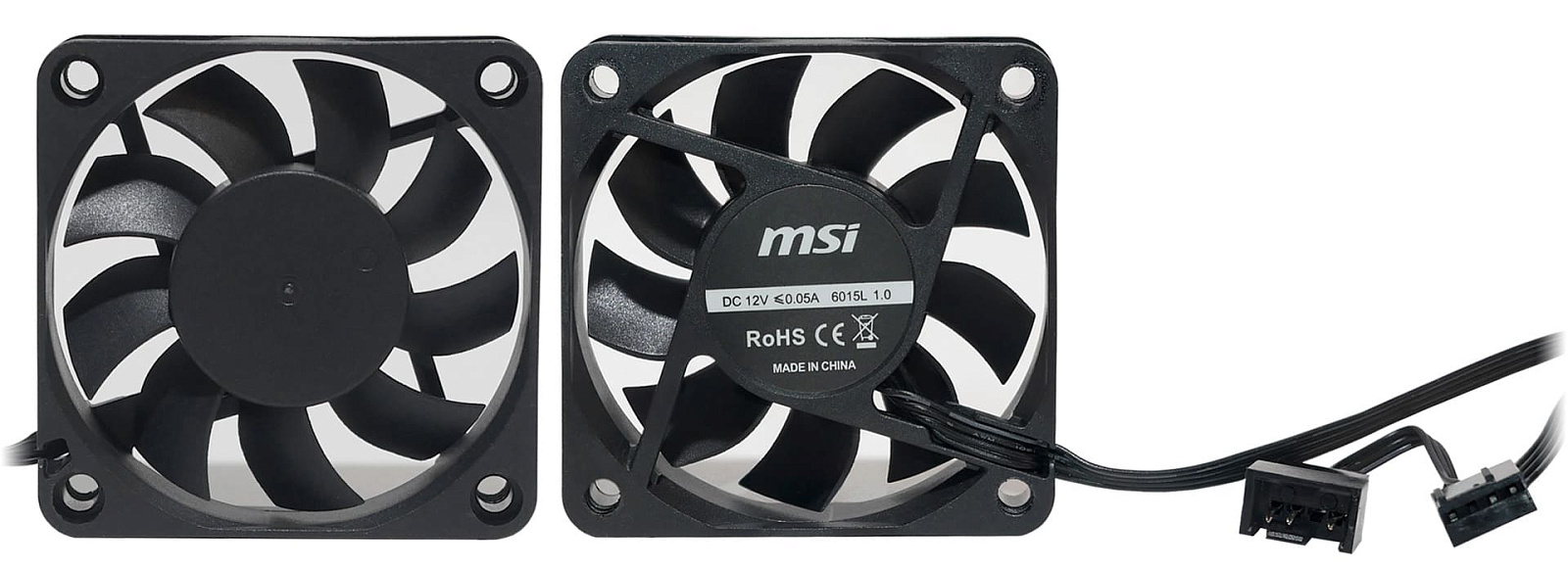

Пара вытяжных вентиляторов MSI 6015L на рамке с вертикальными слотами расширения имеет размеры 60 мм x 60 мм x 15 мм. Согласно маркировке у них скромное потребление во время работы — до 0,05 А. Для подключения используются несъёмные кабели длиной 62 см с ответвлением для включения по цепочке длиной ещё 6 см, оканчивающиеся четырёхконтактными штекерами с поддержкой PWM.

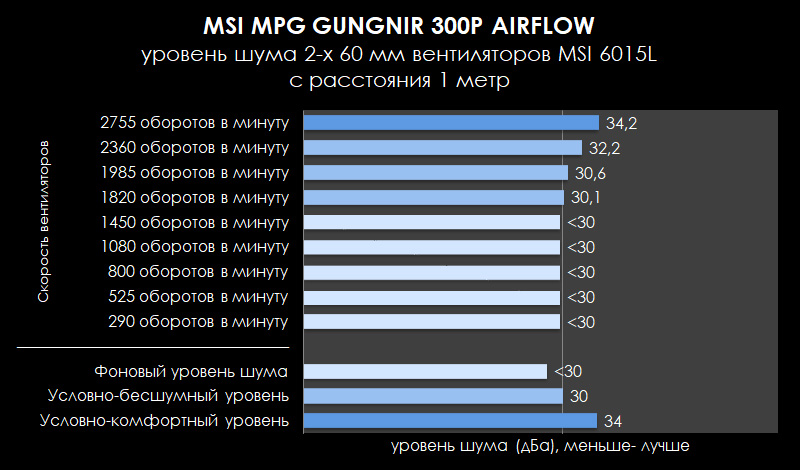

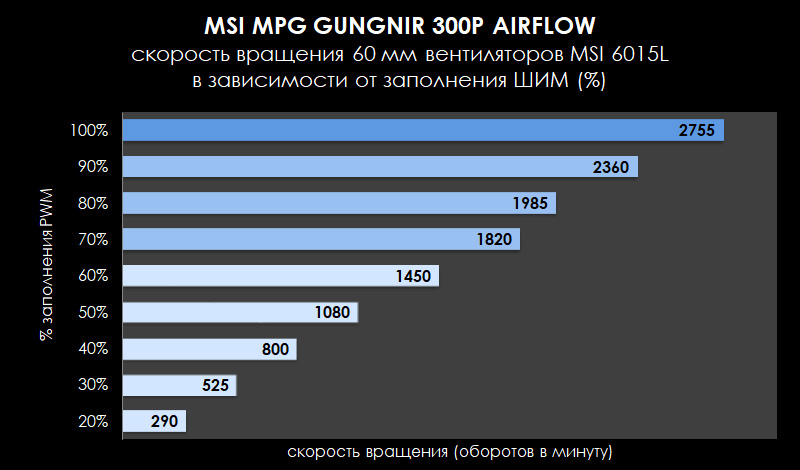

Измеренная скорость 60 мм вентиляторов 300-2700 оборотов в минуту. Уровень шума до 1800 оборотов в минуту низкий, выше пропорционально возрастает, доходя до 34 дБА с расстояния 1 метр в максимуме. При ограничении максимальной скорости на уровне 80% на общем фоне других систем воздушного охлаждения в корпусе они не будут слышны.

Вентилятор MSI 8025L для обдува пространства за вертикально установленной видеокартой, закрепленный на поворотном кронштейне имеет размеры 80 мм x 80 мм x 25 мм. По маркировке на наклейке у него также скромное потребление во время работы — до 0,05 А. Подключается несъёмным кабелем длиной 62 см, оканчивающиеся четырёхконтактными штекерами с поддержкой PWM.

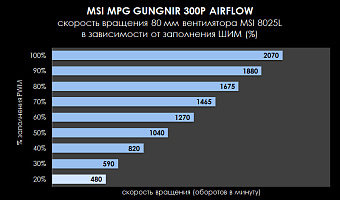

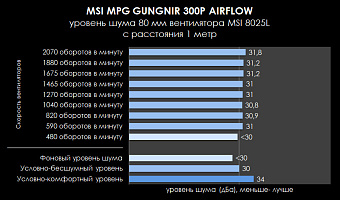

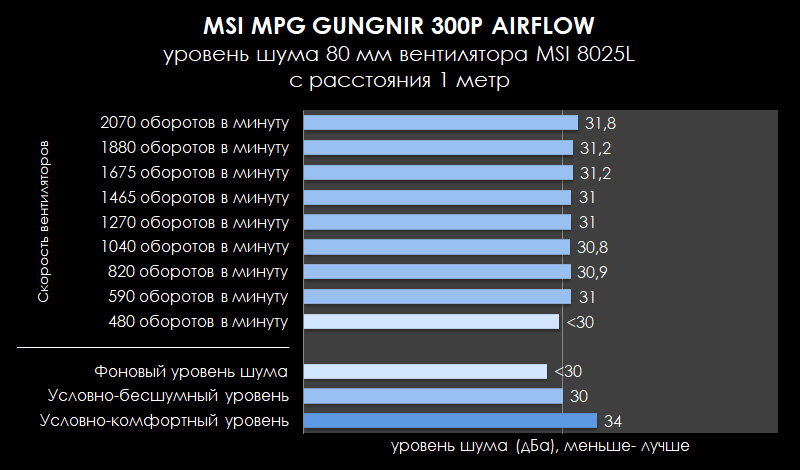

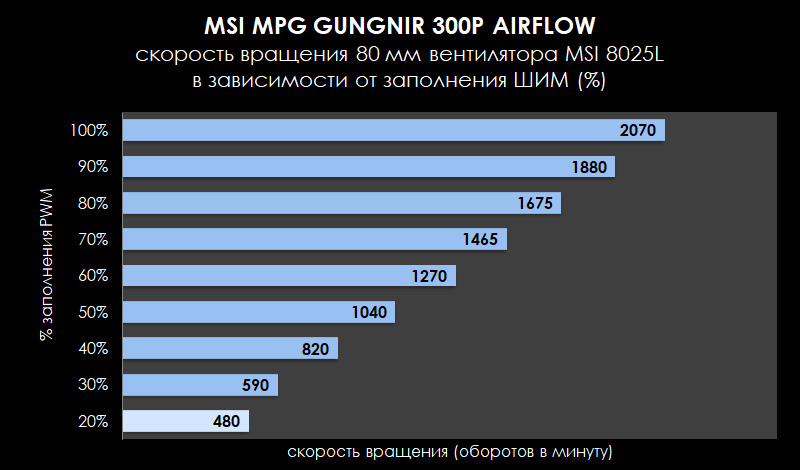

Измеренная скорость 80 мм вентилятора 500-2000 оборотов в минуту. Уровень шума невысокий (пик до 32 дБА с расстояния 1 метр), но "условно-бесшумным" вентилятор не назовёшь.

Температура компонентов под нагрузкой

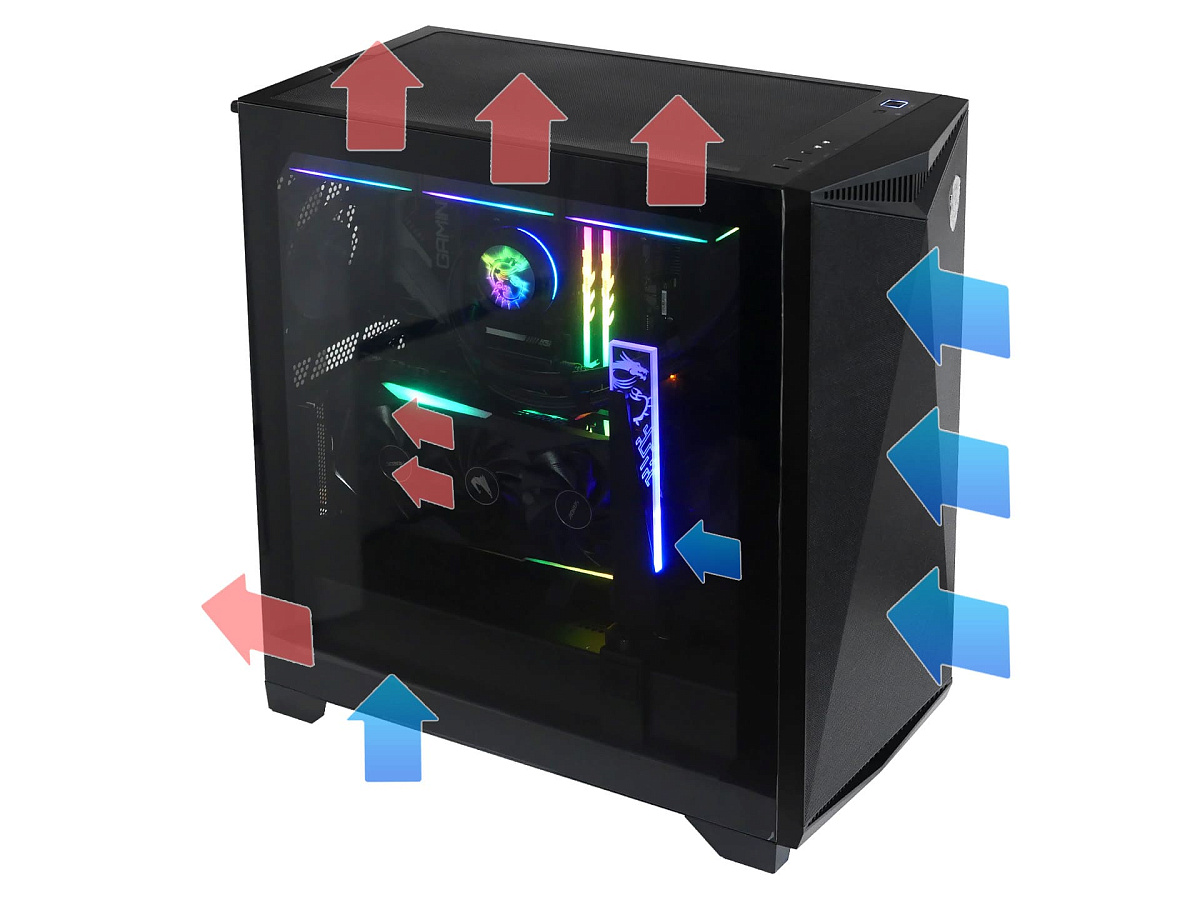

Приблизительная схема воздушных потоков в тестовом стенде:

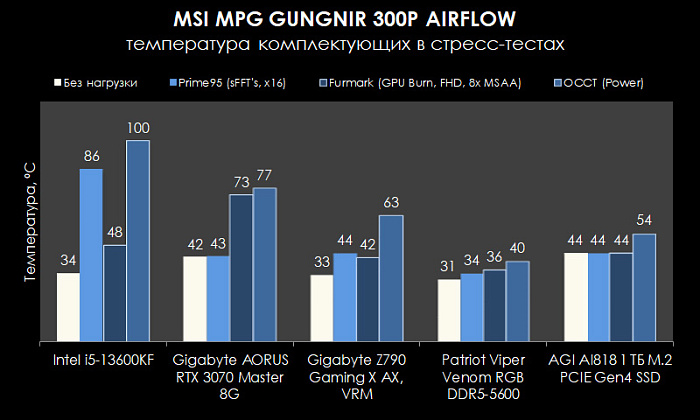

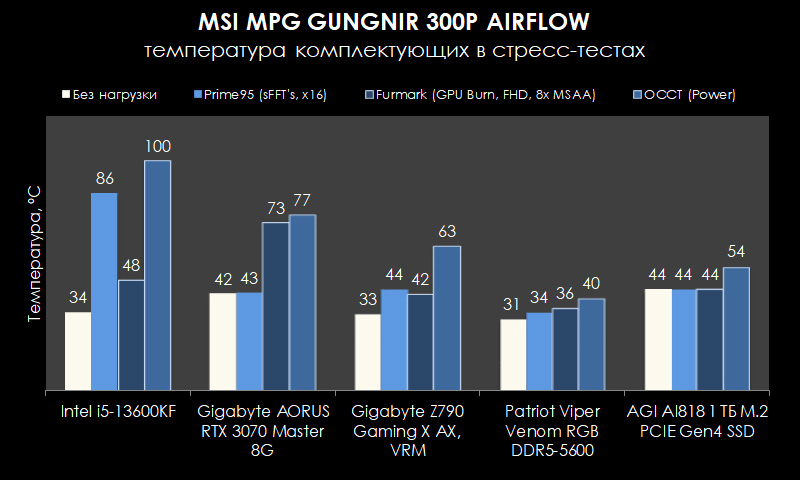

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут стресс-тестов при трёх сценариях работы ПК:

Во время стресс-тестирования потребление процессора Intel Core i5-13600KF в OCCT достигало значения CPU Package=219 Вт, а у видеокарты Gigabyte AORUS RTX 3070 Master 8G значения GPU Power подбиралось к отметке 269 Вт. Благодаря сетчатой передней панели и продуманной конфигурации предустановленных вентиляторов недостатка обдува комплектующих при этом не наблюдалось. В том числе воздушный поток, генерируемый 60 мм и 80 мм вентиляторами позади установленной вертикально видеокарты, обеспечивал нормальное охлаждение со стороны её бэкплейта и накопителей в слотах M.2 на материнской плате. Температура отдельных компонентов в закрытом корпусе находилась ниже допустимых предельных значений.

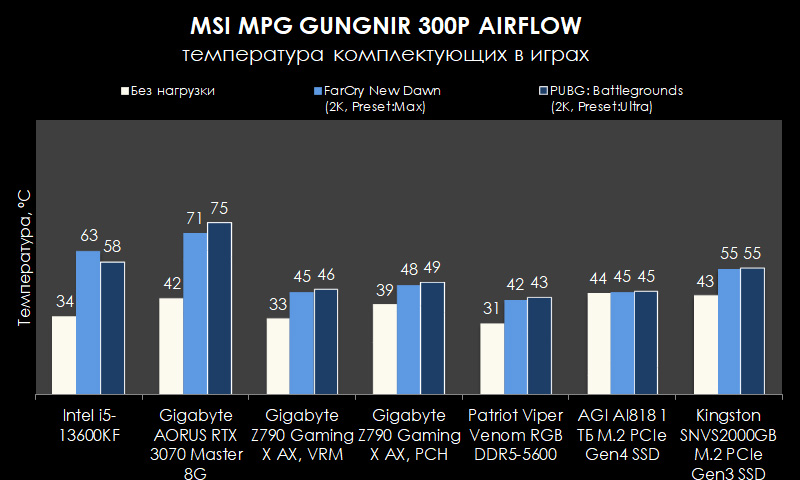

При игровом сценарии тестирования нагрузка на комплектующие значительно ниже, поэтому за температуру под нагрузкой поводов переживать тем более нет. Все значения на невысоком уровне, а следовательно уровень шума систем охлаждения в пределах "условно-комфортных" значений.

Заключение

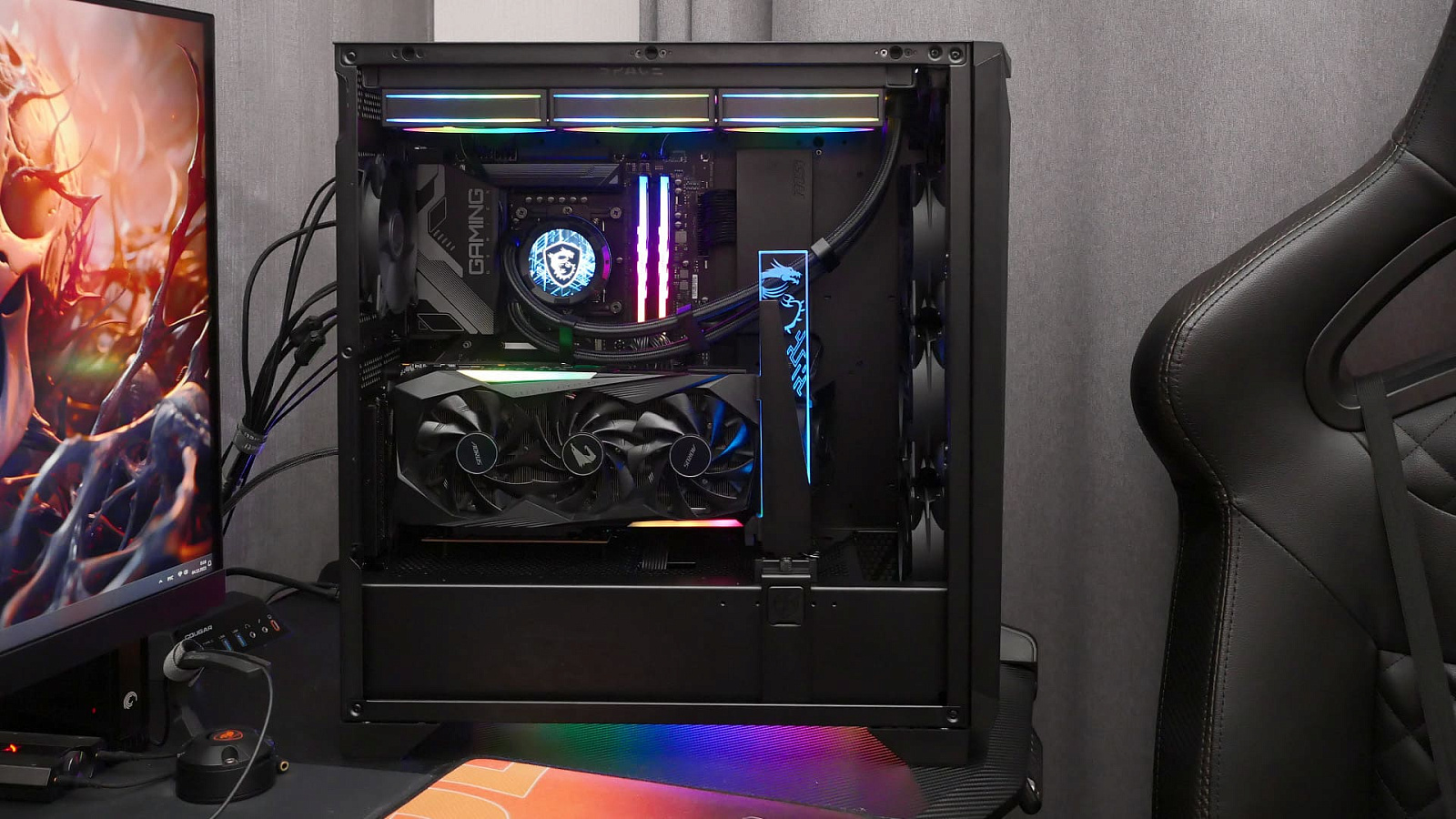

MSI MPG GUNGNIR 300P AIRFLOW — продвинутый корпус для самых производительных игровых ПК. Он большой, просторный, и совместимый с крупными видеокартами и материнскими платами крупного E-ATX-формата. В нём удобно собирать ПК и реализовано немало интересных особенностей, начиная от предустановленной классной подставки для парочки видеокарт и заканчивая кронштейнами с дополнительными компактными вентиляторами для улучшения обдува области позади вертикально установленной видеокарты. В корпусе немало внимания уделено охлаждению, поэтому фронтальная панель сделана сетчатой и предусмотрена возможность установки одновременно двух 360 мм радиатора жидкостных систем охлаждения. В плюсы можно отнести и хорошие возможности кабель-менеджмента благодаря обилию крупных окошек для вывода кабелей в застенки, кабель-каналу за поддоном материнской платы и многоразовым хомутам для проводов. Стоимость корпуса немалая, но оправдана качеством изготовления, грамотно спроектированным интерьером, стильным дизайном, проработанными деталями и хорошей комплектацией, в которую вошел, в том числе, PCIe-райзер.

Достоинства MSI MPG GUNGNIR 300P AIRFLOW:

Недостатки:
